Klacht:

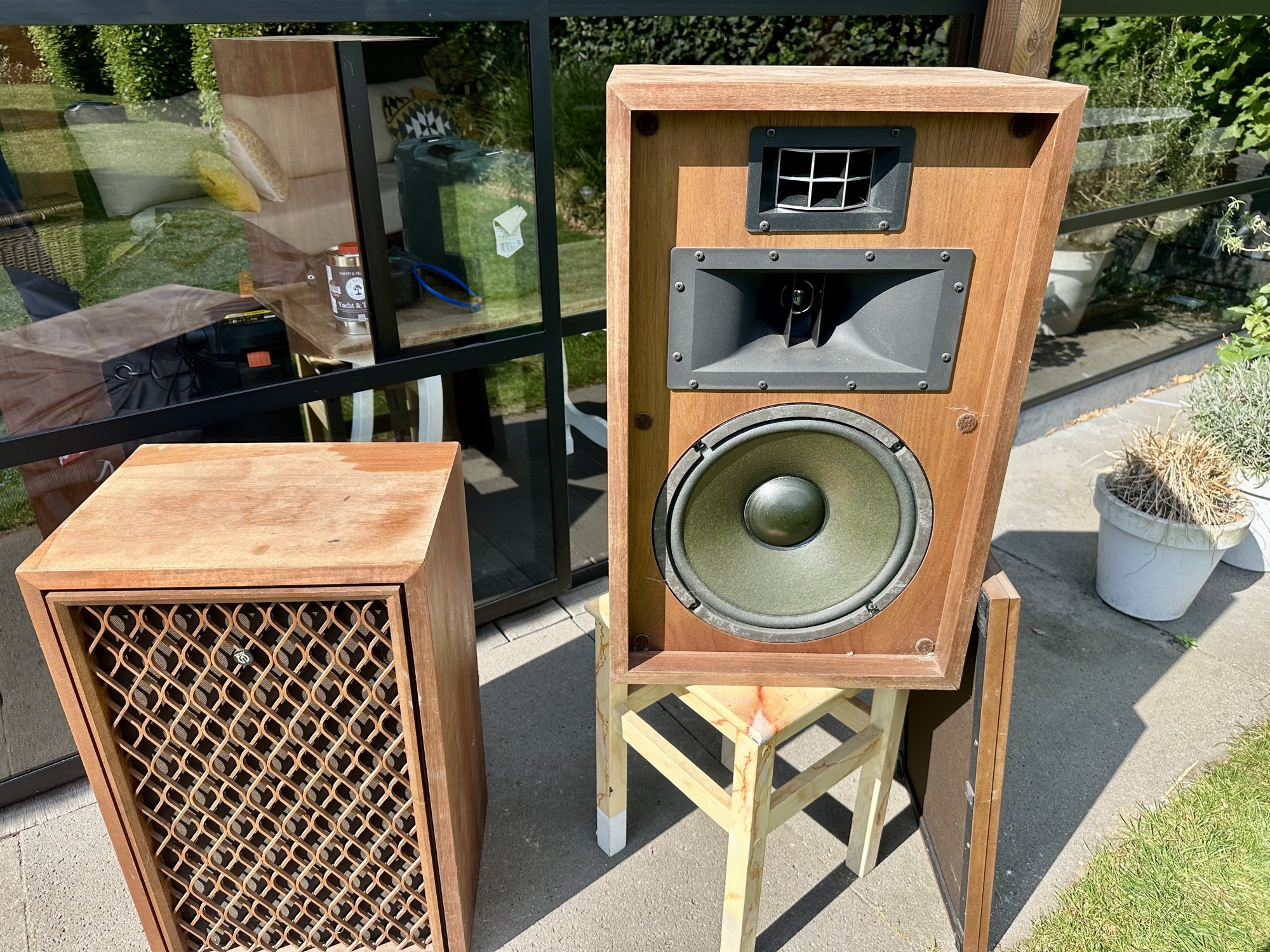

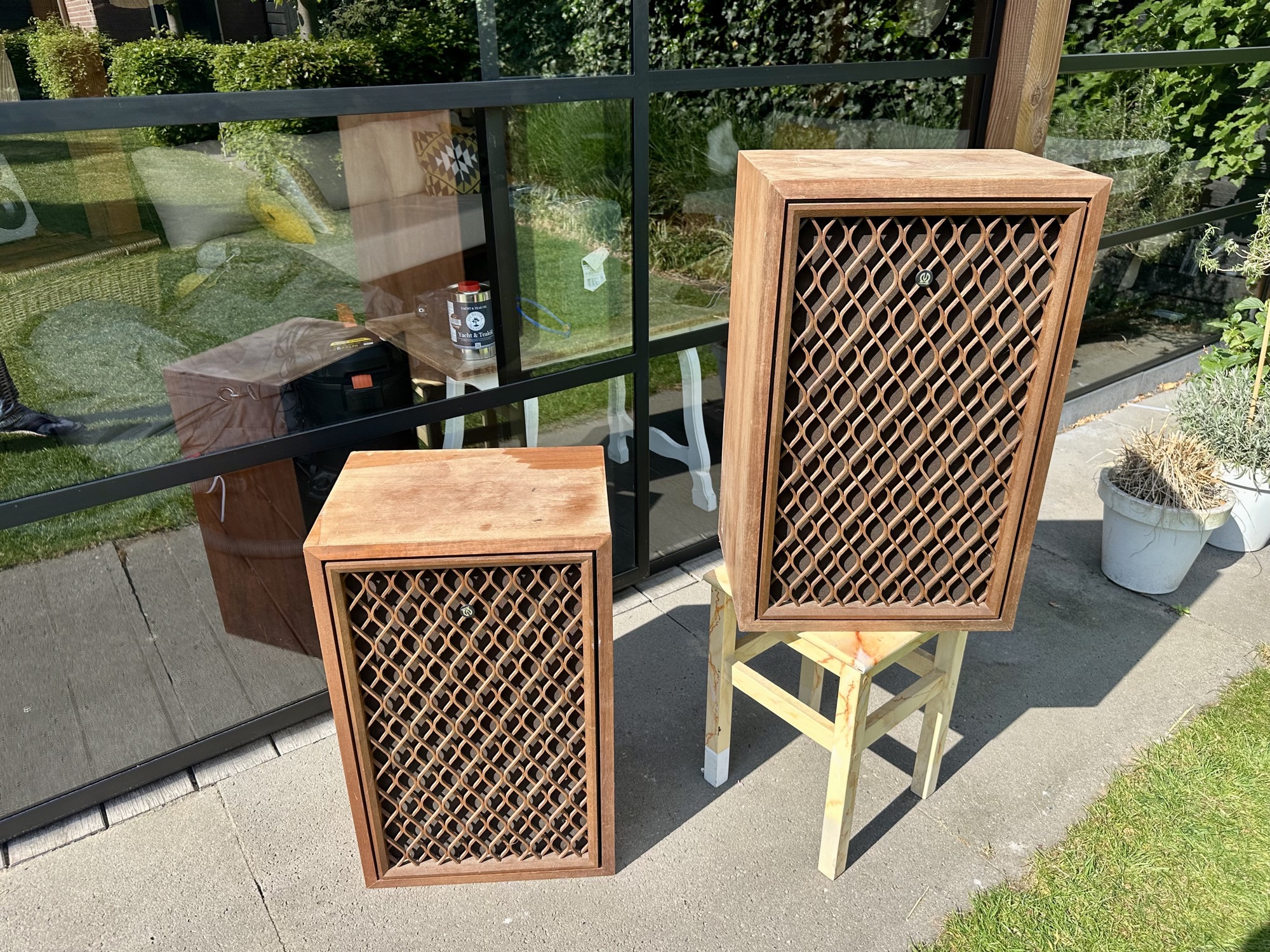

Deze Pioneer CS-701a luidsprekers uit 1973 doen het niet meer. Hebben ook wat vochtschade.
Diagnose:

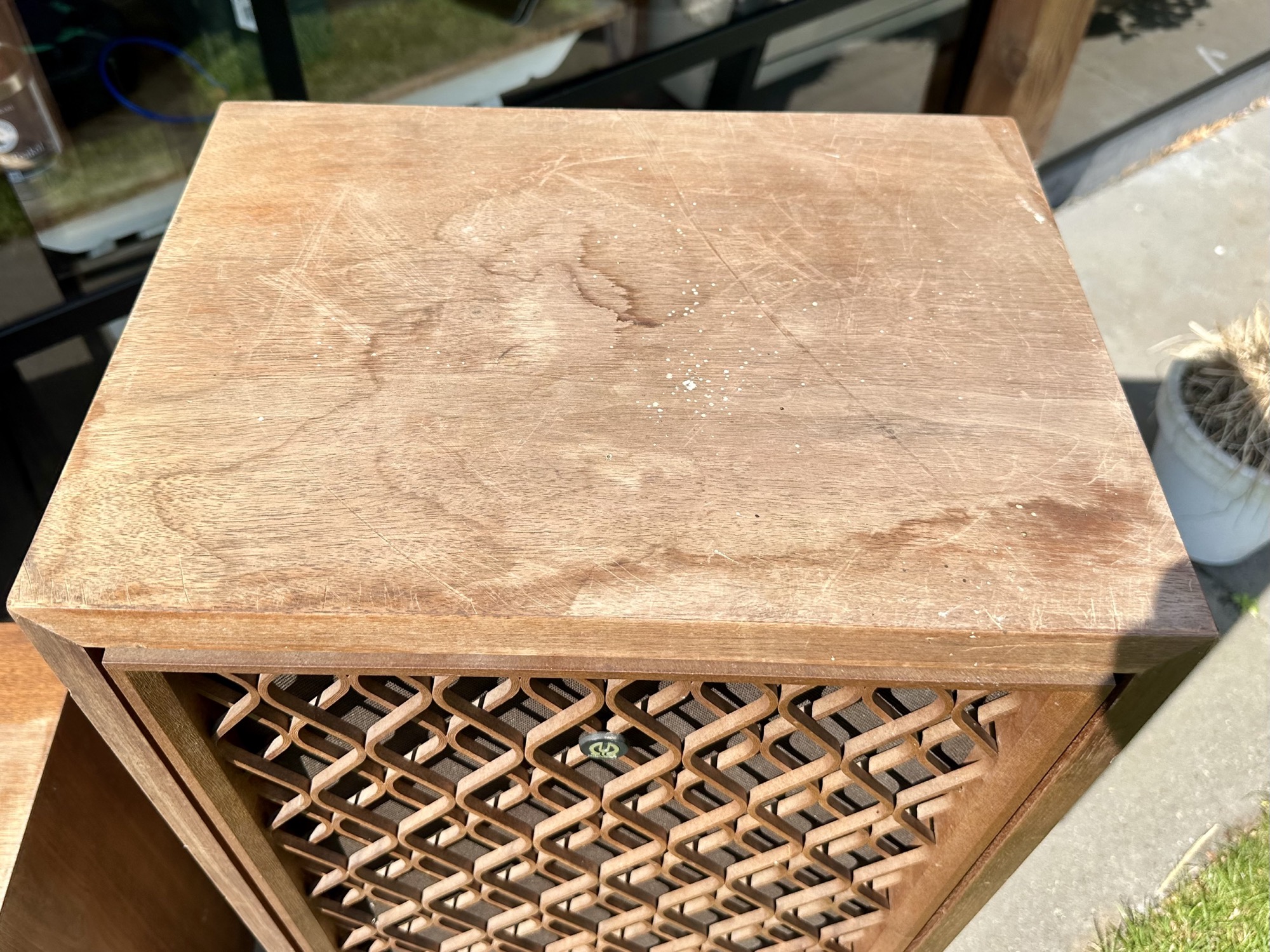

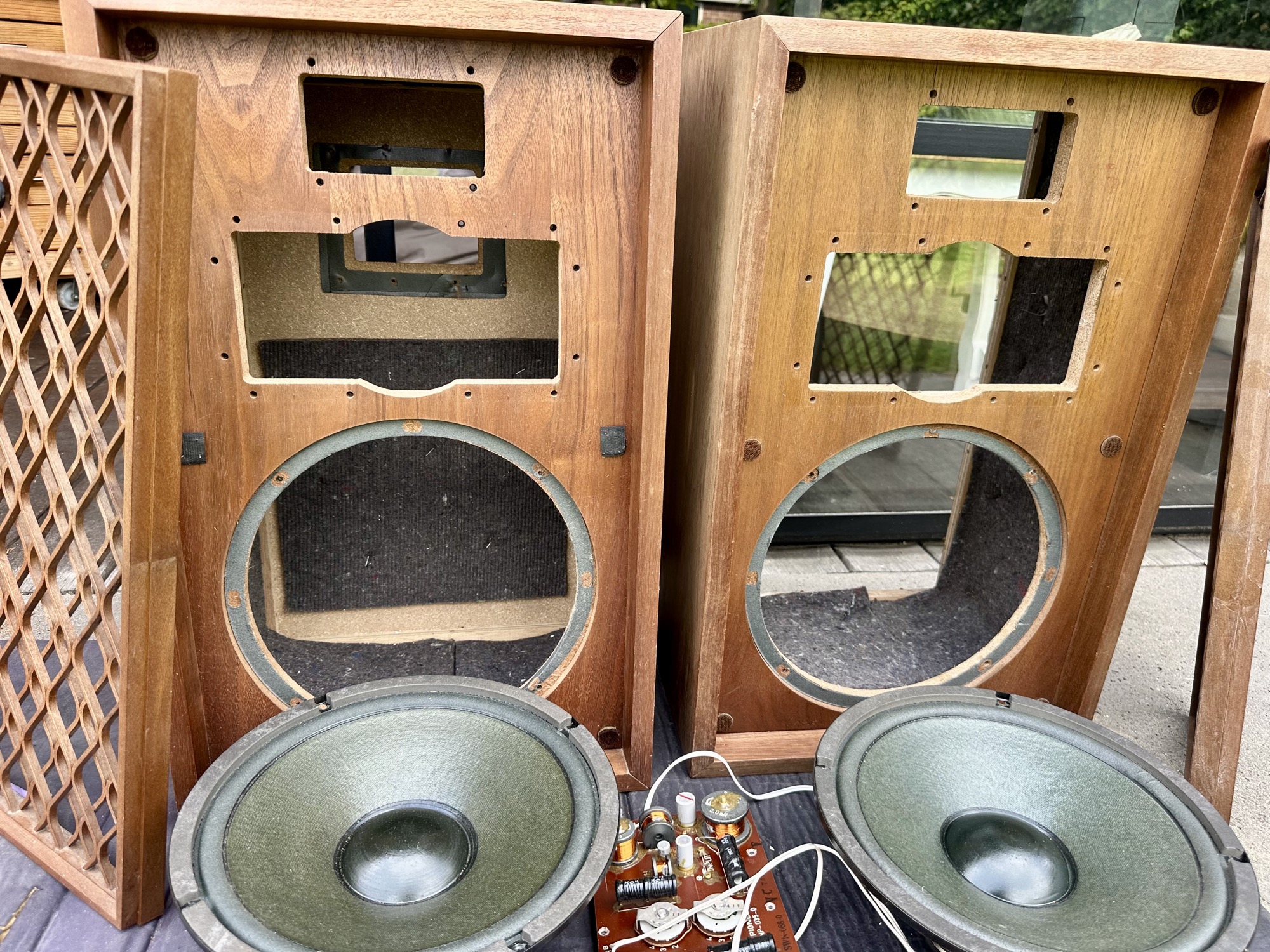

- Kasten zijn van 22mm spaanplaat met daarop een dikke laag hout fineer.

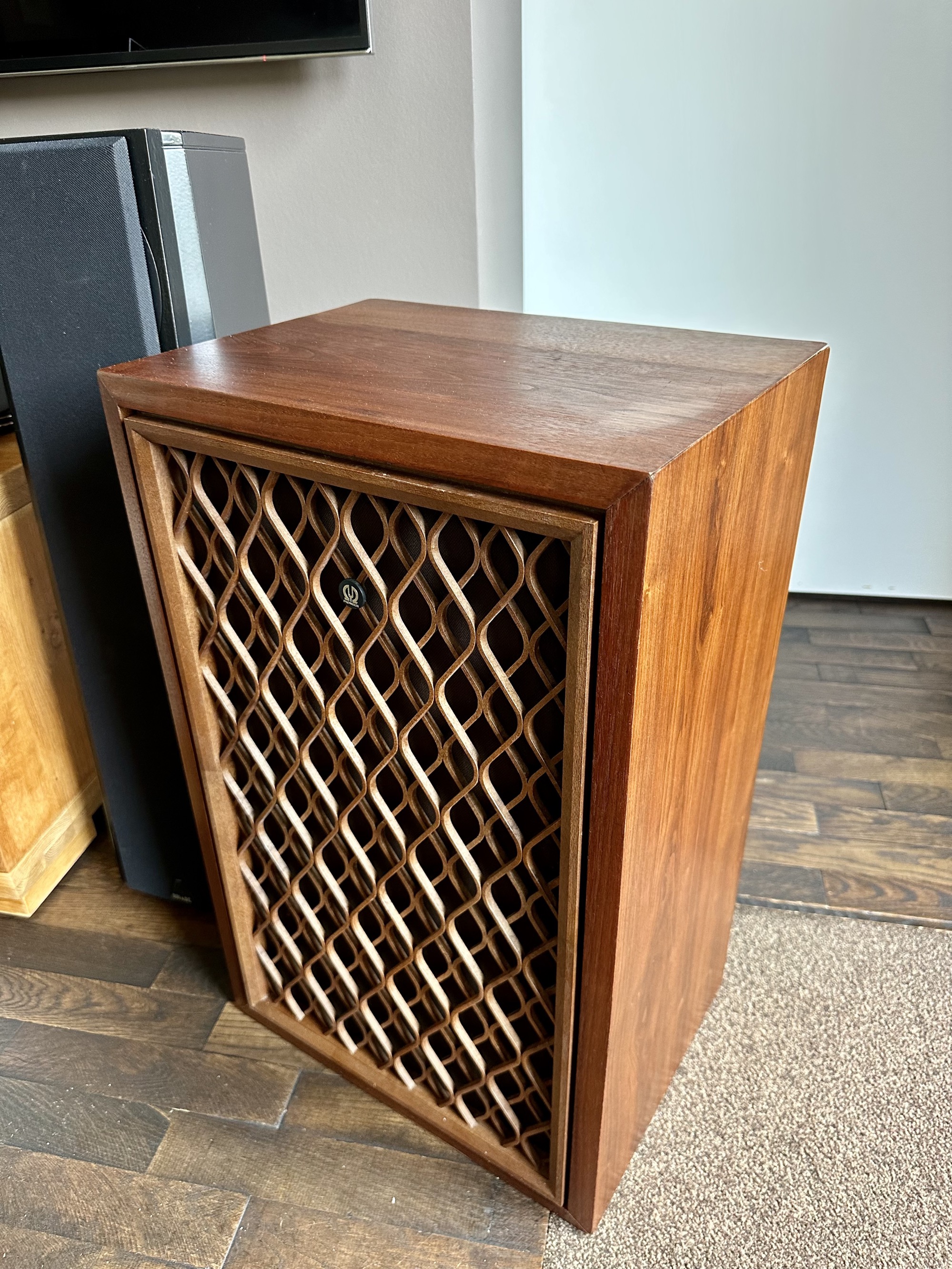

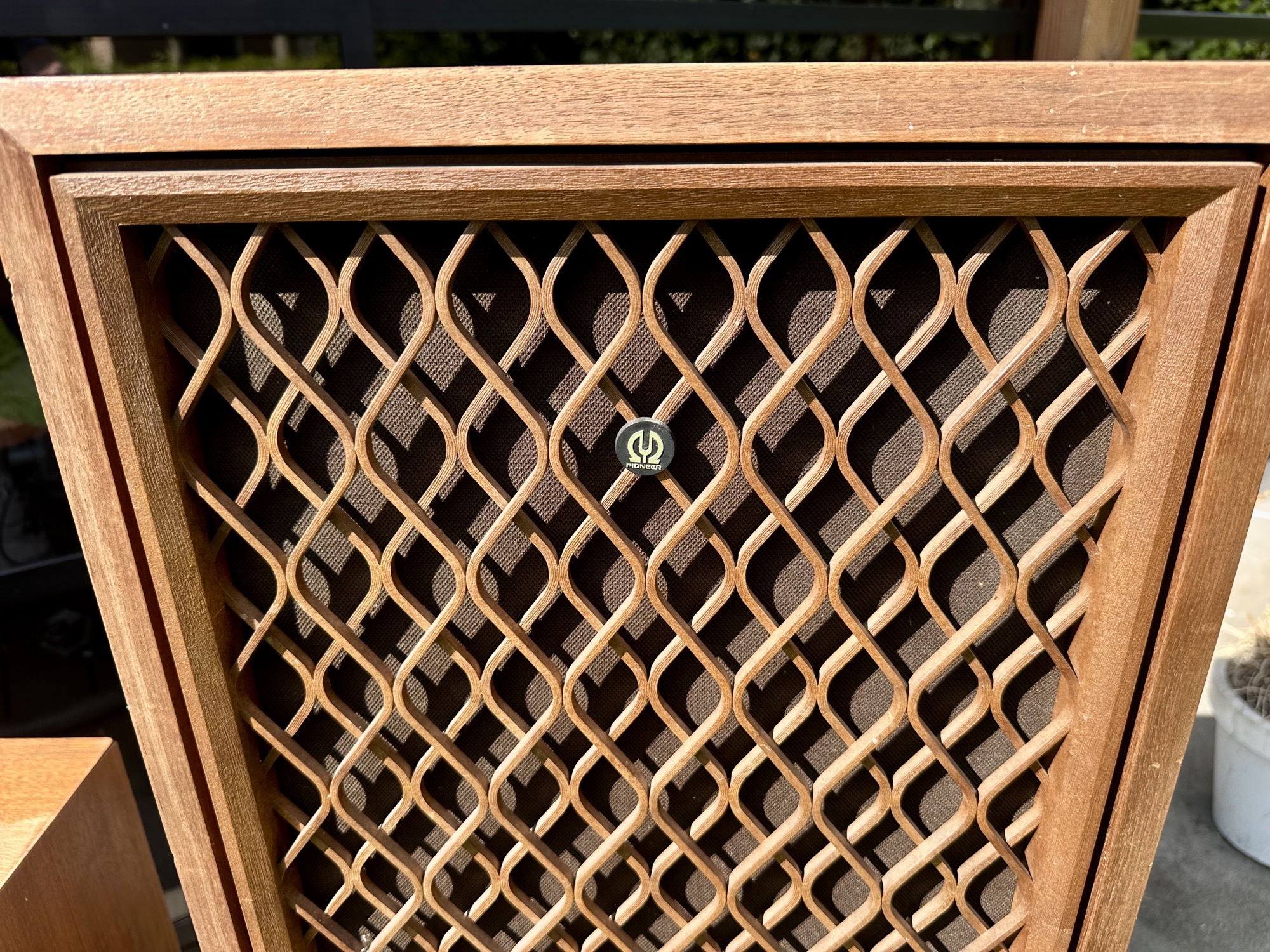

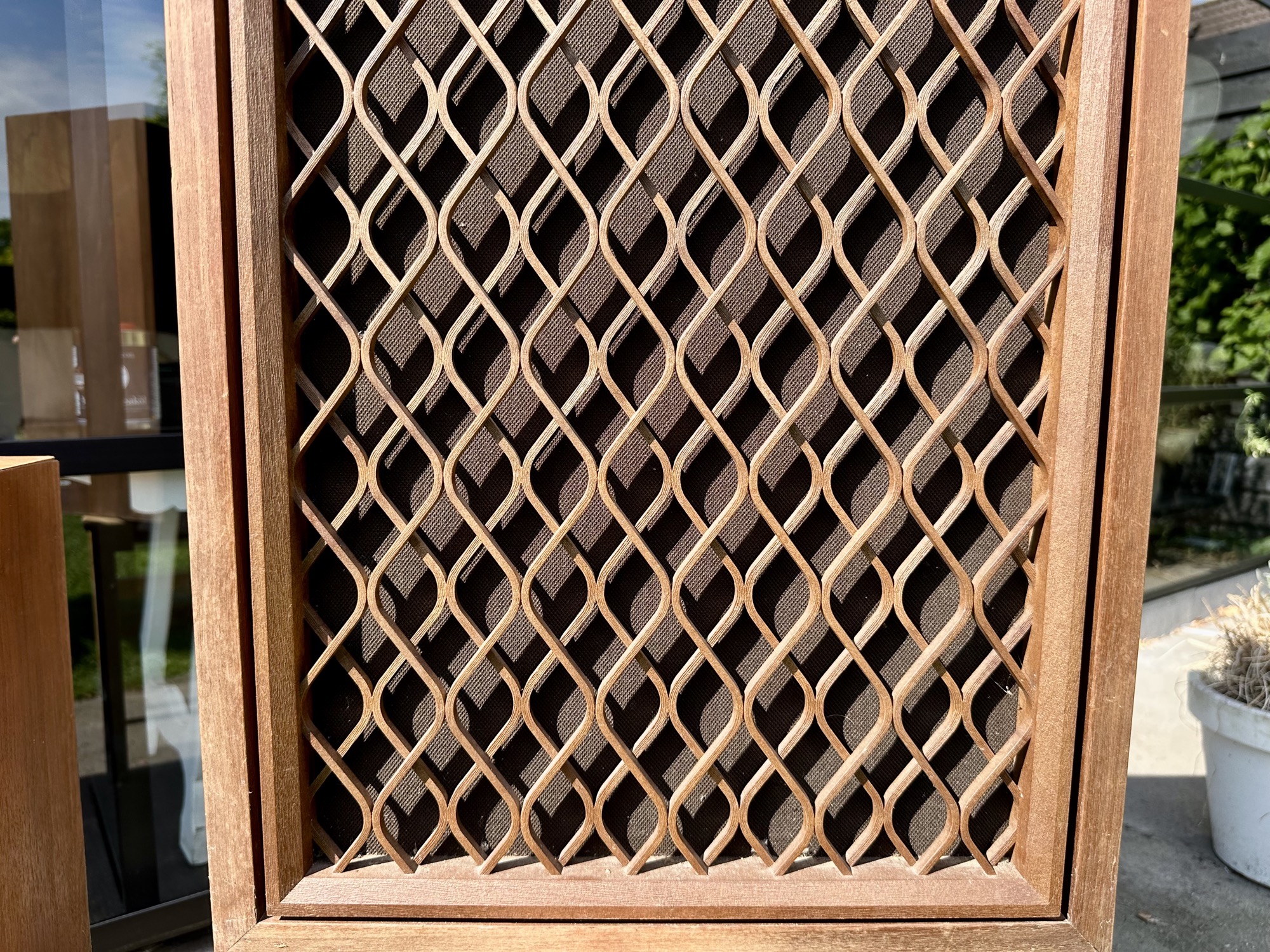

- Frontjes zijn van kunststof maar zien er uit als hout.

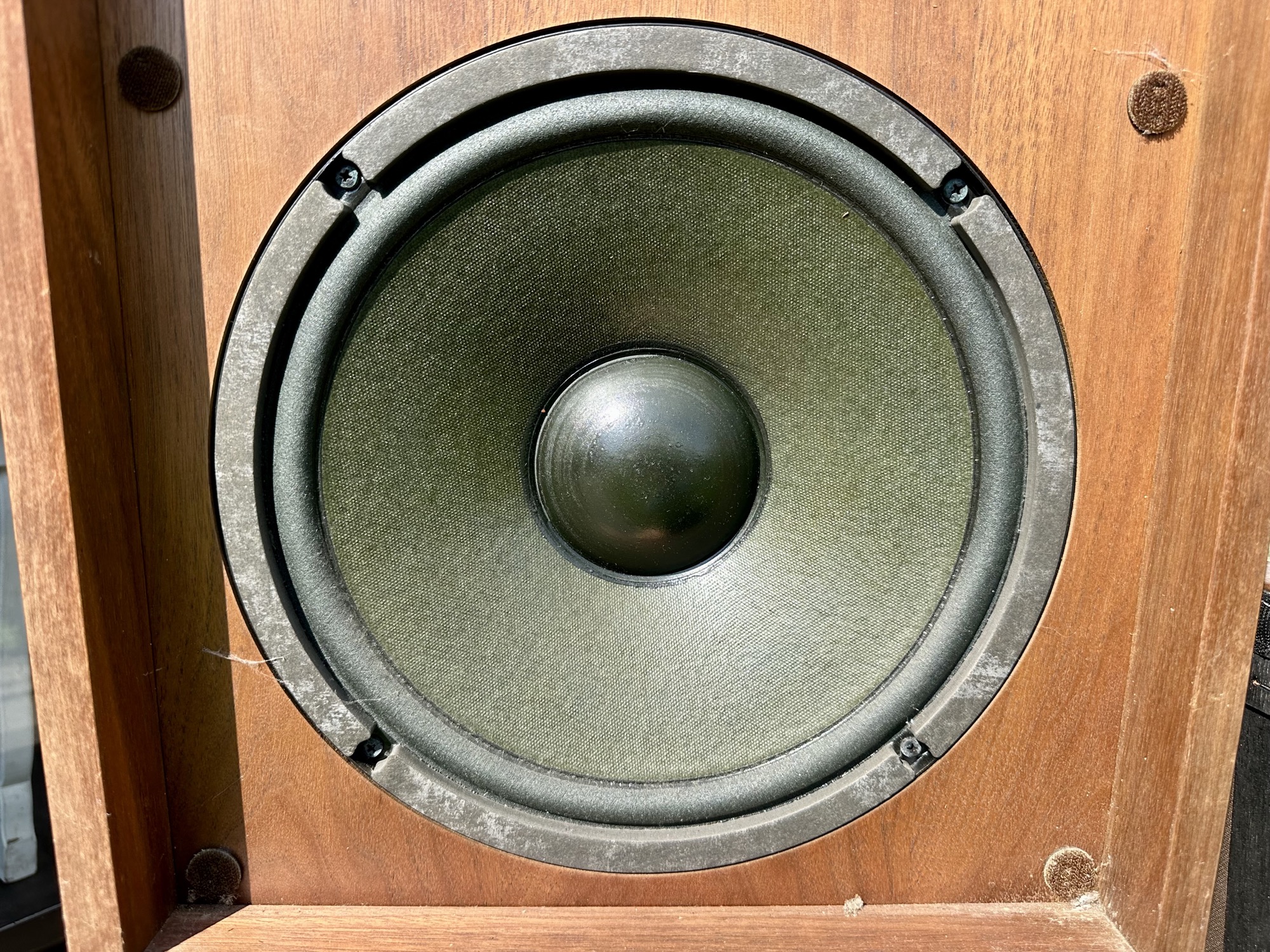

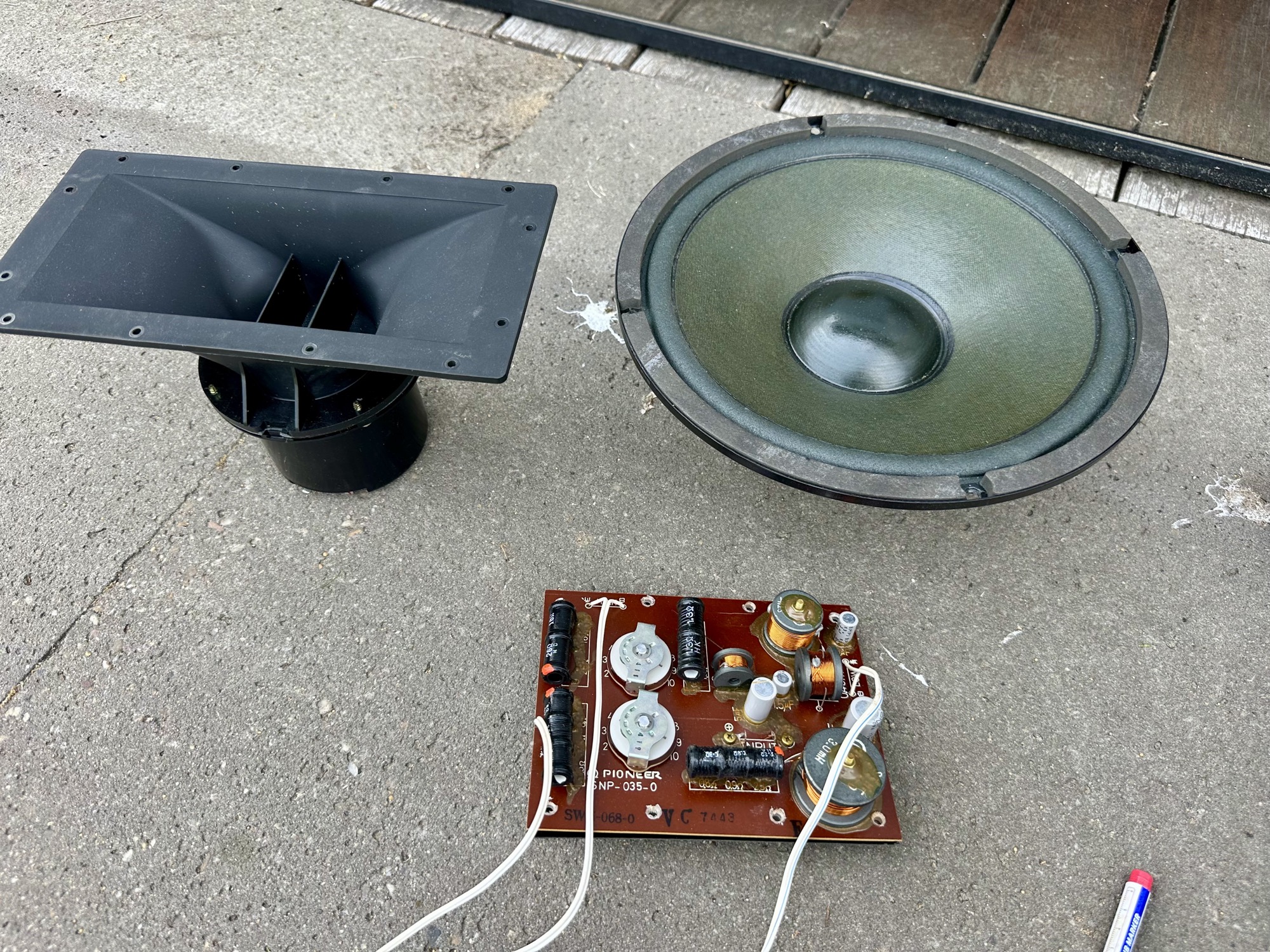

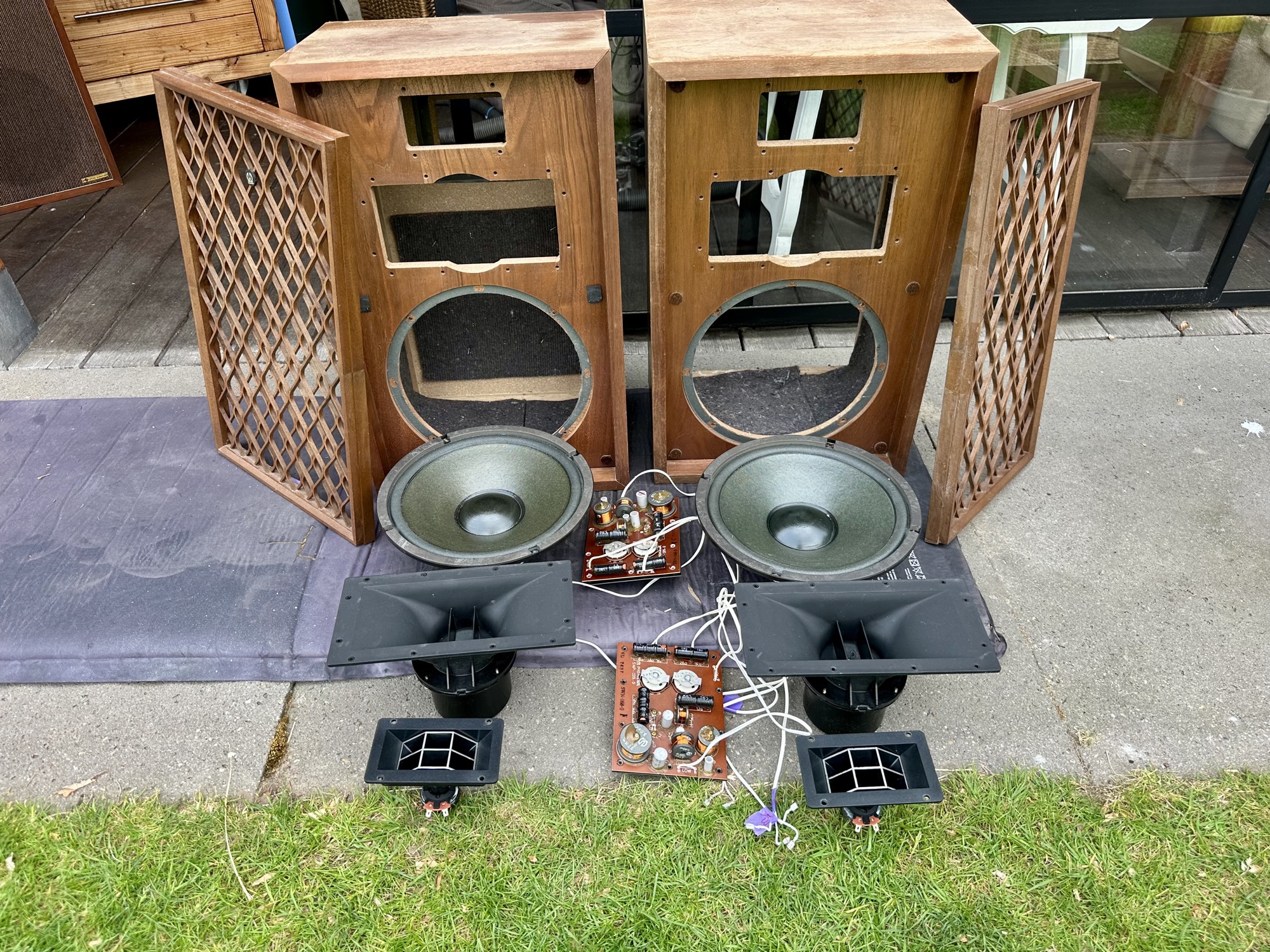

- Woofer Pioneer 30-721F, randen zijn nog heel flexibel en onbeschadigd.
- De Midrange Pioneer PM-H1 speaker en Tweeter Pioneer PT-411F luidsprekers ohms doorgemeten en deze zouden moeten werken.

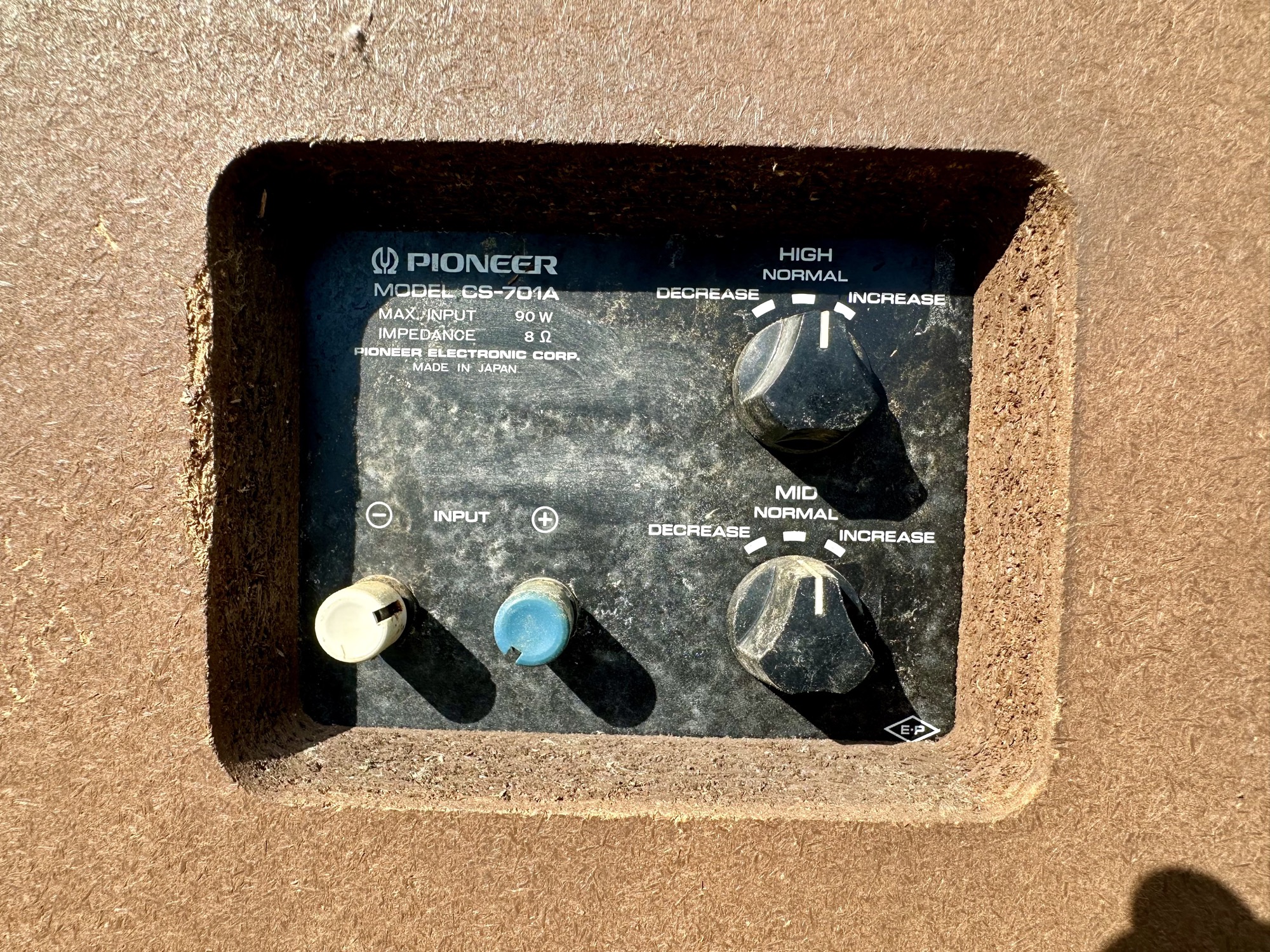

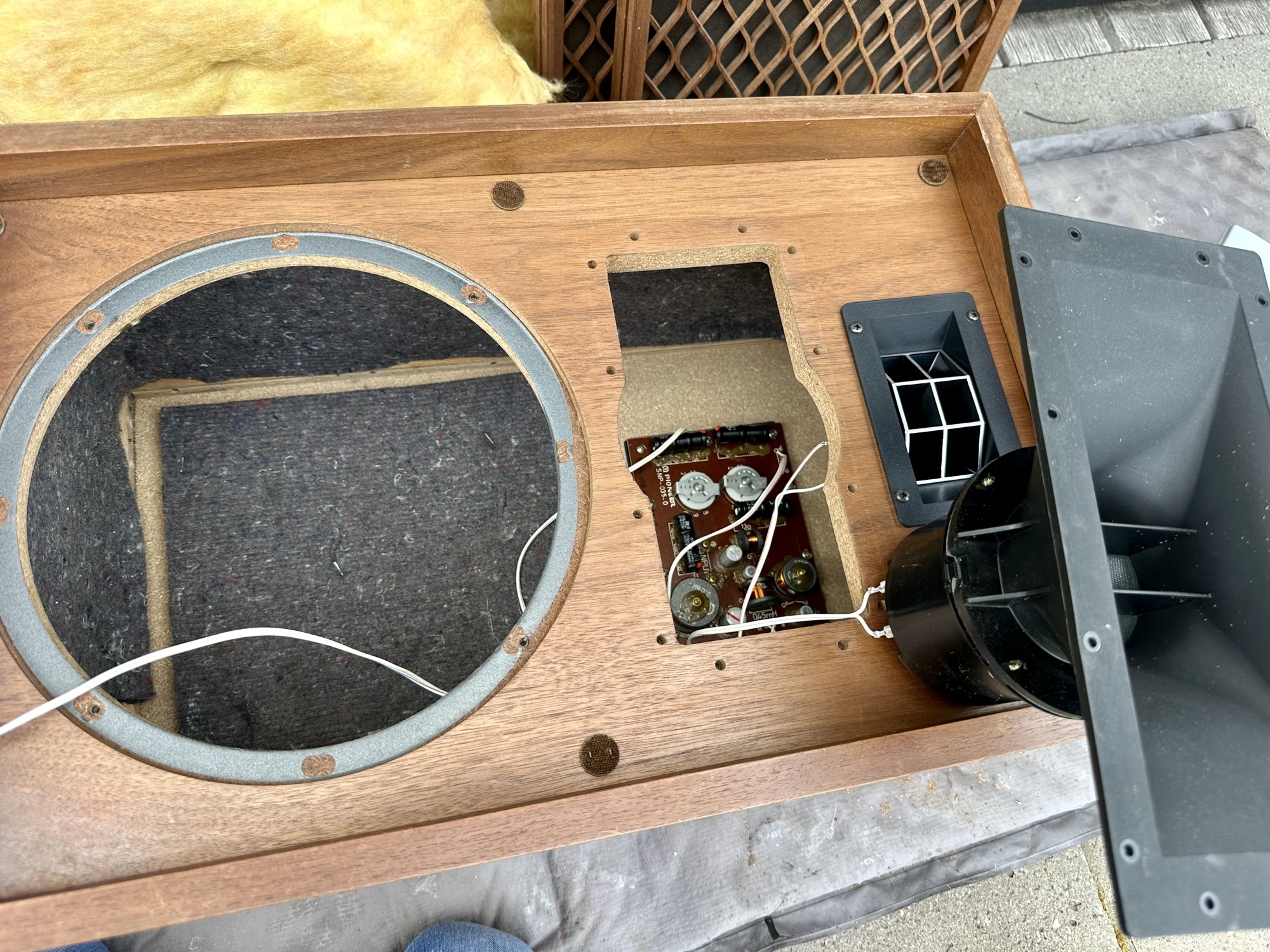

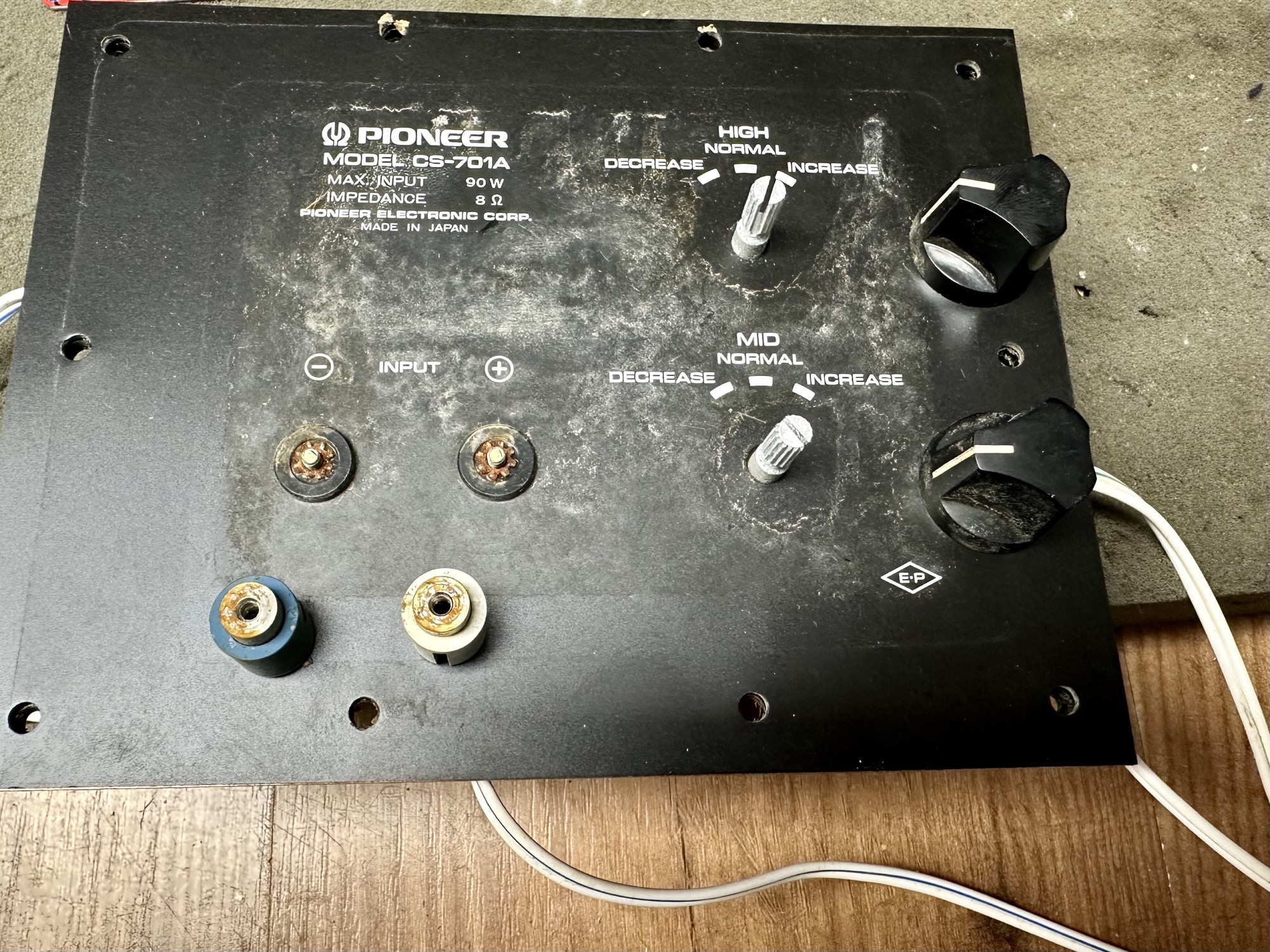

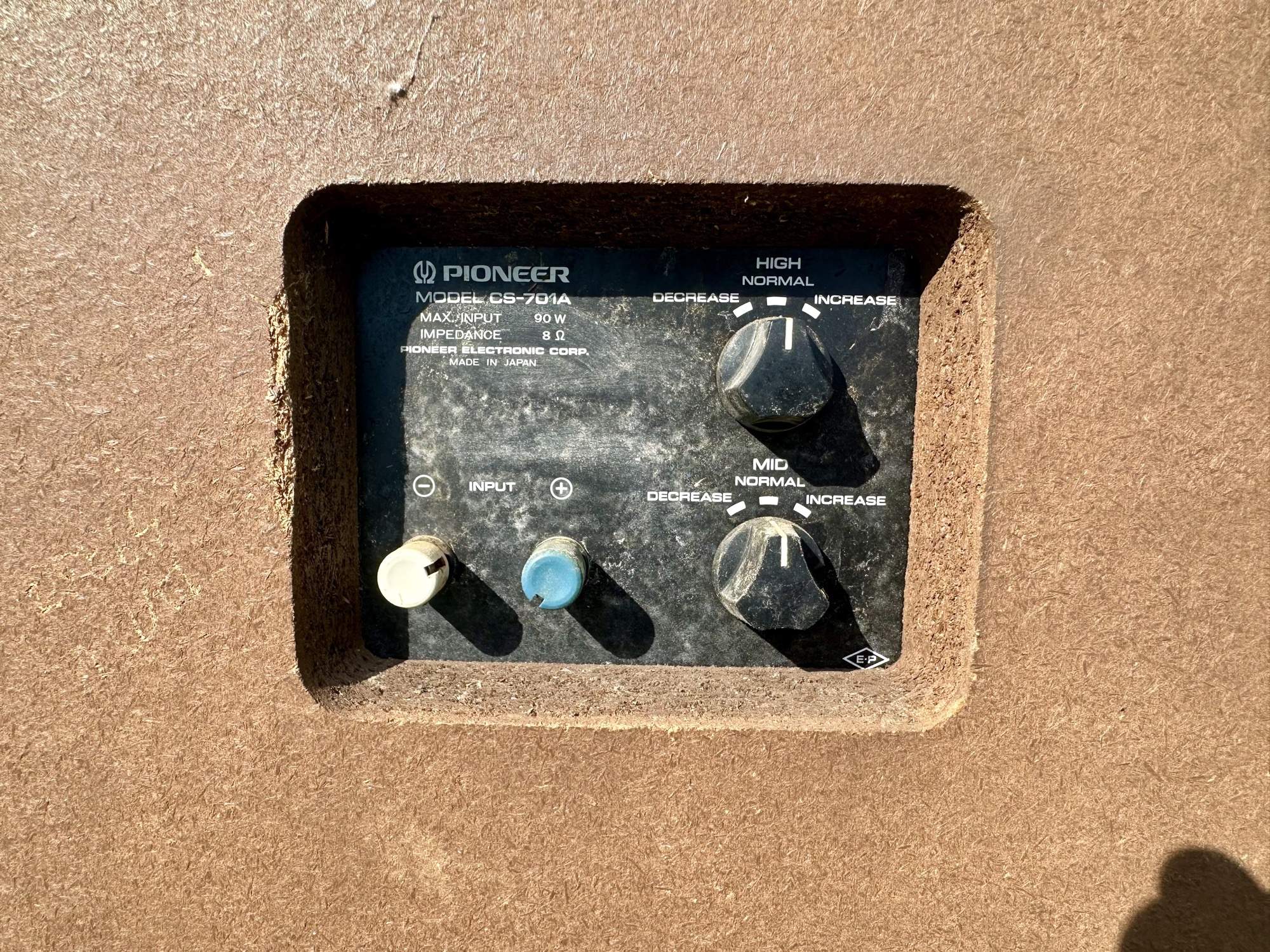

- Filter blijkt de problemen te veroorzaken. De schakelaars voor de middentoner en hogetoner weergevers zijn zwaar geoxideerd.
- Vochtschade aan één achterkant.
Reparatie:

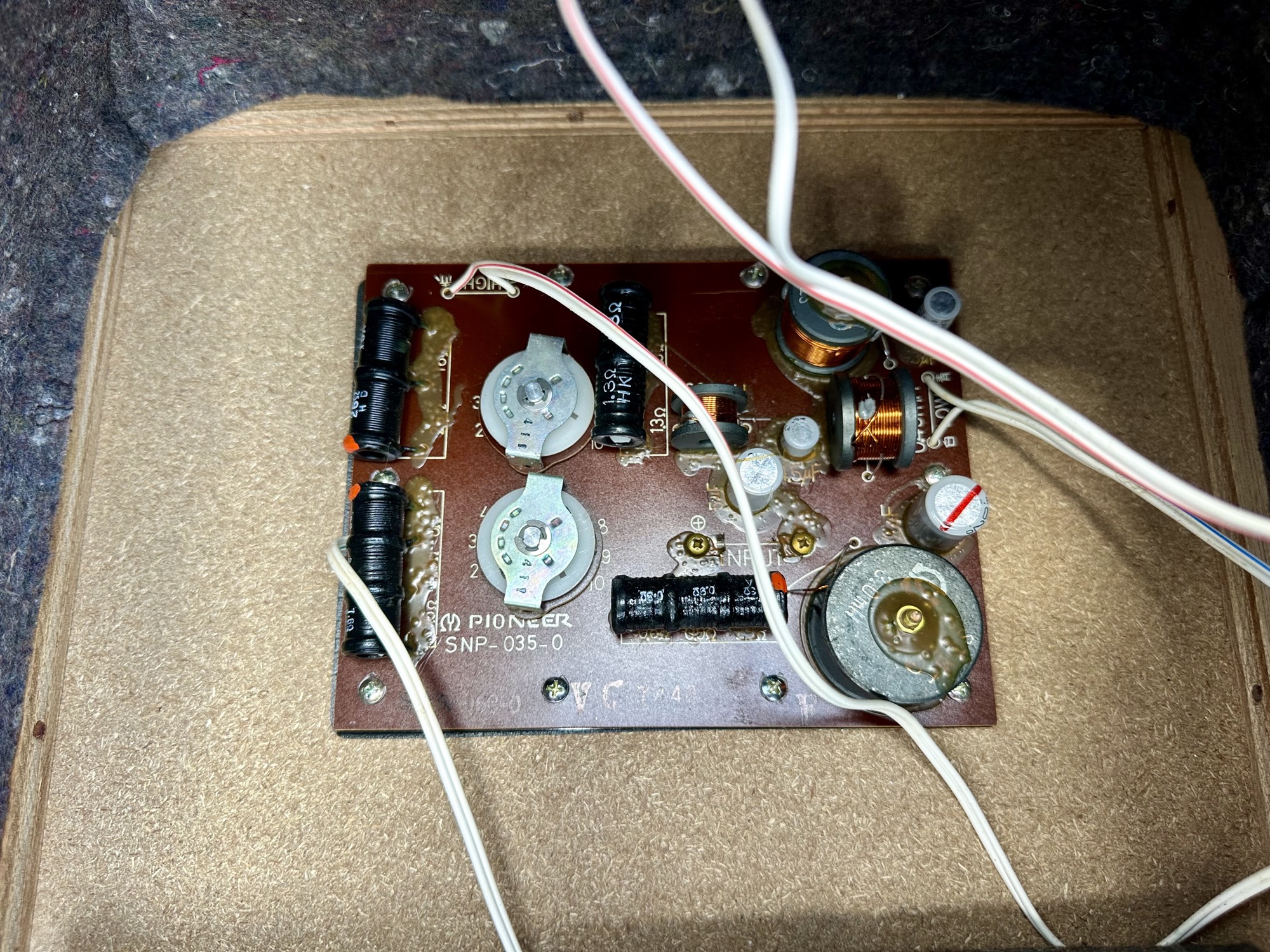

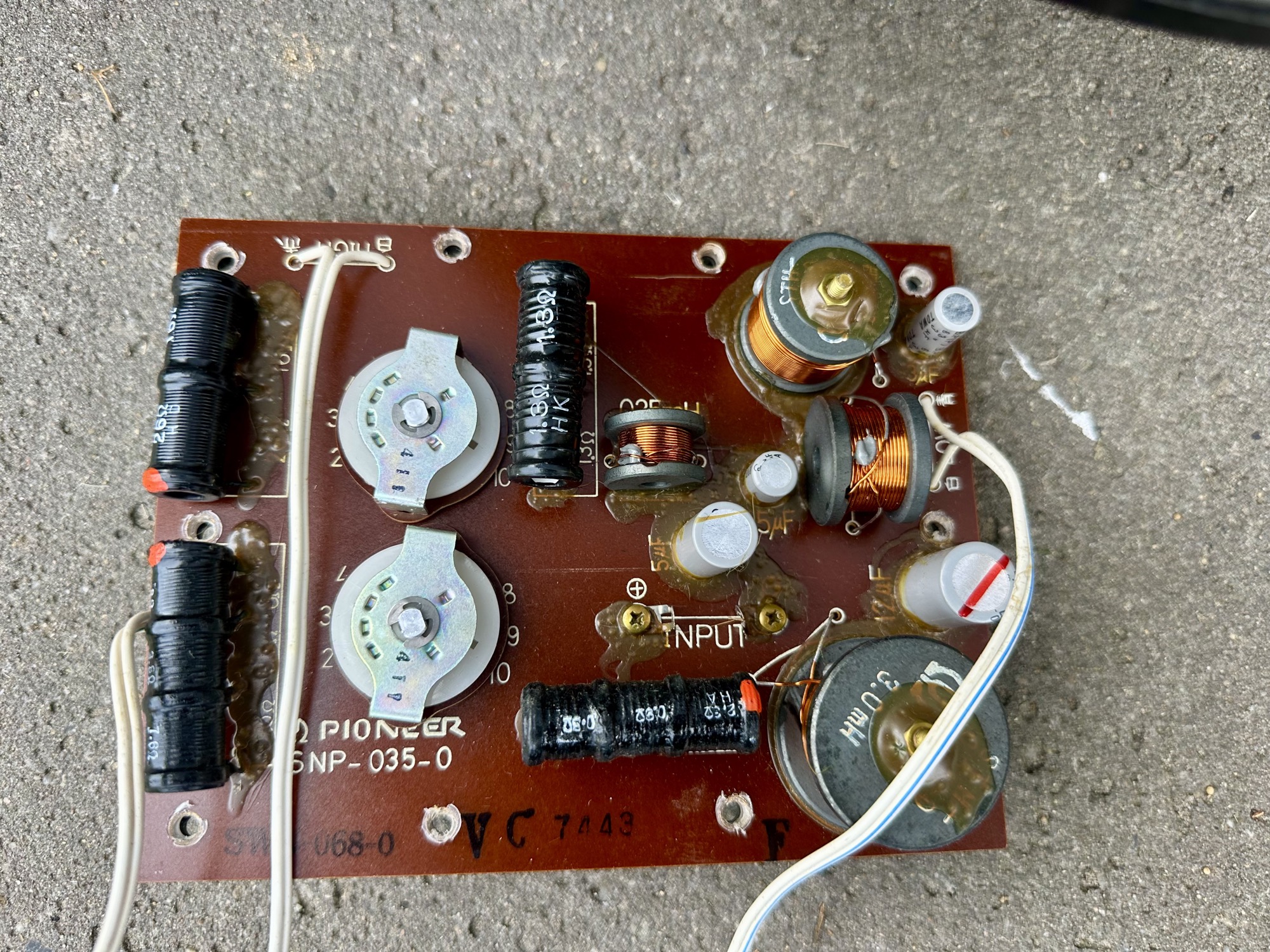

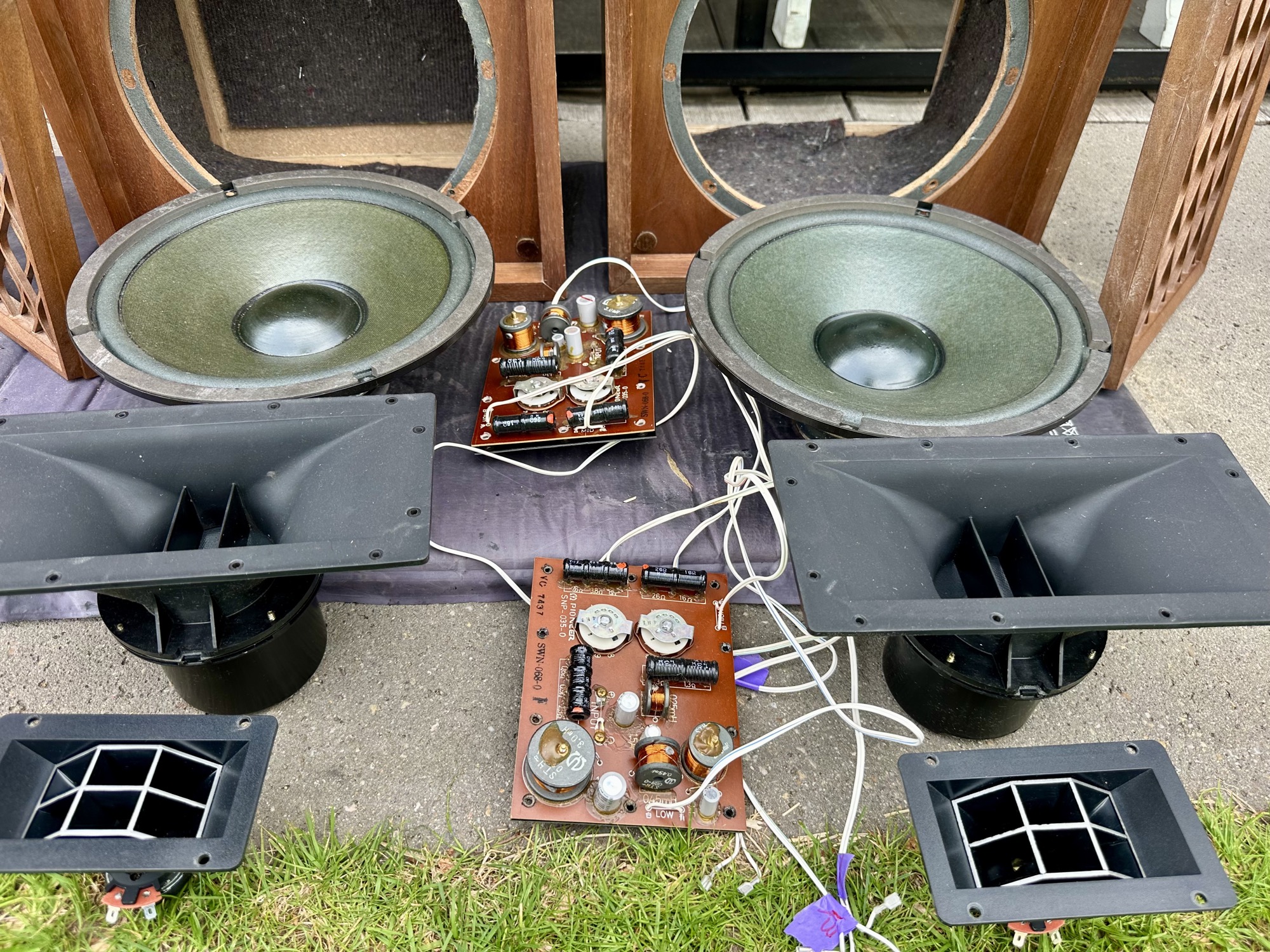

- Filters doorgemeten en alle condensatoren zijn nog steeds in perfecte conditie. Knap werk na ruim 50jaar!
- De schakelaars voor het High en Mid signaal in een ulktrasoonbad gereinigd.
- Schakelaars daarna gereinigd met Deoxid D5 en beschermd met Deoxid Fader.
- Houtfineer van de kasten geschuurd met grit 80-120 en 240.
- Kasten twee keer voorzien van houtolie.

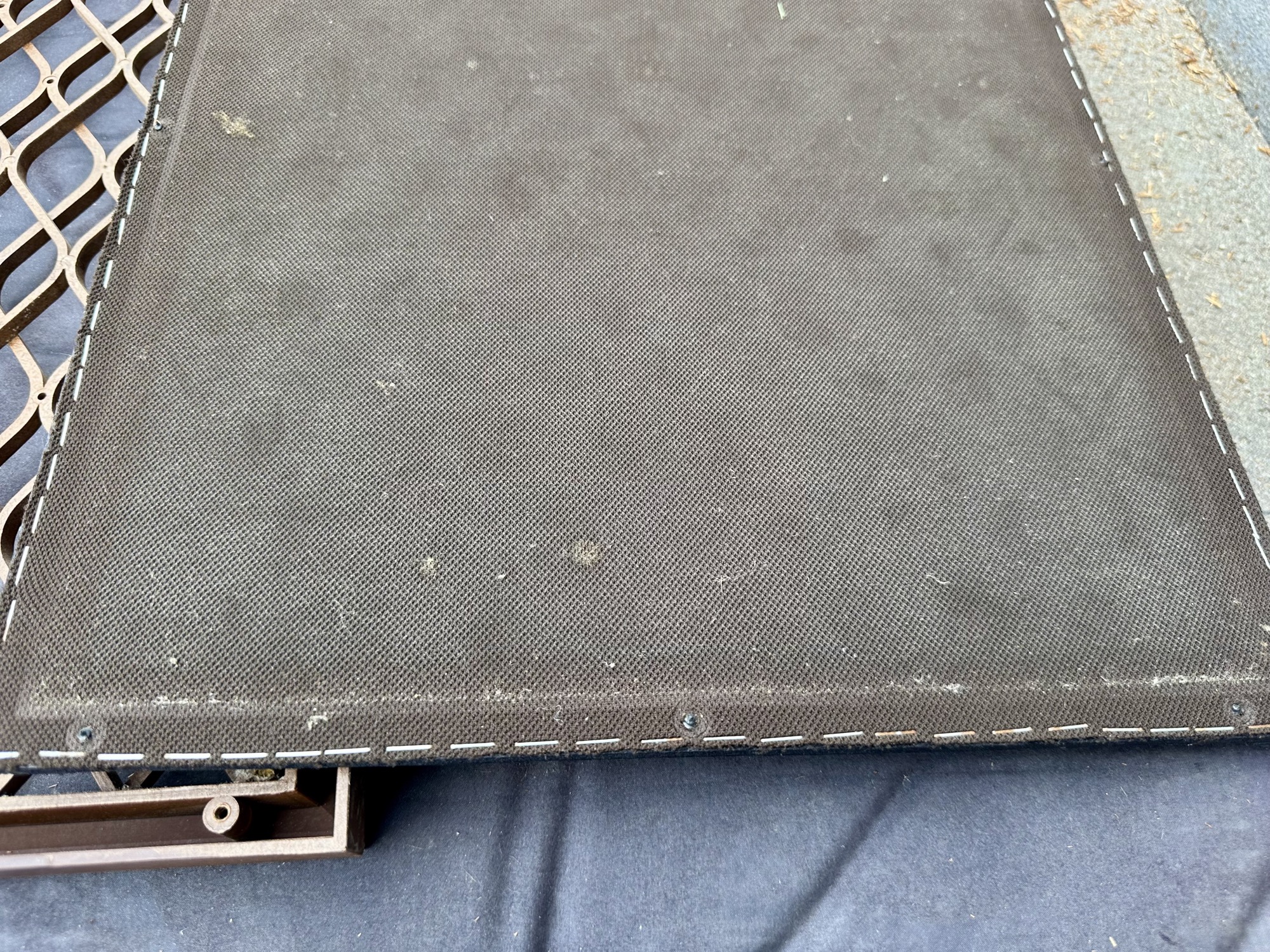

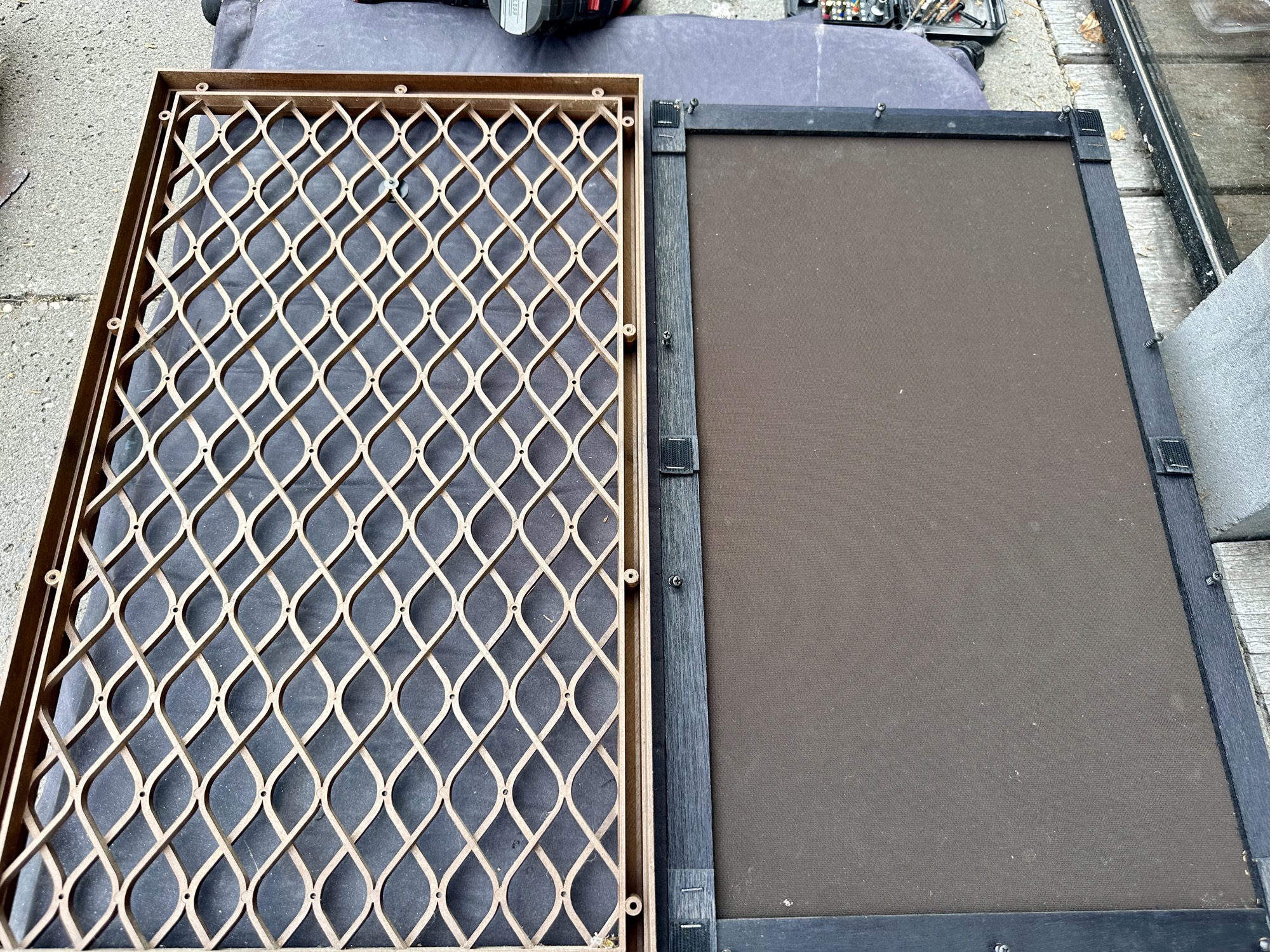

- Kunststof fronten uit elkaar gehaald en het bruine luidsprekerdoek gereinigd met stofzuiger en vochtige doek. De kunststof delen met water en sop gereinigd.
- Één achterwand was deels zwaar aangetast door vocht. Deze vervangen door een nieuwe plaat.

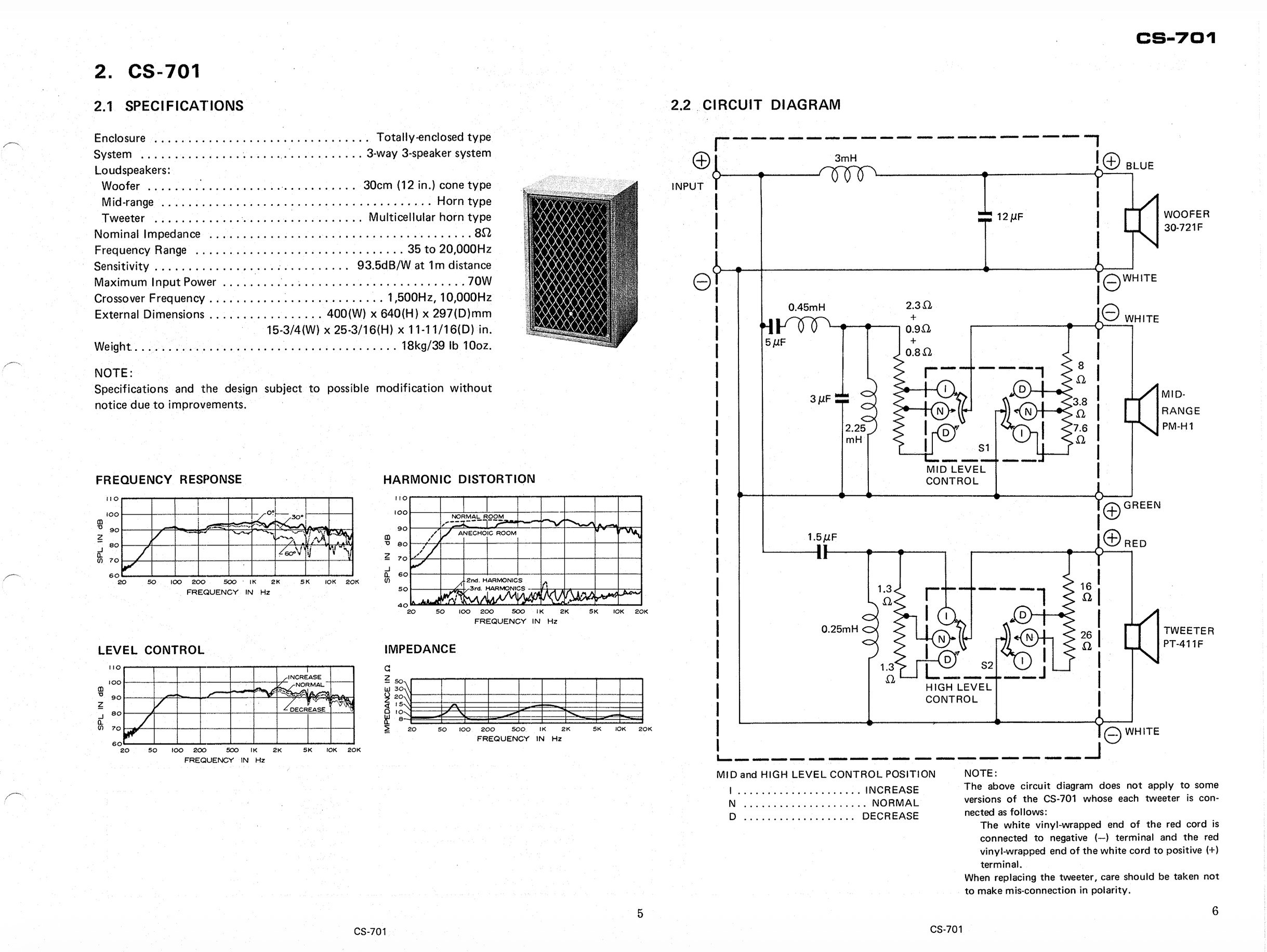

Specificaties:

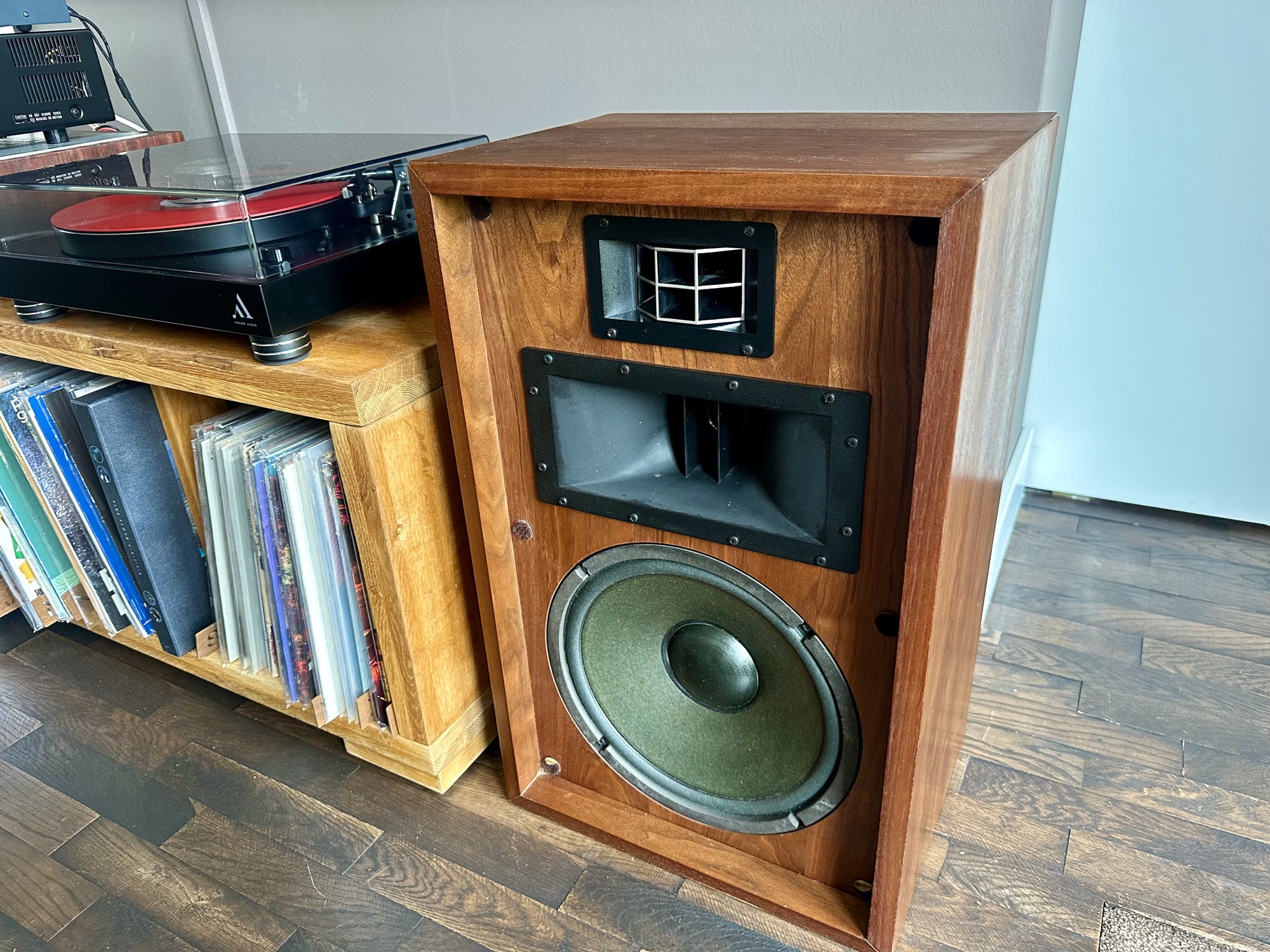

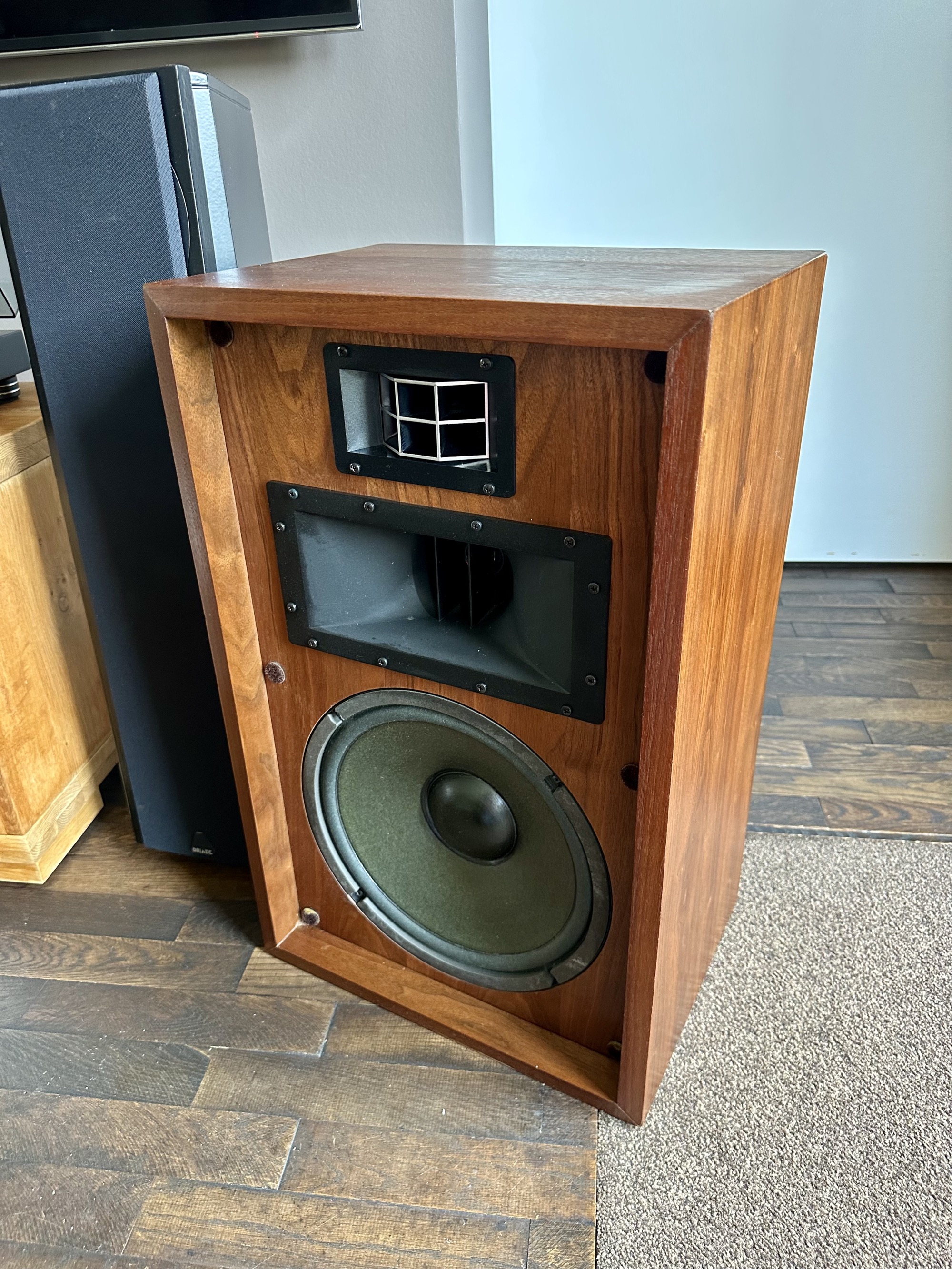

Type: 3 way, 3 driver loudspeaker system
Frequency Response: 35Hz to 20kHz
Power Handling: 70W
Crossover Frequency: 1500, 10000Hz
Impedance: 8Ω
Sensitivity: 93.5dB
Bass: 1 x 300mm cone. Pioneer 30-721F

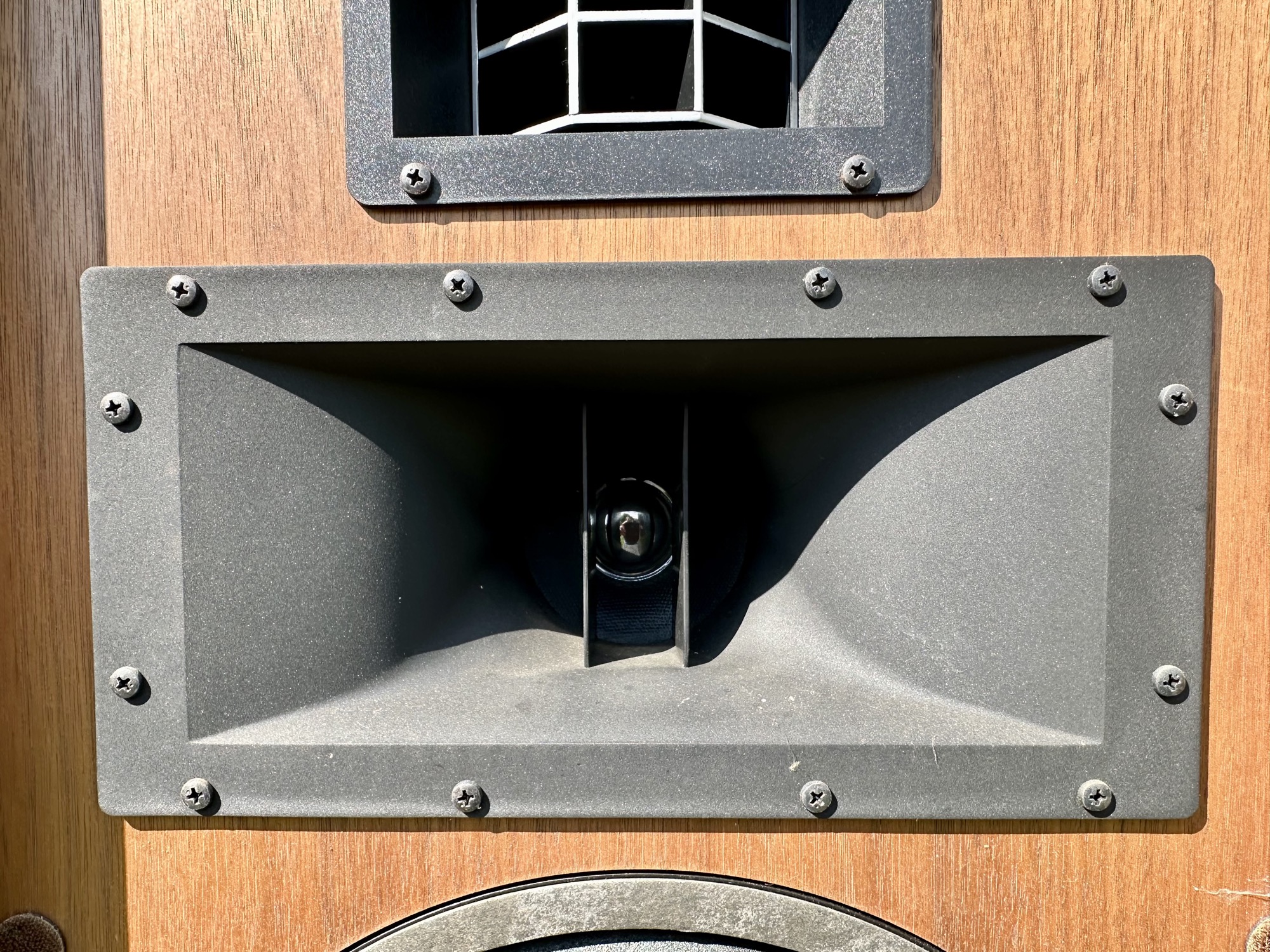

Midrange: 1 x horn. Pioneer PM-H1

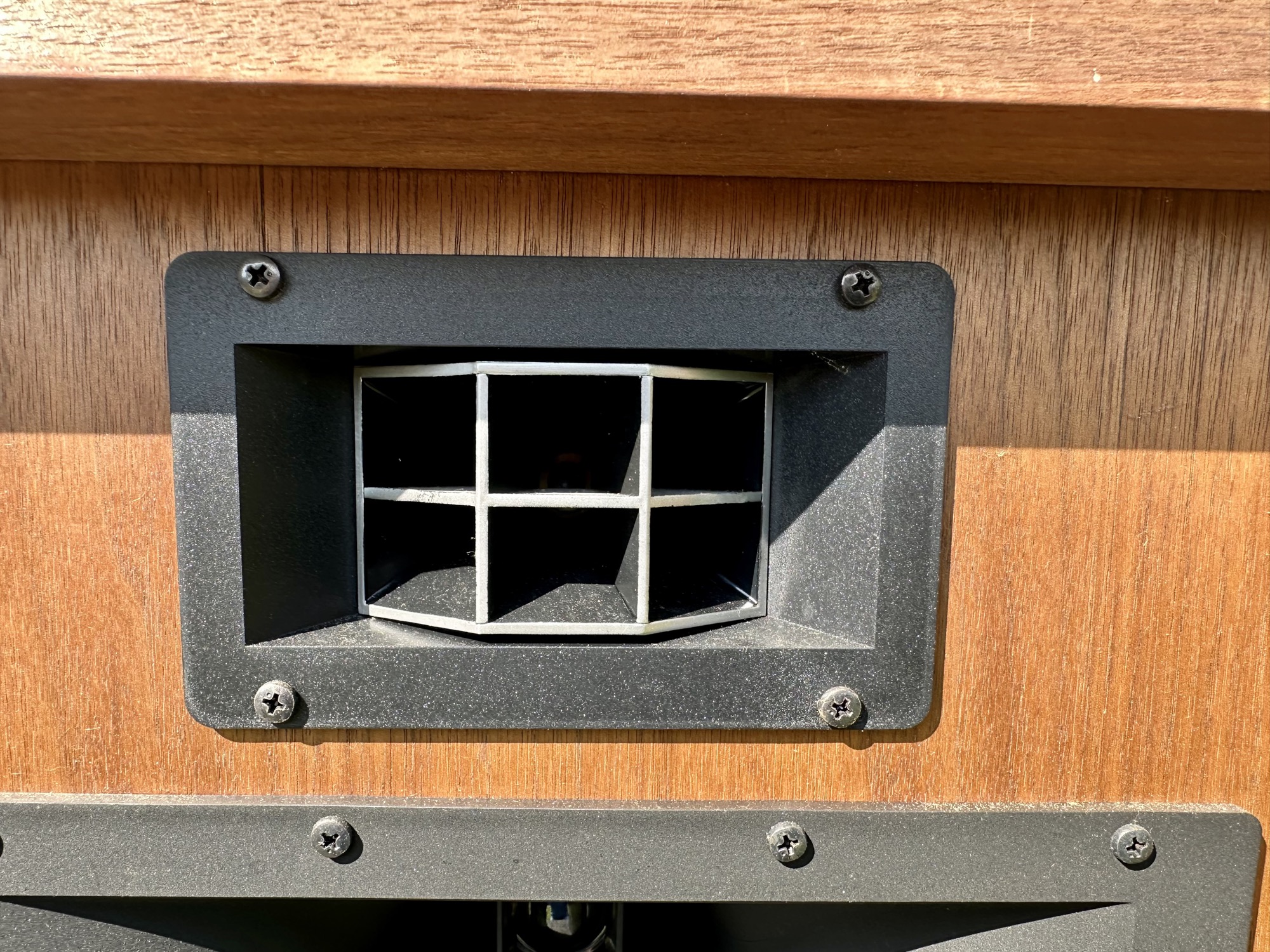

Tweeter: 1 x multi cellular horn. Pioneer PT-411F
Enclosure: infinite baffle
Dimensions: 400 x 640 x 297mm
Weight: 18kg
Year: 1973
