TECHNICS
SL7
![](/templates/yootheme/cache/51/Technics_SL7_pickup-05-51f3bc30.jpeg)
Klacht:
Slechts één kanaal geeft muziek weer.
![](/templates/yootheme/cache/0d/Technics_SL7_pickup-09-0d0826dd.jpeg)
Manual: Hifiengine
Diagnose:
- Het betreft een Fully-Automatic Linear Tracking Turntable (1981-1983) van 7kg!

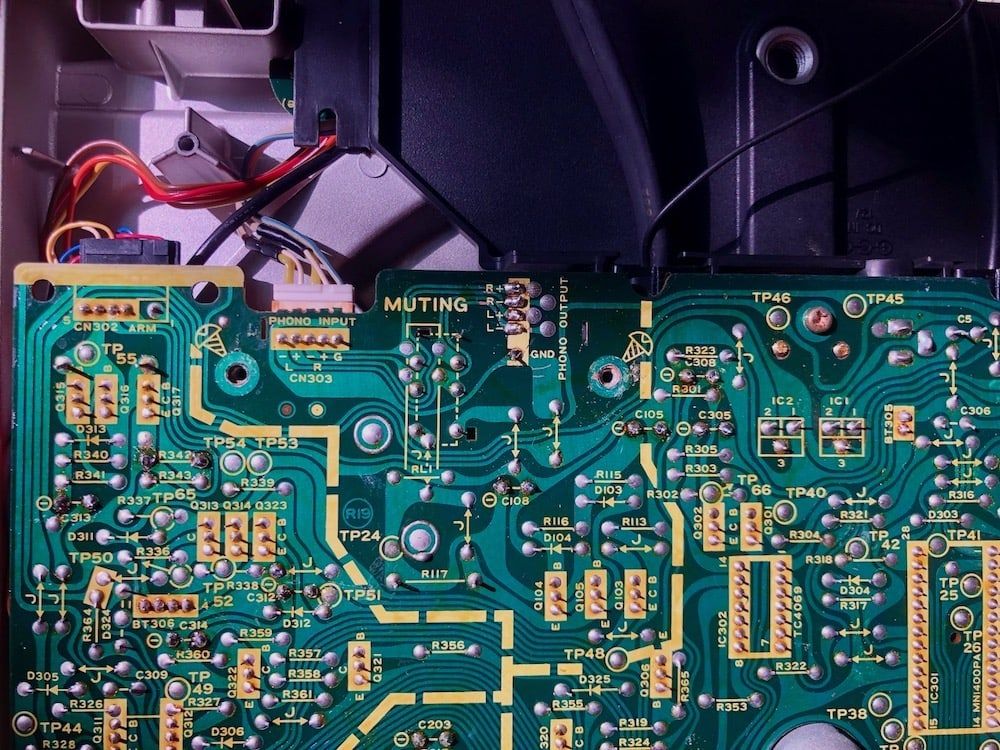

- Volgens de eigenaar is dit een bekend probleem en zou het aan het muting relais liggen. De contacten worden vuil en raken geoxideerd.
![](/templates/yootheme/cache/2b/Technics_SL7_pickup-14-2b8c665b.jpeg)
![](/templates/yootheme/cache/ab/Technics_SL7_pickup-15-ab7c7144.jpeg)
Reparatie:

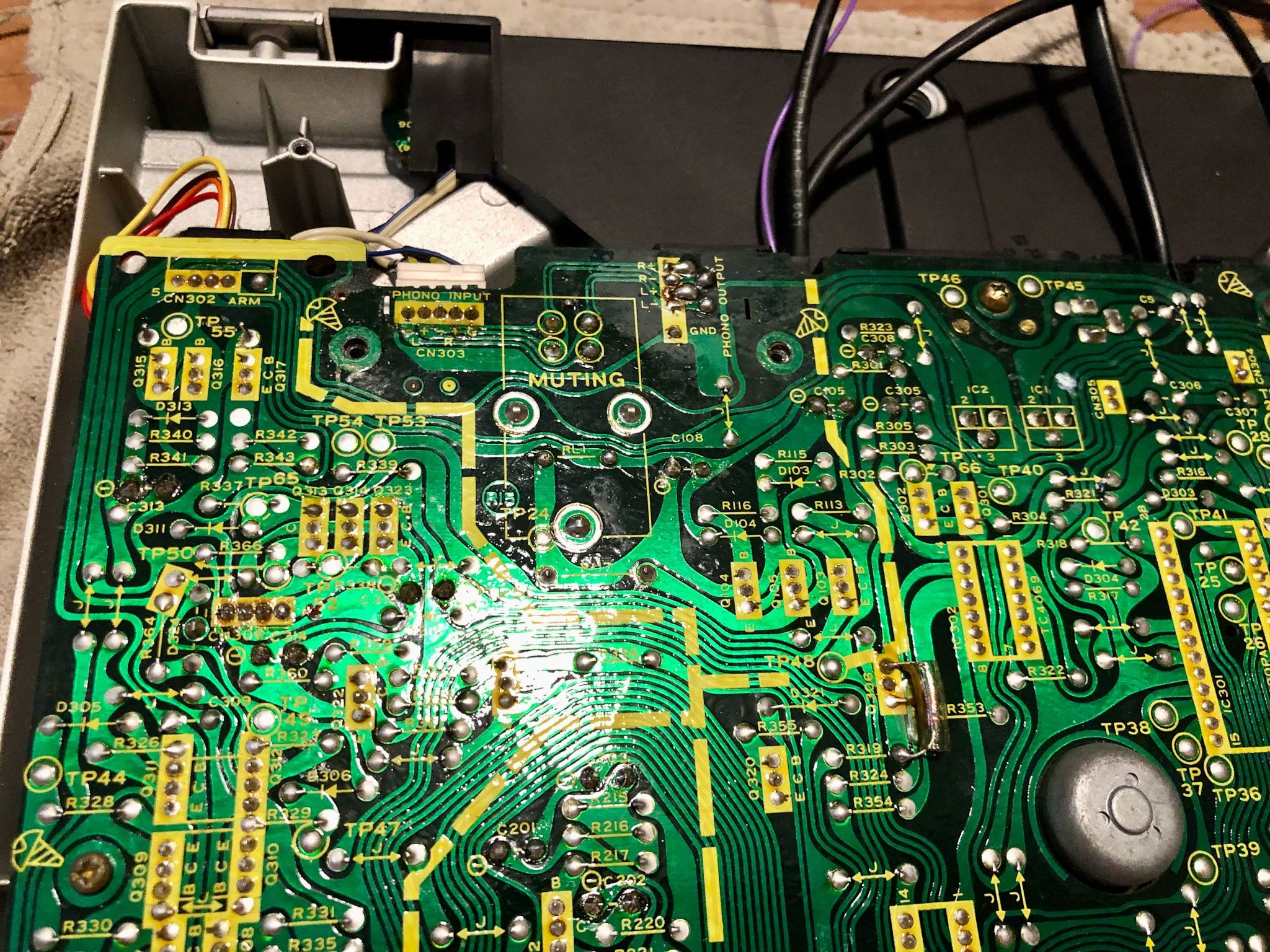

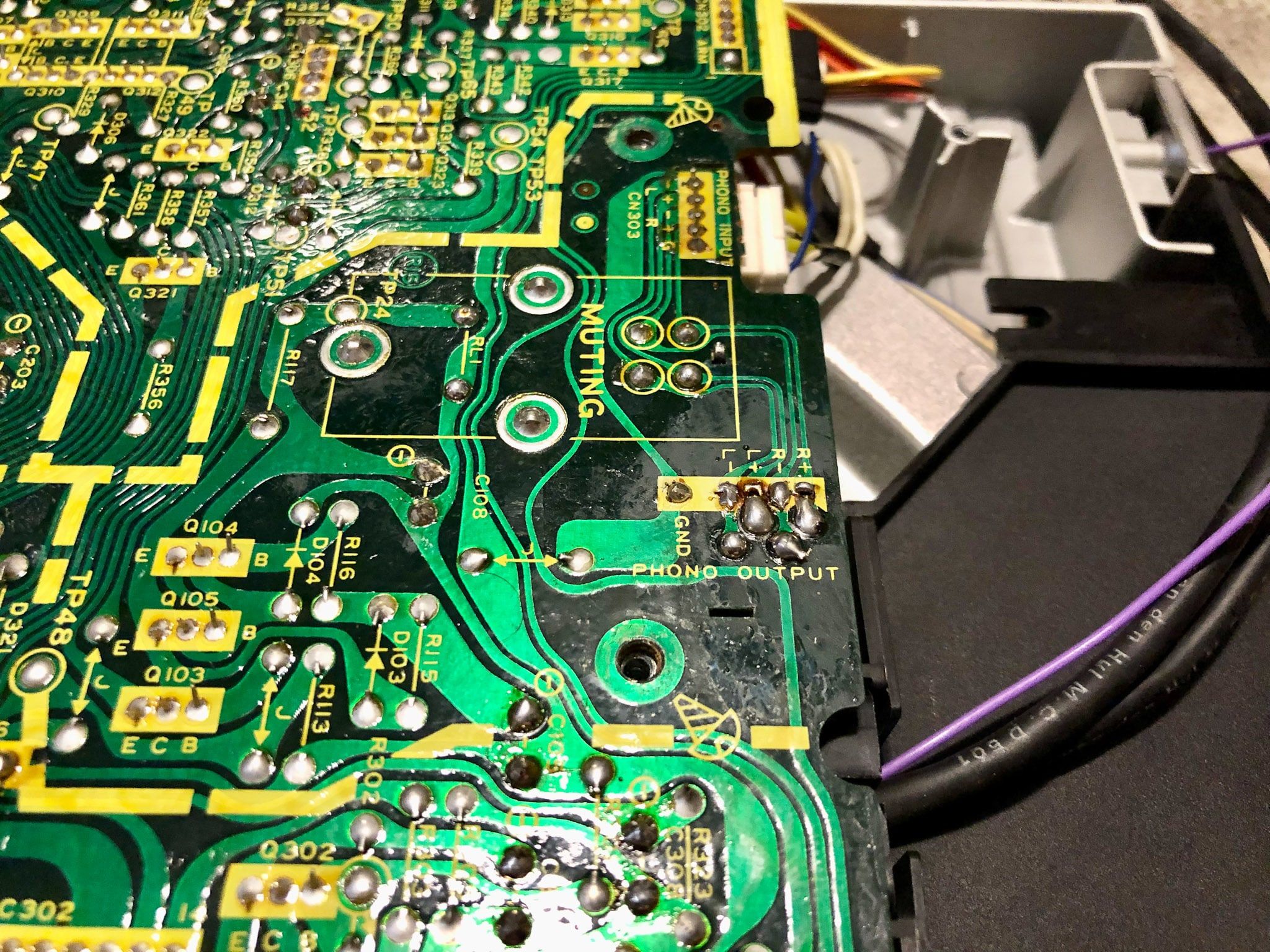

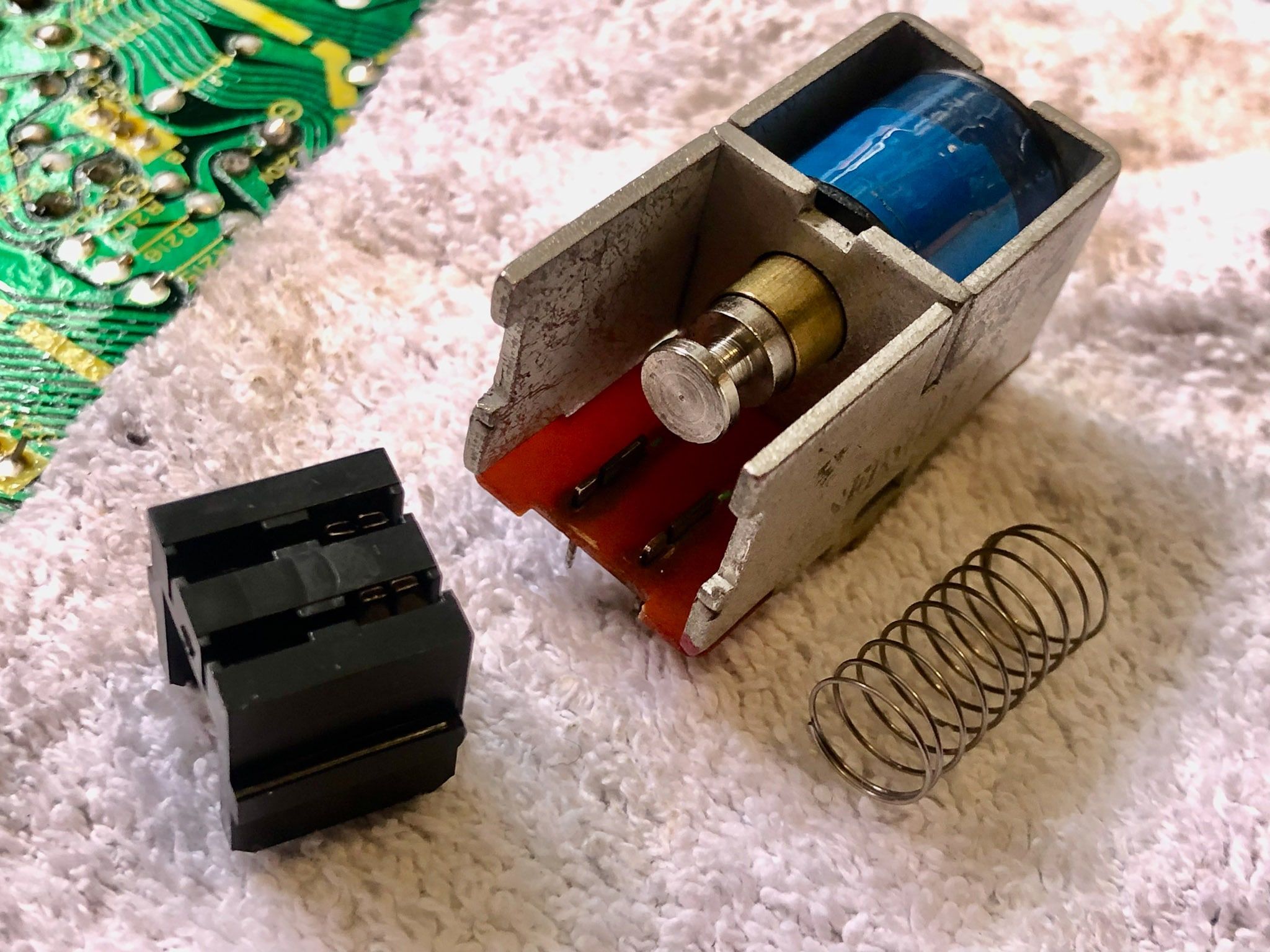

- Het muting relais uitgesoldeerd. Het betreft een zwaar en volmetalen relais.
- 12V volt op de spoel gezet en het schakelen ging perfect.
- De overgangsweerstand tussen de contacten is echter zeer hoog. Het linker contact heeft een weerstand van 4 ohm, het rechter contact wisseld tussen 15 ohm en oneindig.

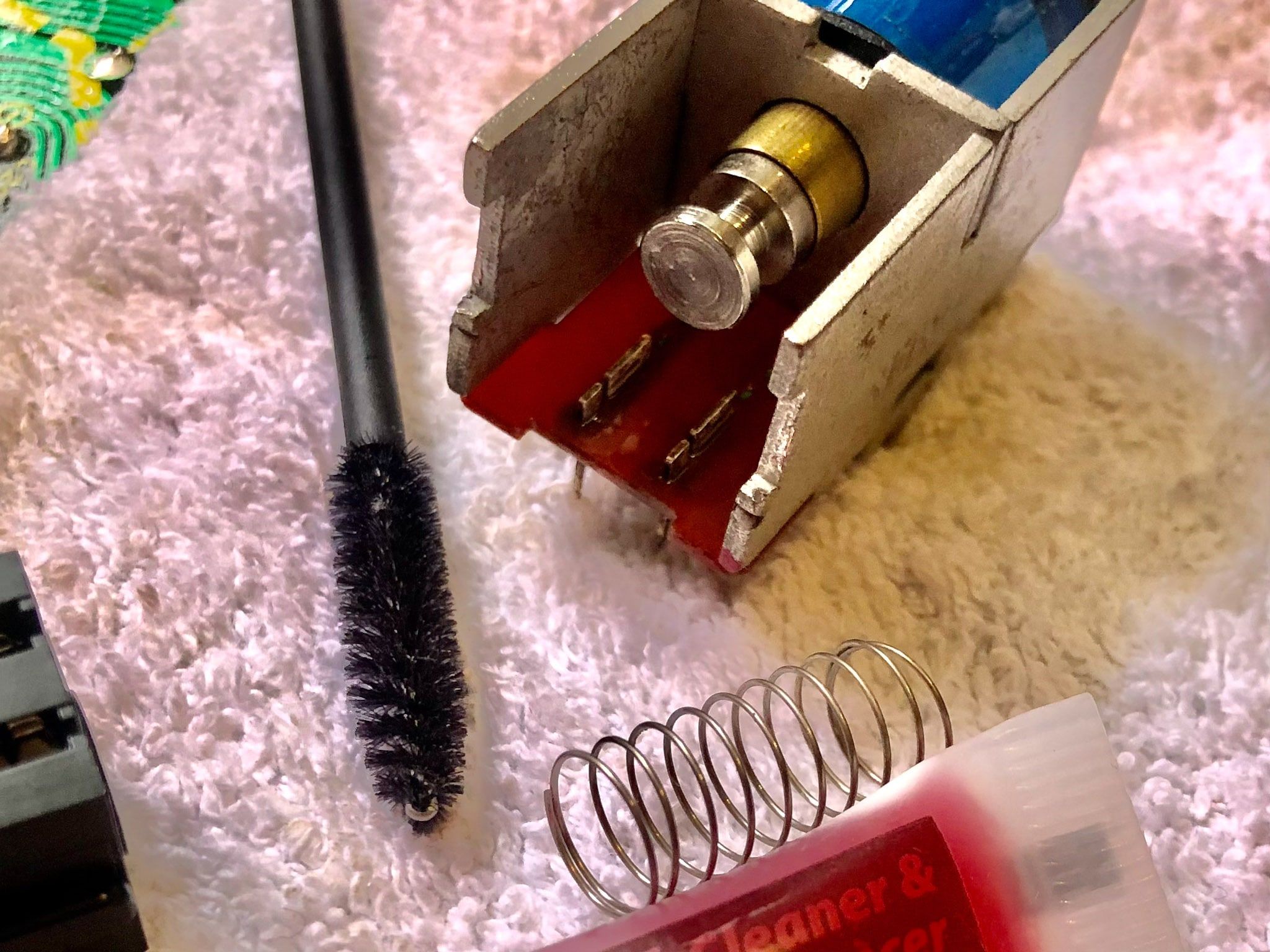

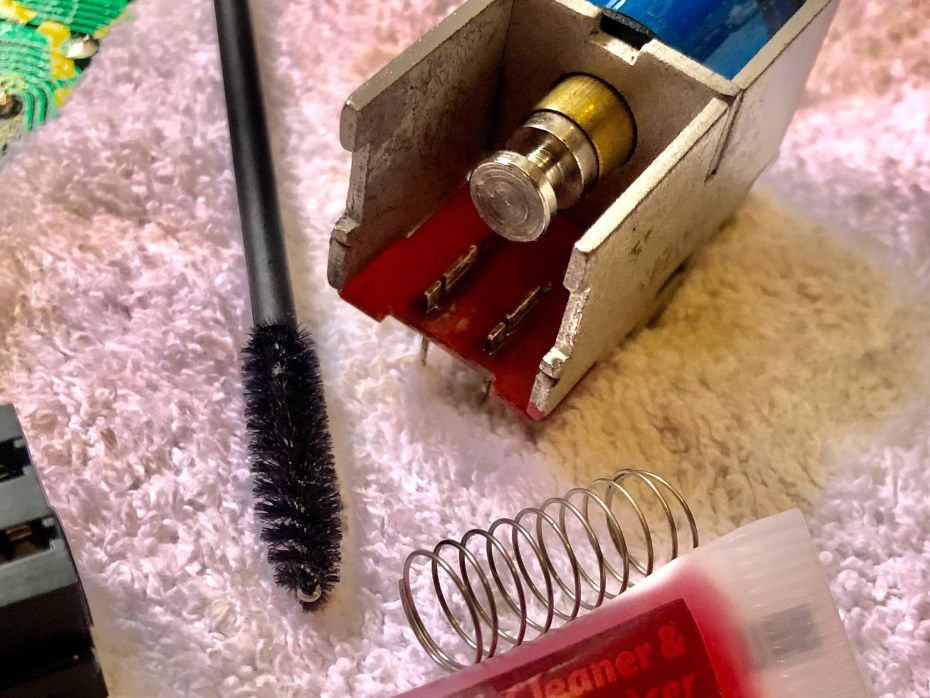

- De contacten gereinigd met Deoxit contact cleaner. De oxidatie is er zo goed als af. Helaas blijft de overgangsweerstand te wisselend.

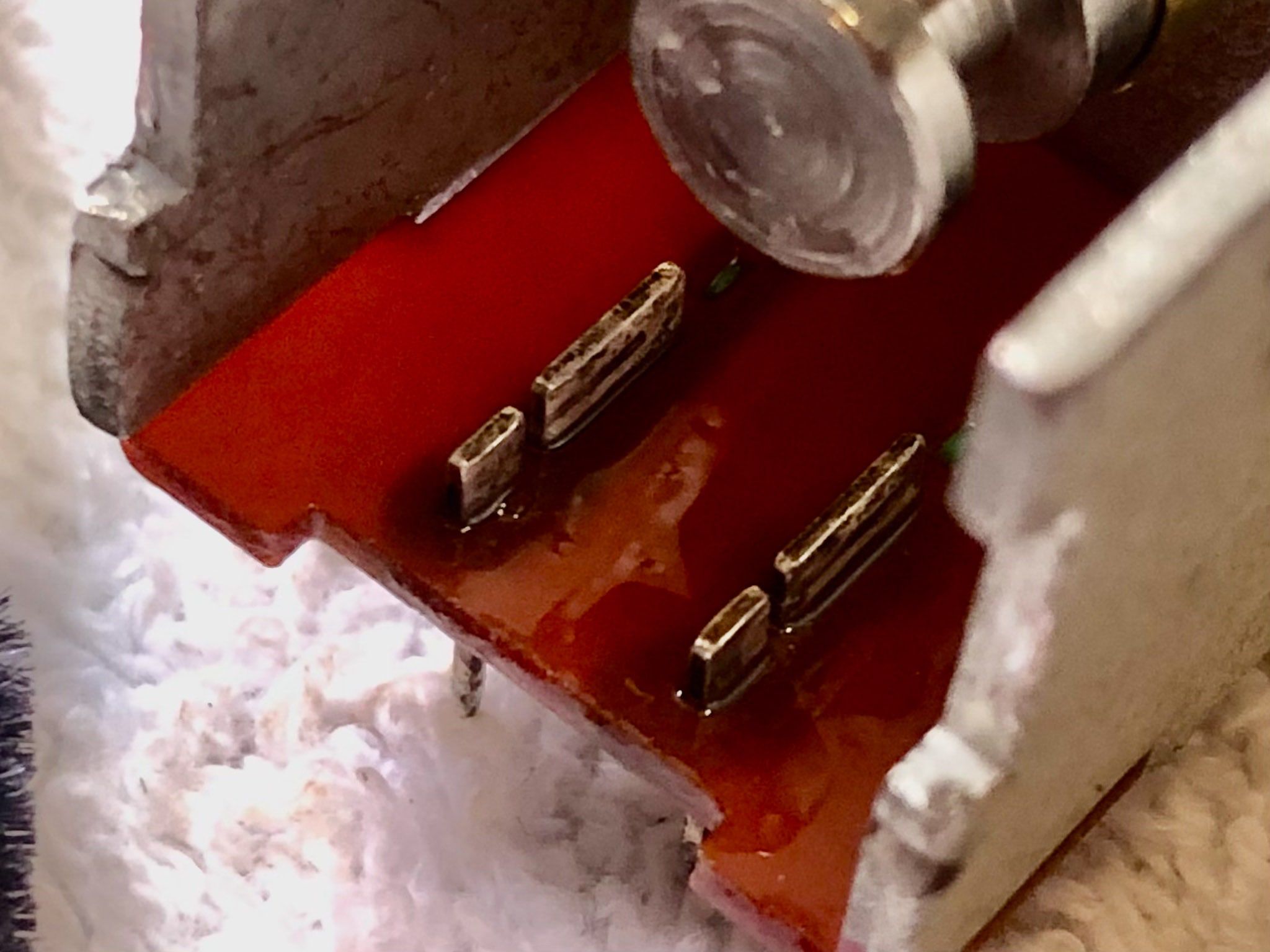

- De schuifcontacten bleken ook niet meer de originele vorm te hebben. Ze lijken wat op het OHM teken en zijn niet meer strakker te zetten. De contacten zijn helaas niet meer te redden.
Relais ombouw:

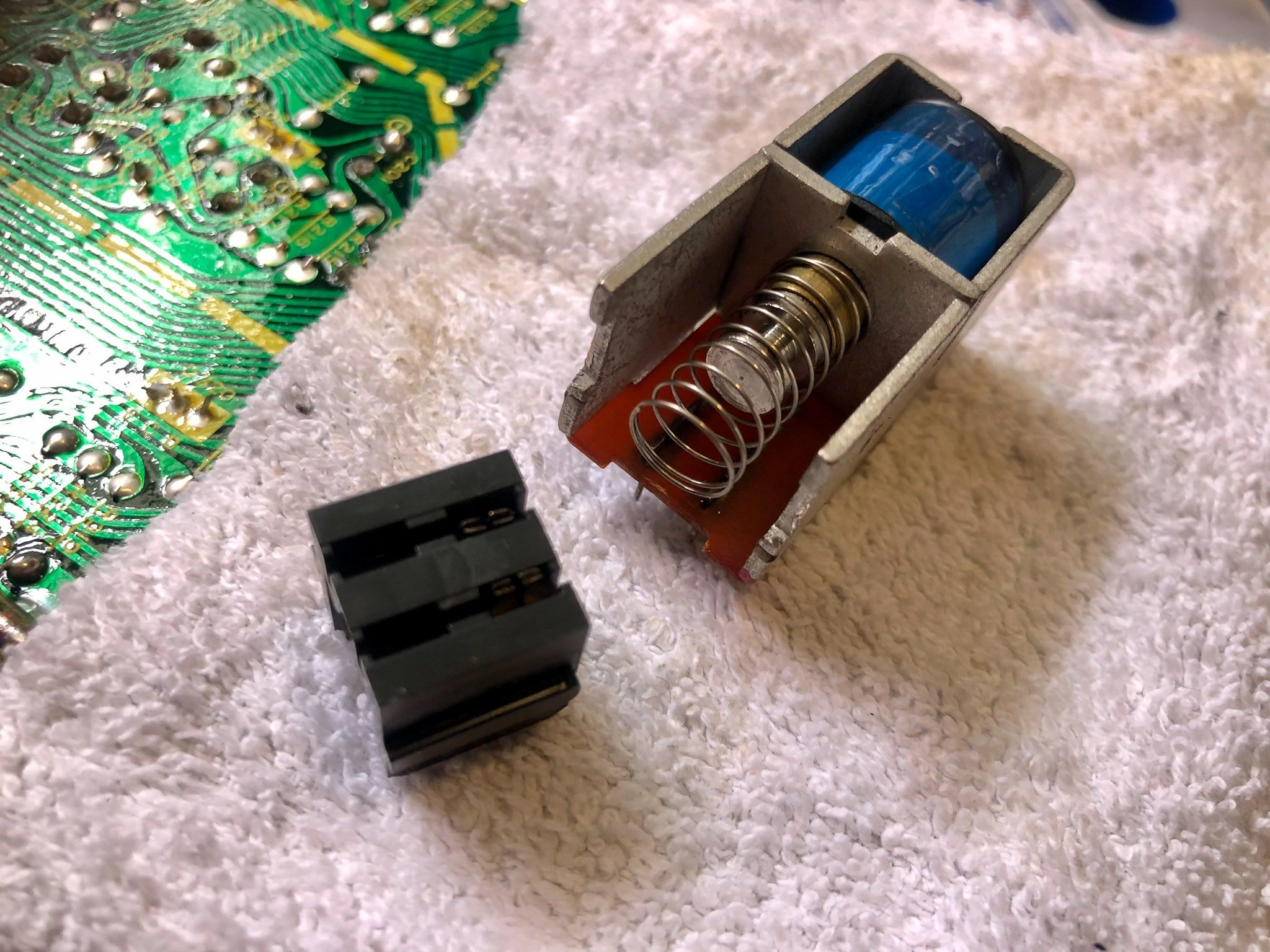

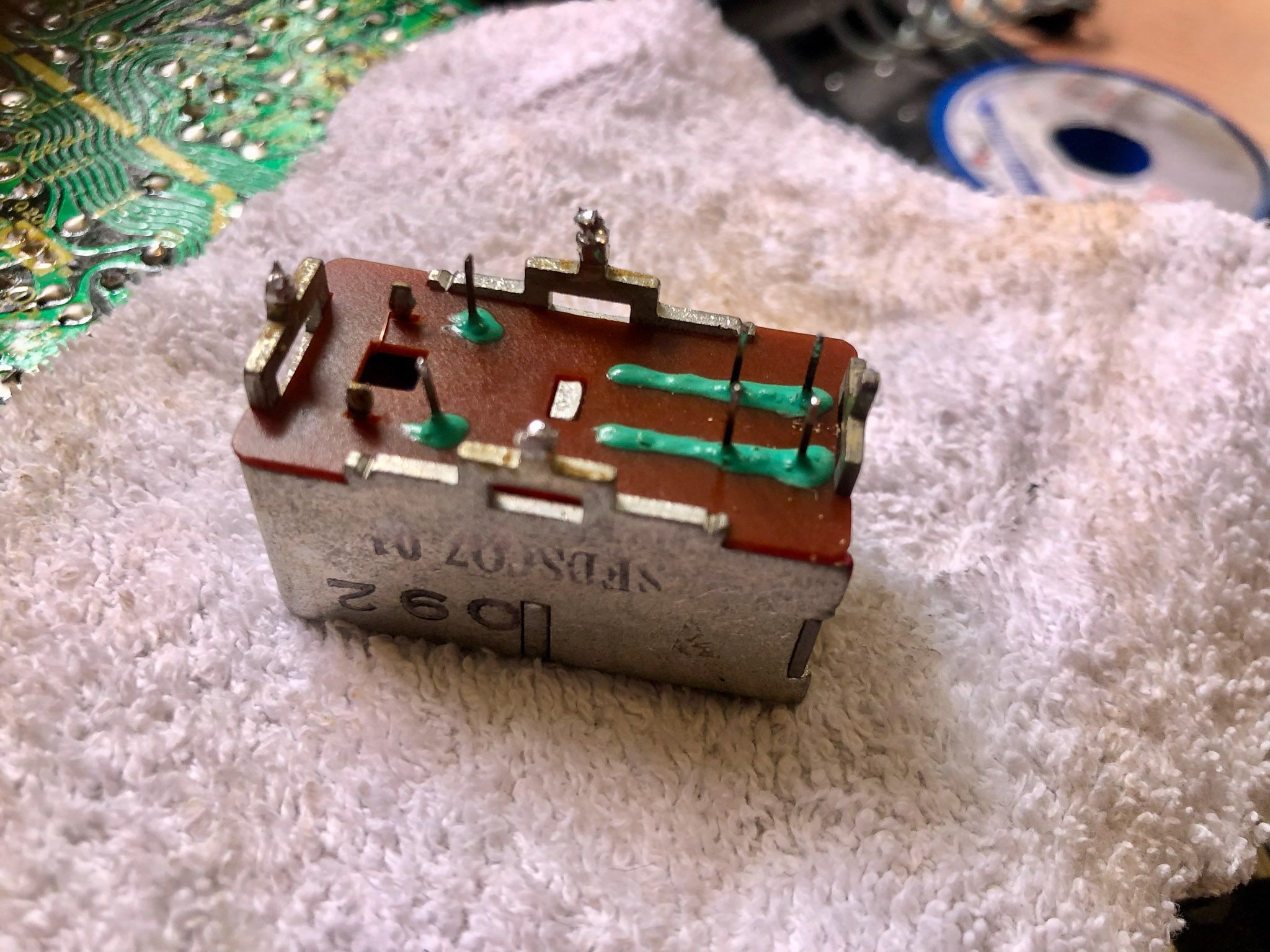

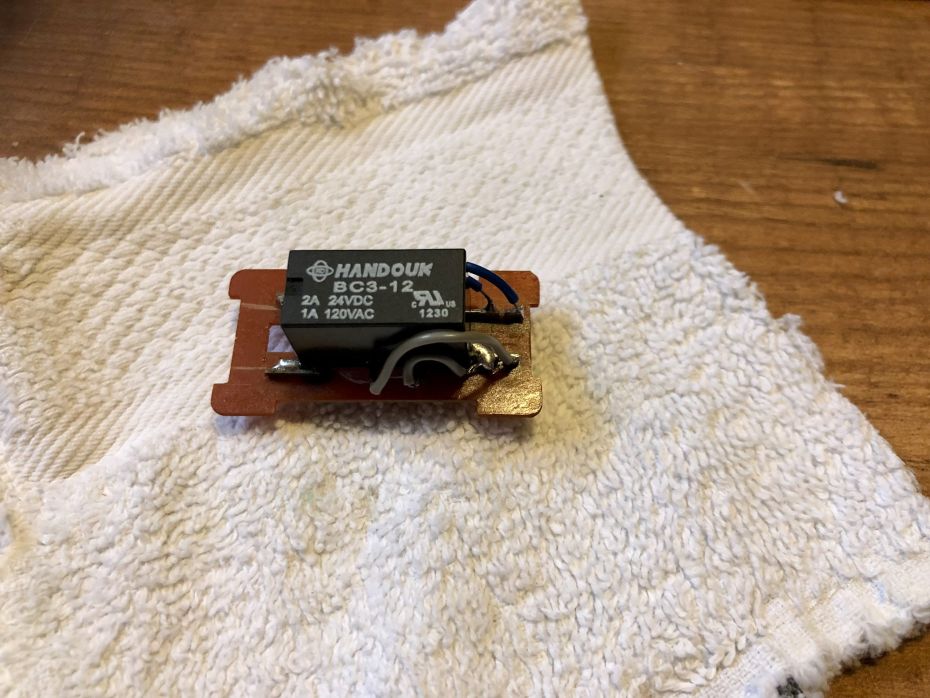

- Om de Technics SL-7 zo origineel mogelijk te houden en de metalen afscherming van het relais te hergebruiken heb ik een 12volt relais op de plek van het originele binnenwerk gezet.

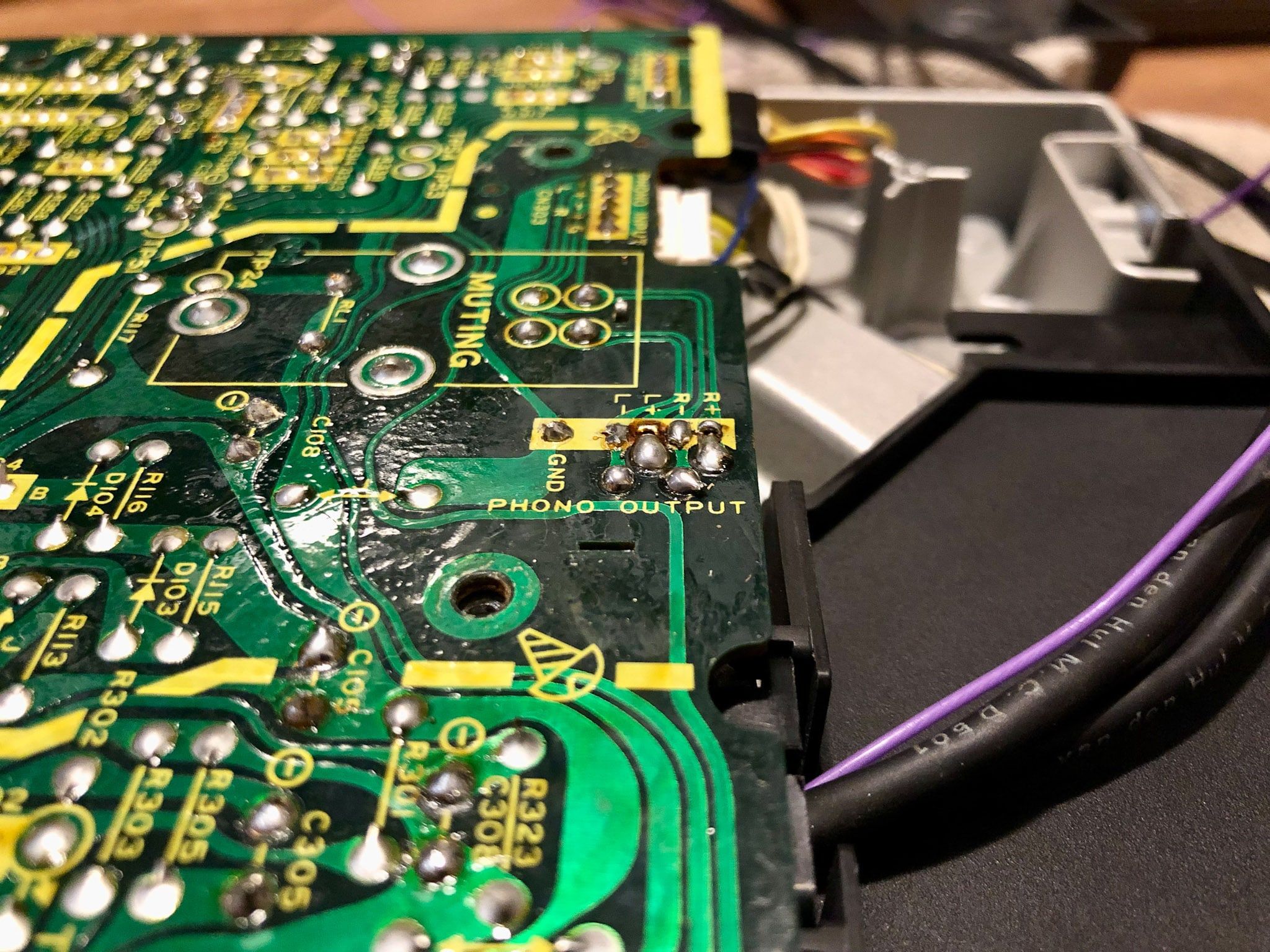

- Het relais is hierdoor op de originele plaats op de printplaat te solderen.

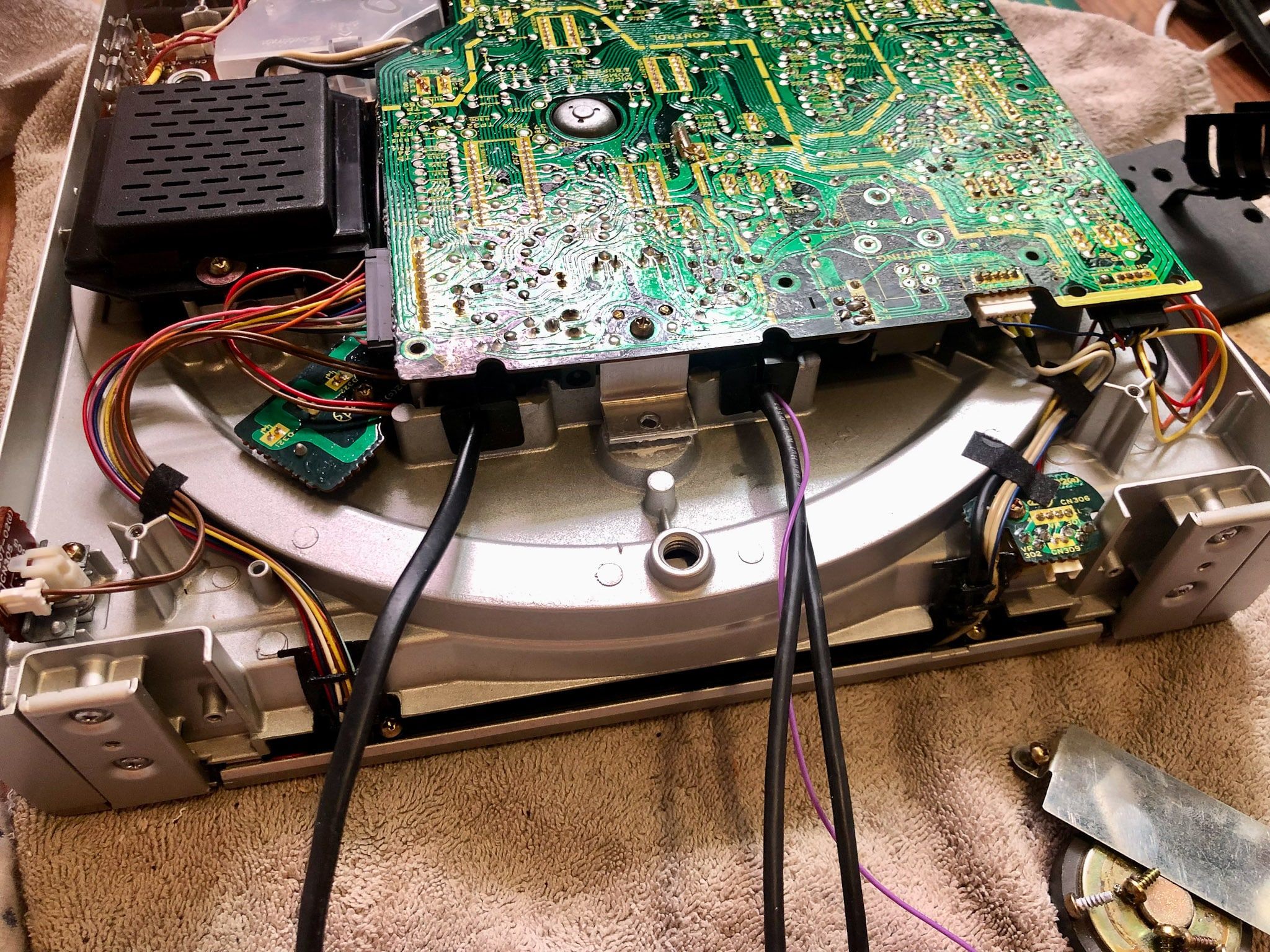

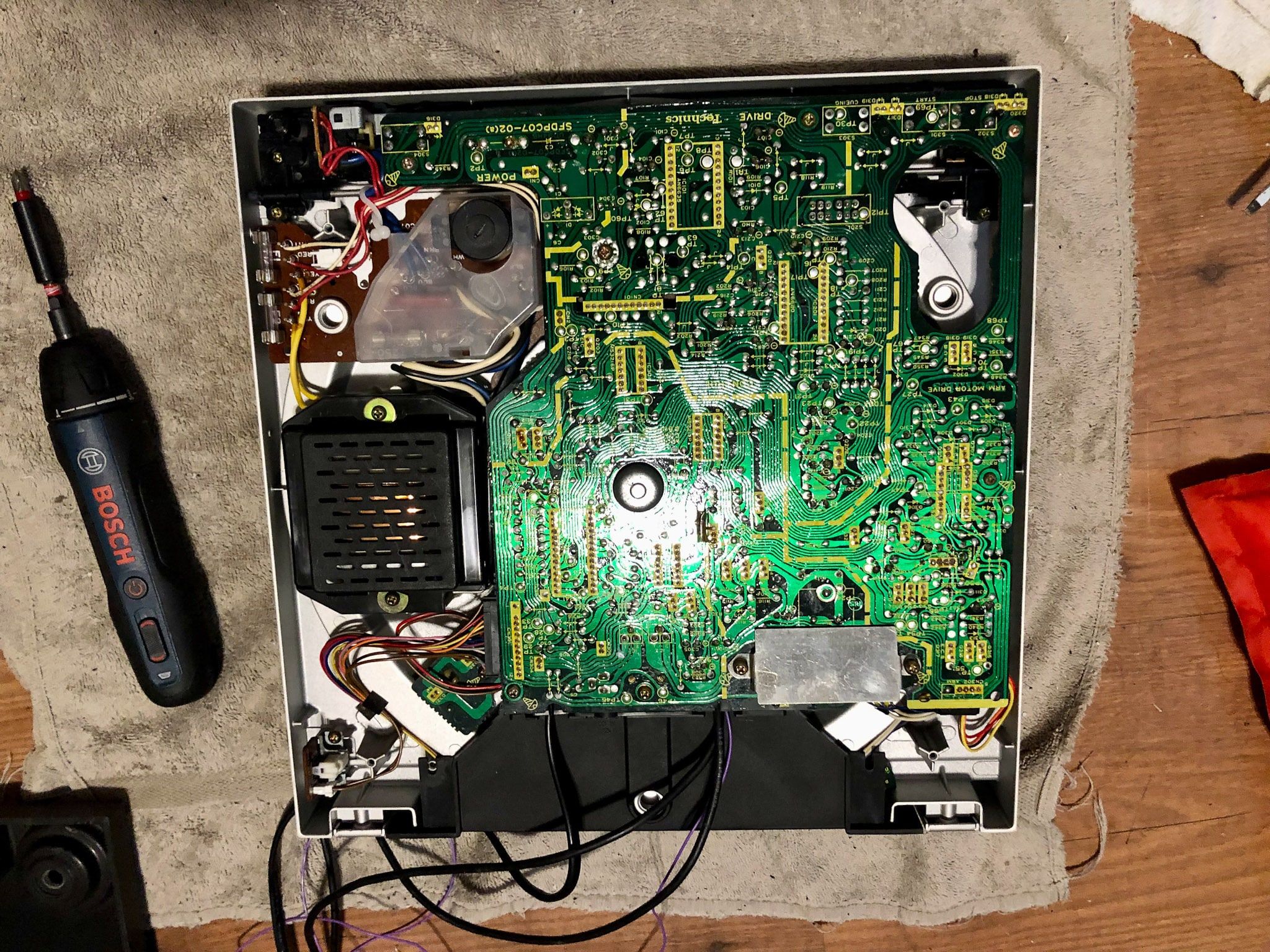

- Na het plaatsen de platenspeler weer in elkaar gezet (let op de vaste connector midden op de printplaat. ) en hij draait weer als nieuw.
Versies:
- De Technics SL-7 is in meerdere versies geproduceerd. Het voornaamste verschil is het toegepaste relais.

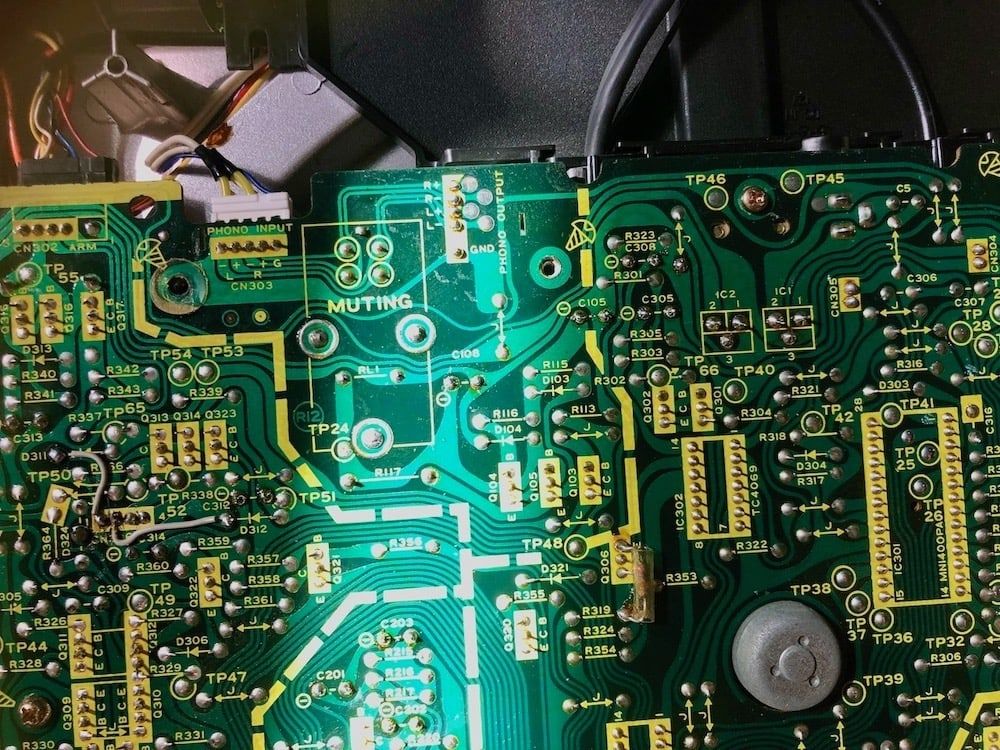

- Op de foto's (onderaan deze pagina) is het verschil in printontwerp duidelijk te zien. Er is een versie met metalen relais en een versie met kunststof relais.
![](/templates/yootheme/cache/fb/Technics_SL7_platenspeler-versies_11-fb3f1e0e.jpeg)
Muting relay version 1 and 2
![](/templates/yootheme/cache/81/Technics_SL7_platenspeler-versies_12-81795427.jpeg)
Big metal relay version
![](/templates/yootheme/cache/c5/Technics_SL7_platenspeler-versies_13-c53c8cf4.jpeg)
Small relay version
