TELEFUNKEN
S 800
![](/templates/yootheme/cache/ce/Bibliotheek%20-%205%20van%2034-ce2acb3e.jpeg)
Klacht:

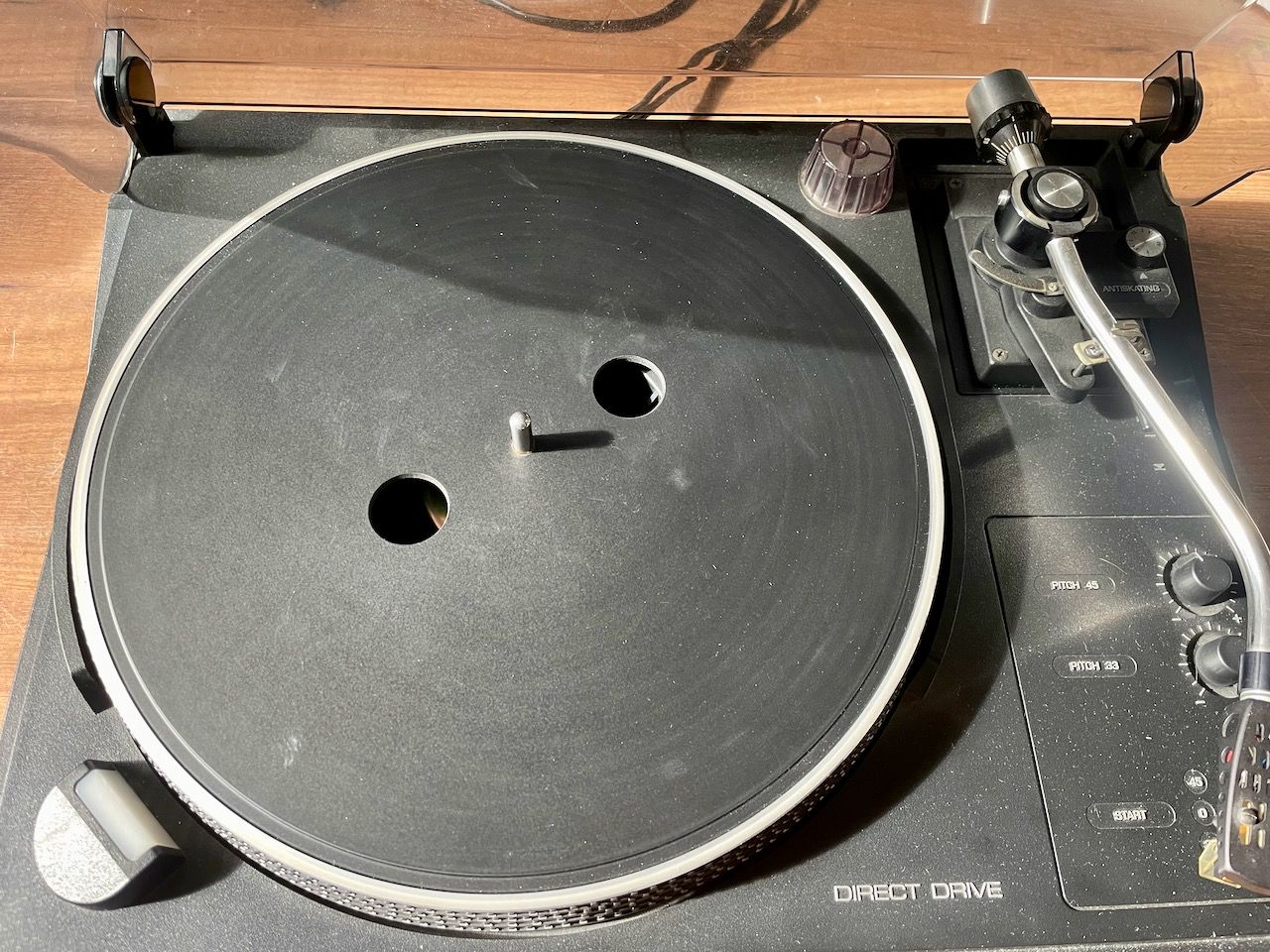

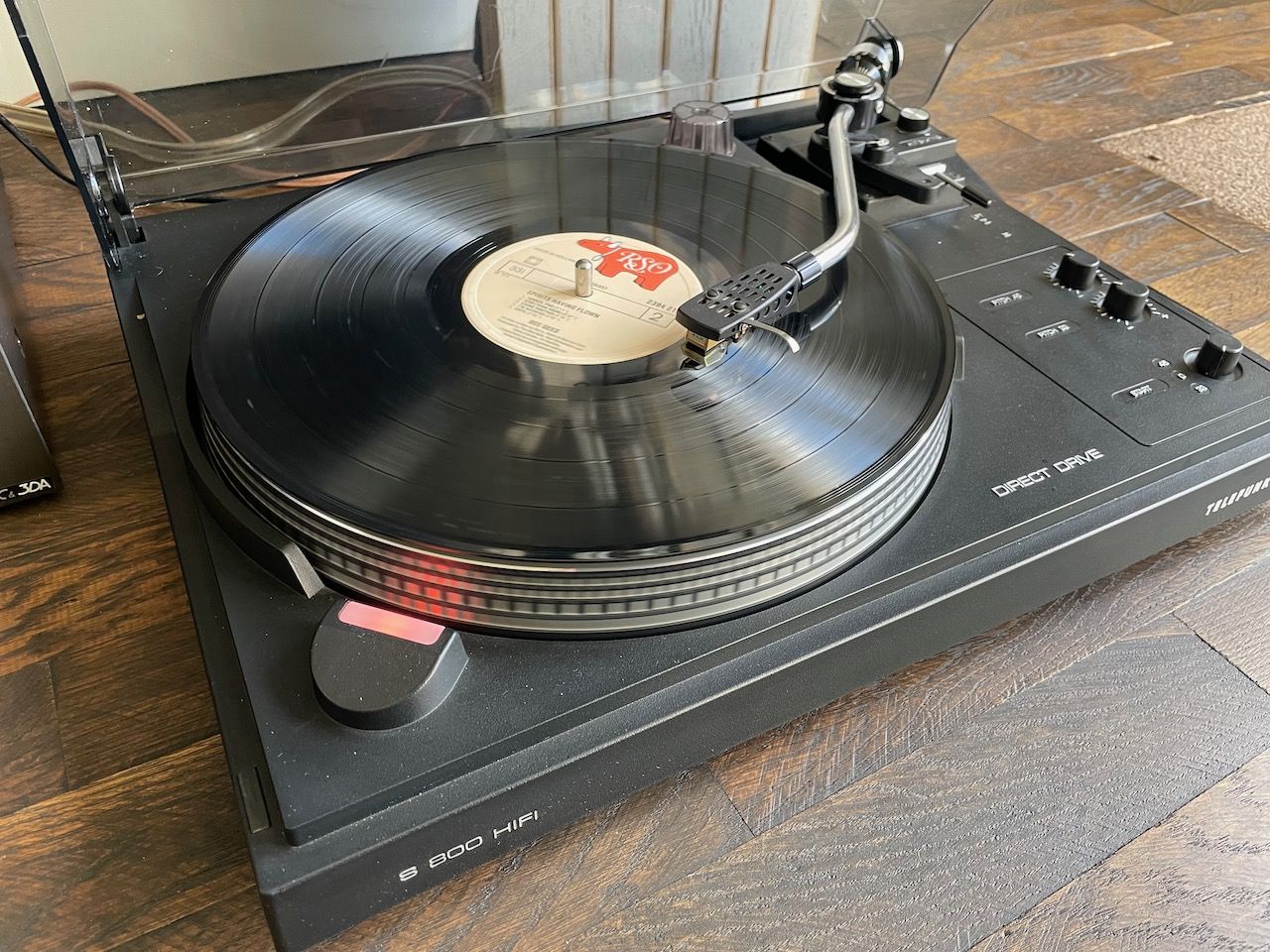

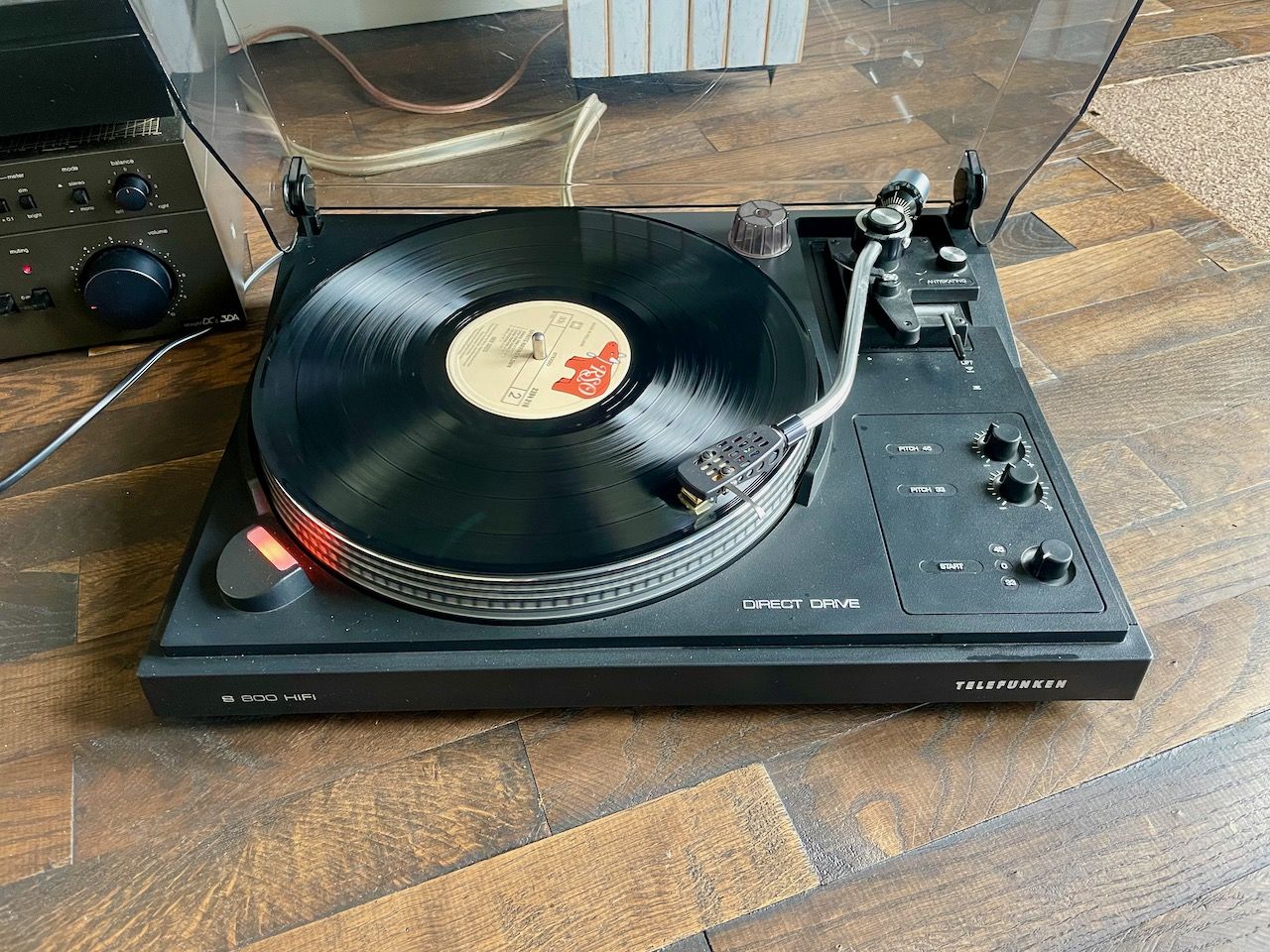

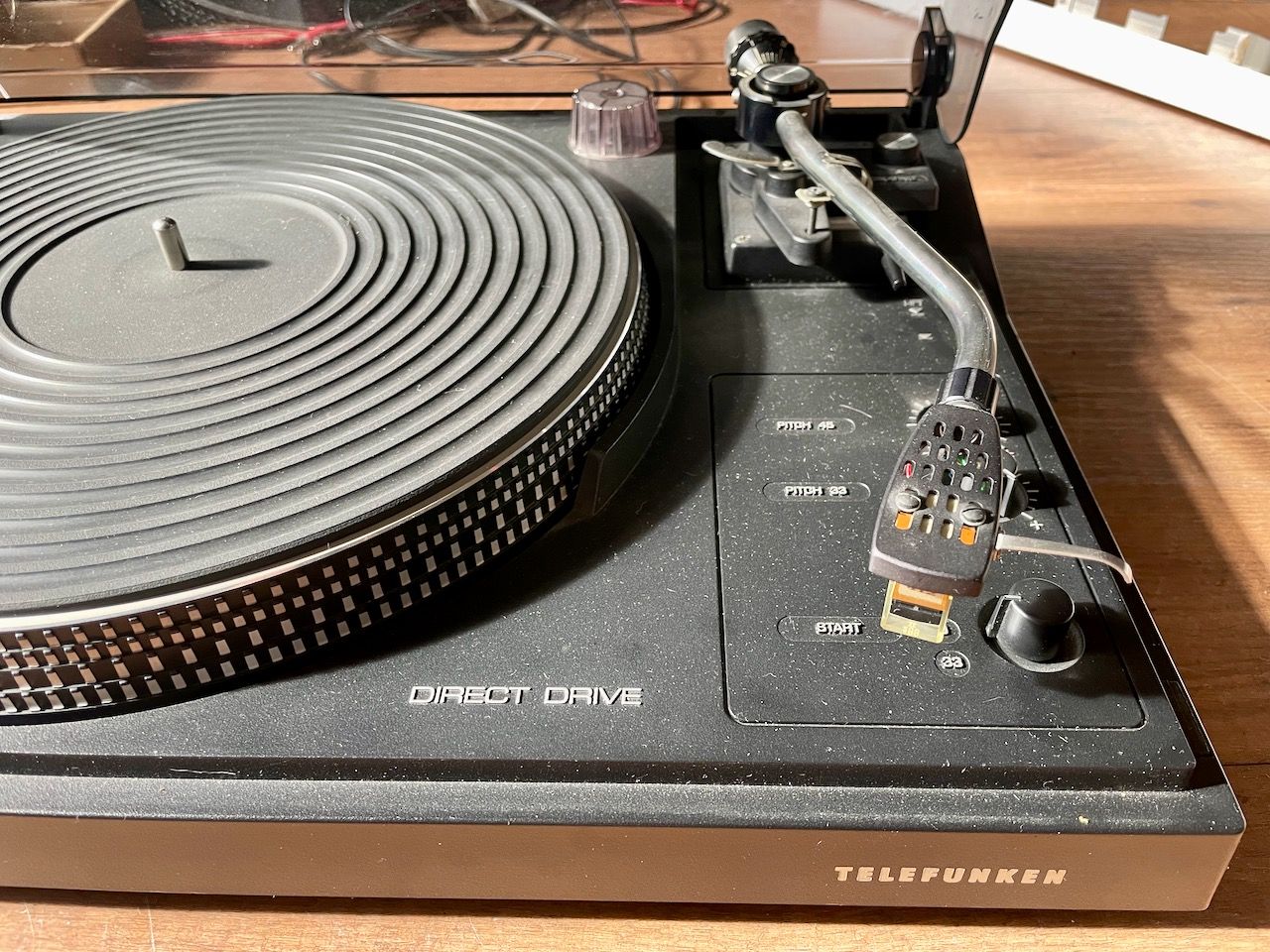

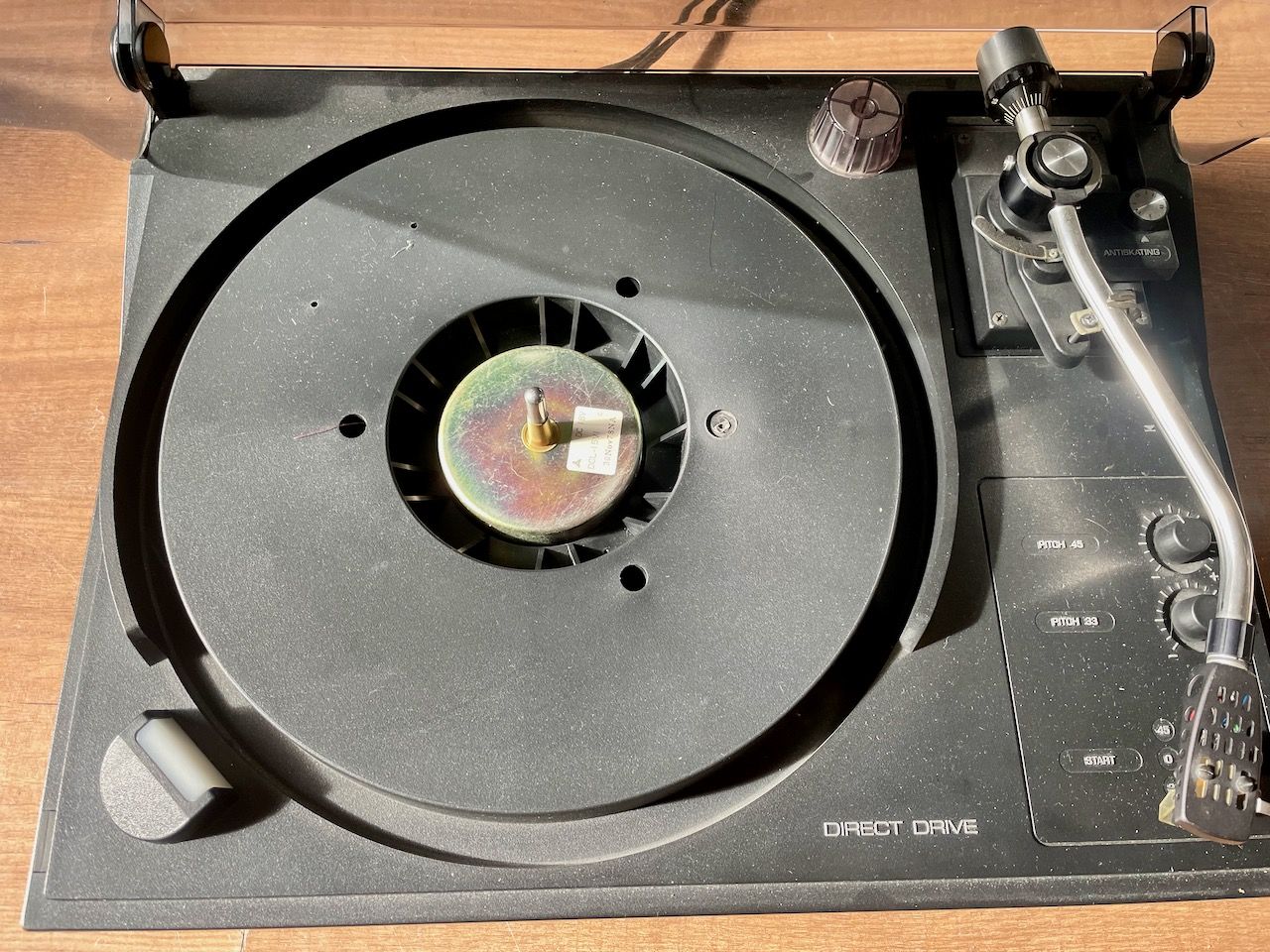

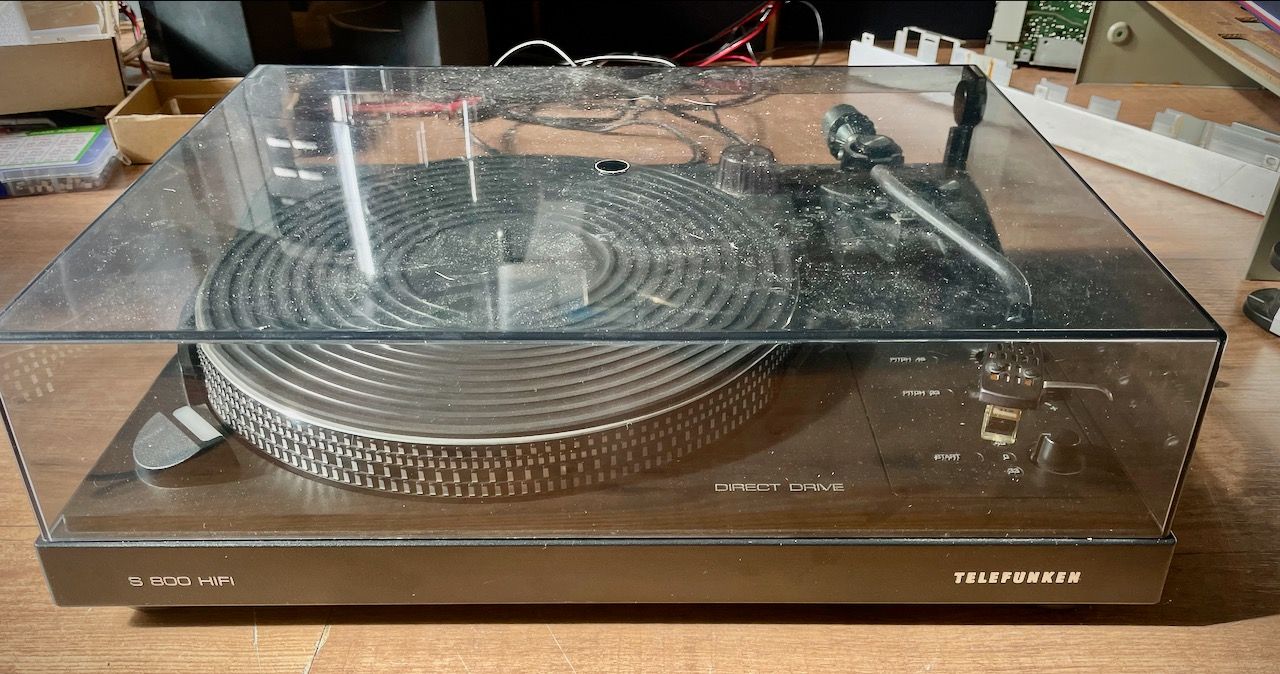

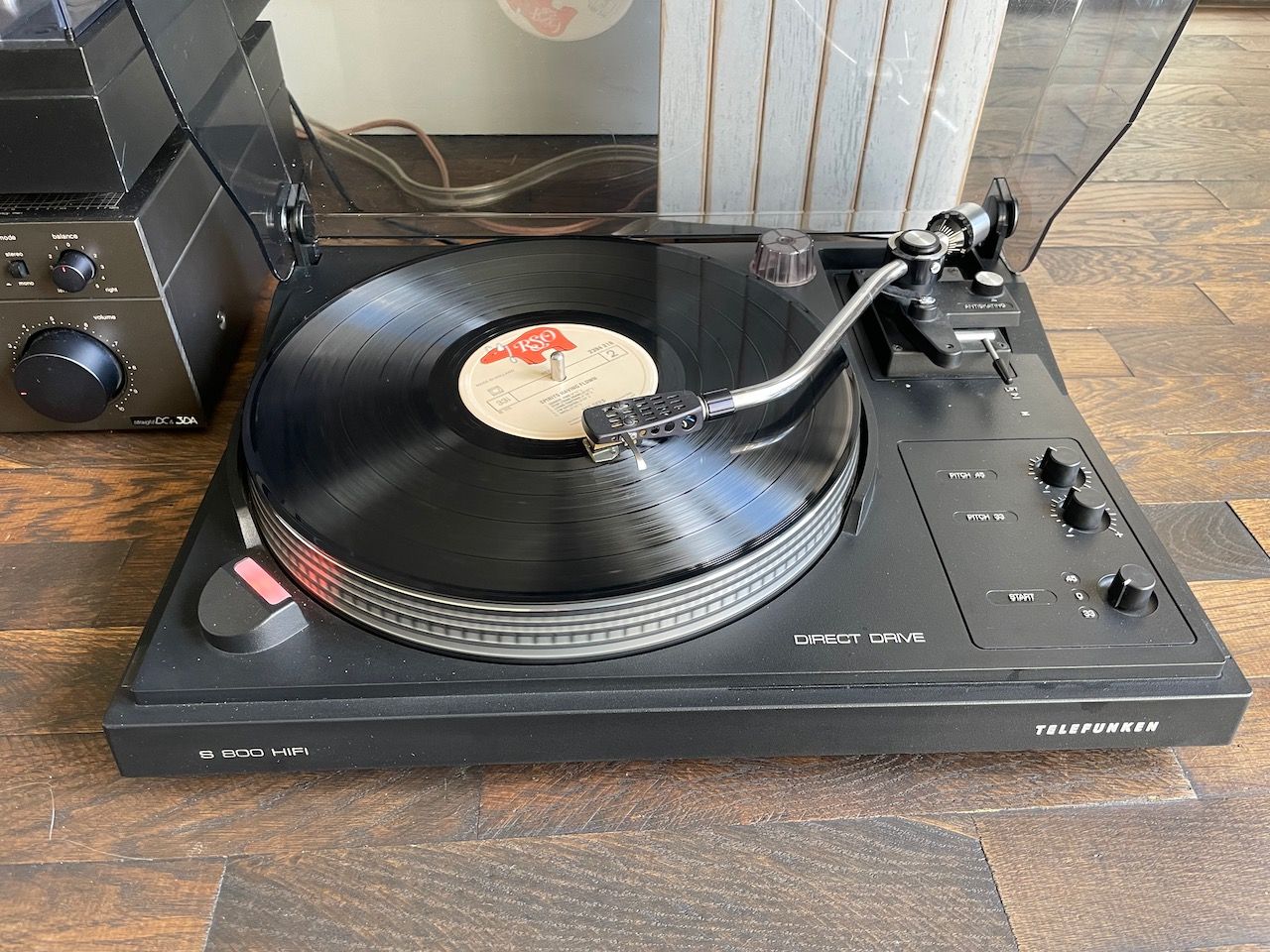

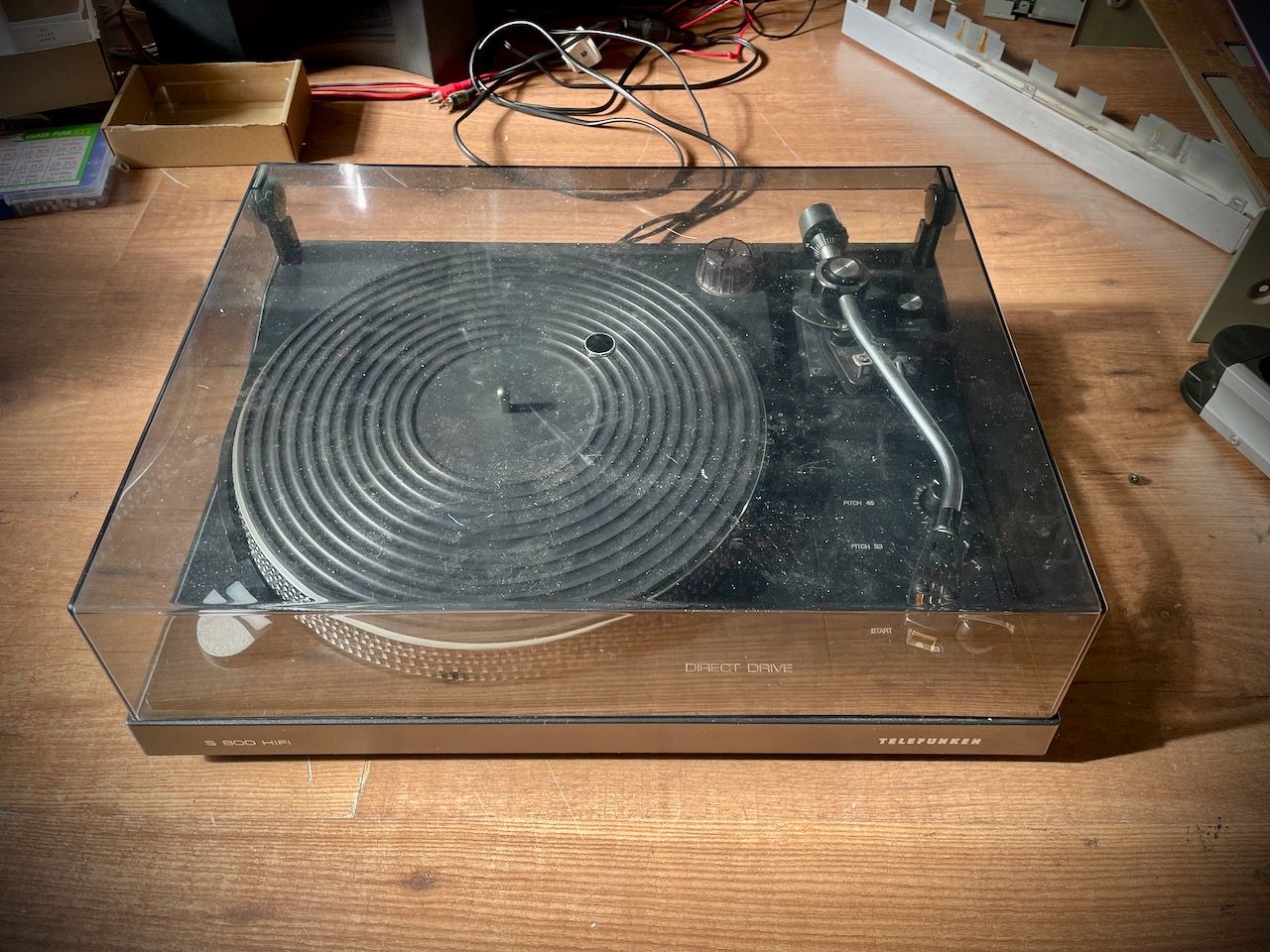

Deze vintage (1978) Telefunken S 800 platenspeler klinkt vals. De pitch-control werkt niet goed.
Tevens geeft de audiokabel, met 5 polige DIN connector, storing.
![](/templates/yootheme/cache/a5/Bibliotheek%20-%2010%20van%2034-a5d29d99.jpeg)
Diagnose:

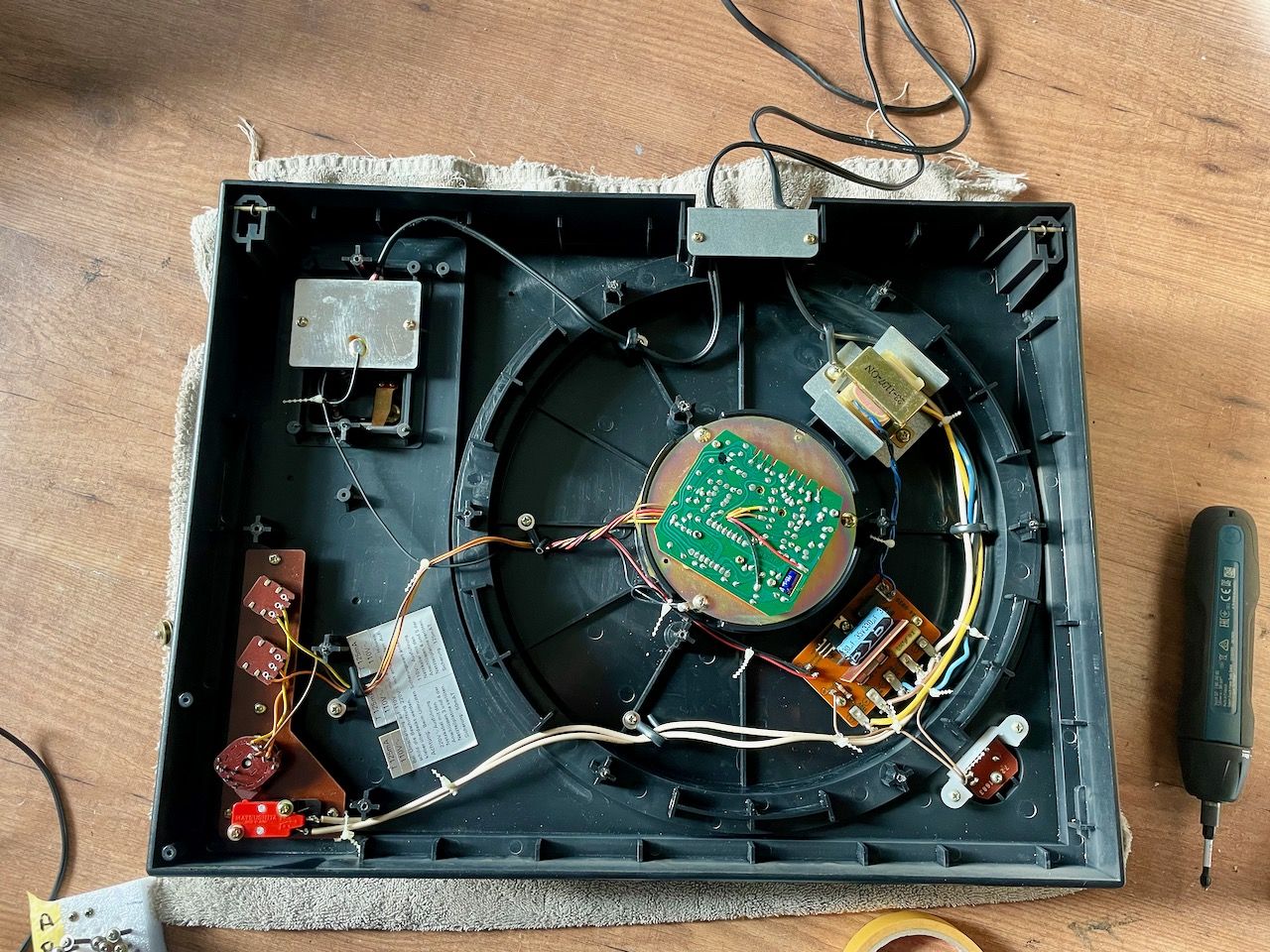

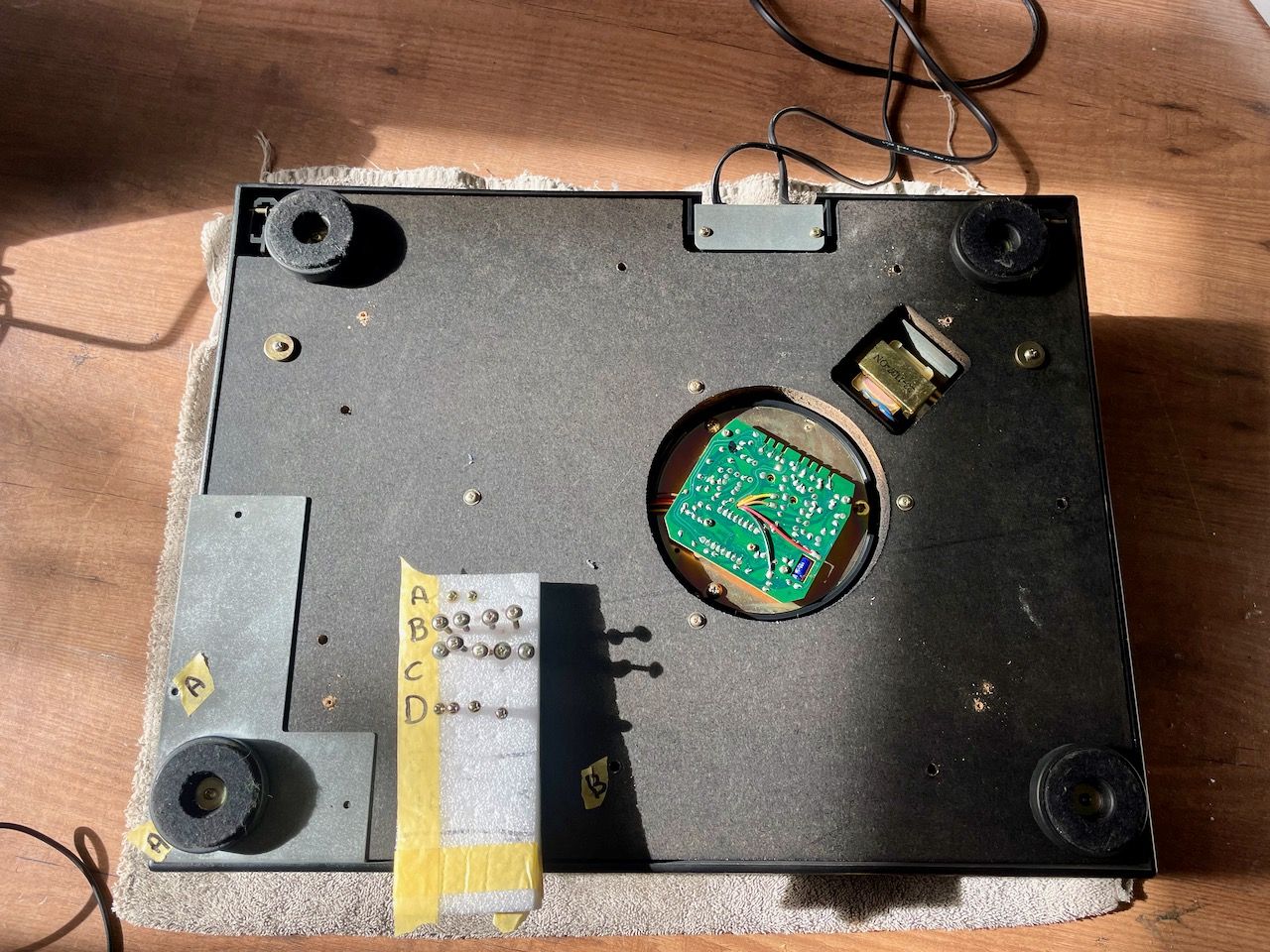

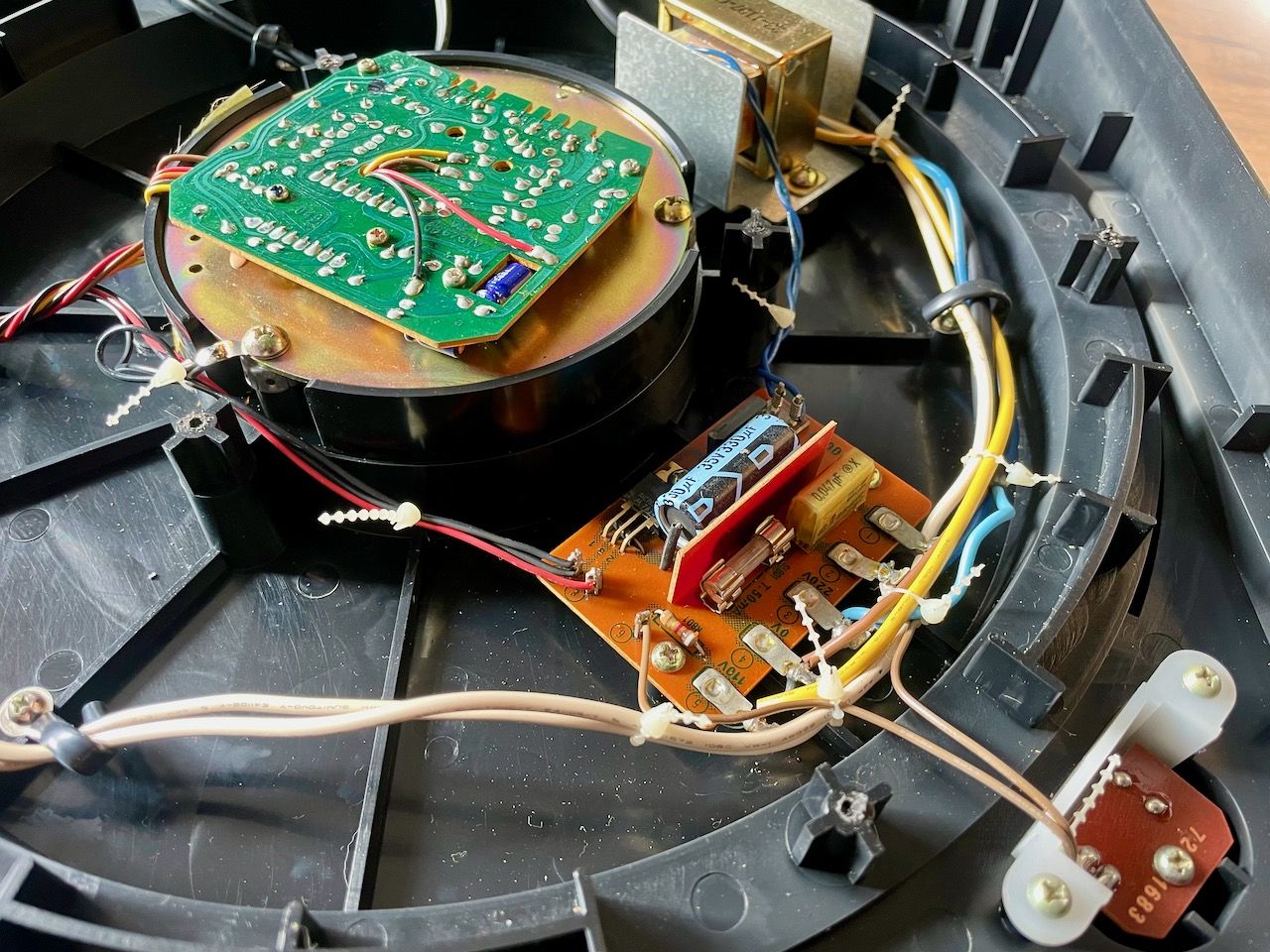

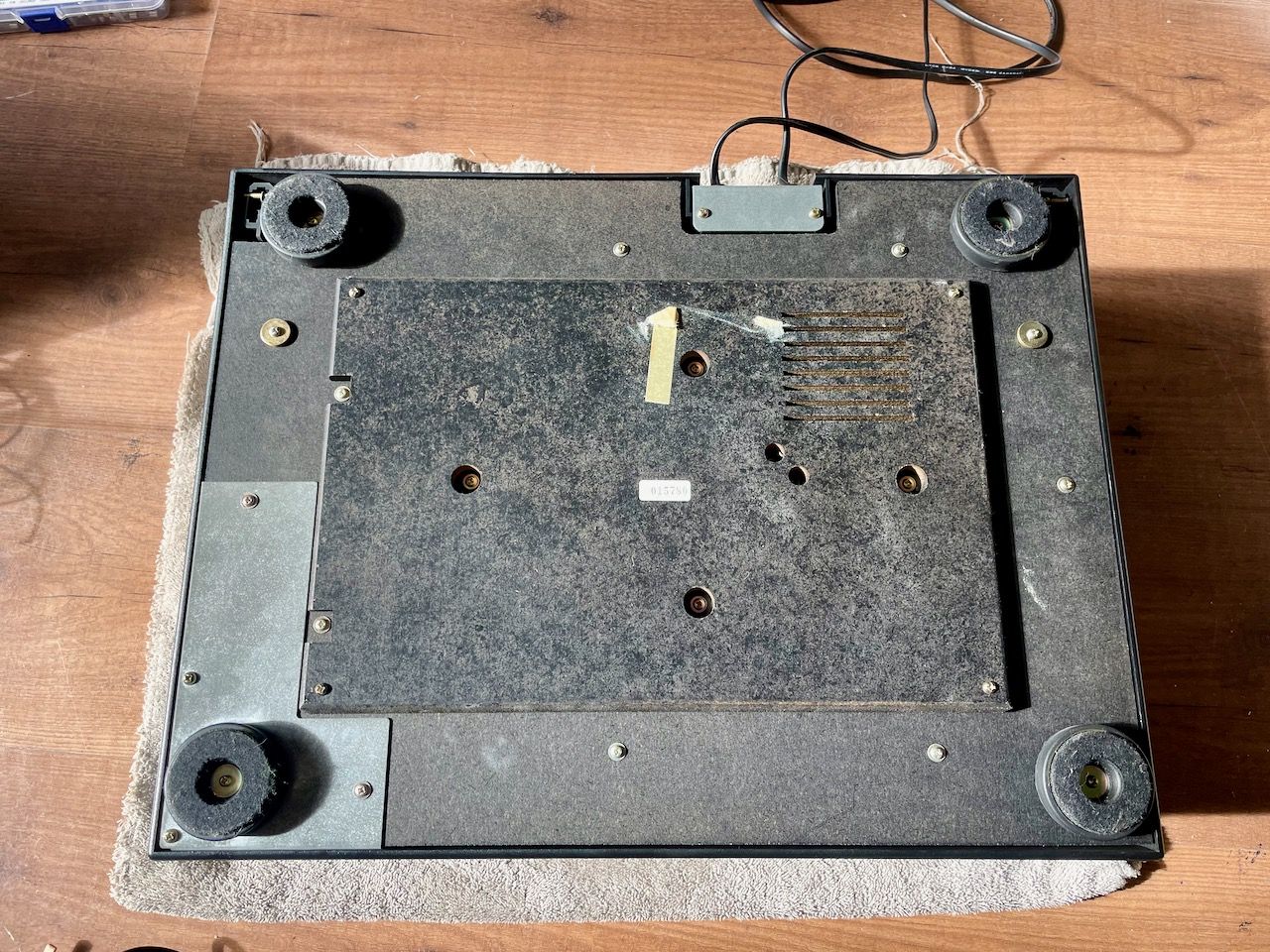

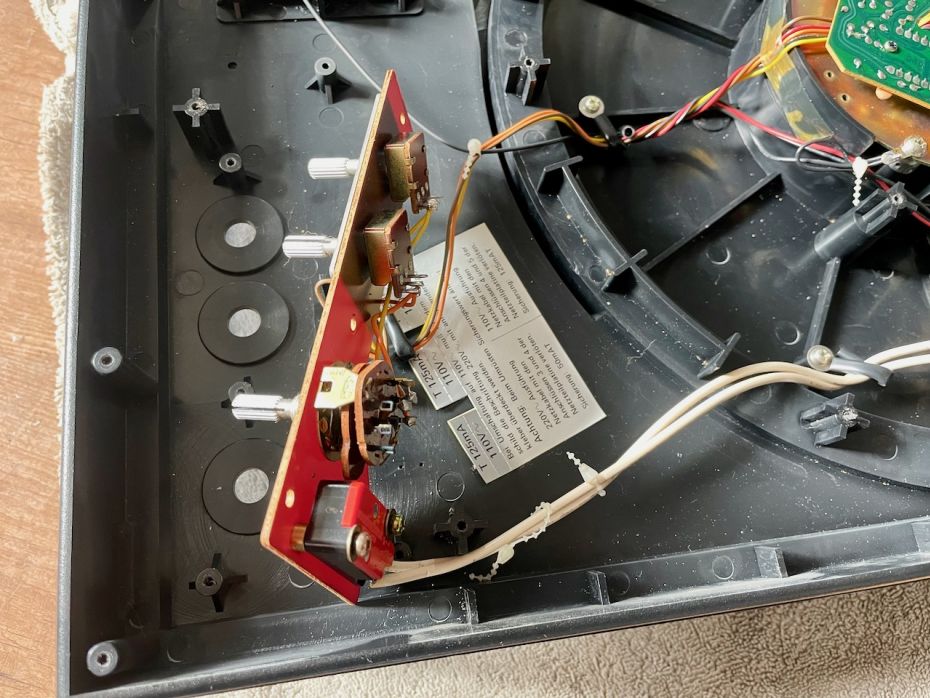

- Na het losschroeven van de onderplaat (20 schroeven denk ik) is de elektronica zichtbaar.
- Schoonmaken en preventieve controle van onderdelen.
![](/templates/yootheme/cache/46/Bibliotheek%20-%2014%20van%2034-4619366a.jpeg)
![](/templates/yootheme/cache/79/Bibliotheek%20-%2017%20van%2034-79d248ff.jpeg)
Reparatie:

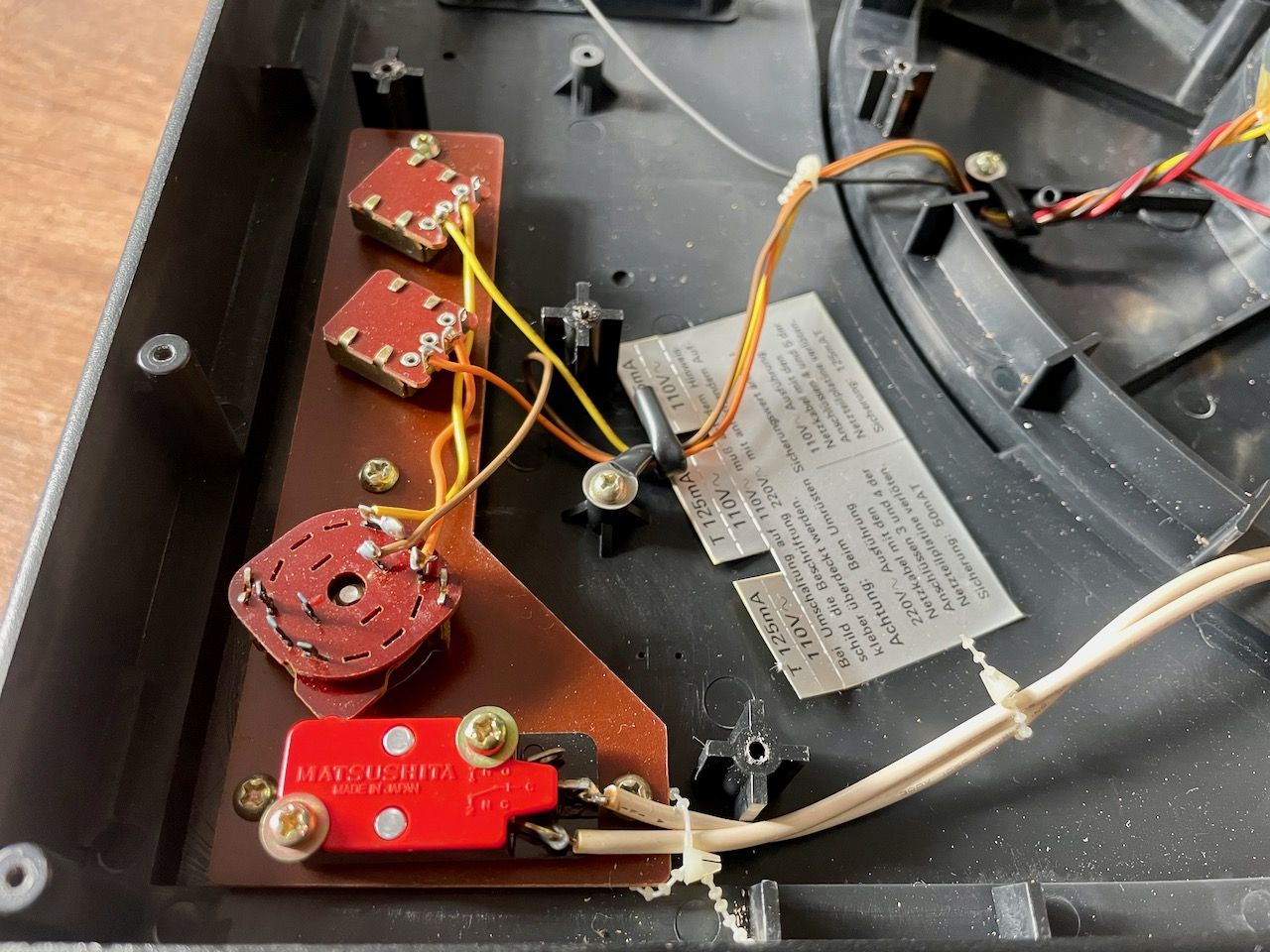

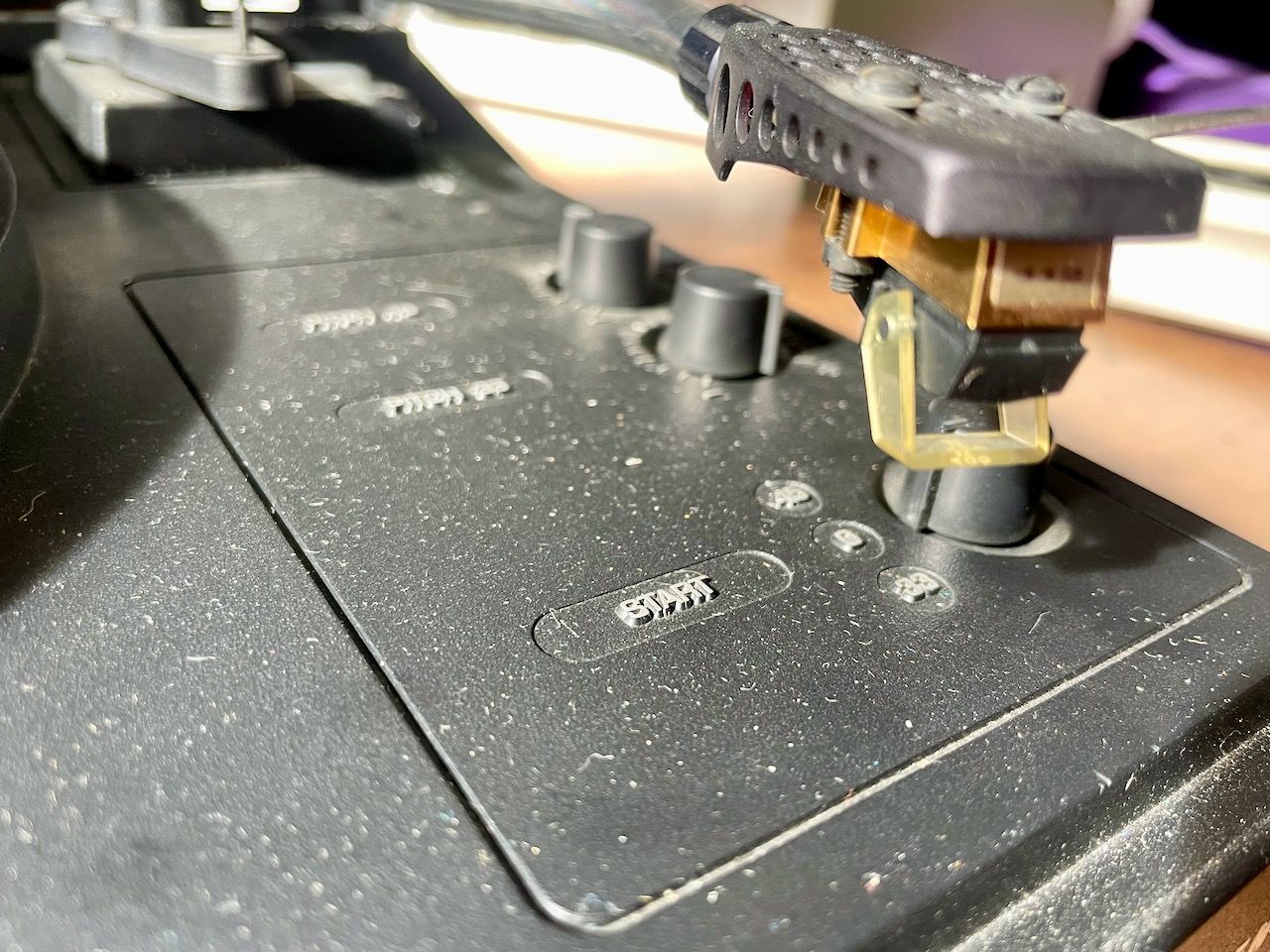

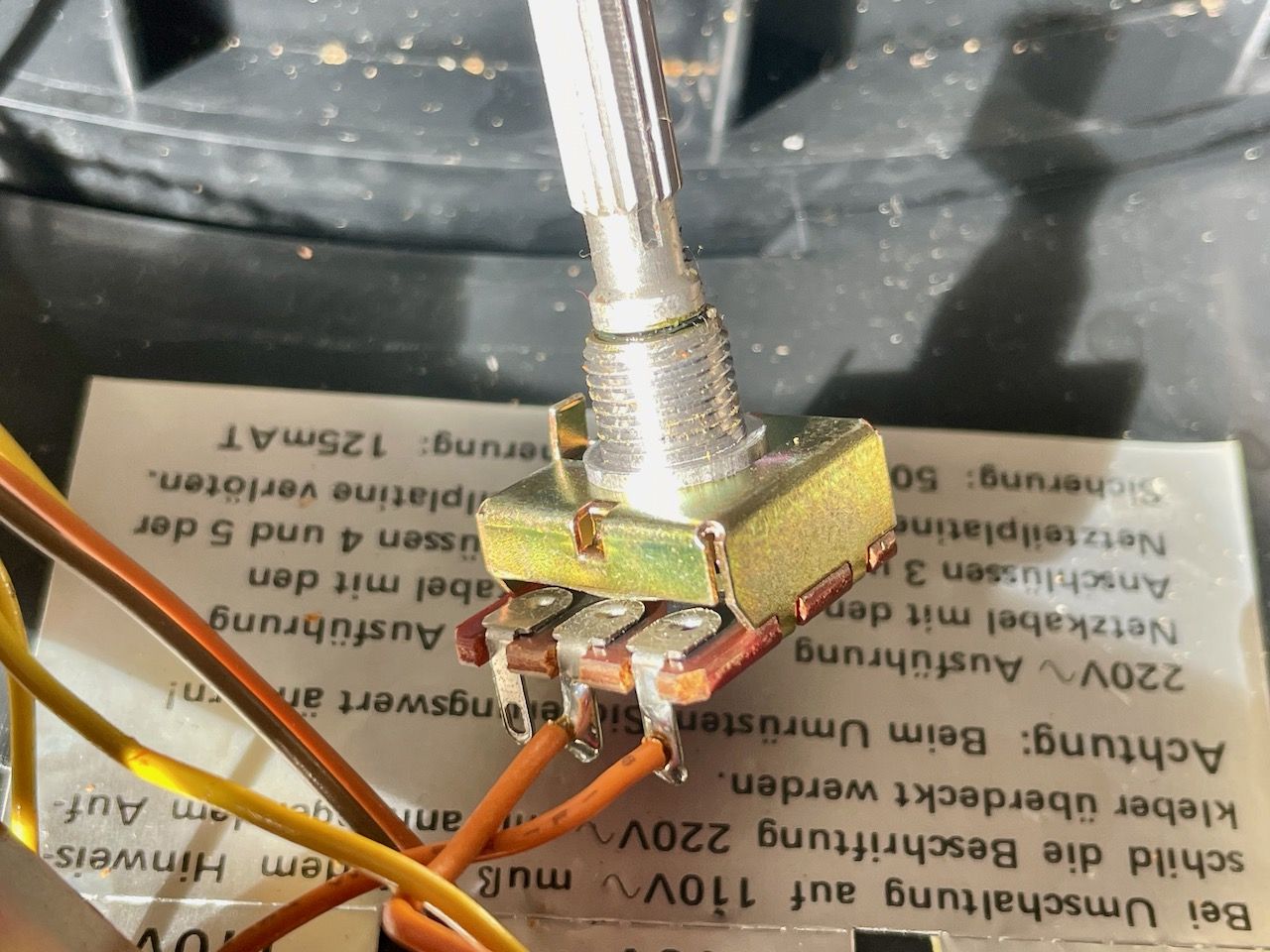

- De twee potmeters voor de 33 en 45 toeren losgemaakt en schoongemaakt met Deoxit
- De 33 - off - 45 schakelaar gereinigd.

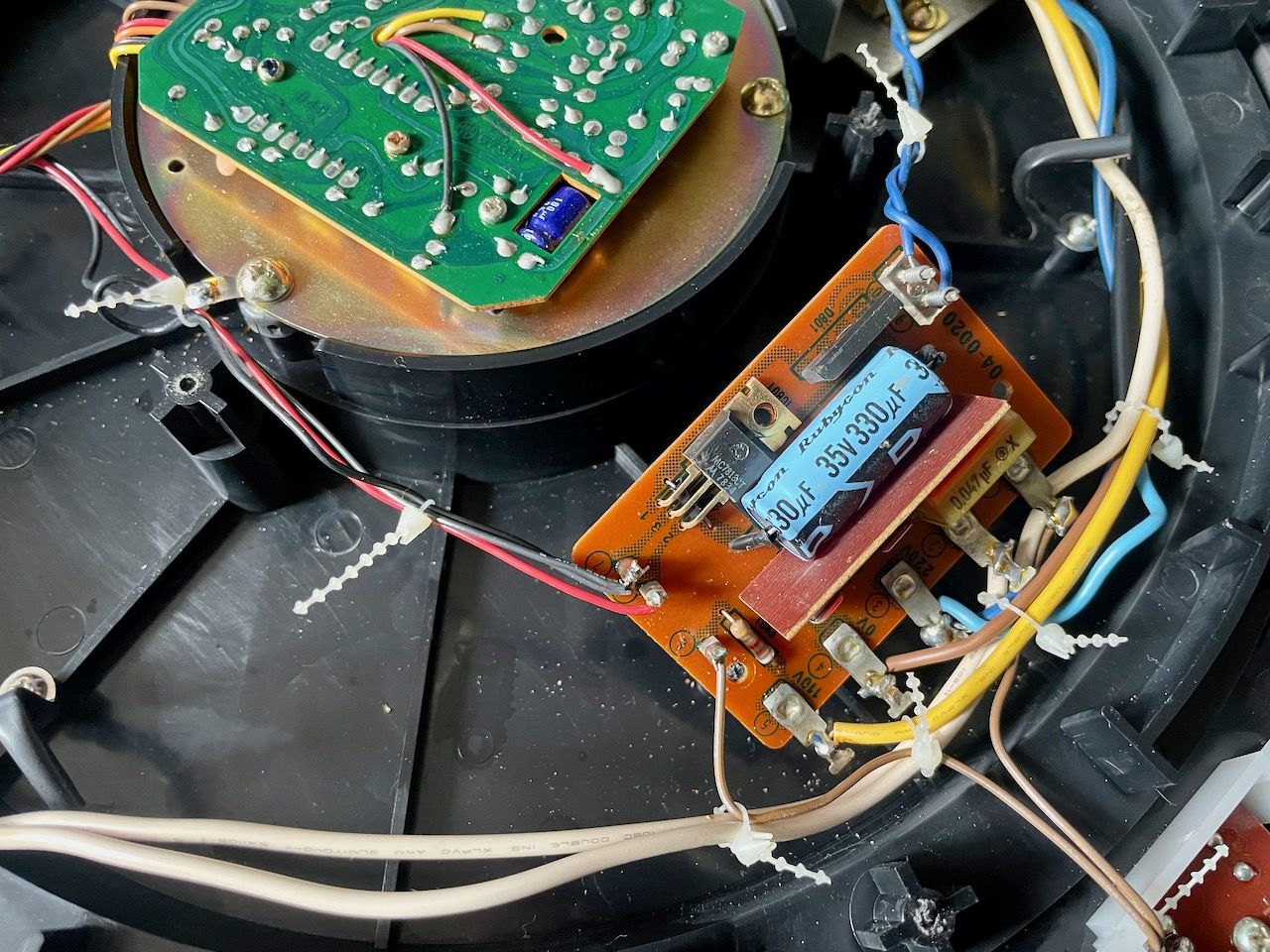

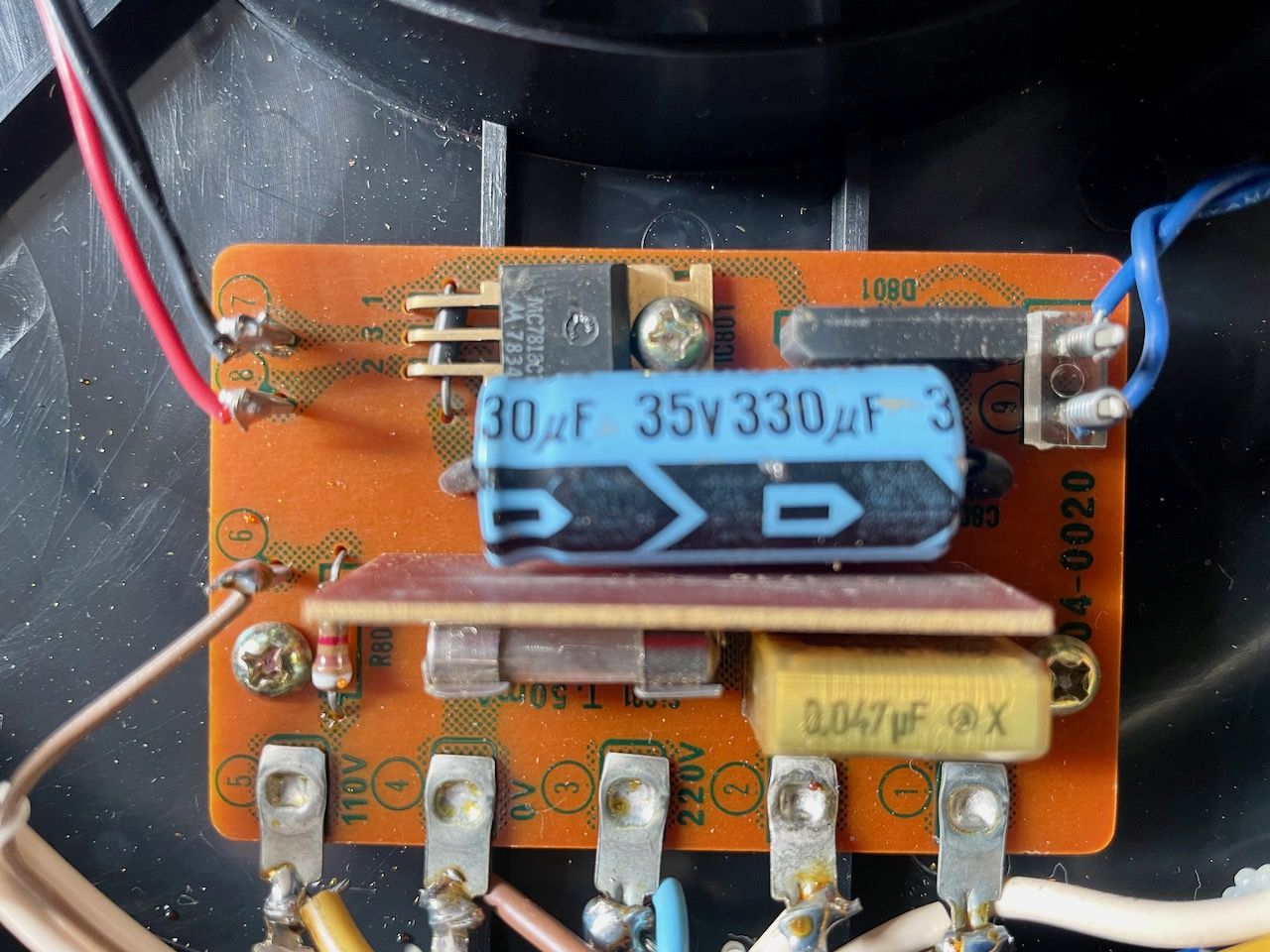

- De voeding gecontroleerd en de 330uF condensator uitgesoldeerd en nagemeten. Deze gaf zo'n 370uF aan.

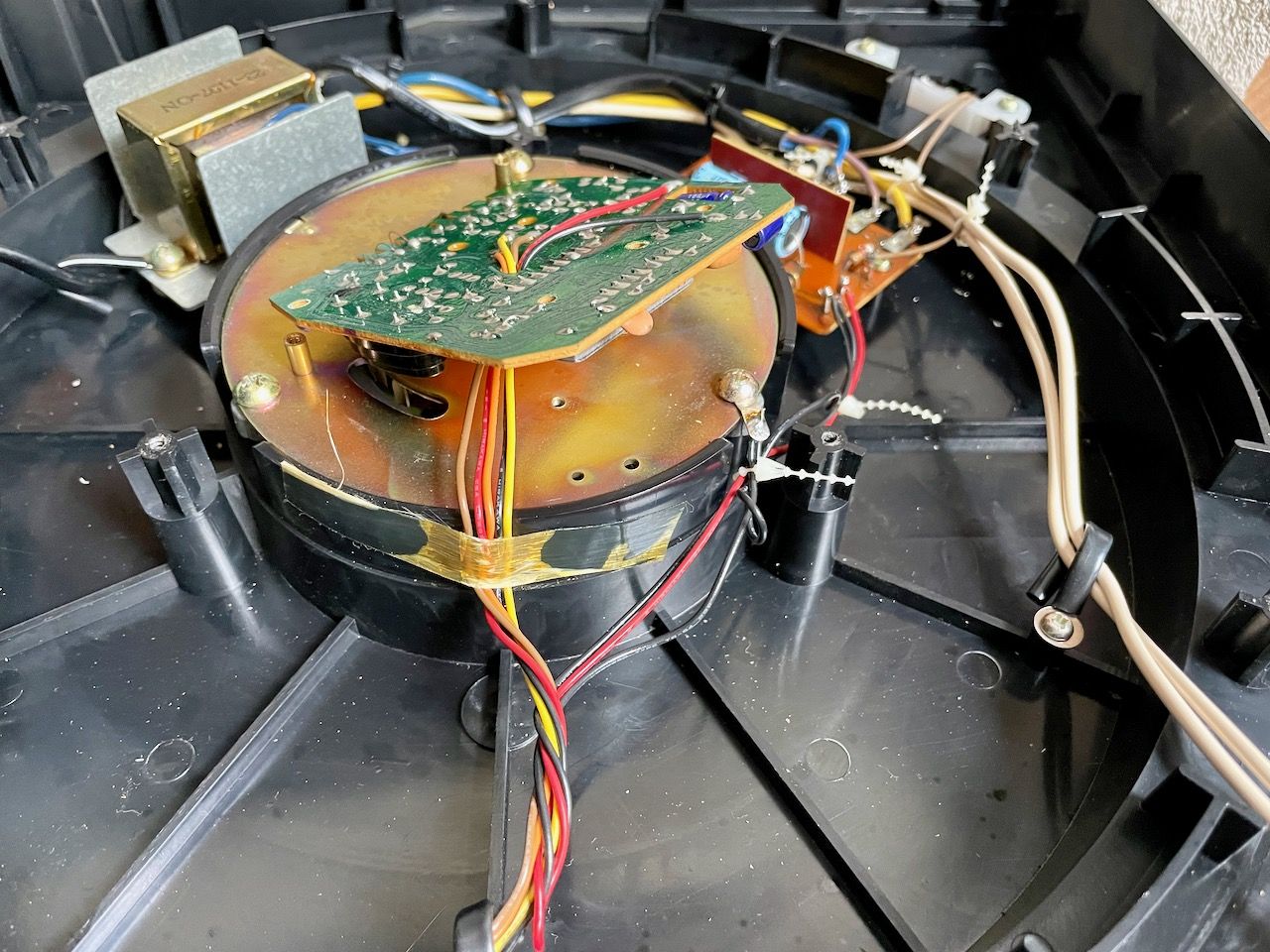

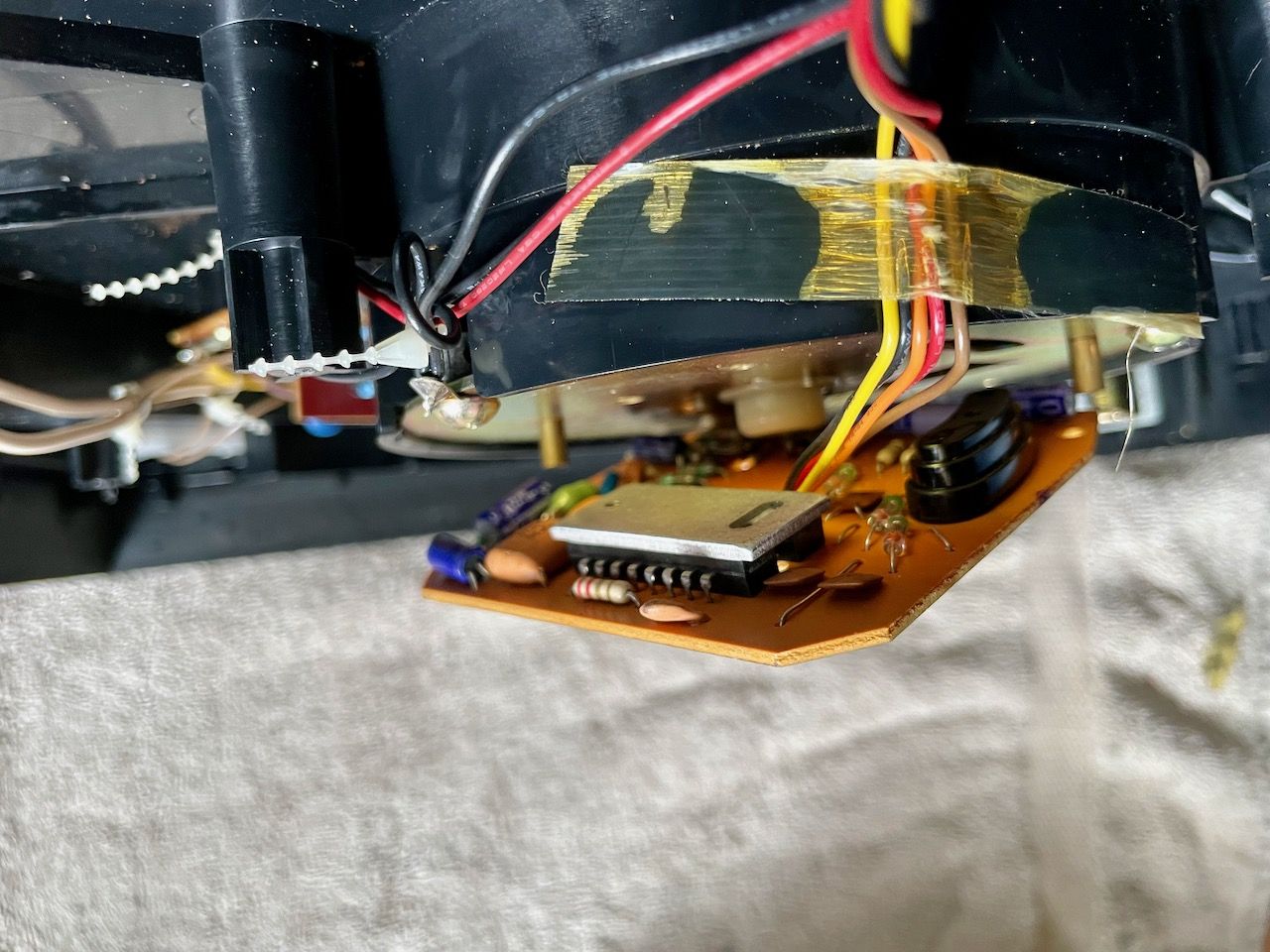

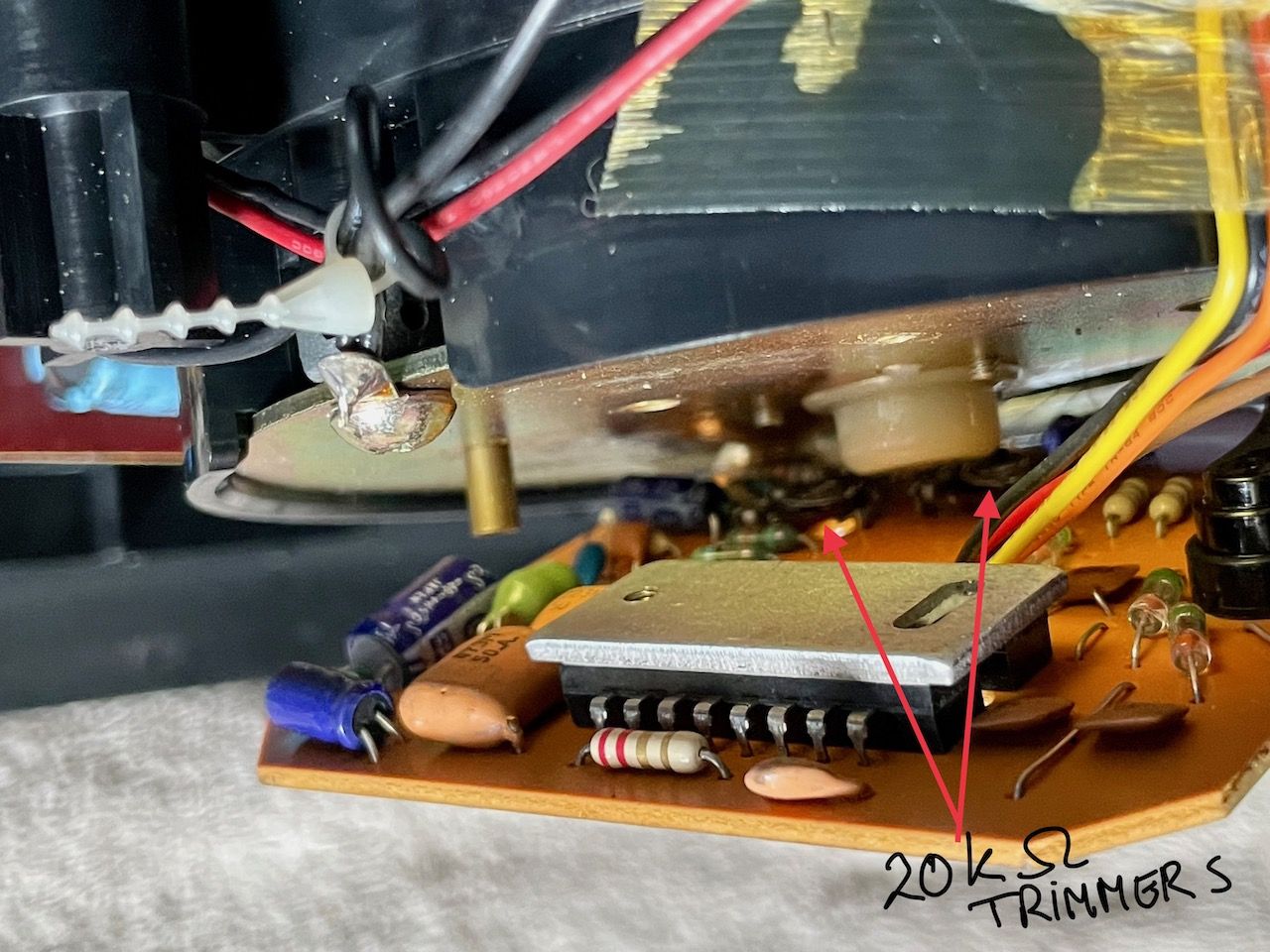

- De twee 33 en 45 toeren instelpotmeters (op de motor printplaat) gereinigd.
- 230 Volt voedingskabel vernieuwd.

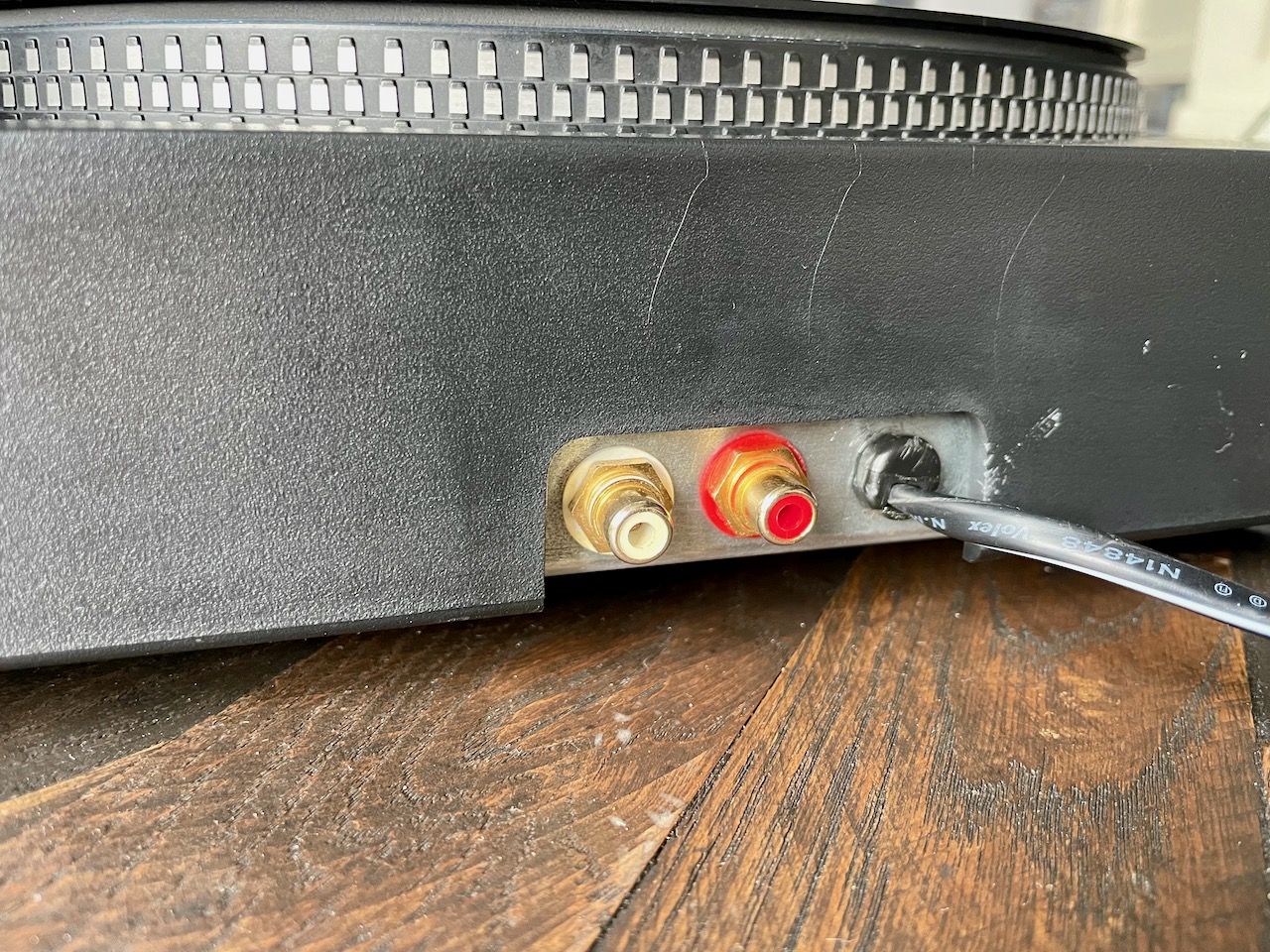

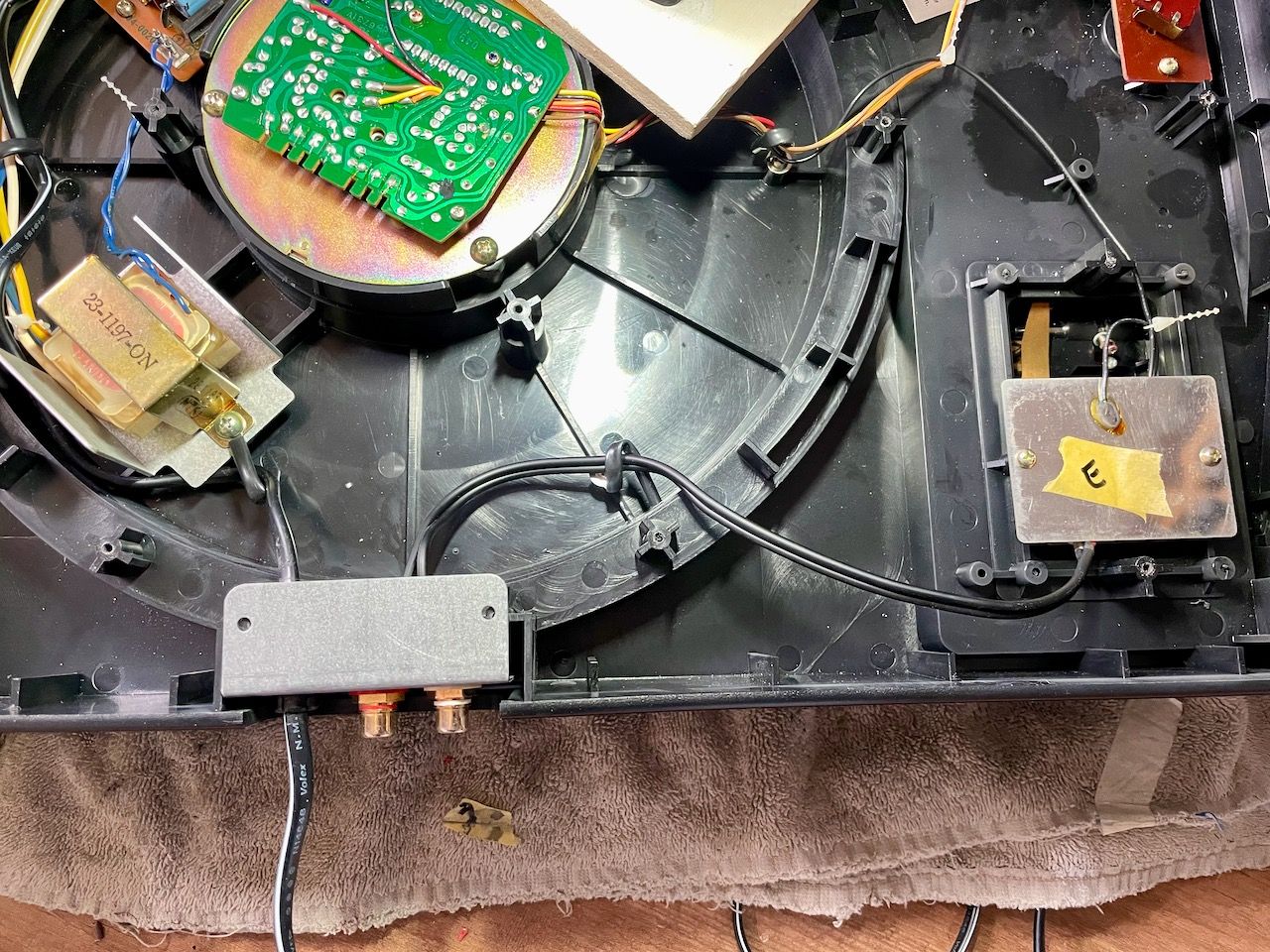

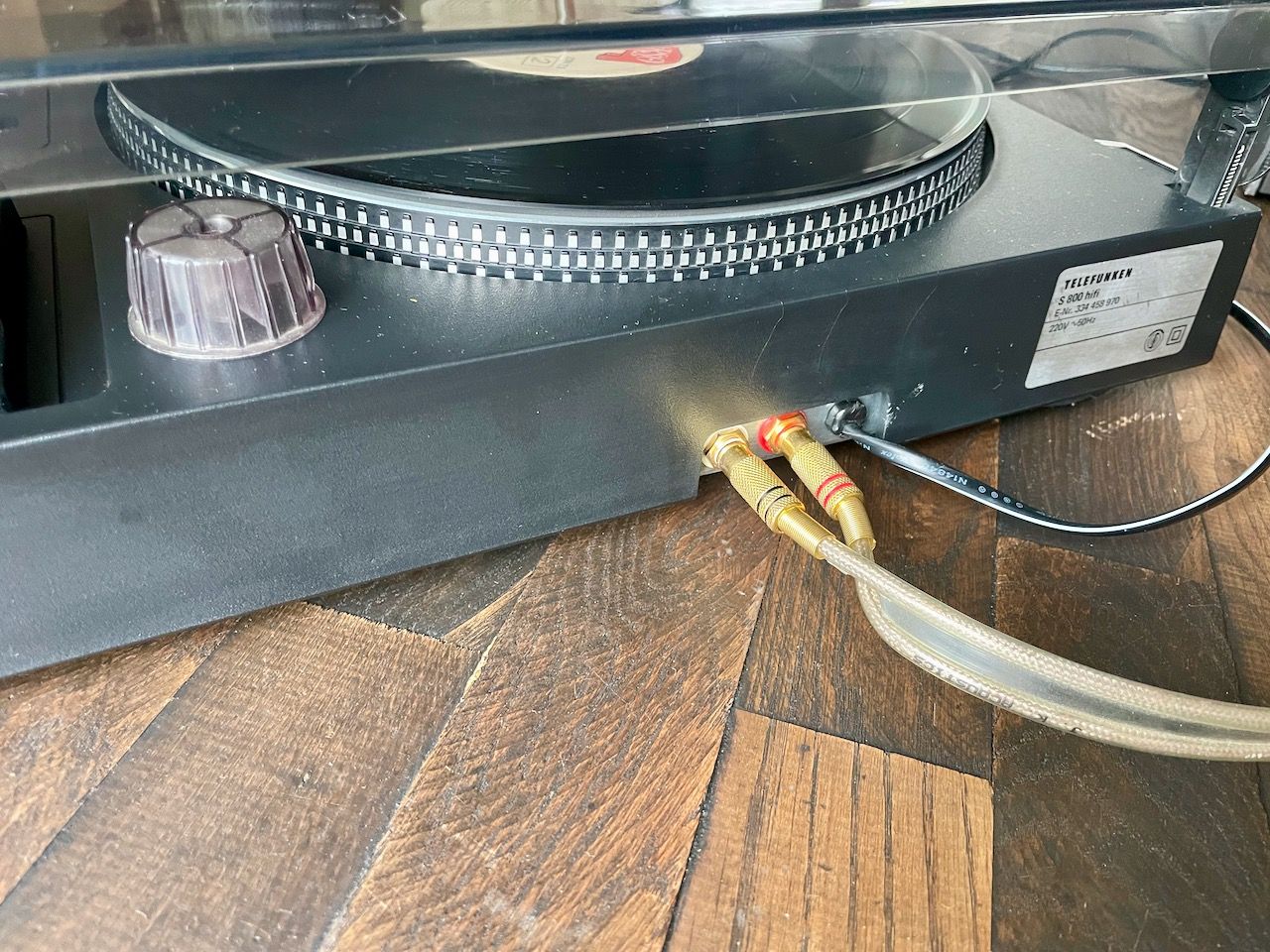

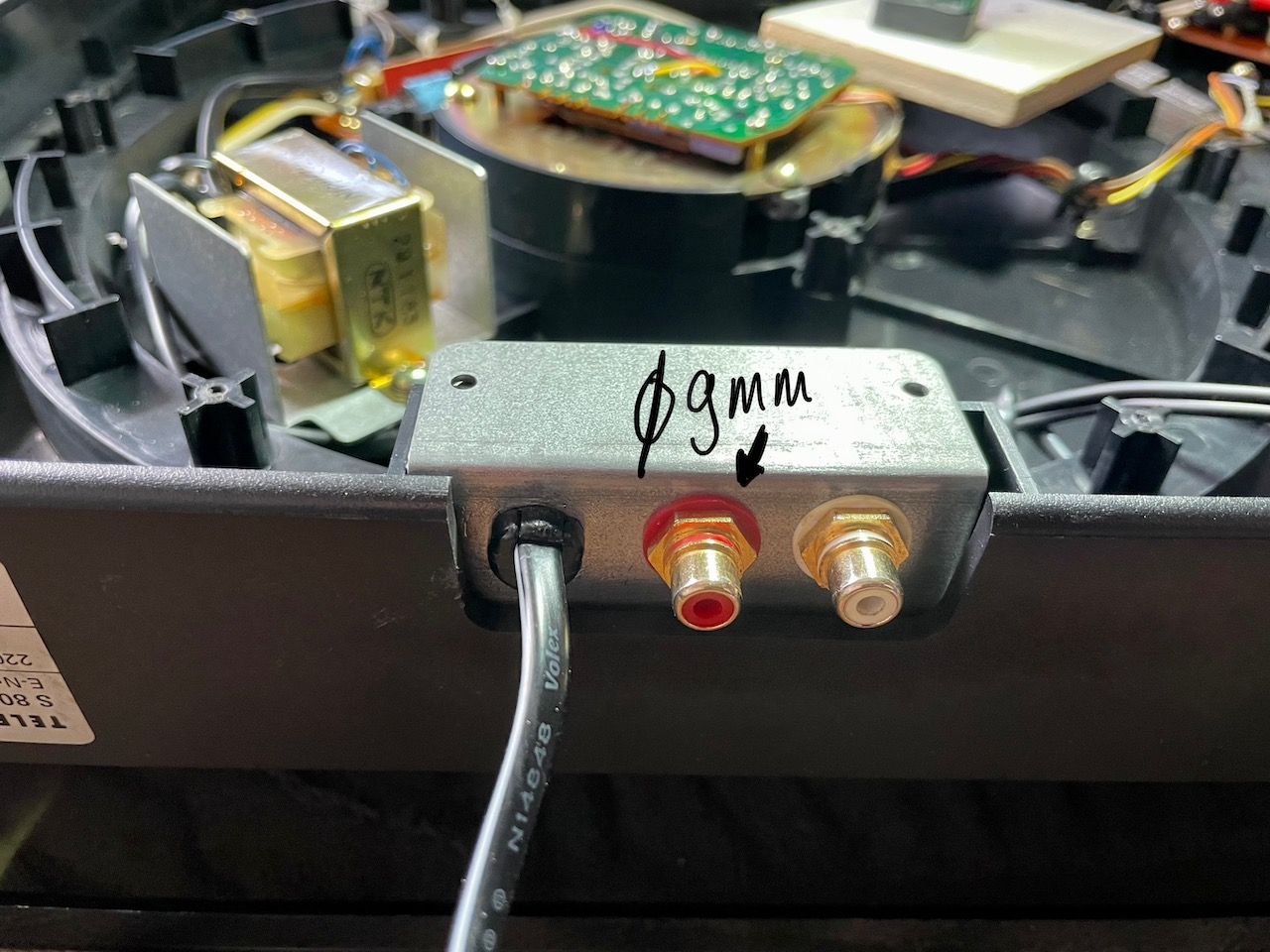

- De vaste audiokabel met 5 polige DIN connector vervangen door twee cinch connectoren.

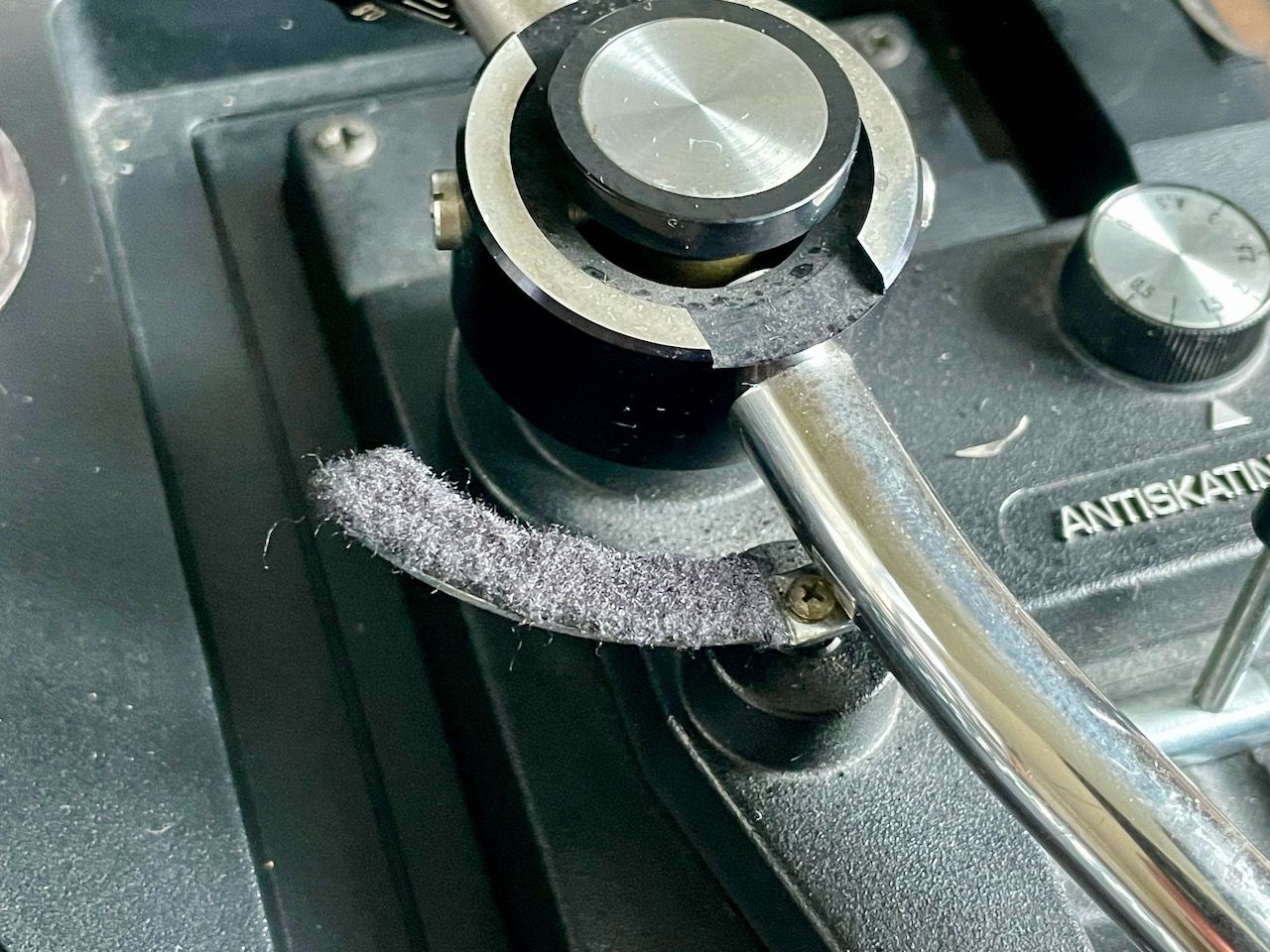

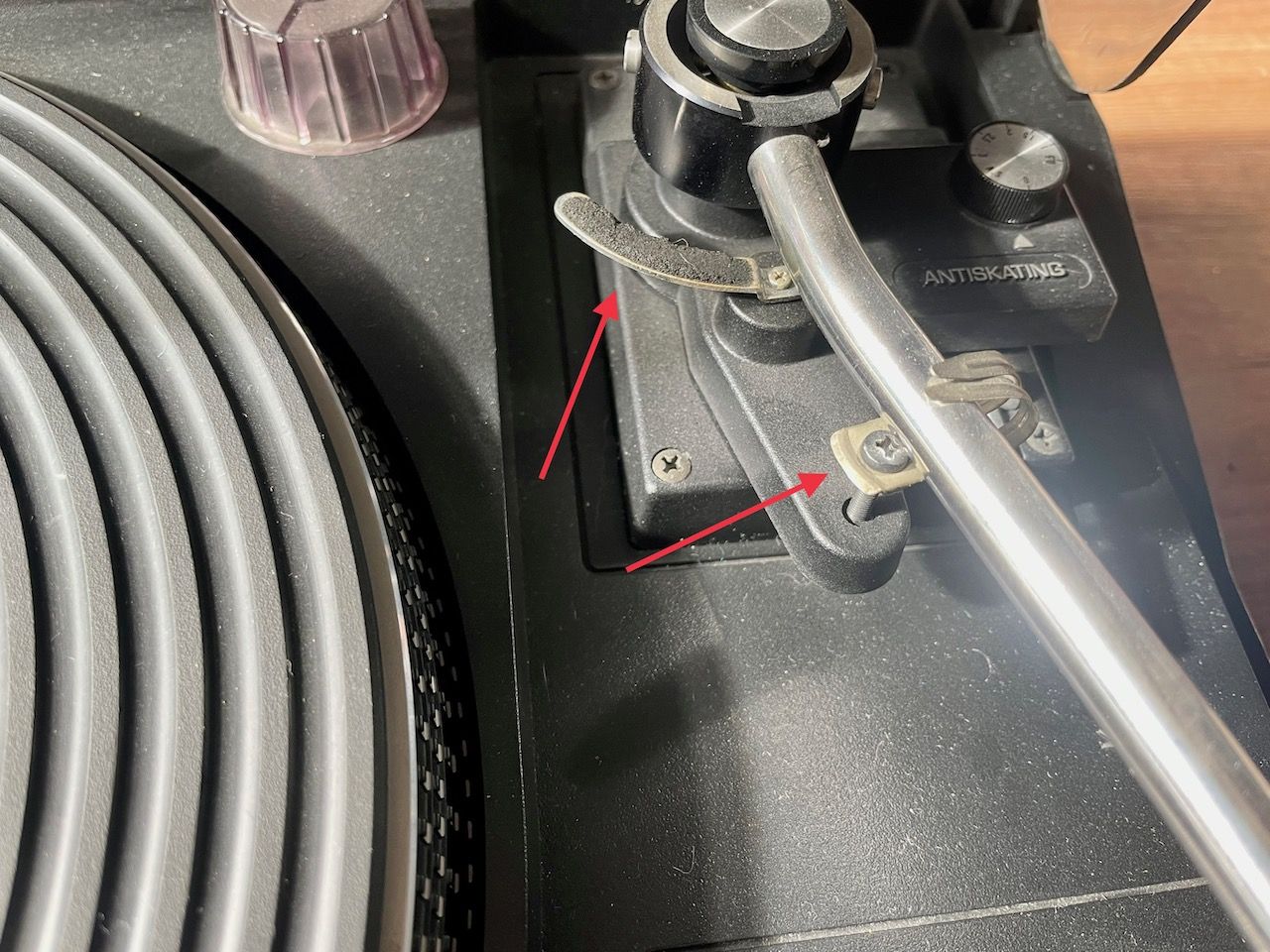

- Het vilt van de arm geleider was vergaan. Dit vervangen.
