BOHLAND & FUCHS
SX-9000R
![](/templates/yootheme/cache/08/BOHLAND&FUCHS_SX-9000R-receiver_repair_8-08c4195d.jpeg)
Klacht:
Verlichting werkt vrijwel niet meer. Versterker klinkt dof. Heeft onderhoud nodig.

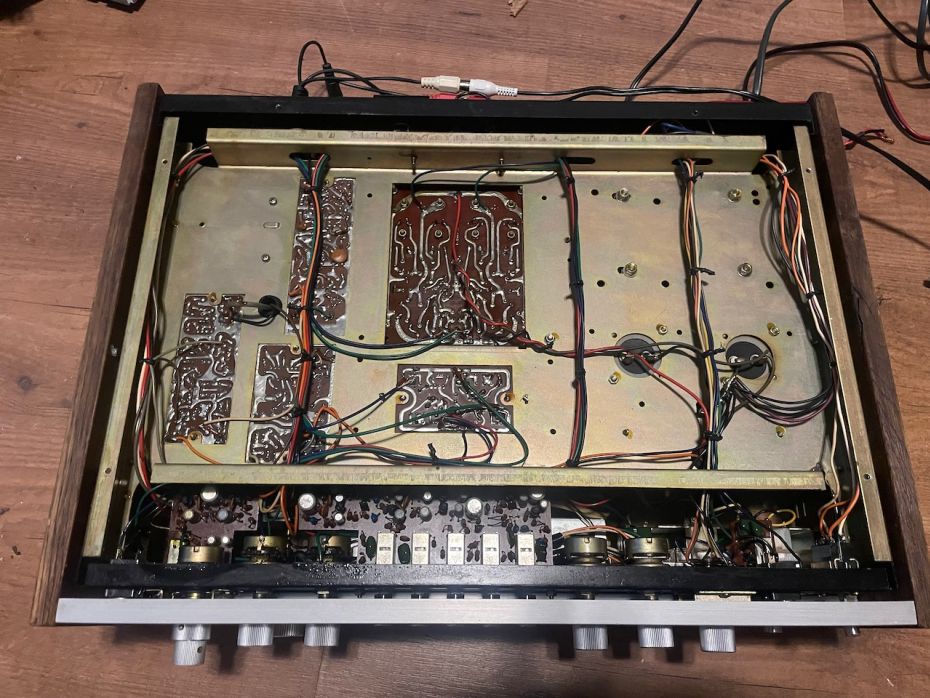

![Onderkant van de B&F SX-9000R versterker](/templates/yootheme/cache/00/BOHLAND&FUCHS-receiver-recap-led_2-00565fca.jpeg)
Diagnose:
- De twee 3300uF voedingscondensatoren meten nog geen 2000uF
- Alle schakelaars en potmeters zijn vettig
- Alle koppelcondensatoren zijn blauwe tantaal condensatoren en meten wisselend in waarde.
- Alle verlichting is als eens vervangen maar helaas door verkeerde verlichting.

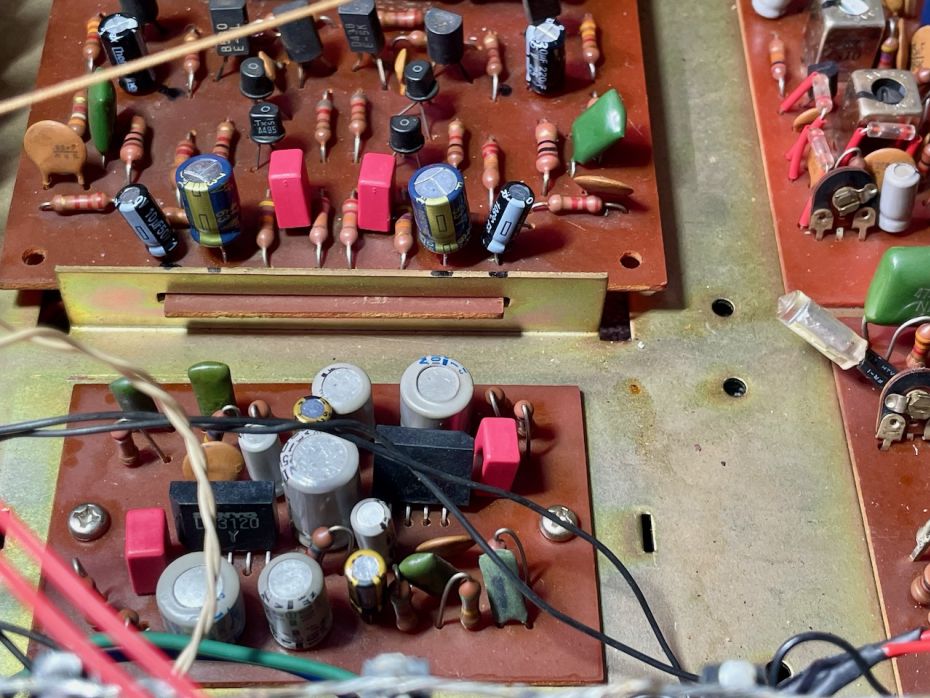

![Nieuwe WIMA koppel en ontkoppel condensatoren](/templates/yootheme/cache/13/BOHLAND&FUCHS-receiver-recap-led_25-135f53d7.jpeg)

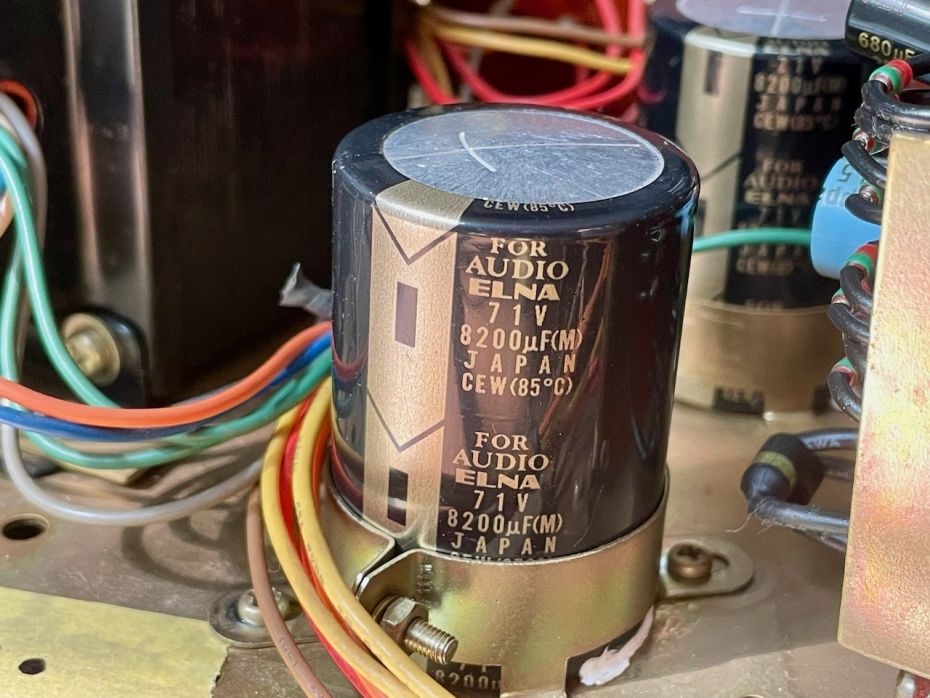

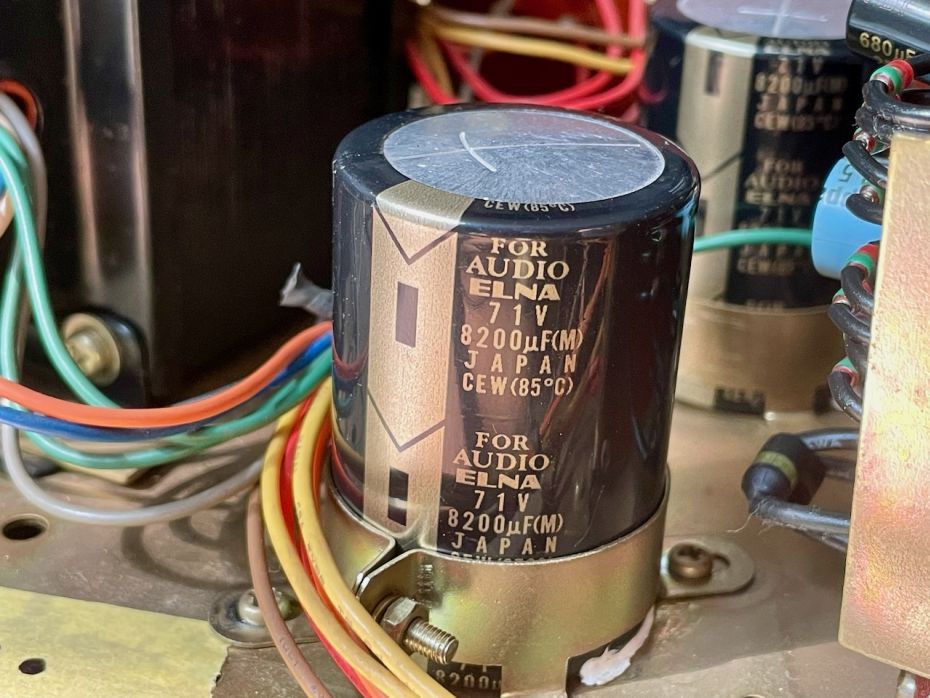

![ELNA for audio condensatoren.](/templates/yootheme/cache/43/BOHLAND&FUCHS-receiver-recap-led_27-4380b3c3.jpeg)
Reparatie:
- Condensatoren waar nodig vervangen door ELNA, Panasonic en WIMA
- Potmeters en schakelaars met Deoxid gereinigd.
- Verlichting vernieuwd. Hiervoor alles voorzien van LED.
- De VU meter en schaalverlichting is onafhankelijk dimbaar gemaakt.
- Kleine voedingsprint gemaakt met 12 volt spanningsstabilisator.
- De drie led's voor de VU-meters en de tuning meter op een smalle printplaat bevestigd. Hier tevens een instelpotmeter op geplaats.
Eindoordeel:
Wat een plaatje!

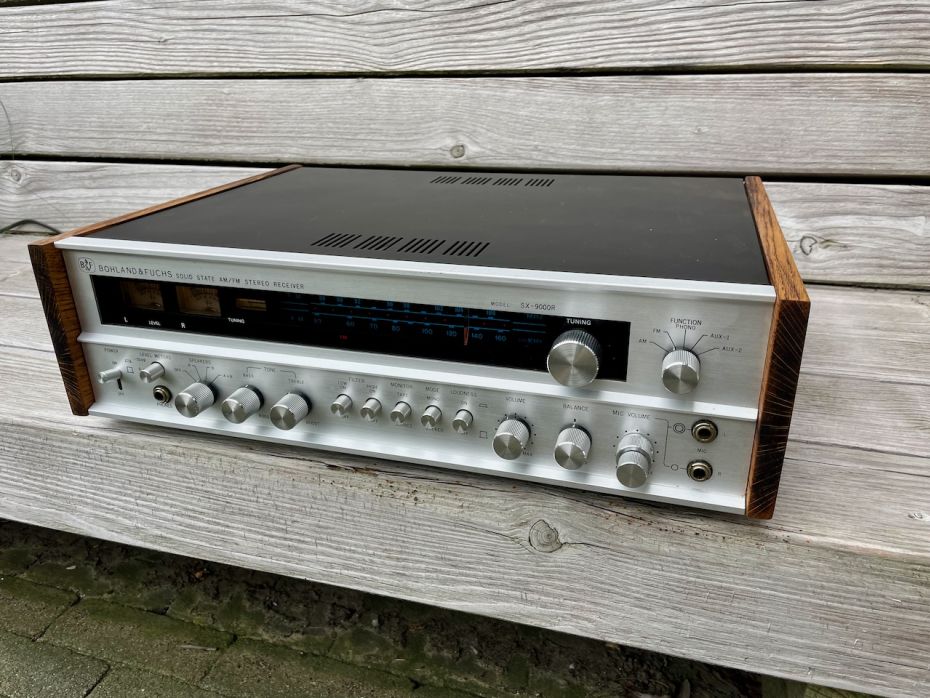

Deze vintage (1976) Bohland & Fuchs SX-9000R receiver is een prachtige verschijning. Het mooie aluminium front, de twee houten panelen en de verlichte meters.
De receiver had wat aandacht nodig. Er was al eens wat reparatie aan verricht maar helaas wat dit niet naar wens. Vooral de verlichting was nogal een klus. De led’s worden aangestuurd vanuit een 12V gelijkspanning. De 6 lampjes van de schaalverlichting zijn vervangen door een COB led van 12cm. Deze is eenvoudig te dimmen met een instelbare potmeter.
De drie lampjes van de VU-meter en de zendersterkte meter zijn ook in lichtsterkte instelbaar.
Hoe klinkt een receiver uit 1976?
Ik merk dat ik de klank van vintage apparatuur bepaal op basis van de sound maar ook zeker op basis van de looks. Deze F&B oogt in de “uit stand” al prachtig. Bedien je de sierlijke hoofdschakelaar dan komt hij tot leven. De verlichting van de VU-meters is aangenaam zacht. De schaalverlichting straalt levendig blauw en de keuzeselectie wordt met rood aangegeven.
Nadat de antenne is bevestigd en de FM band is geselecteerd kan het zenderzieken beginnen. De sterkte van de zenders wordt weergegeven met een duidelijke meter. De stereo weergave is te zien door het oplichten van de rode tekst “stereo”.
Nostalgische radioklanken klinken door de aangesloten speakers. Hier en daar een FM ruis en kraak maar bij het juist ophangen van de antenne is dat minimaal.
Door naar de aux1 en aux2 ingangen. De hierop aangesloten minidisc speler zorgt voor een kraakvrij geluid. Mooie warme klanken van dit digitale medium.
Tijd voor een plaatje. De phonoversterker is niet voor niets onderhanden genomen. De “Top hits 1987” ligt op de Telefunken S 800 draaitafel. Na de eerste hollandstalige klanken maar snel door naar nummer drie. De Sire Straits! Het klinkt lekker maar op één of andere manier had ik hier wat meer van verwacht. Is de phonoversterker toch niet zo mooi als gehoopt? Na wat uitzoeken bleek de opgezette lp van discutabele kwaliteit was.
Resumé: Een prachtige vintage receiver welke prima klinkt! Een aanwinst voor de liefhebber.
