Bose Spatial Control Receiver Reparatie

BOSE
Spatial Control Receiver

Klacht:

Deze bijzondere receiver heeft een zwaar leven achter de rug. Helaas werkt hij niet goed. Bij het aanzetten, door op het BOSE logo te tikken, hoor je een relais inschakelen. Direct schakelt deze weer uit.

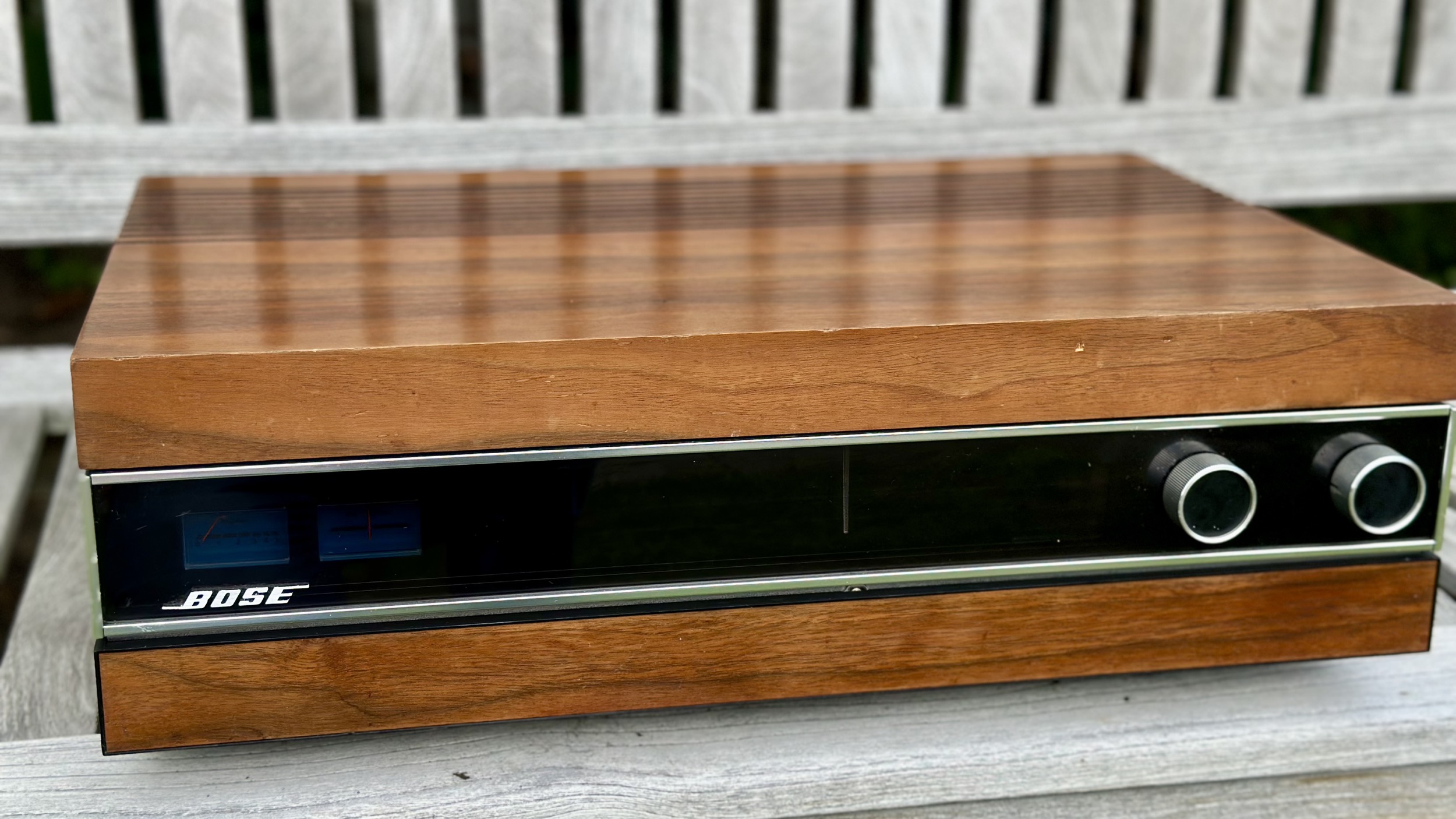

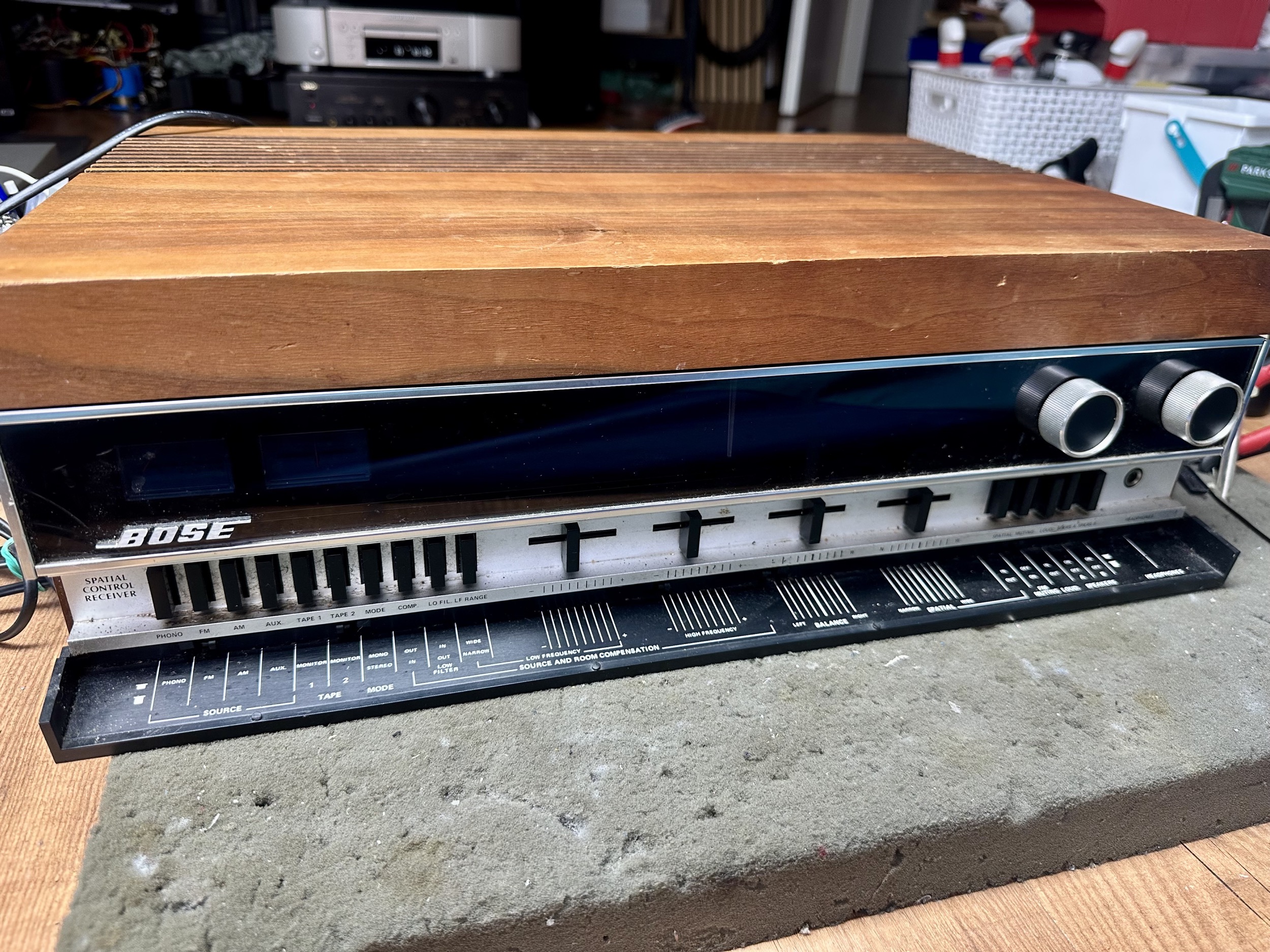

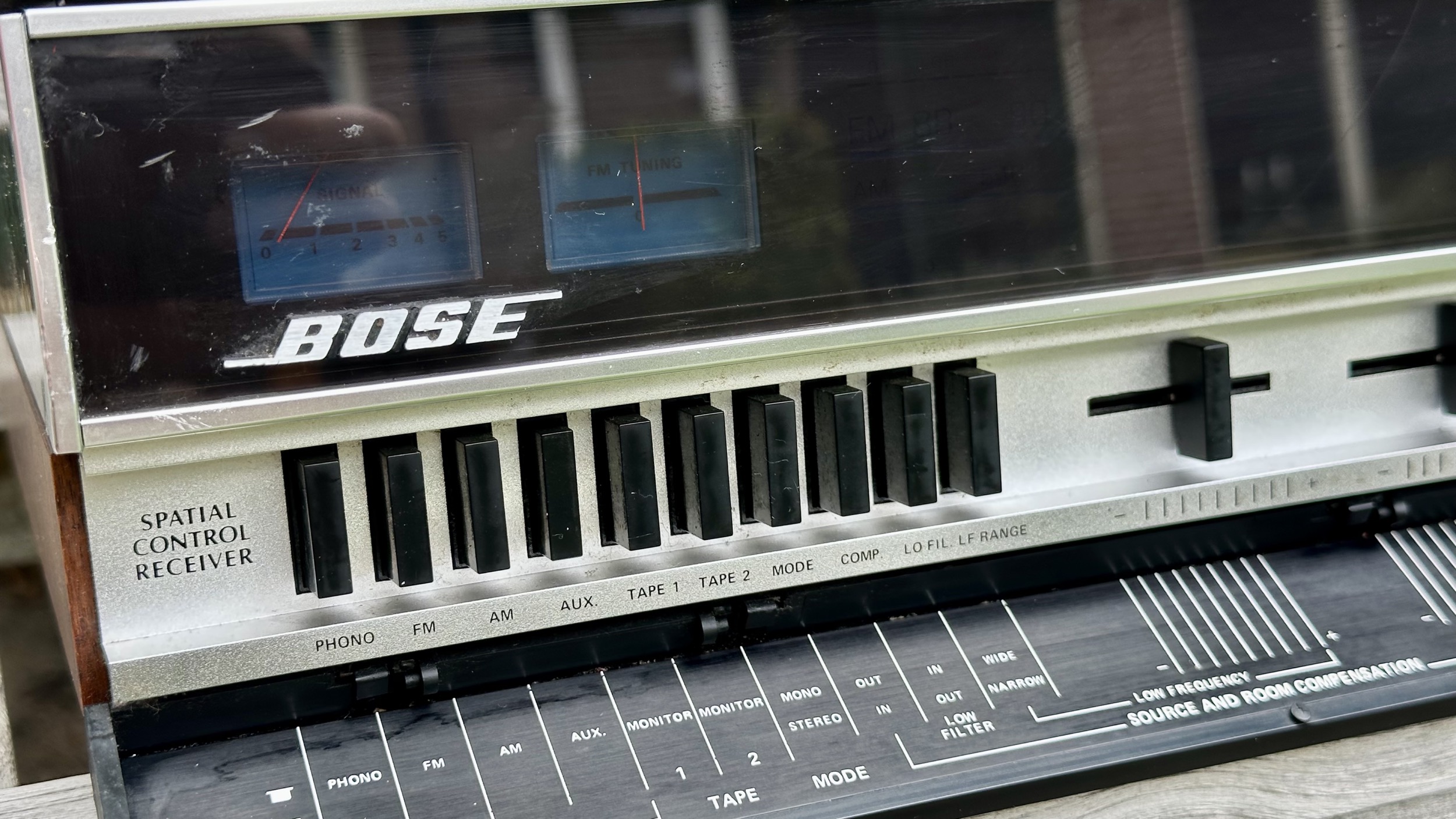

Bose Spatial Control Receiver met defecte voeding

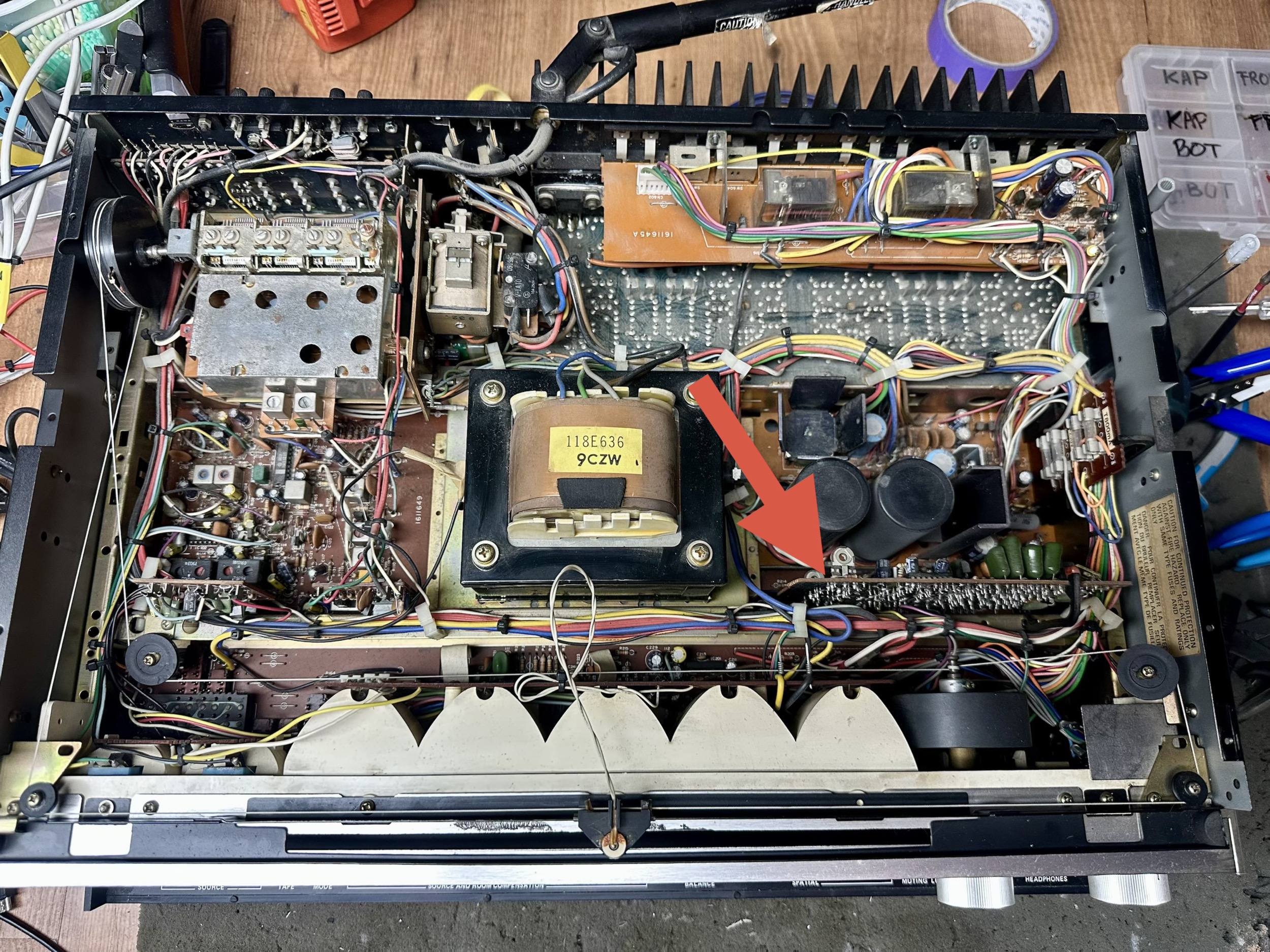

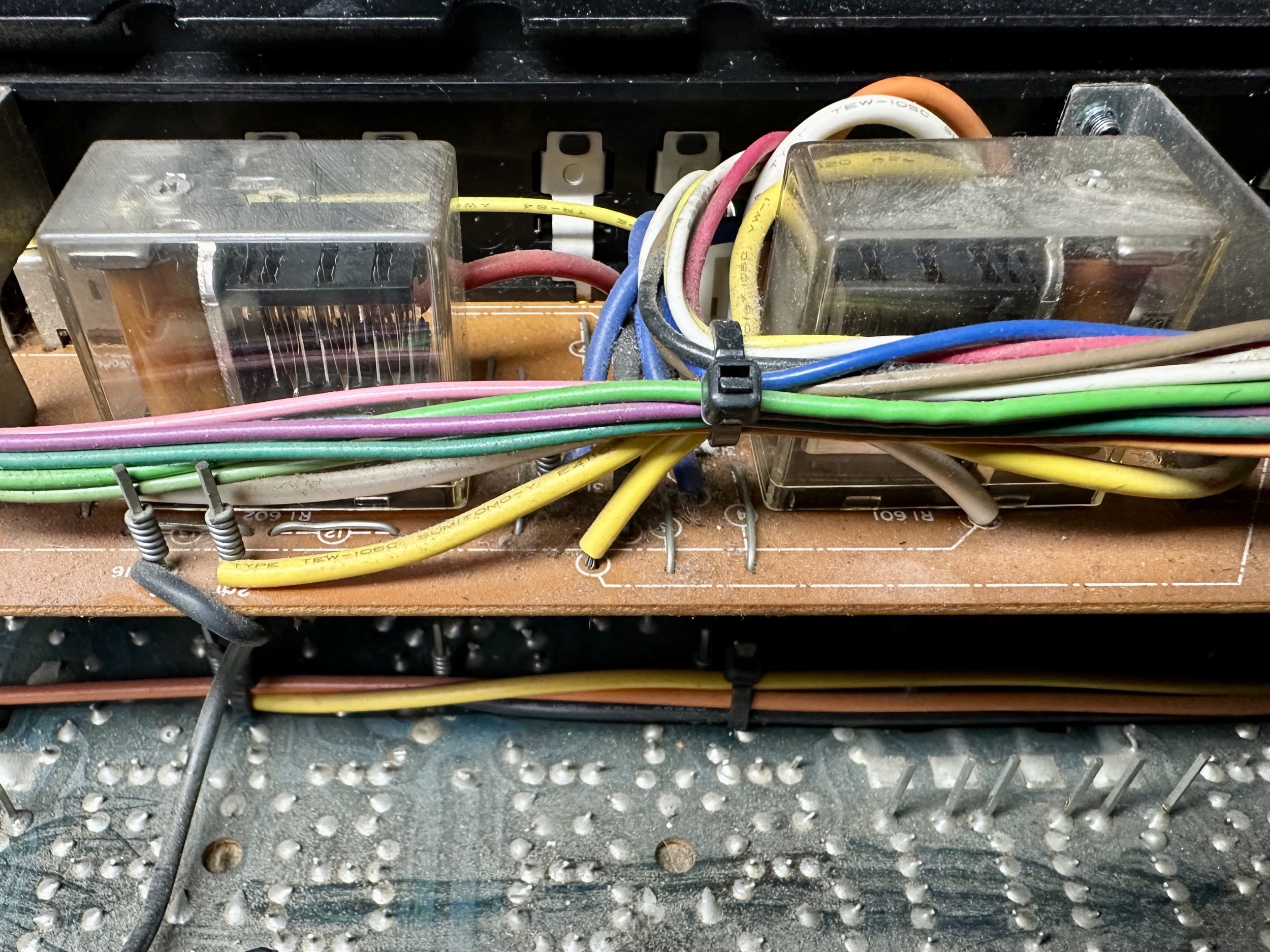

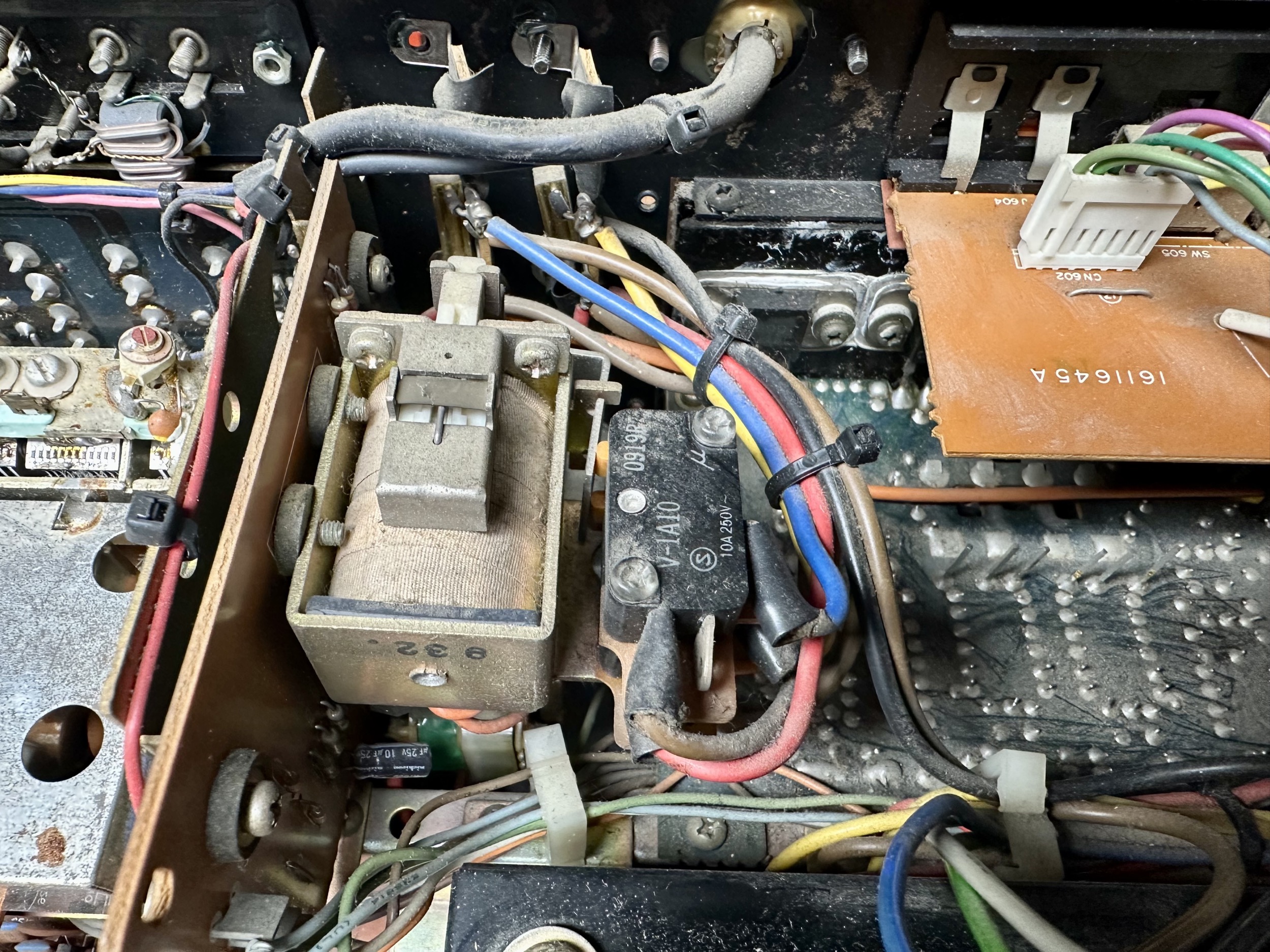

Relais van Bose Spatial Control Receiver

Diagnose:

De receiver heeft waarschijnlijk lange tijd op een stoffige zolder gestaan.

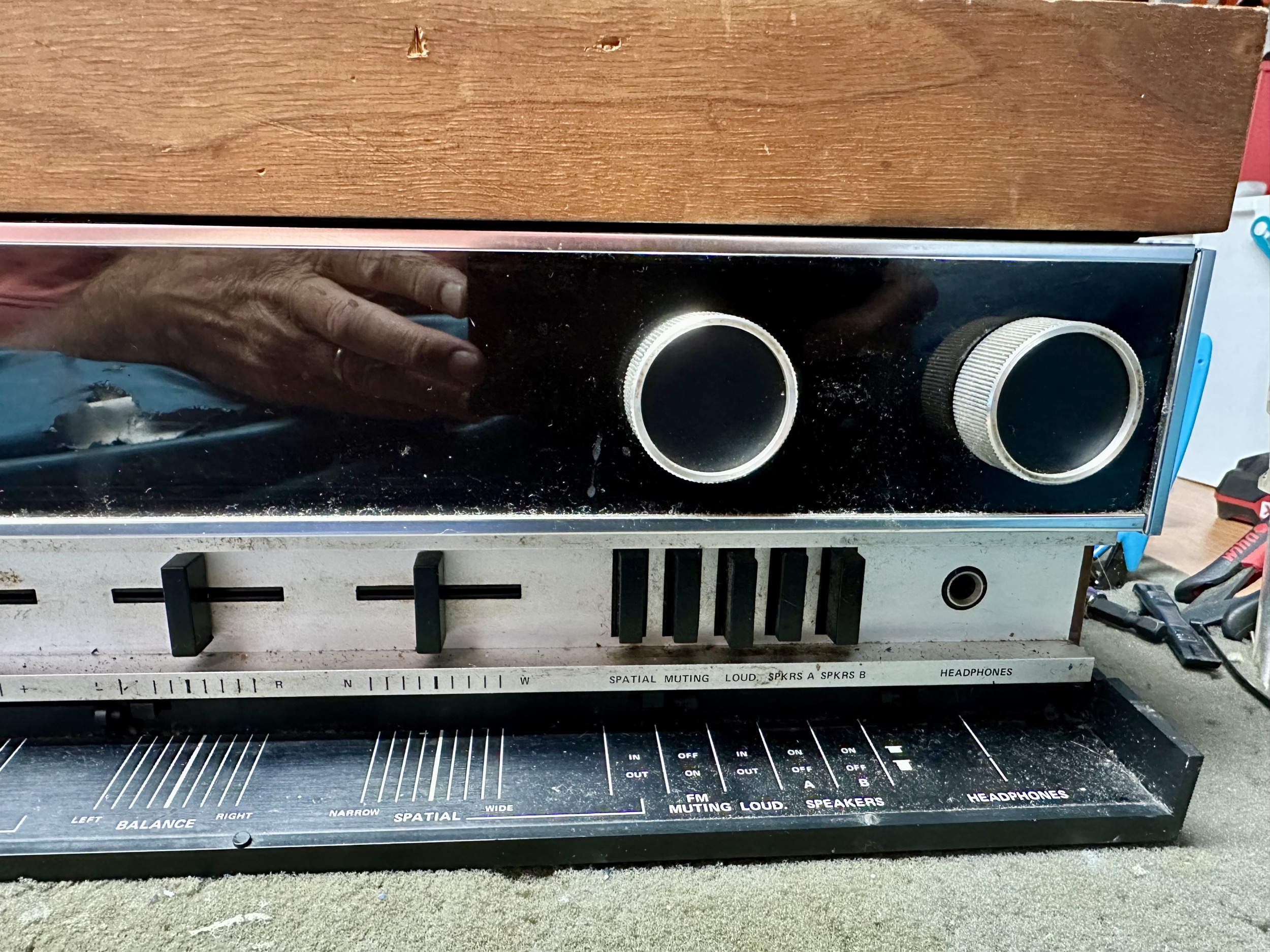

De buitenkant heeft zeer veel oxidatie.

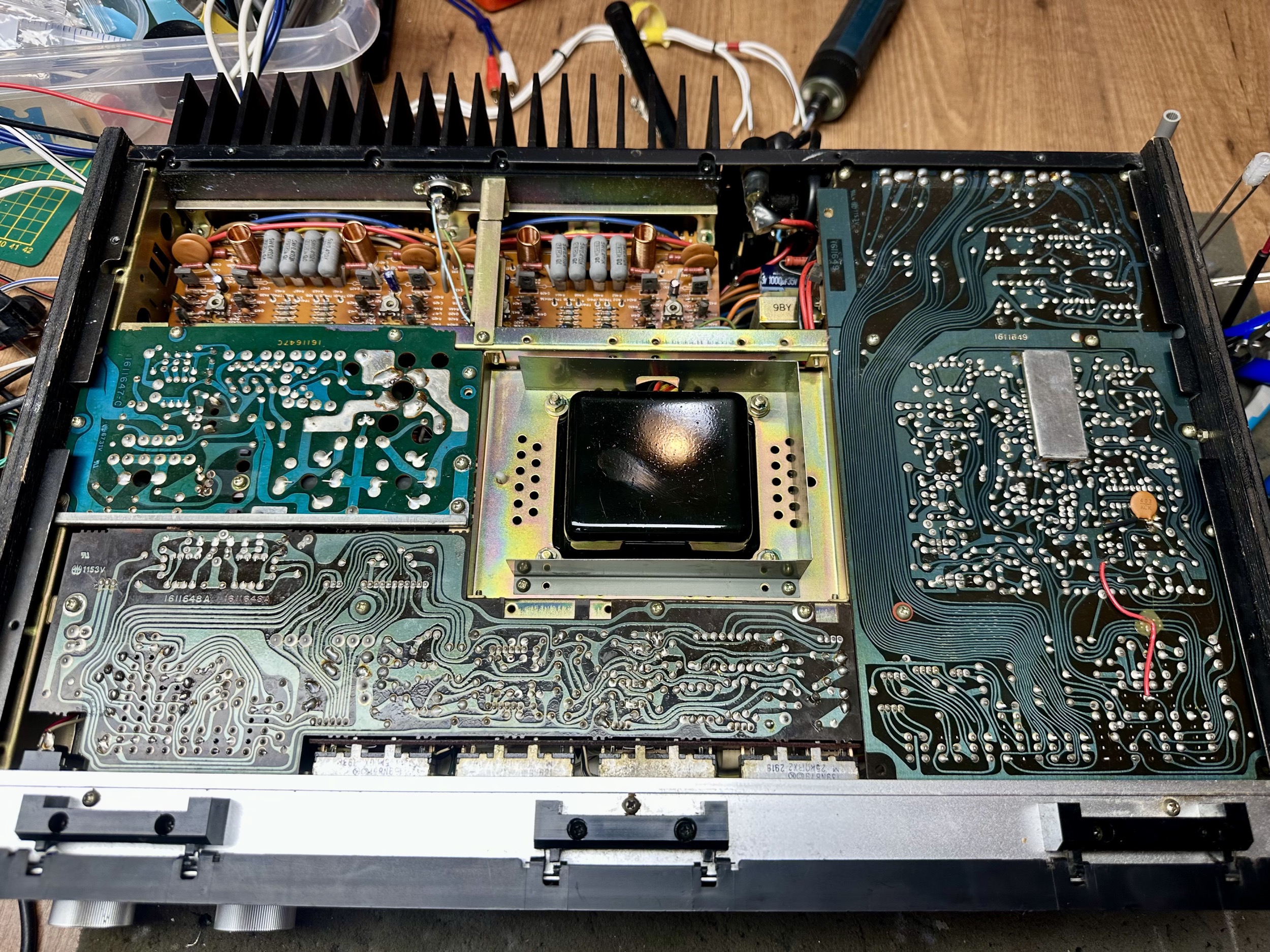

De binnenkant heeft een aanzienlijke hoeveelheid stof tot zich genomen.

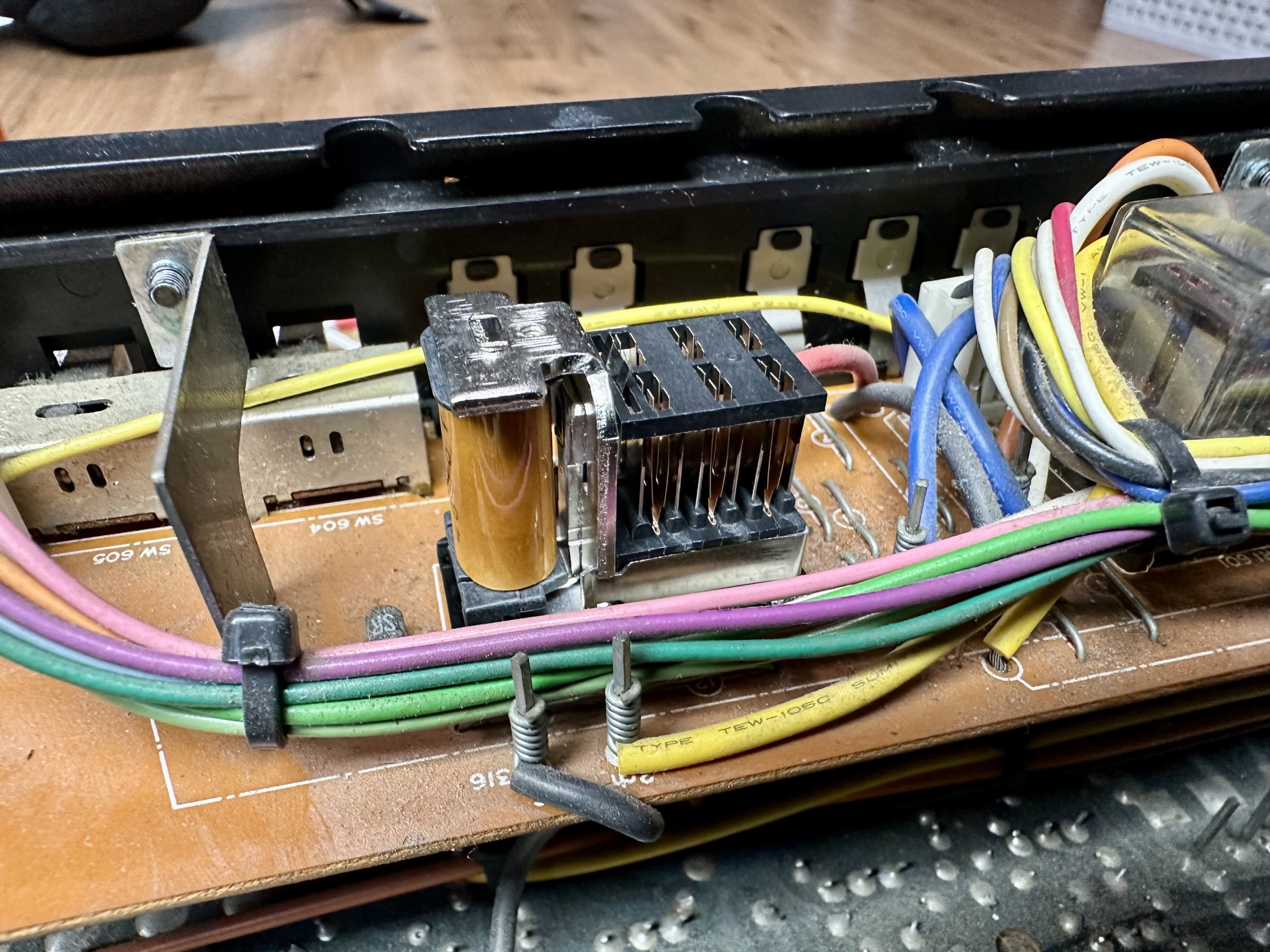

De aan/uit schakelaar bedien je door op het BOSE logo te drukken. Vervolgens wordt er een relais/Selenoid aangetrokken die op zijn beurt de dubbelpolige aan/uit schakelaar bedient.
Direct na het inschakelen wordt de receiver weer uitgeschakeld. Er zit gelijkspanning op de luidsprekeruitgang.

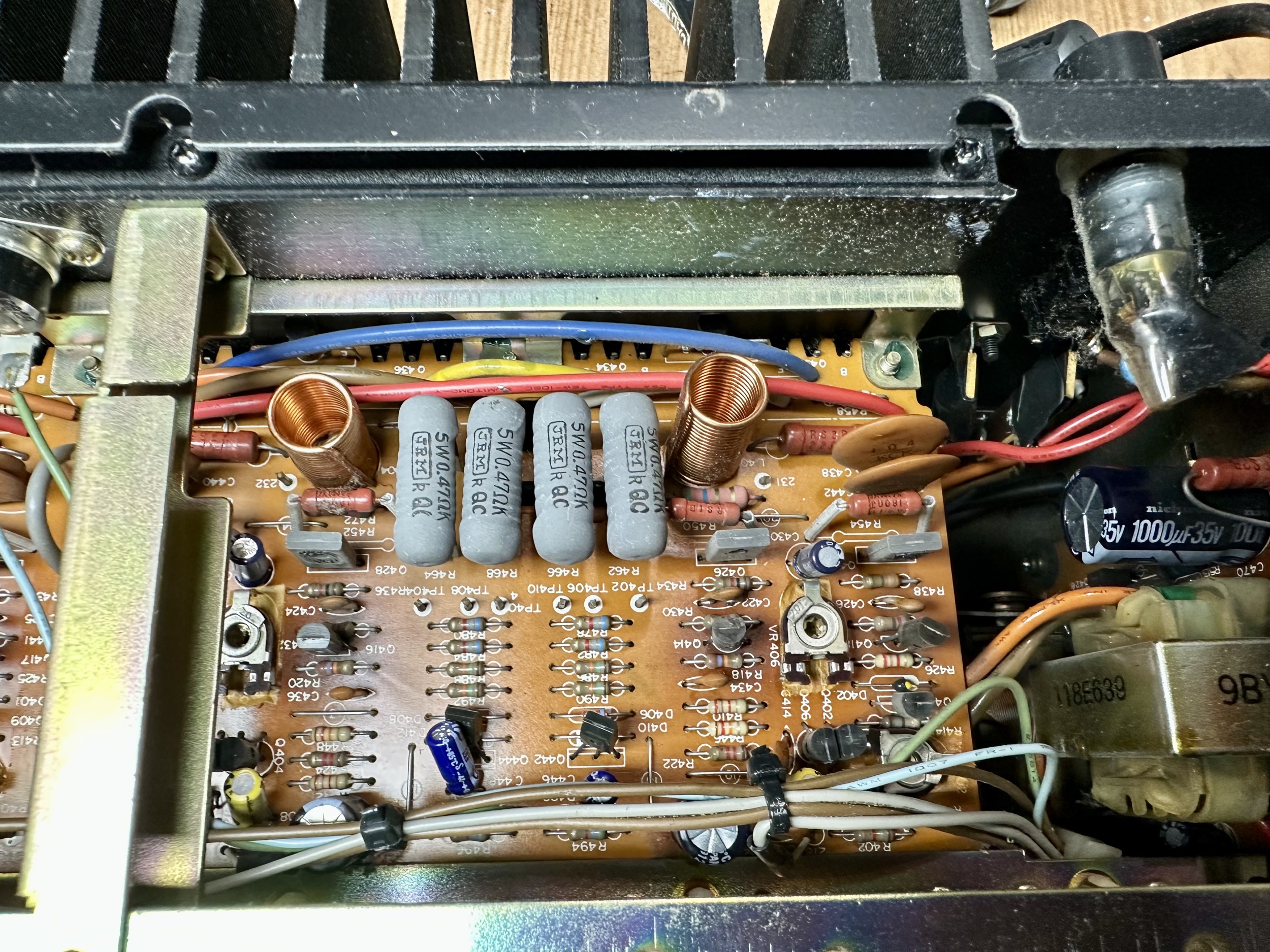

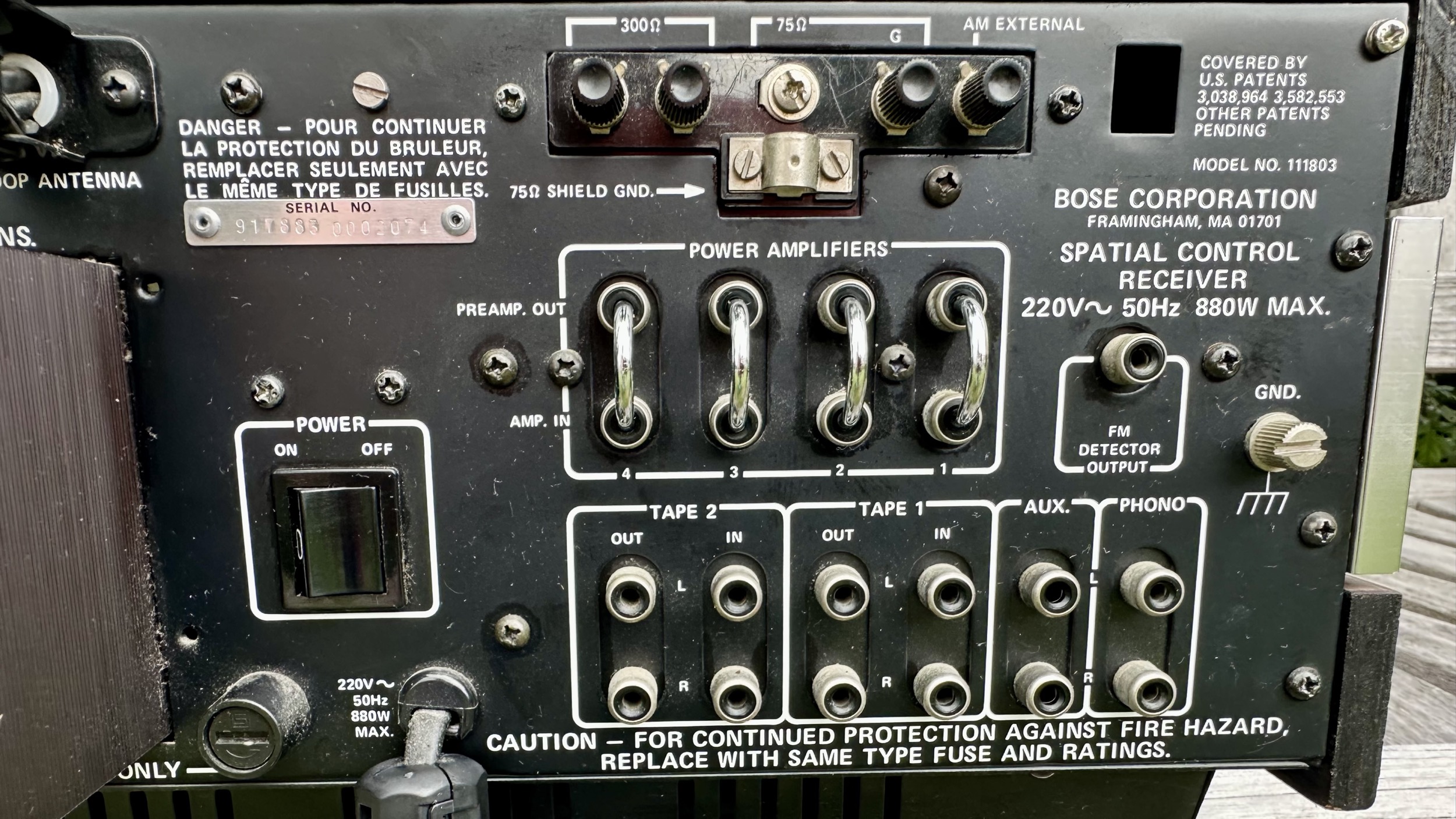

Door de vier verbindingen tussen Pre- en endversterker los te nemen schakelt de receiver in.

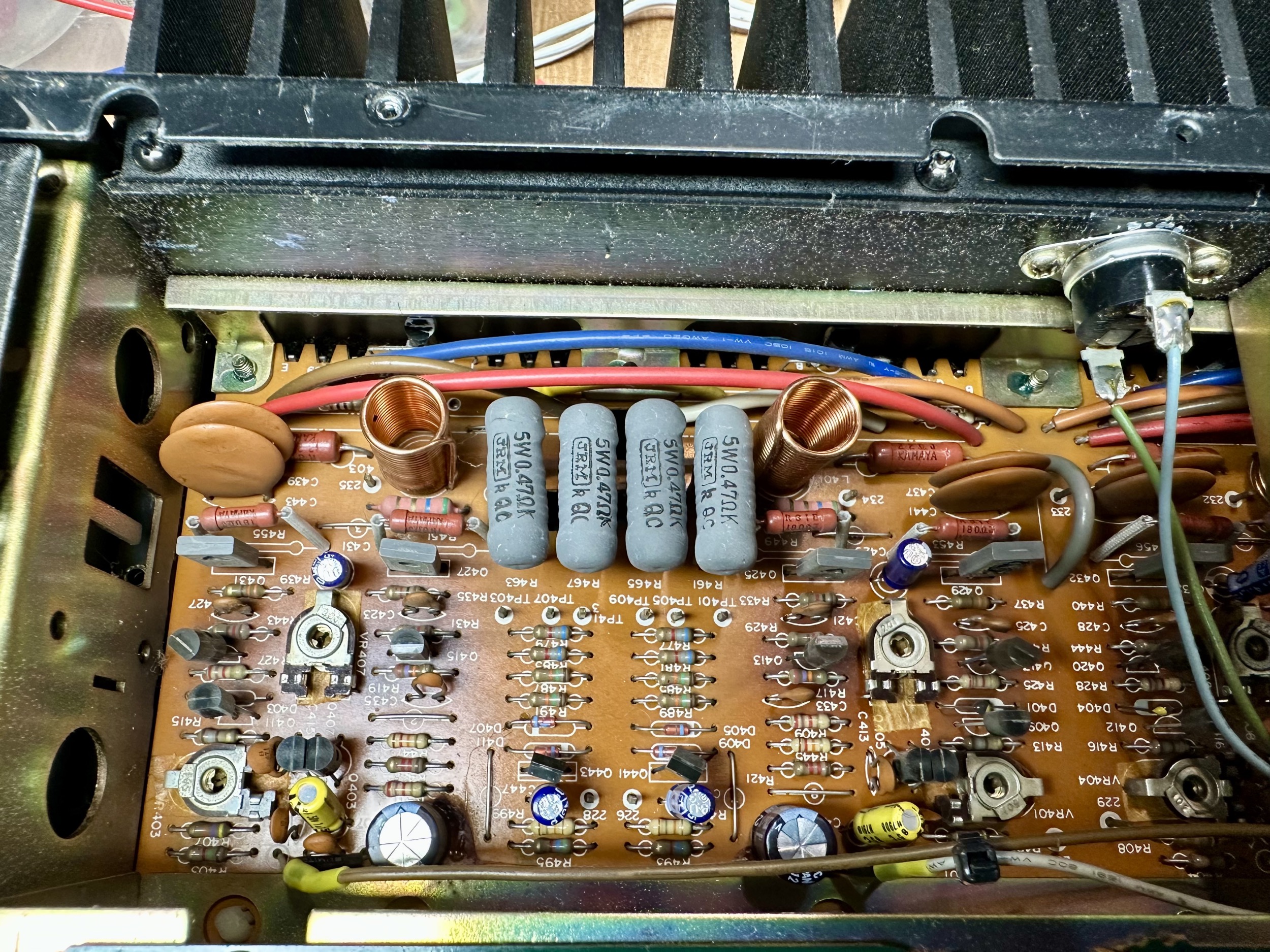

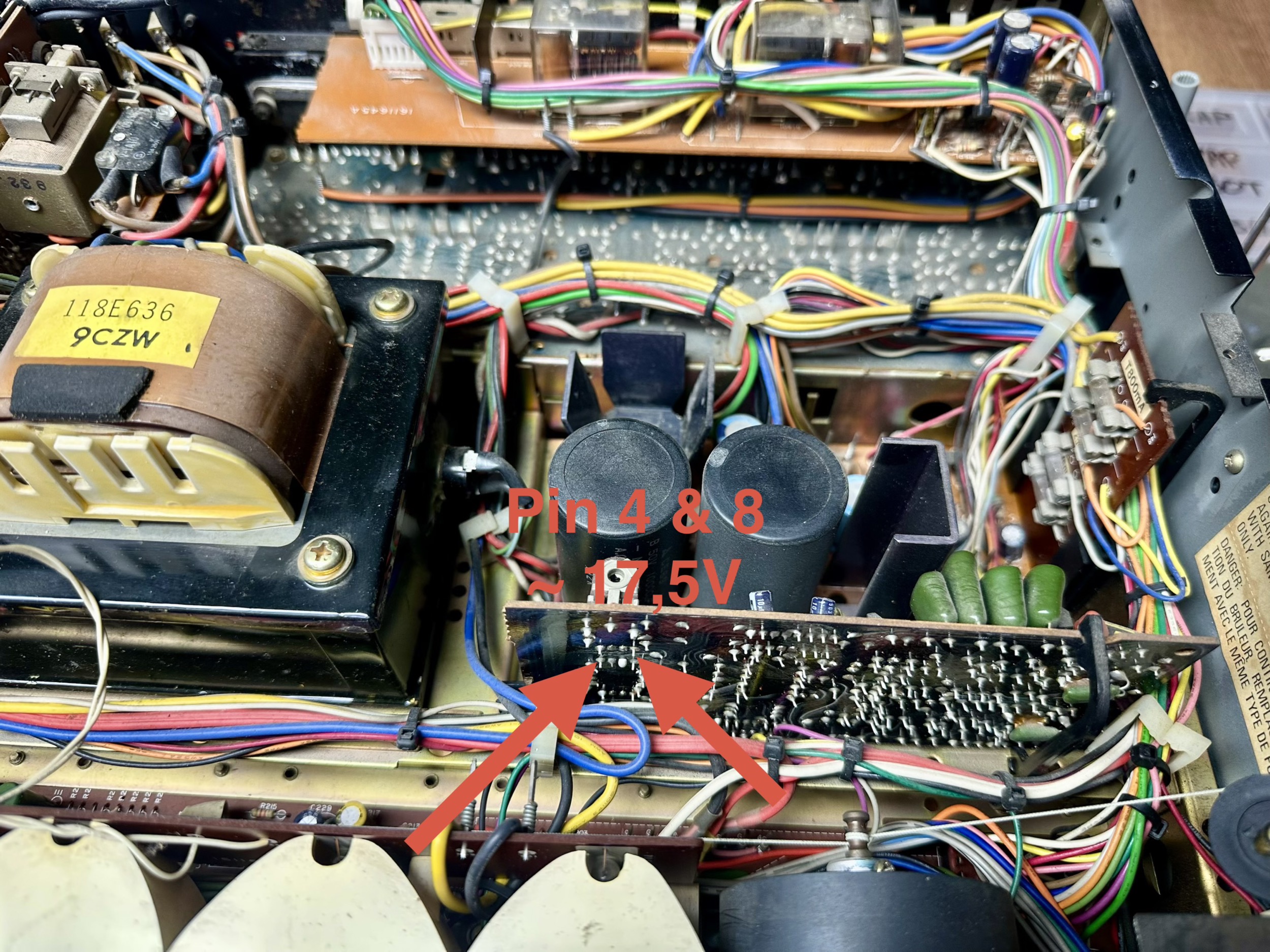

De gehele signaalweg doorgemeten. Van ingang (AUX) tot Pre out. Tot aan opamp TL072 (IC205 en IC205) is het signaal goed. Daarna is er een verstoring. Na meten blijkt de plus en min 17,5V voor deze opamp niet aanwezig te zijn. Slecht -9V en +1V wordt gemeten.

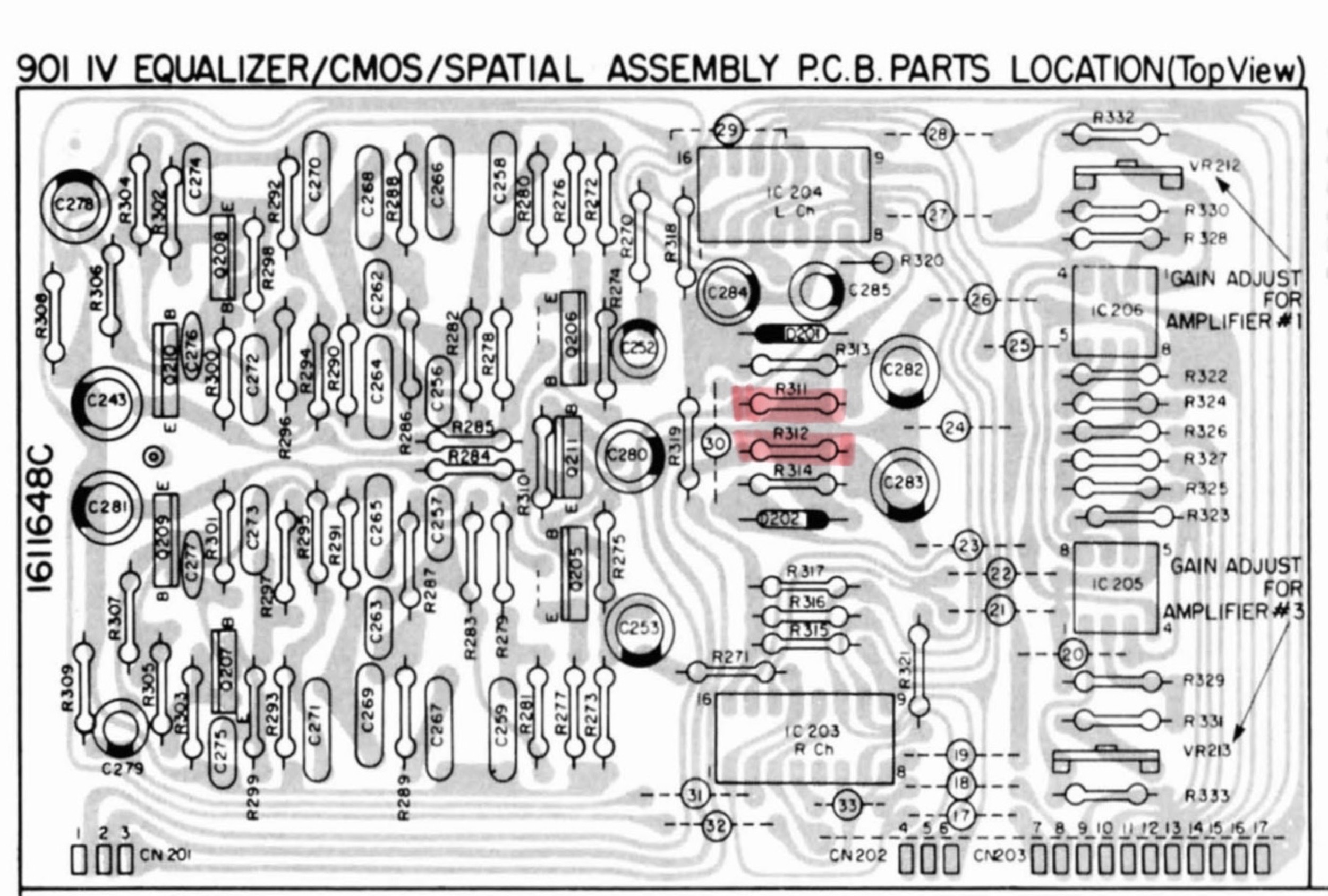

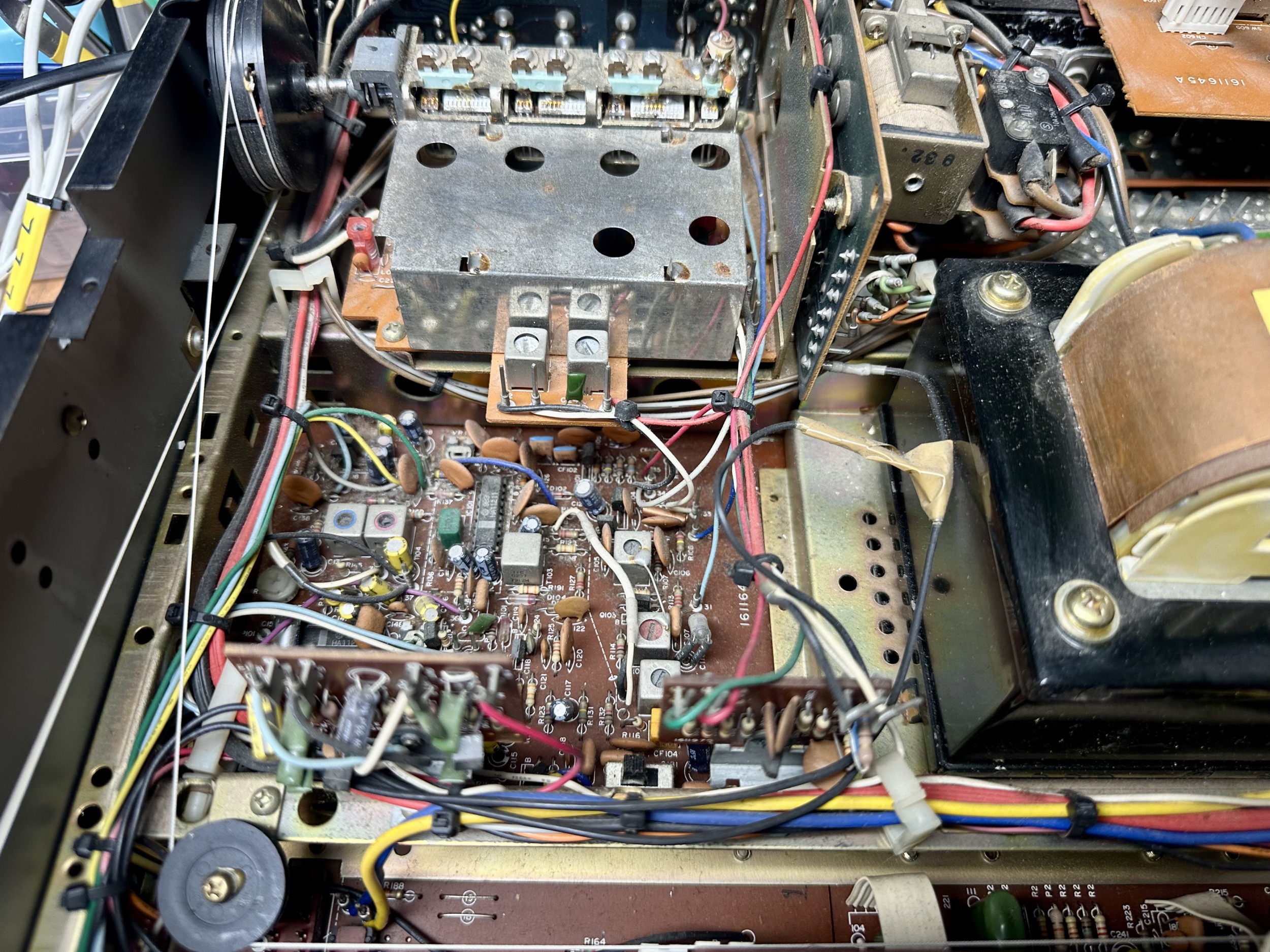

De 17,5V spanning wordt geregeld via R311 en R312 (180 ohm, zekering weerstanden). Deze hebben een weerstand van 1K en 25K.

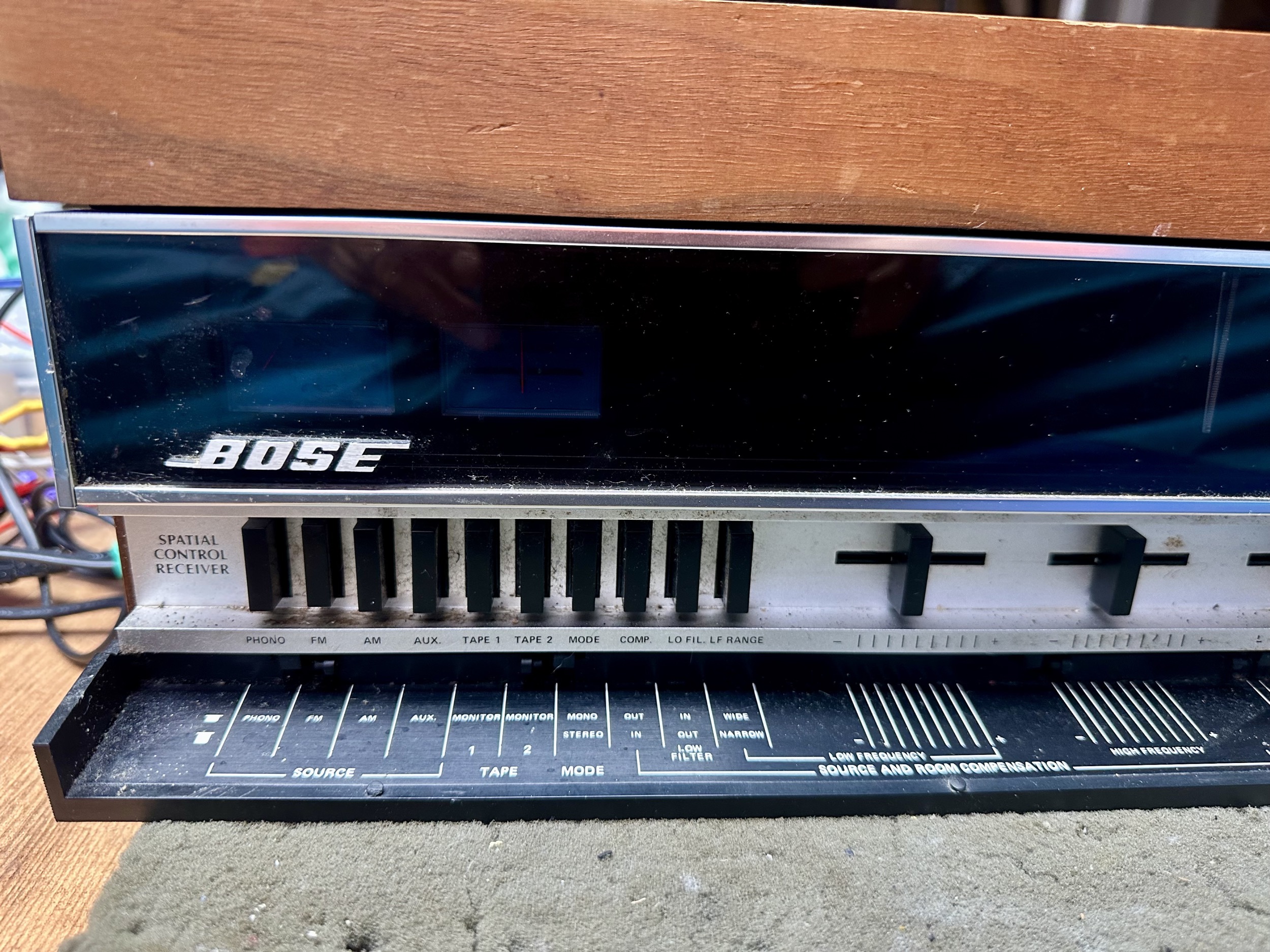

Na het vervangen van deze weerstanden is de klacht gedeeltelijk opgelost. Nu blijkt dat ALLE schakelaars, potmeters en relais extreem vies zijn.

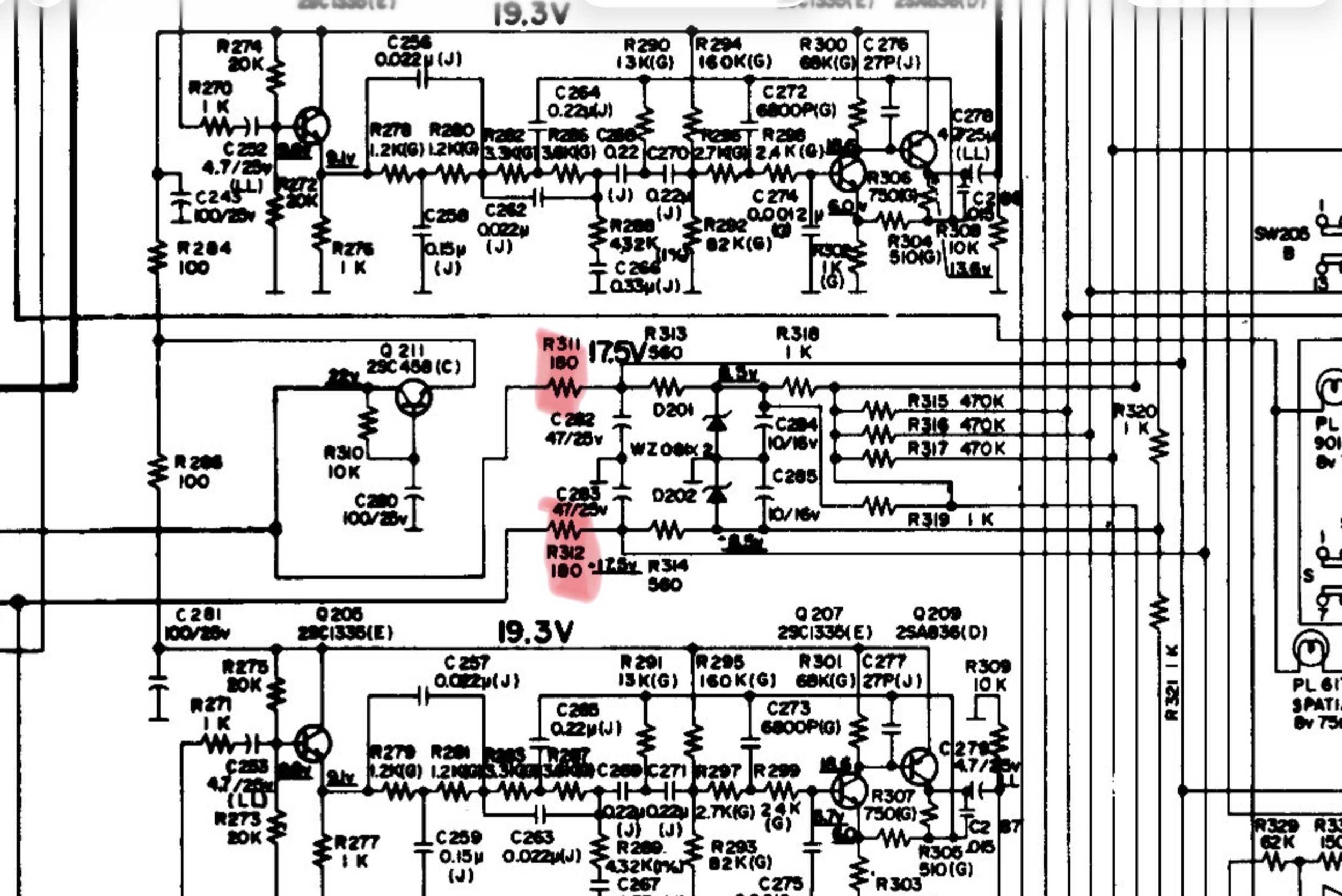

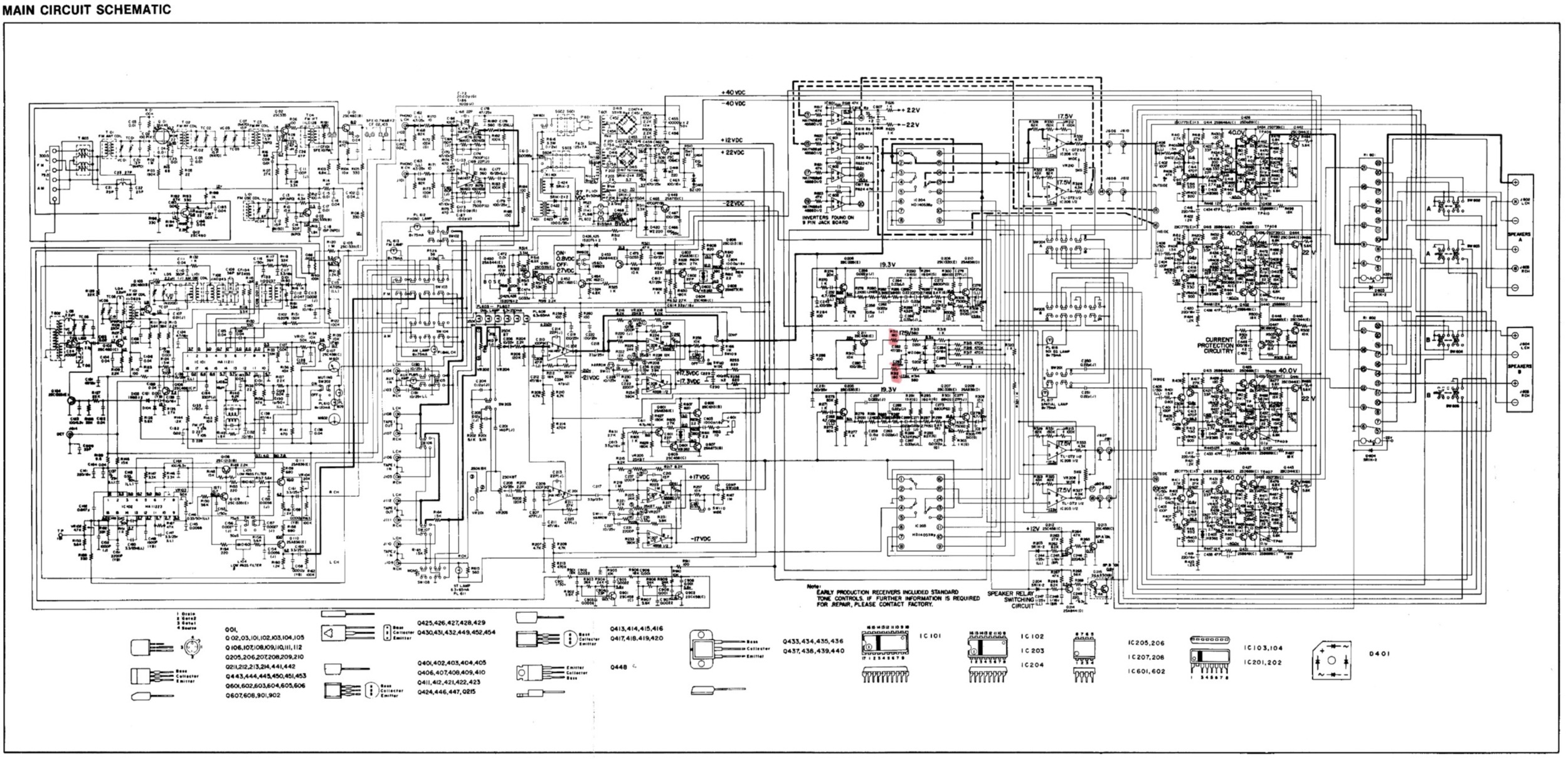

Voedingsspanning defect van Bose Spatial Control Receiver

Reparatie:

R311 en R312 (180 ohm) vervangen.
Alle schakelaars en potmeters gereinigd.
Gehele receiver gereinigd. Cinch ingangen stoorden extreem.
Verlichting niet aangepast. Deze zijn bijzonder lastig los te krijgen.

Eindoordeel:

“Ik heb een Bose 550, maar hij ziet er anders uit.” Aldus de eigenaar van deze speciale Bose receiver. Al snel bleek het om een ander model te gaan dan de 550. In veel opzichten vergelijkbaar, maar deze jongen heeft wat extra mogelijkheden.

Zo is hij voorzien van vier identieke eindversterkers. Deze receiver biedt de mogelijkheid om een stel Bose 901 Series III- of Series IV-luidsprekers aan te sluiten. Hiervoor heeft de receiver al een ingebouwd filter/equalizer.

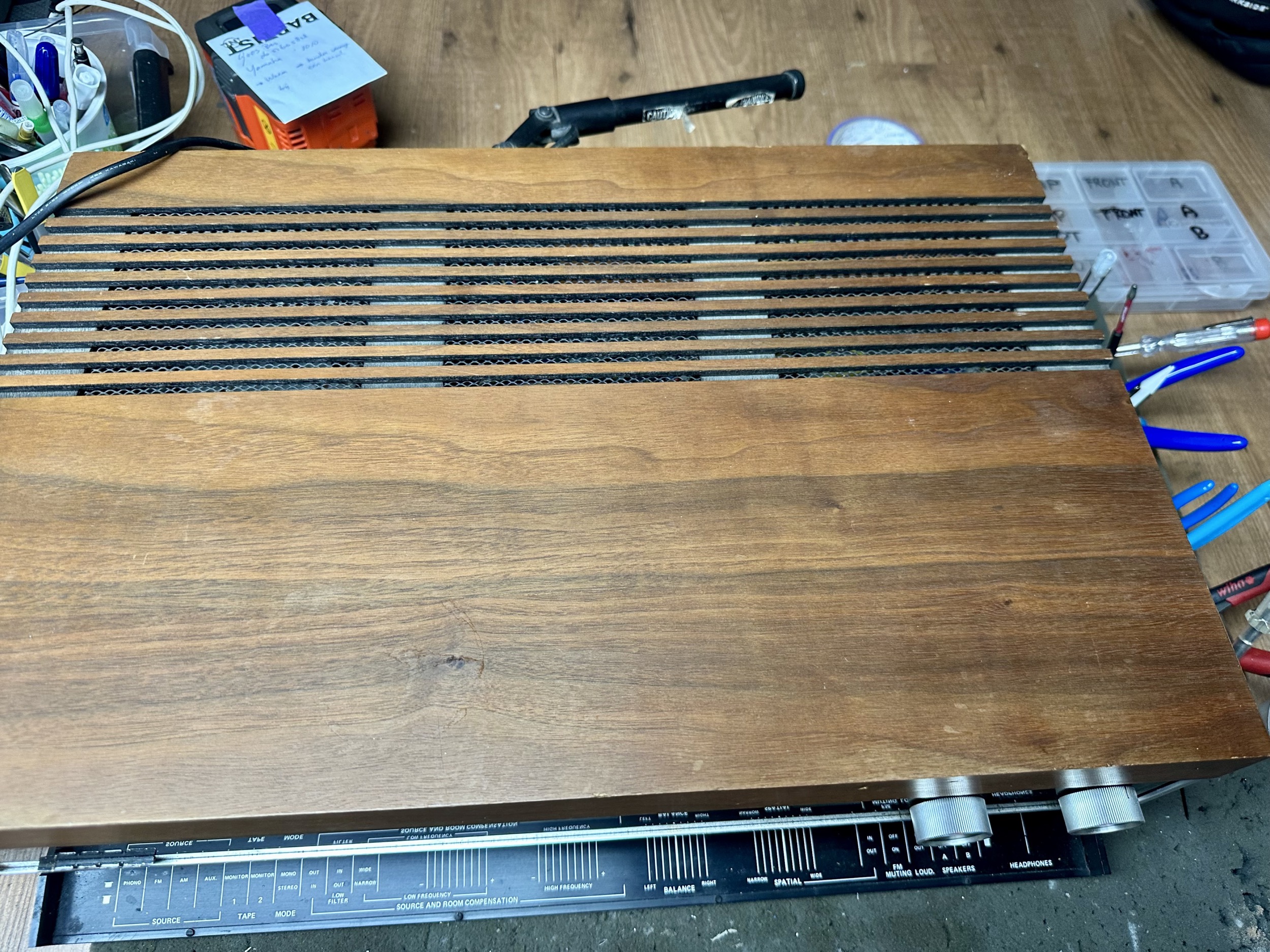

Deze receiver heeft, gebaseerd op het uiterlijk, de hoeveelheid stof en de slijtage aan de binnenzijde, nogal wat meegemaakt. Echt alle schakelaars en potmeters zaten vast of kraakten extreem. Na de reparatie speelt hij weer zoals hij ooit speelde. Wel zouden er nog wat condensatoren vervangen mogen worden om dezelfde weergave te krijgen als bij de aanschaf in 1985.

Hoe klinkt deze Bose receiver?

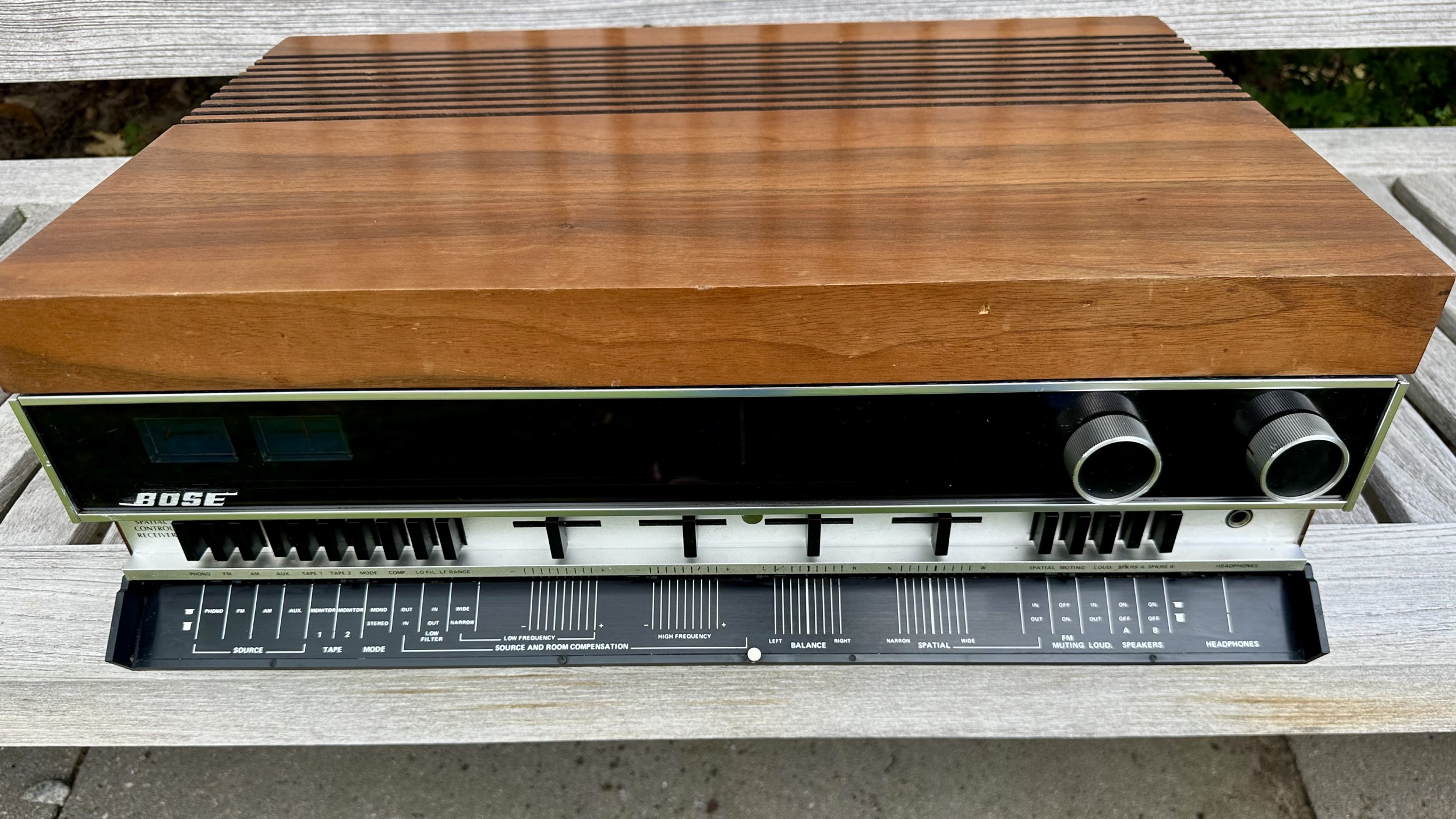

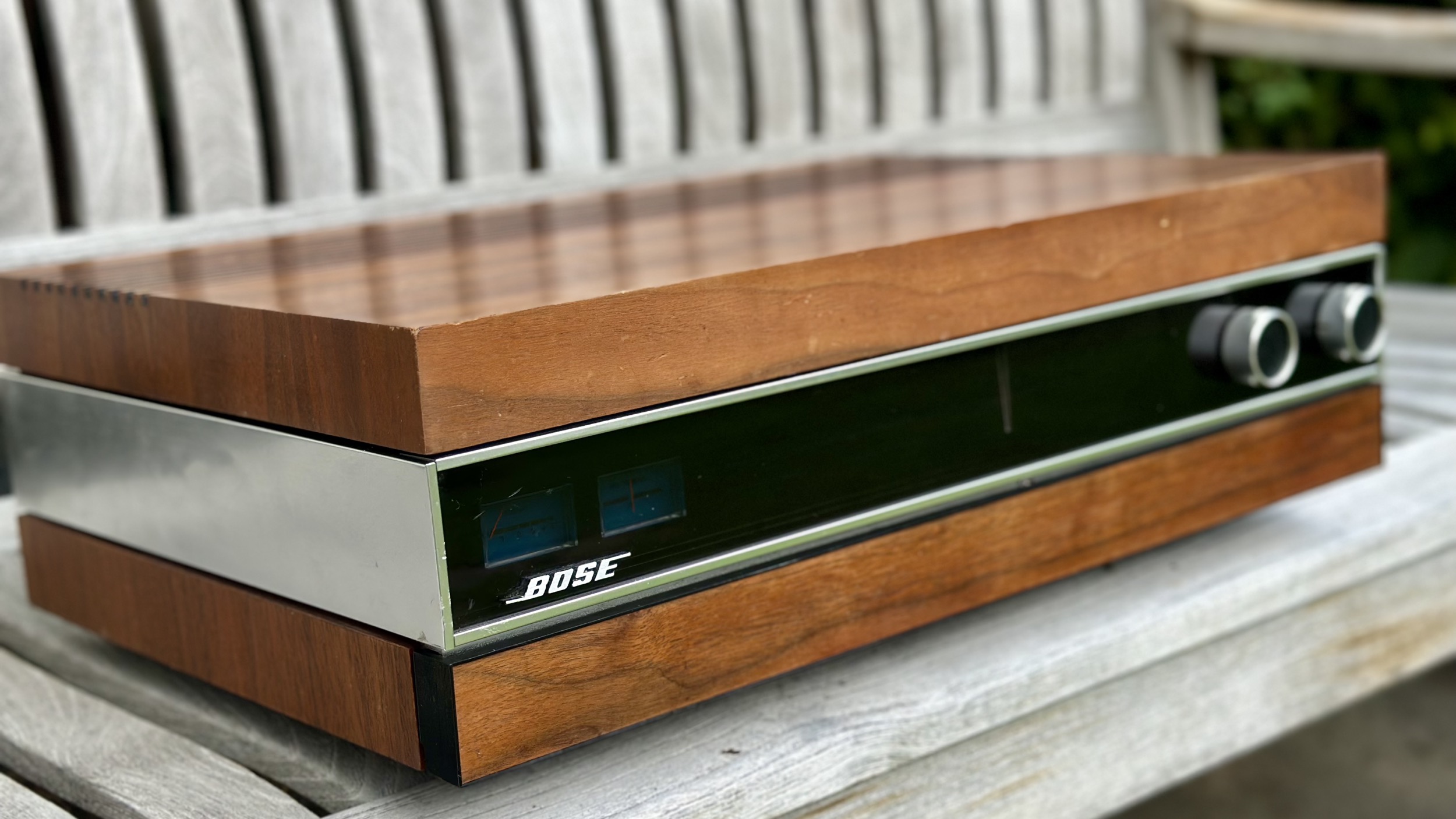

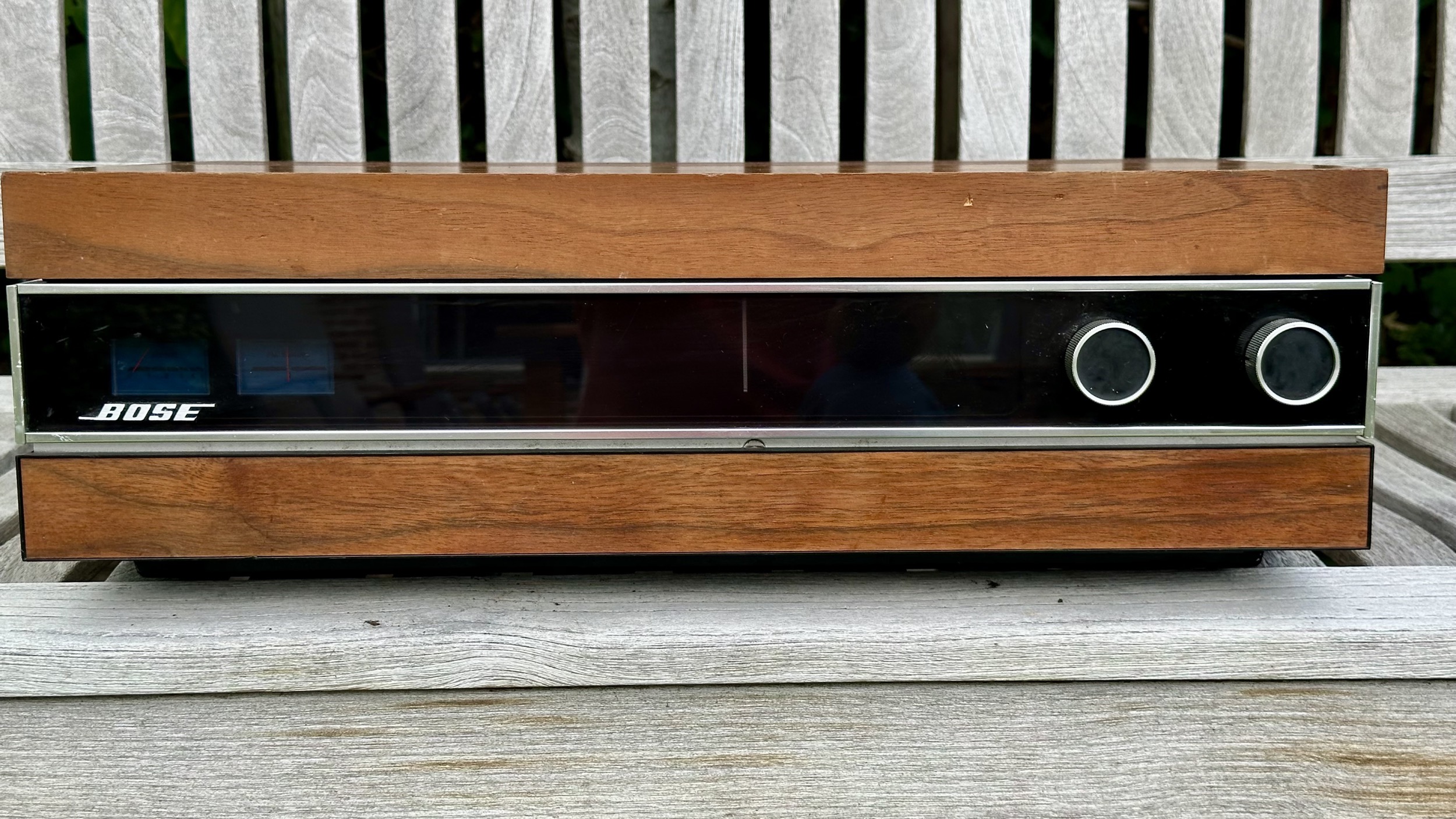

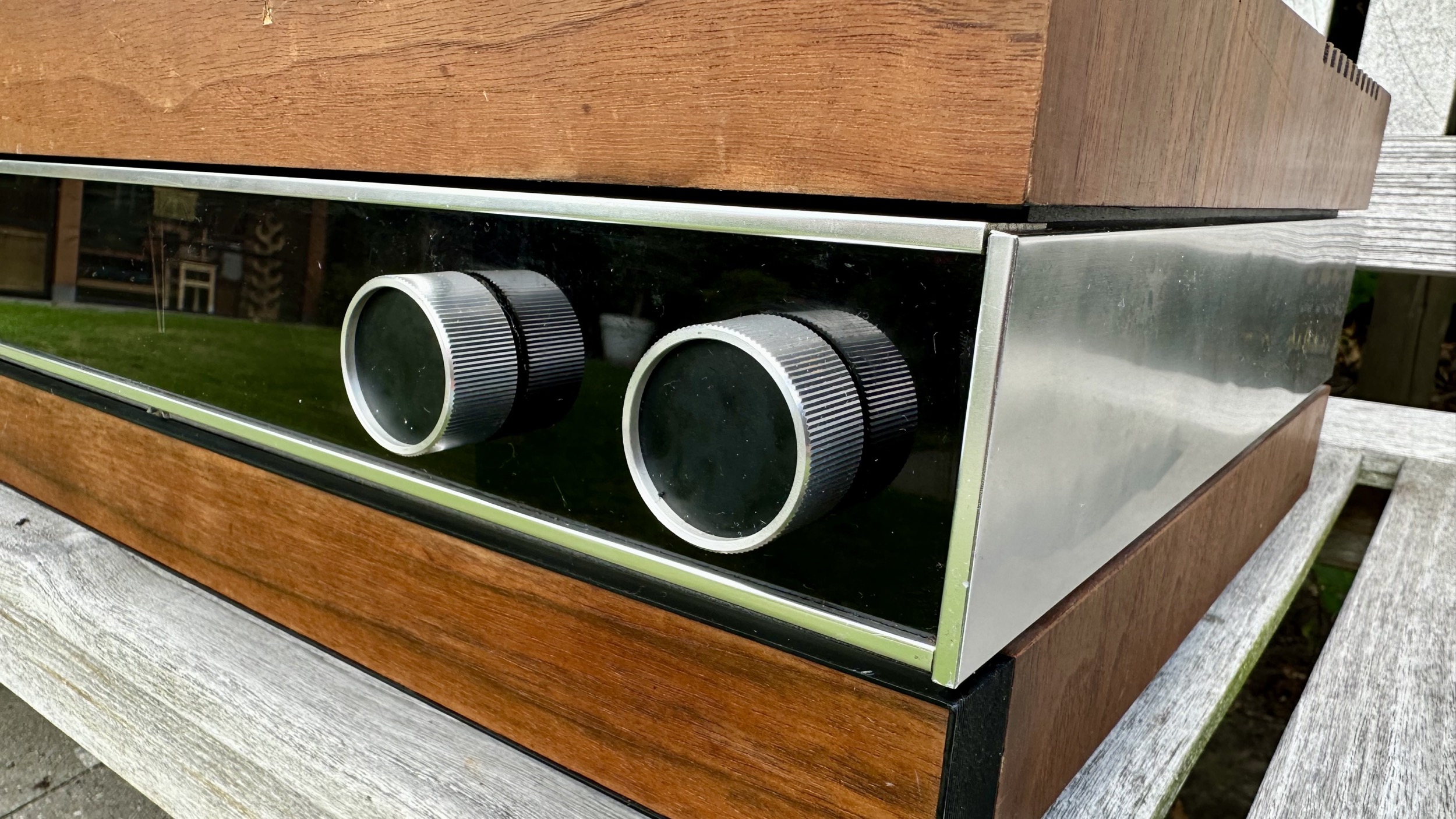

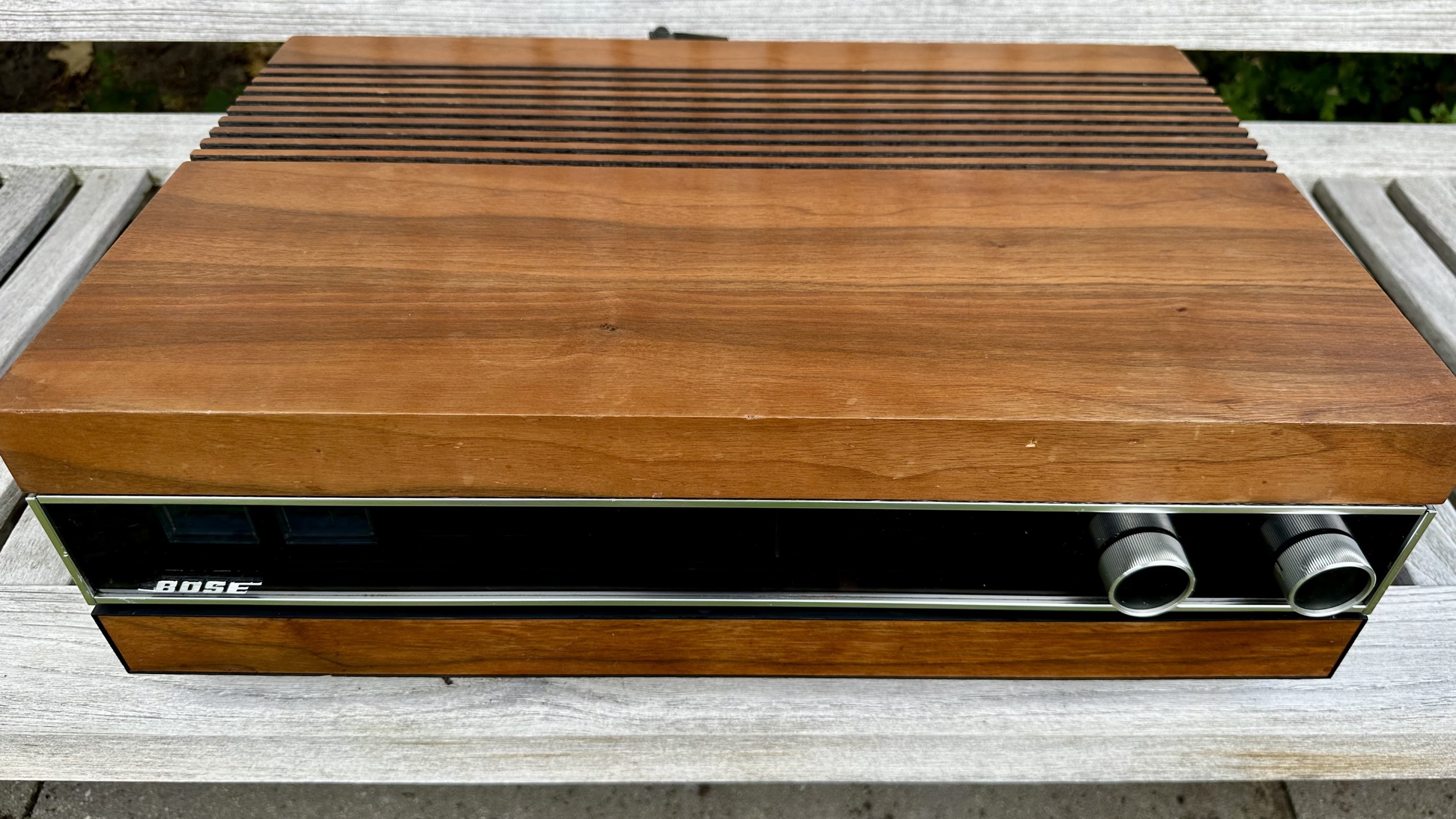

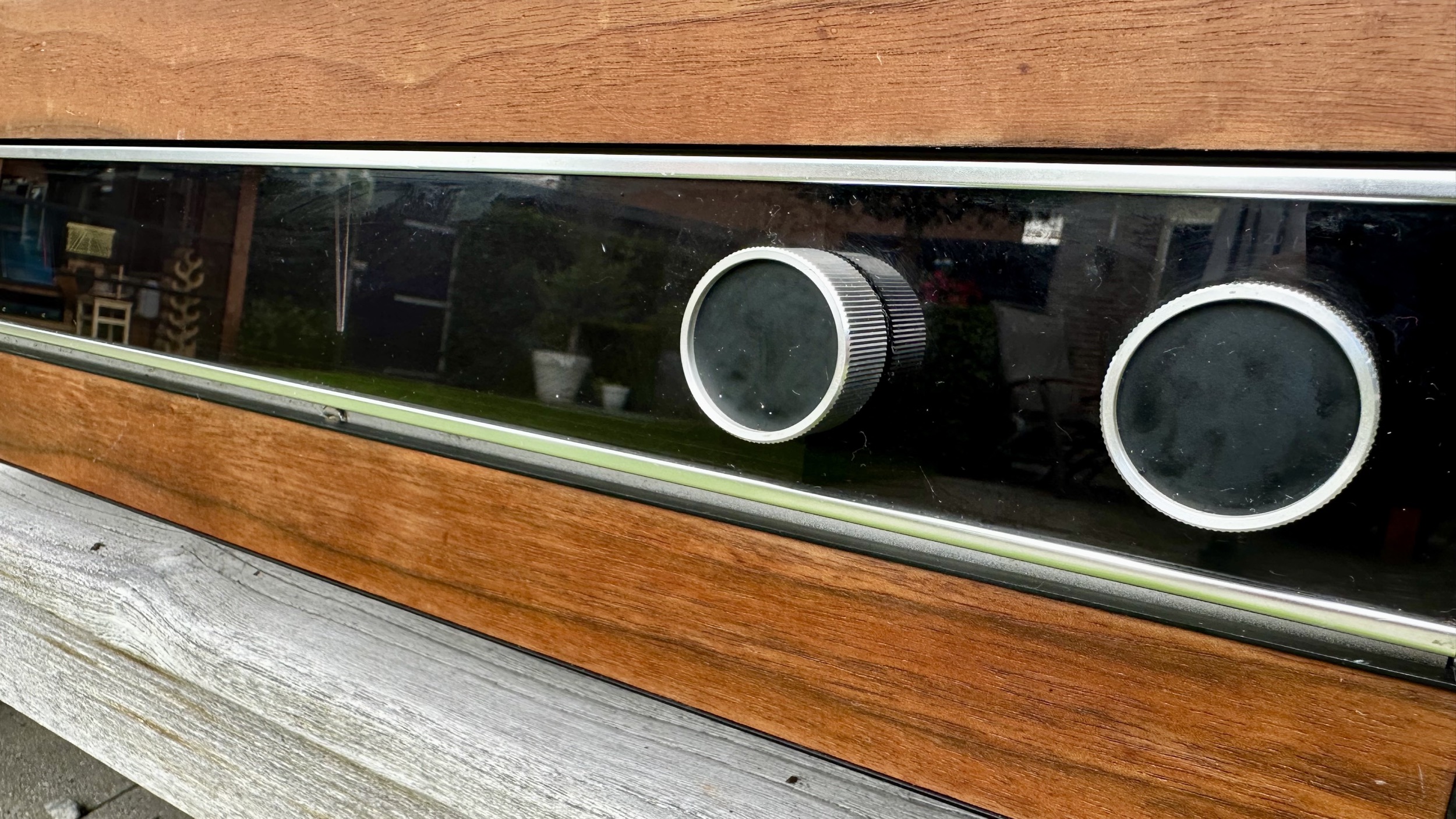

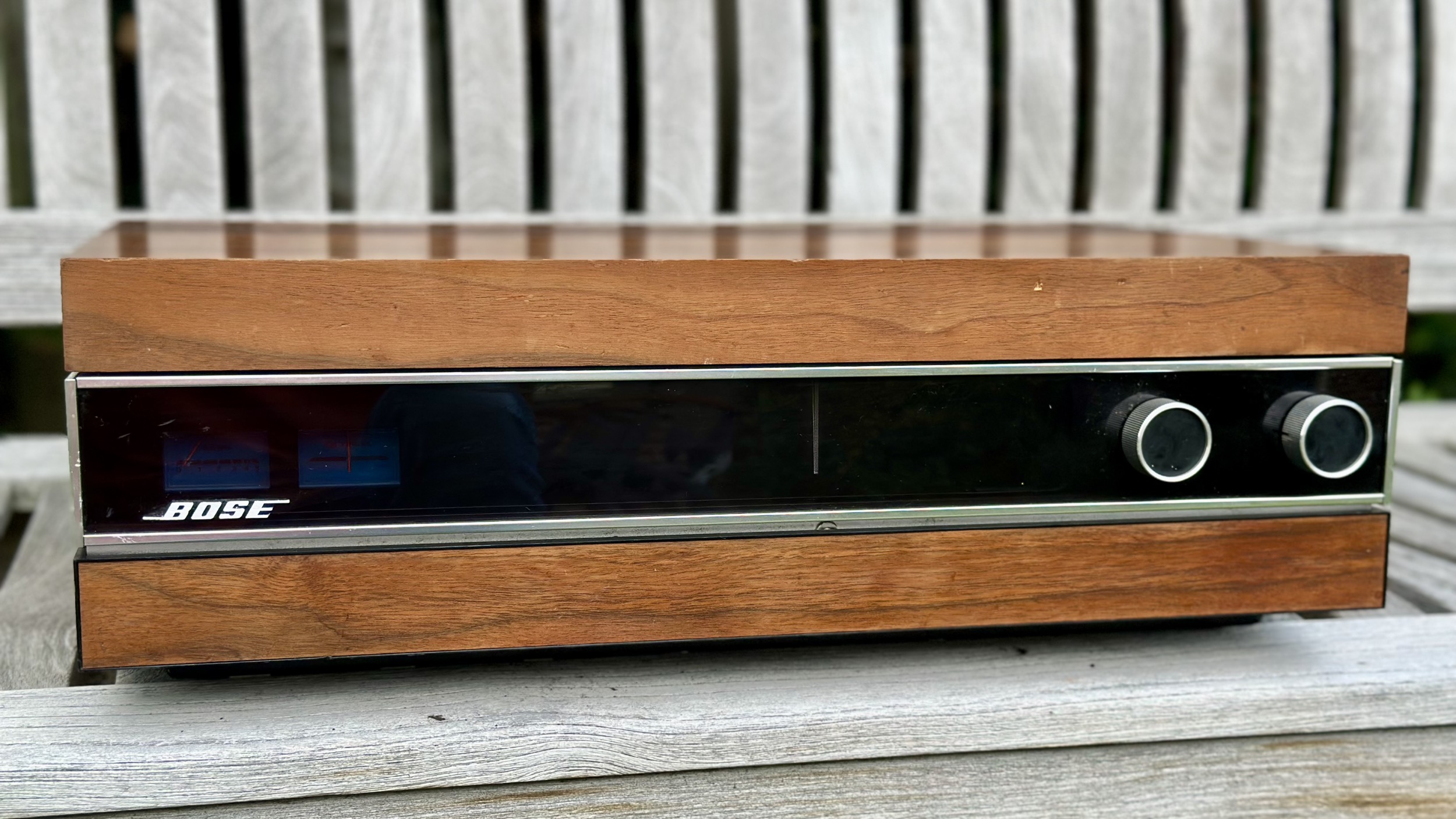

Deze Bose Spatial Control Receiver met bijbehorende Bose 901-luidsprekers zal in 1985 een dure aankoop zijn geweest. De receiver oogt mysterieus. Met alleen de draaiknoppen voor de zenderkeuze en het volume is het een minimalistisch geheel. Zelfs een ‘echte’ aan/uit-schakelaar ontbreekt.

De receiver aanzetten vergt enige kennis. Achterop de receiver zit een aan/uit-schakelaar om de receiver in stand-by te zetten. Om hem vervolgens daadwerkelijk aan te zetten, dien je het BOSE-logo linksvoor even kort aan te raken. De inductie zorgt ervoor dat de receiver tot leven komt.

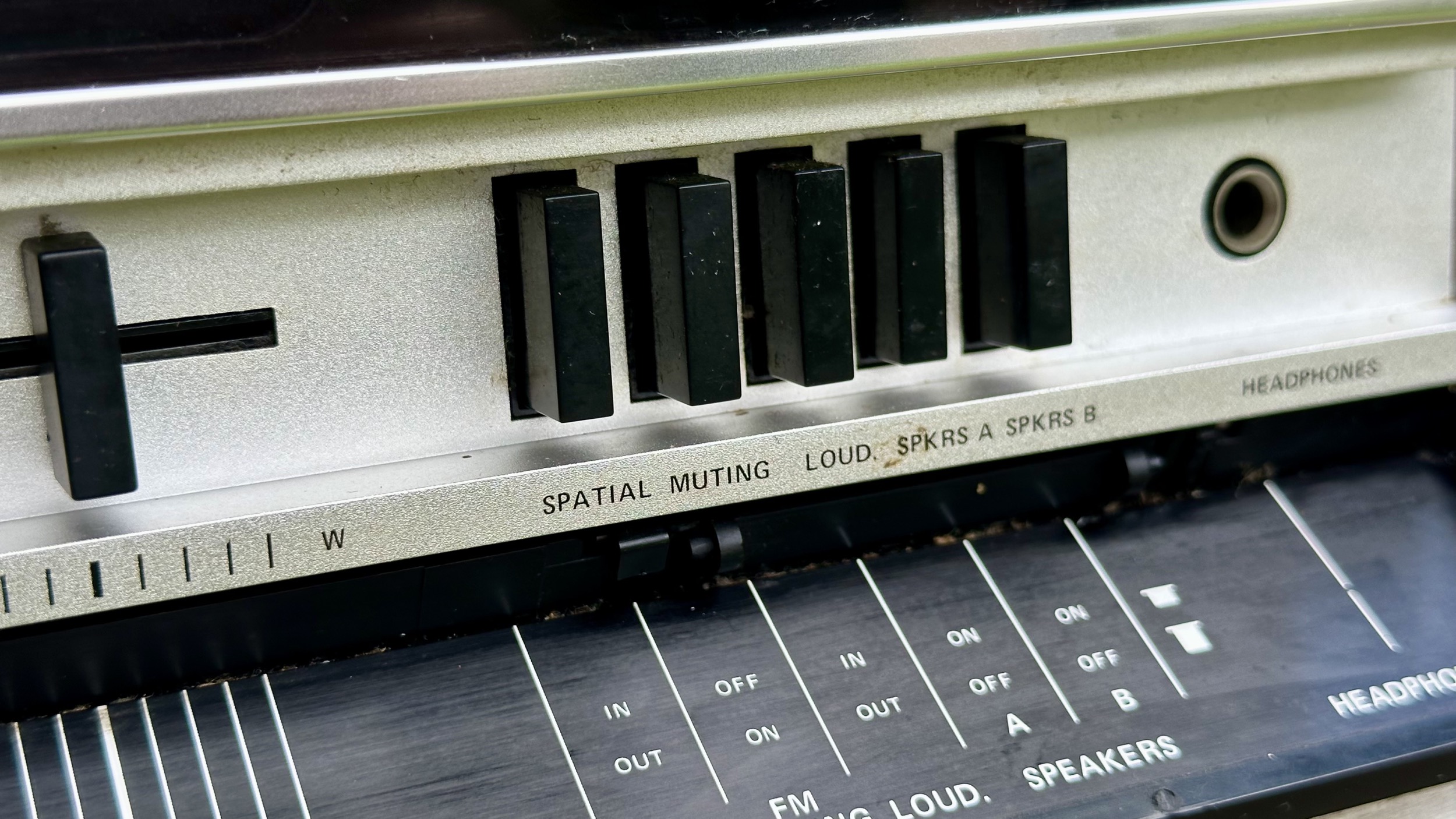

Staat de receiver ingeschakeld op FM of AM-radio, dan gaan de lampjes achter de meters en de schaal branden. Staat de receiver op Phono of AUX, dan dooft de verlichting weer en geeft slechts een klein lampje aan welke ingang geselecteerd is.

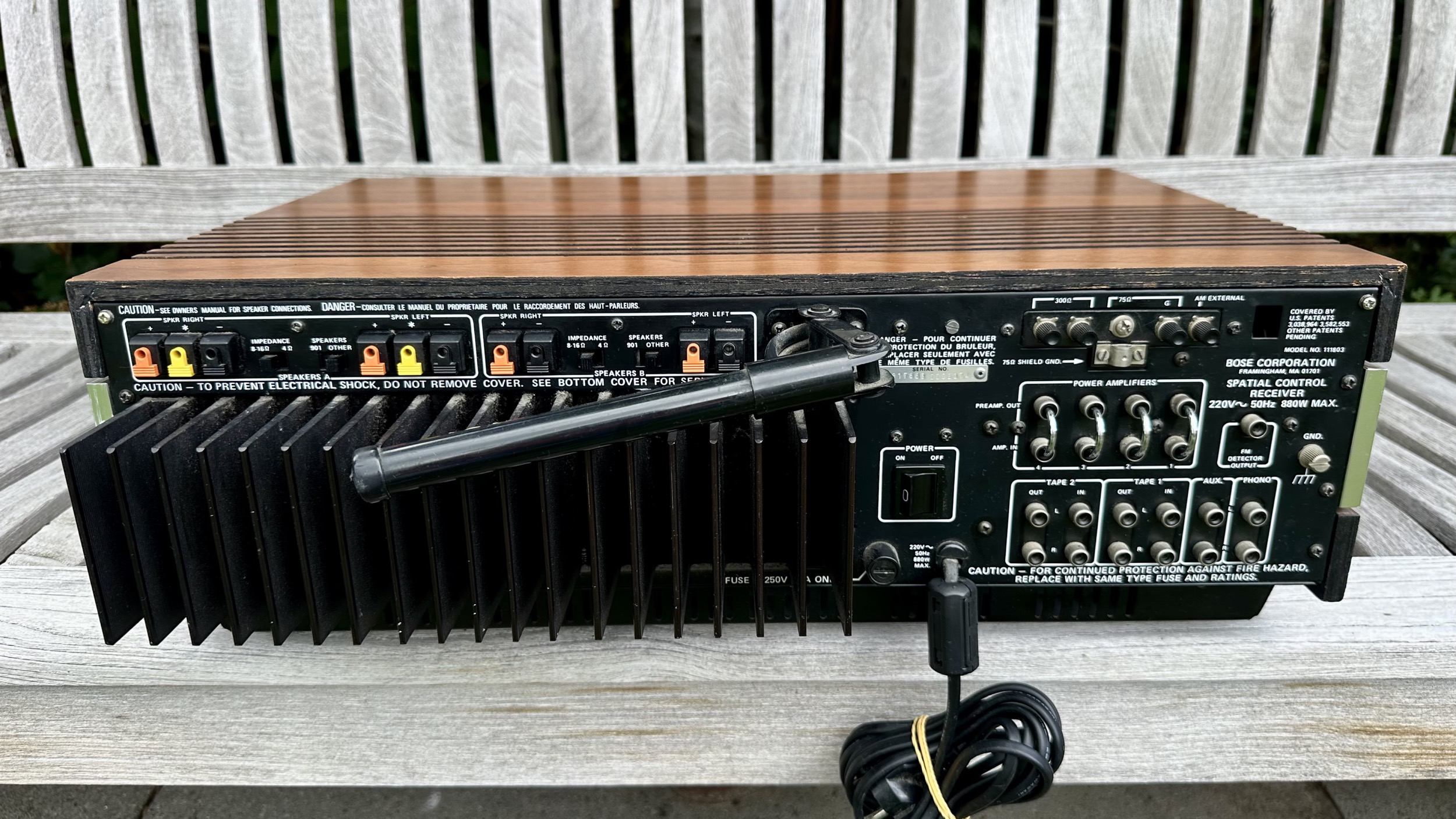

De set heeft twee paar luidsprekeraansluitingen. De A-speakers zijn speciaal geschikt voor de Bose 901-luidsprekers, maar kunnen ook overweg met reguliere luidsprekers. Bij de luidsprekeraansluitingen bevindt zich een schakelaar om te kiezen tussen Bose 901 of normaal, en een schakelaar voor de keuze tussen 4 en 8 ohm luidsprekers.

Na alles te hebben aangesloten, met op de AUX-ingang een streamer, kon het luisteren beginnen.

De versterker is niet helemaal stil. Er is een lichte brom en ruis hoorbaar uit de luidsprekers. Gelukkig is dit niet storend. Een volledige recap, waarbij alle condensatoren worden vervangen, zou wellicht een oplossing kunnen bieden.

Alle aanpassingen voor de geluidsweergave staan uit, om zo eerlijk mogelijk te kunnen luisteren. De receiver komt direct krachtig over. Zijn opgegeven 100 watt per kanaal heb ik niet nagemeten, maar het zal aardig in de buurt komen.

Er wordt een enorme stereoweergave neergezet. De hoge tonen lijken wat harder te worden weergegeven dan normaal. Ik krijg toch het idee dat deze Bose receiver het signaal enigszins aanpast, zonder dat dit in de instellingen is terug te vinden. Alsof de loudness is ingeschakeld. Mijn ervaring met Bose is beperkt, maar ik zou hier niet van staan te kijken. Deze instelling is vooral geschikt voor kleine luidsprekers.

Al met al een onverwacht mooie receiver.
