Klacht:

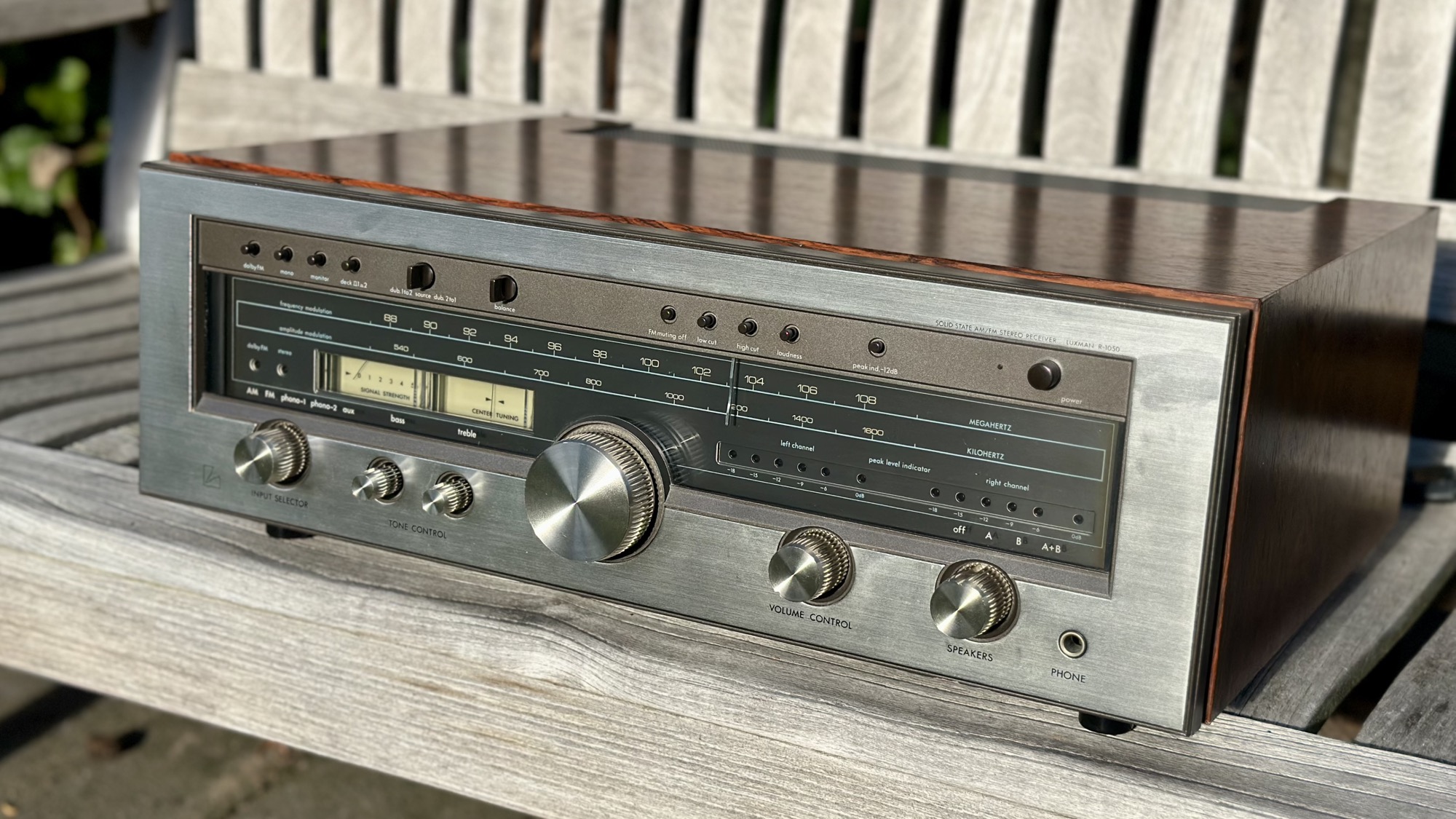

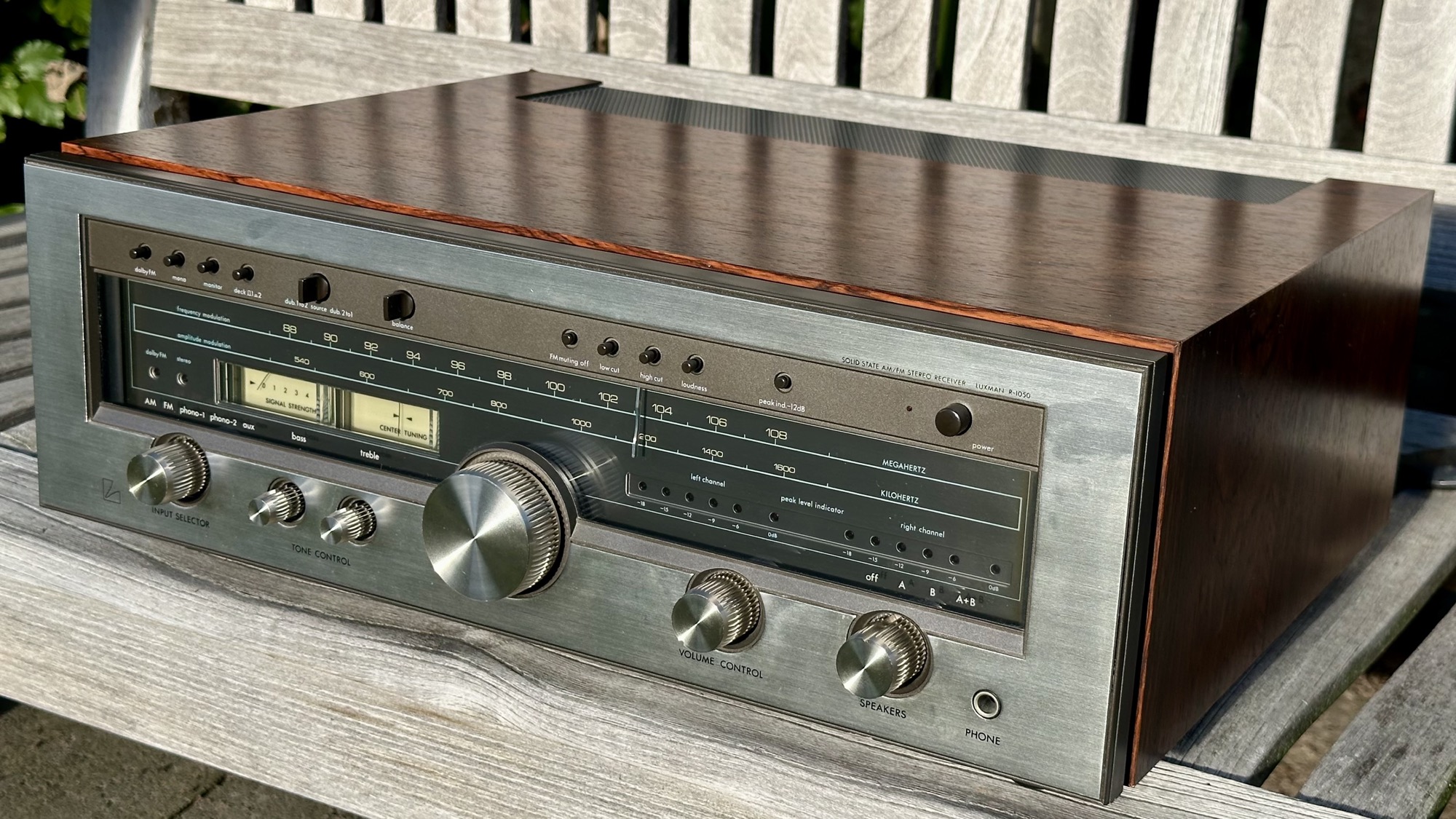

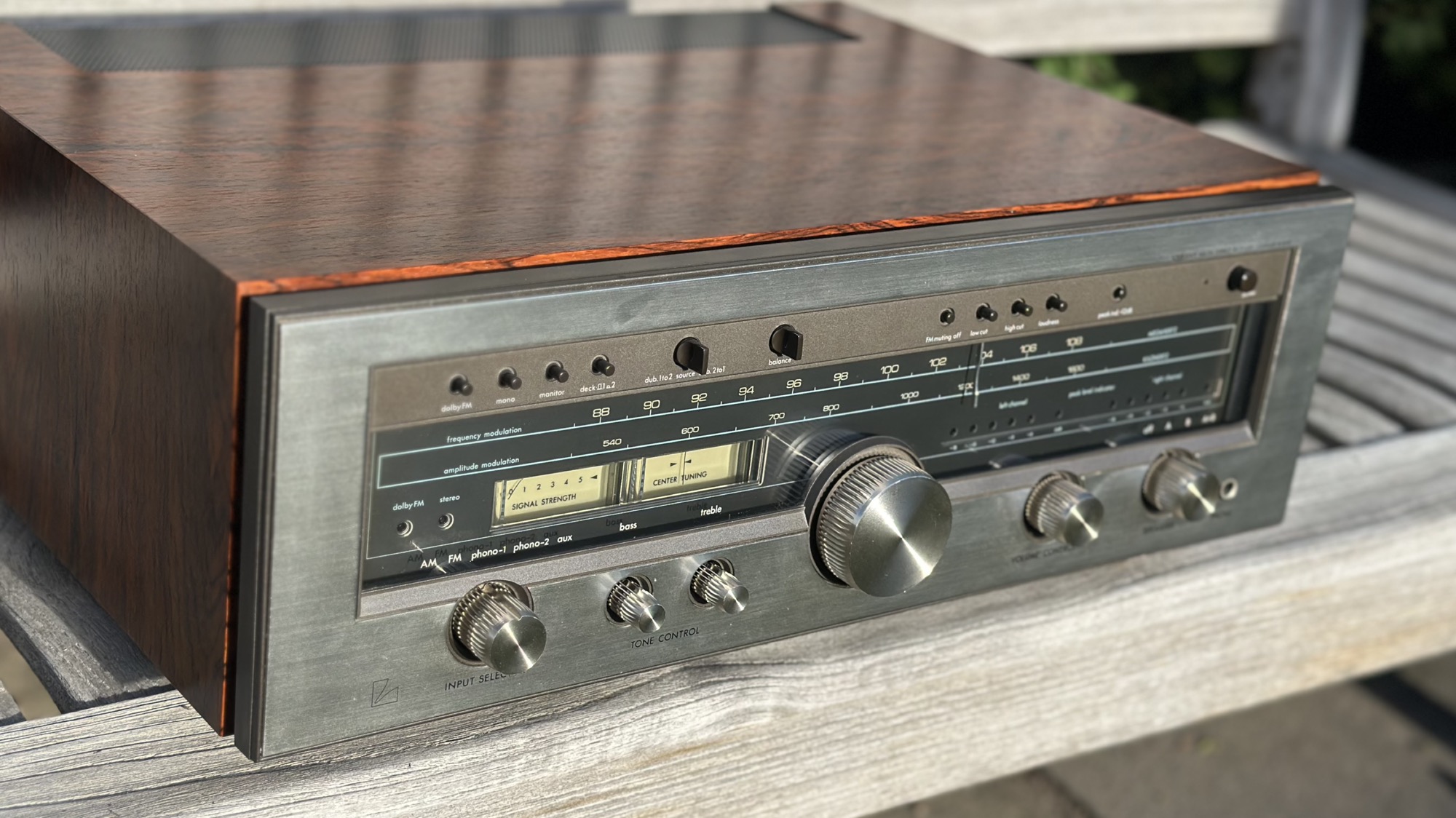

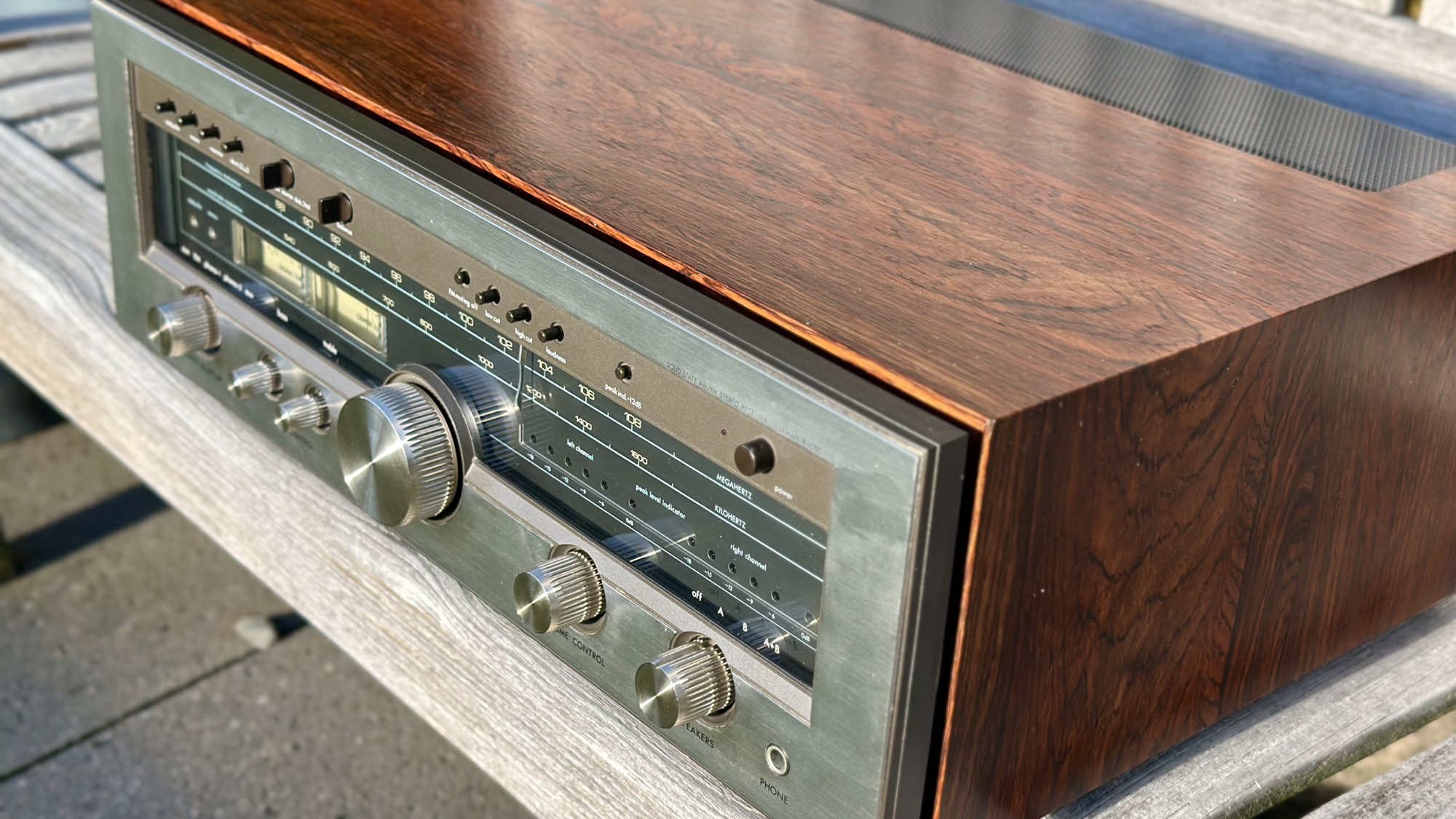

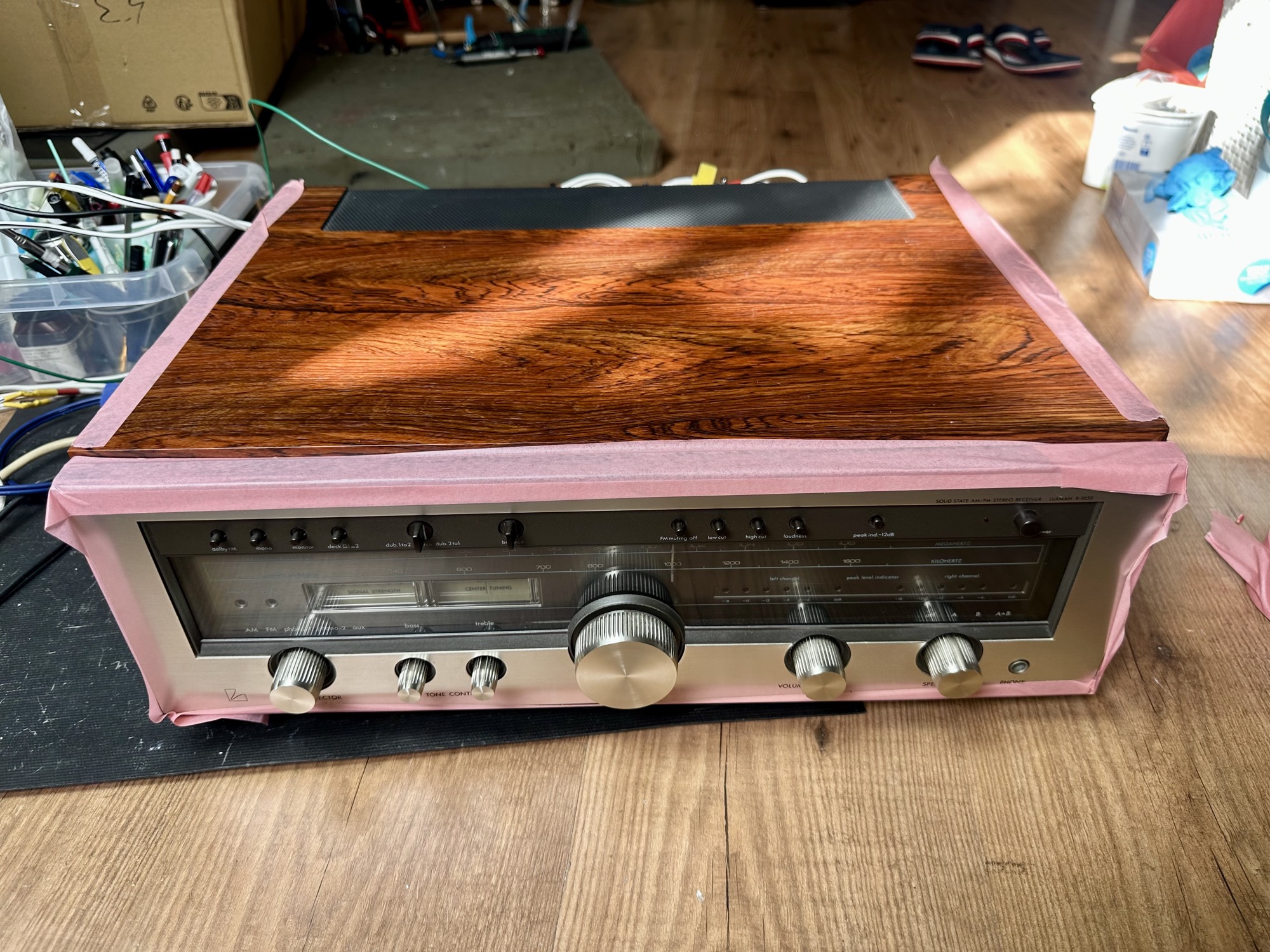

Wederom een prachtige Luxman receiver stat hier te glimmen. Kwa looks is er niks mis mee. De klank kan wat beter en ook is er wat kraken van vervuilde potmeters en schakelaars hoorbaar.
Diagnose:

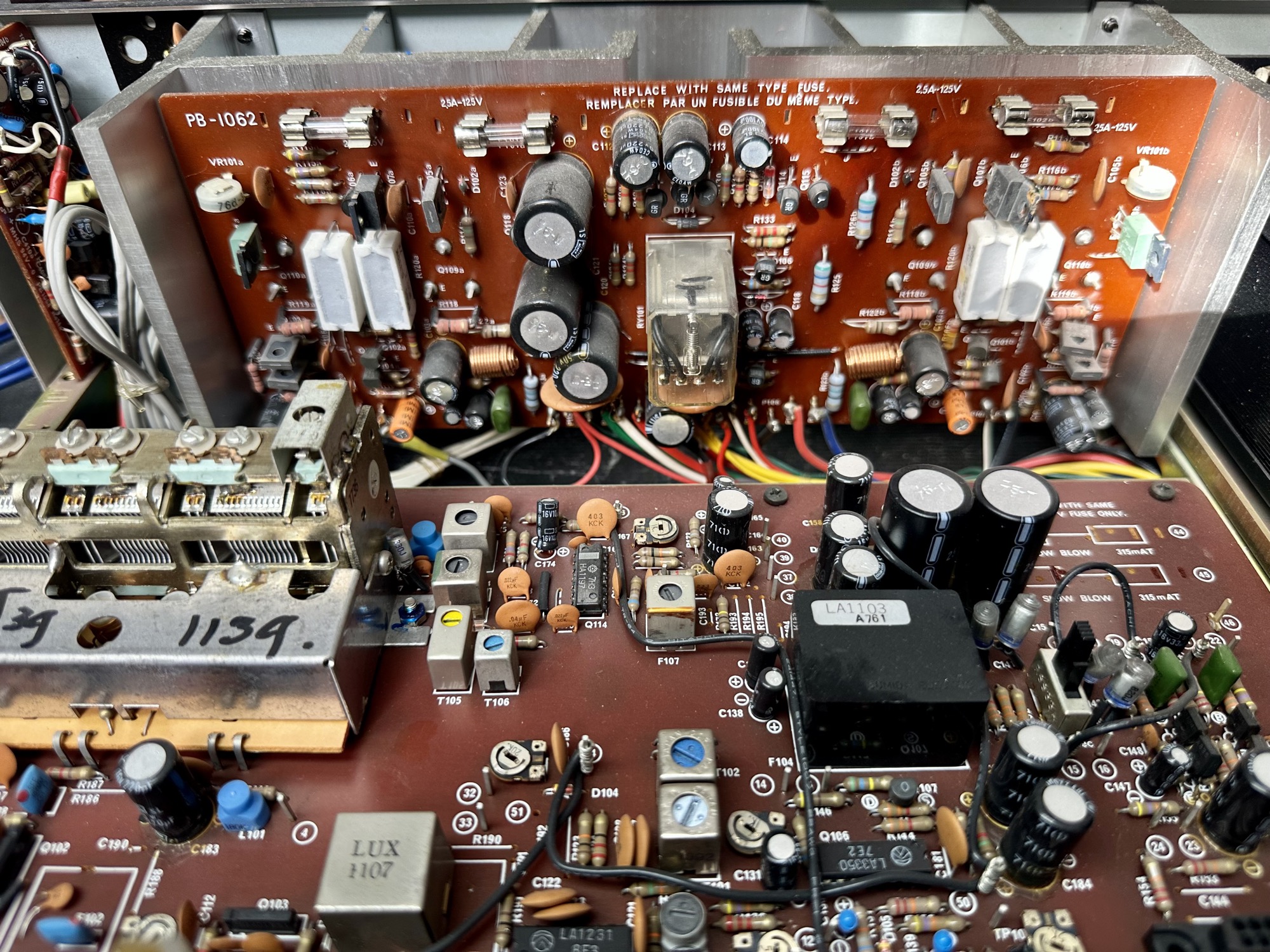

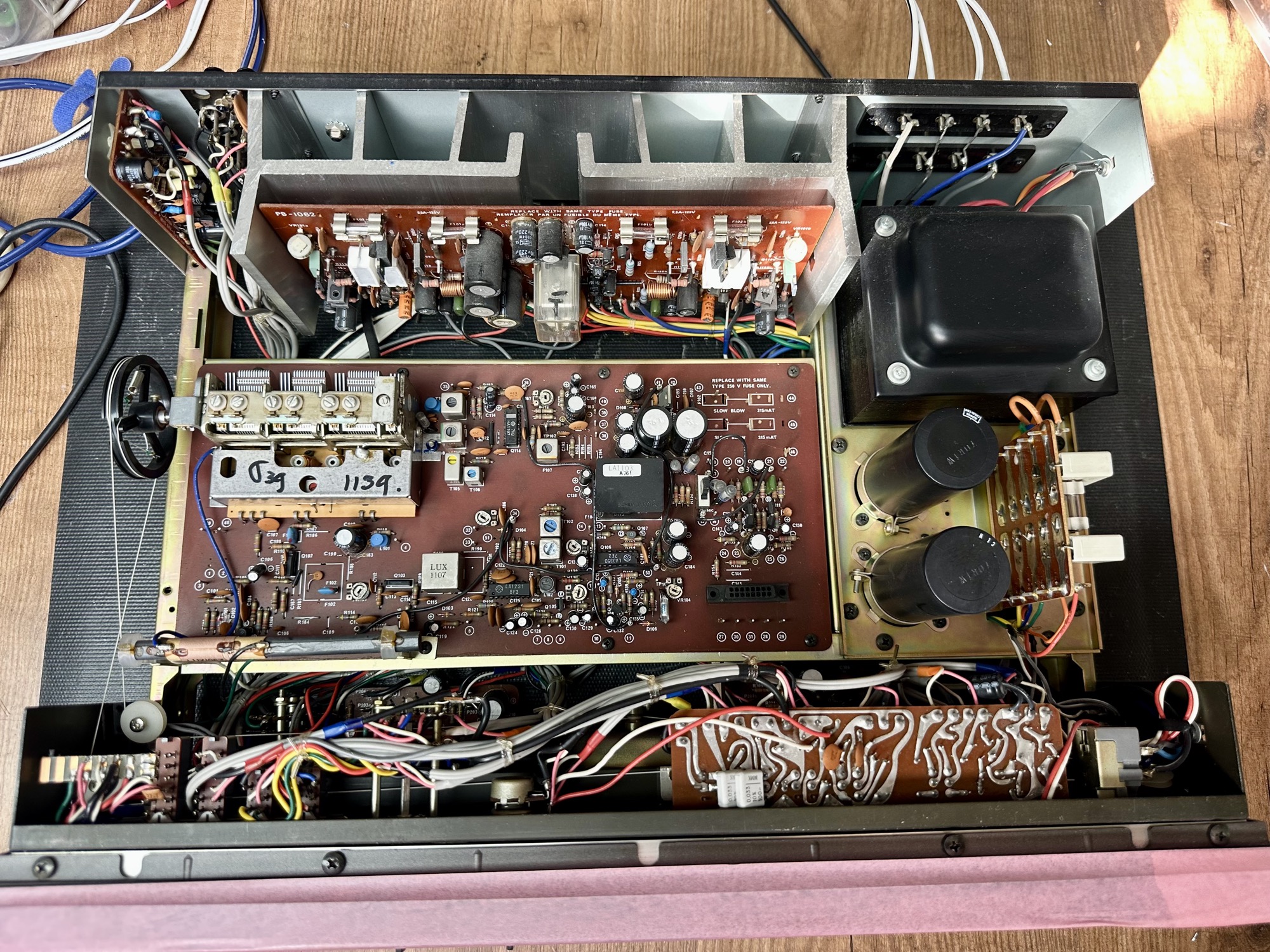

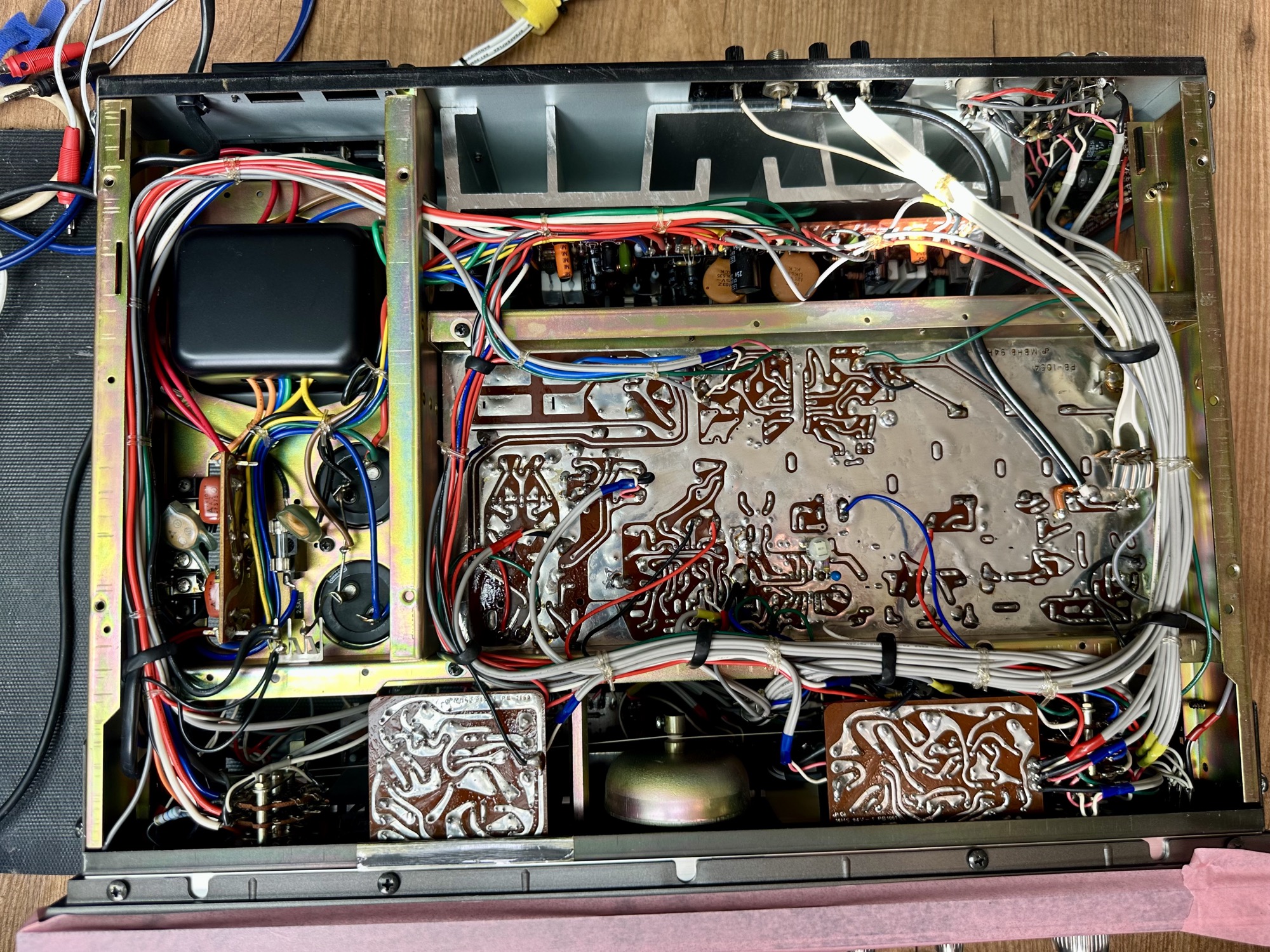

- Deze Luxman R-1050 receiver oogt binnenin zeer netjes en ik krijg het idee dat er nooit aan gewerkt is.

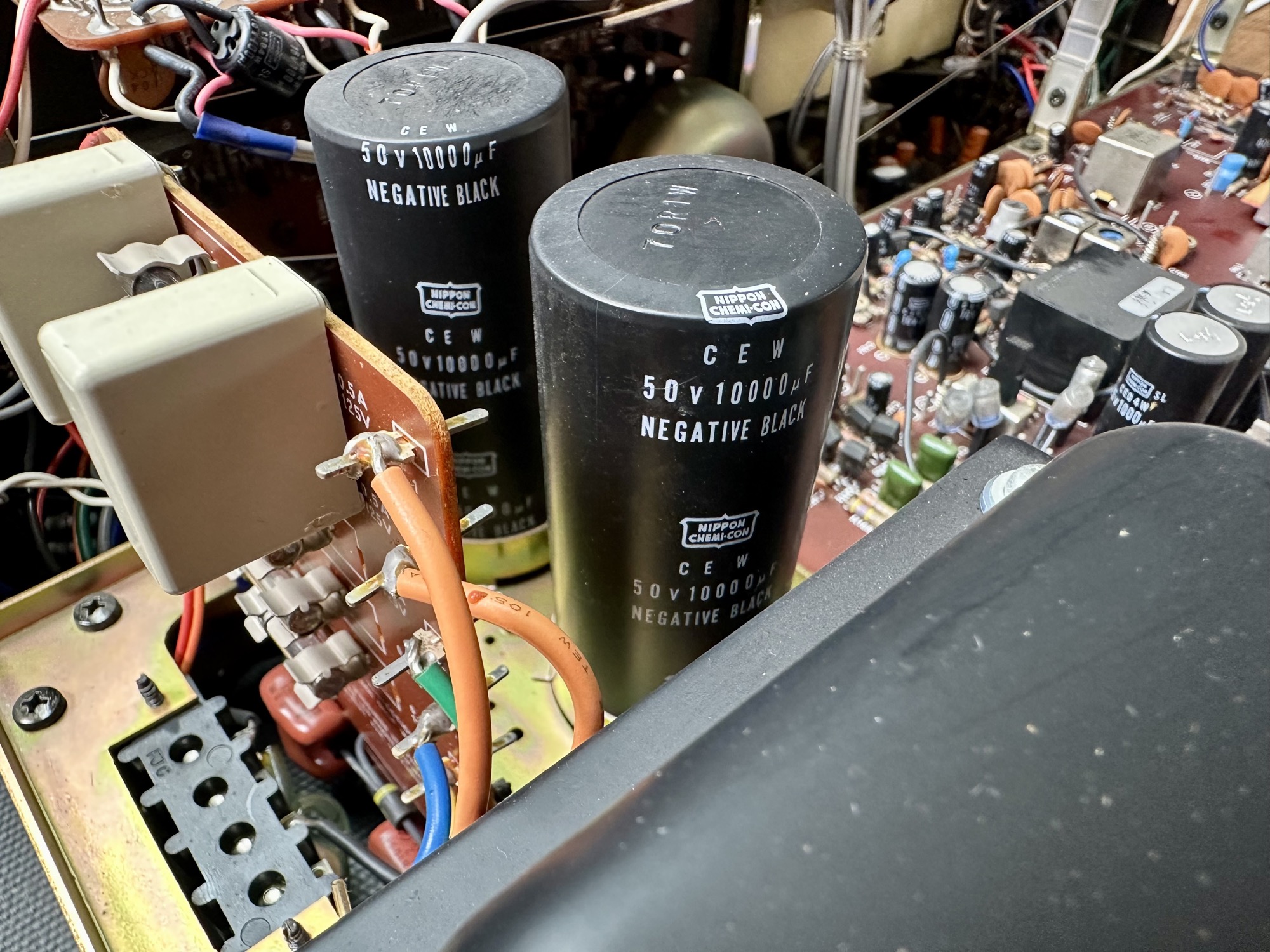

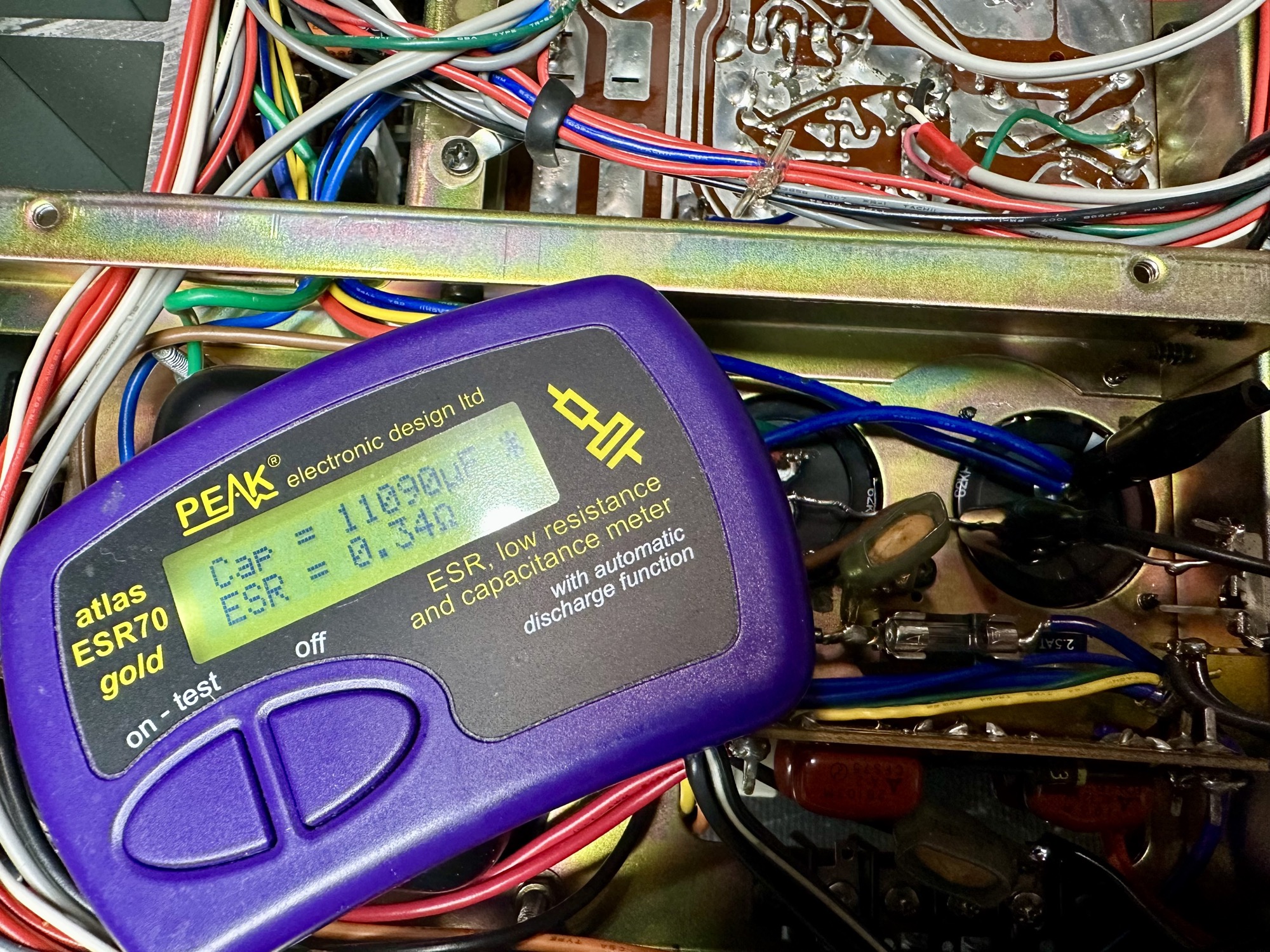

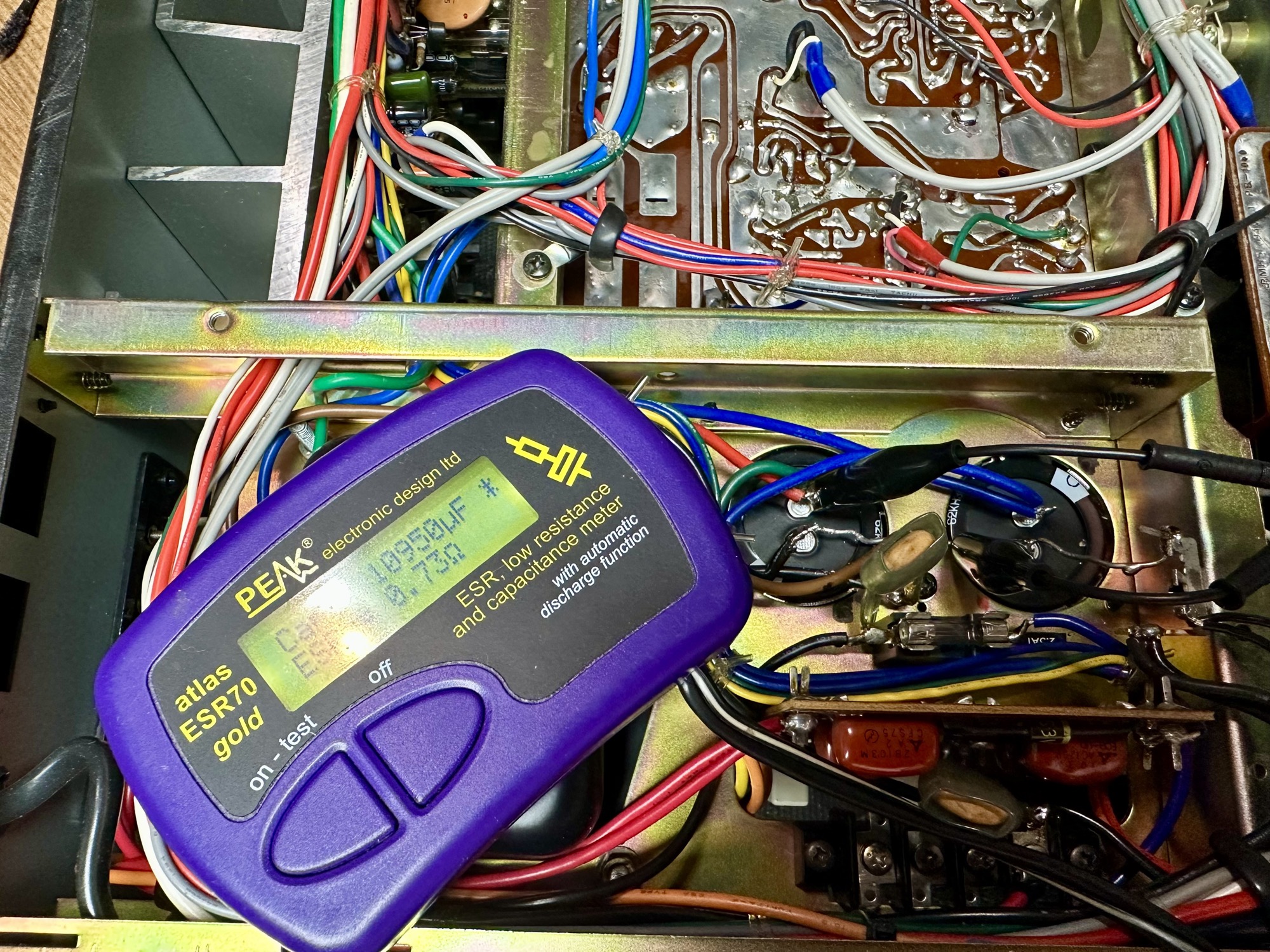

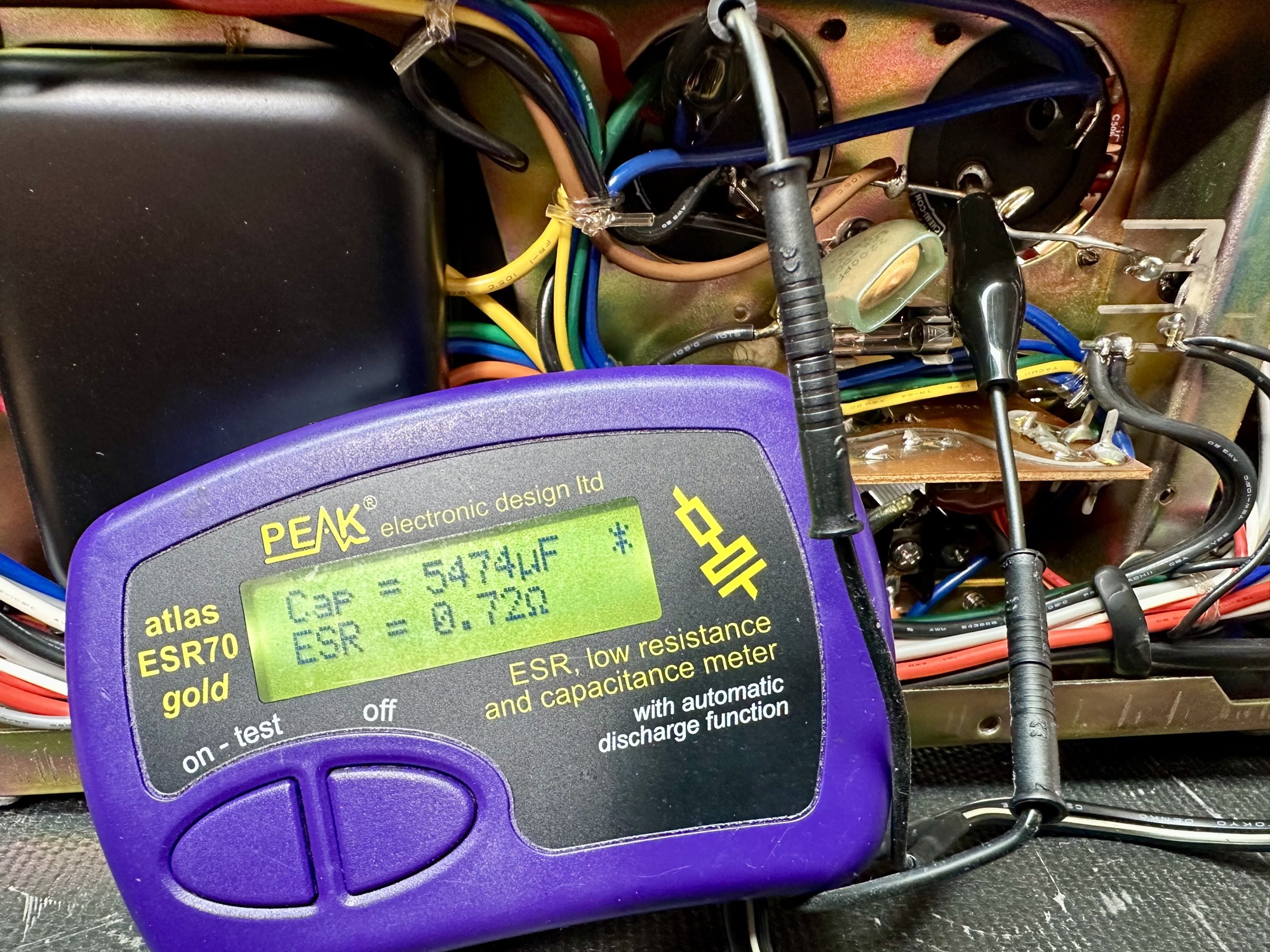

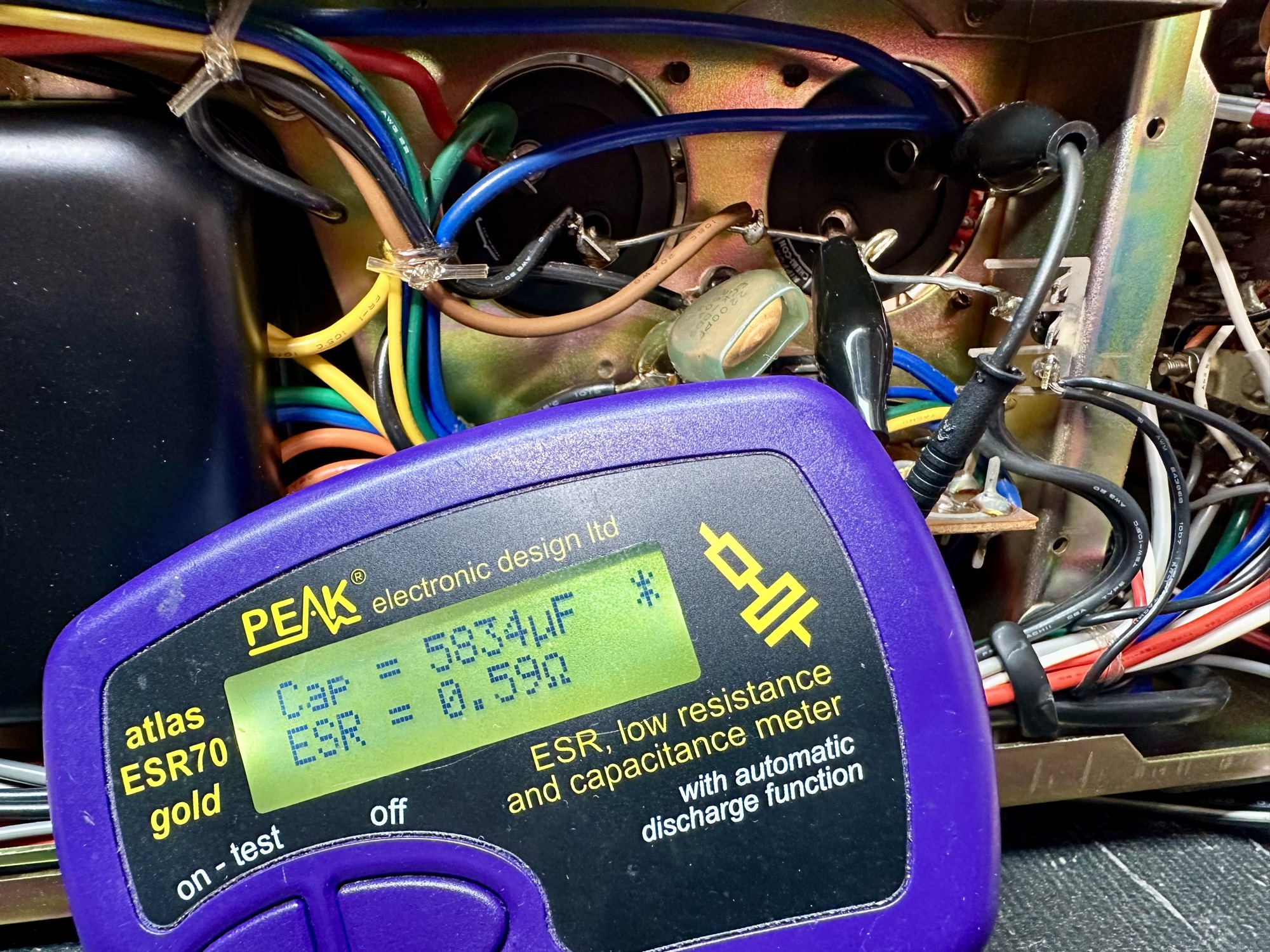

- De twee 10.000uF / 50V buffer elco's zijn de helft van hun capaciteit kwijtgeraakt.

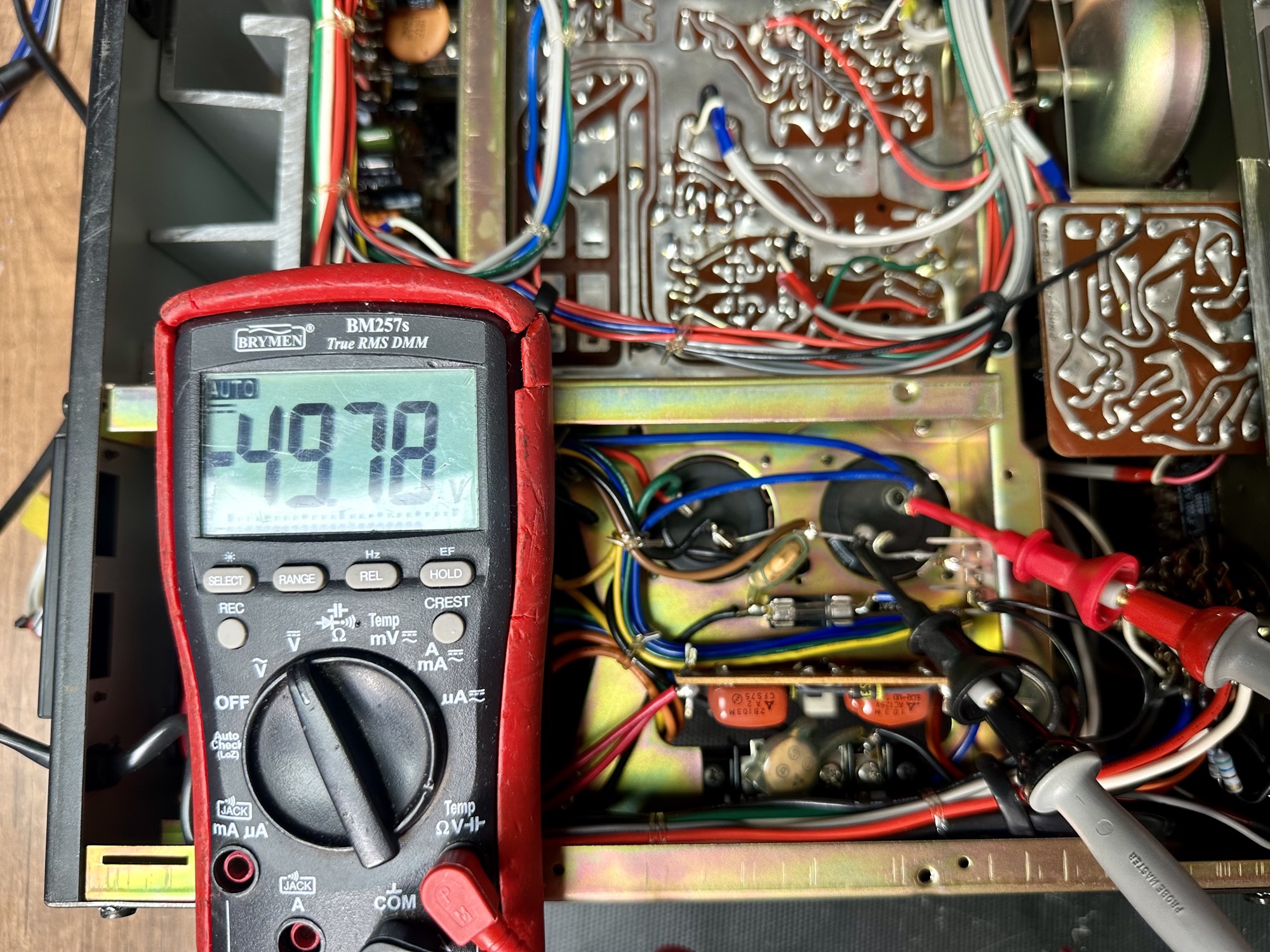

- De receiver staat nog ingesteld op 220volt ingang. De netspanning is echter toegenomen tot zo'n 230 volt. Dit heeft tot gevolg dat de werkspanning op de buffer elco's nu bijna 50 volt is. De condensatoren werken dus constant onder hoogspanning.

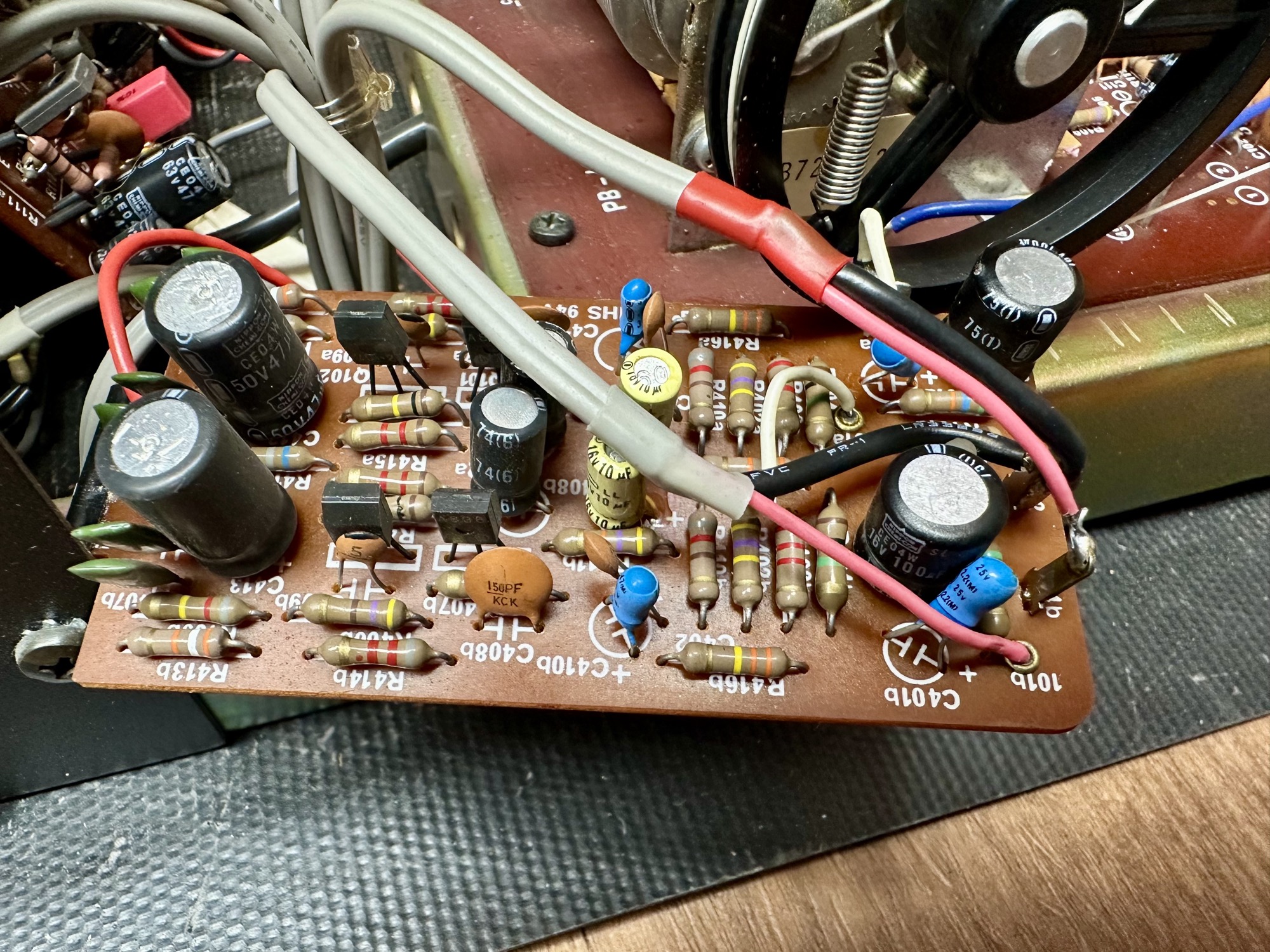

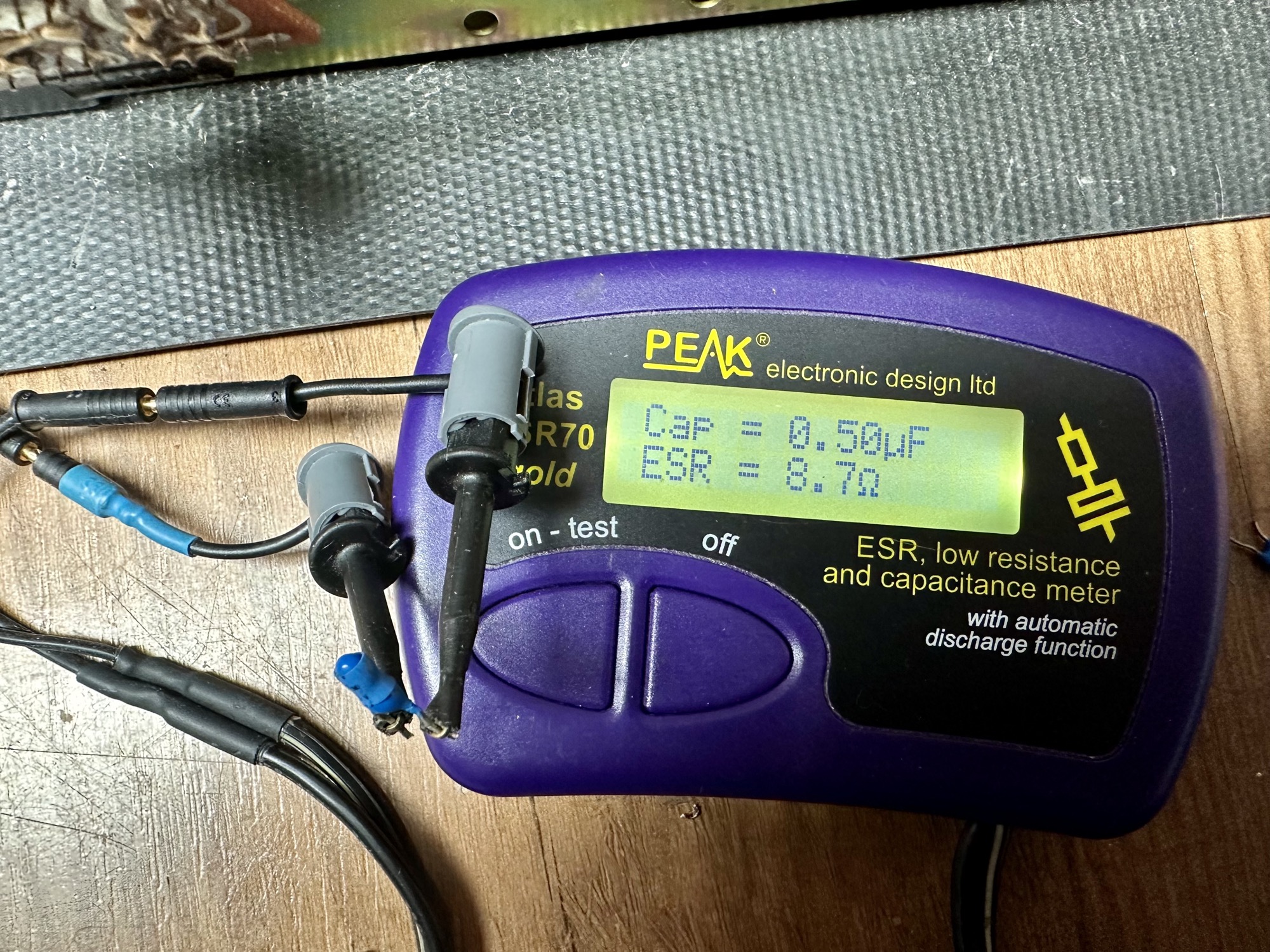

- De koppelcondensatoren hebben allemaal een verhoogde ESR (interne weerstand).

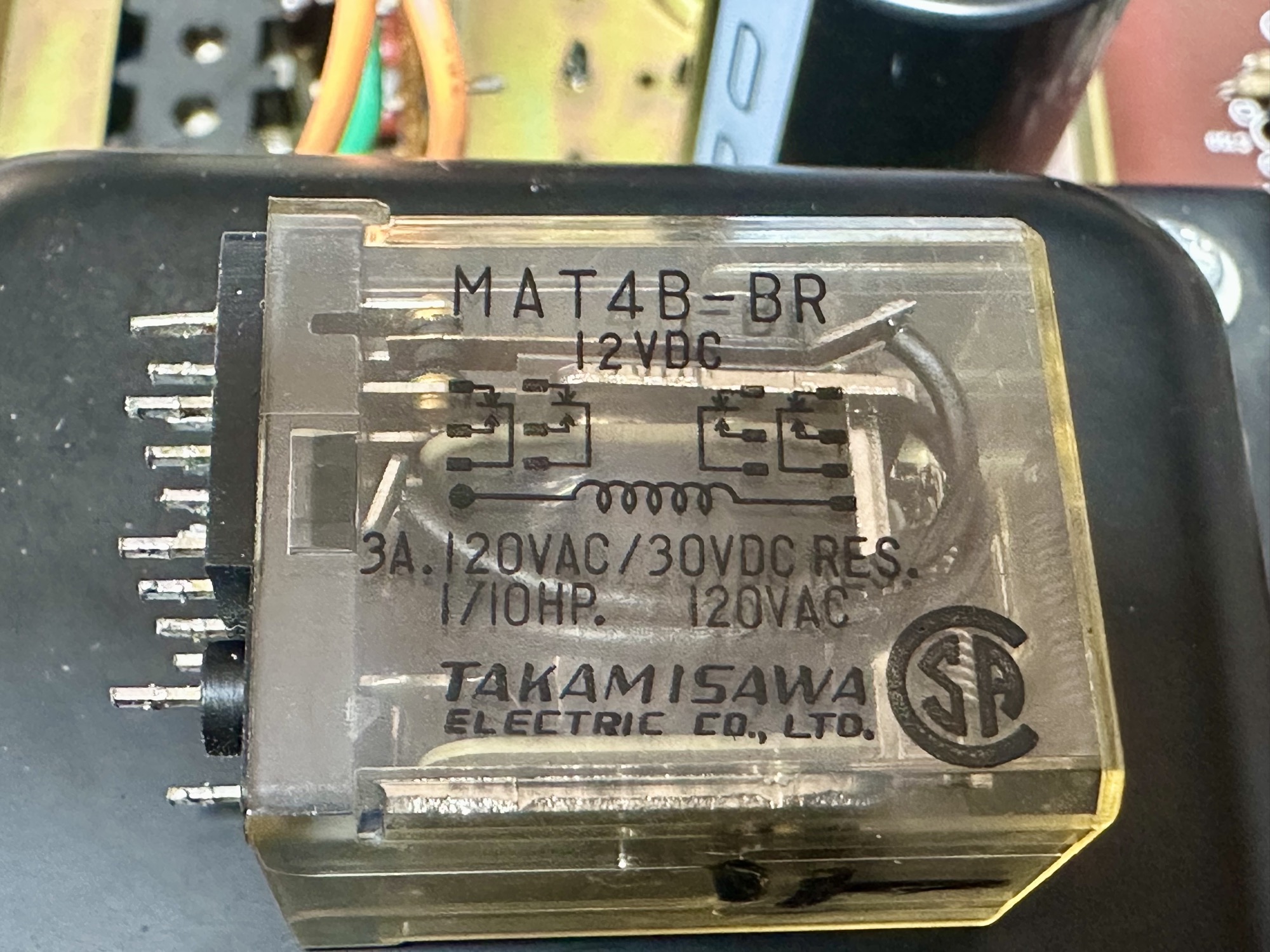

- Het relais is een specifiek type met vier wisselcontacten. Twee zijn voor de luidsprekers en twee voor de inschakelvertraging.

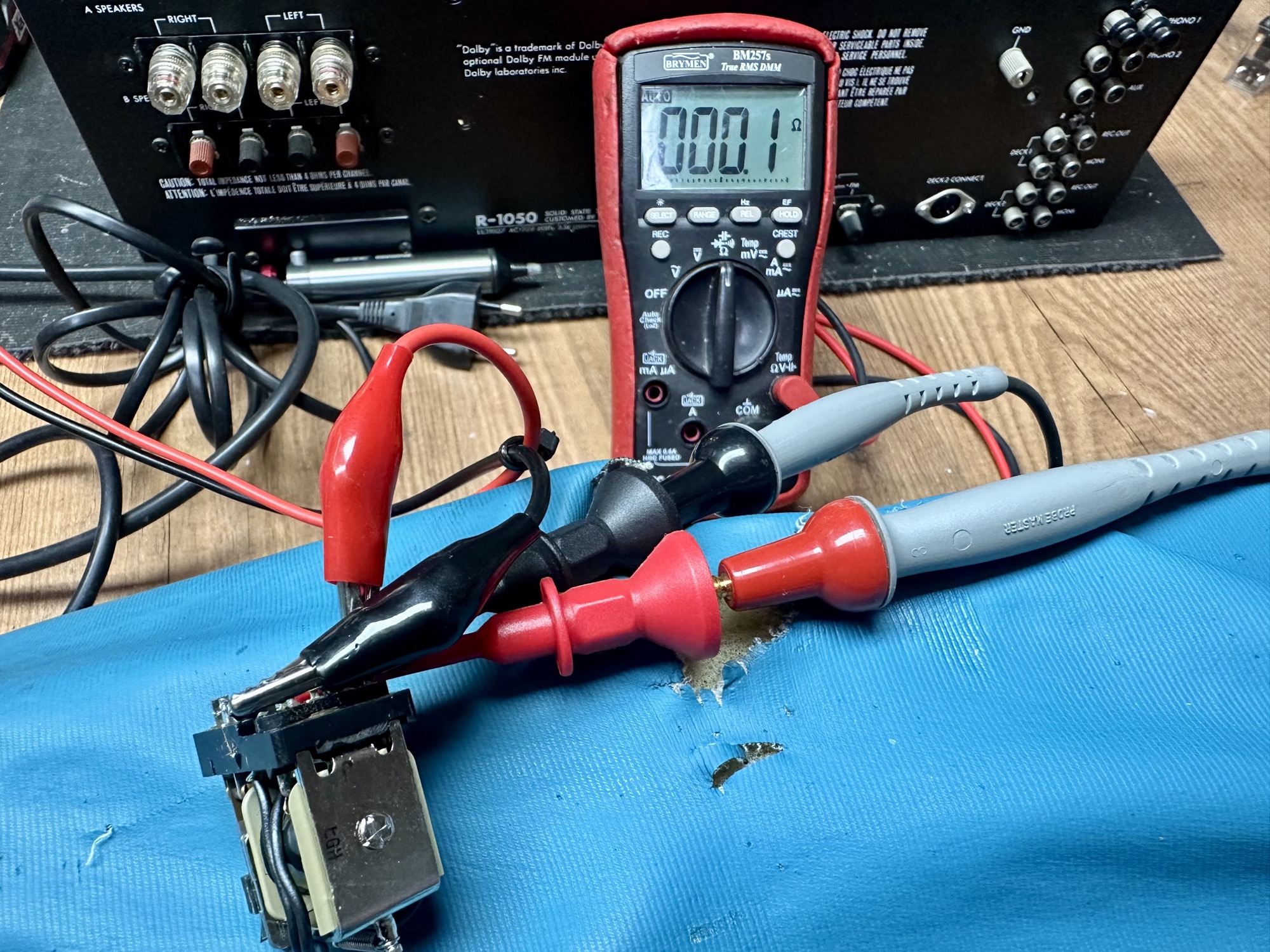

- De contacten van het relais zijn nog in perfecte conditie.

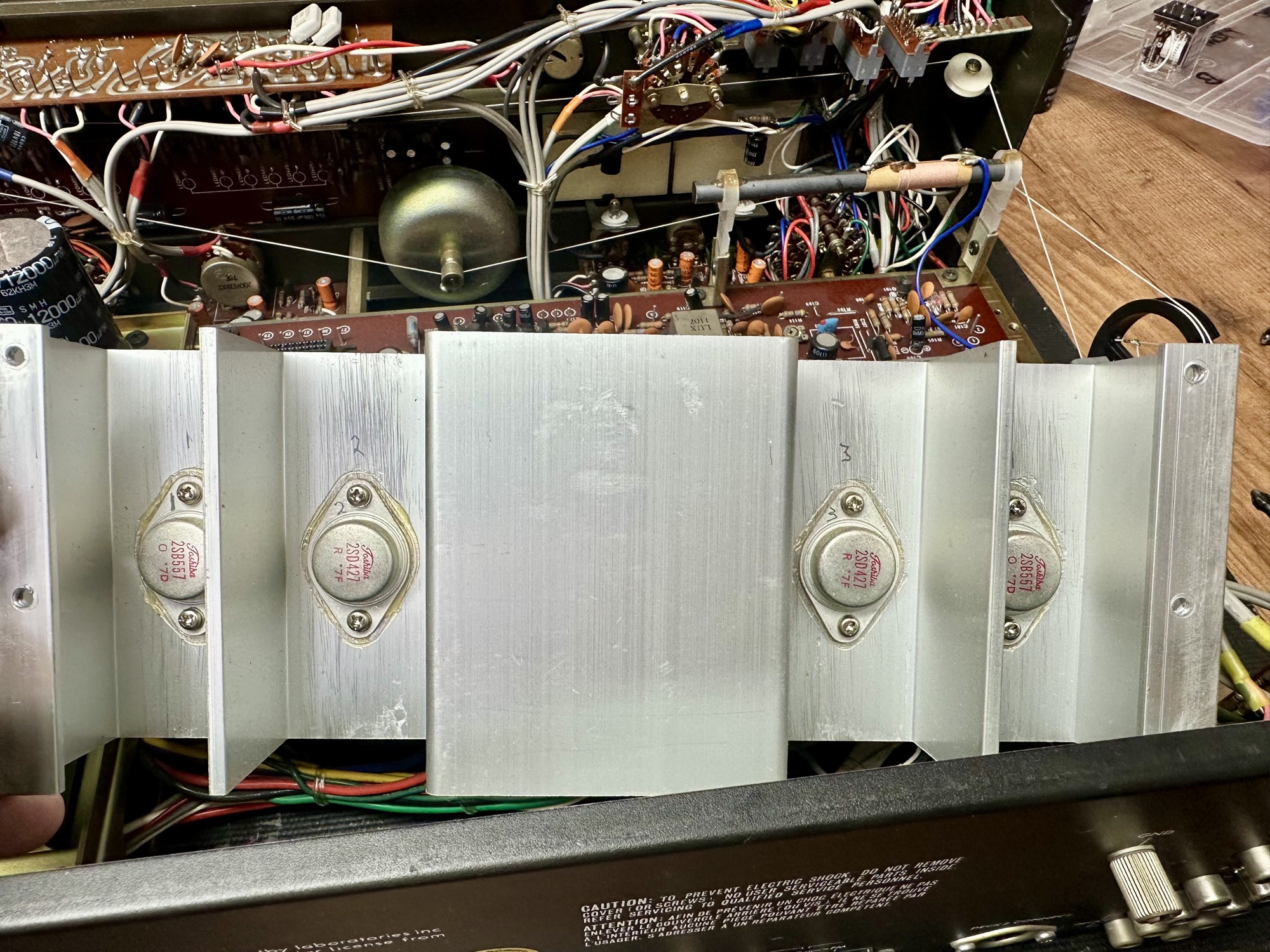

- De Bias instelling is op het rechter kanaal enorm verlopen. De gewenste 50mA is daar slechts 23mA.

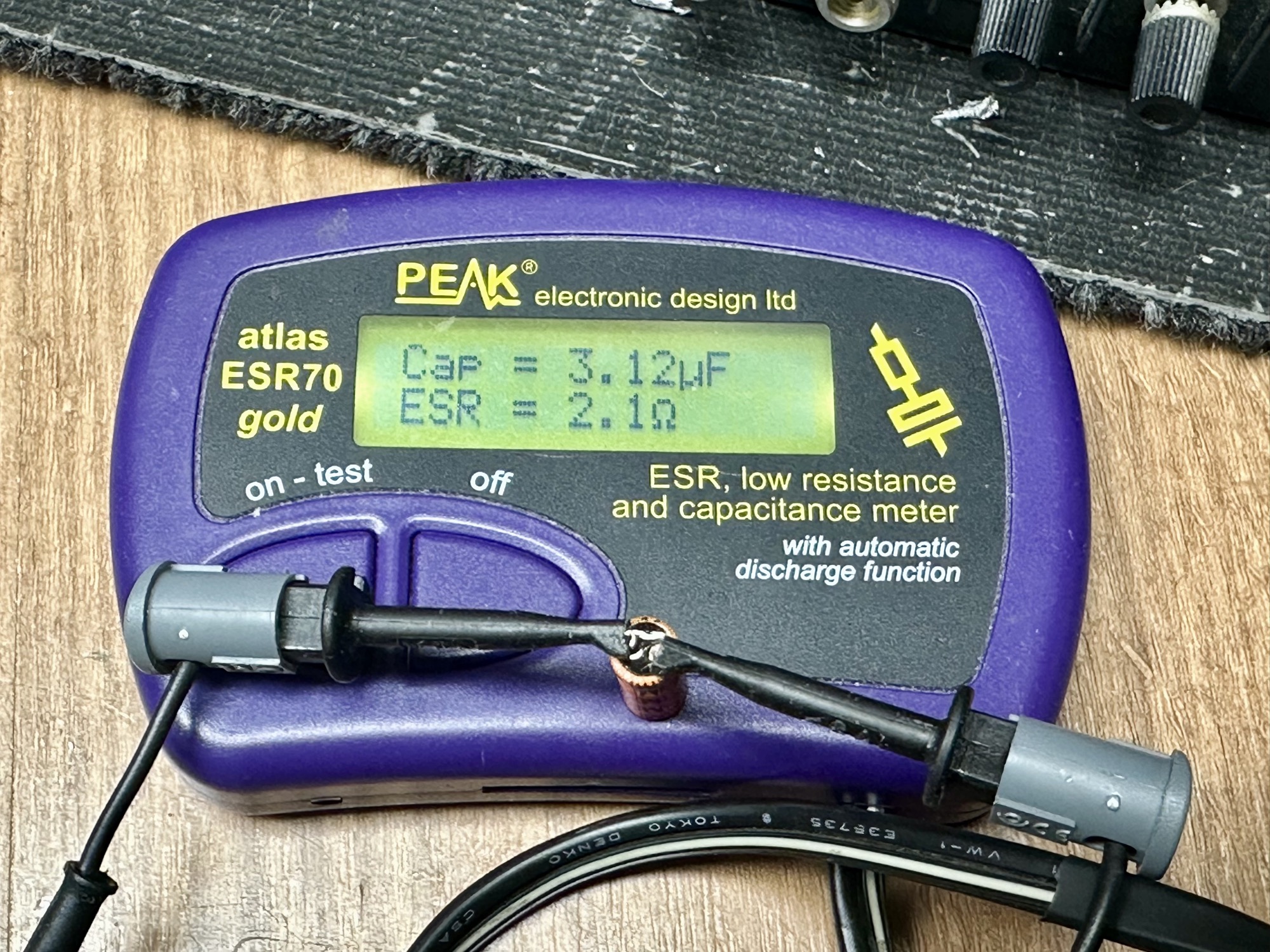

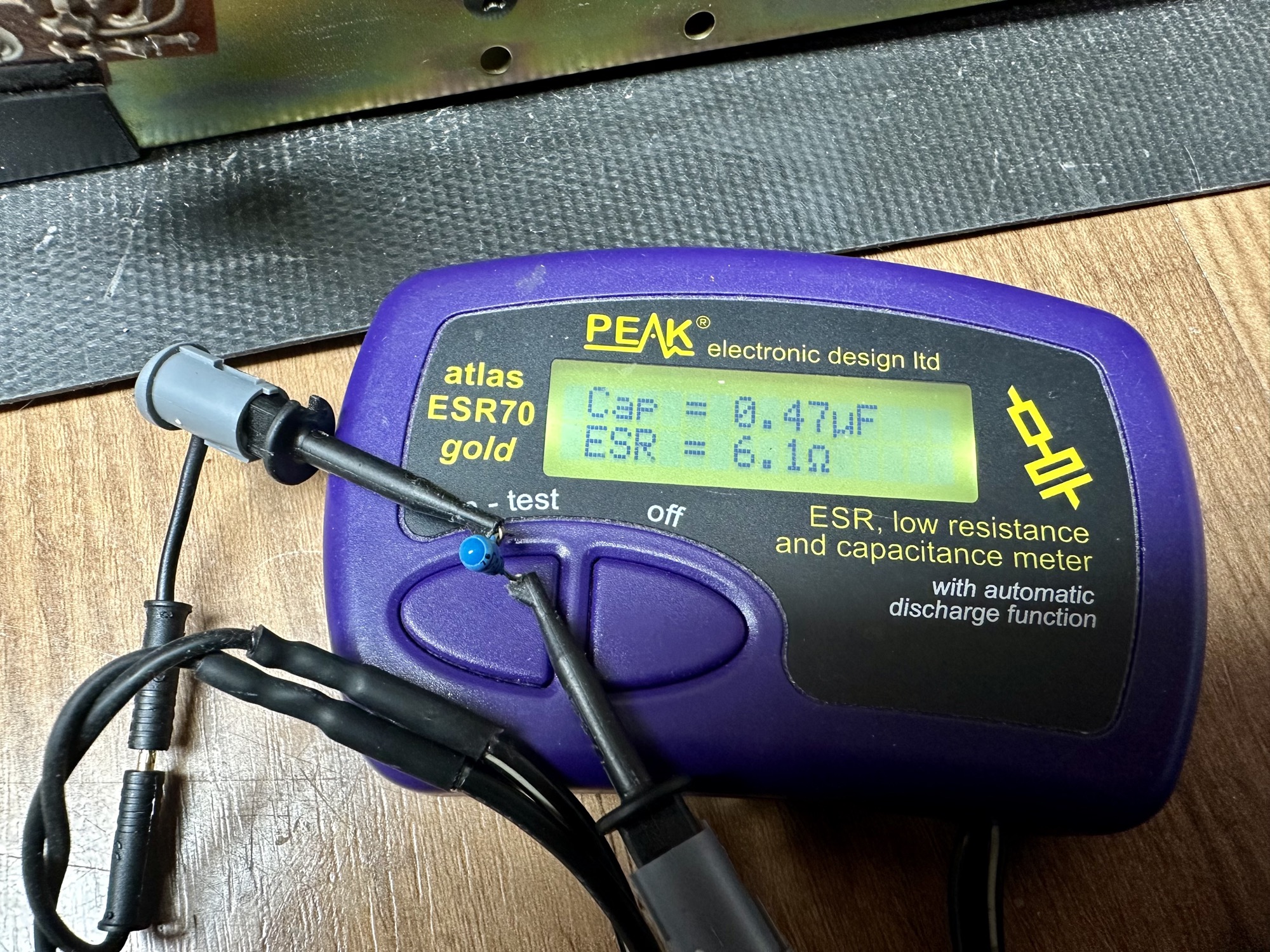

- Zeer veel condensatoren doorgemeten op hun capaciteit en ESR. Deze zijn (zoals verwacht) nog erg goed.
Reparatie:

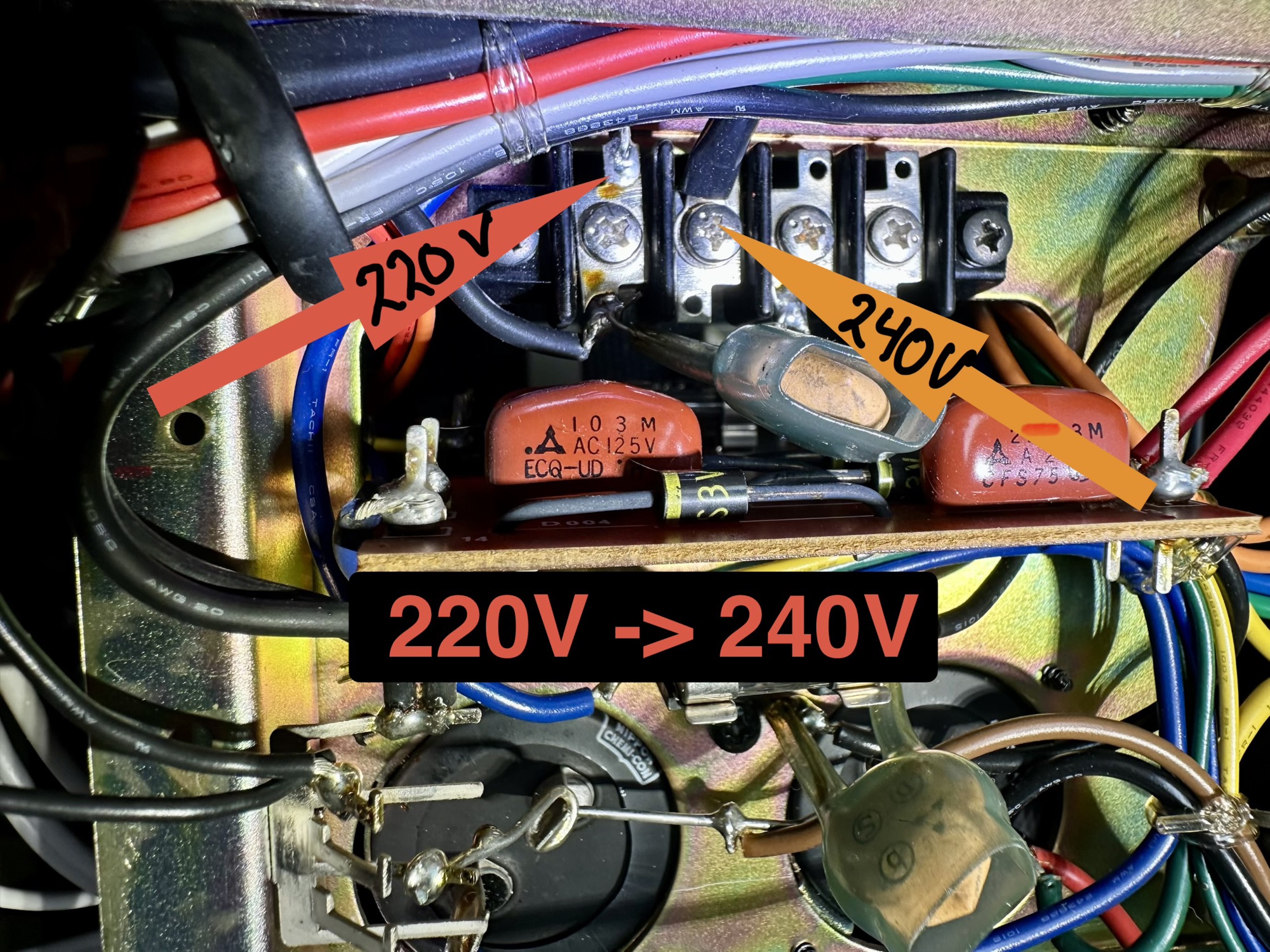

- 220 naar 240 volt omgezet. Hiertoe moest de 240 volt wikkeling aan de primaire kant van de transformator worden aangesloten. De 220 volt draad is losgesoldeerd en met een stuk krimpkous afgeschermd.
- De interne spanning was 50 volt en hoorde maximaal 48 volt te zijn. Dankzij de omzetting van de transformator is deze spanning nu 47 volt.

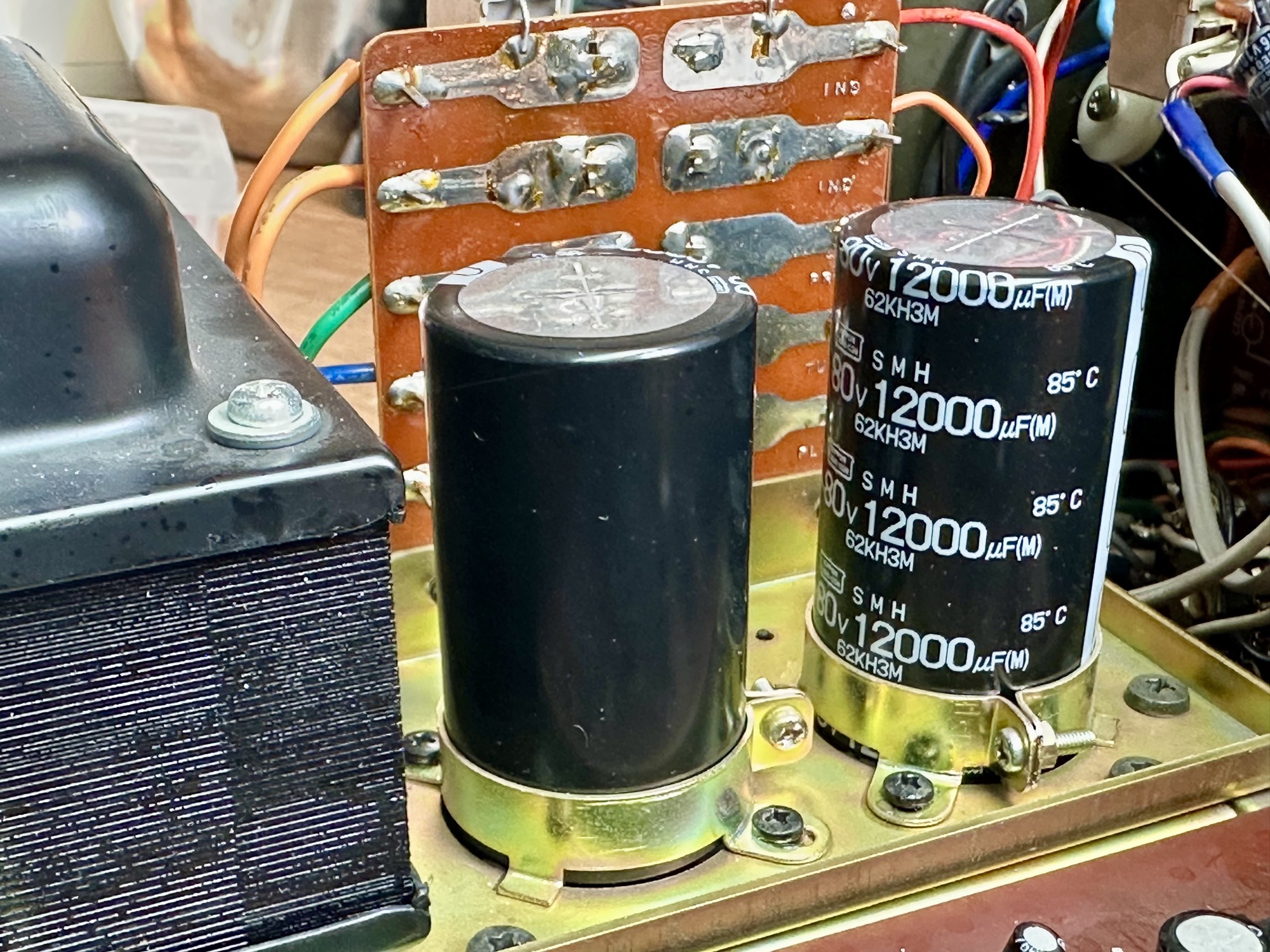

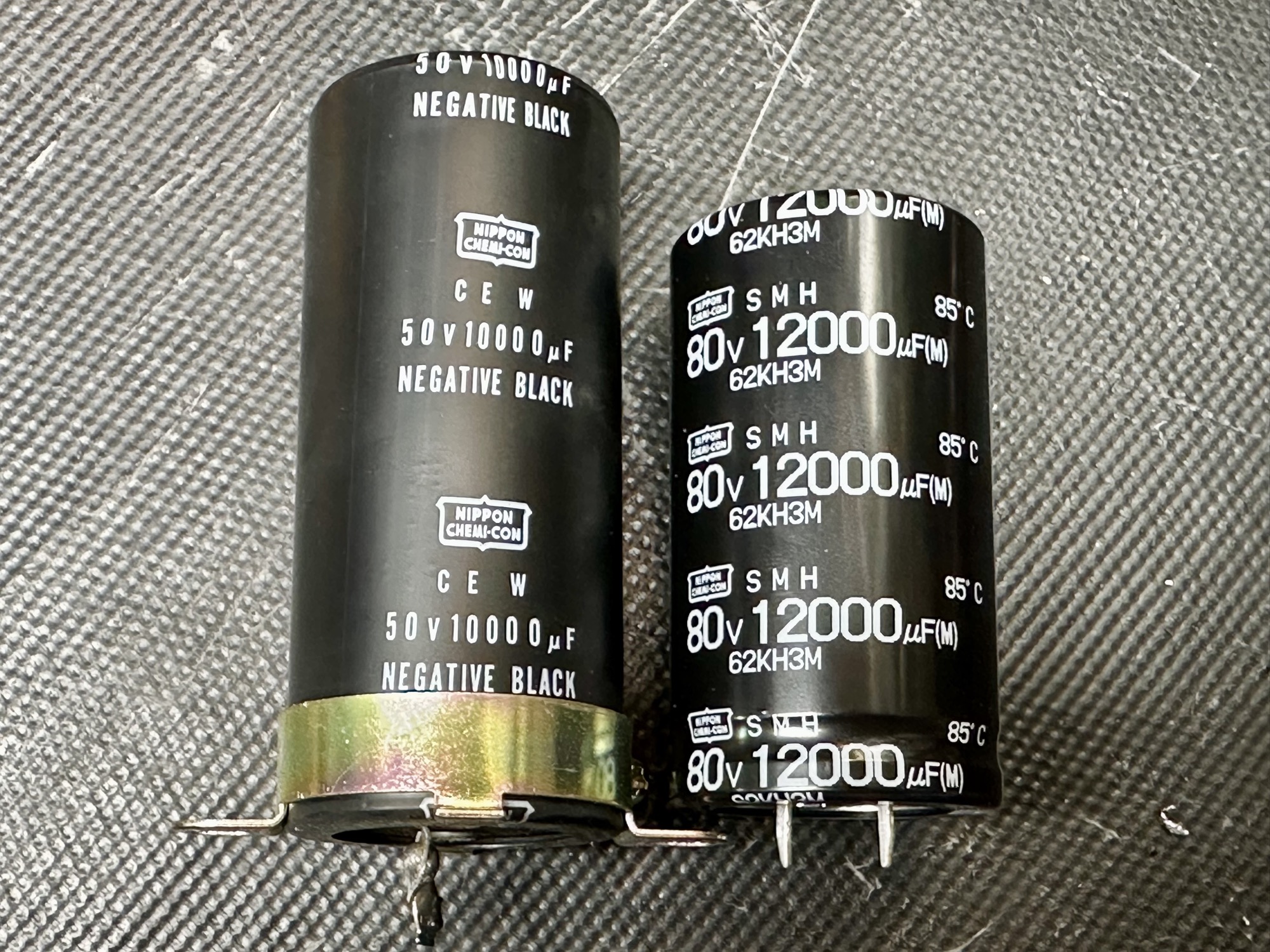

- De twee buffercondensatoren vervangen door 12.000uF / 80 volt versies.

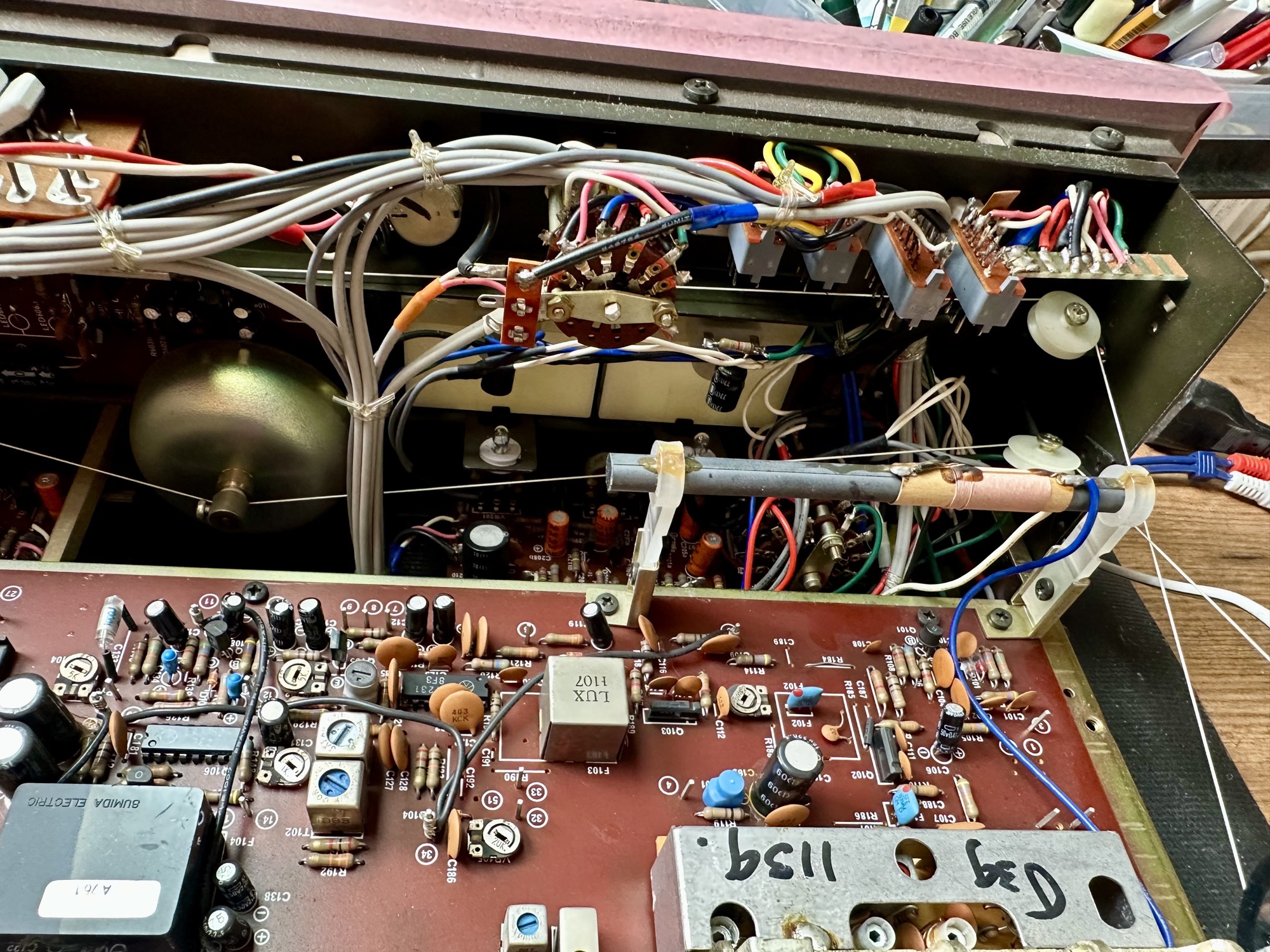

- Alle schakelaars en potmeters met Deoxit gereinigd.

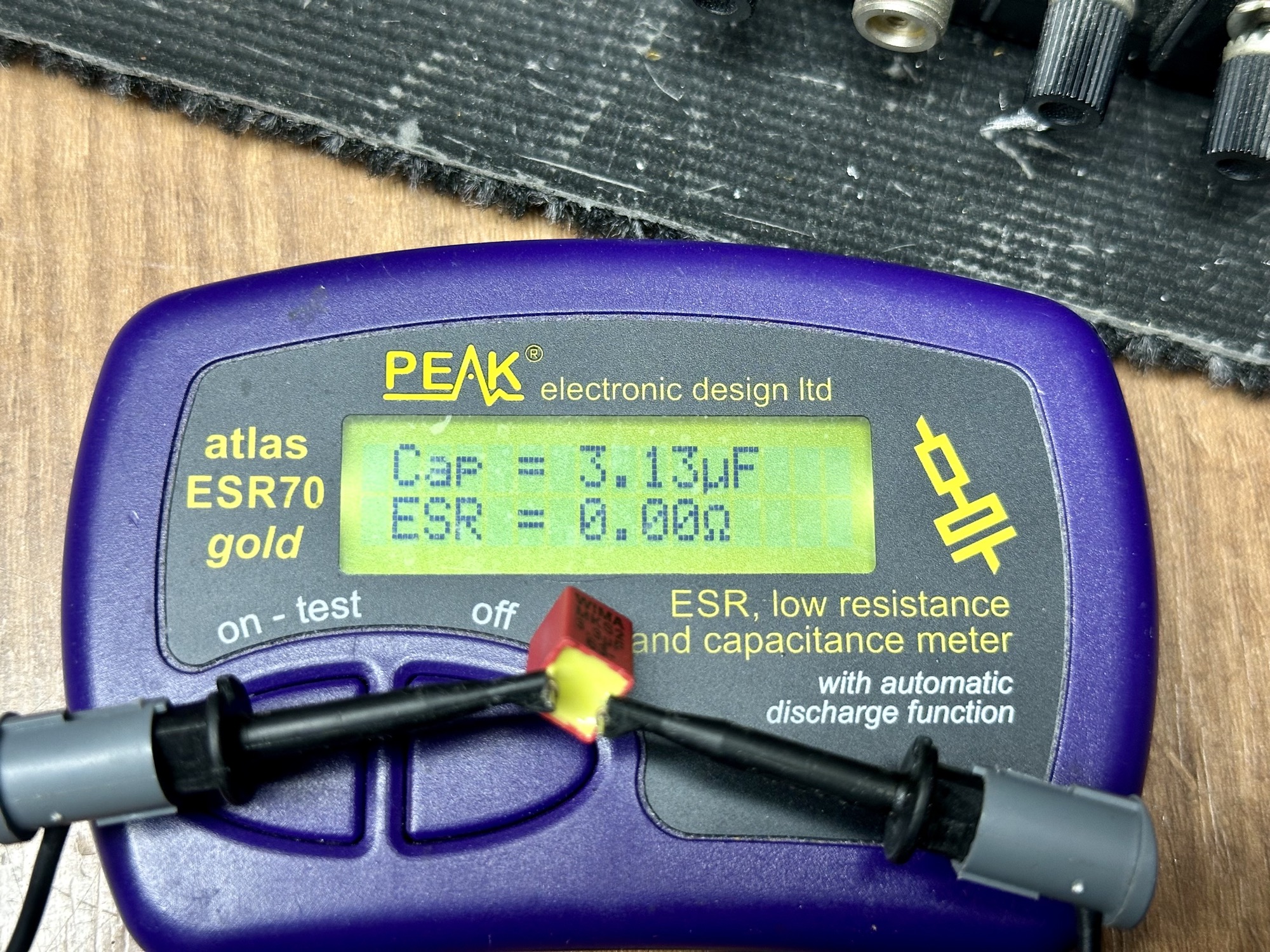

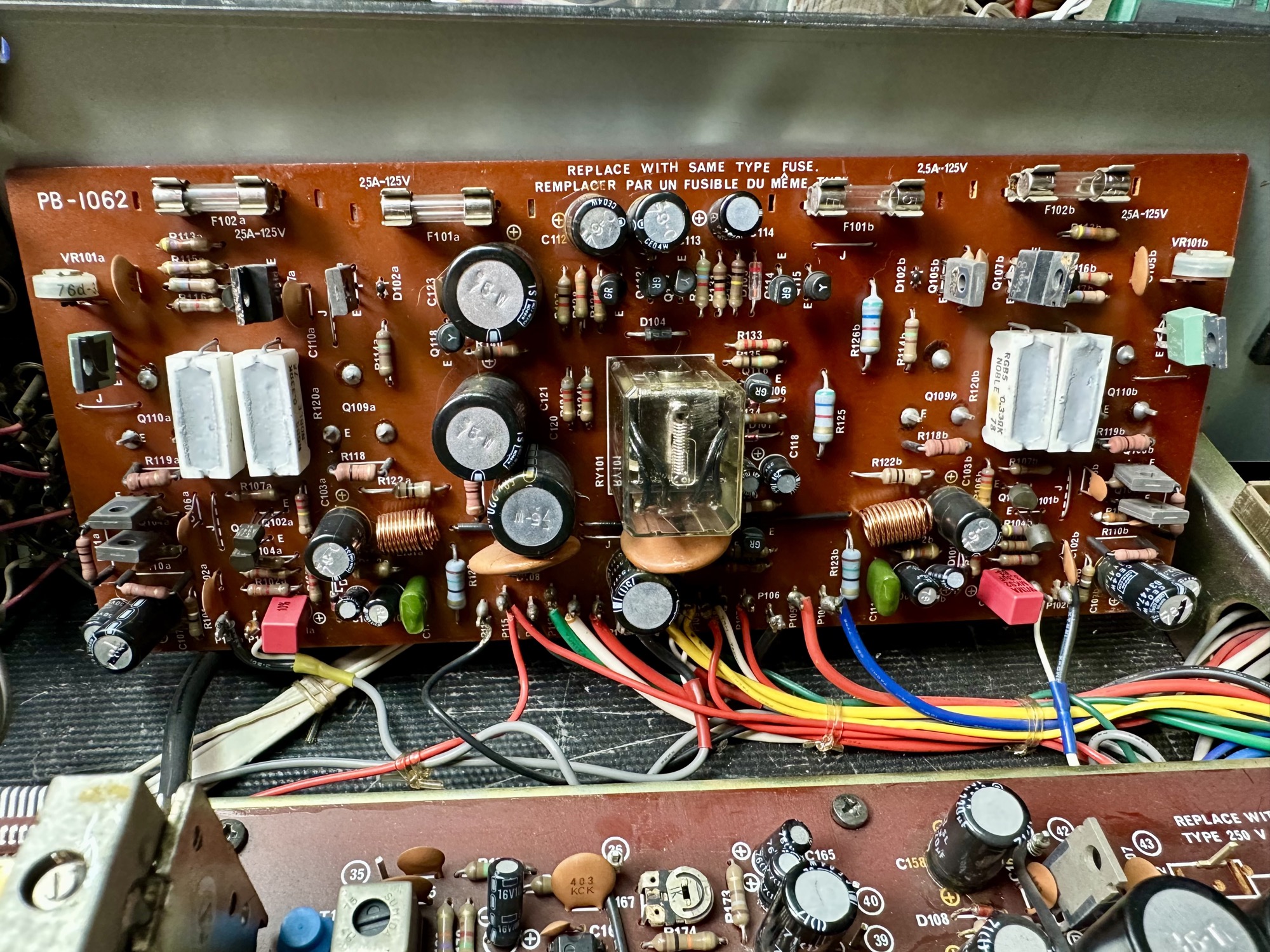

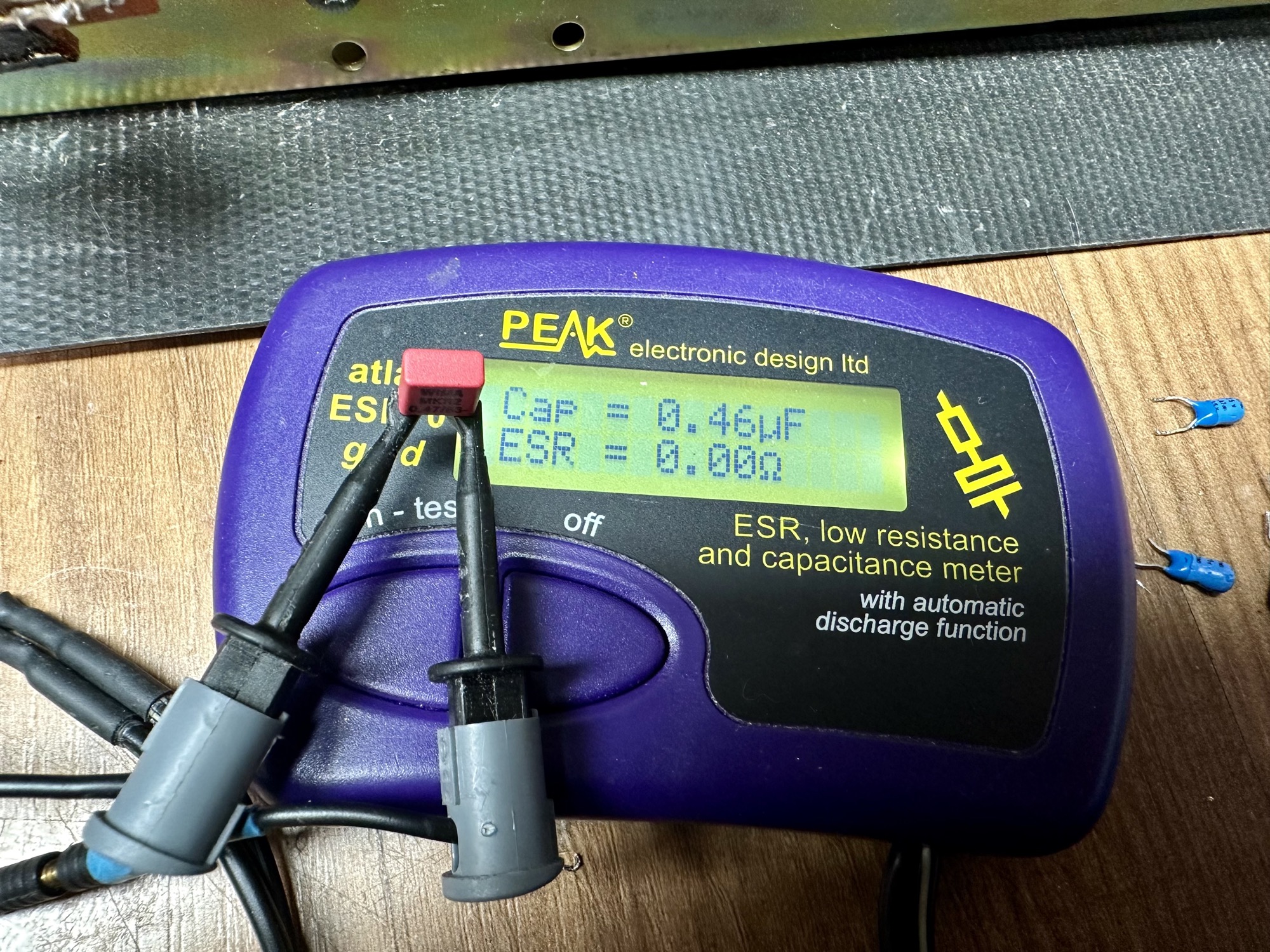

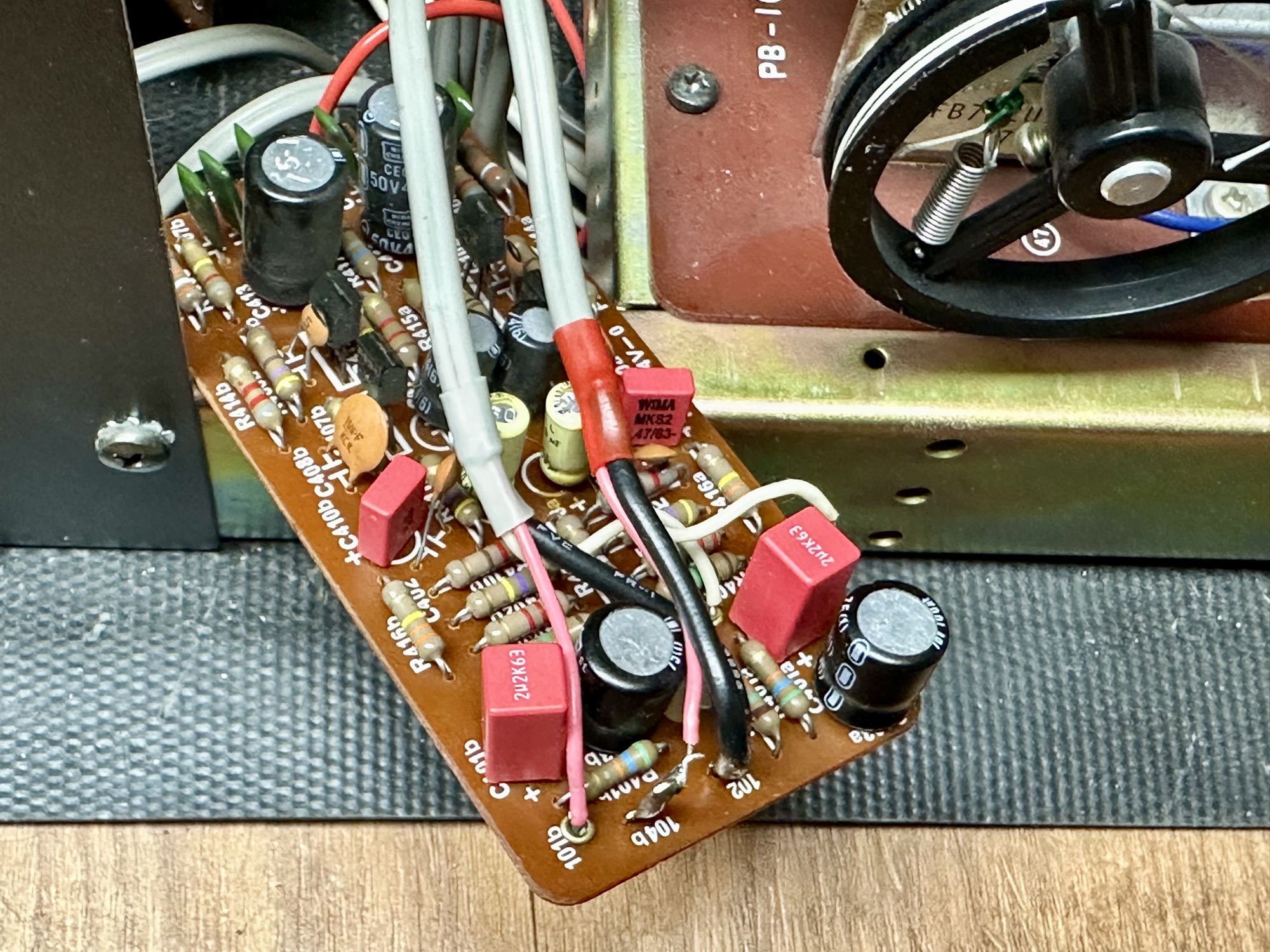

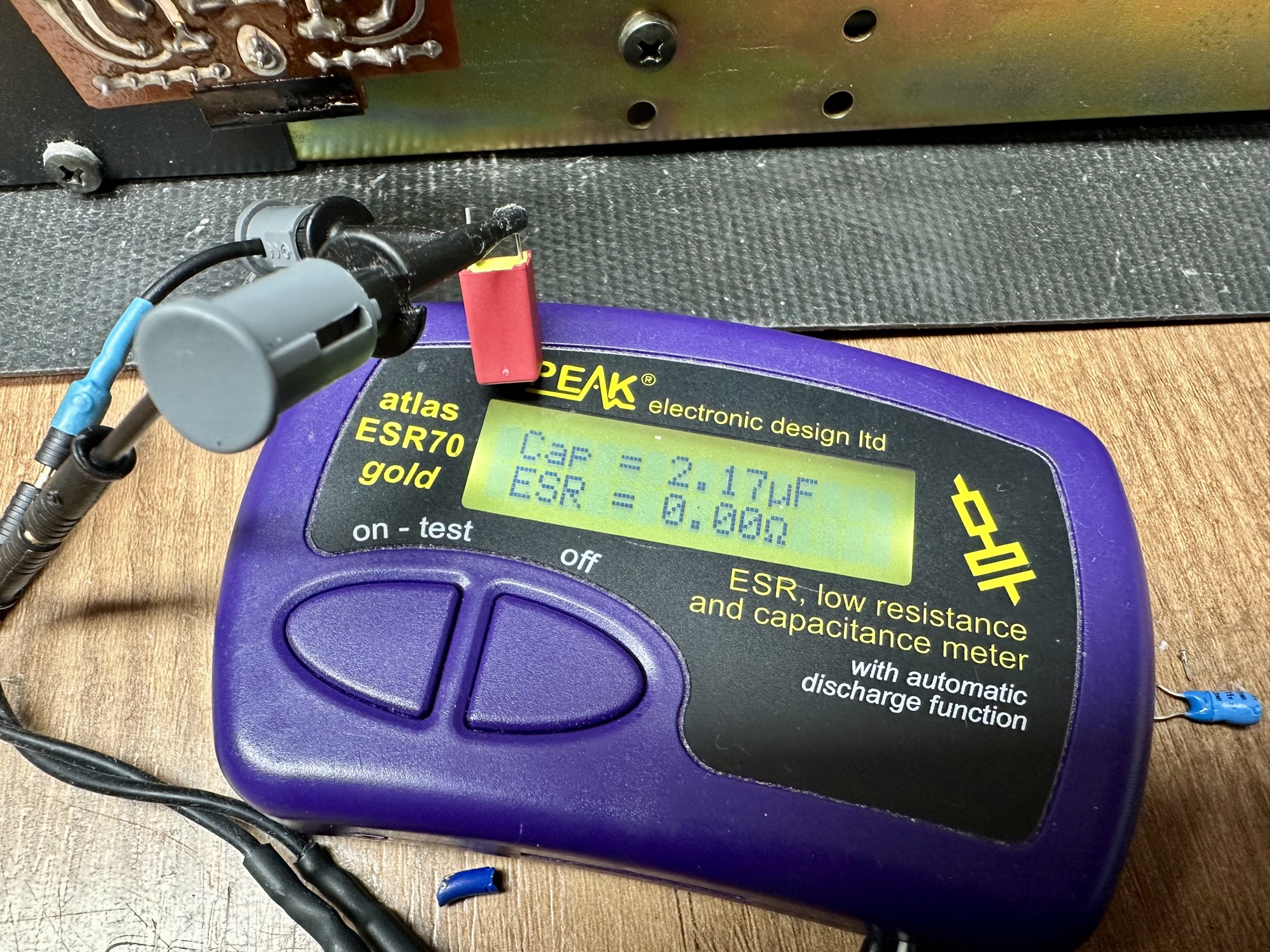

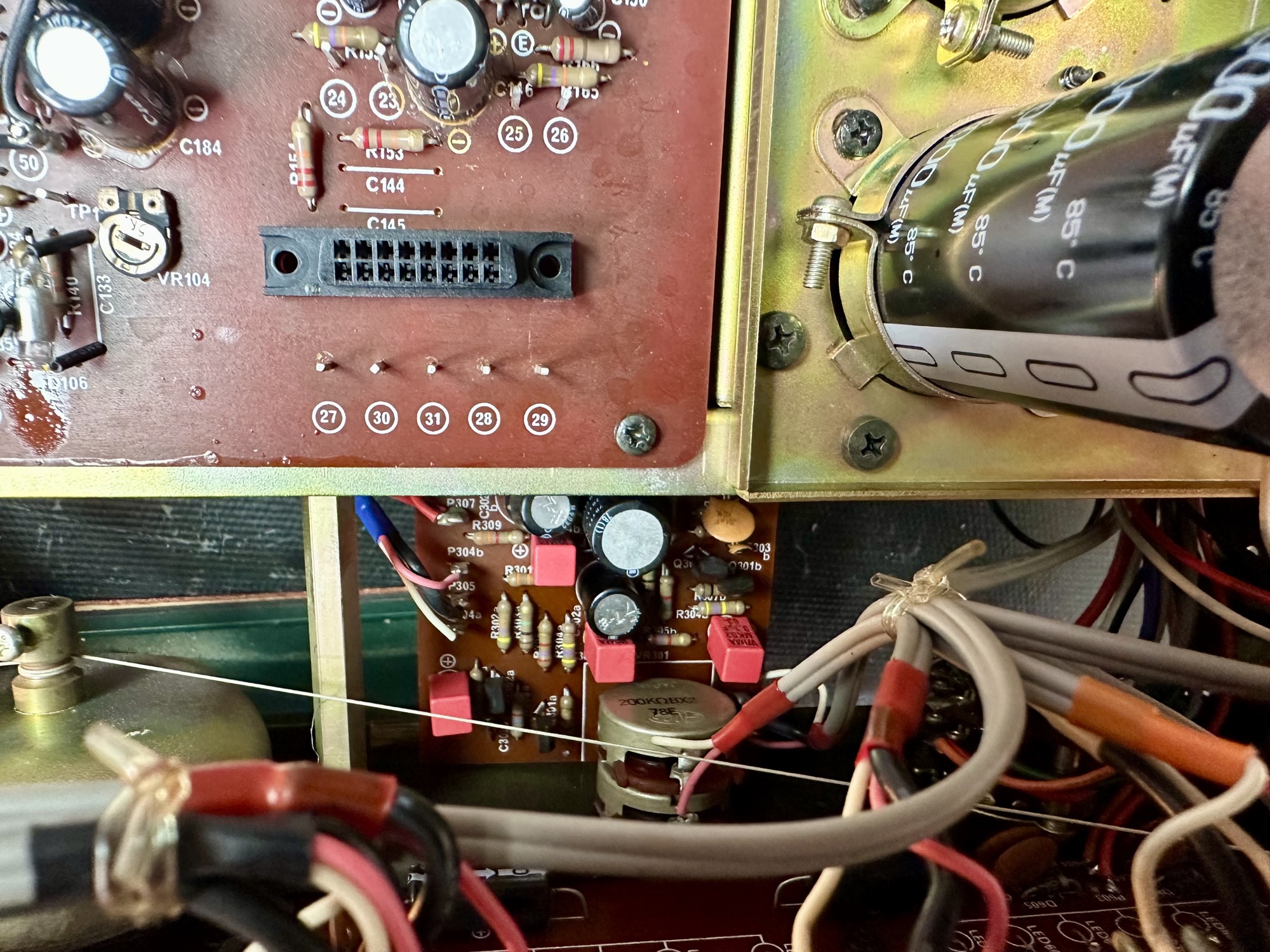

- Alle koppelcondensatoren vervangen door Wima condensatoren.

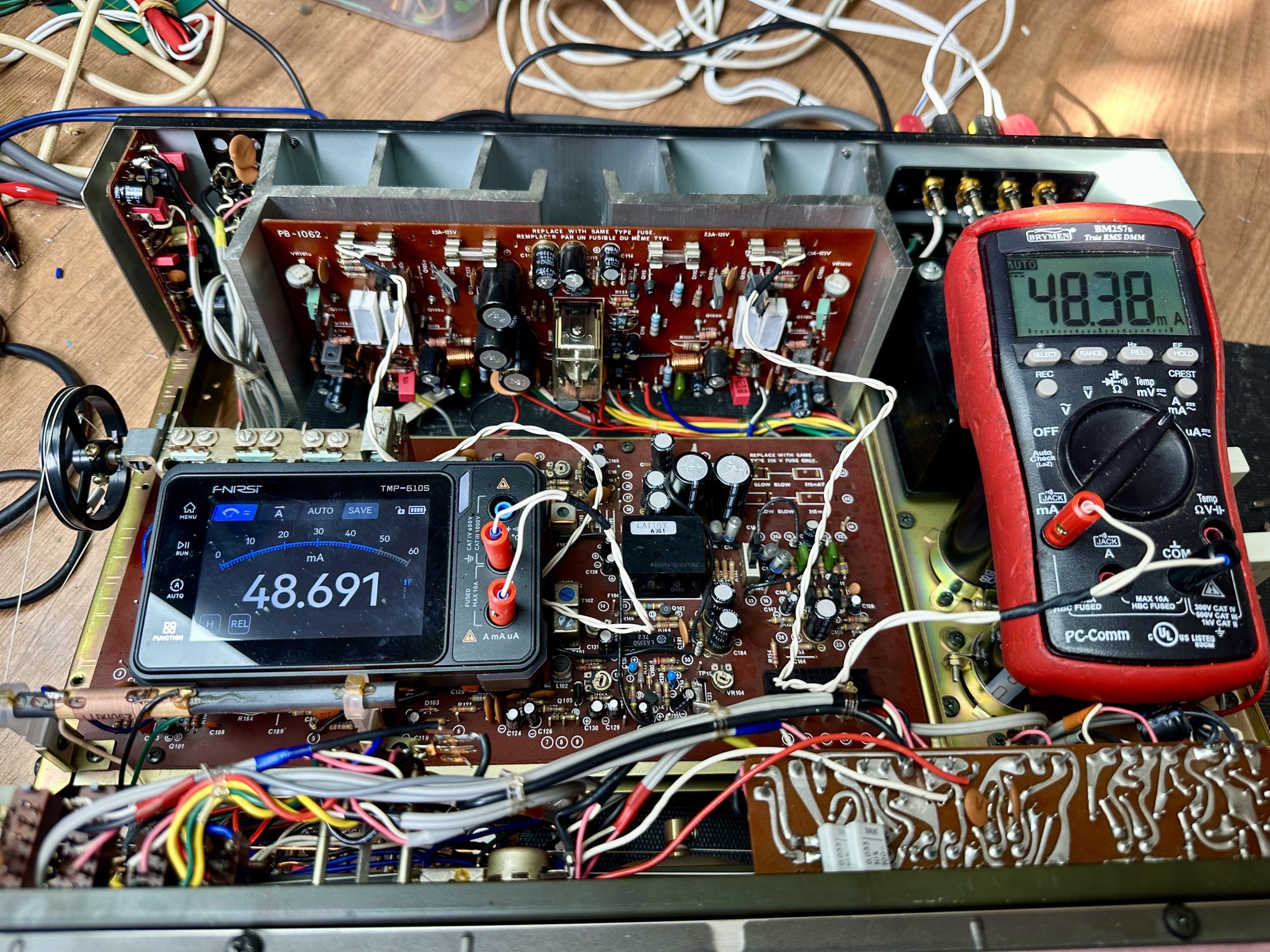

- De Bias afgeregeld op bijna 50mA.

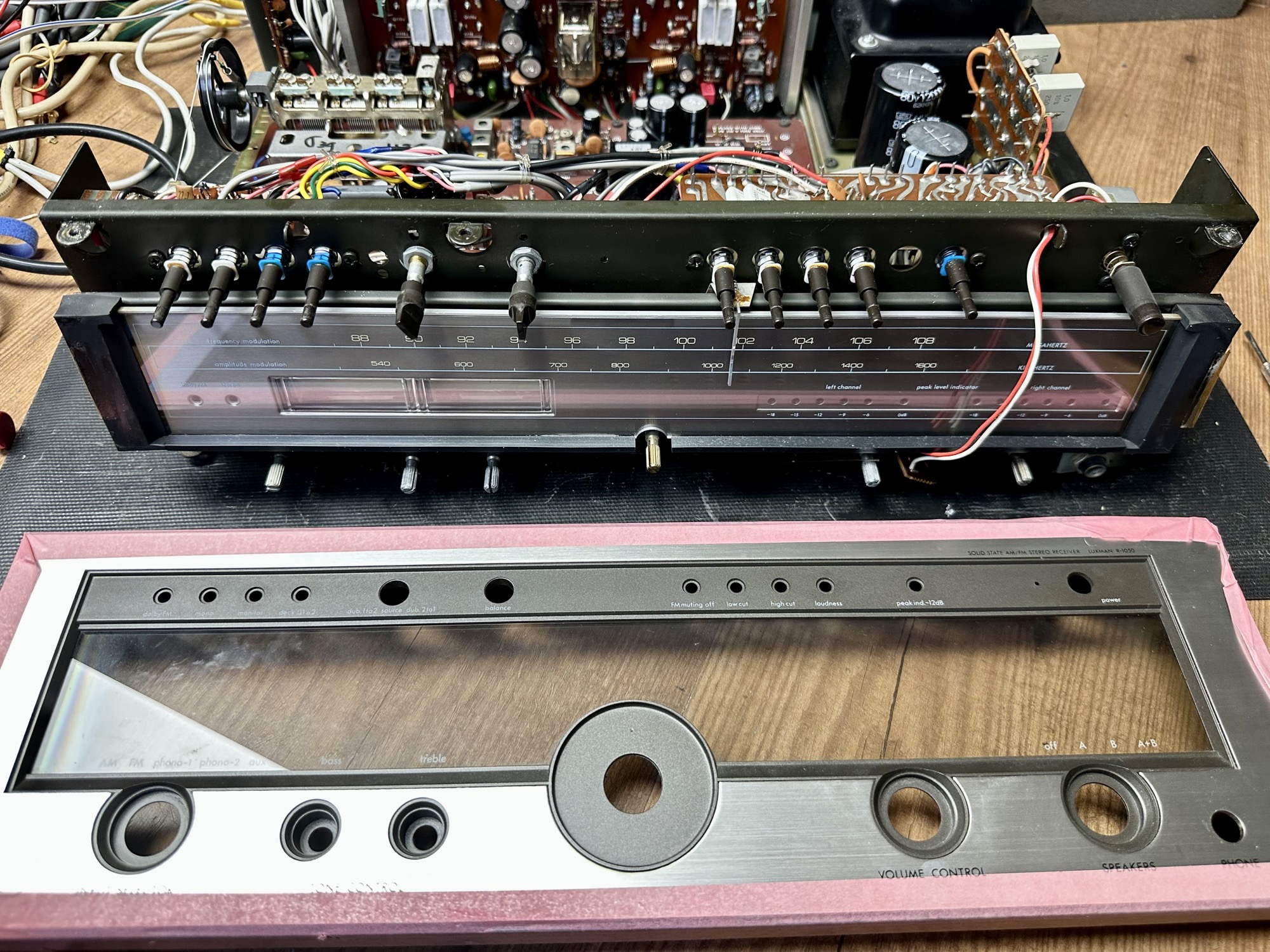

- De frontplaat losgehaald en het glas en de zenderbalk gereinigd. Hier kwam aanzienlijk wat vuil van af. Niet zo vreemd na 50 jaar gebruik.
- De knoppen in het ultrasoon bad gereinigd. Alle, in 50 jaar opgebouwde, vuiligheid van de vingers is er weer vanaf.

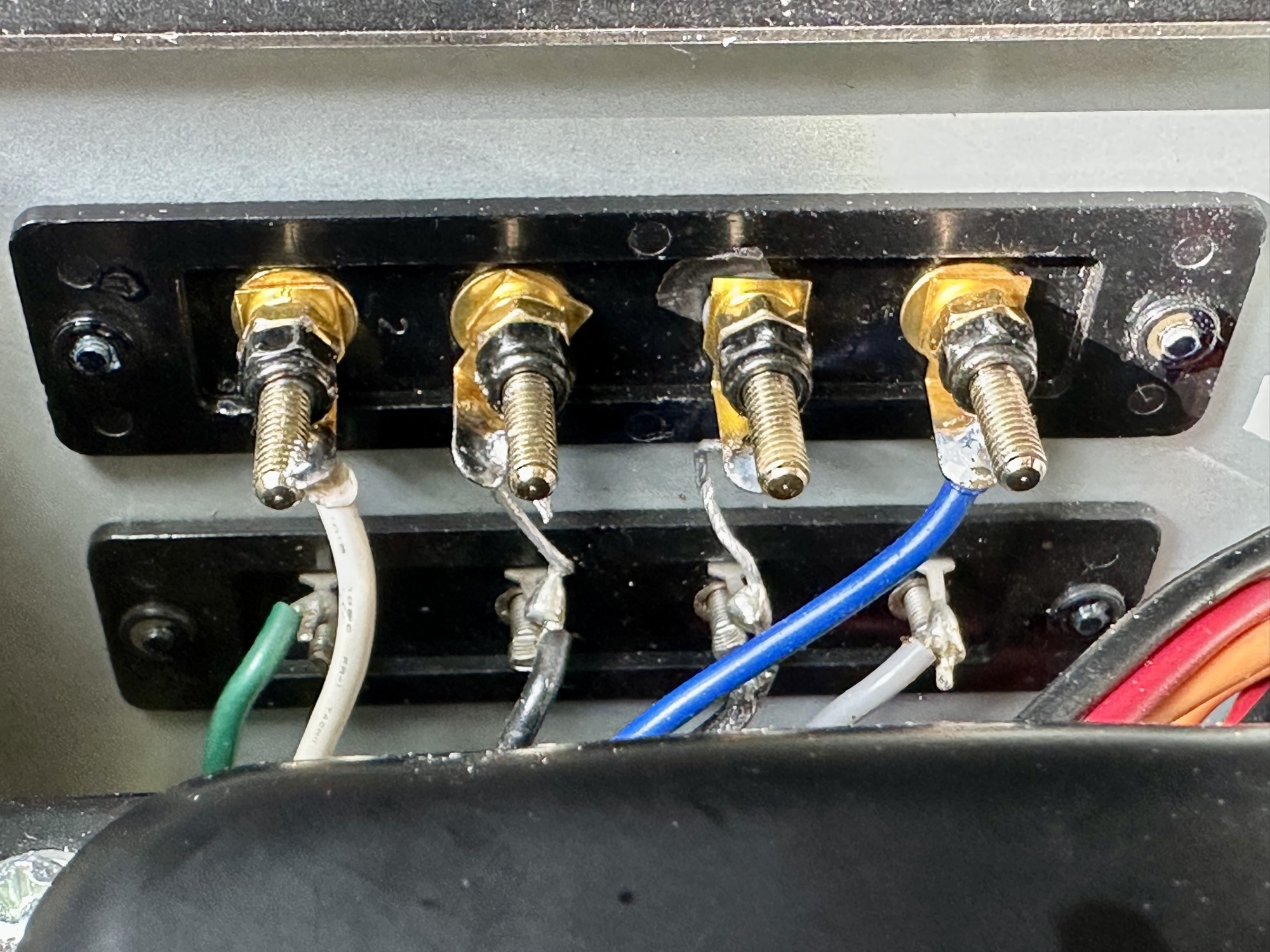

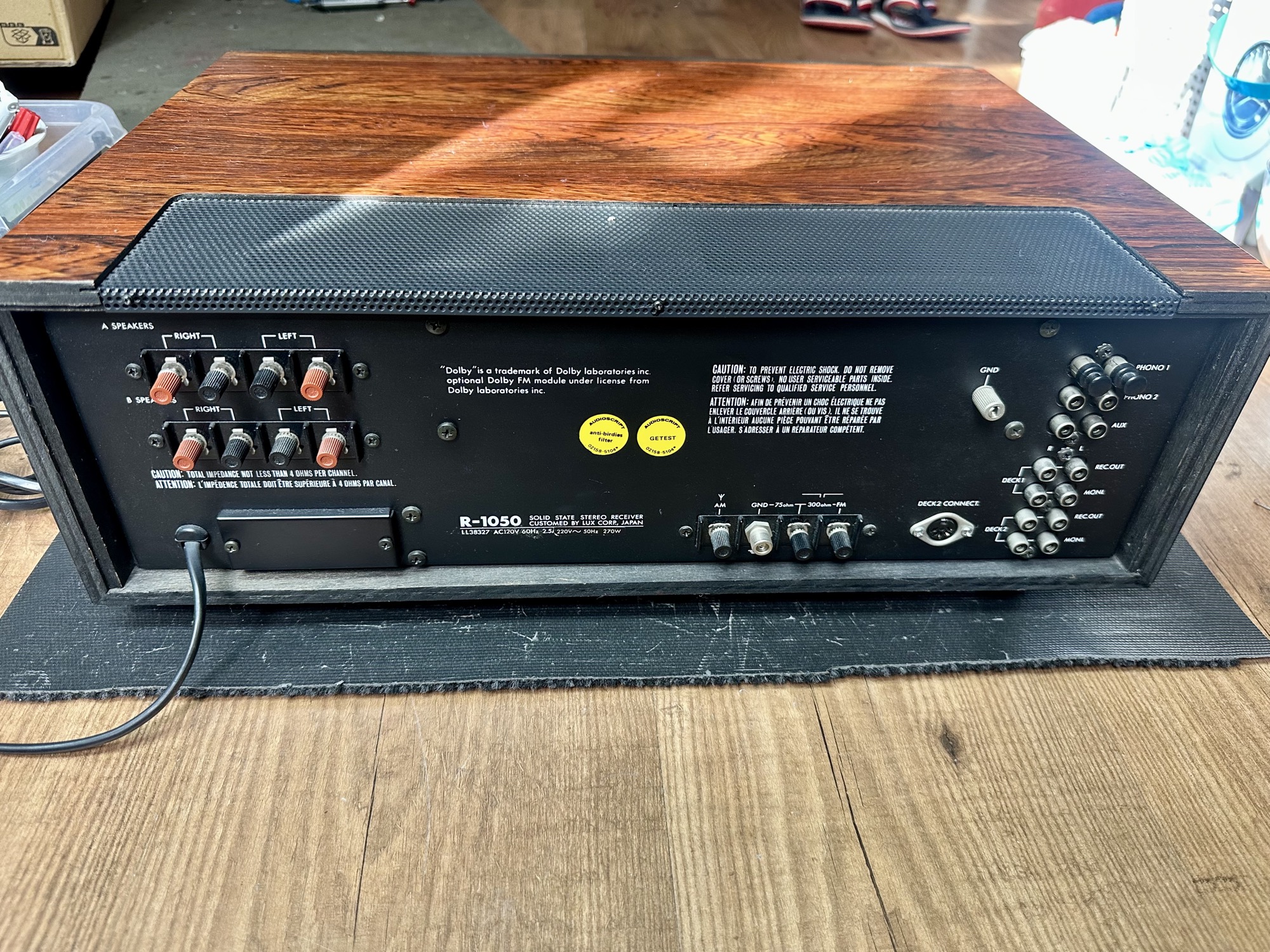

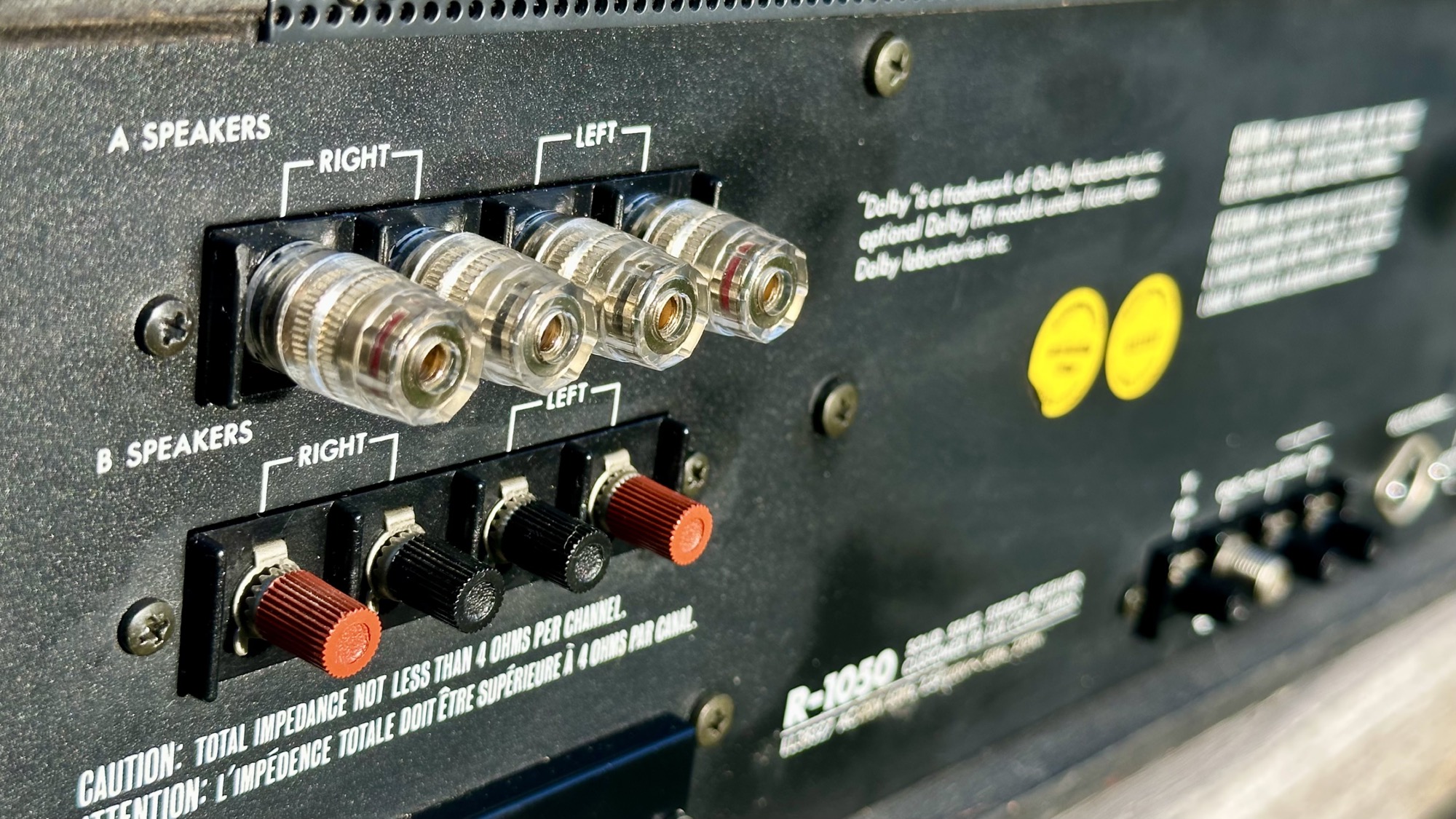

- De luidsprekeraansluitingen vervangen door hoogwaardige banaan chassisdelen.

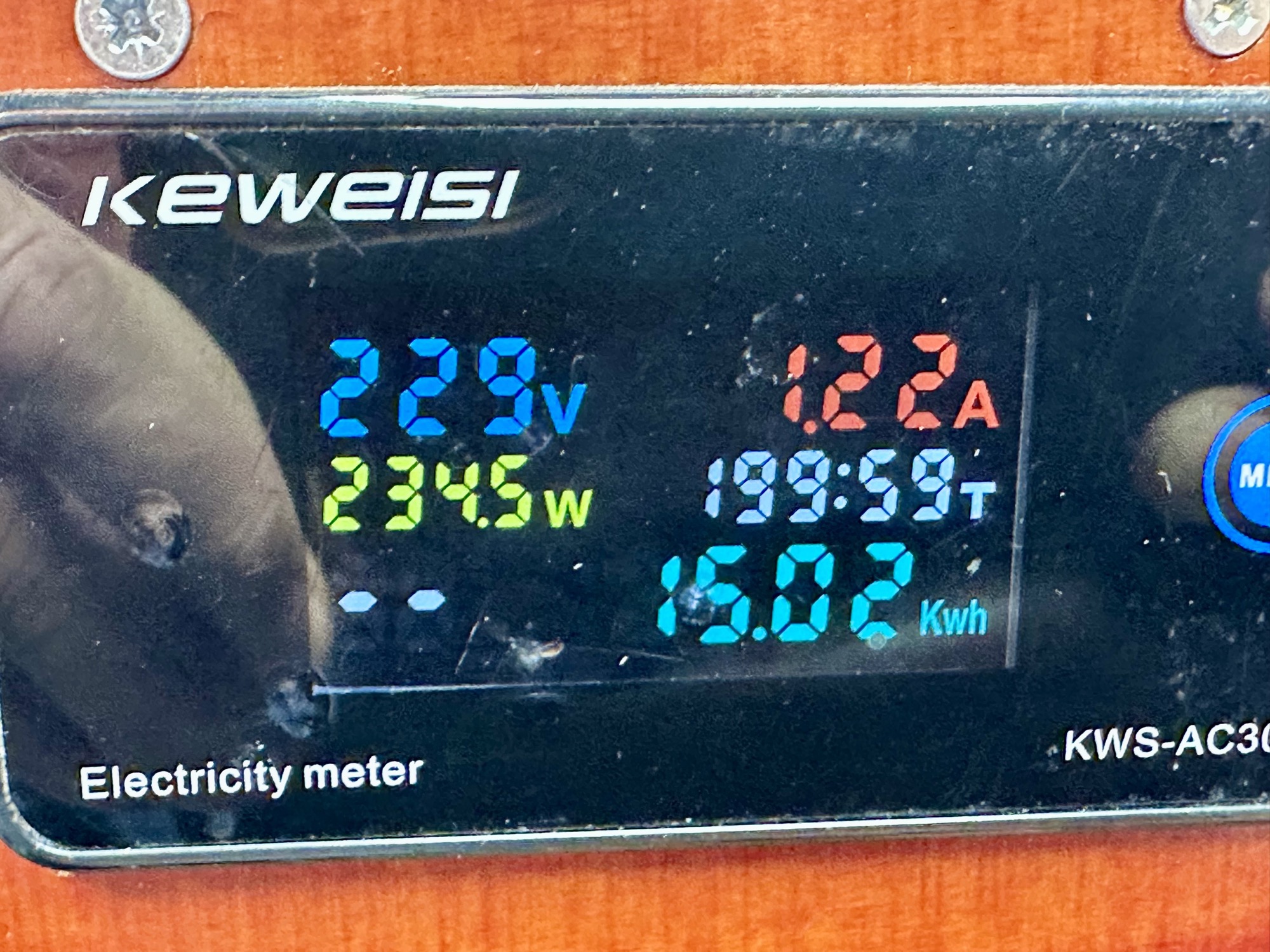

Vermogensmetingen:

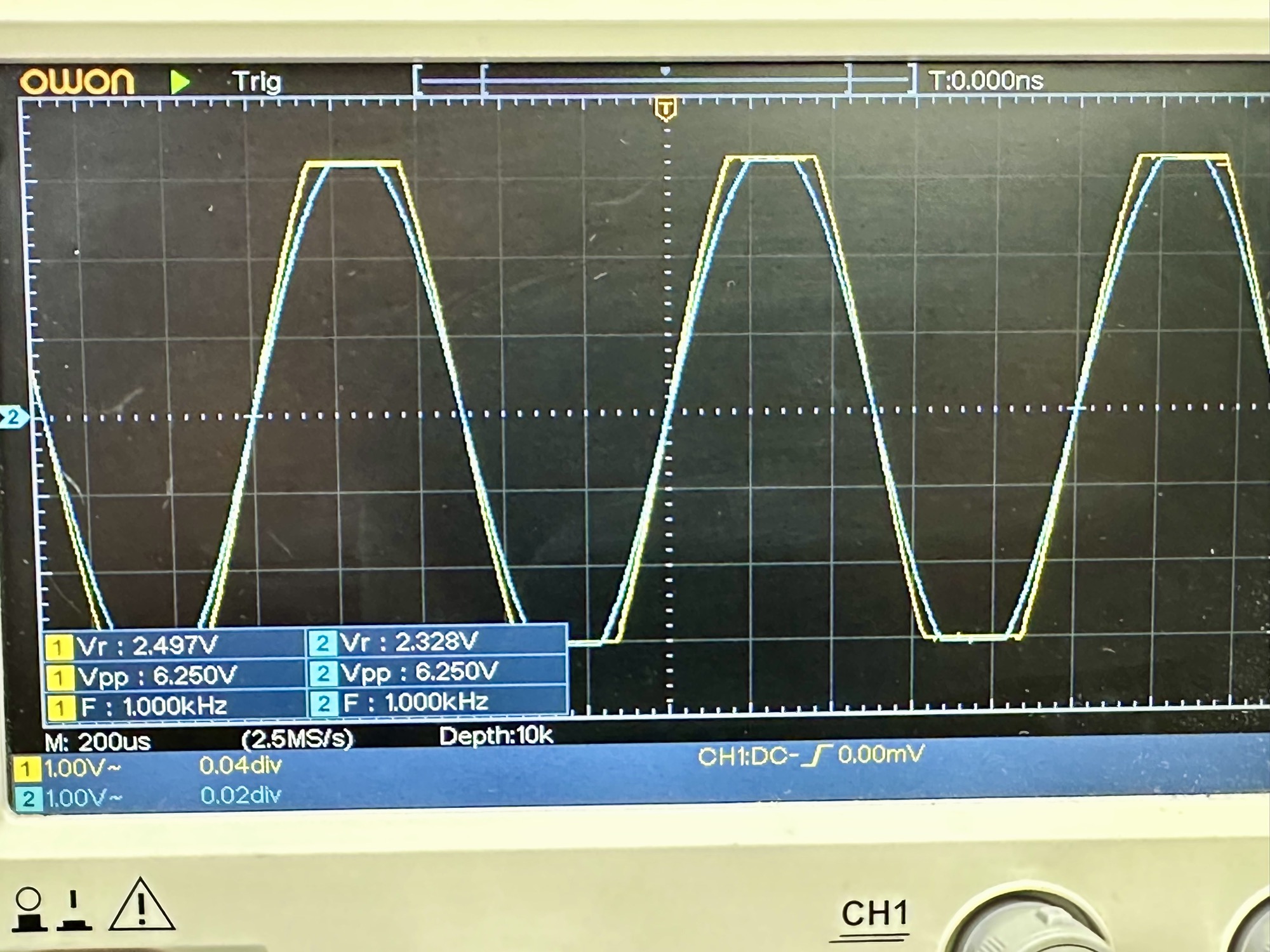

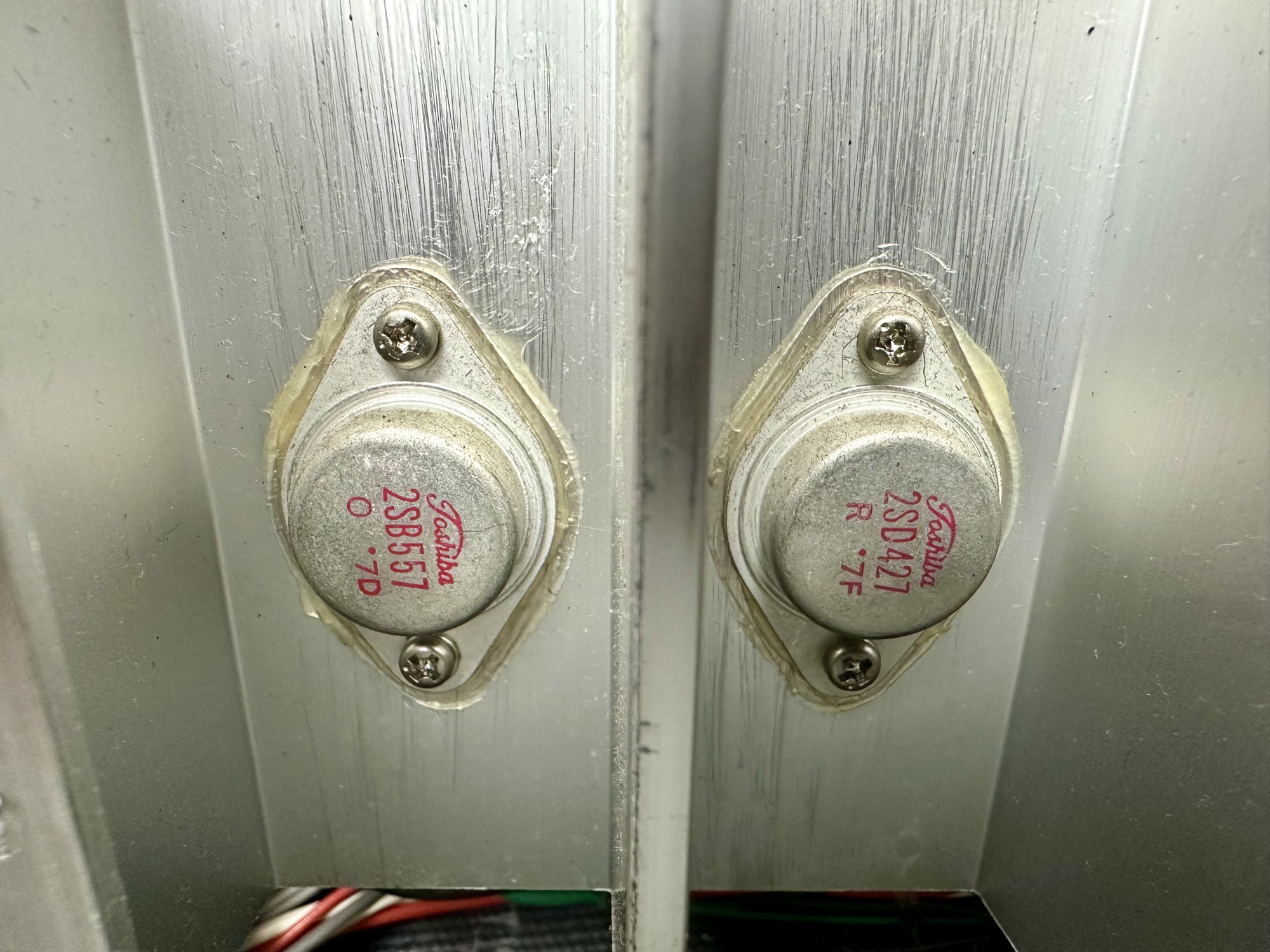

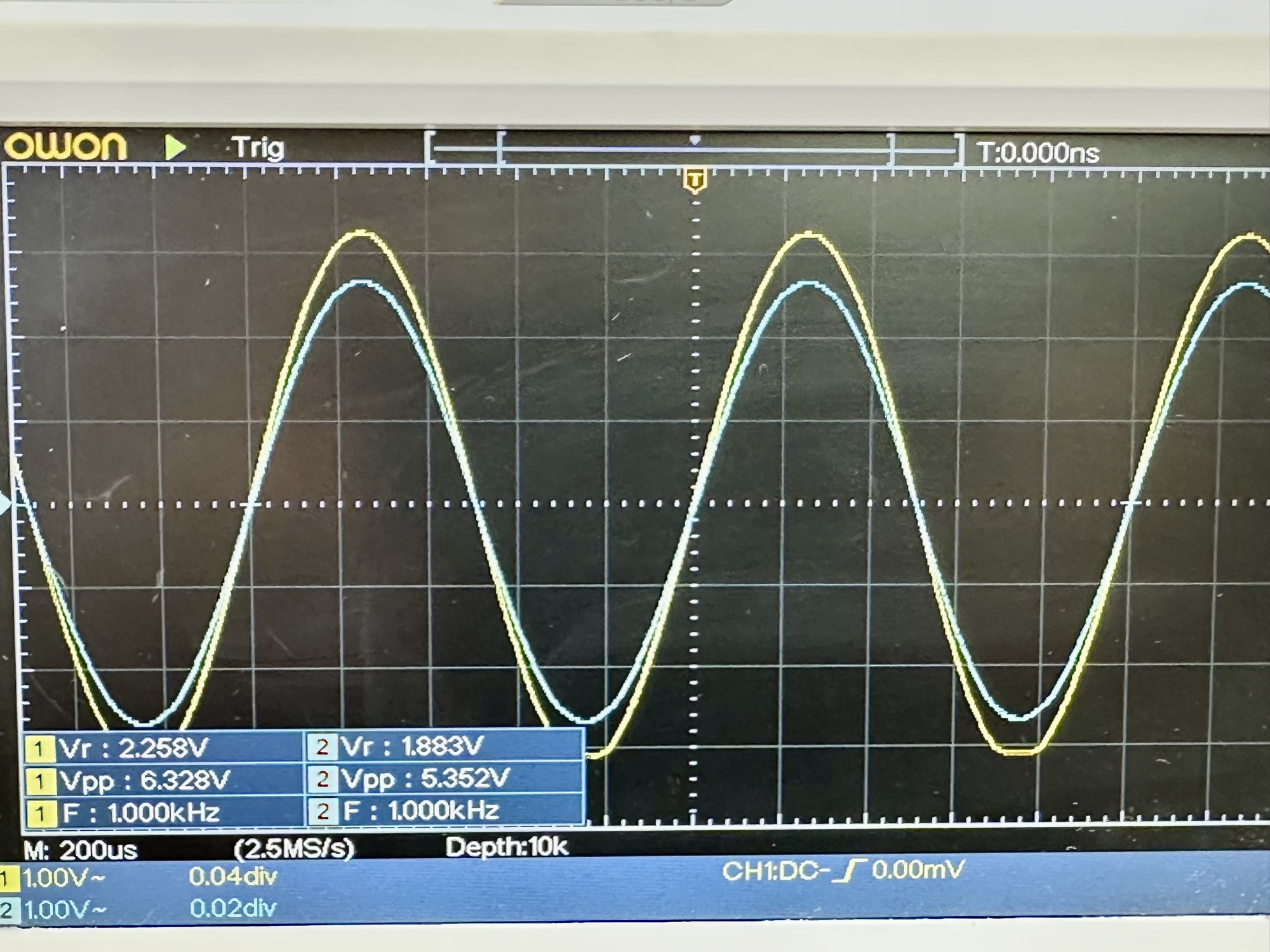

Volgens de fabrieksopgave zou deze receiver zo'n 55 watt per kanaal af moeten kunnen geven. De metingen die ik heb uitgevoerd tonen op hoog vermogen een wat onstabiel beel. Er zit een duidelijk verschil tussen het linker en rechter kanaal. Links 60 watt, rechts 45 watt. De ingang van de eindversterker is 100% gelijk in niveau. De oorzaak zit dus in de eindversterker. Het verschil is tot zo'n 30 watt niet zichtbaar. Aangezien ik deze mooie receiver niet voor langere tijd op maximaal vermogen wil laten draaien heb ik besloten dit verschil niet verder uit te zoeken.
