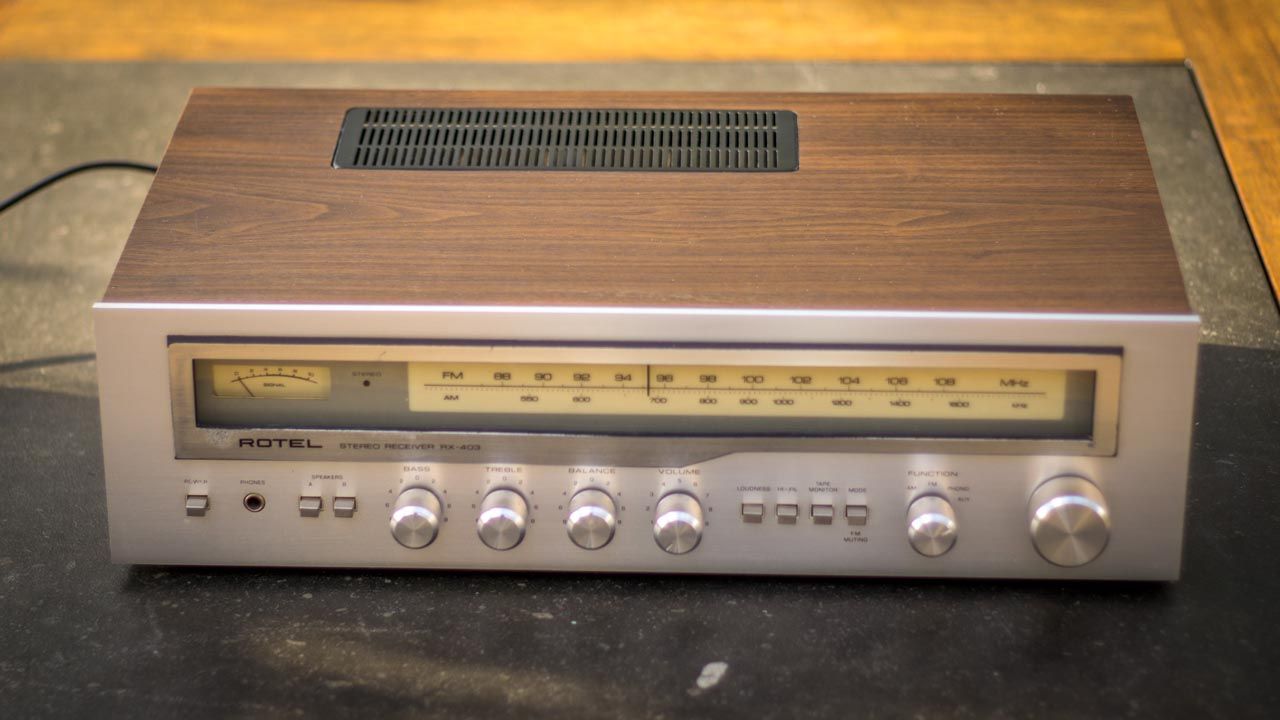

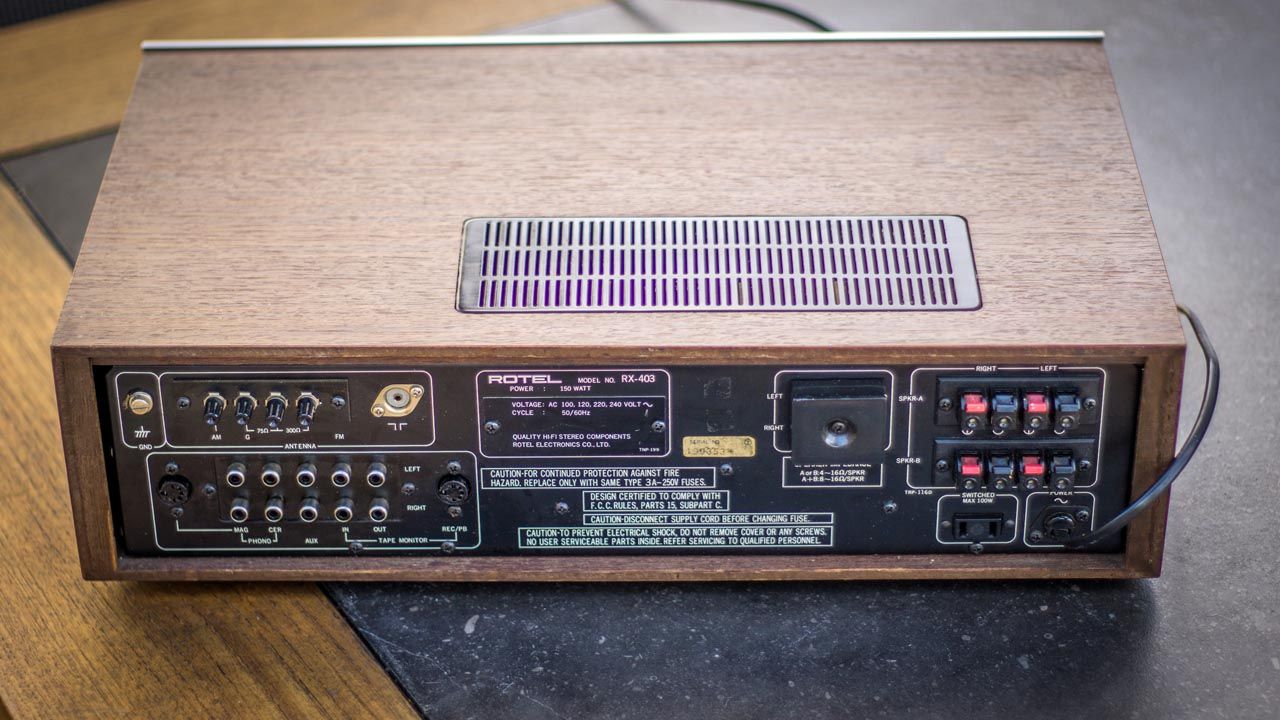

ROTEL
RX-403
![](/templates/yootheme/cache/fb/Rotel-RX403-receiver-18-fb8d4d63.jpeg)
Klacht:

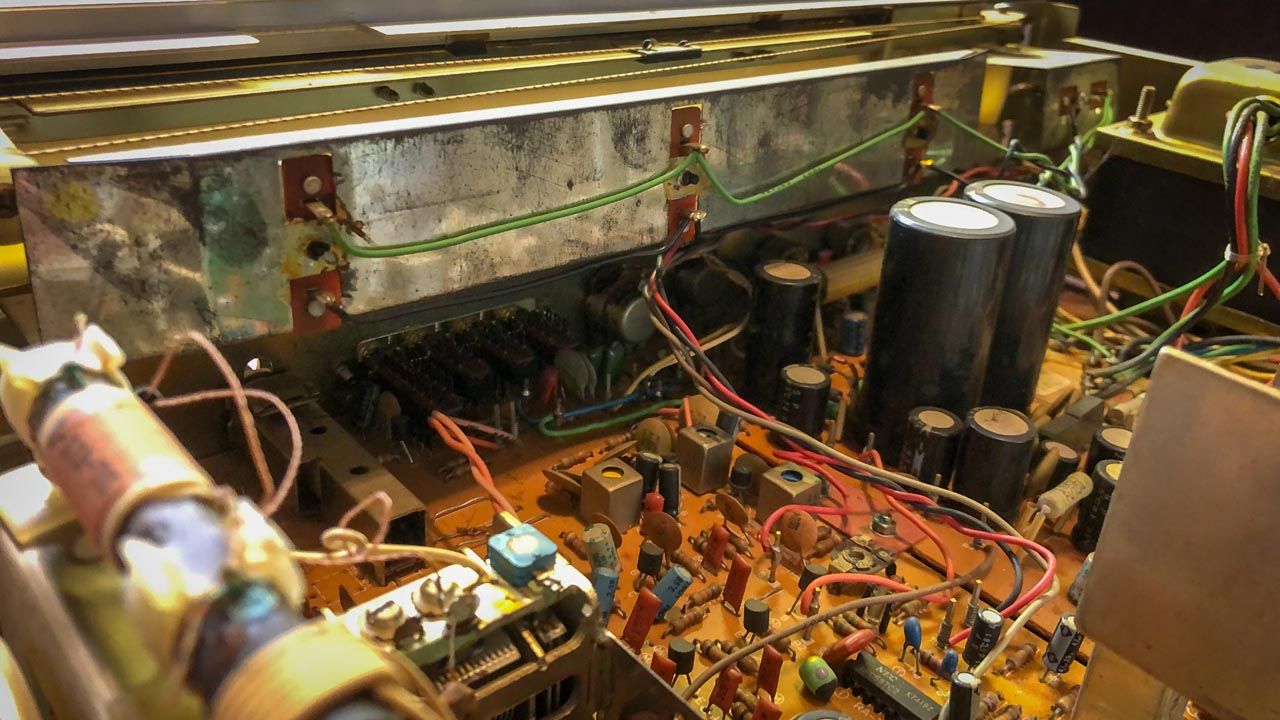

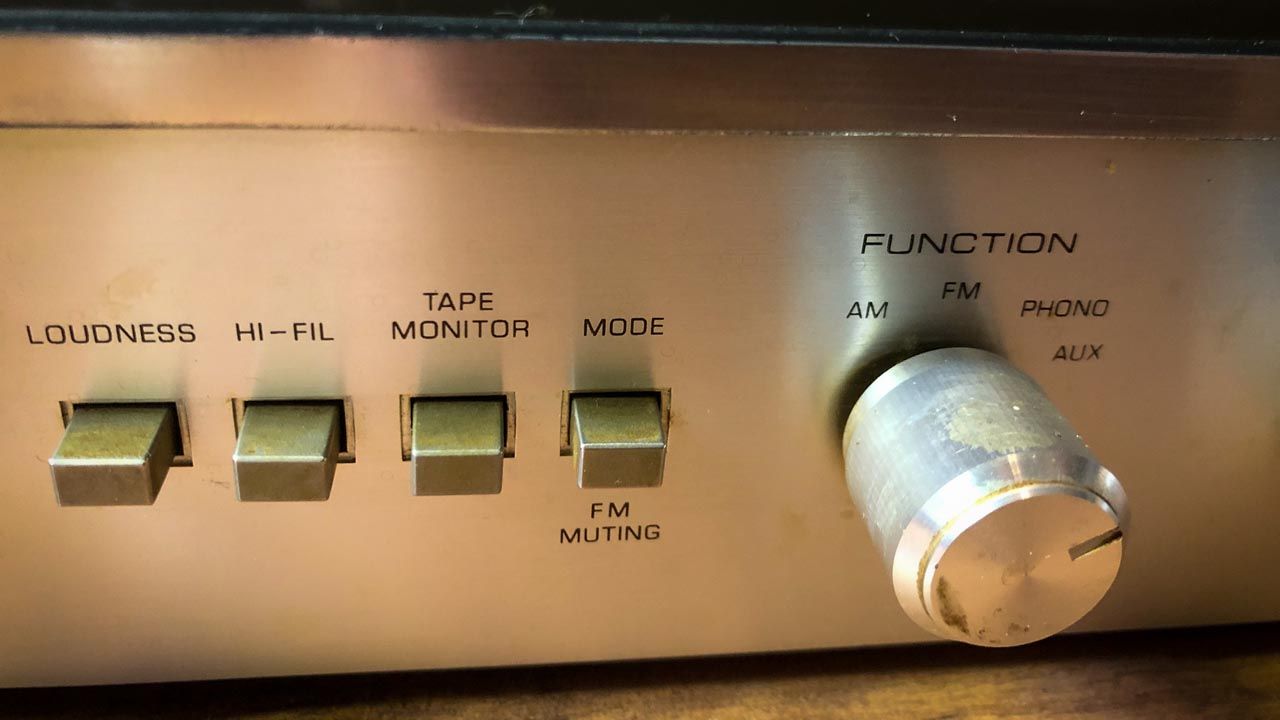

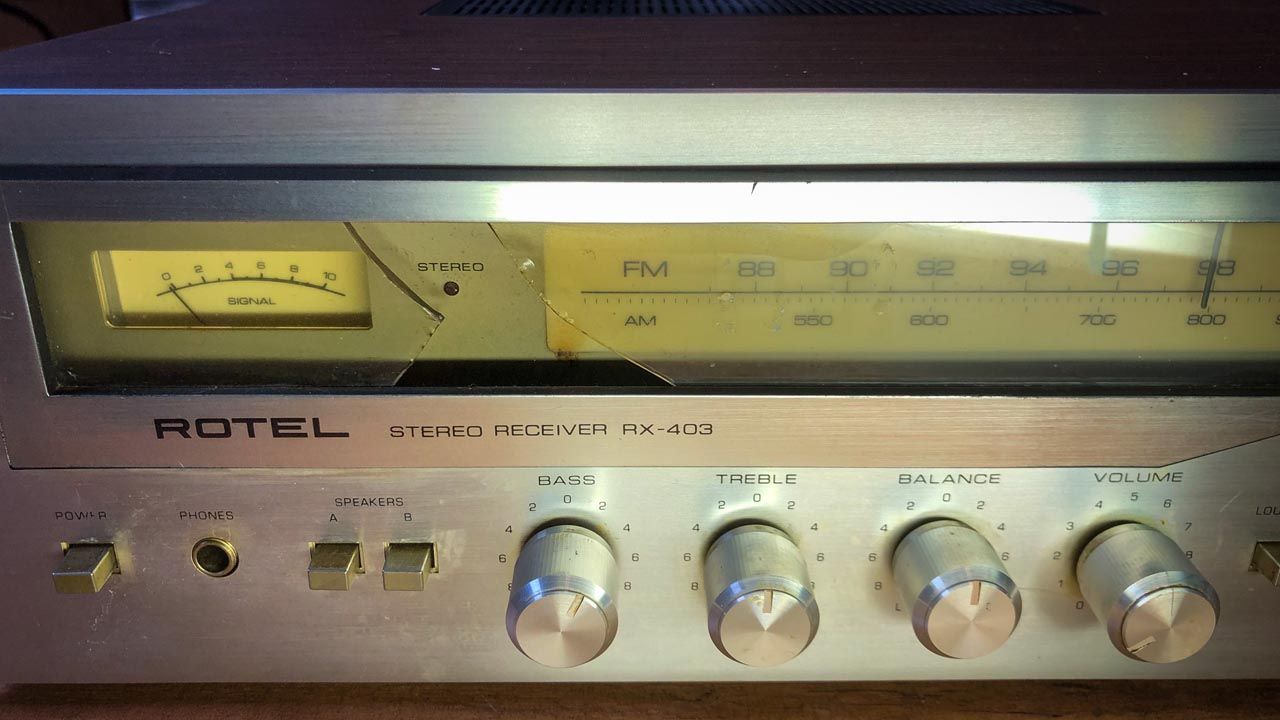

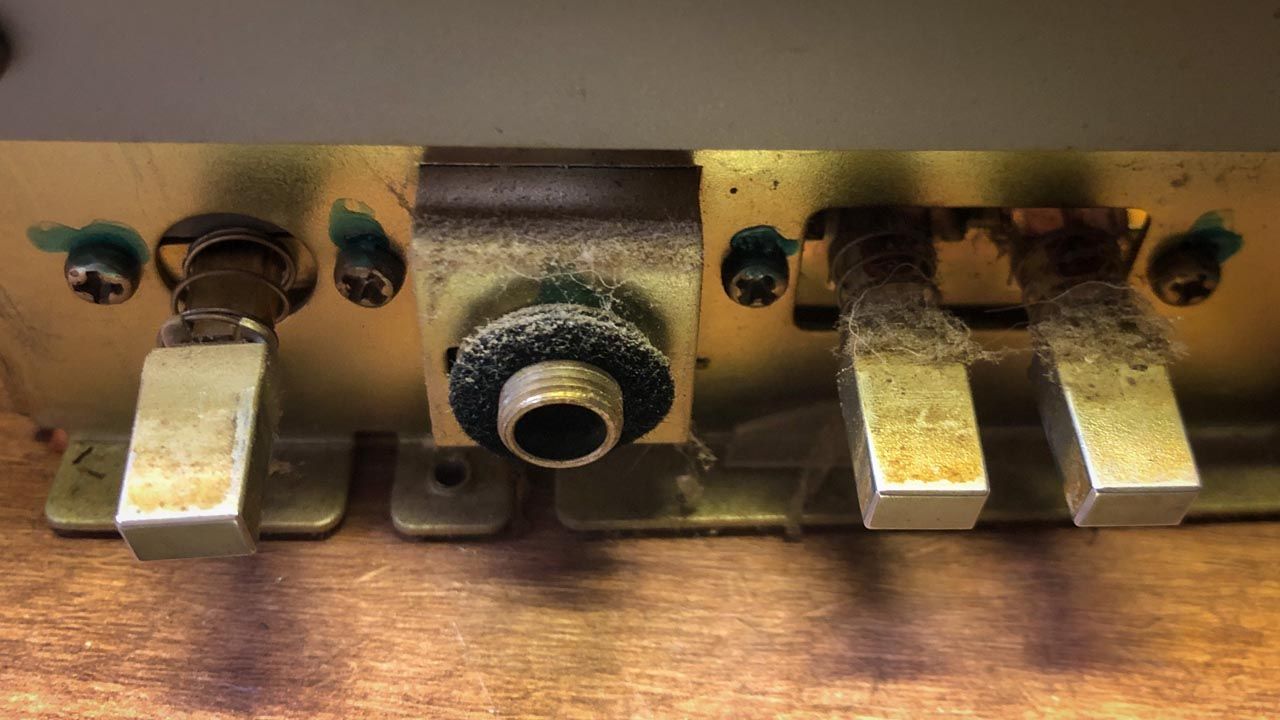

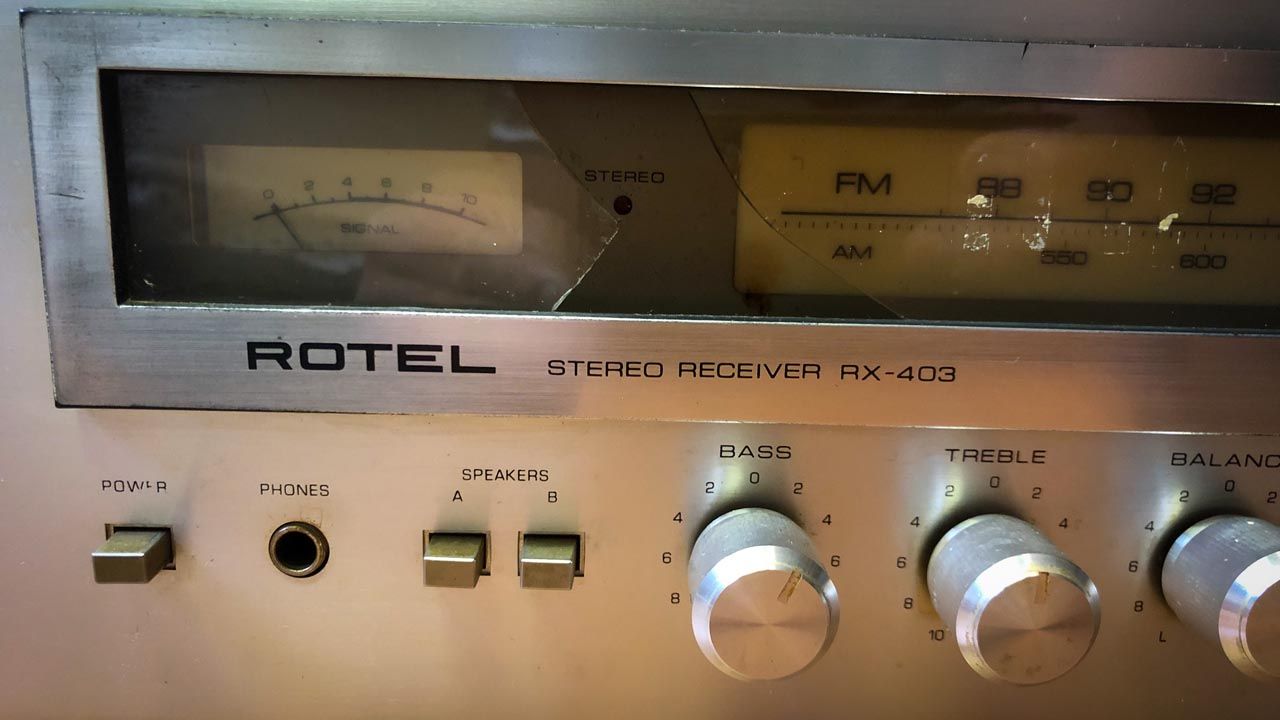

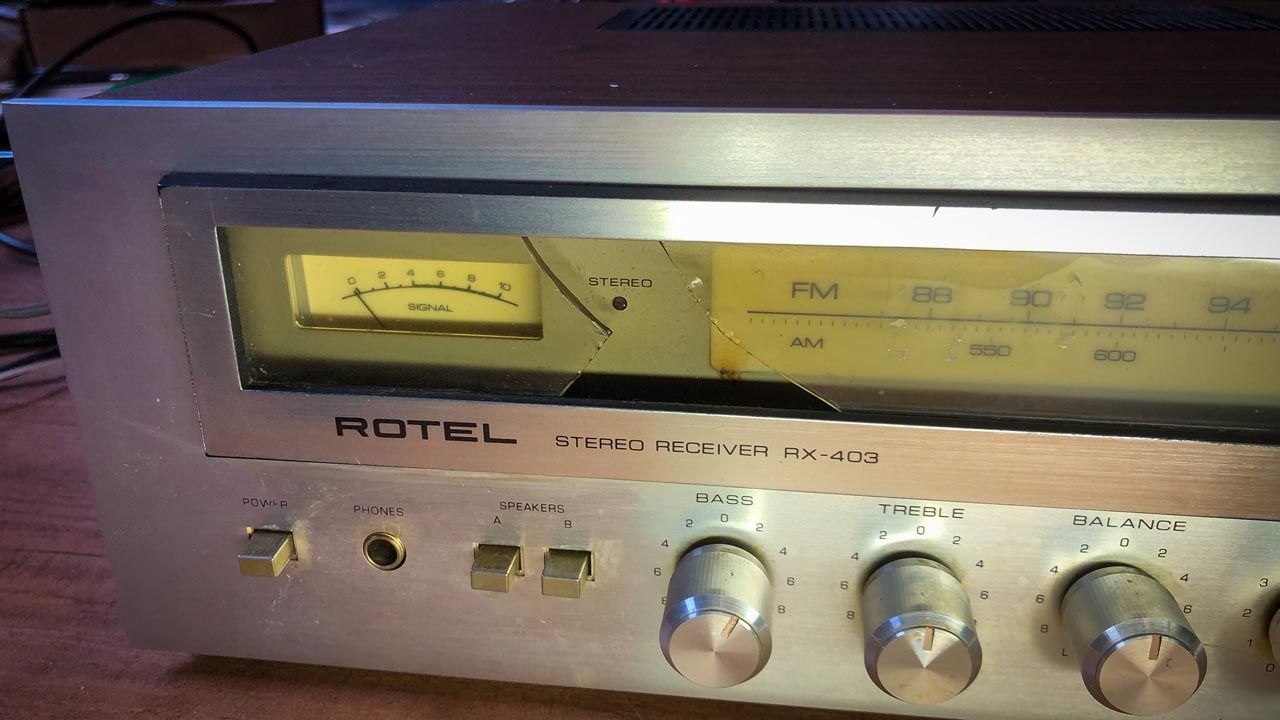

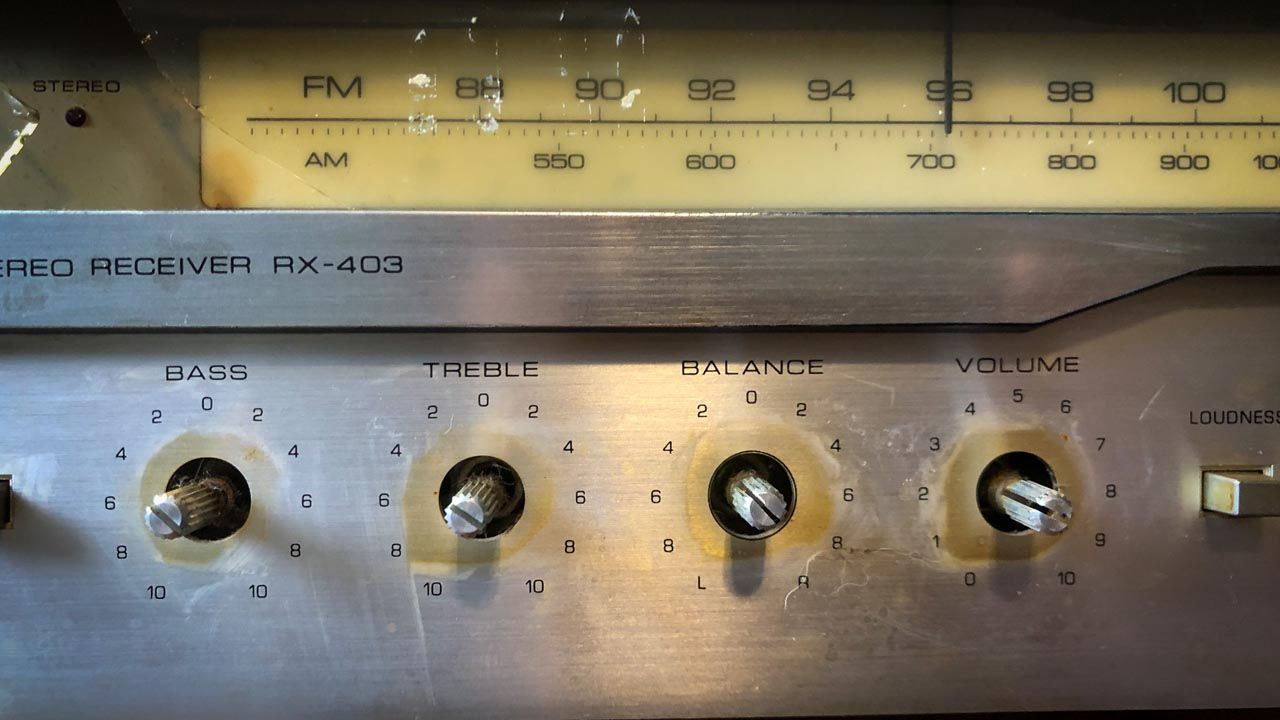

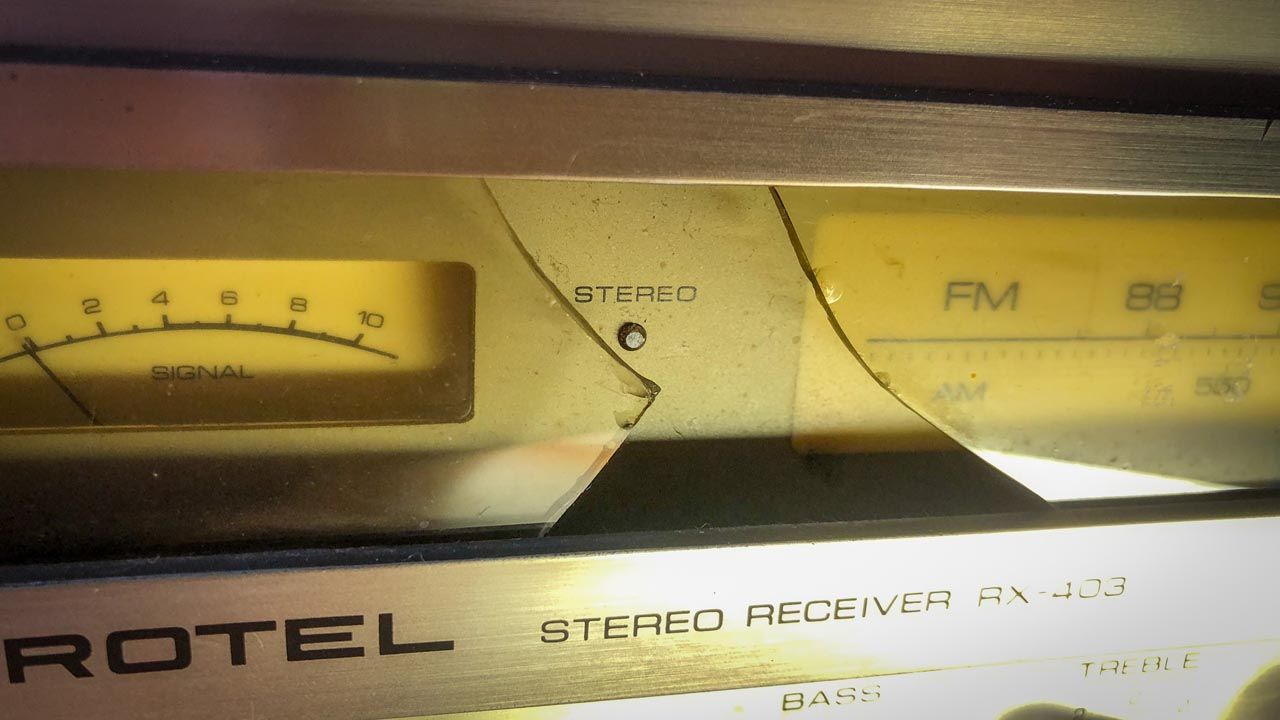

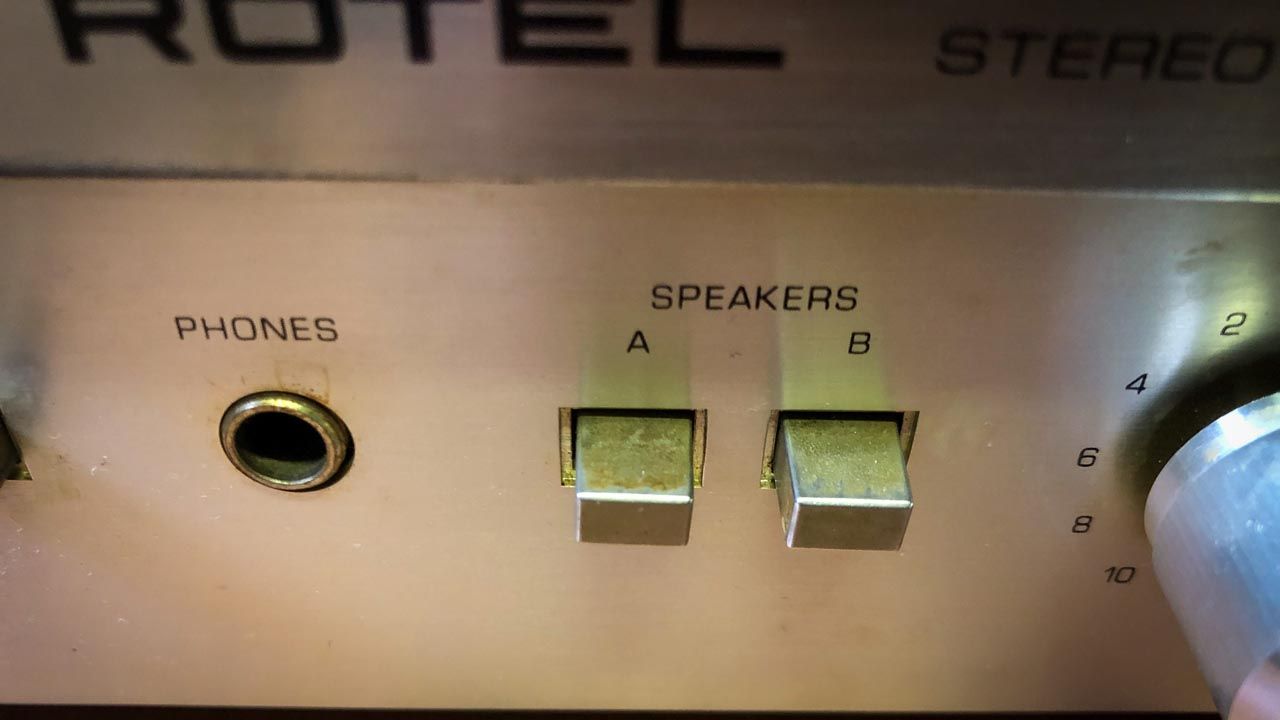

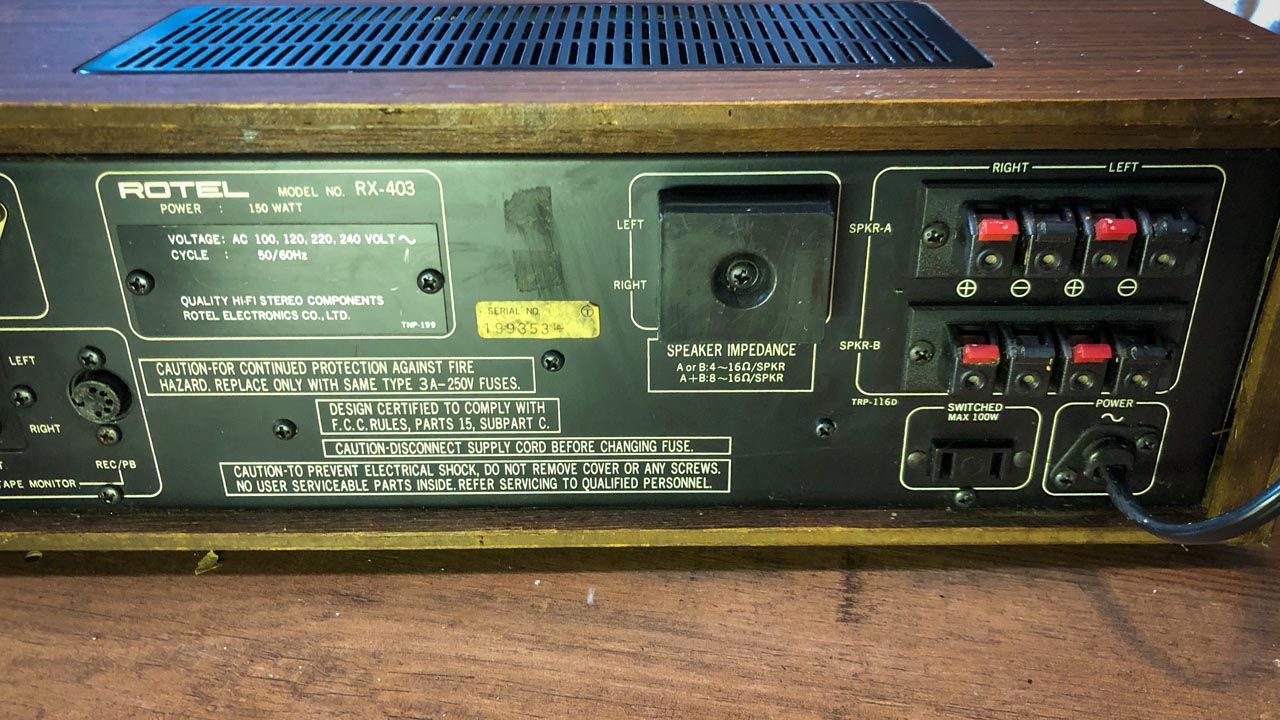

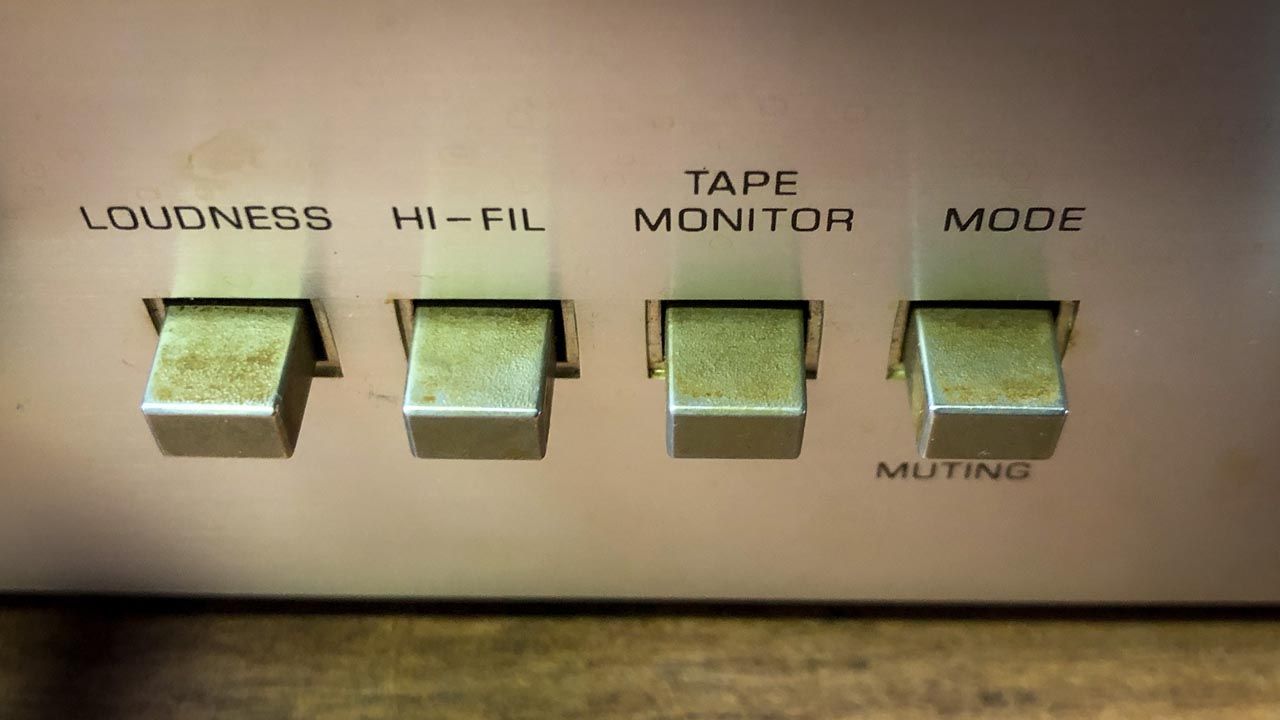

Zwaar verwaarsloosde Rotel RX 403 receiver uit 1978. Vensterglas kapot, schaalverlichting defect, alle potmeters kraken enorm, aan/uit schakelaar blijft hangen, linker kanaal geen geluid, extreem vies met rookaanslag en vet.
![](/templates/yootheme/cache/e3/Rotel-RX403-receiver-16-e3836a52.jpeg)
Manual: HiFi Engine
Diagnose:

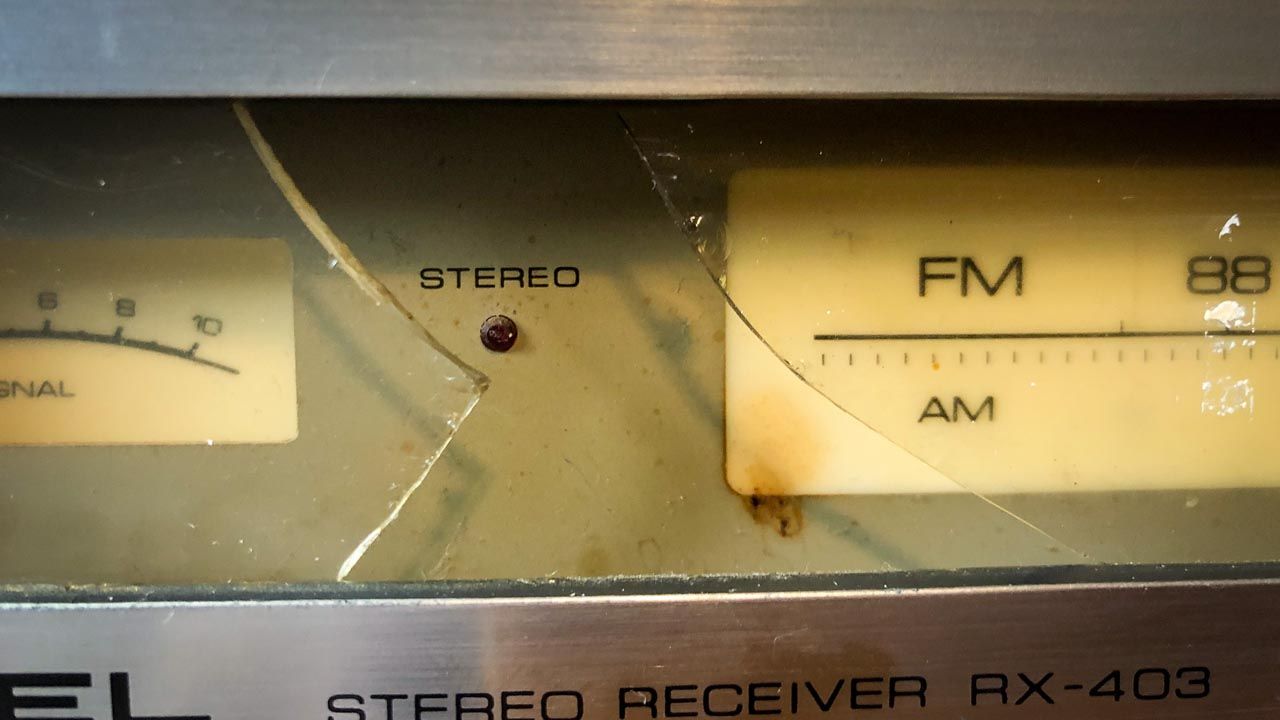

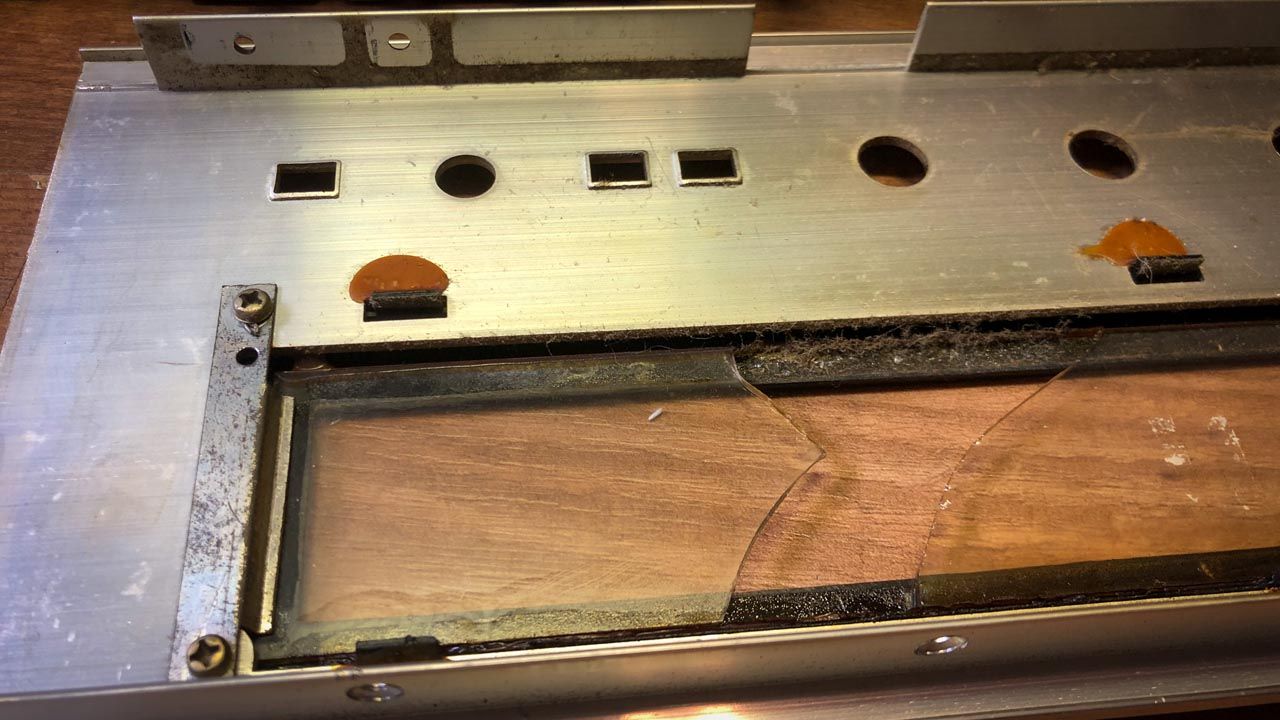

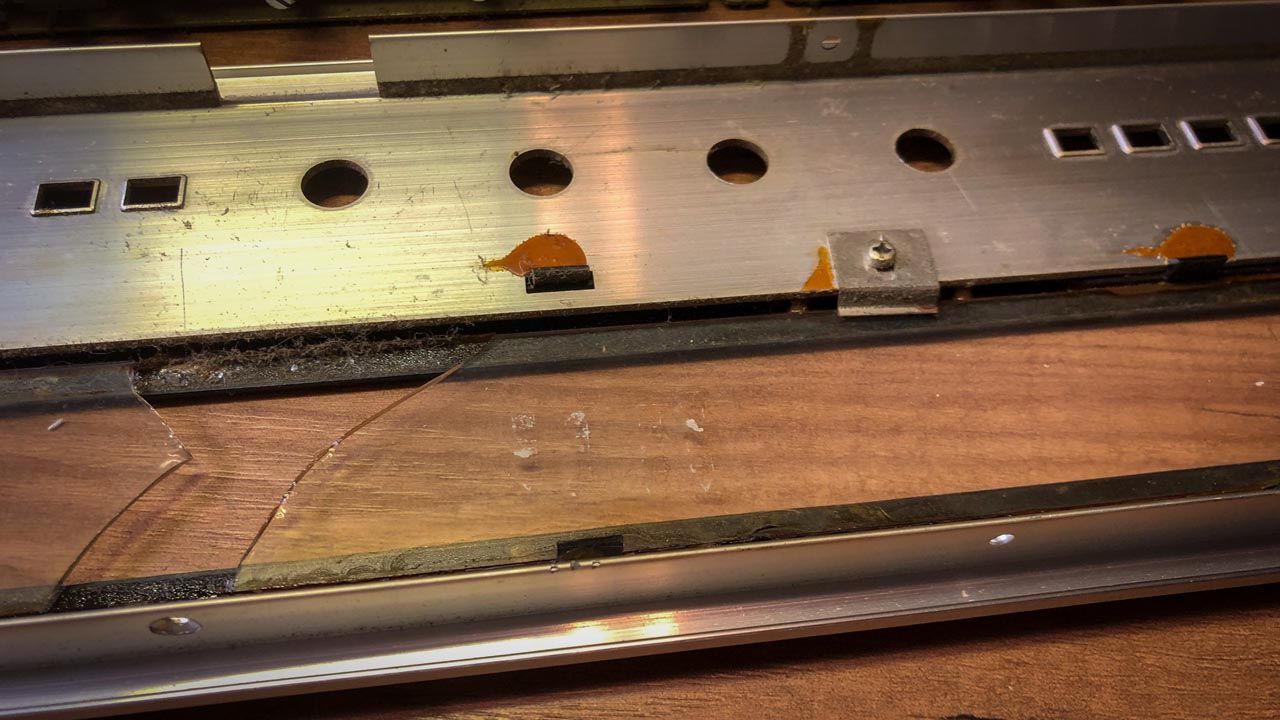

1. Gebroken glas moet vervangen worden.
2. De buislampjes 6,3V 250mA moeten vervangen worden.

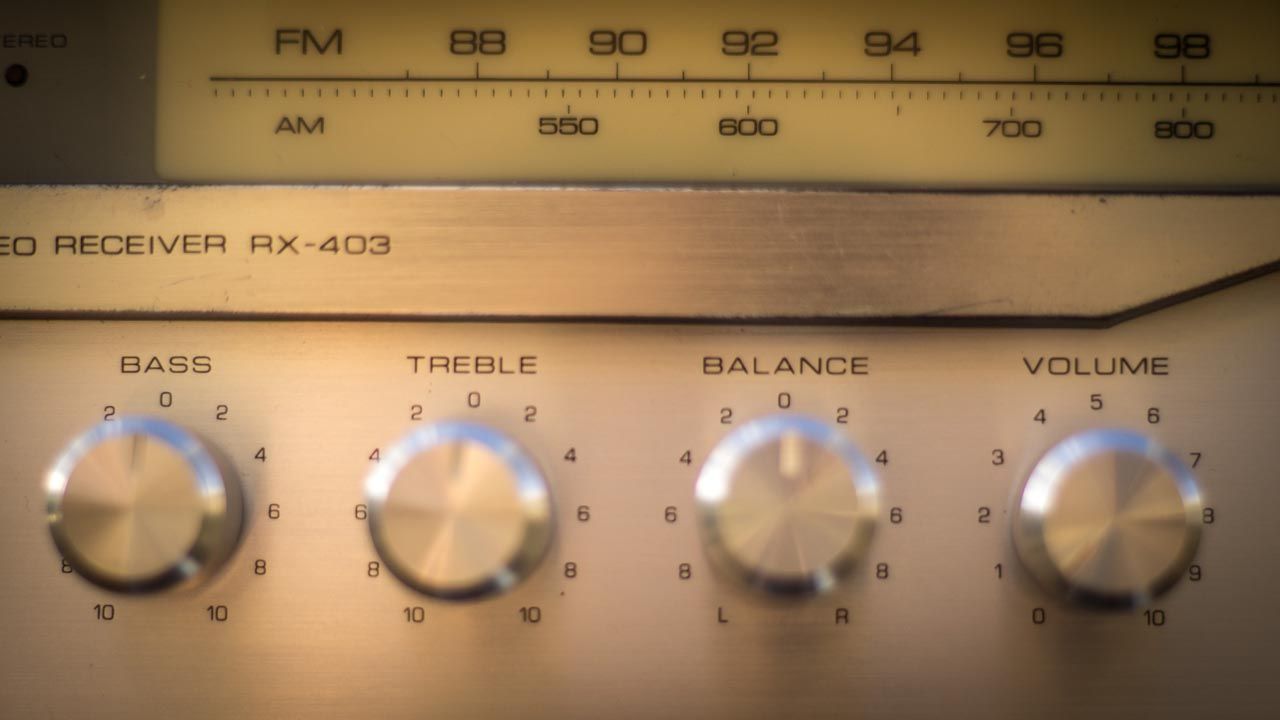

3. Potmeters moeten worden schoongemaakt.
4. Linker kanaal repareren.
5. Gehele apparaat schoonmaken.
![](/templates/yootheme/cache/ea/Rotel-RX403-receiver-24-ea9ed7e9.jpeg)
![](/templates/yootheme/cache/3a/Rotel-RX403-receiver-37-3a1ad172.jpeg)
Reparatie:
1. De Rotel receiver is geheel gereinigd met een combinatie van Dasty Ruit en Dasty ontvetter en IPA 97%.

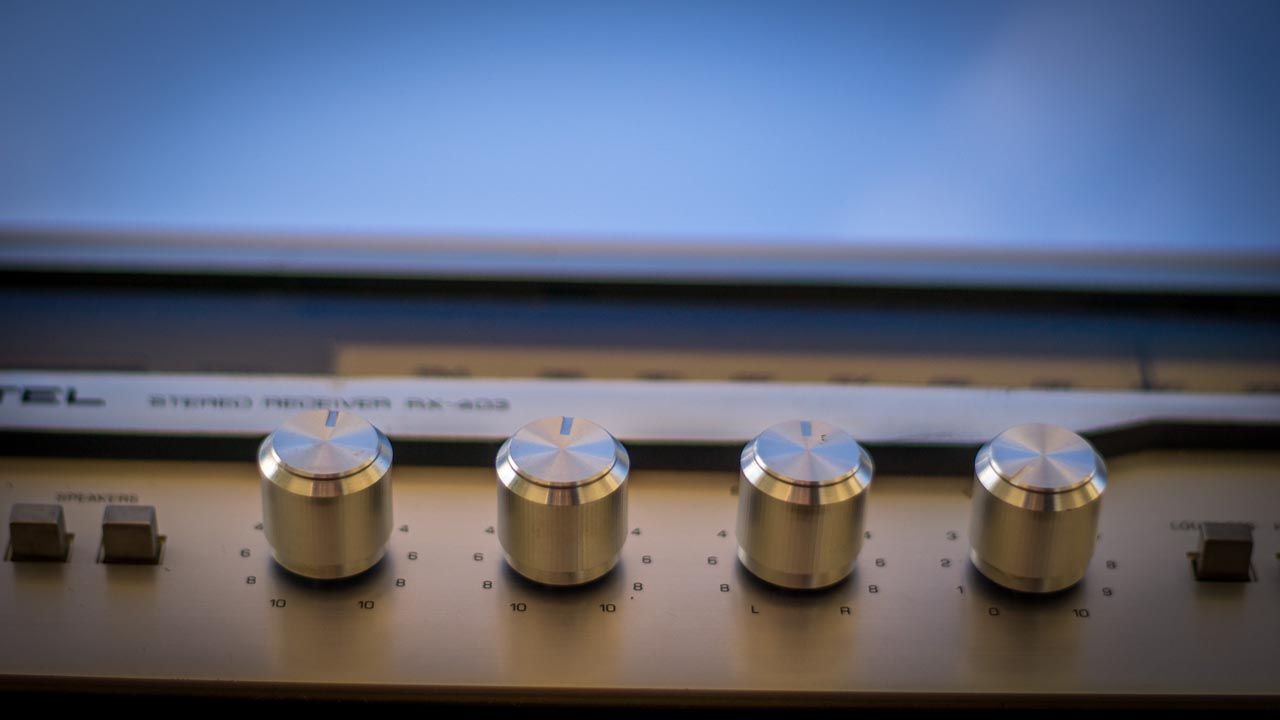

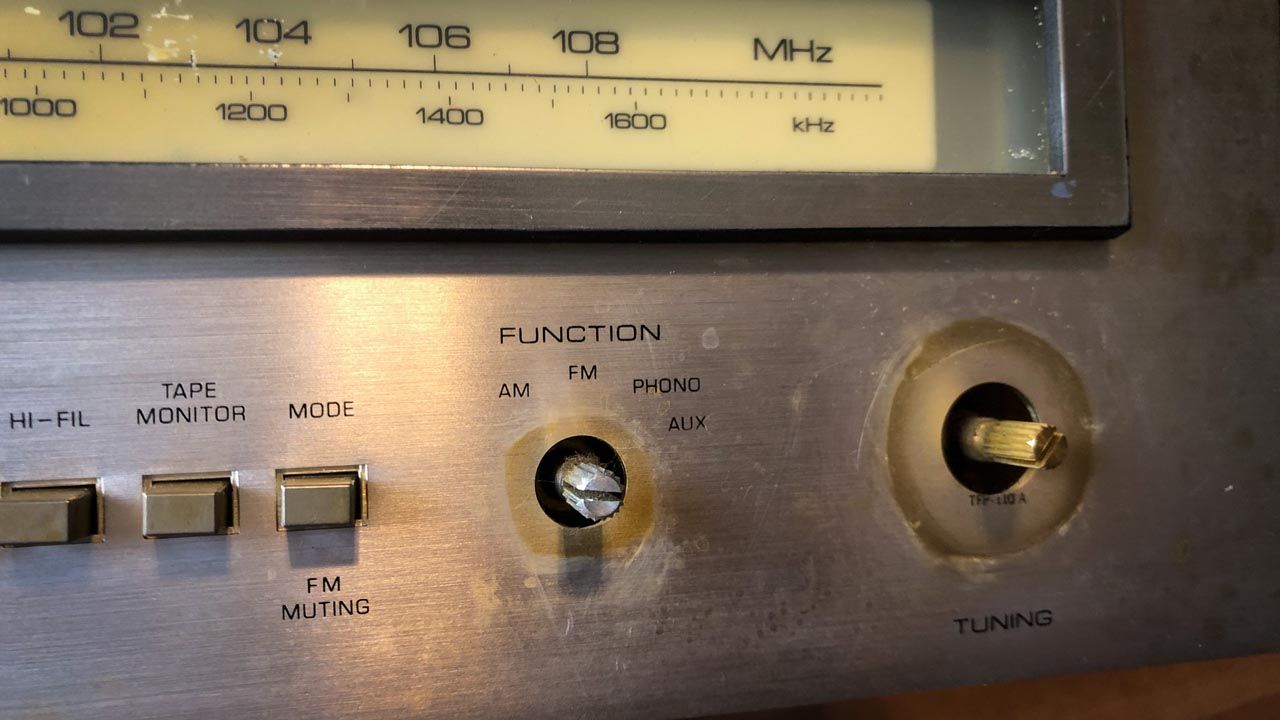

2. De knoppen zijn in het ultrasoon bad geweest

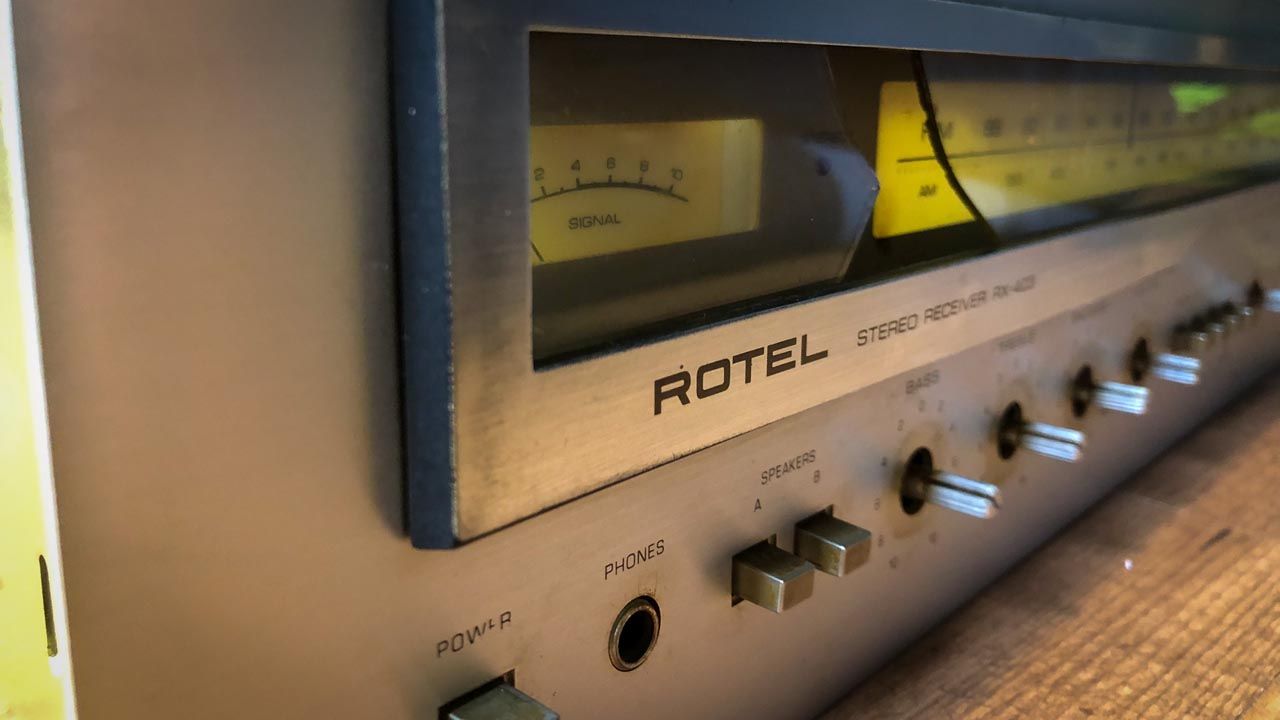

3. De lampjes vervangen door mooie 6,3V 250mA exemplaren.

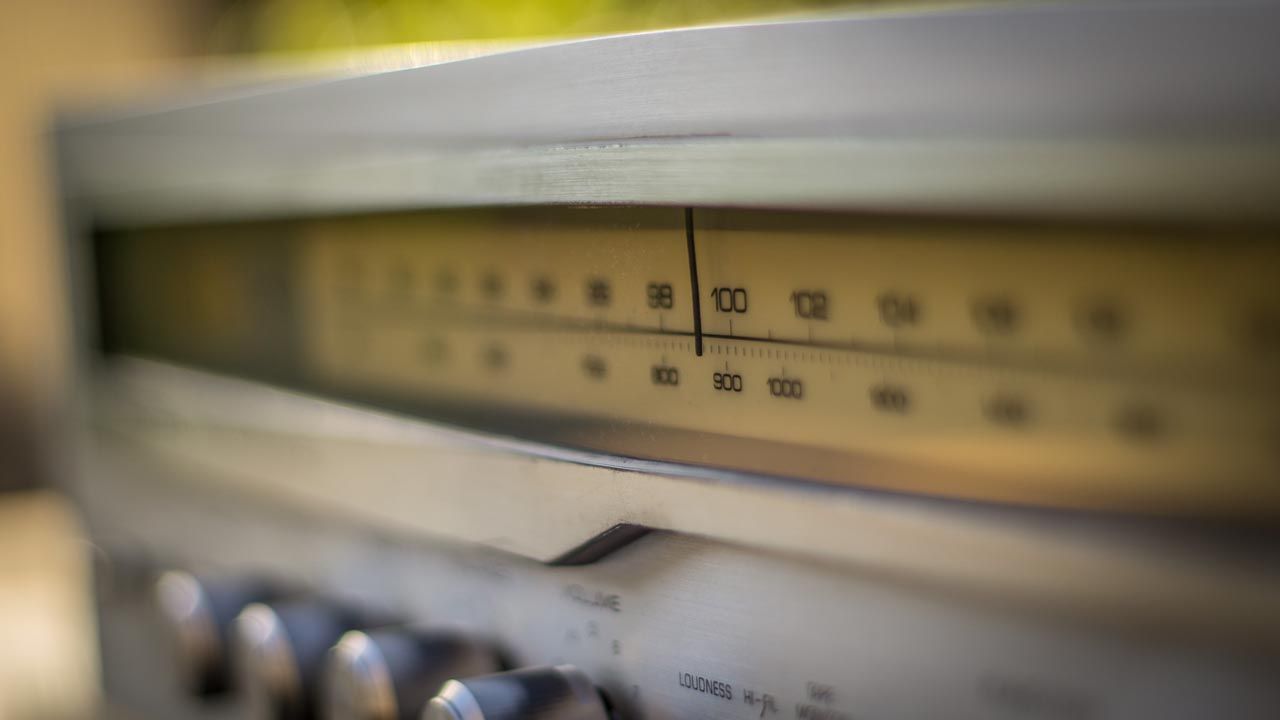

4. Het kapotte ruitje vervangen door een stuk helder plexiglas.
5. Alle potmeters schoongemaakt met de combinatie Kontakt 60 -> Kontakt WL -> Kontakt 61

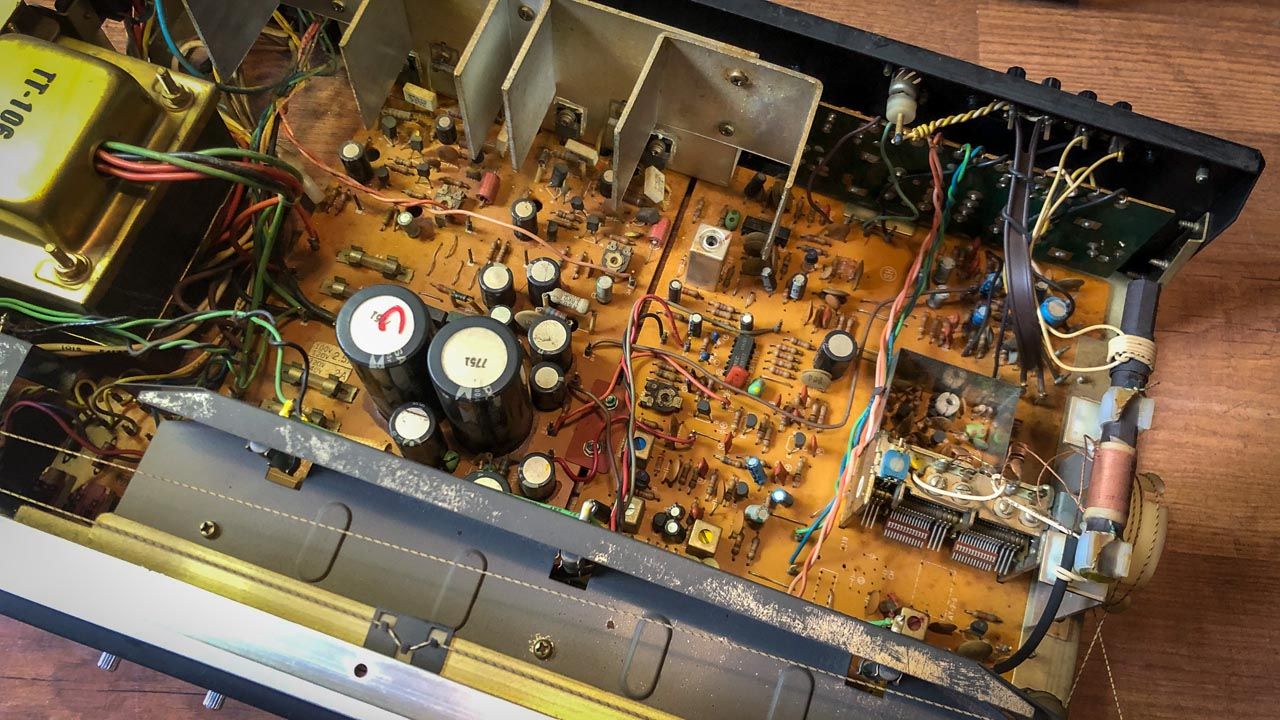

6. Gehele machine doorgemeten met toongenerator/oscilloscoop combinatie. Eindversterker afgeregeld op 4mV op de testpunten.
