SABA
9240
![SABA 9240 repair capasitor](/templates/yootheme/cache/61/SABA_9240_receiver-repair-2-61cccb4f.jpeg)
Klacht:
Kortsluiting. De zekering in de SABA 9240 brand door
![Capasitor defect of SABA 9240](/templates/yootheme/cache/c8/SABA_9240_receiver-repair-20-c86ba3d4.jpeg)
Diagnose:
- Bij het aanzetten brand de hoofdzekering direct door.
- Door het loskoppelen van de voedingsconnector naar het mainboard blijkt de kortsluiting niet op te treden.
- De rest van de receiver doet het nu goed. Alle lampjes branden en de tuner lijkt te werken.

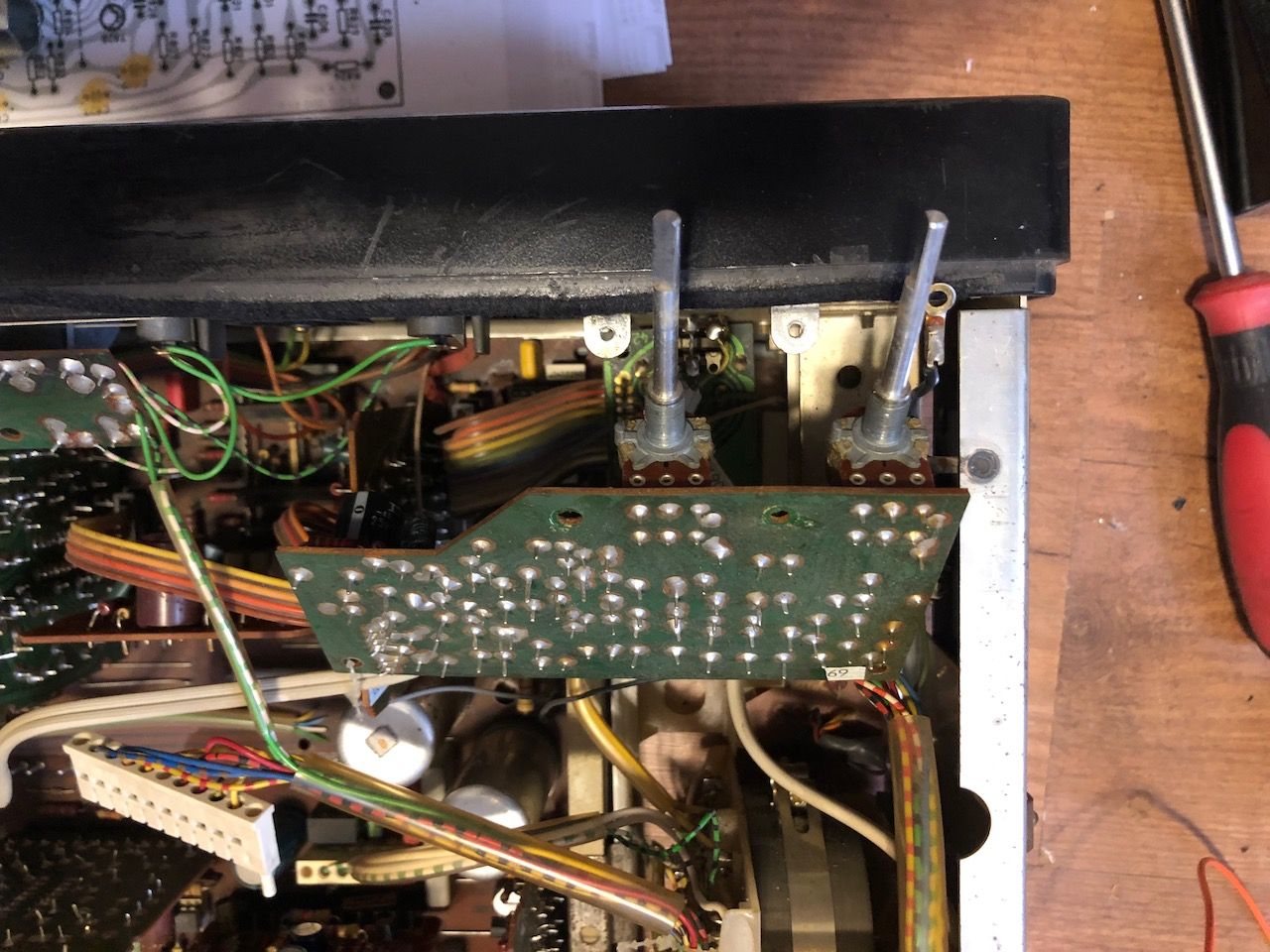

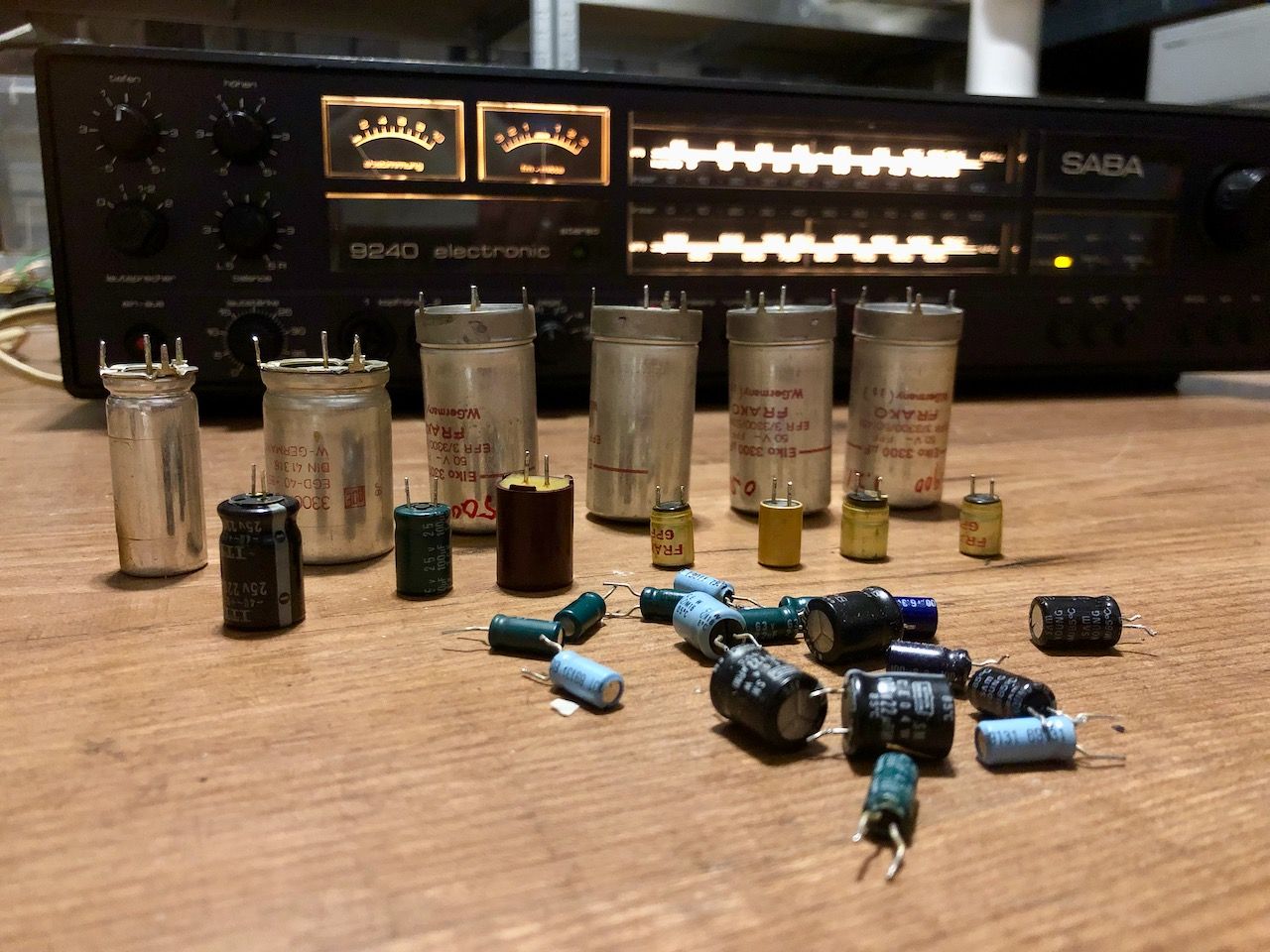

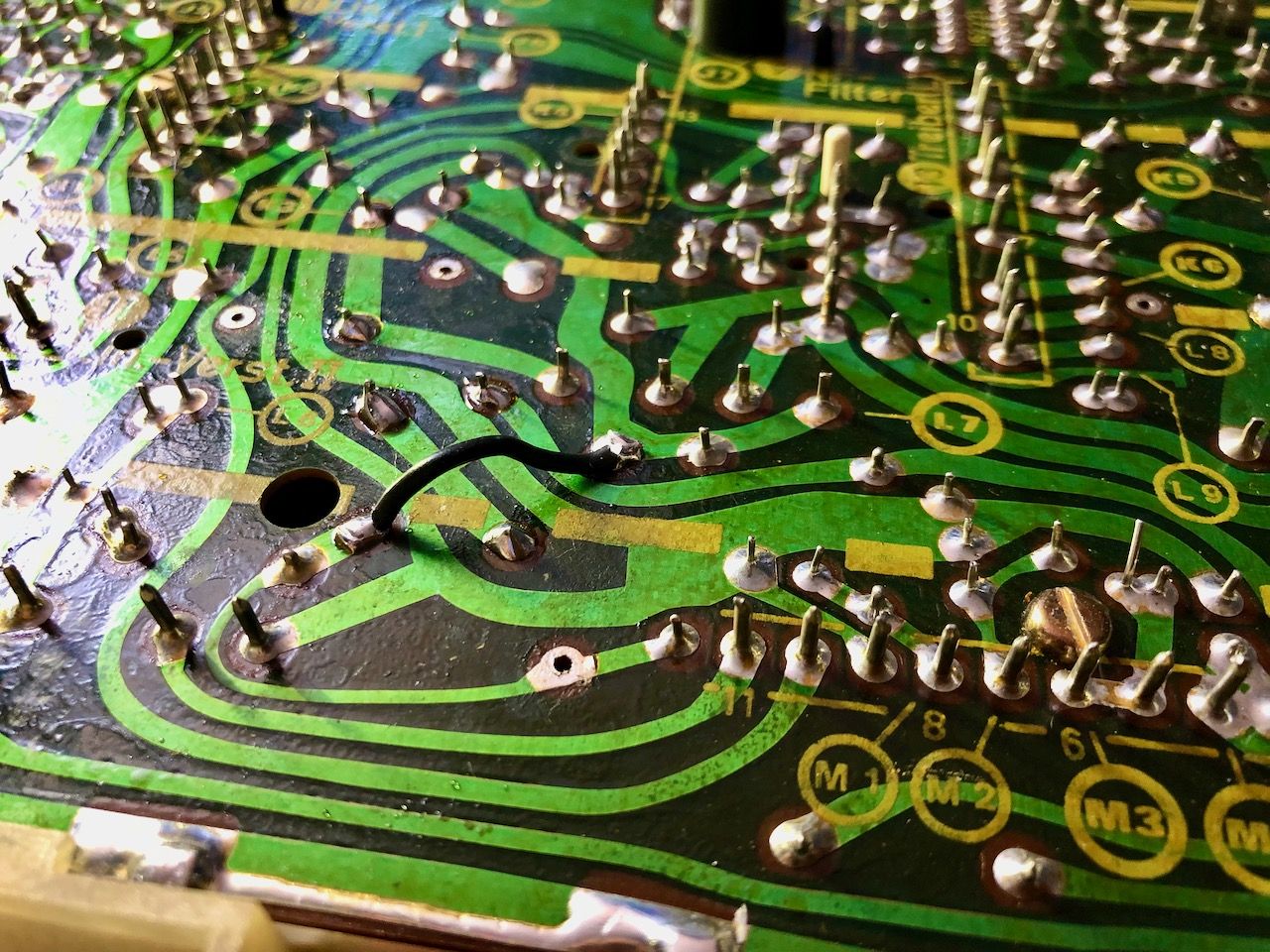

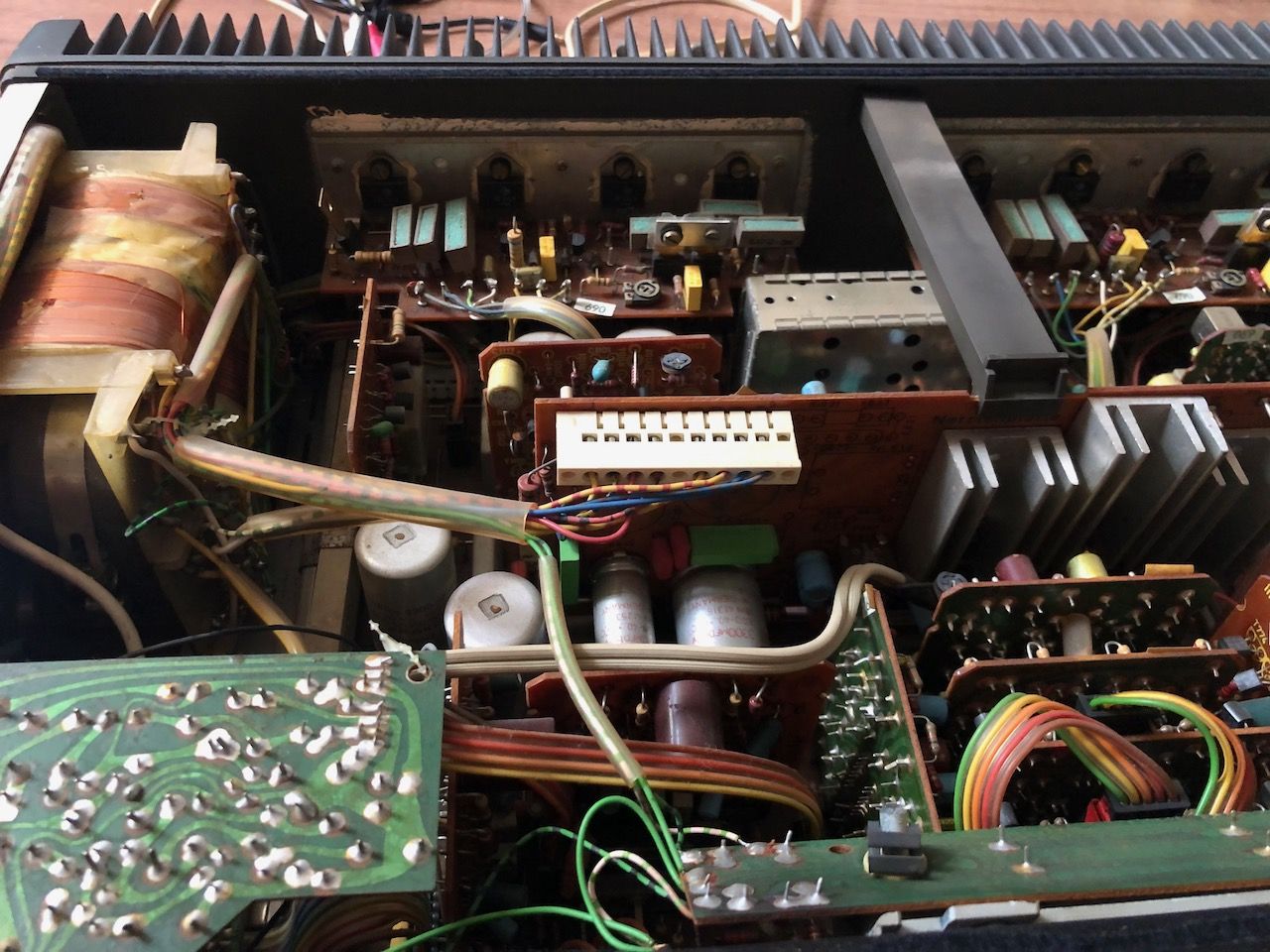

- Voeding doorgemeten en de condensatoren C2301, 2302, 2311 en 2312 uitgesoldeerd en doorgemeten. Twee stuks blijken defect te zijn en geven kortsluiting.
- Diverse condensatoren van de voeding en de signaal-lijn gecontroleerd. Meerdere geven afwijkende waardes op.
![3300uf capacitar change to 4700uf](/templates/yootheme/cache/80/SABA_9240_receiver-repair-16-8020bfe1.jpeg)

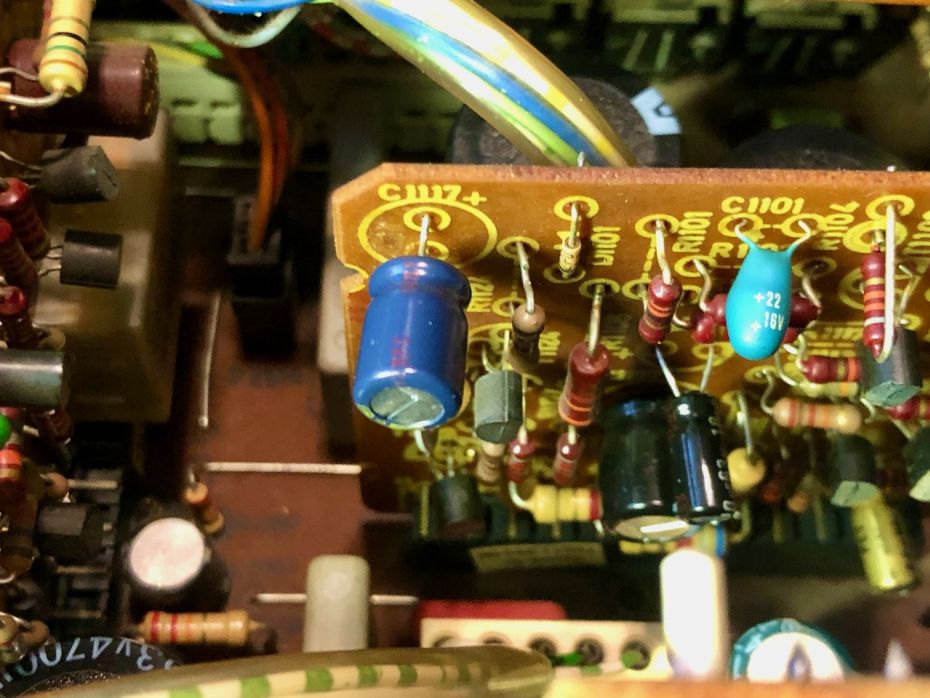

![amplifier capacitor swap](/templates/yootheme/cache/0d/SABA_9240_receiver-repair-17-0da84203.jpeg)
Reparatie:

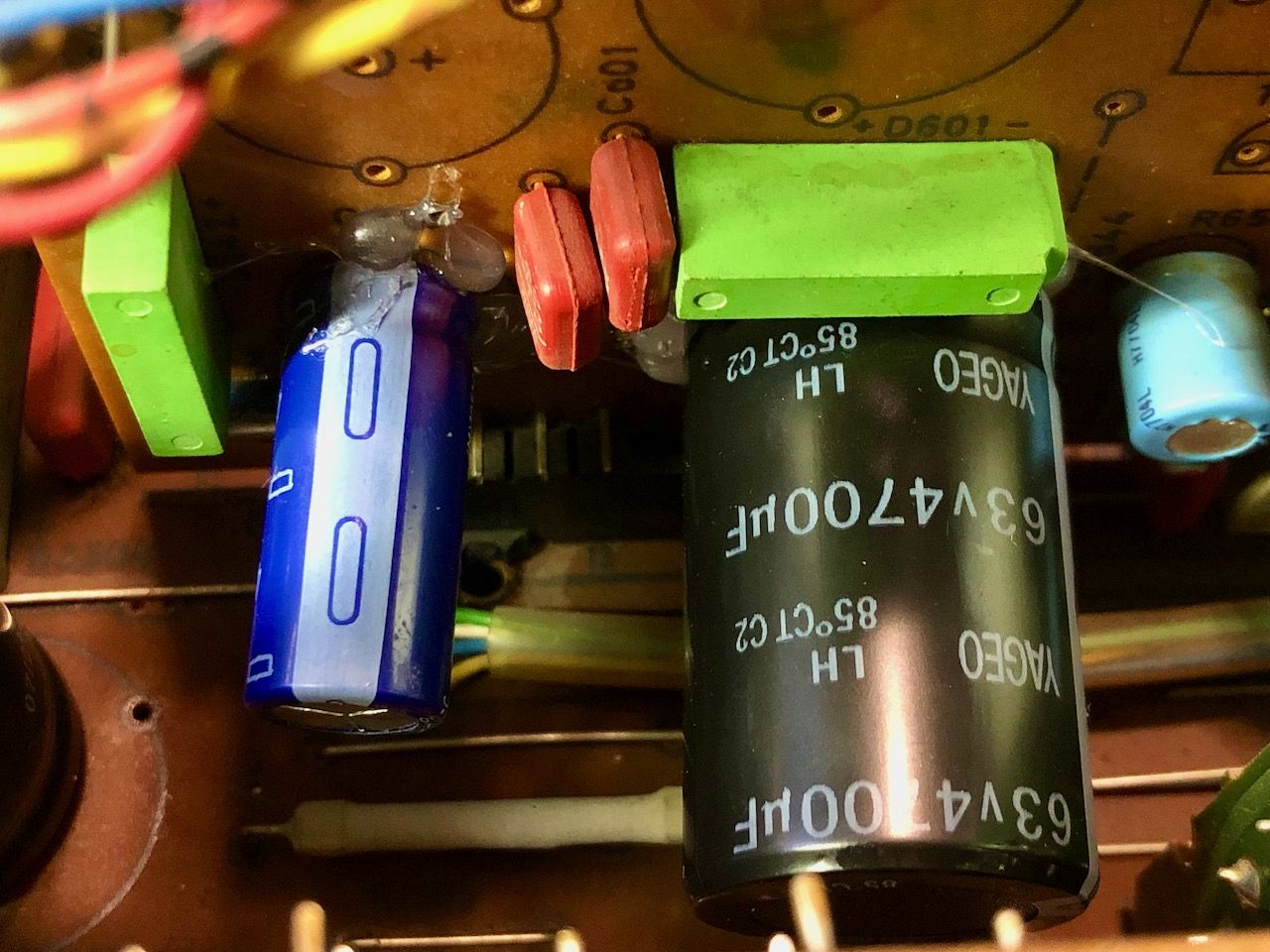

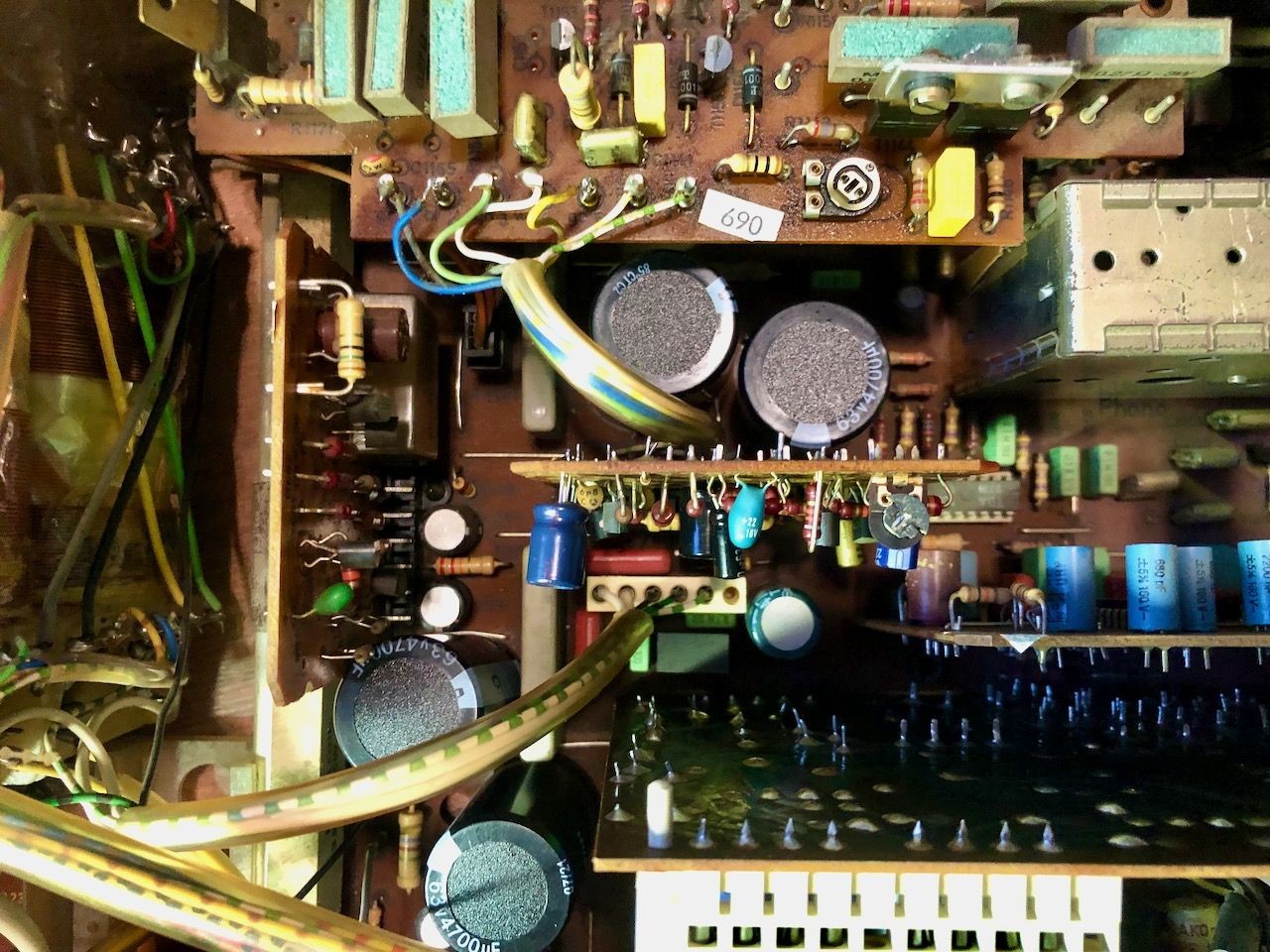

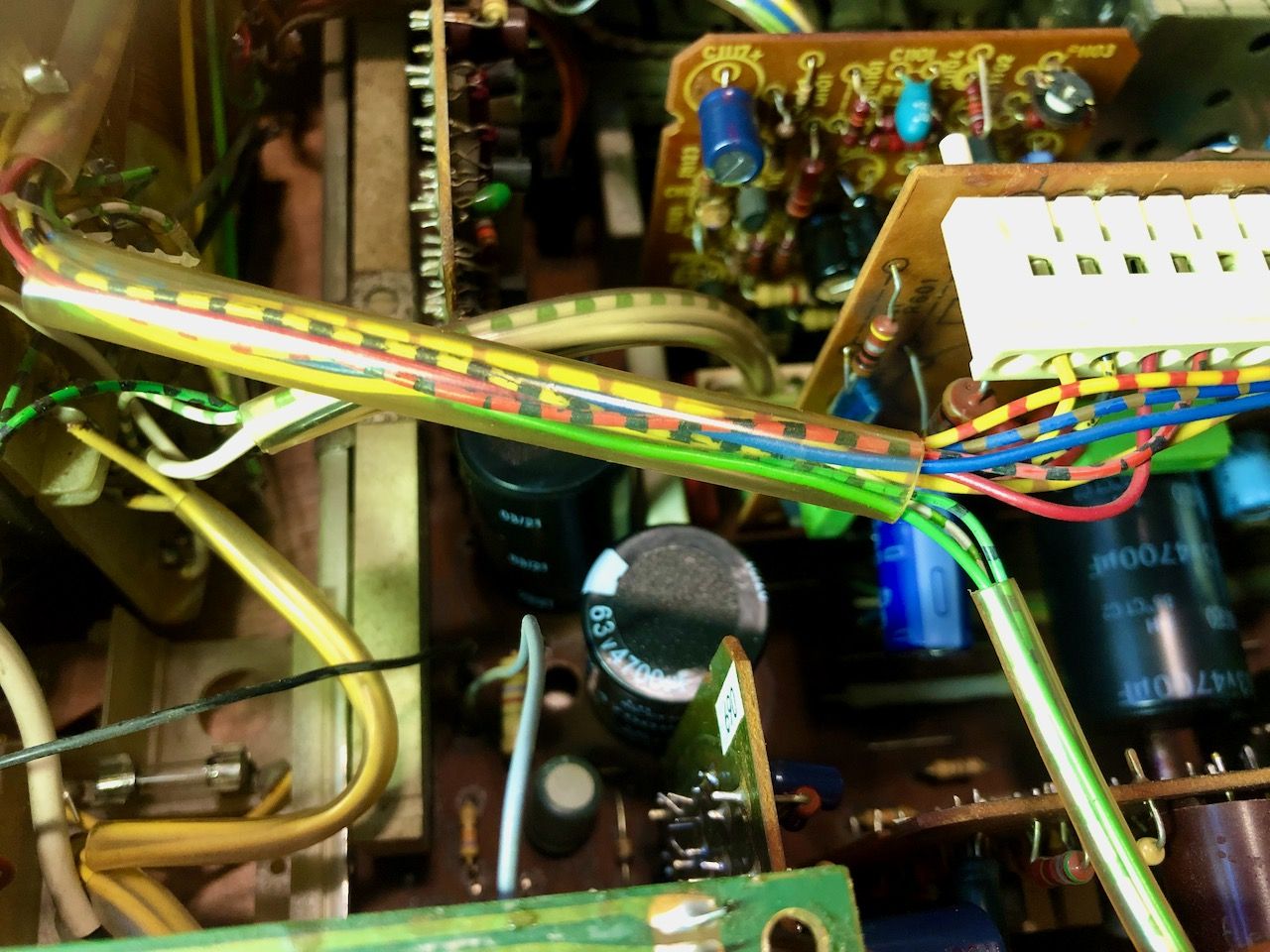

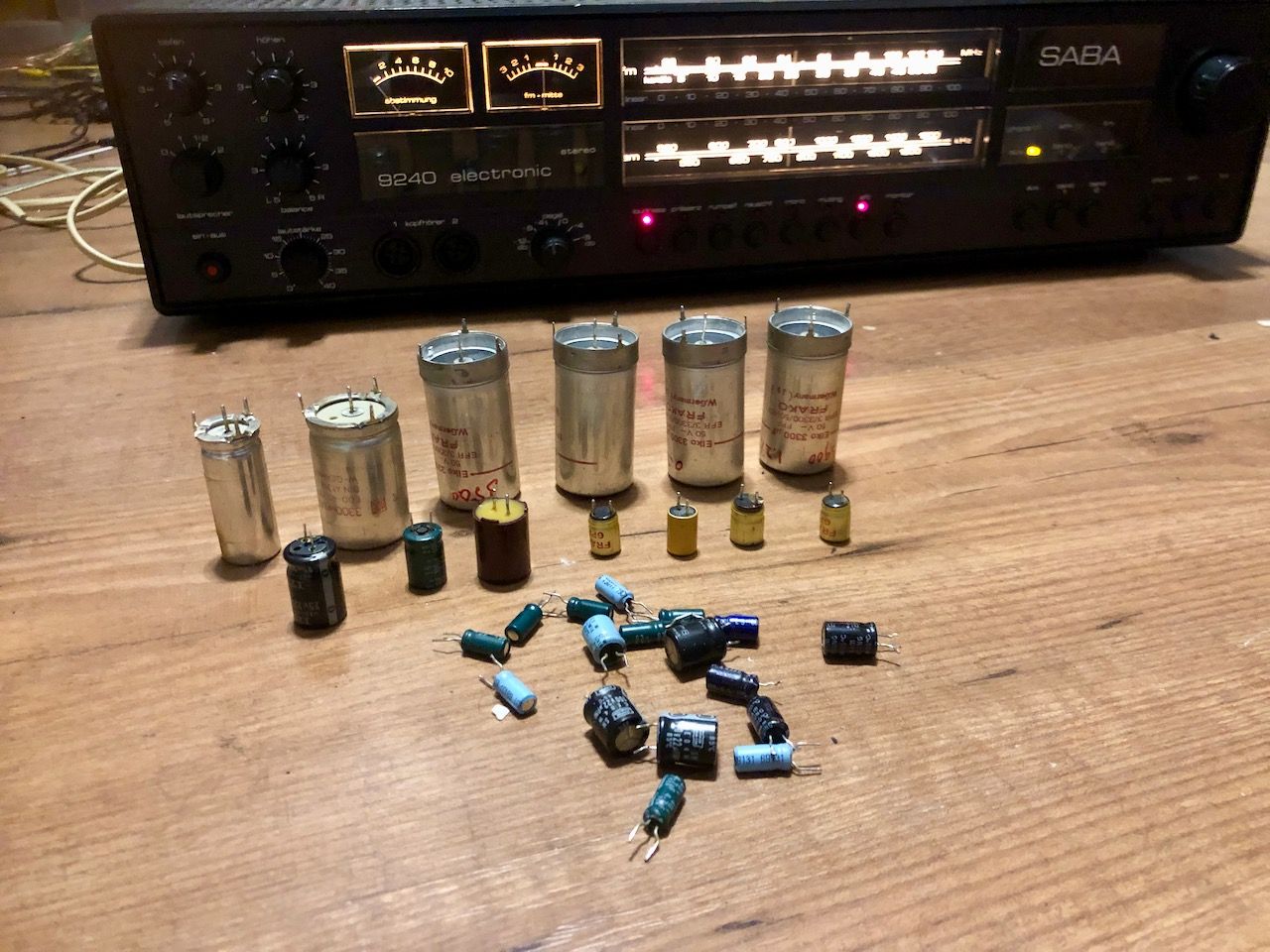

- Alle voedings condensatoren vervangen. De 3300uf/40v vervangen door 4700yf/63v

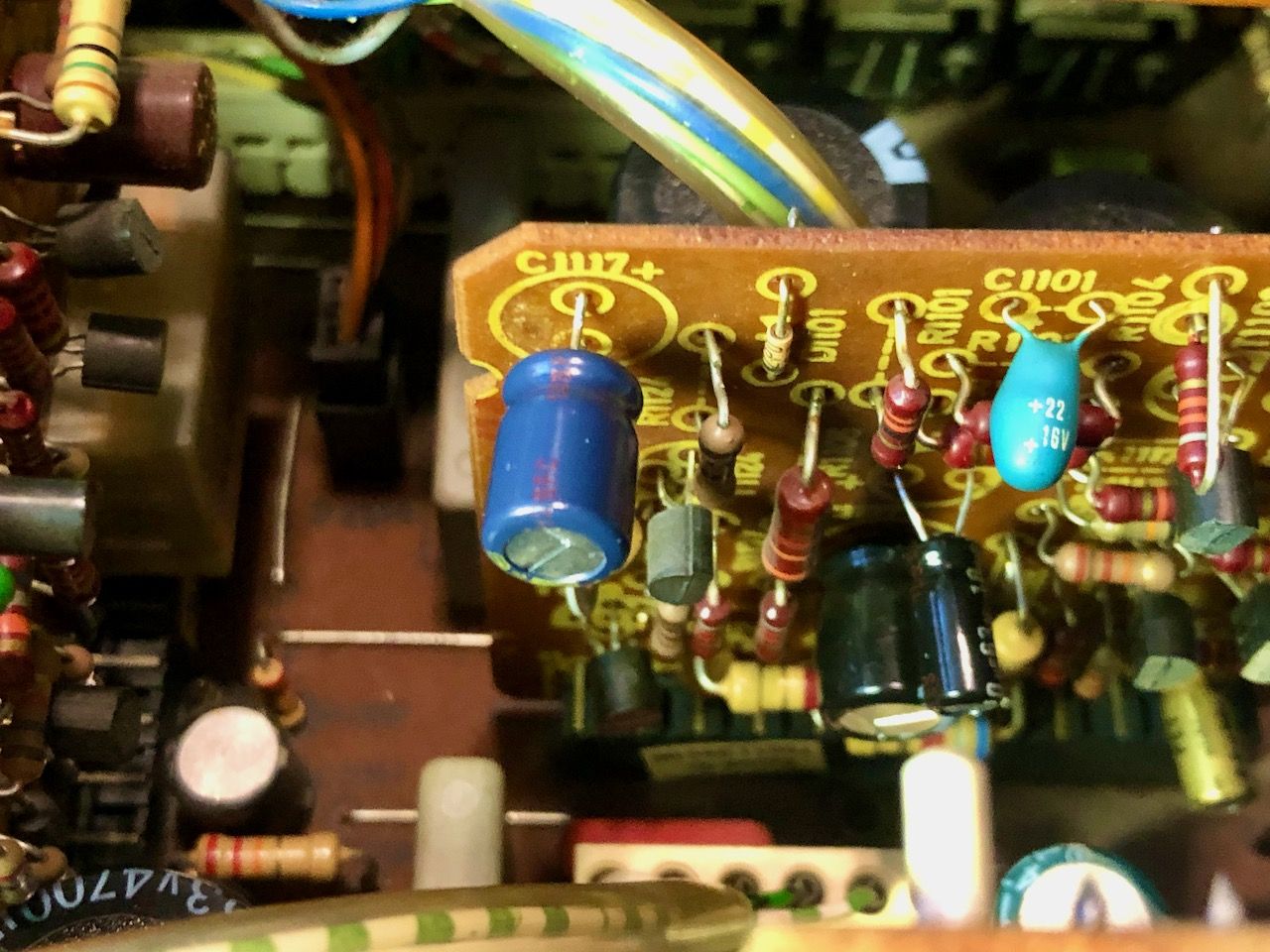

- Alle condensatoren van de versterker en klank module vervangen.

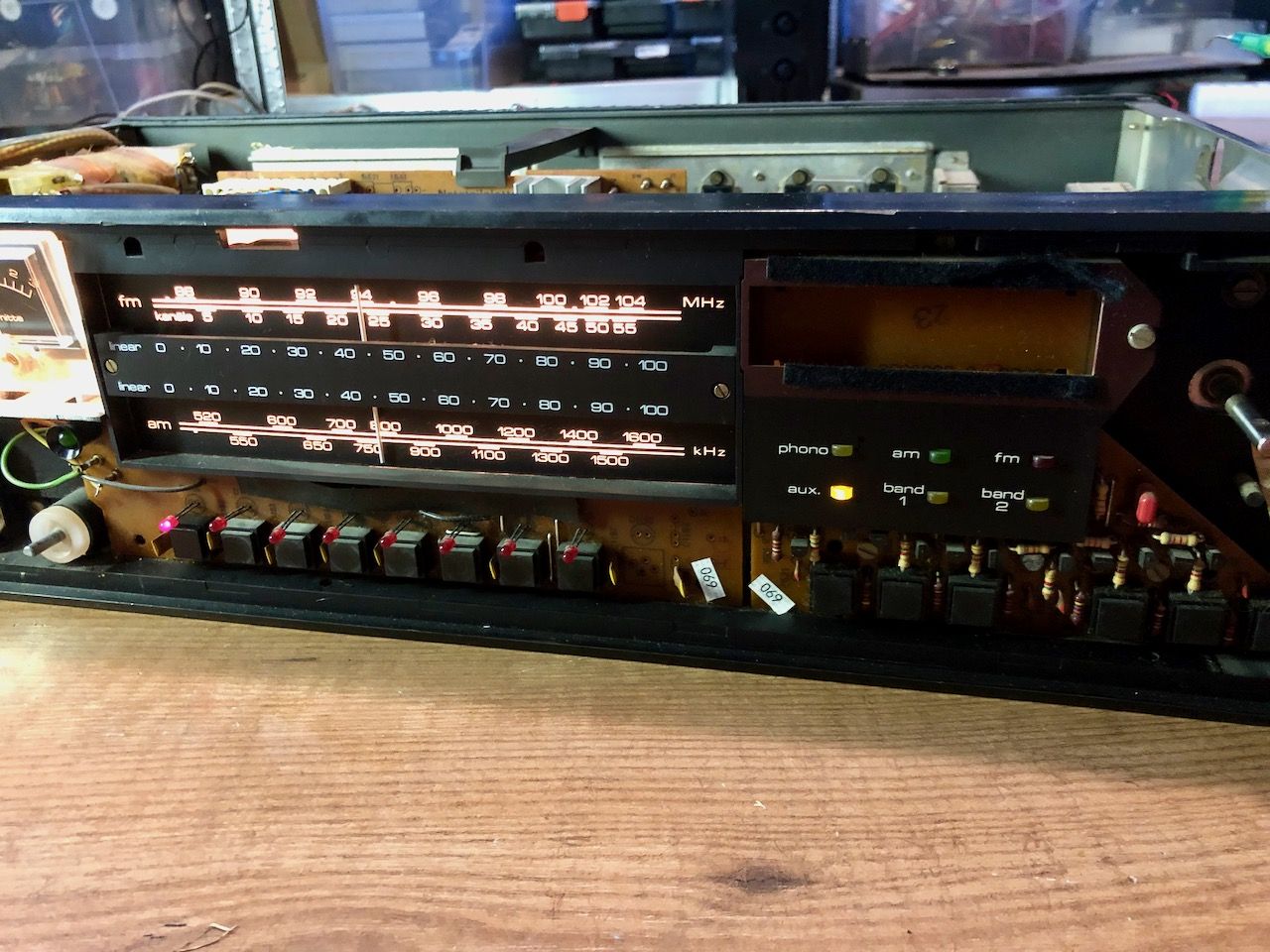

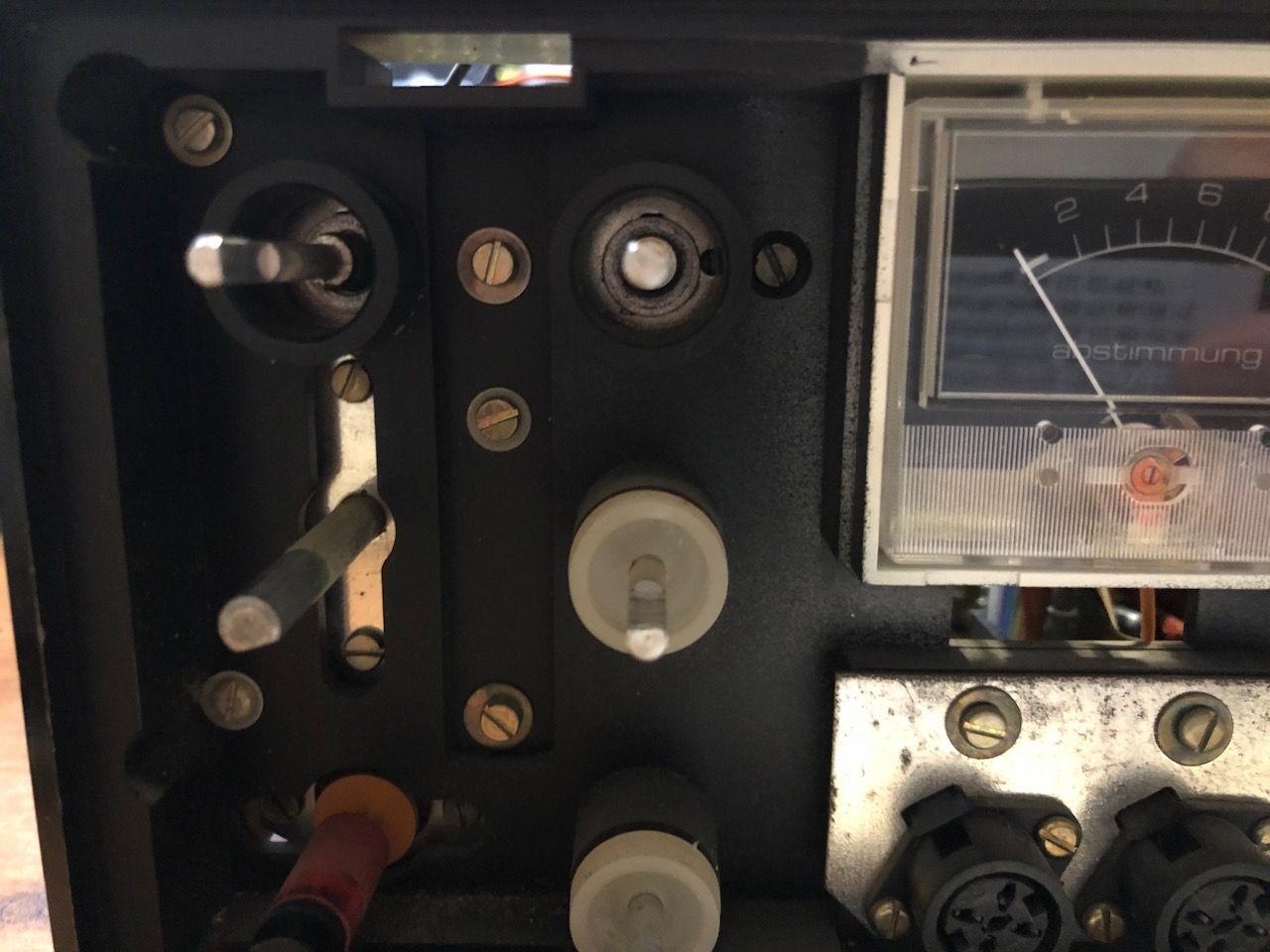

- Potmeters en schakelaars gereinigd met Deoxit
- De modules zitten met connectoren op de hoofdprint bevestigd. Deze connectoren gereinigd.
- versterker afgeregeld op 14mv
Eindoordeel:

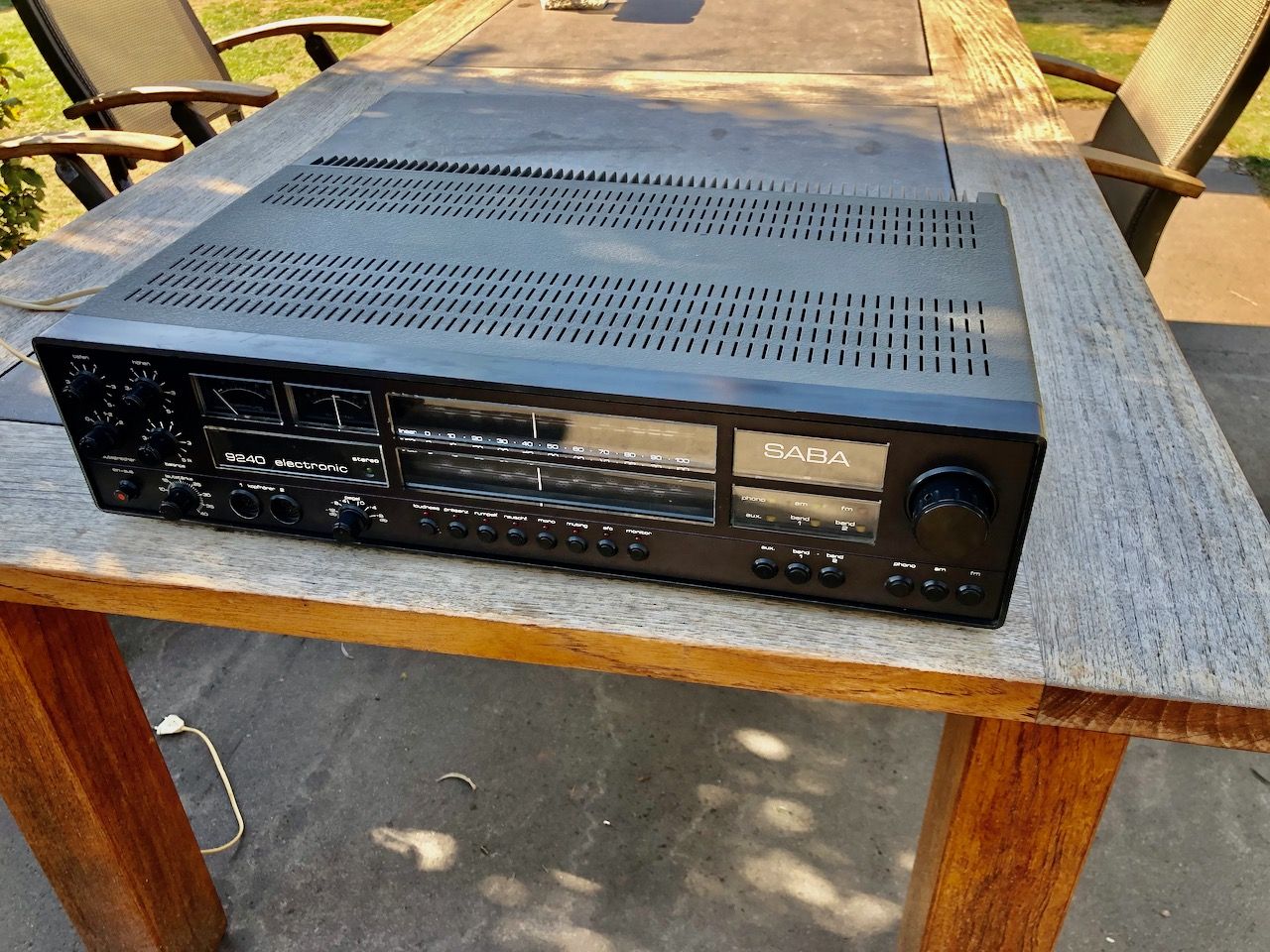

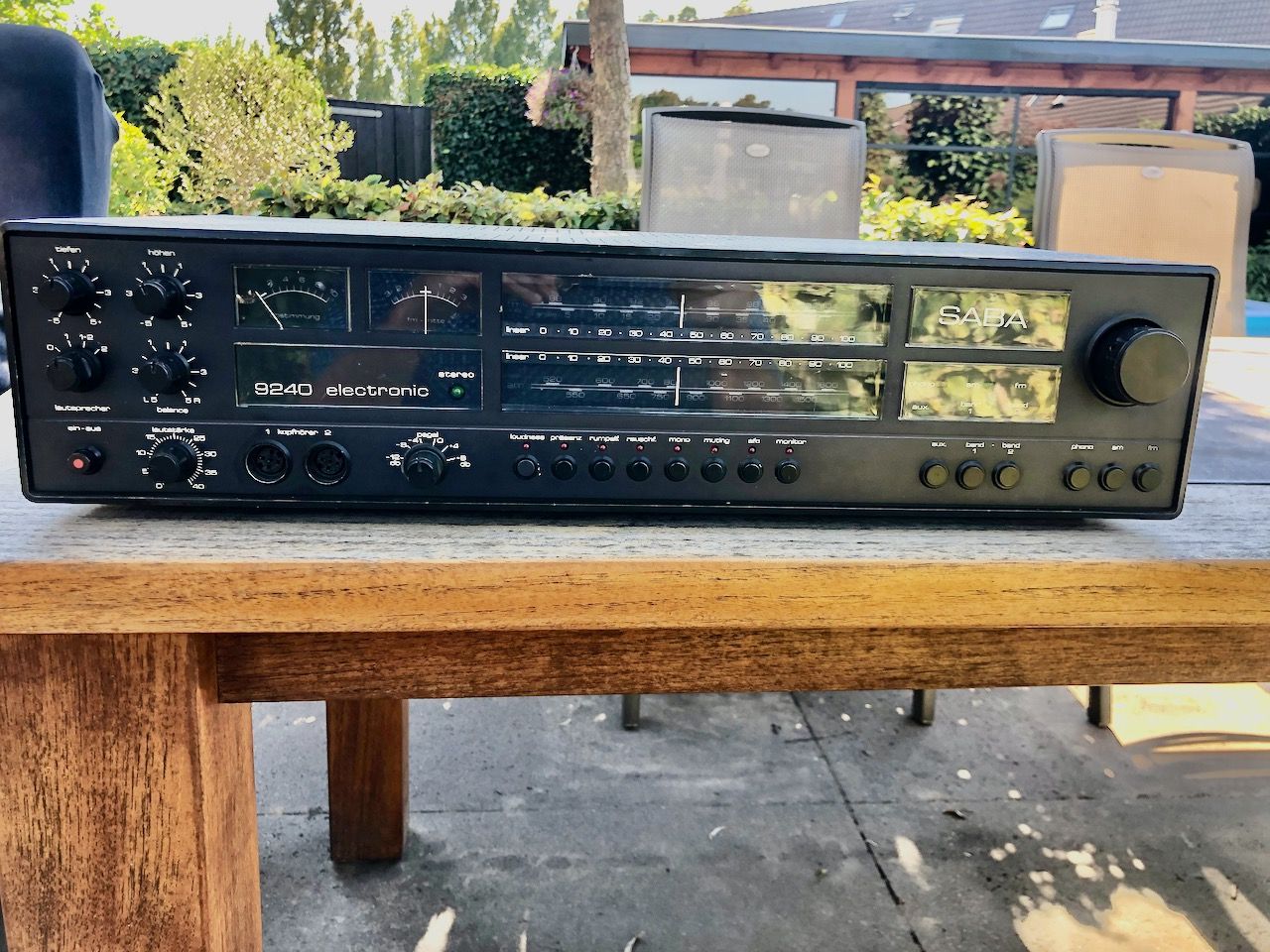

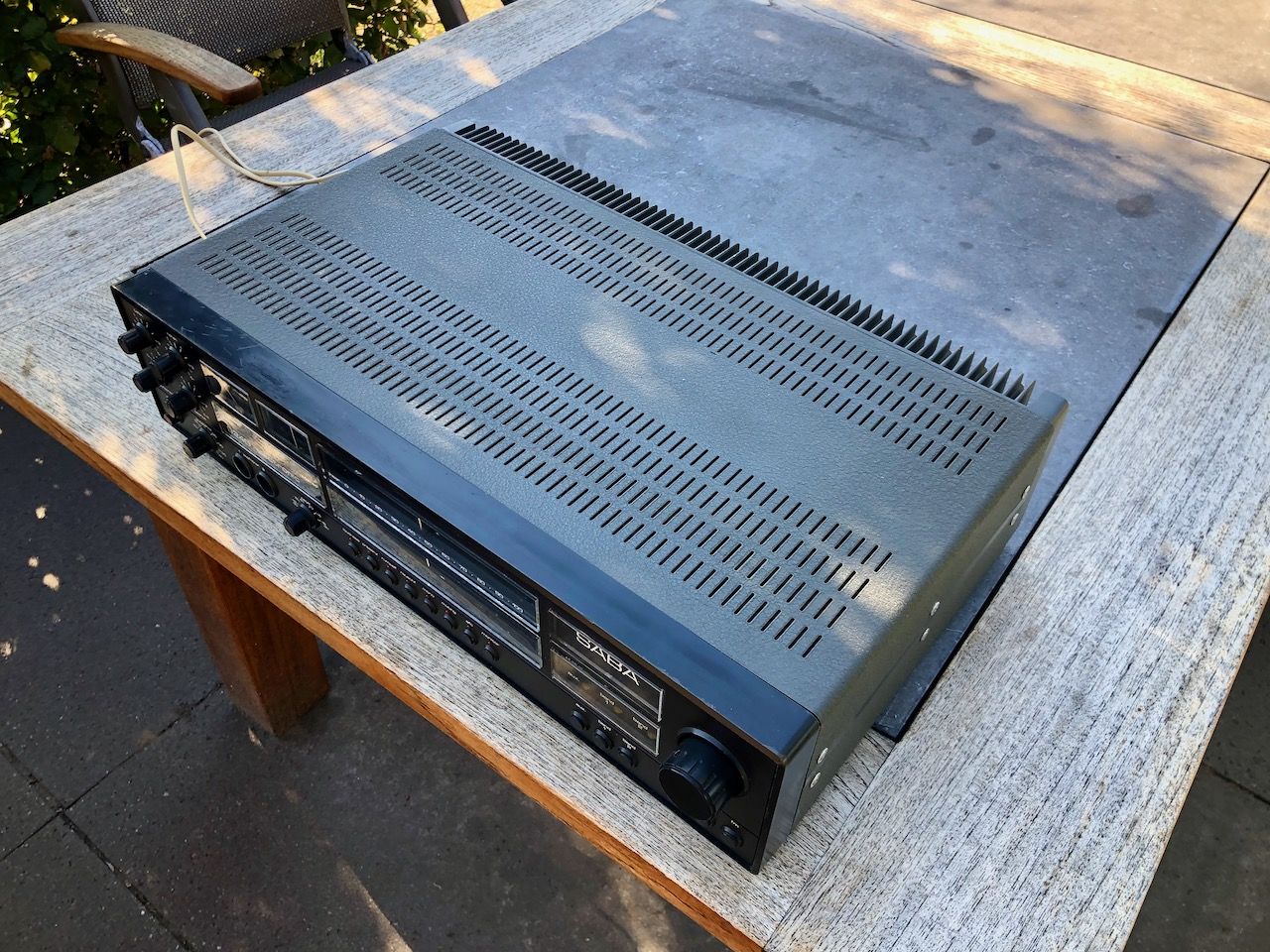

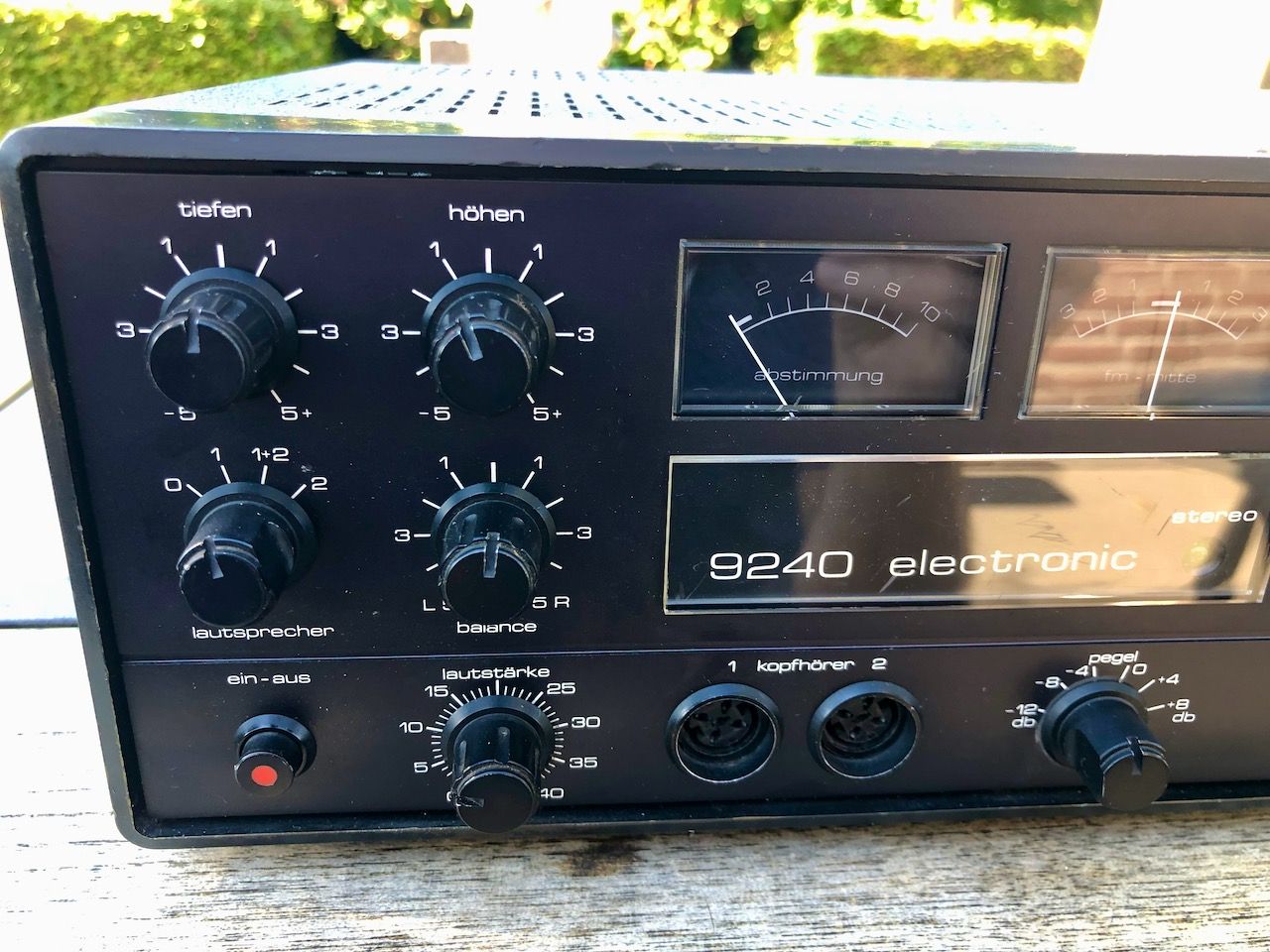

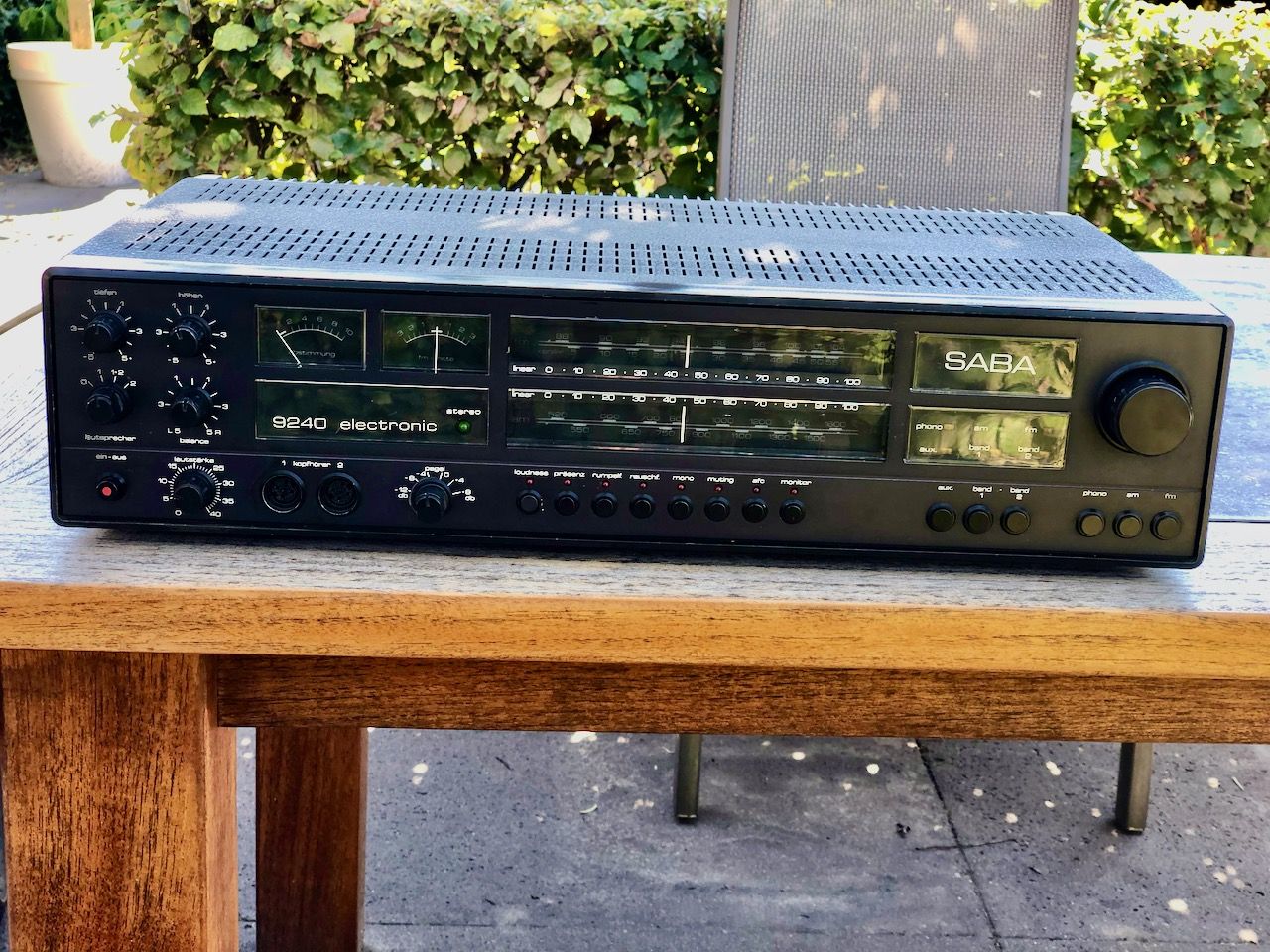

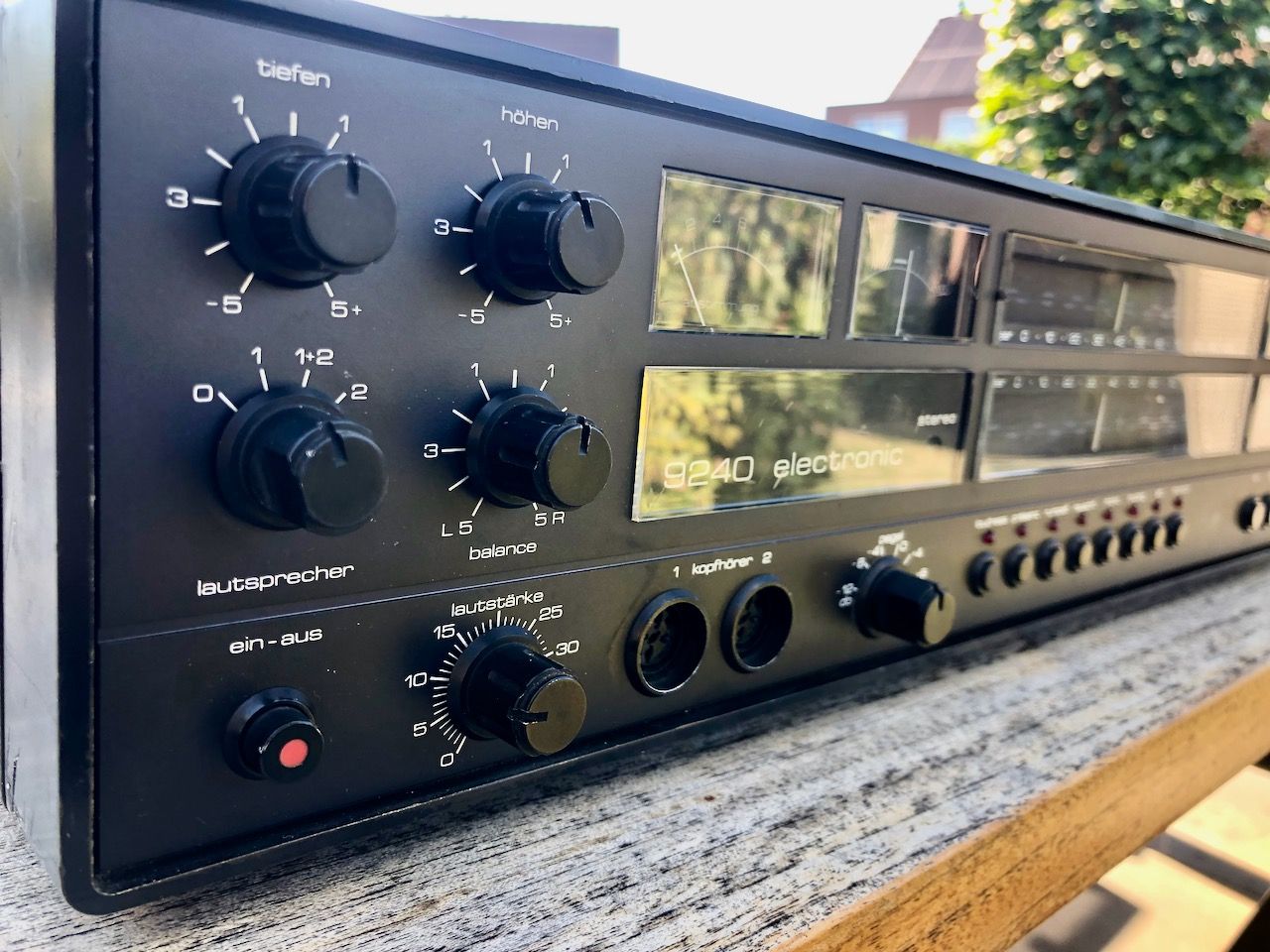

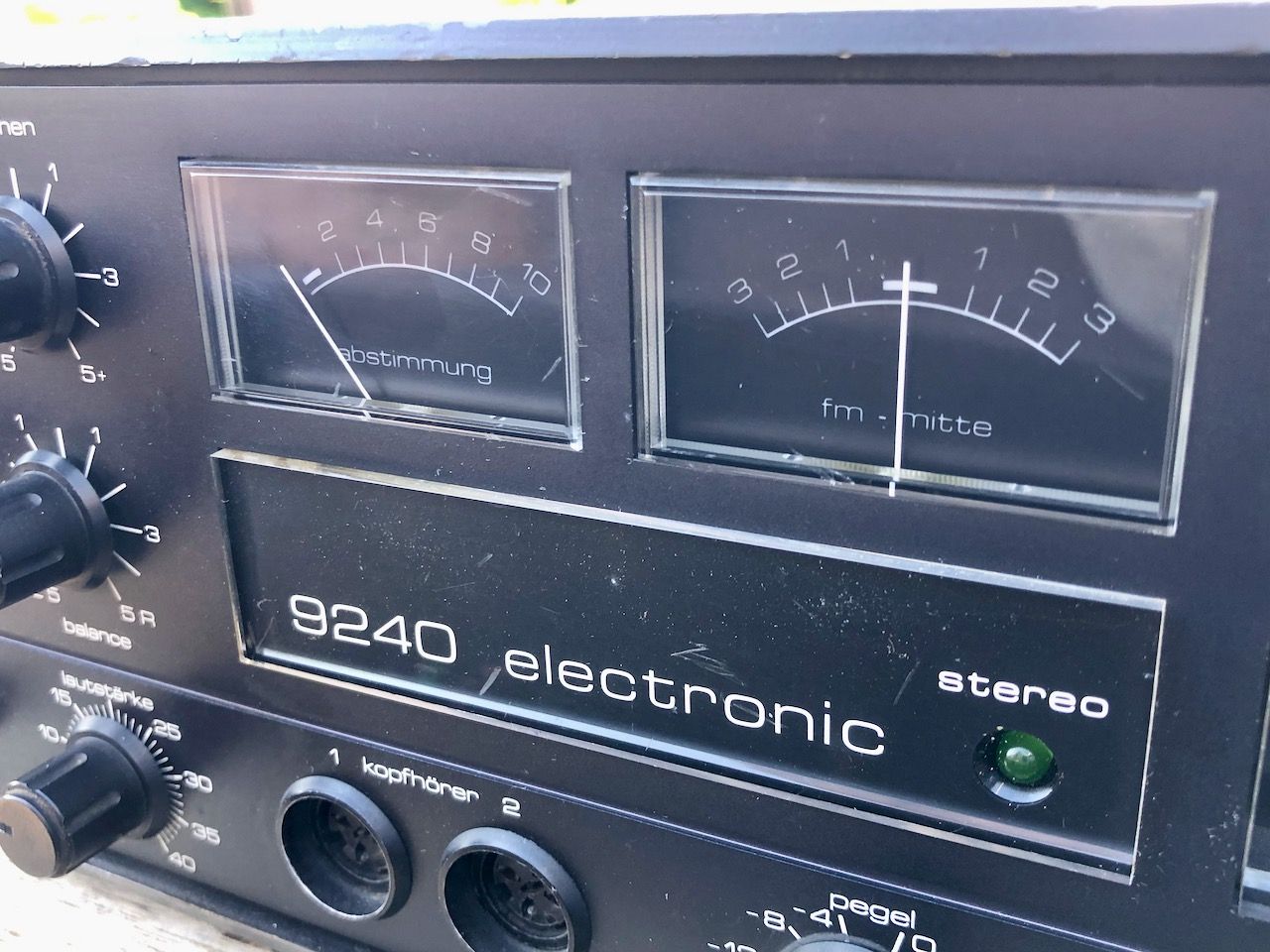

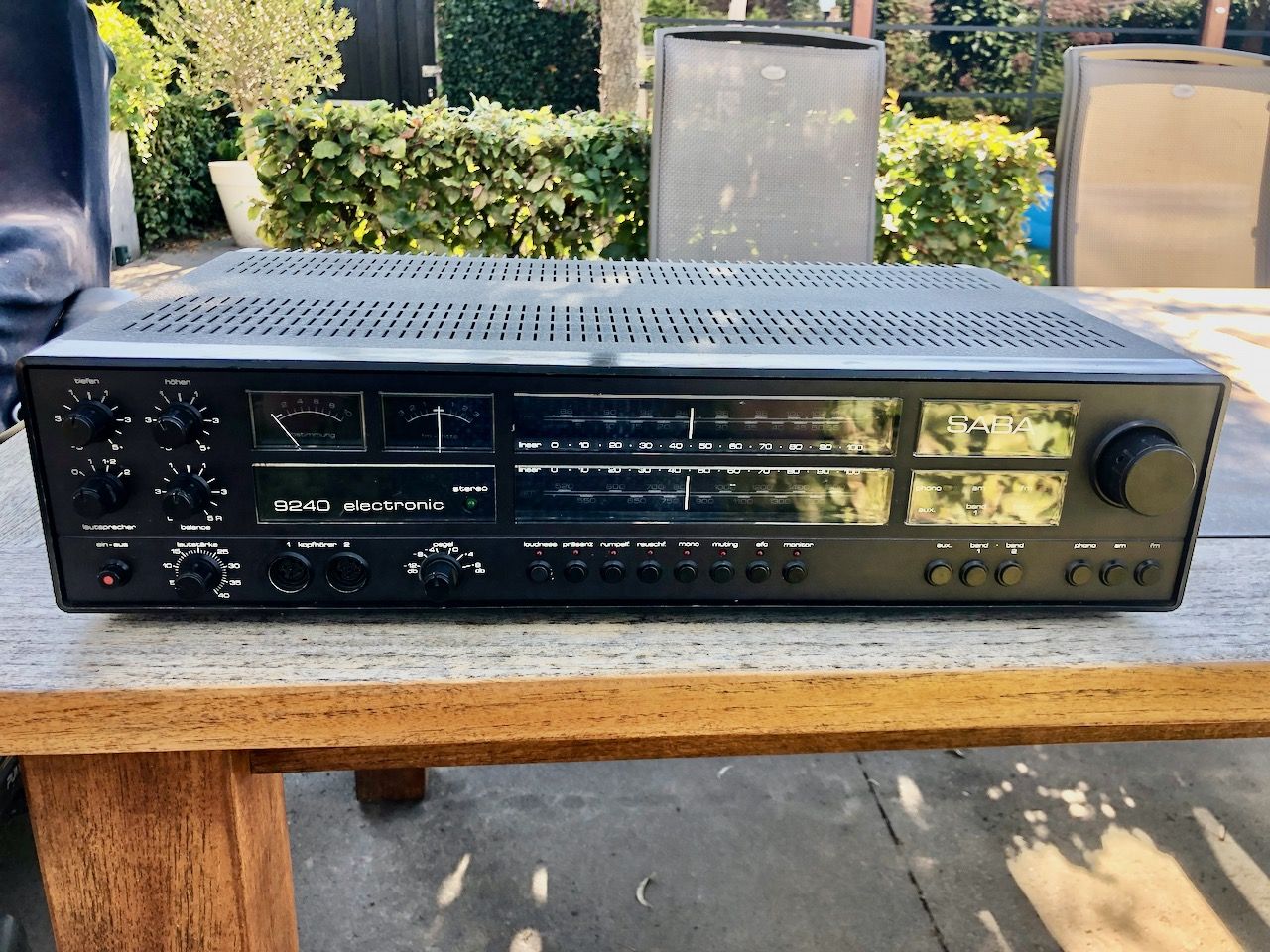

De SABA 9240 is zelfs voor zijn tijd, geproduceerd tussen 1977 en 1979, een bijzondere verschijning. Een zware metalen behuizing, strak modern ontwerp en veel instelmogelijkheden.

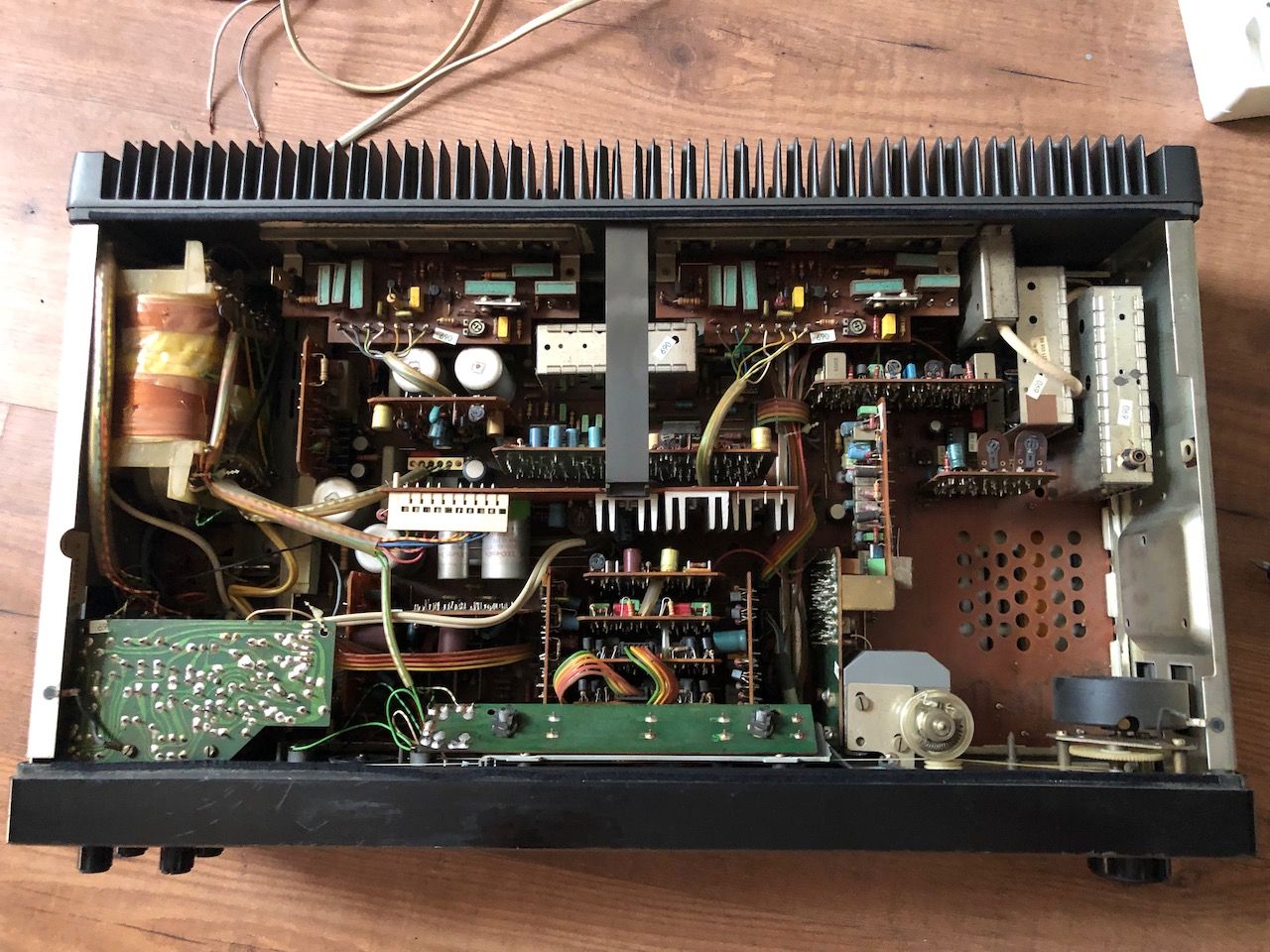

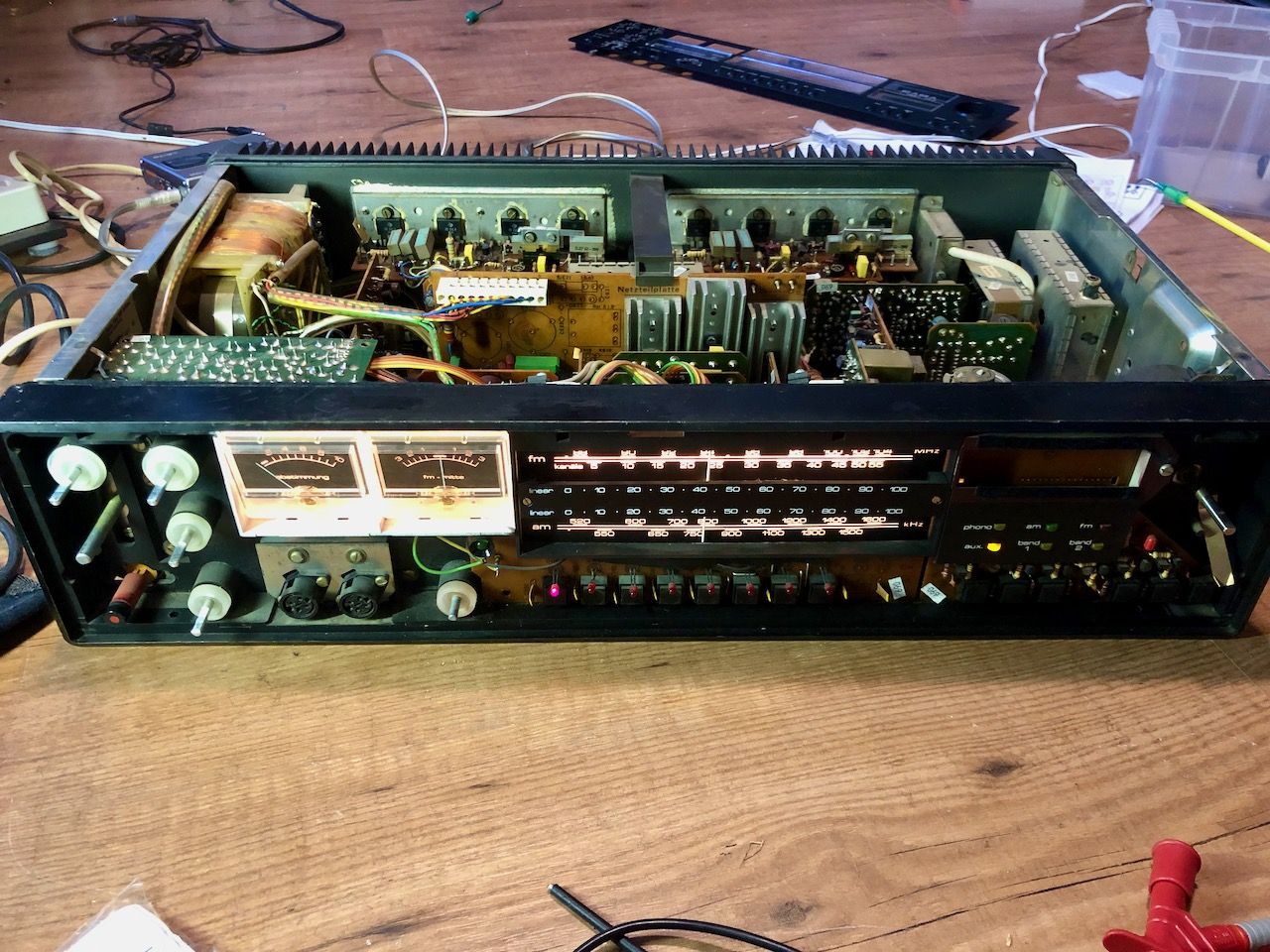

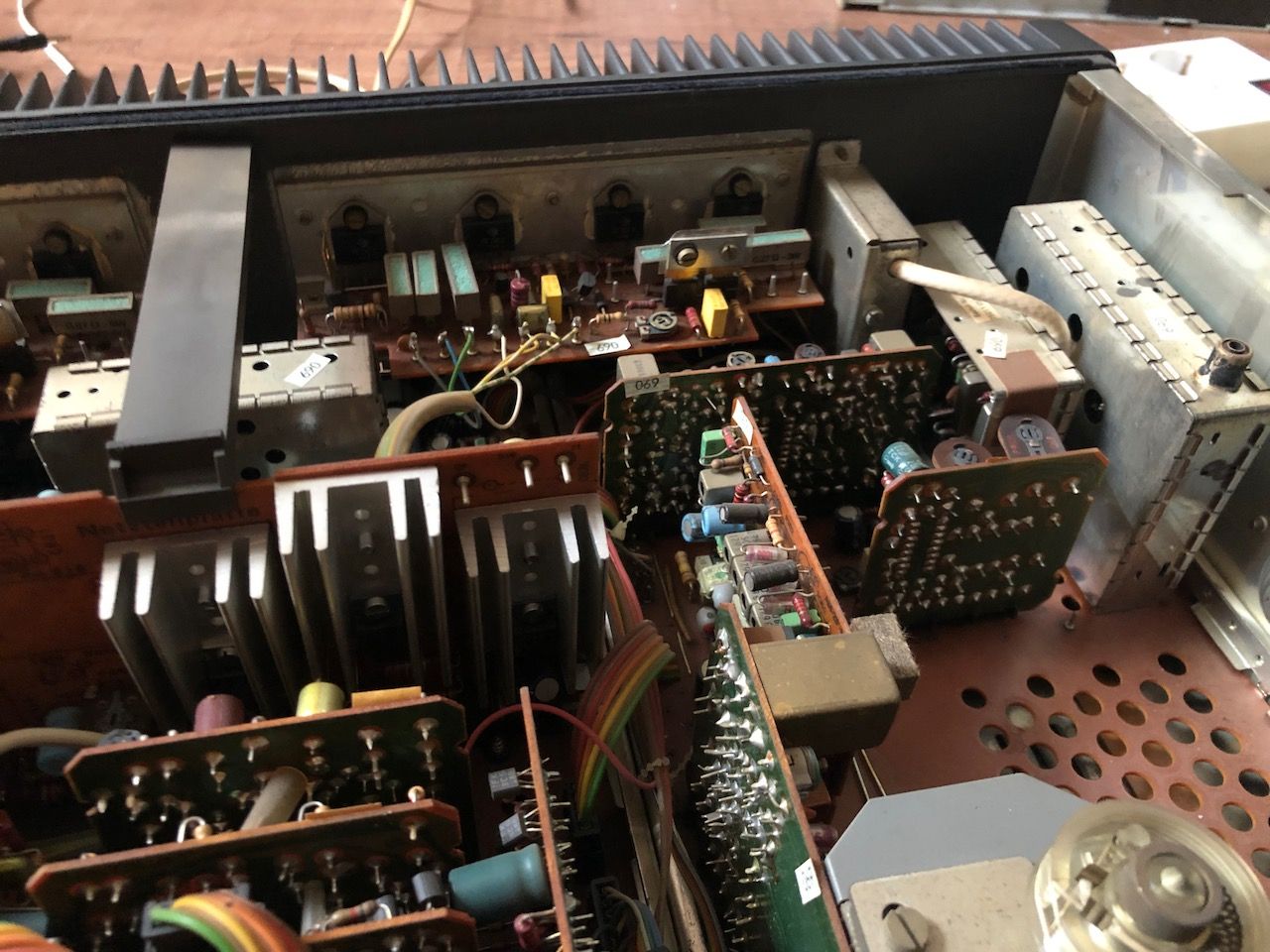

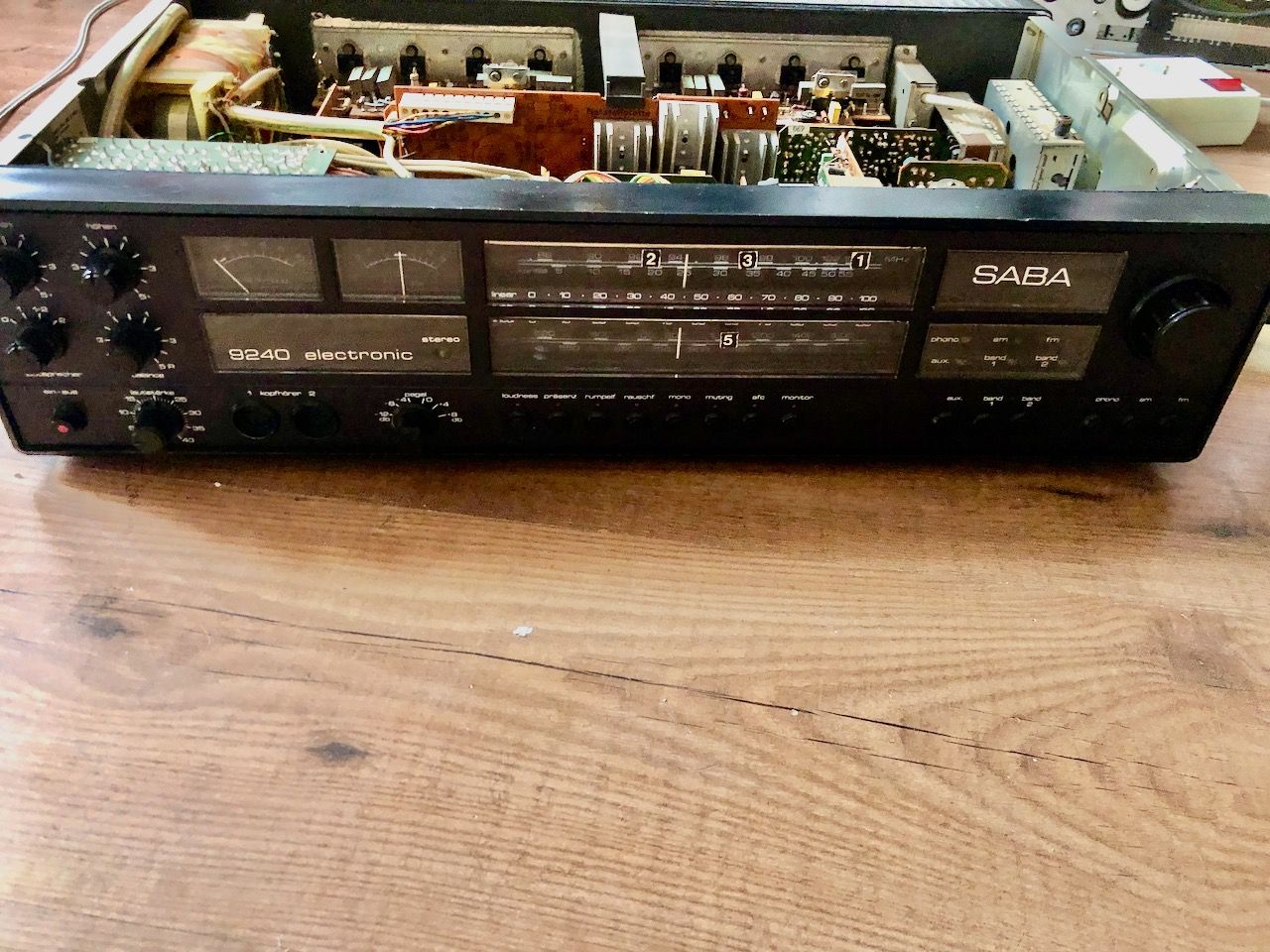

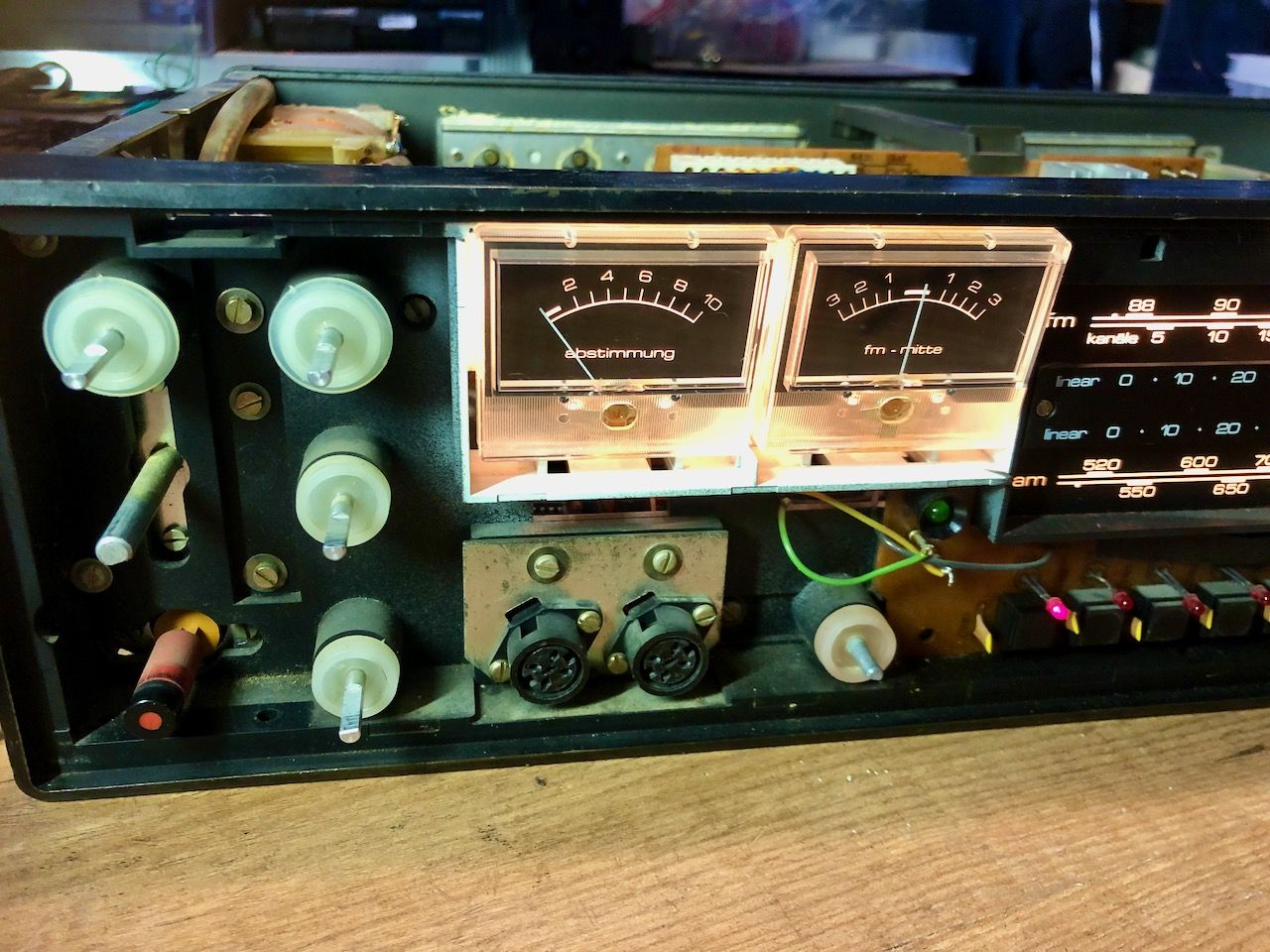

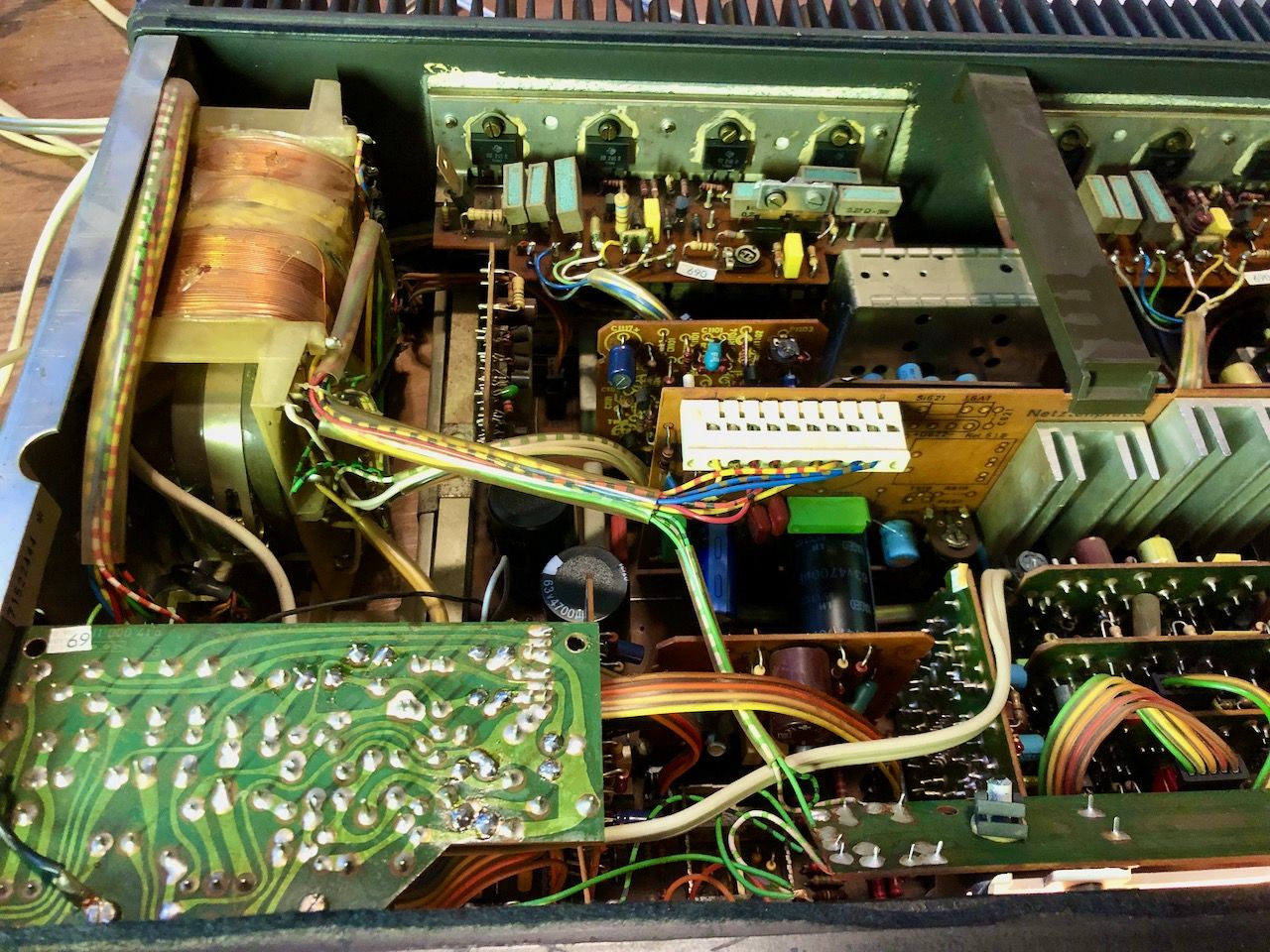

De versterker is bijzonder praktisch opgebouwd. Een moederboard met diverse insteekkaarten. Waarschijnlijk is voor dit ontwerp gekozen vanwege de eenvoudige upgrade van de receiver.

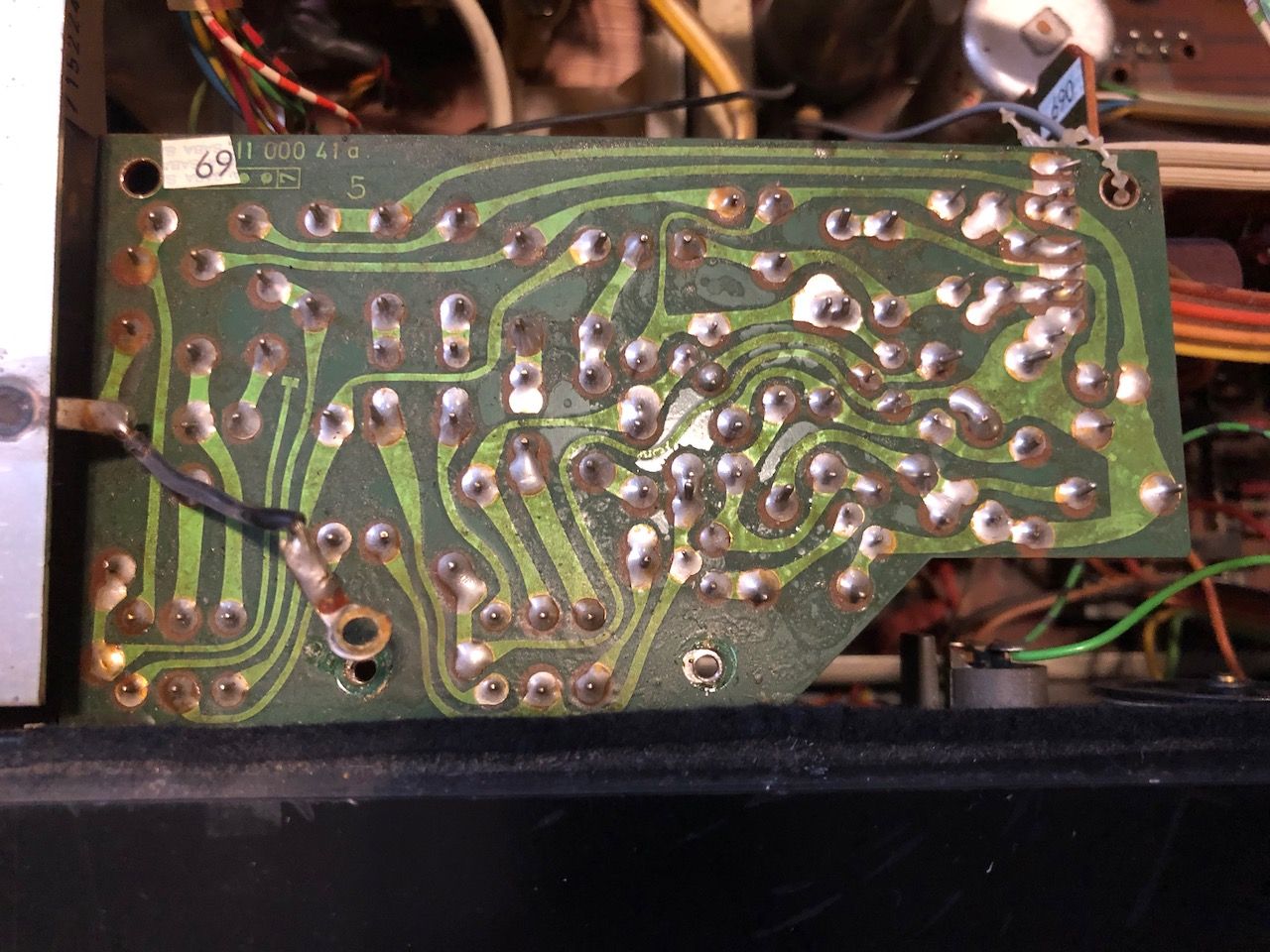

Na ruim 40 jaar heeft dit ontwerp wel wat aandacht nodig. De insteekkaartjes en hun connectoren hebben last van corrosie en het kunststof van de connectoren is aan het uitdrogen.
Voor het recappen van de versterker (nieuwe condensatoren plaatsen) is het insteek principe wel erg praktisch. De printen zijn voorzien van een duidelijk type nummer en eenvoudig los te halen.
De receiver moet in zijn tijd een waar stukje high-end zijn geweest.
Hoe klinkt hij?
Na het vervangen van de defecte elco’s van de voeding, het verhogen van de capaciteit van 3300uf naar 4700uf en de recap van de condensatoren is de SABA 9240 weer klaar voor gebruik.

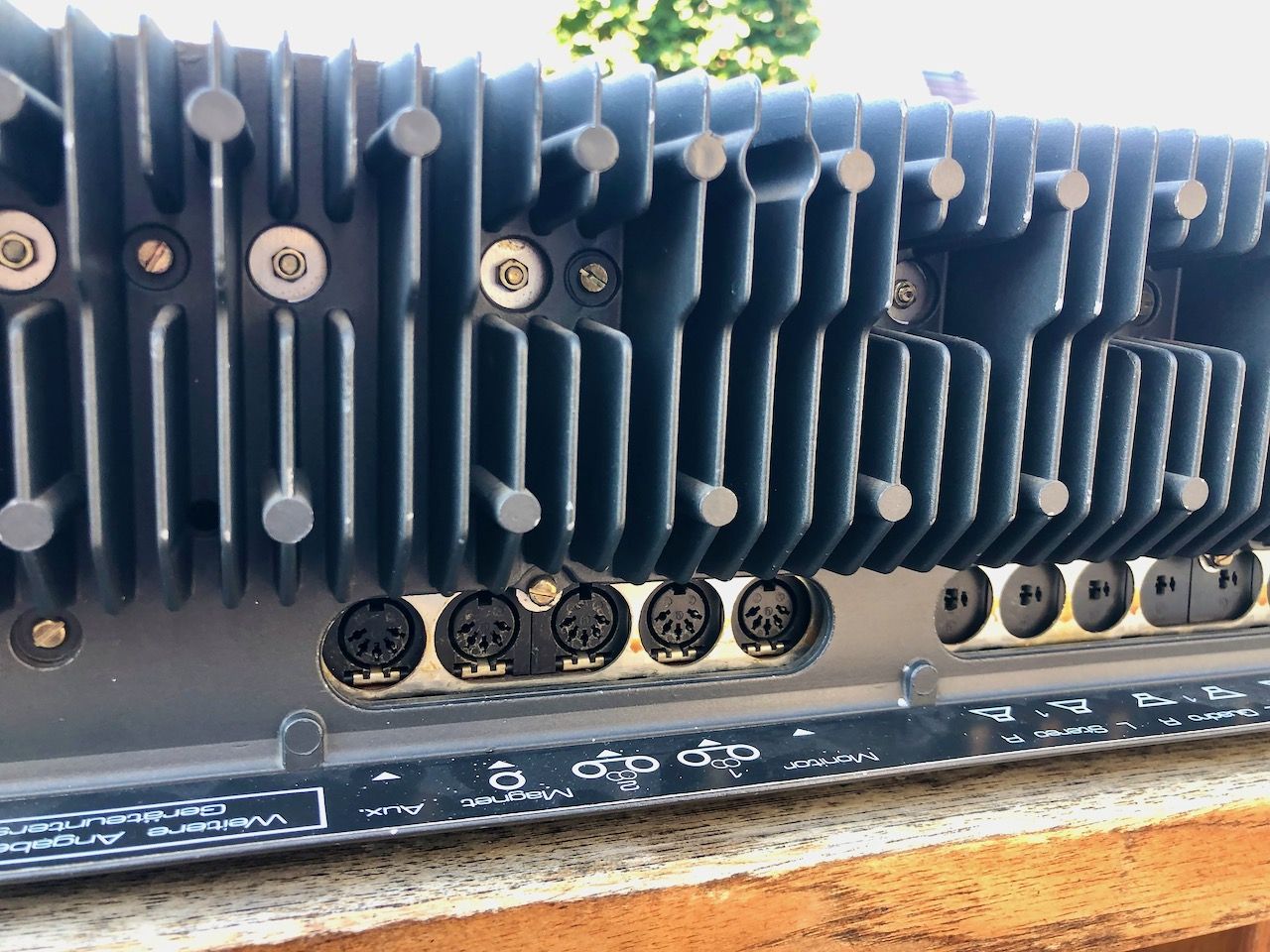

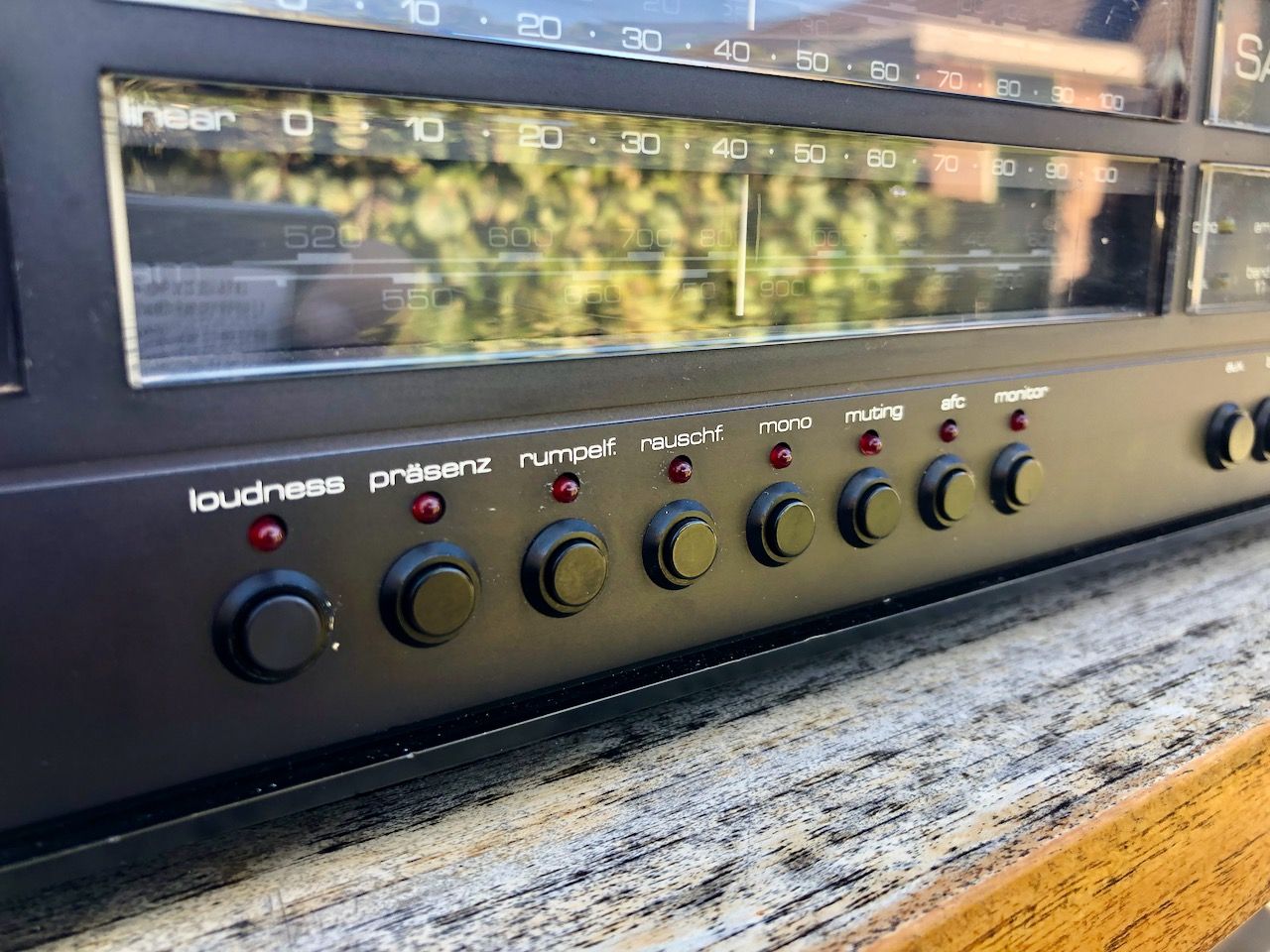

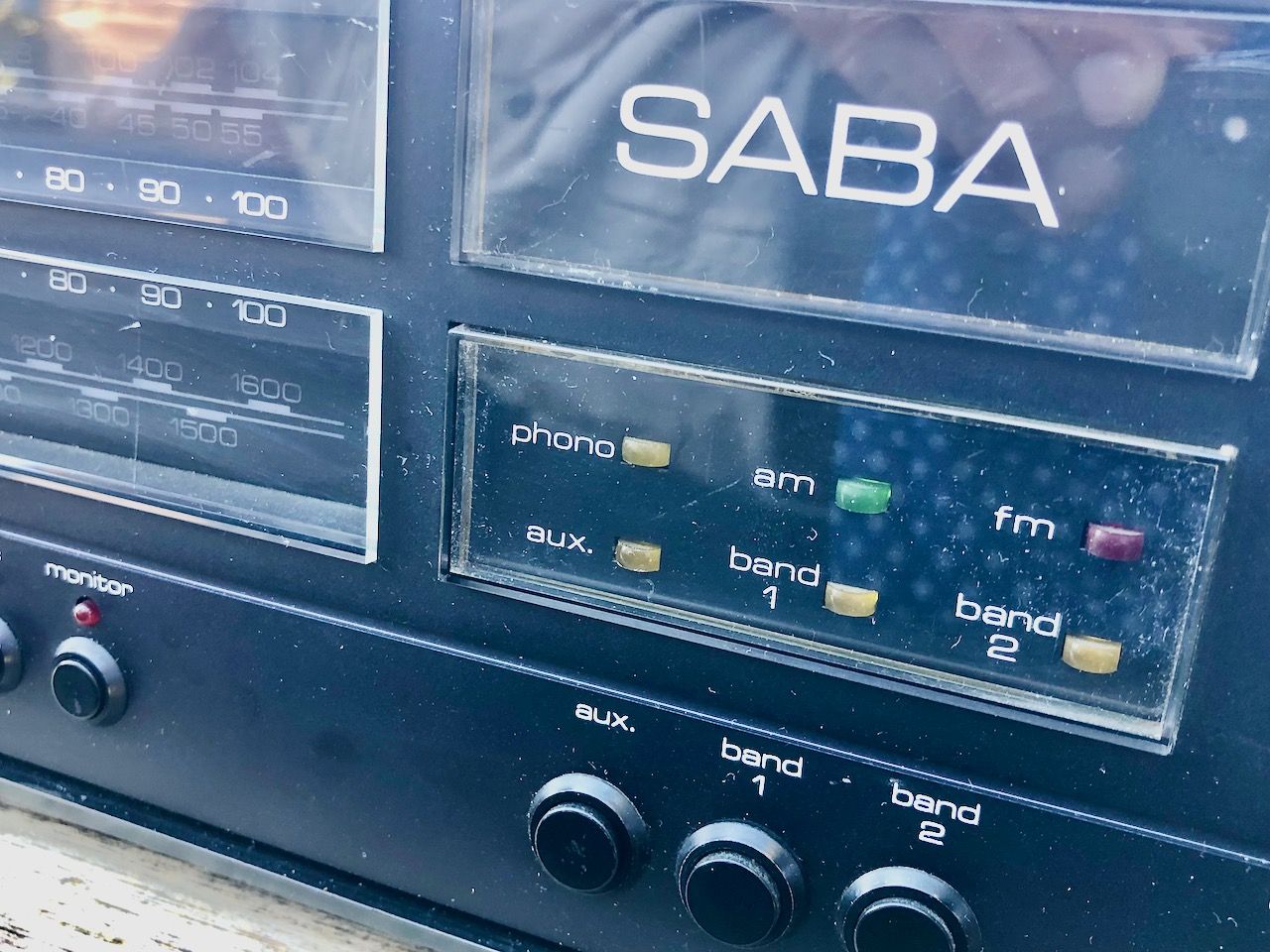

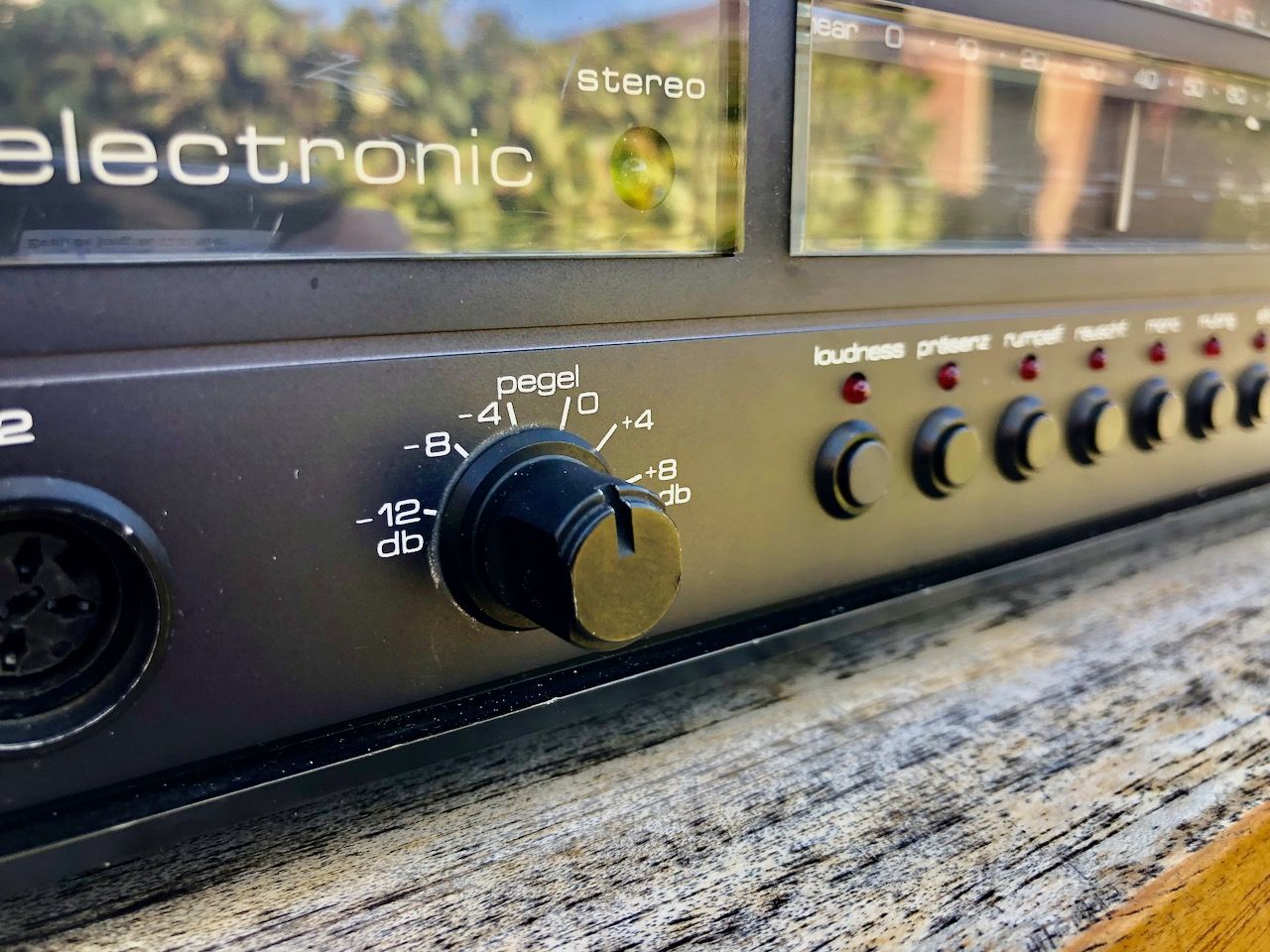

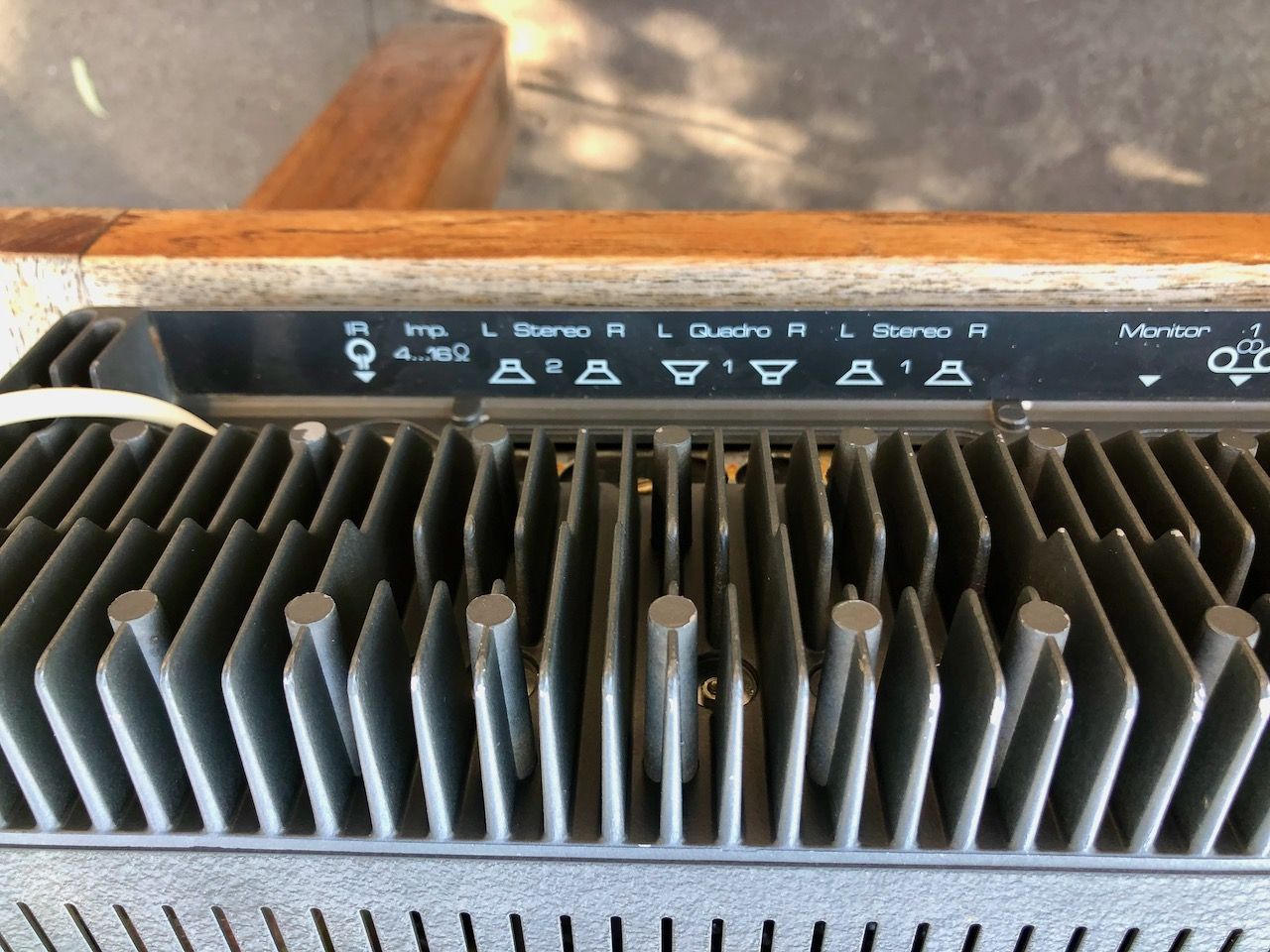

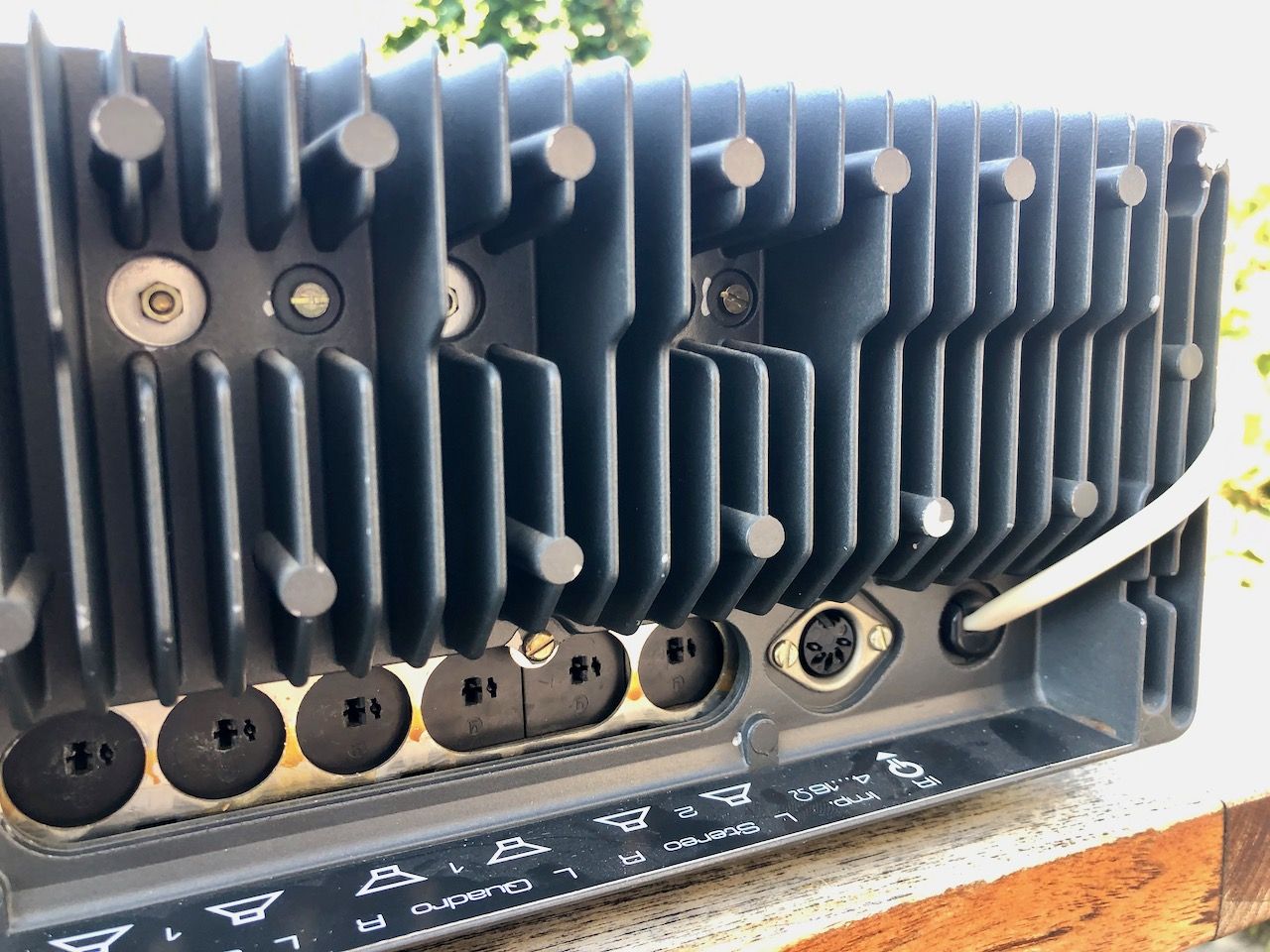

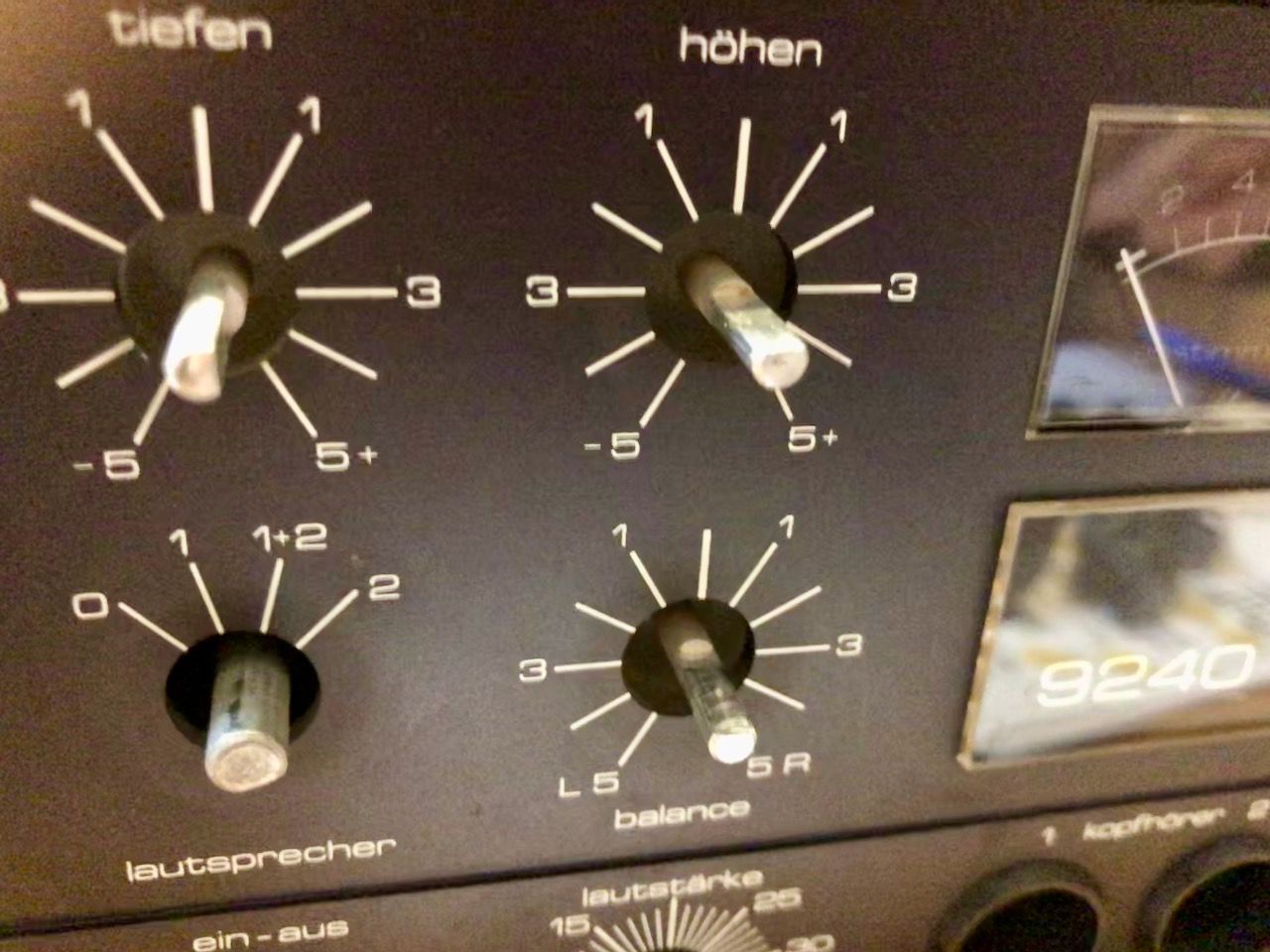

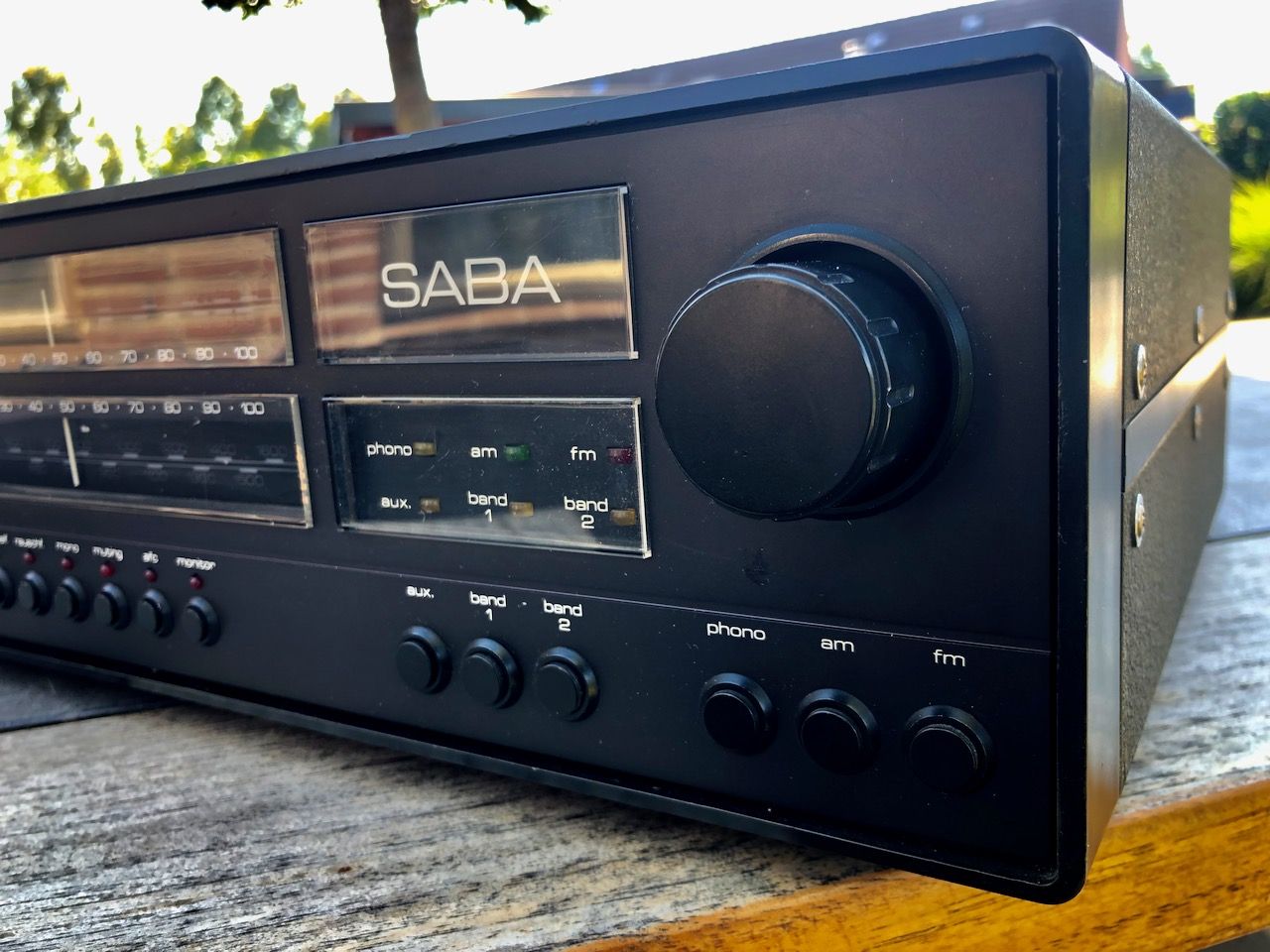

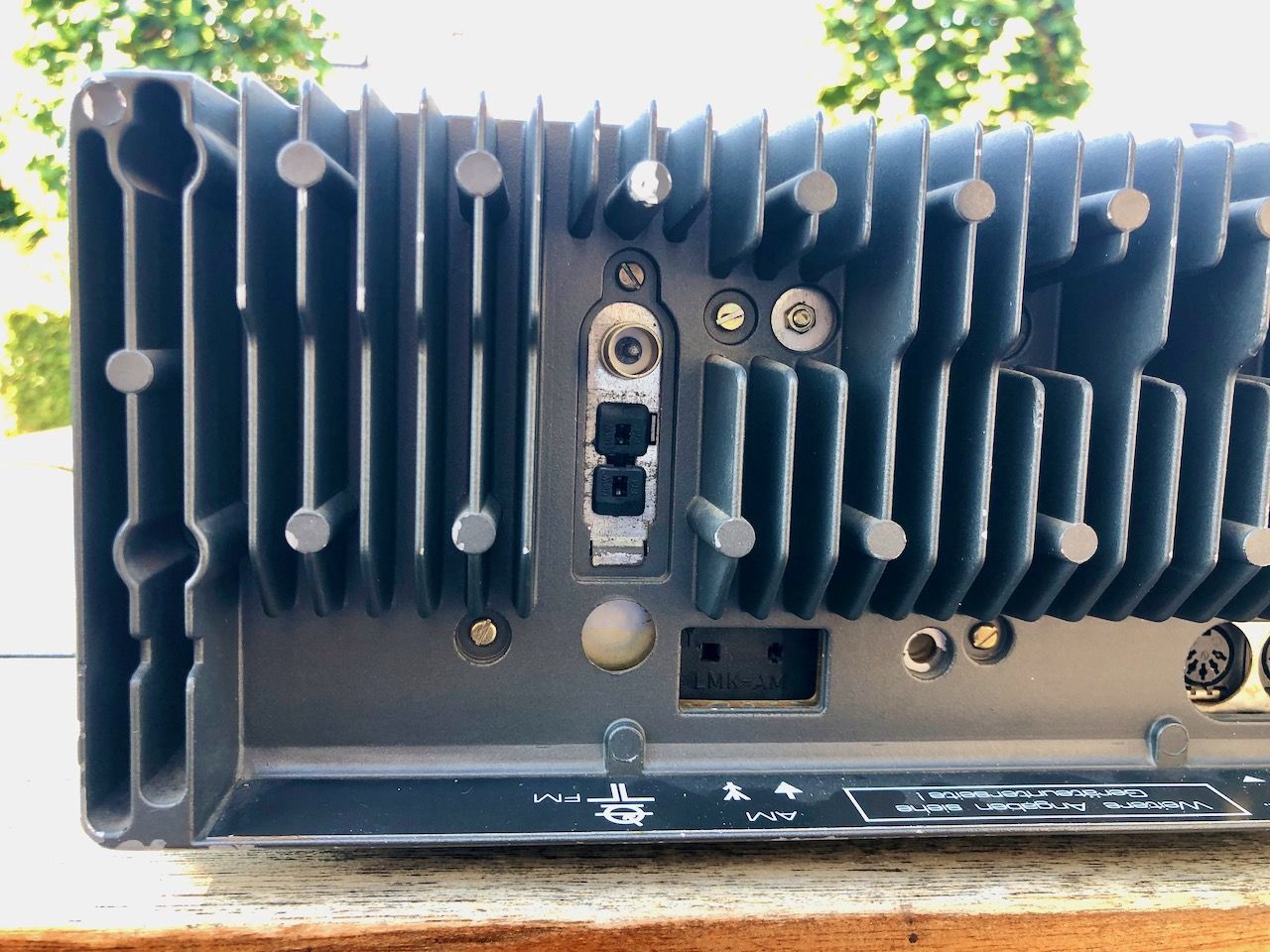

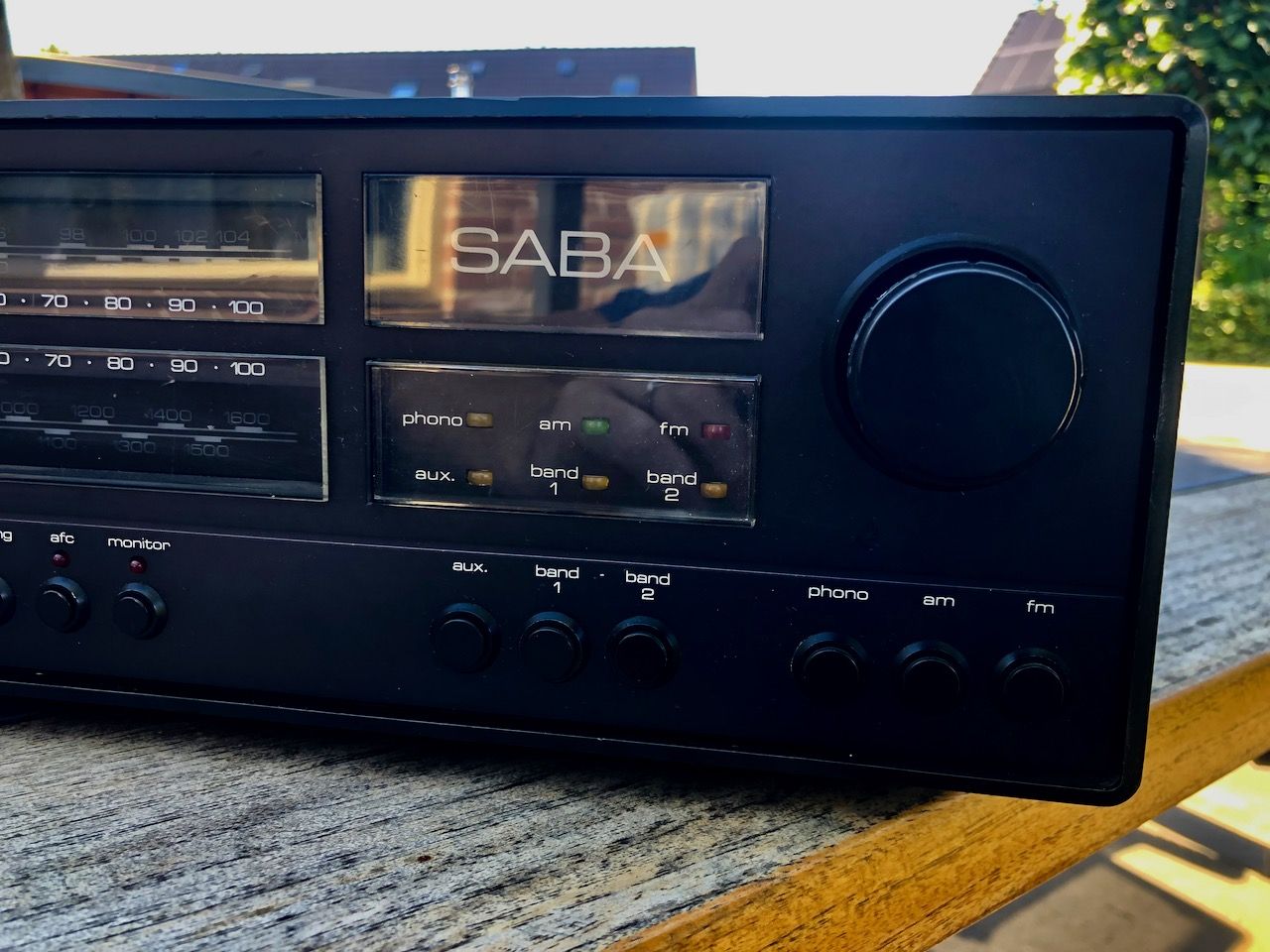

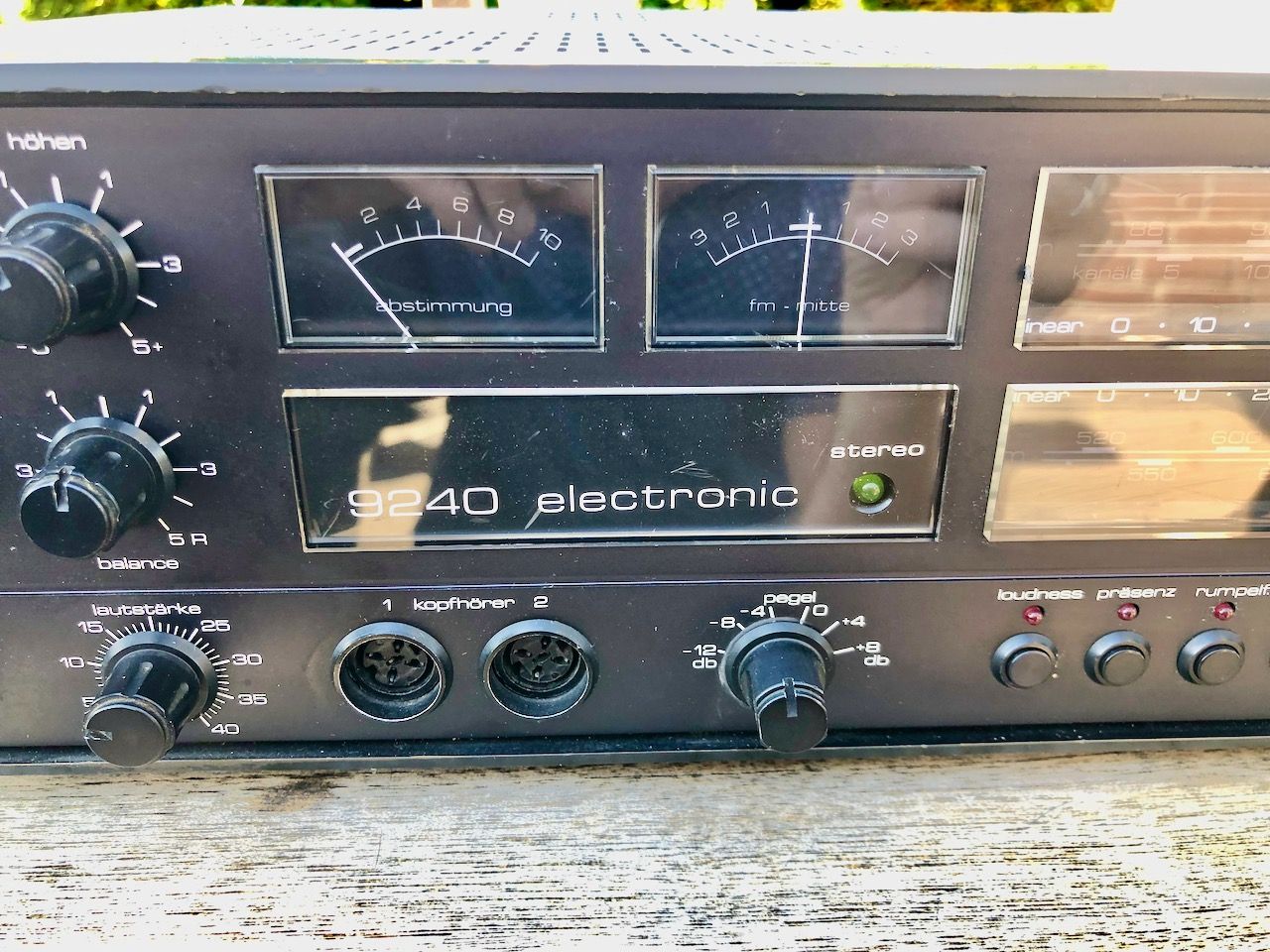

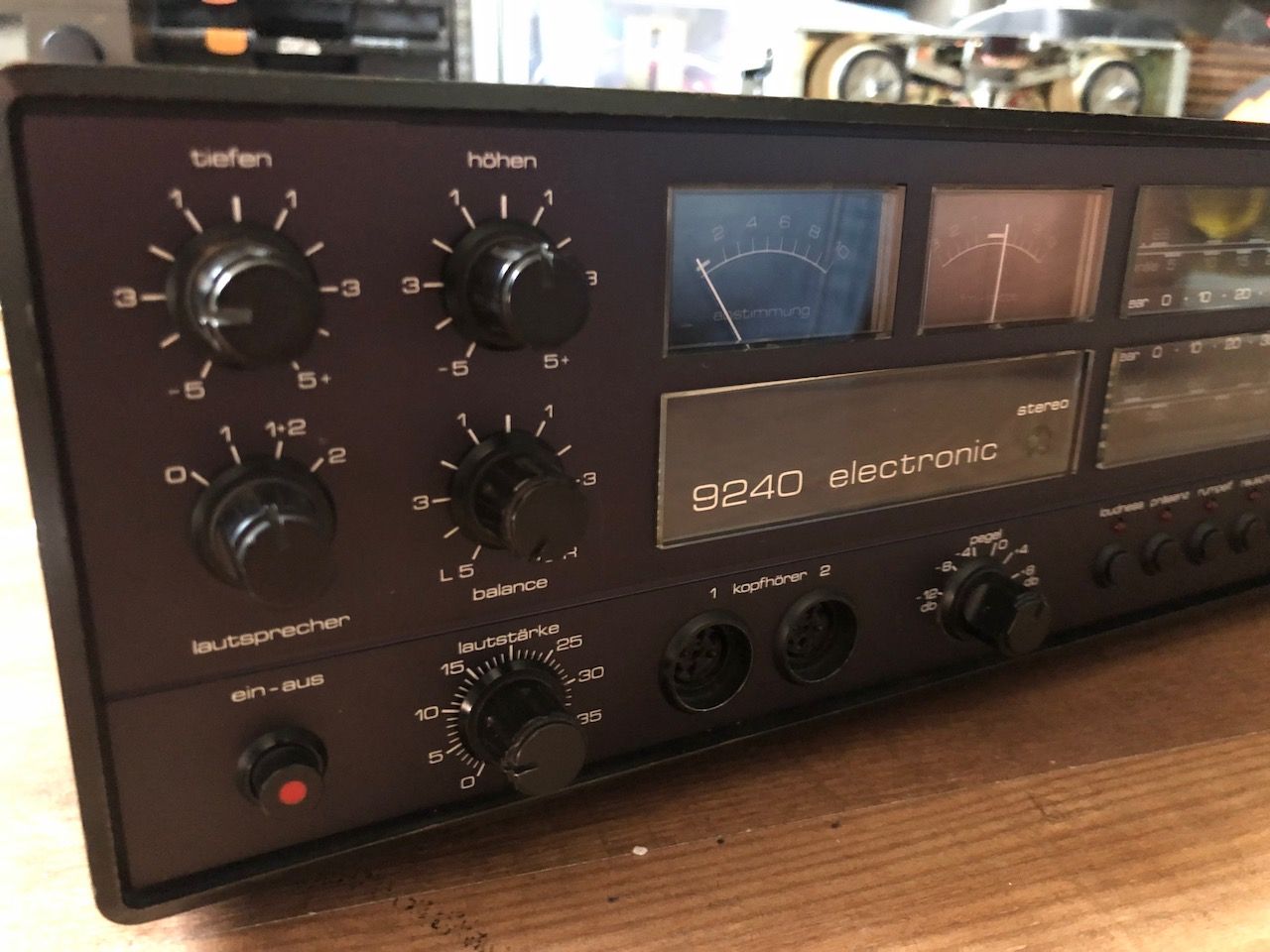

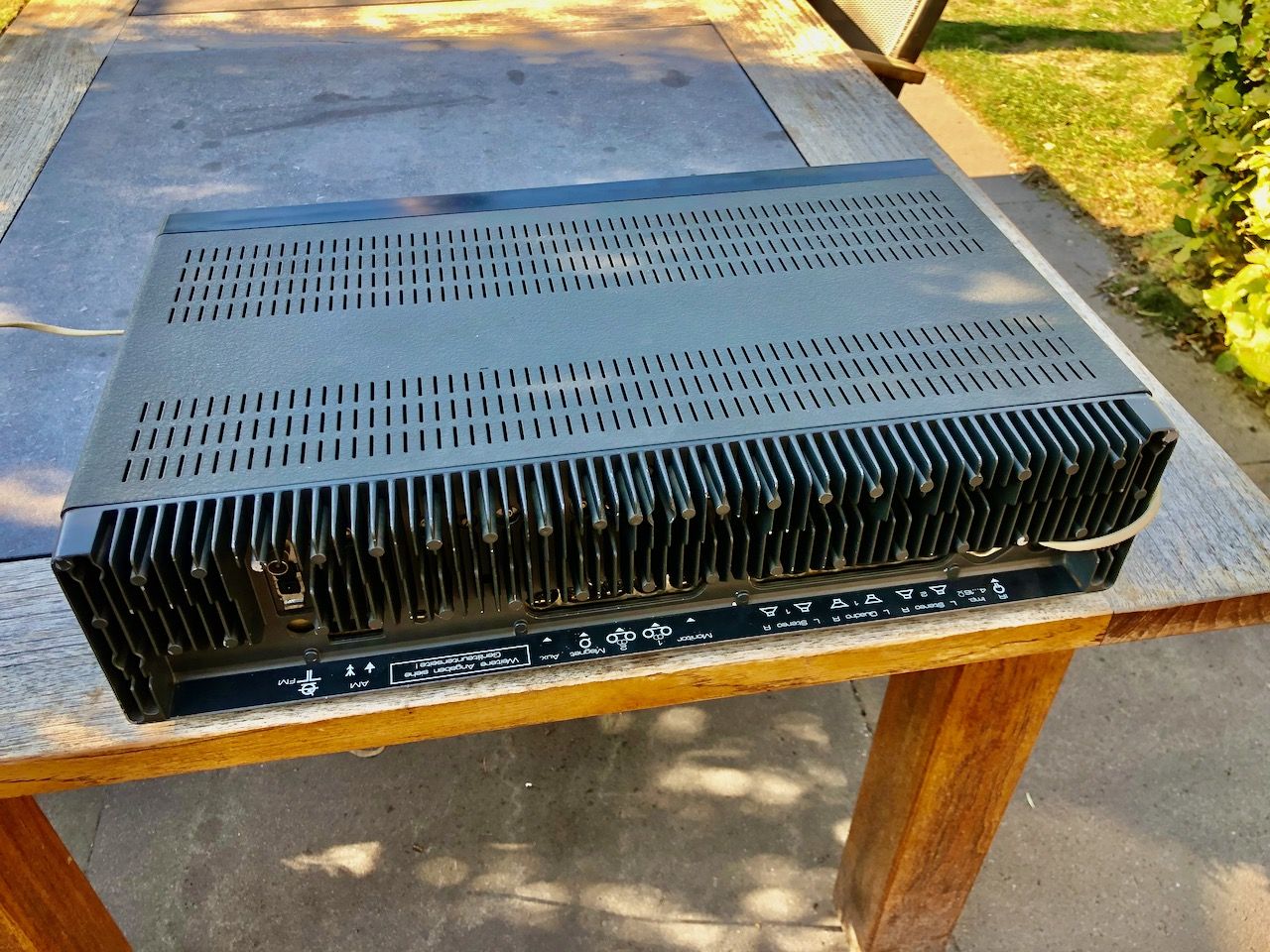

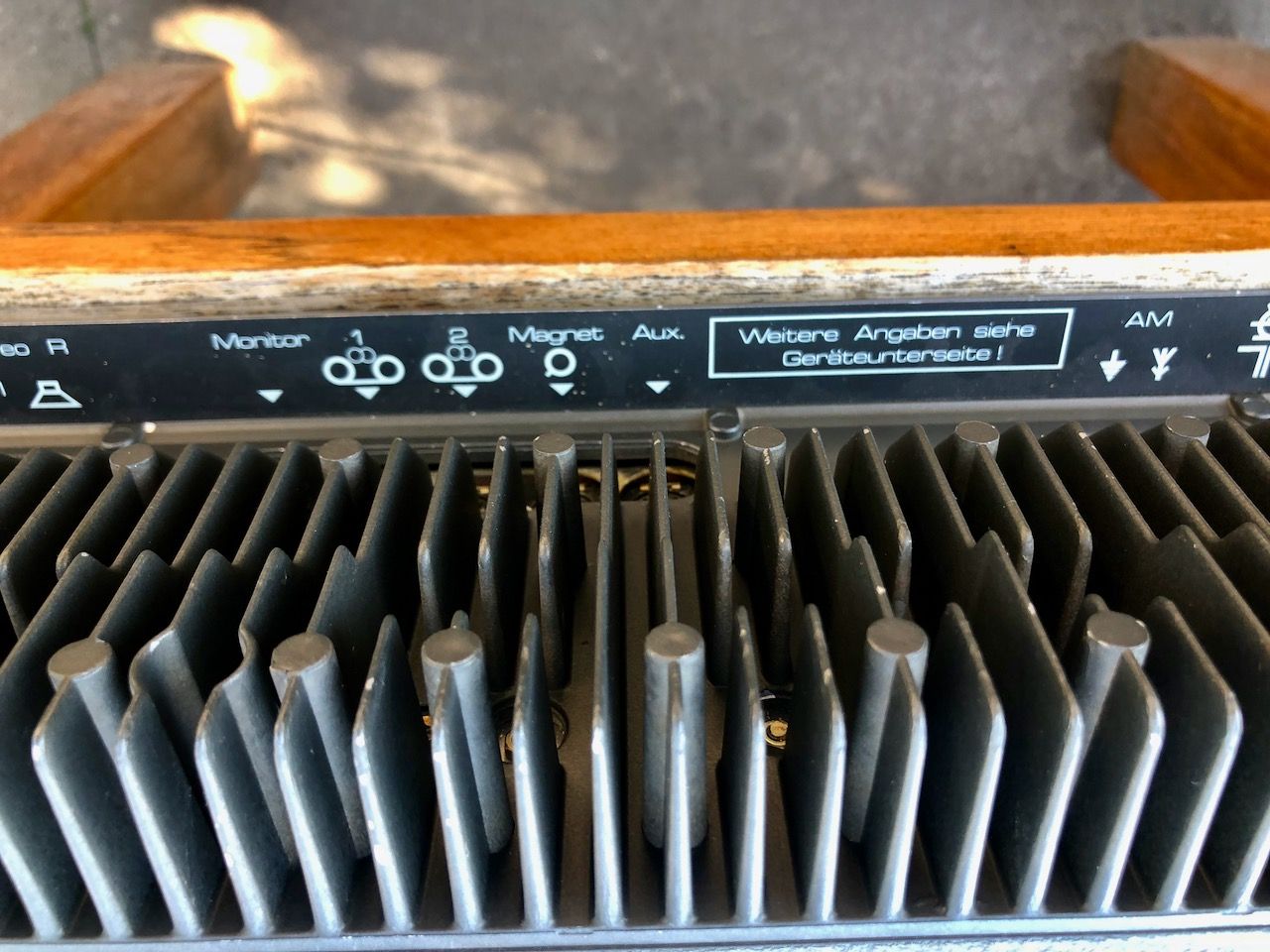

De ingangen zijn voorzien van DIN 5 polige connectoren. Er zitten diverse schakelaar met LED’s op deze receiver om het geluid te beïnvloeden. De belangrijkste is natuurlijk de loudness maar deze set heeft ook andere vóórinstellingen waaruit gekozen kan worden. De “prasenz” zorgt voor een toename van het middengebied (stemmen). De “rumpelf” en “rausf” filteren het laag of hoog af. Er zitten 6 uitgangen op deze receiver. Raum 1 met quadrofonie en Raum 2.

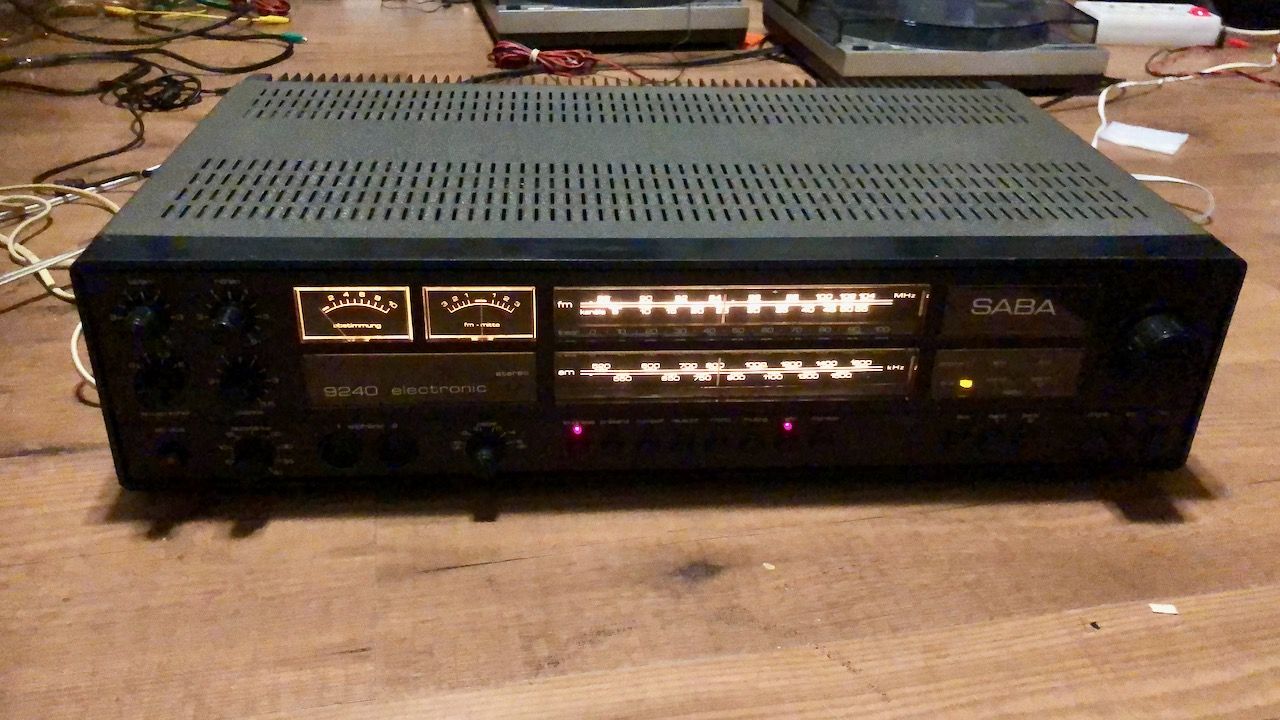

Na het aansluiten van een minidisk speler op de tape ingang werd ik aangenaam verrast door het geluidsbeeld. Een vol en warm geluid, duidelijk stereo en meer dan voldoende vermogen. Natuurlijk oogt deze set geweldig. Dik, vet, groot, mooie verlichting, wat een plaatje.
