Klacht:

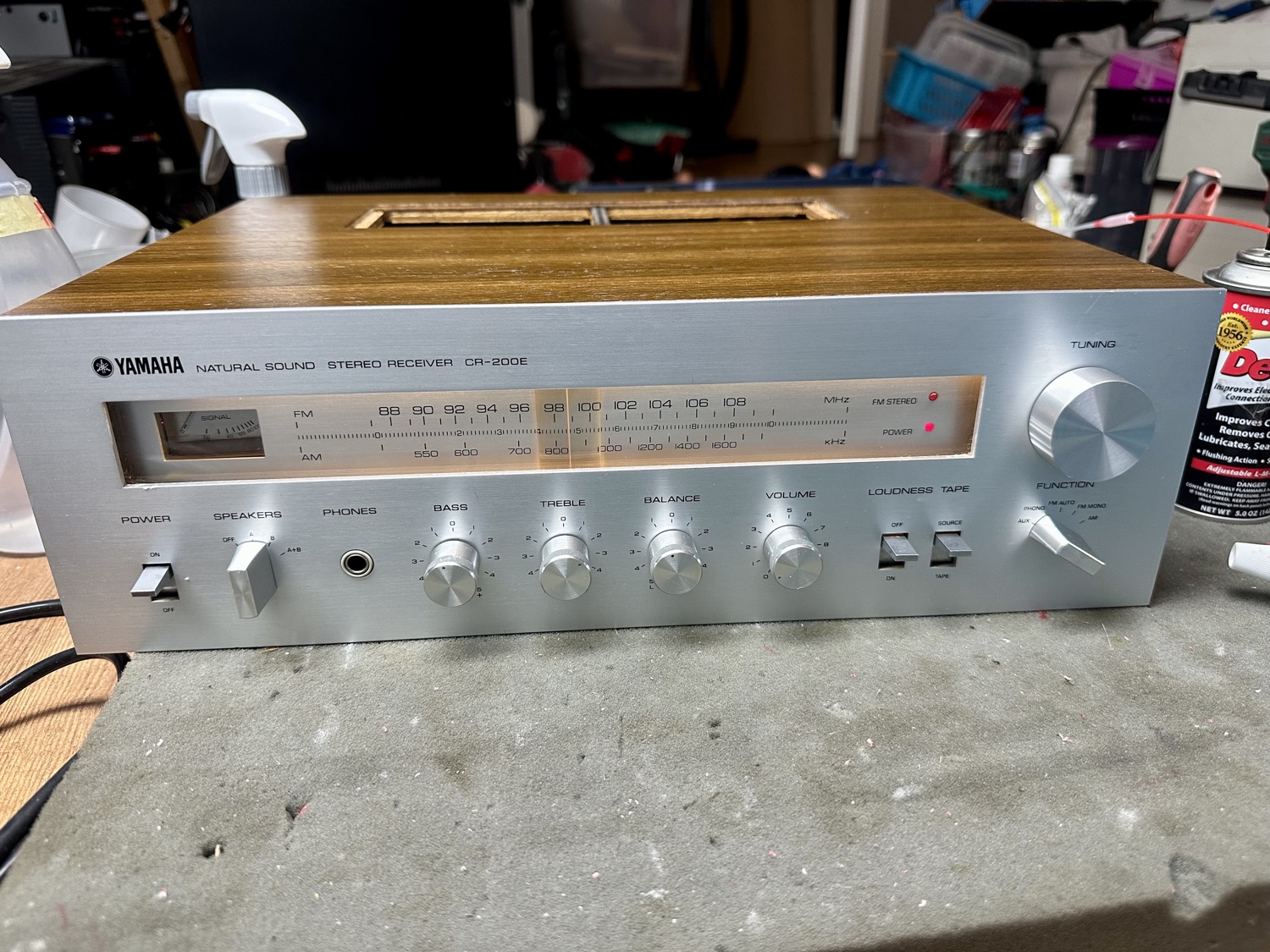

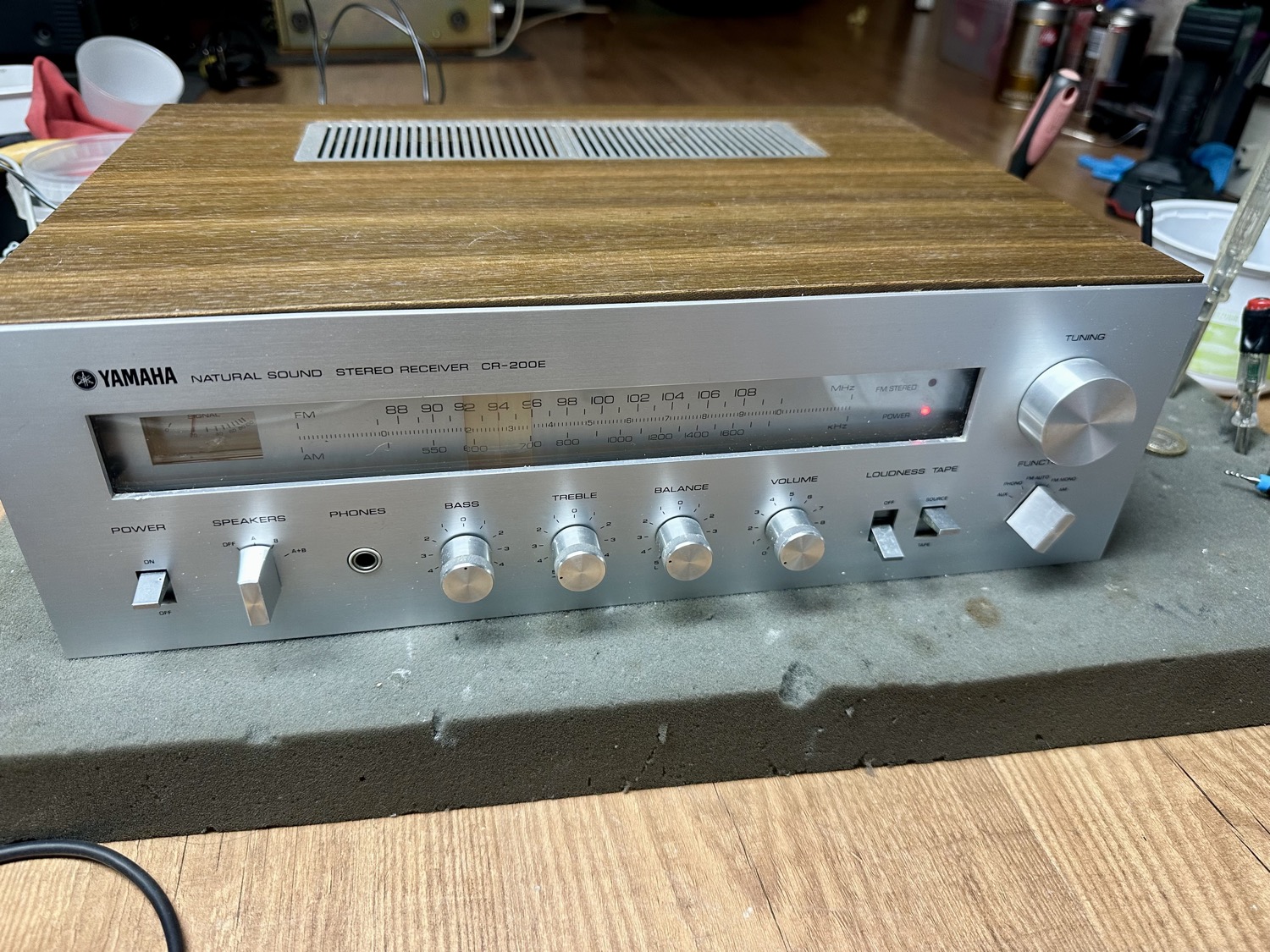

Prachtige 1976 receiver van Yamaha. Deze CR-200E heeft liefde en aandacht nodig. De bekende problemen zoals kraken, minder helder klinken en erg veel stof.
Diagnose:

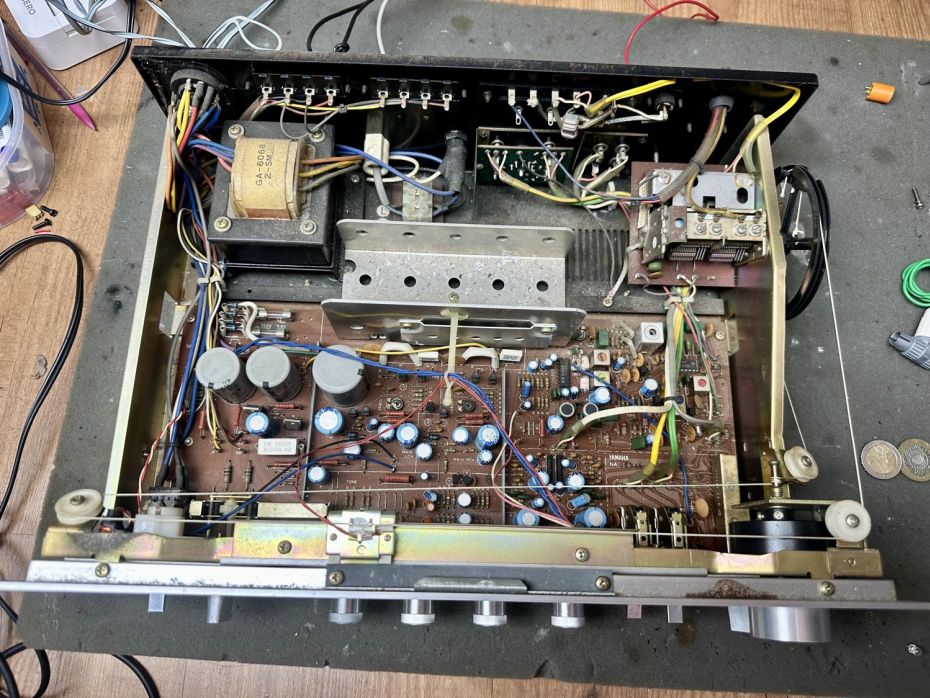

- Compacte en overzichtelijke versterker

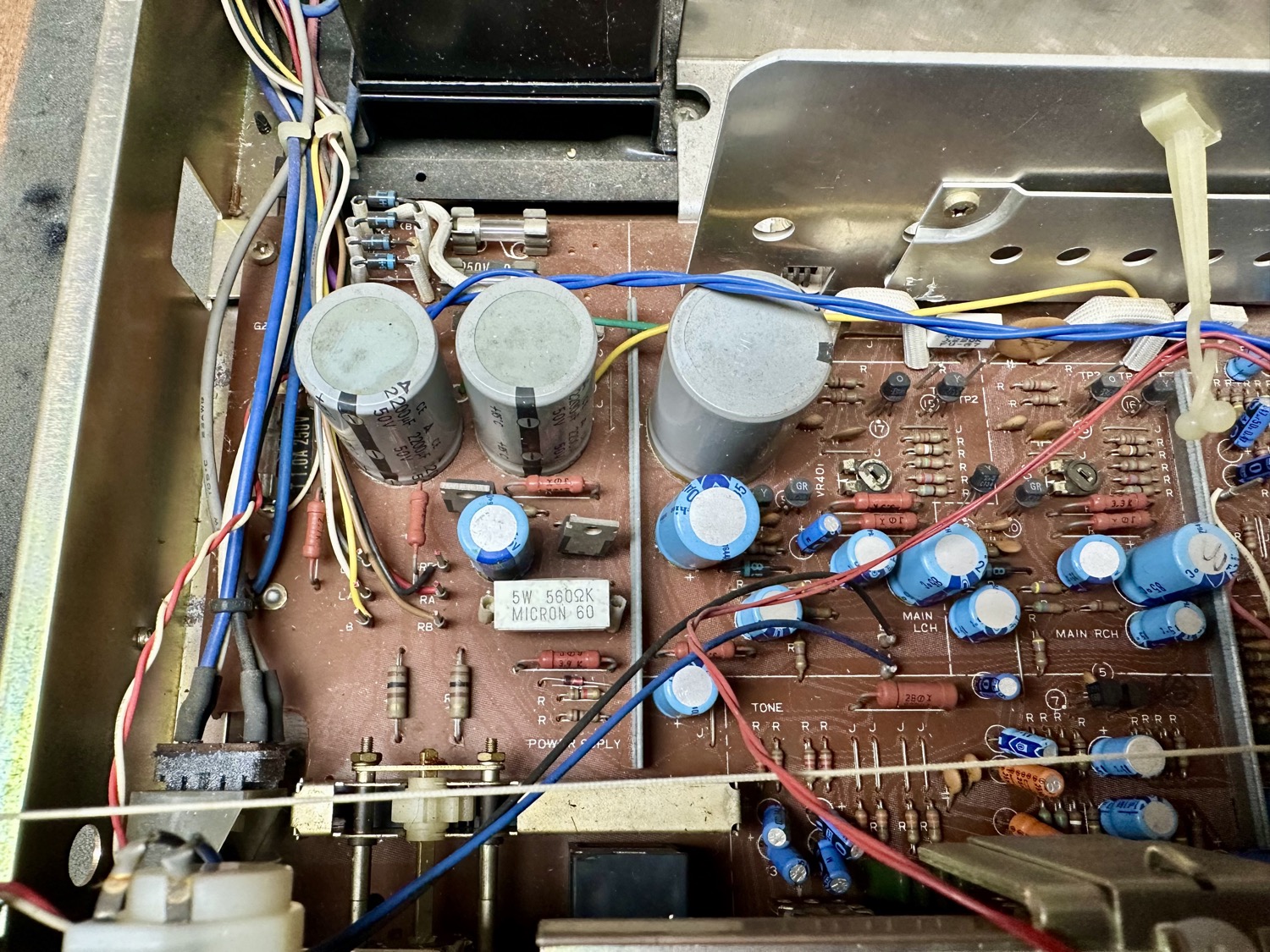

- De voeding is enkelzijdig en heeft dus maar één condensator. Deze geeft nog primna meetwaarden af. Lage ESR.
- De luisprekers hebben een uitgangs condensator nodig om de gelijkspanning eruit te filteren. Deze twee grote 2200uF meten ook nbog prima. Vrijwel geen verlies en een hele lage ESR.

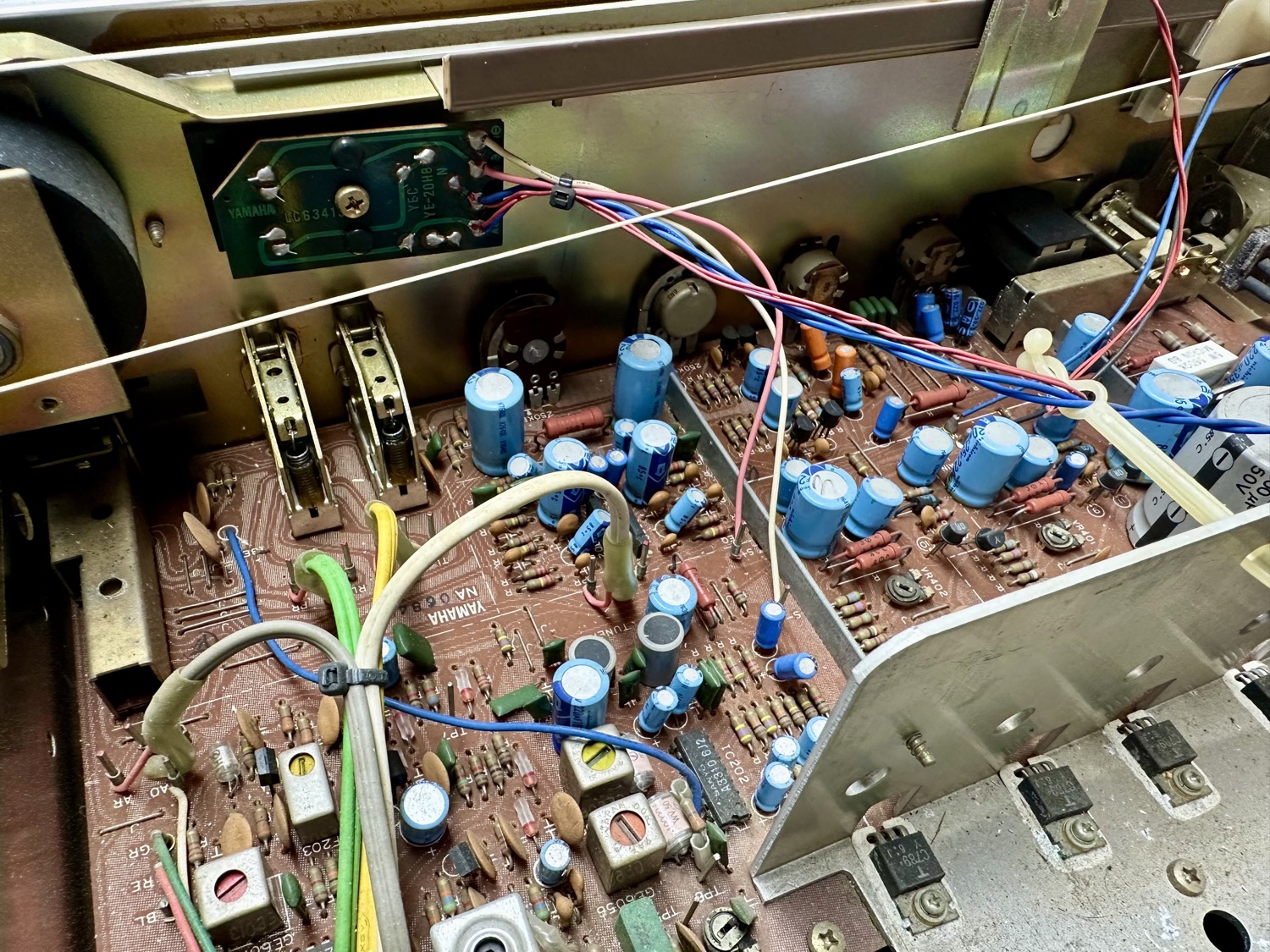

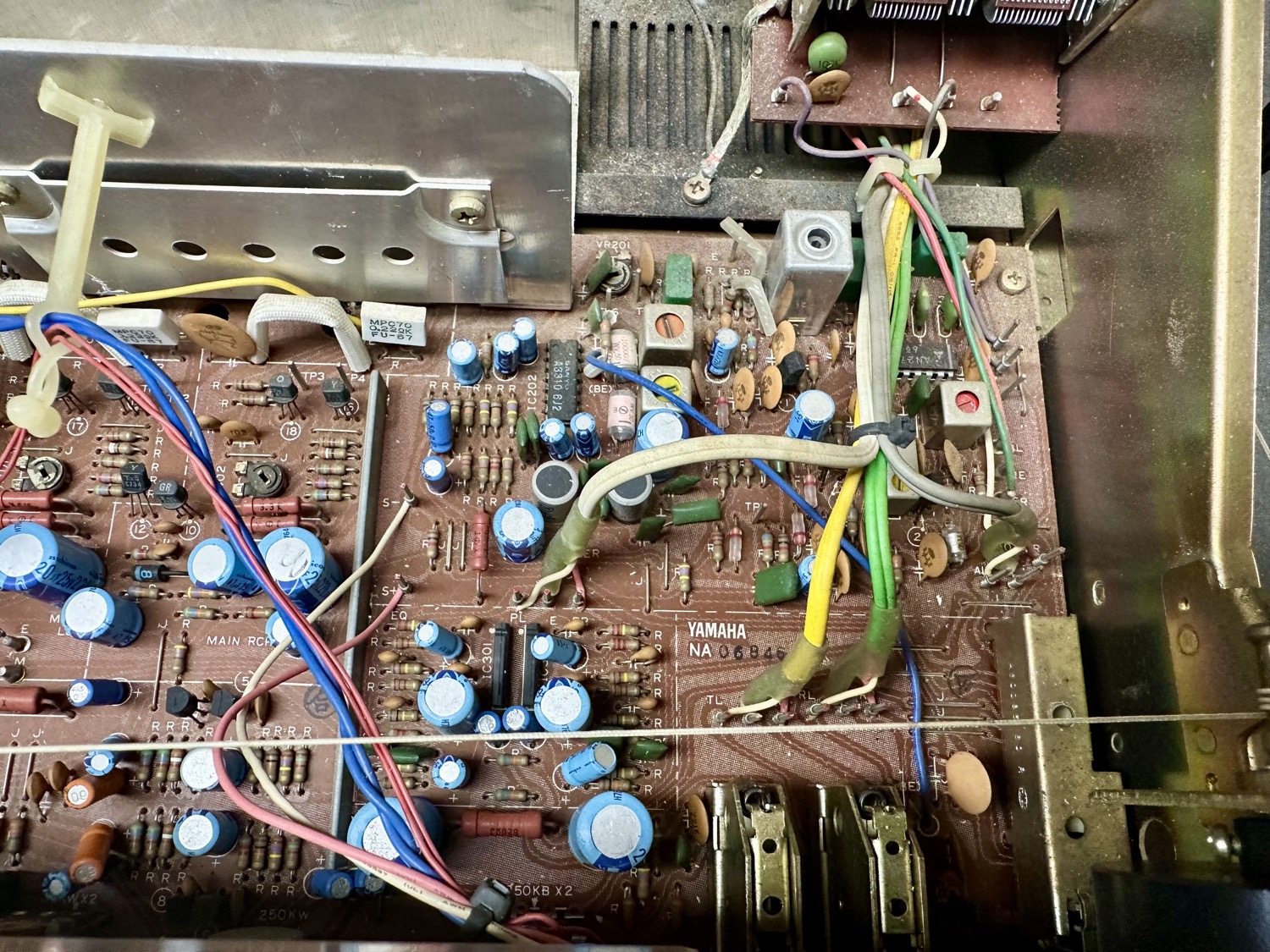

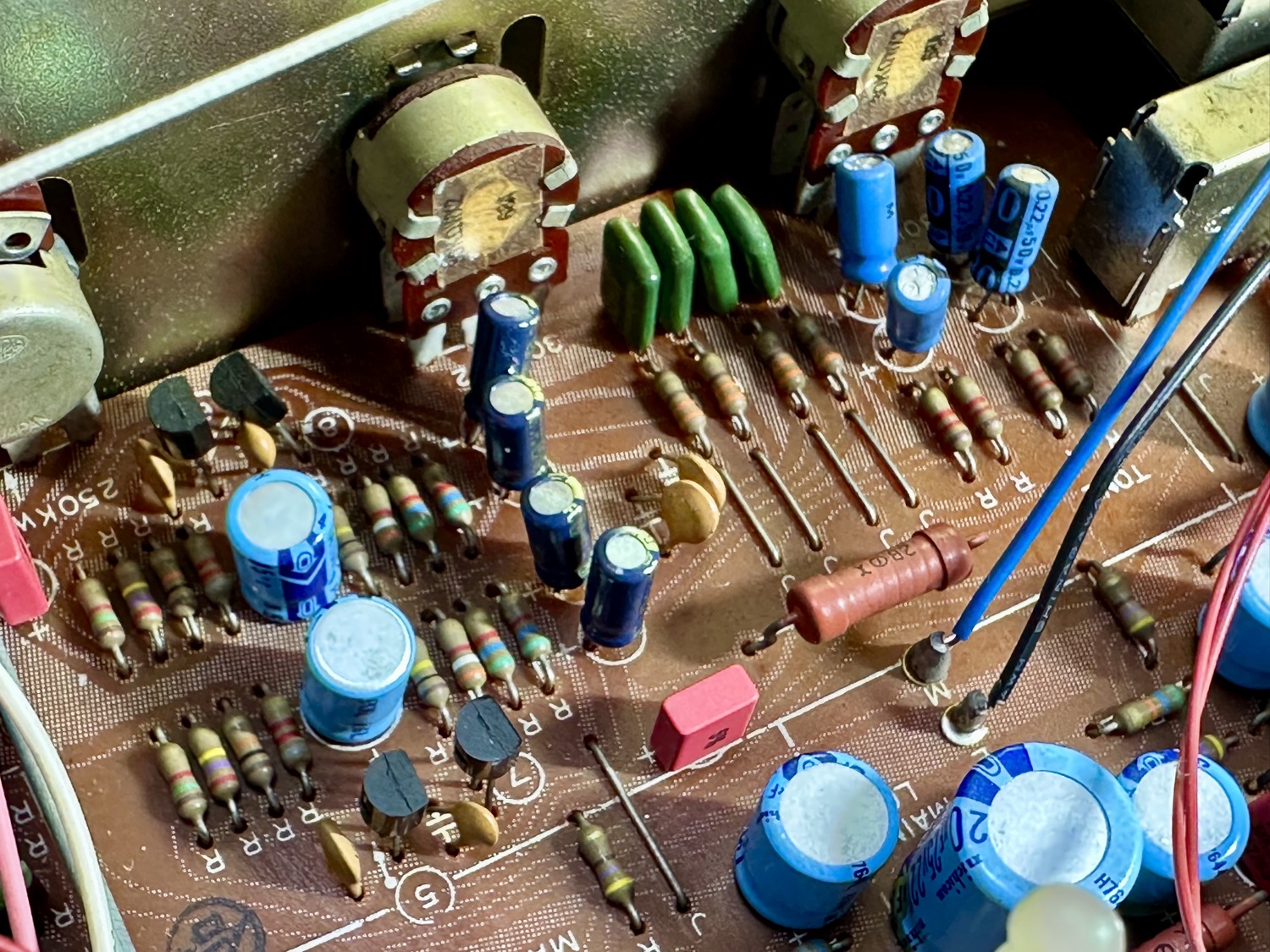

- De koppelcondensatoren zijn wel aan vervanging toe. Deze meten zeer wisselend. Een hoge ESR en tot 75% verschil in capaciteit.
- De overige condensatoren zijn nog van perfecte kwaliteit. Knap werk na 50 jaar!!!

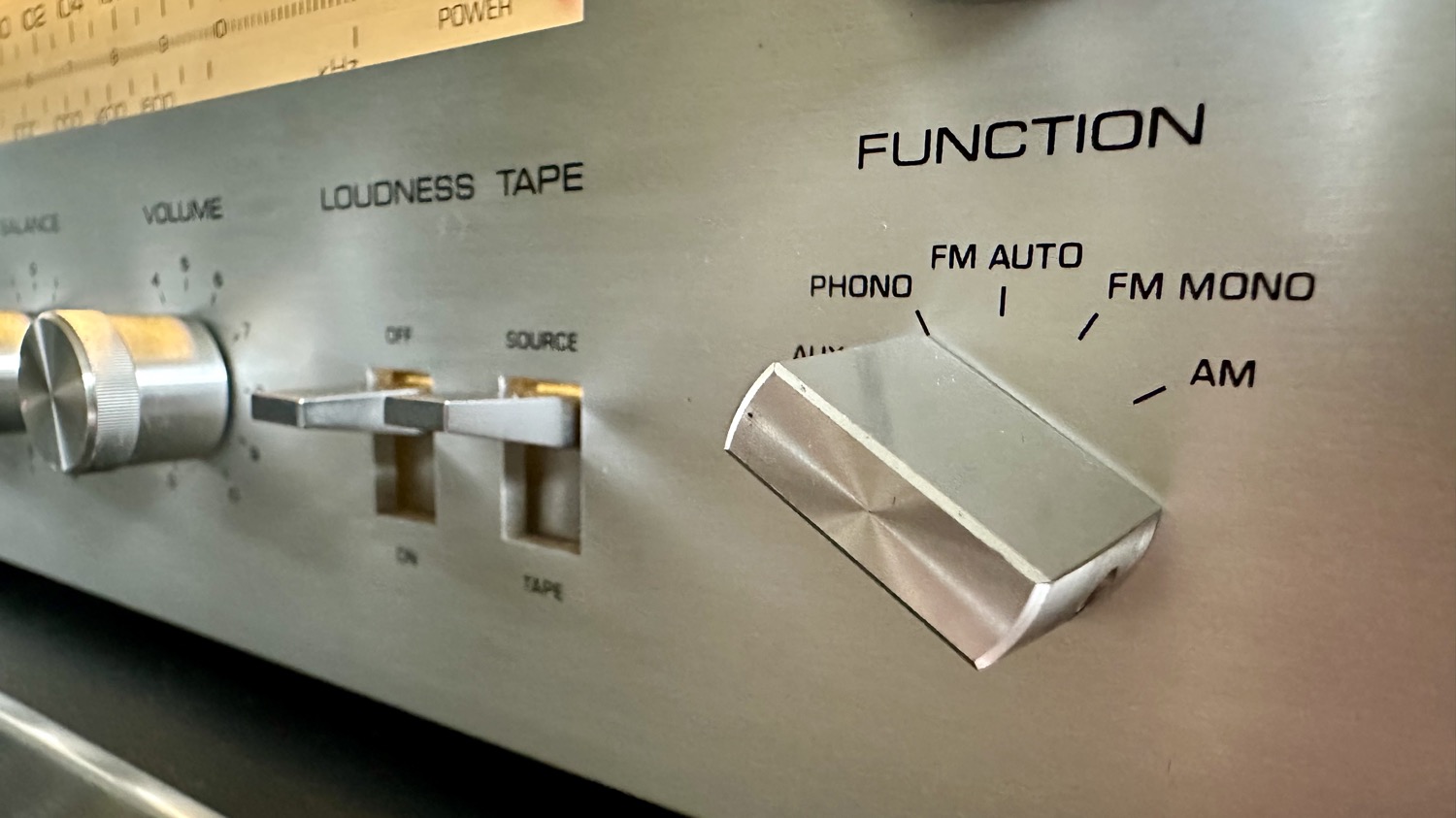

- Zoals verwacht zijn alle schakelaars en potmeters erg vies.

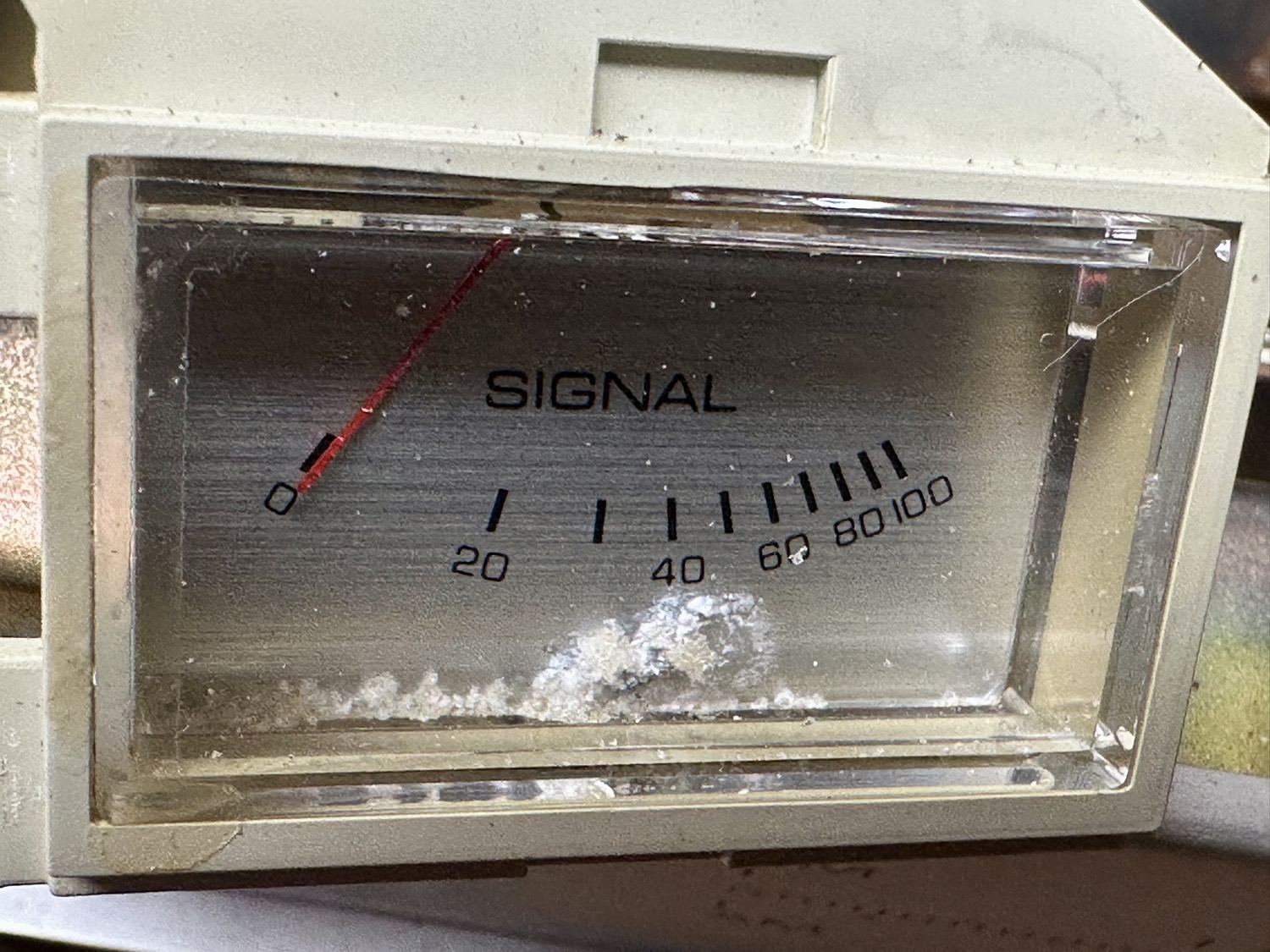

- De Signal meter heeft een vreemde corrosie van het aluminium frontje. Tevens heeft het gloeilampje voor de nodige warmte gezorgd en is het kunststof gebruind en wat korrelig aan het worden.

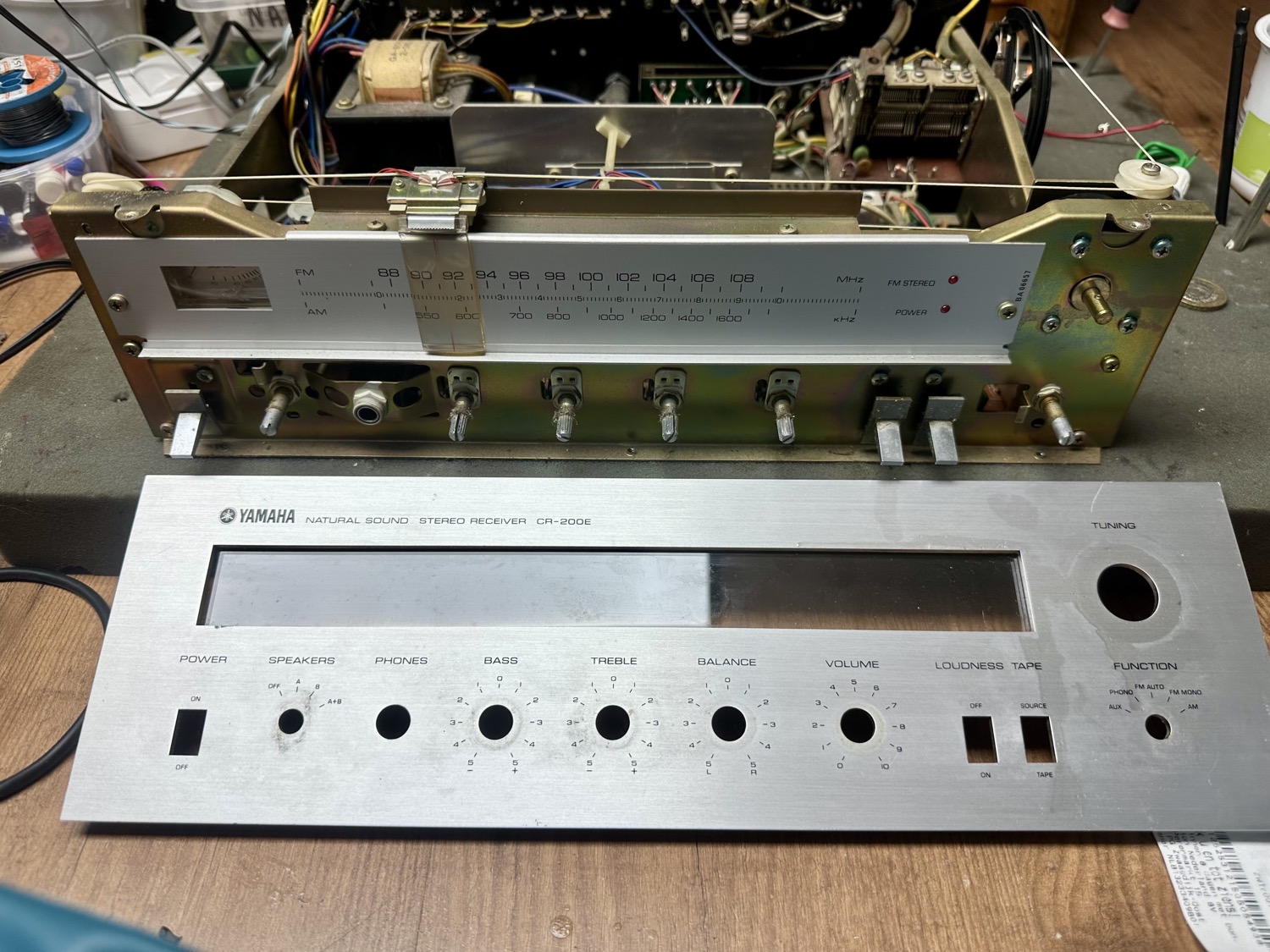

- Deze receivers hebben geen schaalverlichting. Ze moeten het doen met een gloeilamp in de meter en eentje op de aanwijzer.

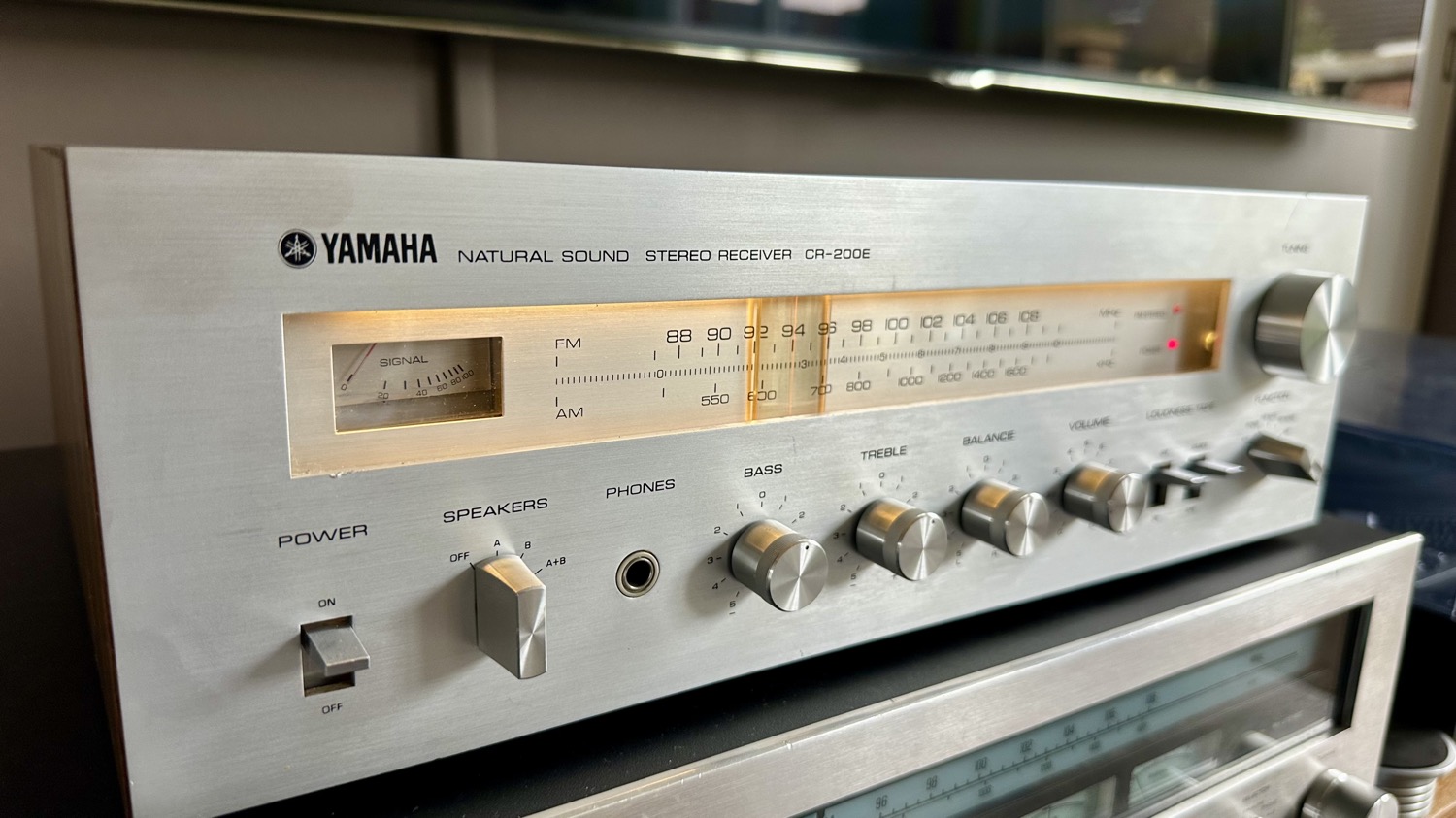

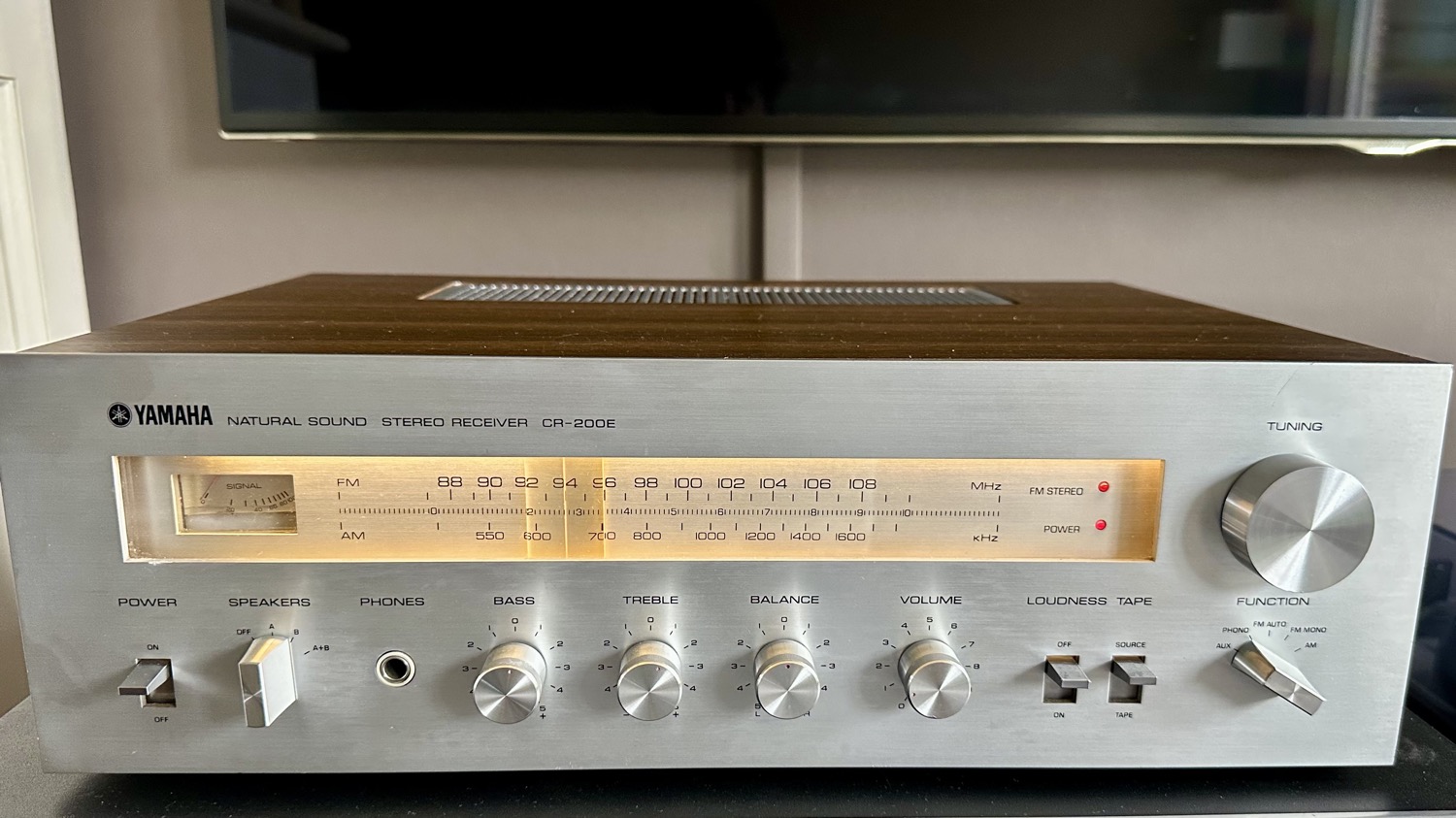

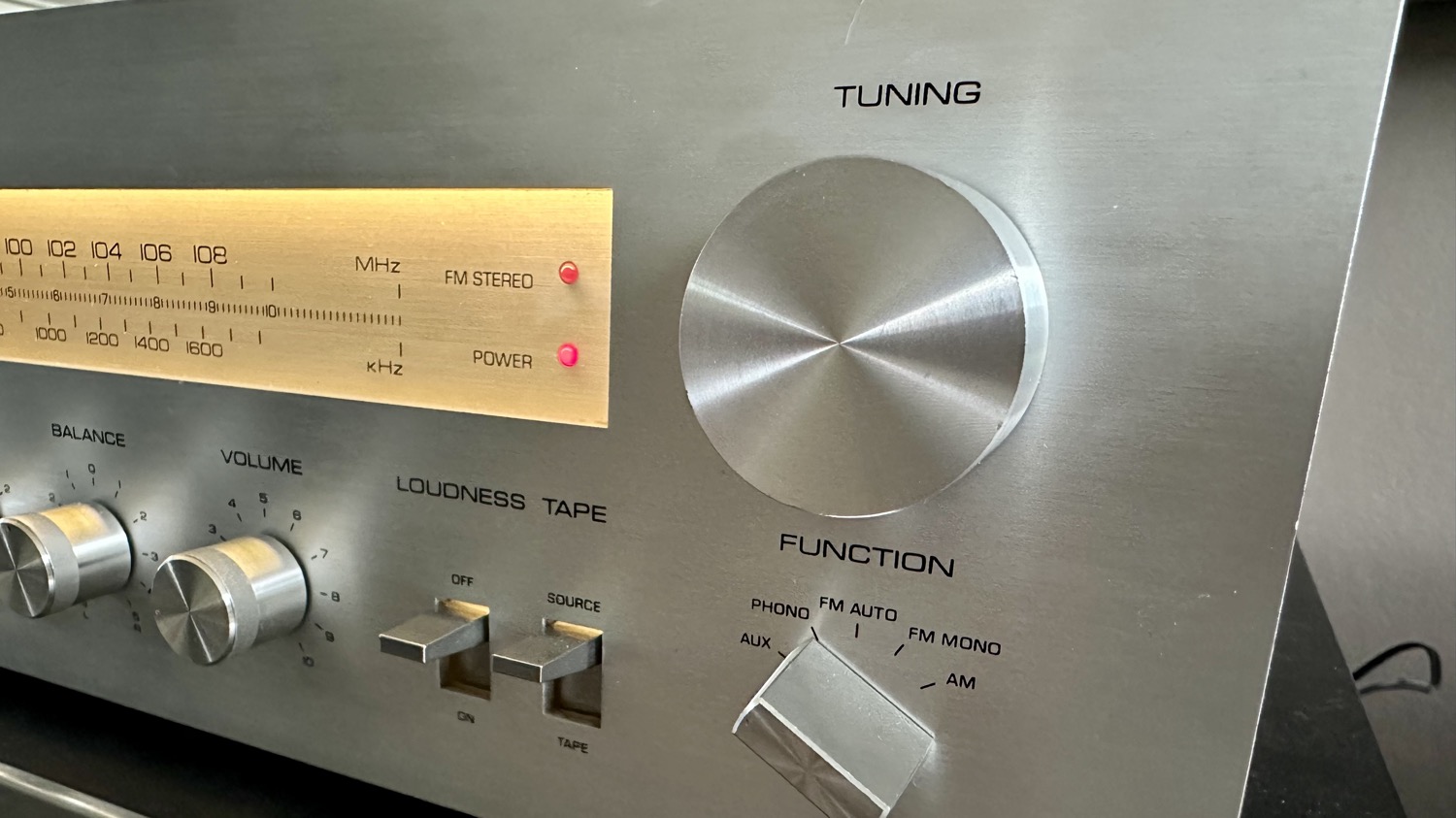

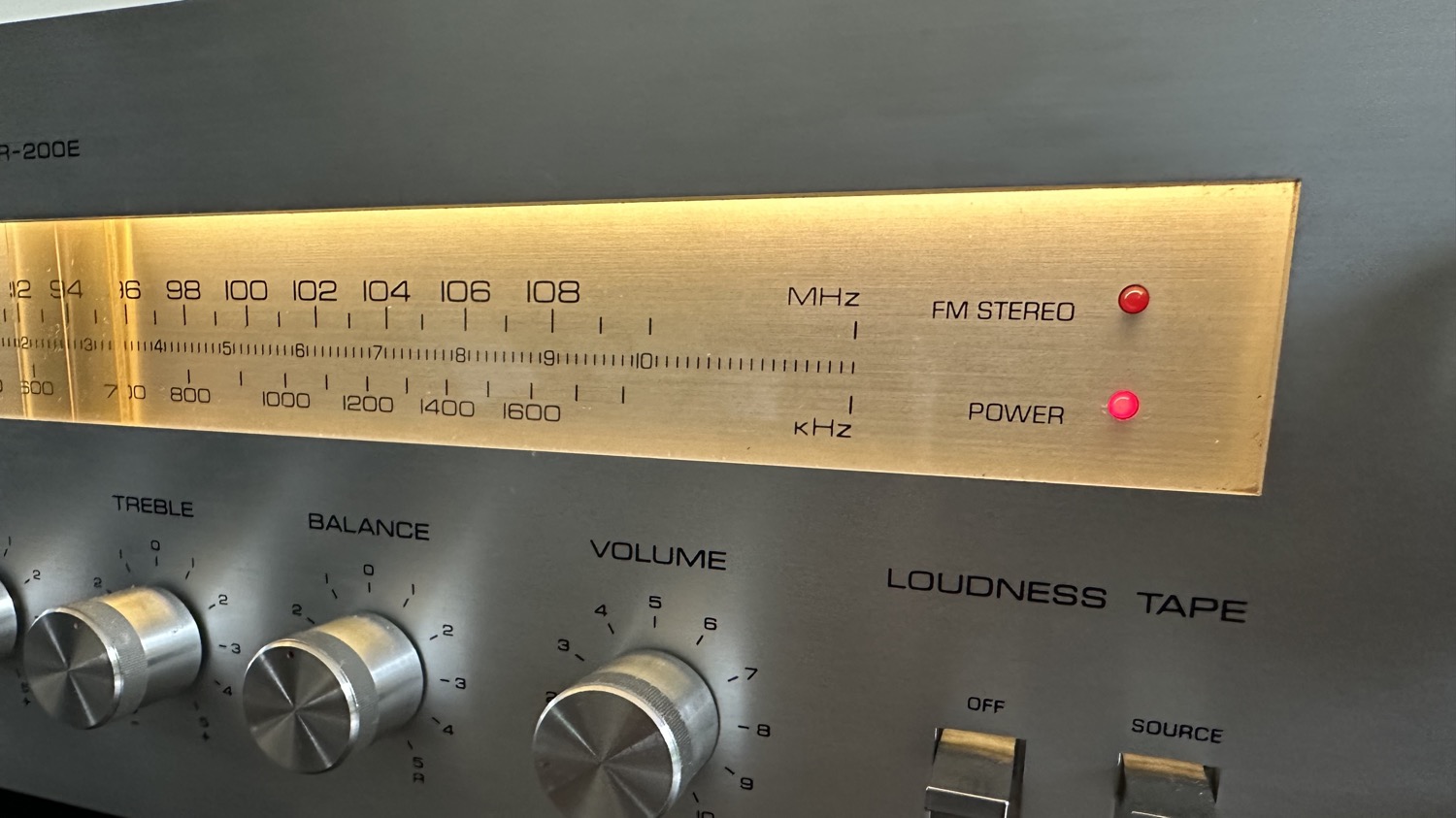

- Ik ben een liefhebber van receivers vanwege het mooie verlichte front. Daarom deze receiver voorzien van een COB led strip die het frontje heel mooi uit kan lichten.
Reparatie:

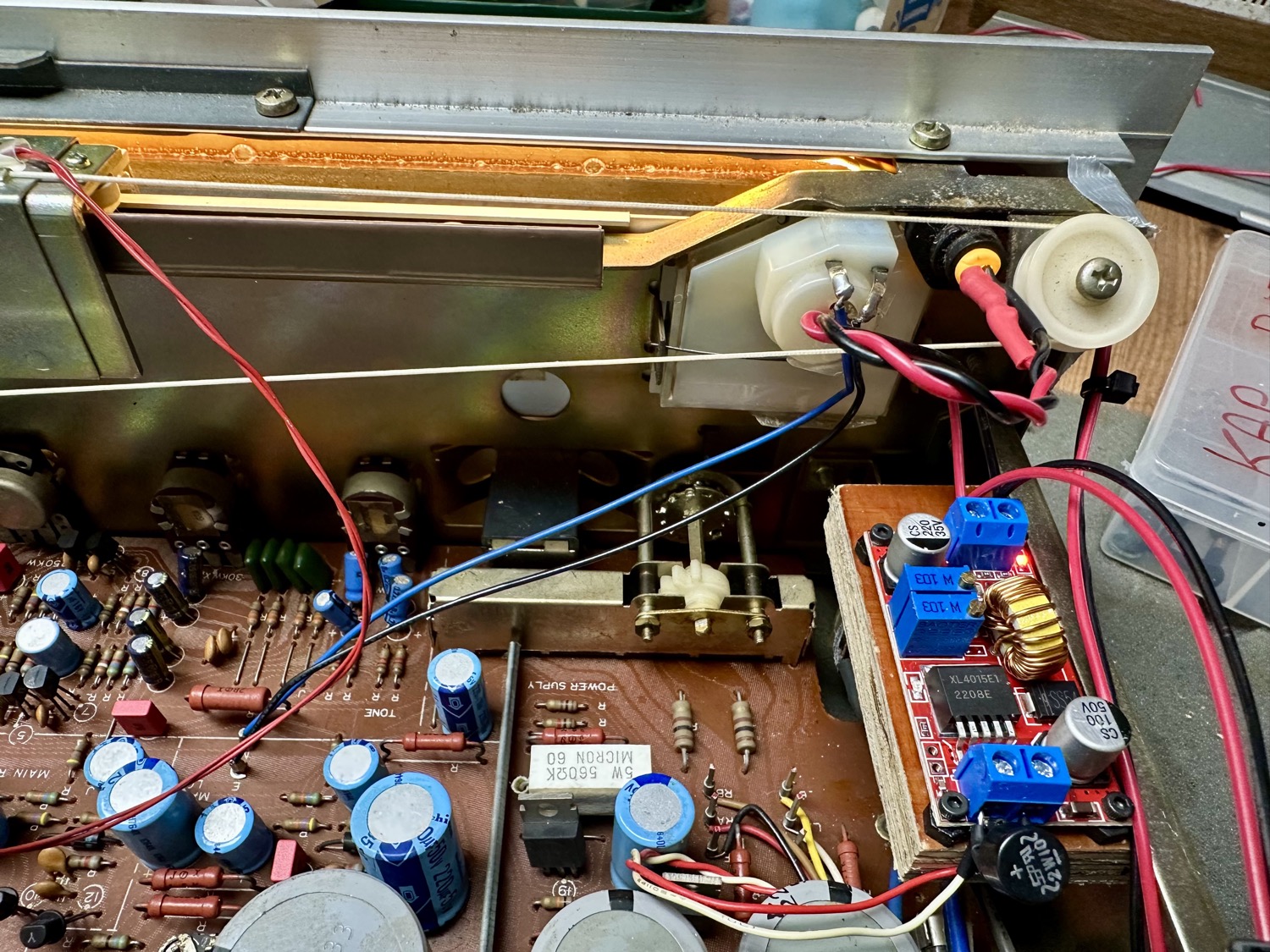

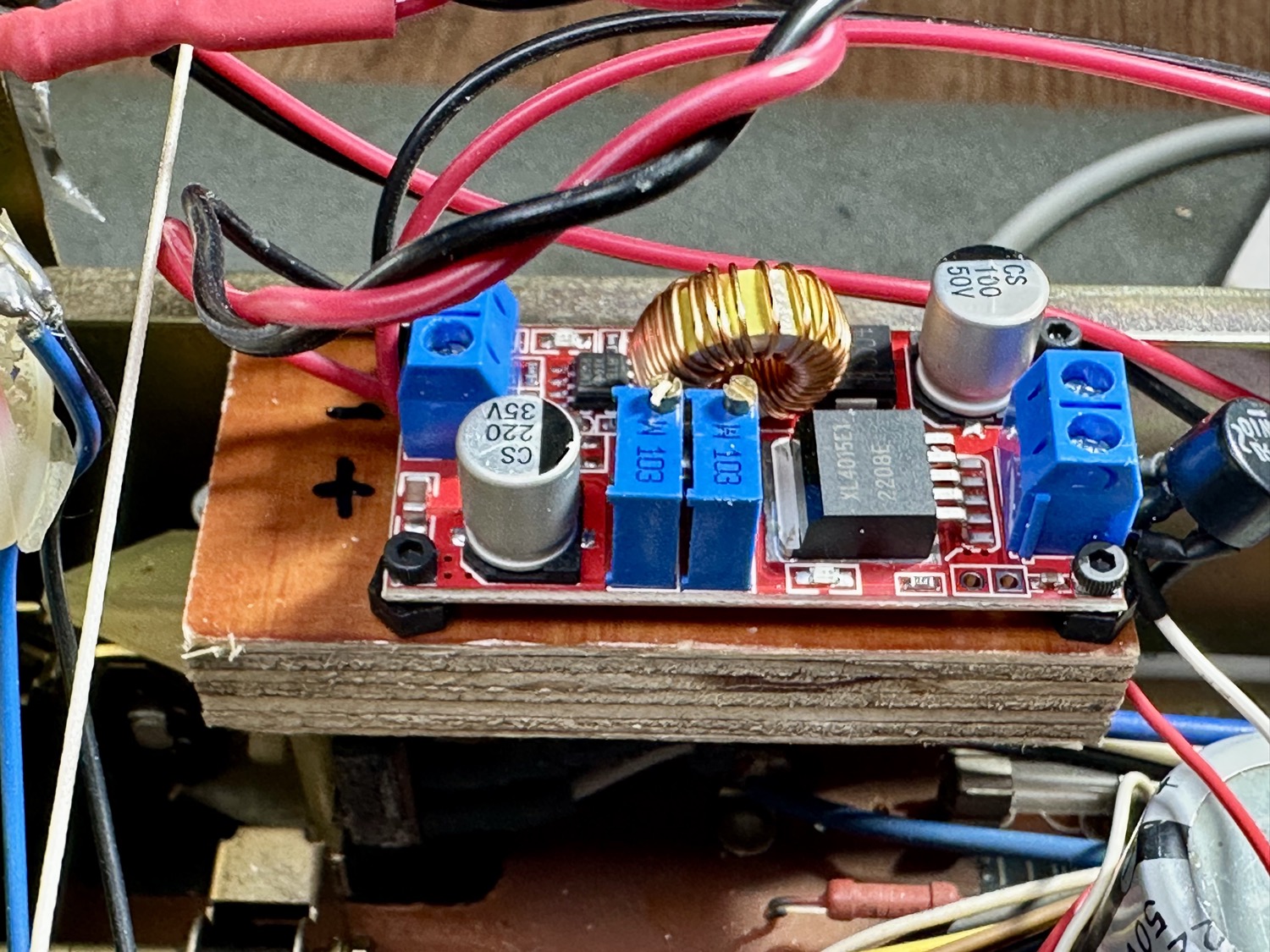

- De COB led strip voor de schaalverlichting heb ik voorzien van een DC-DC converter waarbij je zowel de stroom als de spanning kan instellen. De verlichting is hierdoor perfect in te stellen en ook achteraf naar wens aan te passen.

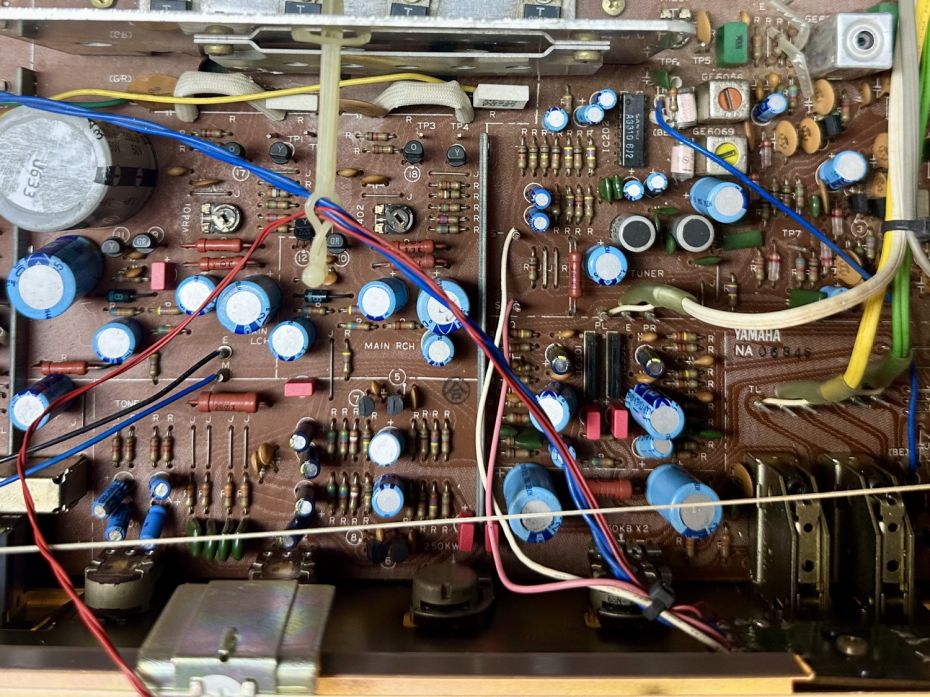

- Koppelcondensatoren van WIMA en Panasonic geplaatst.

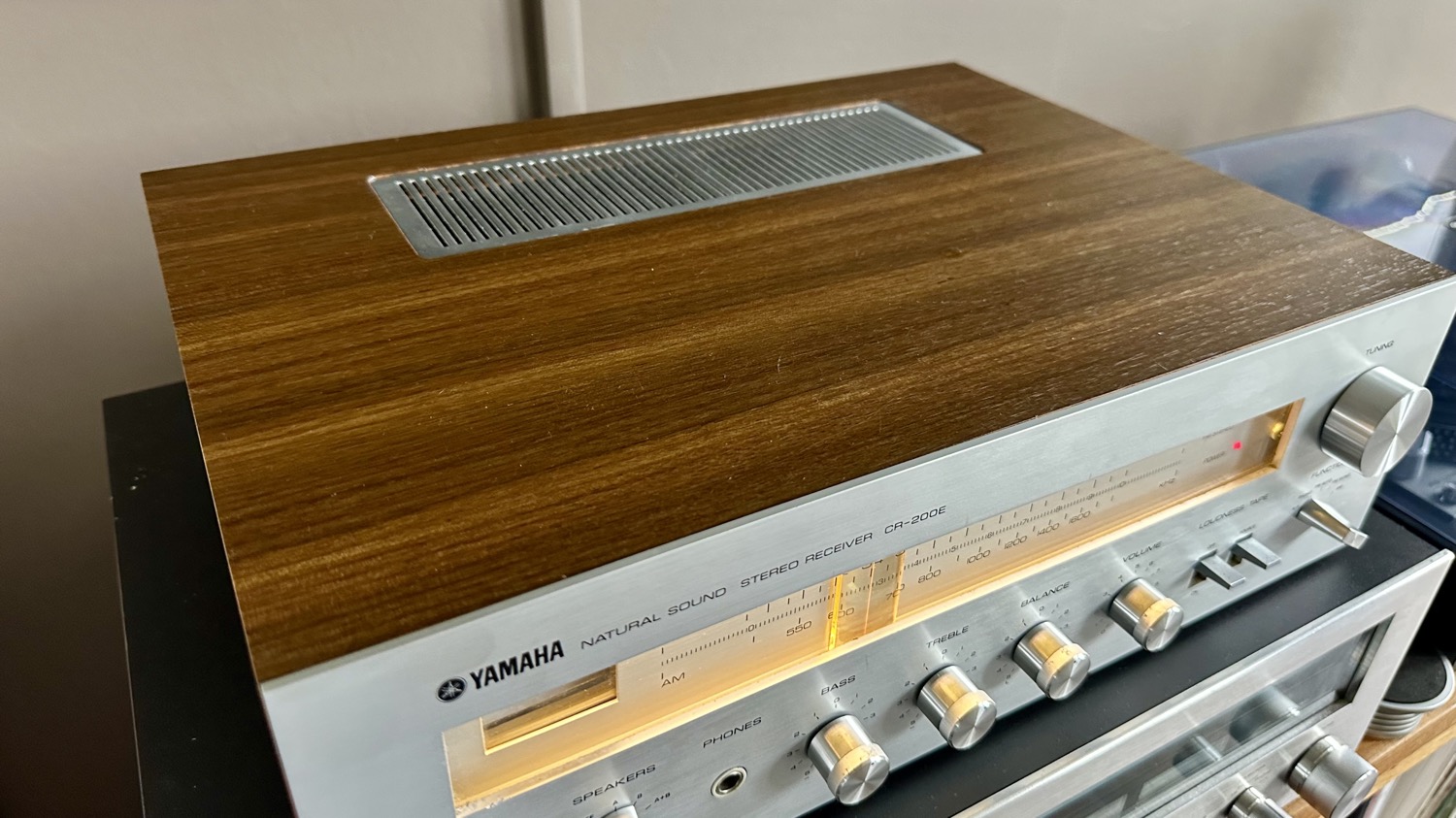

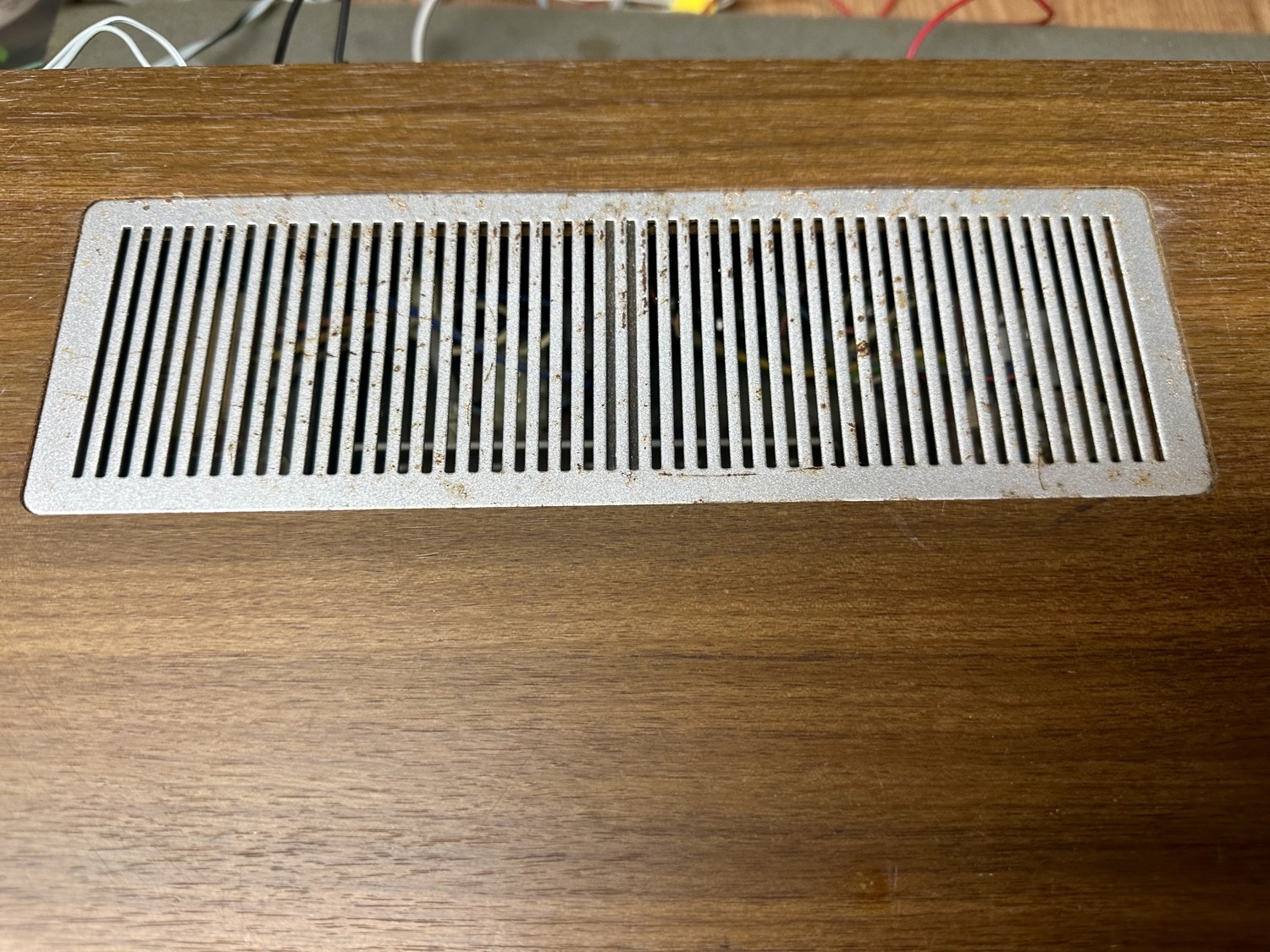

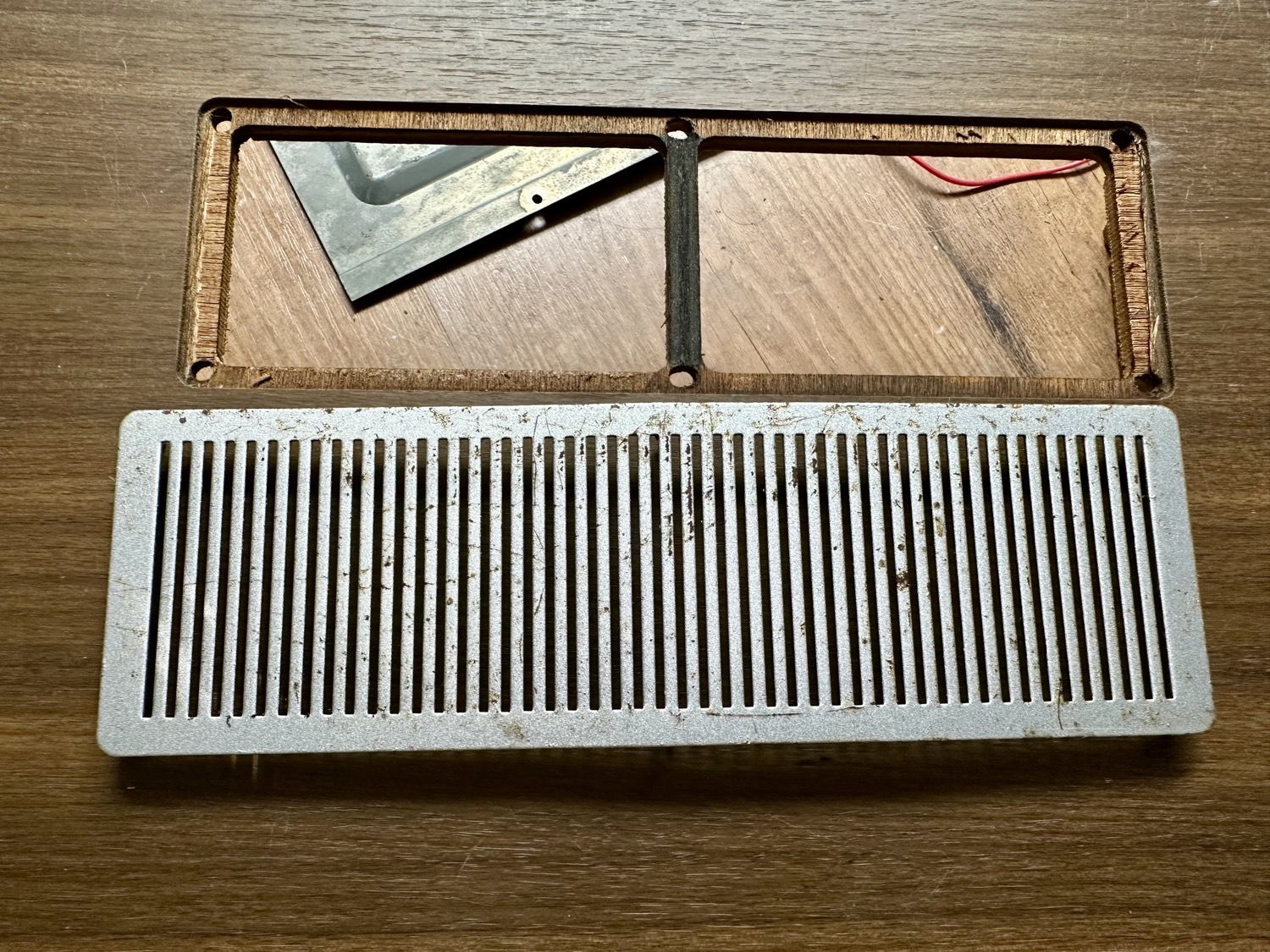

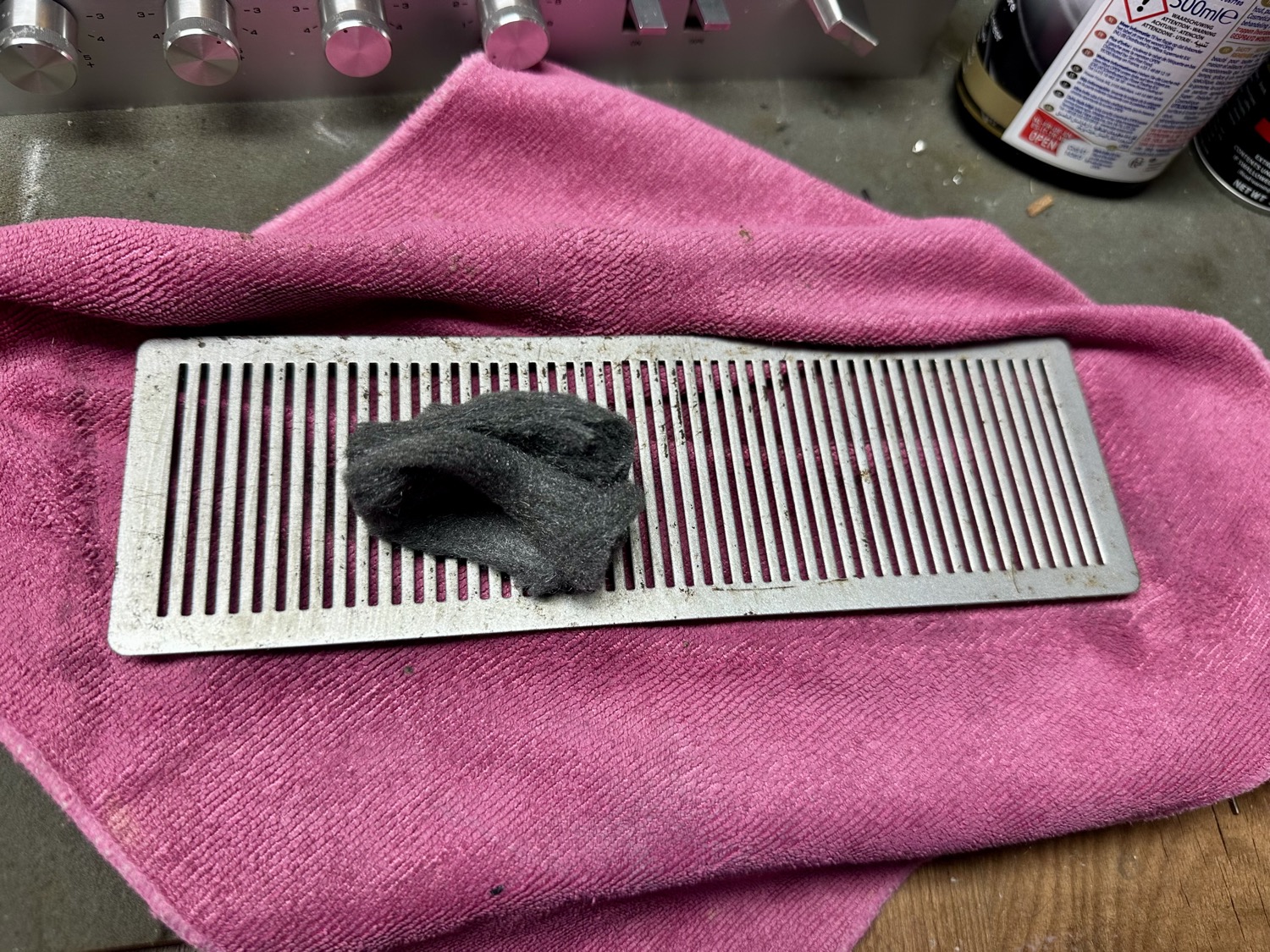

- Metalen afdekrooster is aardig geoxideerd en met alleen schoonmaken bleef hij vies. Deze geschuurd en opnieuw gespoten.

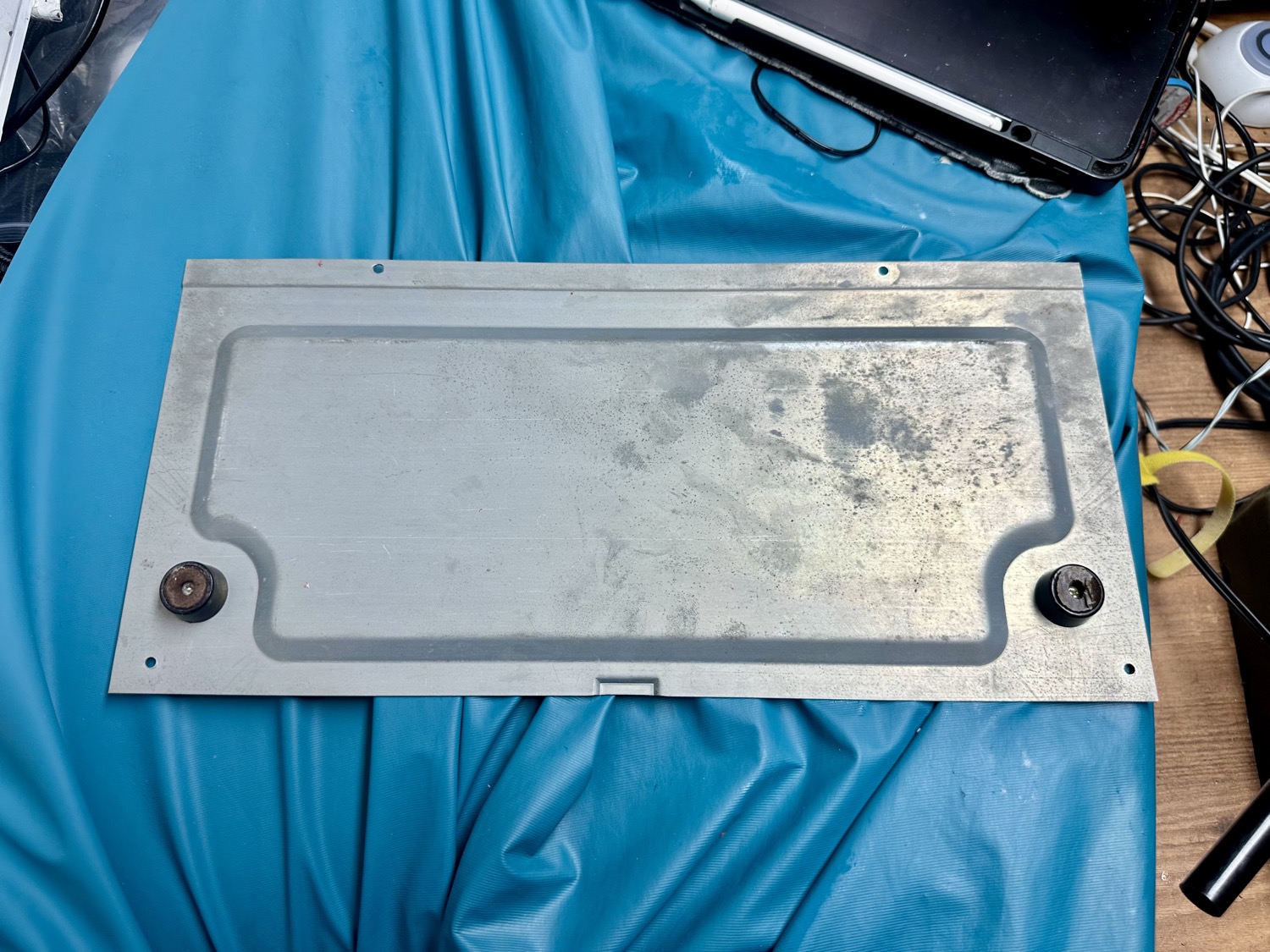

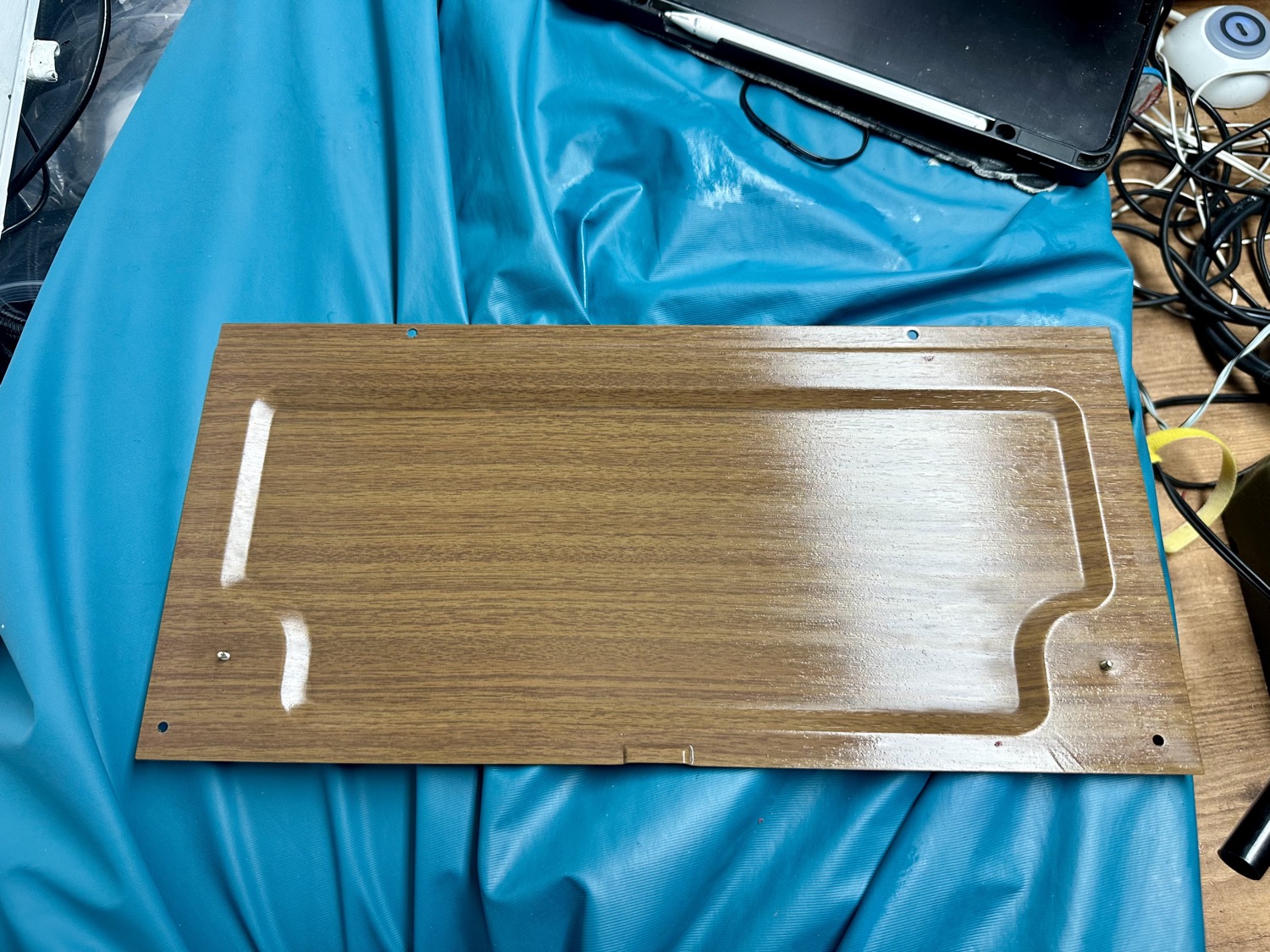

- De bodemplaat valt op doior het gebruik van het metaal. De binnenkant is voorzien van een houtnerf struktuur. De onderkant is blank aluminium. Of dit een productiefout is of recycling van metaal weet ik niet maar het is wel bijzonder.

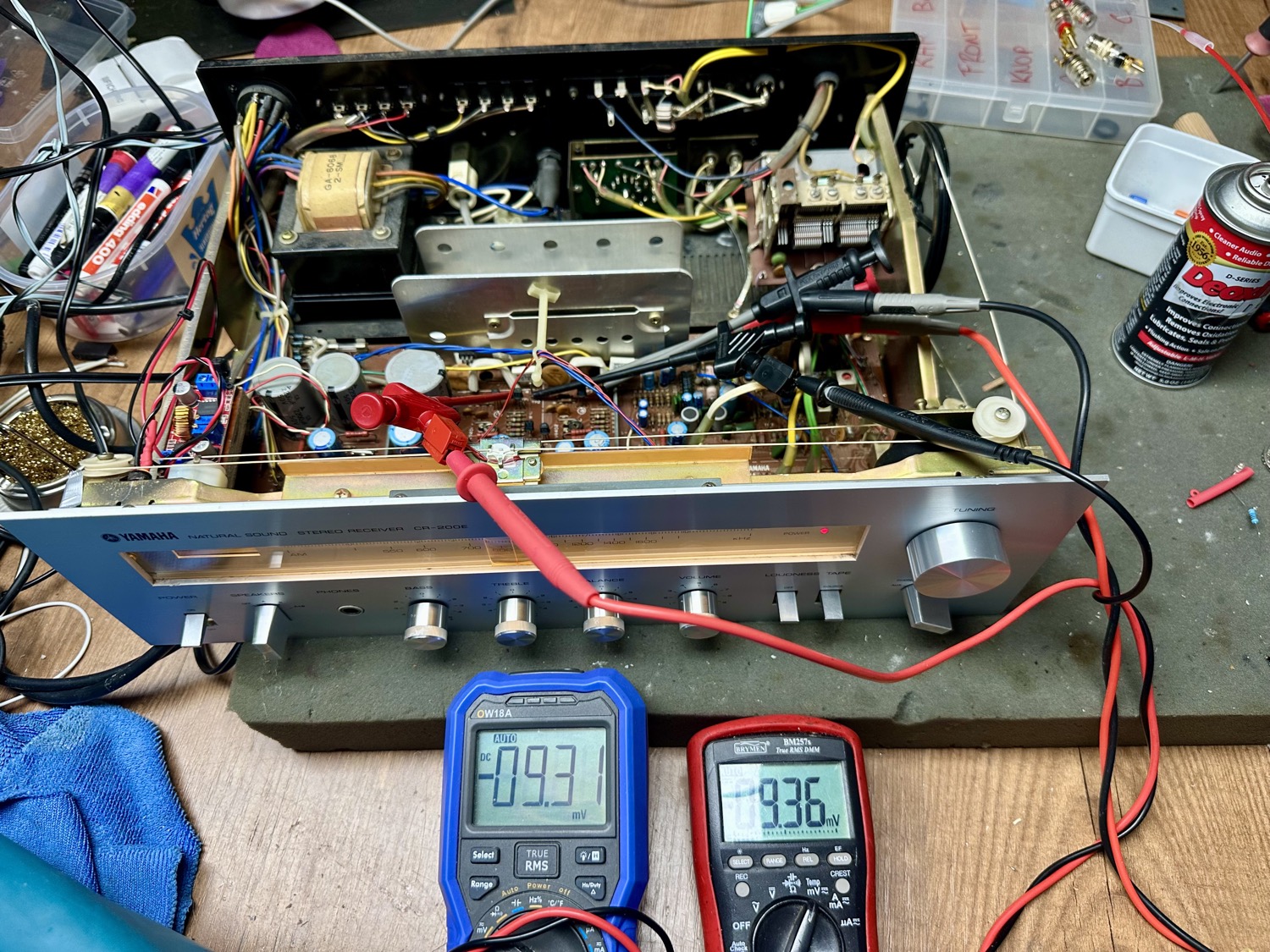

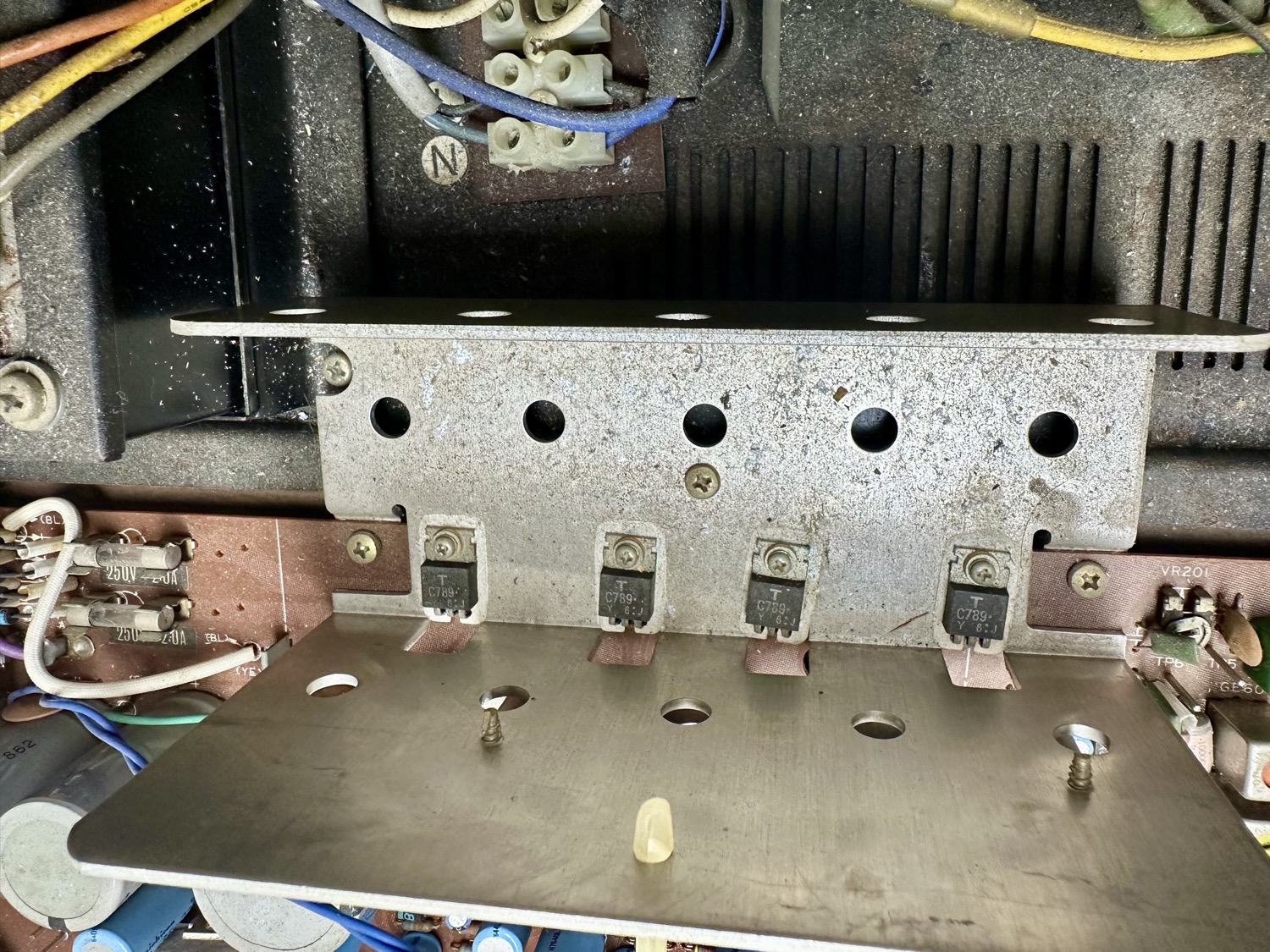

- De eindversterker afgeregeld.
