Klacht:
Geen schokkende klachten. Slechts de bekende ouderdomsklachten.Kraken, dof geluid, lampjes, etc..
Diagnose:

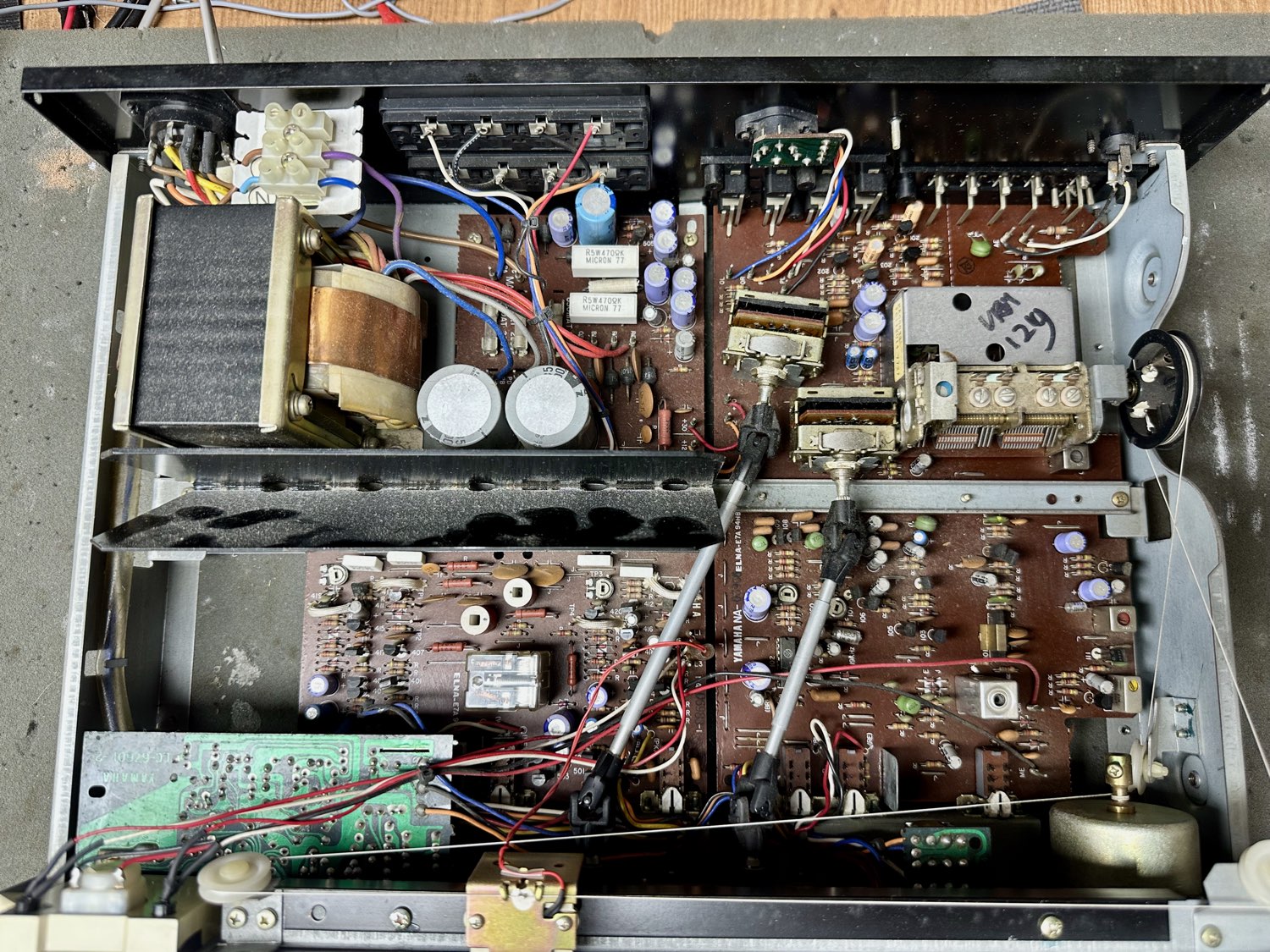

- Mooie en overzichtelijke opbouw.
- De meeste condensatoren meten nog een hele goede waarde. Kwaliteit toegepast!
- De koppelcondensatoren moeten vervangen worden.

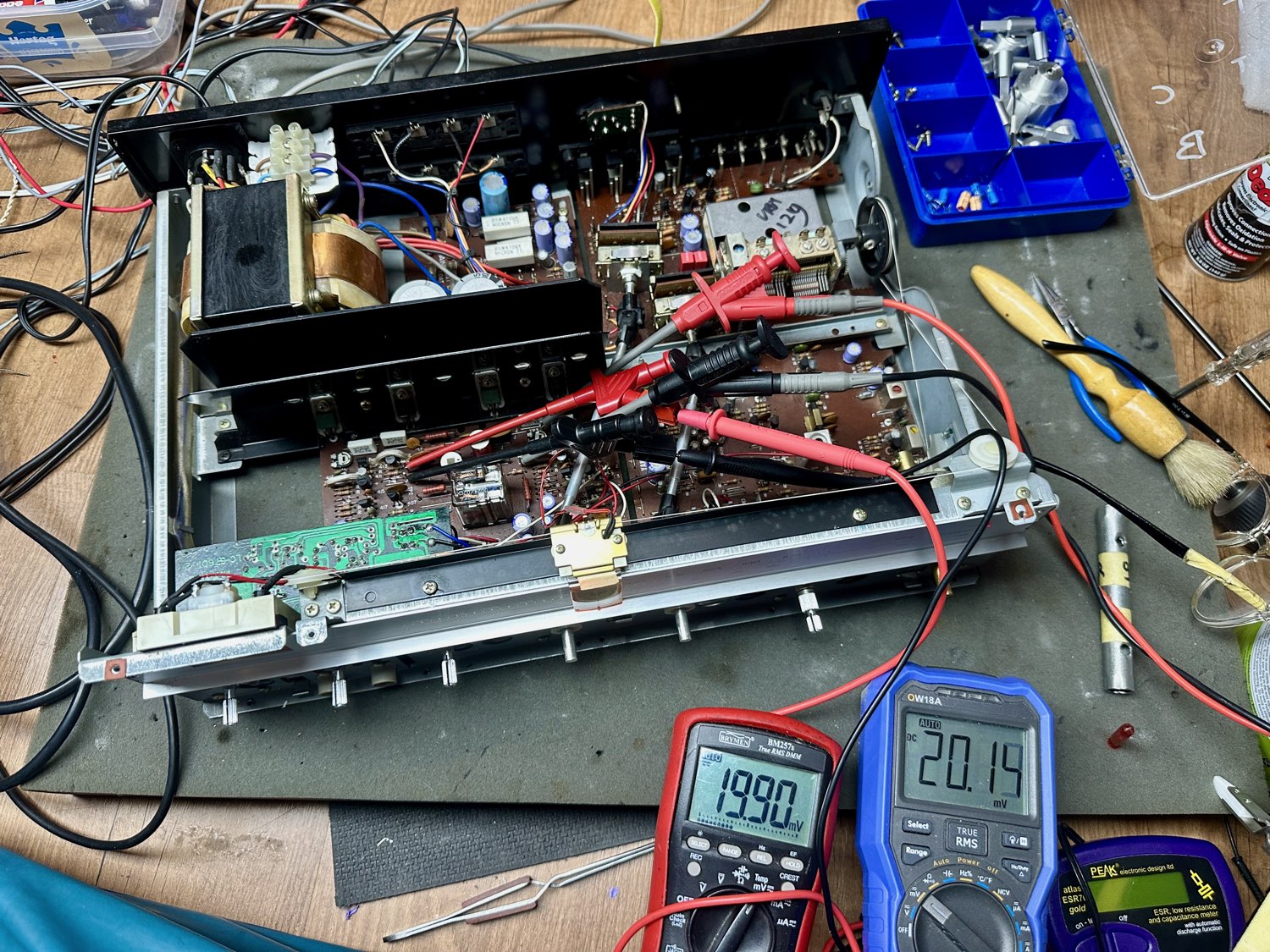

- Grote schoonmaak en afregeling.
- Ik dacht dat de schaalverlichting defect was maar deze receiver heeft alleen een aanwijzer verlichting.
Reparatie:

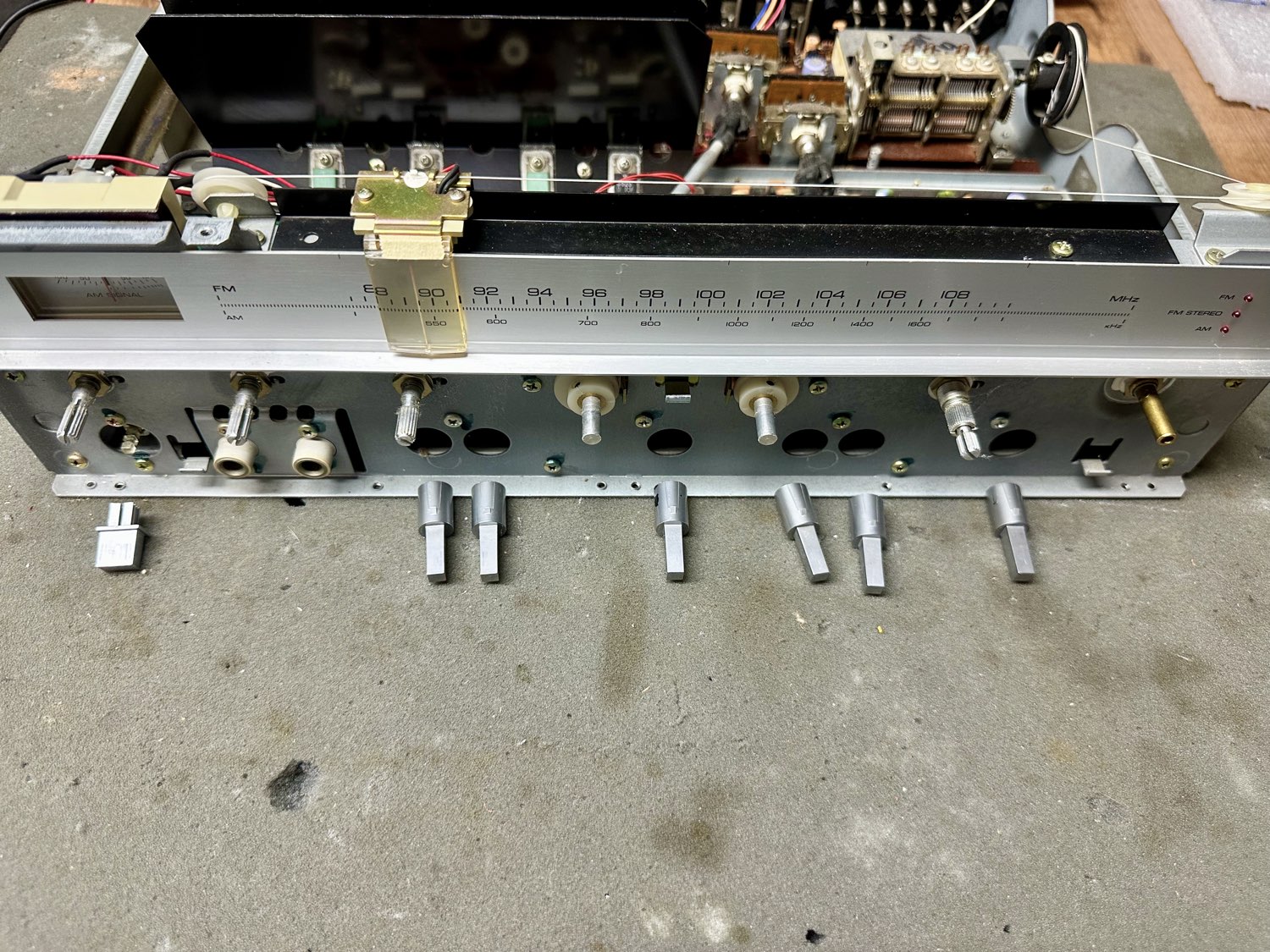

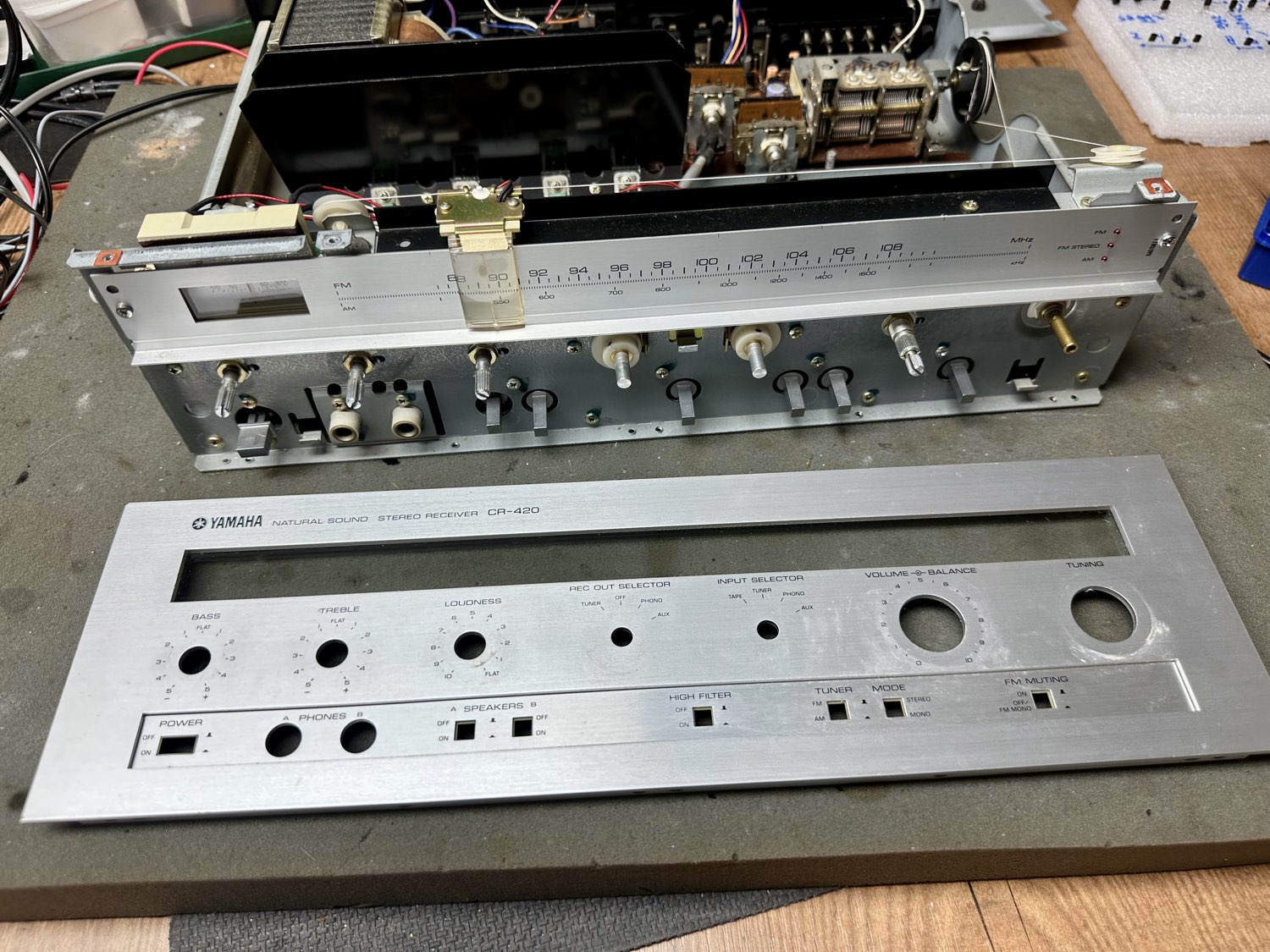

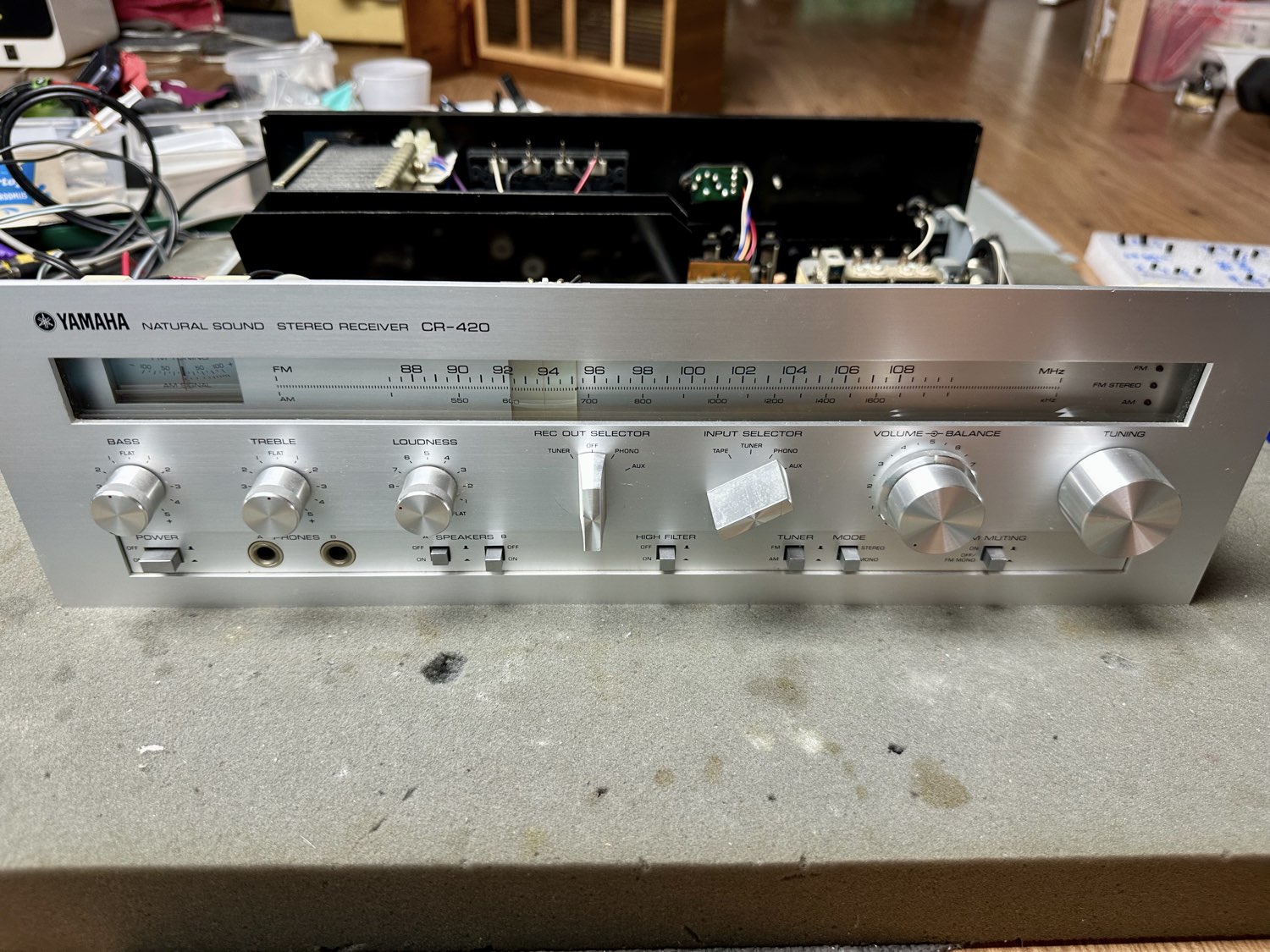

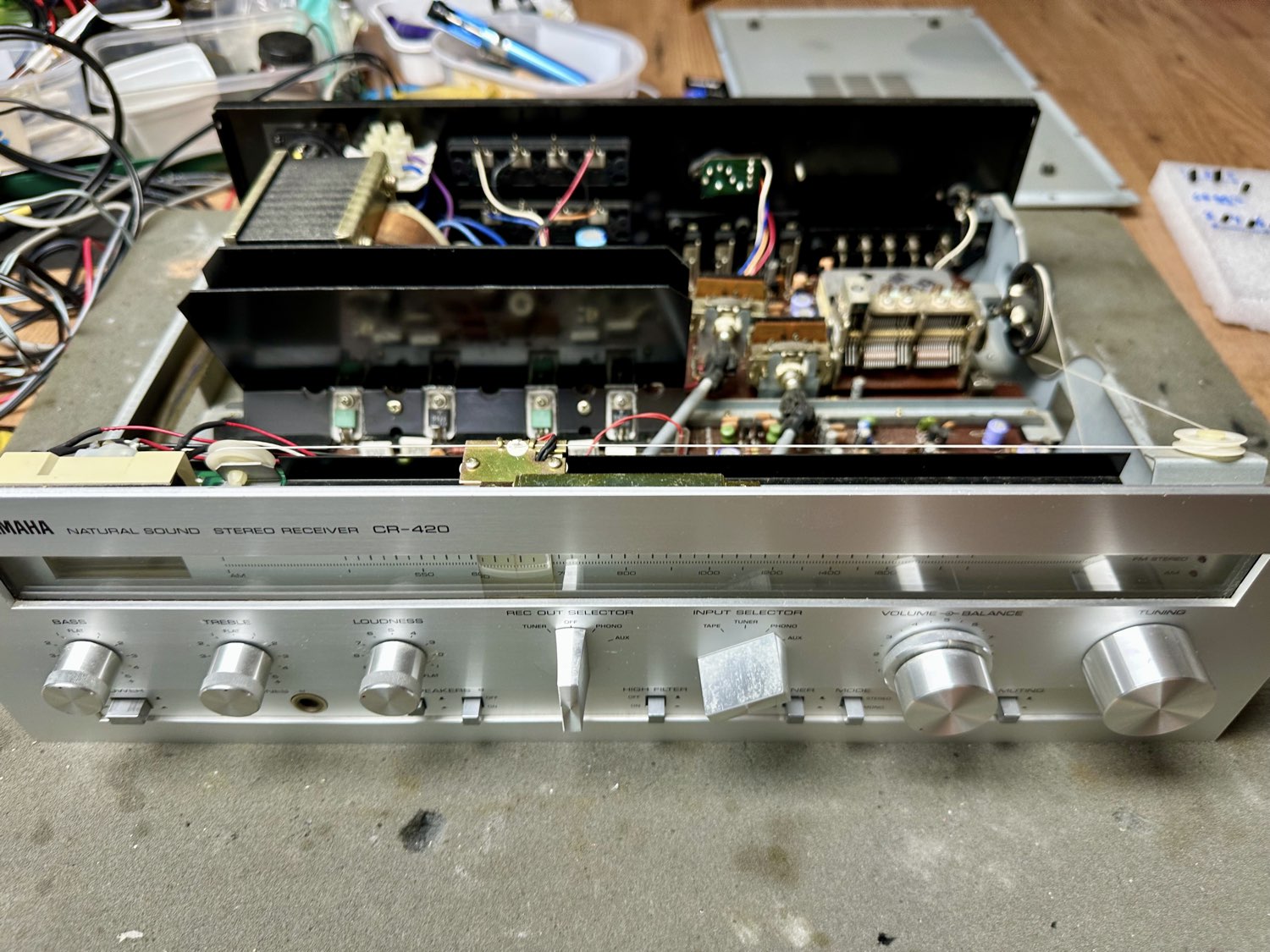

- Het verwijderen van het front en de knoppen heeft wat aandacht nodig. De radio afstemknop moet eerst aan de binnenkant worden losgeschroefd en daarna aan de voorkant. Opletten dat je deze er niet in zijn geheel uittrekt!

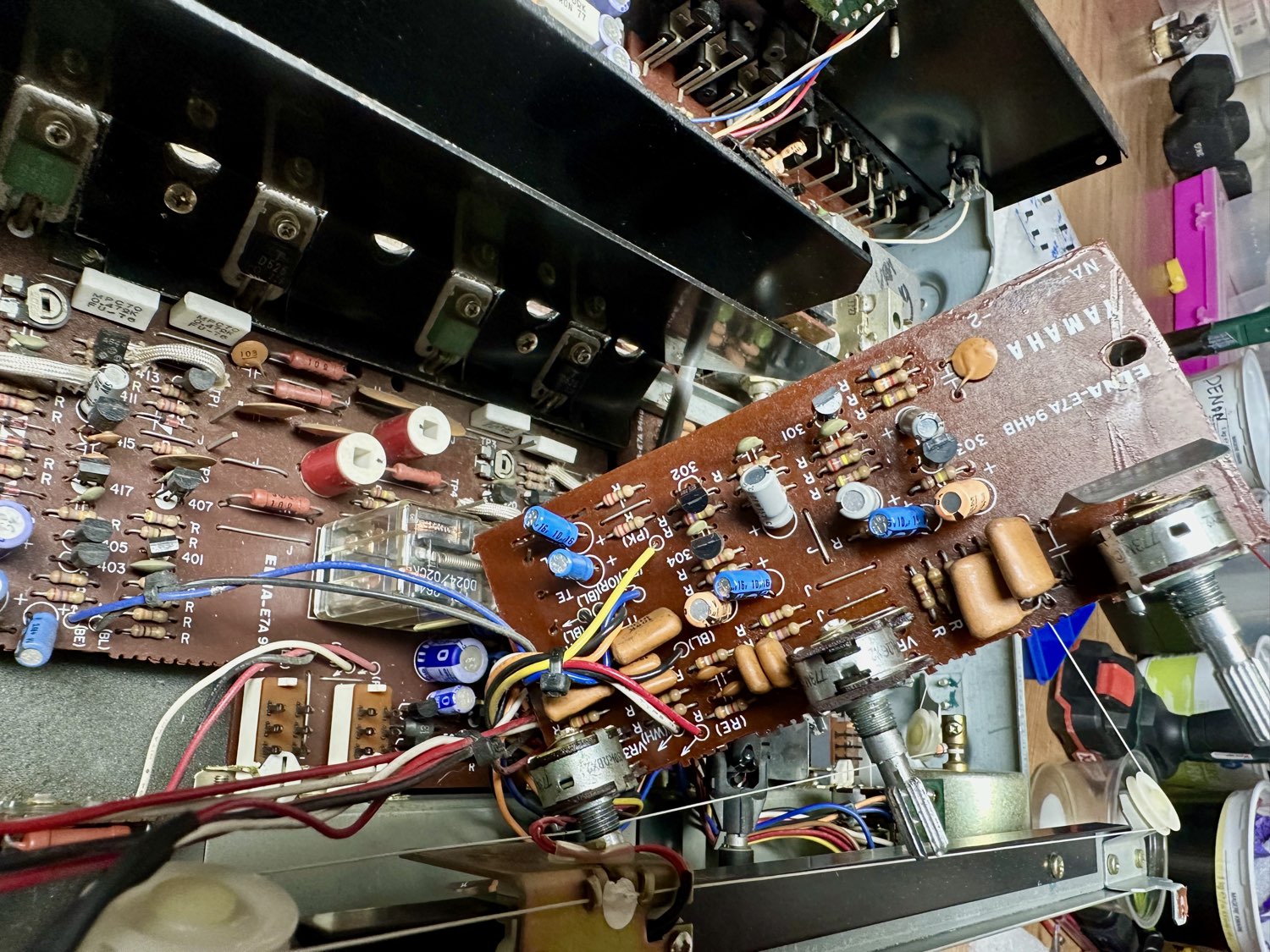

- Koppelcondensatoren vervangen:

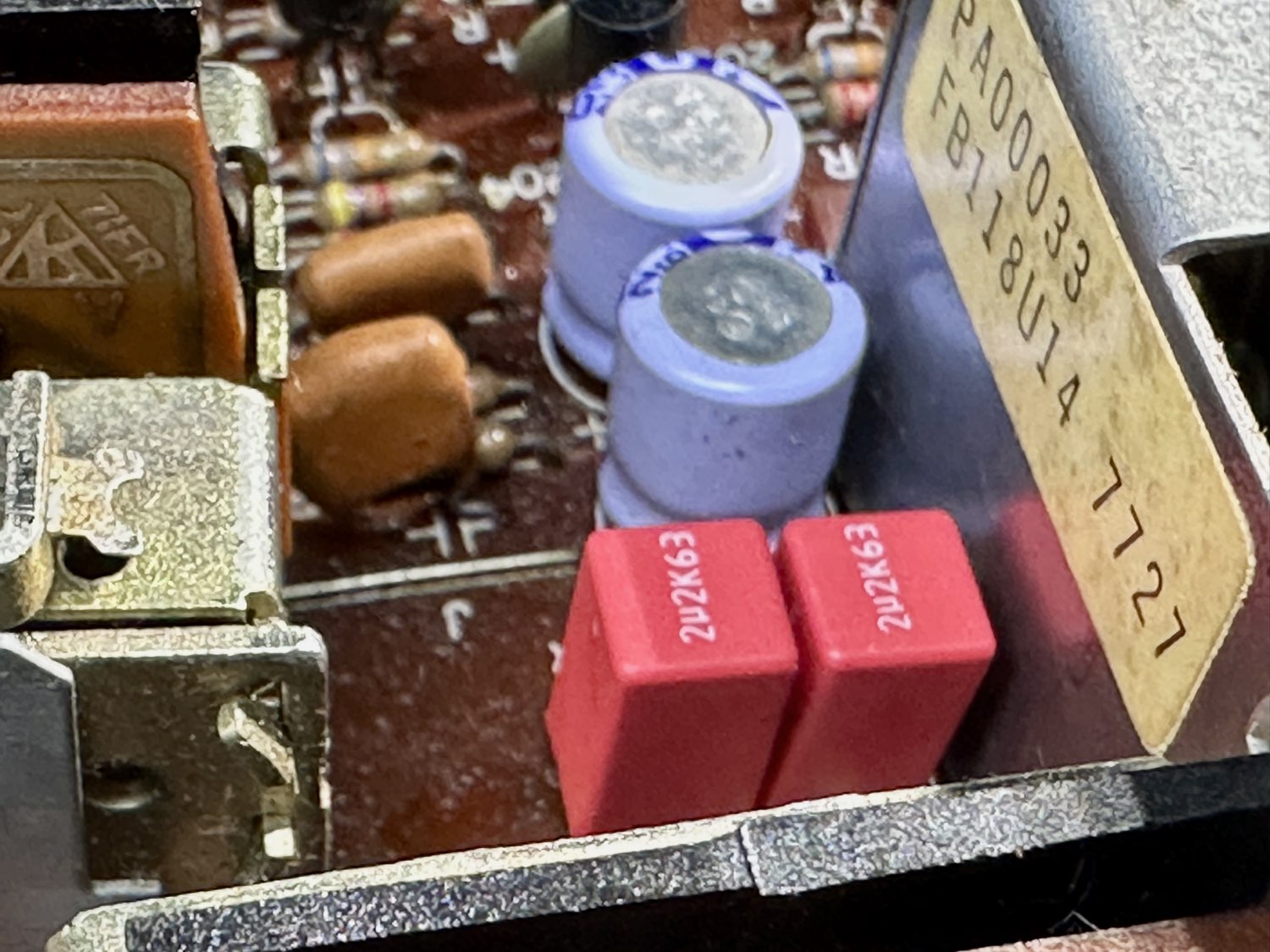

- Phono: C201, 202 = 10uF/25V Panasonic, C213, 214 = 2,2uF WIMA

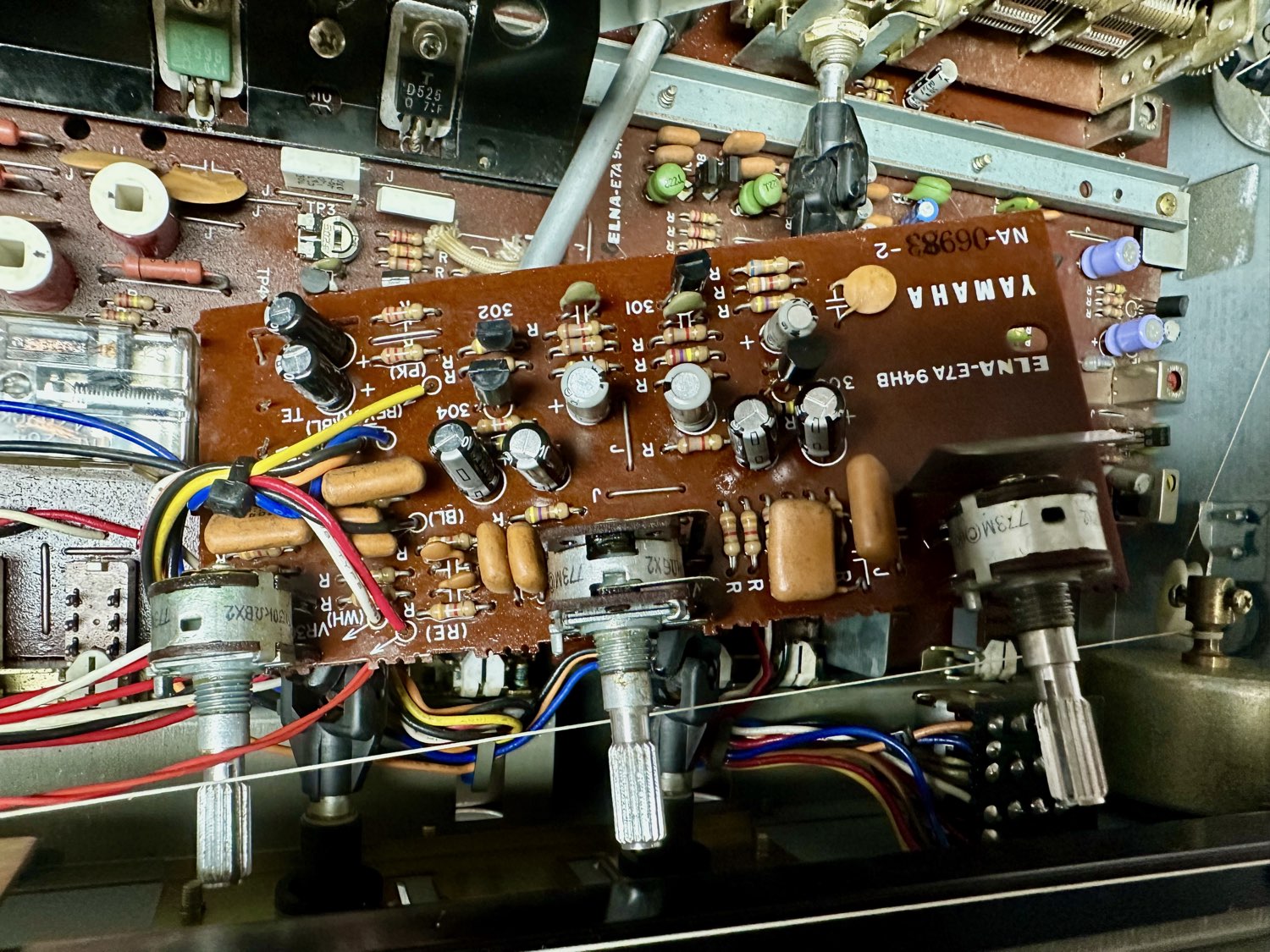

- Voorversterker: C301, 302, 309, 310, 311, 312 = 10uF/25V Panasonic

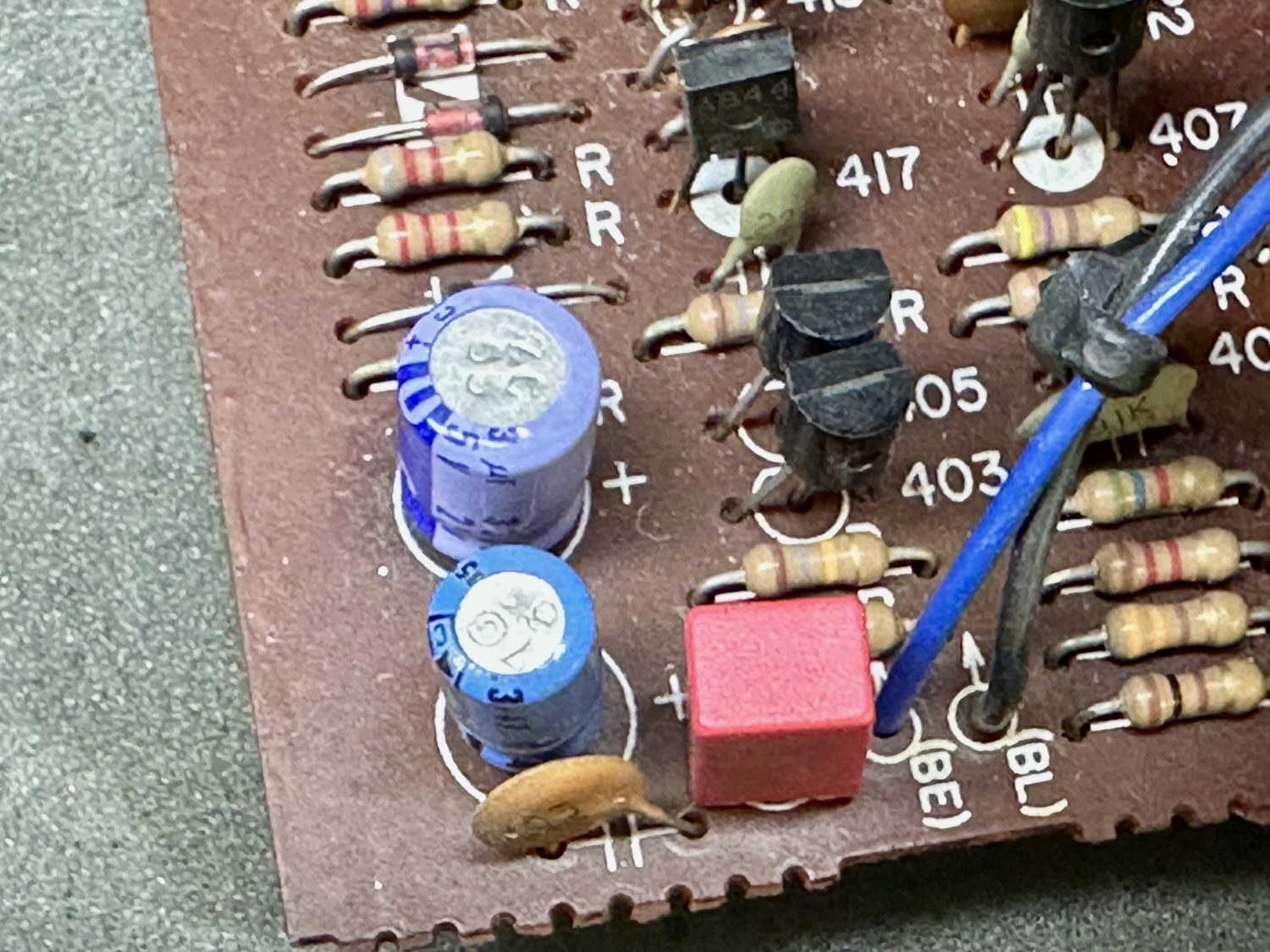

- Eindversterker: C403, 404 = 1uF WIMA - Controleer C507 en 508. Buffer elco 6800uF
- Relais uitgesoldeerd en gereinigd
- Potmeters en schakelaars gereinigd met Deoxid D5

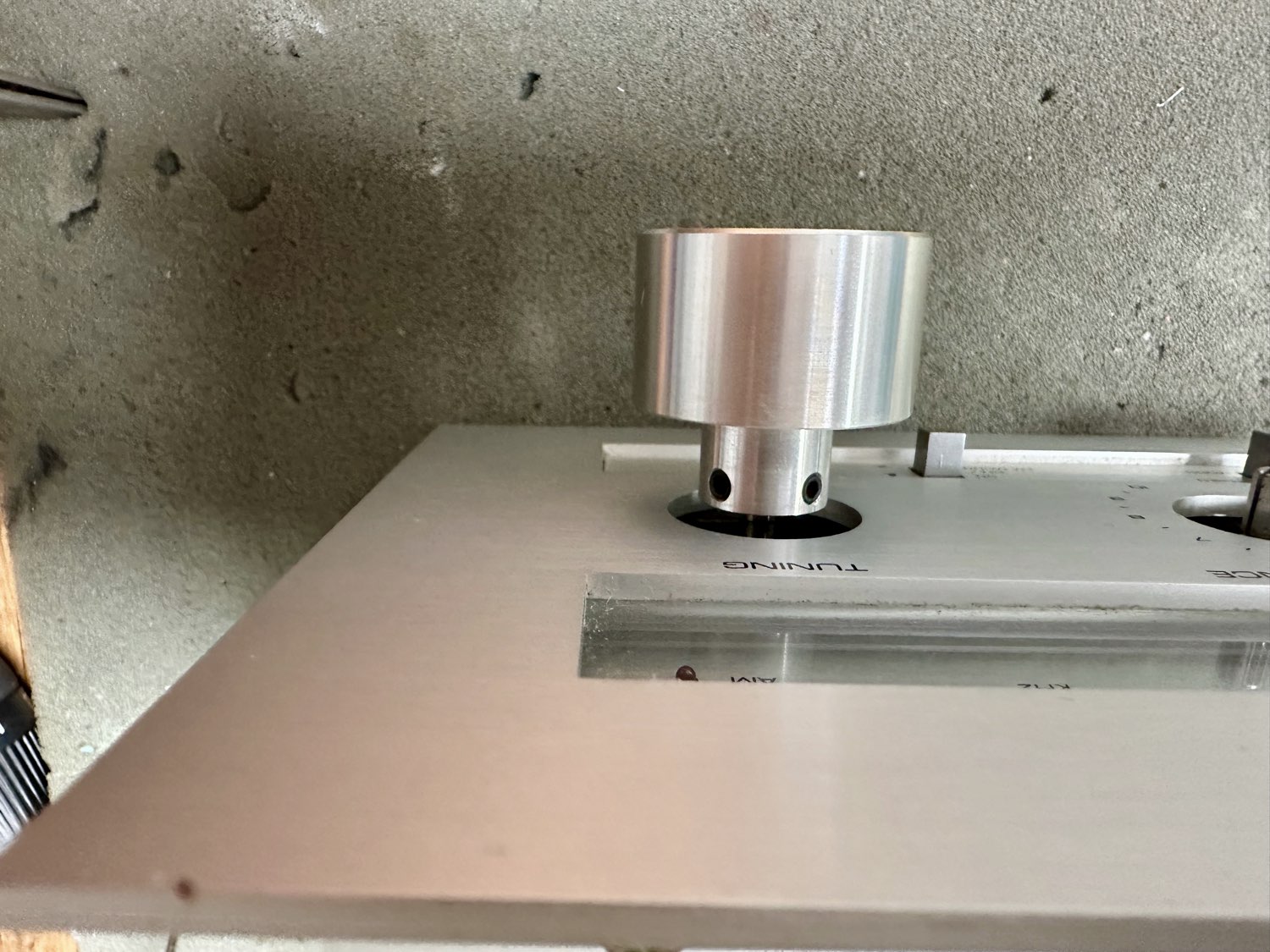

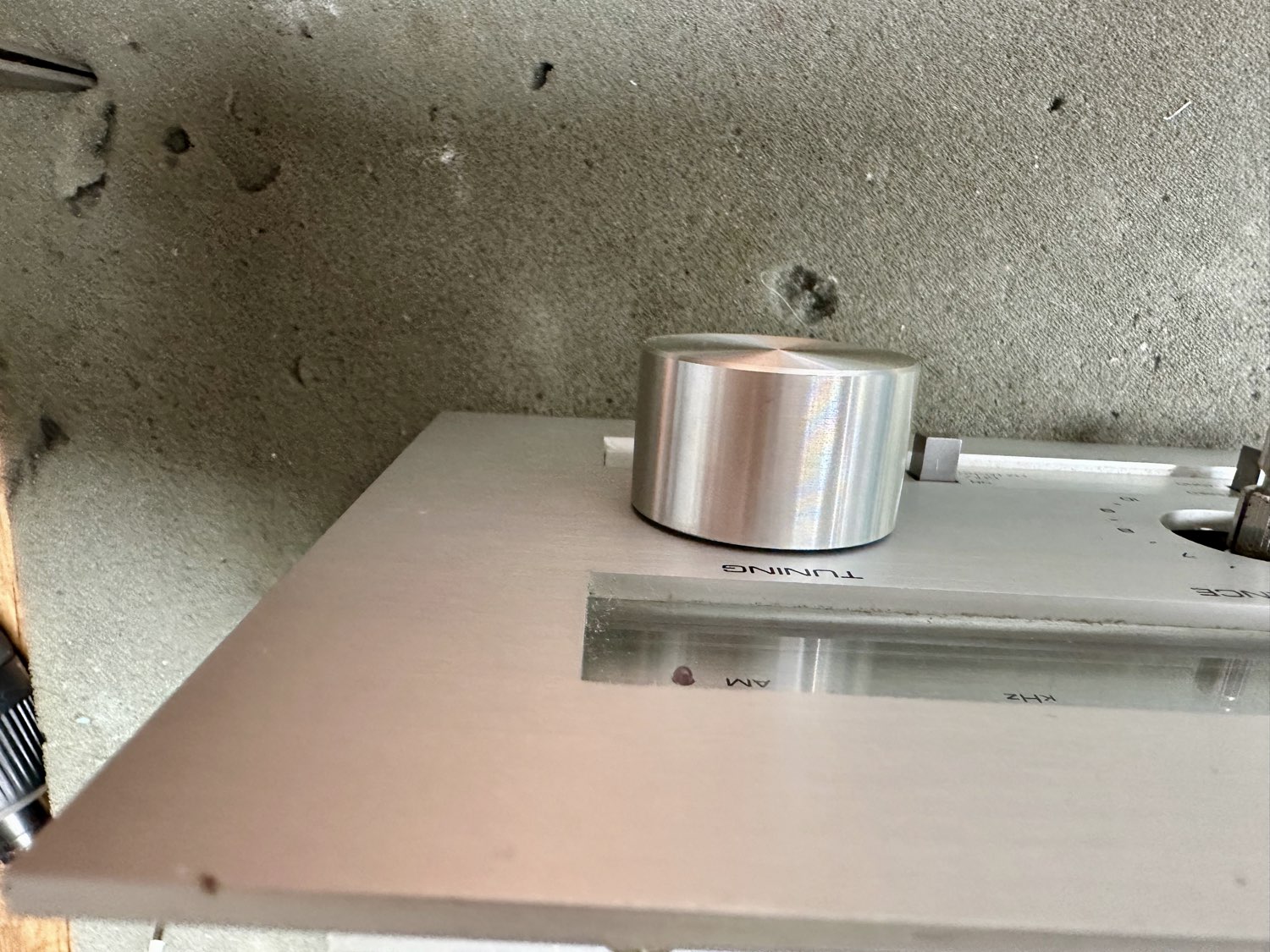

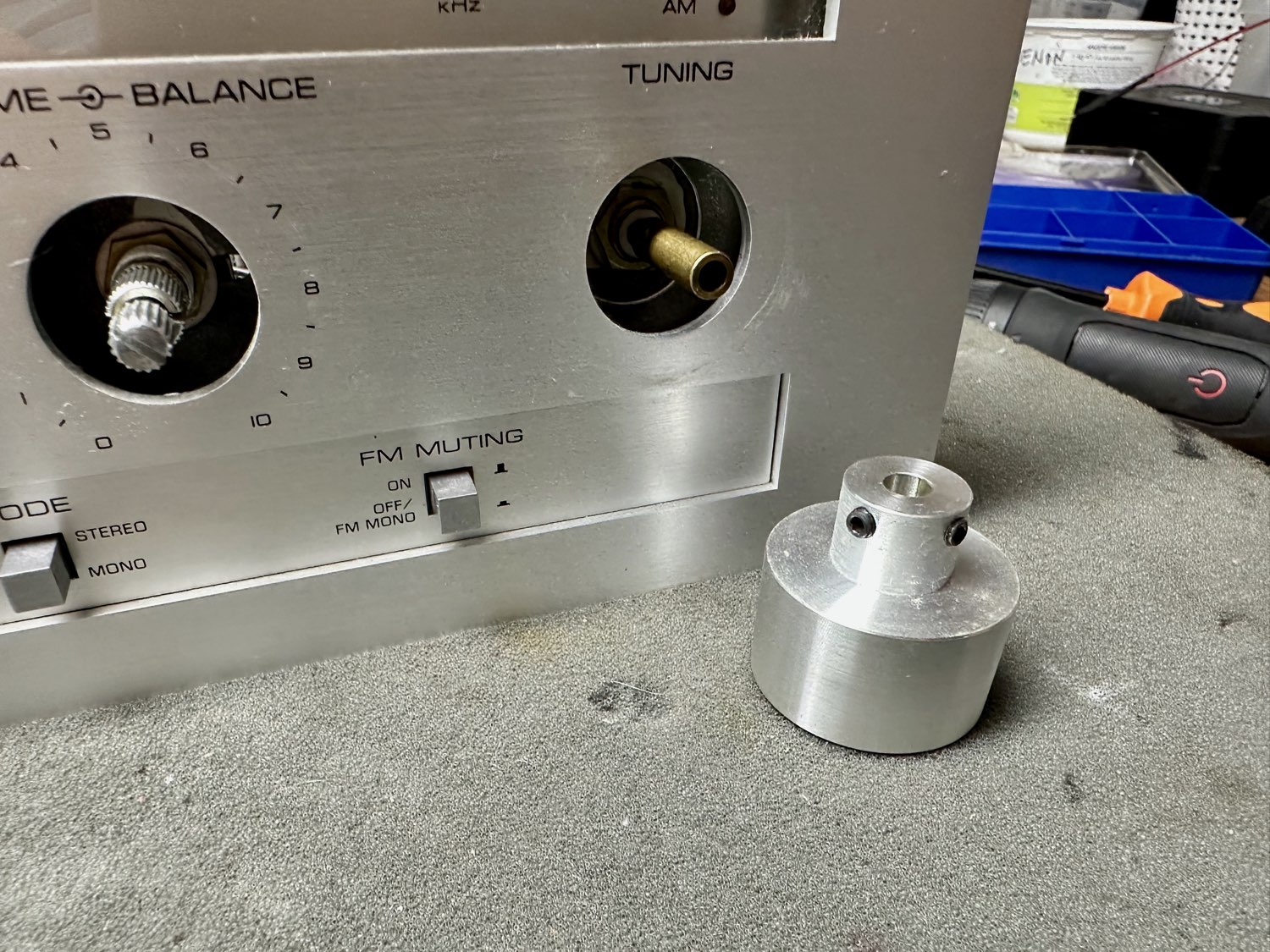

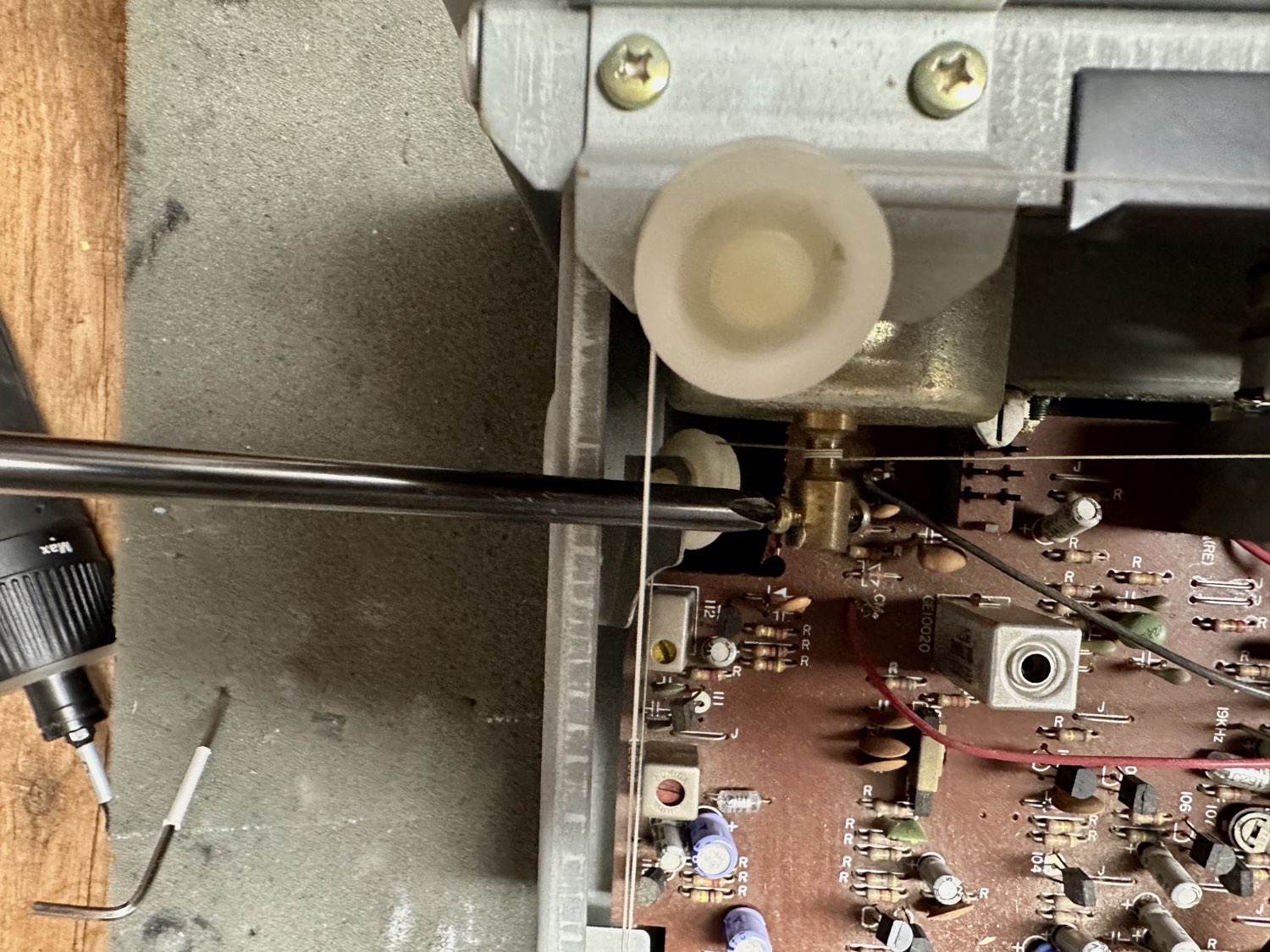

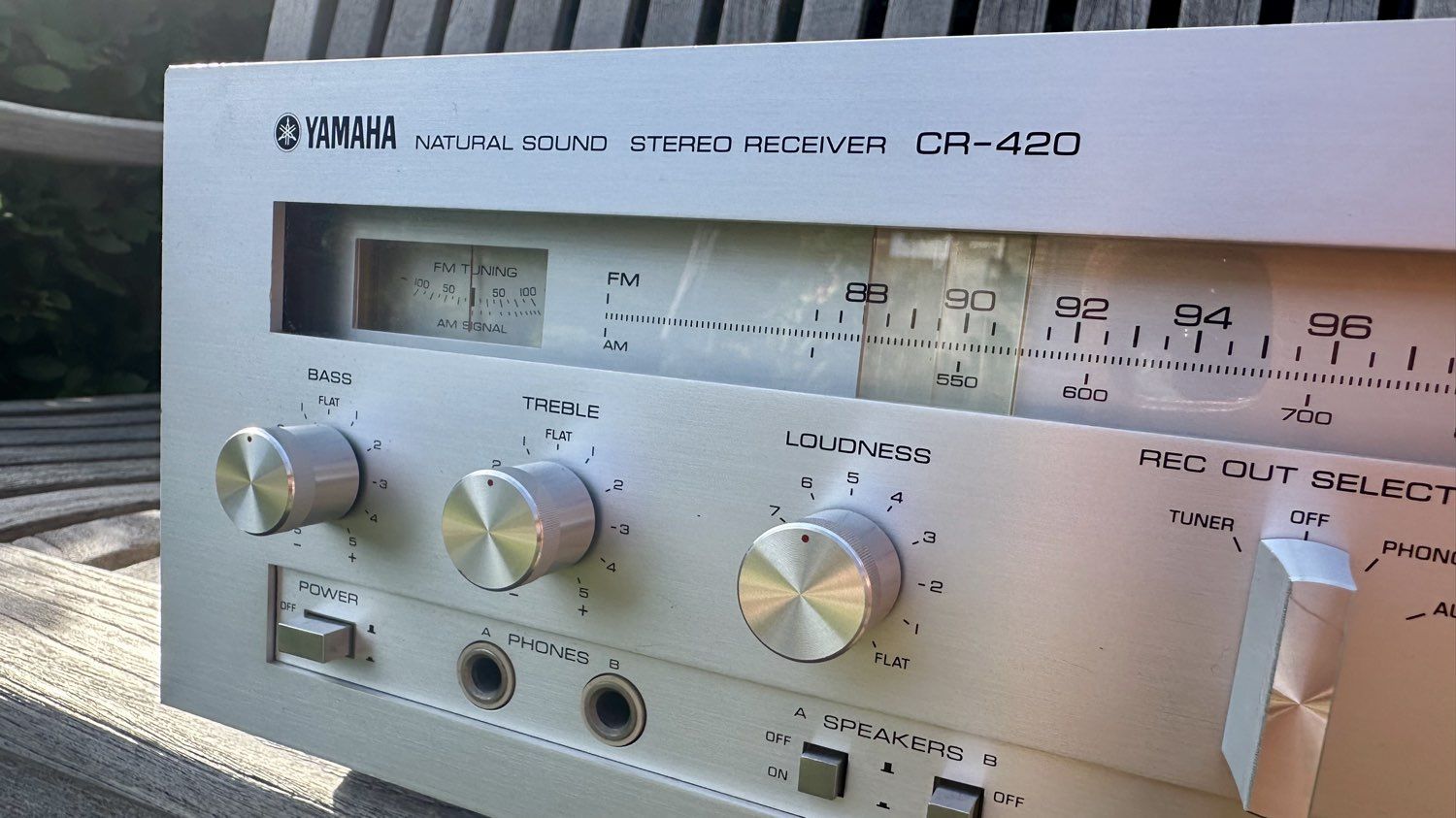

Afstemknop losmaken
Om de afstemknop te verwijderen schroef je eerst de twee as-schroefjes los.
De as vervolgens een klein stukje naar buiten trekken. Let op: niet te ver!
De twee inbus boutjes losdraaien en de knop van de as schuiven. OOk hier opletten dat de as niet mee naar buiten gaat!
