Klacht:

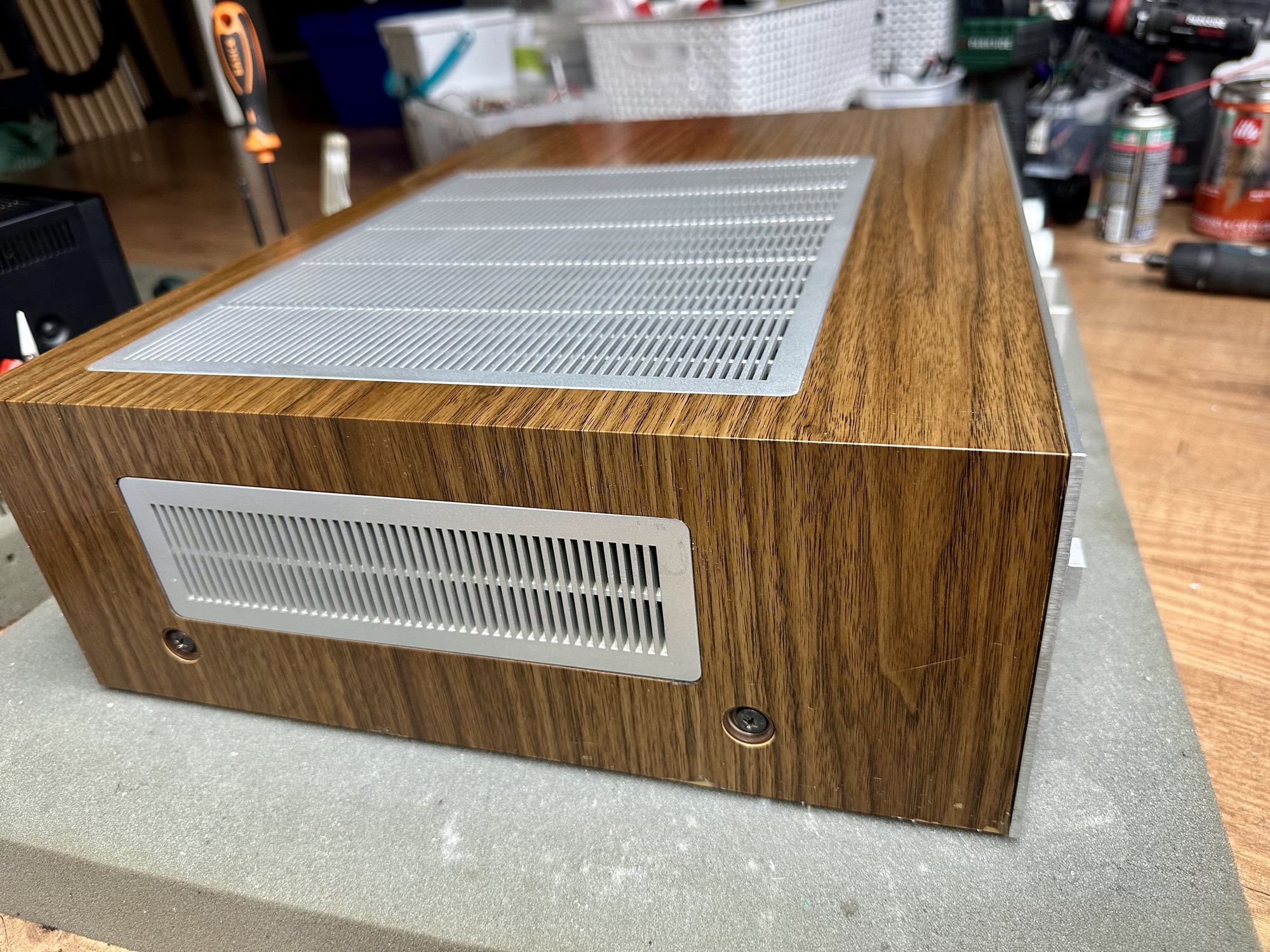

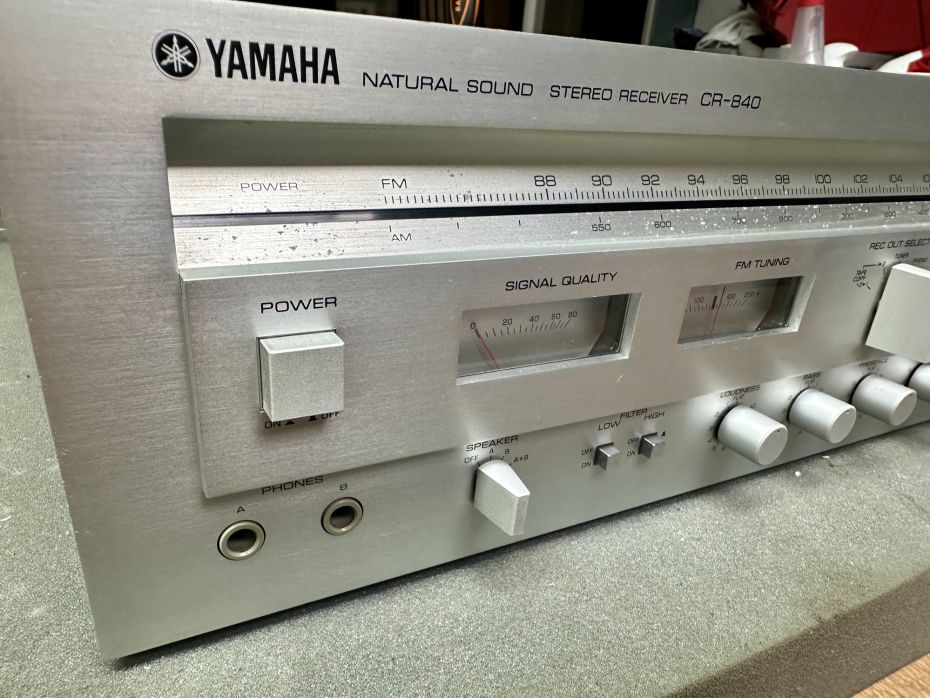

Deze Yamaha receiver uit 1980 ziet er nog geweldig uit en doet het ook nog prima. Maar... de verlichting heeft de geest gegeven.
Diagnose:

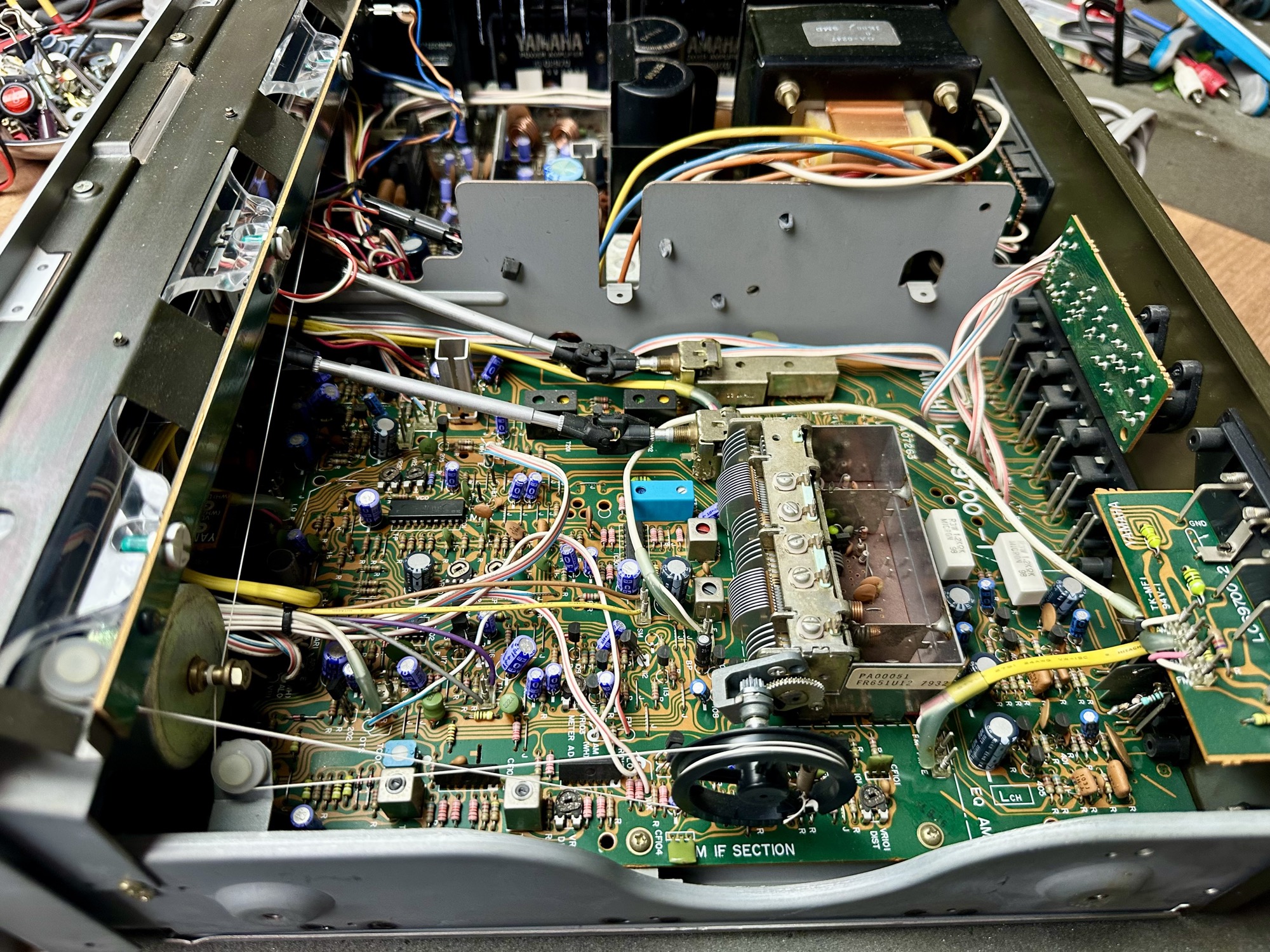

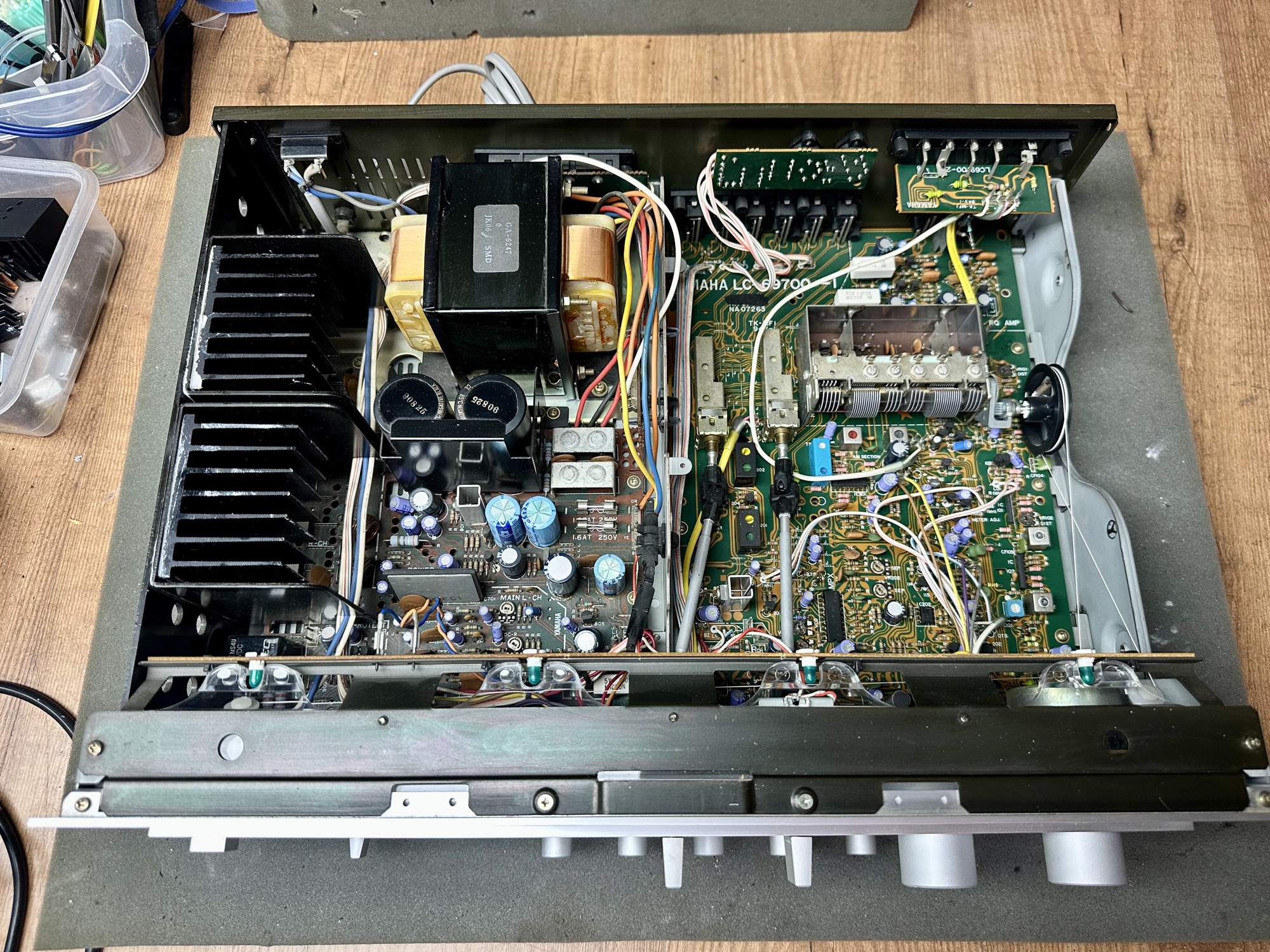

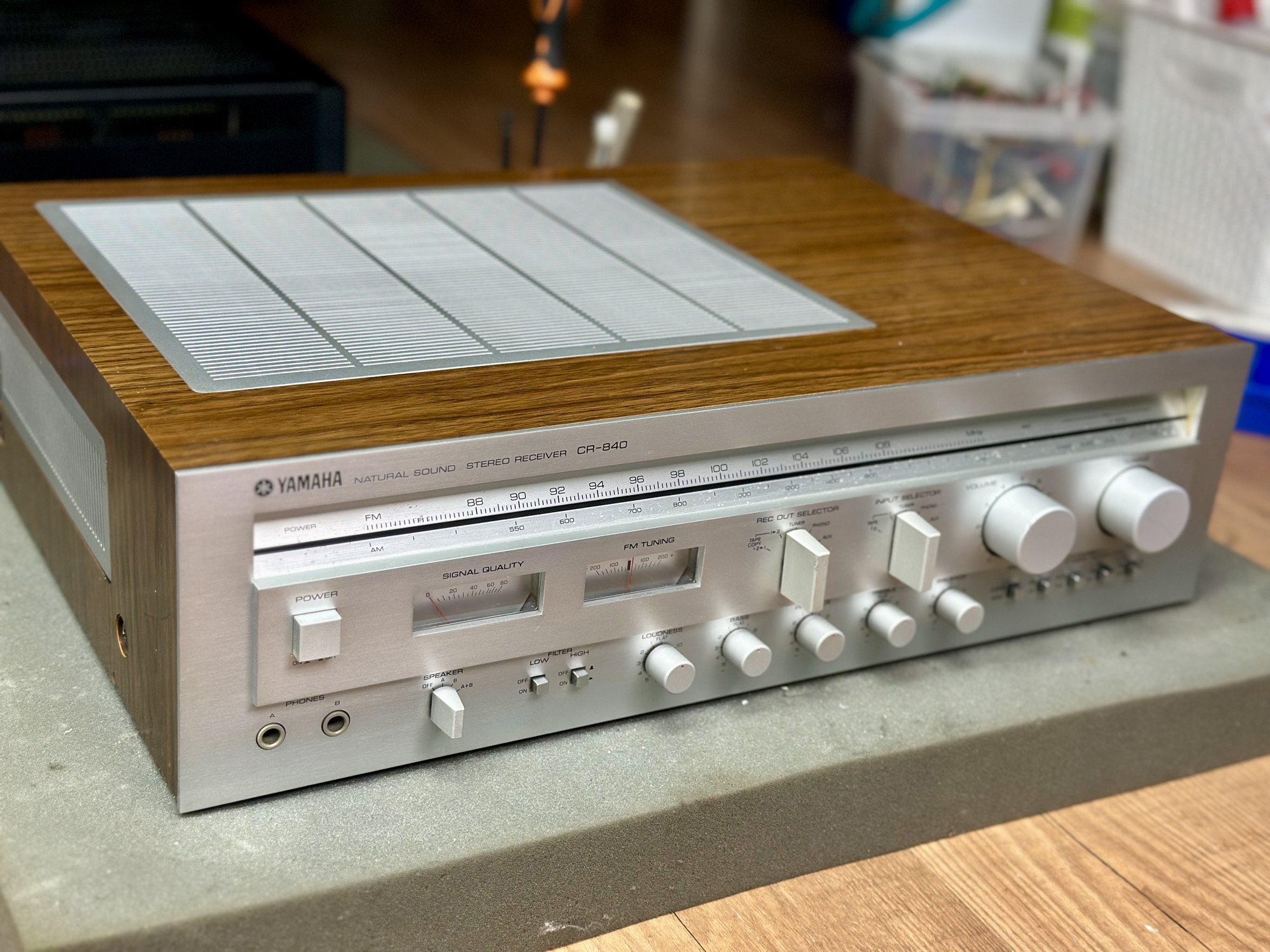

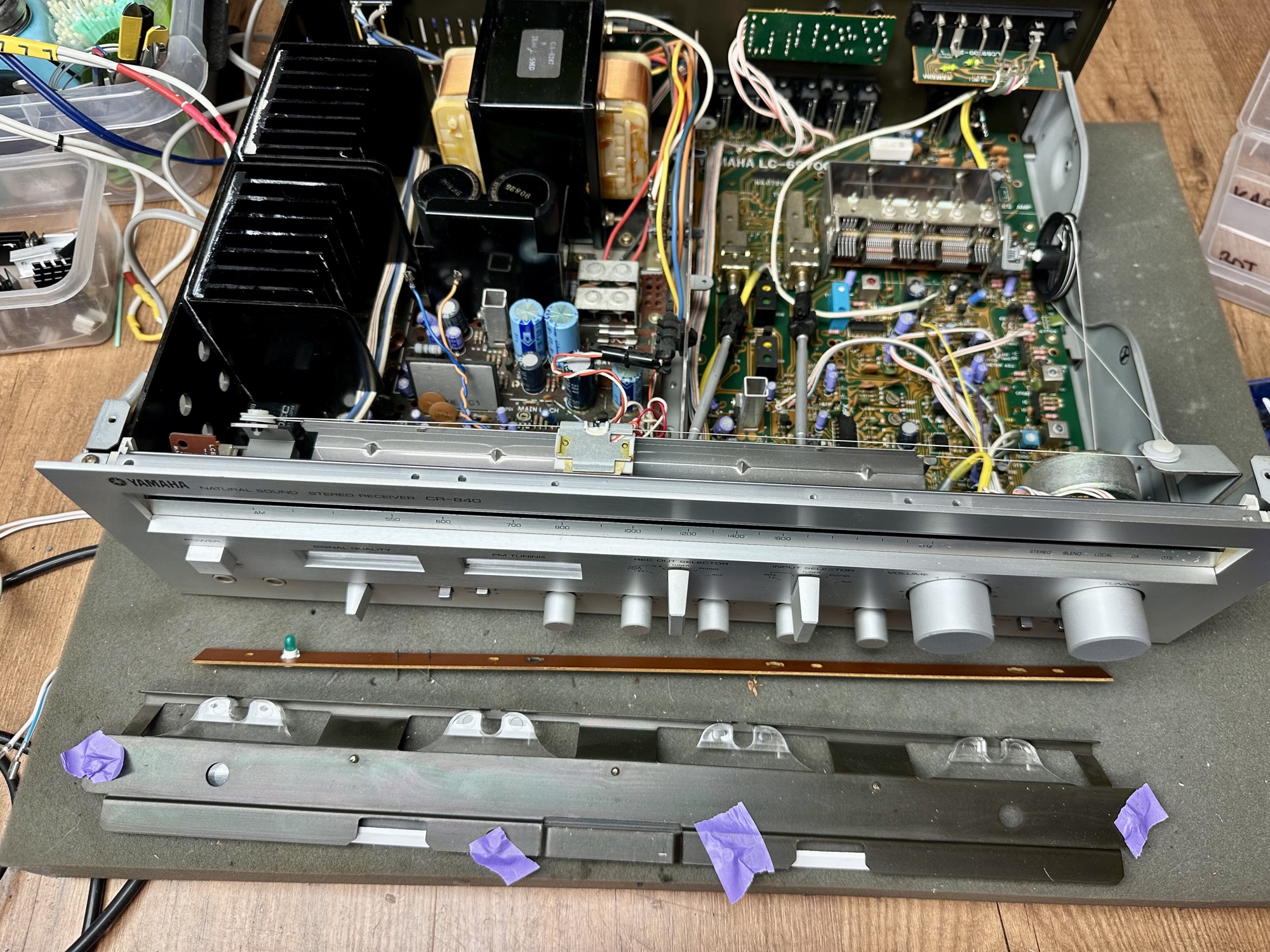

- Mooie en herkenbare opbouw van de Yamaha CR-840 receiver.
- De versterker is opgebouwd met twee versterker chips per kant.

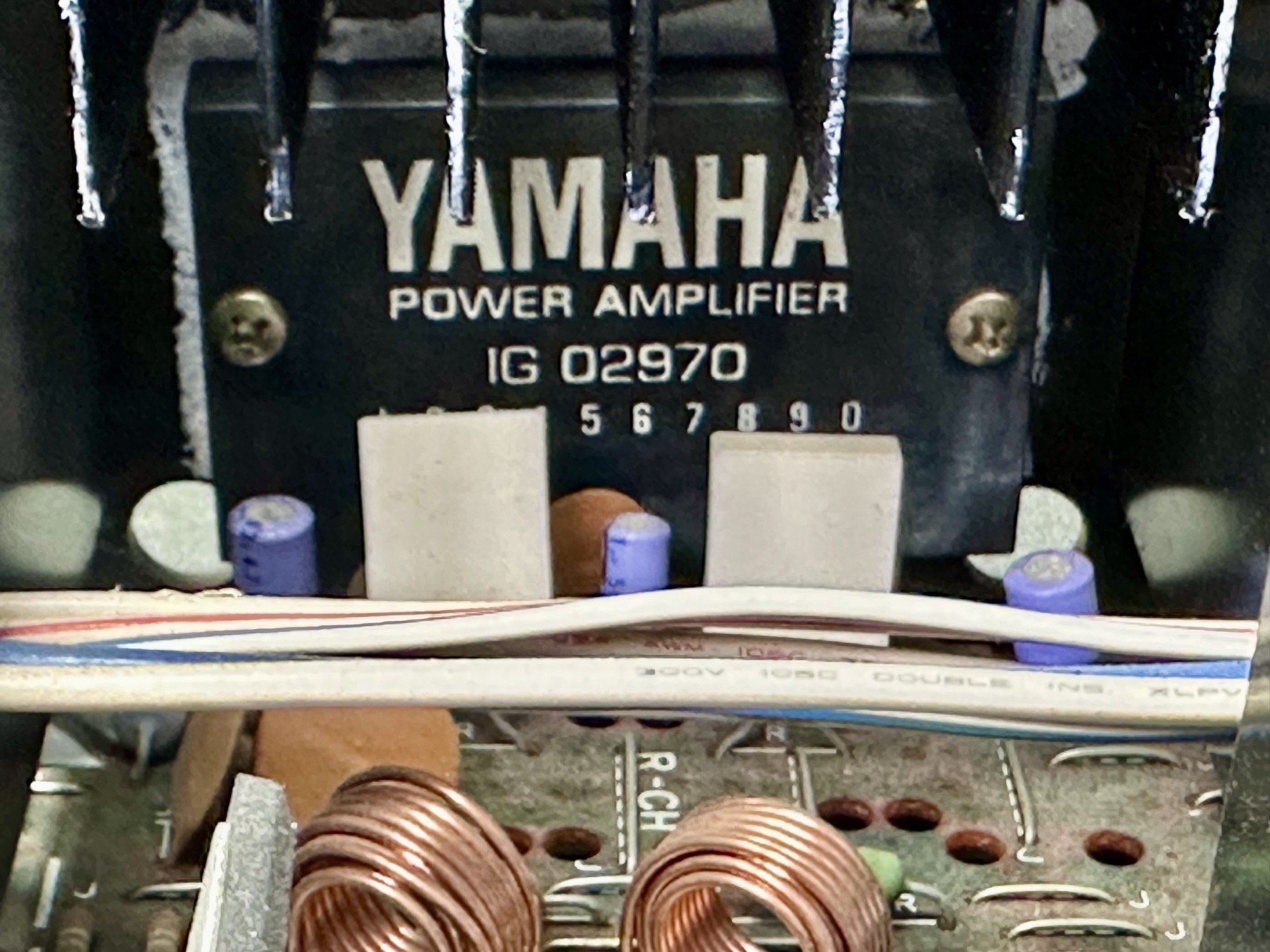

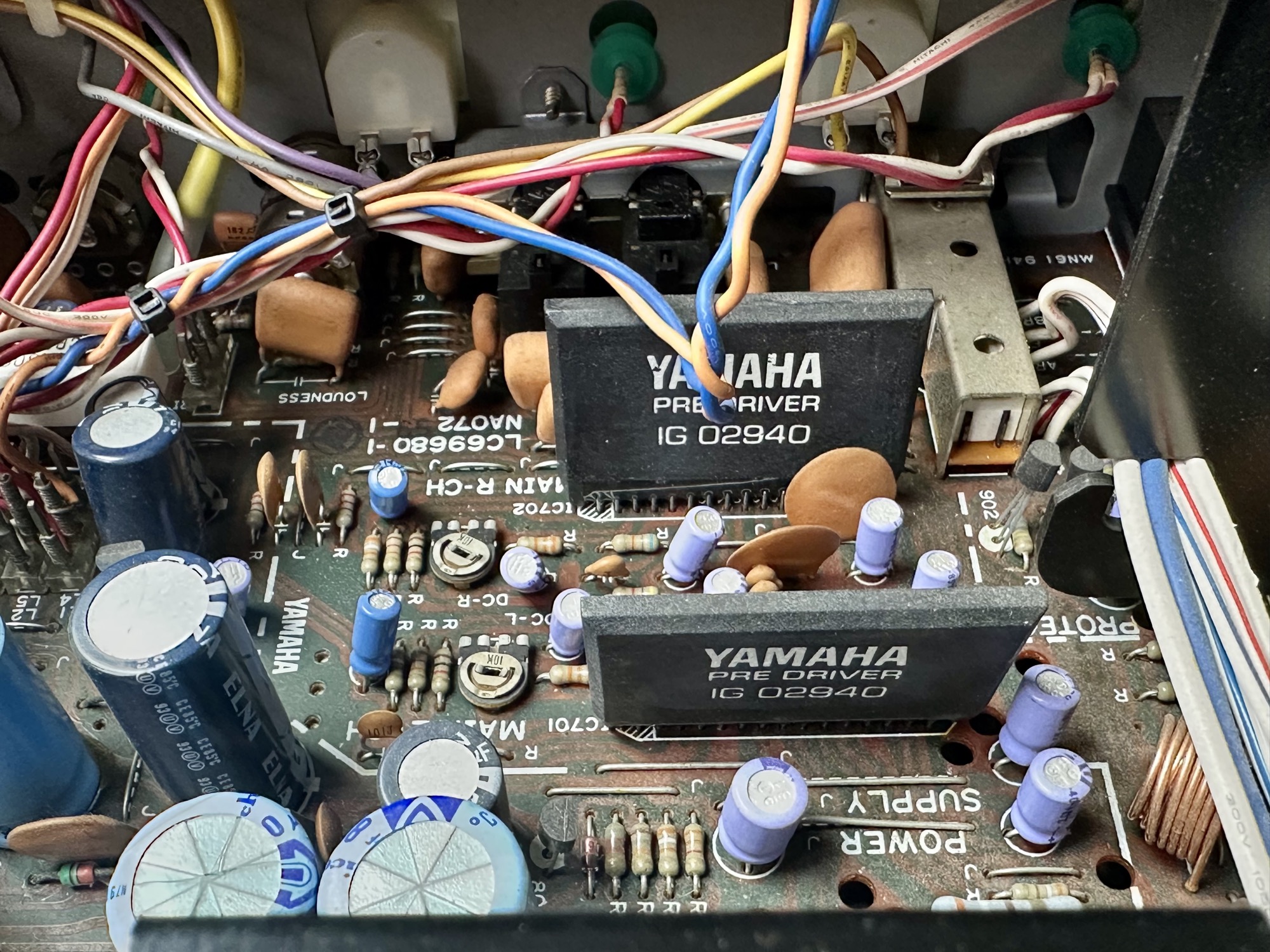

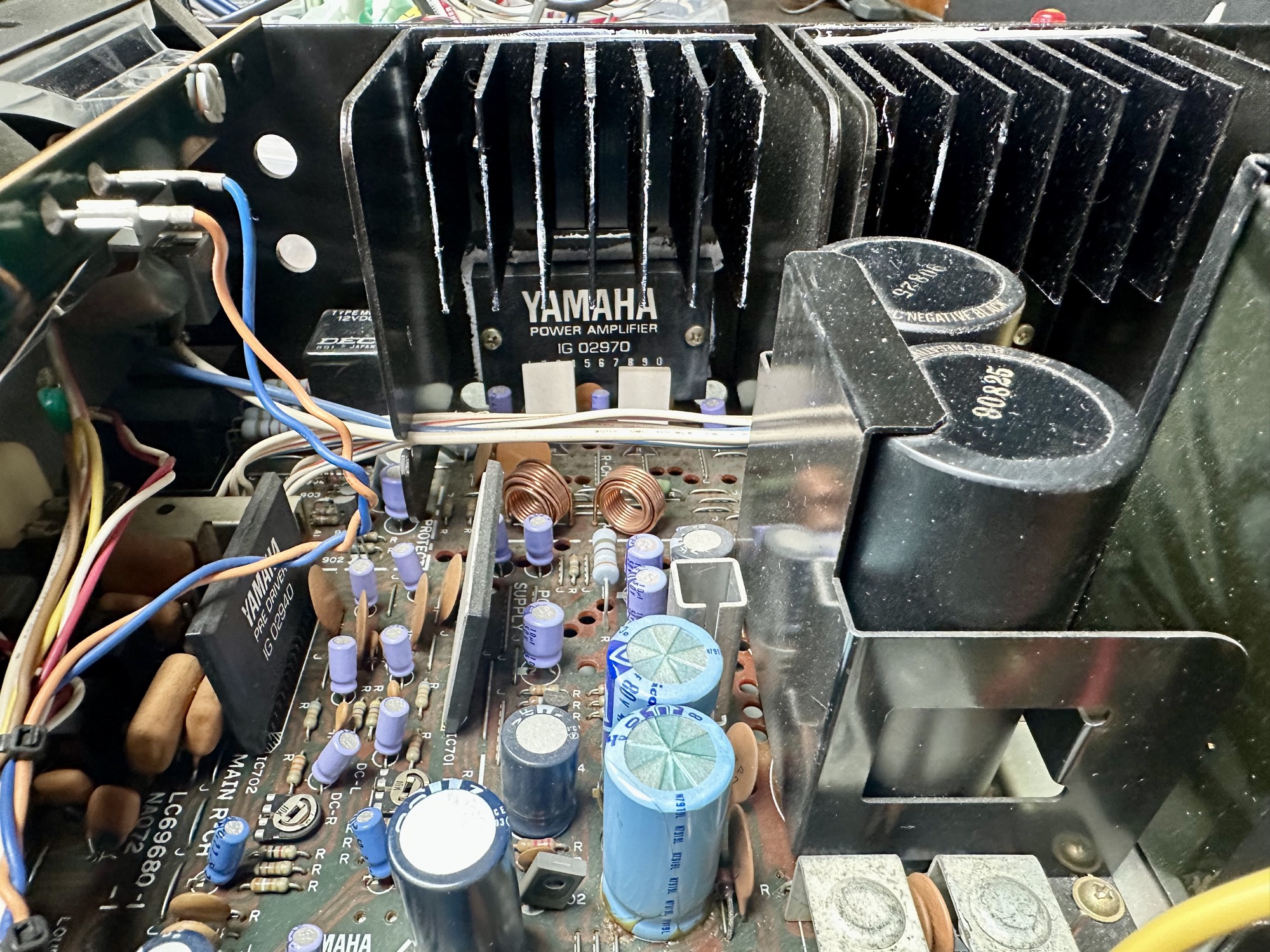

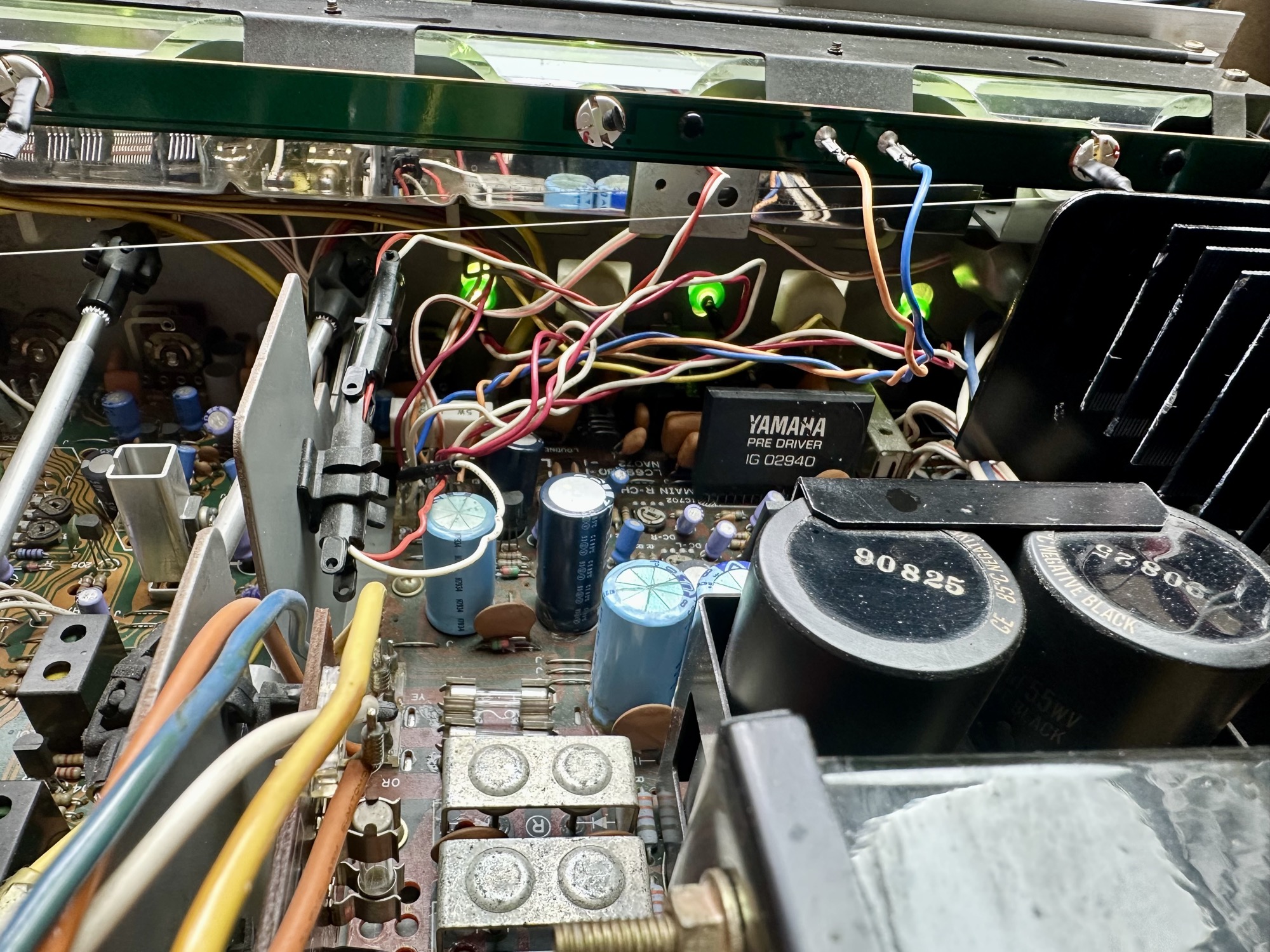

- De Yamaha IG 02940 Pre Driver en Yamaha IG 02970 Power Amplifier.
- De belangrijkste condensatoren doorgemeten en deze zijn nog in perfecte conditie.
- Eigenlijk is alleen de verlichting van zowel de radio schaal, de aanwijzer en de twee meters defect.

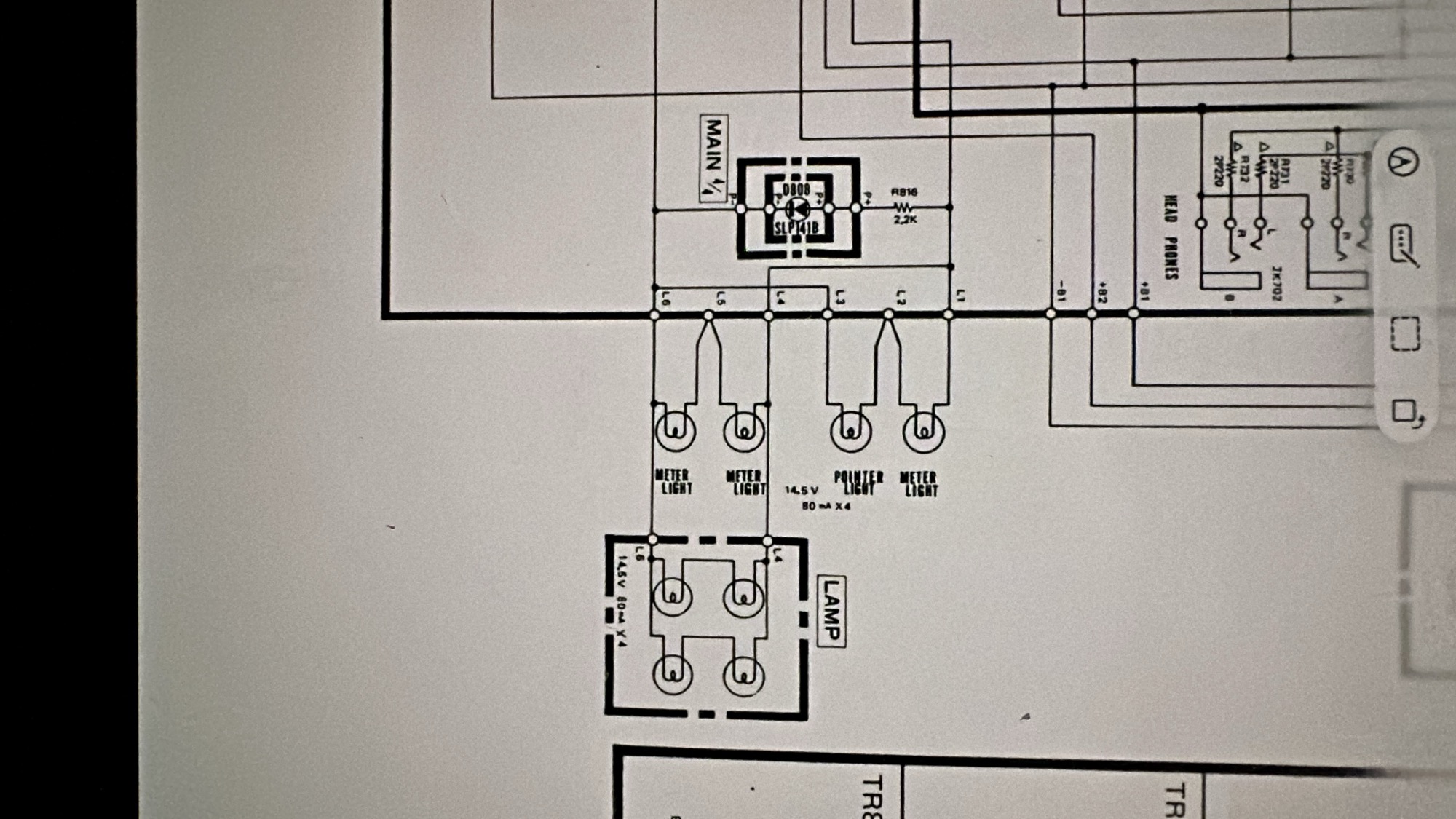

- De 14,5V gloeilampjes staan per twee in serie en worden op een gelijkspanning aangesloten.
- Van alle gloeilampjes bleek er slechts één nog werkende. Hierdoor kon ik de lichtopbrengst beoordelen en op basis daarvan een passende LED verlichting plaatsen.
Reparatie:
- Alle potmeters en schakelaars gereinigd.
- Verlichting omgebouwd naar led.

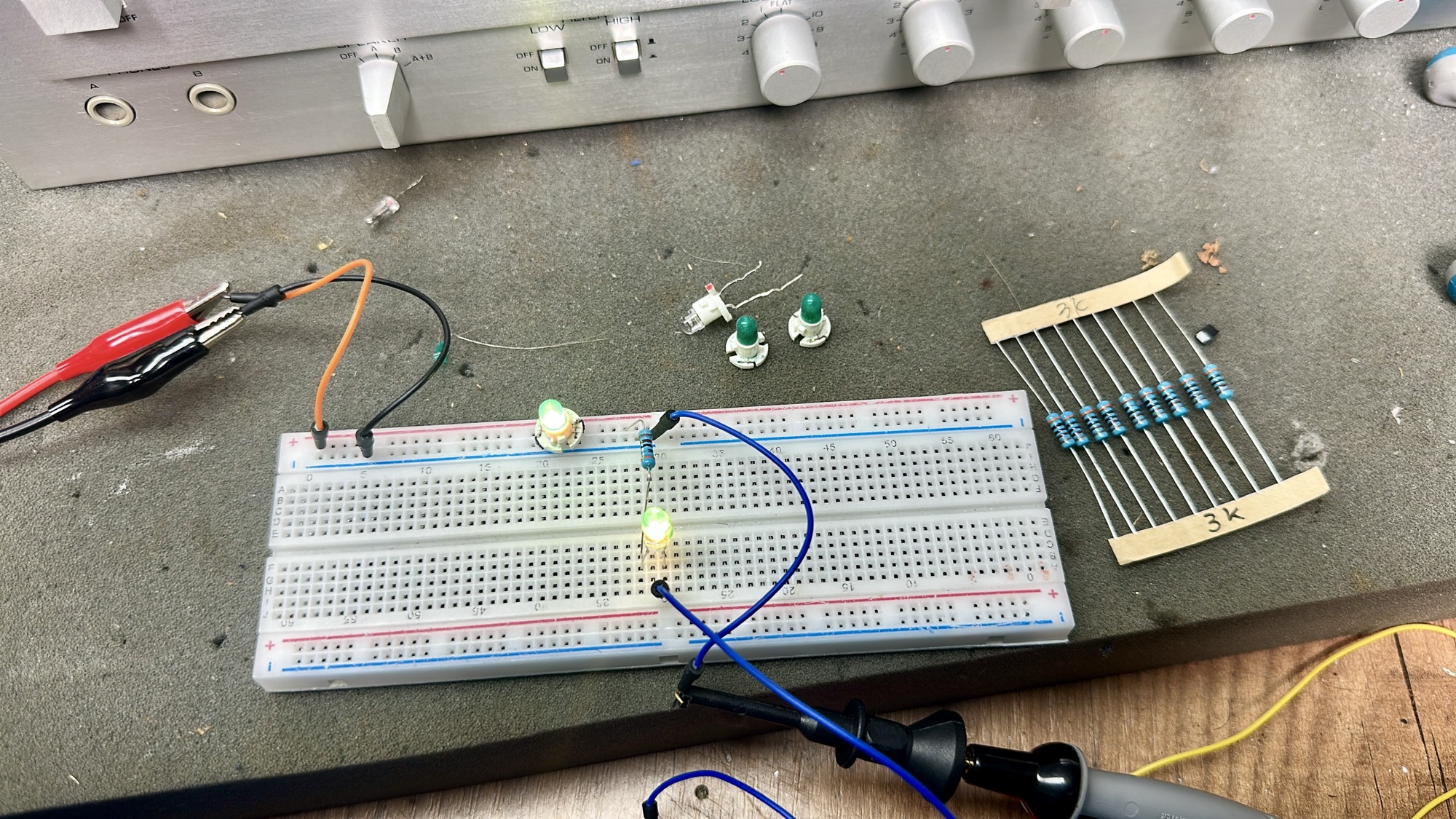

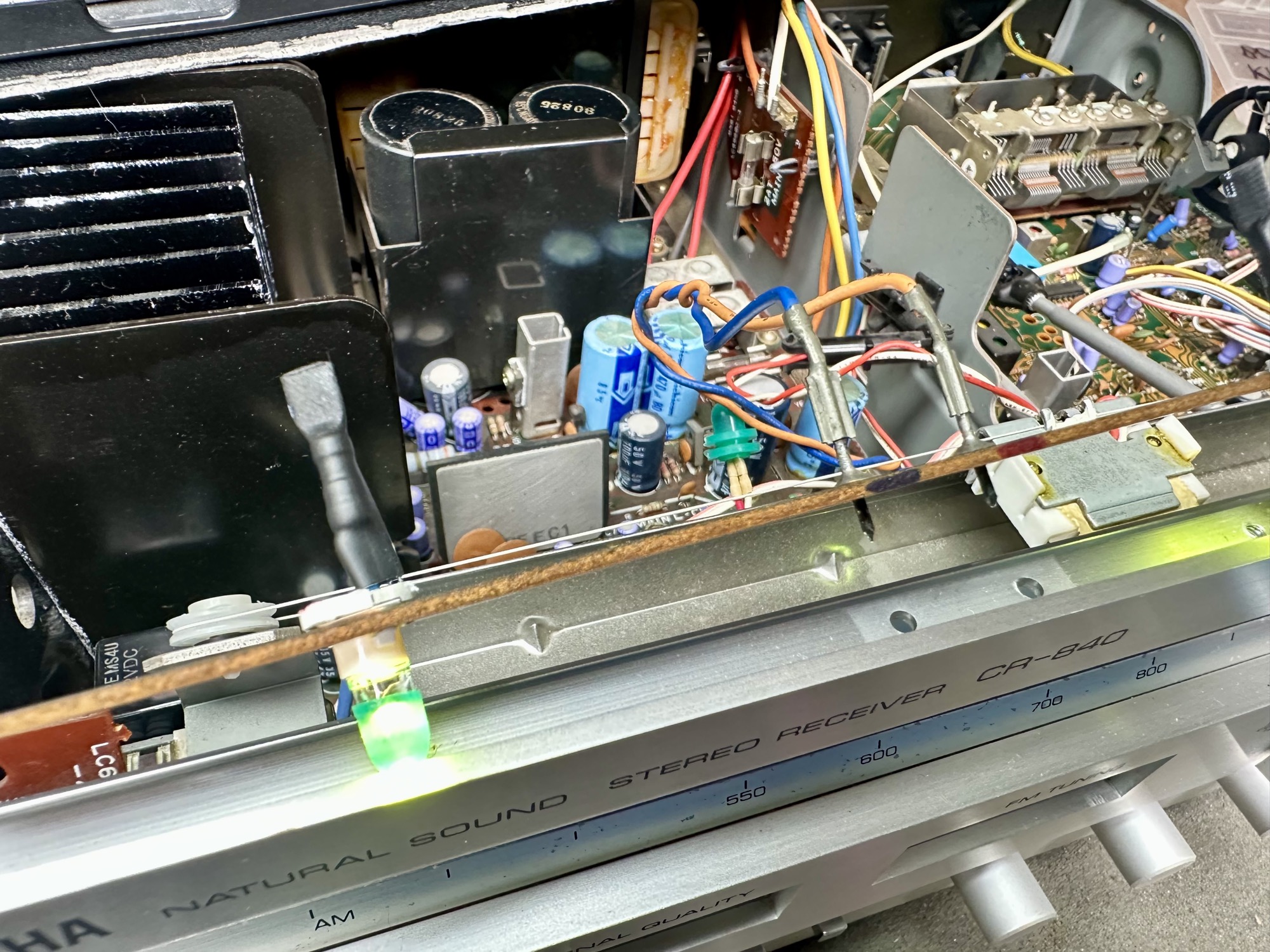

Lichtopbrengst
Op basis van de enige werkende gloeilamp een passende led met 3kOhm voorschakelweerstand kunnen samenstellen.

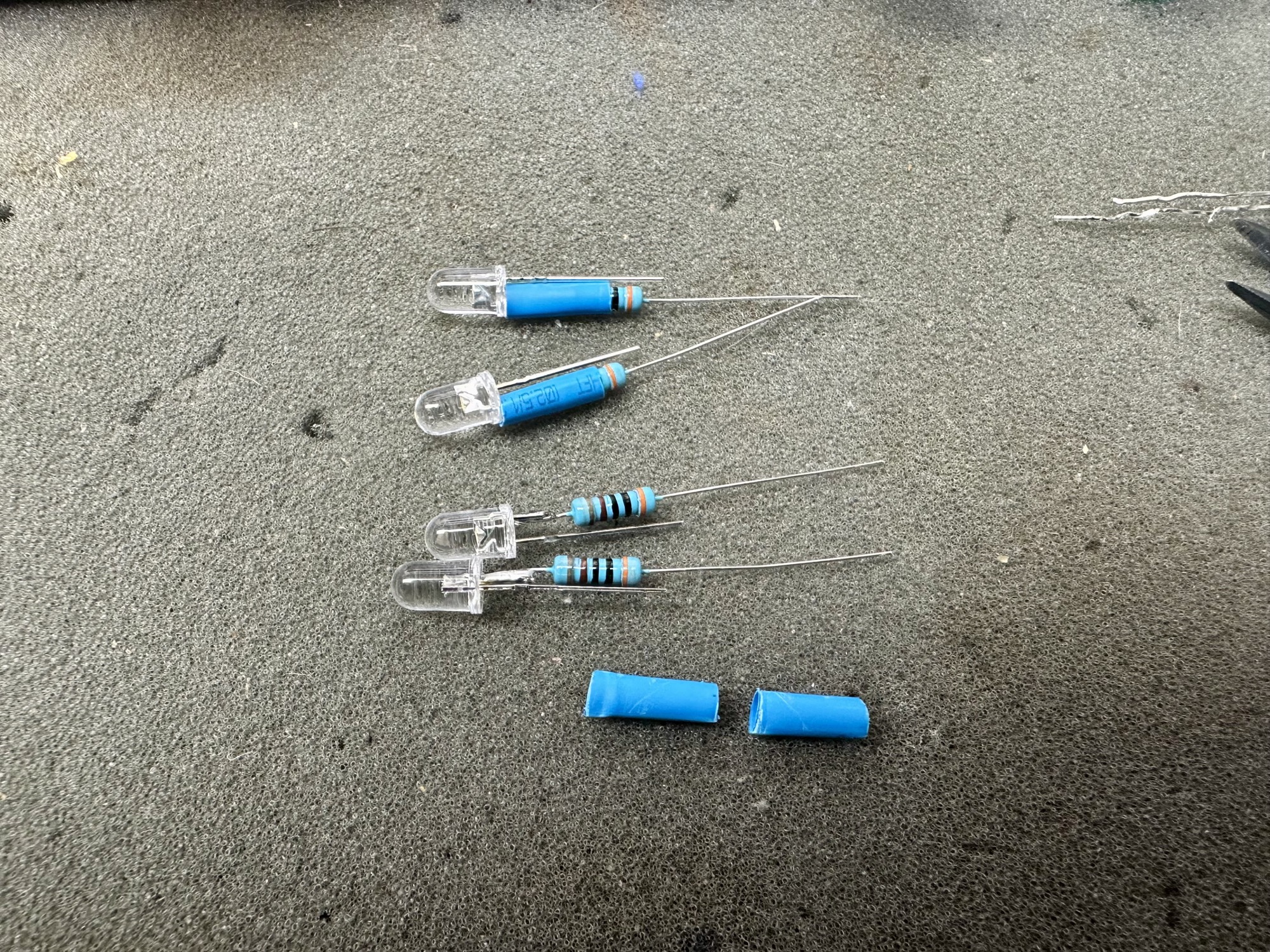

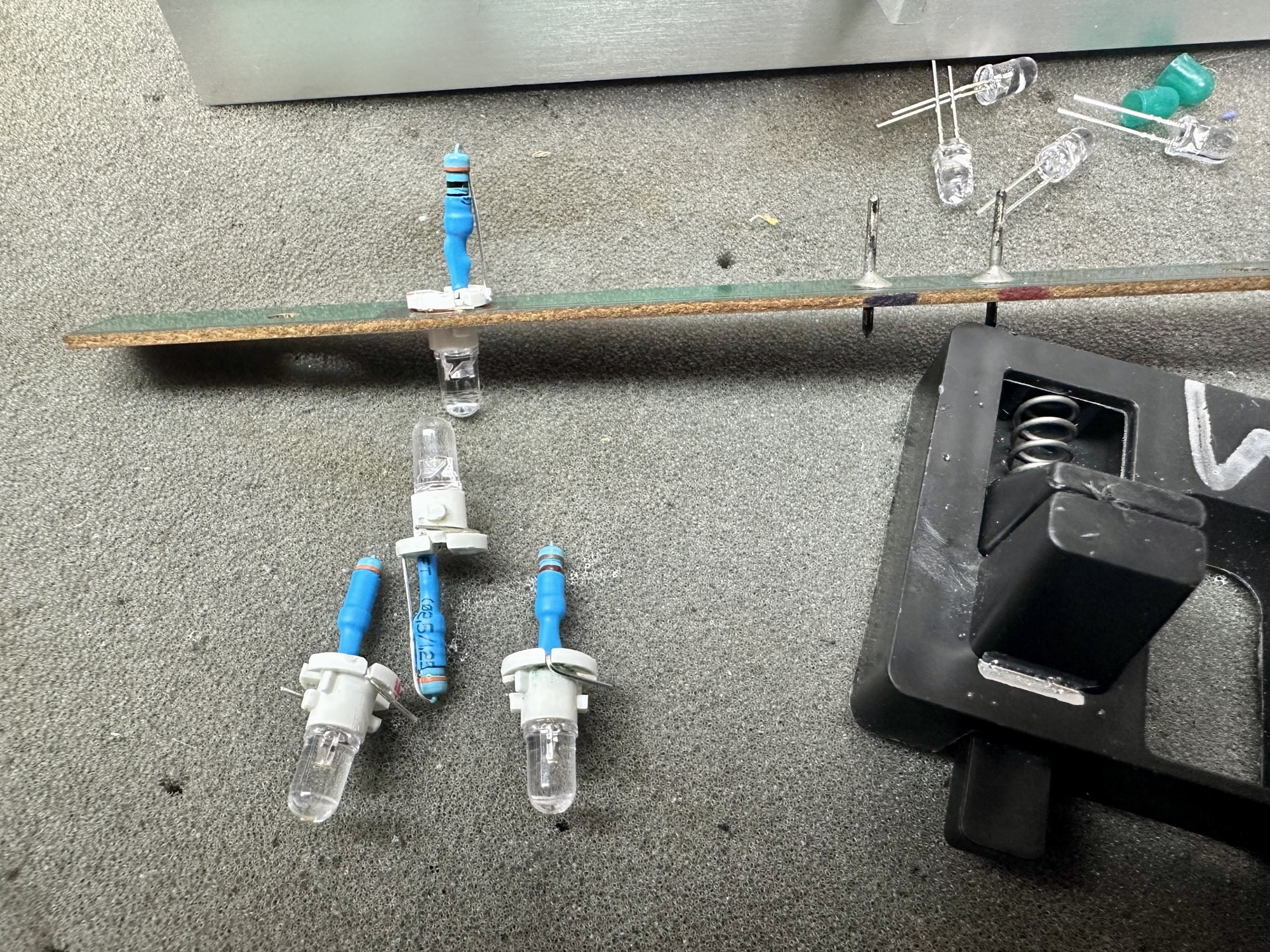

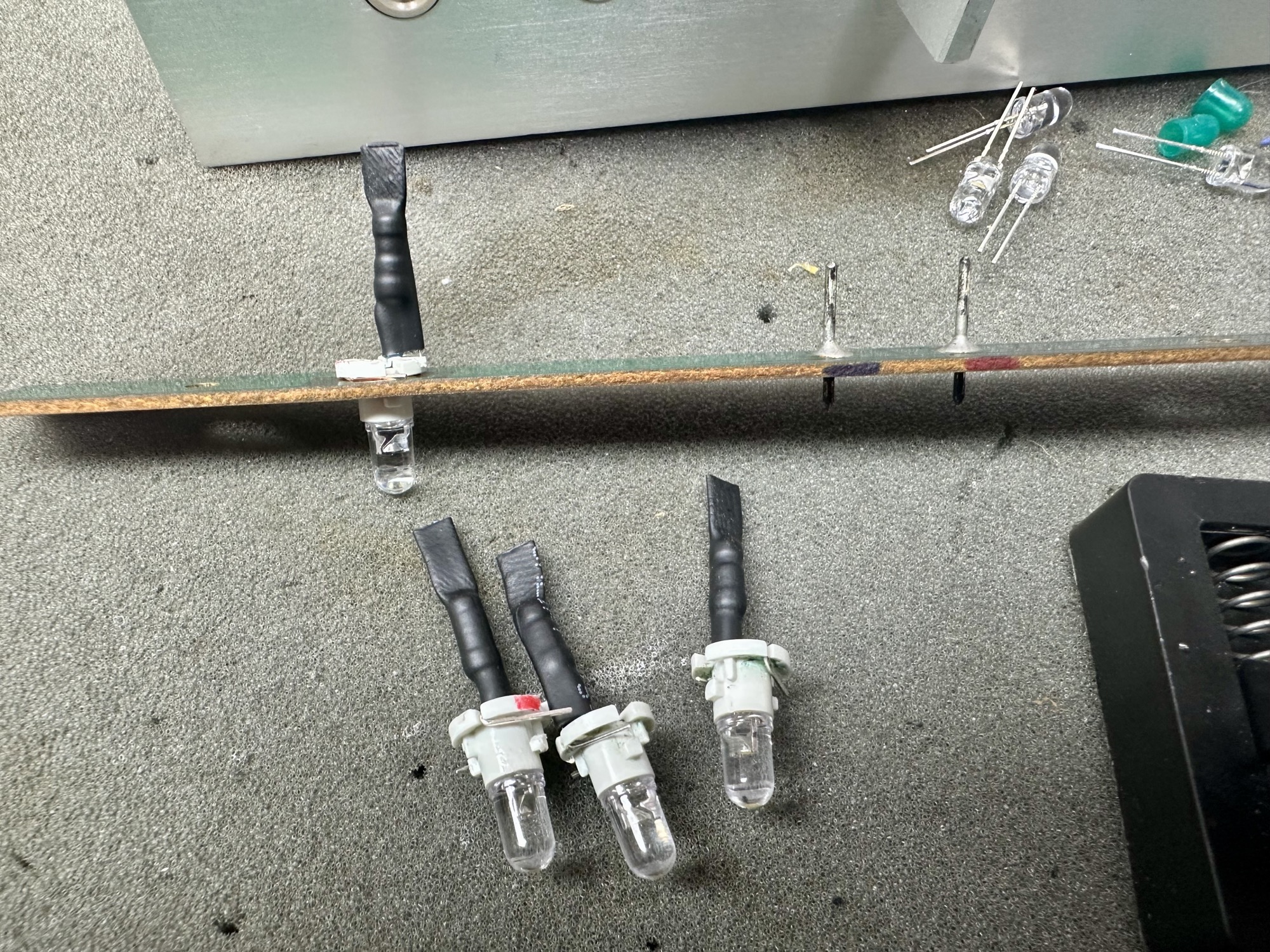

Led + weerstand
De ledjes met voorschakelweerstand passen exact in de originele houders.

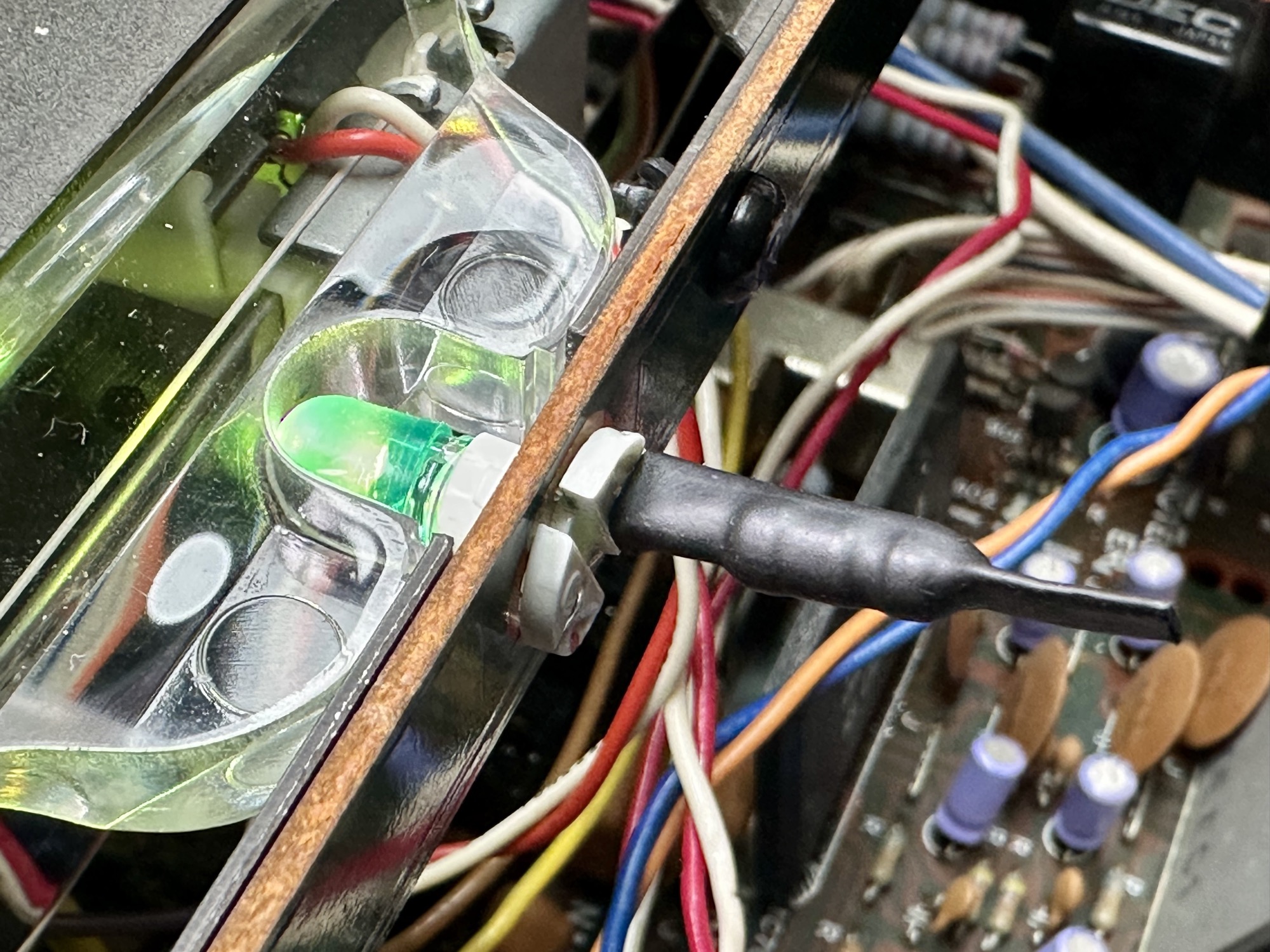

Krimpkous ter bescherming
Wat krimpkous ter bescherming. De groene kapjes moeten nog over de led geplaats worden.

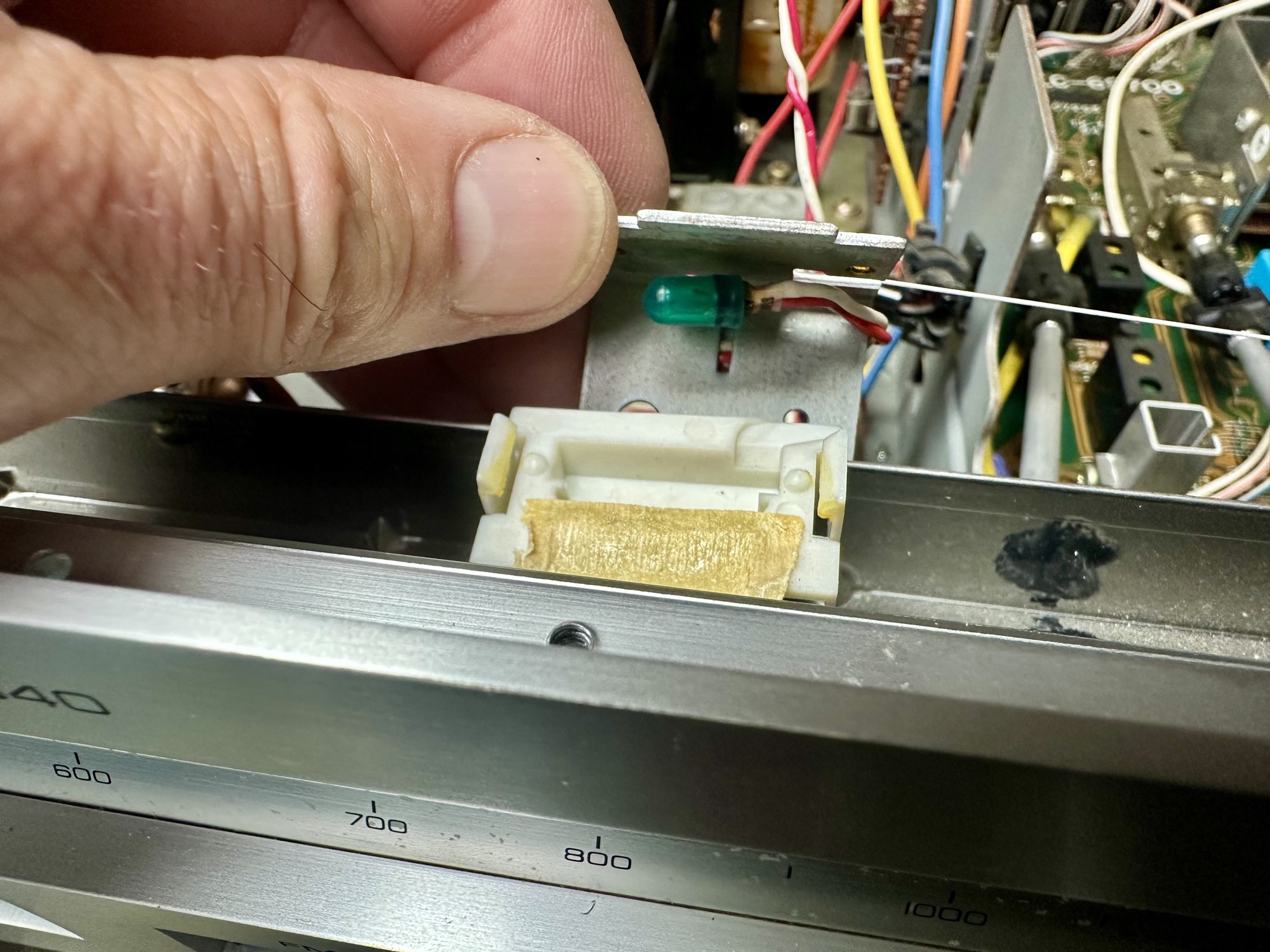

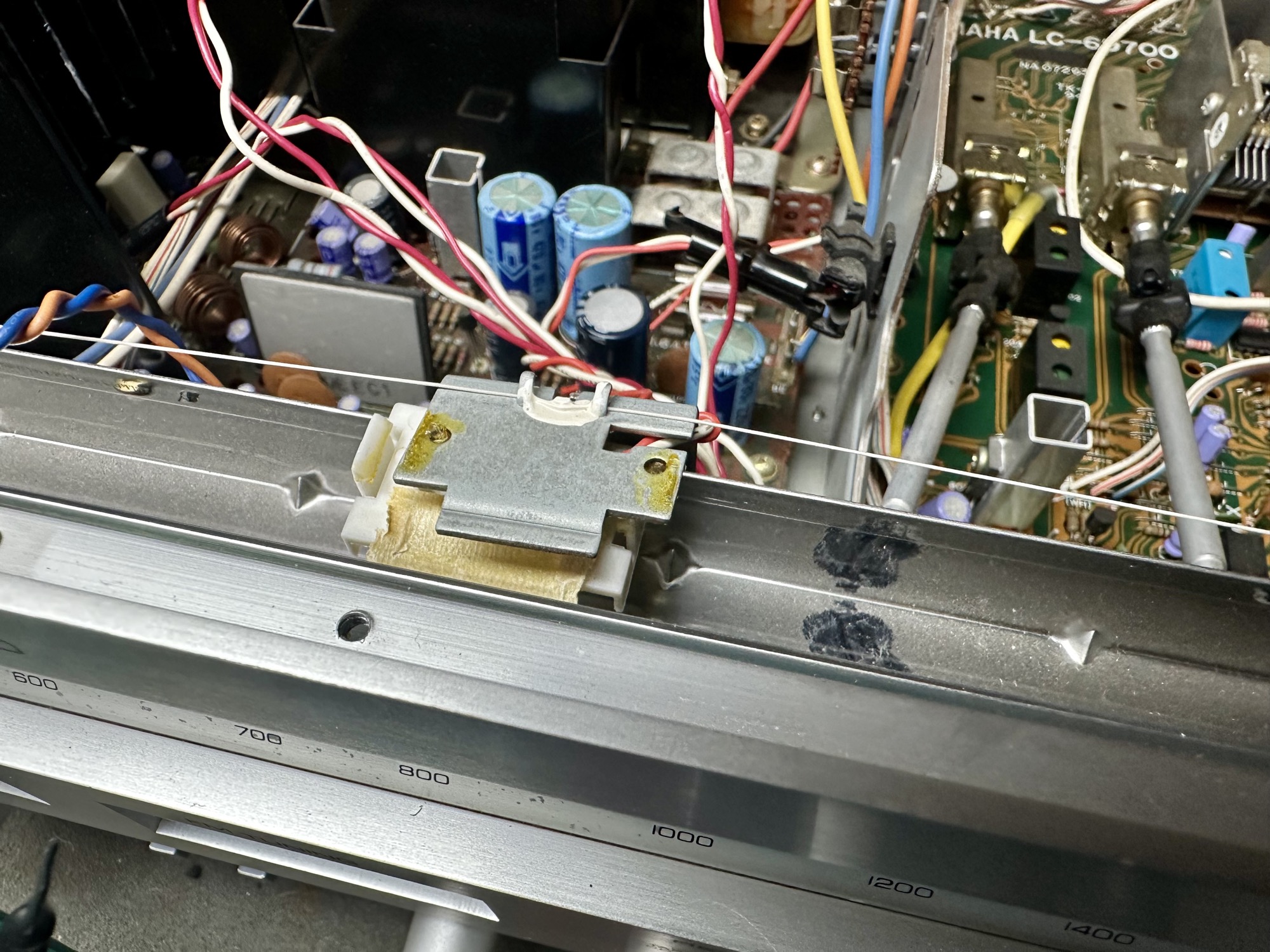

Verlichting van aanwijzer
Ook de aanwijzer gloeilamp moest vervangen worden door een aangepaste led. Kleine ruimte vegt wat improvisatie.

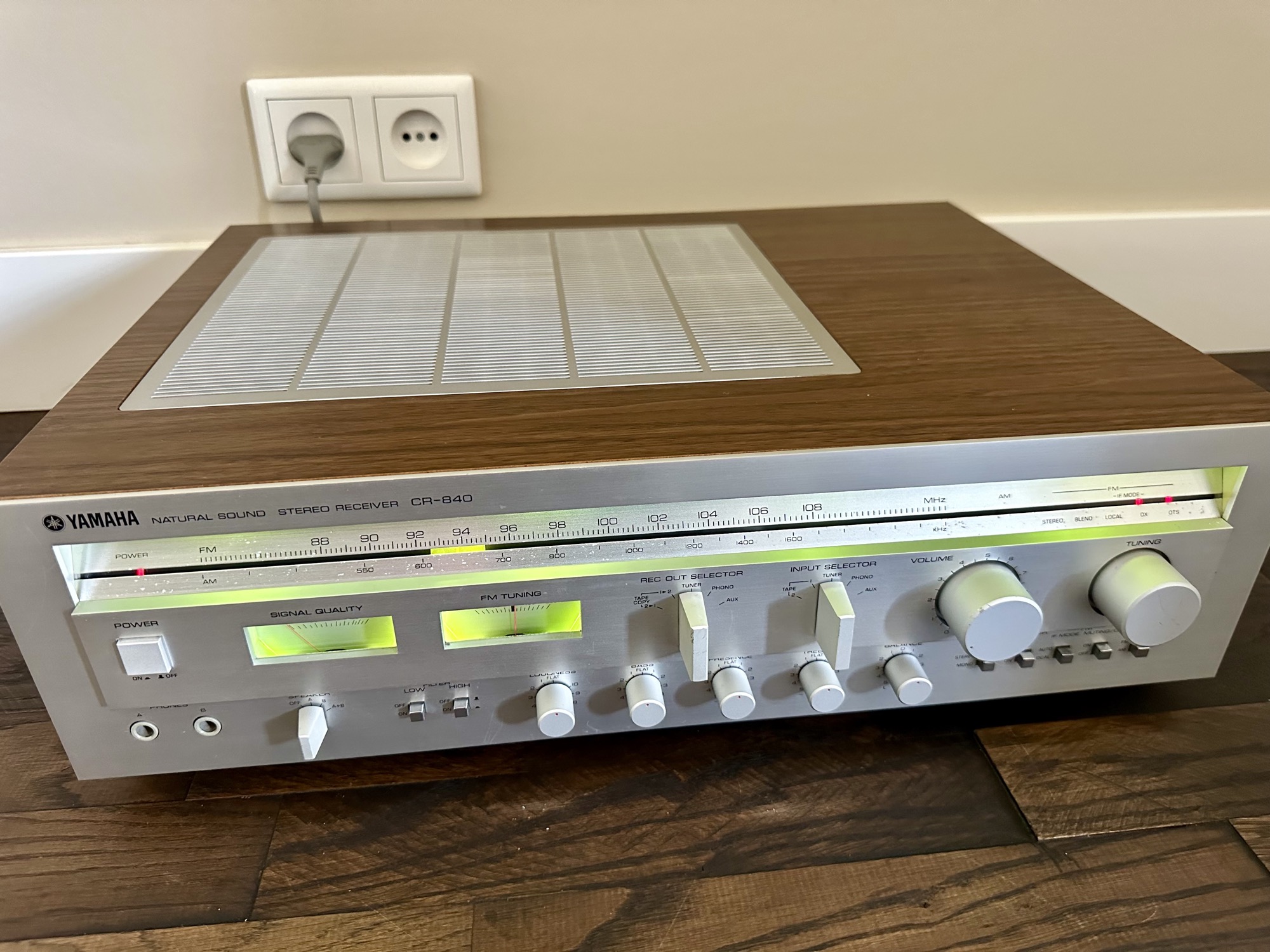

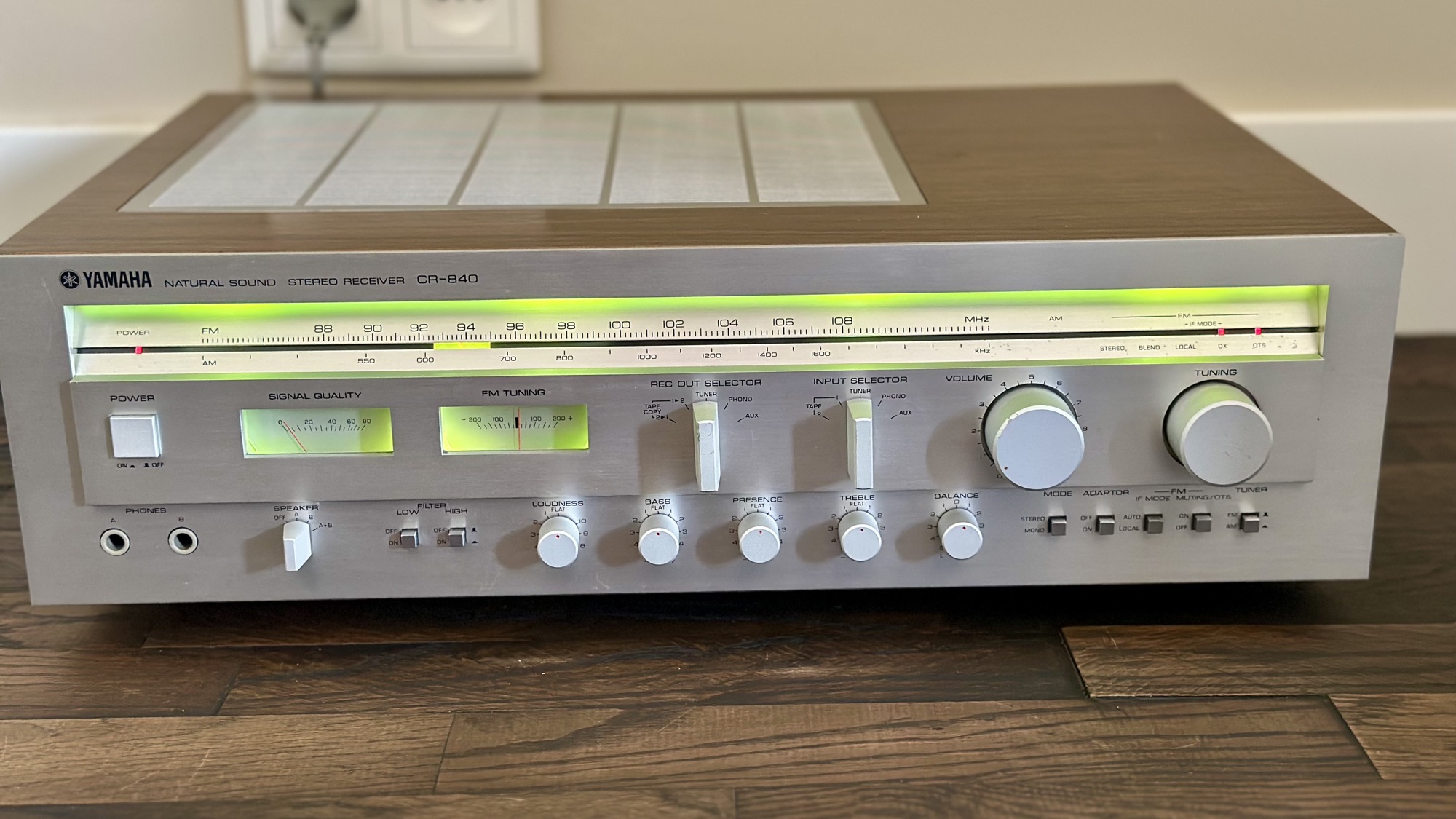

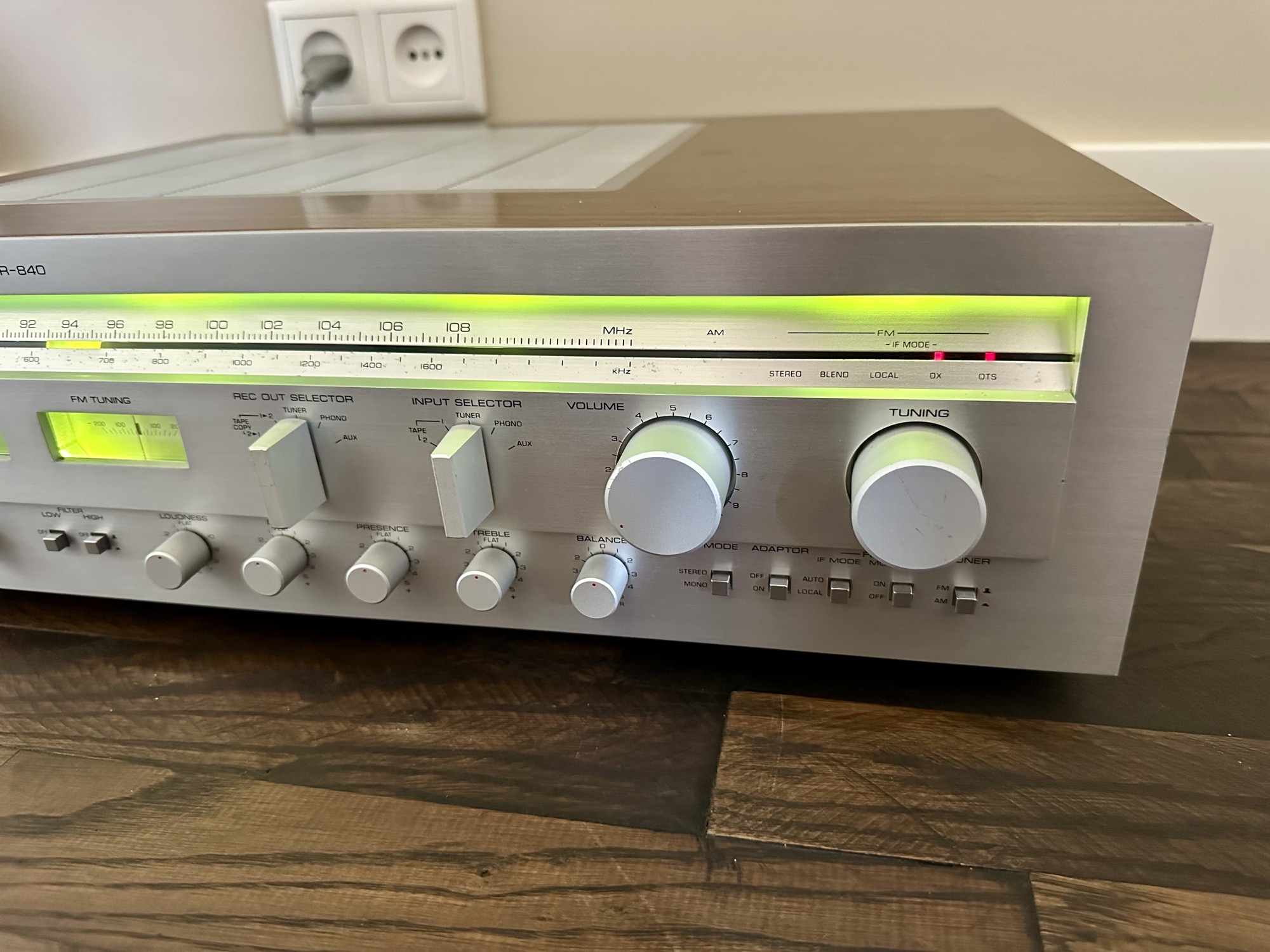

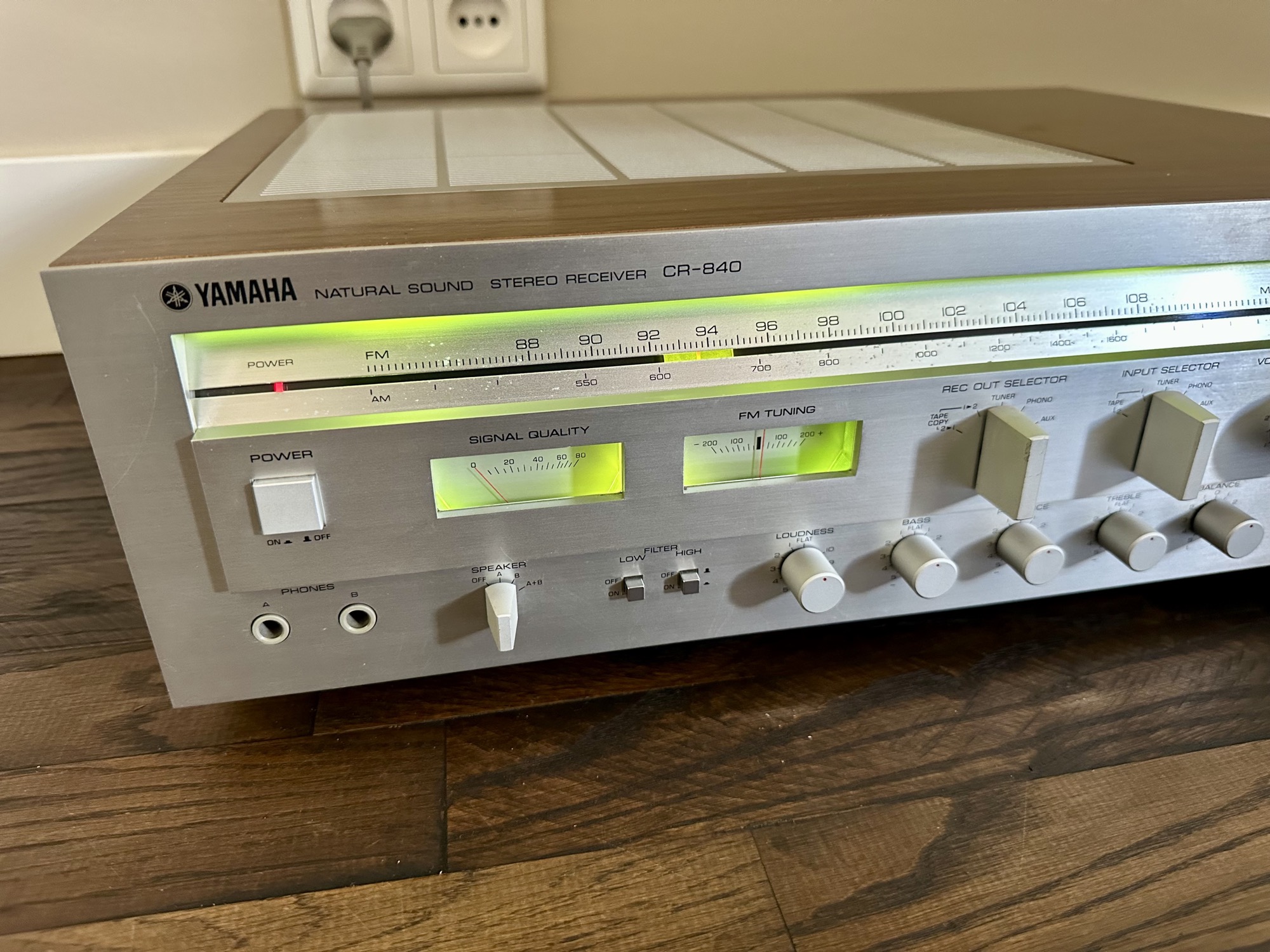

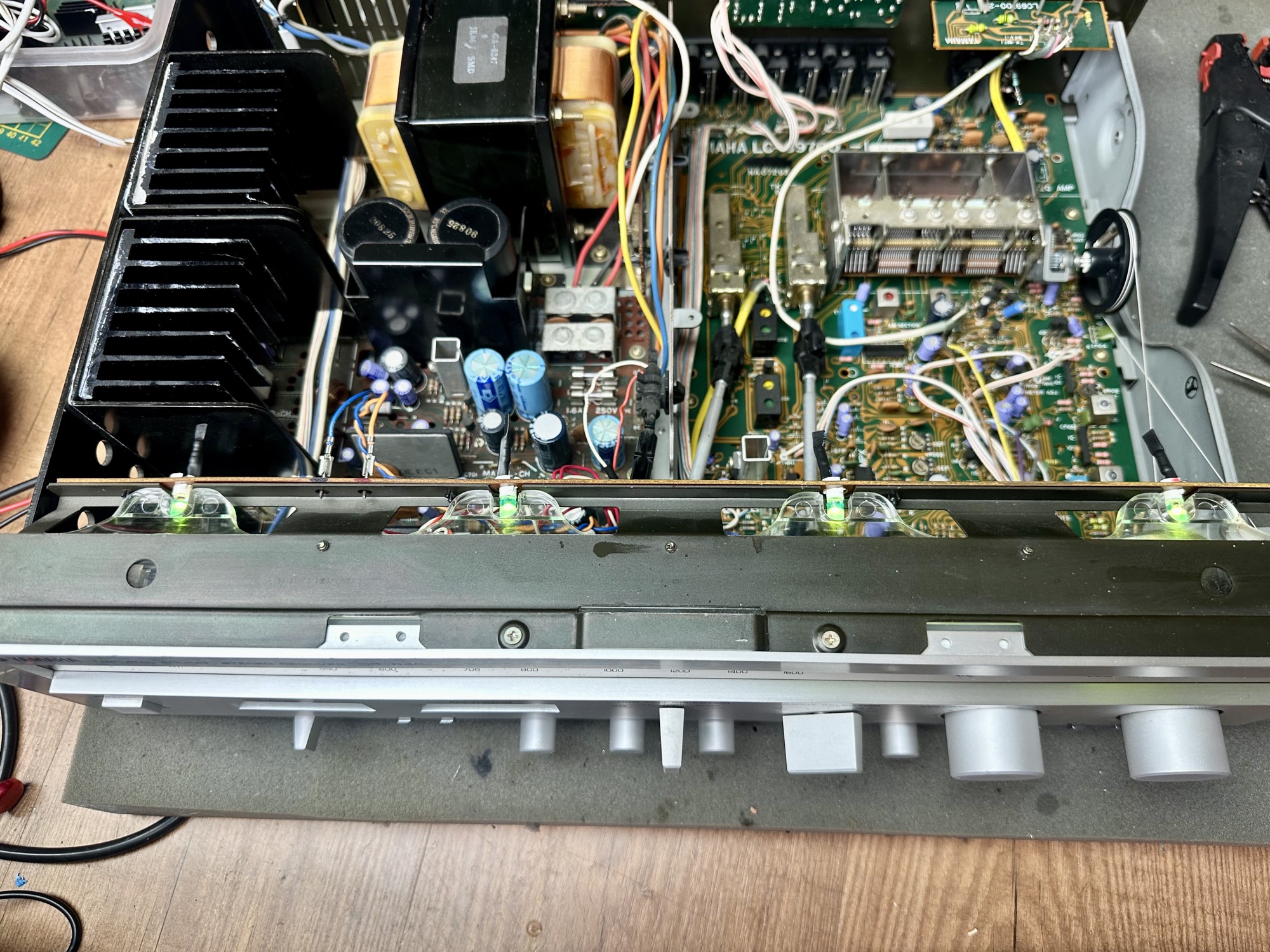

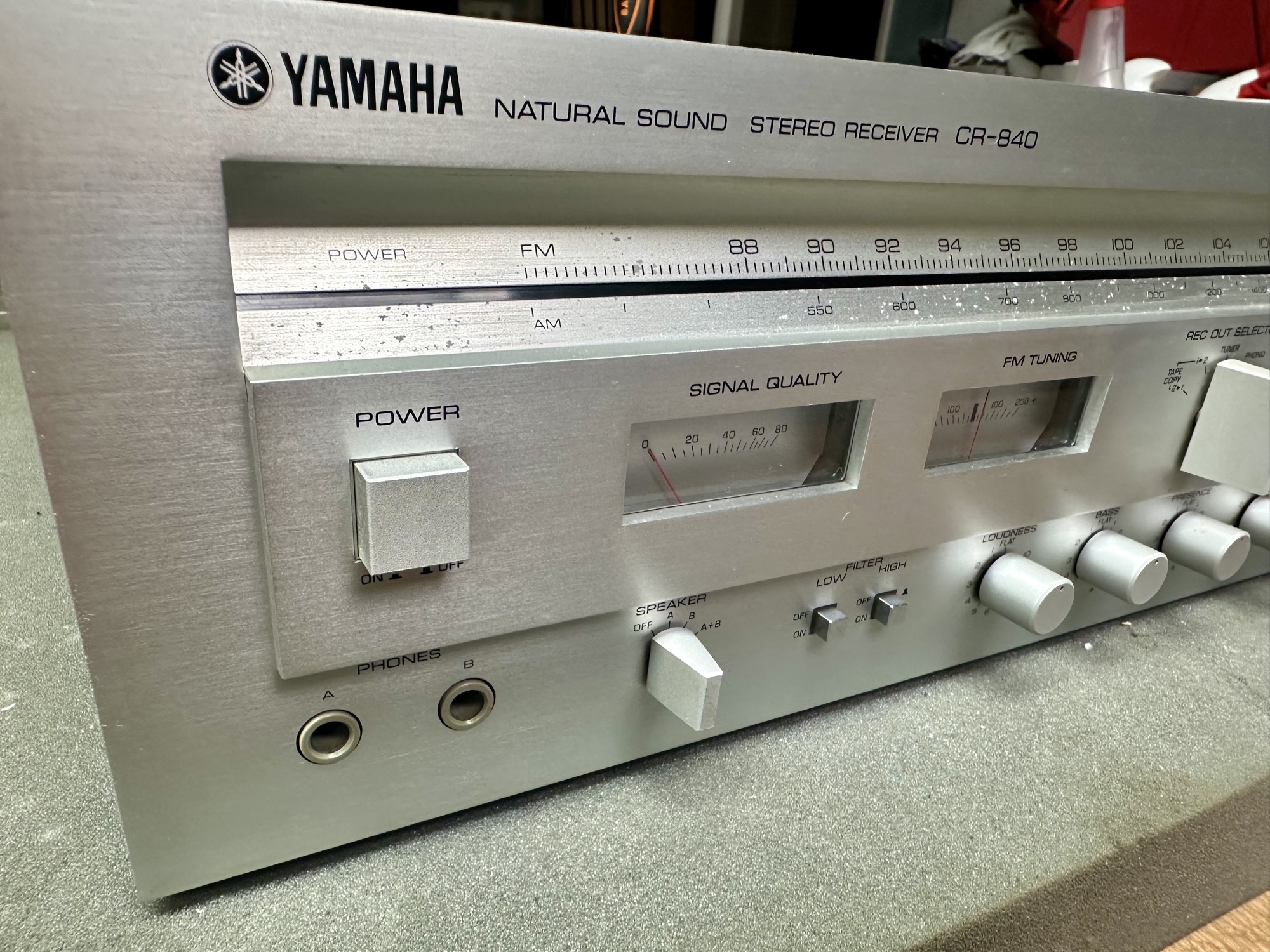

Eindresultaat
De Yamaha CR-840 verlichting is vervangen door led en toch helemaal origineel gebleven. Achteraf weer terug naar gloeilamp is geen probleem.
