YAMAHA
CT-1010

Klacht:

Prachtige en grote tuner van Yamaha uit de jaren 70 van de vorige eeuw. Deze tuner heeft wat onderhoud nodig. Tevens is er een schaalverlichting aangebracht.

Diagnose:

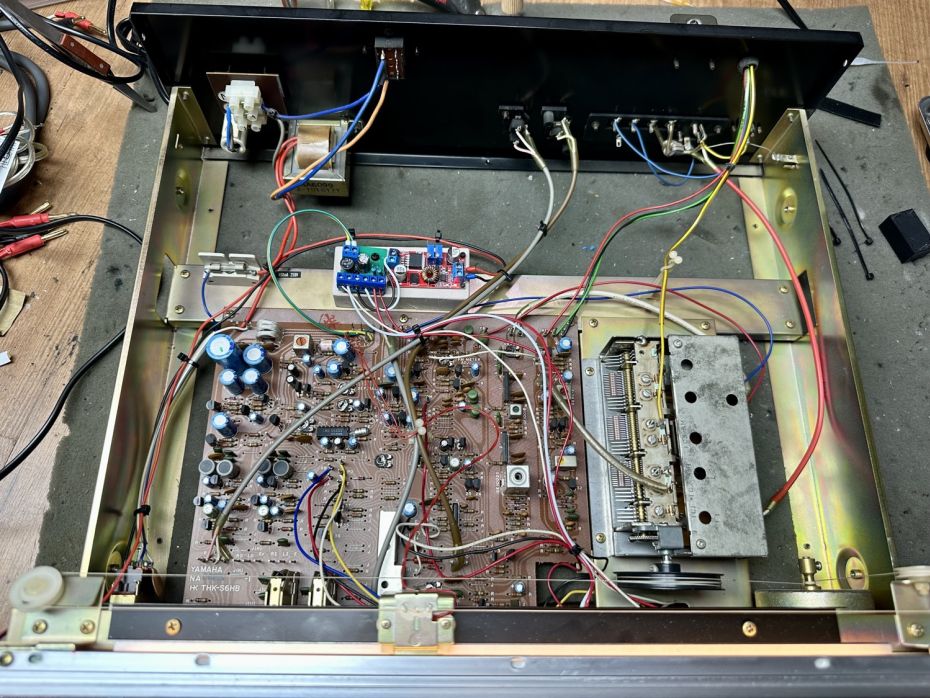

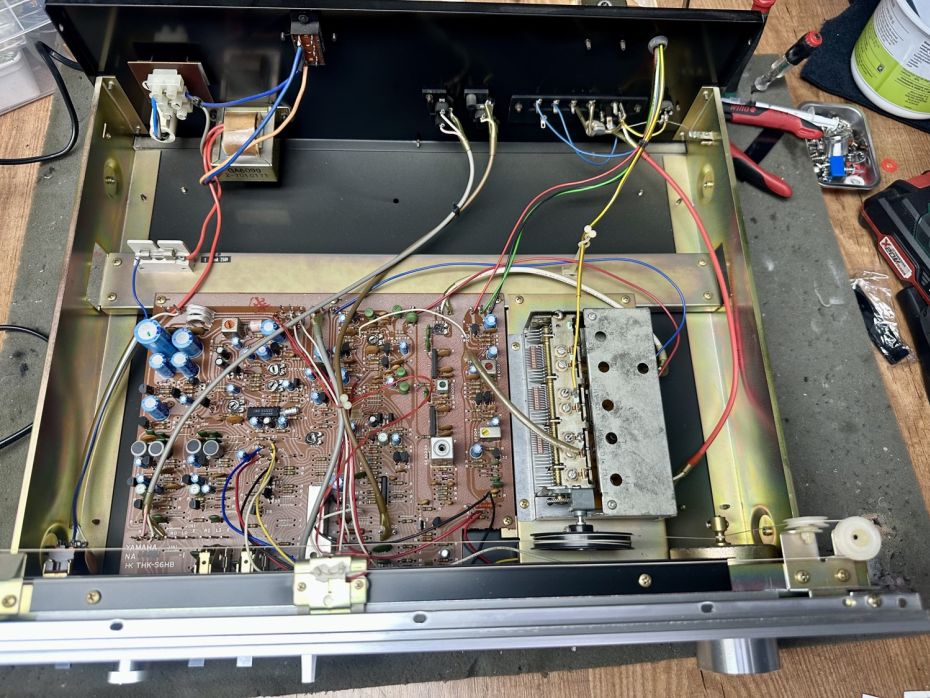

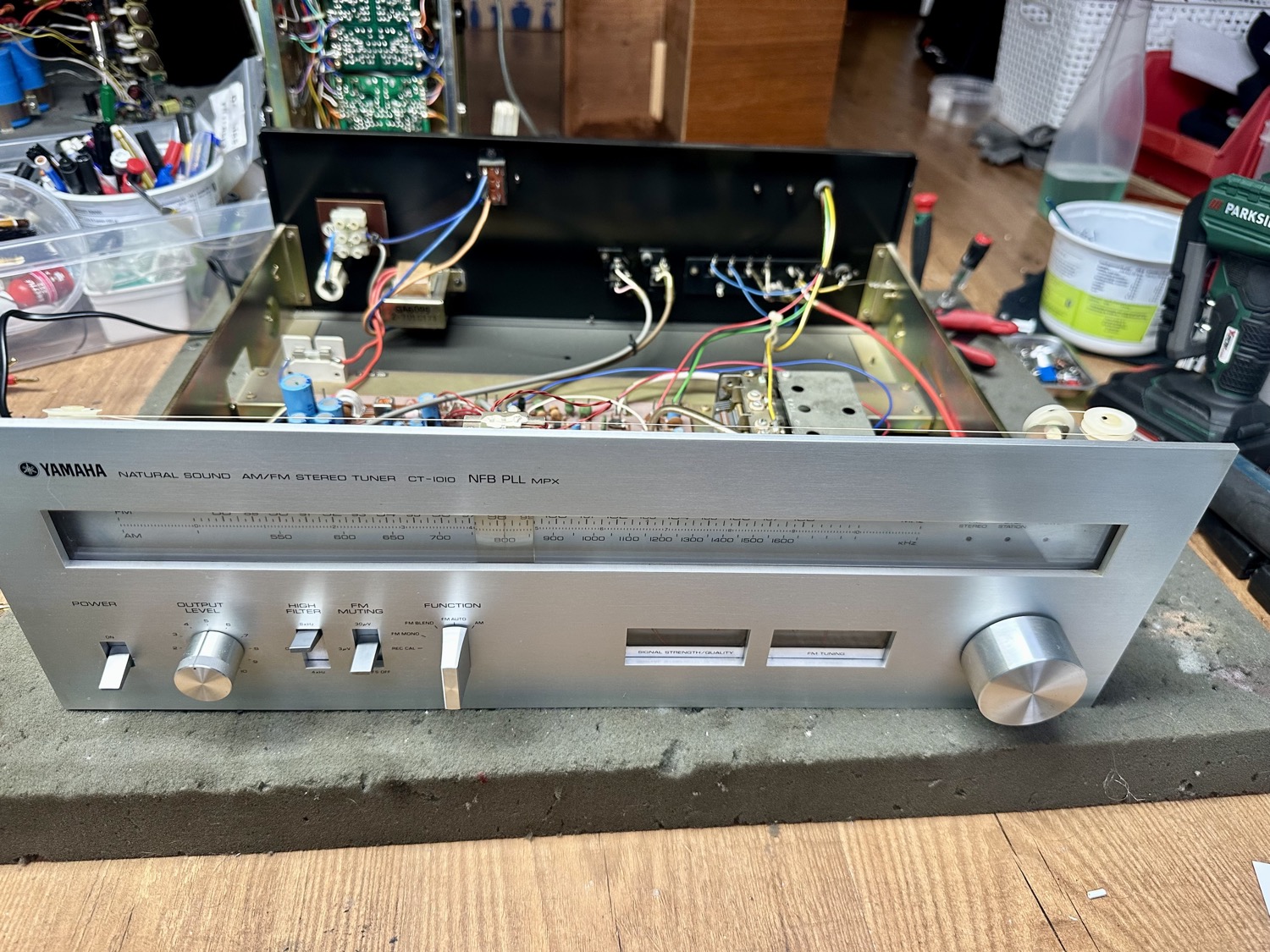

Grote behuizing met relatief weinig inhoud.
Condensatoren doorgemeten en ze zijn allen nog van geweldige kwaliteit.
Potmeters en schakelaars zijn zoals te verwachten wel wat vies en stroef.

Led verlichting aansturing printje gemaakt

Reparatie:

Potmeters en schakelaars gereinigd met Deoxid D5

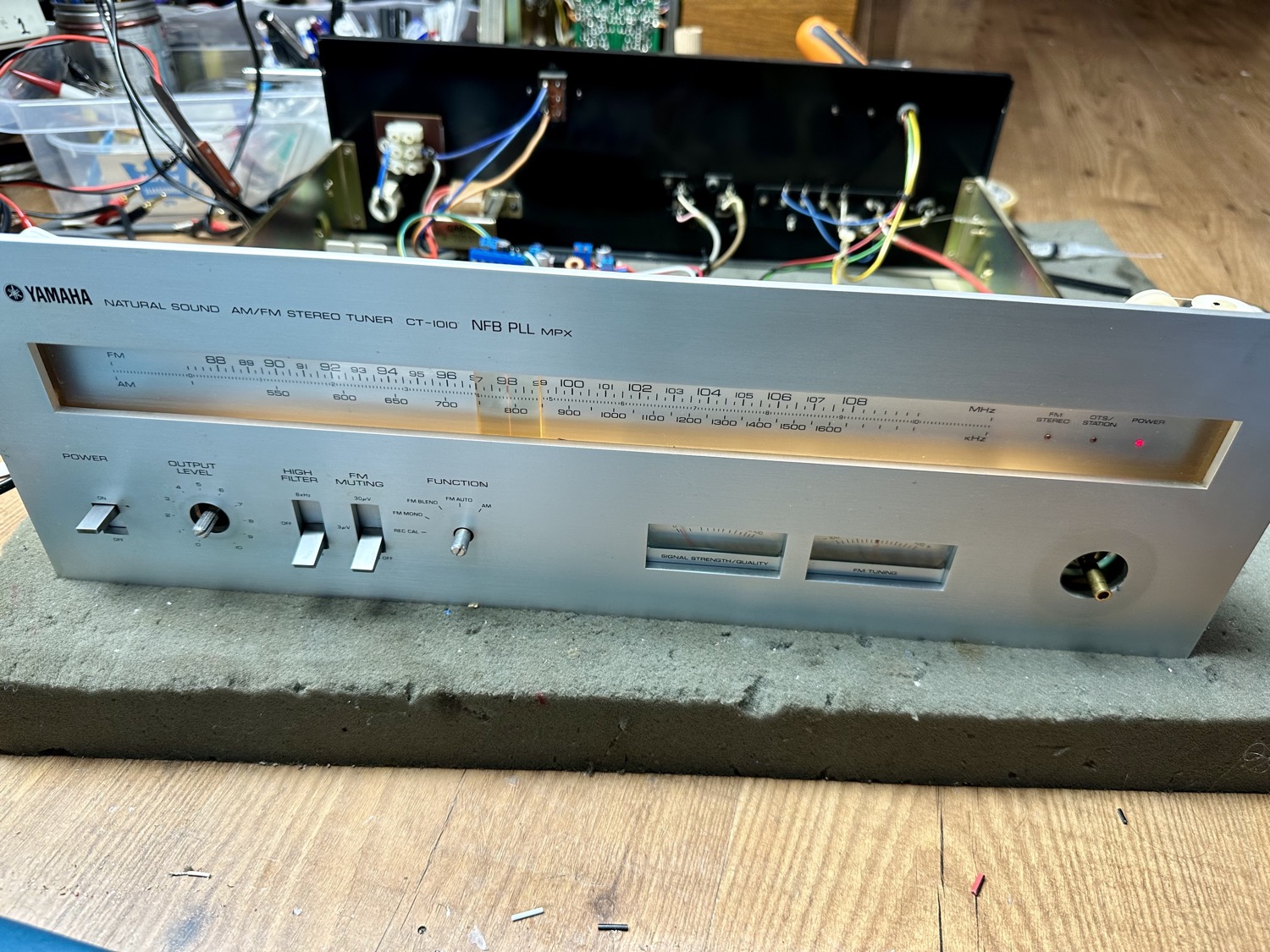

5 volt cob led strip aangebracht.

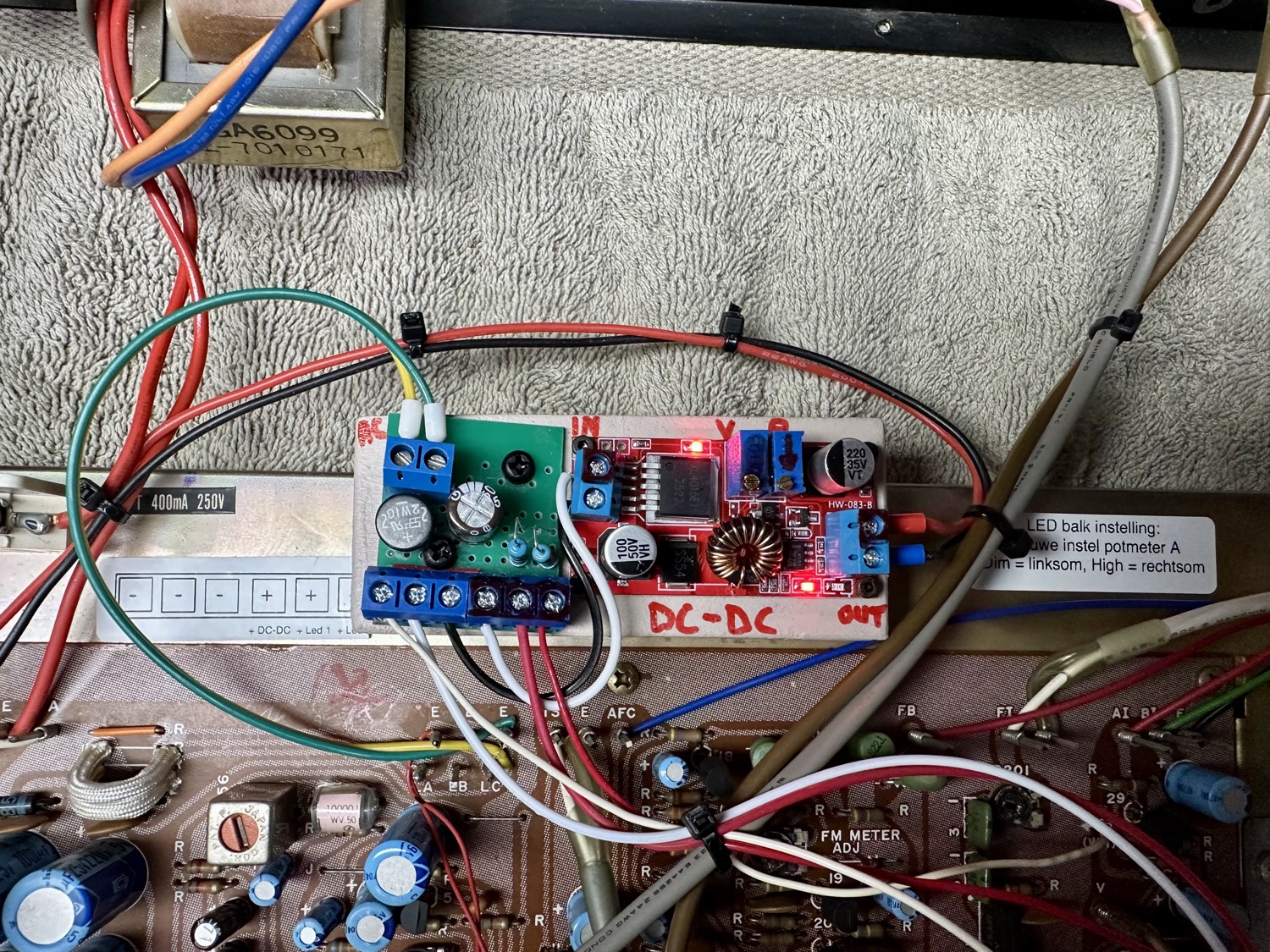

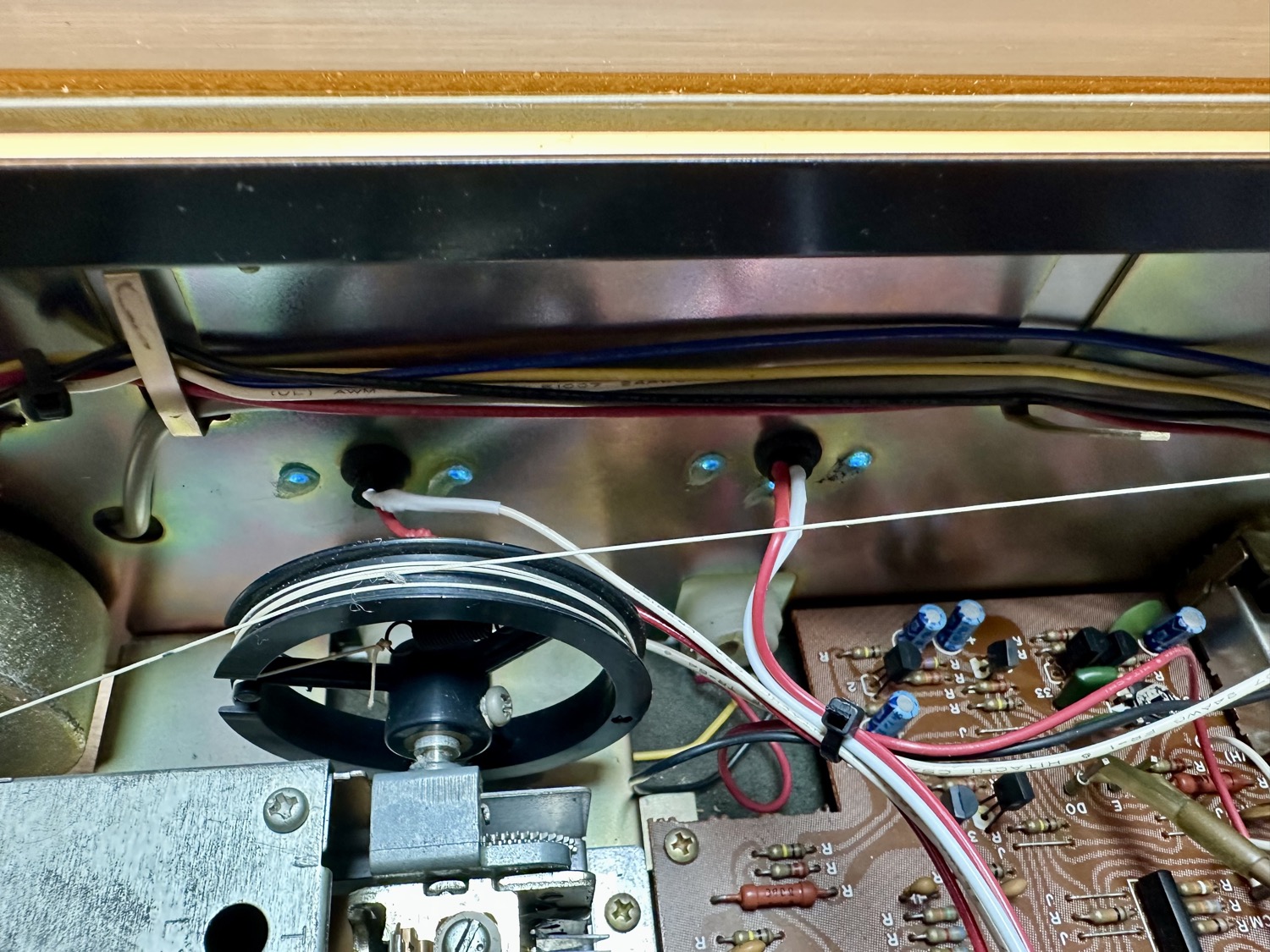

Twee printjes geplaatst.

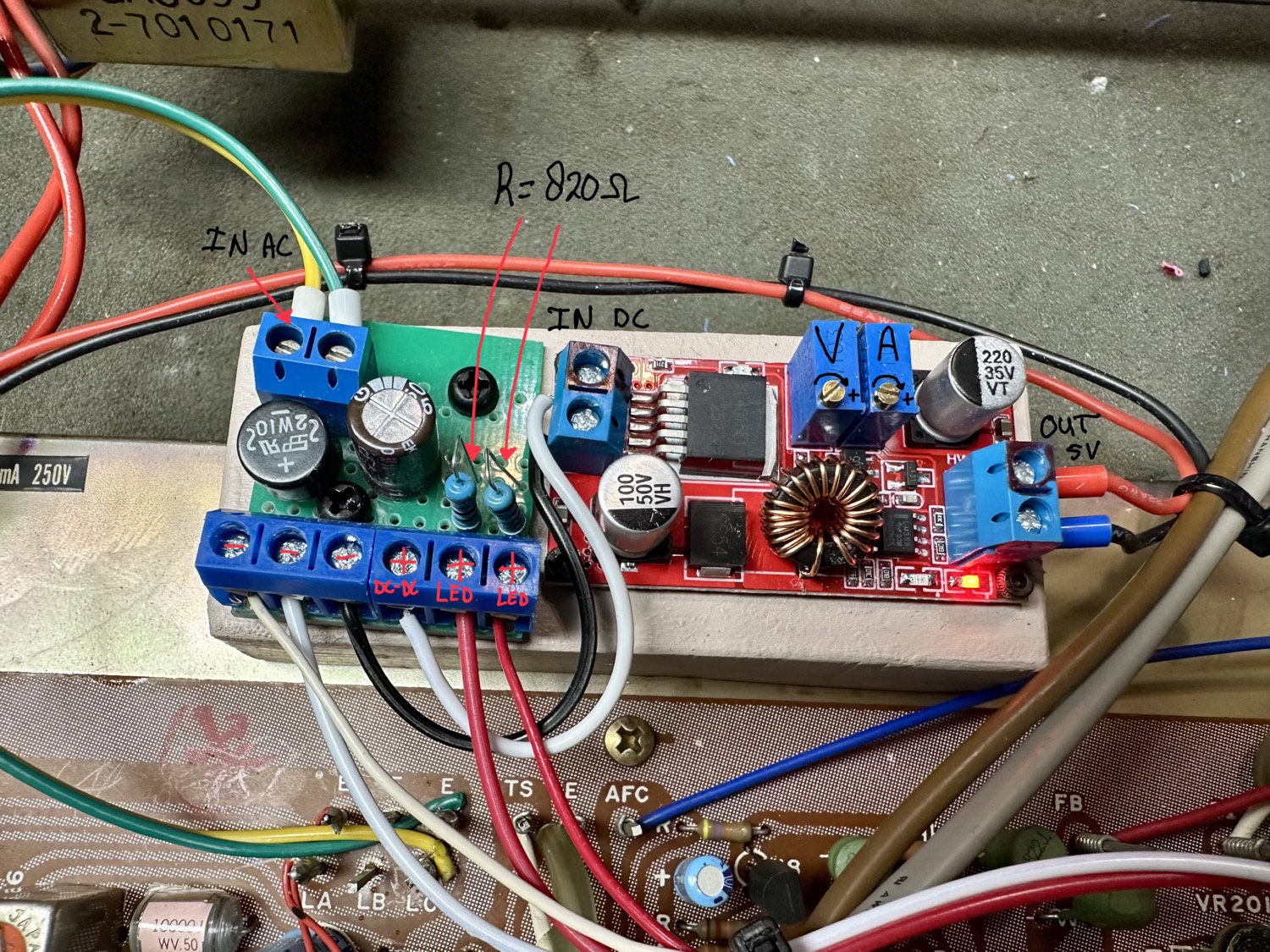

- Eentje om van de 14V wisselspanning (AC) gelijkspanning te maken. Een 100uF condensator om af te vlakken en twee weerstanden van 820 ohm om de ledjes van de twee meters aan te sturen.
- Printje twee is een kant en klare DC-DC converter. Deze ingesteld op 5V om de ledstrip te laten branden.

Eindoordeel:

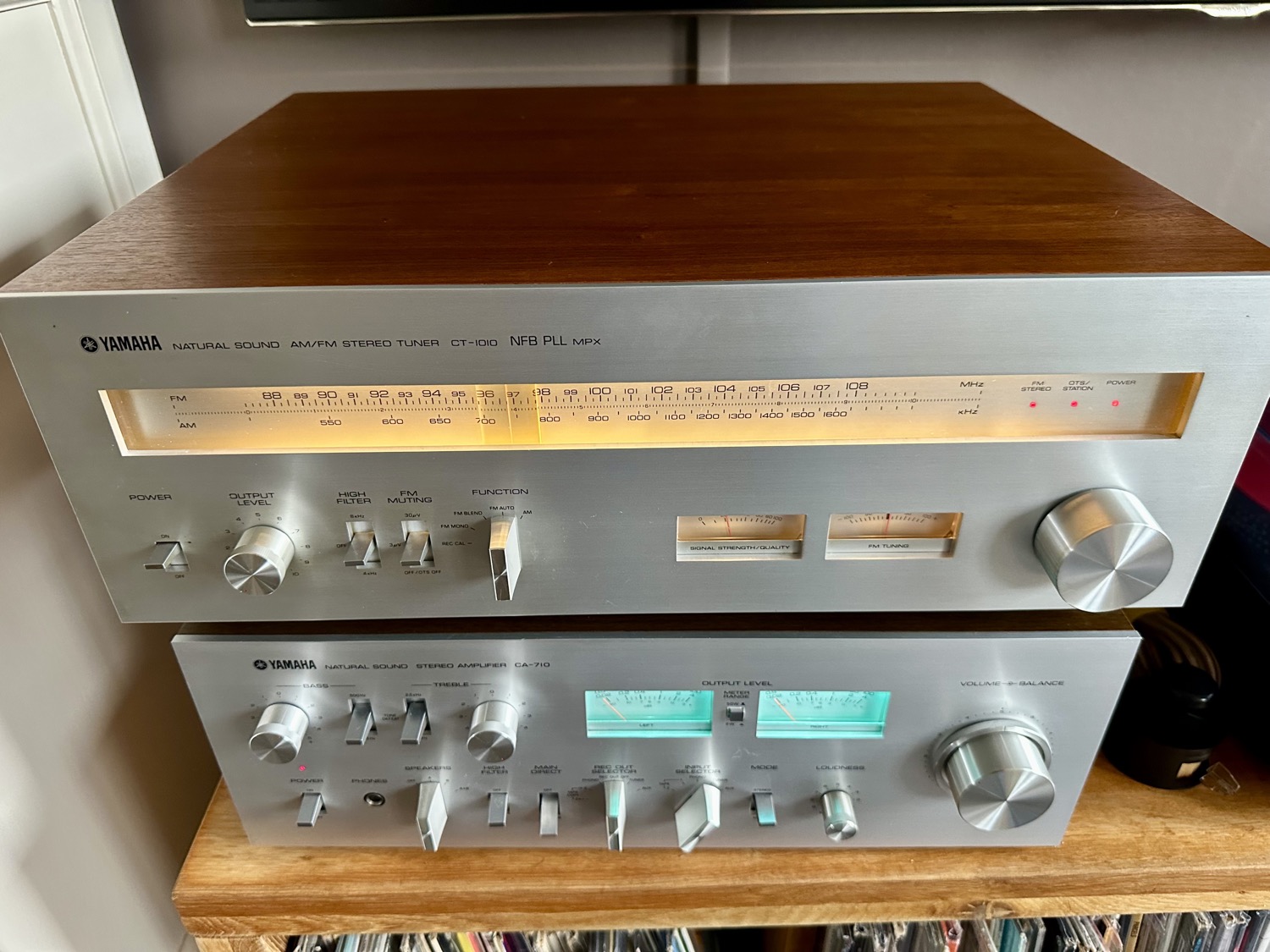

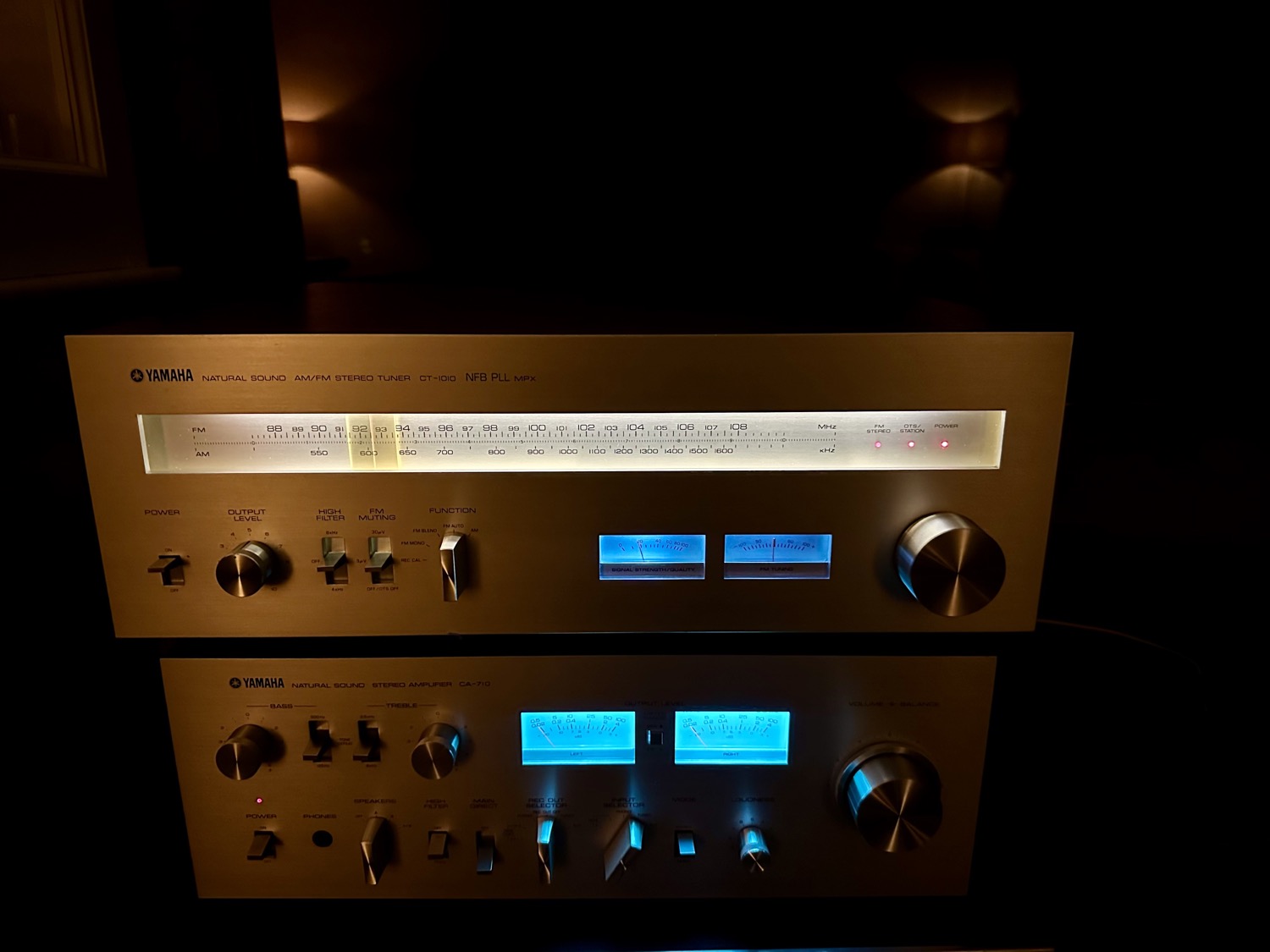

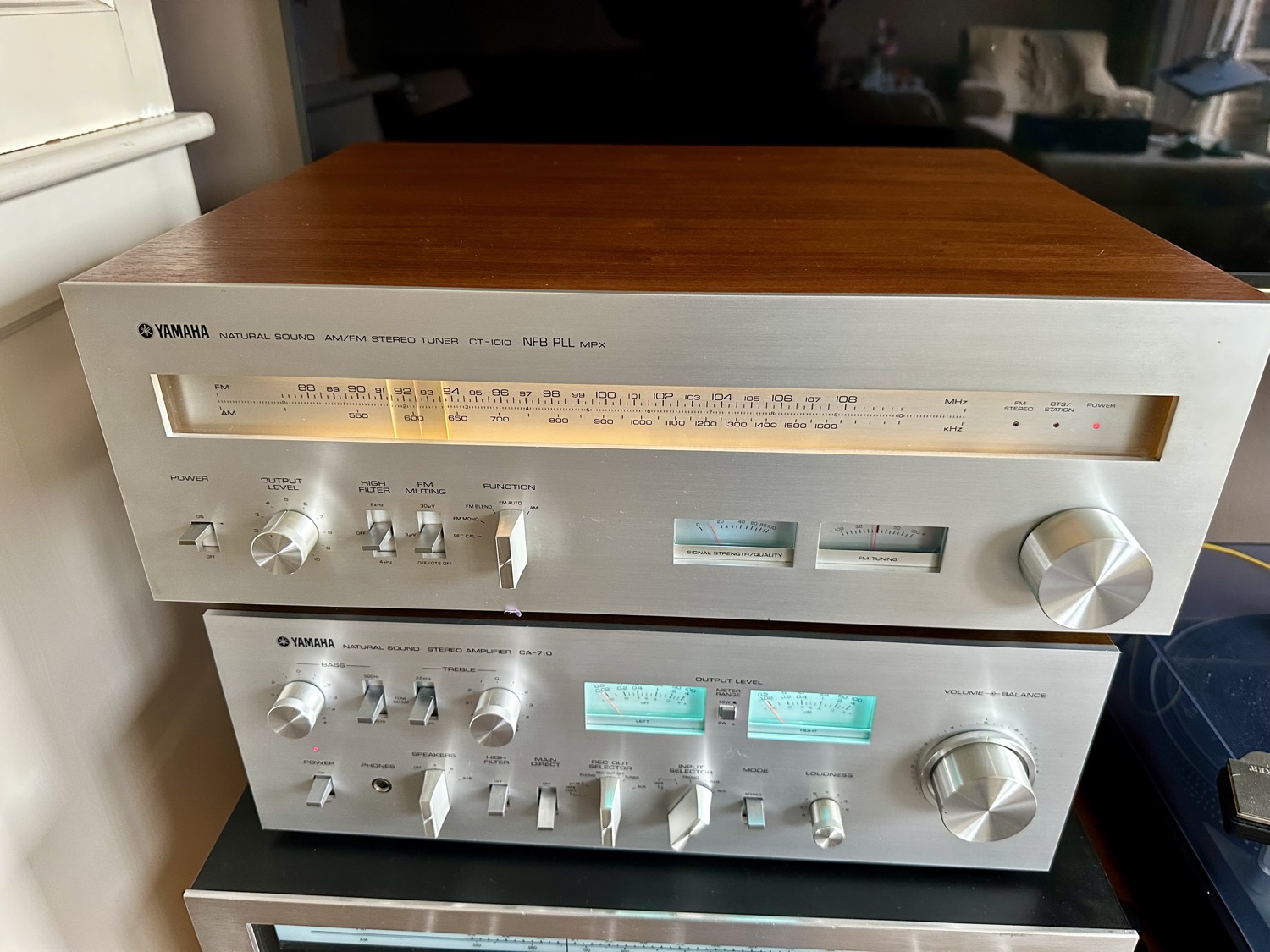

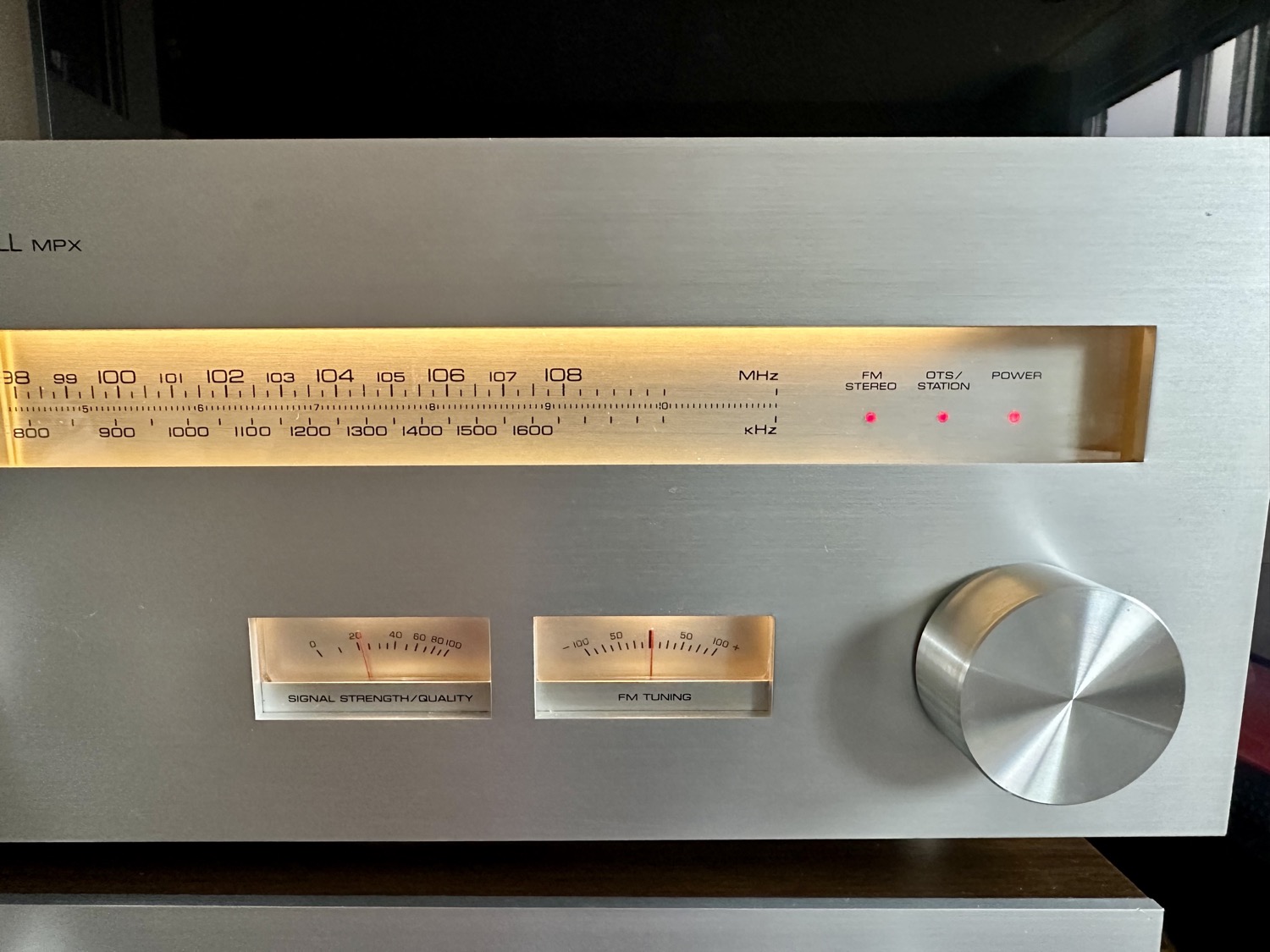

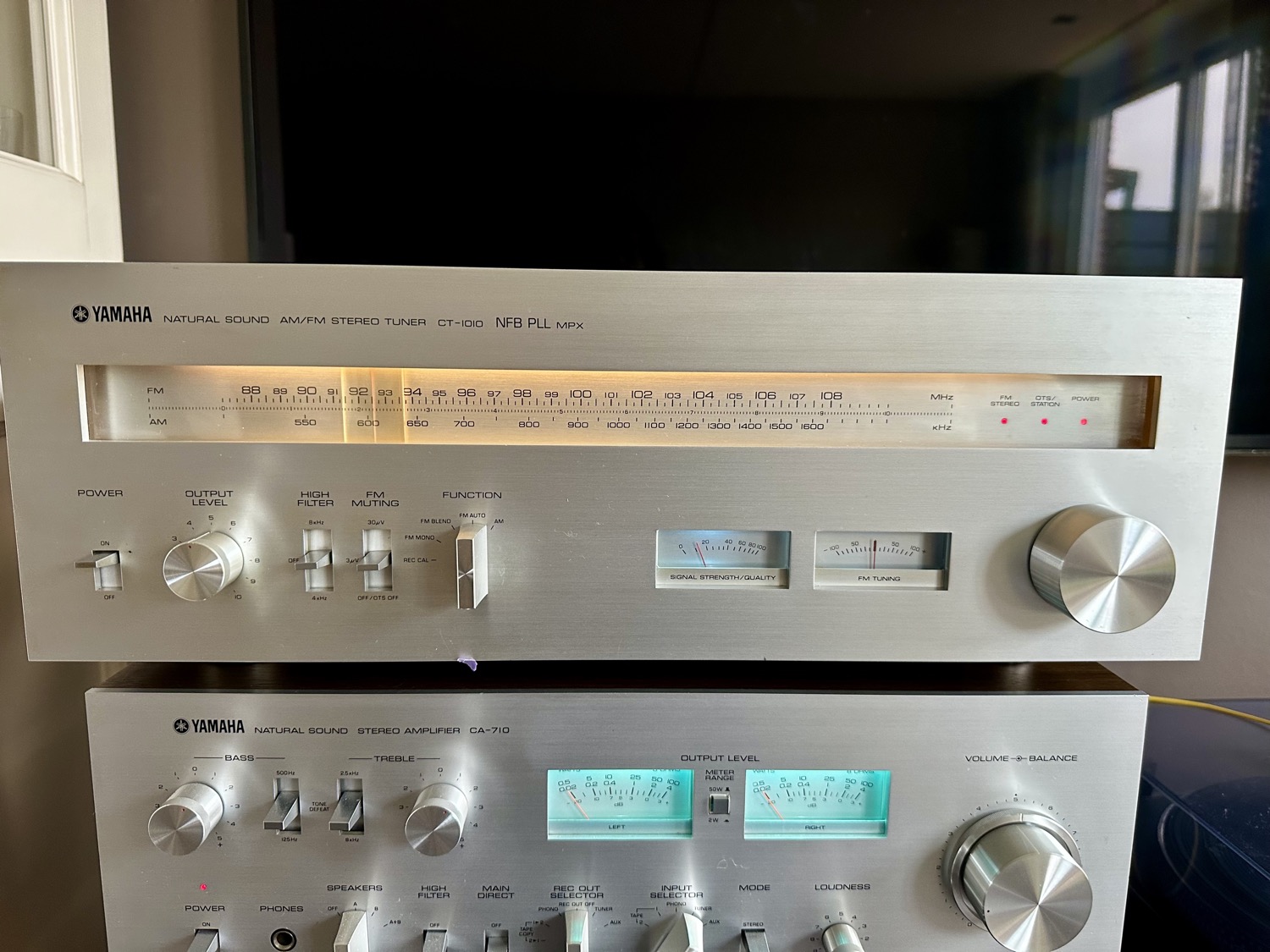

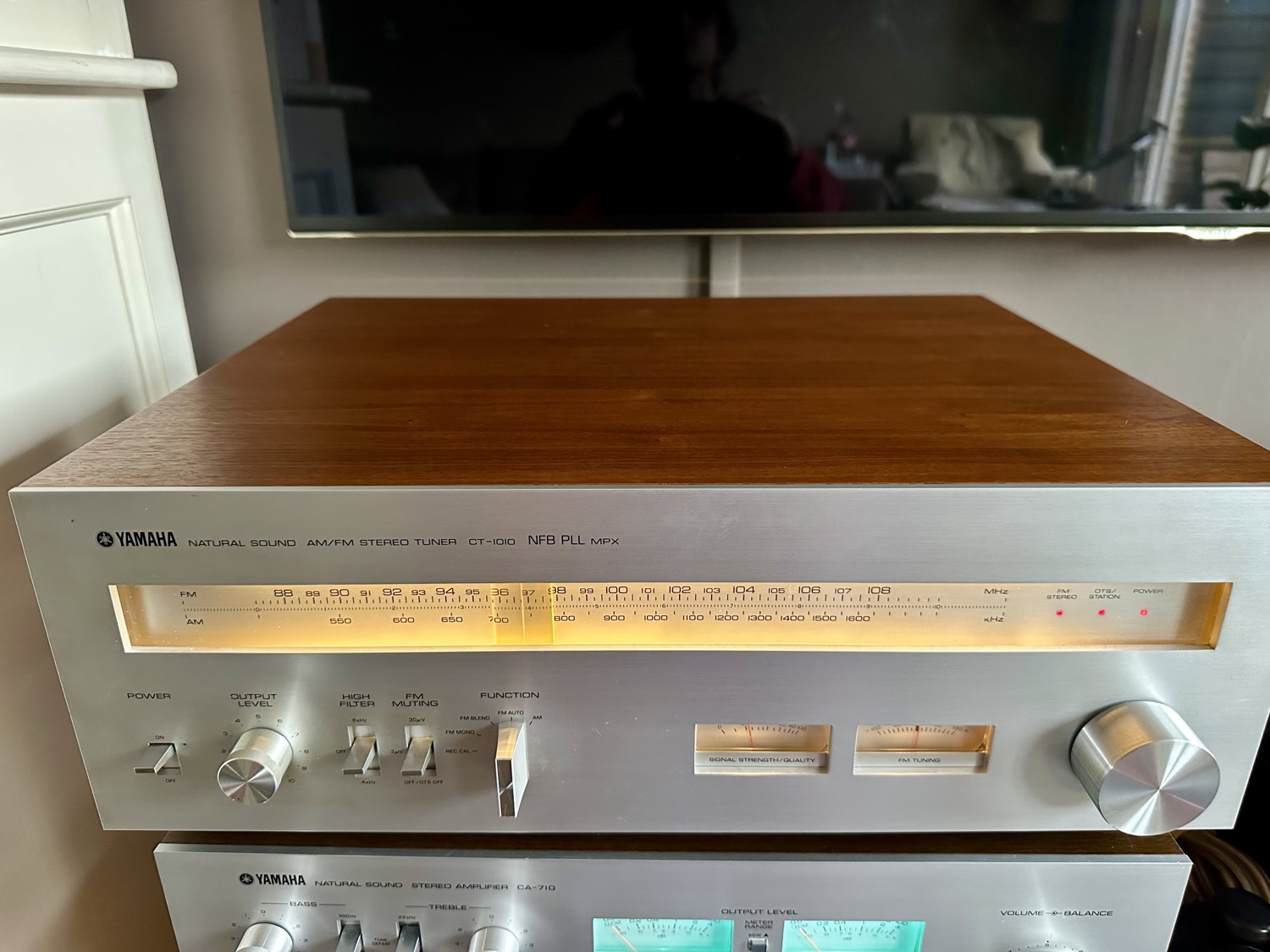

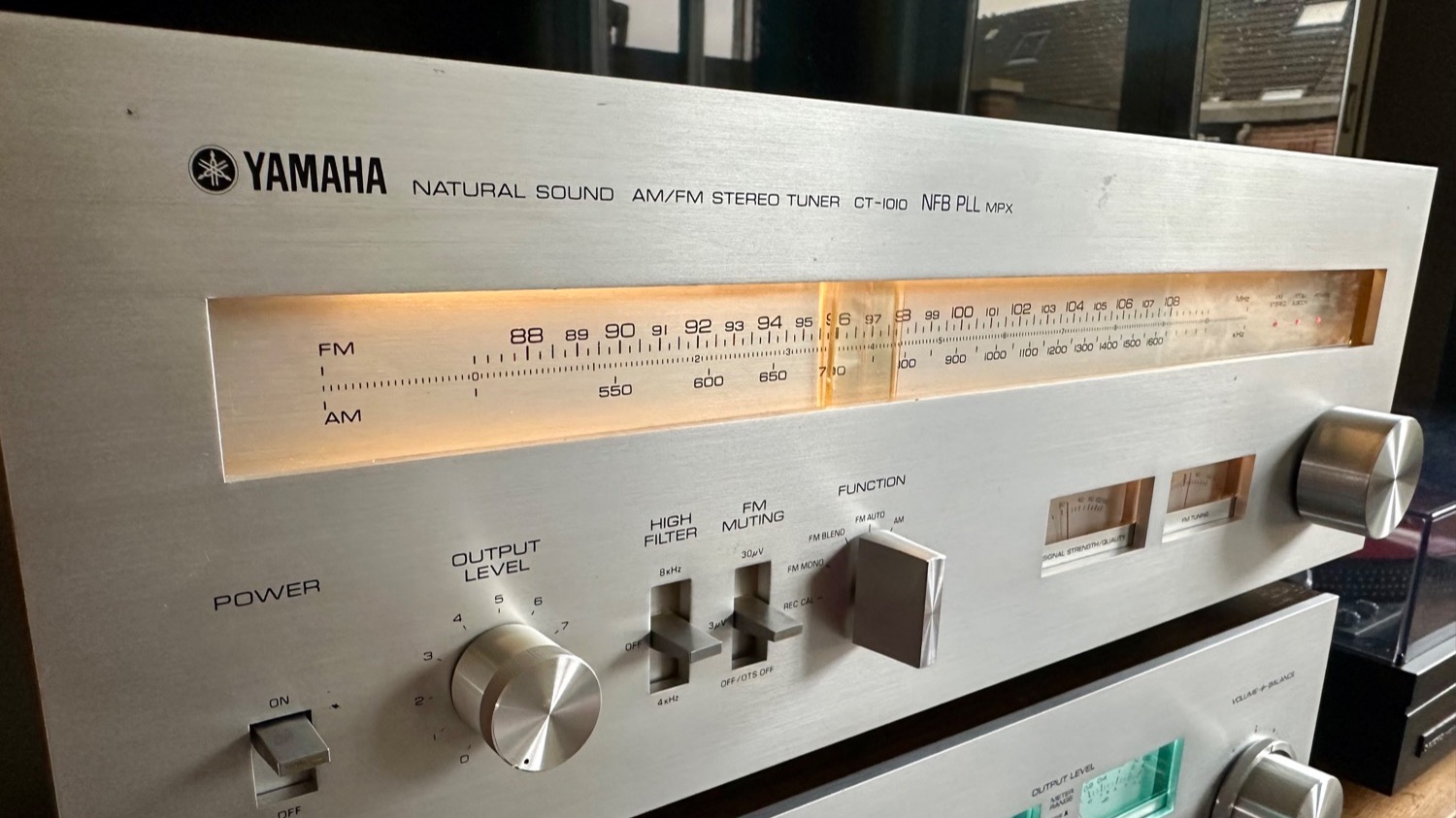

Prachtige CT-1010 tuner van Yamaha. Deze tuners hadden geen schaalverlichting. Alleen de zenderkeuze balk is verlicht. Persoonlijk vind ik dit een gemiste kans en daarom heb ik, net als de CR-620 en de CR-200, ook deze tuner voorzien van een led strip verlichting.

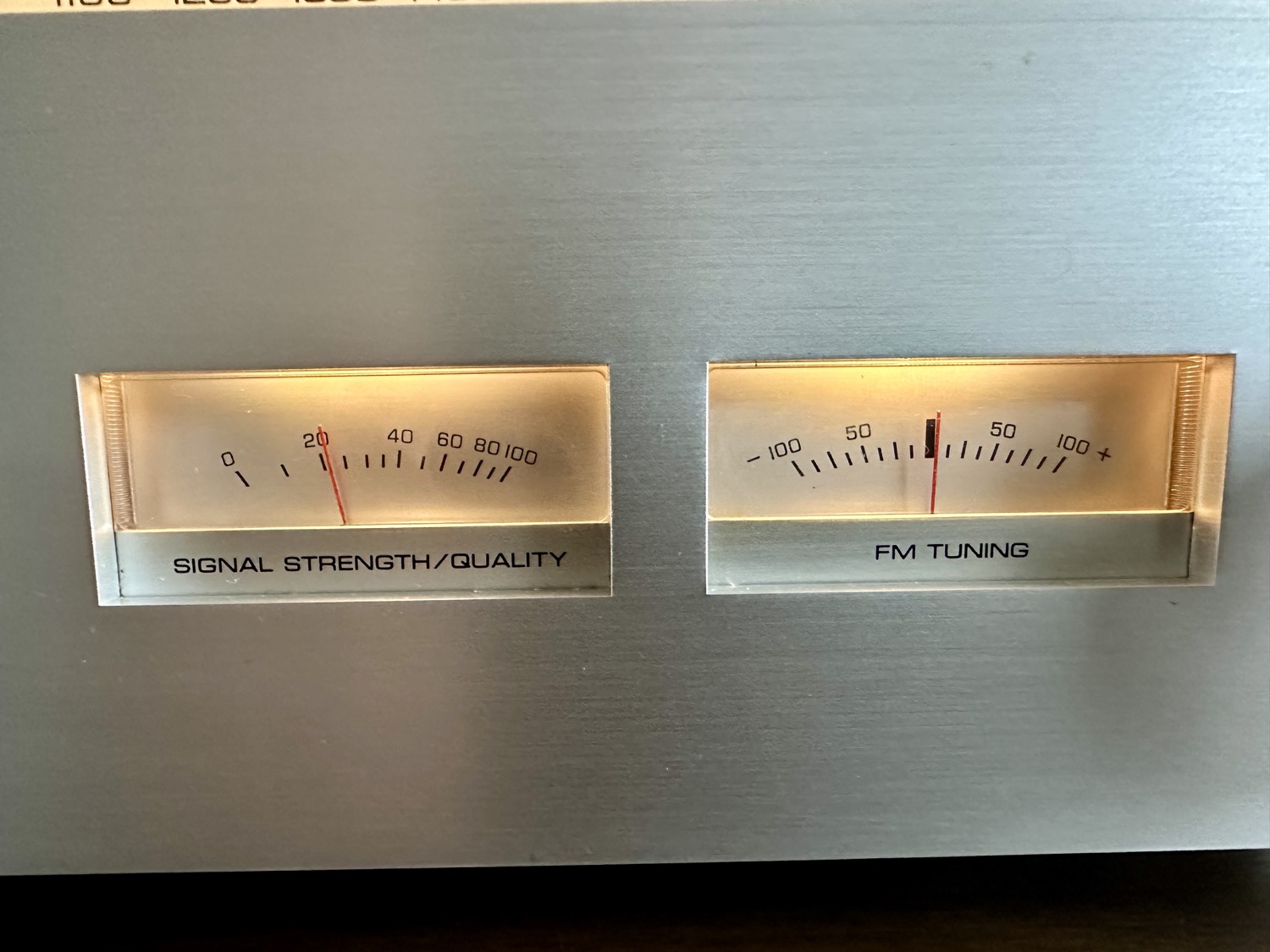

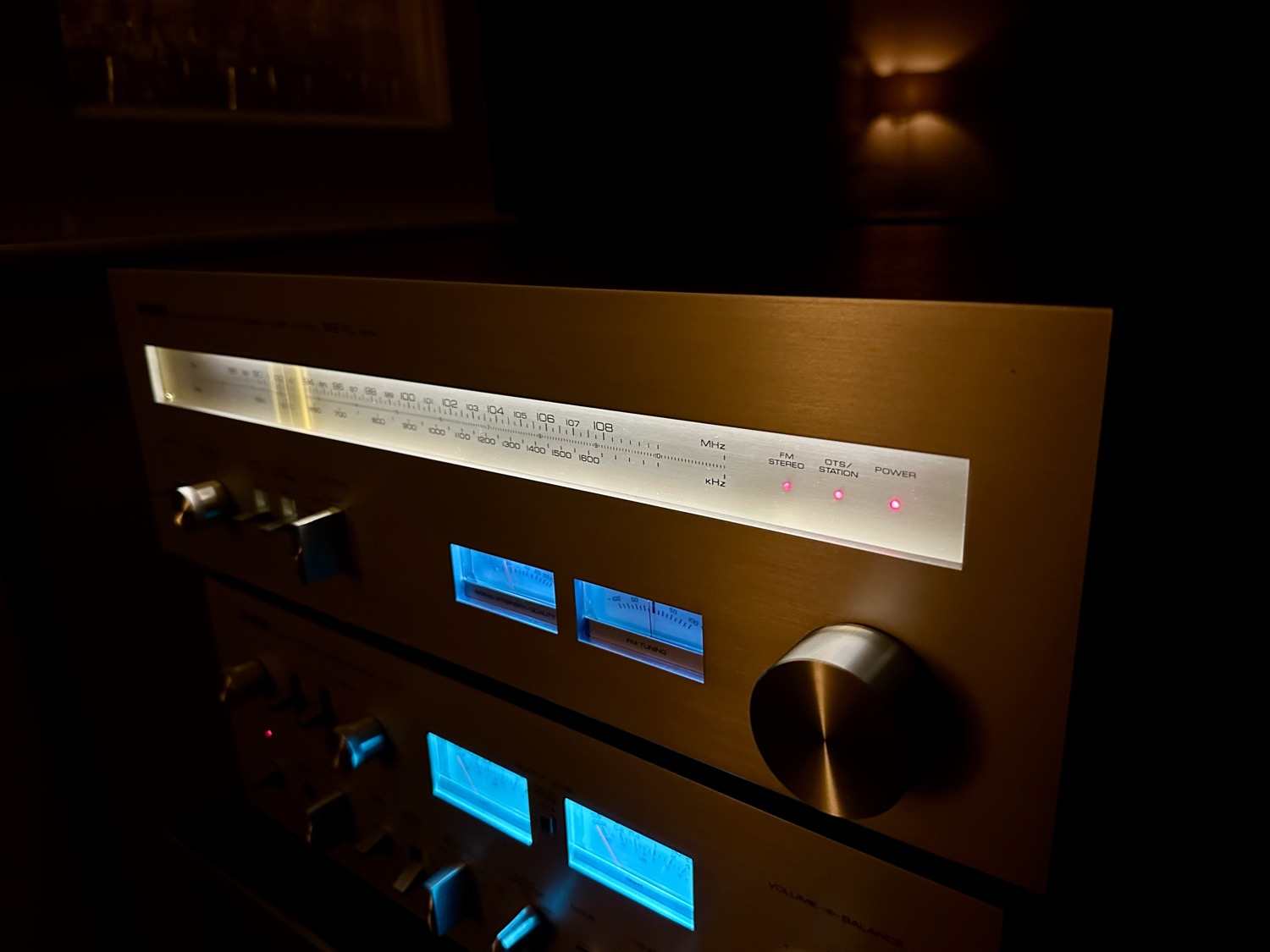

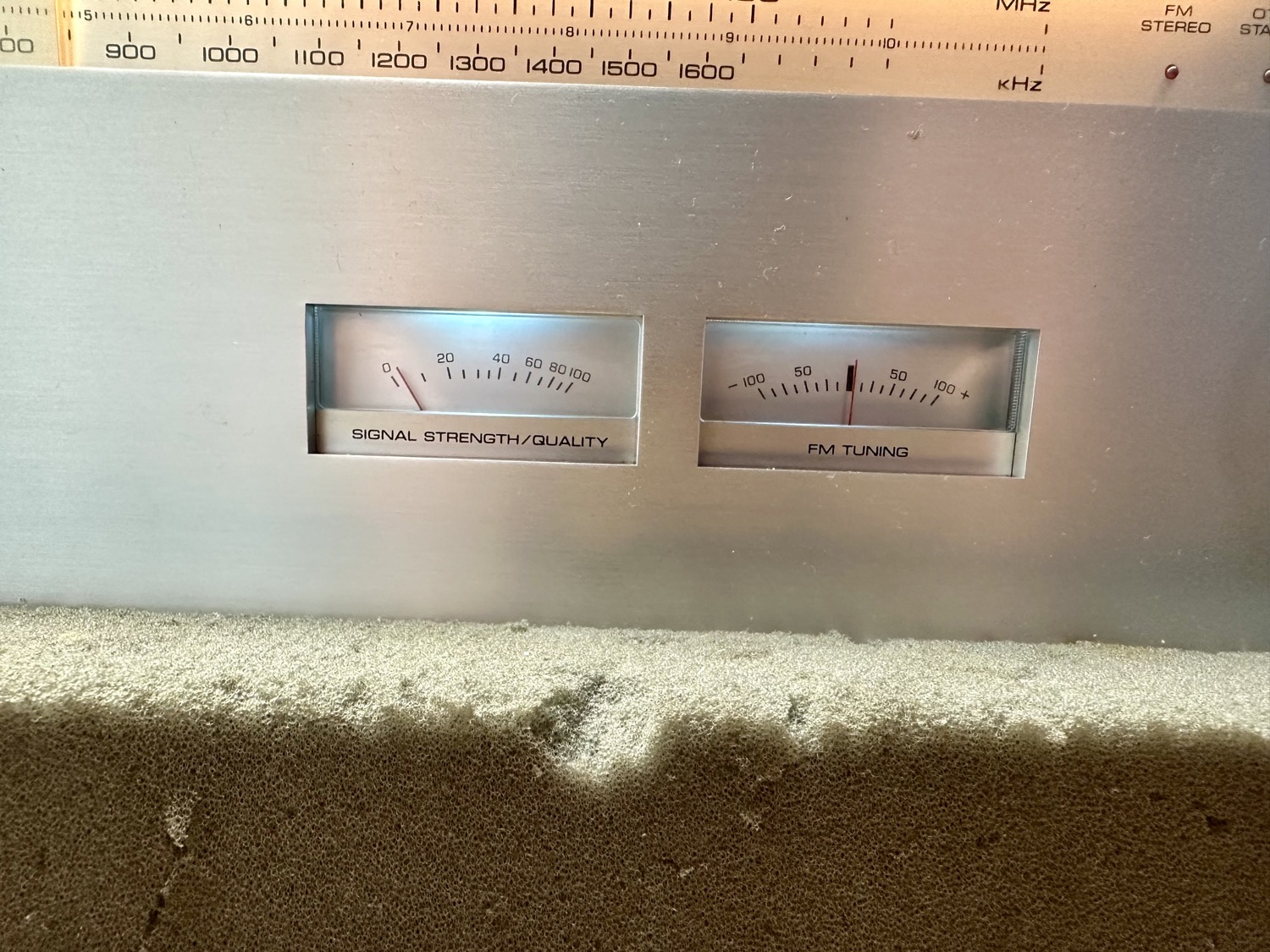

De strip is een 5 volt lesstrip met warm wit licht. De intensiteit is met de DC-DC converter instelbaar. De twee gloeilampjes van de signaal en tuning meters heb ik vervangen door led. De blauwe kleur is niet doordat er een blauwe led is gebruikt maar doordat deze tuner is voorzien van blauwe voorzet stukjes.
