AKAI
AM-2200

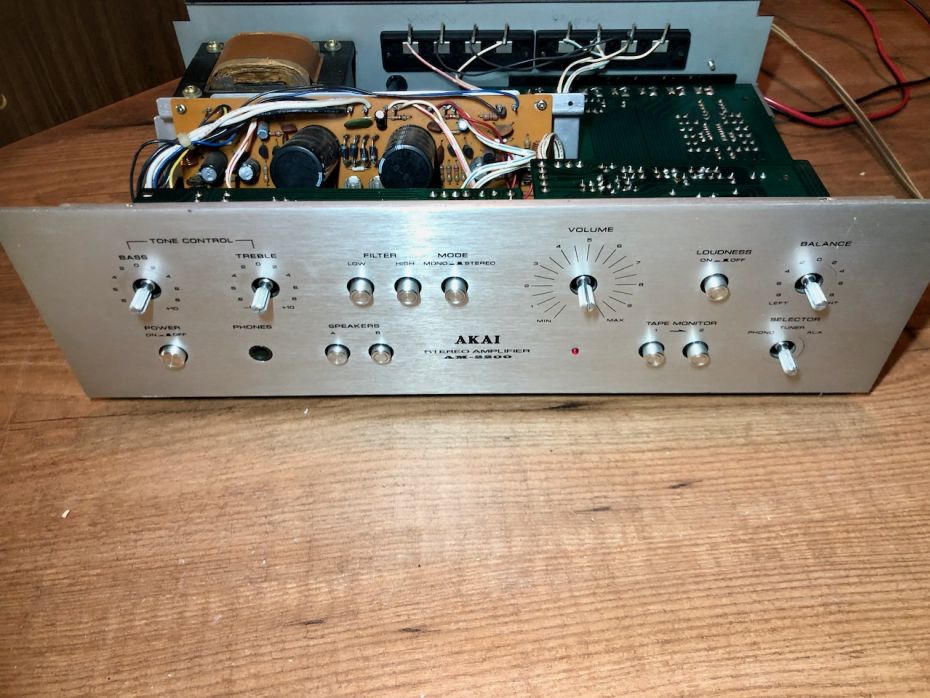

![Akai AM-2200 open en onderdelen zichtbaar](/templates/yootheme/cache/0e/Akai_AM2200_amplifier_repair_recap-3-0e55db96.jpeg)
Klacht:
- Deze Akai AM-2200 Stereo Pre-Main Amplifier (1976-79) ziet er voor zijn leeftijd nog erg goed uit. Helaas klinkt hij wat minder en doen enkele schakelaars het niet.

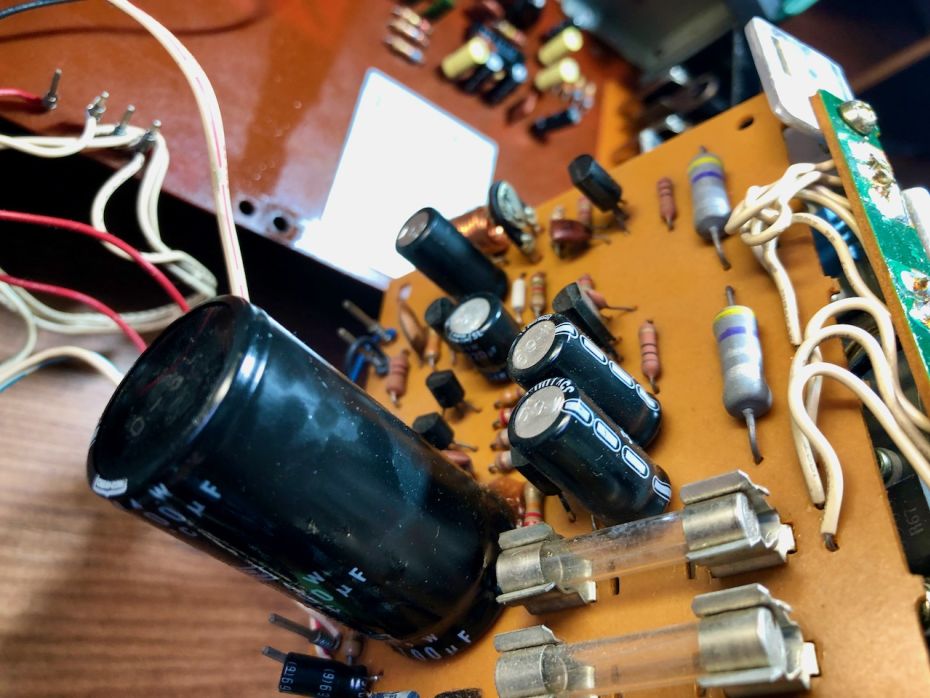

![Condensatoren en potmeters moeten vervangen / schoongemaakt worden](/templates/yootheme/cache/e3/Akai_AM2200_amplifier_repair_recap-21-e32da7a1.jpeg)
Manual: Hifiengine
Diagnose:
- Versterker geeft geluid maar niet echt overtuigend mooi.
- Versterker wordt erg warm
- Enkele potmeters kraken
- Diverse condensatoren doorgemeten. Waardes zijn in de meeste gevallen veel lager dan origineel

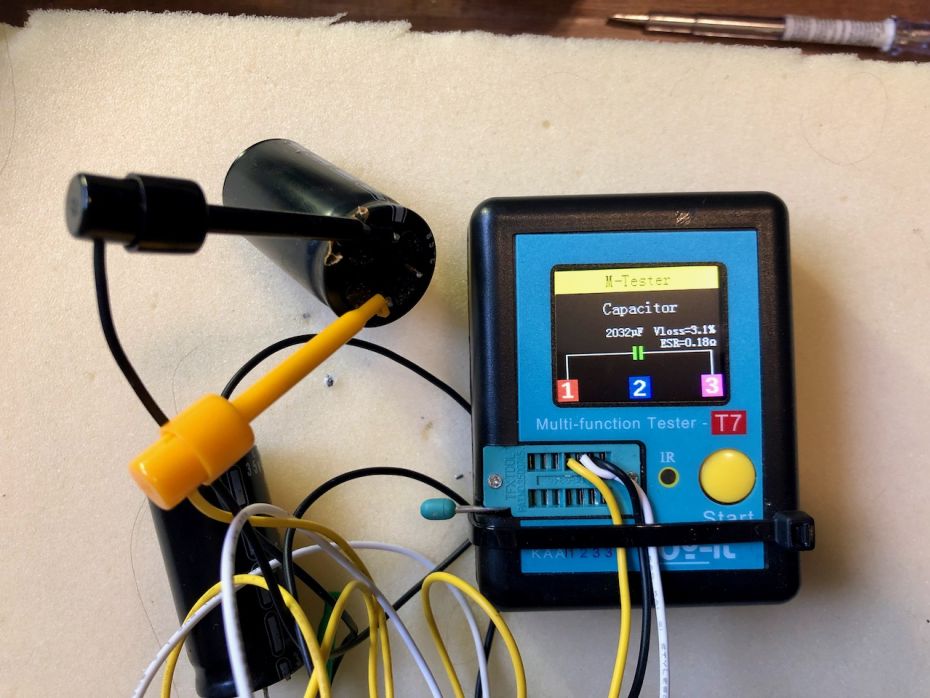

![Capaciteit van de condensator is 50%](/templates/yootheme/cache/ae/Akai_AM2200_amplifier_repair_recap-22-aec5a7c6.jpeg)
![](/templates/yootheme/cache/28/Akai_AM2200_amplifier_repair_recap-49-280b6280.jpeg)
![](/templates/yootheme/cache/d1/Akai_AM2200_amplifier_repair_recap-51-d1e393bf.jpeg)
Reparatie:
- Alle condensatoren doorgemeten en de meesten voldeden niet maar aan de specificaties. De 4700uF/35V had een waarde van 2000uF.
- Alle condensatoren vernieuwd.
- De voedings Elco's vervangen door 6800uF (was 4700uF)
- Alle schakelaars en potmeters schoongemaakt en ingespoten met Deoxit.
- Alle cinch ingangen schoongemaakt en voorzien van Deoxit contact film.

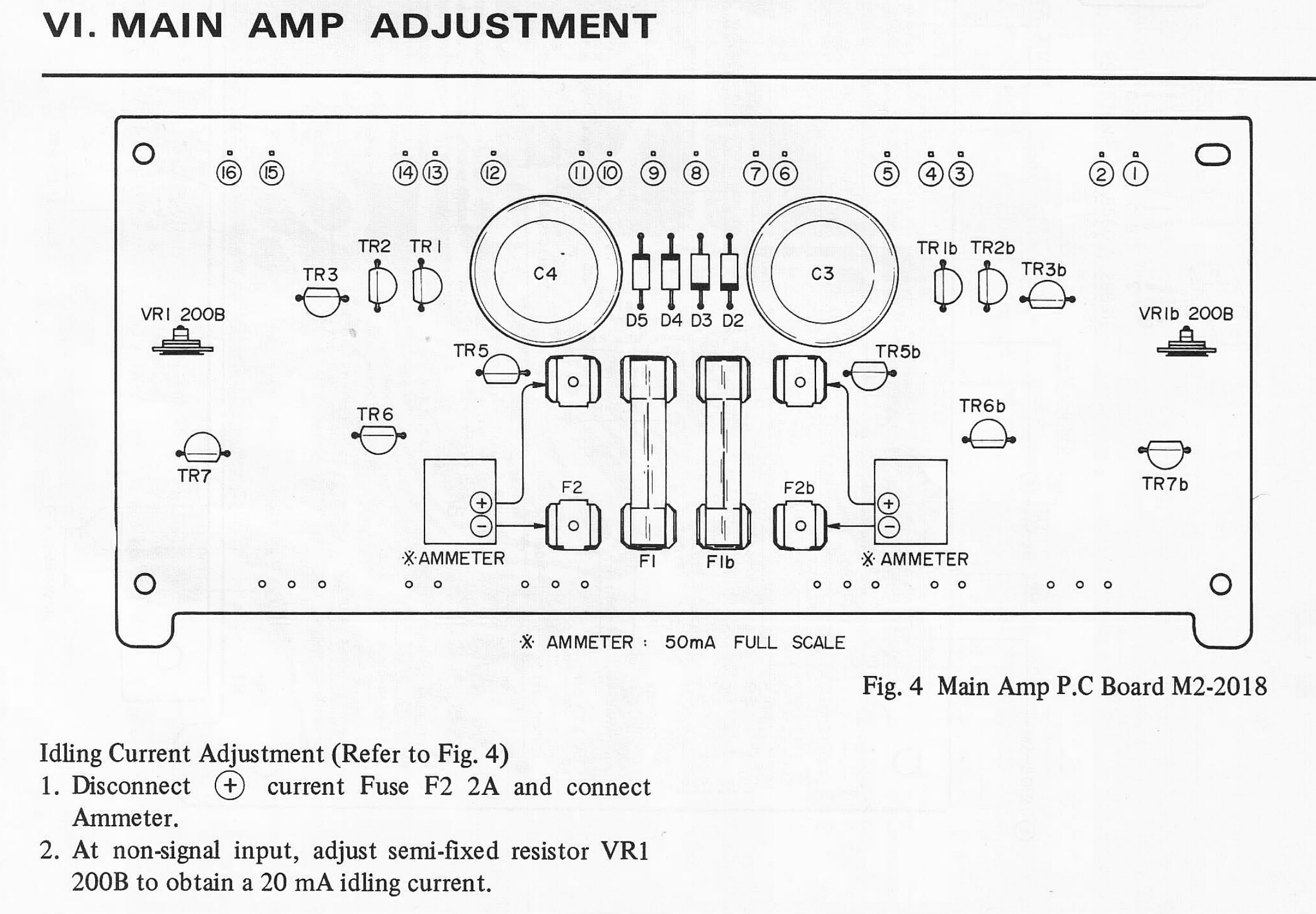

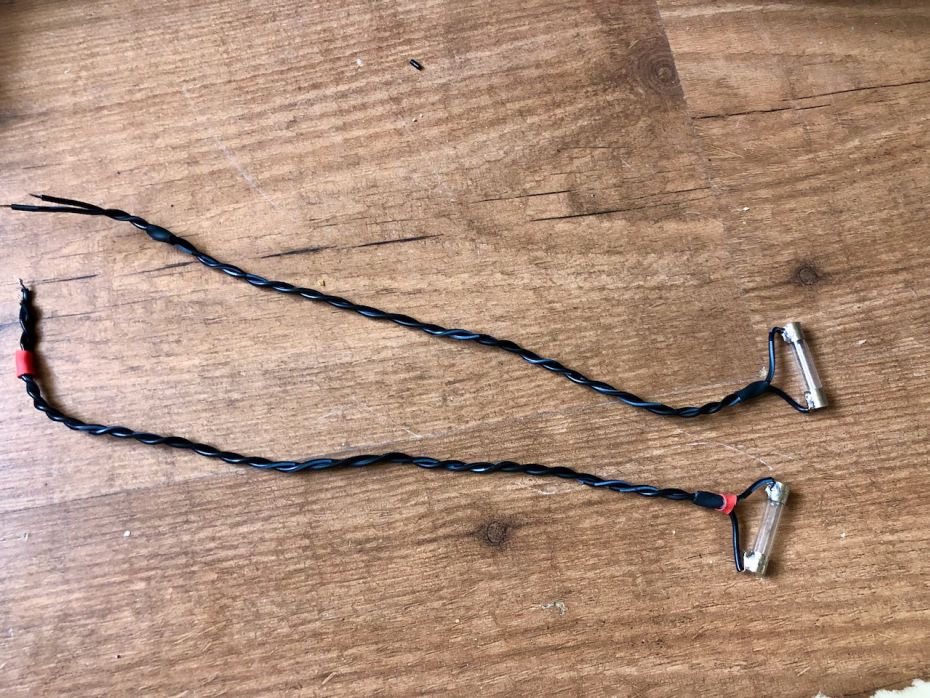

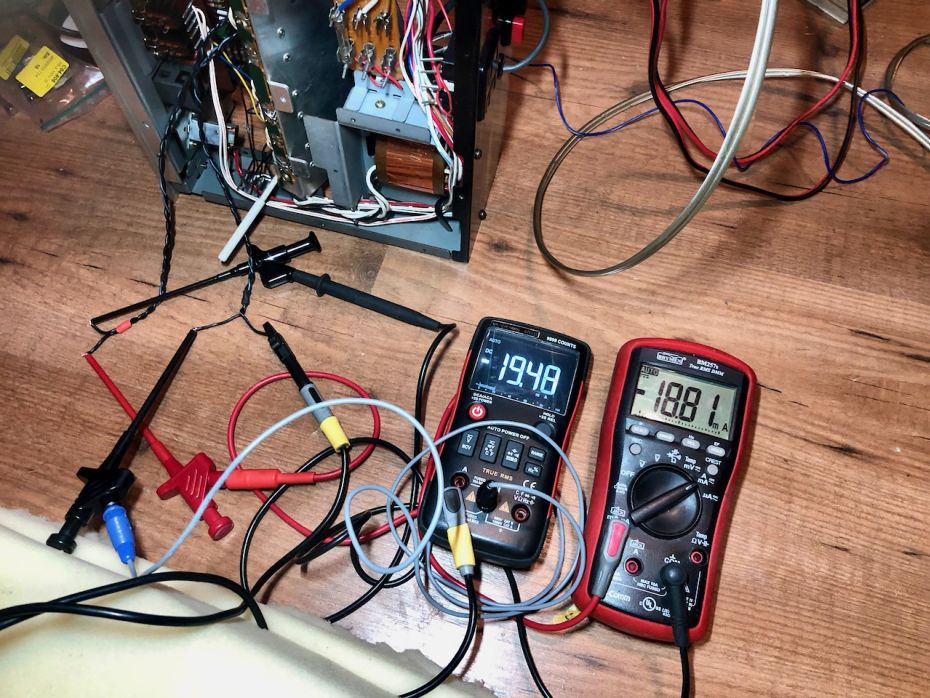

- Om de versterker goed af te regelen moet de ruststroom gemeten worden. Zoals te zien in onderstaande tekening moet daartoe de zekeringen F2a en F2b verwijderd worden en een ampere meter tussen de contacten worden aangebracht. Vanwege de beperkte ruimte heb ik een speciaal gereedschap gemaakt om dit goed en veilig te kunnen meten. Twee oude zekeringen heb ik laten doorbranden. Daarna op beide uiteinden een draad bevestigd. (zie foto). Voordeel: zonder gevaar op uitschieten en/of kortsluiting kon ik de afstelling nu rustig uitvoeren.
![](/templates/yootheme/cache/ec/Akai_AM-2200_Idle_current-addjustment-ec074a09.jpeg)
![Akai AM 2200 van de zijkant gefotografeerd](/templates/yootheme/cache/79/Akai_AM2200_amplifier_repair_recap-68-79931905.jpeg)
Eindoordeel:
Om maar met de deur in huis te vallen: wat een plaatje om te zien is deze Akai AM-2200 versterker. Na ruim 40 jaar nog zo goed als nieuw. Slechts enkele ele kleine beschadigen.
Na de recap en het schoonmaken van de versterker was het tijd om te gaan luisteren.
Een Sony Minidisk speler op de AUX ingang. Twee vintage Philips luidsprekers op de uitgang. De stekker in het stopcontact en daar gaan we. De power on/off schakelaar voelt bijzonder degelijk en schakelt met een ferme klik. De condensatoren worden voorzien van spanning en dat hoor je via de luidsprekers als een "woesch" geluid. Typisch voor deze tijd door het ontbreken van een beveiligings relais op de speakeruitgang.
Wat direct opvalt is het warme geluid van de jaren 70. De loudness knop is volledig overbodig. Alle schakelaars en potmeters werken weer zoals ze horen te werken.
Uiteraard ook nog even een aantal platenspelers aangesloten. Duidelijke verschillen tussen de Philips en Sony PS-LX22 platenspeler. De nieuwe naald van de Sony zal daarbij zeker meespelen.
Al met al een prachtige vintage versterker die weer een aantal jaar mee kan.
