AKAI
AM-2200

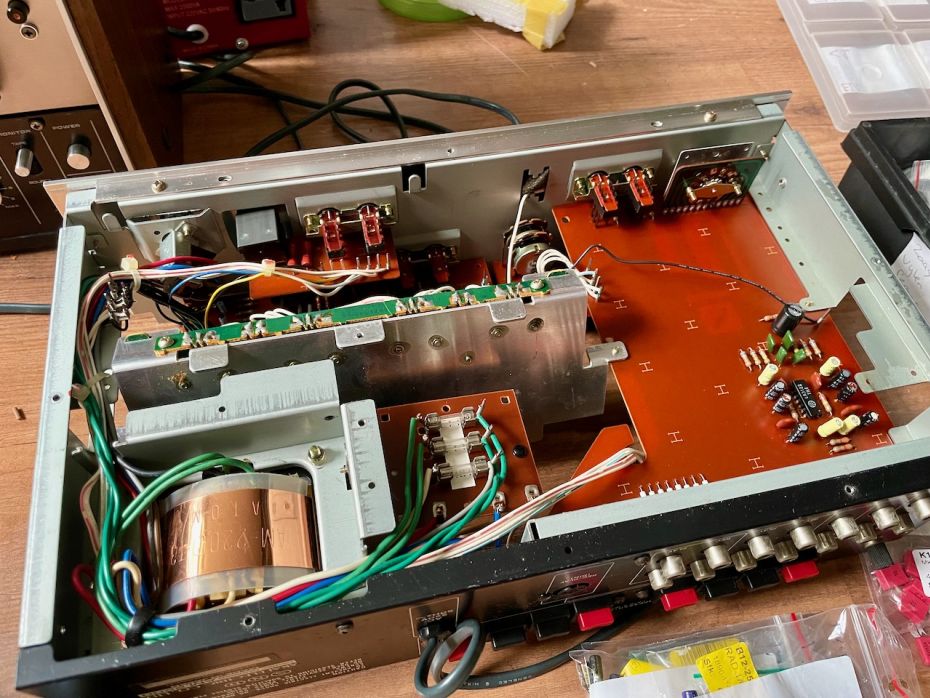

![Akai AM-2200 versterker binnenkant](/templates/yootheme/cache/fa/Akai_AM-2200_versterker_Recap_condensator_9-fa3d05fe.jpeg)
Klacht:
Deze prachtige Akai AM-2200 heeft wat aandacht nodig. hij klinkt wat dof en mist de sprankeling van vroeger.

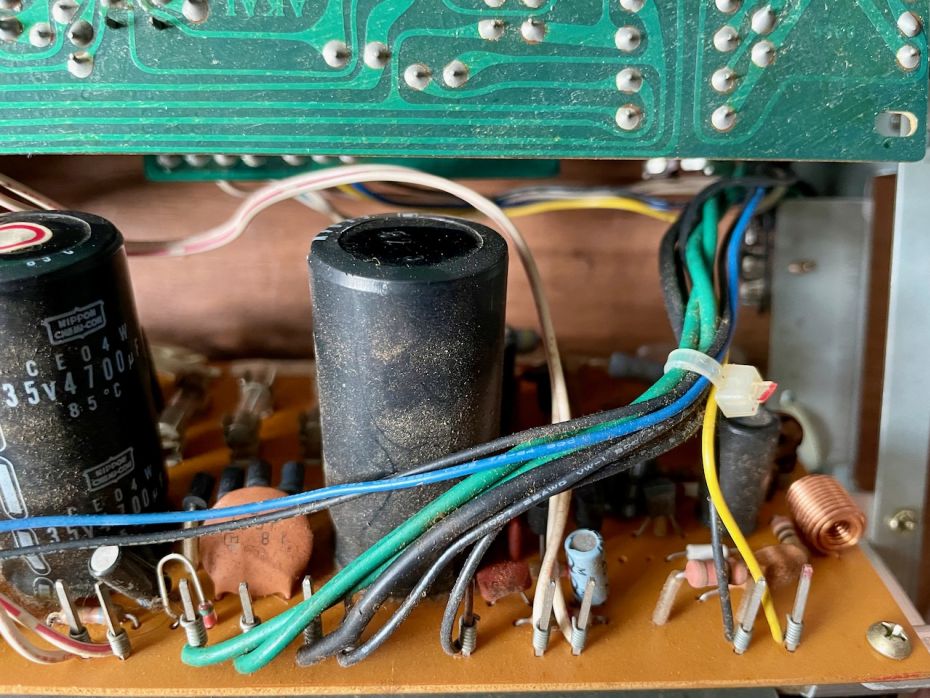

![Versterker printplaat van de Akai am-2200 versterker](/templates/yootheme/cache/da/Akai_AM-2200_versterker_Recap_condensator_18-da2c7c1d.jpeg)
Diagnose:
- Mooie vintage versterker. Deze Akai is wat stoffig en klinkt dof.
- Enkele condensatoren ogen wat bol te staan.
- Alle condensatoren eruit gesoldeerd en doorgemeten. Afwijkingen waren van minuimaal tot zeer groot.
- De oscilloscoop geeft een verstoring van het linker kanaal aan.

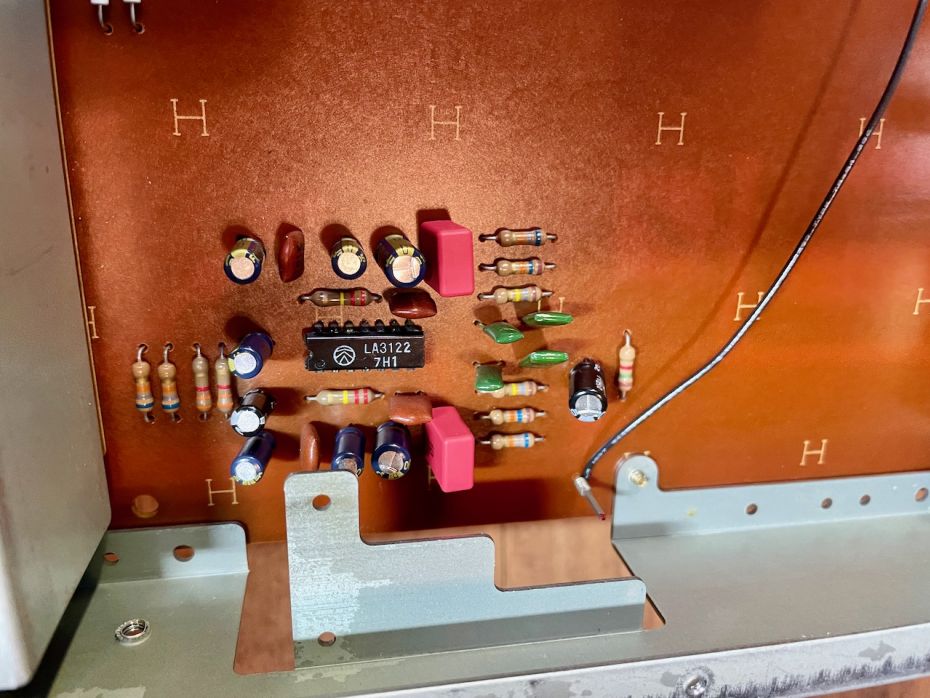

![Phono versterker van de Akai AM-2200 voorzien van nieuwe condensatoren](/templates/yootheme/cache/be/Akai_AM-2200_versterker_Recap_condensator_20-bed69a70.jpeg)

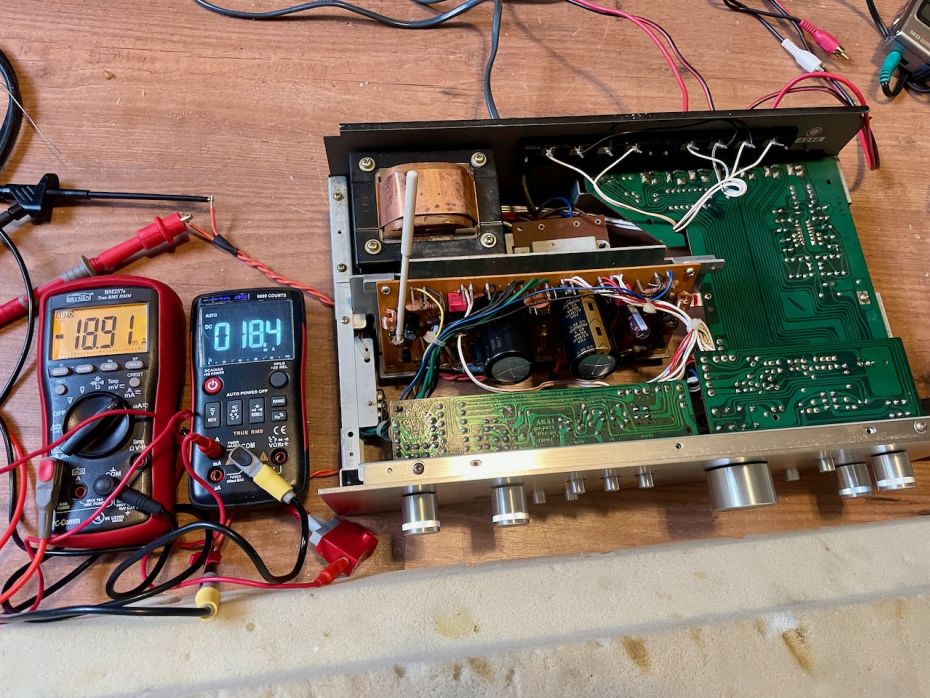

![Bias stroom instellen.](/templates/yootheme/cache/ab/Akai_AM-2200_versterker_Recap_condensator_34-abef6c92.jpeg)
Reparatie:
- Alle elco's vervangen door hoogwaardige Panasonic Low ESR types.
- De koppelcondensatoren 1uF vervangen door Wima MKP 4 condensatoren.
- Voedingsspanning elco's vervangen door 10.000uF ELNA audio versies.
- Bias DIY tool gemaakt. 5x32mm zekering bewust door laten branden. Daarna de uiteindes geschuurd en voorzien van soldeertin. Hier weer twee testsnoeren aan geslodeerd. Hierdoor kan je de bias stroom veilig meten.
- Versterker afgeregeld op 20mA bias stroom.
- De verstoring van het linker kanaal is te reproduceren door de eindversterker print wat te bewegen.
- Oplossing 1: Gehele print doorgesoldeerd. Helaas was dit niet de oorzaak.
- Oplossing 2: De vier zekeringhouders bleken wat slecht contact te maken. Deze gereinigd en probleem opgelost.
- Versterker doorgemeten en clipping punt opgezocht.
- Prachtige sinus en blokgolf.
![Bias afregelt DIY tool. Twee zekeringen met draad.](/templates/yootheme/cache/07/Akai_AM-2200_versterker_Recap_condensator_39-071882aa.jpeg)
Eindoordeel:
Voor de tweede eer een Akai AM-2200 ter reparatie en Recap binnen gekregen. Ik vindt het een prachtige versterker om te zien. De mooie sierlijke jaren 70 knoppen en het aluminium front. De kast is geplastificeerd spaanplaat. De eigenaar gaat deze voorzien van echt houtfineer. Foto’s volgen. De opbouw van de versterker is uiterst eenvoudig en duidelijk. Phono trap, ingangskeuze, volume, tooncontrole, eindversterker en speaker schakelaars. Helaas geen luidspreker inschakelvertraging en/of beveiliging. Ik geloof niet dat er al eens onderhoud aan deze Akai. De schakelaars en potmeters zijn nog van prima kwaliteit en gebaseerd op zijn leeftijd nog erg schoon. Wellicht zijn de potmeters zo schoon gebleven doordat ze beschermd (op hun kop) door de printplaten zijn gemonteerd.
Hoe klinkt deze Akai AM-2200 versterker?
De specificaties zijn niet verrassend.
- Power output: 20 watts per channel into 8Ω (stereo)
- Frequency response: 20Hz to 20kHz
- Total harmonic distortion: 0.5%
- Damping factor: 60
Bij binnenkomst heb ik deze versterker getest en vond de klant maar matig. Wat dof en rommelig. Totaal geen muzikale belevenis. Na de Recap was het een geheel ander verhaal. Deze oude dame klinkt weer als een nachtegaaltje. Mooi gebalanceerd laag en midden en een helder hoog. Ook de phono ingang verbaasde mij. Het toegepaste IC in de phonotrap is volgens mij geen hoogvlieger. Wellicht heeft hier de toepassing van de Wima MKP wel heel goed uitgepakt. Ik begon zelfs te twijfelen aan mijn eigen Yamaha C-60 voorversterker / Technics SU-8088 eindversterker setting. Al met al een geslaagde recap van een bijzonder mooie versterker.
Koopadvies? Kopen en recappen!!
Muziek opstelling:

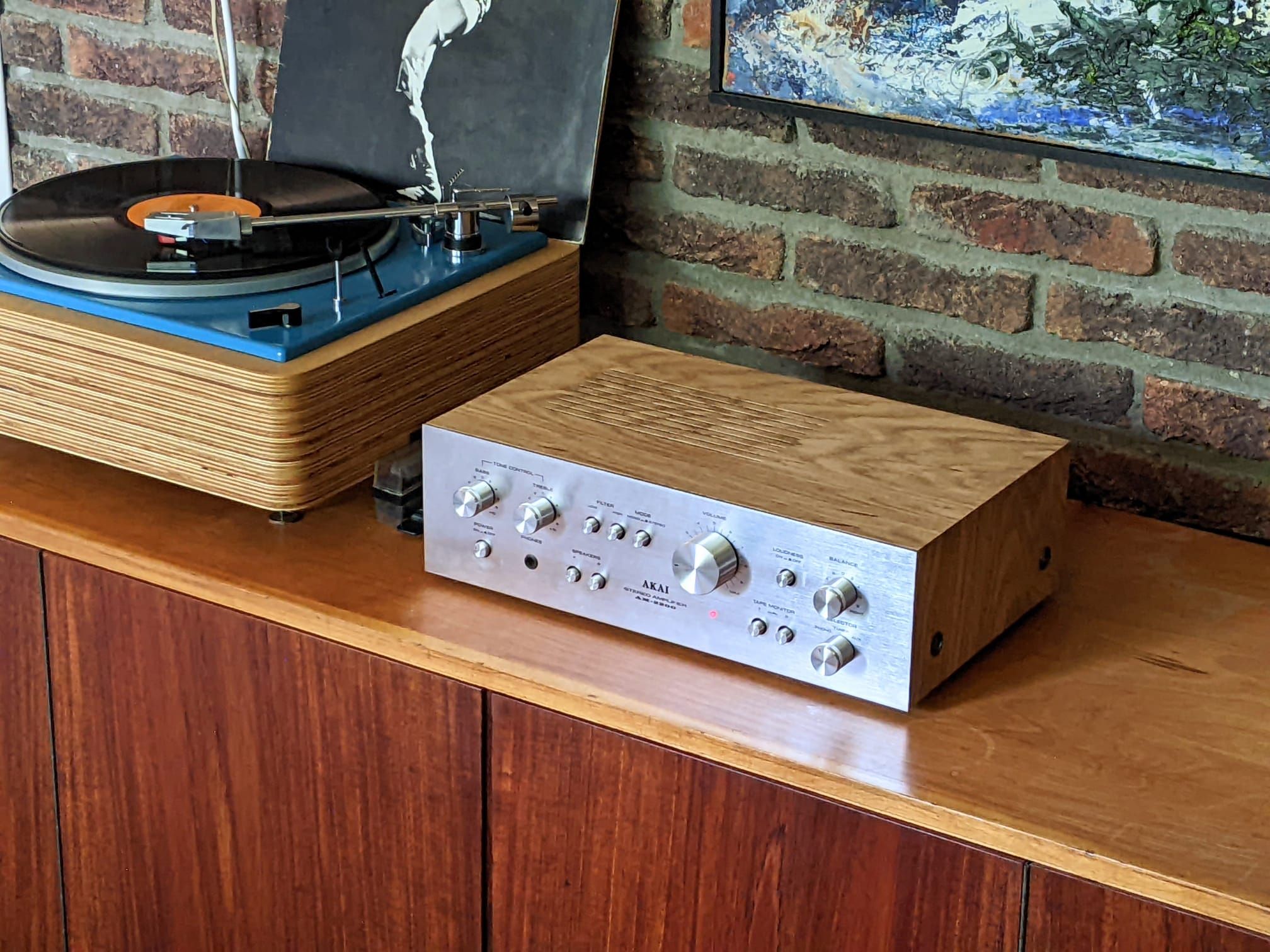

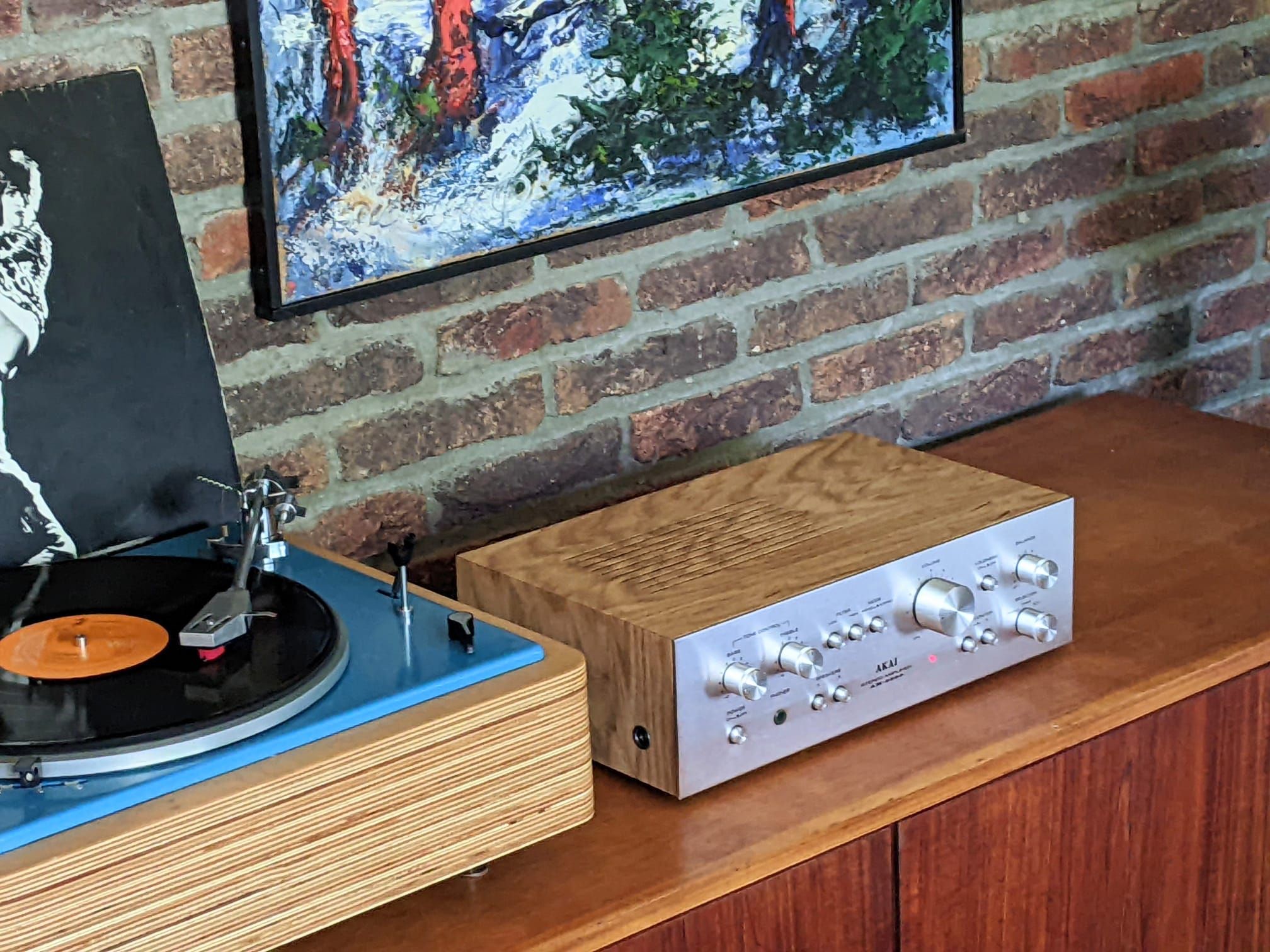

De eigenaar van deze gerecapte Akai versterker heeft nog wat foto’s gestuurd van het eindresultaat.
Hij is als houtkunstenaar aan de slag gegaan met de behuizing van zowel de AM-2200 versterker als de Lenco L75 platenspeler.

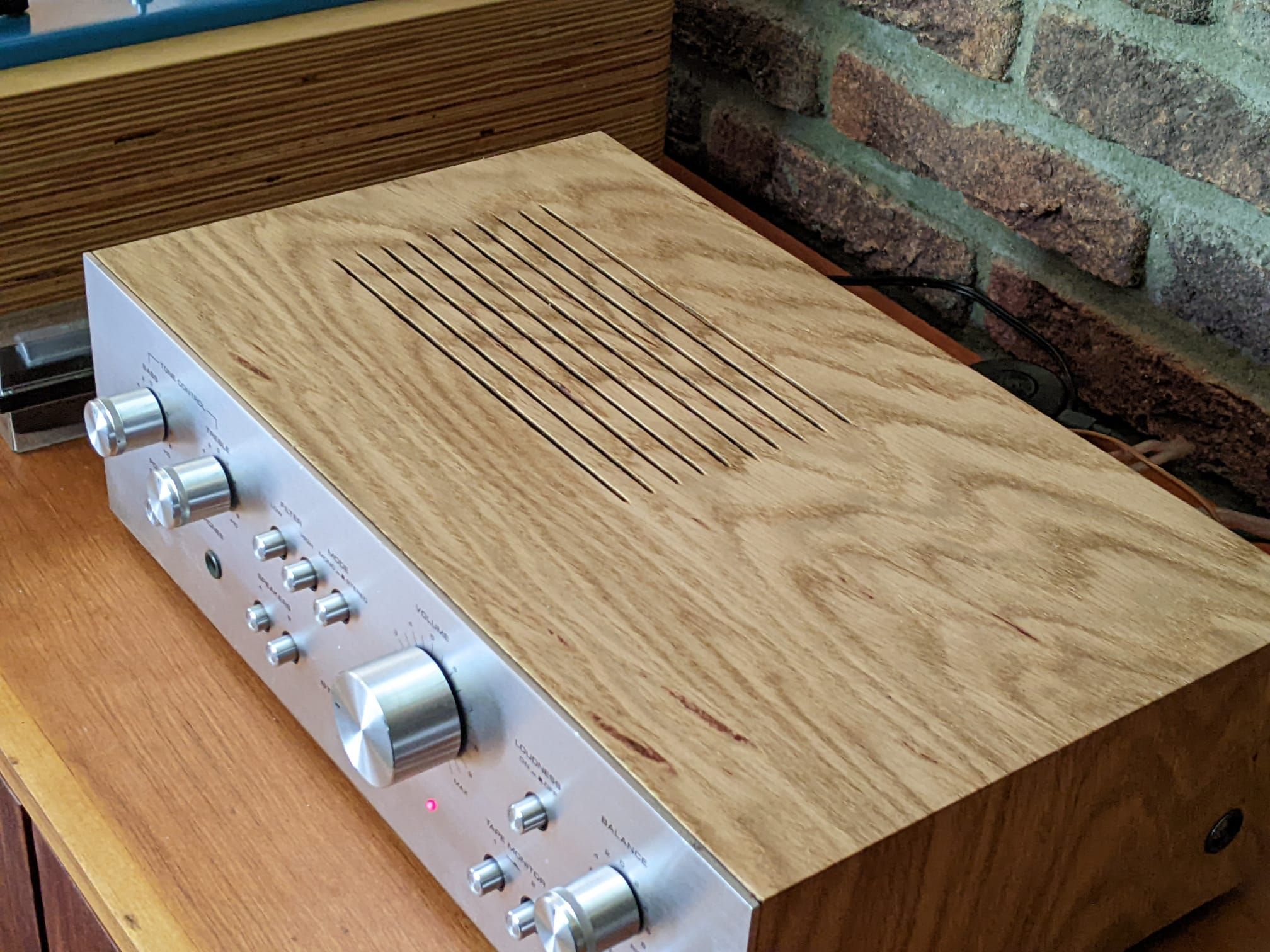

De Akai AM-2200 werd standaard geleverd met een kunststof kap met houtnerf decoratie. Aardig om te zien maar echt hout is natuurlijk veel mooier. Het hier gekozen houtfineer is eikenfineer. De koelsleuven en schroefgaten zijn prachtig aangebracht in het fineer.

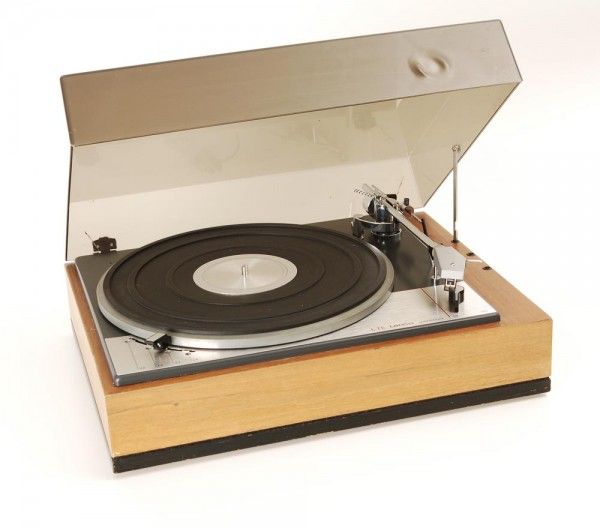

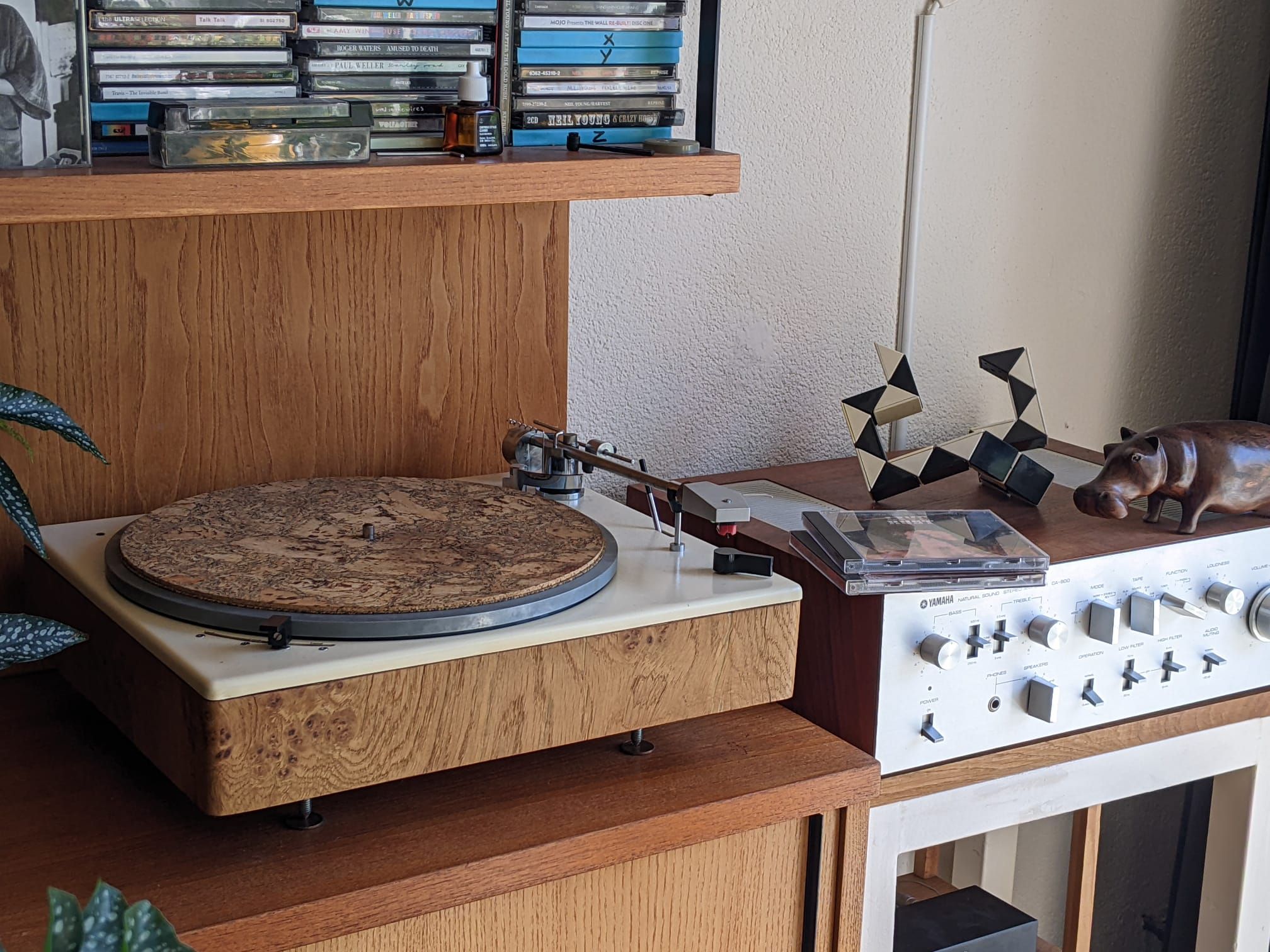

De twee getoonde Lenco L75 platenspelers hebben elk een unieke behuizing gekregen. Echt maatwerk in hout en kleurstelling.
