AKAI
AM-2200

Klacht:
Diverse klachten: Vreemd geluid op links, krakend/knisperend geluid op rechts, schakelaars en potmeters kraken.

Diagnose:
- Condensatoren doorgemeten en enkele koppelcondensatoren zijn aan vervanging toe.
- De twee buffer elco's zijn nog perfect. Lage ESR en hoge capaciteit.
- Krakende geluid komt uit de voorversterker. Tr1 en TR1a (2SC1571) vervangen door 2SC1845 met hoge hFe.
- Halve sinus op linker uitgang bleek een defecte zekering F2 te zijn.


Reparatie:
- Transistoren 2SC1571 vervangen door 2SC1845.
- Alle koppelcondensatoren vervangen door 1uF WIMA en 4,7uF Panasonic.
- Printspoor scheurtje overbrugd met draad.
- Potmeters en schakelaars gereinigd.
- BIAS stroom afgeregeld. Deze was extreem verlopen en zorgde voor een enorme warmte ontwikkeling in het linker kanaal. Wellicht dat de defecte zekering hier ook mee te maken heeft.
- Power indicator led voorschakelweerstand was doorgebrand. Led is zelf ook niet meer al te sterk en heeft een lage lichtopbrengst. Om de versterker origineel te houden deze led niet vervangen.
Eindoordeel:
Aangezien ik al veel geschreven heb over deze mooie kleine Akai heb ik dit keer vriend ChatGPT gevraagd dit voor mij te doen. Wederom heel knap wat hij tevoorschijn toont maar lees ik hier een mix van mijn eigen teksten? Of wil ik dat graag zo lezen?
----------------------
ChatGPT, 7 sept 2026:
Akai AM-2200 – klein van formaat, groot in geluid
Sommige versterkers weten je al bij de eerste luisterbeurt te verrassen. De Akai AM-2200 uit 1976 is zo'n versterker. Op papier is het misschien een bescheiden verschijning, maar zodra de muziek begint te spelen, blijkt al snel dat deze kleine Akai veel meer in zijn mars heeft dan je op basis van zijn formaat zou verwachten.
Deze AM-2200 is volledig nagekeken en technisch weer helemaal in orde gebracht. Daarbij zijn niet alleen de gebruikelijke controles uitgevoerd, maar zijn ook de nodige onderdelen vervangen die na bijna vijftig jaar hun beste tijd wel hebben gehad. Zo zijn de koppelcondensatoren vervangen en zijn ook de transistoren in de voorversterker vernieuwd. Hierdoor kan de versterker weer doen waarvoor hij ooit ontworpen is: muziek weergeven zoals het hoort.
Maar hoe klinkt hij?
Eigenlijk is dat het leukste gedeelte.
De eerste indruk is er een van rust. De AM-2200 klinkt niet overdreven of gekleurd, maar juist mooi in balans. Het geluid komt schoon en helder uit de luidsprekers, met een verrassend ruimtelijk stereobeeld. Instrumenten krijgen een duidelijke plaats en stemmen staan mooi los van de rest van de muziek.
Vooral bij rustige muziek laat deze Akai horen wat hij kan. Een stem klinkt natuurlijk en overtuigend, terwijl akoestische instrumenten een mooie frisheid en detaillering laten horen. Maar vergis je niet: zodra de muziek wat steviger wordt, blijft de AM-2200 prima overeind. De bas is strak en gecontroleerd en het geheel blijft ook bij wat hogere volumes mooi in balans.
Wat mij vooral aanspreekt, is de vanzelfsprekendheid waarmee deze versterker muziek neerzet. Geen spektakel om het spektakel, maar een prettige en muzikale weergave waar je gemakkelijk langere tijd naar blijft luisteren.
En misschien is dat wel de grootste kwaliteit van deze Akai. Hij probeert niet de aandacht op zichzelf te vestigen. Hij doet gewoon zijn werk en laat vooral de muziek spreken.
Een klein stukje jaren zeventig
De AM-2200 stamt uit 1976, een periode waarin Akai prachtige, degelijk gebouwde audioapparatuur maakte. Met zijn eenvoudige bediening, fraaie vormgeving en typische jaren-zeventig uitstraling is het bovendien een versterker die uitstekend past in een vintage audioset.
Na bijna vijftig jaar verdient zo'n apparaat het om niet zomaar afgeschreven te worden. Met de juiste aandacht en het vervangen van verouderde onderdelen blijkt deze kleine Akai nog steeds uitstekend in staat om muziek op een overtuigende manier weer te geven.
De Akai AM-2200 bewijst daarmee maar weer eens dat je voor een mooie luisterervaring niet altijd een grote en zware versterker nodig hebt.
Klein van formaat, bescheiden op papier, maar groots in zijn muzikale kwaliteiten.
Een heerlijke vintage versterker uit 1976 die, na een grondige opknapbeurt, weer volop van muziek mag genieten.
-----------
Via deze onpersoonlijke weg wil ik ChatGPT bedanken voor zijn voortreffelijke bijdrage. Ik had het niet beter kunnen verwoorden!
Groeten Ben

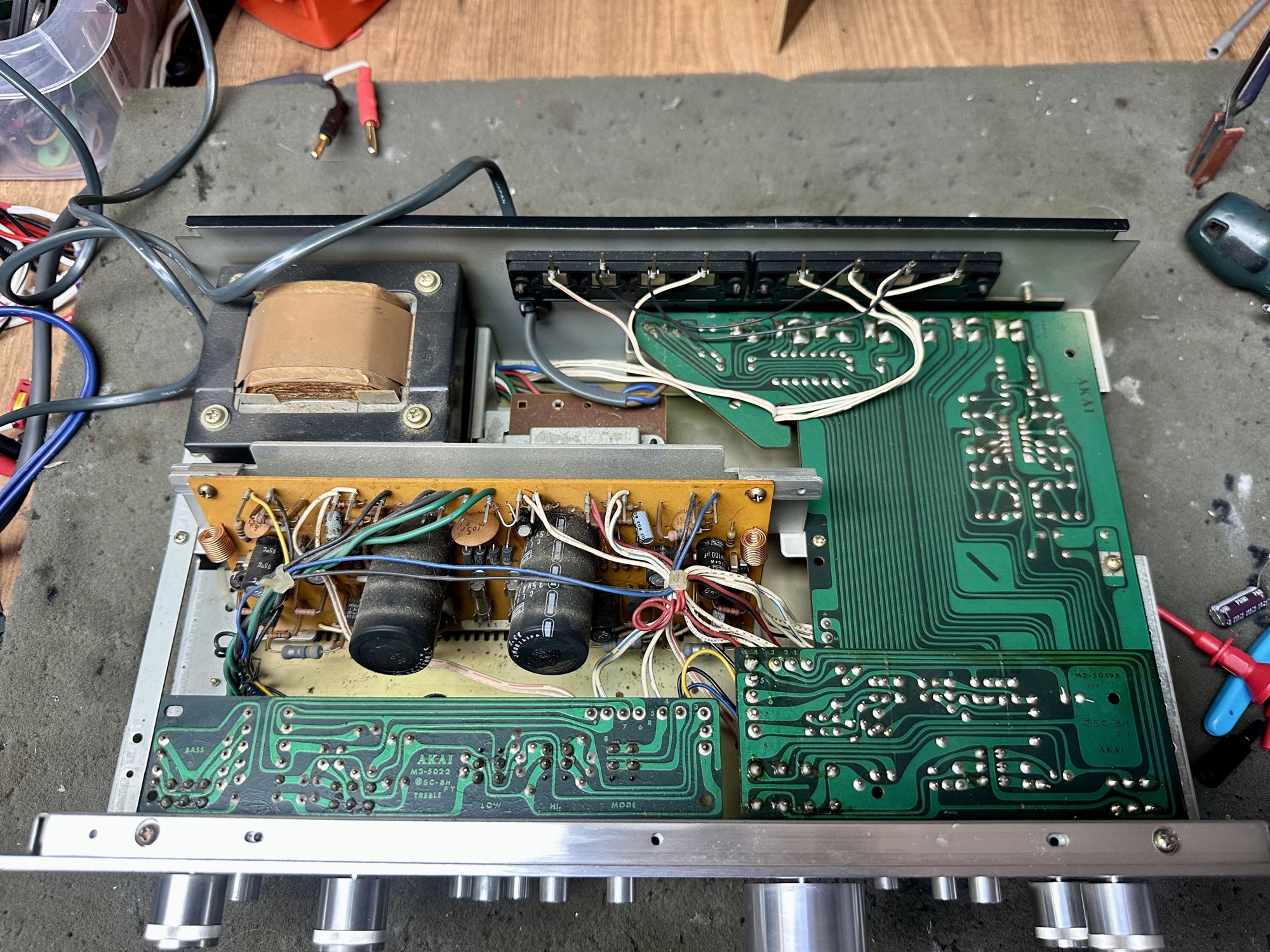

Akai AM-2200 open ter reparatie

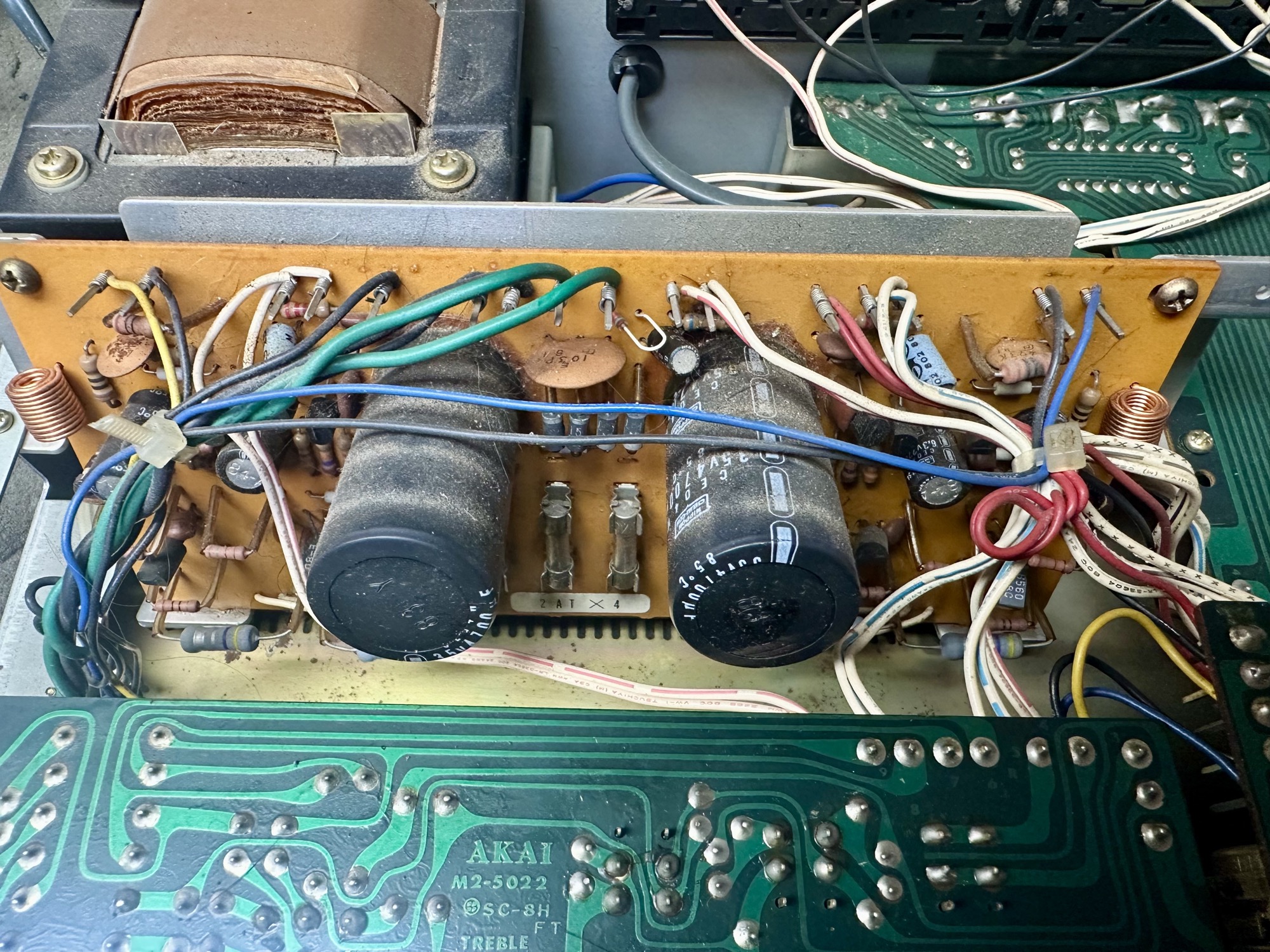

Buffer elco's zijn nog perfect

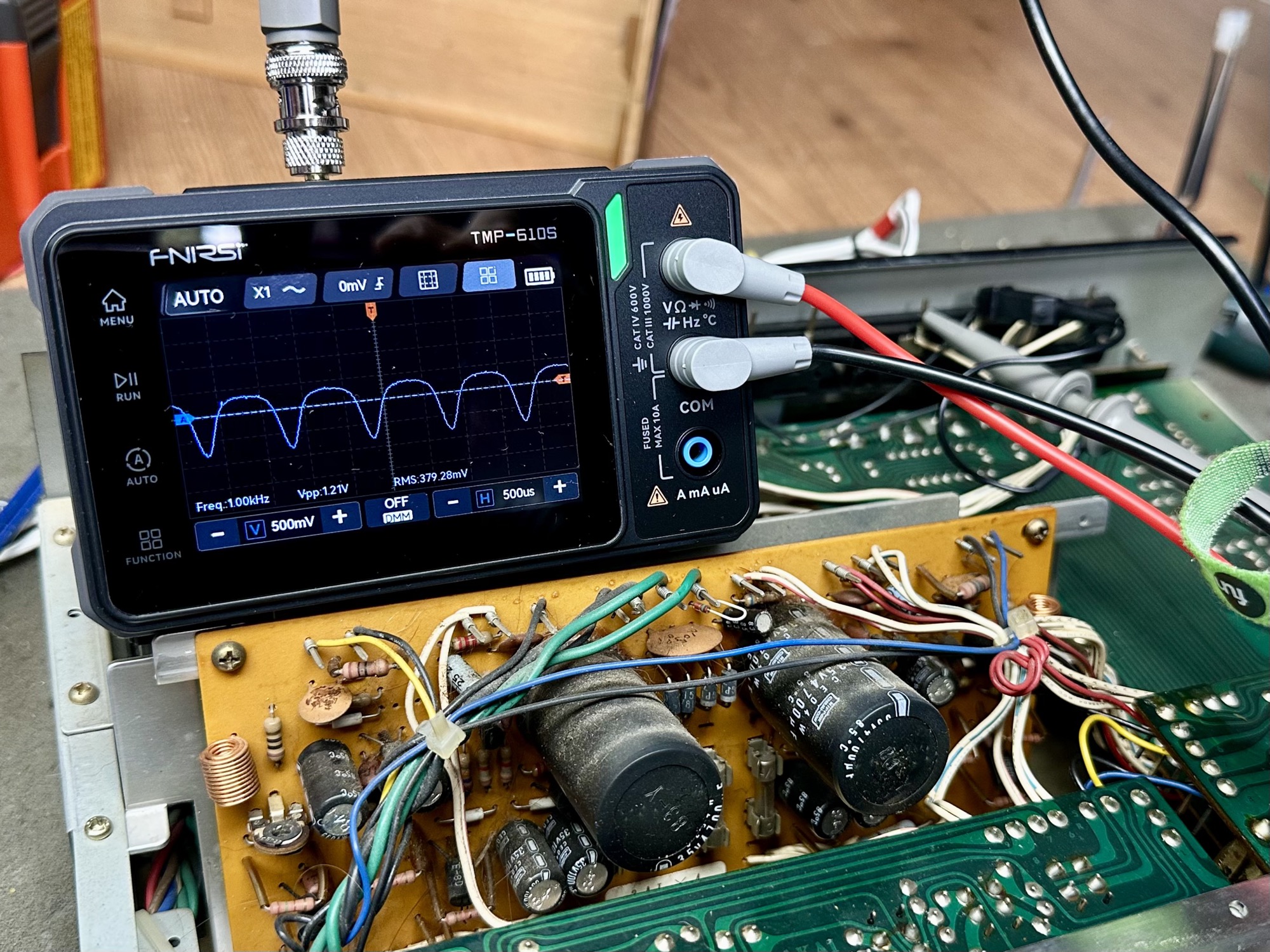

Linker kanaal geeft slecht signaal op oscilloscoop

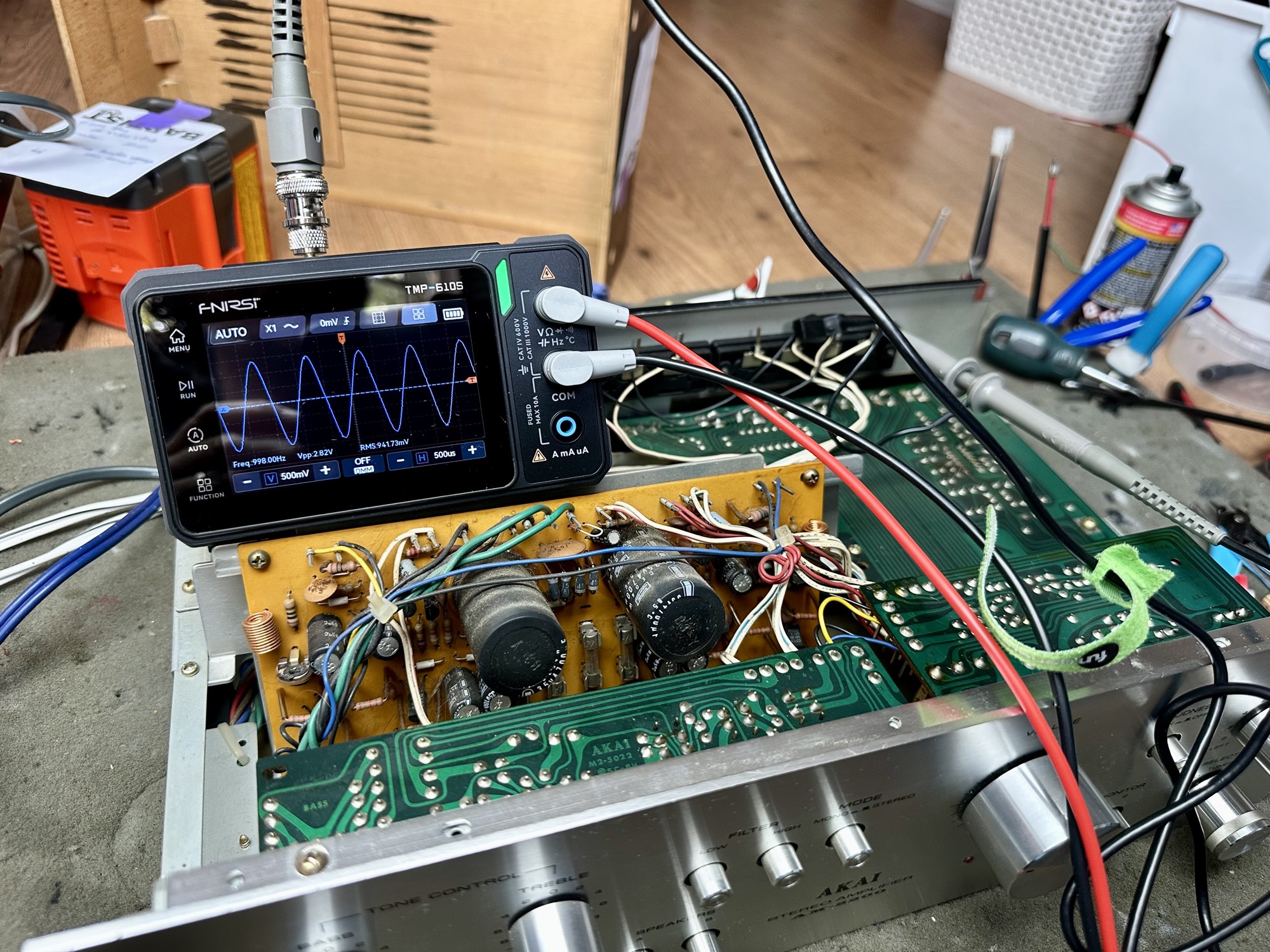

Rechter kanaal geeft goede sinus weergave op oscilloscoop

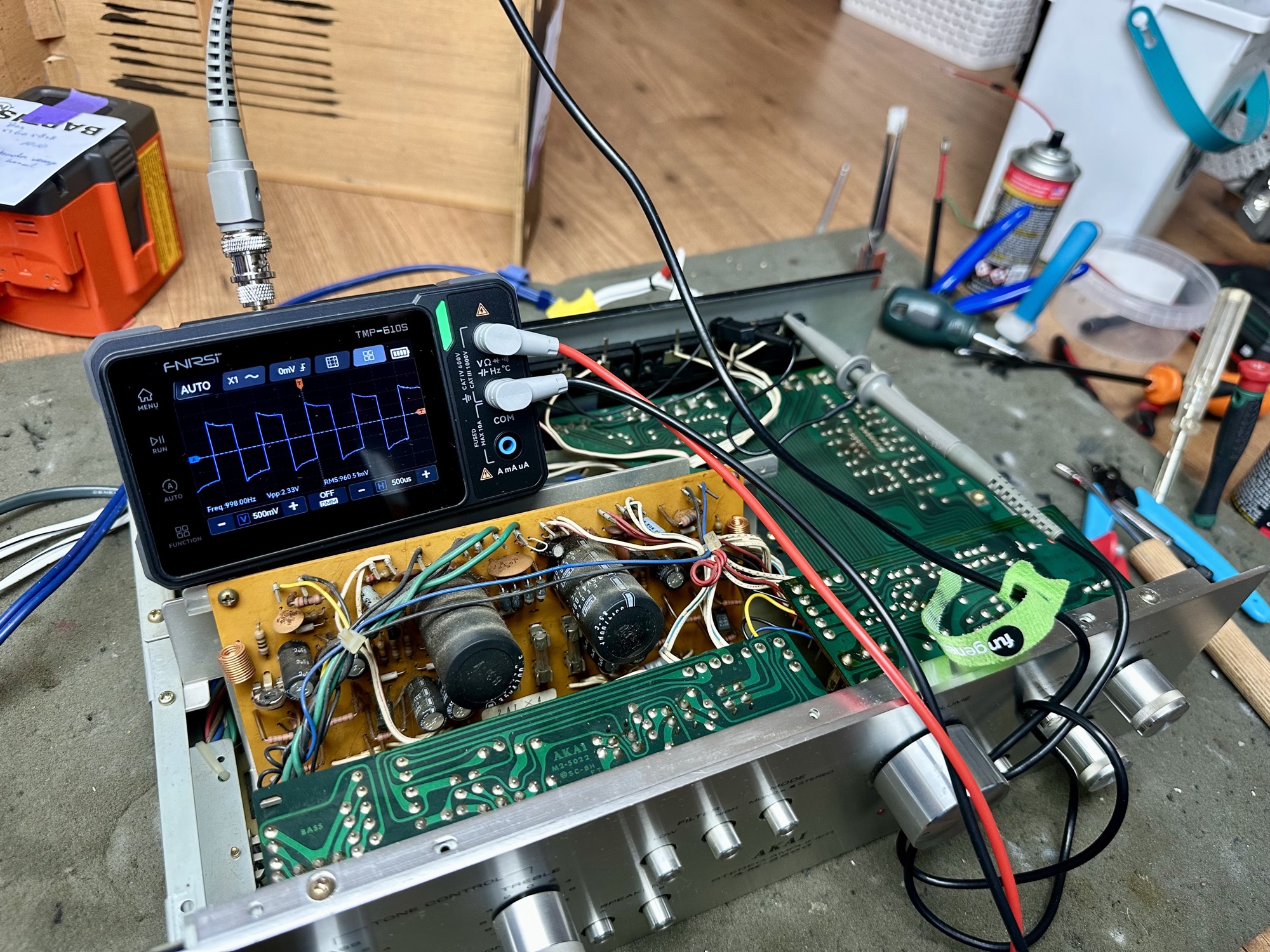

Blokgolf weergave rechter kanaal op oscilloscoop

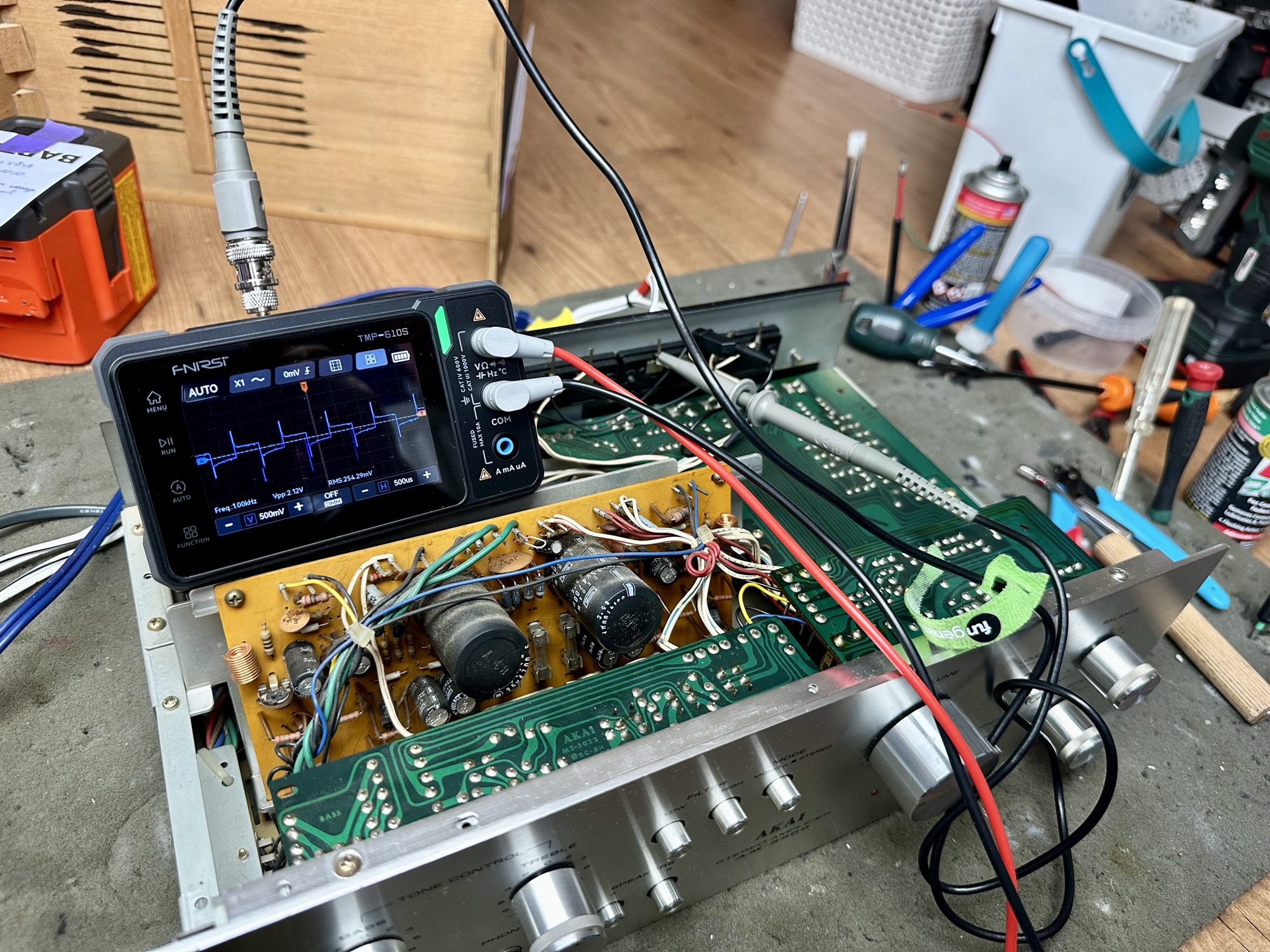

Blokgolf weergave linker kanaal op oscilloscoop

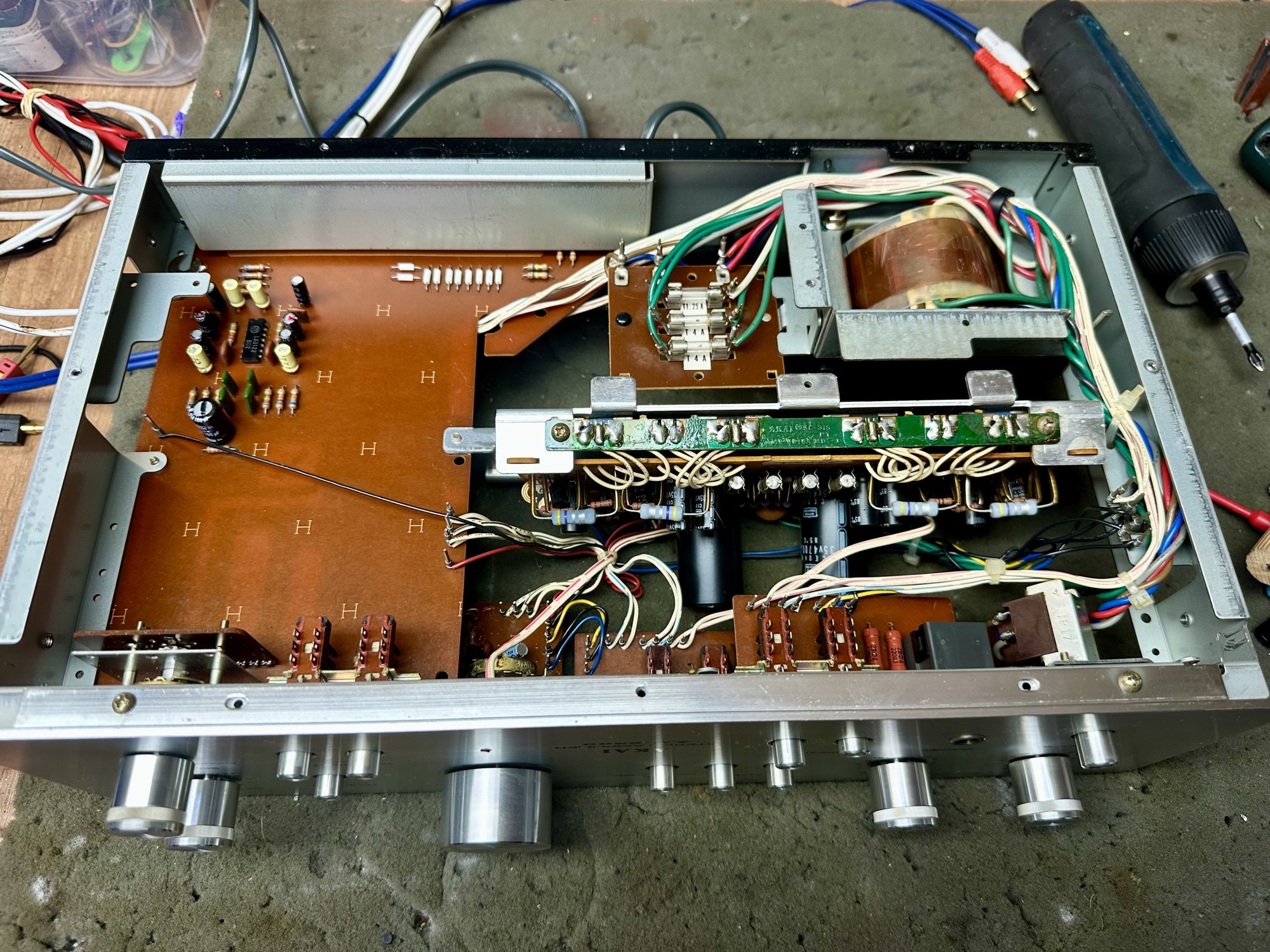

Onderaanzicht met links de phono versterker

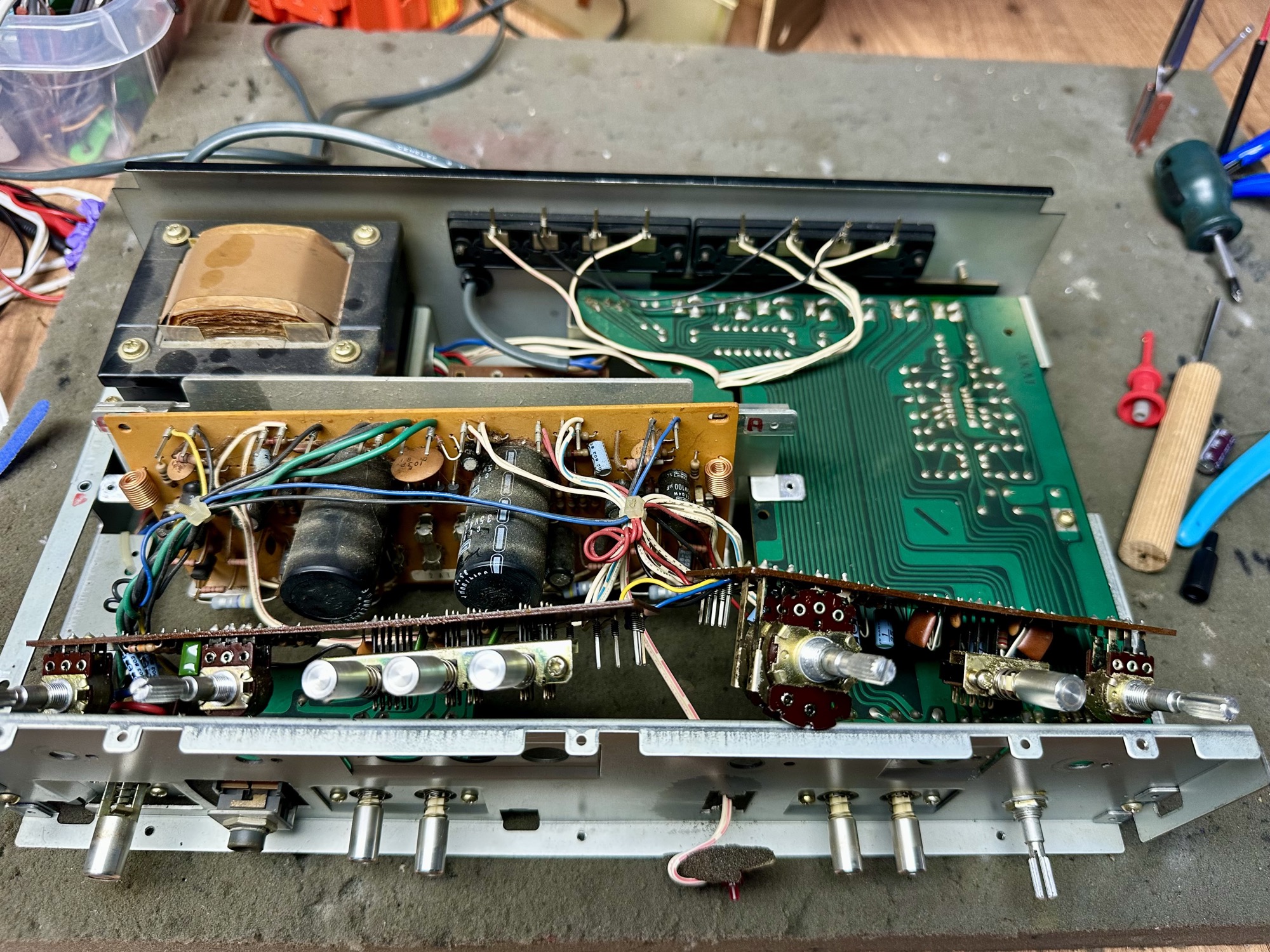

Bovenaanzicht AM-2200 met schakelaars en potmeters losgehaald

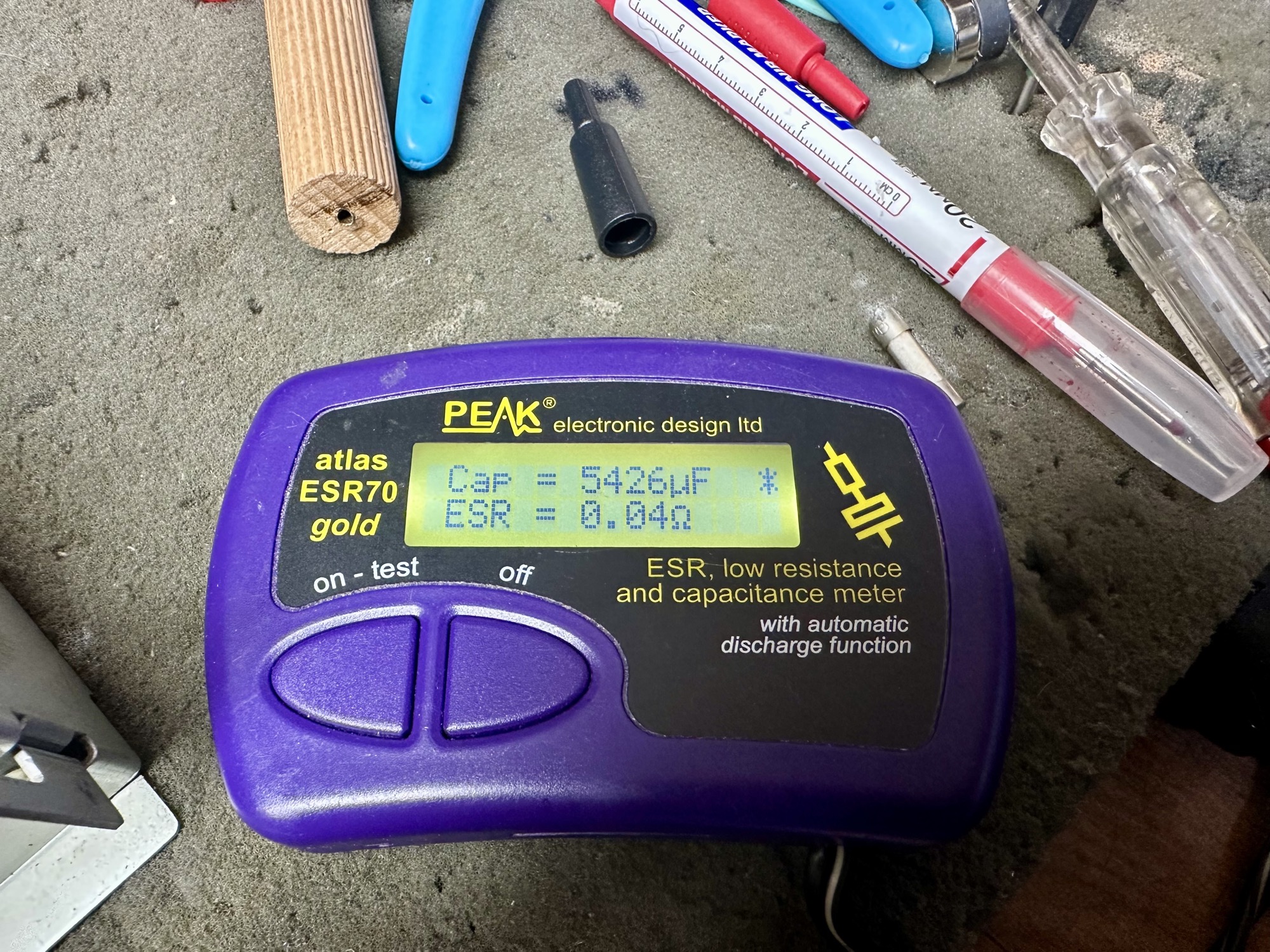

Weergave capaciteit en ESR van Buffer elco

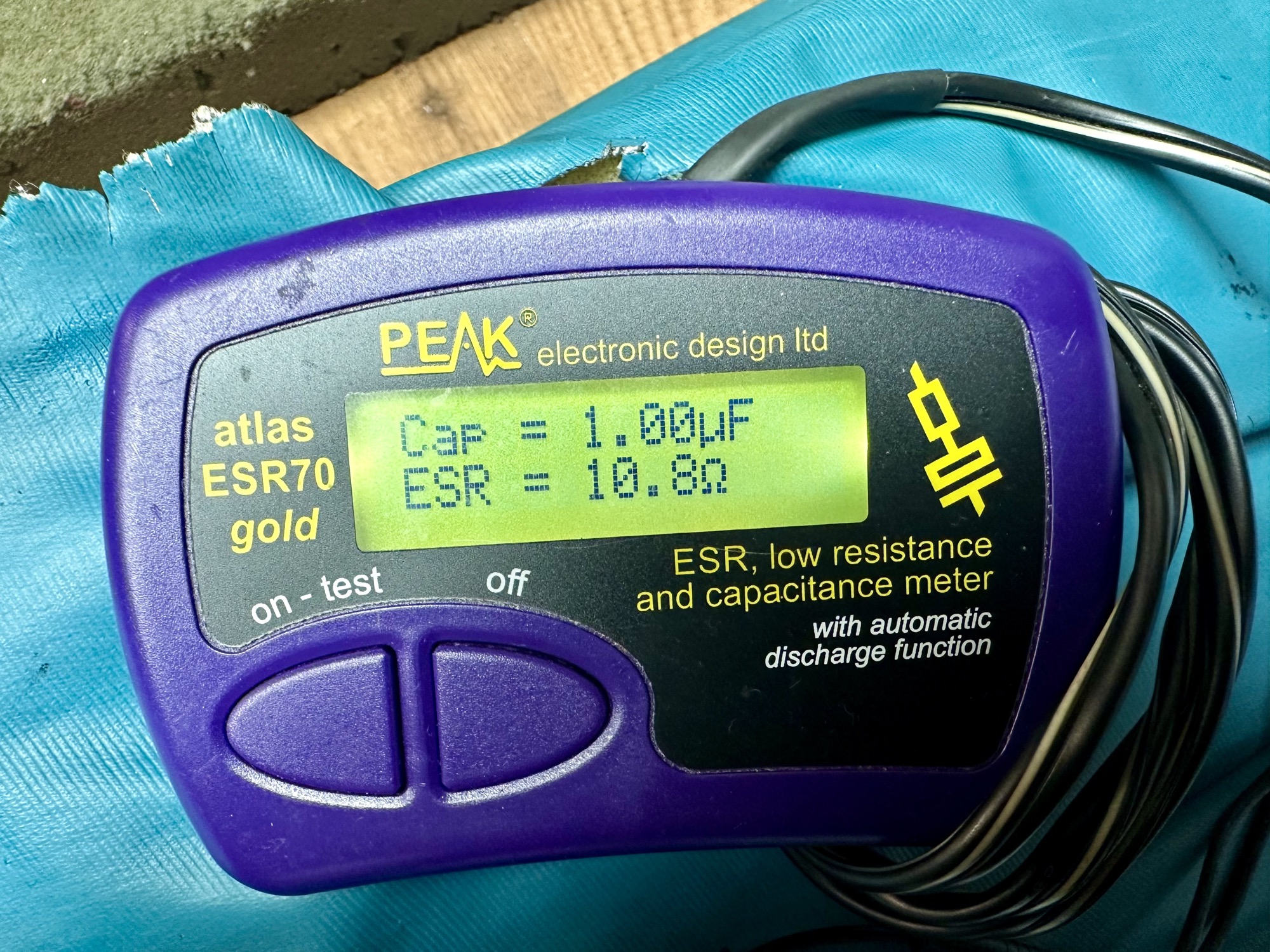

Weergave capaciteit en ESR van een koppelcondensator. Slechte ESR waarde!

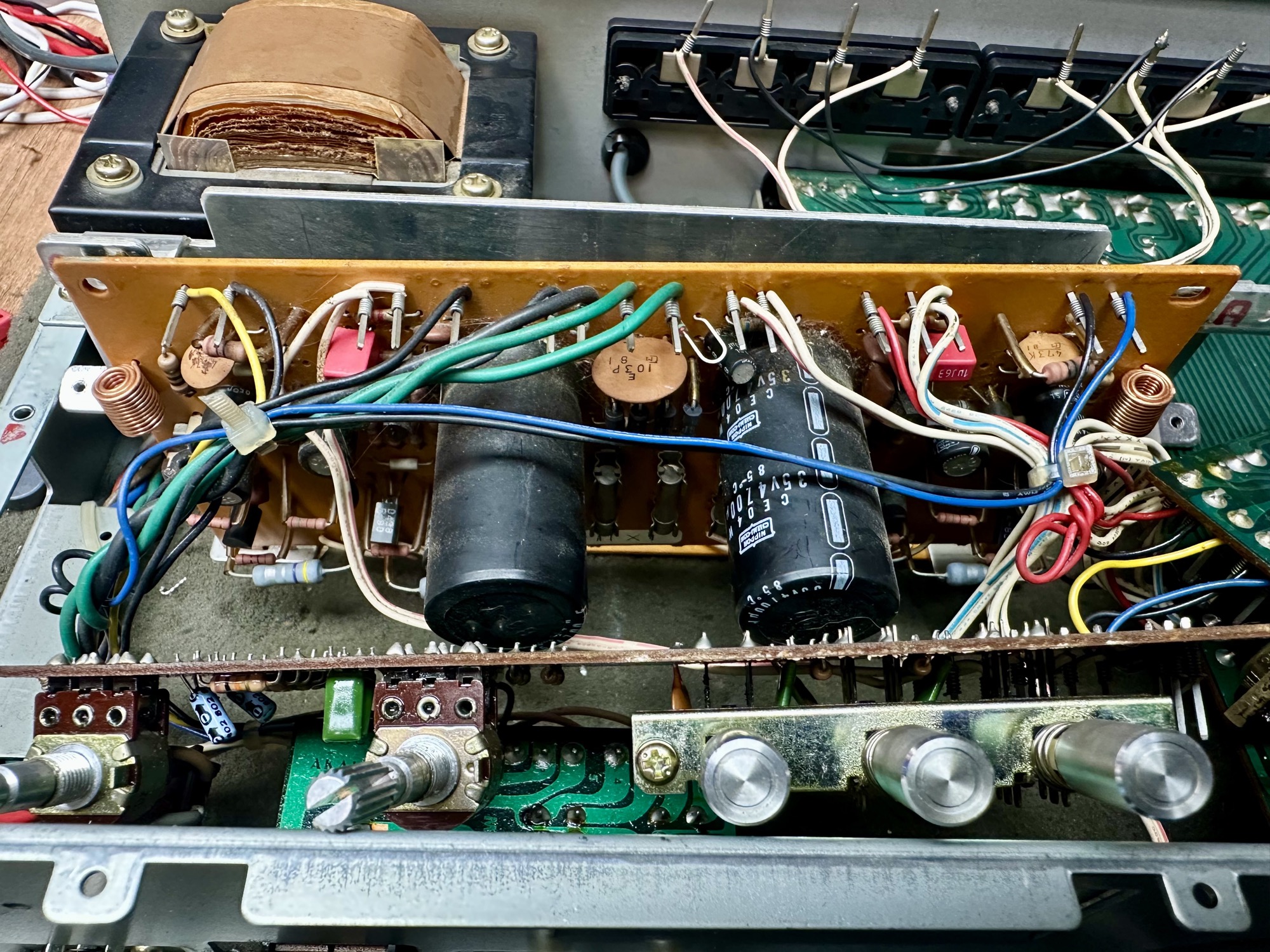

Rode Wima koppelcondensatoren geplaatst op eindversterker printplaat

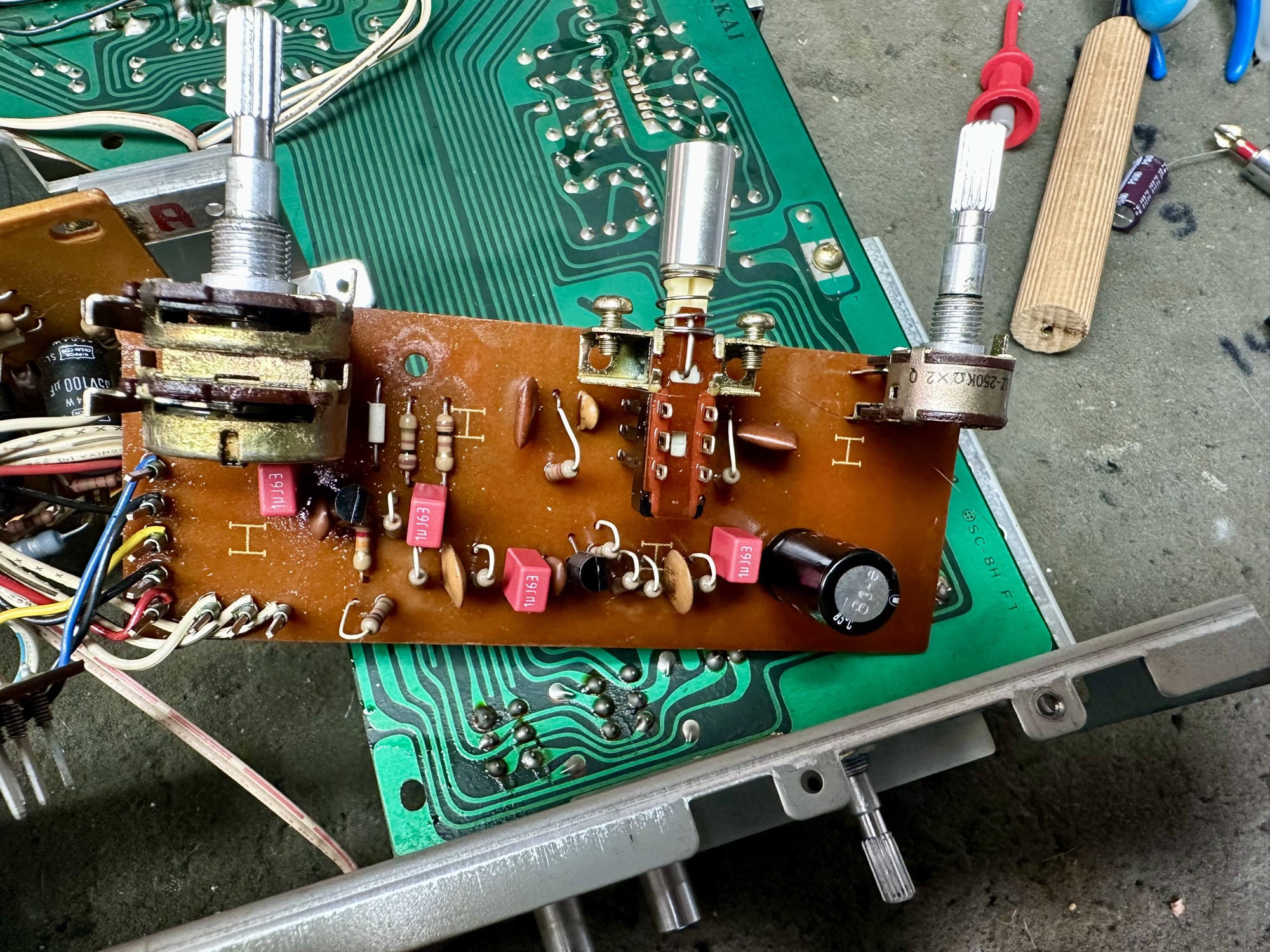

Rode Wima koppelcondensatoren en transistoren geplaatst op voorversterker printplaat

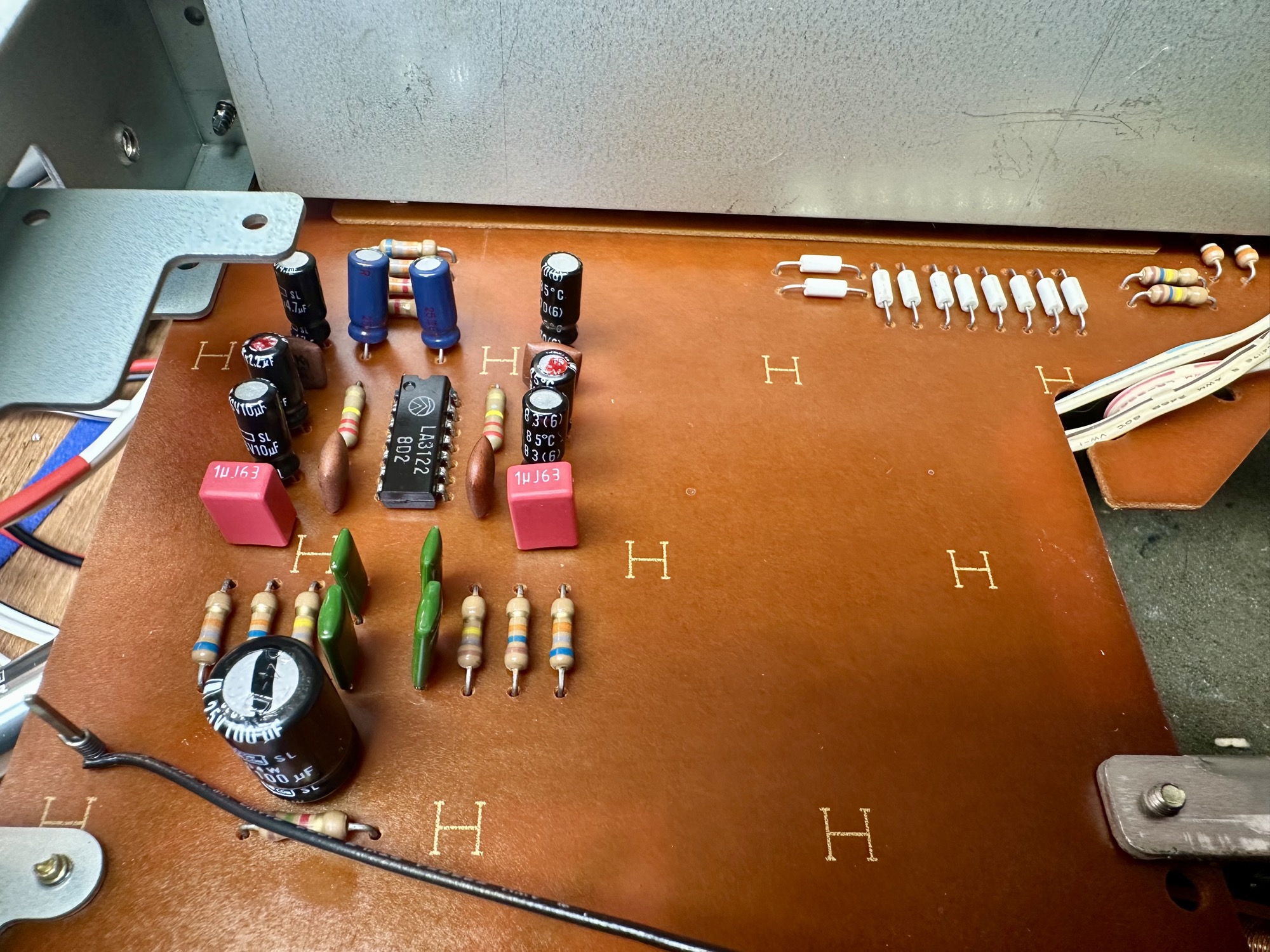

Rode Wima en Panasonic koppelcondensatoren geplaatst op phonoversterker

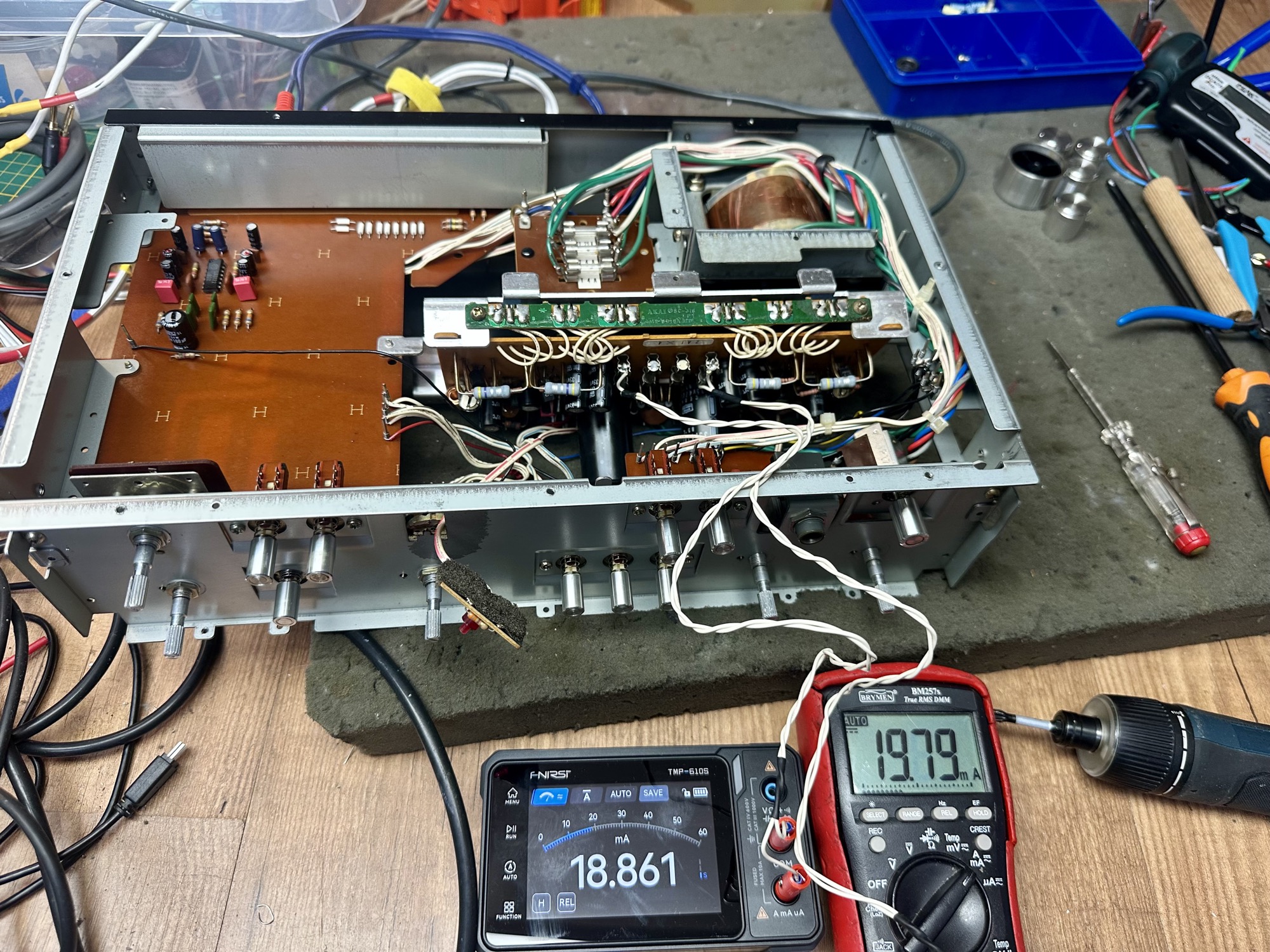

BIAS van Akai AM-2200 versterker afstellen op +/- 20mA

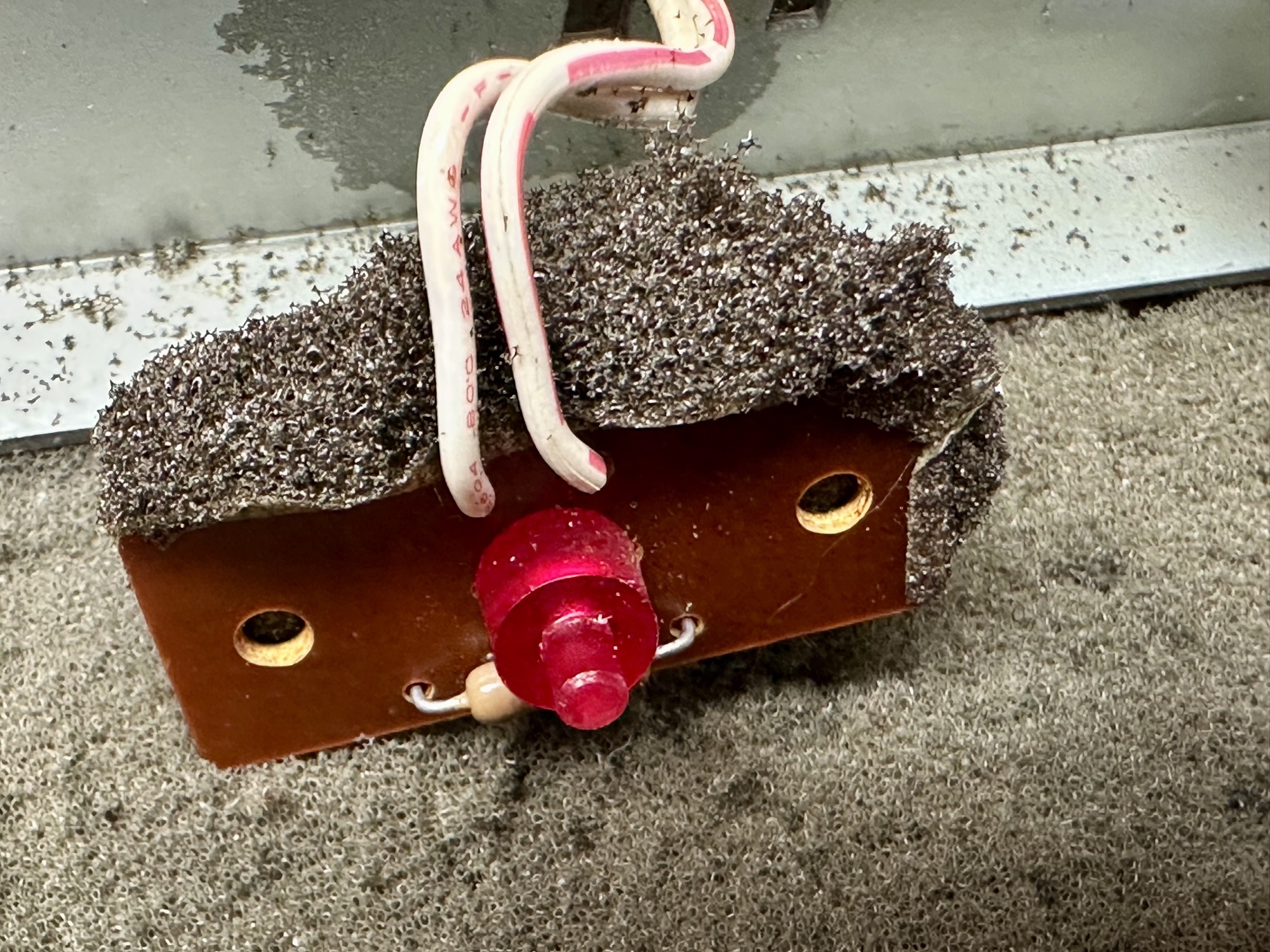

Aan/uit weergave led is niet al te krachtig meer

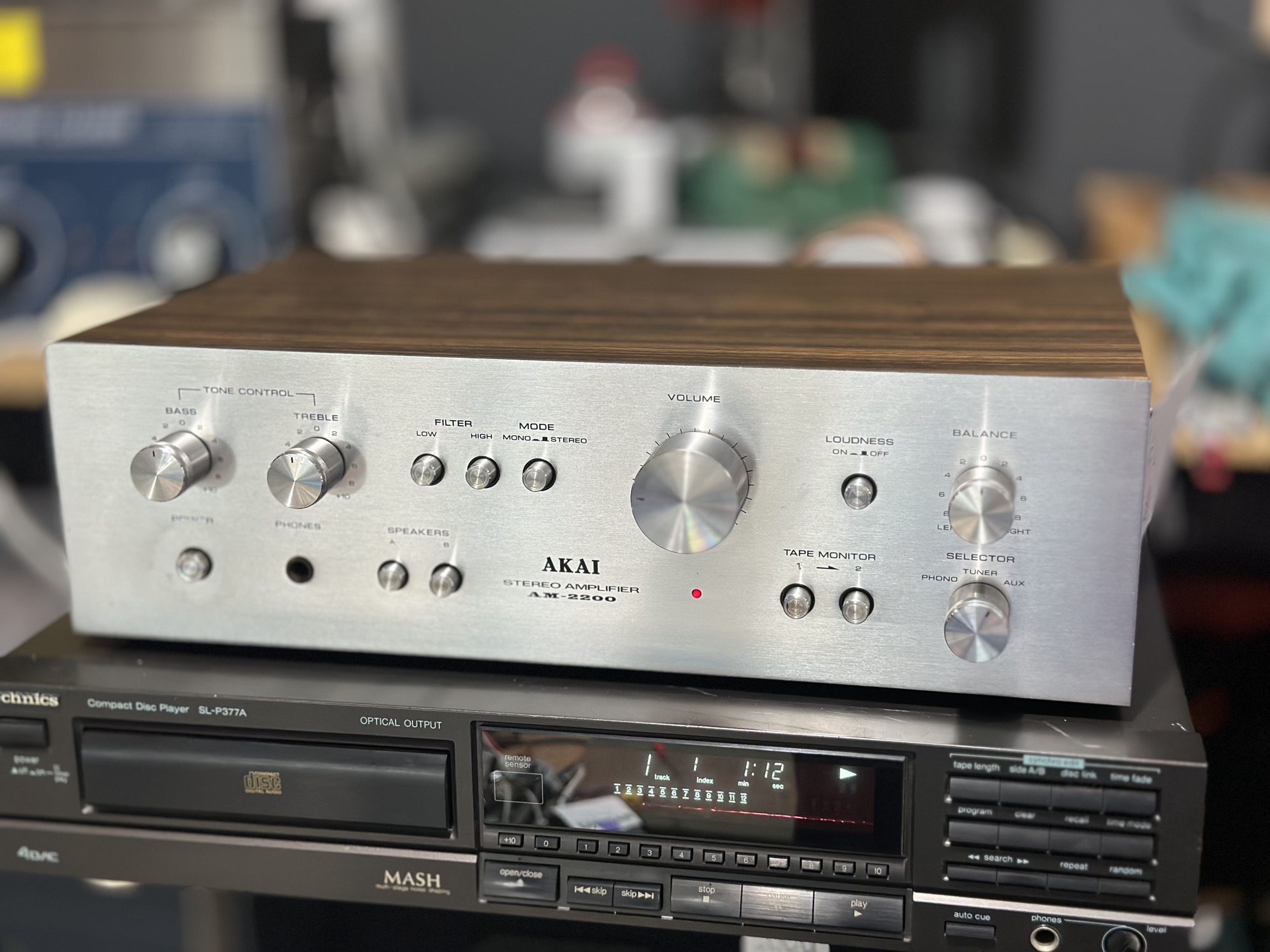

Akai AM-2200 versterker uit 1976 is weer als nieuw

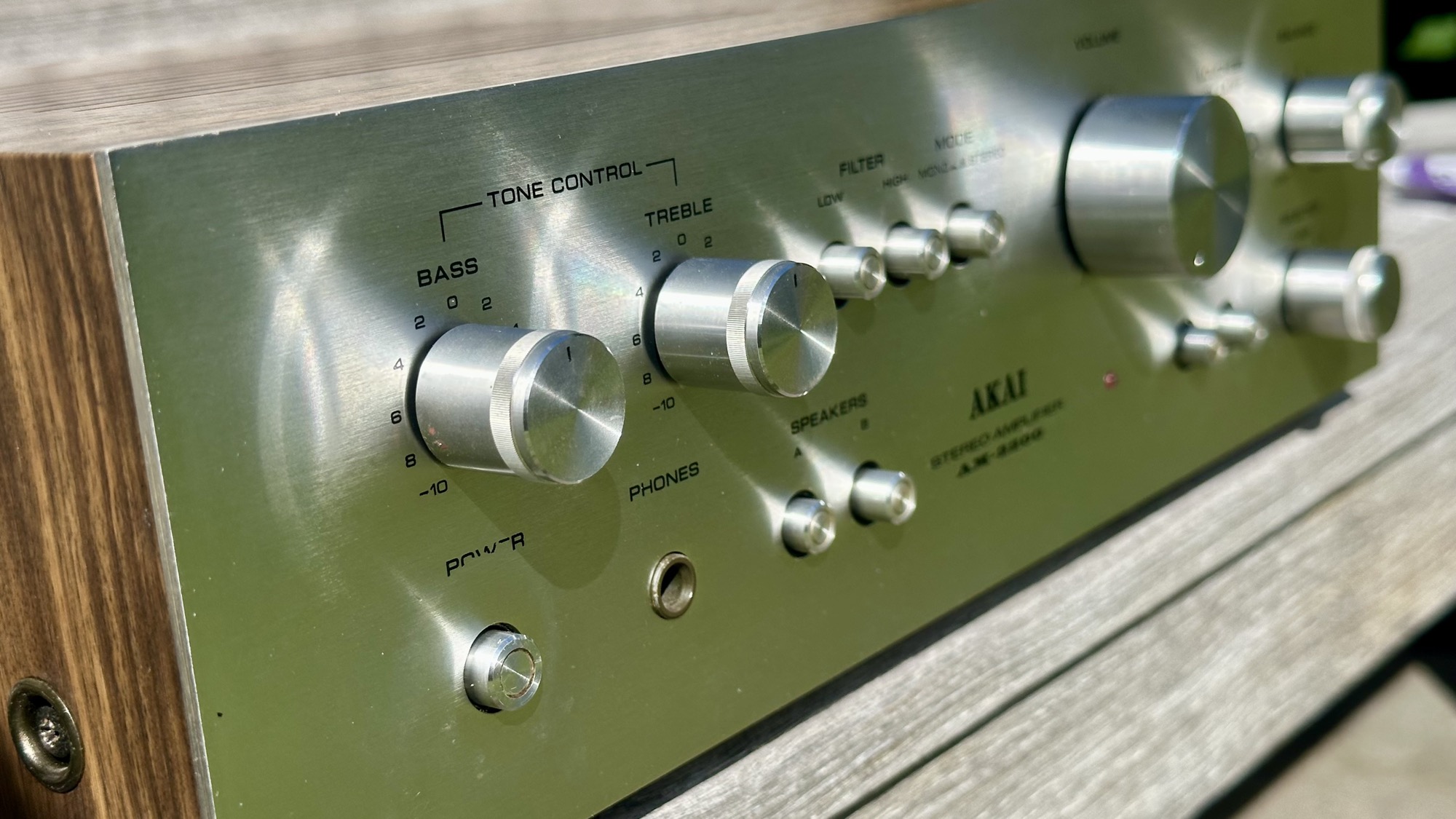

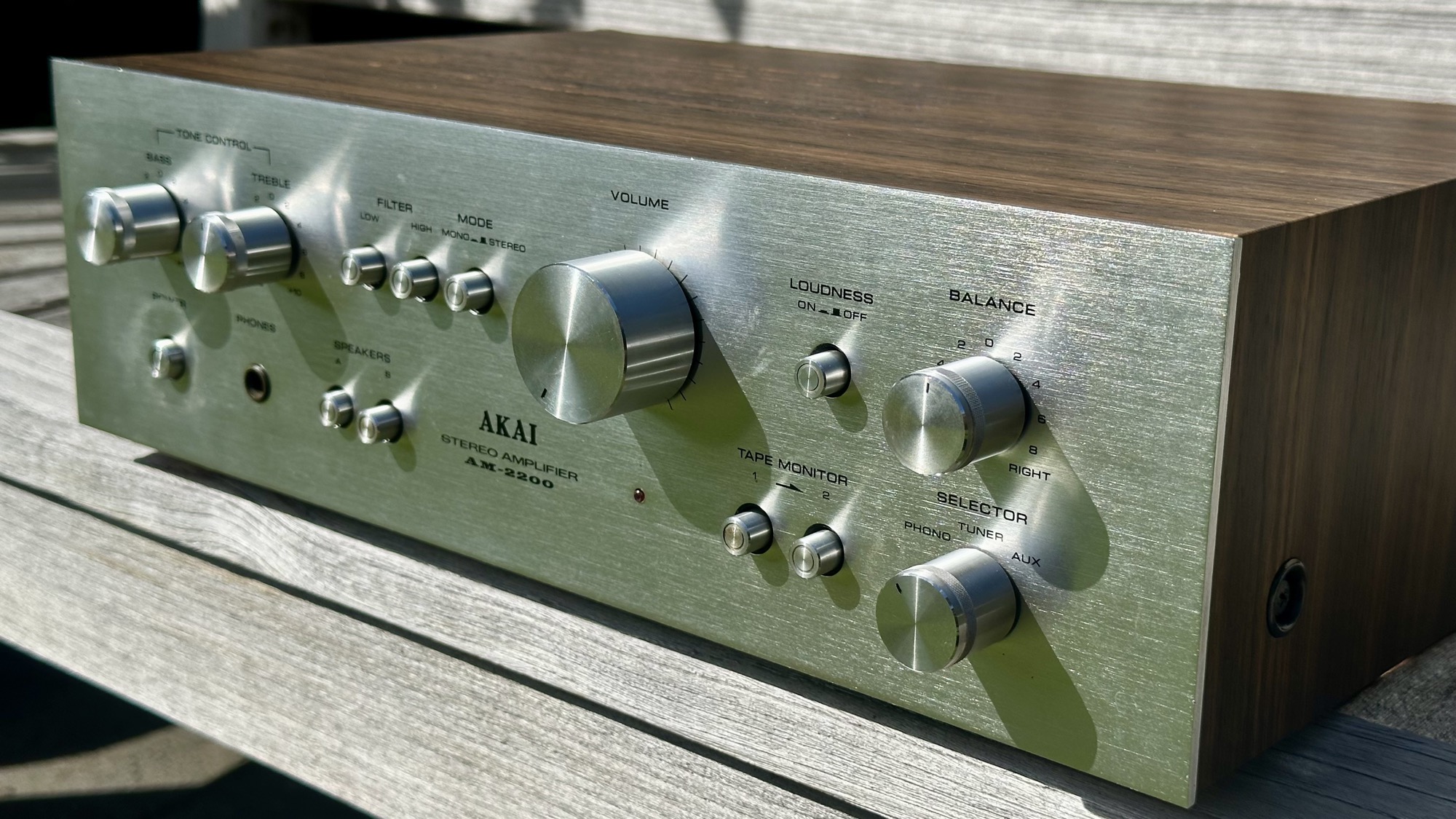

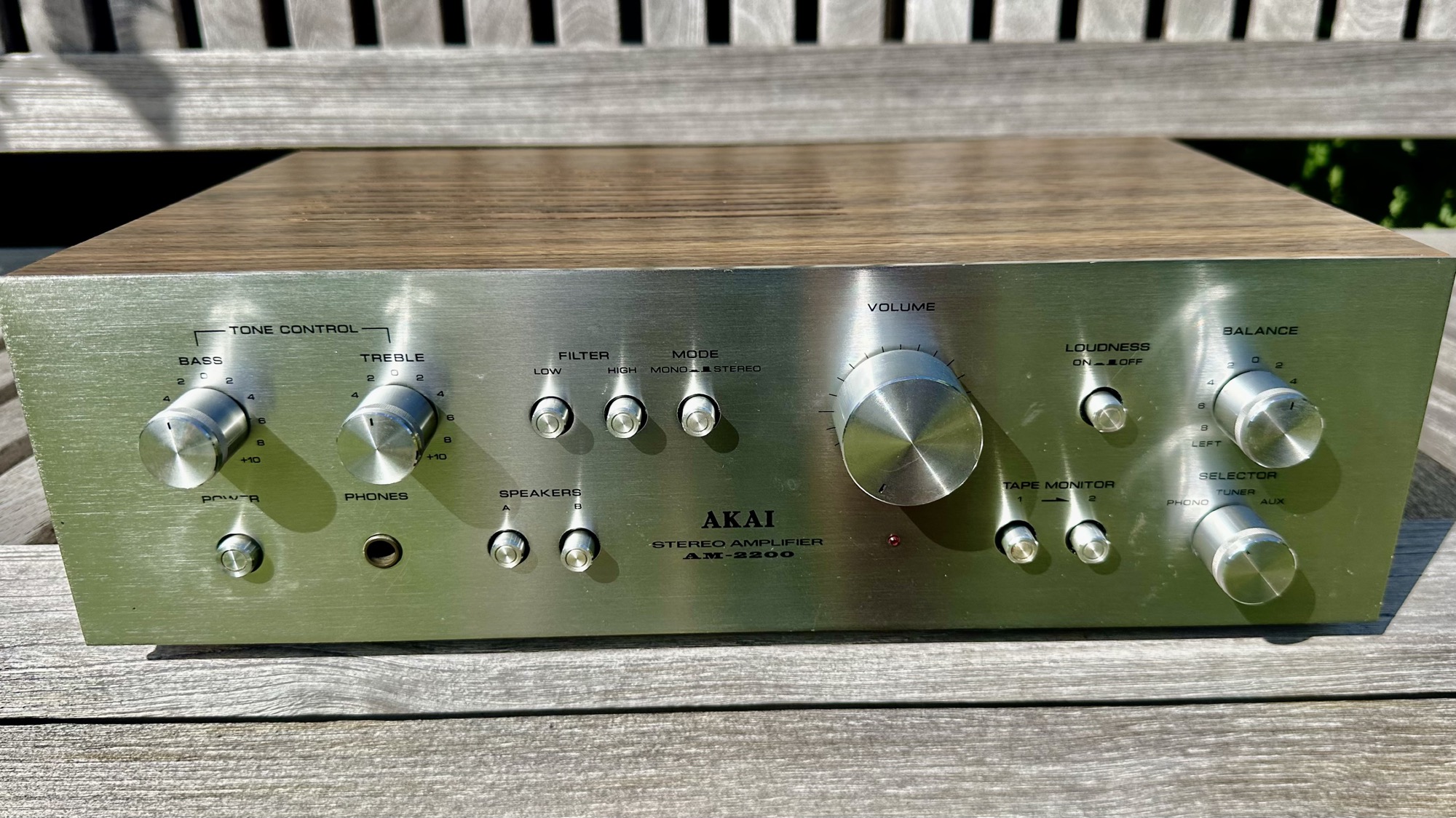

Akai AM-2200 versterker in nieuwstaat

Akai AM-2200 versterker in nieuwstaat

Akai AM-2200 versterker in nieuwstaat
