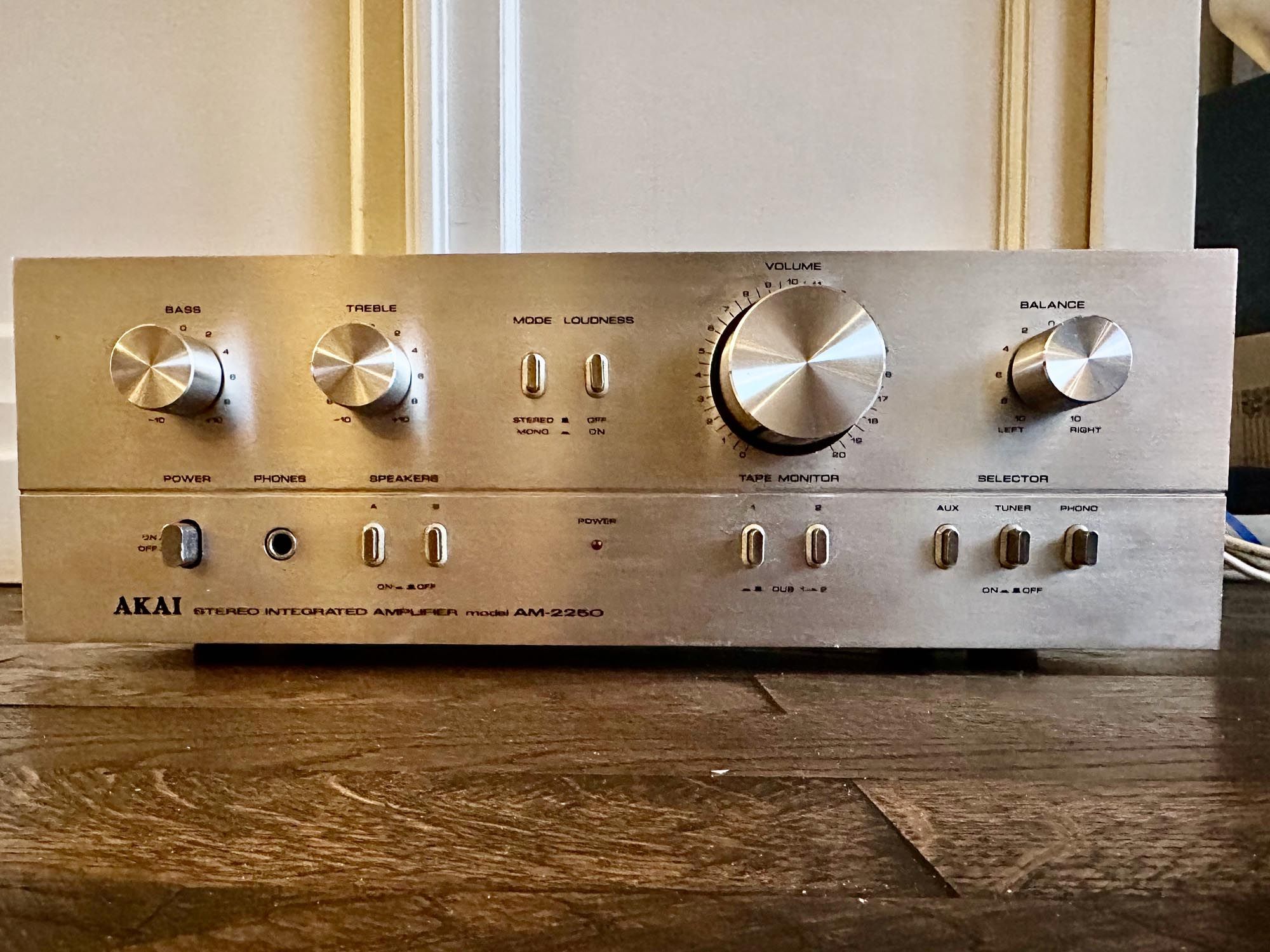

AKAI
AM-2250

Klacht:

Alleen het "power" ledje brand. Versterker doet verder helemaal niks.

STK module van Akai versterker eruit gehaald

Diagnose:

STK 463 geeft kortsluiting. Op de luidsprekerklemmen staat de volledige voedingsspanning.
Bass potmeter is defect. Loopt erg stroef en geeft sluiting.
Volume potmeter heeft een krom asje. Waarschijnlijk is de versterker een keer gevallen.
De koppelcondensatoren hebben een erg hoge ESR.

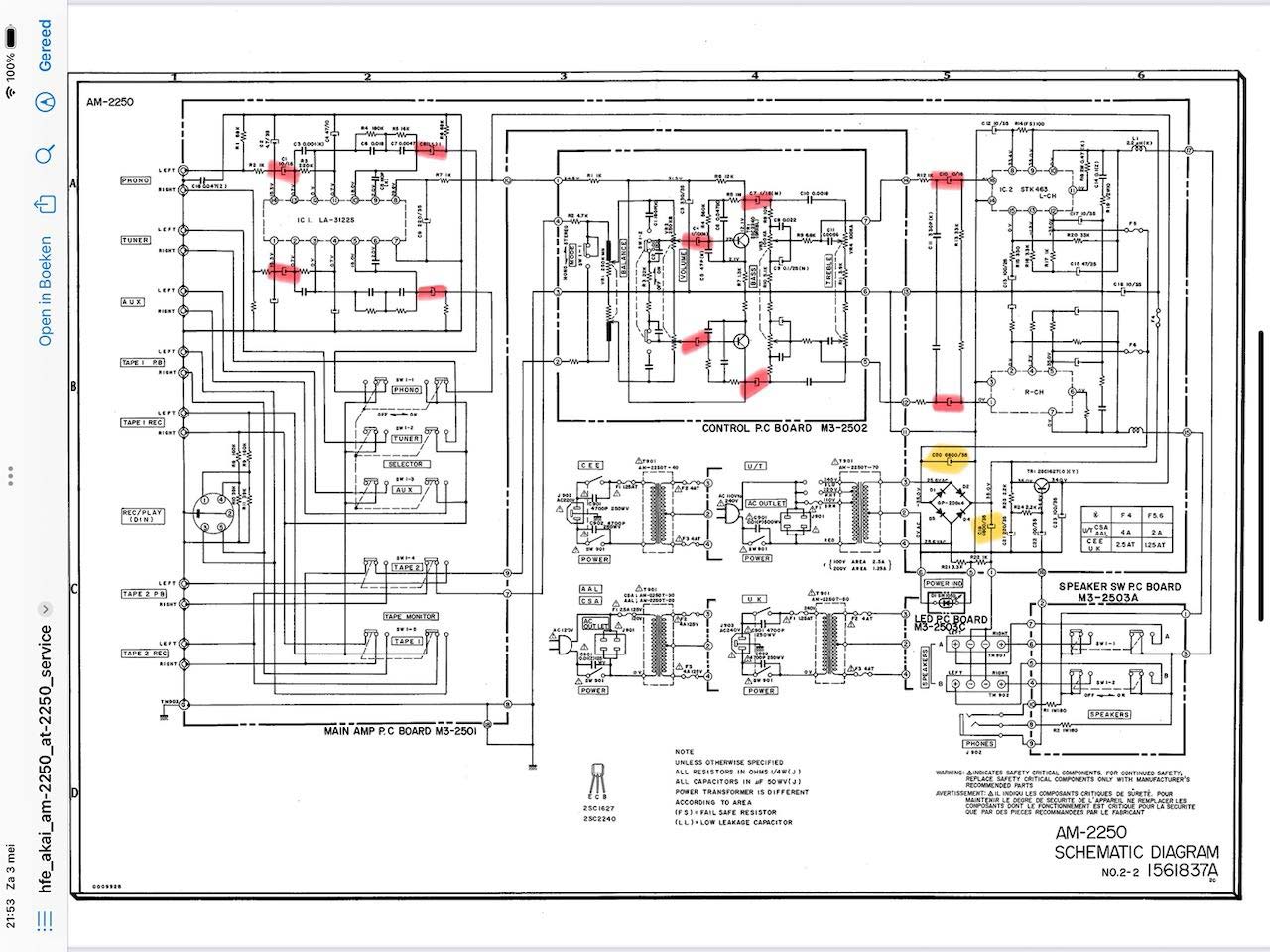

Schema van de Akai AM-2250 met aan te passen condensatoren

Reparatie:

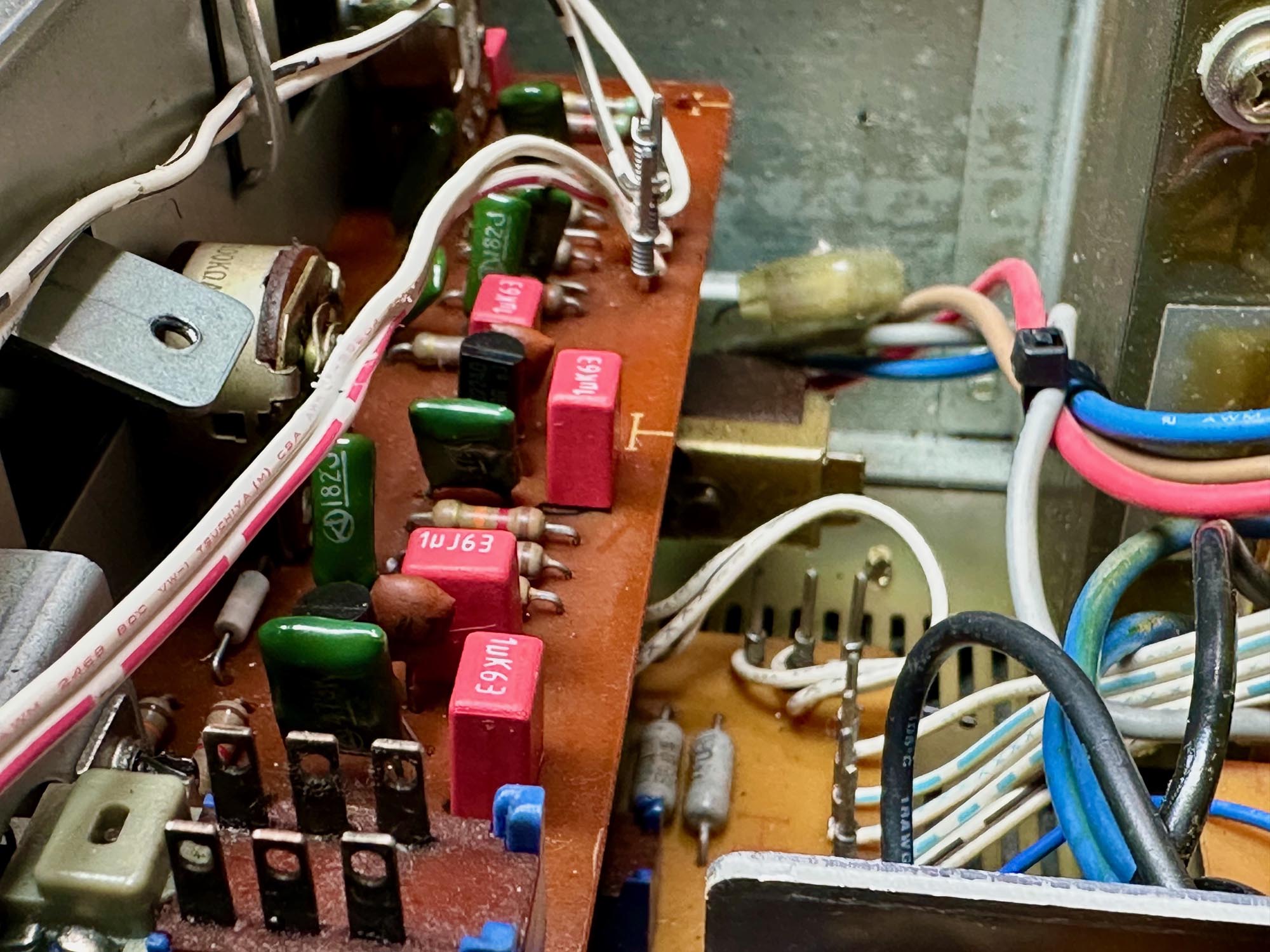

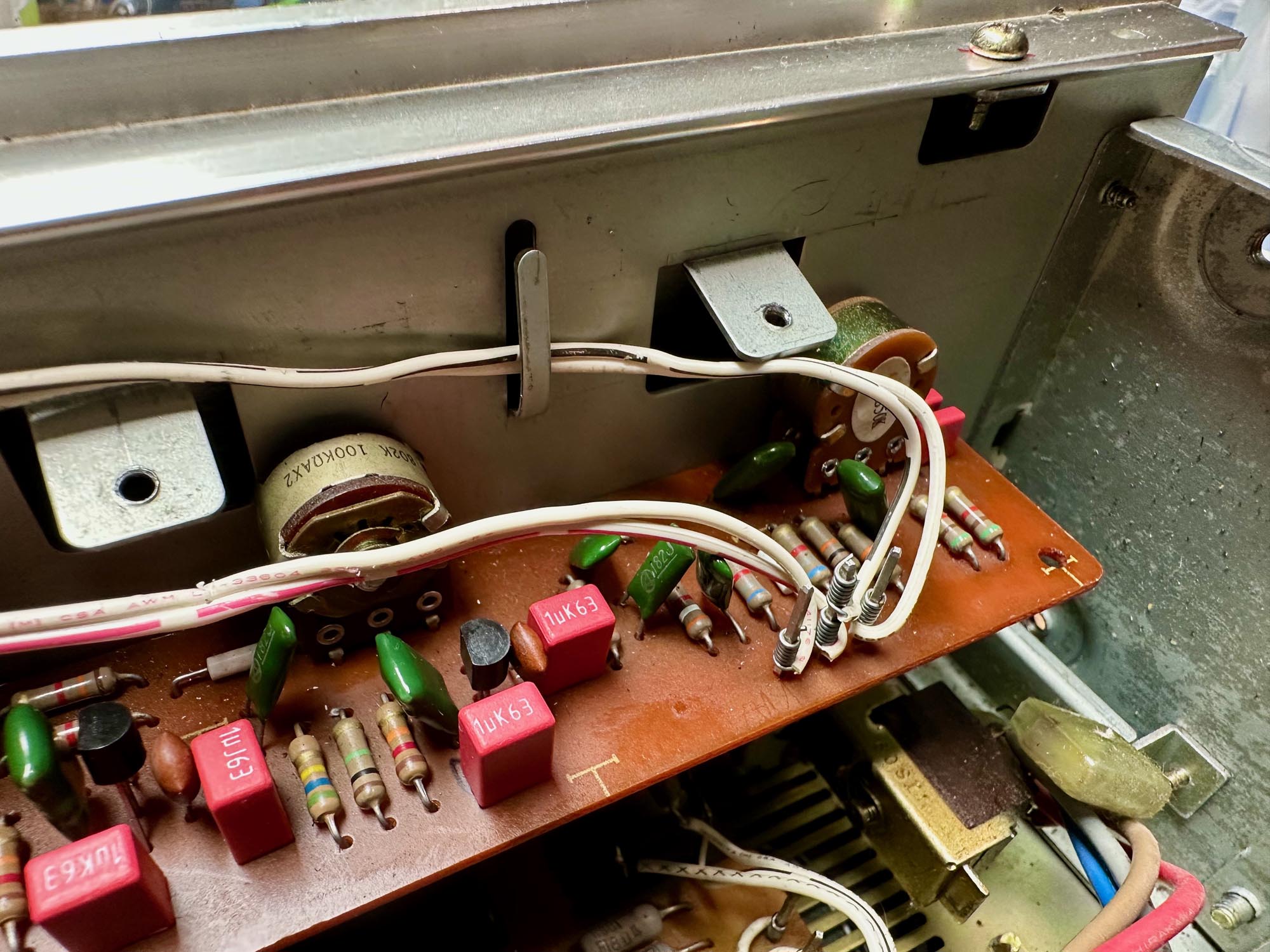

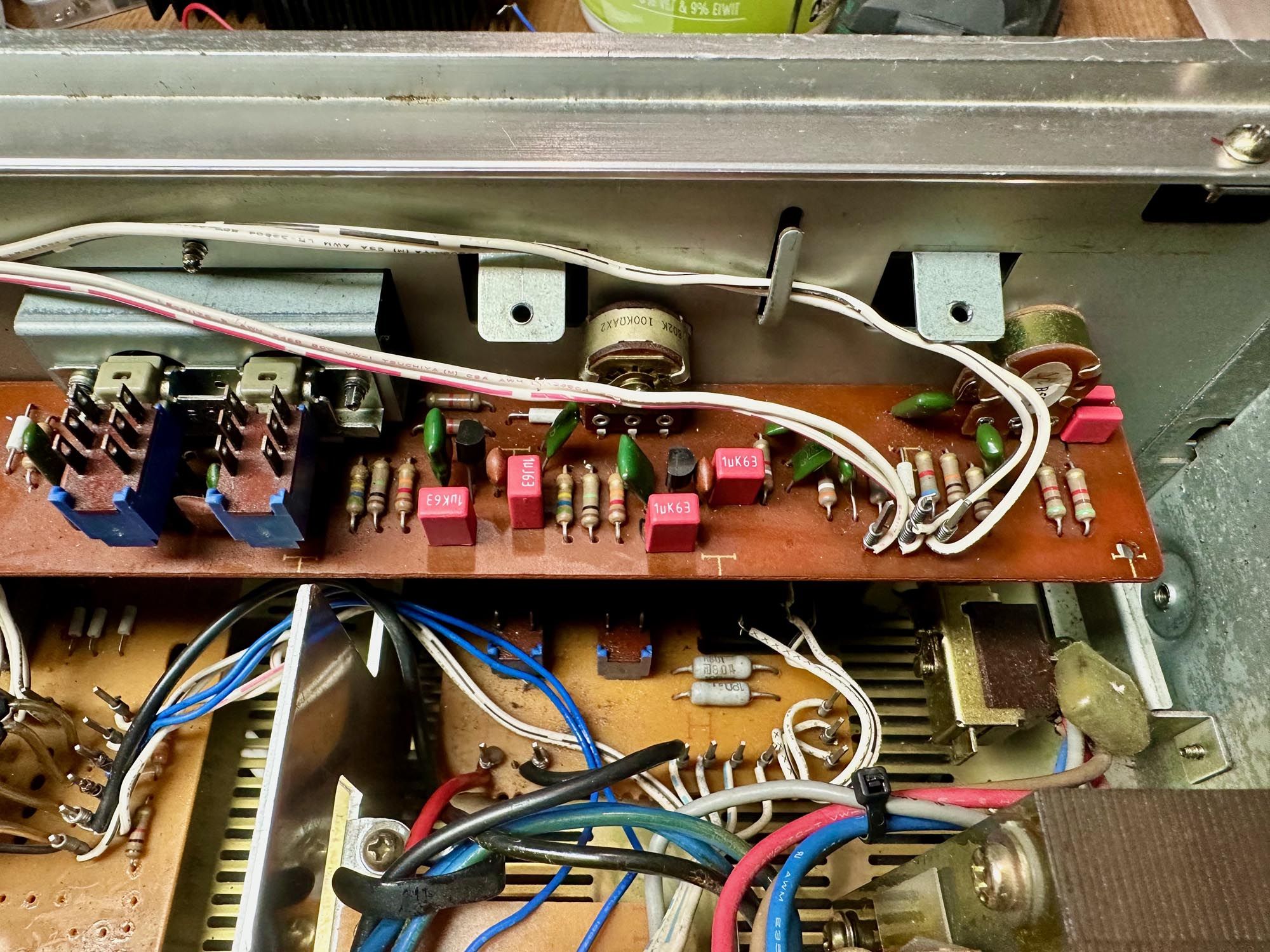

Koppelcondensatoren vervangen

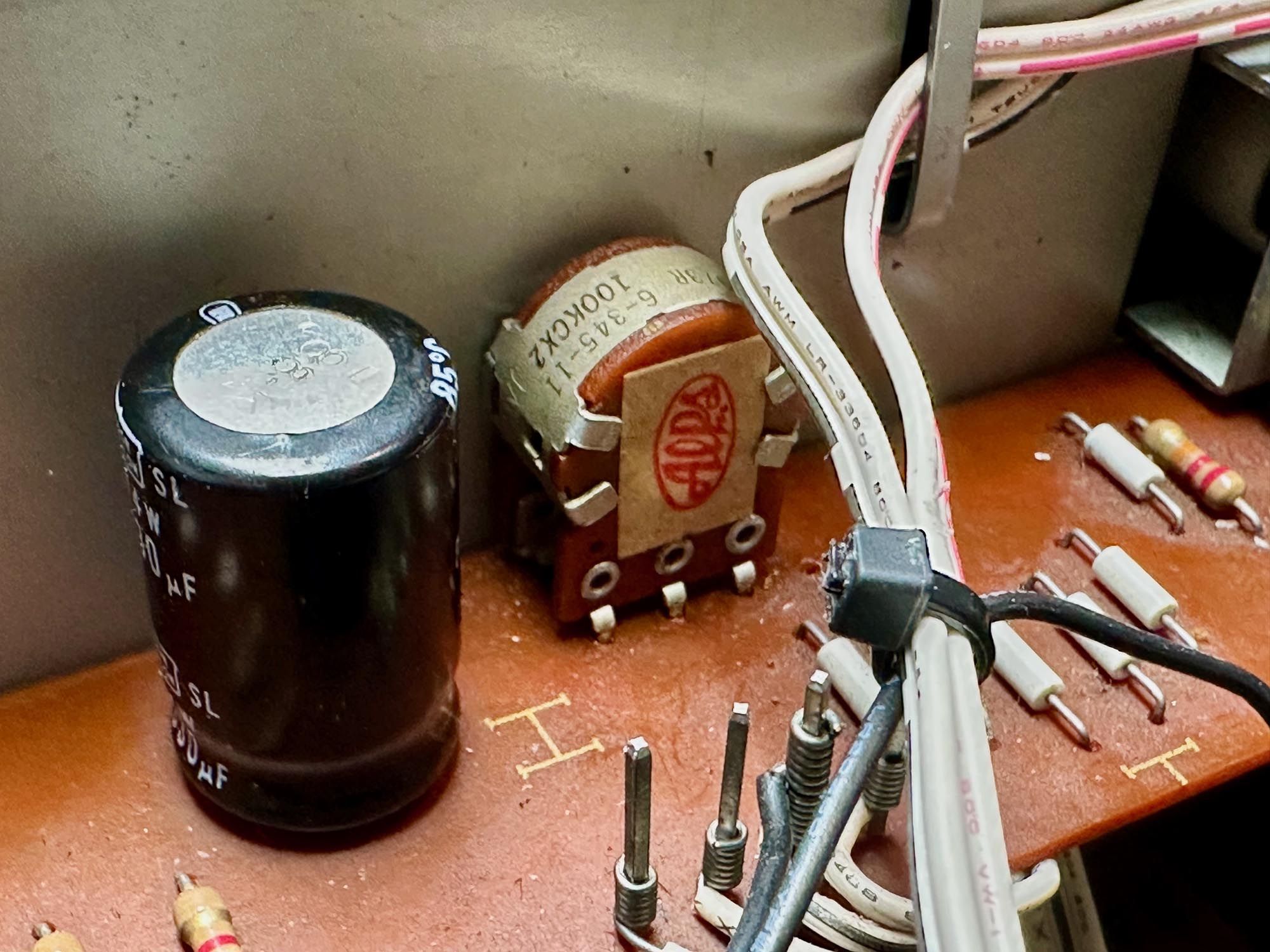

Potmeters van de Bass en Volume vervangen.
STK463 vervangen door een AliExpress "nieuw, origineel" model. Helaas was deze al bij de plaatsing defect. Zoals altijd met deze STK modules is het een gok.
Ik had nog twee MX50SE eindversterkers liggen. De in de Akai aanwezige voedingsspanning van ruim 30V + en - is perfect voor deze MX50 boeardjes.

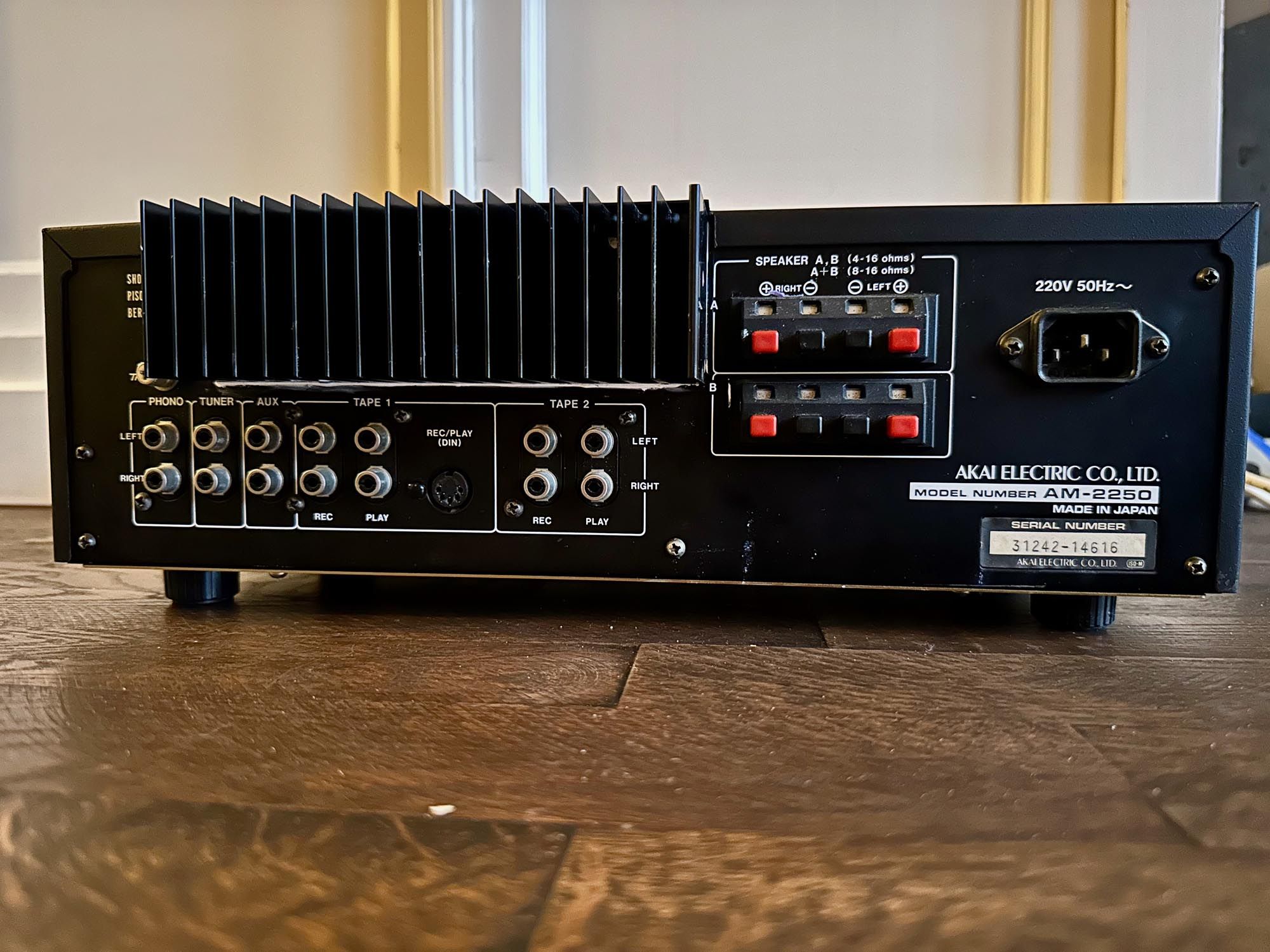

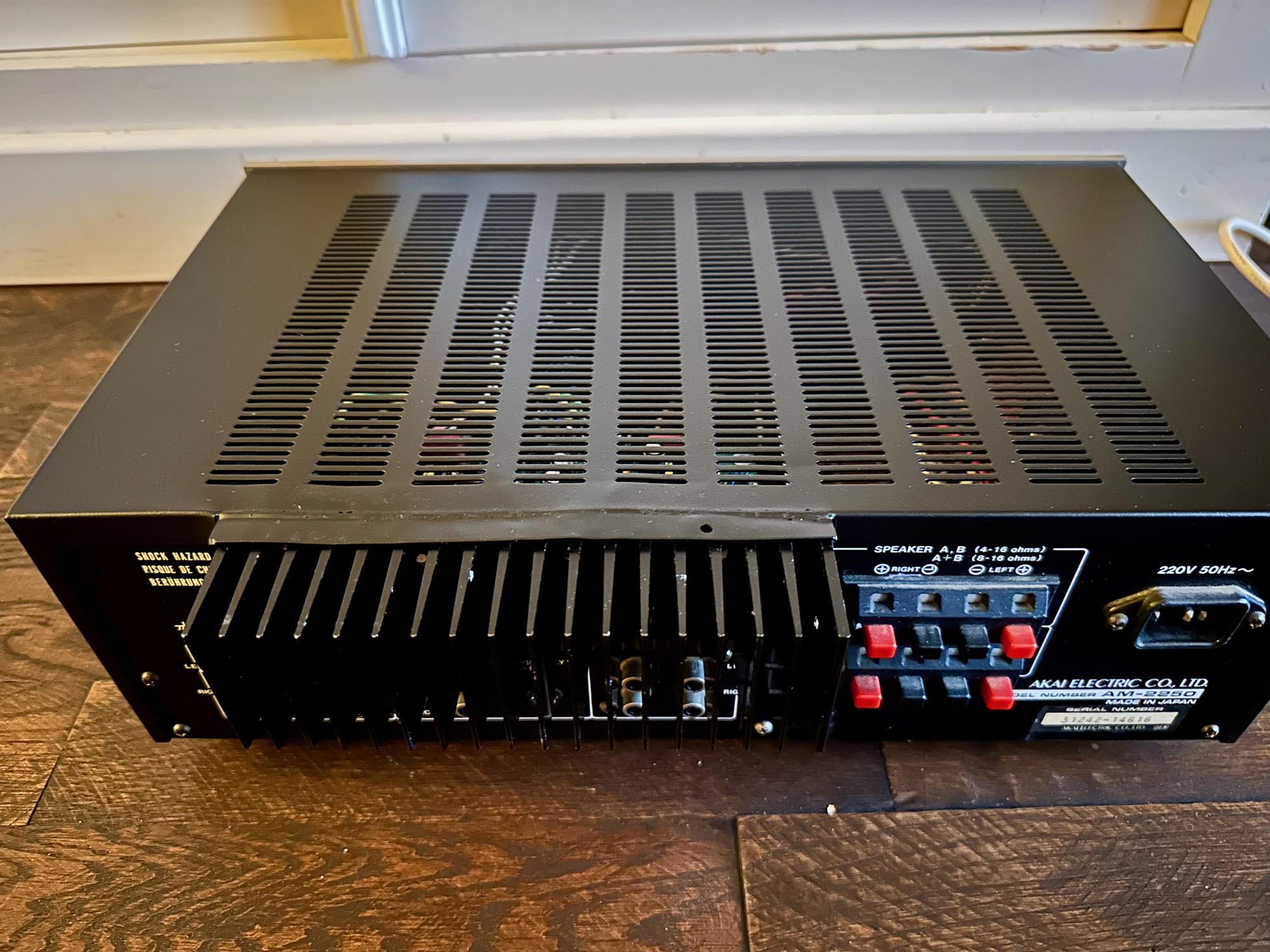

Het koelprofiel op de achterkant van de Akai gemonteerd.

Eindoordeel:

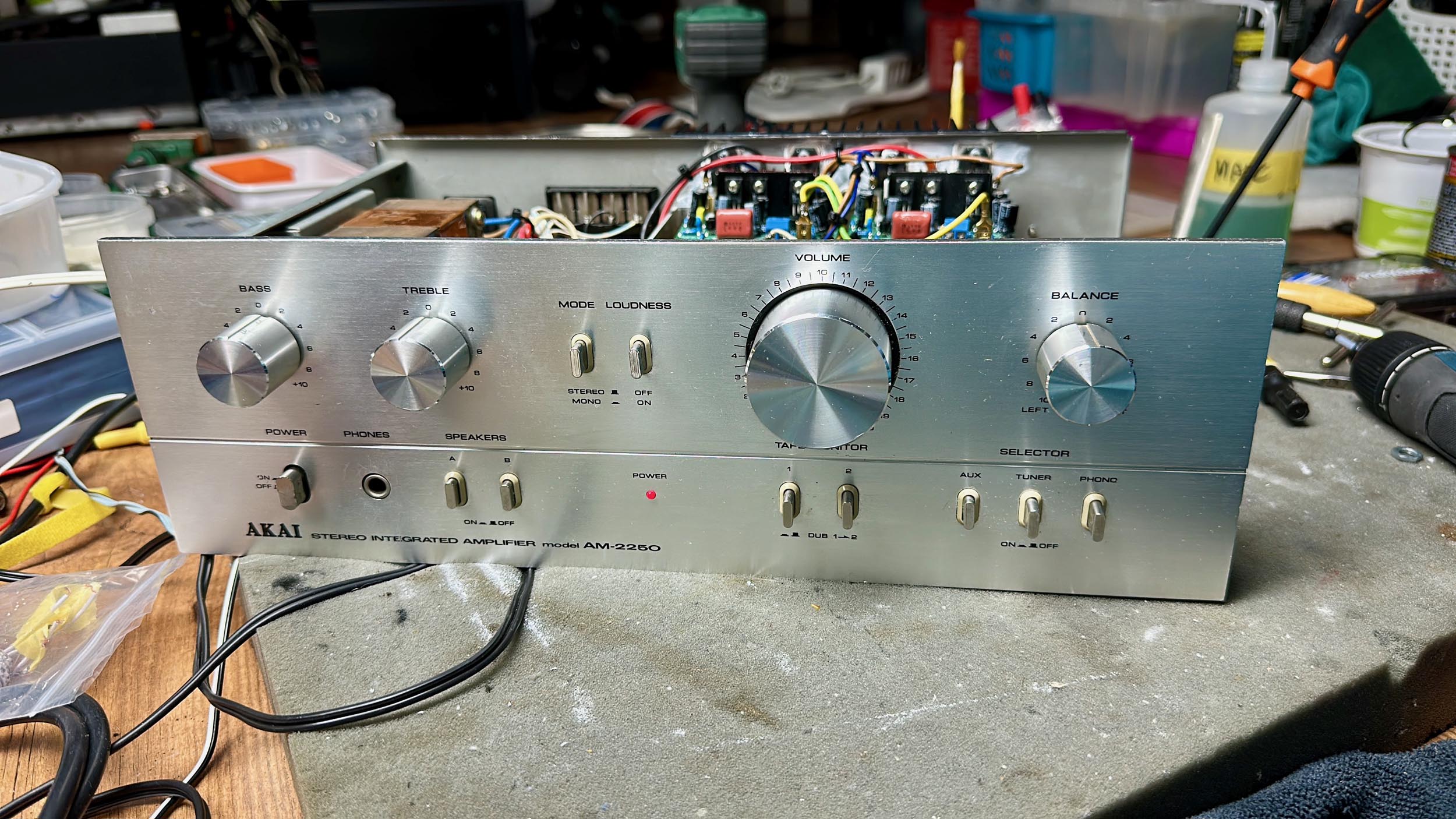

Vanwege de opeenschakeling van defecten stond ik op het punt deze vintage Akai versterker weg te gooien. Als test de twee MX50 SE versterkers geplaatst.

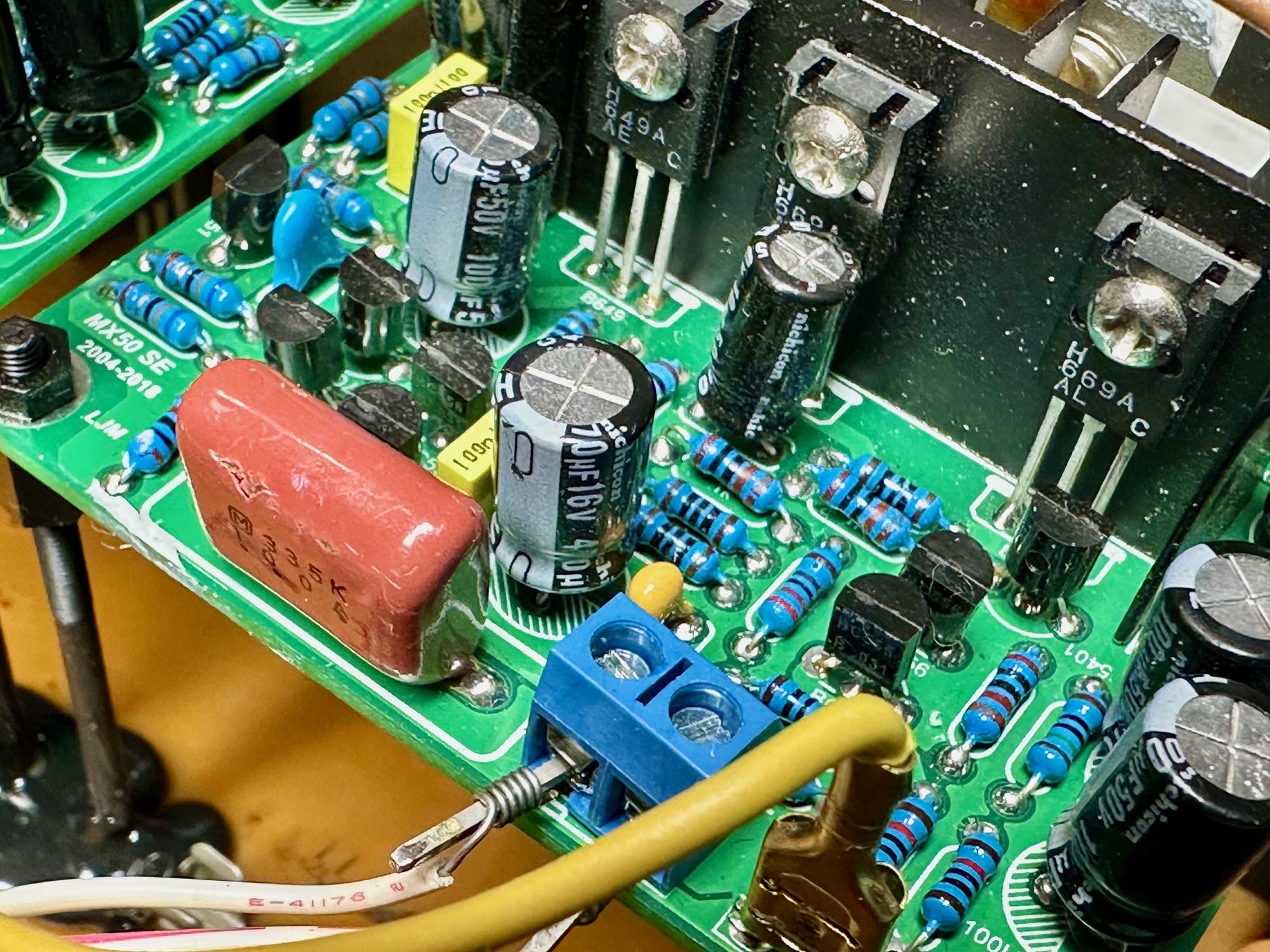

LJM's MX50 SE info: The MX50 is a dual mono amplifier module kit, each delivering 100W under 8Ω. It is based on a pair of KTD1047 and KTB817 transistors coupled to a Panasonic CBB capacitor at the input. These modules support power supplies ranging from ±15V to ±45V.

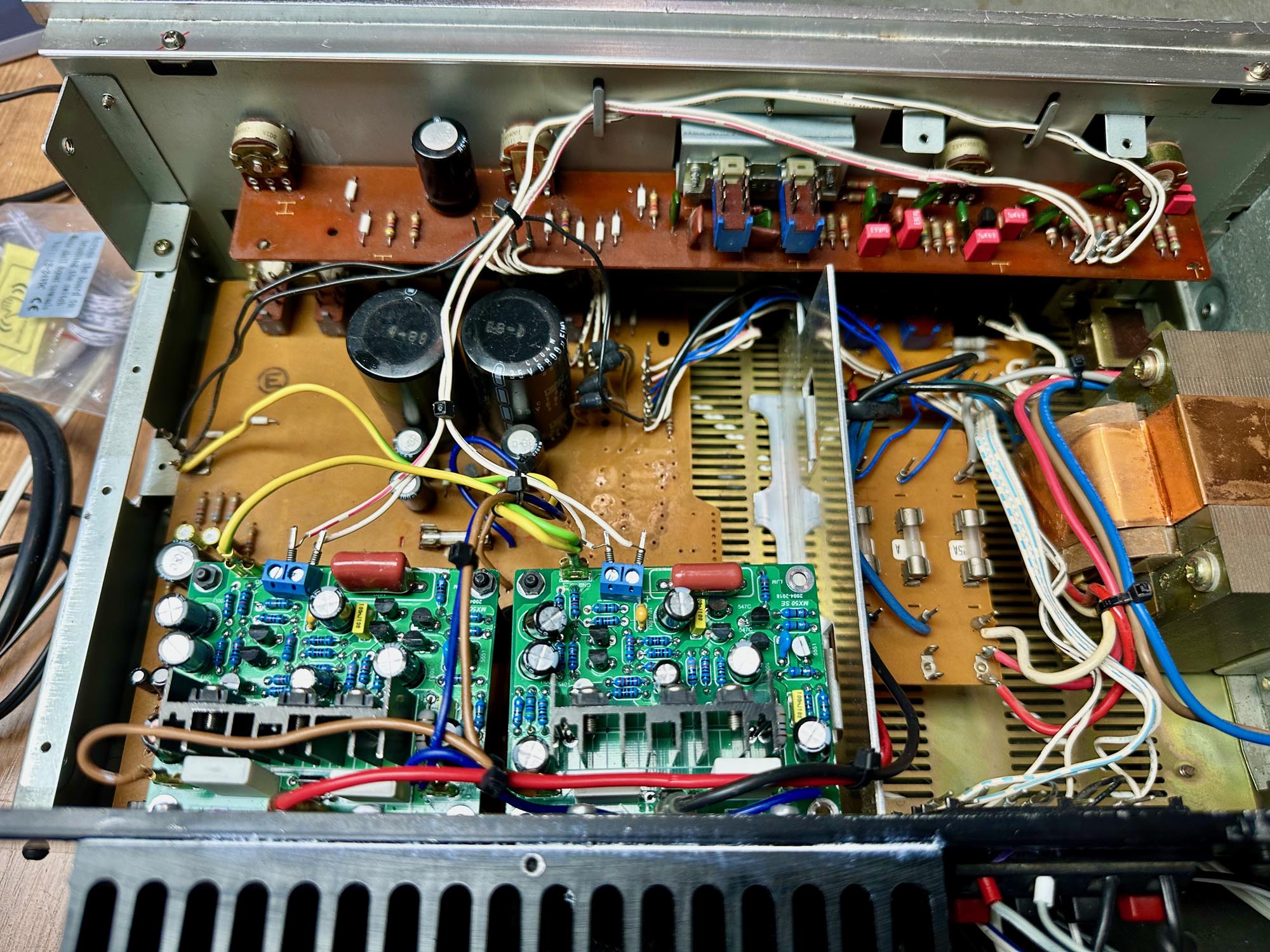

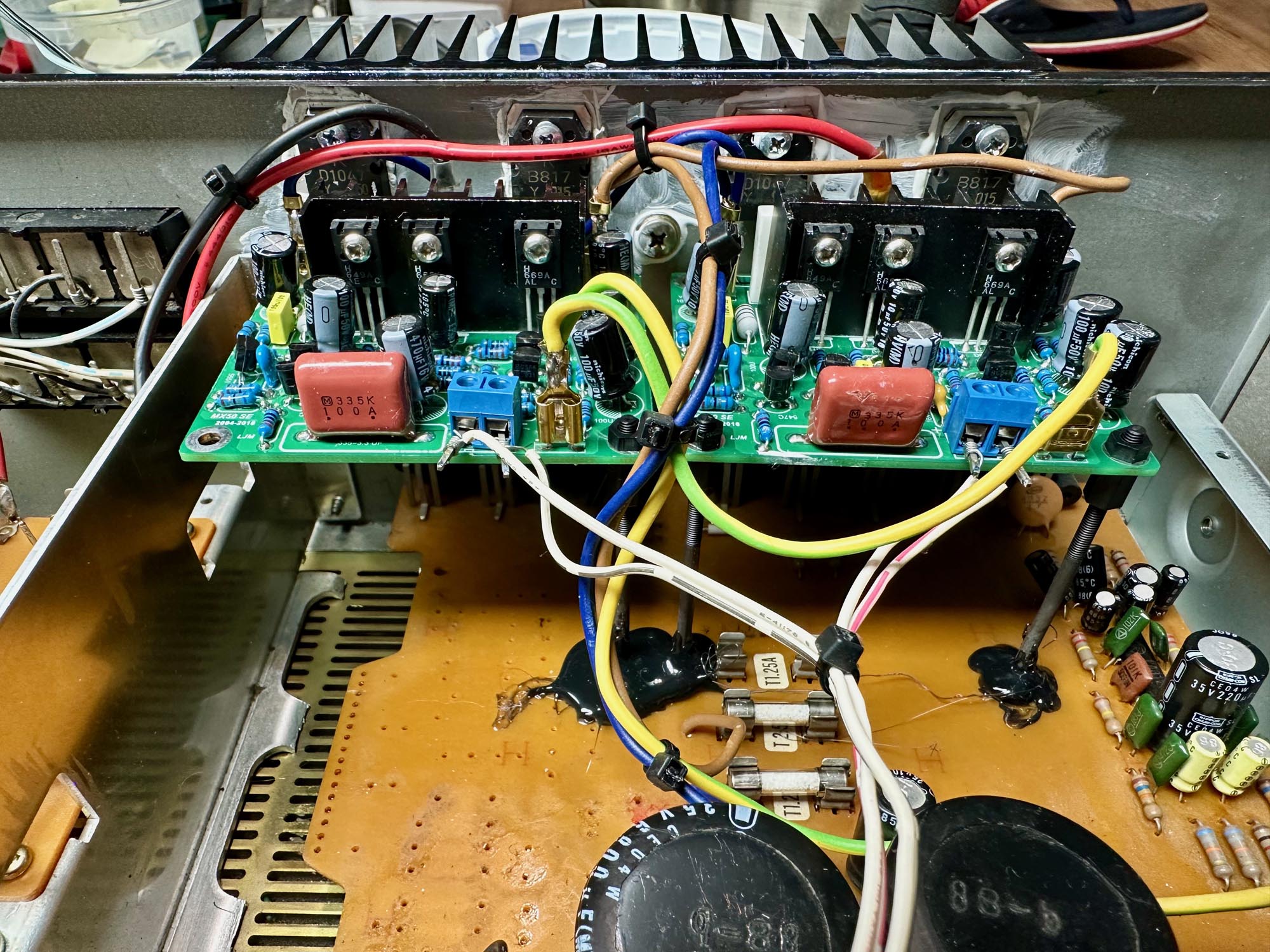

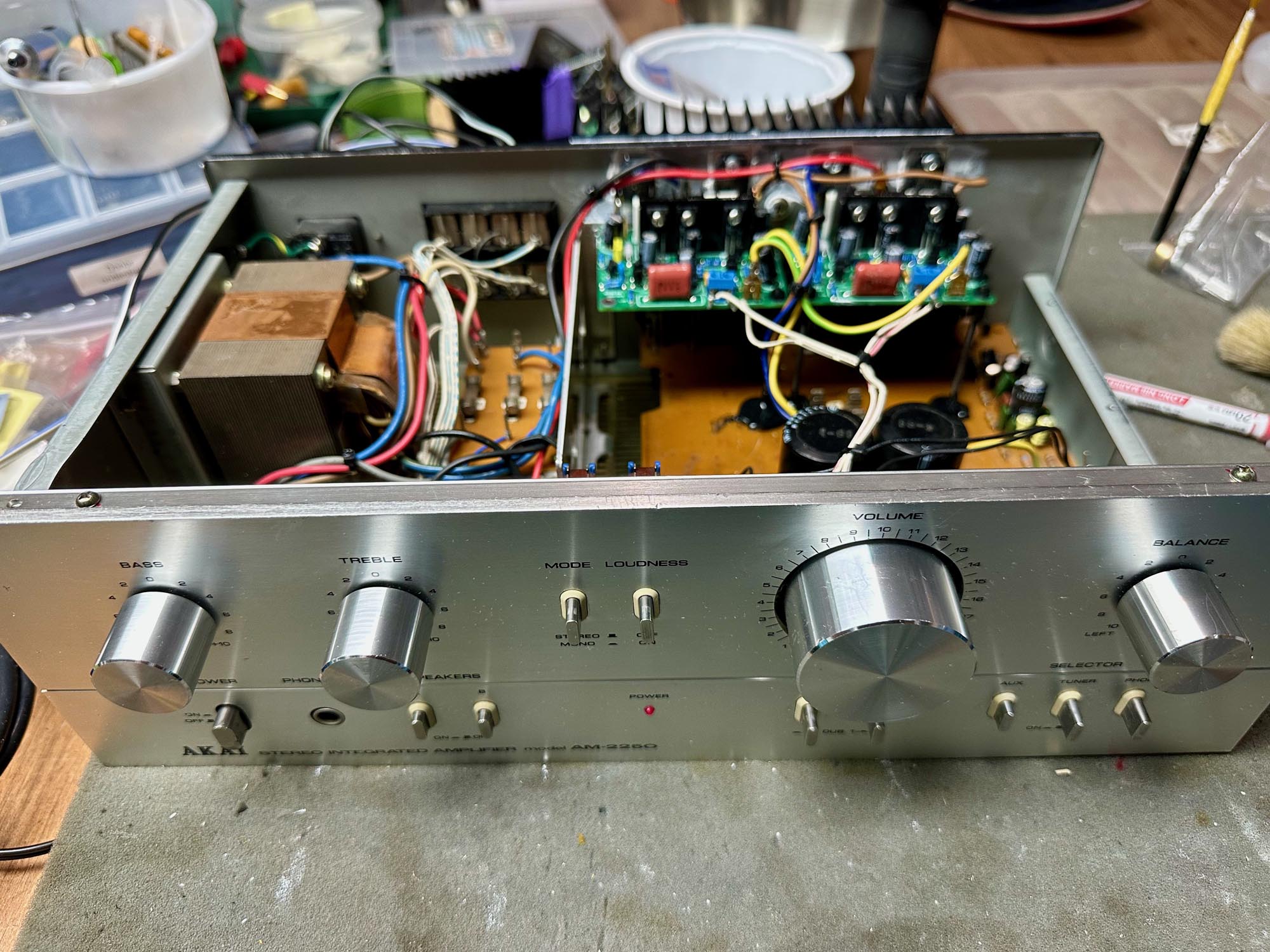

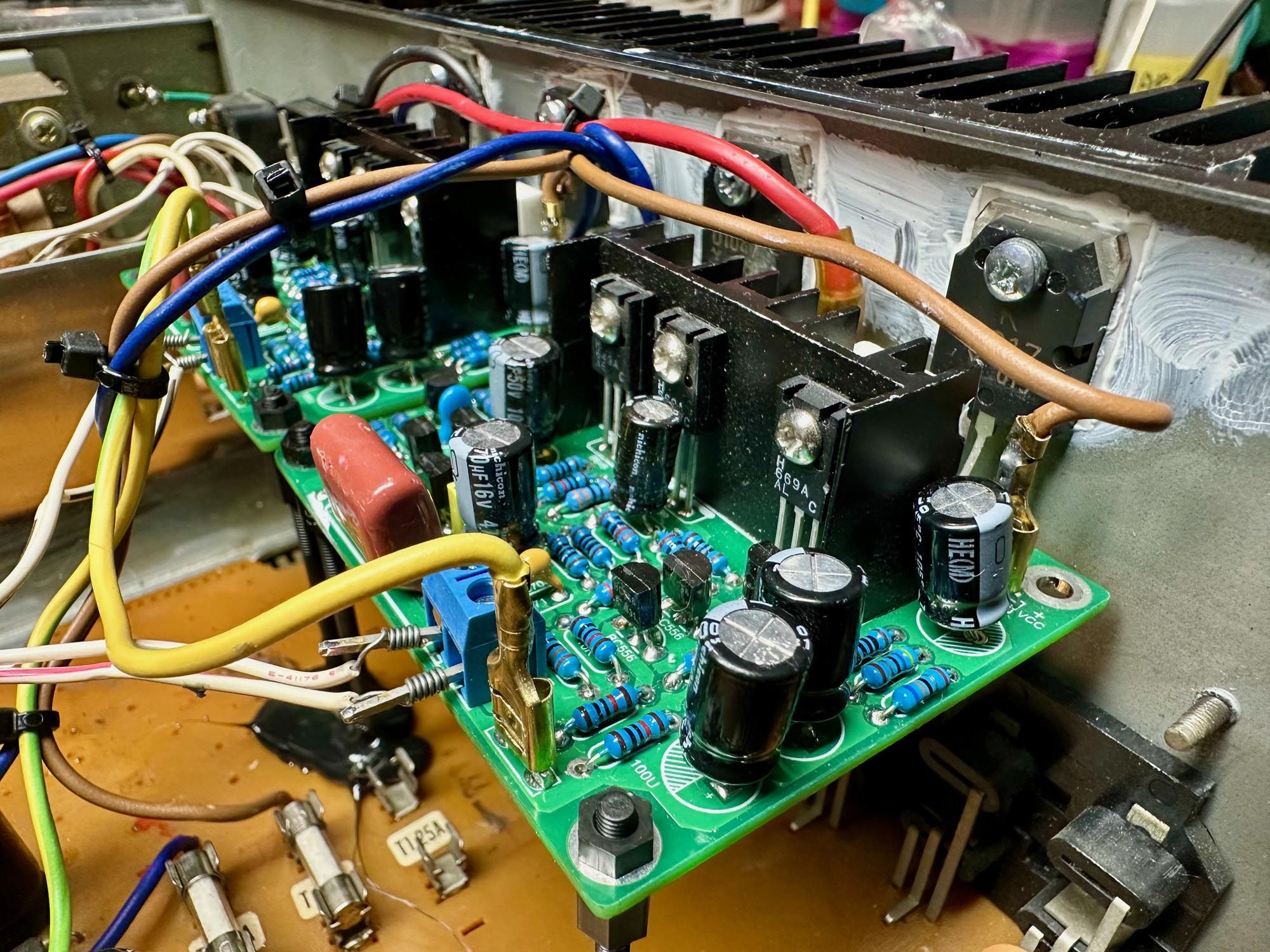

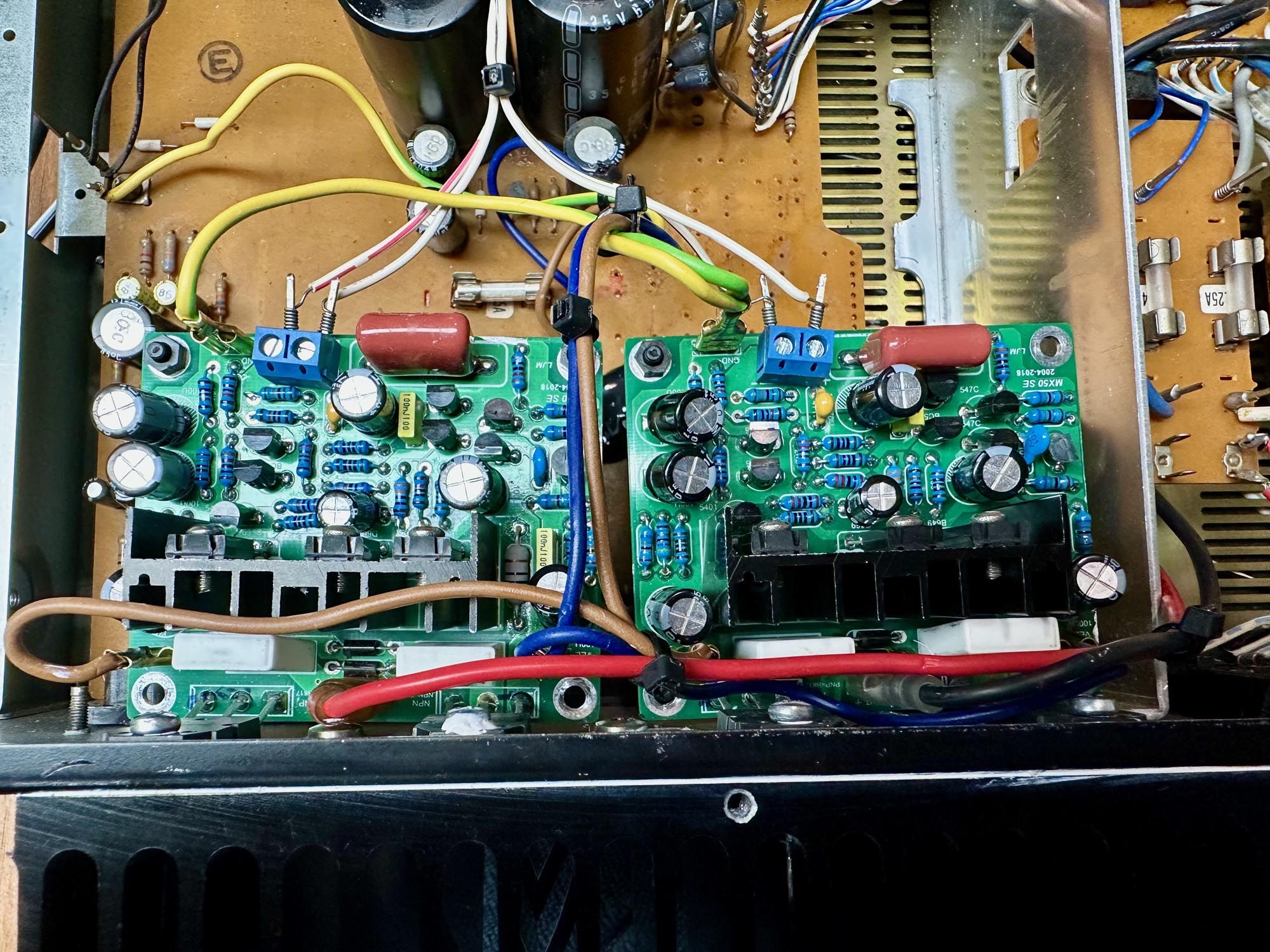

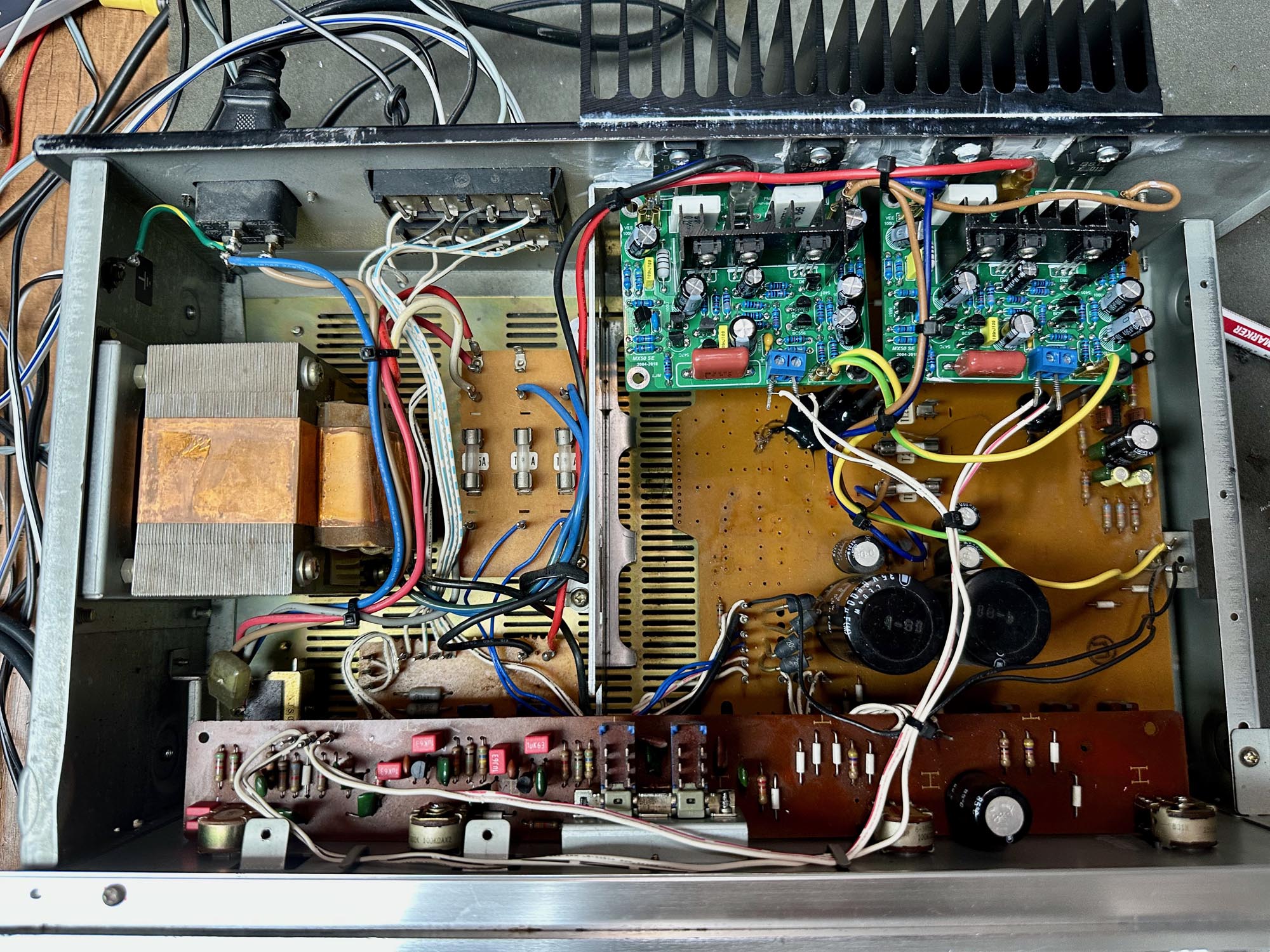

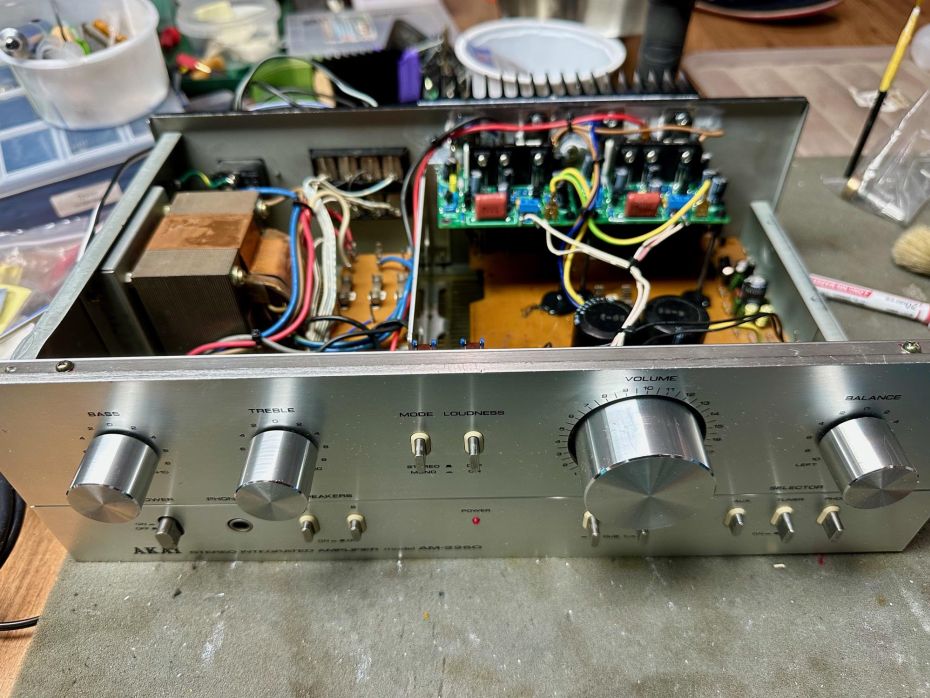

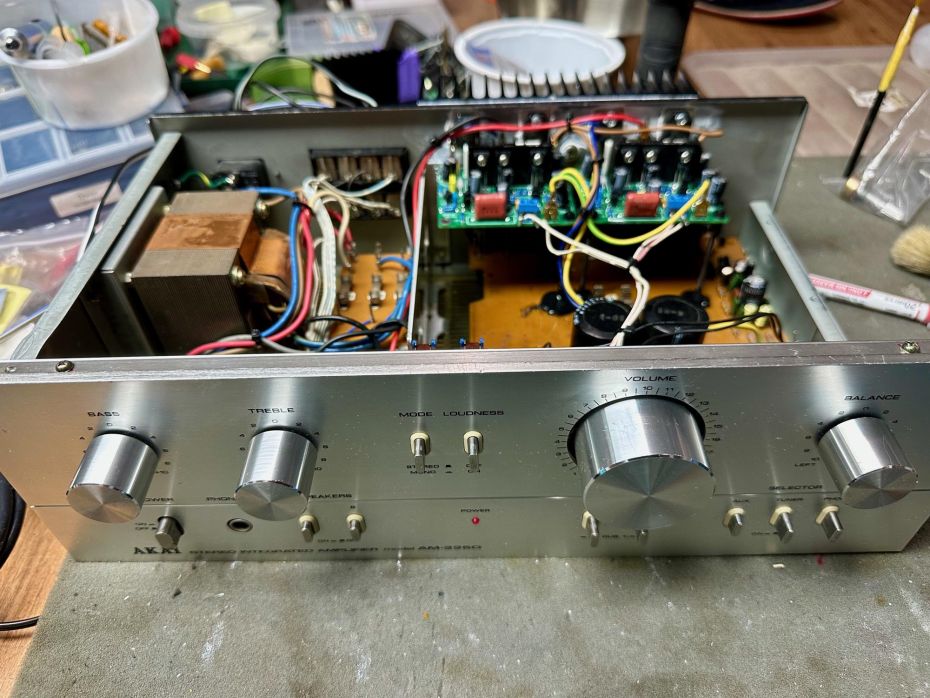

Na het nodige meten, boren, M3 en M4 tappen, lijmen en solderen is hetb gelukt deze twee eindversterkers in de AM-2250 behuizing te plaatsen. Het verdient niet de schoonheidsprijs maar bij normaal gebruik zal het goed werken.

Hoe klinkt deze Akai AM-2250 modificatie?

Op diverse websites wordt het LJM MX50 SE ontwerp lovend beschreven. Een goed ontwerp, mooie componenten en een zeer scherpe prijs.

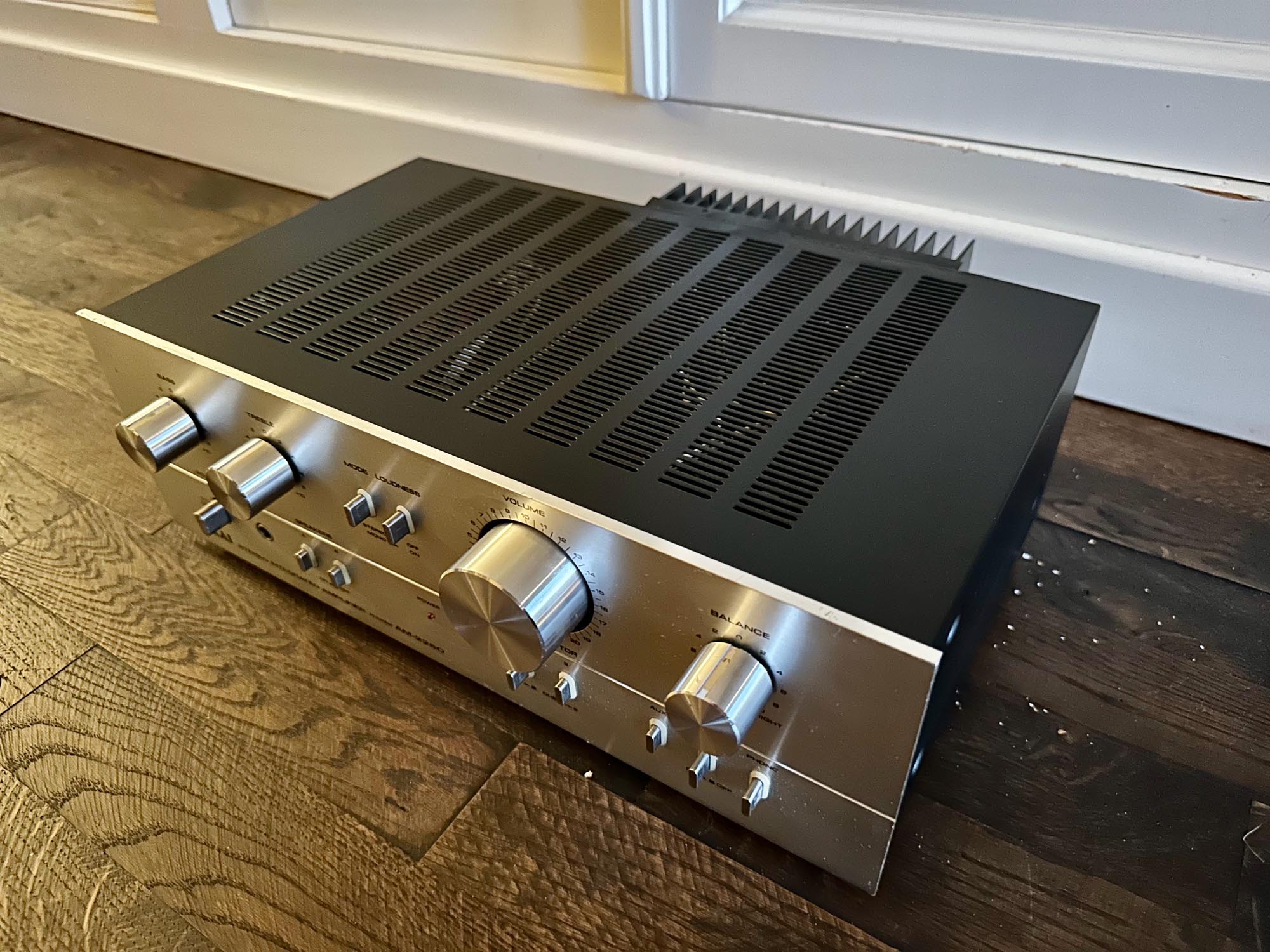

Het eindresultaat is bromvrij en ziet er nog redelijk origineel uit. De originele versie met de STK463 is een bekende voor mij. Ik vindt deze STK versie over het algemeen al heel goed klinken. De MX50 gaat voor mijn gevoel nog een stapje verder. Net wat meer body en een wat warmer geluid.

Aangenaam verrast mag ik wel zeggen. Deze gemodificeerde Akai versterker gaat een mooi plekje krijgen bij een student met een beginnende platencollectie.
