Klacht:
Hij doet niks meer. Geen geluid.
Diagnose:
Reparatie:
- Dubbeltransistor 2SA979 is niet meer leverbaar en daarom moet hij samengesteld worden met twee losse transistoren.
Werkwijze:
- Match twee KSA992 transistoren door ze op hun hFE waarde te selecteren. Ik heb ruim 20 stuks KSA 992 transistoren nagemeten en op basis van hun hFE meetwaarde twee passende paartjes kunnen maken.
- Deze twee transistoren plaats je vervolgens 180 graden gedraaid aan elkaar. De twee middelste pootjes worden de gezamelijke Emittor.
- De pootjes worden dan B-C-E-E-C-B
Overige aanpassingen:
- De signaalweg condensatoren van de voorversterker hebben door de jaren een hoge weerstand gekregen. Varierend van 5 ohm tot 9 ohm.

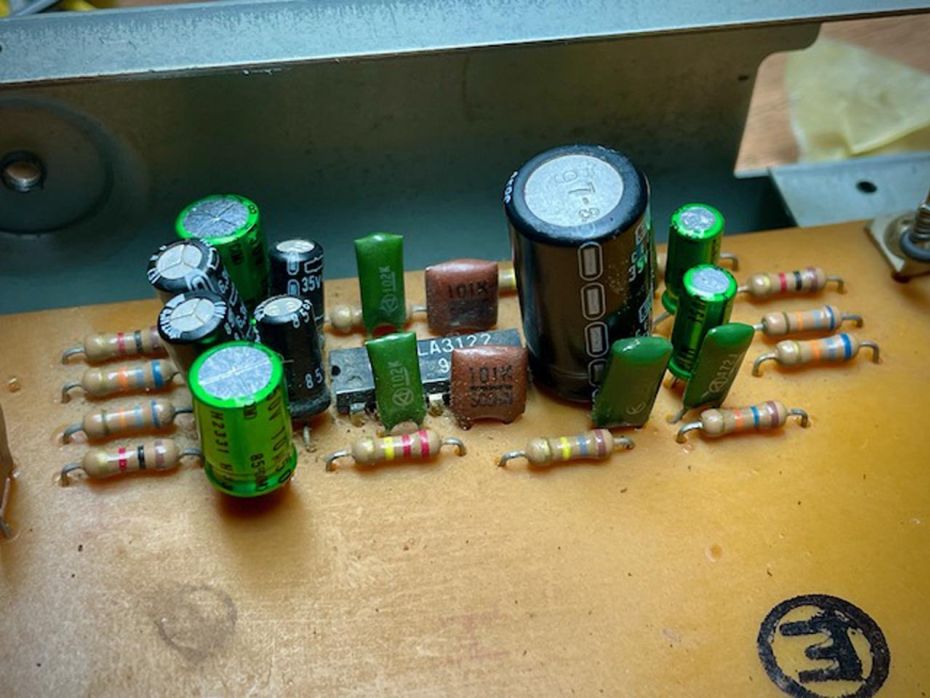

- Deze vervangen door Wima en Nichicon Muse condensatoren.
- De BIAS (Idle) is verlopen. De instelpotmeters schoongemaakt en de Bias opnieuw afgeregeld op 20mV.

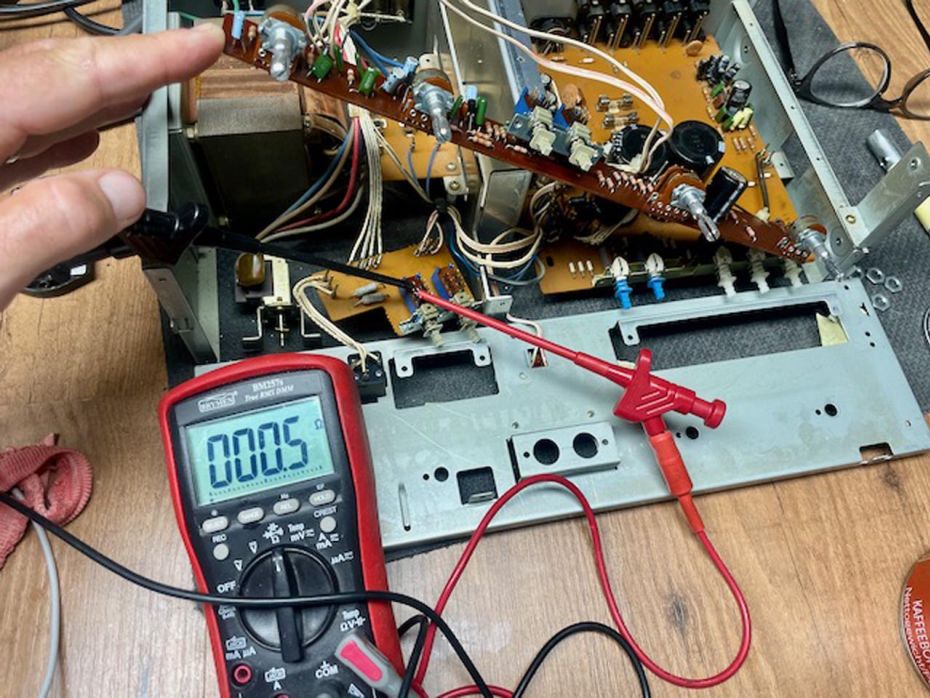

- De versterker heeft een prachtige instelling om de gelijkstroom op zowel de ingang- als de uitgang van de eindversterker in te stellen. Deze vrijwel op 0V af kunnen regelen.
- De potmeters en schakelaars had de eigenaar zelf al gereinigd met Deoxit D5.
- De cinch ingangen gereinigd en alle oxidatie verwijderd.
- Na beluisteren toch tot de conclusie gekomen dat de condensatoren van de Phono versterker ook wel vervangen moesten worden. Hier zowel Wima als Panasonic condensatoren toegepast.
