AKAI
AM-2800

Akai AM-2800 open ter onderhoud, service, recap en reparatie

Klacht:

Prachtige en krachtige Akai versterker uit 1976. Ondanks zijn 50 jaar ziet. hij er super goed uit. Ook de schakelaars en potmeters zijn z.g.a. kraakvrij. Een grote controle is echter wenselijk.

Deze Akai AM-2800 klinkt wat ingetogen. Mist zijn karakter.

Akai AM-2800 open ter onderhoud, service, recap en reparatie

Diagnose:

  1. Hoe kan dit? Ruim 50 jaar geleden van de band gerold en dan geven de 10.000uF Elco's nog zo'n geweldige waarde af. Wat een kwaliteit!
  2. De meeste condensatoren geven goede meetwaarden. Enige uitzondering zijn de lichtblauwe kleine koppelcondensatoren. Deze hebben een zeer hoge ESR. Dit kan verklaren waarom ik de versterker wat dof vond klinken.
  3. Het relais heeft last van slechte soldeerverbindingen. Een kleine aanraking zorgt voor uitval van een kanaal. Het relais uitgesoldeerd en doorgemeten. De overgangsweerstand van de vier contacten is gezien zijn leeftijd goed maar kan en moet lager.
  4. De ingang moet worden omgezet van 220v naar 240v.
  5. De verlichting van de VU meter is een keer vervangen. Niet zo netjes om dit met een stukje tape te doen. Wat krimpkous is hier op zijn plaats.
  6. De BIAS is wat laag ingesteld.
  7. Instelling VU meters is nog perfect.
Akai AM-2800 open ter onderhoud, service, recap en reparatie
Akai AM-2800 open ter onderhoud, service, recap en reparatie

Reparatie:

  1. Alle koppelcondensatoren vervangen door WIMA en Panasonic FR.
  2. 220v naar 240v omgezet. Hier is enig soldeerwerk voor nodig. De grijze draad vanaf de schakelaar zat op de witte aansluiting van de trafo. Voor 240v moet deze grijze kabelk aangesloten worden op de blauwe aansluiting van de trafo. Zie foto.
  3. Relais gereinigd
  4. Diverse soldeerverbinidingen van de voeding en eindversterker opnieuw gesoldeerd. Ook de aansluitingen van het relais bleken wat bros.
  5. Versterker BIAS afgeregeld.
  6. Potmeters en schakjelaars gereinigd.

Eindoordeel:

Ja, ja, het is officieel. IK ben verliefd geworden op deze Akai. Dit kan ook niet anders. Deze versterker heeft alles wat je wil. Een prachtig uiterlijk en een geweldig innerlijk.

Na ruim 50 jaar is deze versterker in een geweldige shape. Er is in die jaren met heel veel liefde mee omgegaan. Waarschijnlijk geen wilde feestjes en/of disco-avonden. Hij heeft in een rookvrije ruimte gestaan en ik verwacht dat er een grote kast omheen heeft gestaan. De binnenkant is namelijk zo ongelooflijk schoon dat het lijkt of hier wekelijks een interieurverzorger (m/v) langs is geweest. Maar een schoon en opgeruimd innerlijk is nog geen garantie voor de staat van de componenten. In dit geval is dat echter wel aan de orde. De componenten verkeren in uitmuntende staat en er was dus ook slechts een kleine reparatie nodig. Met wat nieuwe koppelcondensatoren zou deze AM-2800 weer jeugdig actief moeten spelen.

Hoe klinkt deze Akai AM-2800 uit 1976?

Ter test heb ik zowel de LINK S200 speakers als mijn aangepaste/zelfbouw in Driade kasten speakers aangesloten. De Argon Audio platenspeler en BOSS streamer als ingang aan gesloten kon het luisteren beginnen.

Passend voor zijn tijd heb ik de wat vinyl van TOTO geplaatst. De originele opname The Sevend One uit 1988. Maar ook de nieuw uitgebrachte LP van SADE - Love Deluxe mocht zich laten horen. Daarna een mix van Pink Floyd, Alan Parsons Project en Stevie Ray Vaughan. Toen was het tijd voor de streamer. De zelfde opname van Stevie Ray Vaughan, Tin Pan Alley schalt uit de speakers. Ik luister vrijwel altijd op buurvrouw vriendelijk niveau dus het schallen mag met een korreltje zout worden genomen.

Wat een details, wat een krachtig laag, stemmen alsof je een privé optreden krijgt en afsluitend een zijdezacht hoog. De combinatie AM-2800 en de beide Twee-weg speakers is geweldig.

Verschil van speakers: De LINK S200 heeft minder laag dan de zelfbouw. De zelfbouw heeft een kleine bult rond de 100Hz. Beide zijn het geen boombox bassen en krijg je ook geen luistermoeidheid. De LINK is wellicht de meest rustige van de twee. De zelfbouw is de jonge hond in dit geval die soms wat van zich laten horen.

Beide versies zijn een combi om van muziek te kunnen genieten. Te luisteren en weg te zakken in de kunst. De kunst van de muzikanten maar ook zeker de kunst van de ontwerpers van de versterker.

Kopen? De prijzen op internet lijken wat uit de bocht te schieten. Ongezien en dus "ongehoord" dit soort versterkers aanschaffen zou ik afraden. Om de ervaring te krijgen die ik hierboven beschreef heeft de AM-2800 zeker wat aandacht en liefde nodig. Een beetje schoonmaken is dan niet voldoende.

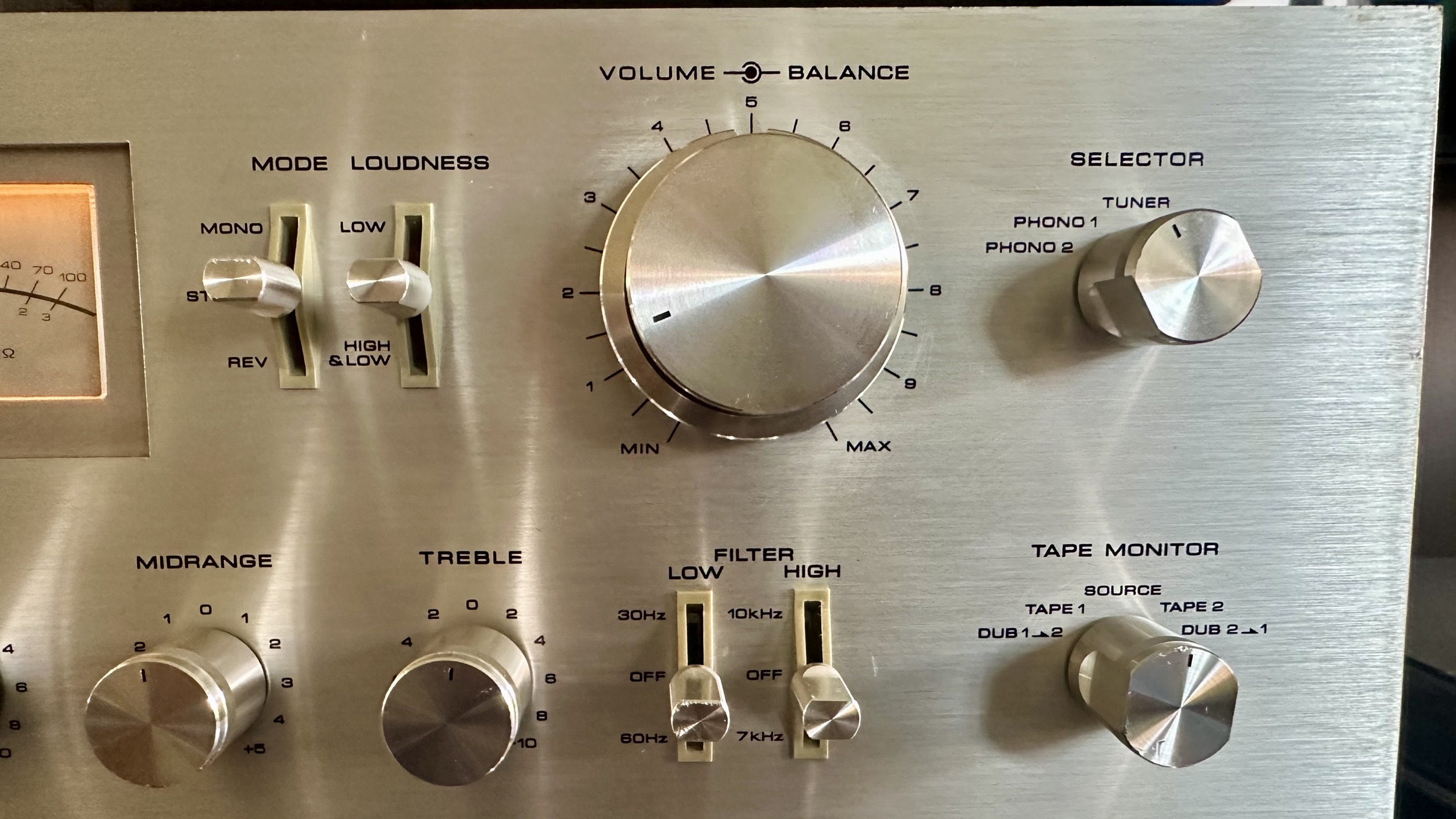

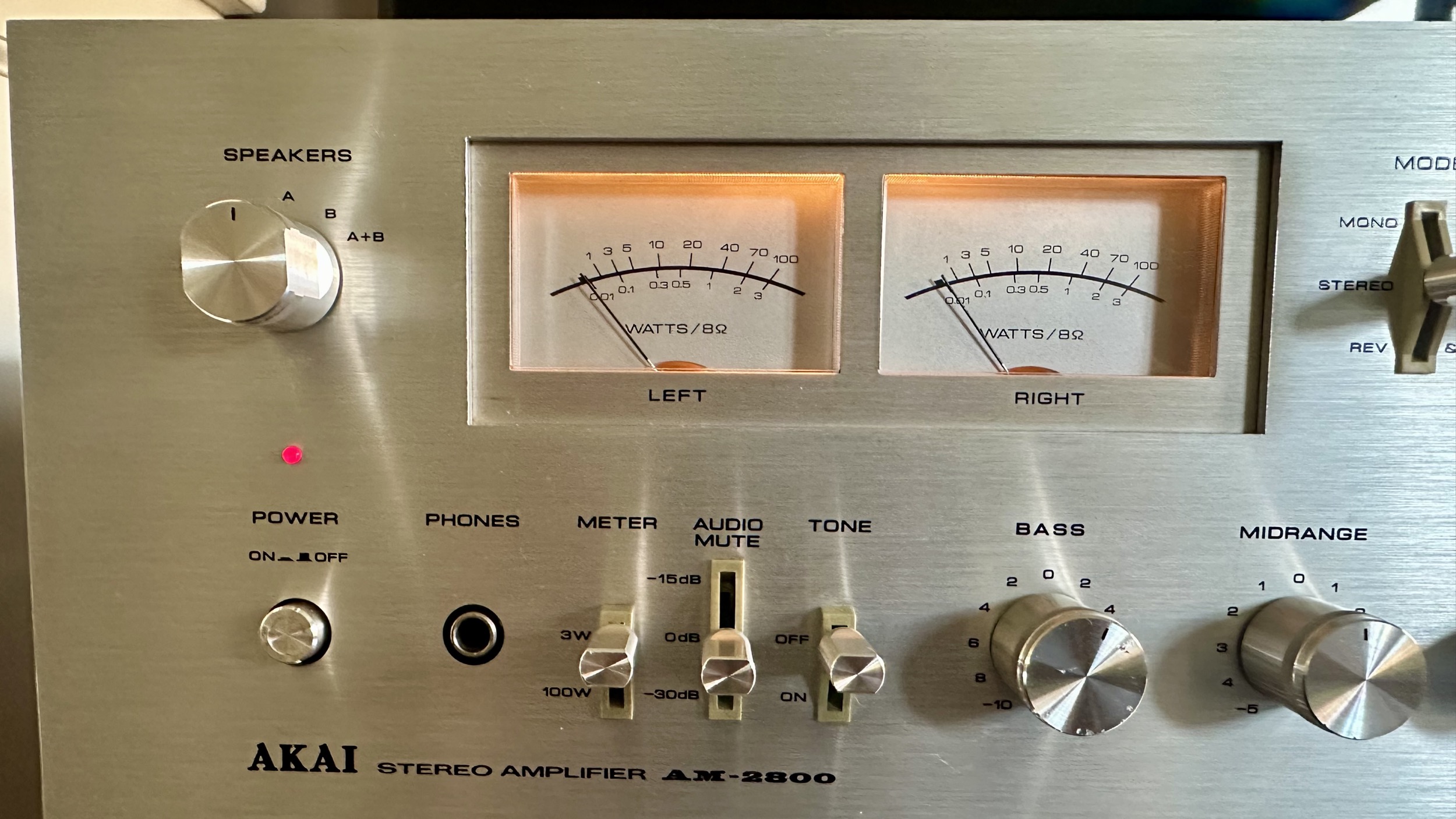

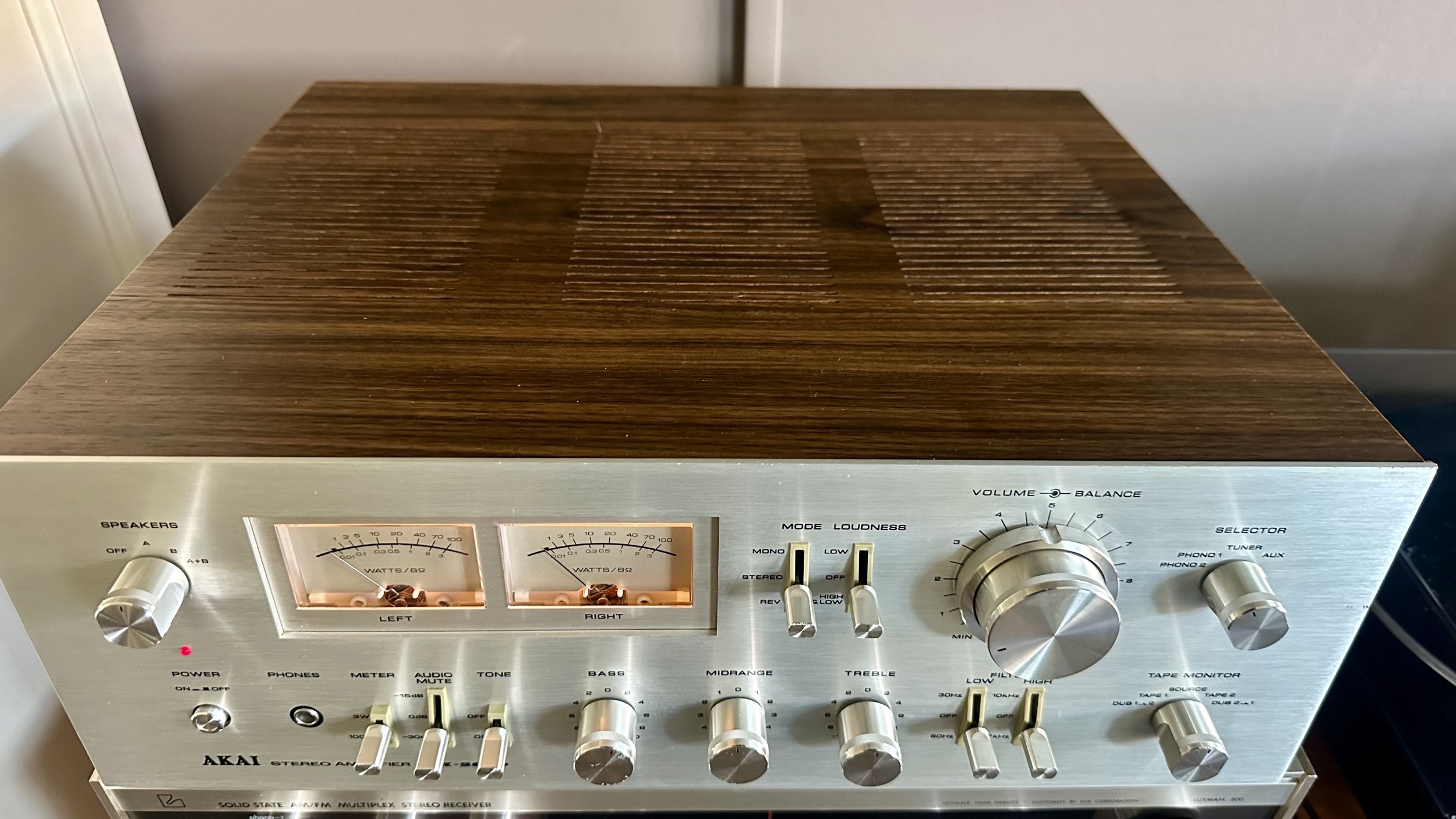

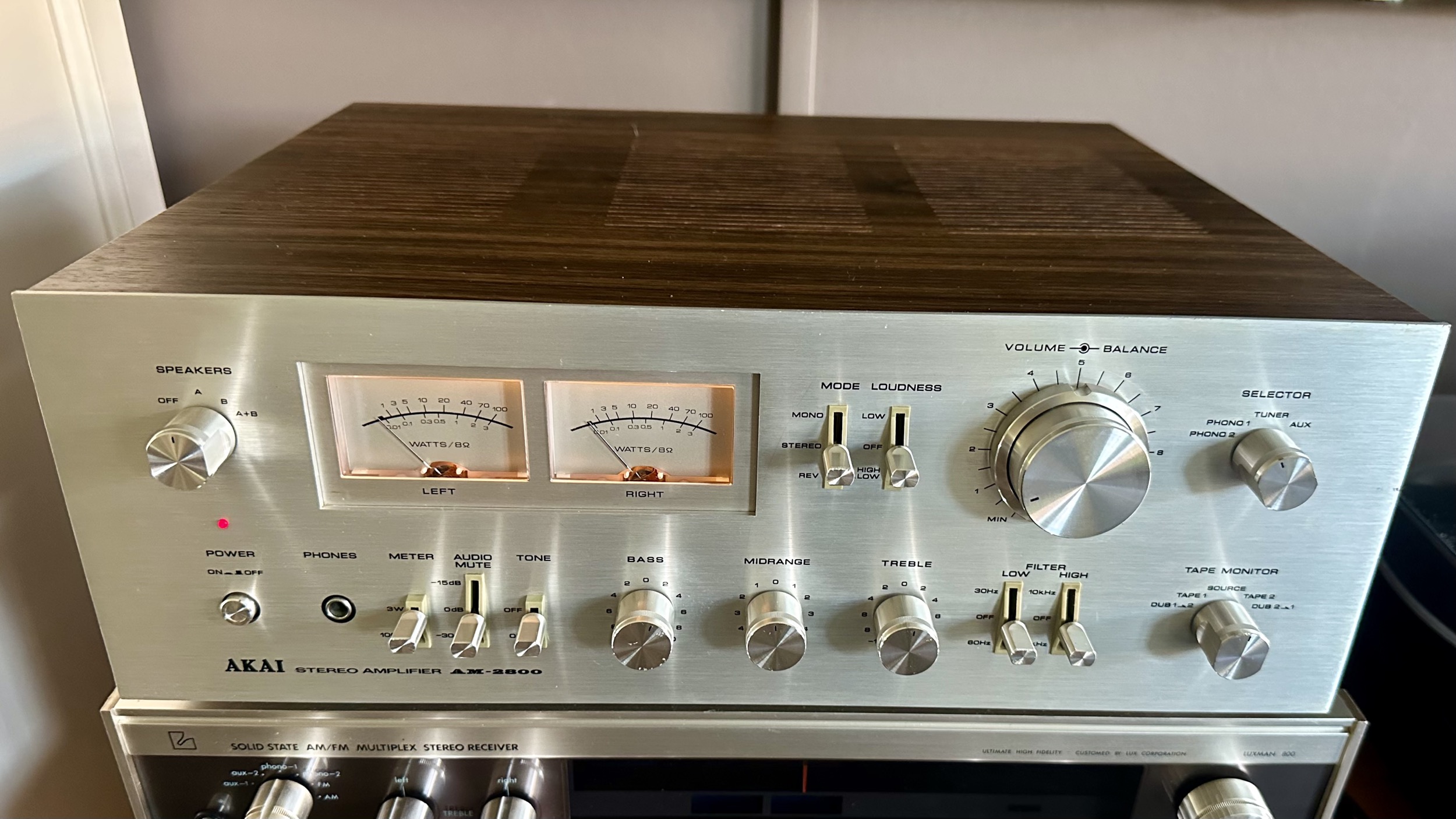

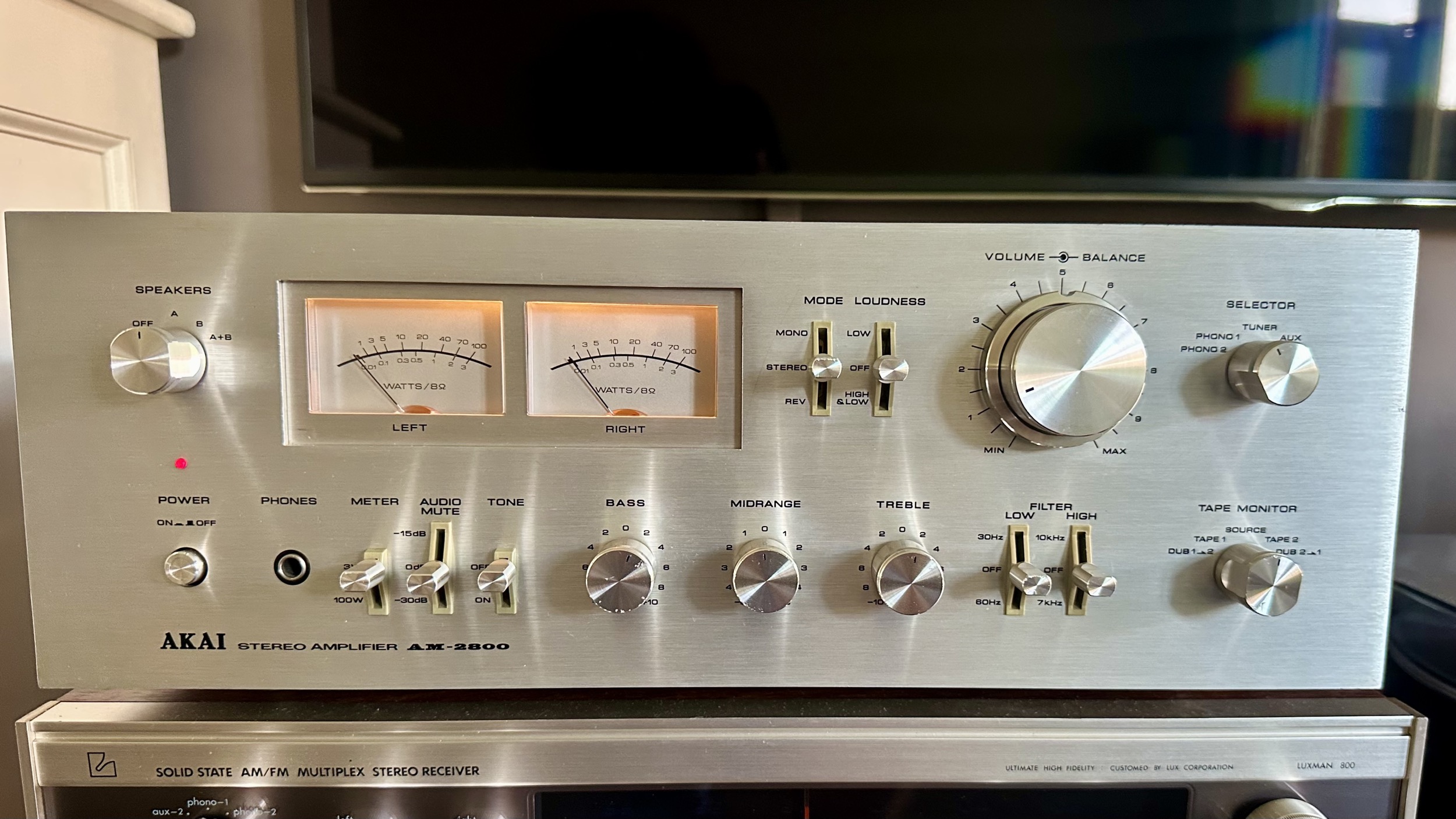

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

Akai AM 2800 eindresultaat

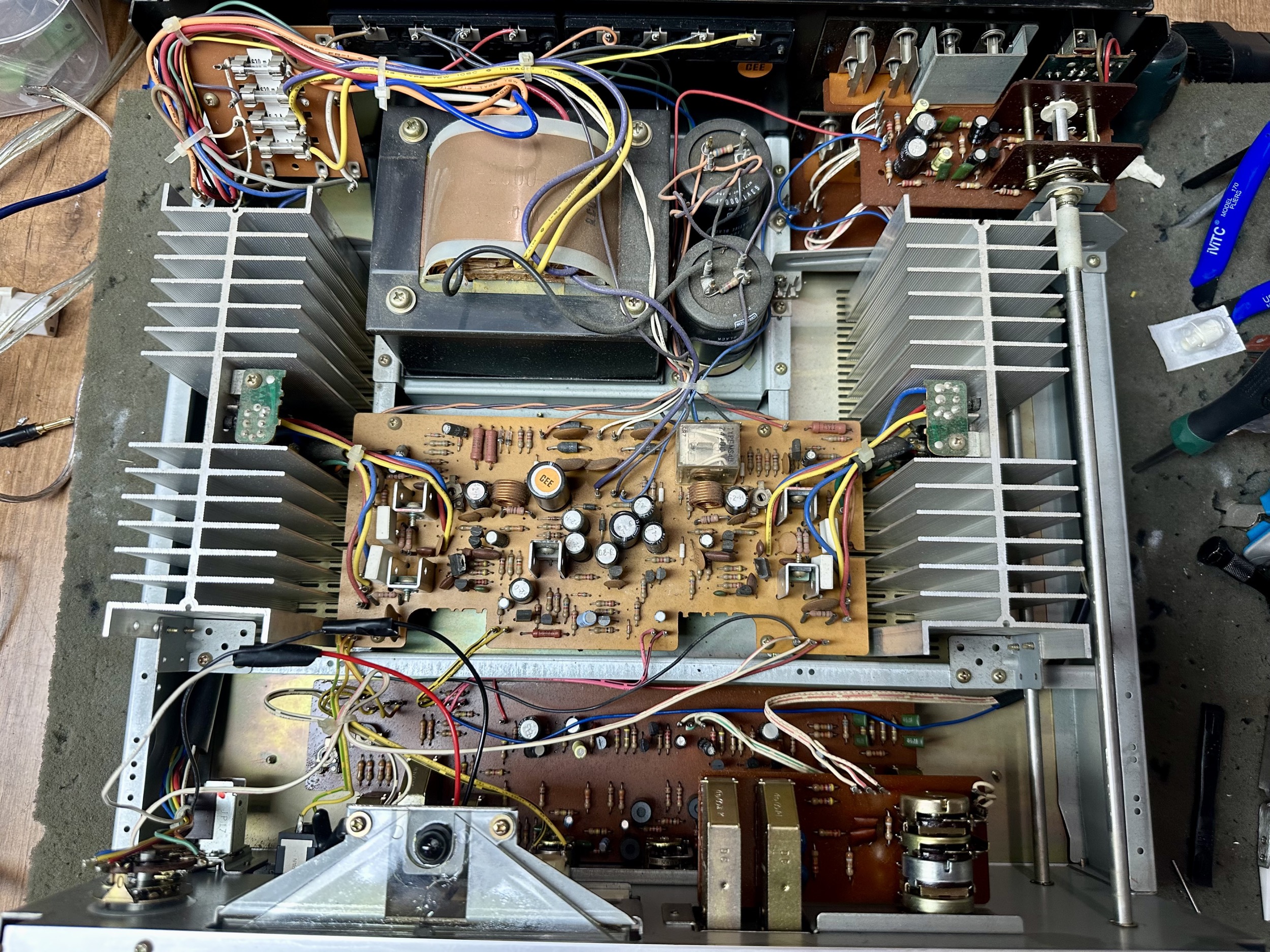

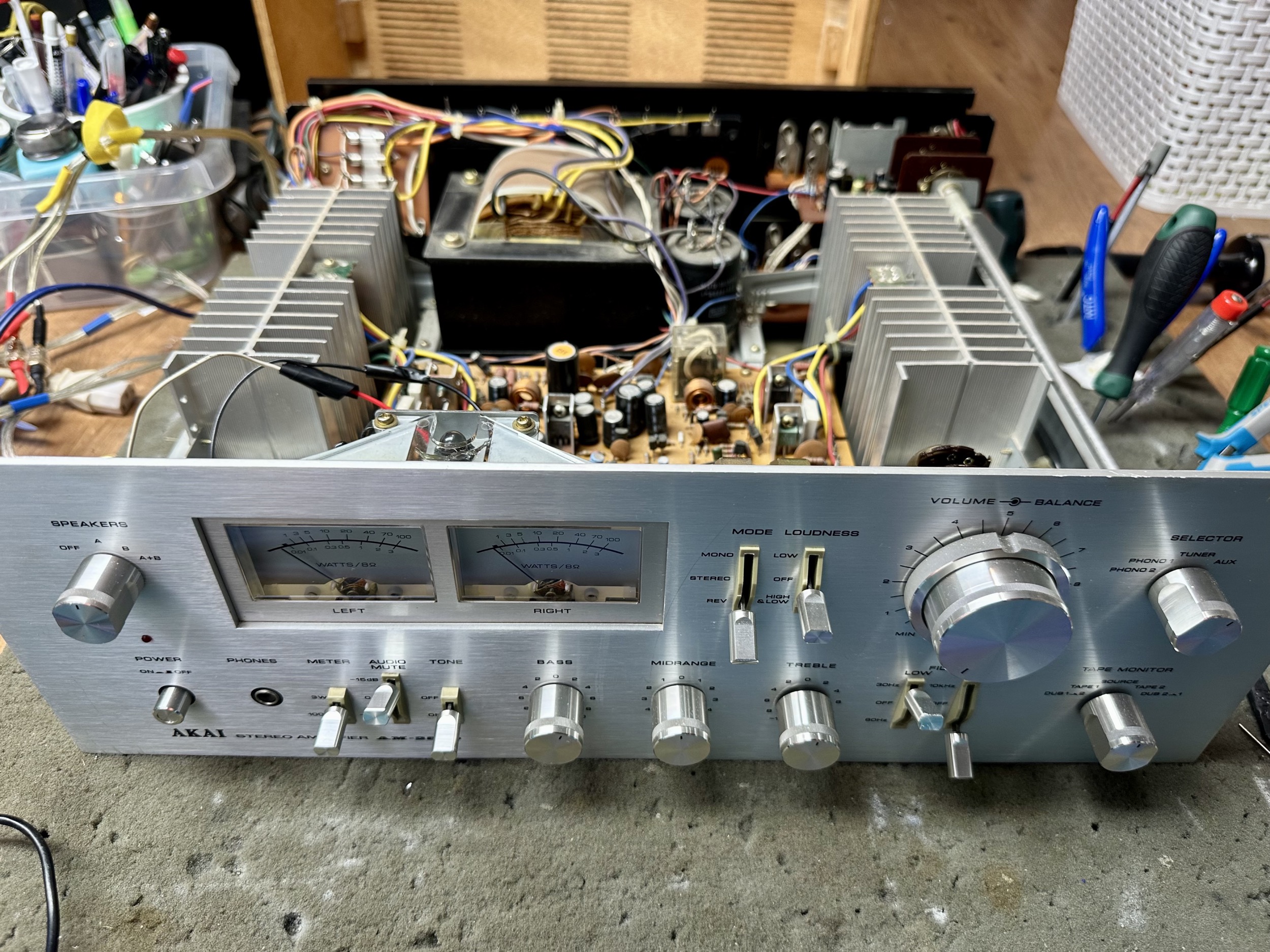

Akai AM 2800 open voor onderhoud

Akai AM 2800 open voor onderhoud

Akai AM 2800 open voor onderhoud

Akai AM 2800 open voor onderhoud

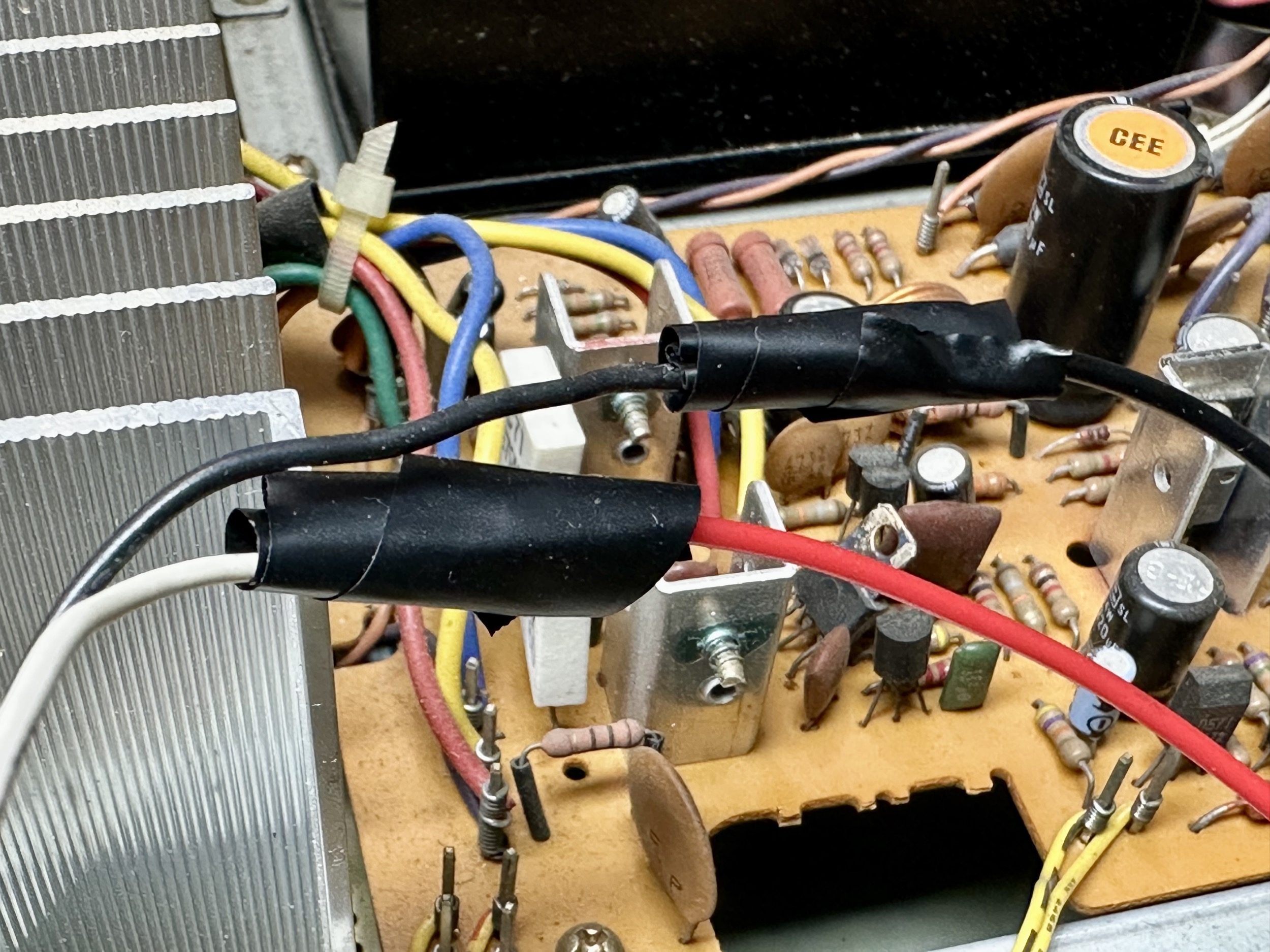

Akai AM 2800 verlichting aansluiting

Akai AM 2800 verlichting aansluiting

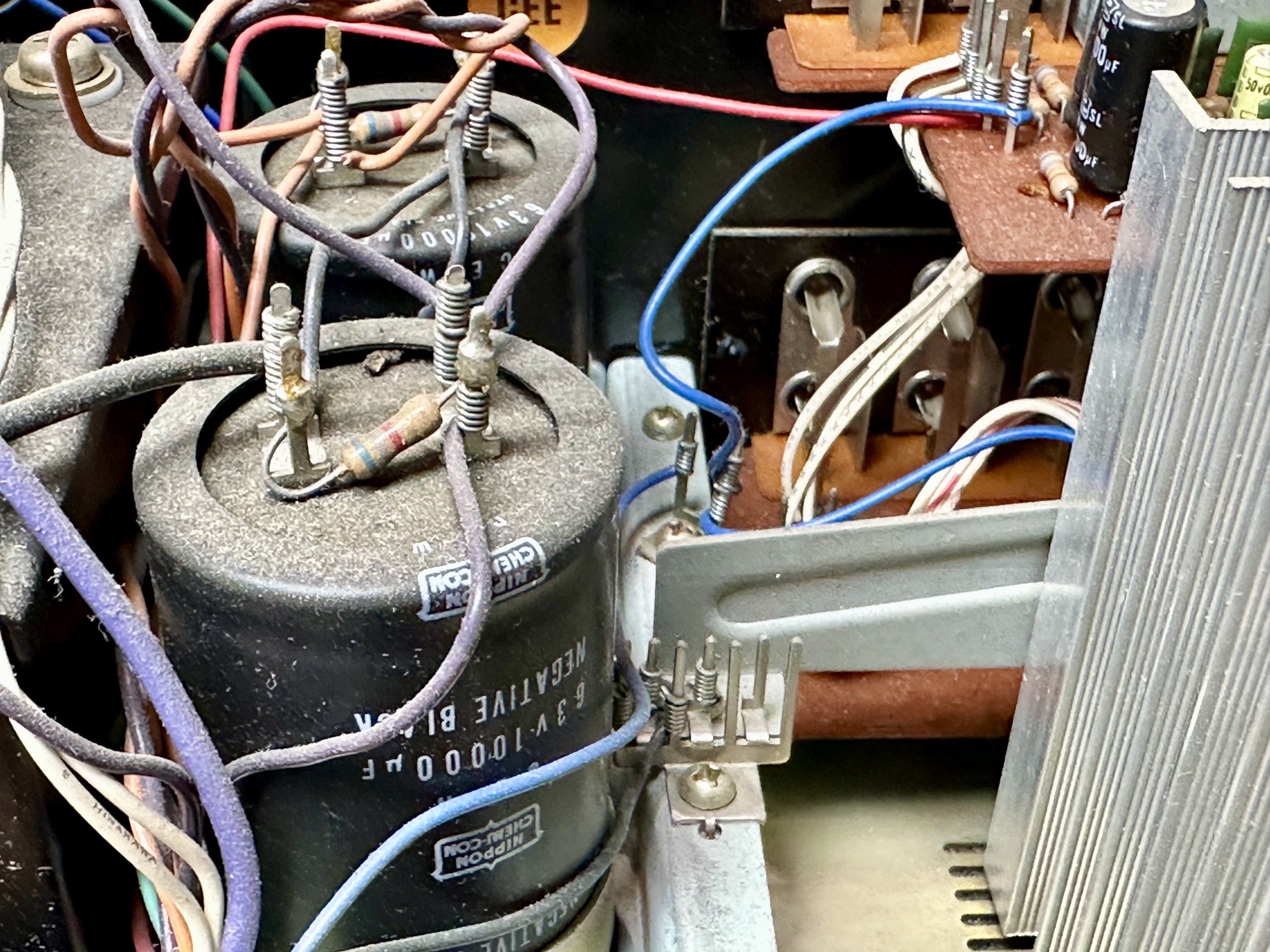

Akai AM 2800 buffer elco's

Akai AM 2800 buffer elco's

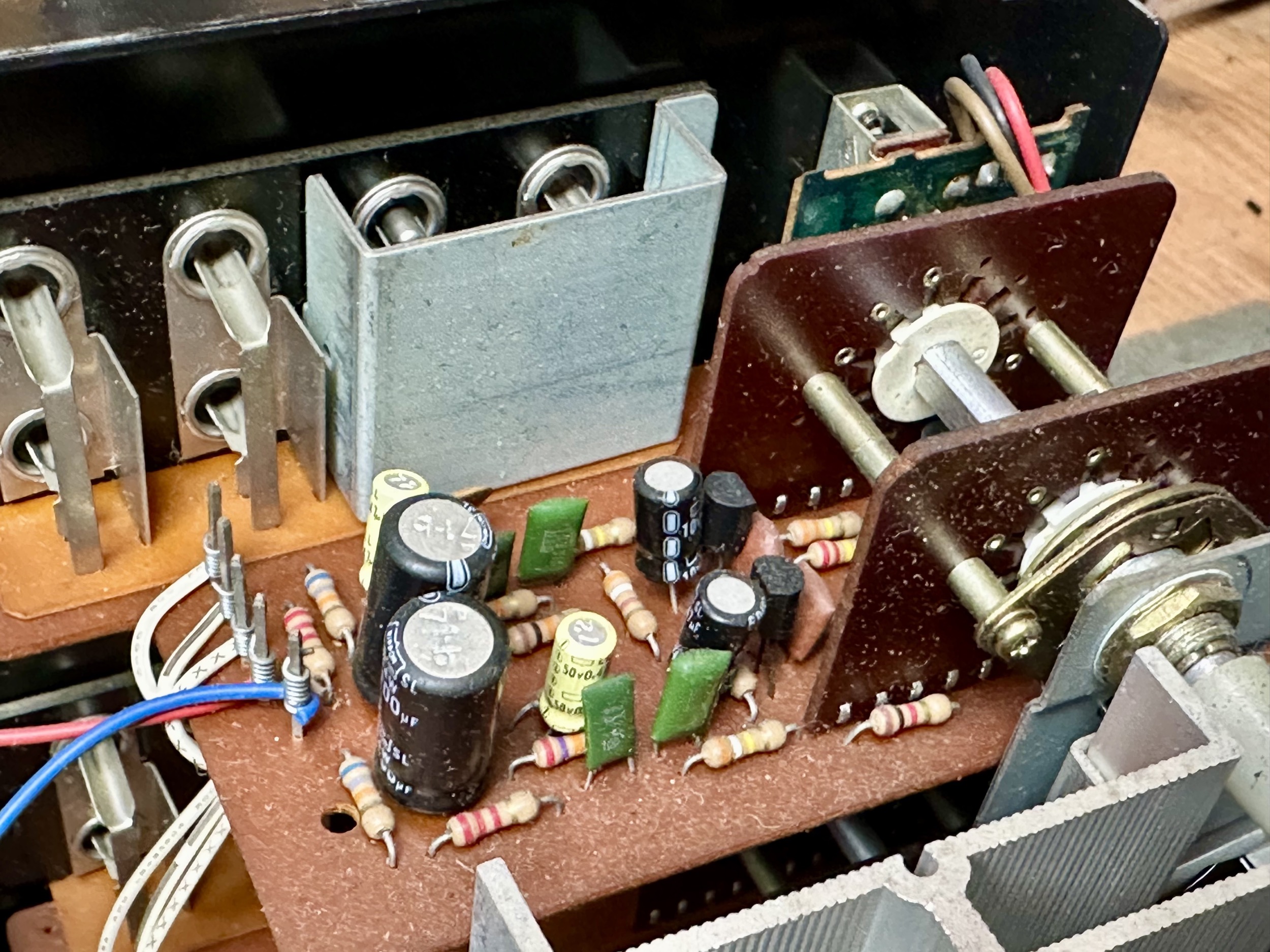

Phono gedeelte van Akai AM-2800

Phono gedeelte van Akai AM-2800

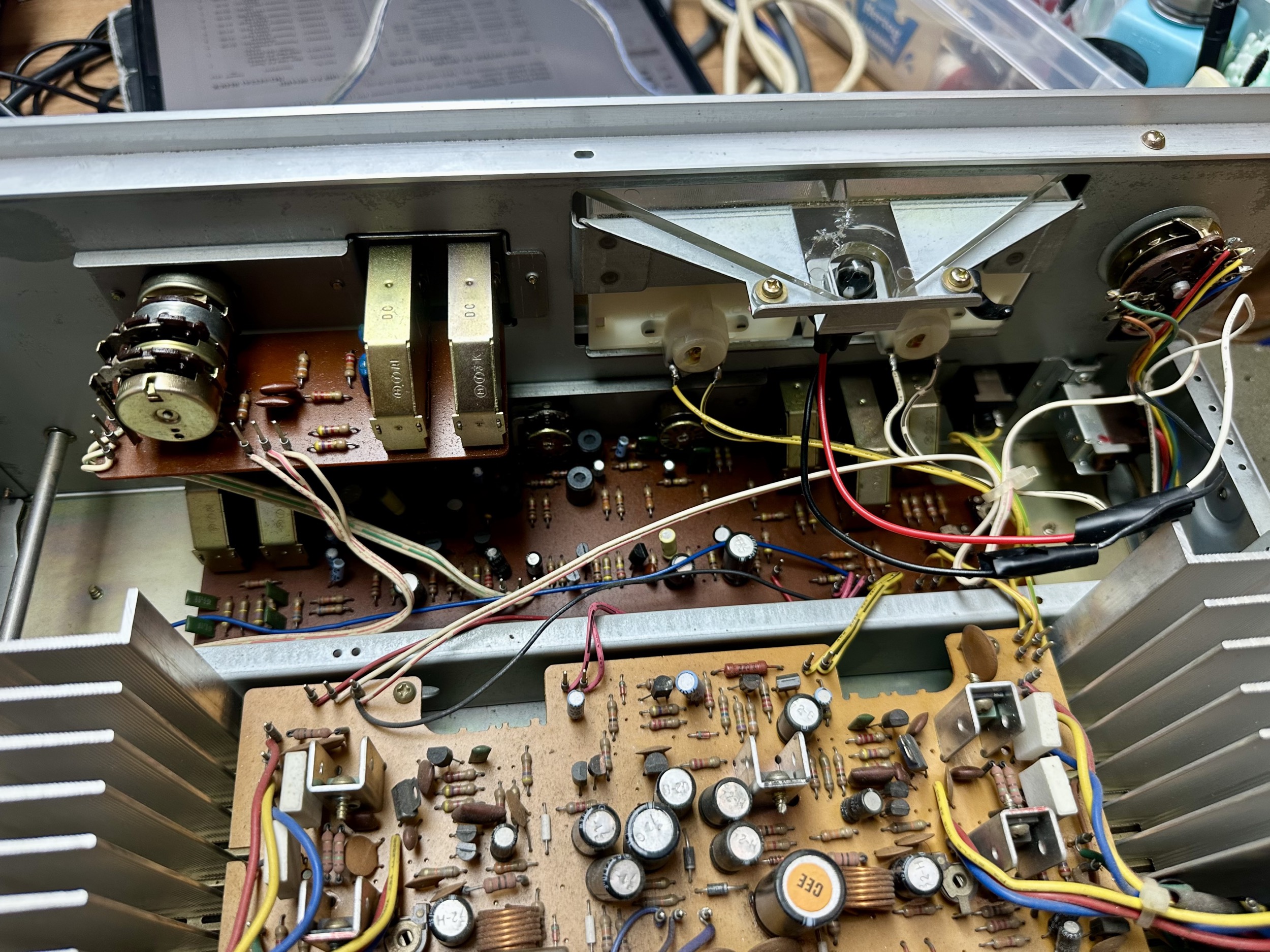

Binnenkant Akai AM-2800

Binnenkant Akai AM-2800

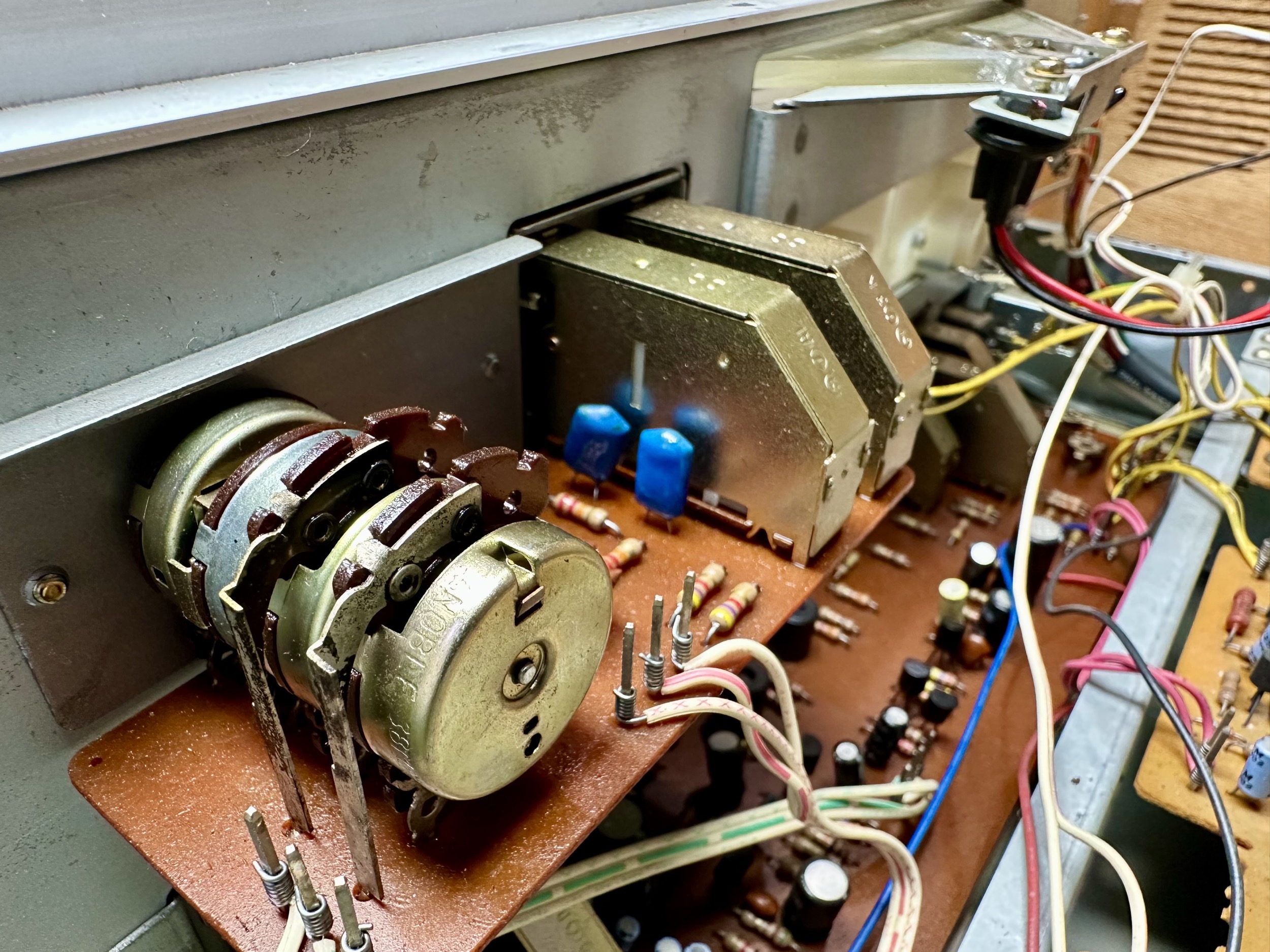

Volume en balans potmeter van de  Akai AM-2800

Volume en balans potmeter van de Akai AM-2800

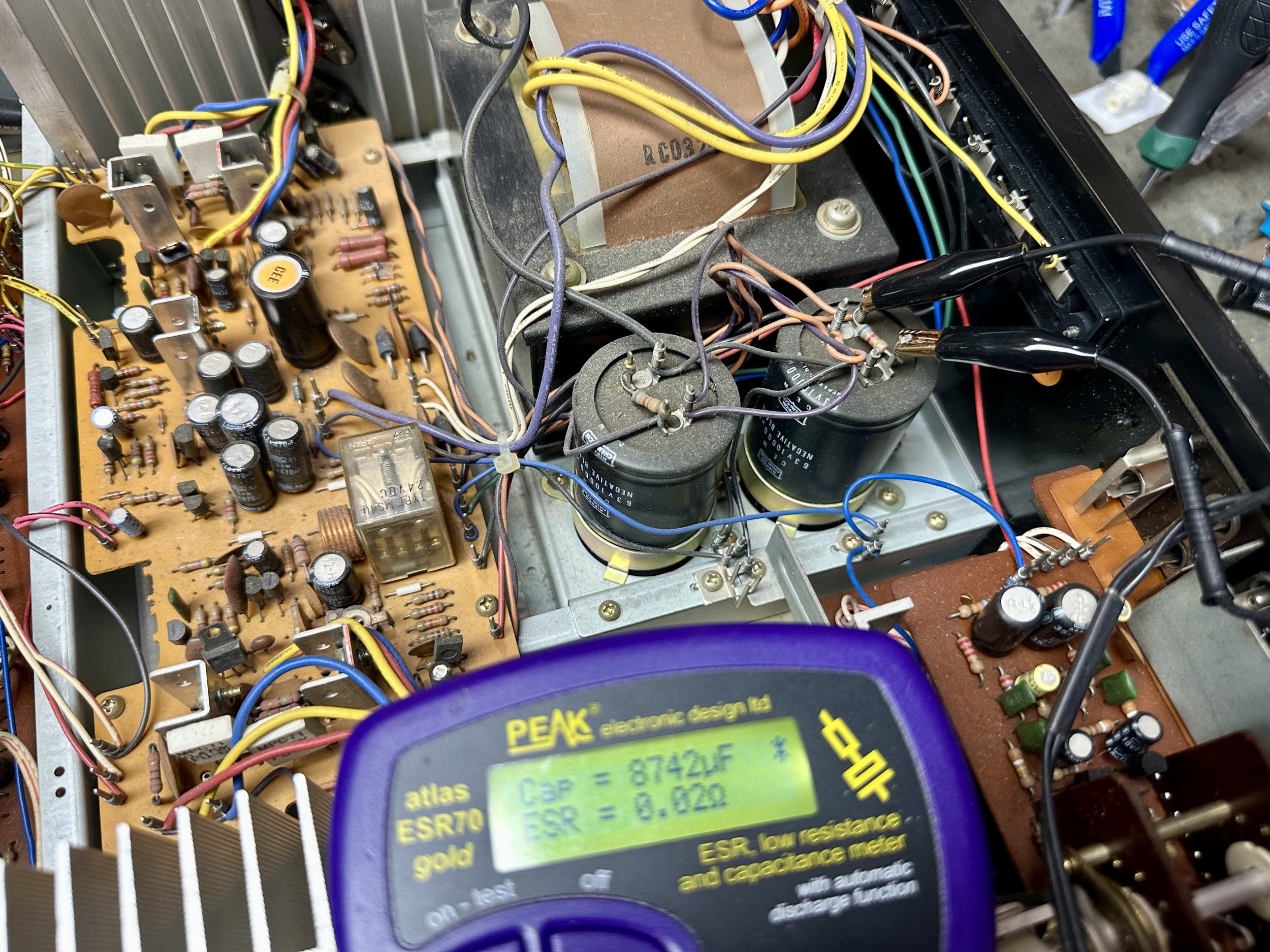

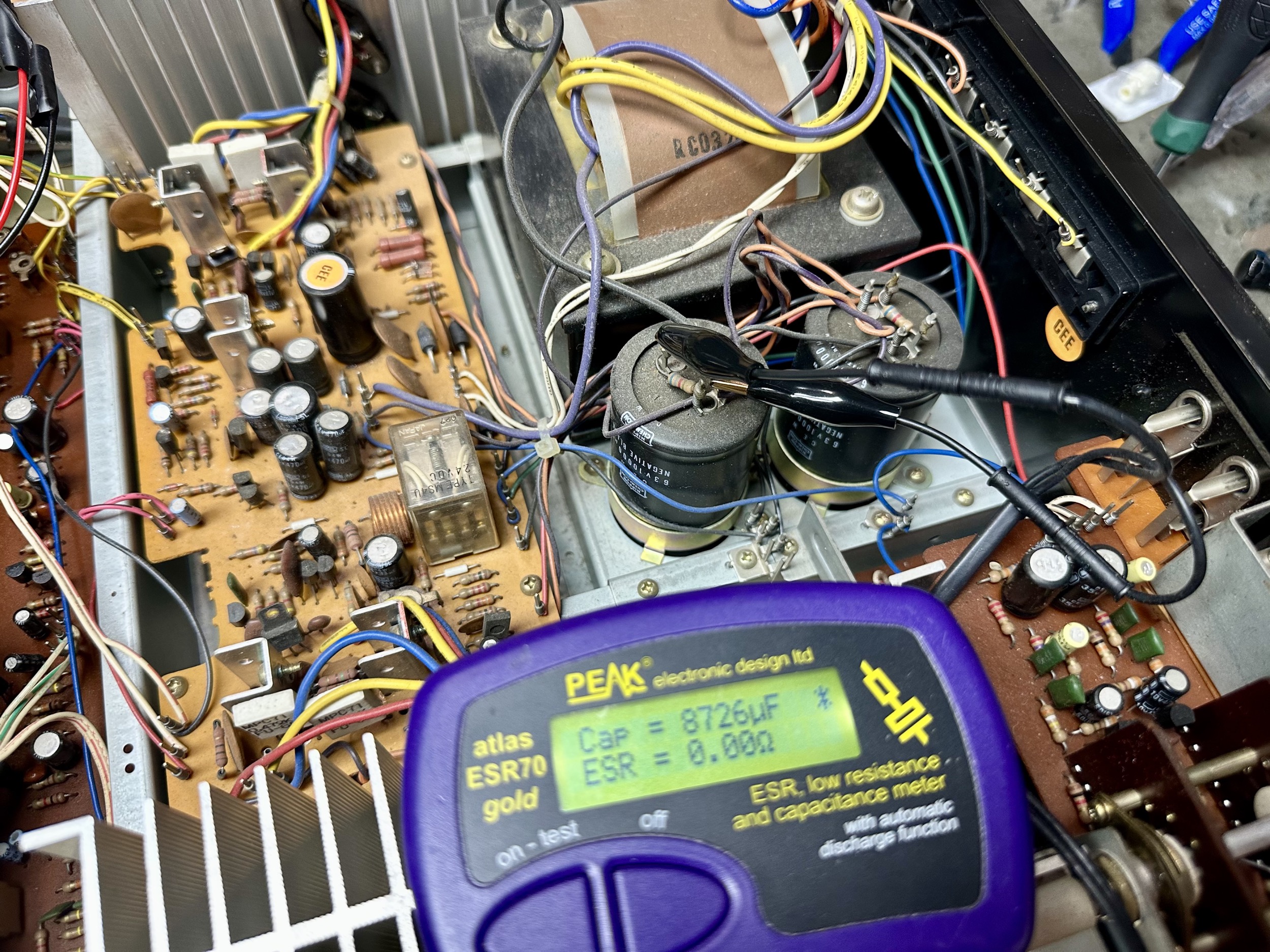

Buffer elco's van 10.000uF in perfecte conditie

Buffer elco's van 10.000uF in perfecte conditie

Buffer elco's van 10.000uF in perfecte conditie

Buffer elco's van 10.000uF in perfecte conditie

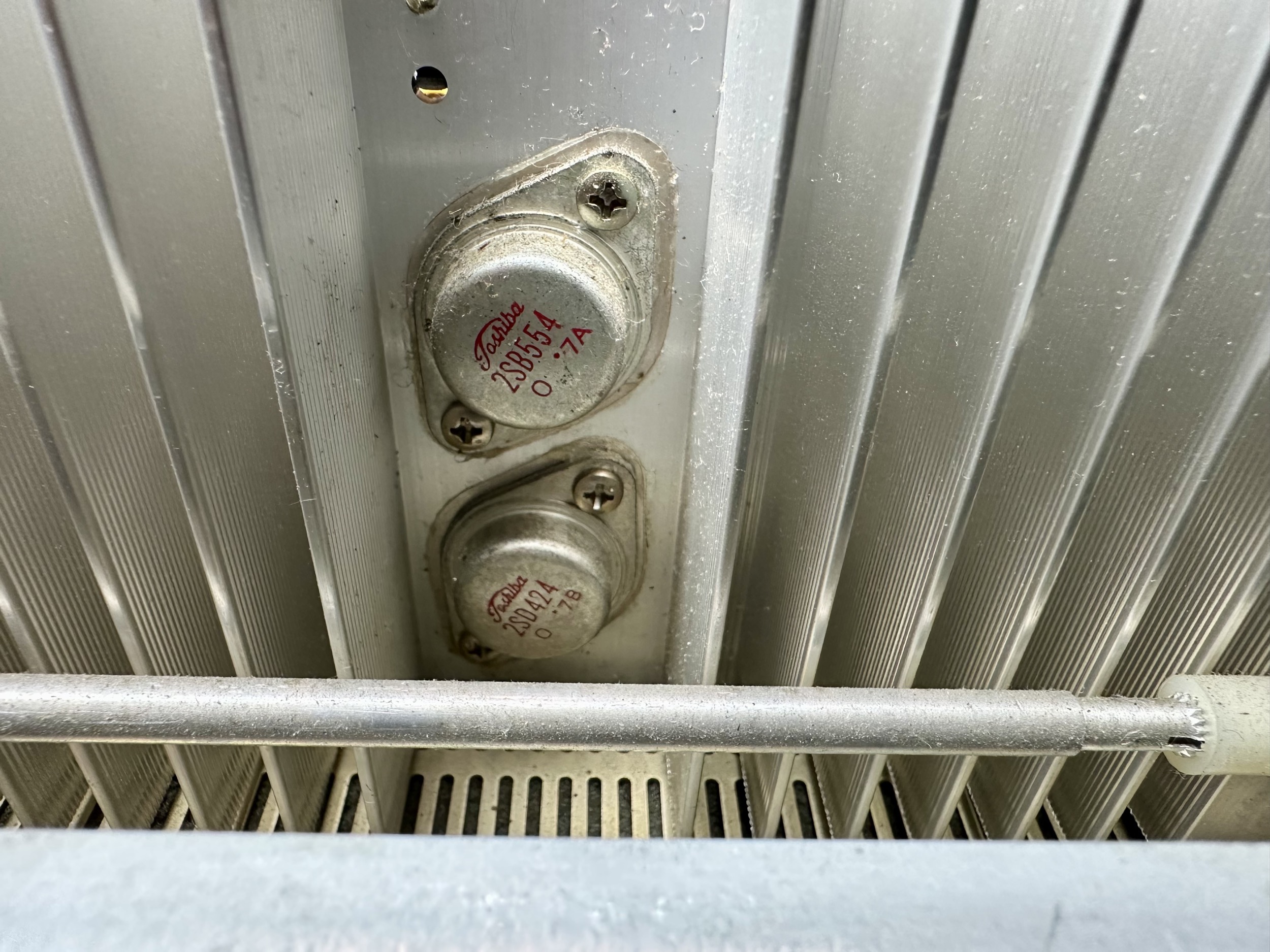

Eind transistoren van AM-2800

Eind transistoren van AM-2800

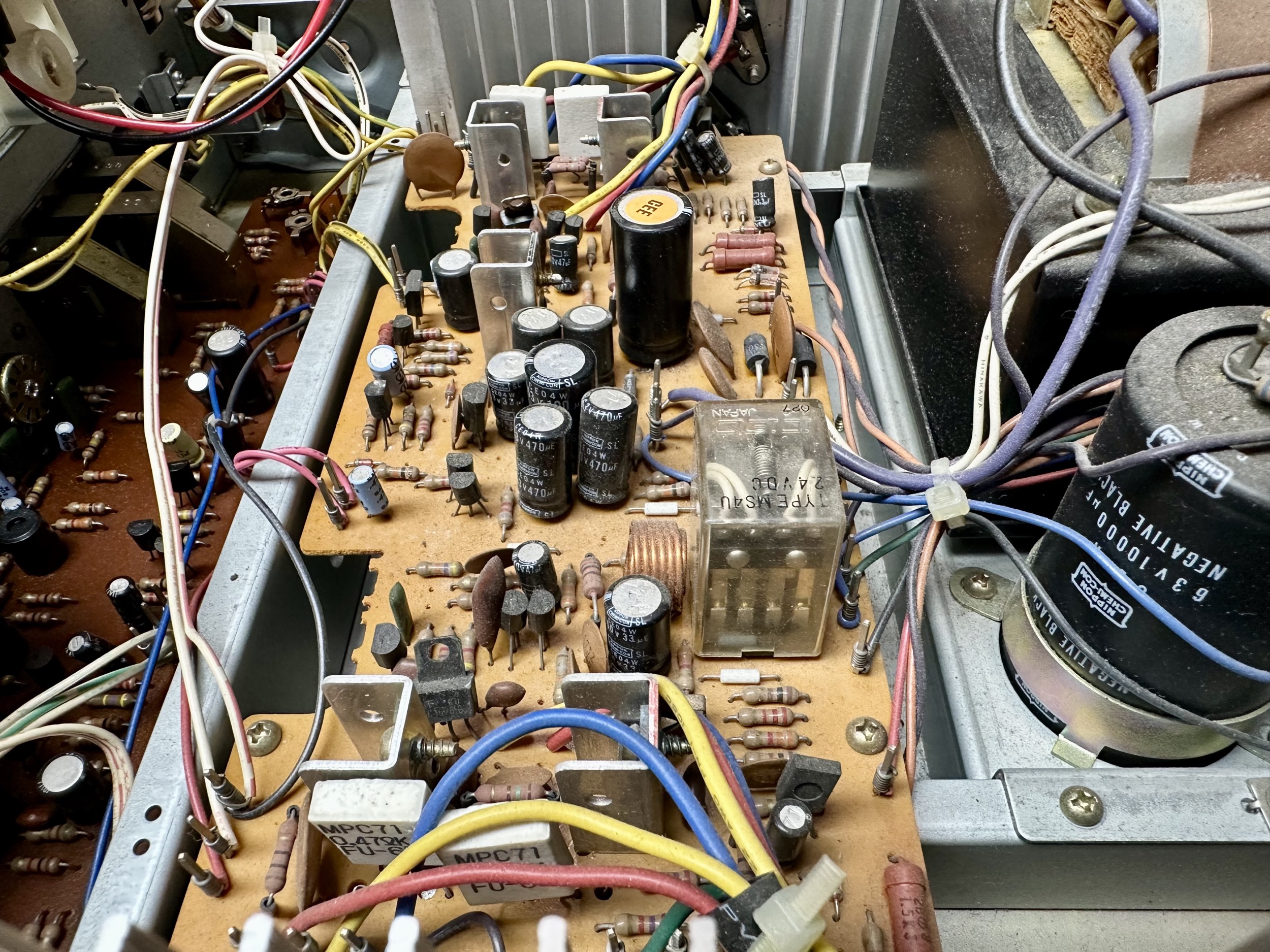

Eindversterker printplaat van Akai AM-2800

Eindversterker printplaat van Akai AM-2800

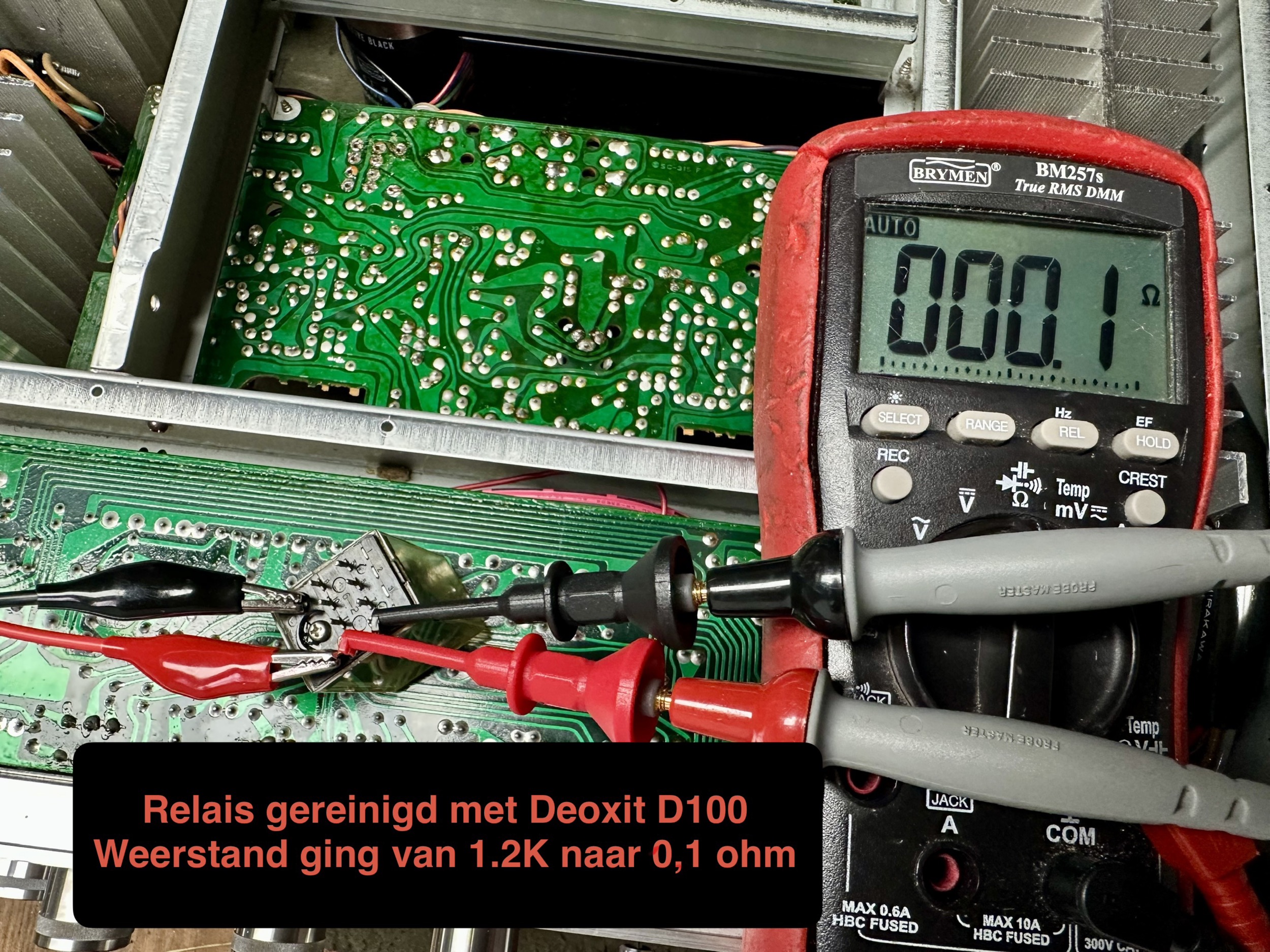

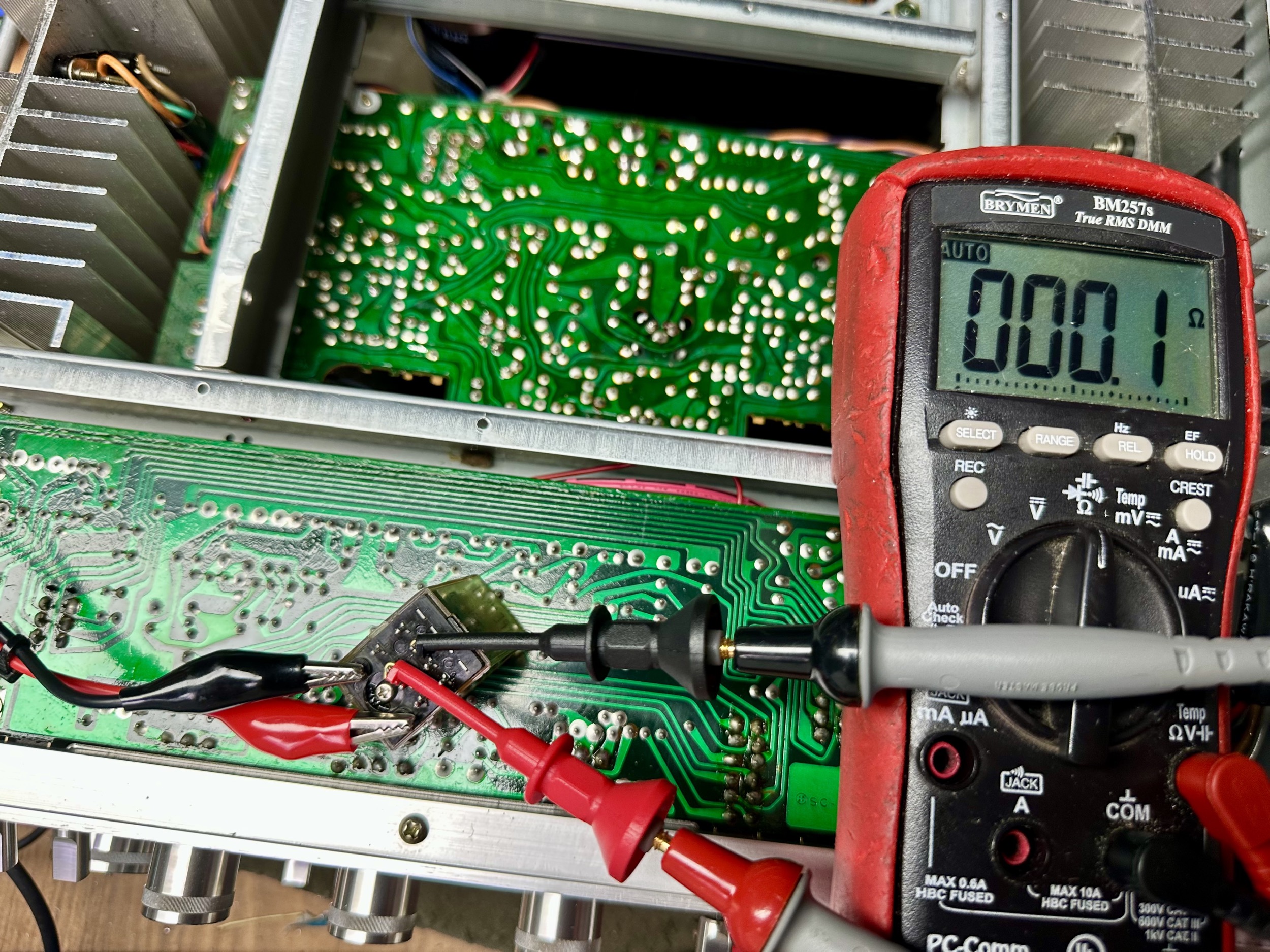

Relais van Akai AM-2800

Relais van Akai AM-2800

Relais van Akai AM-2800

Relais van Akai AM-2800

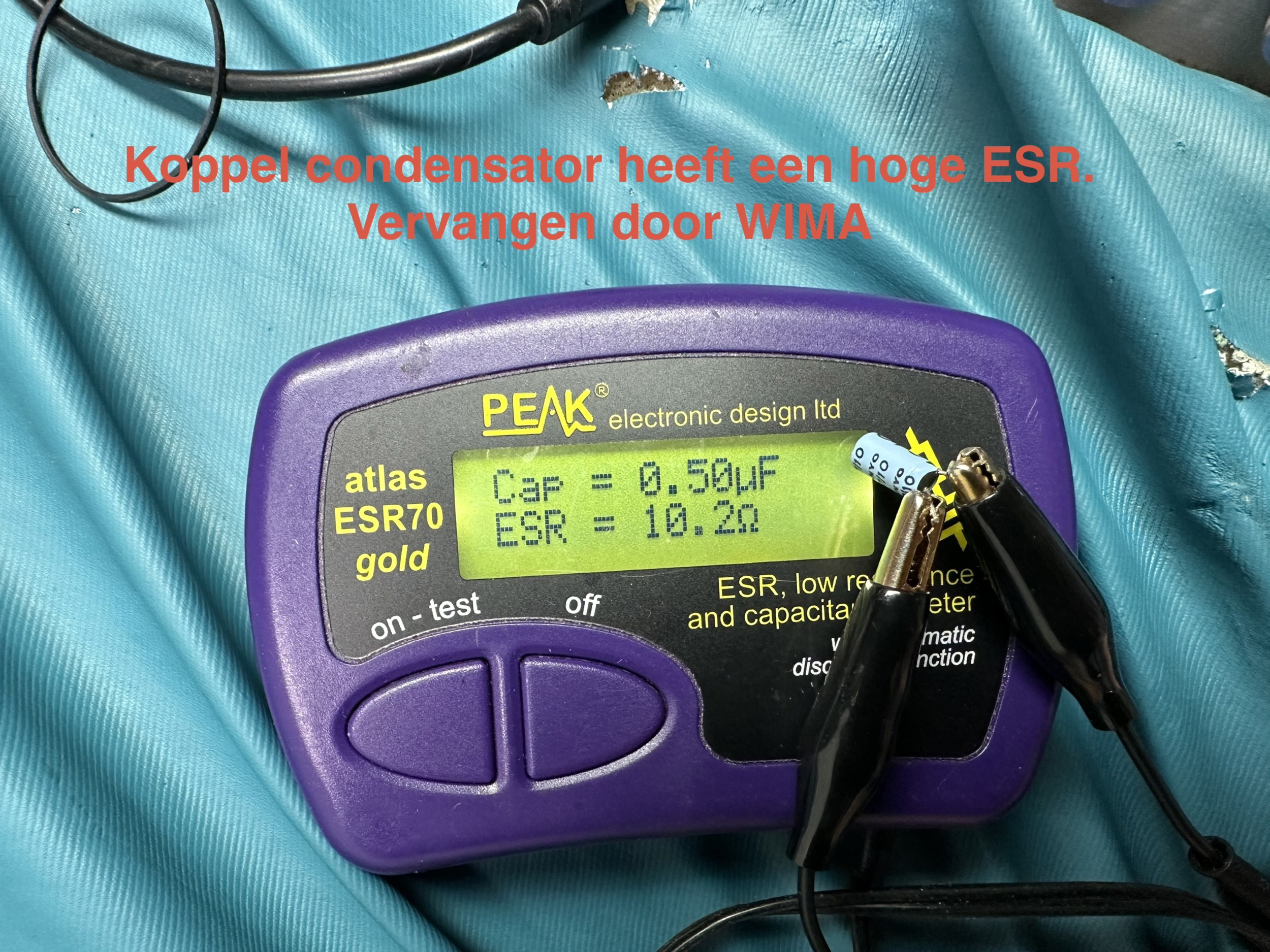

Koppelcondensator aan de ESR meter

Koppelcondensator aan de ESR meter

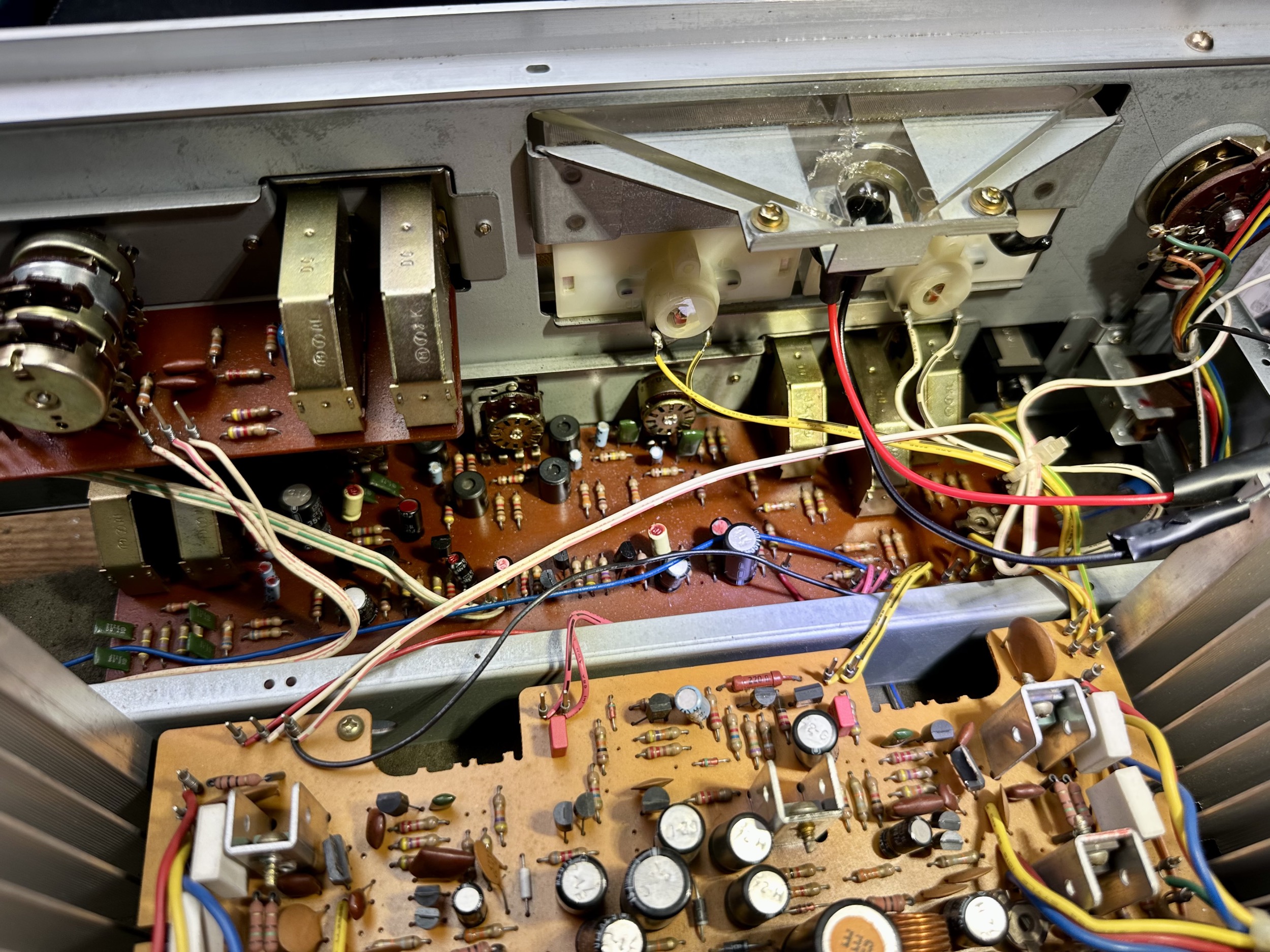

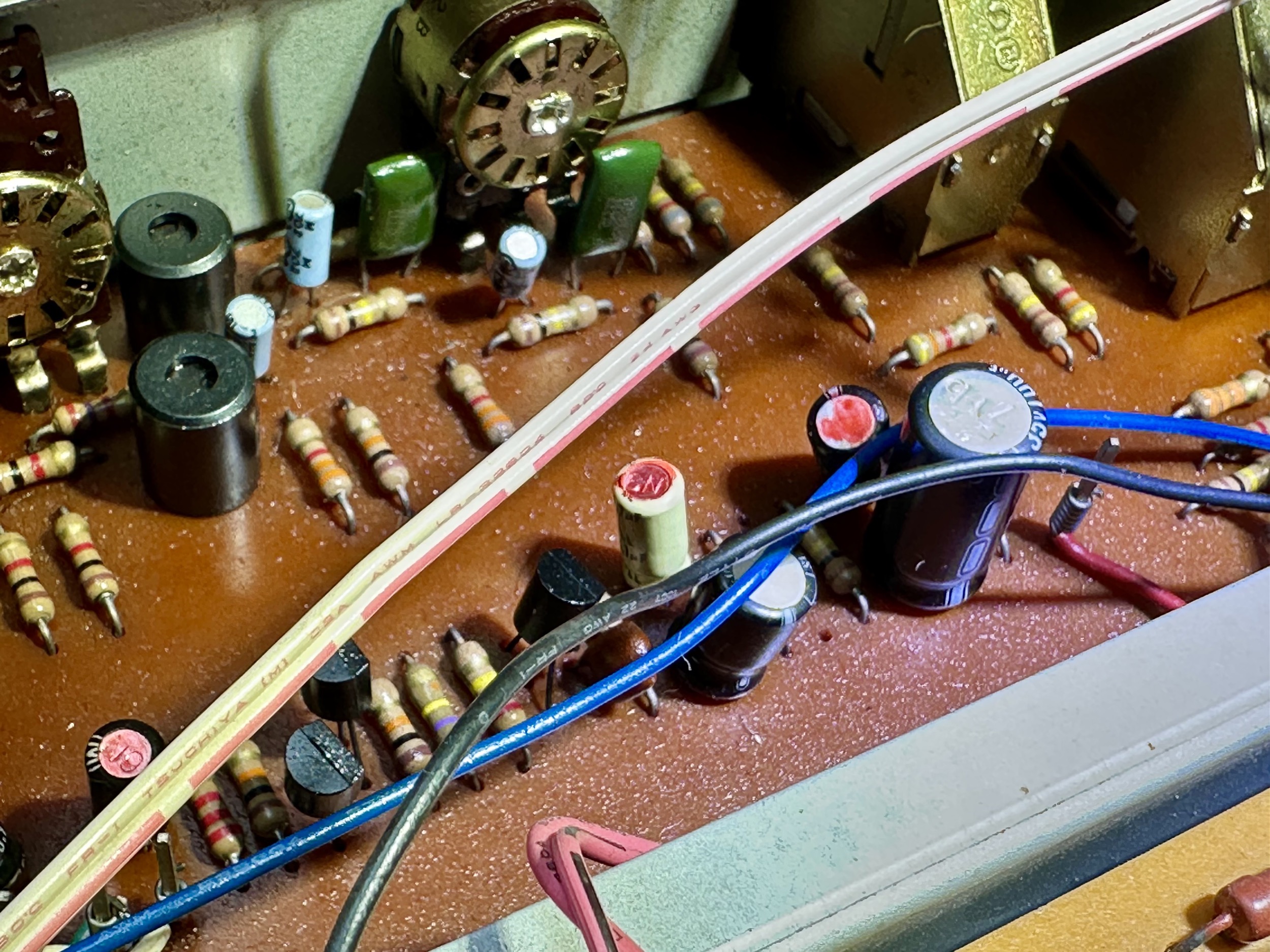

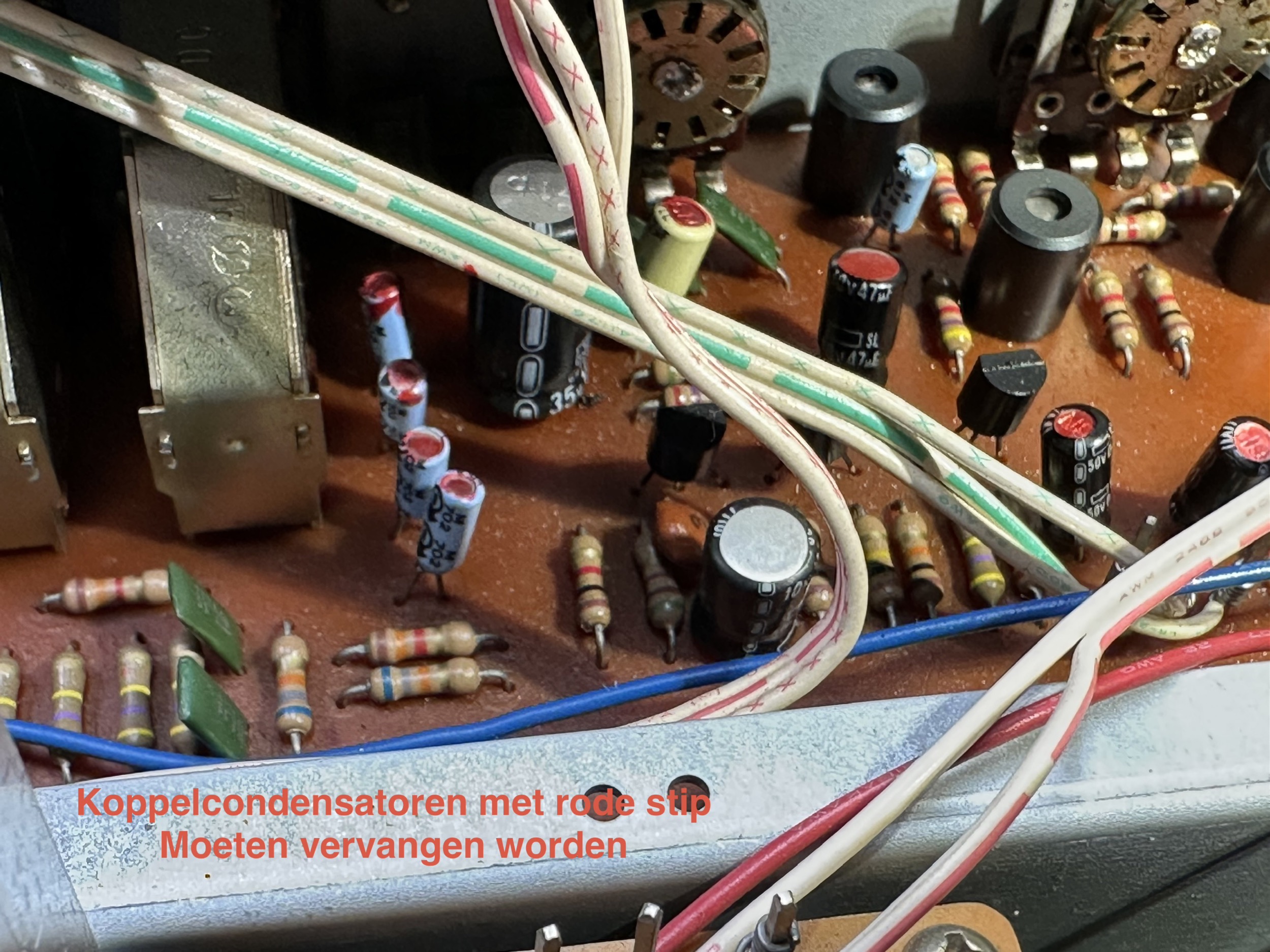

Voorversterker printplaat van Akai AM-2800

Voorversterker printplaat van Akai AM-2800

Voorversterker printplaat van Akai AM-2800

Voorversterker printplaat van Akai AM-2800

Voorversterker printplaat van Akai AM-2800

Voorversterker printplaat van Akai AM-2800

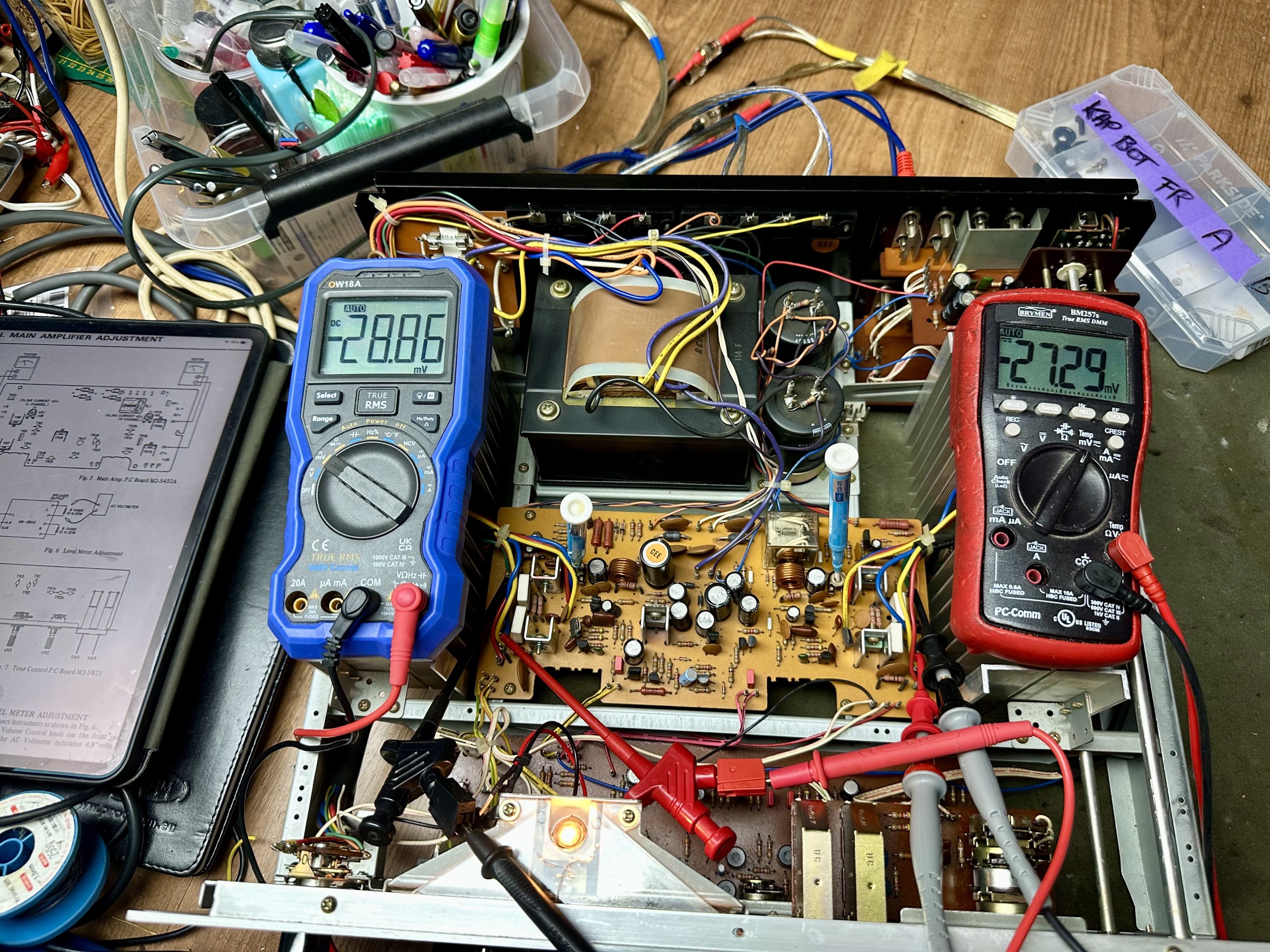

Bias afregelen van Akai AM-2800 op 30mV

Bias afregelen van Akai AM-2800 op 30mV

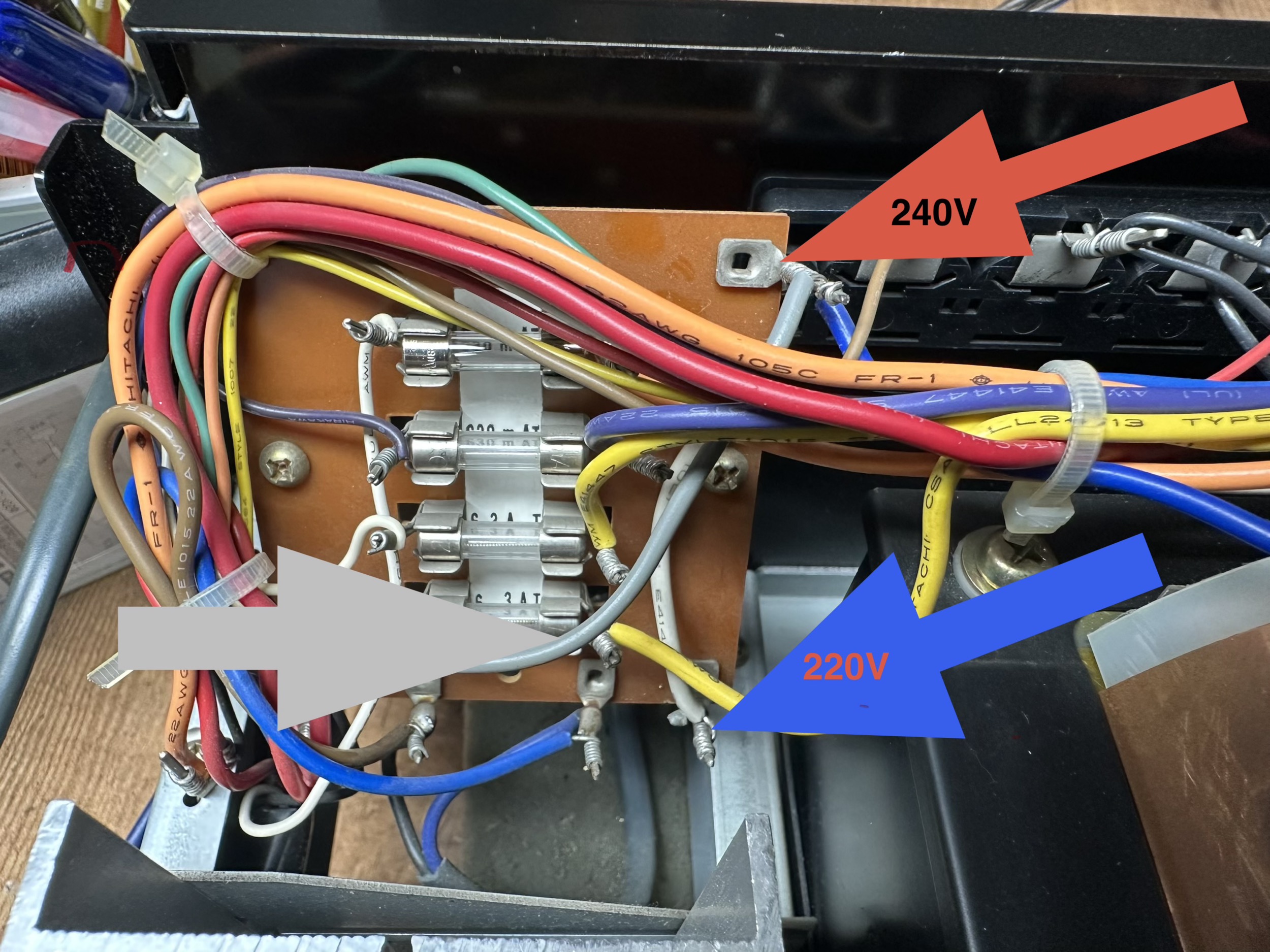

220v naar 240v omzetten in versterker

220v naar 240v omzetten in versterker

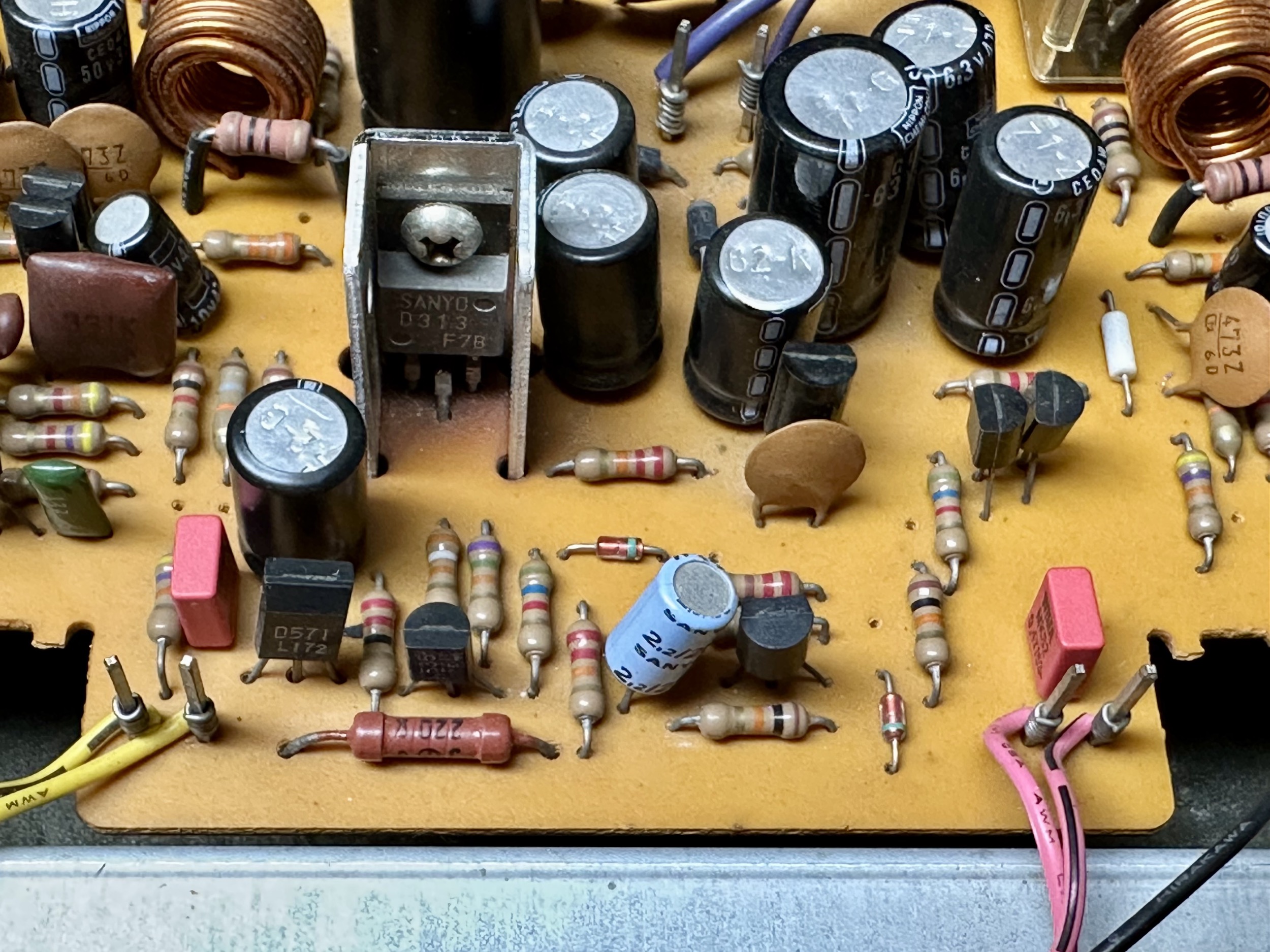

Nieuwe WIMA koppelcondensatoren op eindversterker AM-2800

Nieuwe WIMA koppelcondensatoren op eindversterker AM-2800

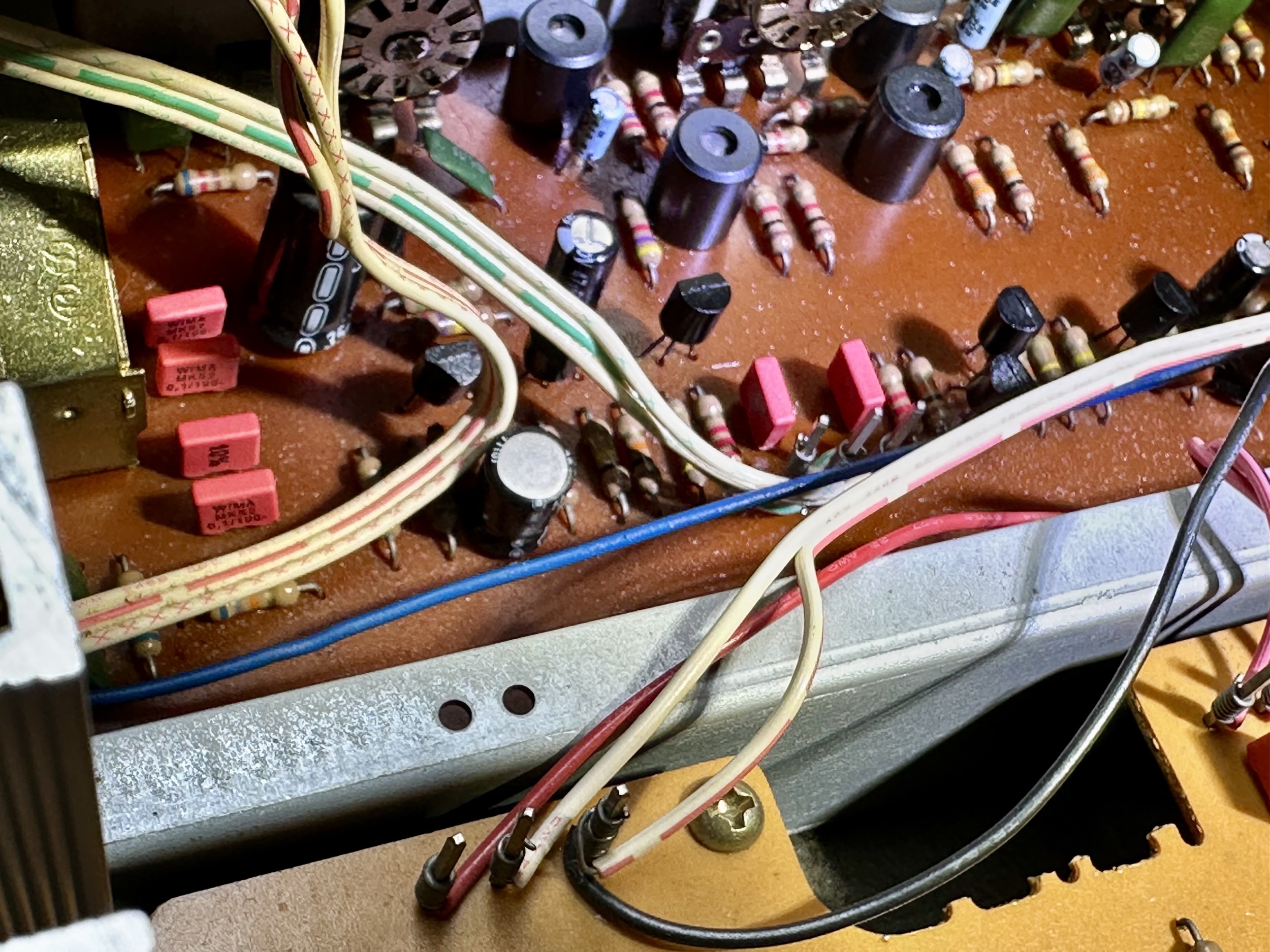

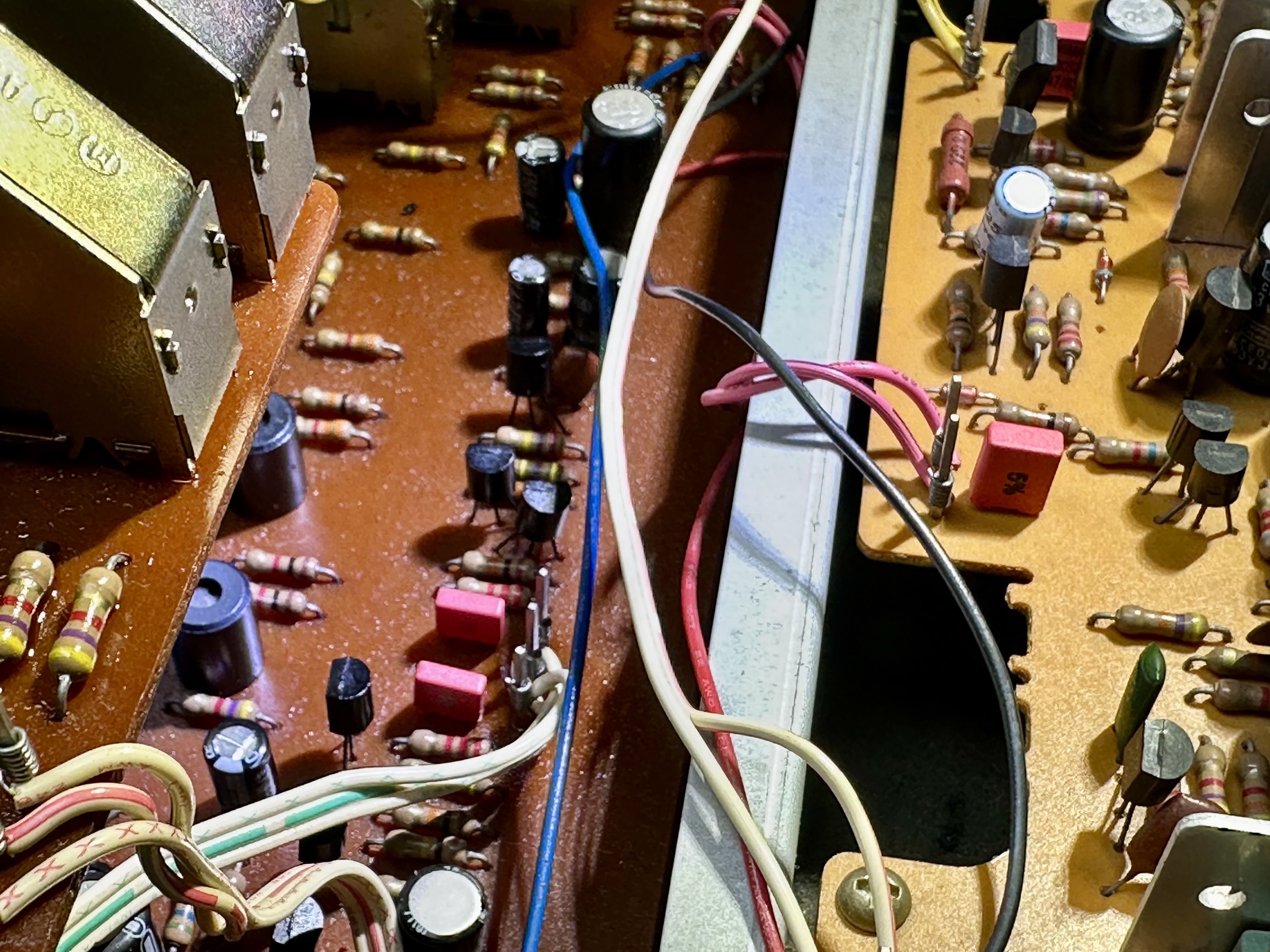

Nieuwe WIMA koppelcondensatoren op voorversterker AM-2800

Nieuwe WIMA koppelcondensatoren op voorversterker AM-2800

Nieuwe WIMA koppelcondensatoren op voorversterker AM-2800

Nieuwe WIMA koppelcondensatoren op voorversterker AM-2800
