Akai
AM-2800

Klacht:
Versterker doet niuks meer. Van binnen erg vies met stof en haren. Ook is er op diverse plekken een soort lijm aanwezig.

Diagnose:
- Extreem vies
- Verlichting VU meter defect
- De schakelaar voor de speaker keuze is beschadigd en staat wat krom. Tevens is deze knop niet meer aanwezig.
- Knop van de ingangsselectie staat wat scheef.
- Alle condensatoren doorgemeten en meerdere zijn vcan slechte kwaliteit. Onverwacht gezien de eerdere reparaties aan dit type versterker.
- Buffer elco's moeten vervangen worden.


Reparatie 1:
- 220v naar 240v omgezet. Erg gemakkelijk dmv verplaatsen van de zekering.
- Grondige reiniging van de binnenkant met stofzuiger en IPA.
- Relais uitgesoldeerd en doorgemeten. Overgangsweerstand van de contacten is extreem hoog.
- Relais kunnen reinigen en terugplaatsen.
- 12.000uF/63V Buffer elco's vervangen door twee 15.000uF/63V Nichicon versies. Helaas mogen deze types een tolerantie hebben van 20%. Dus in de praktijk is de 15.000uF slecht iets meer dan 13.000uF.
De versterker "werkt" weer een beetje. Geeft geluid maar is nog niet goed. Tevens schakelt het luidspreker relais bij een kleine belasting al uit. Alsof hij een kortsluiting detecteert
Reparatie 2:
- Alle koppelcondensatoren vervangen.
- Eindversterker: TR1 en TR2 (2SA640) vervangen door gematchte 2SA992. Deze thermisch gekoppeld met krimpkous. Hiermee is het knisperen verdwenen.
- Het schakelen van het relais zou veroorzaakt kunnen worden door DC op de uitgang. Dit is na de vervanging van TR1 en 2 slechts enkele milivolts. Het probleem lijkt te zitten in de condensatoren rondom deze beveiliging.
- Alle condensatoren van de voeding en de beveiliging vervangen door Panasonic. Het schakelen van het relais is hiermee opgelost. De ESR van diverse types was te hoog.
- De voorversterker geeft geen zuiver signaal. De transistoren Tr1, 2 en 3 (2SC1222) hebben zwarte pootjes. Deze vervangen door gematchte 2SC1845.
- De koppelcondensatoren van de voorversterker vervangen. De overige condensatoren zijn nog van prima kwaliteit en deze dus laten zitten.
- VU verlichting vervangen door een 12 volt COB led strip. De aanwezige AC naar DC omgezet. Netjes afgevlakt om knippering tegen te gaan. "kleine" voorschakelweerstand om de intensiteit wat te dimmen.

Eindoordeel:
YES Gelukt!
Dit lelijke eendje heb ik kunnen omtoveren tot een prachtige, elegante dame op leeftijd.
Tijdens haar ruim 50-jarige leven heeft deze Akai AM-2800 versterker nogal wat meegemaakt. De ooit zo trotse koper heeft deze dame rond 1976 mee naar huis genomen om haar een mooi plekje in de woonkamer te geven. Grote kans dat deze Akai na menig jaar gebruik plaats heeft moeten maken voor "iets" kleiners. De ongetwijfeld TE grote speakers hebben het veld ook moeten ruimen. De Akai is richting zolder gegaan, waar ze nog wat jaartjes stof heeft mogen happen.
Na jaren van verwaarlozing is ze via via bij mij terechtgekomen. Zonder hartslag en met een gehavend uiterlijk. Een aantal kilo's aan stof en haren kwam mijn kamer binnen rollen. Rijp voor de sloop, was het oordeel van de eigenaar.
Soms moet je verder kijken om de schoonheid onder die laag van ouderdom te kunnen zien.
De reparatie bestond deels uit schoonmaken, maar het echte meten en repareren kwam natuurlijk ook aan de orde. Na menig uurtje, maak er maar dagen van, was het lelijke eendje omgetoverd tot deze prachtige dame.
Hoe klinkt deze Akai AM-2800?
Ben ik keer op keer verbaasd over het geluid van de kleinste telg van de familie, de AM-2200, zo onder de indruk ben ik van deze AM-2800. Wat een heerlijke en eerlijke versterkers zijn het toch.
De muziek wordt weergegeven zoals het, in mijn ogen (of moet ik oren zeggen?) zou moeten klinken. Een lekkere strakke en warme bas en een mooi zacht midden en hoog.
Ja, ik ben verliefd op deze dame.
Mijn vrouw heeft het hele traject van begin tot eind waargenomen en gaat akkoord met mijn liefdesverklaring richting de AM-2800. Ze weet dat ze toch altijd op de eerste plaats staat.
Ik heb haar moeten beloven dat deze Akai AM-2800, deze schoonheid van techniek, nu minimaal één jaar in ons midden zal moeten blijven. Ze is het wekelijks wisselen van versterkers zat en wil ook wel eens wat muziek beluisteren zonder eerst weer een studie te moeten volgen in de bediening van de knoppen.
Resume: Ze blijft/blijven.

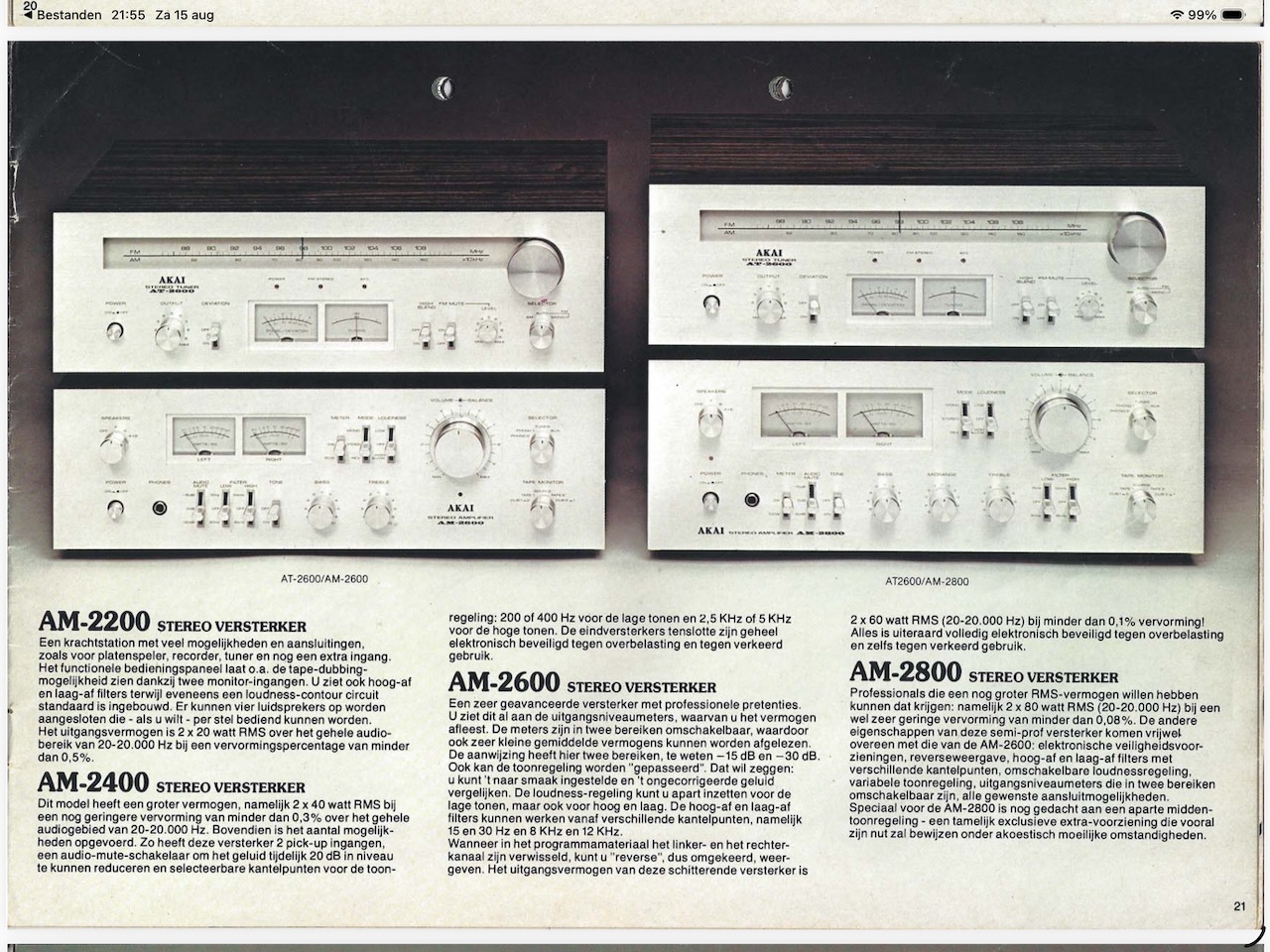

Akai Folder

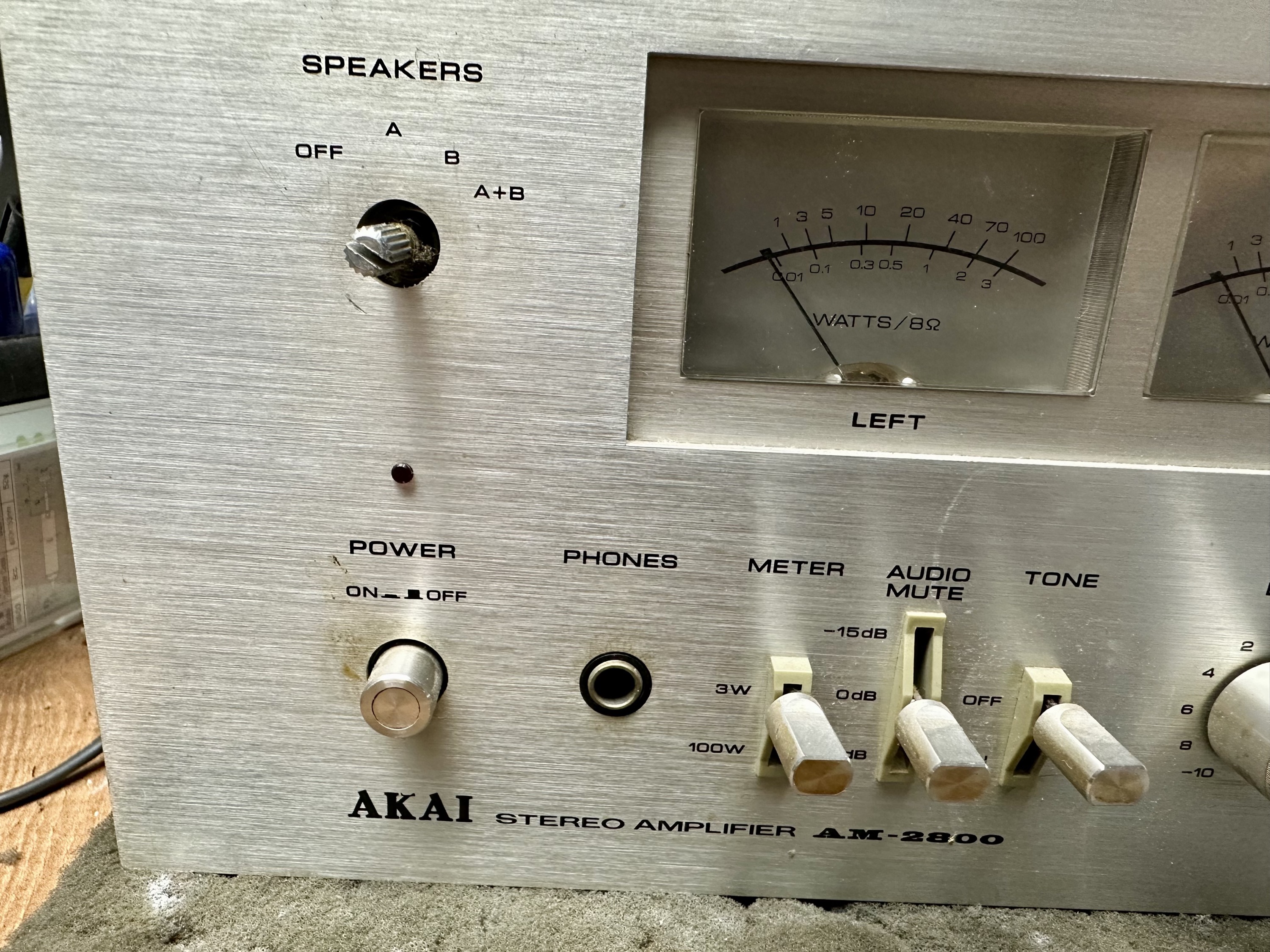

Akai AM 2800 in hele slechte staat

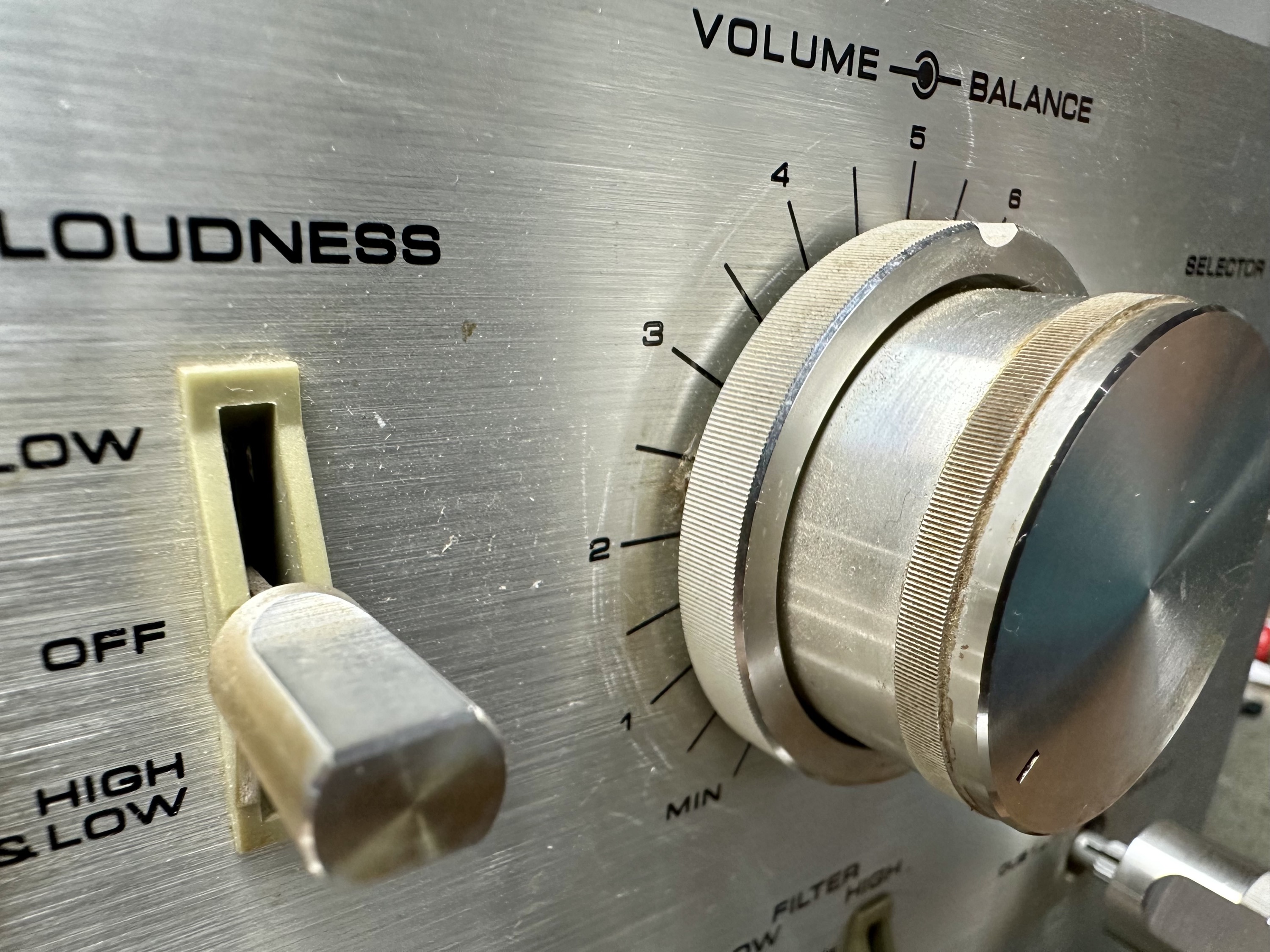

Akai AM 2800 met vieze schakelaars

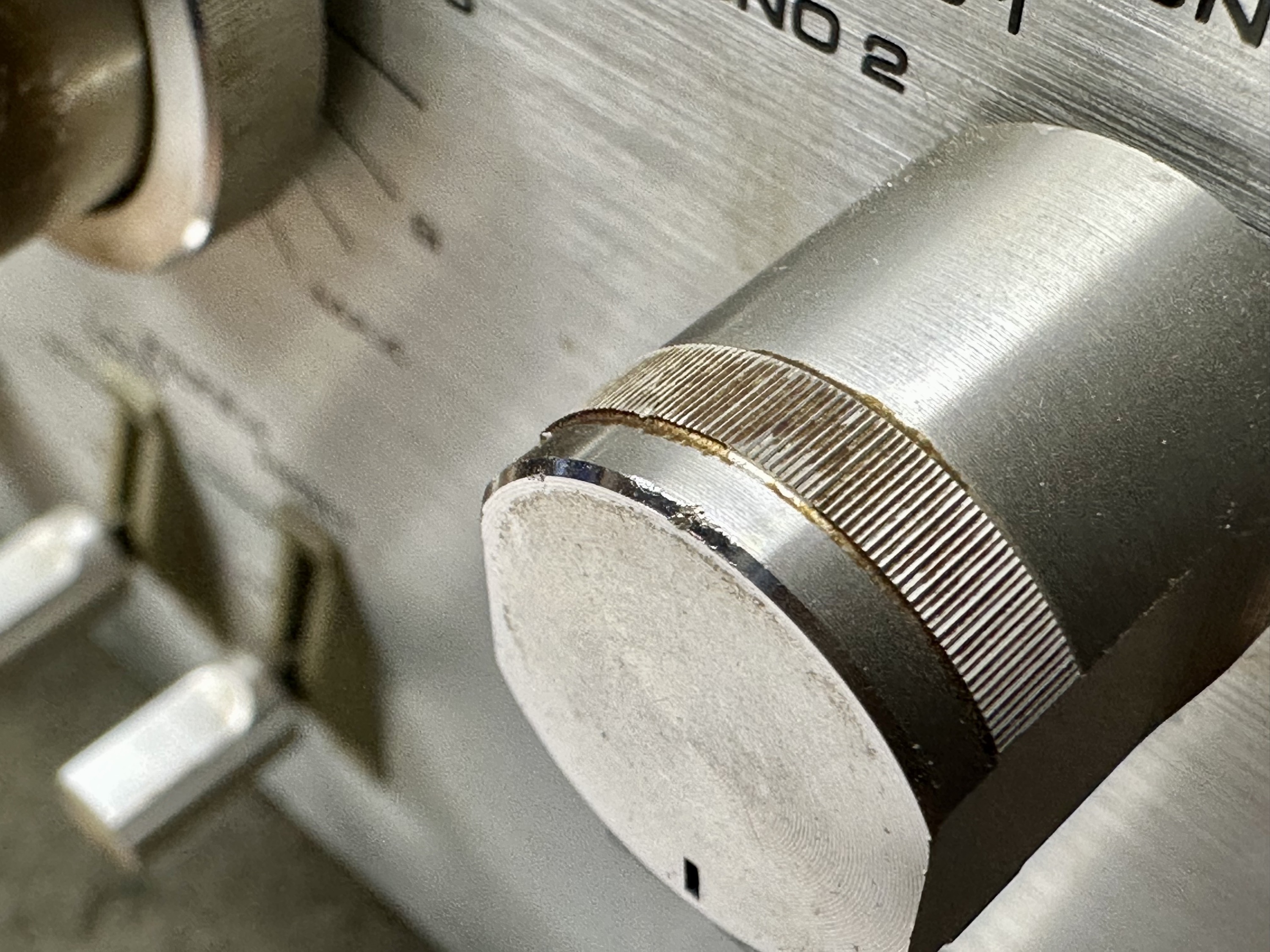

Potmeter knoppen zijn erg vies

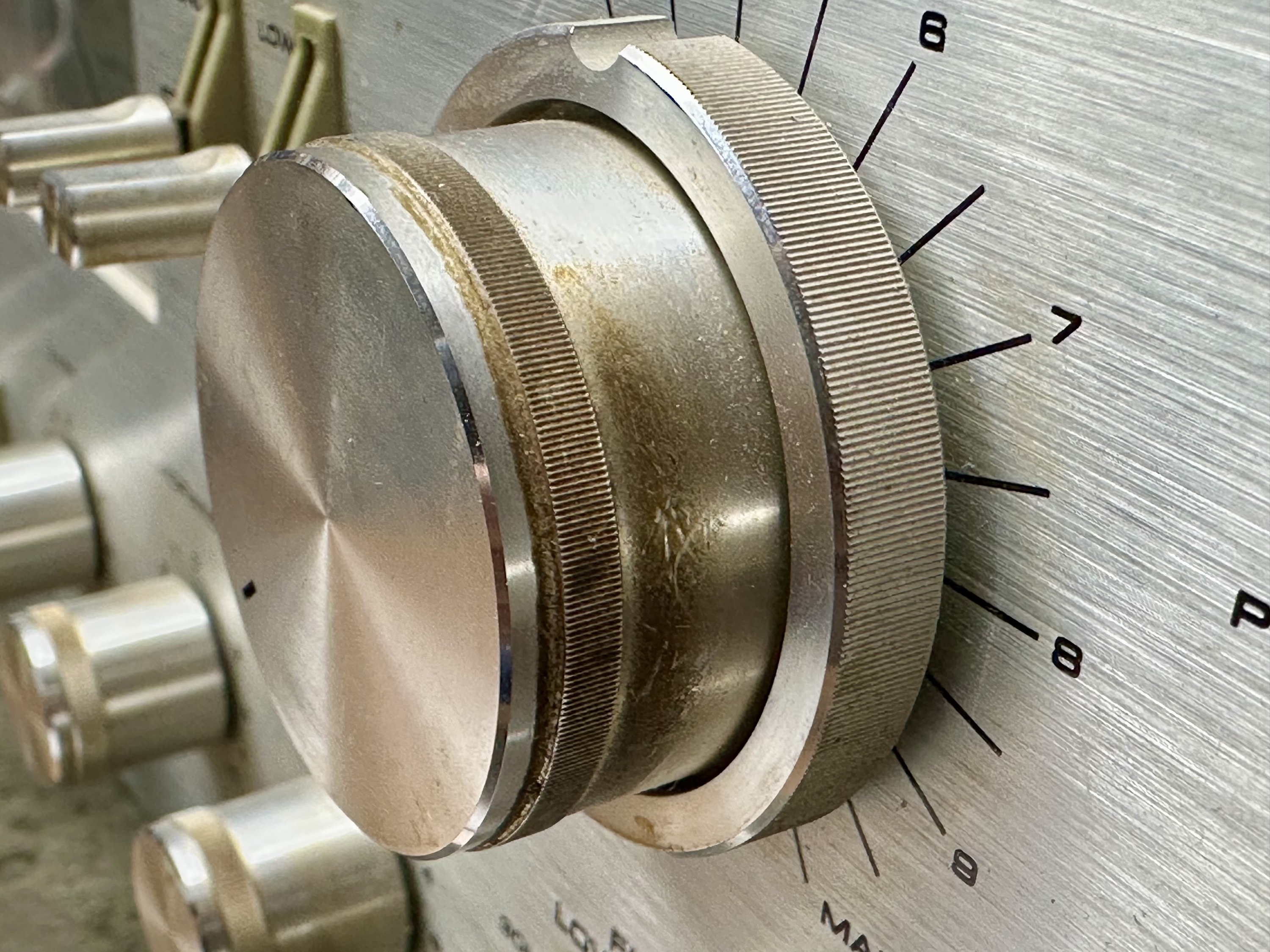

Volume- en balans knoppen ban Akai AM-2800 zijn erg vies

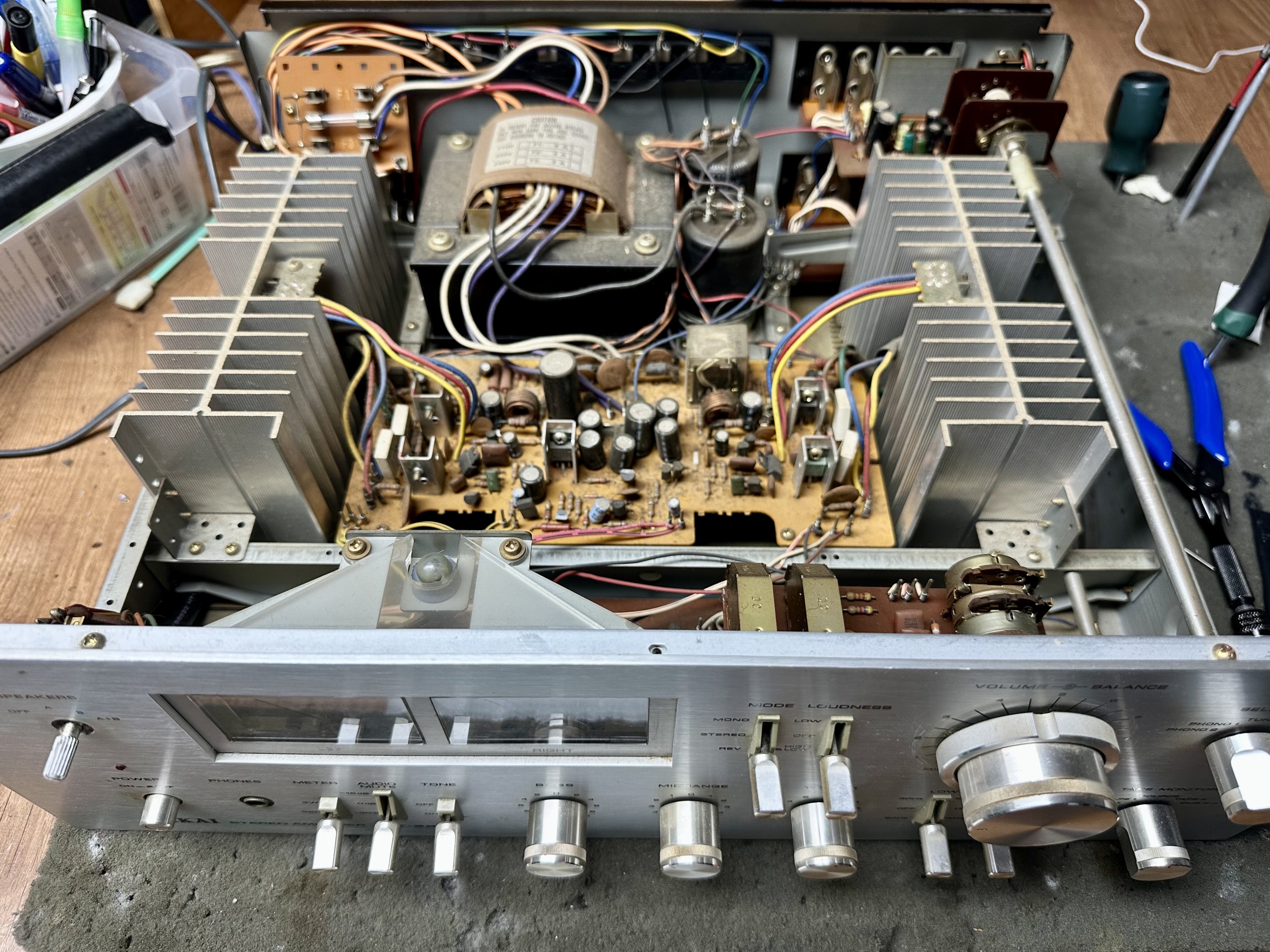

Akai AM-2800 open ter reparatie

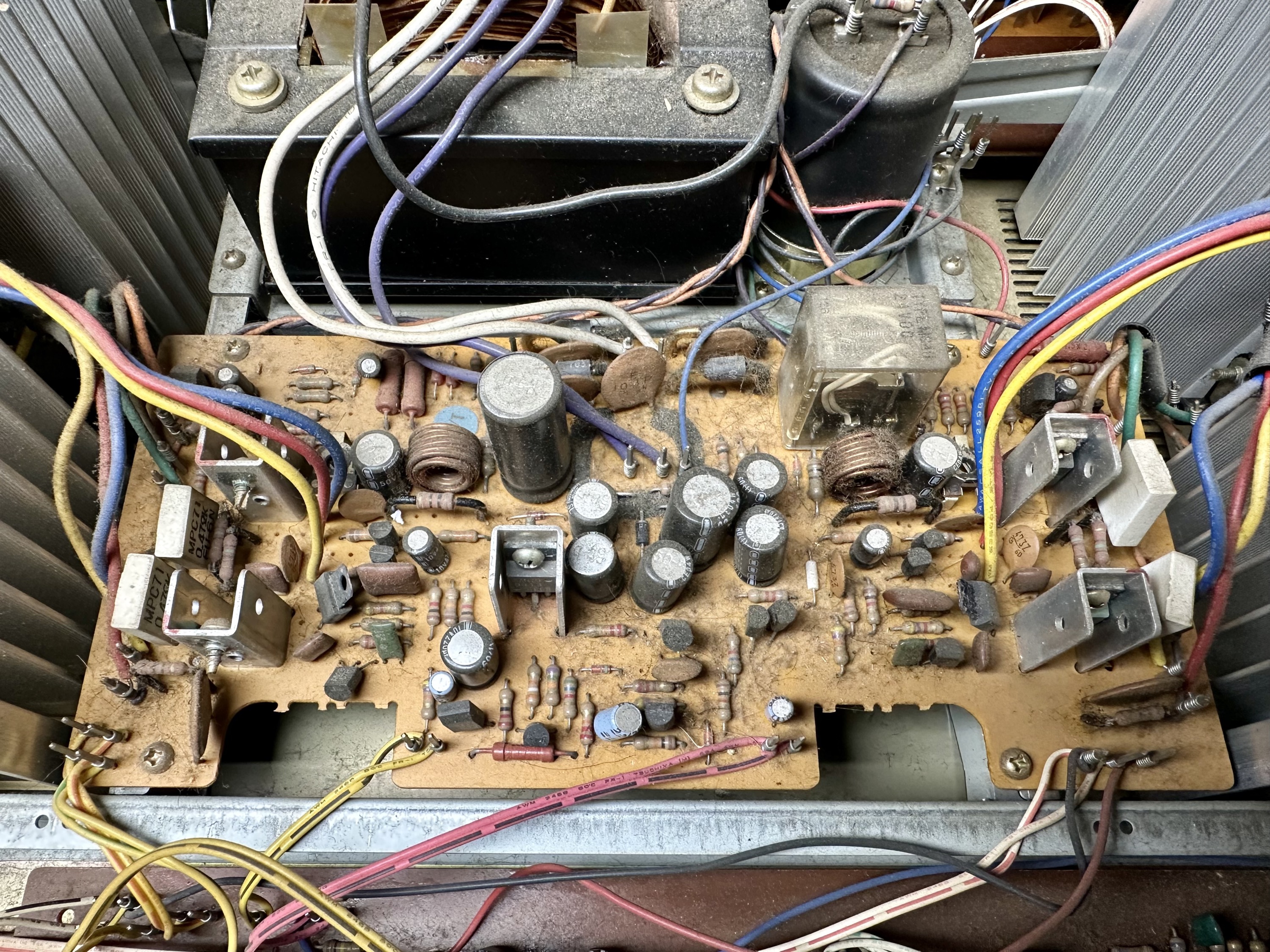

Akai Eindversterker print met stof en haren

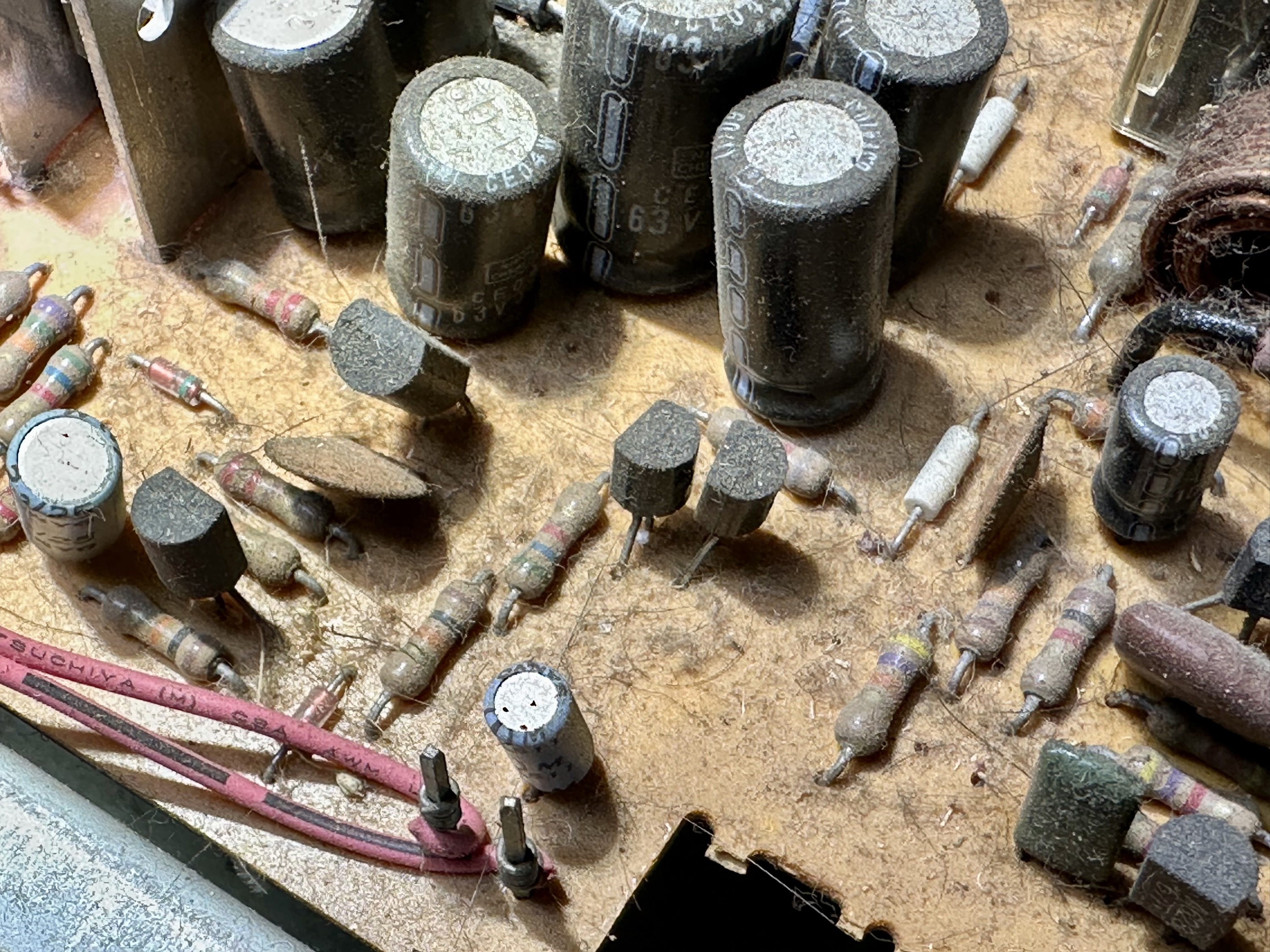

Printplaat van Akai AM-2800 extreem vies met stof en haren

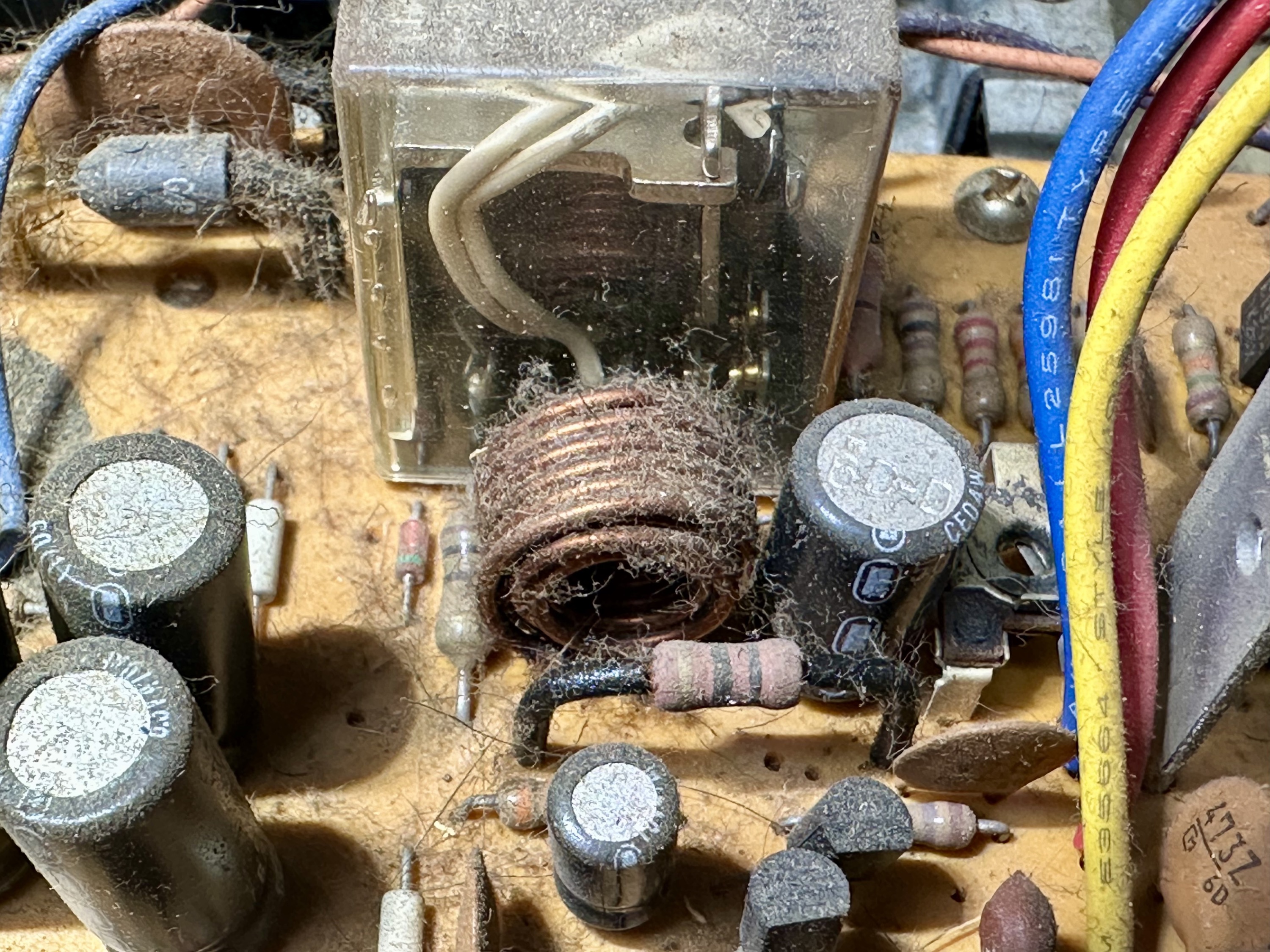

Relais van Akai AM-2800 met vuil

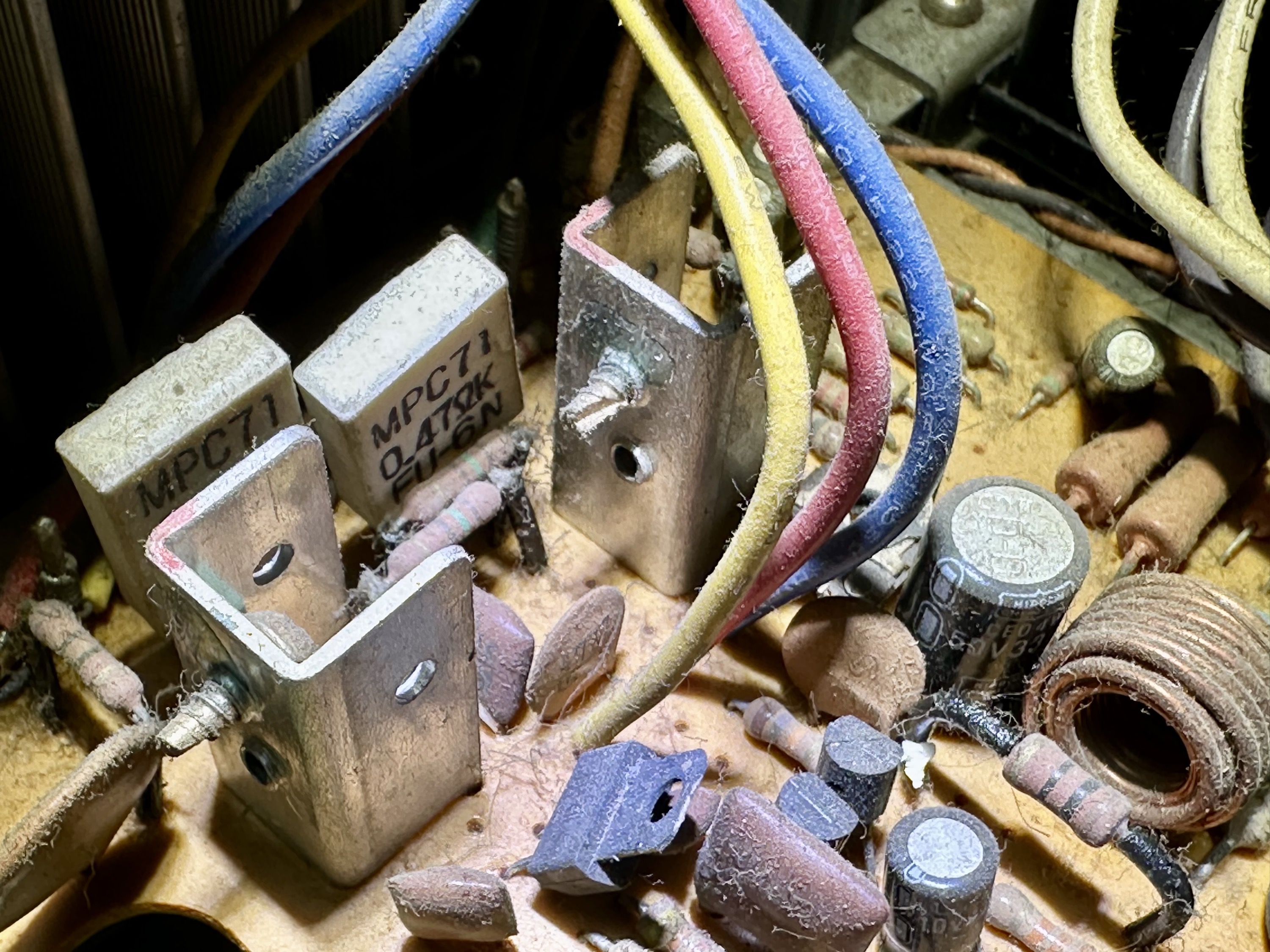

Transistoren van eindversterker vol stof en haren

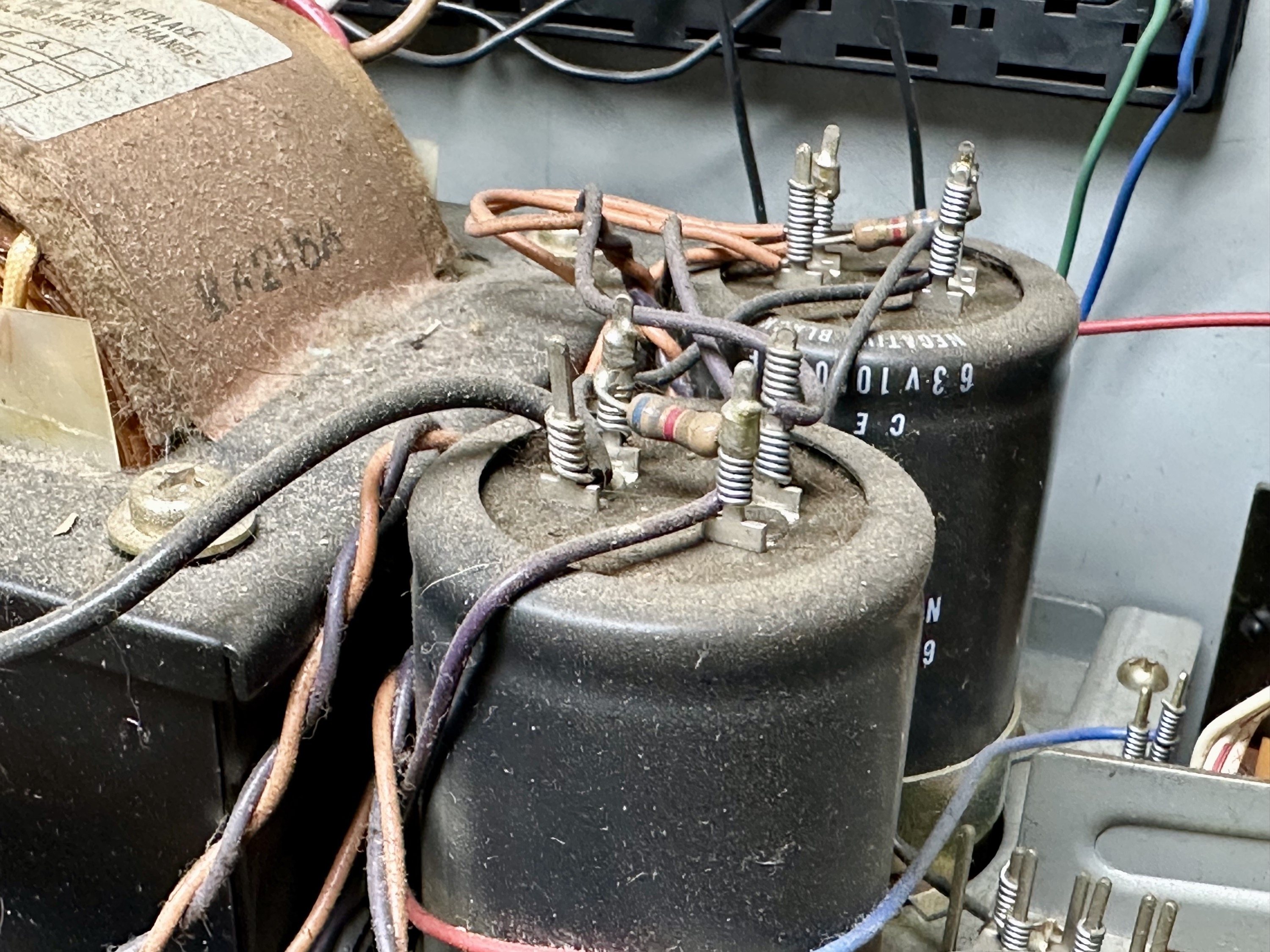

12.000uF condensatoren van Akai versterker

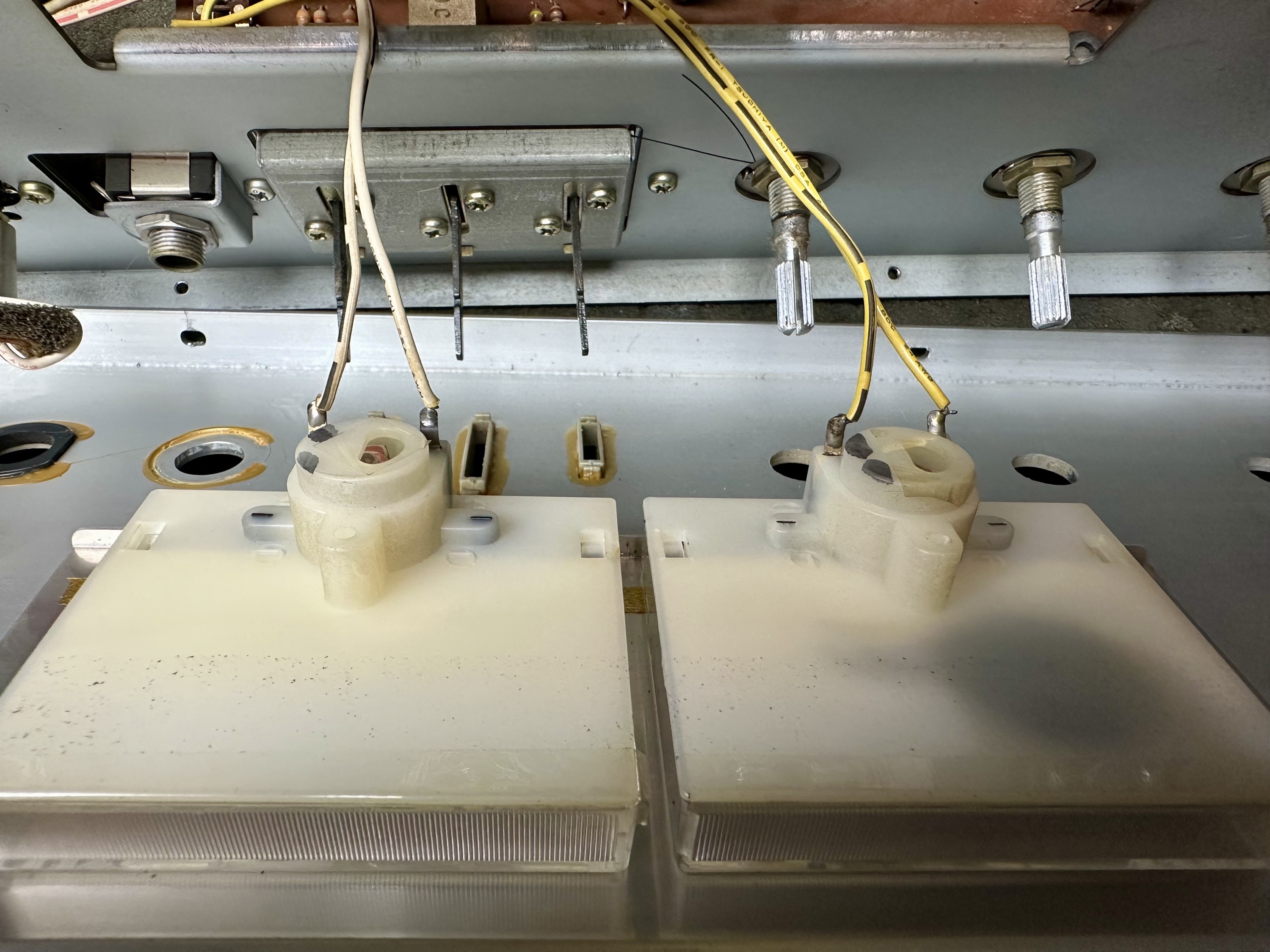

Achterzijde van de VU meters van akai am2800

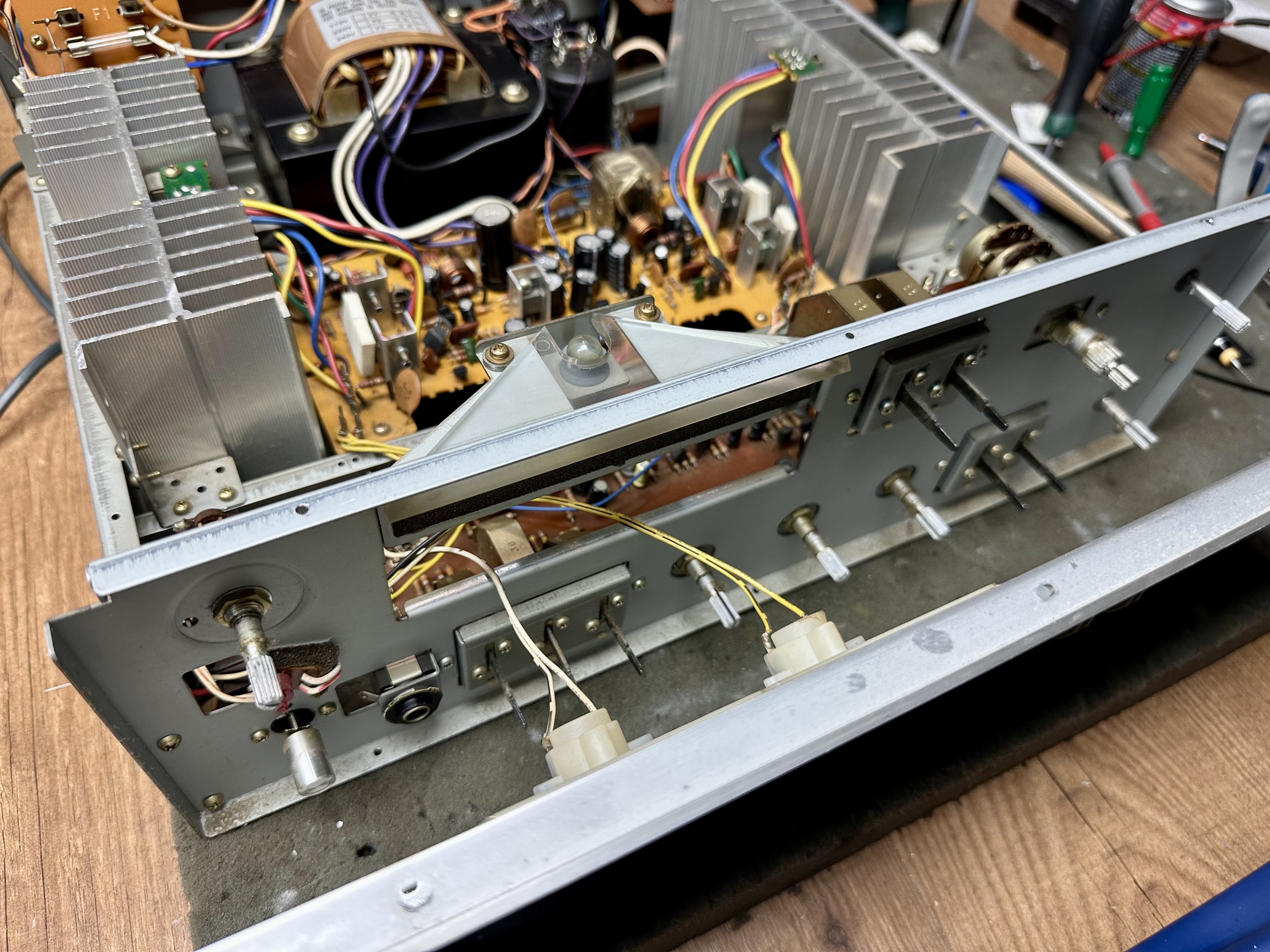

Frontpaneel van Akai AM-2800 losgemaakt voor onderhoud

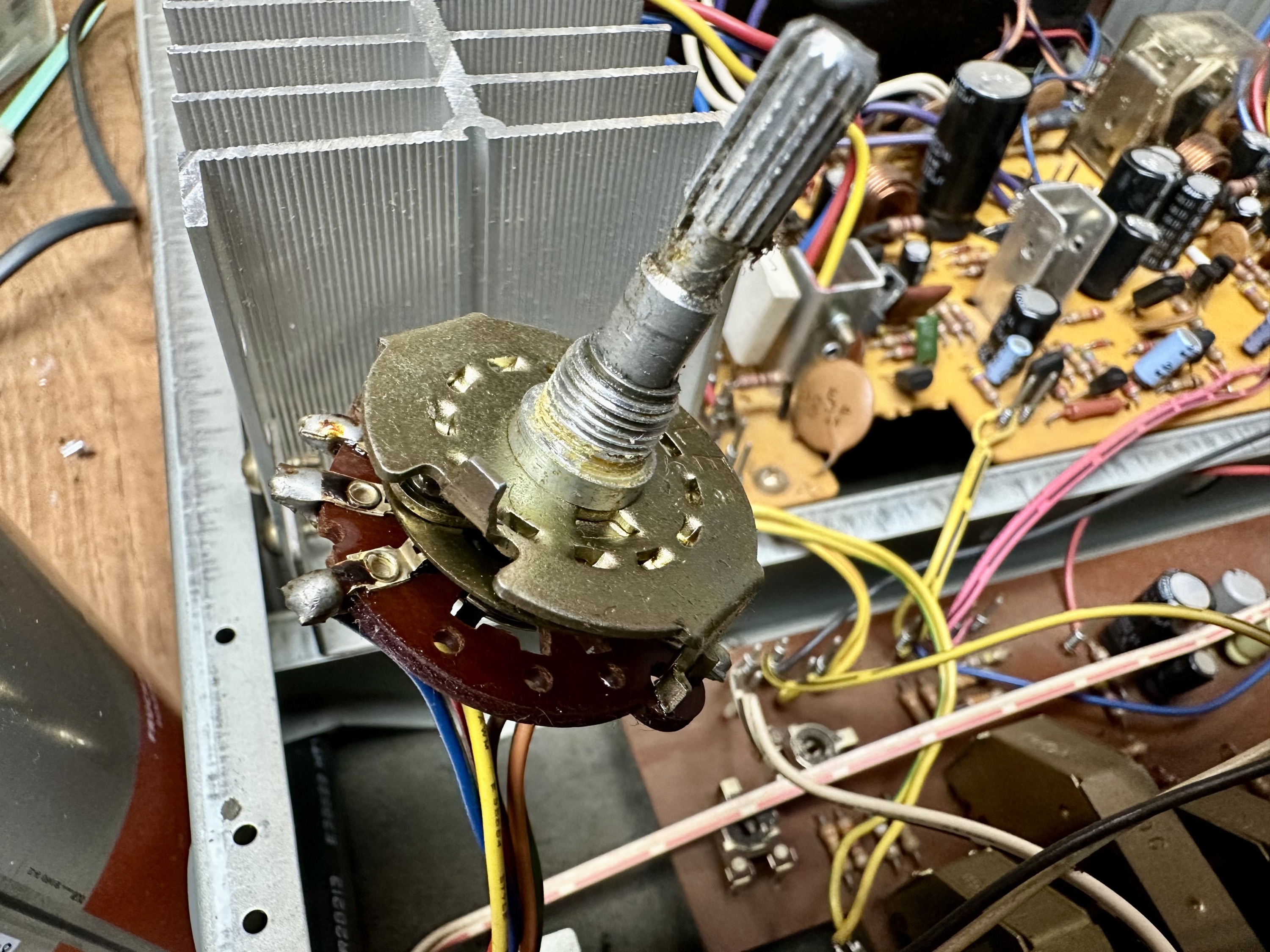

Luidspreker keuze schakelaar verbogen en vies van Akai versterker

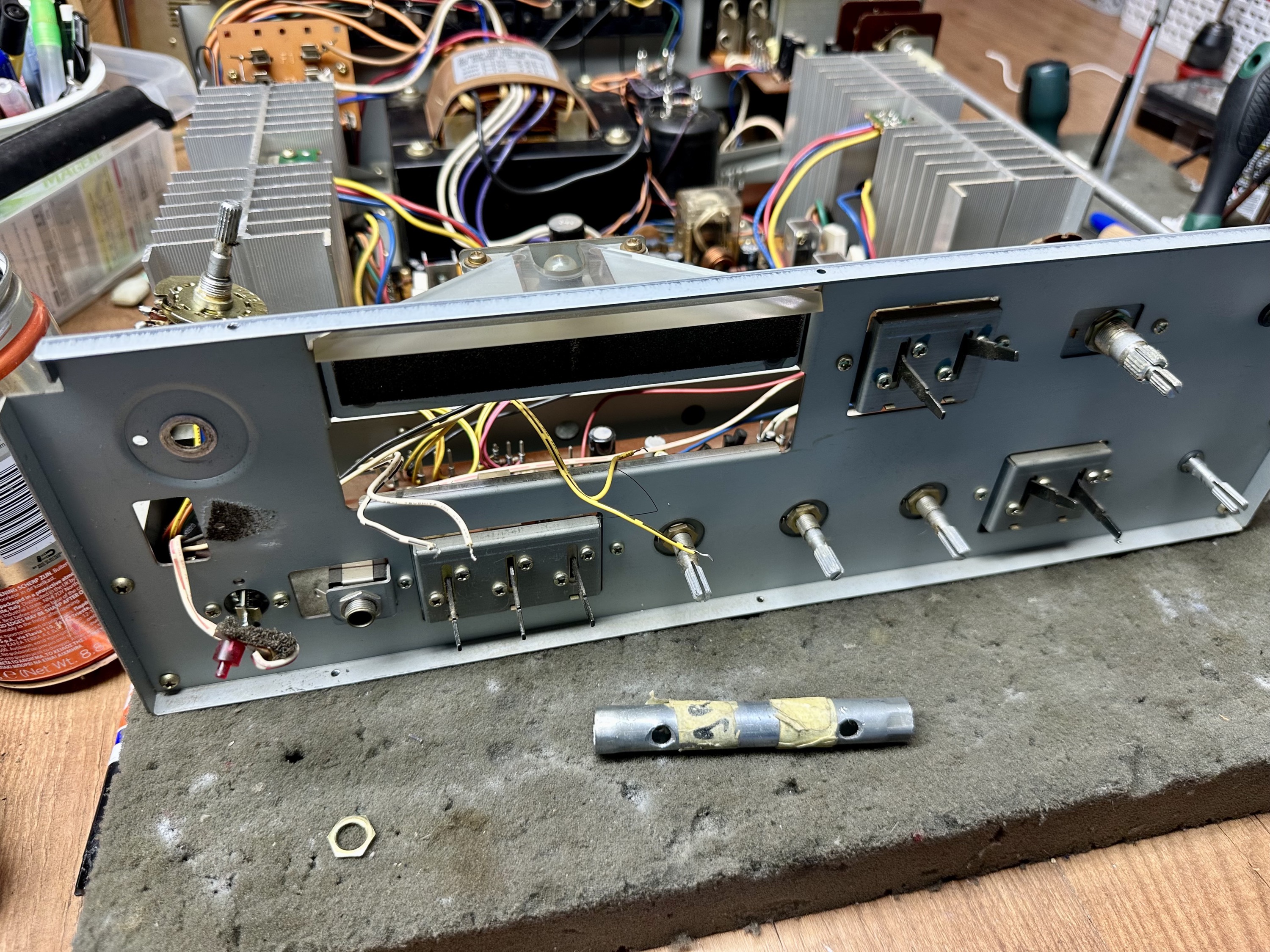

Frontpaneel van Akai AM-2800 losgemaakt ter reiniging

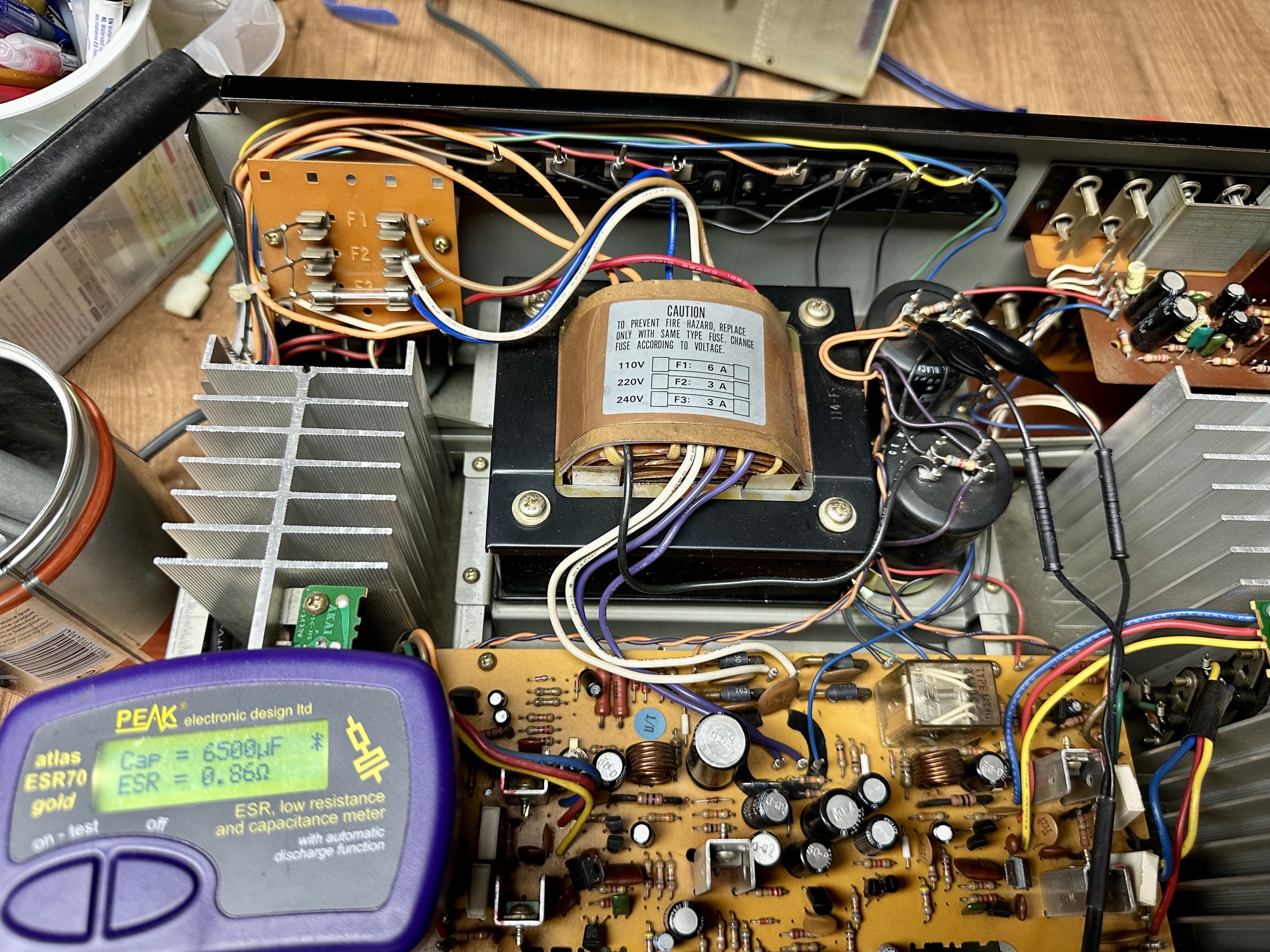

12.000uF condensator heeft nog maar 6000uF over.

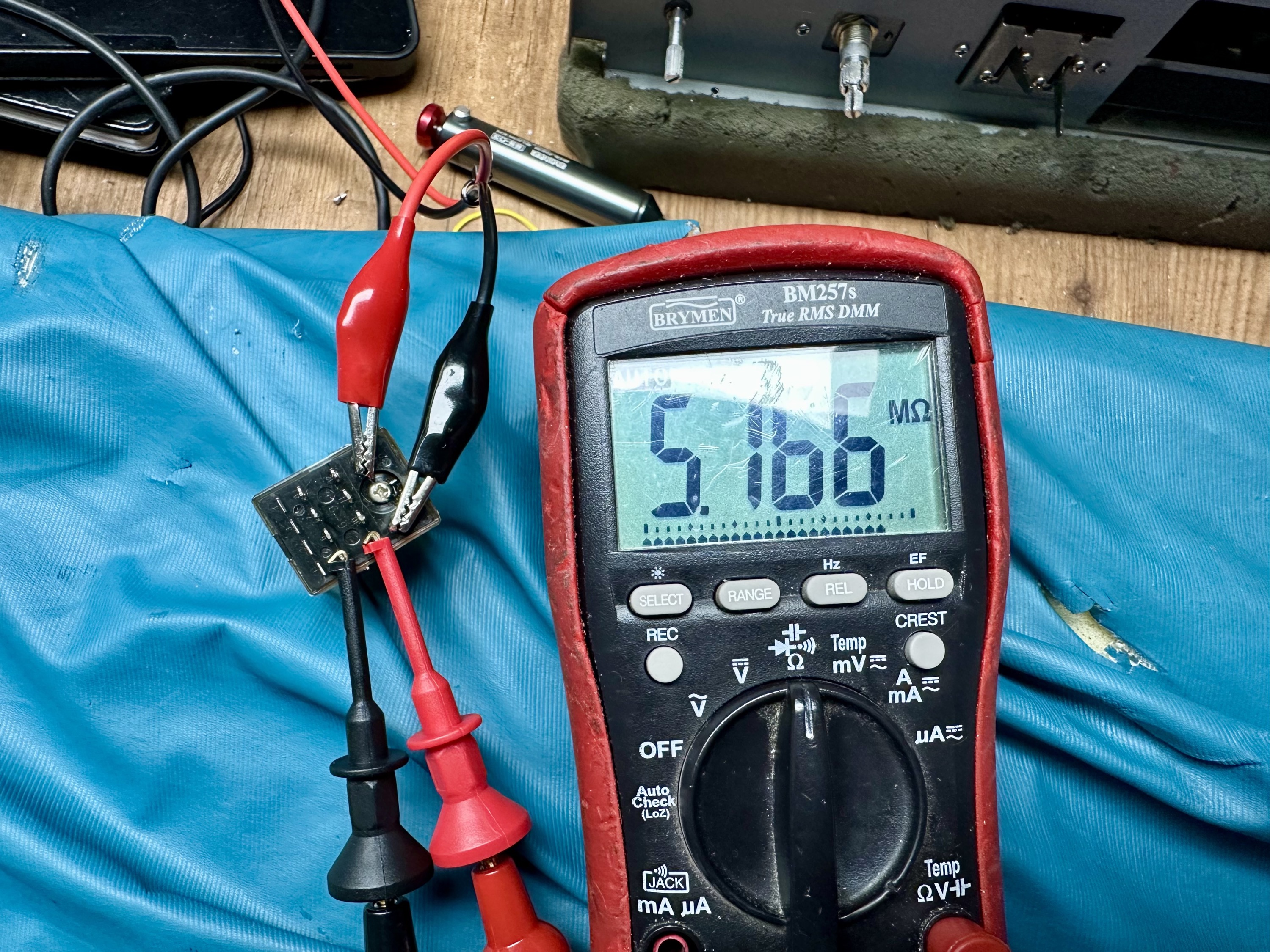

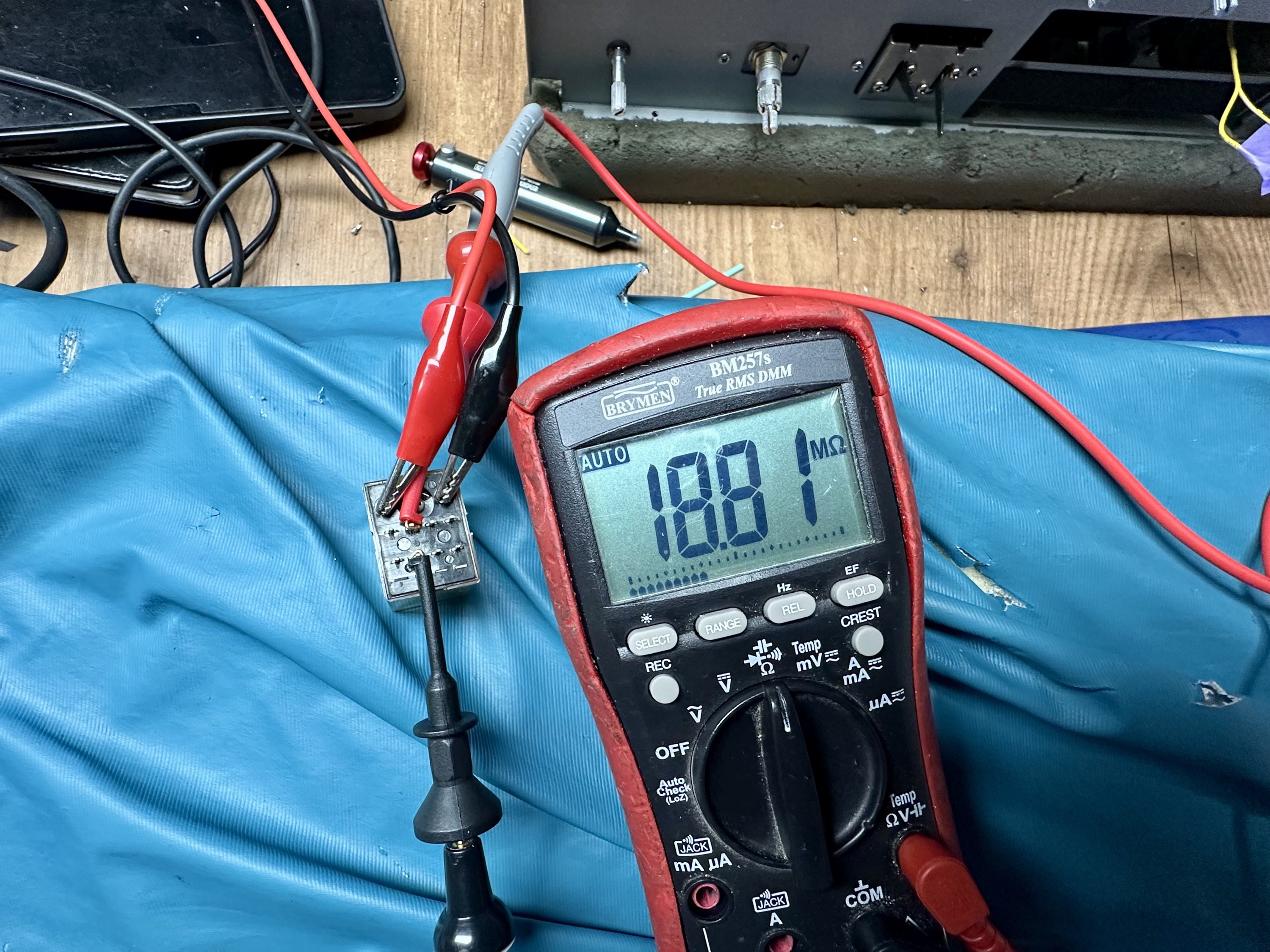

Relais van Akai AM-2800 heeft extreem hoge overgangsweerstand

Relais van Akai AM-2800 heeft extreem hoge overgangsweerstand

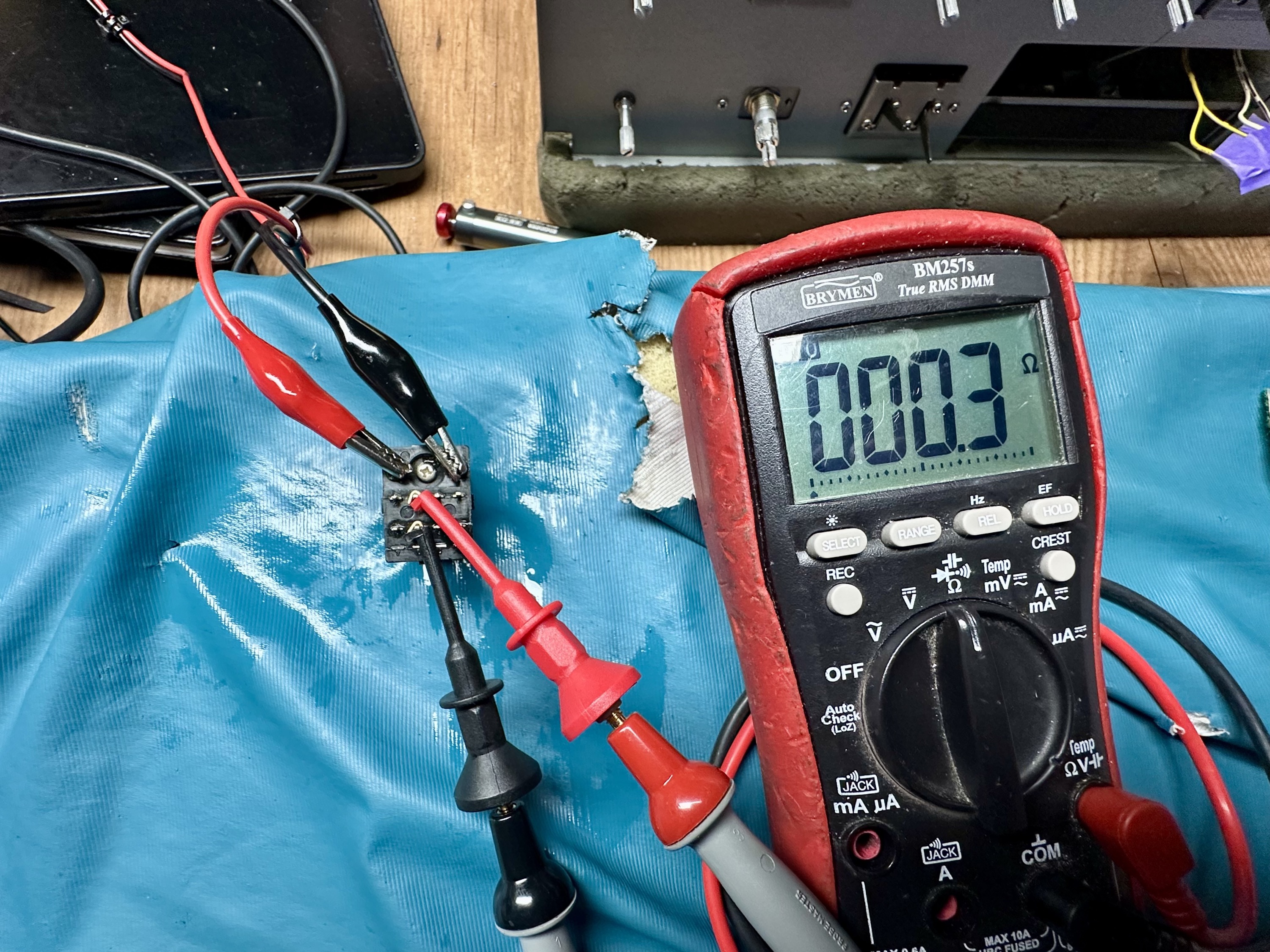

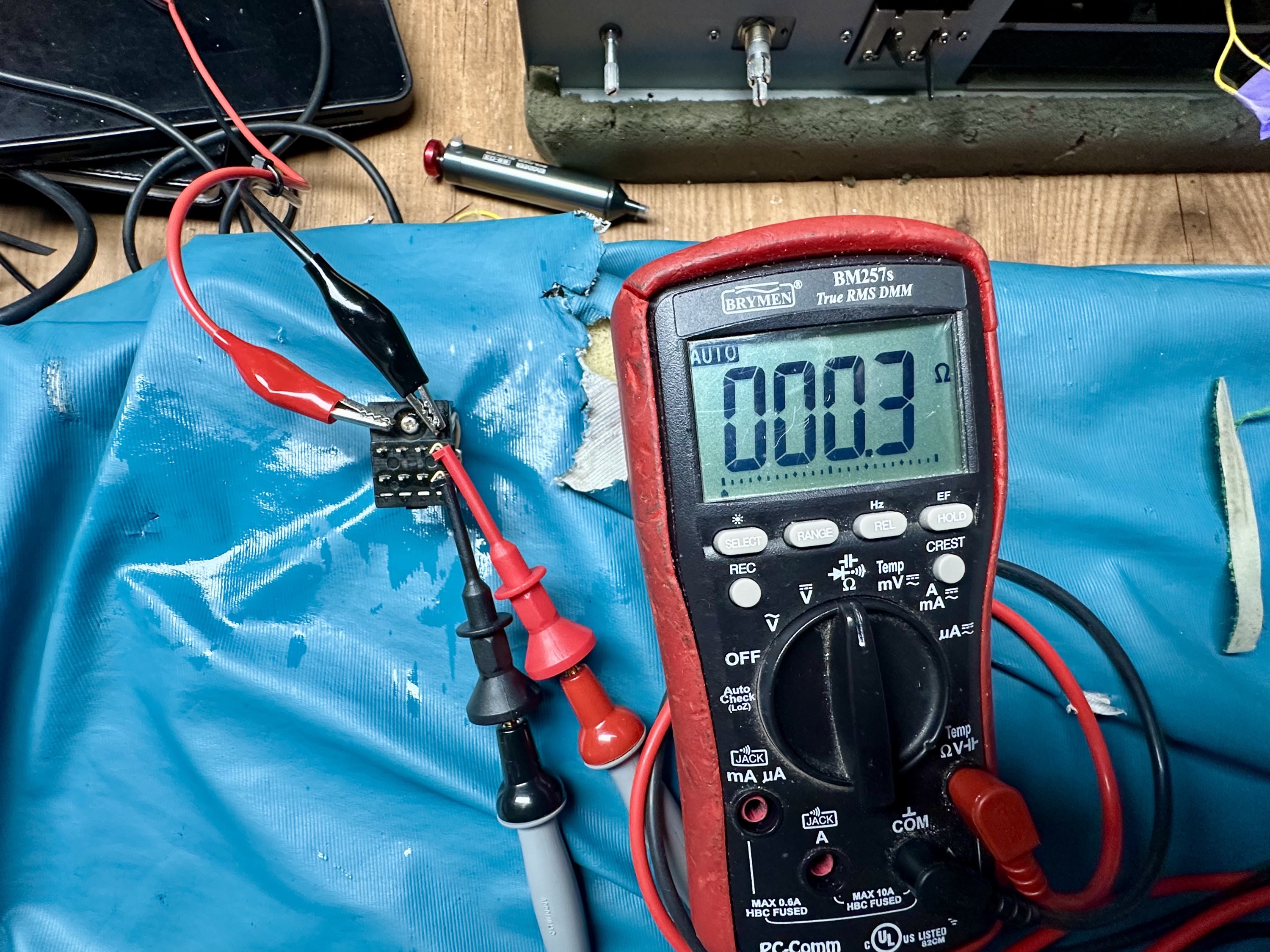

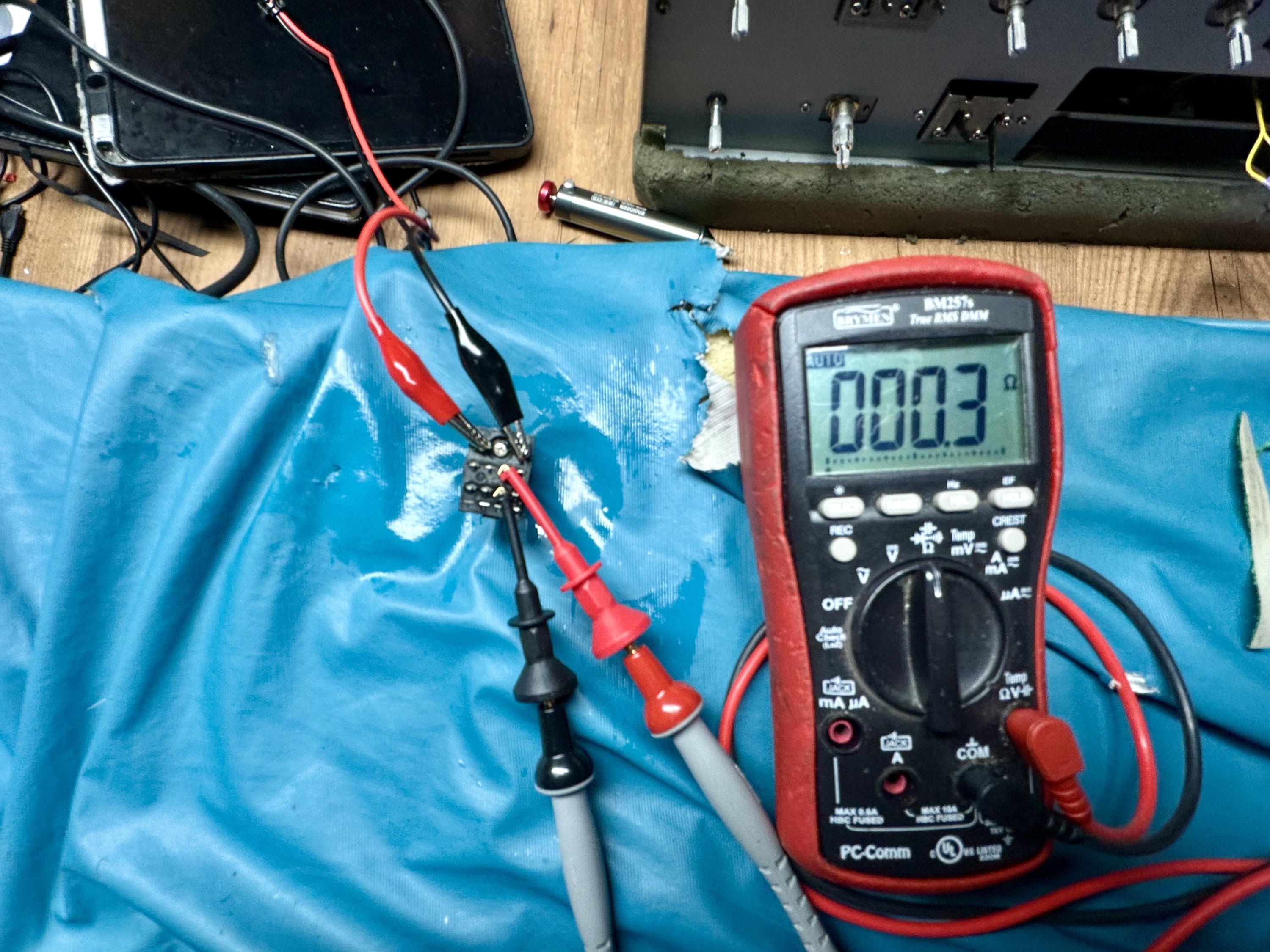

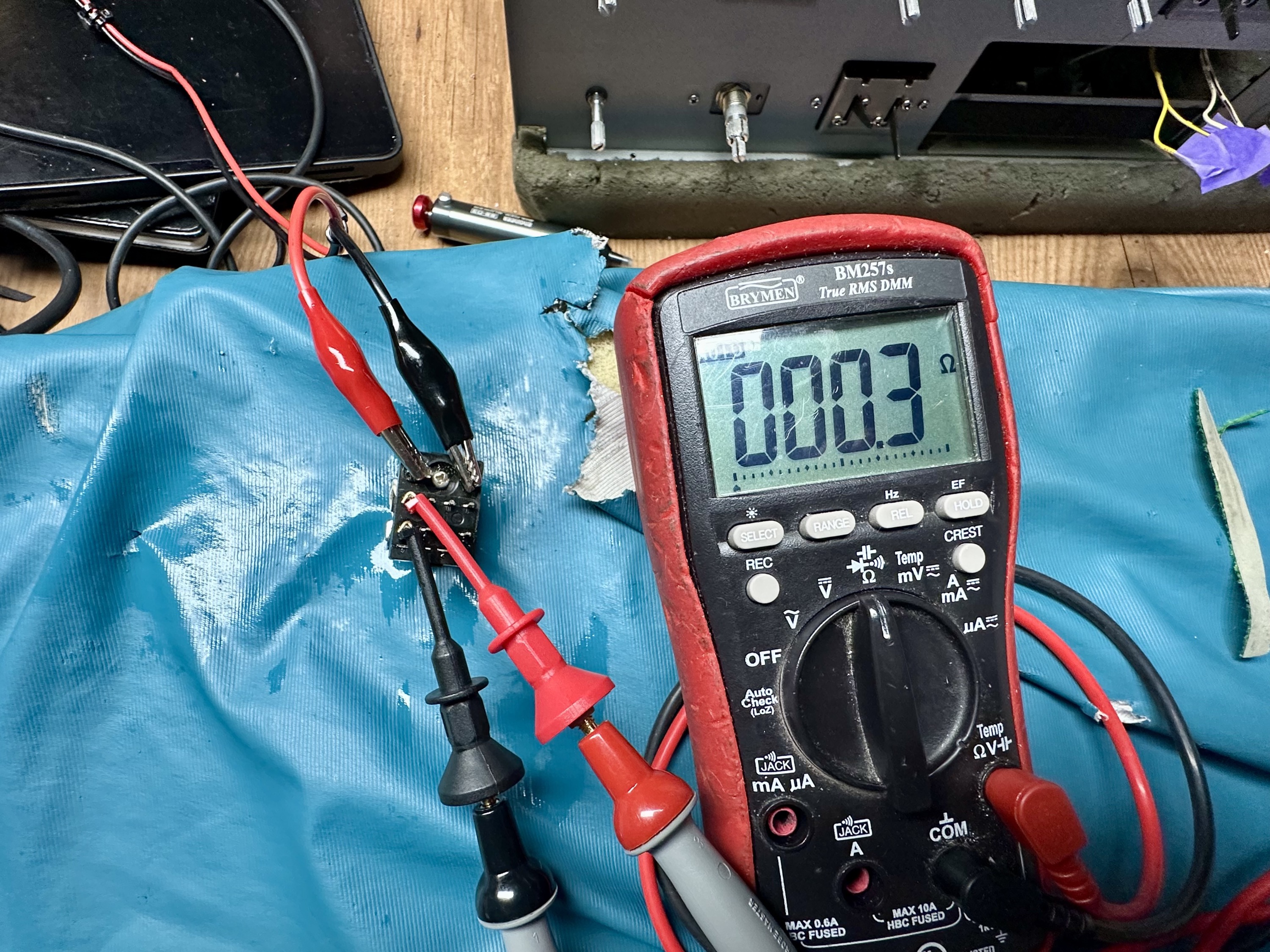

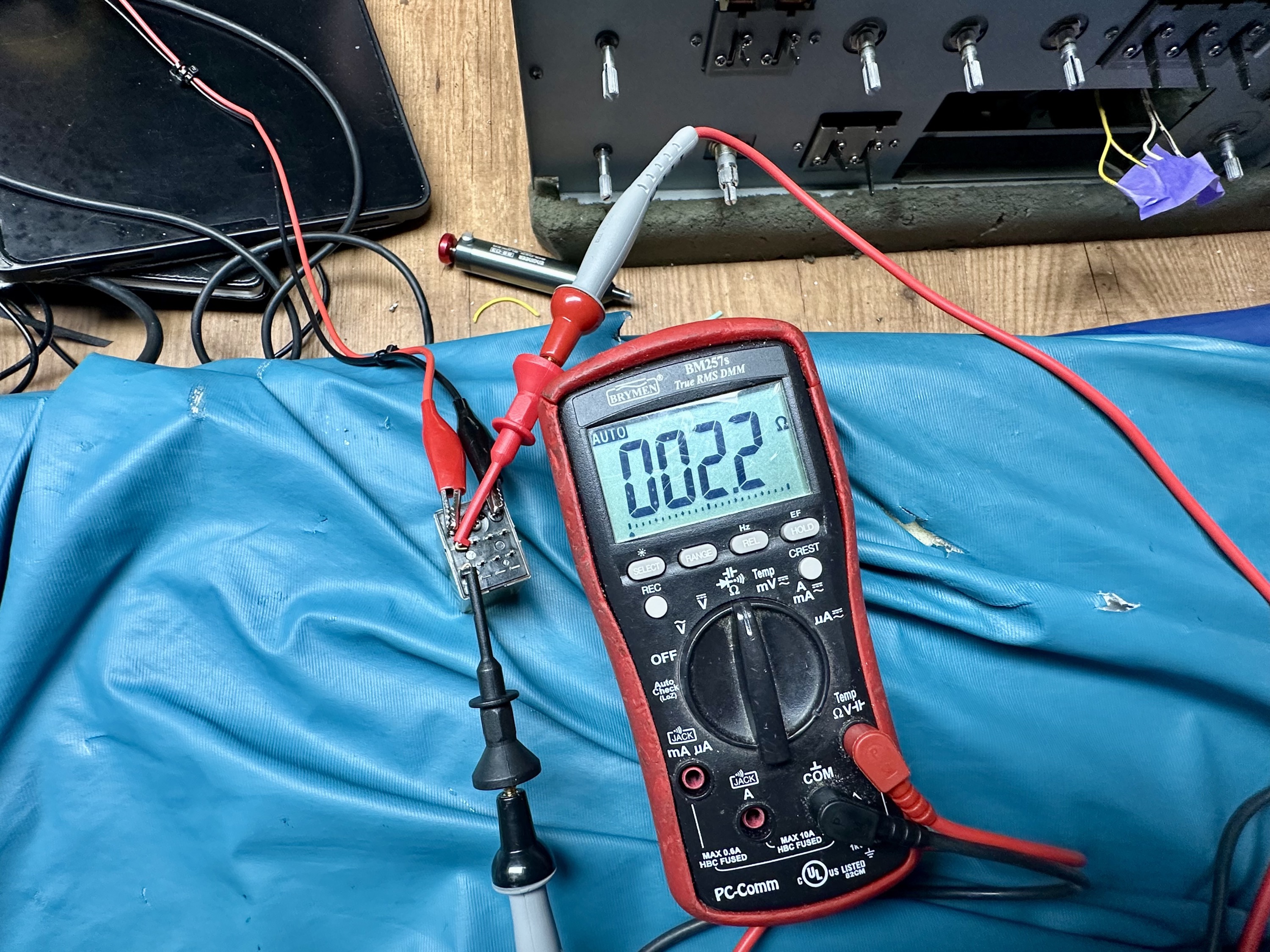

Relais van Akai AM-2800 gereinigd en nu lage overgangsweerstand

Relais van Akai AM-2800 gereinigd en nu lage overgangsweerstand

Relais van Akai AM-2800 gereinigd en nu lage overgangsweerstand

Relais van Akai AM-2800 gereinigd en nu lage overgangsweerstand

Relais van Akai AM-2800 gereinigd en nu lage overgangsweerstand

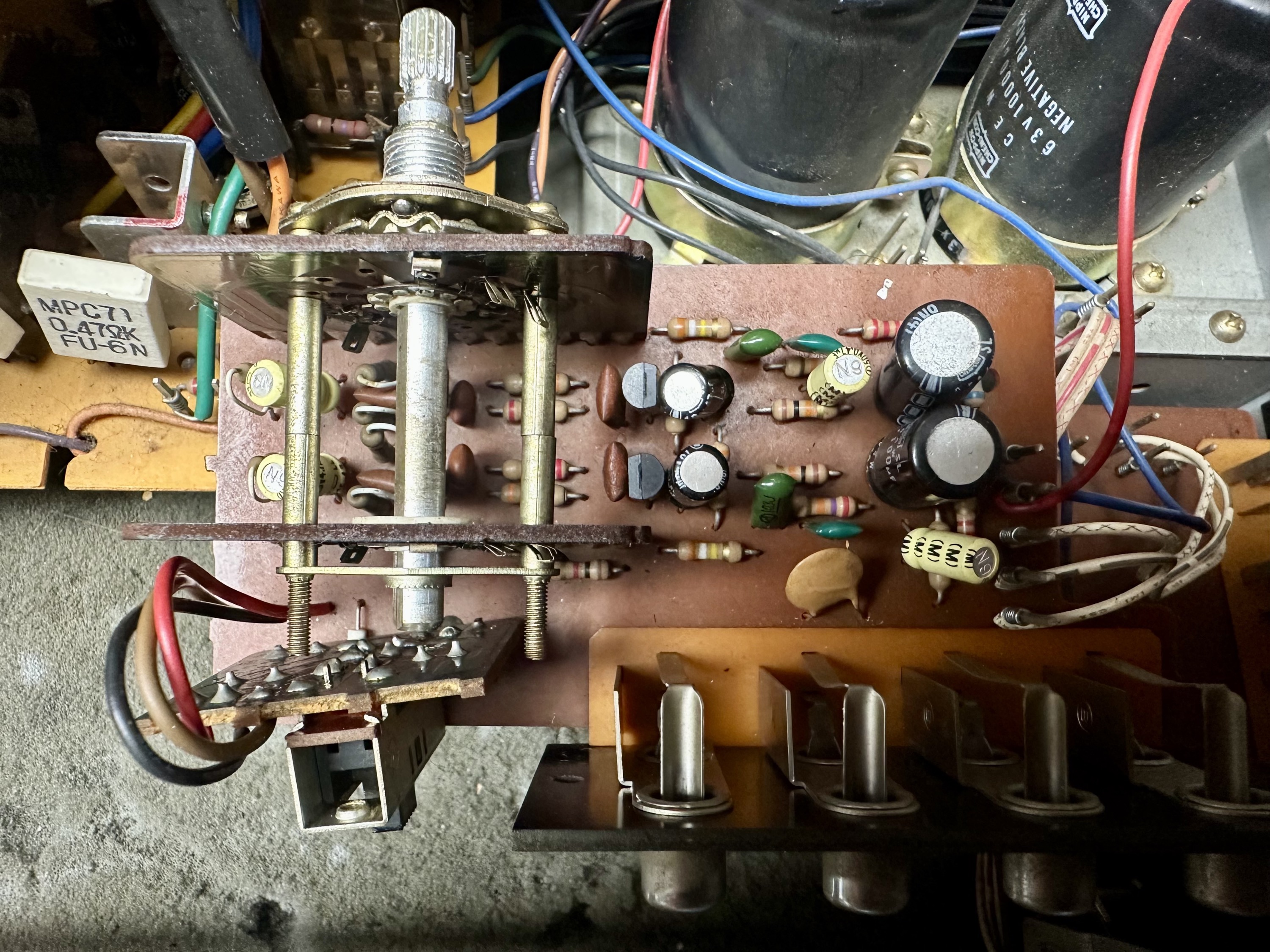

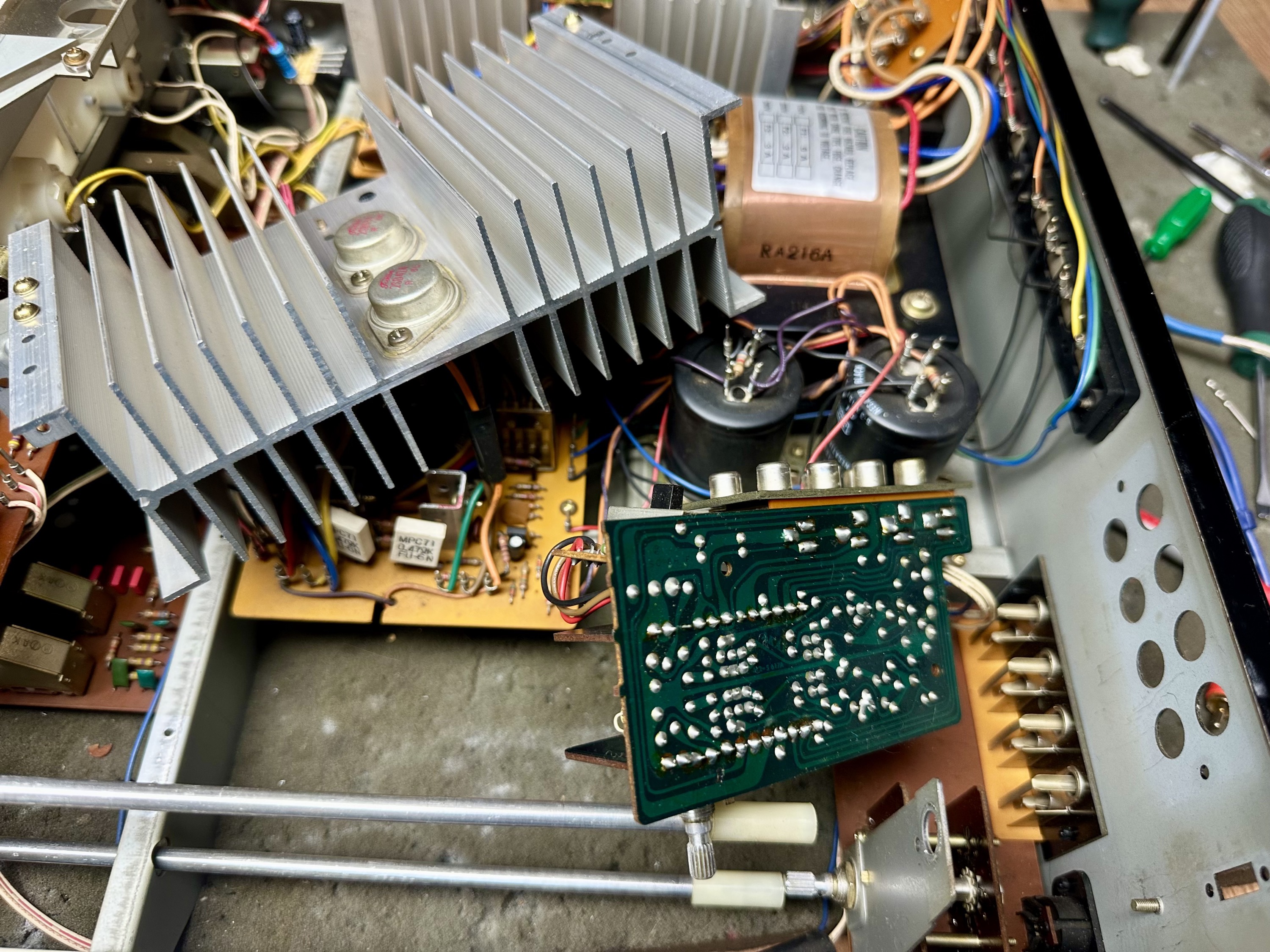

Phono ingang van Akai am-2800 printplaat

Phono ingang van Akai am-2800 printplaat

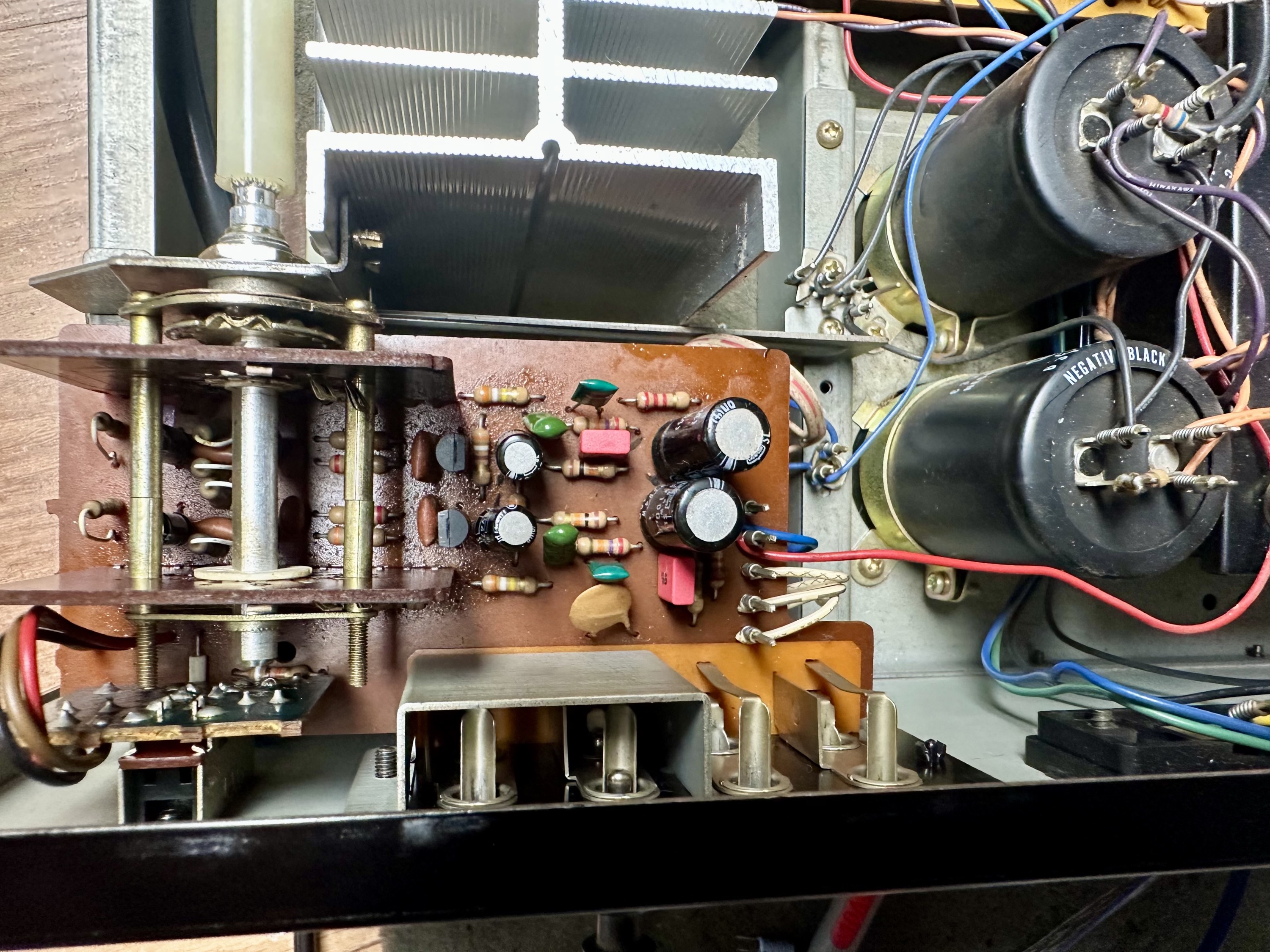

Phono ingang van Akai am-2800 met nieuwe Wima en Panasonic condensatoren

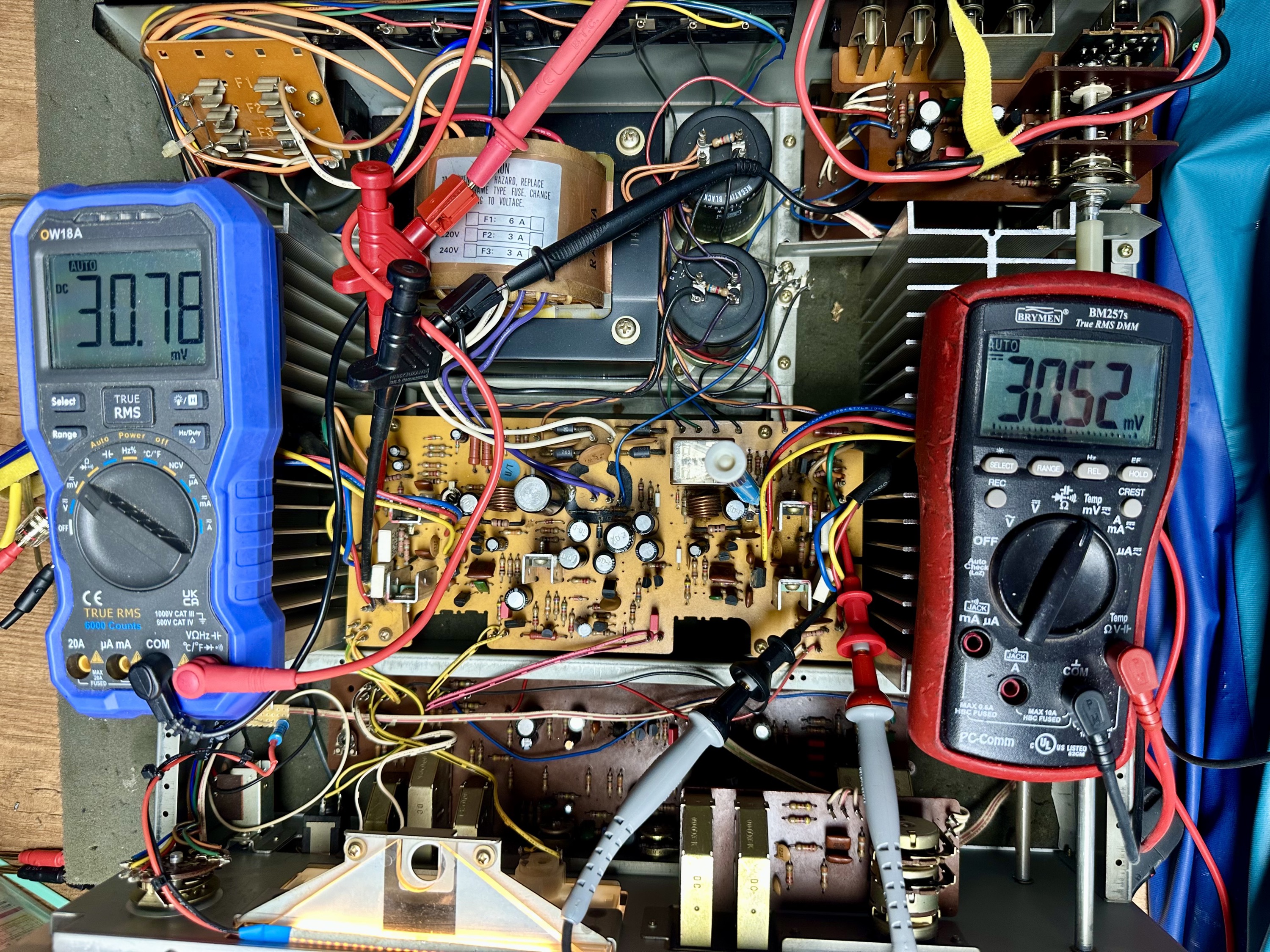

Bias van Akai AM-2800 afgeregeld

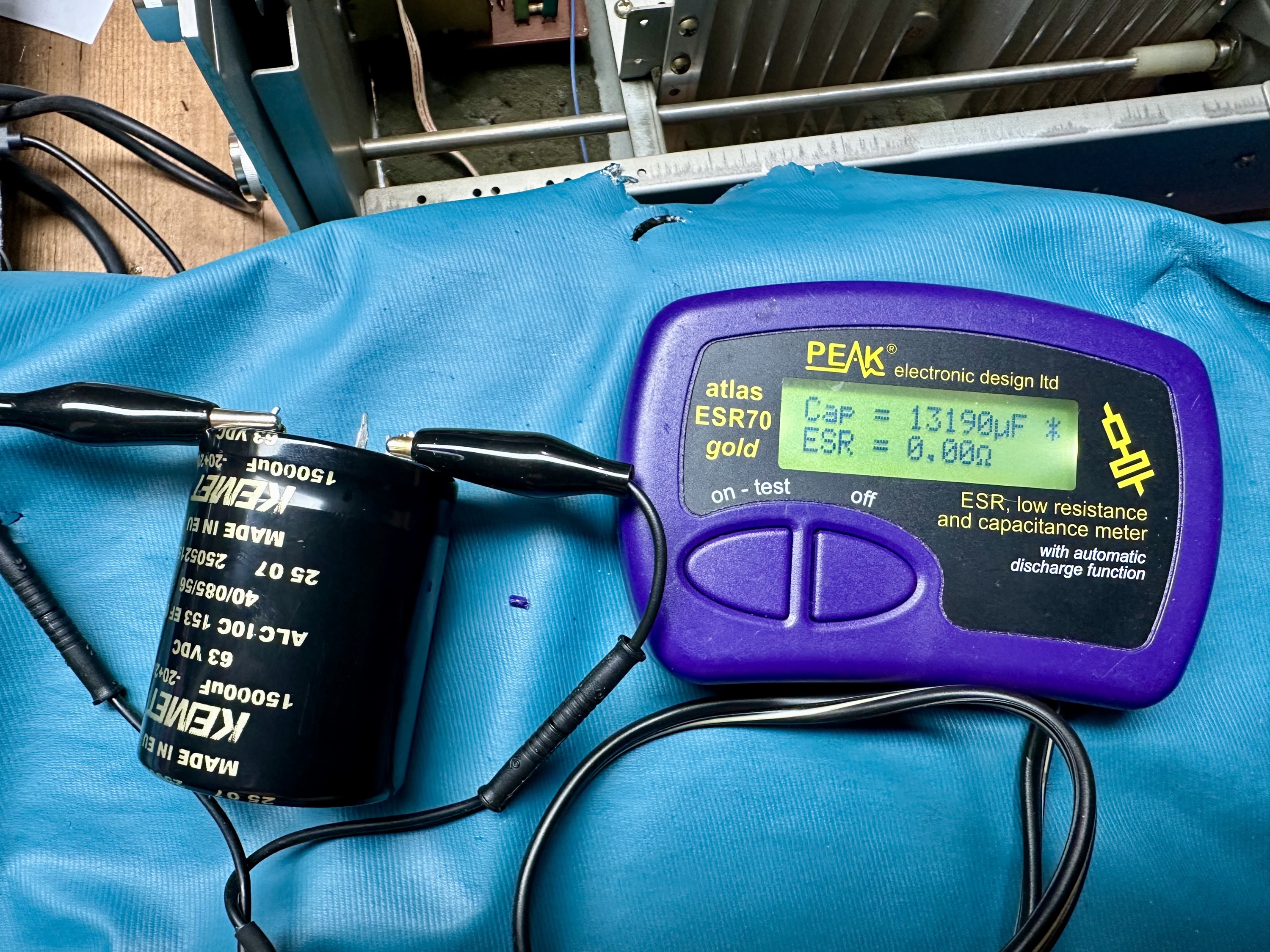

Nieuwe KEMET 15.000uF elo blijkt "maar" 13.000uF te hebben

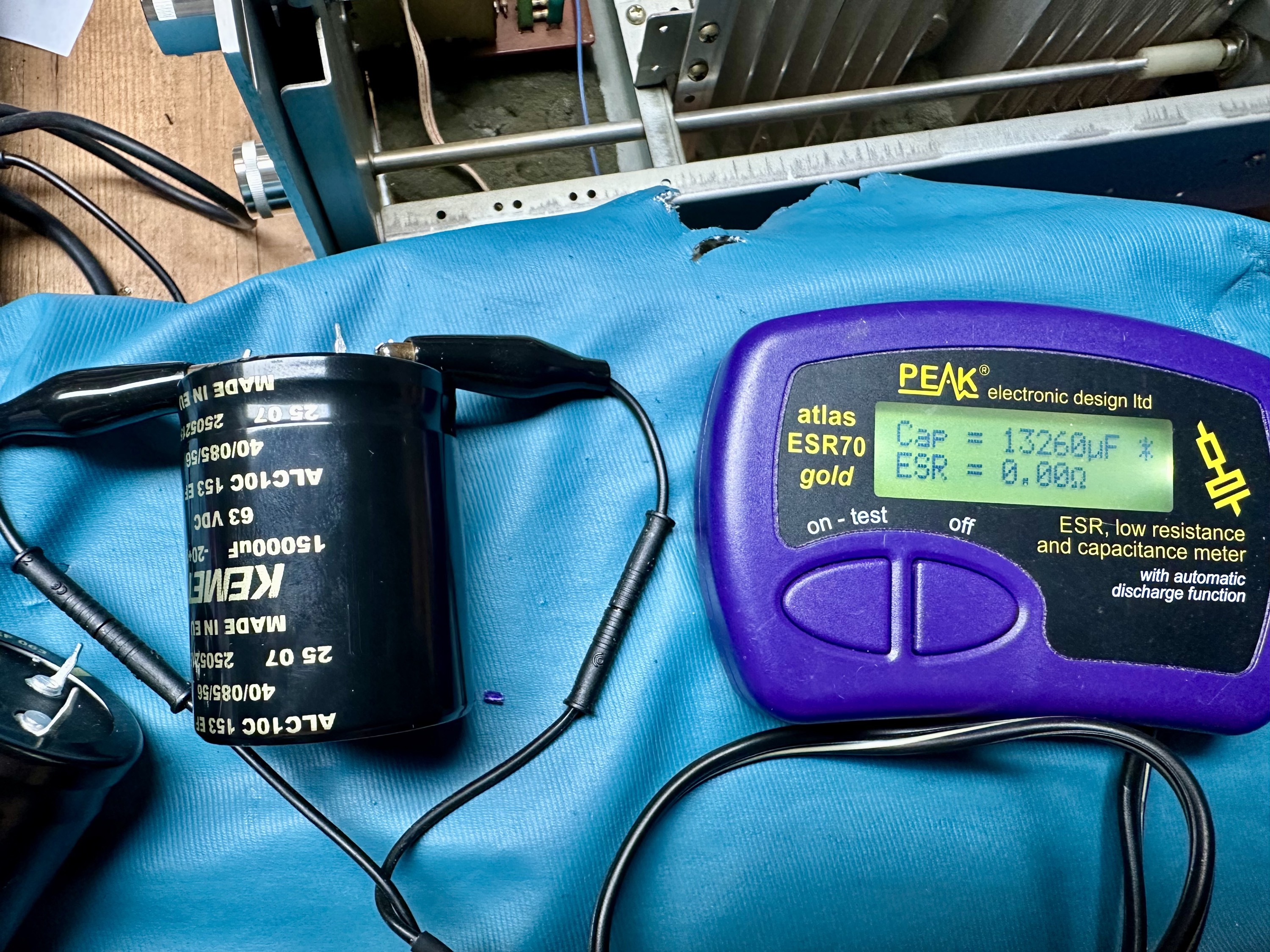

Ook de tweede elo is minder van capaciteit dan gehoopt.

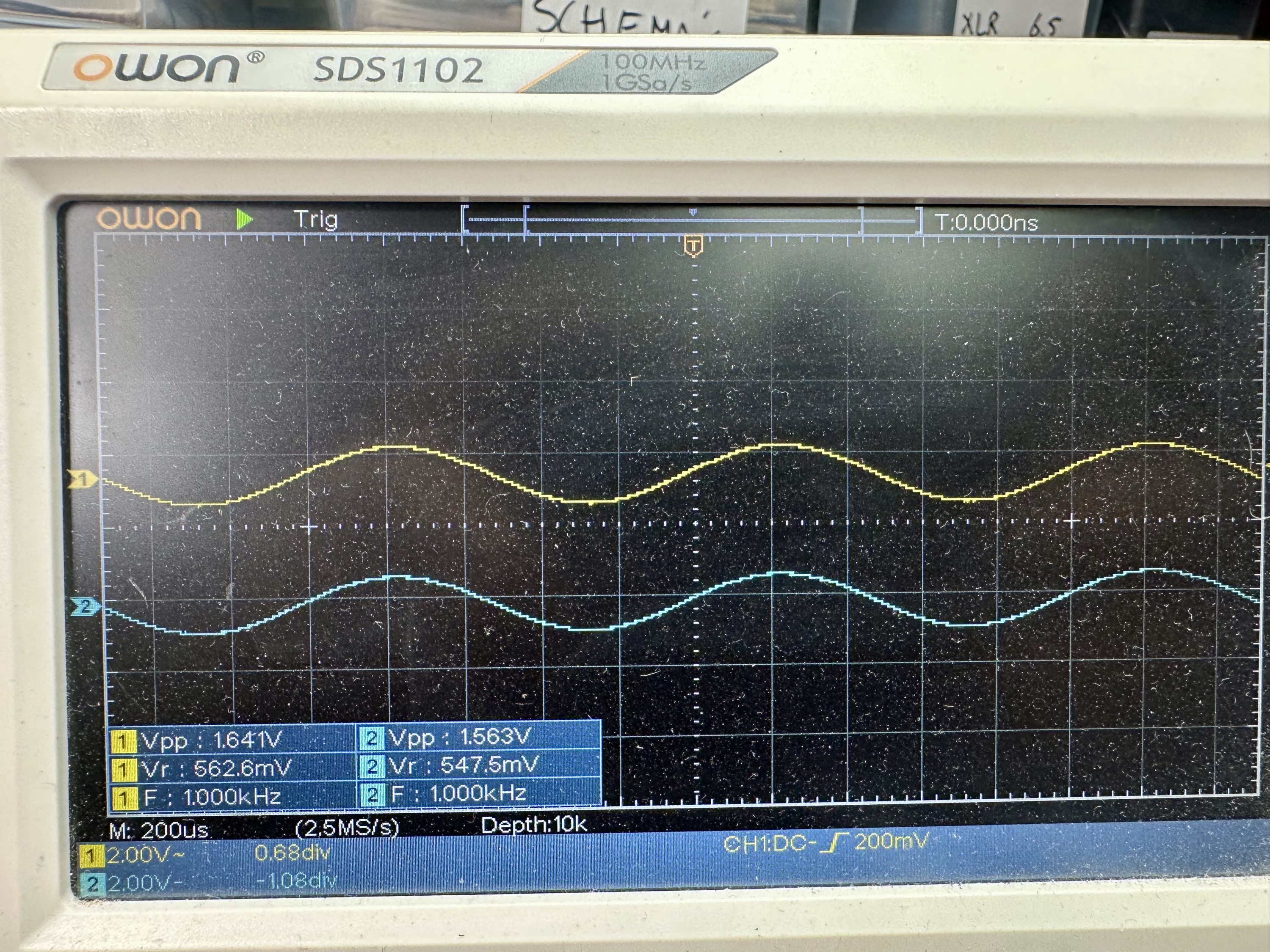

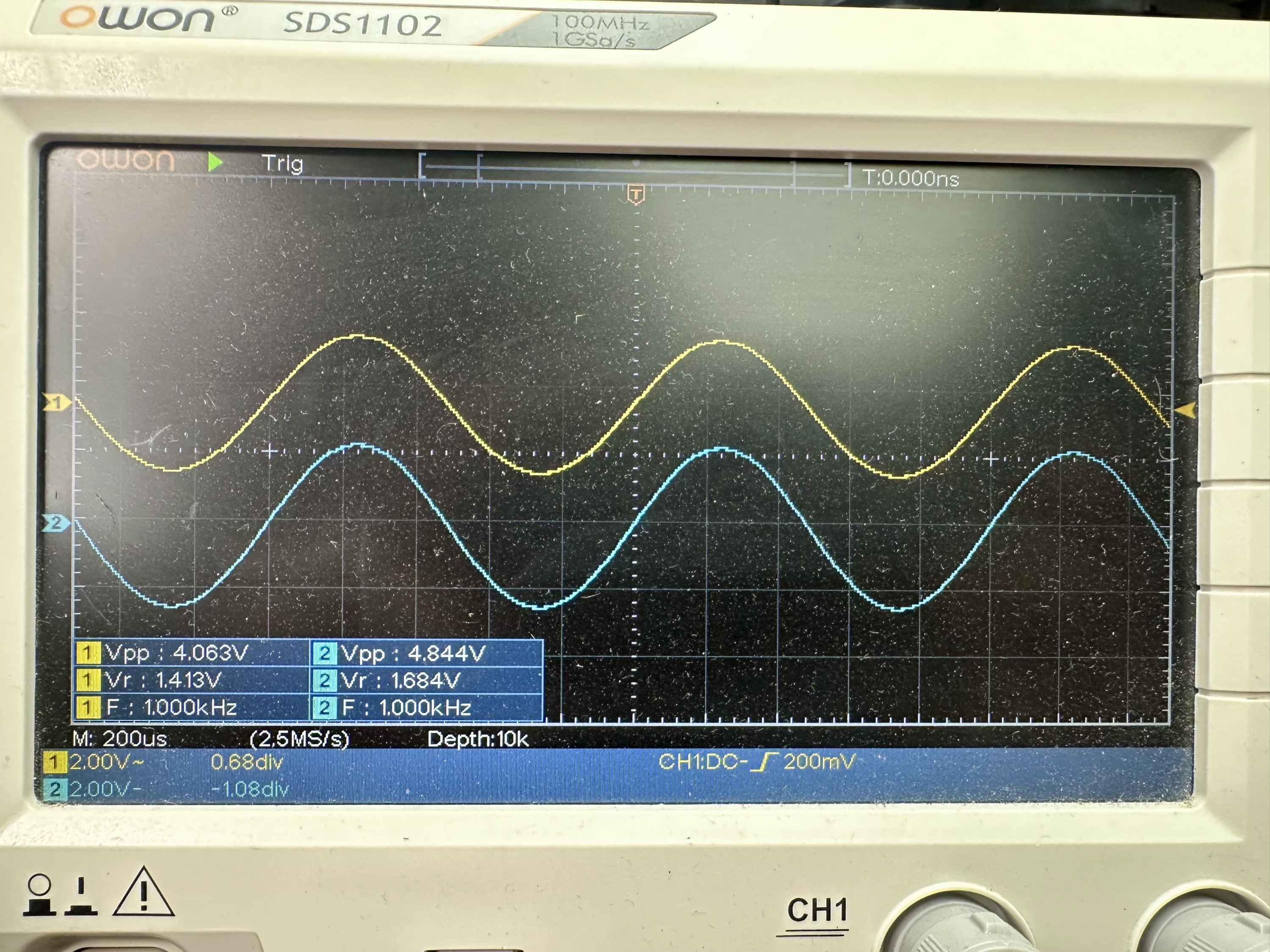

Sinus weergave op oscilloscoop scherm

Sinus weergave op oscilloscoop scherm

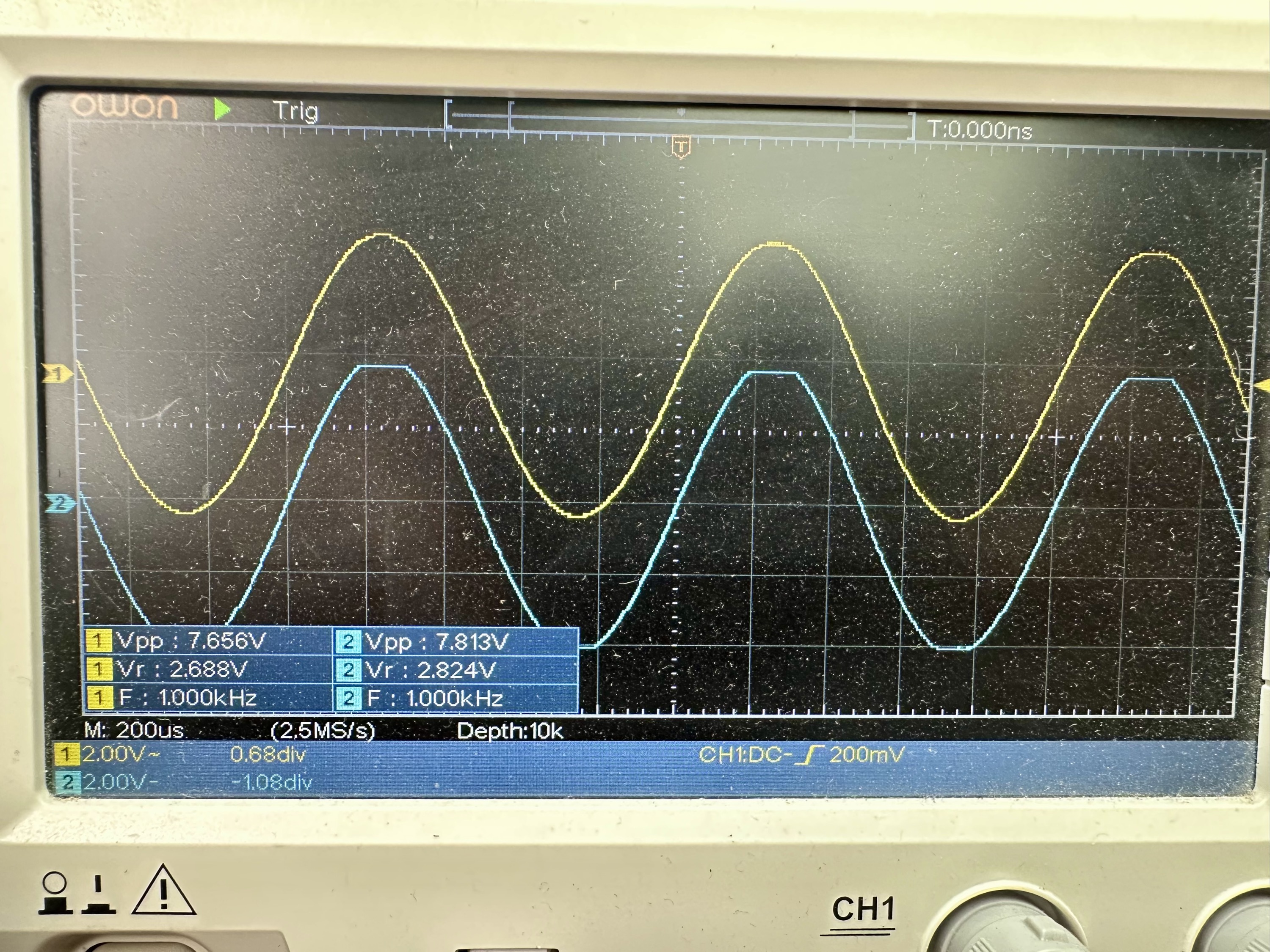

Akai AM-2800 clipping bij maximaal vermogen.

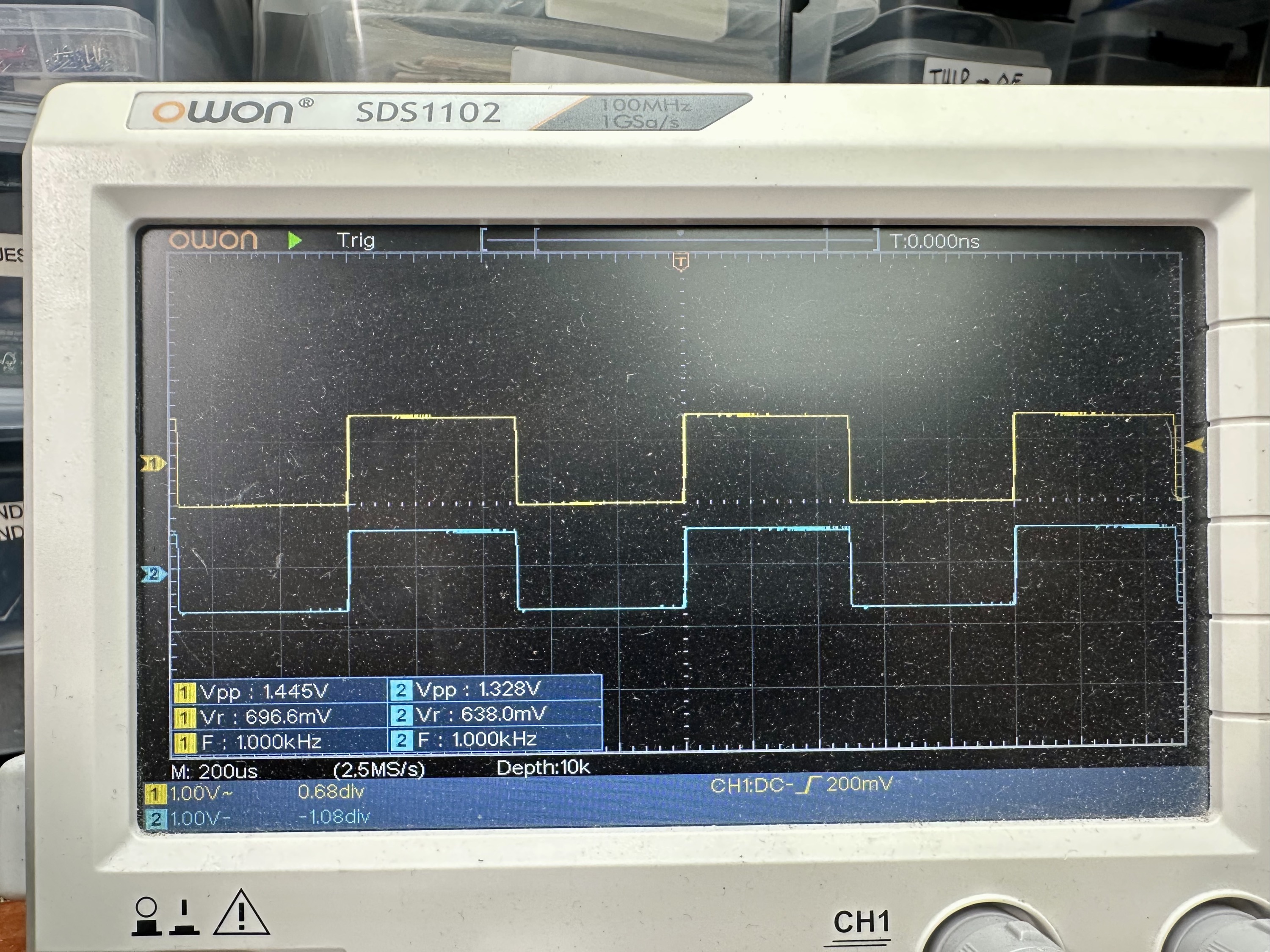

Blokgolf weergave op scherm van oscilloscoop

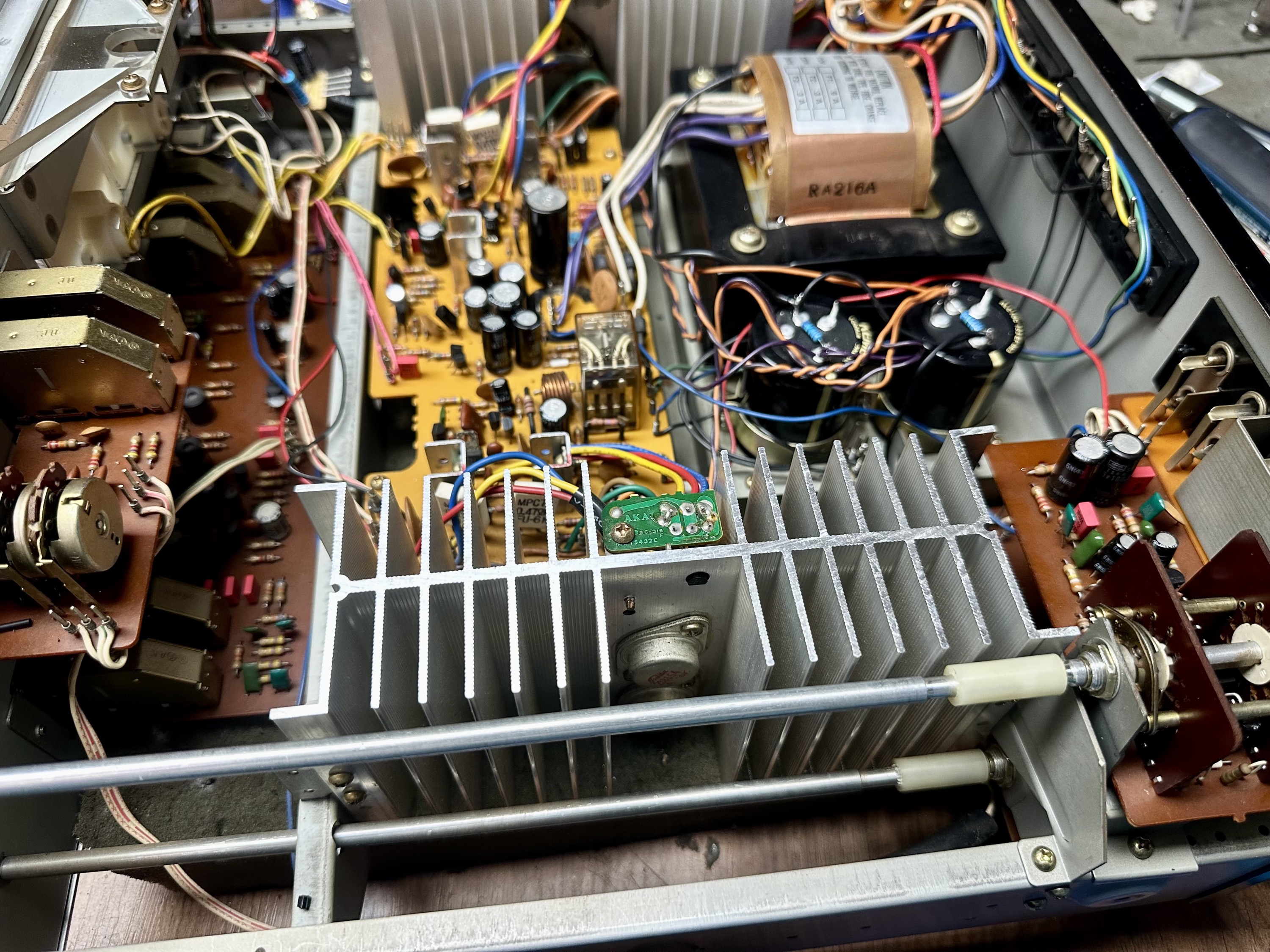

Binnenkant van gerepareerde Akai AM-2800

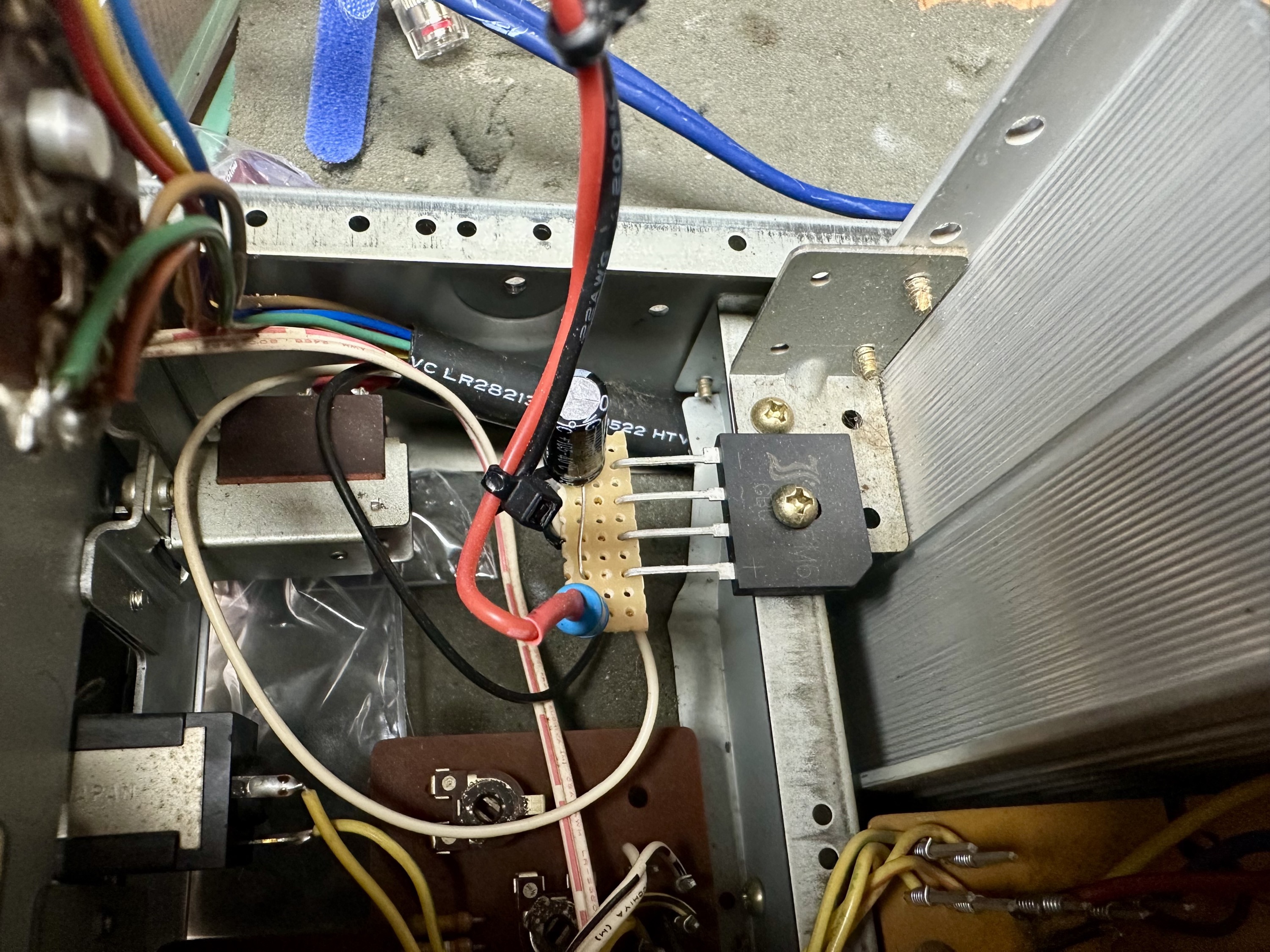

Wisselspanning naar gelijkspanning voor LED strip van VU meter

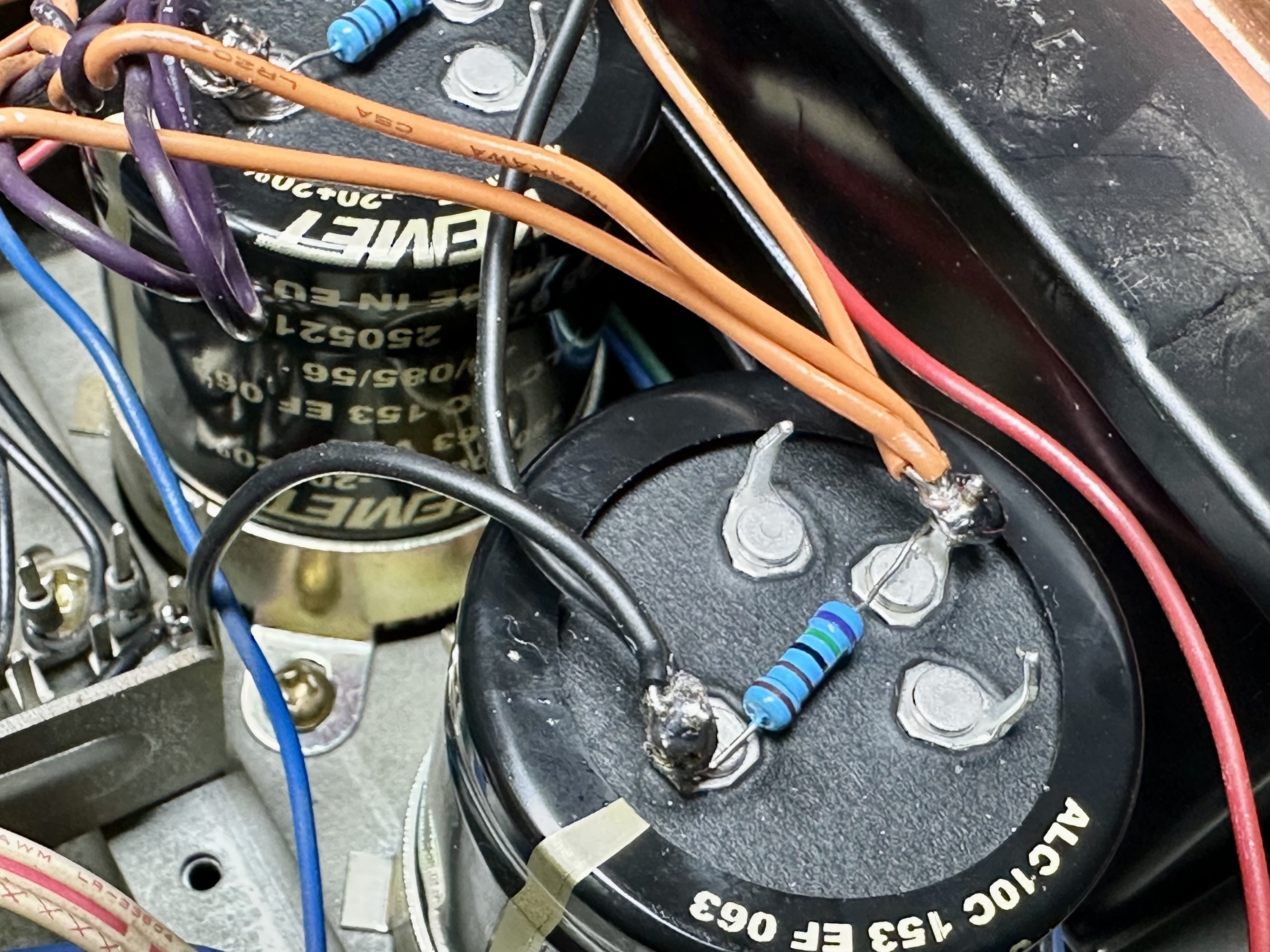

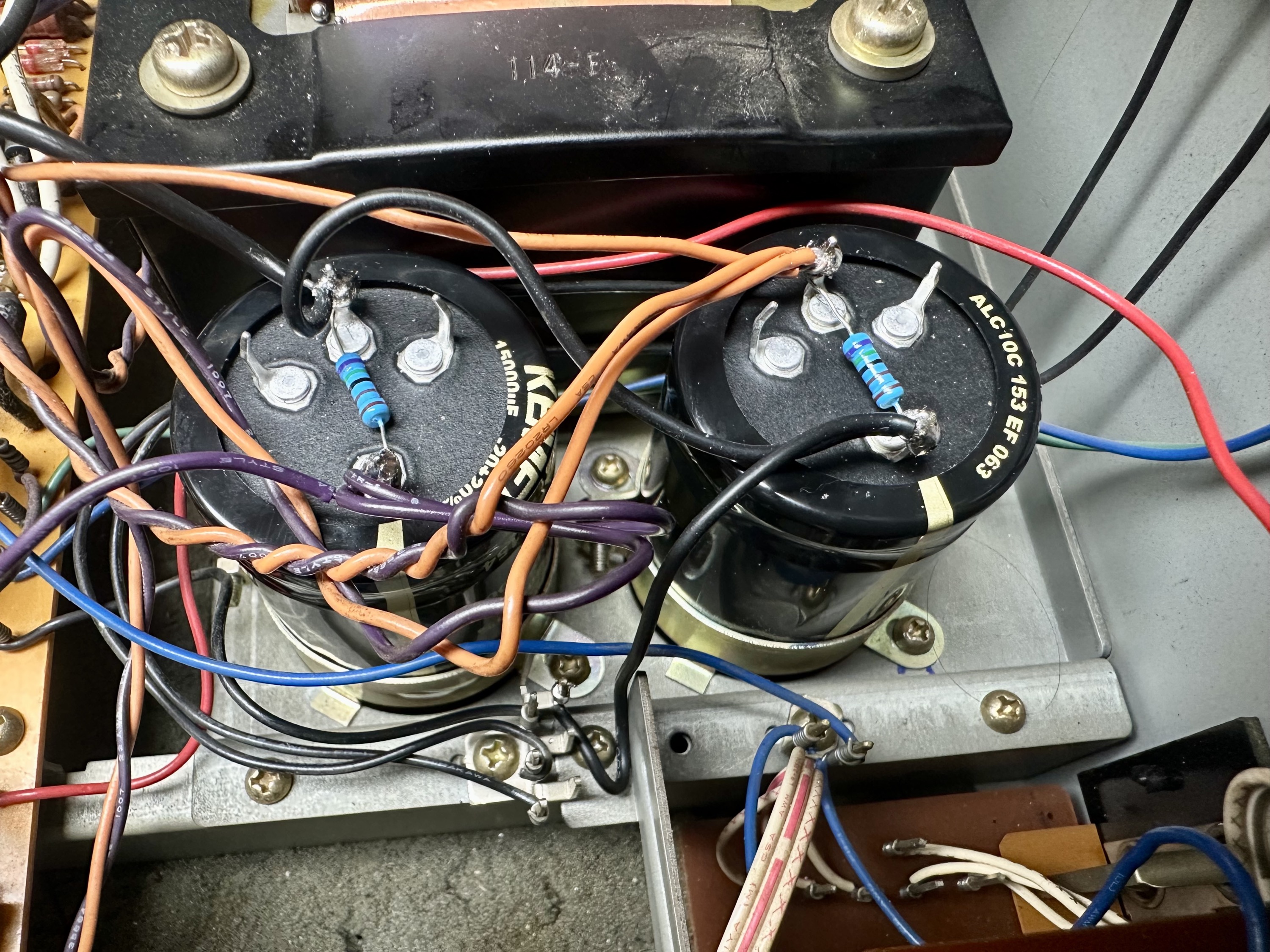

Nieuwe 15.000uF elco's in AM-2800 versterker

Nieuwe 15.000uF elco's in AM-2800 versterker

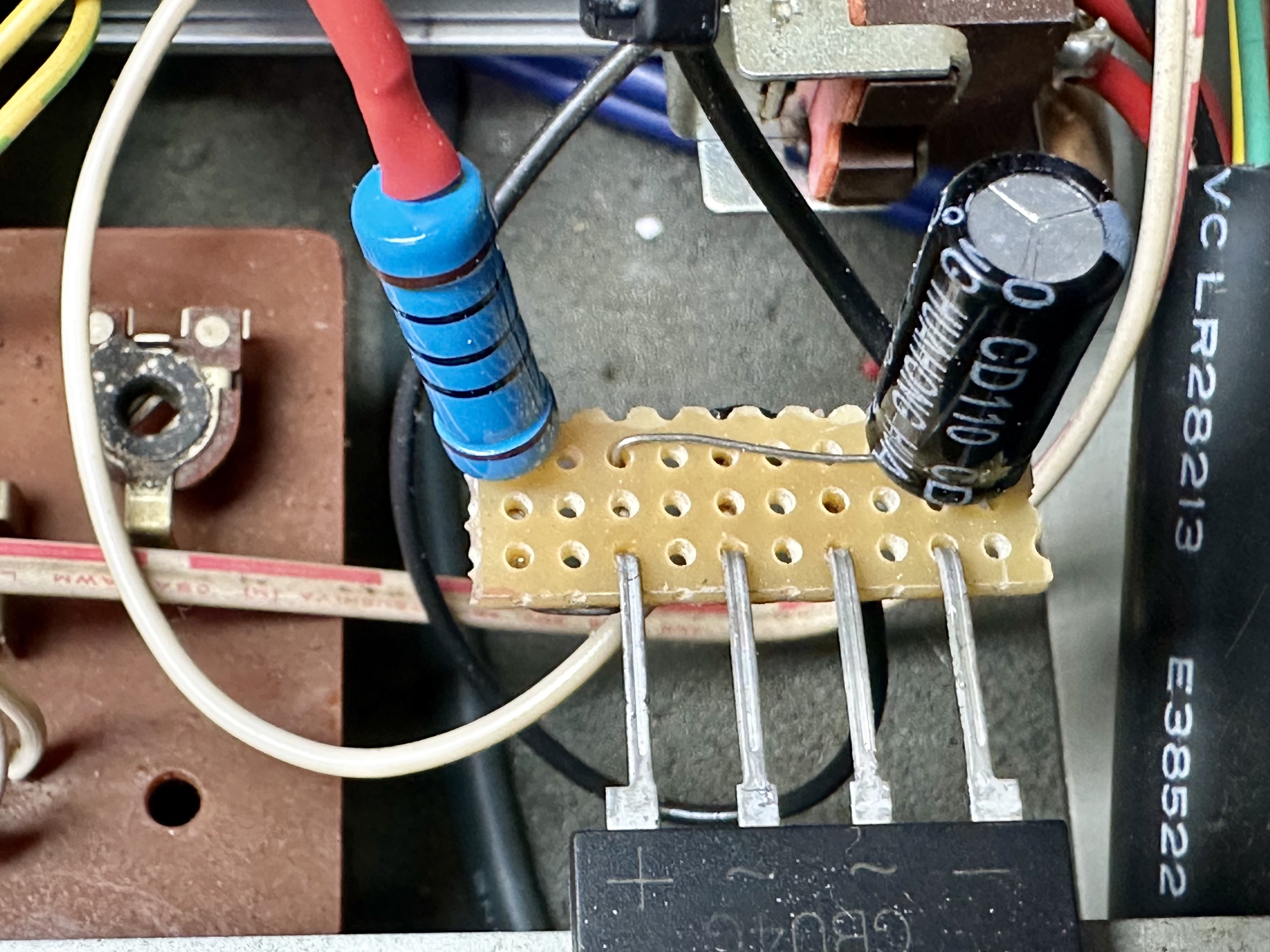

Gelijkspanning print met elo en voorschakelweerstand

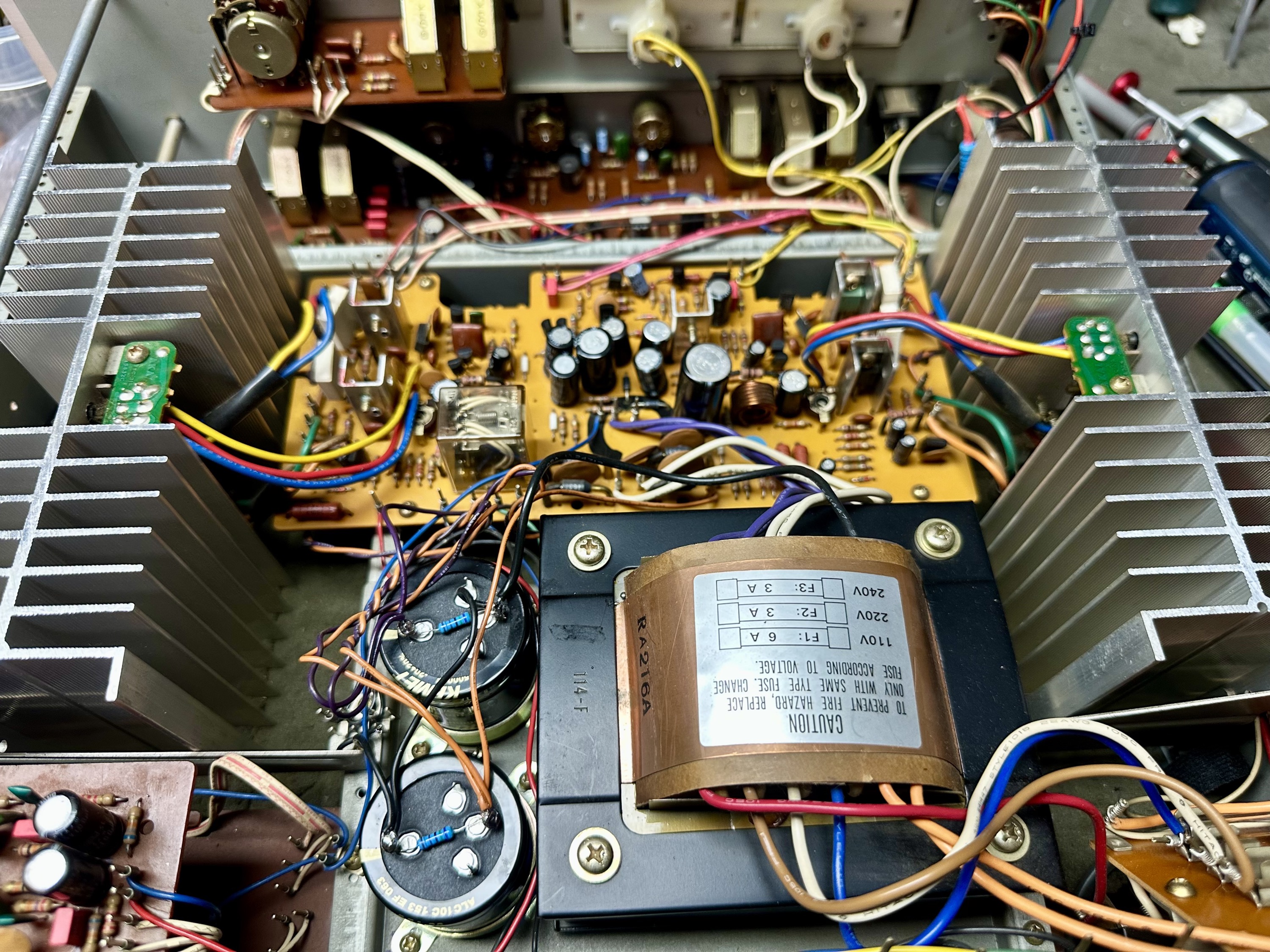

Bovenaanzicht van gerepareerde Akai AM-2800

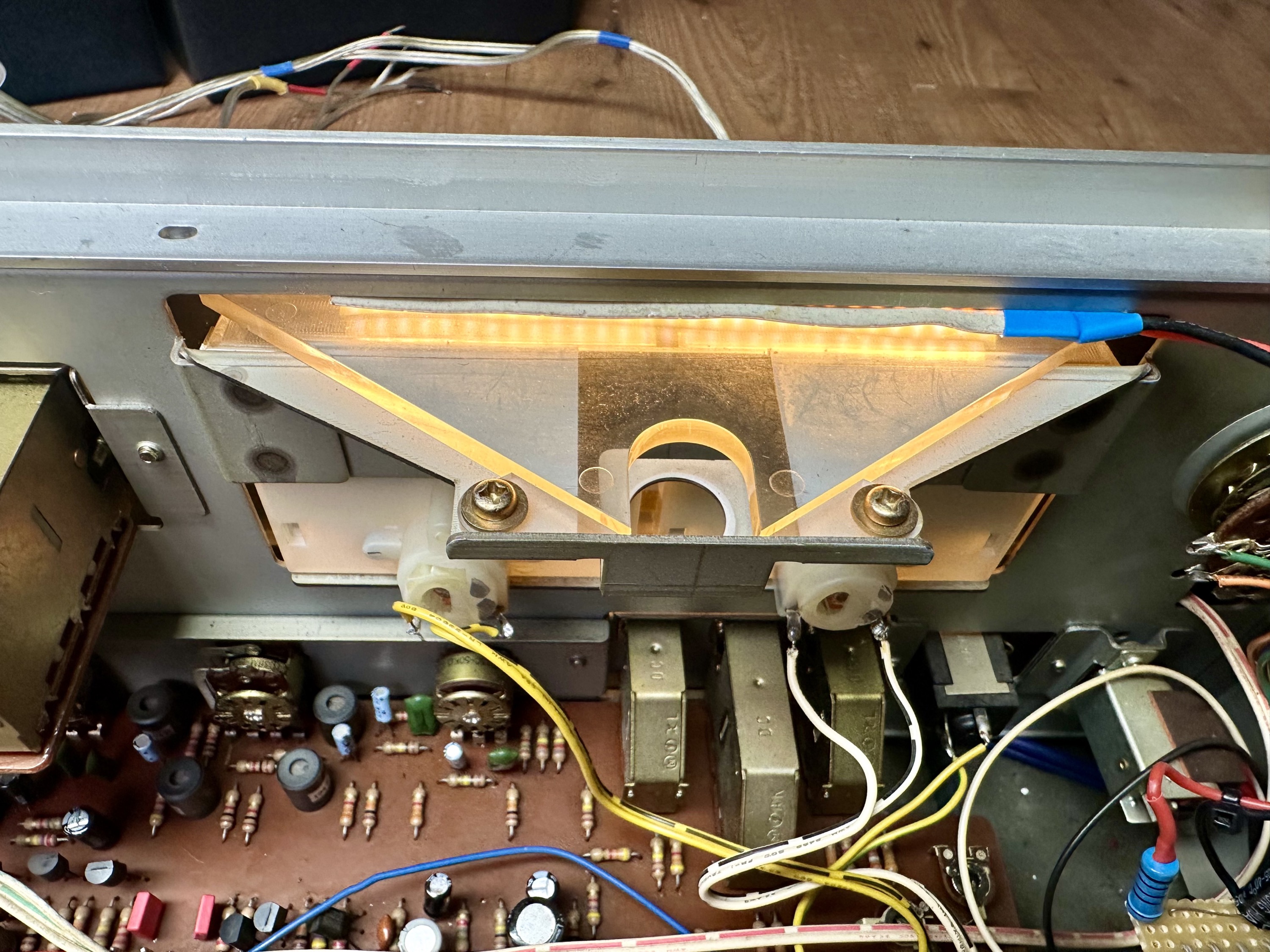

VU meters voorzien van LED strip ipv gloeilamp

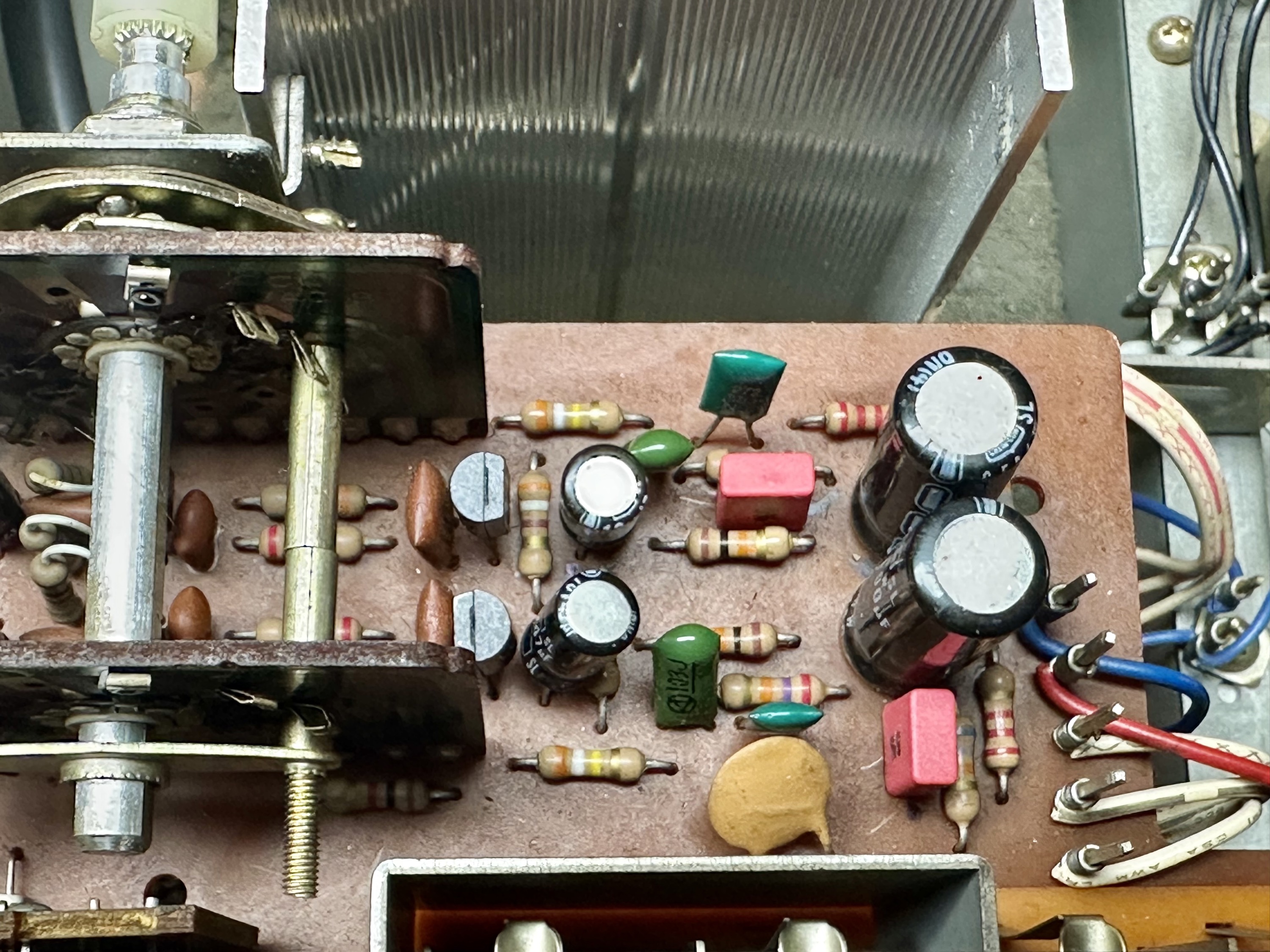

Detail opname van phono printplaat van Aka iAM-2800

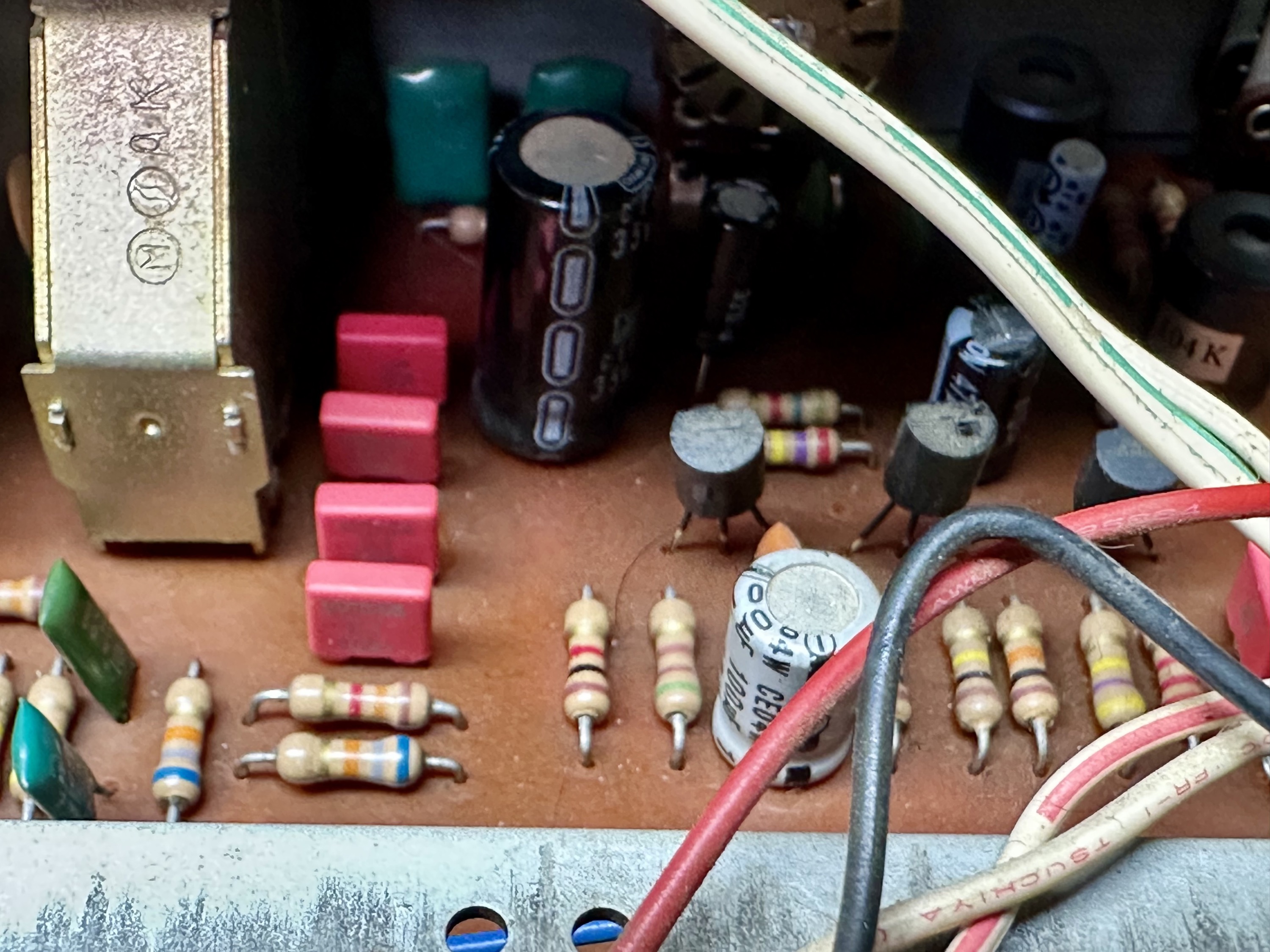

Detail opname van voorversterker printplaat van Akai AM-2800

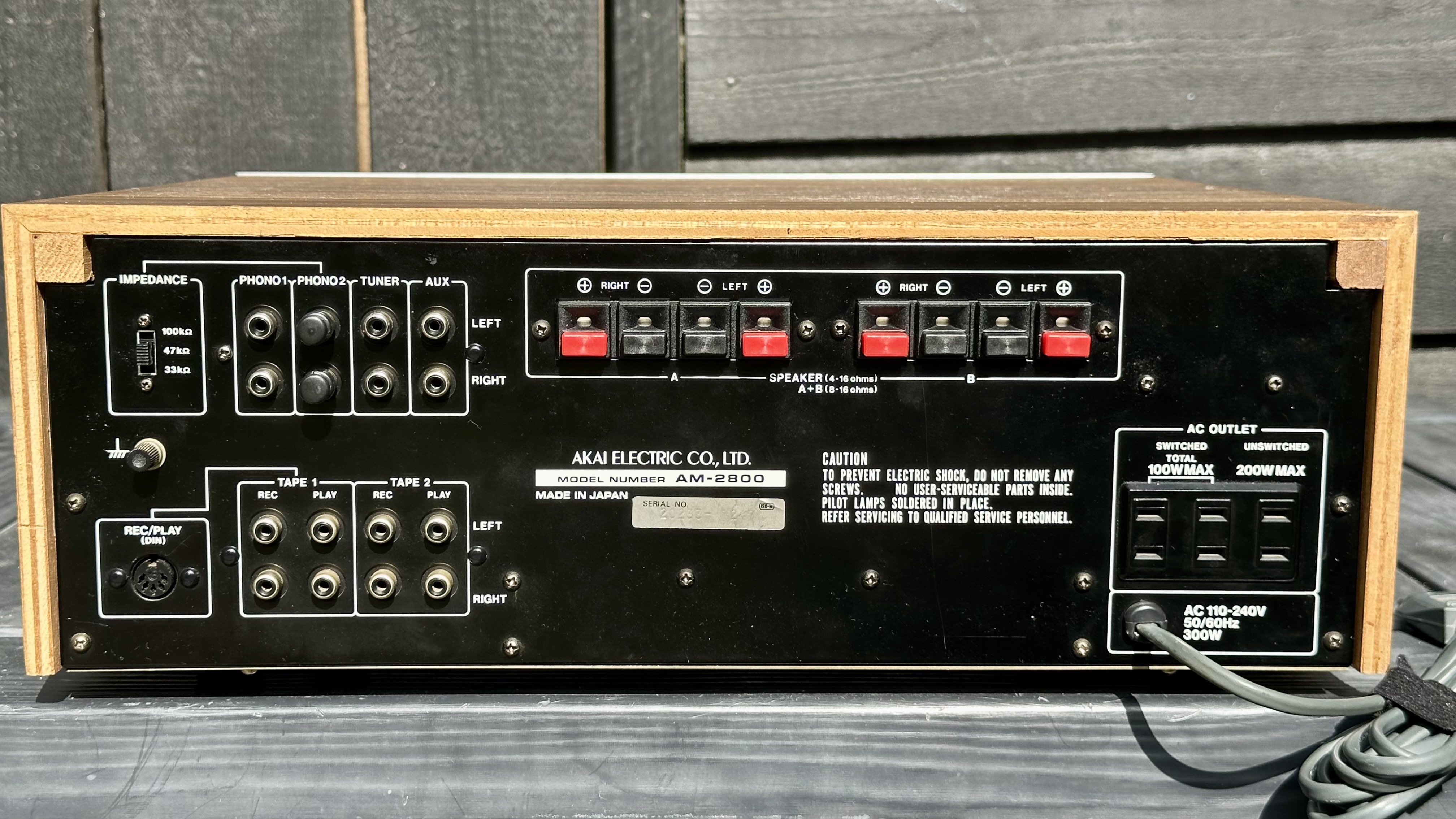

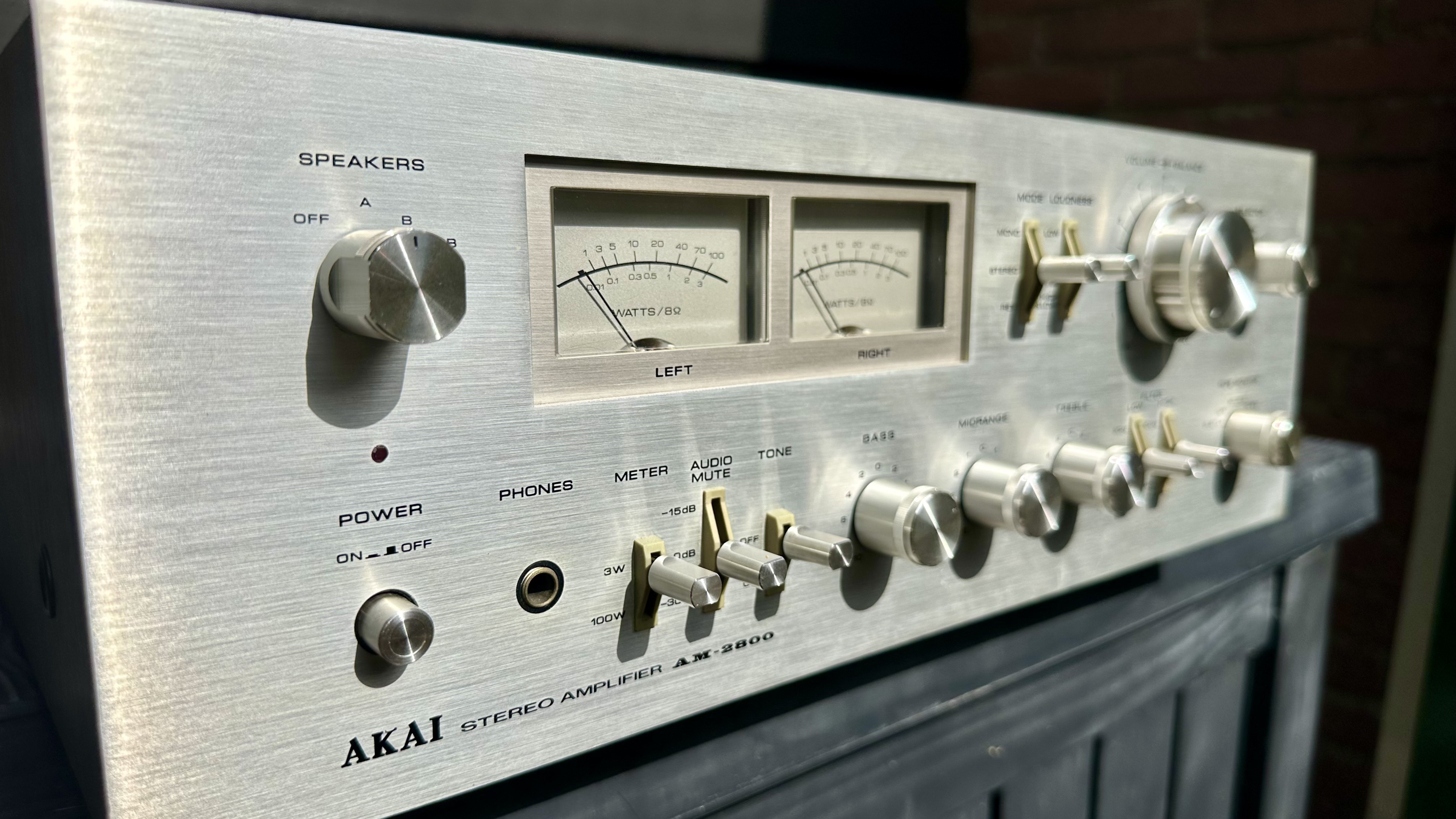

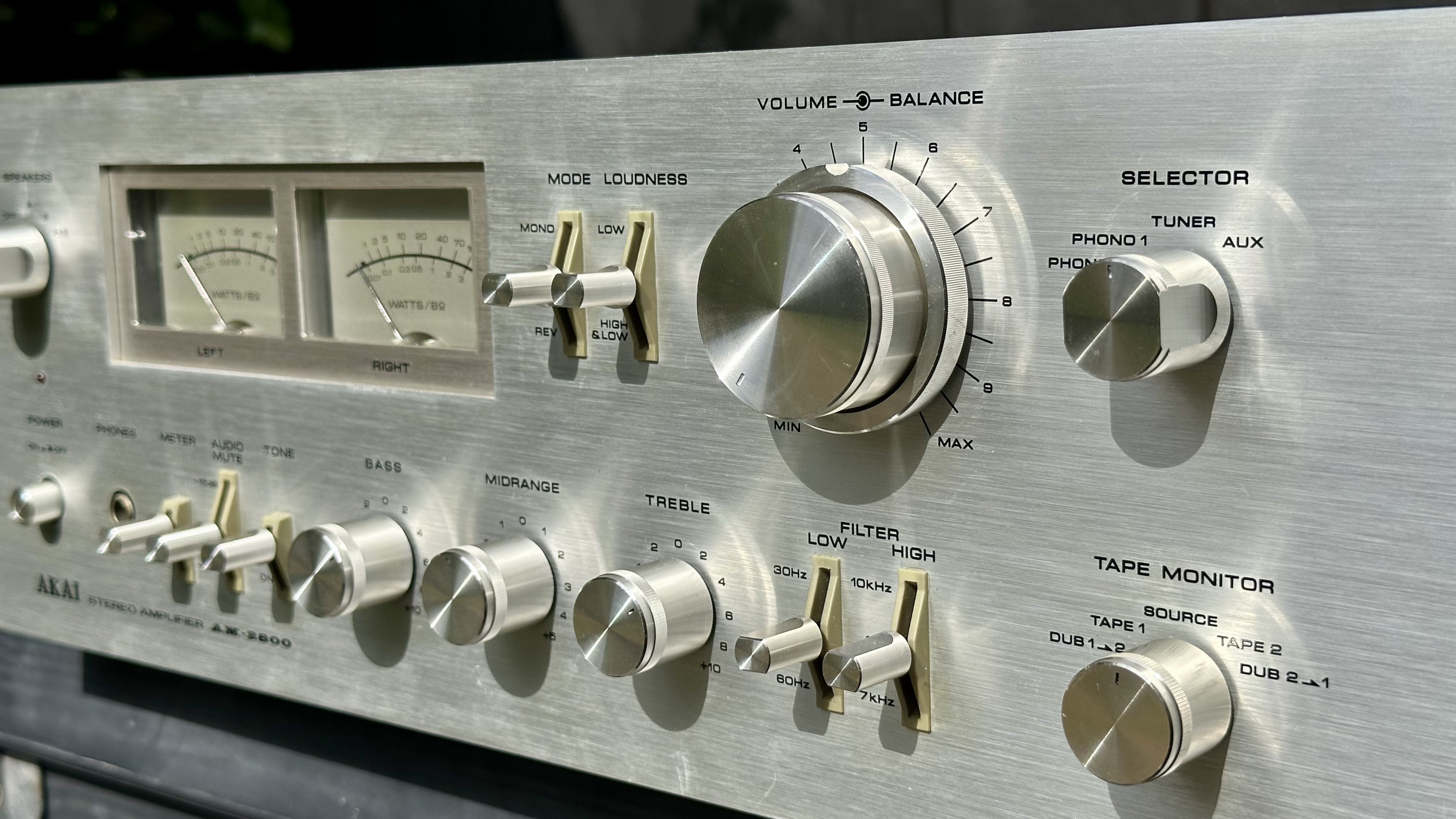

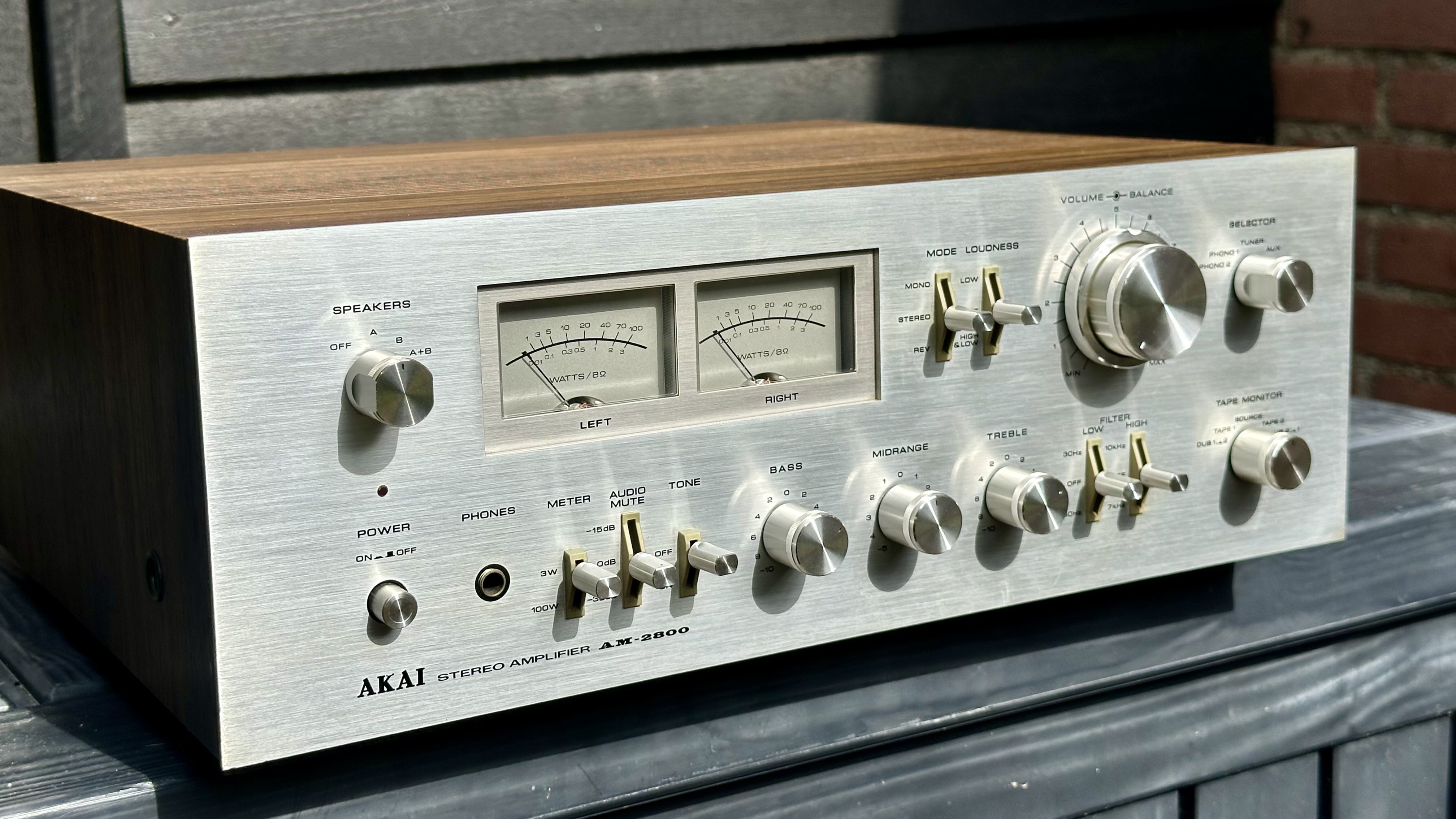

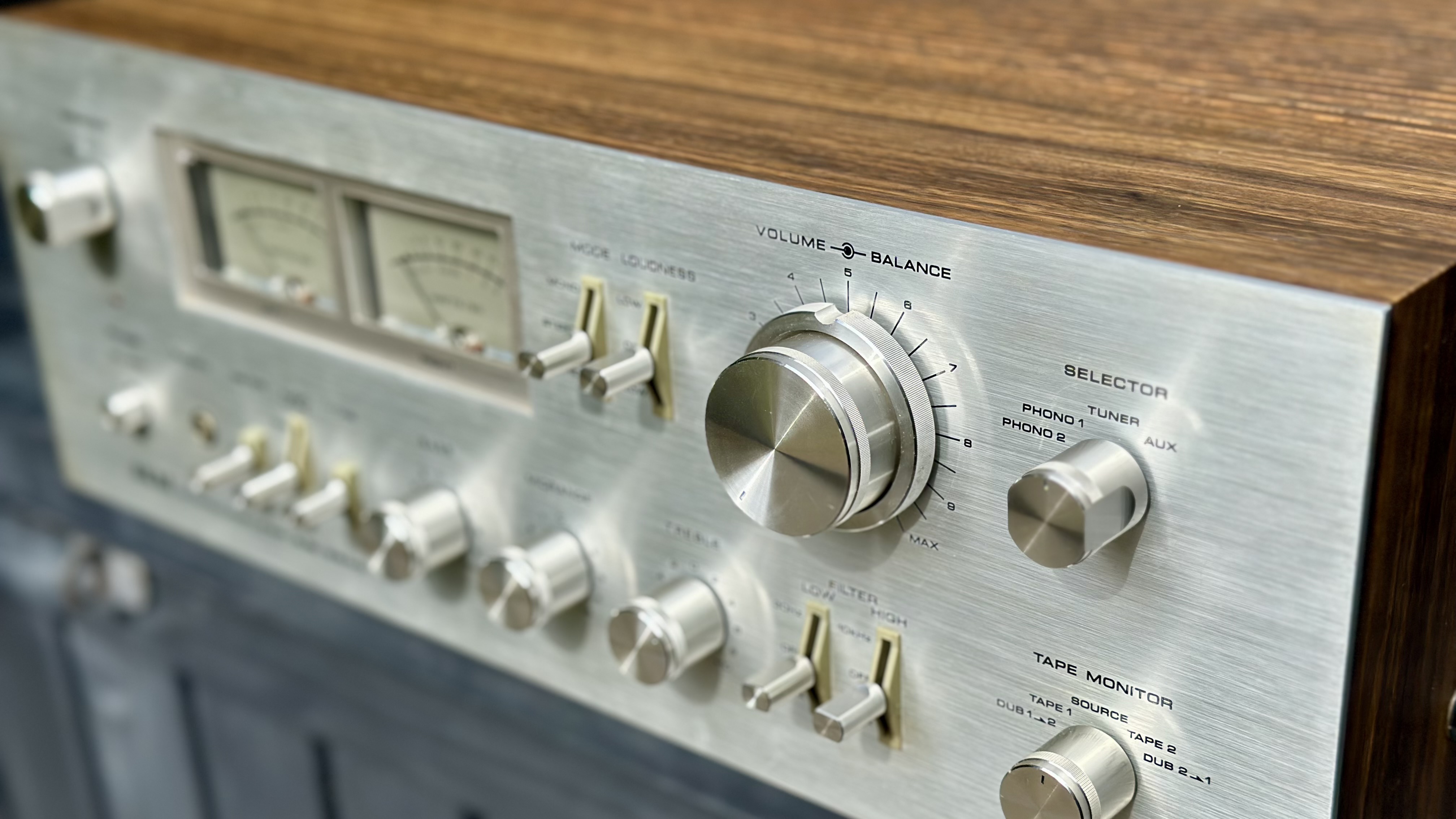

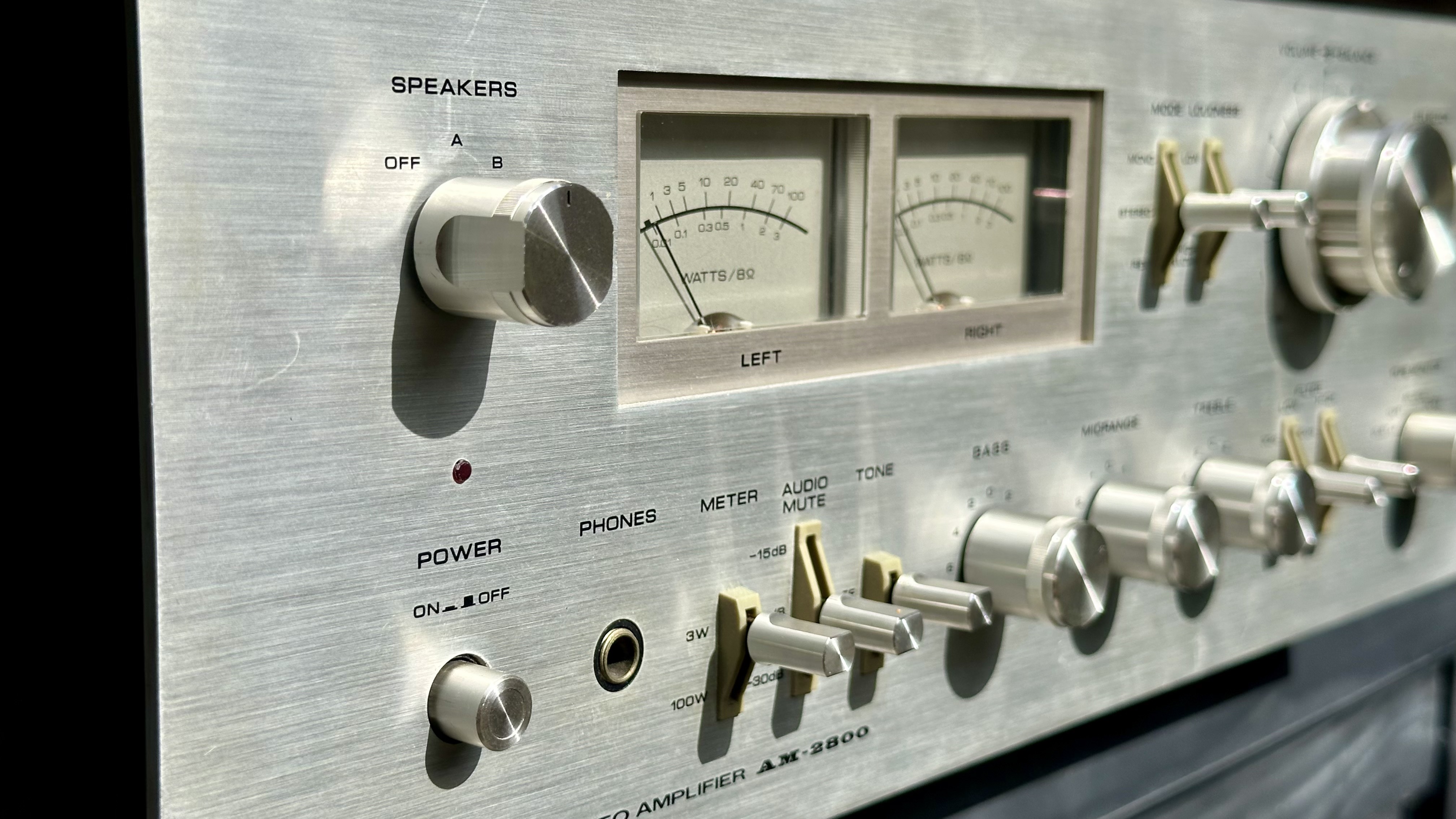

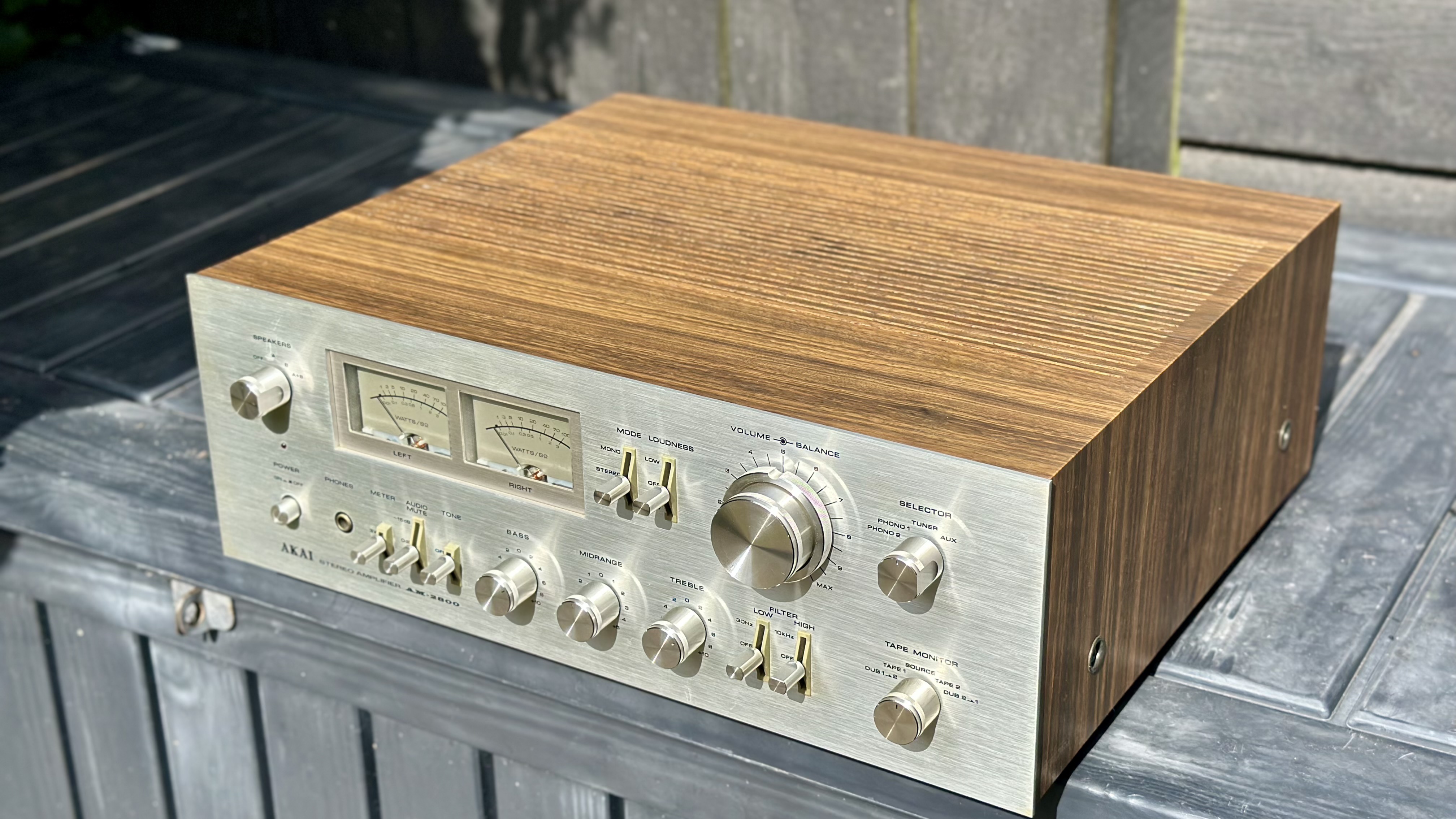

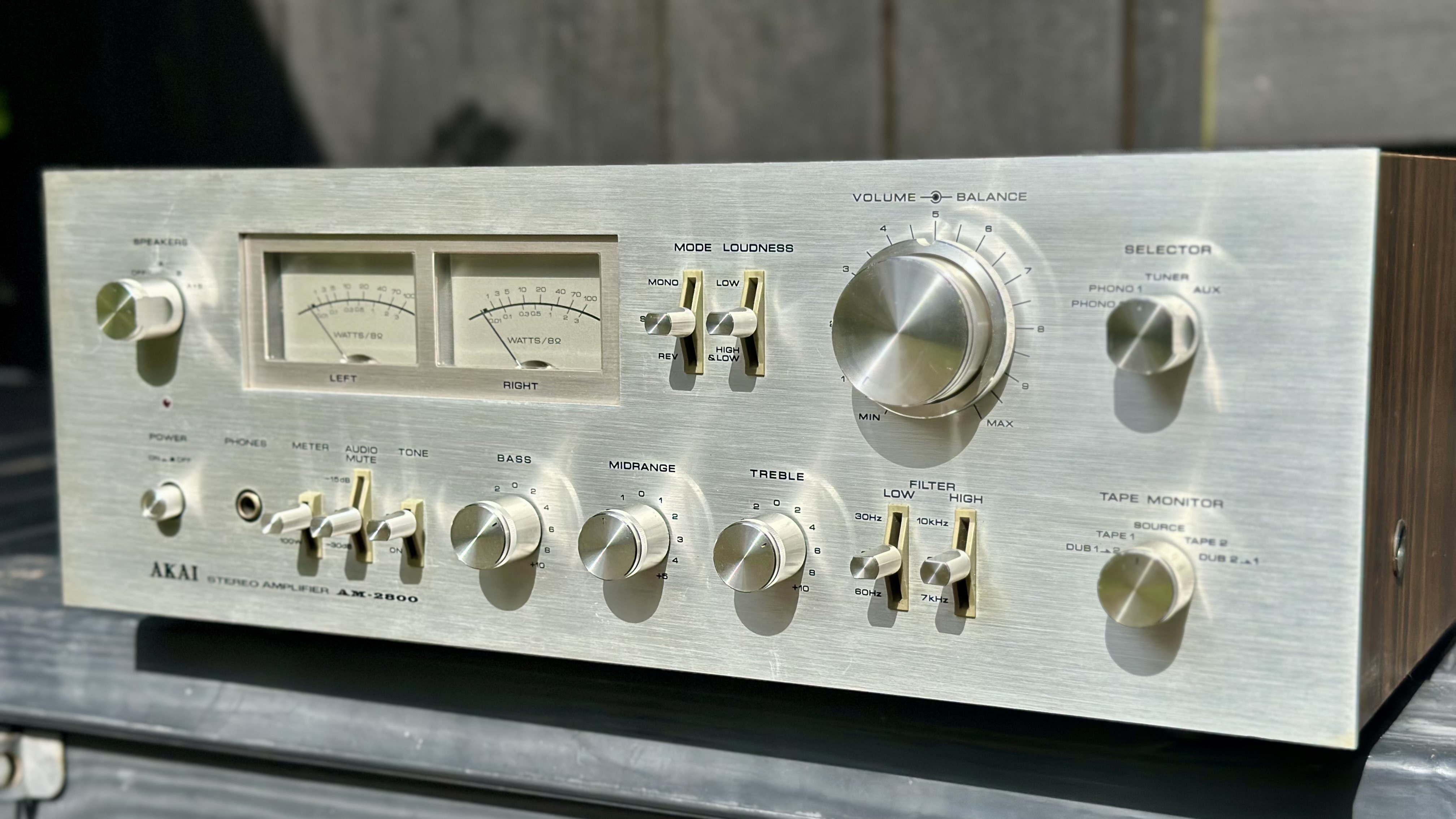

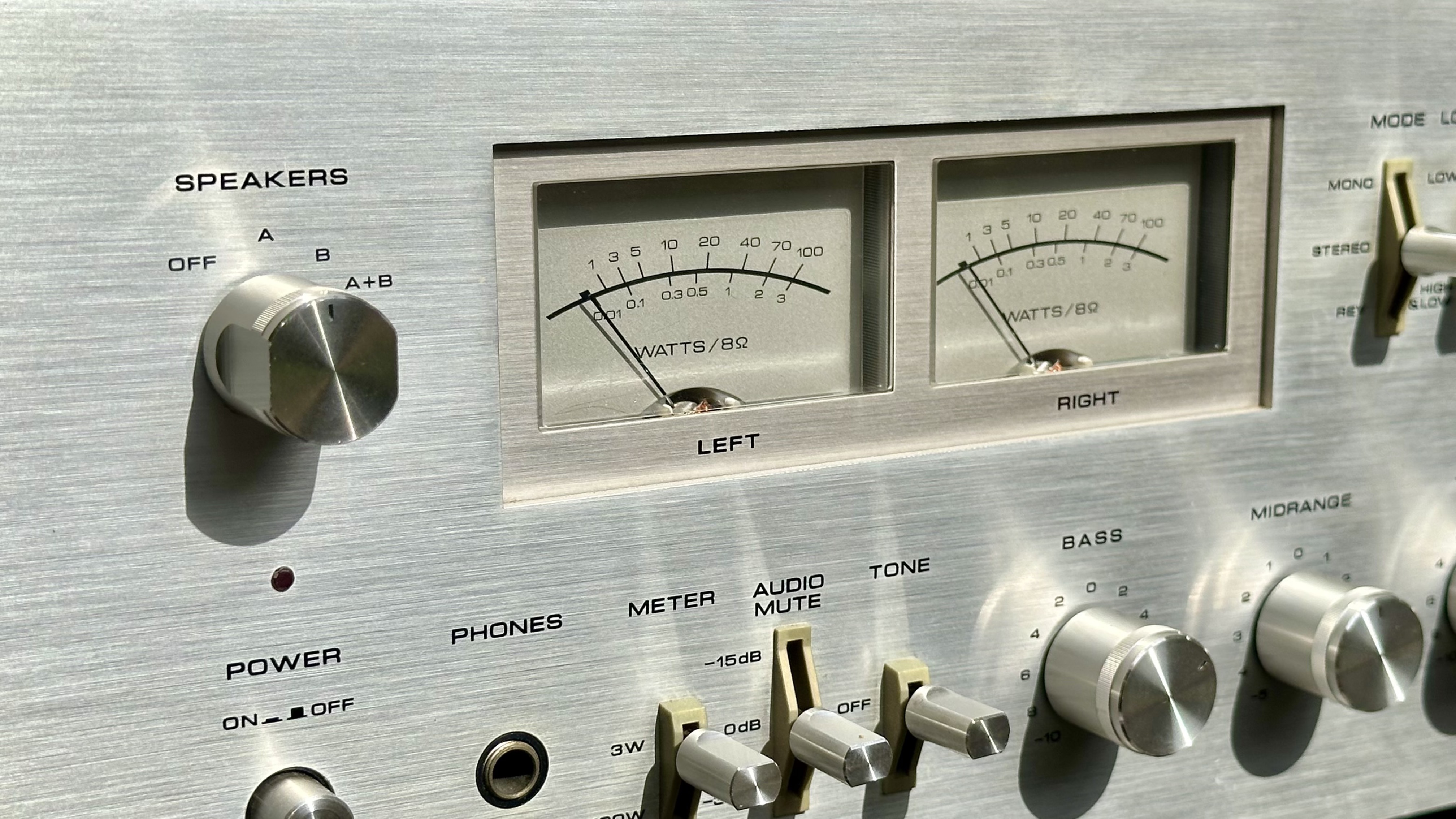

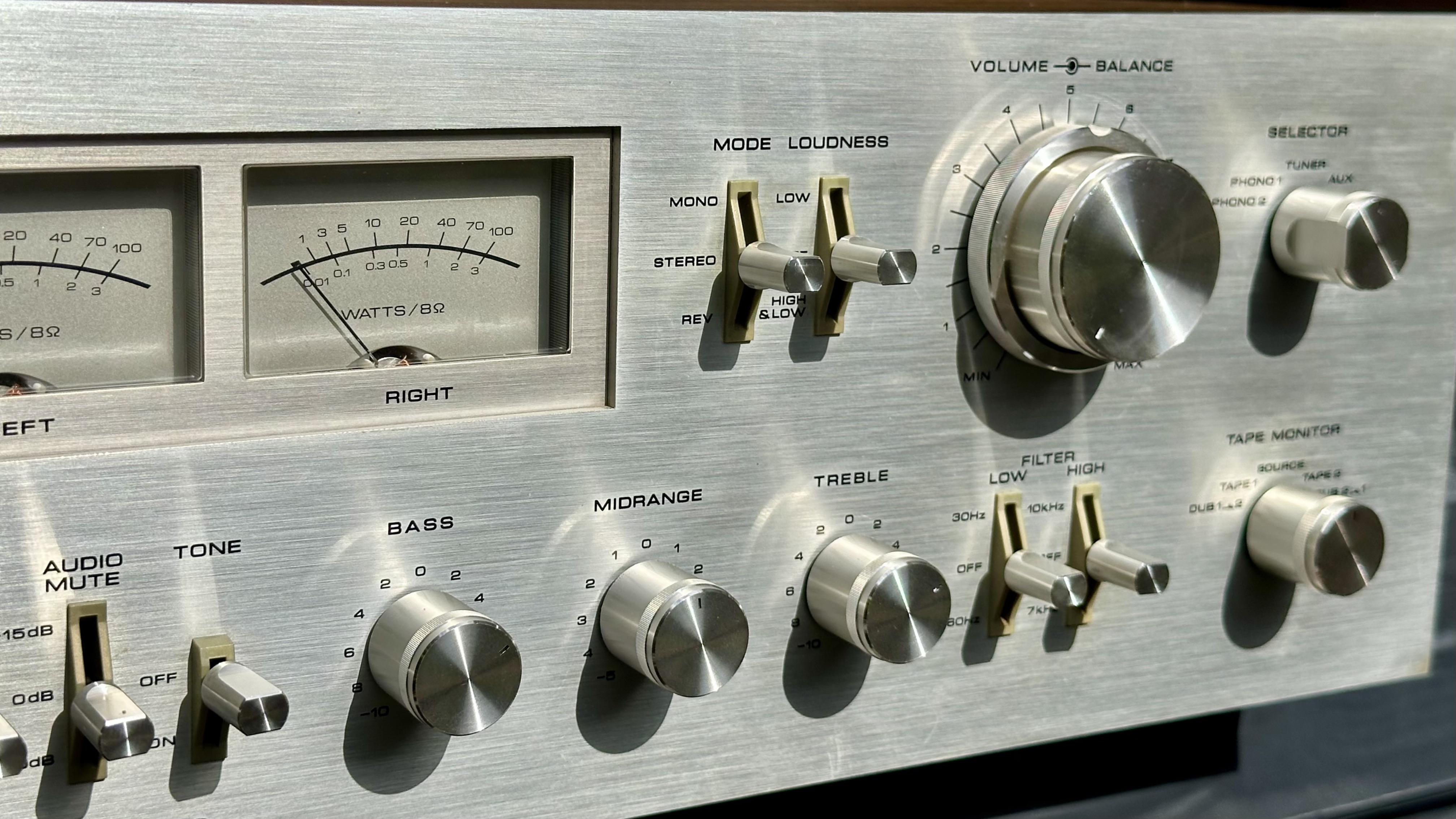

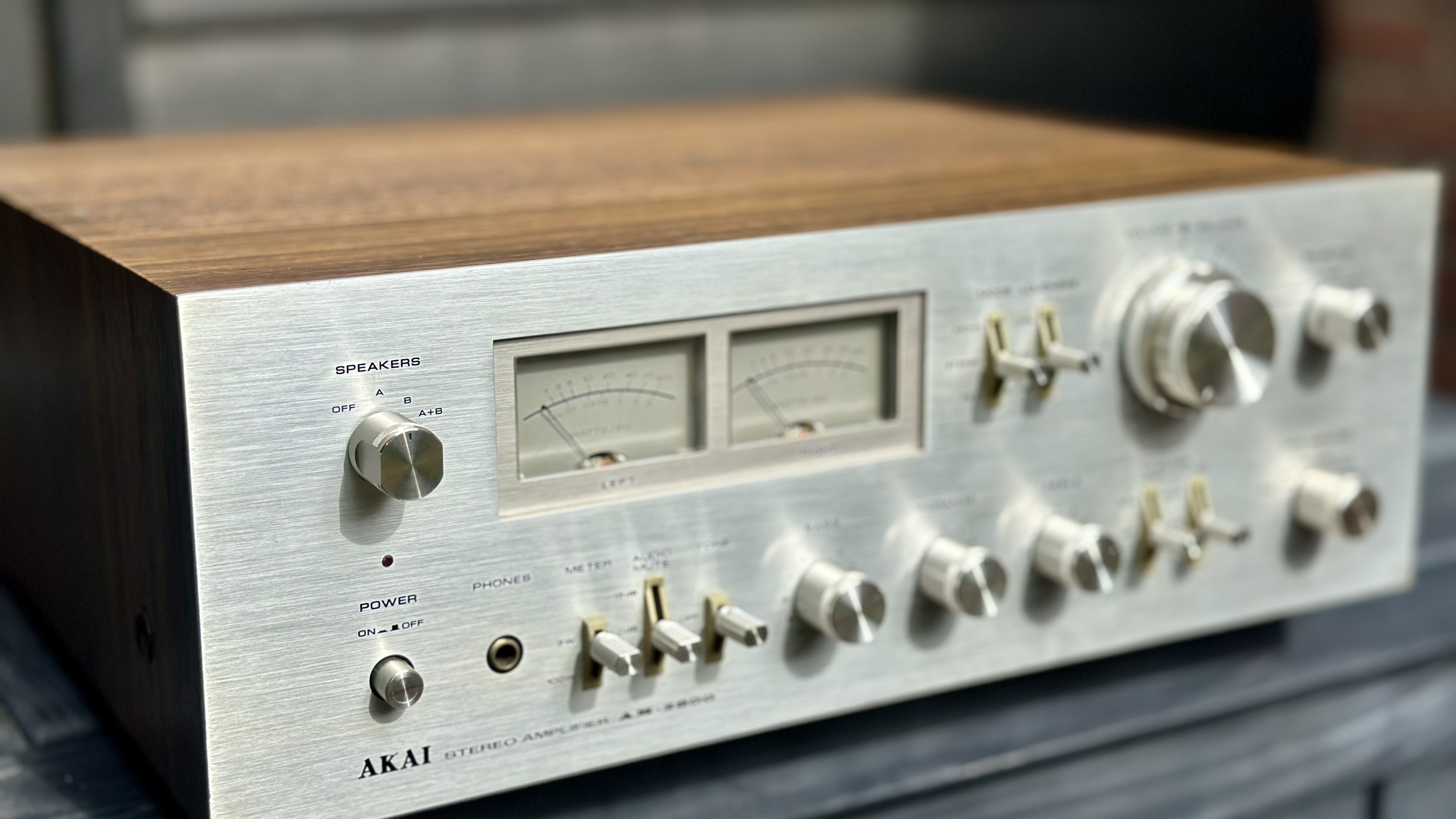

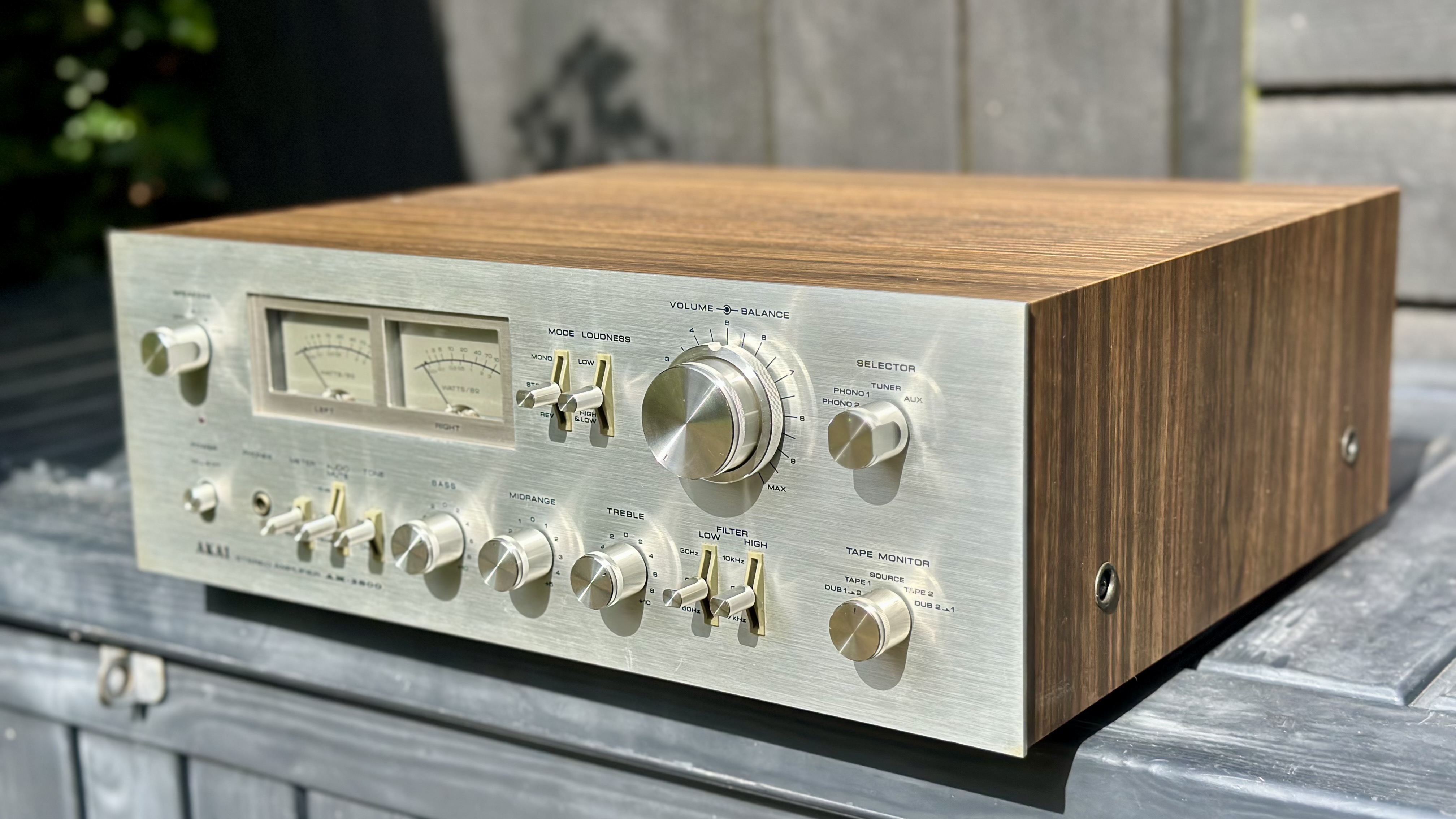

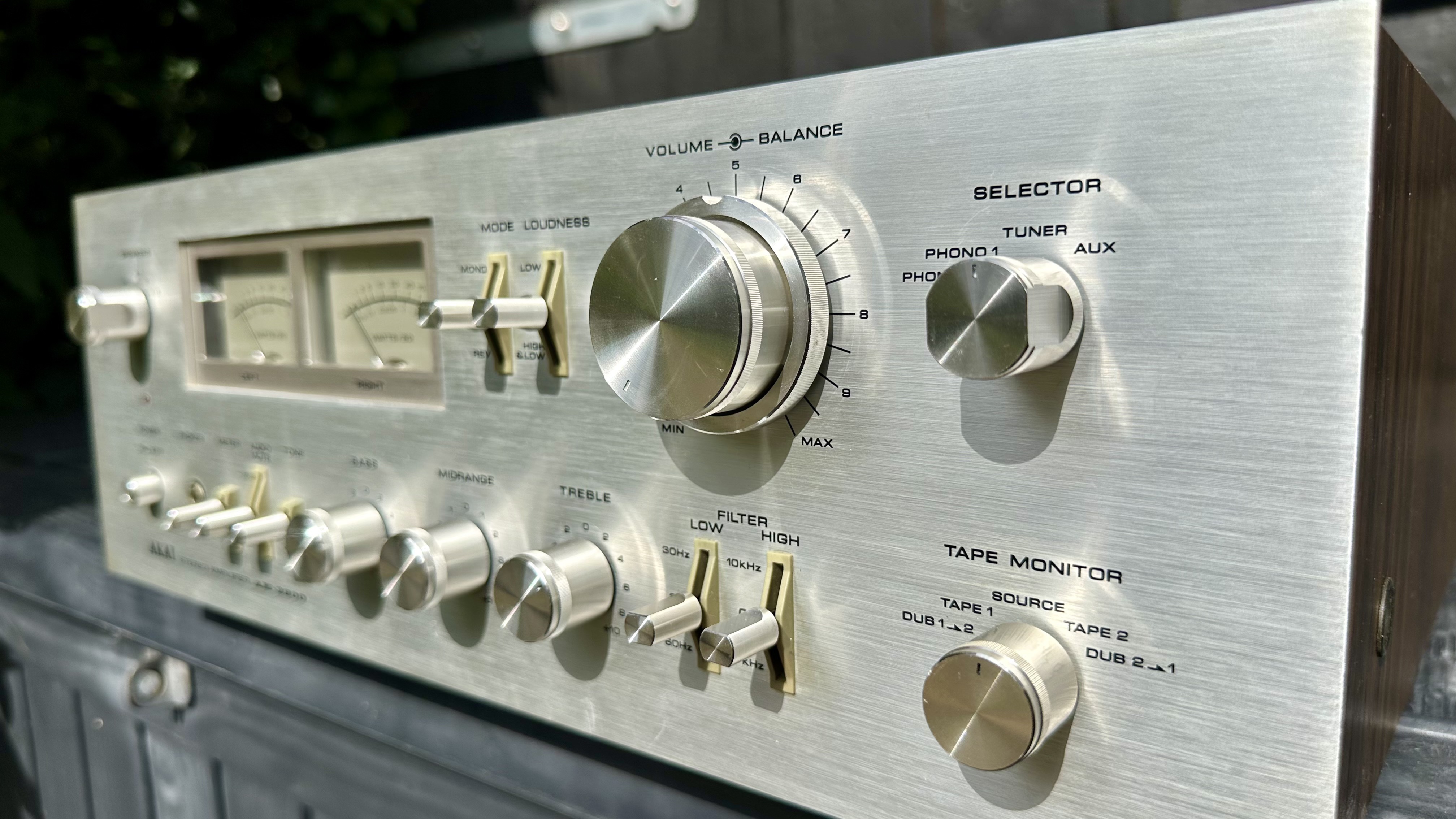

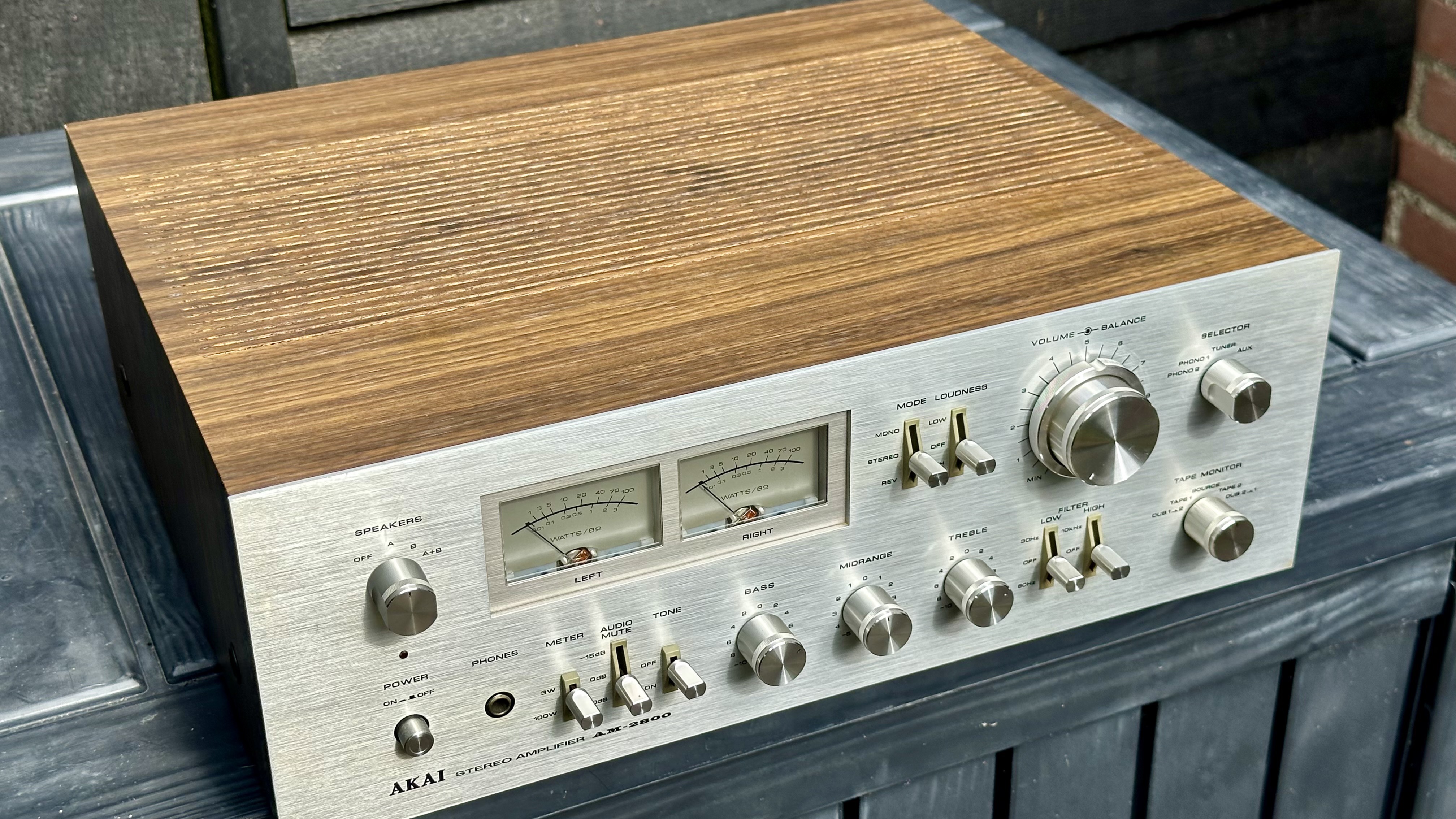

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Akai AM-2800 gerepareerd en gepoetst. In nieuwstaat

Tuner en versterker van Akai. AT-2600 en AM-2800

Tuner en versterker van Akai. AT-2600 en AM-2800
