Klacht:
Af en toe wat geluid. Veel verstoring en uitval
Diagnose:

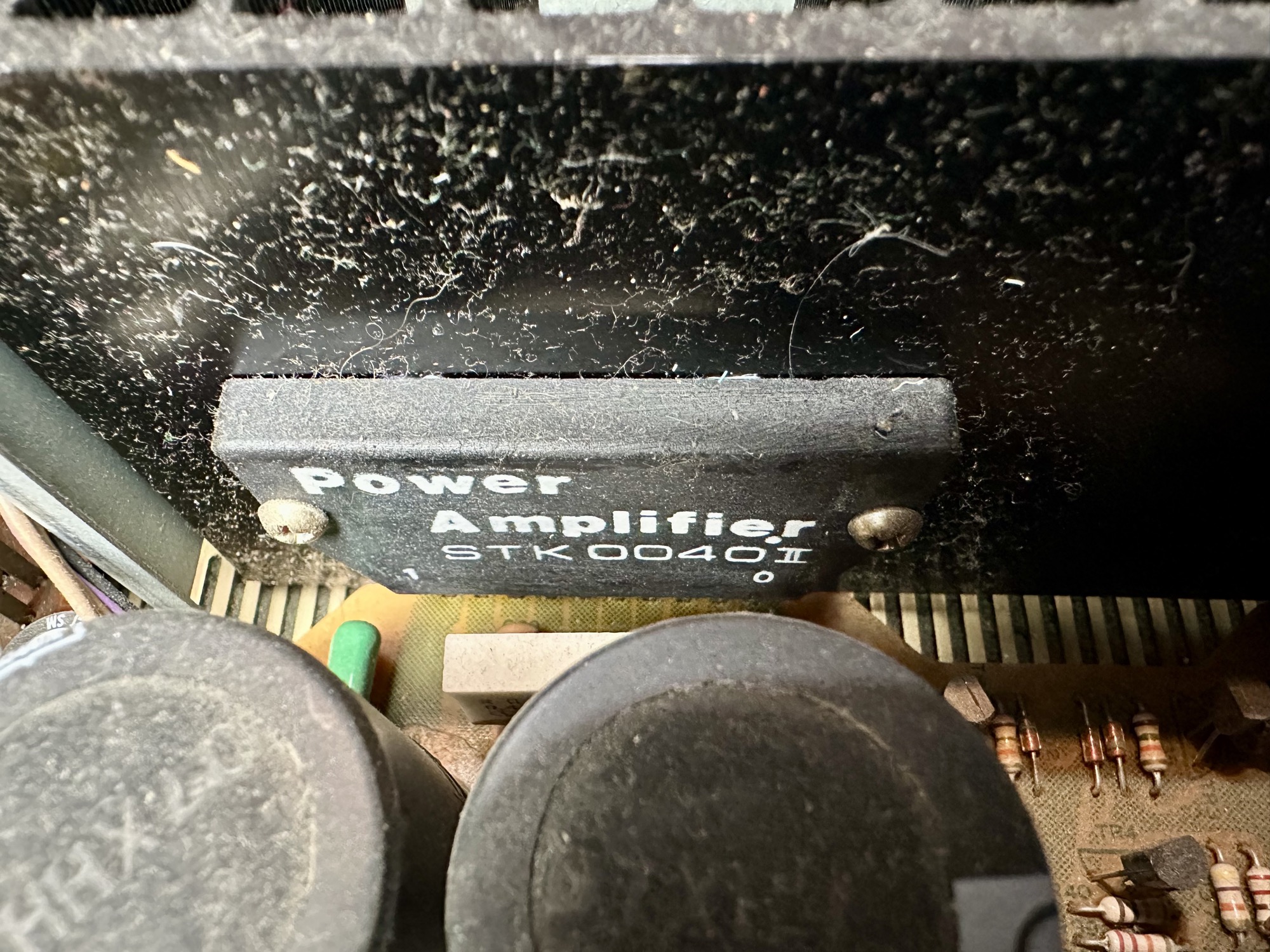

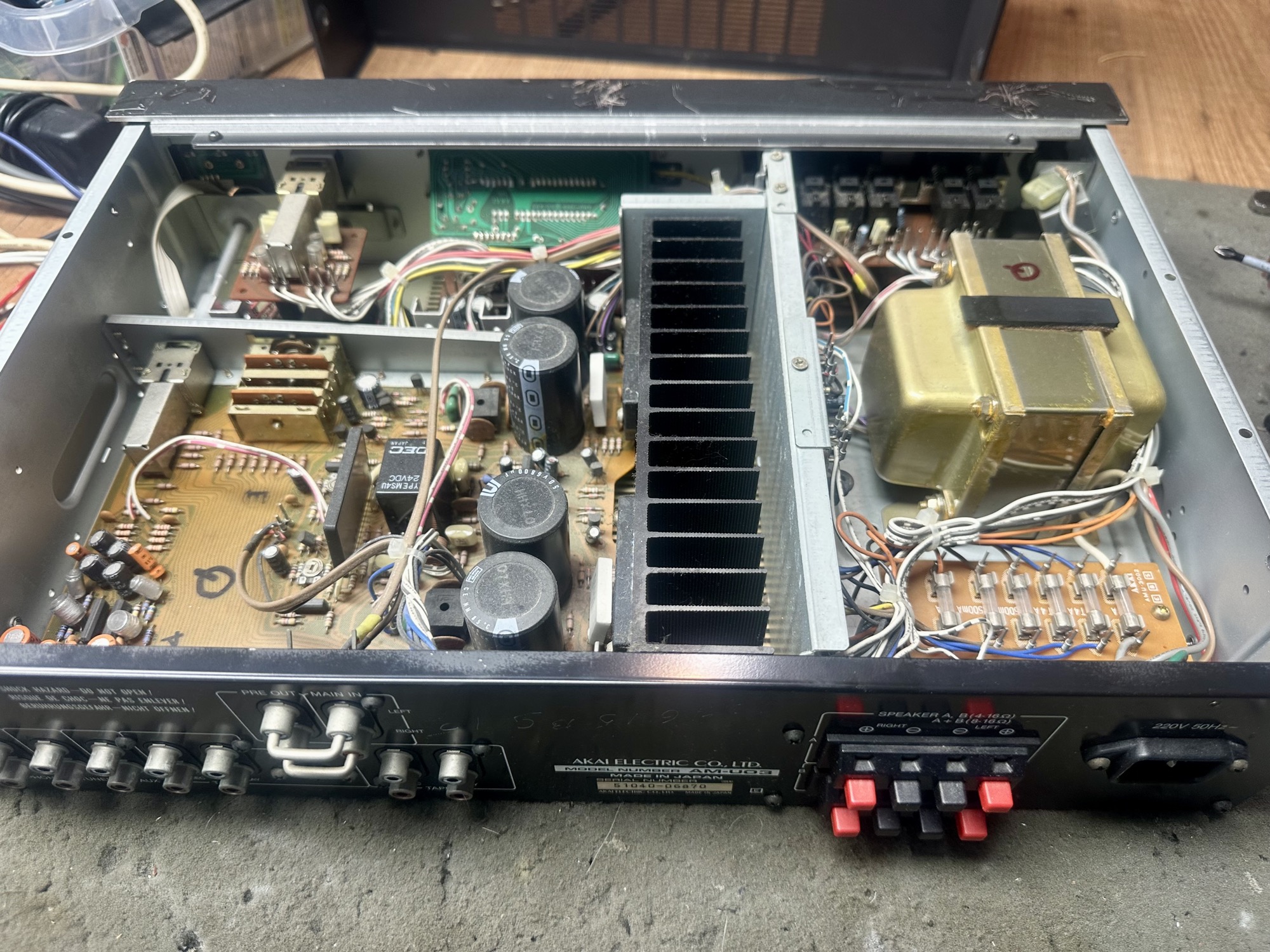

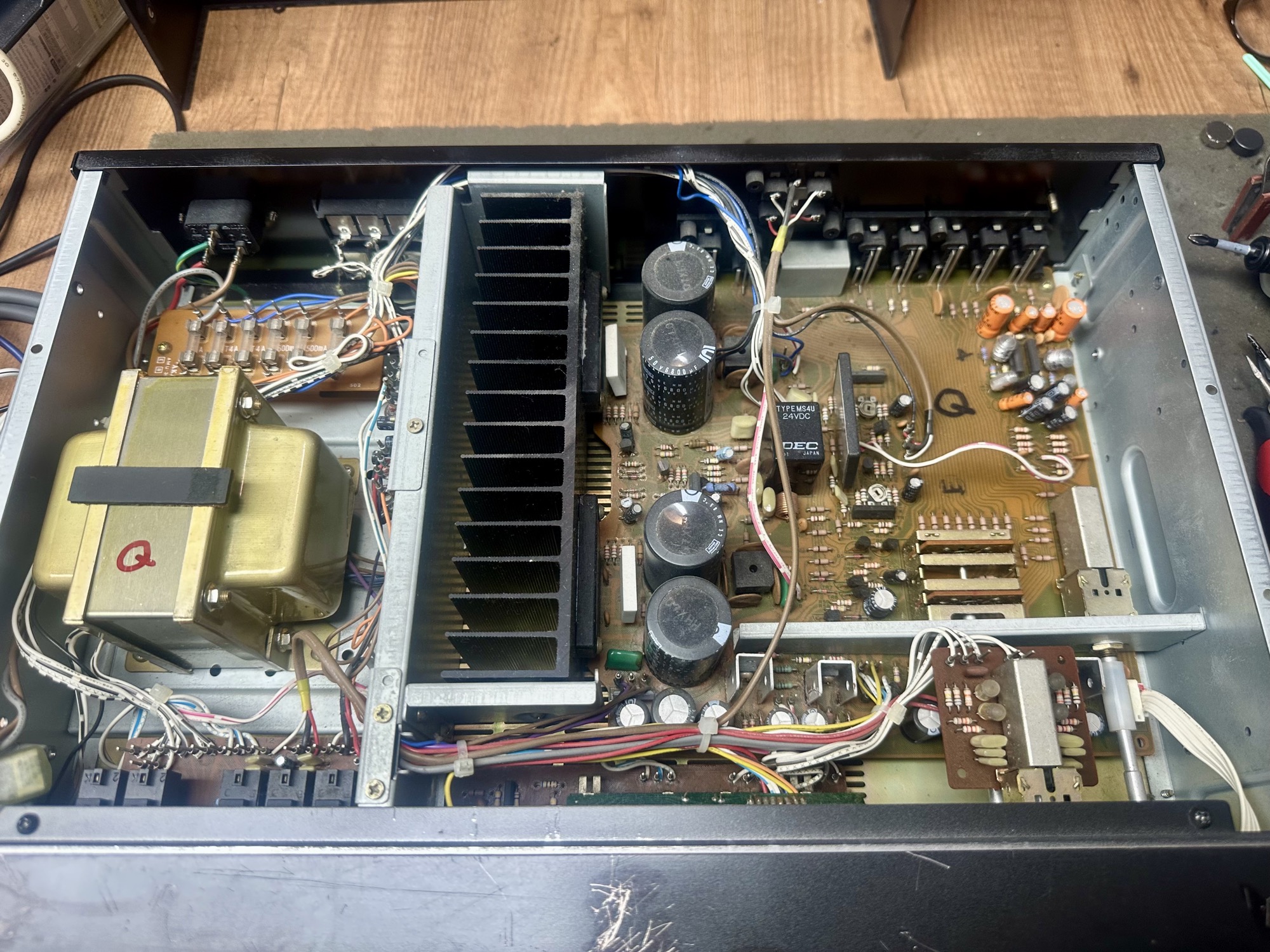

- Opgebouwd rondom de STK0040 versterkers.

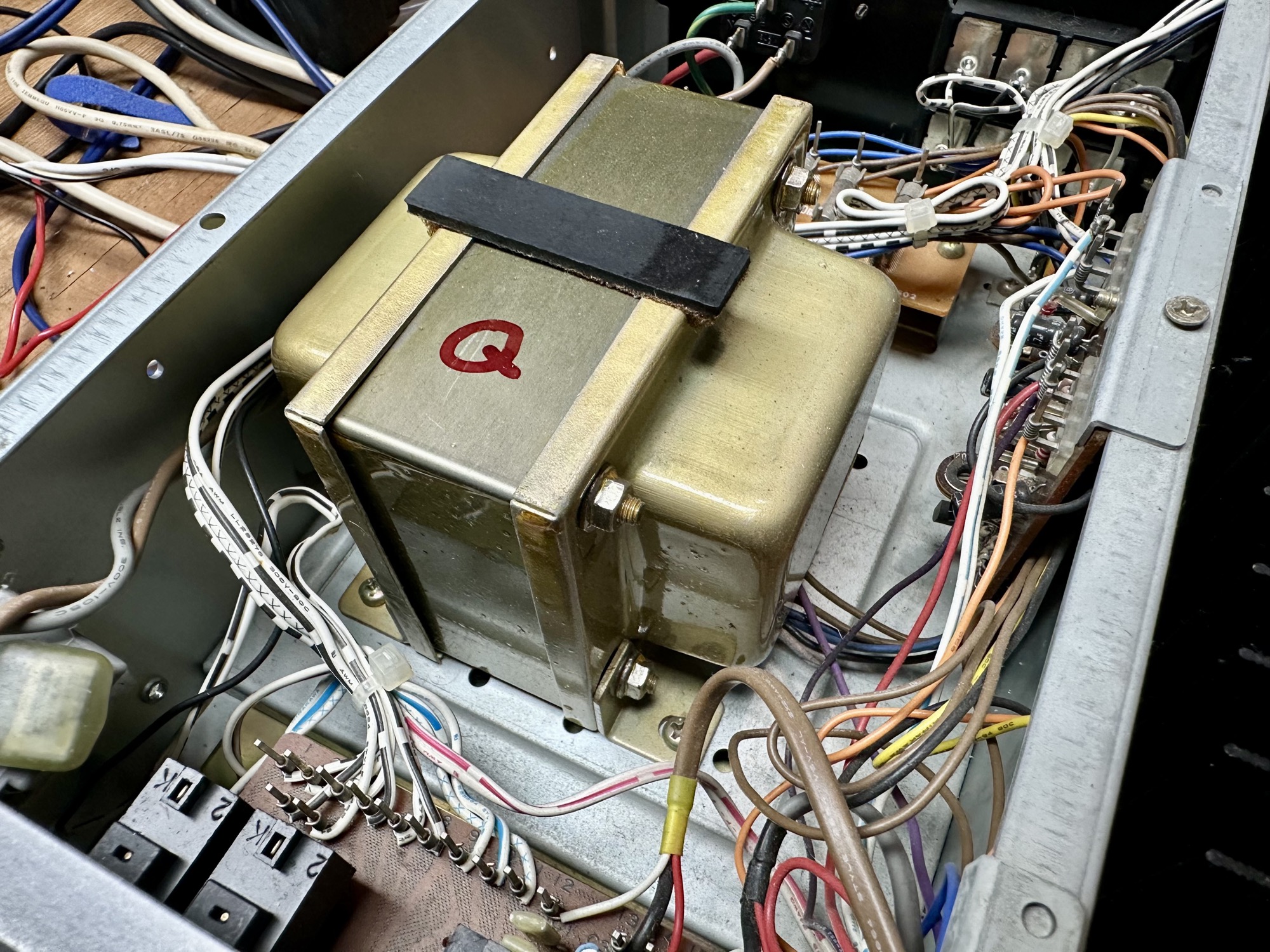

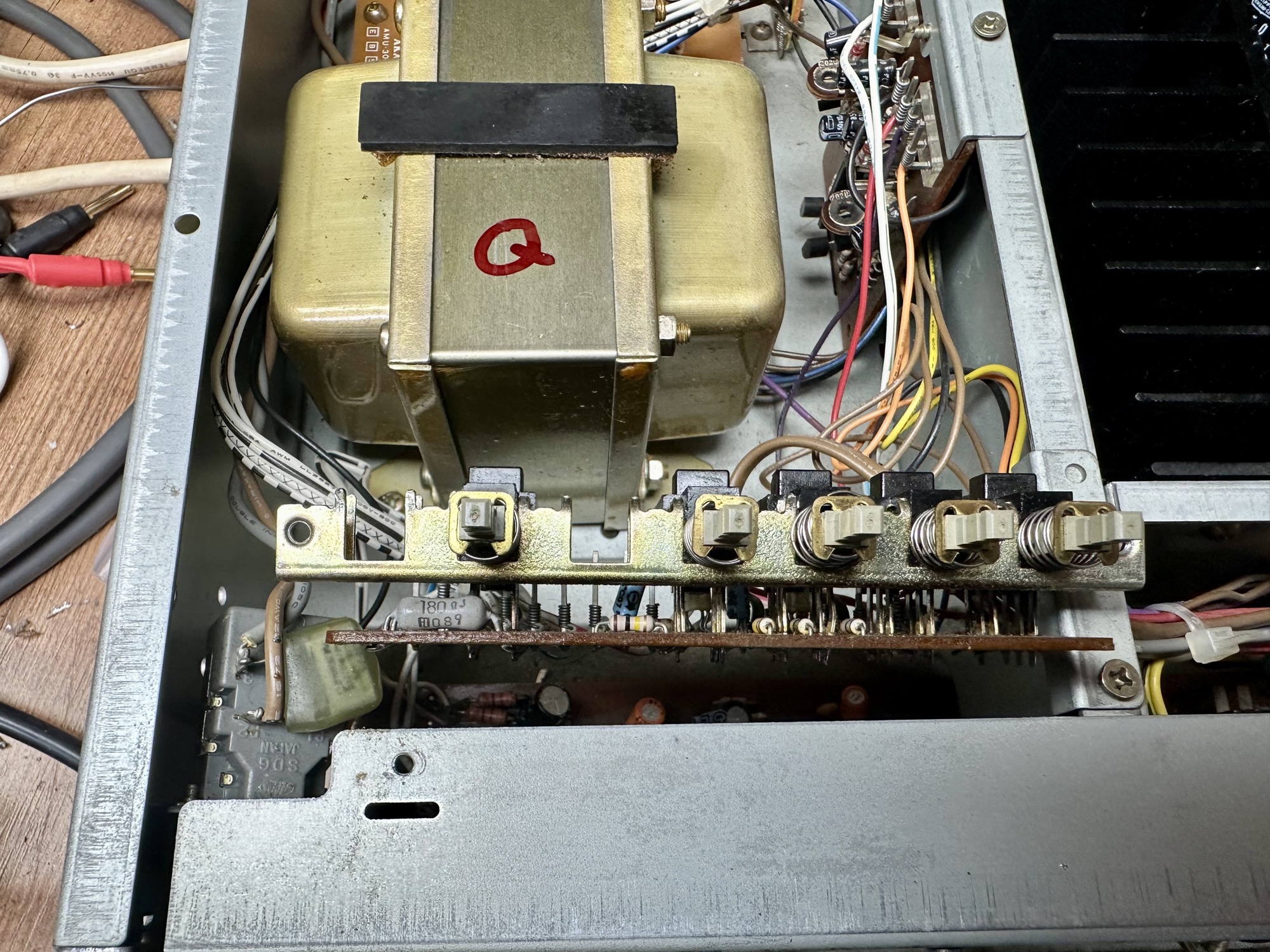

- Één relatief grote transformator
- Iedere STK 0040 heeft zijn eigen gelijkrichter en 4700uF buffer elco's.

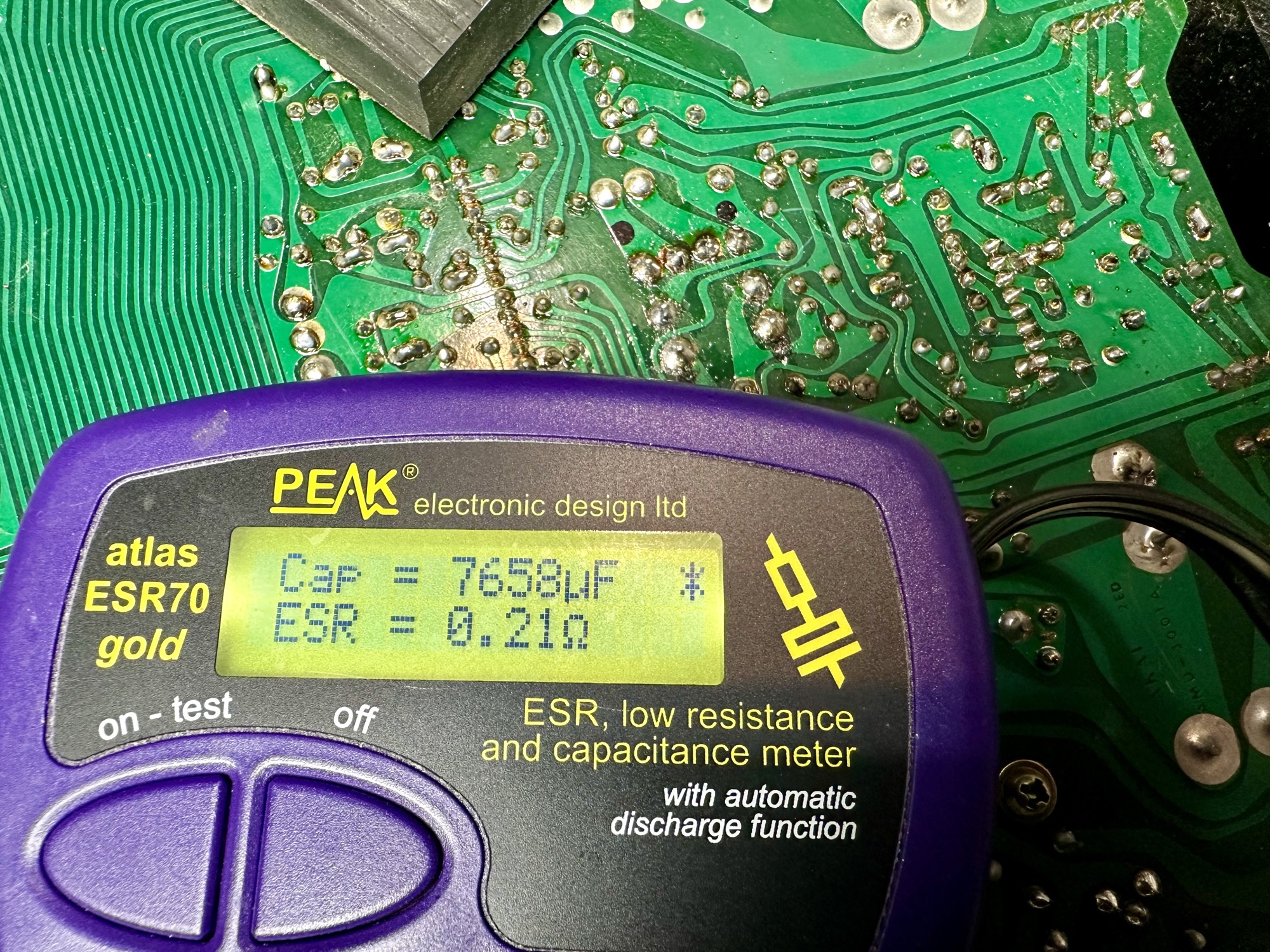

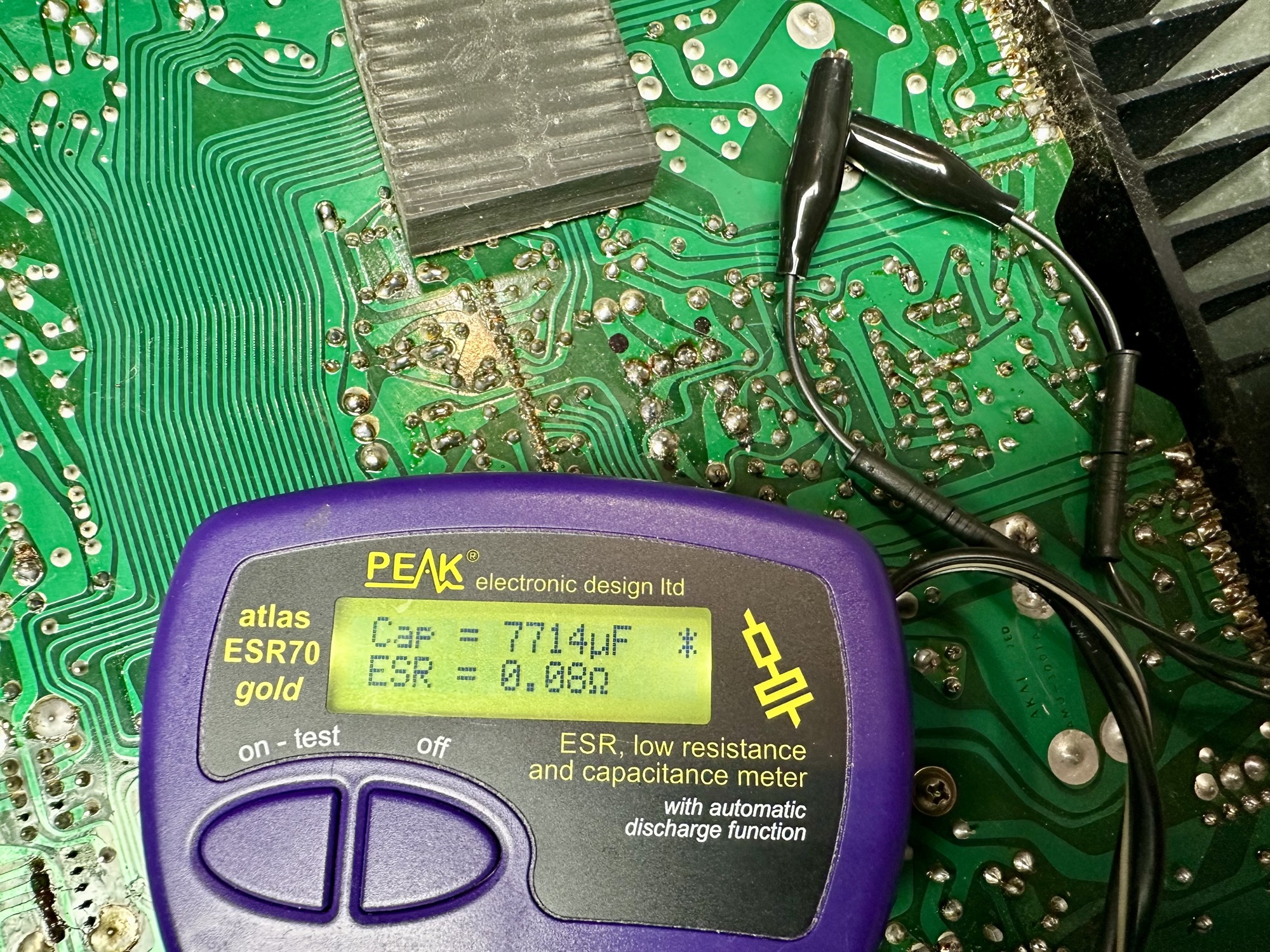

- Buffer elco's geven nog hele goede meetresultaten.

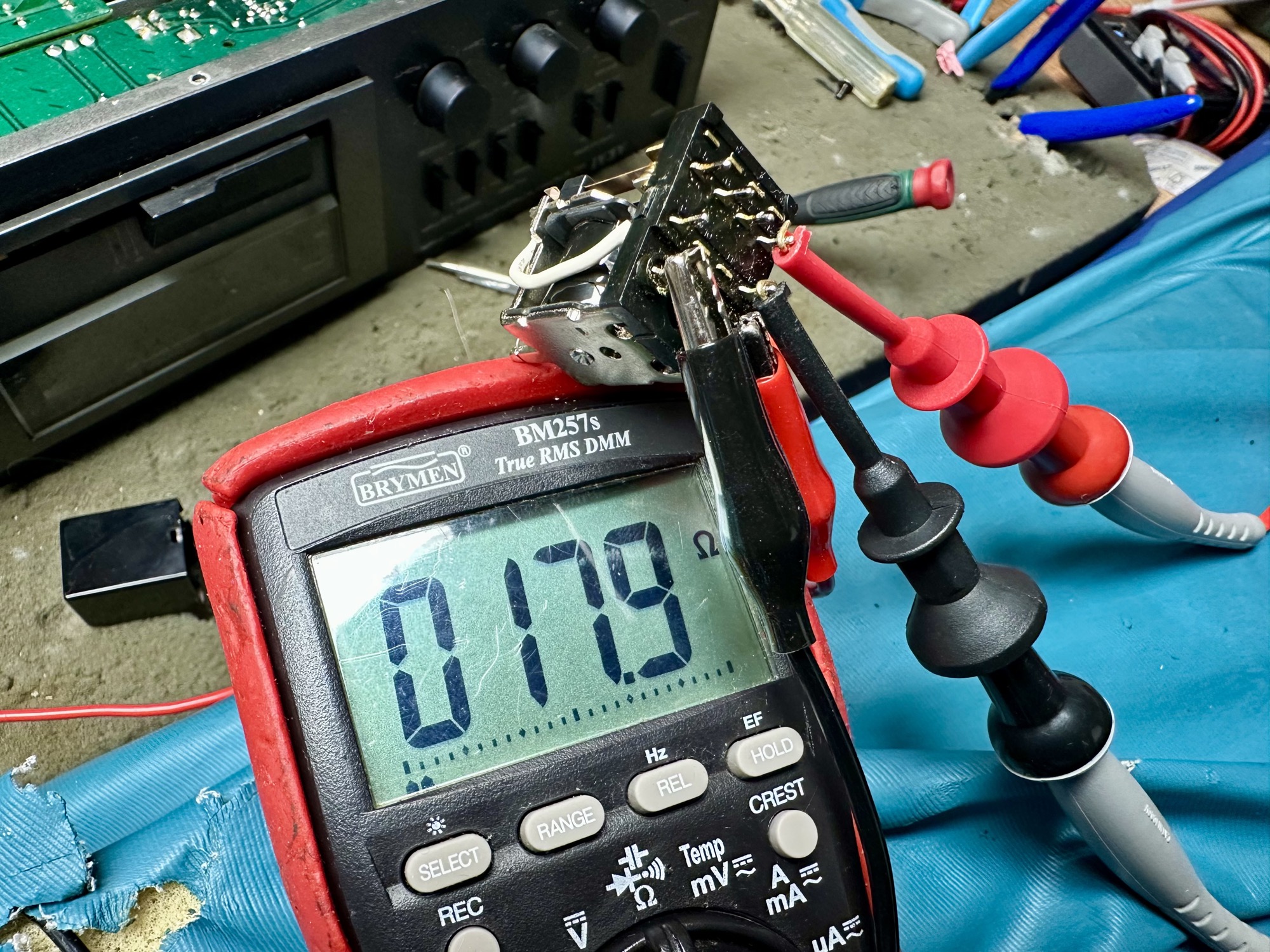

- Relais uitgesoldeerd en doorgemeten. Contacten hebben een aanzienlijke overgangsweerstand.
- TAPE MONITOR schakelaar stoort.
- Luidsprekerschakelaar blijft niet goed ingeschakeld.

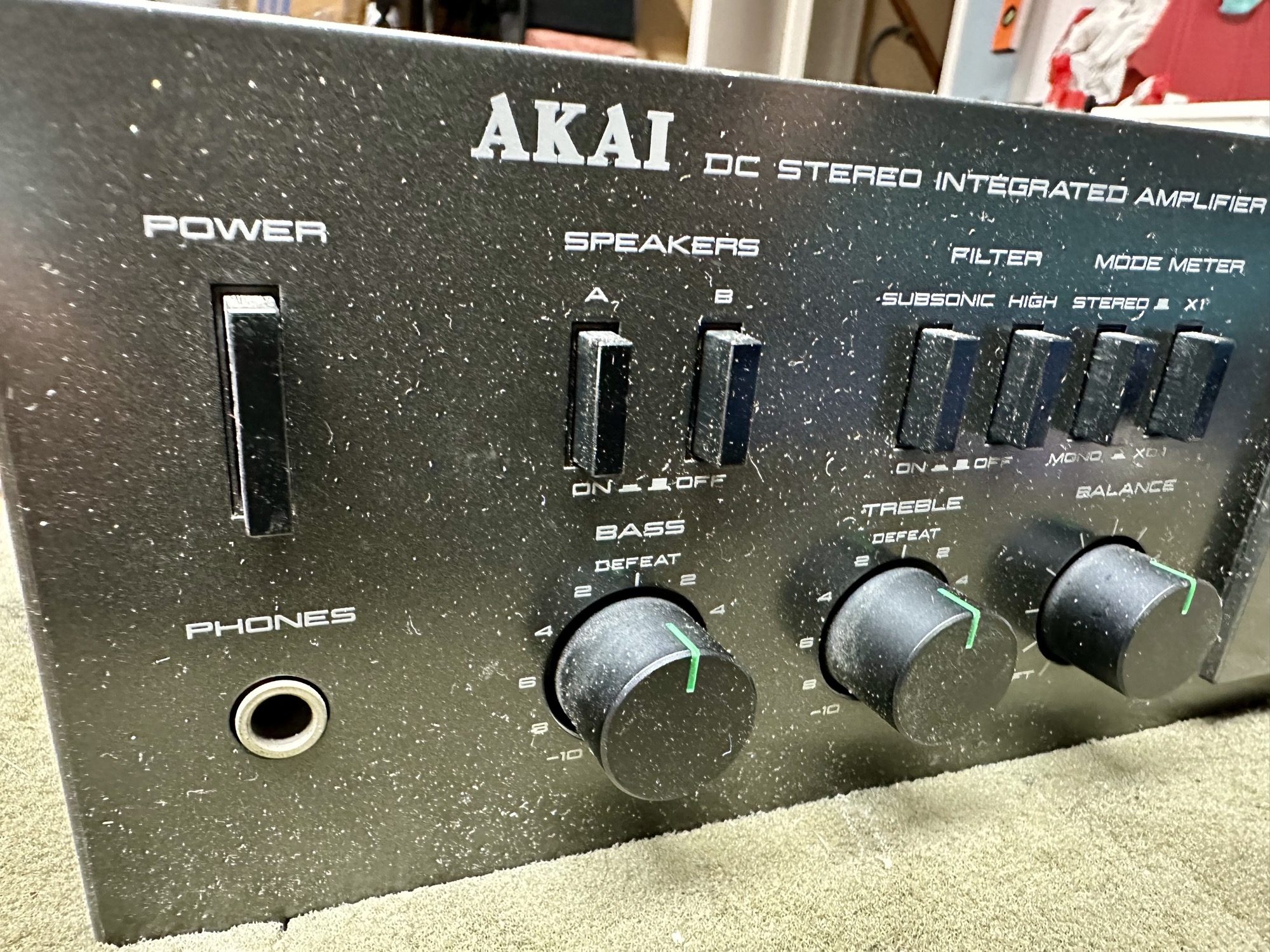

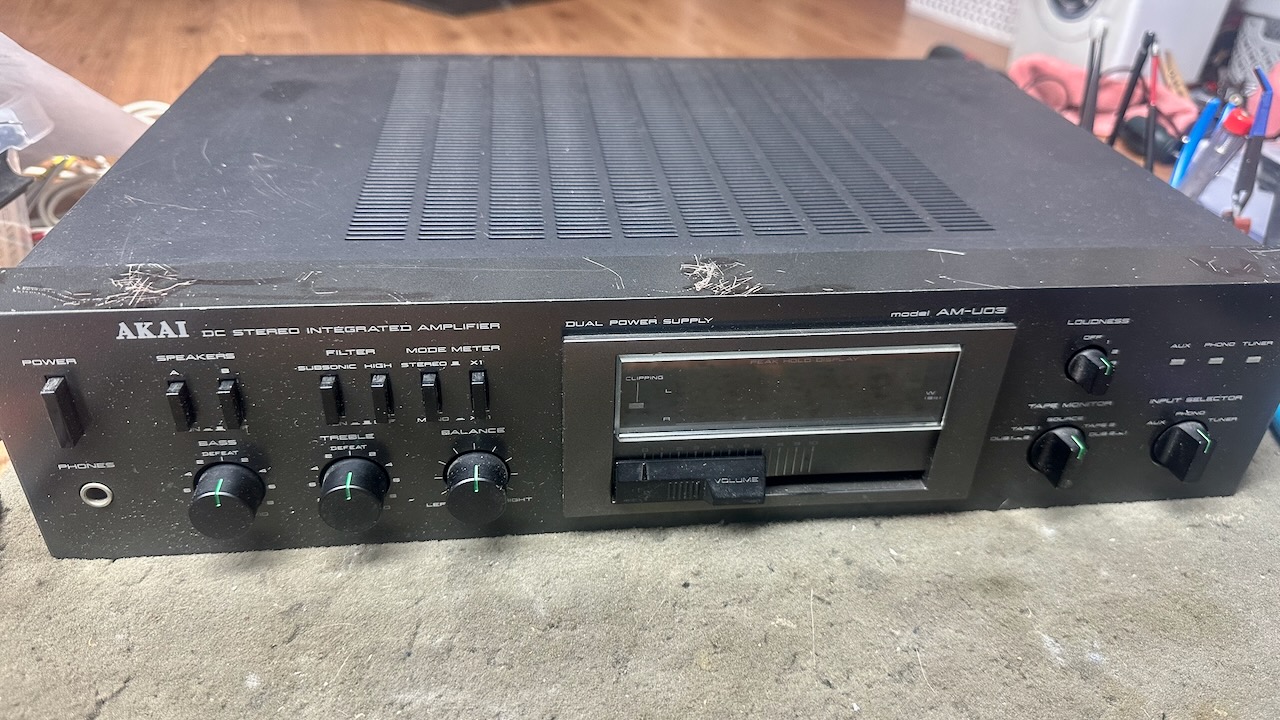

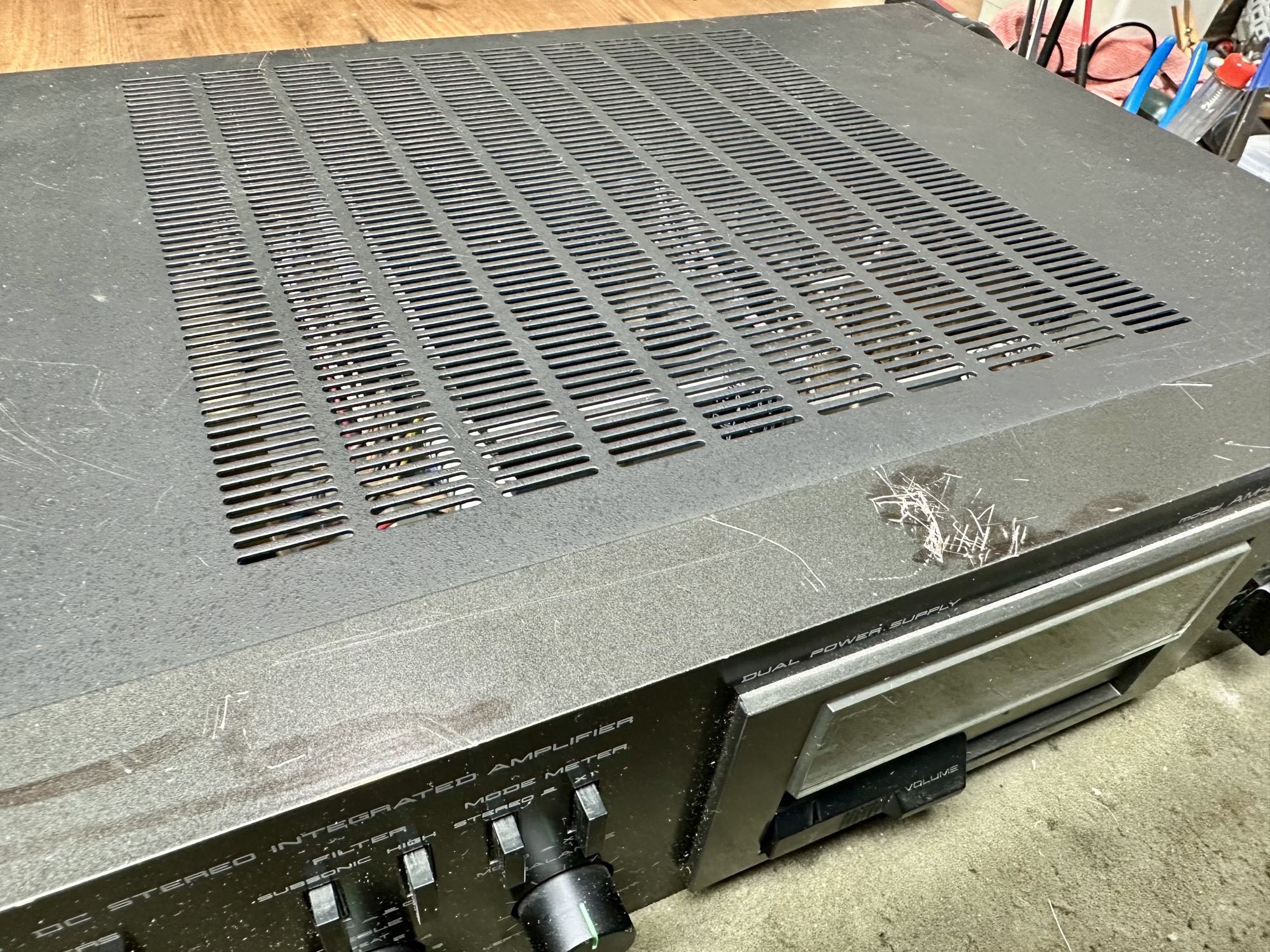

- Behuizing zit vol met krassen.
Reparatie:
- Relais gereinigd

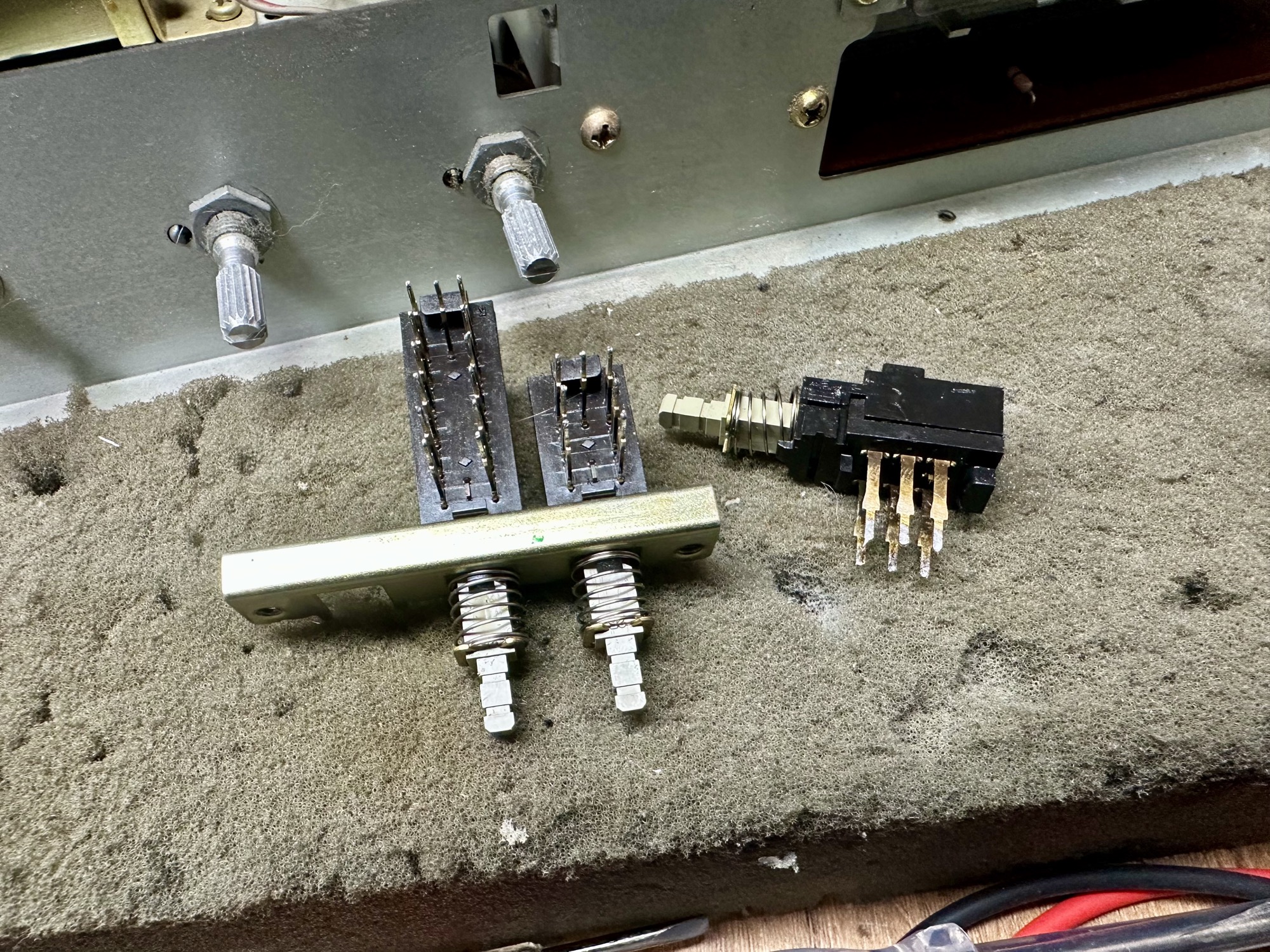

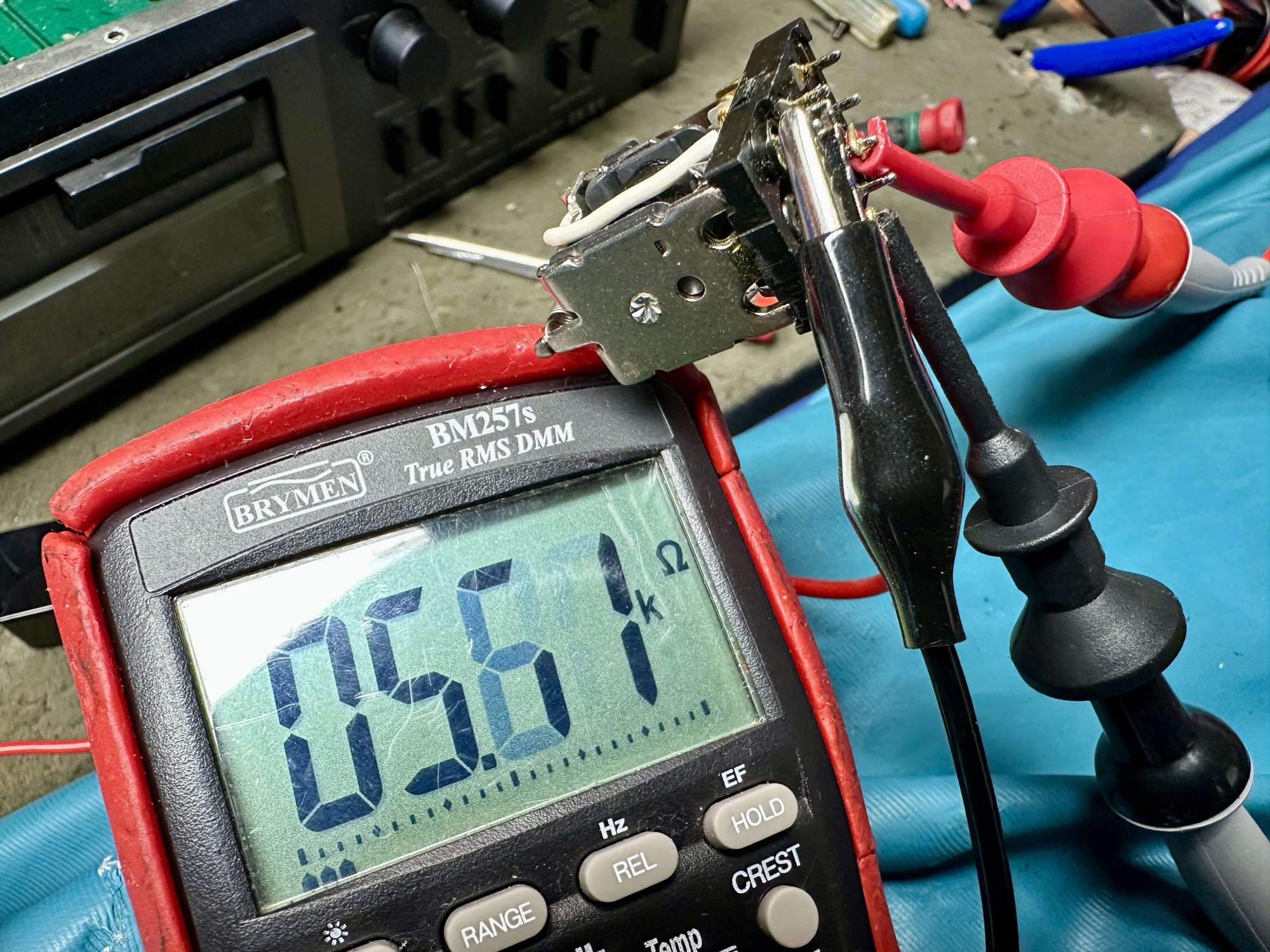

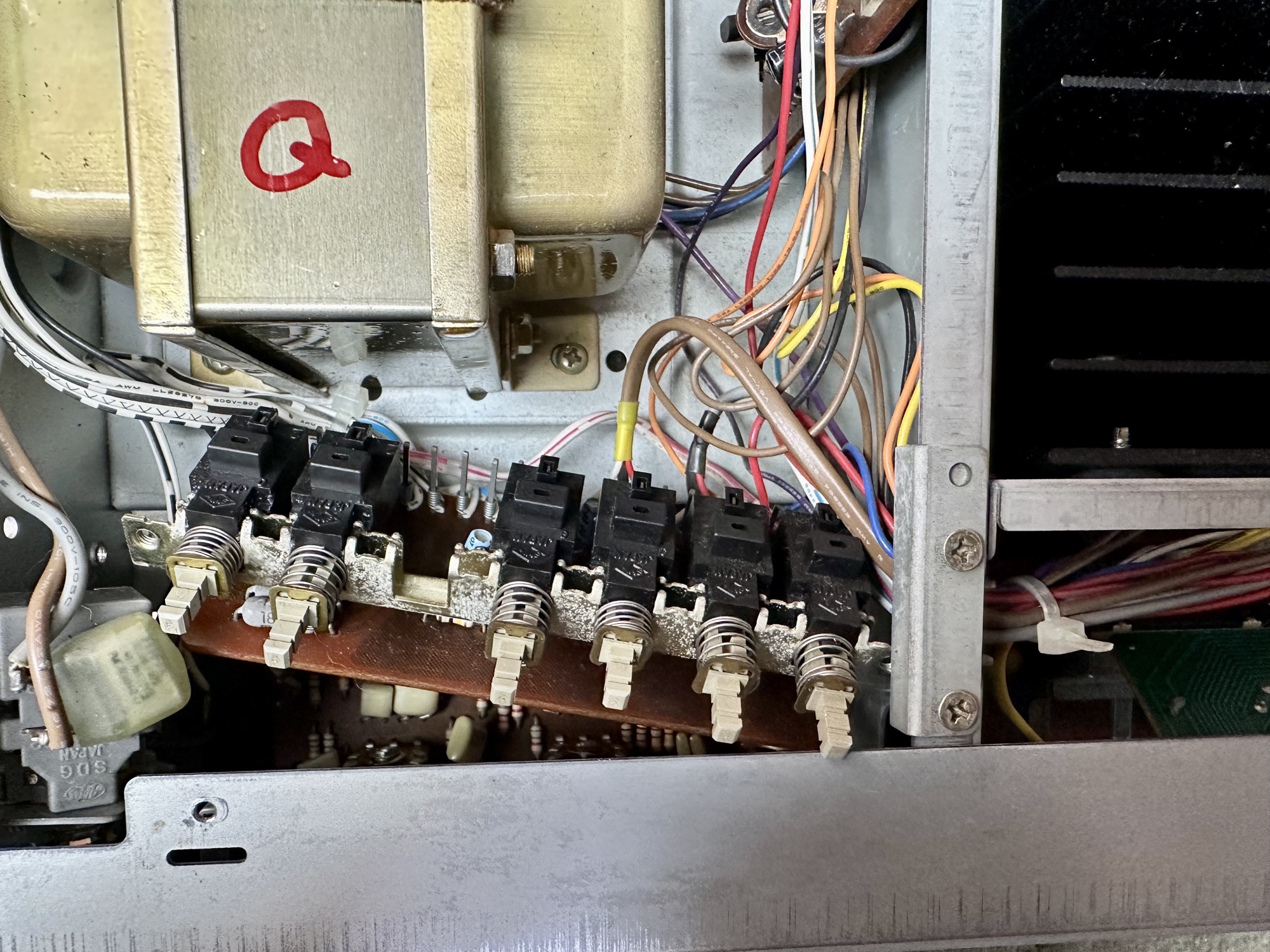

- Luidpreker schakelaar uitgesoldeerd en vervangen door een nieuwe.
- Alle schakelaars en potmeters gereinigd met Deoxit D5.

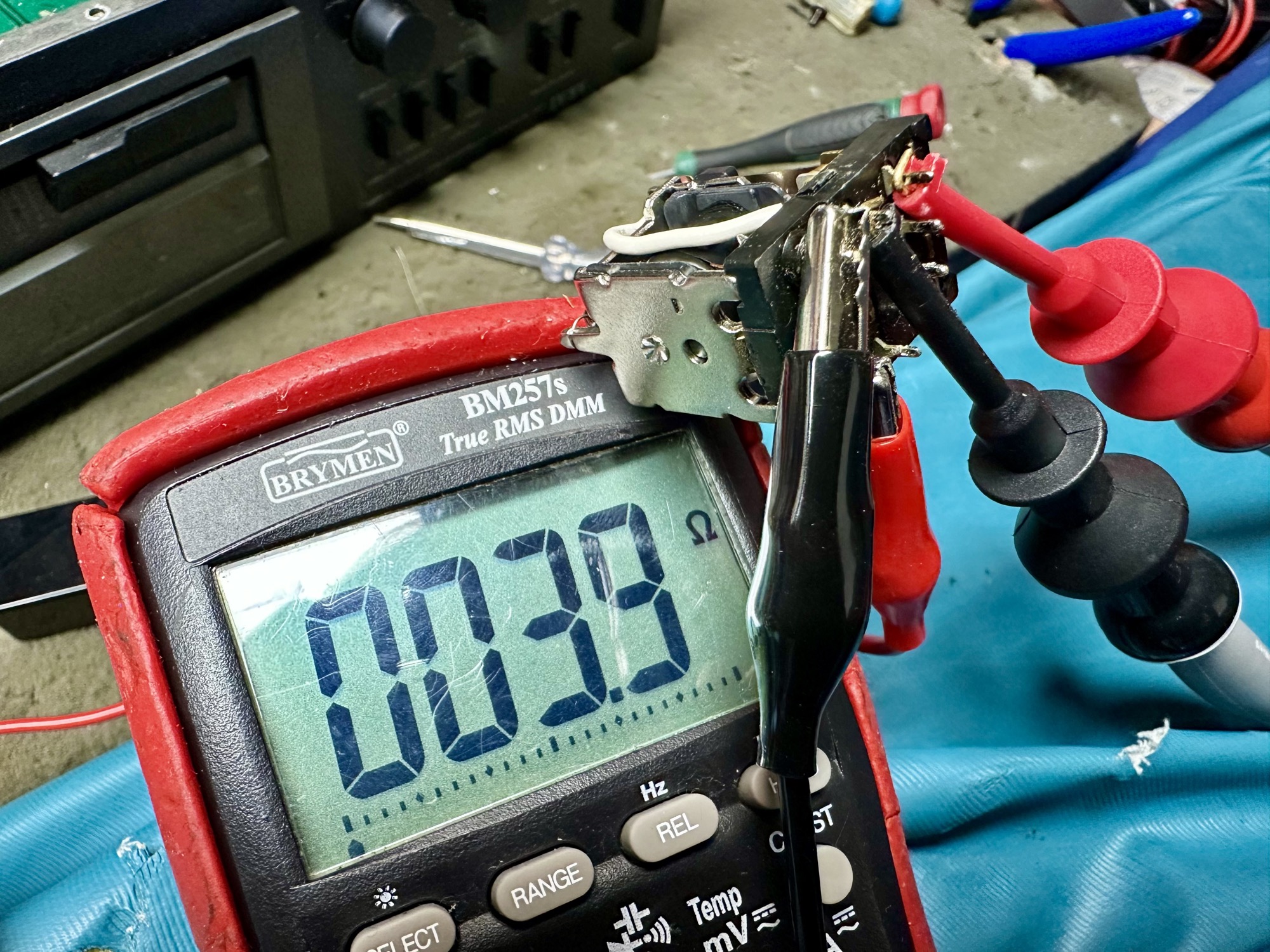

- De TAPE MONITOR schakelaar blijft slecht contact maken waardoor de contactweerstand varieerd tussen 1 ohm en 45 ohm. Ondanks veelvuldig reinigen van de contacten blijkt dit toch problemen veroorzaken. Aangezien deze schakelaar tegenwoordig toch niet meer gebruikt wordt, heb ik hem doorverbonden met een draadbrug.

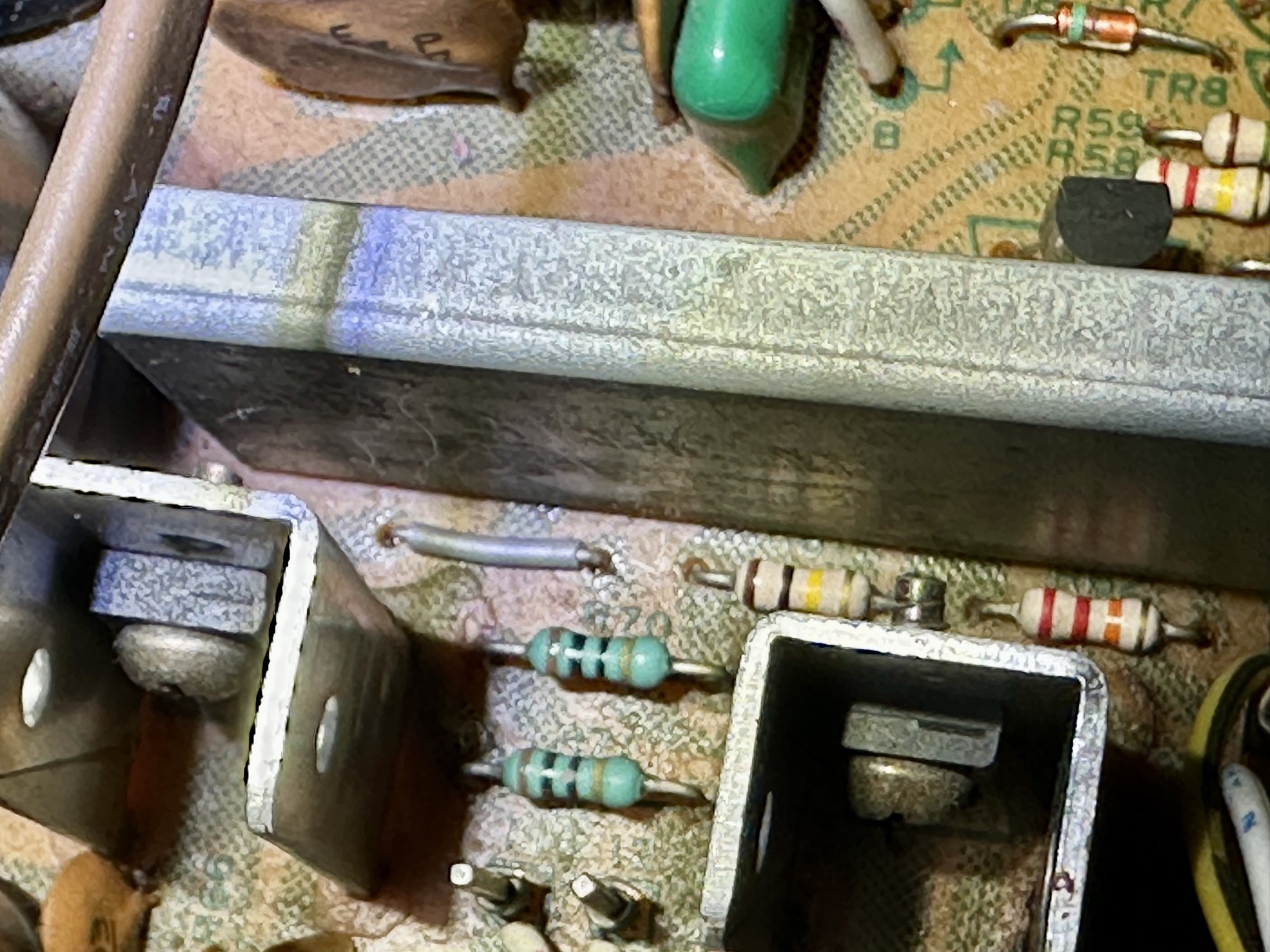

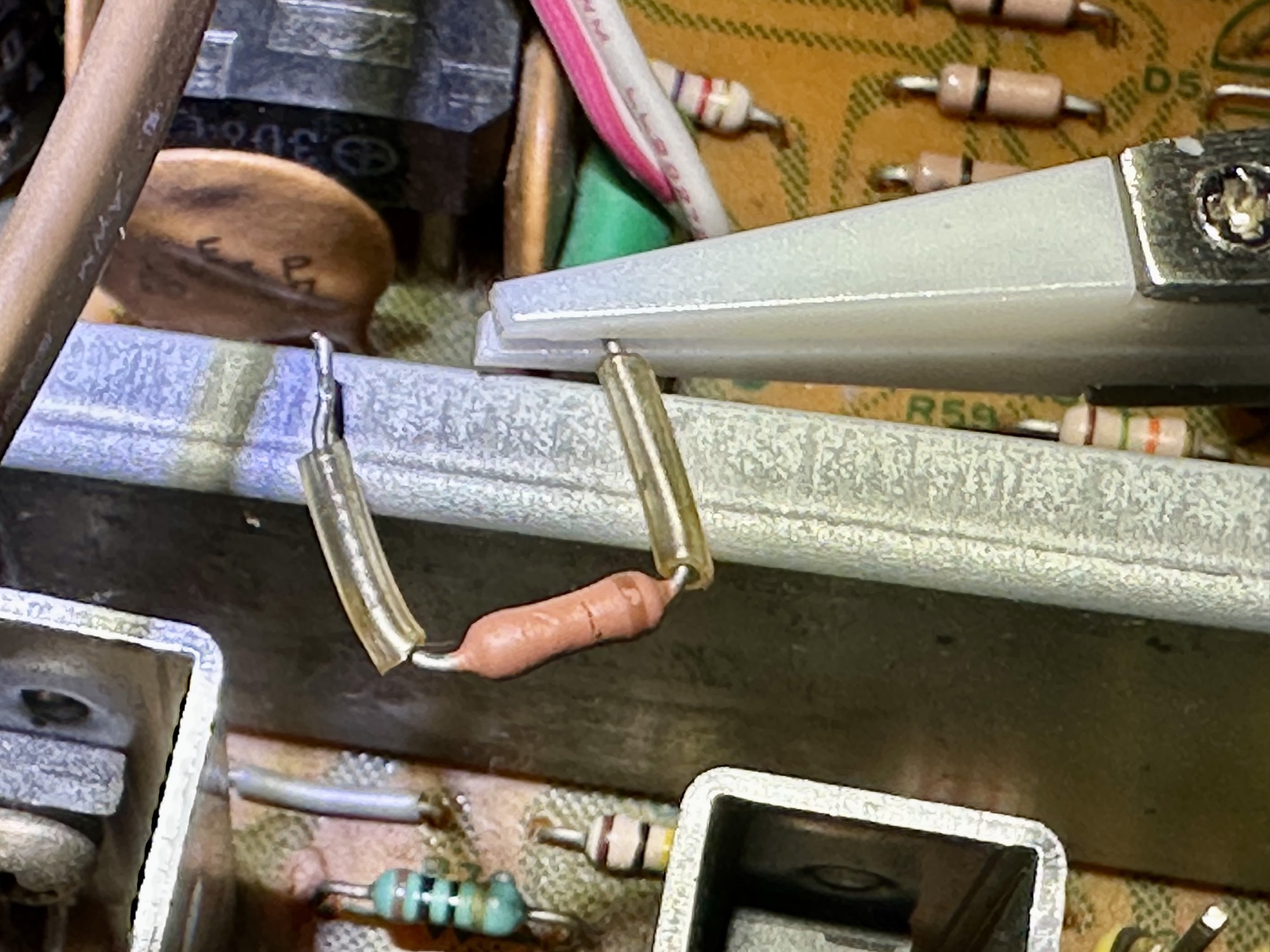

- De positieve spanning van de voorversterker gaf ineens problemen. Bleek de 0 ohm weerstand-zekering problemen te geven.

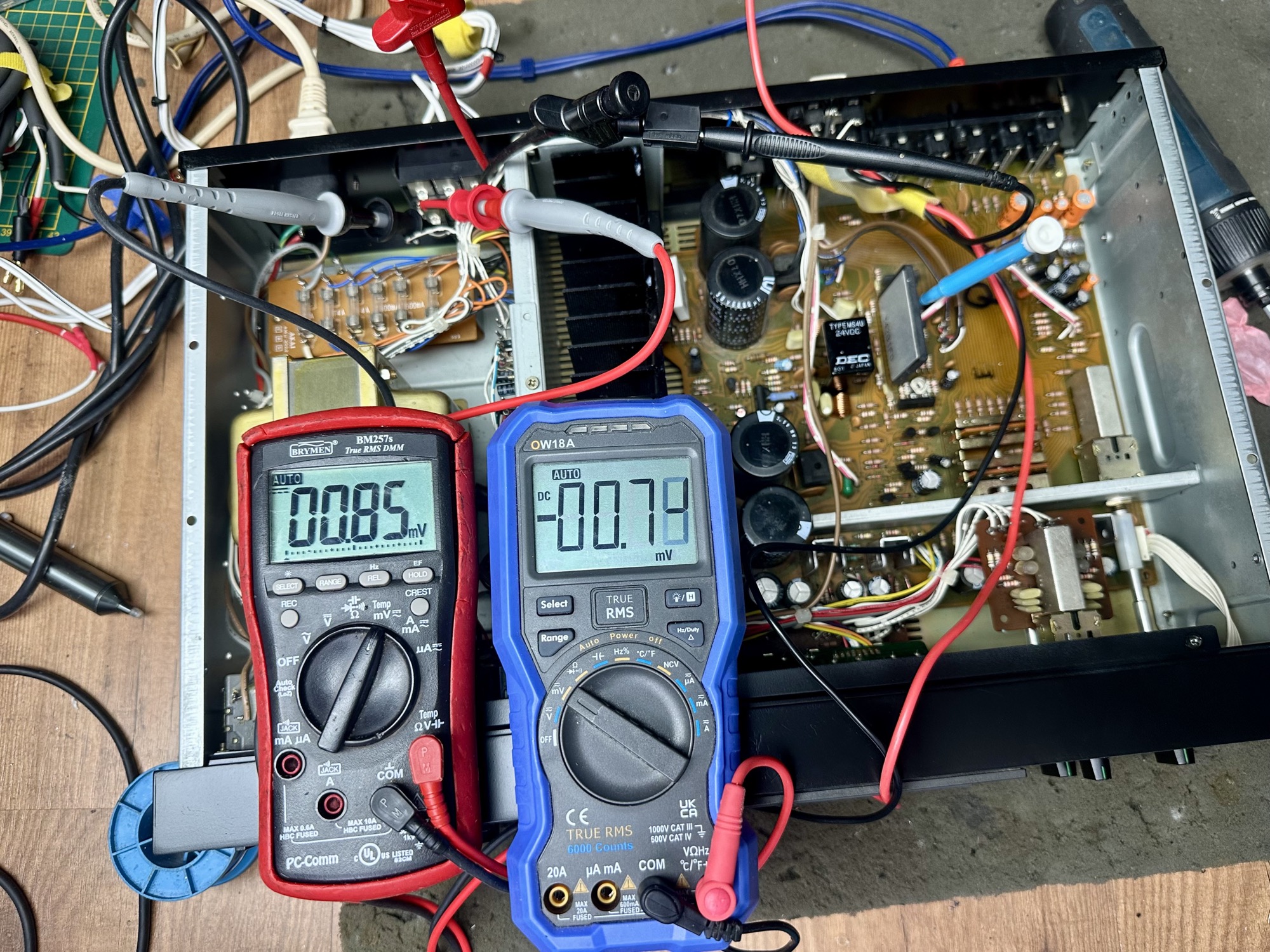

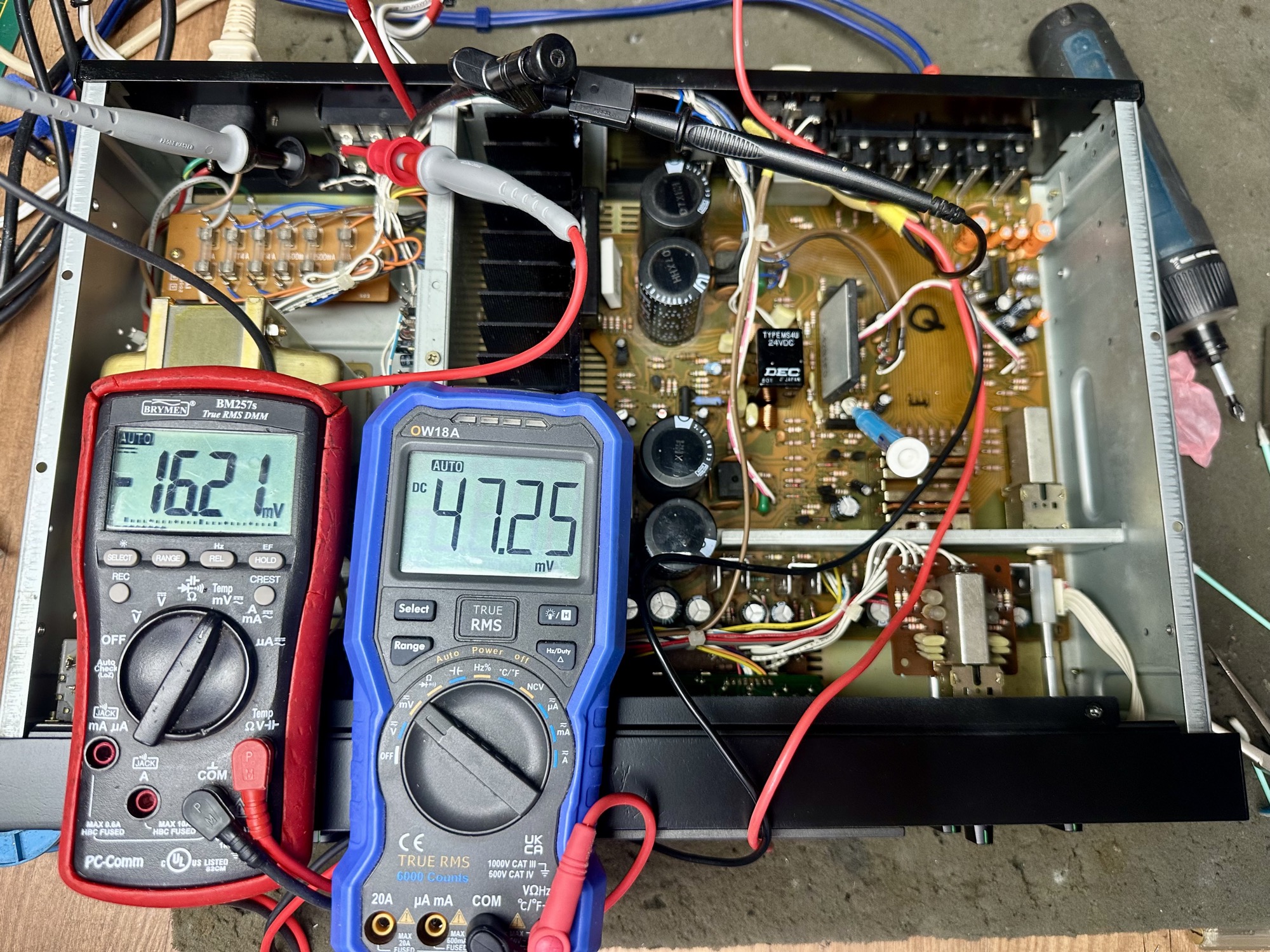

- De DC (gelijkspanning) op de luidsprekeruitgangen bleek aan de hoge kant. 17mV en 47mV. Deze afgeregeld tot minder dan 1mV.
- De Cinch ingangen gaven wat storing. Deze goed gereinigd en op de printplaat opnieuw gesoldeerd.

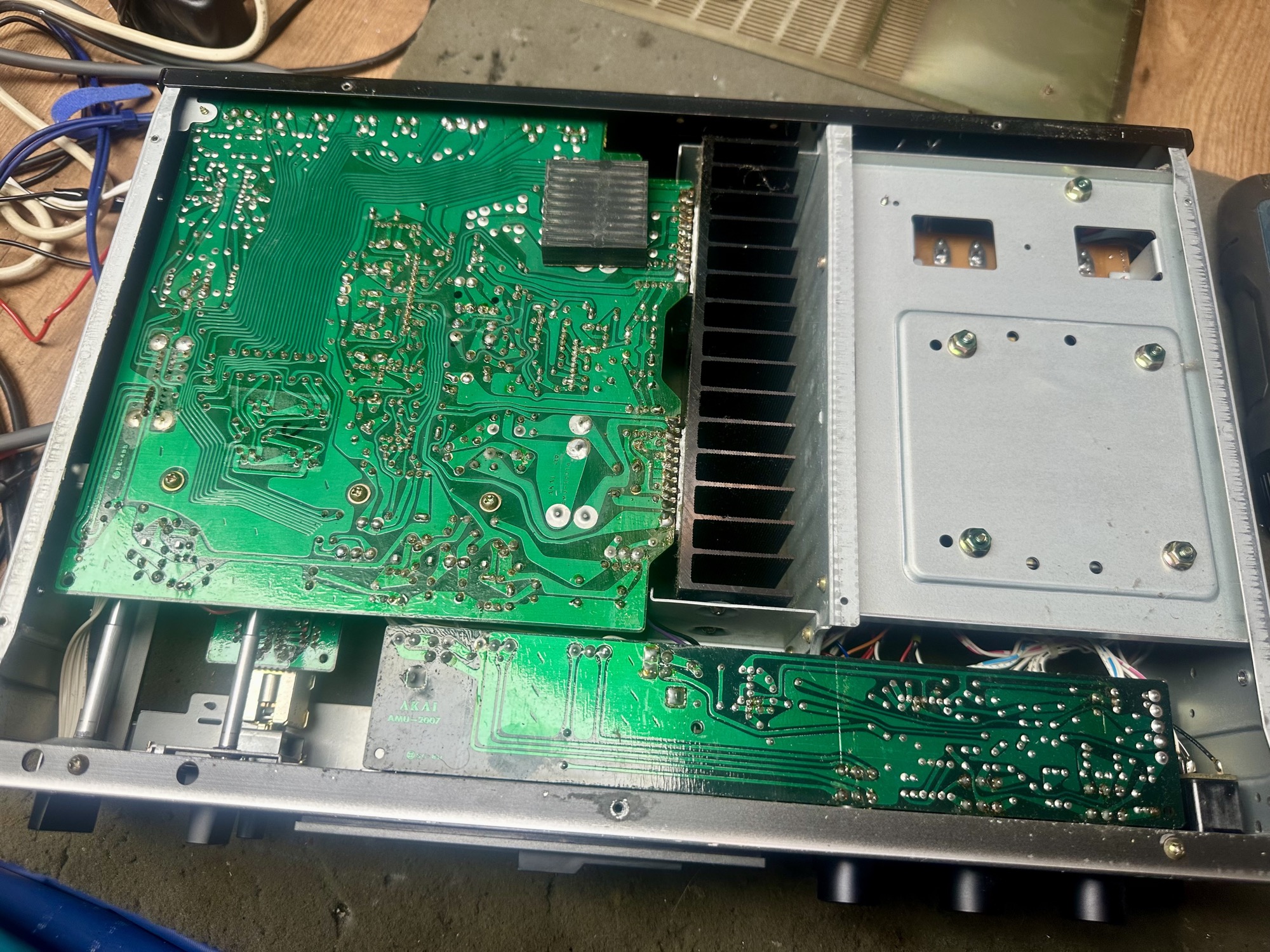

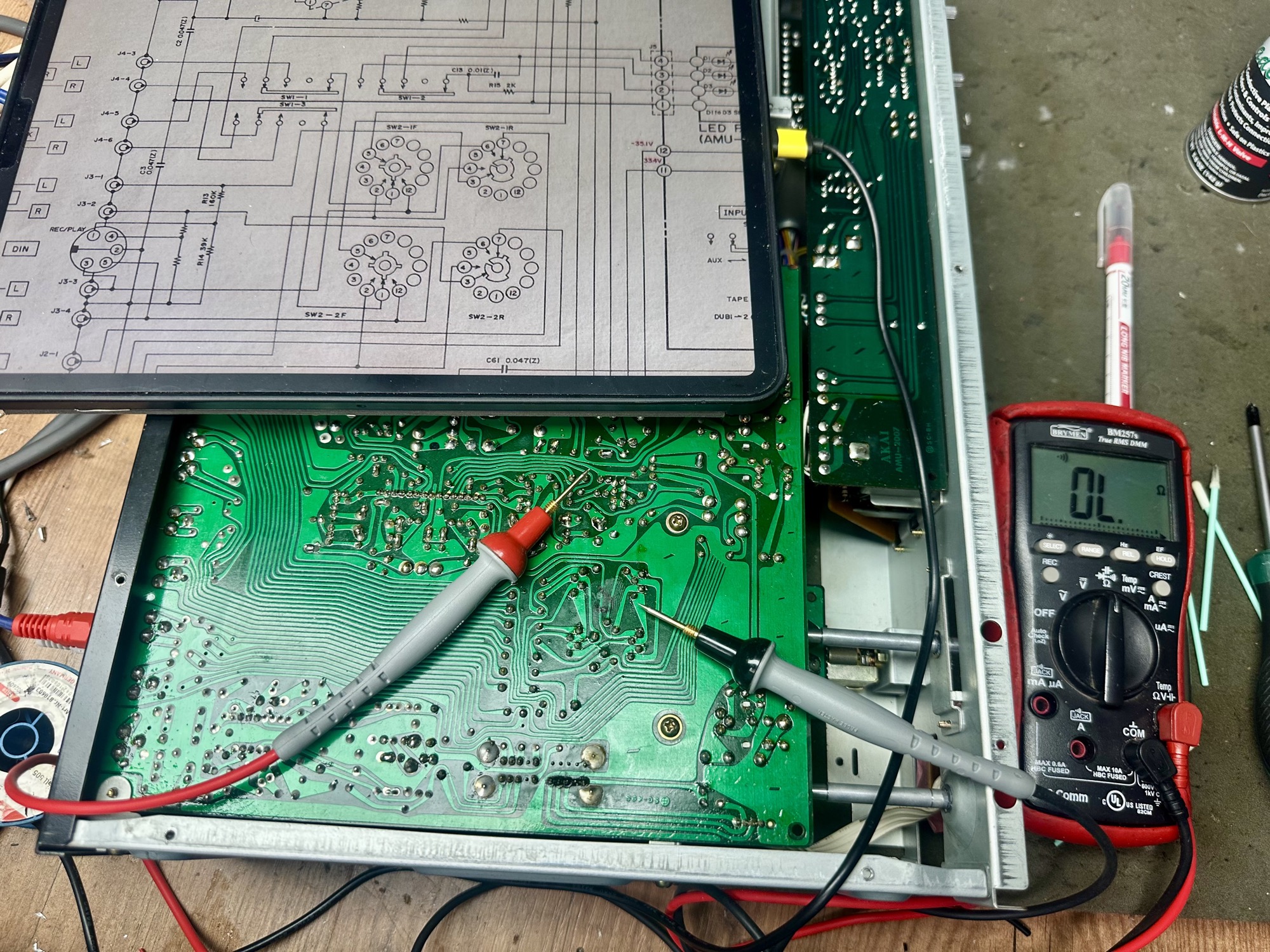

- De diverse brose soldeerverbindingen op de printplaat opnieuw gesoldeerd.

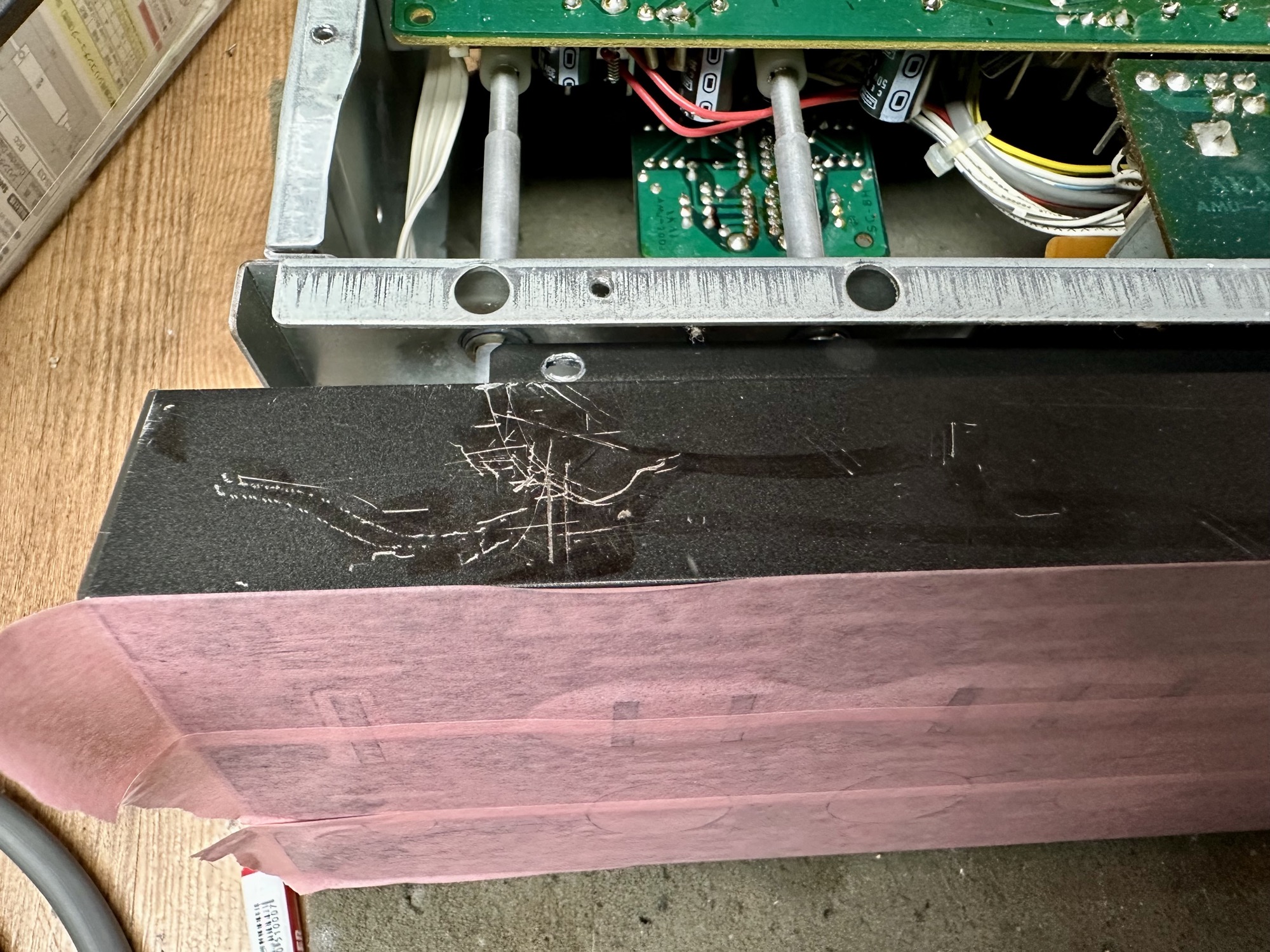

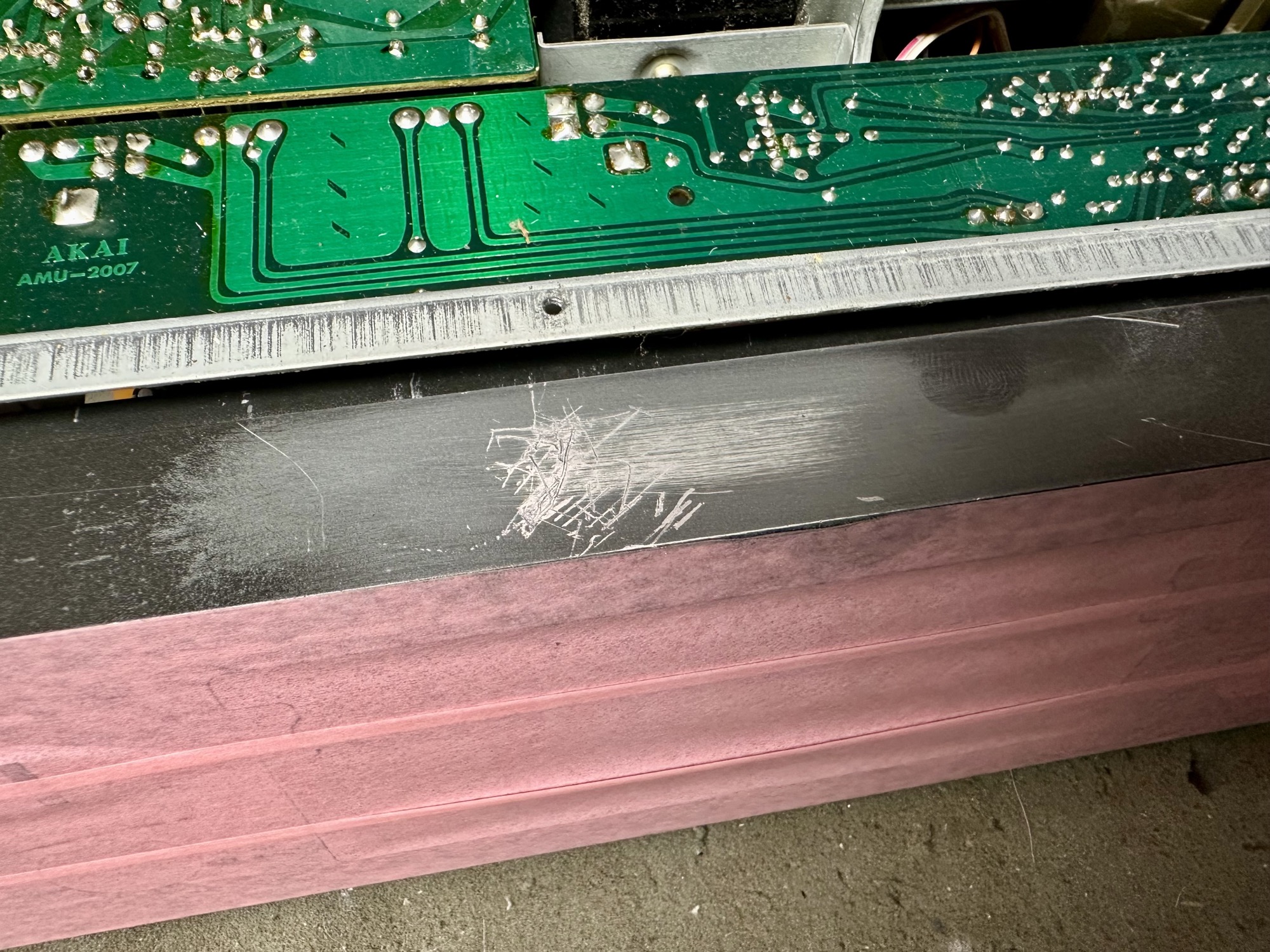

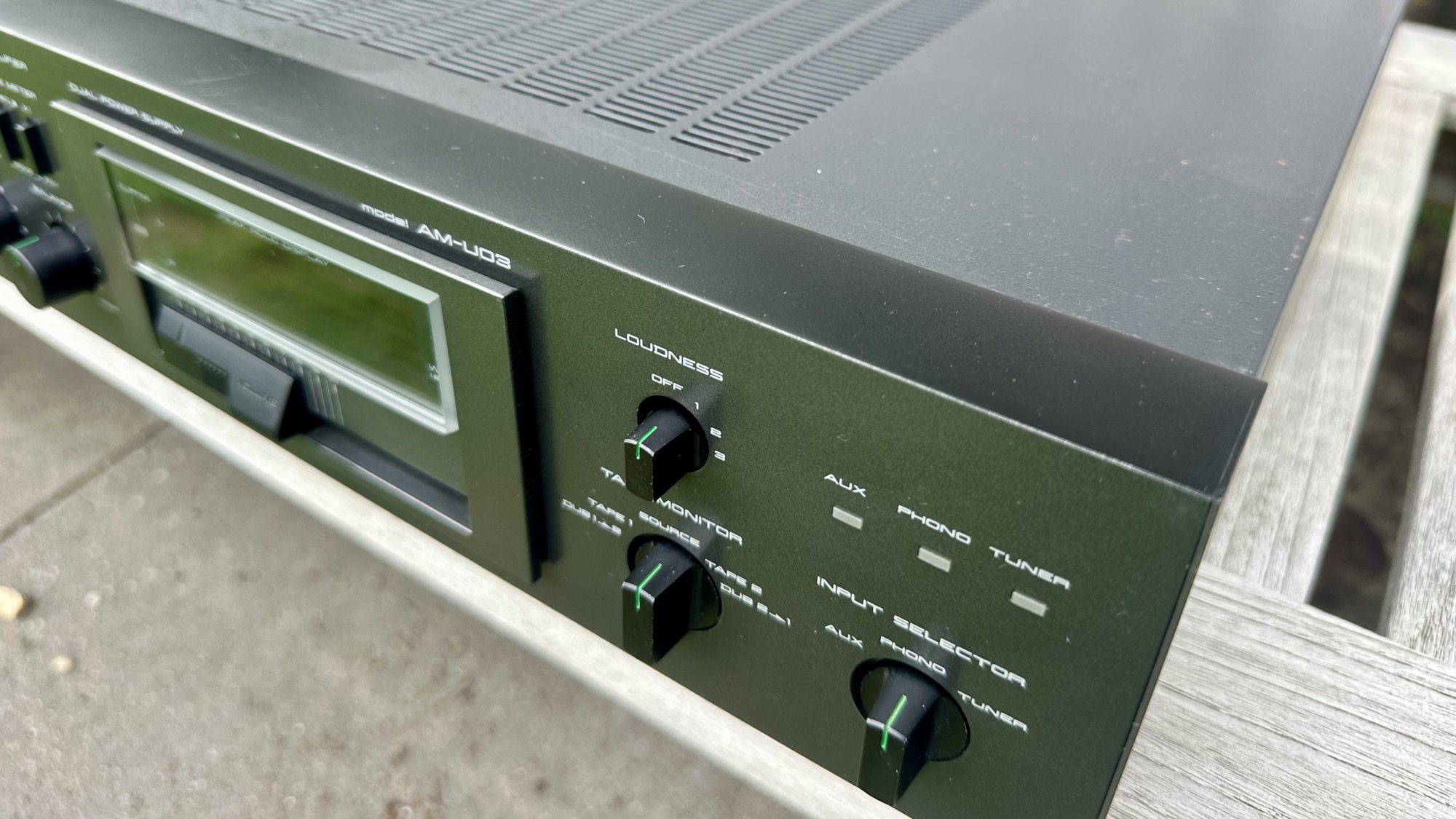

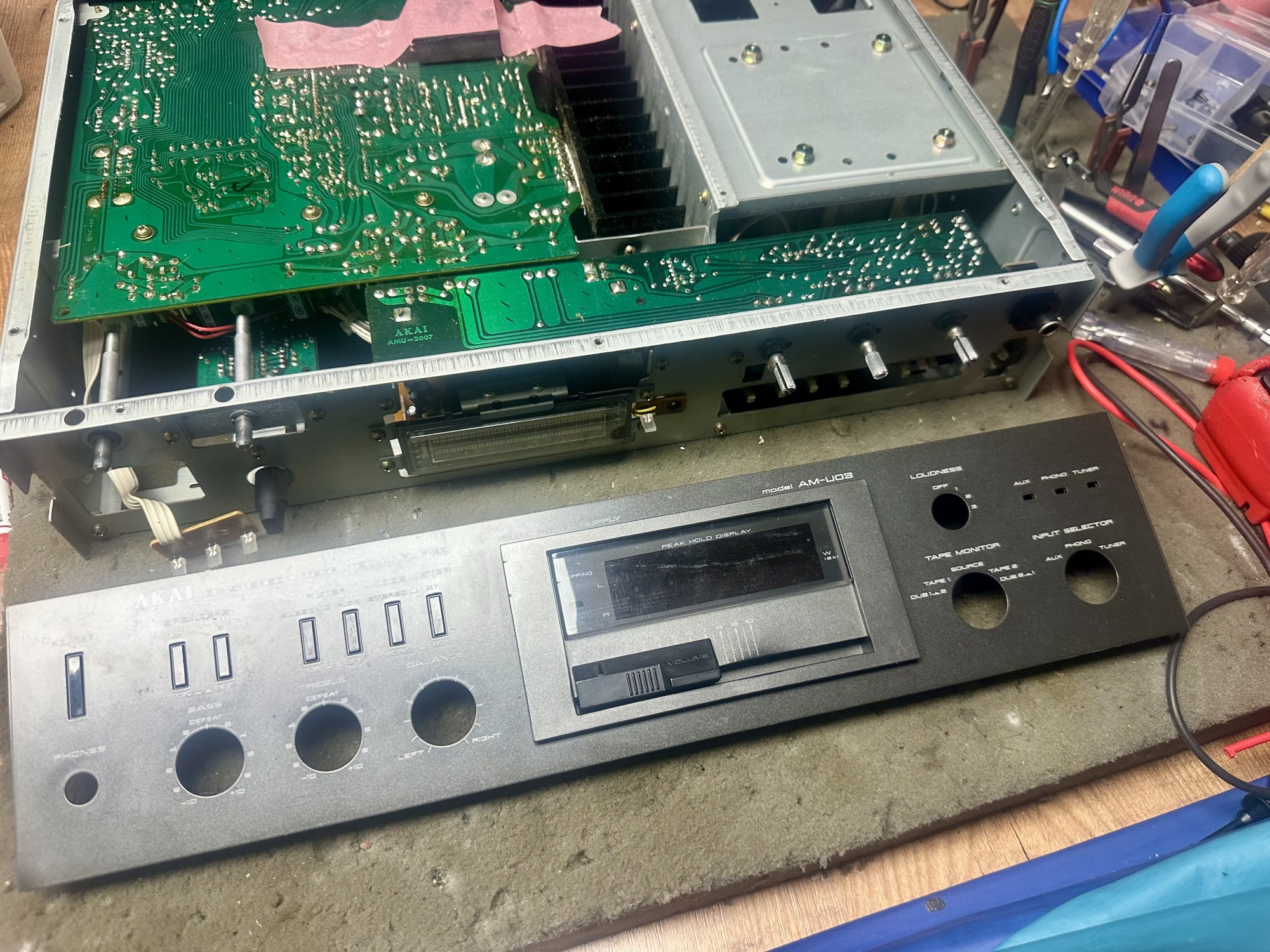

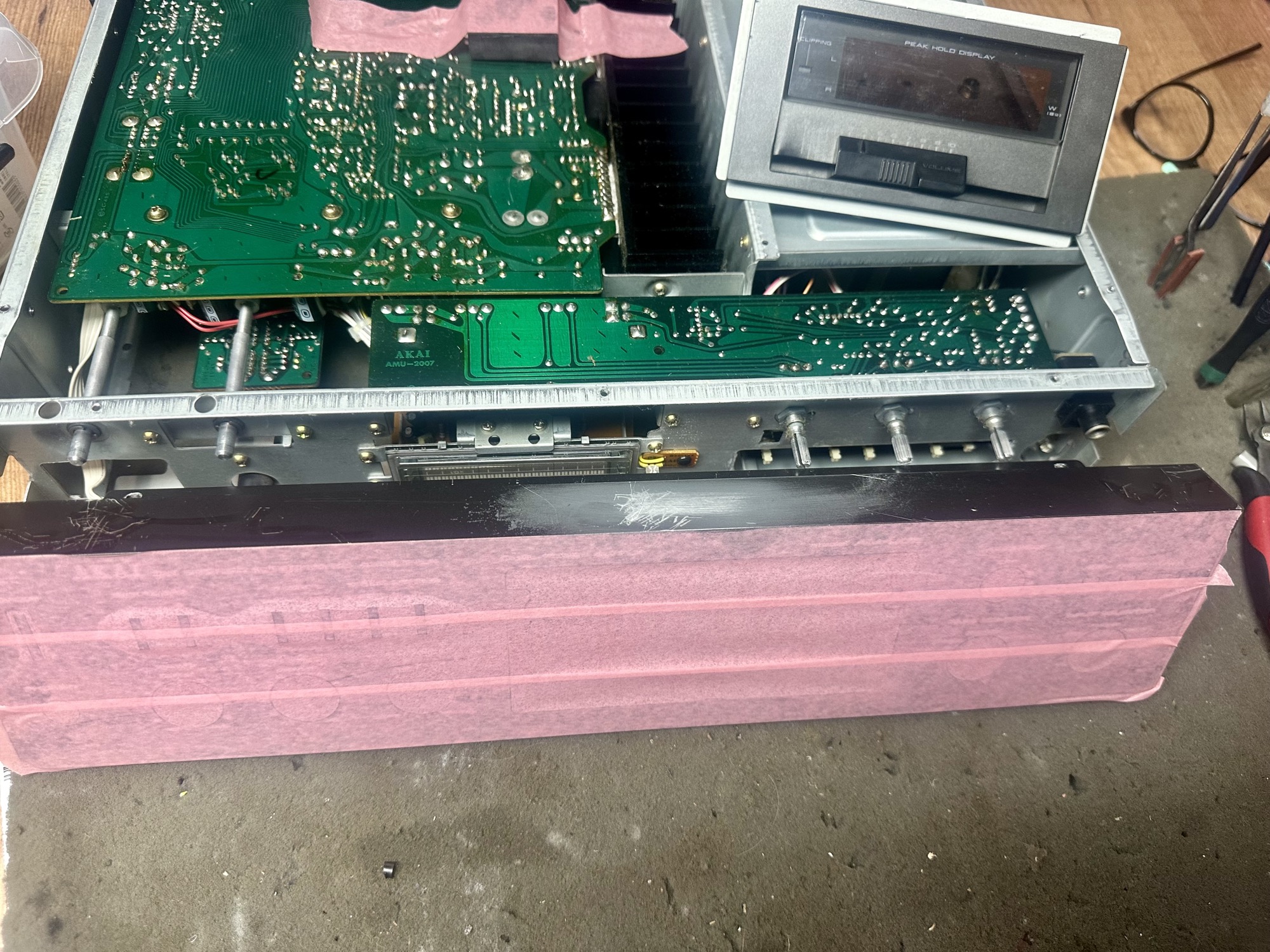

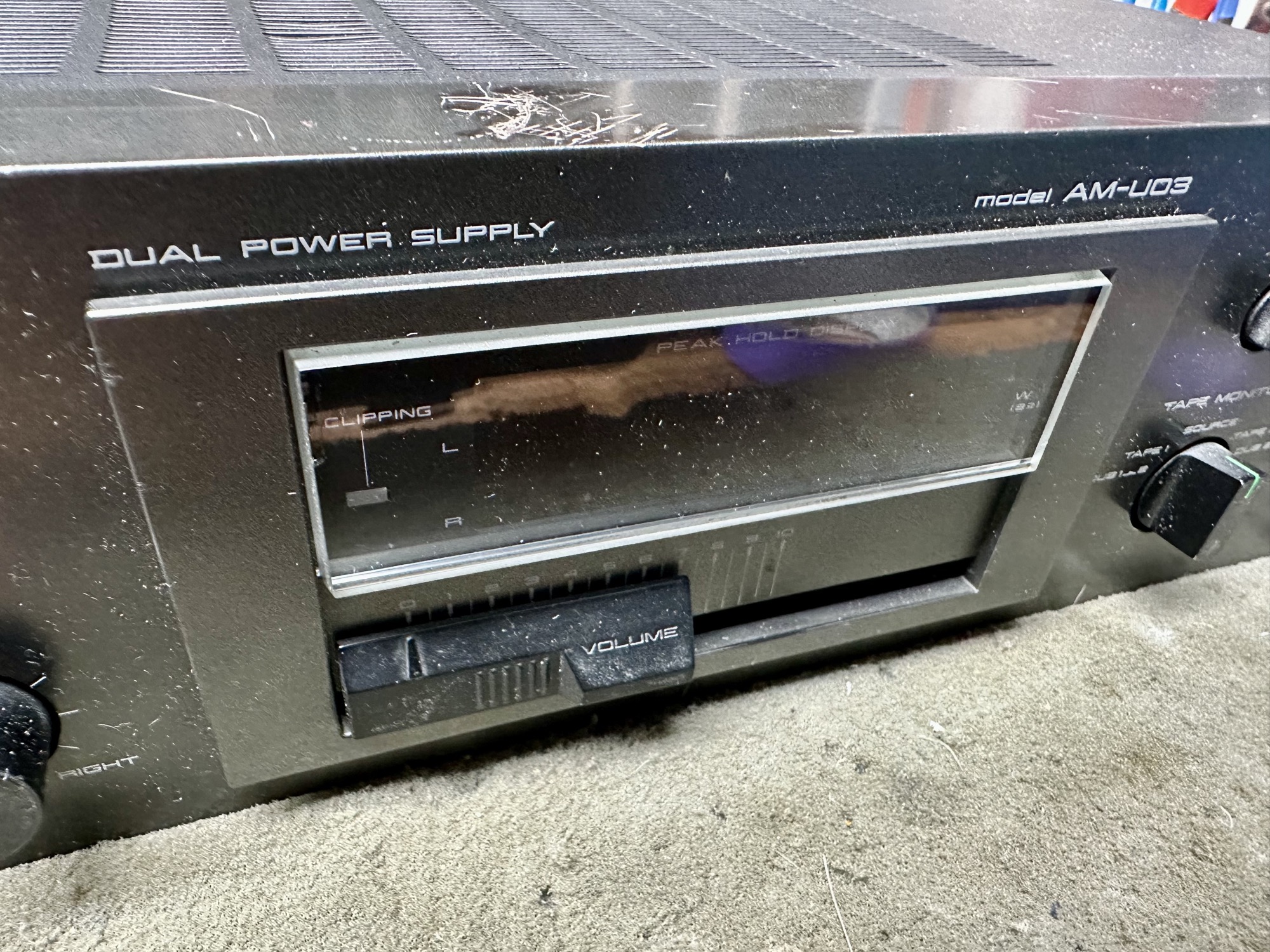

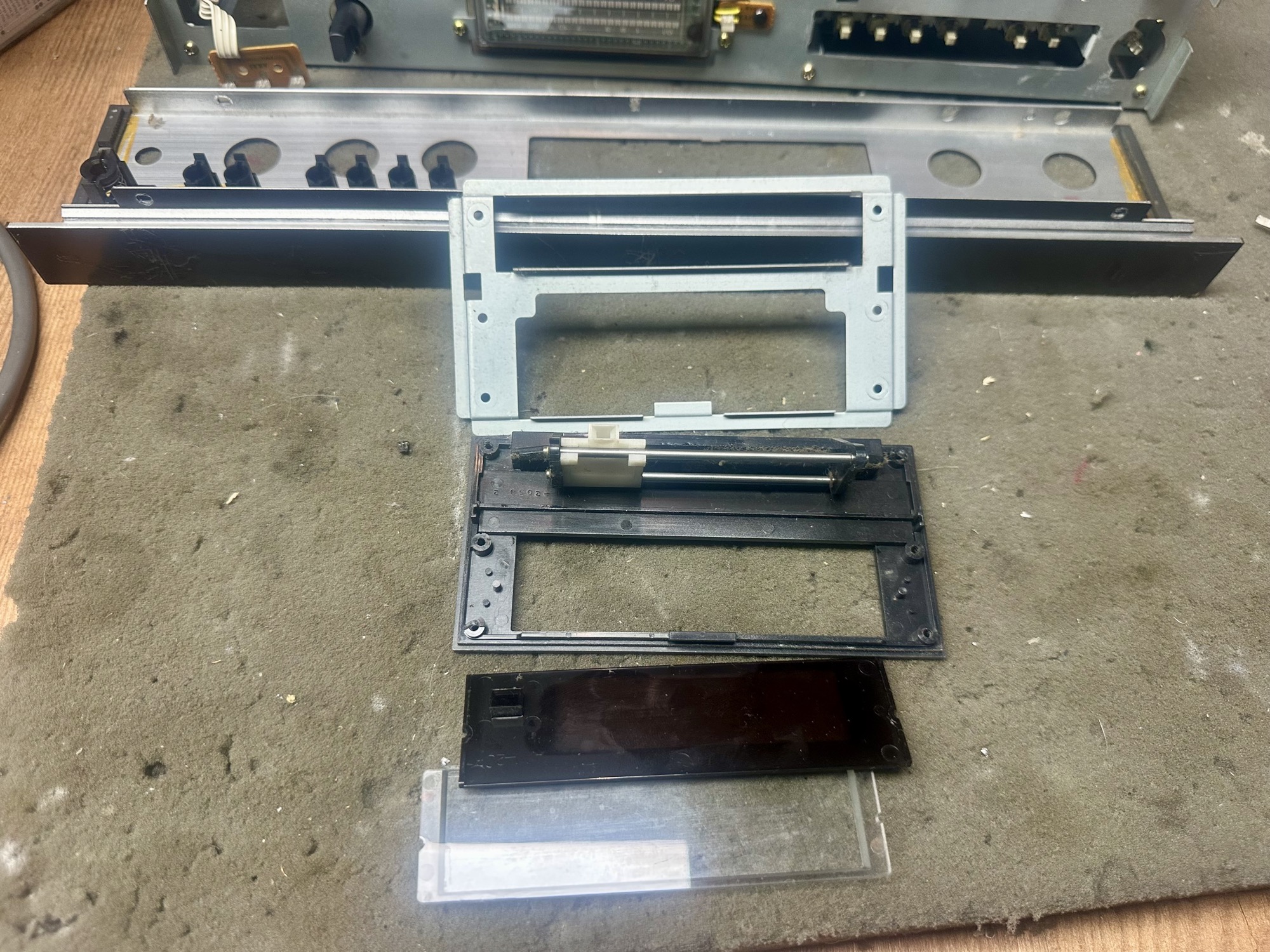

- De bovenkant van het front is op meerdere plekken beschadigd. Deze geschuurd en daarna opnieuw gespoten.
Eindoordeel:

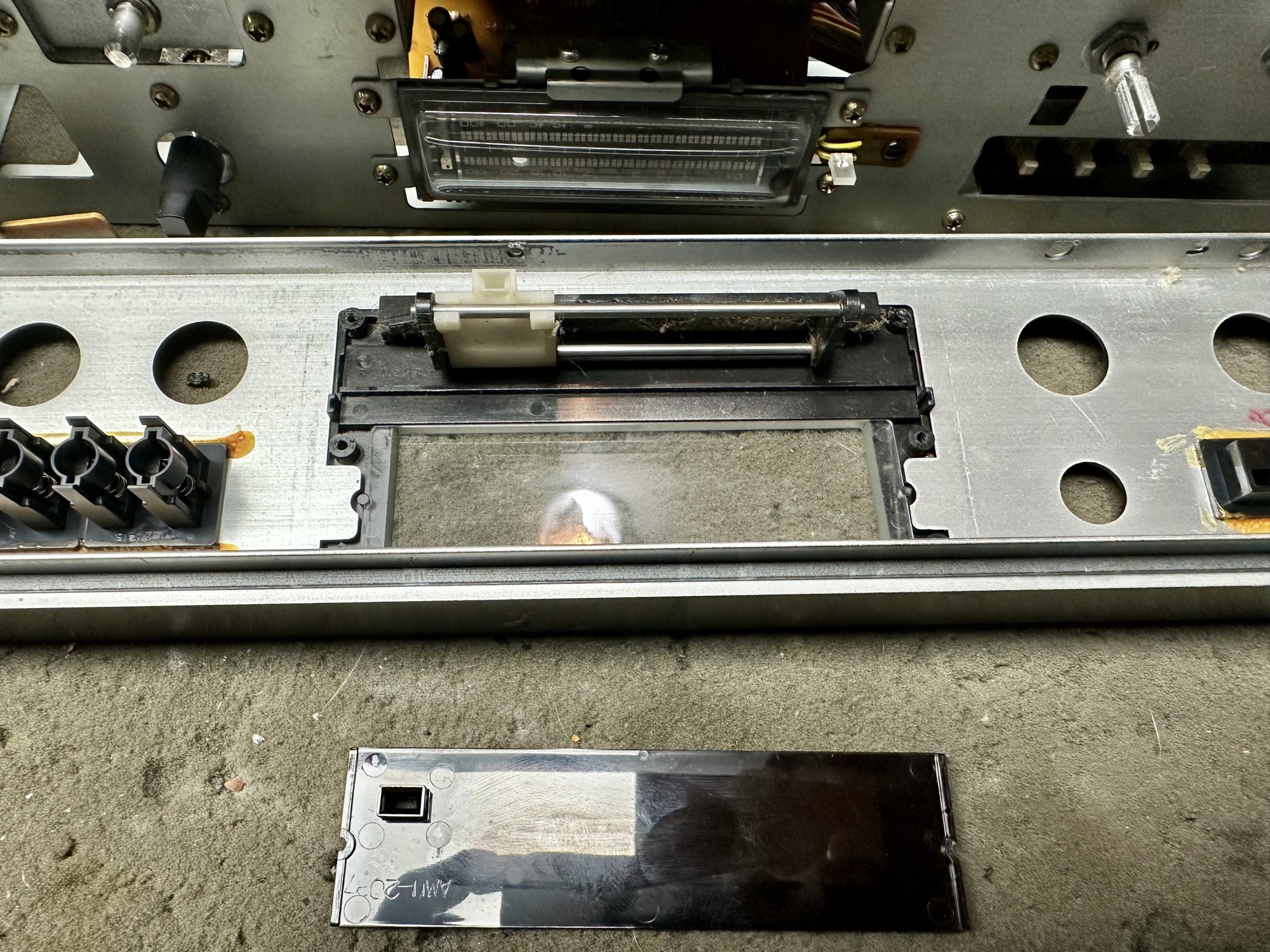

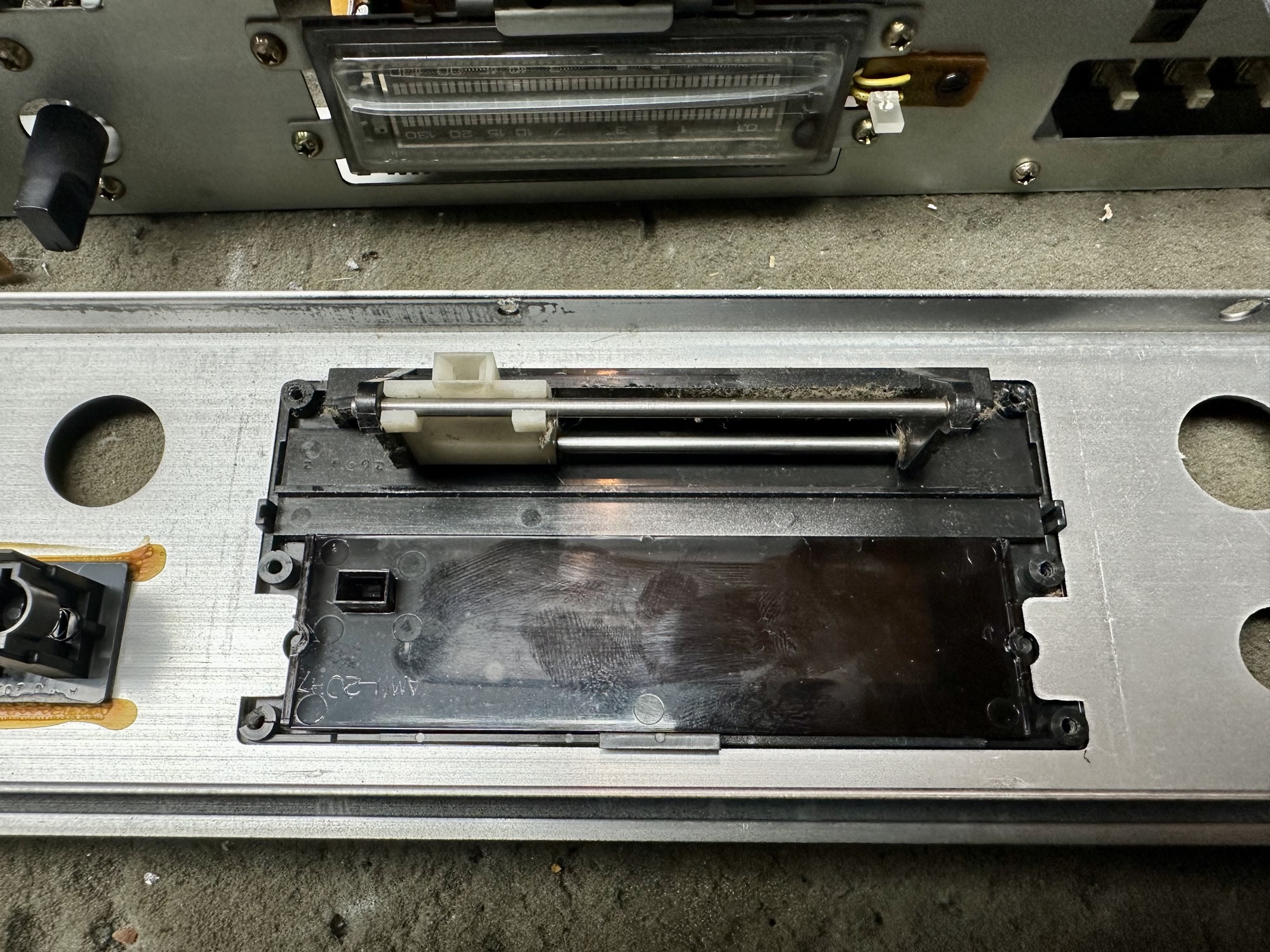

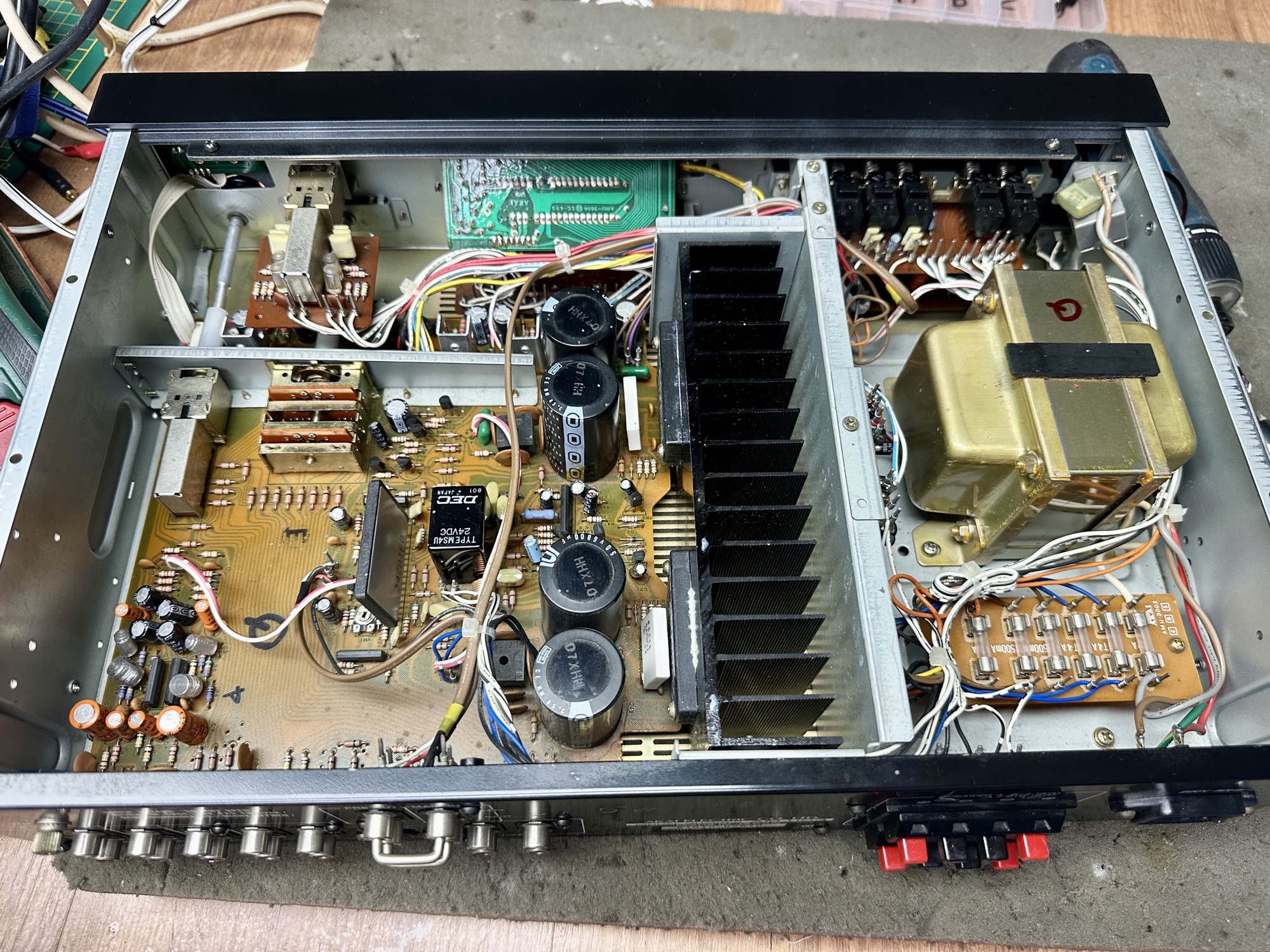

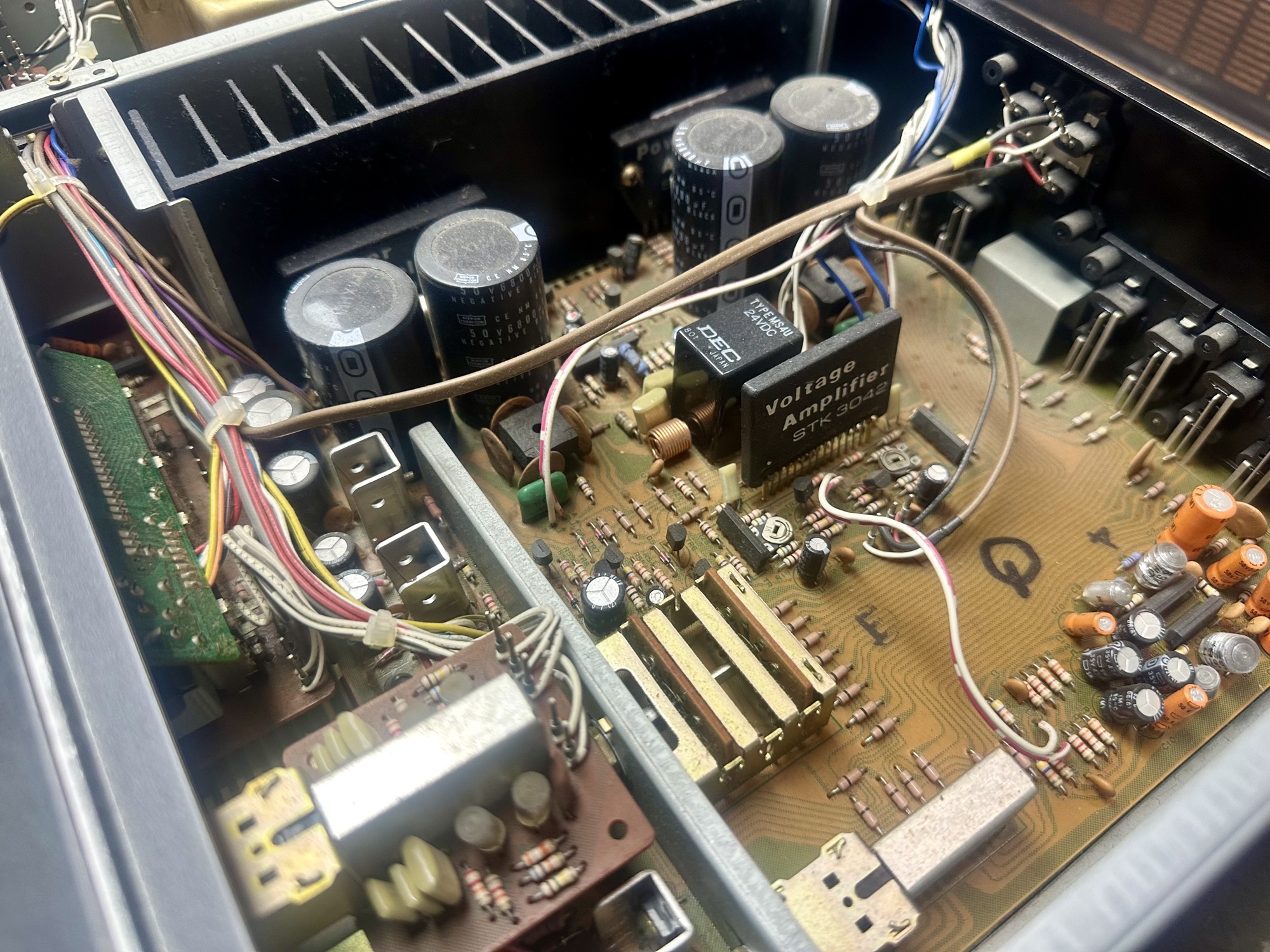

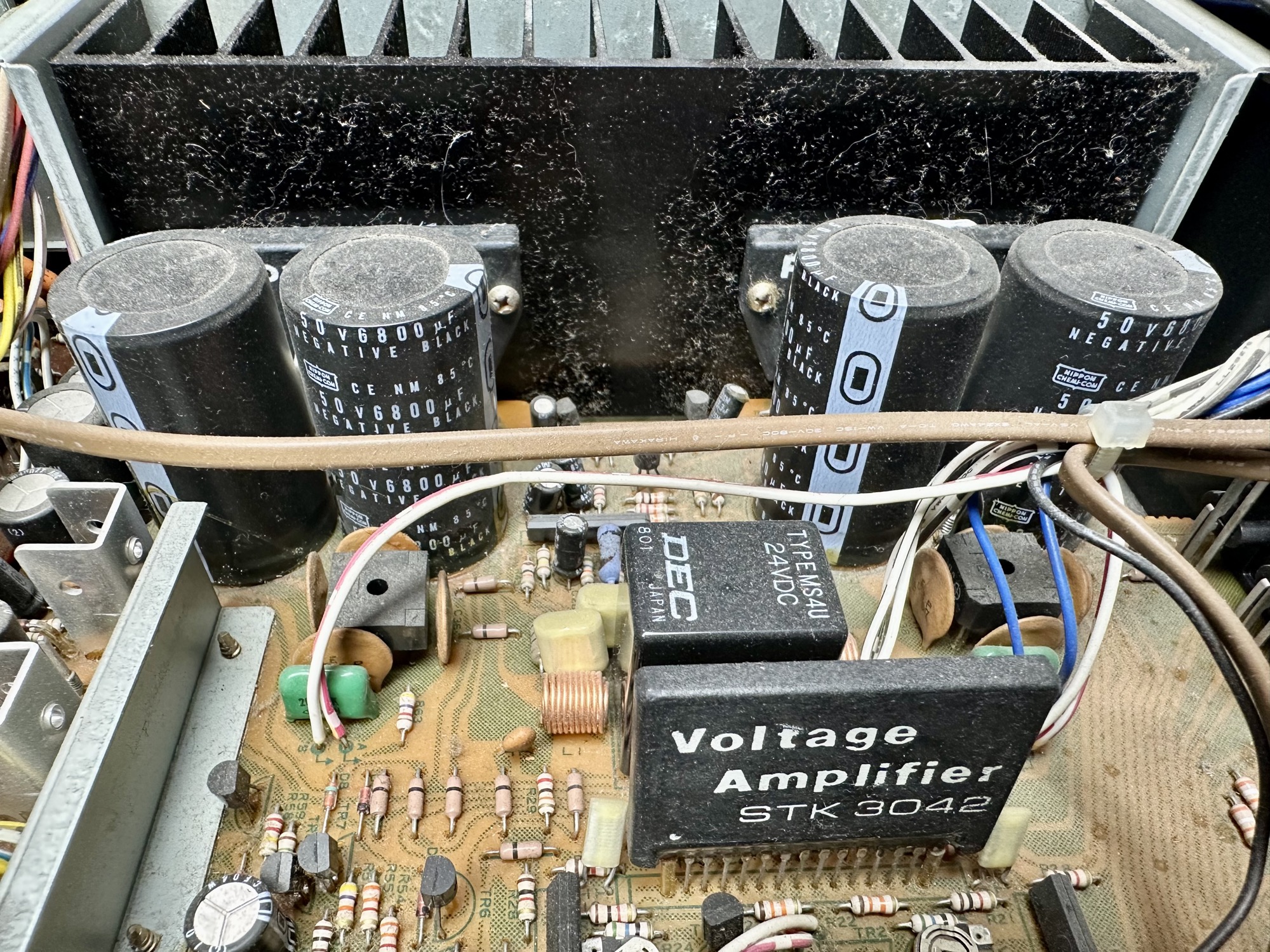

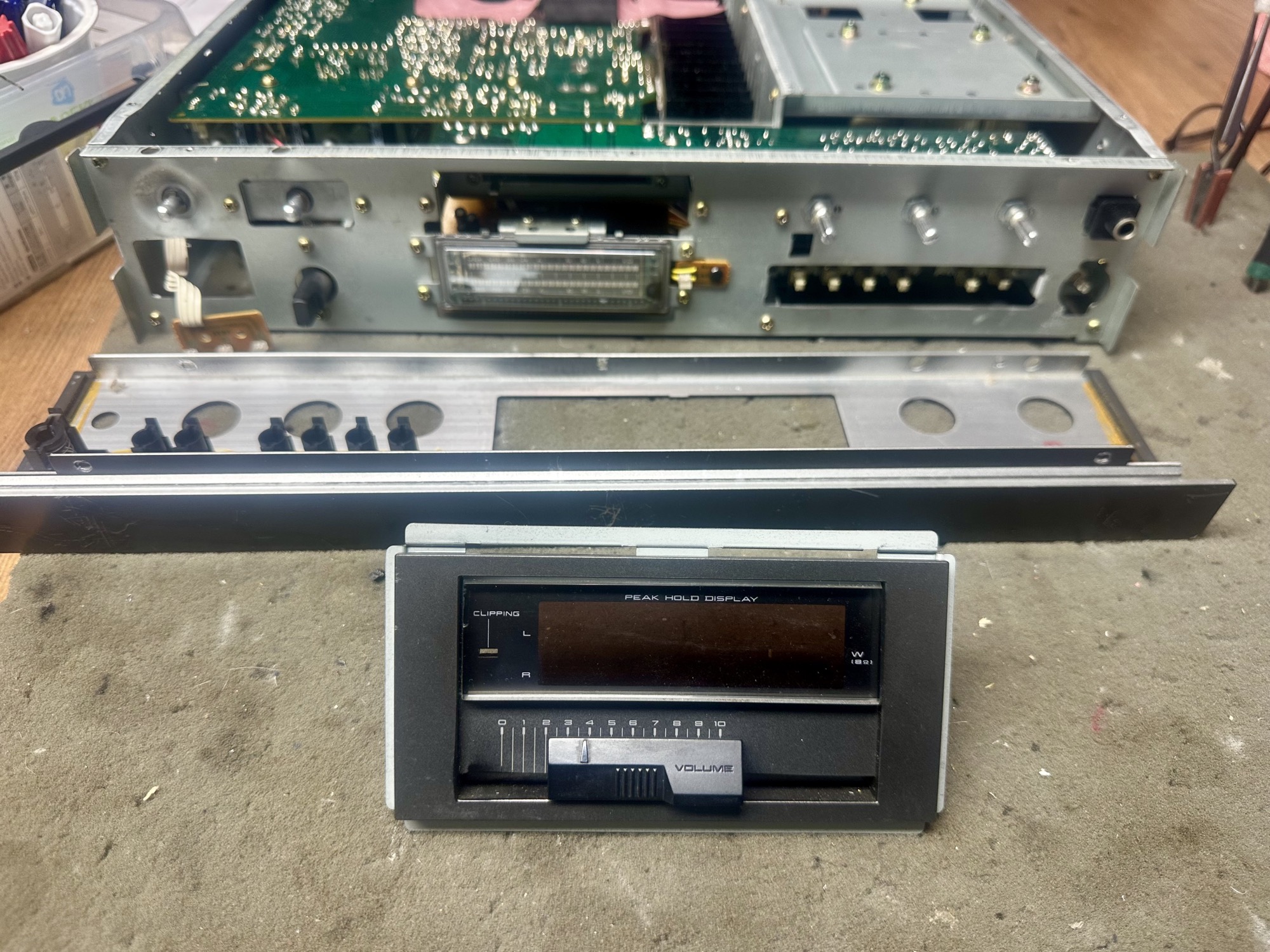

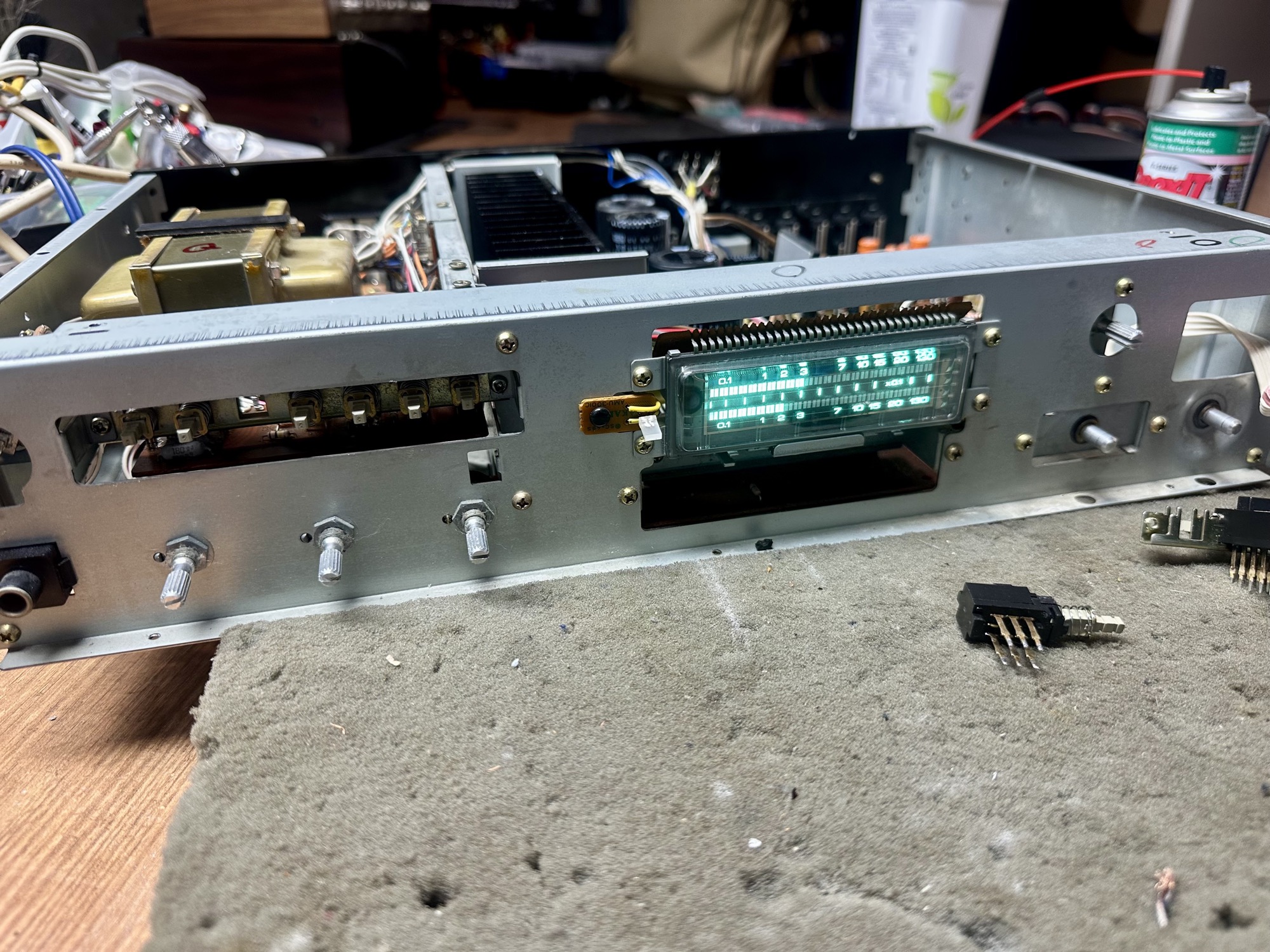

Gebaseerd op zijn technische specificaties leek mij dit geen topversterker. Bij binnenkomst viel mij direct het gewicht op. Hij is voorzien van een zware transformator en dat voel je. De eindversterker is opgebouwd uit de Voltage amplifier STK 3042 en per kanaal een STK 0040. Iedere STK 0040 heeft een eigen voeding met bufferelco's. Een luidsprekerrelais ter bescherming van de aangesloten luidsprekers. De "digitale" VU meter is echt jaren 80 en werd toen verkocht als veel beter dan die ouderwetse analoge metertjes.
De verwachting was dat deze versterker slechts wat reiniging nodig zou hebben. Helaas viel het wat anders uit. De luidsprekerselectie knop A had zijn beste tijd gehad en stopte zelfs met schakelen. De voorversterker voeding had problemen. Het relais was extreem geoxideerd. De gelijkspanning op de uitgang was veel te hoog. De printplaat had diverse slechte soldeerverbindingen.
Kijkende naar zijn gehavende uiterlijk en slijtage van de volumeknop vanaf stand 7 verwacht ik dat deze versterker een zwaar leven heeft gehad. De jaren 80 huis feestjes / disco's heeft moeten voorzien van al zijn power.

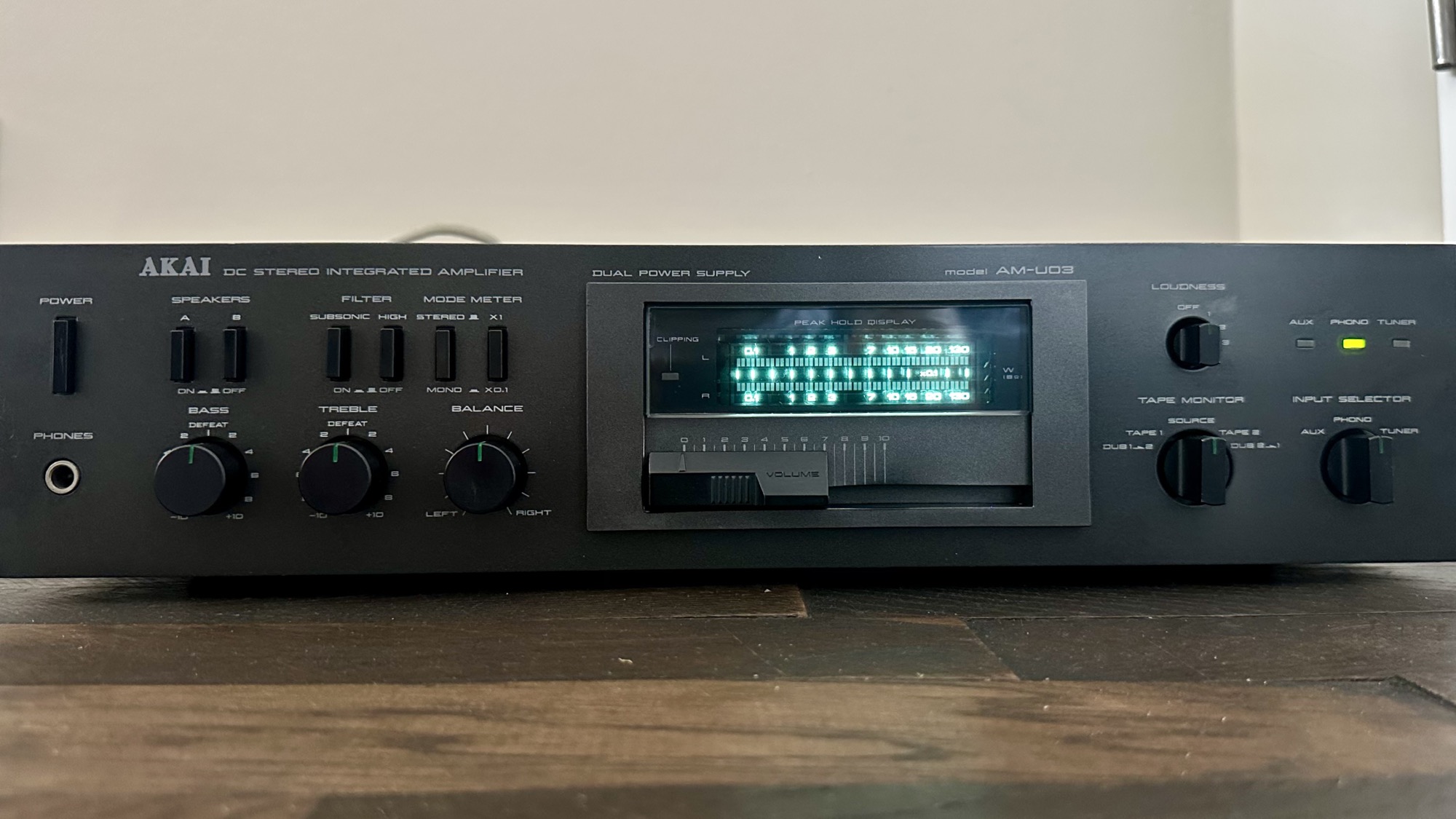

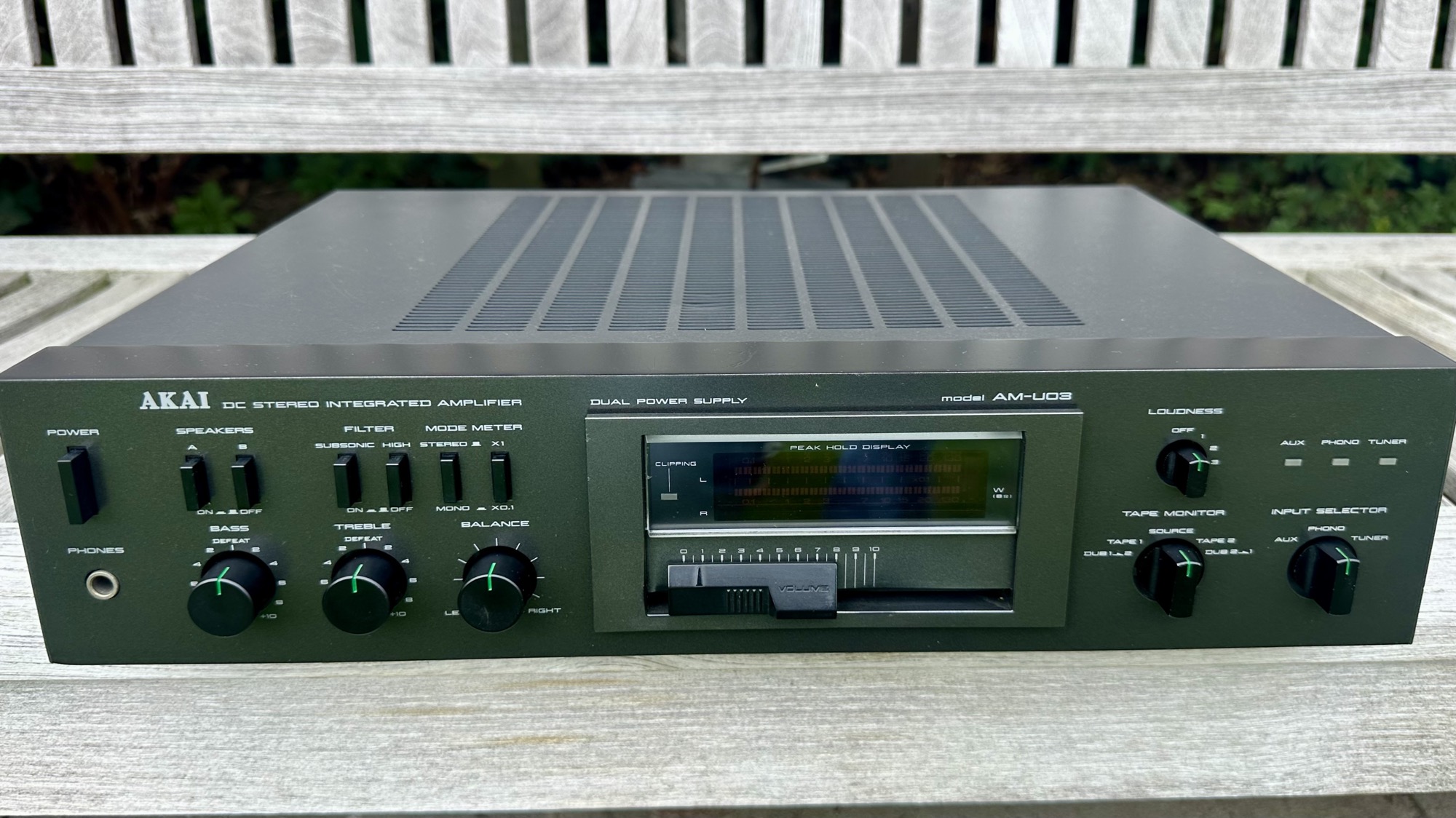

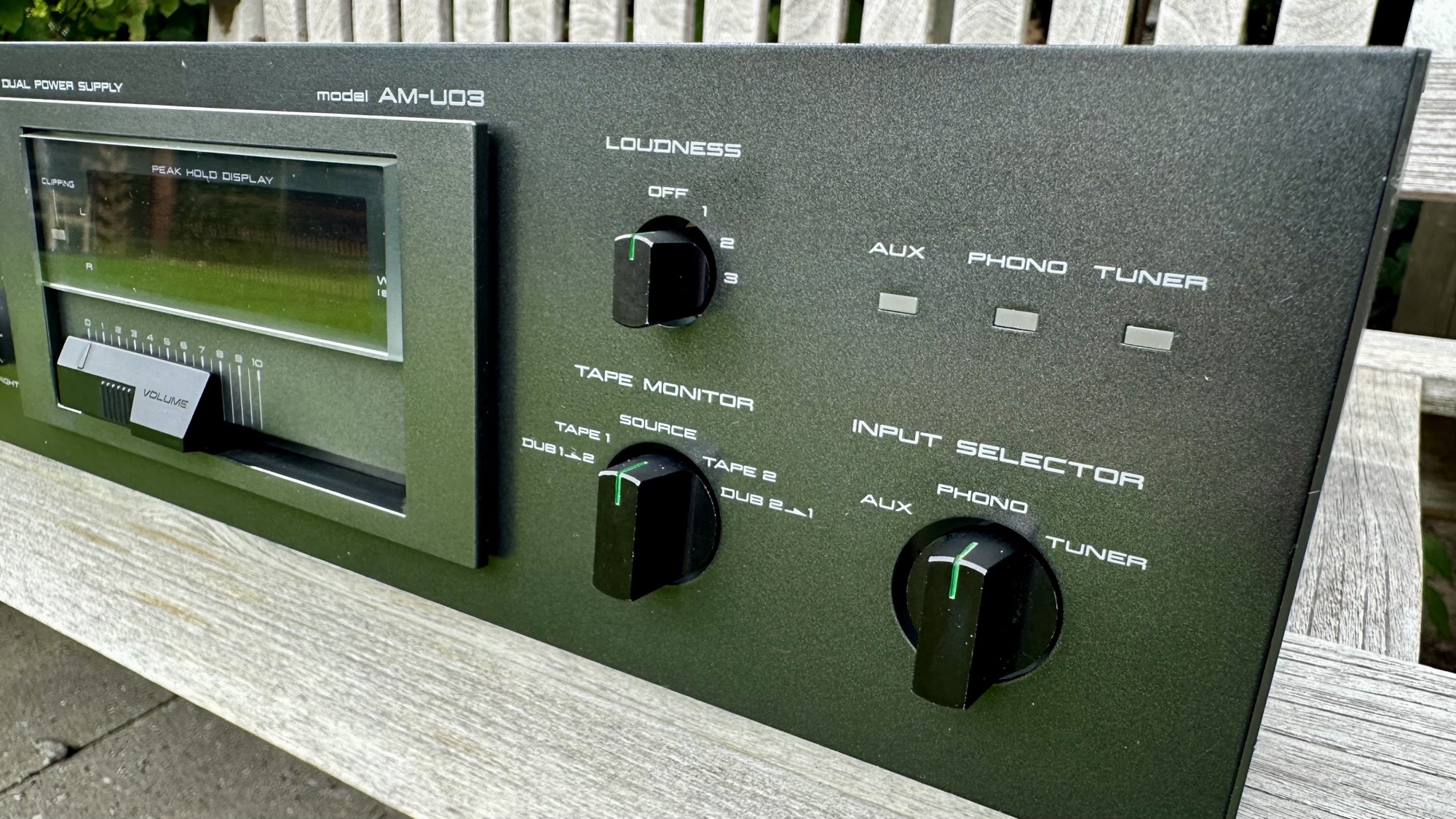

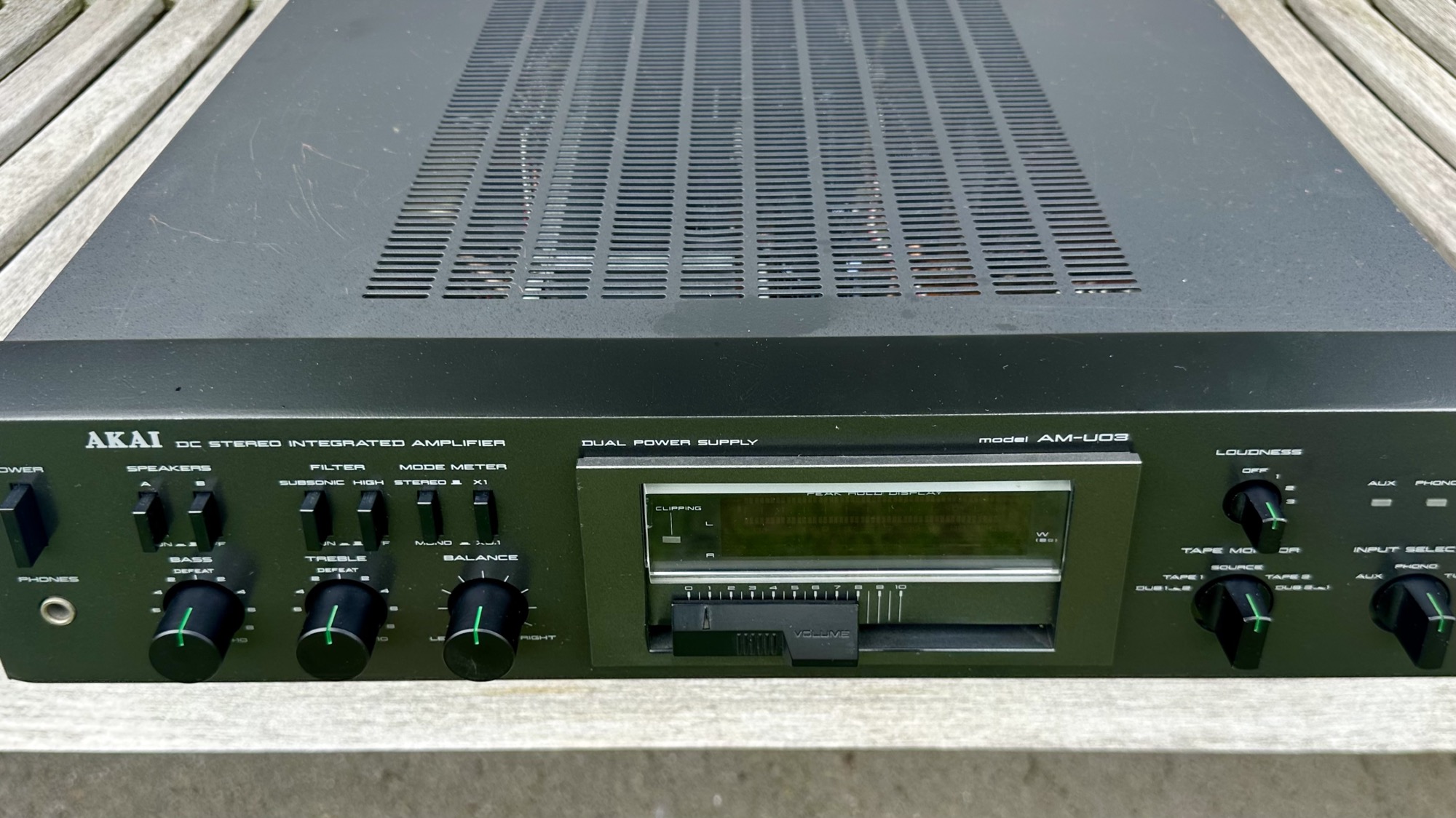

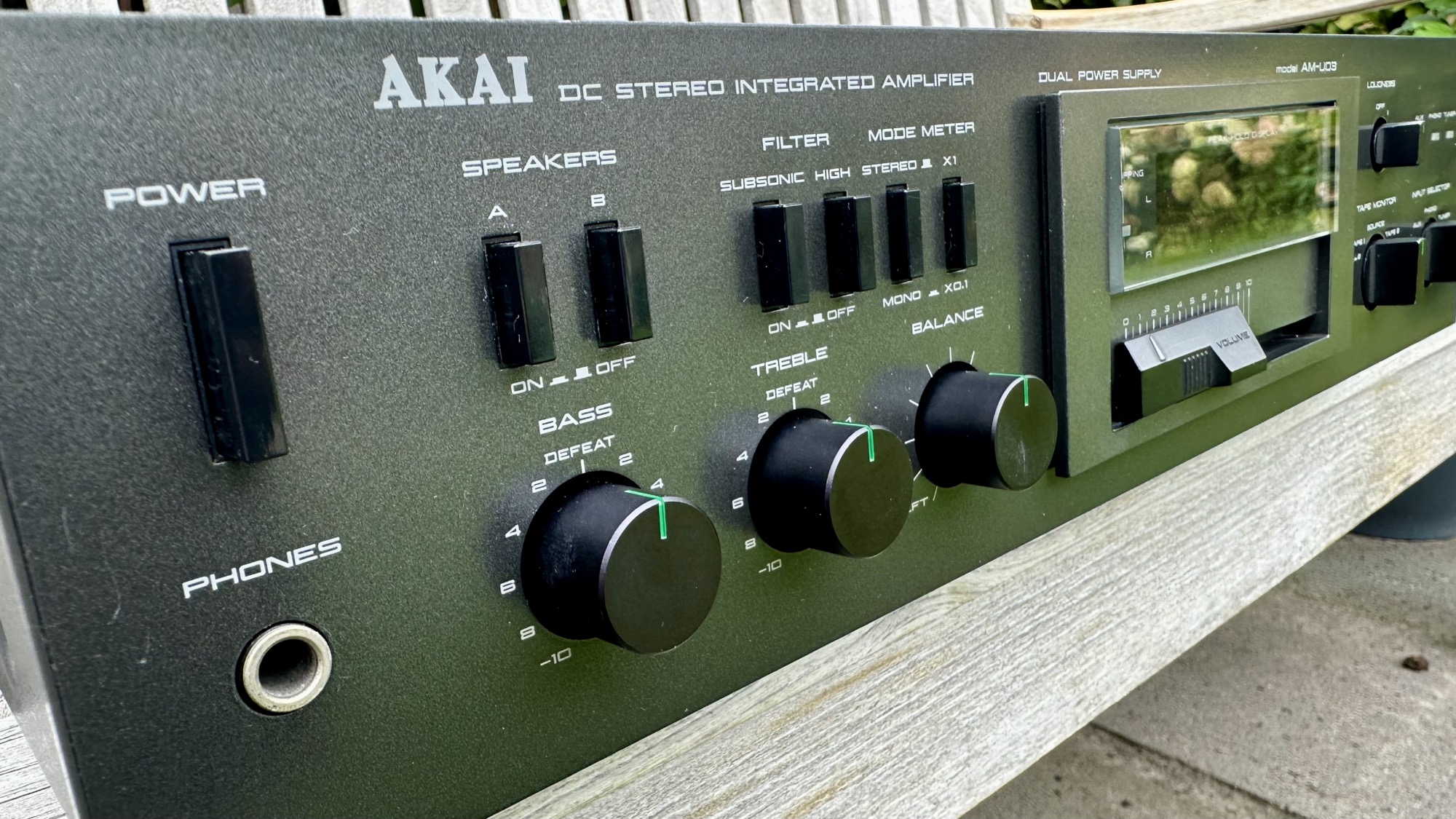

Na het reinigen en opnieuw spuiten van de bovenkant van het frontje ziet hij er weer veel beter uit. Hij klinkt ook weer zoals het hoort en kan er weer even tegenaan. Hopelijk iets minder heftige discofeestjes en respect voor deze oudere versterker.
