Klacht:

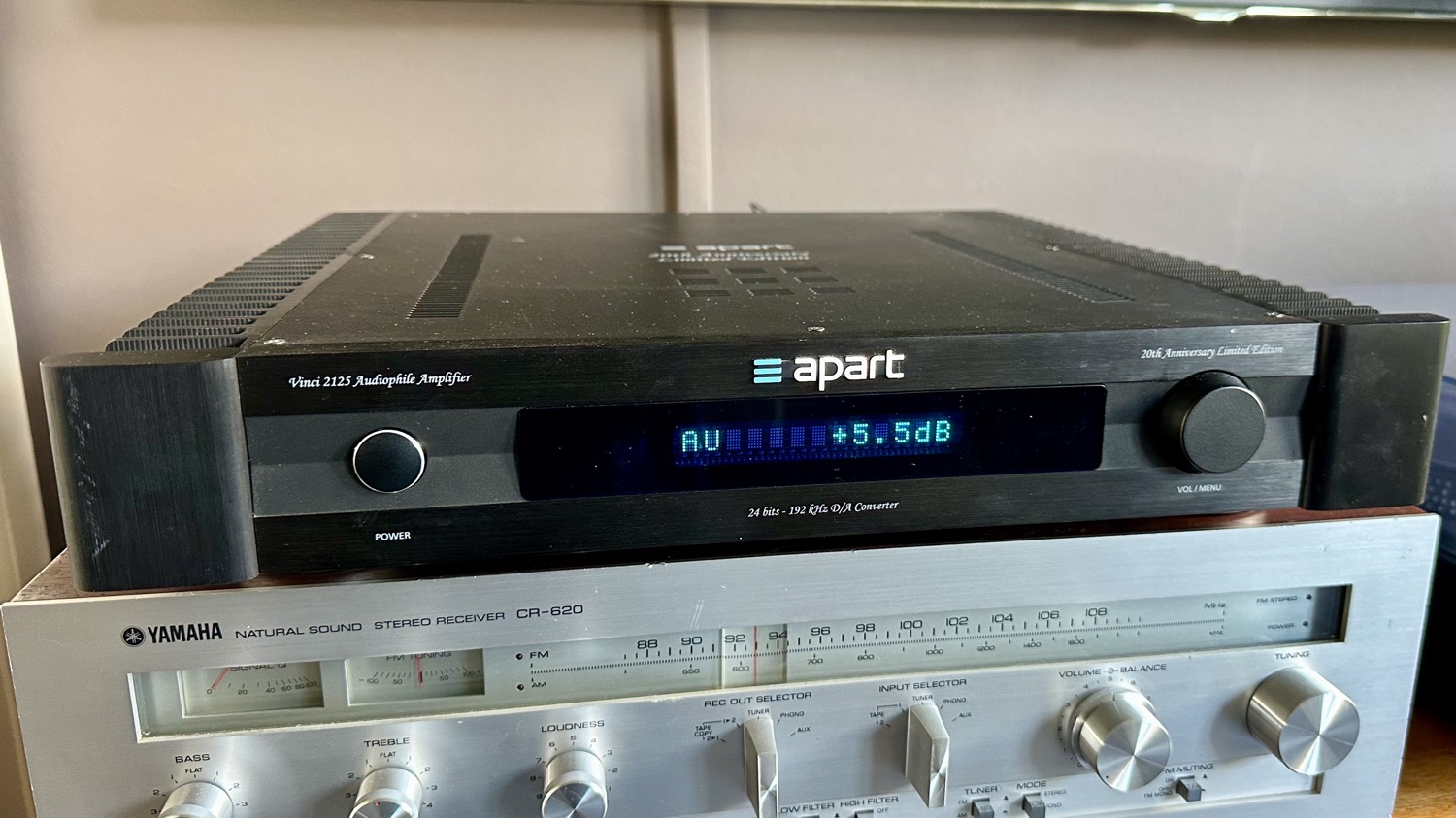

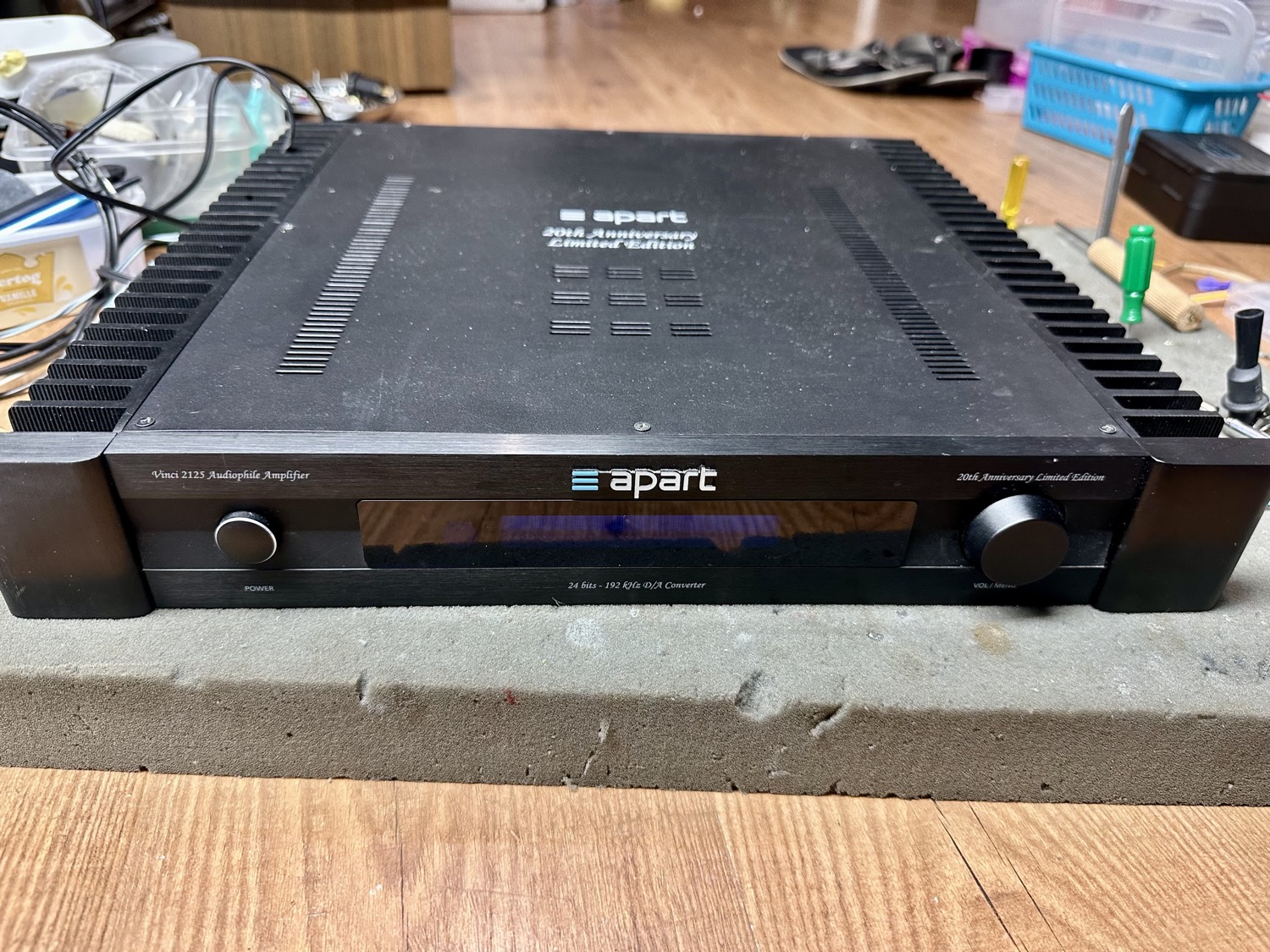

Deze bijzondere Apart Vinci 2125 versterker heeft wat kuren. Het linker kanaal valt soms uit.
Tevens wordt de rechterkant van de versterker veel warmer dan de linkerkant.
Diagnose:
- Online is er over het merk Apart en deze versterker Vinci 2125 vrij weinig te vinden.
- Het betreft een 2x 80 watt klasse AB versterker.
- Phono ingang
- digitale ingang met 24 bits / 192khz A/D converter.

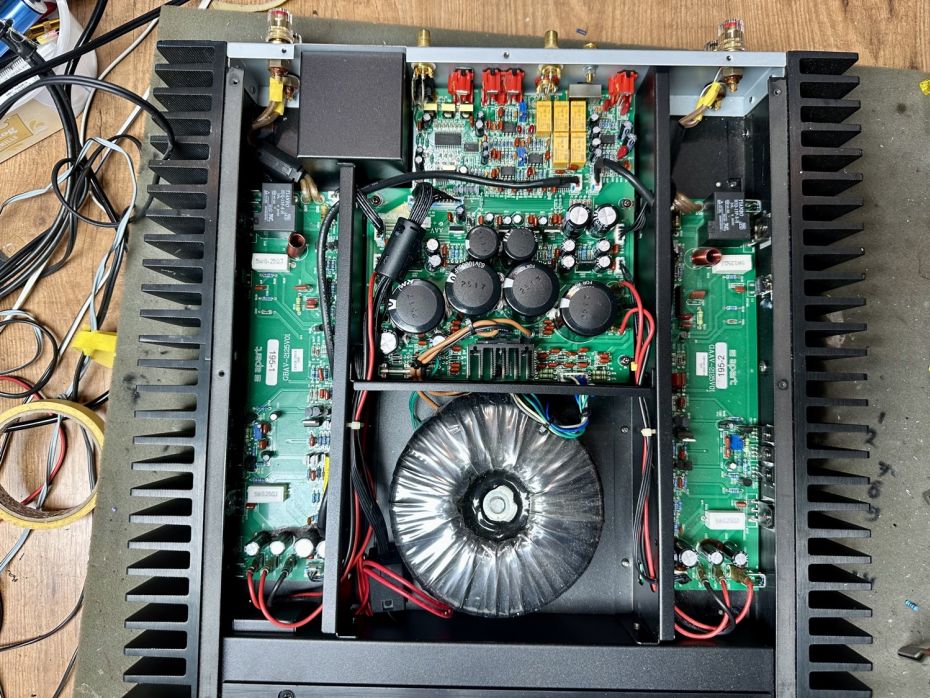

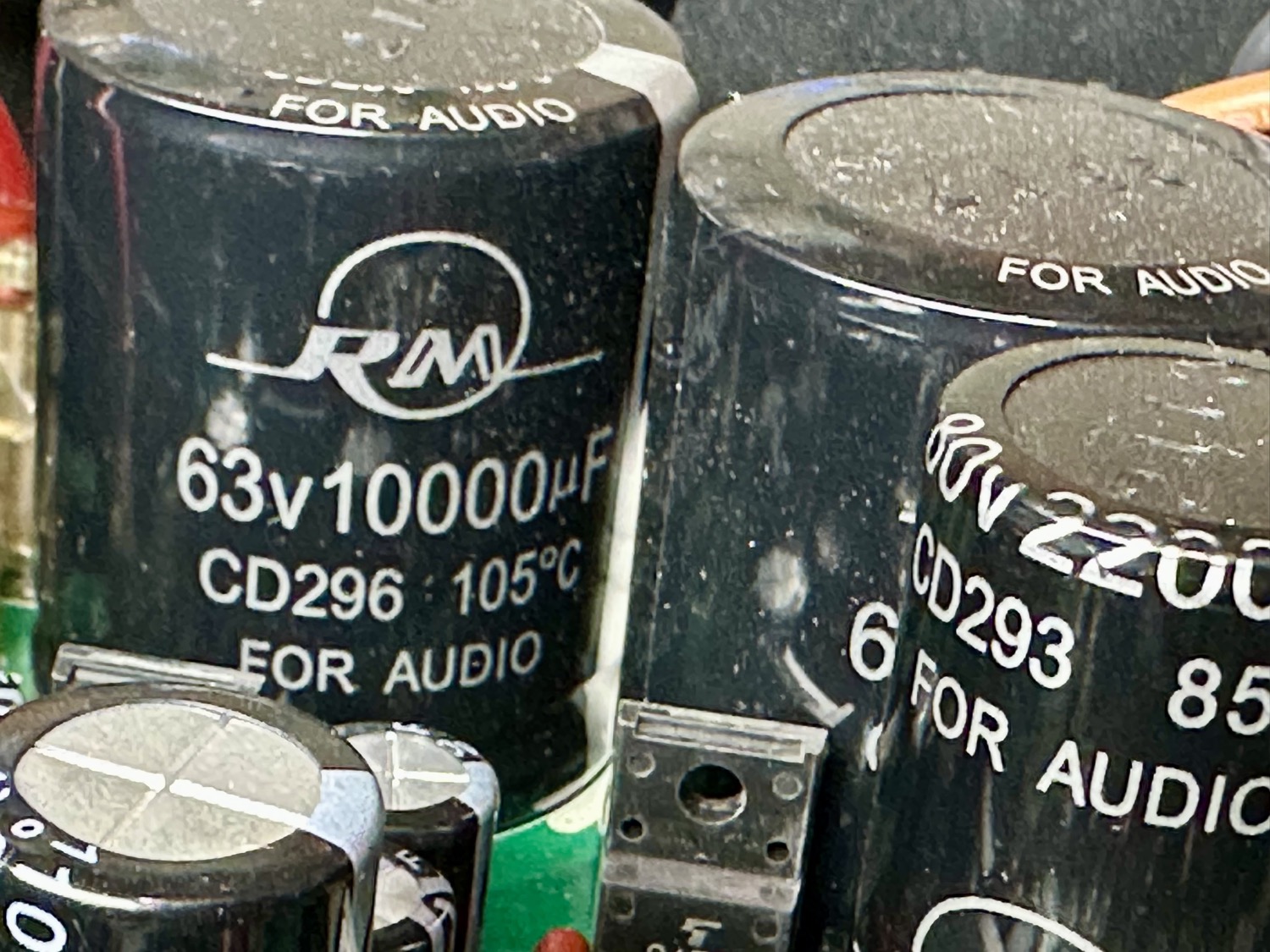

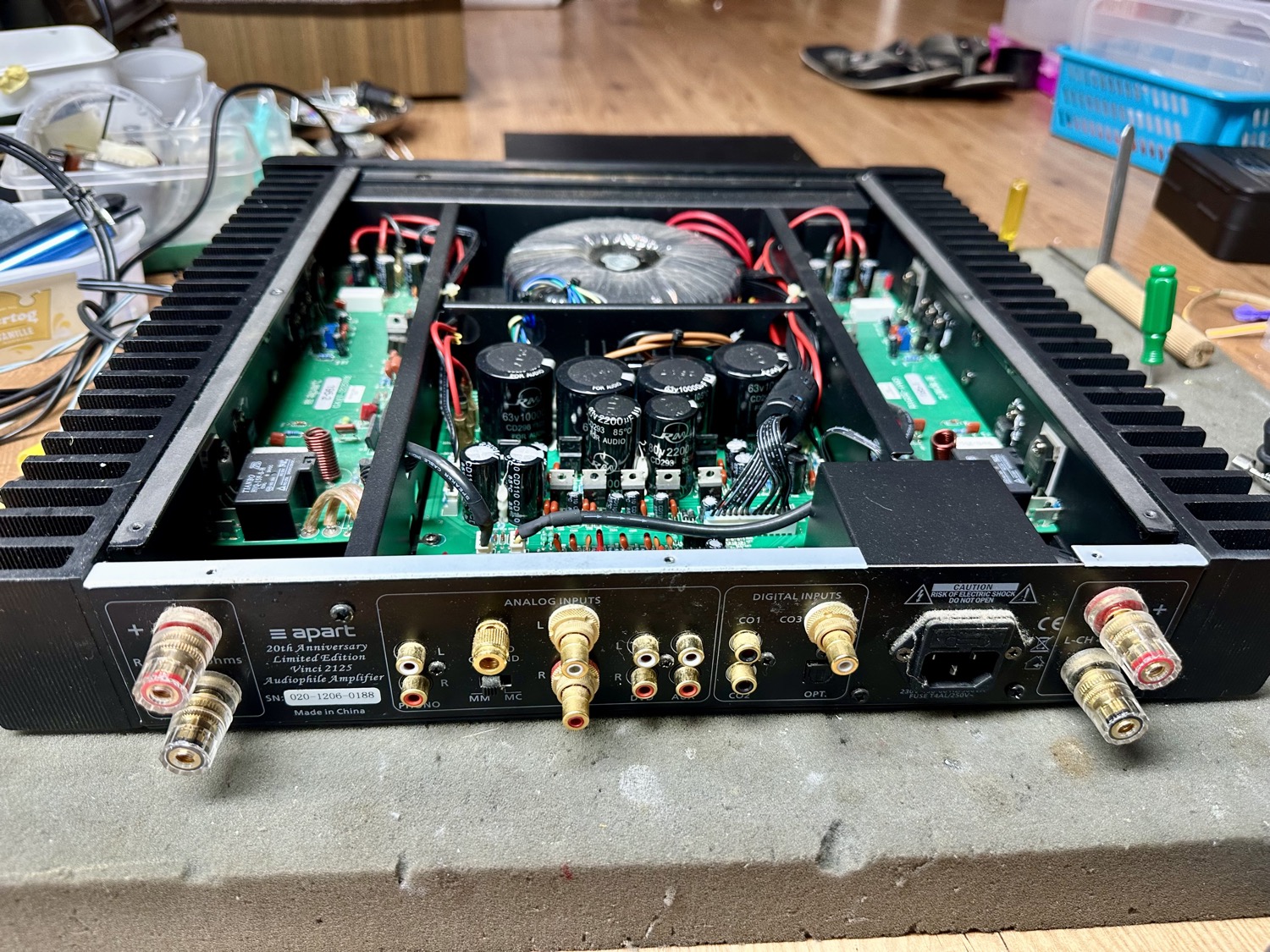

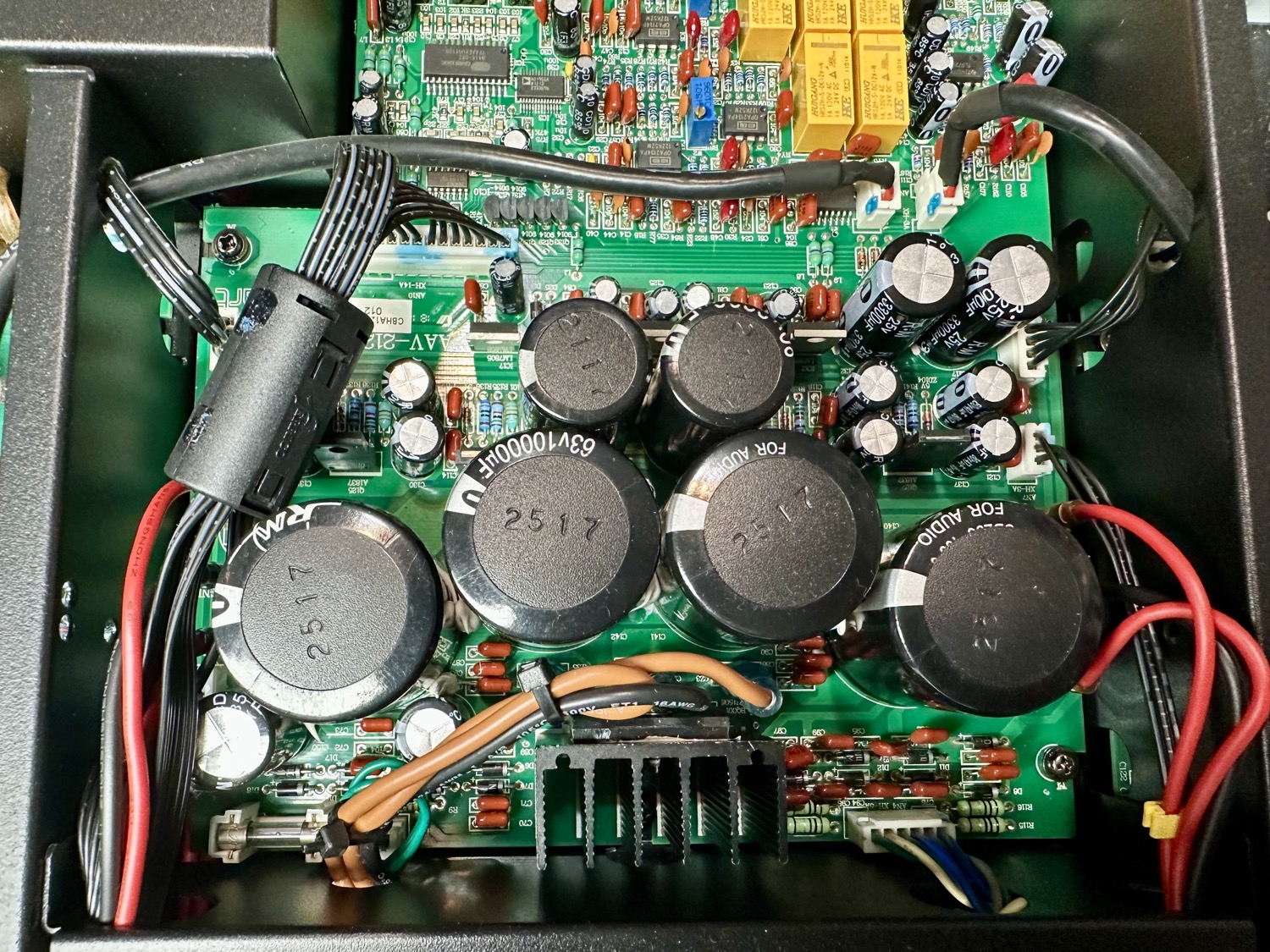

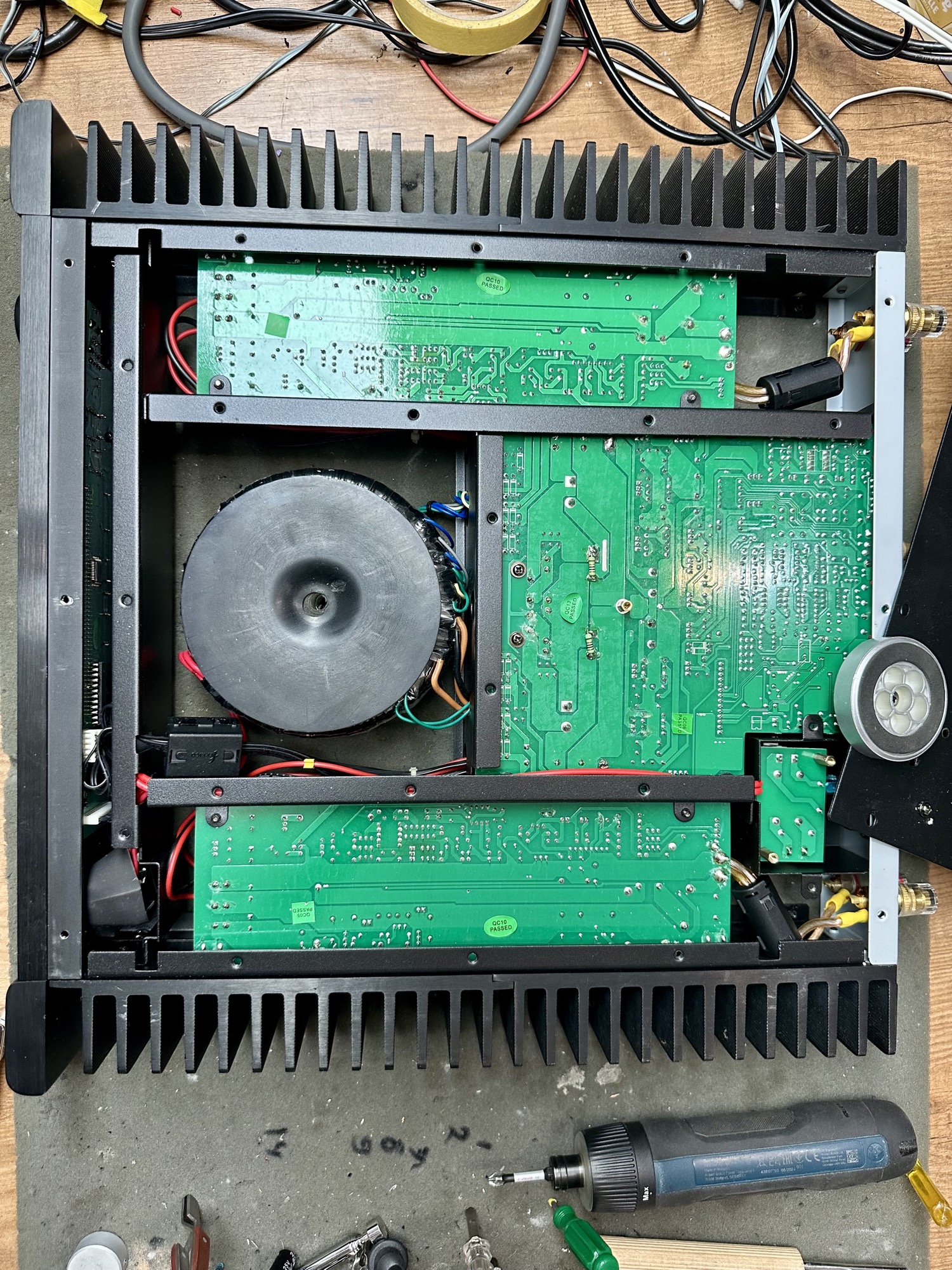

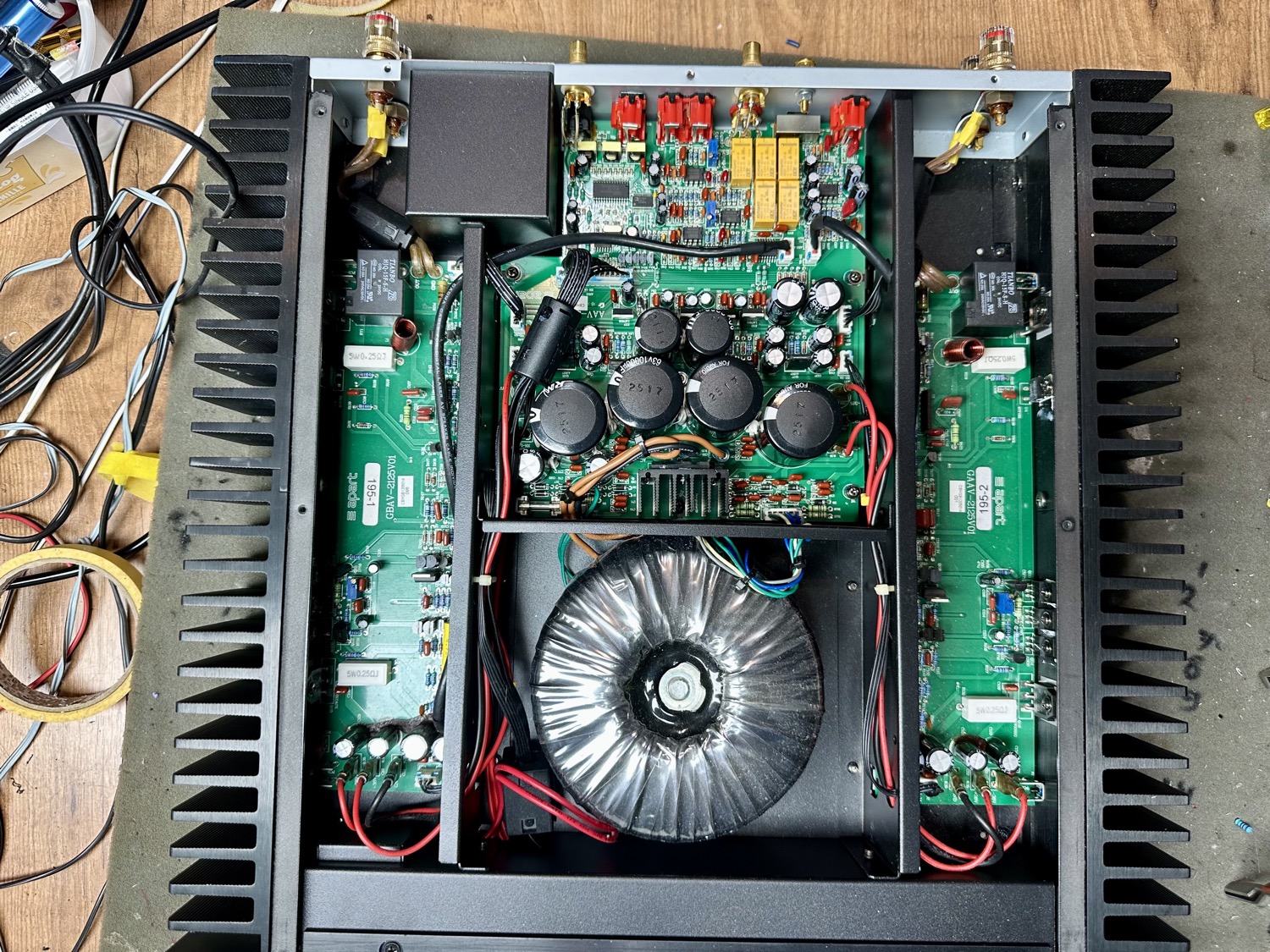

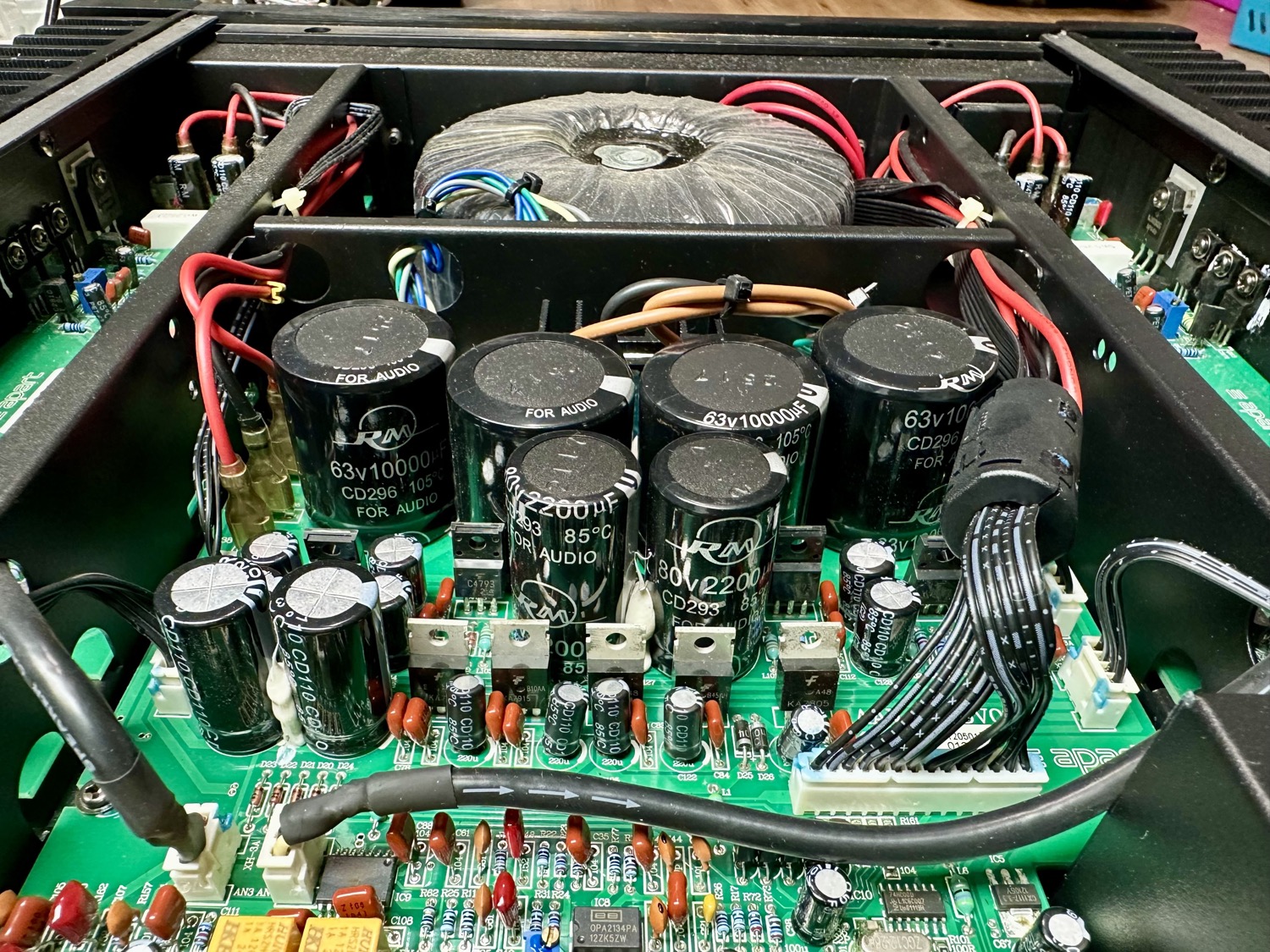

- De opbouw is overzichtelijk met een grote ringkern transformator, 4x 10.000uF condensatoren, een ingang met relais, een digitale voorversterker en twee eindversterker printen.

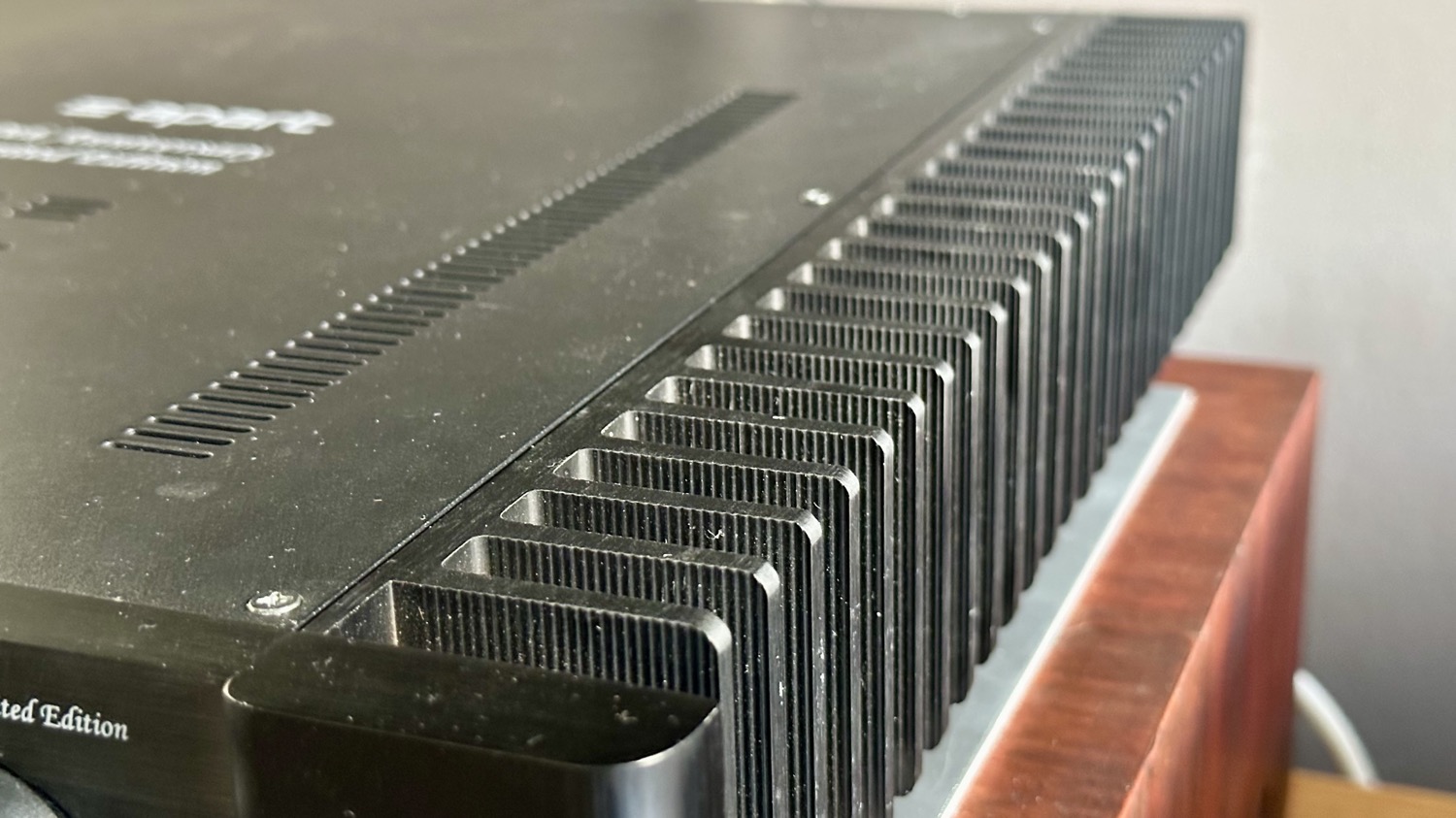

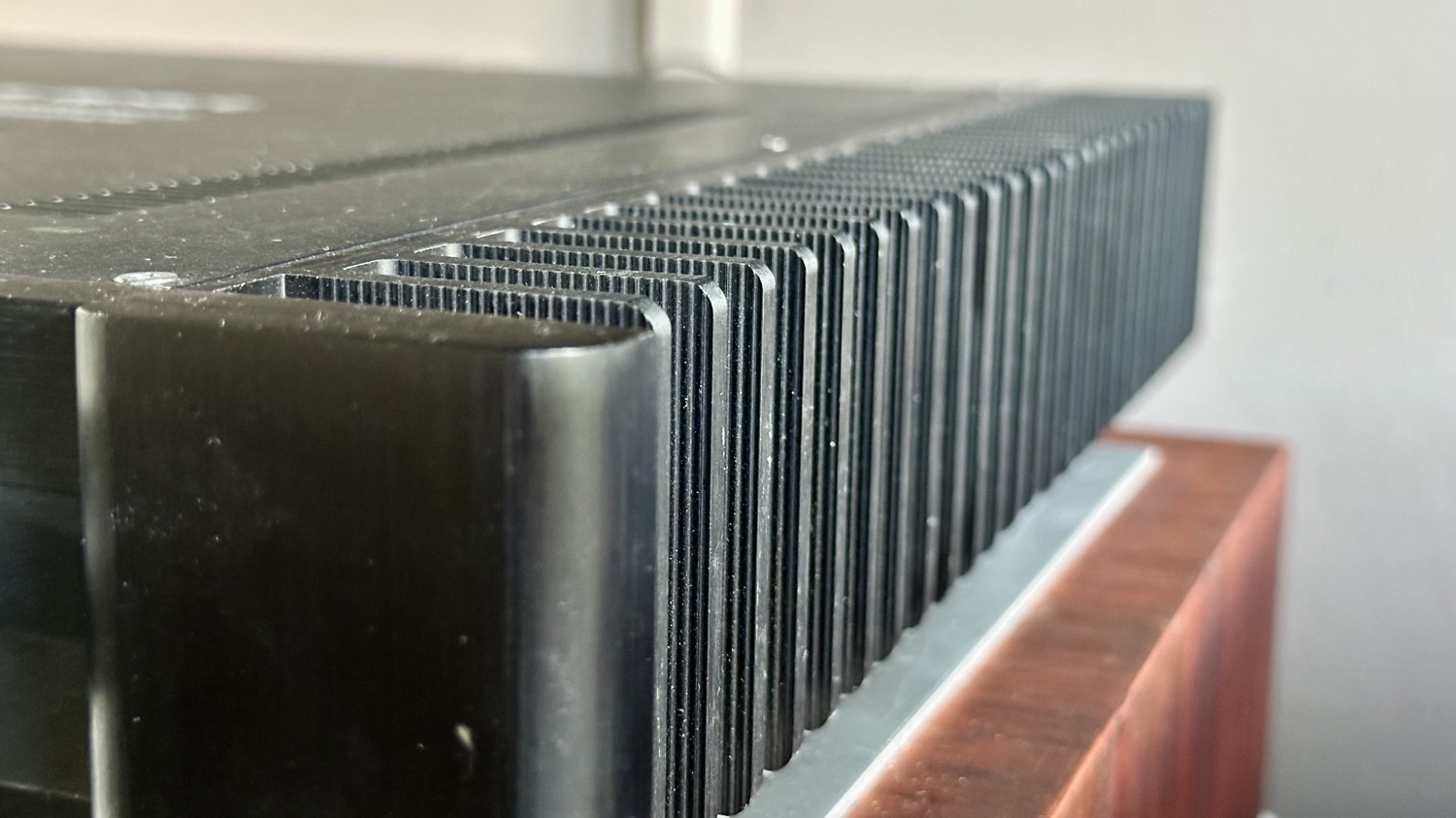

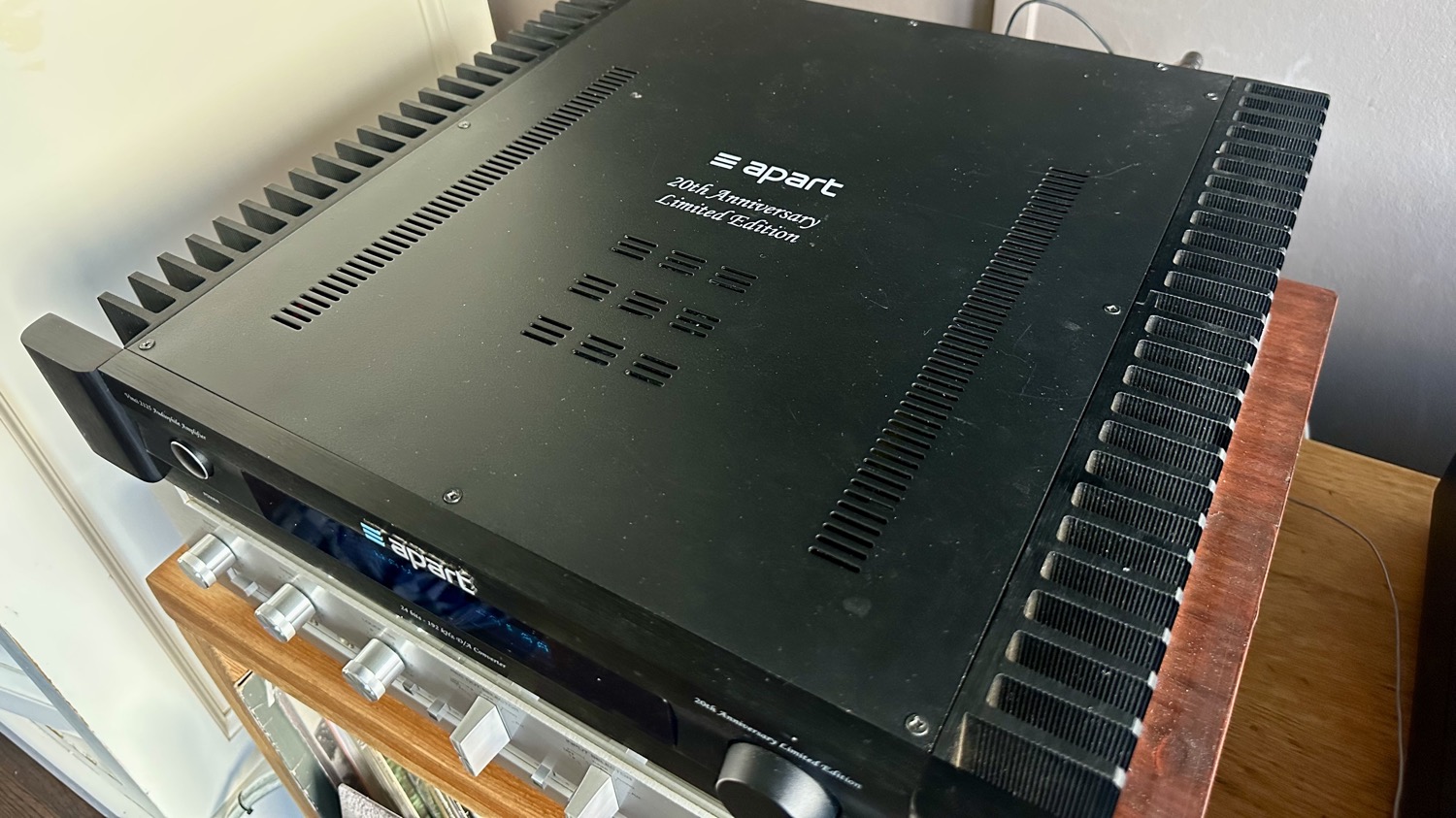

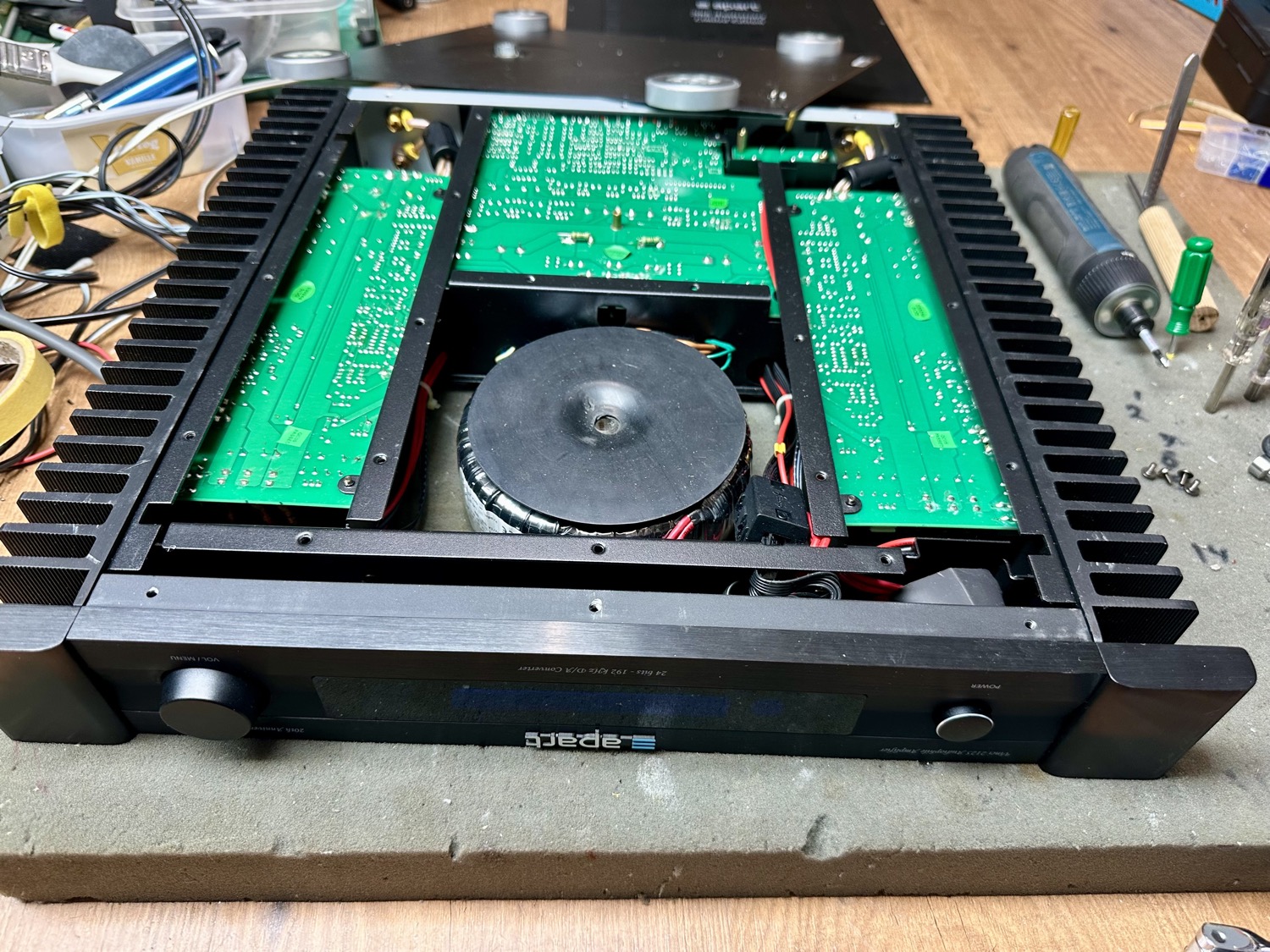

- De twee enorm grote koelprofielen zijn bepalkend voor het design van de versterker.

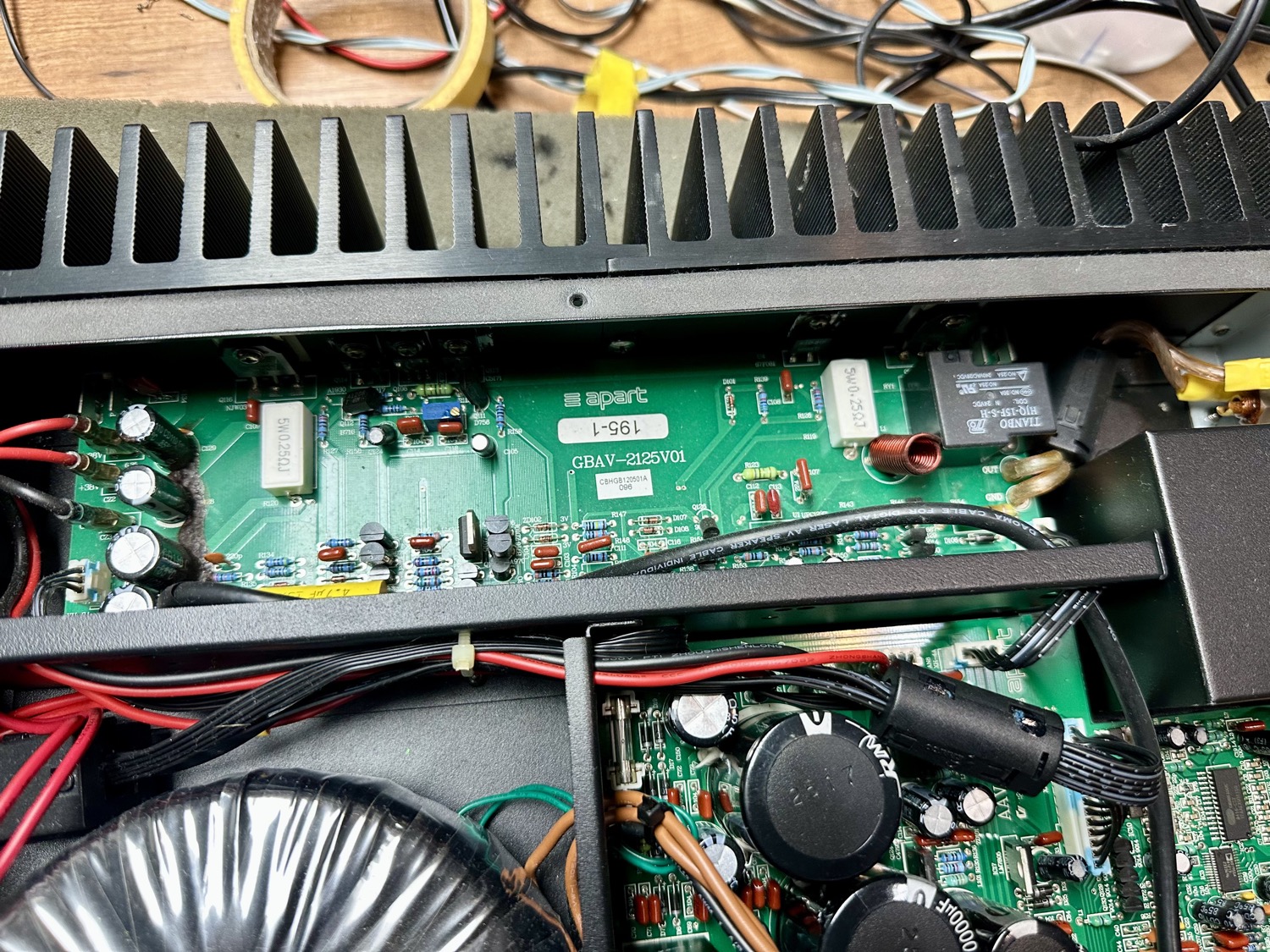

- Iedere uitgang heeft zijn eigen luidsprekerrelais.

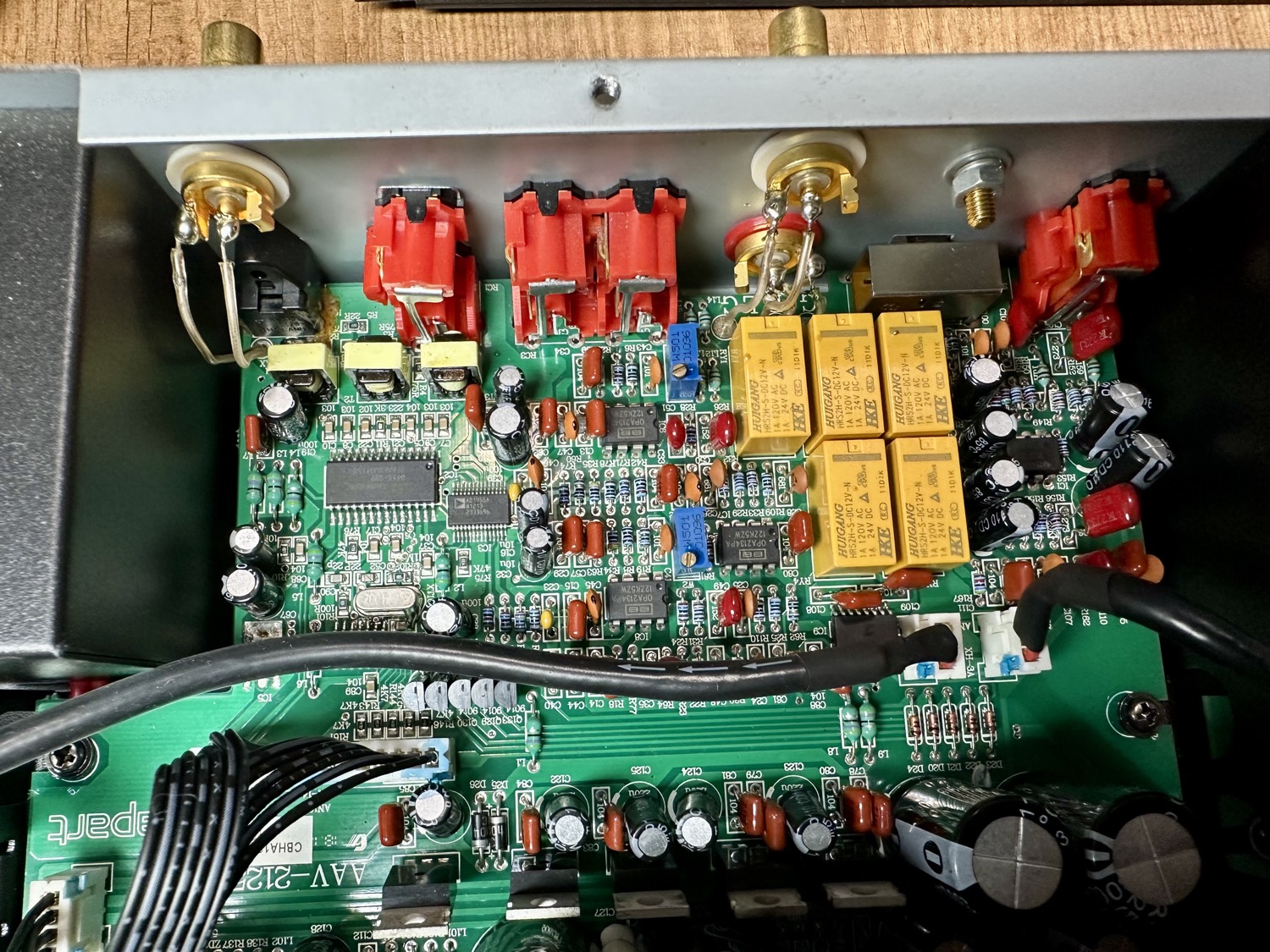

- De voorversterker heeft naast de relais ook meerdere OPA2134 opamps.

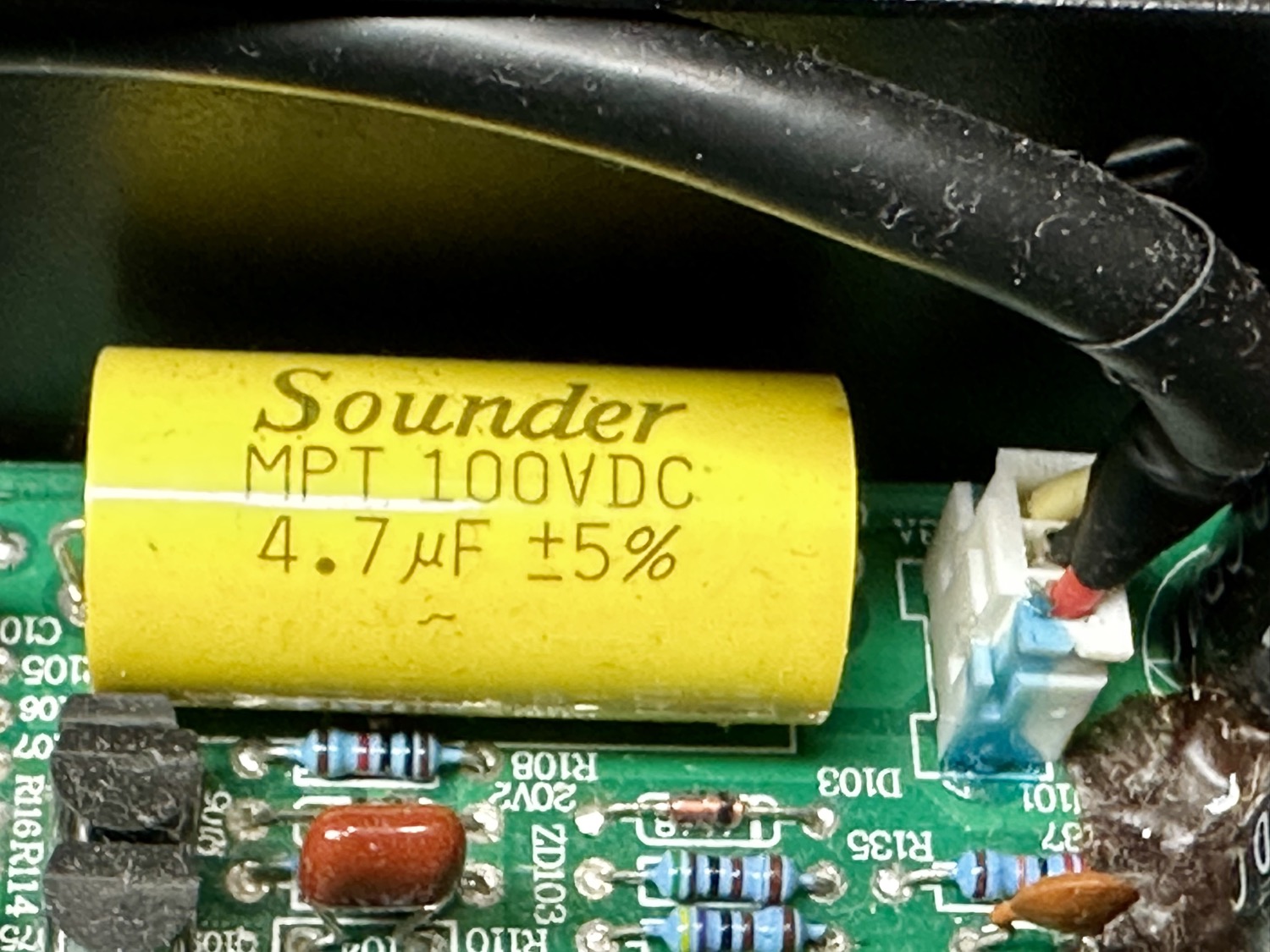

- De eindversterkers hebben een grote 4,7uF "sounder" koppelcondensator.

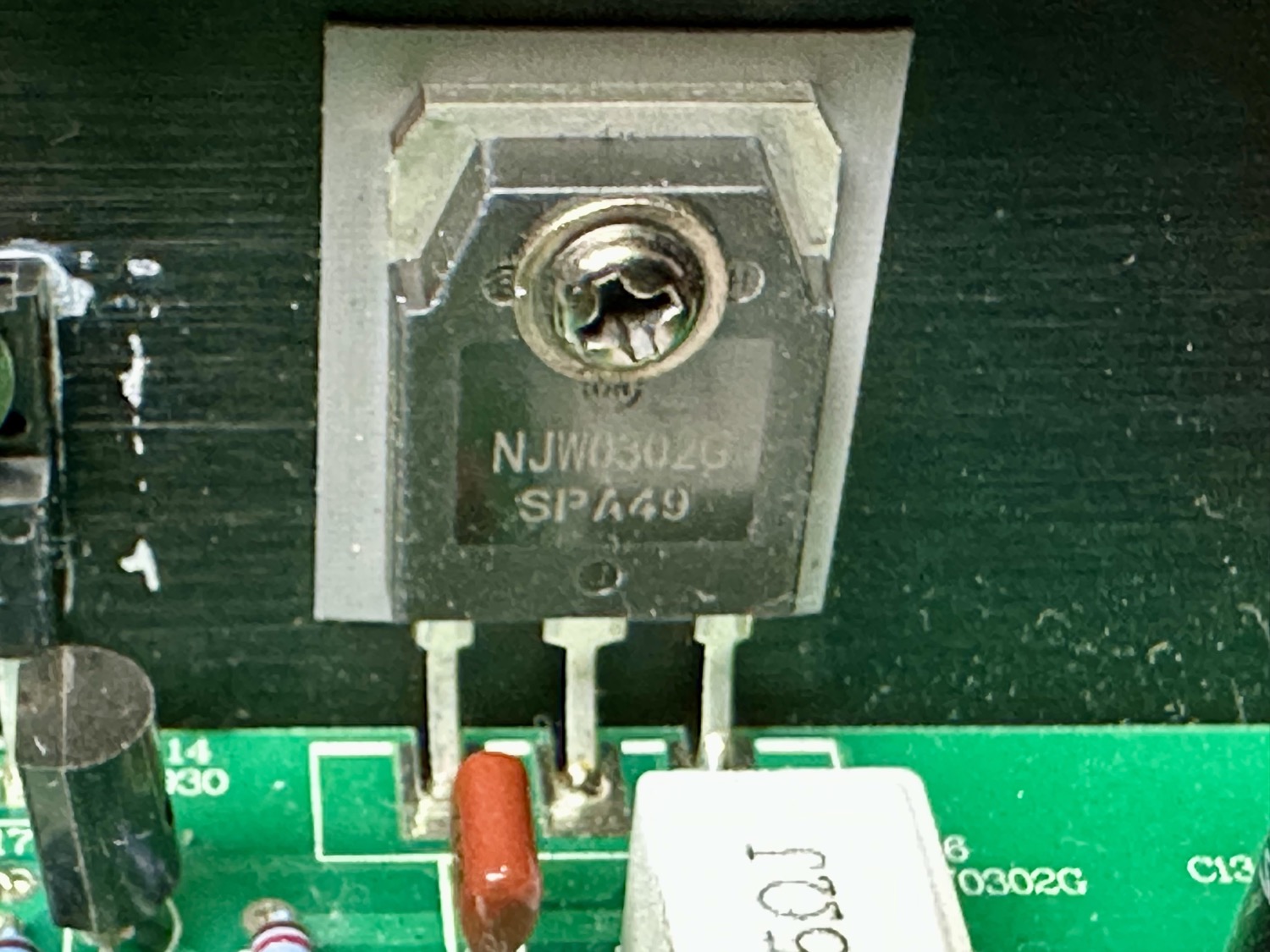

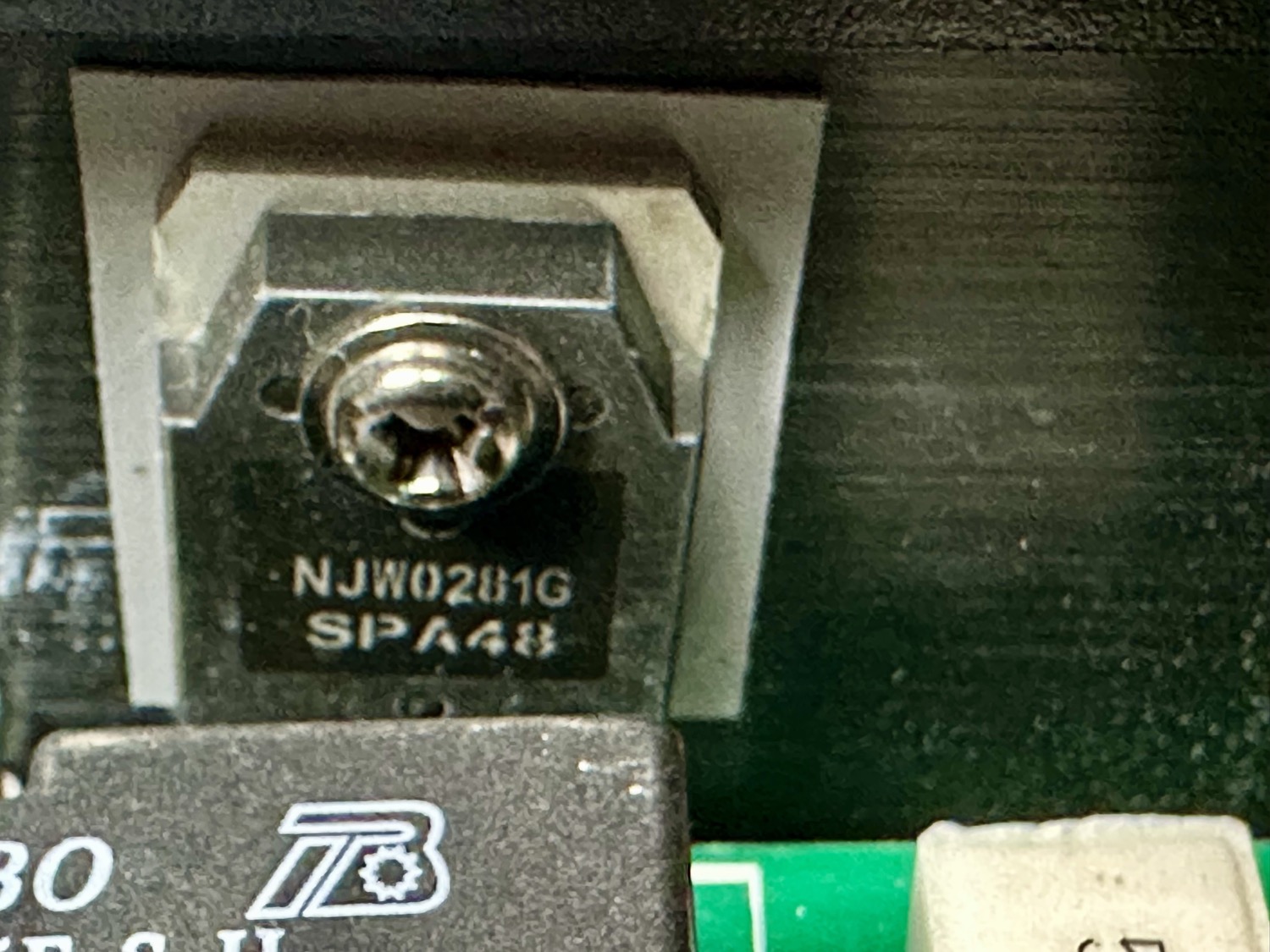

- De eindtransistoren zijn gebaseerd op de NJW0281 en de NJW0302.

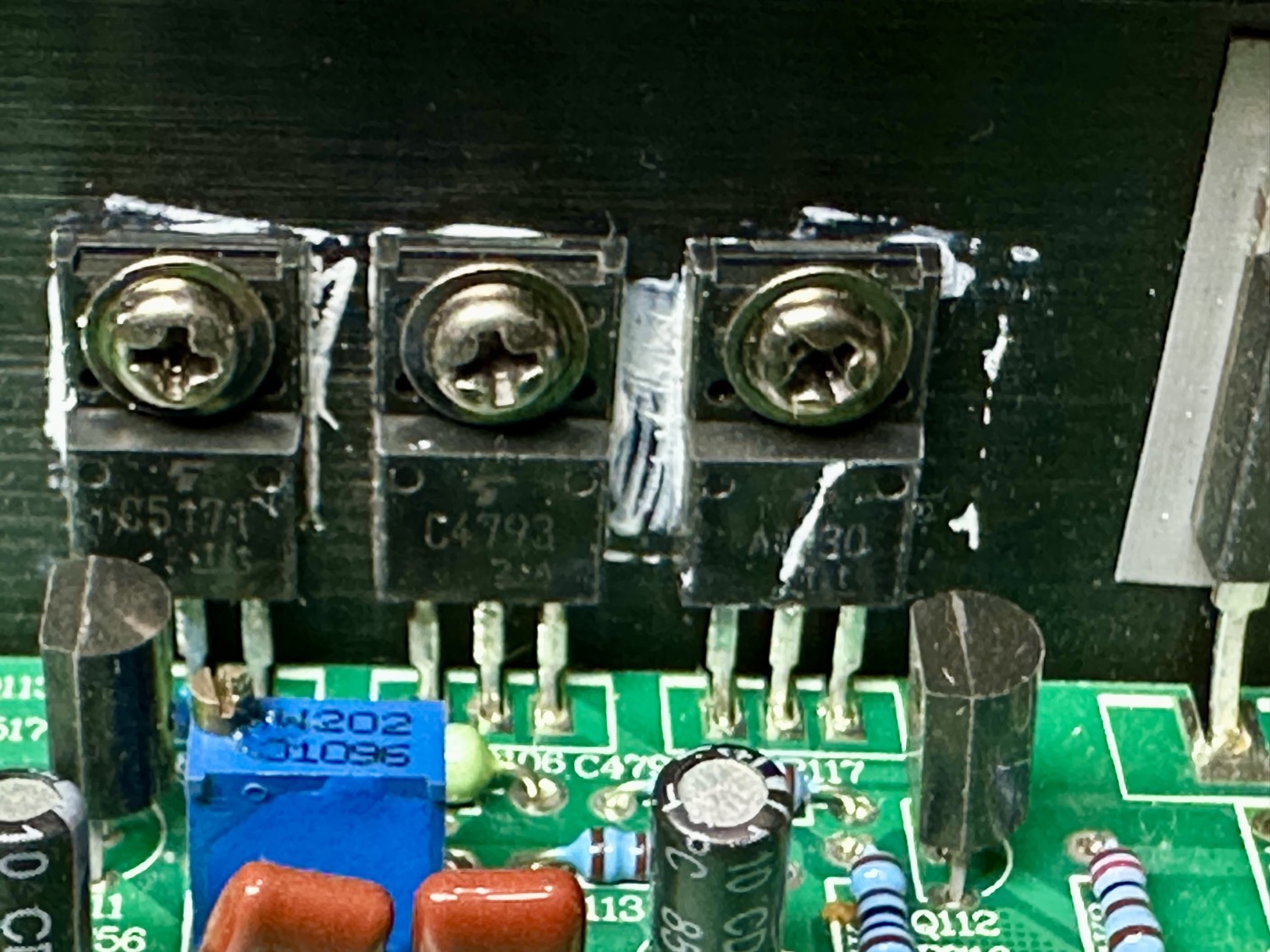

- De bias van het rechterkanaal is extreem hoog. Hierdoor verbruikt de versterker in rust al ruim 100 watt.

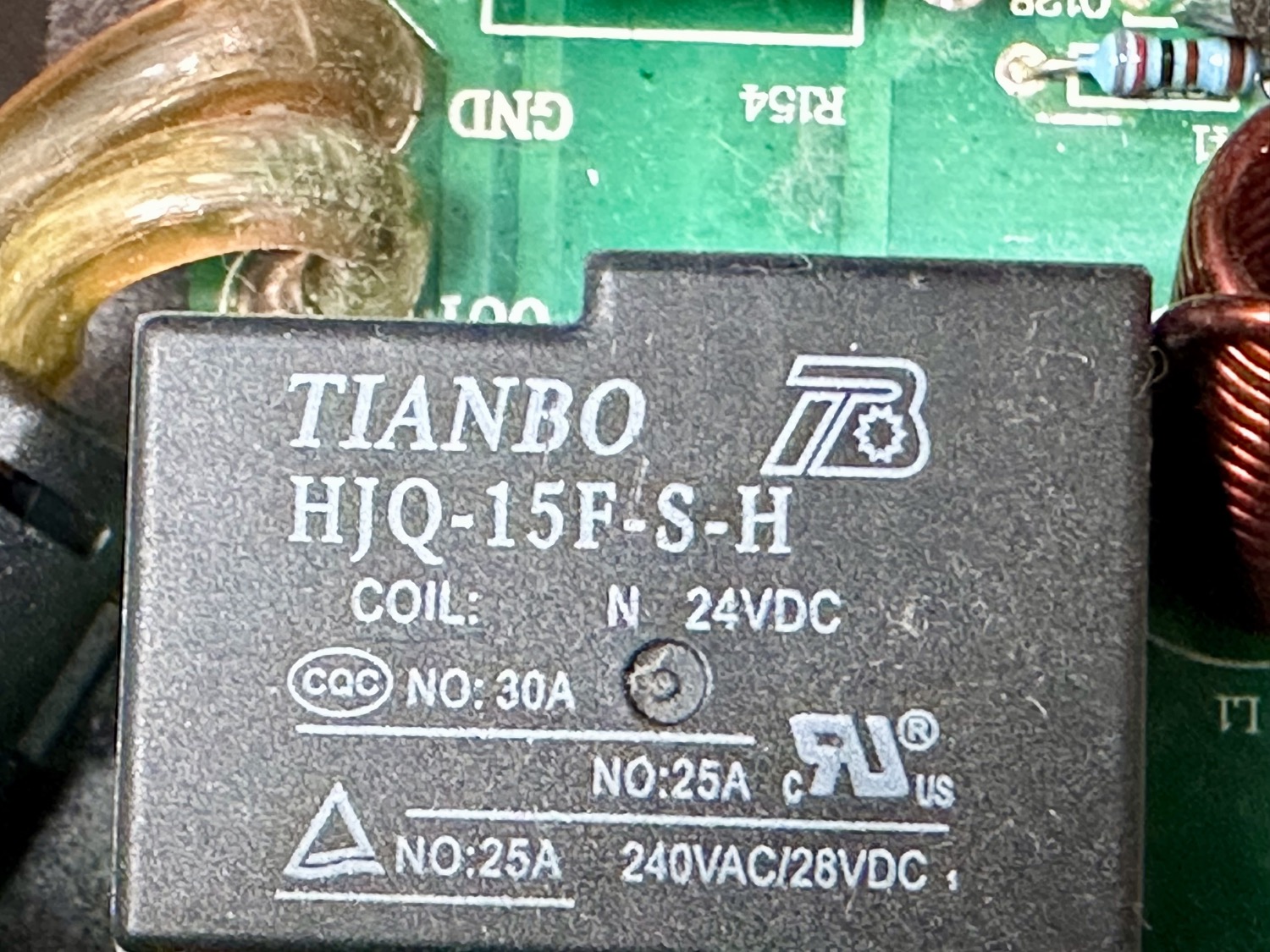

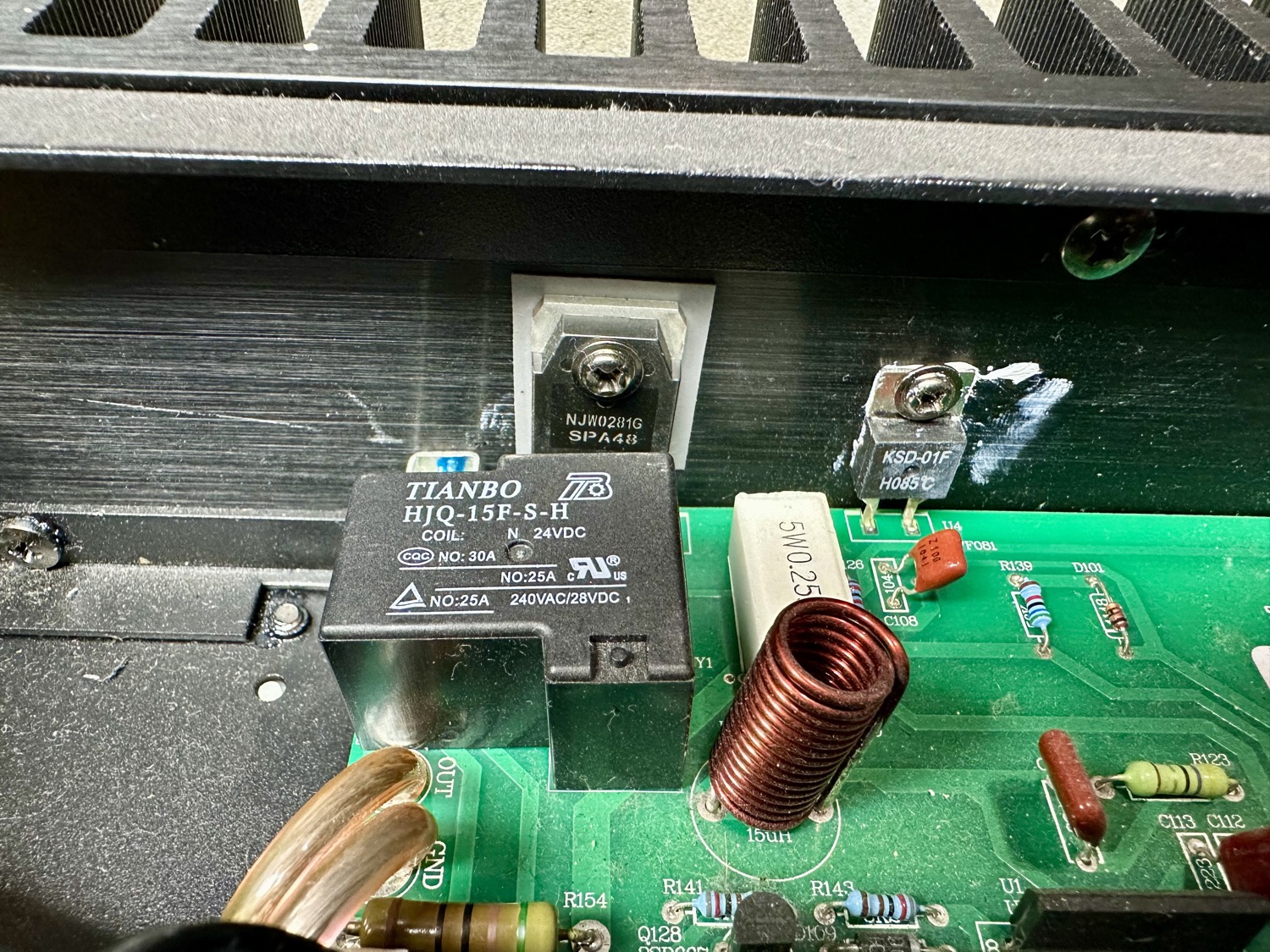

- Het relais van het linkerkanaal lijkt problemen te geven. Tikken op het relais zorgt voor een verandering van weegave.

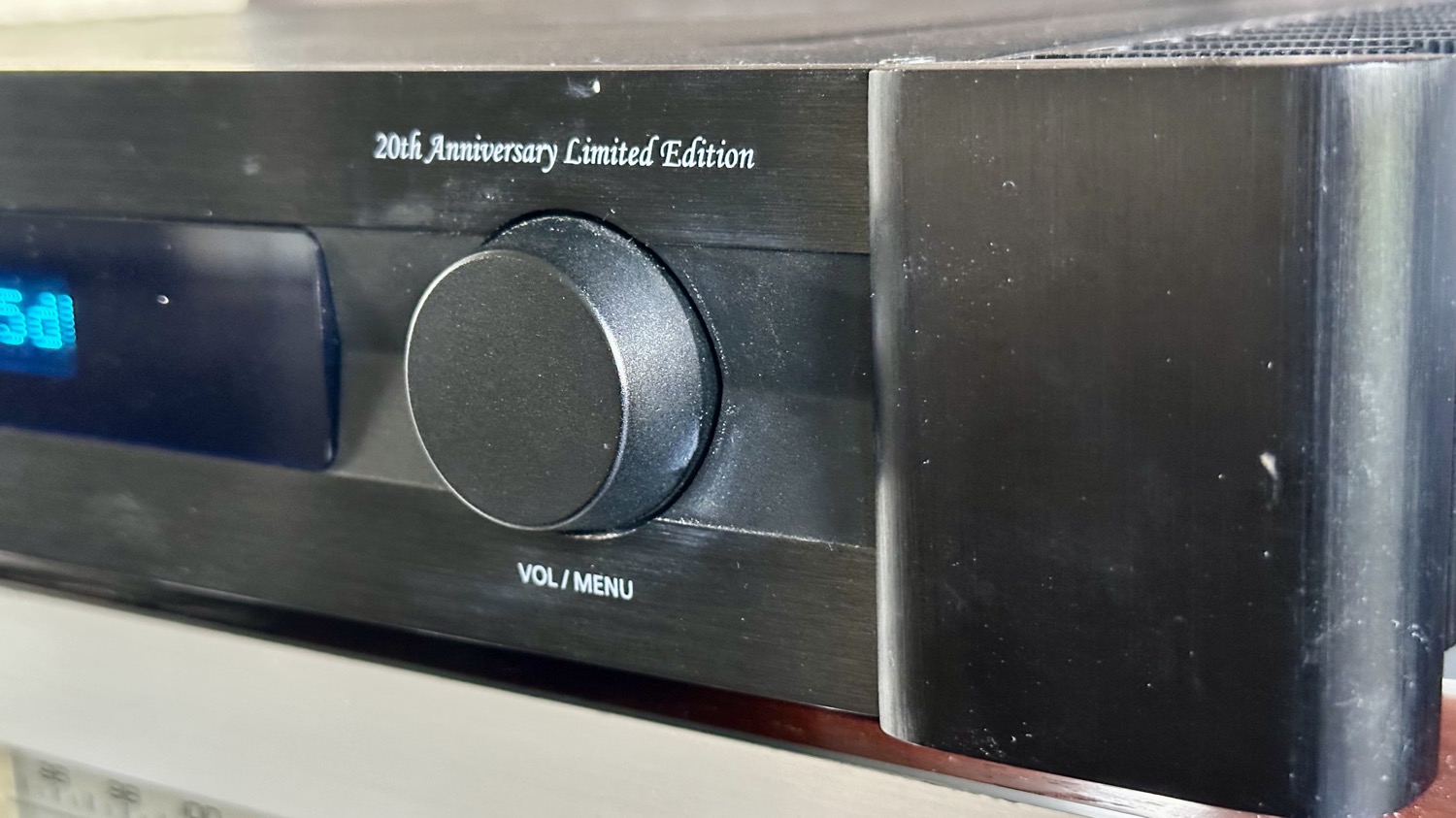

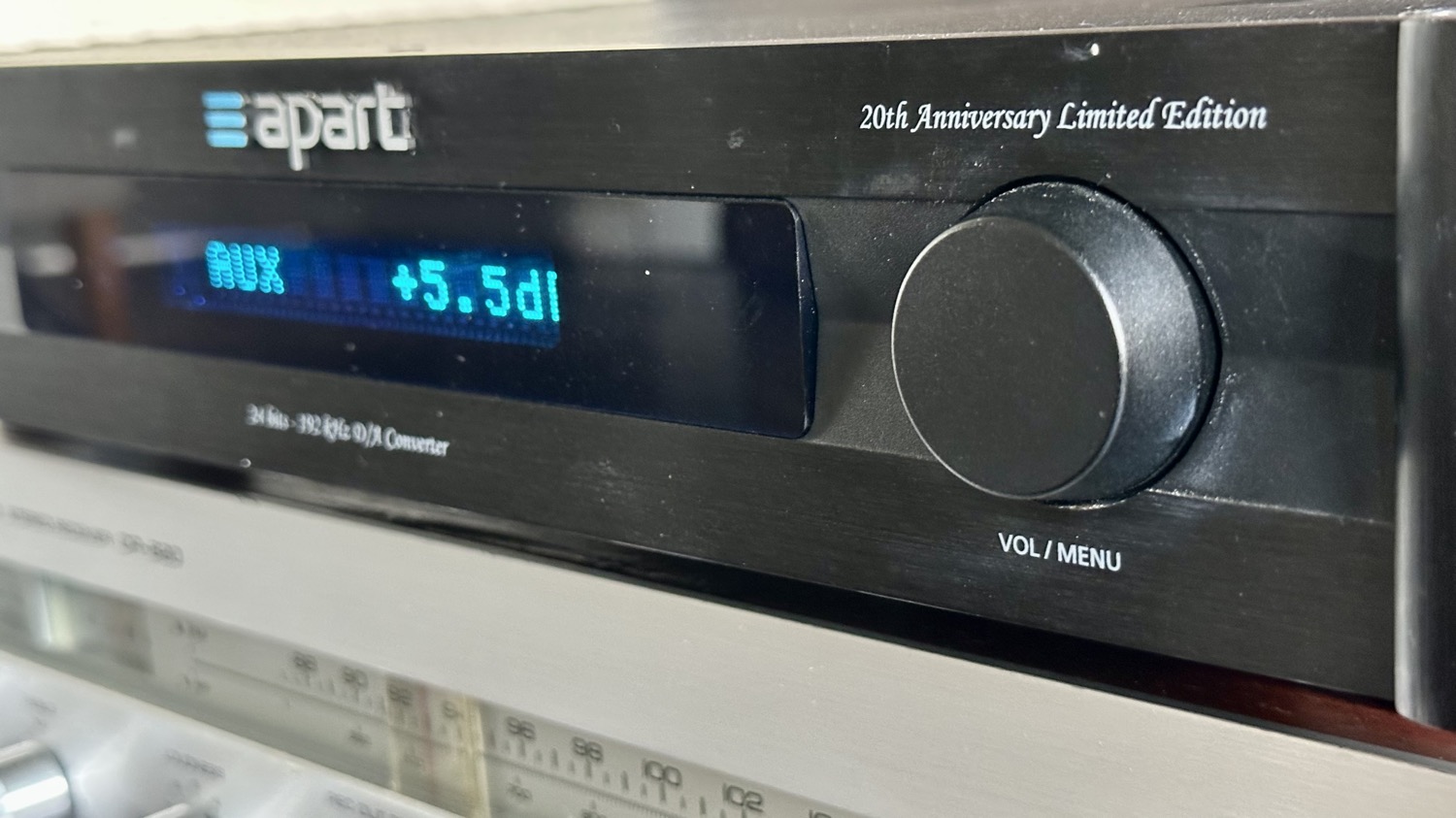

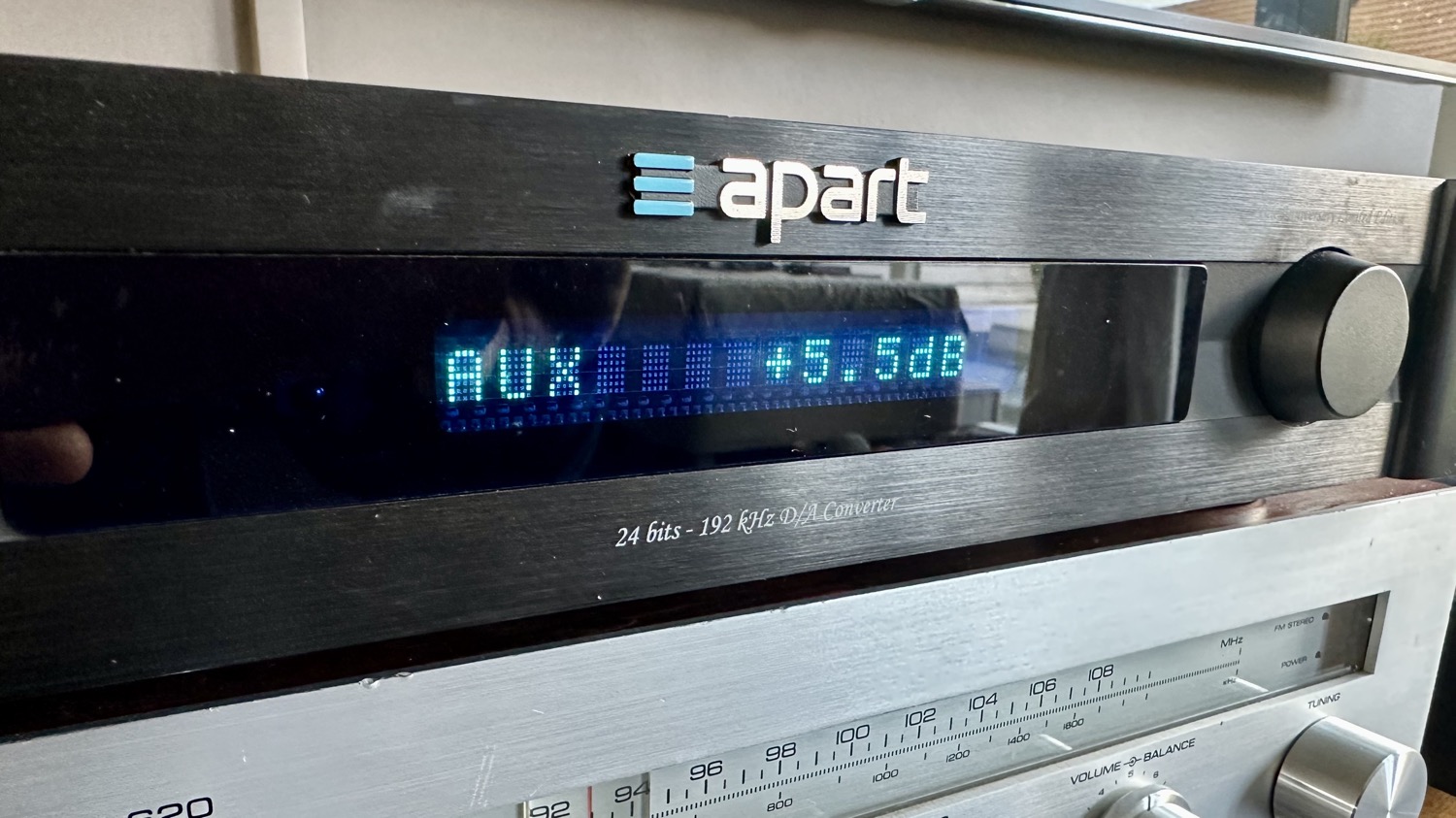

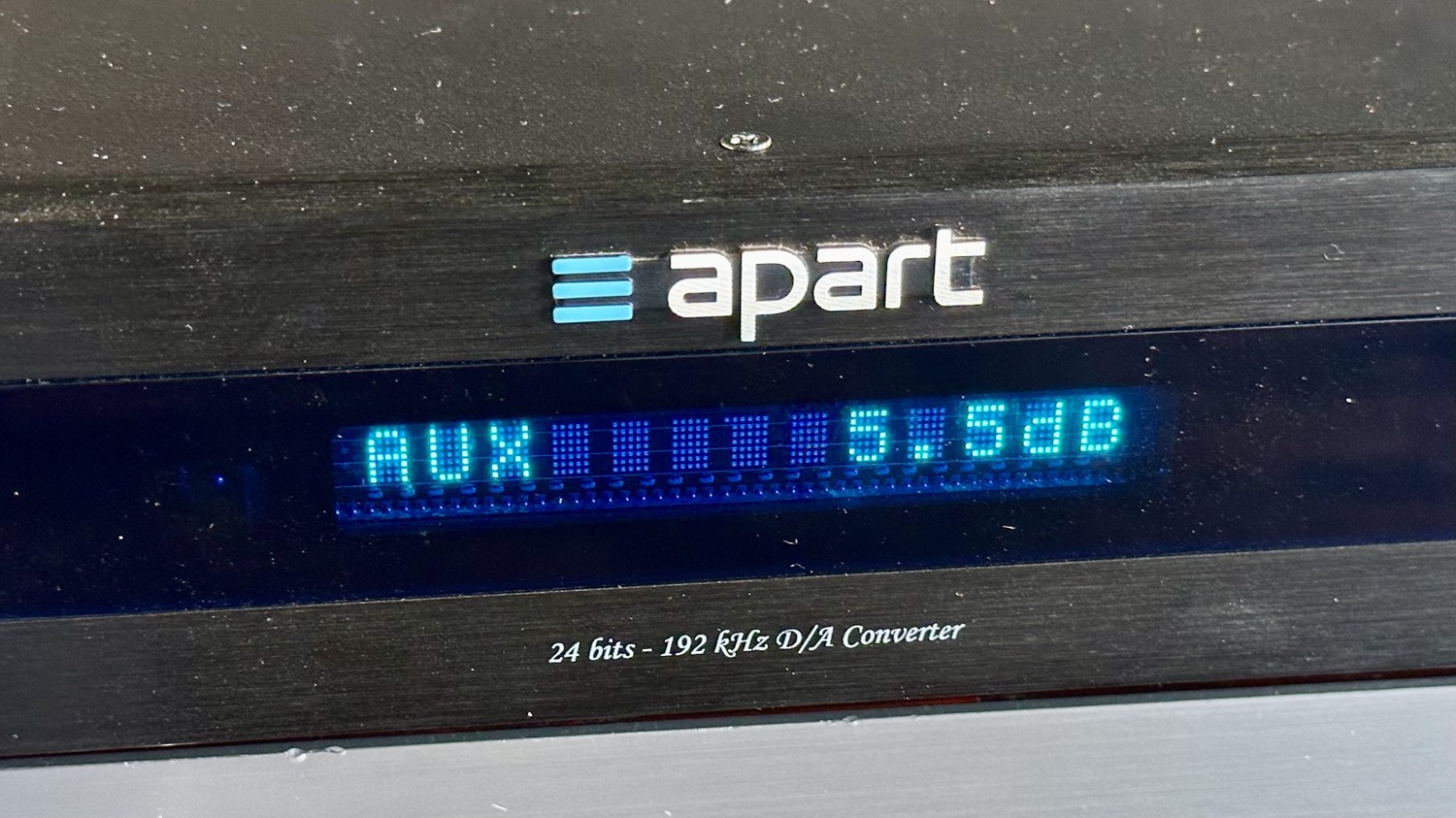

- De instelling van het volume is d.m.v. een roterende inpulsgever. Het aanpassen van het volume is wat vreemd. Bij iedere verandering gaat het volume eerst naar een vaste waarde en dan omhoog/omlaag.
Reparatie:
- Tikken op het relais geeft een verandering in geluid weer. Het is een dubbelzijdige printplaat waardoor het lossolderen van het relais lastig is.
- Relais los kunnen krijgen en doorgemeten op overgangsweerstand. Het relais is nog van bijzonder goede kwaliteit. De overgangsweerstand van de schakelconnectoren is 0,01ohm. Zeer goed dus.
- Hetrelais weer vastgesoldeerd en de klacht is verdwenen. Hoogstwaarschijnlijk was een slechte soldeerverbinding het probleem.

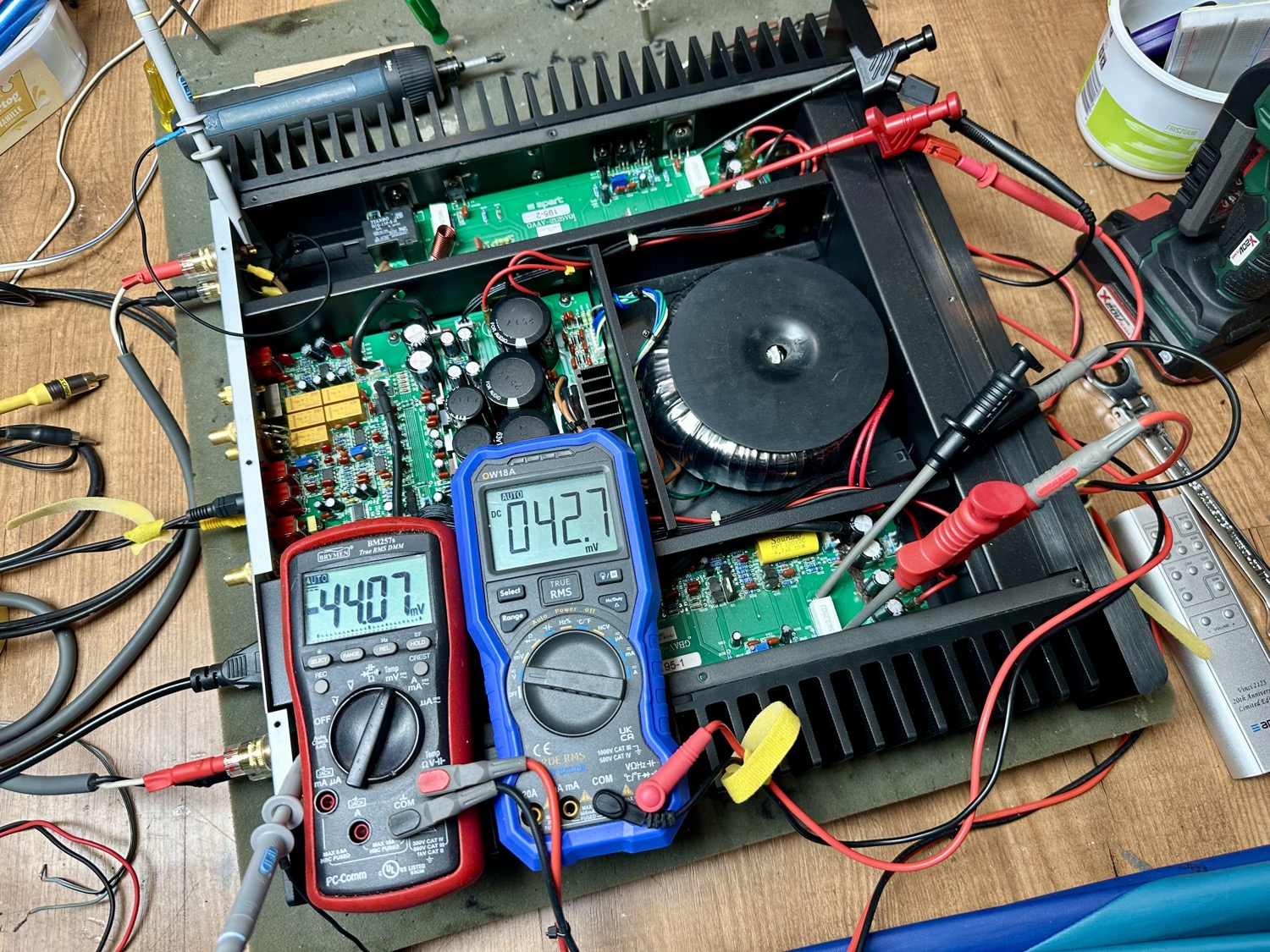

- De bias stond dusdanig hoog afgesteld dat de versterker in rust al meer dan 100 watt verbruikte. Helaas is er niks terug te vinden over deze versterker. Geen servive manual of bias gegevens. Beide kanalen daarom ingesteld op basis van het goed werkende kanaal, berekeningen en gevoel.
- De versterker wordt bij gewoon gebruik slechts handwarm. De koelprofielen lijken wat overbemeten voor deze 2x 80 watt versterker.
- De volumeregeling is op basis van een ic en gezien mijn kennis ben ik daar niet verder ingedoken.
