DENON
PMA-1500 HYBRIDE

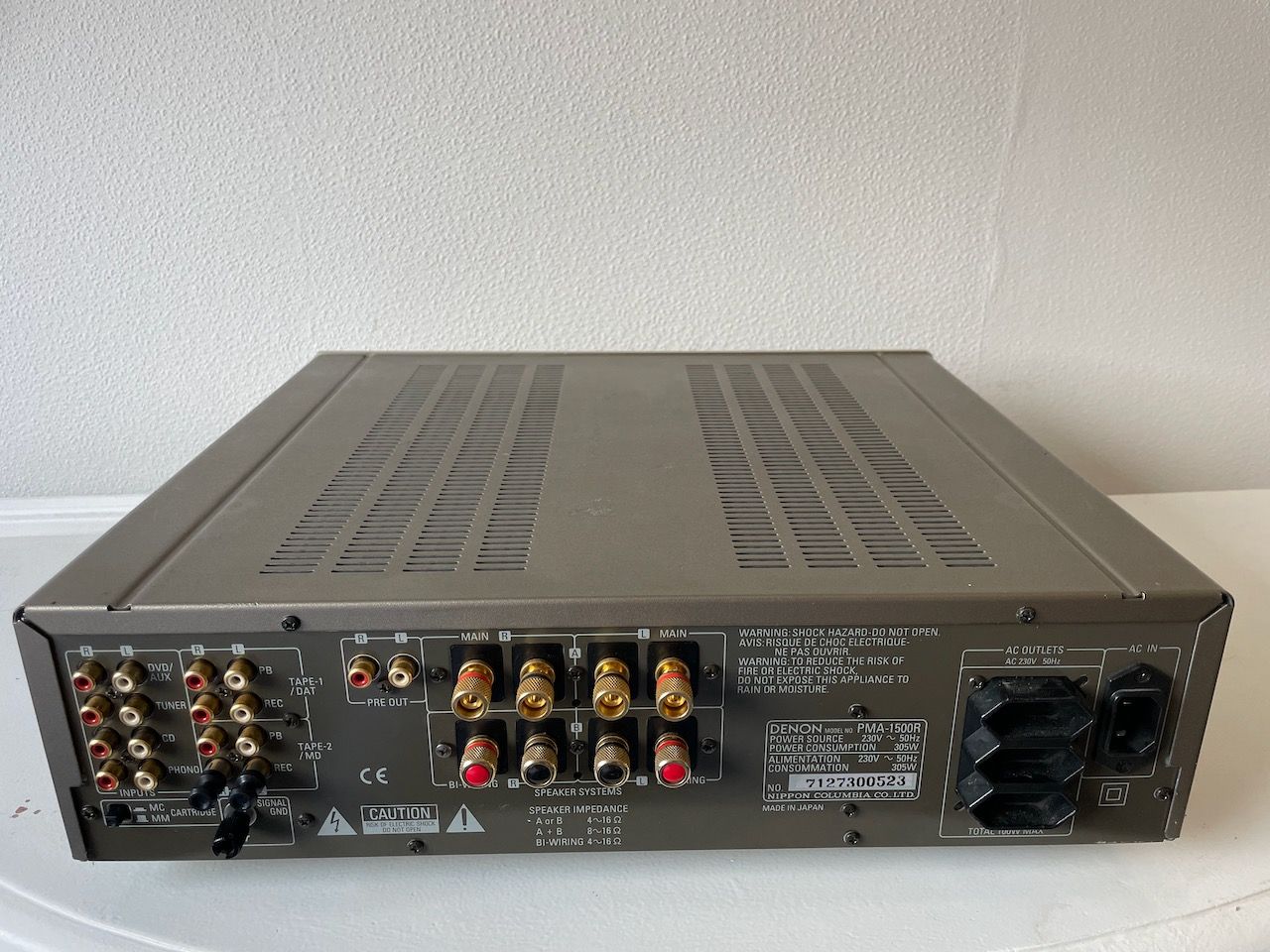

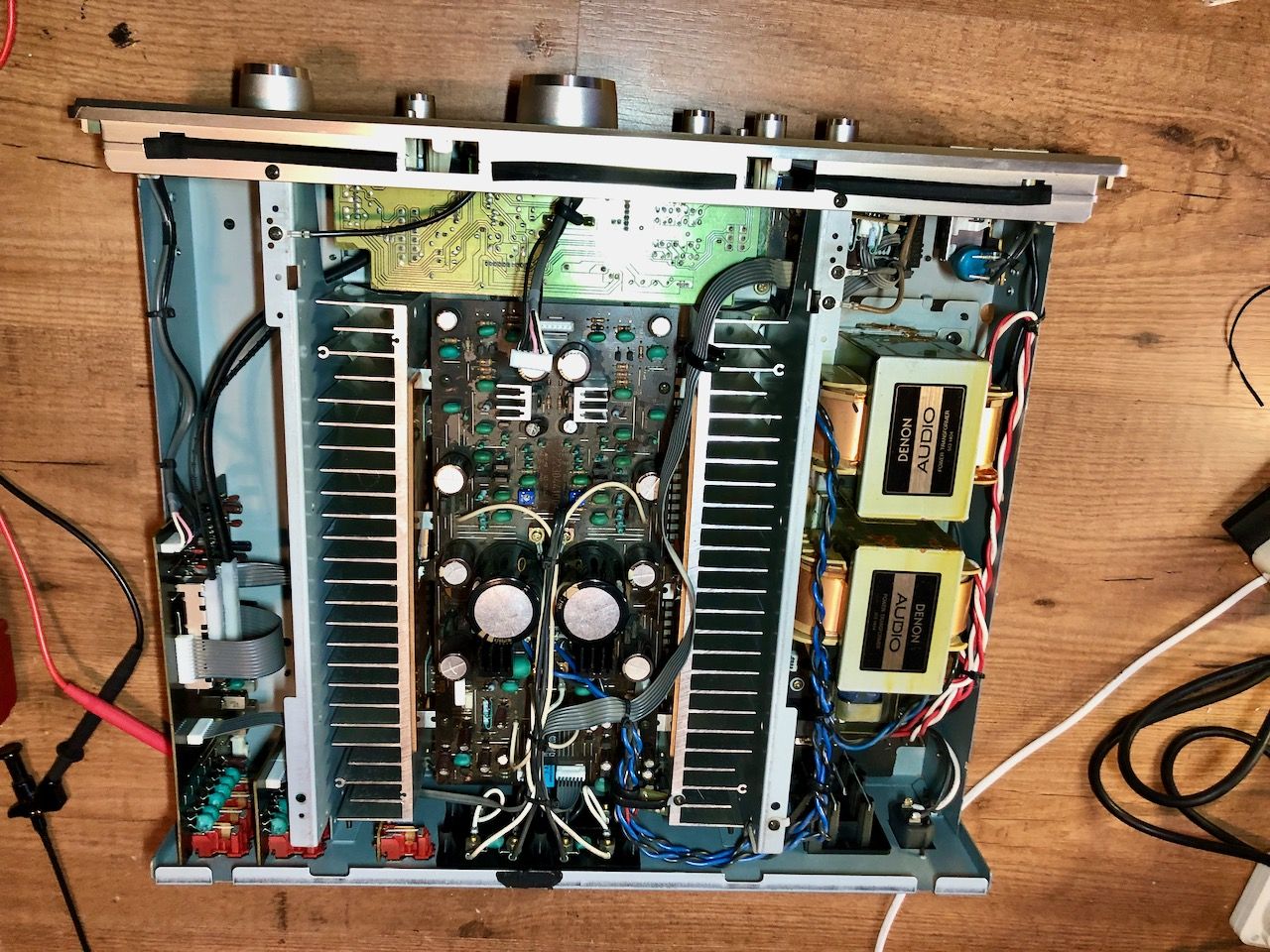

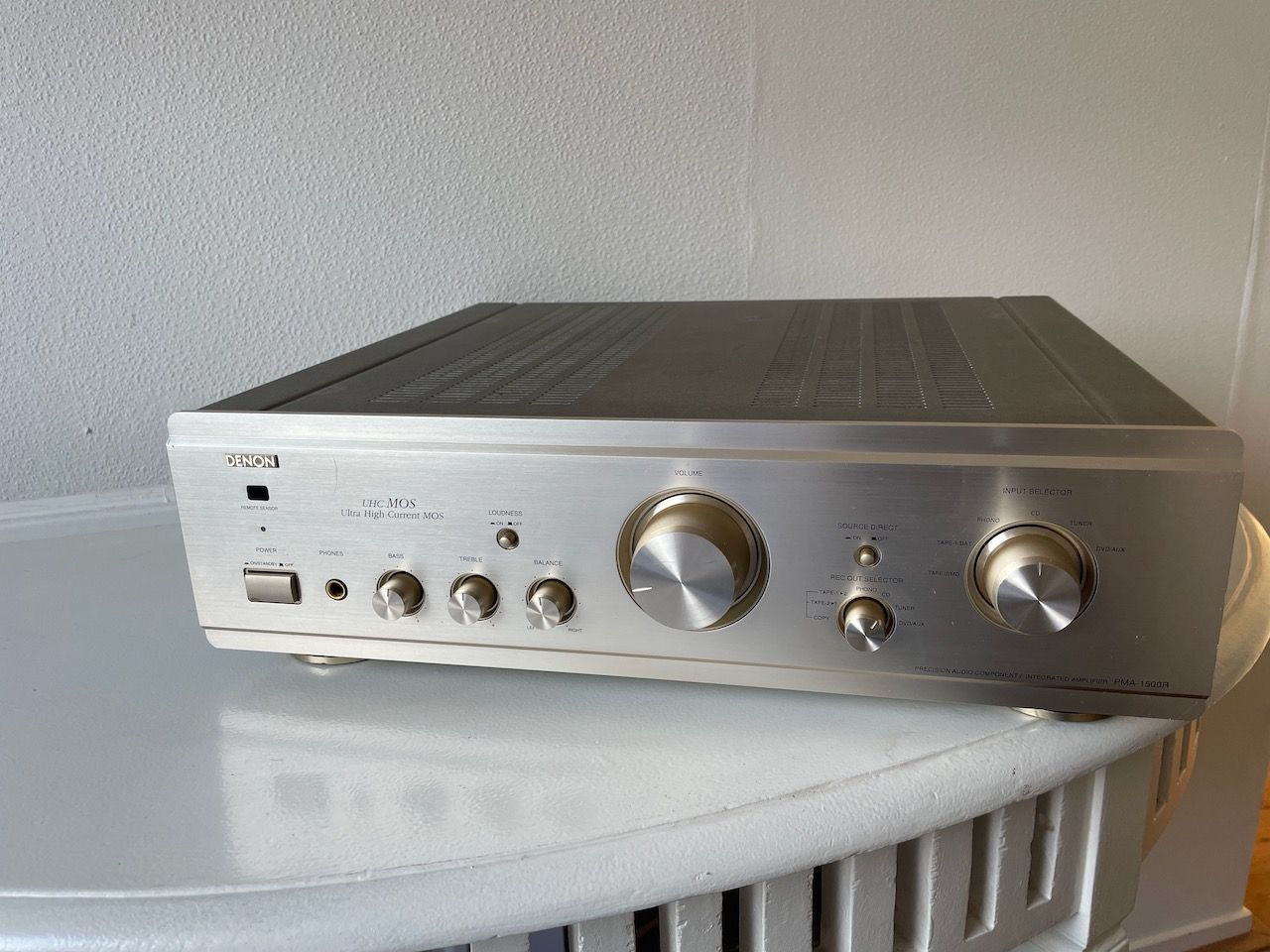

![Defecte Denon PMA-1500](/templates/yootheme/cache/75/Denon_PMA-1500_defect_2-757eda4d.jpeg)
Klacht:
- De versterker geeft geen geluid
- De power led brand

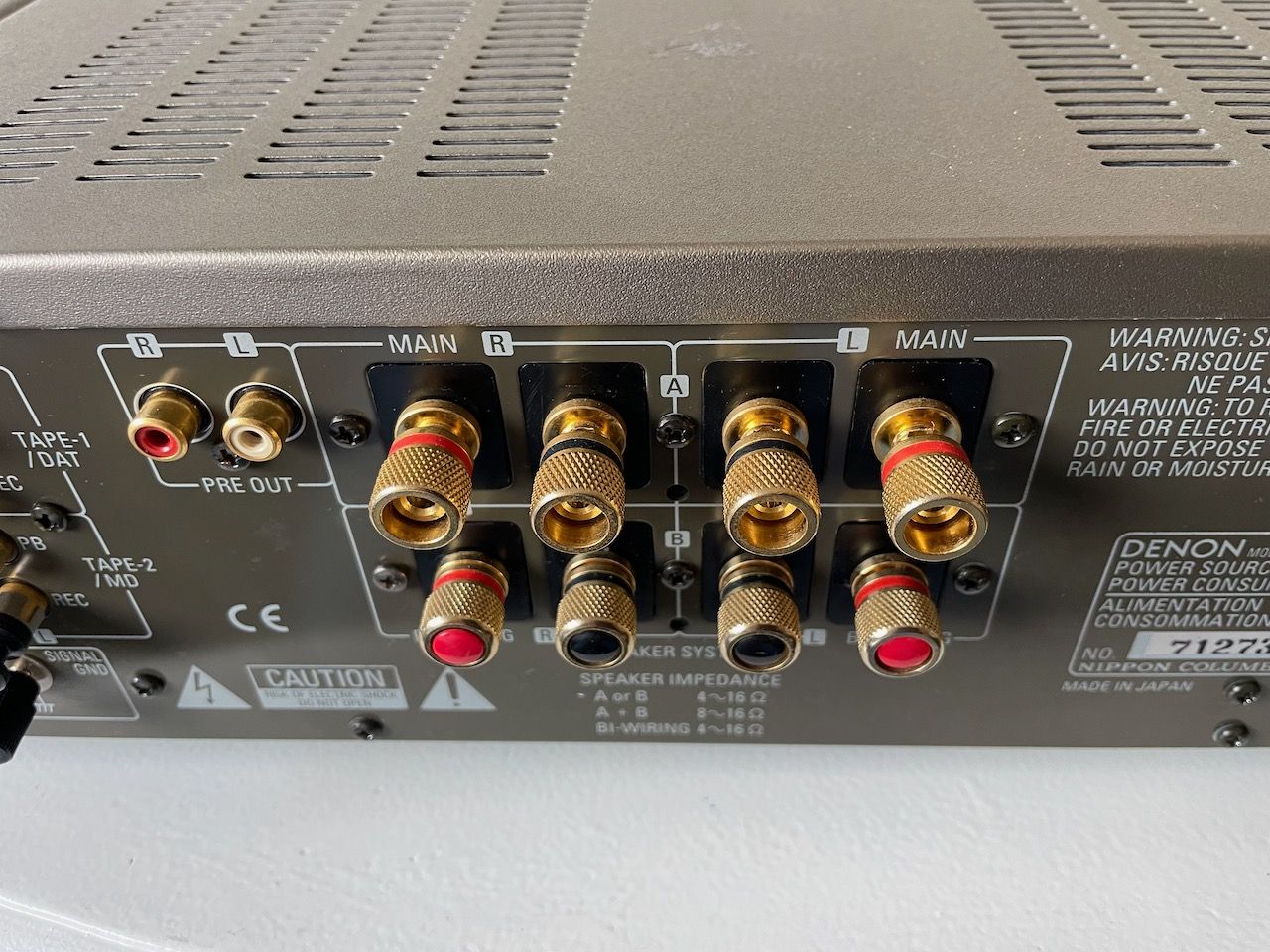

- De luidsprekeraansluitingen zijn afgebroken.

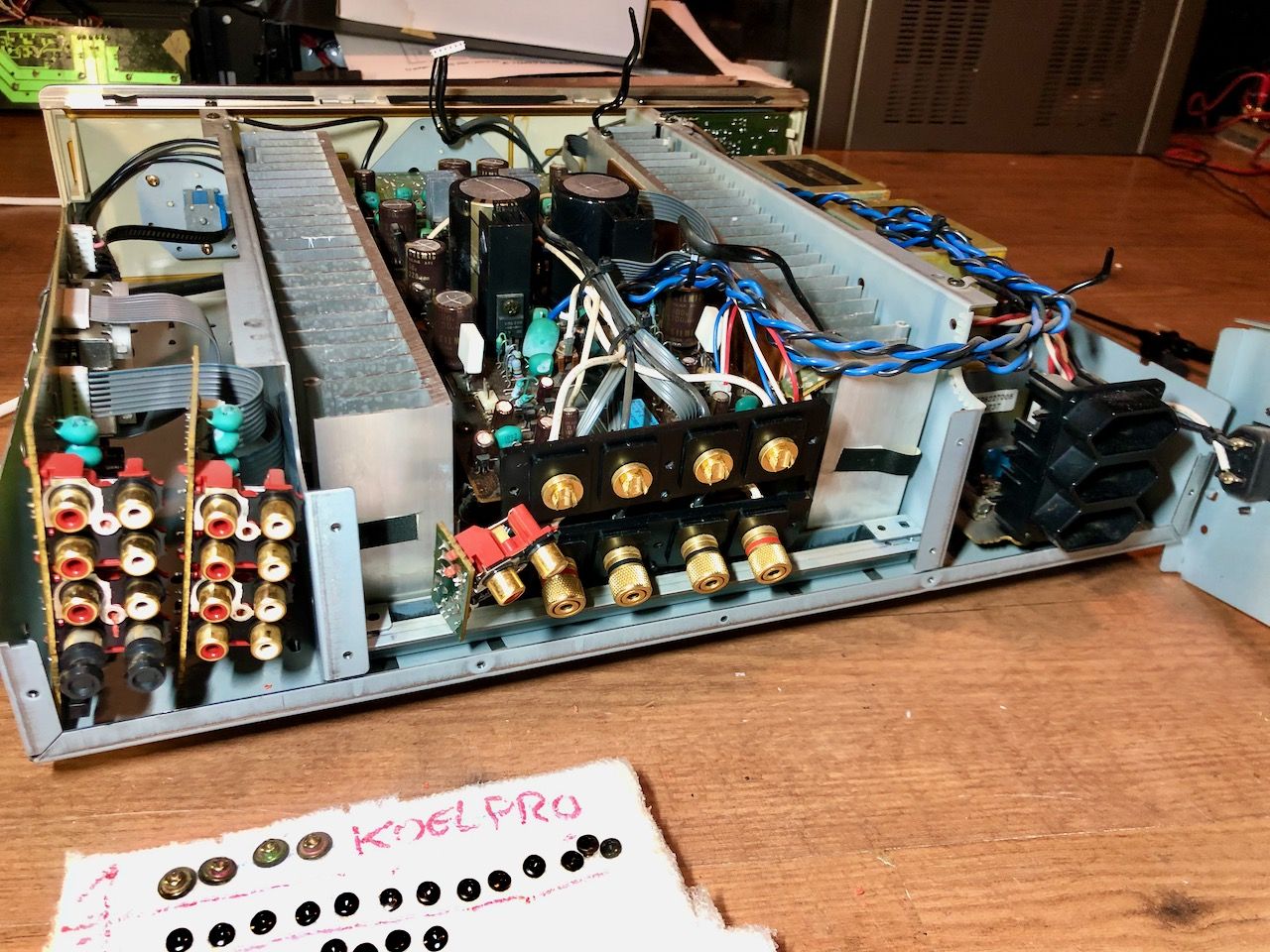

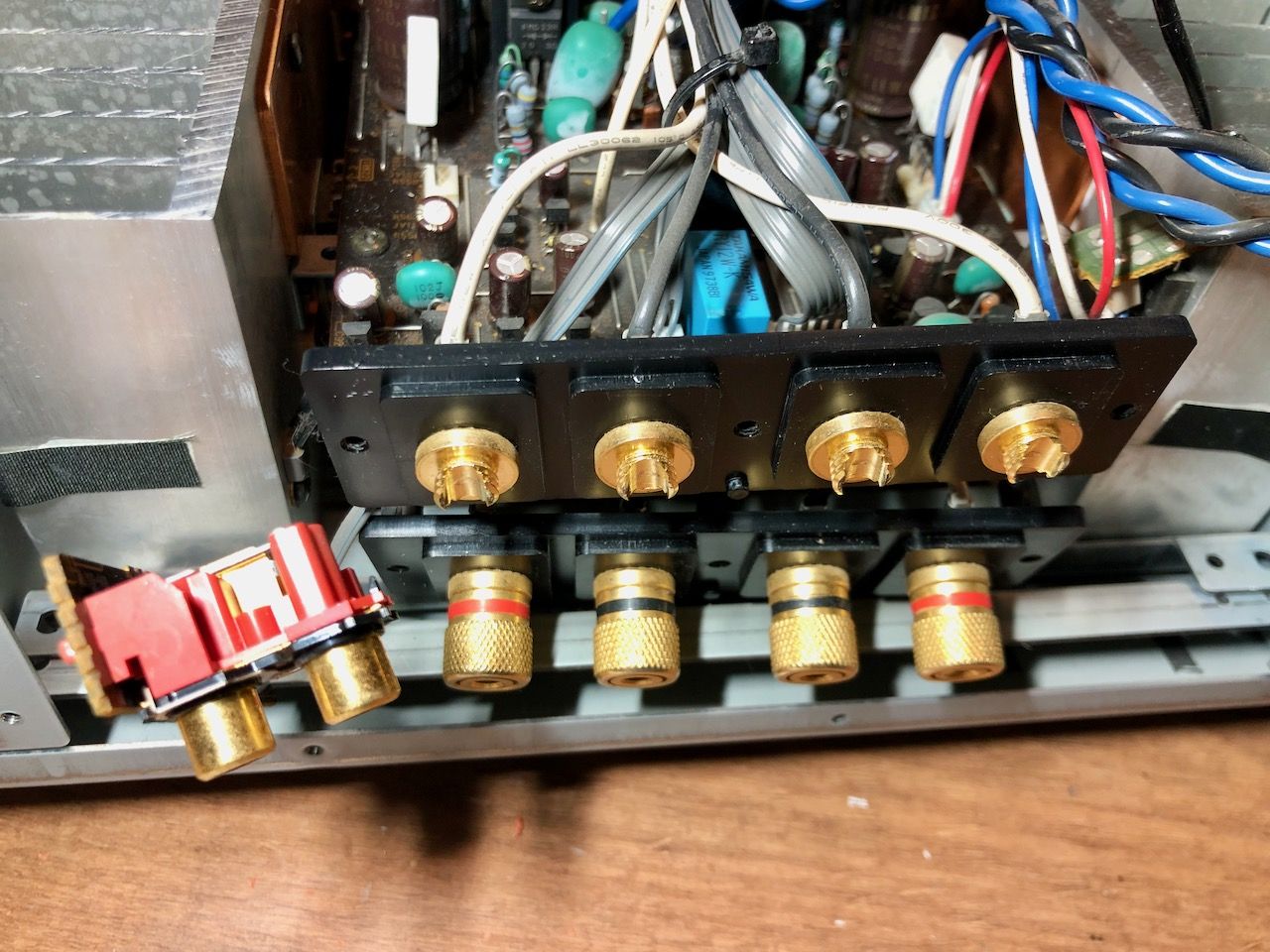

![Luidsprekeraansluiting is afgebroken](/templates/yootheme/cache/a3/Denon_PMA-1500_defect_7-a346dae4.jpeg)
Diagnose:
- Deze Denon PMA-1500 ziet er wat gehavend uit.
- De luidspreker terminals zijn afgebroken (Hoe dan??)
- Er zitten veel beschadigingen op de behuizing.
- Voorversterker werkt goed.

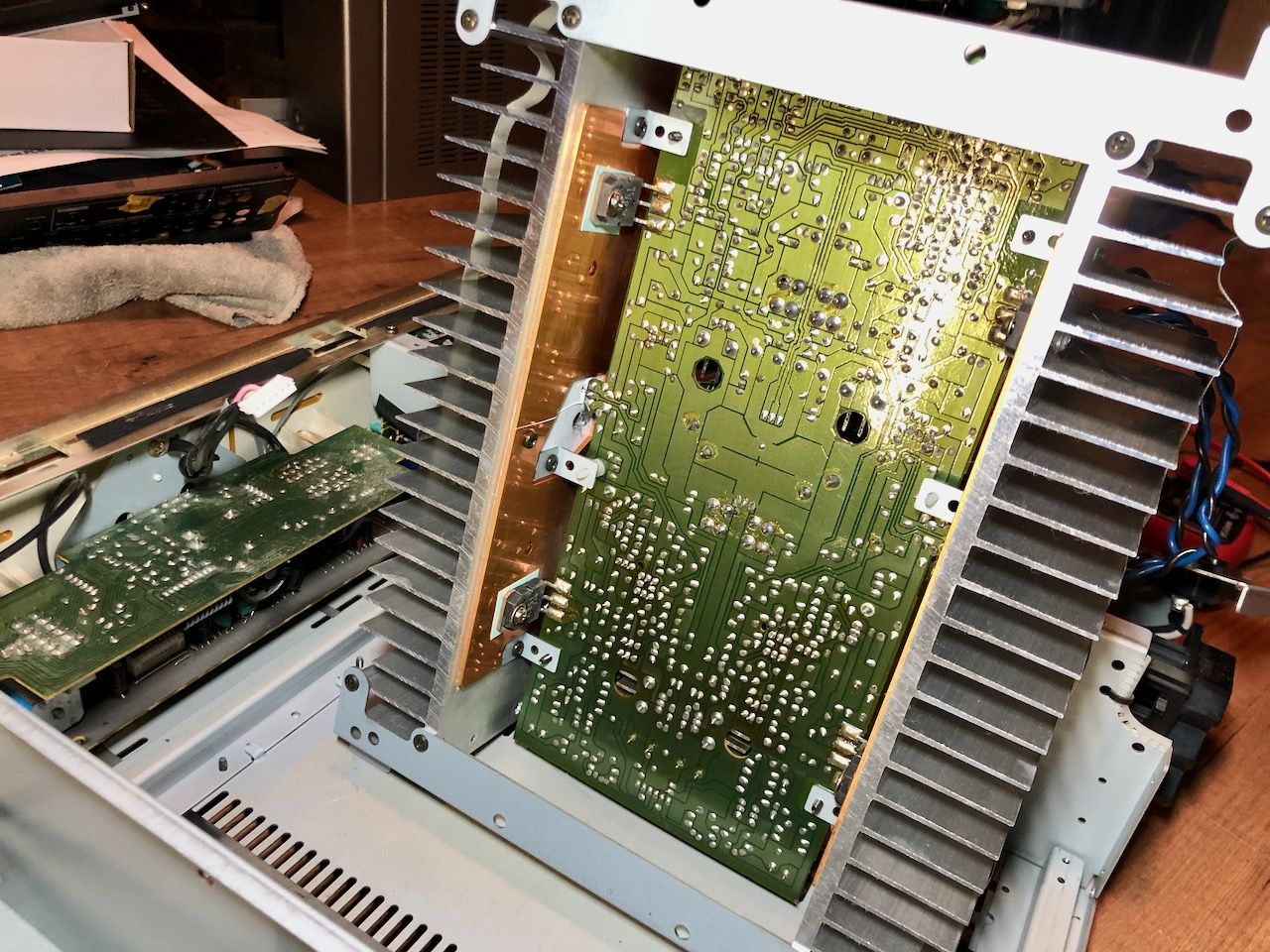

- Eindversterker maakt kortsluiting
- Diverse transistoren zijn defect. Waaronder ook twee eindtorren.
- Weerstanden doorgebrand.

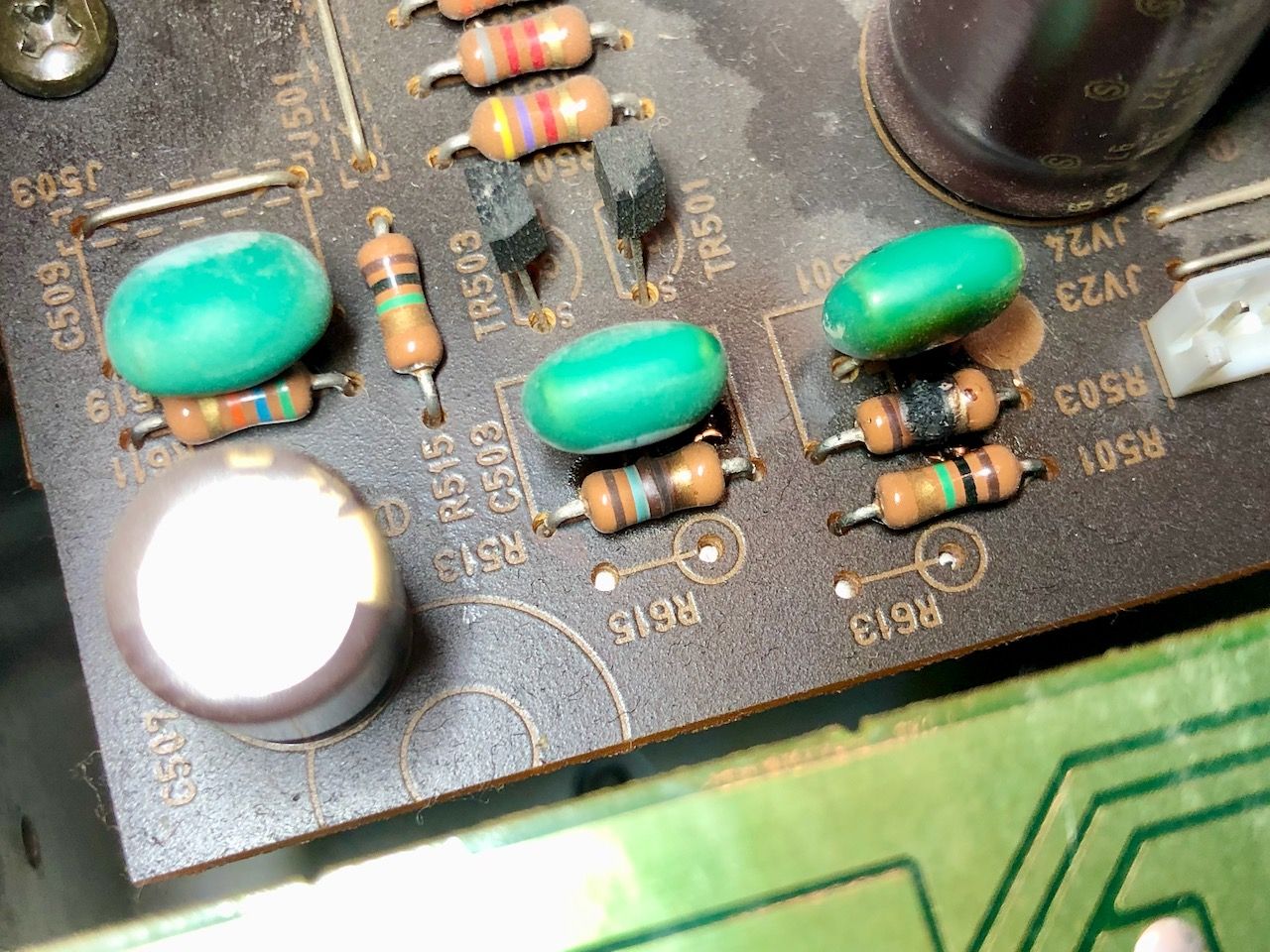

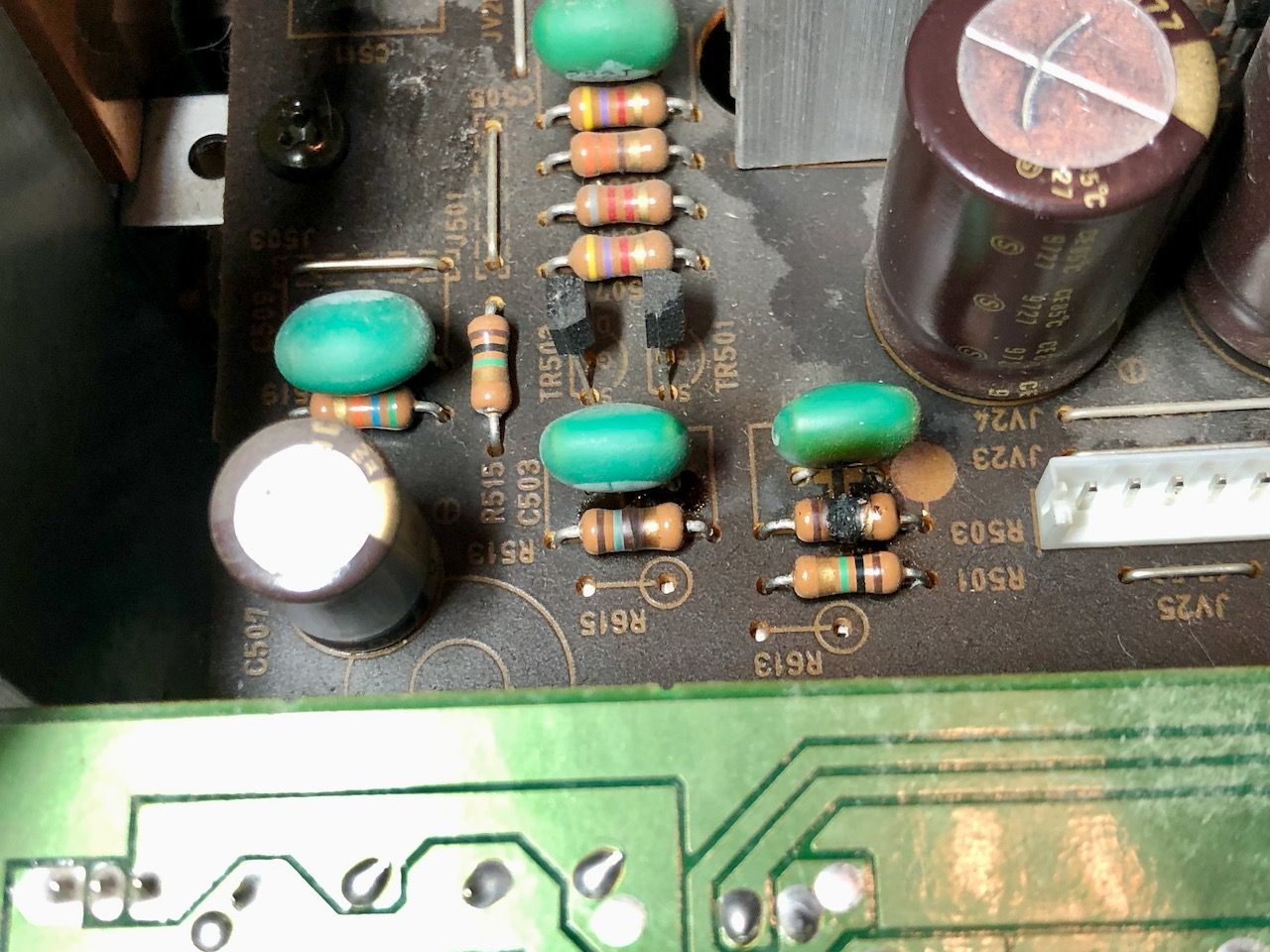

![Doorgebrande weerstanden van de voeding van de eindversterker.](/templates/yootheme/cache/ee/Denon_PMA-1500_defect_4-eeaeda83.jpeg)

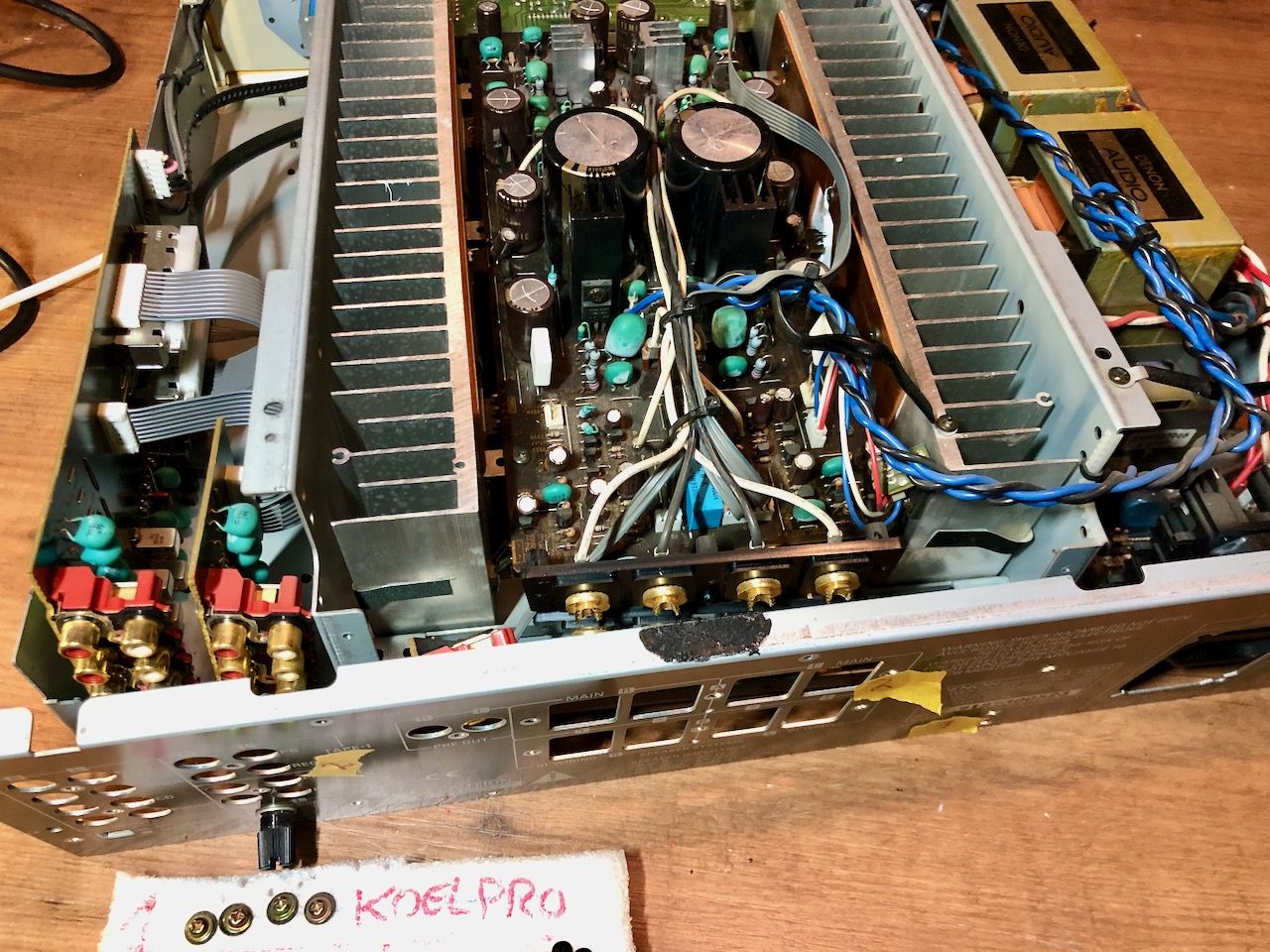

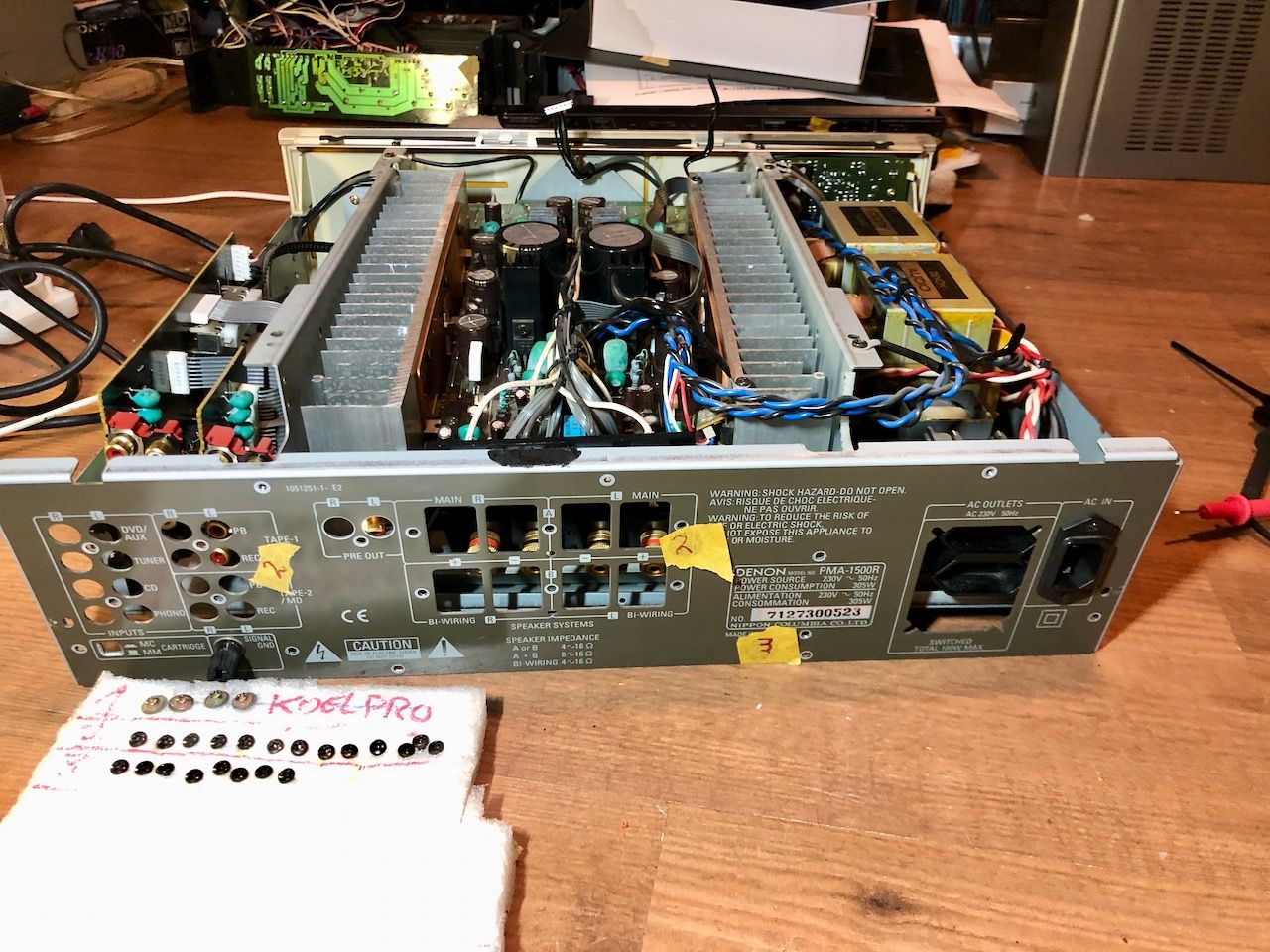

![Diverse onderdelen zijn al vervangen.door een "monteur"](/templates/yootheme/cache/8c/Denon_PMA-1500_defect_10-8cd16c9b.jpeg)
Reparatie:
- Helaas was er al wat aan deze versterker gewerkt en was de echte klacht onduidelijk.
- Alle transistoren uitgeslodeerd en nagemeten/vervangen.
- Vreemde korstluiting van de laagspanning van de eindversterker getracht te verhelpen. Weerstanden vervangen.
Na ruim een jaar uitzoeken en regelmatig op nieuwe problemen stuiten was ik er klaar mee. Geen zin om hier nog geld aan uit te geven stond ik op het punt deze behuzing te verkopen. Echter... na een nachtje slapen kreeg ik het idee om deze defecte eindversterker eruit te halen en daar een mooie Audiophonic CLASS T versterker voor in de plaats te monteren.
Deze Audiophonic versterker is gebaseerd op de TA2023 chip. (Klik hier voor de specificaties in PDF formaat) Met twee maal 90watt voldoende krachtig en passend bij deze Denon.
Waarom dit Audiophonic board? Die had ik nog liggen :)
TA2023:
- Class-T architecture
- High Power
- 100W @ 4Ω, 1.0% THD+N
- 90W @ 4Ω, 0.1% THD+N
- 60W @ 8Ω, 0.1% THD+N
- “Audiophile” Sound Quality: 0.015% THD+N @ 70W 4Ω | 0.015% THD+N @ 45W 8Ω | 0.10% IHF-IM @ 25W 4Ω
- High Efficiency | 92%@88W8Ω |87% @ 125W 4Ω
- Dynamic Range = 102 dB

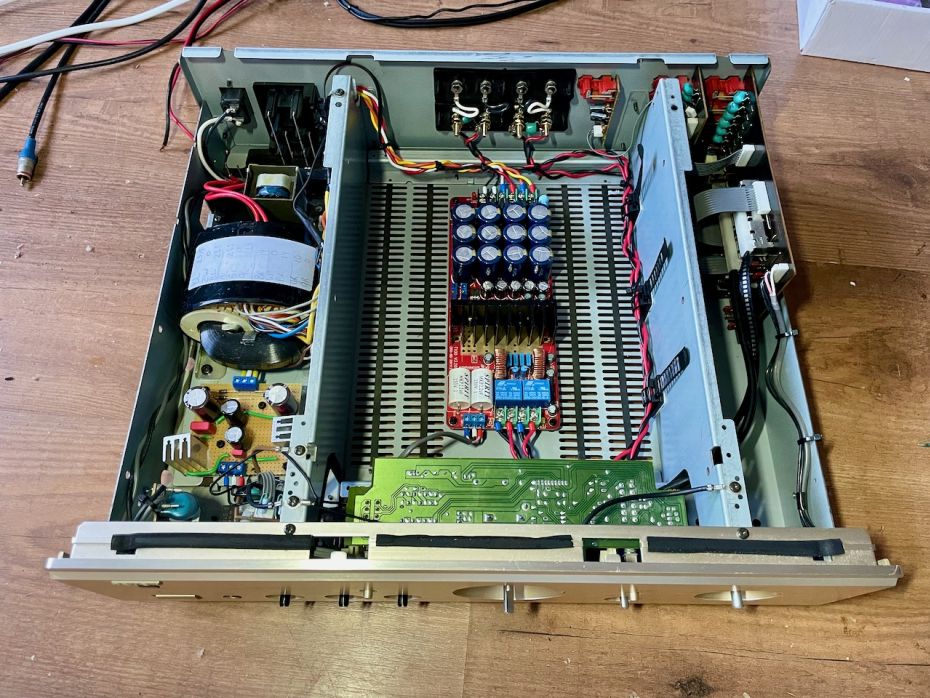

![Audiophonic TA2023 board in Denon PMA-1500](/templates/yootheme/cache/26/Denon_PMA-1500_hybrid_Audiophonic_9-26fe3c41.jpeg)

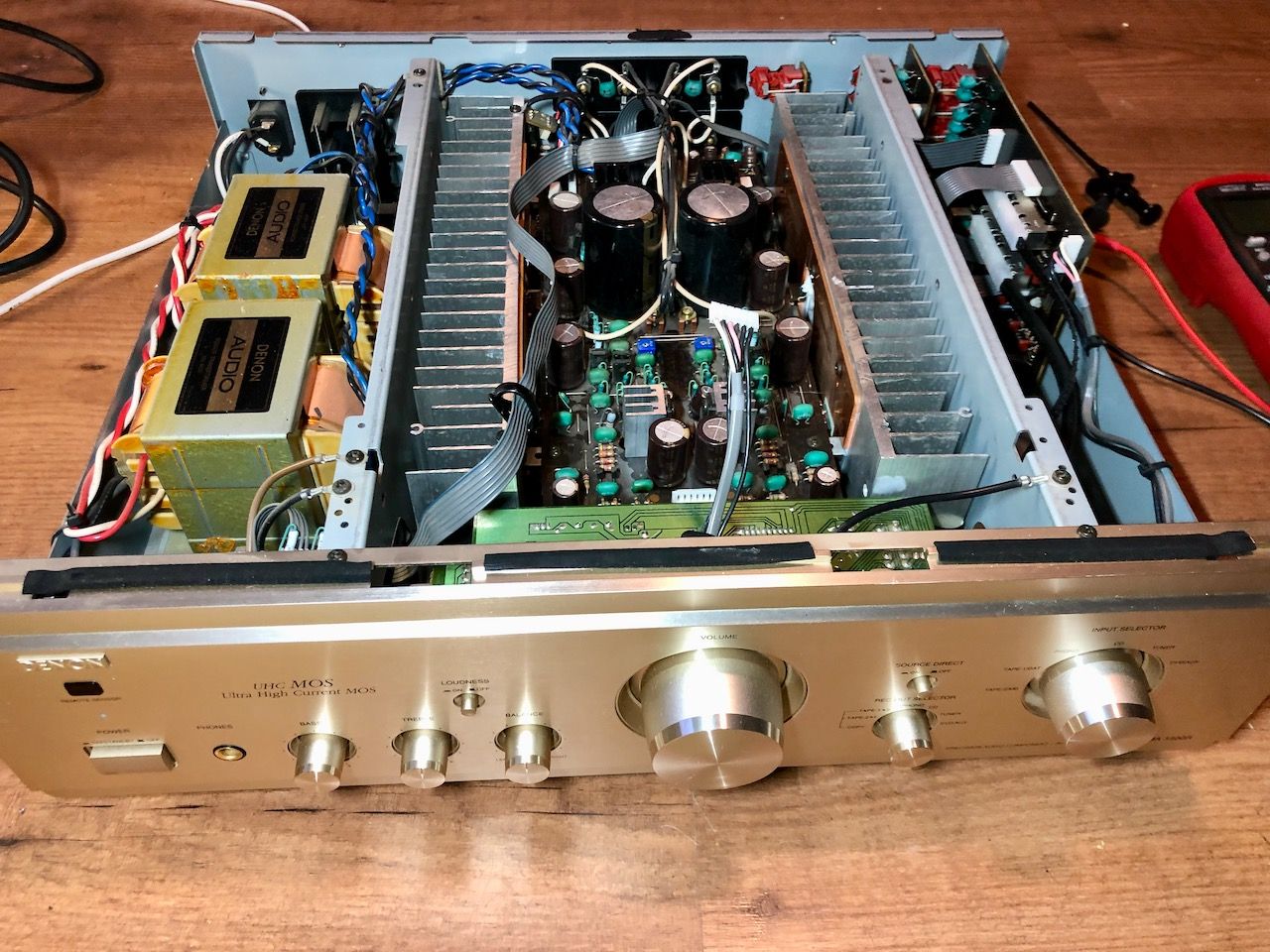

Hybride
Uit:

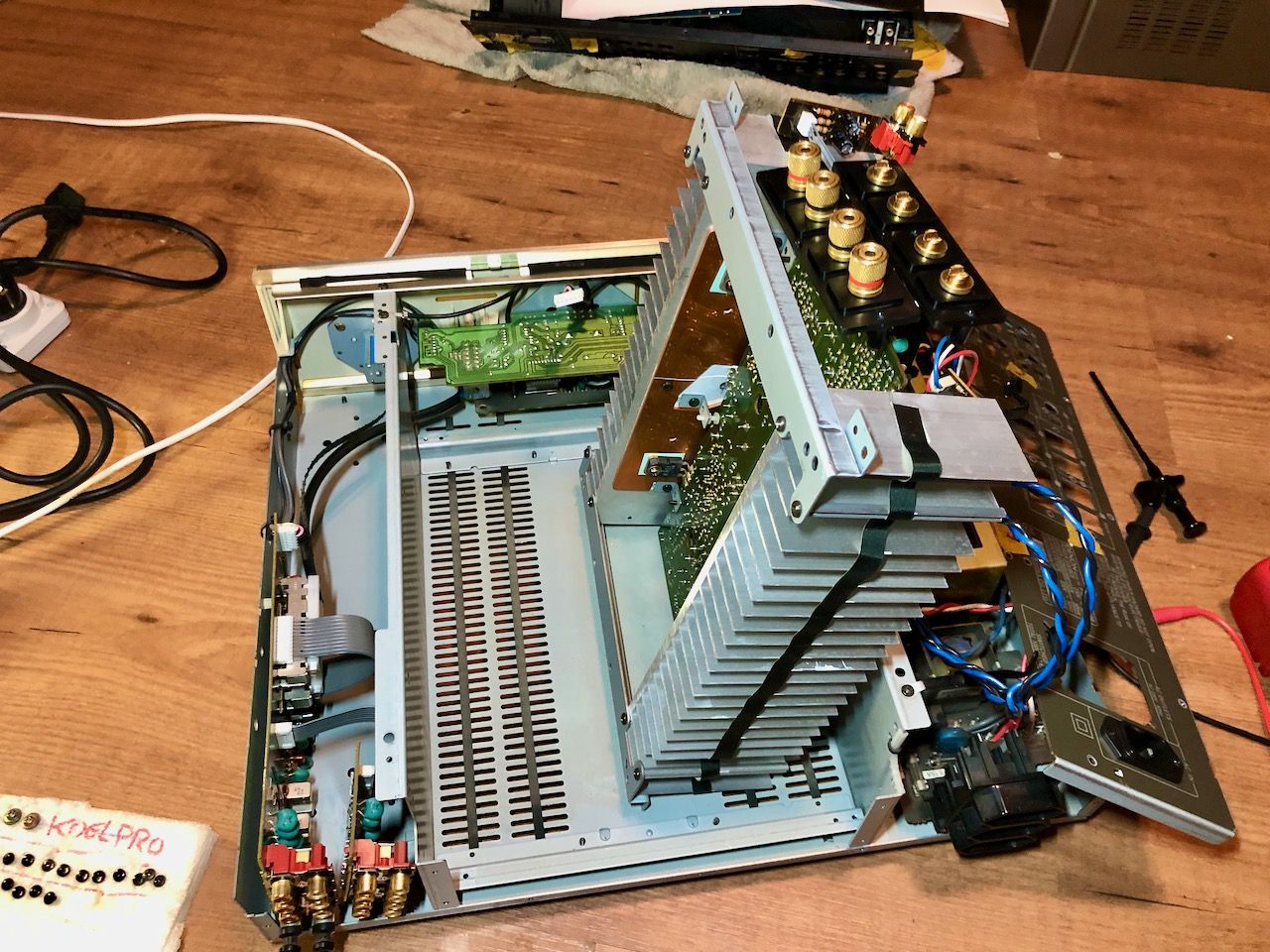

- Eindversterker print
- Twee transformatoren
In:
- Nieuwe transformator voor de aansturing van het Audiophonic board.
- Gestabiliseerde voeding +15V en -15V
- Audiophonic Class T amplifier board.
Eindoordeel:
Deze specifieke versterker heeft mij de nodige frustratie gekost. Bij binnenkomst vroeg ik mij af wie deze versterker zo had toegetakeld. Hoe krijg je het voor elkaar om de luidspreker aansluitingen kapot te krijgen. Maar ook de nodige krassen en deuken geven aan dat een echte audioliefhebber ver te zoeken was.
Even de eindtransistoren vernieuwen en hij is weer de oude bleek niet het geval. Er was zoveel aan de hand met deze versterker dat ik mij afvraag of ze niet gewoon de luidsprekeraansluitingen om het lichtnet hebben aangesloten. Transistoren, beveiliging, weerstanden, vrijwel alles had wel een probleem. Na ruim één jaar aanmodderen had ik de knoop doorgehakt. Deze Denon heeft van mij gewonnen en moest dan maar naar een ander toe. Maar wie wil je opzadelen met zoveel problemen?
Na een nachtje slapen kwam het eureka moment. Waarom zet ik er niet gewoon een andere eindversterker in zet? Laat ik nu nog net een prachtige klasse T Audiophonic versterker board hebben liggen. Na wat uitzoeken, passen, meten, boren en tapen was de Denon PMA-1500 Hybride een feit.
Hoe klinkt deze Hybride versterker?
Goed!
Ja dat is wellicht wat te eenvoudig beschreven. Meer info? Hij klinkt strak, zuiver, egaal. Maar ook wel wat erg mat, levenloos. Hoe dit kwam bleek uit A-B vergelijk 2.
A-B vergelijk 1:

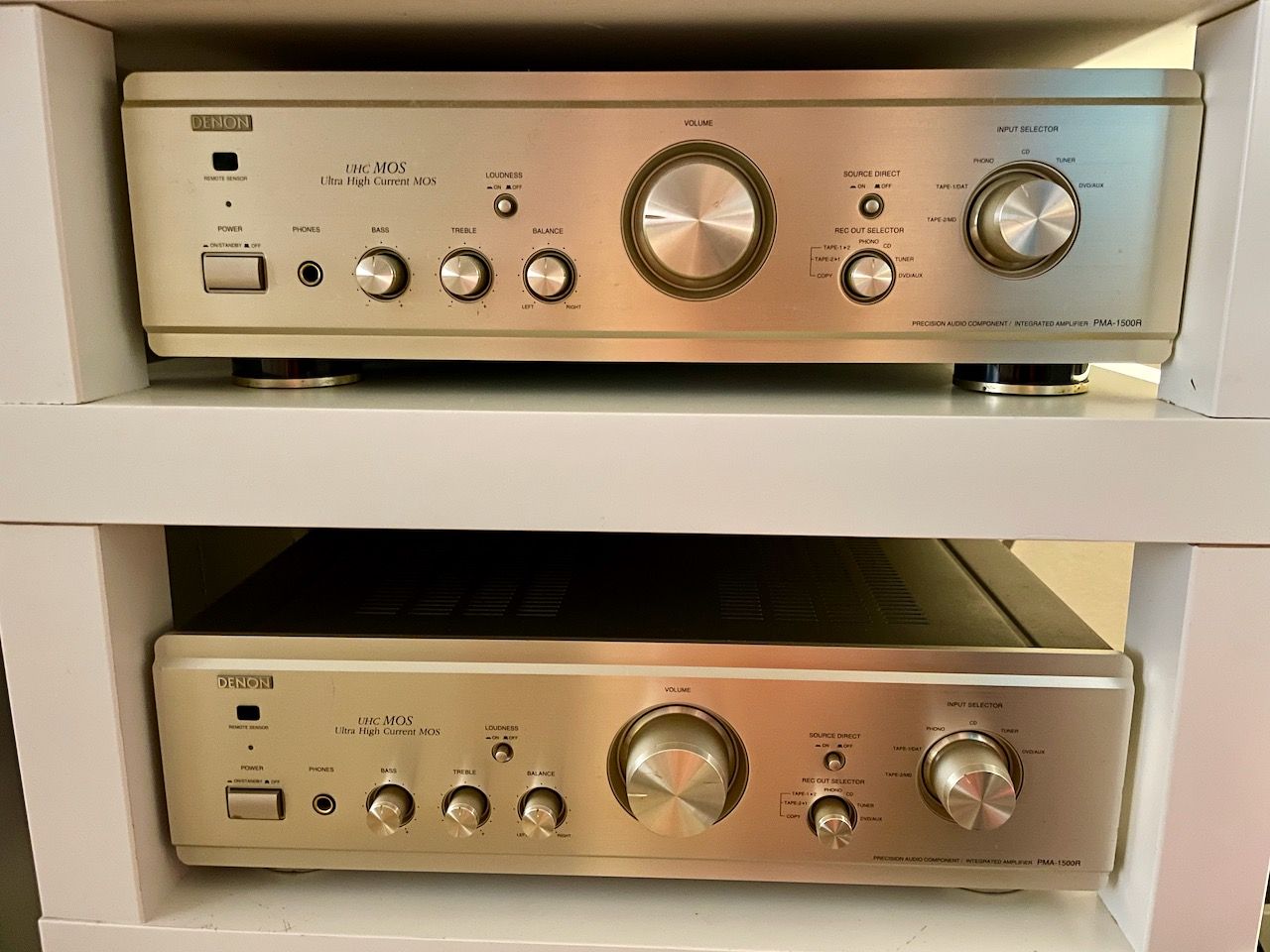

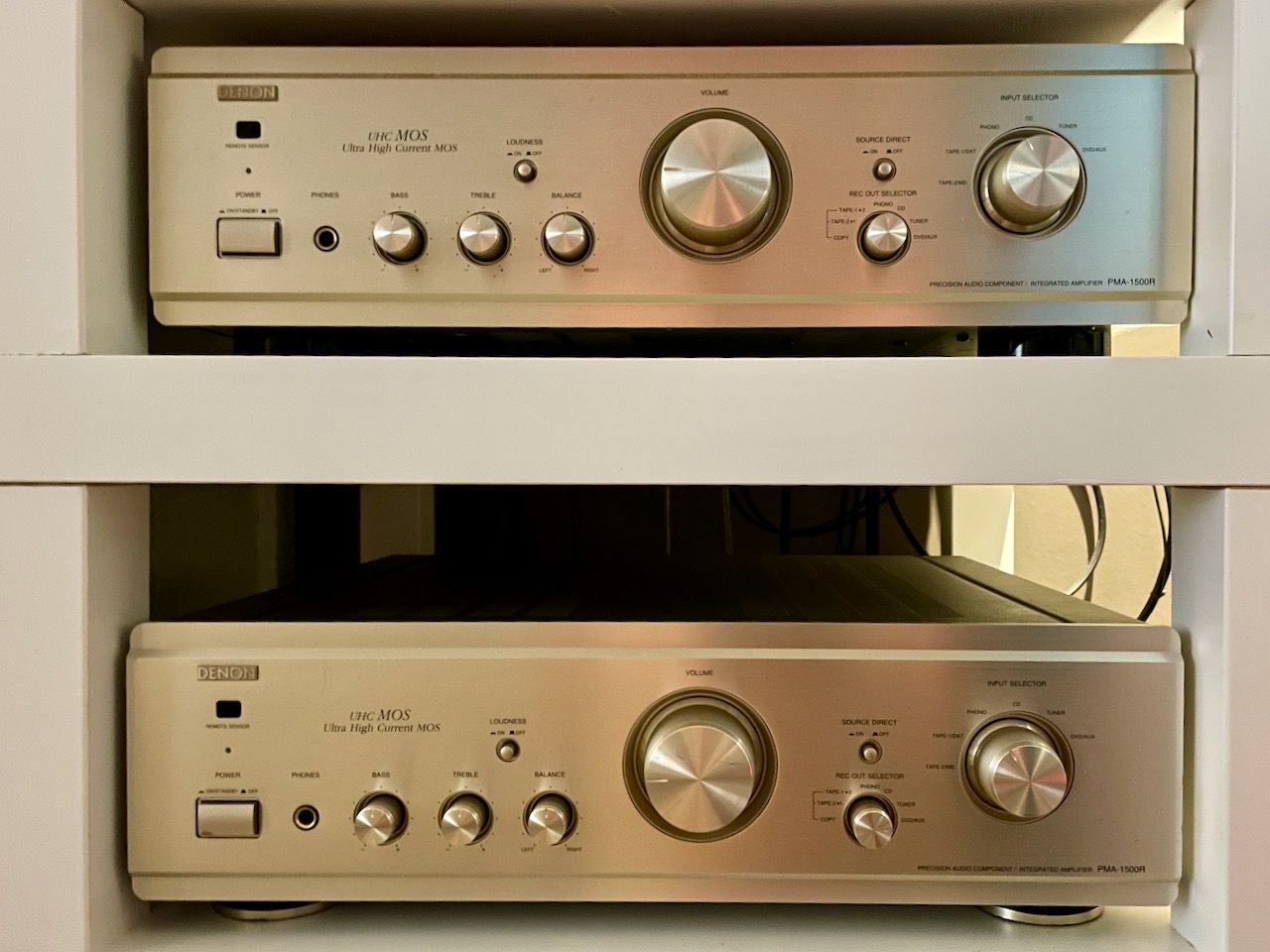

Aangezien ik in het bezit ben van een PMA-1500 versterker is een vergelijk tussen deze aangepaste versie en mijn eigen snel te maken. De testopstelling is mijn DCD-1550 cd speler met dubbele uitgang. De ene uitgang gaat op mijn eigen PMA-1500 en de andere uiteraard op de Hybride versie. Na wat verschillende cd’s kom ik tot de conclusie dat ik mijn eigen PMA-1500 toch een stuk mooier vindt klinken dan de Hybride versie. De Hybride is gewoon een grijze muis. Soms zelfs te mat en een matige basweergave.
Maar klopt dit wel? Toen ik een test cd met fase controle opzette bleek de Hybride verkeerd te zijn aangesloten. Oef, wat een fout. Ik heb, in de versterker, de luidsprekeraansluitingen van het linker kanaal omgewisseld. Wat stom!!!
A-B vergelijk 2:
Van een stoffige grijze muis naar een heerlijke eerlijke vriend.
De Hybride is met de juiste aansluiting ineens een veel strakkere versterker. De vreemde basweergave is ineens veel strakker en krachtiger. Op mijn Polk speakers zelf meer dan genoeg. Ook midden en hoog klinken nu veel meer in balans. Het verschil met het origineel is nog steeds aanwezig maar niet in verhouding met de eerste luistersessie.
Deze 50% Denon - 50% Audiophonic is een hele mooie combinatie geworden. Een prima versterker met een lager opgenomen vermogen.
Resumé:
Al met al een zeer leuk project met een boven verwachting resultaat. Een prachtige versterker in een mooie verpakking.
En dat ik dan mijn eigen PMA-1500 toch mooier vindt klinken is natuurlijk ook te verwachten. Deze versterker heb ik al bijna 25 jaar en voelt als één van mijn kinderen. Hoe ze ook presteren, ze blijven je oogappeltje.
