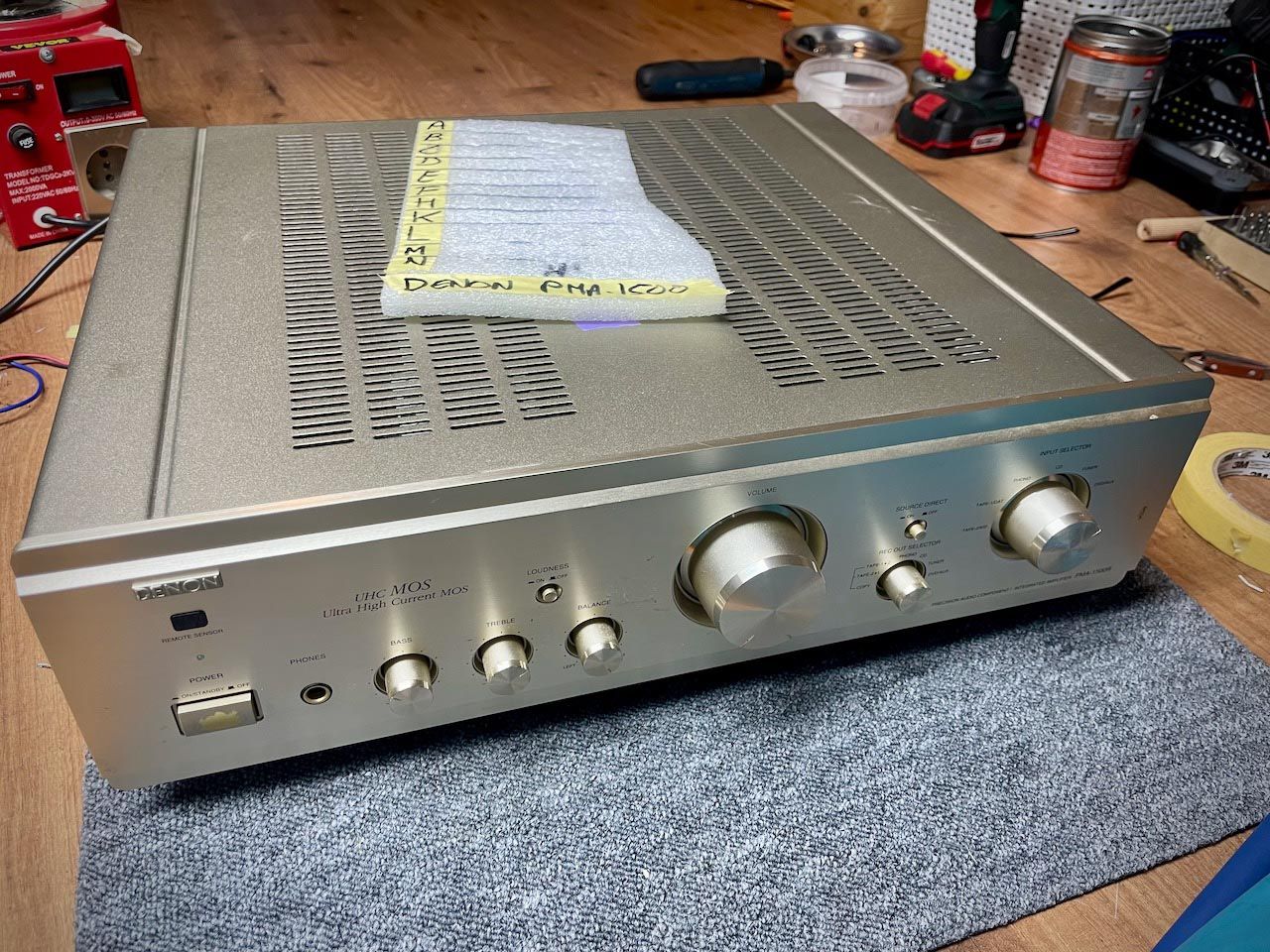

DENON
PMA-1500R

Klacht:
Versterker 1: Slechts één kanaal werkt.
Versterker 2: Aleen weergave nadat de behuizing is opgetild.

Diagnose:
Versterker 1:
- Cinch ingangen zitten los.
- Ingangen zijn zwaar geoxideerd
- Door de versterkerbehuizing aan de rechterachterkant iets op te tillen (torderen van de behuizing) is er soms wat geluid hoorbaar.
- De eindversterker printplaat heeft donkere vlekken van de warmte afgifte van de spanningsregulator en enkele transistoren.
- Alle schakelaars en potmeters kraken.
Versterker 2:
- Versterker ziet er bijzonder netjes uit.
- Alle cinch en speaker aansluitingen zijn schoon
- Helaas ook hier de zelfde klachten van een donkere printplaat en slecht relais.



Reparatie:
Versterker 1:

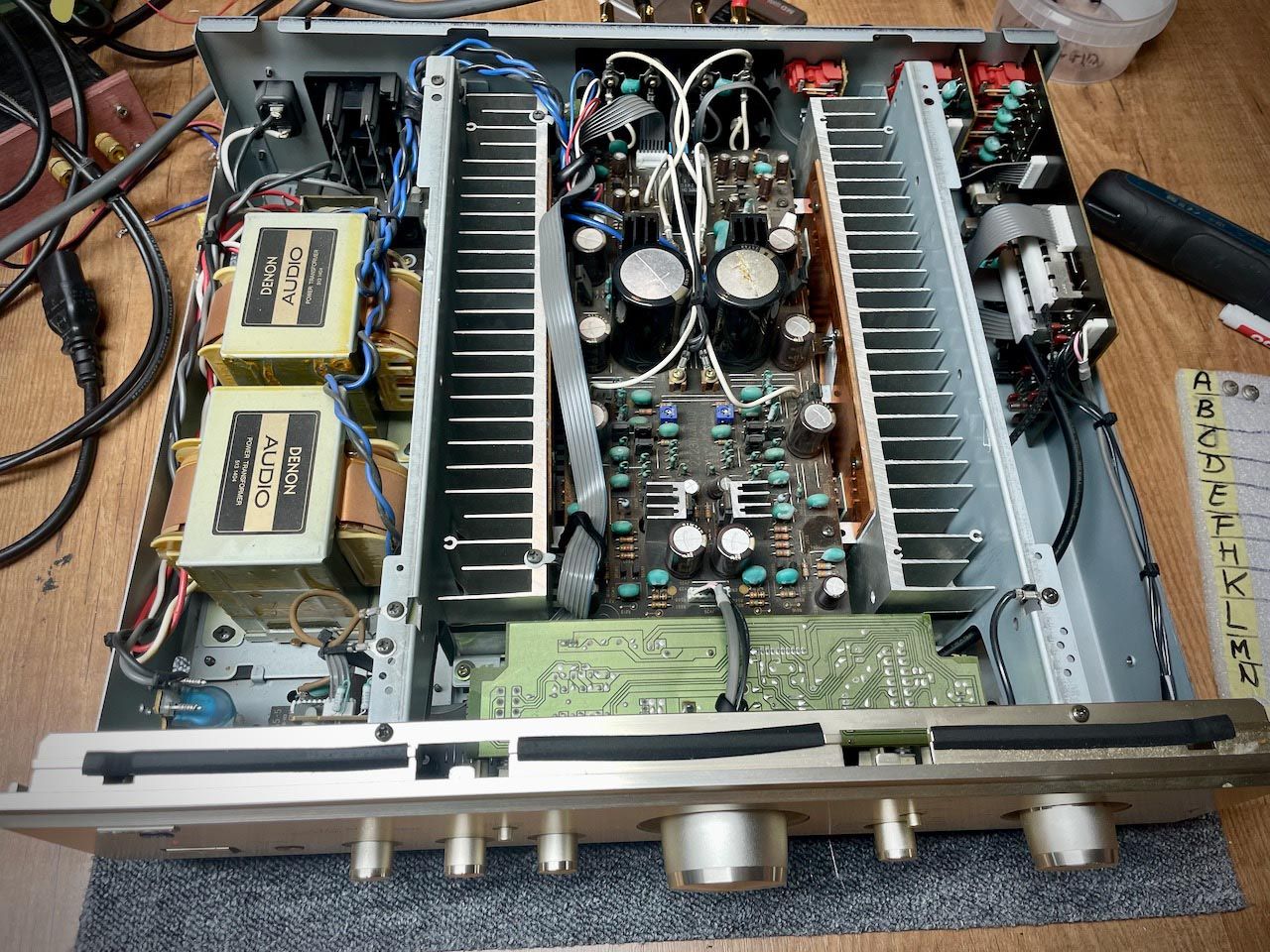

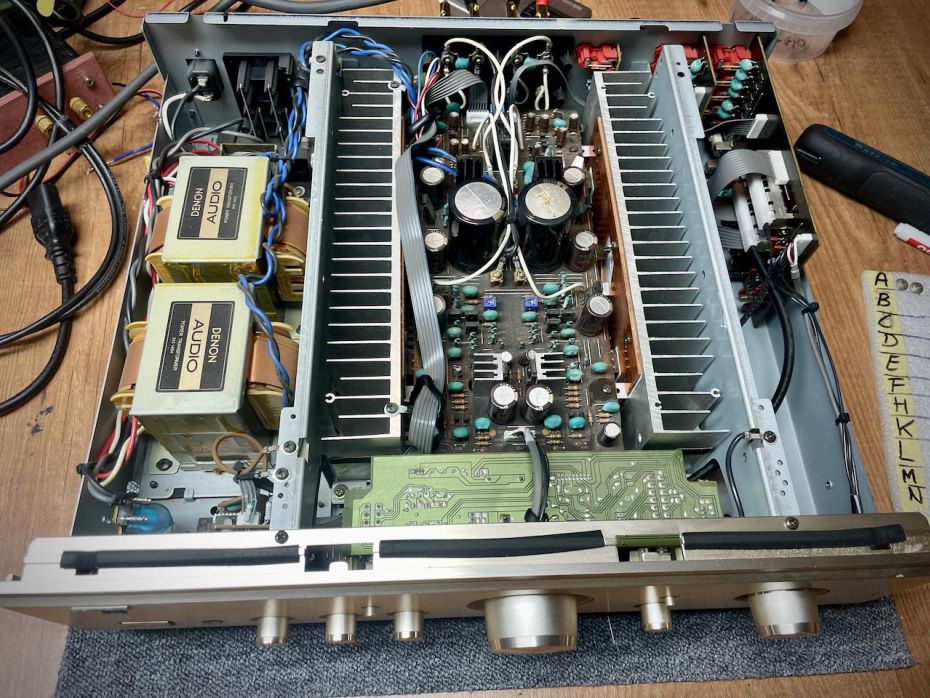

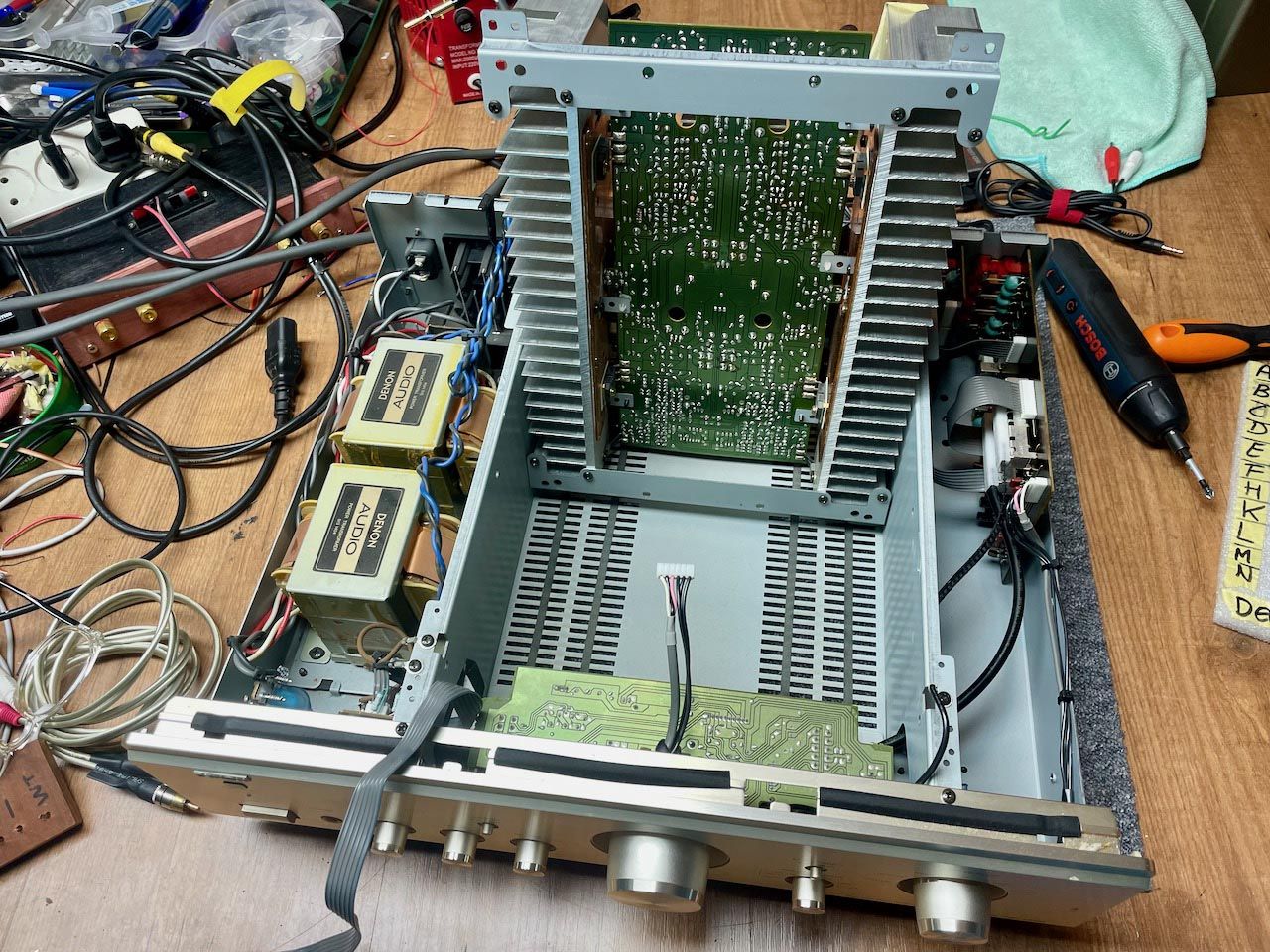

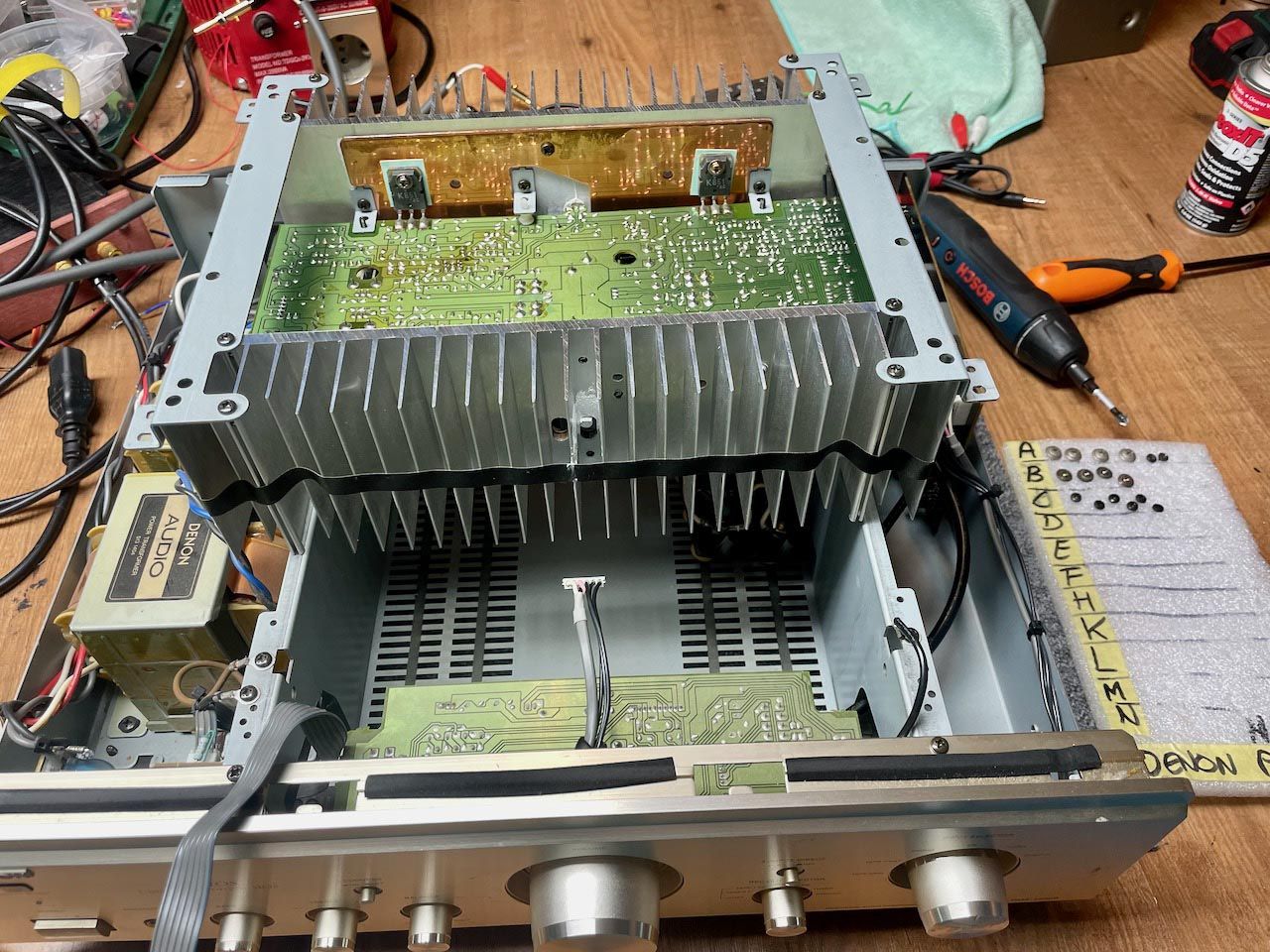

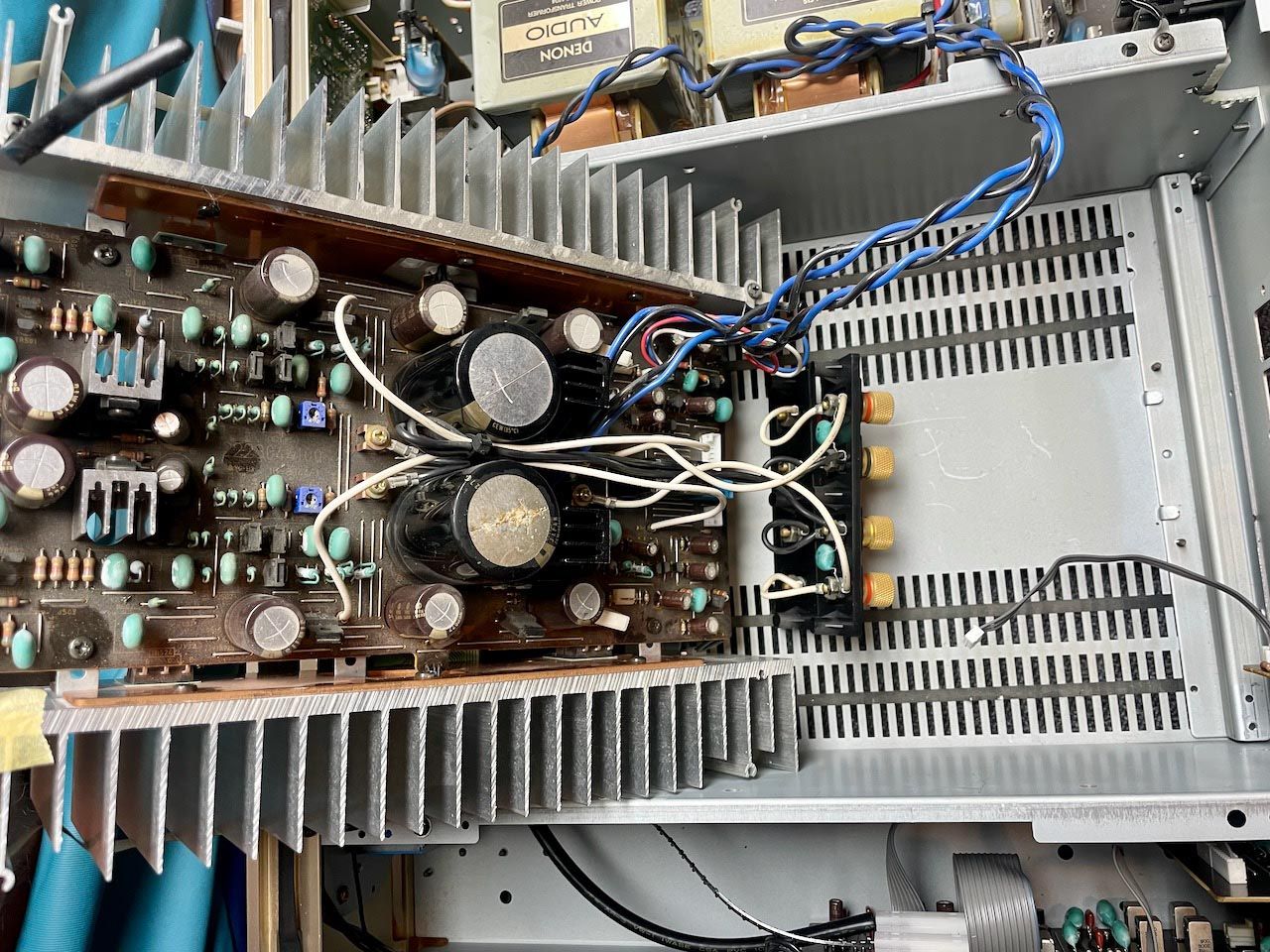

- Gehele eindversterker printplaat opnieuw gesoldeerd. Meerdere slechte soldeerverbindingingen onstaan door de hoge temperatuur.
- Condensatoren doorgemeten. Geen vervanging nodig.

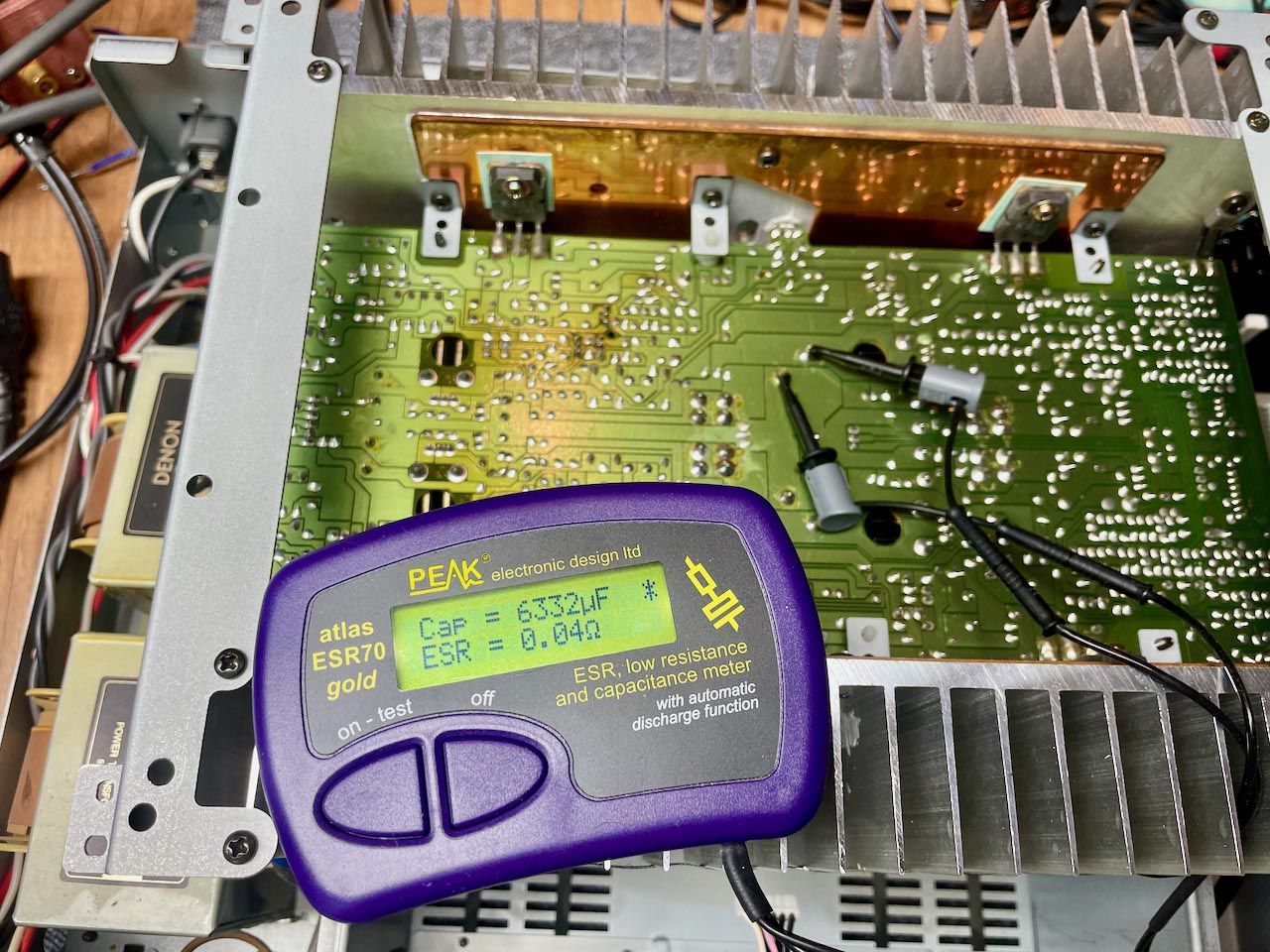

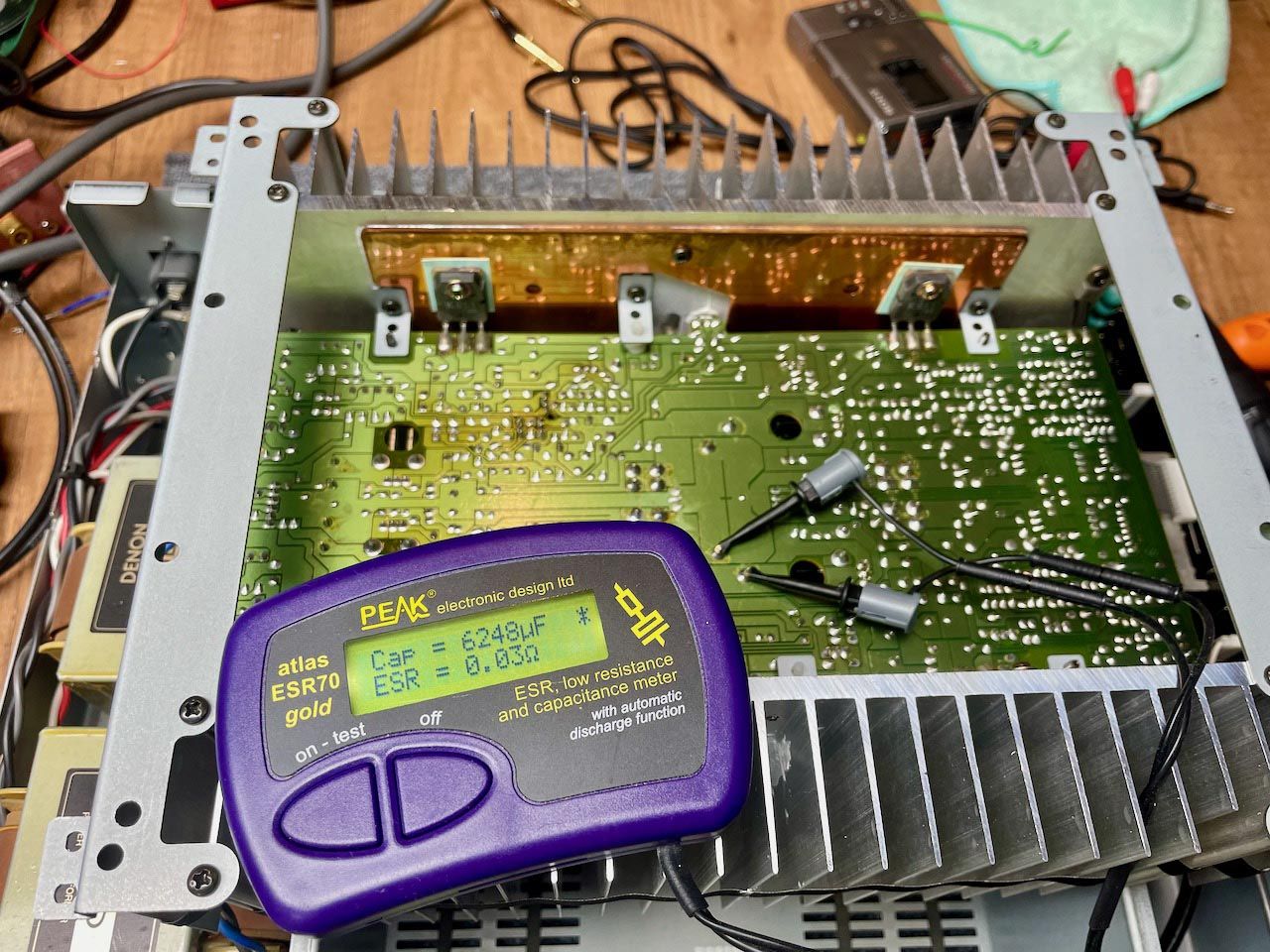

- De twee grote 8200uF voedings elco's hebben wat lagere meetwaarden maar voldoen nog goed.
- Luidspreker relais uitgesoldeerd en doorgemeten. De overgangsweerstand is veel te hoog. Relais contacten schoongemaakt met schuurpapier 2000 en Deoxit D5.

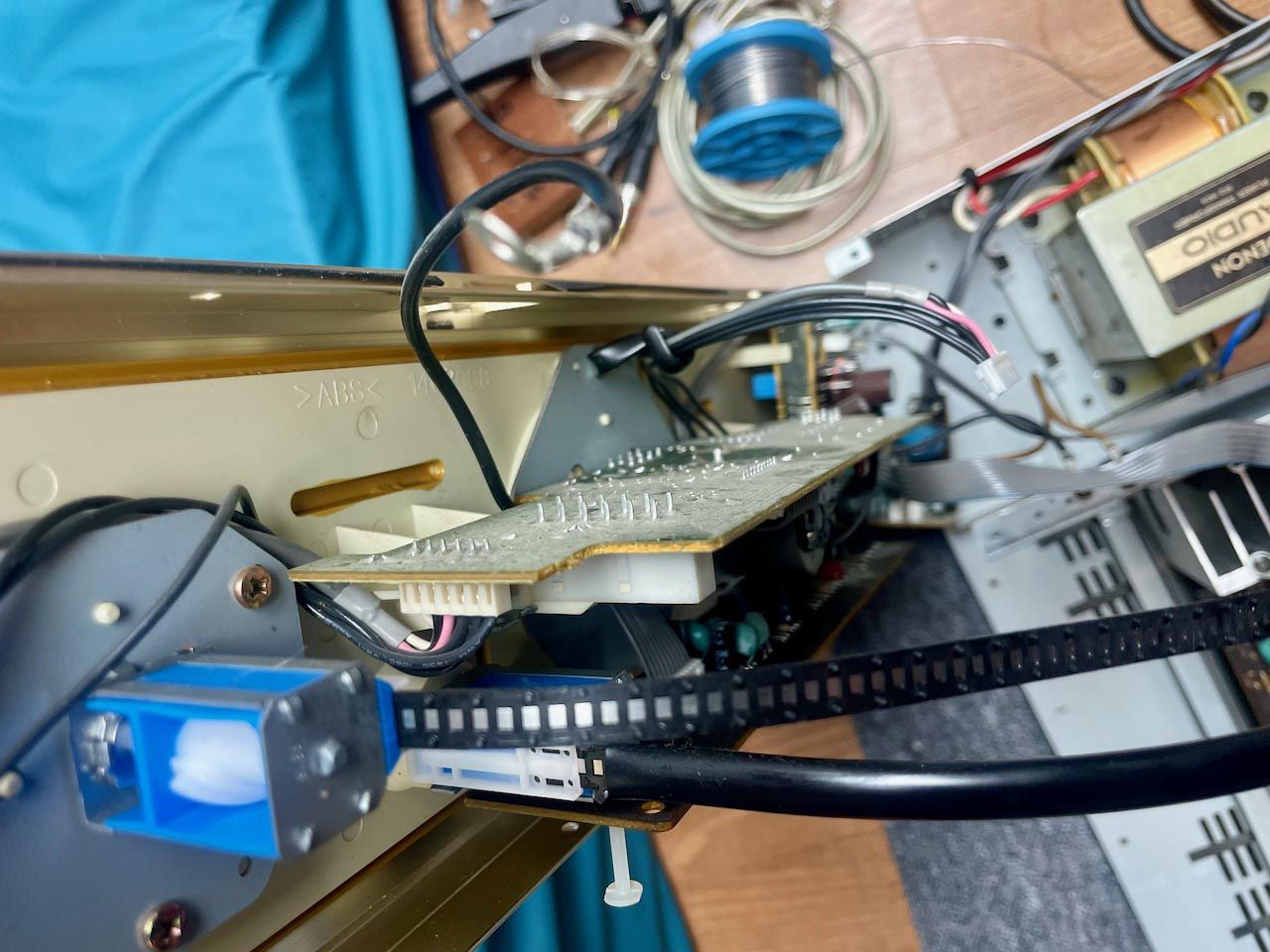

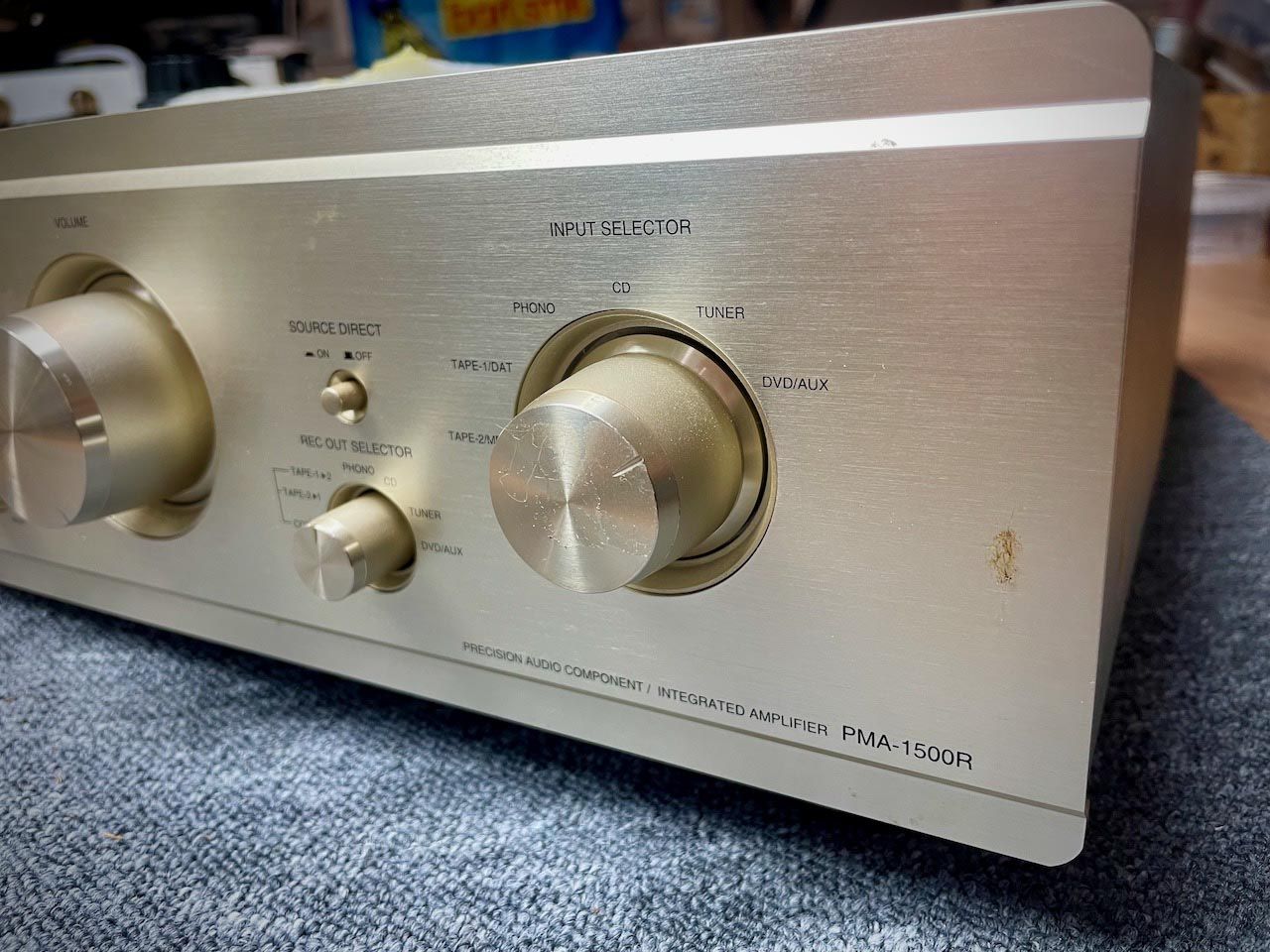

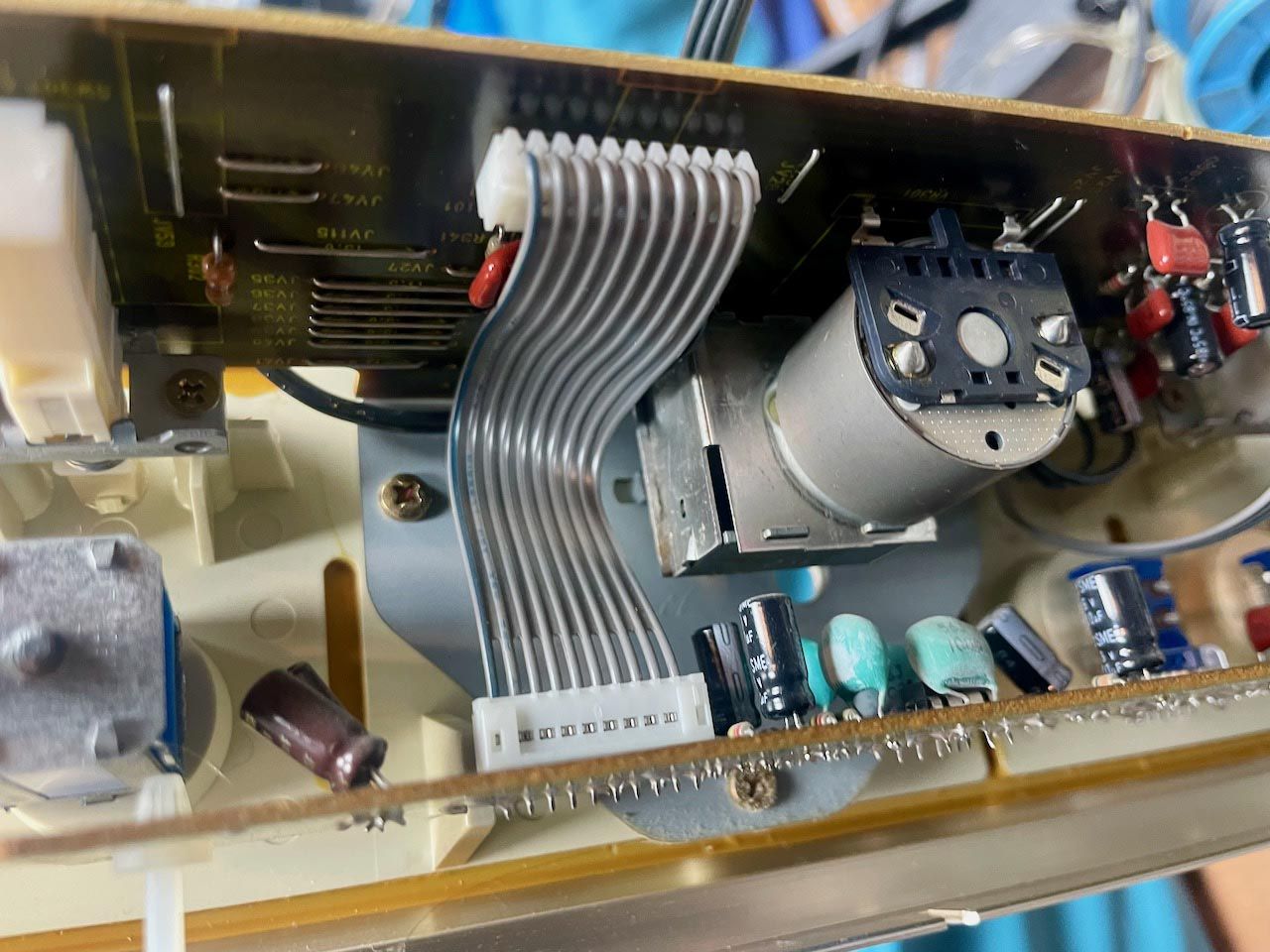

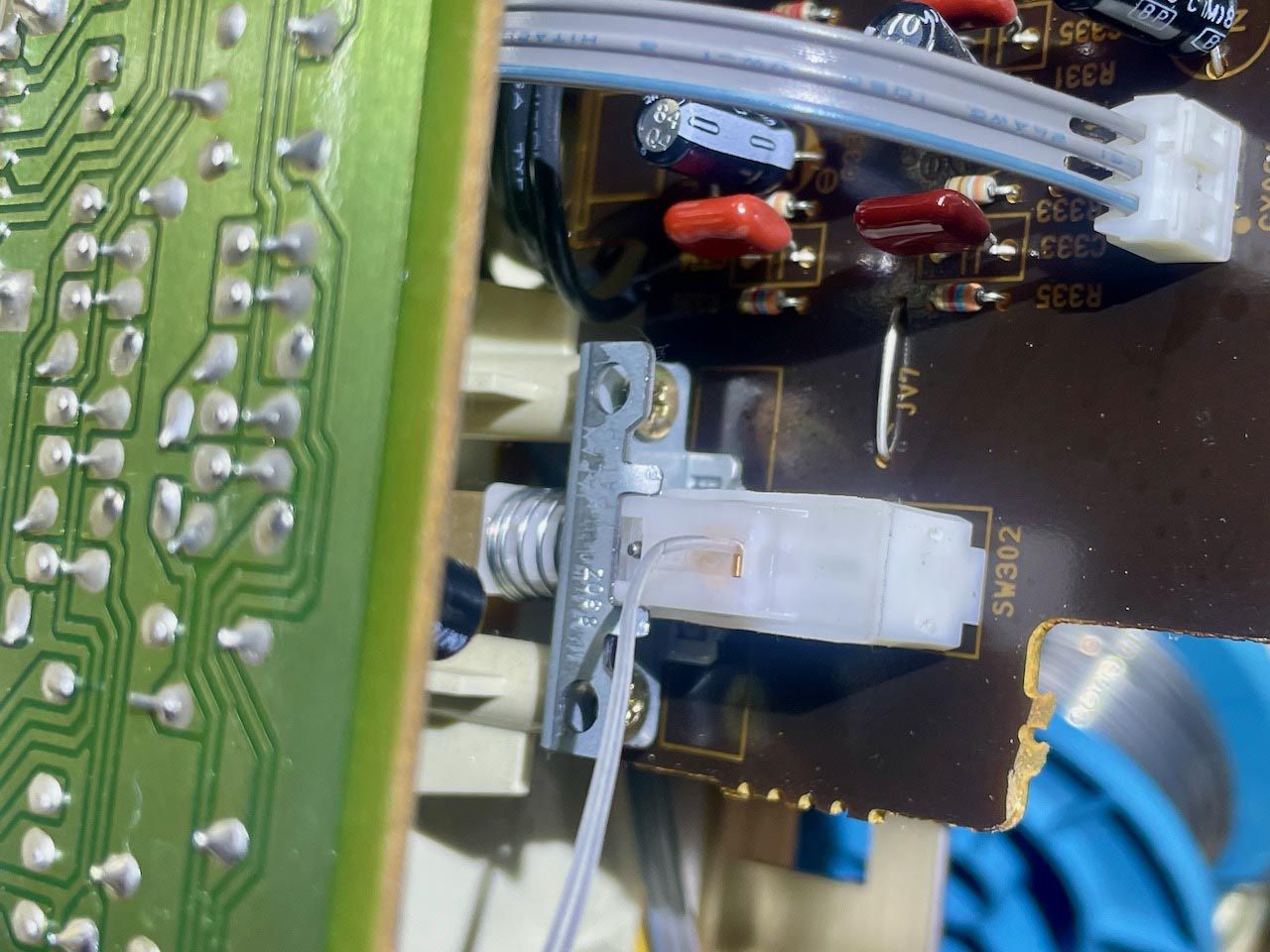

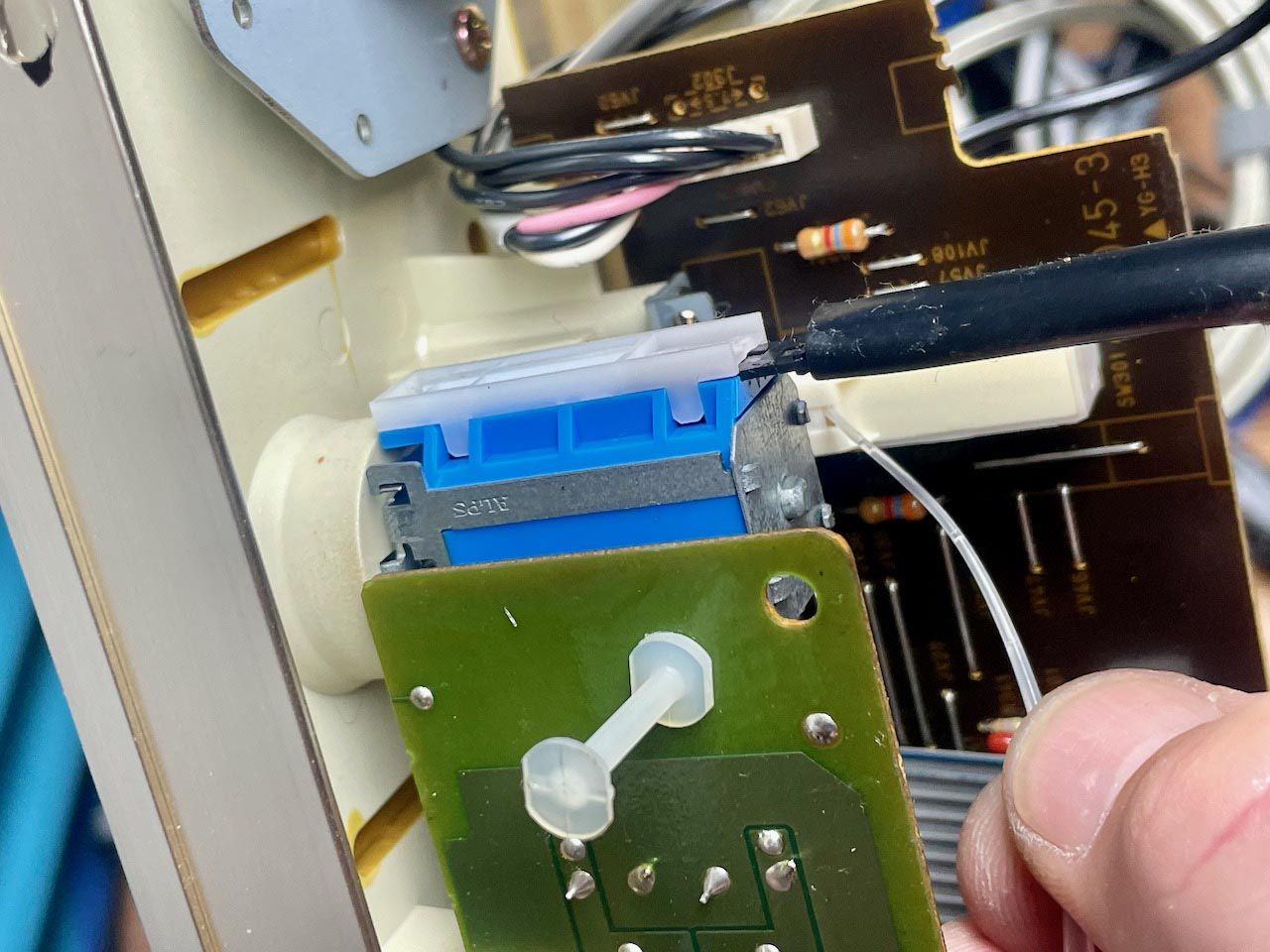

- Schakelaars en potmeters schoongemaakt. De "direct in" schakelaar staat bekend om zijn kraken. Dankzij de hele fijne en precieze punt van de Deoxit is heel gericht inspuiten van de schakelaar mogelijk. Deze doorzichtige spuitmond is goed zichtbaar op de foto's.

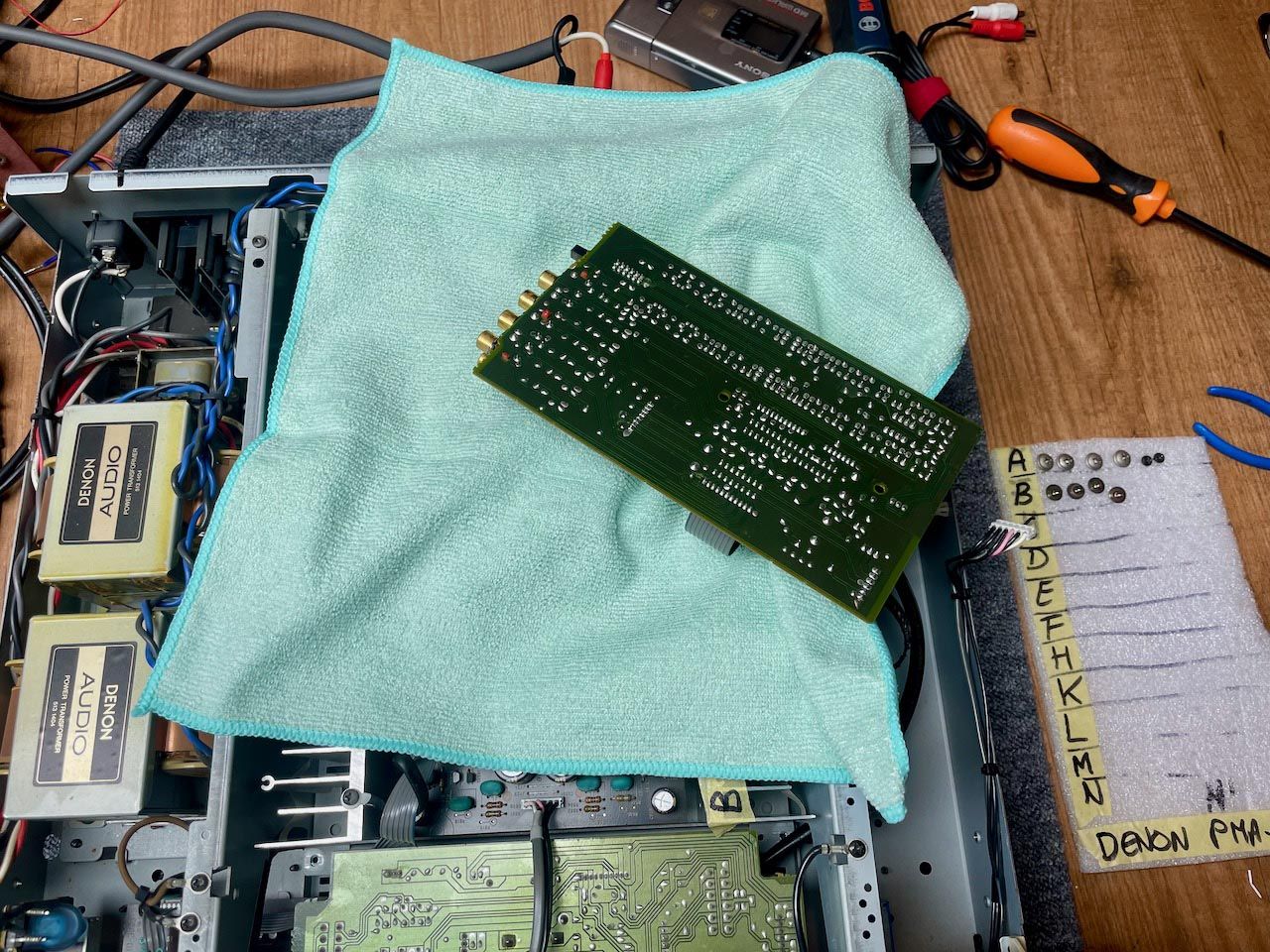

- De cinch ingangen zaten wat los en waren zwaar geoxideerd. Deze gesoldeerd en schoongemaakt.

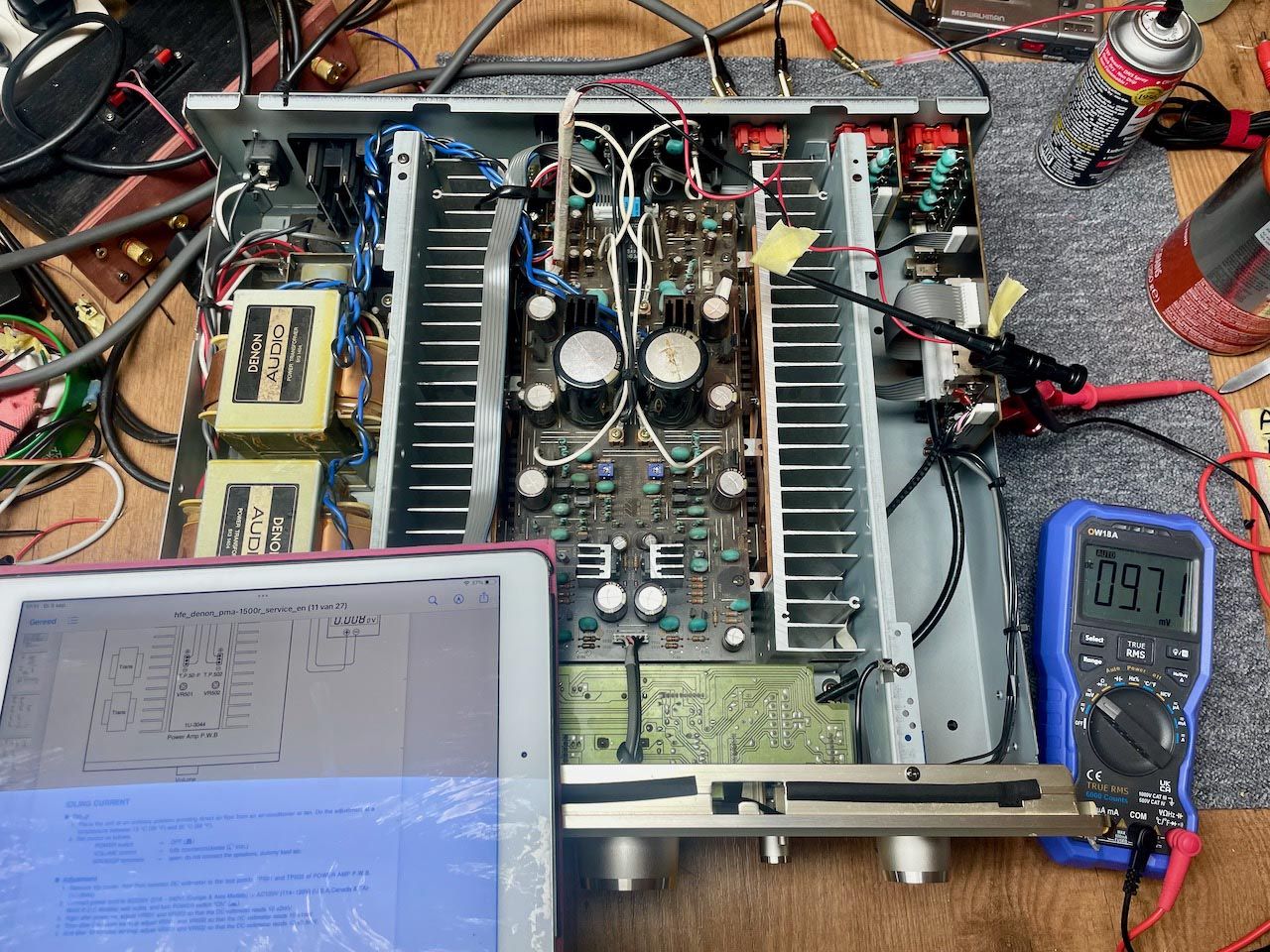

- Versterker bias afgeregeld volgens fabrieksopgave.
Versterker 2:
- Vergelijkbare reparatie als eerste versterker.
- Gehele print opnieuw gesoldeerd.
- Relais verwijderen en doormeten. Na aansluiten op een 24 volt stroombron blijken de contacten een hoge overgangsweerstand te hebben. Deze schoongemaakt en beschermd met Deoxit.
- Ruststroom (bias) gemeten en deze was perfect.

Relais 24V

Contact weerstand vóór reinigen

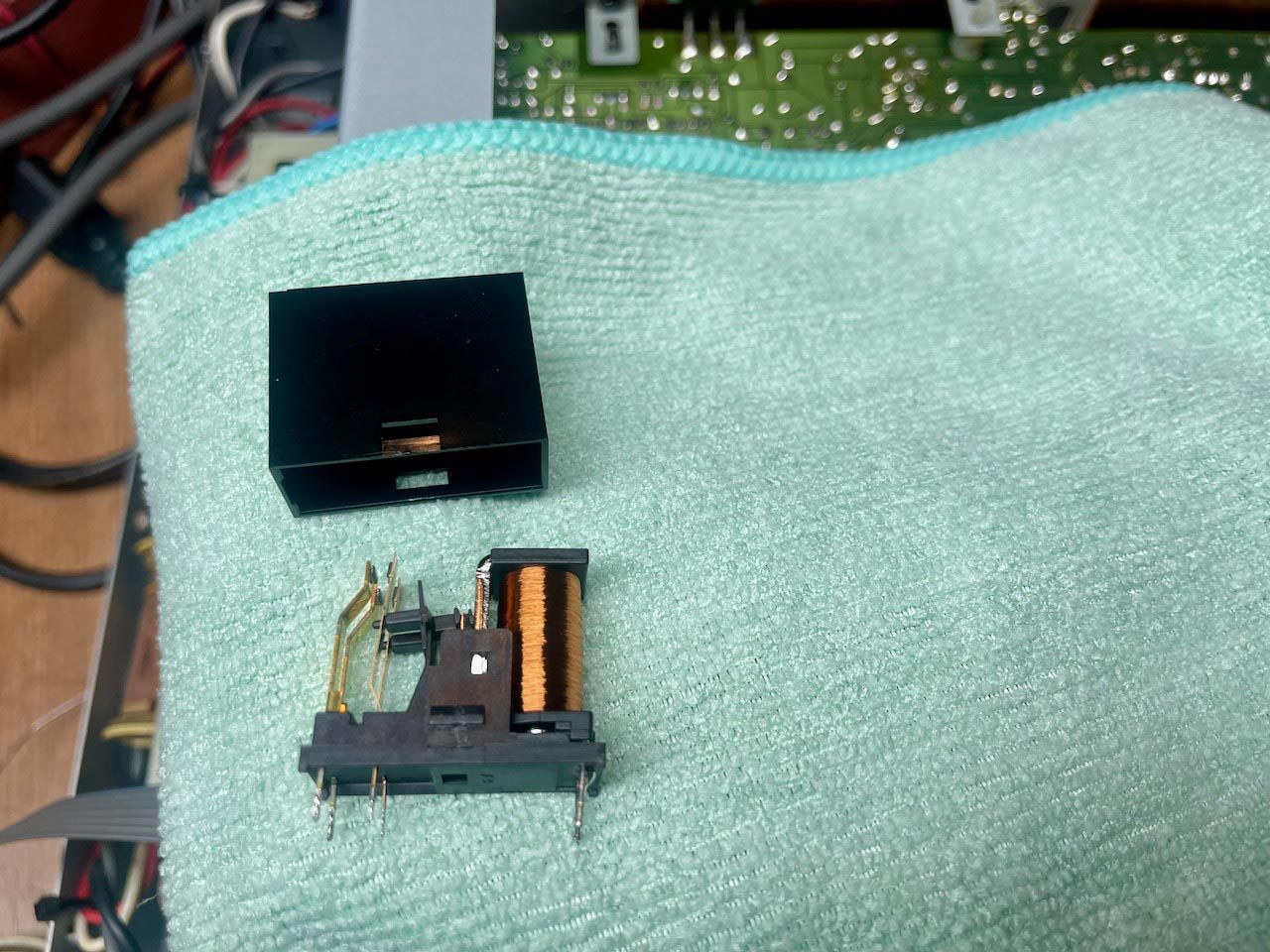

Contacten schoonmaken

Contact weerstand na reinigen
