Klacht:
2022: Linker kanaal valt na verloop van tijd uit.
2024: Klacht weer terug gekomen. Wederom valt links uit.
Diagnose:
2022
- Helaas kon ik geen service manual vinden van deze Luxman A-357 versterker dus alles moet op basis van kennis en ervaring.

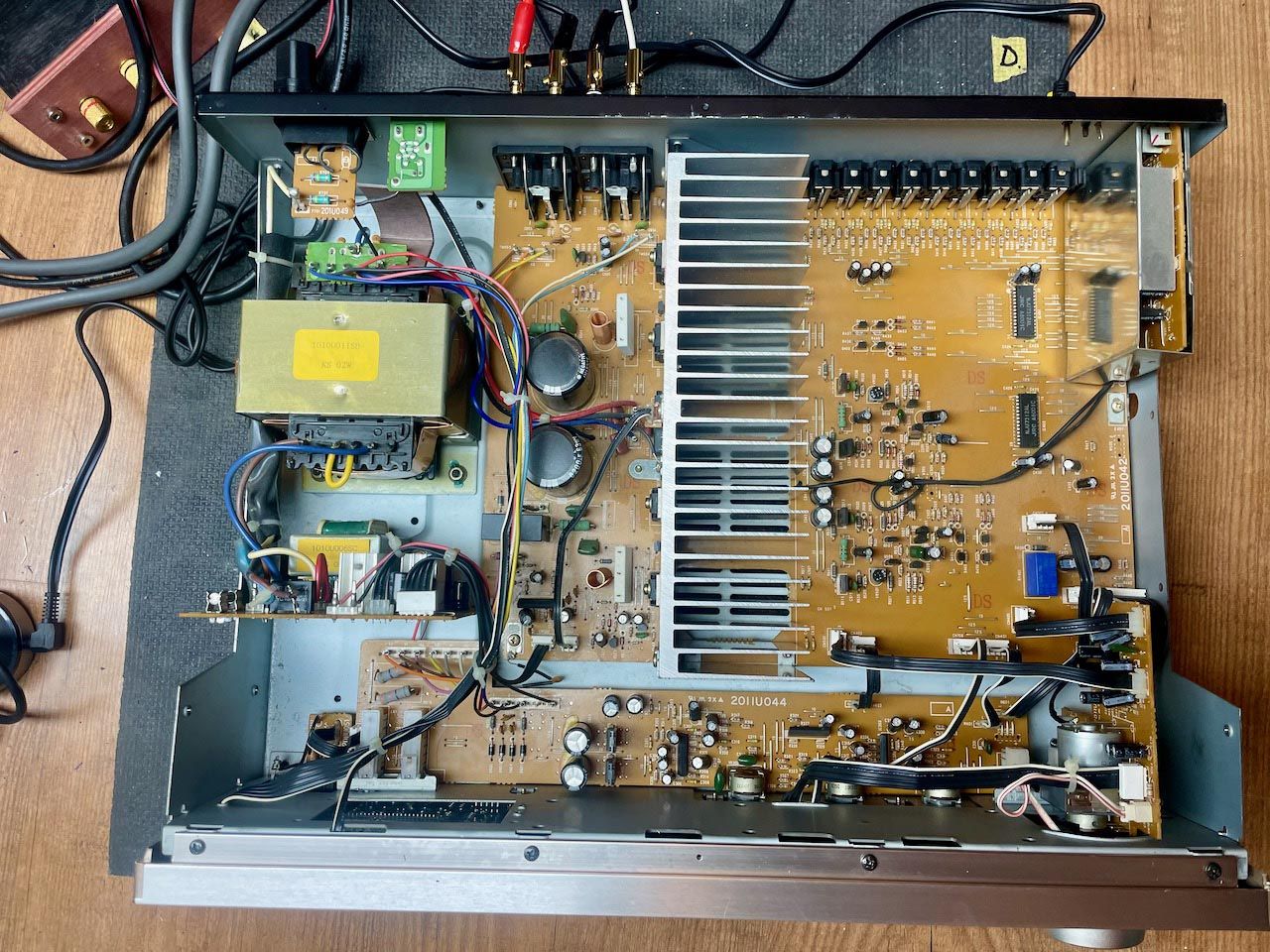

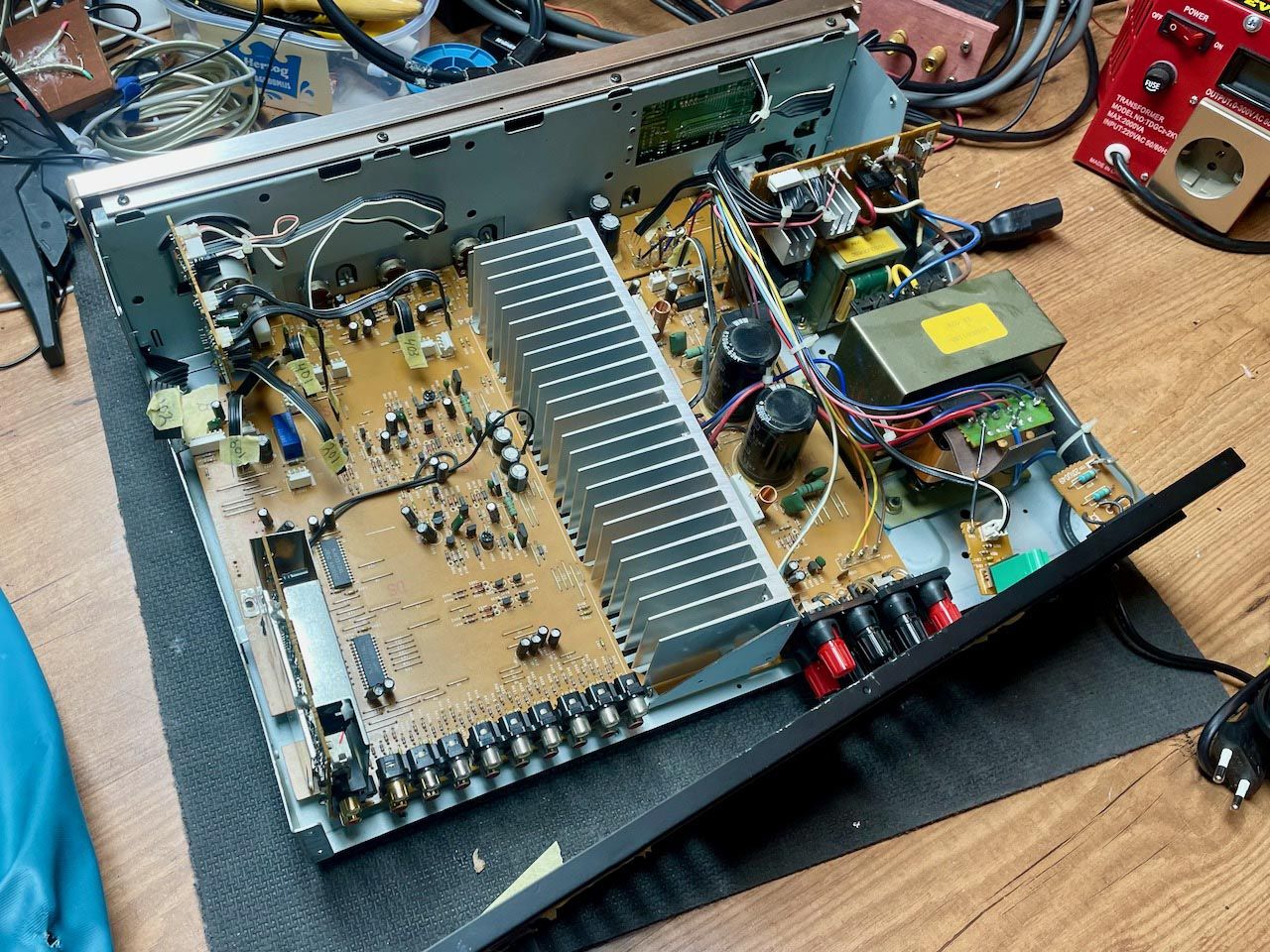

- Eenvoudige en overzichtelijke opbouw van deze Luxman A-357.
- Alles oogt netjes en schoon

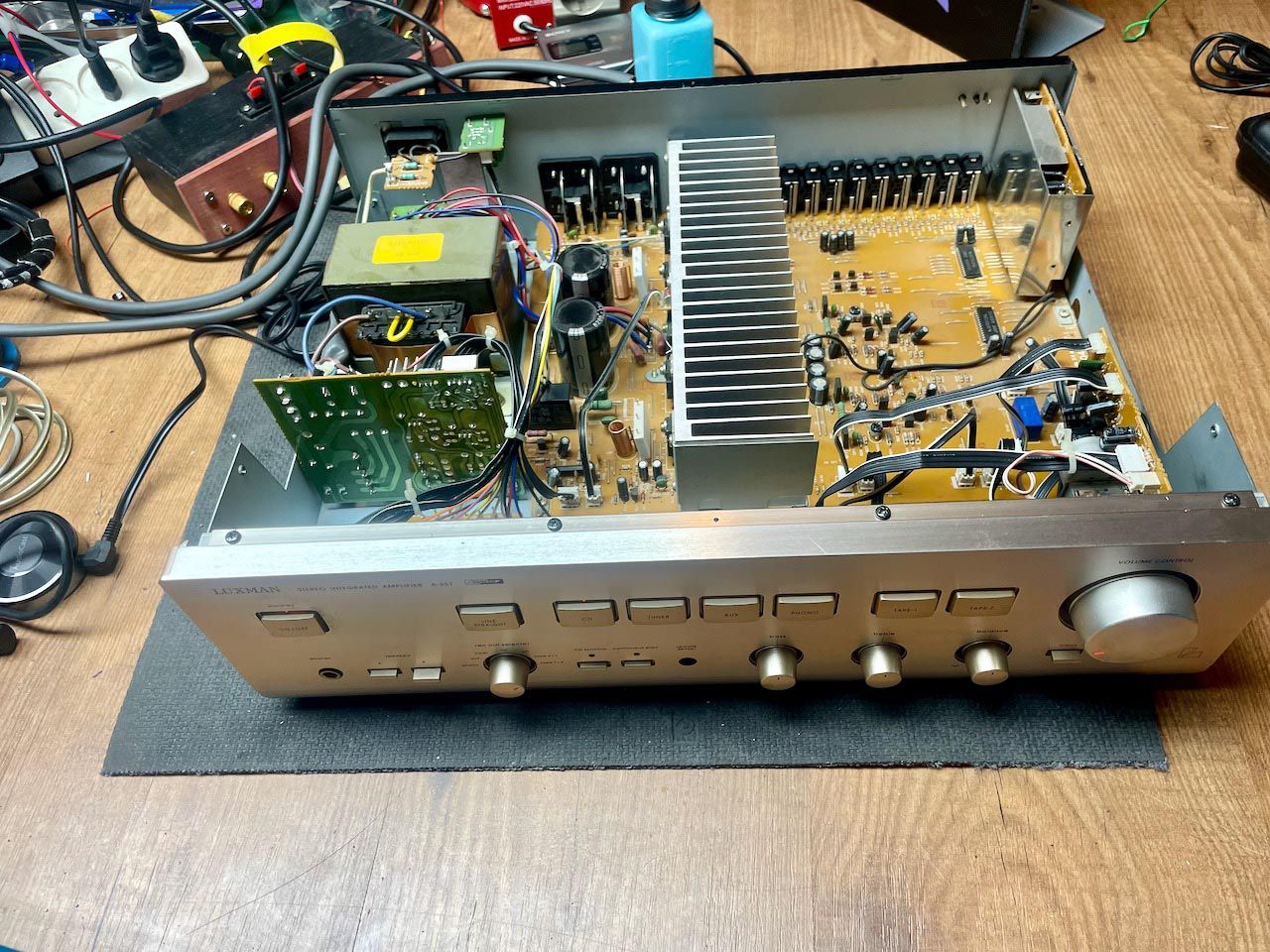

- Veel Links-massa-rechts stekkertjes

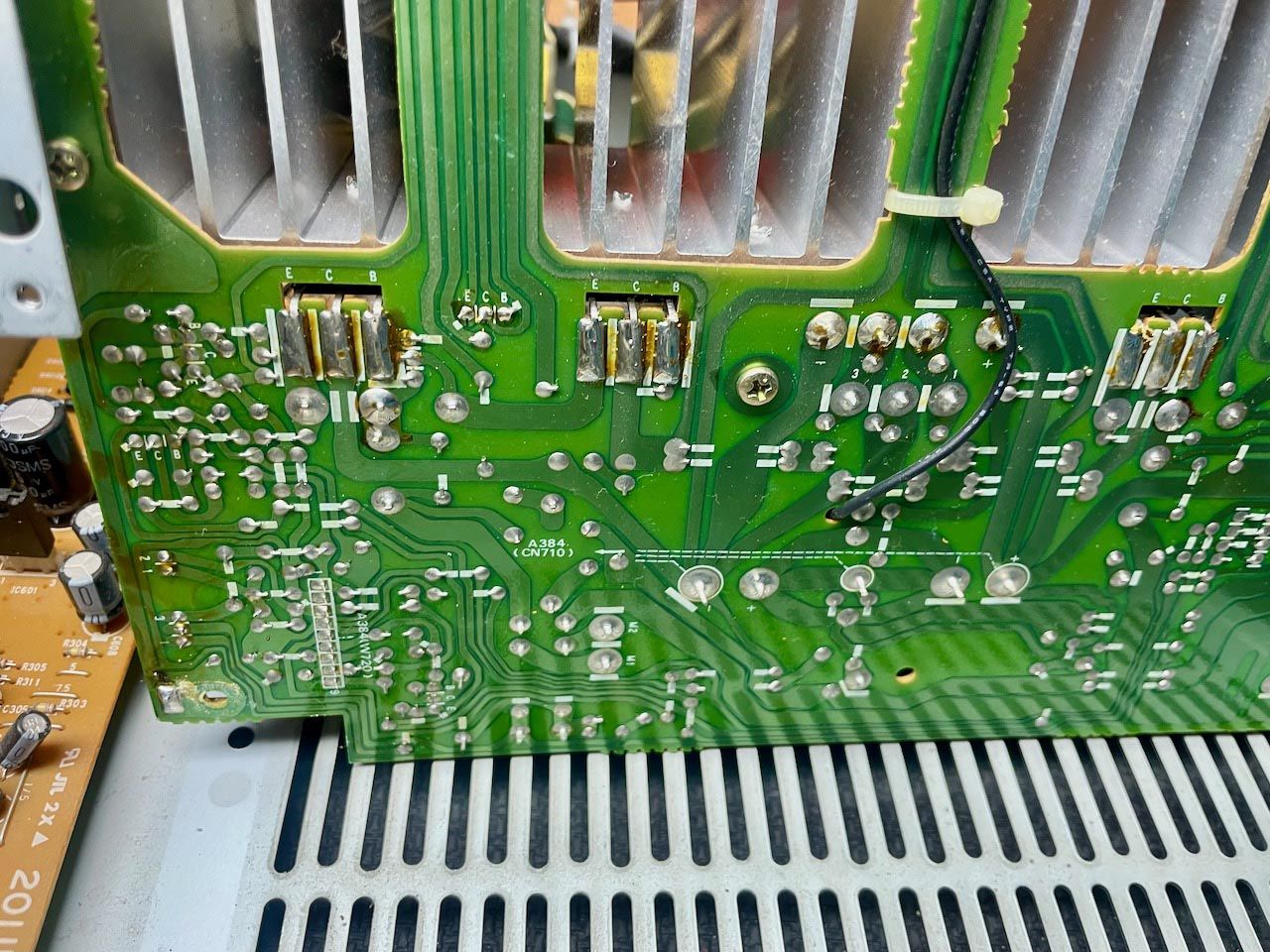

- Helaas is de onderkant van de grote versterker printplaat moeilijk bereikbaar. Ik kad graag de diverse soldeerverbindingen willen doorsolderen en de condensatoren willen testen.
- De klacht heeft zich niet meer voorgedaan tijdens het onderzoek. De versterker klinkt ook erg goed. Daarom de grote print niet losgemaakt.
2024
- Het relais lijkt een slecht contact te hebben. Bij het tikken op het relais wil hij nog wel eens aan/uit gaan.
- De cinch ingangen zijn geoxideerd
- De luidsprekeraansluitingen moeten krachtig vastgedraaid worden voor een goed contact.

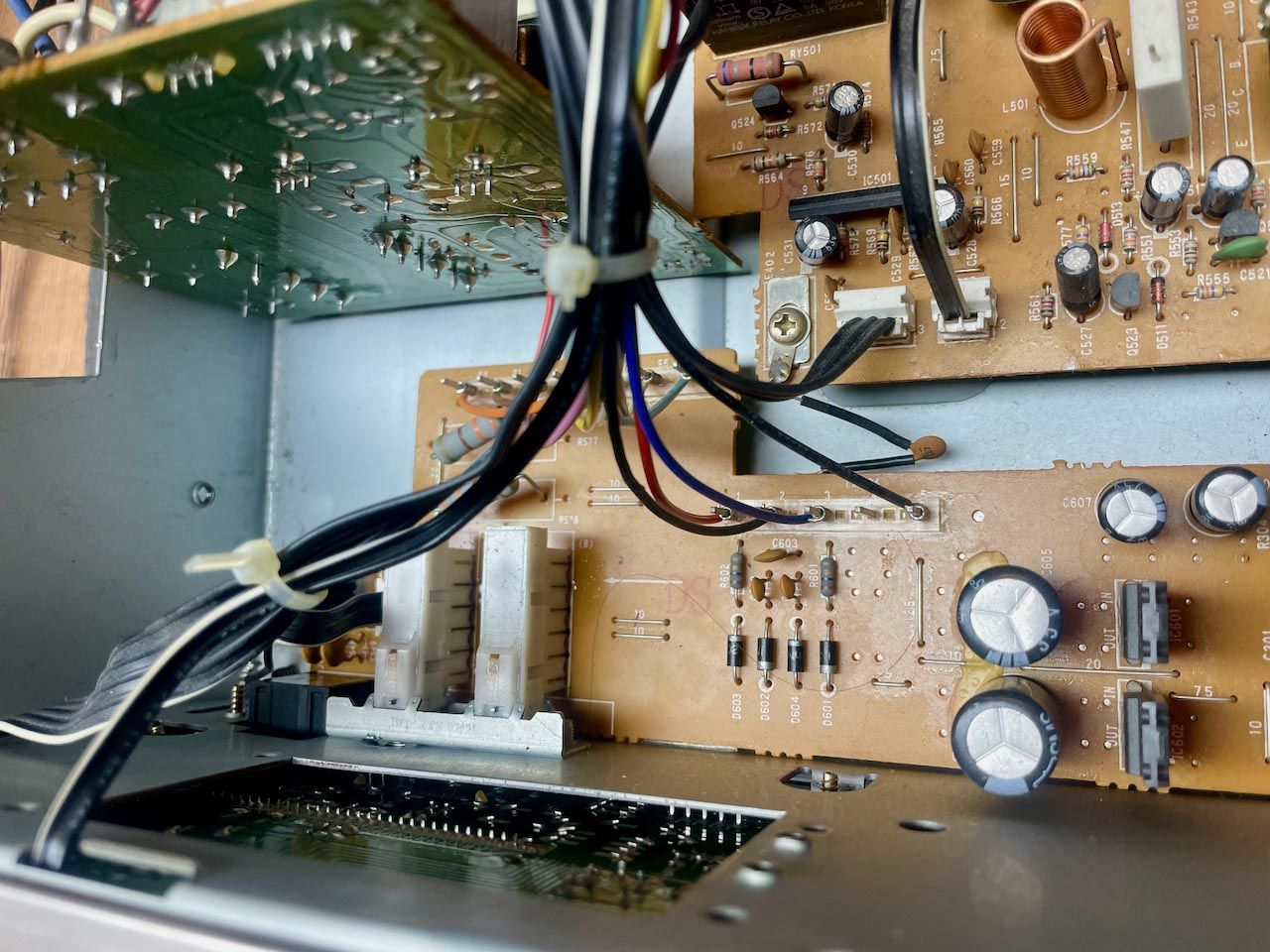

- Gehele versterker moet uit elkaar om het luidspreker relais te kunnen vervangen.
Reparatie:
2022
- Aangezien de klacht zich niet meer heeft voorgedaan heb ik preventief alle links-massa-rechts stekkertjes gereinigd met Deoxit
- Potmeters gereinigd
- Bias afgeregeld op 3,5V
- Versterker lange tijd op hoog vermogen laten spelen. Wordt daarbij warm naar niet extreem. OOk hierbij geen klachten gevonden.
2024

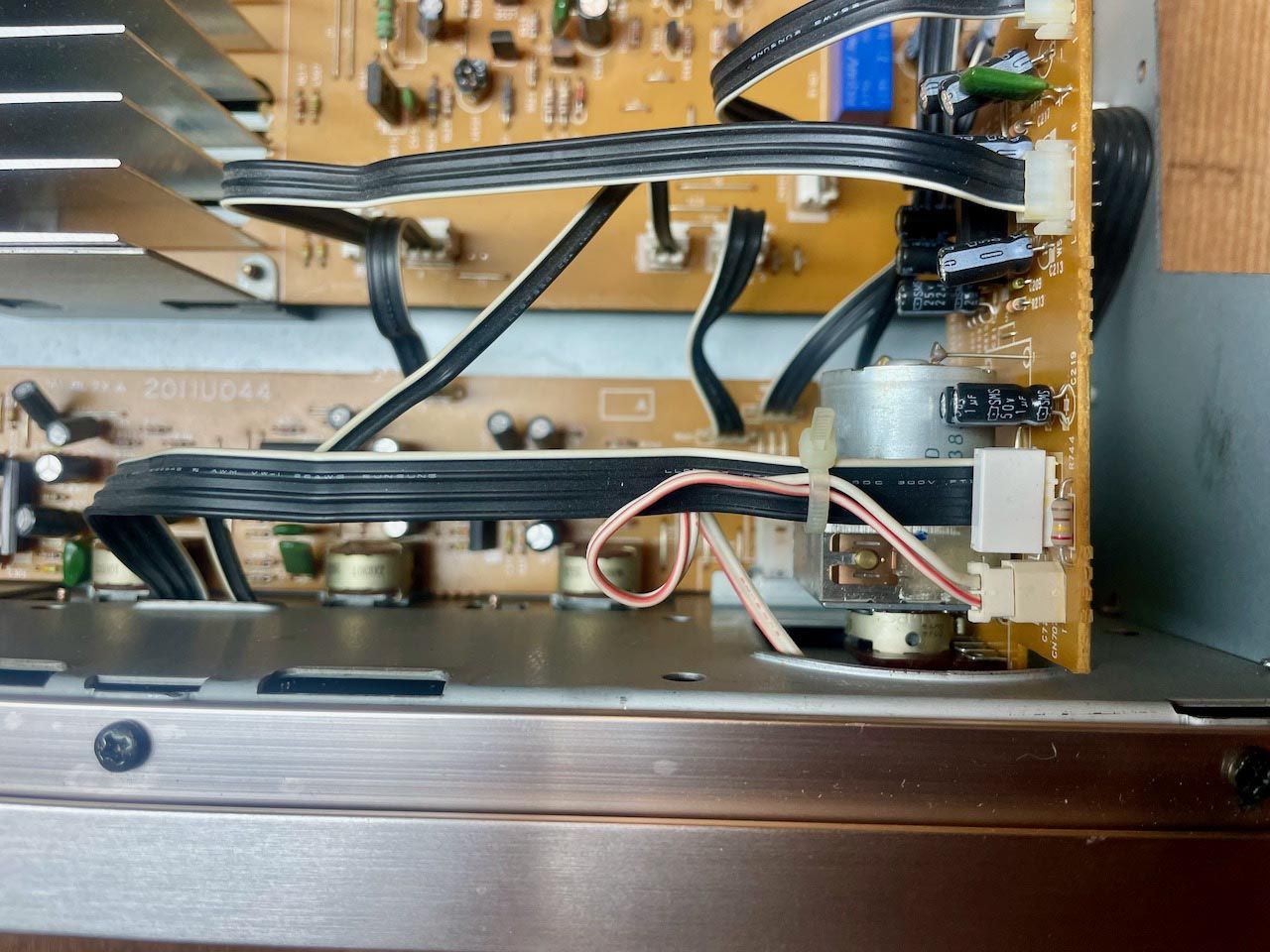

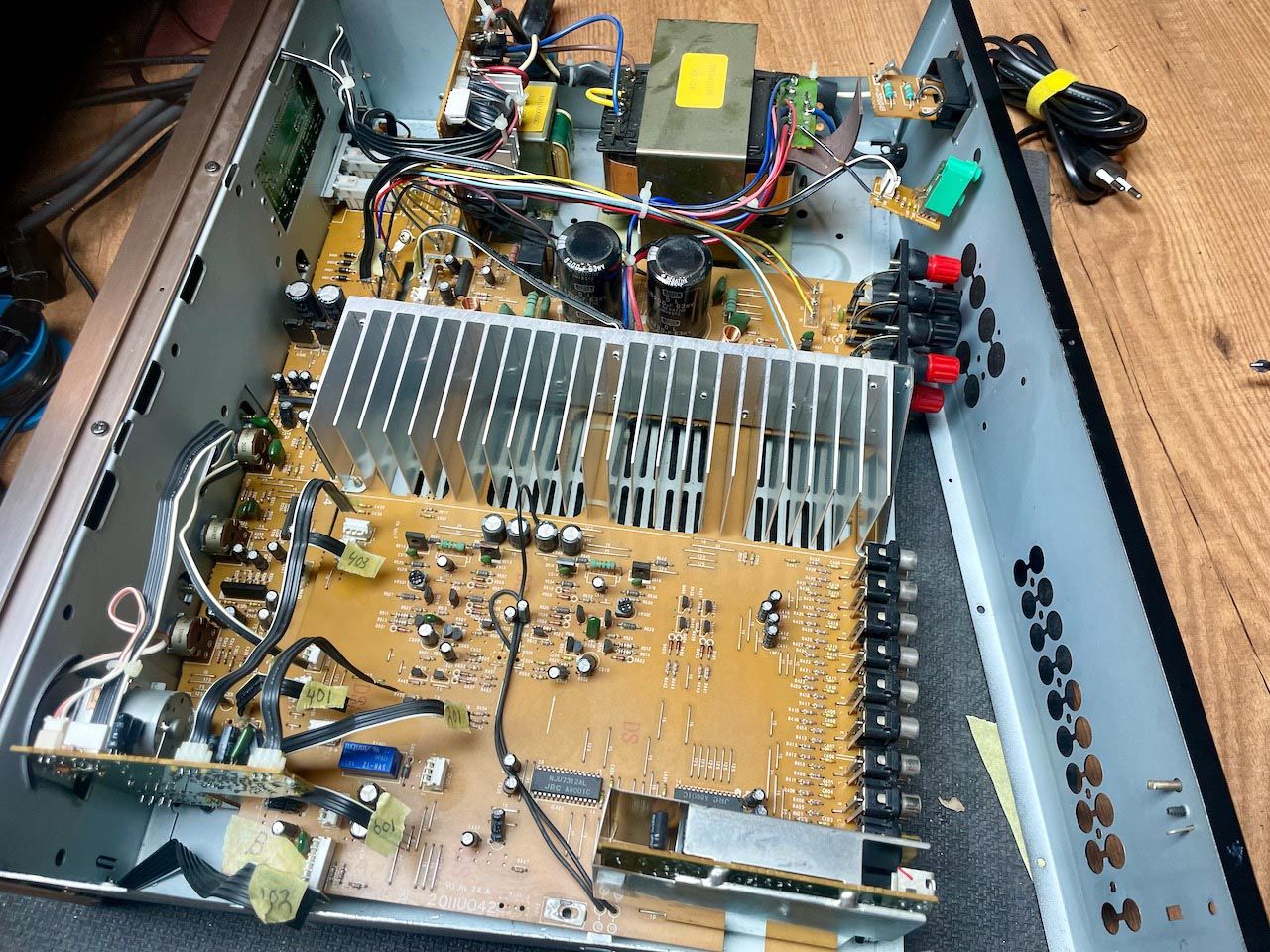

- Alle stekkertjes van tussen de van de eindversterker gelabeld en losgehaald.
- Stekkers zijn los te halen door op de bovenkant te drukken.

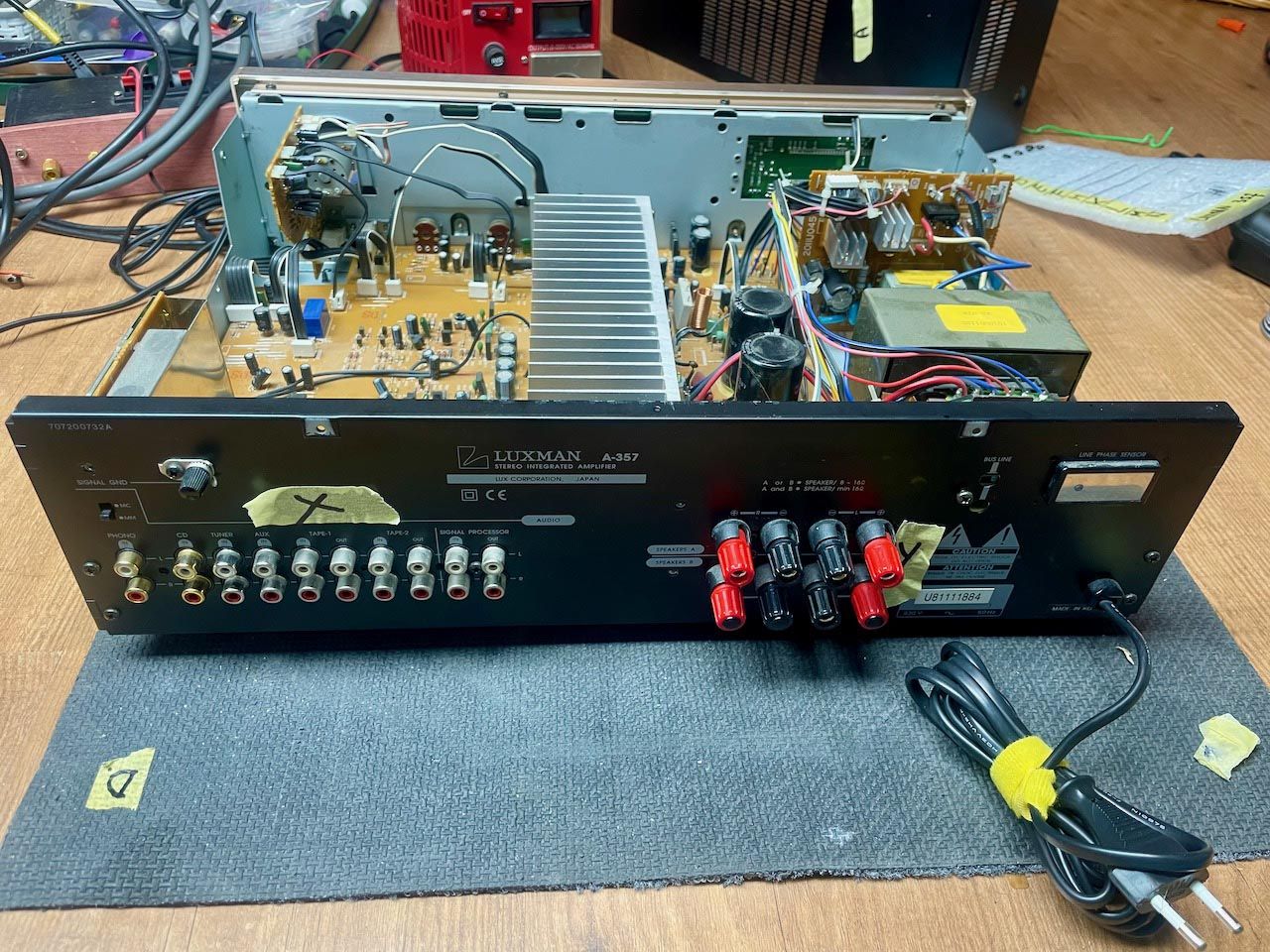

- De achterkant losgemaakt en schroeven genummerd.

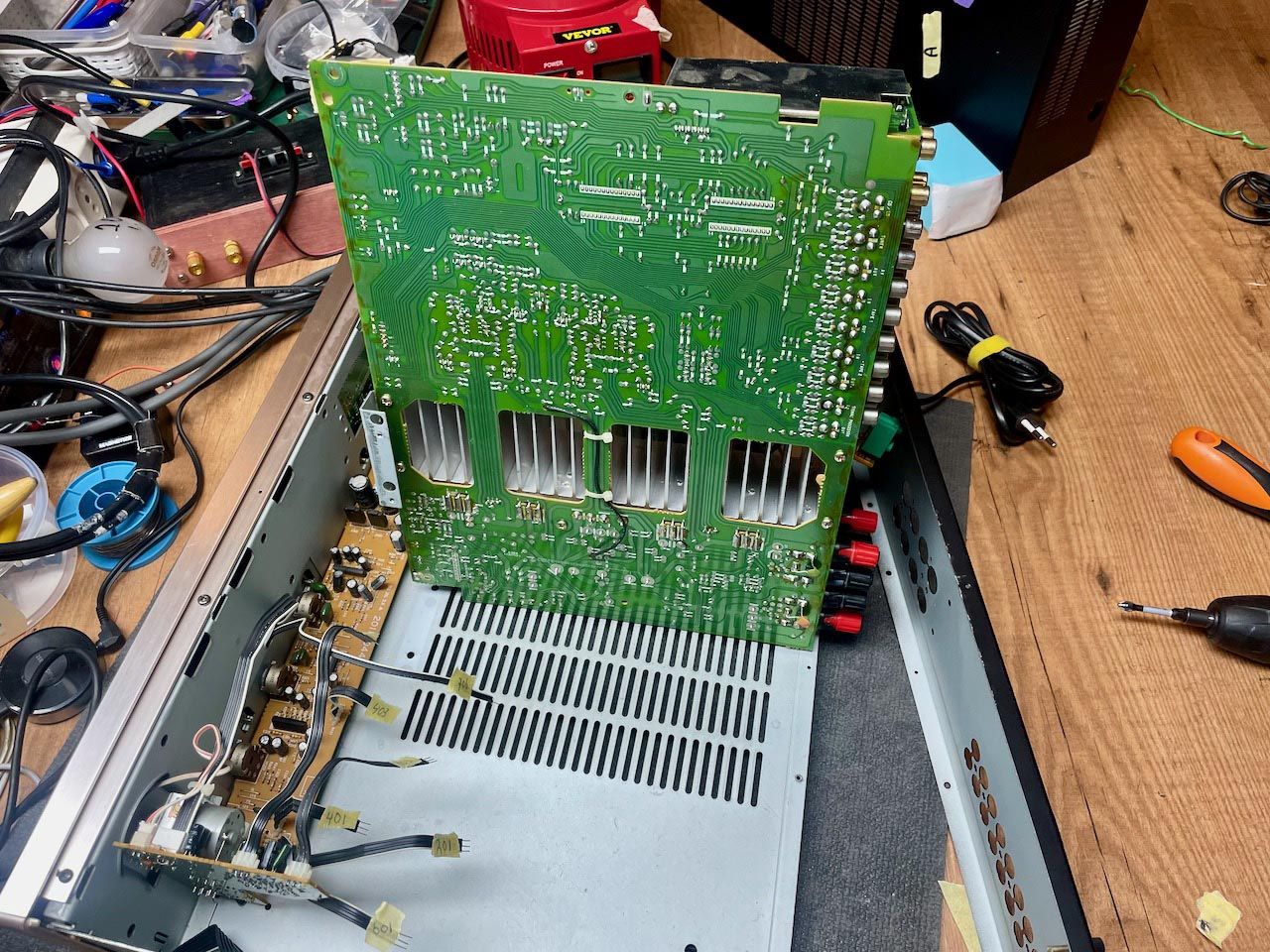

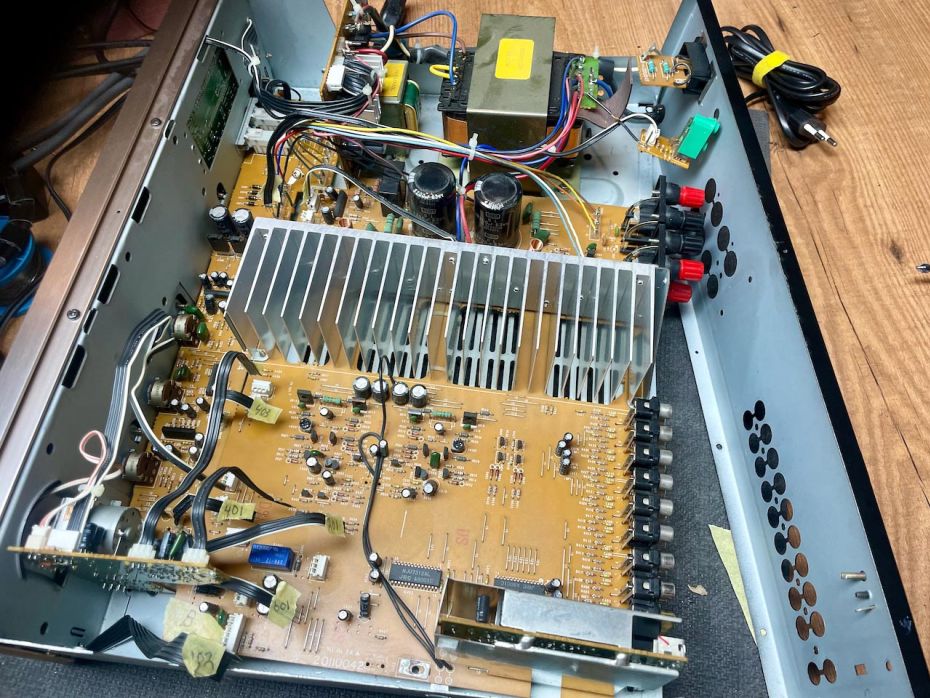

- De eindversterker printplaat incl. koelblok losgemaakt.

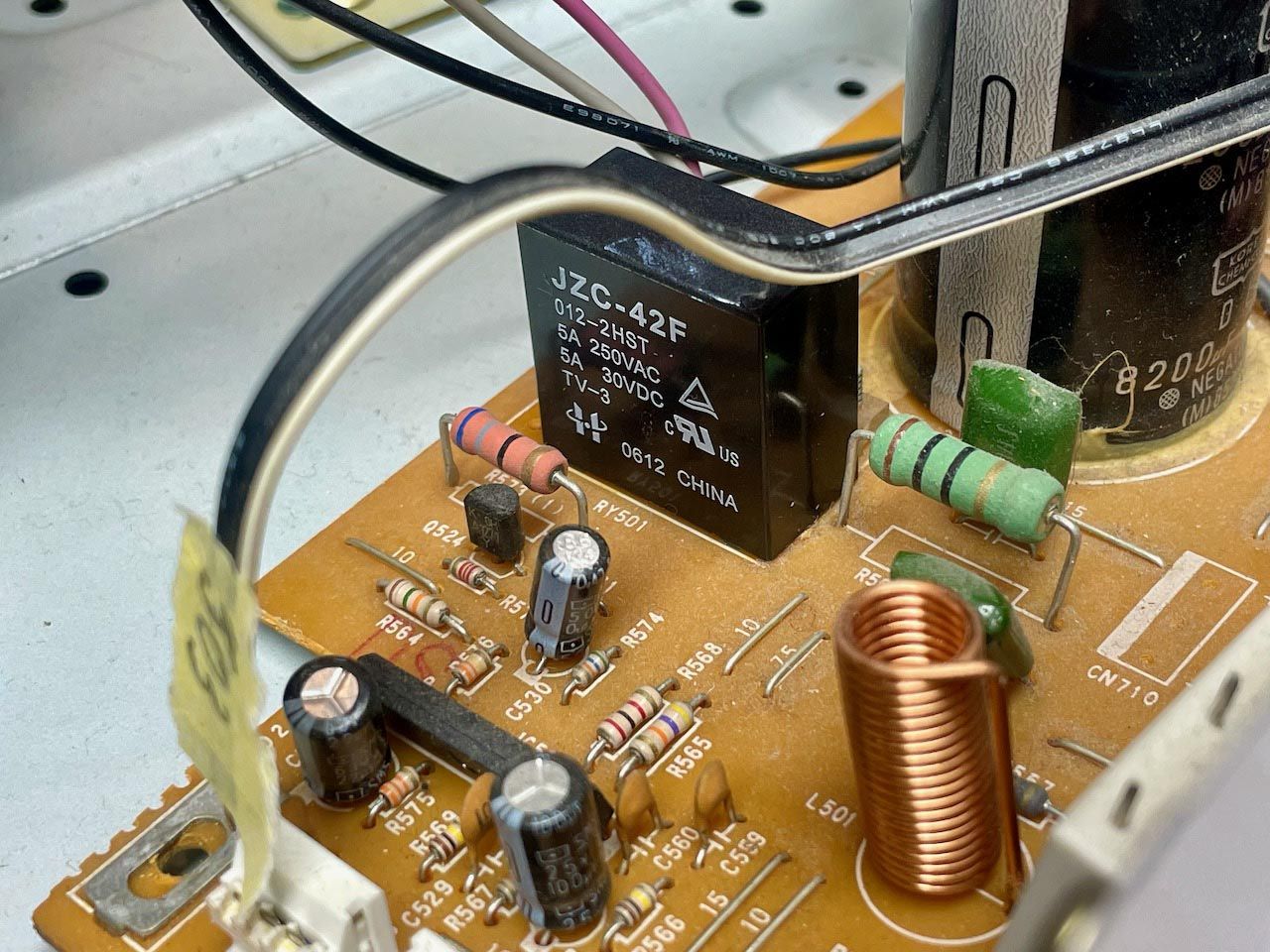

- Relais uitgesoldeerd en doorgemeten.

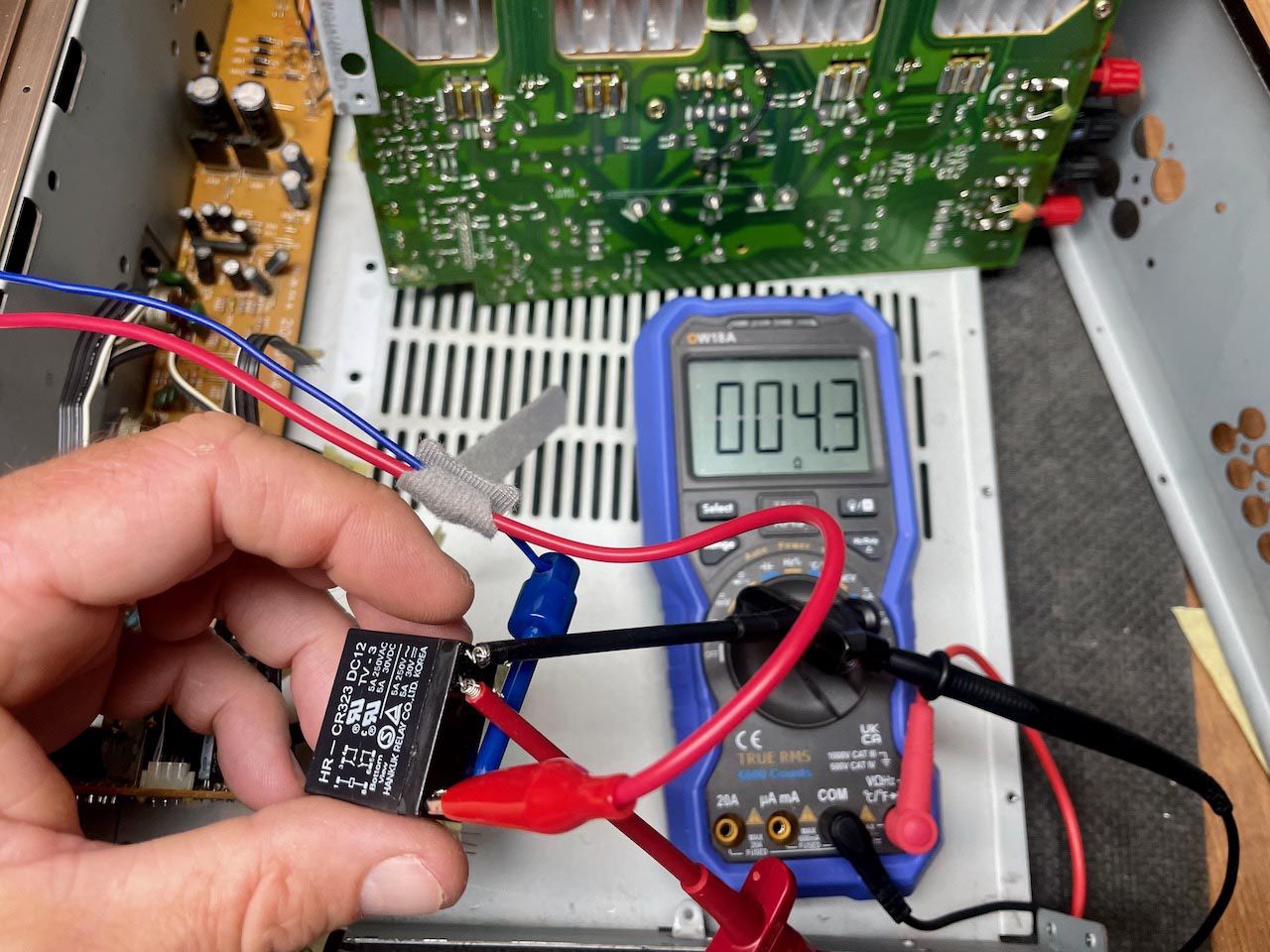

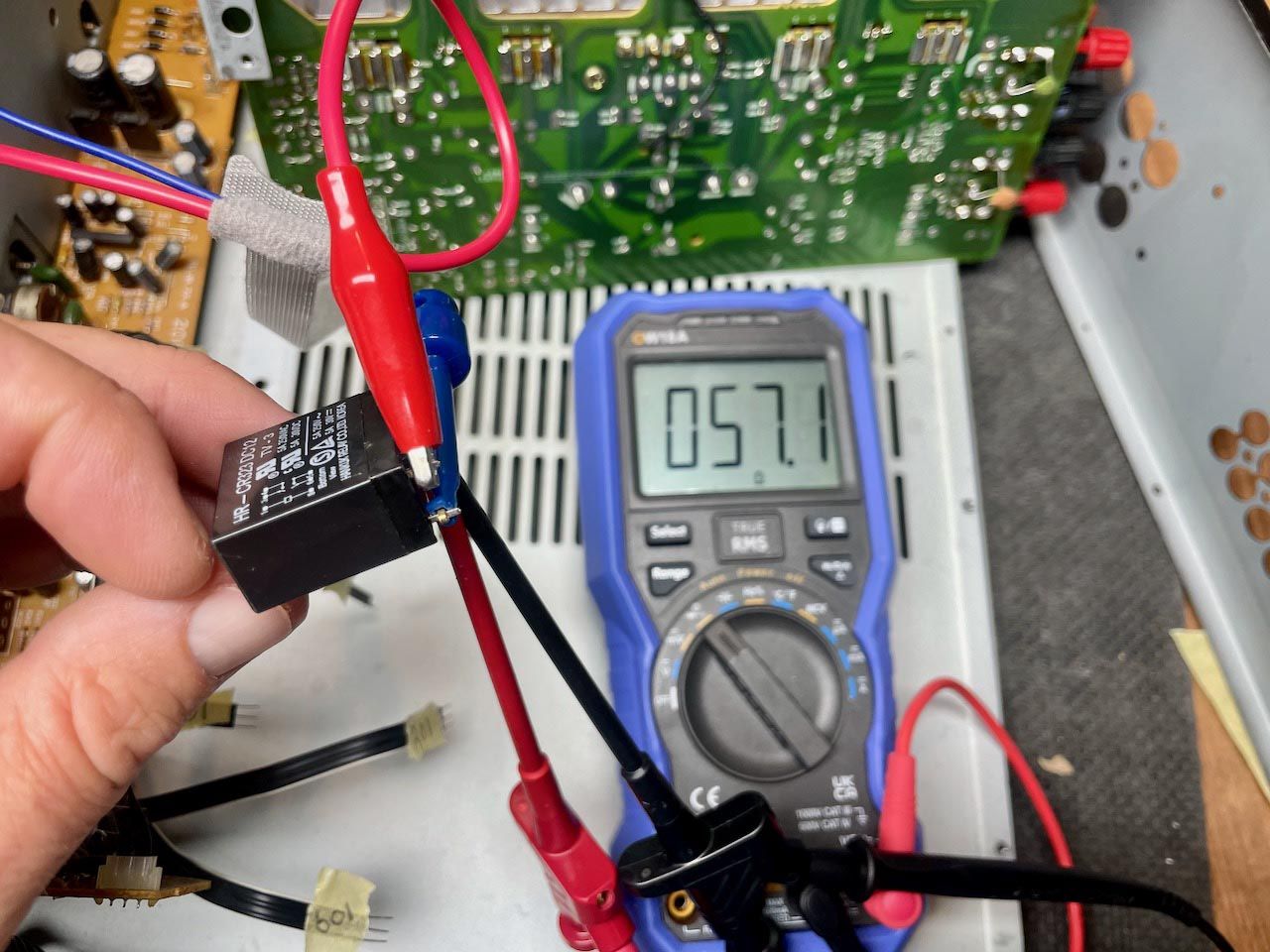

- 12V relais voorzien van spanning en helaas was de overgangsweerstand van het linker kanaal rond de 60 ohm.
- Nieuw relais eerst voor de zekerheid doorgemeten en toen geplaatst.
- Alles weer in omgekeerde volgorde in elkaar gezet.
- Testen en ..... lees verder bij "Eindoordeel"
Eindoordeel:

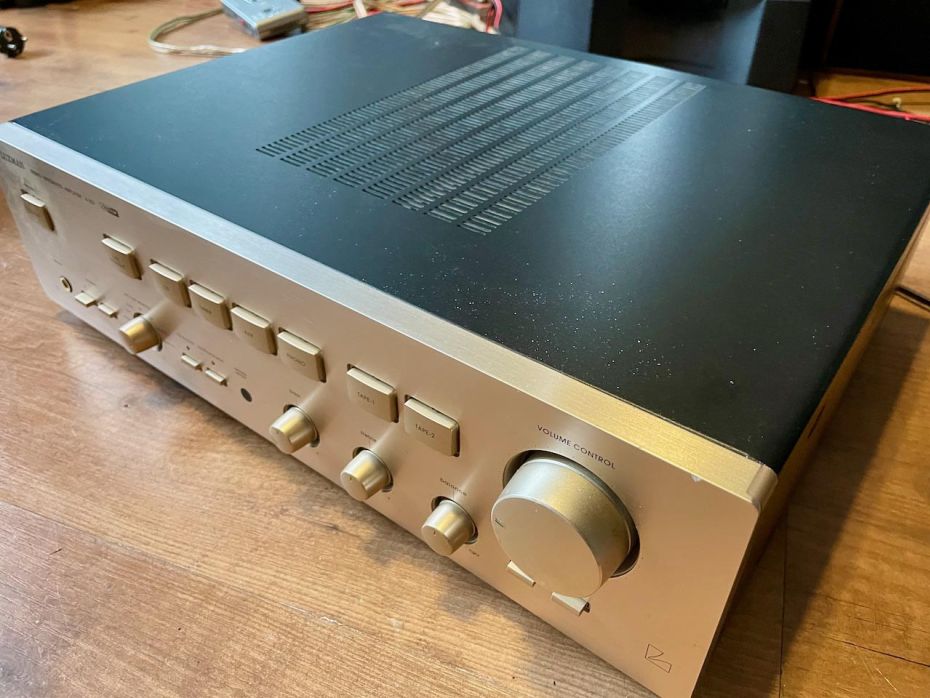

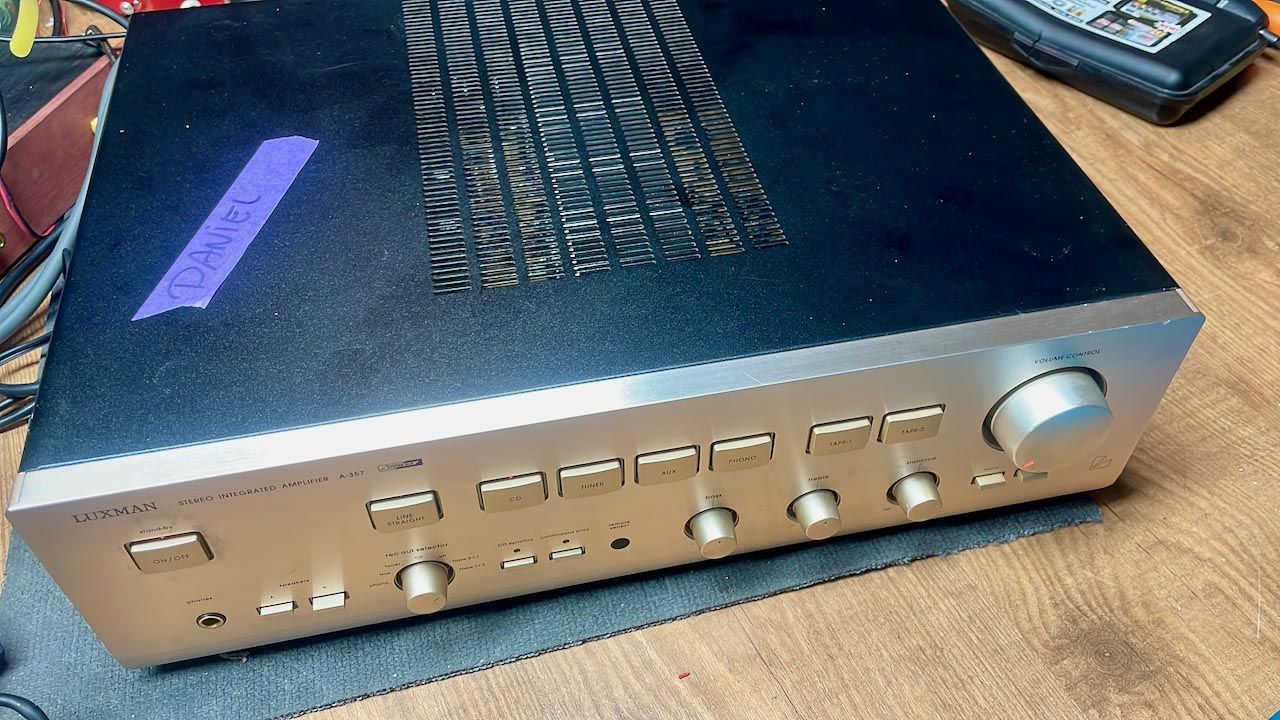

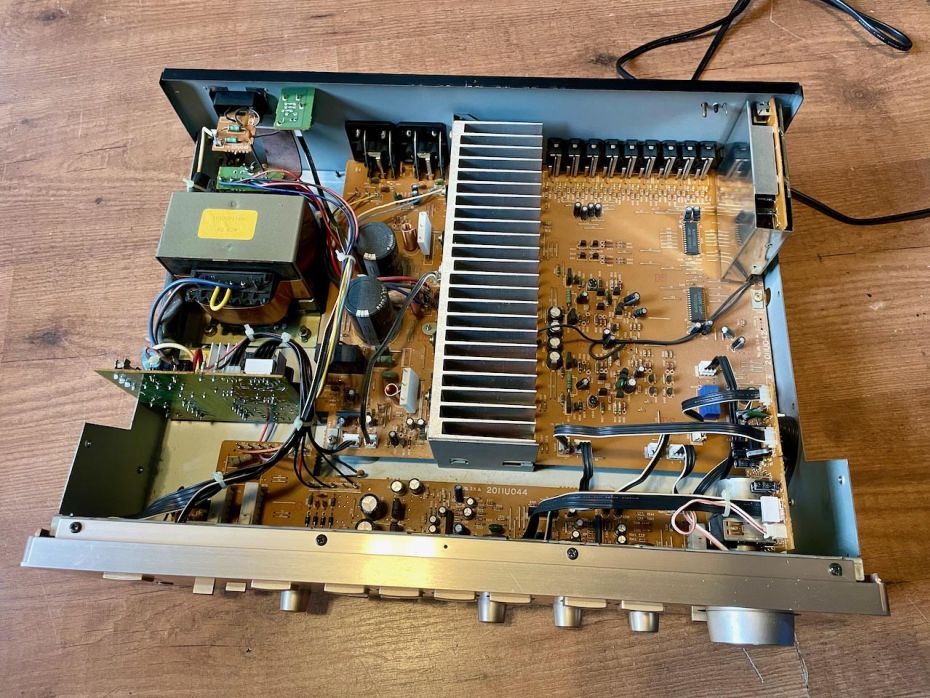

Deze Luxman A-357: Een prachtige verschijning mag ik wel zeggen. Een fluweel zachte kleur en afgeronde knoppen. Een duidelijk en overzichtelijk geheel zonder poespas.
Helaas had deze prachtige dame op leeftijd weer de zelfde klachten als in 2022. Nu in 2024 was de klacht wel te reproduceren en bleek het relais de boosdoener.
Vanwege het ontwerp zag ik wat op tegen de reparatie. Om het relais te vervangen moet de gehele printplaat uit de behuizing worden gehaald. Heel veel schroeven en stekkertjes, een foutje is zo gemaakt.

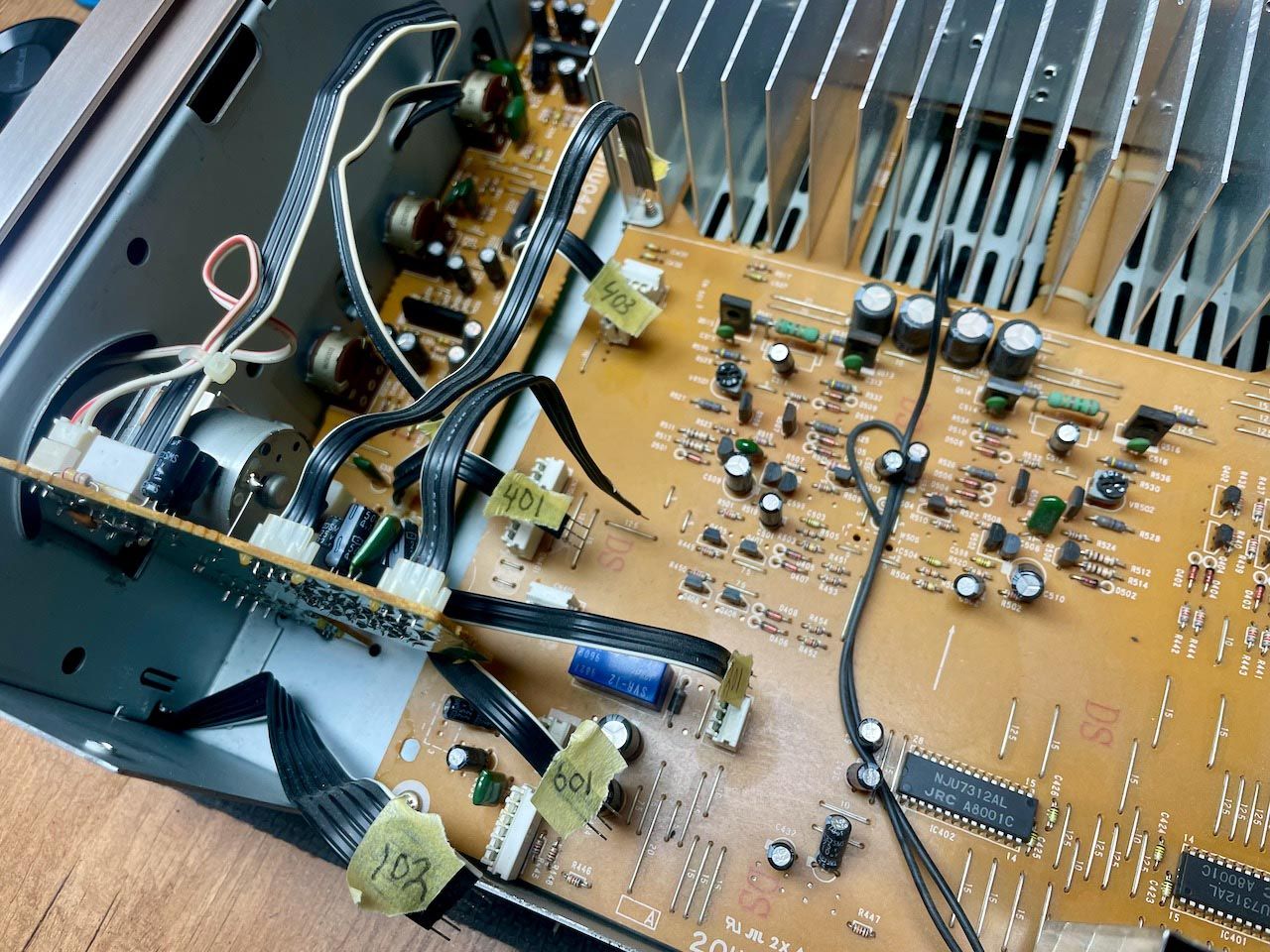

Achteraf viel het eigenlijk reuze mee. Alle schroeven en de 10 stekkertjes heb ik netjes gelabeld waardoor het in elkaar zetten niet voor verrassingen kon zorgen. Na het vervangen van het relais en het dus weer netjes in elkaar zetten van de versterker kon ik de versterker testen.
Luidsprekers aangesloten, MD speler op de ingang, stekker in het stopcontact en …… niks.
Niks, geen geluid. Heb ik de juiste ingang? Zitten de speakerdraden goed? Staat de luidsprekerschakelaar goed? Ineens was er geluid… Na het indrukken van de knop “ line straight” klonk de versterker zoals hij zou moeten klinken. Wat gaat er hier fout? Toch een stekkertje verkeerd geplaatst? Die onhandig kleine draadjes ook. Wat een stom systeem dacht ik direct. Aangezien er geen service manual van deze A-357 beschikbaar is blijft het toch een beetje gokken hoe en wat met deze stekkers.

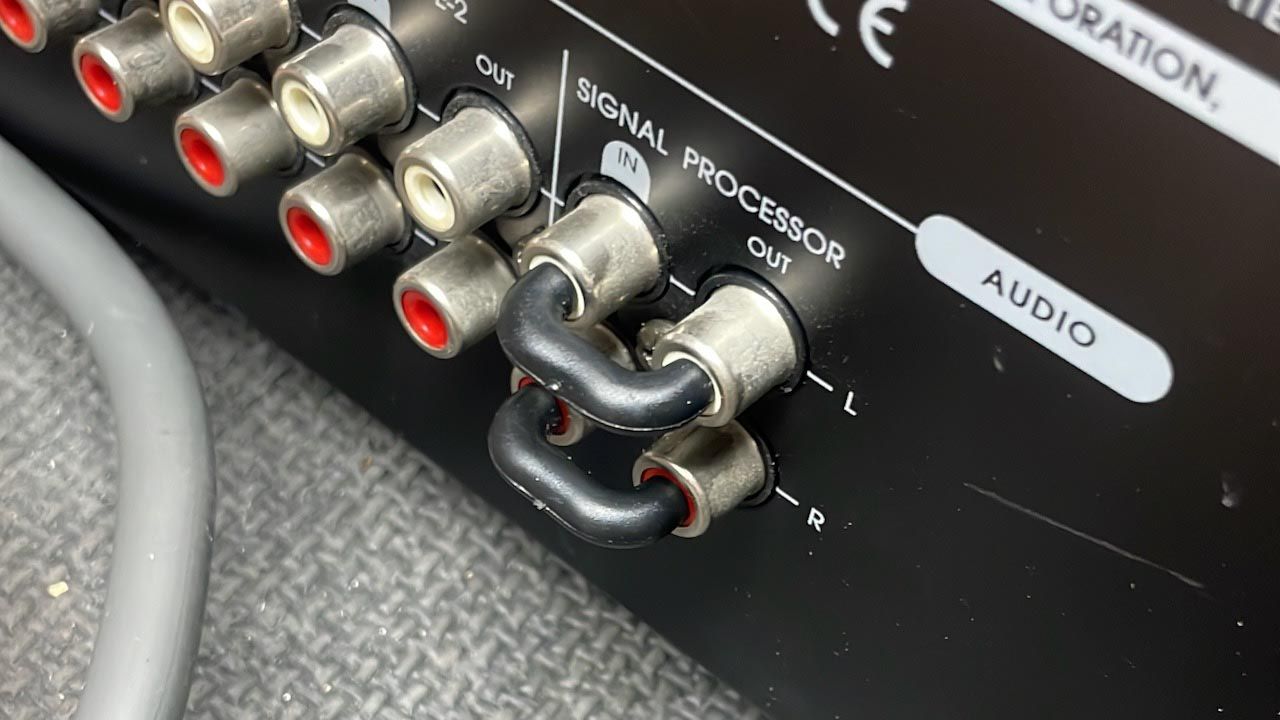

Tijd voor de toongenerator en de oscilloscoop. Sinus op de CD ingang en meten maar. Na een uurtje uitzoeken was ik niks opgeschoten. Geen idee waarom het signaal dus wel direct wordt doorgegeven maar niet via de tooninstellingen. Ineens zie ik in mijn ooghoek een tweetal stekkertjes liggen. Deze zaten op de achterkant van de versterker en zorgen voor de doorvoer van….. ja het signaal naar de tooninstelling. Grrrrrrrr.
Stekkertjes geplaatst, en de prachtige klanken kwamen mij tegemoet. Na wat testmuziek te hebben beluisterd was het tijd om hem dicht te schroeven en weer terug te geven aan de eigenaar. Veel plezier met deze prachtige dame.
