LUXMAN
L-30

Klacht:

Akelig naar hard en krakend geluid uit de luidsprekers. Reparatie en service nodig.

Diagnose:

Met dank aan de info van Hilberink ook deze versterker kunnen repareren. Ik heb niet alle aanpassingen doorgevoerd.

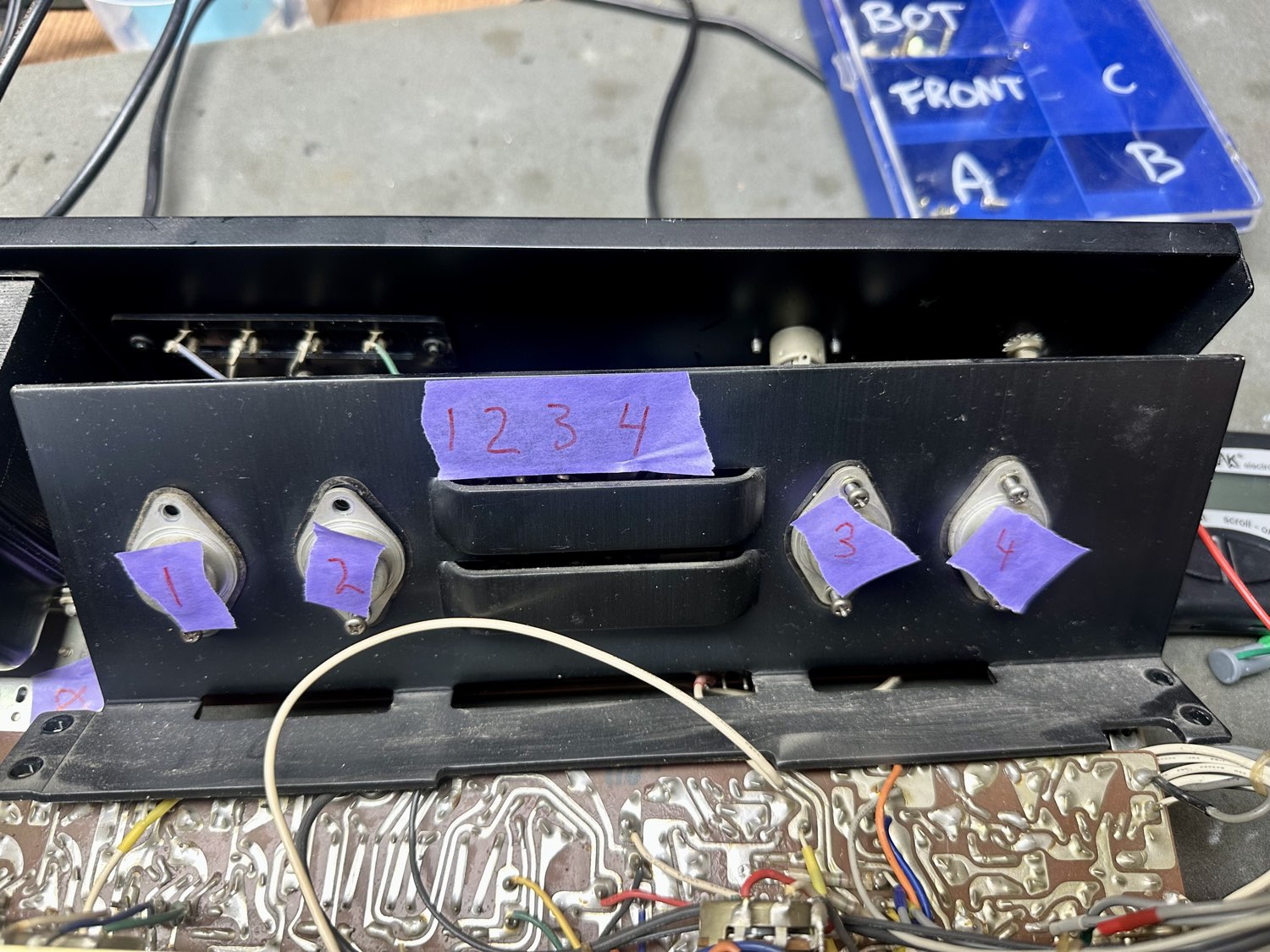

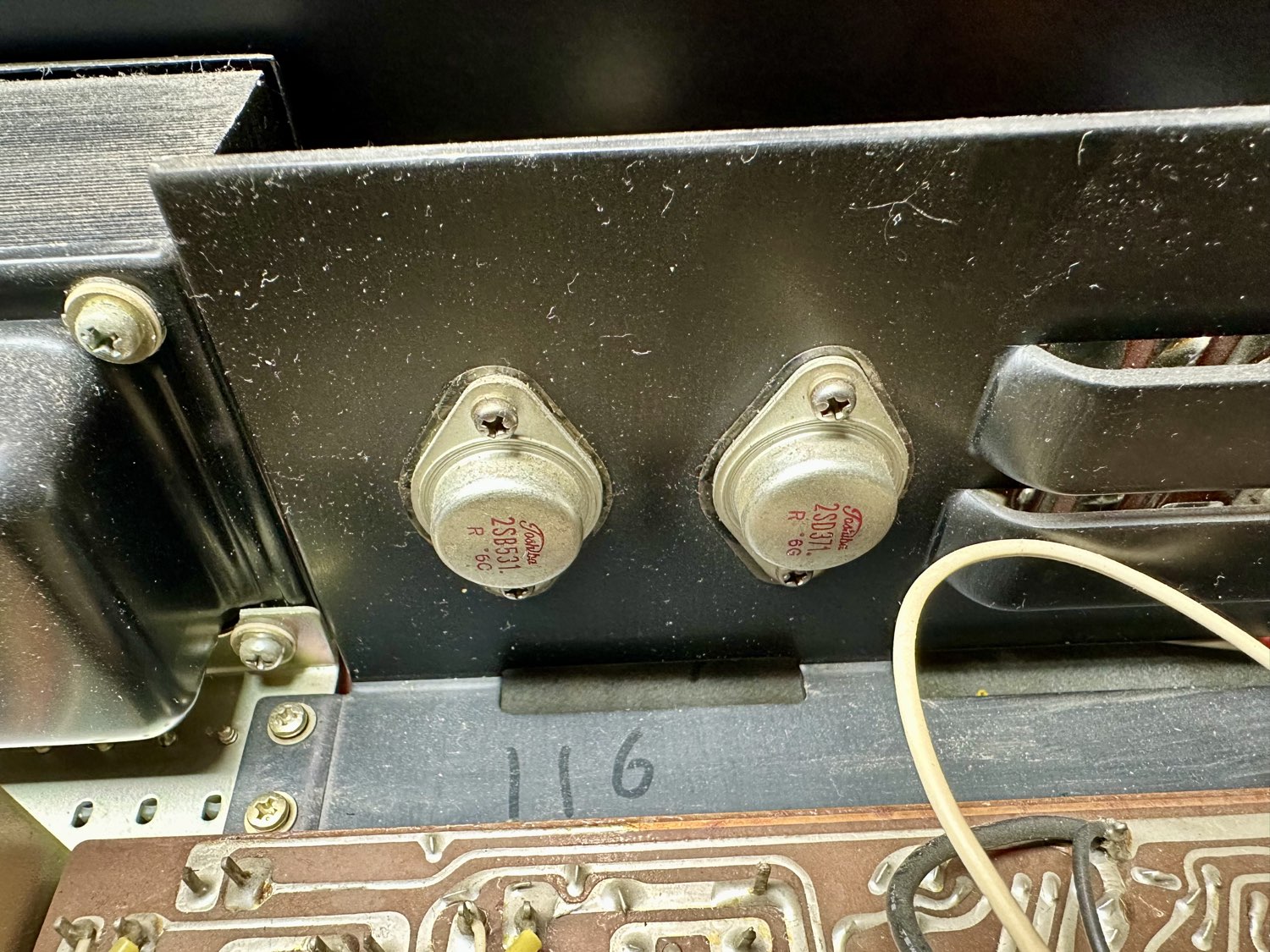

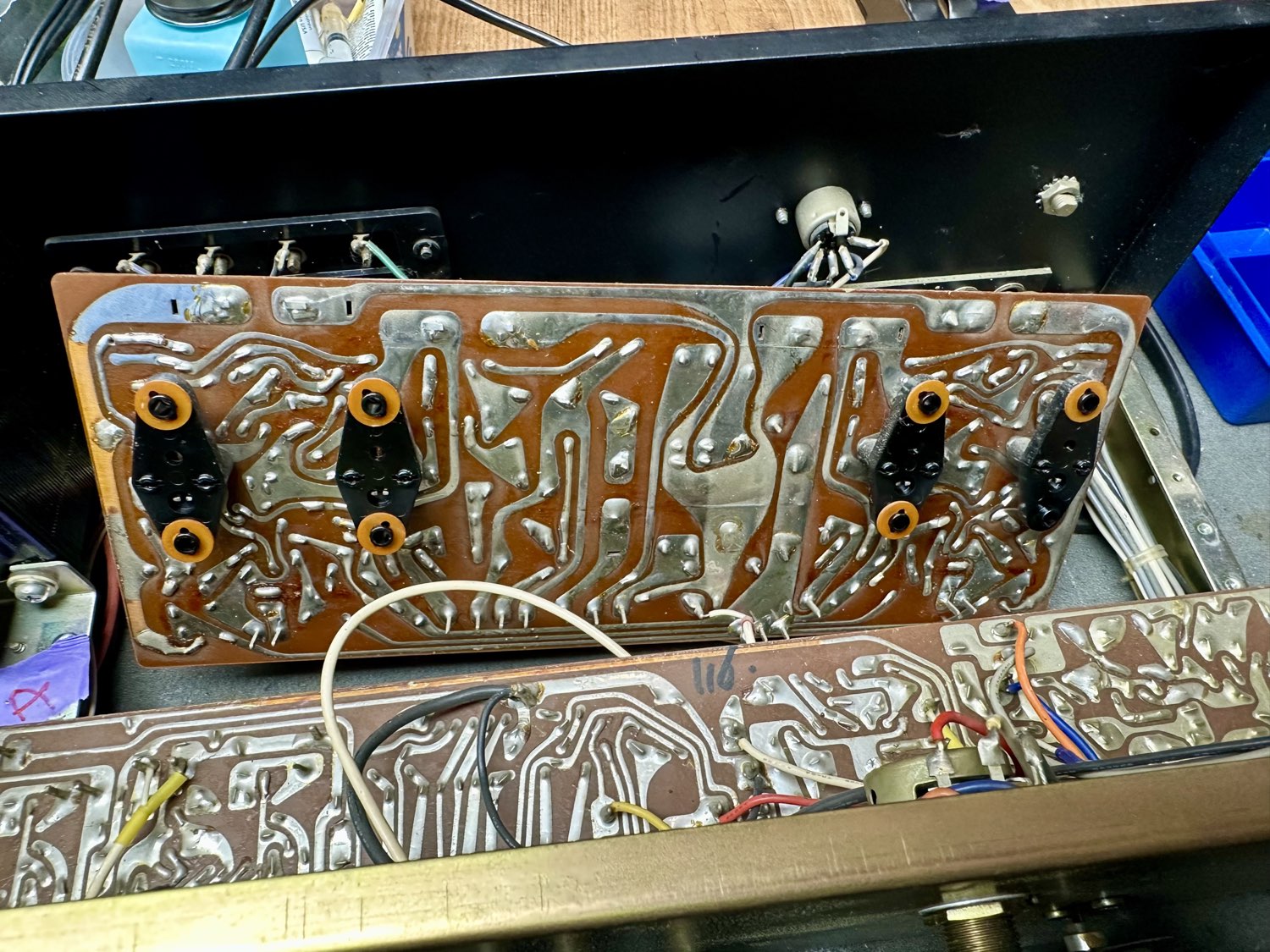

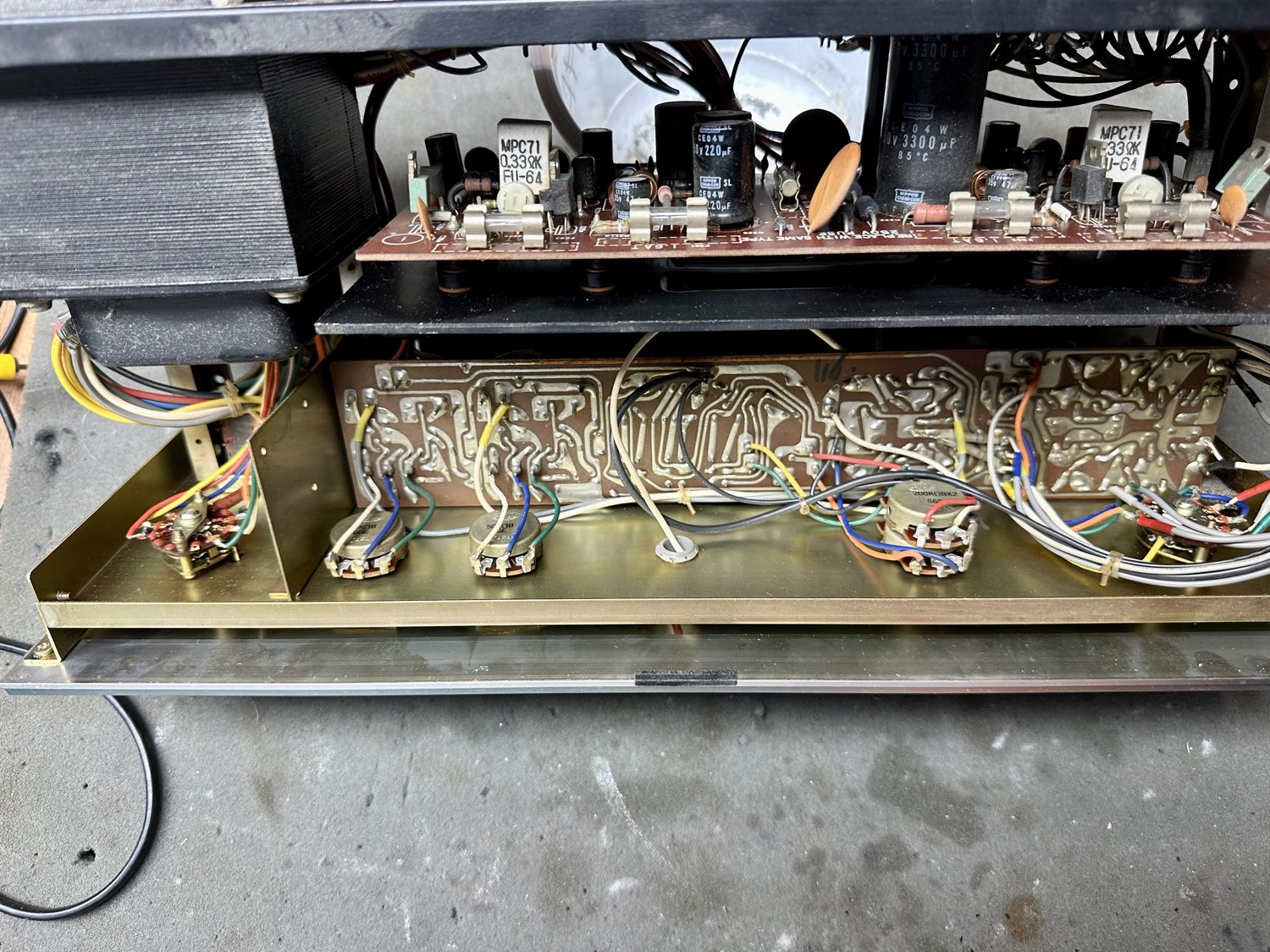

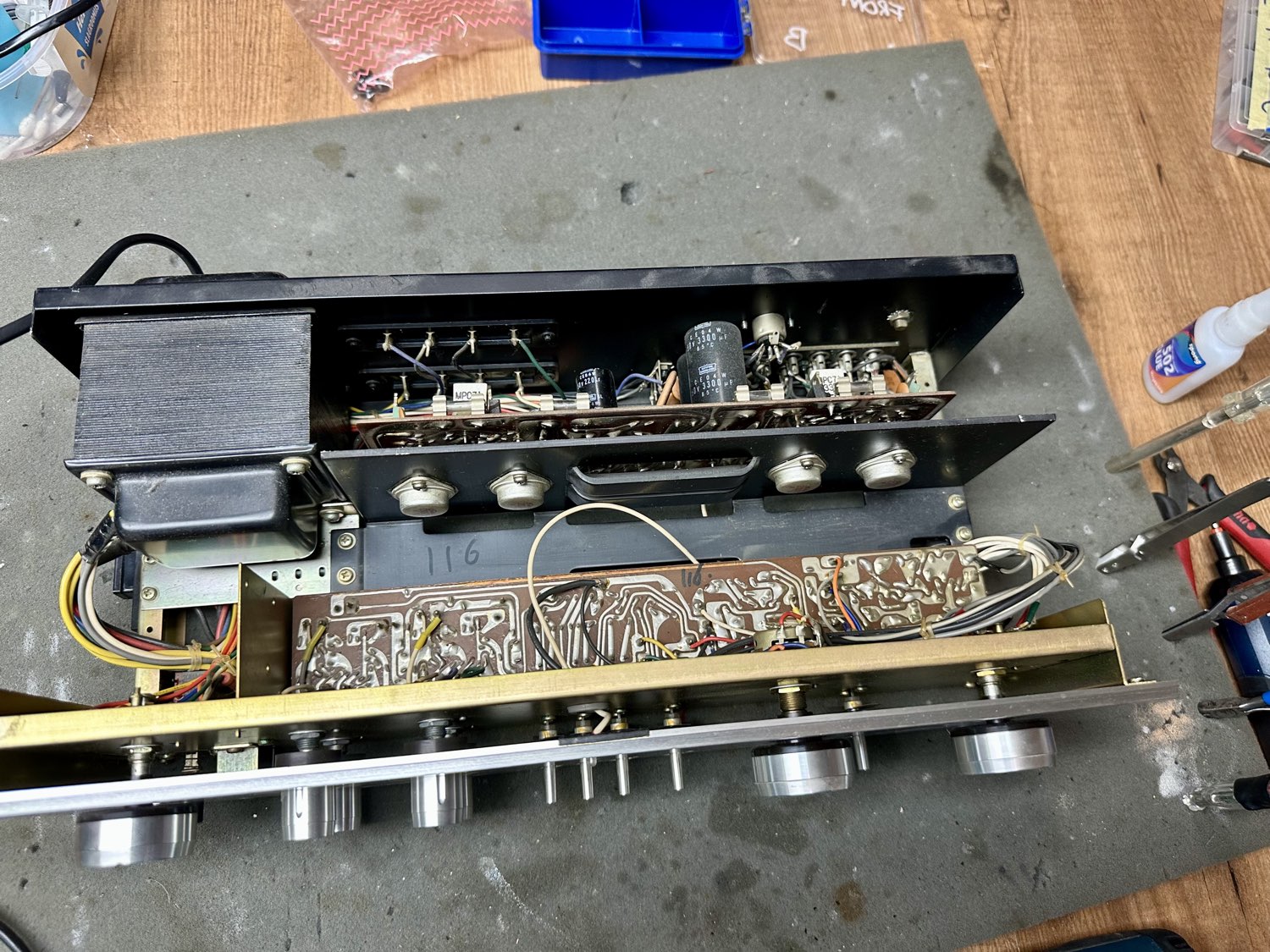

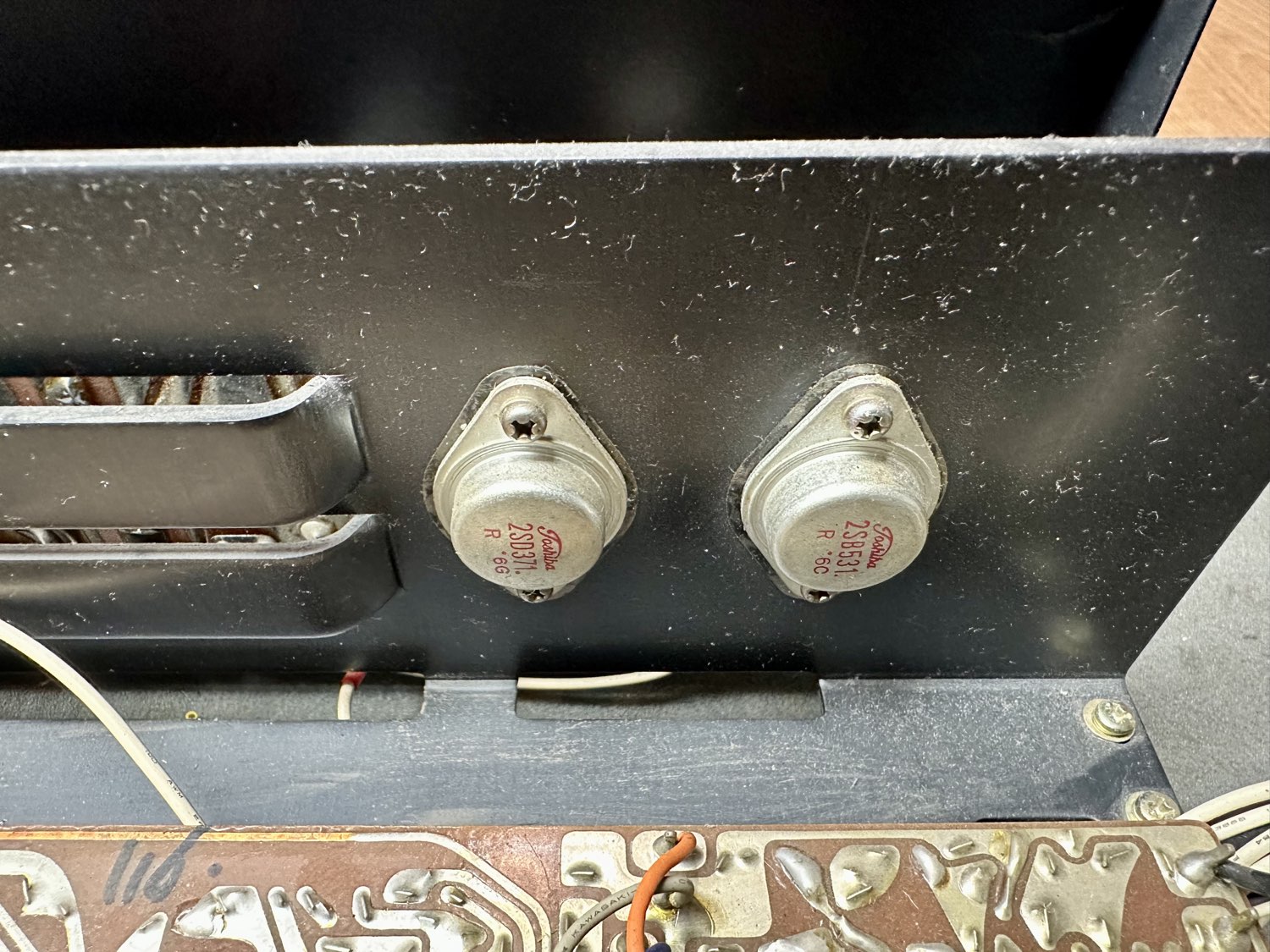

Versterker uit elkaar gehaald. Hiervoor moet je de eindtransistoren van de koelplaat schroeven. Deze nummeren om ervoor te zorgen dat ze op de juiste plaats weer terug komen.
Eindversterker transistoren Q201 en Q202 = 2SA763WL uitgeslodeerd en nagemeten. De Hfe ligt uit elkaar en één van de vier is zelfs defect.

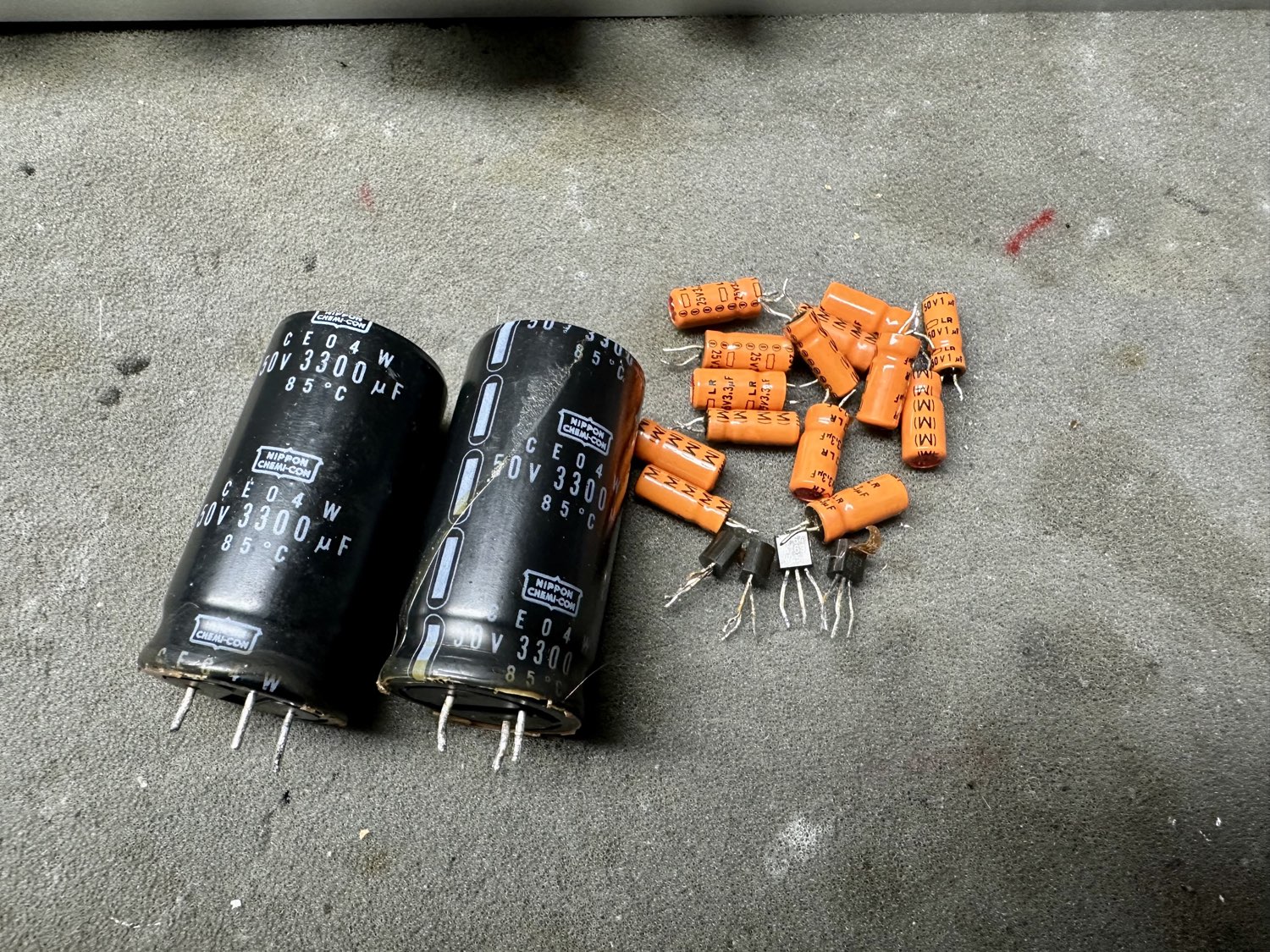

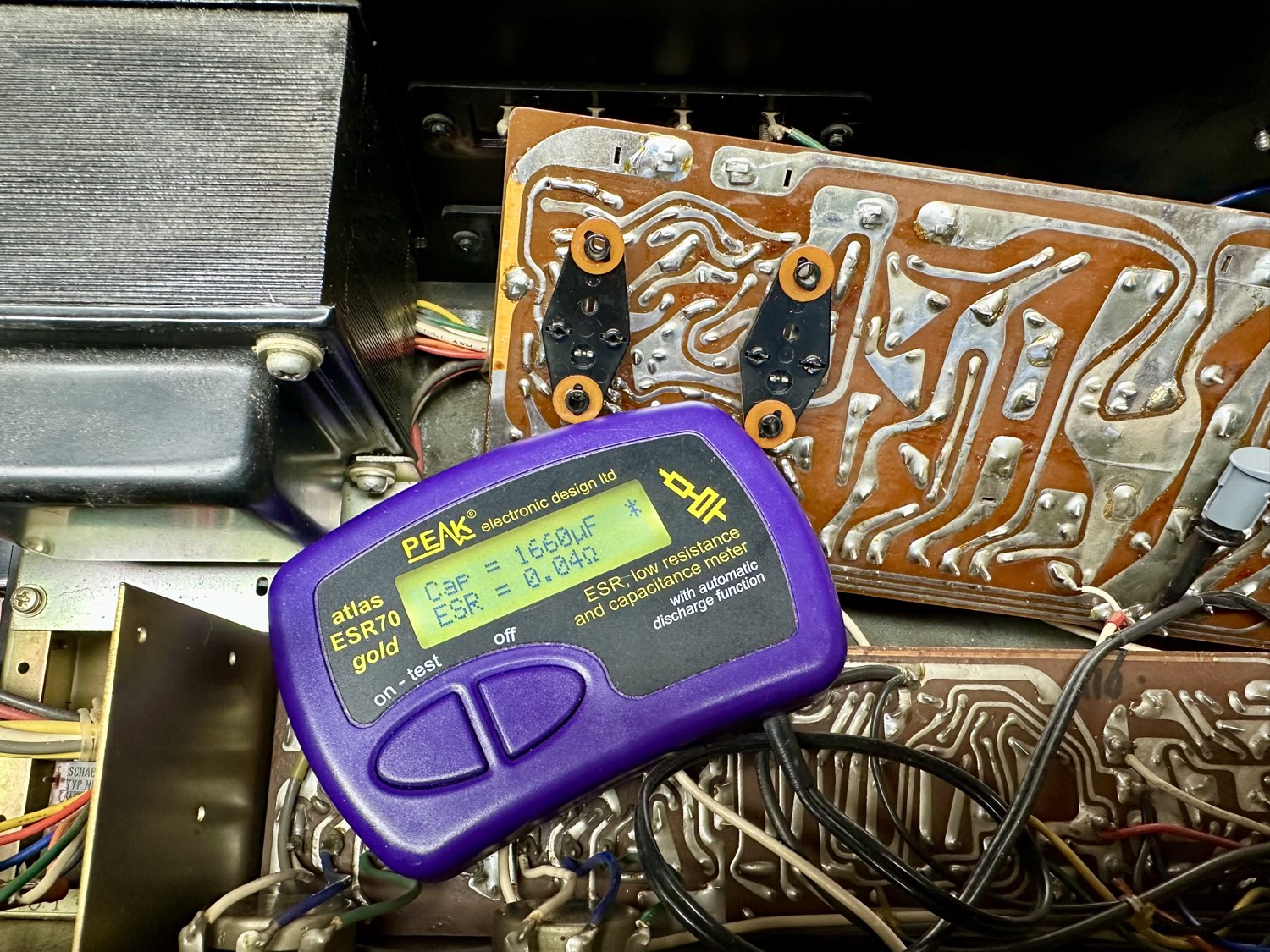

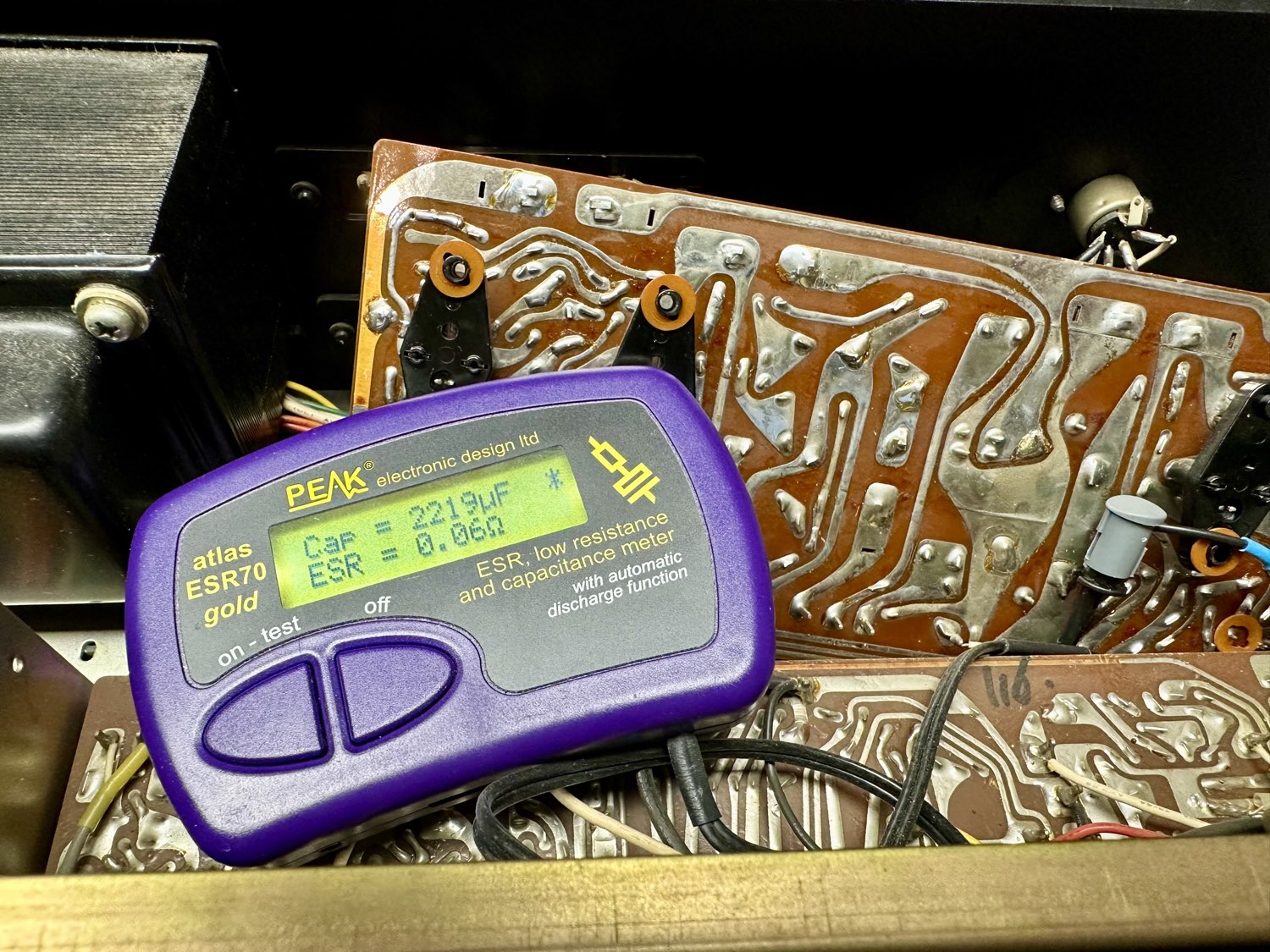

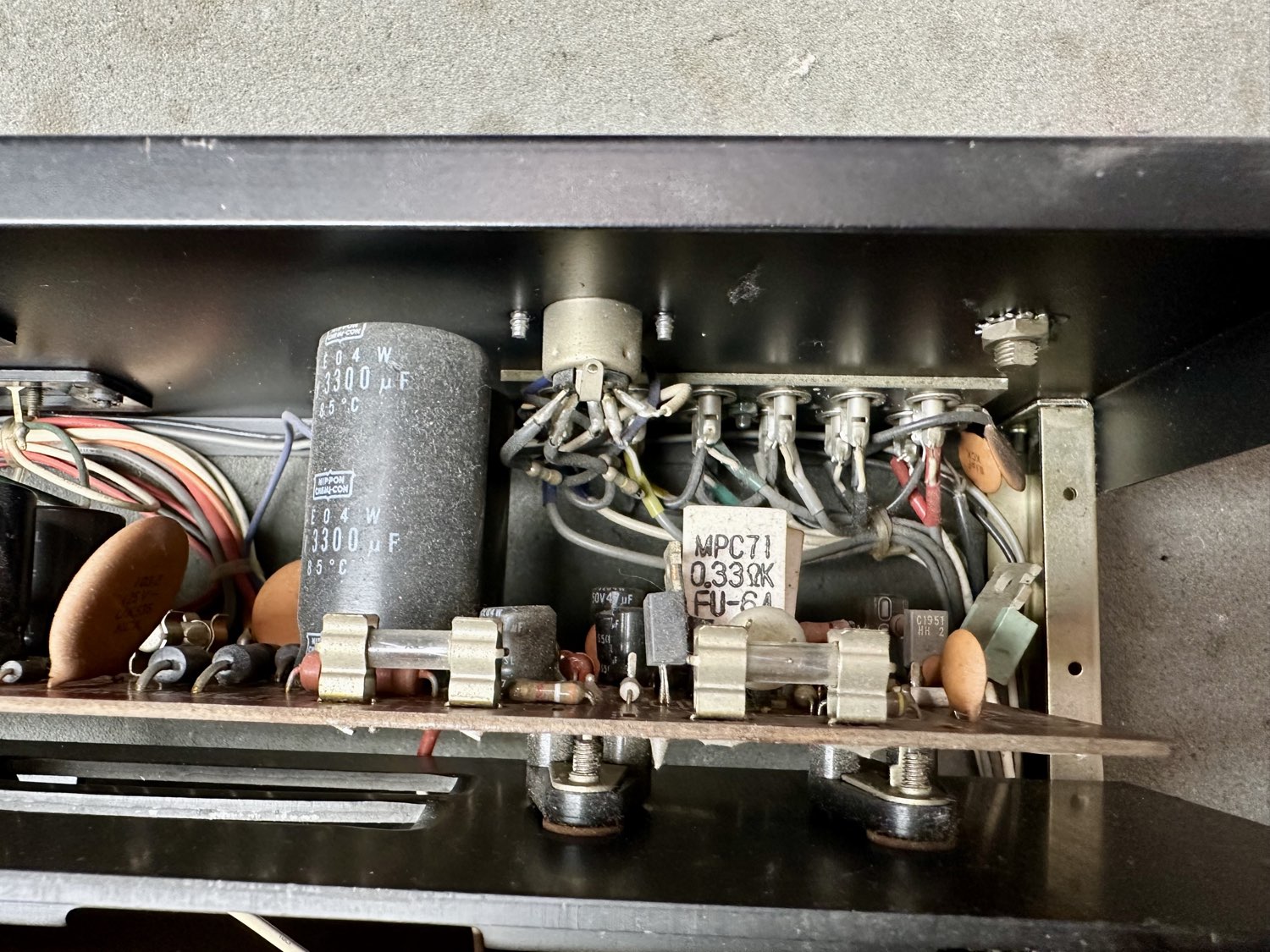

Voedingselco's van 3300uF meten zeer slecht.
De koppelcondensatoren doorgemeten. Grote verschillen in interne weerstand.

Luxman Q201, Q202 vervangen door KSA992 transistoren

Luxman L-30 versterker koppelcondensatoren

Reparatie:

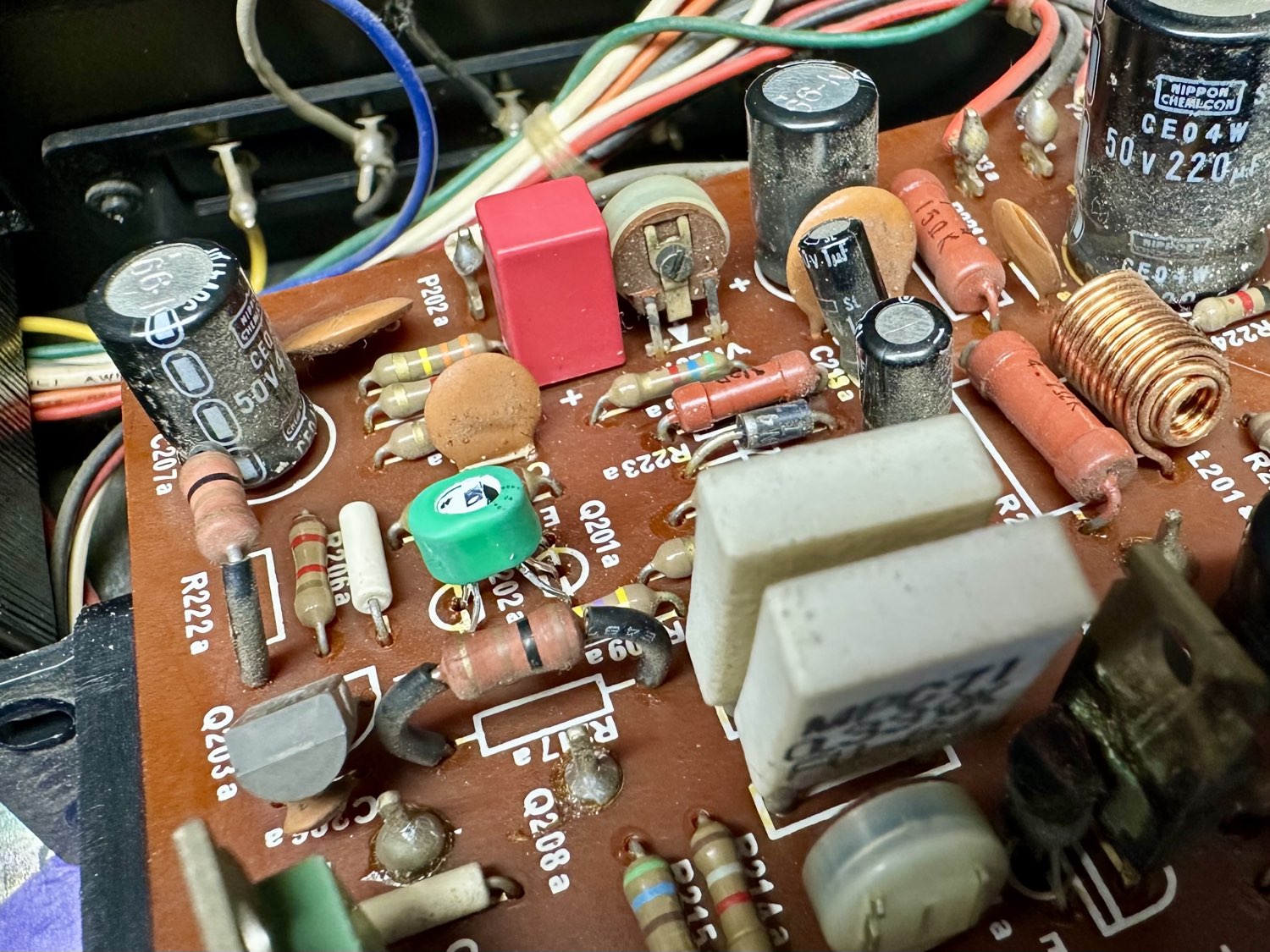

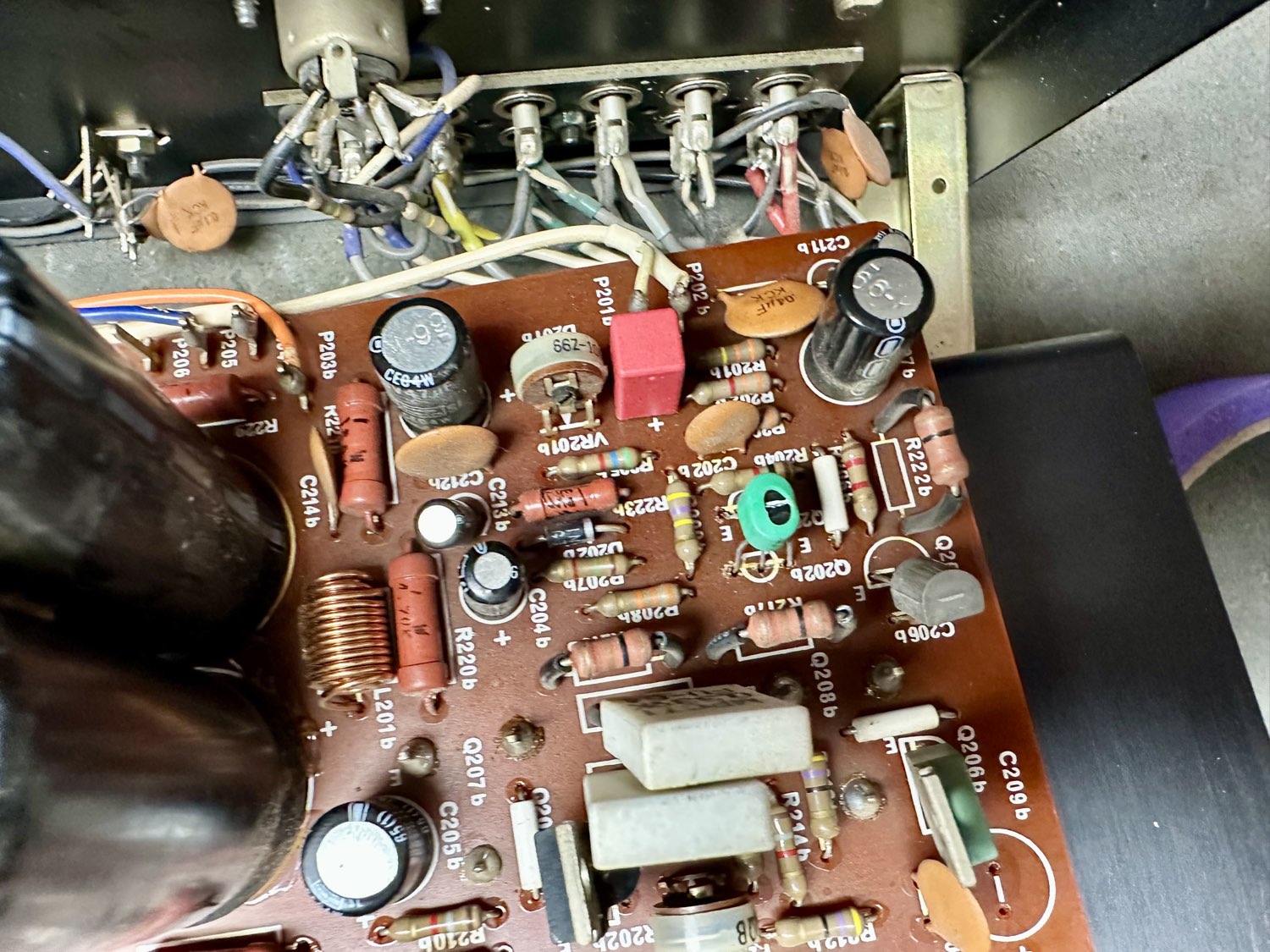

Eindversterker transistoren Q201 en Q202 = 2SA763WL vervangen door KSA992 gematchte types. Zie foto met groen krimpkous eromheen.

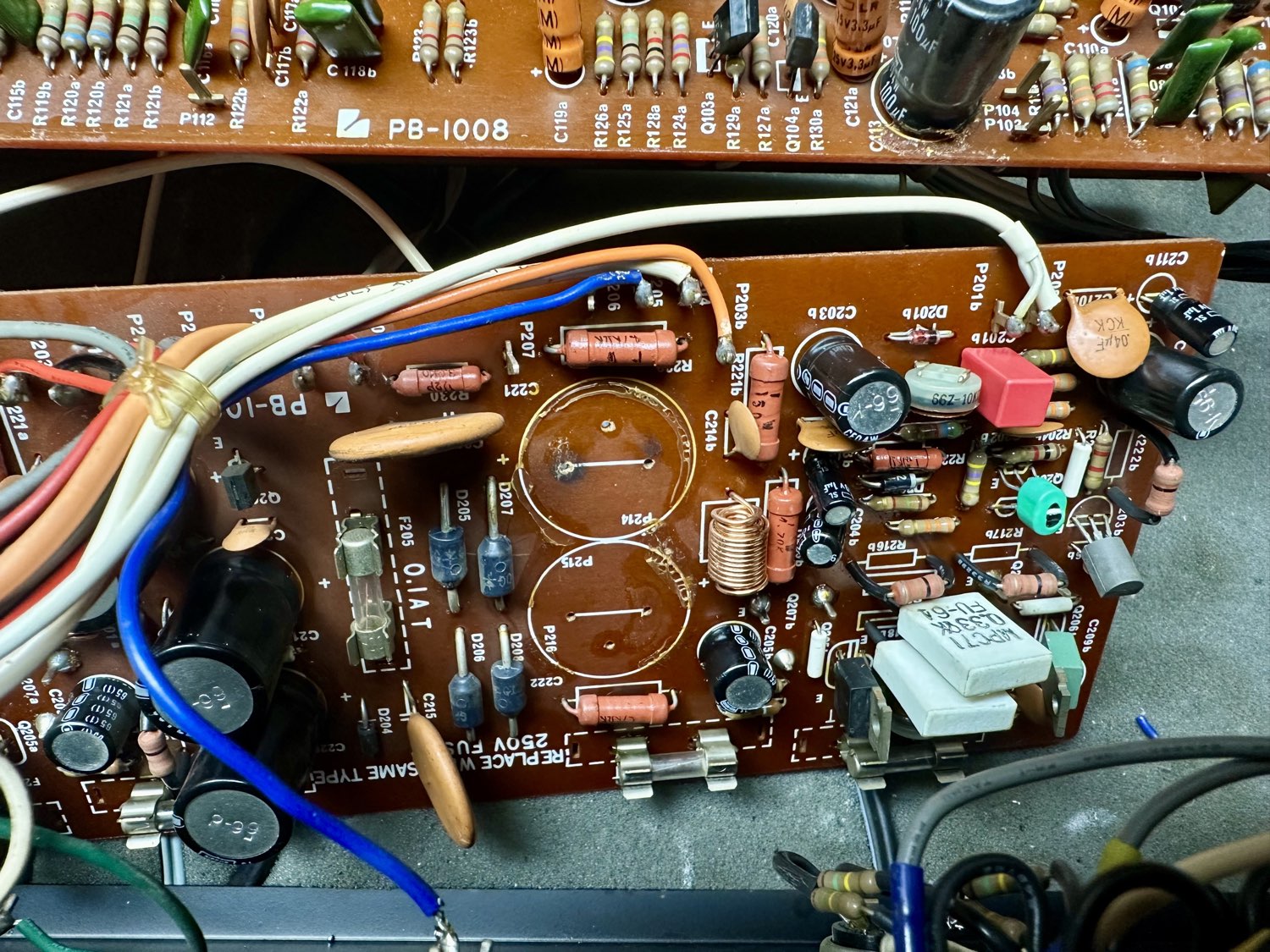

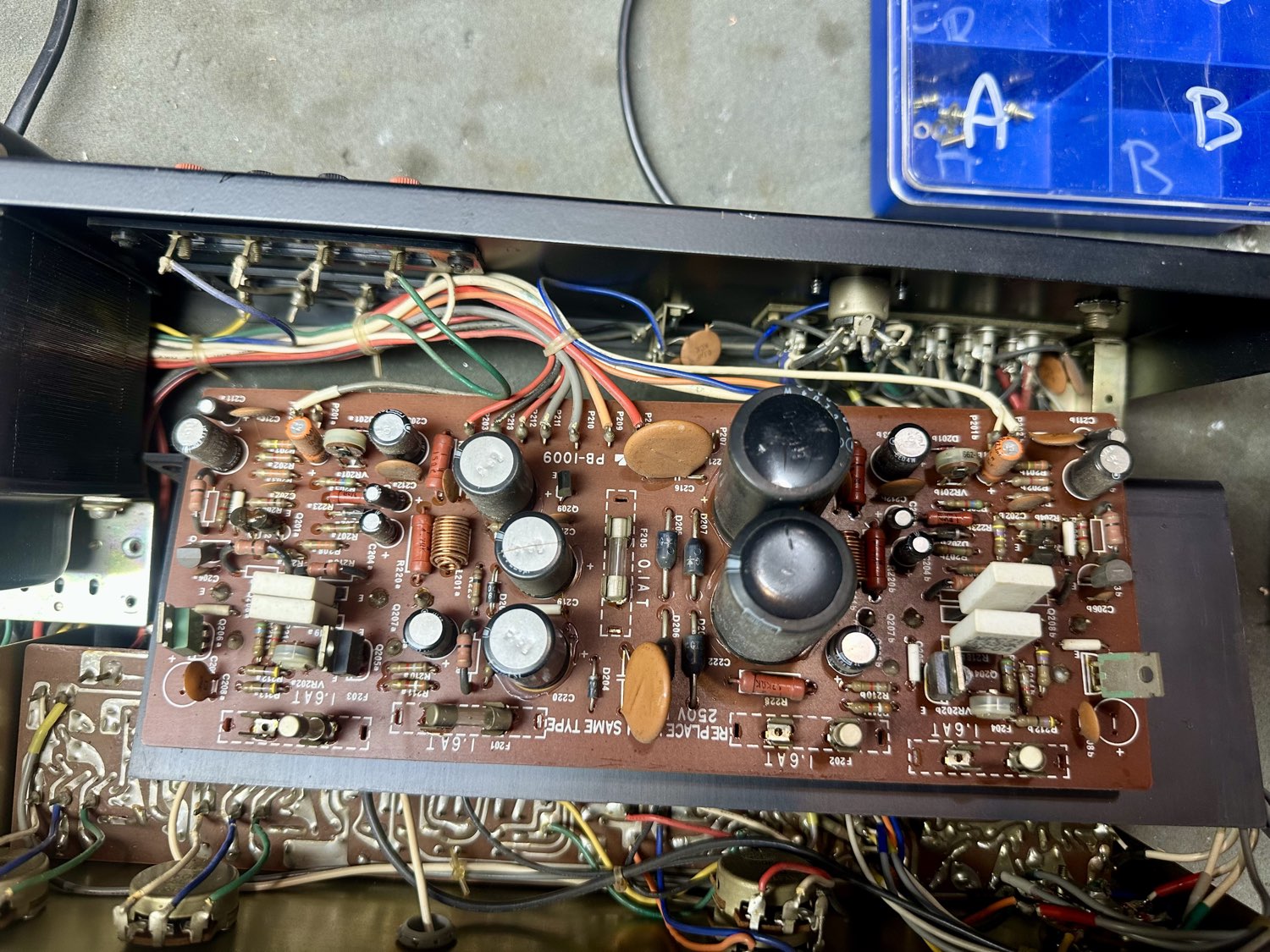

De twee 3300uF voedingselco's vervangen door Nichicon 4700uF/63V types.
Alle koppelcondensatoren vervangen door Wima.

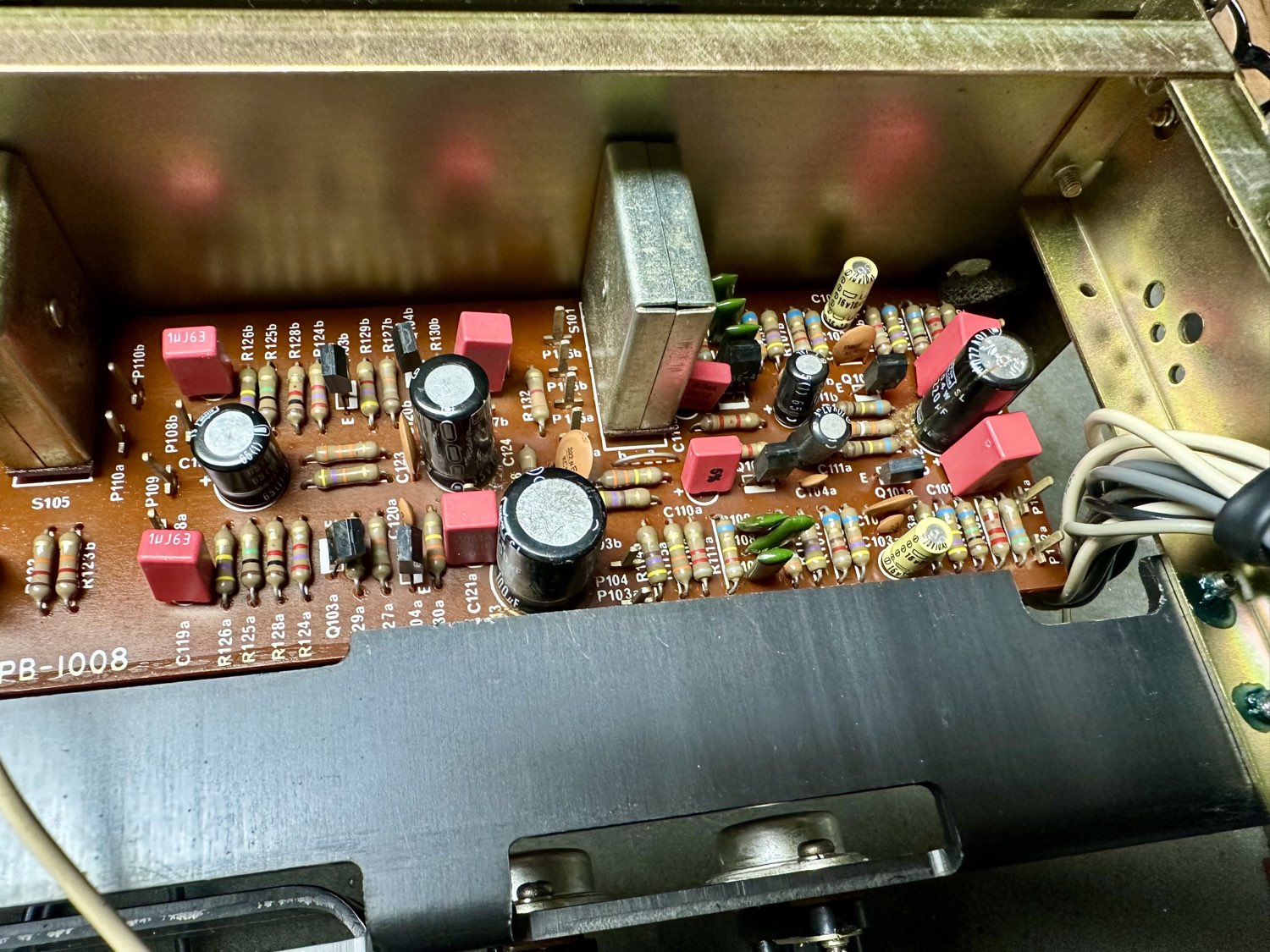

Phono transistoren hebben geoxideerde poten. Q101 = 2SA836E vervangen door 2SA1015 en Q102 = 2SC1345E vervangen door 2SC1815. Alles gematched!
Versterker gereinigd zowel binnen als buitenkant.
Potmeters en schakelaars gereinigd met Deoxit.

Eindoordeel:

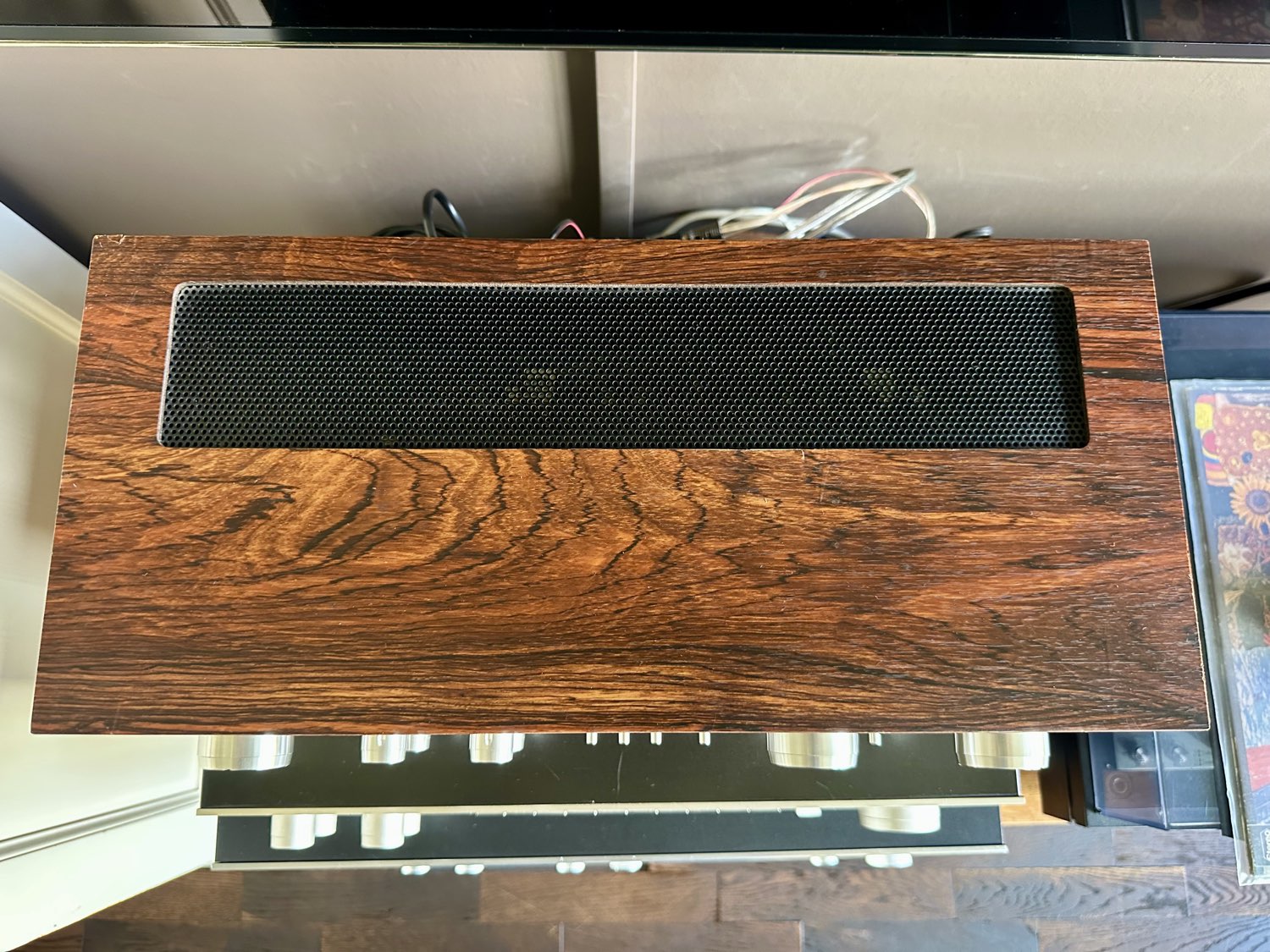

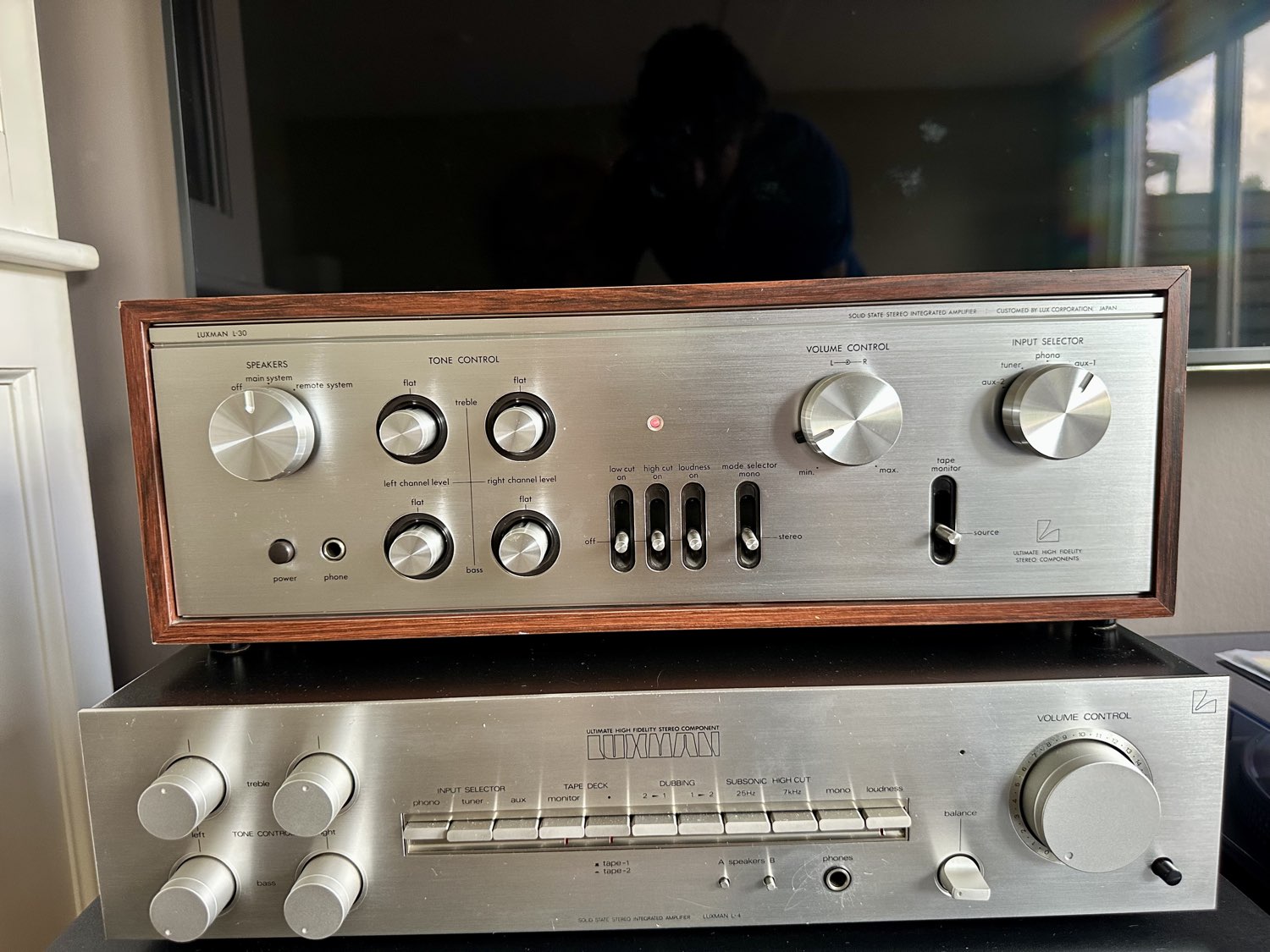

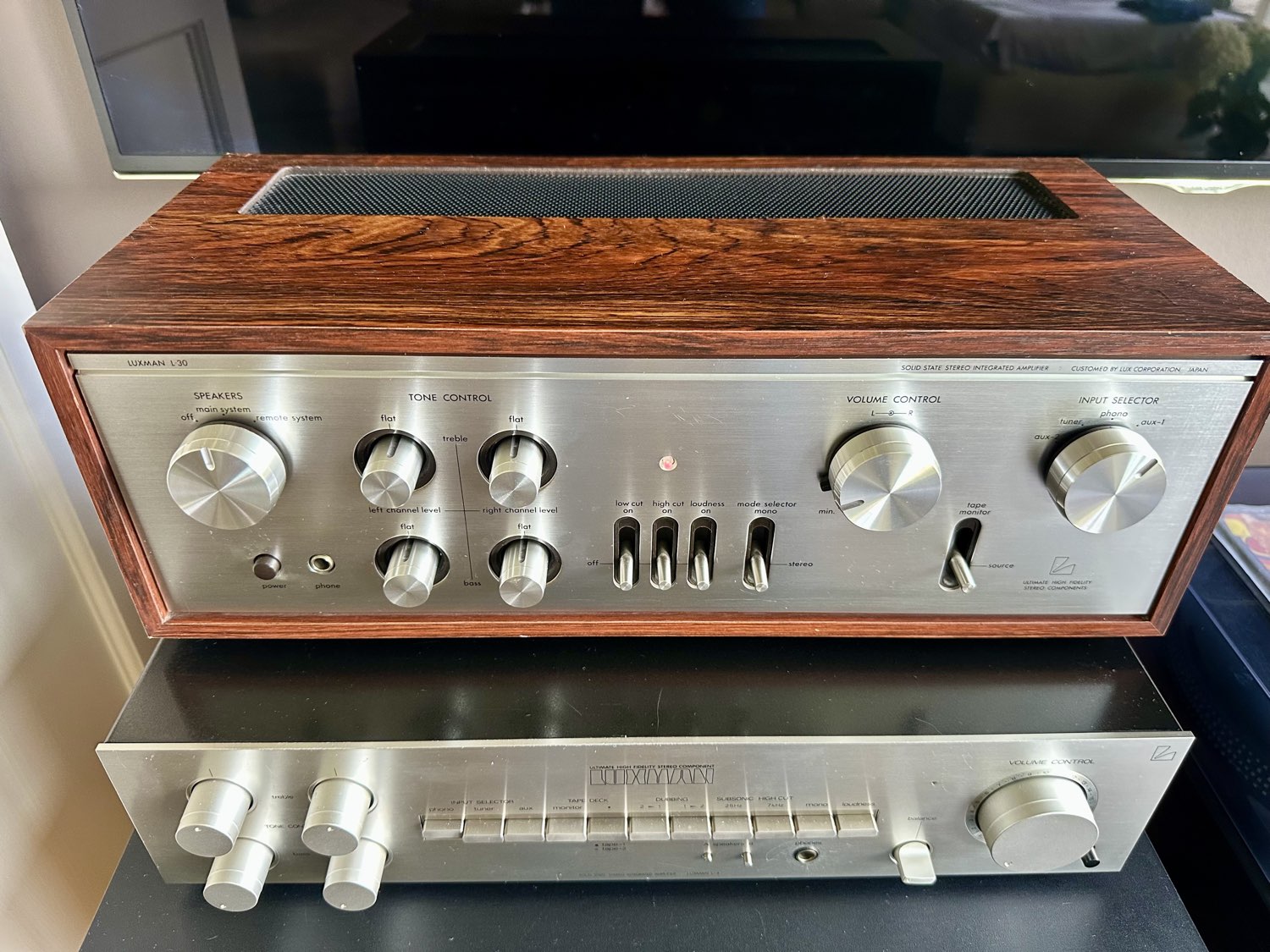

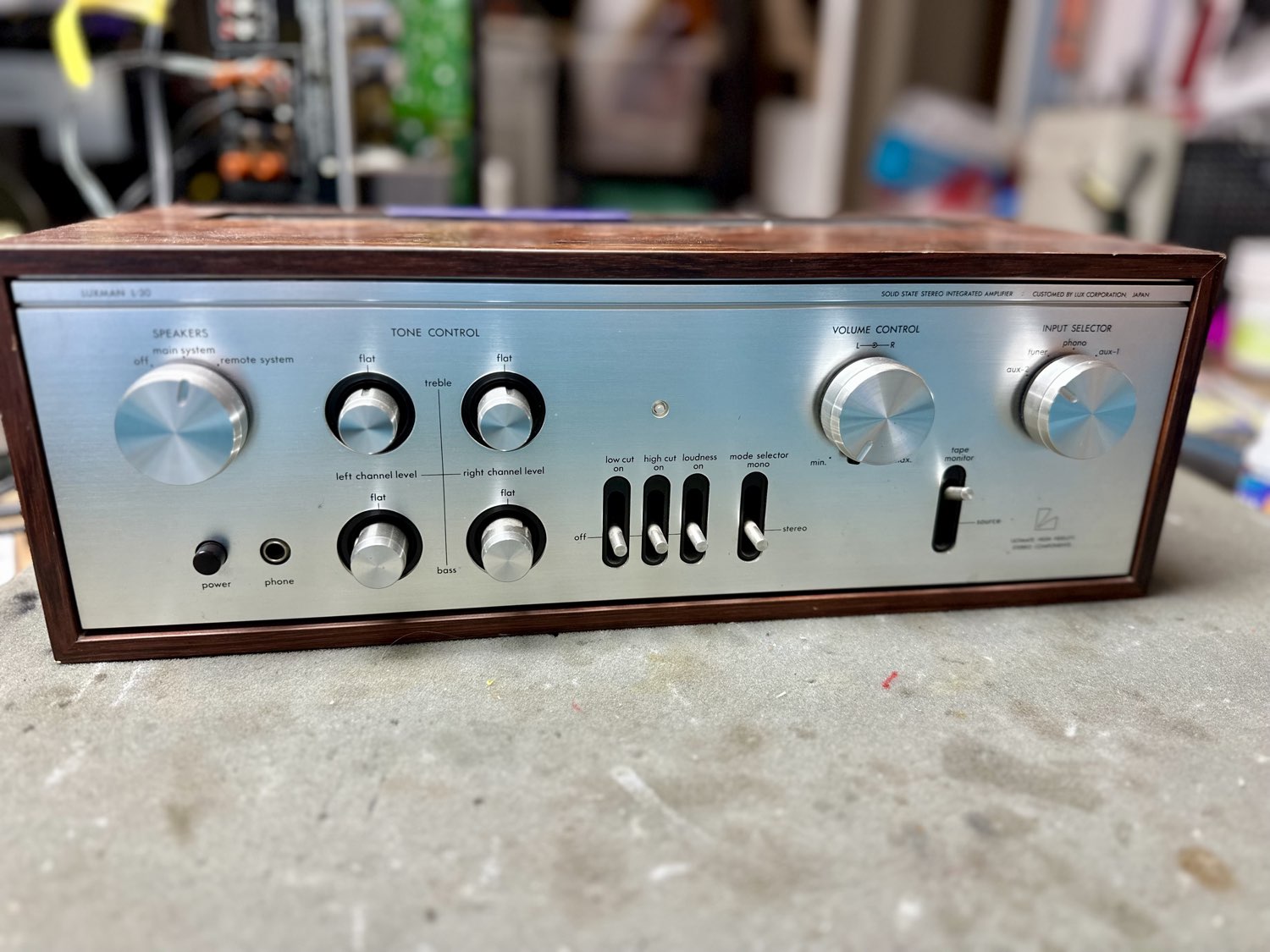

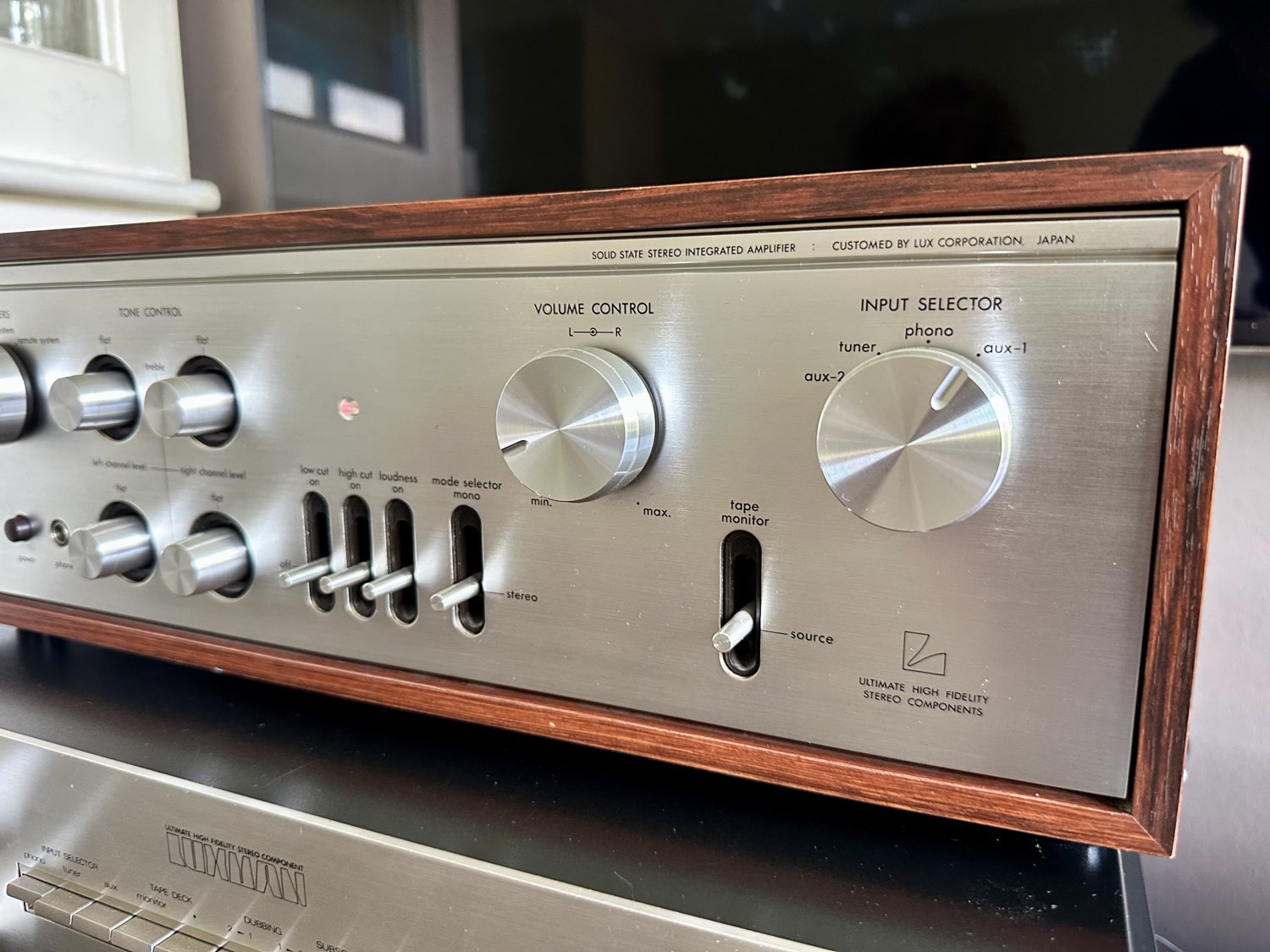

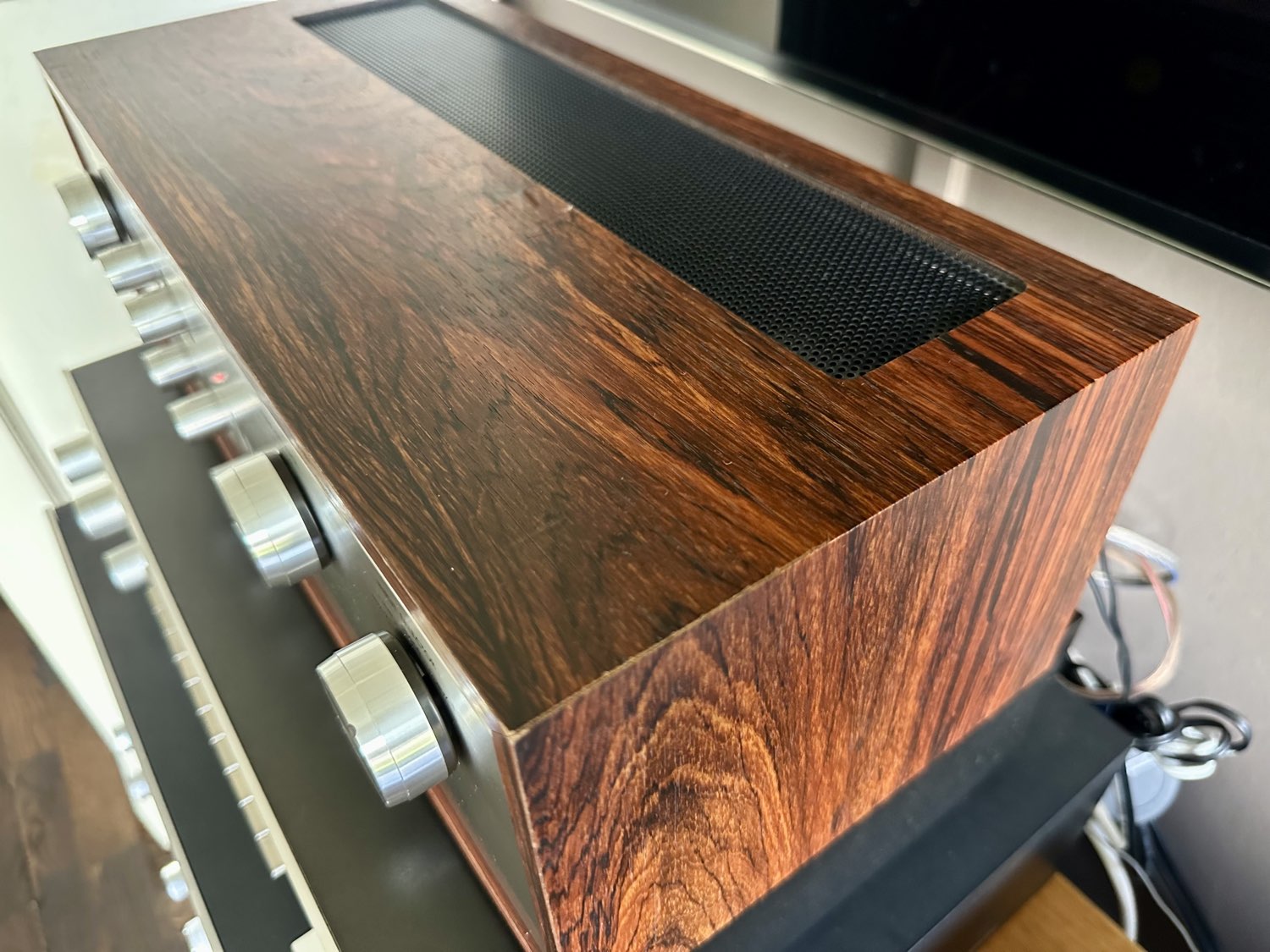

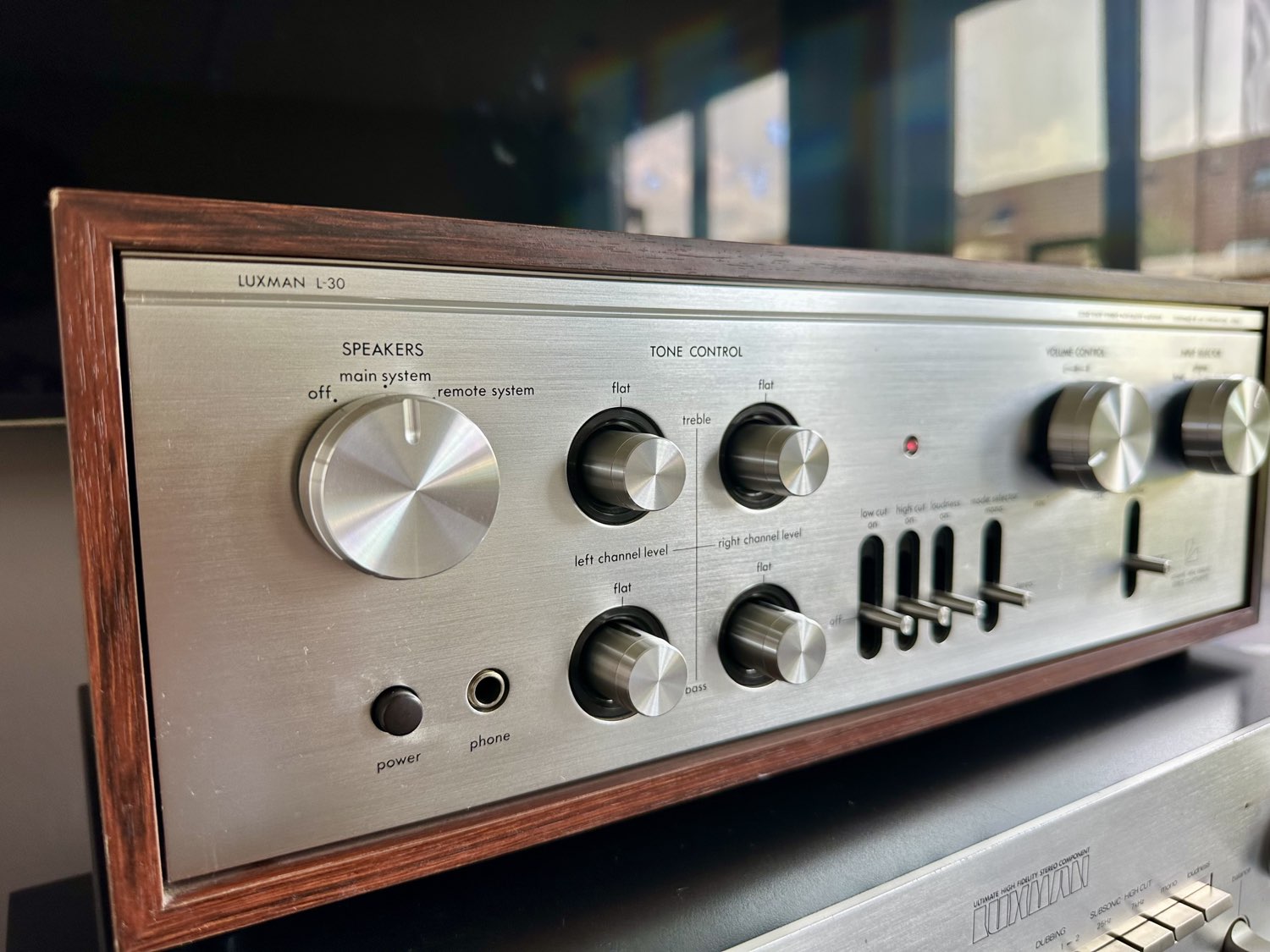

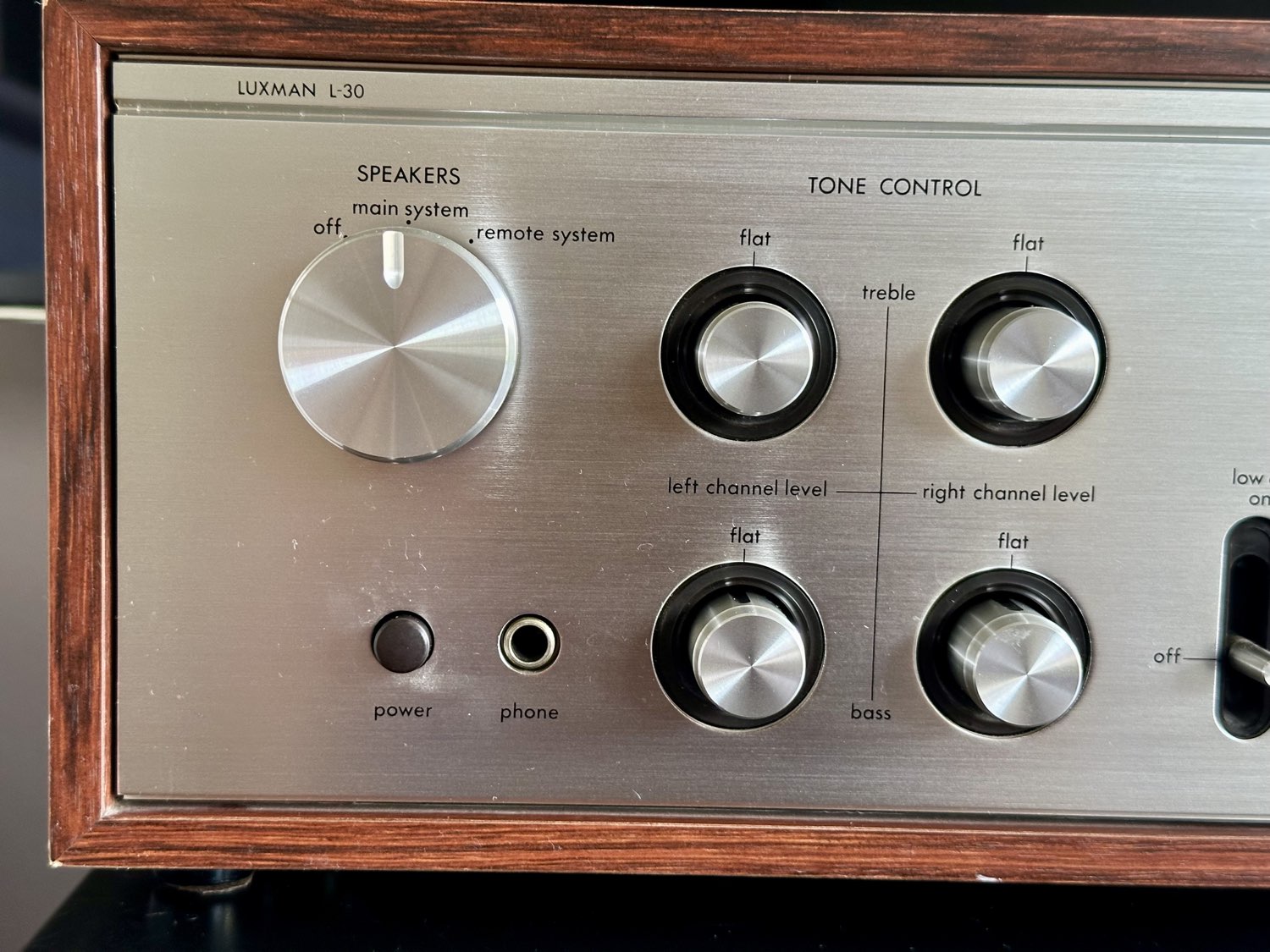

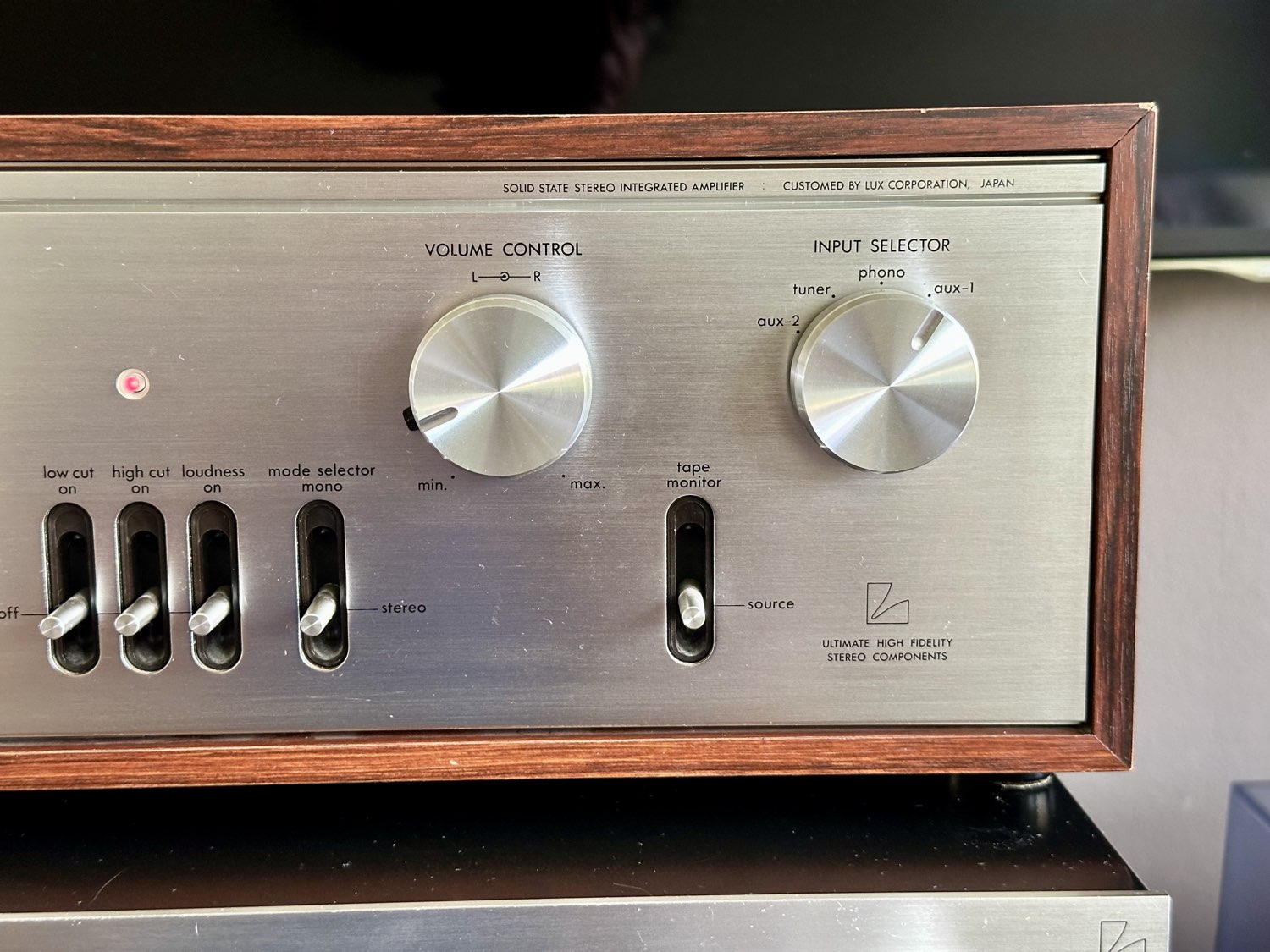

Daar staat hij te glimmen, de Luxman L-30 versterker. Met zijn warme houtfineer behuizing, strakke en overzichtelijke front, zijn super degene schakelaars en potmeters. De behuizing oogt wat vreemd doordat hij erg ondiep is. De maatvoering 440 x 160 x 225 mm is alles behalve de standaard van dat moment. In deze kleine behuizing is toch echt een volwaardige versterker geplaatst. Met zo'n 40 watt per kanaal heeft hij meer dan voldoende vermogen.

Hoe klinkt deze L-30 versterker?

Na de reparatie van de diverse transistoren, iets grotere buffer elco's en de grote hoeveelheid Wima koppelcondensatoren was ik heel benieuwd naar zijn kwaliteiten. Dit keer kon ik hem vergelijken met zijn broer de L-4 en mijn Technics SA-5460 receiver. Alle drie min of meer het zelfde onderhoud gehad. Alle drie hele mooie versterkers. Zouden ze ook het zelfde klinken?

Het is zondag in de namiddag. Een mooi glas rode wijn, wat blokjes kaas. Alle ingrediënten om even lekker naar muziek te luisteren. Na het aansluiten van mijn AudioCast M5 streamer, de Onkyo platenspeler en de twee Driade speakers kon het luisteren beginnen. Een diversiteit aan muziek van zowel oud als nieuw wordt beluisterd. Alles wordt door deze L-30 heerlijk weergegeven. Warm maar toch ook gedetailleerd. Op naar de Luxman L-4. Zelfde muziek en na zo'n 15 seconden hoor ik vanuit de keuken roepen: "Hé, die klinkt lang niet zo mooi". Oei, dat is raar. Toen ik de L-4 enkele weken geleden, direct na de reparatie, heb beluisterd vond ik hem juist zo mooi klinken. Zo eerlijk, zo strak. Wat je erin stopt komt er versterkt ook weer uit. Dan maar door naar de Technics SU-5460. Weer de zelfde muziek en weer na zo'n 15 seconden de melding. "Deze klinkt beter maar niet zoals die eerste". De Technics heeft ook een warm geluid maar is niet zo mooi helder in het hoog.

Na deze korte luistersessie kan ik concluderen dat:

- De Luxman L-4 de meest eerlijke van het stel is.
- De Technics gooit daar wat jaren 70 warmte bij maar mist de details.
- De Luxman L-30 heeft en geeft veel warmte en rust. Zowel in het laag als het hoog.

Al met al is de L-30 een prachtige versterker om te zien en heerlijk om relaxed naar te luisteren.
