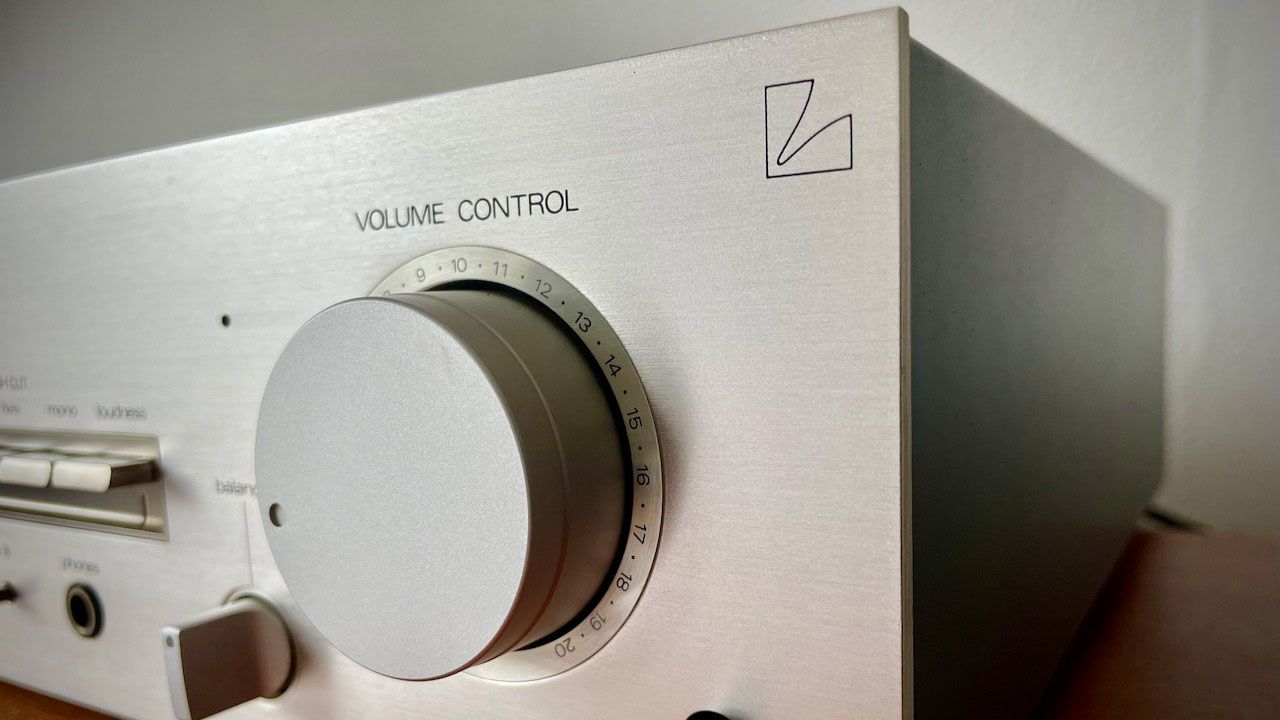

LUXMAN
L-4
![Luxman L-4 reparatie](/templates/yootheme/cache/37/Luxman_L4_Reparatie_recap_1-37541355.jpeg)
Klacht:
Doet niks meer. Geen ledje wat aan gaat, geen geluid, niks.

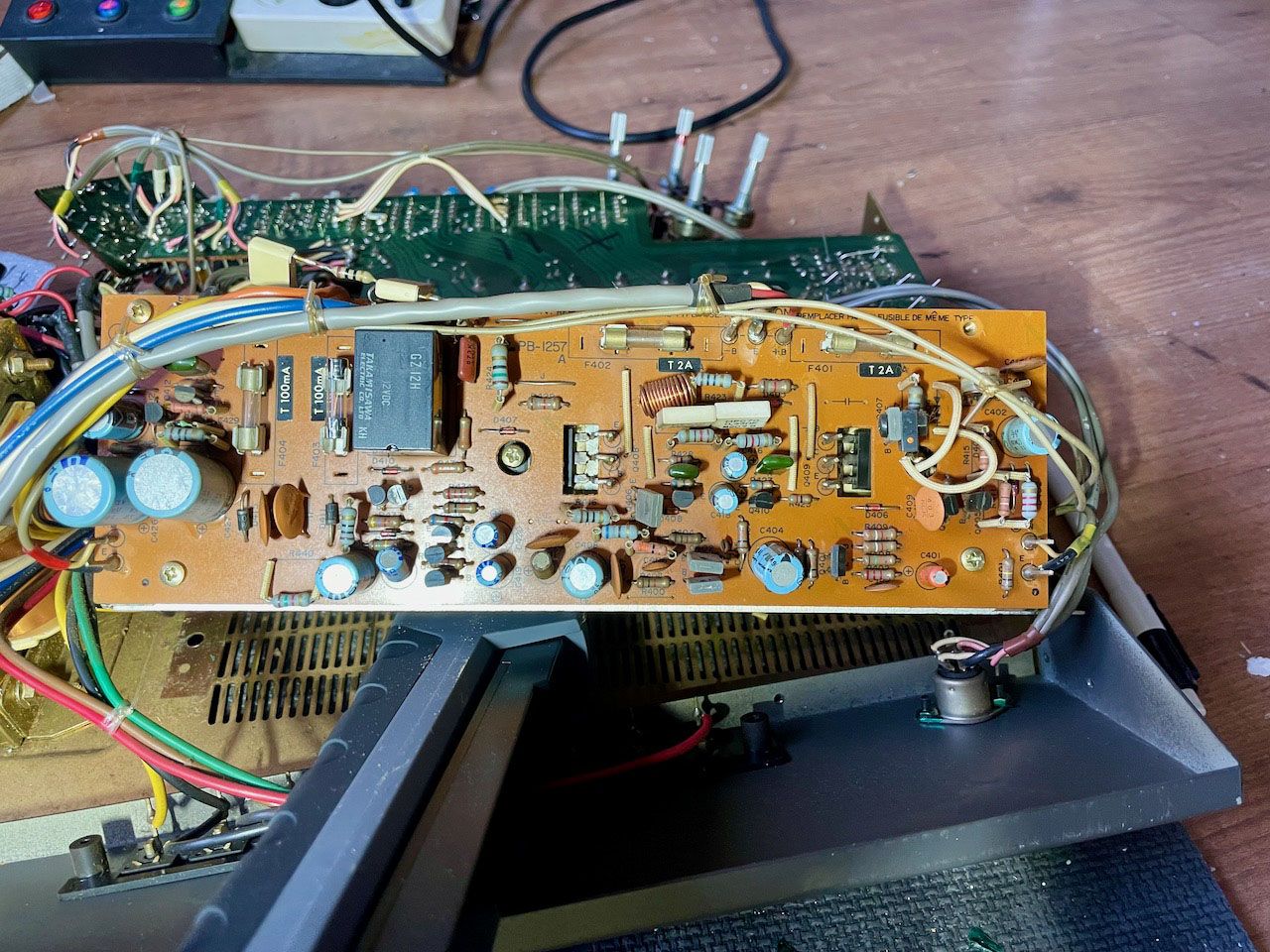

![Eindversterker print van Luxman L-4. Defecte condensatoren](/templates/yootheme/cache/d3/Luxman_L4_Reparatie_recap_14-d34a0c3c.jpeg)
Diagnose:
- Voeding lijkt goed te zijn.
- Transformator kan van 220V naar 240 volt worden omgezet.

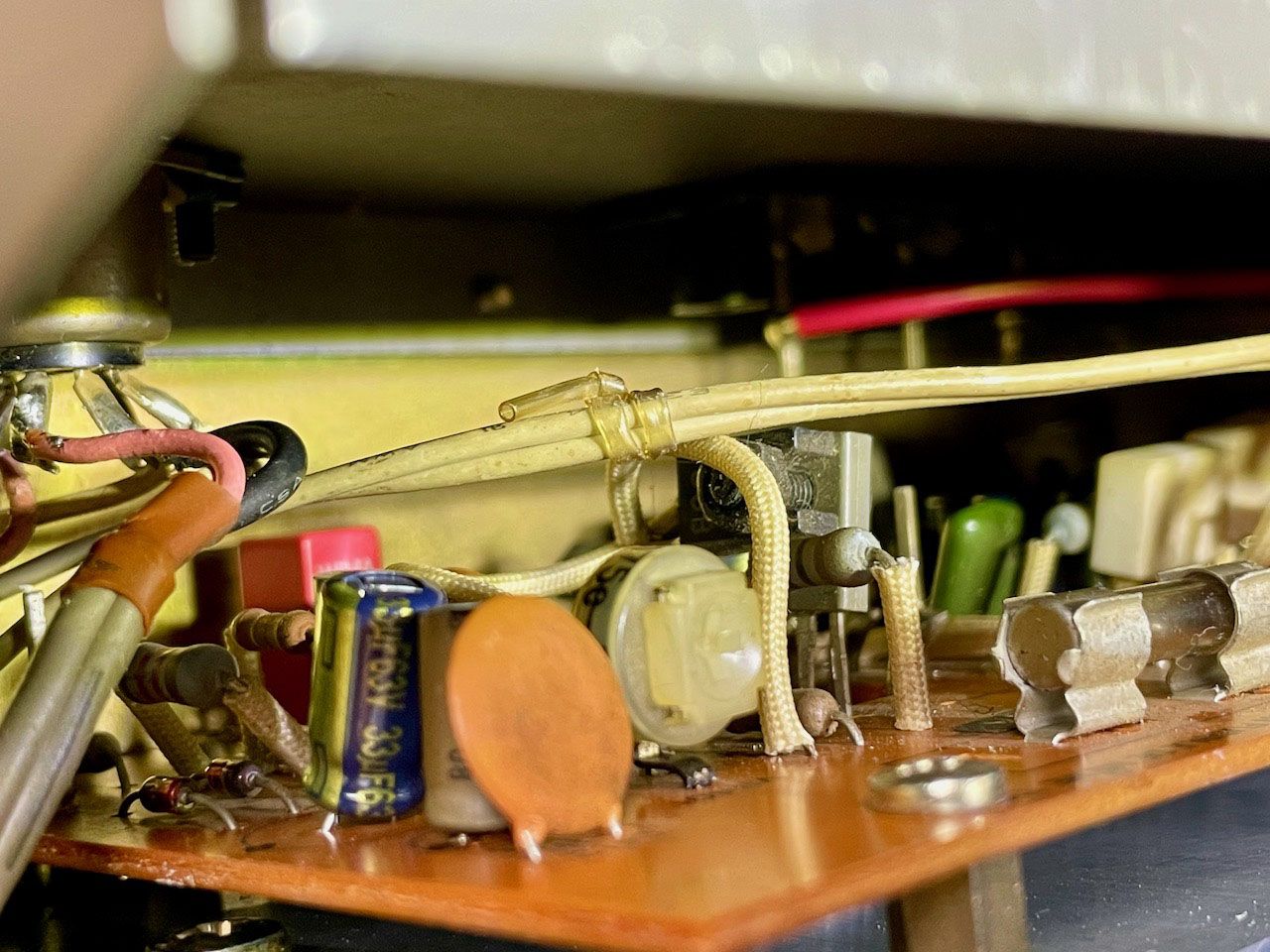

- Zekering van relais circuit is defect.
- Alle condensatoren ogen goed maar enkele meten zeer slecht.

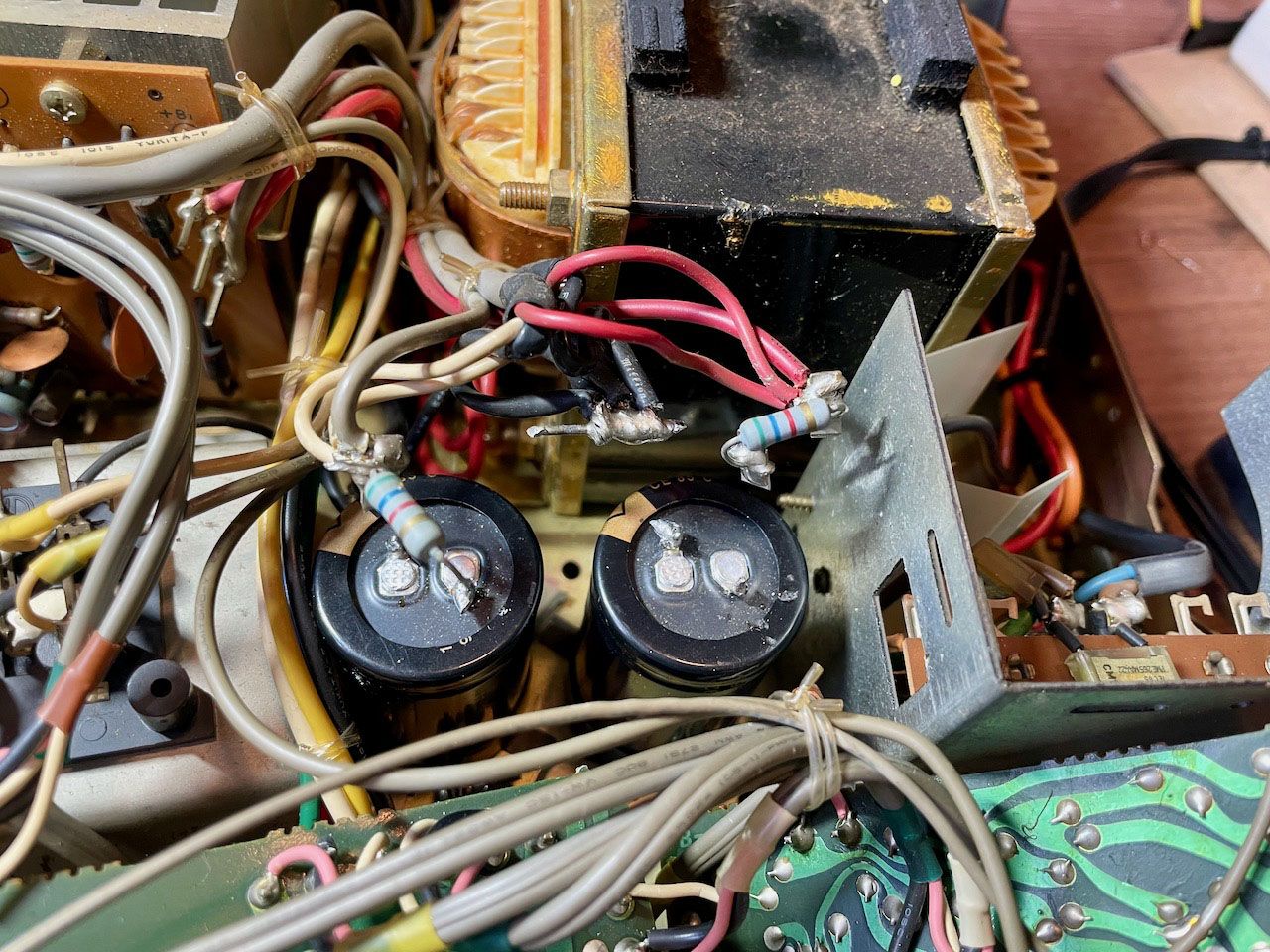

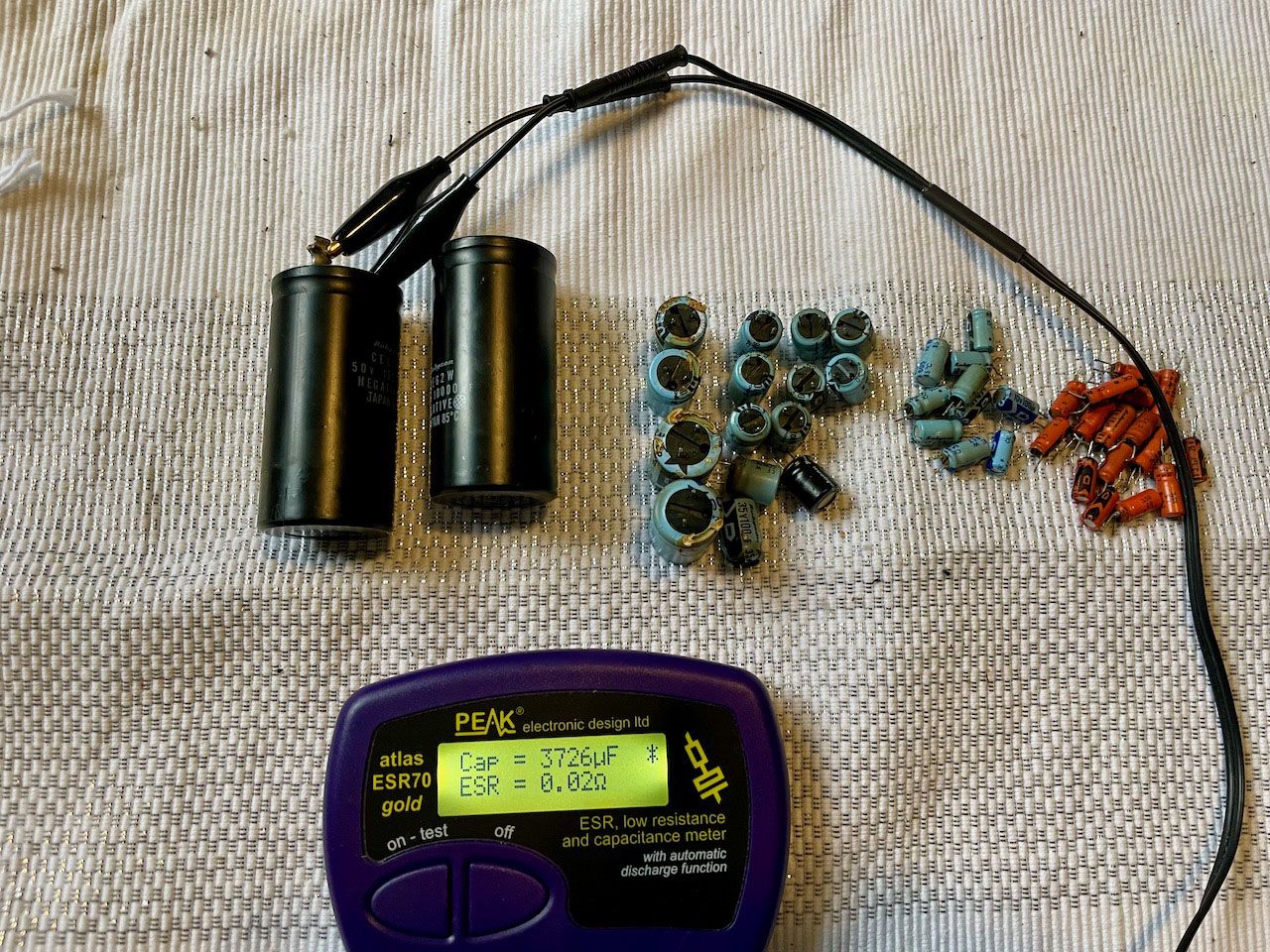

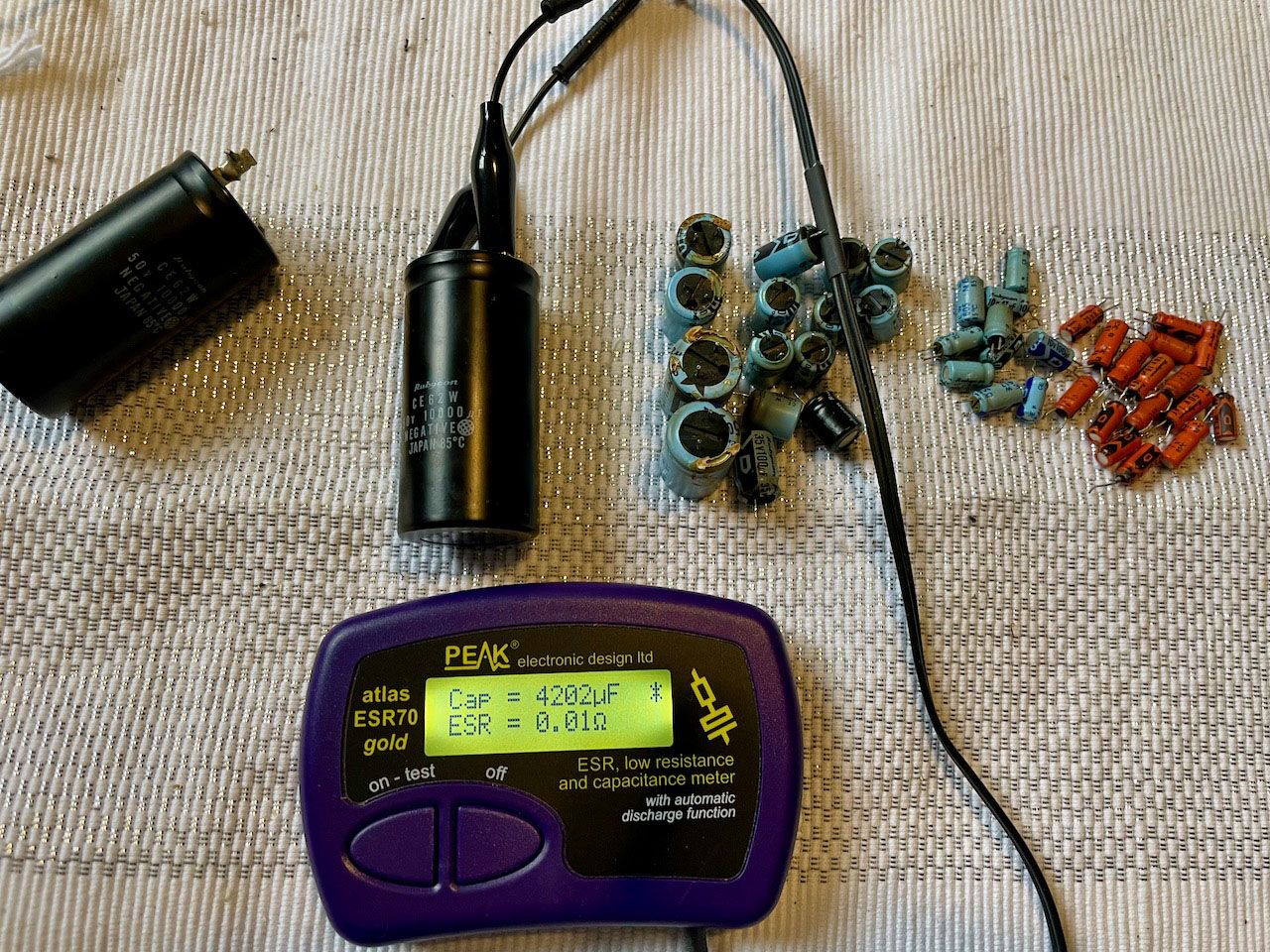

- De twee grote 10.000uF buffer Elco's meten net 4000uF.
- Potmeter voor de volume heeft enkele defecten. Tijdens het meten zie je de waardes soms eneorm fluctueren.

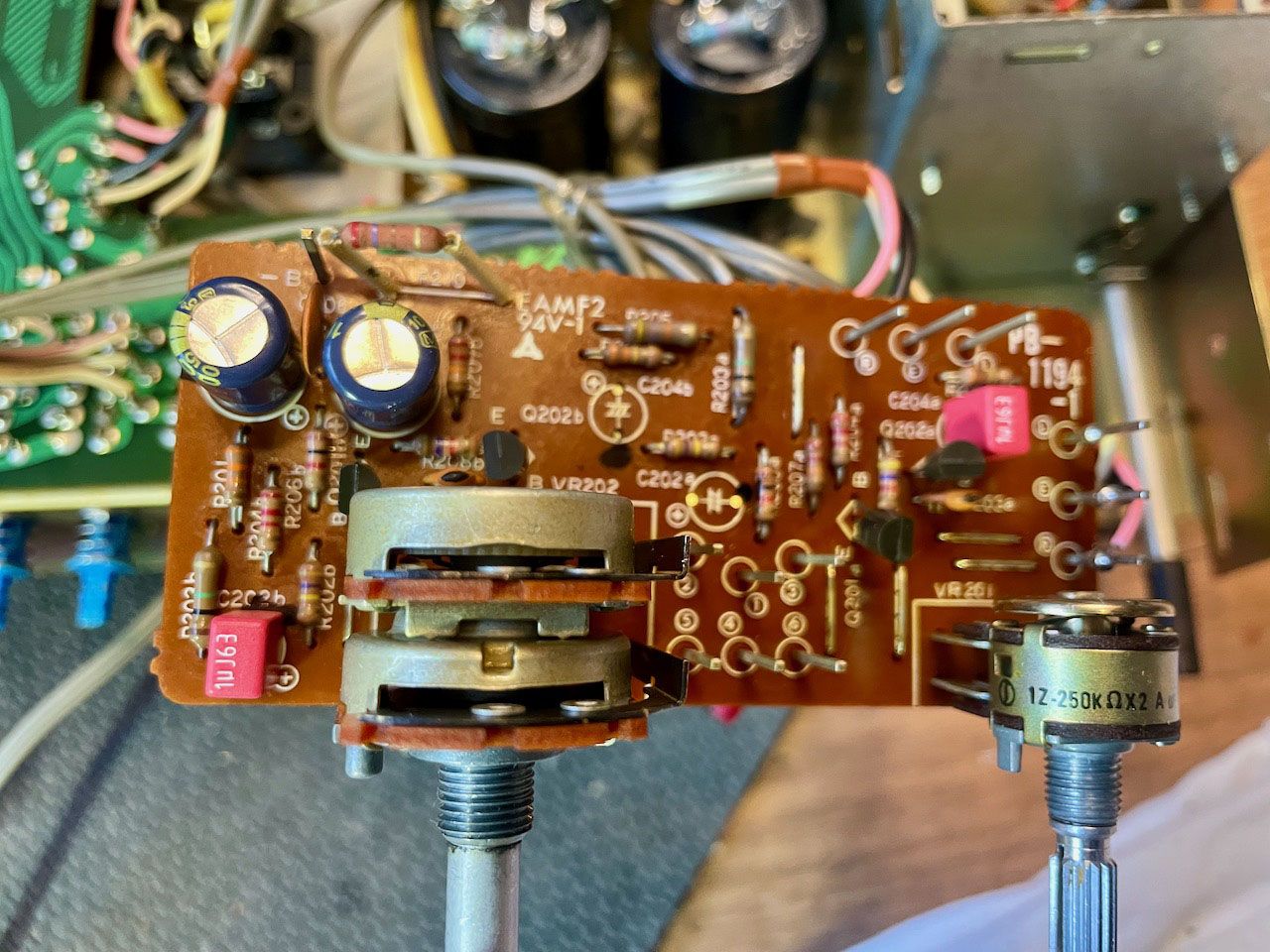

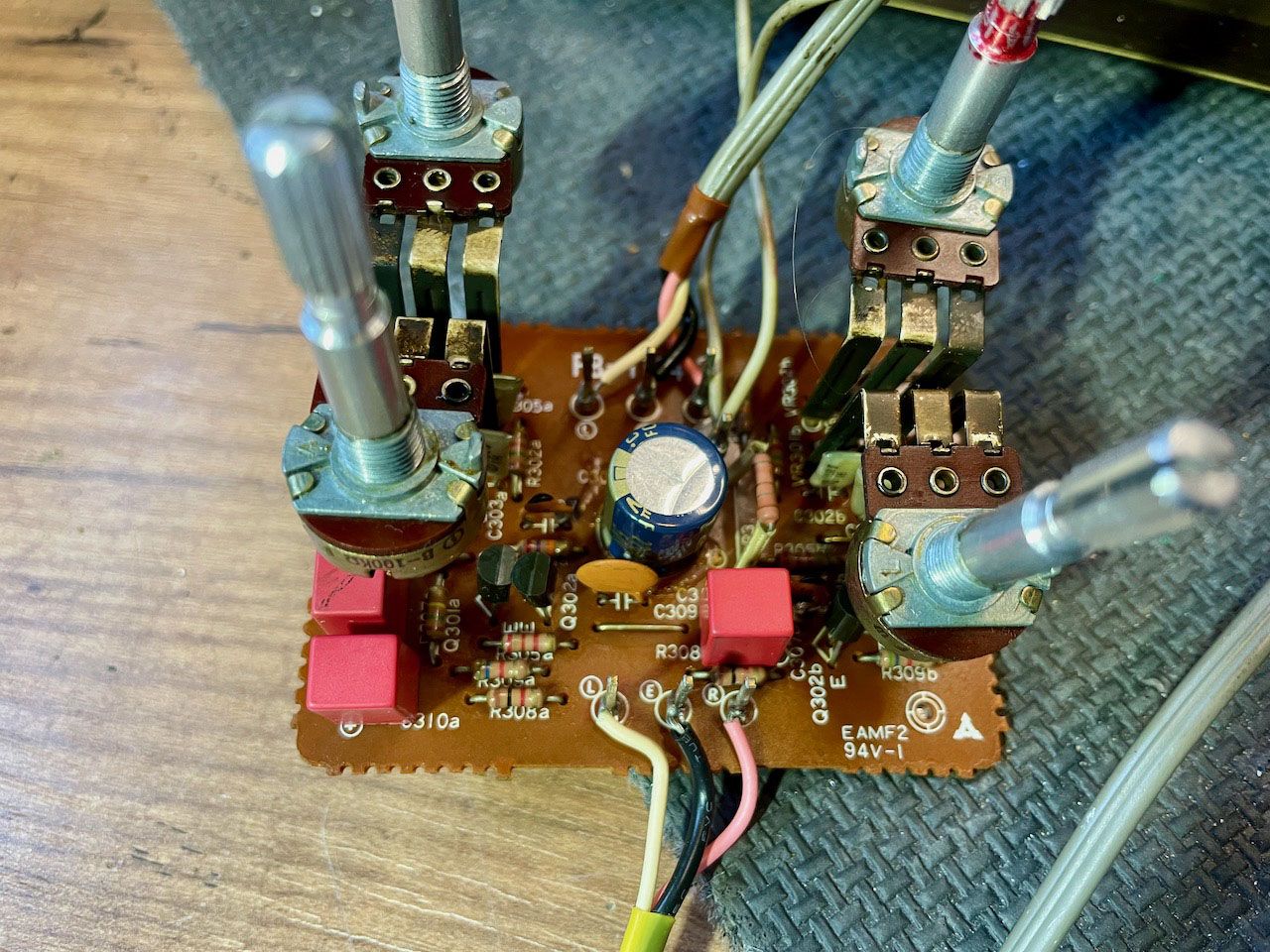

![Recap (condensatoren vervangen) van de bas en hoge tonen.](/templates/yootheme/cache/3d/Luxman_L4_Reparatie_recap_11-3de94d9c.jpeg)

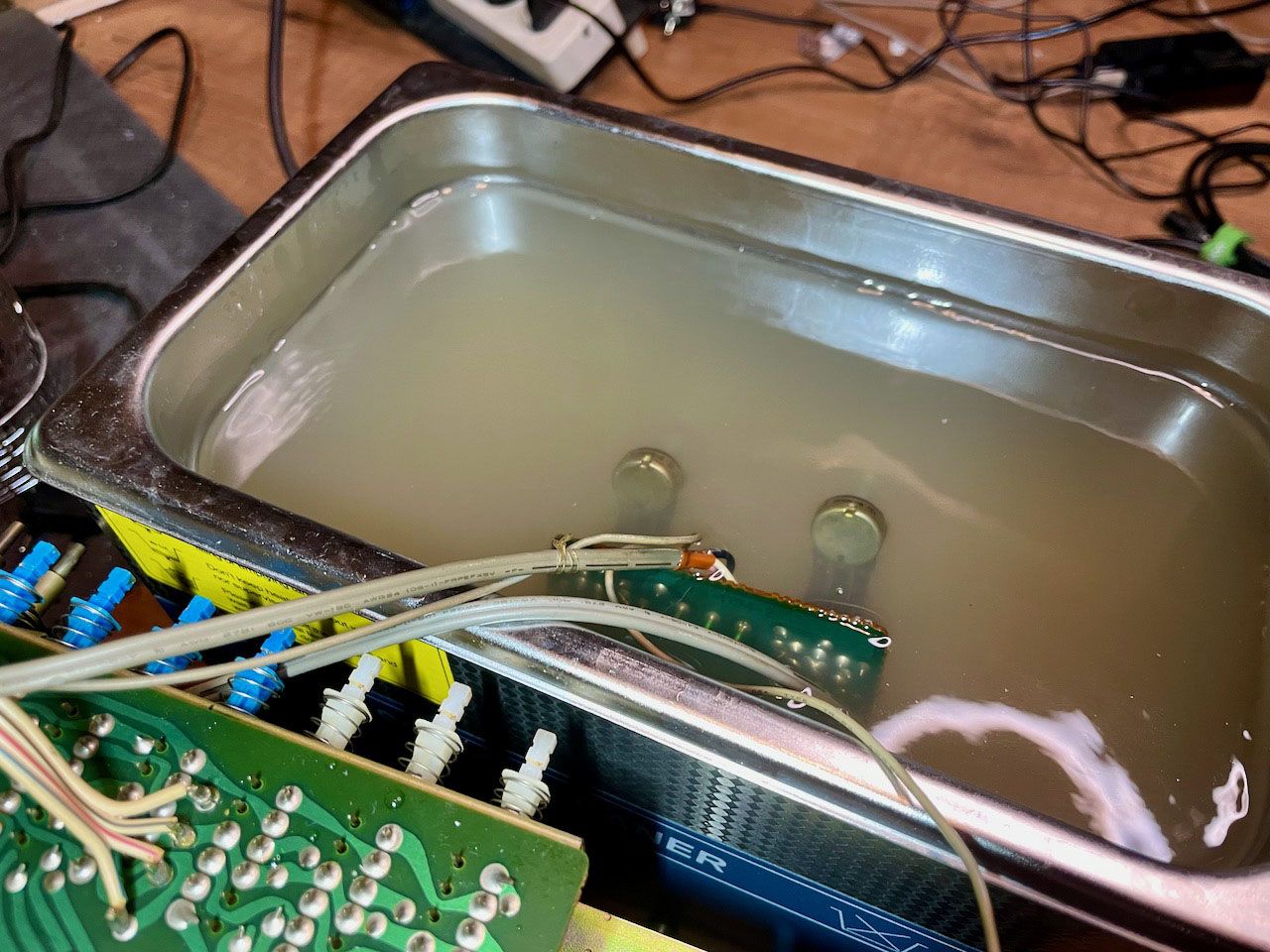

![Potmeters van de volume, balans en de bass/treble worden in het ultrasoonbad gereinigd.](/templates/yootheme/cache/e7/Luxman_L4_Reparatie_recap_13-e77865e3.jpeg)
Reparatie:

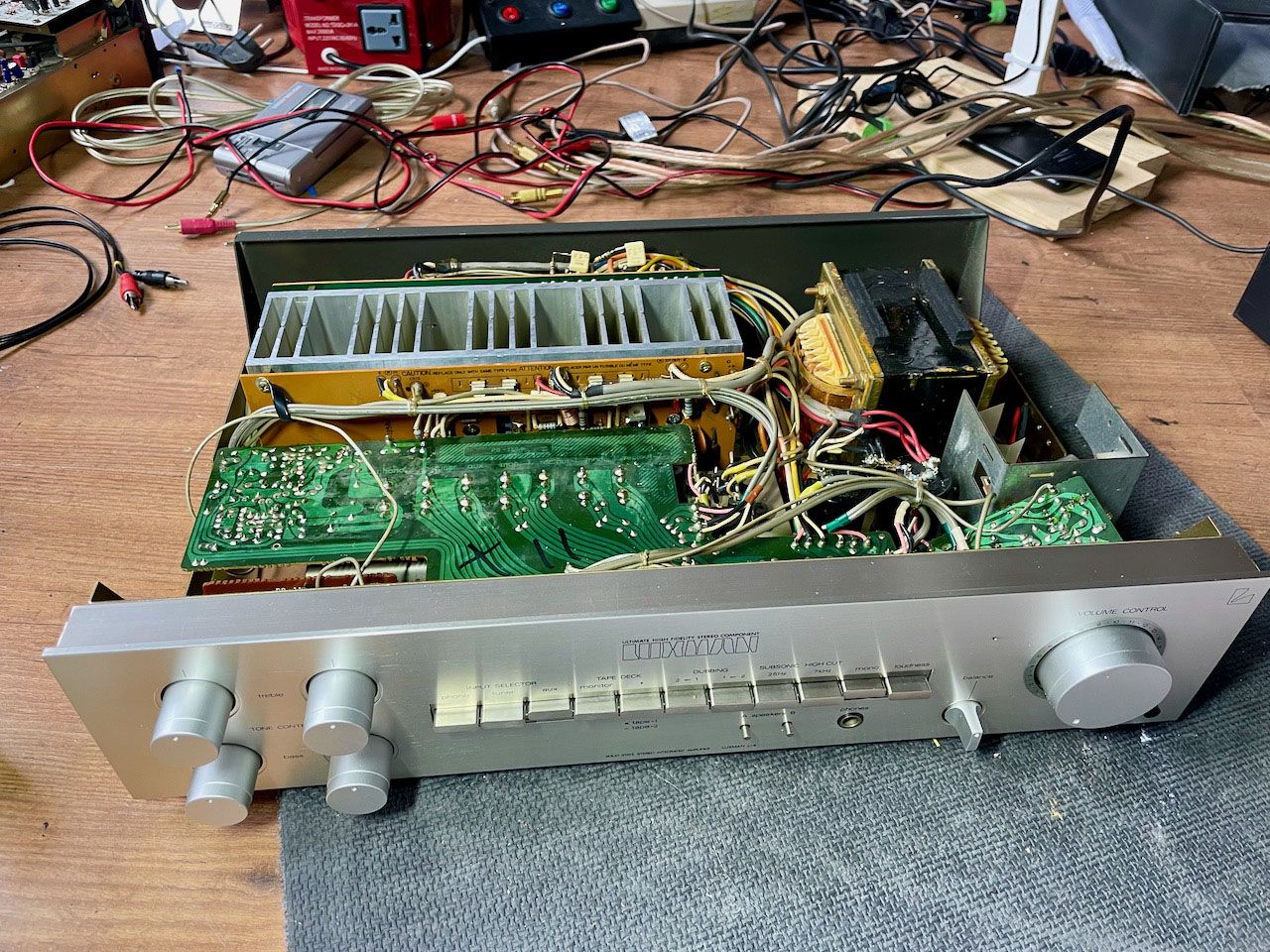

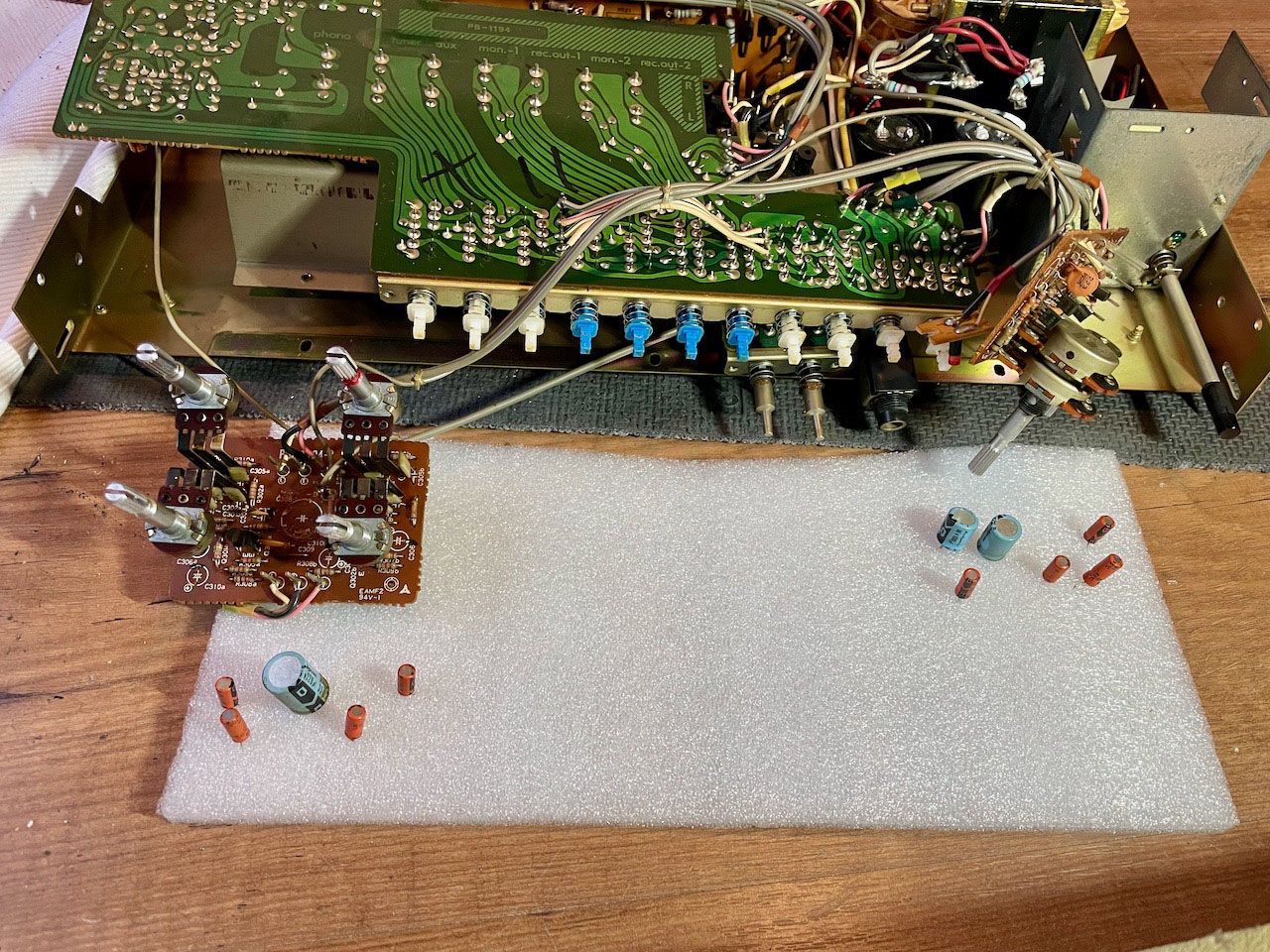

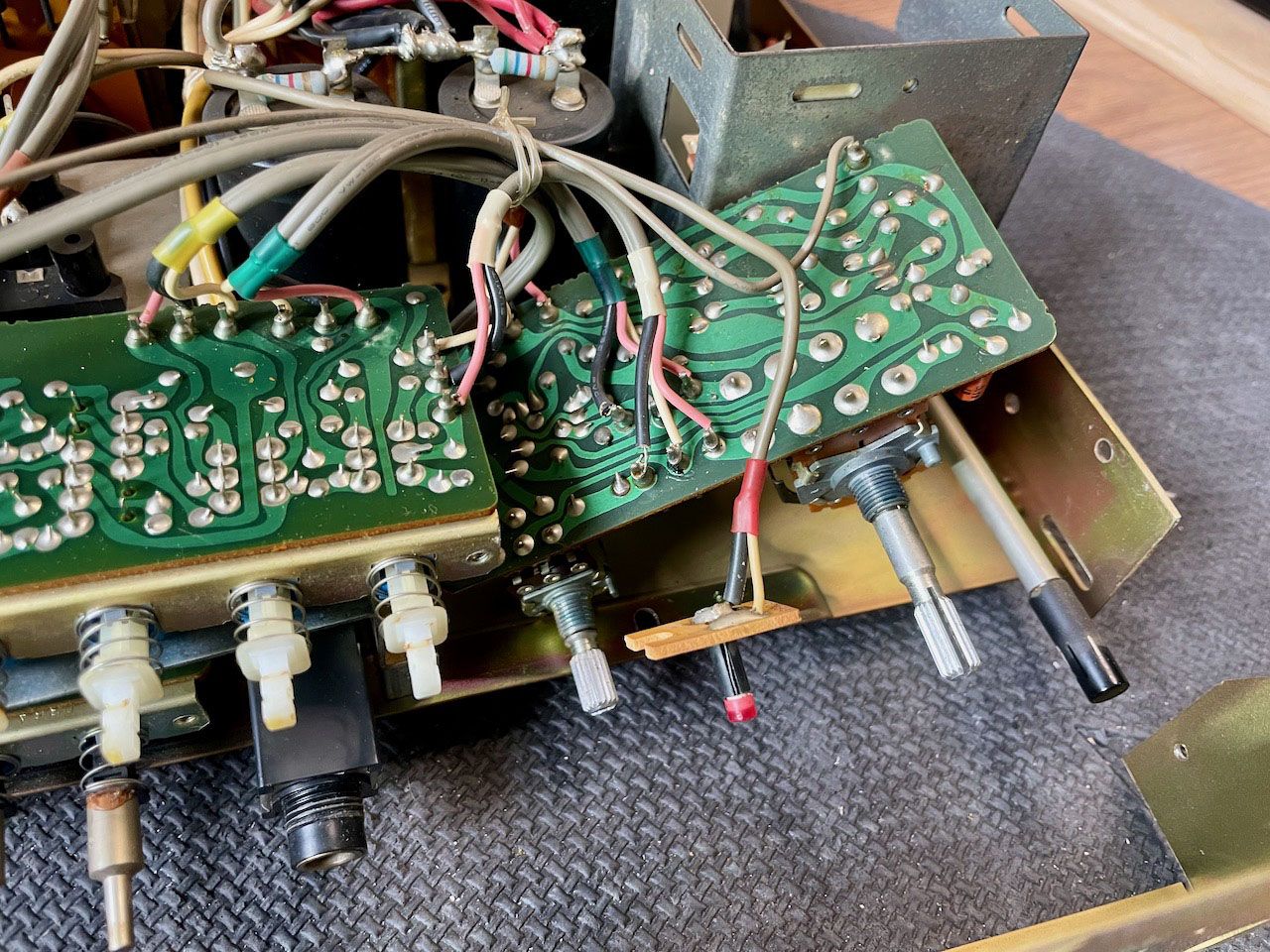

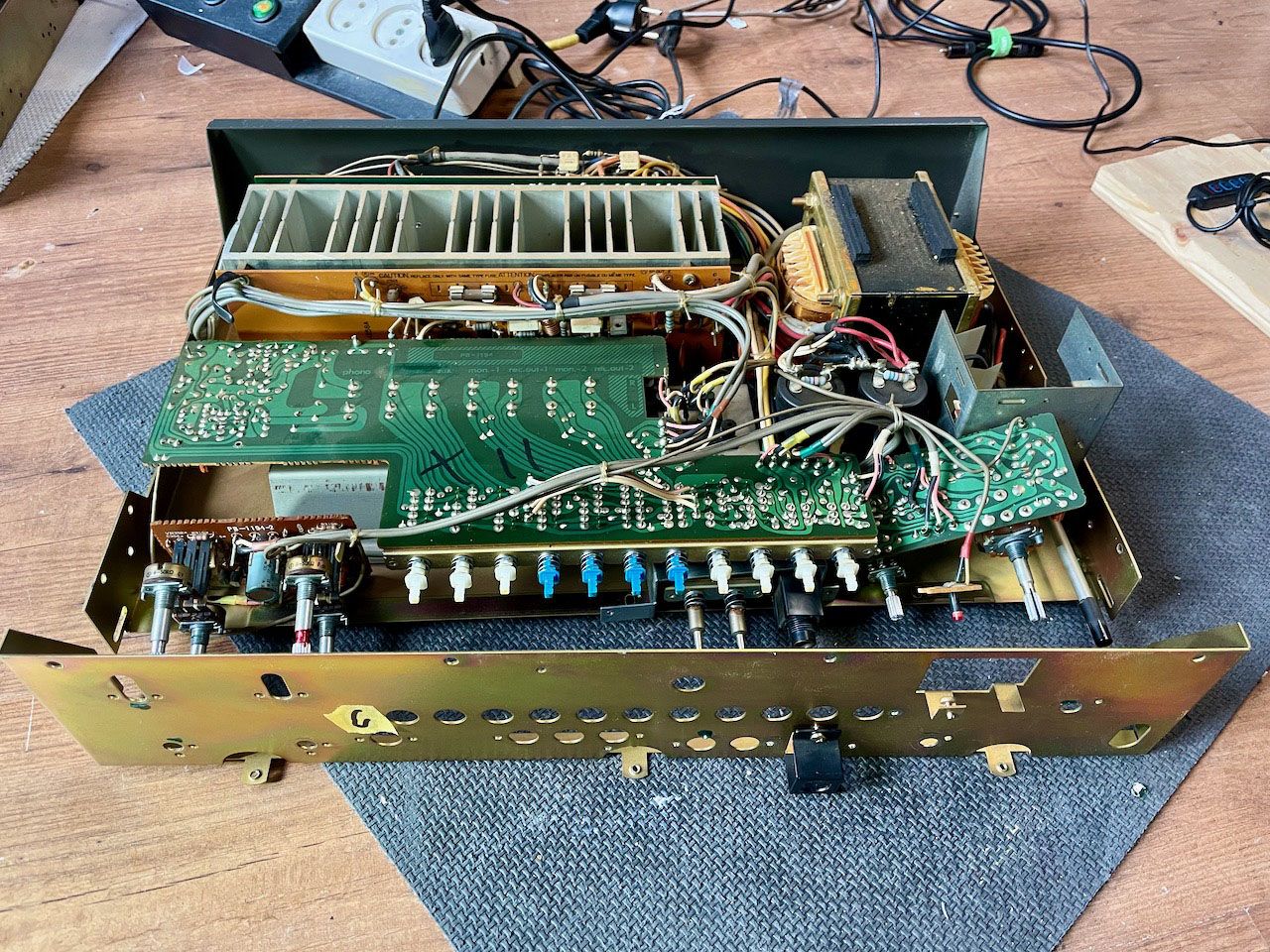

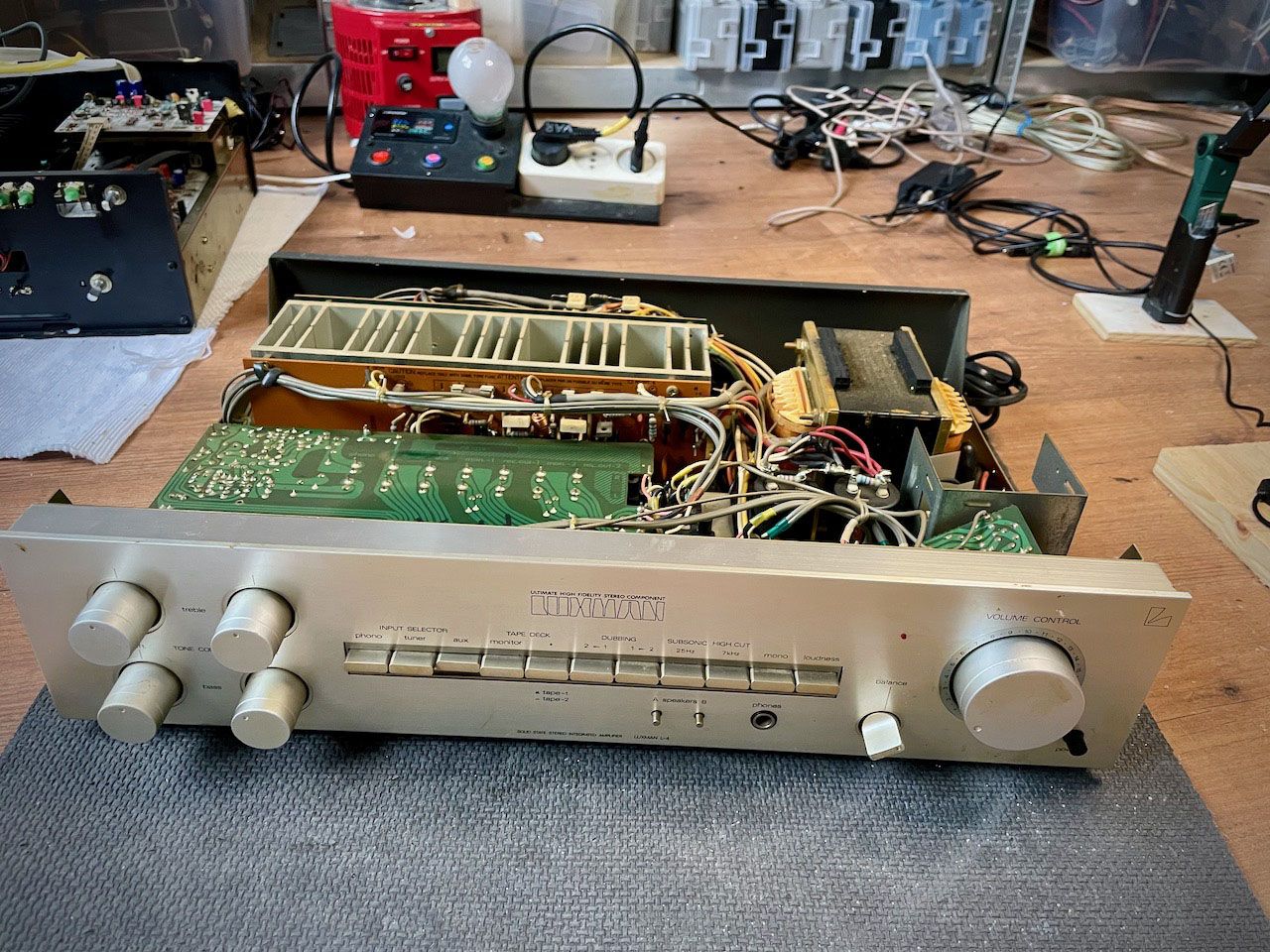

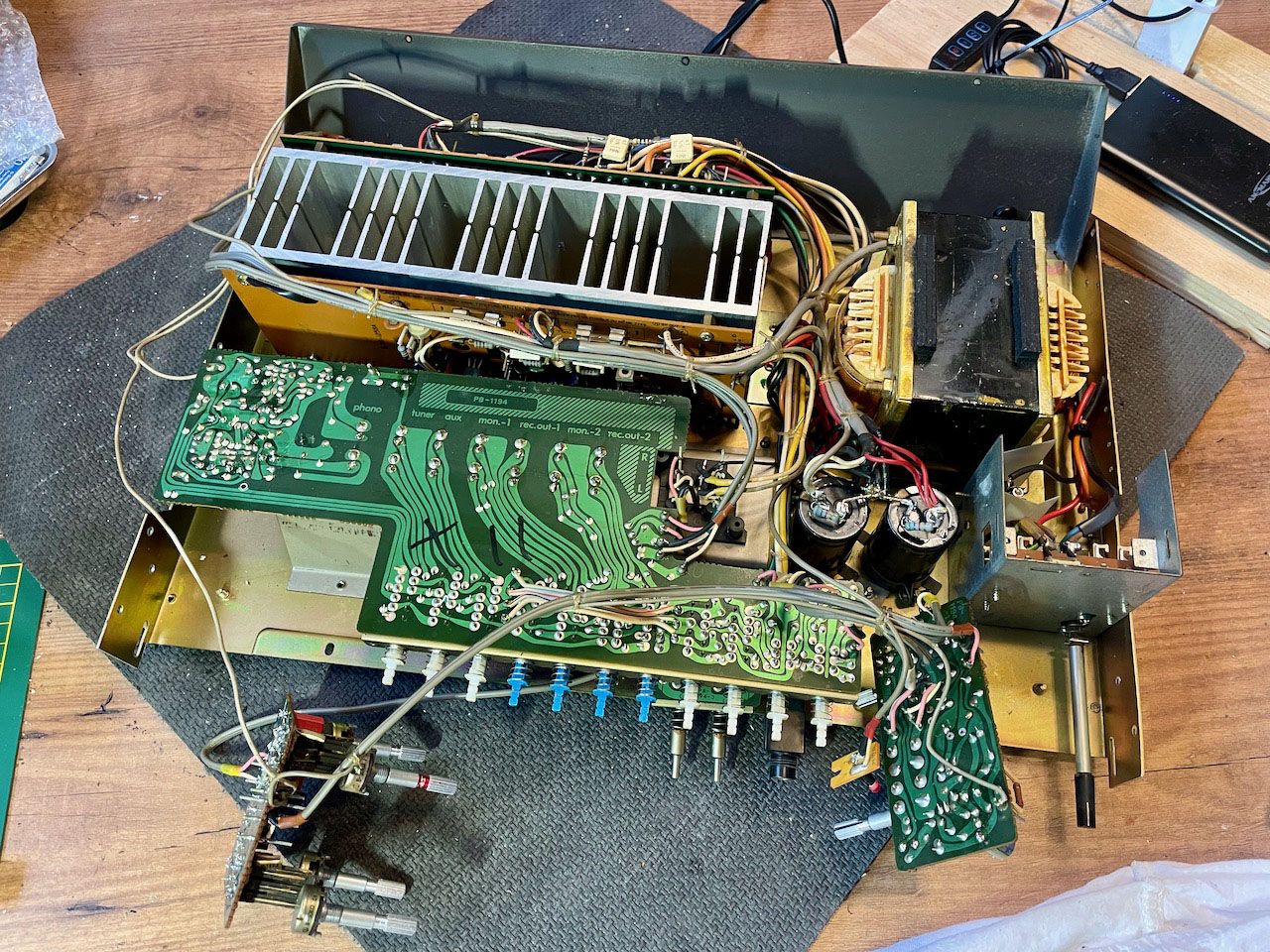

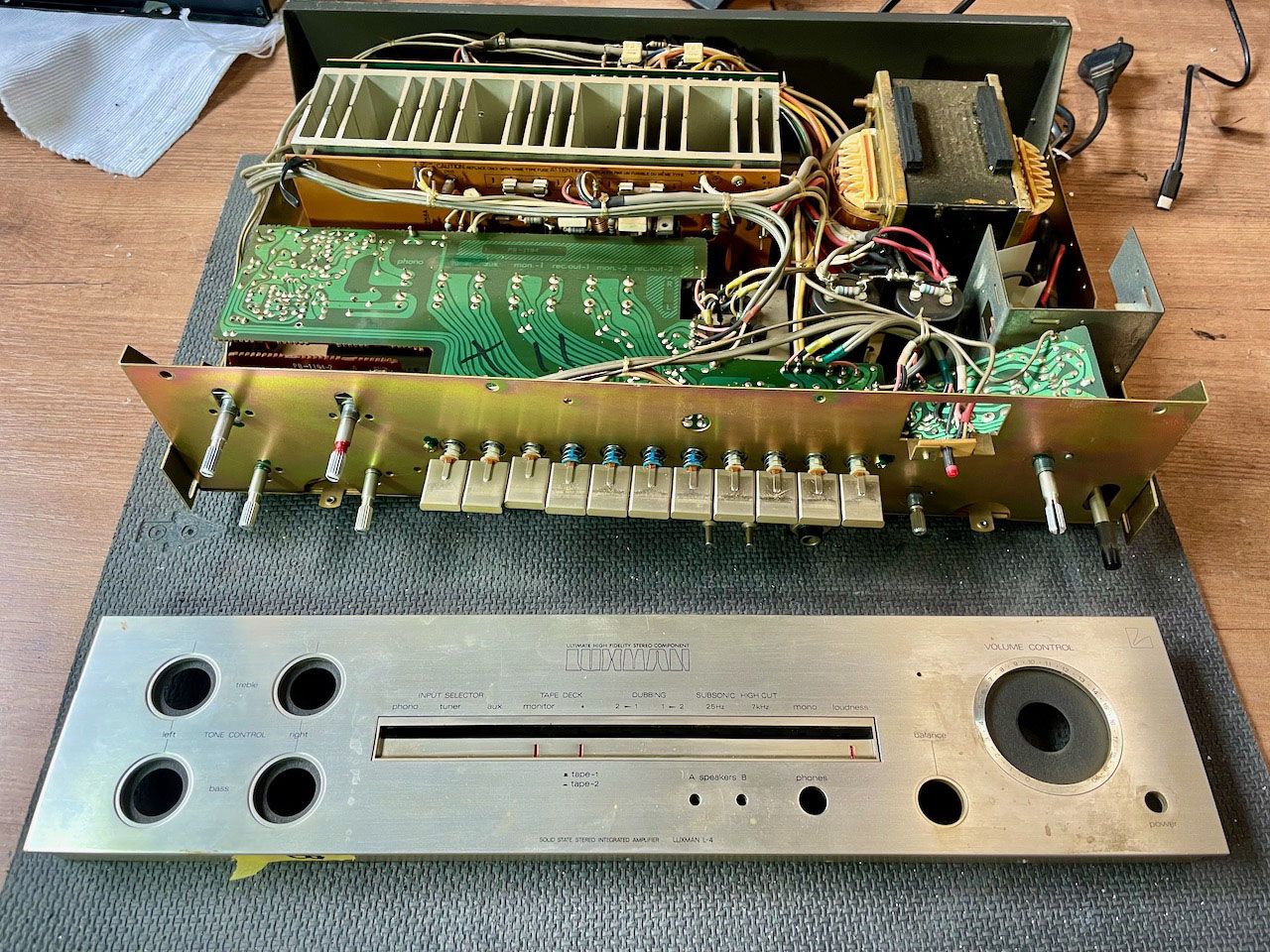

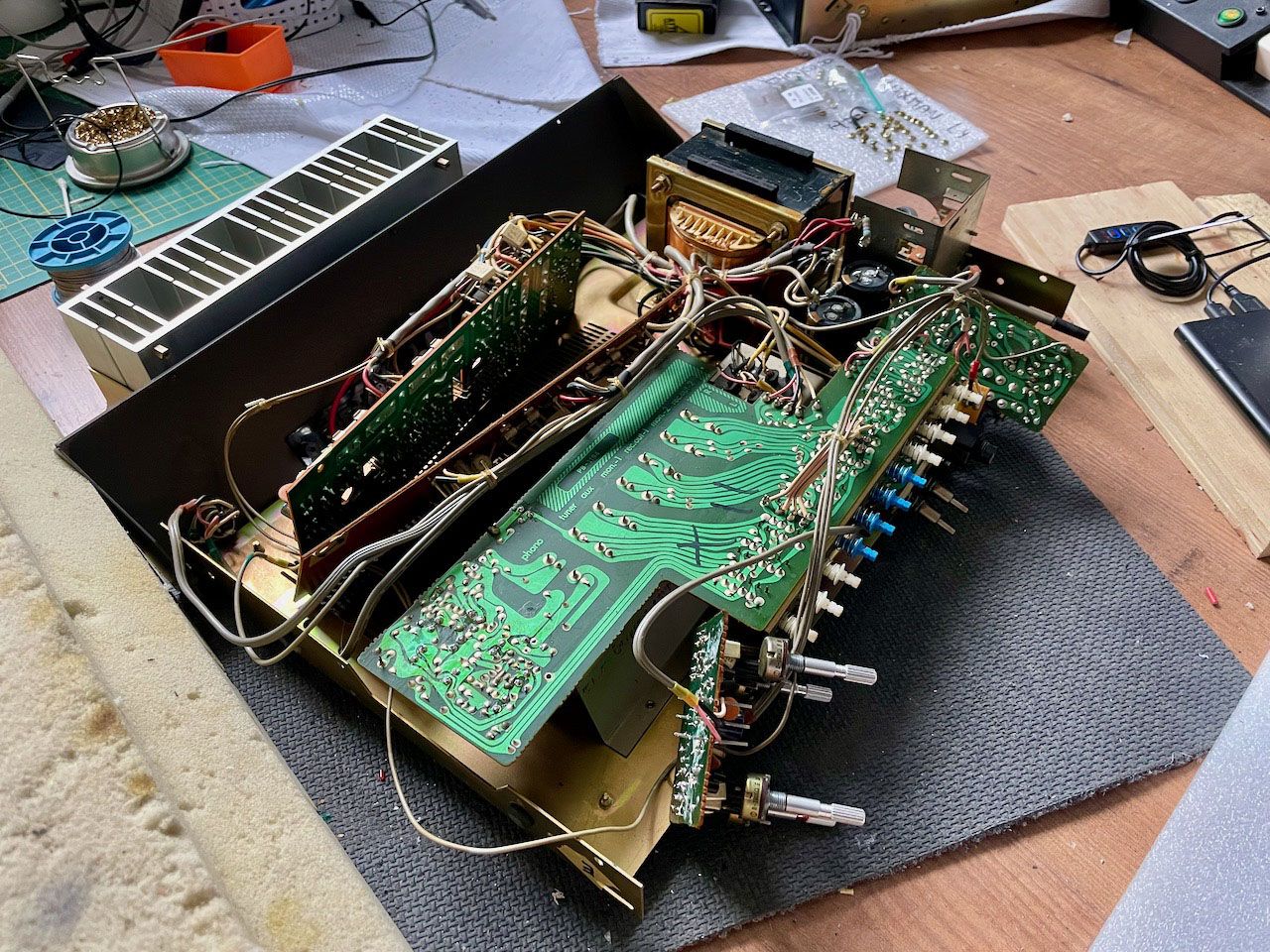

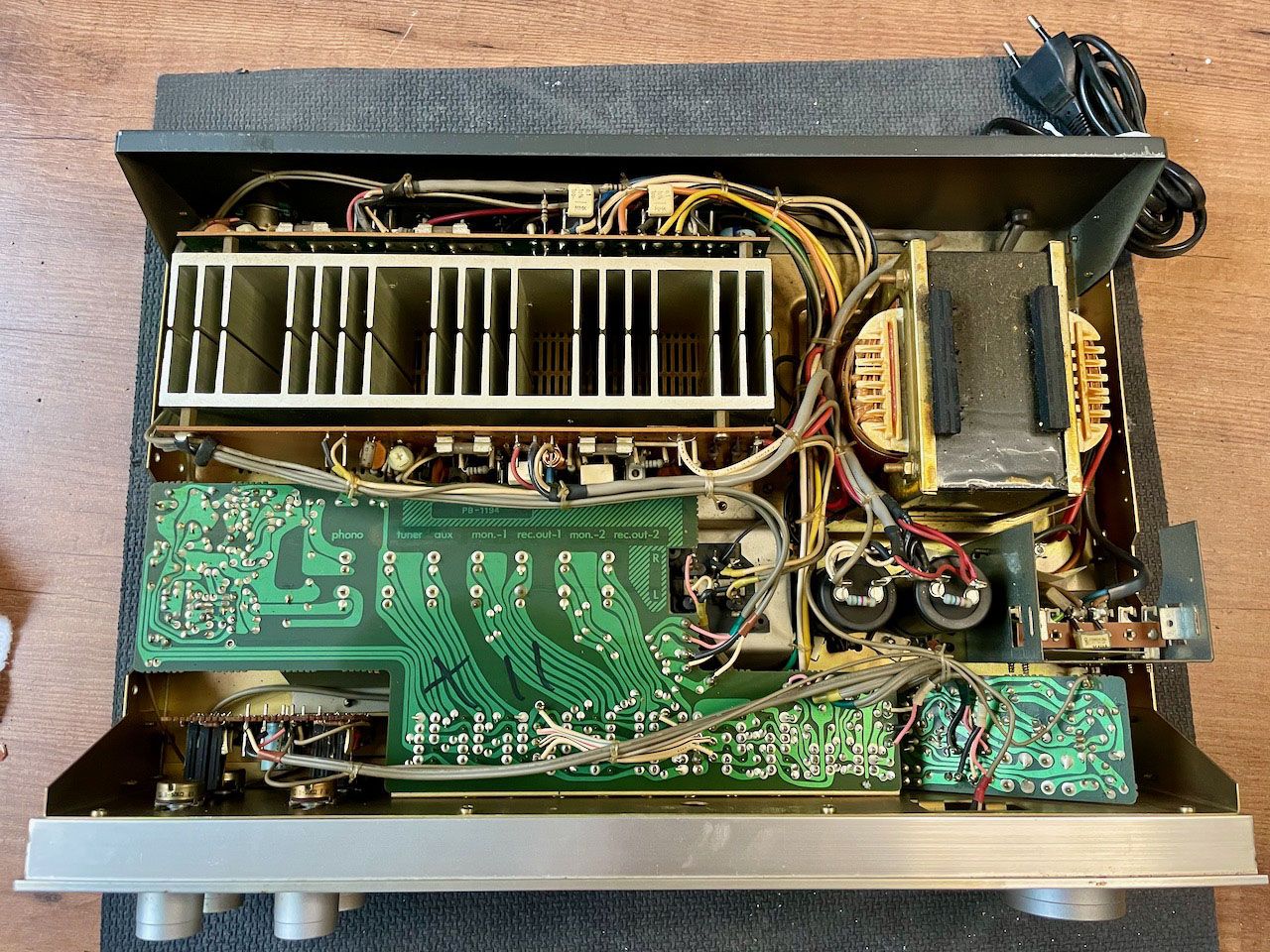

- Gehele versterker uit elkaar gehaald. De Luxman is niet de meest makkelijke versterker om aan te werken.

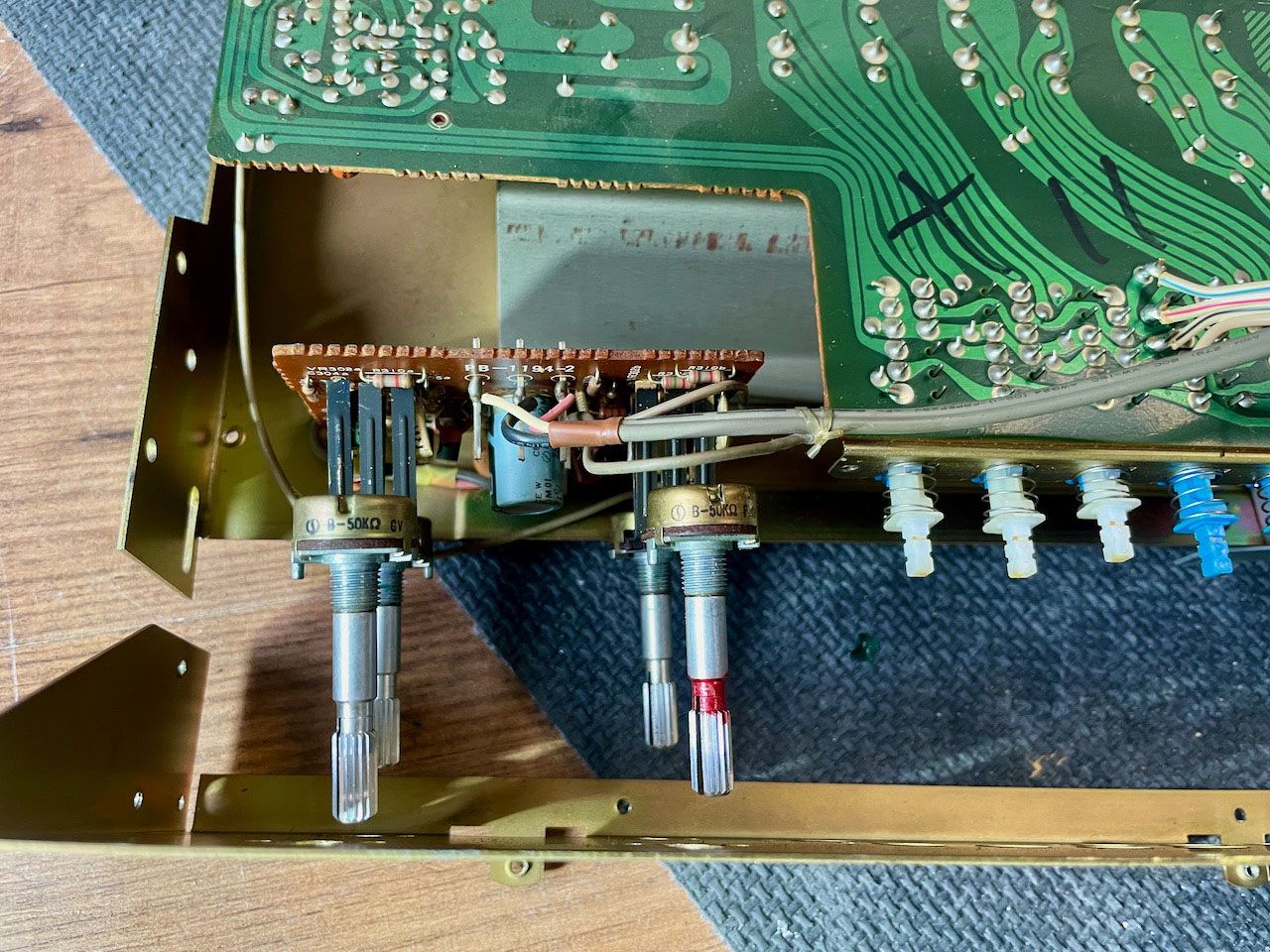

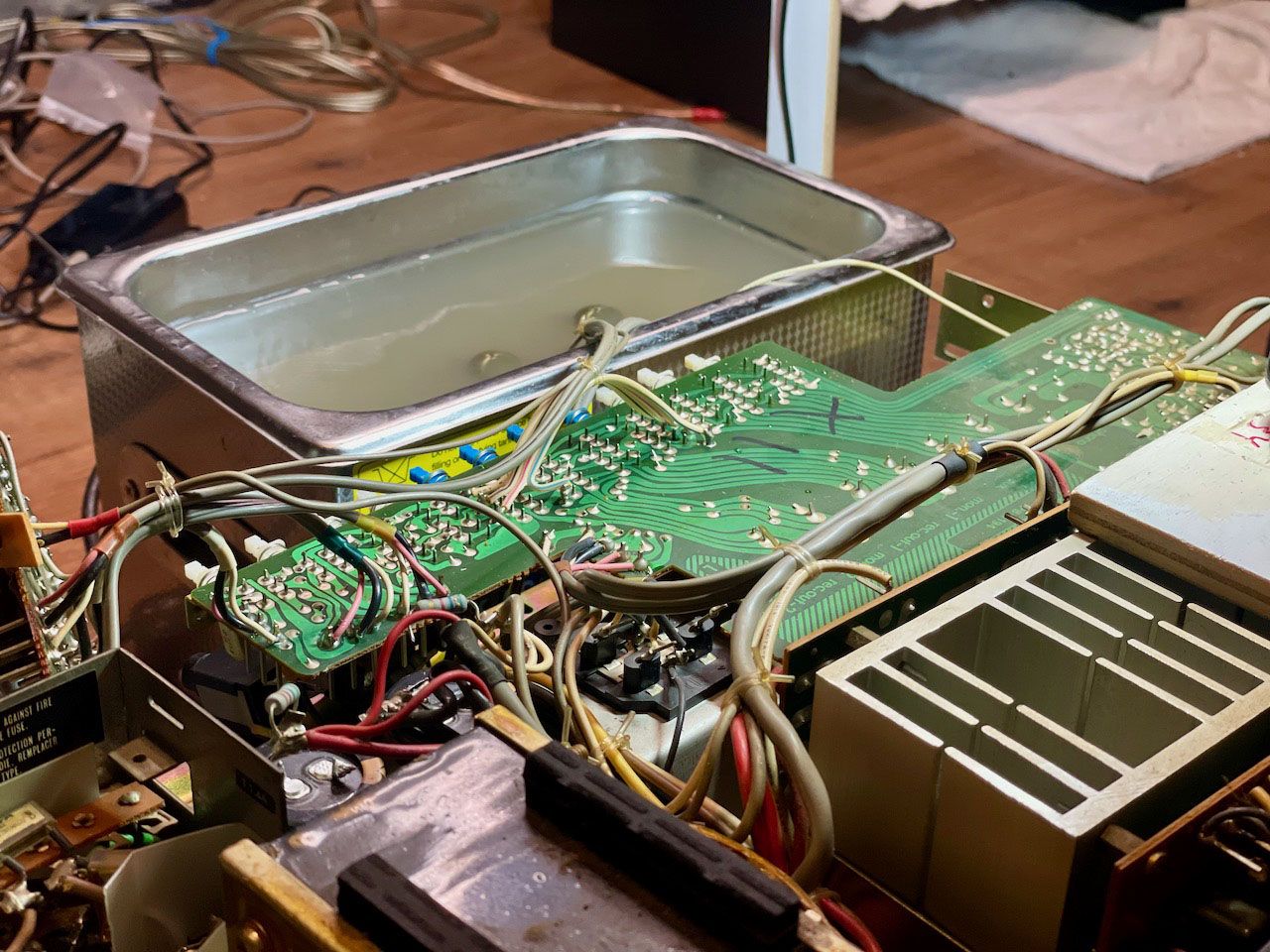

- Alle potmeters met ultrasoon gereinigd. Daarna met de compressor droog gebalzen en het laatste vocht met een 150 graden blower verwijderd.
- Potmeters daarna ingespoten met Deoxit F5.

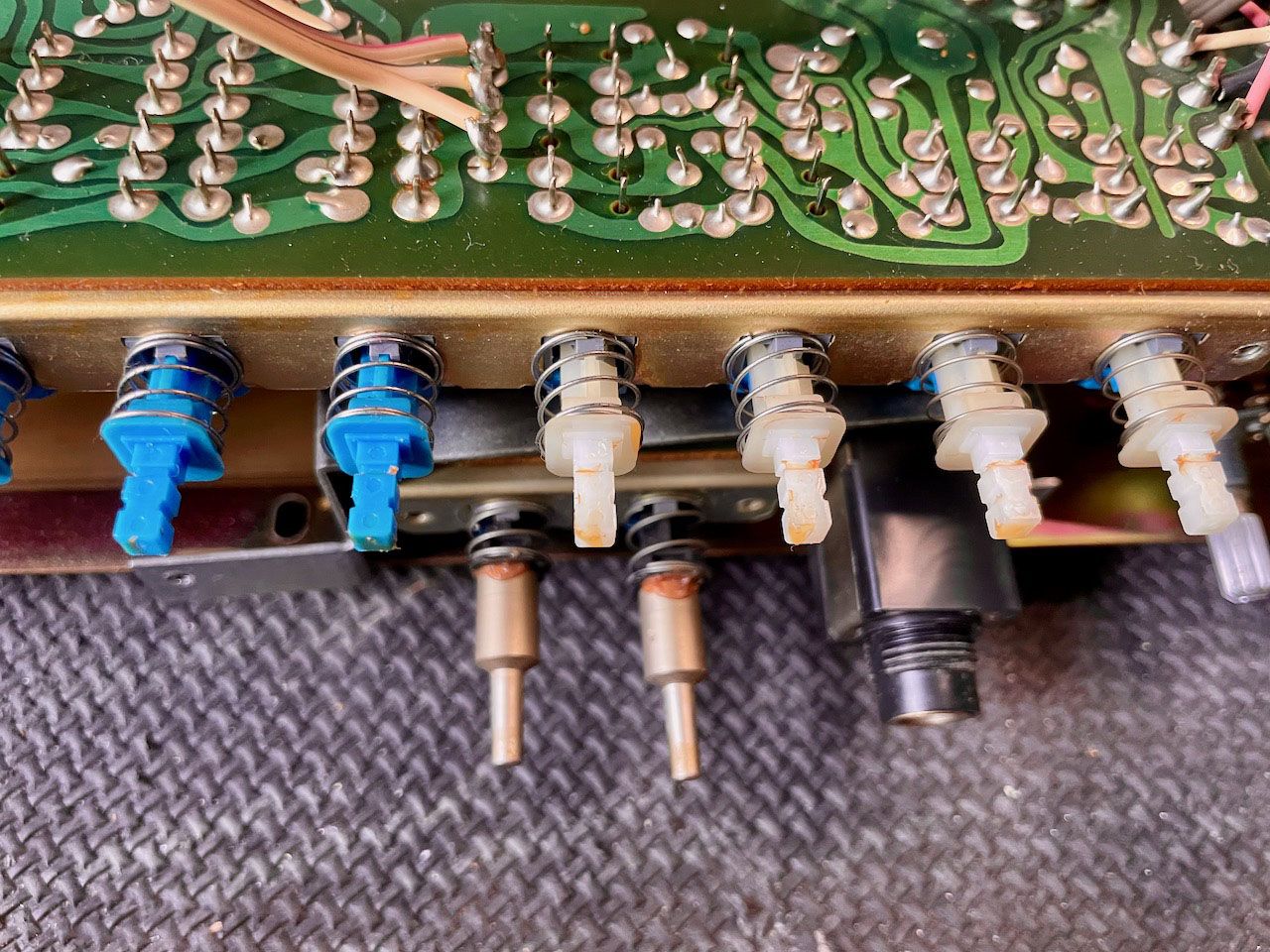

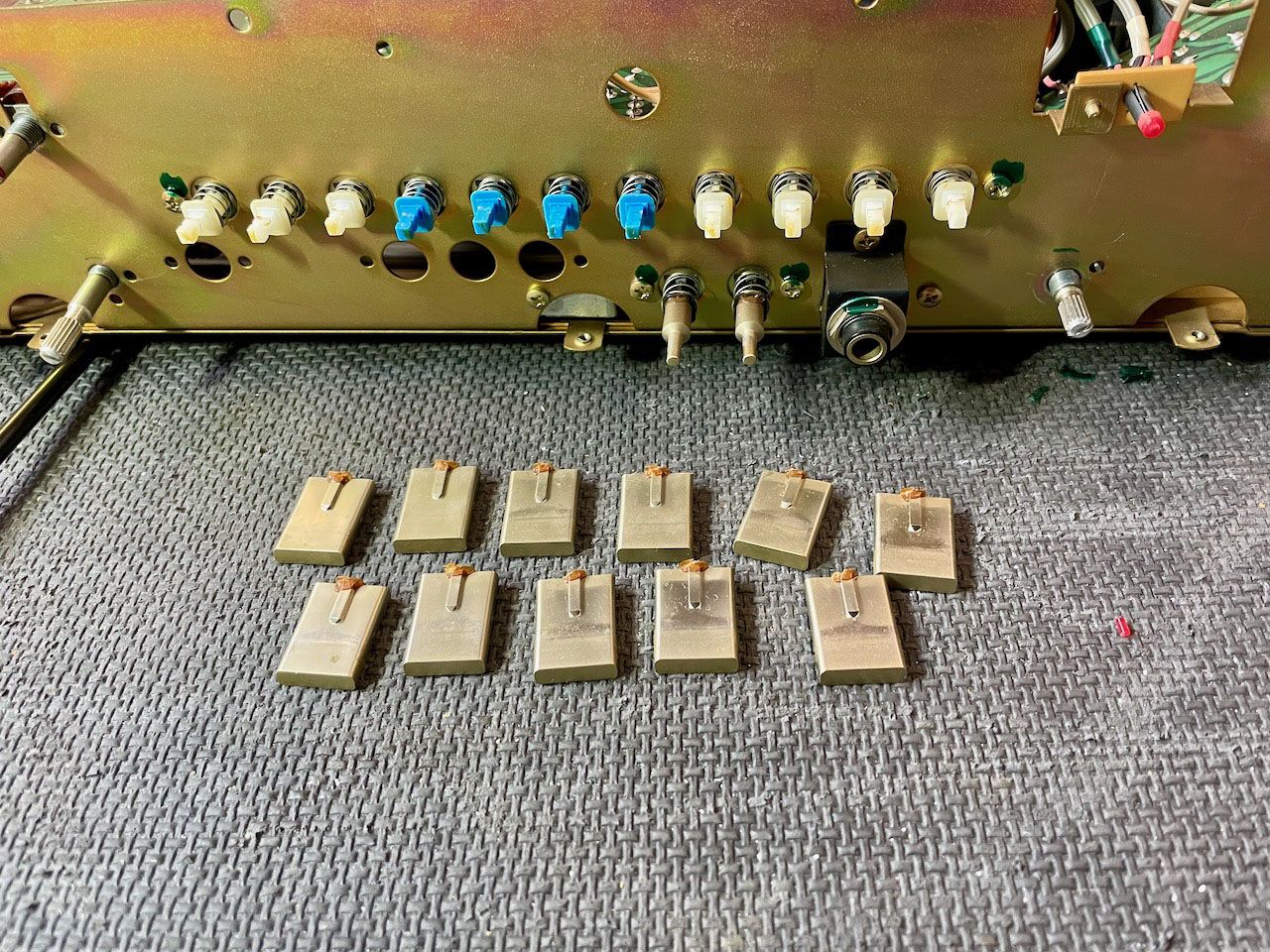

- Alle schakelaars greinigd met Deoxit D5.

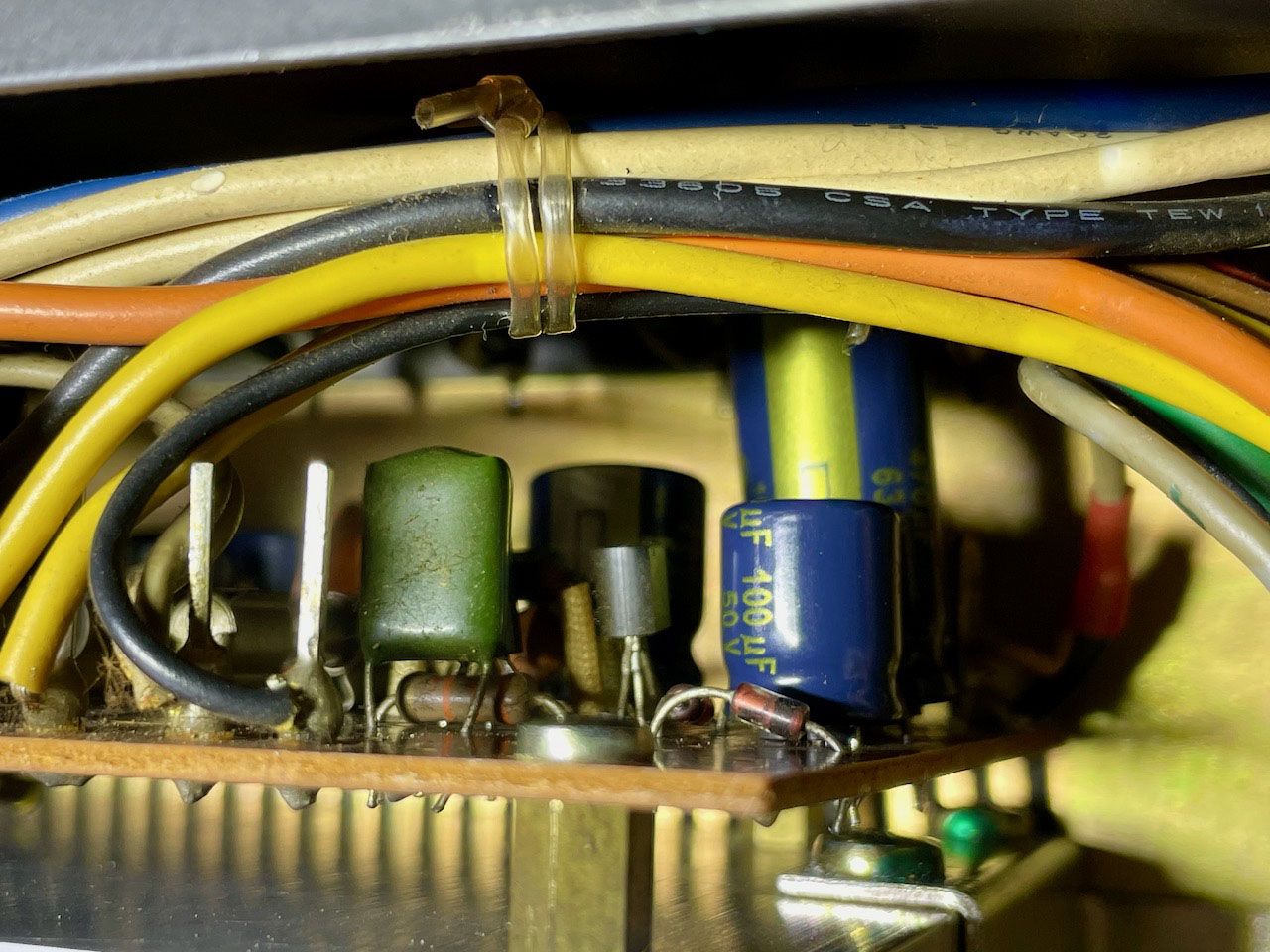

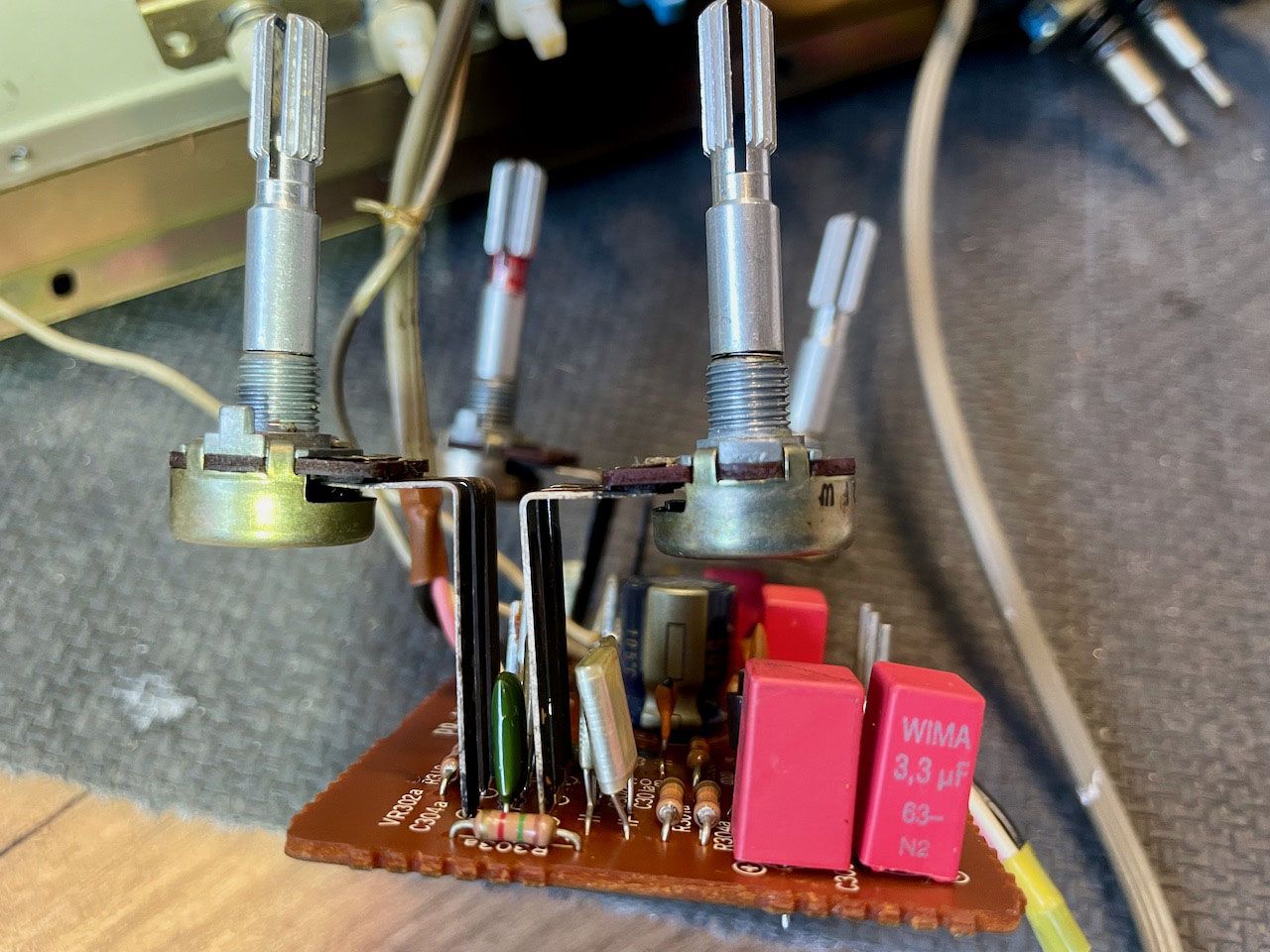

- Alle elco's vervangen door Panasonic en Wima versies.

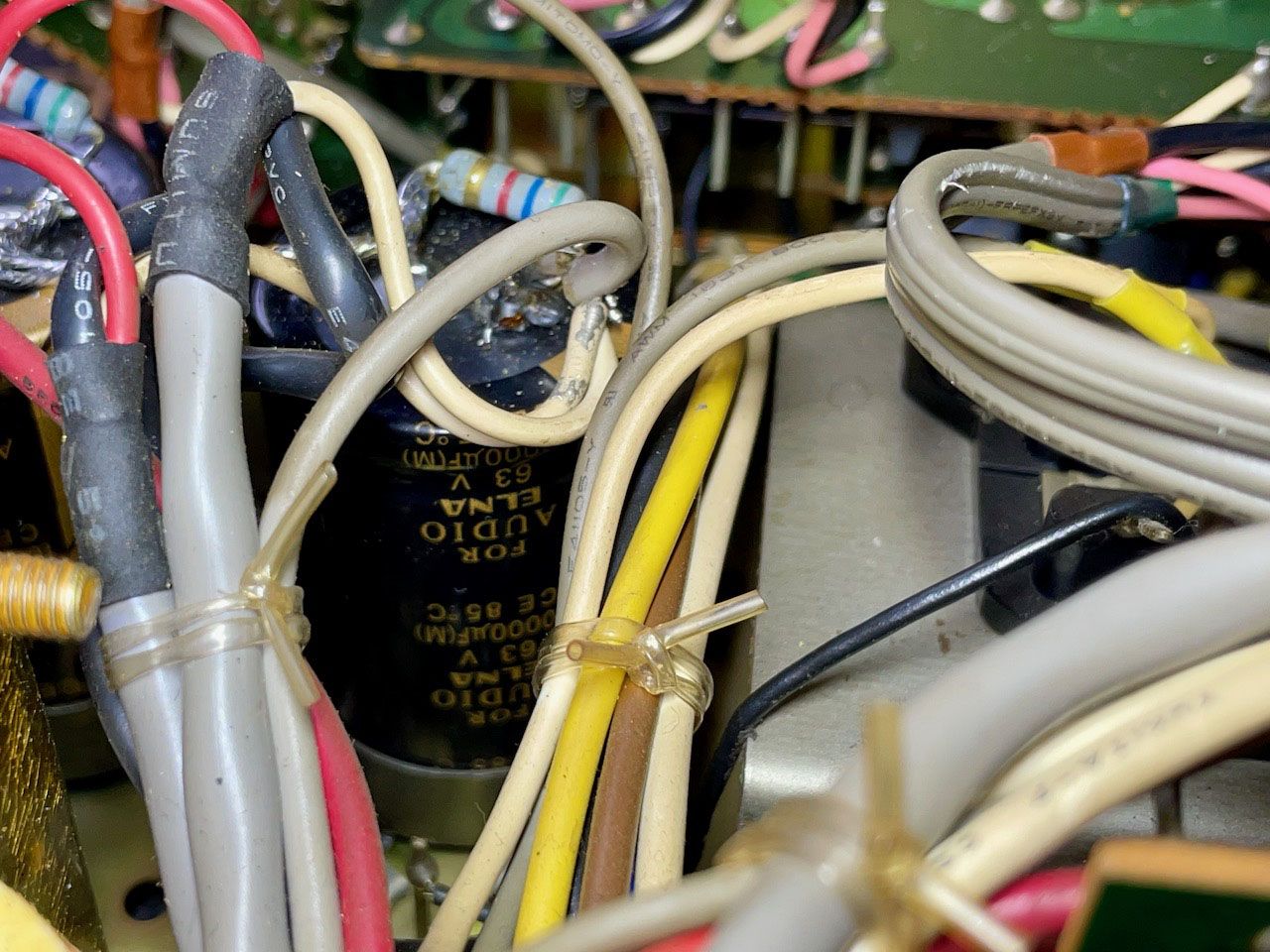

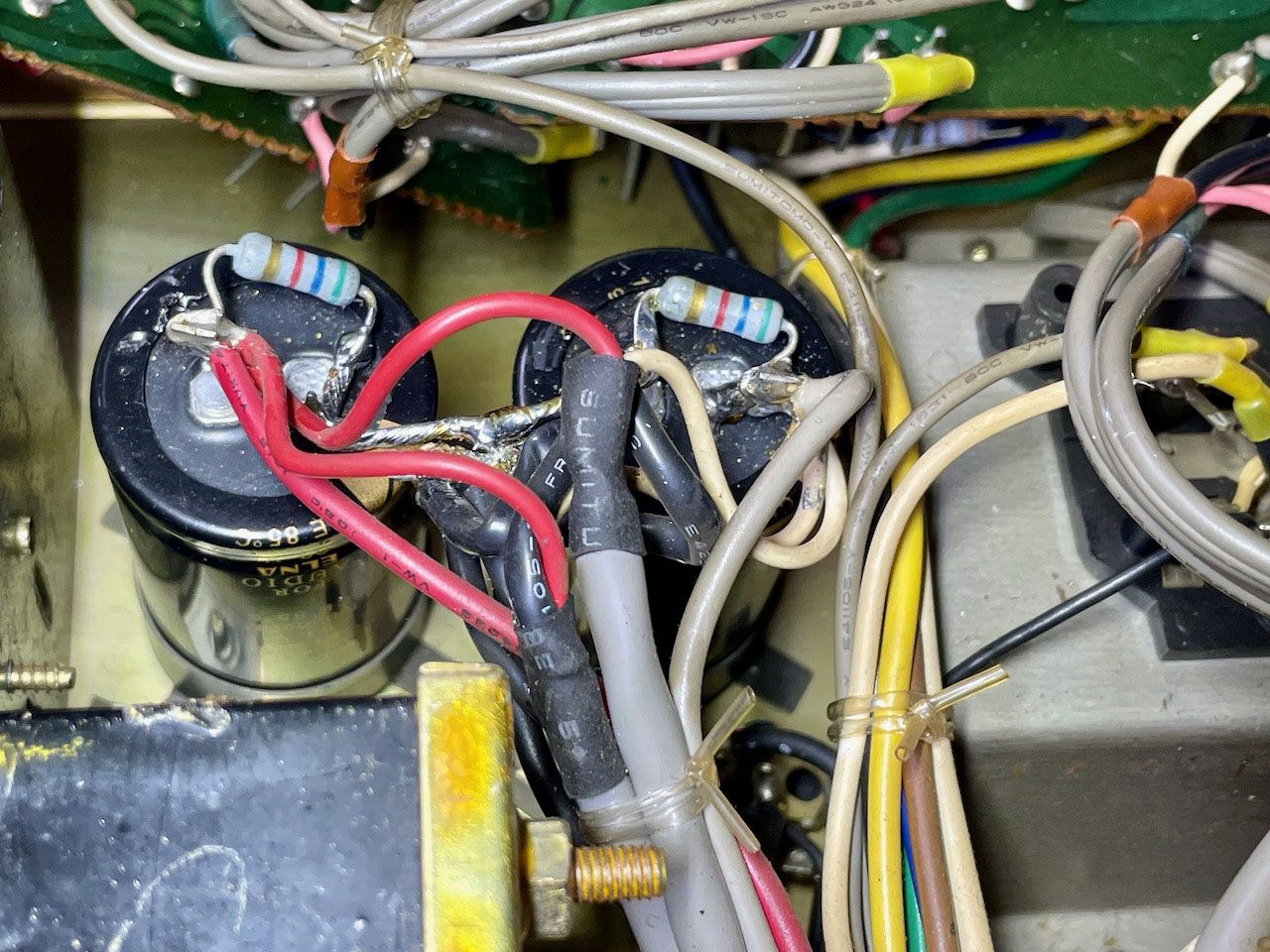

- De twee beker elco's vervangen door 10.000uF ELNA for Audio versies.
- Alle transistoren doorgemeten.
- Binnenkant en printplaten gereinigd.

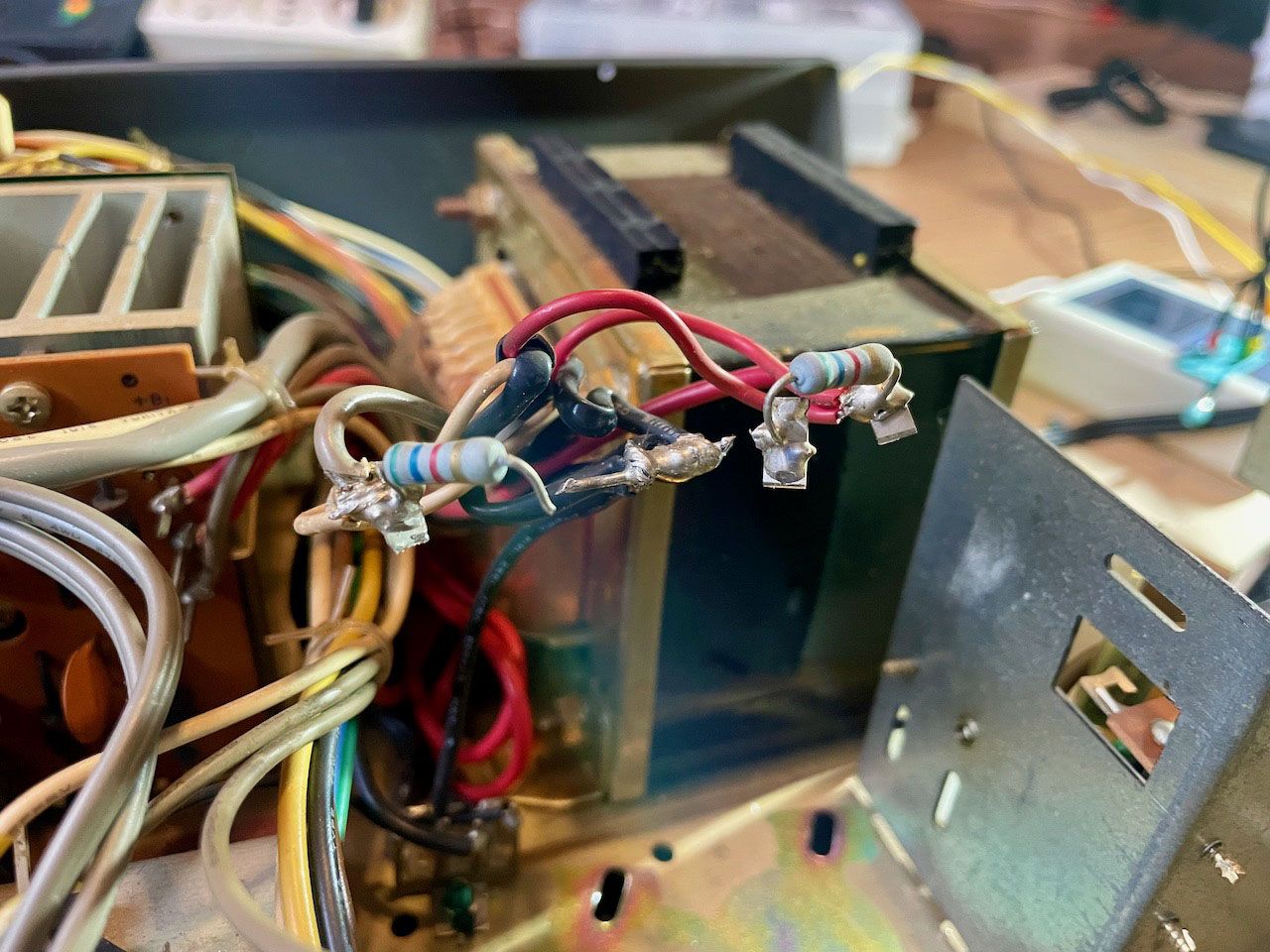

- Transformator aangepast van 220V naar 240Volt. In dit geval erg eenvoudig door de losliggende rode draad aan te sluiten op de zekering kast.

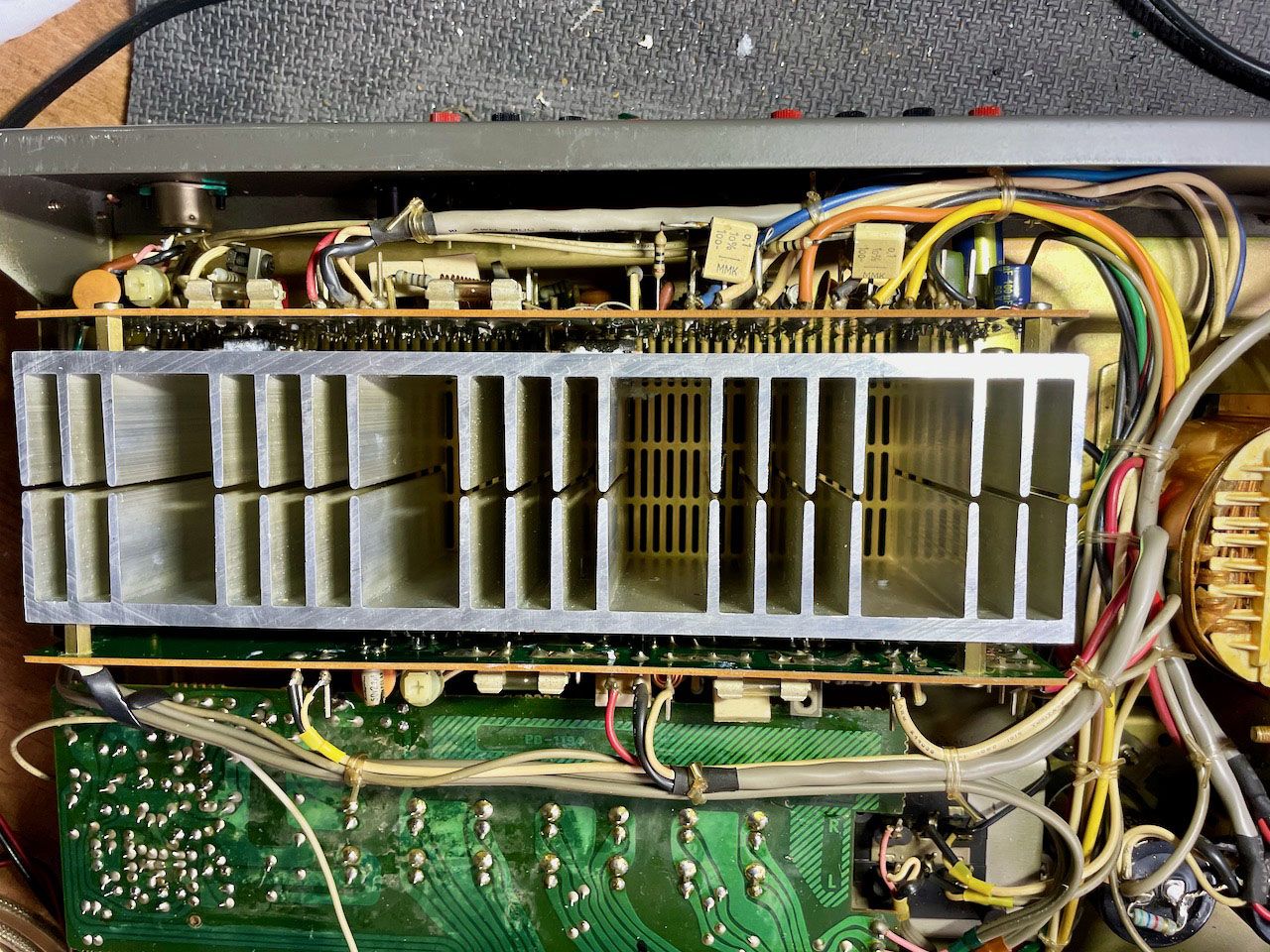

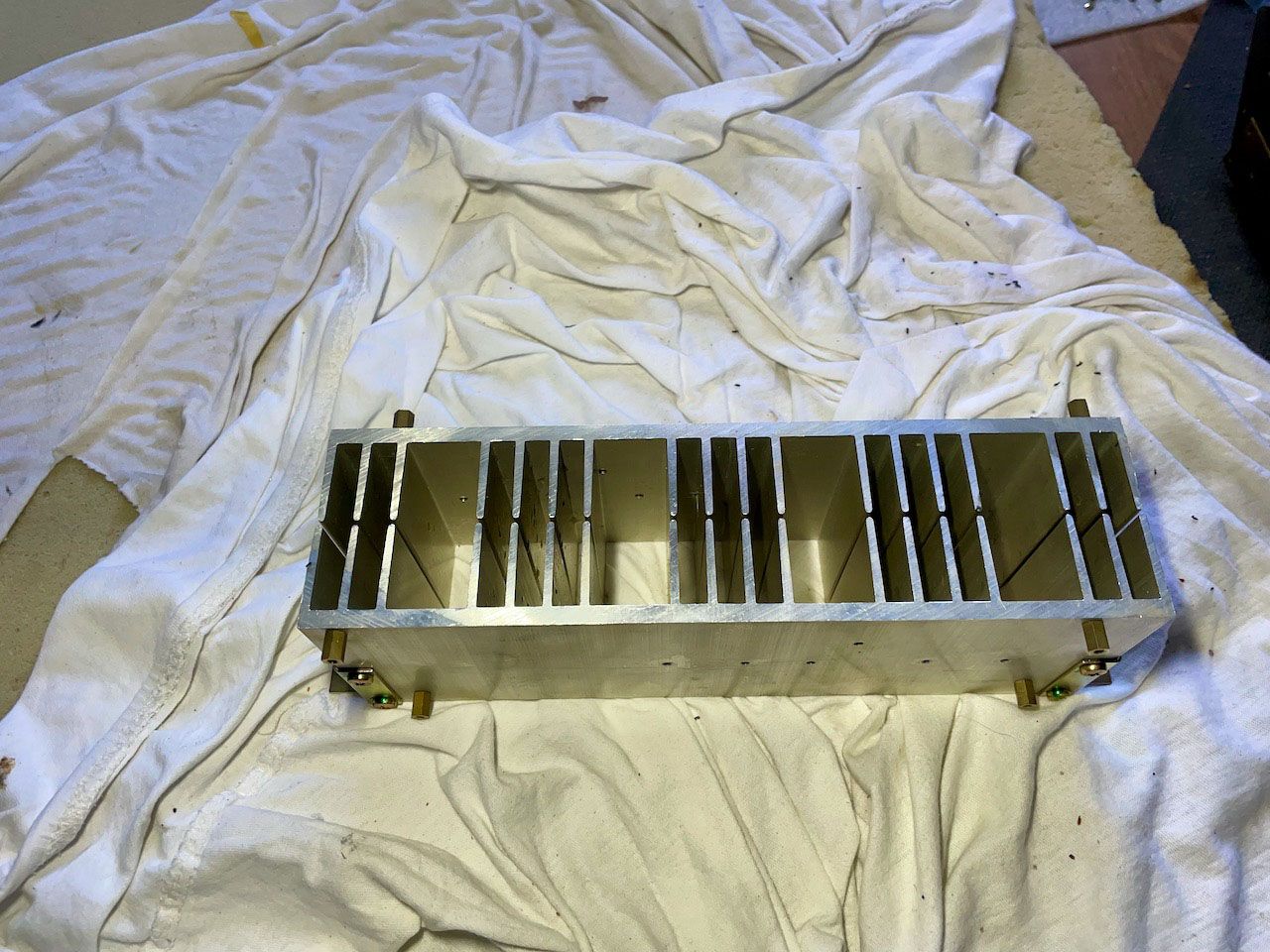

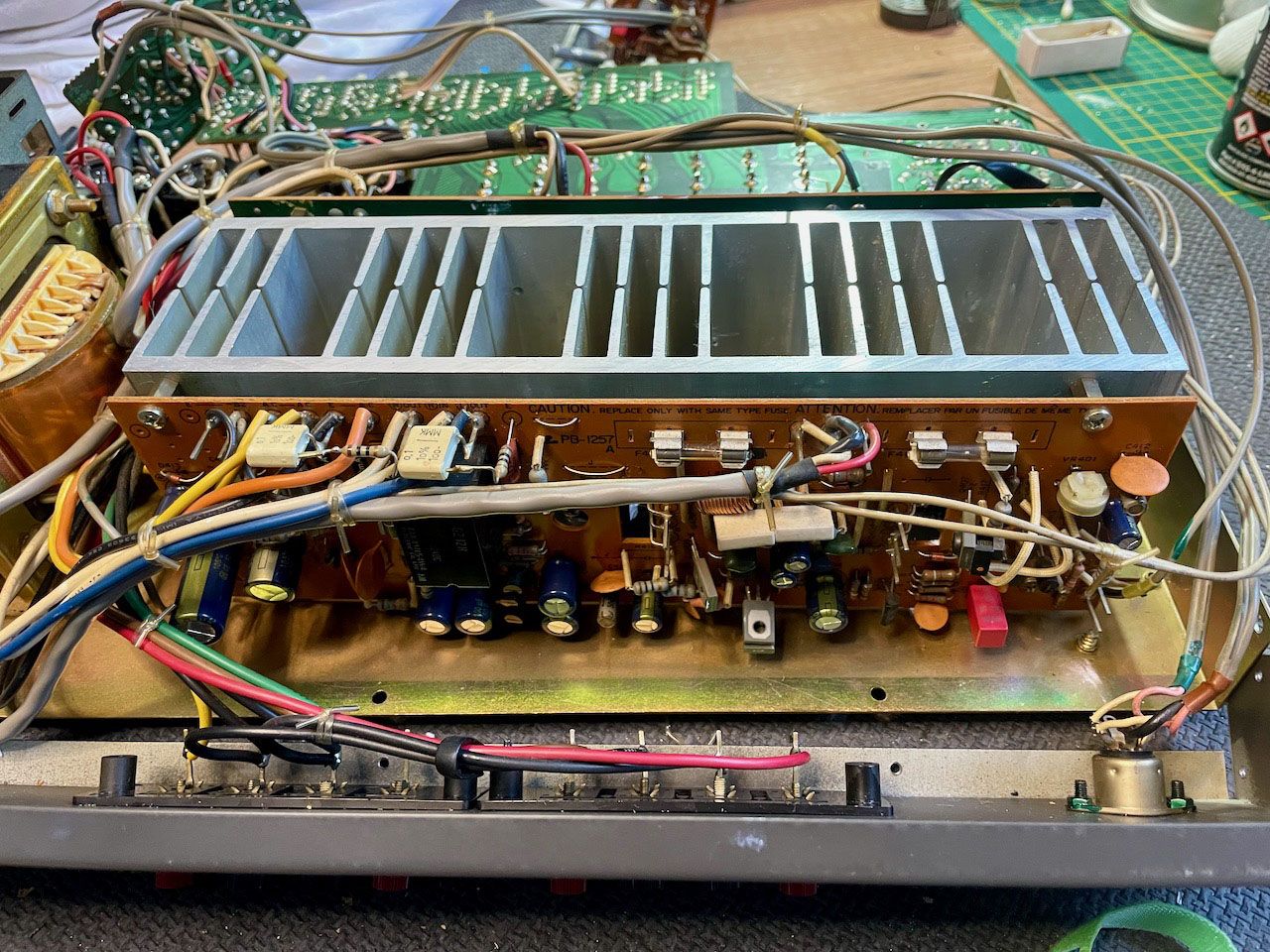

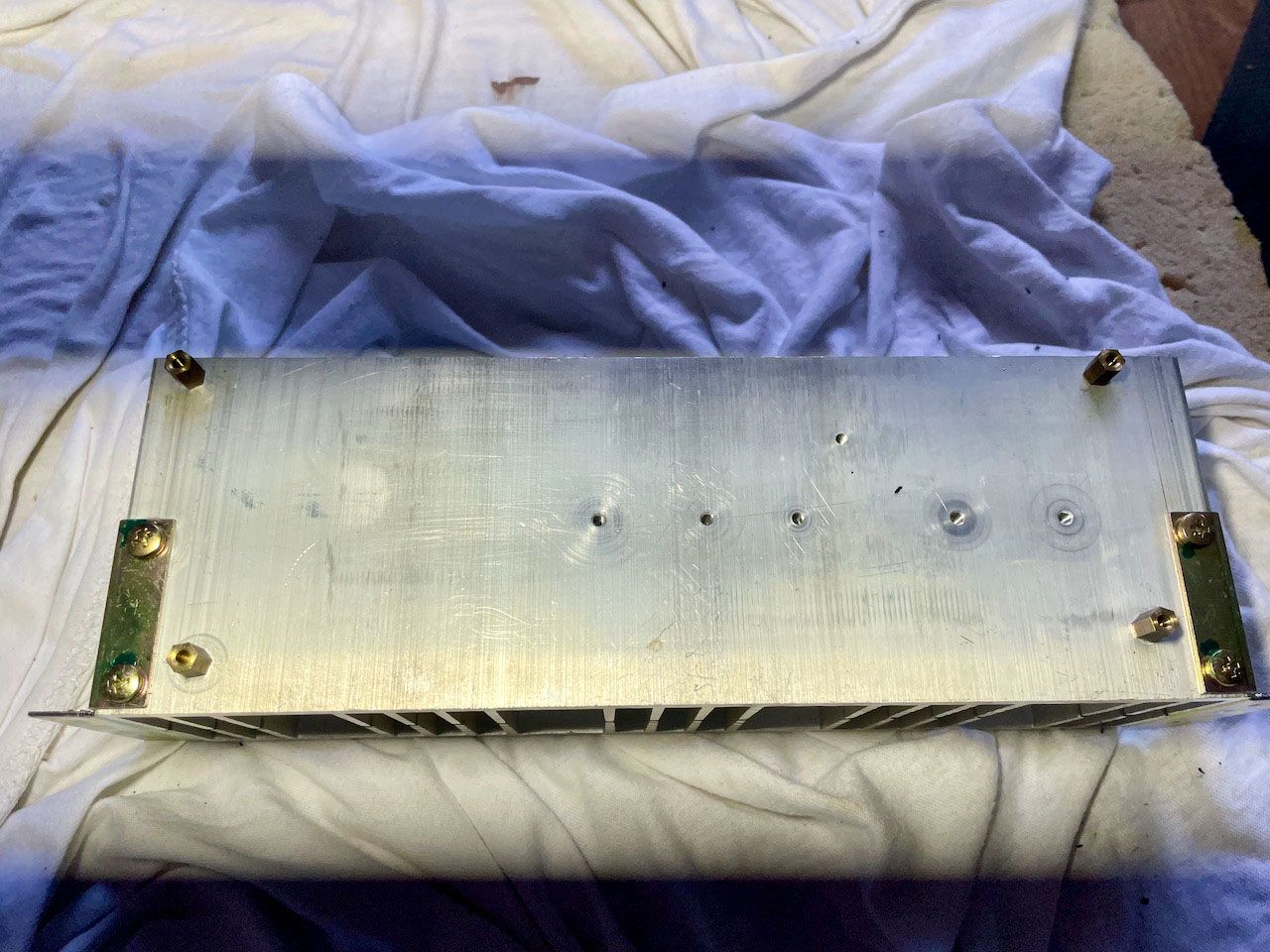

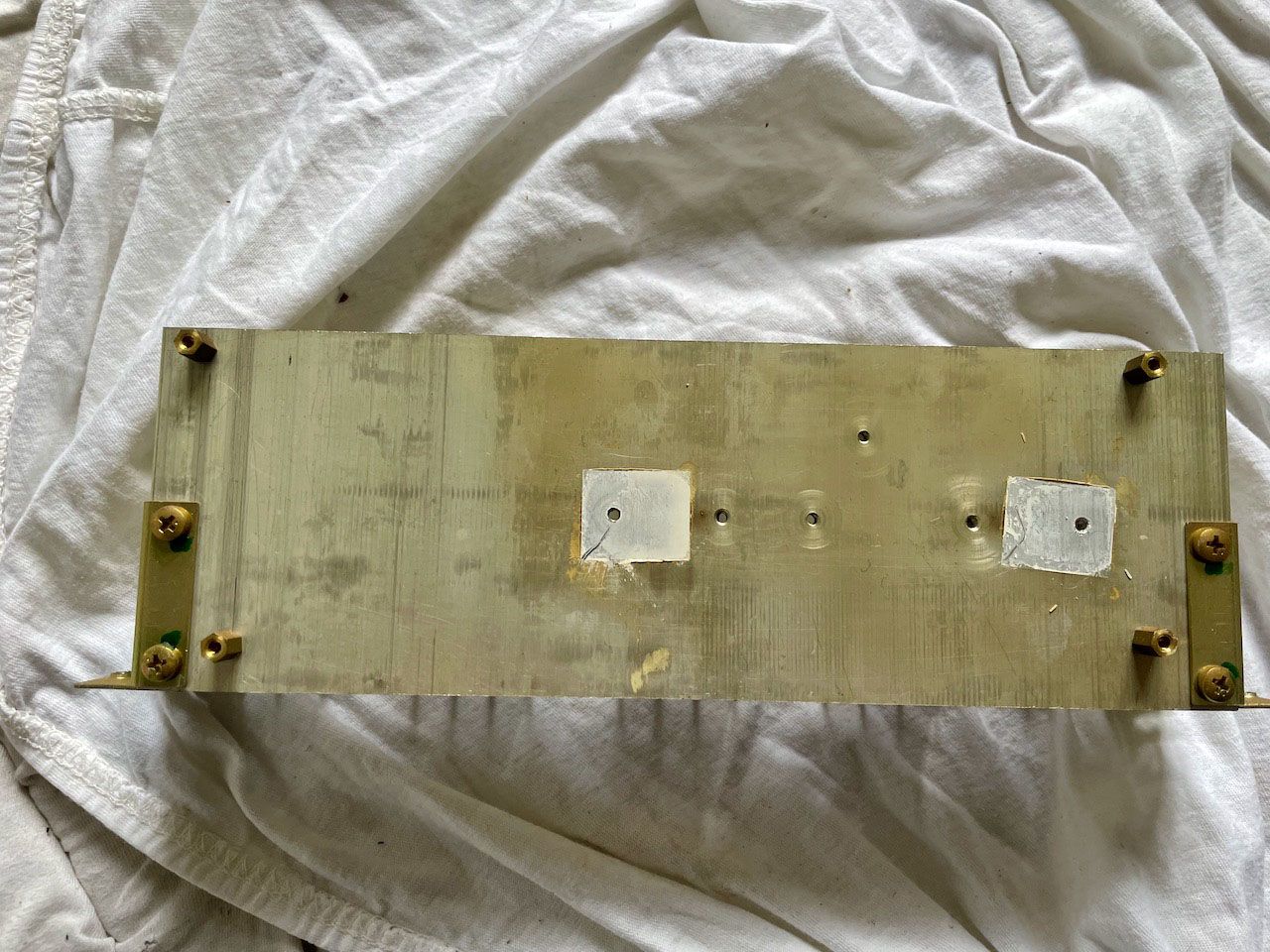

- Koelprofiel gereinigd en glad gemaakt. De vier transistoren opnieuw geplaatst met nieuwe koelpasta.

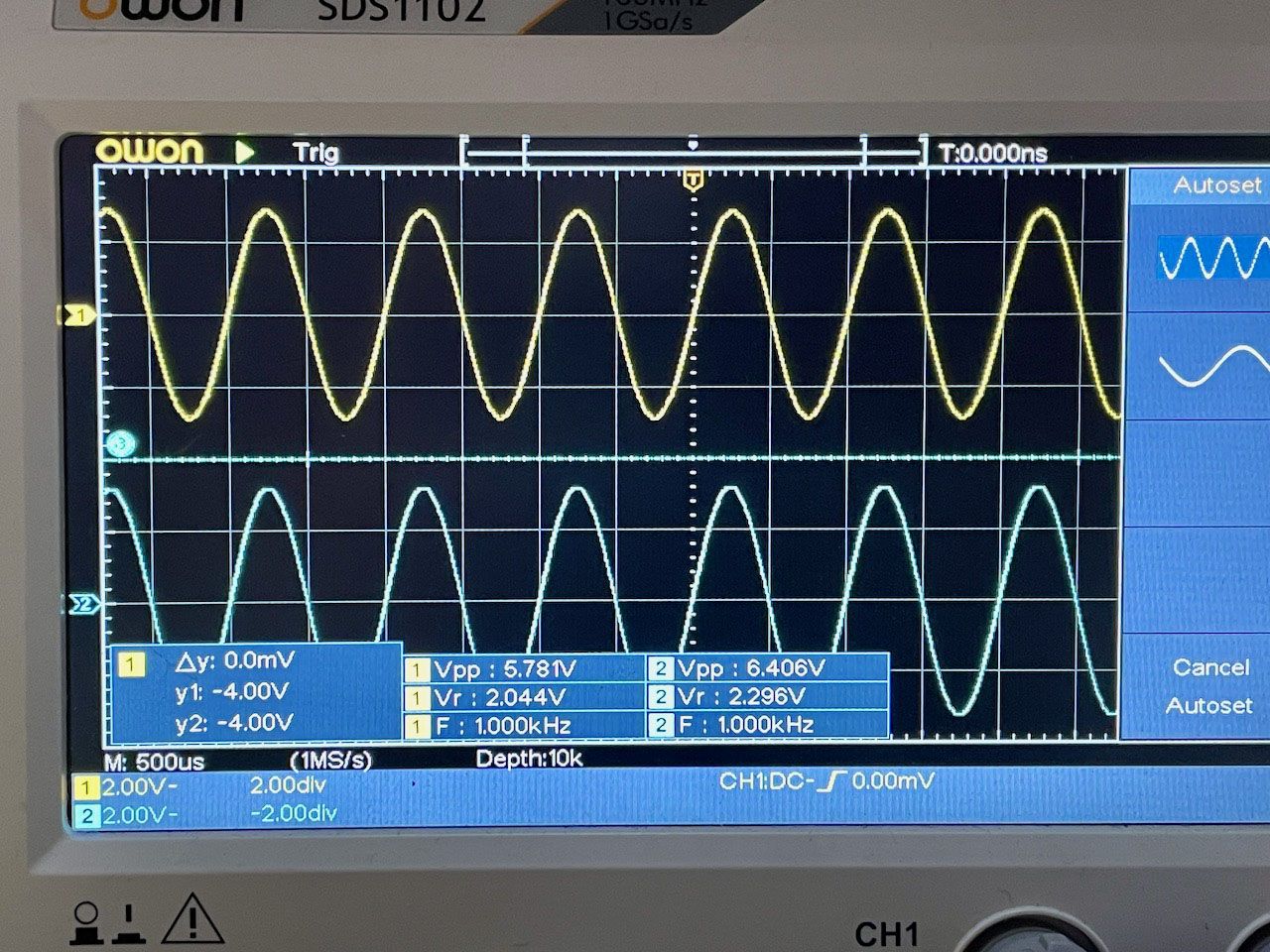

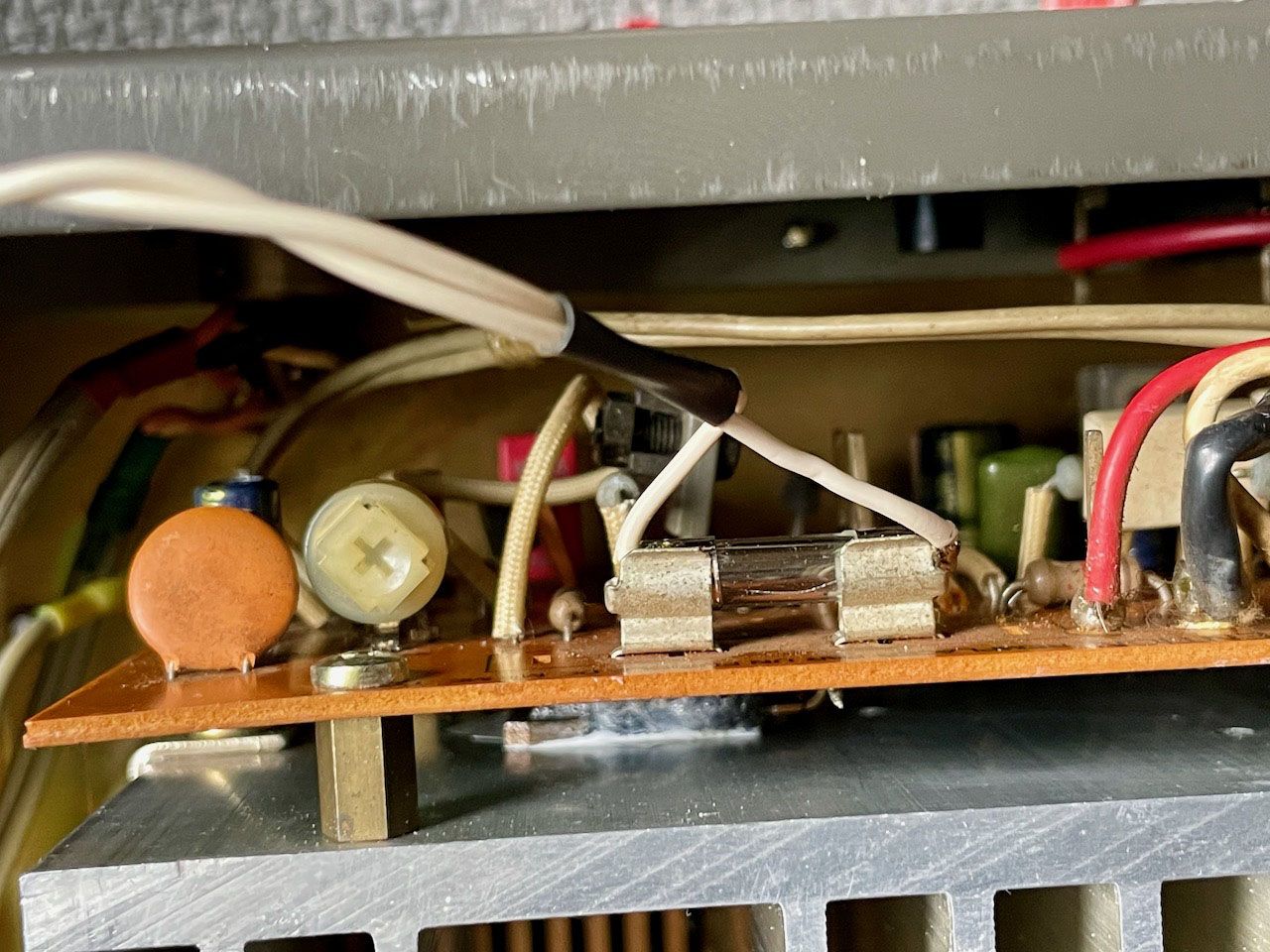

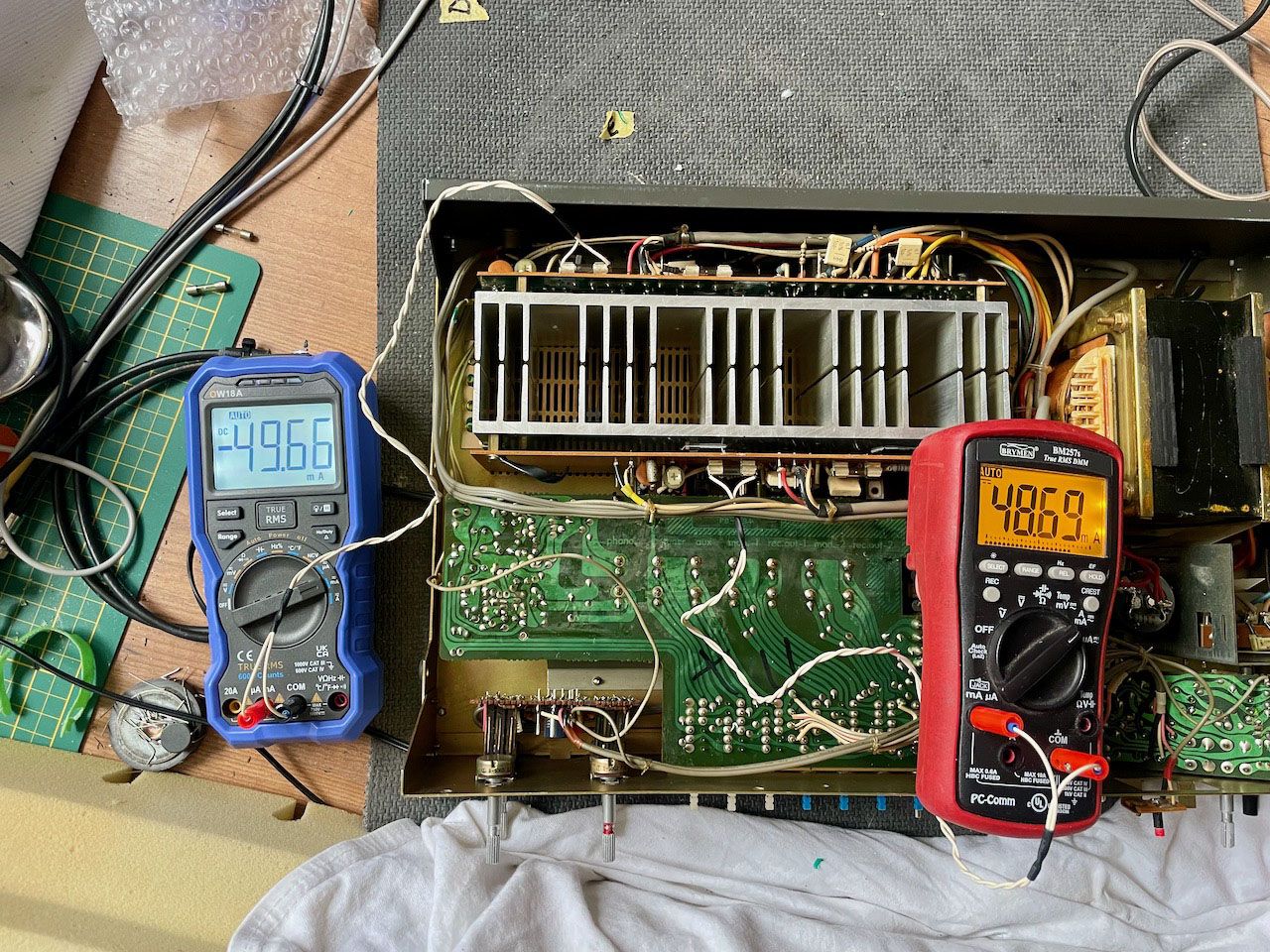

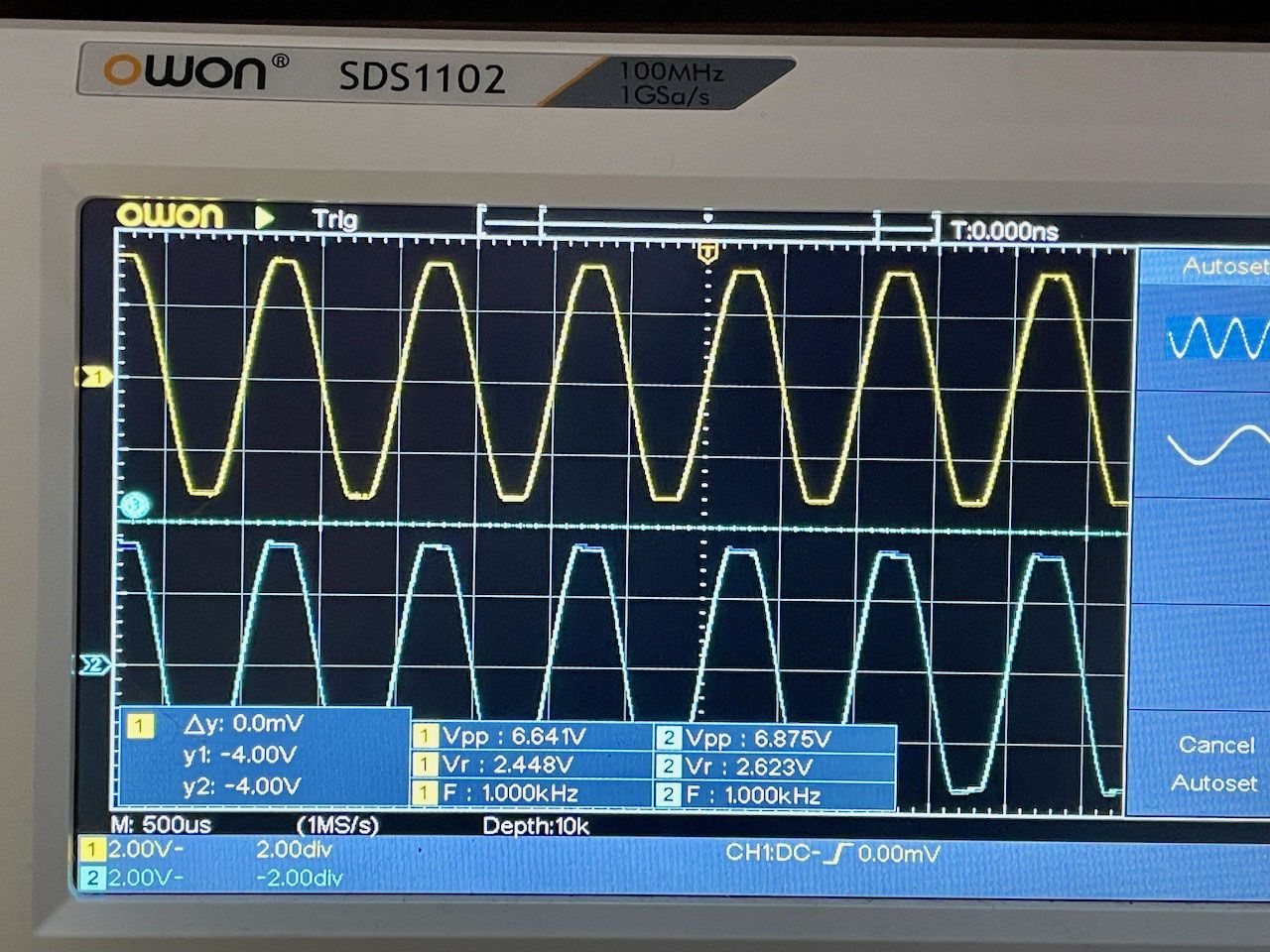

- Versterker afgeregeld volgens de service manual. Ik heb hoer een tool voor gemaakt. Een zekering door laten branden en daarna de uiteinden voorzien van meetsnoeren. Hierdoor kan ik de stroom eenvoudig en veilig meten.

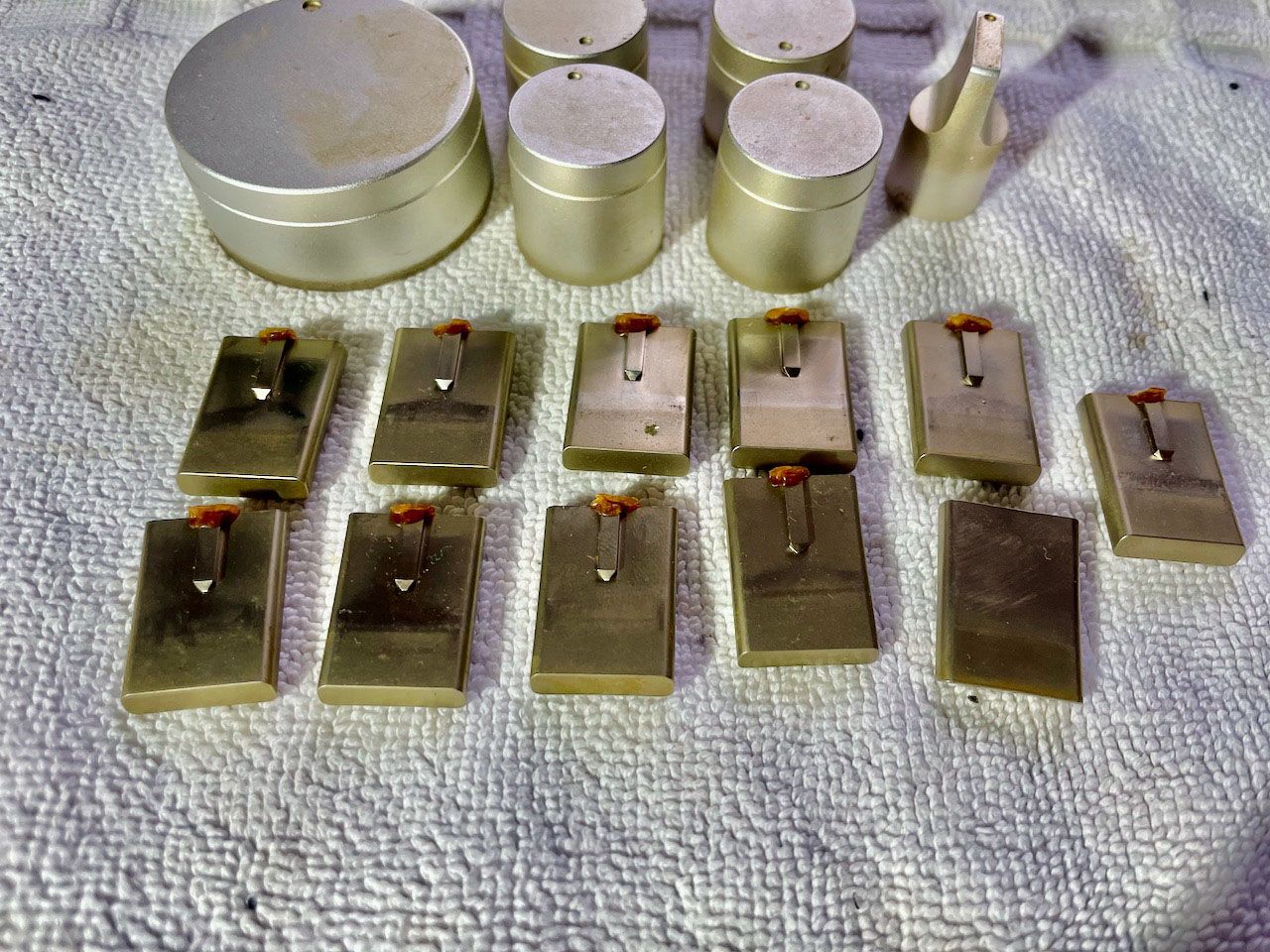

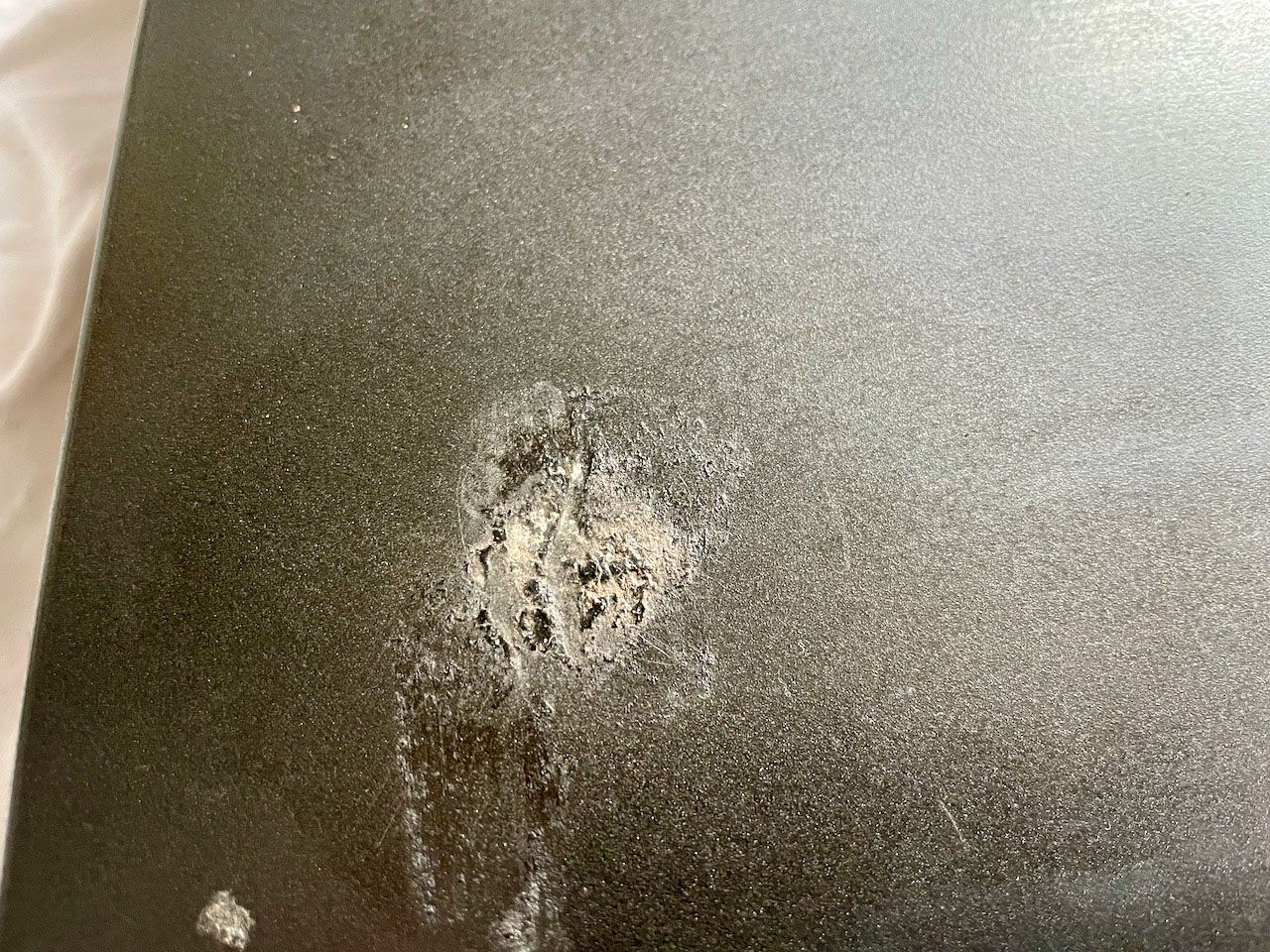

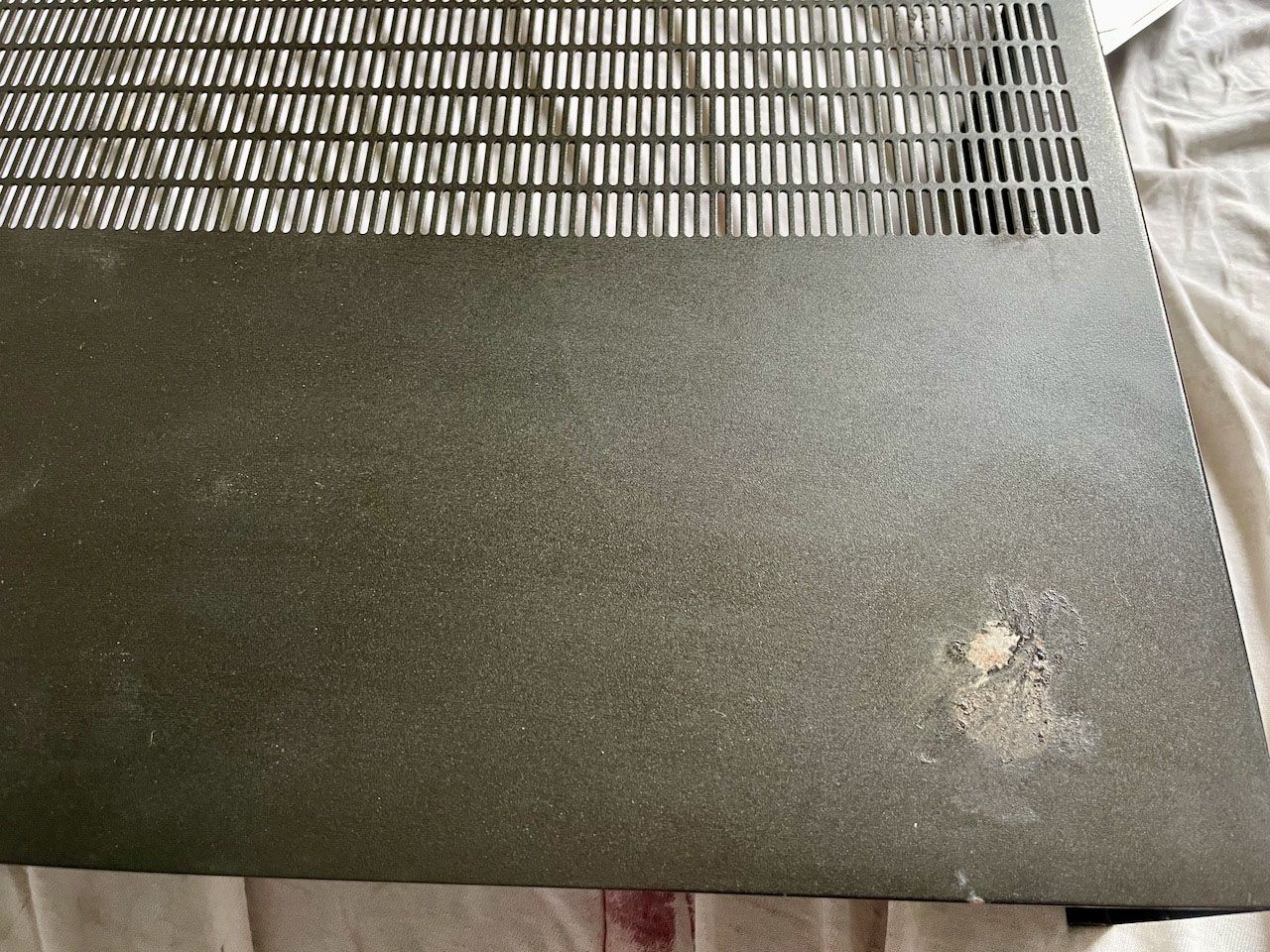

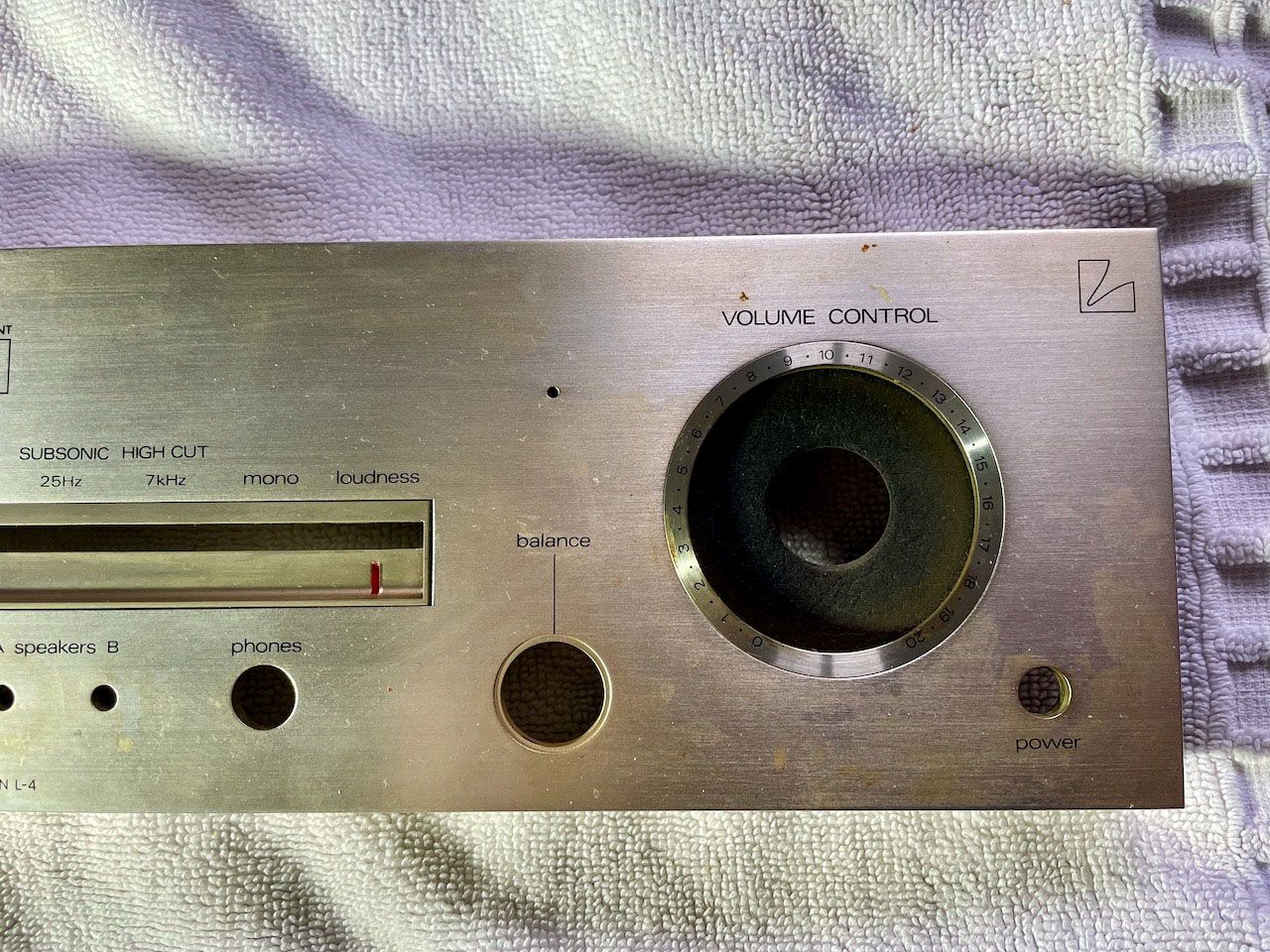

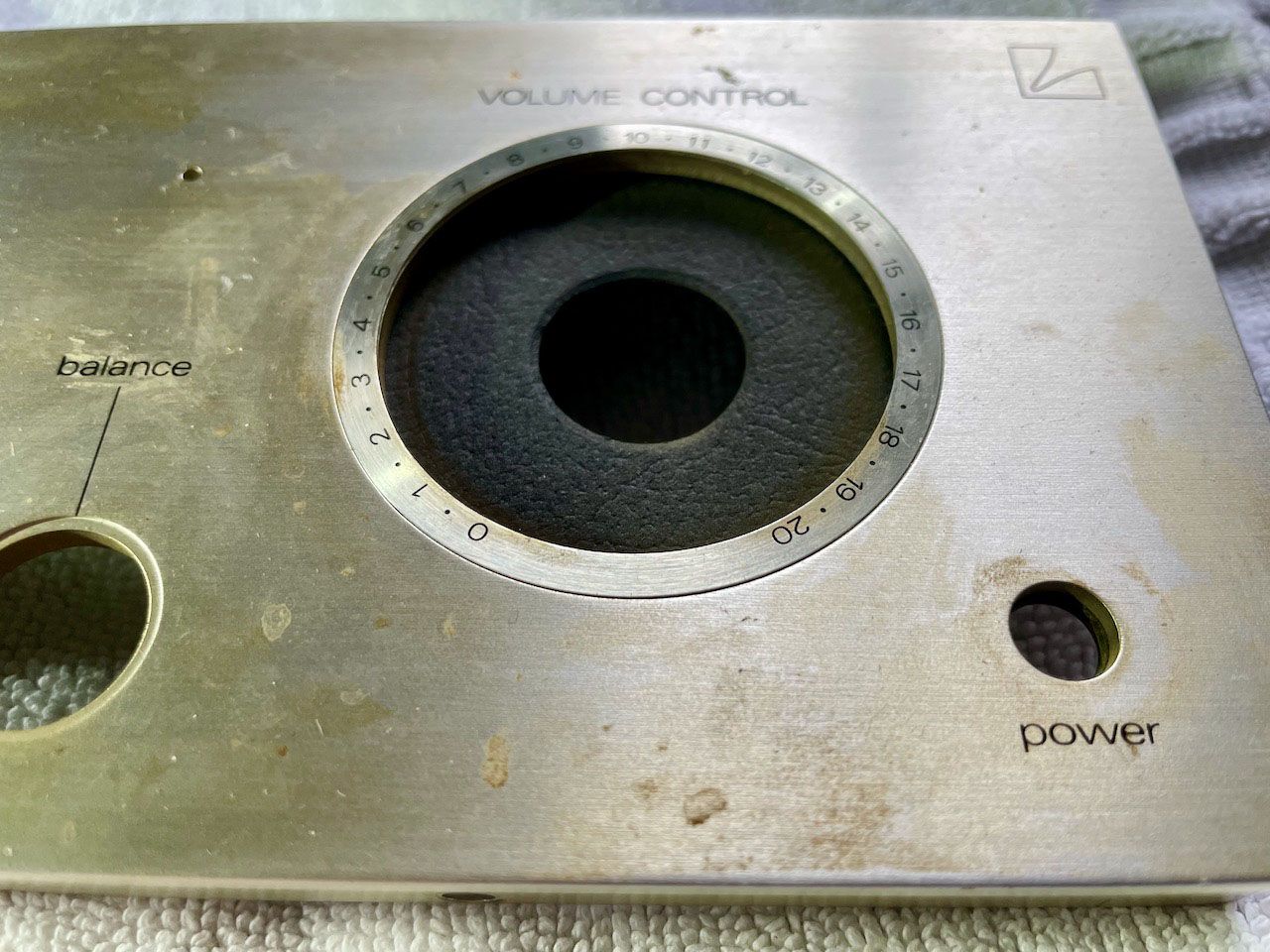

- De buitenkant van deze Luxman was erg vies. Bruine vlekken op het front, roestplekken op de kap.

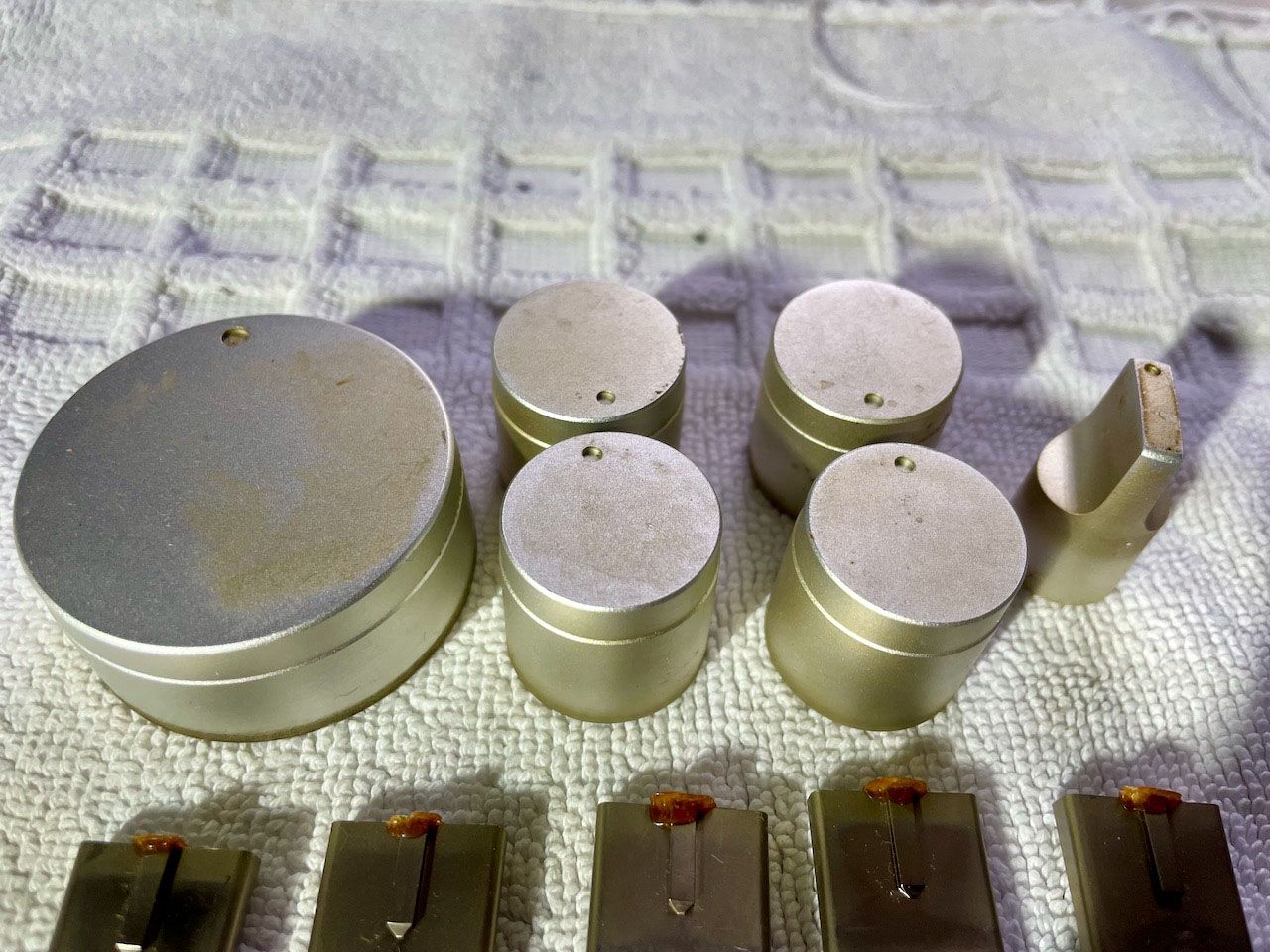

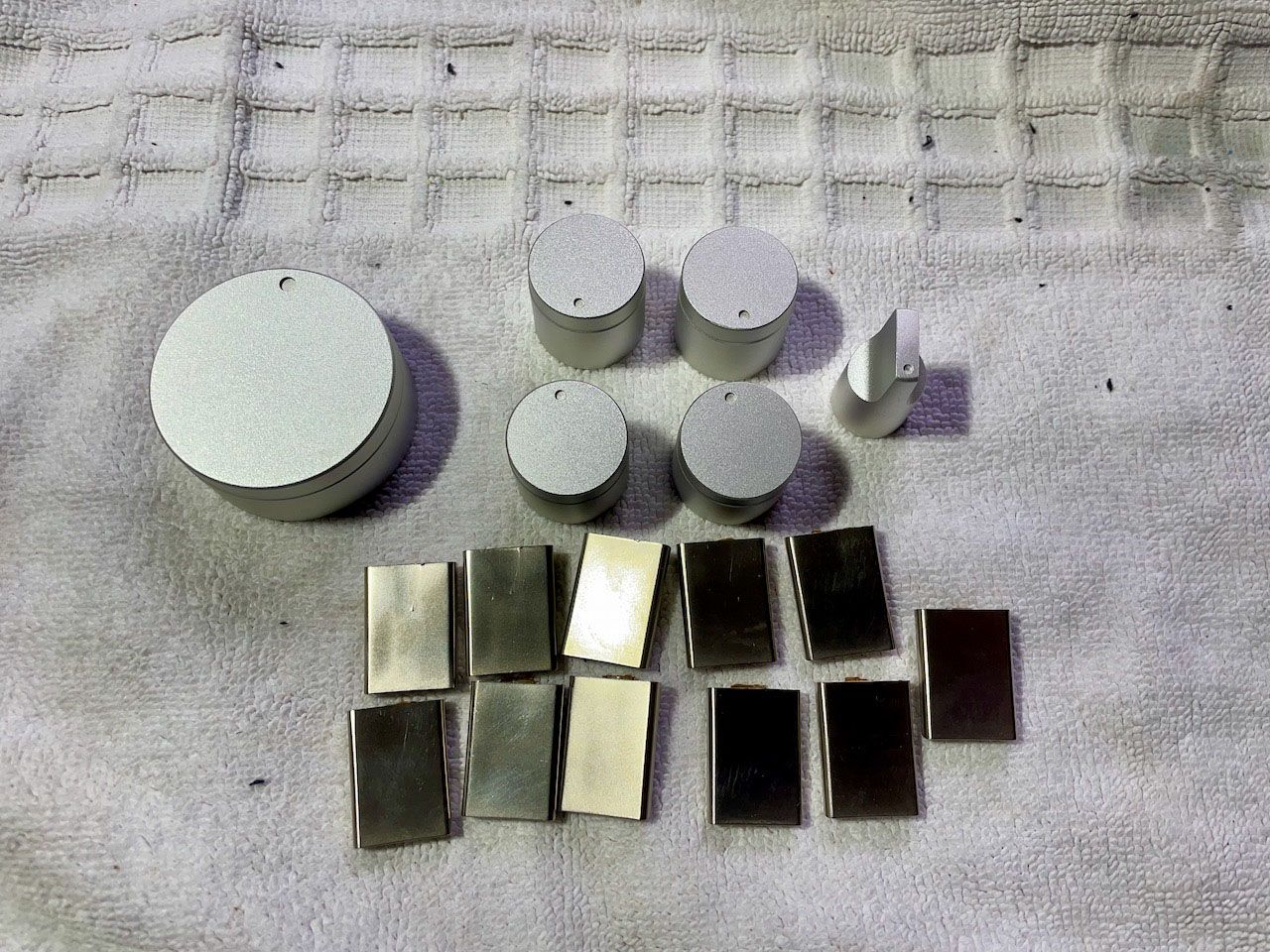

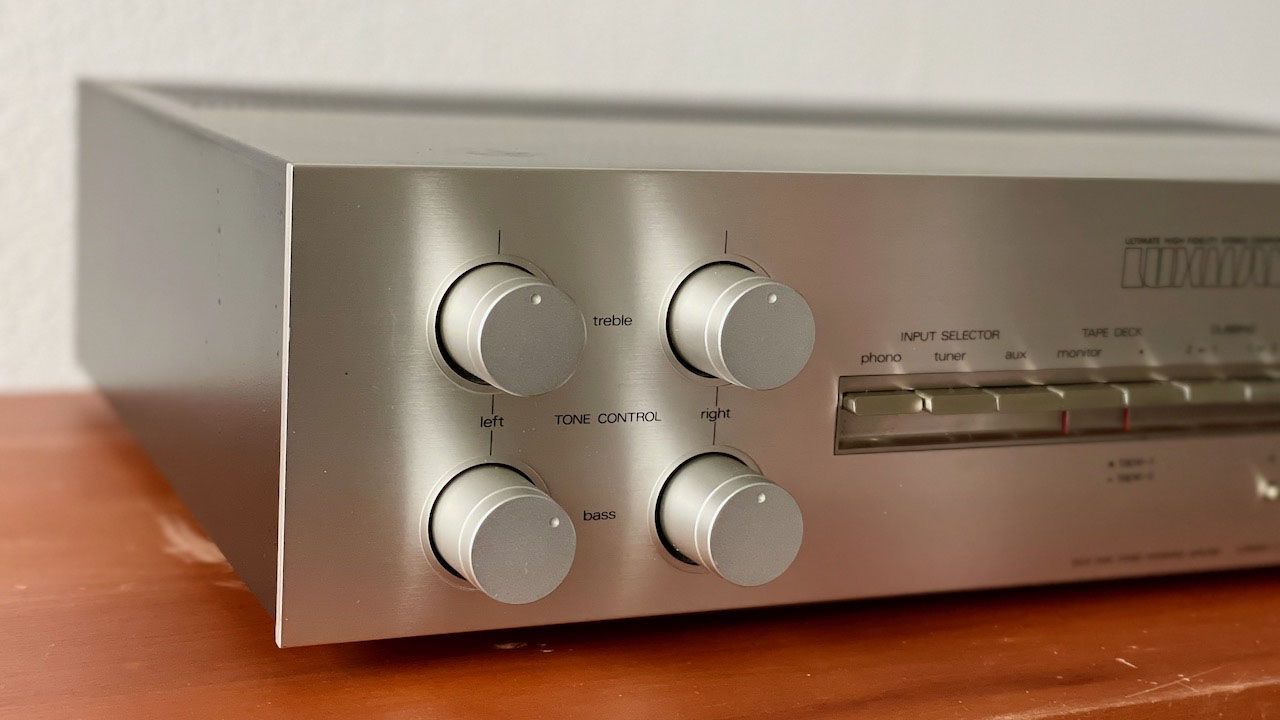

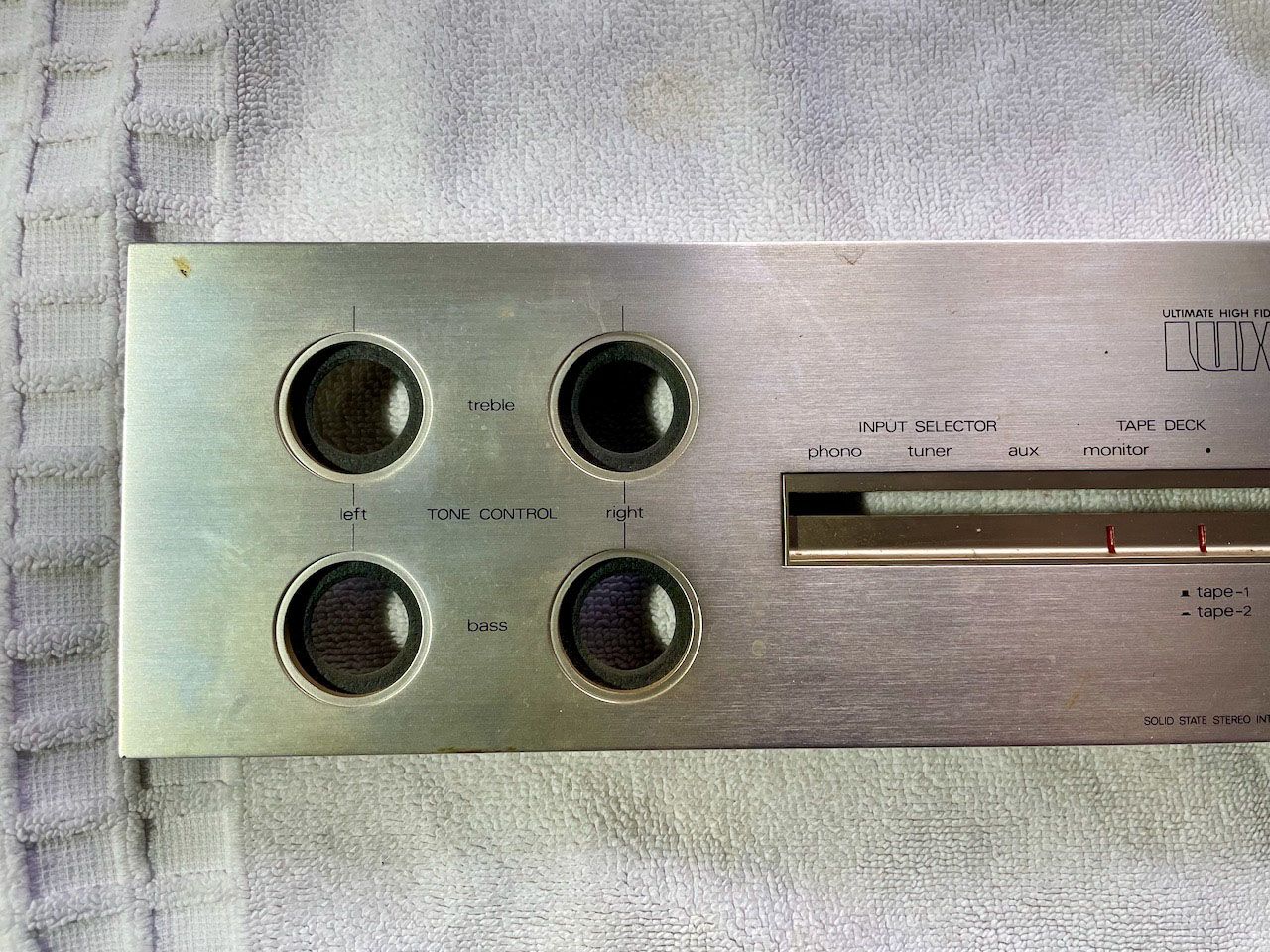

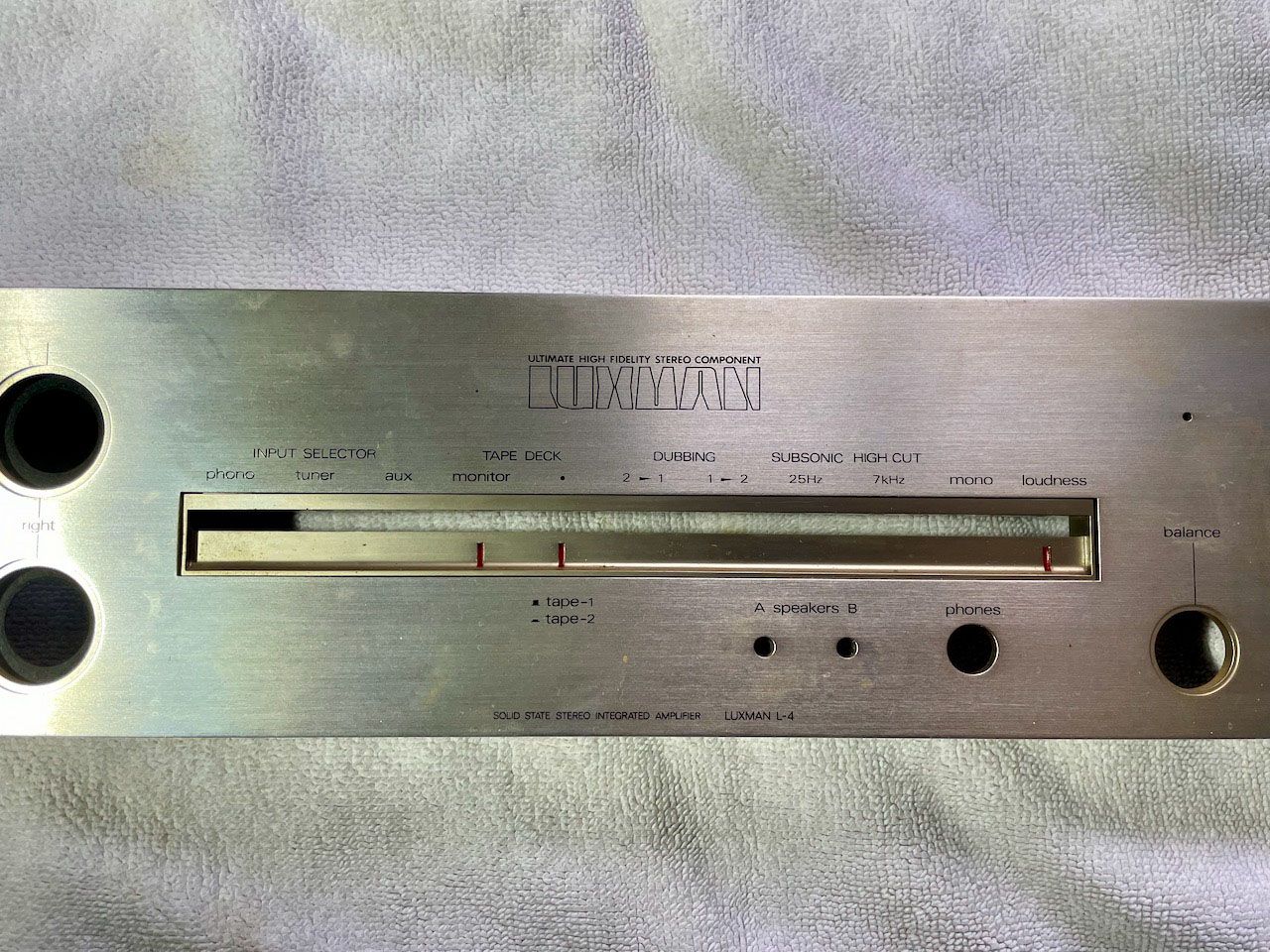

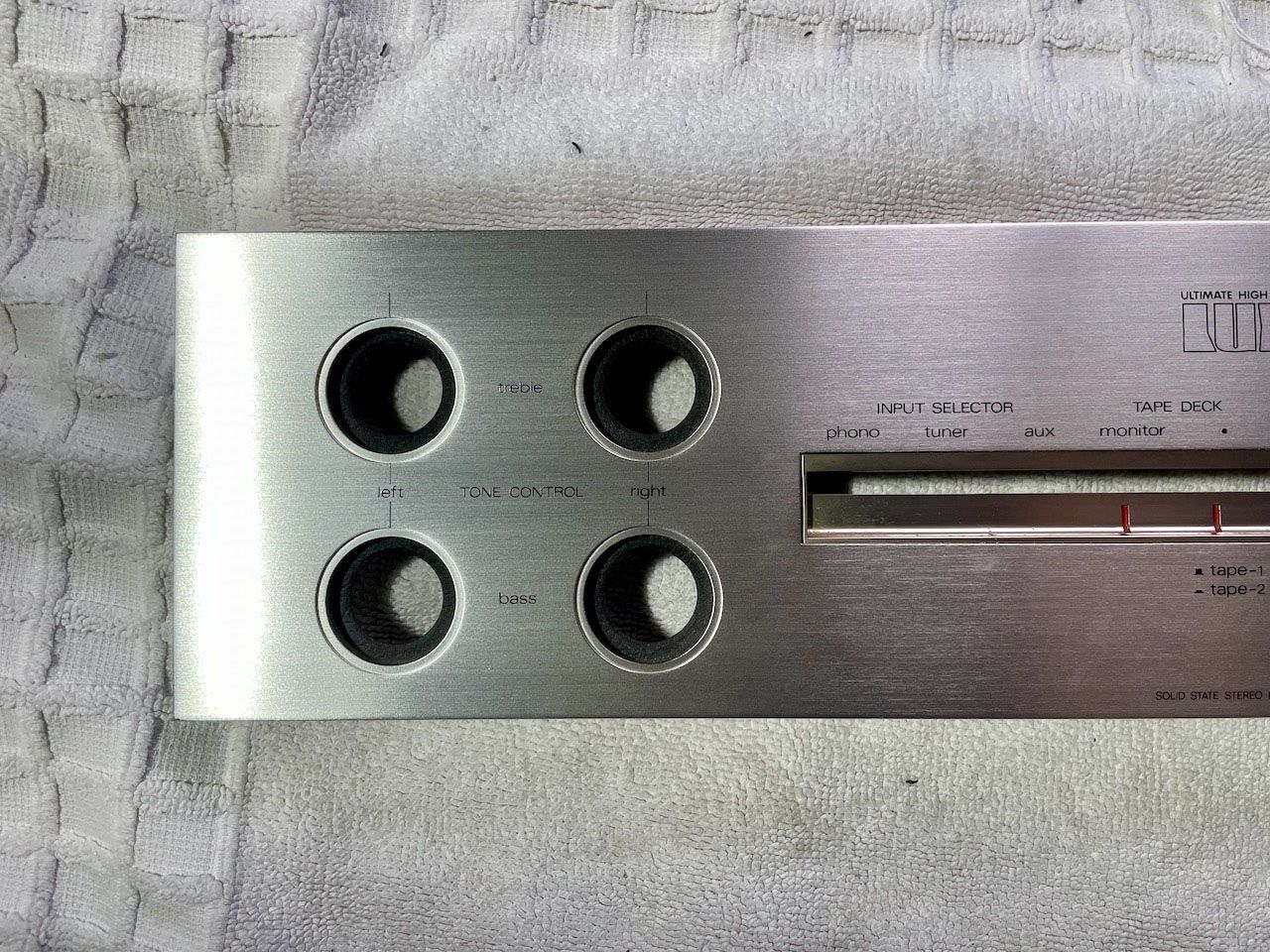

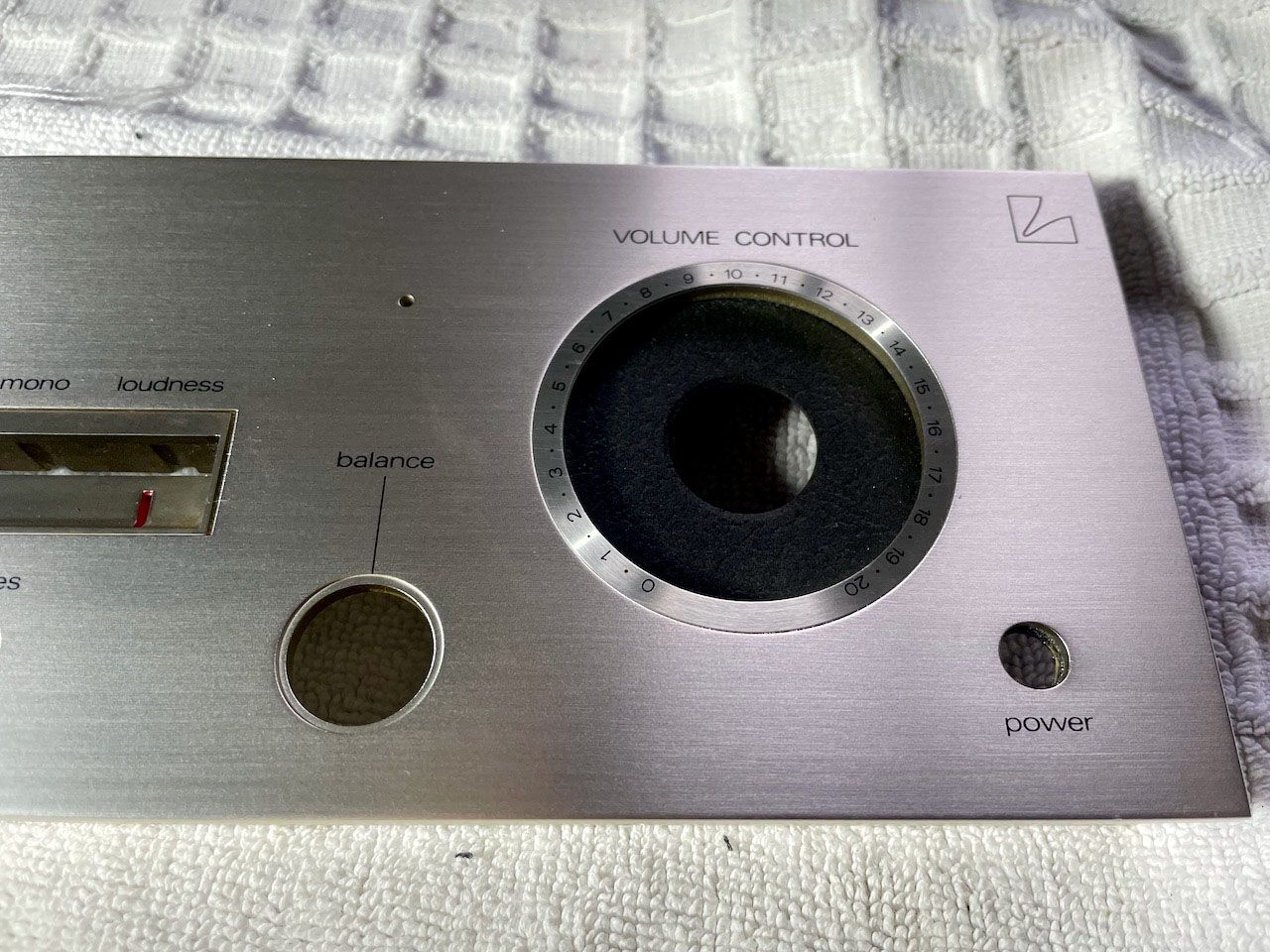

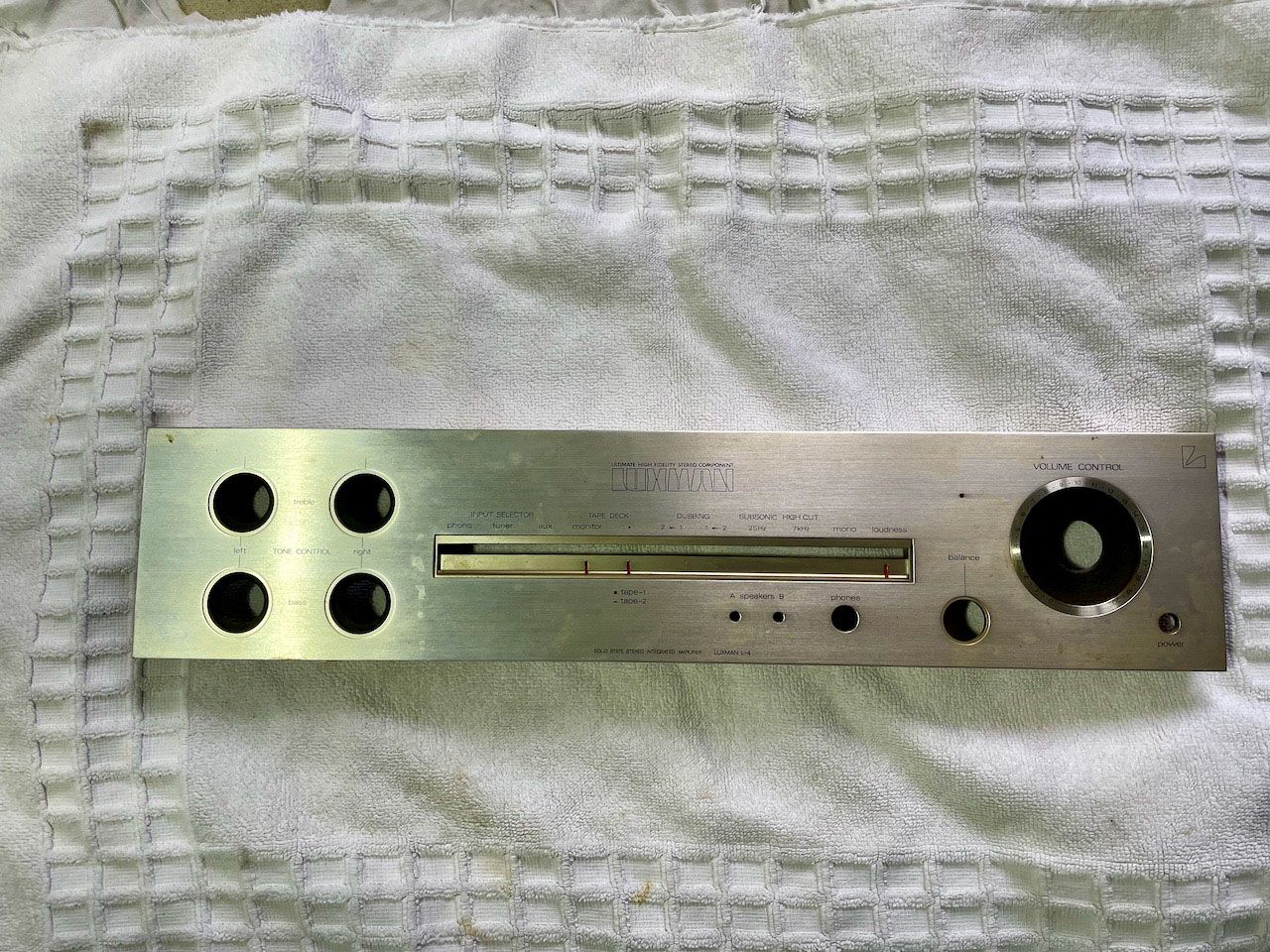

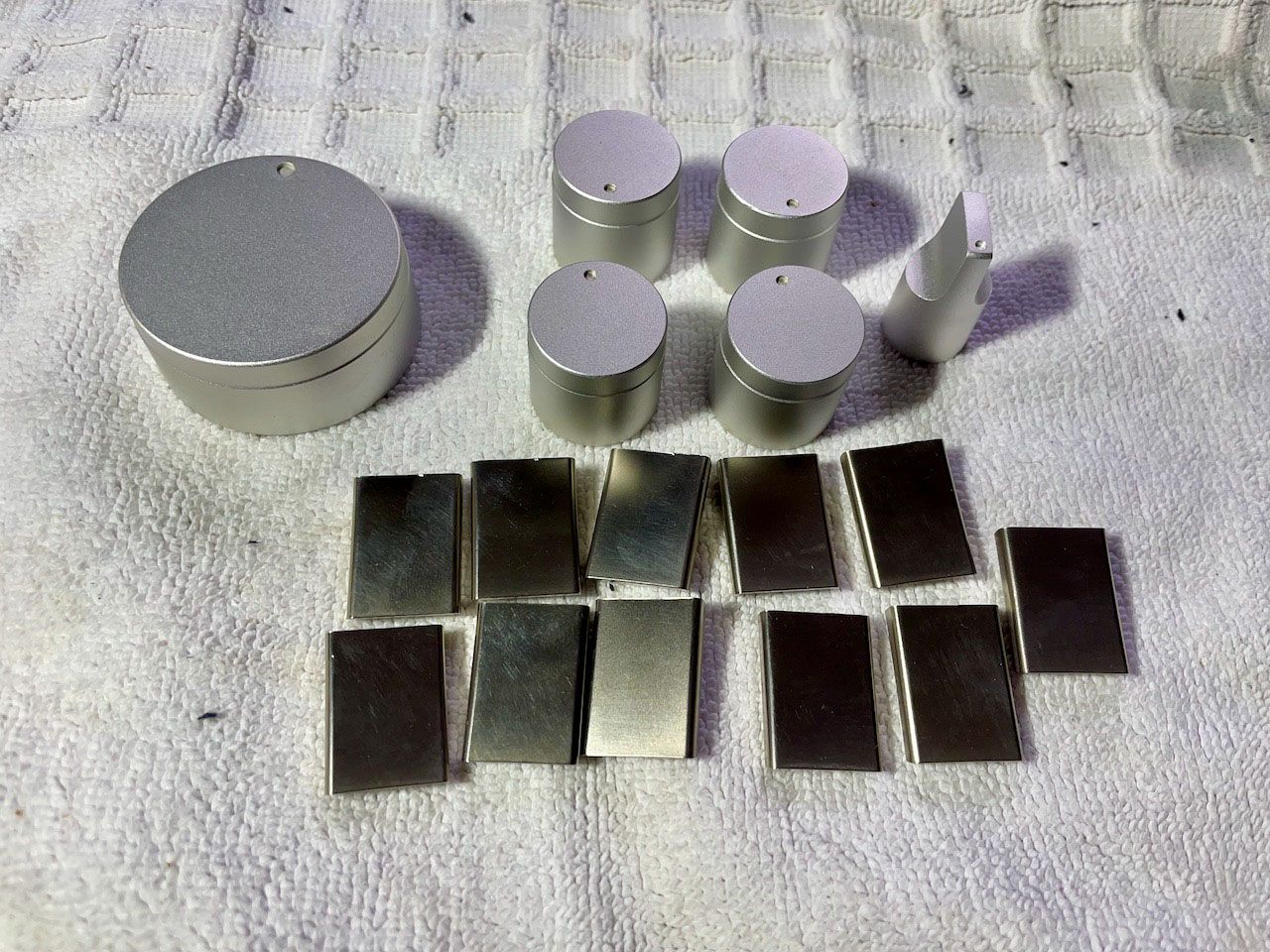

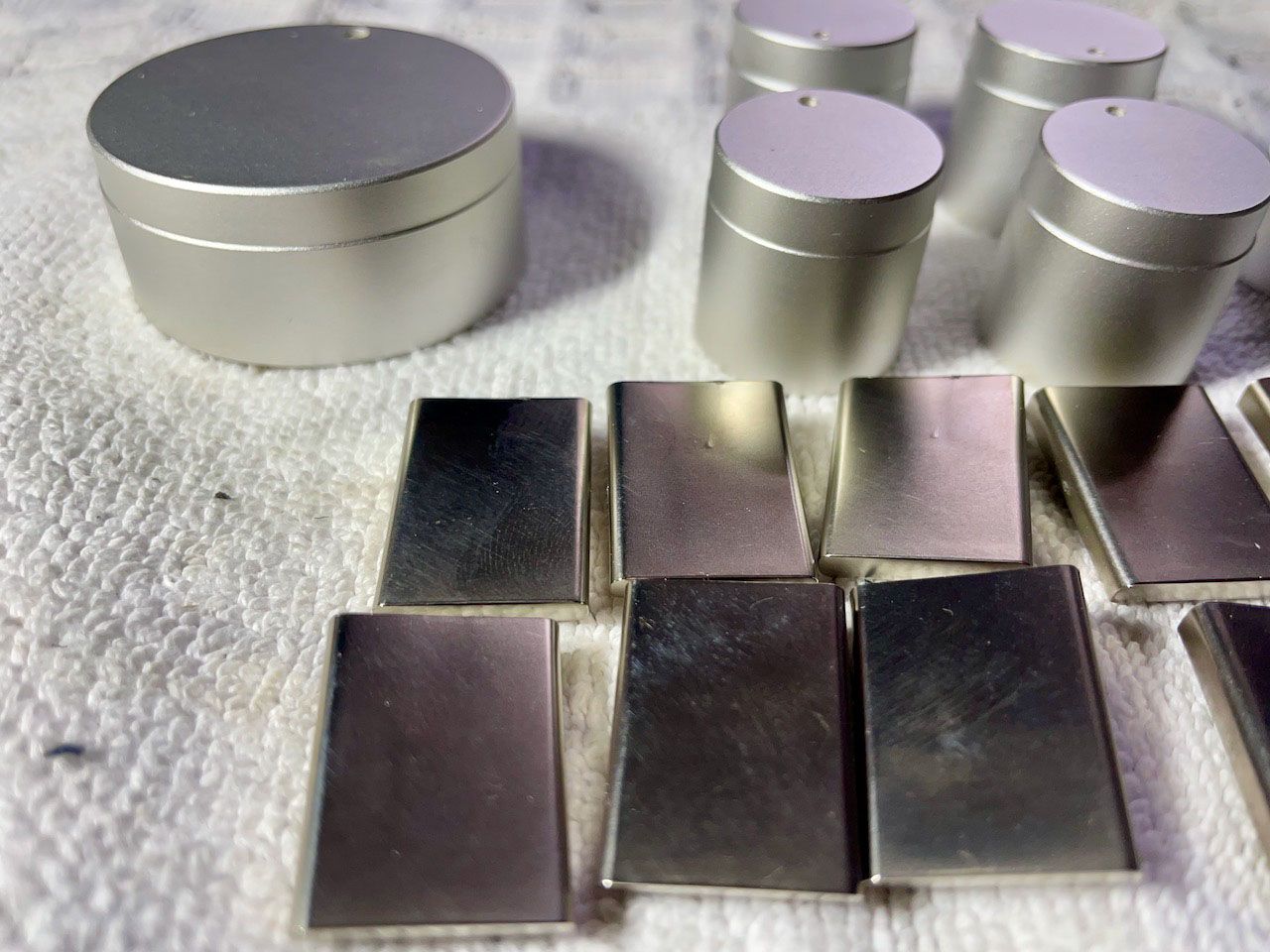

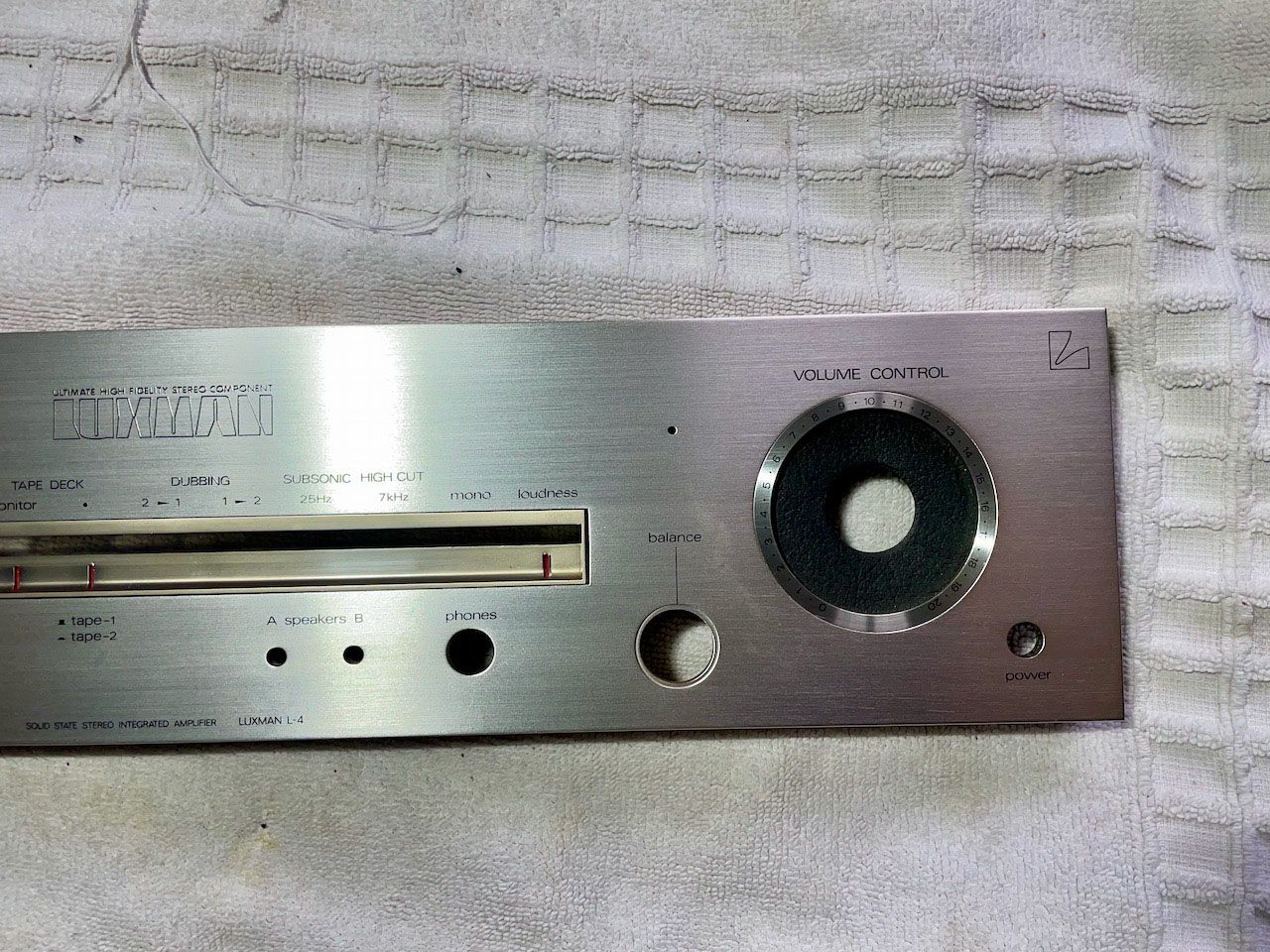

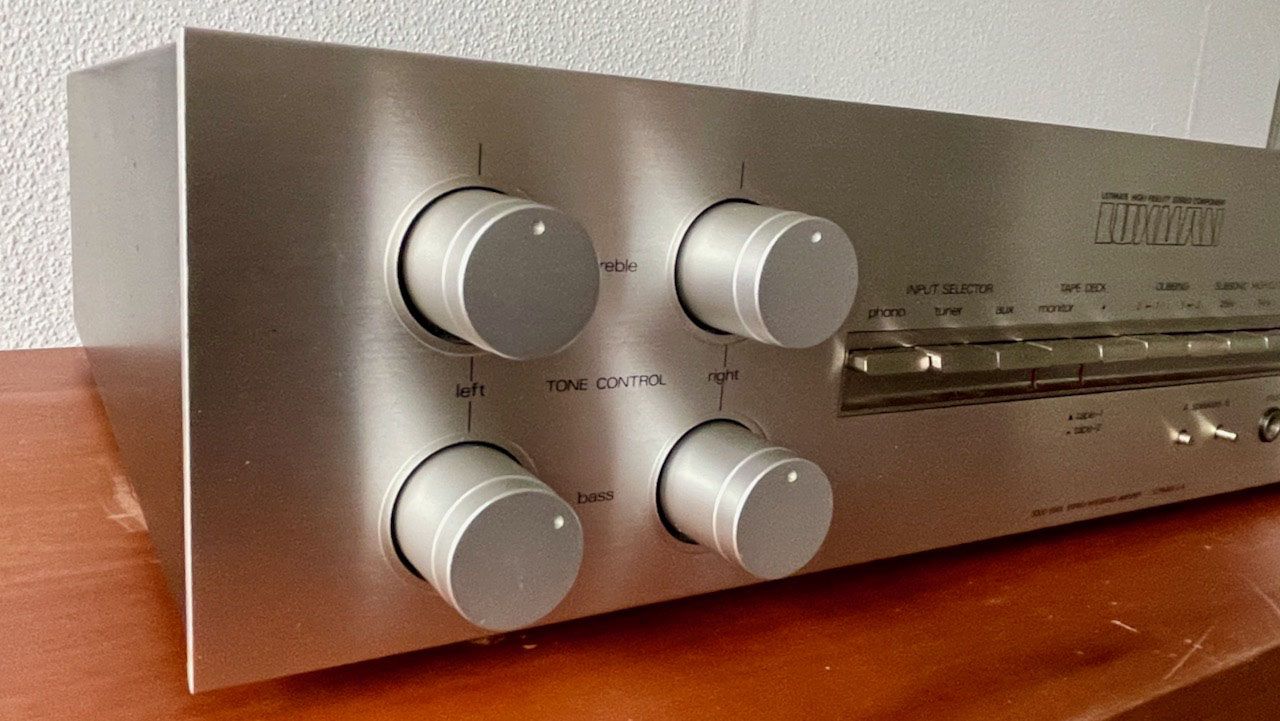

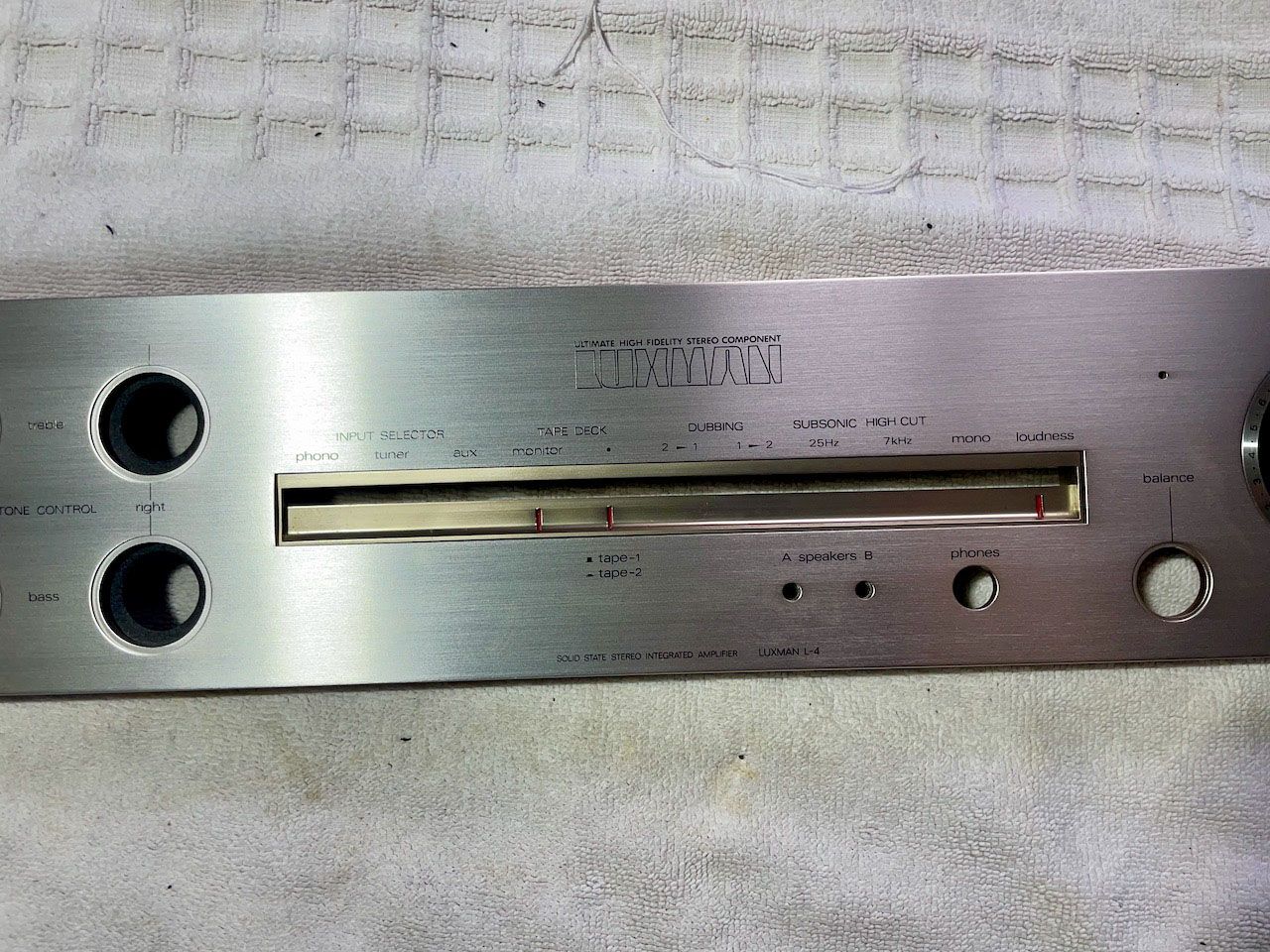

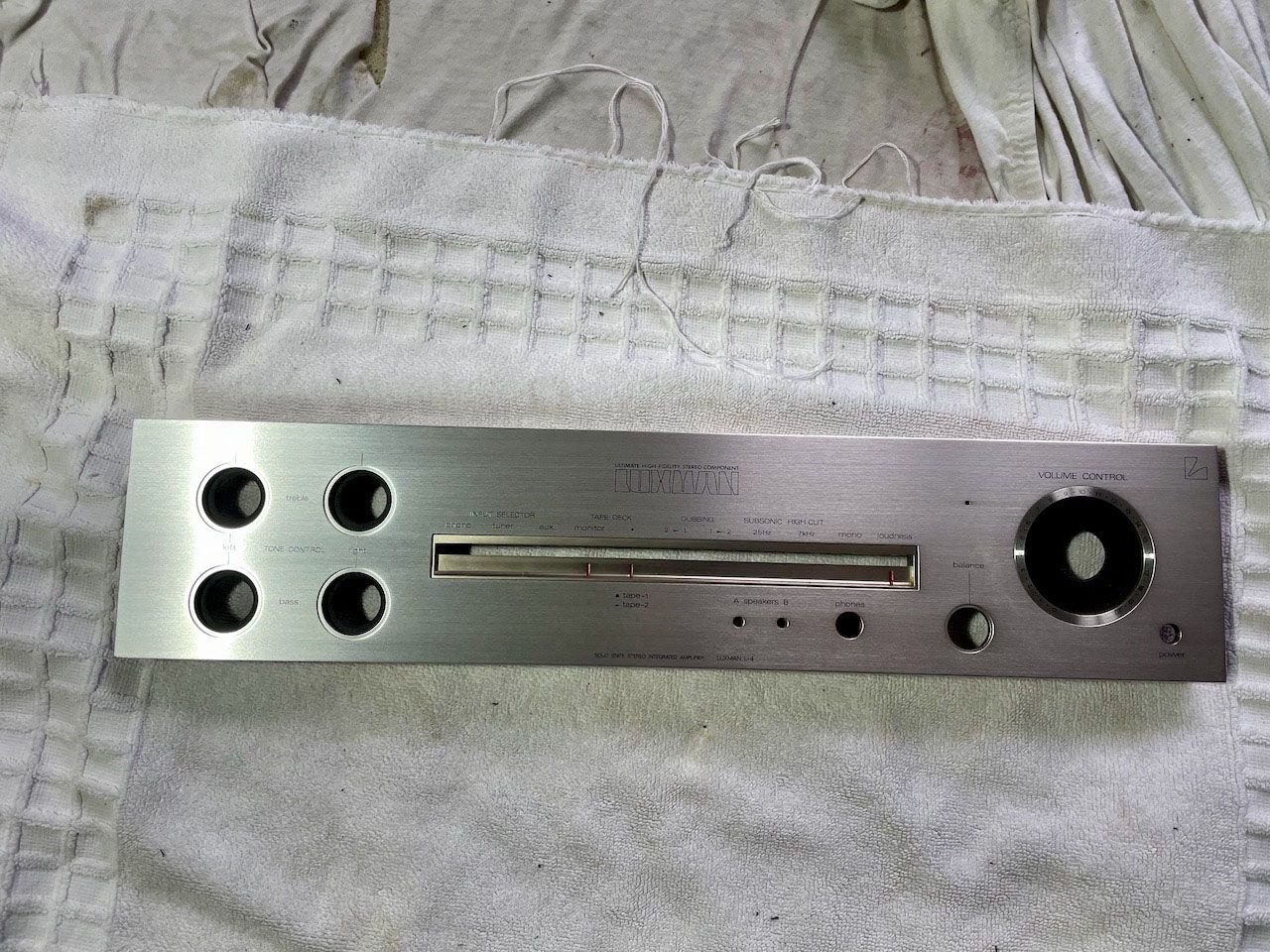

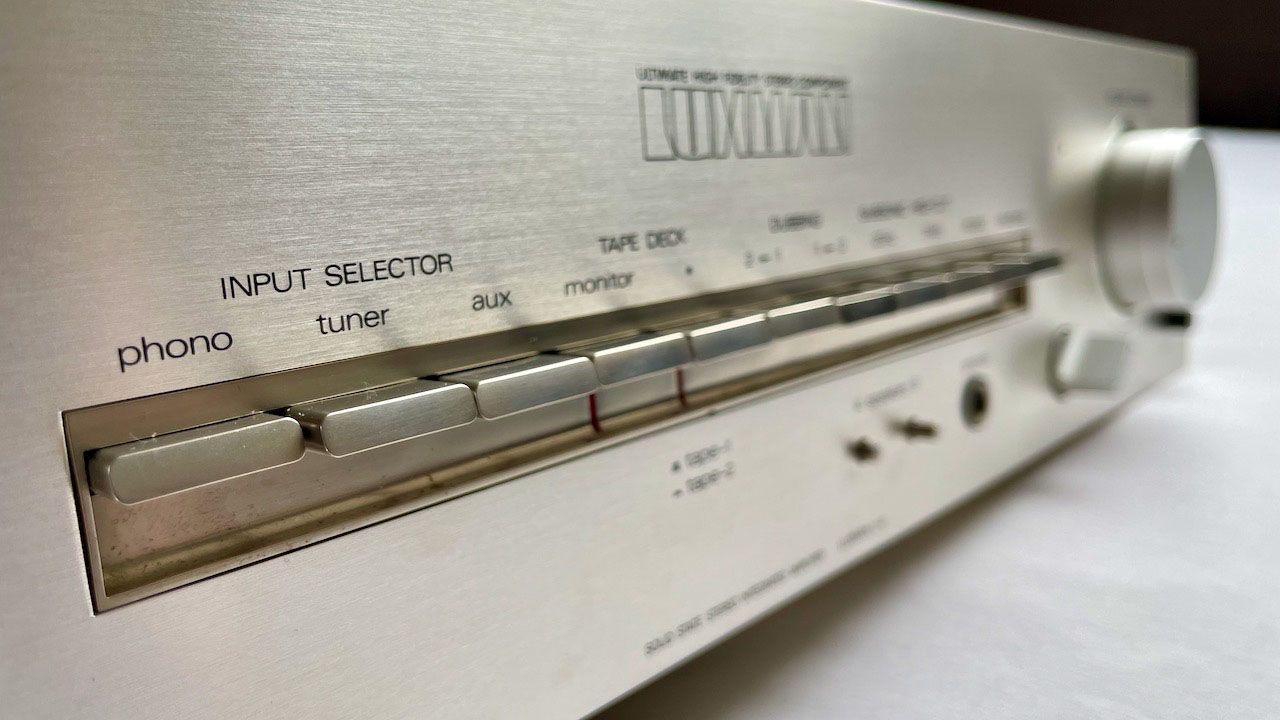

- Het front eerst gereinigd met een mix van St. Marc met water (1:1). De bruine vlekken bleven helaas zitten. Daarn met een aluminium cleaning voorzichtig het front gereinigd. Deze ziet er nu weer uit als nieuw.

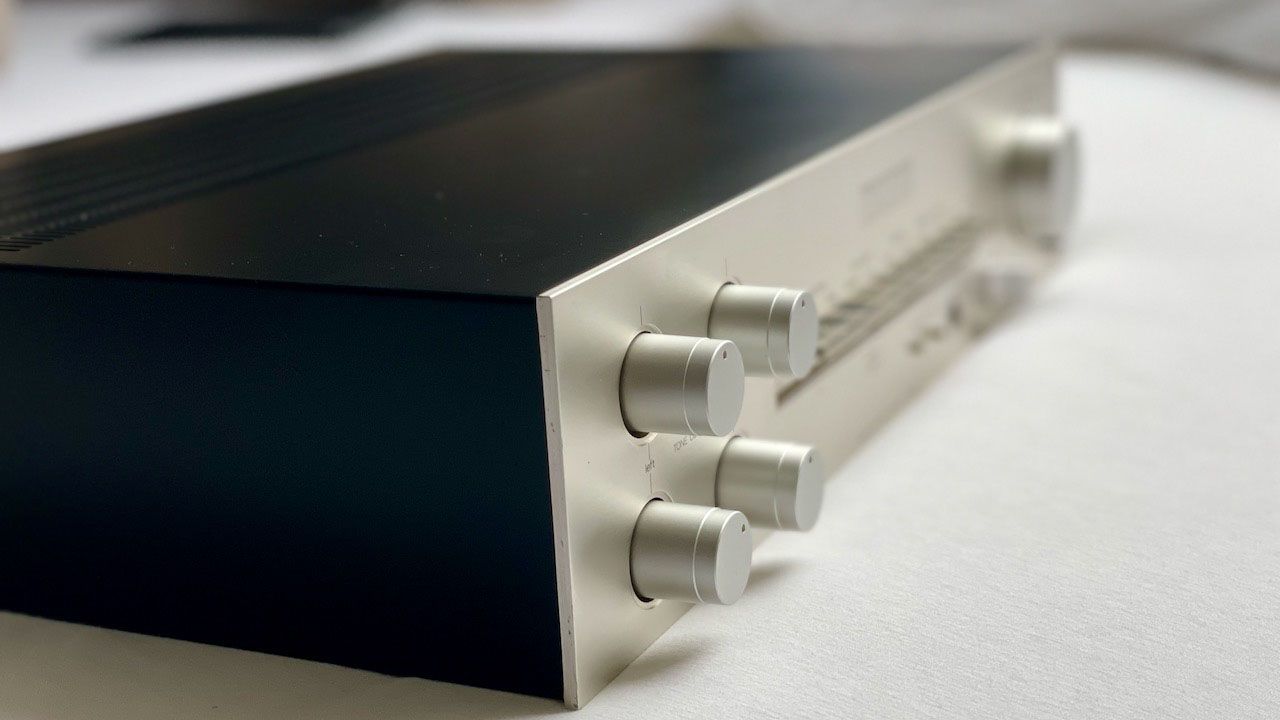

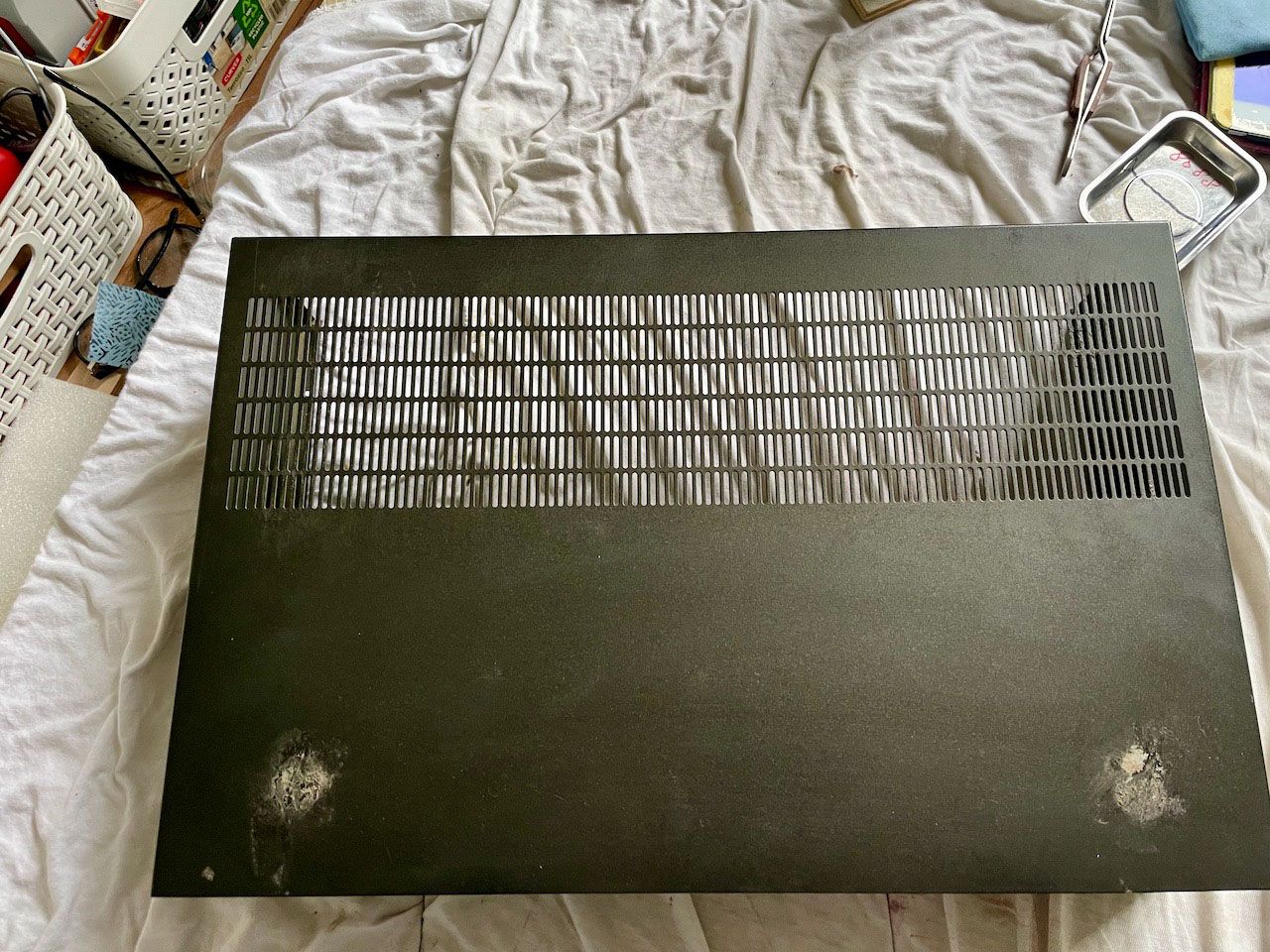

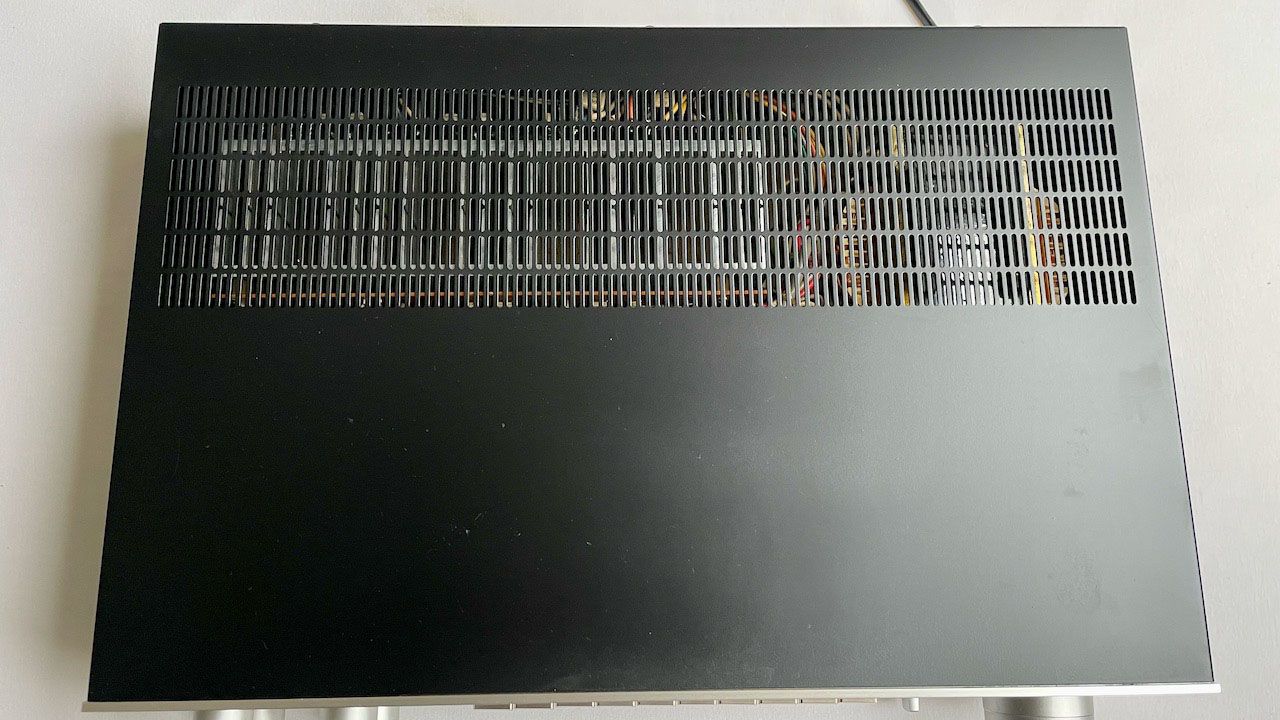

- De kap geschuurd en daarna gespoten met mat zwart lak.

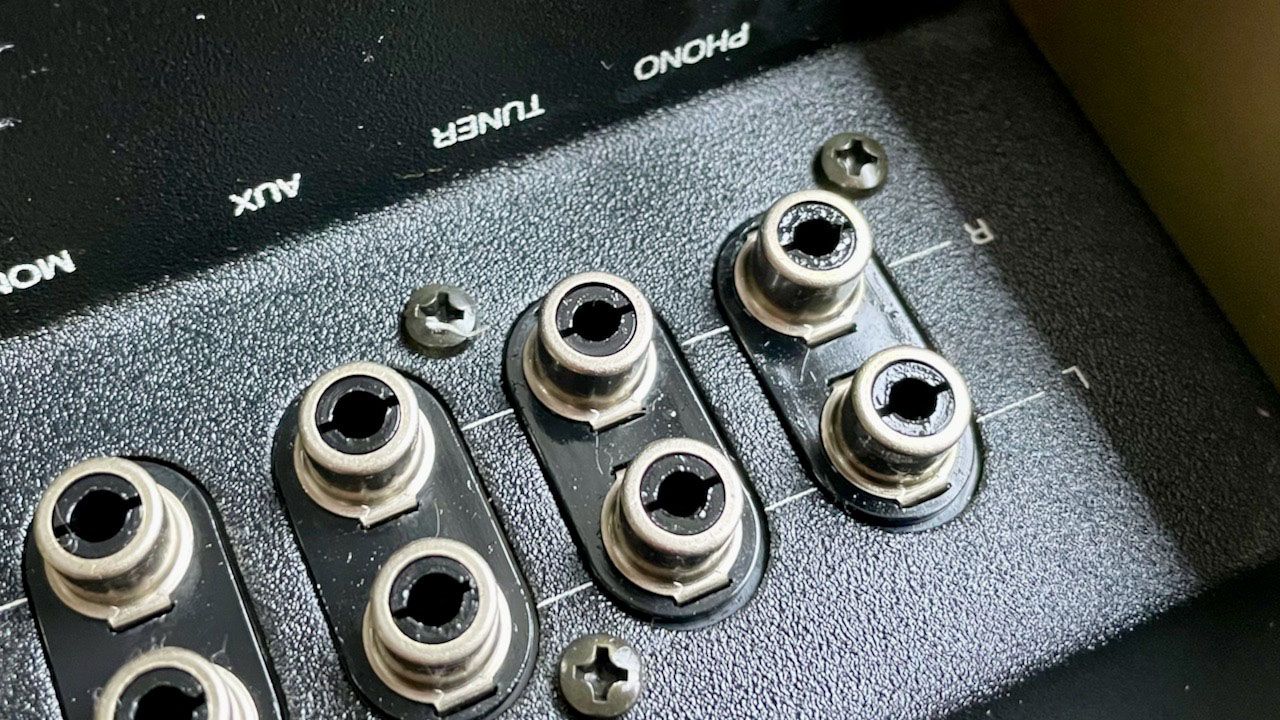

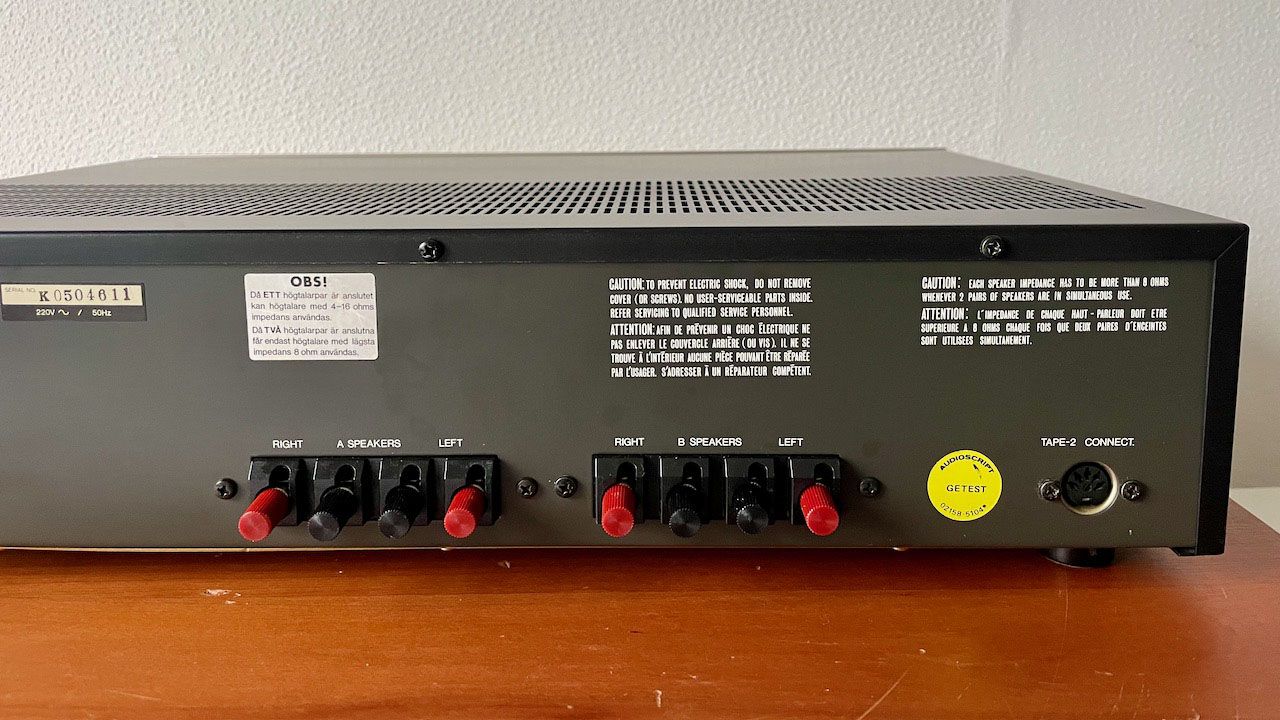

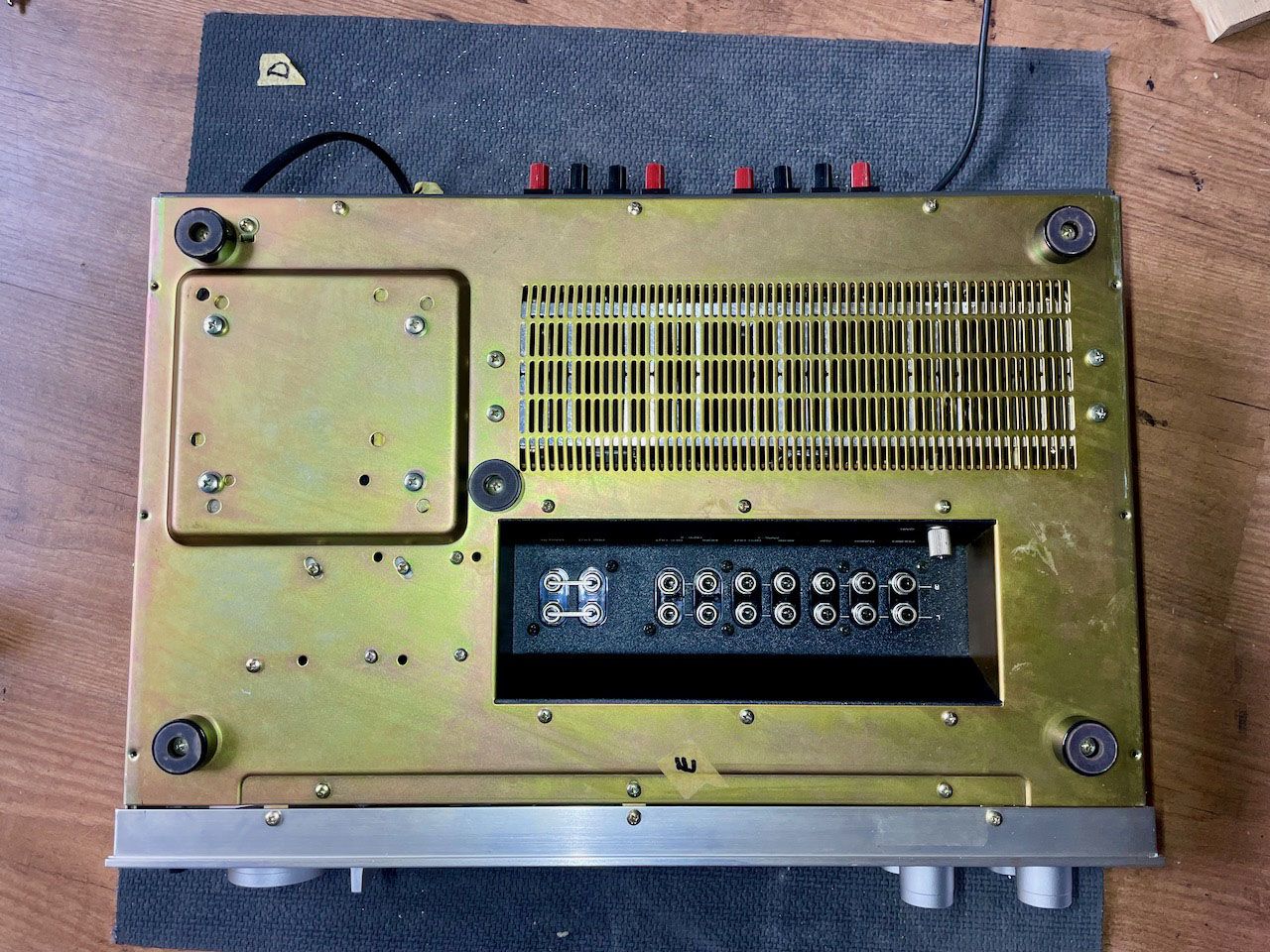

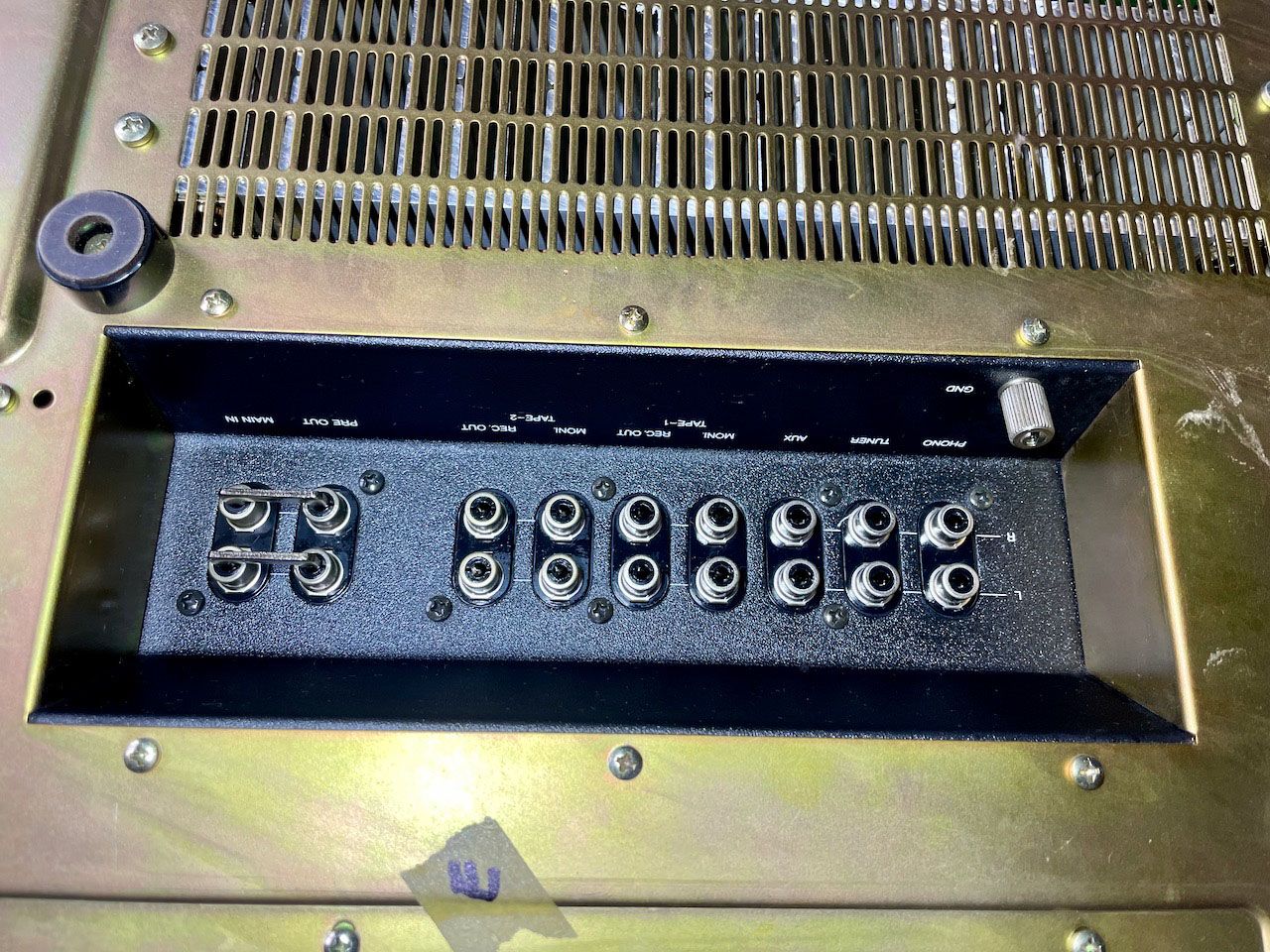

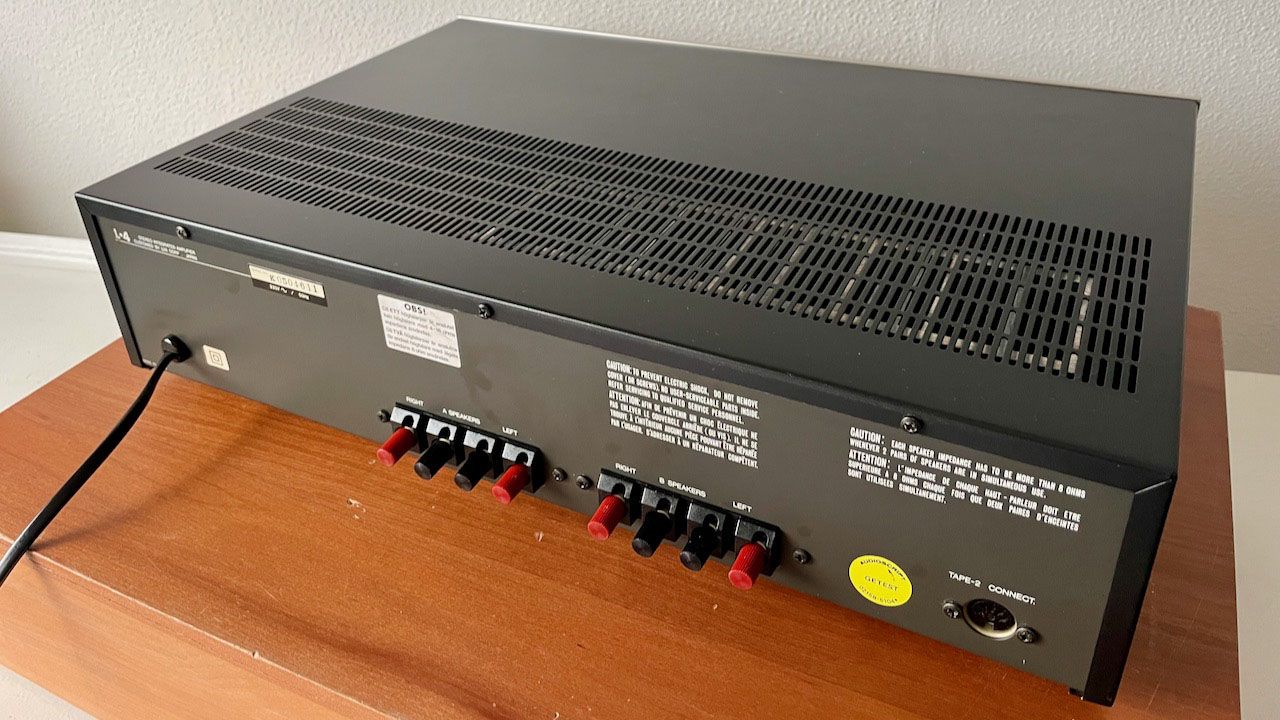

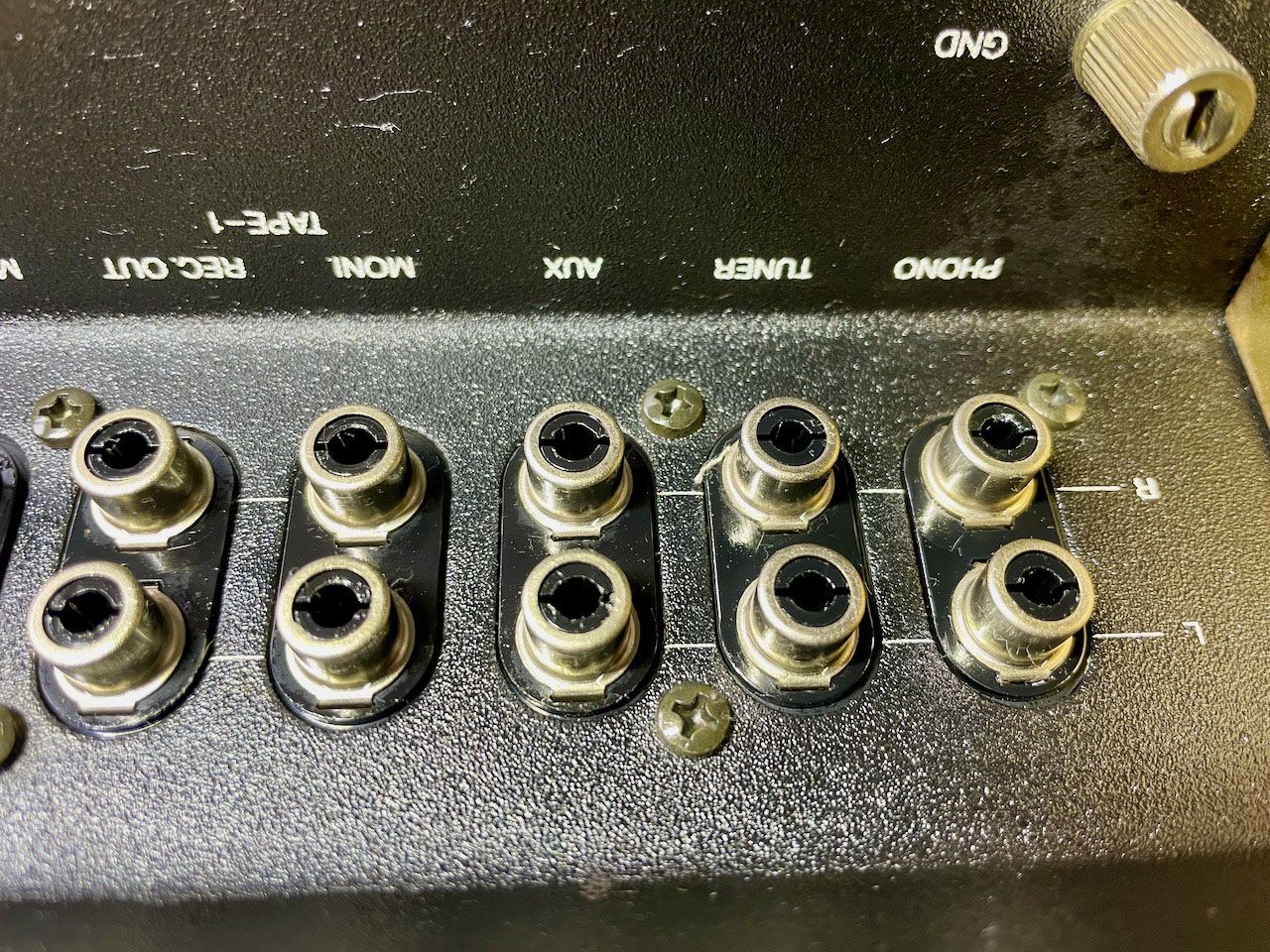

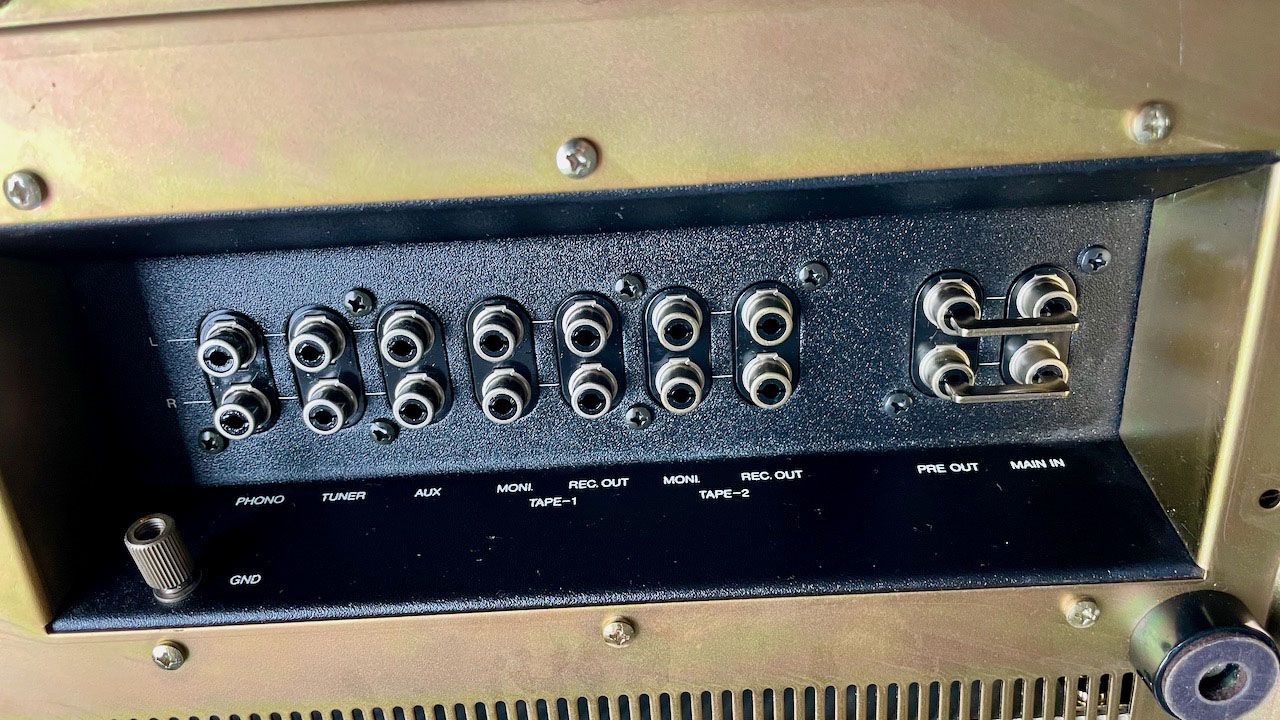

- De cinch/tulp ingangen en schroef uitgangen gereinigd met borstel en Deoxid.
Eindoordeel:

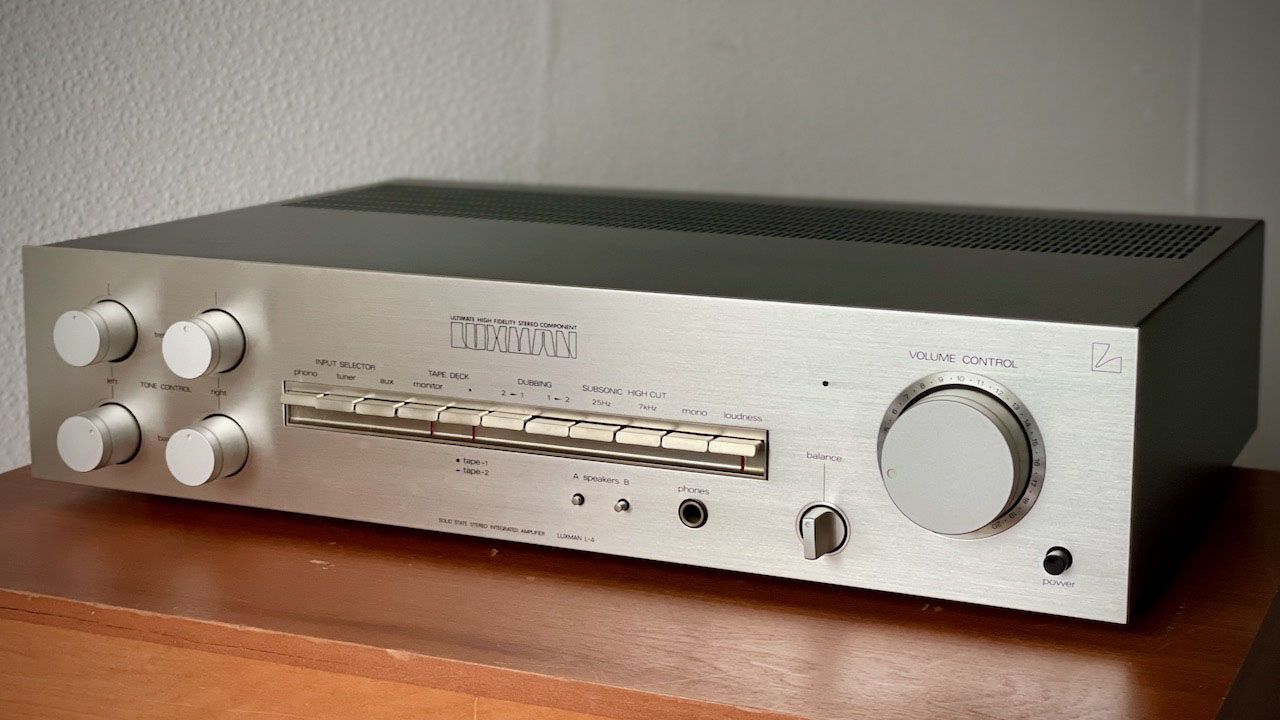

Deze Luxman versterker is in 1979 in Japan geproduceerd. Een prachtige versterker uit de glorietijd van Luxman.
De Studio Standaard versterker serie van Luxman liep van de L-2 tot de L-5. De L-3 heb ik al eens mogen voorzien van nieuwe condensatoren. Die klonk daarna als een klok. Deze L-4 is zijn grotere broer en heeft de zelfde opbouw. Echter is de eindversterker krachtiger en is alles gewoon groter uitgevoerd. De versterker heeft meer vermogen en kan vrijwel iedere luidspreker perfect aansturen.
Deze L-4 is volledig onderhanden genomen. Alle schakelaars zijn gereinigd. De potmeters (die dingen war je aan draait om het volume, de balans en de toon in te stellen) zijn in een ultrasoon machine gereinigd. ALLE condensatoren zijn vervangen door hoogwaardige Panasonic en WIMA versies. De versterker is opnieuw afgeregeld volgens specificaties van Luxman.
Hoe klinkt hij?

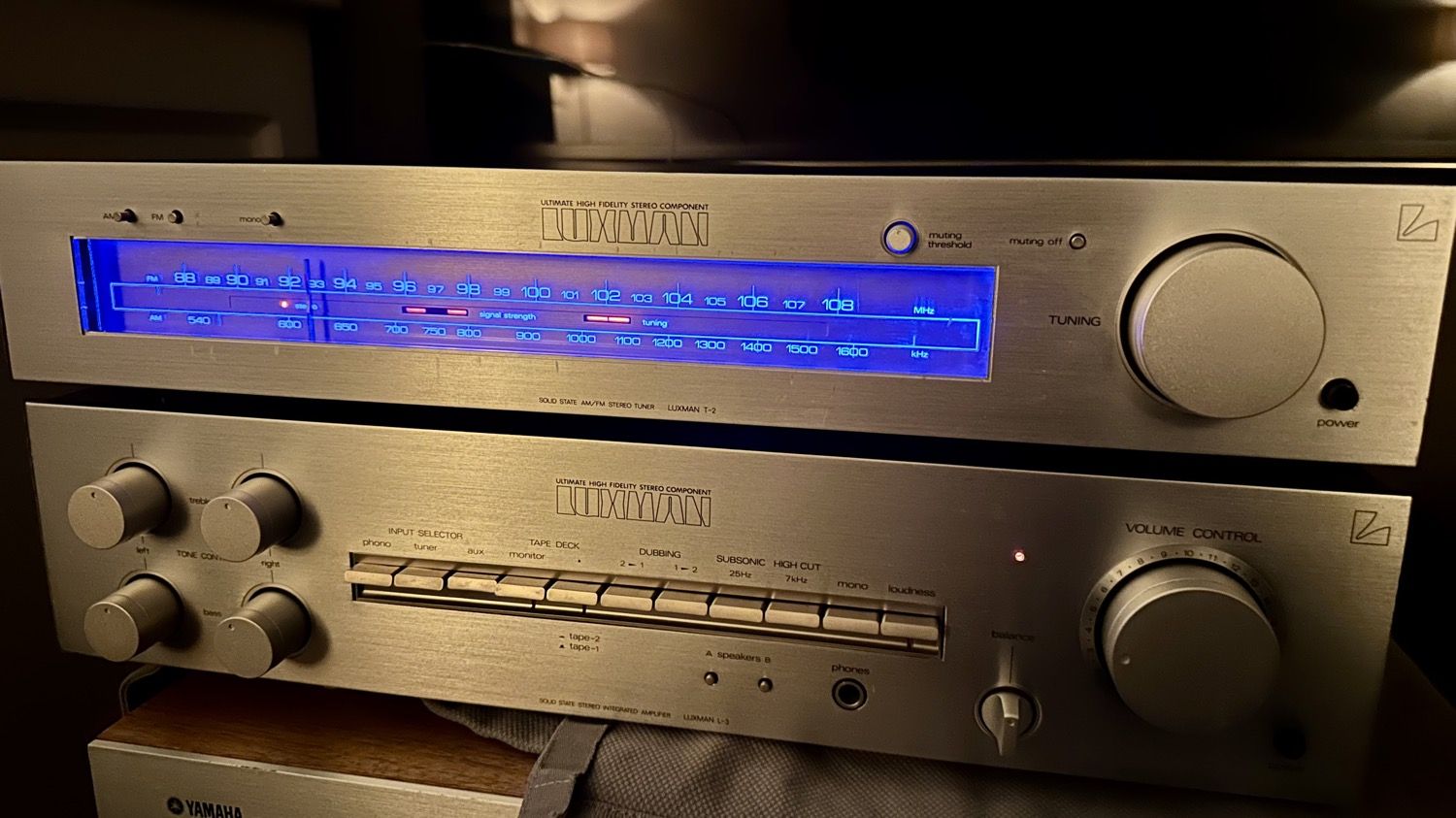

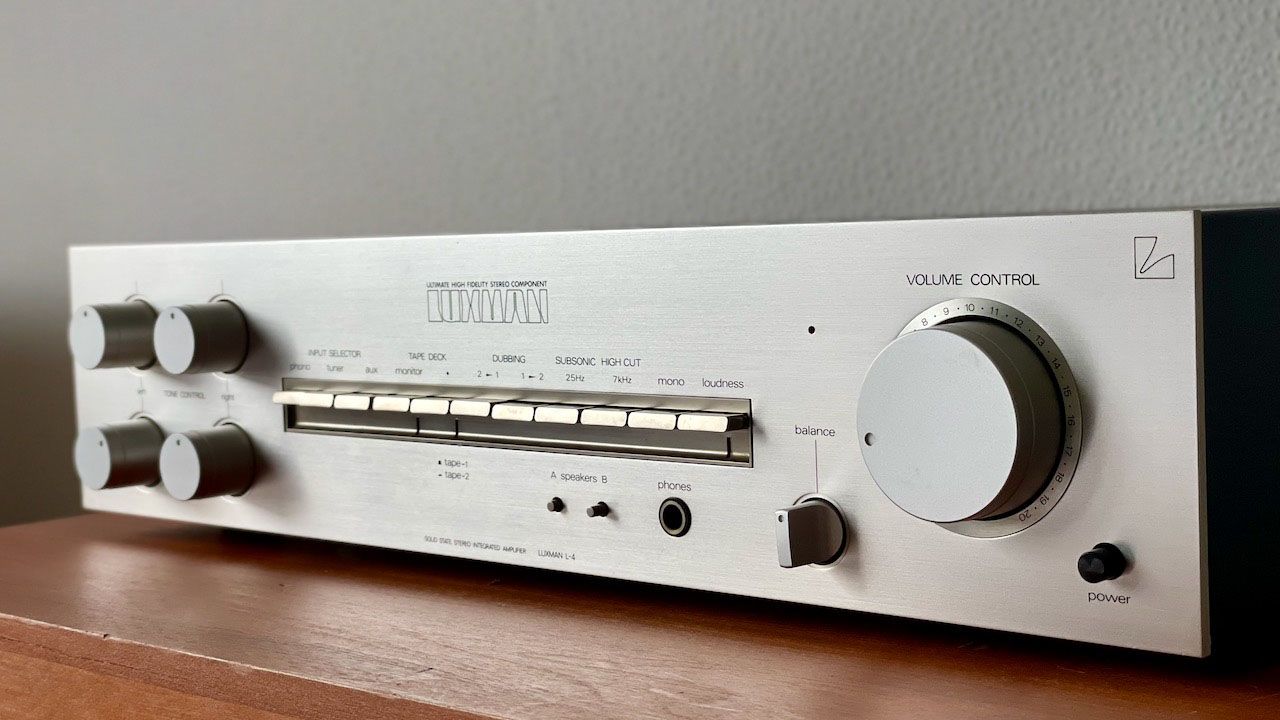

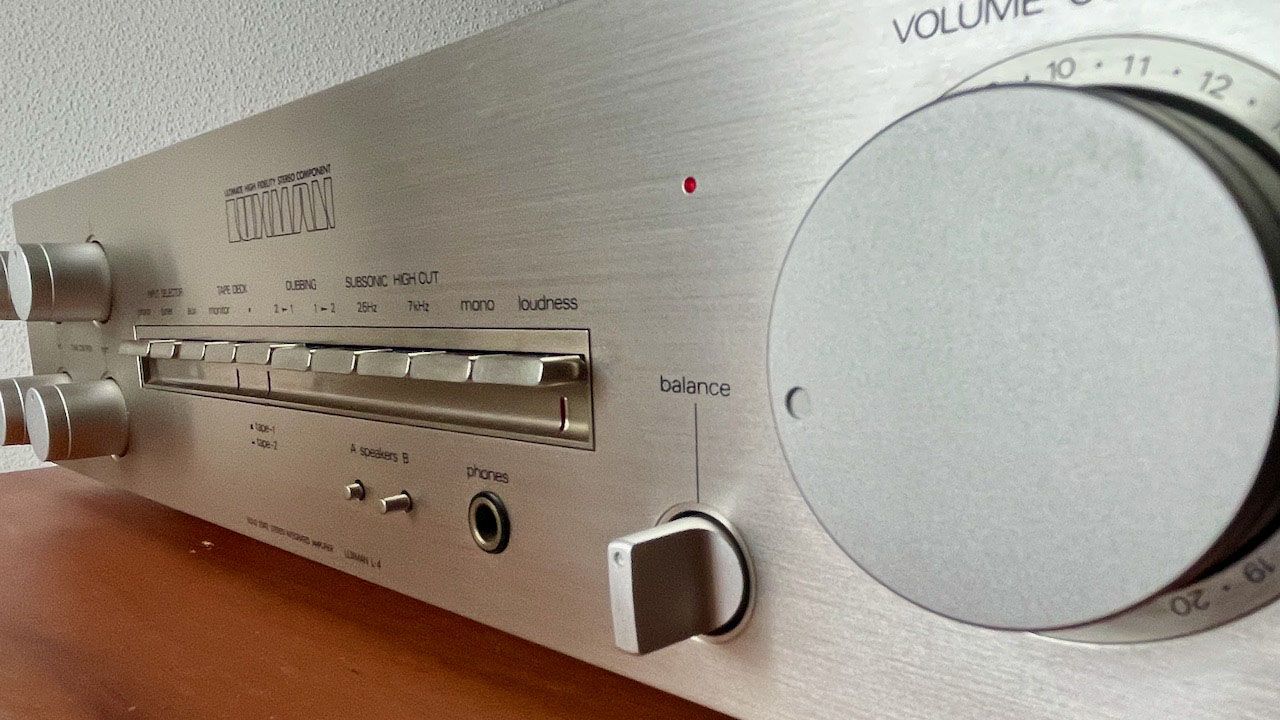

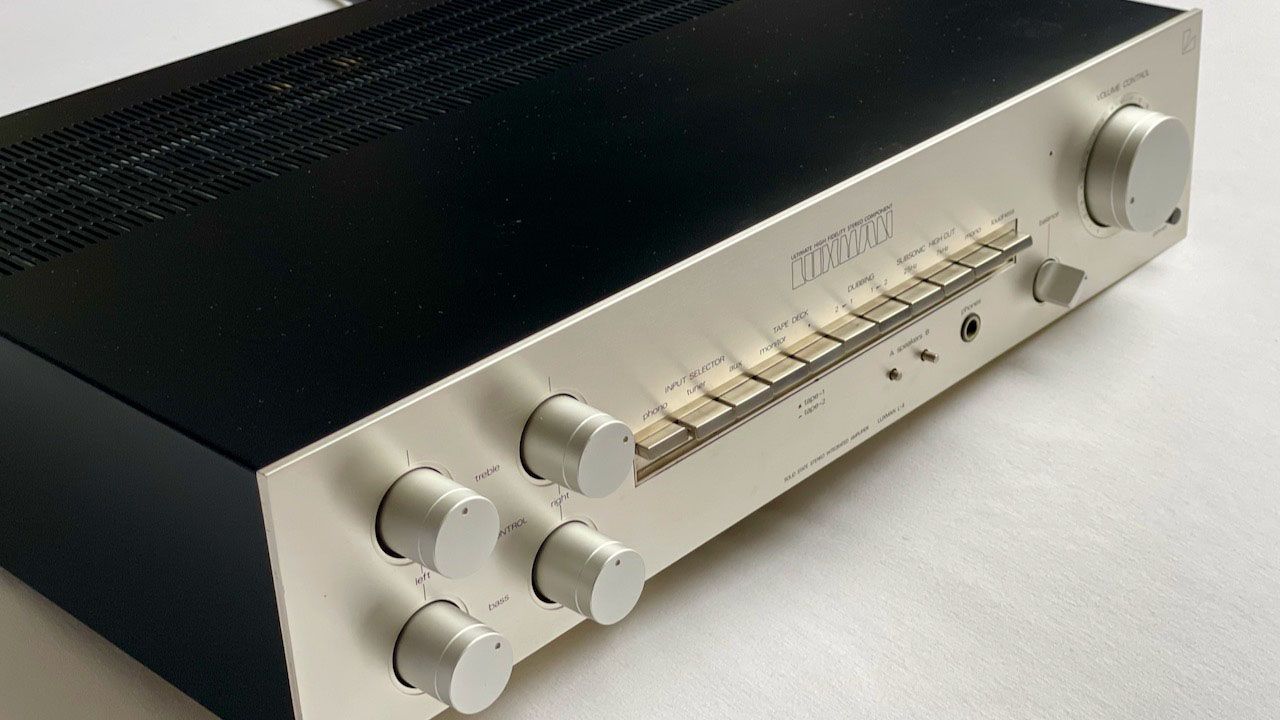

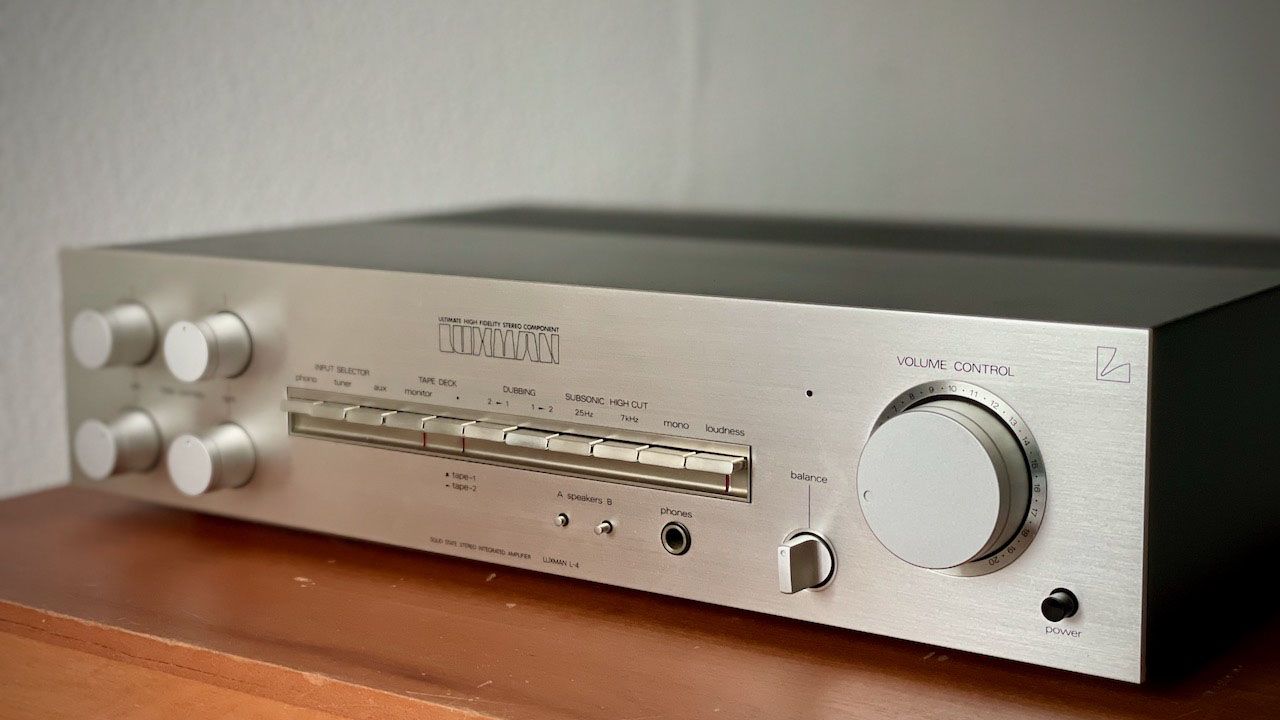

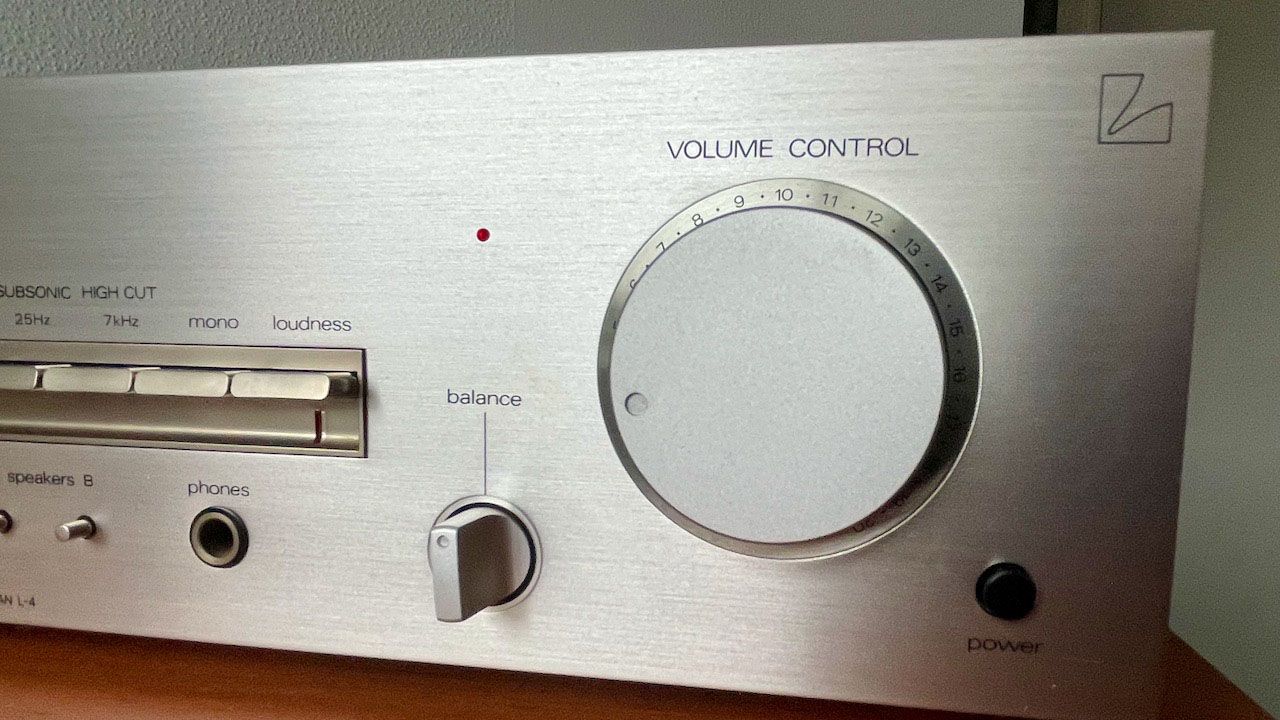

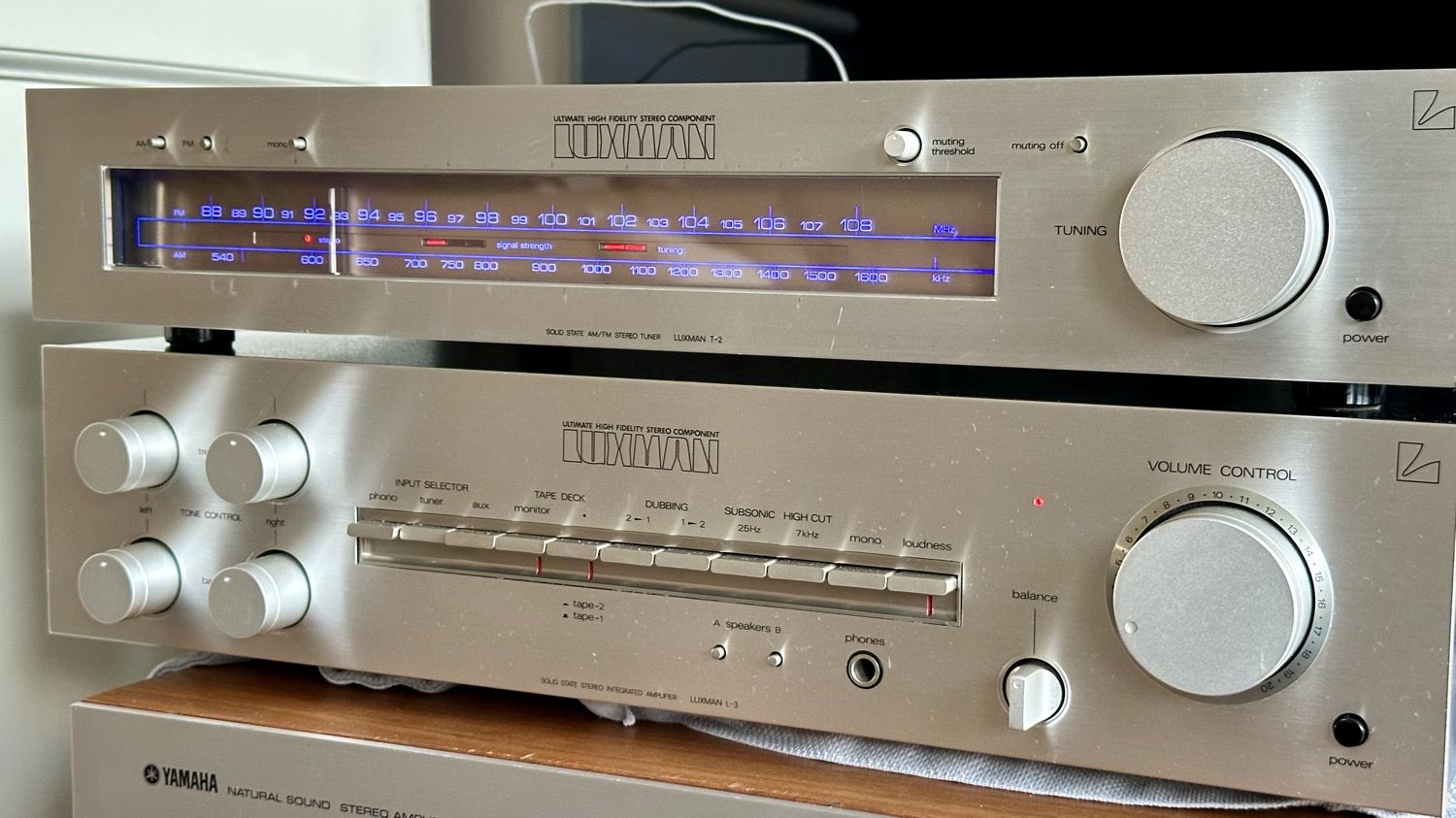

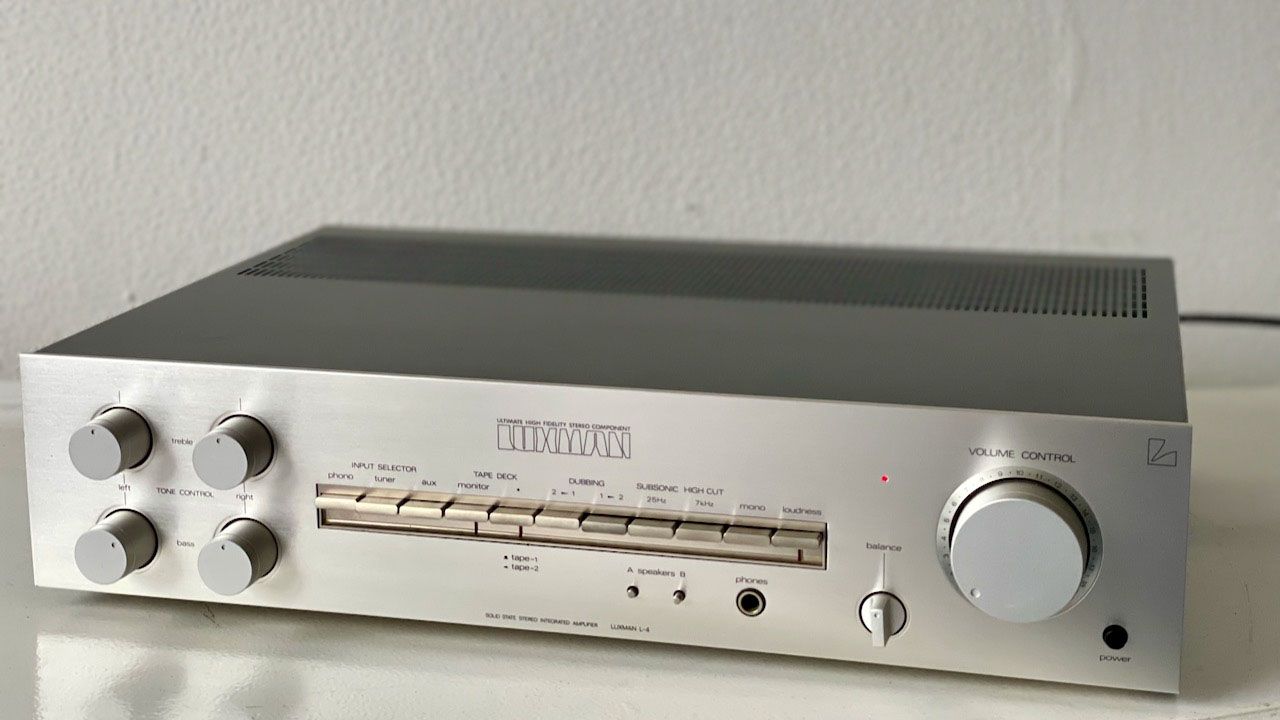

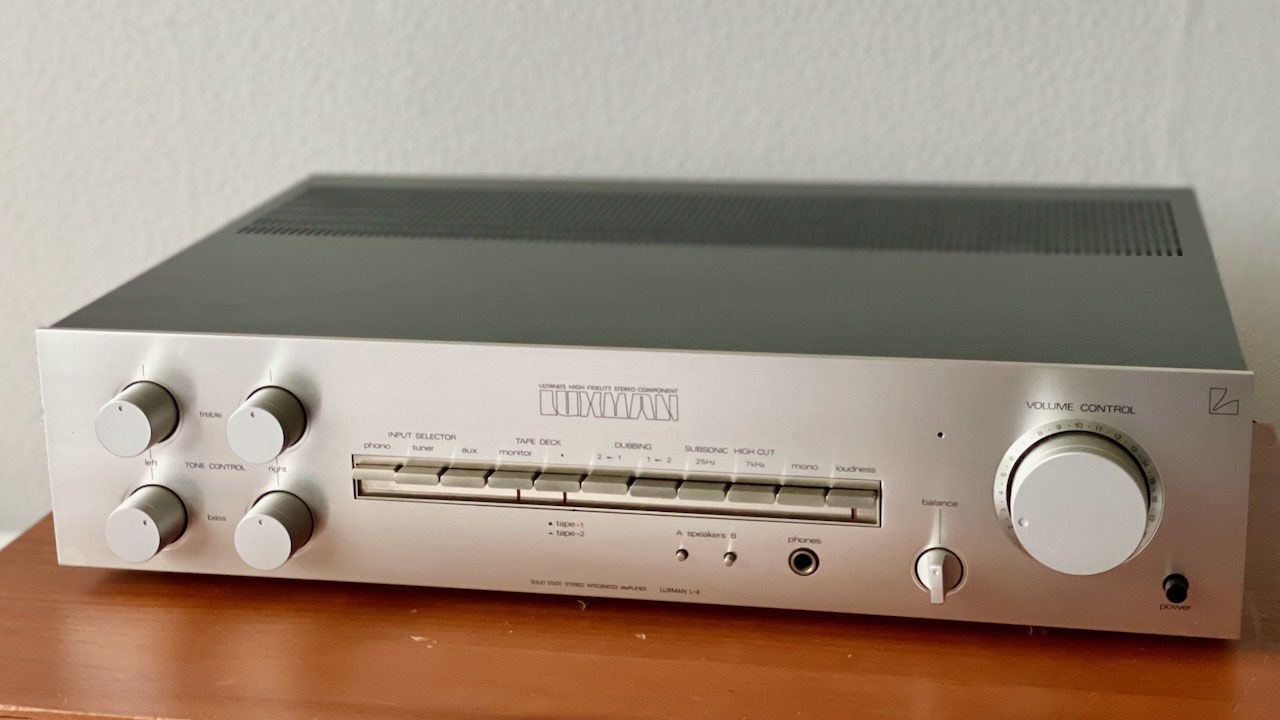

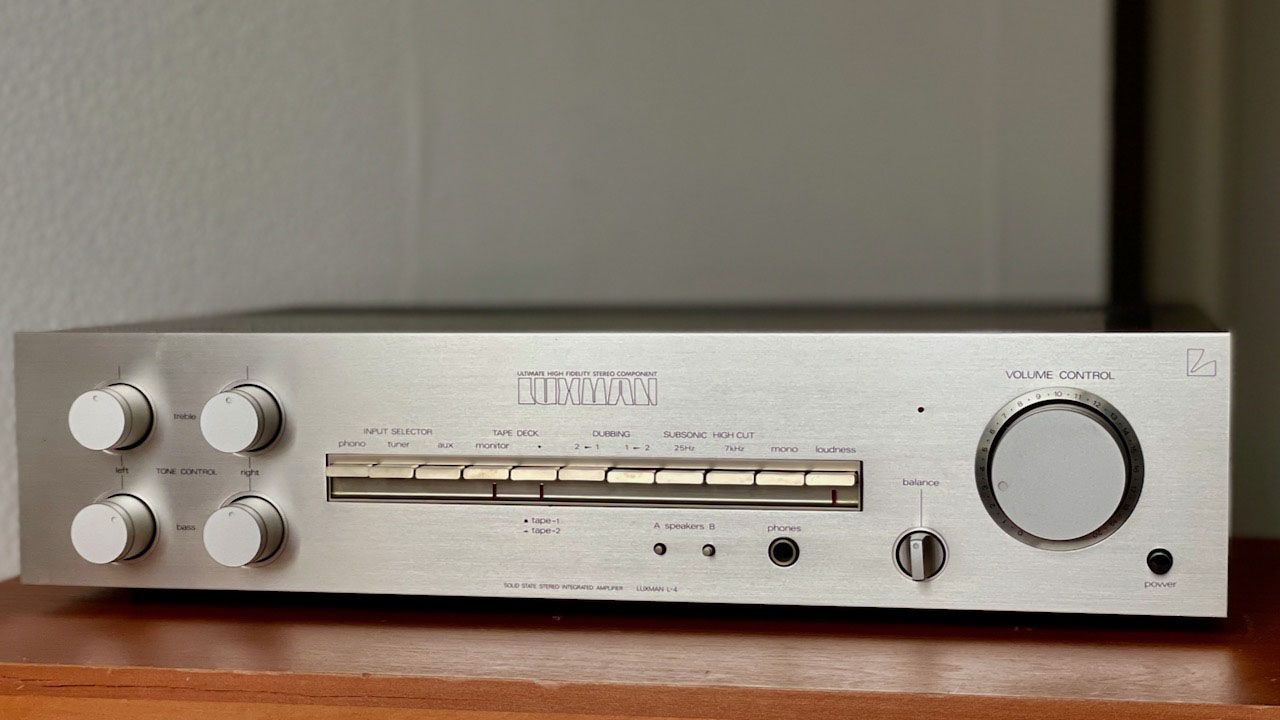

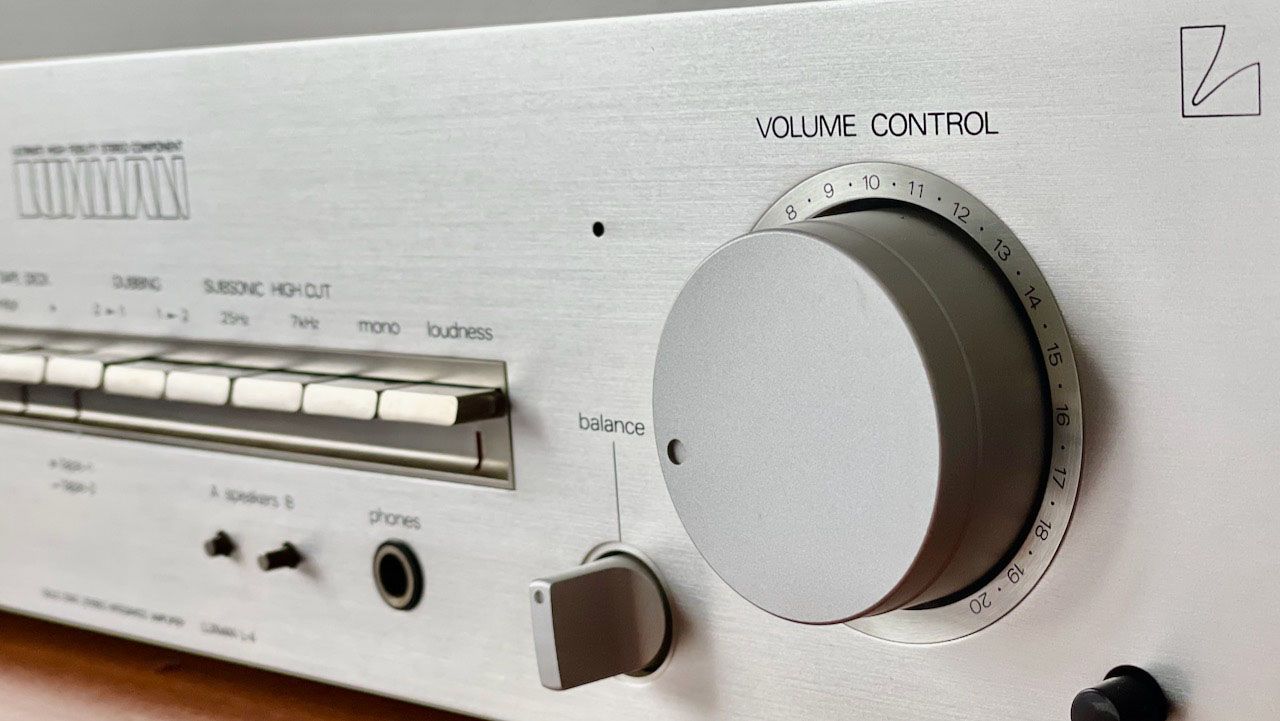

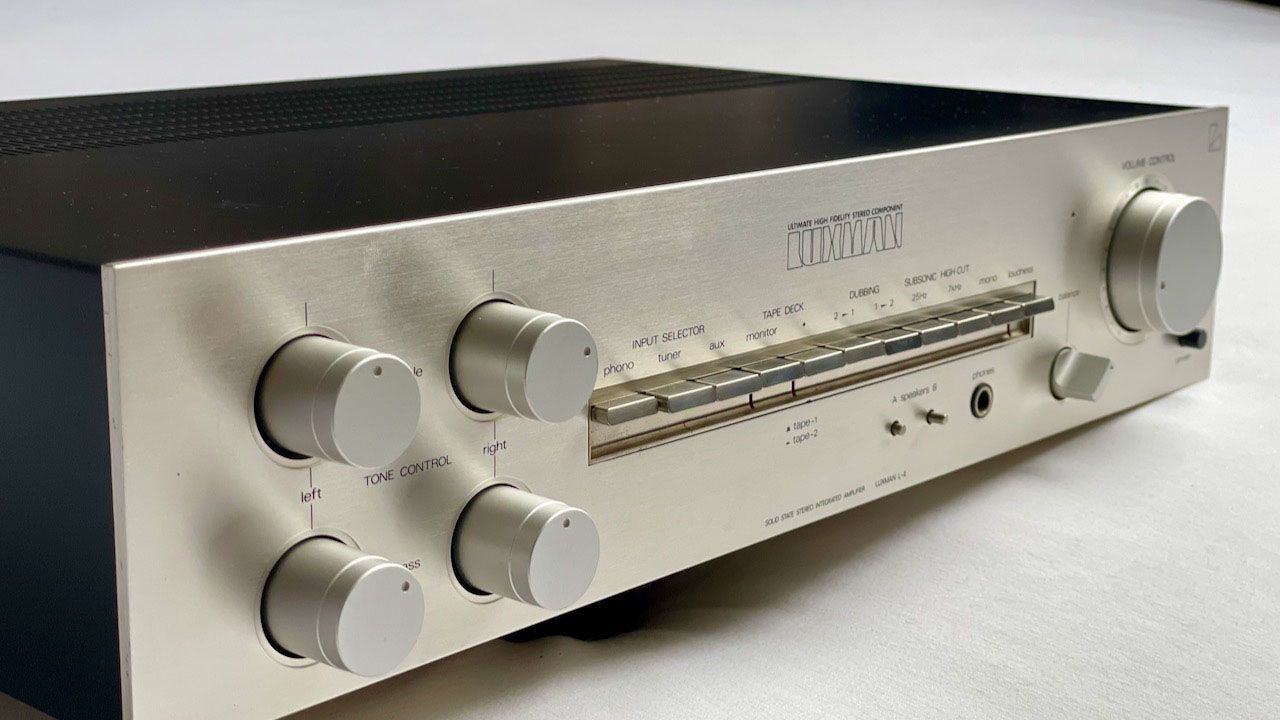

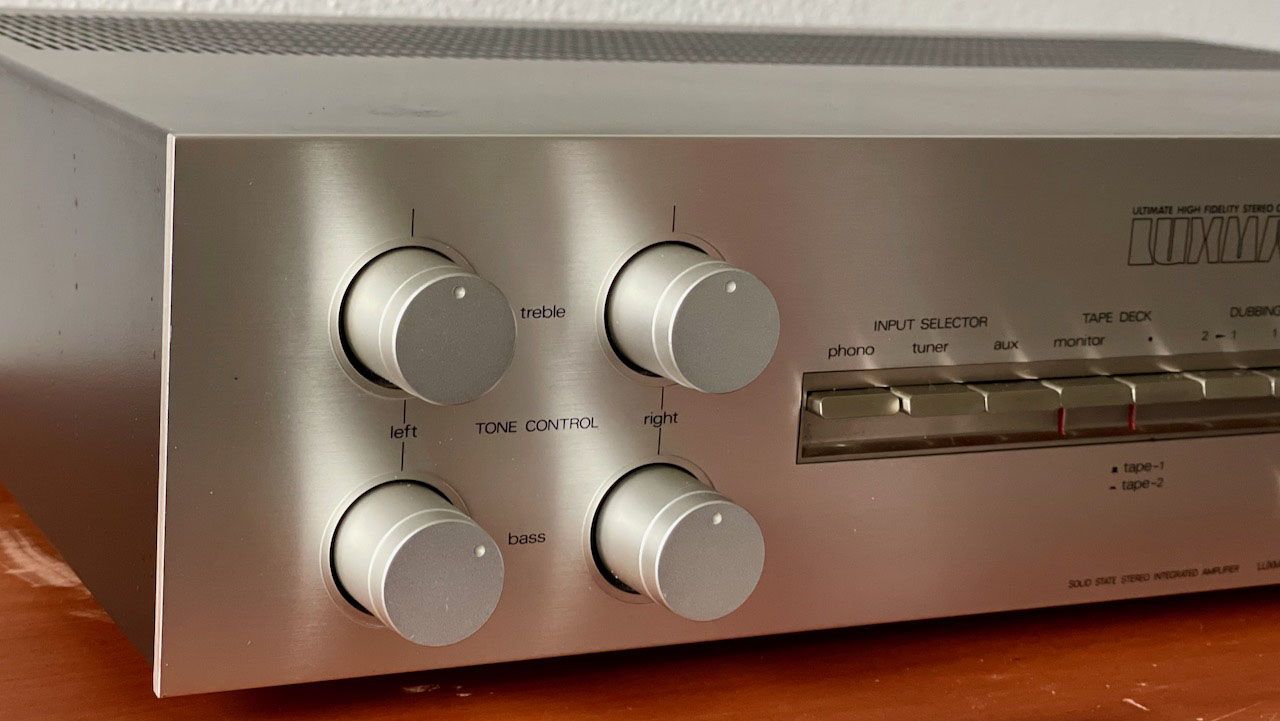

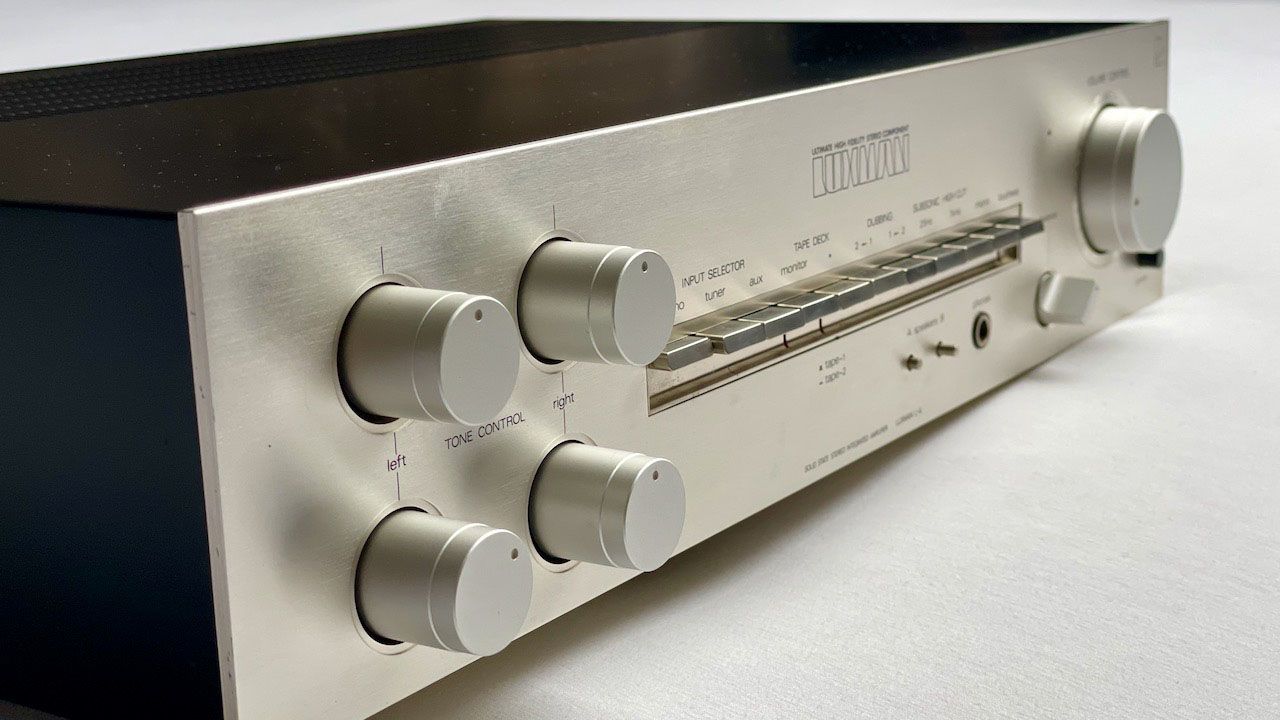

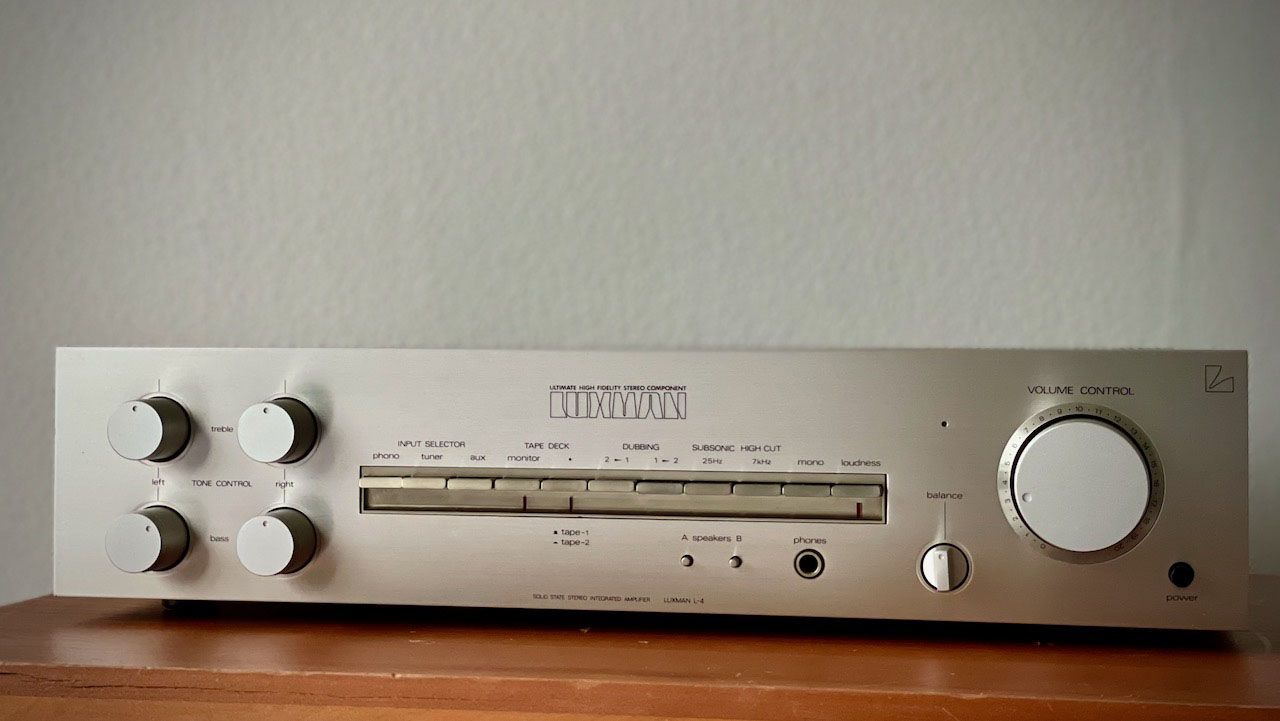

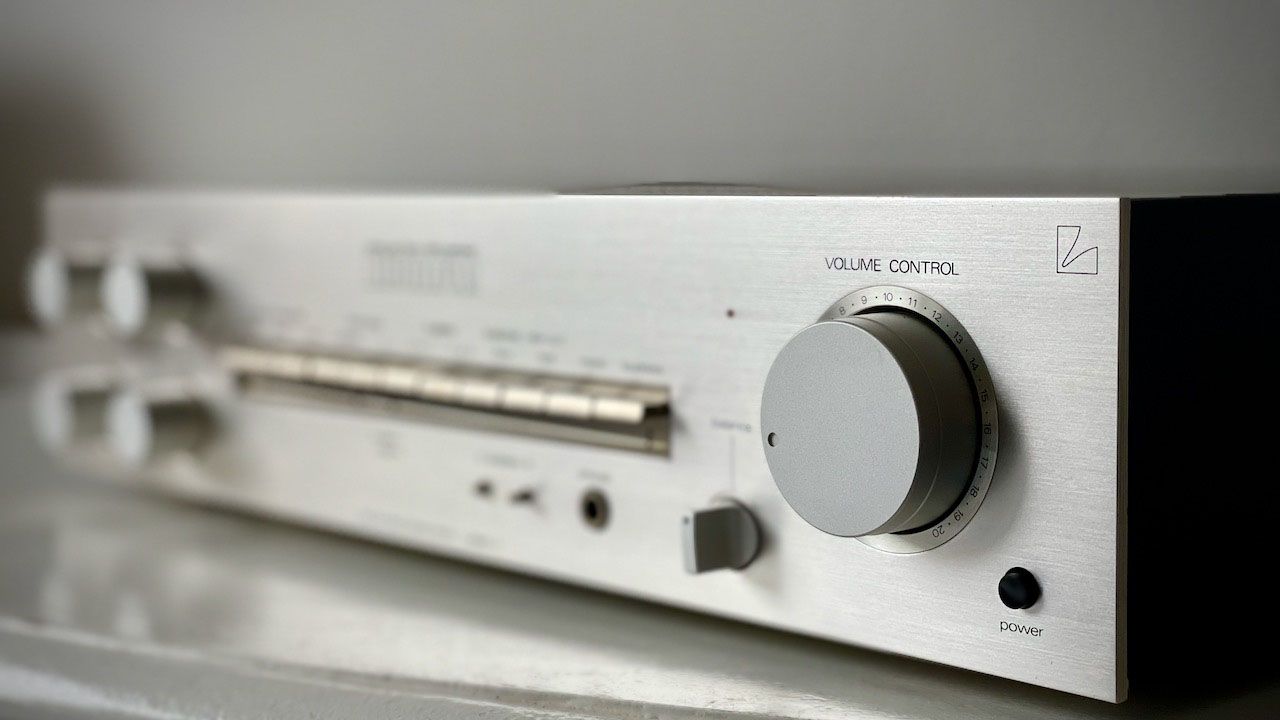

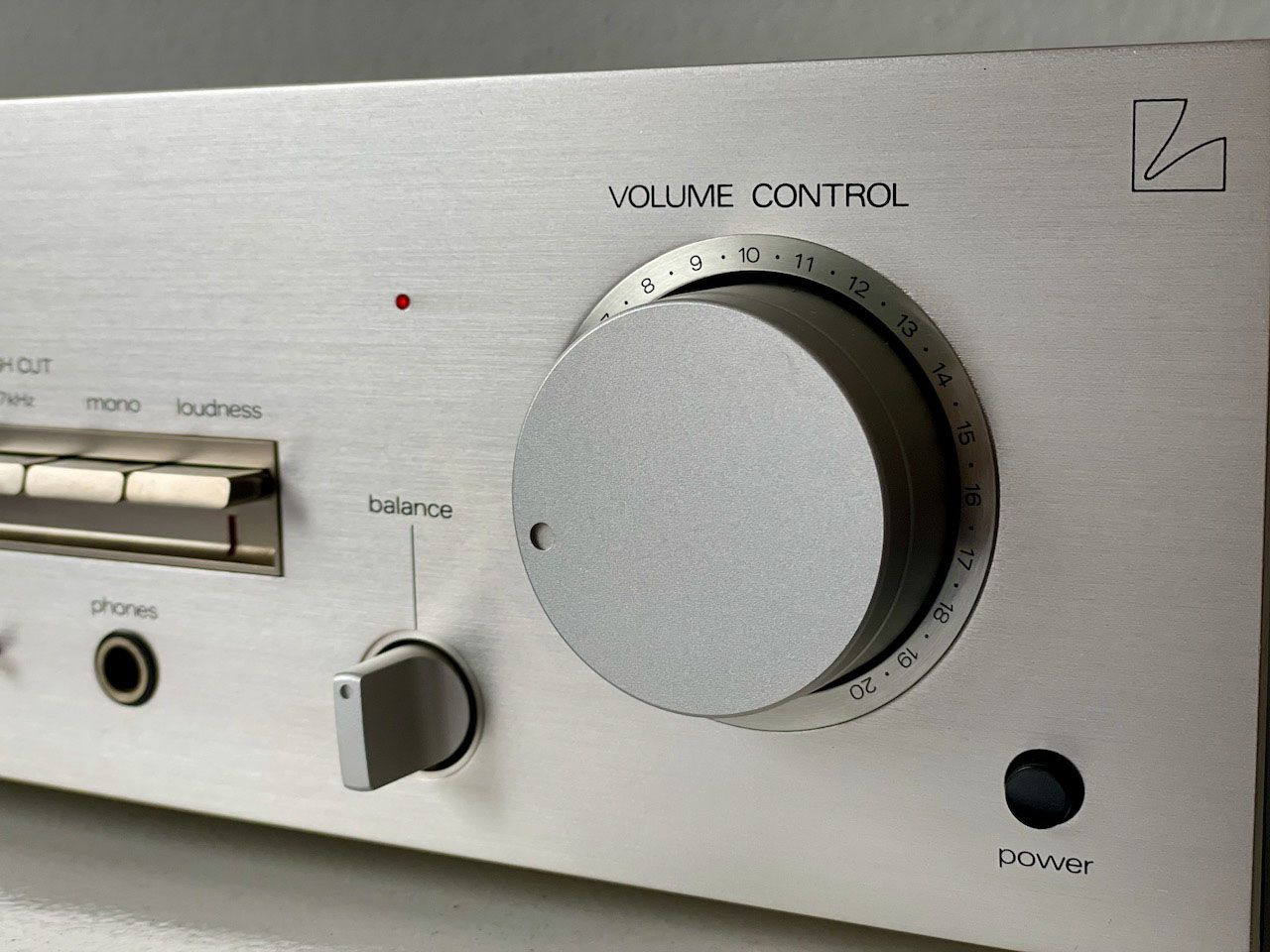

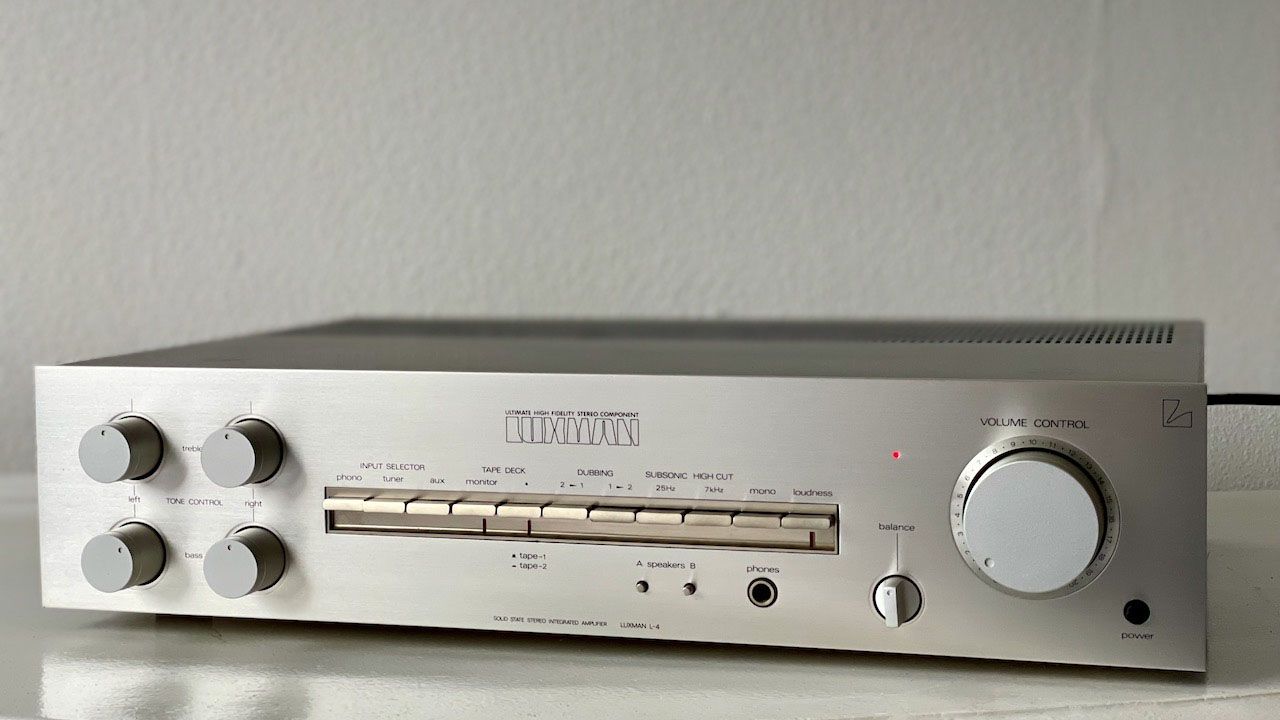

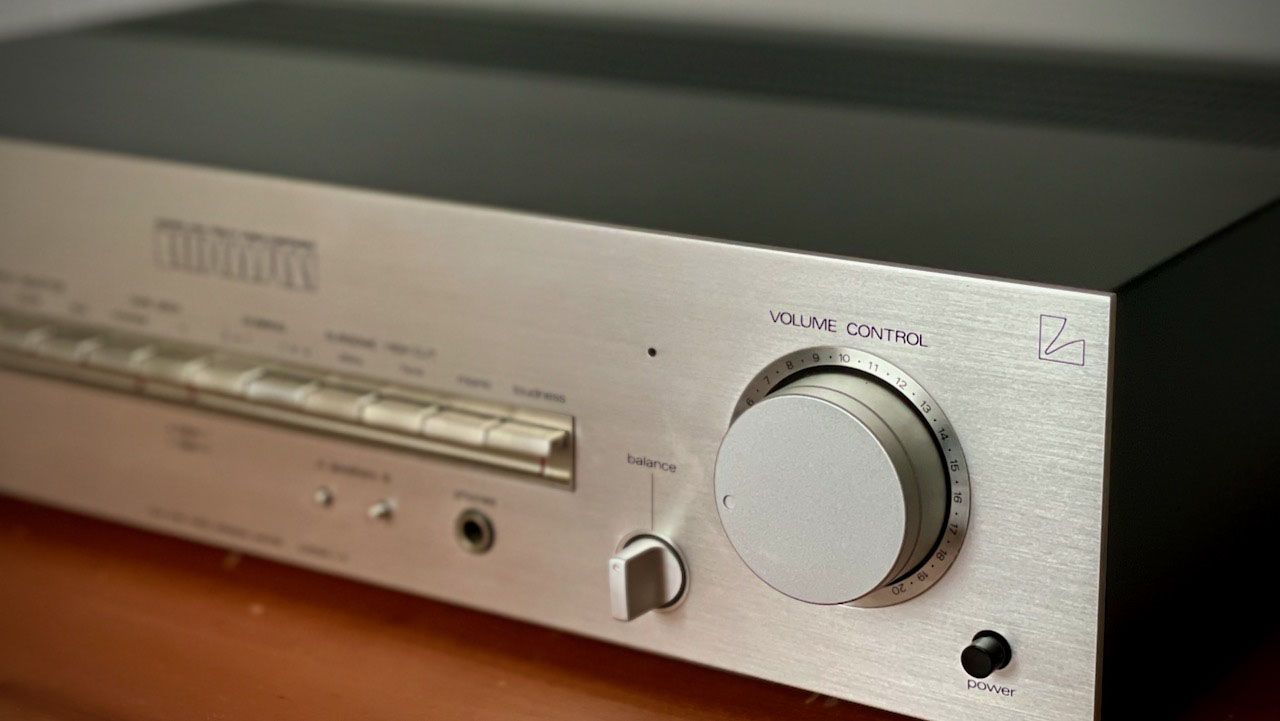

Deze prachtige Luxman L-4 ziet er uit al nieuw en zo klinkt hij ook. Sterker nog, waarschijnlijk klinkt hij beter dan in 1979. Het is een dijk van een versterker. In de relatief compacte behuizing gaat een hoogwaardige versterker schuil. Hij klinkt zuiver, eerlijk en gedetailleerd. Ik heb aardig wat versterkers mogen beluisteren en dit is nu echt één van mijn favorieten geworden.
