LUXMAN
L-5

Klacht:

De versterker doet het maar de weergave is wat dof en rommelig. Ook is er wat kraak in de schakelaars en potmeters waar te nemen.

Diagnose:

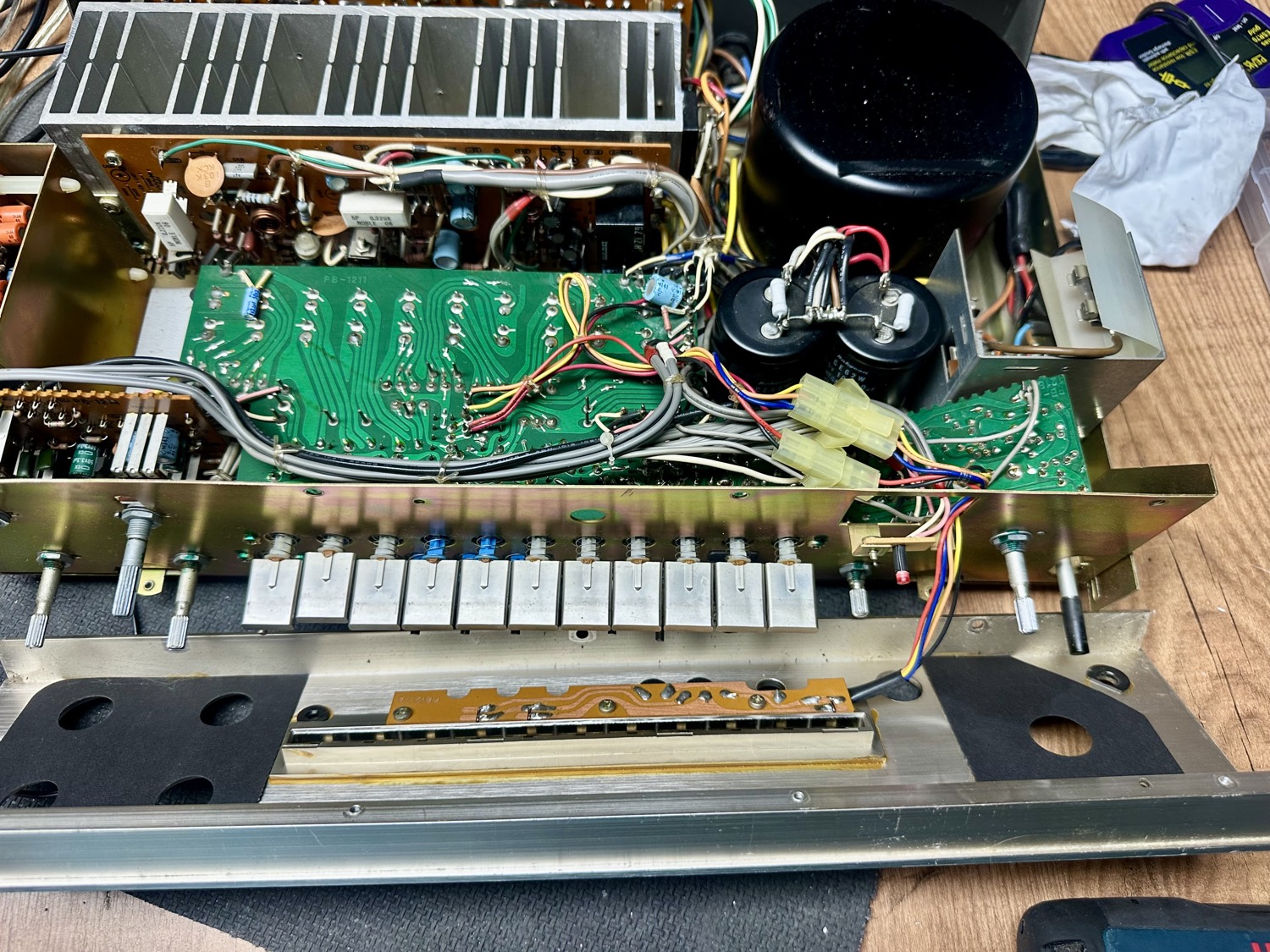

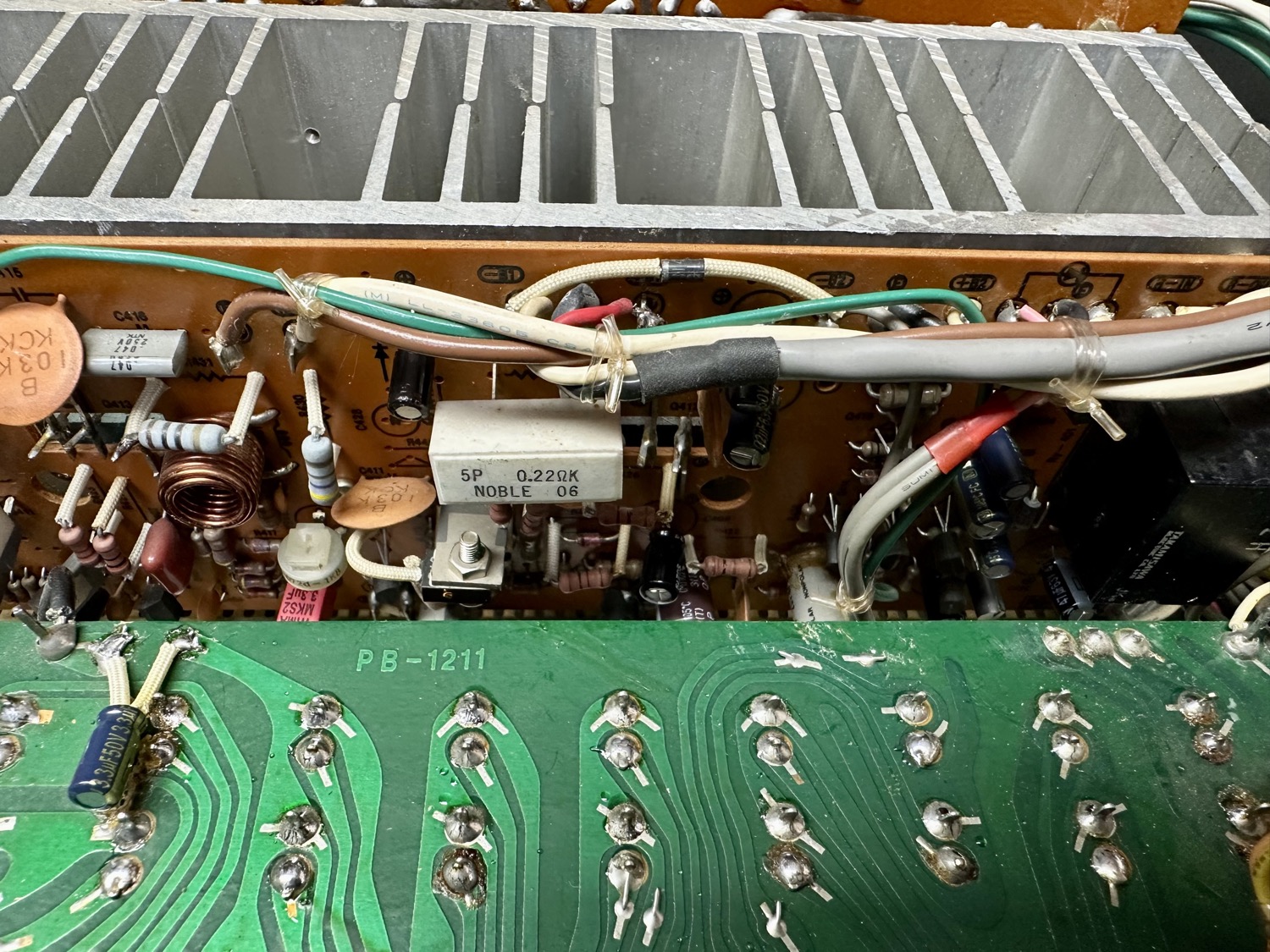

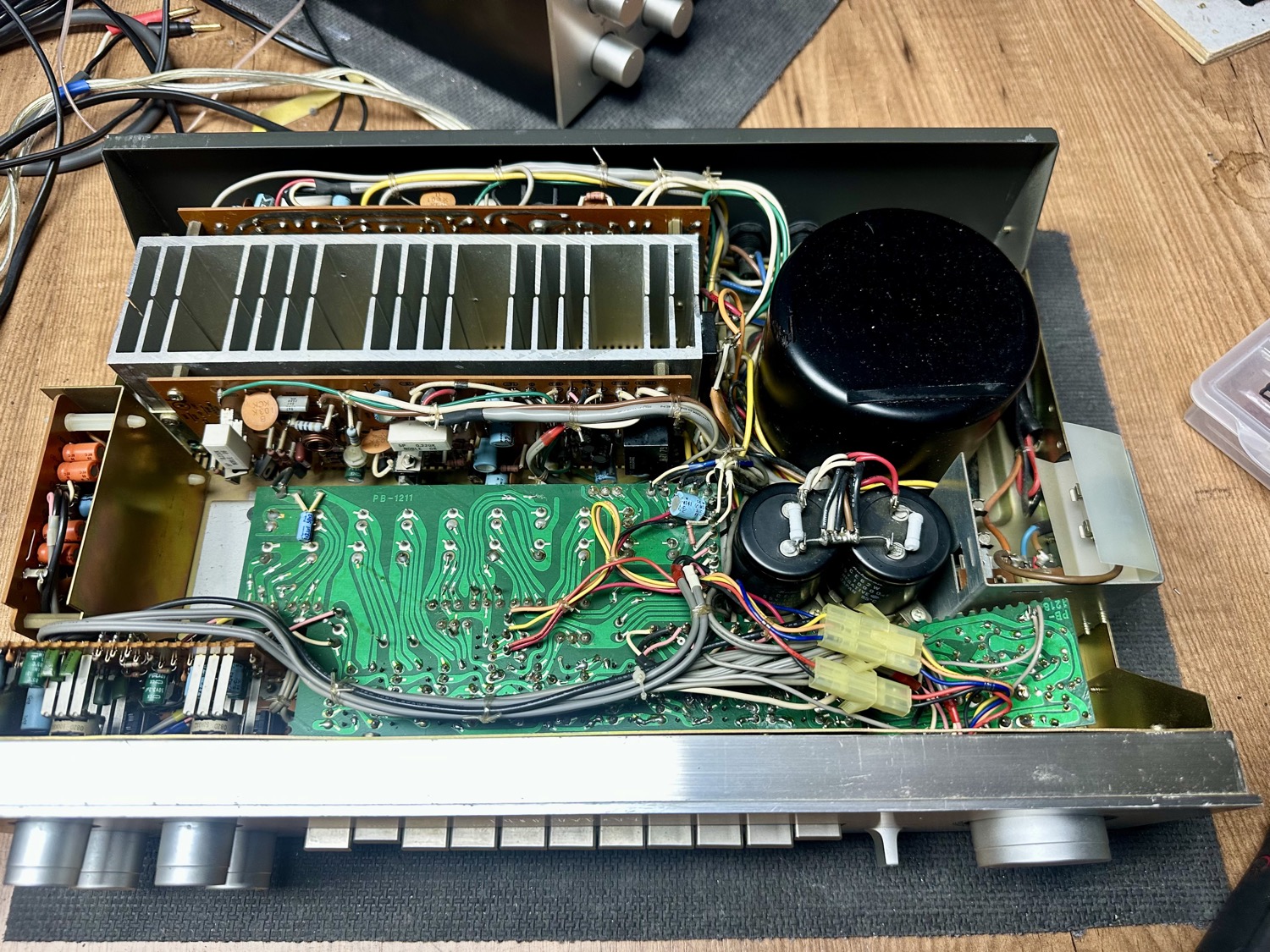

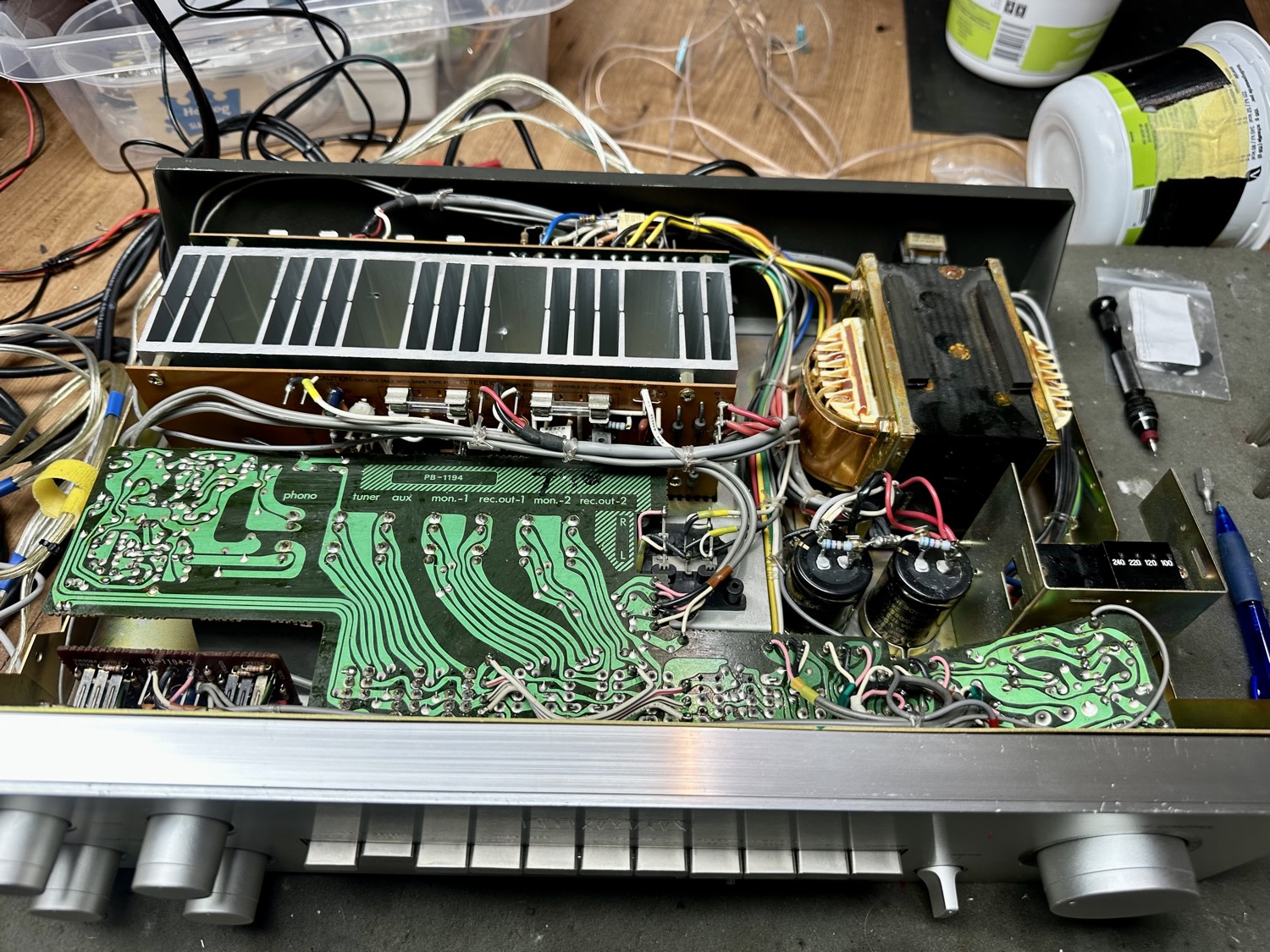

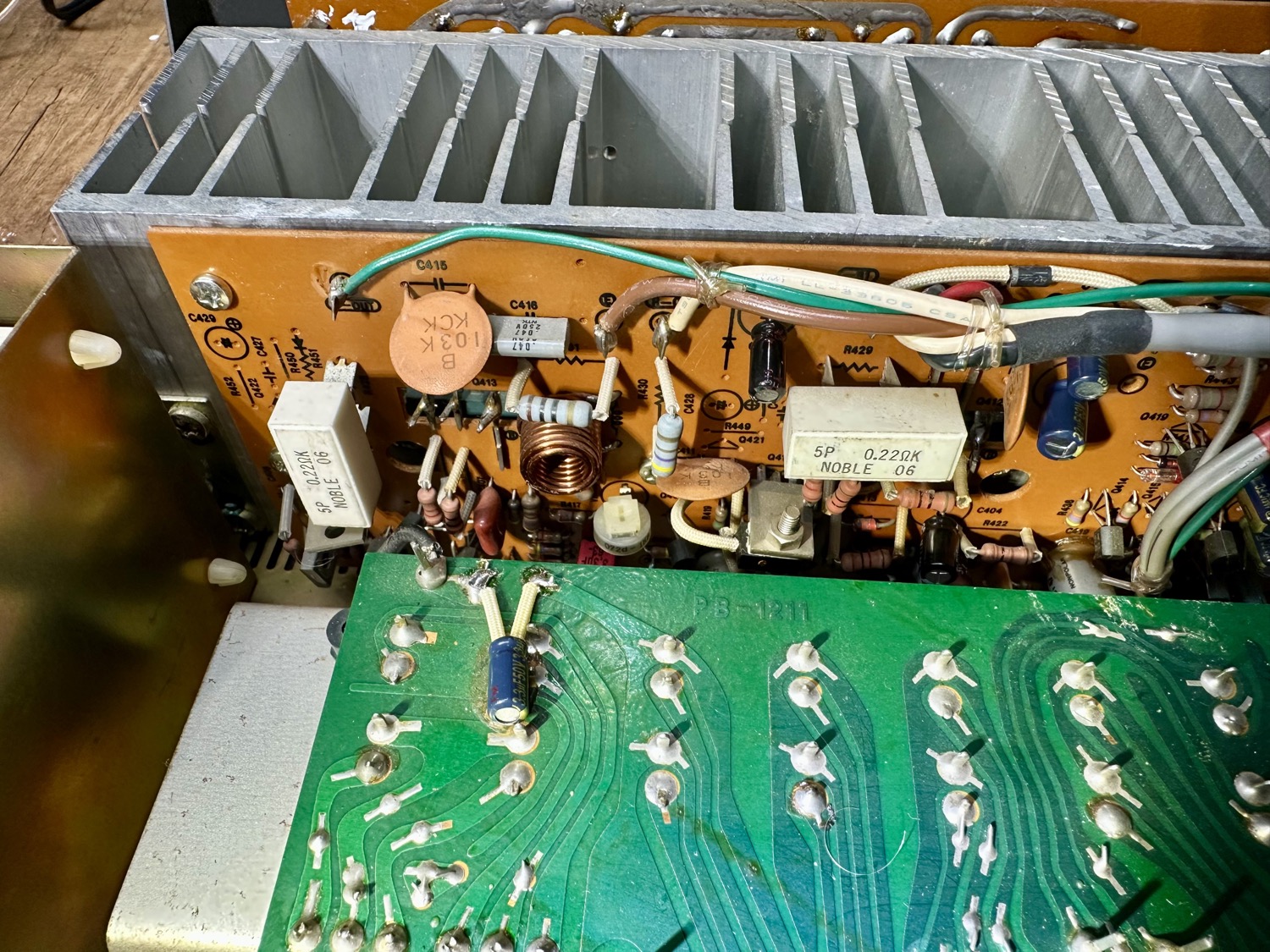

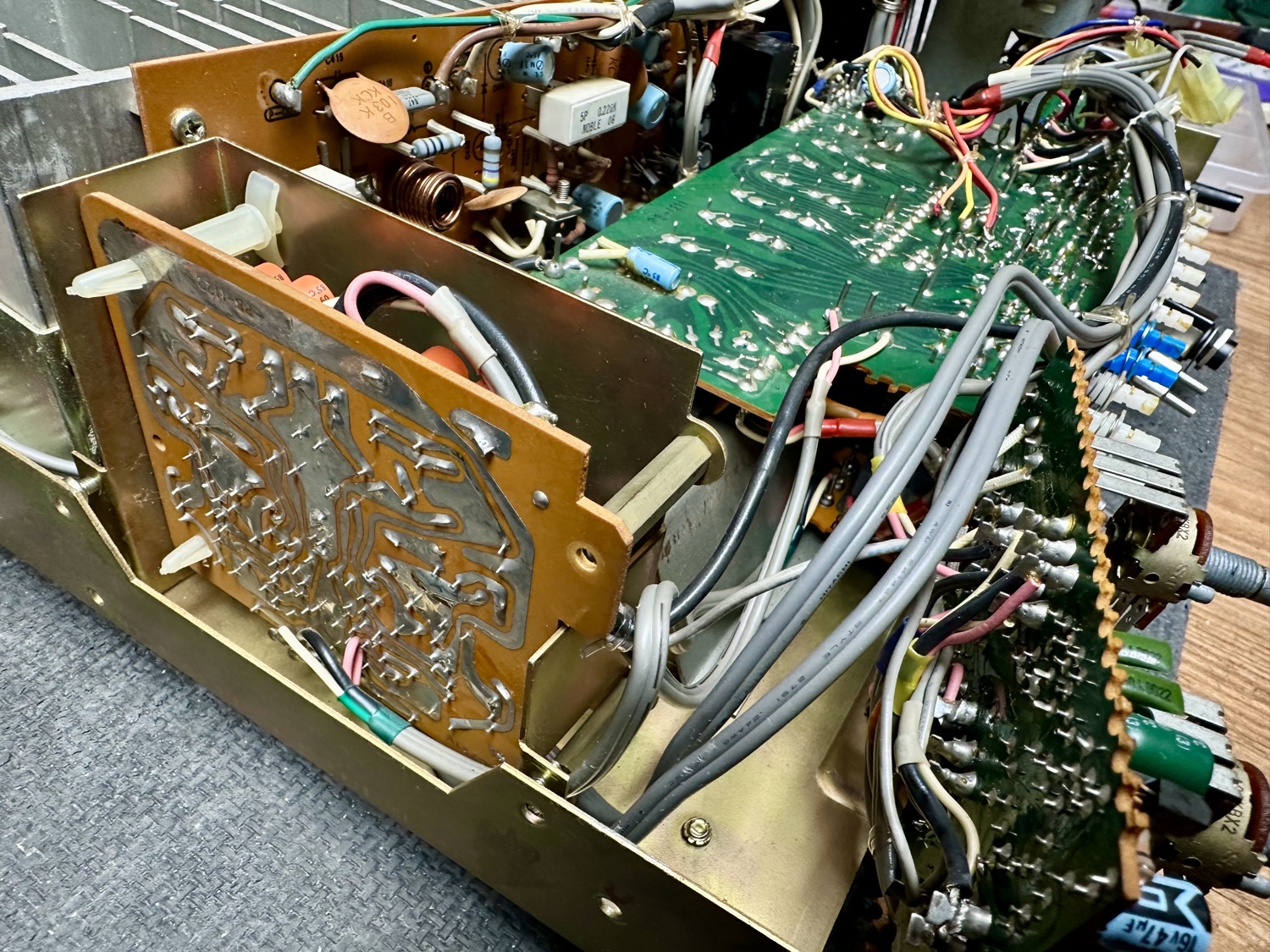

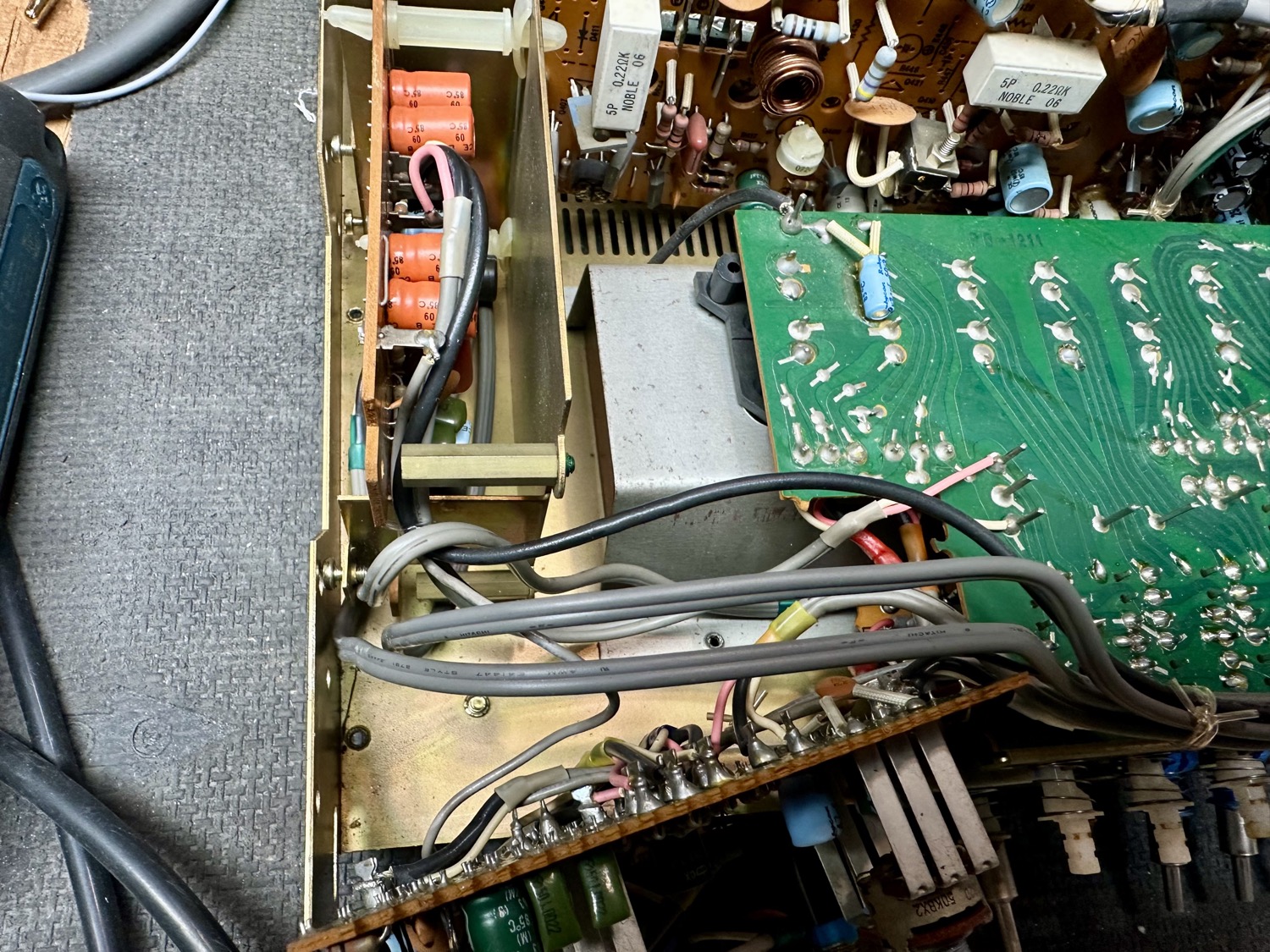

Prachtige opbouw en nette binnenkant.
Geen bijzondere slijtate zien. Geen donkere vlekken waar te nemen.

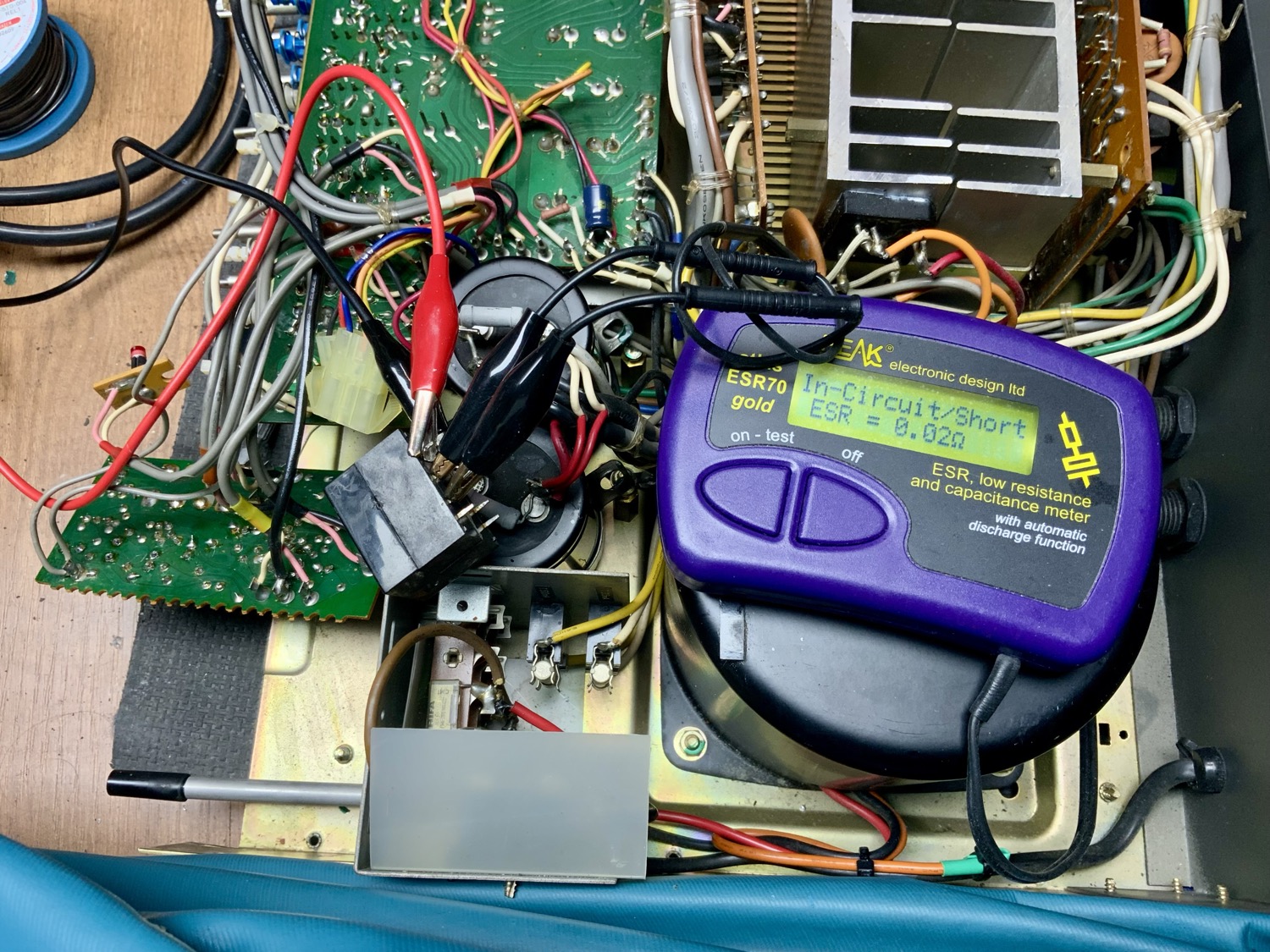

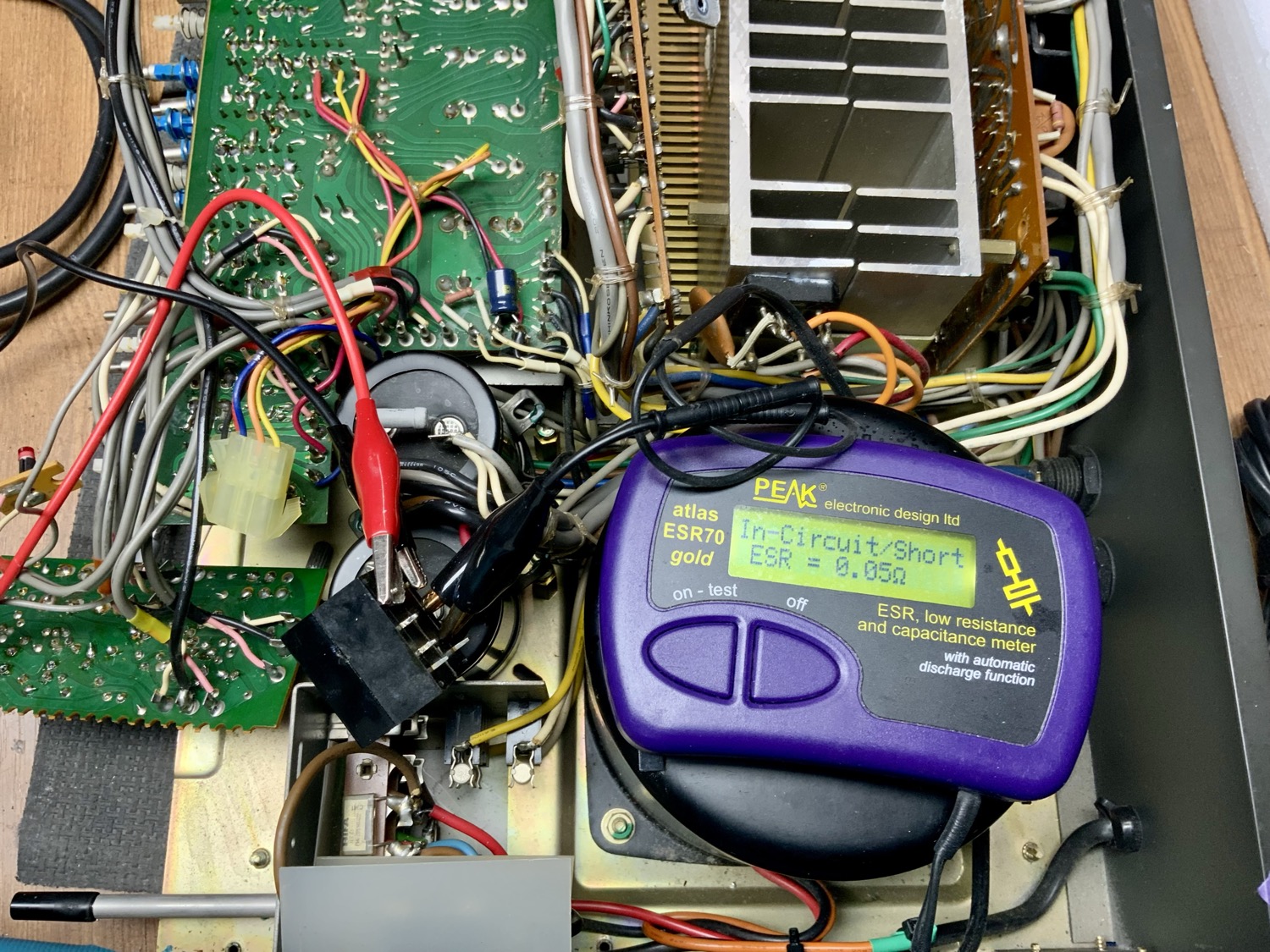

Diverse Elco's uitgesoldeerd en beoordeeld op kwaliteit. De twee grote 10.000uF/63V beker elco's zijn een wat van hun waarde kwijtgeraakt (Meetwaarde: 6208uF en 7432uF)

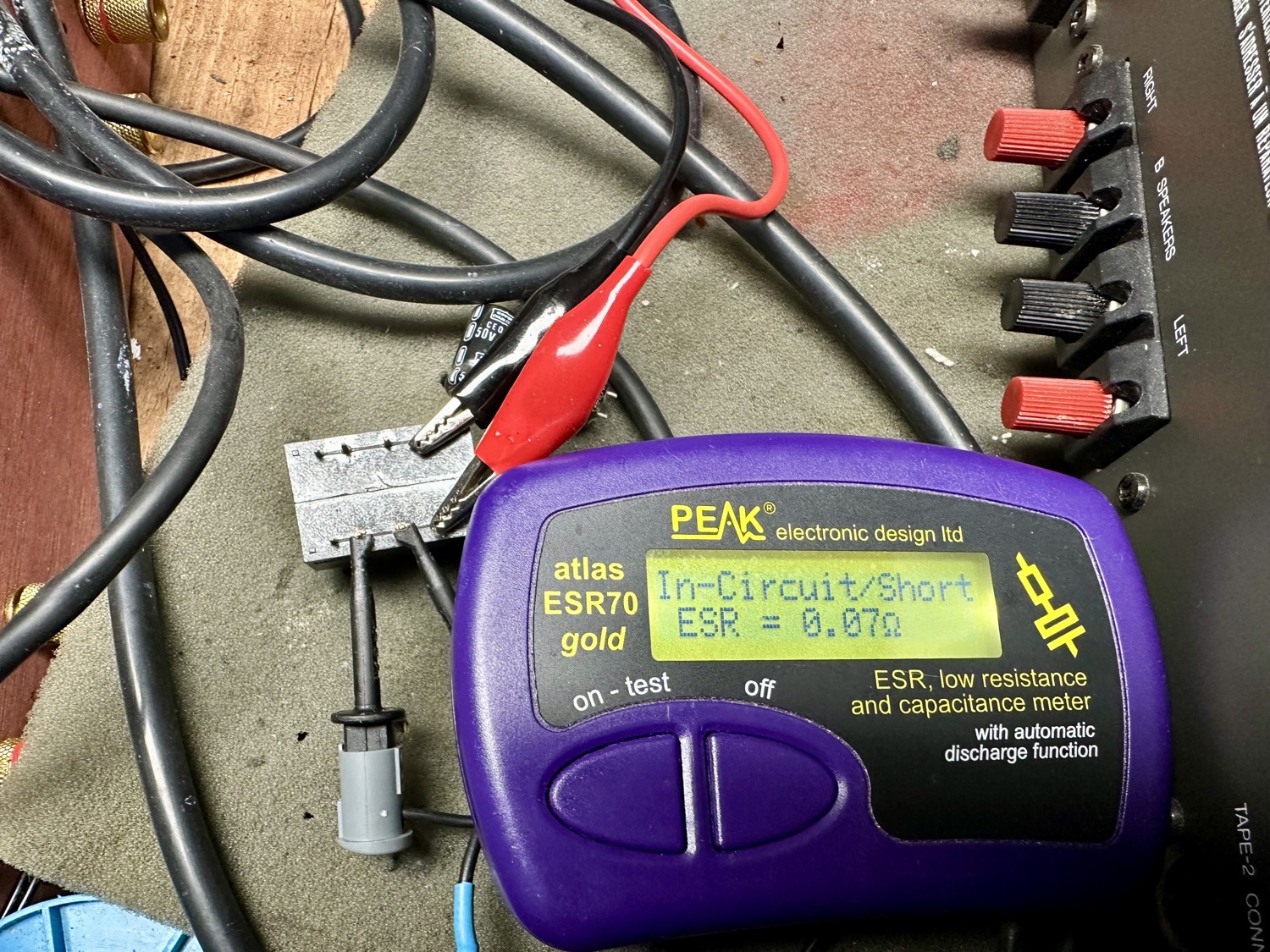

De kwaliteit van de kleinere elco's was zeer wisselend. Van extreem hoge ESR (+40ohm) tot keurige waardes.
Relais heeft een verhoogde overgangsweerstand.

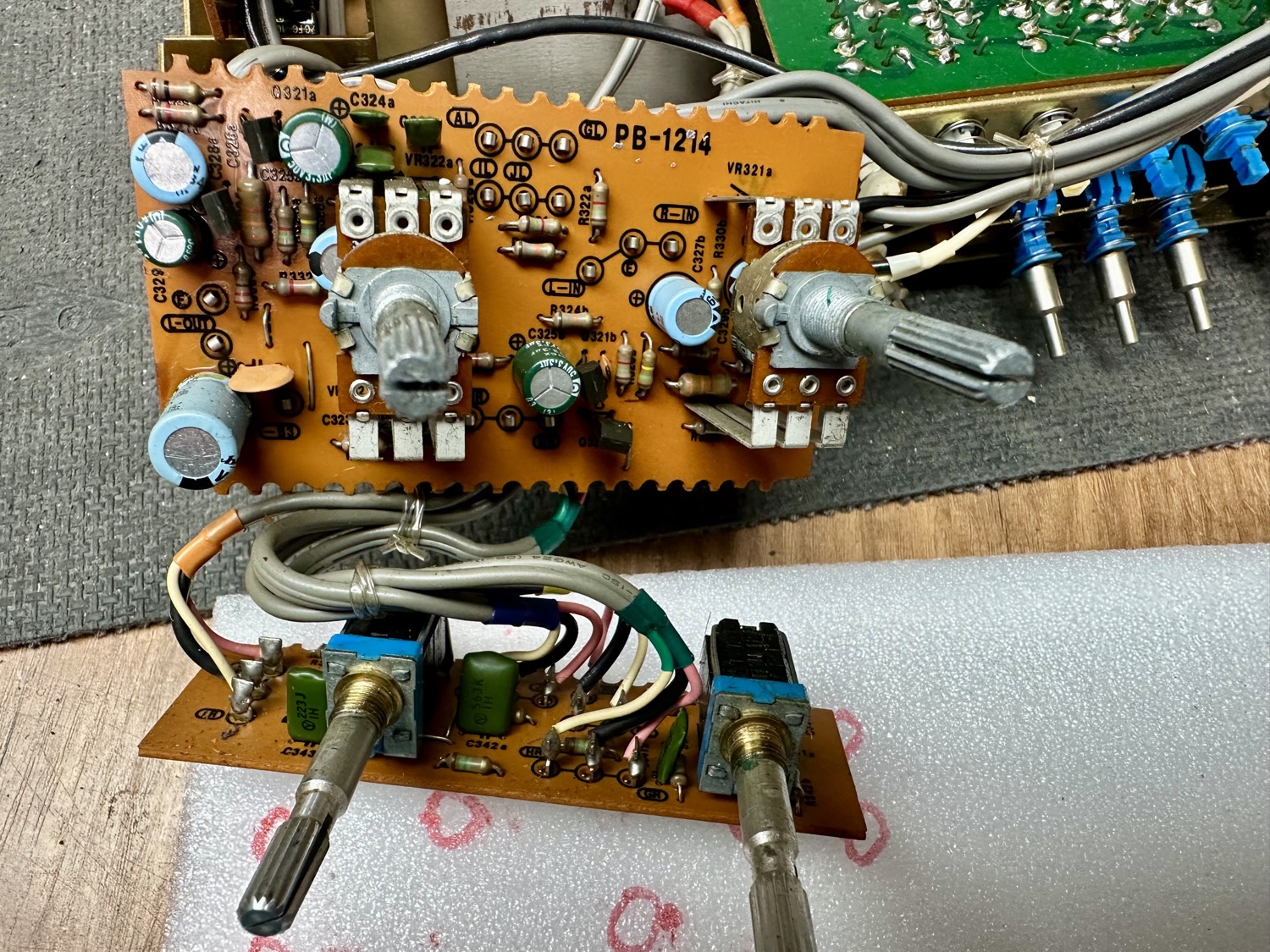

Zowel de buitenkant, de potemters als de schakelaars moeten worden schoongemaakt.

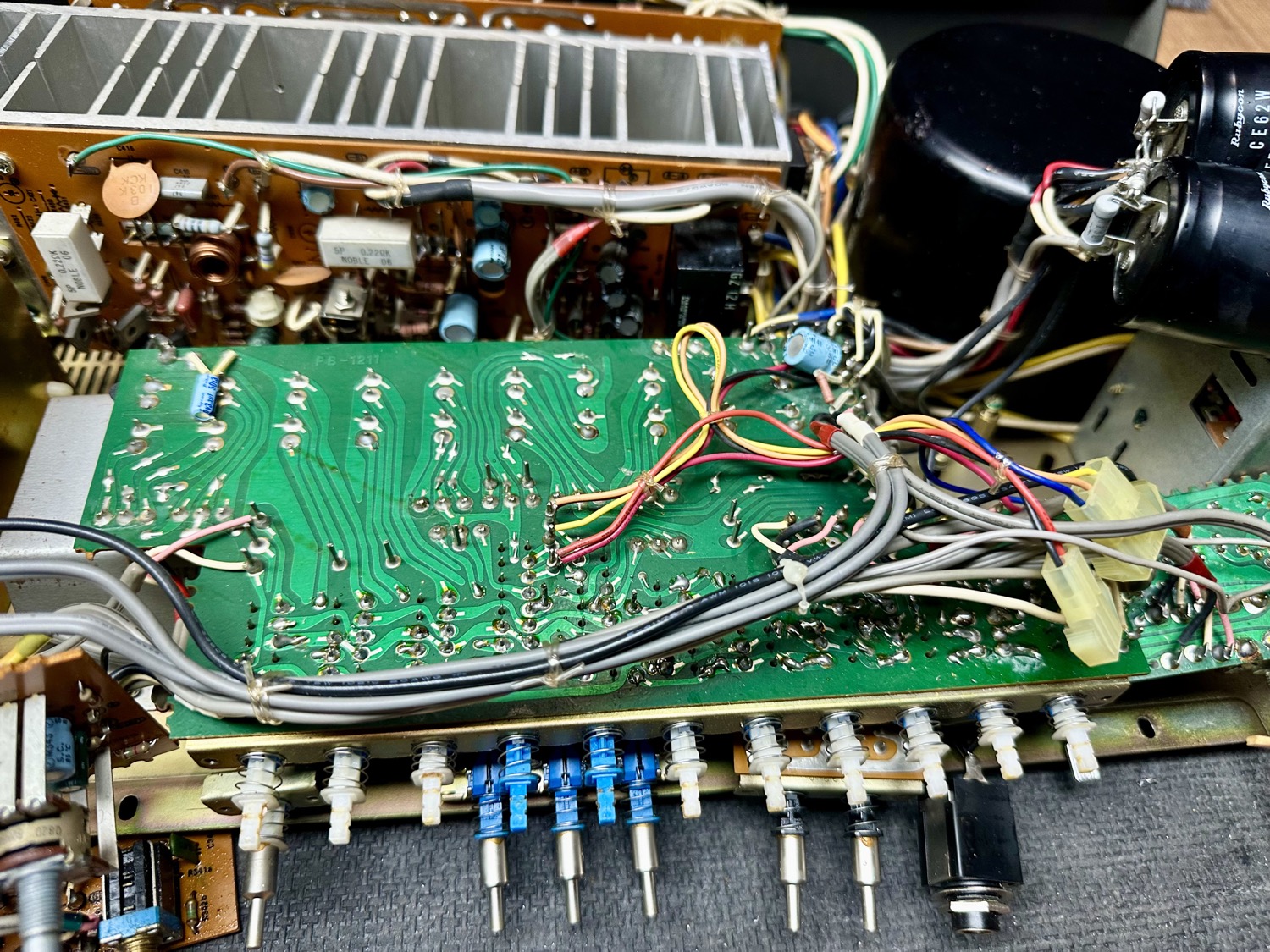

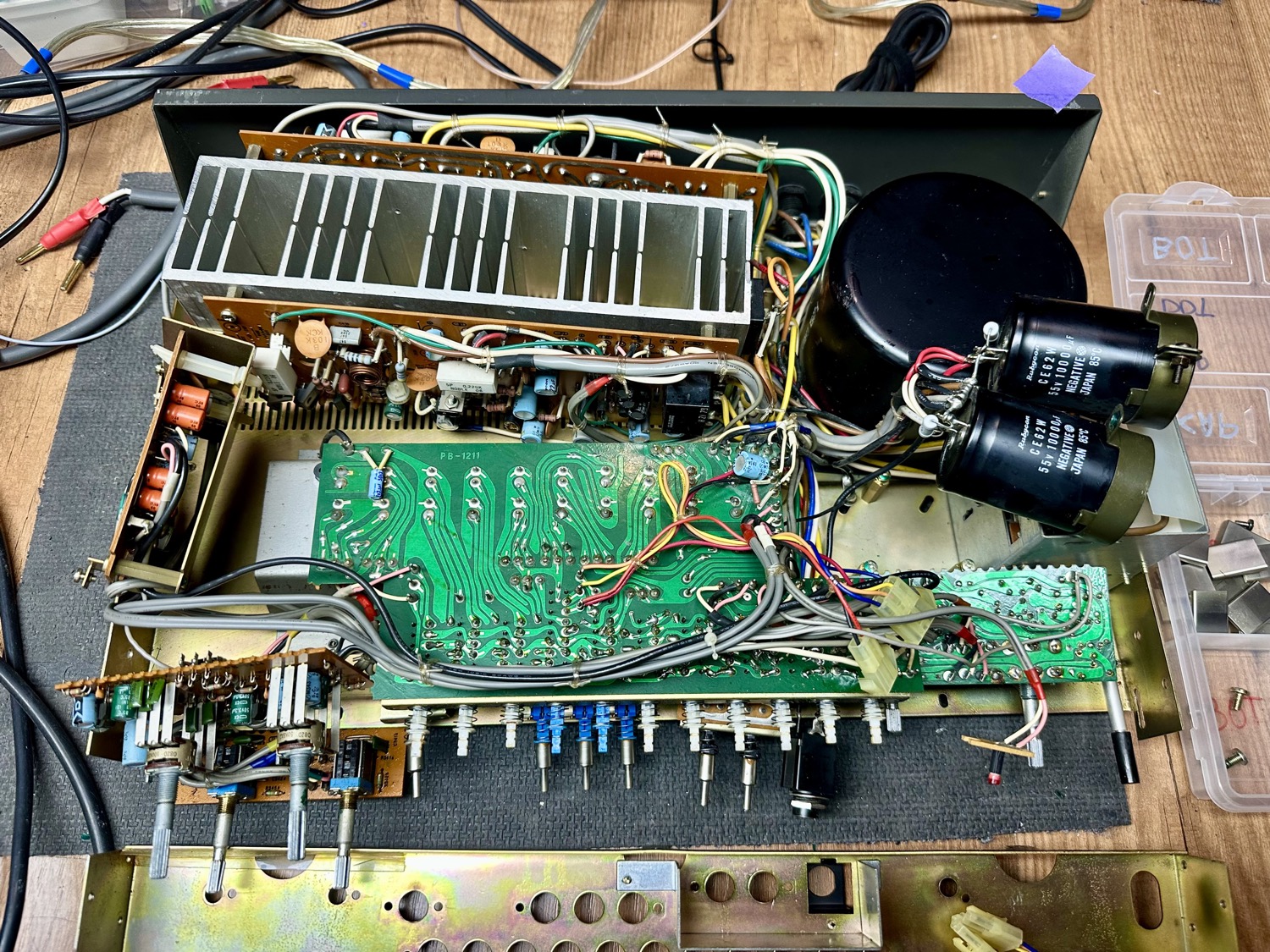

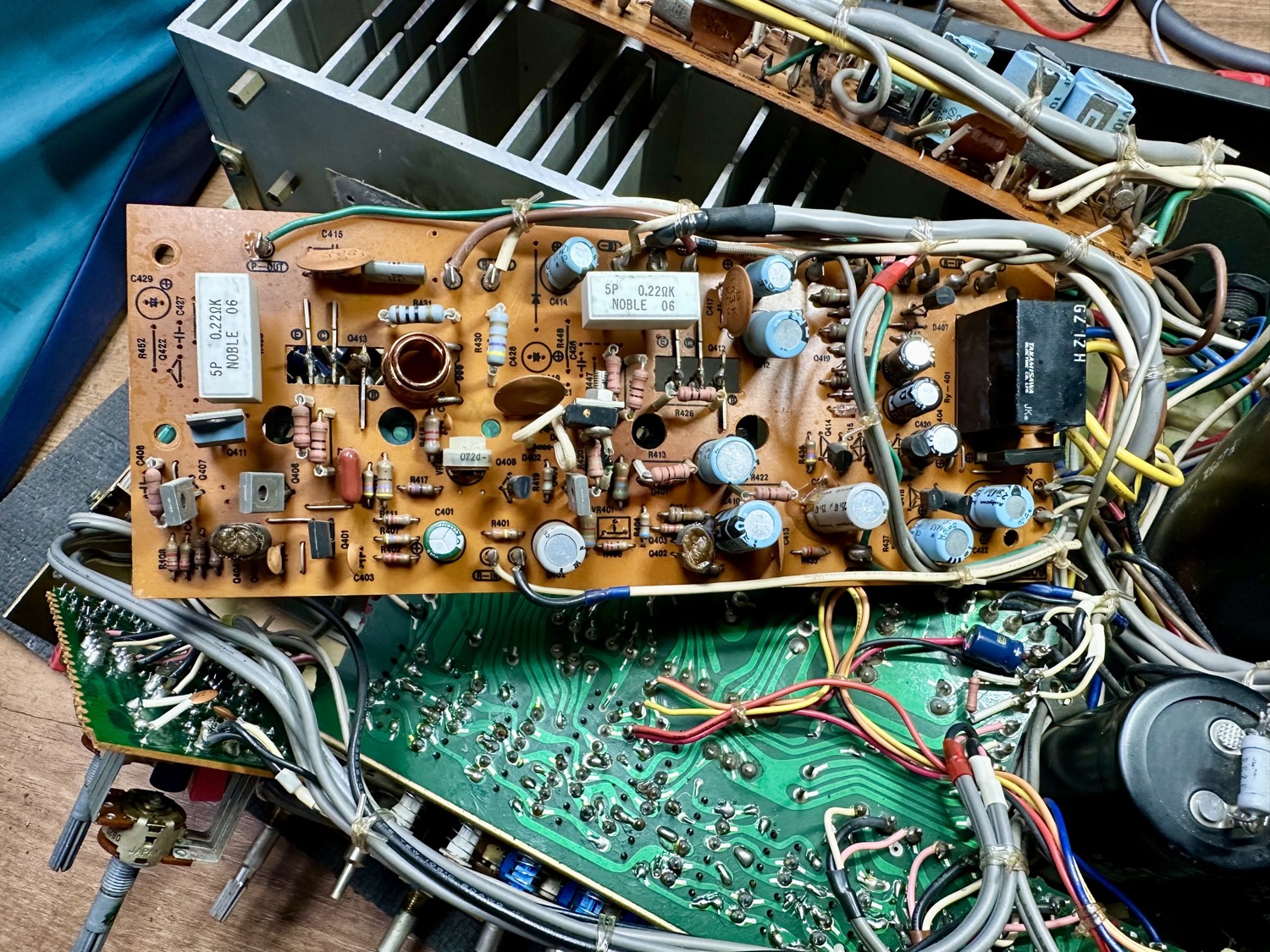

Reparatie:

Alle conden satoren vervangen.

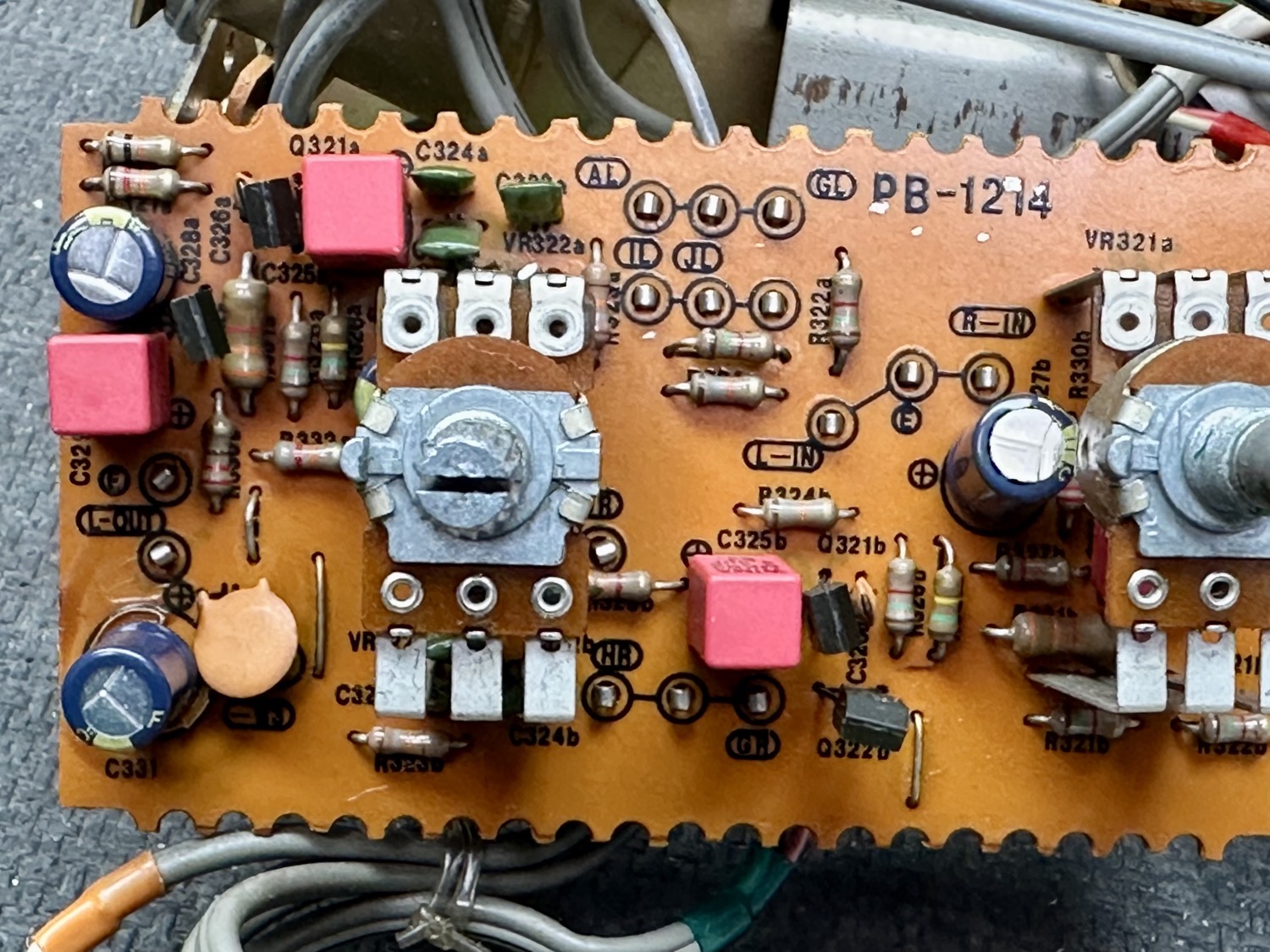

De koppelconden satoren (met rood in schema aangemerkt) zijn door WIMA versies vervangen.
De overige condensatoren zijn Panasonic.
De twee buffer elco's zijn van VISHAY
Relais gereinigd.
Bias stroom afgeregeld volgens fabrieksinstelling.
Transistoren nagemeten op temperatuur.
Knoppen in het ultrasoonbad gereinigd.

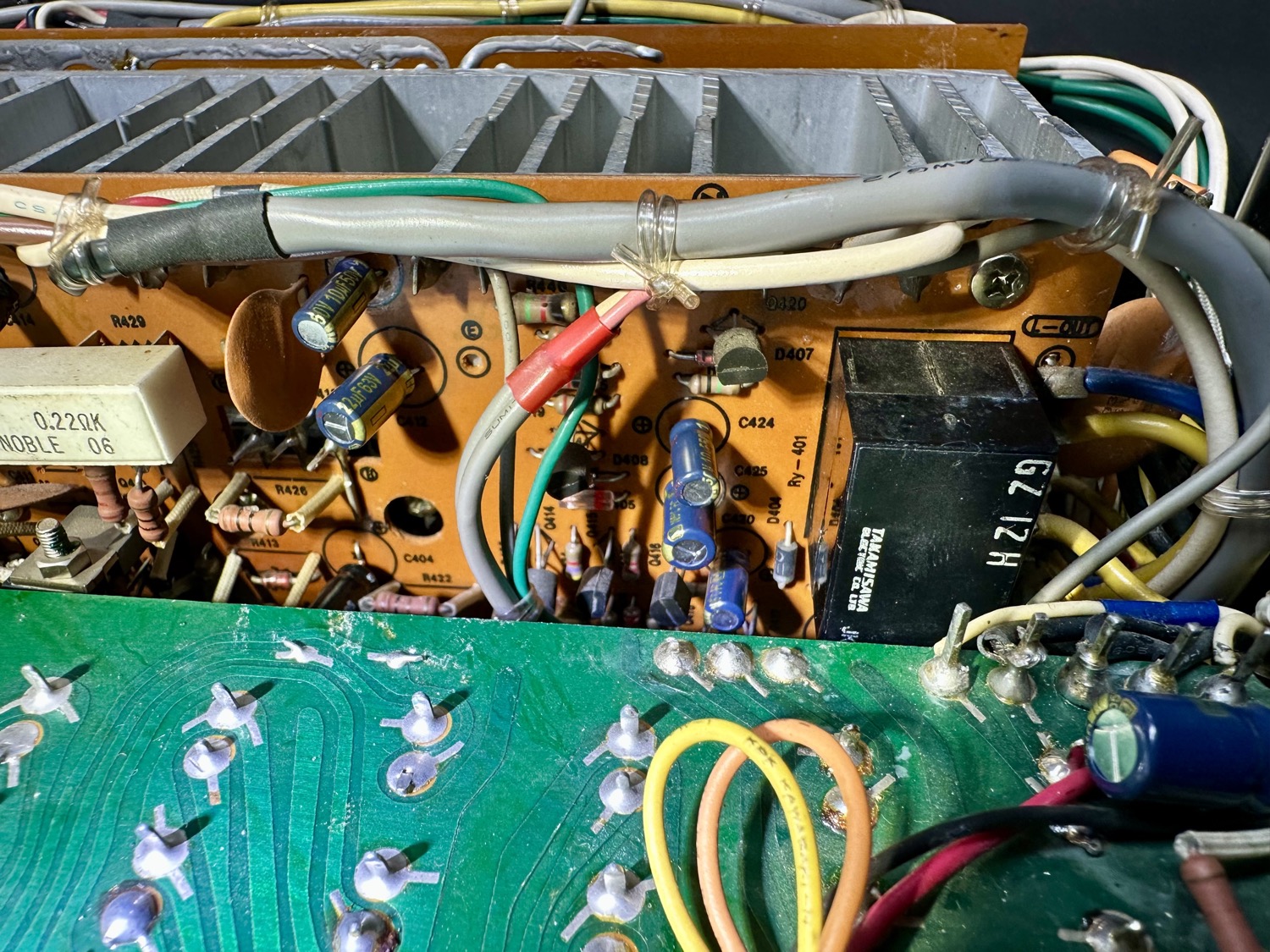

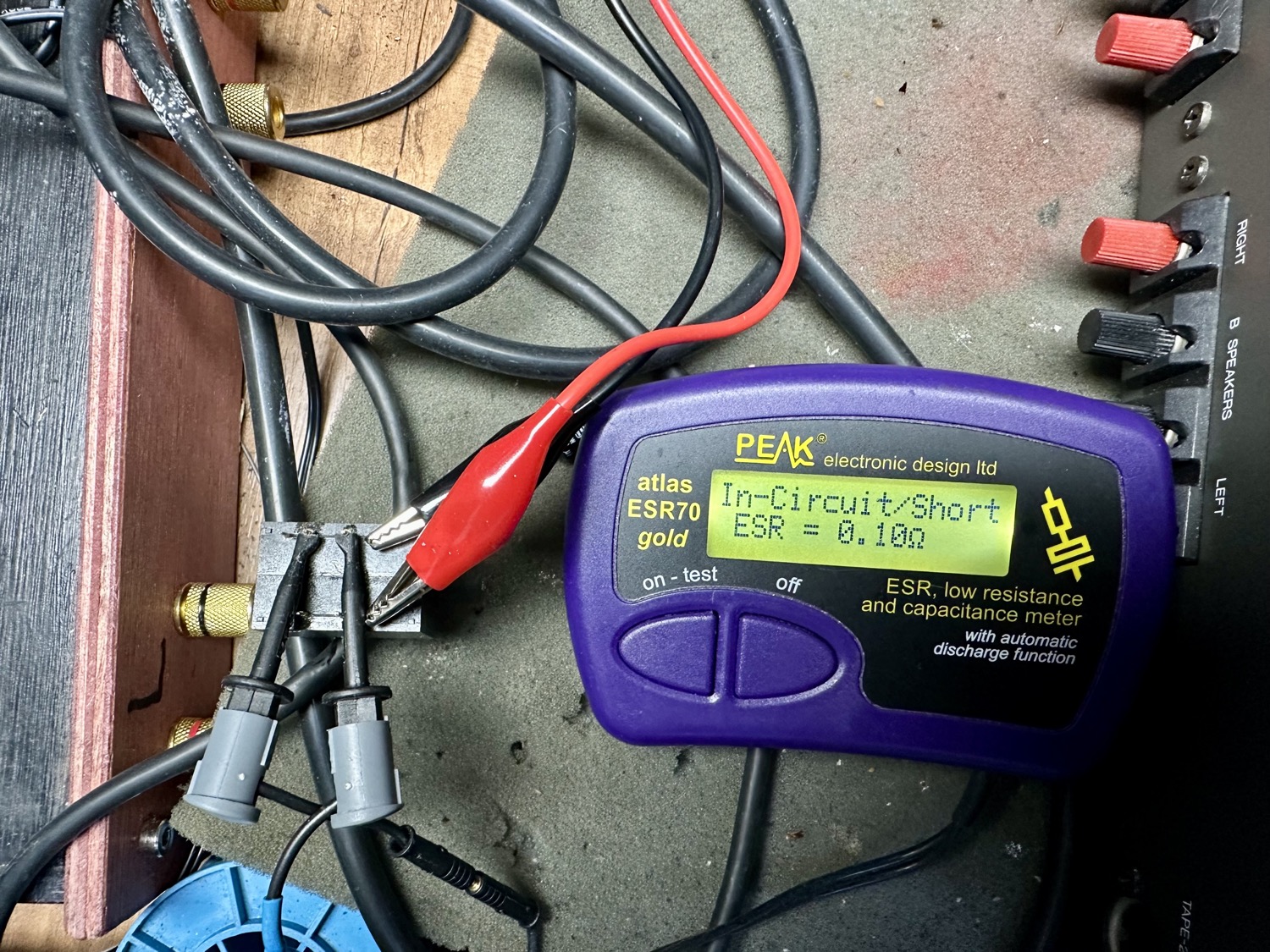

Luidspreker relais

Luidspreker relais had na reiniging met Deoxit D100 en D5 weer mooie waarden.

--> Vergroot foto

Transformator aansluiten van 220V naar 240V

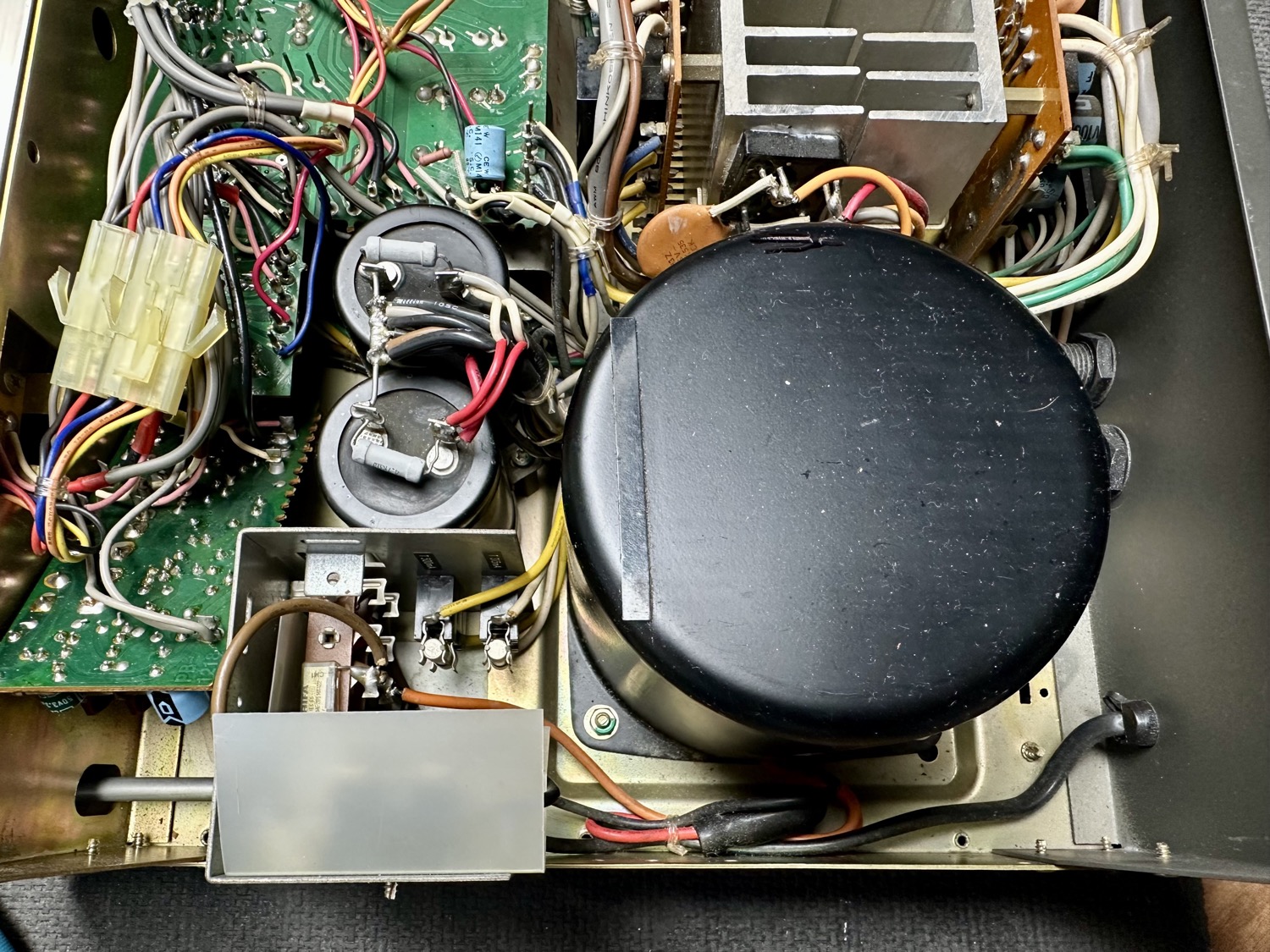

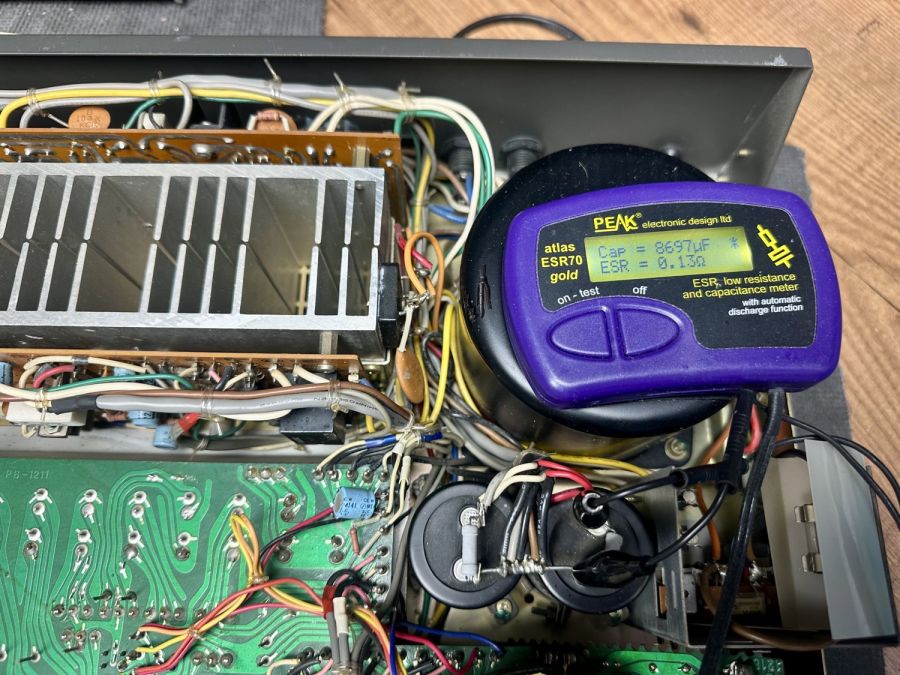

Beker Elco's

De twee grote beker condensatoren zijn nog van prima kwaliteit.

--> Vergroot foto

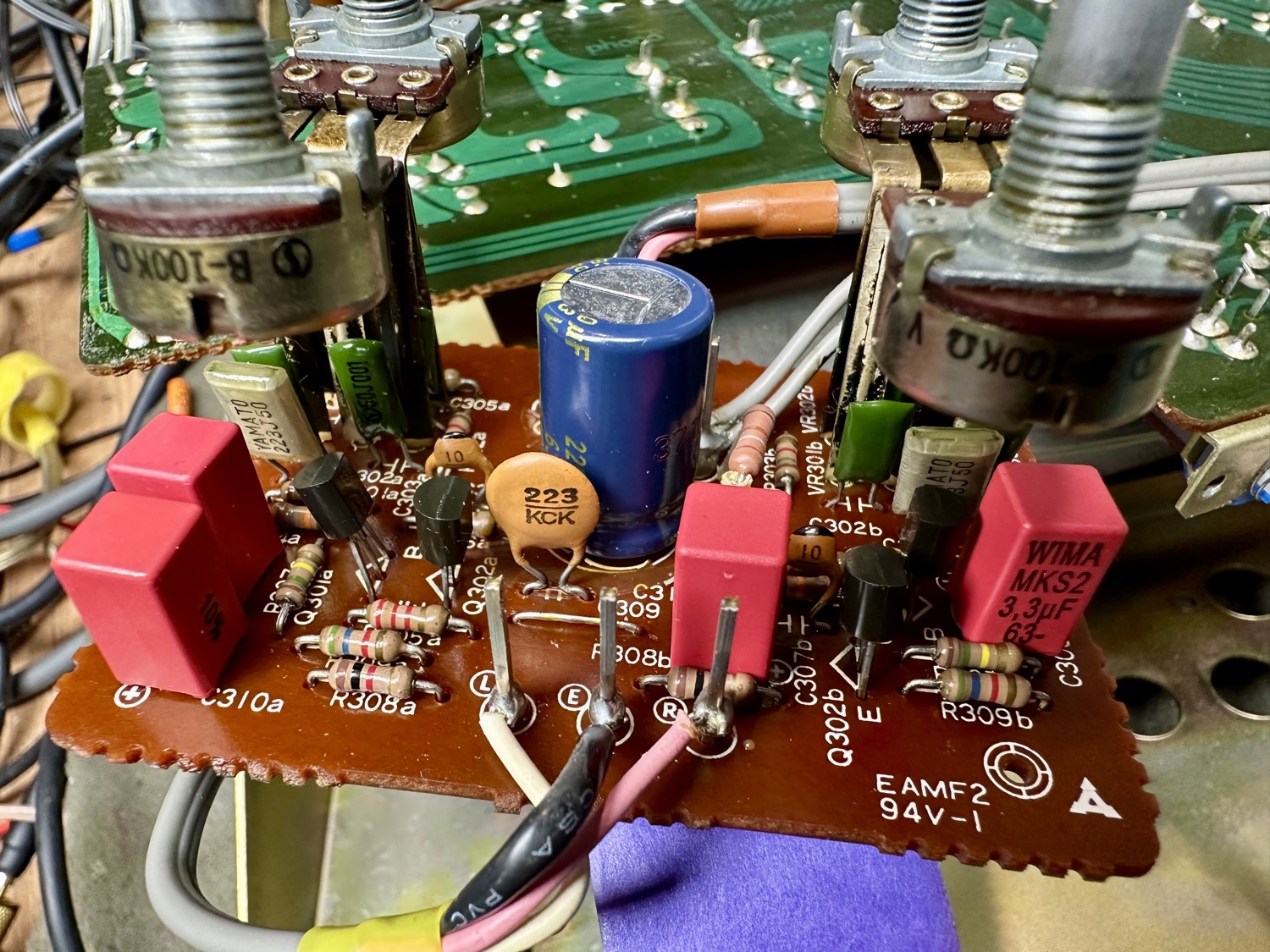

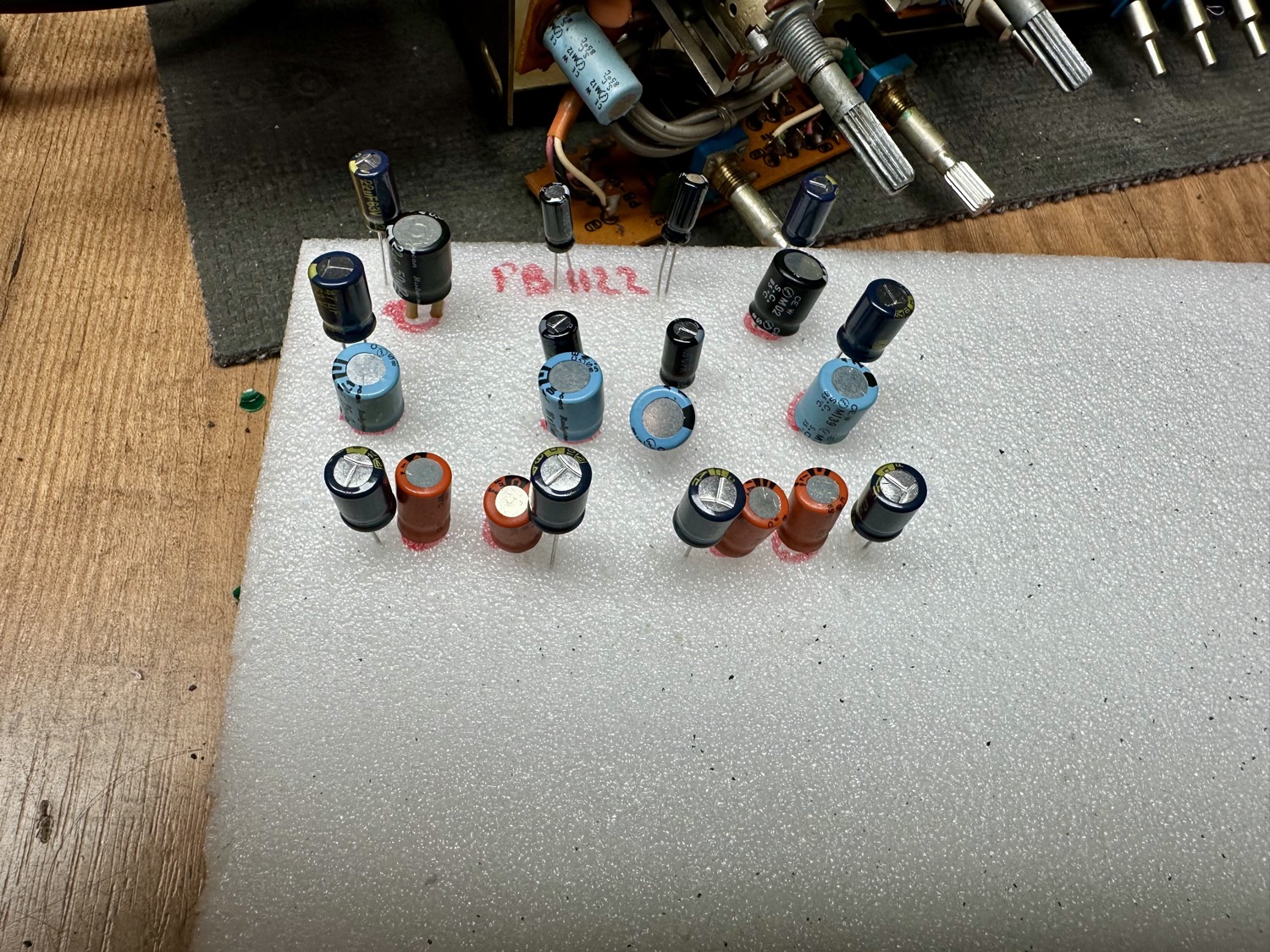

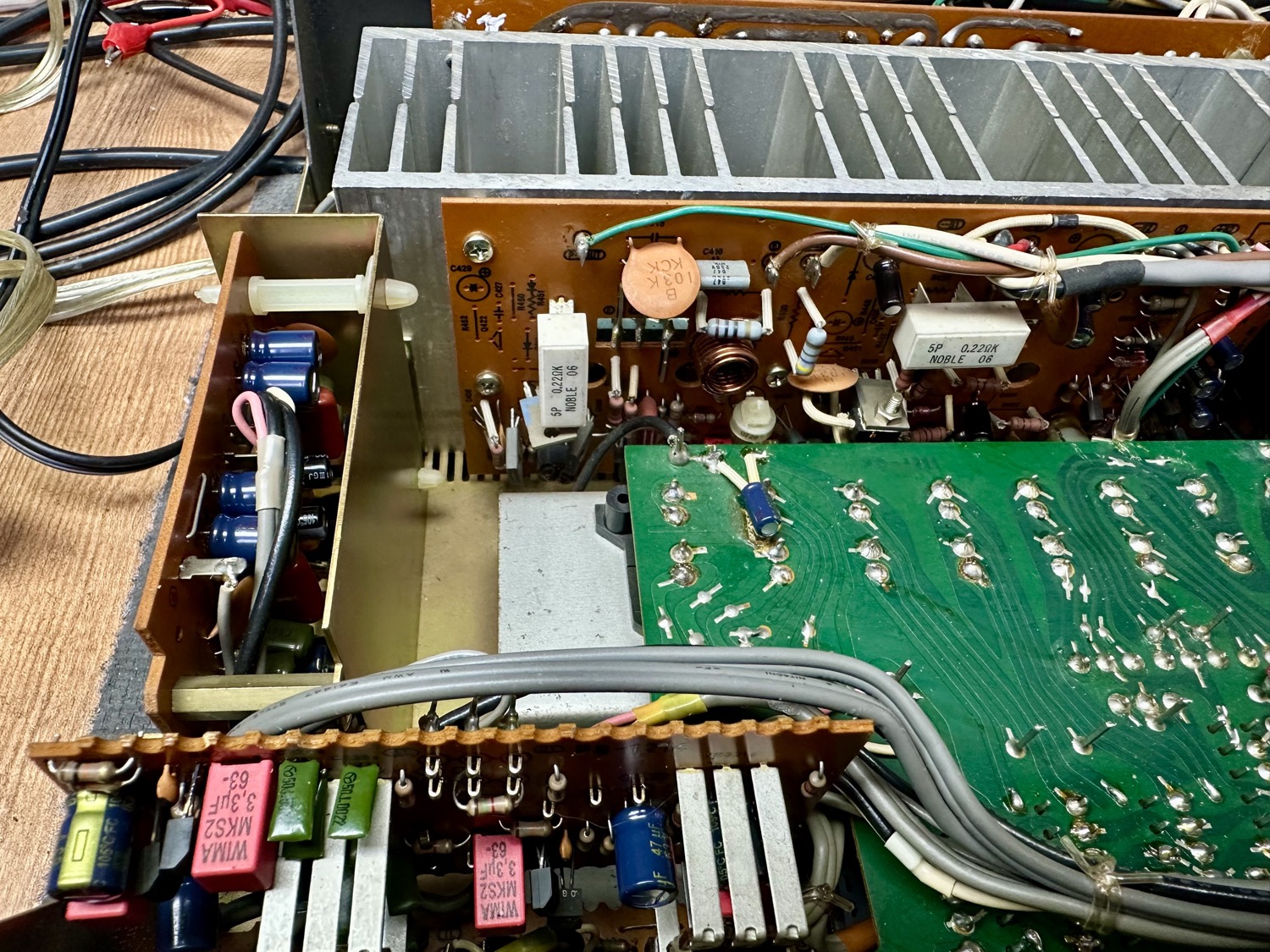

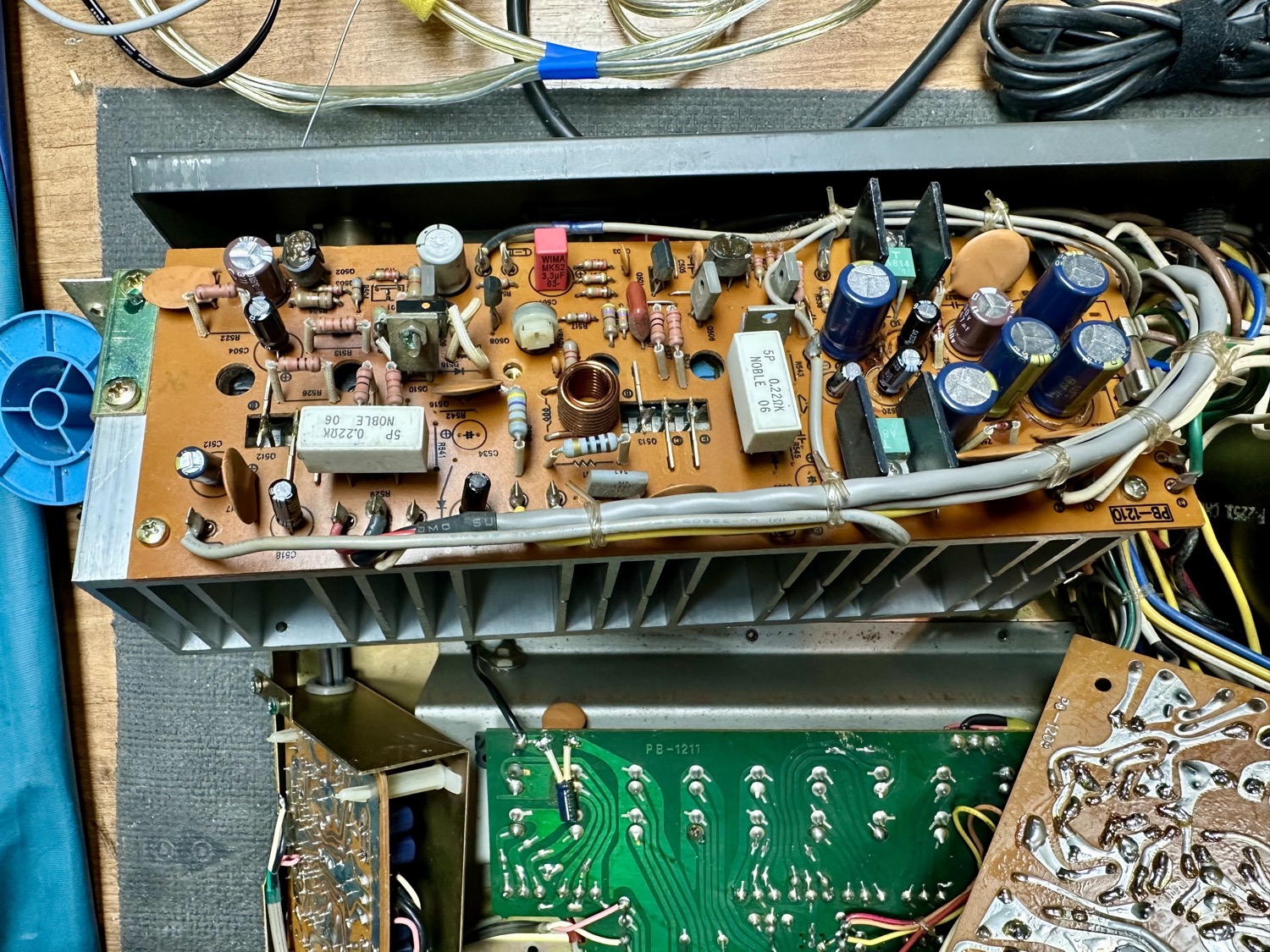

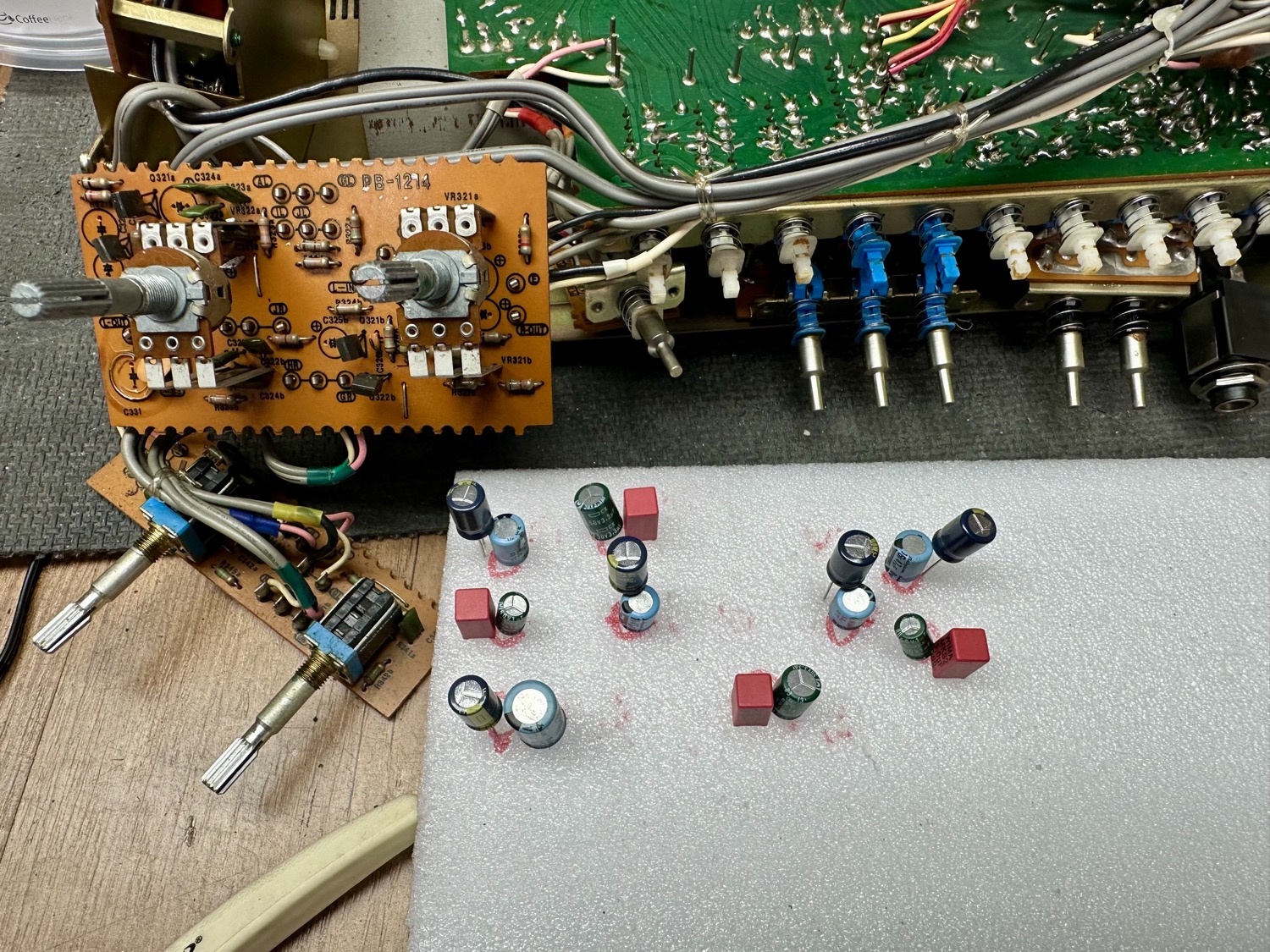

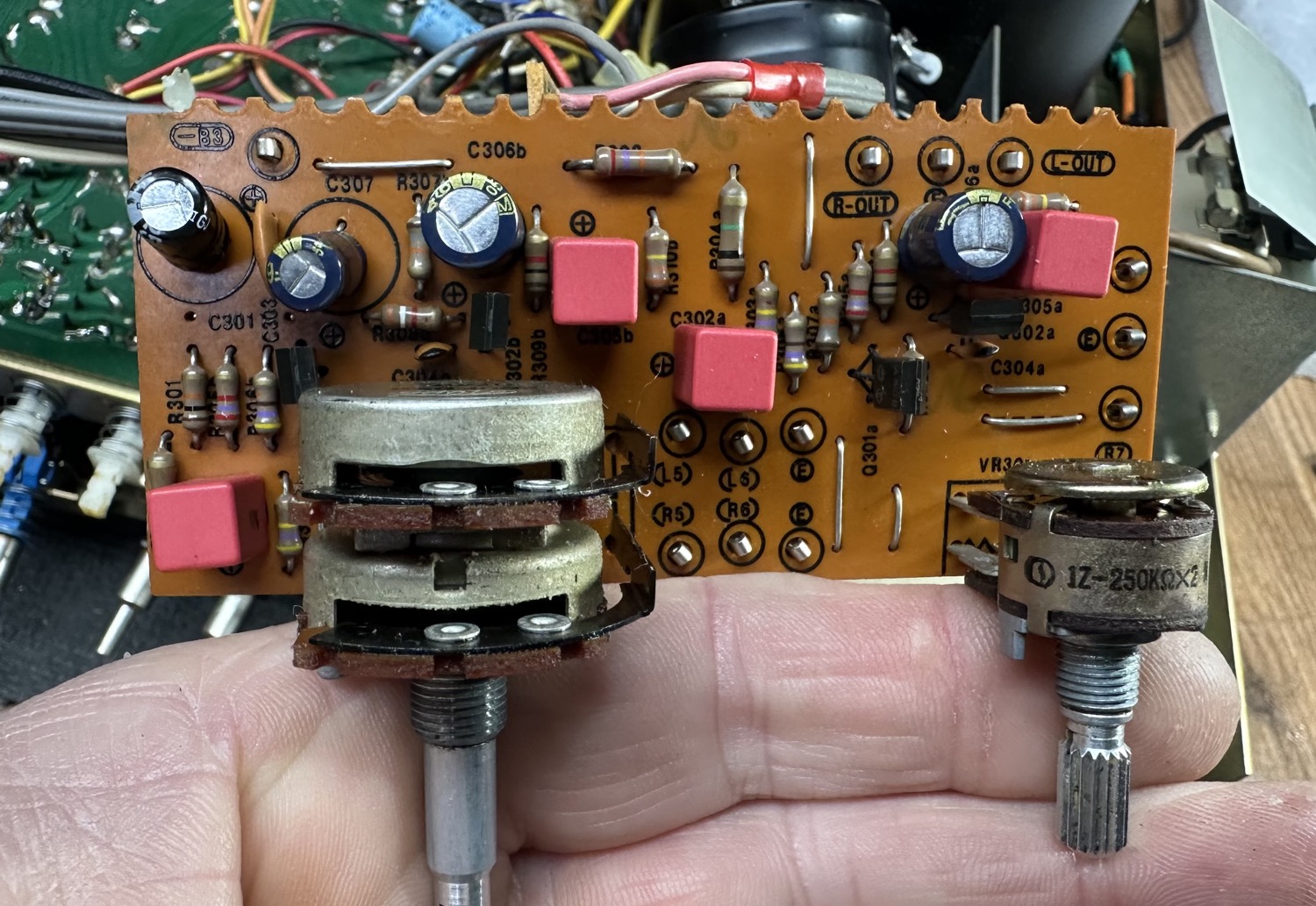

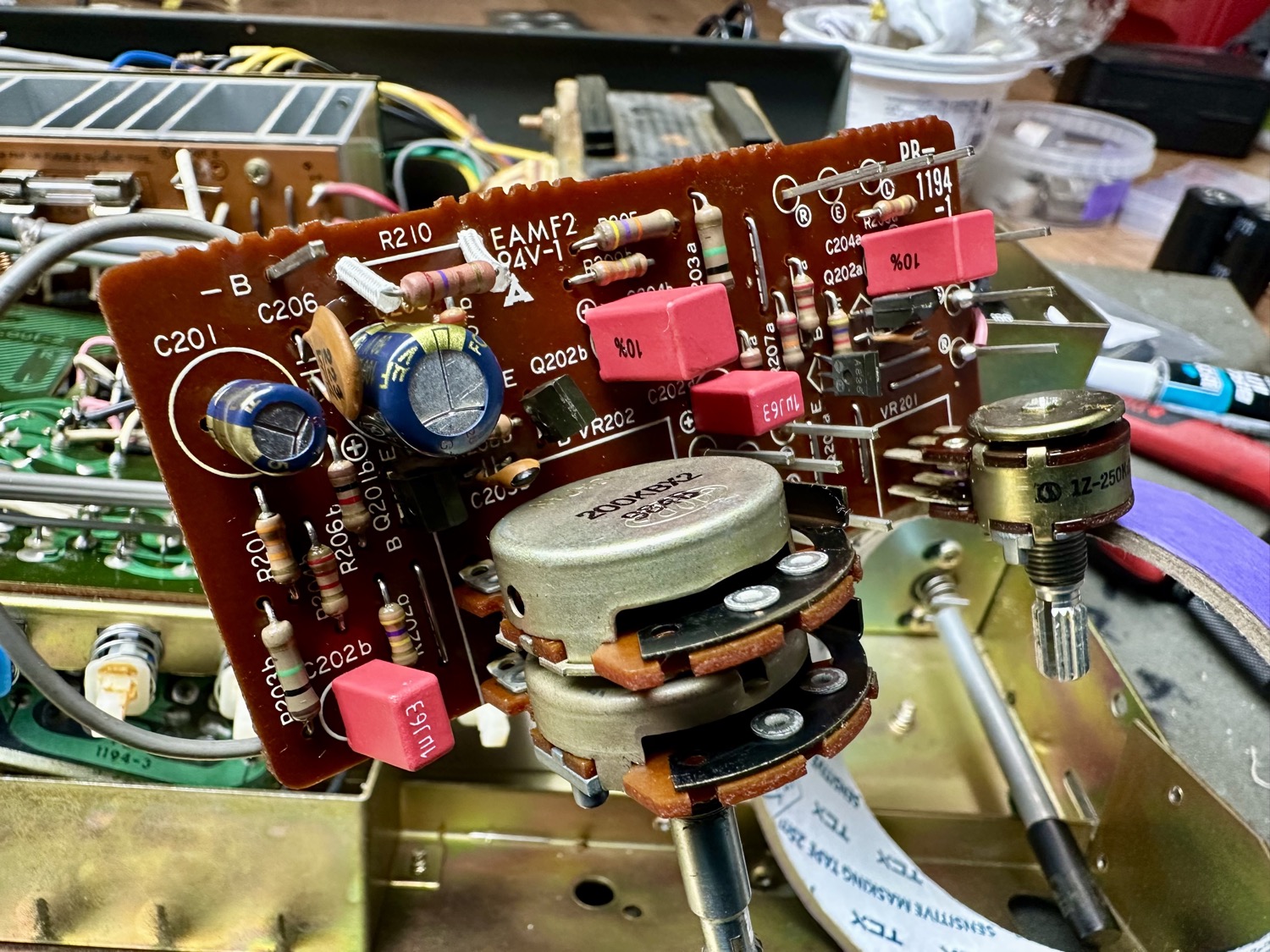

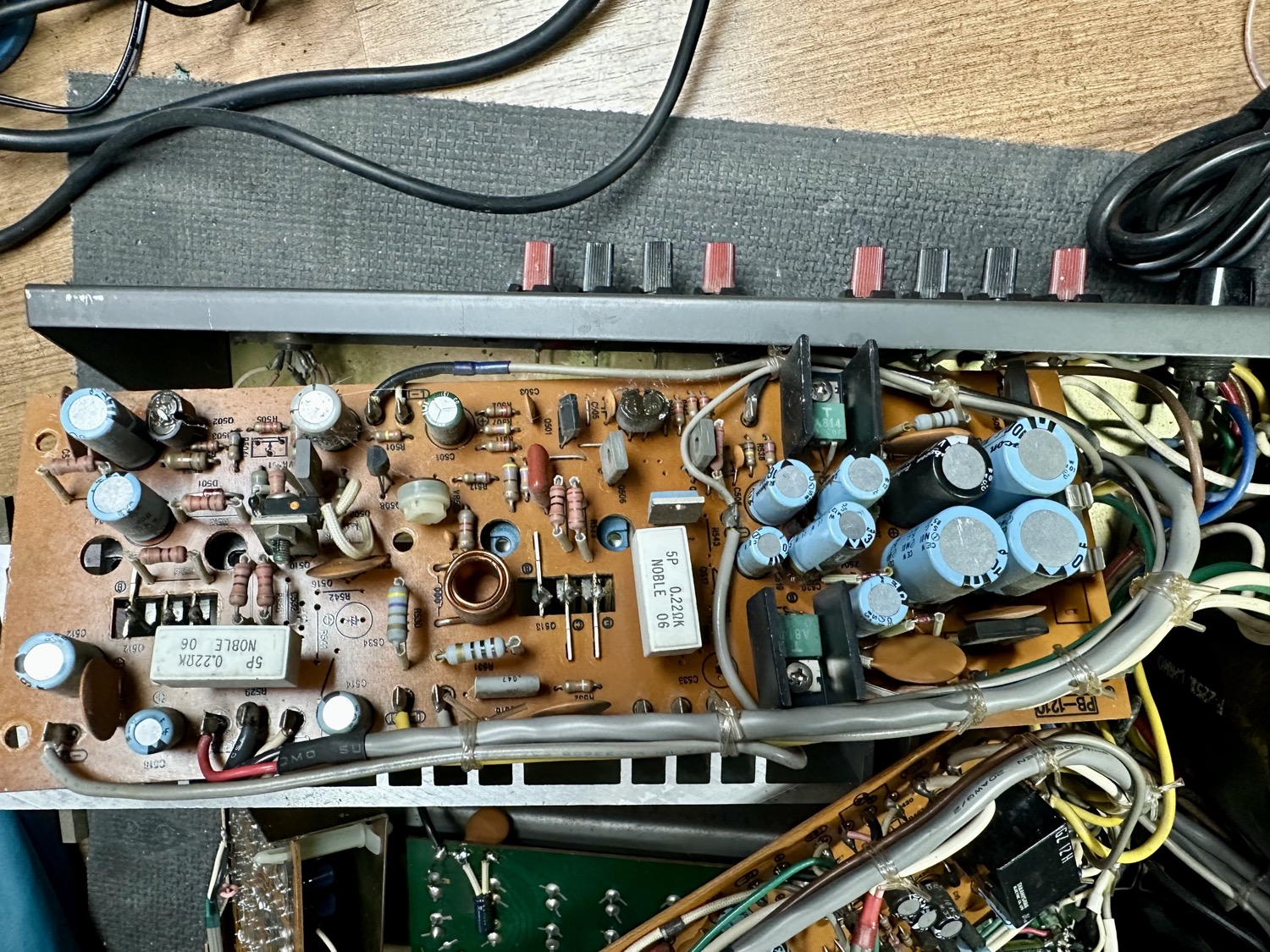

RECAP

Alle condensatoren vervangen door WIMA en Panasonic.

--> Vergroot foto

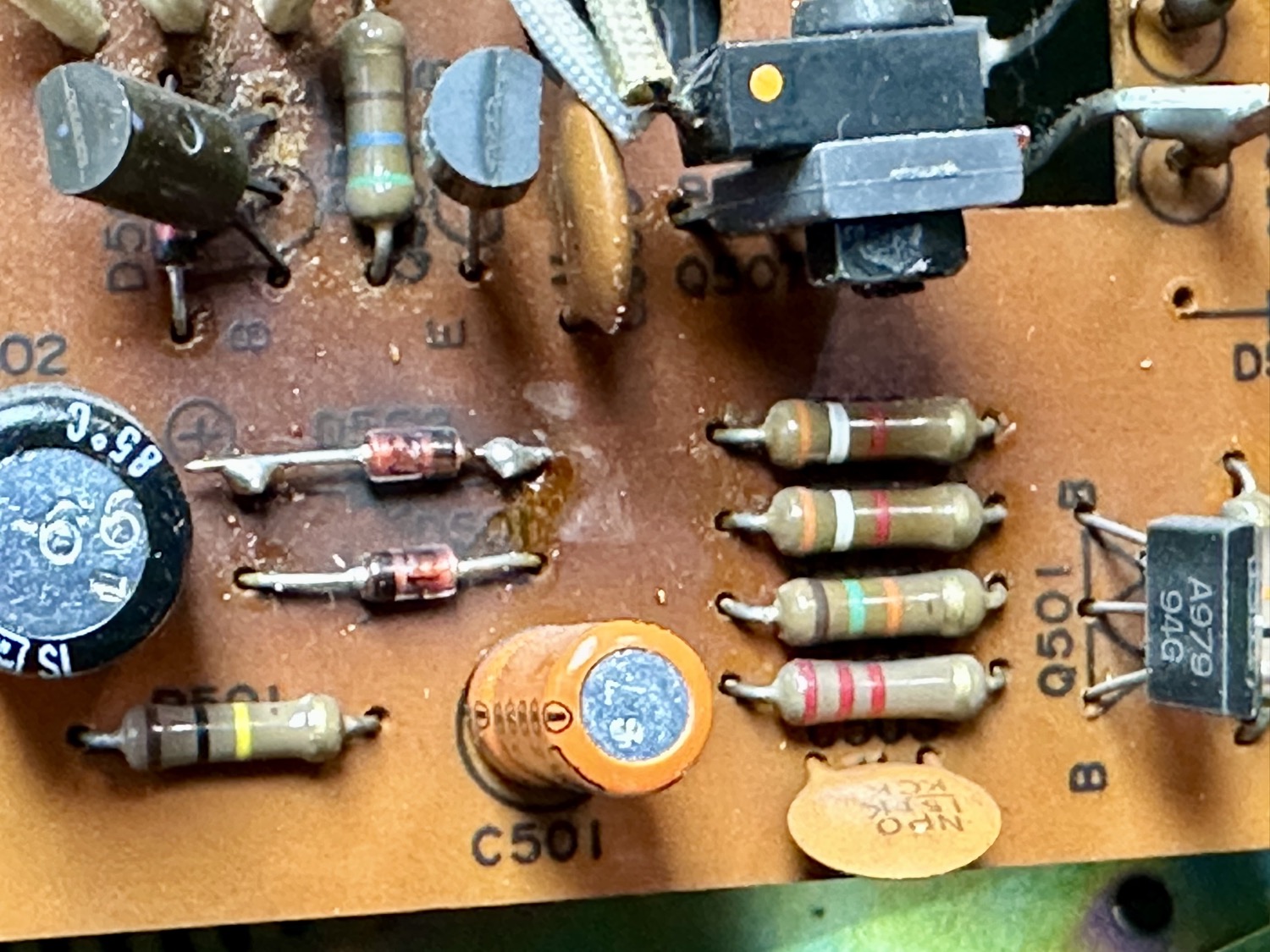

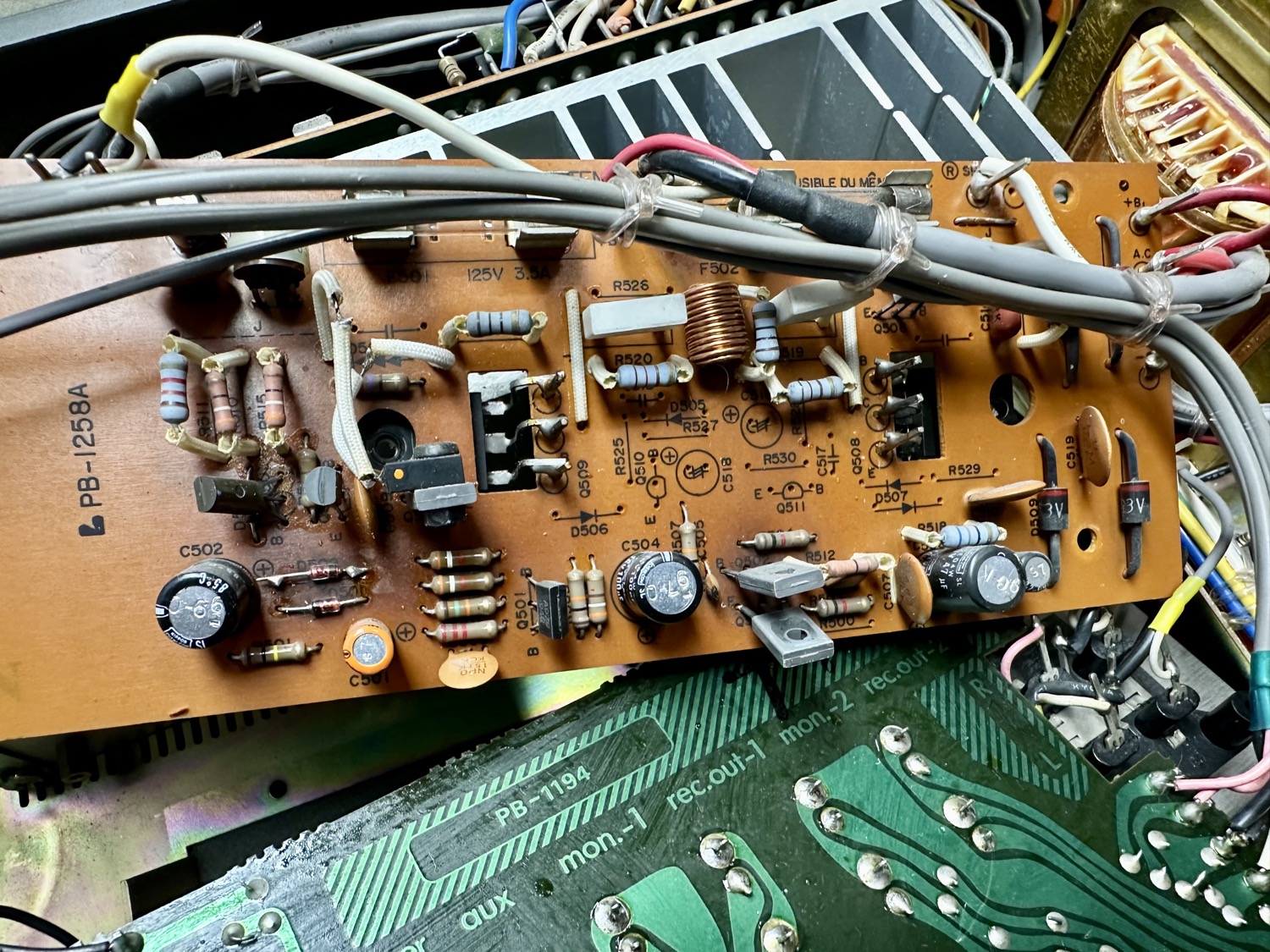

Zenerdiode 15V

De reparateur had geen zin om de gehele versterker uit elkaar te halen. Mooie oplossing maar toch een nieuwe zenerdiode geplaatst.

--> Vergroot foto

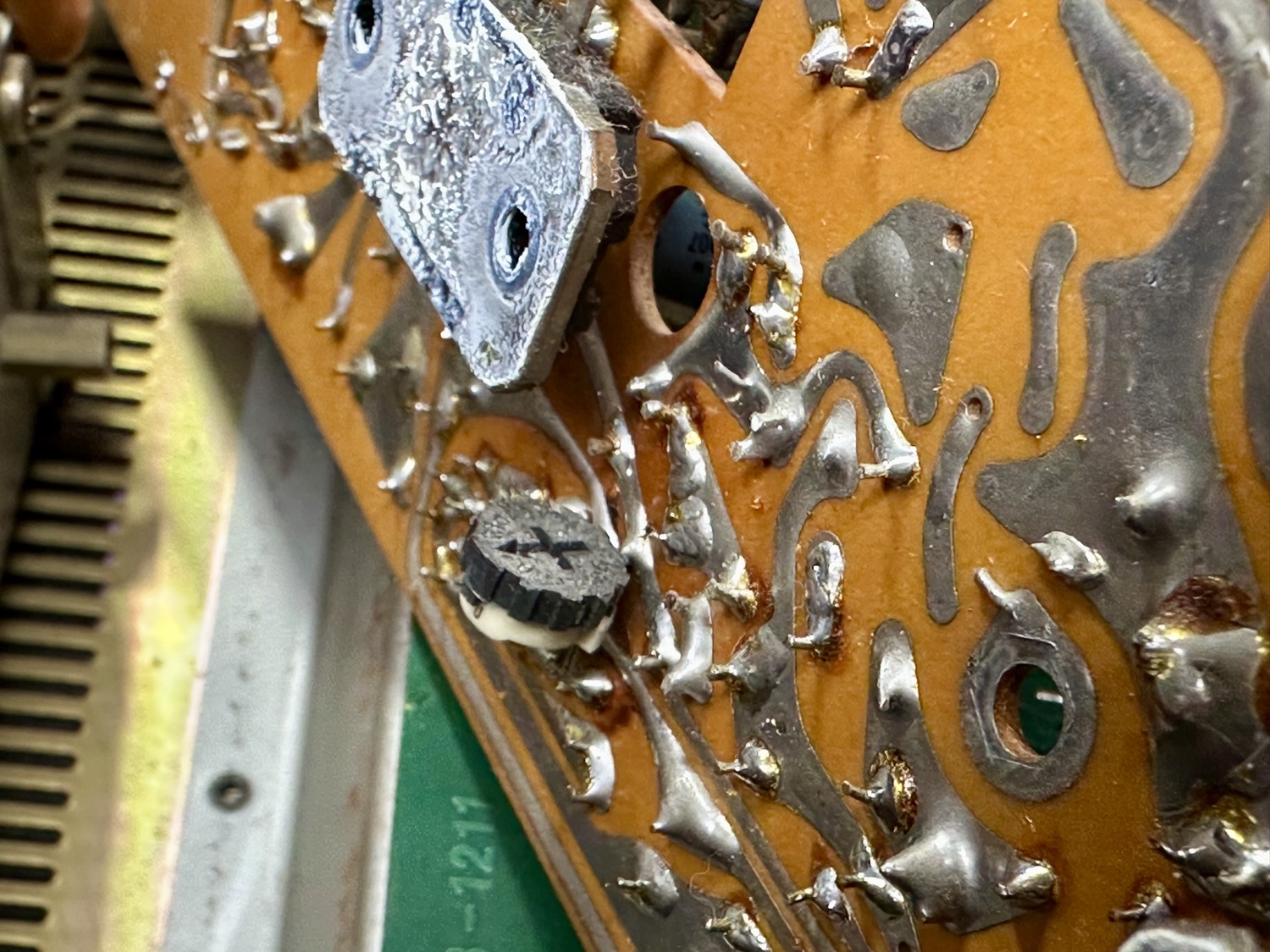

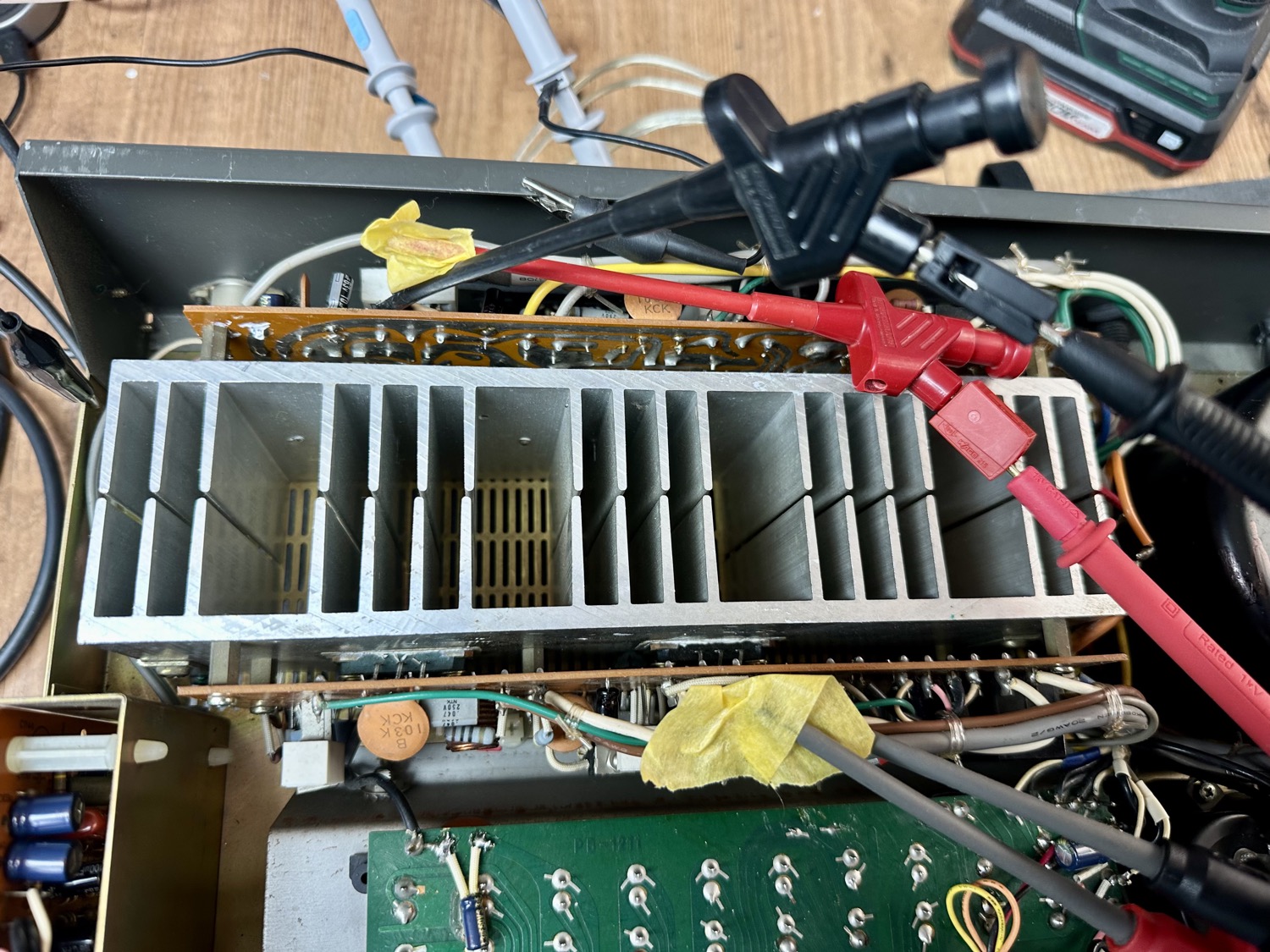

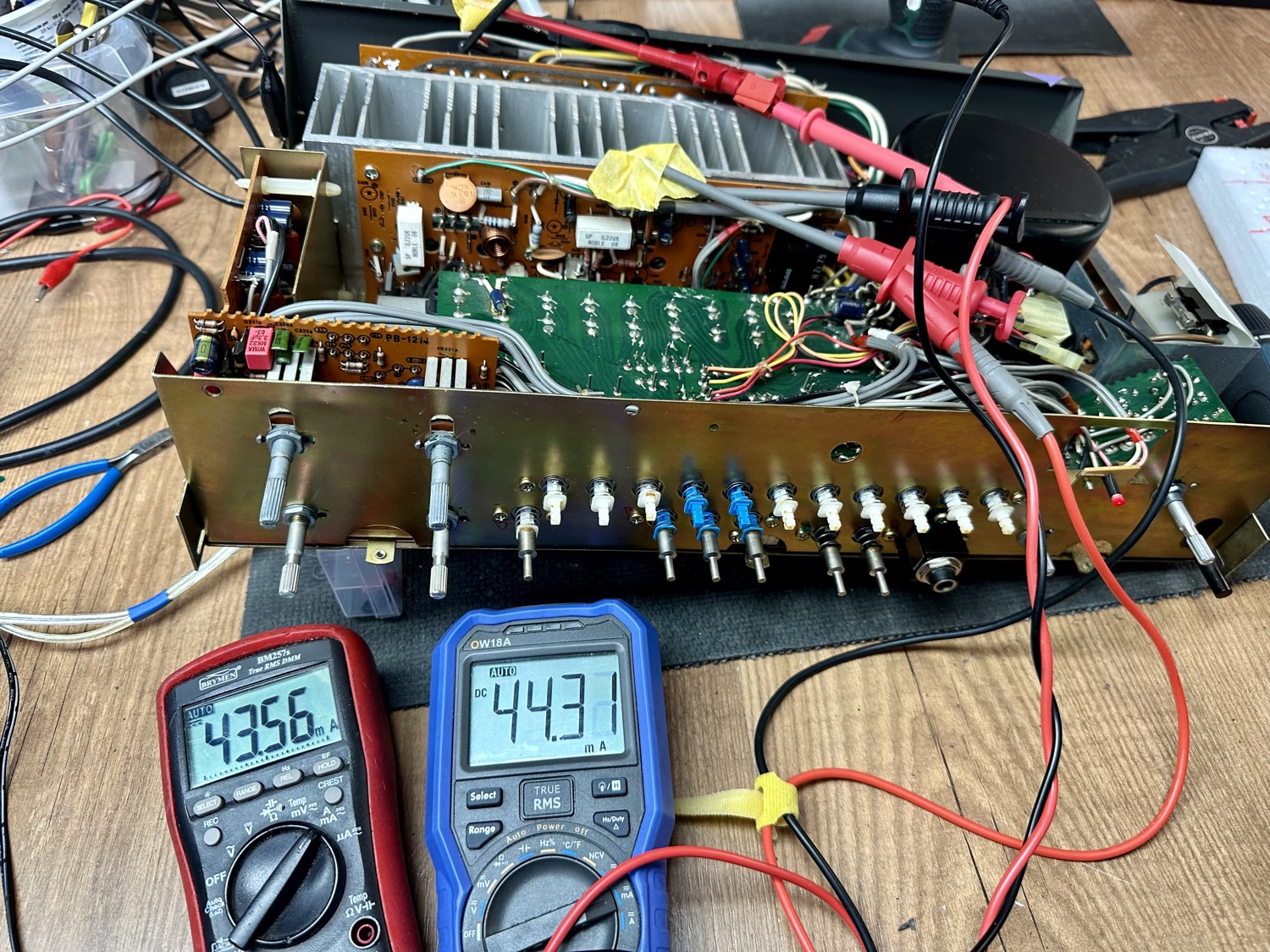

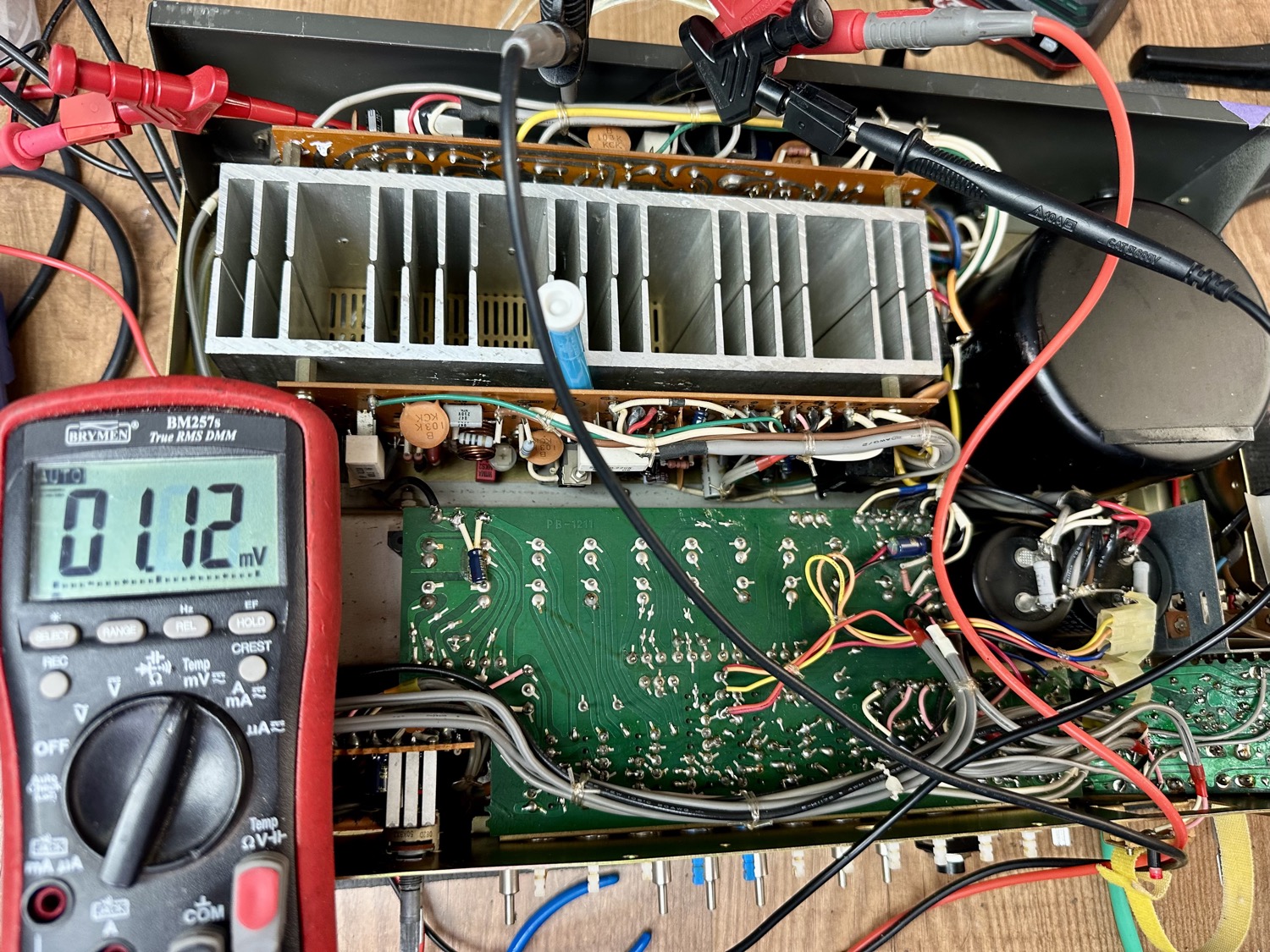

Bias afregelen

Om de bias af te regelen moet de + aansluiting worden losgesoldeerd om vervolgens de stroom te kunnen meten.

--> Vergroot foto

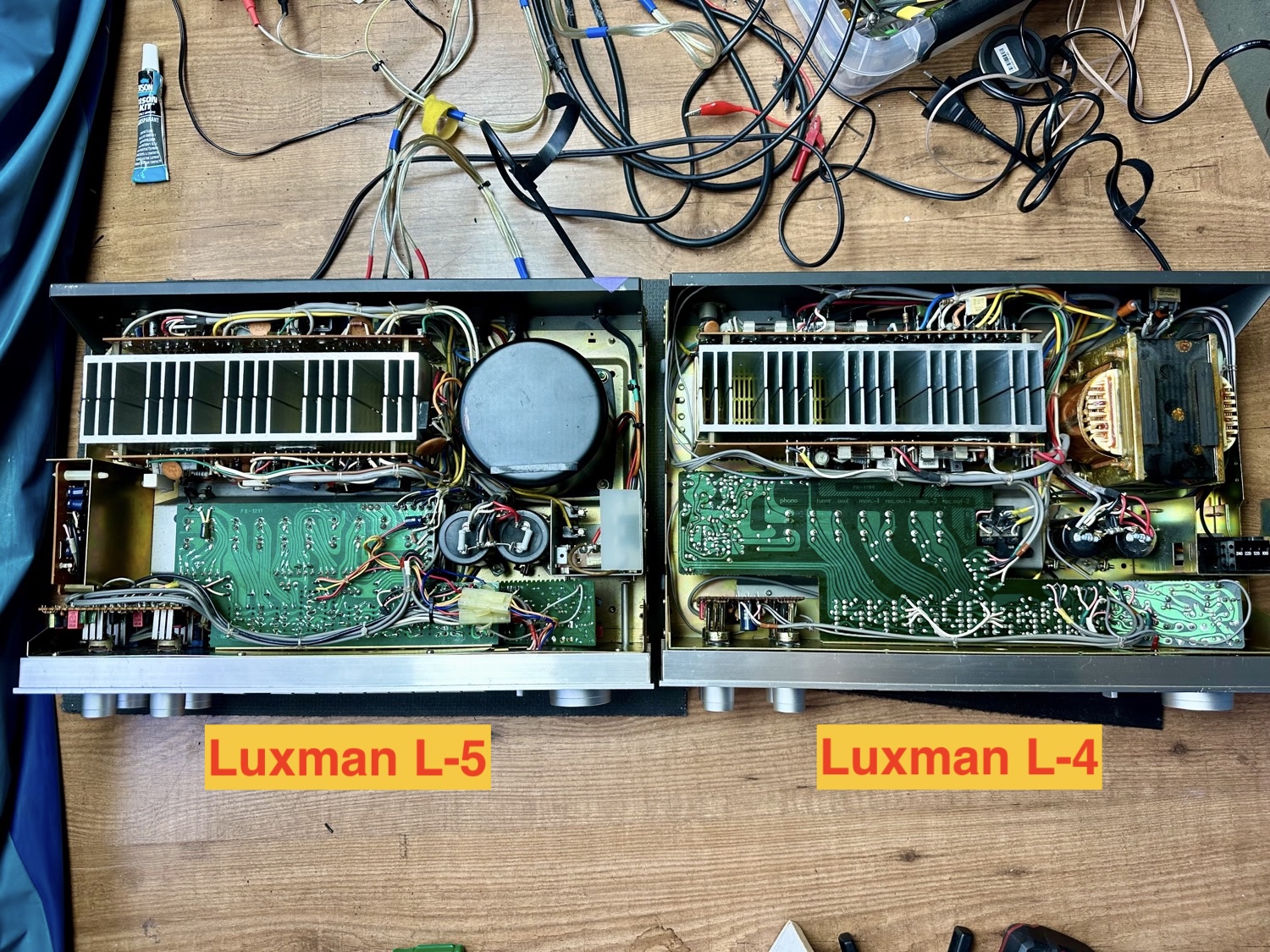

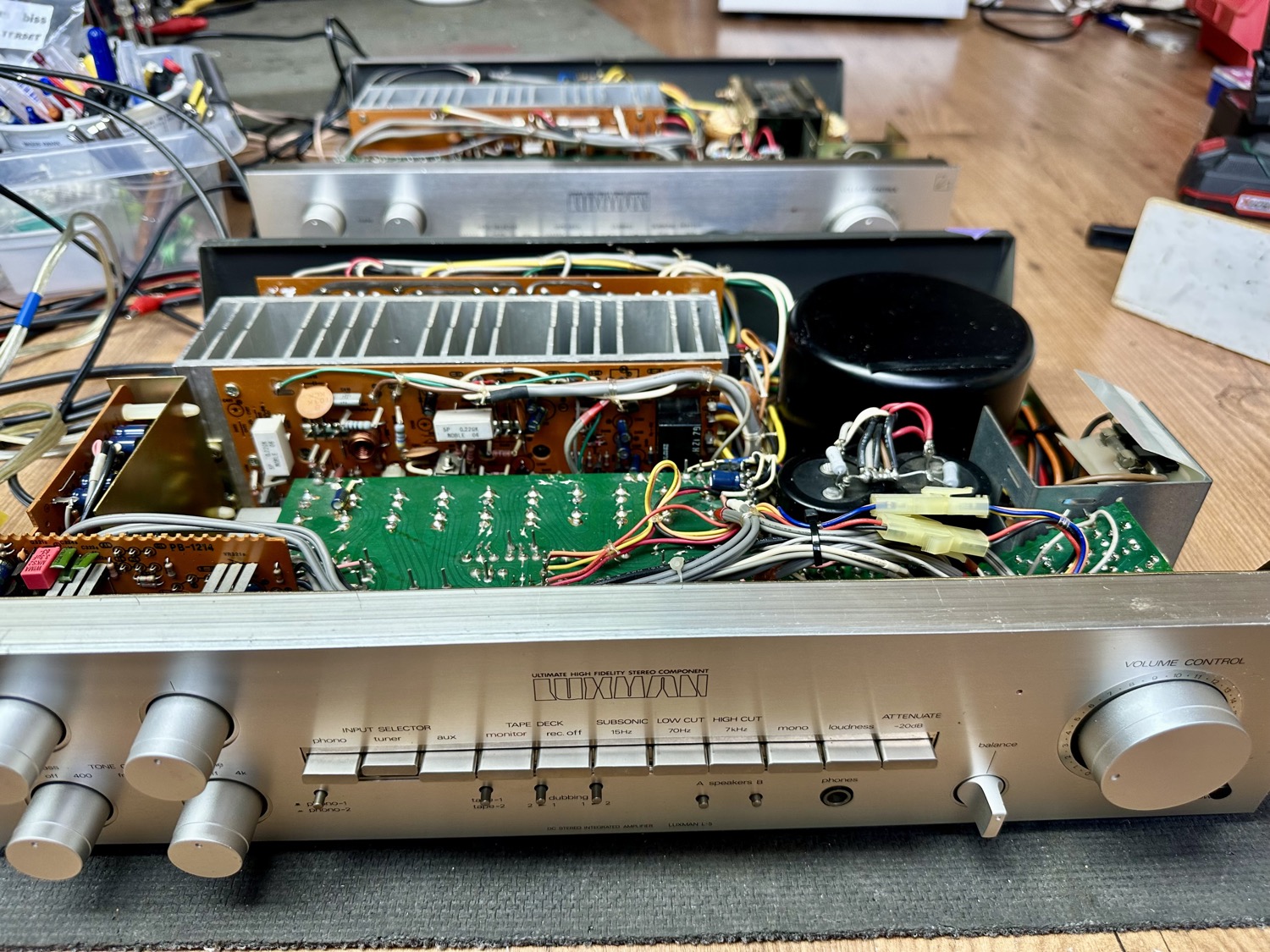

Luxman L-4 v.s. L-5

Verschillen lijken klein maar de L-5 is echt een stap hoger in kwaliteit van componenten.

--> Vergroot foto

Eindoordeel:

L-2, L-3, L-4 en dan nu eindelijk de L-5 versterker van Luxman over de vloer. Hij oogt vrijwel identiek aan zijn broertjes maar de binnenkant verraad zijn meerprijs.

De Luxman staat al bekend om zijn hoogwaardige componenten maar dit is de overtreffende trap. Waar de andere versterkers uit deze serie stuk voor stuk verouderde componenten kon hebben is dat hier van een ander niveau. Zo is de trafo ééntje van het type ringkern. Zijn de twee grote buffer elco’s van 10.000uF/63V van een beter kaliber dan die van de L-2 t/m L-4. Ook de “gewone” condensatoren zijn van een betere afkomst.

Desondanks is er toch besloten voor een volledige recap. De koppelcondensatoren waren niet meer zo goed als ooit en vervangen met Wima is hier in mijn ogen (lees: oren) een geweldige upgrade. Ook enkele voedingselco's hadden wat sporen van ouderdom. De tijd en wellicht temperatuur hebben hier hun tol geeist.

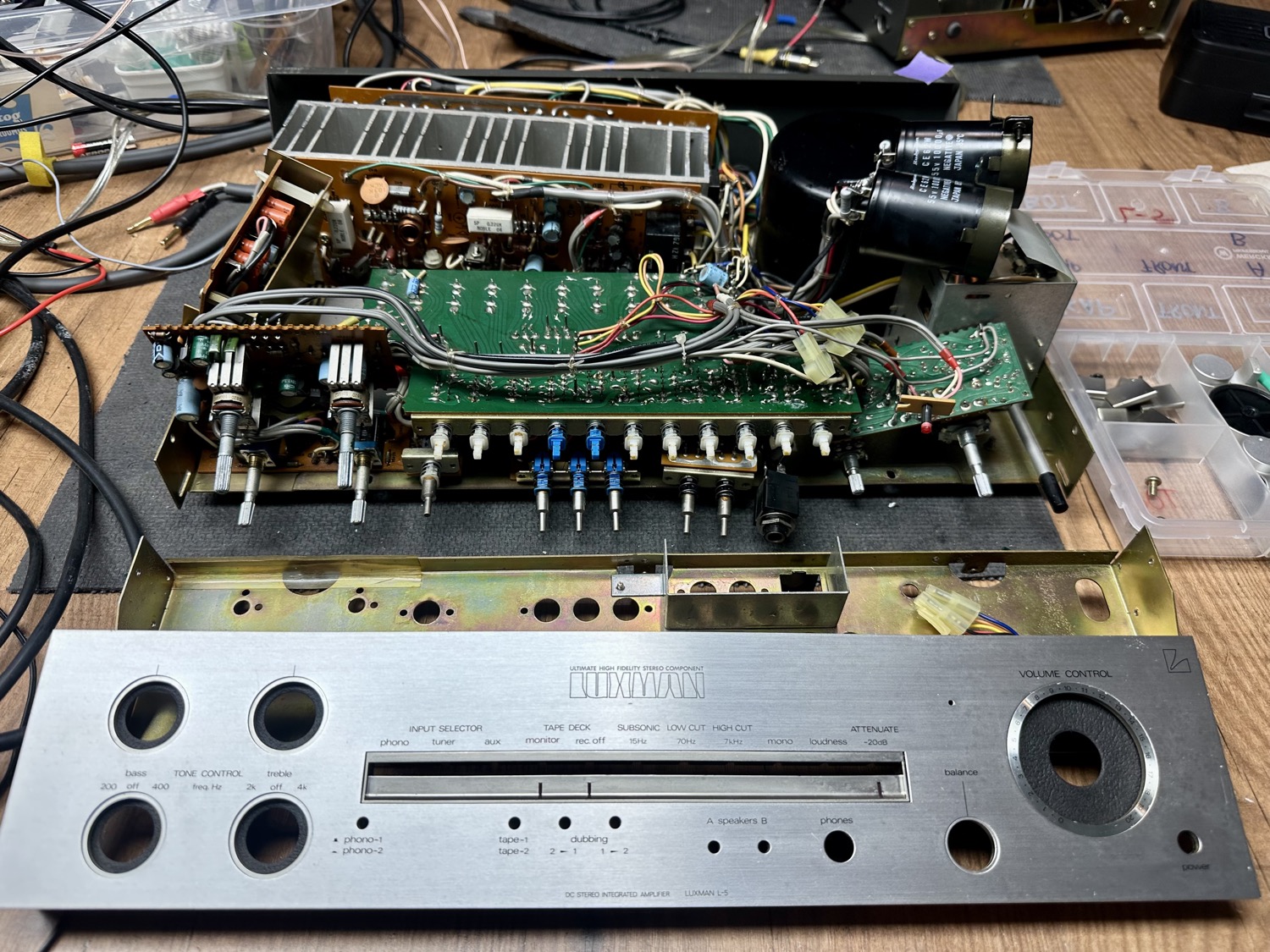

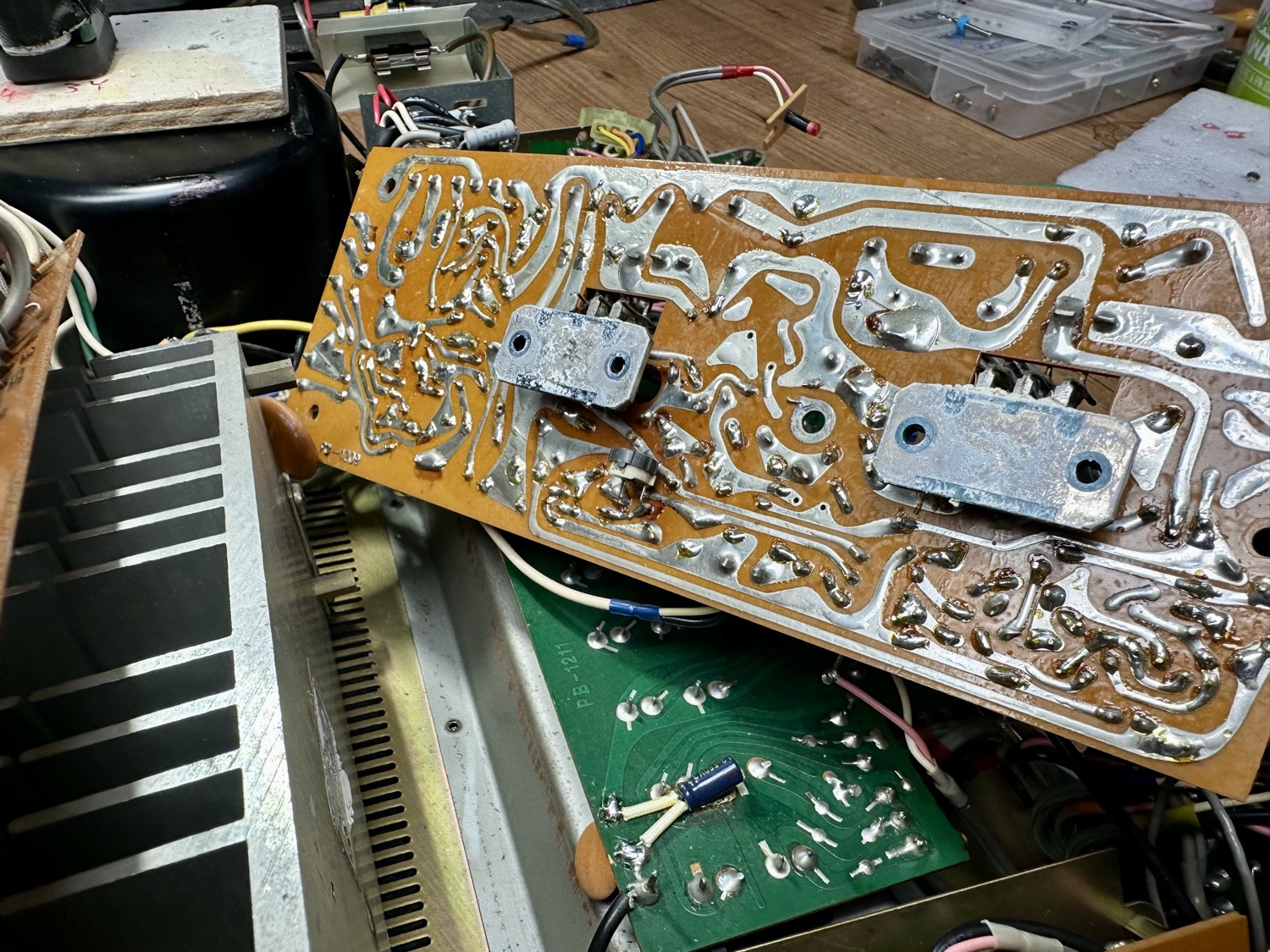

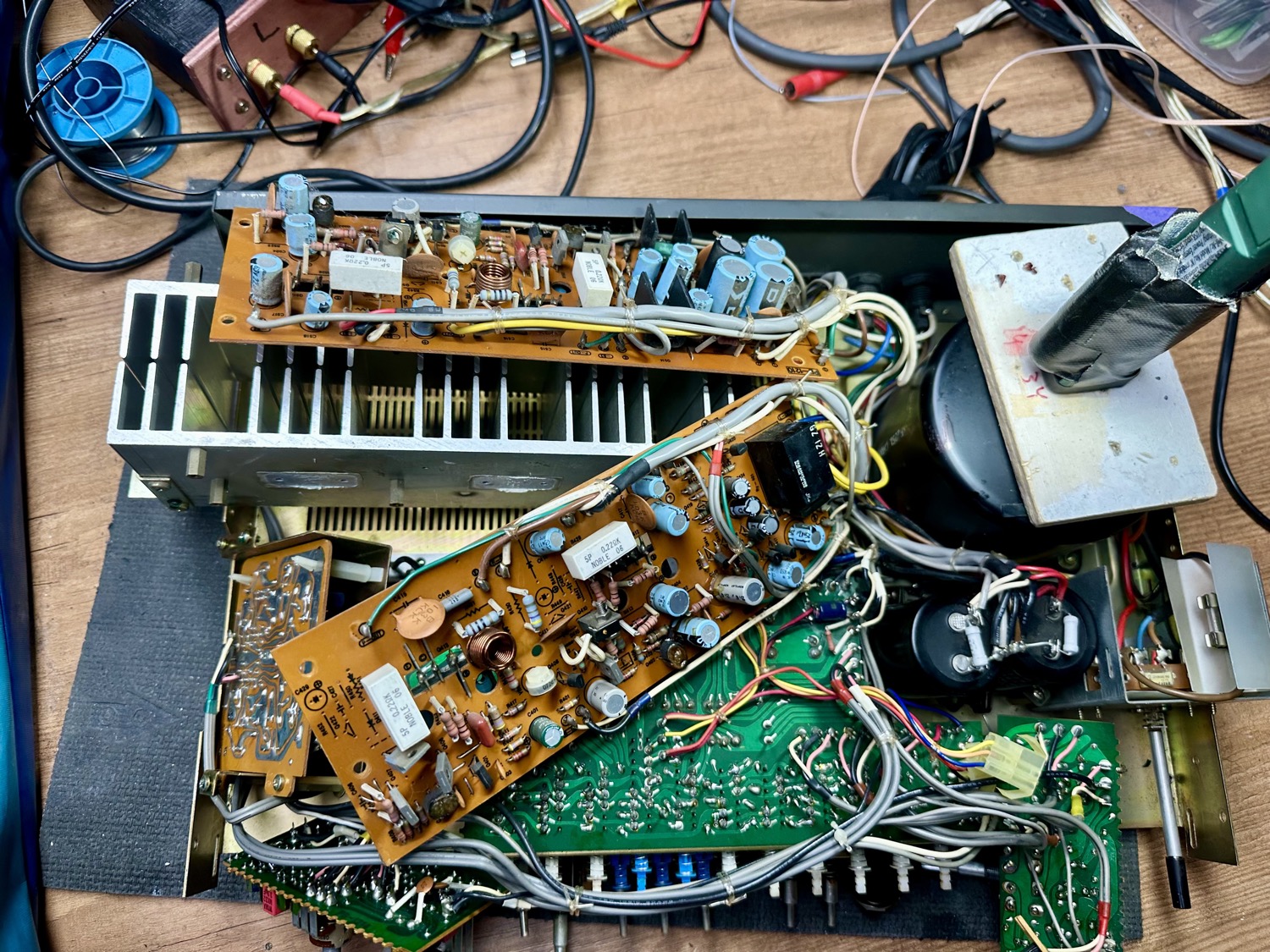

Niet iedereen zal even happing zijn om een Luxman L te servicen. De prachtige slanke behuizing van de L-2 t/m L-5 heeft zo zijn nadelen. Voor een goede service moet de gehele versterker uit elkaar worden gehaald. De schroeven uiteraard goed labelen en uitkijken dat de bekabeling niet door elkaar komt te zitten.

Het grote voordeel van deze manier van service is dat je alle soldeerverbindingen, componenten en aansluitingen extra goed kan bekijken en waar nodig aanpassen.

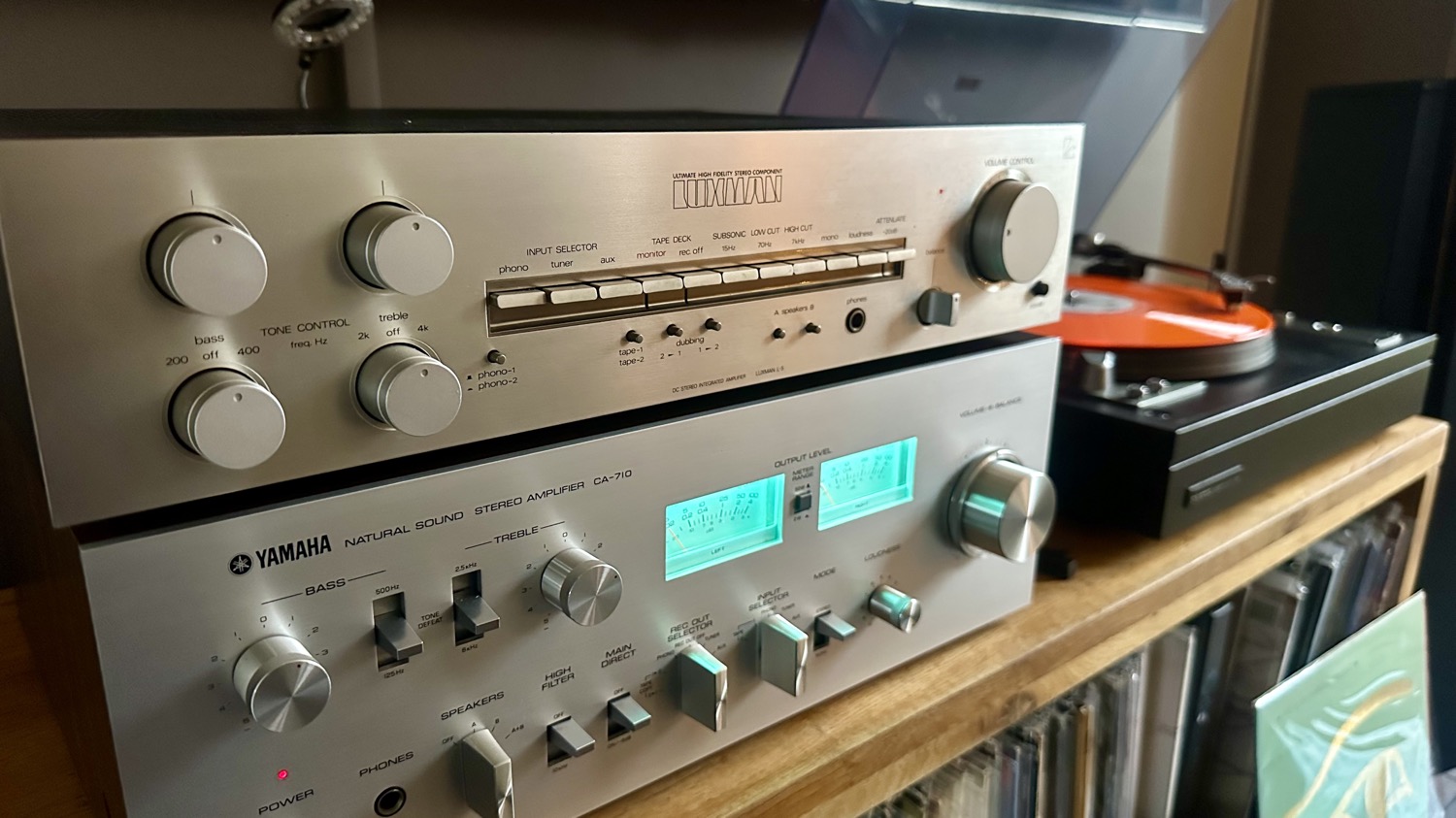

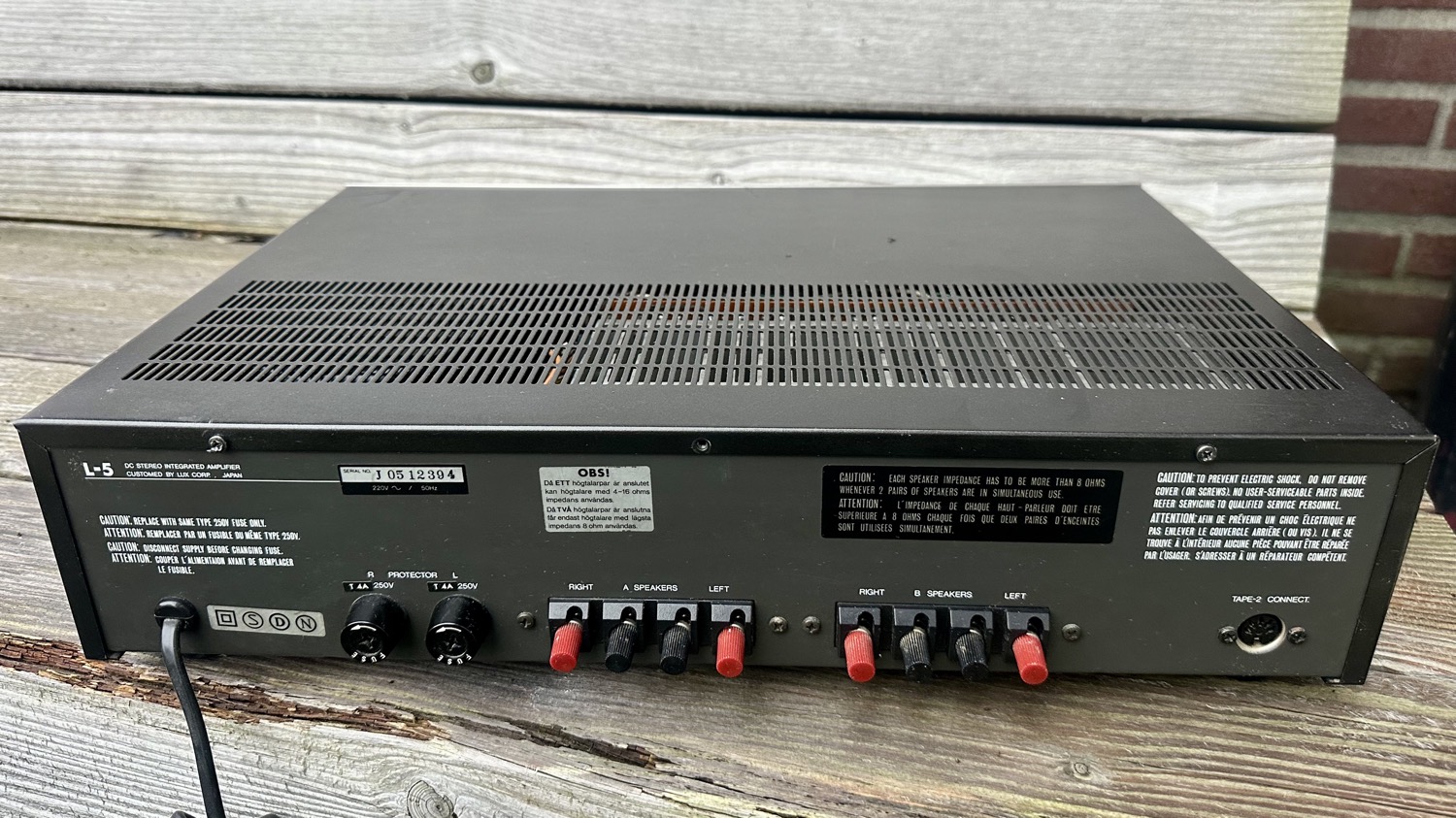

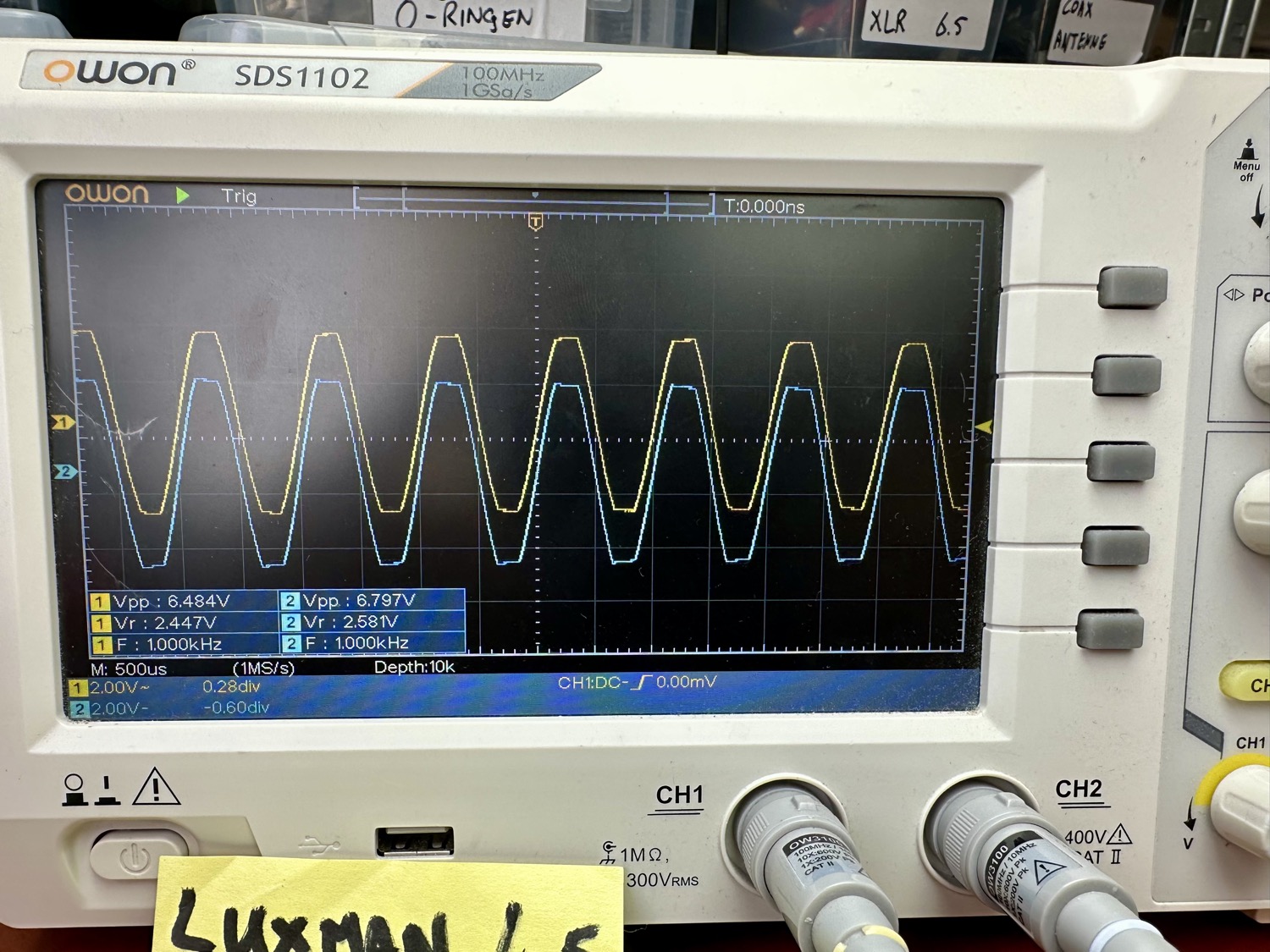

Hoe klinkt deze L-5

Inmiddels weet ik dat bij een volledige recap de condensatoren nog even “ingespeeld” moeten worden. De eerste weergave valt dan ook altijd wat tegen. Tijdens het gebruik hoor je hem steeds beter gaan klinken. En goed klinken dat doet hij zeker! De diverse muziekstukken vlogen voorbij, zowel via de streamer als met de gouwe ouwe platenspeler. Een vinyl tip: De Nieuw-Zeelandse band LEISURE heeft recent de lp "Welcome to the Mood" uitgebracht. Deze heerlijk geluisterd op de Luxman L-5.

Hoe klinkt hij dan? Nou eigenlijk zoals verwacht van deze Luxman serie. Eerlijk, neutraal, strak en voldoende krachtig. Een versterker om uren naar te luisteren.
