Klacht:

Eén kanaal valt uit.

Wat is het verschil tussen de LUXMAN L-80 & L-81

De Luxman L-80 en de Luxman L-81 zijn technisch en circuitmatig grotendeels aan elkaar gelijk, maar verschillen op kleine uiterlijke en productie-technische punten:

Jaartal en marktpositie: De Luxman L-80 verscheen rond juni 1975 als jubileumbesteller ter ere van het 50-jarig bestaan van Luxman. De Luxman L-81 volgde net daarna (rond 1976) als een iets latere variant.
Interne schakeling: Beide versterkers delen in de basis dezelfde schakeling en opbouw.
Uiterlijk en belettering: De L-81 en l-80 hebben beide belettering in metaal. De L-80 heeft (meestal) iets donkere/ bronskleurig aluminium knoppen.
Prestaties: Ze bieden een vergelijkbaar vermogen en geluidsprofiel, al kan de L-81 door kleine variaties in de afregeling of componenten uit een iets latere productiereeks in de praktijk subtiel verschillen in ruststroom of componentkeuze.

Diagnose:

Er is al aan deze versterker gewerkt. Zo zijn alle condensatoren vervangen door B-merk types. Tevens zijn de vier eindtransistoren vervangen door modernere types. MJE15003 en MJE15004
Het relais ziet eruit alsof er een ontploffing heeft plaatsgevonden. Een van de contacten is zelfs weggebrand.
De Luxman L-80 en L-81 lijker extreem veel op elkaar. Het verschil wat ik er uithaal is dat de buffer elco's 6800uF en 10.000uF zouden moeten zijn. Deze L-81 heeft echter 6800uF types. De capaciteit is meer dan gehalveerd.
Gevraagd was een volledige recap uit te voeren. Echter is de staat van de printbanen dusdanig dat ik dit aan durf. Er is zelfs een 100uF condensator niet aangesloten.
De kunsstof kapjes de luidsprekeraansluitingen zijn wat aan het afbrokkelen.

Reparatie:

Twee nieuwe KEMET 10.000uF buffer elco's geplaatst.
Alle koppelcondensatoren vervangen door WIMA en Panasonic Low ESR.
Relais vervangen.
Enkele slecht meten de condensatoren vervangen.
Potmeters en schakelaars gereinigd.
Bias / ruststroom volgens Service Manual afgeregeld.
Luidsprekeraansluitingen vervangen door Banaan pluggen en geplaatst op een niieuw kunsstof bevestigings plaat.
Cinch ingangen waren ook erg vies. Deze gereinigd.

Eindoordeel:

Wederom staat er een prachtige vintage Luxman ter reparatie. Deze uit midden jaren 70 geproduceerde versterker oogt geweldig. Het front is vrijwel smetteloos en ook het fineer is vrijwel onbeschadigd.

Na het vervangen van de koppelcondensatoren en het relais klonk deze L-81 direct precies zoals gehoopt en ook wel verwacht. De Luxmannen uit de jaren 70 hebben allen een bijzonder aangenaam en herkenbaar geluid. Warm, maar niet wollig. Strak maar niet klinisch. Zacht in het hoog maar niet dof.

De Luxman heeft hier nog wat dagen mogen draaien en na een diversiteit aan muziek kan ik alleen maar zeggen dat er weer een Luxman eigenaar heel blij zal worden.

luxmanl-81

Klacht:

Wat is het verschil tussen de LUXMAN L-80 & L-81

Diagnose:

Reparatie:

Eindoordeel:

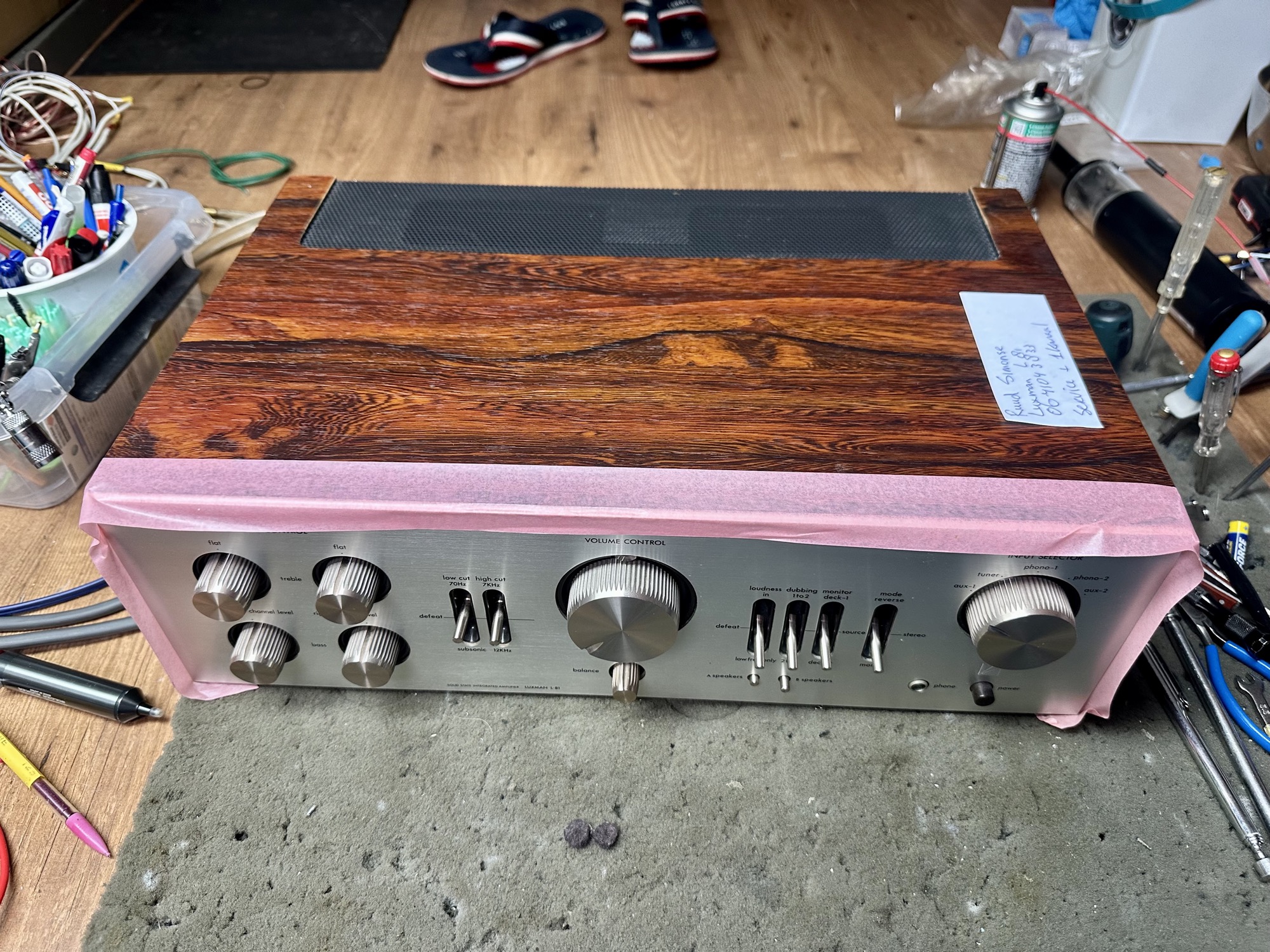

Luxman L-81 versterker uit 1975 - 1979 ter reparatie

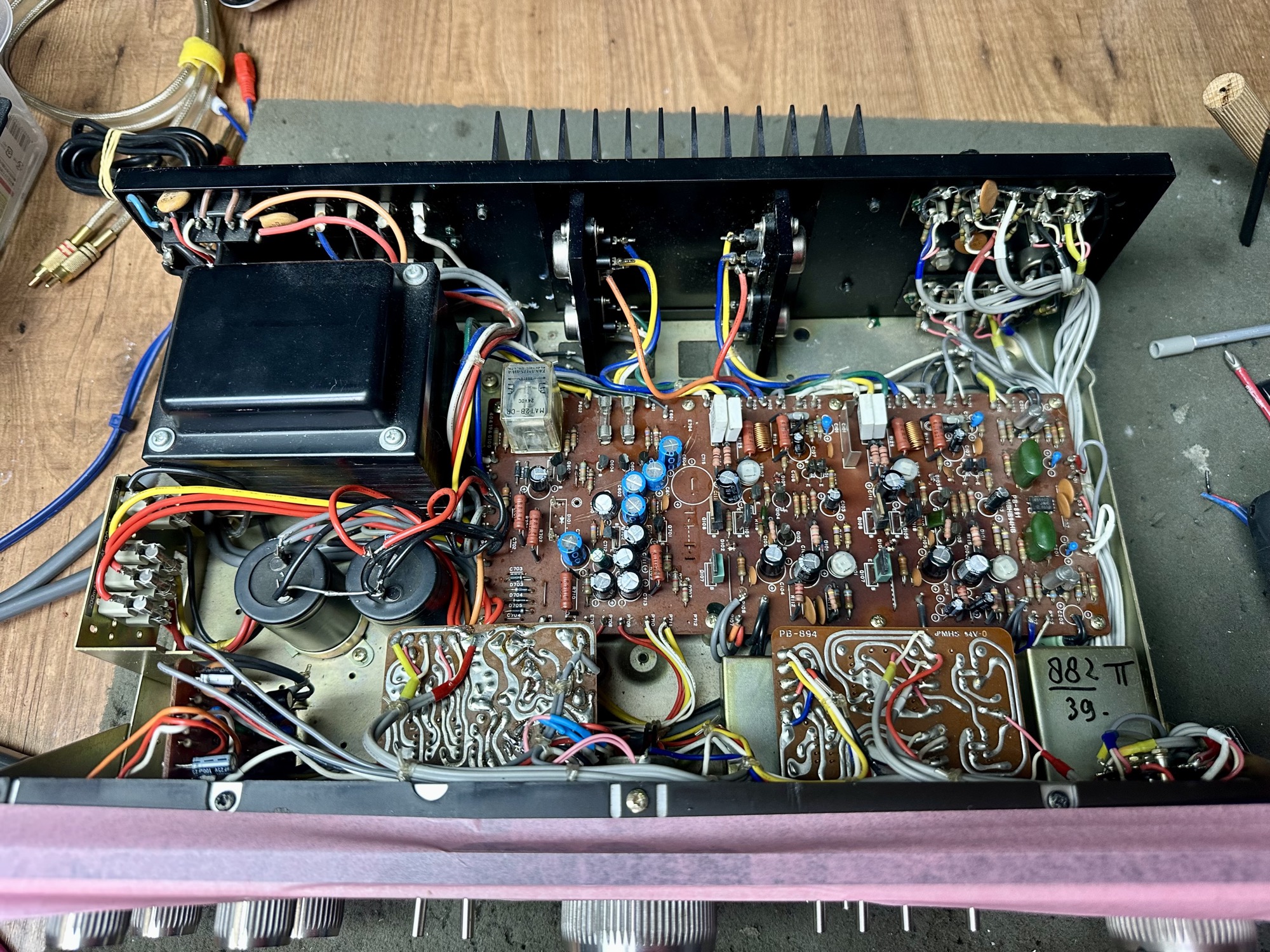

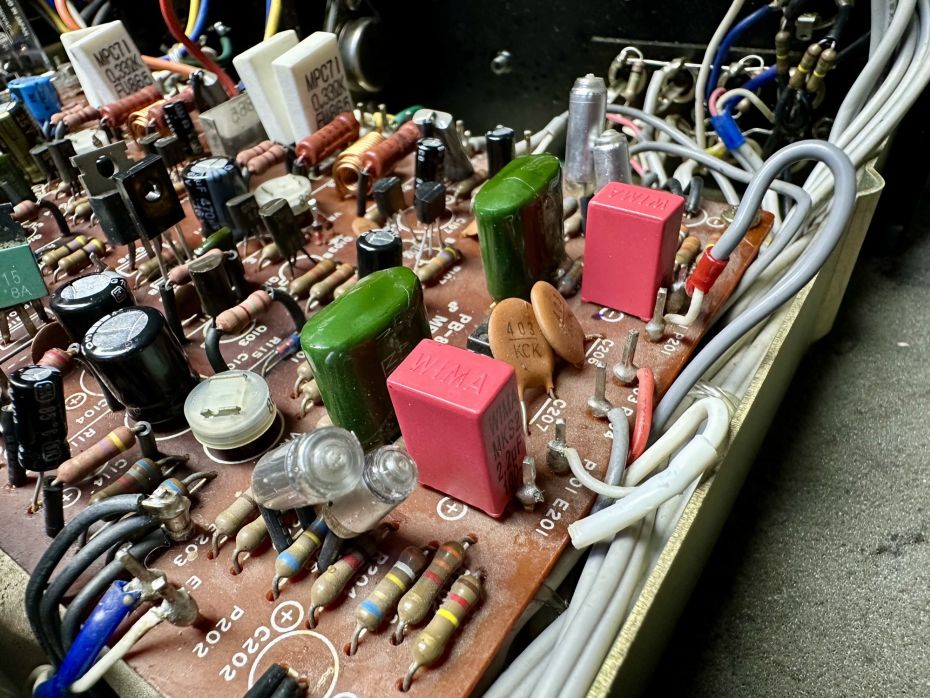

Luxman L-81 versterker open ter reparatie

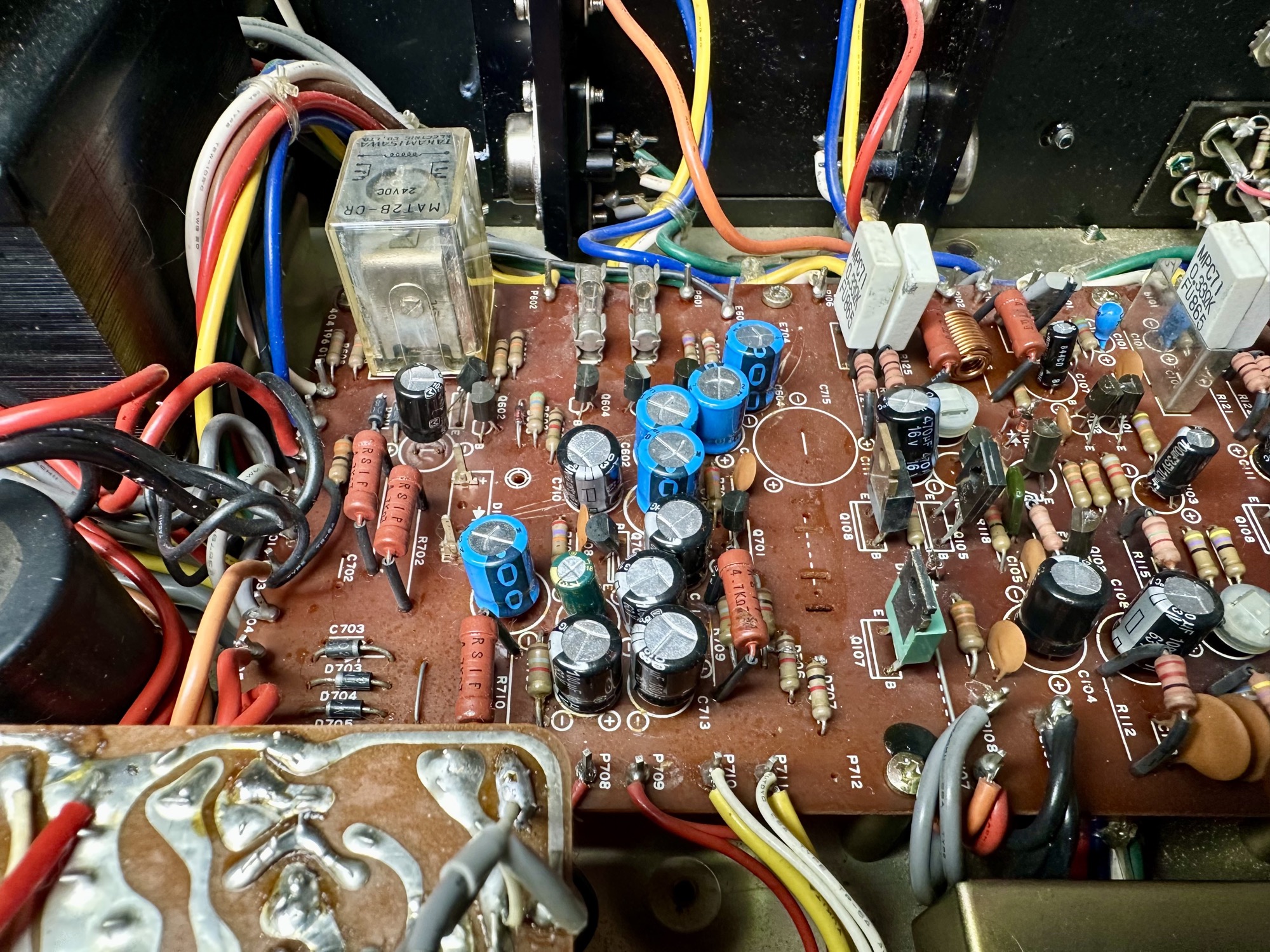

Luxman L-81 versterker detailopname van voedingsgedeelte

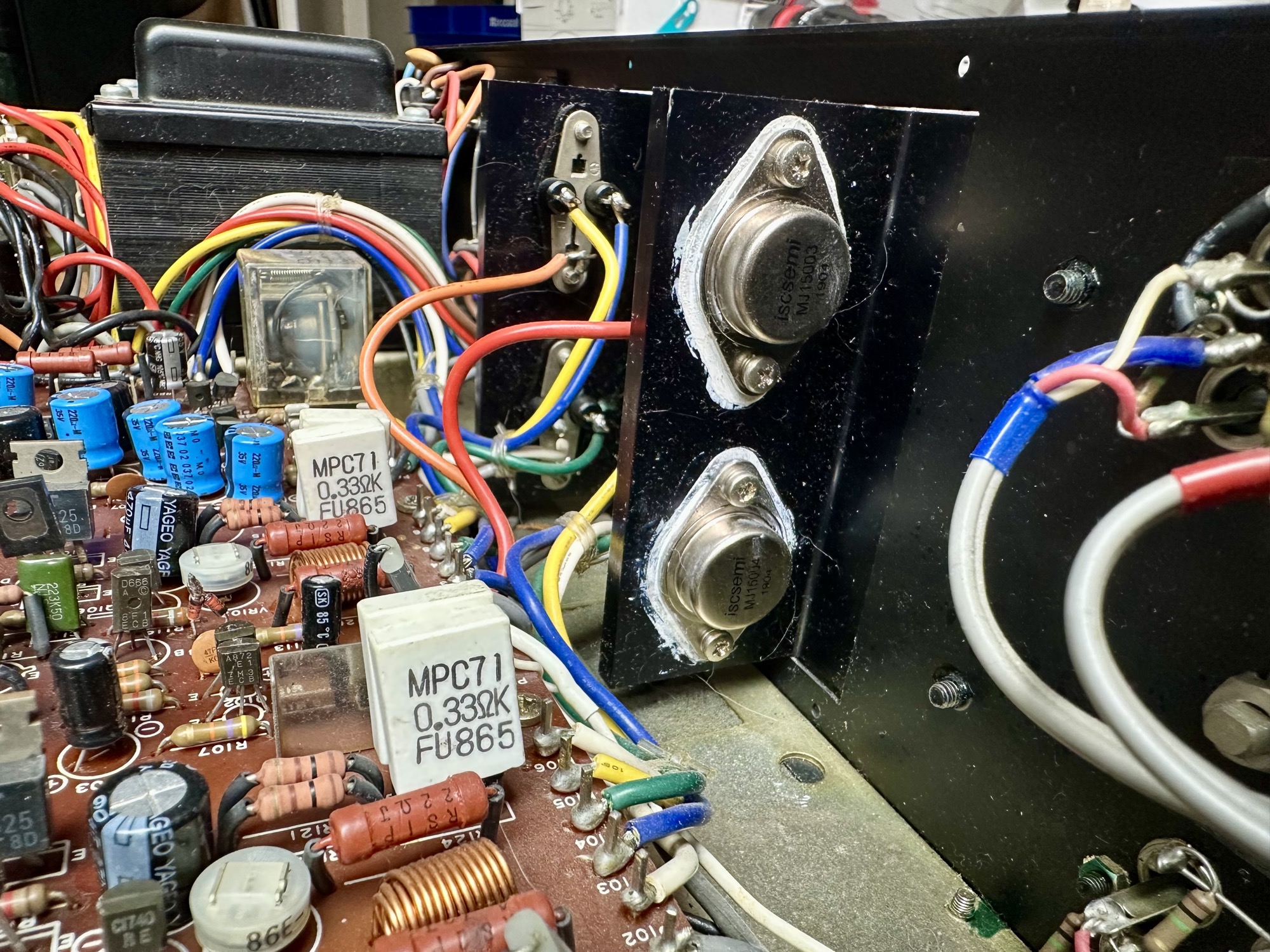

Nieuwe MJE15003 en MJE15004 transistoren

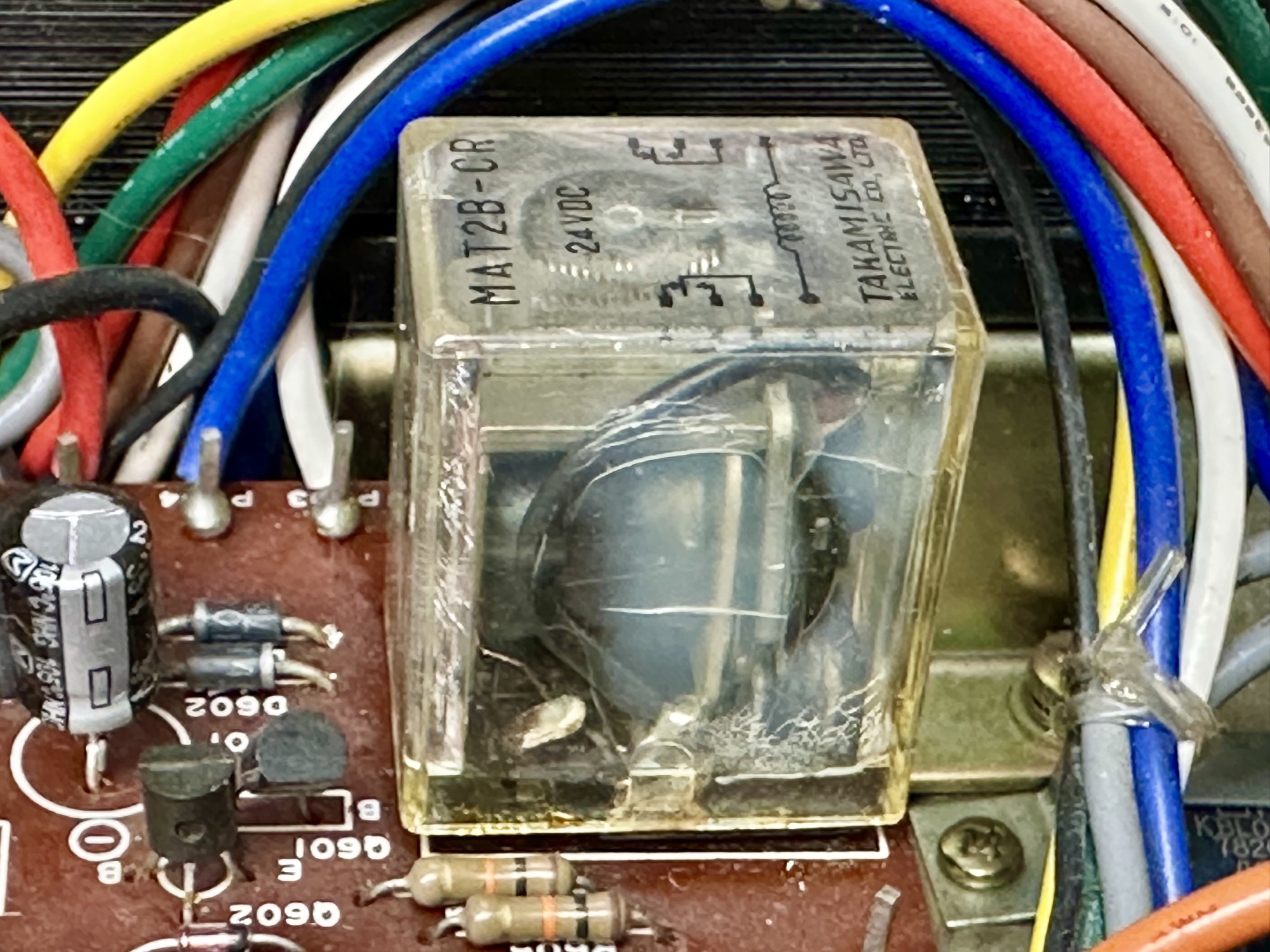

Kapot luidspreker relais in Luxman L-81 versterker

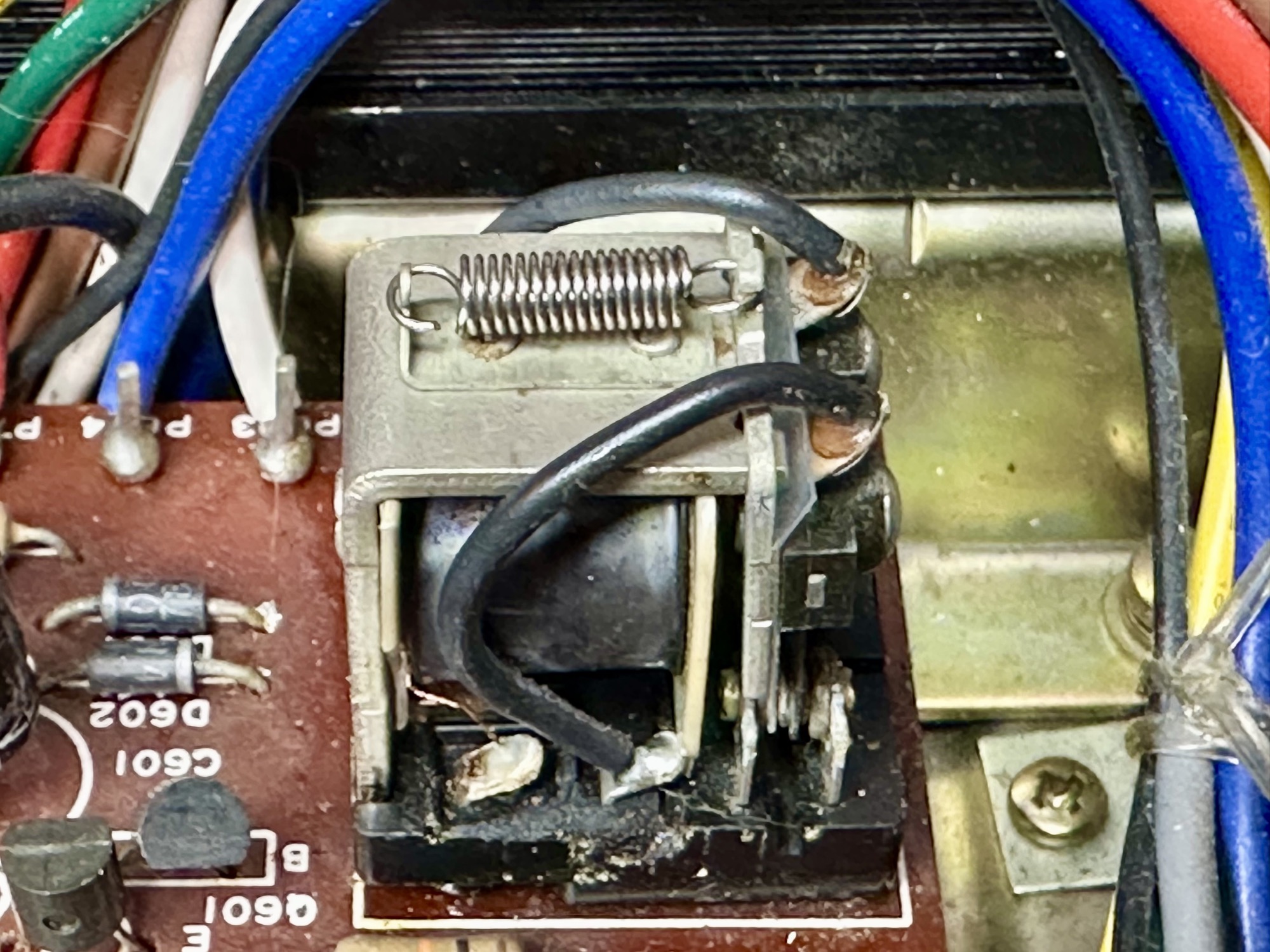

Kapot luidspreker relais zonder kapje

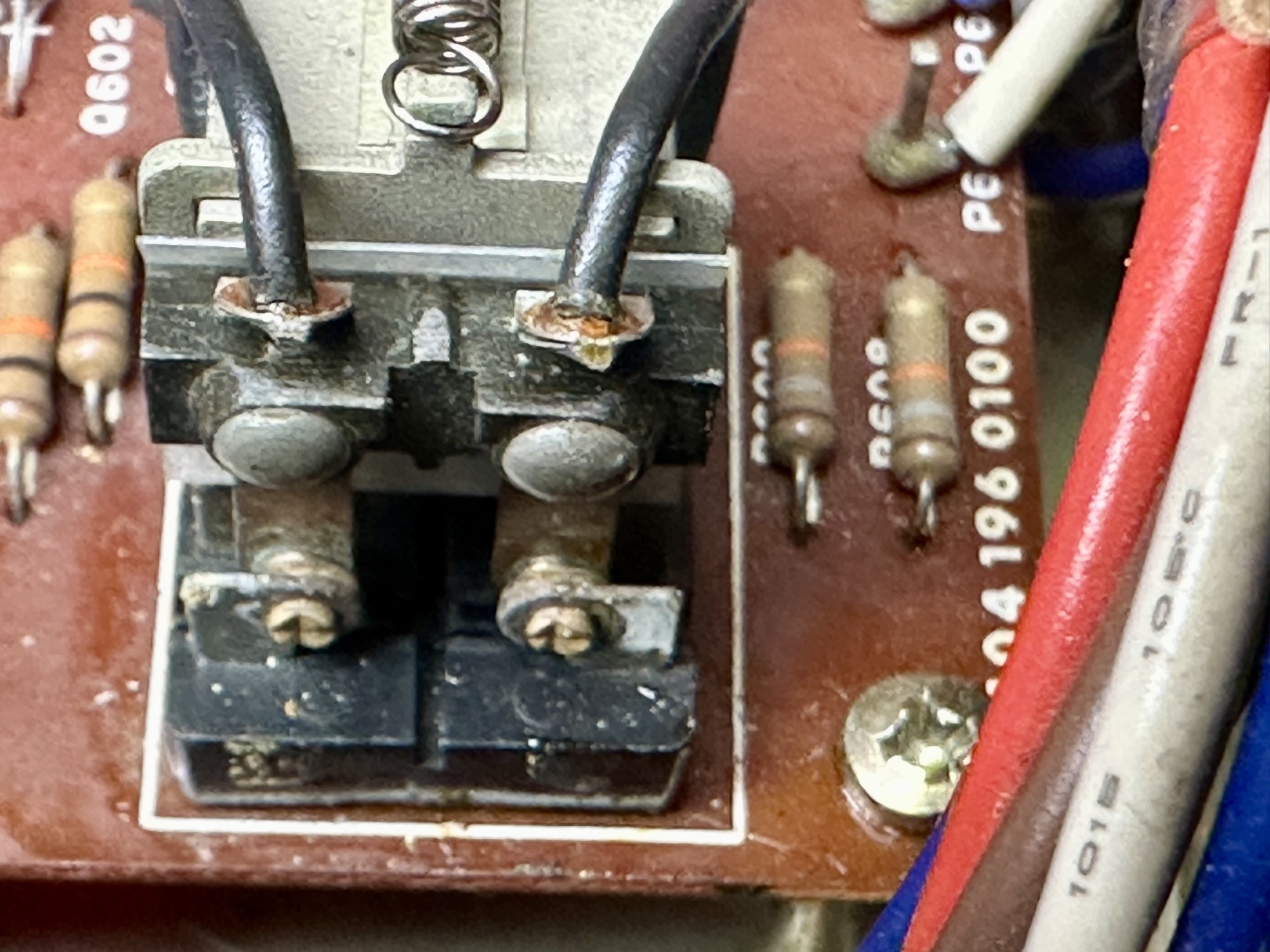

Defecte contacten van Luidsprekerrelais

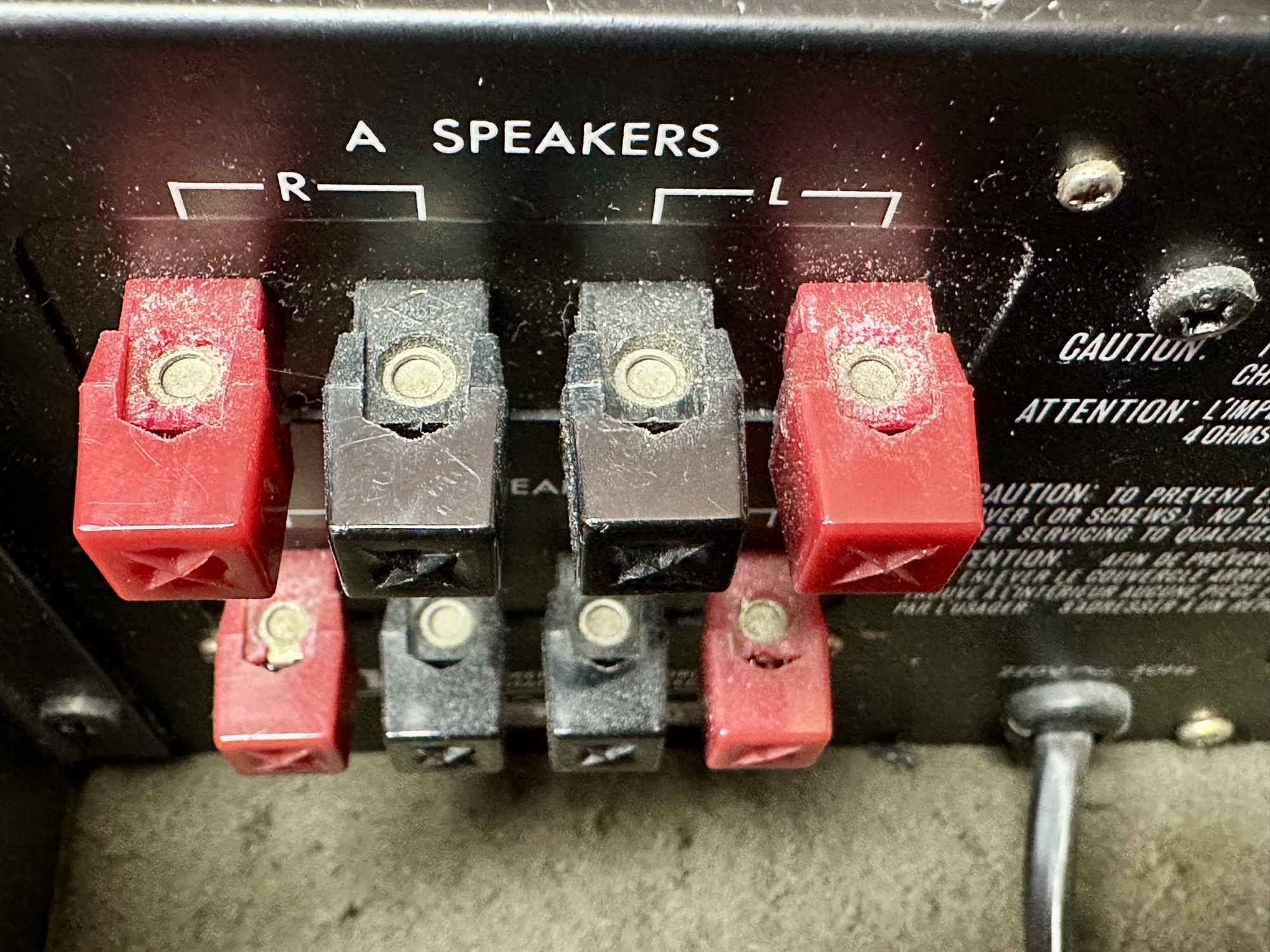

Oude afbrokkelende luidsprekeraansluitingen

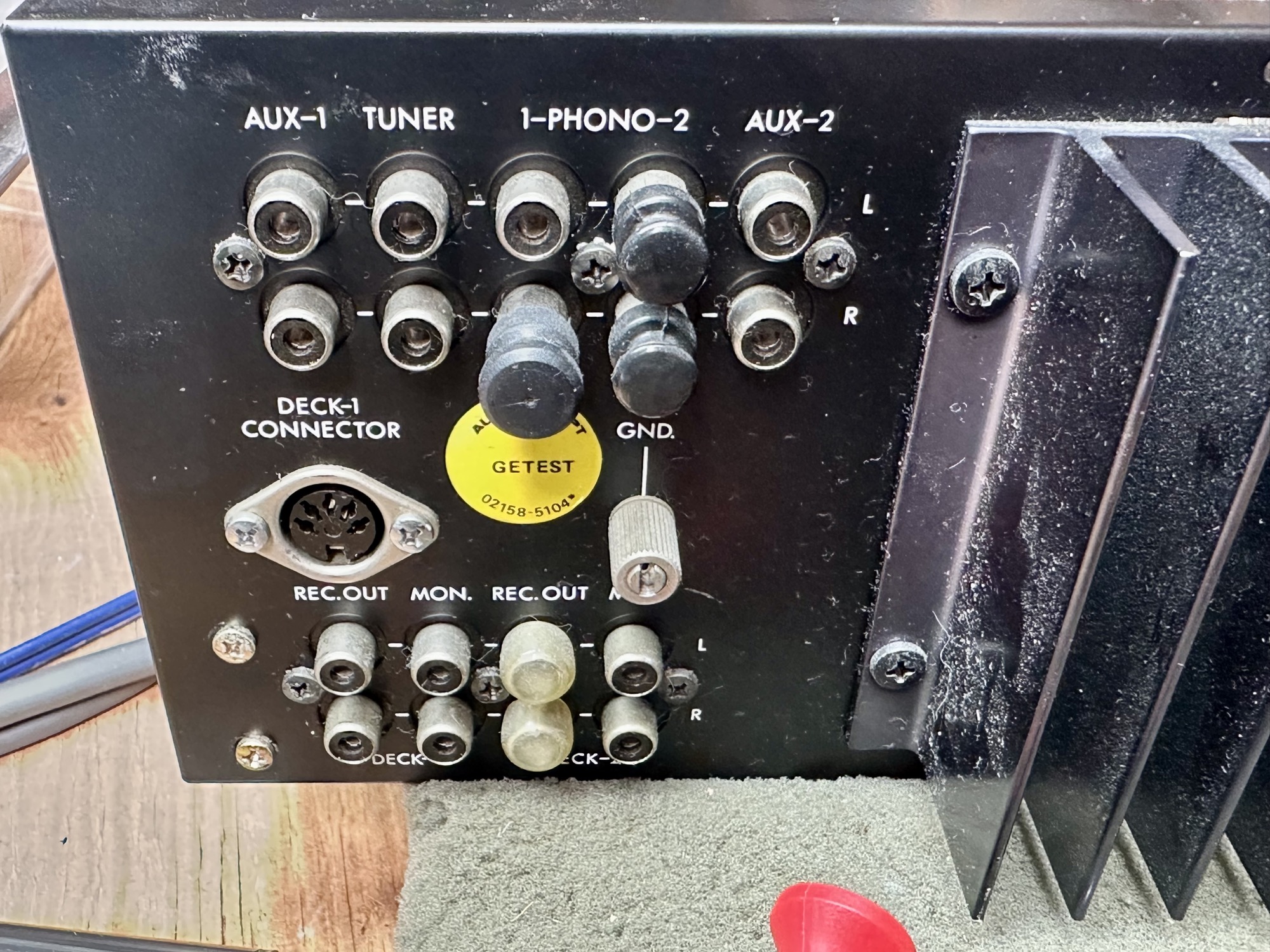

Geoxideerde cinch ingangen

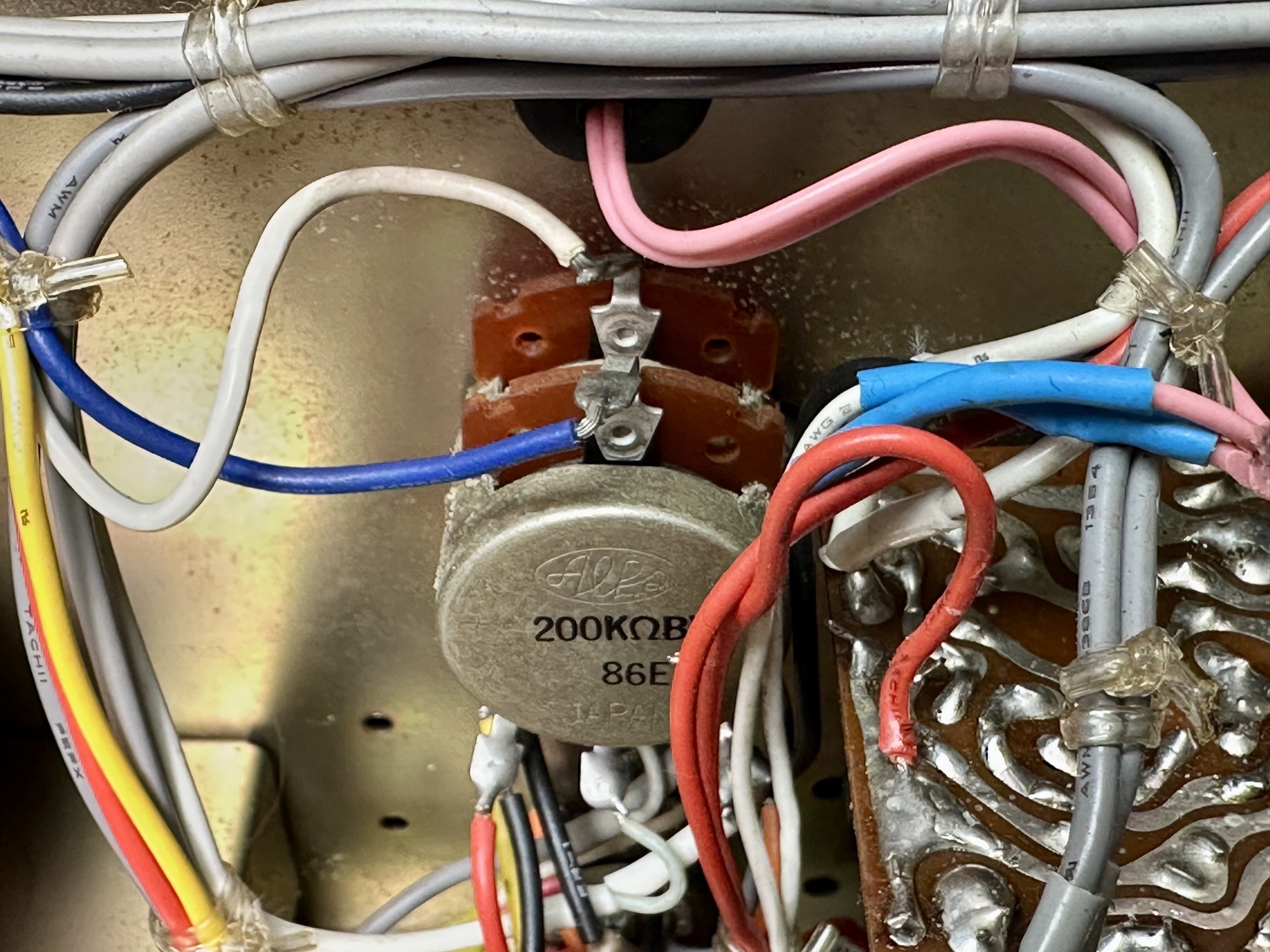

Binnenkan met volume potmeter

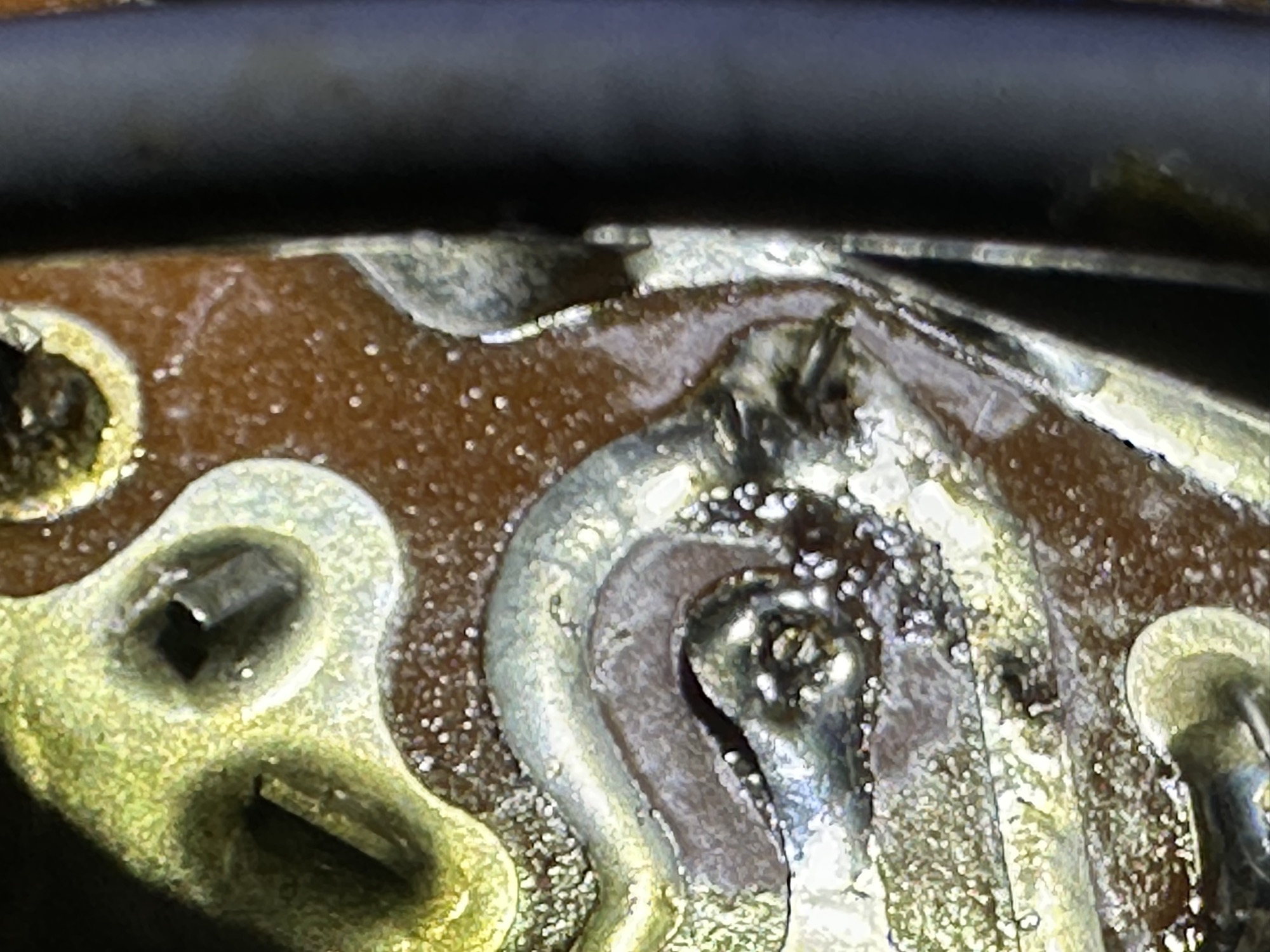

Niet aangesloten condensator met beschadigde printspoor

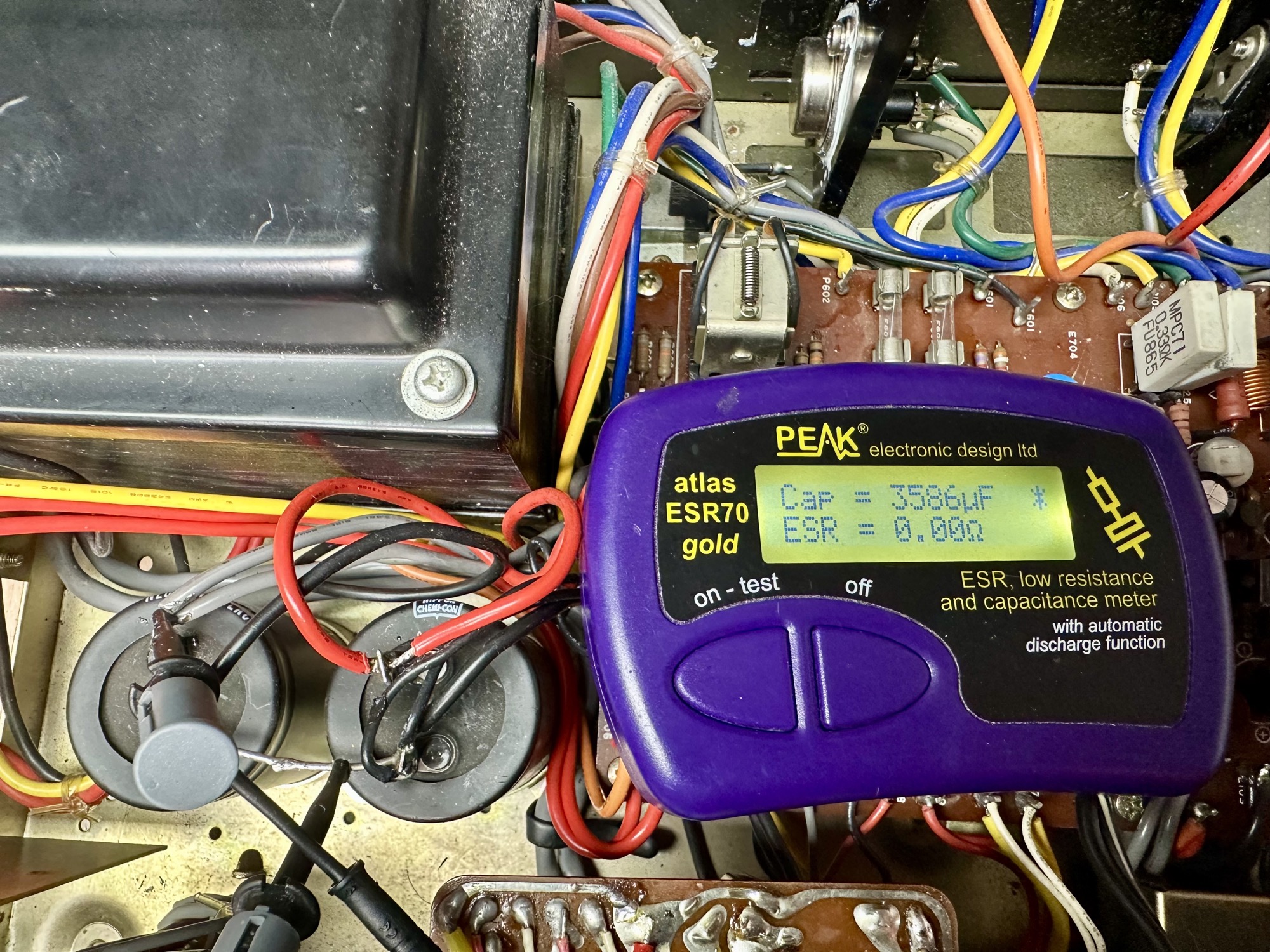

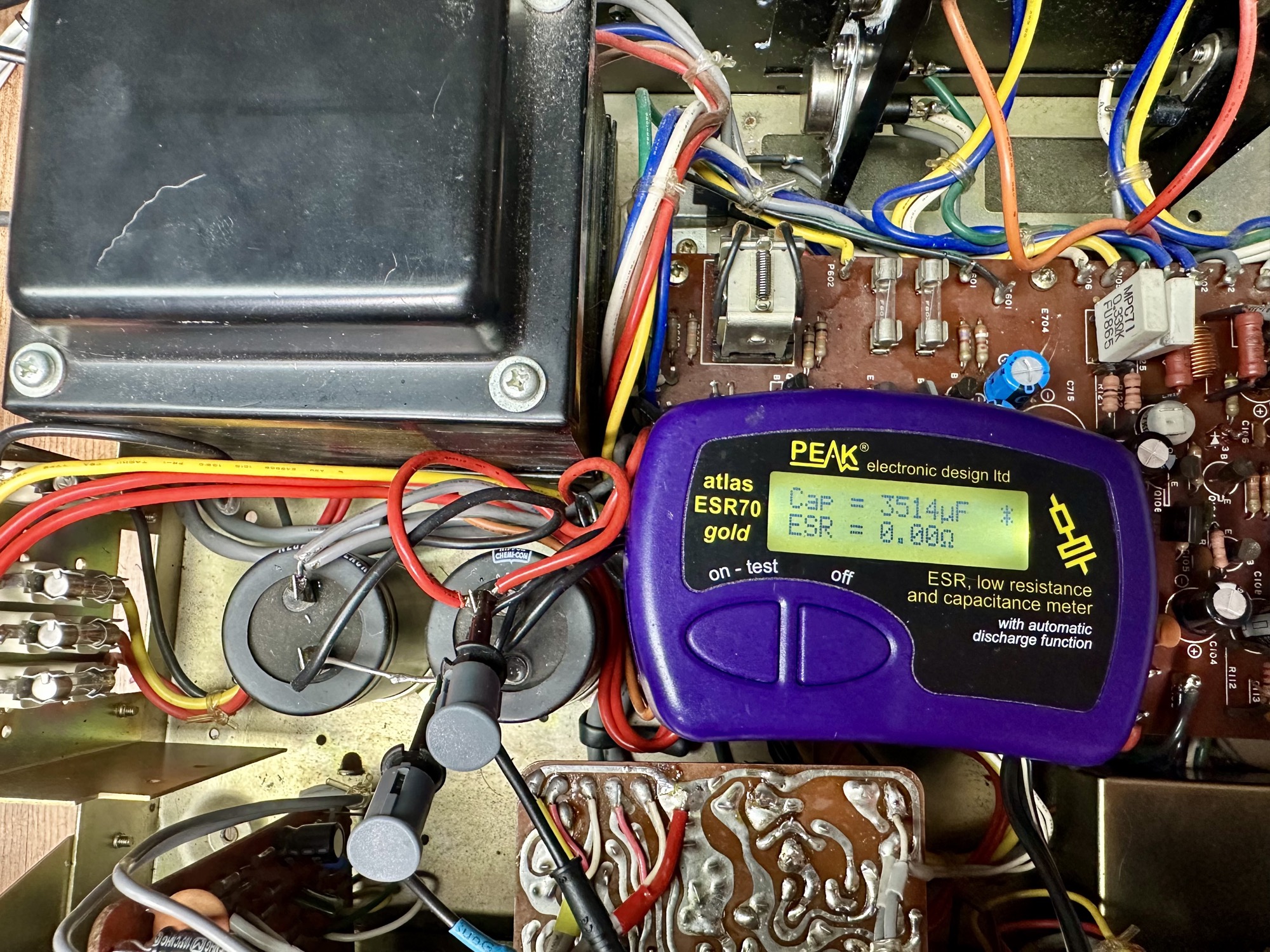

Originele buffer elco's meten 50% van hun capaciteit

Originele buffer elco's meten 50% van hun capaciteit

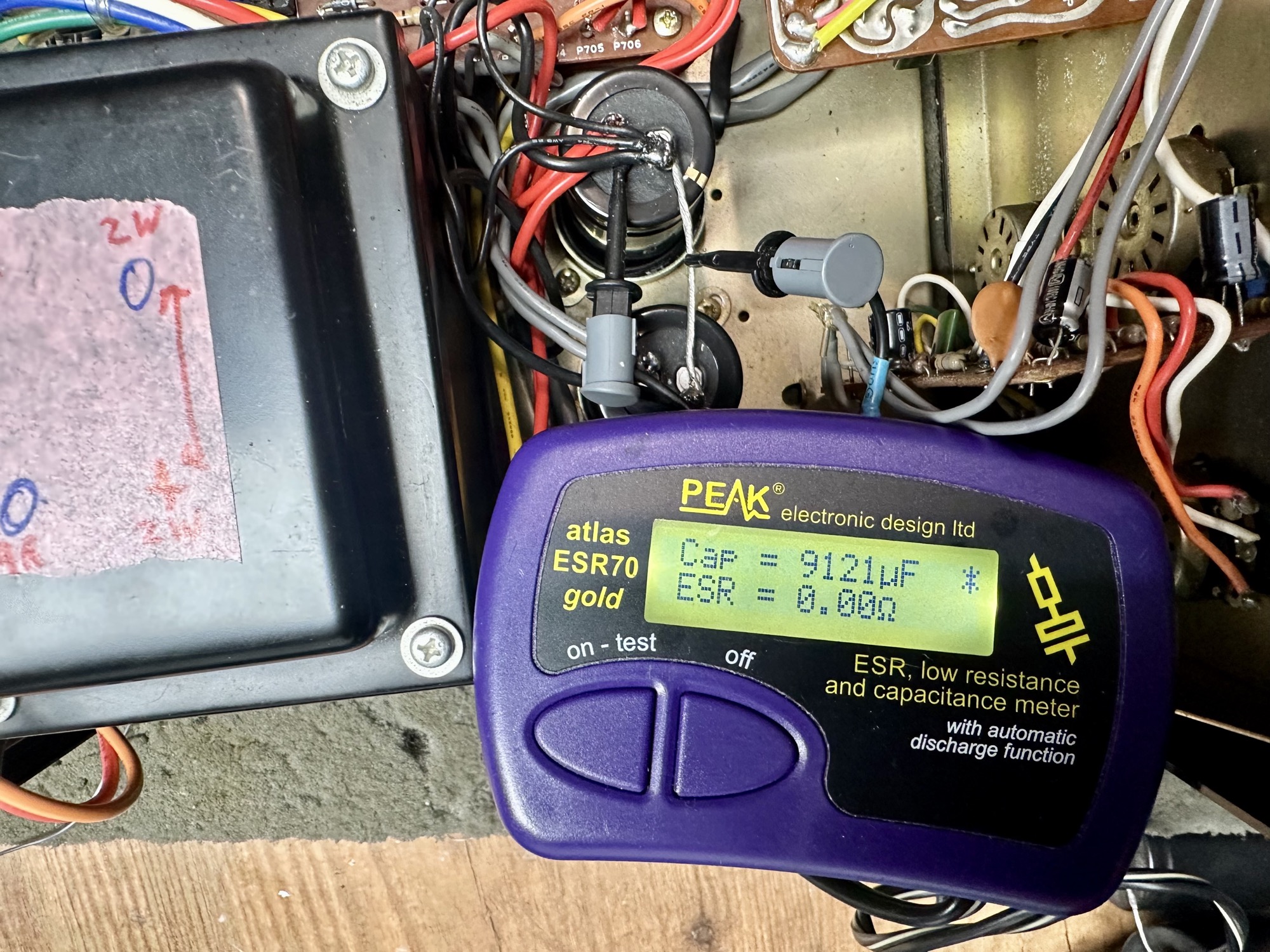

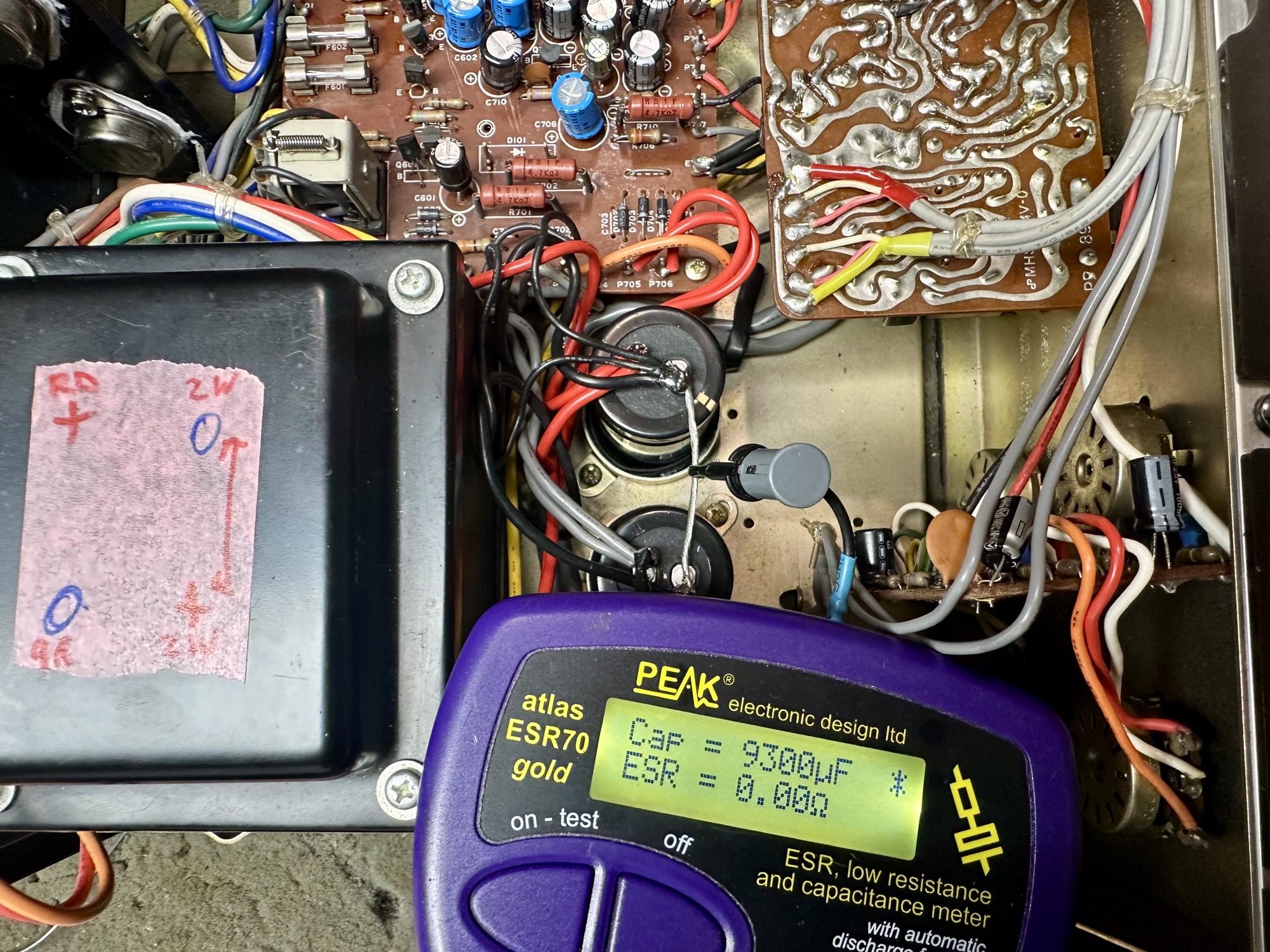

Nieuwe buffer elco's

Nieuwe buffer elco's

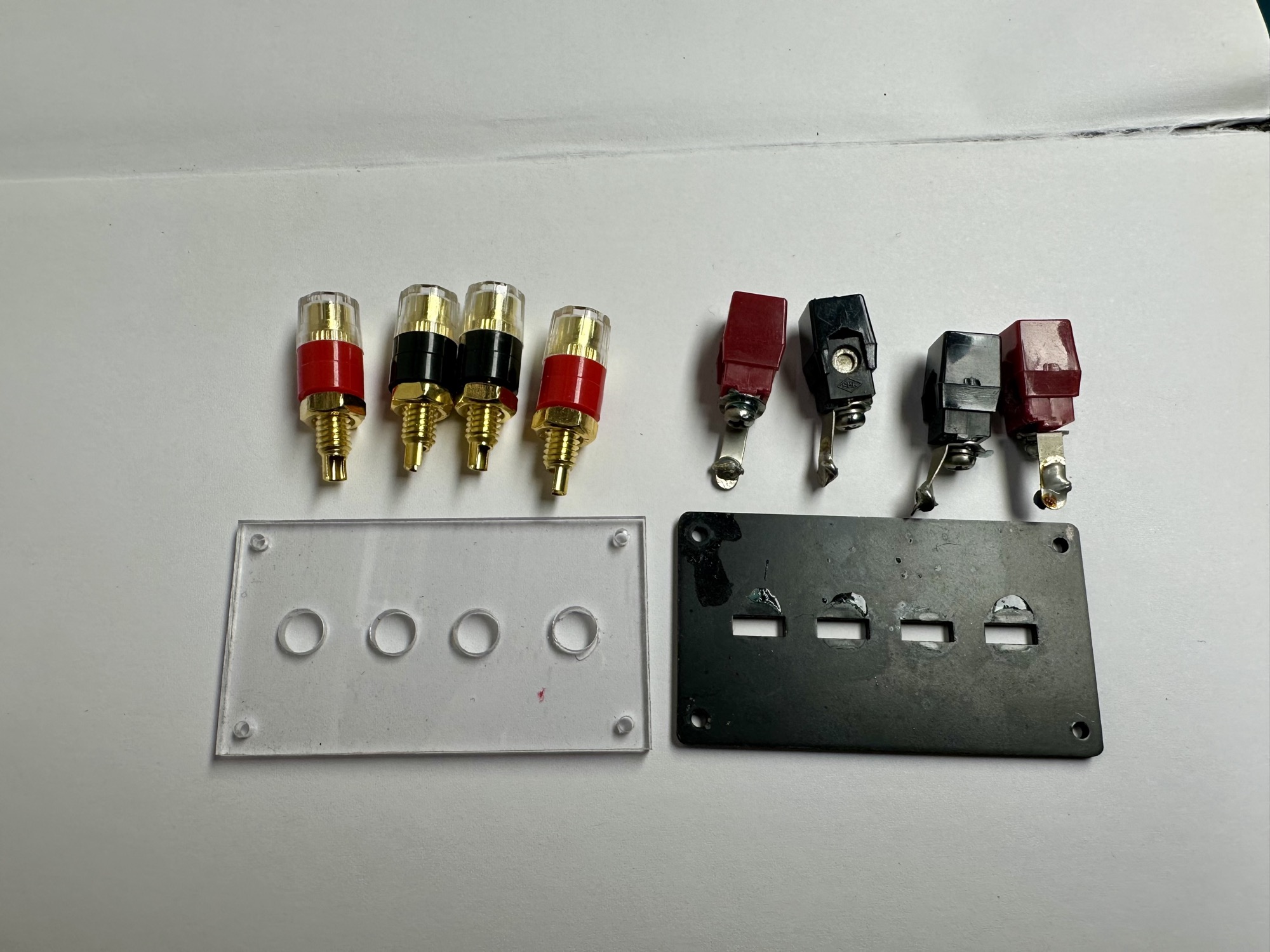

Luidsprekeraansluitingen nieuw

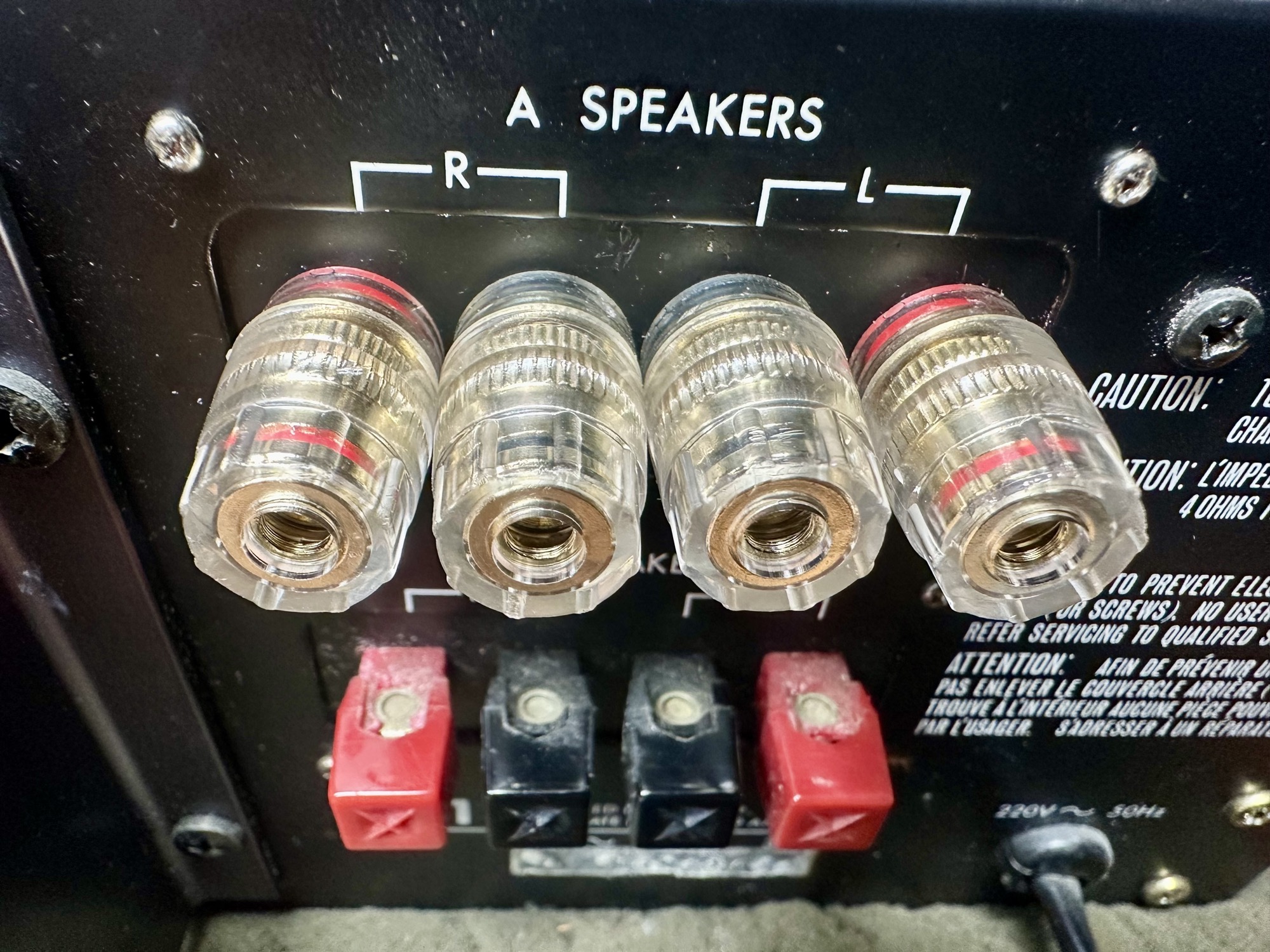

Geplaatse nieuwe luidsprekeraansluitingen

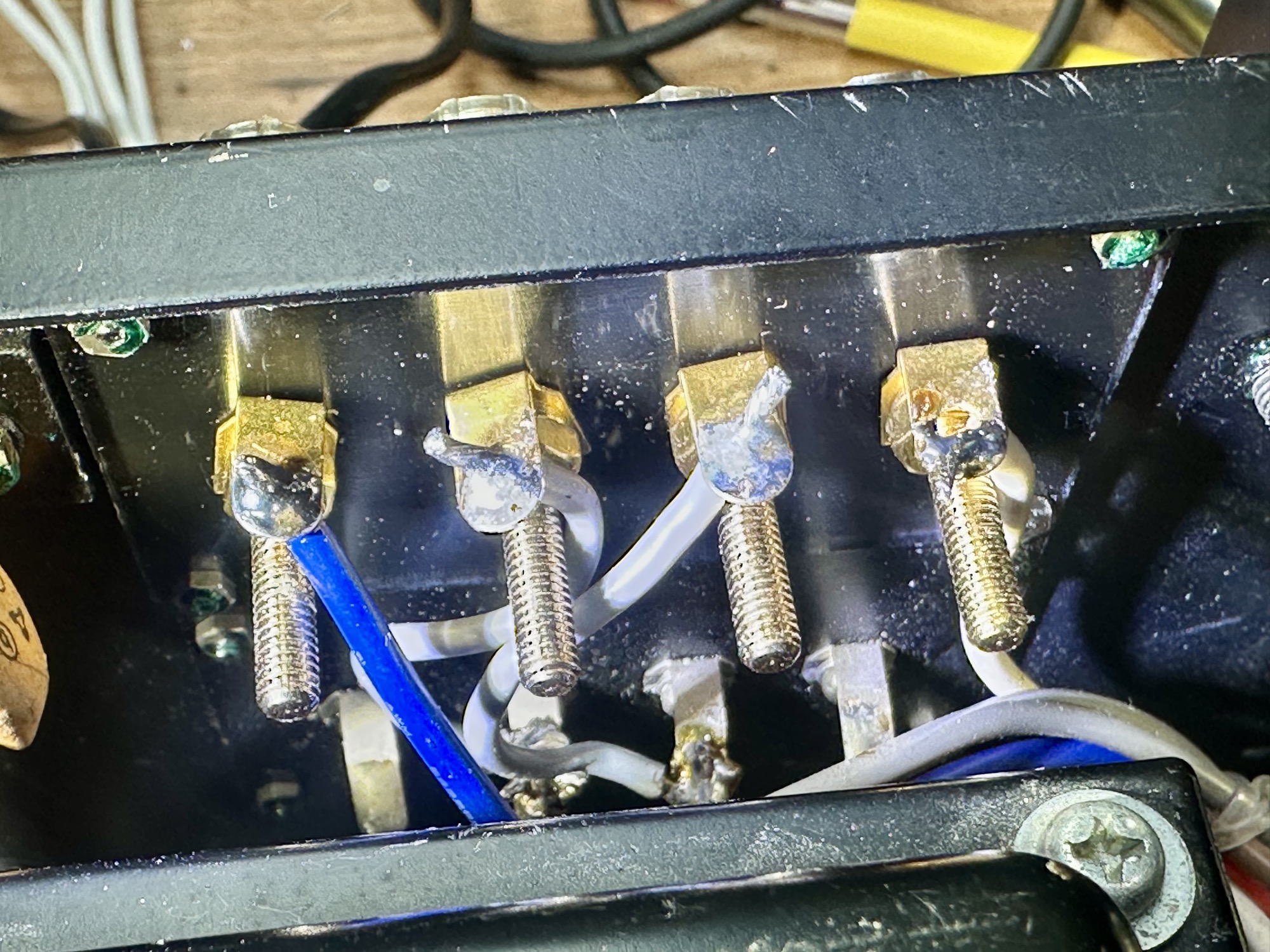

Binnenkant met Geplaatse nieuwe luidsprekeraansluitingen

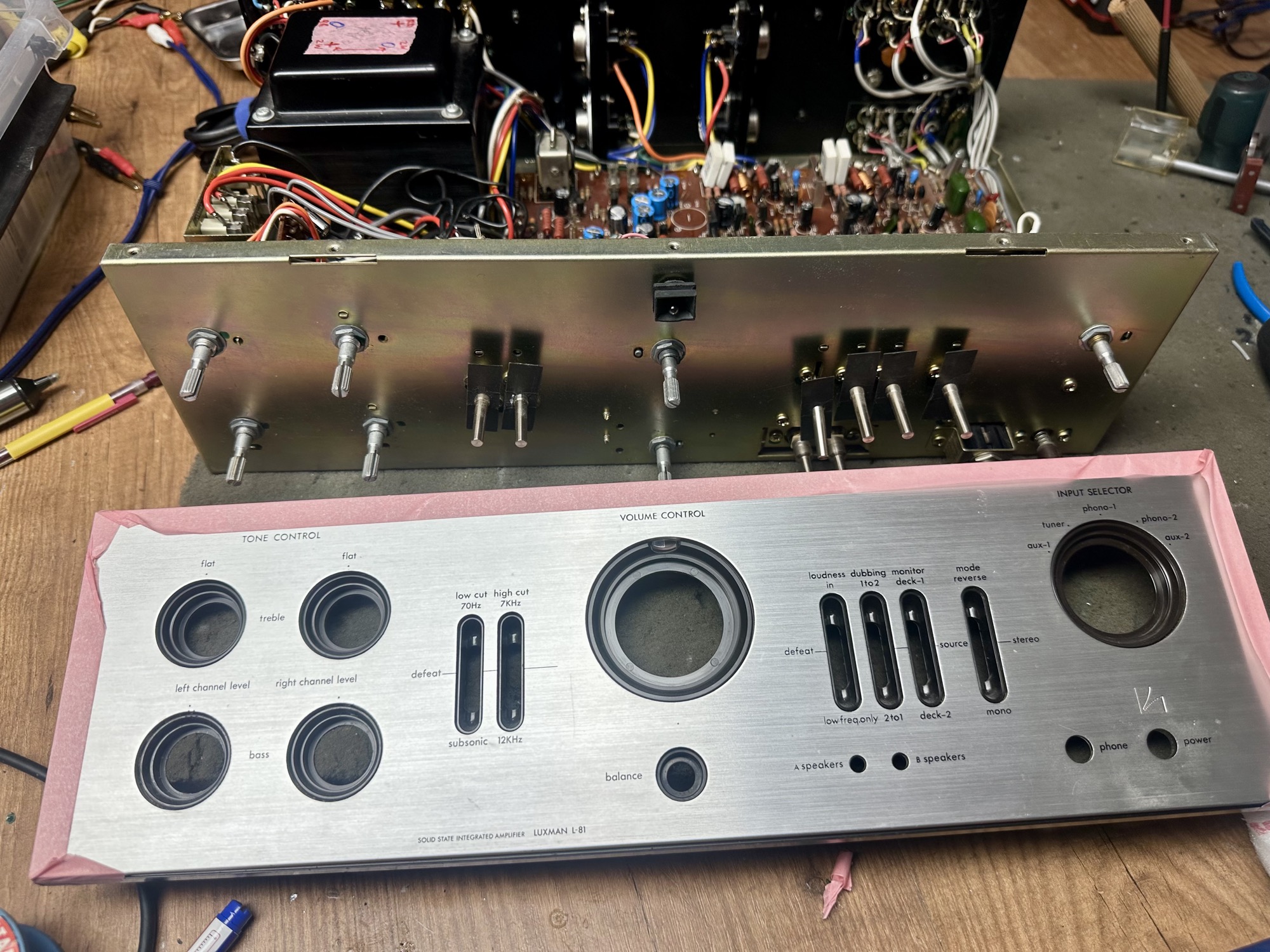

Frontplaat van Luxman L-81 versterker

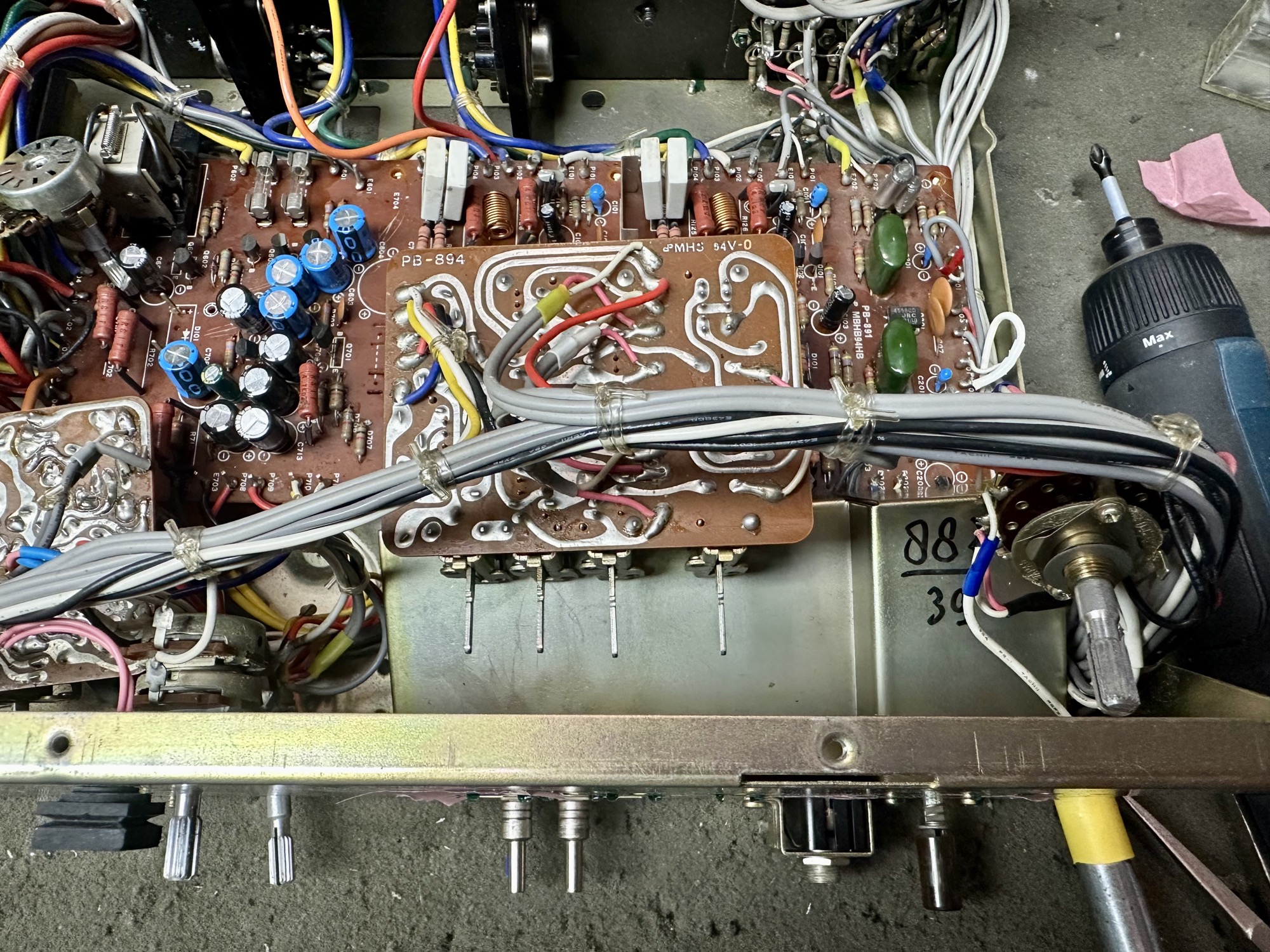

Bovenaanzicht opengewerkte versterker

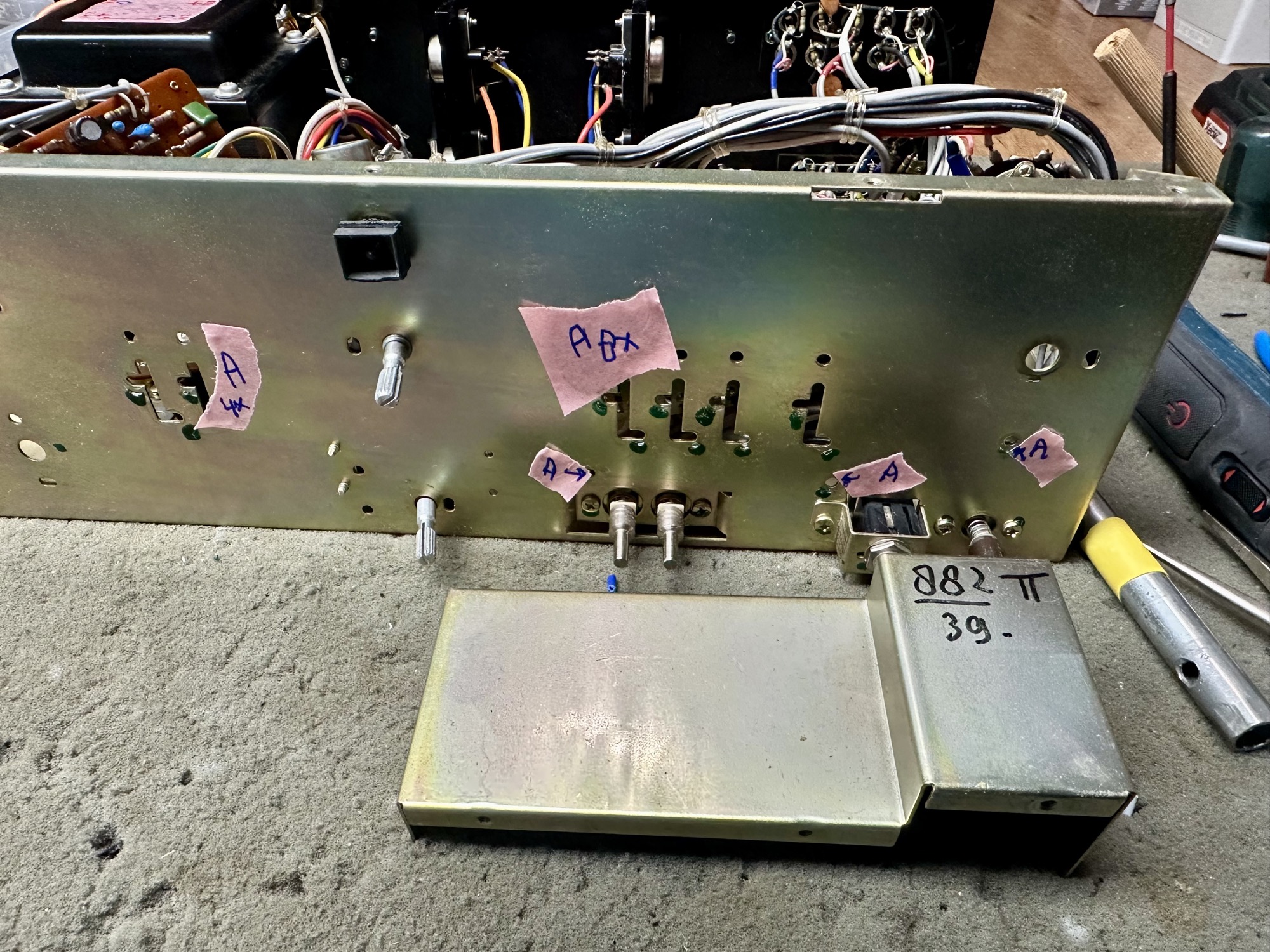

Alle schroefgaten gelabeld

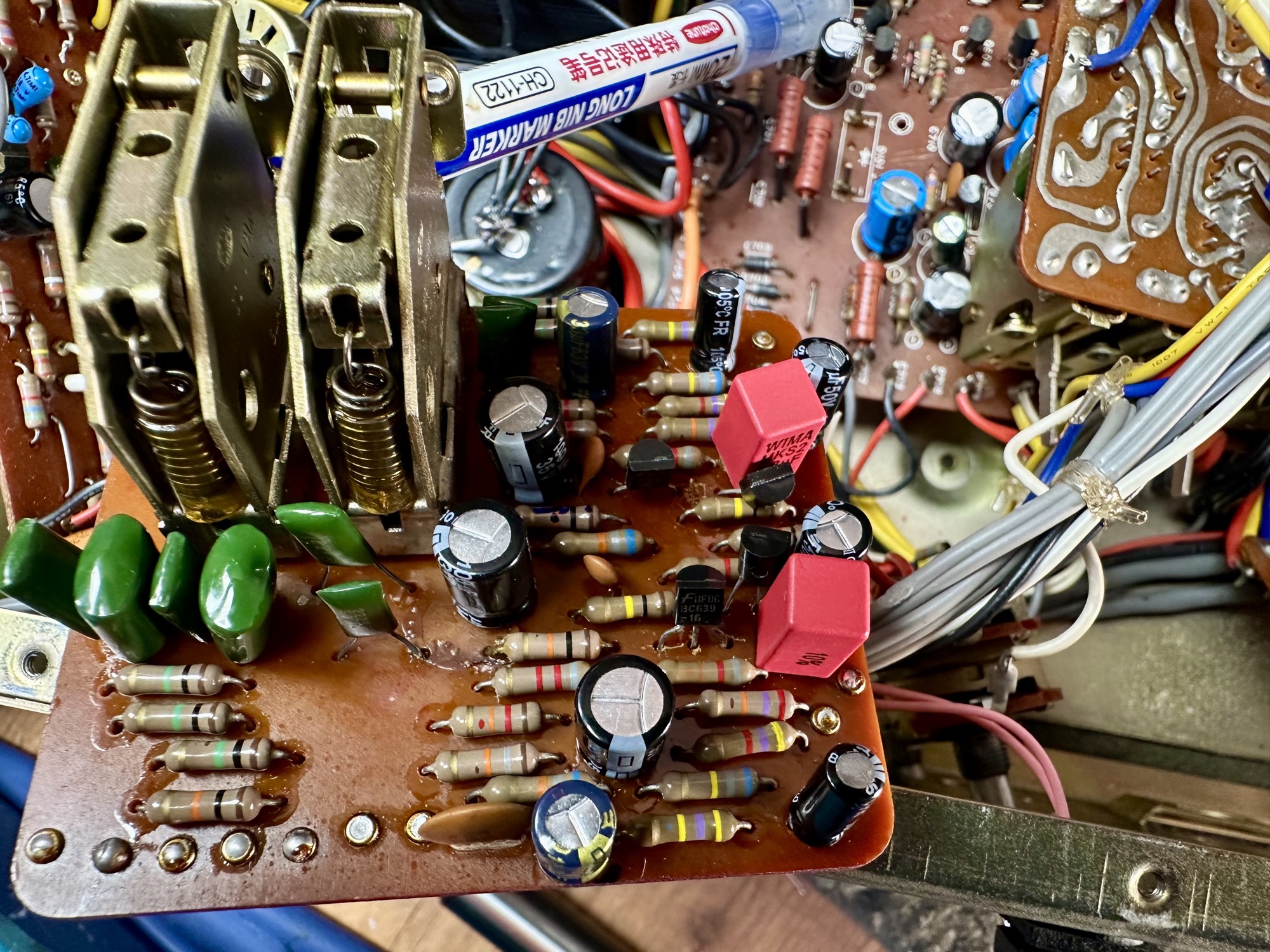

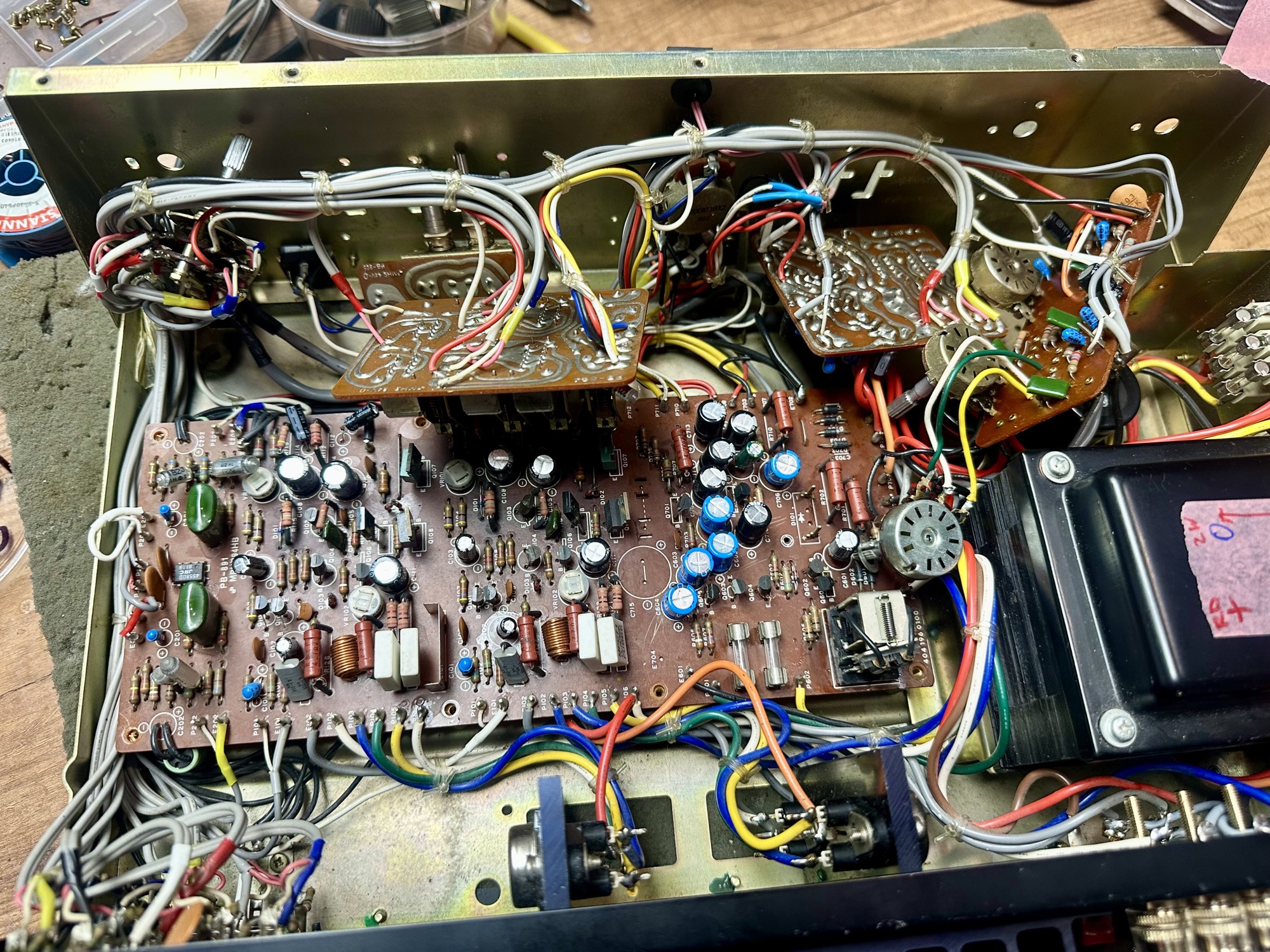

Plaatsing nieuwe koppelcondensatoren

Plaatsing nieuwe koppelcondensatoren

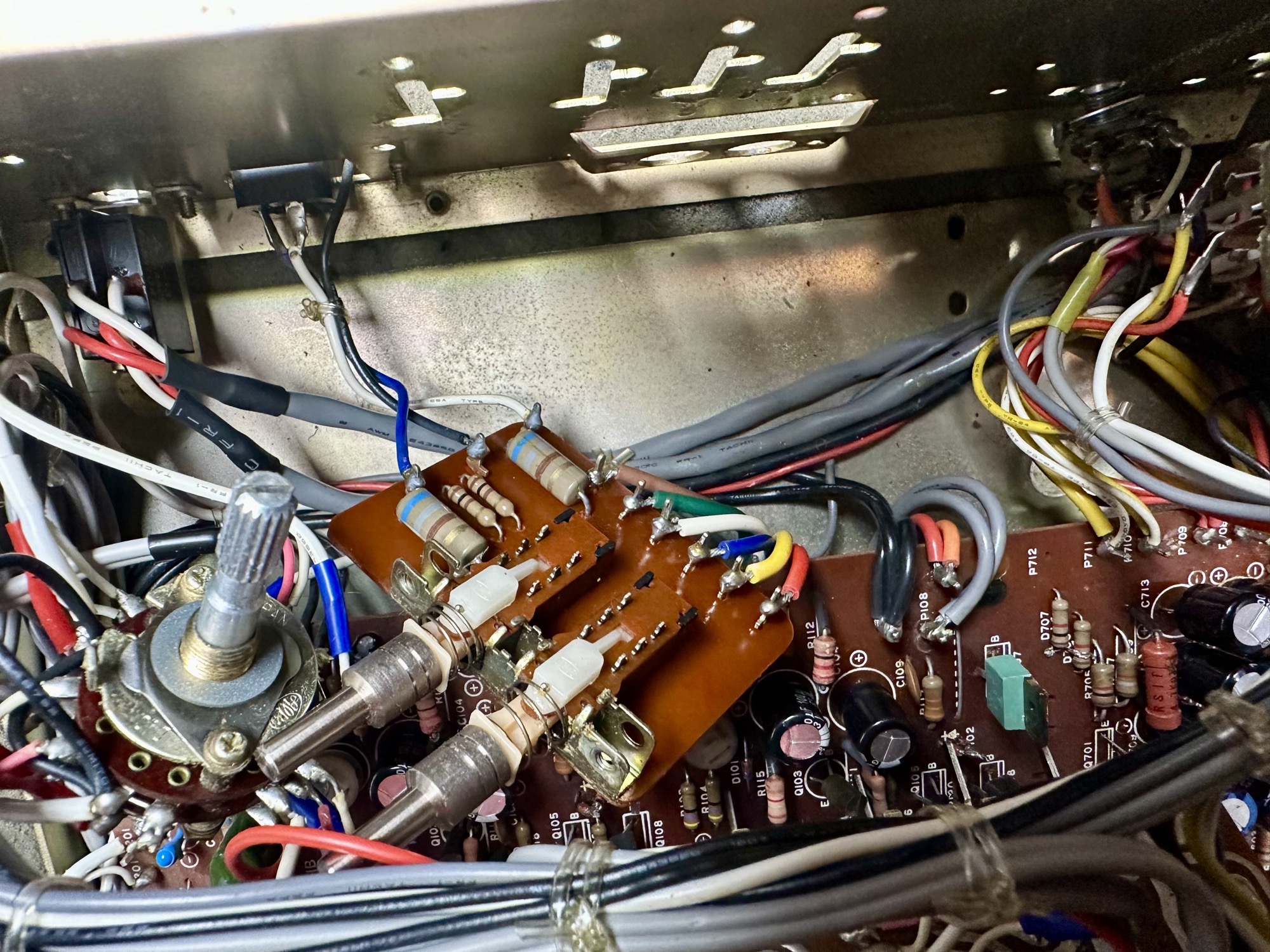

Reinigen van de luidspreker schakelaars

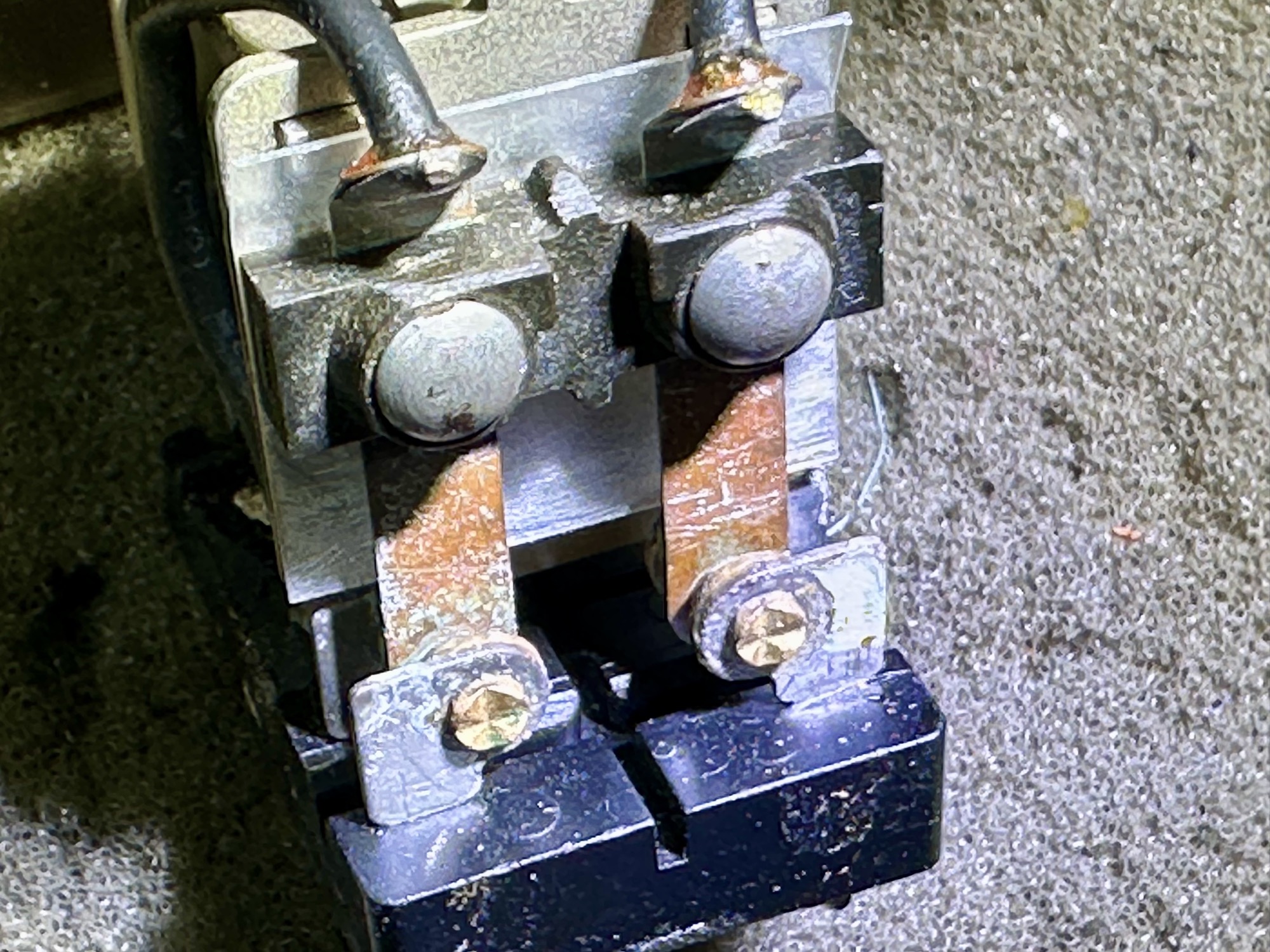

Relais met brandplekken op de contacten.

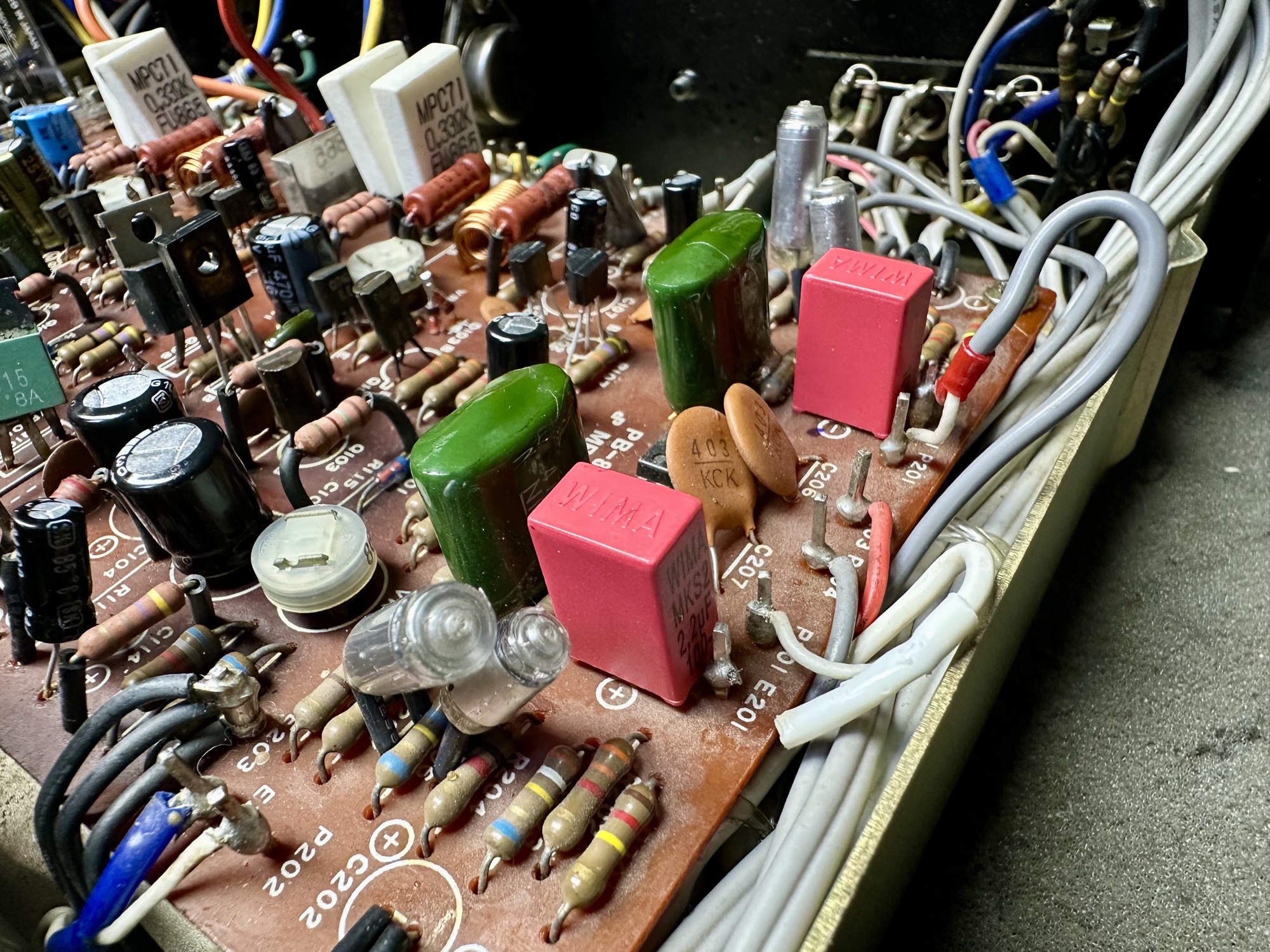

Nieuwe WIMA koppelcondensatoren

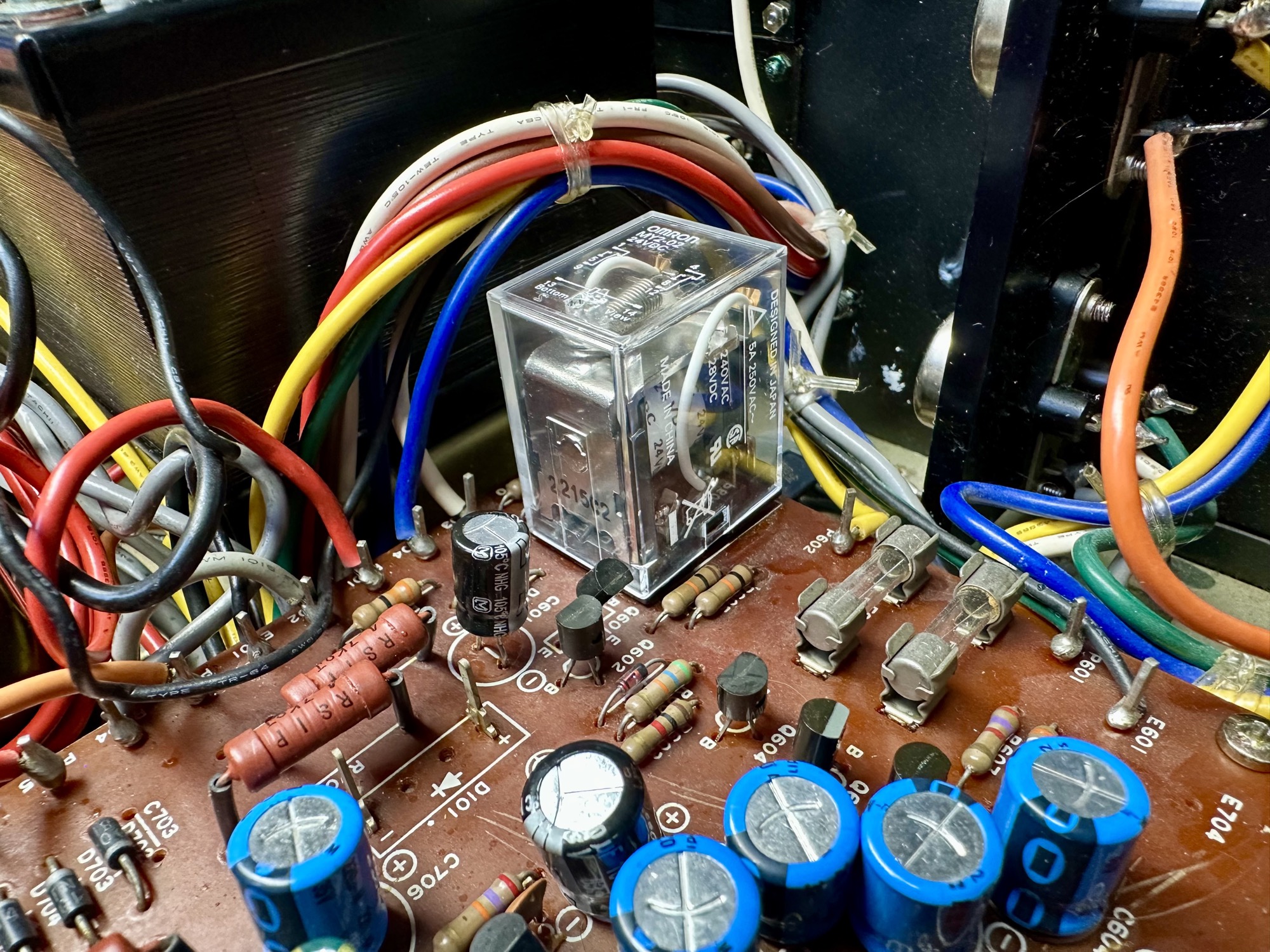

Nieuwe luidspreker relais.

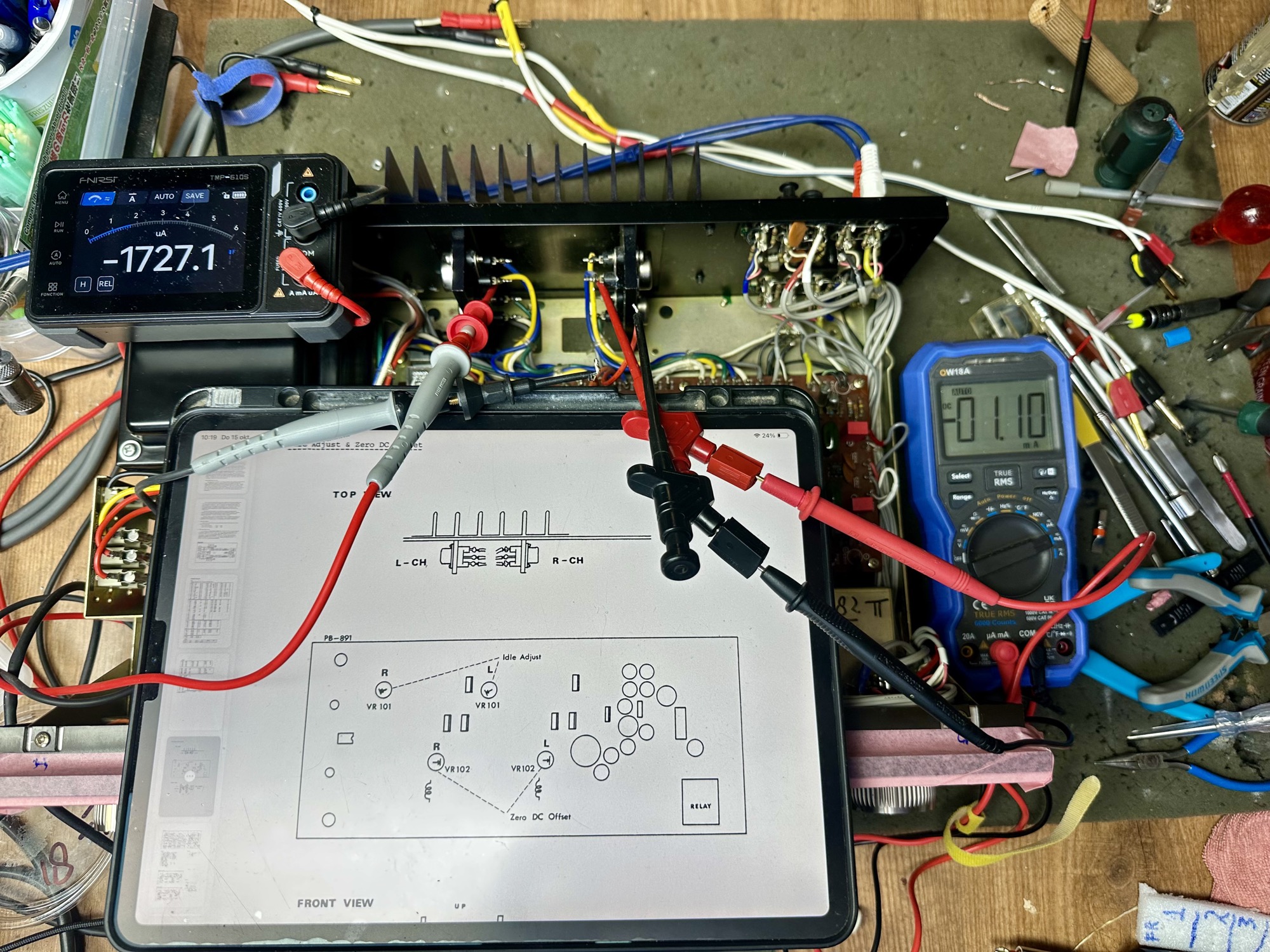

Bias afregelen. Stond extreem laag.

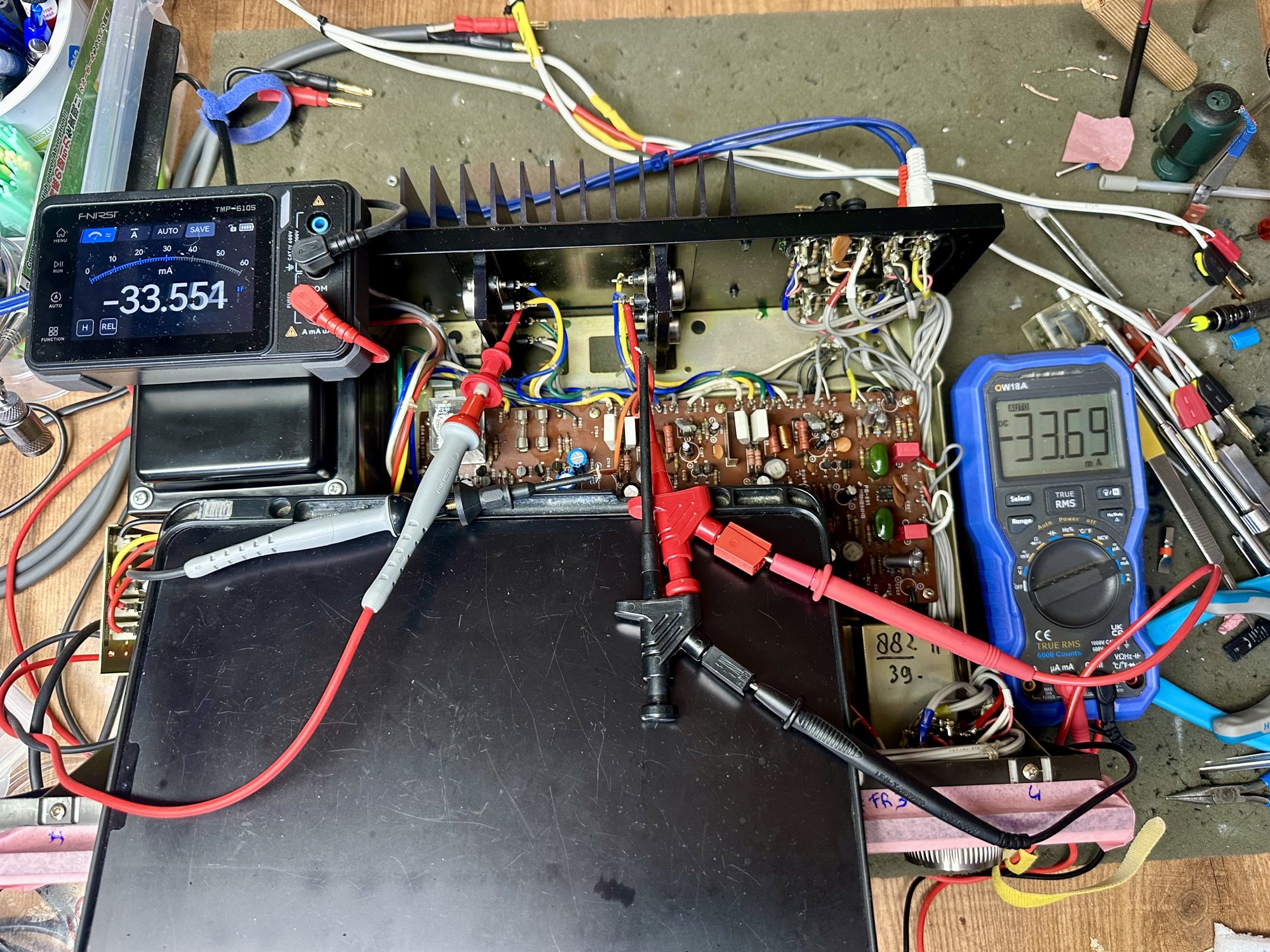

Bias afgeregeld op bijna 35mA

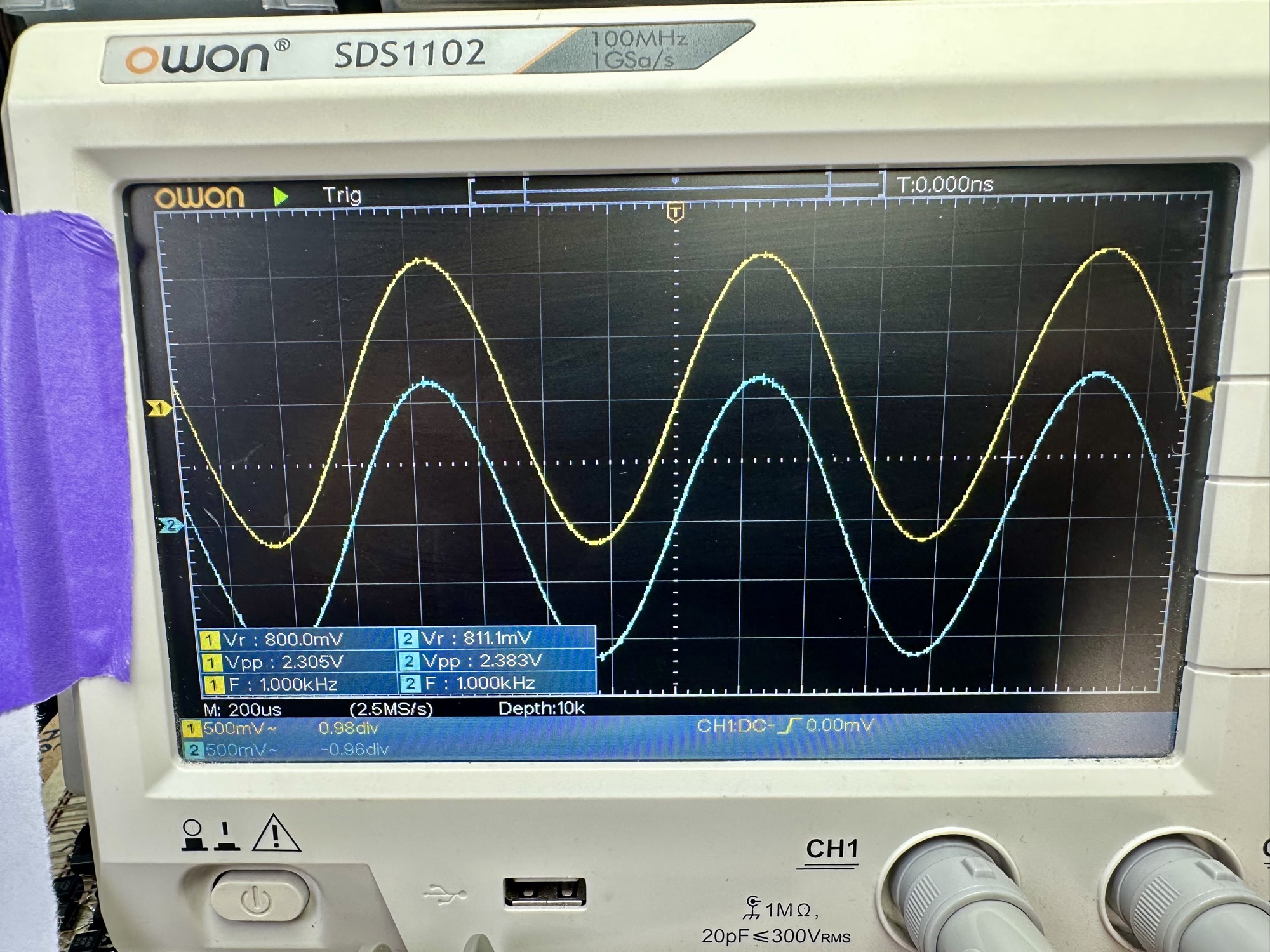

Versterker testen met oscilloscoop

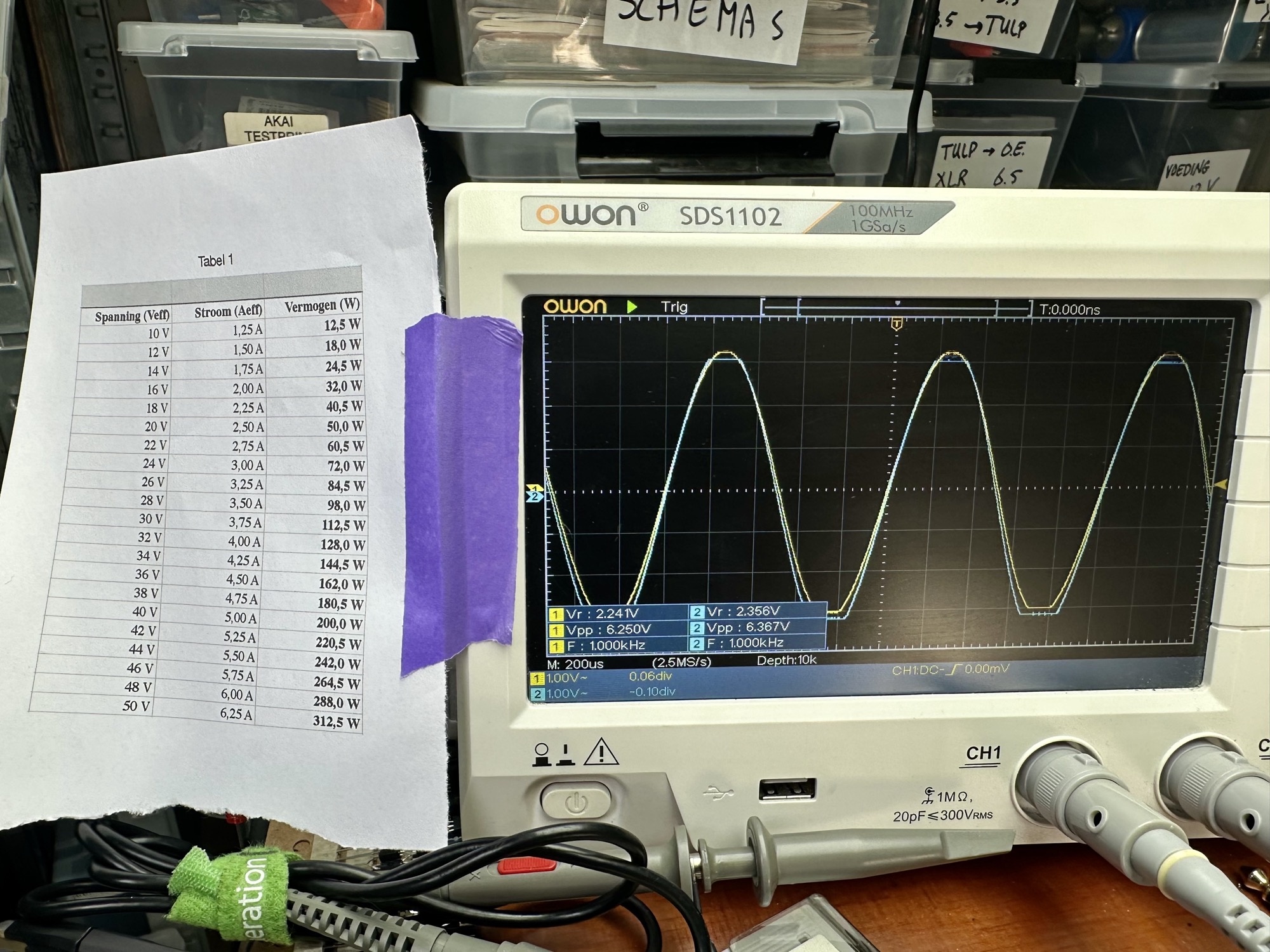

Maximaal vermogen bij clipping is rond de 60 watt

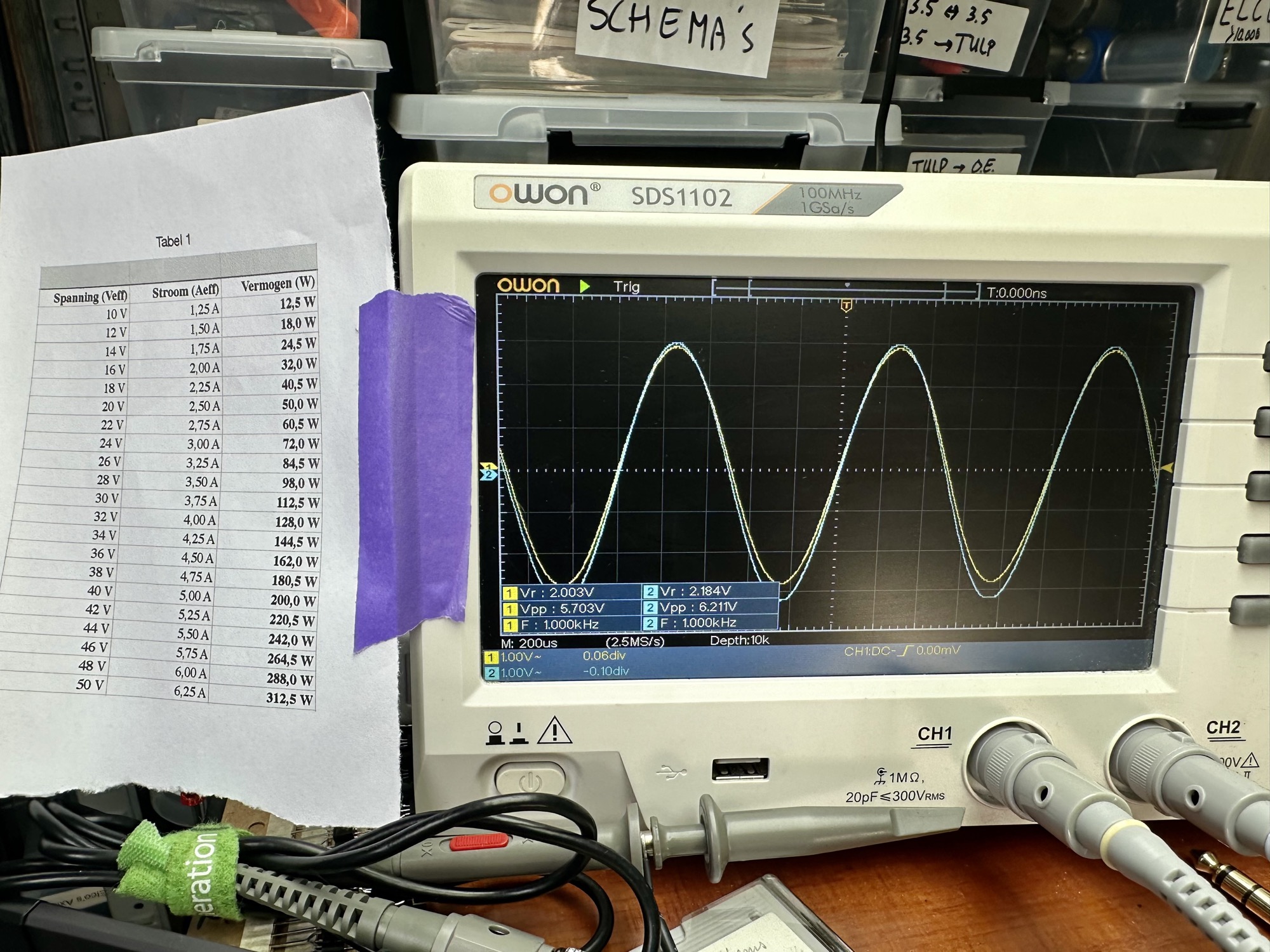

Maximaal vermogen net voor dat hij gaat clippen

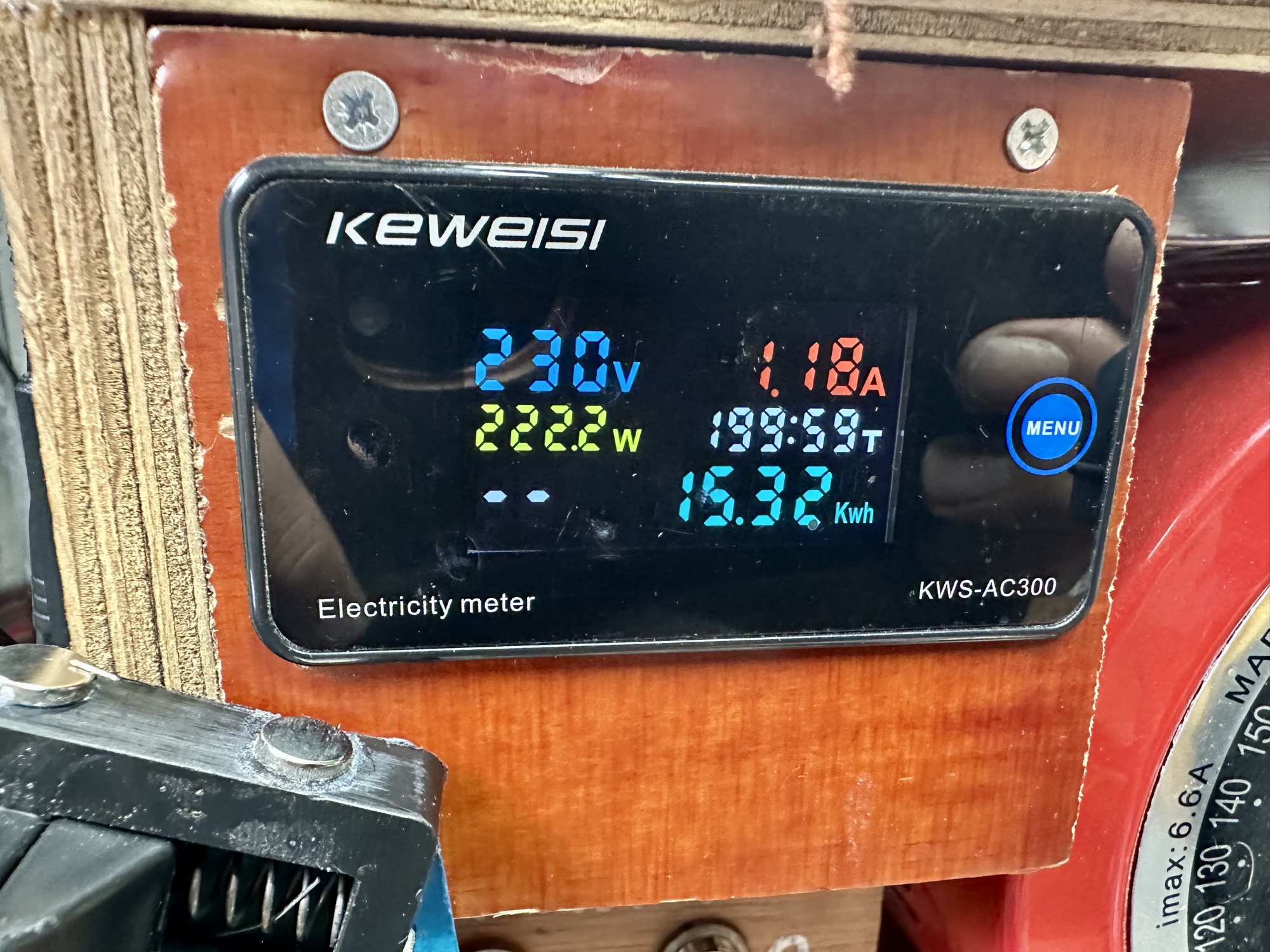

Maximaal opgenomen vermogen bij clipping punt

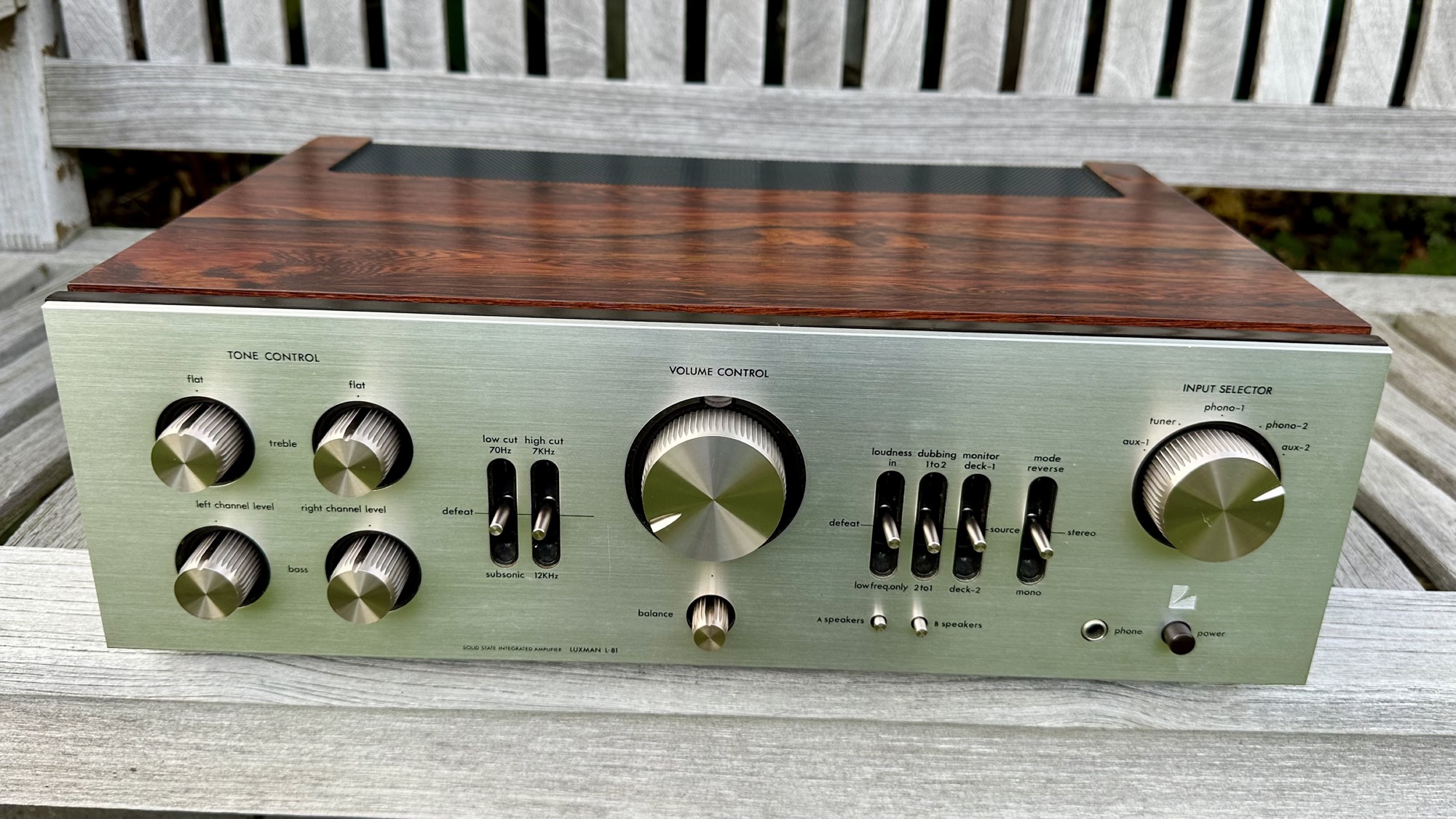

De mooie Luxman in volle glorie

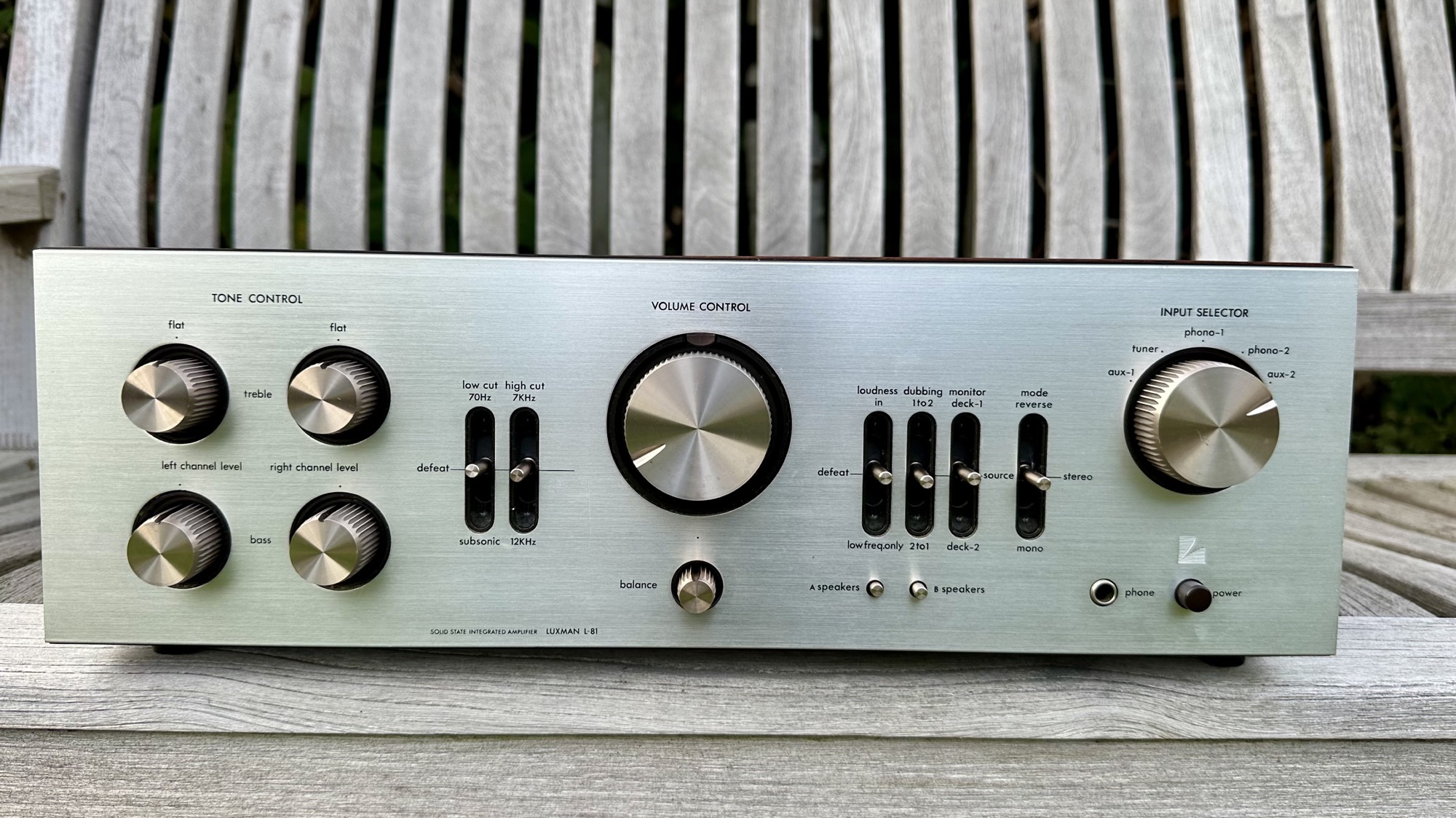

Prachtige Luxman L-81

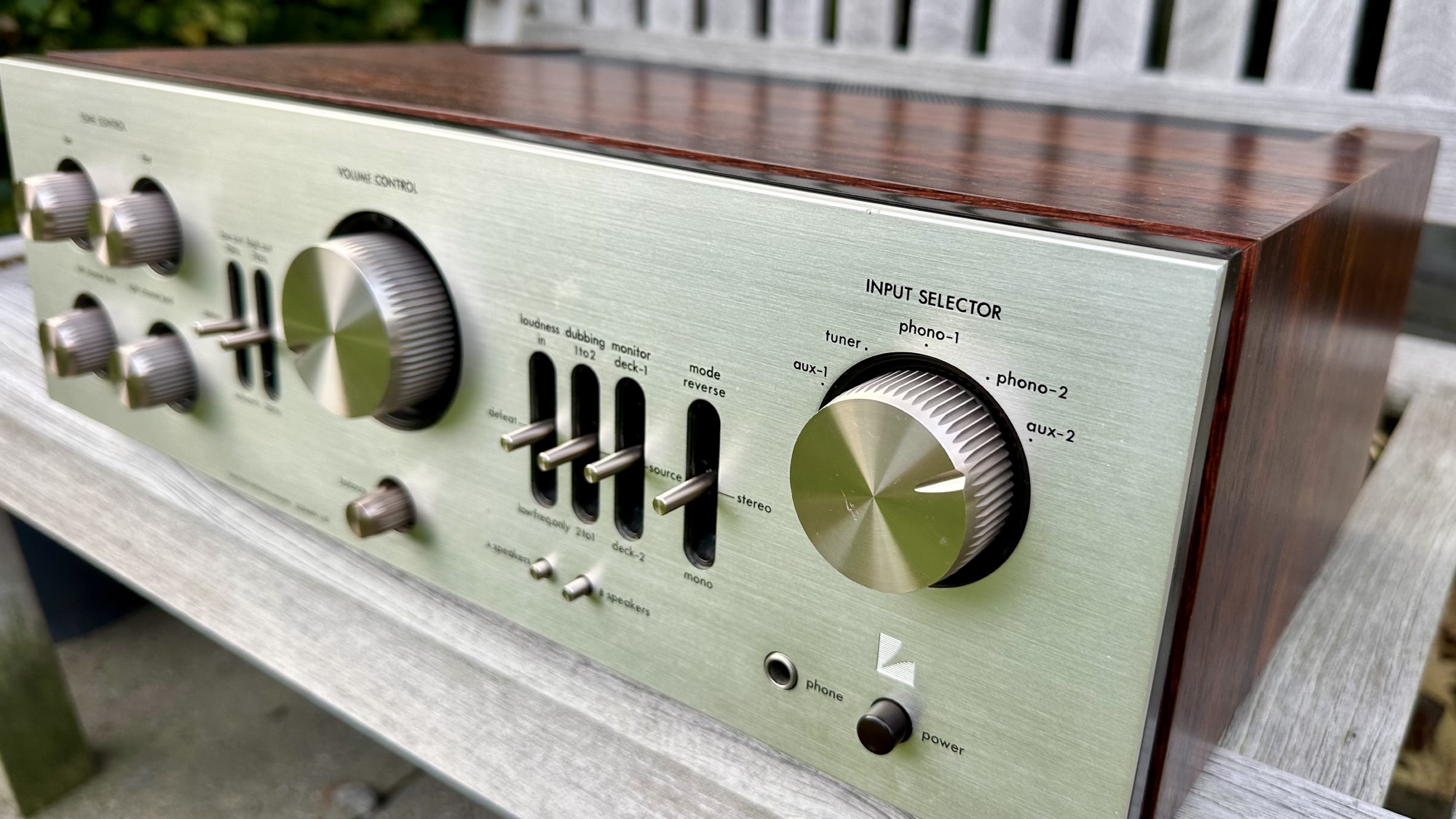

Zijaanzicht met houten kap

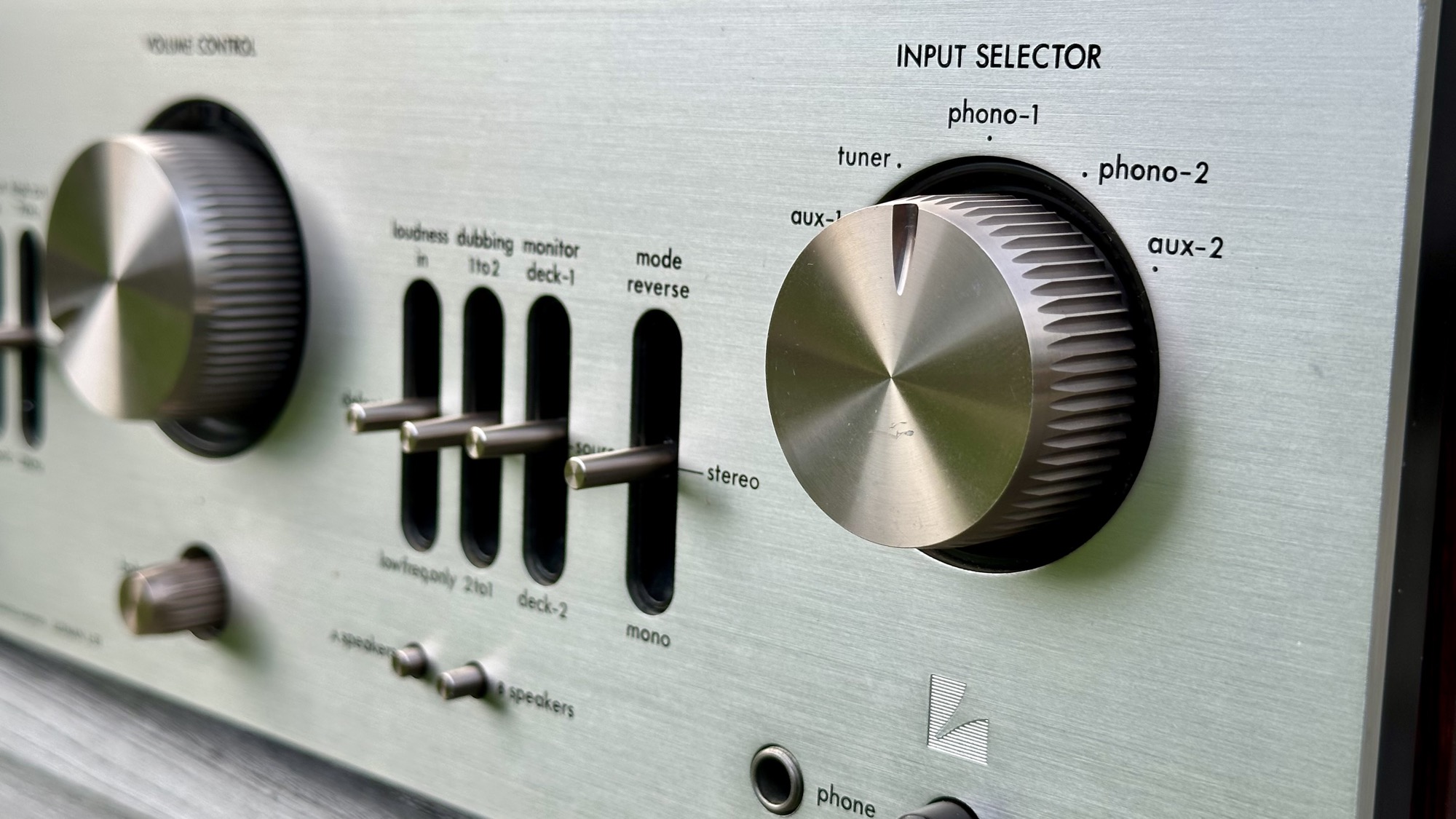

Detail opname van input selectie van L-81

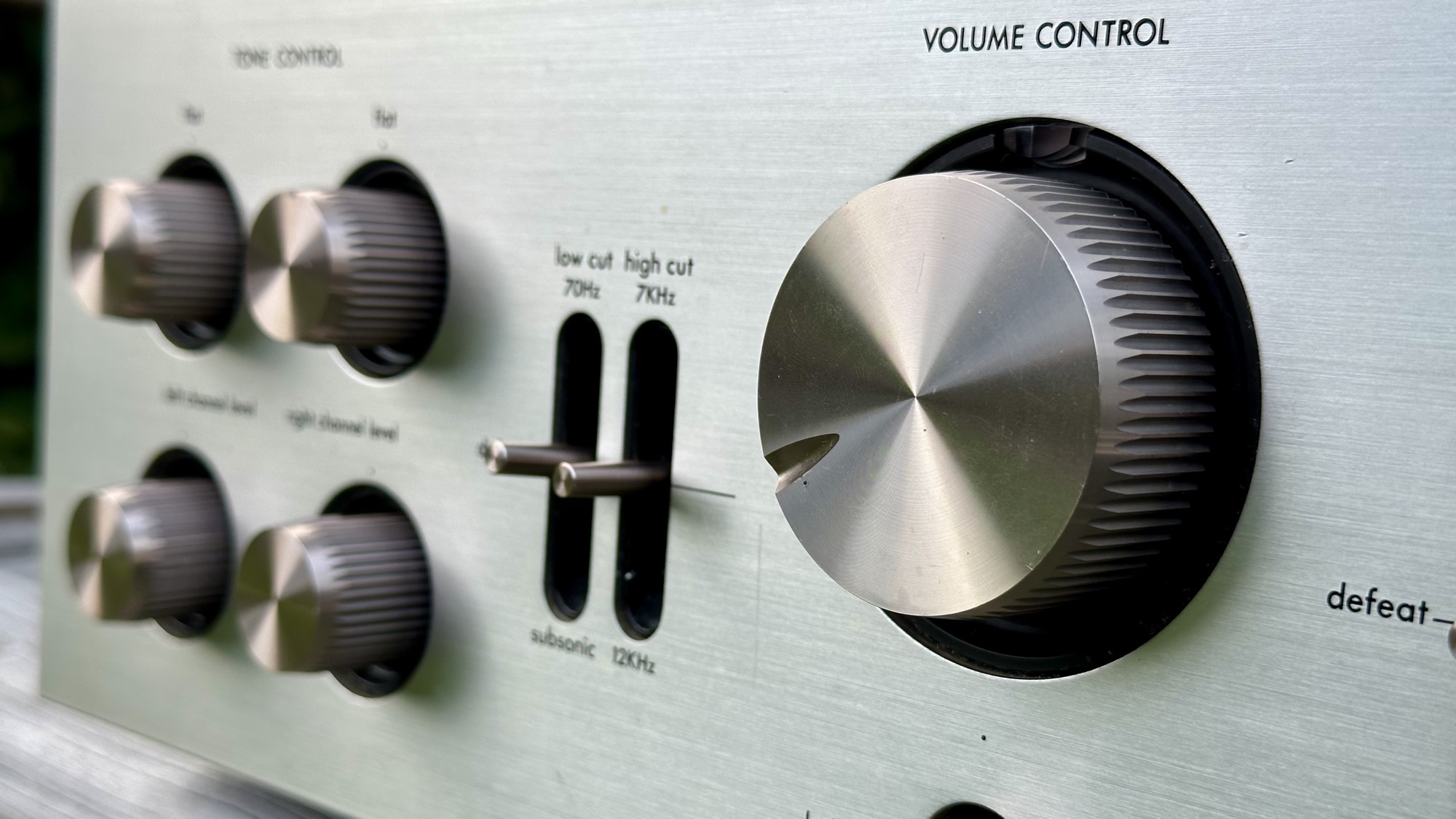

Detail opname van volumeknop van L-81

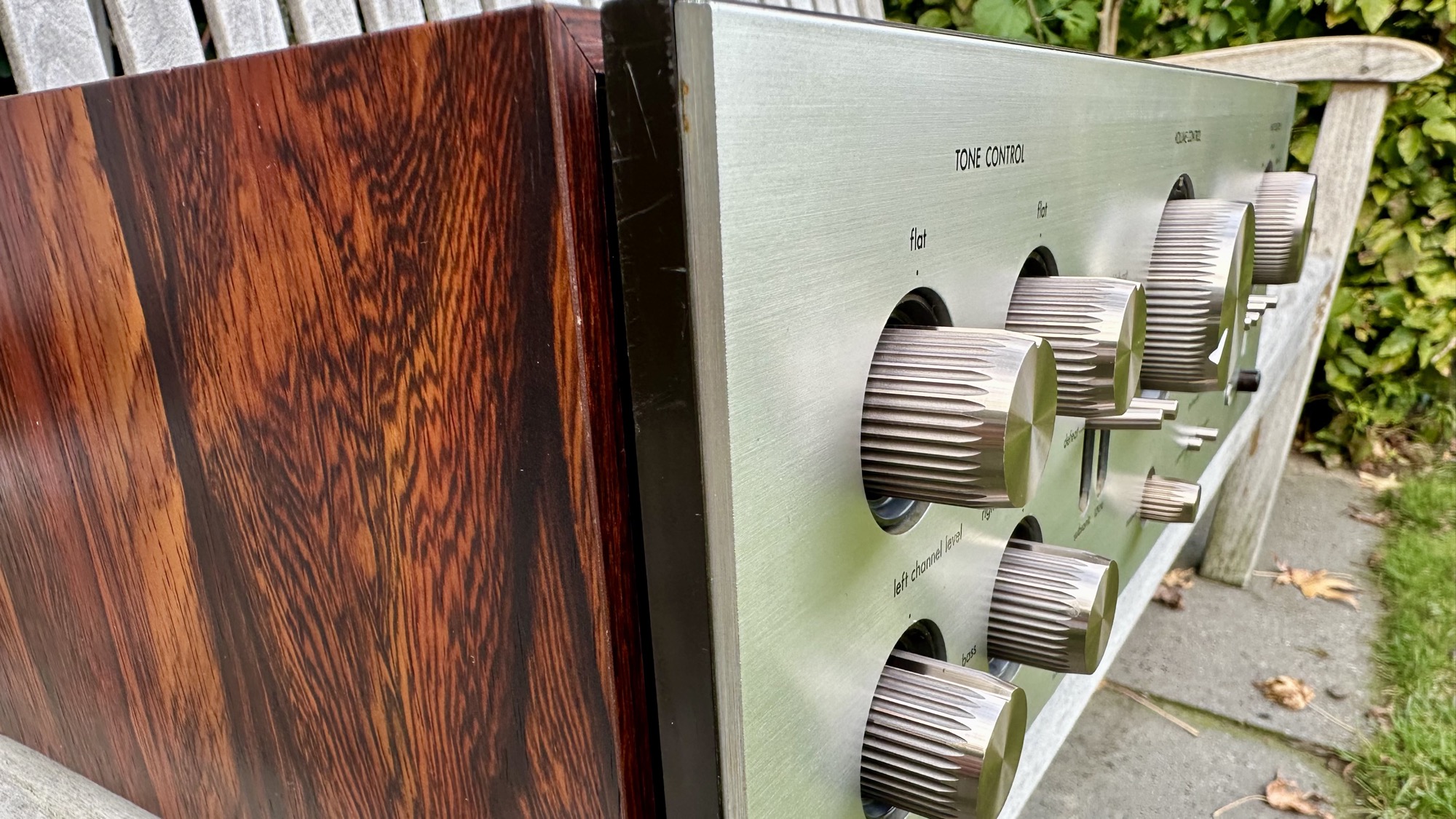

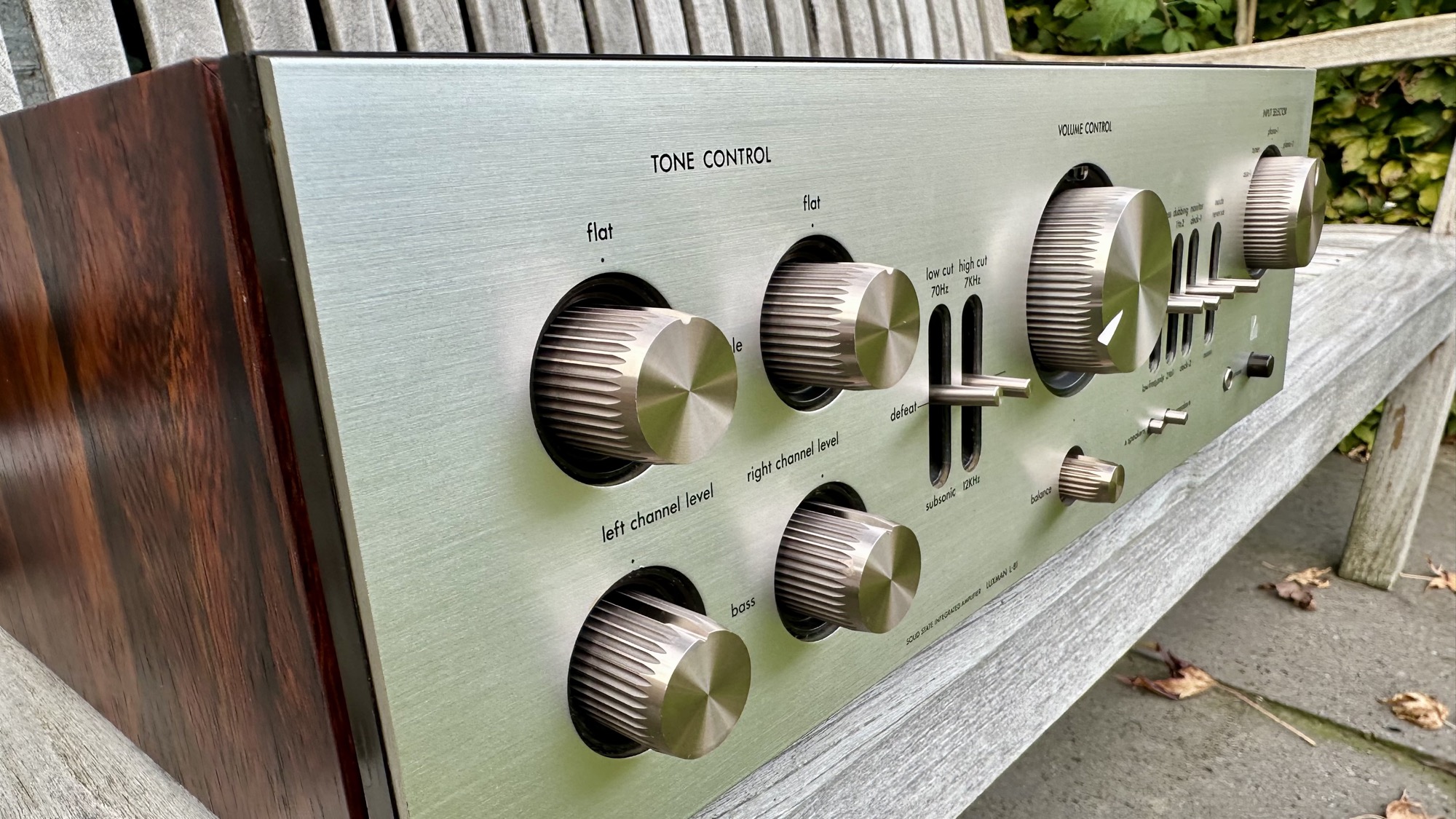

Prachtig warm houtfineer op Luxman

Prachtig warm houtfineer op Luxman

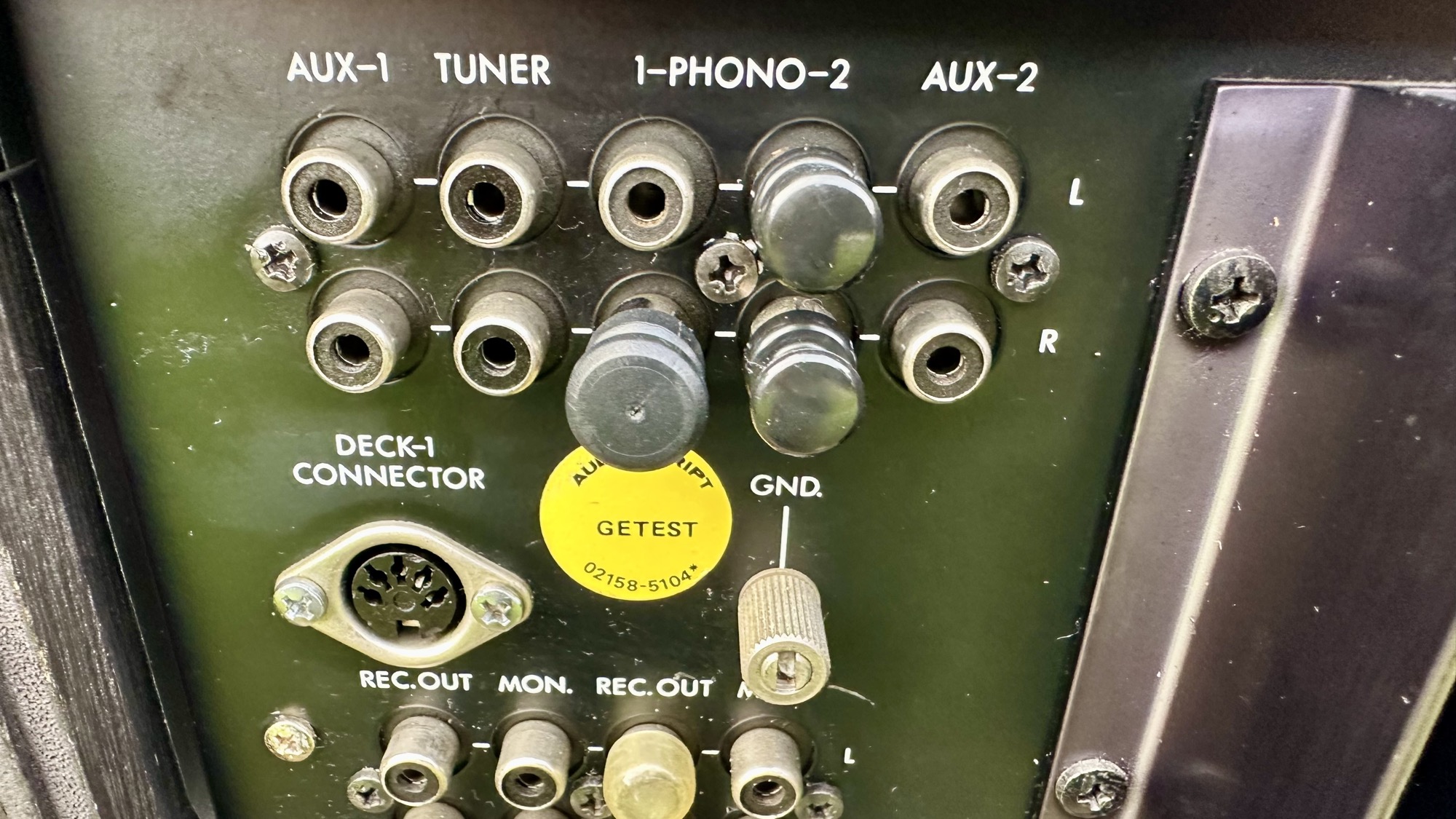

Gereinigde cinch ingangen van L-81 versterker

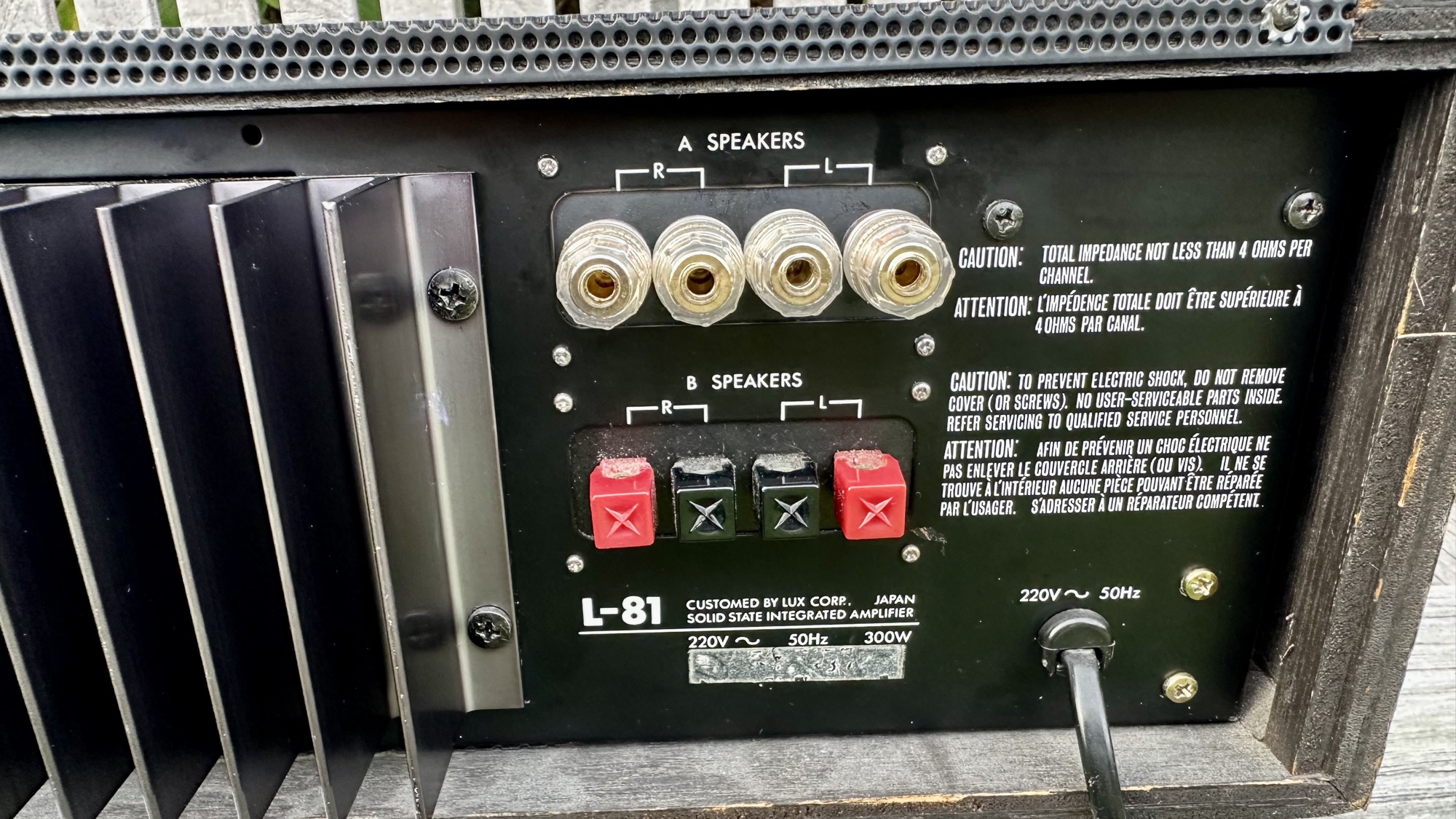

Nieuwe luidsprekeraansluitingen

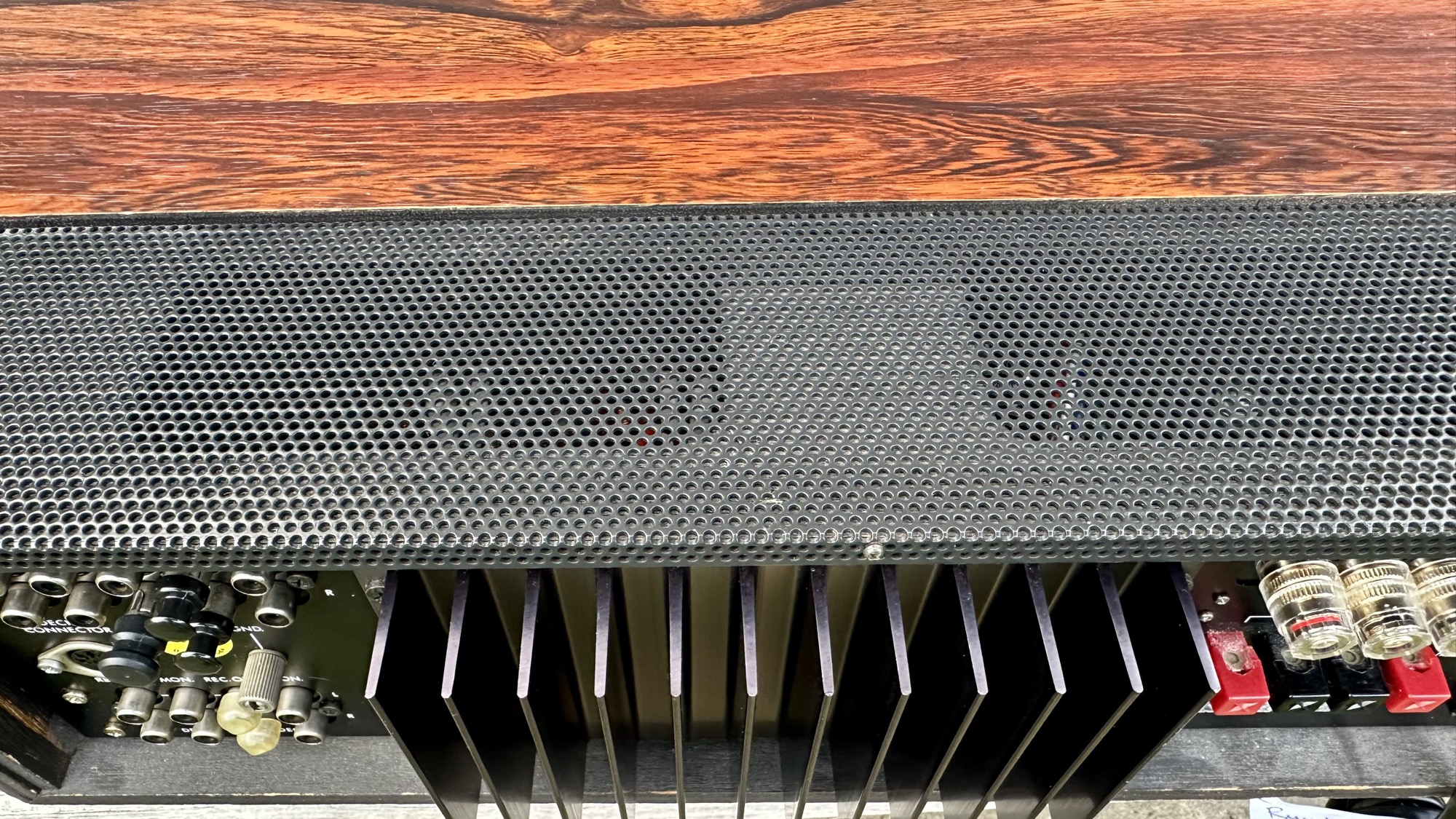

Bovenkant van de behuizing

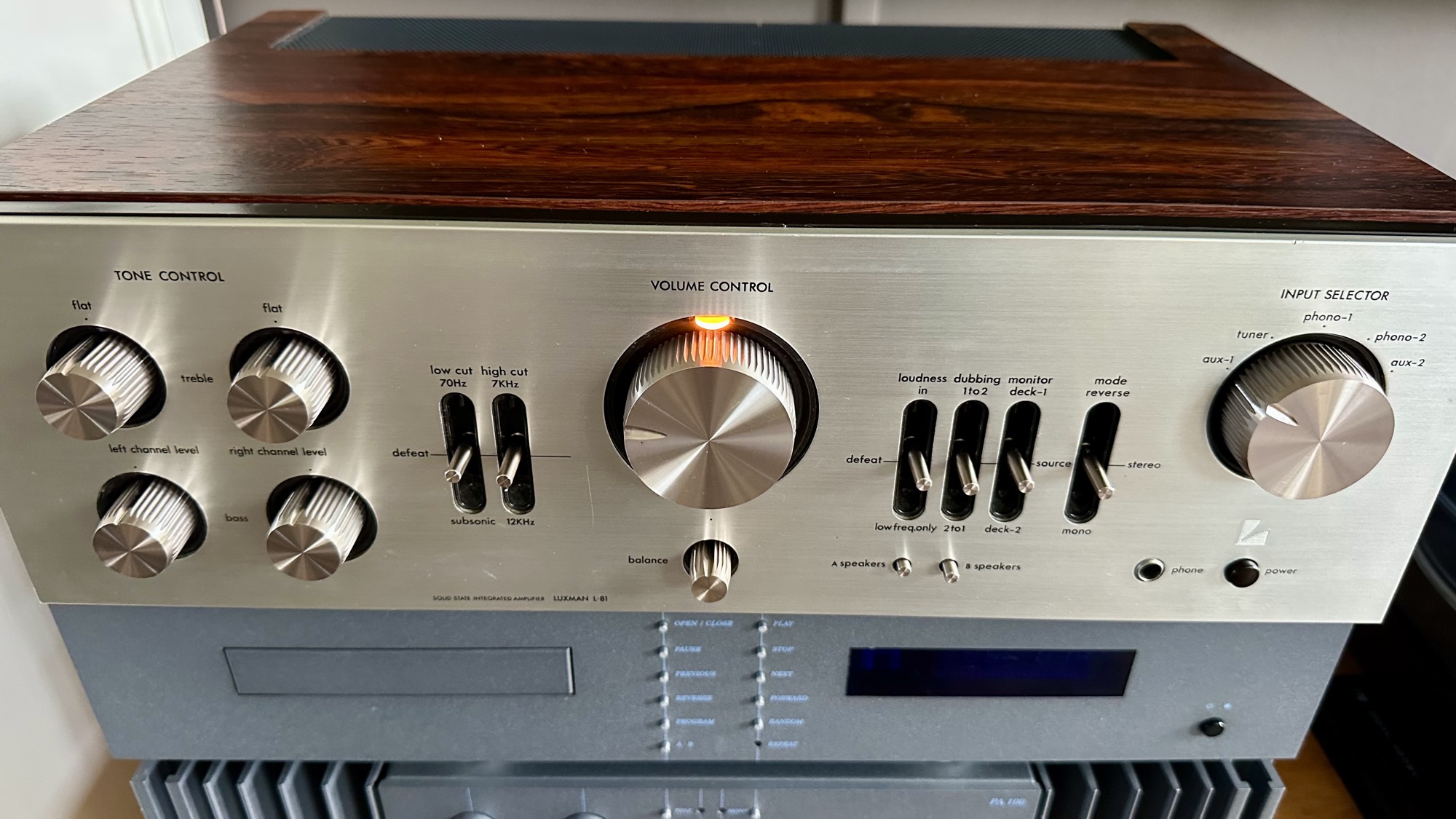

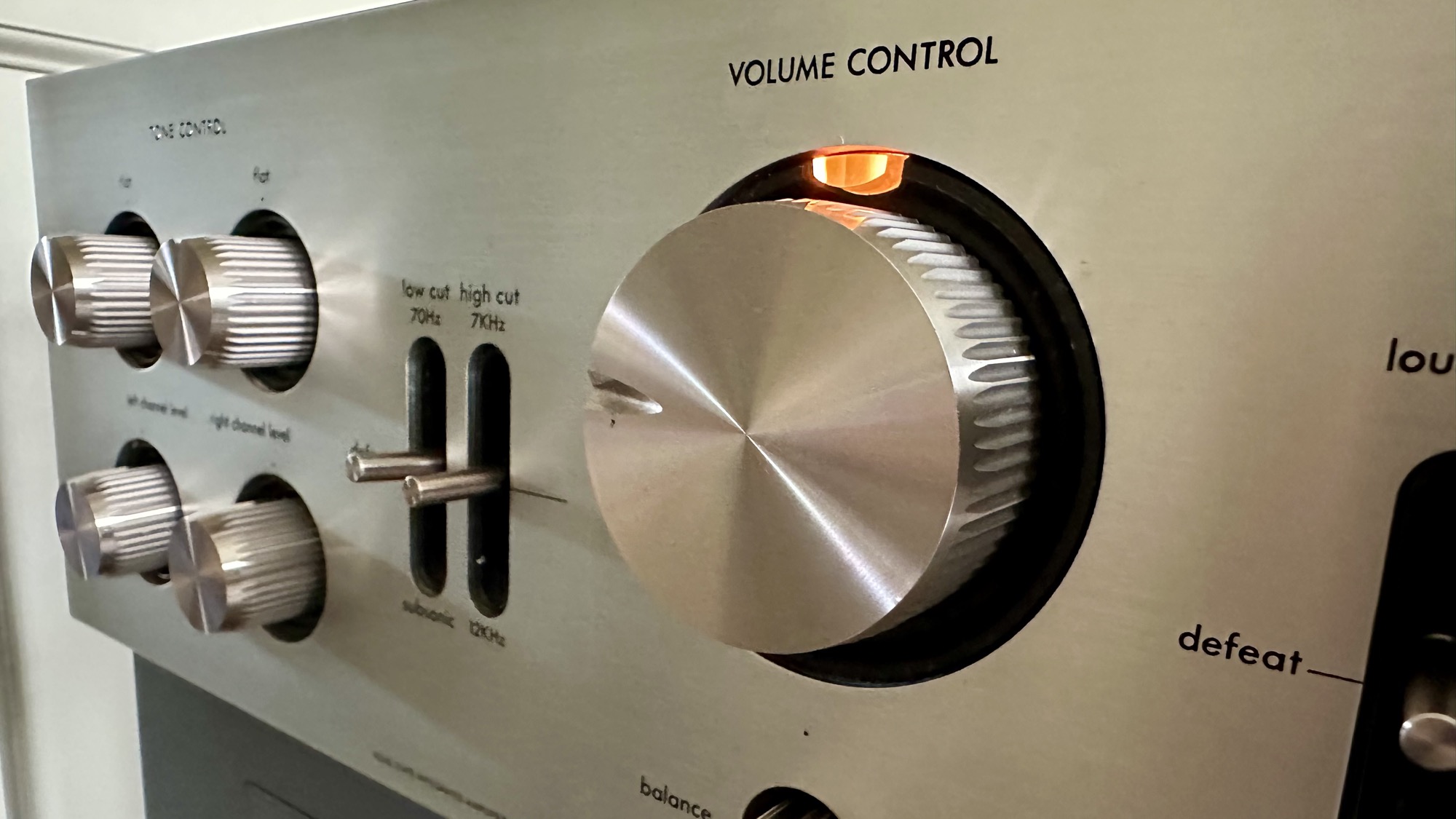

Luxman L-81 versterker in gebruik.

Luxman L-81 versterker in gebruik.
