Klacht:
Slechts één kanaal geeft geluid. Veel kraak. Verlichting defect.
Diagnose:

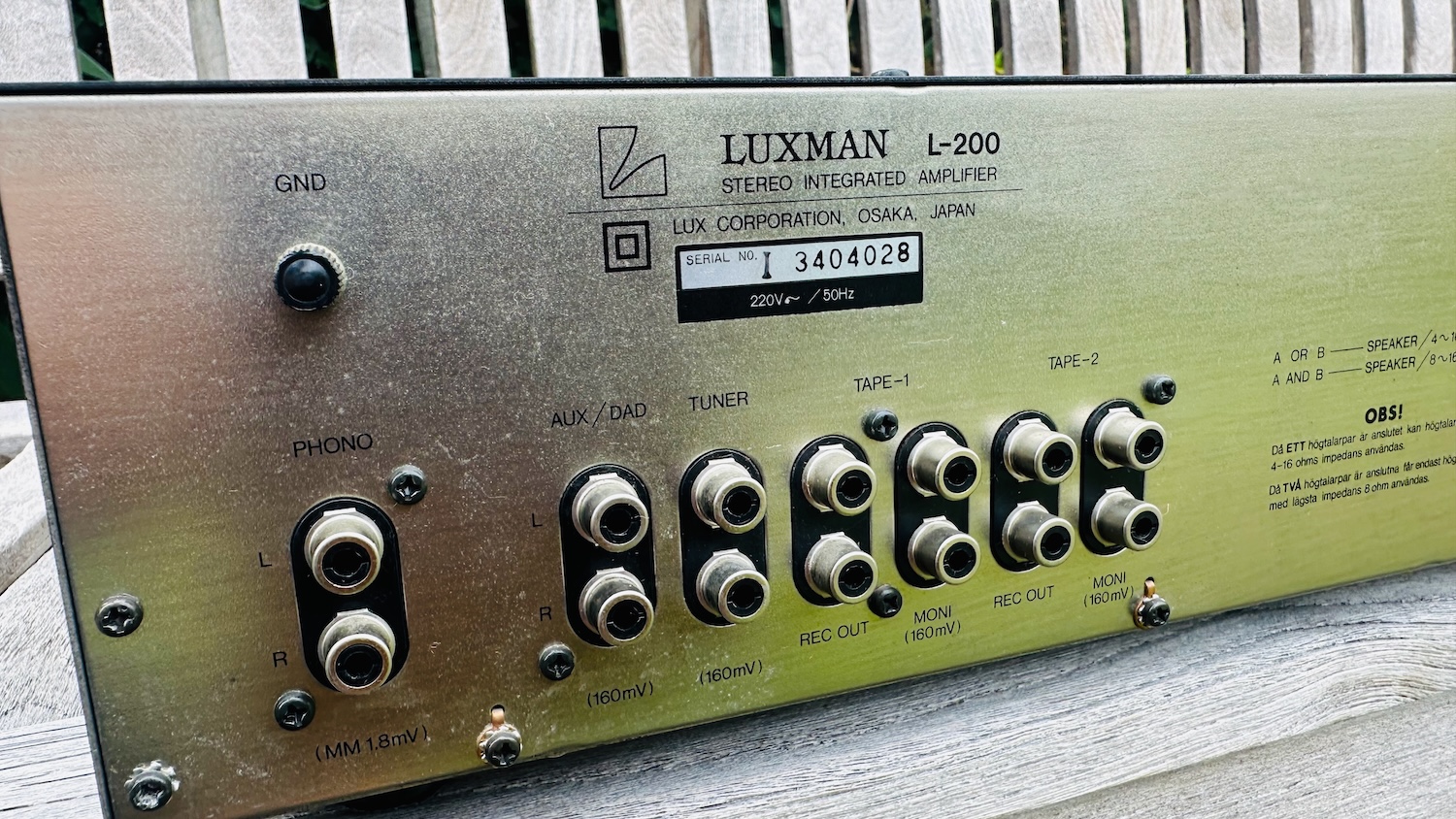

- Trafo moet van 220V naar 240V worden omgezet.
- Verlichting is zoals bij al deze types een probleem.

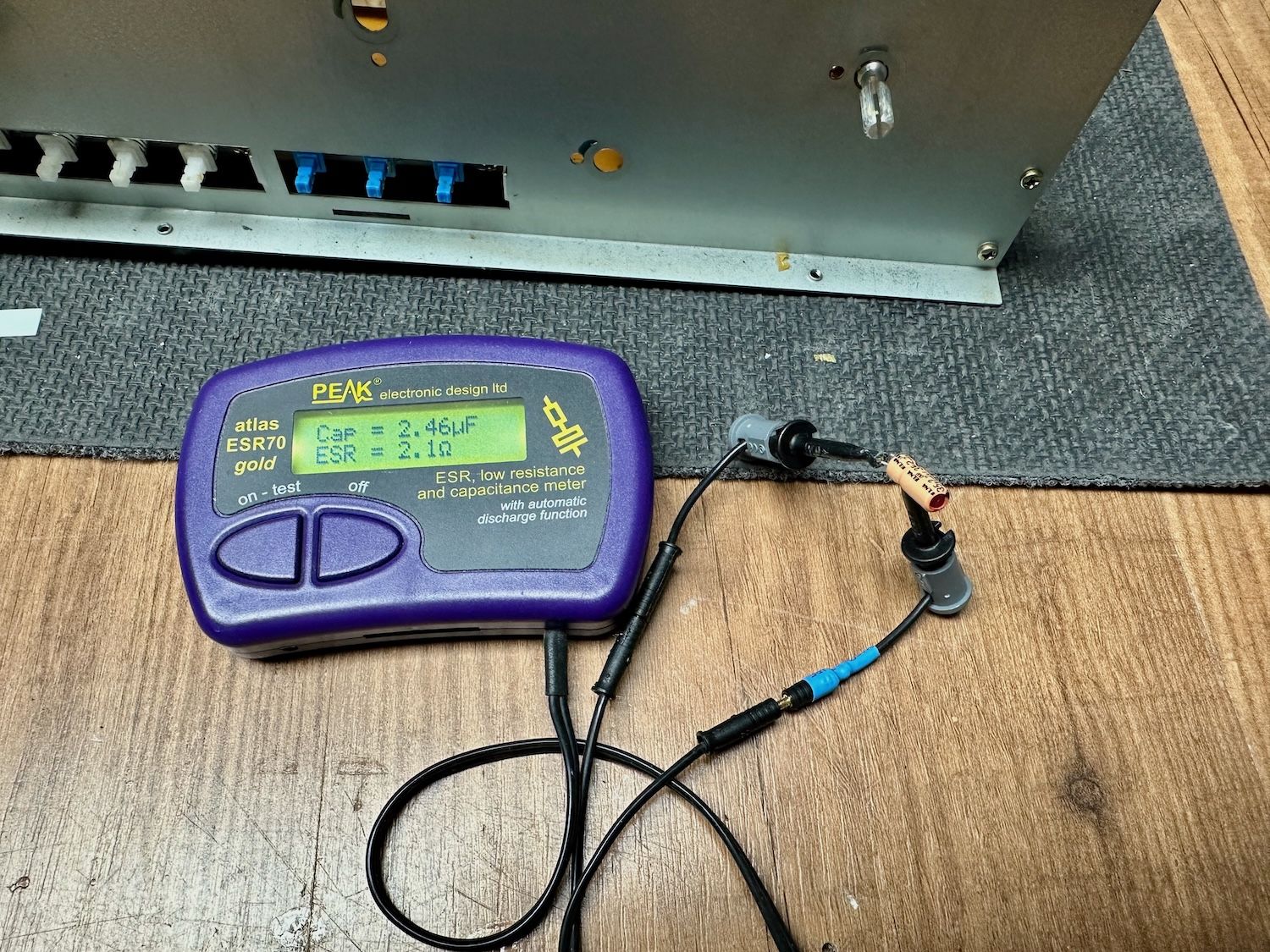

- Koppelcondensator is defect

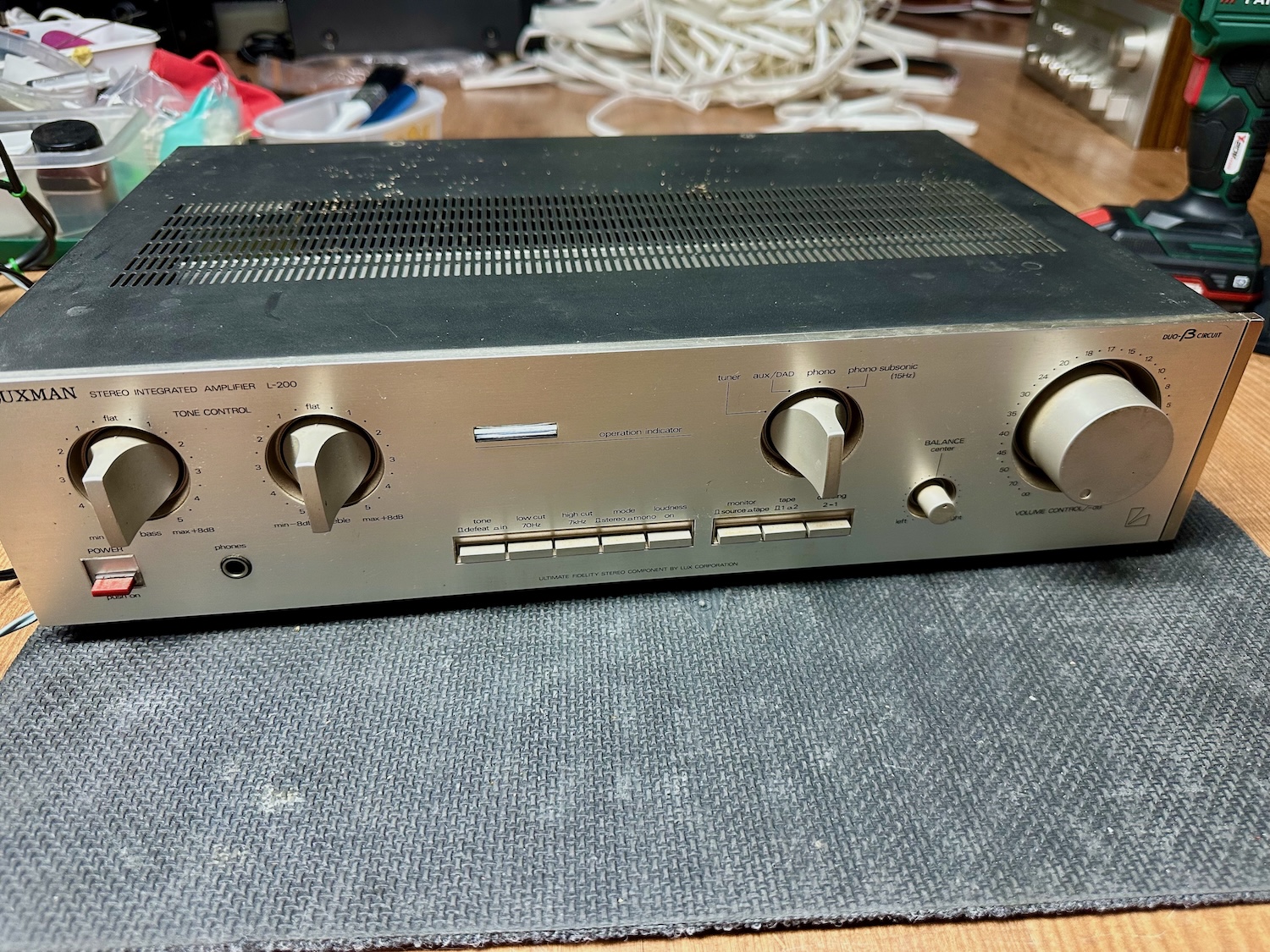

- Erg vies
Reparatie:
Op basis van de gegevens van Hilberink deze versterker aangepast en verbeterd.

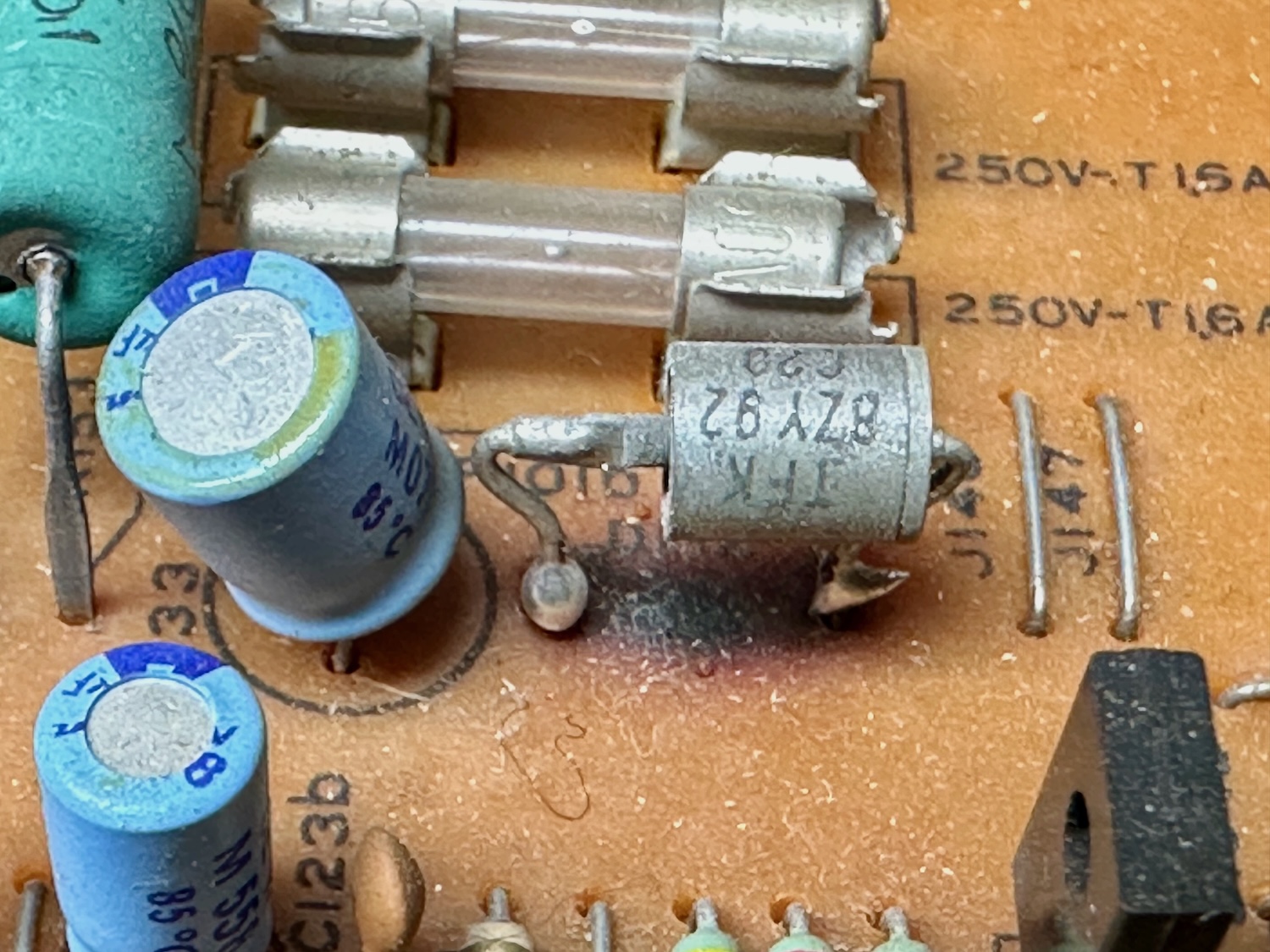

" The zener diode D112 needs to be replaced by a 2 Watt type and extra heat sinking to D112 must be applied,
when original light bulbs are applied. Otherwise problems with this circuit will come back again.
The original power design of this circuit part is incorrect, your pcb will probably be burnt like the one
on the photo of the L230 on this website.
When the light bulb is replaced by a led (that I prefer), the zenerdiode D112 is obsolete and can be removed,
the 300 Ohm resistor R153, must be replaced by a 1,5 to 5,6 KOhm 2W type as on the photo, depending on the type led you use, and then you have the correct power design."
- Lamp naar Led ombouw uitgevoerd.

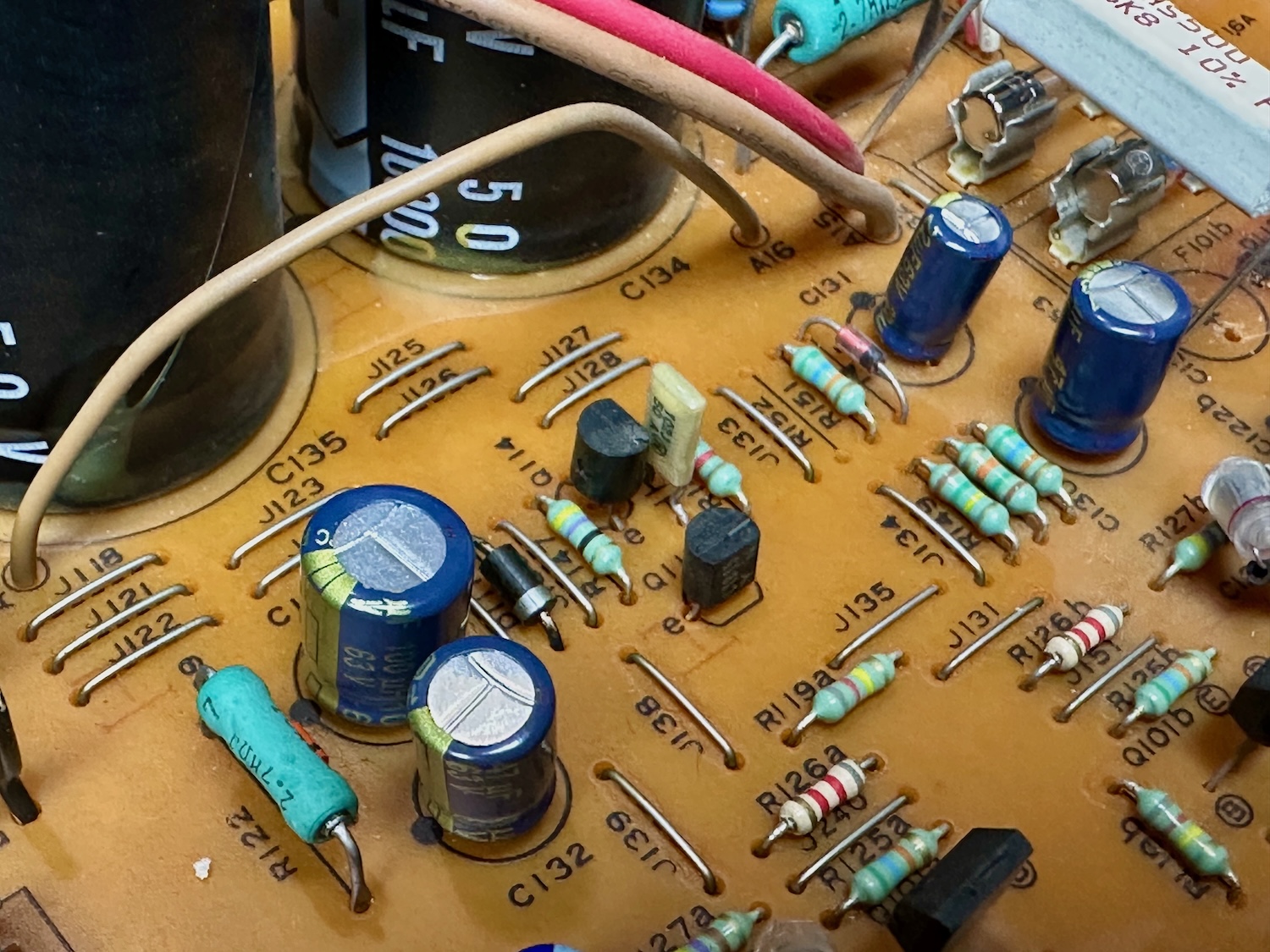

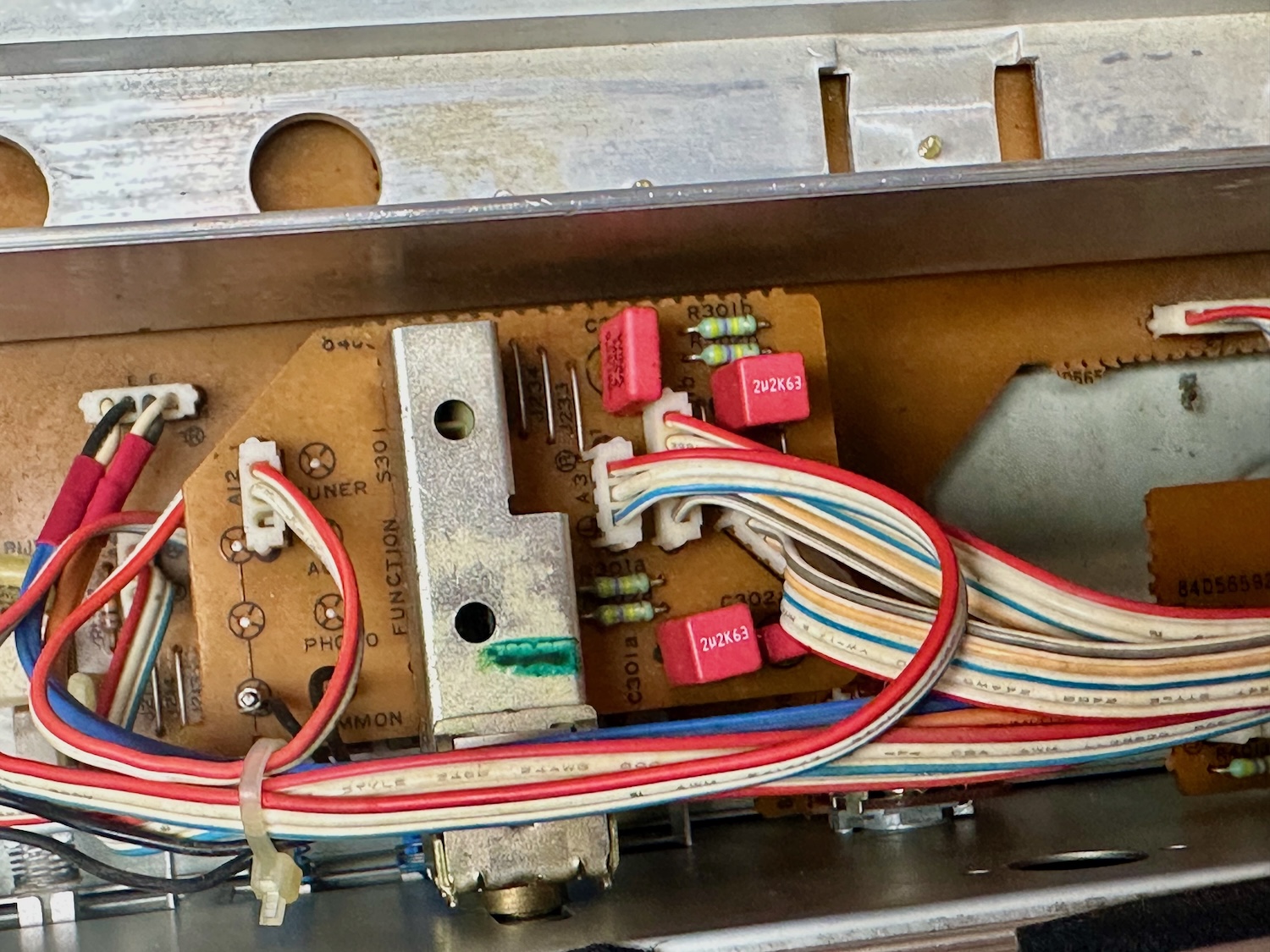

- De condensatoren C104 a b, C103 a b, C113 a b, C107, C108 a b, C130, C131, C129, C133, C132, C120 a b, C122 a b, C118 a b en C301 a b vervangen.

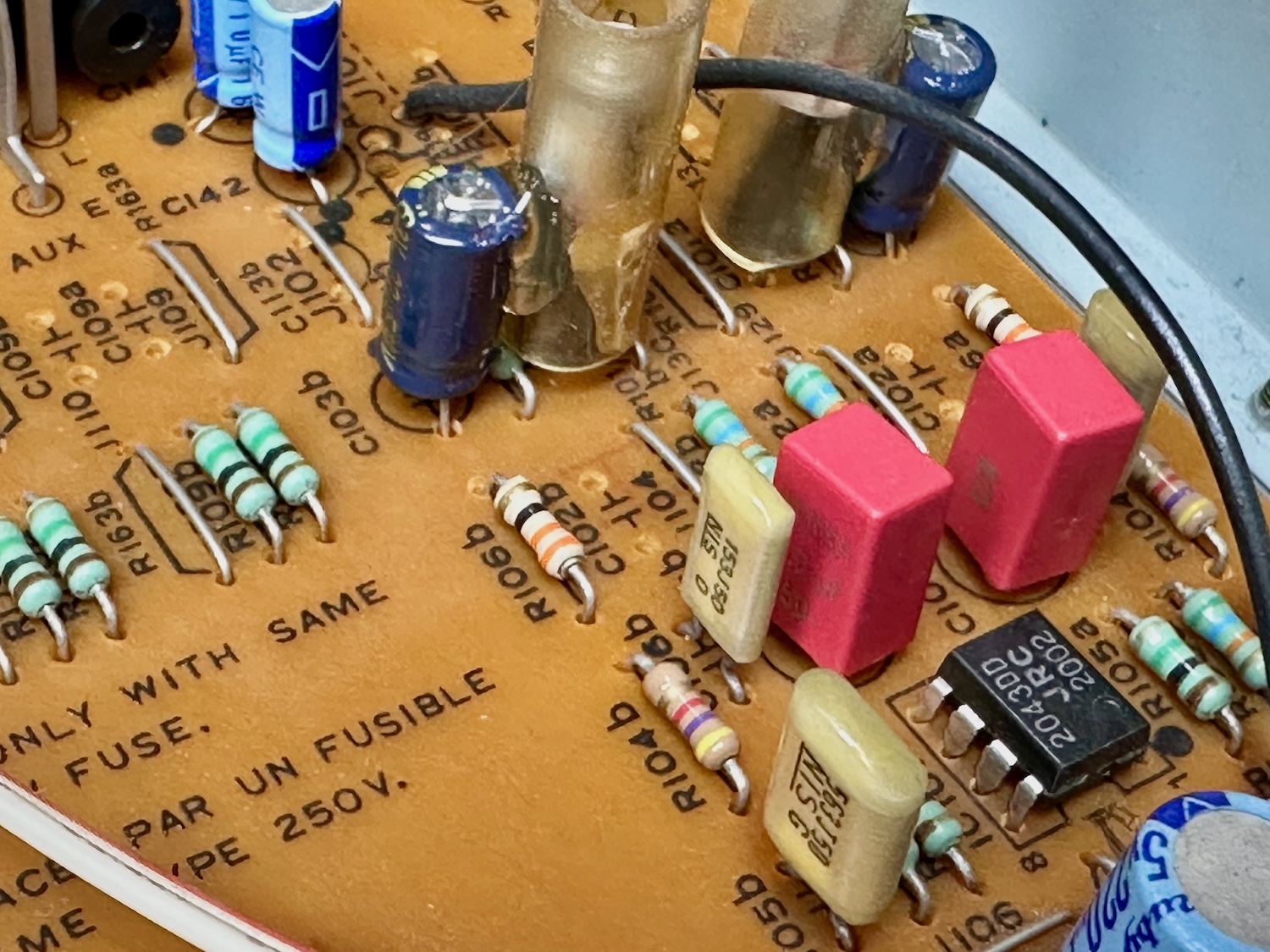

- Alle koppelcondensatoren zijn nu van Wima. Overige condensatoren zijn van Panasonic.
- Met Deoxit D5 de potmeters en schakelaars gereinigd.

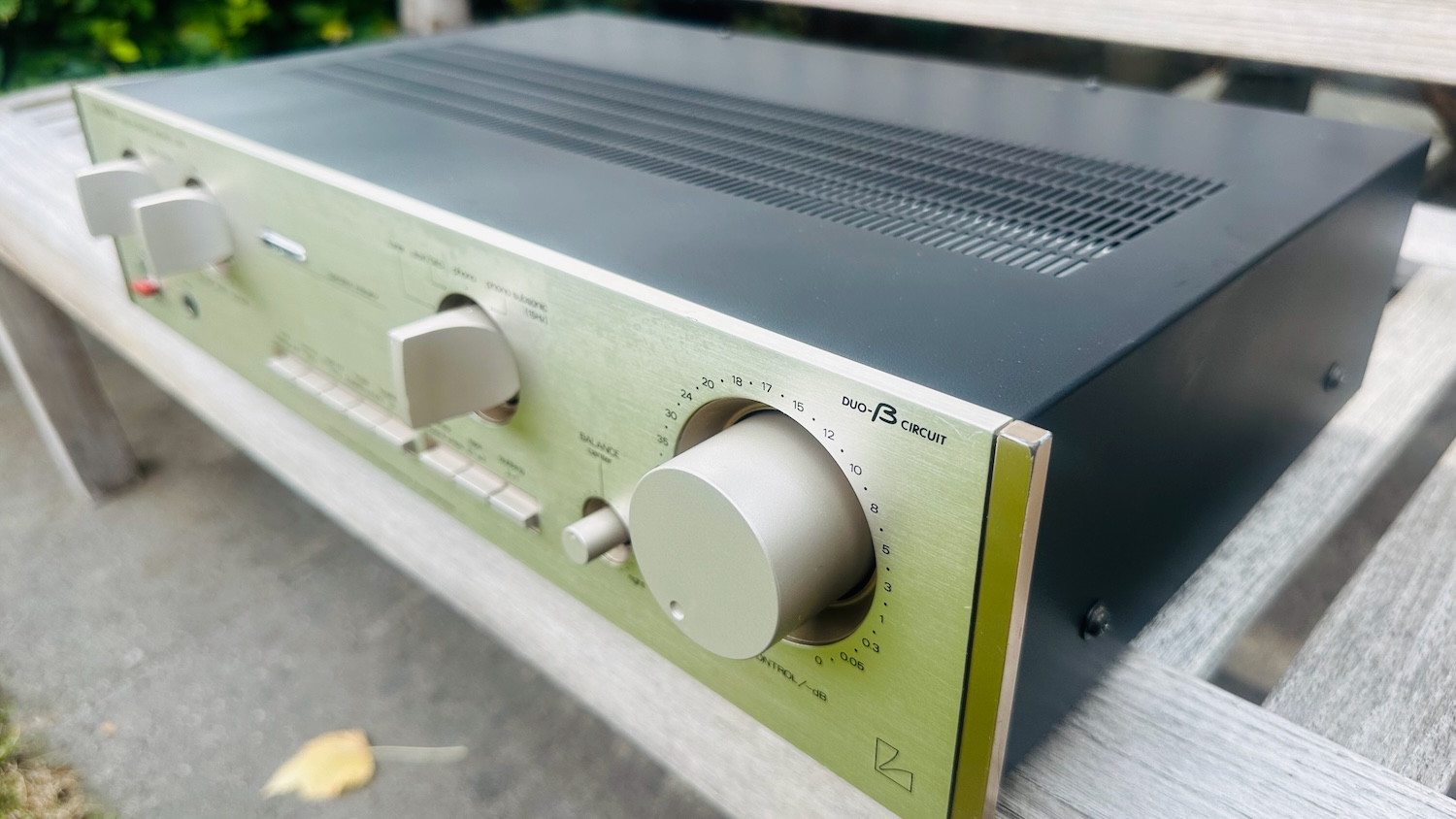

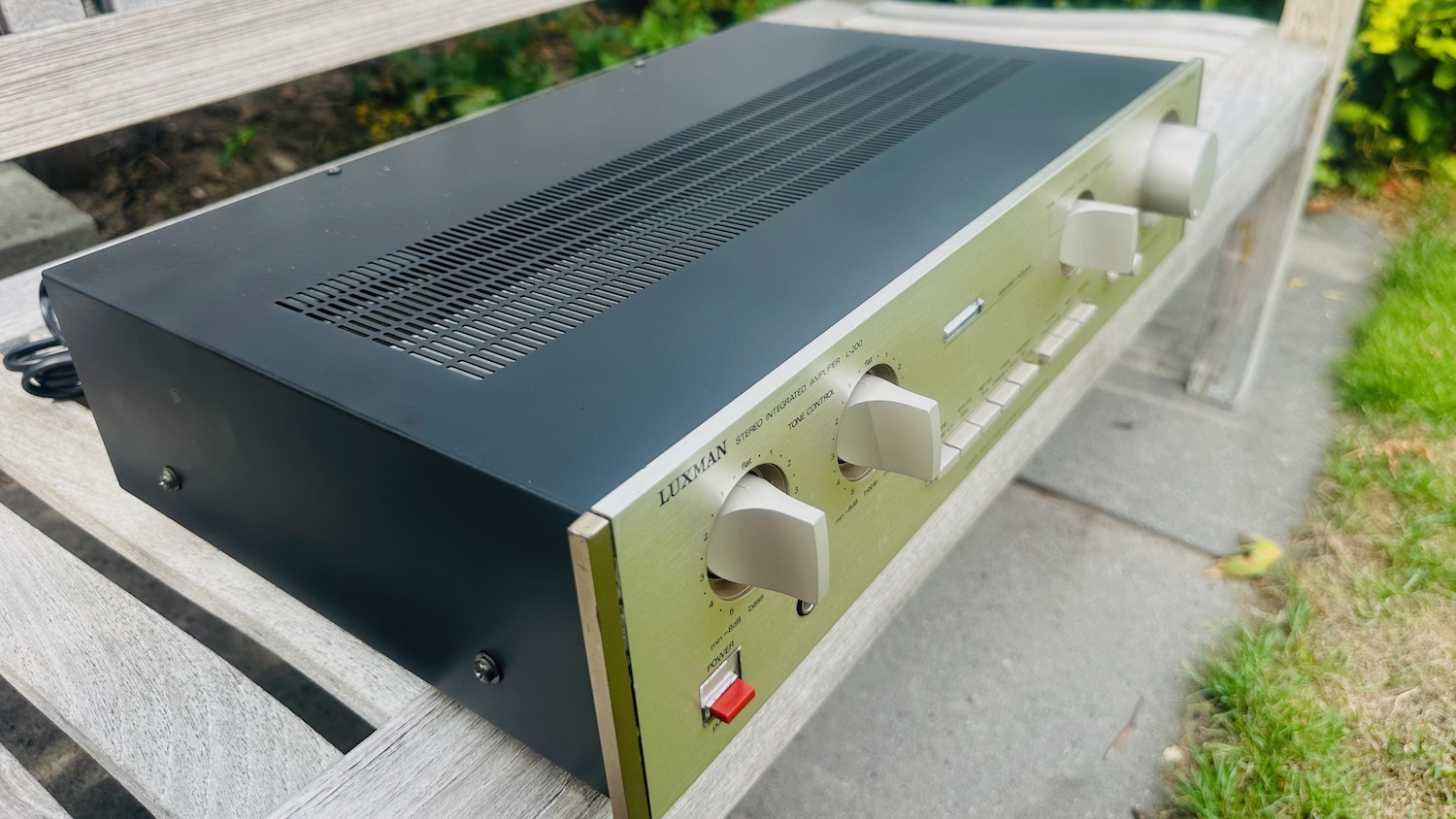

- Kap was beschadigd. Deze geschuurd, gegrond en afgelakt met spuitverf voor metaal.
