Luxman L-410 reparatie volume en vervorming

LUXMAN
L-410

Klacht:

Prachtige Luxman L-410 versterker heeft kuren. Volume schiet van 0 naar zeer hoog vermogen.

Signaal klinkt niet goed, verstoring.

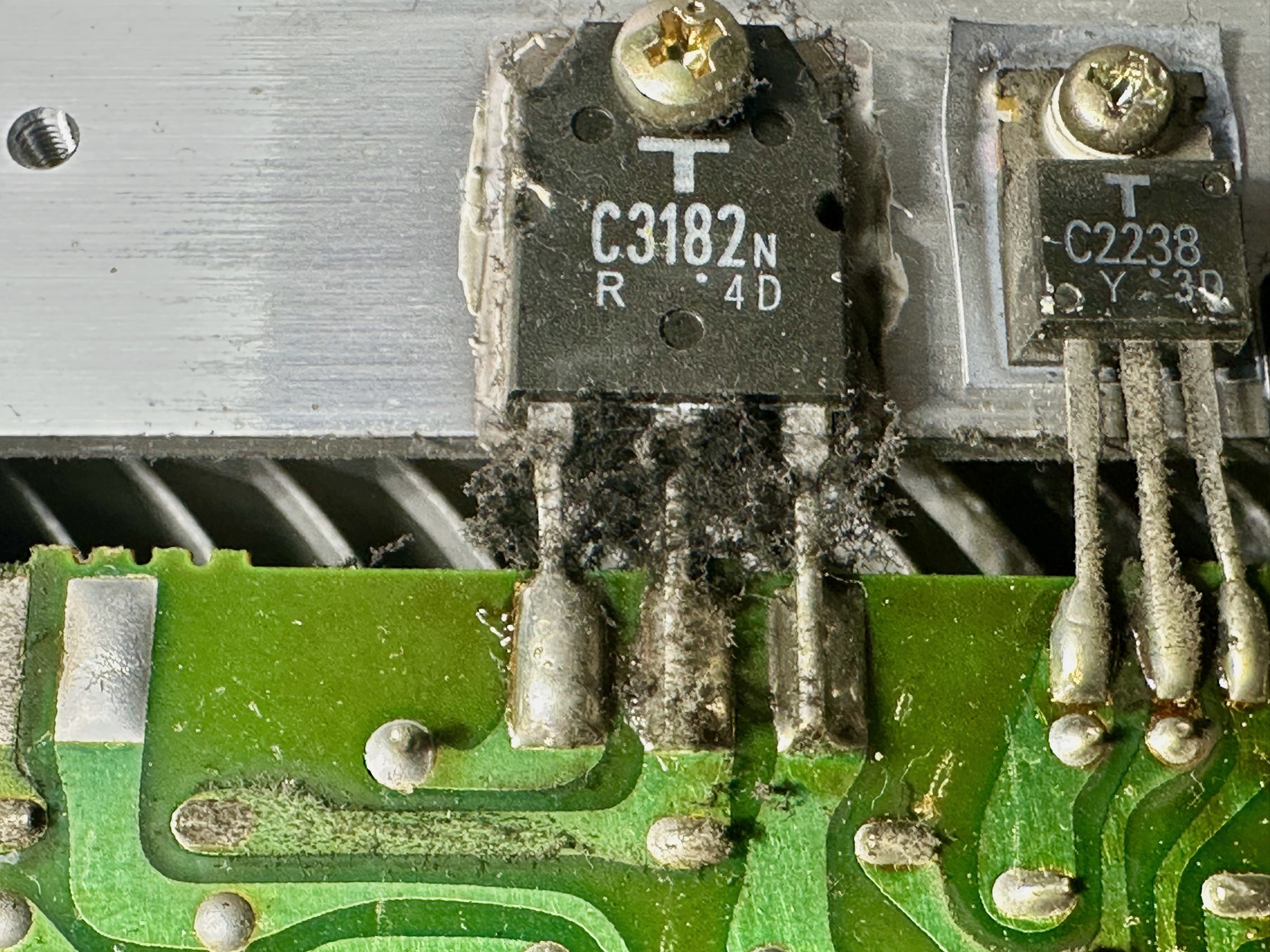

Luxman L-410 versterker transistor C3182 vol met stof

Diagnose:

Buitenkant van Luxman L-410 is erg vies.
Diverse knoppen zijn beschadigd door veelvuldig gebruik.
Binnenkant vol met stof.
De aansluitingen van de transistoren zitten vol stof en zouden een lekstroom kunnen veroorzaken.
Verlichting van de volumeknop is vervangen door Led. De draden liggen echter open en slechts een klein stukje ducktape zorgt voor de bescherming tegen kortsluiting.
Verlichting van de Phono direct en de tape keuze zijn defect. Deze wordn met 22V DC aangestuurd.
Condensatoren doorgemeten. Deze zijn in zeer goede conditie. De buffer elco's meten nog bijna de beloofde 15.000uF. (koop je anno nu een bufferelco van 15.000uF dan mag je blij zijn als hij 13.000uF haalt.
Relais uitgesoldeerd om door te meten. Prima kwaliteit met slechts een kleine schoonmaak nodig.
Bias is ruim verlopen. Links draait op ruim 70mA en dus te hoog. Rechts zat op 25mA en dus te laag. Instelling moet 50mA zijn.

Verlichting omgezet naar LED van Luxman L-410 versterker

Reparatie:

Zowel buitenkant als binnenkant van deze L-410 gereinigd.
Potmeters en schakelaars zijn erg vies. Deze ook gereinigd.
De volume pot is een afgesloten ALPS en zou dus niet echt vies kunnen zijn. Toch wat Deoxit F5 erin kunnen laten lopen. Deze loopt weer als vanouds en is bijzonder secure in zijn gelijkloop.
Lampjes door LED vervangen. De volumeknop led vervangen door zacht wit. Voorschakelweerstanden gebruikt om op de geleverde 22V aan te kunnen sluiten.
Relais gereingd.
Diverse brose soldeerverbindingen opnieuw gesoldeerd.
Trafo van 220v naar 240v ingang gezet.
Bias afgeregeld op 50mA
Versterker aan de oscilloscoop gehangen om door te meten. Bijzonder goede meetresultaten. Maximaal vermogen zo'n 75 watt.
De foto's tonen een hele mooie toonregeling van zowel bas als hoge tonen.
Knoppen in het ultrasoon bad gereinigd en gepoetst.
De beschadigde knoppen van o.a. de luidspreker selectie omgedraaid zodat ze er weer als nieuw uitzien.

Eindoordeel:

Luxman versterkers behoren al meerdere jaren tot mijn favoriet. De jaren 70 en 80 versterkers klinken keer op keer bijzonder aangenaam. Waarbij de jaren 70 veelal wat vriendelijker klinkt zijn de types uit de jaren 80 wat eerlijker en daardoor ook wel eens wat scherper. Deze Luxman L-410 is tussen 1982 en 1986 geproduceerd. Met zijn op papier aangegeven 75 watt zou hij goed mee kunnen draaien op vrijwel ieder luidspreker. Tijdens het doormeten kwam ik op een maximaal vermogen van zo'n 75 watt uit. Dus de mensen van Luxman hebben niet gelogen.

Ruim 13kg en een grote behuizing straalt hij kwaliteit uit. Een stevige zware transformator, twee, zeker voor zijn tijd, extreme buffer condensatoren van 15.000uF per stuk garanderen een goed fundament. Mooie componenten die zelfs na alle jaren nog meten als nieuw laat de gekozen weg zien.

Hoe klinkt deze Luxman L-410 versterker?

Om maar met de deur in huis te vallen: Hij klinkt zoals hij er uit ziet. Krachtig, strakke bas, een mooi evenwichtig en zacht midden en hoog. Wederom een versterker waar je uren naar kan luisteren zonder luistermoe te worden.

Een genot om te zien en te beluisteren. Mocht hij op je pad komen dan zou ik deze jongen zeker gaan beluisteren.

LUXMANL-410

Klacht:

Diagnose:

Reparatie:

Eindoordeel:

Hoe klinkt deze Luxman L-410 versterker?

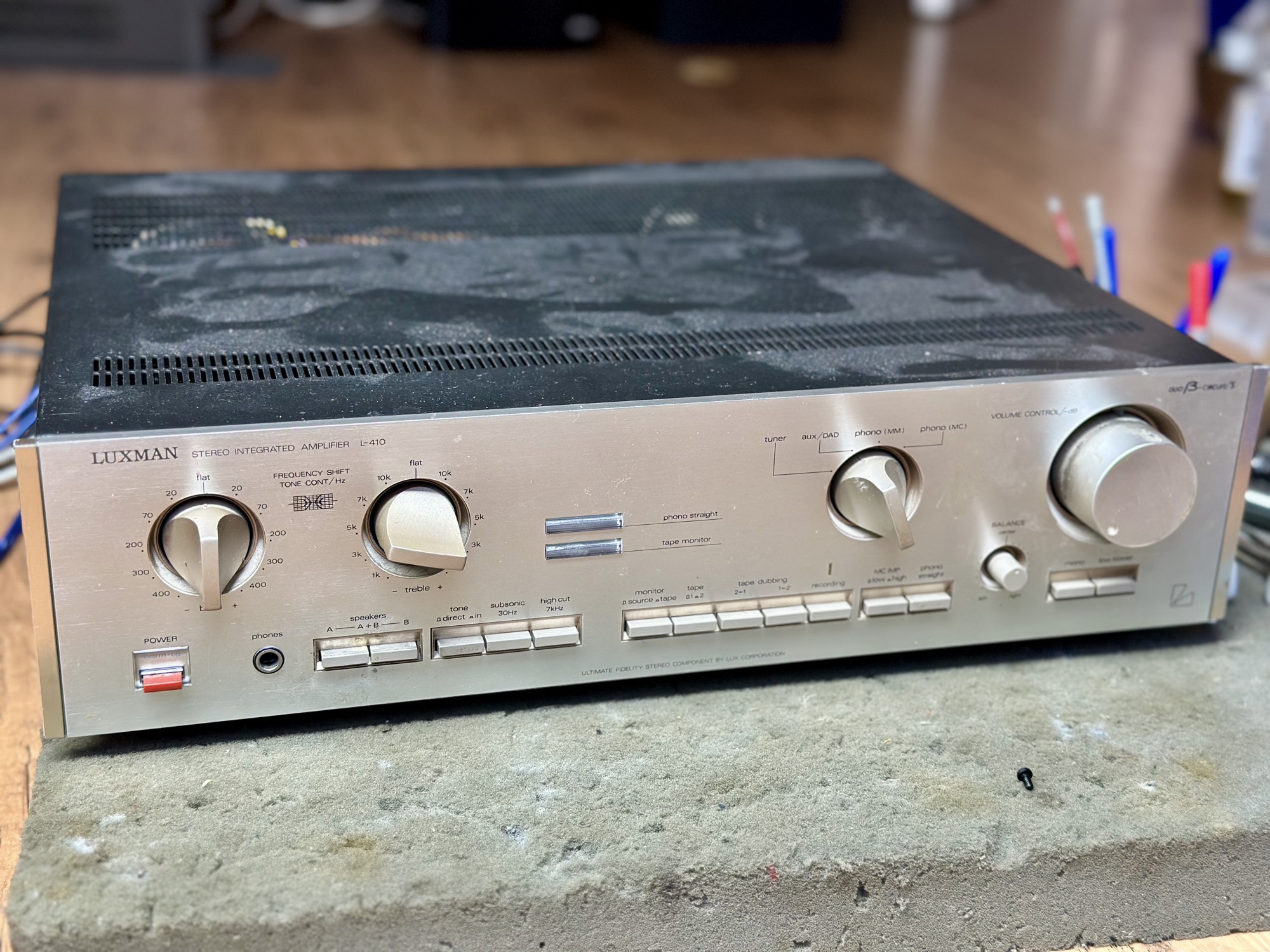

Luxman L-410 versterker ter reparatie

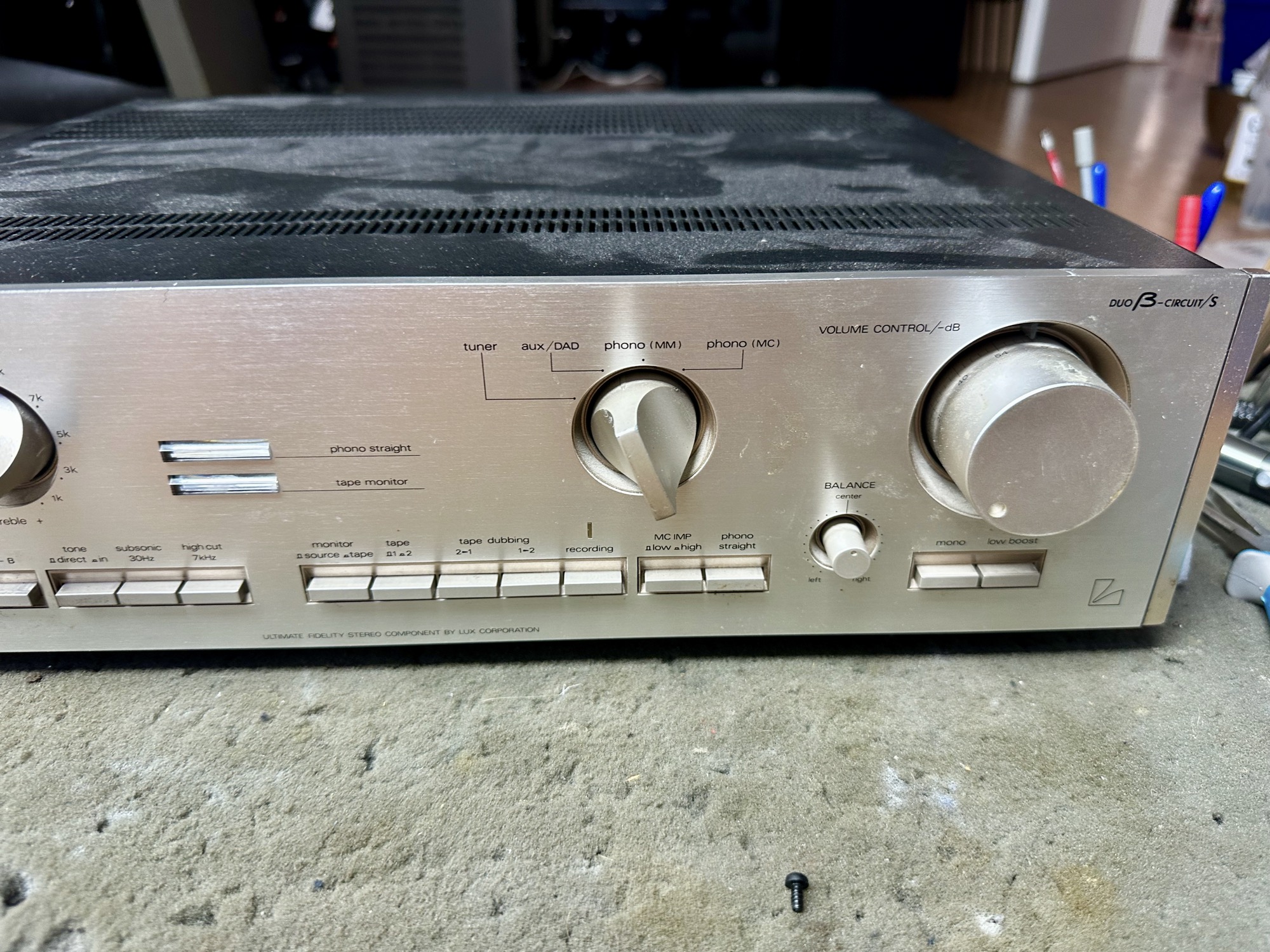

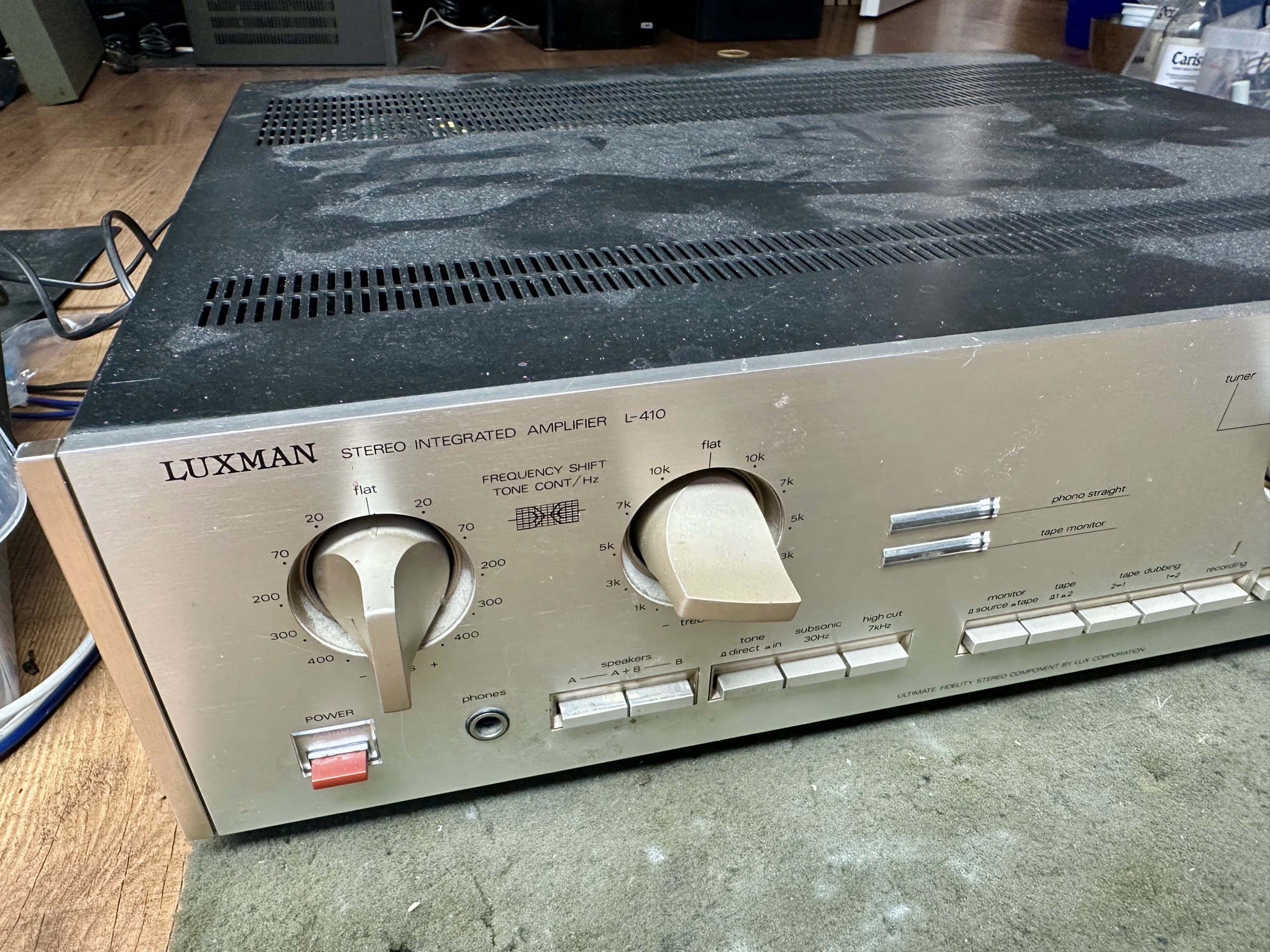

Luxman L-410 oog wat smoezelig

Luxman L-410 oog wat smoezelig

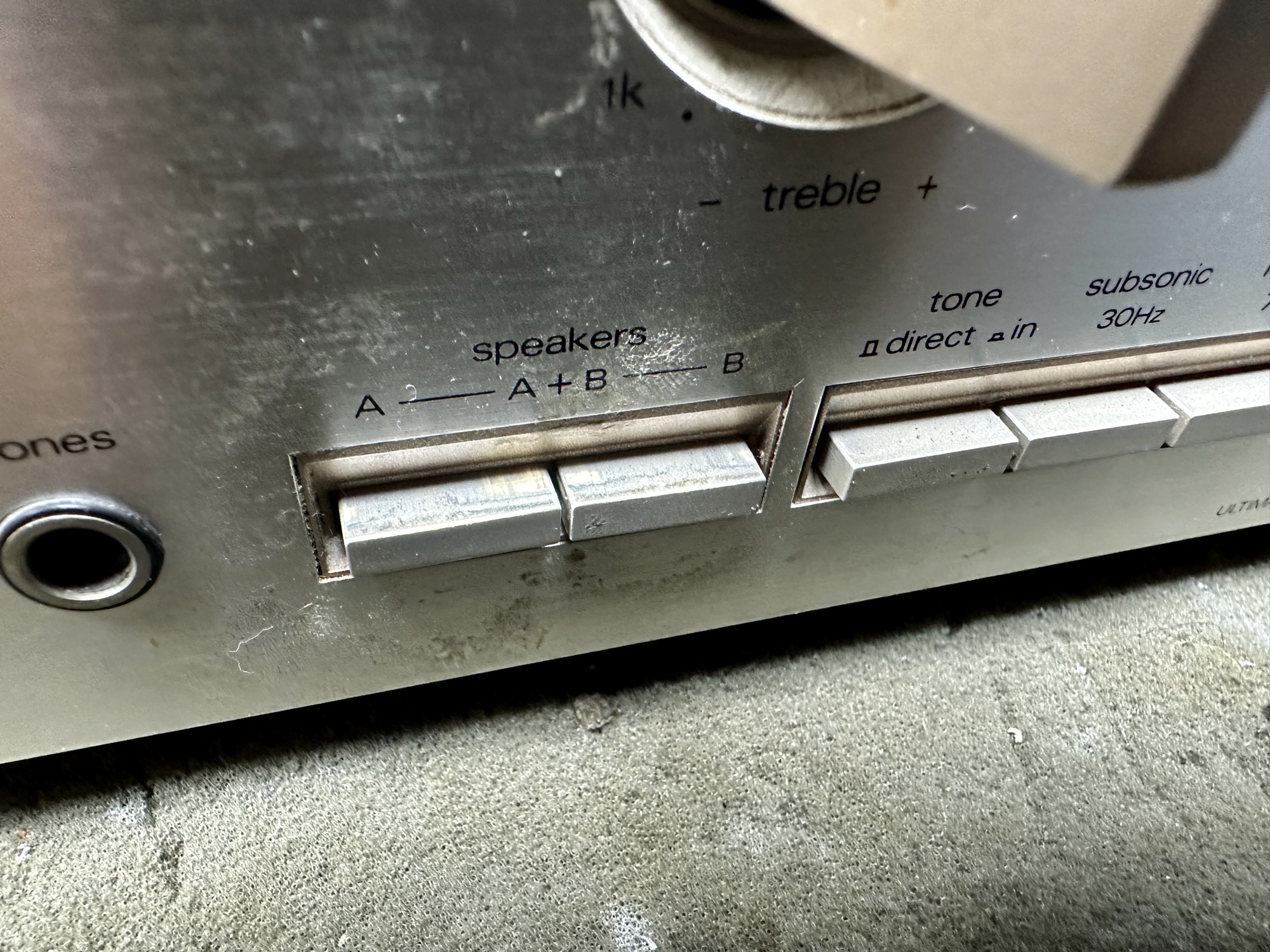

Speaker schakelaars zijn veelvuldig gebruikt

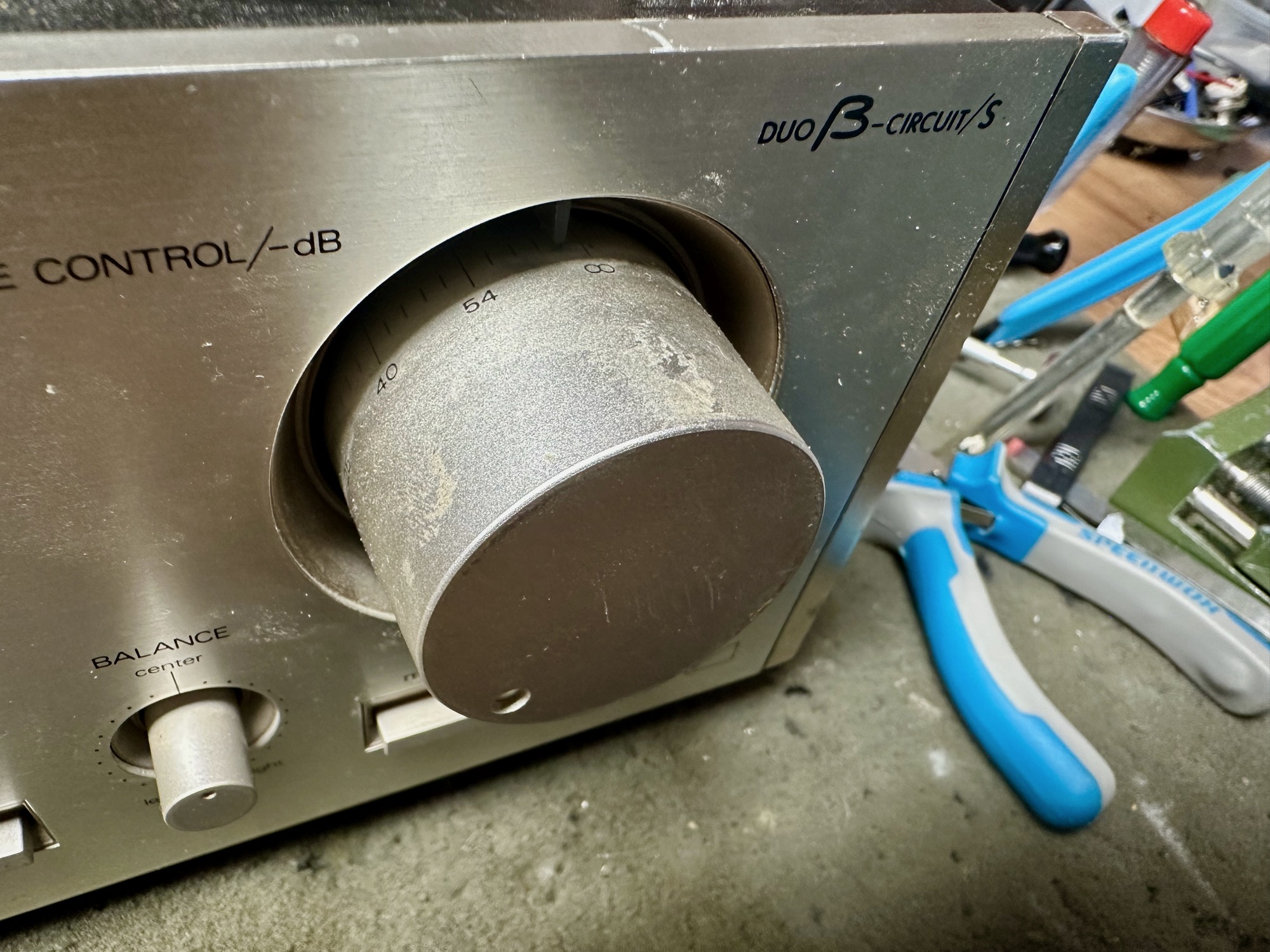

Speaker volume potmeter is veelvuldig gebruikt

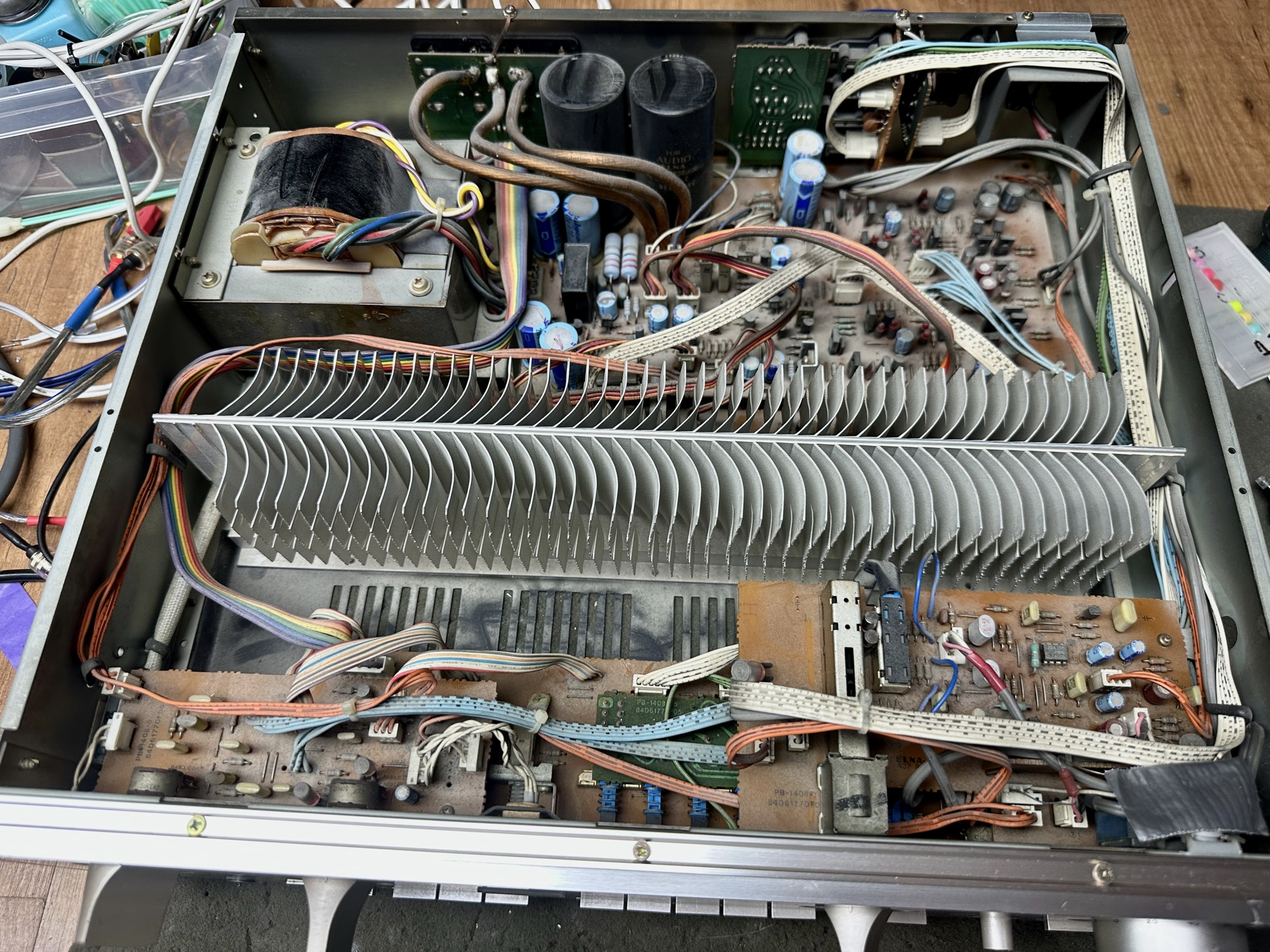

Luxman L-410 open en bovenaanzicht

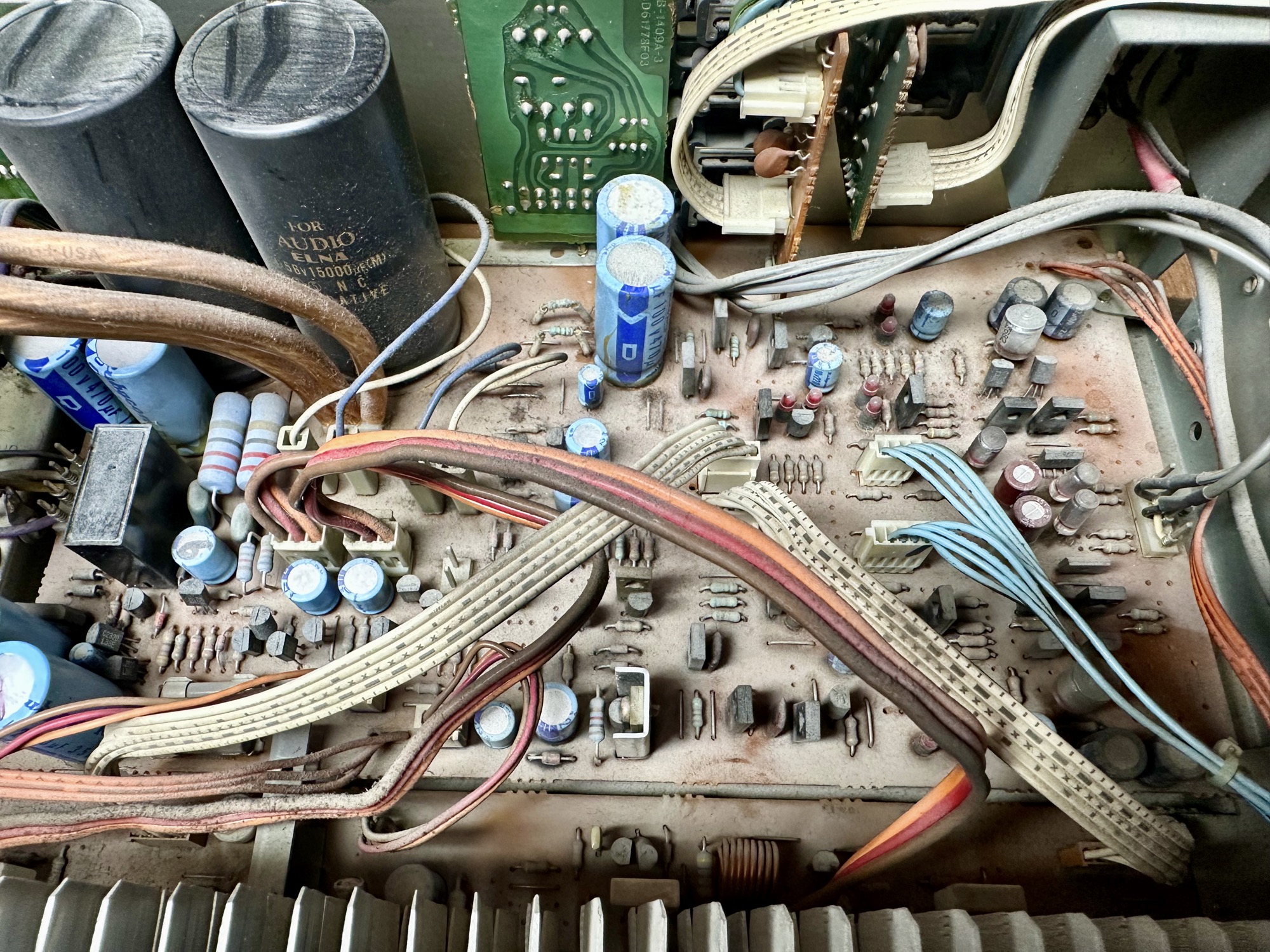

Luxman L-410 voeding en voorversterker printplaat

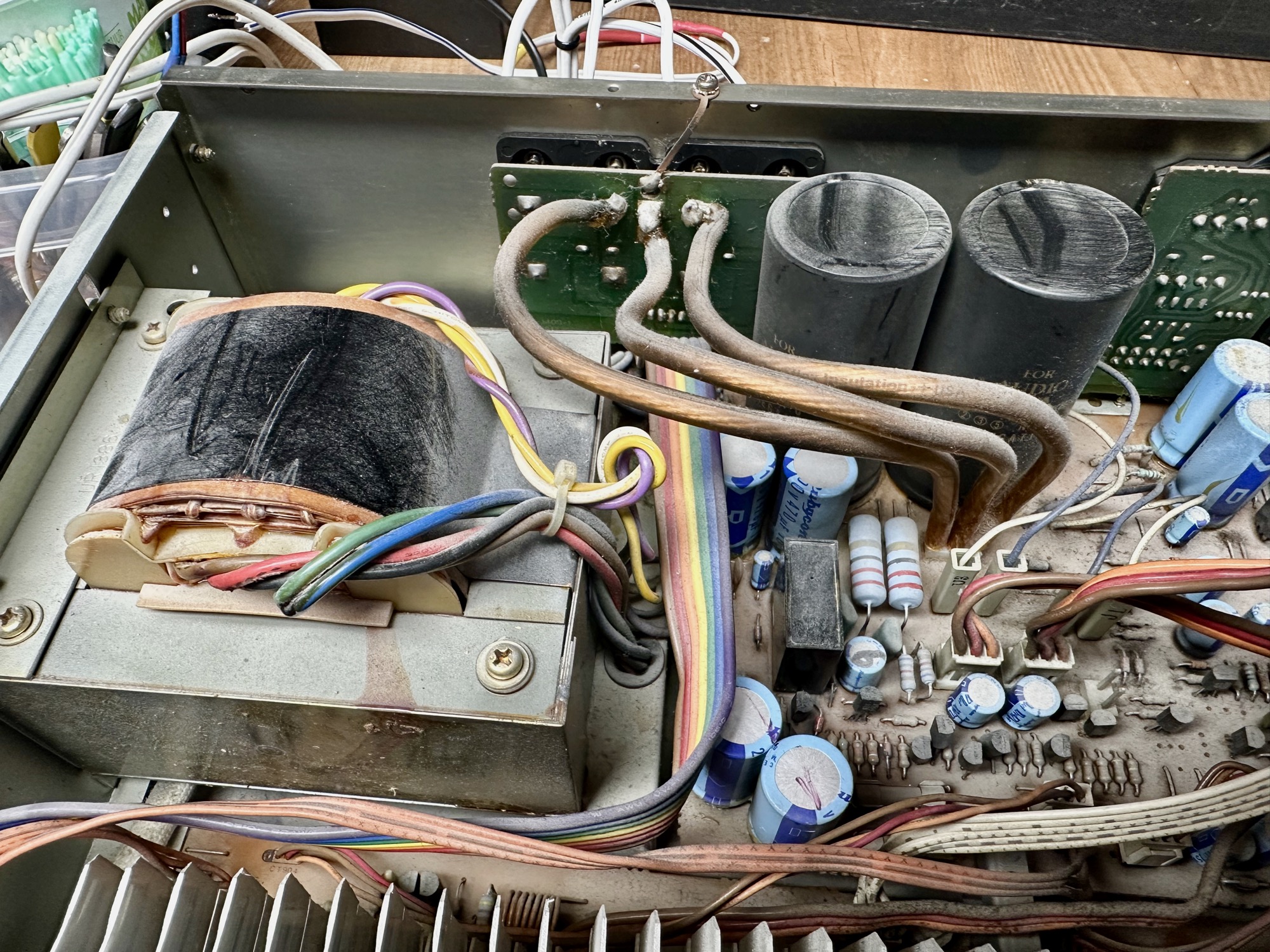

Trafo en buffer elco's van Luxman L-410

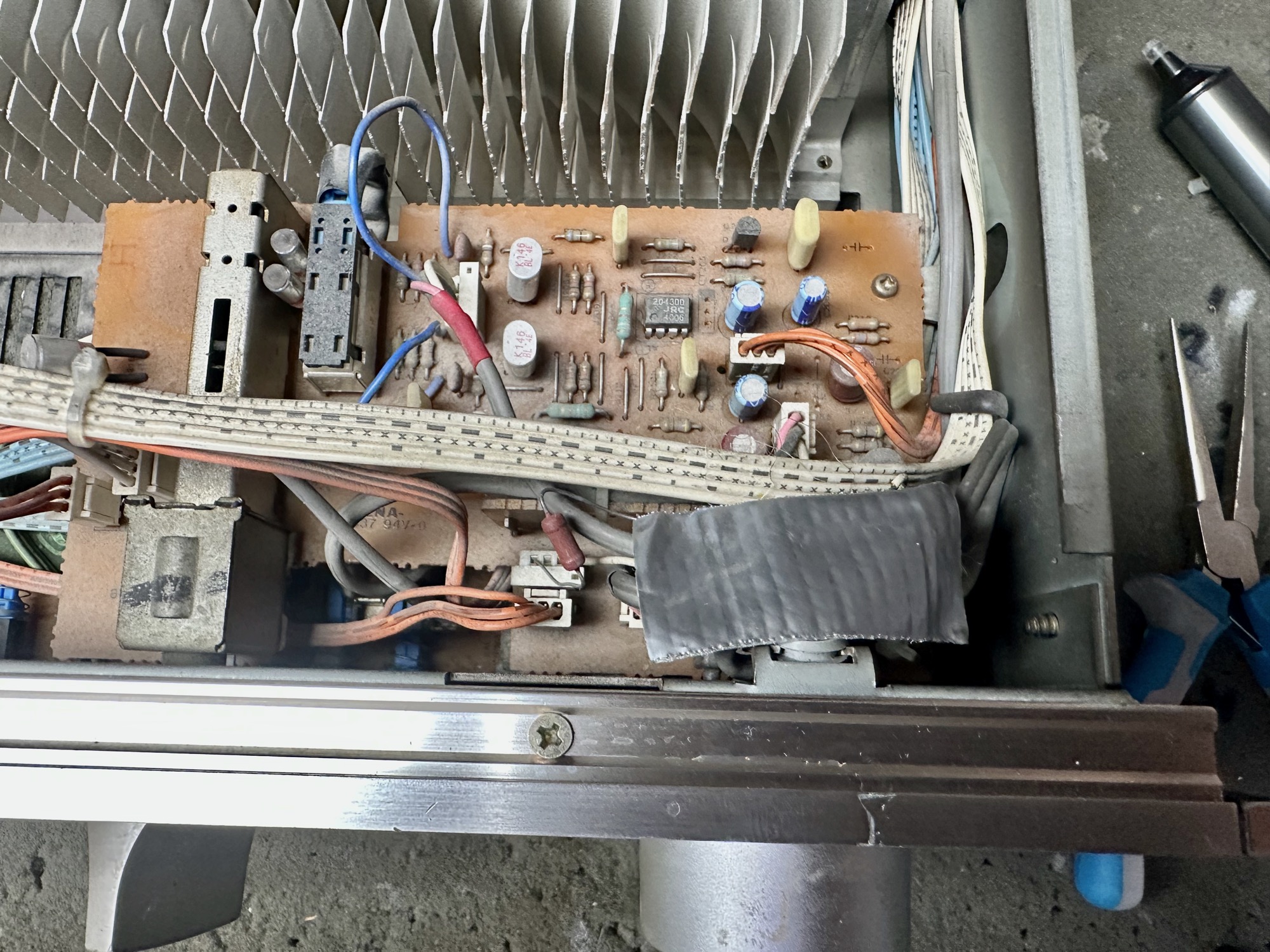

Volume en ingang selectie printplaat van Luxman

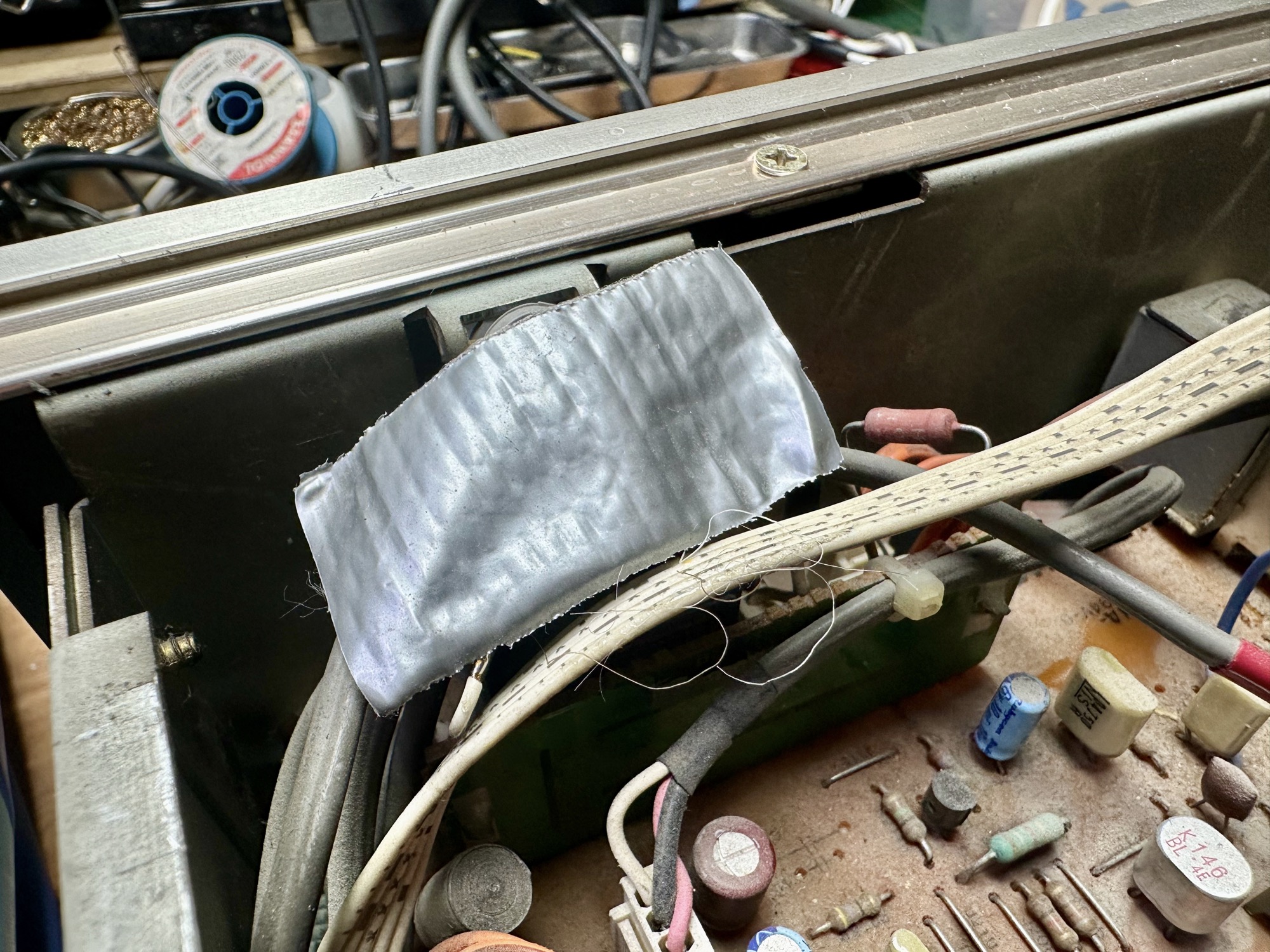

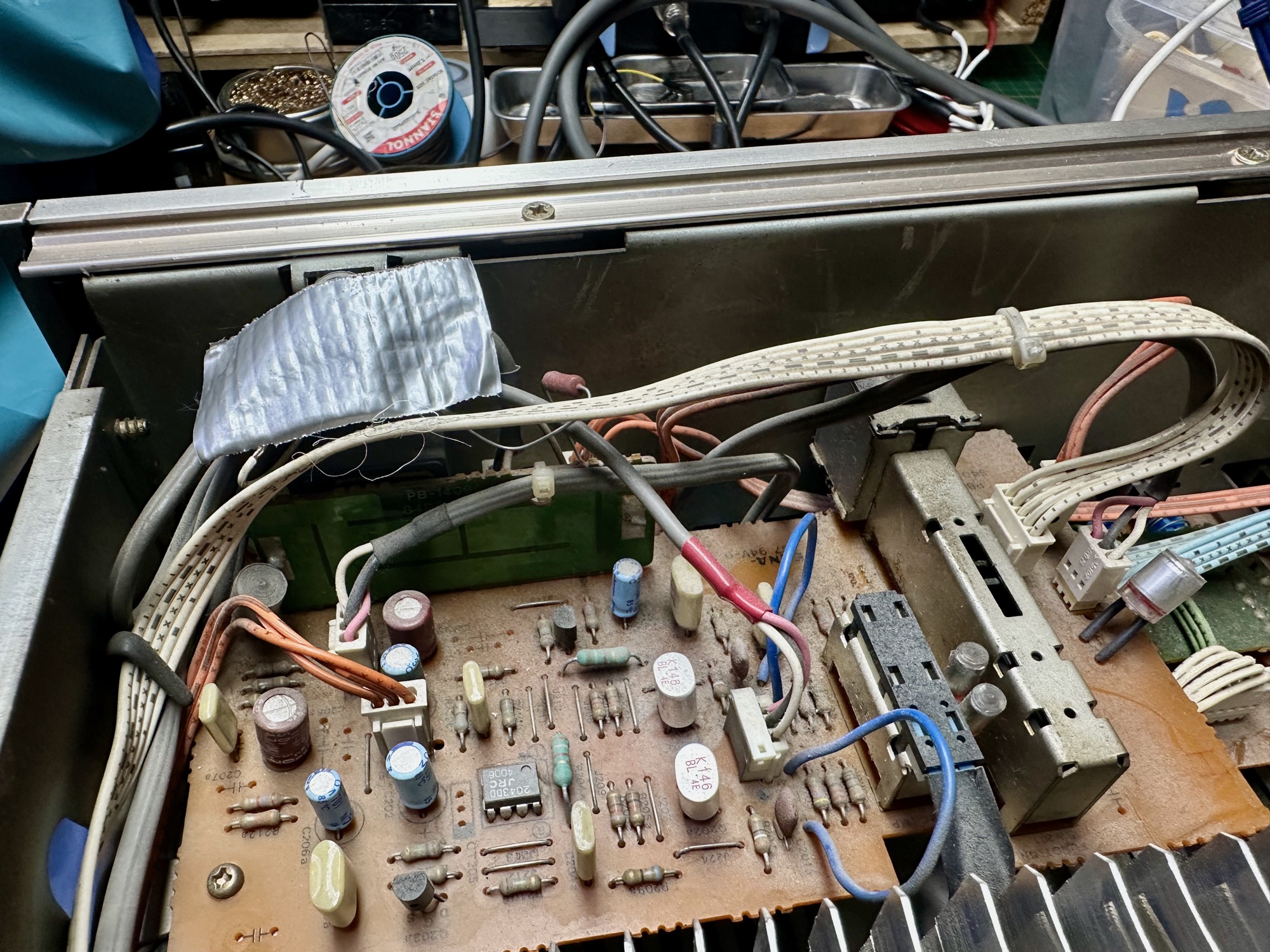

Plakband als isolatie gebruikt in Luxman

Plakband als isolatie gebruikt in Luxman

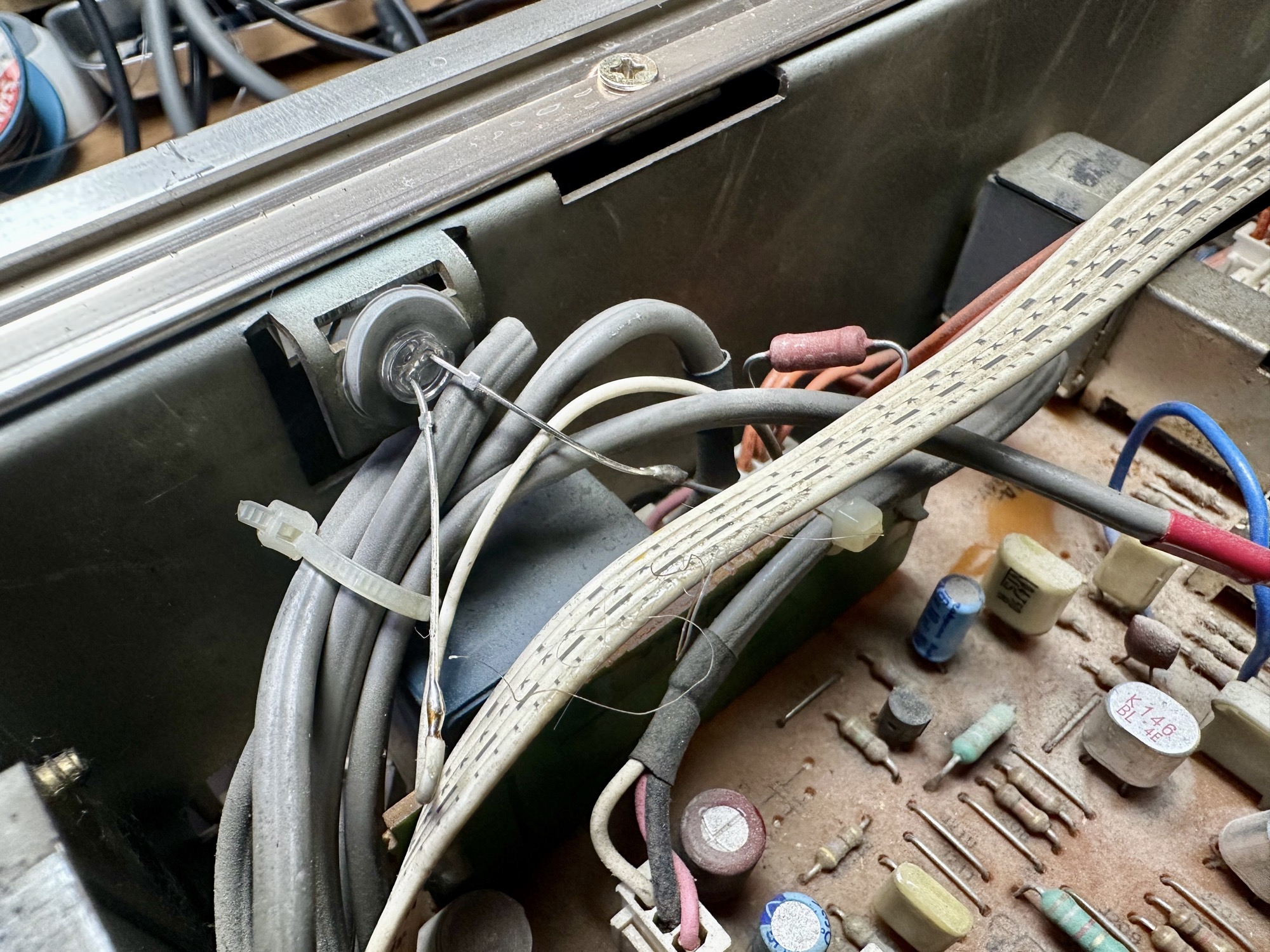

Led voor volume weergave ligt los aangesloten. Kortsluiting!

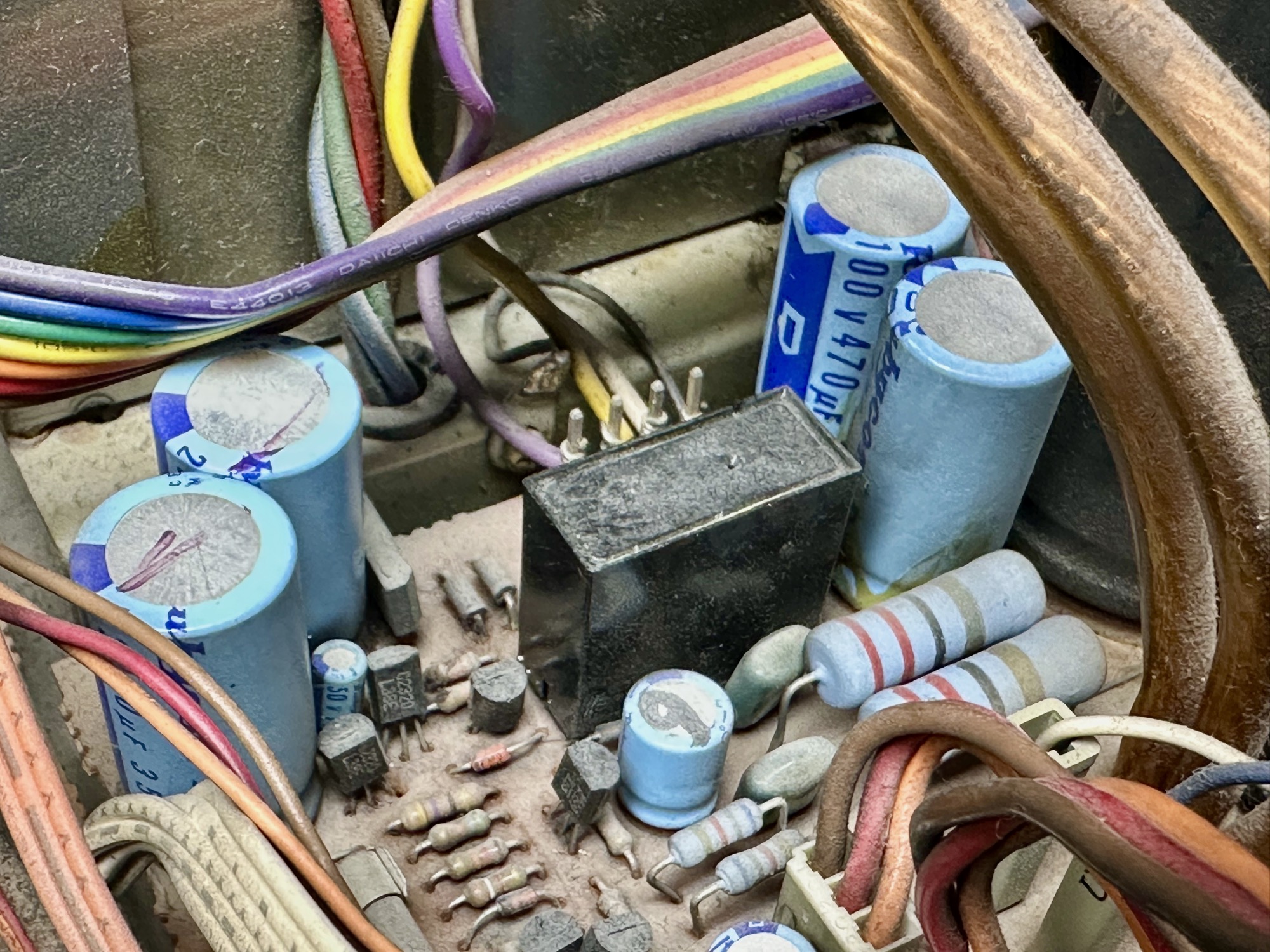

Relais van Luxman L-410 versterker

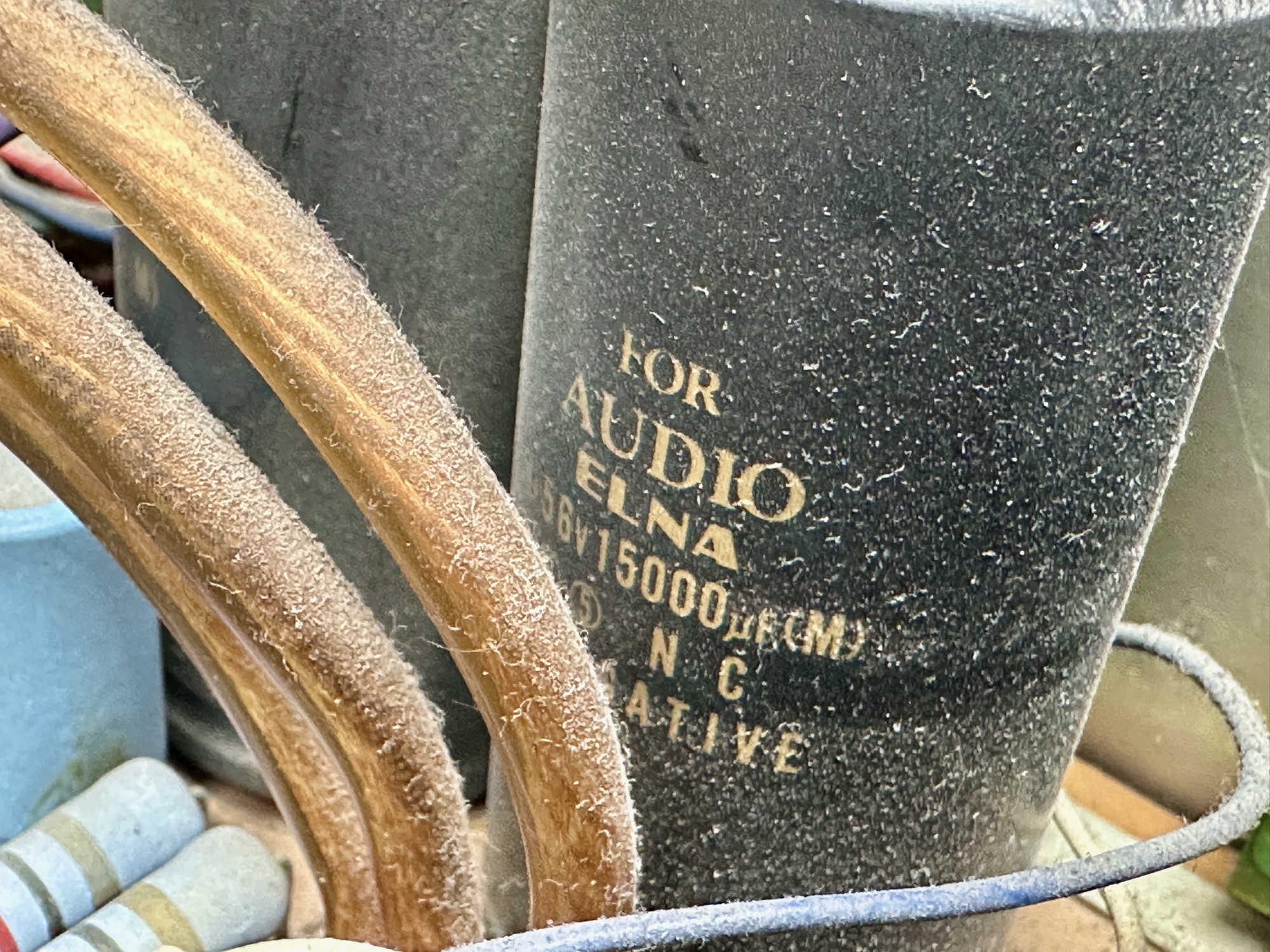

ELNA 15.000uF buffer elco's van Luxman L-410

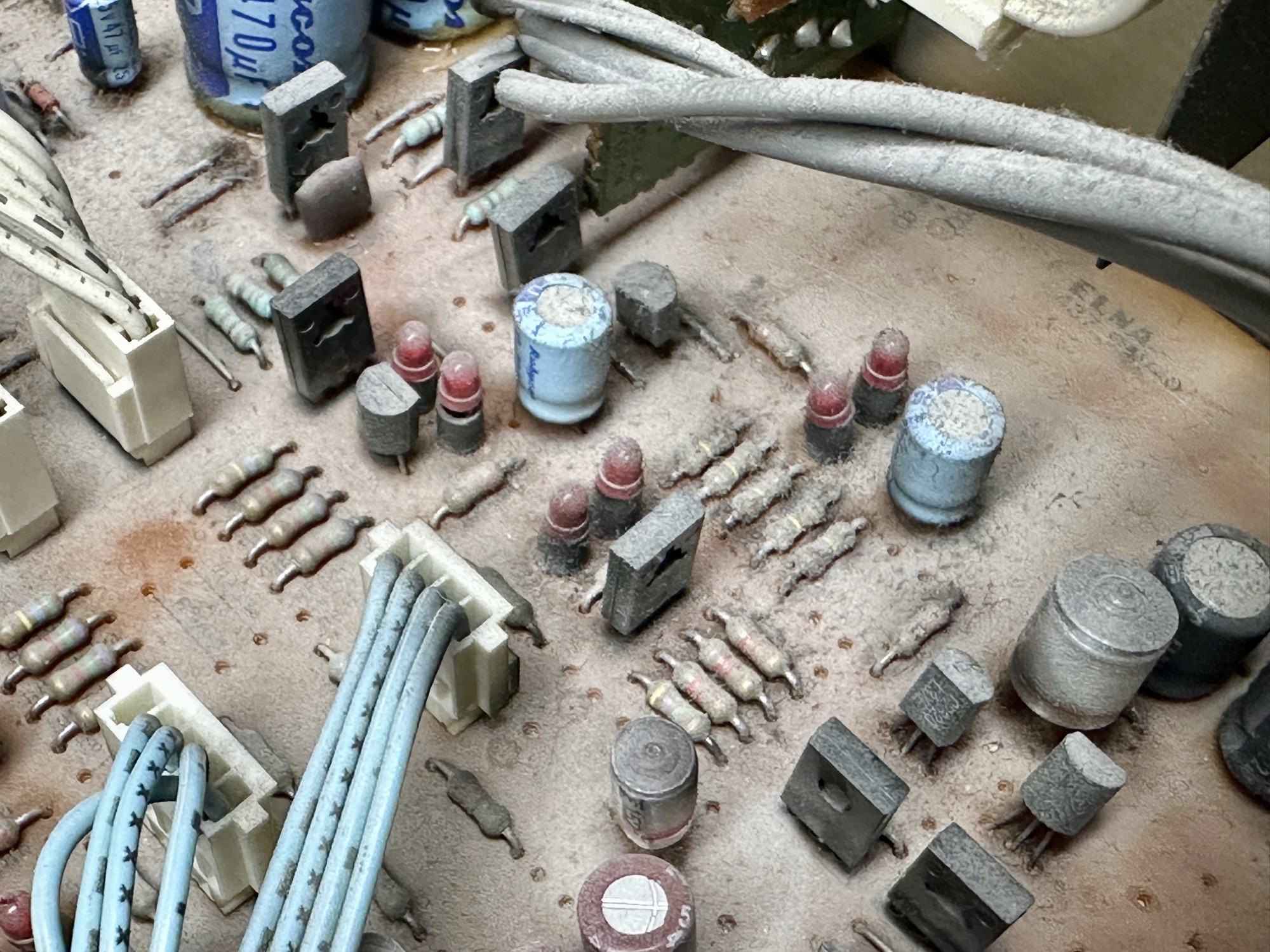

Extreem veel stof in Luxman L-410

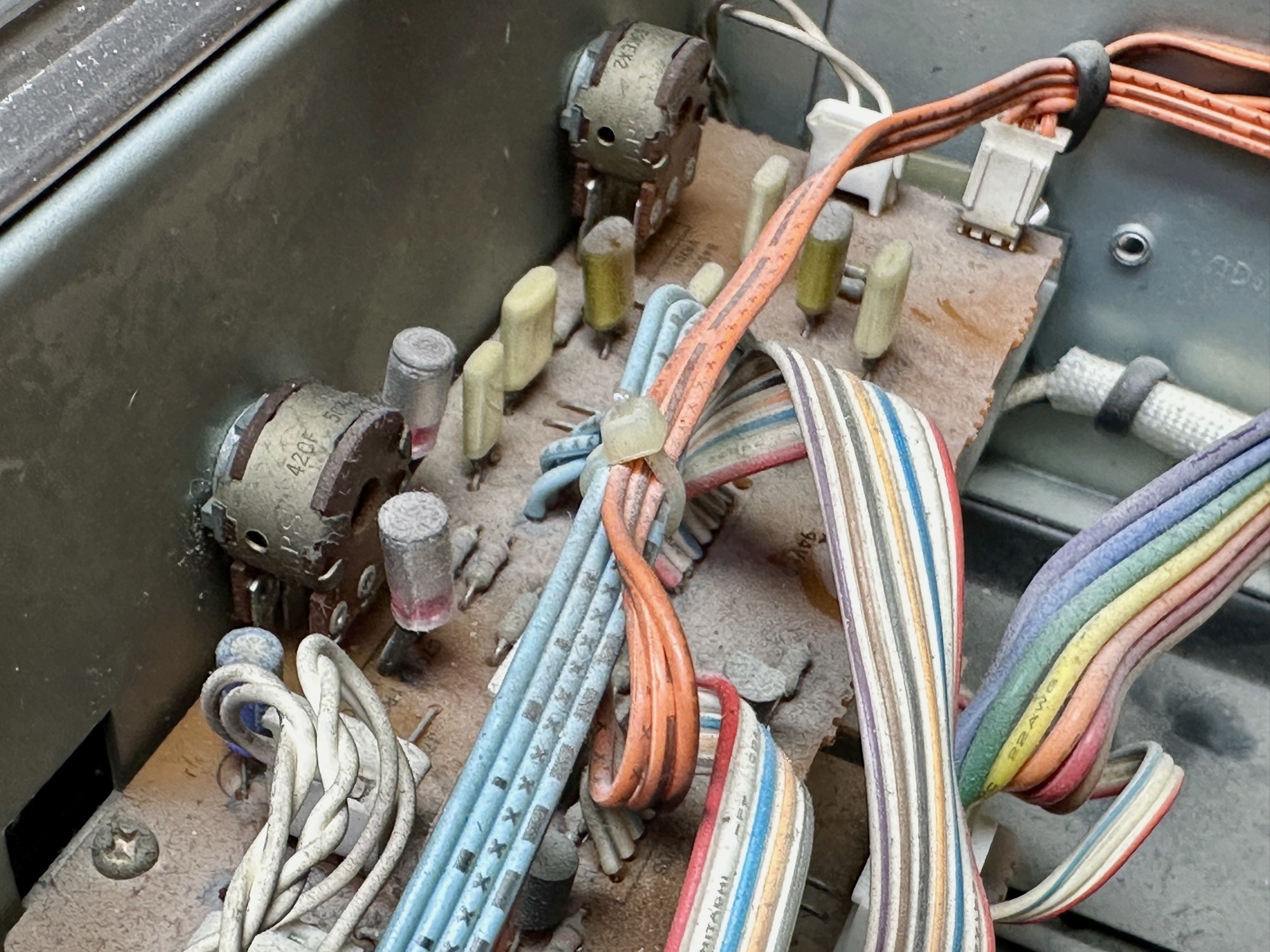

Toonregeling printplaat van Luxman L-410 versterker

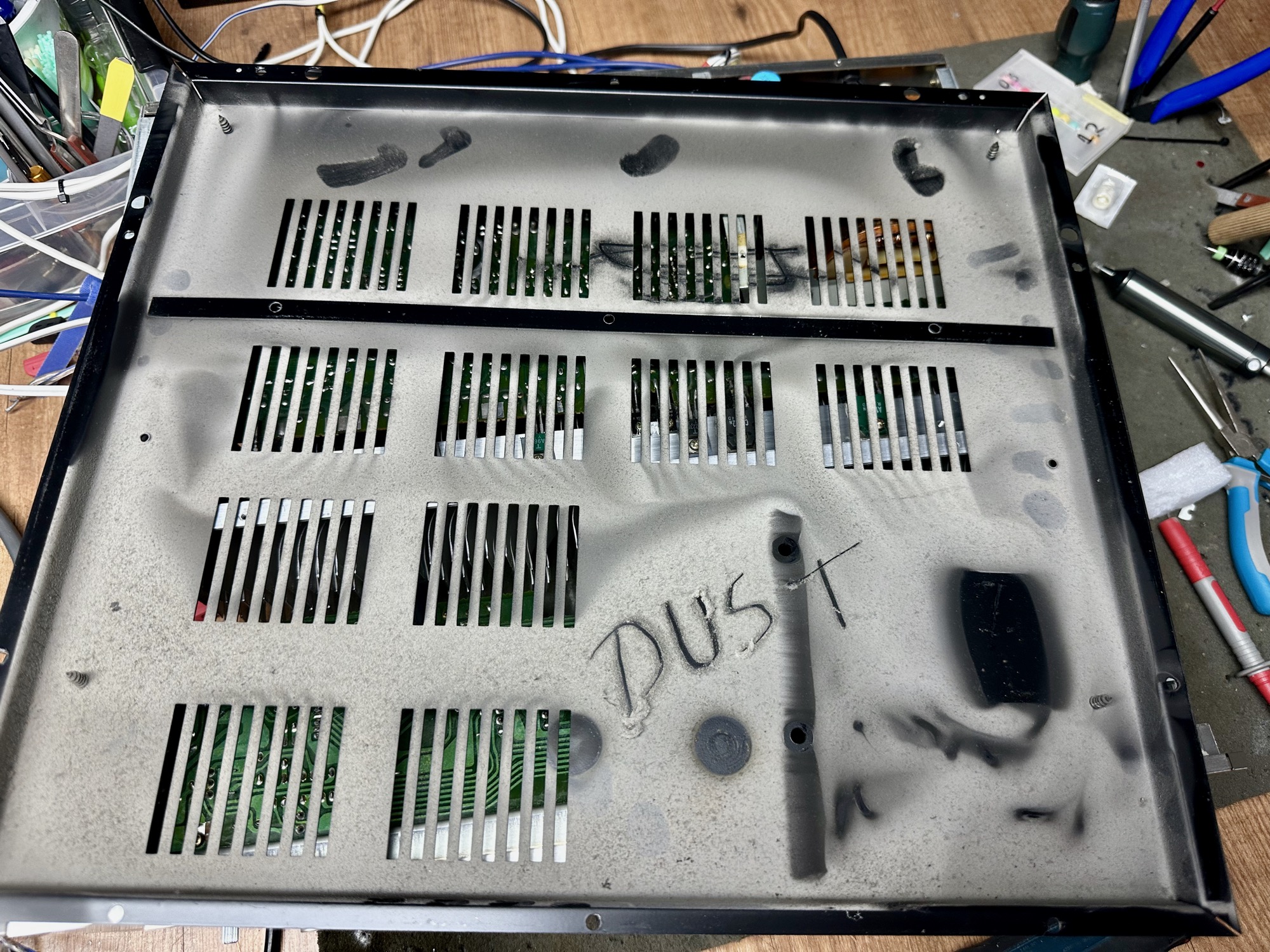

Bodemplaat van Luxmqn L-410

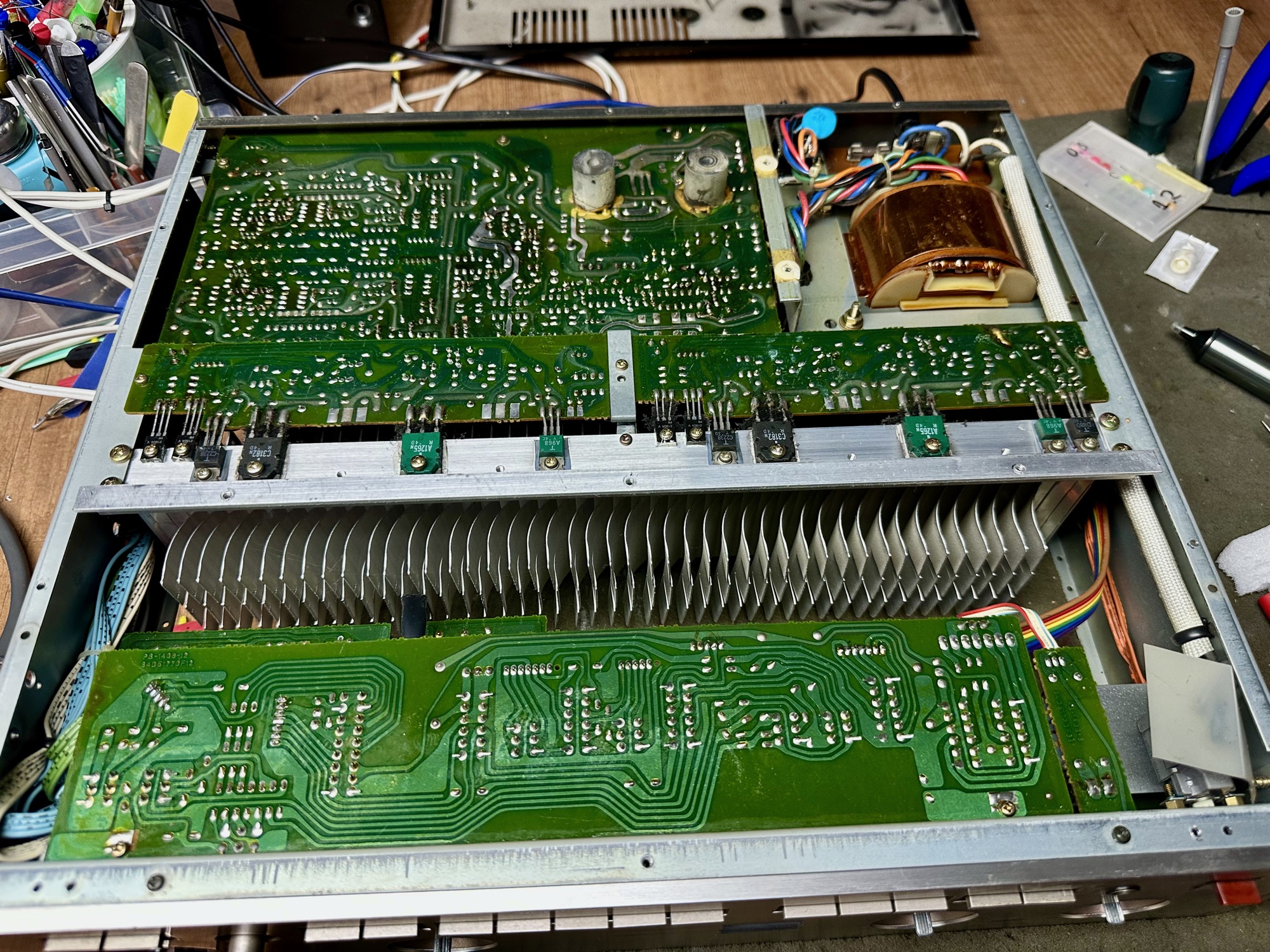

Onderaanzicht Luxman L-410

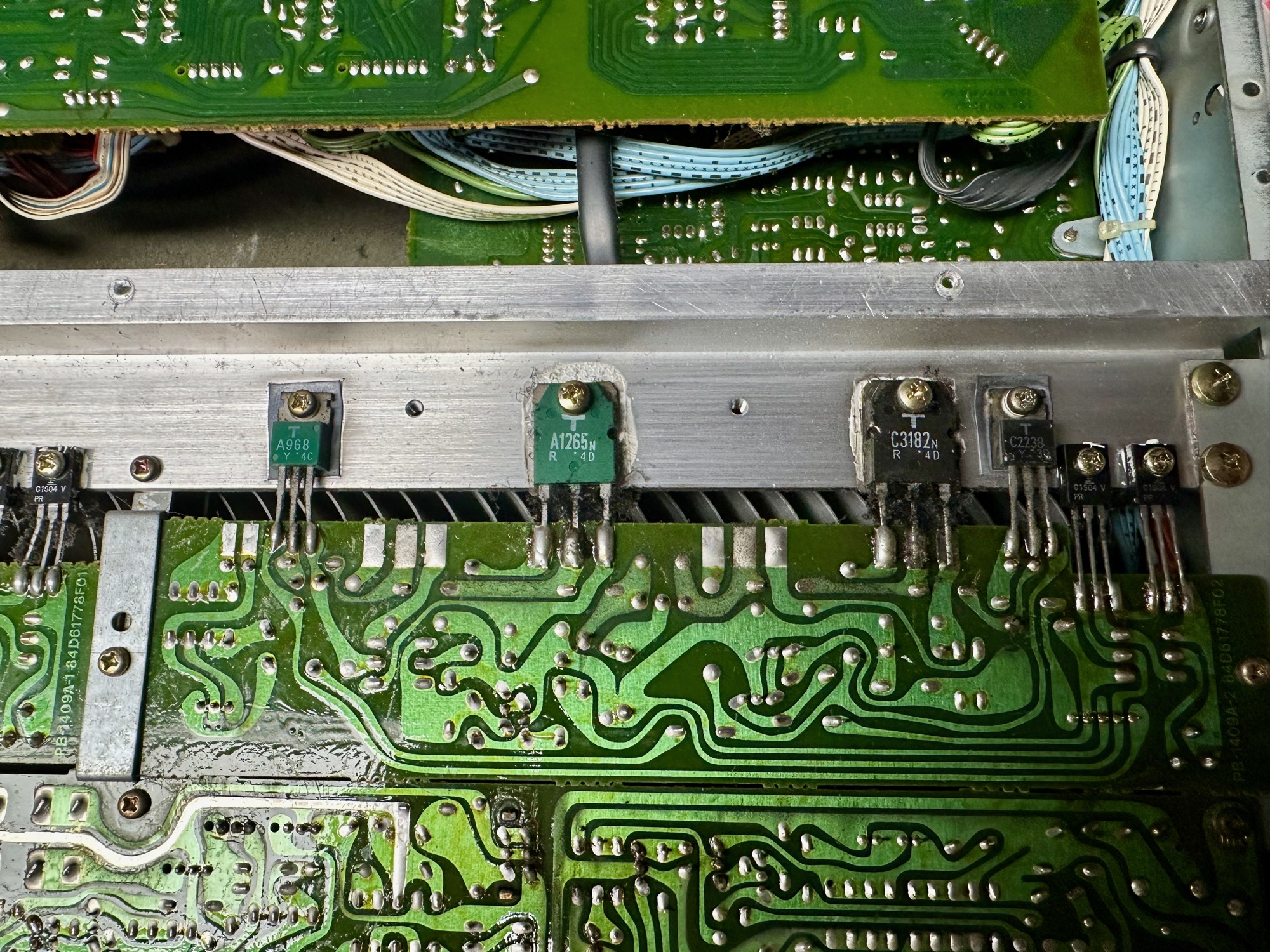

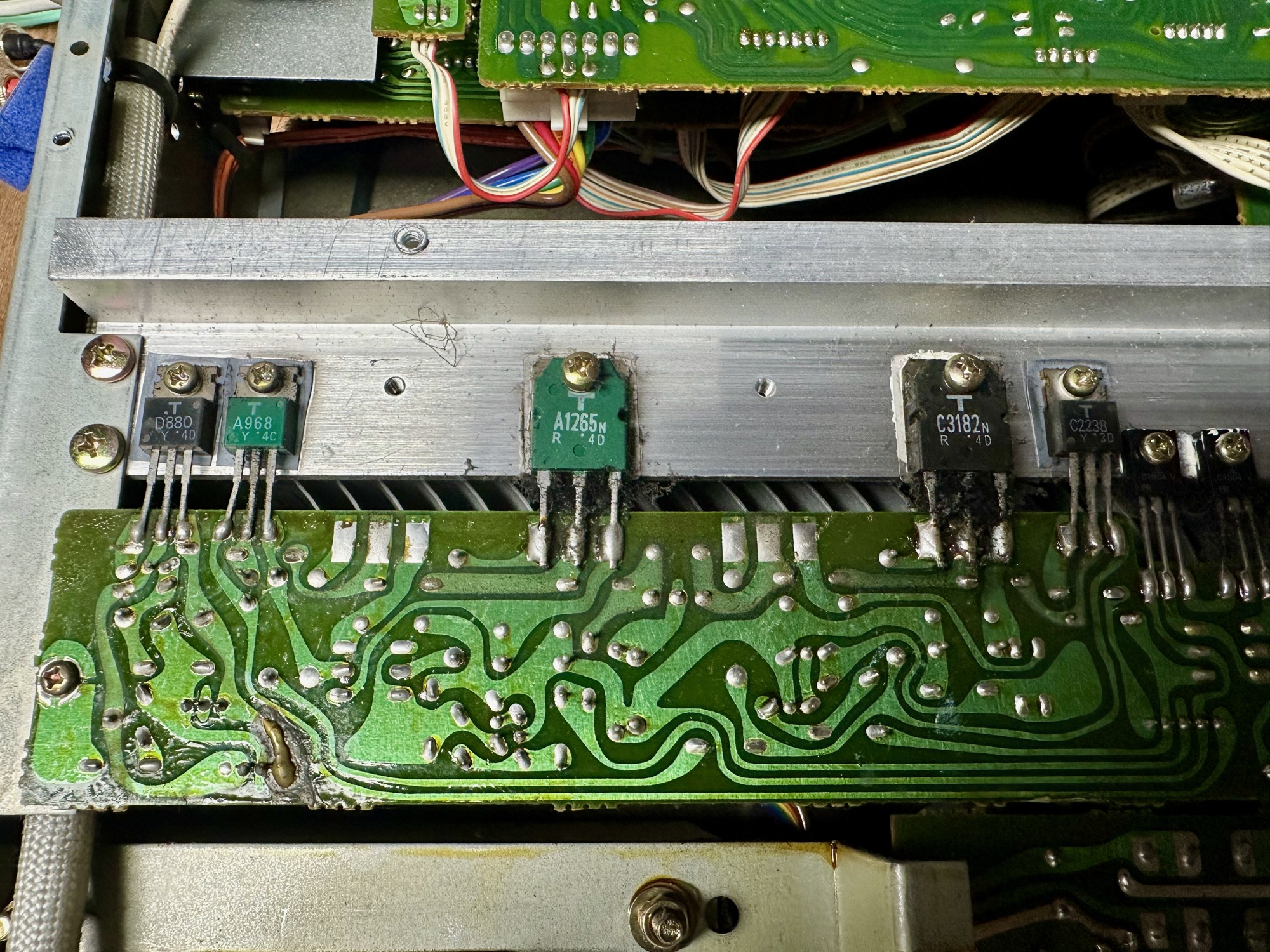

Eindtransistoren erg vies. Lekstroom?

Eindtransistoren erg vies. Lekstroom?

Eindtransistoren erg vies. Lekstroom?

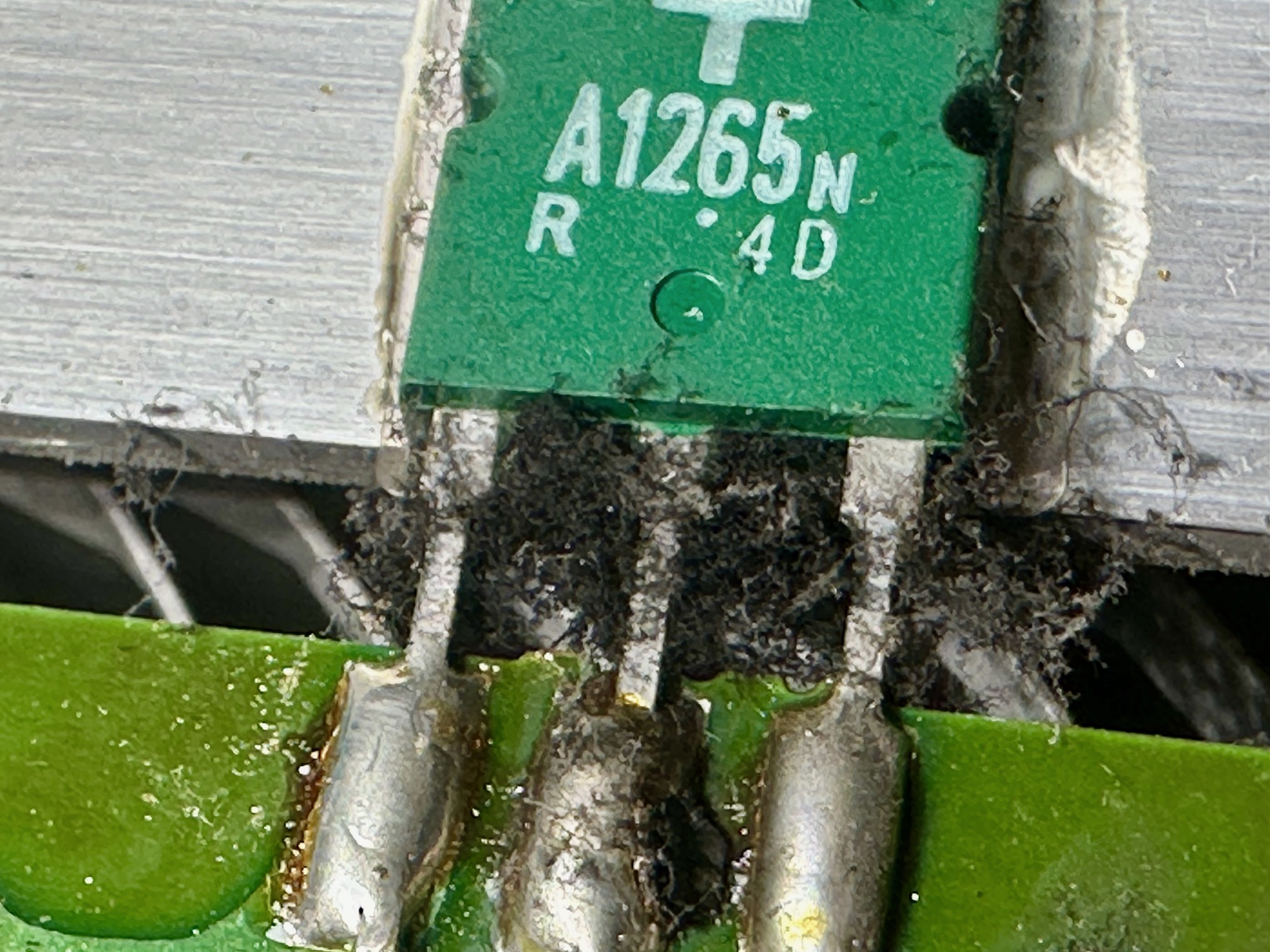

Eindtransistoren A1265 erg vies. Lekstroom?

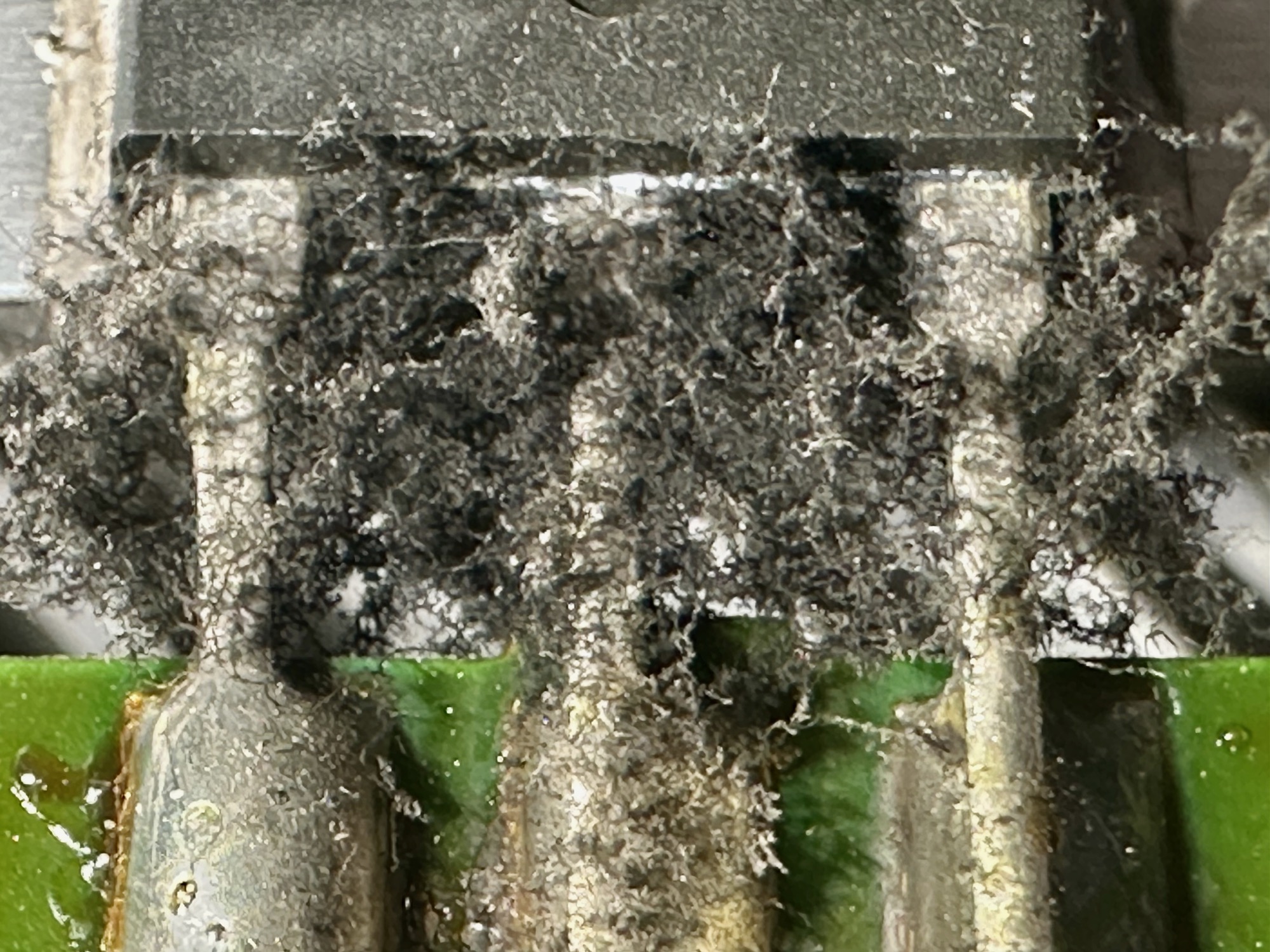

Stof op poten van 2SC3182 transistor van Luxman L-410

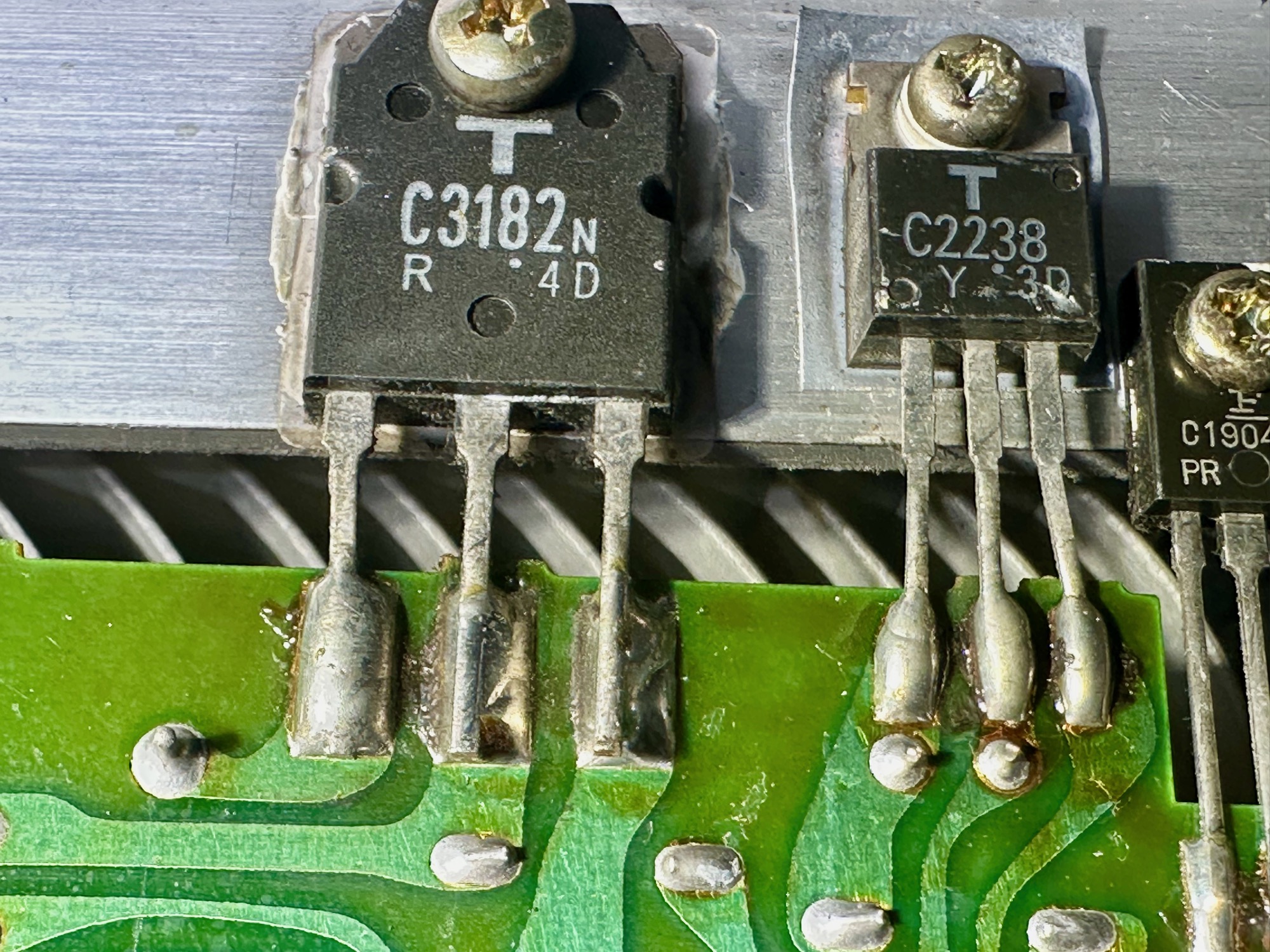

Schoongemaakte 2SC3182 transistor

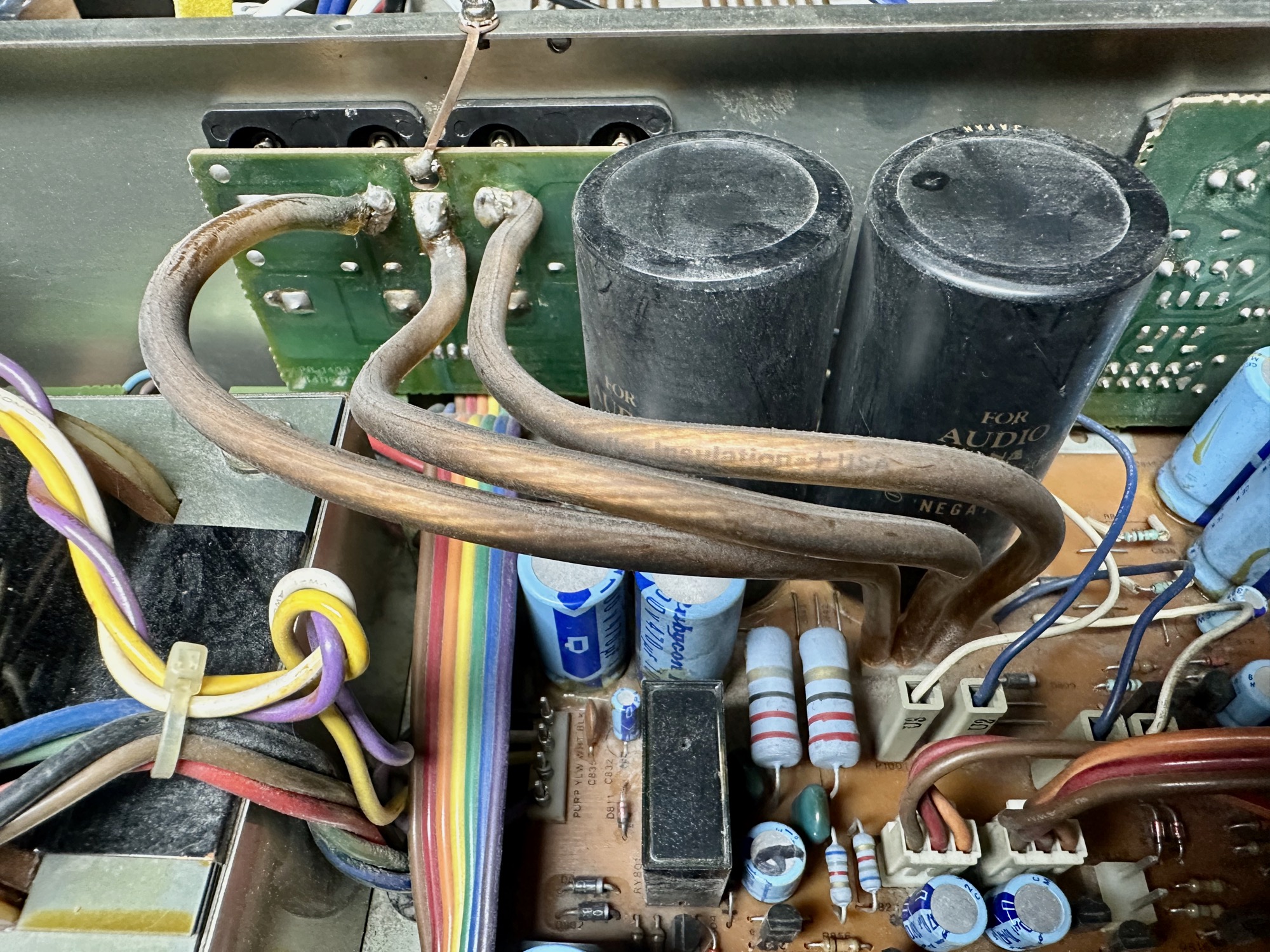

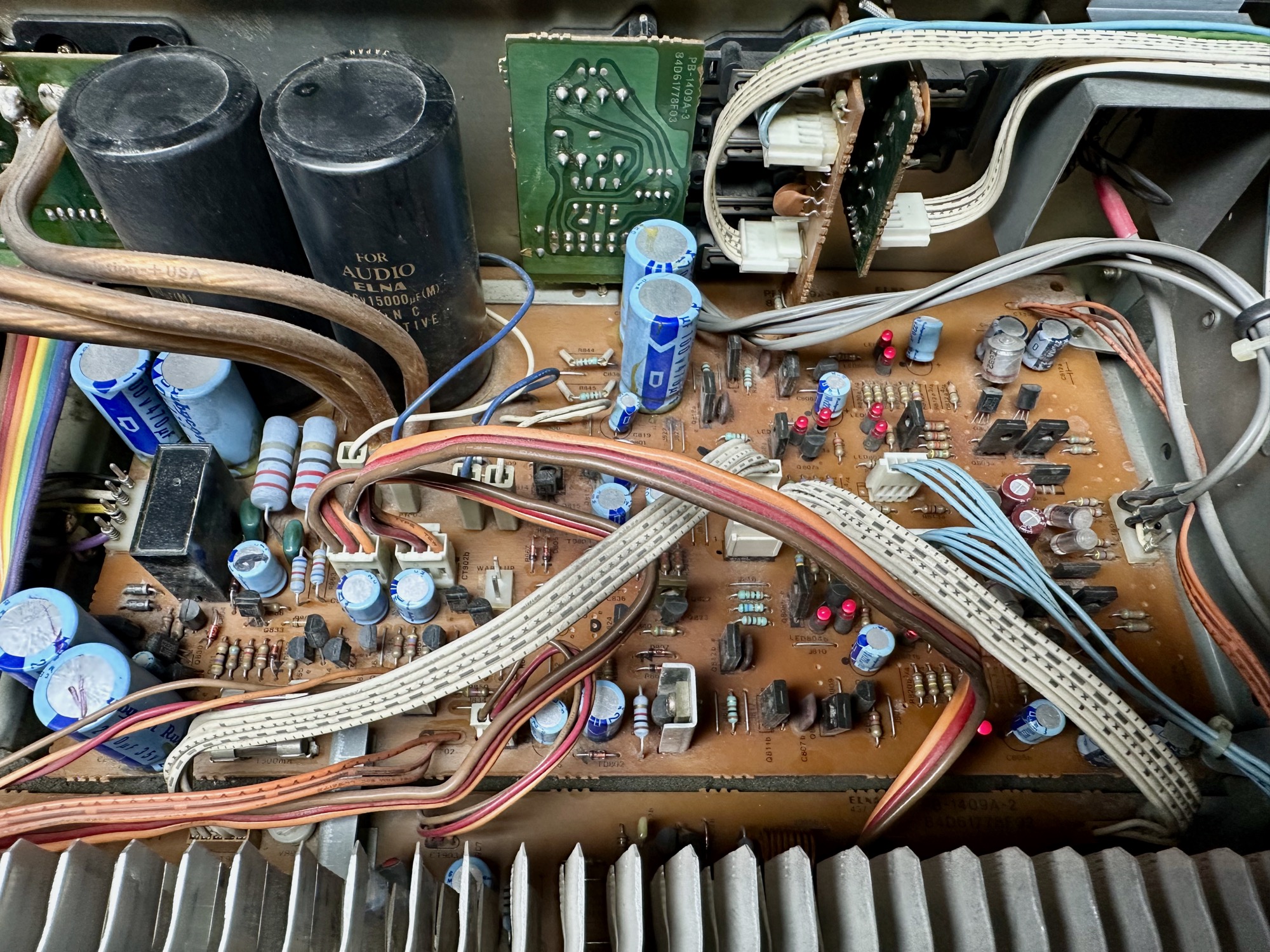

Binnenkant van Luxman L-410 gereinigd

Binnenkant van Luxman L-410 gereinigd

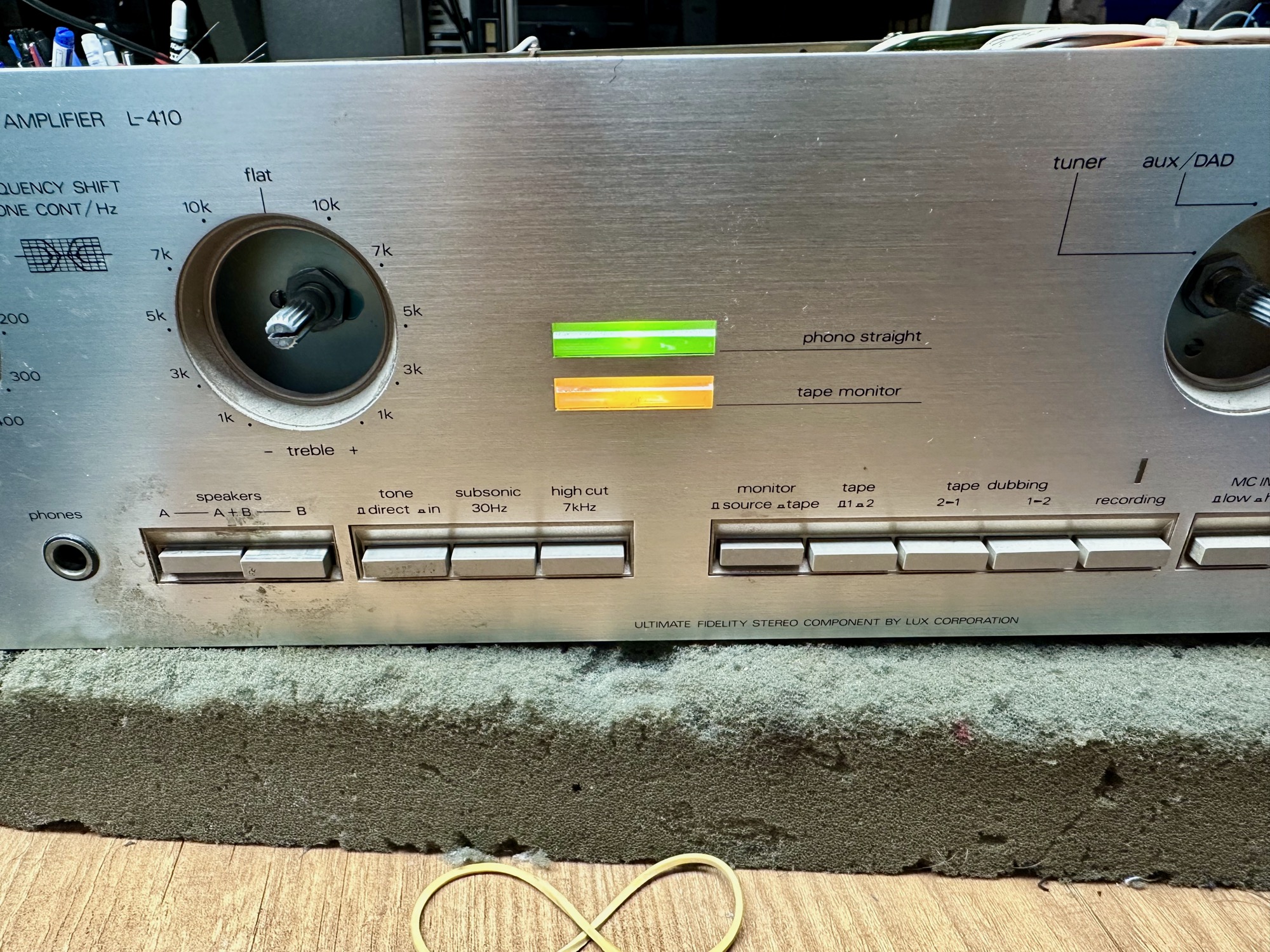

Defecte verlichting van Luxman L-410 vervangen door Led.

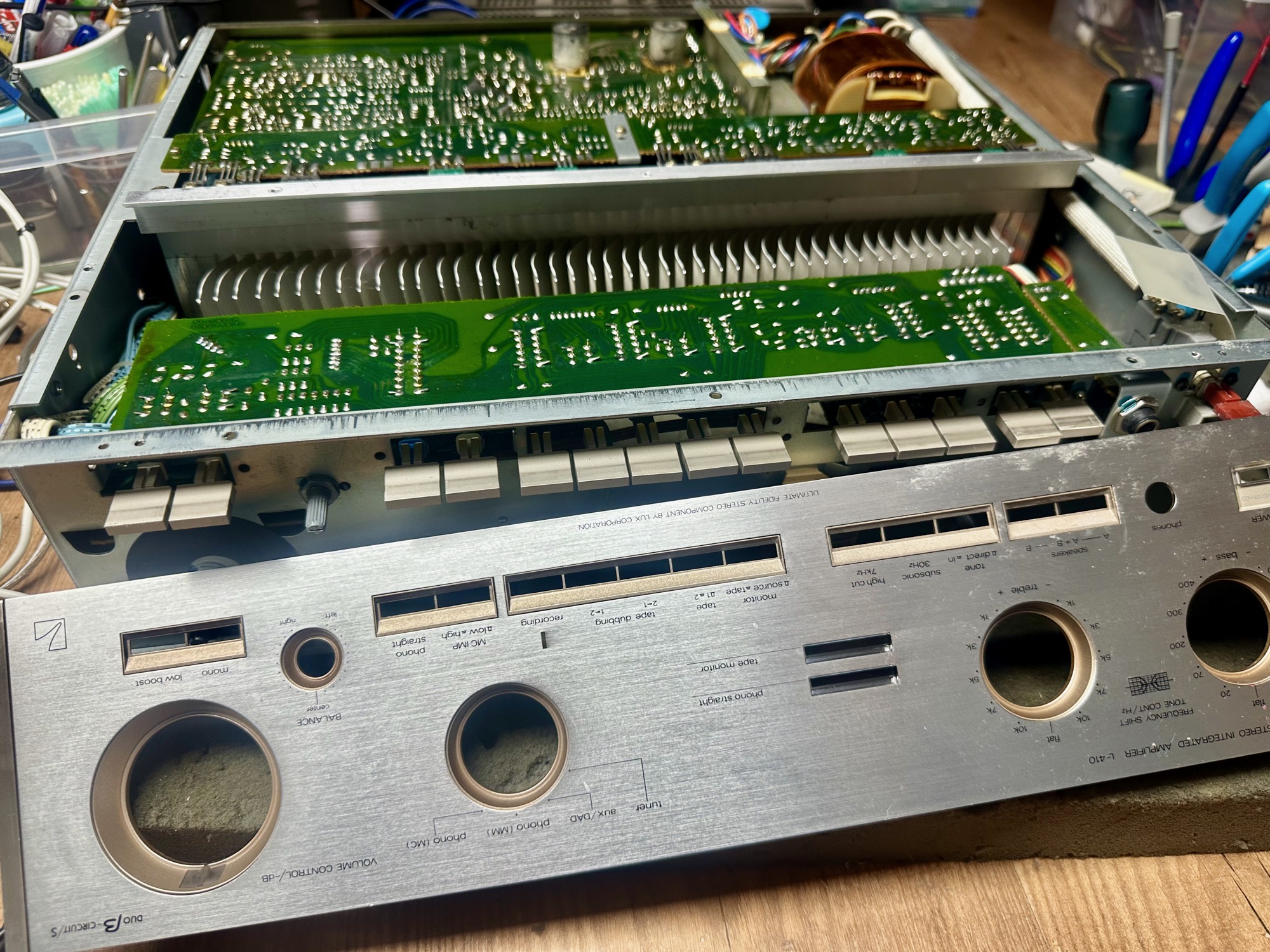

Frontplaat van L-410 versterker

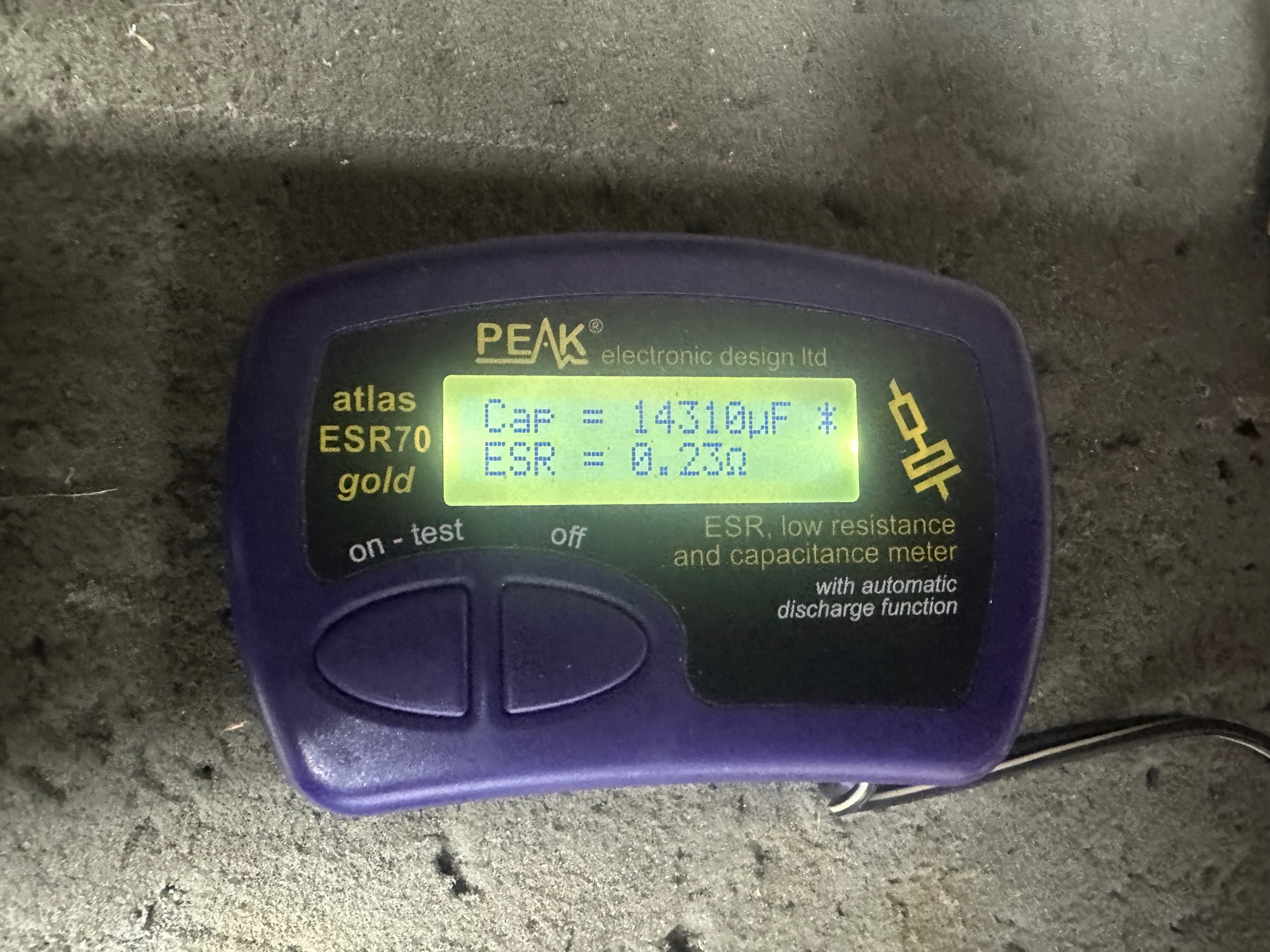

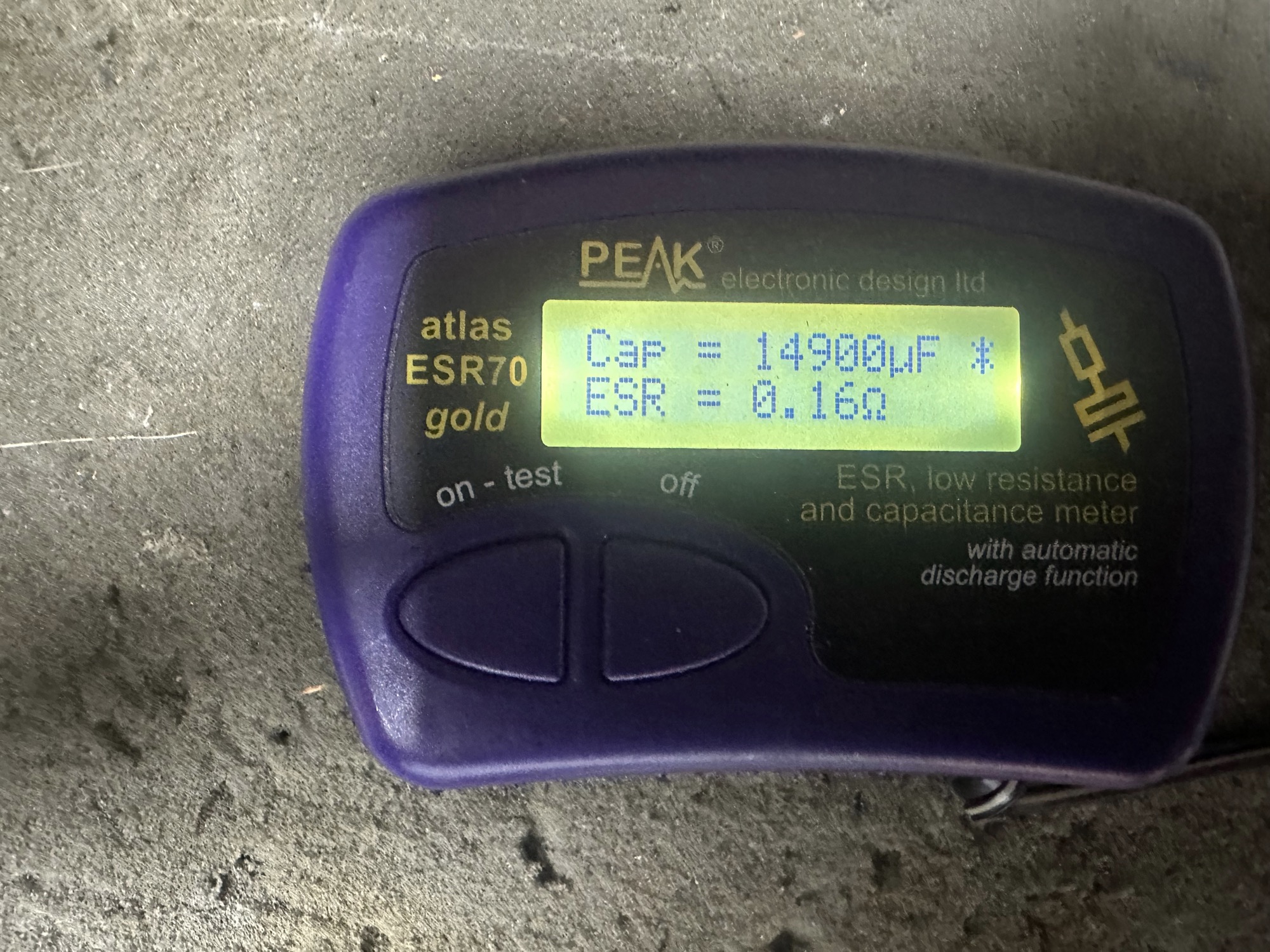

15.000uF buffer elo nog in perfecte conditie

15.000uF buffer elo nog in perfecte conditie

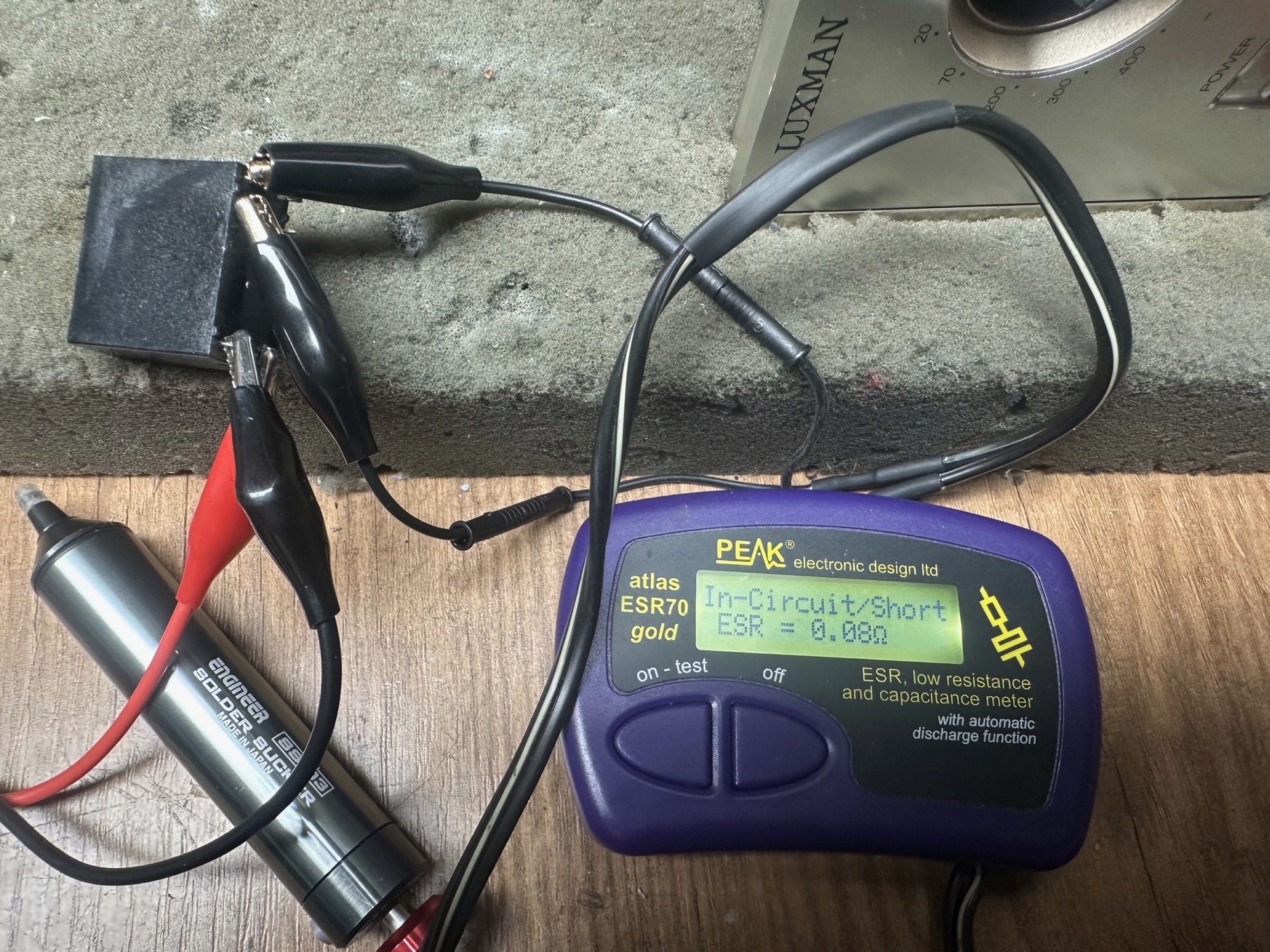

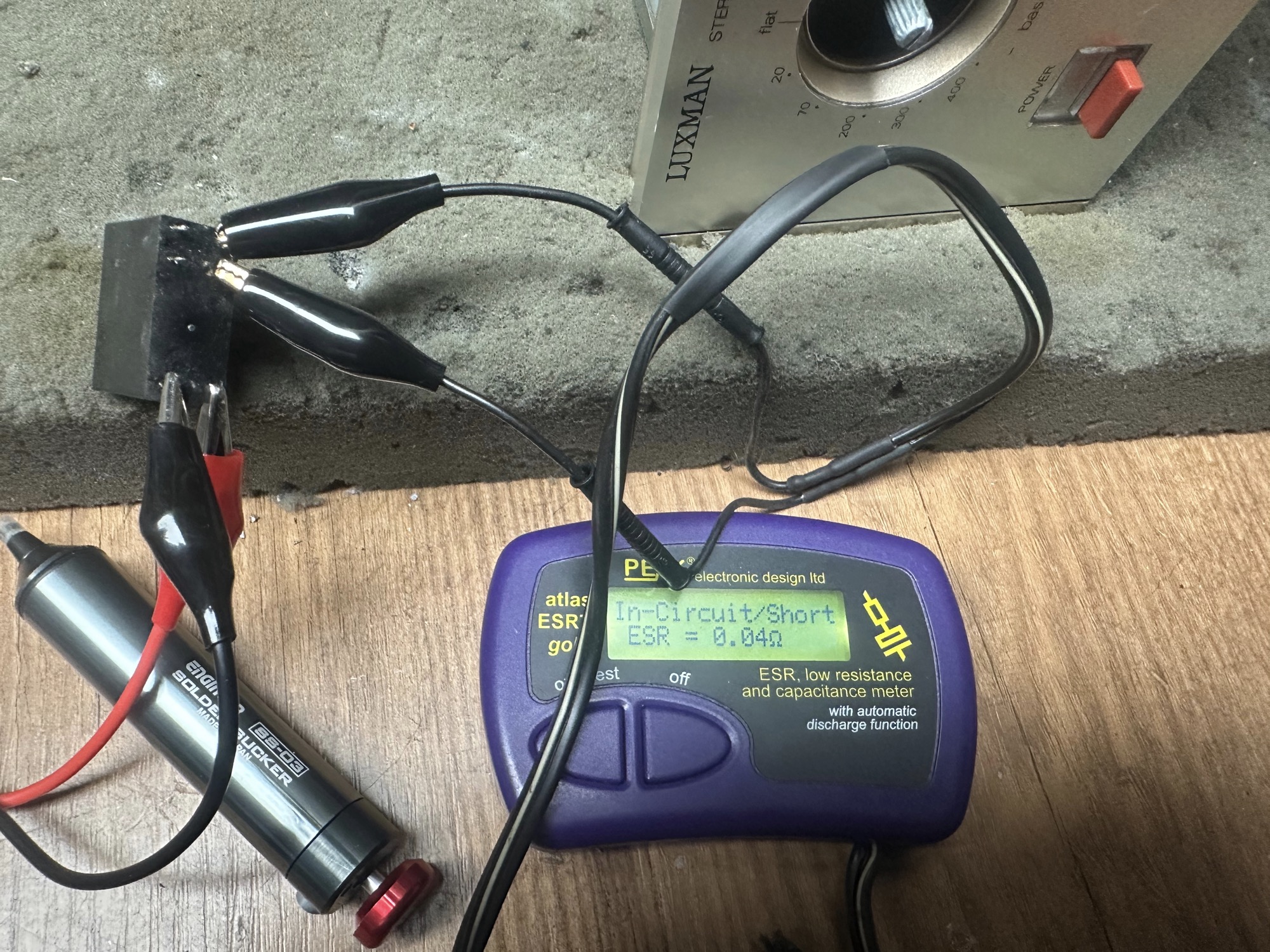

Relais van Luxman L-410 gereinigd

Relais van Luxman L-410 gereinigd

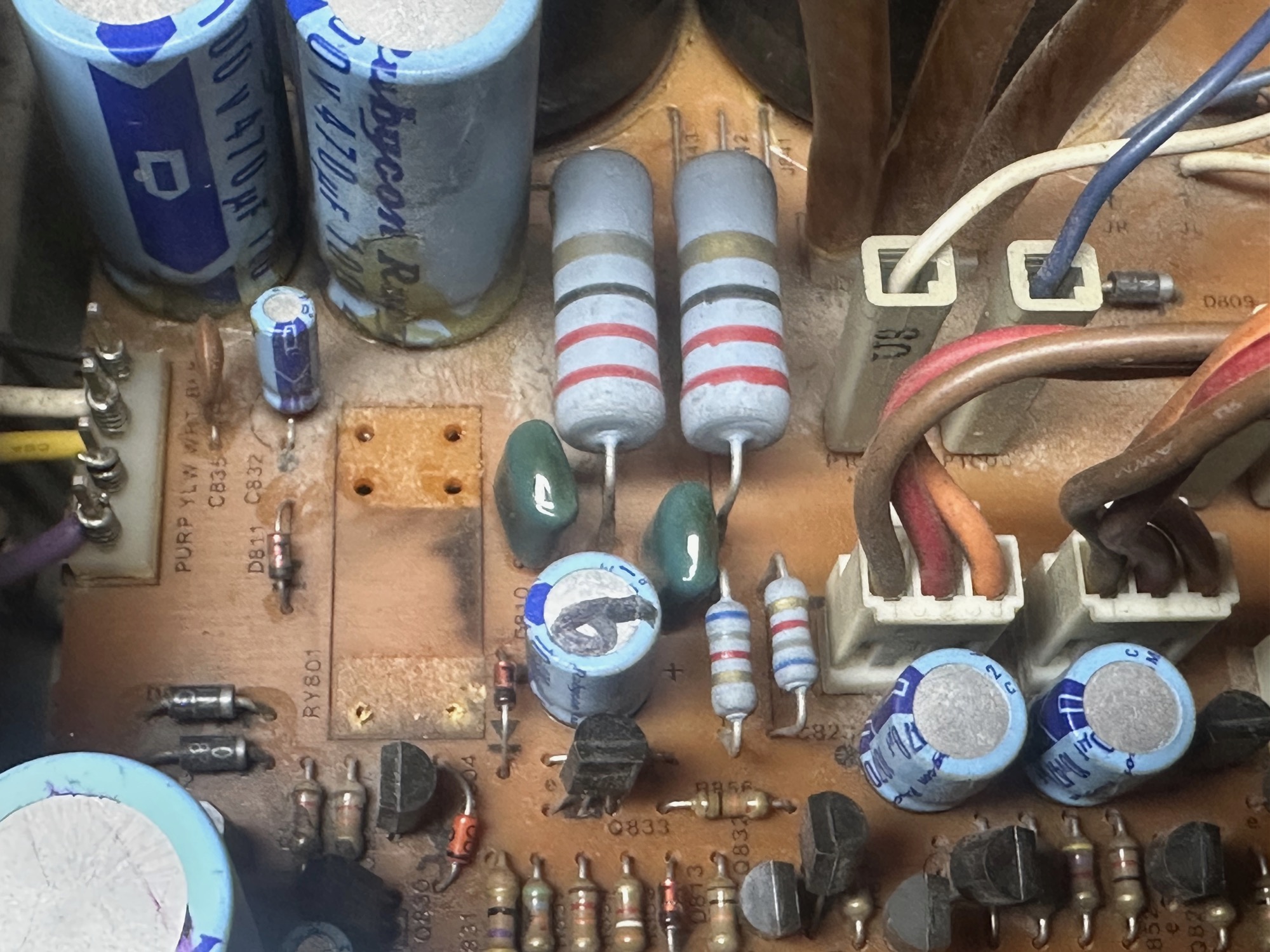

Relais van Luxman L-410 uitgesoldeerd op printplaat

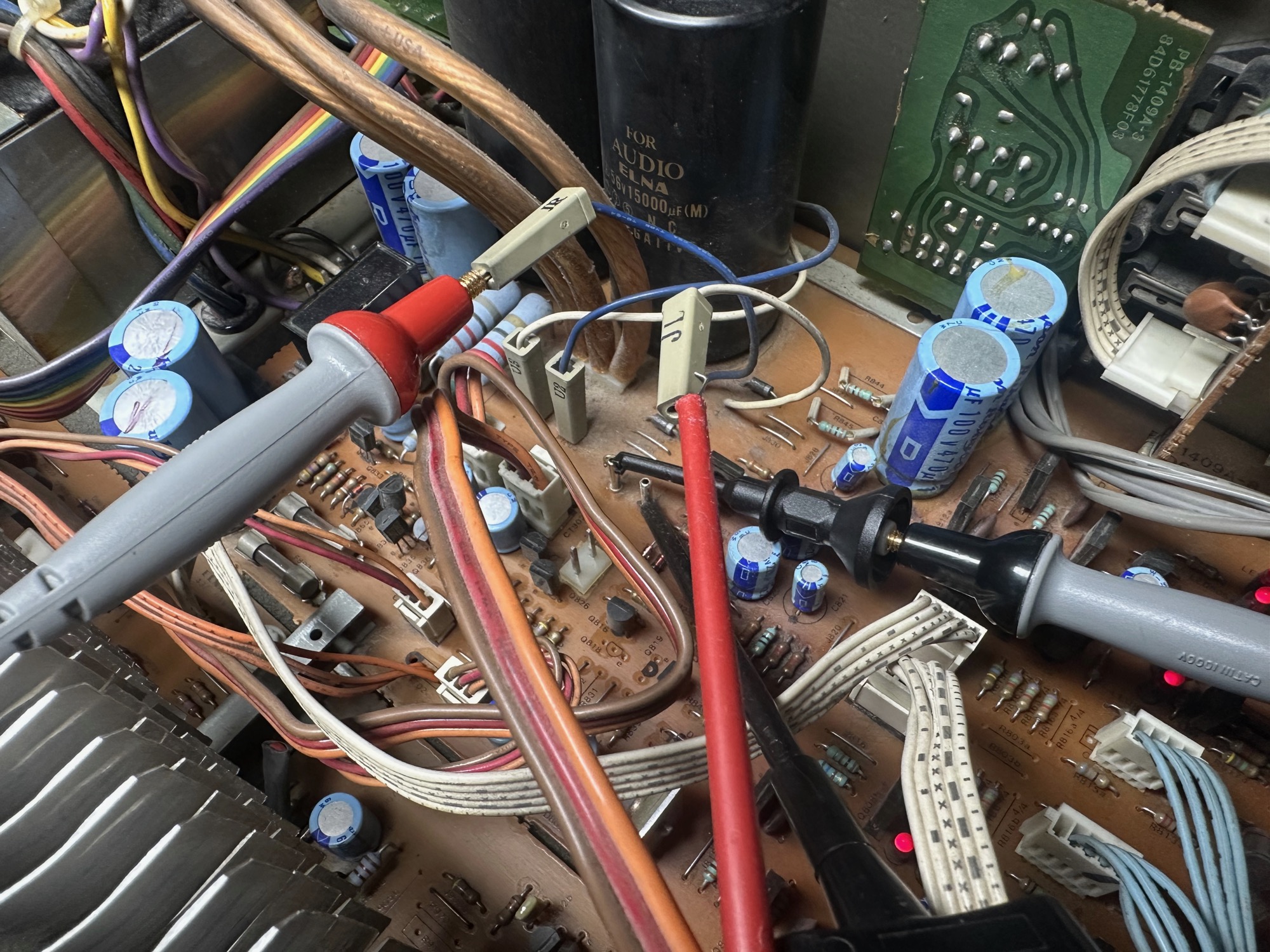

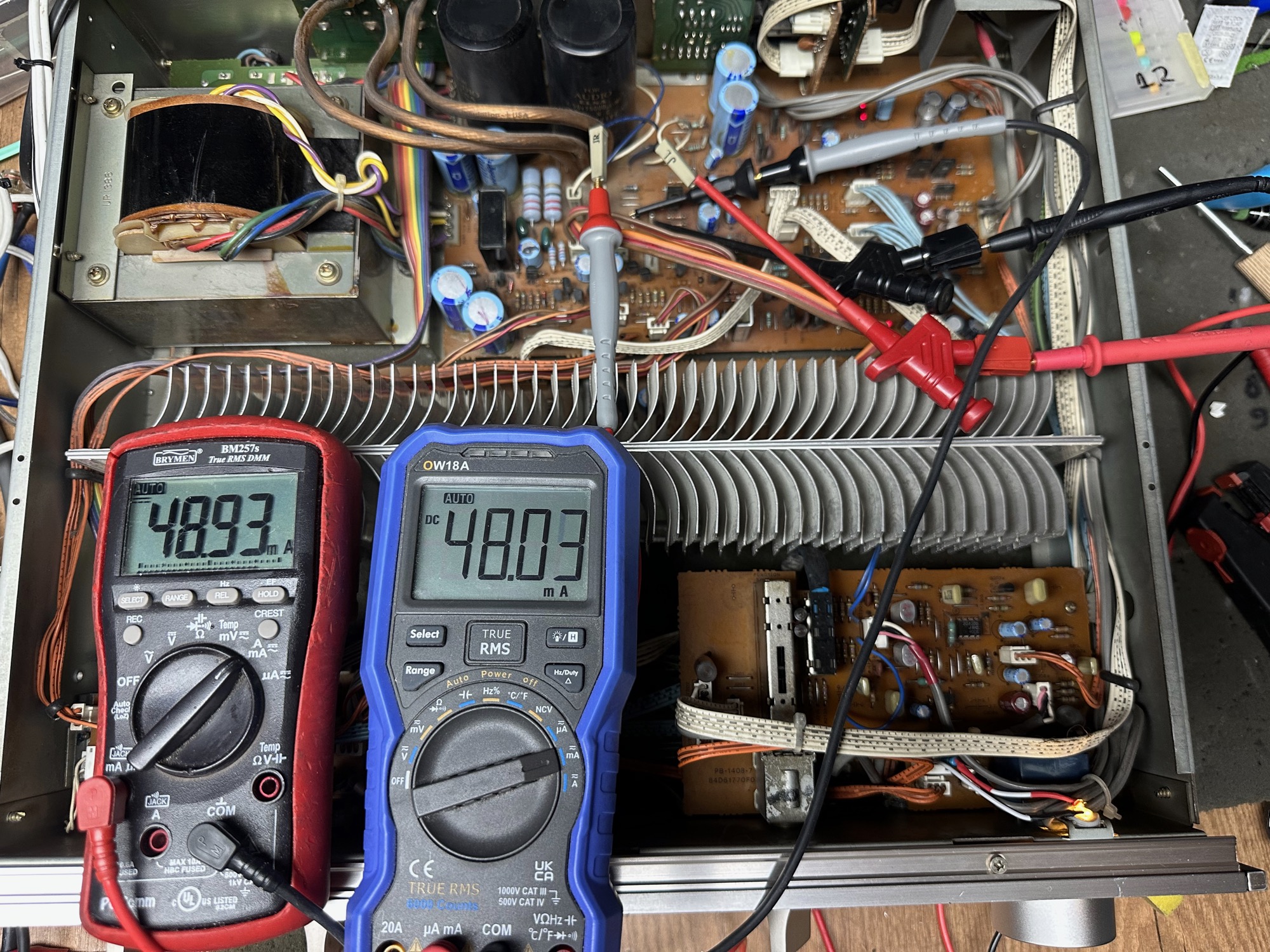

Bias afregelen van Luxman L-410 op 50mA

Bias afregelen van Luxman L-410 op 50mA

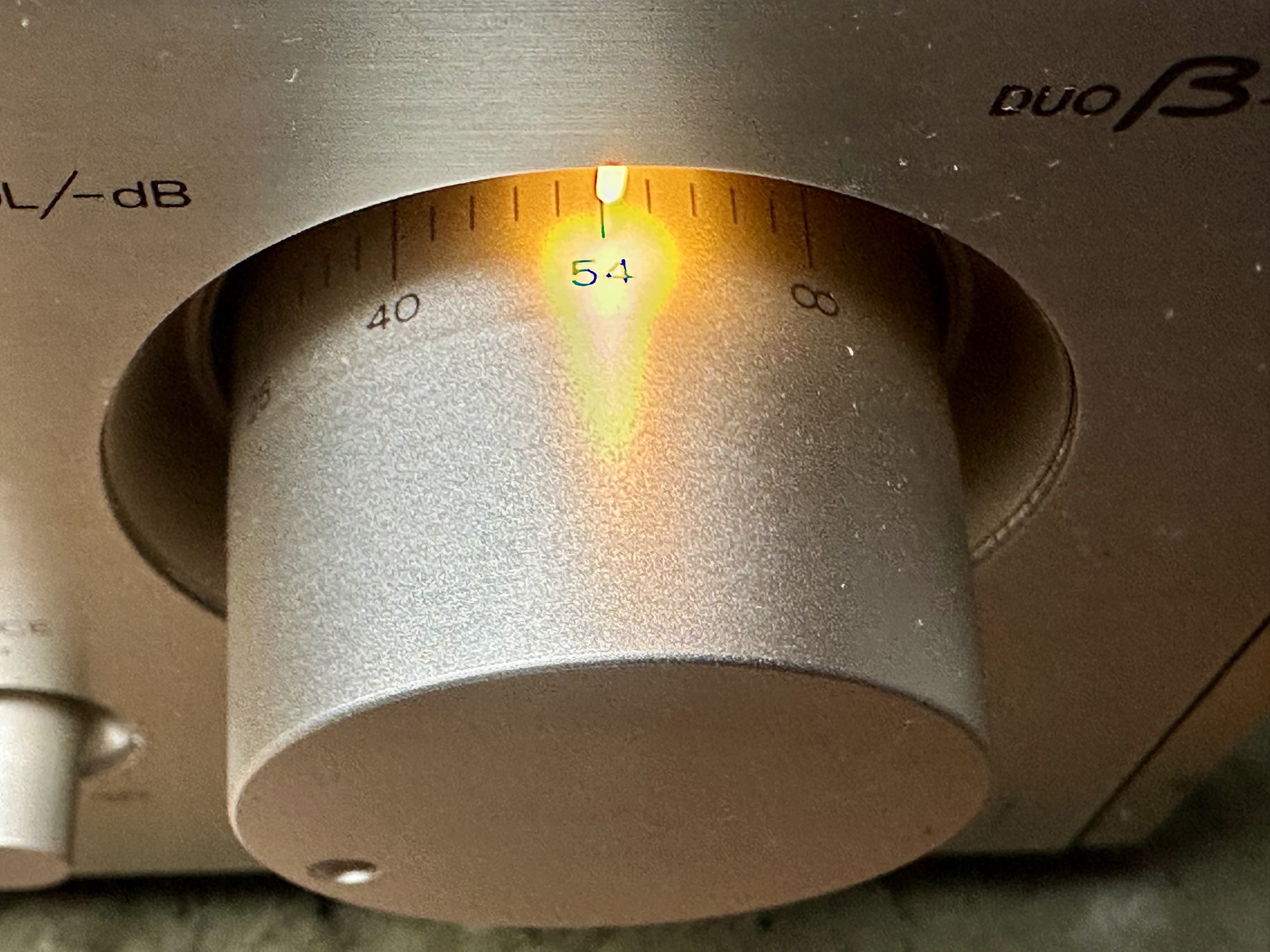

Volumeknop met verlichting van Luxman L-410

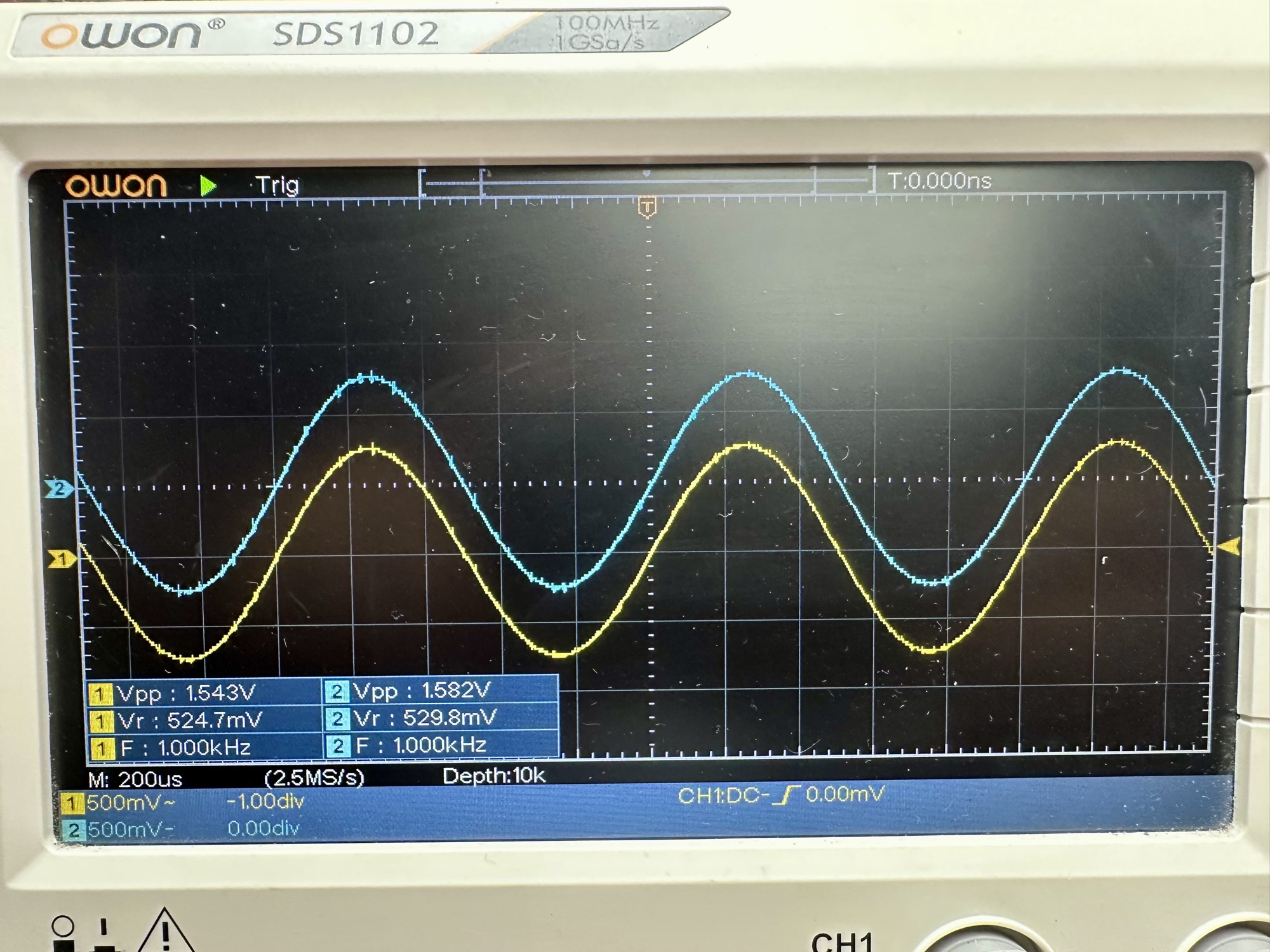

Luxman L-410 Oscilloscoop beeld. Links en rechts vrijwel gelijk.

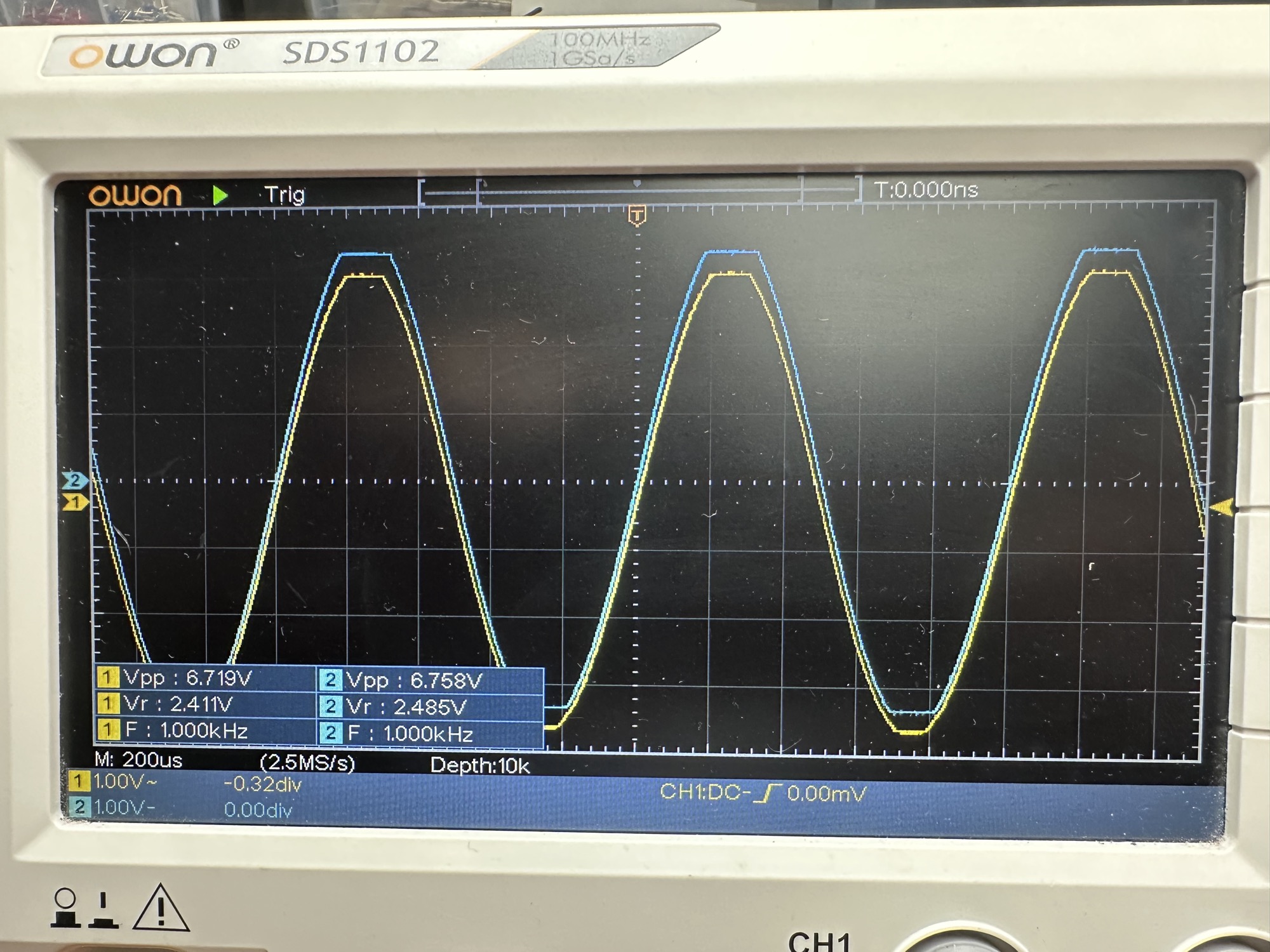

Luxman L-410 Oscilloscoop beeld. Clipping bij hoog vermogen

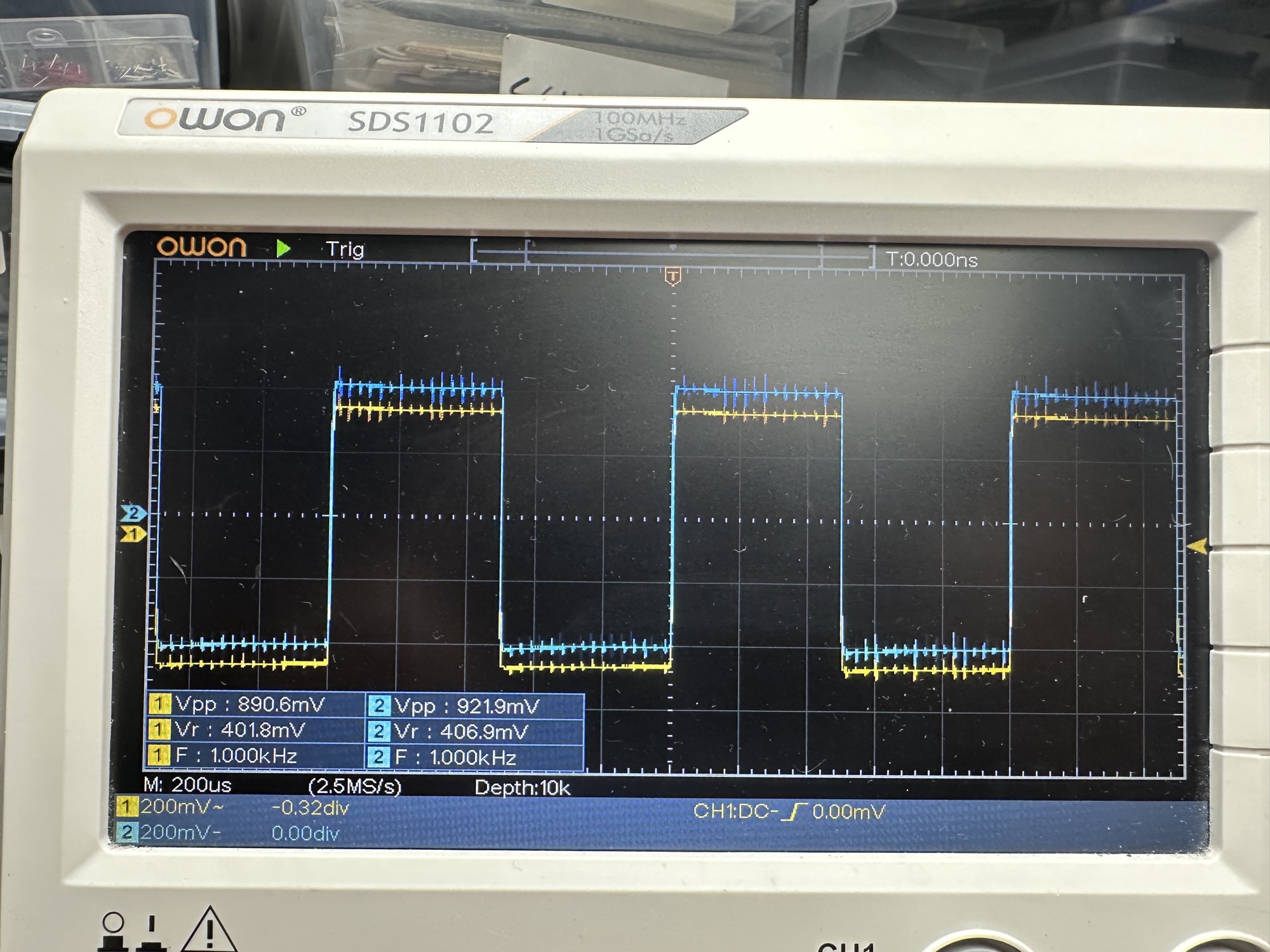

Luxman L-410 Oscilloscoop beeld. Blokgolf weergave zeer goed

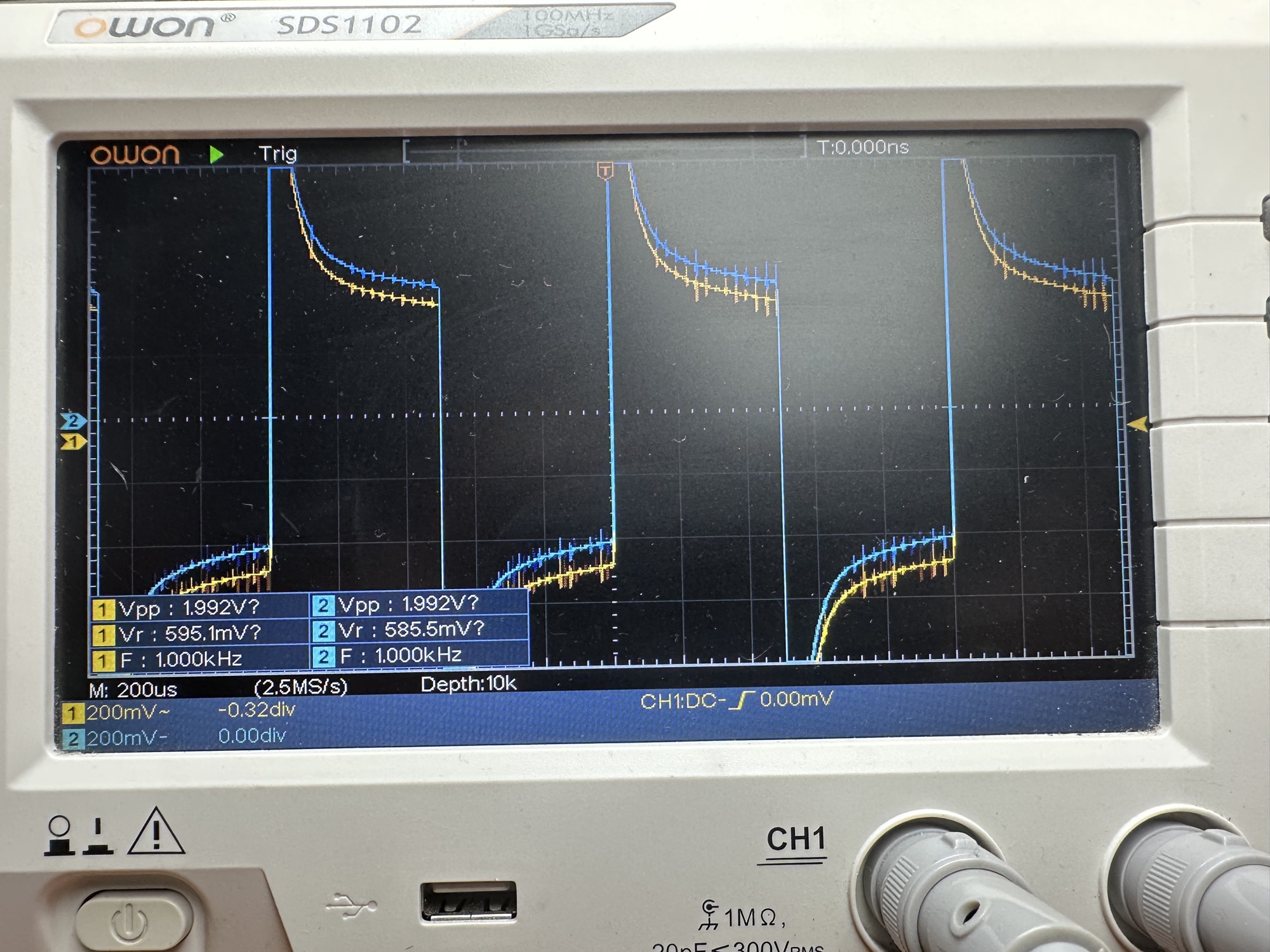

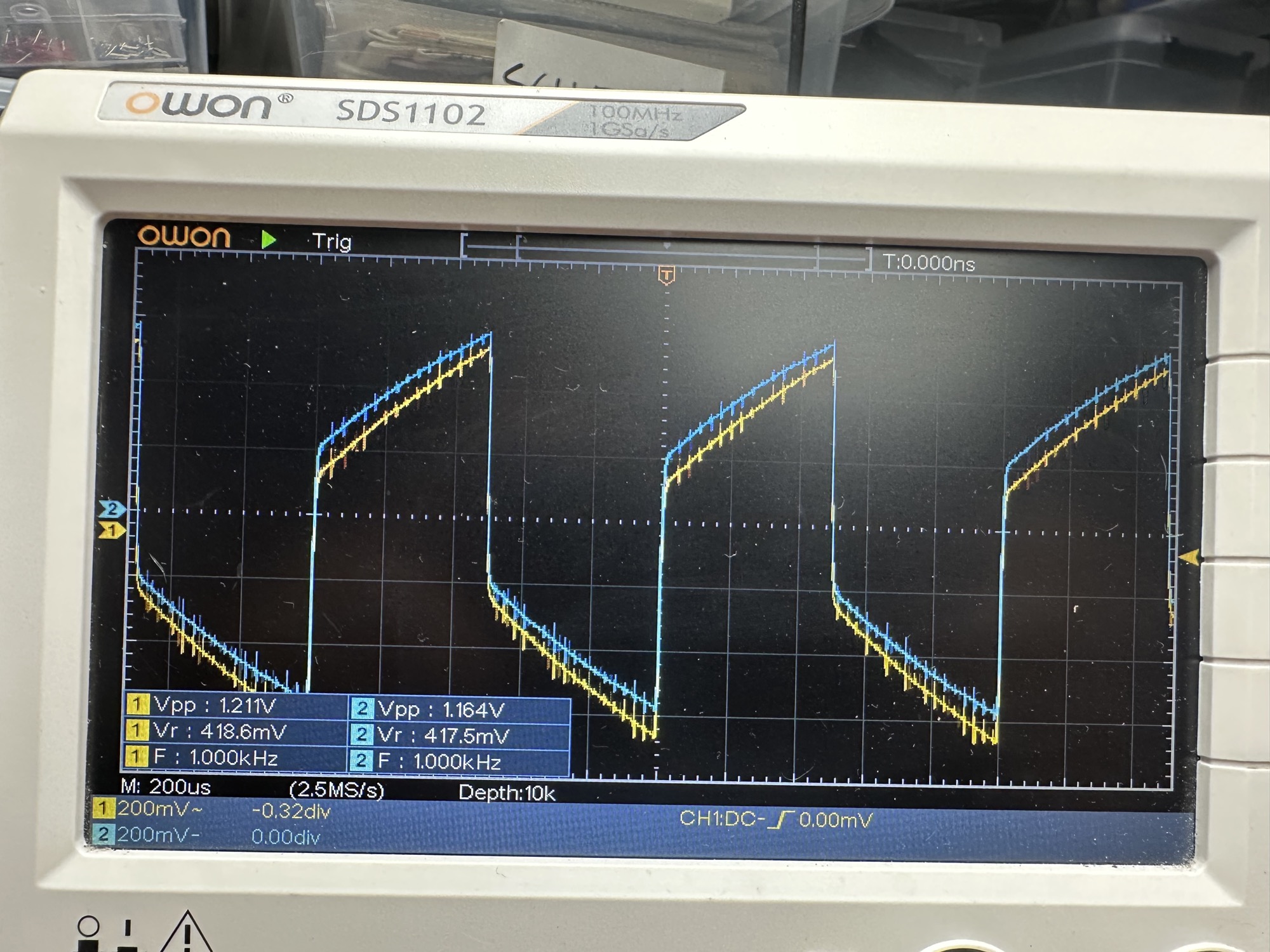

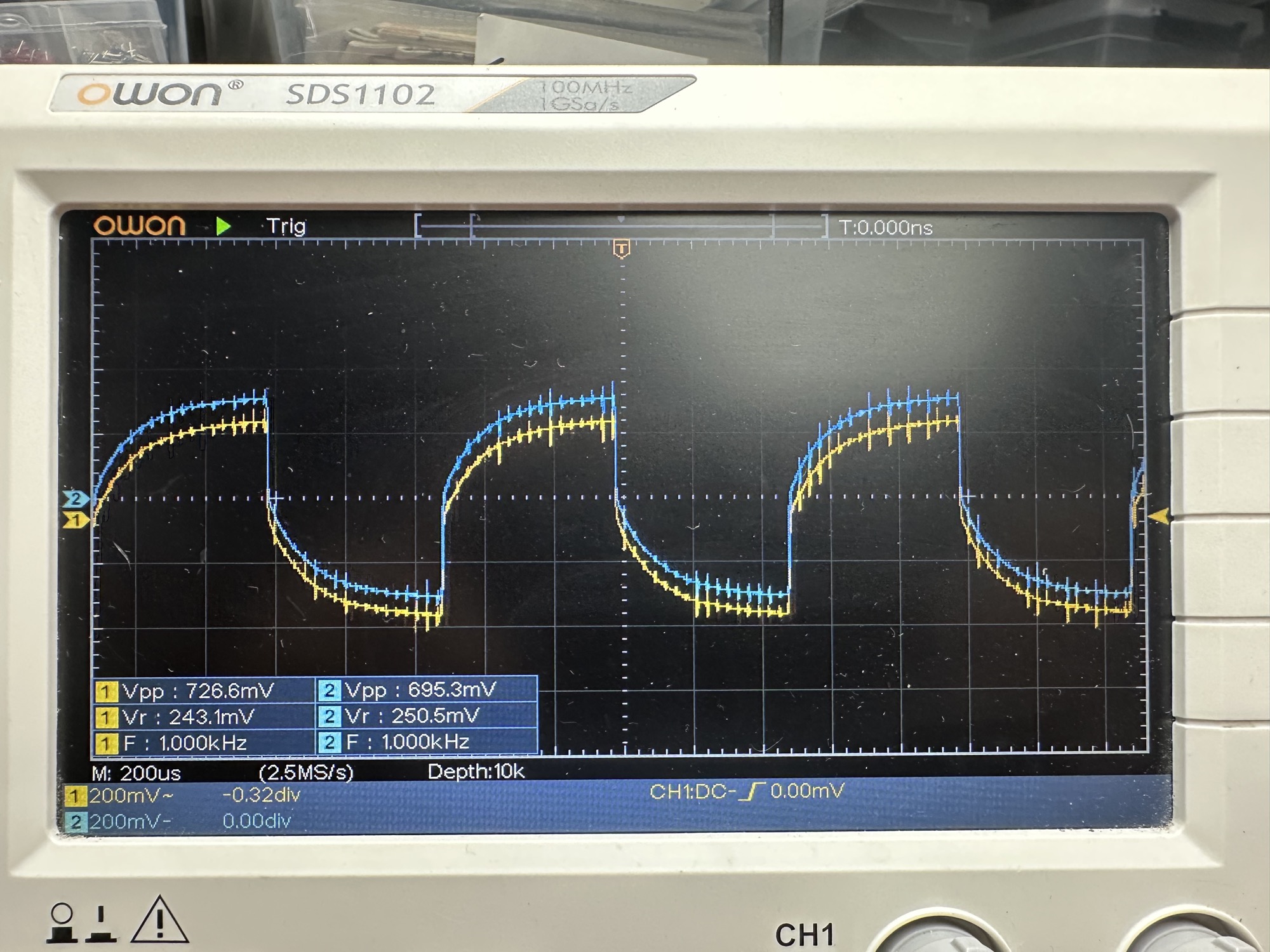

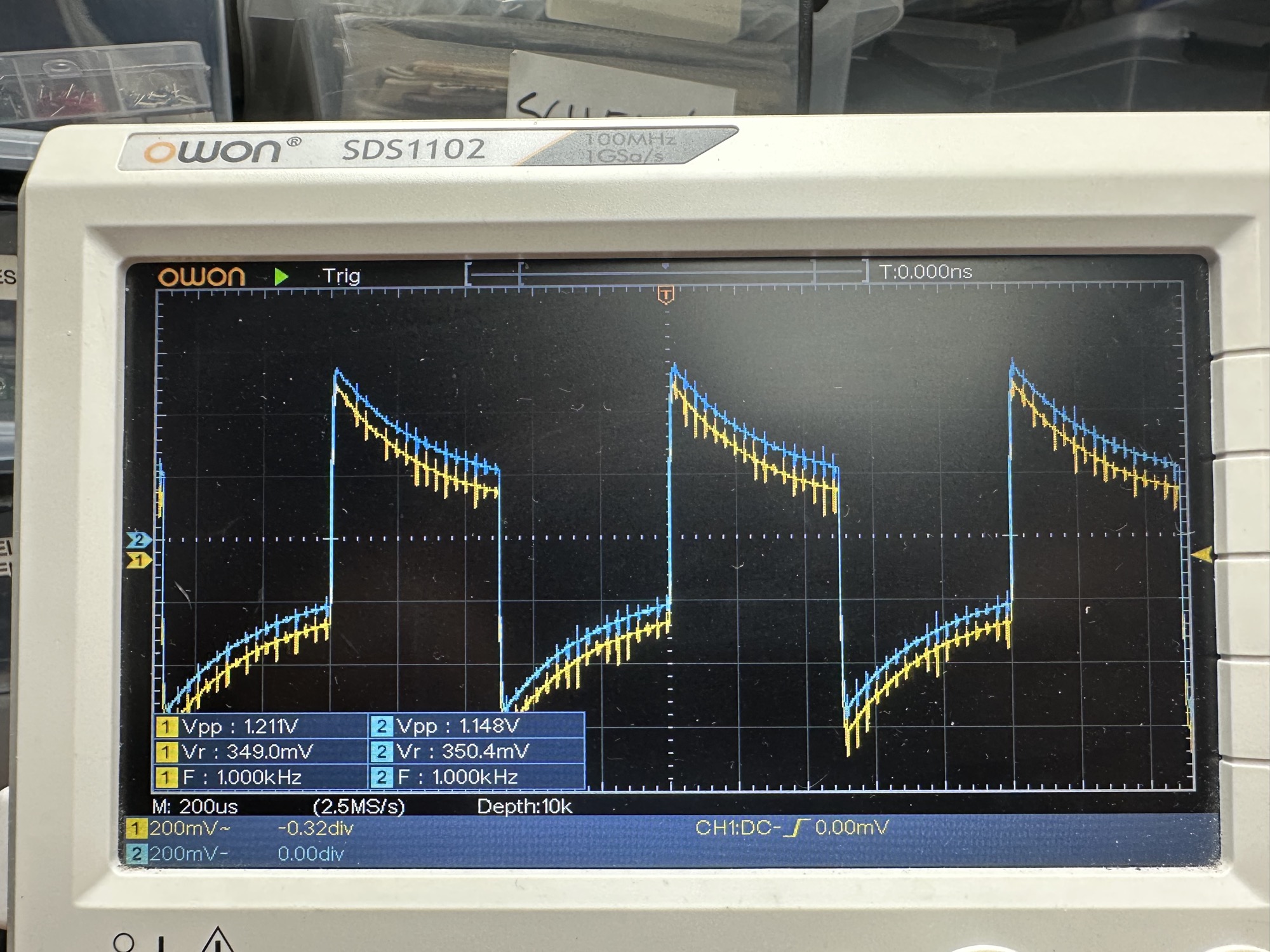

Luxman L-410 Oscilloscoop beeld. Toonregeling

Luxman L-410 Oscilloscoop beeld. Toonregeling

Luxman L-410 Oscilloscoop beeld. Toonregeling

Luxman L-410 Oscilloscoop beeld. Toonregeling

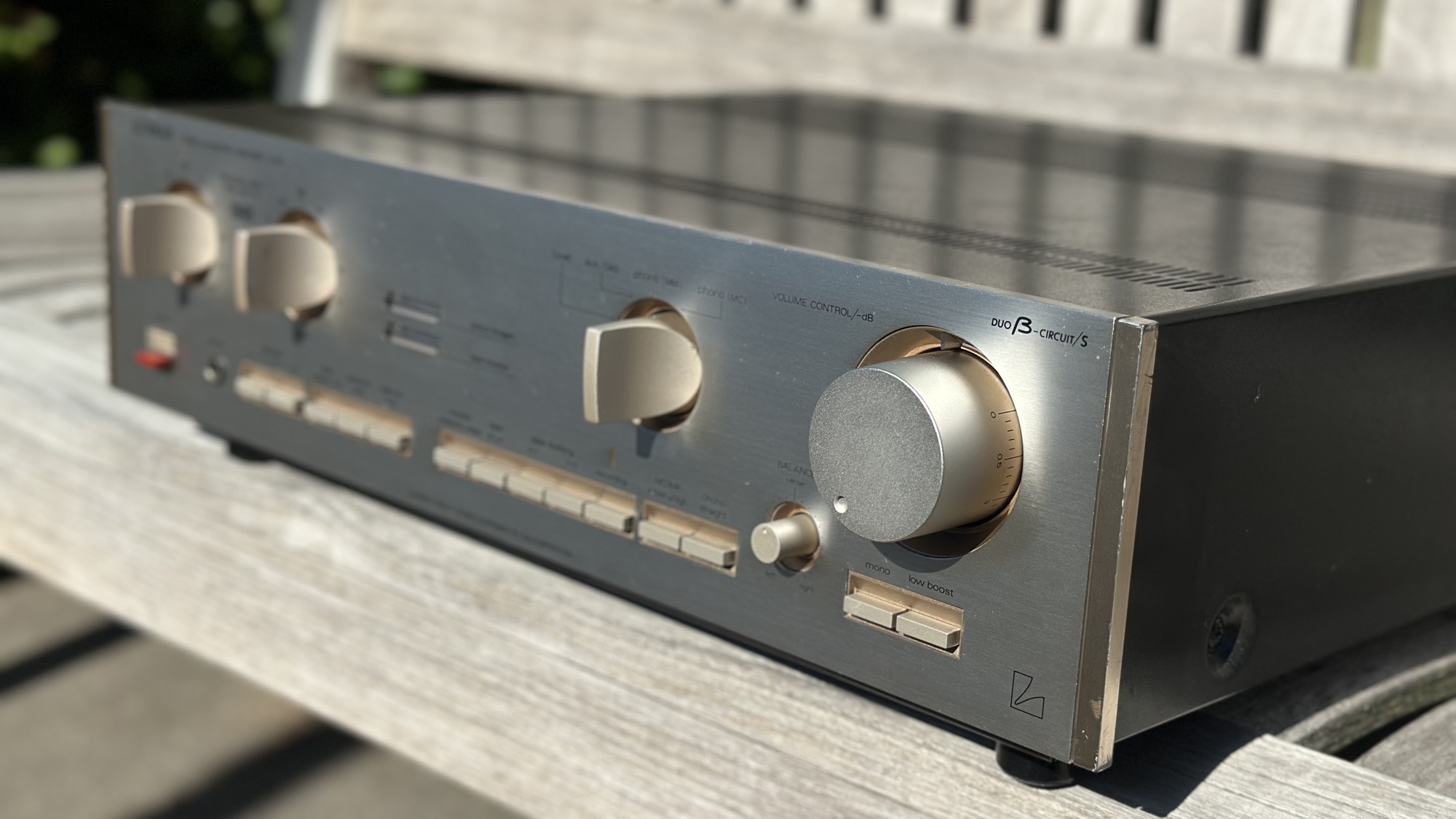

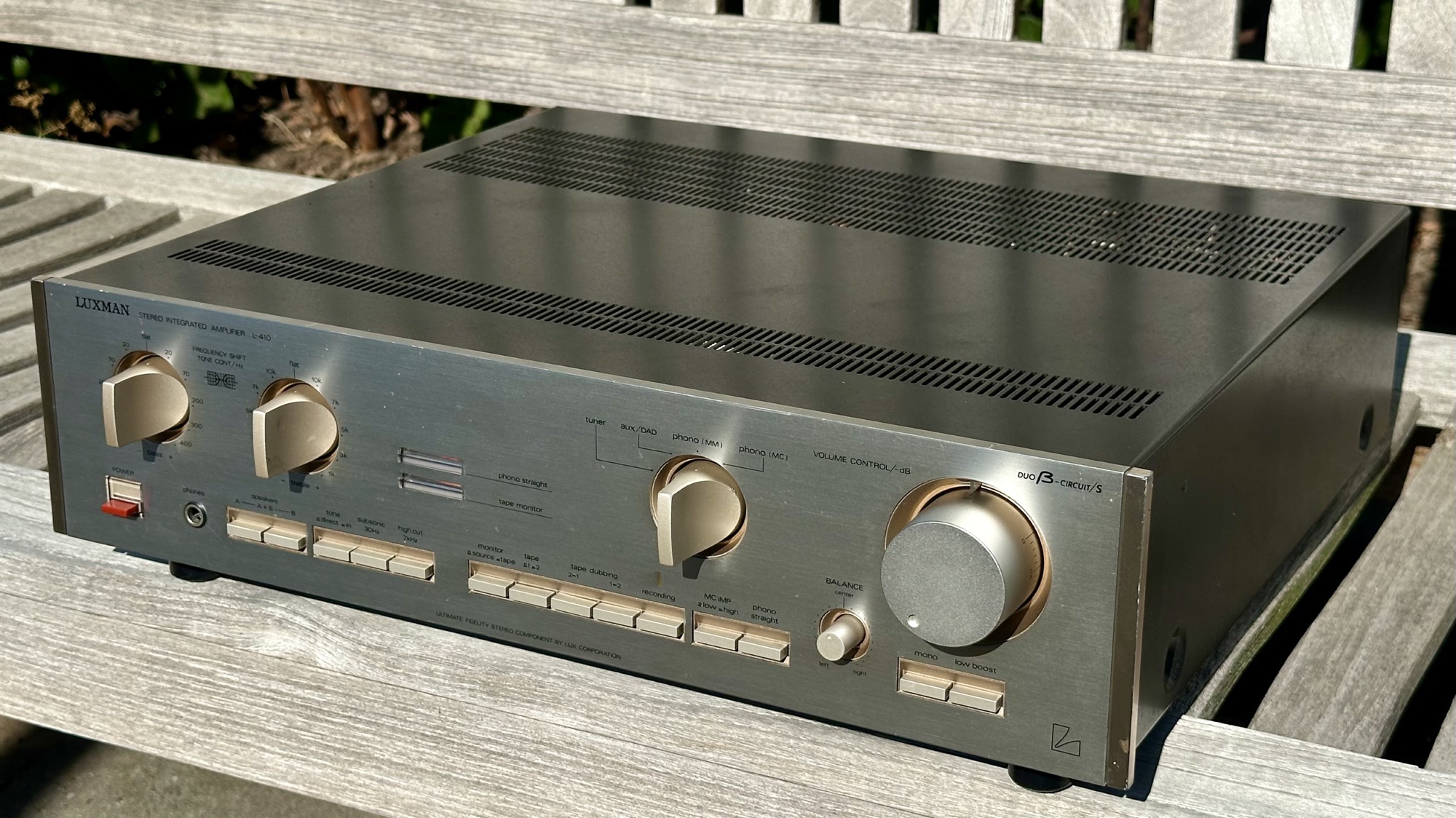

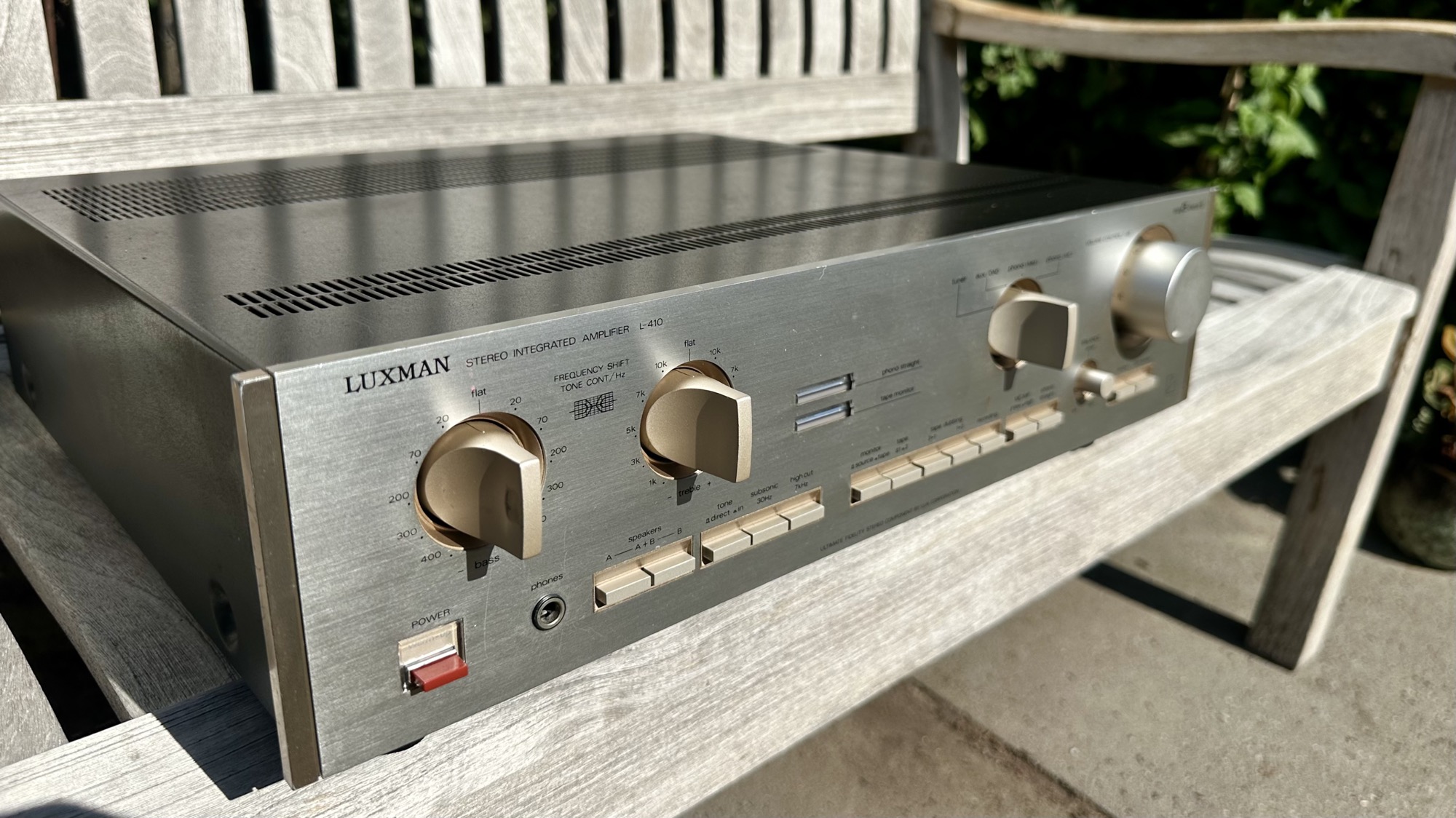

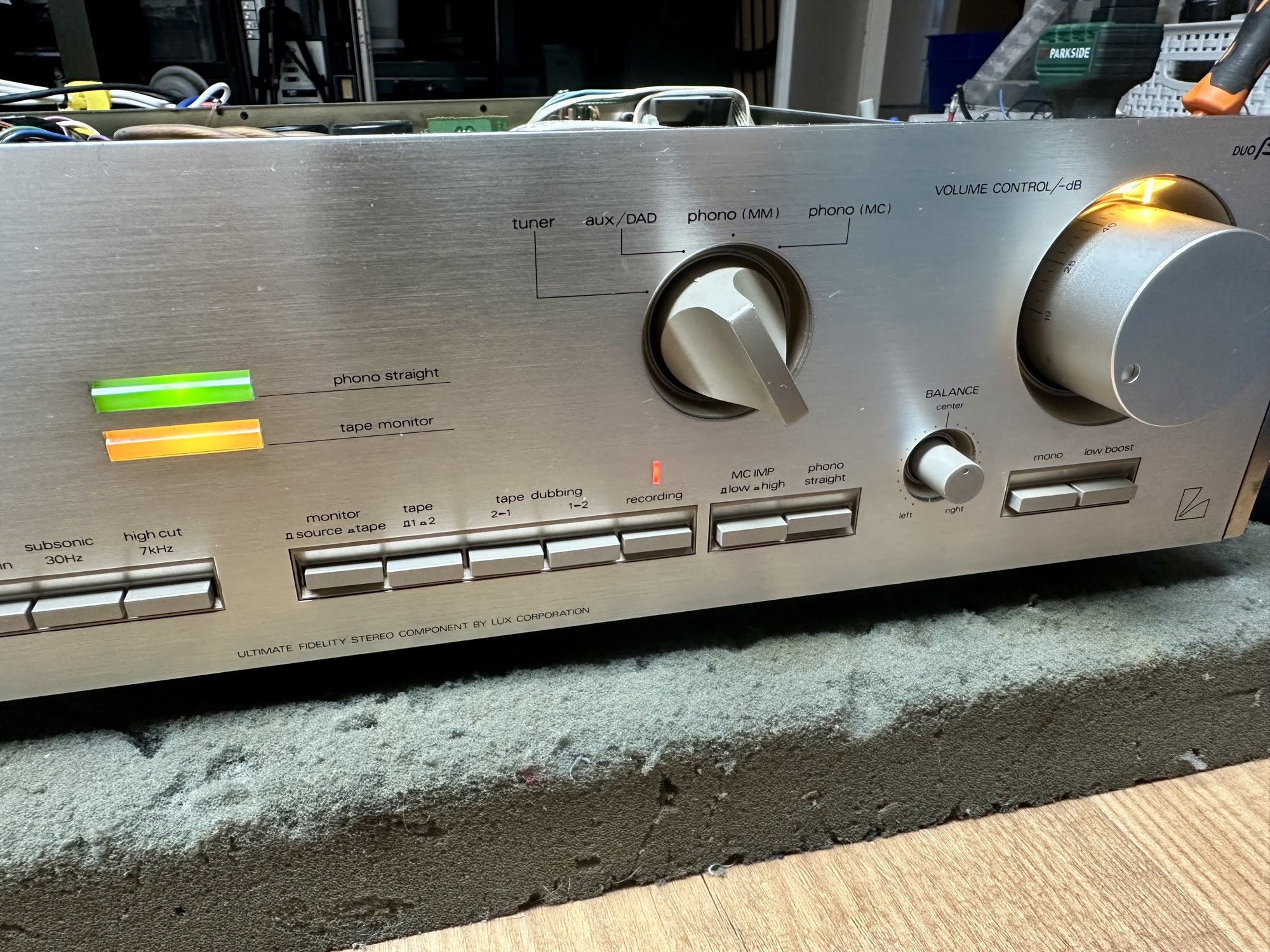

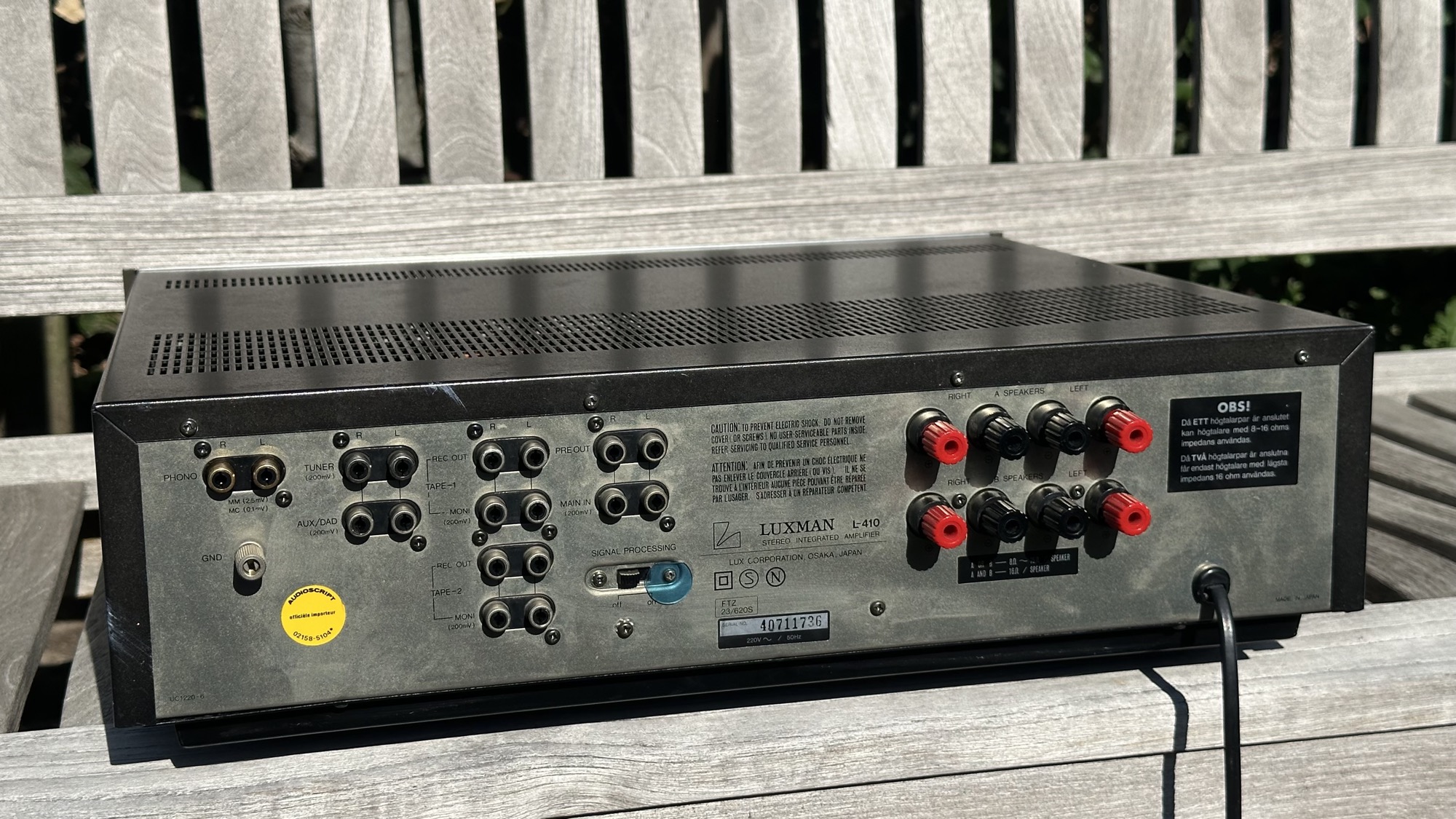

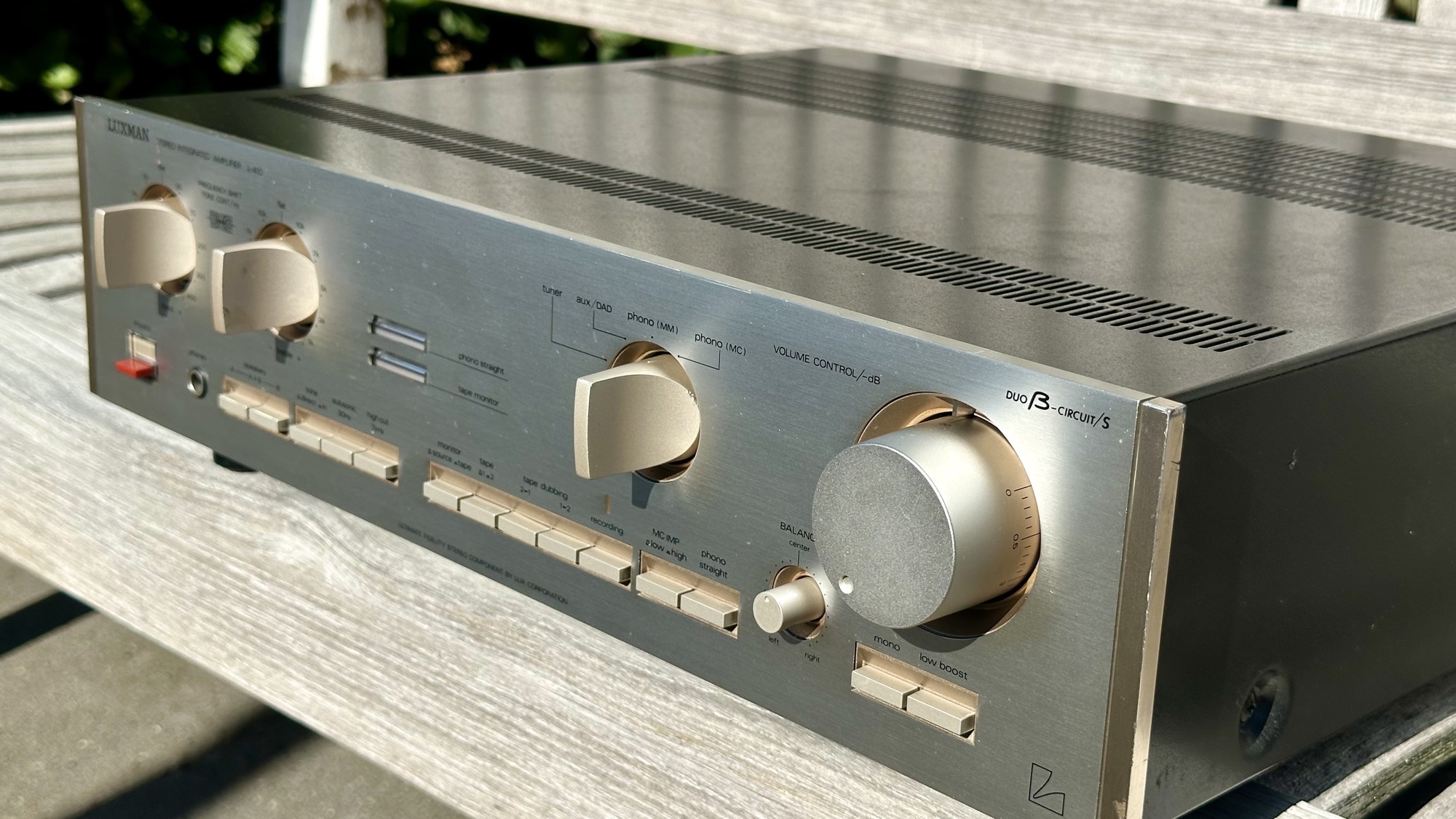

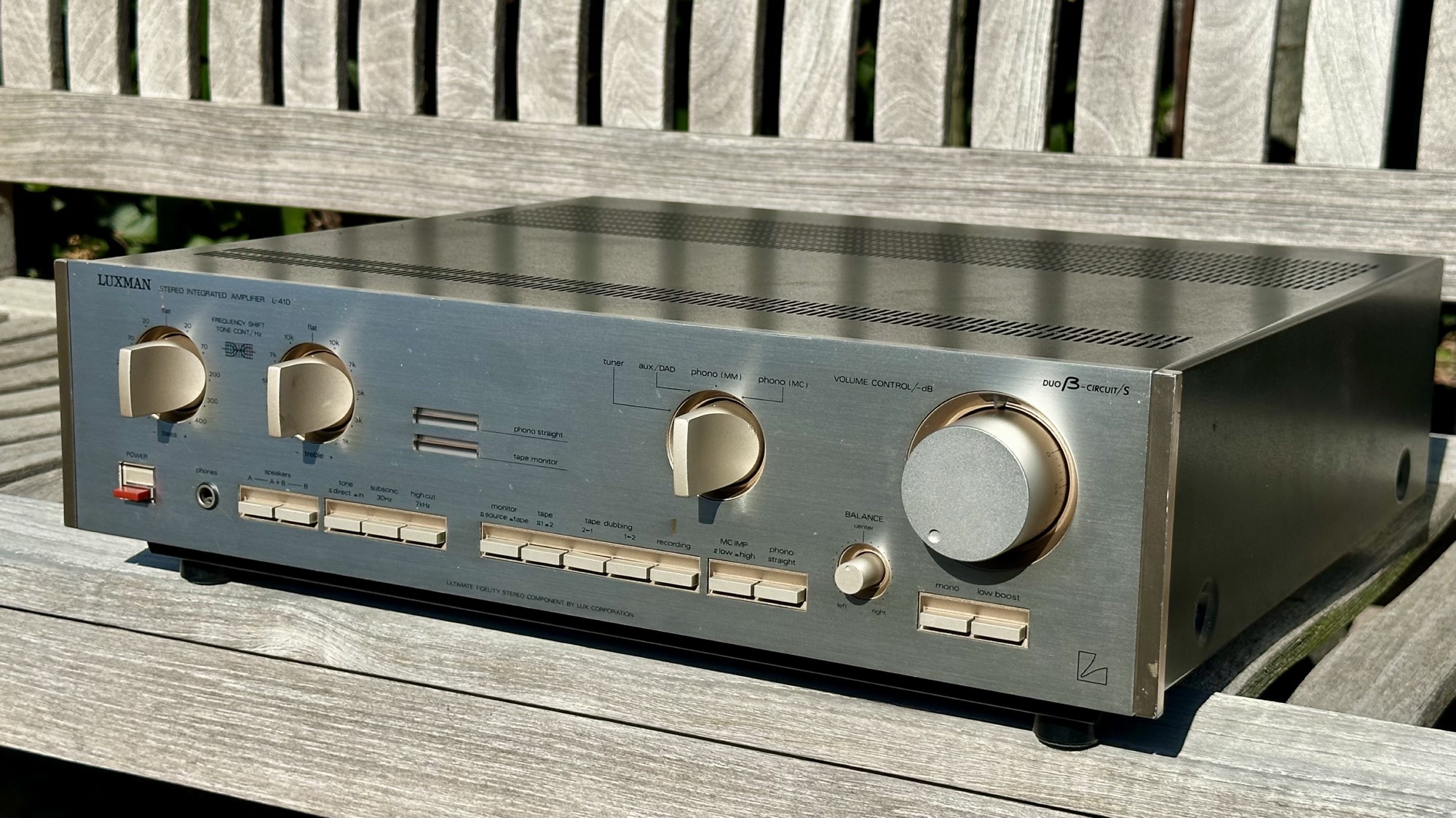

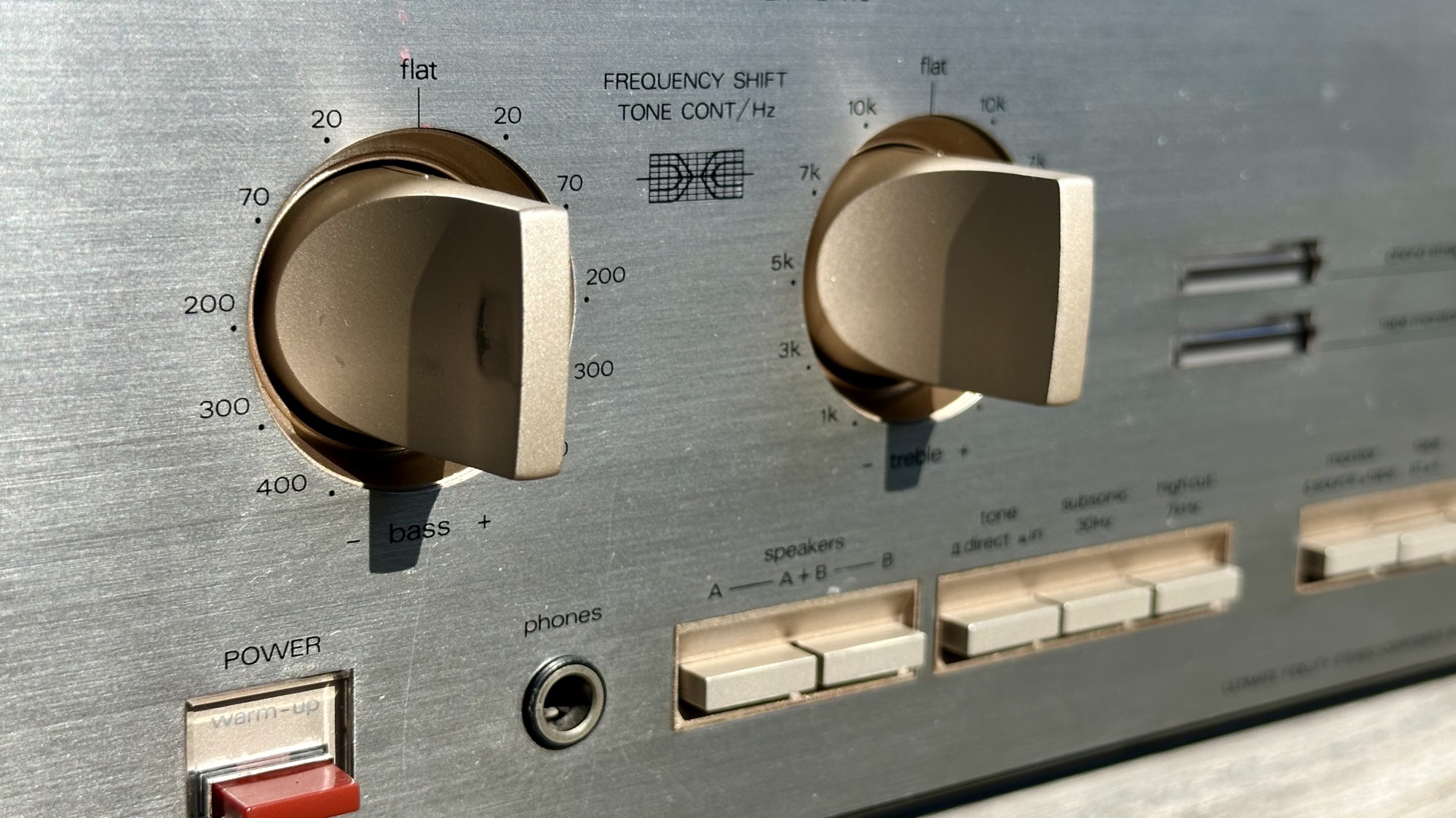

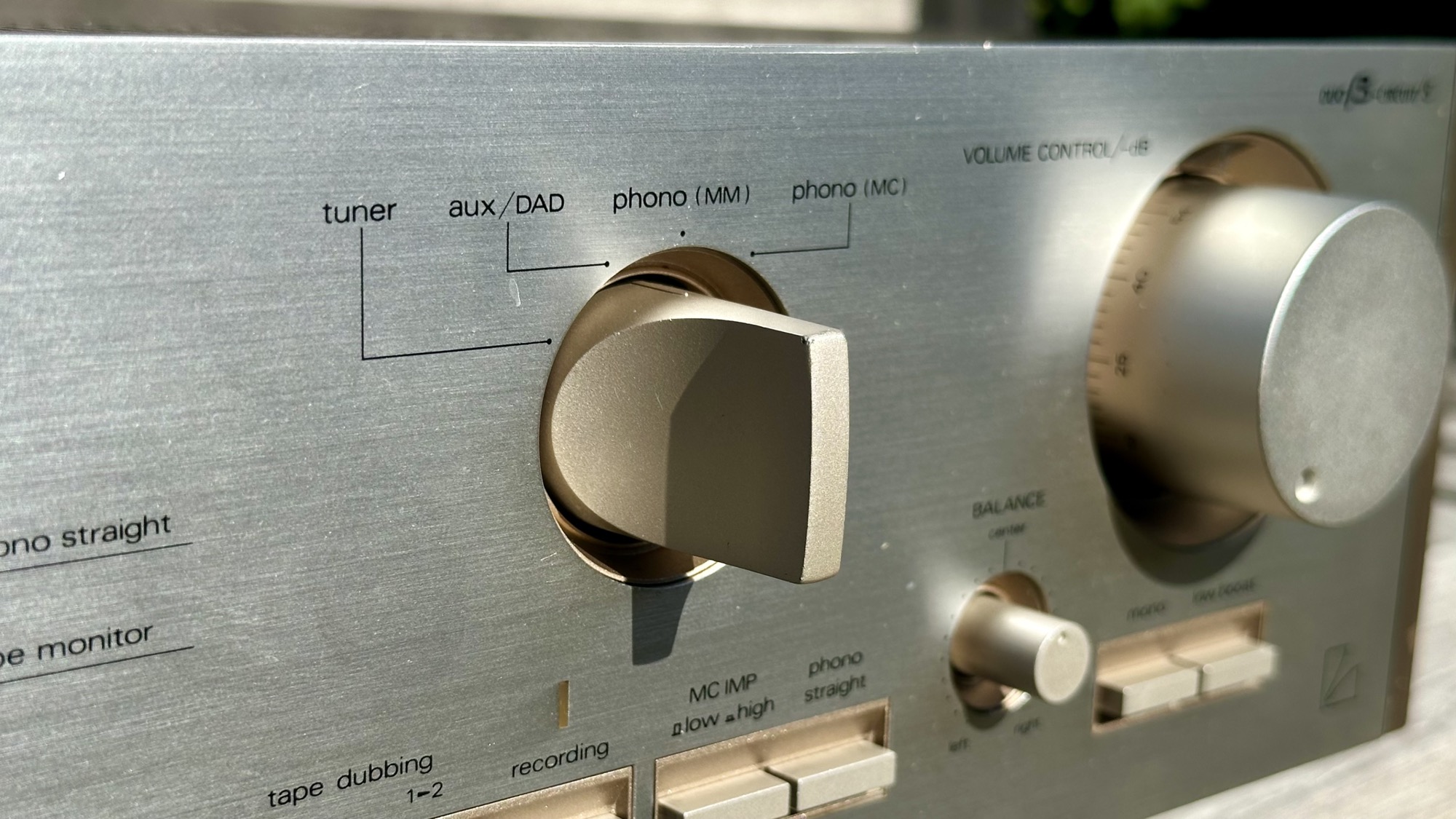

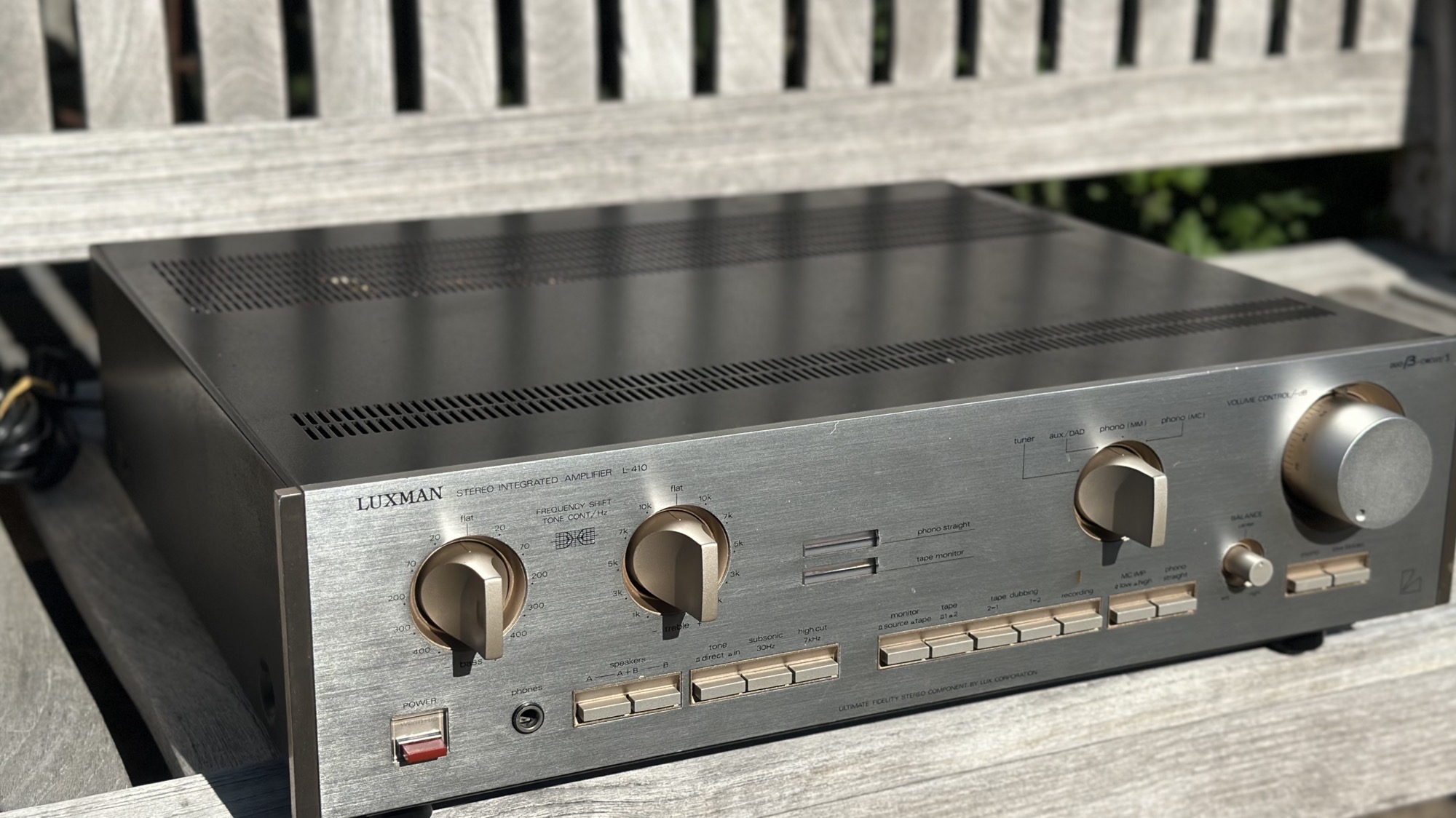

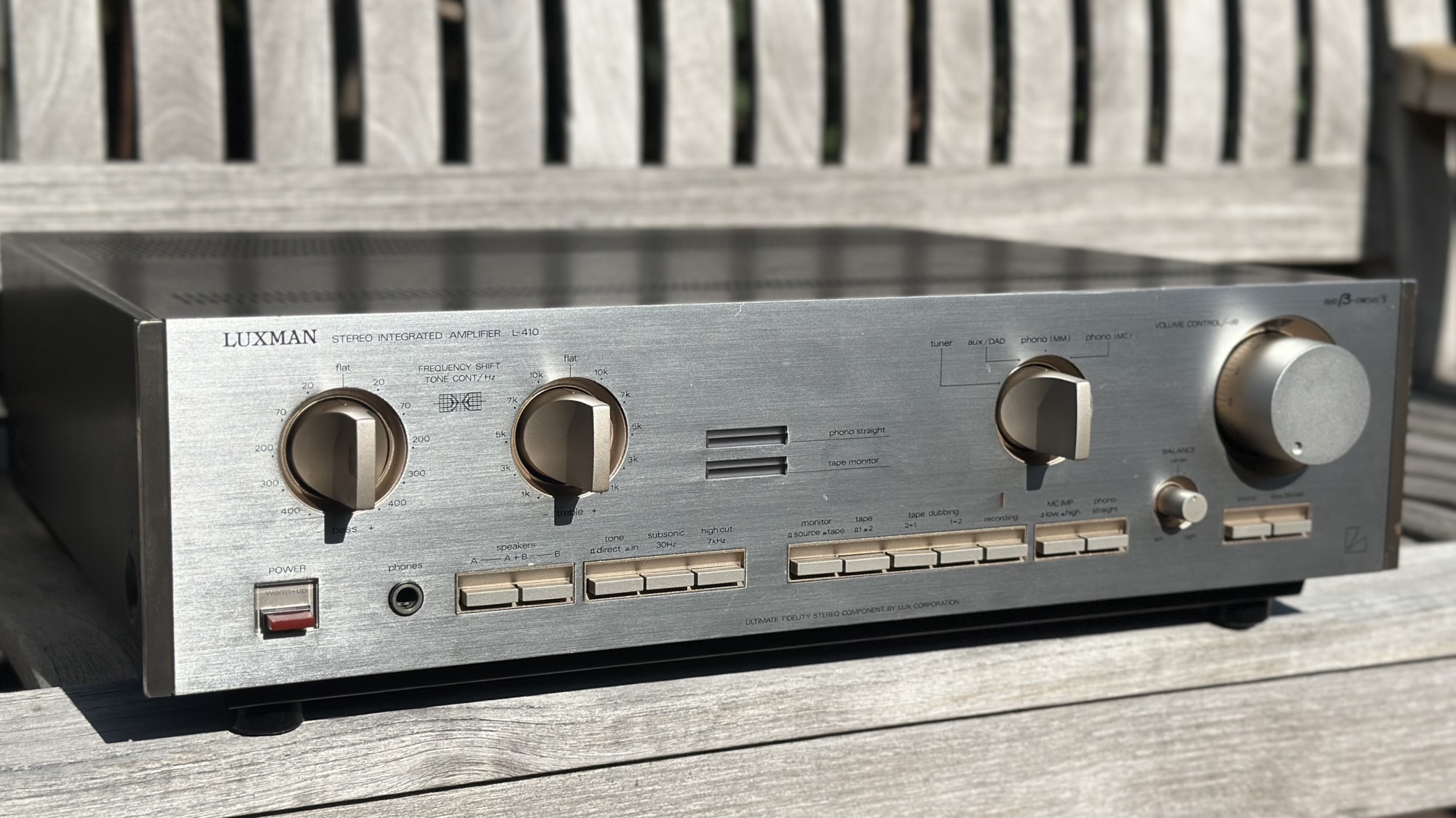

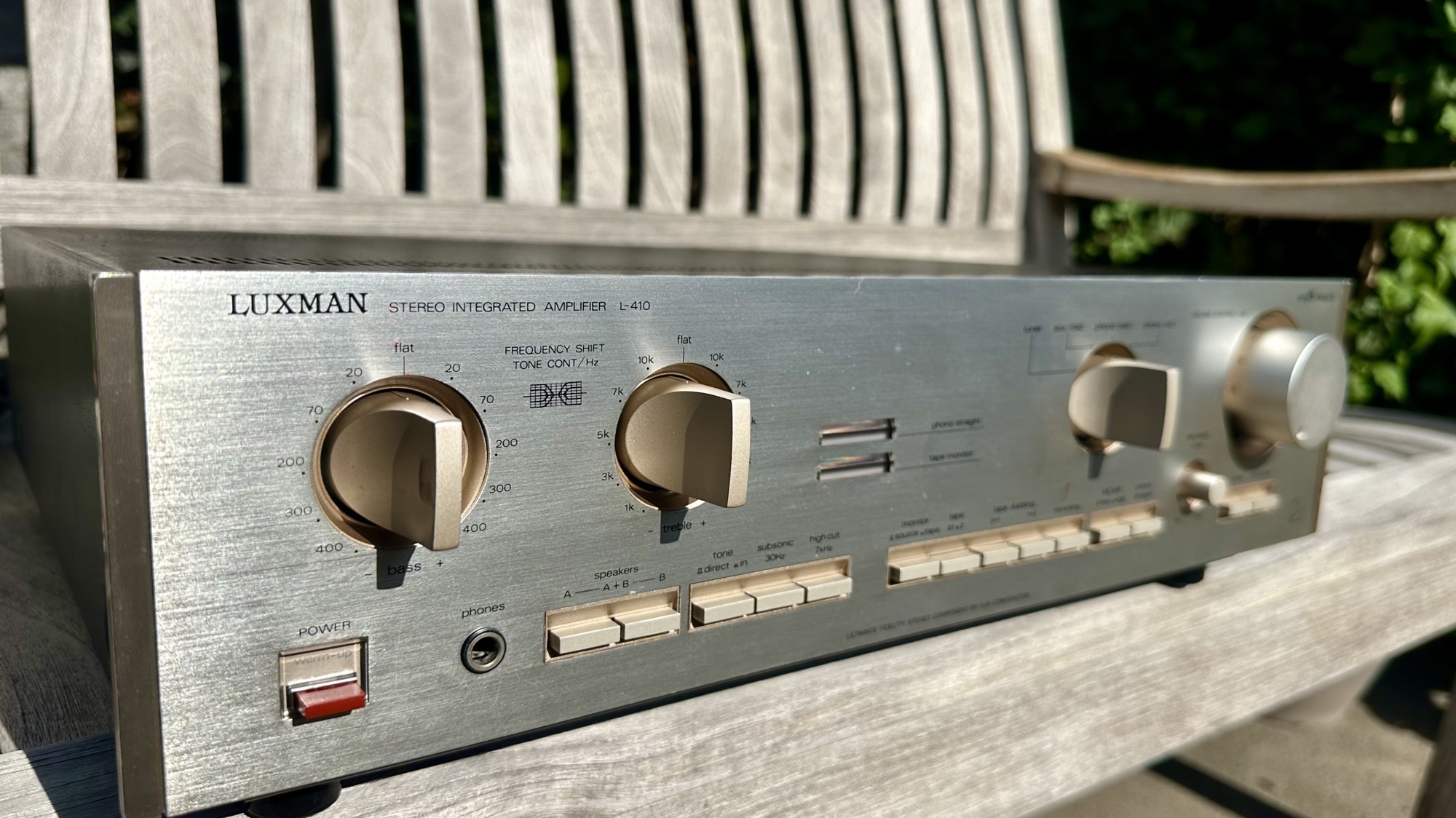

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw

Luxman L-410 eindresultaat en weer als nieuw
