Klacht:

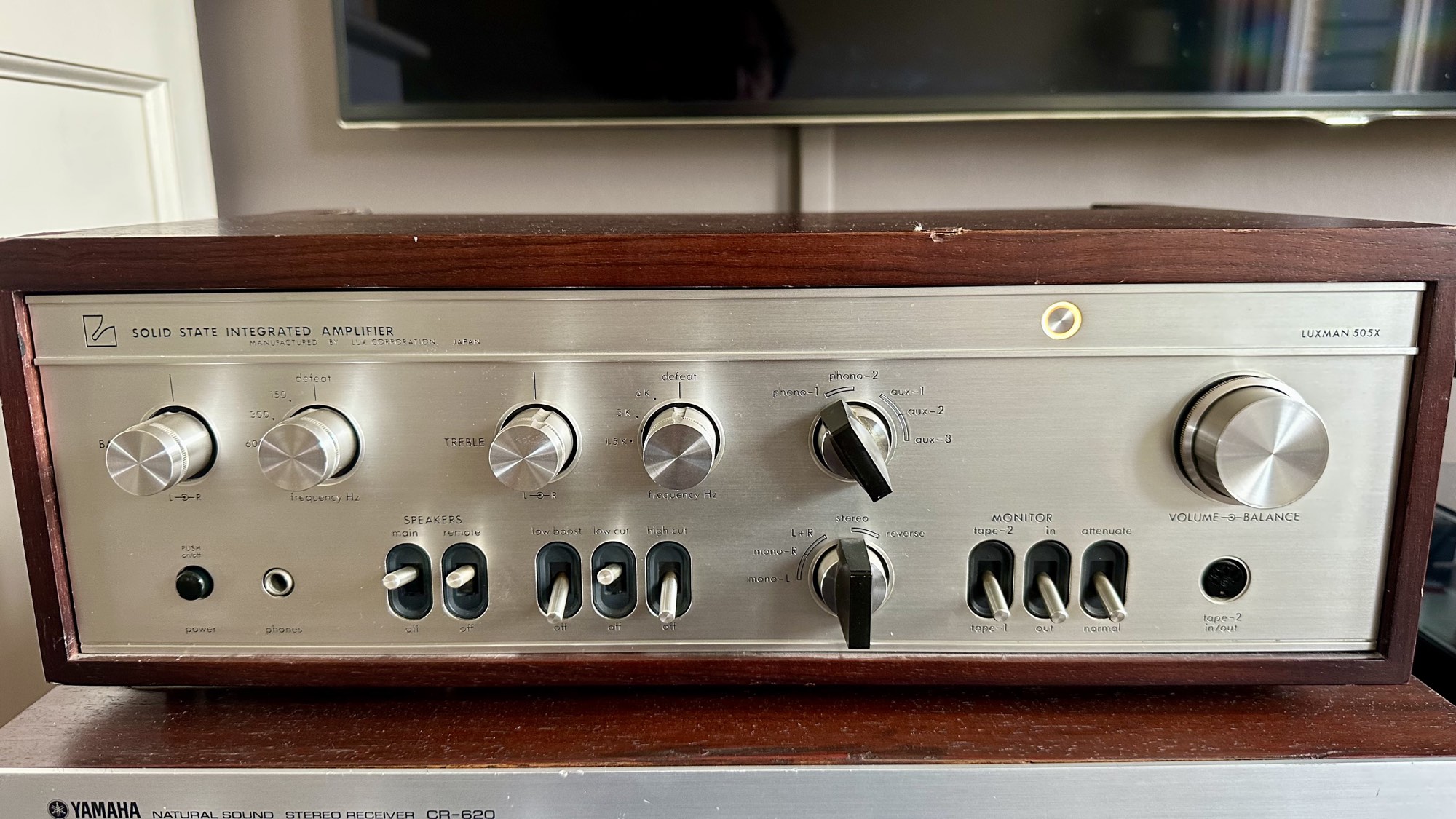

Prachtige Luxman 505X versterker heeft als klacht dat maar één kanaal werkt. Tevens veel kraak.
Diagnose:

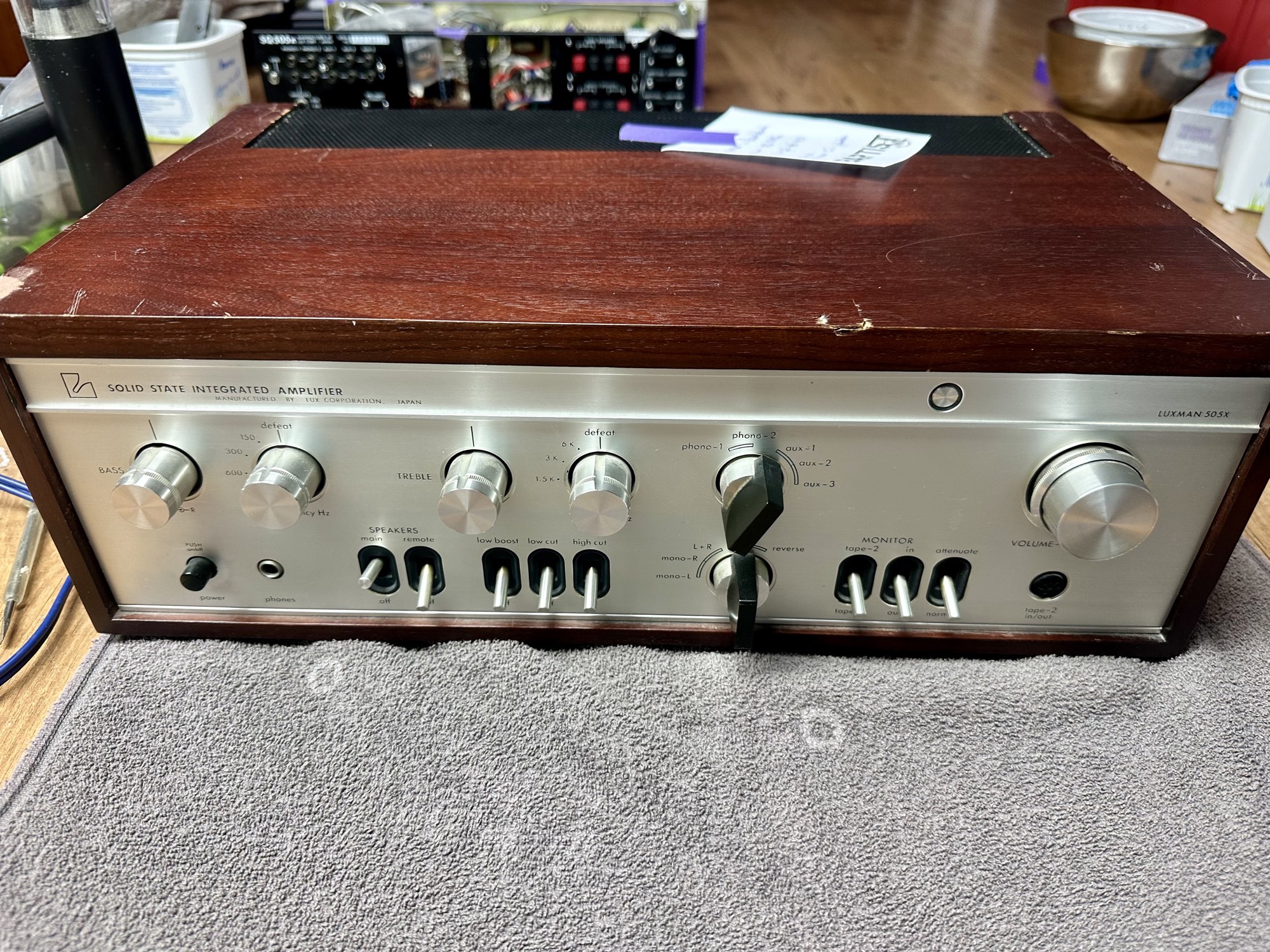

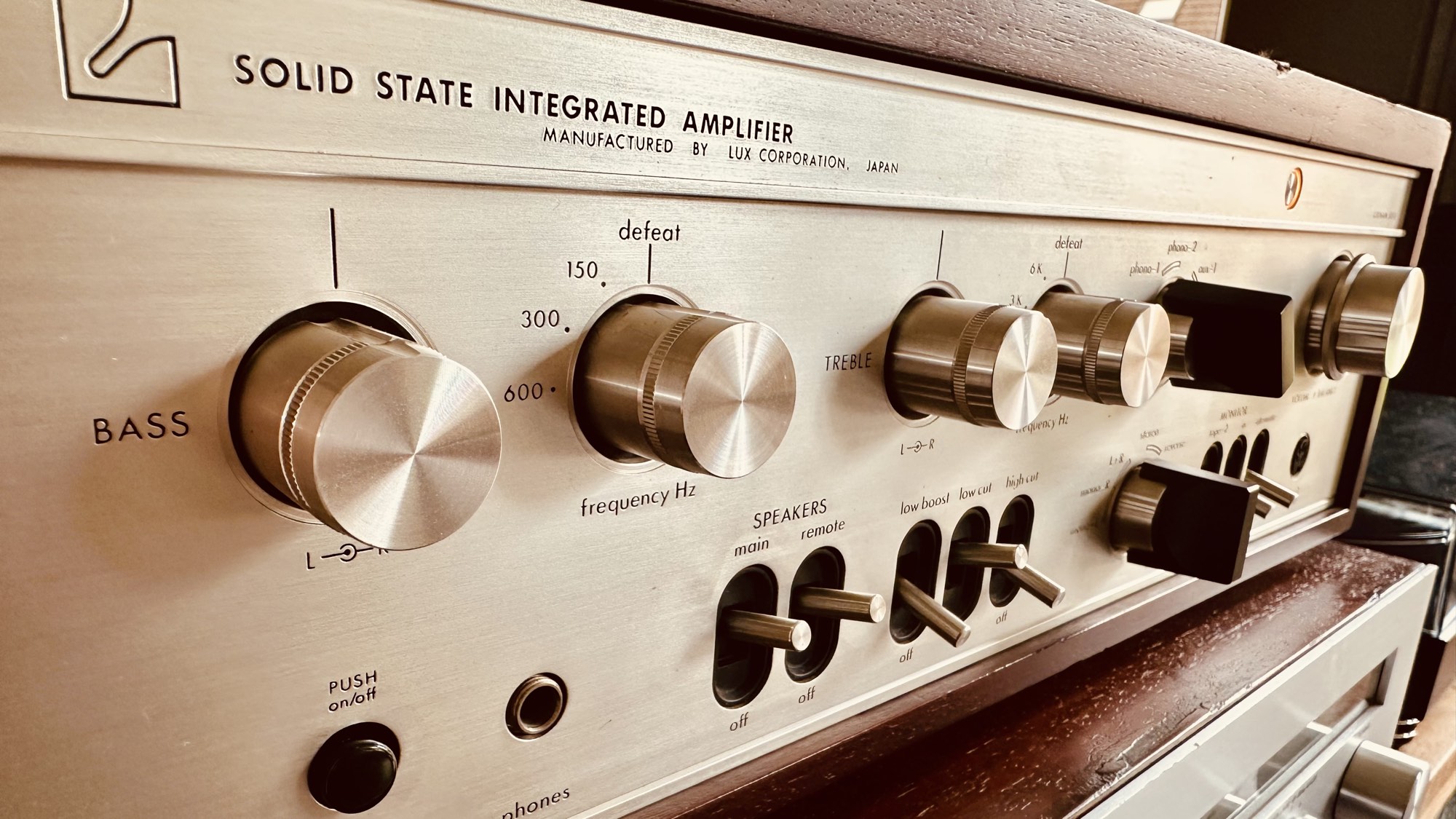

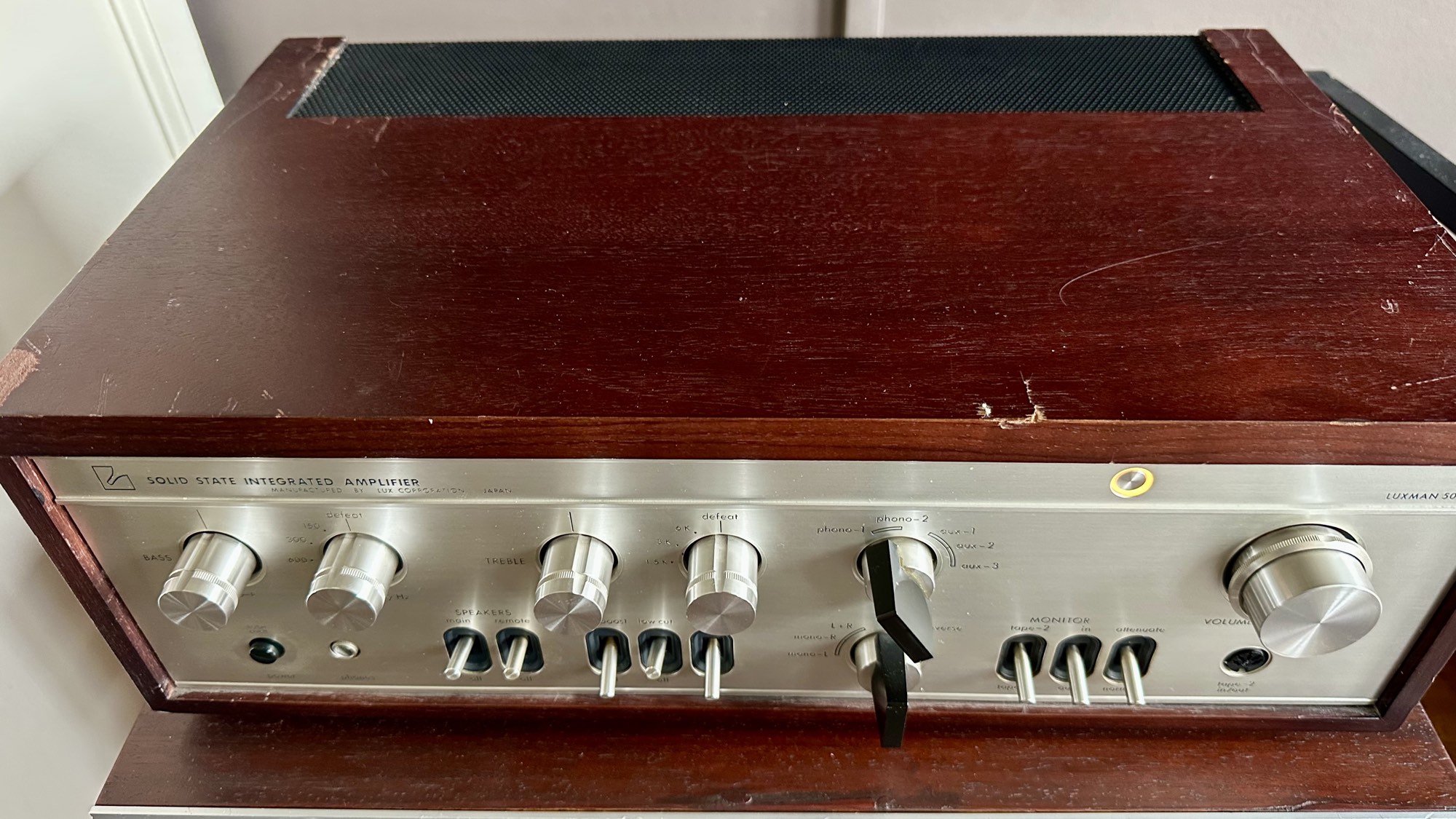

- Front van de versterker is nog in hele goede conditie
- Houten behuizing heeft helaas nogal wat beschadigingen.

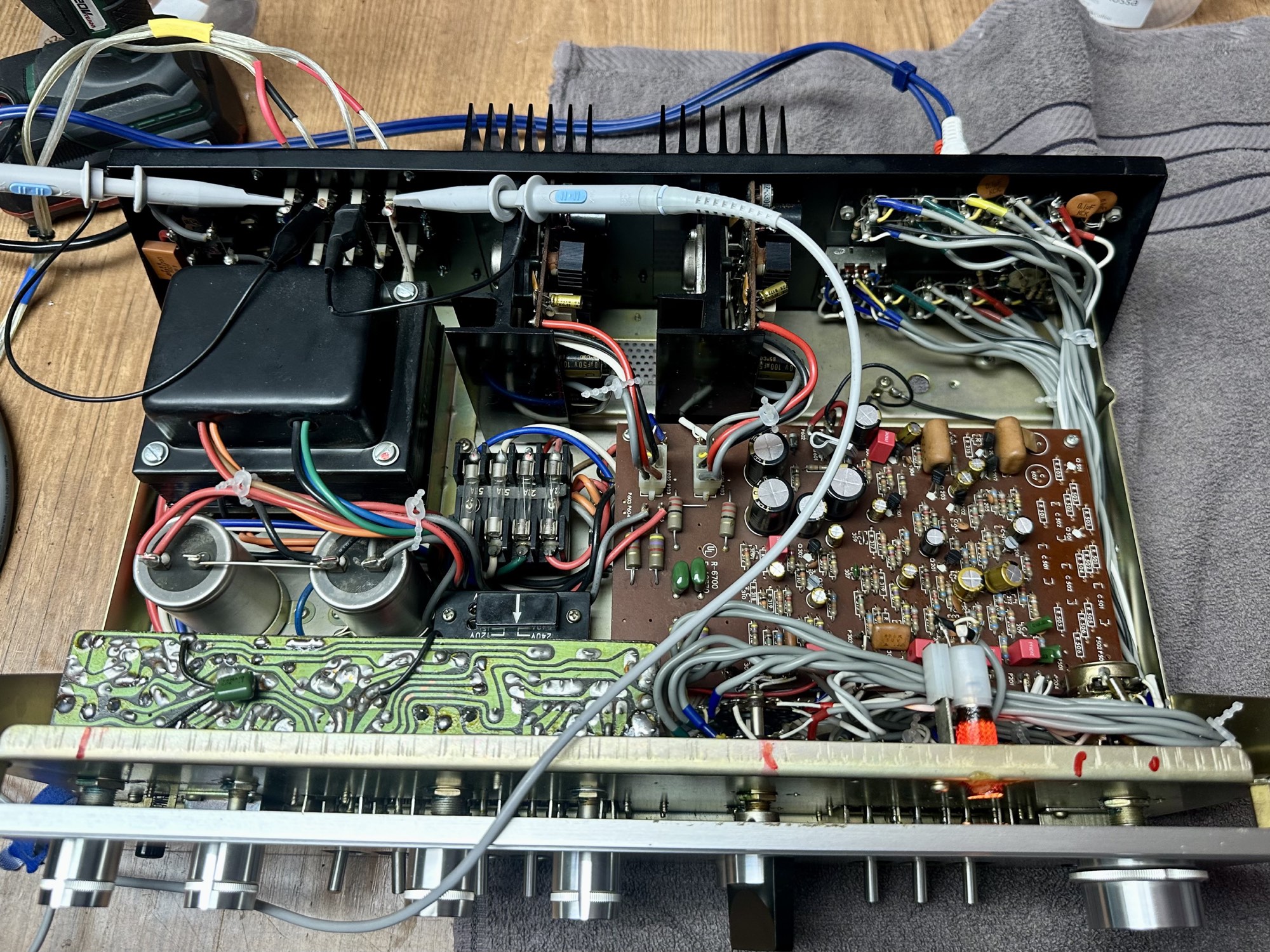

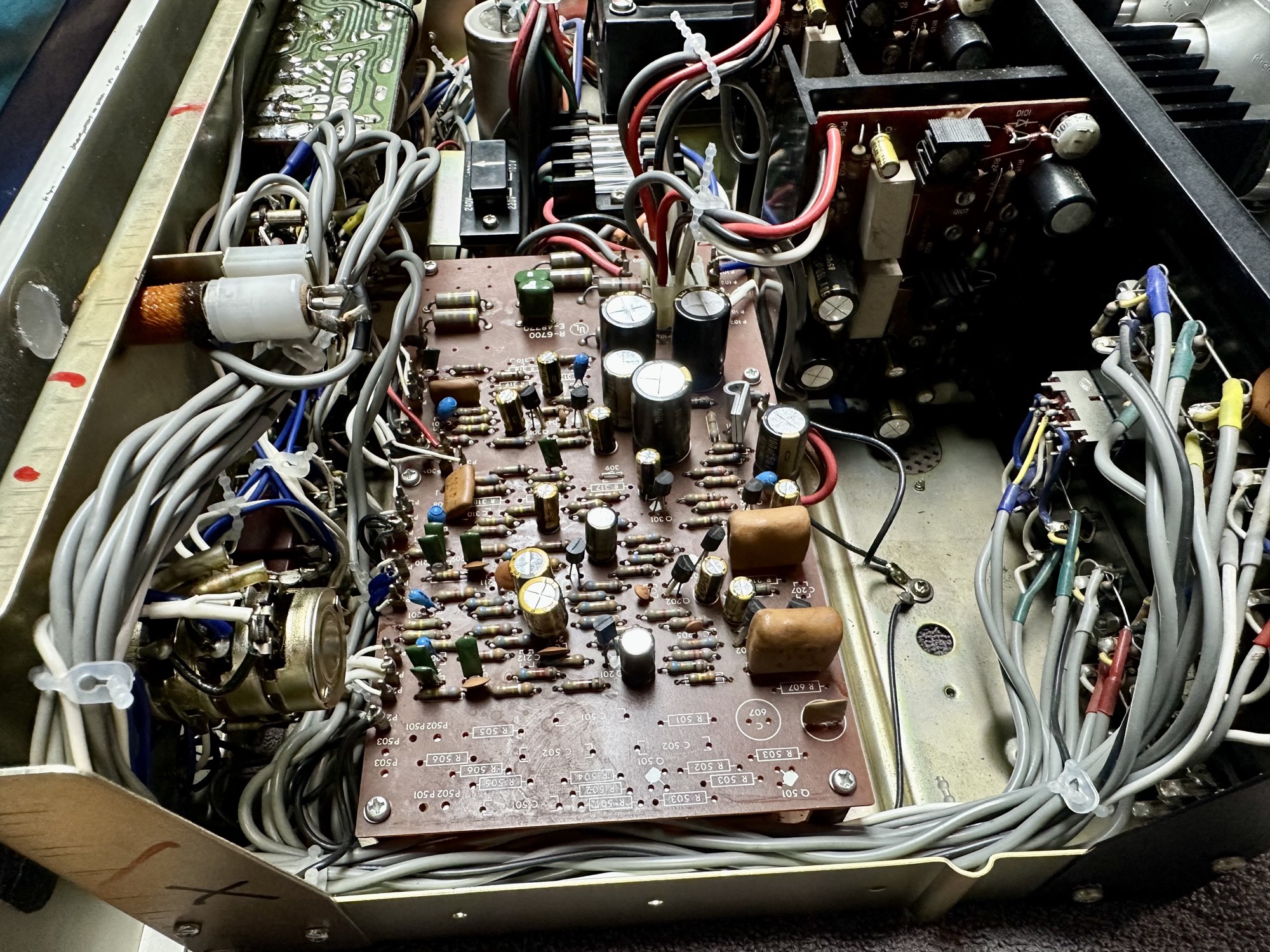

- Binnenkant is al eens aan gewerkt.
- Alle elco's zijn door Nichicon vervangen.
- Vreemdgenoeg zijn de originele koppelcondensatoren niet vervangen.
- Schakelaars en potmeters zijn erg vies.
Reparatie:

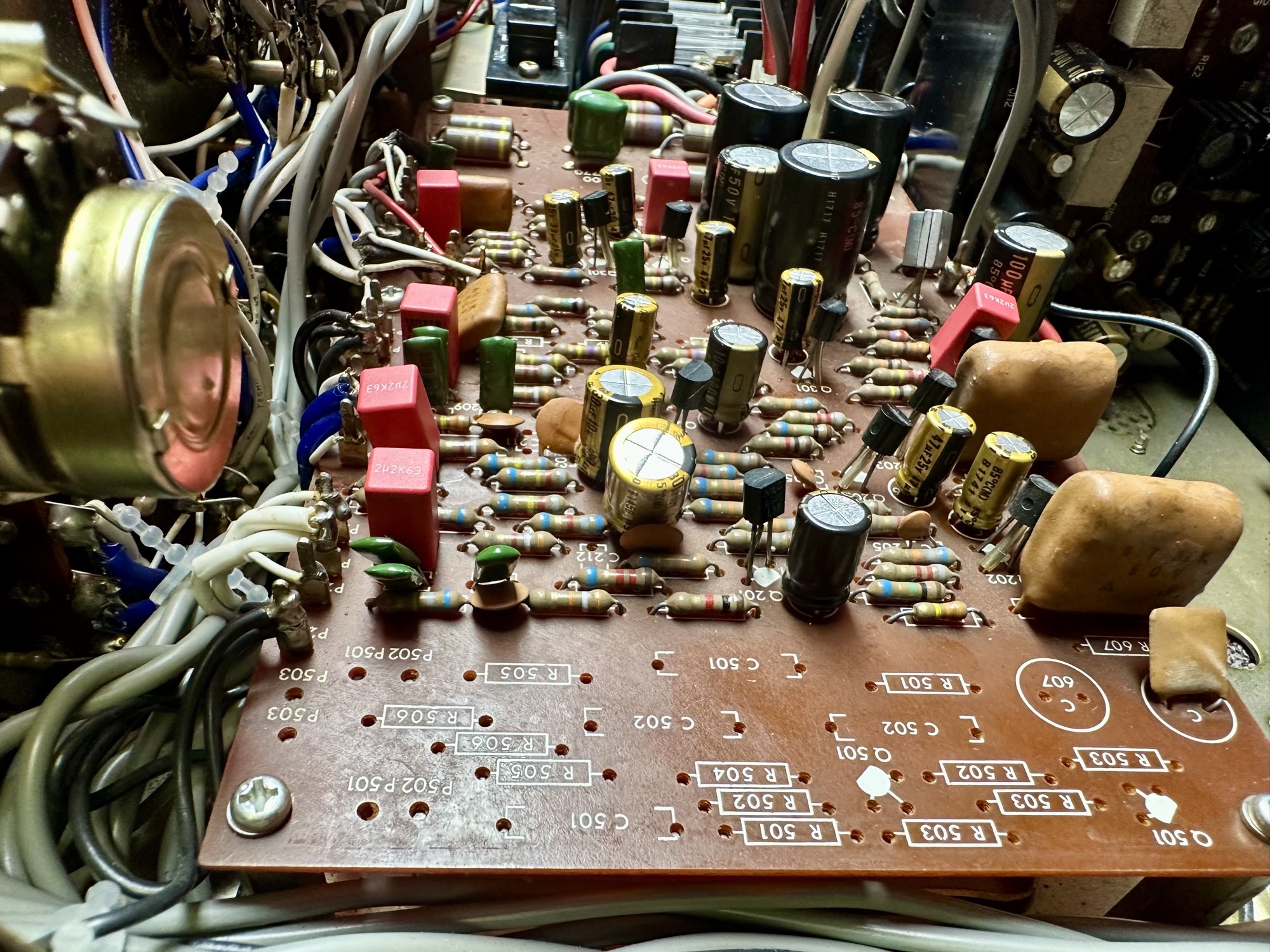

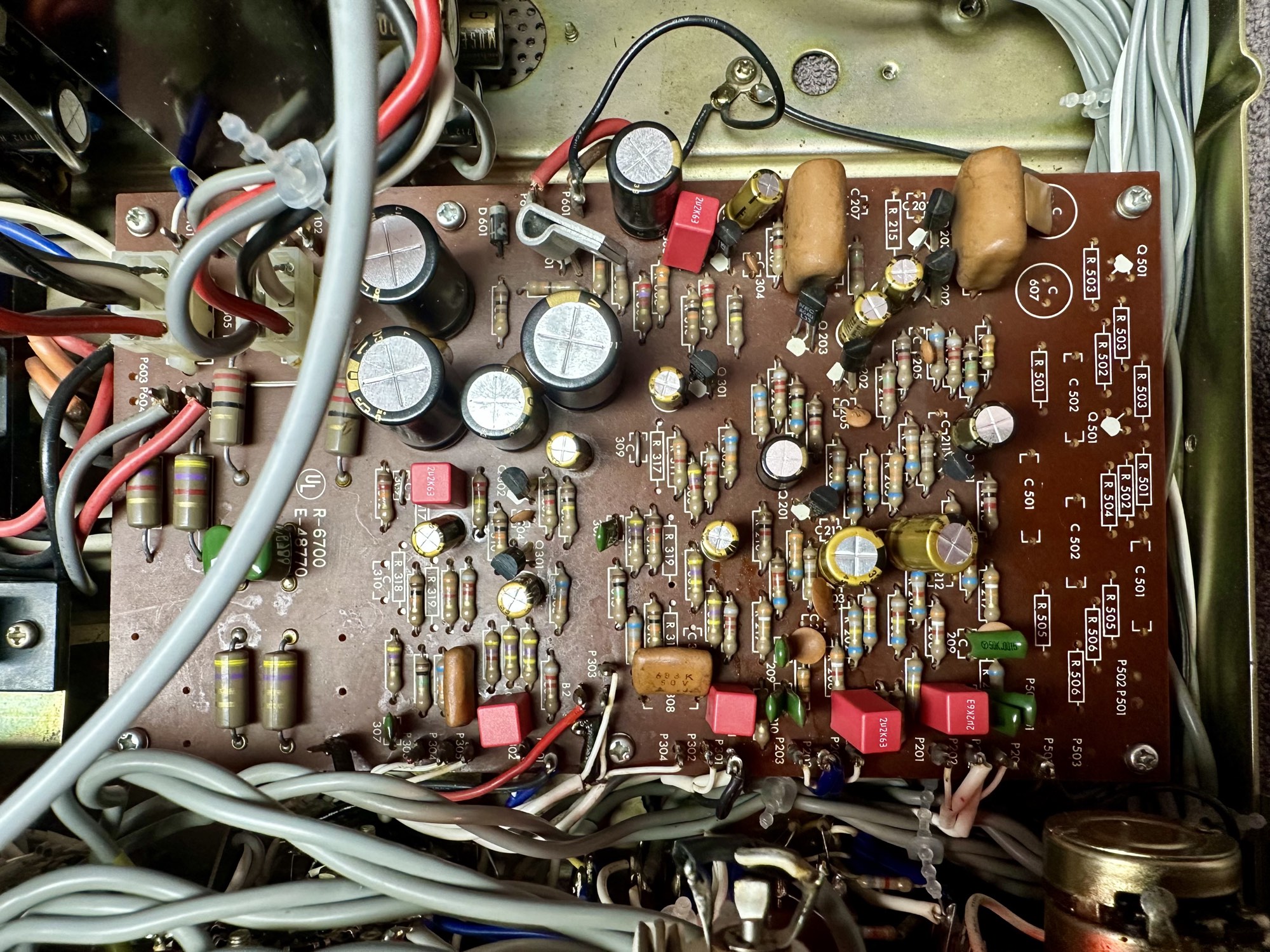

- Alle koppelcondensatoren vervangen door WIMA
- Potmeters gereinigd met Deoxit

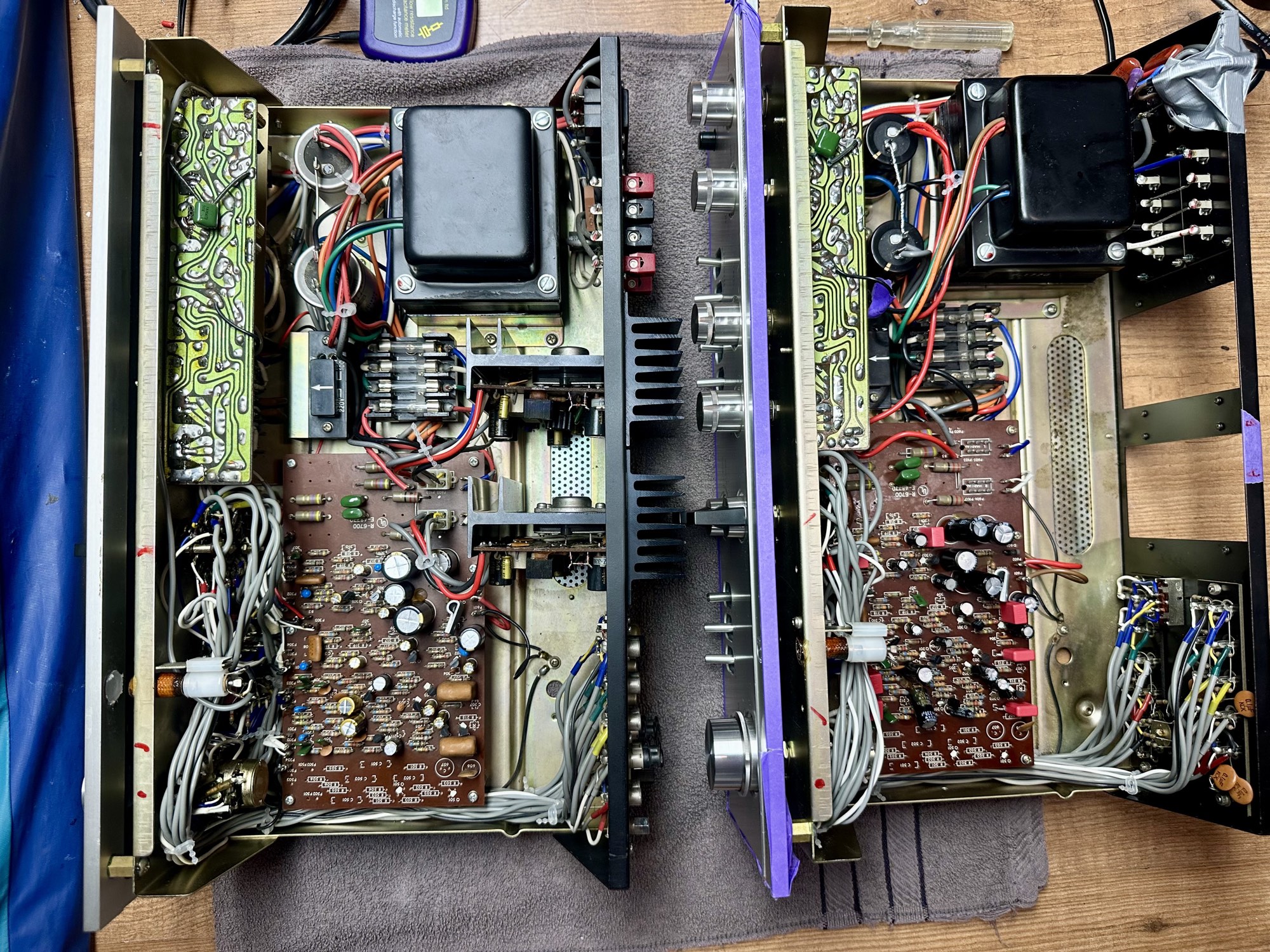

- De speakerschakelaar A had (net als mijn eerdere reparatie aan een Luxman 505X) één slecht contact.
- Door de Deoxit spuitbus te voorzien van een DIY opzetstuk kon ik de binnenkant van deze schakelaar bereiken en inspuiten.
- Overgangsweerstand na deze behandeling weer terug naar 0,1 ohm.
- Gelijkspanning op de sopeakeruitgang afgeregeld op 0Volt.
- Bias stroom (+/- 27mA) afgeregeld met een spanning van 12mV over de emittorweerstand.
- Cinch ingangen gereinigd.
