LUXMAN
SQ-700X

Klacht:
Deze eind jaren 60 begin jaren 70 versterker heeft onderhoud nodig. Één kanaal speelt, potmeters kraken, schakelaars idem.

Diagnose:
- Luxman SQ-700X ziet er van buiten uit als nieuw.
- De binnenkant toont echter een defect in de uitgang.
- Het gehele rechter kanaal is uitgebrand.
- Eindtransistoren zijn doorgebrand.
- Bijna alle weerstanden zijn doorgebrand.


Reparatie:

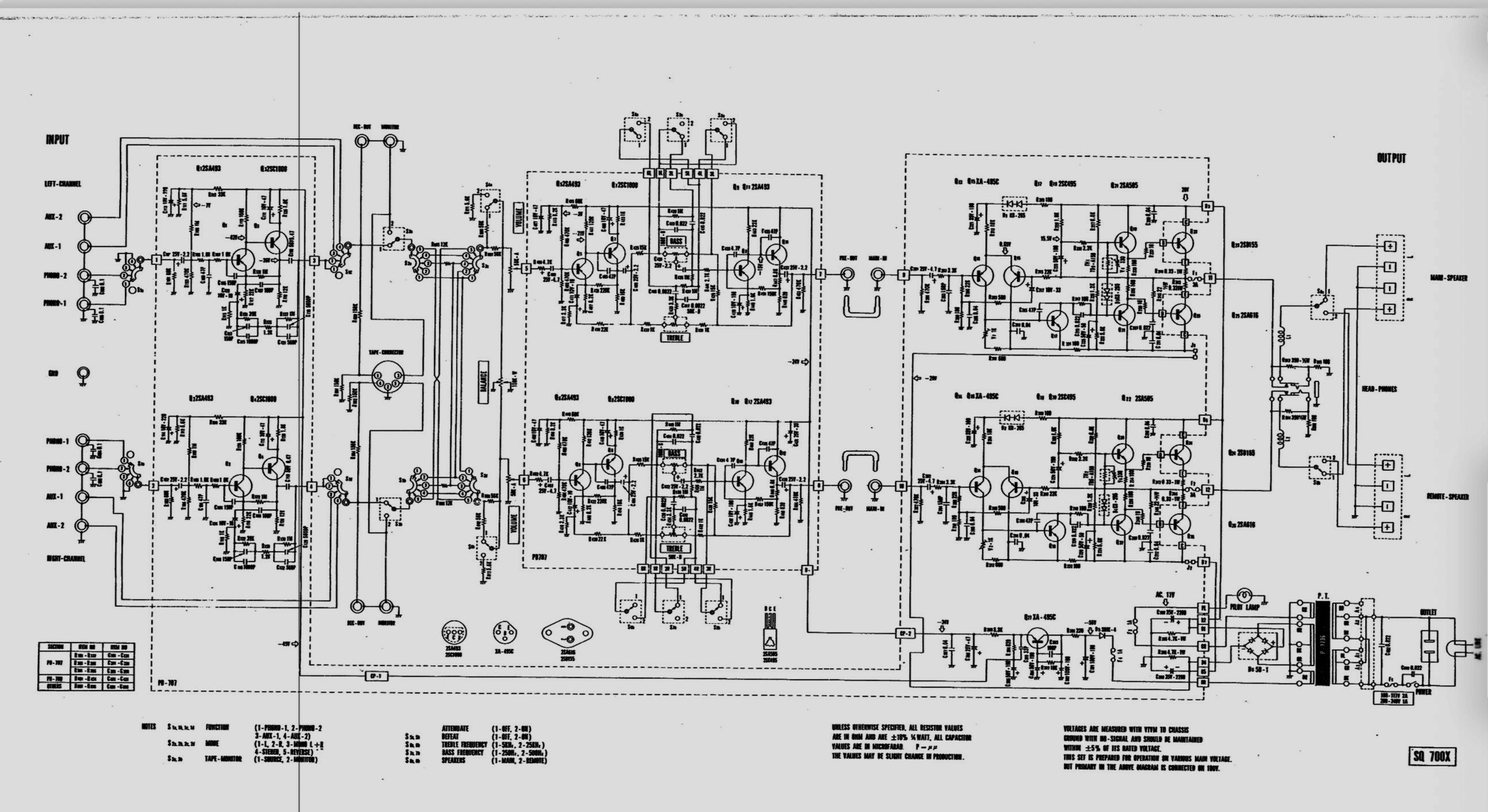

Reparatie op basis van info van Hilberink website.
VERSTERKER:
- Verbrande componenten uitgesoldeerd en vervangen.
- Nieuwe transistoren geplaatst.
- Aan/uit lamp vervangen door led. Aansturen met brugcel en afvlak elco.
- 2200uF elco's vervangen door 4700uF Nichicon types.
TUNER:
- Bestaande verlichting is defect. De 13V AC gelijkgericht en met een DC-DC converter teruggebracht naar 5V.
- De vier gloeilampen voor de schaalverlichting vervangen door een COB led strip van 5V.
- De lamp voor de twee meters vervangen door een 4cm COB led 5V met 100Ohm voorschakelweerstand. Hierdoor is de intensiteit passend bij de schaalverlichting.
- Met de DC-DC converter is de intensiteit van de verlichting achteraf instelbaar.
Defecte reparatie
Eindversterker is al eens voorzien van nieuwe transistoren en weerstanden. Origineel zat hier 2SA616 and 2SD155
Uitgebrand
De gerepareerde einsversterker is weer defect. Onduidelijk welke stuur transistoren zijn gebruikt.
Brandplekken
De printplaat heeft brandschade. Deze kunnen schoonmaken en herstellen.
Nieuwe eindtransistoren
De originele 2SA616 and 2SD155 transistoren zijn niet meer leverbaar. Alternatief 2SA1694 & 2SC4467 en BD139/BD140 geplaatst.
Weerstanden
Gehele eindversterker doorgemeten en de defecte componenten vervangen.
Voeding elco's
De aanwezige 2200uF/35V elco's meten nog geen 50% van hun waarde. Advies: vervangen door 4700uF versies.
Eindoordeel:

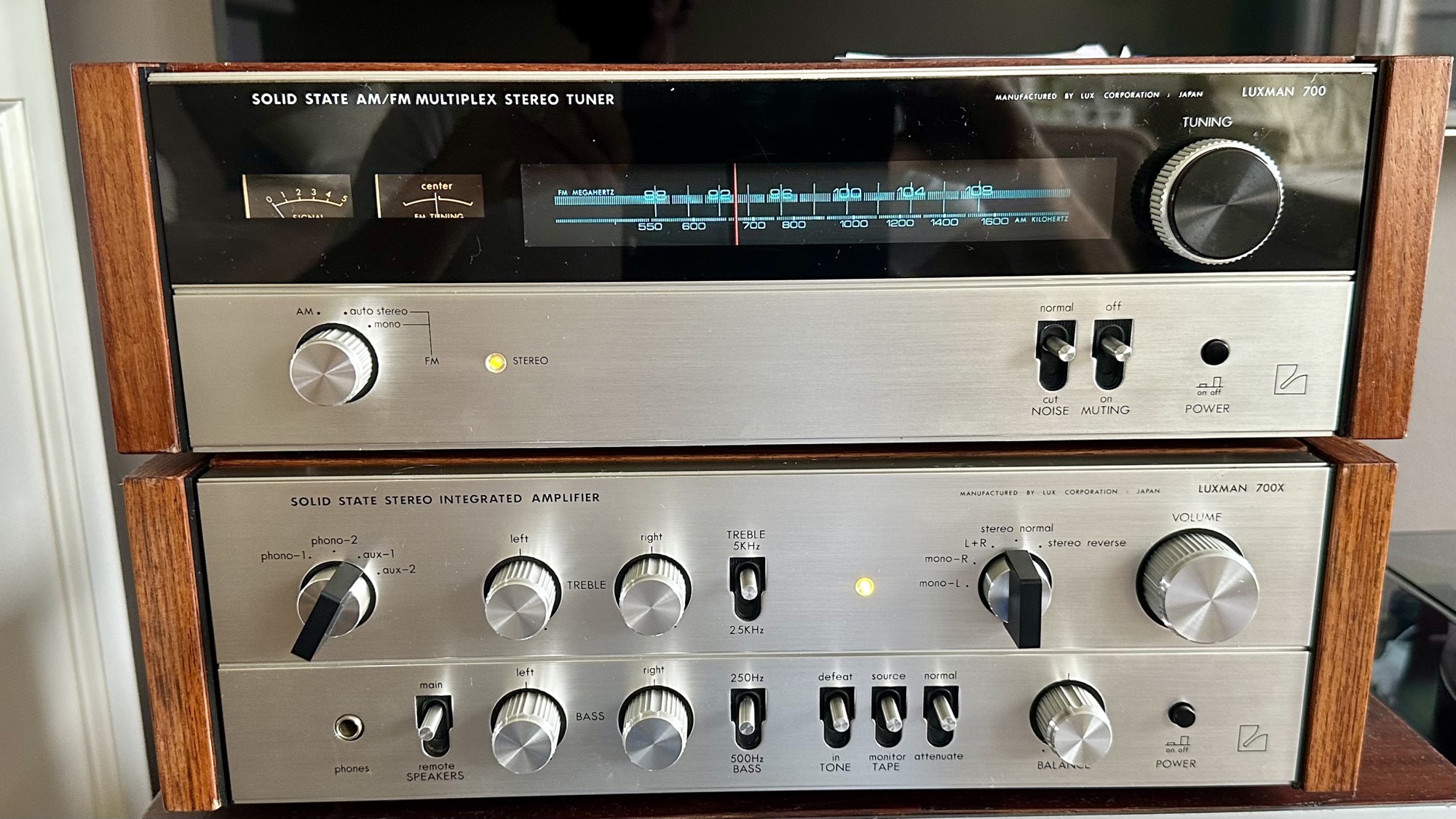

Wat een beauty: De Luxman SQ-700X versterker en 700 tuner.
Met de looks was niks mis. Deze dame op leeftijd staat erbij alsof de tand des tijds op haar geen invloed heeft gehad. Maar zoals altijd gaat het niet alleen om de buitenkant. Het innerlijk van deze versterker verraad haar ouderdom. Er is al eens een grote operatie uitgevoerd maar helaas loopt ze wederom op één been. Een origineel been terugplaatsen is niet meer mogelijk en dus zijn er wat kunstgrepen uitgevoerd om haar weer te kunnen laten lopen.
Na enige revalidatie is het lopen inmiddels rennen geworden en kan deze versterker weer deelnemen aan de maatschappij.
De tuner ziet er in het daglicht goed uit, maar gaat het schemeren dan valt ze direct door de mand. Haar uiterlijk blijft onderbelicht en mist daardoor de originele looks. Om dit op te lossen is ze voorzien van diverse COB led strips met een warme gloed.
Hoe klinkt deze Luxman 700 set?
Op de set mijn Raspberry streamer en Argon platenspeler aangesloten. Als speakers heb ik de vintage Pioneer CS-701A aangesloten. De speakers komen uit de zelfde tijd als deze Luxman. Een geweldig koppel om te zien. De charmante Luxman en de Pioneer met spierballen. Leuk, maar passen ze ook bij elkaar is de vraag. Ik zal je niet langer in spanning houden en kan volmondig JA zeggen. Waar een onverwacht mooie combinatie.
Mijn jaren 70 afspeellijst opgezocht en deze aangeboden aan de set. Wat is dat toch met Luxman. Iedere Luxman versterker die ik beluister klinkt prachtig. Ondanks het bescheiden vermogen spelen ze ook op "buurvriendelijk niveau" geweldig goed. Mooi gedetailleerd in het hoog. Heerlijke en eerlijke stemmen en een strakke laagweergave.
Ik luister en geniet nog even verder...

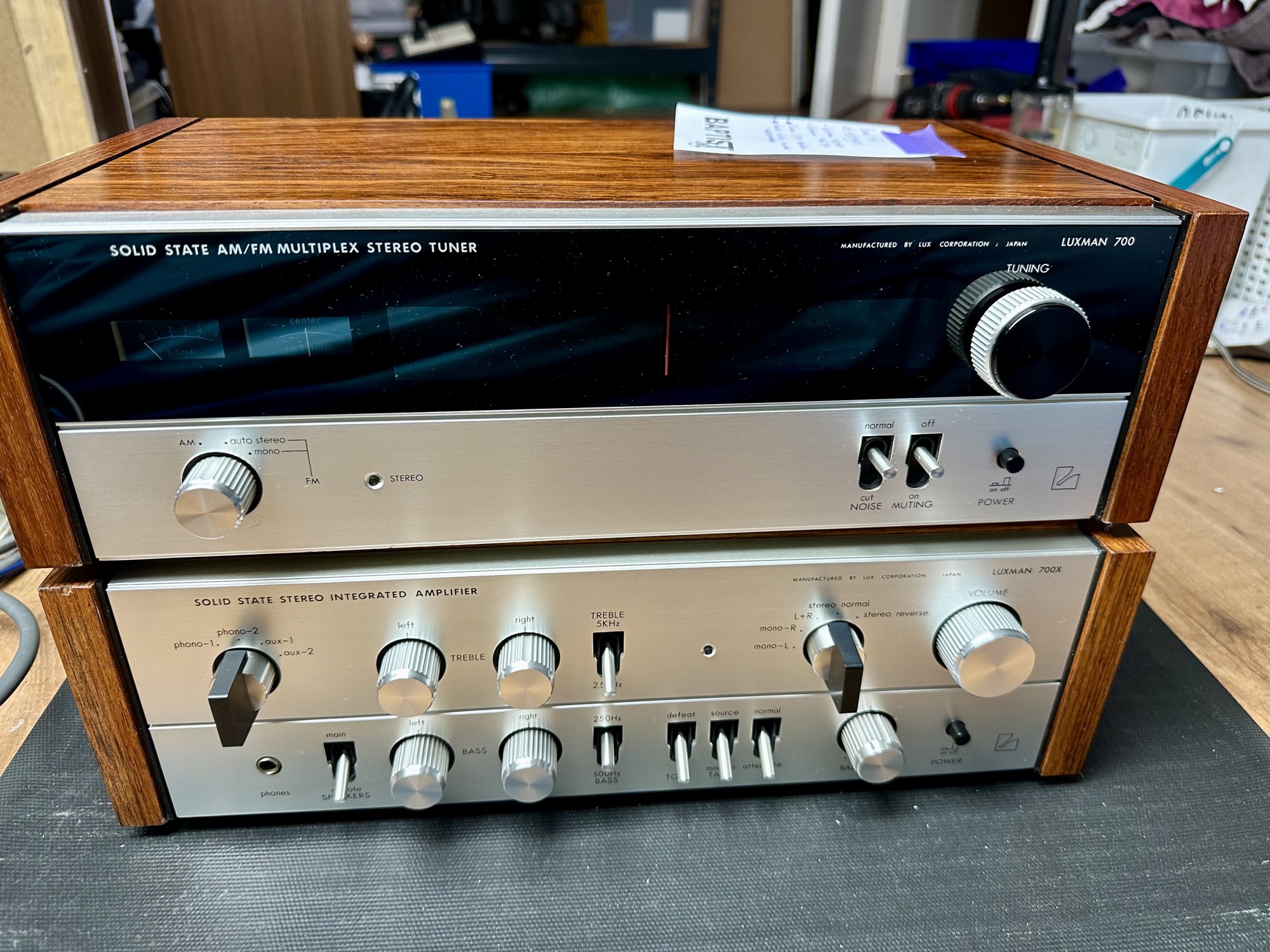

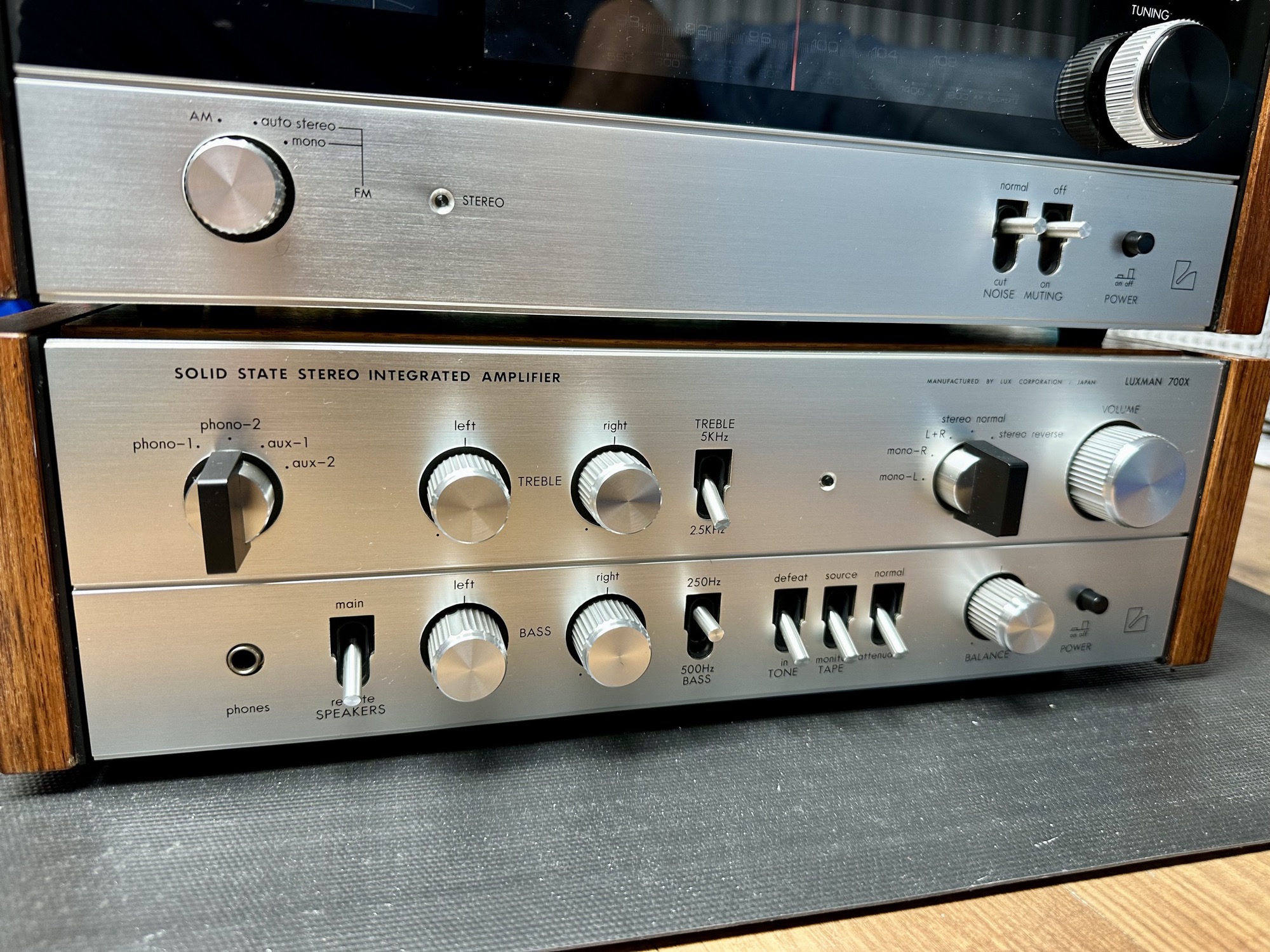

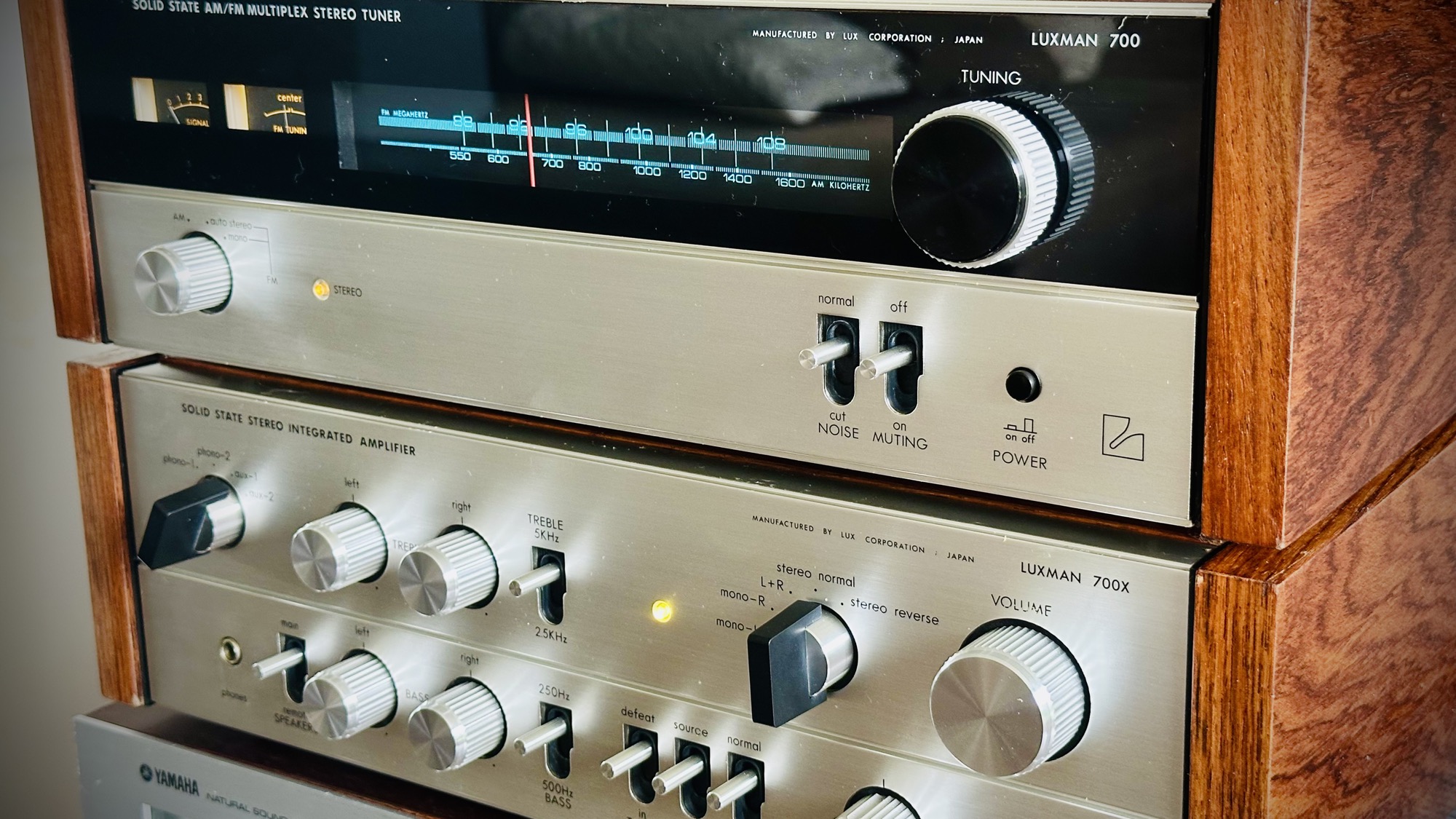

Luxman SQ 700 Versterker T 700 Tuner

Luxman SQ 700 Versterker T 700 Tuner

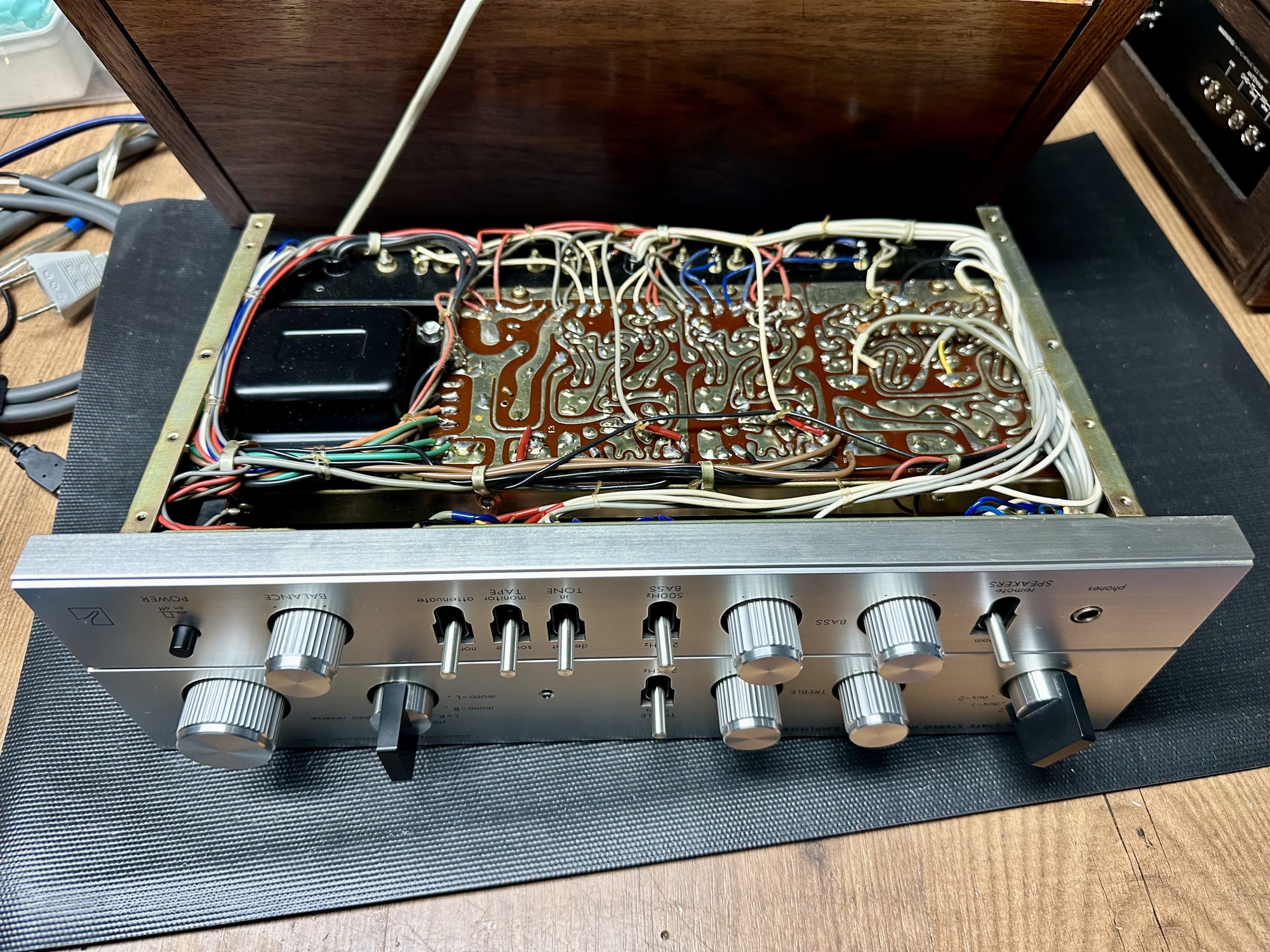

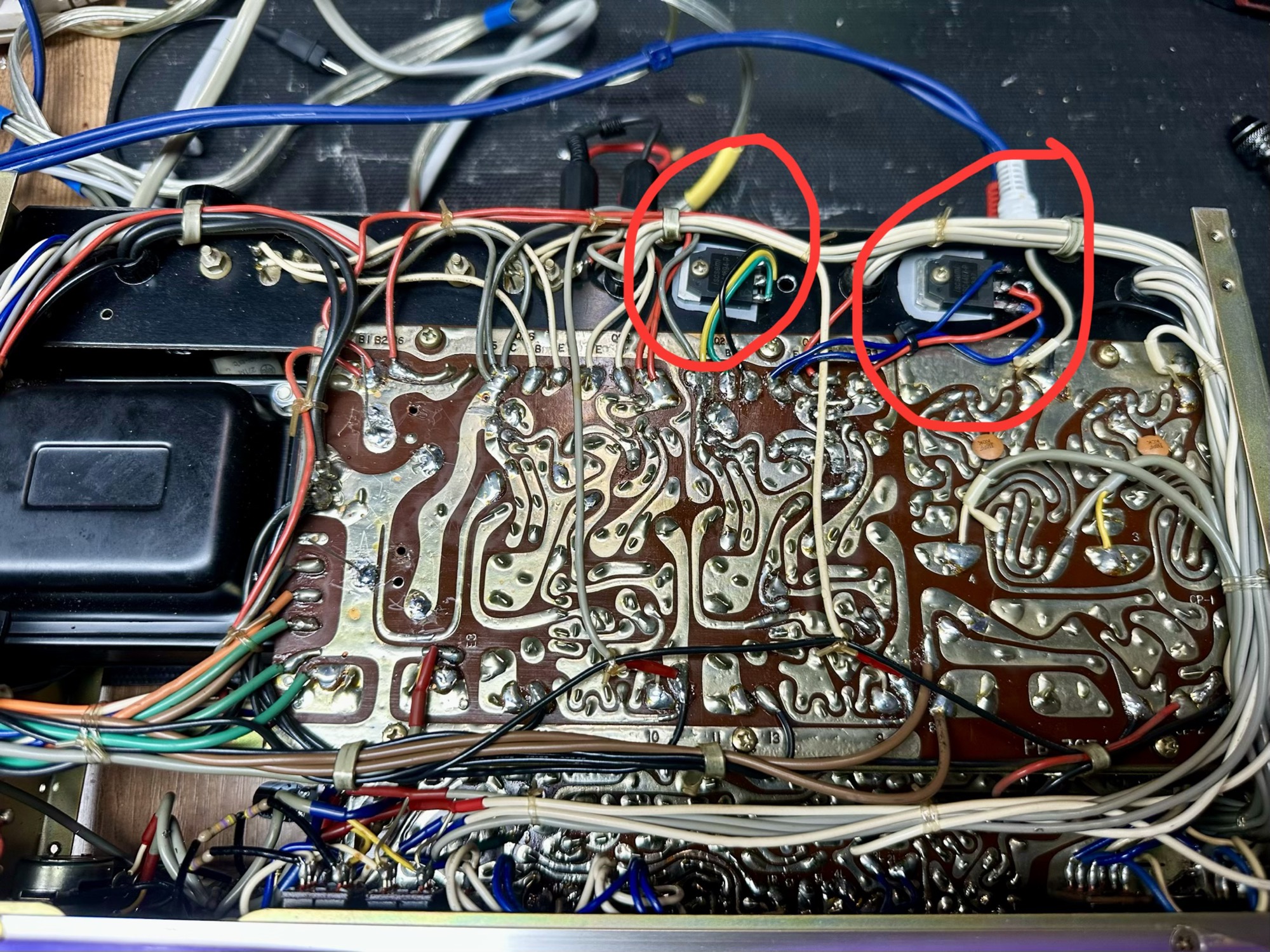

Onderkant printplaat van Luxman 700 versterker

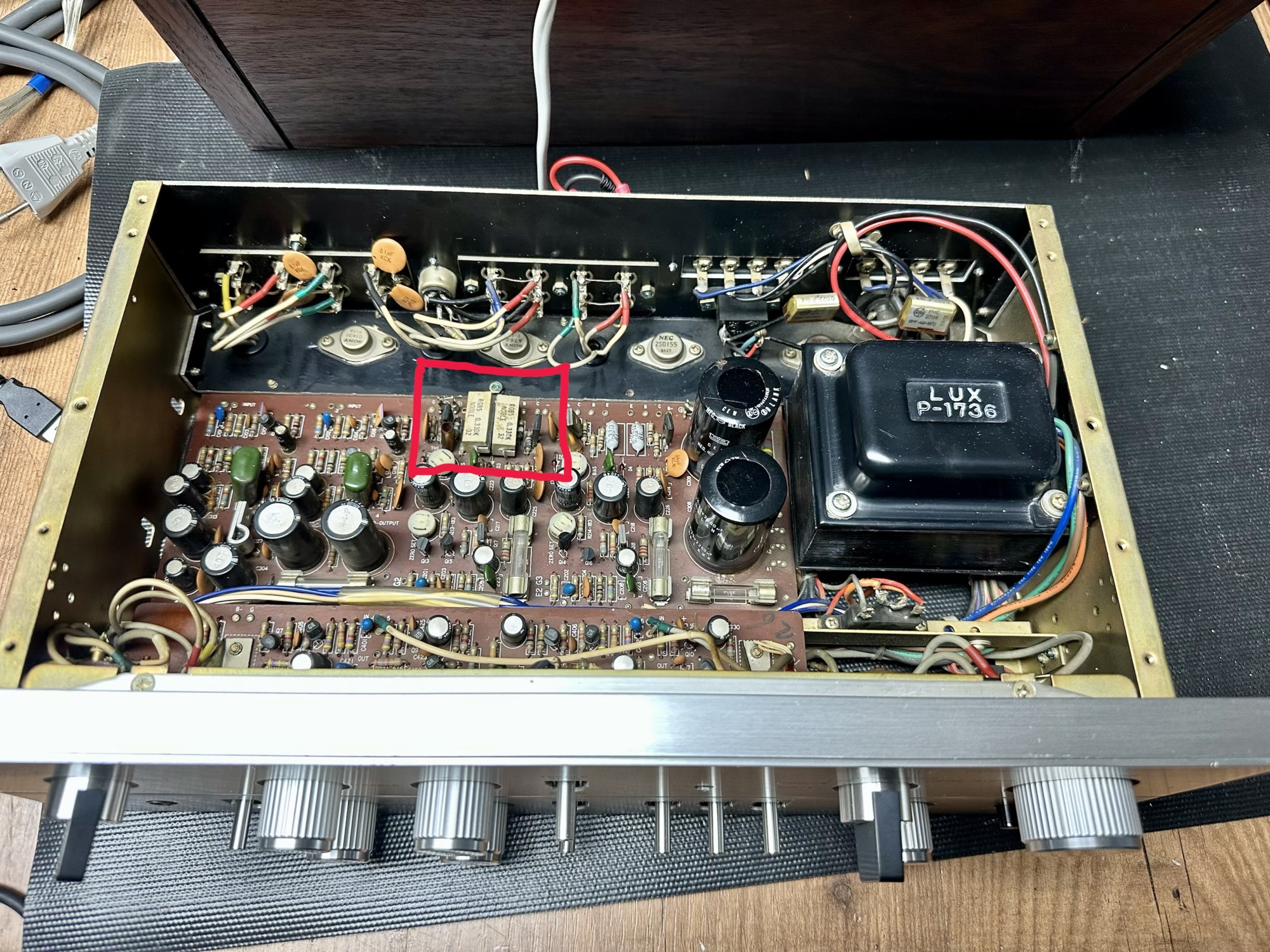

Uitgebrande gedeelte van eindversterker Luxman 700

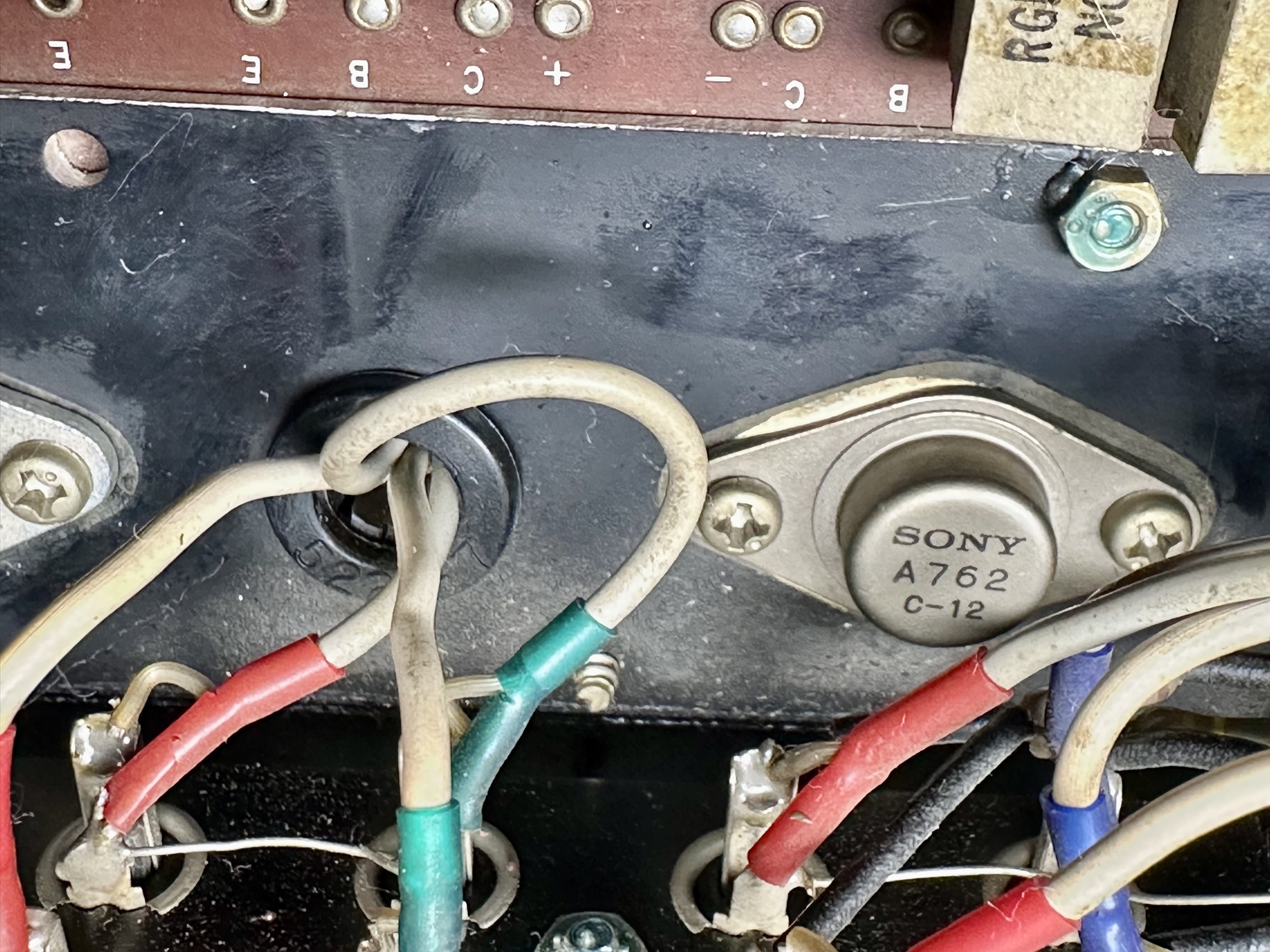

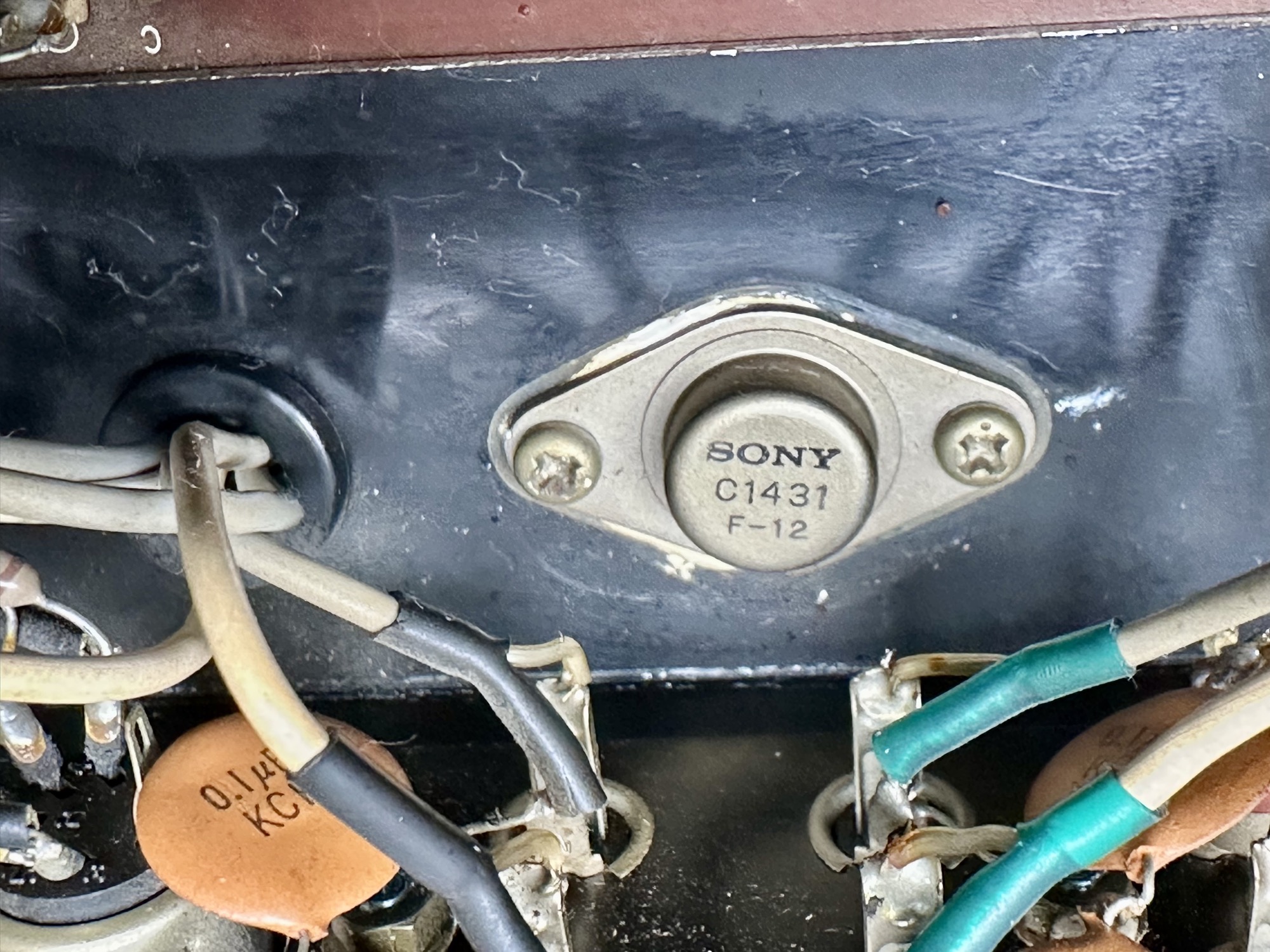

Defecte niet originele transistor in Luxman 700 versterker

Defecte niet originele transistor in Luxman 700 versterker

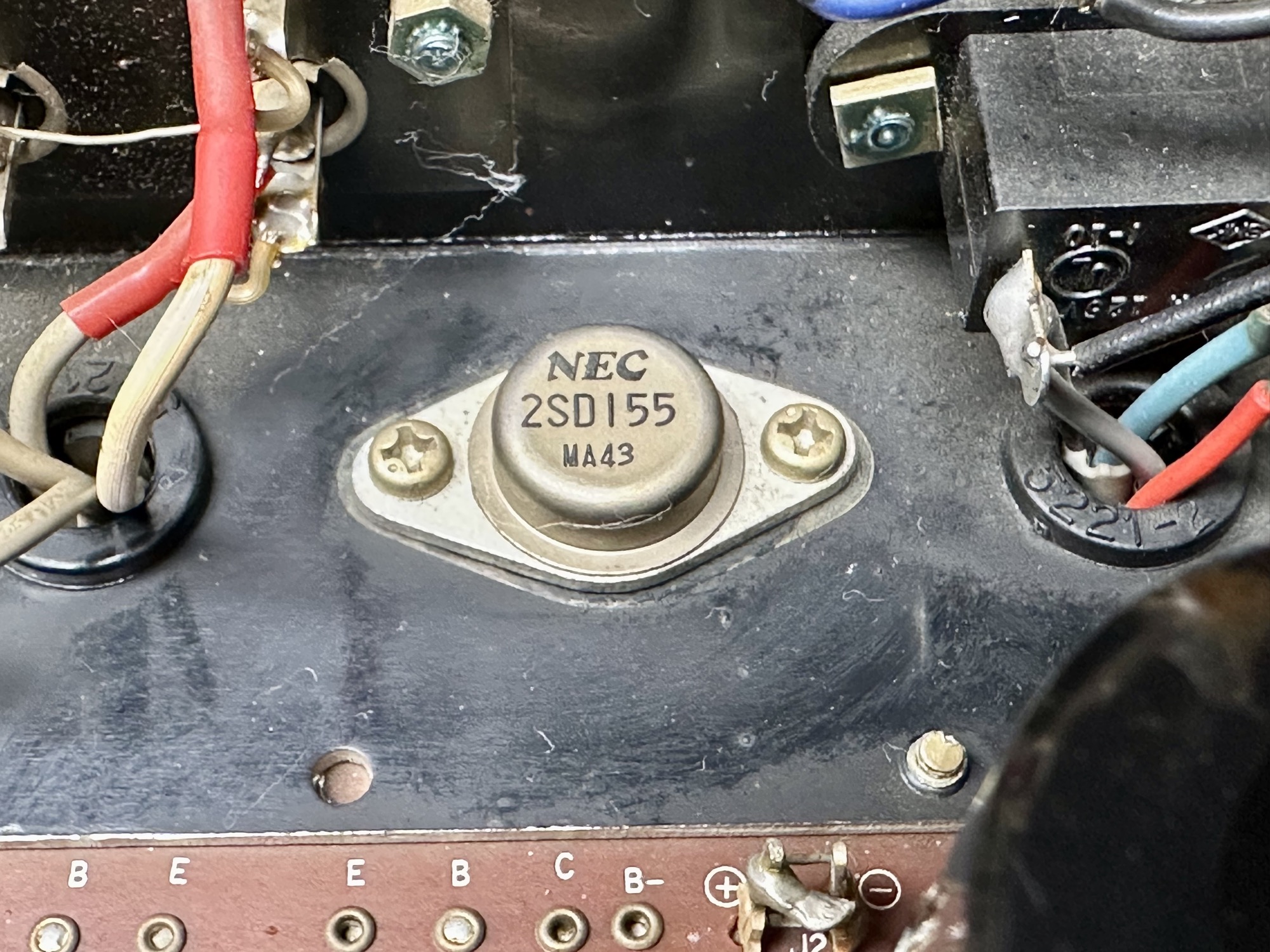

Originele 2SD155 transistor in Luxman 700

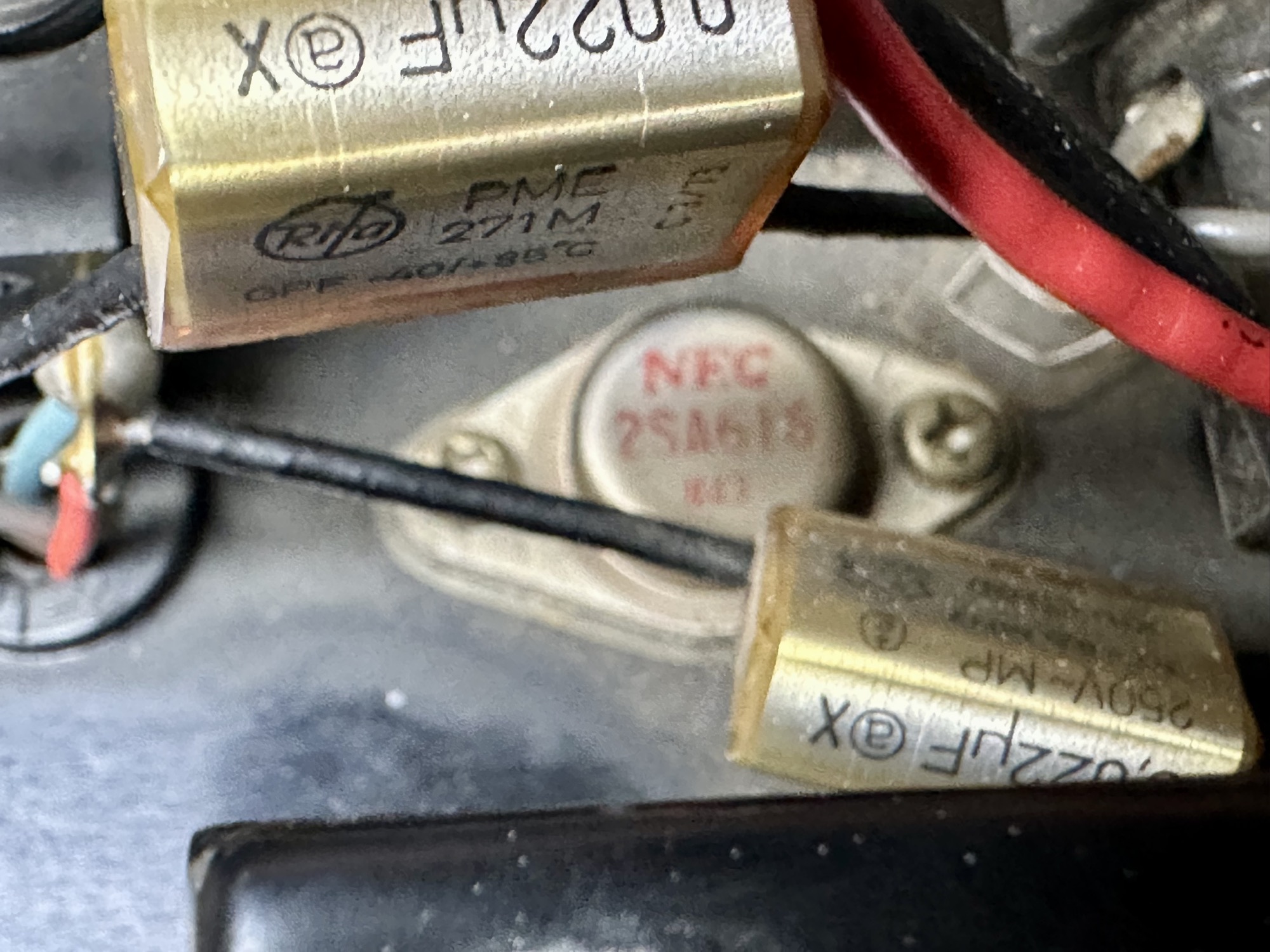

Originele 2SA616 transistor in Luxman 700

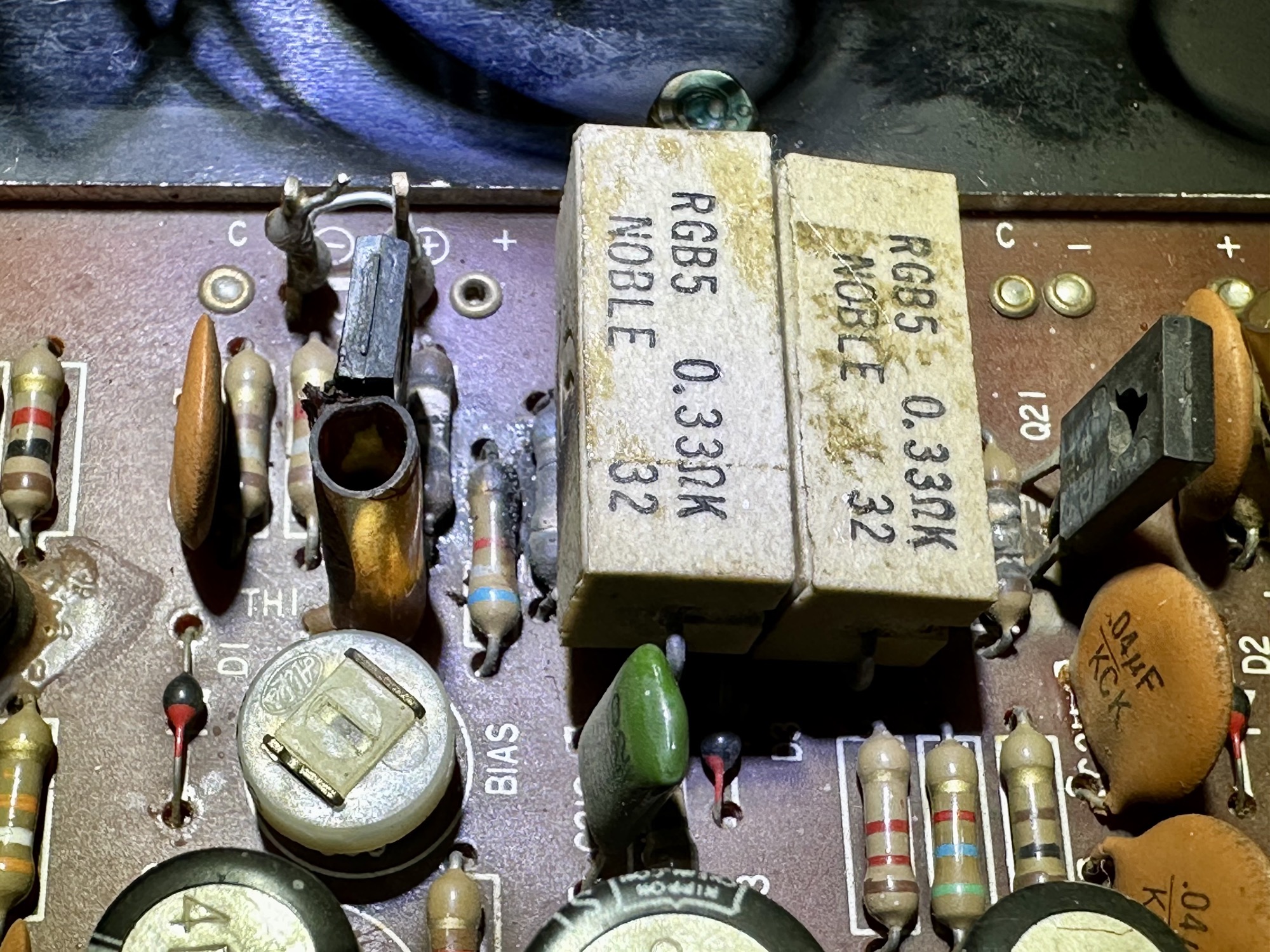

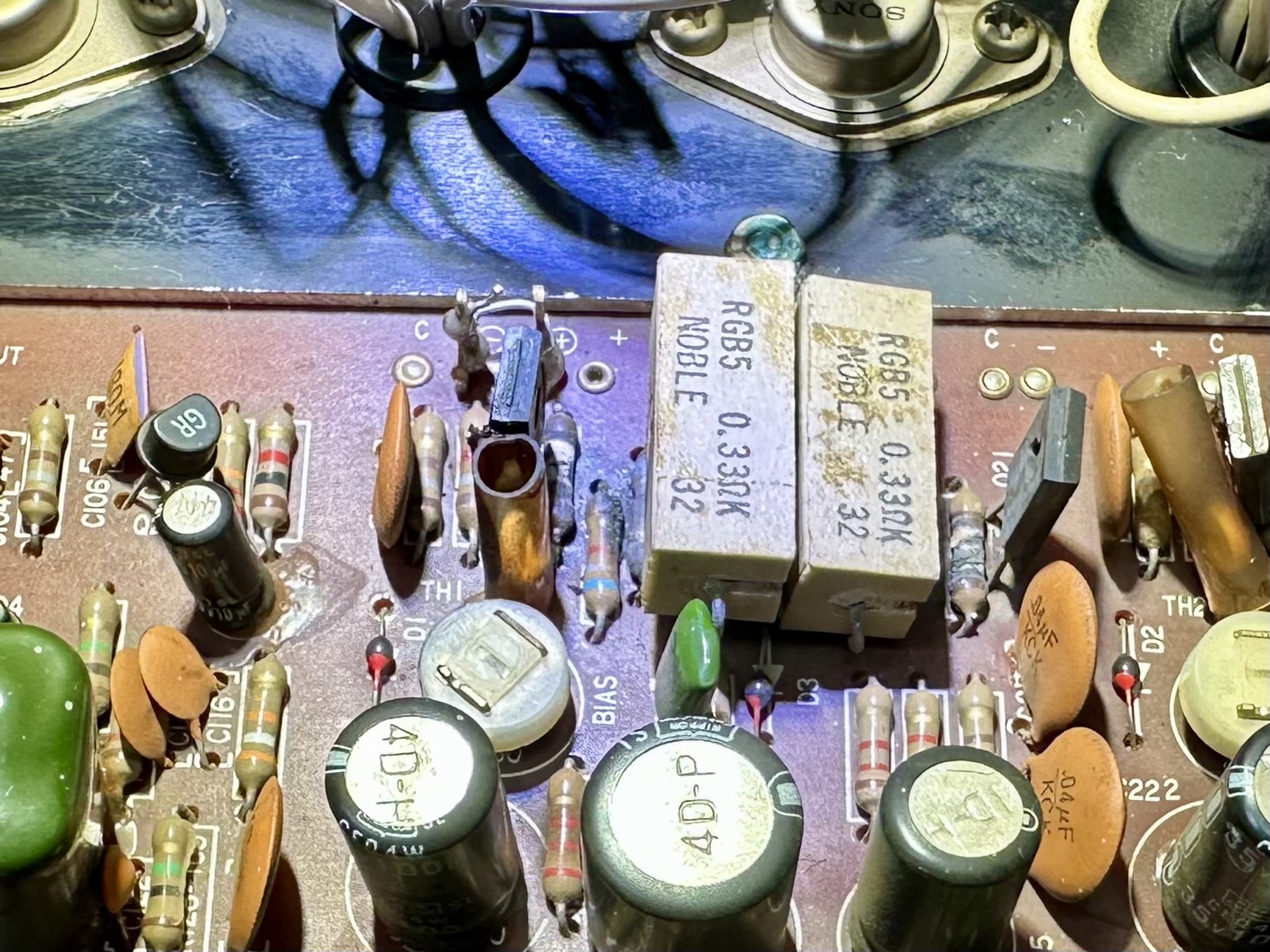

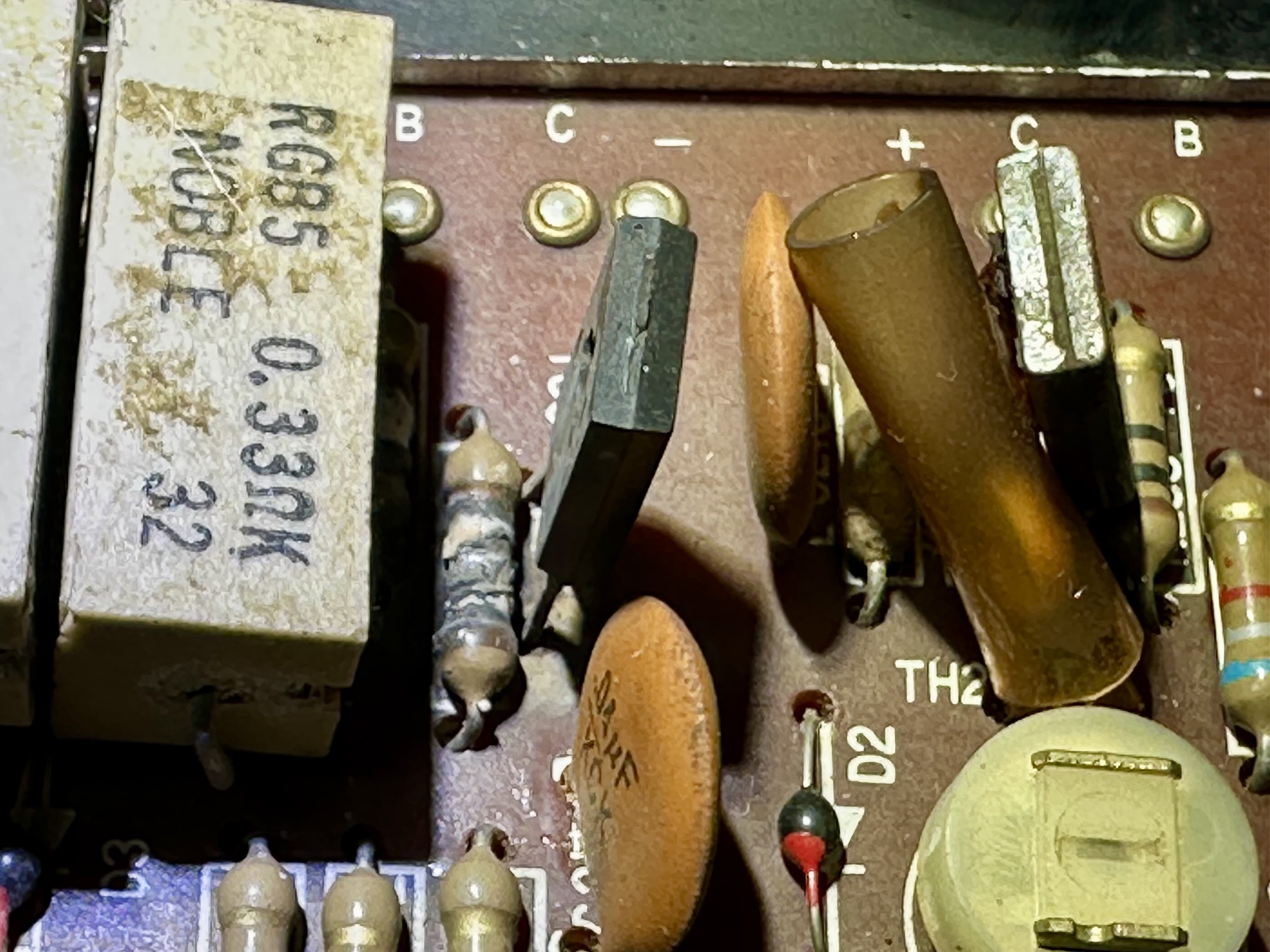

Luxman SQ 700 Versterker met uitgebrande weerstand

Luxman SQ 700 Versterker met uitgebrande weerstand

Luxman SQ 700 Versterker met uitgebrande weerstand

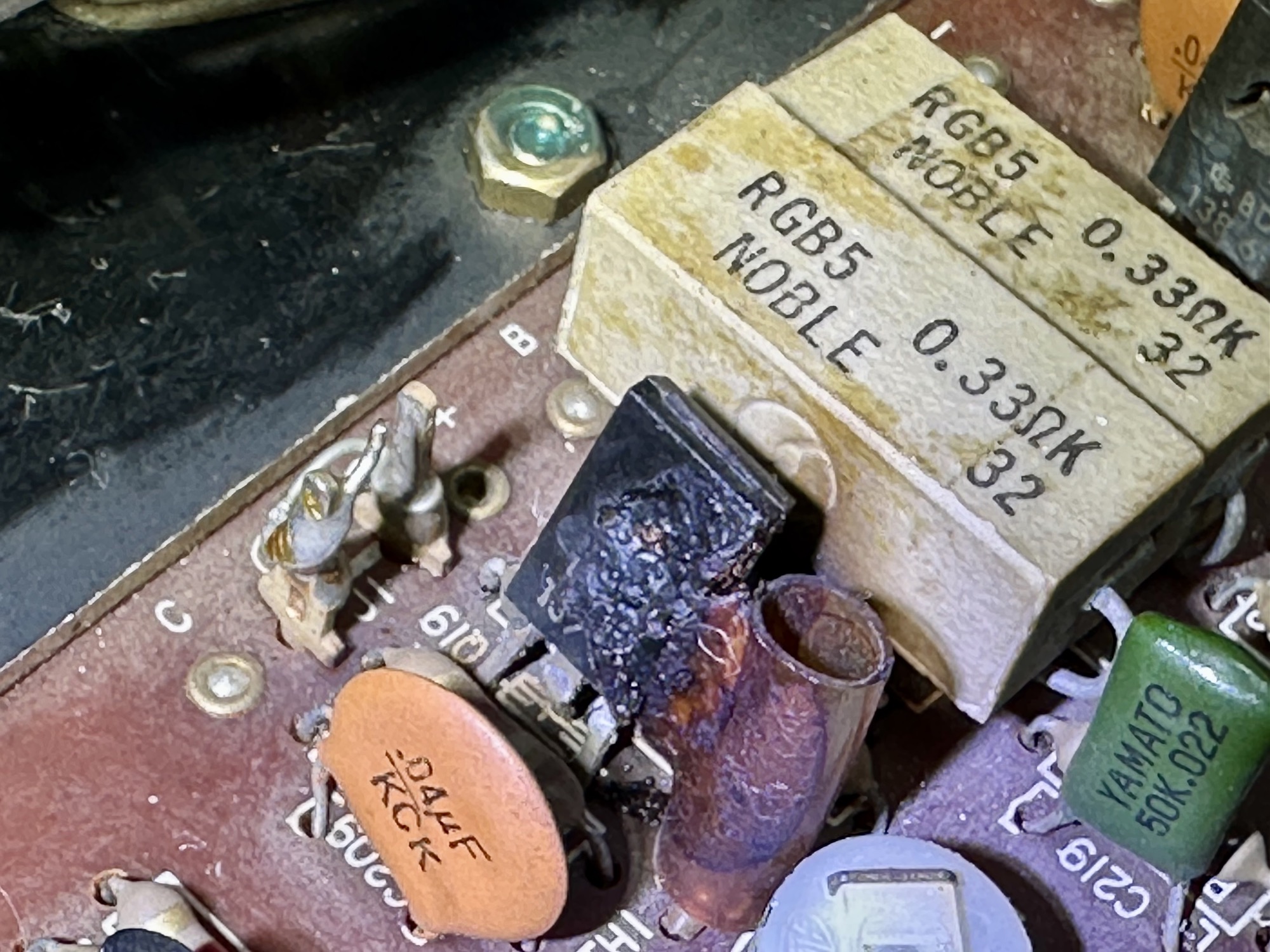

Luxman SQ 700 Versterker met uitgebrande transistor

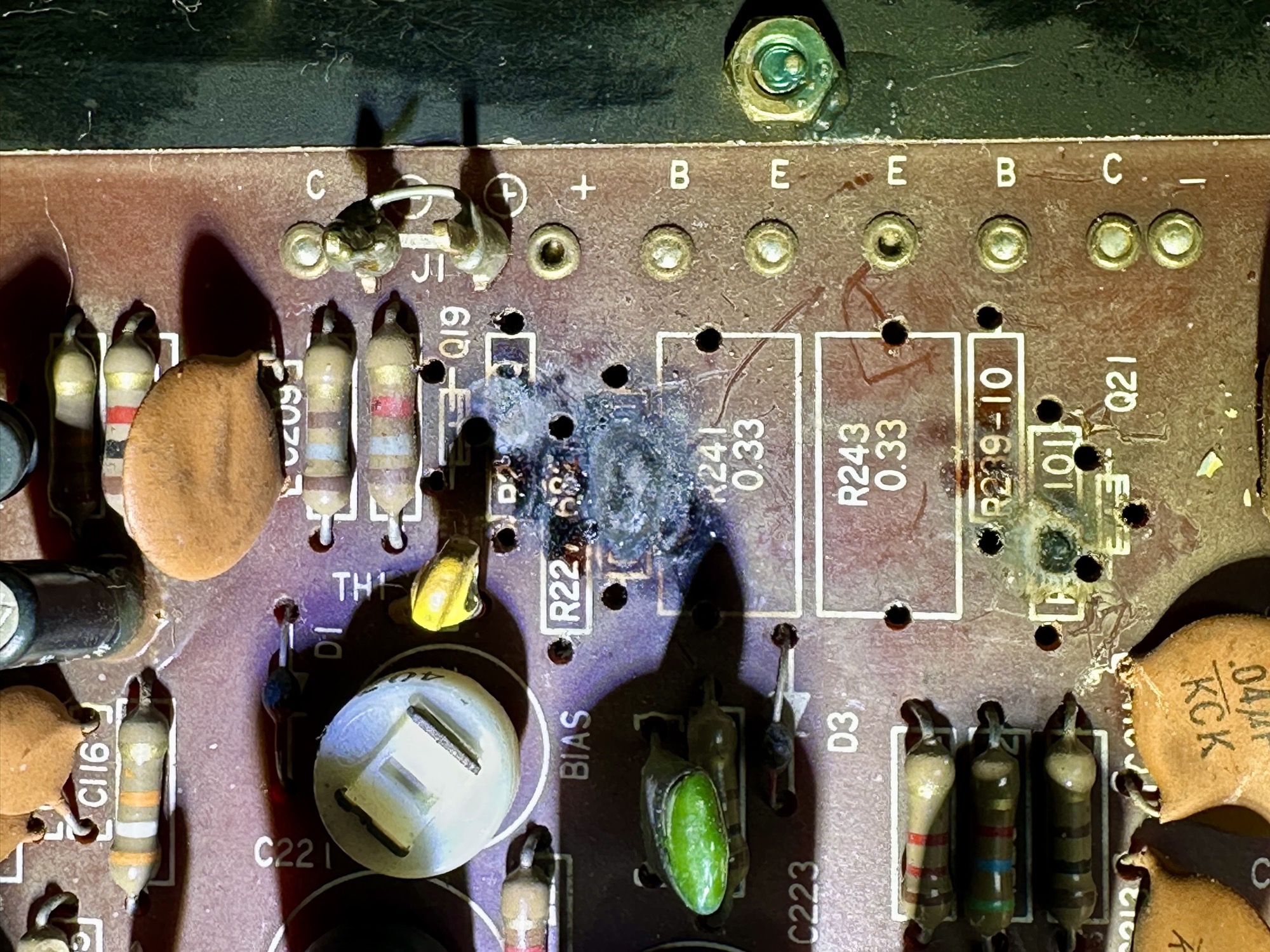

Luxman SQ 700 Versterker met brandschade

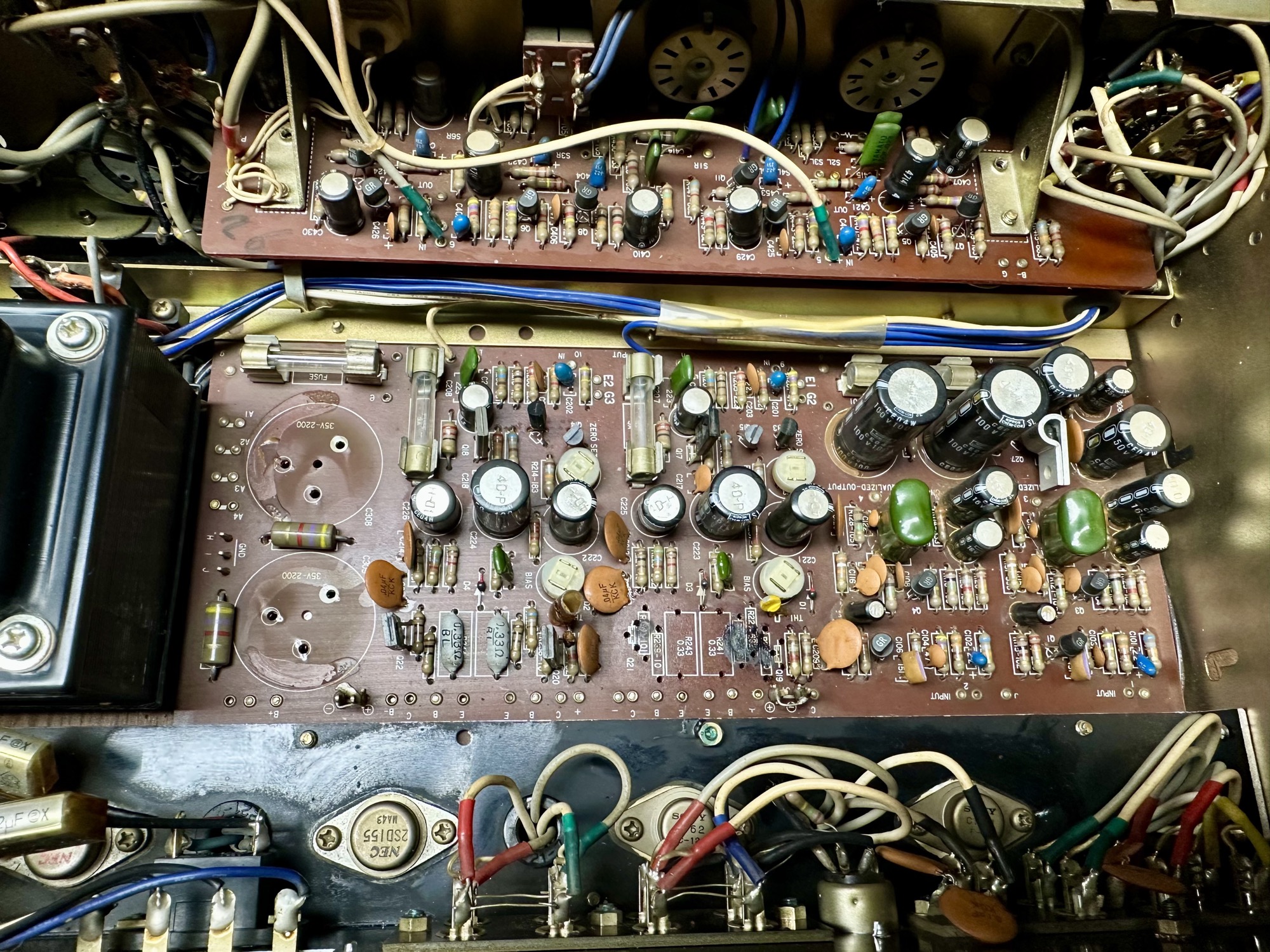

Printplaat Luxman 700 versterker

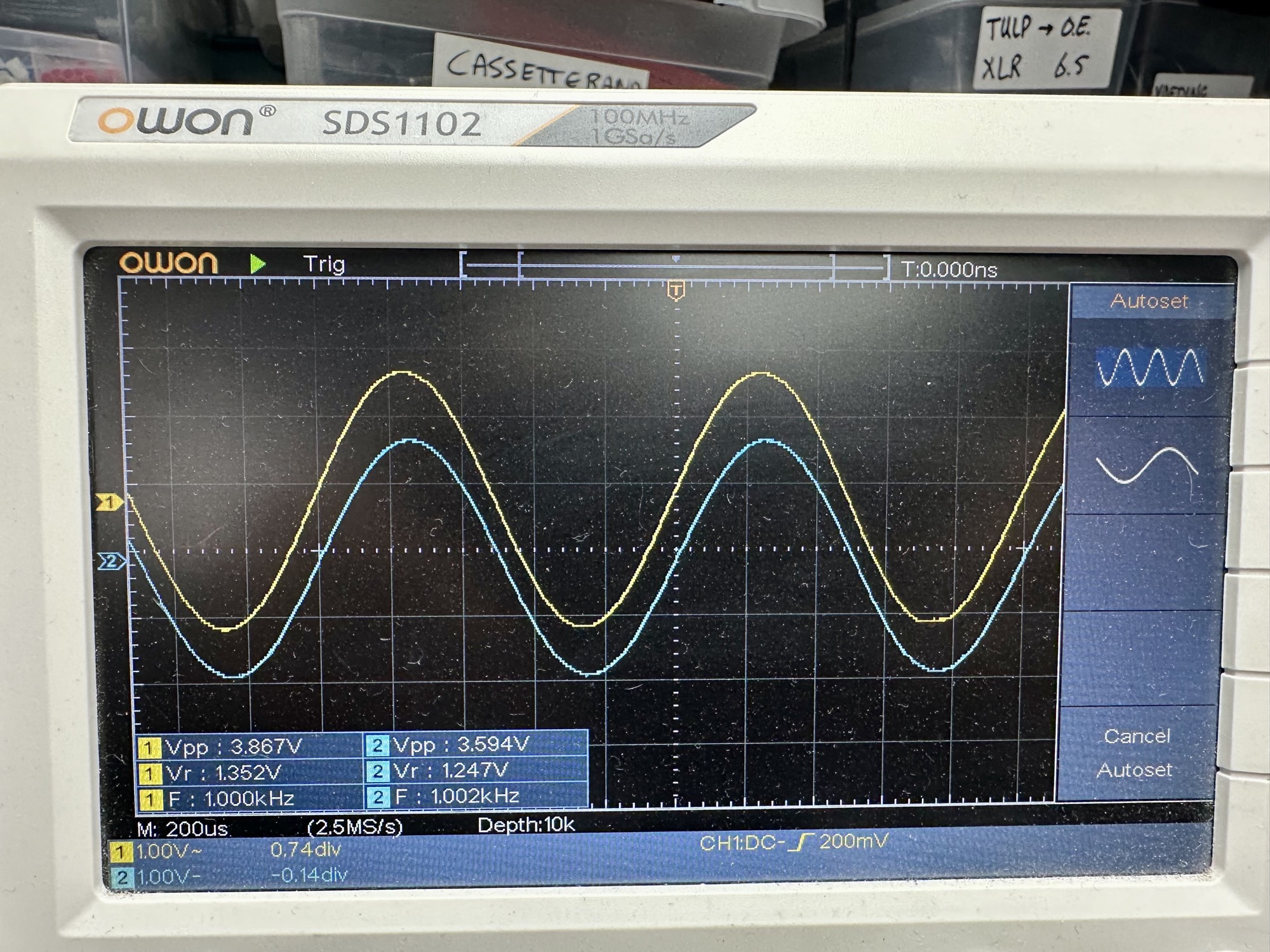

Luxman SQ 700: Vermogen +/- 21 watt / 8 Ohm

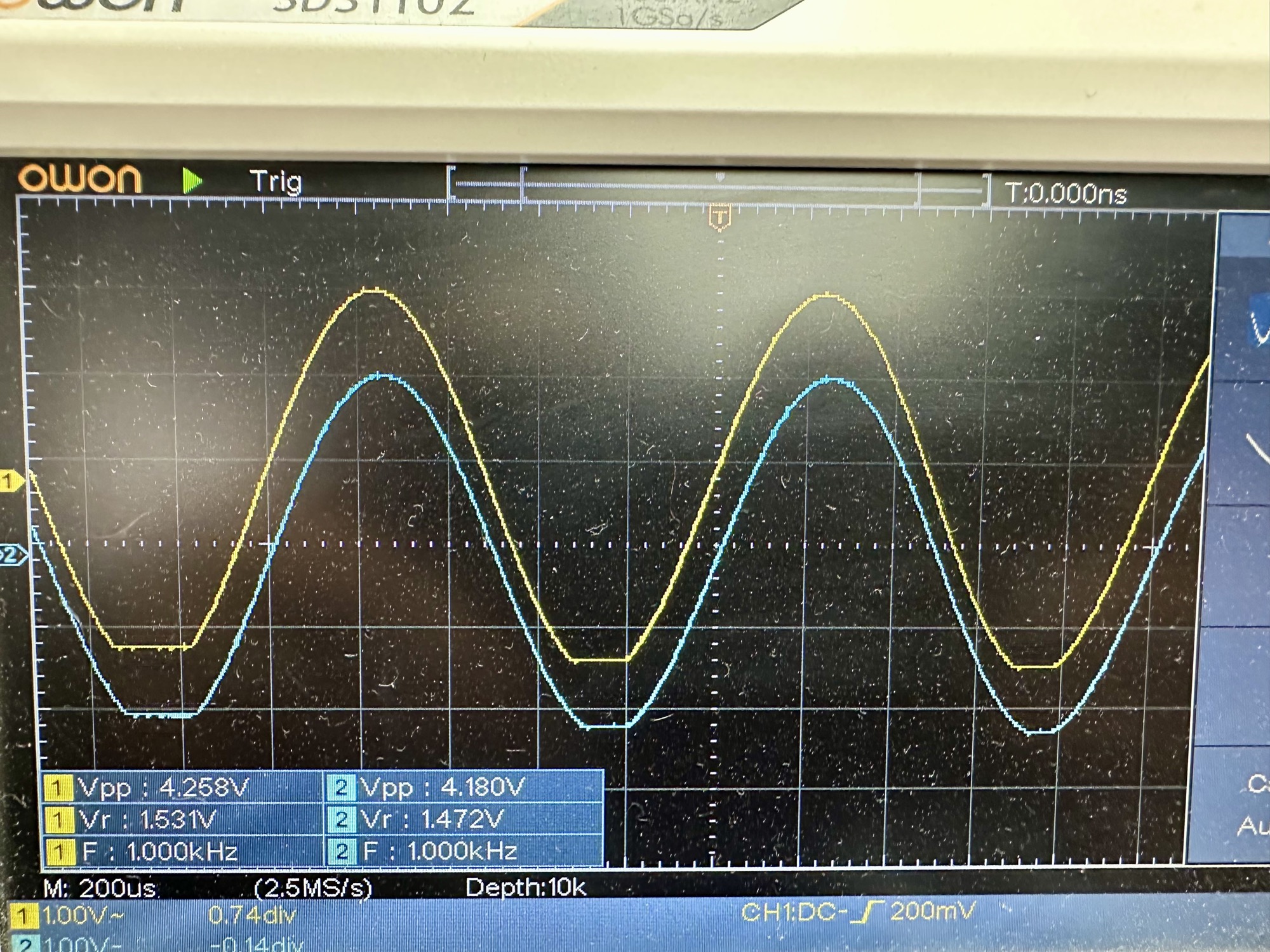

Luxman SQ 700: Clipping

Luxman SQ 700 Versterker: Twee nieuwe Transistoren, 2SA1694 & 2SC4467

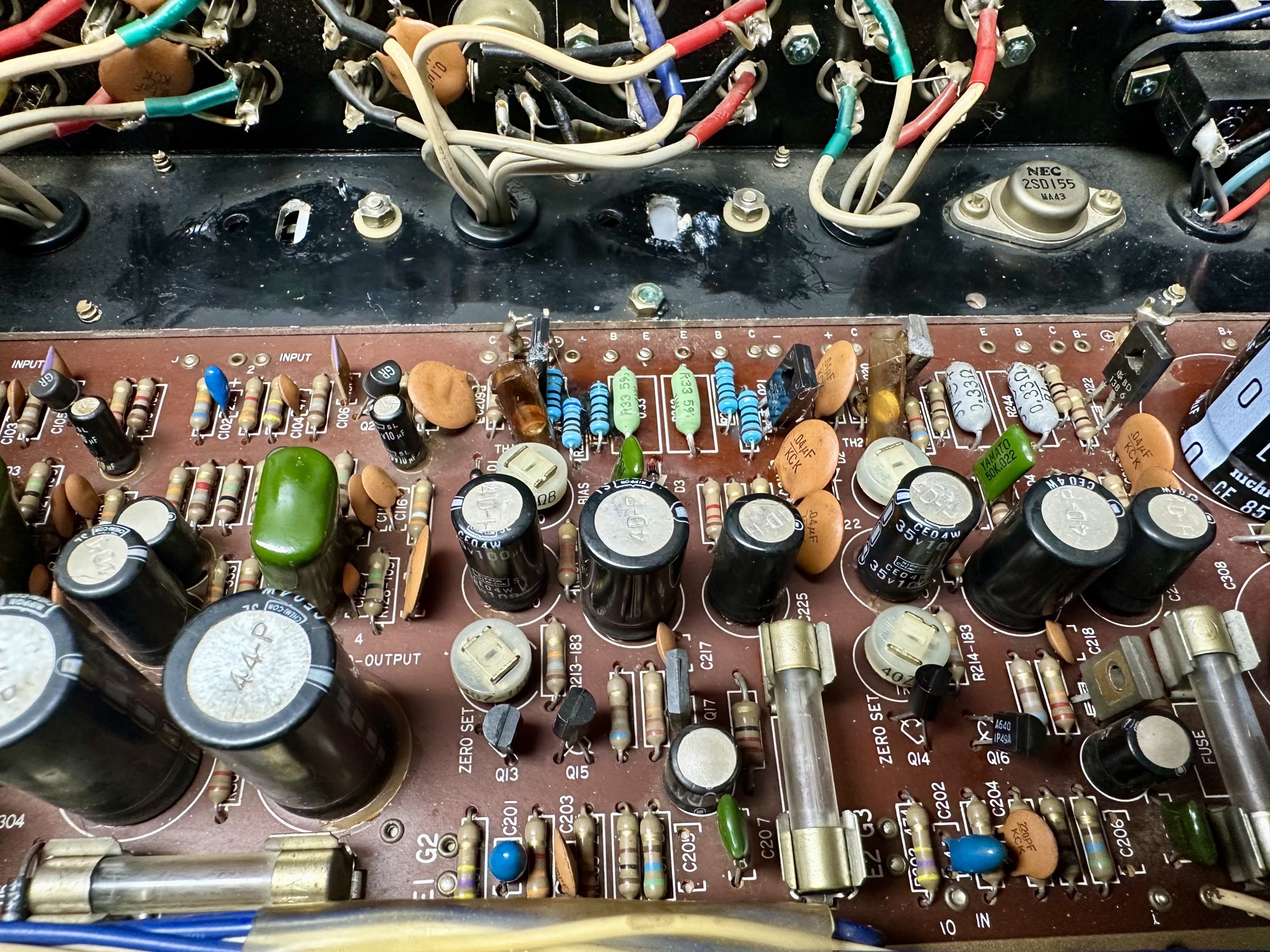

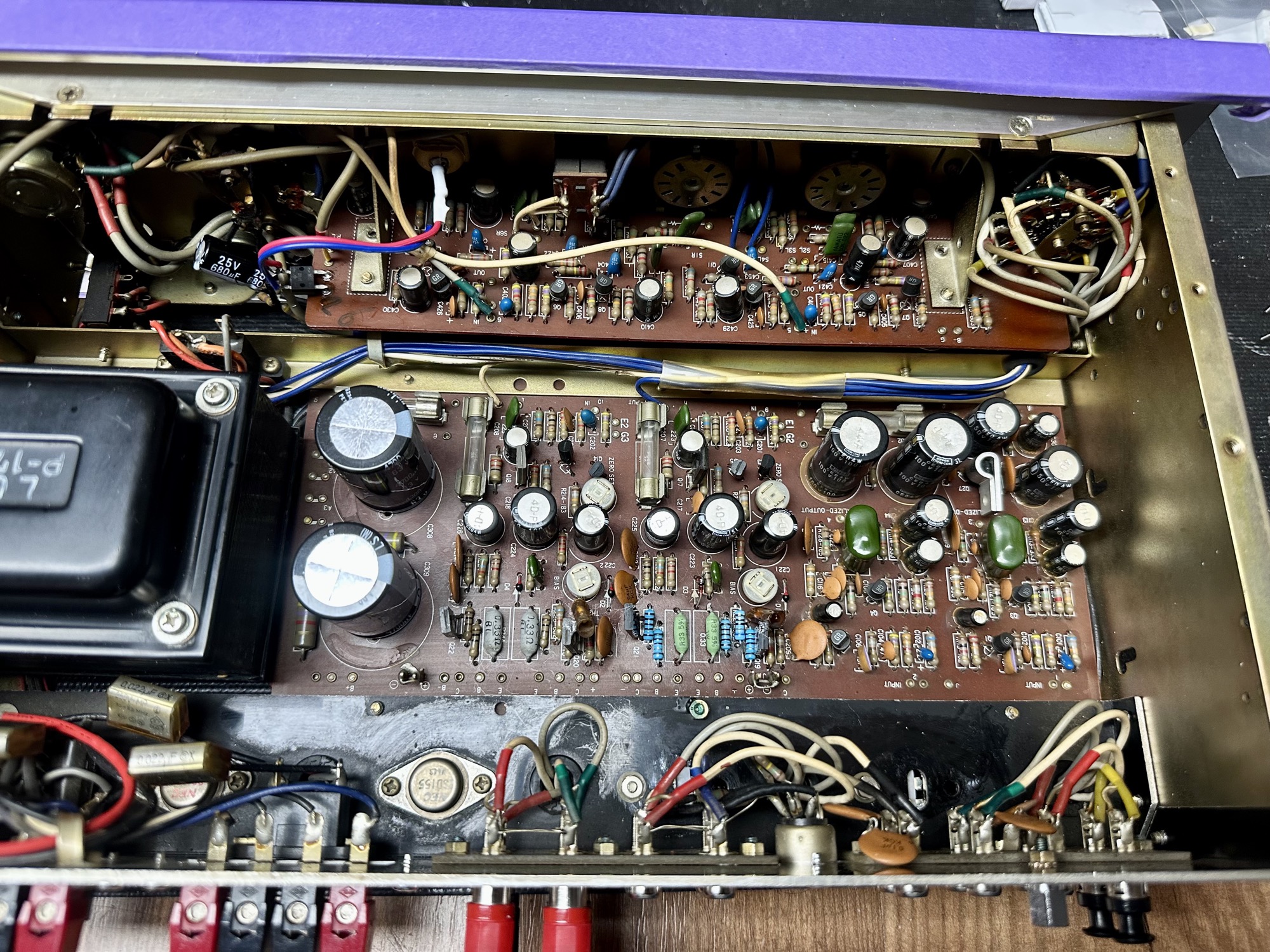

Luxman SQ 700 Versterker voorzien van nieuwe componenten

Luxman SQ 700 Versterker voorzien van nieuwe componenten

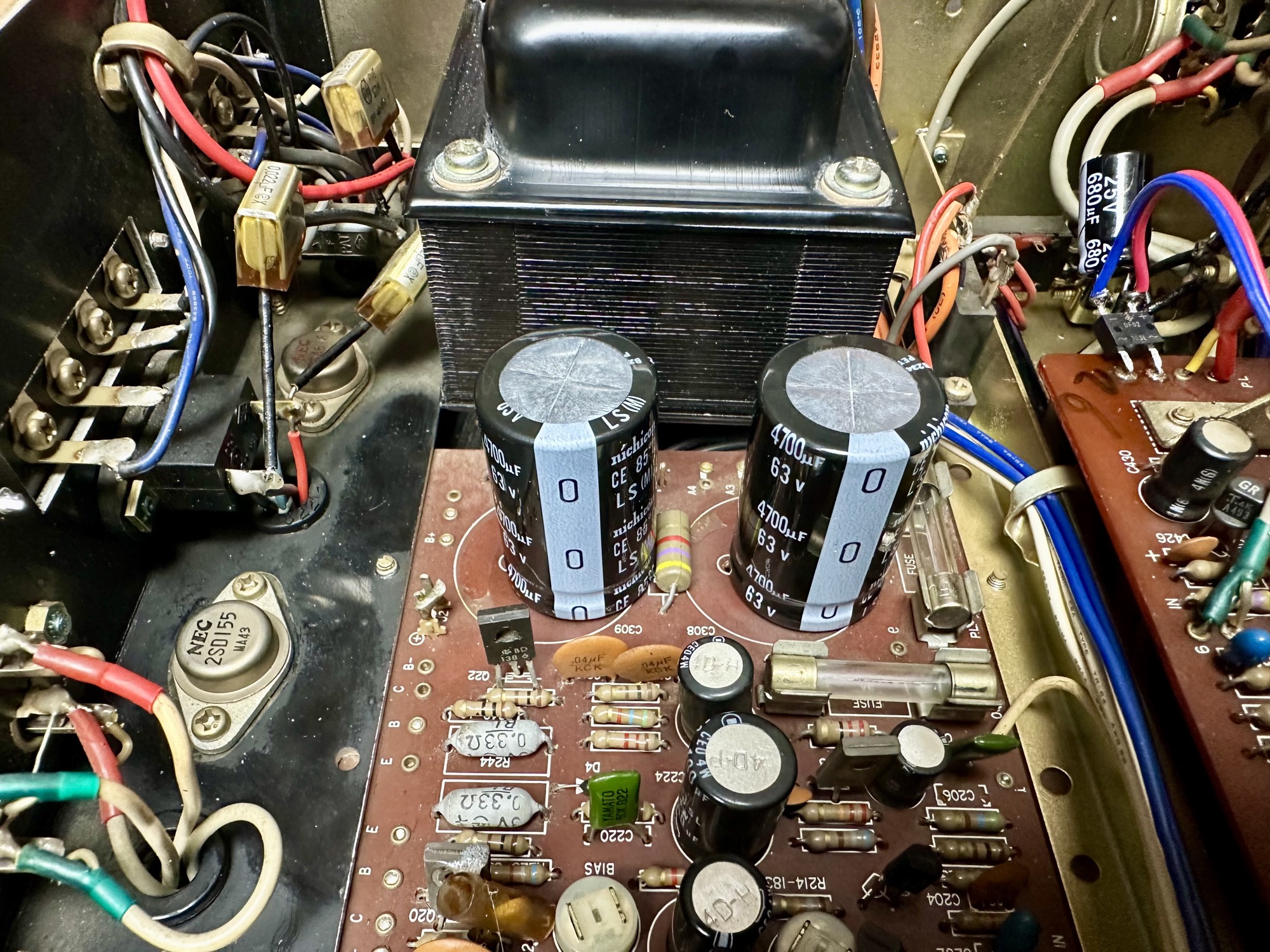

Luxman SQ 700 Versterker voorzien van nieuwe voeding elco's

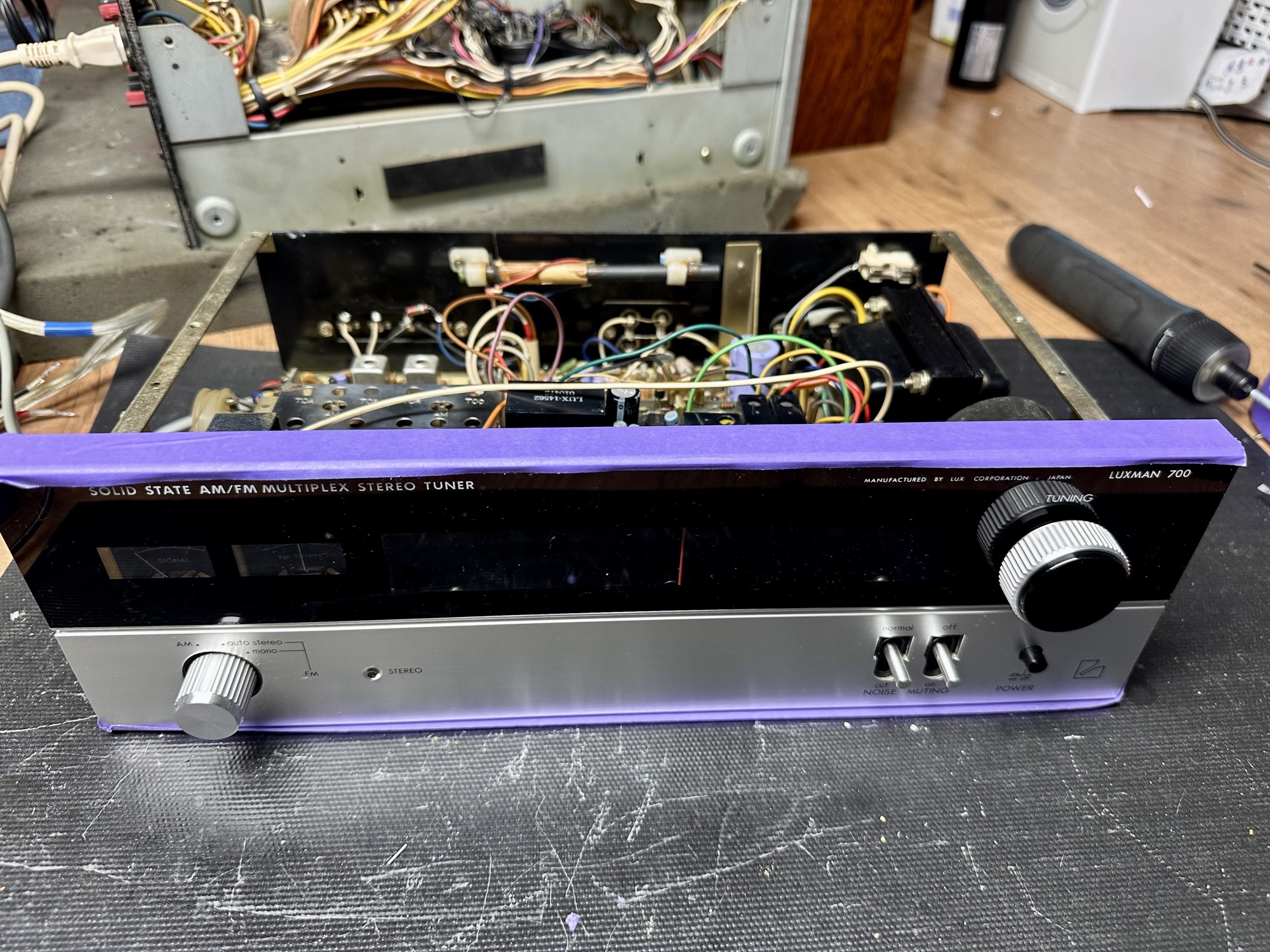

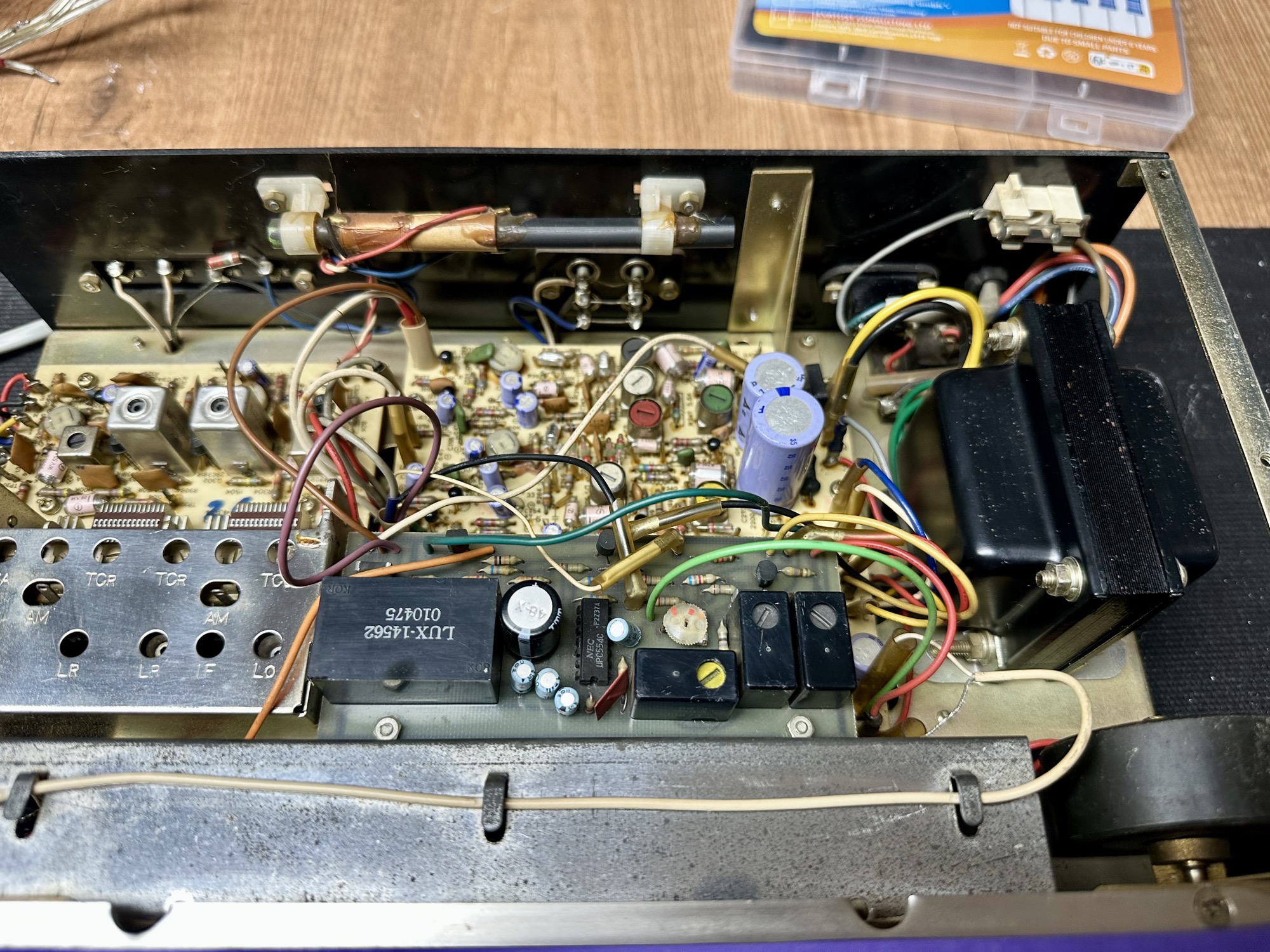

Luxman T 700 Tuner

Luxman T 700 Tuner

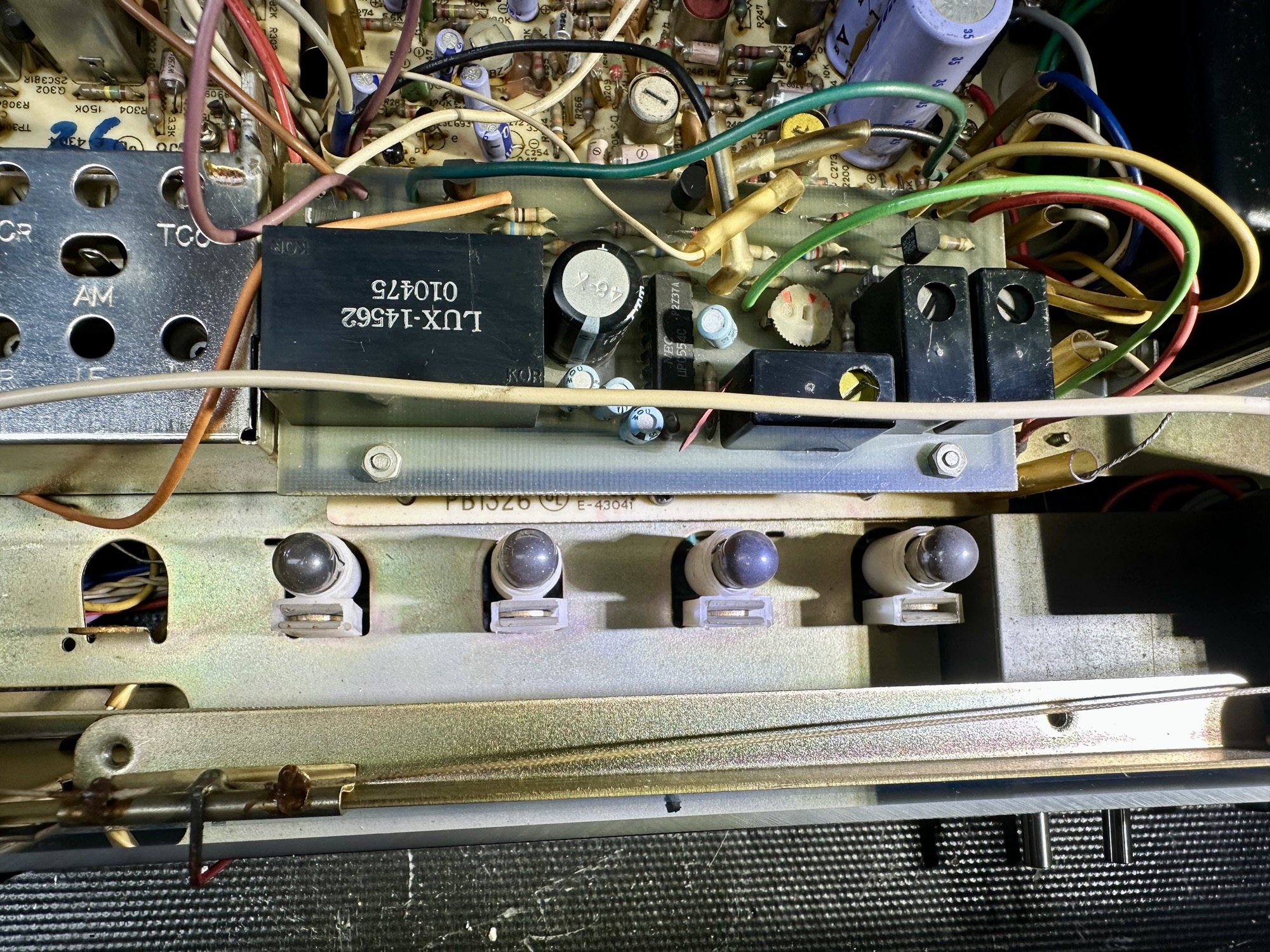

Lampjes defect van Luxman T 700 Tuner

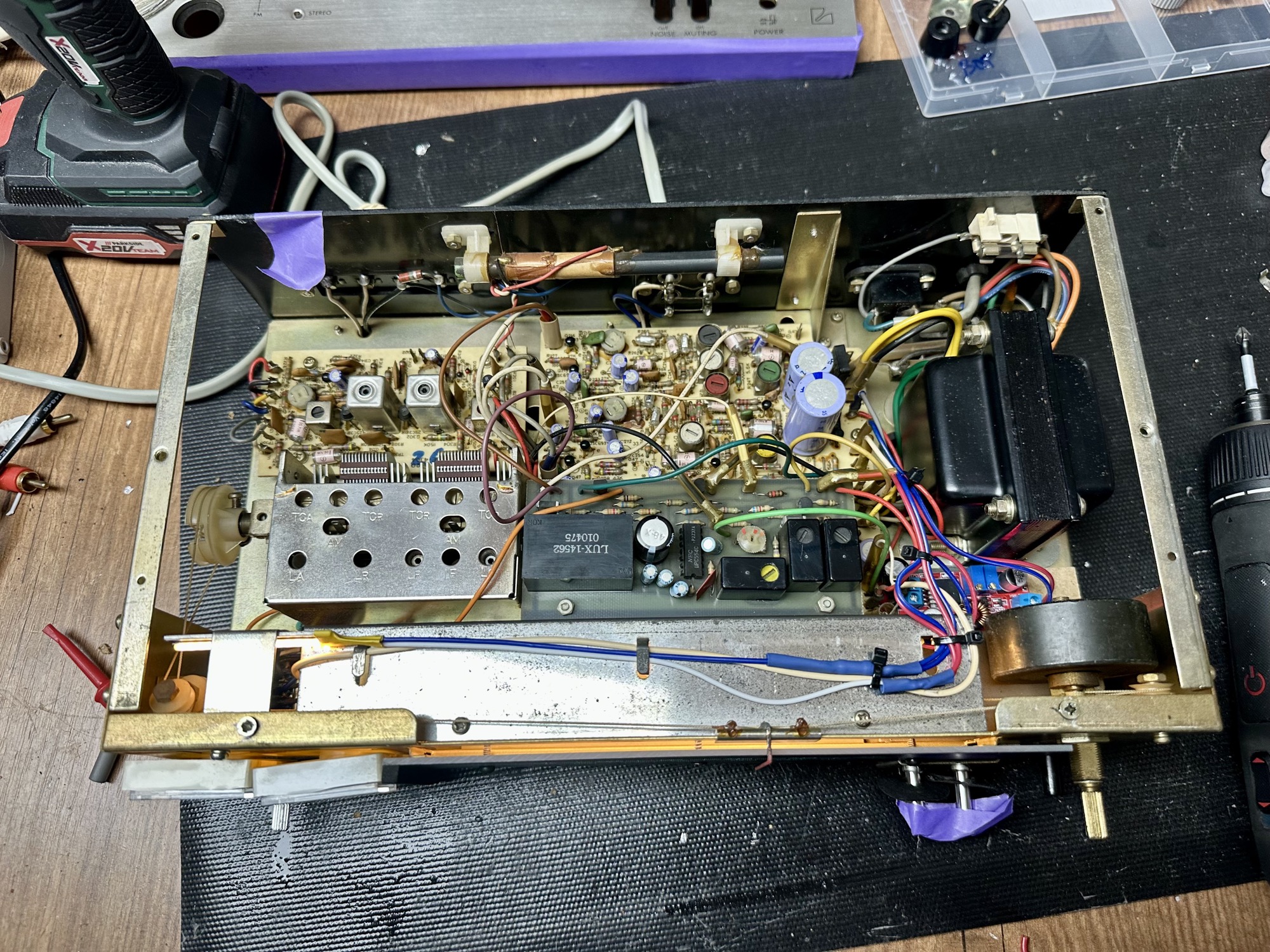

Nieuwe verlichting in Luxman T 700 Tuner

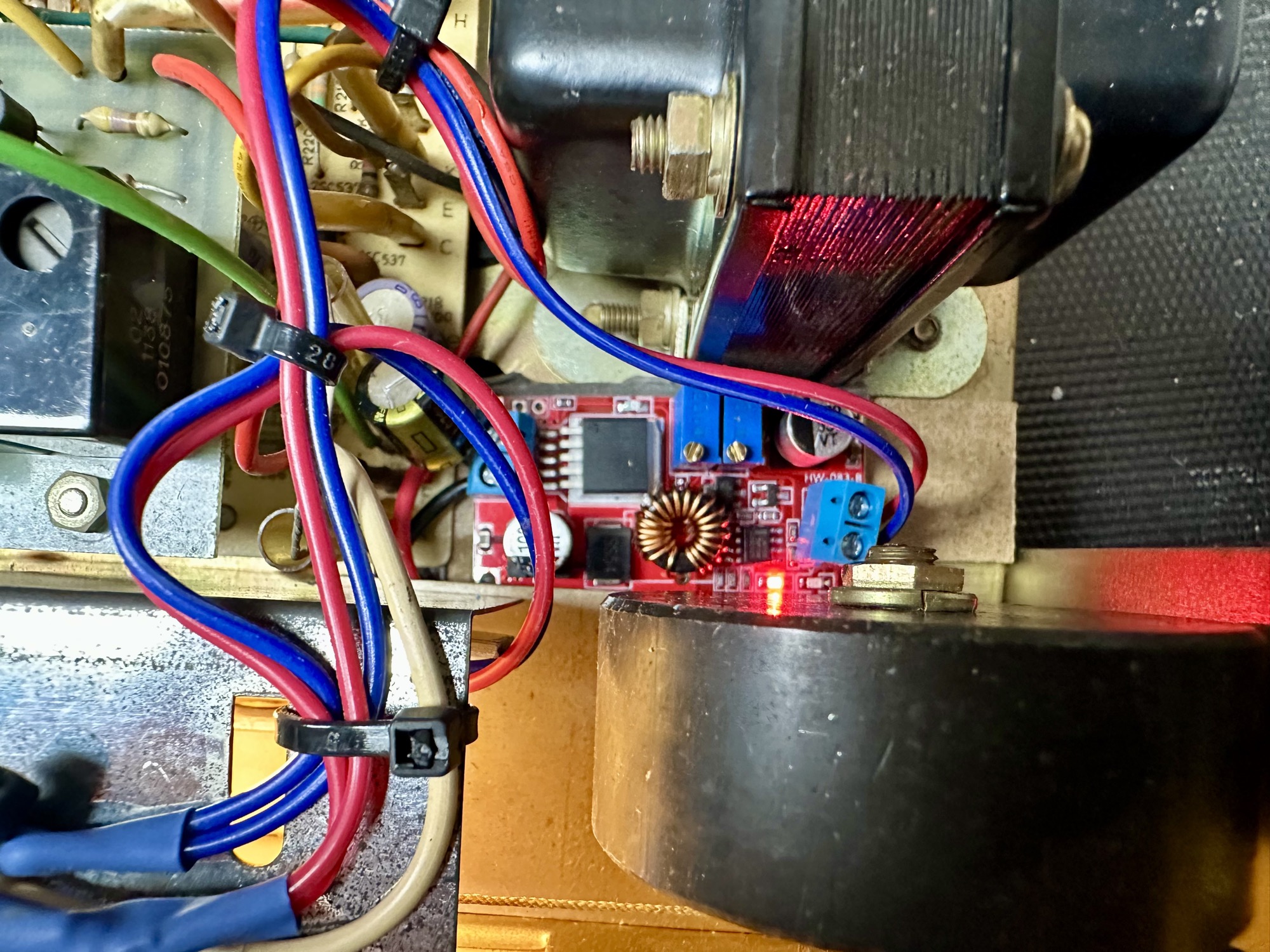

DC-DC converter print in Luxman 700 tuner

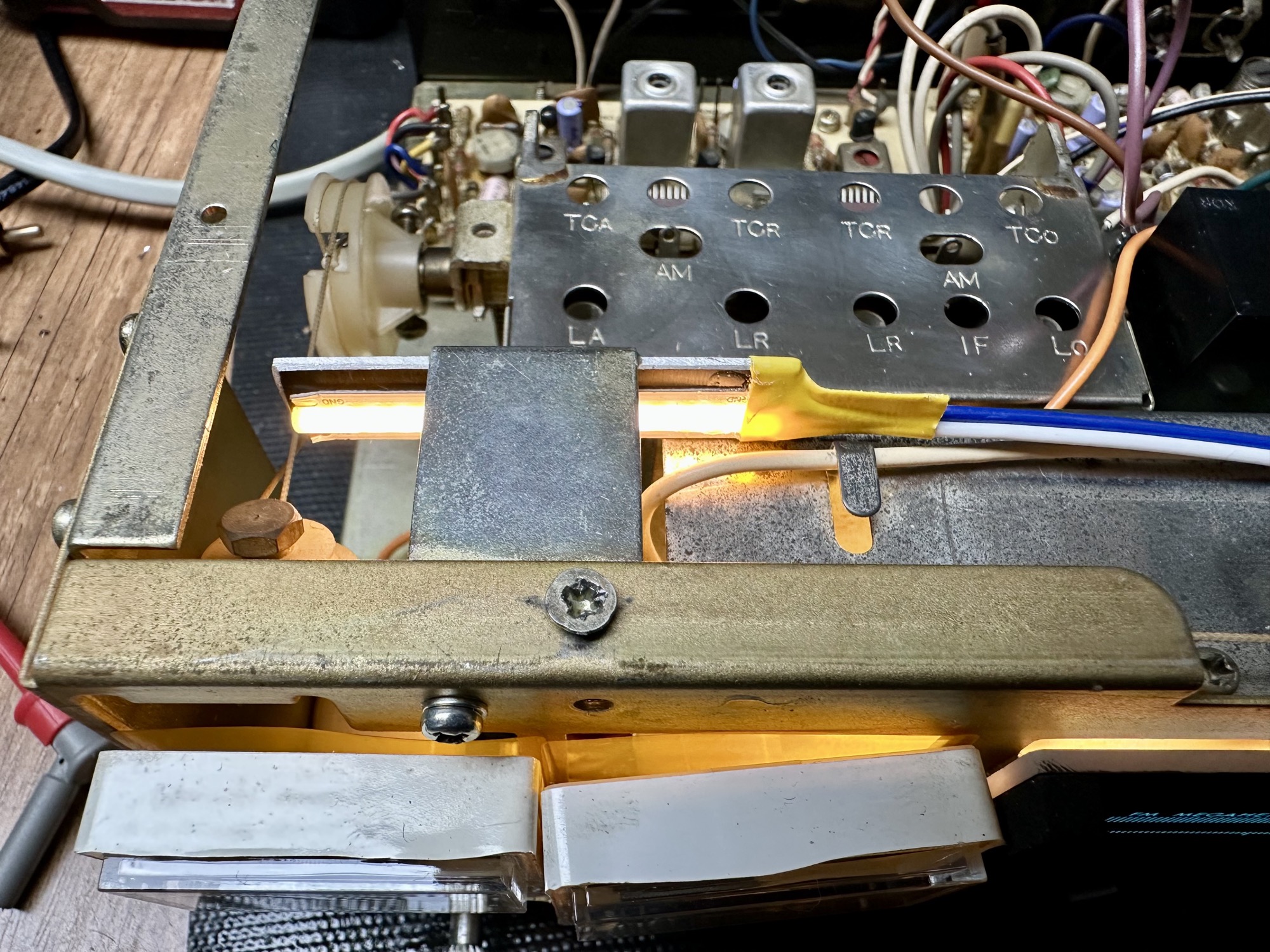

Cob lesstrip in Luxman tuner

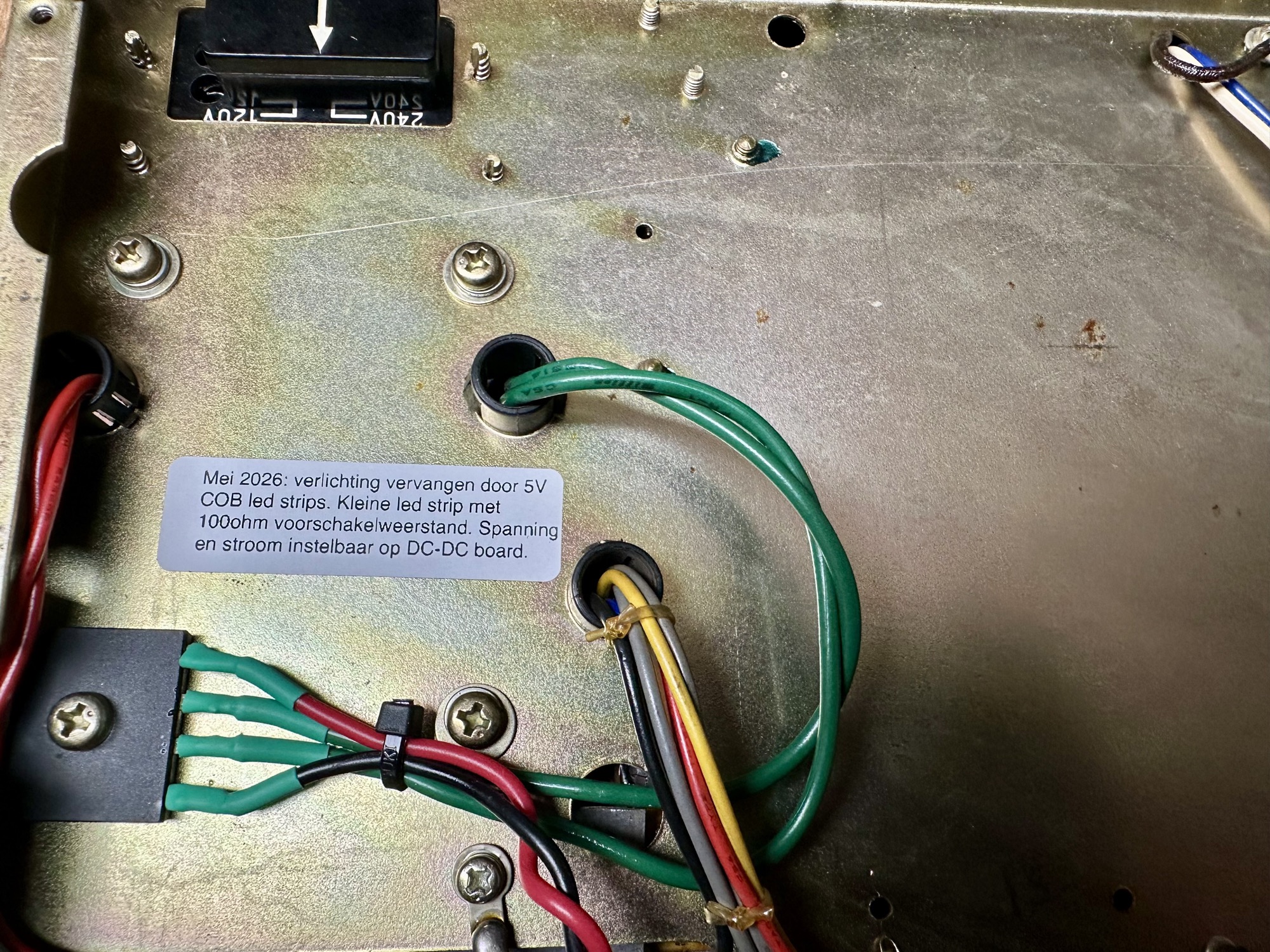

13 AC gelijkrichten voor led verlichting
