Marantz
Model 1060

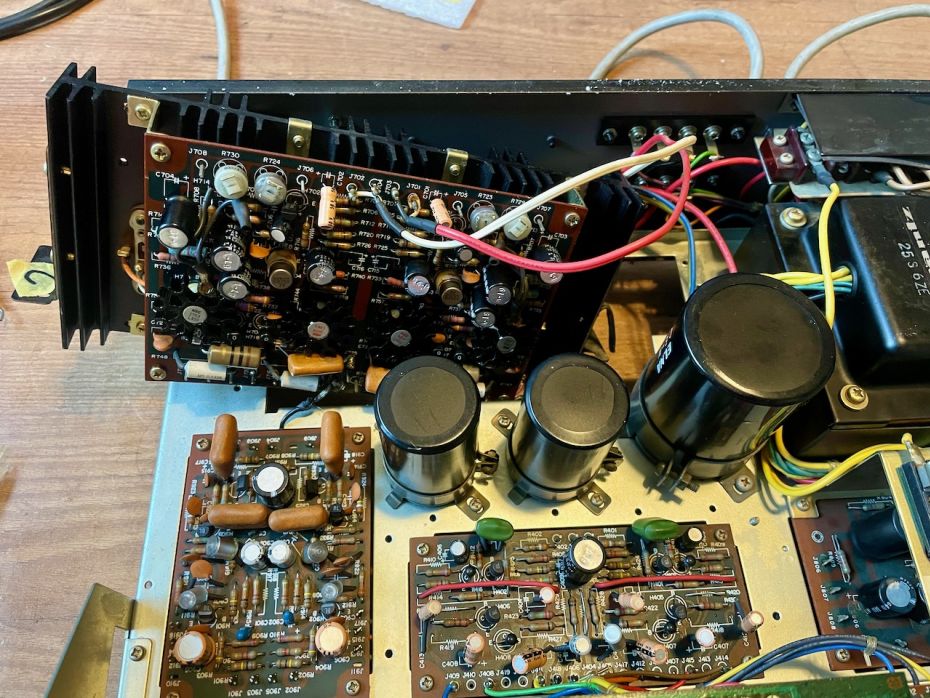

Marantz 1060 defect

Klacht:

Enorm verschil tussen links en rechts. Rechts klinkt redelijk, links is zeer slecht en erg zacht.

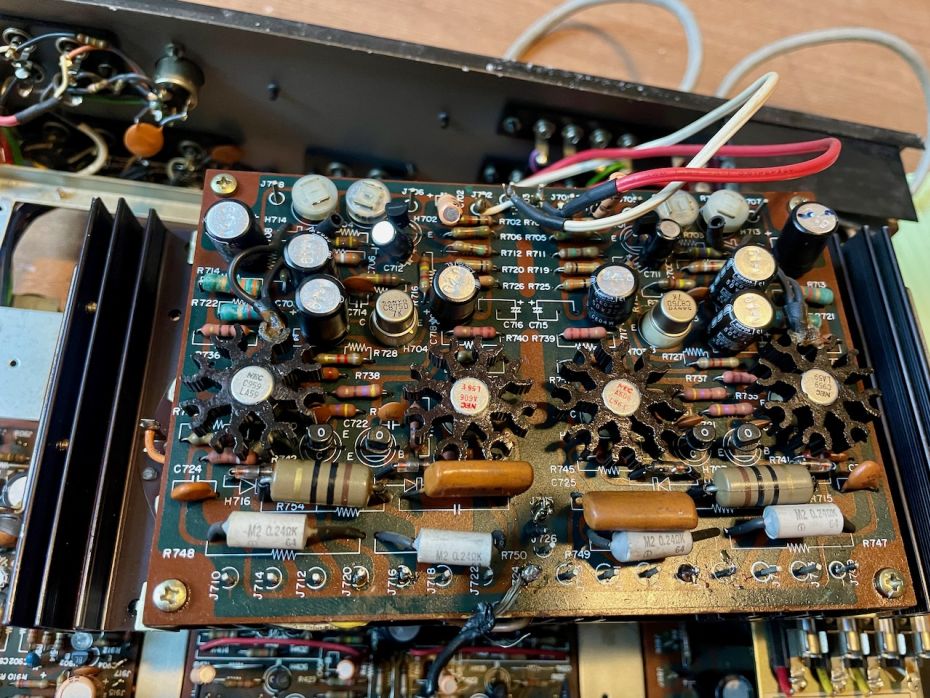

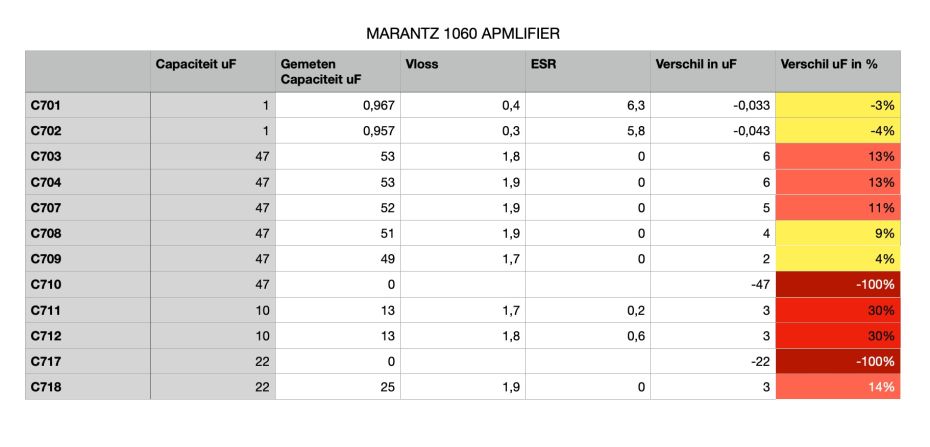

Marantz 1060 condensatoren meetwaardes
Marantz 1060 condensatoren meetwaardes

Diagnose:

  1. Met oscilloscoop en 1kHz op de AUX ingang het signaal van begin tot eind kunnen traceren.
  2. Door het compacte ontwerp en de hoeveelheid draden is het erg lastig alles te controleren.
  3. De schalekaars en potmeters zijn allemaal erg vies. Dit is op de oscilloscoop duidelijk te zien maar ook te horen.
  4. Ingangssignaal op de eindversterkerprint is aanwezig maar daarna gaat het fout.
  5. Alle condensatoren uitgeslodeerd en deze nagemeten. Wisselende resultaten. Diverse condensatoren meten nog perfect maar ook zijn er twee kapot.
  6. De twee belangrijk(st)e koppelcondensatoren C006 en C007, tussen de eindversterker en de luidsprekers, (3000uF/35V) meten beide nog perfect. 3050uF, Vloss: 0,5%, ESR: 0,1 ohm.
  7. Ook C003, 4700uF/80V, meet nog perfect. Slechts een kleine daling maar nog steeds perfect.

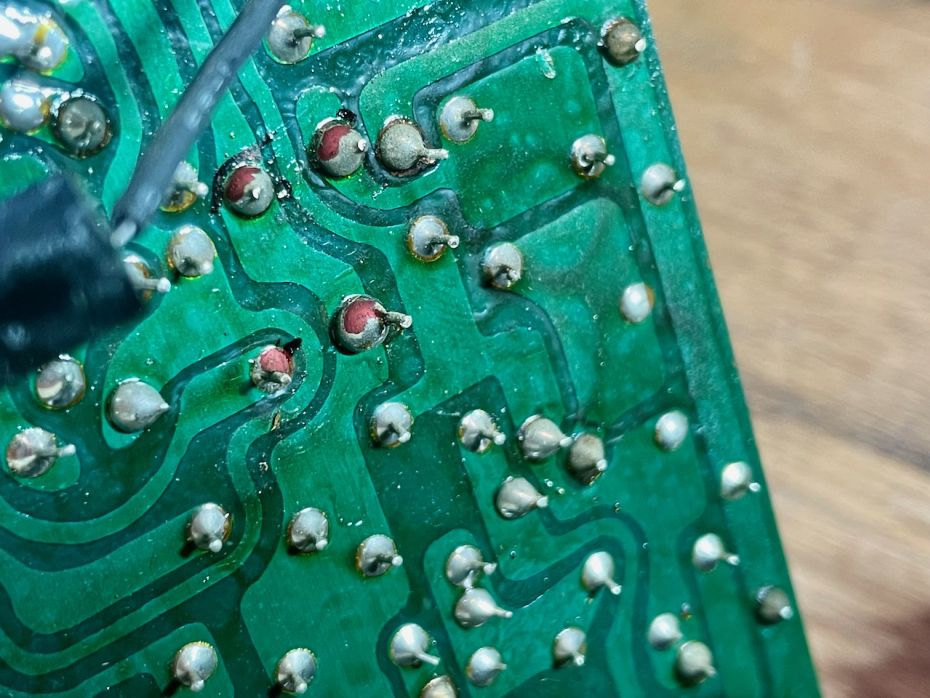

Soldeertin op pootjes onderdelen van de Marantz 1060

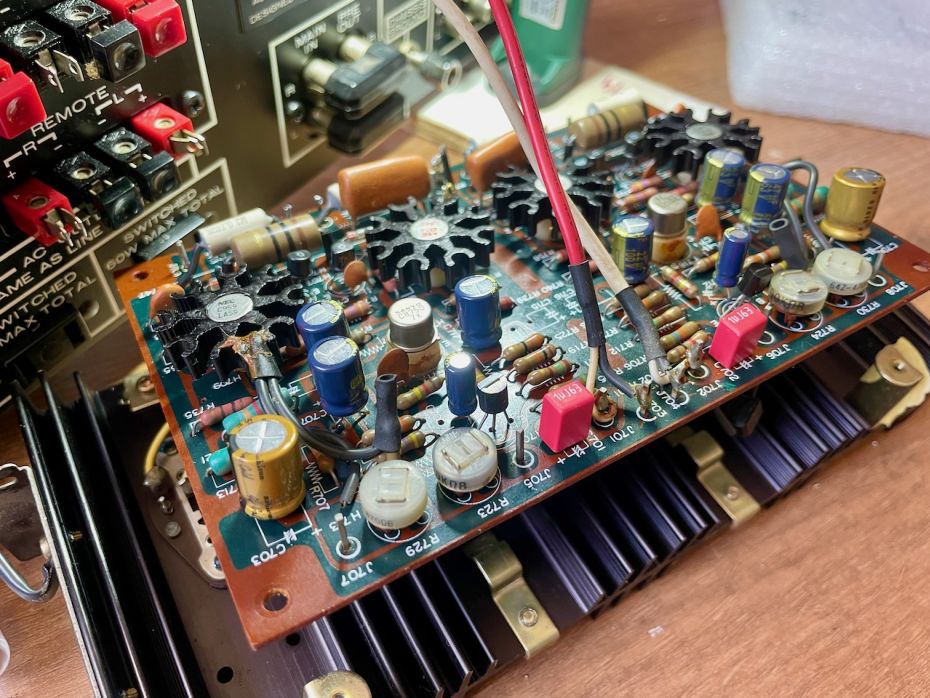

Nieuwe condensatoren op de Marantz 1060 versterker printplaat

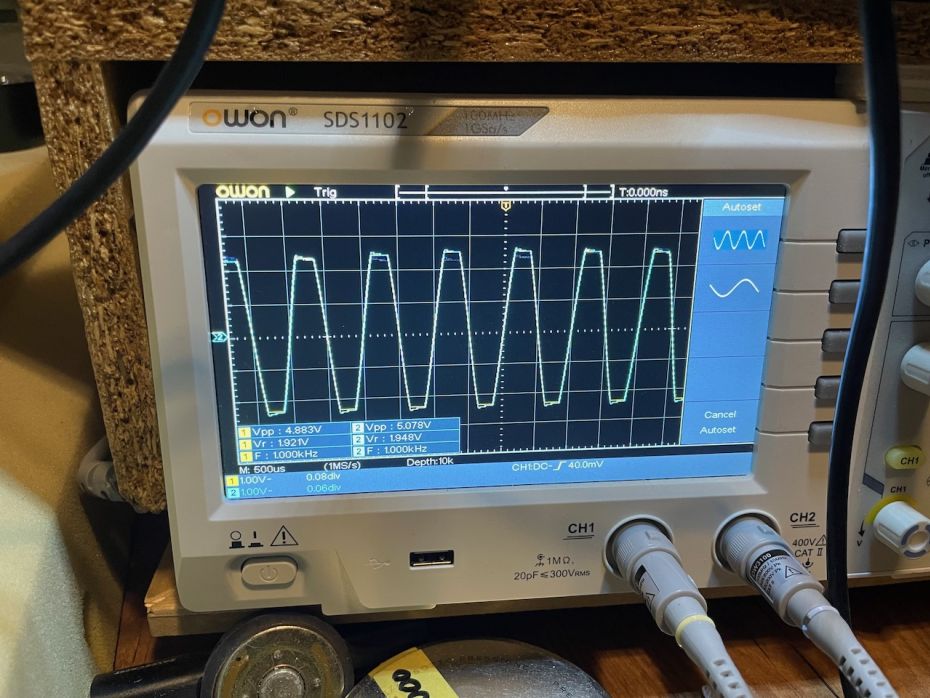

Moment van clipping van de Marantz 1060 versterker.

Reparatie:

  1. Alle condensatoren van de eindversterker vervangen door Panasonic, Nichicon en WIMA.
  2. Potmeters en schakelaars gereinigd met Deoxit
  3. Versterker afgeregeld.
  4. Versterking gemeten. Op het clippingpunt zo'n 40 Watt per kanaal.

Eindoordeel:

Mijn eerste Marantz 1060 versterker ter reparatie. Een icoon met lovende reviews en wordt geprezen om zijn mooie warme geluidsweergave.

Bij de eerste test was er van dit warme mooie geluid niks te horen. Krakend en slechts op één kanaal spelend met een rauw geluid. Een hoop tijd verder met schoonmaken, meten, testen, vervangen en afregelen was het tijd voor het echte luisteren.

Op mijn Cambridge Audio testluidspreker klonk de versterker al heel aardig. Deze twee grote speakers staan op nog geen twee meter van mij vandaan met de achterkant tegen de muur. Waarschijnlijk klinkt deze versterker daardoor wel heel erg “warm”. Een wat te overdreven aanwezige bas.

Eenmal de Marantz op mijn Polk speakers aangesloten ontstond er een heel ander geluidsbeeld. Mijn gedachte was altijd dat een versterker met zulke grote condensatoren in de luidsprekeruitgang nooit zuiver en strak zouden kunnen klinken. Binnen twee tellen moest ik deze gedachte bijstellen. Wat een heerlijk geluid geeft deze versterker. Een warm laag en een zijdezacht midden en hoog. Totaal niet te vergelijken met mijn Denon PMA-1500 of Technics SU-8088. Het heeft wat weg van mijn zelfbouw klasse A versterker.

Inmiddels al aardig wat muziek verder blijf ik onder de indruk van deze relatief kleine jongen. Ik kan mij voorstellen dat bij de introductie van deze versterker er direct liefhebbers waren.
