Musical Fidelity A1 Class A versterker recap en reparatie

MUSICAL FIDELITY

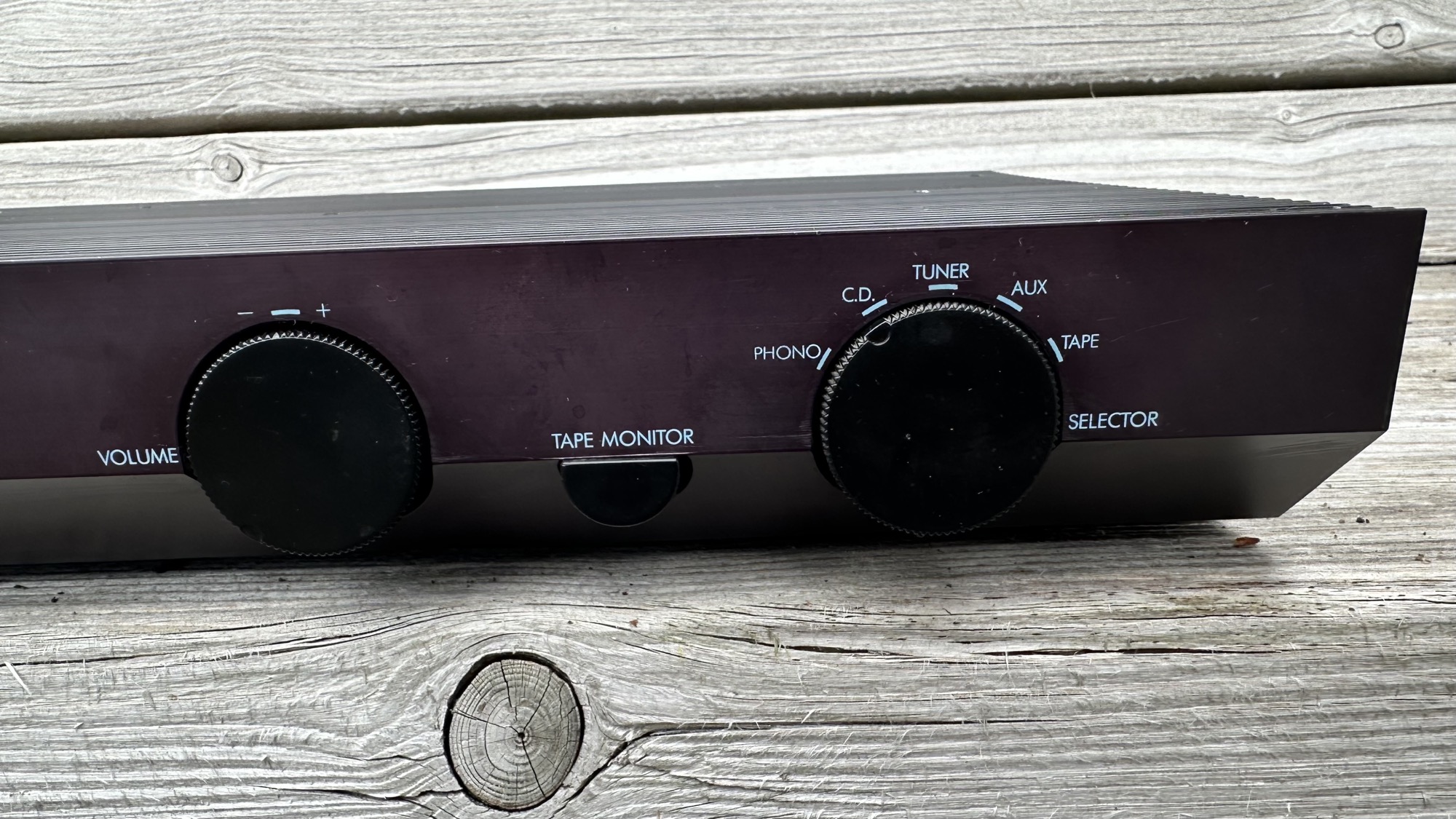

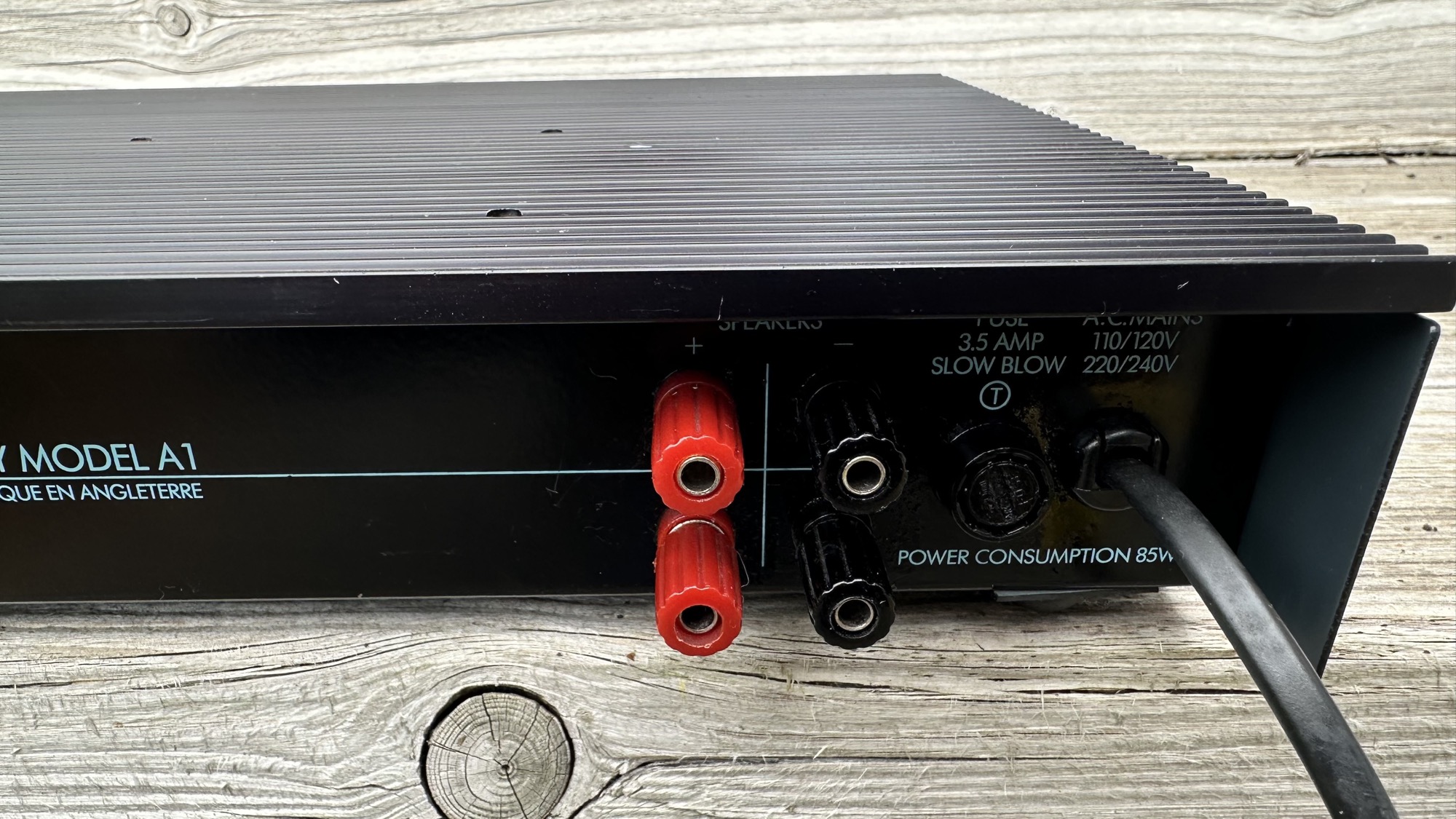

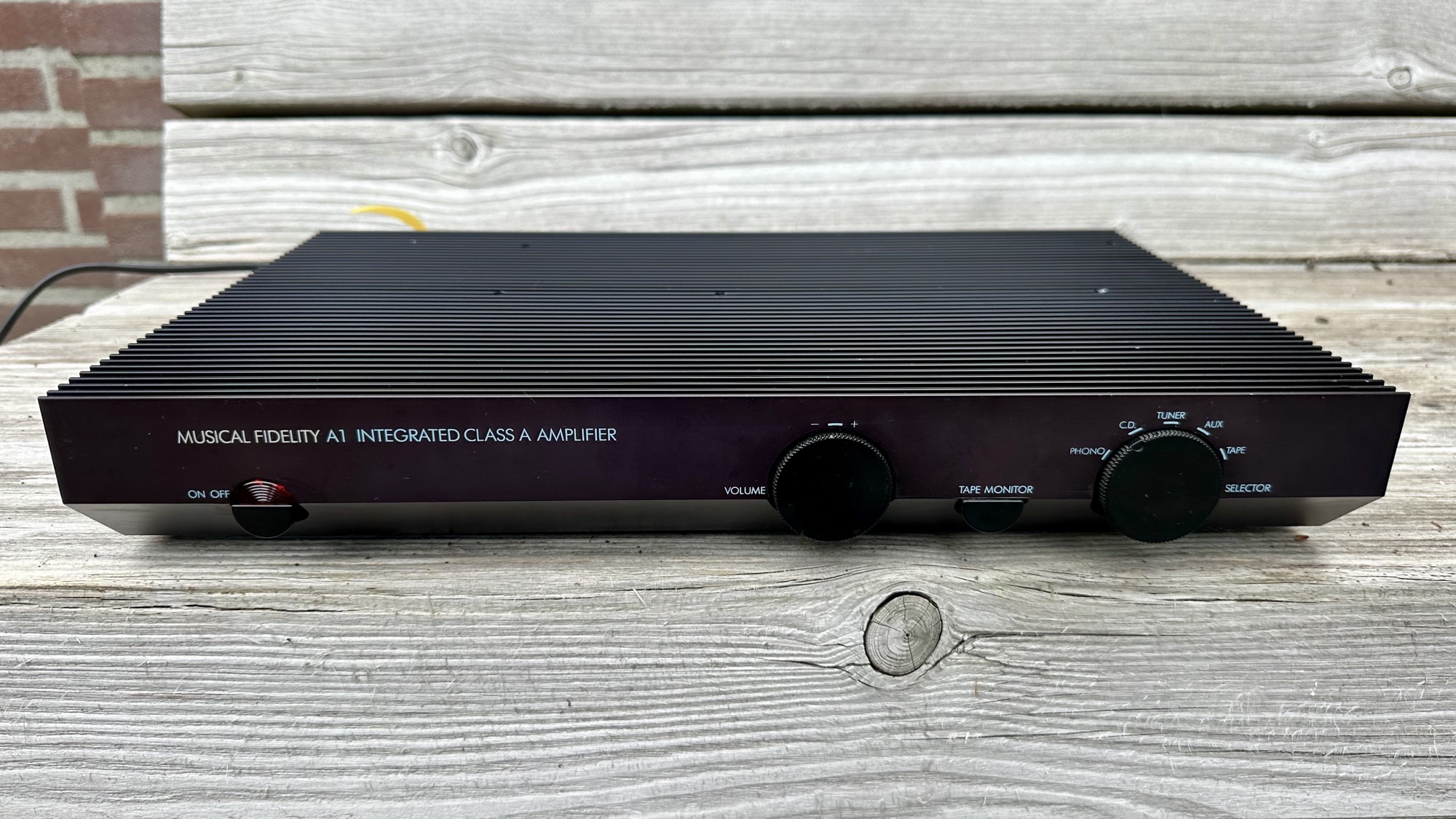

A1 CLASS A

Klacht:

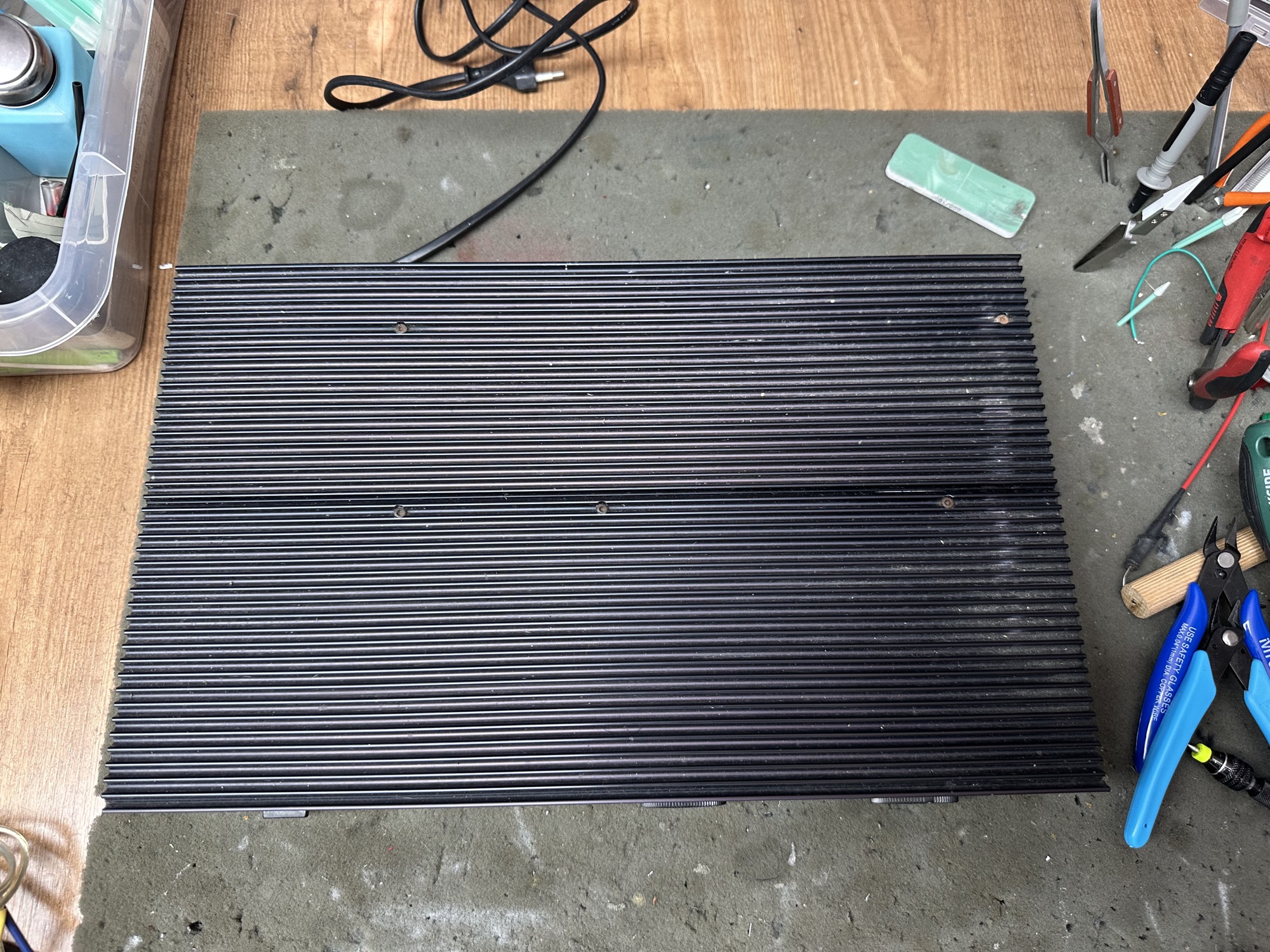

Op deze bakplaat zal op dit moment geen biefstukje gebakken kunnen worden. Hij geeft slechts op één kanaal geluid.

Diagnose:

Hebben we hier te maken met één van de eerste versies van deze iconische Class A versterker?
De printplaat heeft nog geen componenten opdruk.
De koelpasta is niet overal even goed aanwezig.
De draden van de ringkern transformator zijn nogal plakkerig. Ook hier zal de warmte de oorzaak zijn. Ik geloof niet dat dit een (gevaarlijk) probleem is.

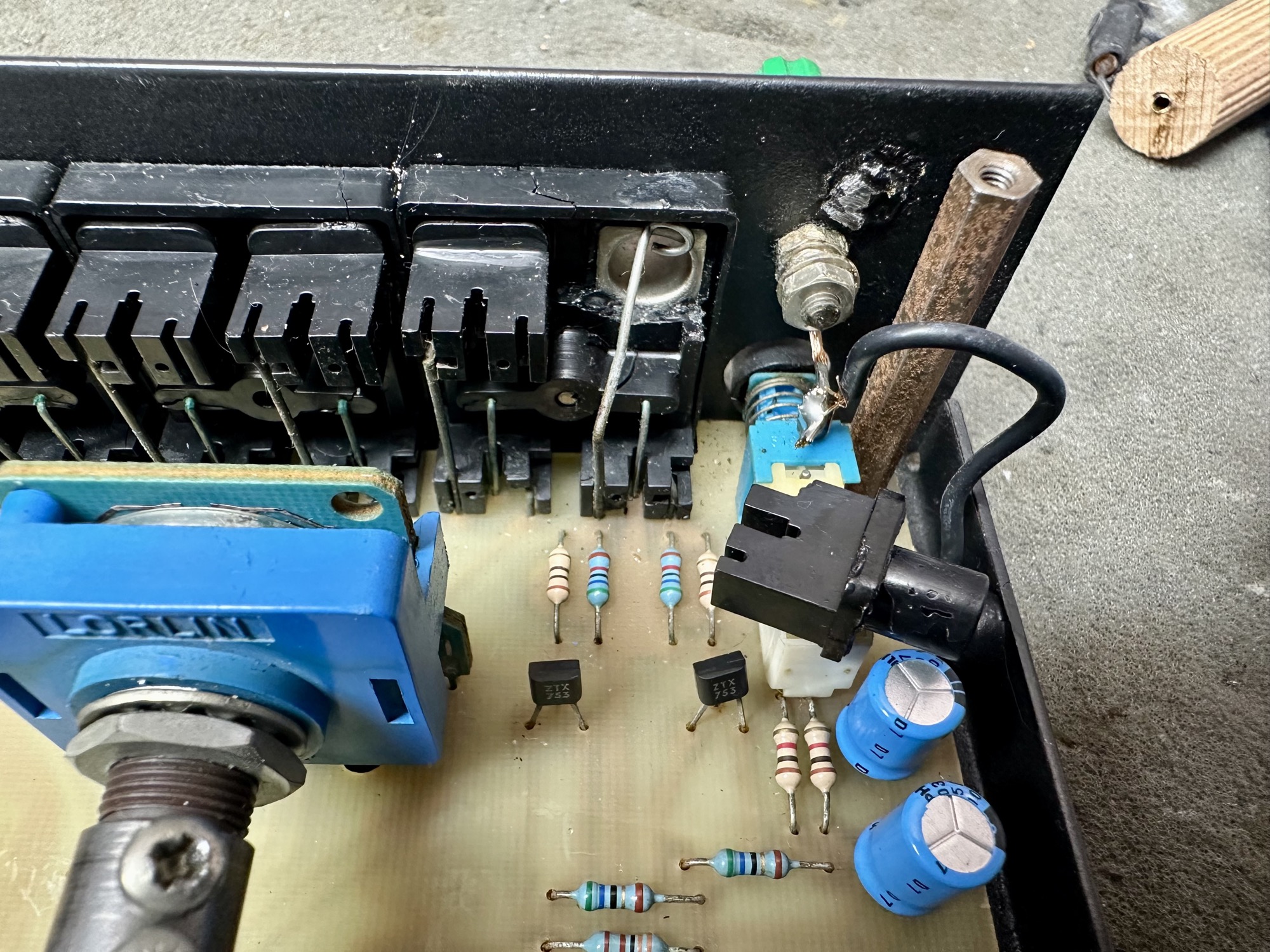

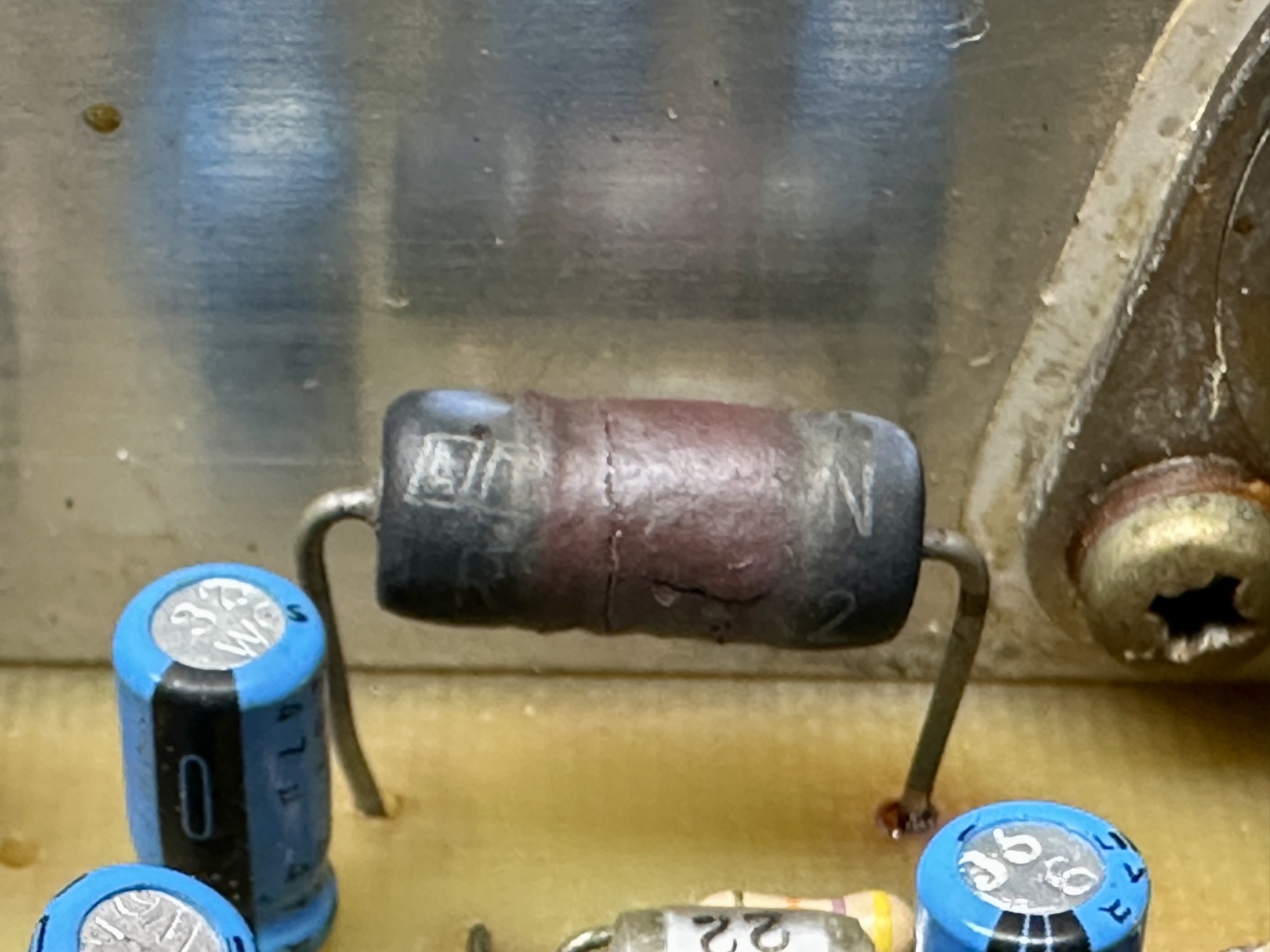

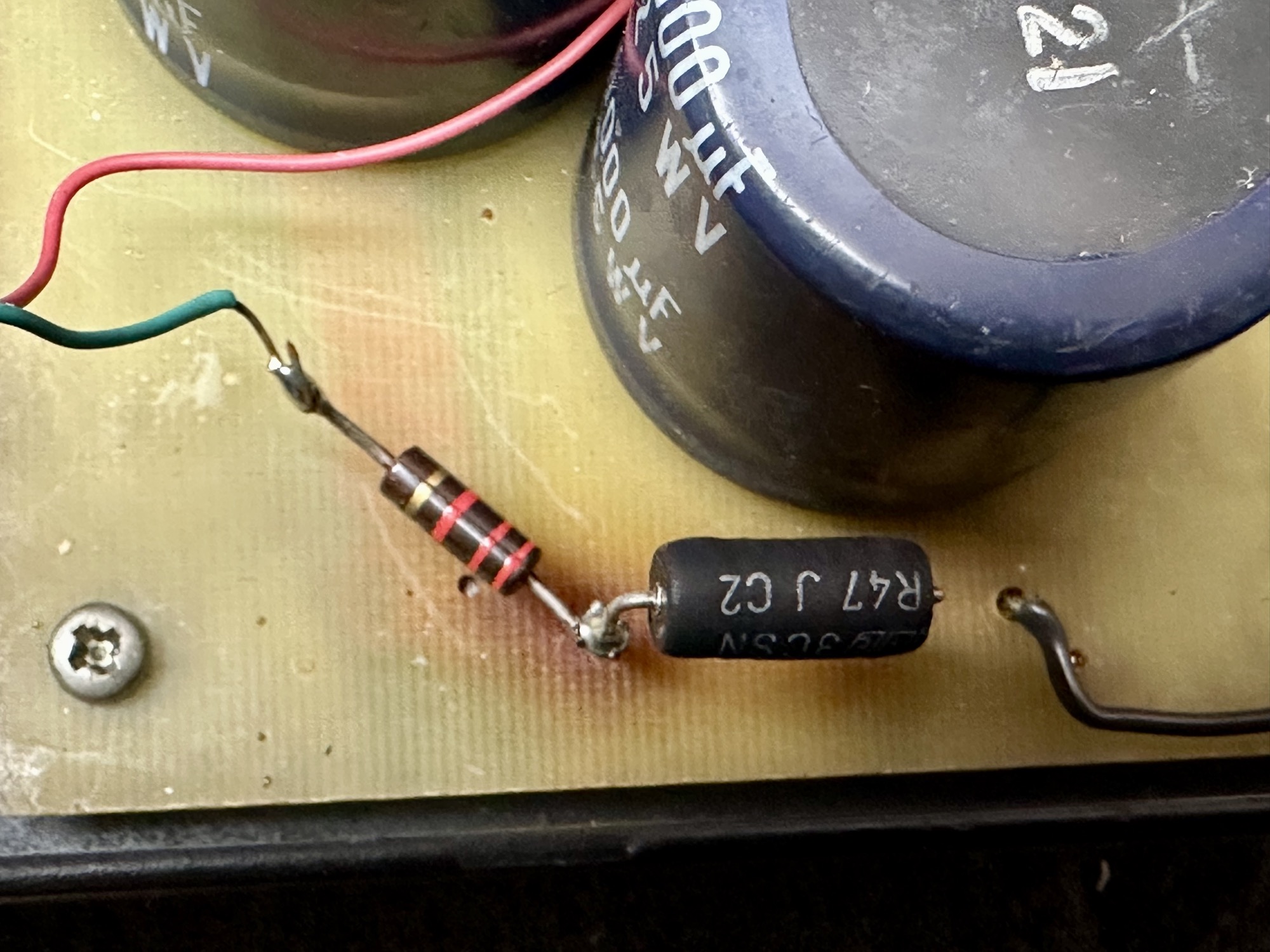

De voorschakelweerstand voor de power led lijkt wel proefondervindelijk te zijn geplaatst.

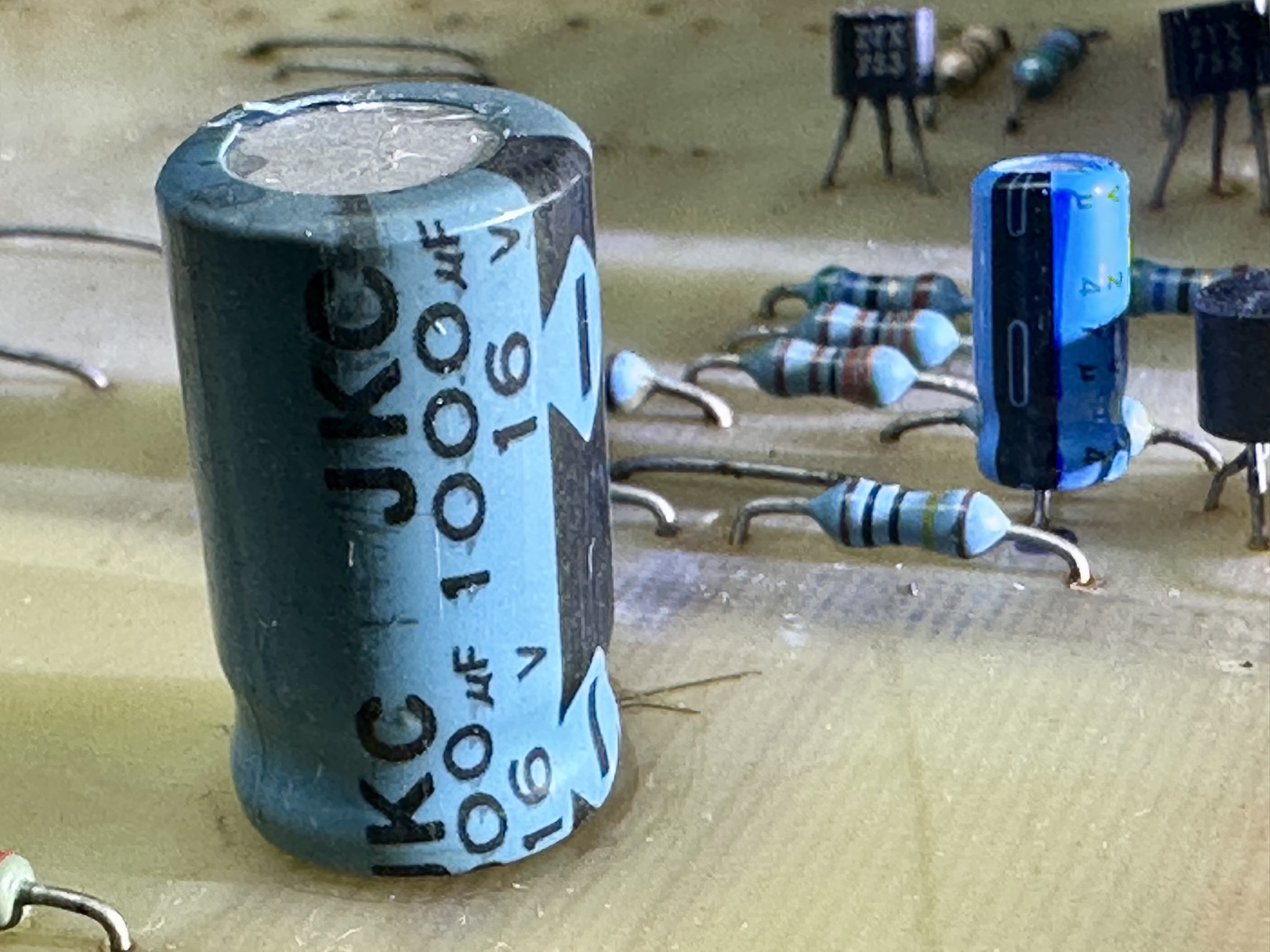

De condensatoren zijn als eens vervangen. Helaas zijn ze niet meer allemaal in goede conditie.

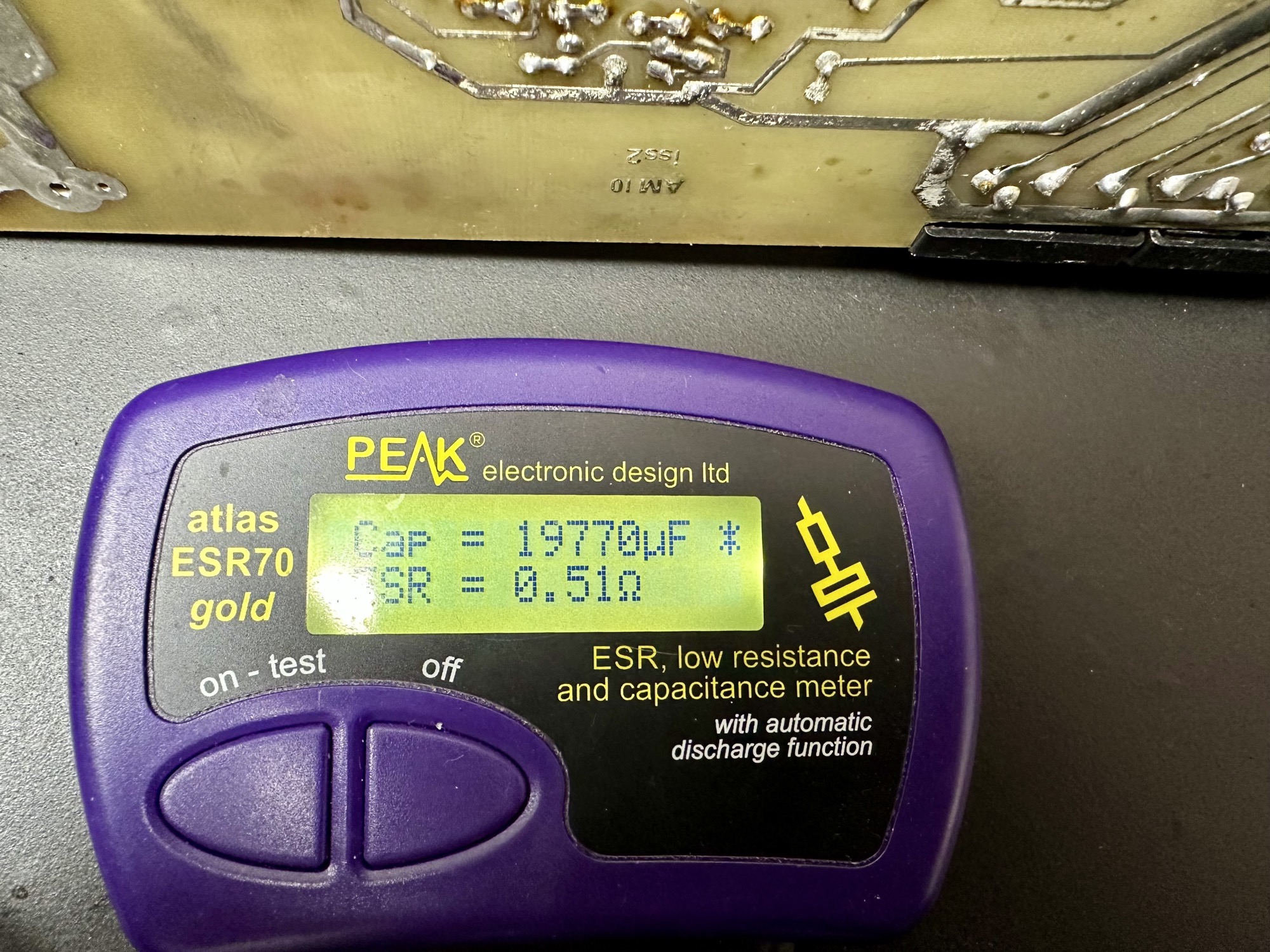

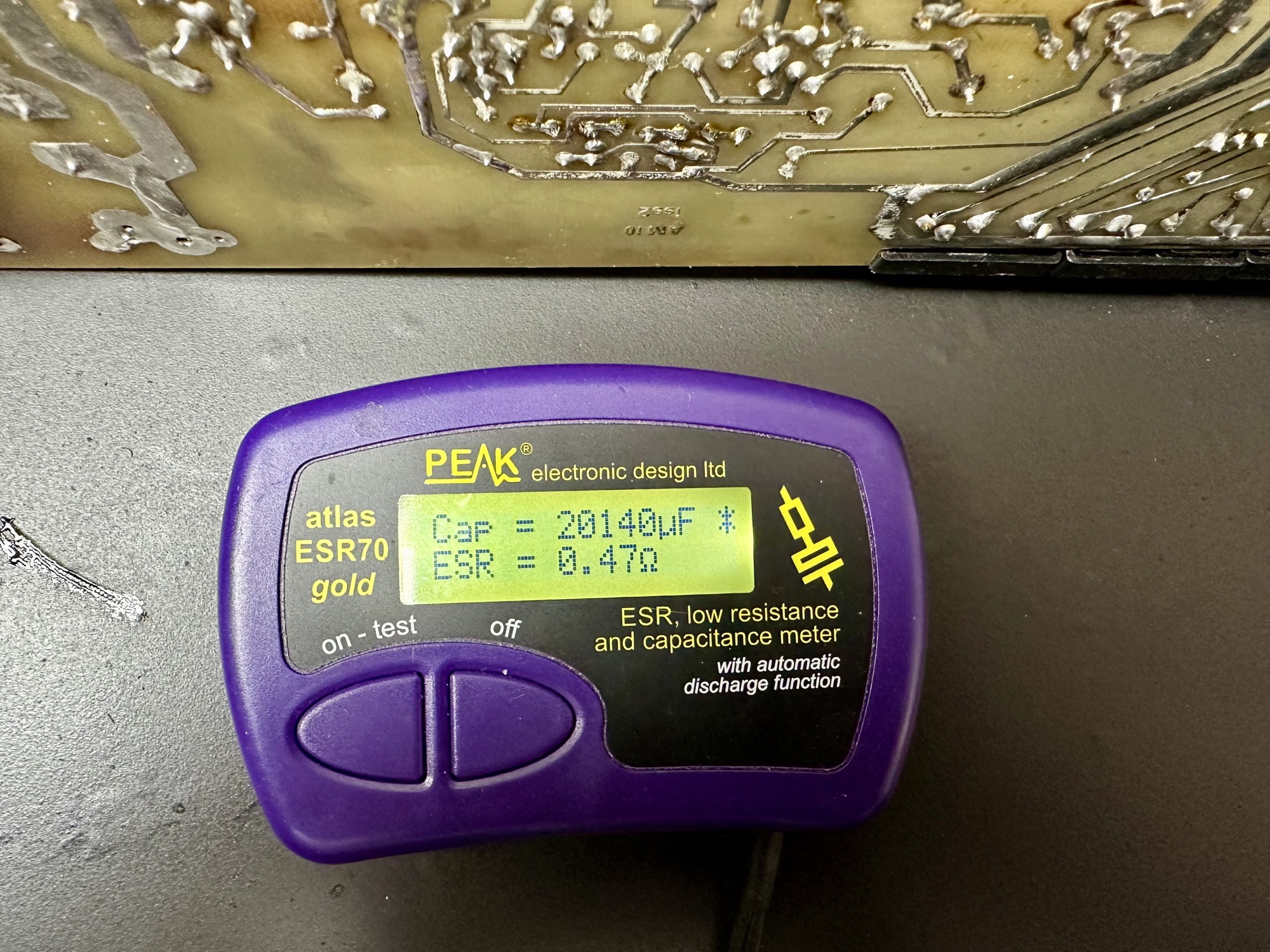

De vier 10.000uF/25V condensatoren zijn nog in prima conditie.

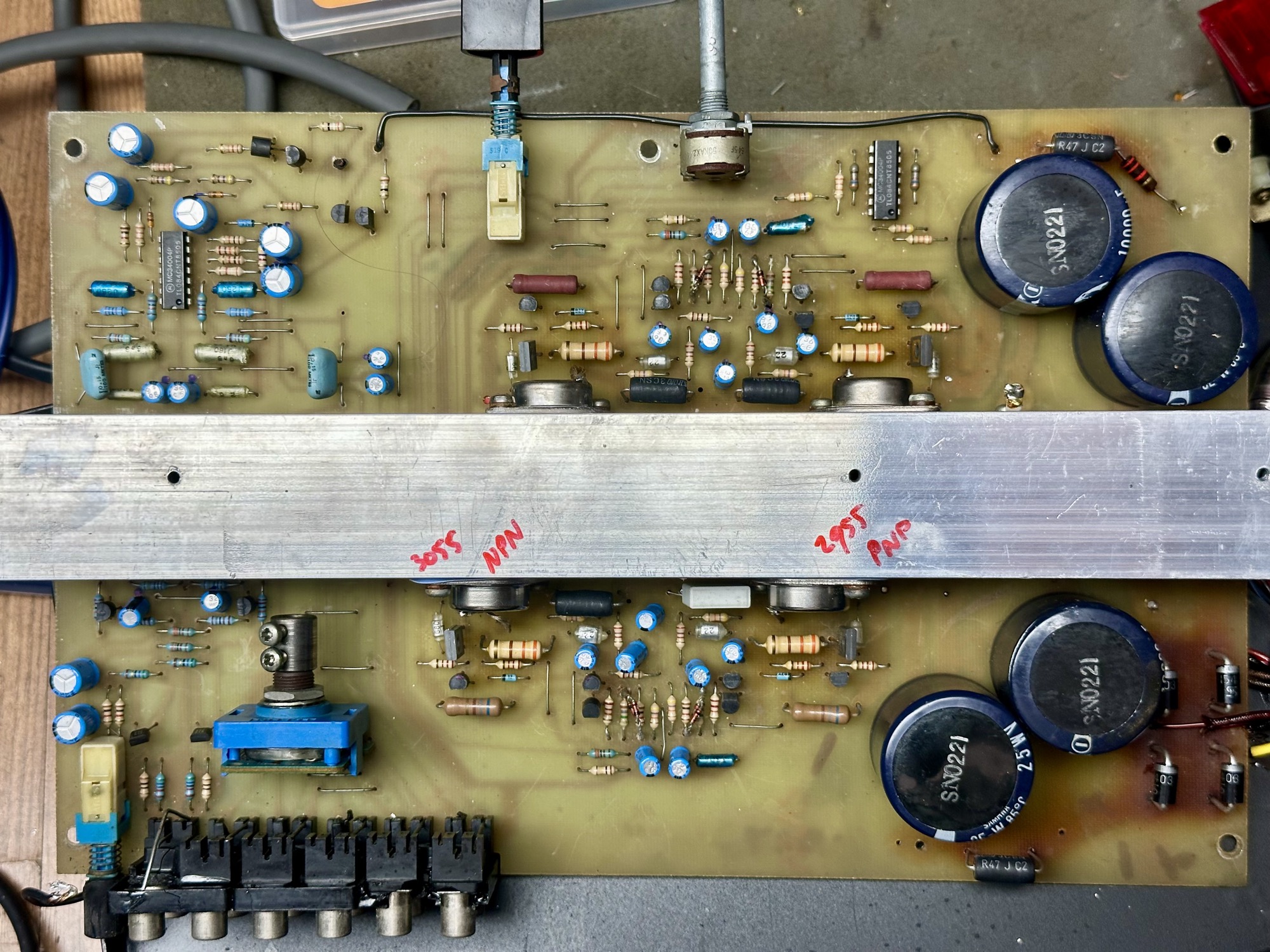

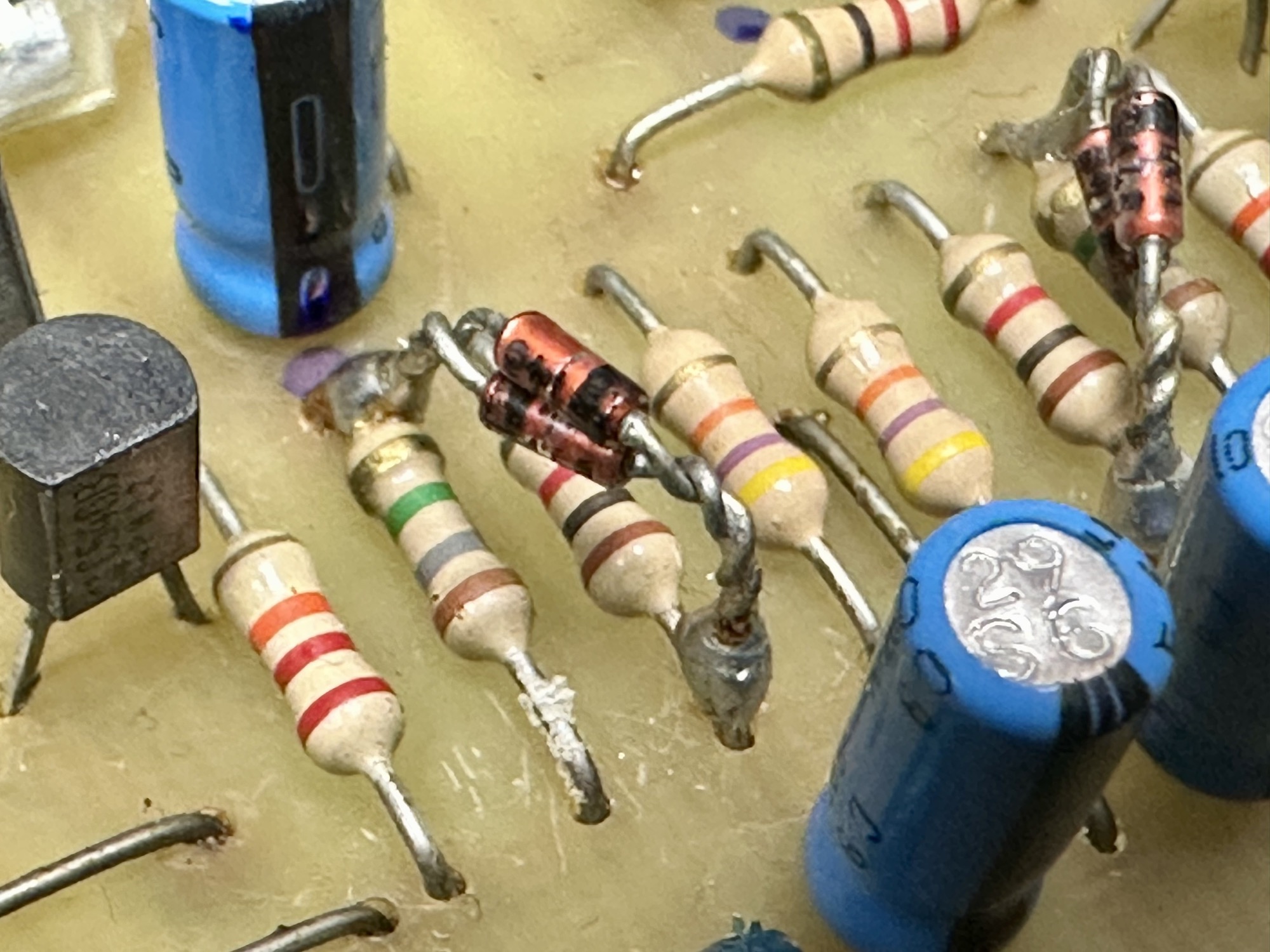

Tussen links en rechts zit nogal verschil in gebruikte componenten.

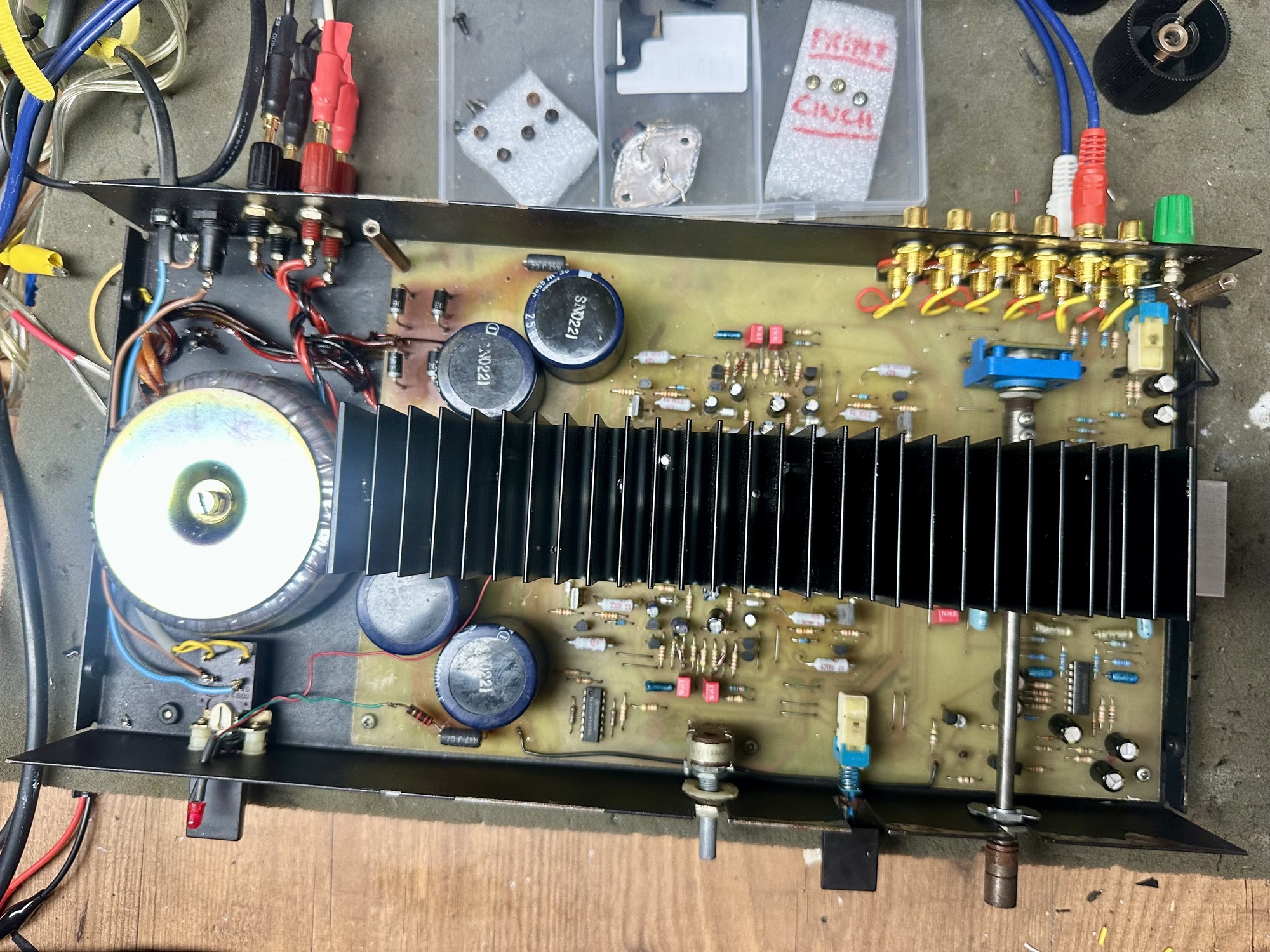

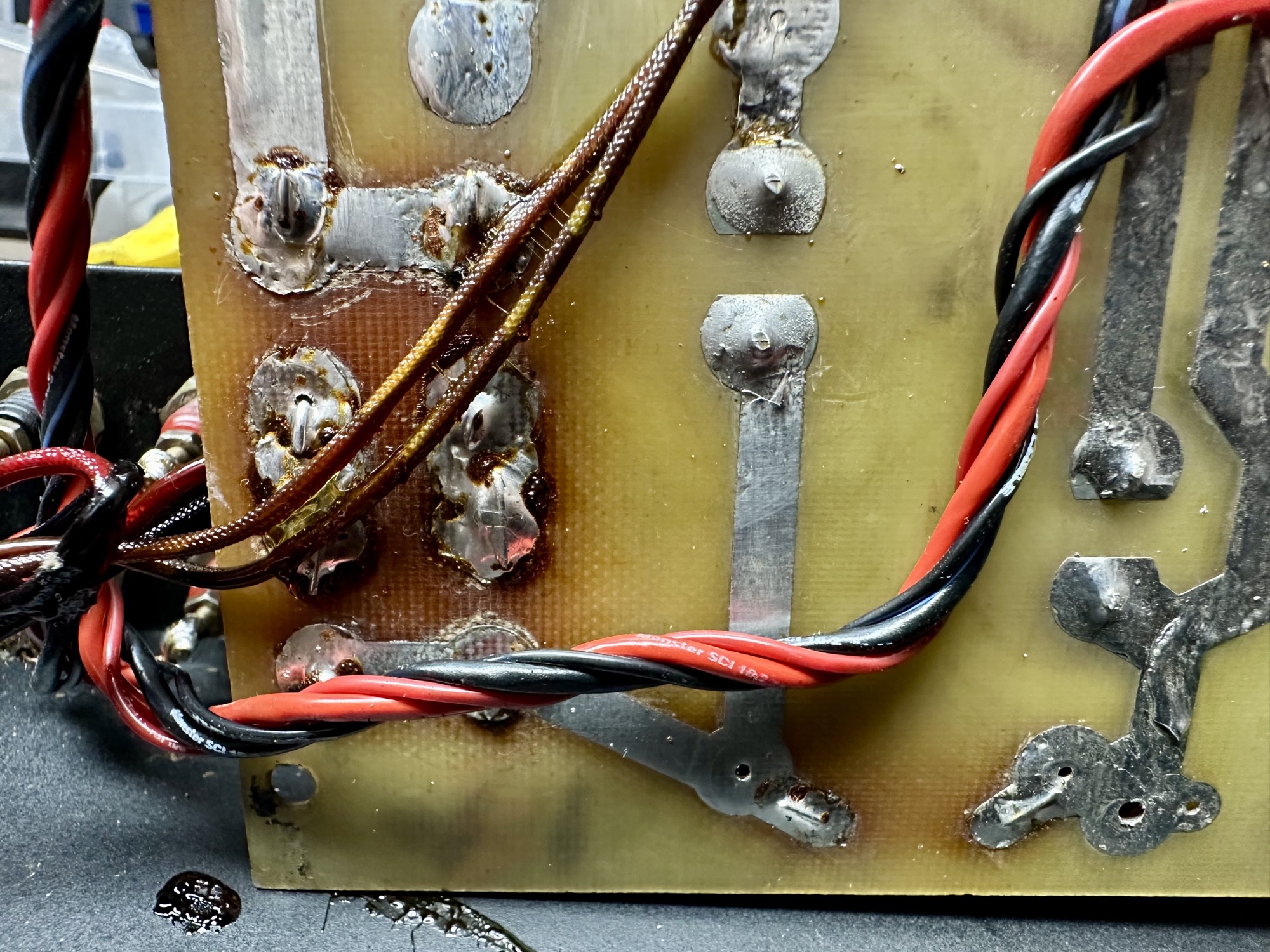

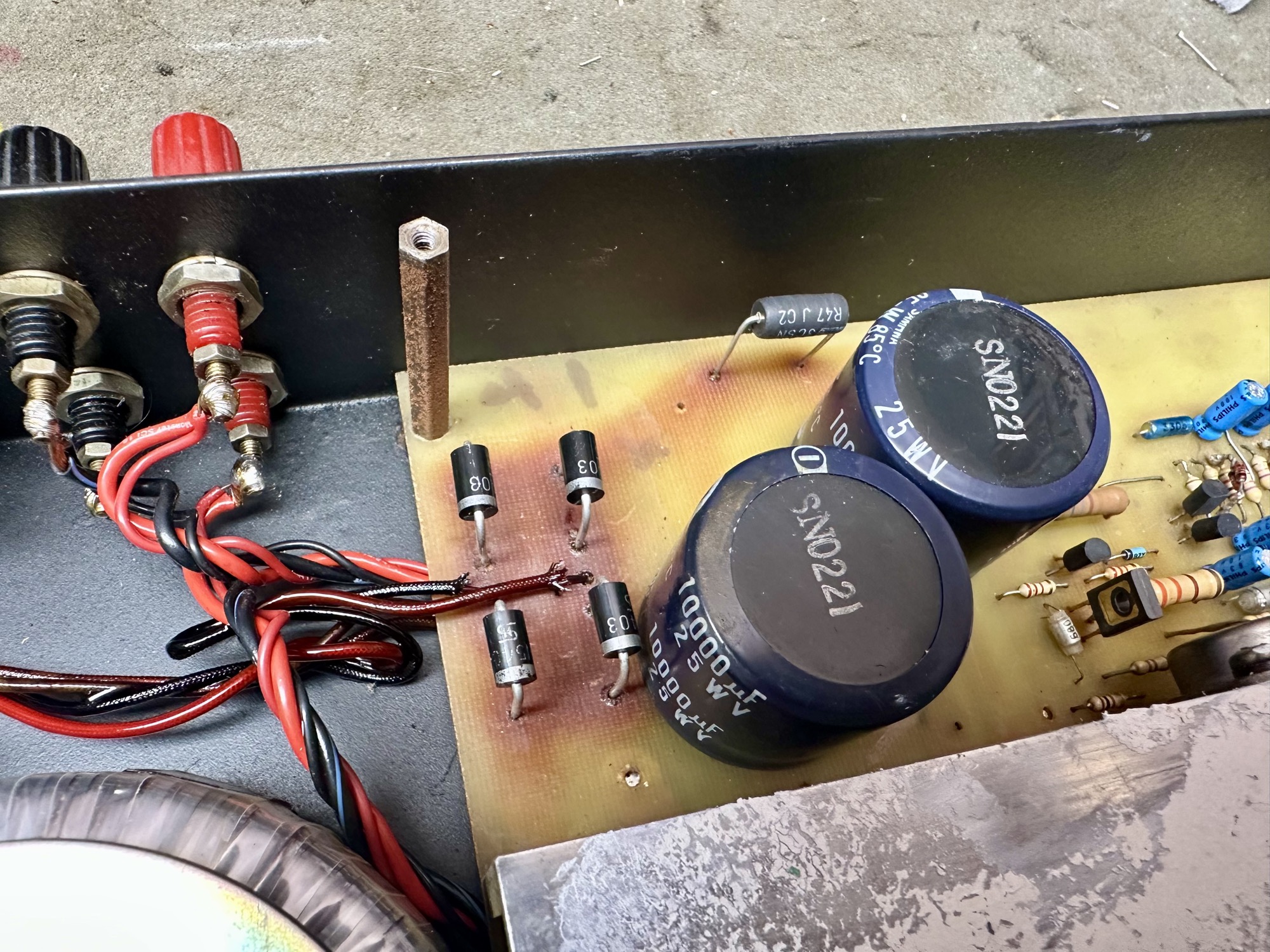

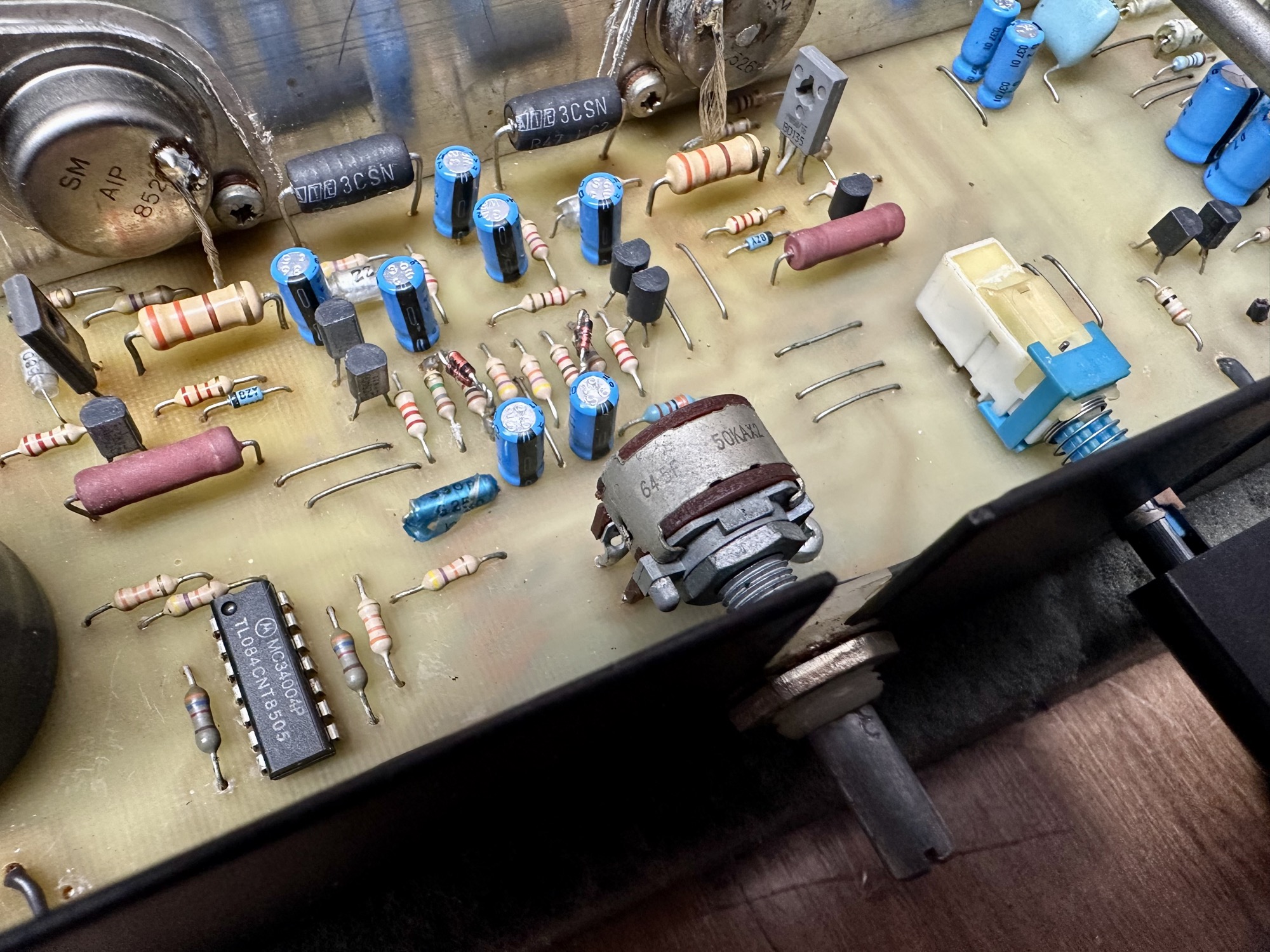

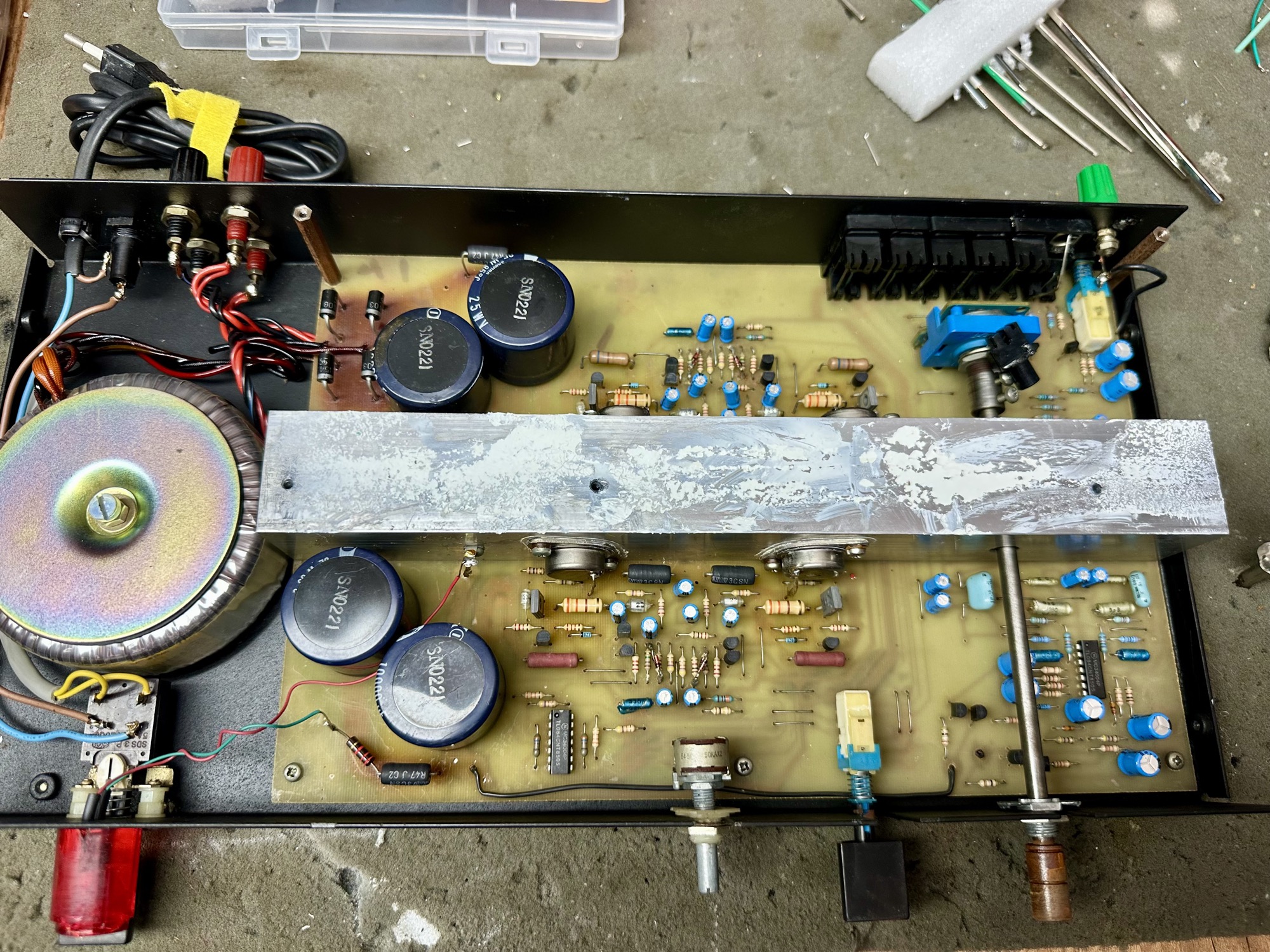

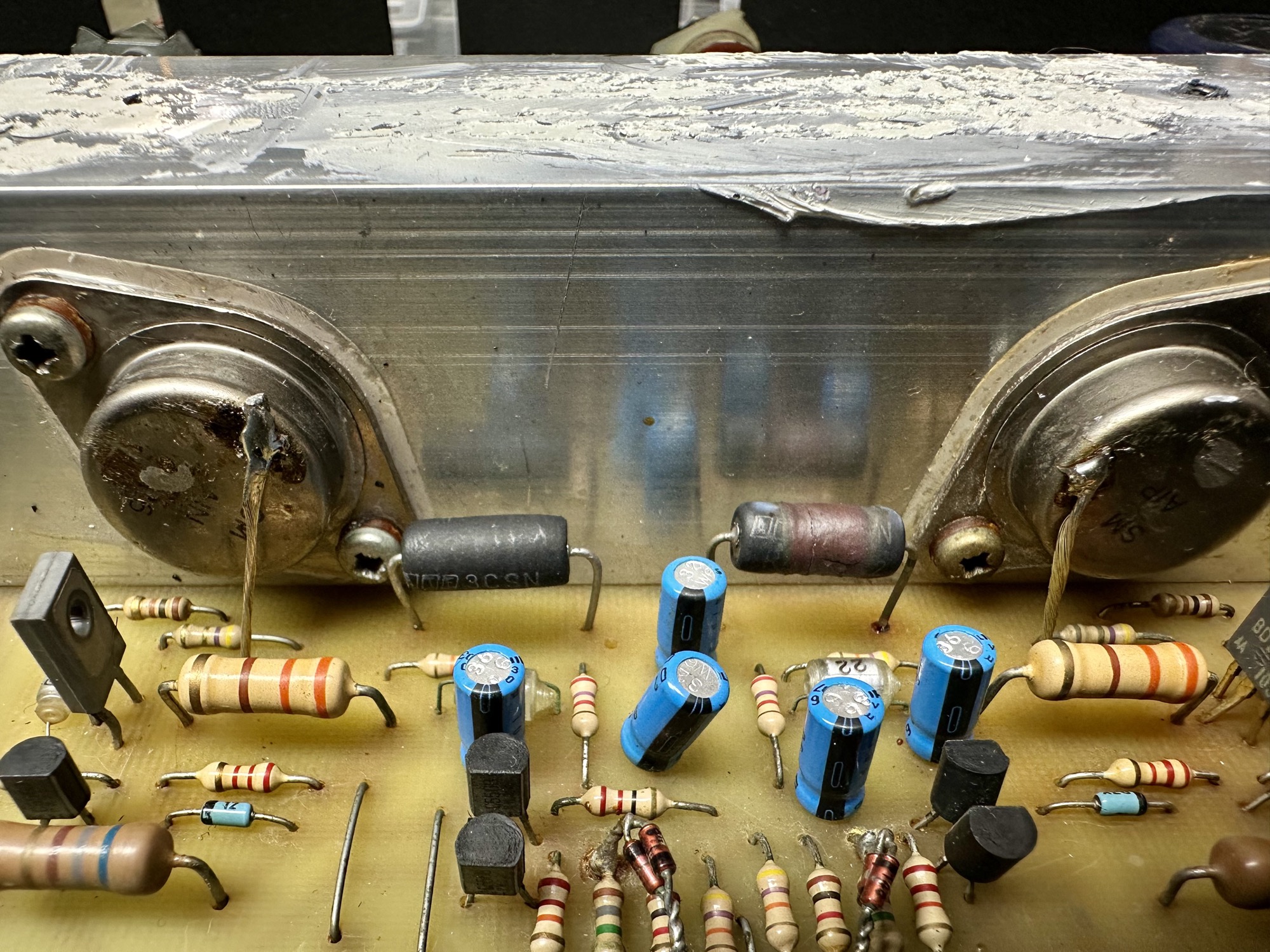

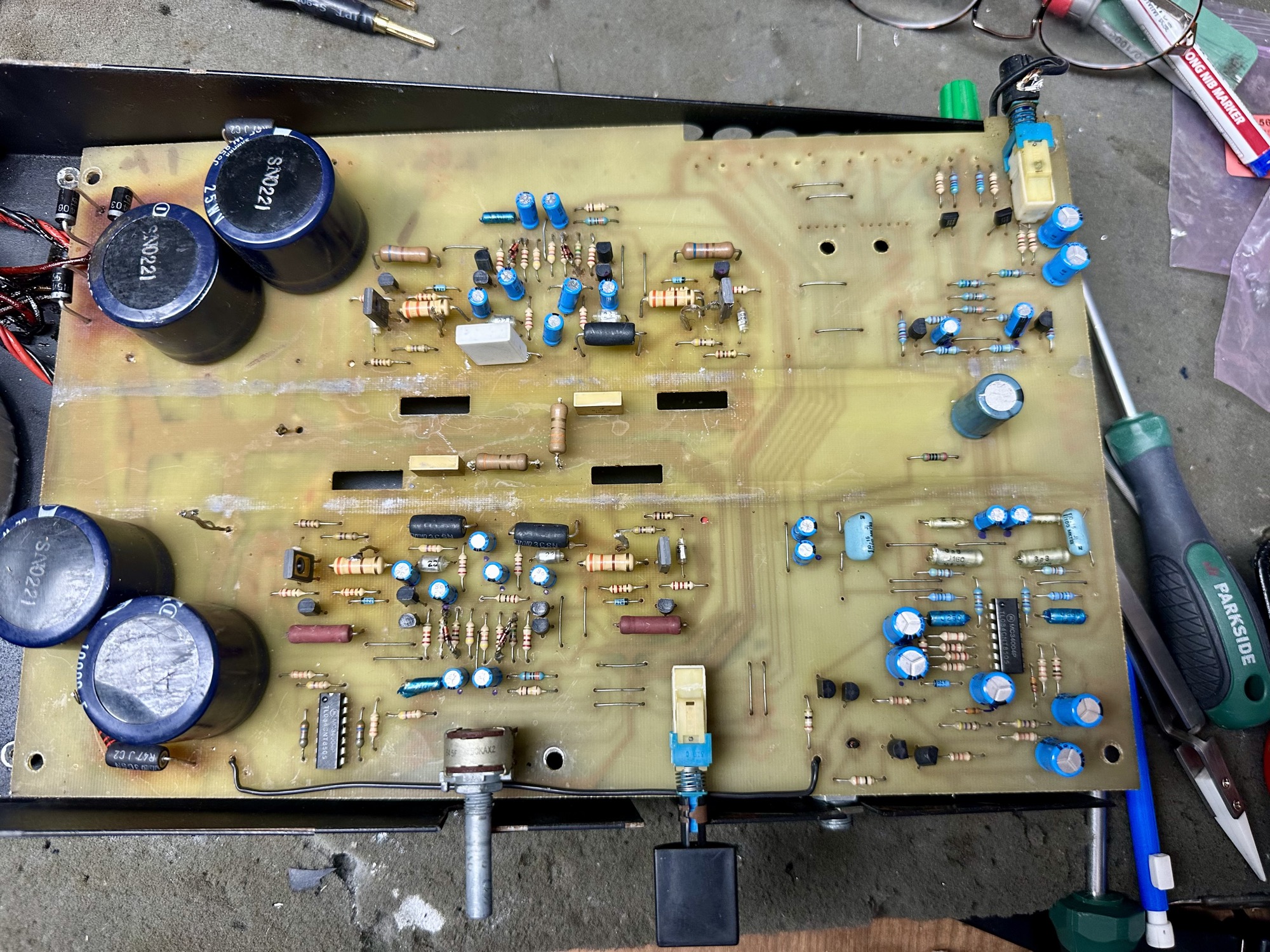

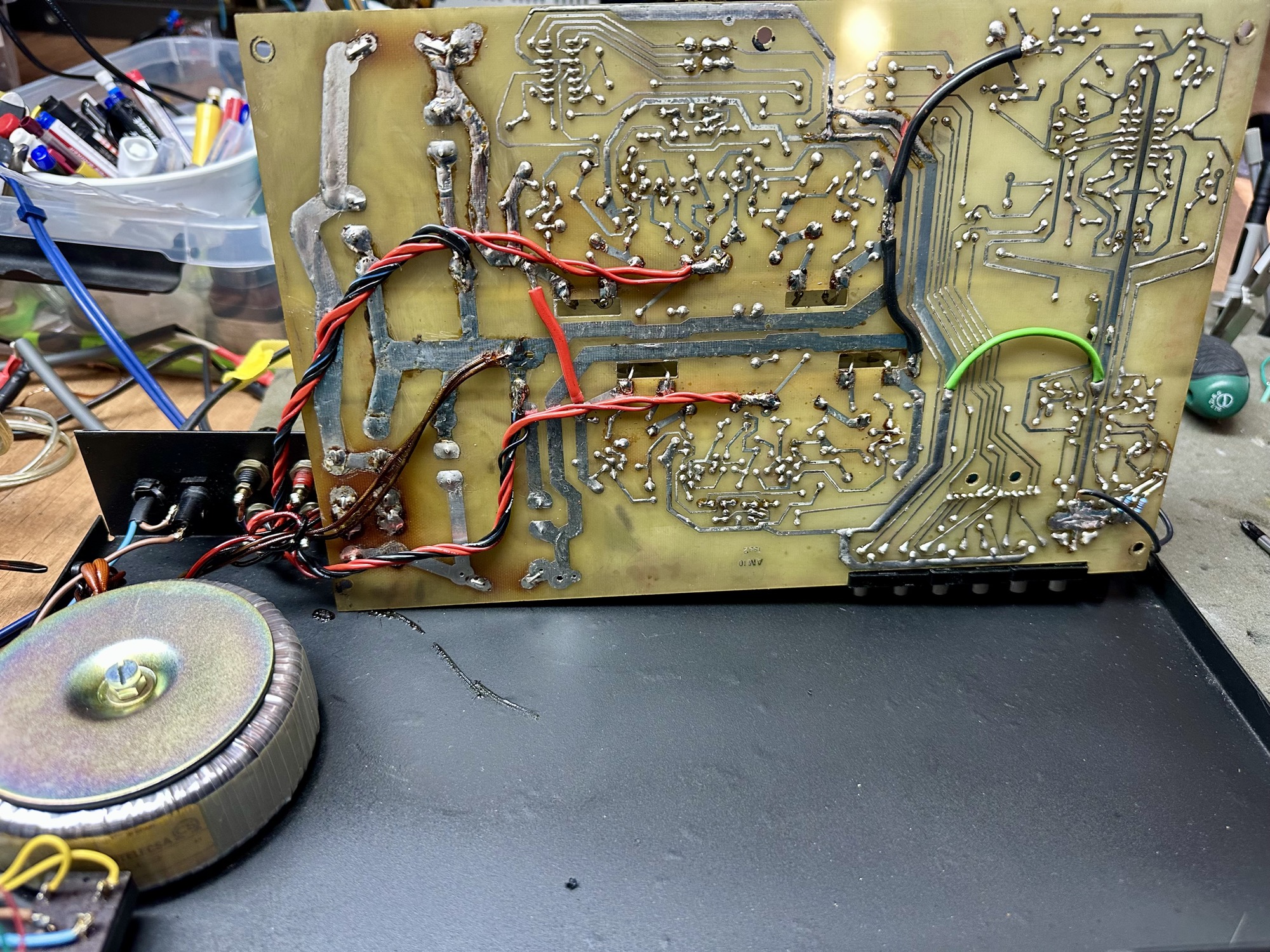

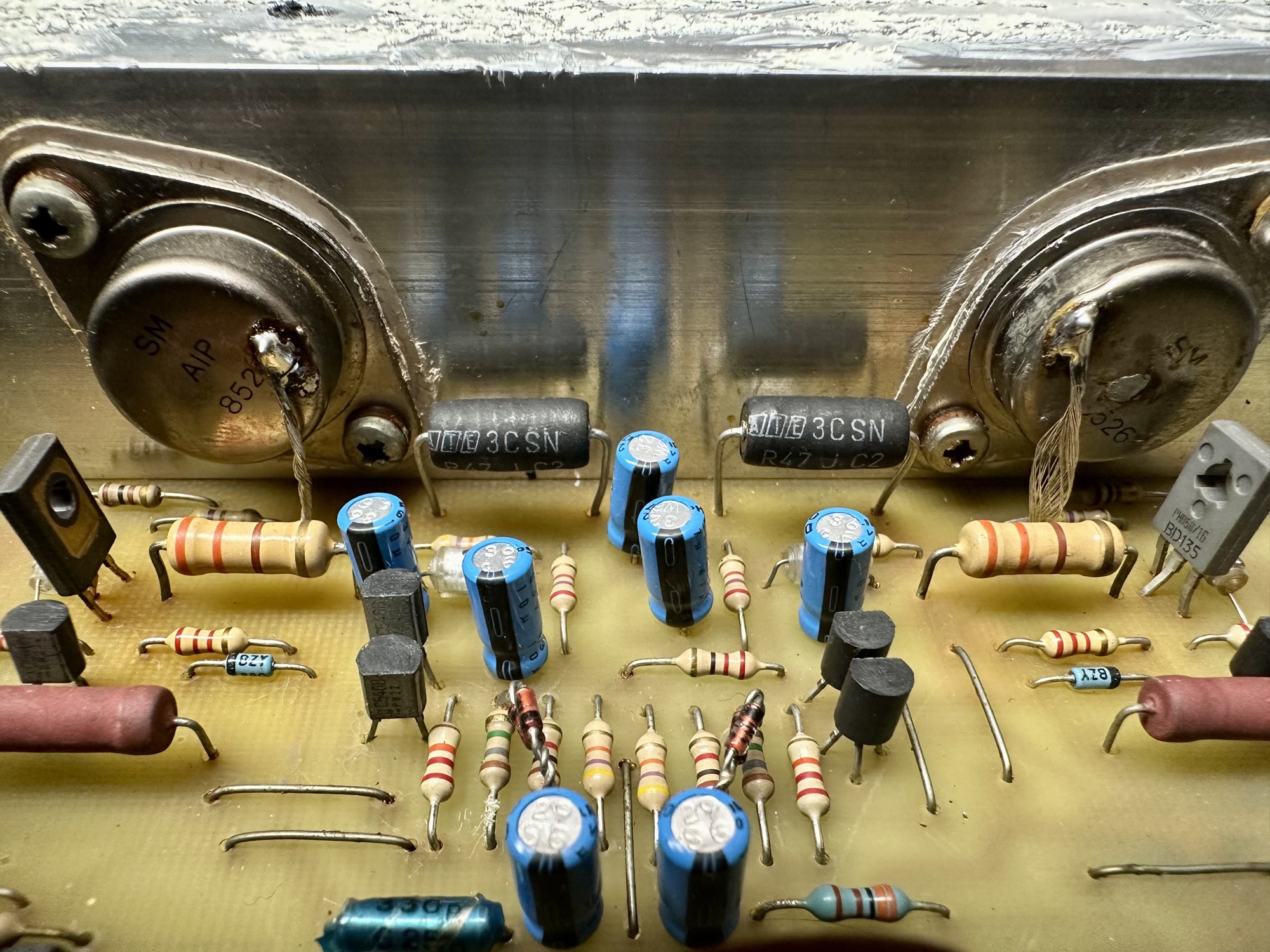

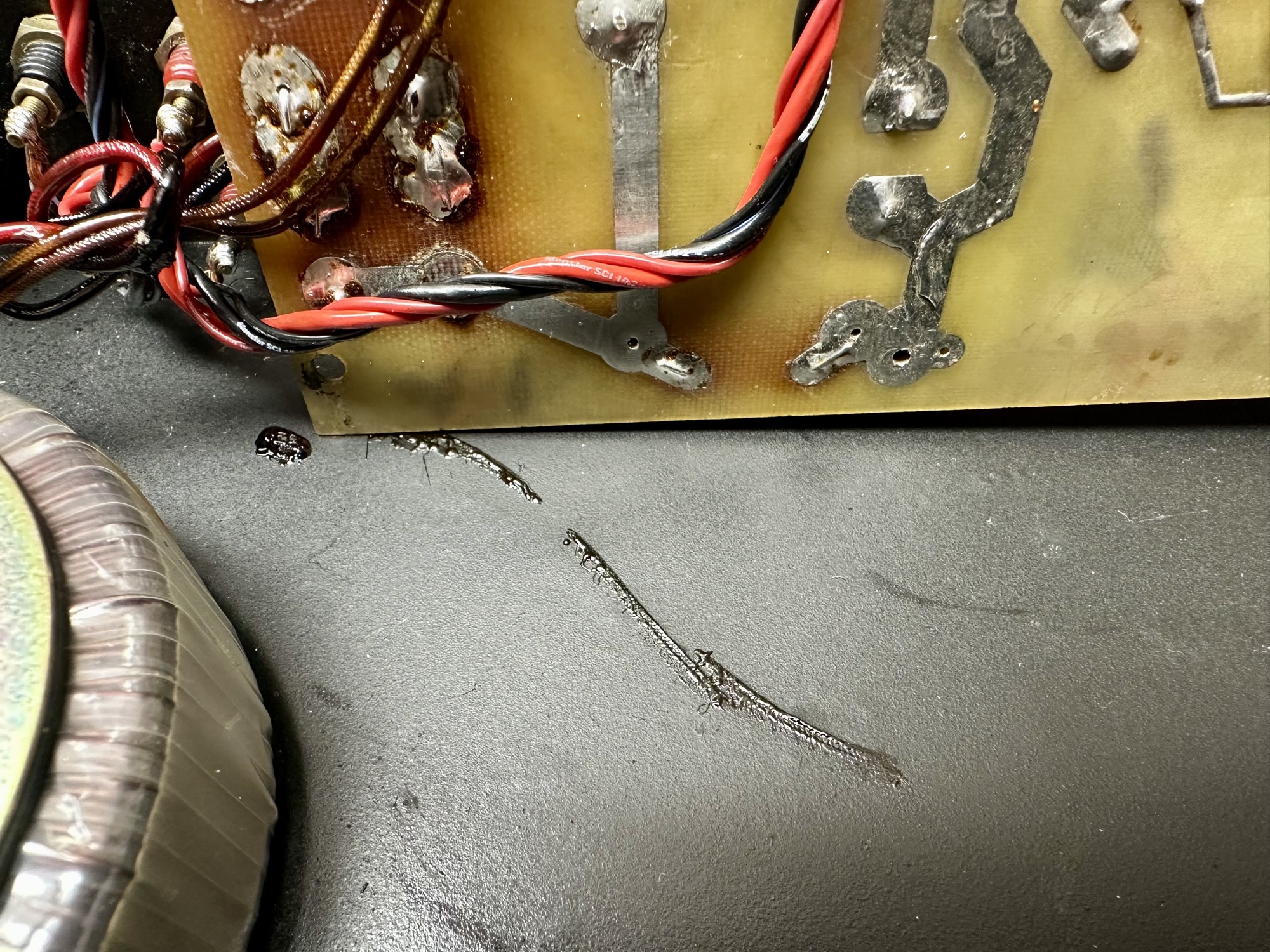

De warmte heeft duidelijk zijn sporen achter gelaten op de printplaat.

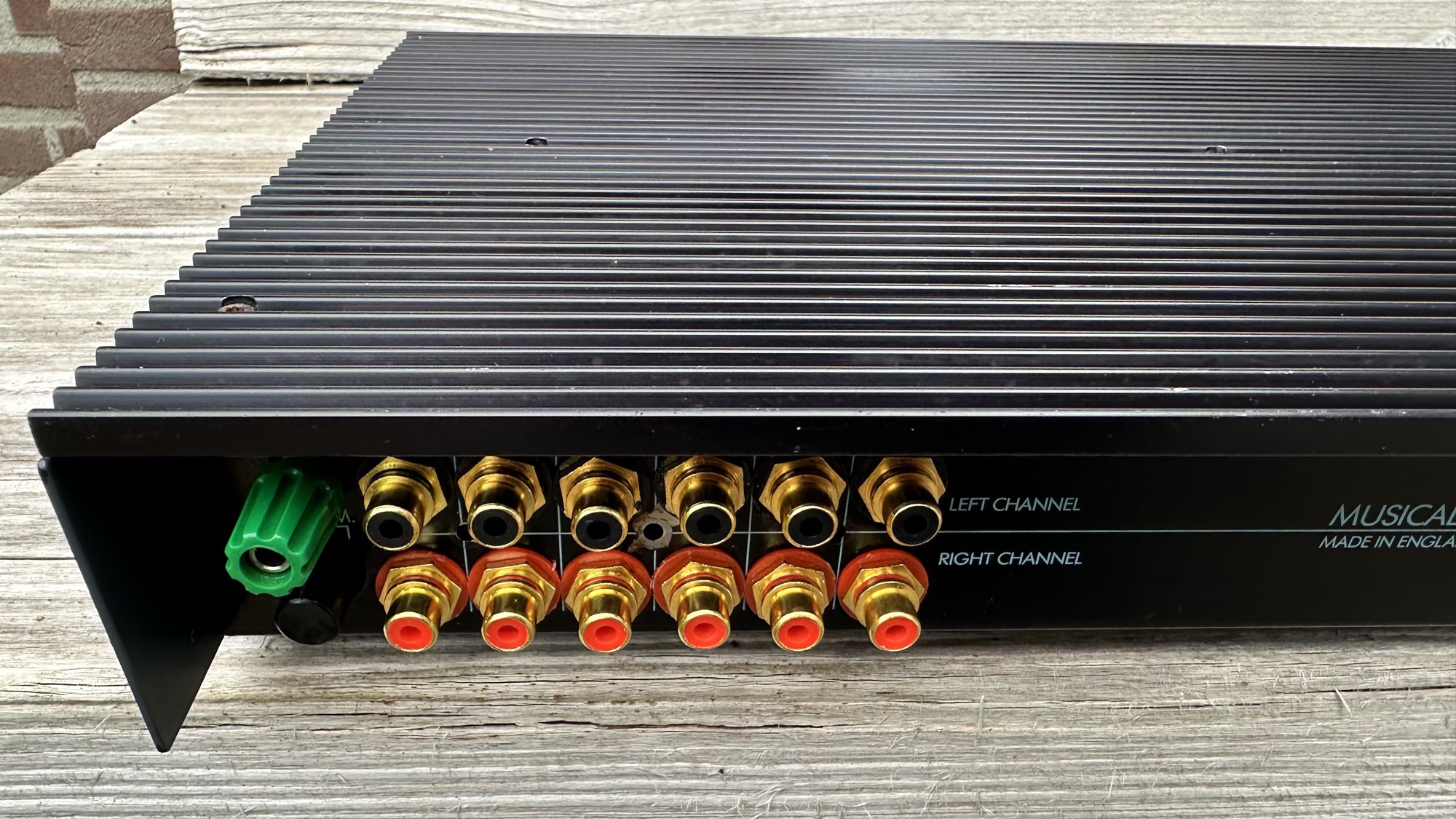

De warmte heeft ervoor gezorgd dat het kunststof van de cinch ingangen broos is geworden. Diverse ingangen midden daardoor hun behuizing.
Gehele versterker doorgemeten en één uitgang is defect.

Musical Fidelity A1 2n3055 en 2n2955 defect

Reparatie:

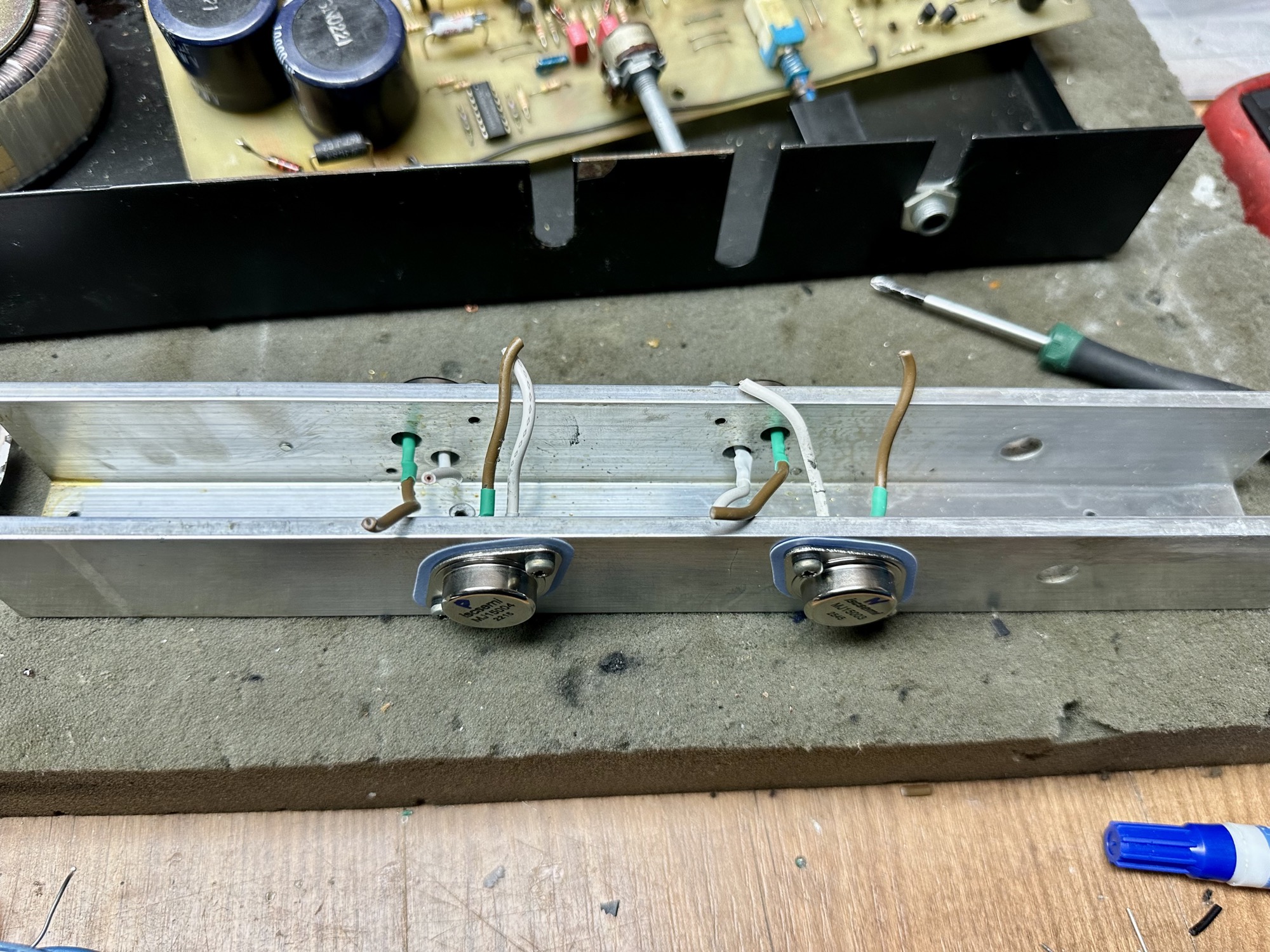

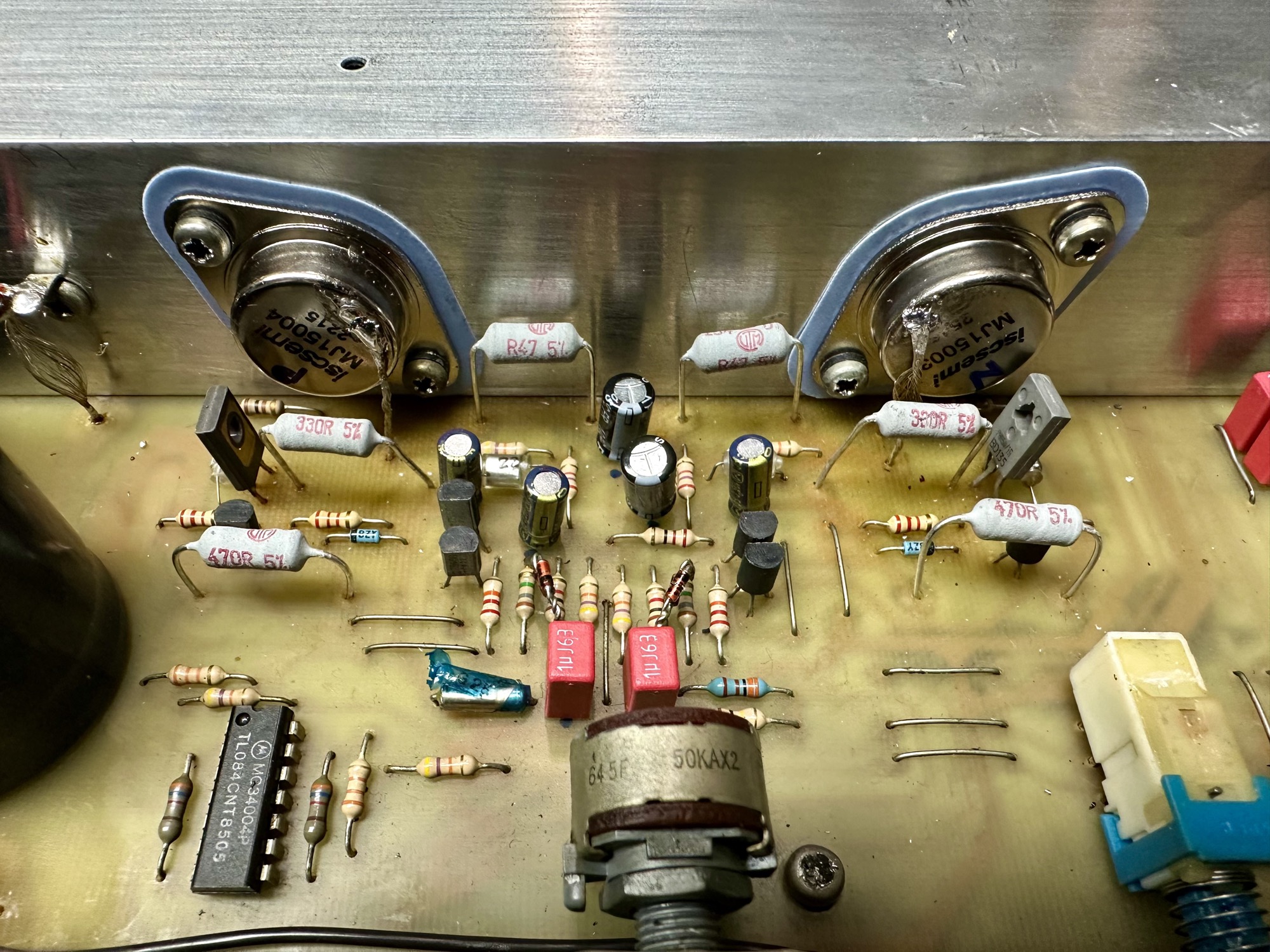

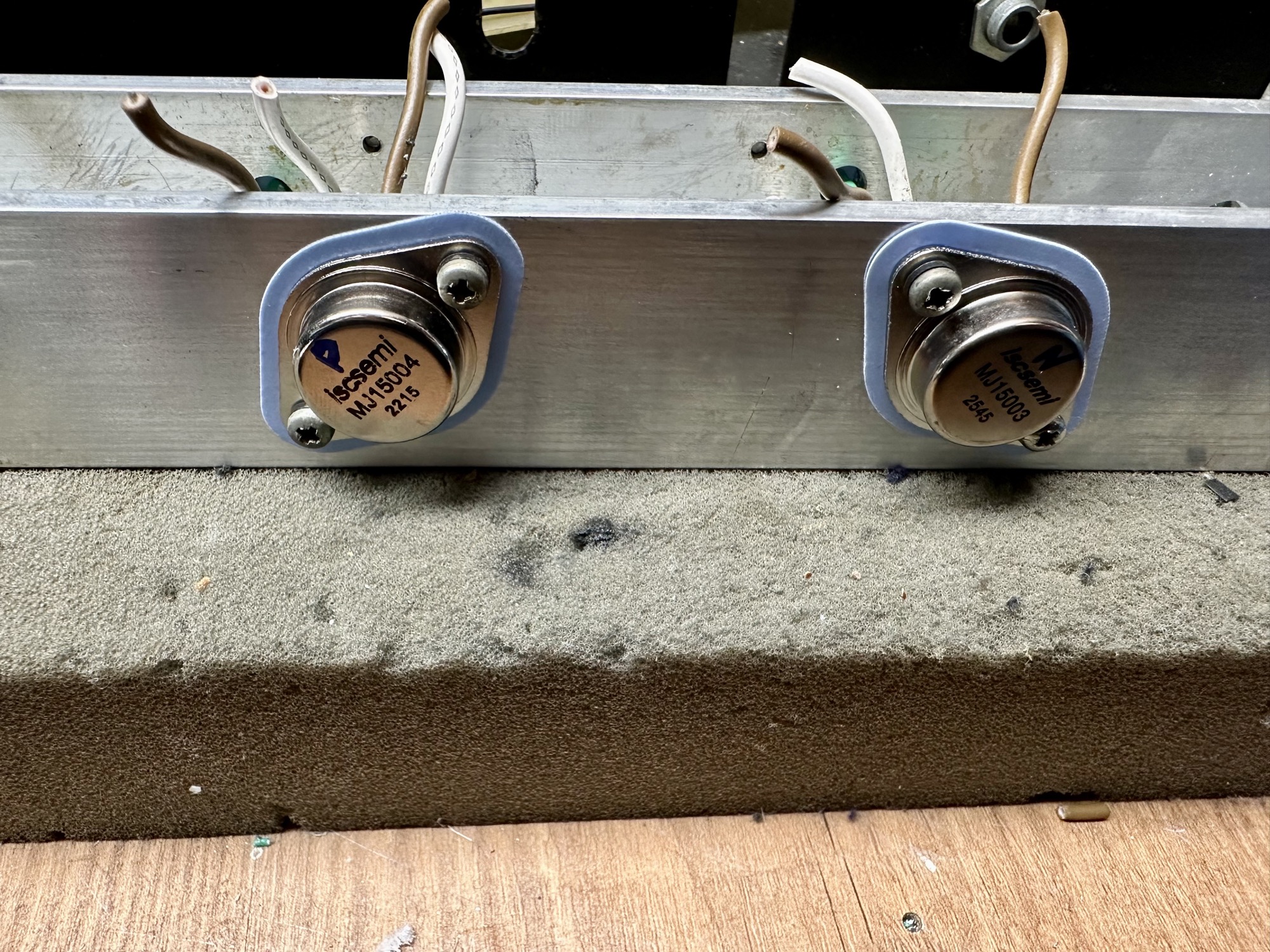

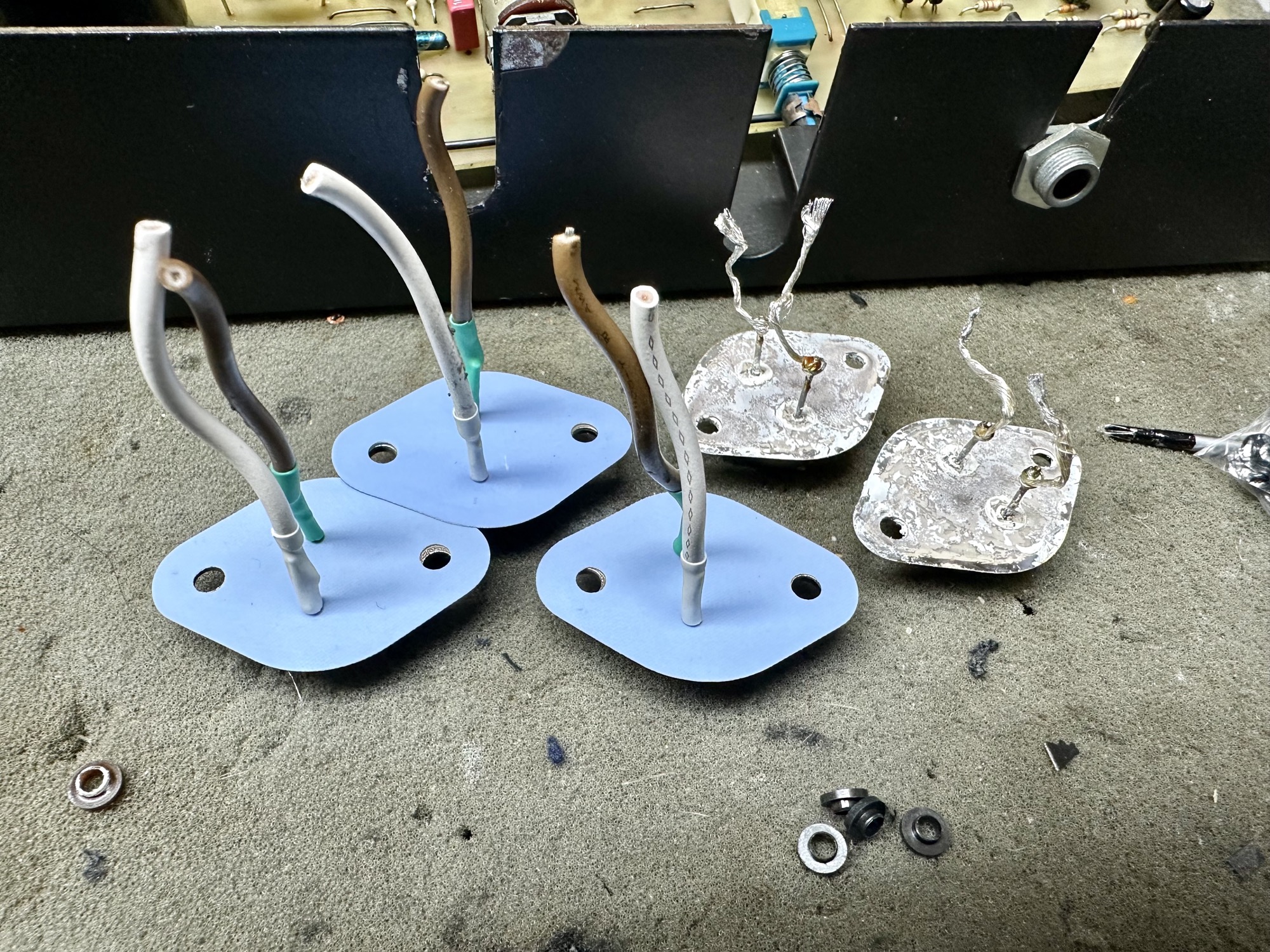

De eindtransistoren 2N2955 en 2N3055 zijn defect en worden vervangen door de MJ15003 en MJ15004
Alle condensatoren vervangen door Panasonic FC, FM en FR types. De ingang voorzien van Wima.

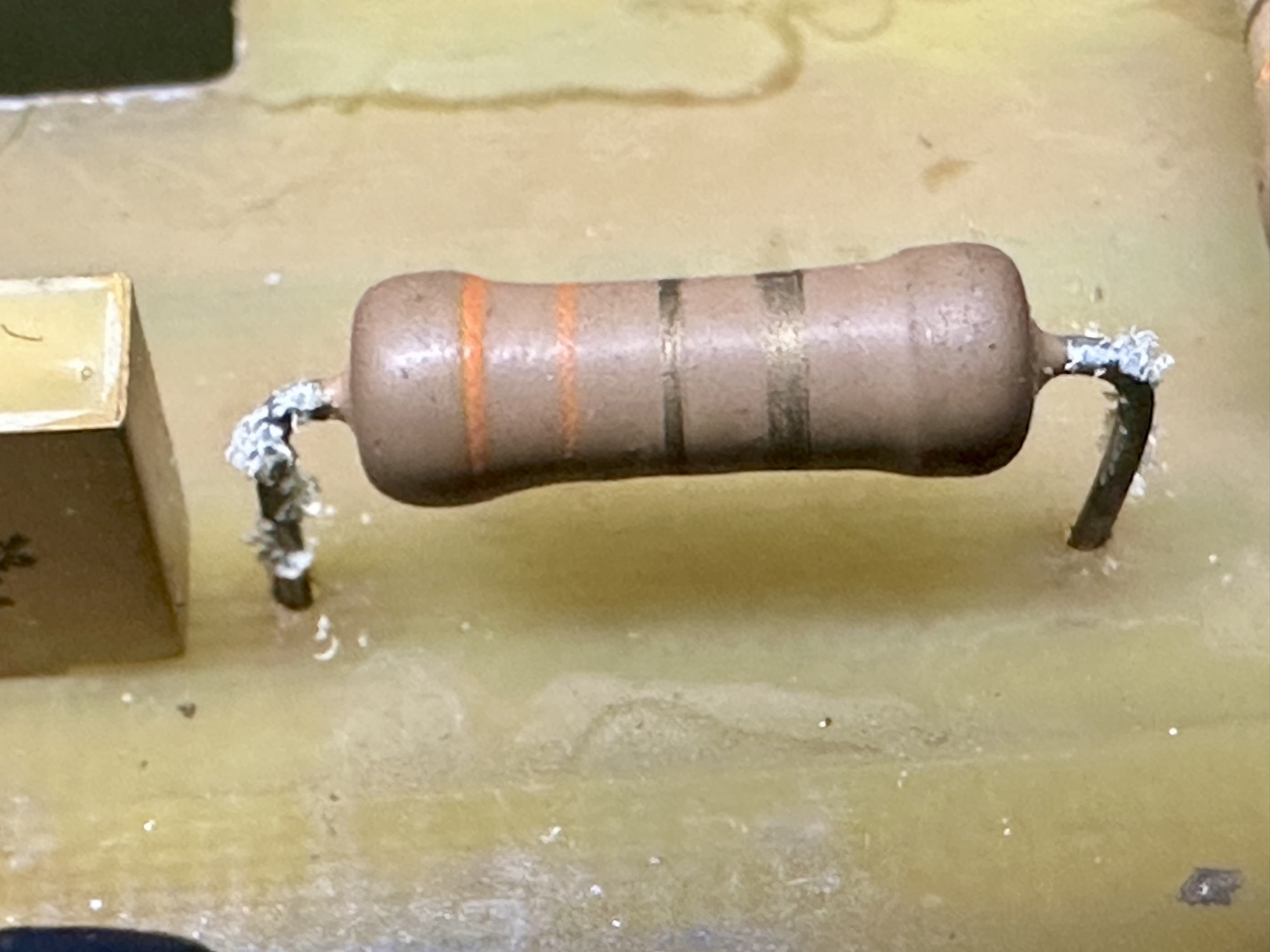

De vermogens weerstanden vervangen door hoogwaardige 5% 3Watt types.

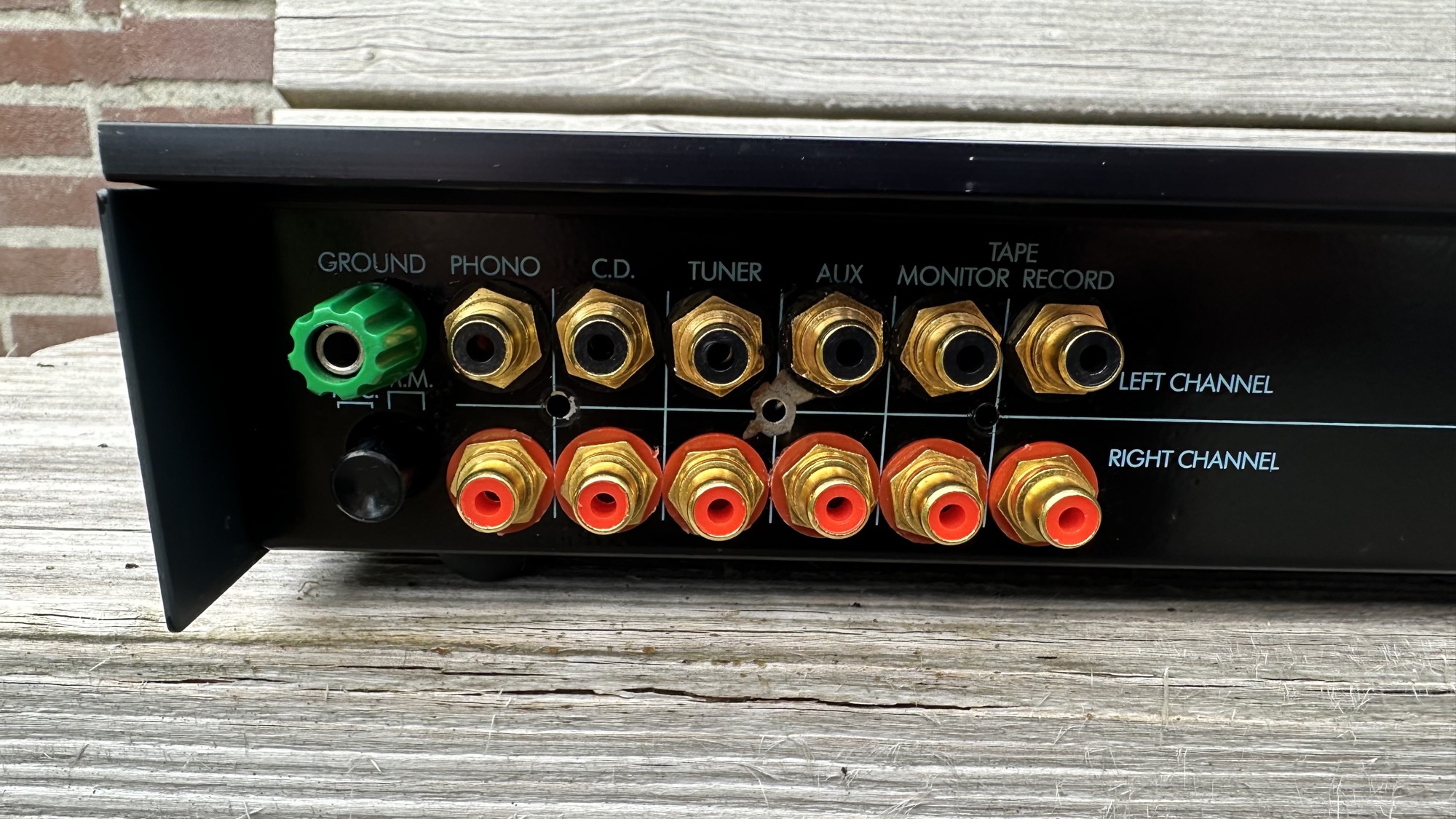

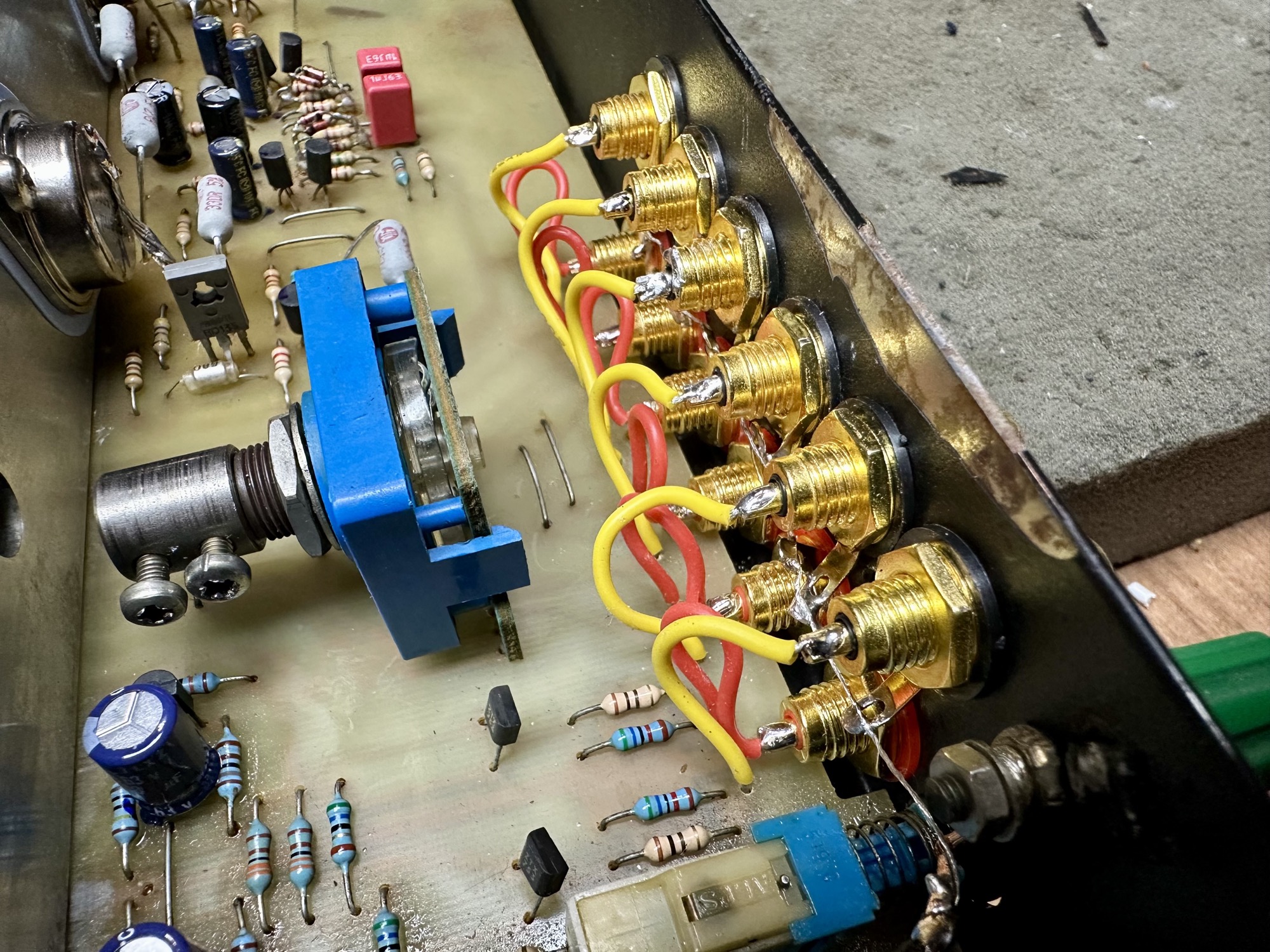

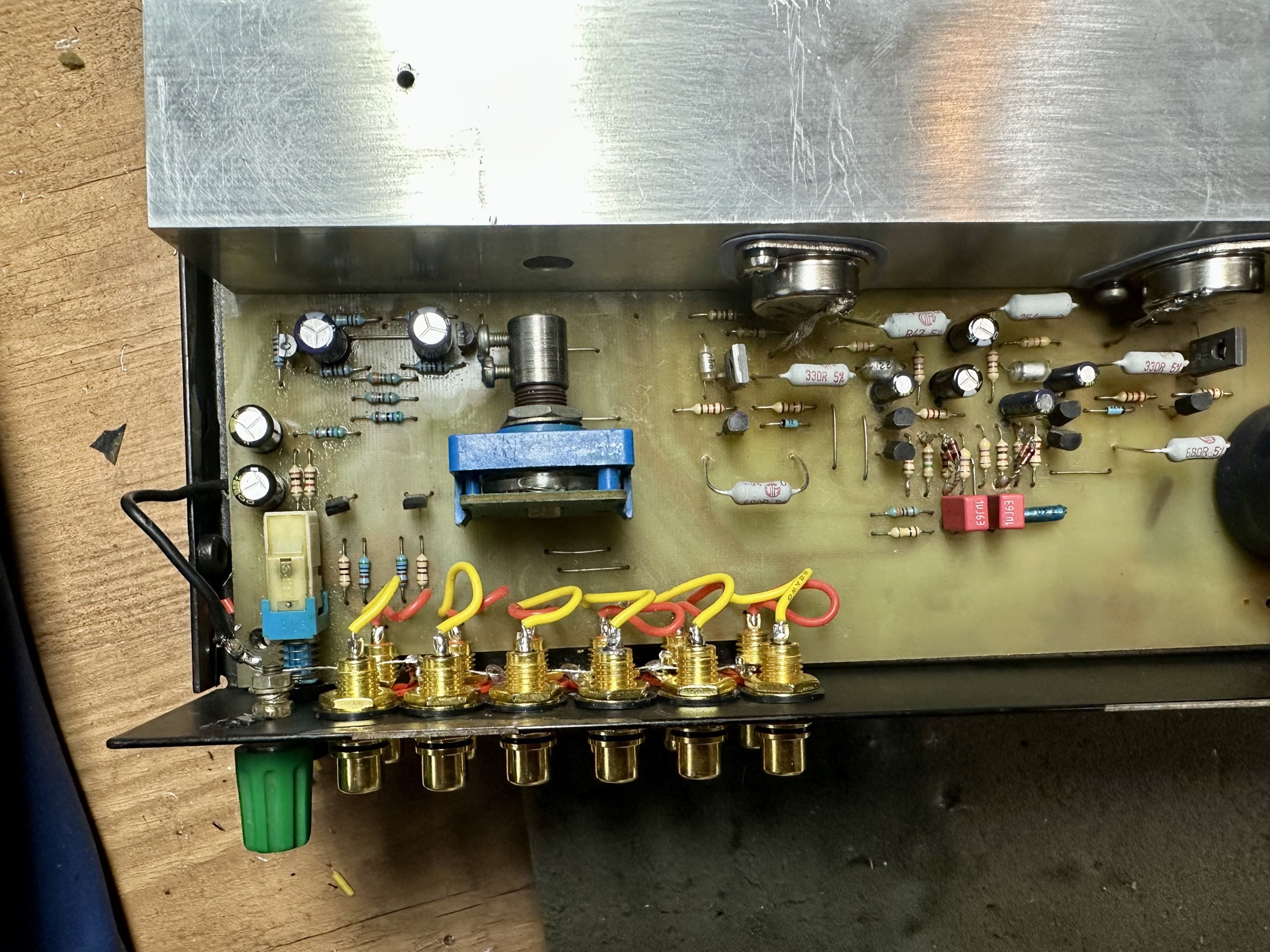

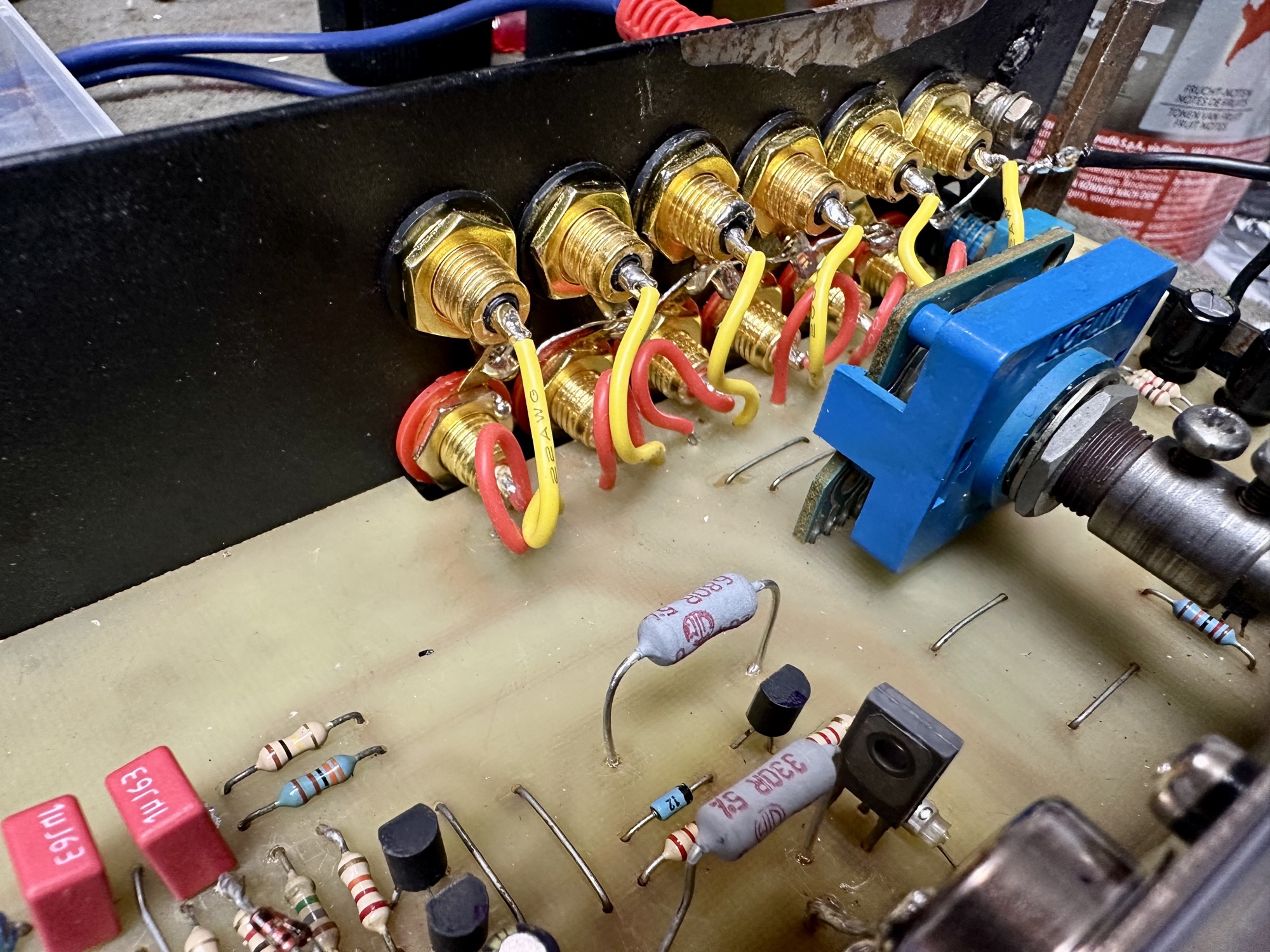

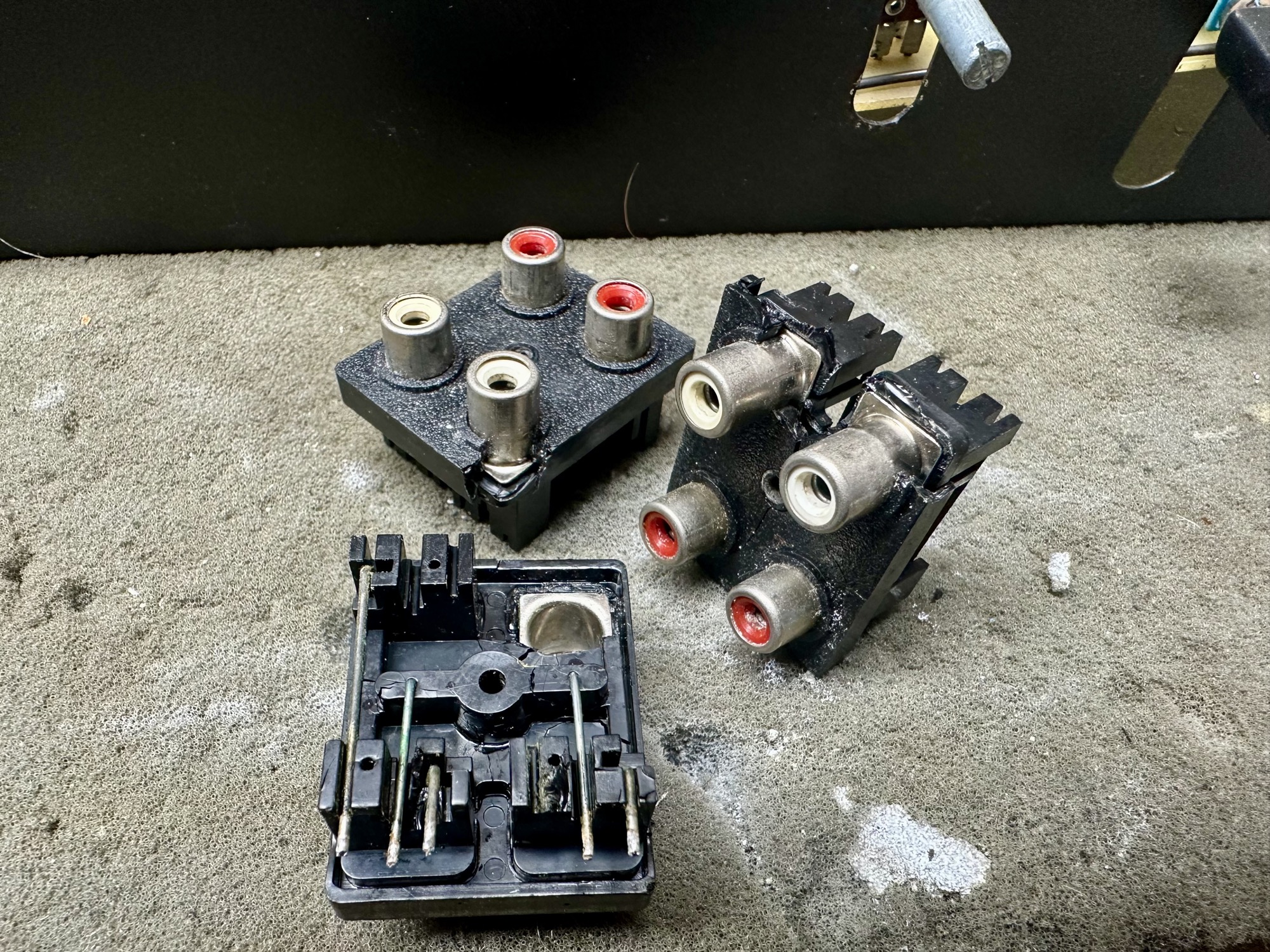

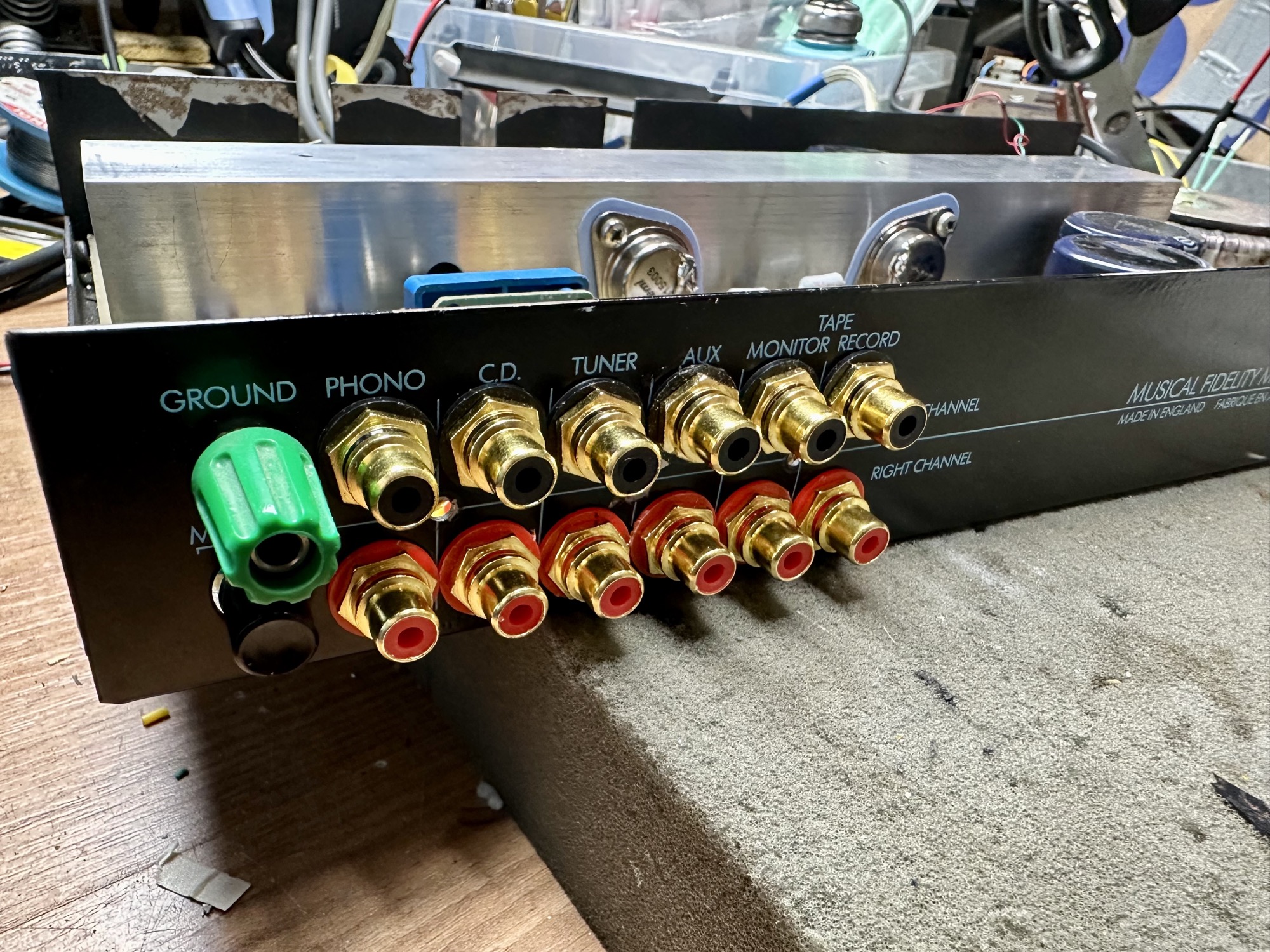

De cinch / RCA / Tulp ingangen vervangen. Helaas is de originele versie een afwijkende maat en daardoor moest er gebruik worden gemaakt van losse connectoren.

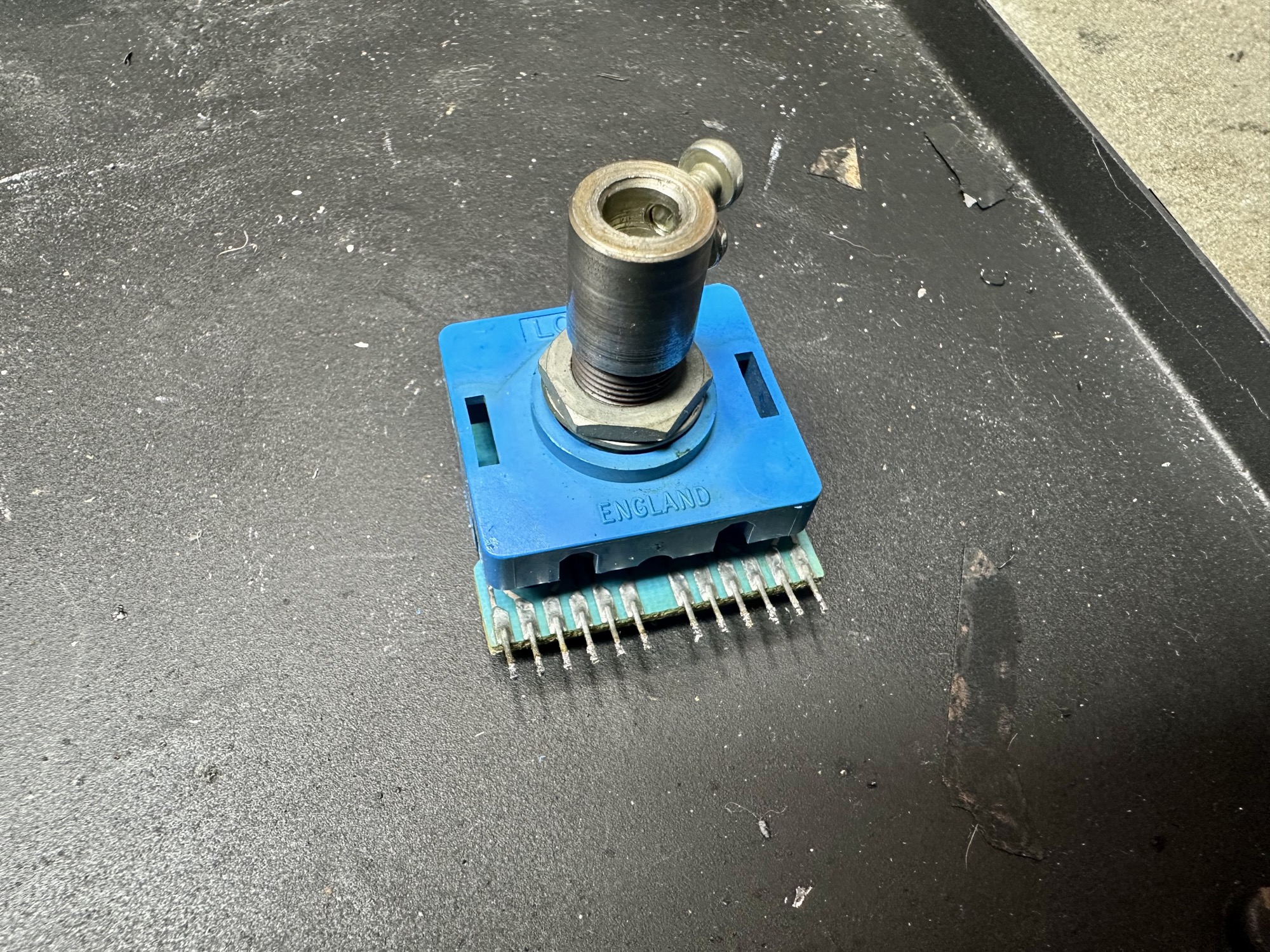

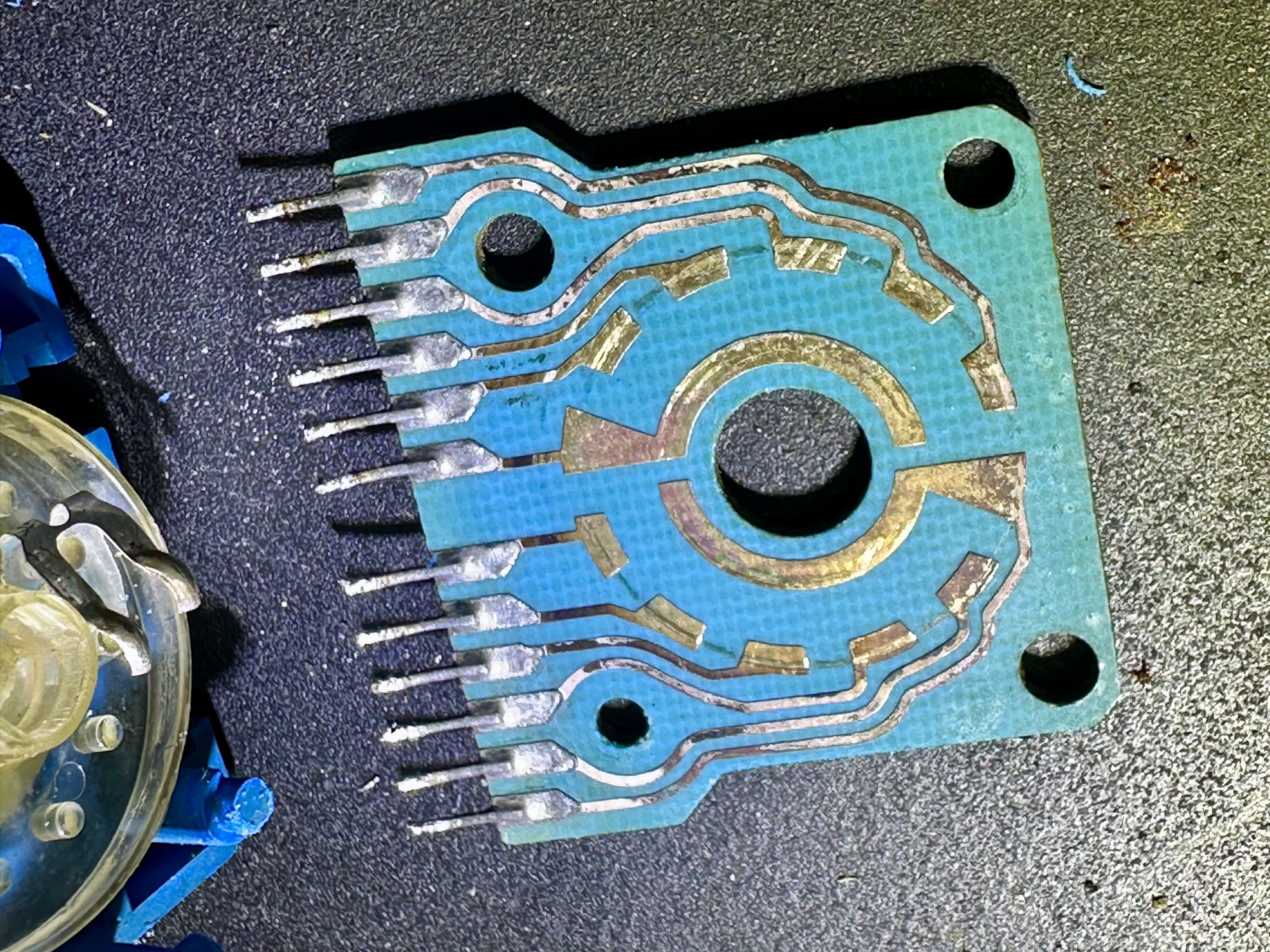

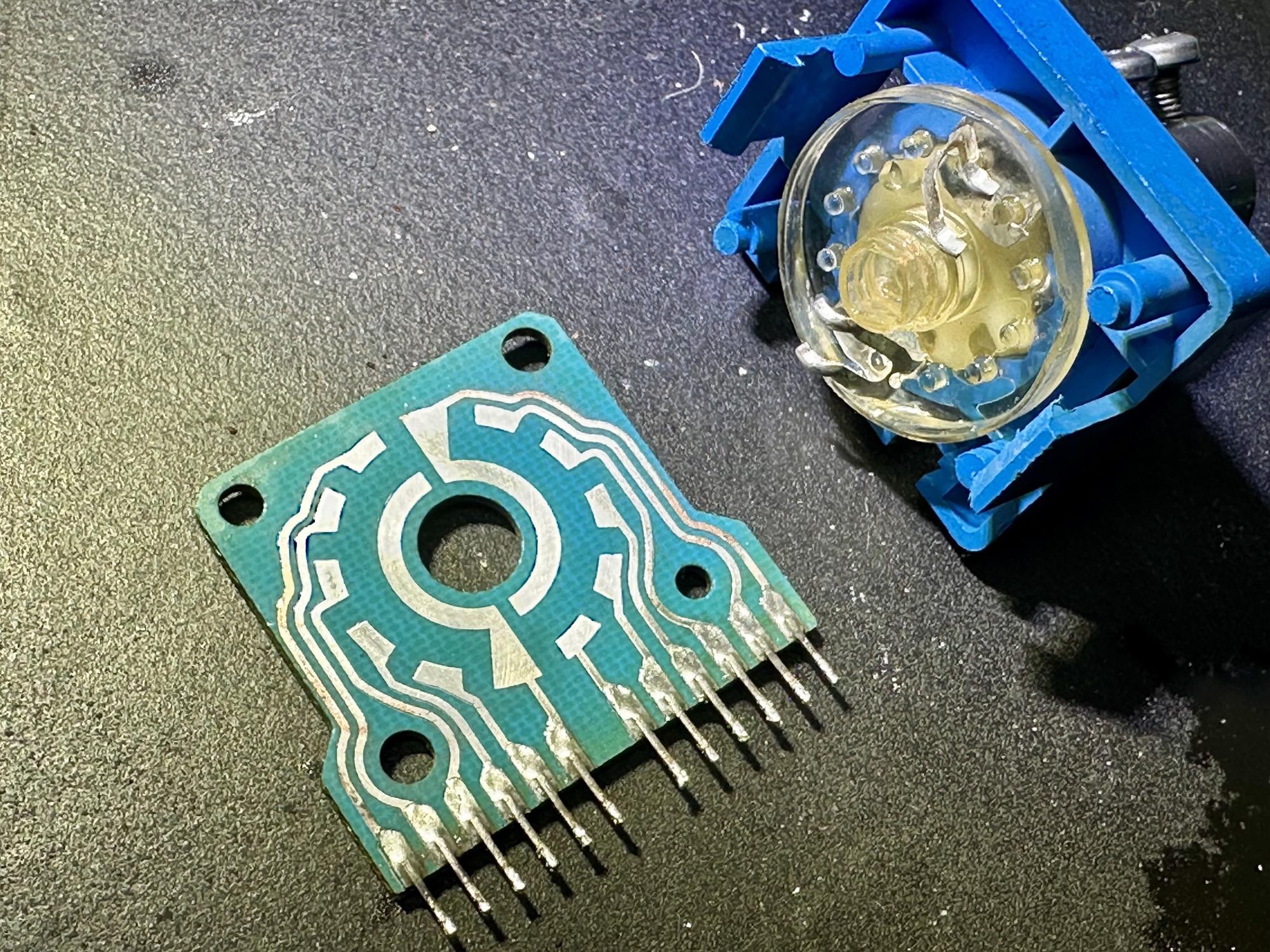

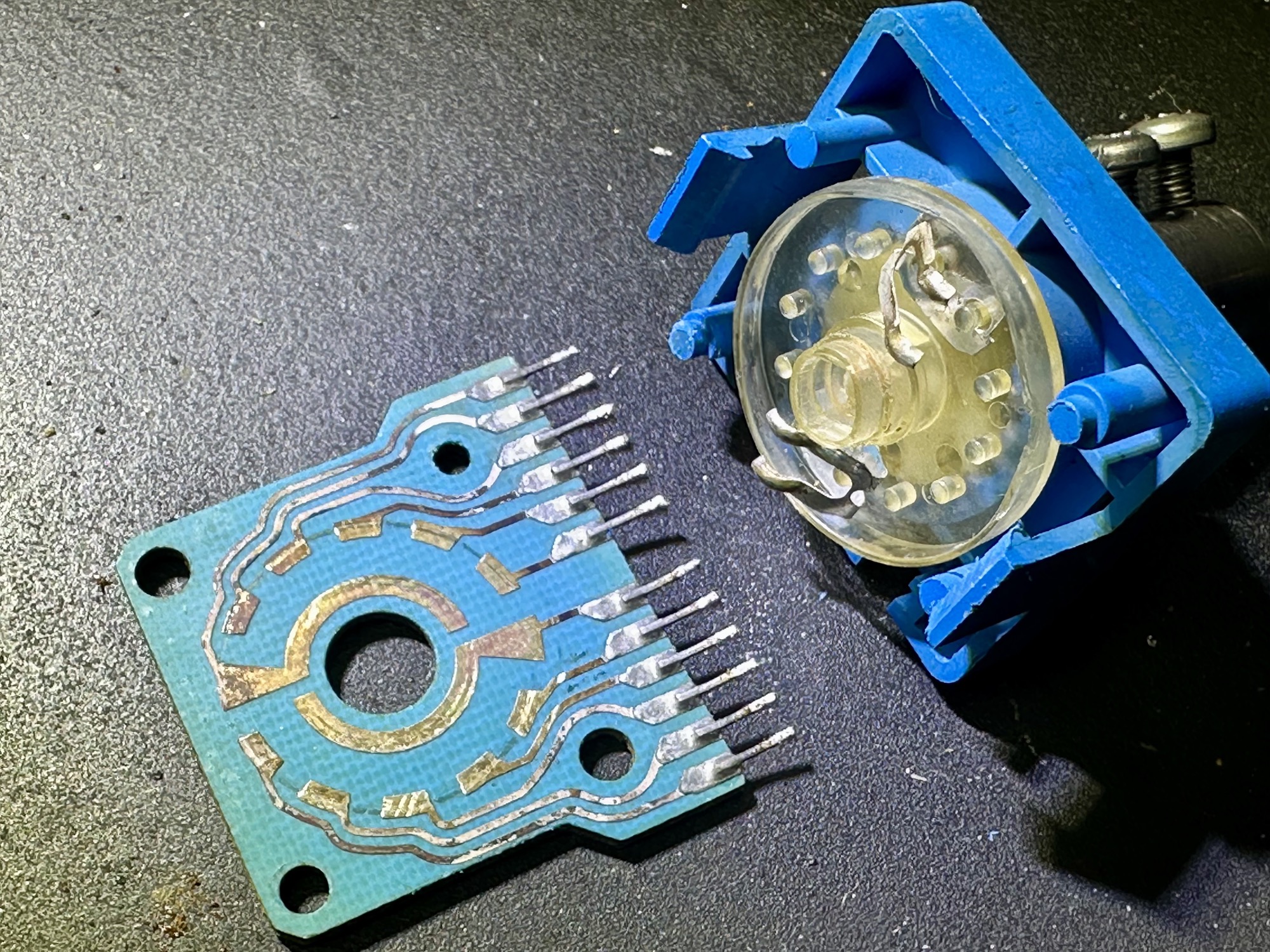

De ingangsselector schakelaar open gemaakt en gereinigd. Deze staat helaas niet bekend om zijn kwalitiet.

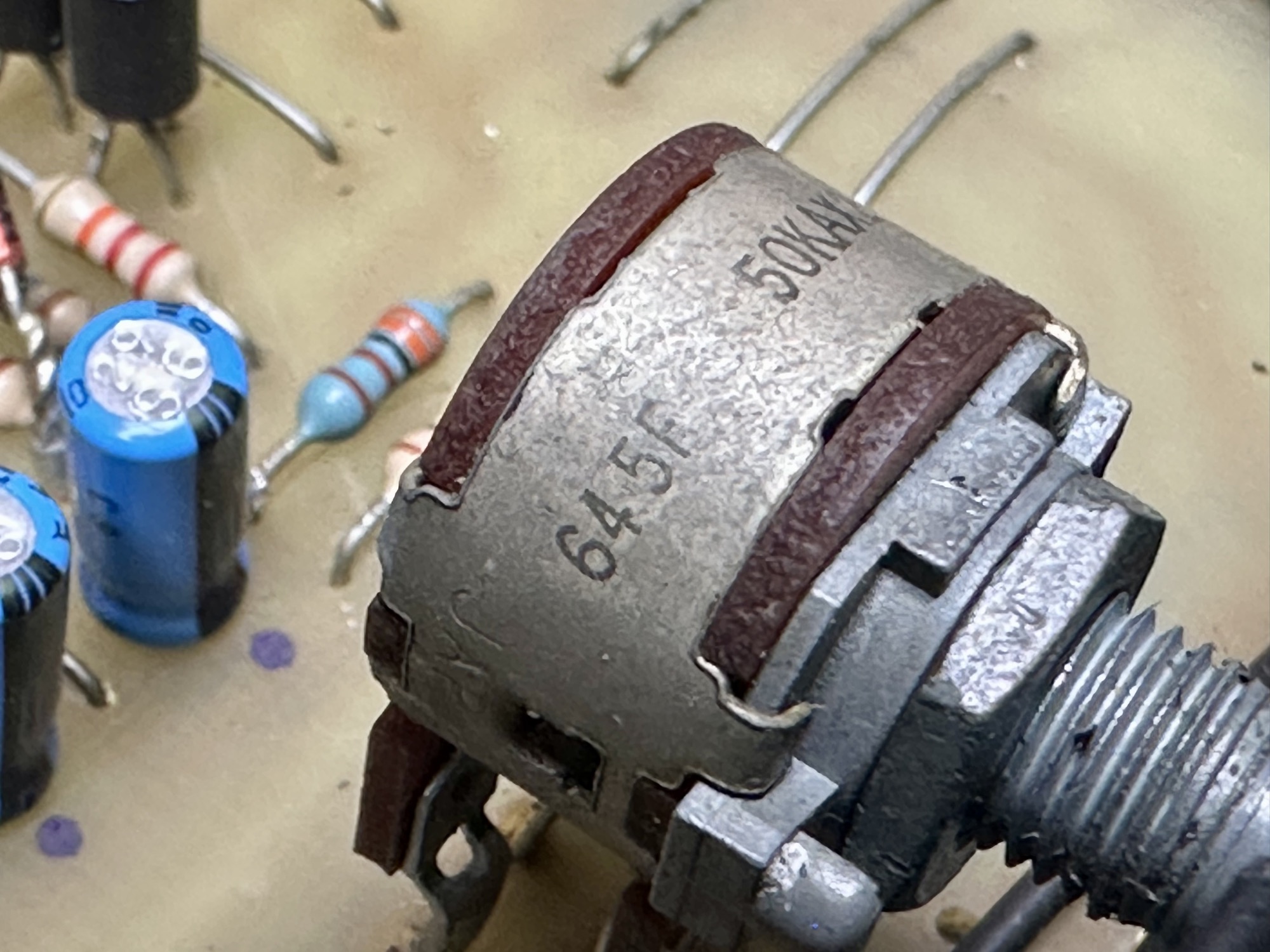

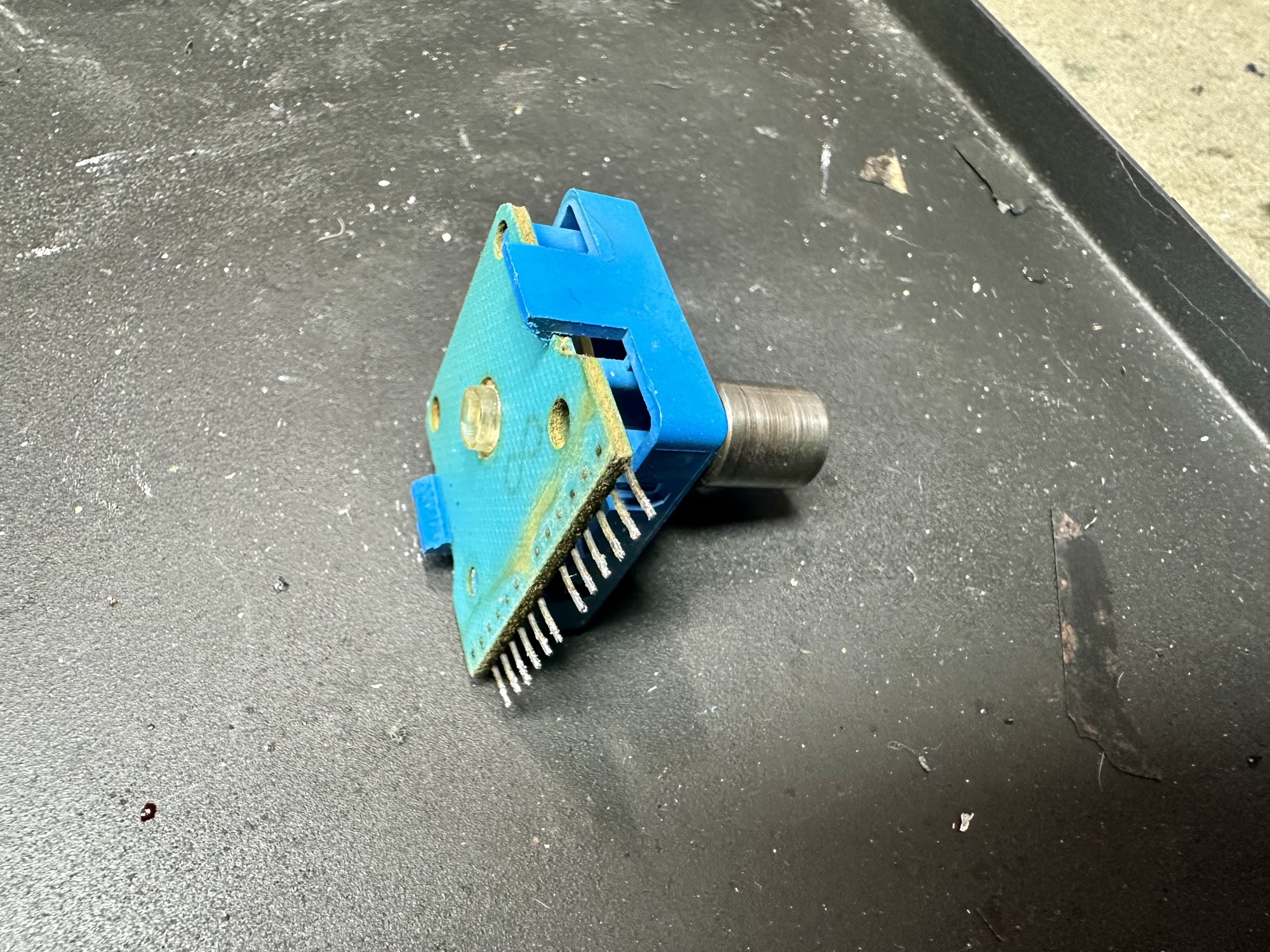

Potmeter en schakelaars greinigd.
Power led vervangen. Deze gaf vrijwel geen licht meer. Deze versterker dient niet onnodig aan te blijven staat en daarom de led op max vermogen aangesloten.

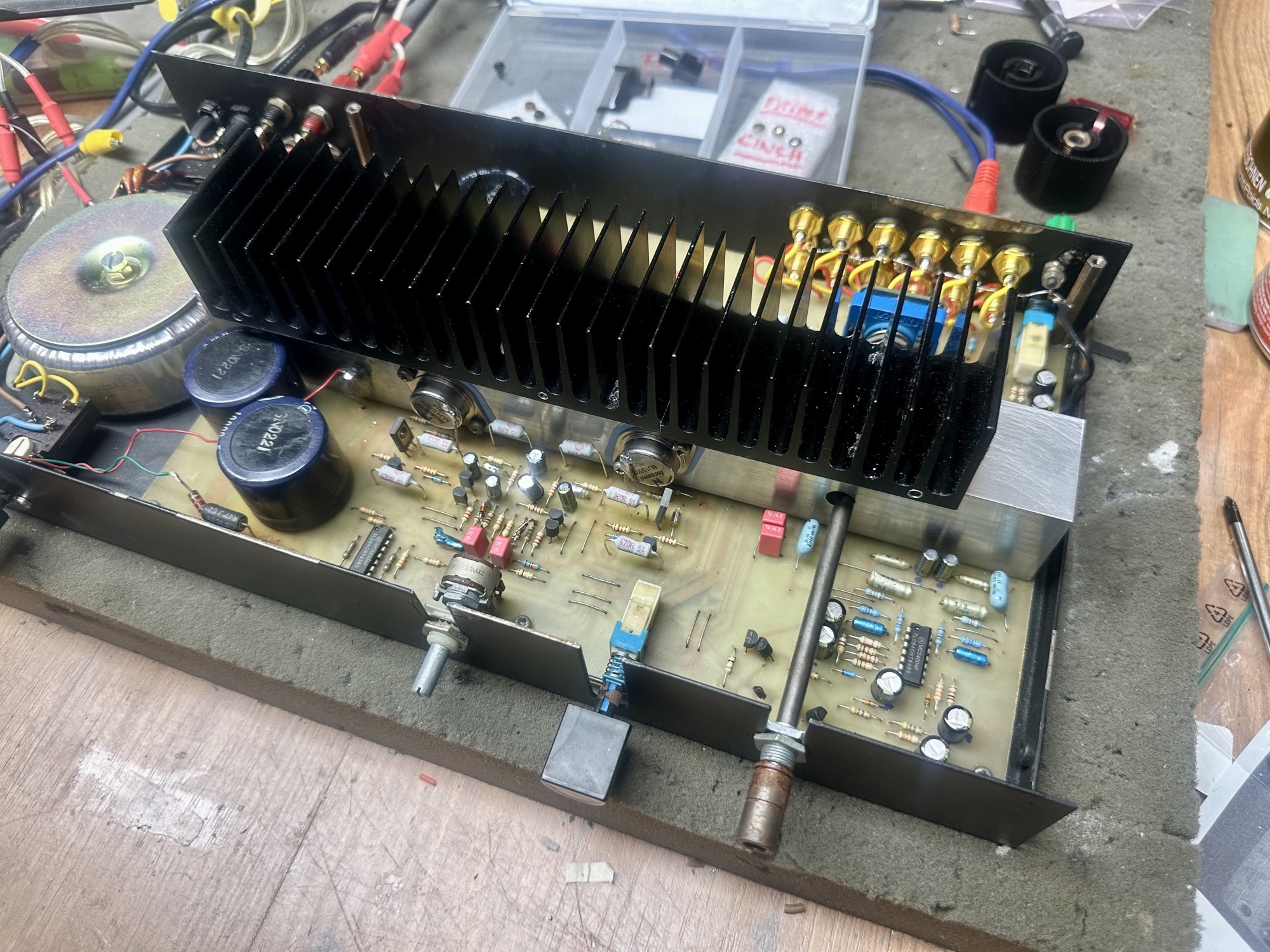

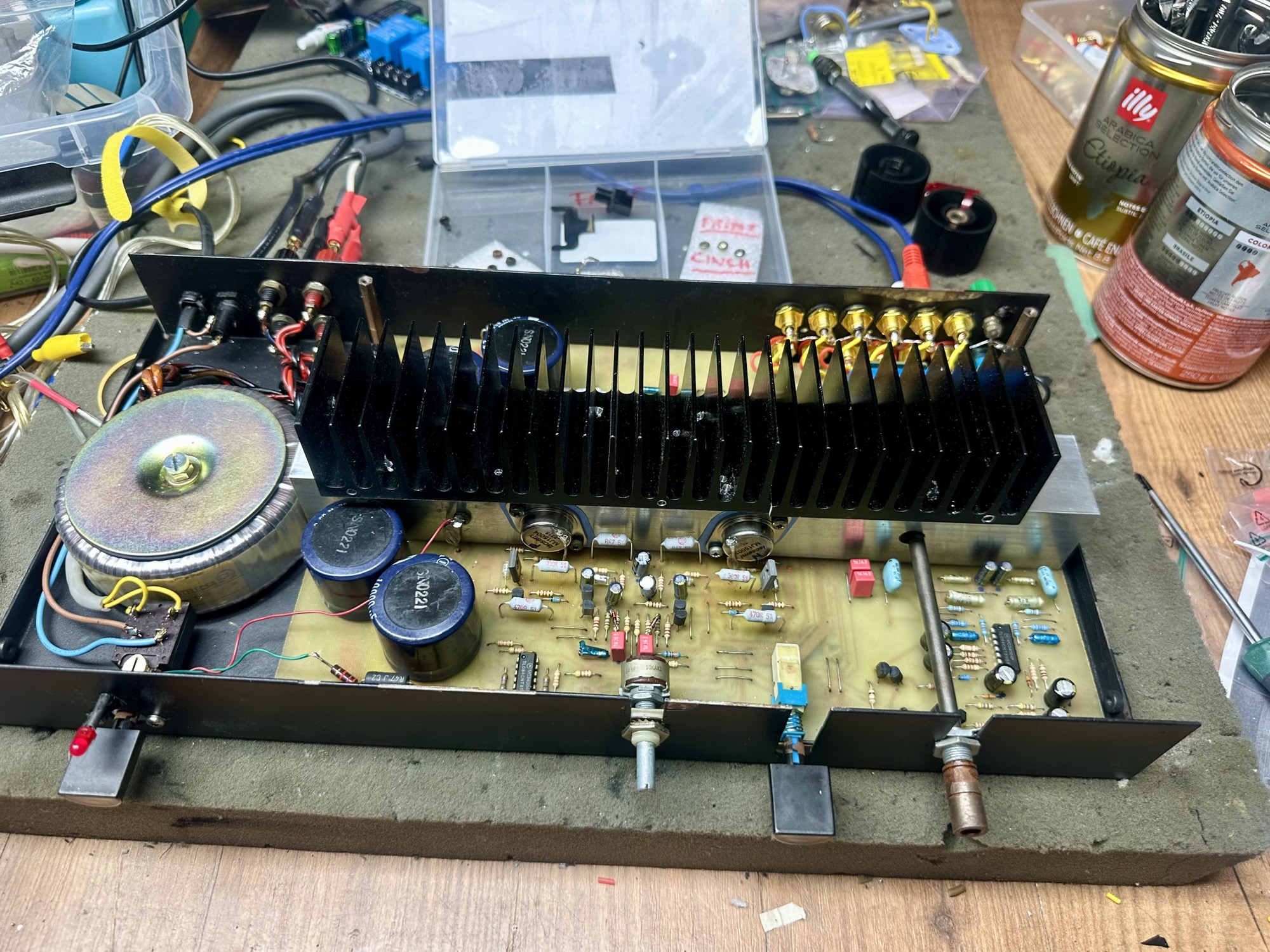

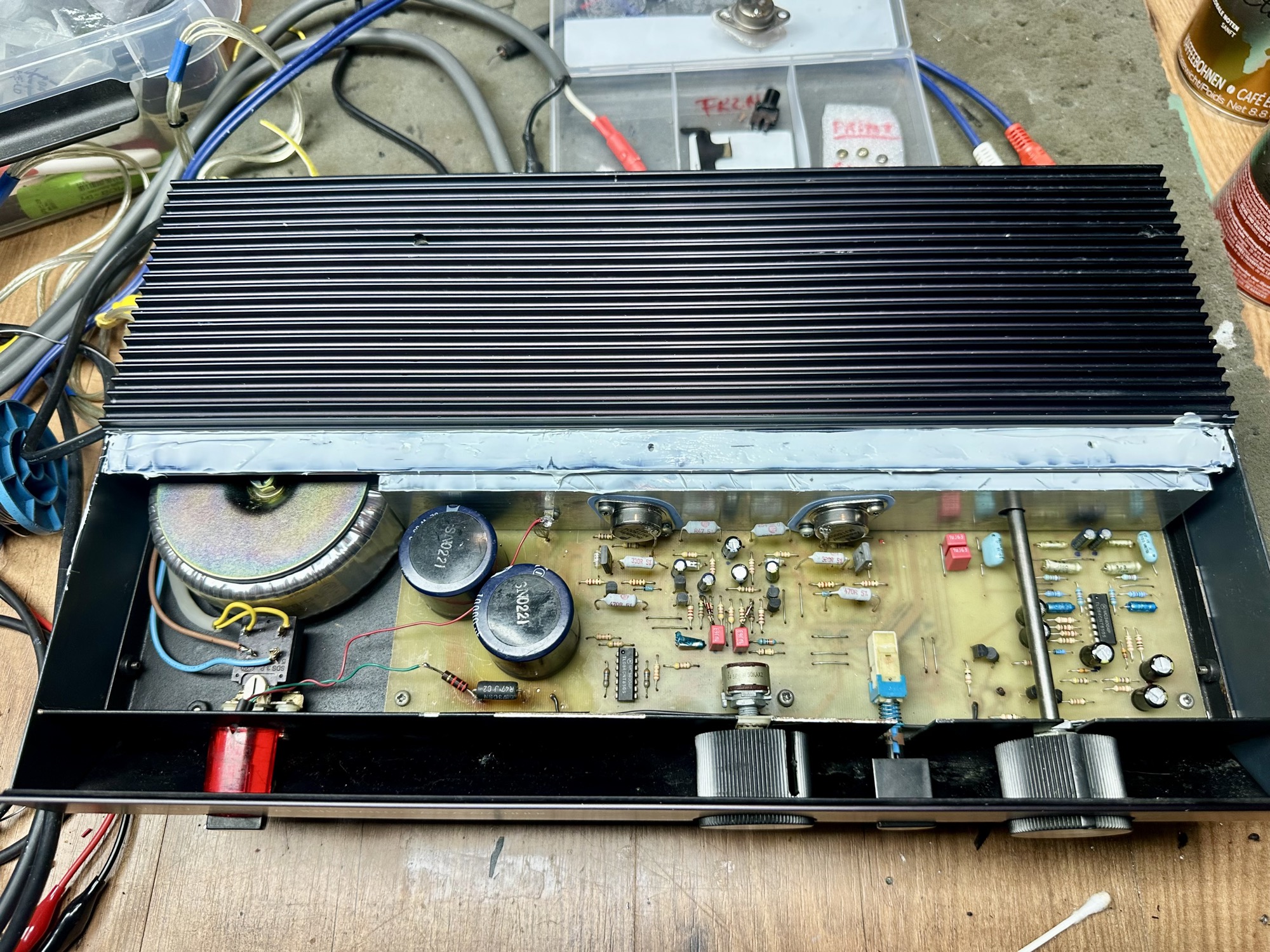

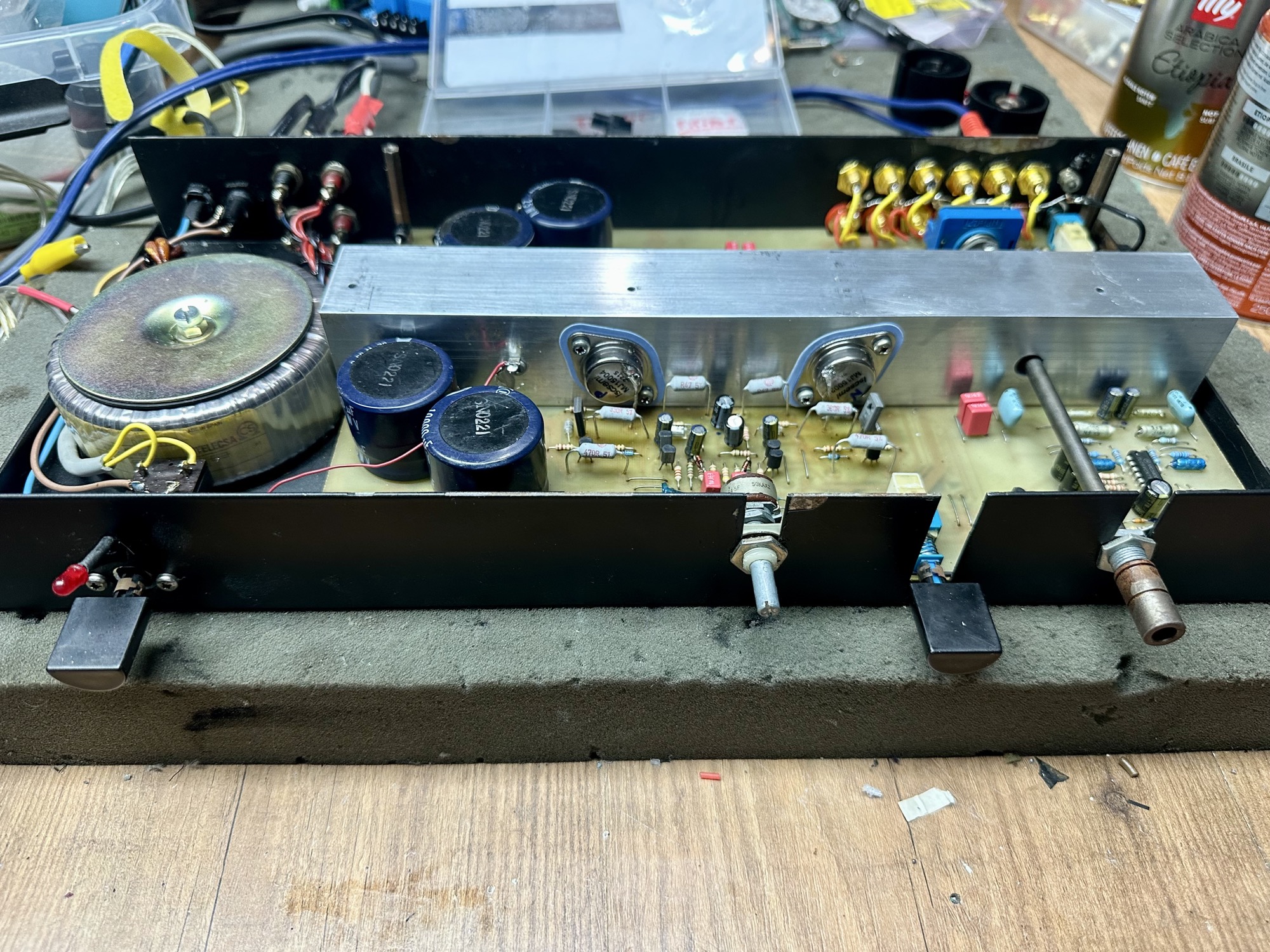

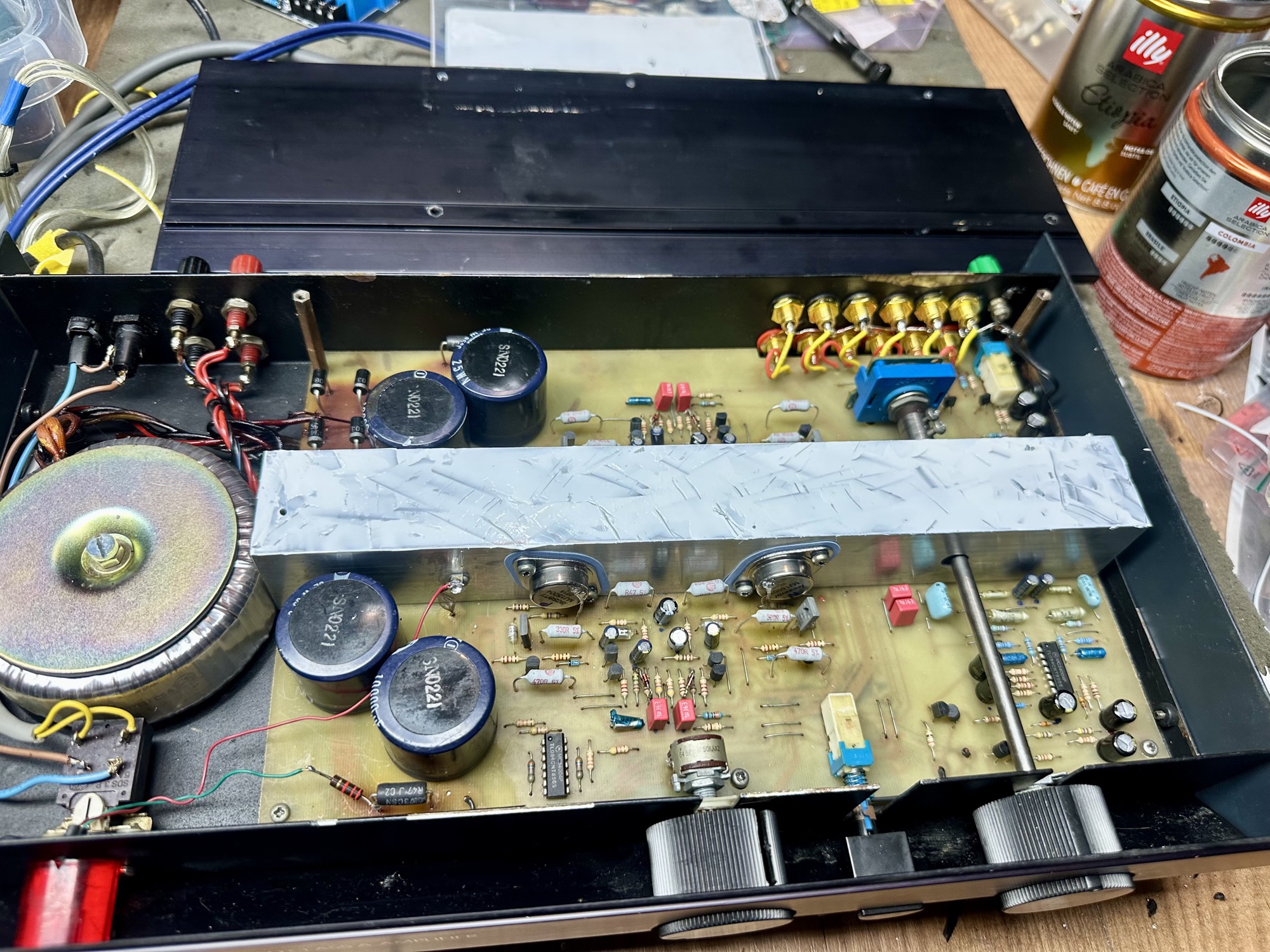

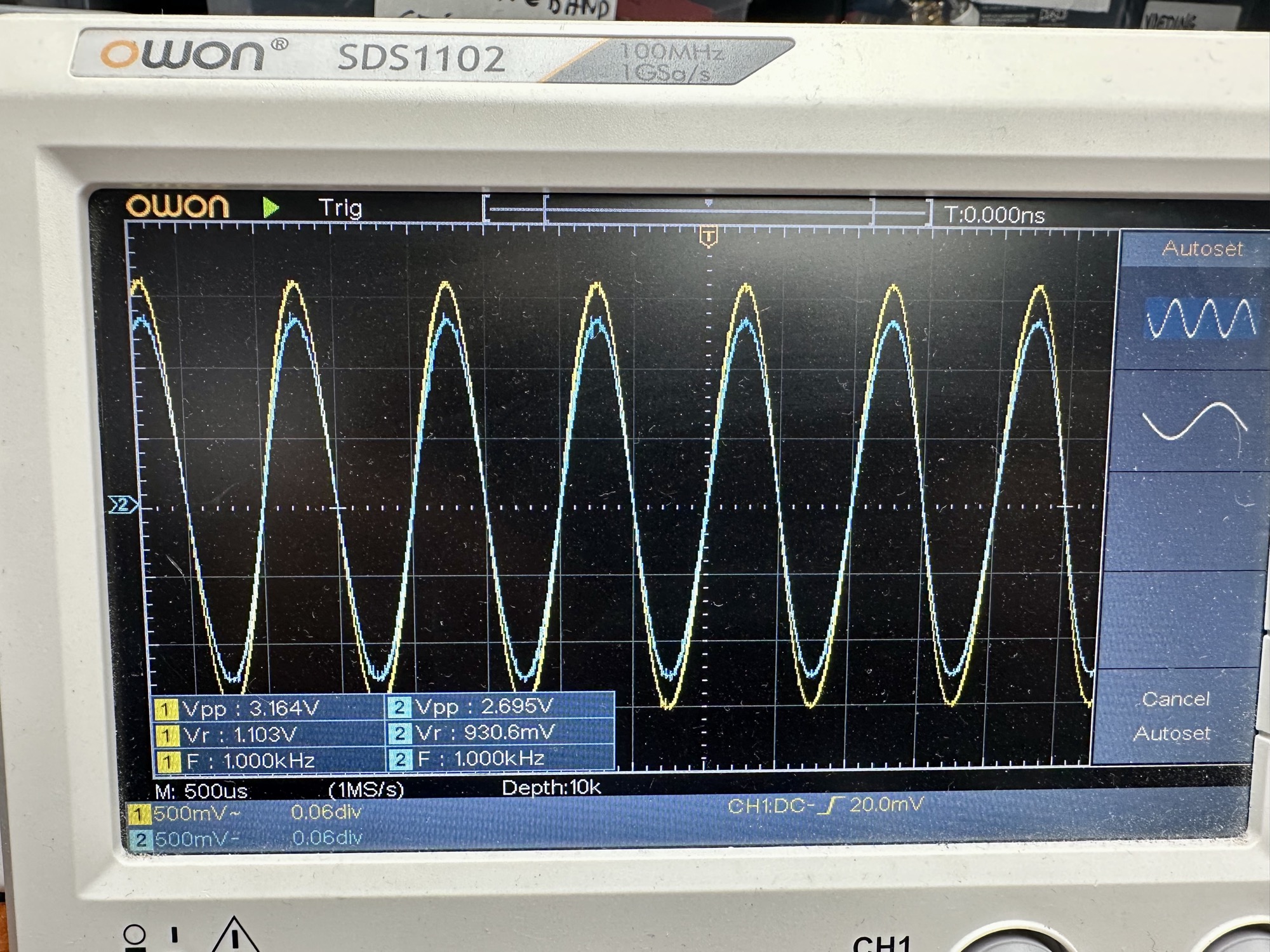

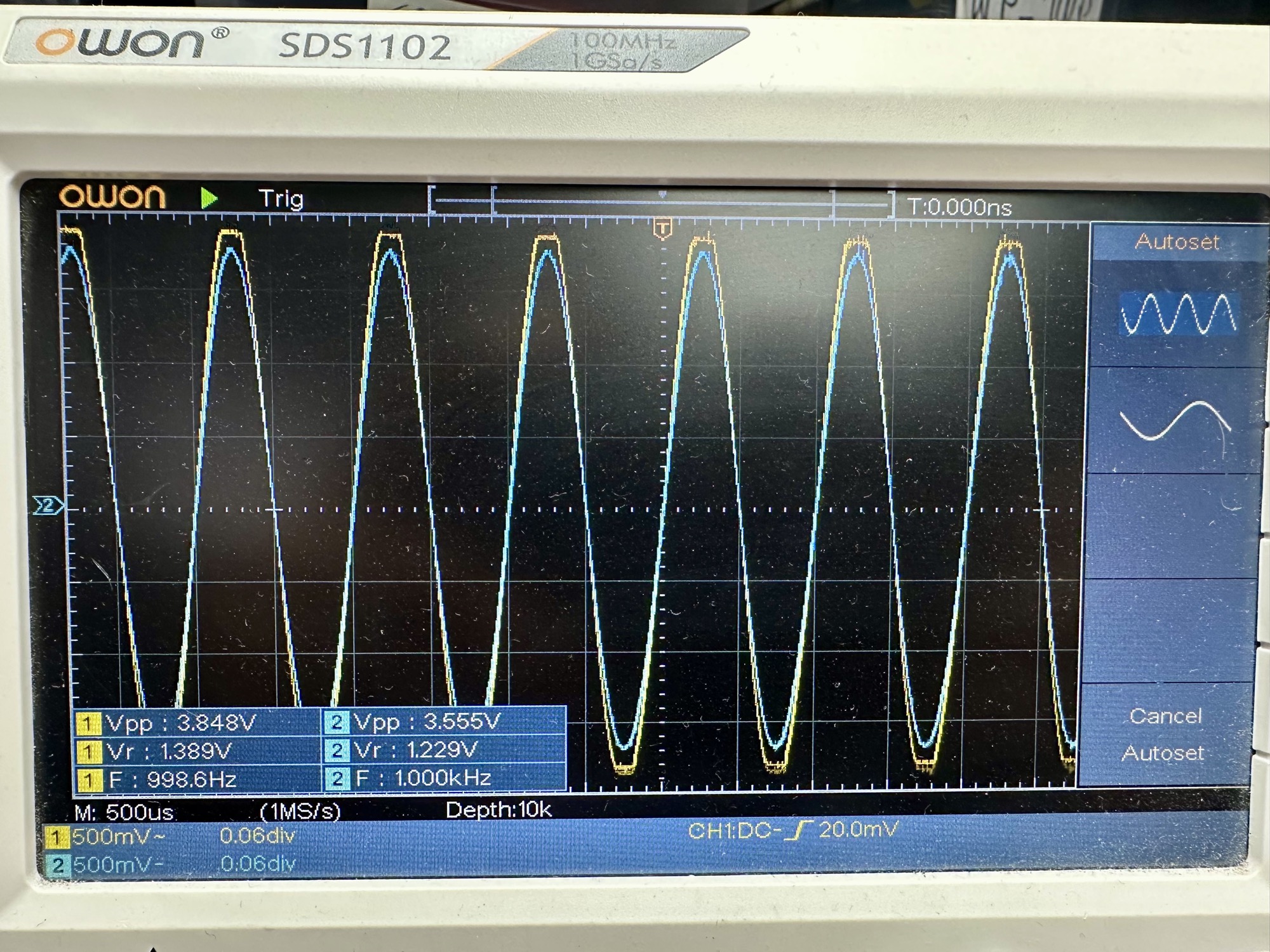

De open versterker voorzien van twee losse koelprofielen om hem te kunnen testen. Vanwege de slechte koeling dit maar maximaal 1 minuut gedaan.

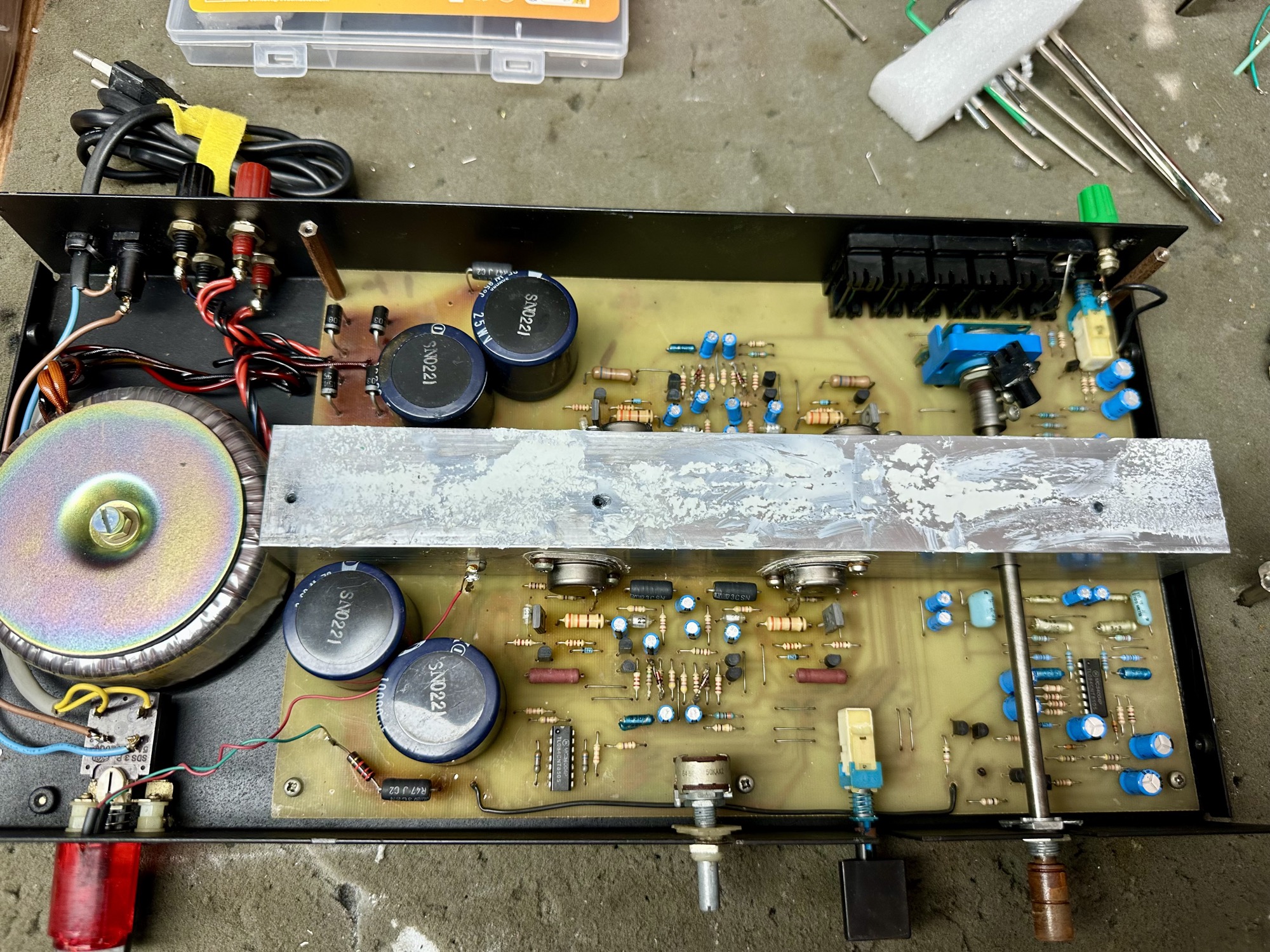

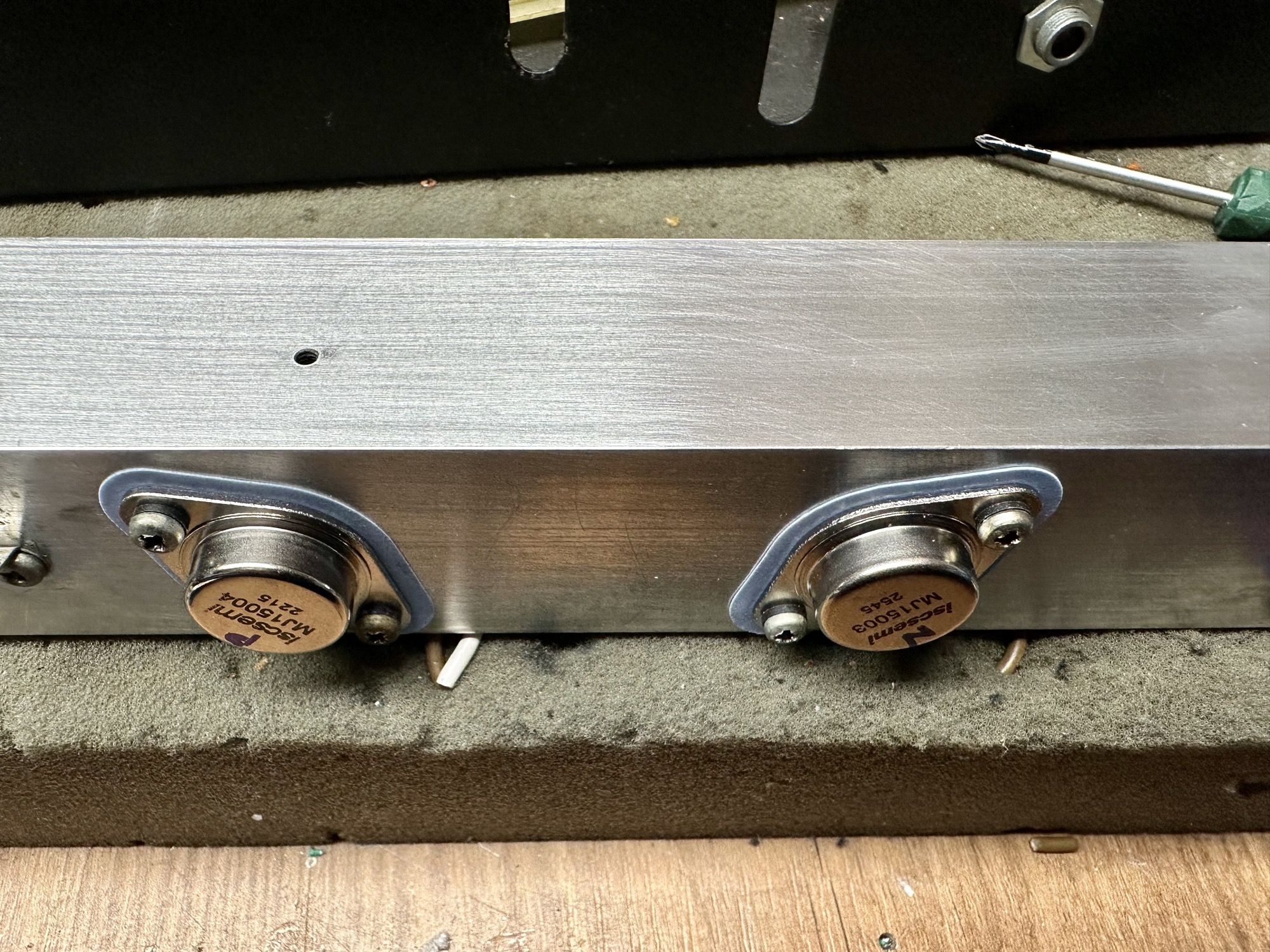

De aluminium U profiel gereinigd en daarna geschuurd tot 1000 grit. Dit om het contact met de transistoren en de koelplaat te verbeteren.

Eindoordeel:

In 1989 kwam deze bijzondere versterker op mijn pad. Met enkele audioliefhebbers namen wij deze versterker eens even goed onder de loep. Wat vonden wij hiervan: Staand naast de toen gangbare audio componenten was het weer een vreemde- Engelse- eend in de bijt. Zijn platte kast met ribbels, de vier knoppen op/onder het front paneel. Op papier was het een lachertje. Anno 1989 aankomen met 2x 20 watt kon natuurlijk niet meer. Het werd tijd om hem aan te sluiten om te b bepalen of zijn hoge prijs reëel zou zijn.

Aangesloten op twee Driade 80 mk2 luidsprekers en een Denon CD speler kon het spektakel beginnen. De pokerschakelaar werd ingedrukt en direct volgde een doffe plop op de speakers. Ha, ha, wat een aanfluiting. Geen luidspreker relais in dit ontwerp? Betaal je zoveel geld en dan kan daar niet eens een relais van af?
Joost mag weten welke CD er werd opgezet maar ik weet nog exact de reactie van de aanwezigen. Fronsend elkaar aankijkend met de zelfde gedachten. Hoe kan dit? Deze broodrooster / grillplaat klinkt echt heel erg goed. Wat een enorme hoeveelheid muzikale kracht weet deze bijzondere Engelse versterker neer te zetten.

Na een minuut of 10 luisteren merkte één van de aanwezigen op dat de kast wel erg warm werd. Een versterker mag warm worden maar dit was in zijn ogen toch wel wat teveel van het goede. Snel werd deze Musical Fidelity A1 uitgezet. De vertegenwoordiger direct gebeld met de vraag hoe warm deze versterker zou mogen worden. Werden wij daar als "audio kenners" nu uitgelachen? Hij zei: Dit is een klasse A versterker. Die hebben een rendement van zo'n 25%. Dus om de 20 watt op te wekken zal er al snel een opname zijn van 80 watt. En ja, die watjes moeten toch ergens naartoe. Tijdens zijn 30 minuten verkooppraat hoorde wij, tussen de regels door, dat hij toch ook wel zijn bedenkingen had over de warmteafgifte van deze kleine versterker. Schroef de versterker NIET open was zijn advies. Eenmaal open zal je de koelpasta opnieuw moeten aanbrengen. Bedankt voor dit waardevolle advies. Dus...

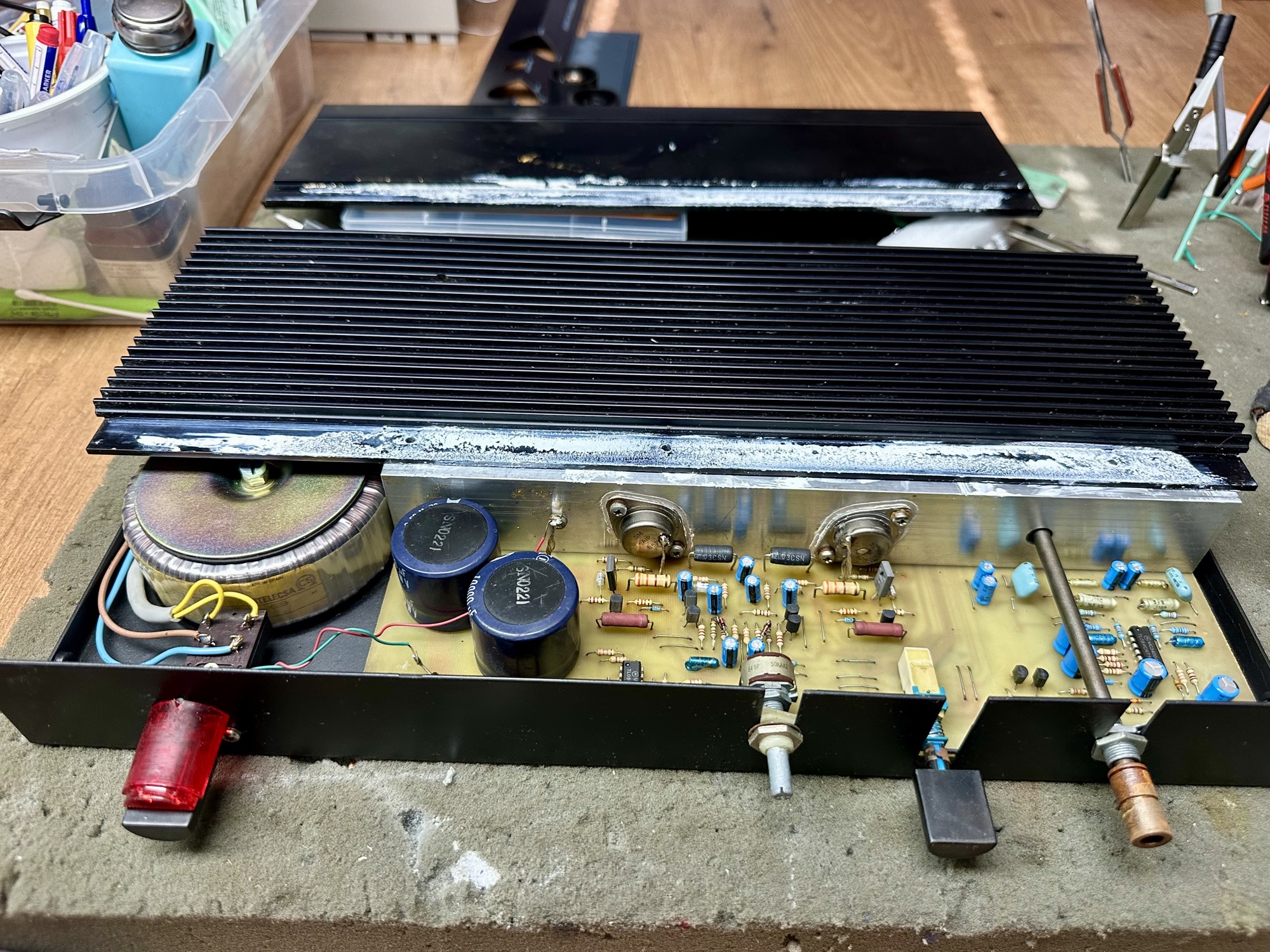

De versterker ging naar de werkplaats. De kappen werden losgeschroefd. Met slechts zes kleine inbusboutjes zit de koelplaat/behuizing vast aan de U profiel koelplaat binnenin. Als je voornamelijk Japanse versterkers in de werkplaats open hebt zien staan is deze kleine Musical Fidelity wel een ander gezicht. De techneut begon heel hard te lachen. Moet je die aansluiting van de 2N3055 zien, gewoon een draadje op de behuizing gesoldeerd. En kijk dat U profiel, dat zit helemaal niet vast. Wel een mooie ringkern trafo, dat dan weer wel. Engelse huisvlijt ten top!

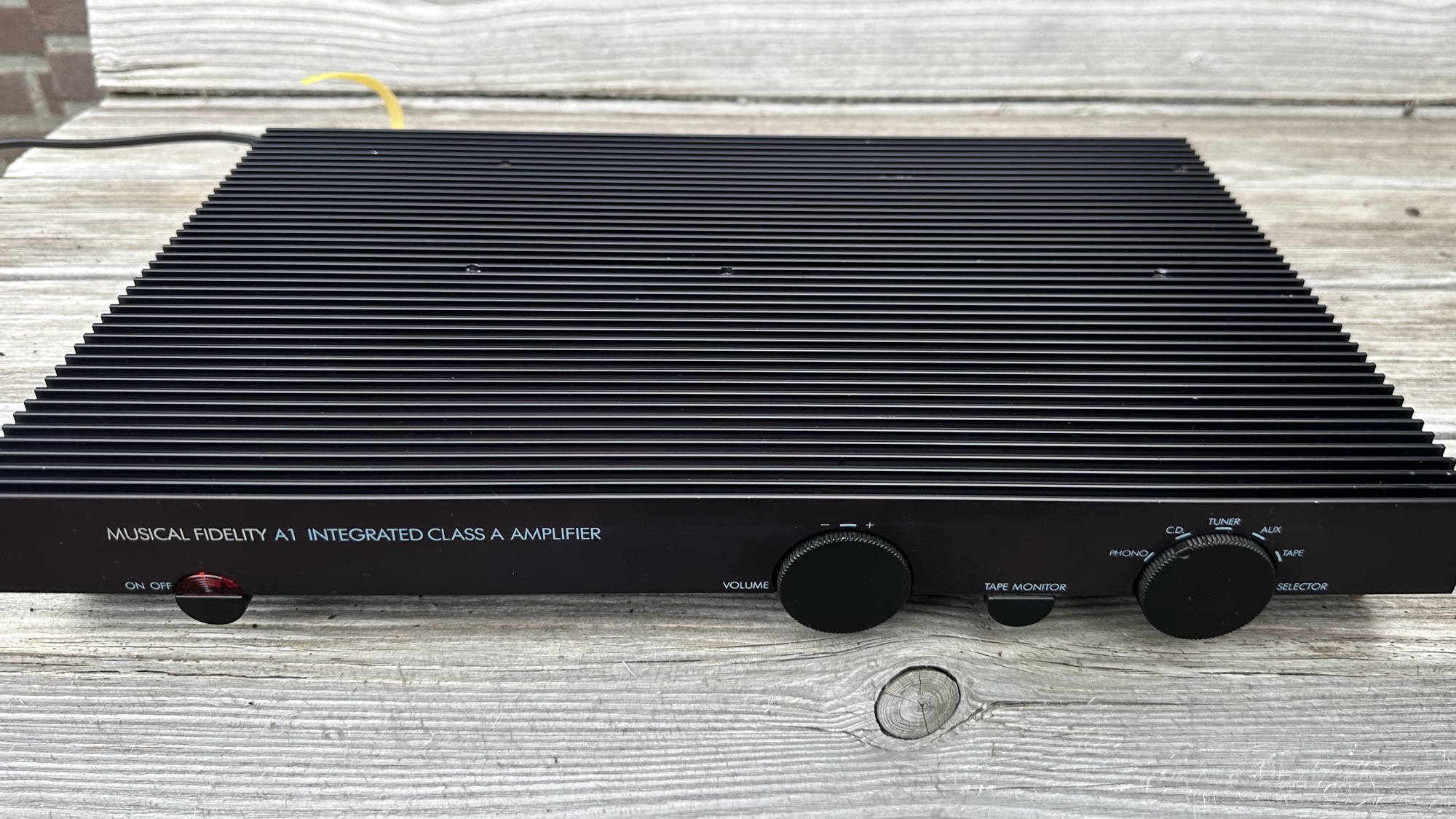

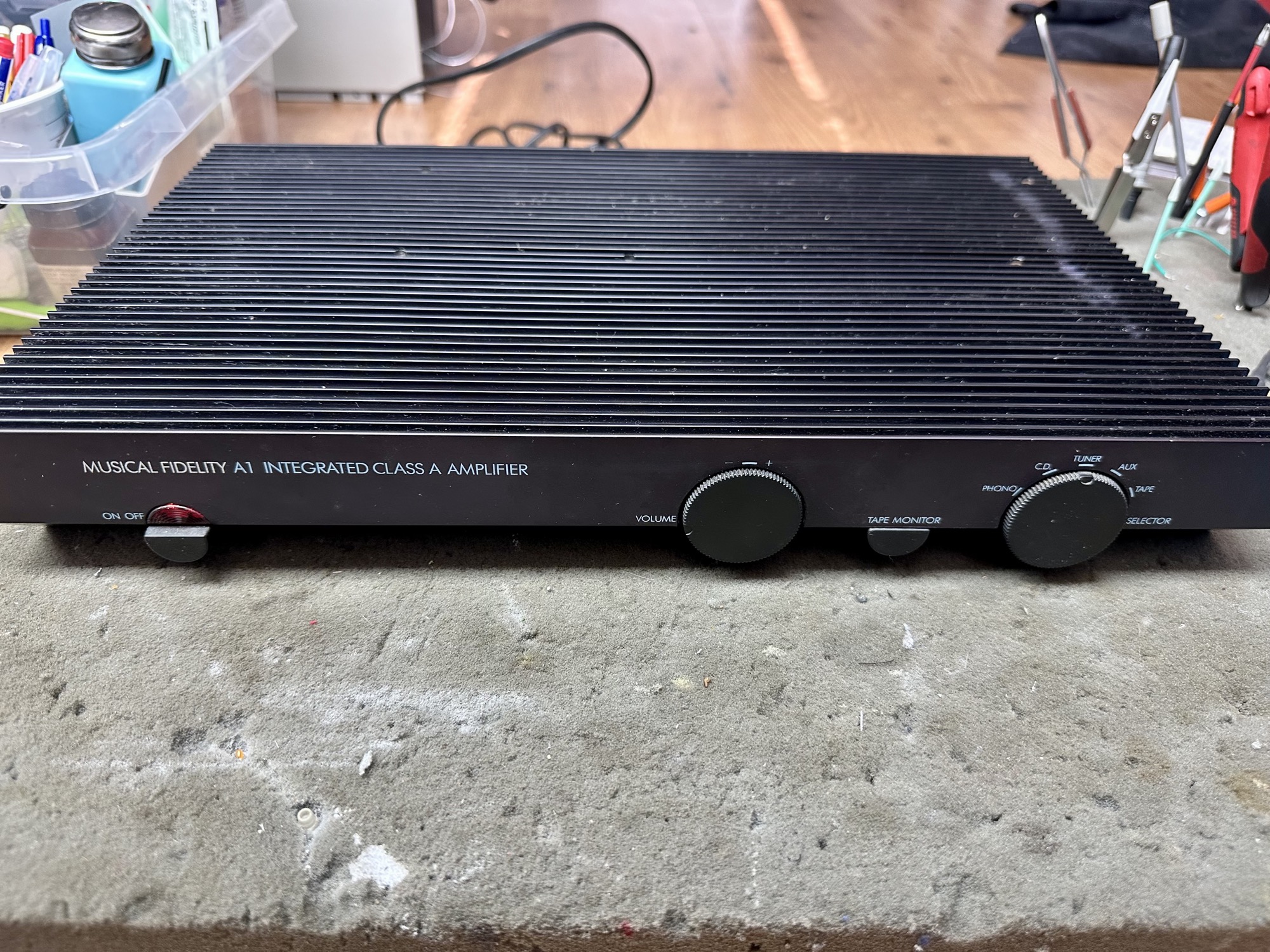

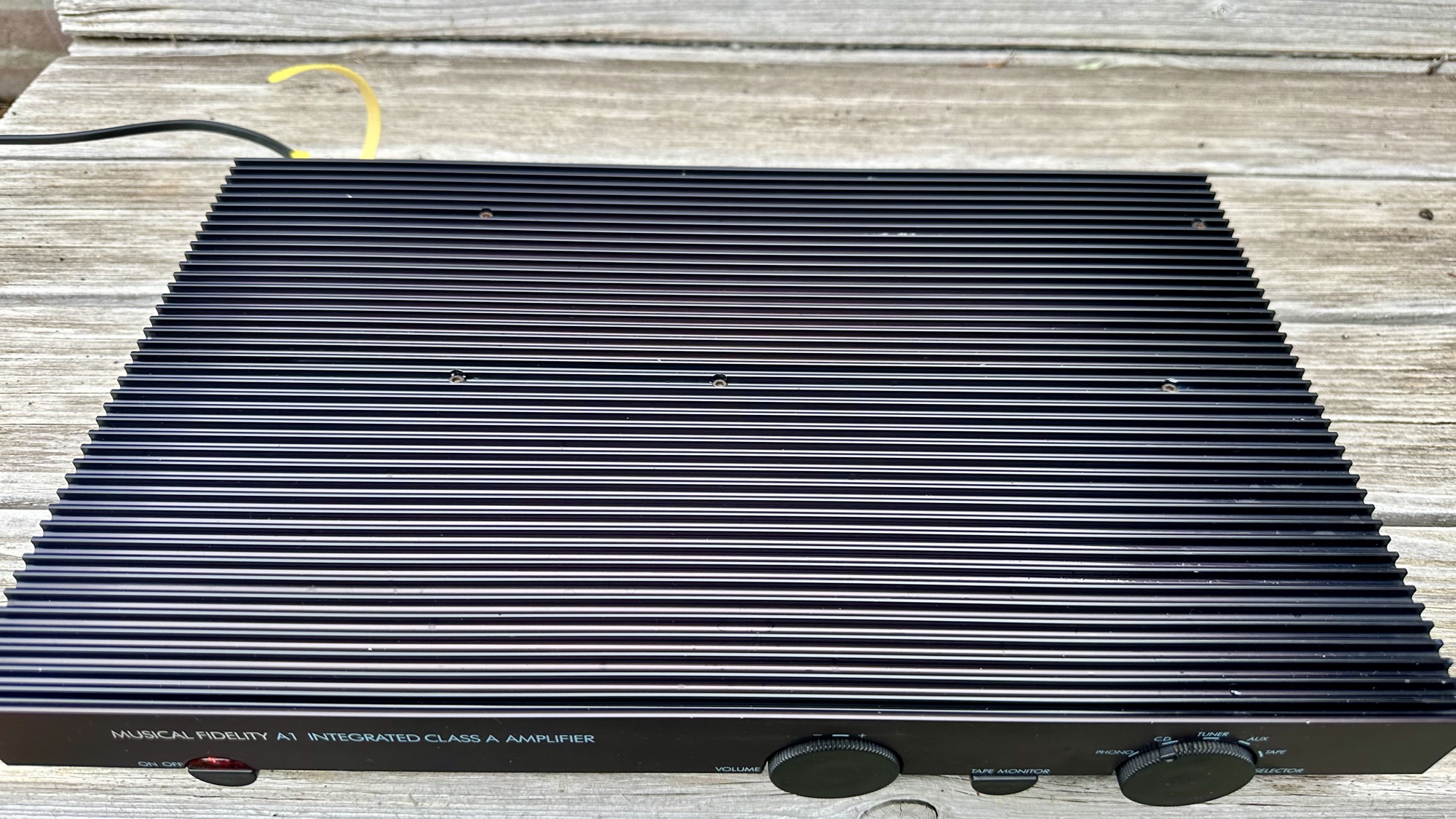

Nu, 35 jaar later, komt deze bijzondere Class A versterker weer op mijn pad. Hij ziet er wat gehavend uit. Op diverse plekken begint de zwarte lak los te laten. De kleine inbusjes zien er roestig uit. De cinch aansluitingen blokkelen af tijdens het kijken. De printplaat lijkt met zijn bruin/gele gloed nog het meest op een zelfbouw project. Duidelijk zijn de warmte sporen op de print terug te vinden. Na veel meten, een bijna volledige recap en het plaatsen van vier nieuwe, gematchte, transistoren is deze versterker weer klaar.

Hoe klinkt deze Musical Fidelity A1 versterker?

Met mijn luisterervaring uit 1989 nog in het achterhoofd was ik benieuwd naar de klanken van deze jongen. Mijn Raspberry Pi streamer op de CD ingang kwamen de eerste klanken tot mij. Hmmmm, wat een vlak geluid. 99% van de condensatoren vervangen dus niet direct oordelen Ben! Laat deze grillplaat maar even opwarmen om vervolgens een oordeel te vellen.
Zo'n 50 graden later is de MF goed op temperatuur en kan het echte luisteren beginnen. De Yamaha CA-2010 is net vertrokken maar zijn weergave zit nog in mijn hoofd. Een weergave die zich weinig aantrekt van de gekozen muziek en/of de luidsprekers. Hoe anders is het met deze Musical Fidelity A1. Hij slingert mij heen en weer. Het ene muziekstuk klinkt geweldig open met een heerlijk warme laagweergave. Het andere nummer raakt mij niet echt. Een voorzichtig oordeel: klassiek, akoestische gitaar en zang klinken erg goed. Pop, vol en drukke muziekstukken klinken minder uitgesproken.

De phono ingang is een andere verhaal. De weergave is goed maar niet overtuigend en er zit een nare brom in het geluid. Het vervangen van de condensatoren heeft deze brom zeker kunnen verlagen maar ik blijf het hinderlijk aanwezig vinden. Gelukkig zitten er genoeg ingangen op om een losse phono versterker te kunnen gebruiken.

Resume: Gezien de warmteontwikkeling is dit een versterker om echt naar te luisteren. Dus vul je glas wijn, zet jezelf in de Chesterfield bank en geniet. Glas leeg? Versterker uitschakelen en de lichtjes uit. Tijd om naar bed te gaan!
