Klacht:
Rechter kanaal geeft geen geluid. Pas bij extreem veel volume wil hij inschakelen.
Diagnose:

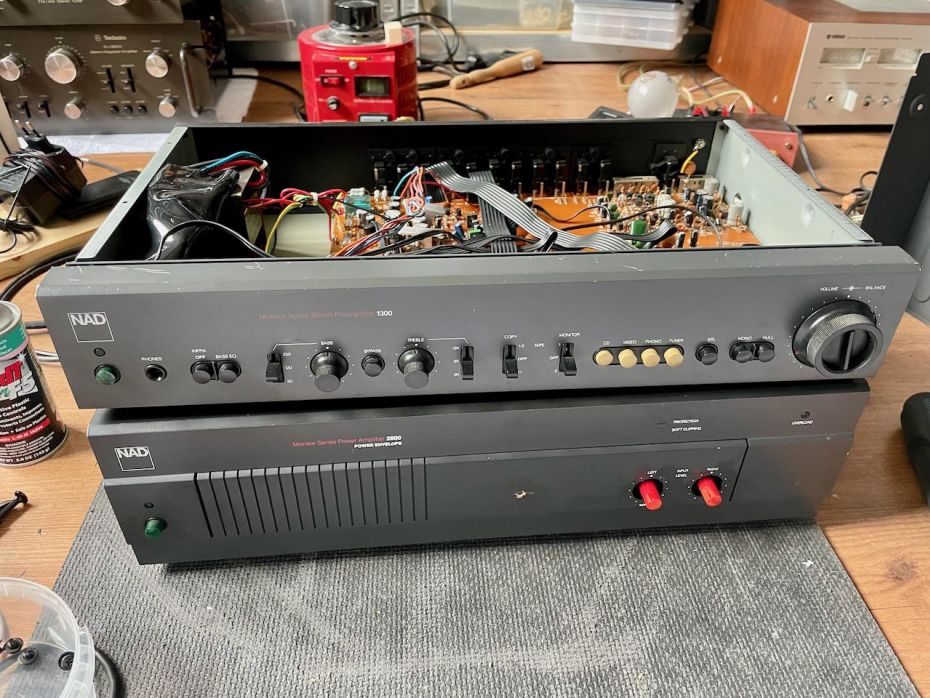

NAD 1300 Vóórversterker
- Potmeters kraken
- Led werkt niet
- Vieze contacten
NAD 2600 Eindversterker
- Vreemde ingangsspanning selector plaatsing (rode tire wraps)
- Relais zijn vies
- Soldeerverbindingen op de print zijn al een keer bewerkt.
Reparatie 2022:
NAD 1300 Vóórversterker
- Alle schakelaars en potmeters gereinigd met Deoxit D5 en F5

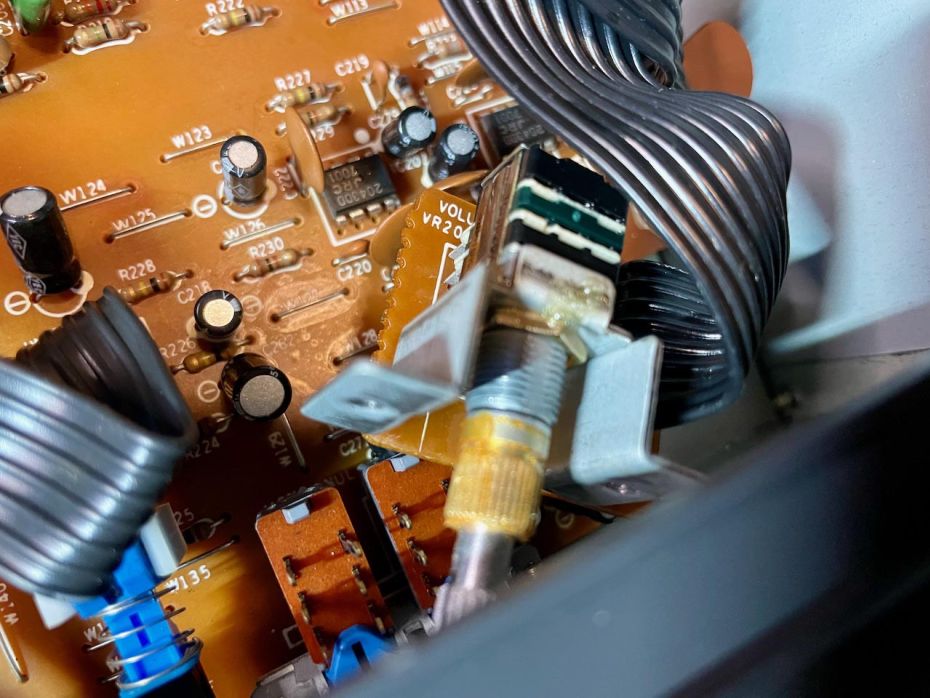

- Volumeknop zat vast door oud vuil en vet
- Led aansluiting op de print bleek een slechte soldeerverbinding te hebben.
- De soldeerverbingen rondom de spanningsregulatoren opnieuw gesoldeerd. Deze regulatoren worden erg warm en daardoor is het tin wat bros geworden.

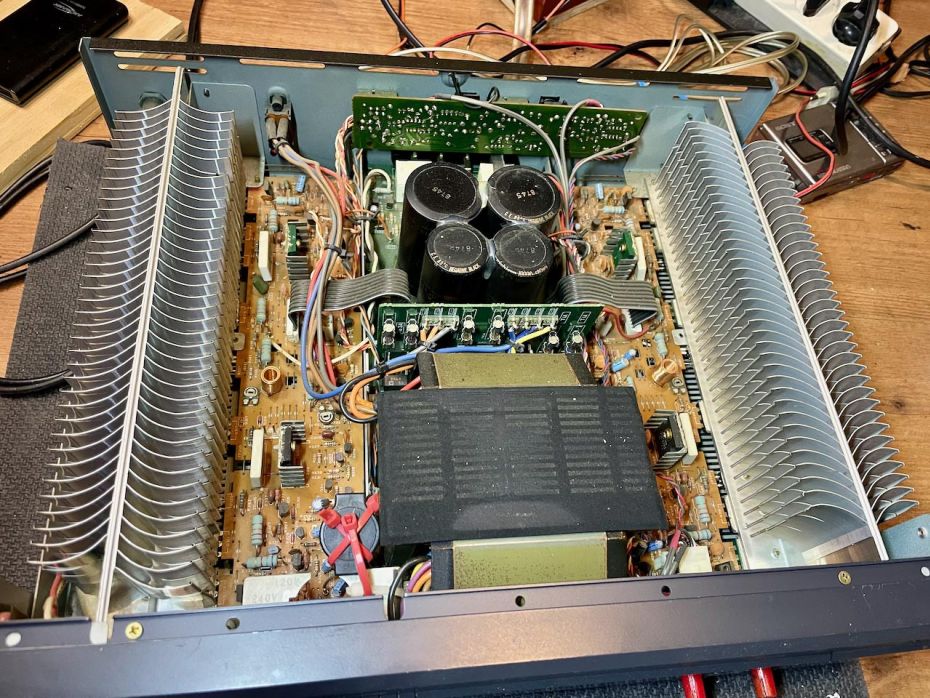

NAD 2600 Eindversterker

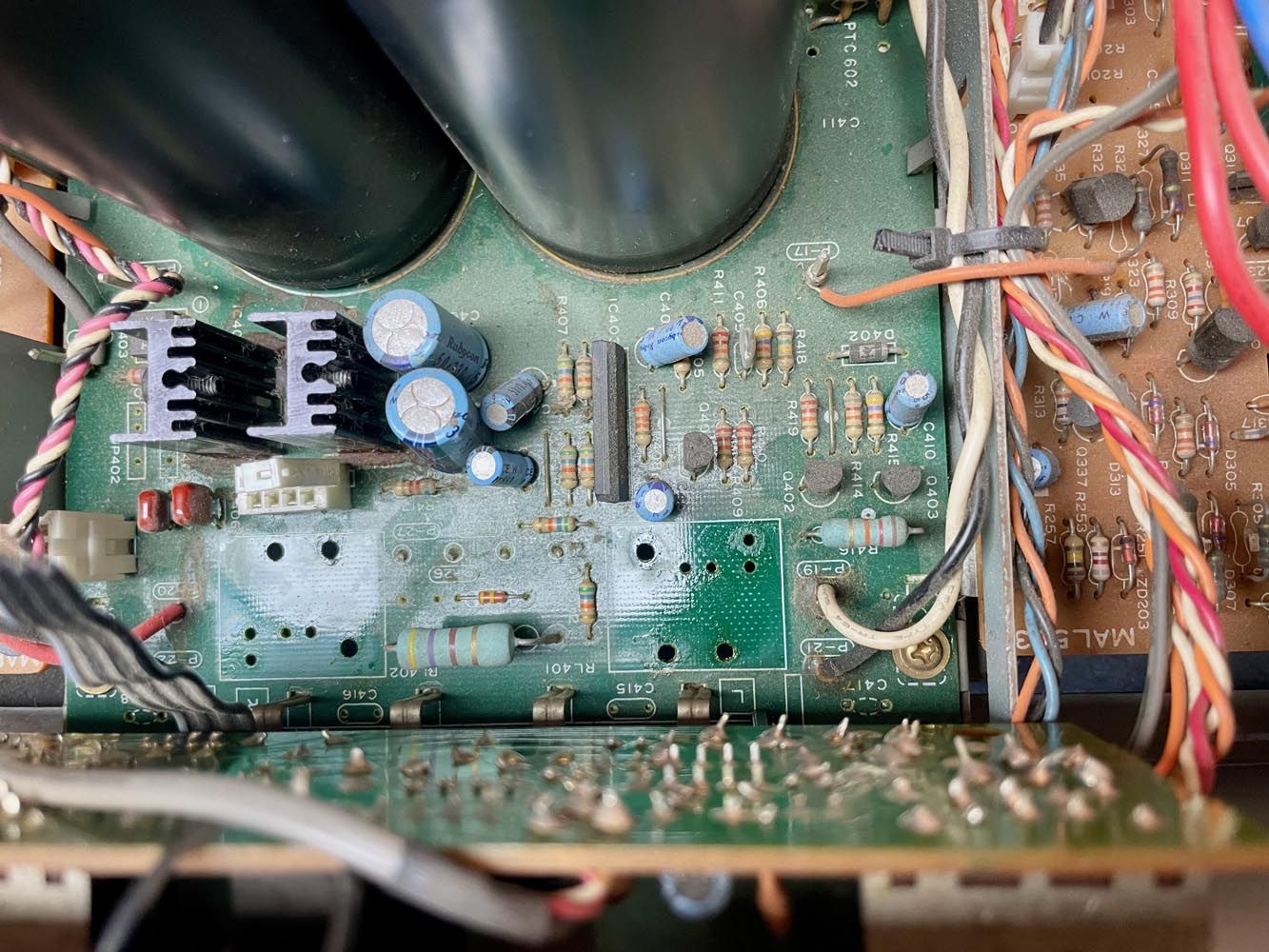

- De relais zijn zeer goed toegankelijk. Deze met Deoxit en schuurpapier 2000 schoongemaakt.

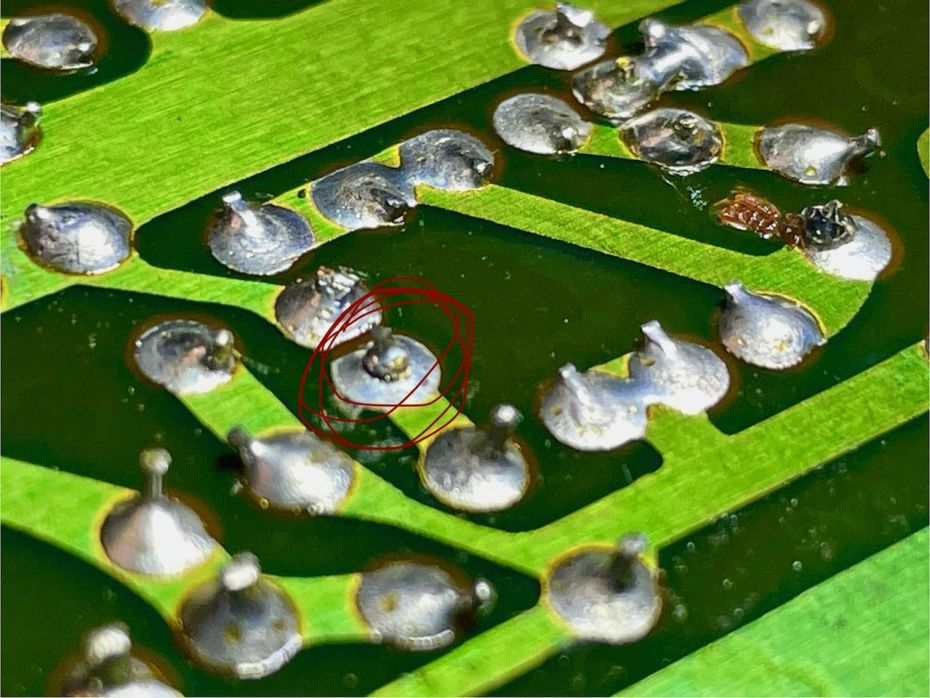

- Ook hier bleken diverse soldeerverbindingen van slechte kwaliteit. Grootste gedeelte van de print opnieuw gesoldeerd.
- Volumepotmeters gereinigd.
- Versterker volgens de service manual afgeregeld.
- De ingangsselector voor de spanning van 220V op 240V gezet en deze weer op zijn oorspronkelijke plek teruggezet. Het bleek dat er binnenin wat afgebroken was waardoor de vorige reparatie met tire wraps was uitgevoerd.
Reparatie 2024:
De relais (IMO SRKU-1CT-SL-24VDC) geven weer problemen. Weer schoongemaakt maar de kans dat de klacht snel weer terug zal komen is groot. Daarom de relais vervangen door type: FRA 2 C-S 2 24V

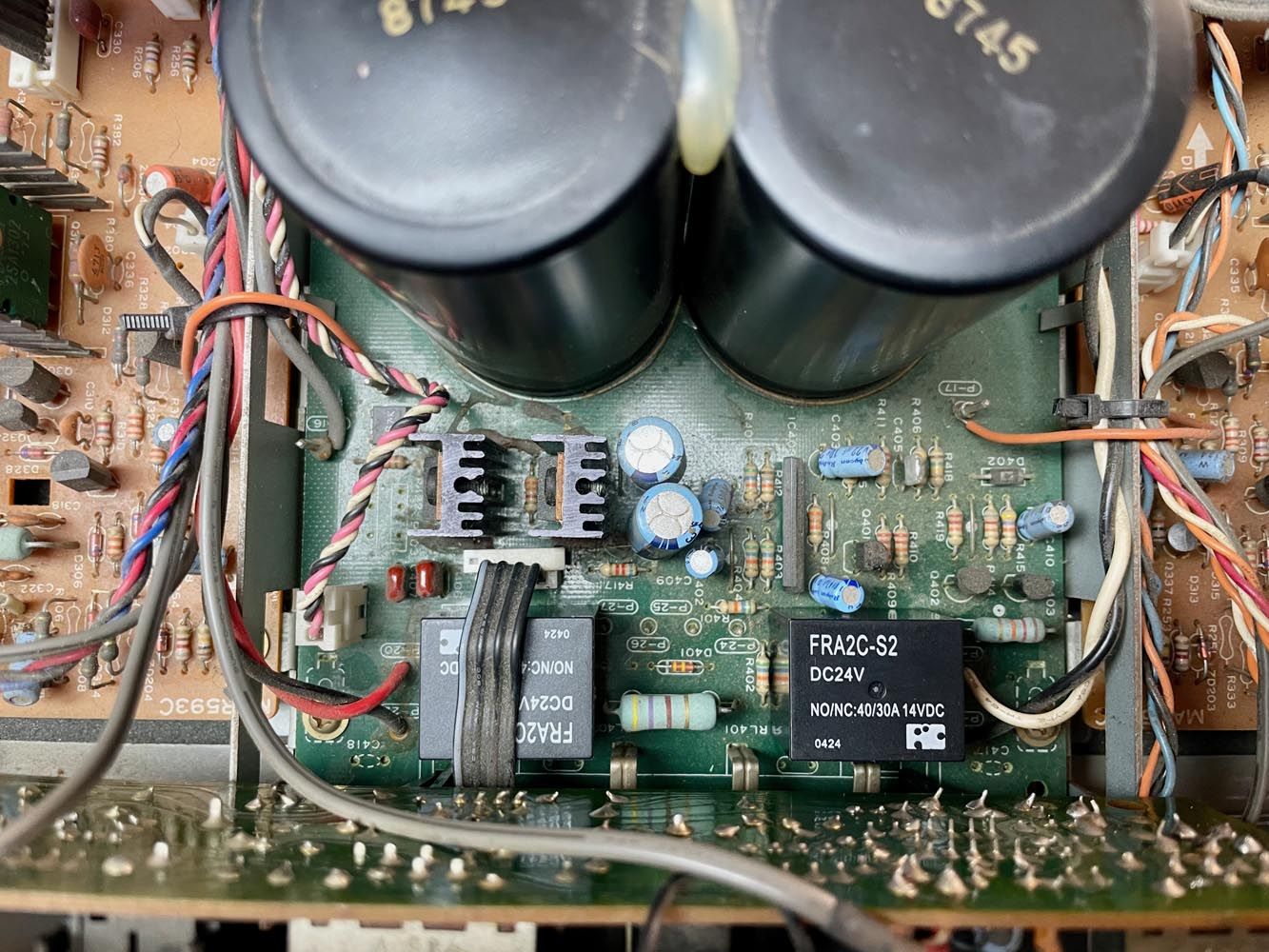

Relais vervangen:
IMO SRKU-1CT-SL-24VDC --> FRA 2 C-S 2 24V

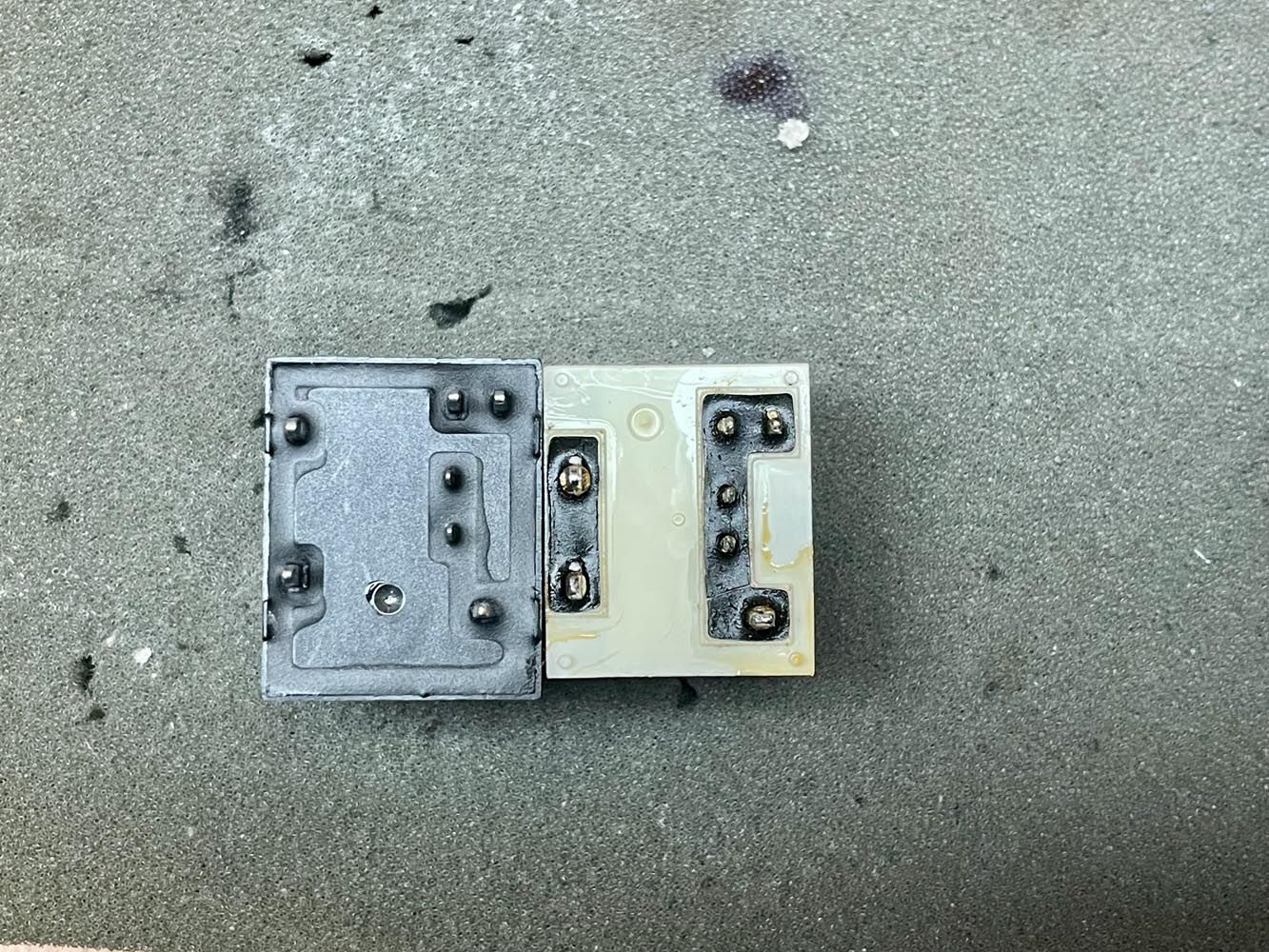

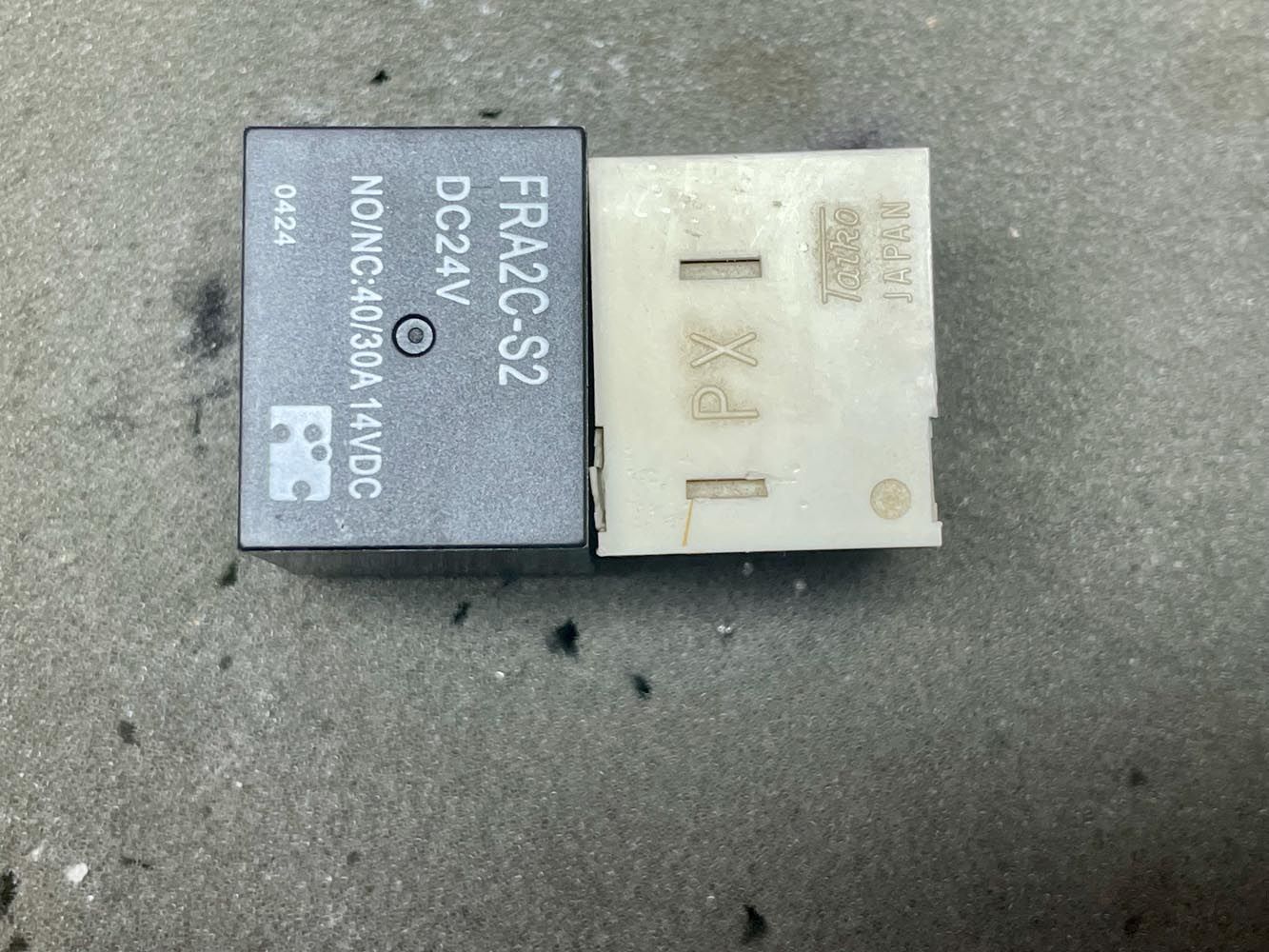

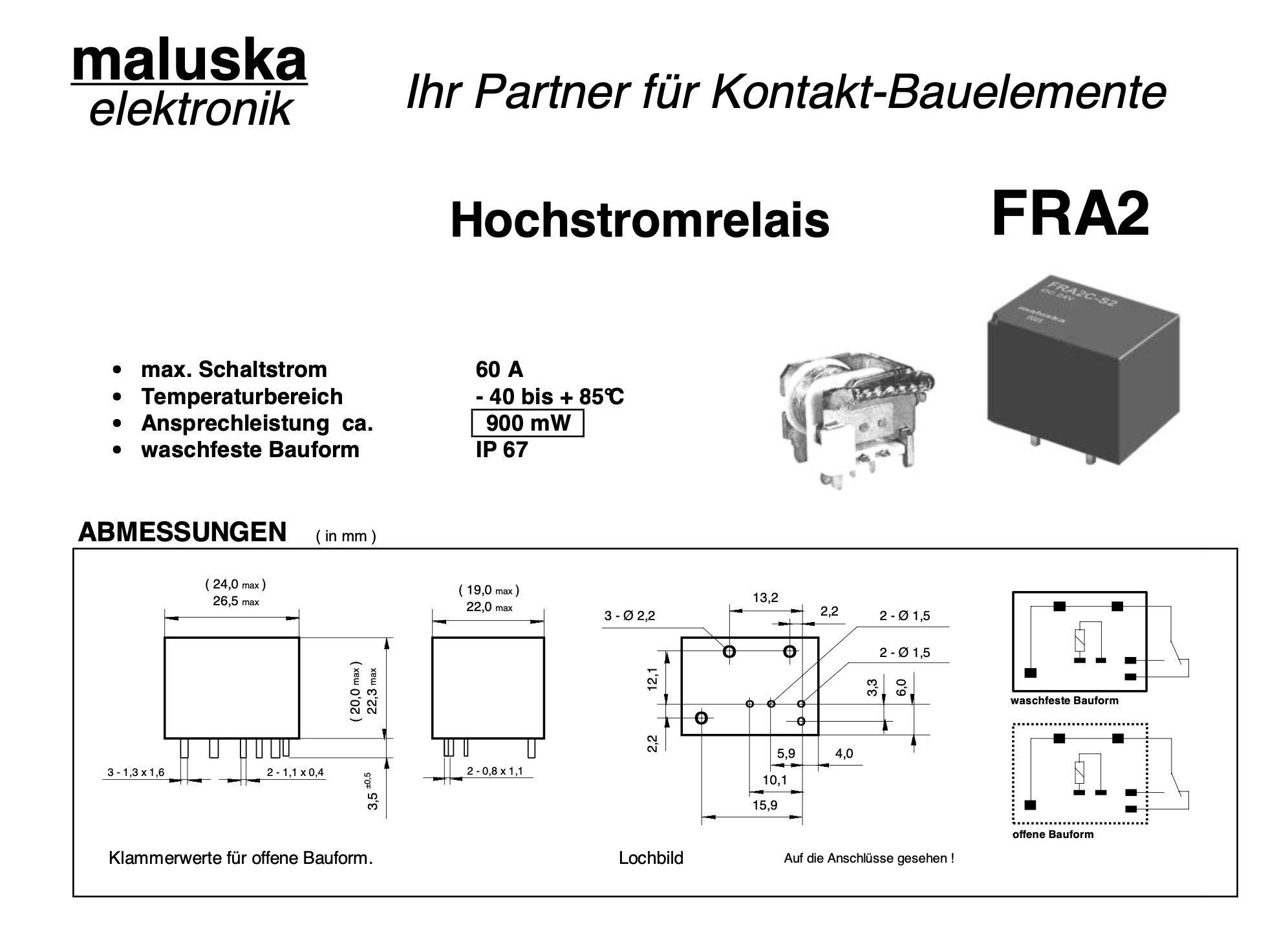

Maatvoering ongelijk
De nieuwe relais,FRA 2 C-S 2 24V, hebben een andere maatvoering van de pootjes dan het origineel.

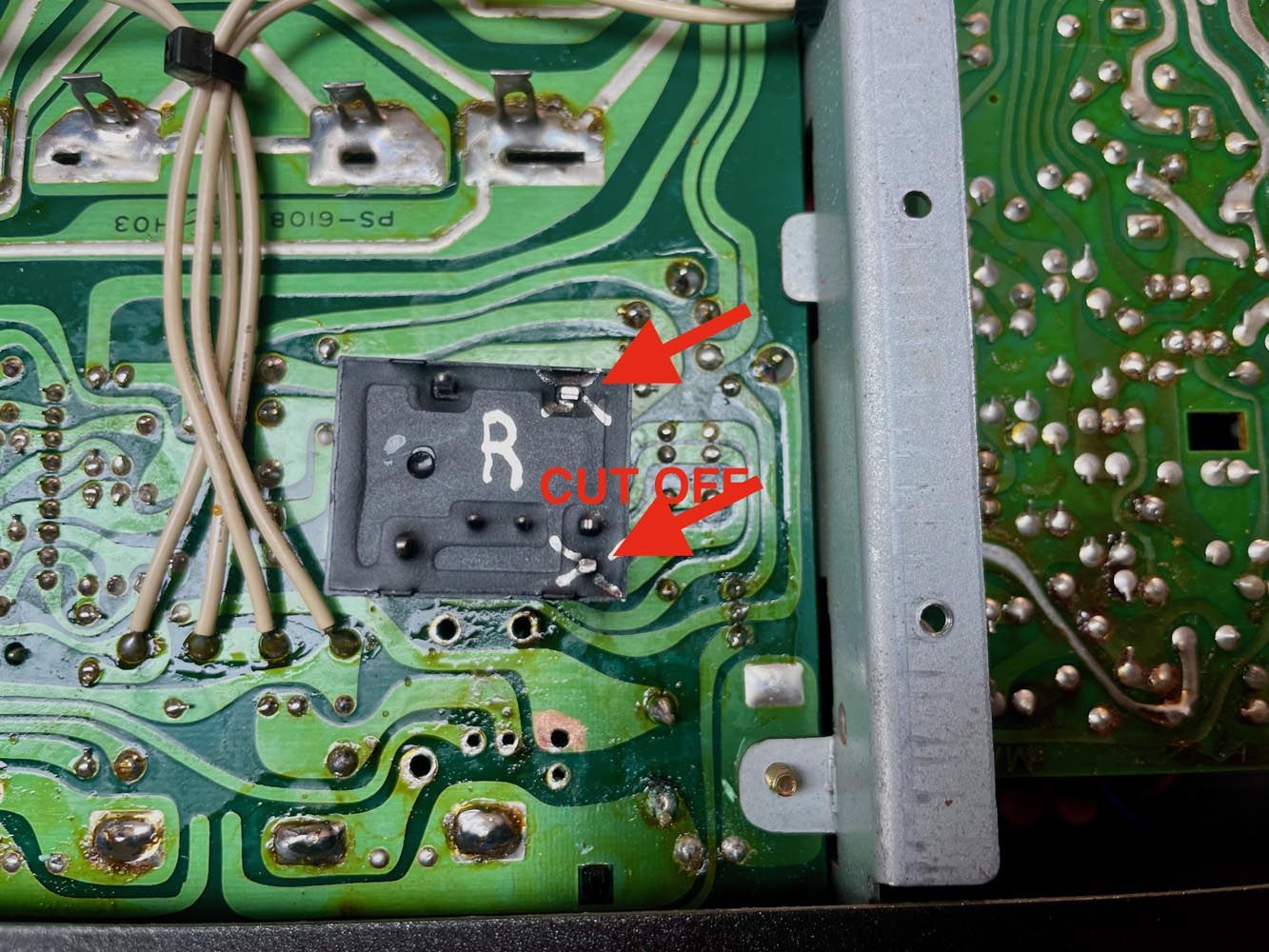

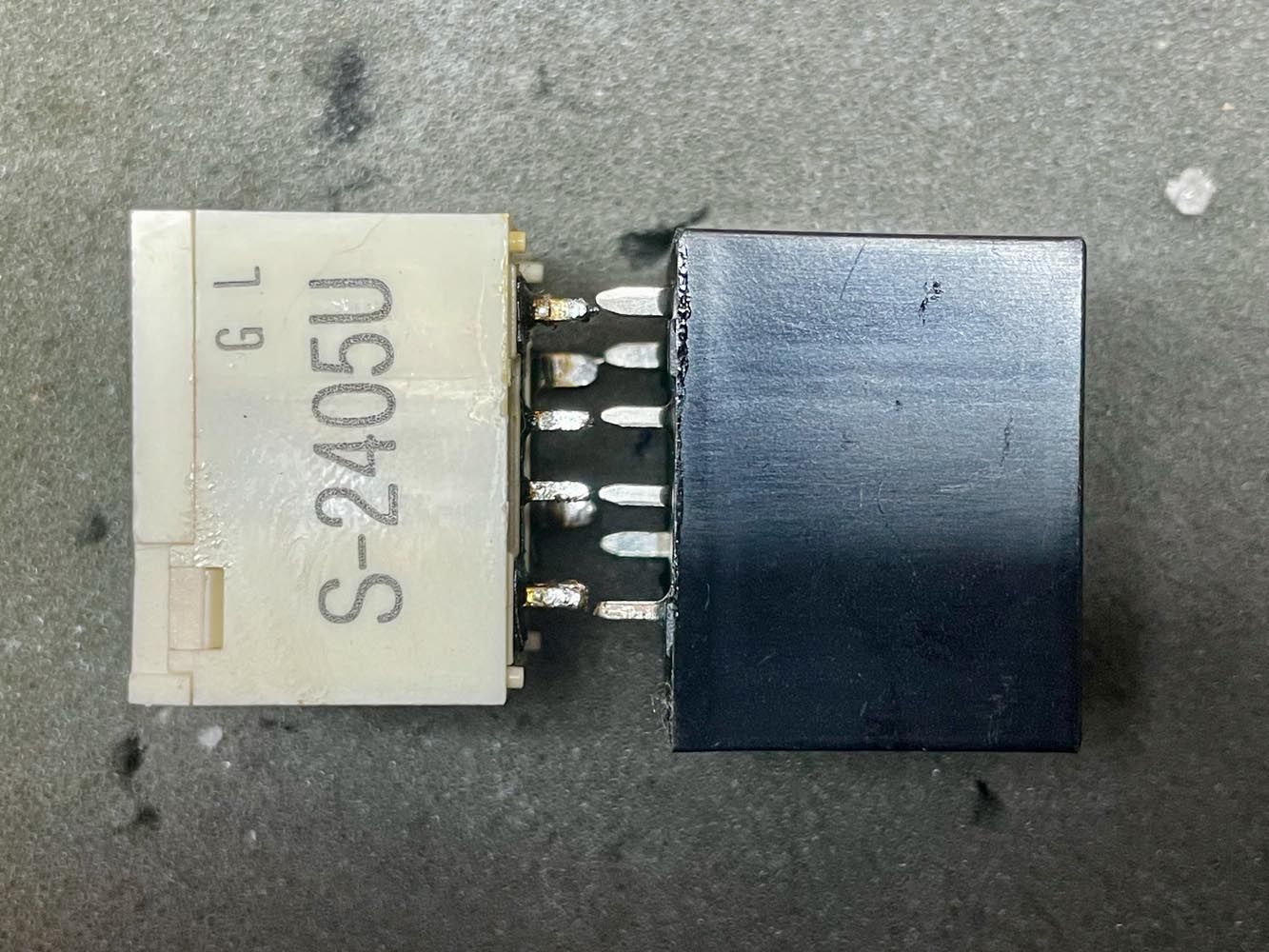

Op maat maken

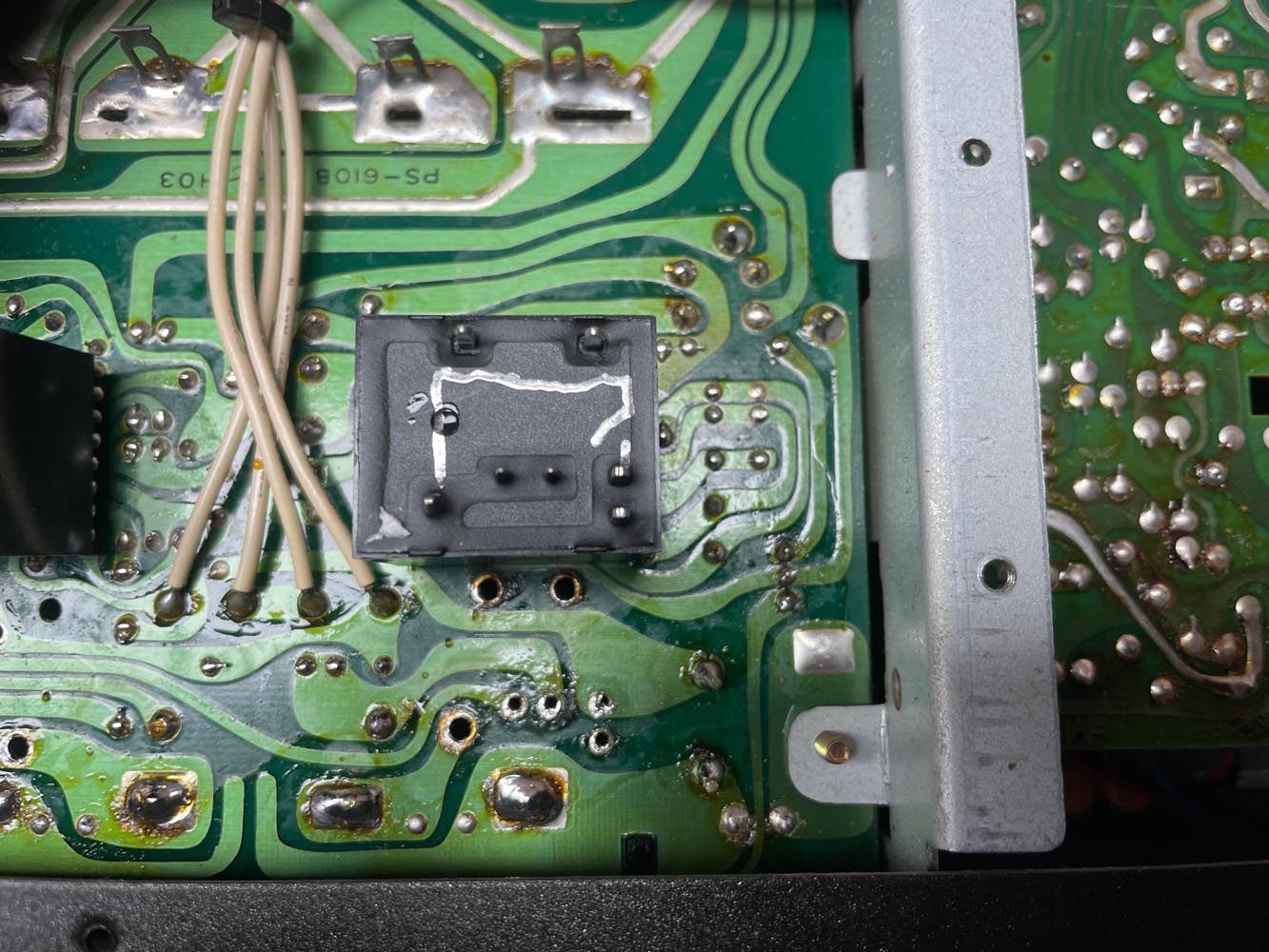

Twee pootjes dienen afgeknipt te worden om het relais op de print te kunnen plaatsen.

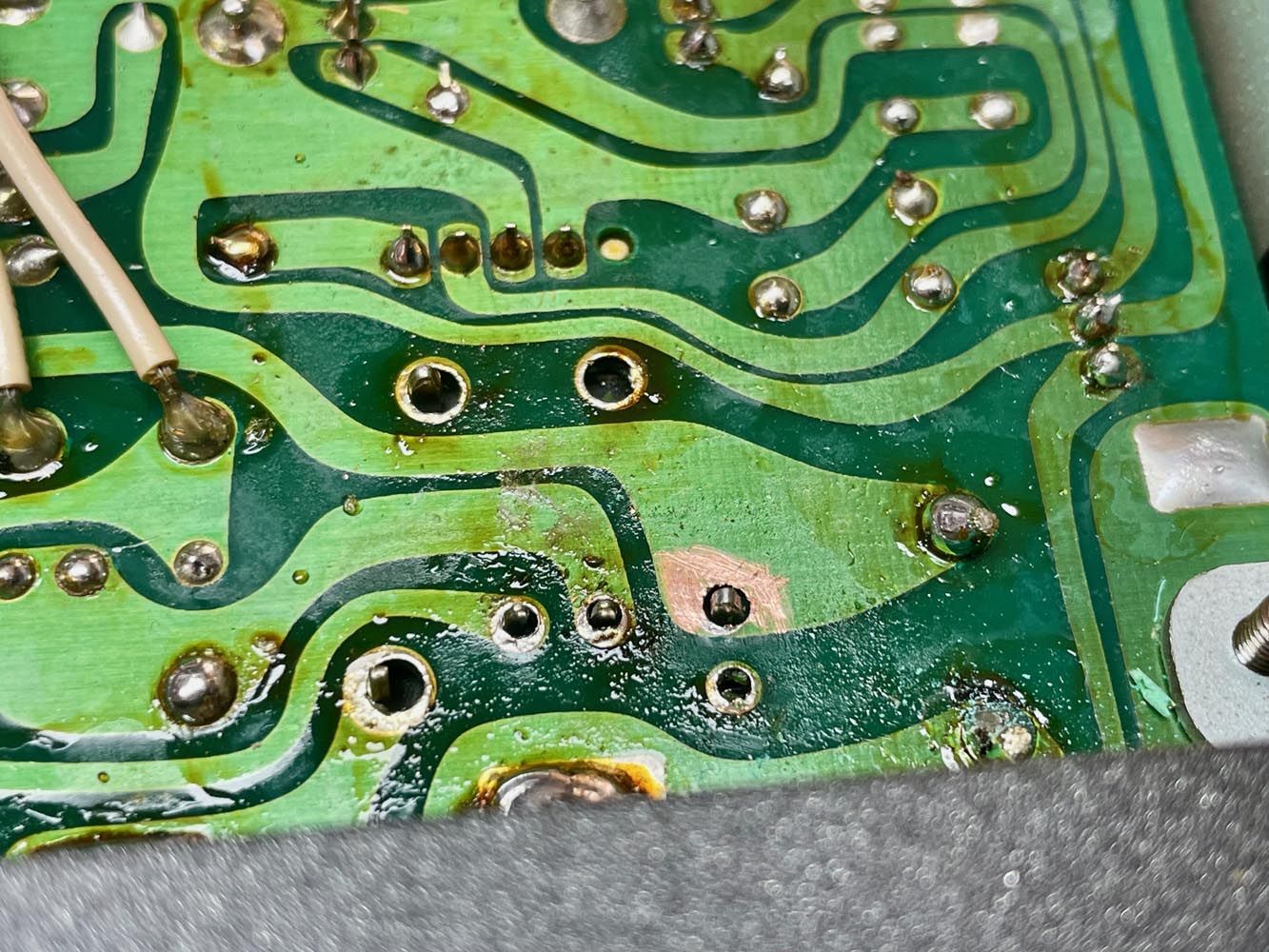

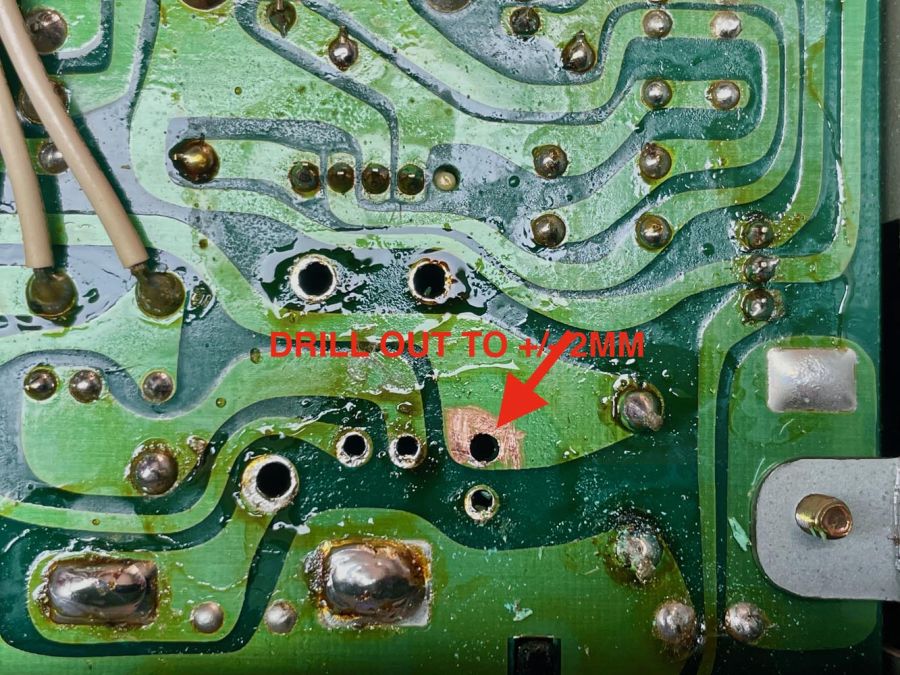

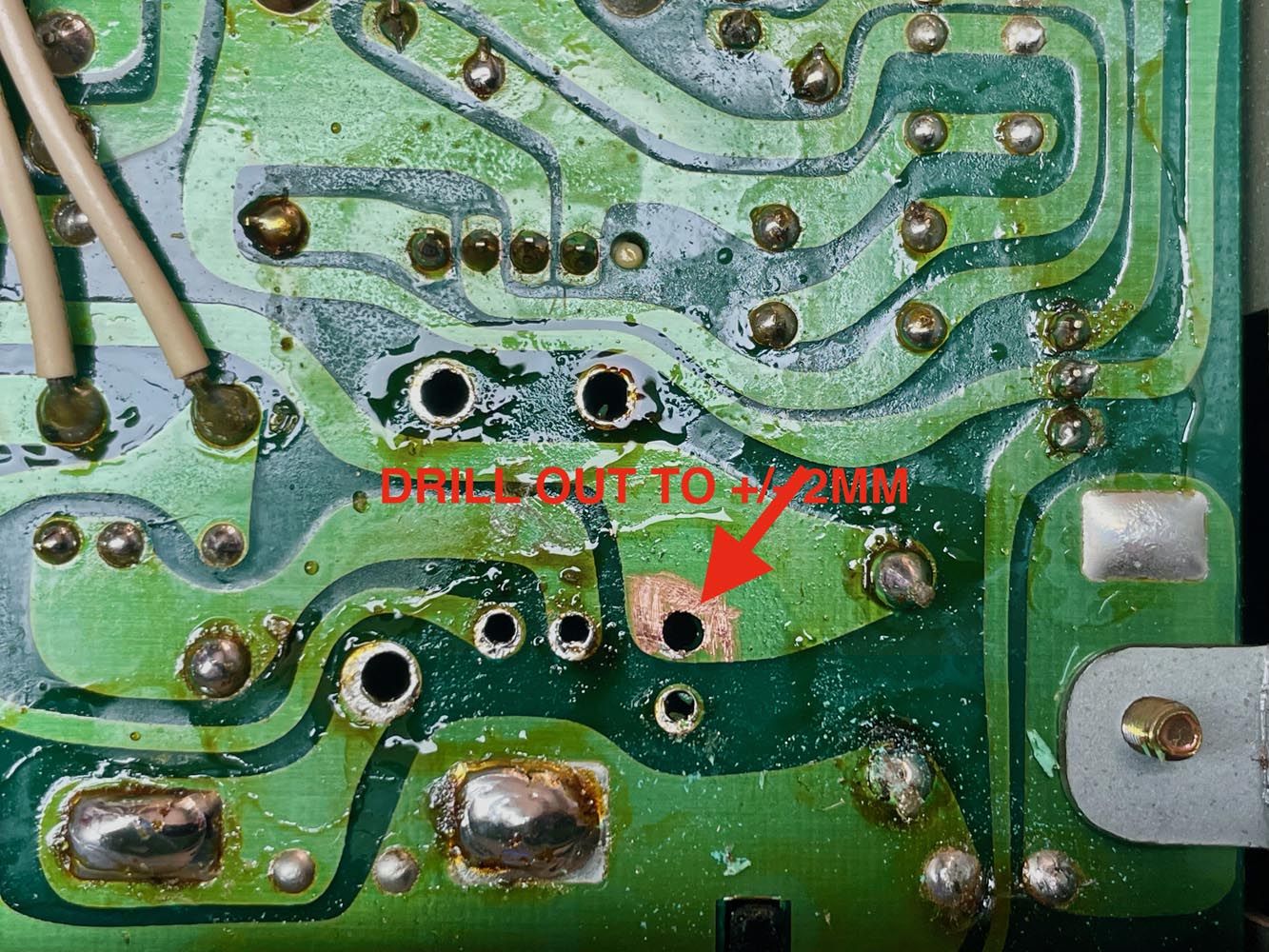

Uitboren printplaat
Om het relais goed te kunnen plaatsen dient er één gat uitgeboord te worden tot zo'n 2mm.

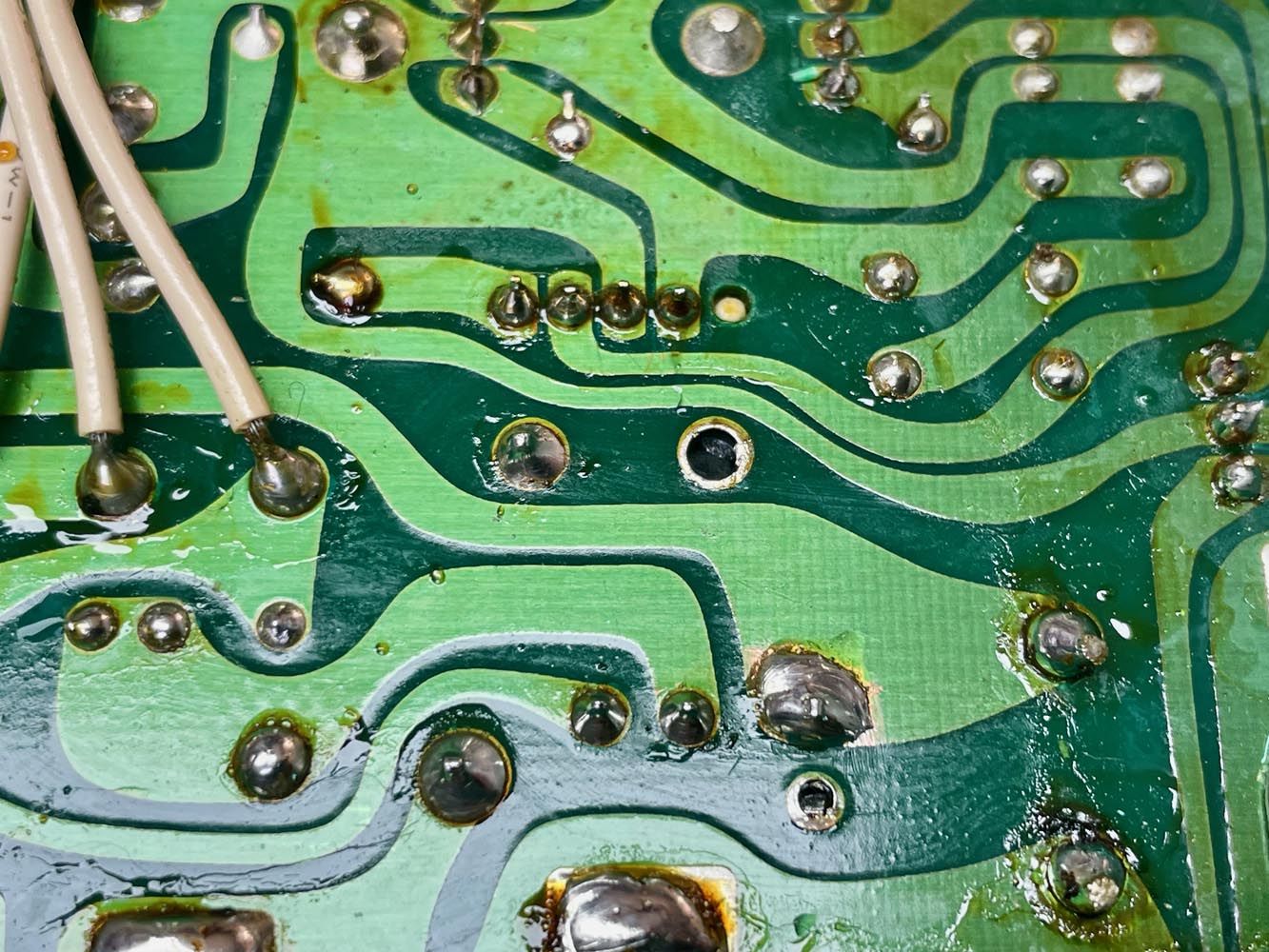

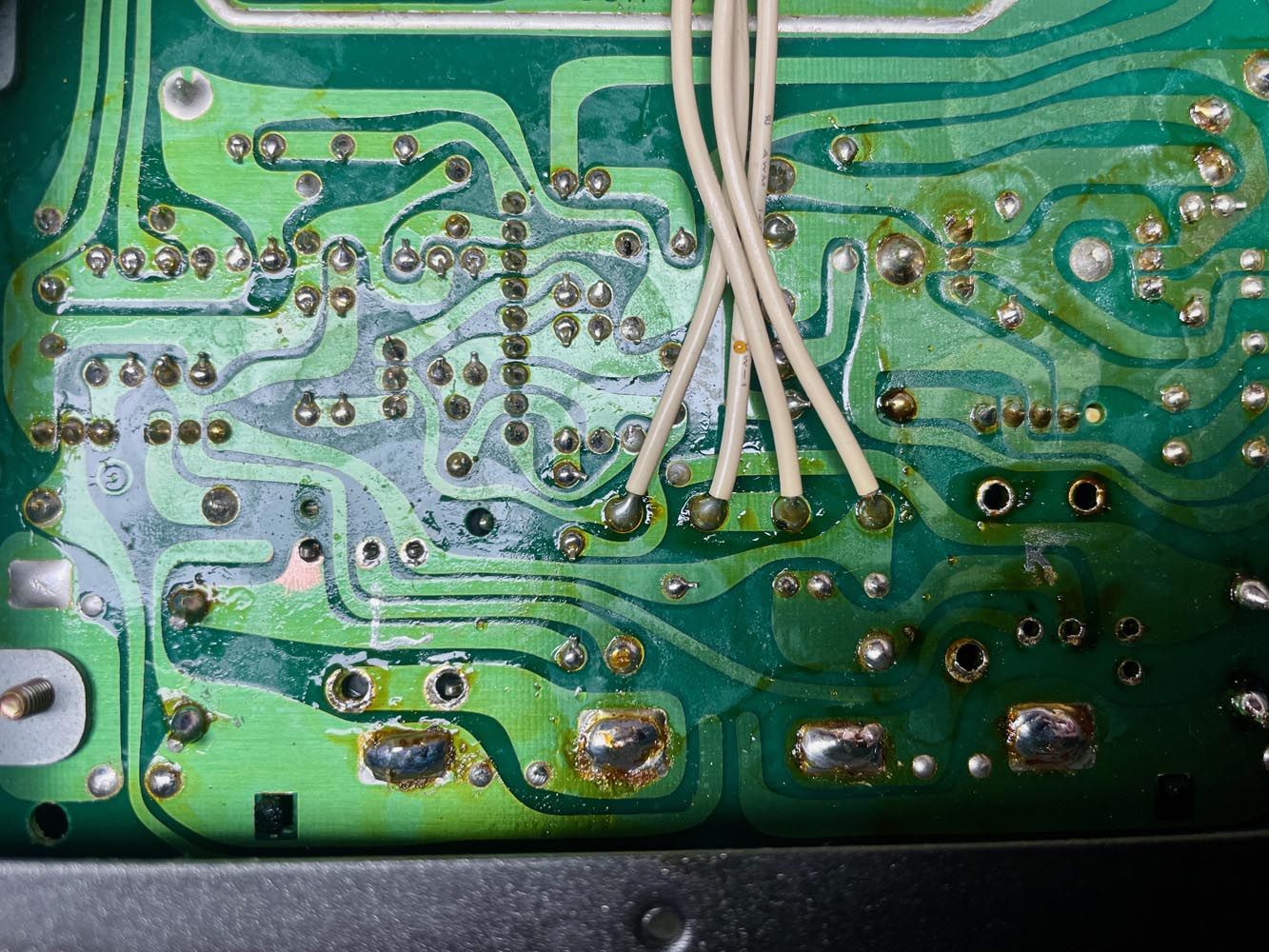

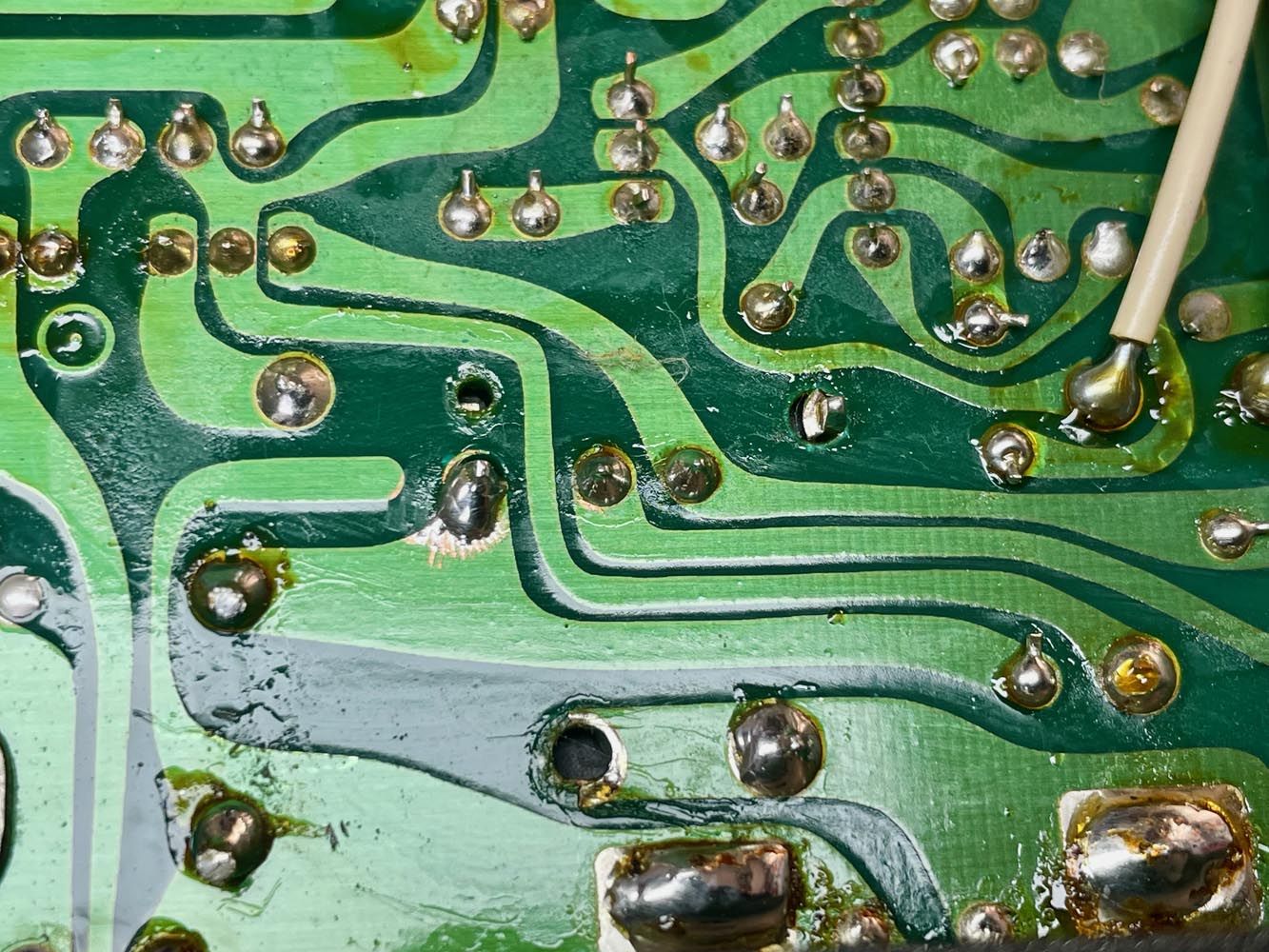

Solderen
Voor een goede verbinding dient er wat lak rondom het gat weggehaald te worden. Daarna reinigen met flux.
