NAD
2100
![](/templates/yootheme/cache/5d/NAD-2100-relay-repair-2-5d2775c7.jpeg)
Klacht:
Deze prachtige versterker heeft een A en B speaker aansluiting. De B aansluitingen gaven een goed versterkt signaal af maar de A bleef stil.
![](/templates/yootheme/cache/e9/NAD-2100-relay-repair-4-e9e50b07.jpeg)
Manual: HiFi Engine
Diagnose:

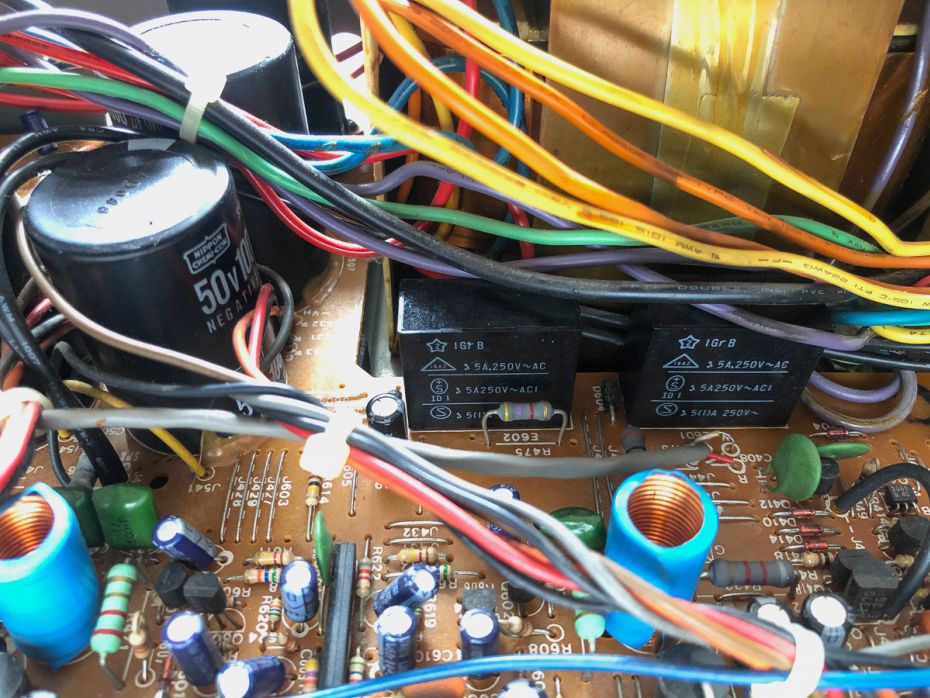

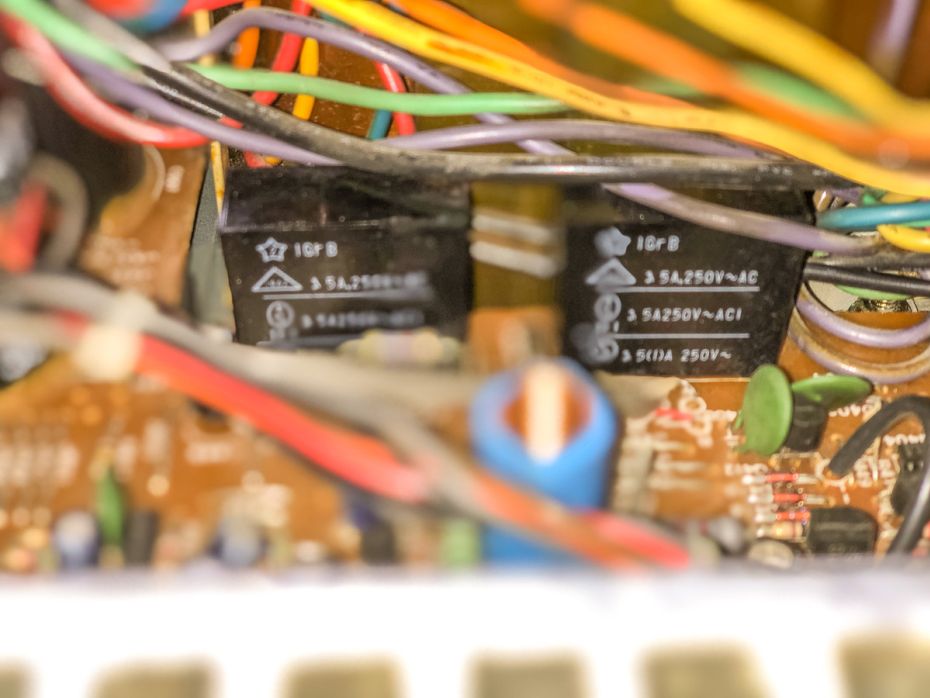

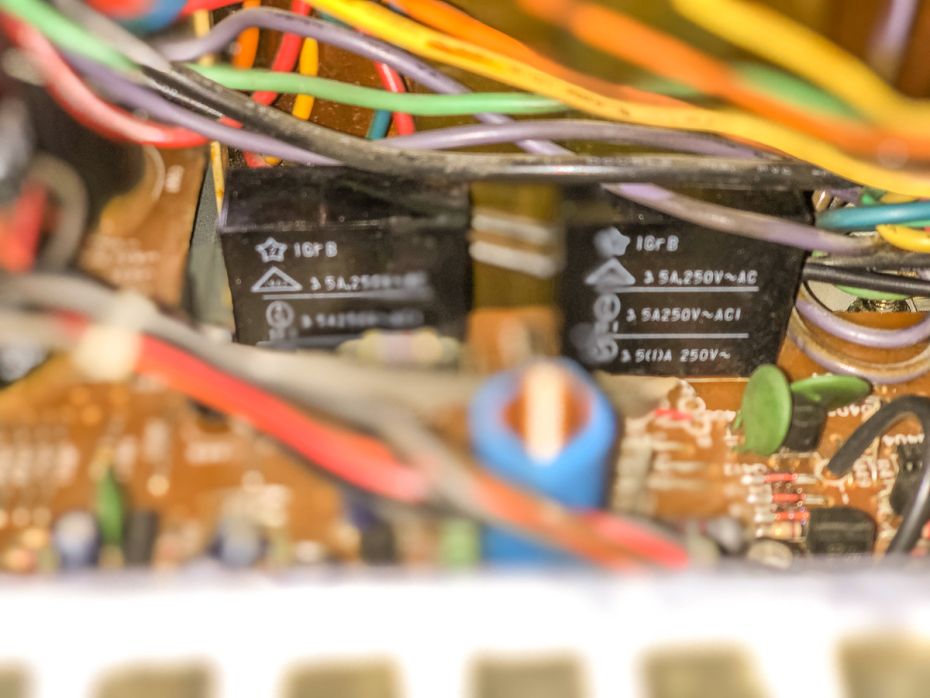

Het schema geeft aan dat A en B op de zelfde eindversterker zijn aangesloten. Het enige verschil is dat ze allebei een eigen relais hebben voor het linker en rechter kanaal. Na wat meten bleek het relais van A niet meer goed te schakelen. Het is een geseald relais en is dus niet te reinigen.
![](/templates/yootheme/cache/dd/NAD-2100-relay-repair-3-ddd762d8.jpeg)
Reparatie:

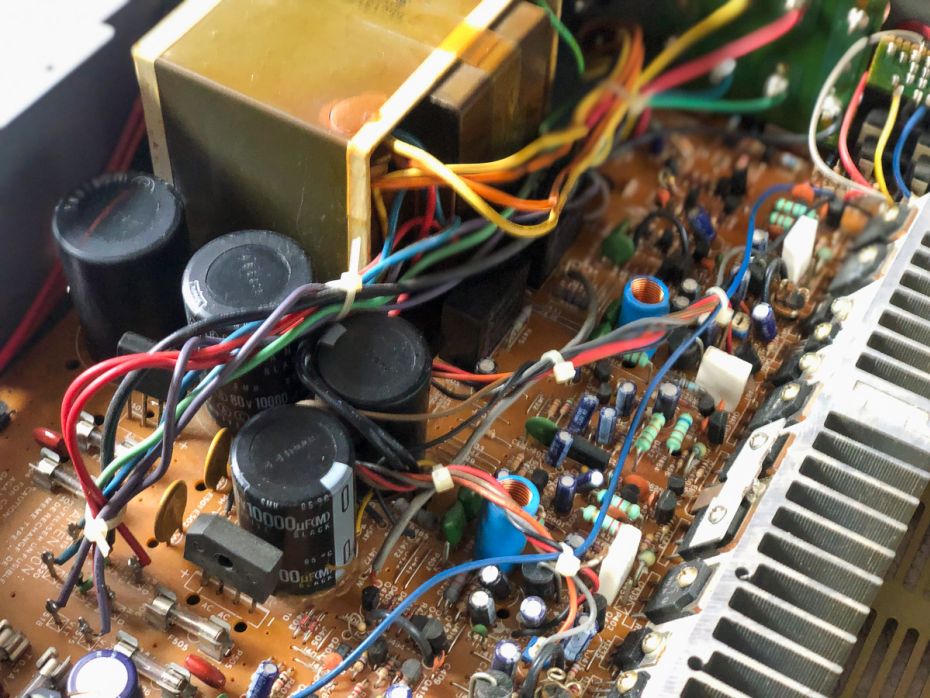

Zowel het relais van A als dat van B vervangen. De voet van de trafo belemmerde het zicht op de relais. Deze voet van de trafo gehaald waarna de relais uitgesoldeerd konden worden. Nieuwe relais geplaatst en alles weer in elkaar gezet. De voet van de trafo is erg lastig vast te maken waardoor de reparatie de nodige tijd in beslag heeft genomen.
De NAD 2100 is weer de oude en het grote genieten kan weer beginnen.
