NAD
C 370

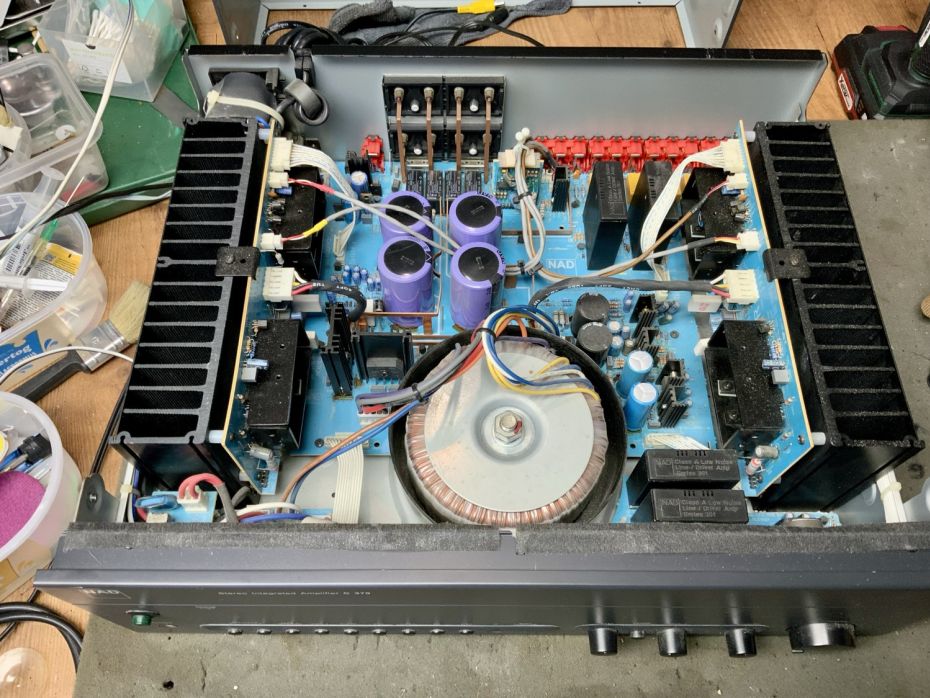

NAD C 370 versterker open ter reparatie

Klacht:

Prachtige, krachtige en grote NAD versterker uit 2001. Heeft problemen met de soft start module.

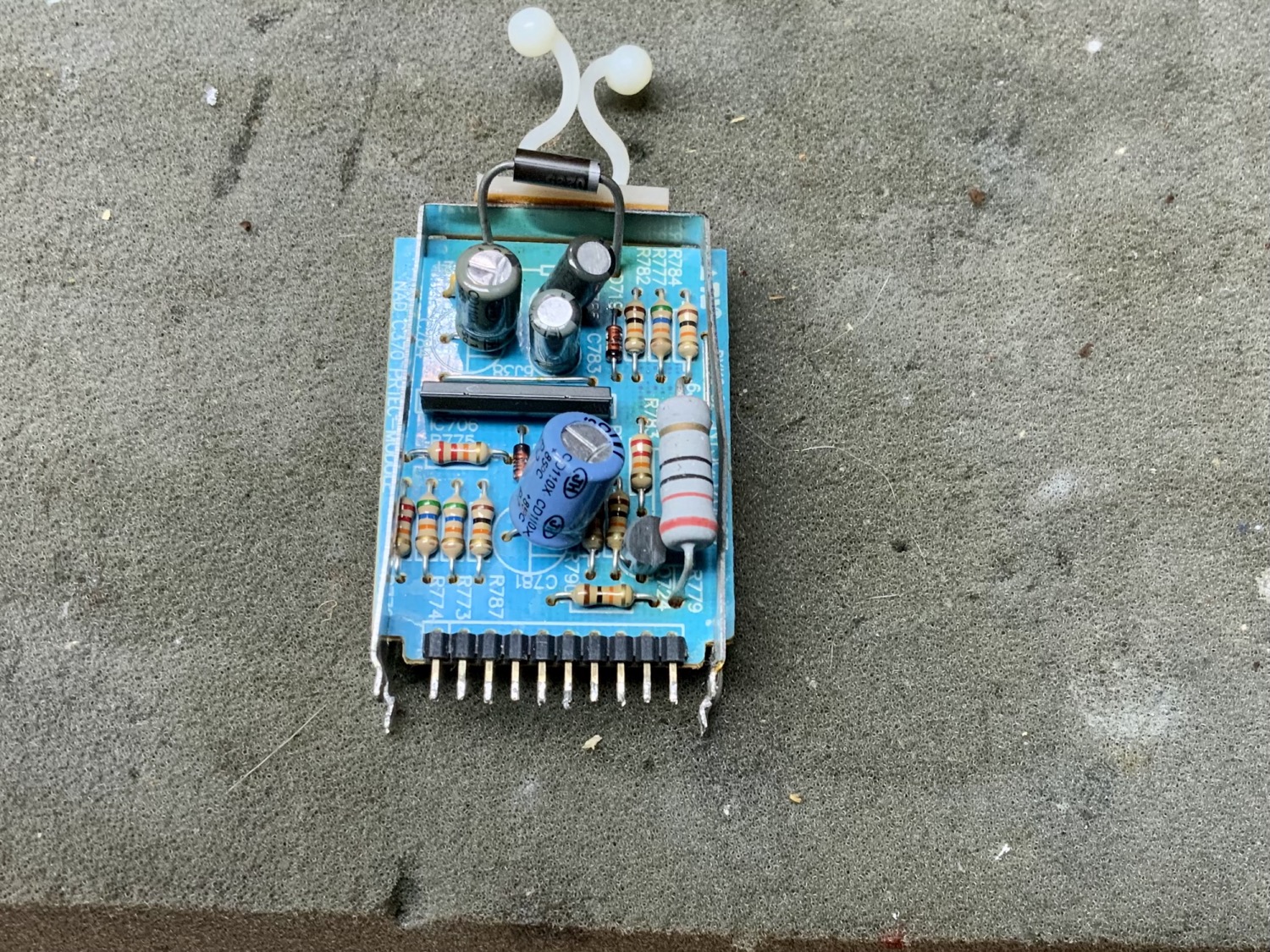

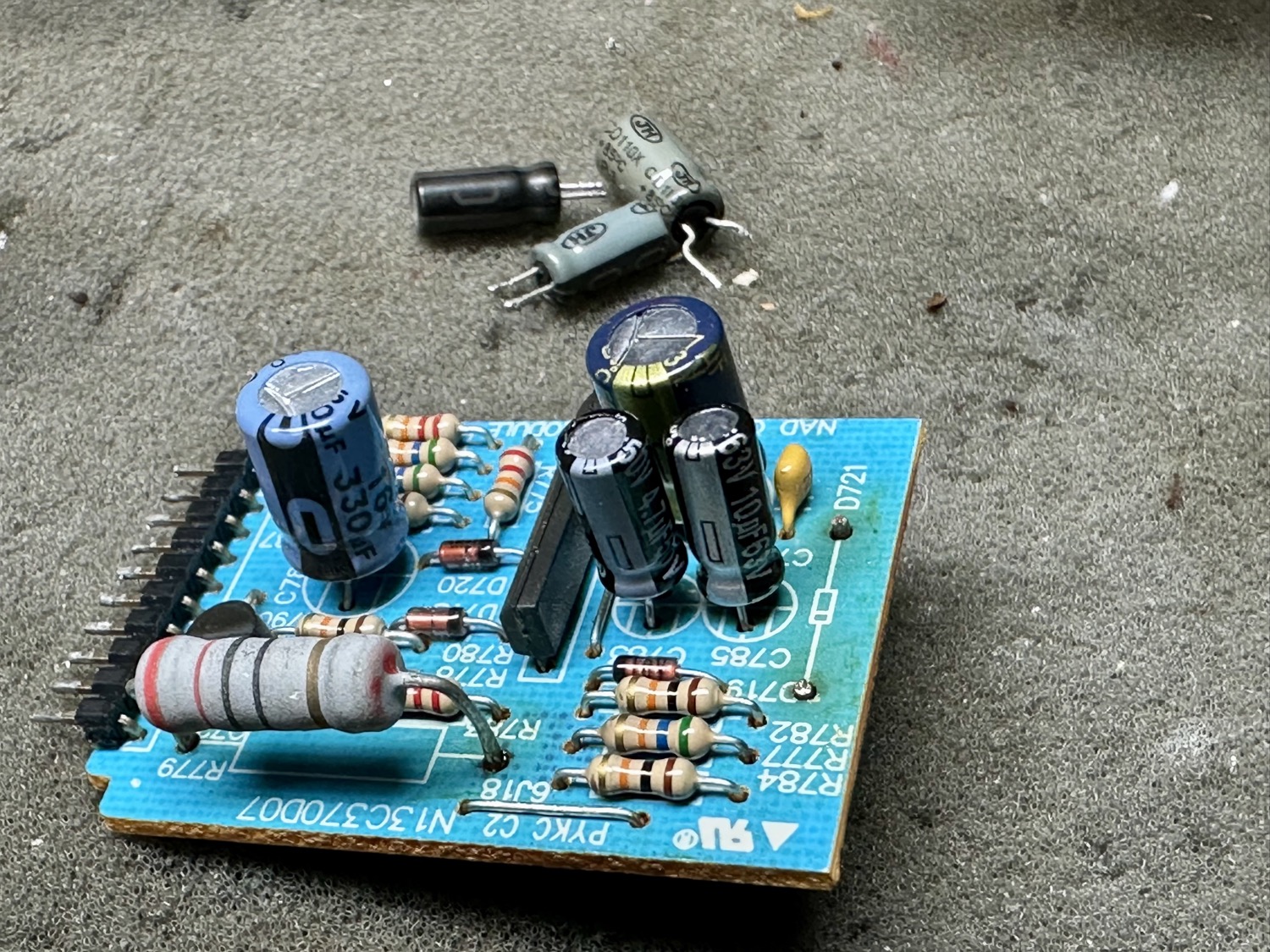

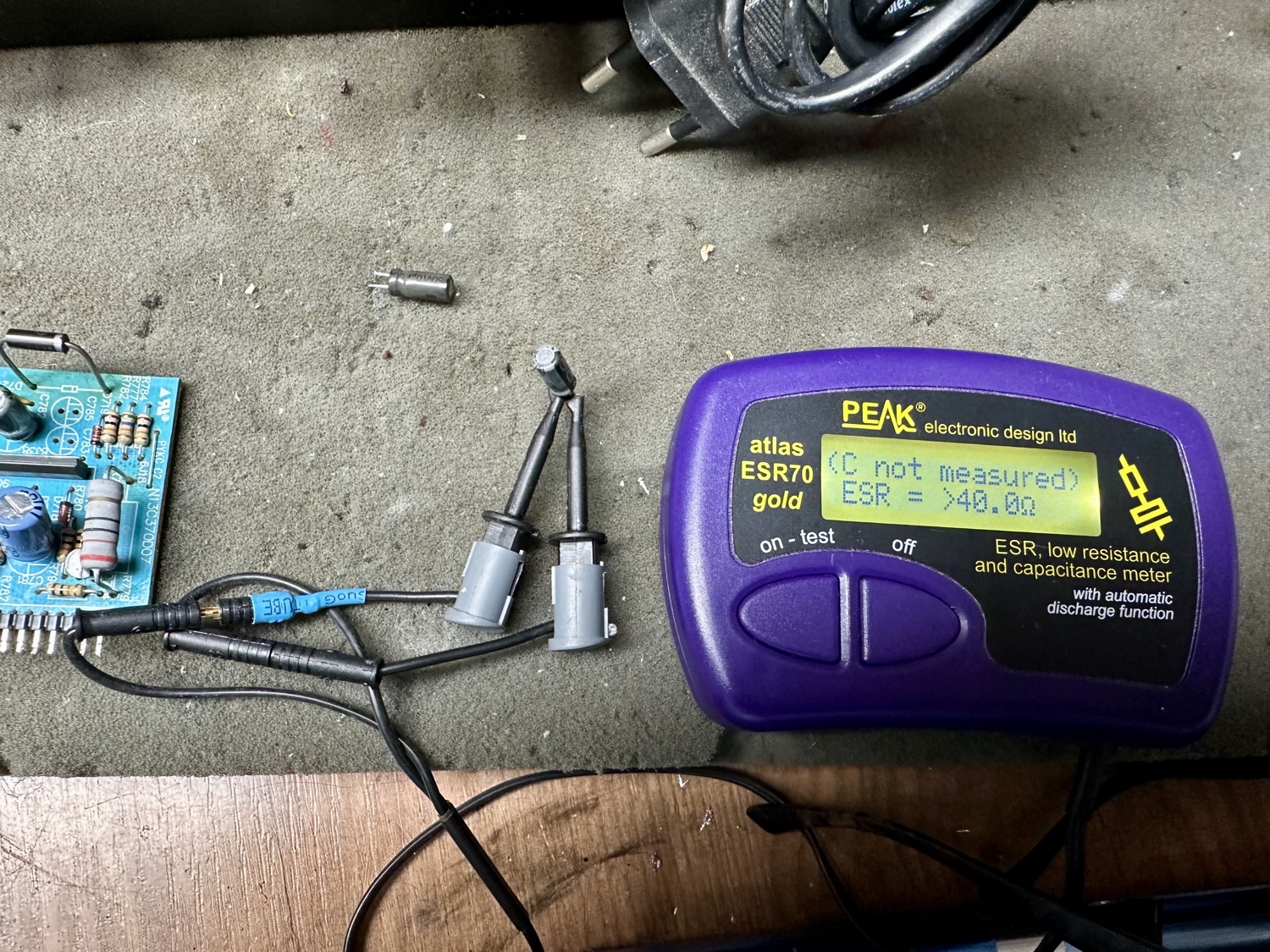

NAD C 370 versterker software start module defect

Diagnose:

  1. Op de website van Norwegian Creations het onderzoek en reparatie van de Soft Start Module kunnen lezen.

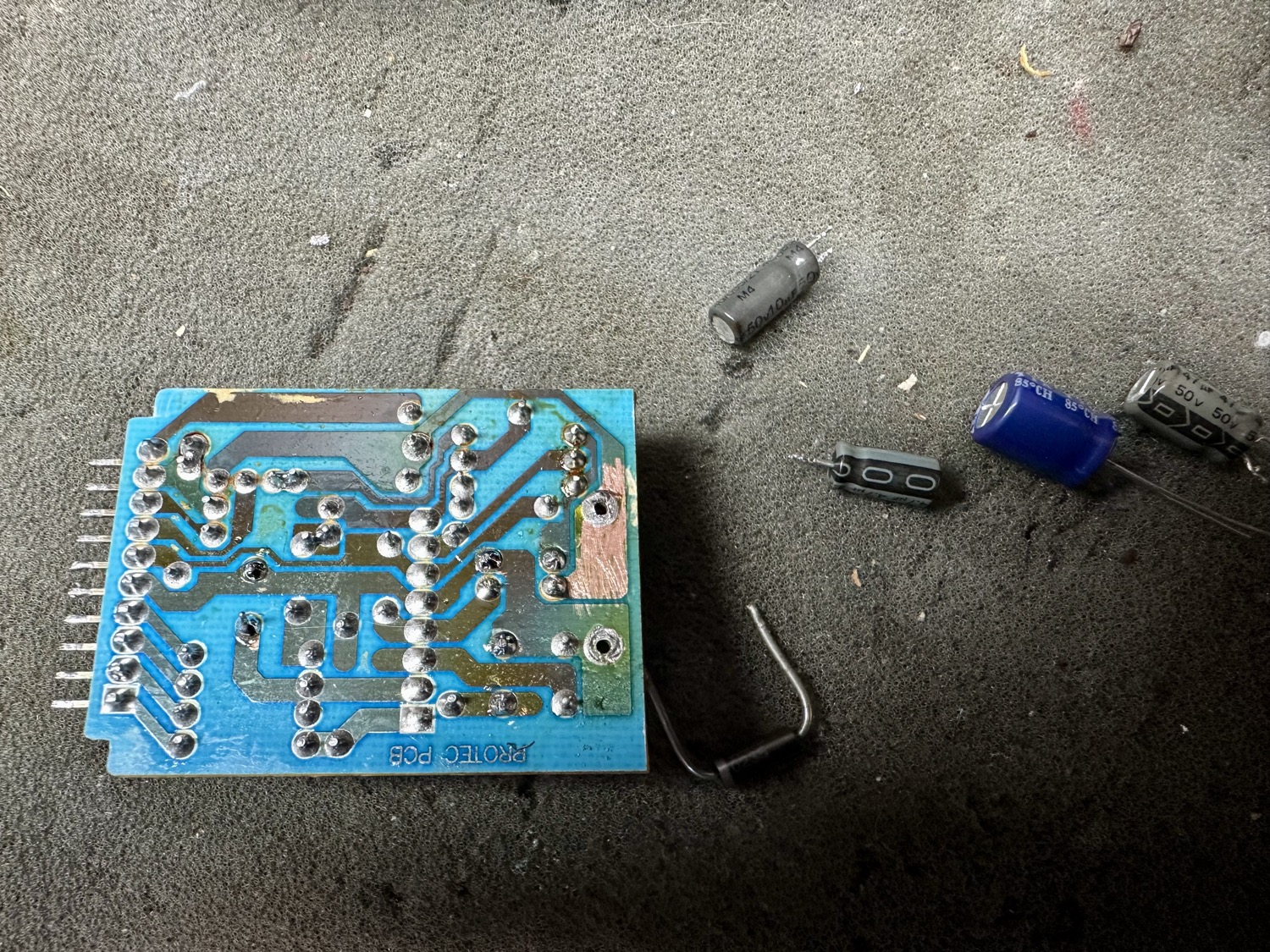

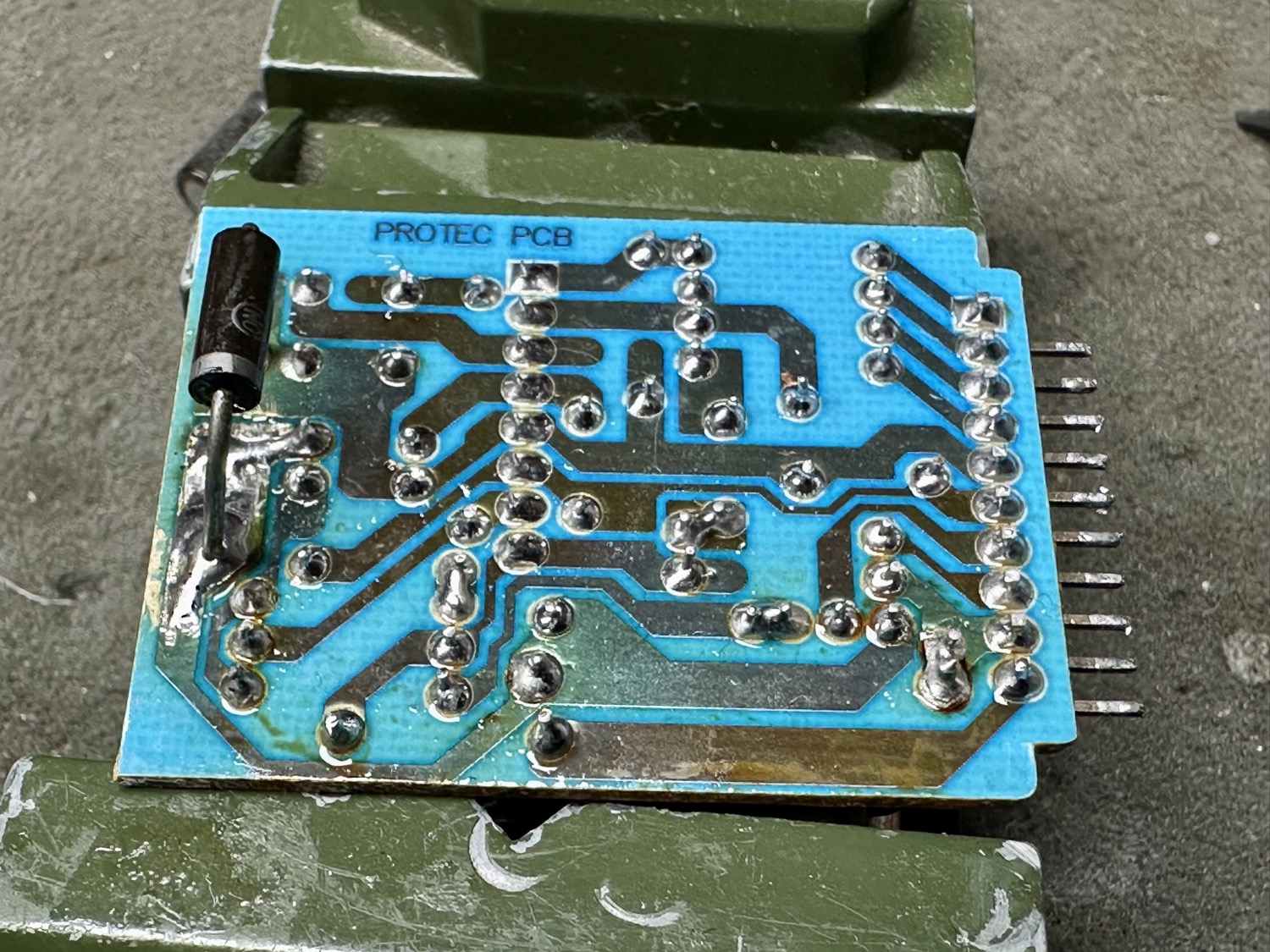

  2. De zenerdiode wordt tijdens gebruik erg warm (ruim 80 graden gemeten). De condensatoren rondom deze zener zijn daardoor defect geraakt.

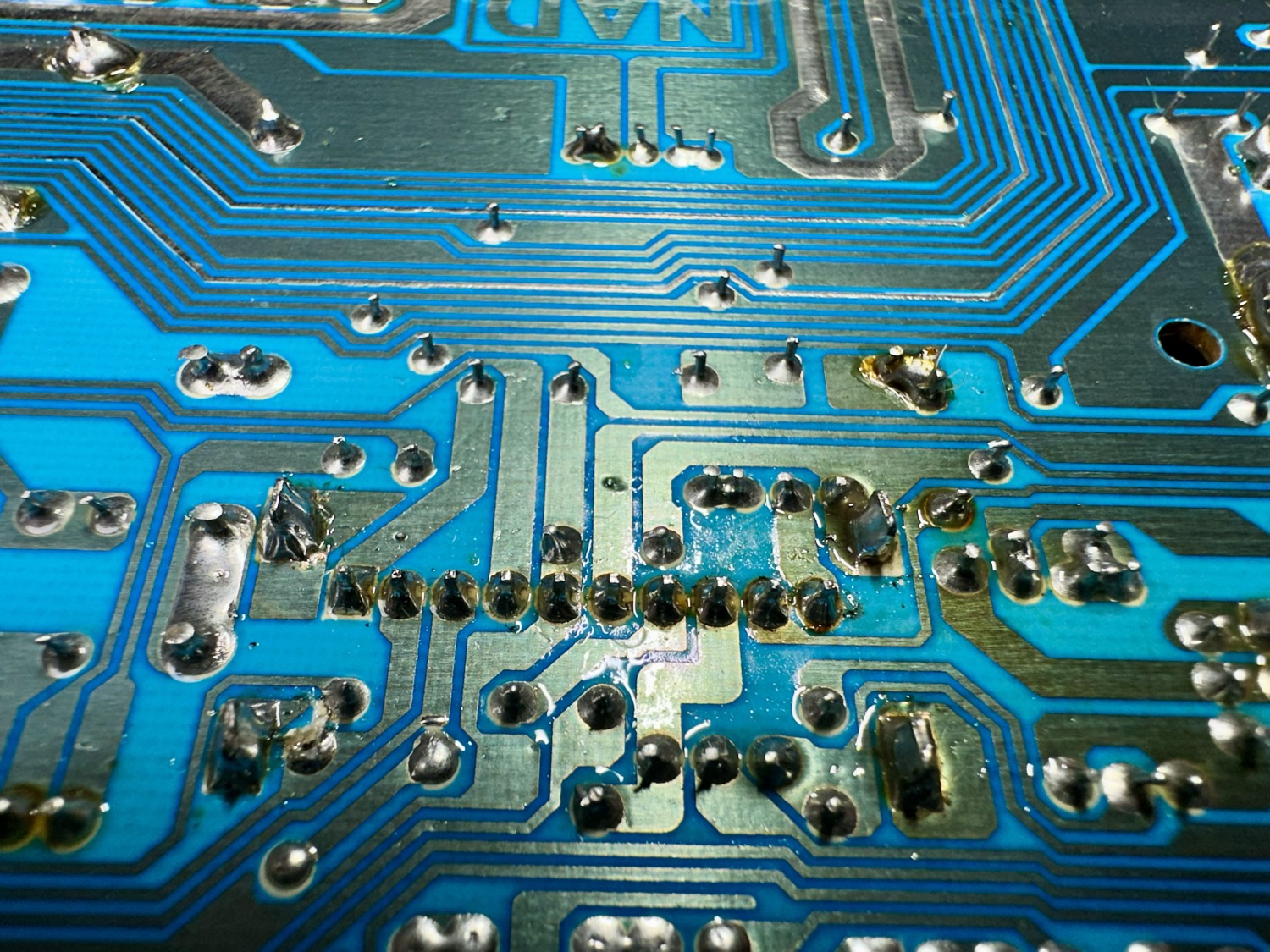

  3. Ook de soldeerverbindingen van zowel deze Soft start Module als de hoofd printplaat zijn op diverse plekken aangetast. Broos soldeertin en loslatende printbanen.

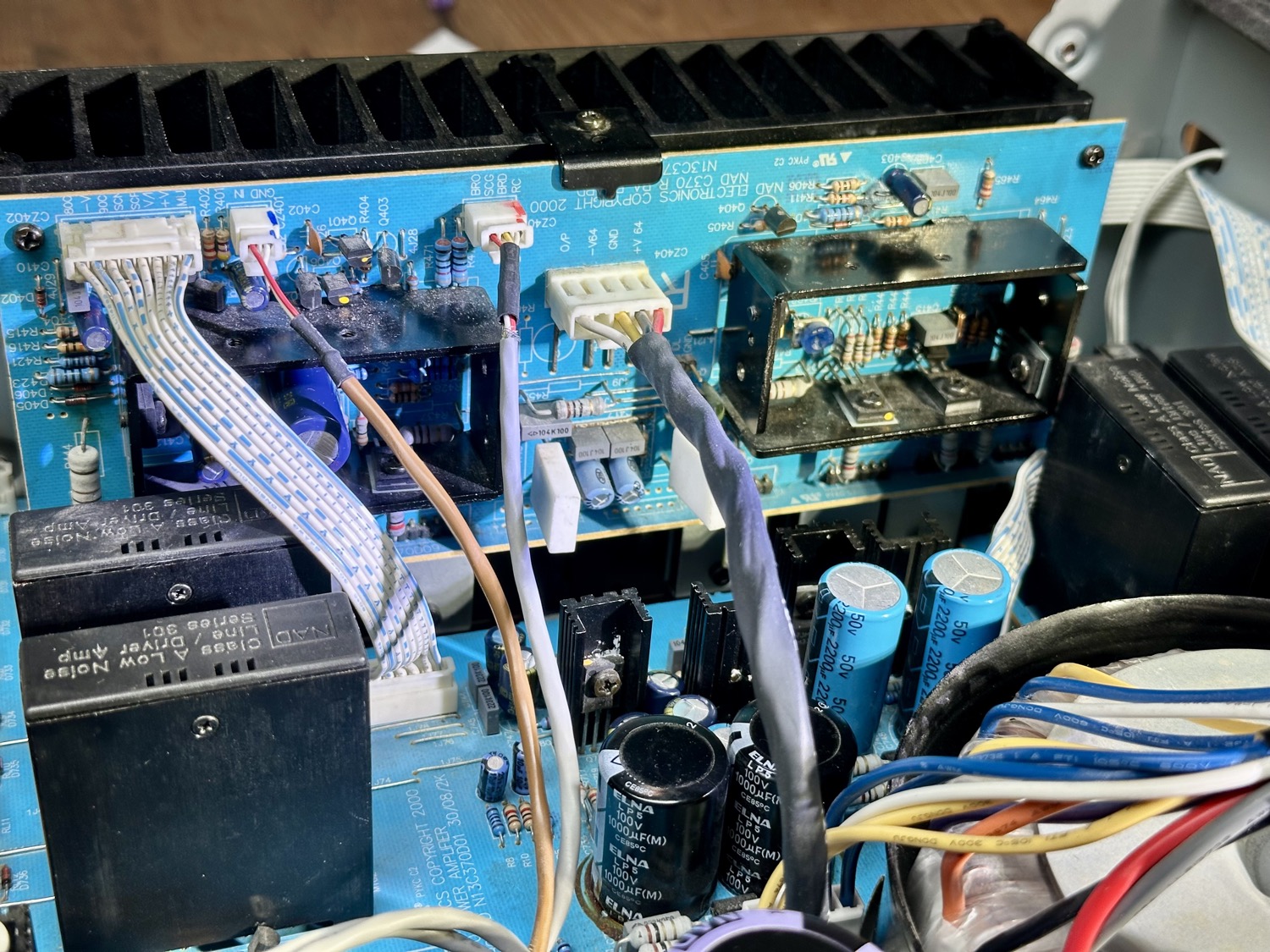

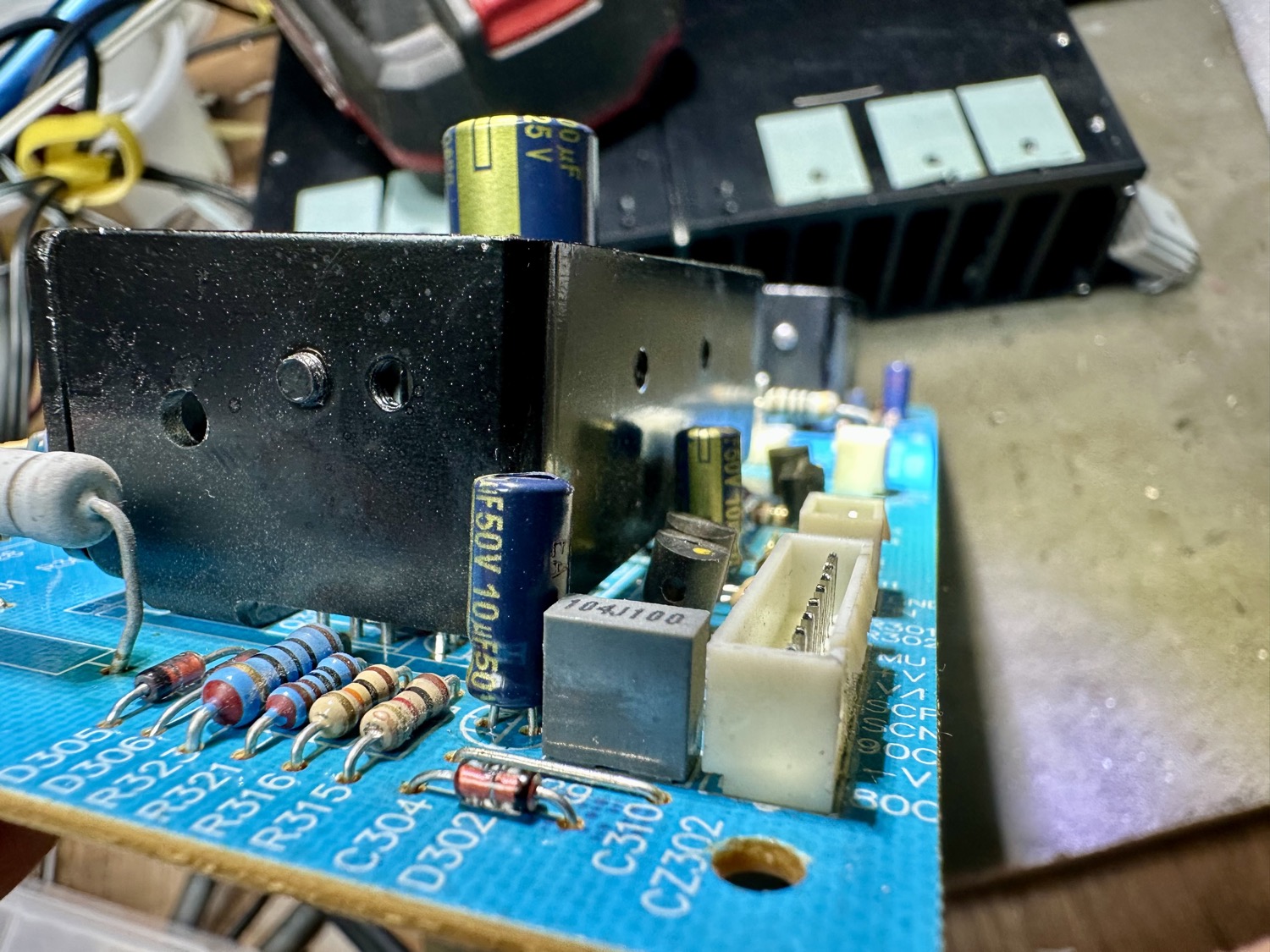

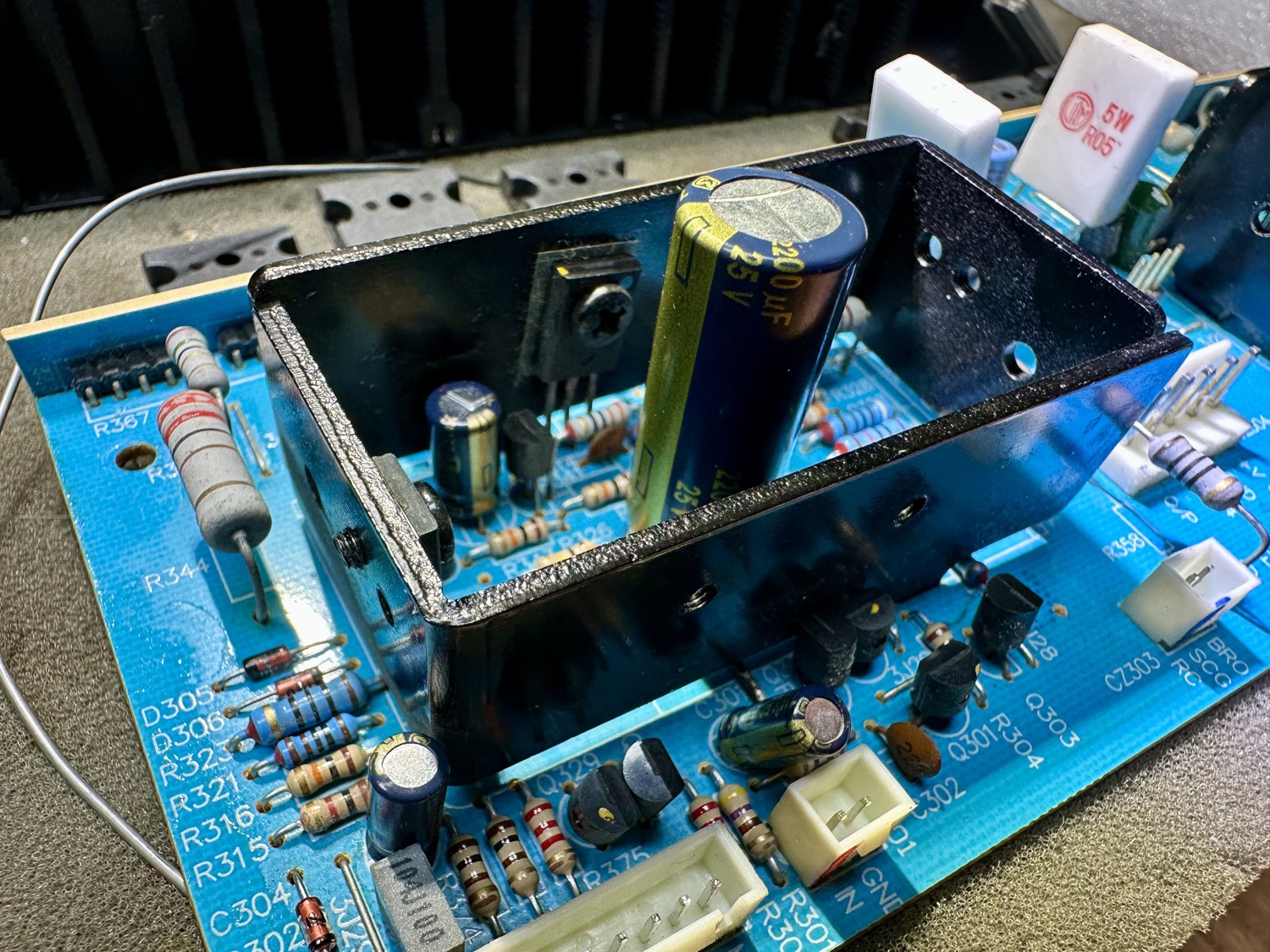

  4. De condensatoren rondom de voeding zijn ook van zeer slechte kwaliteit. Daar zitten ze erg dicht op het koellichaam en de 85 graden elco's verouderen dan erg snel.

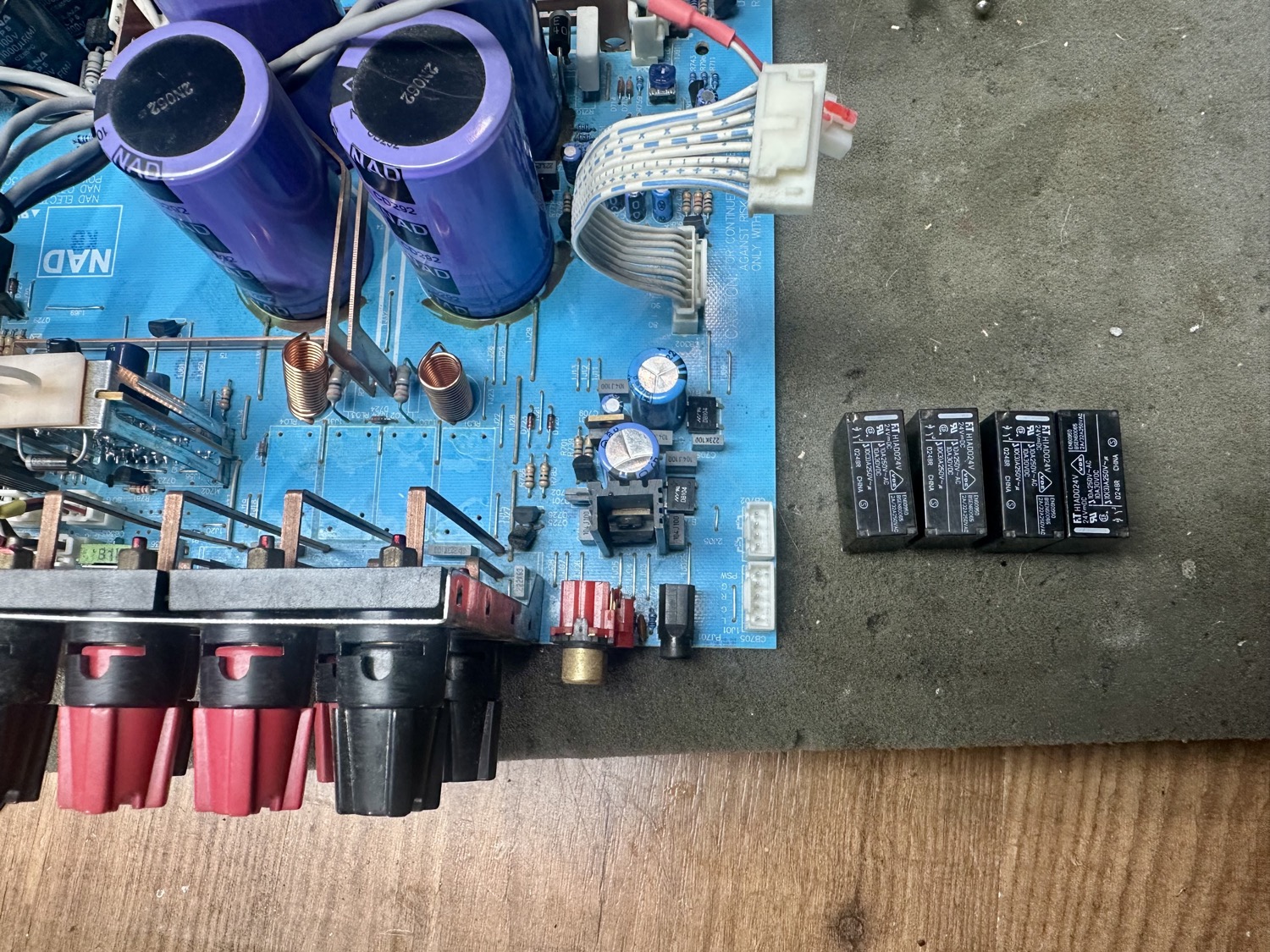

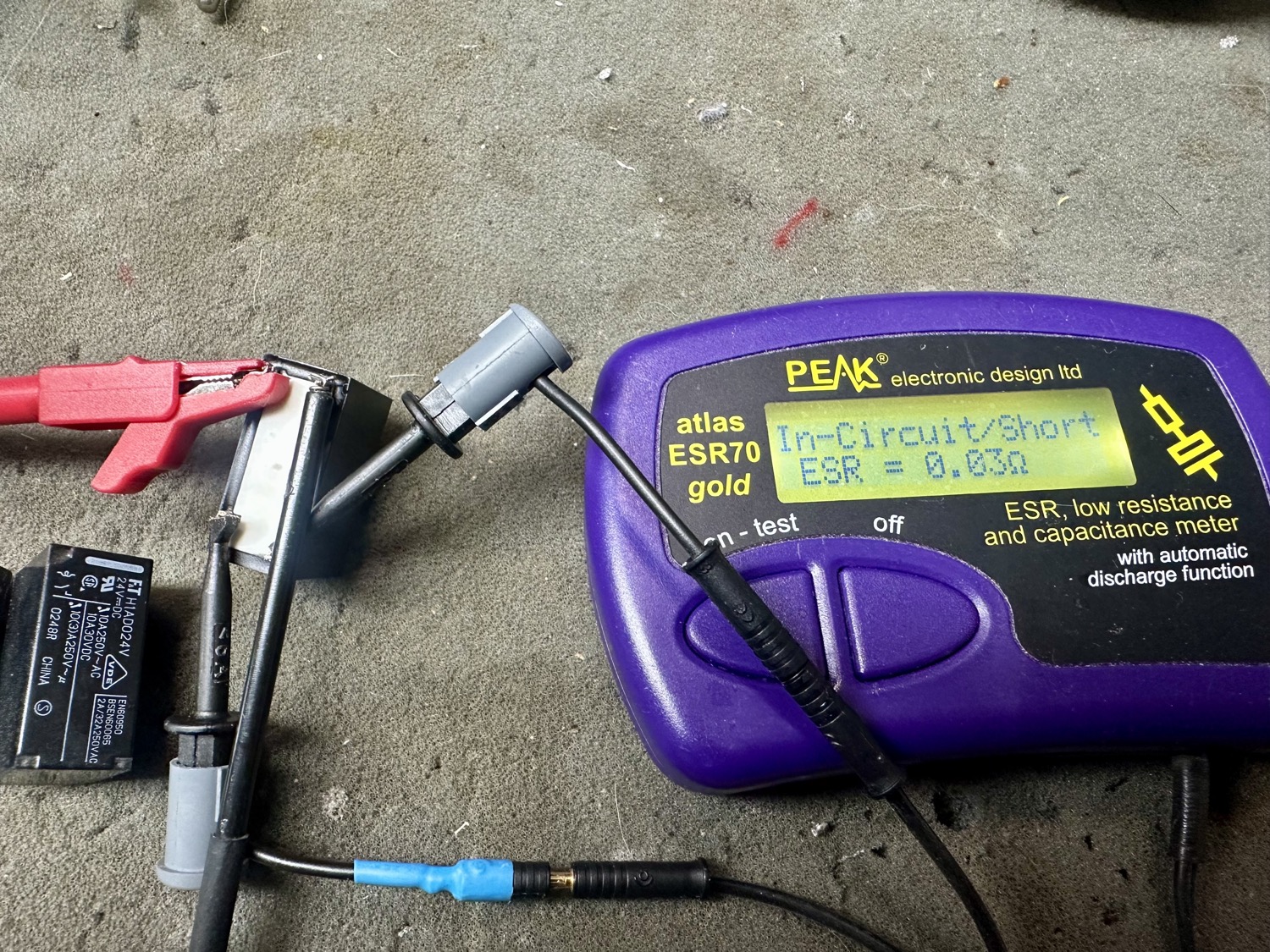

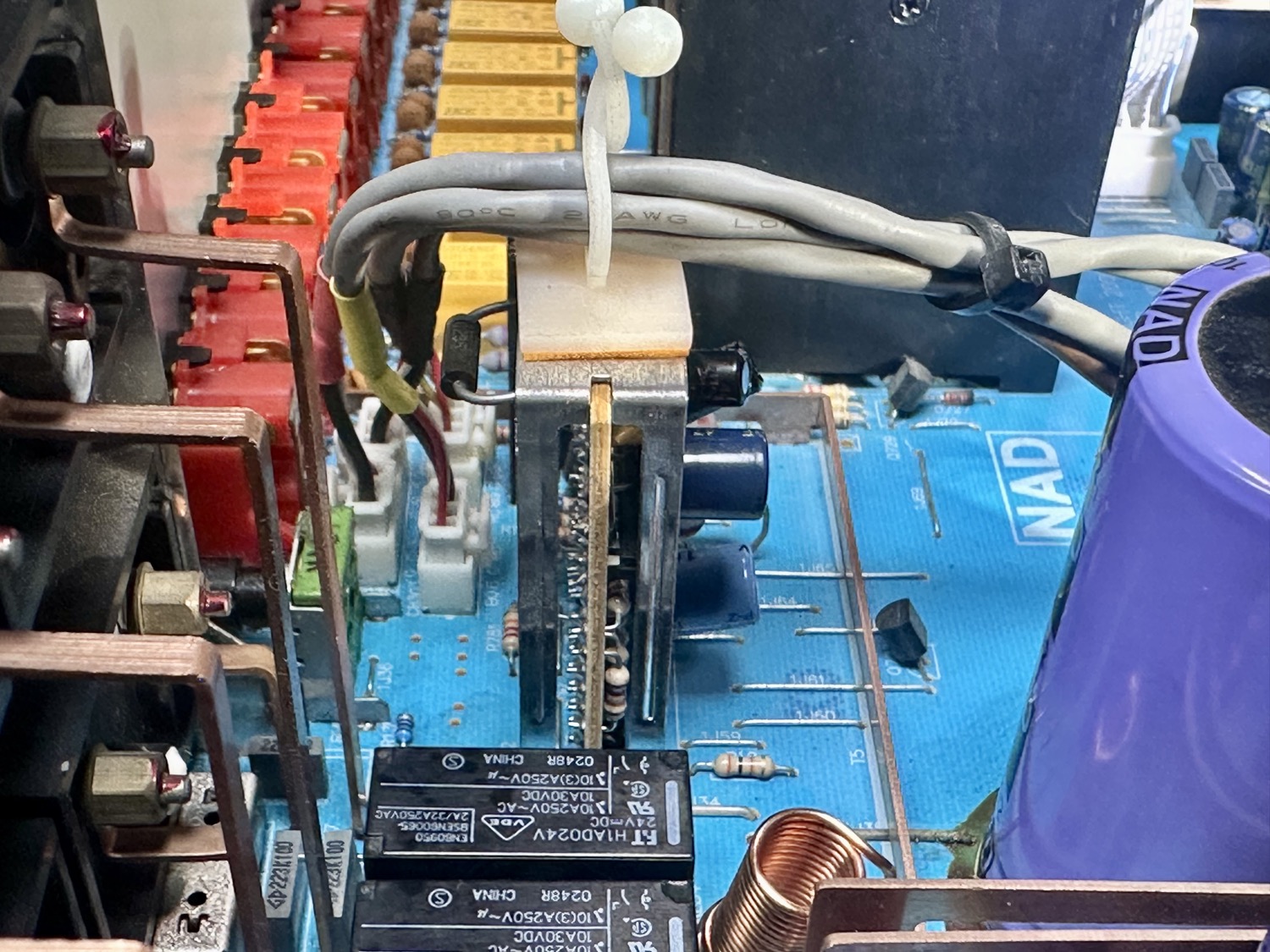

  5. Relais uitgeslodeerd om hun overgangsweerstand te meten. Deze zijn nog van zeer goede kwaliteit met een overgangsweerstand van 0,3 ohm maximaal.

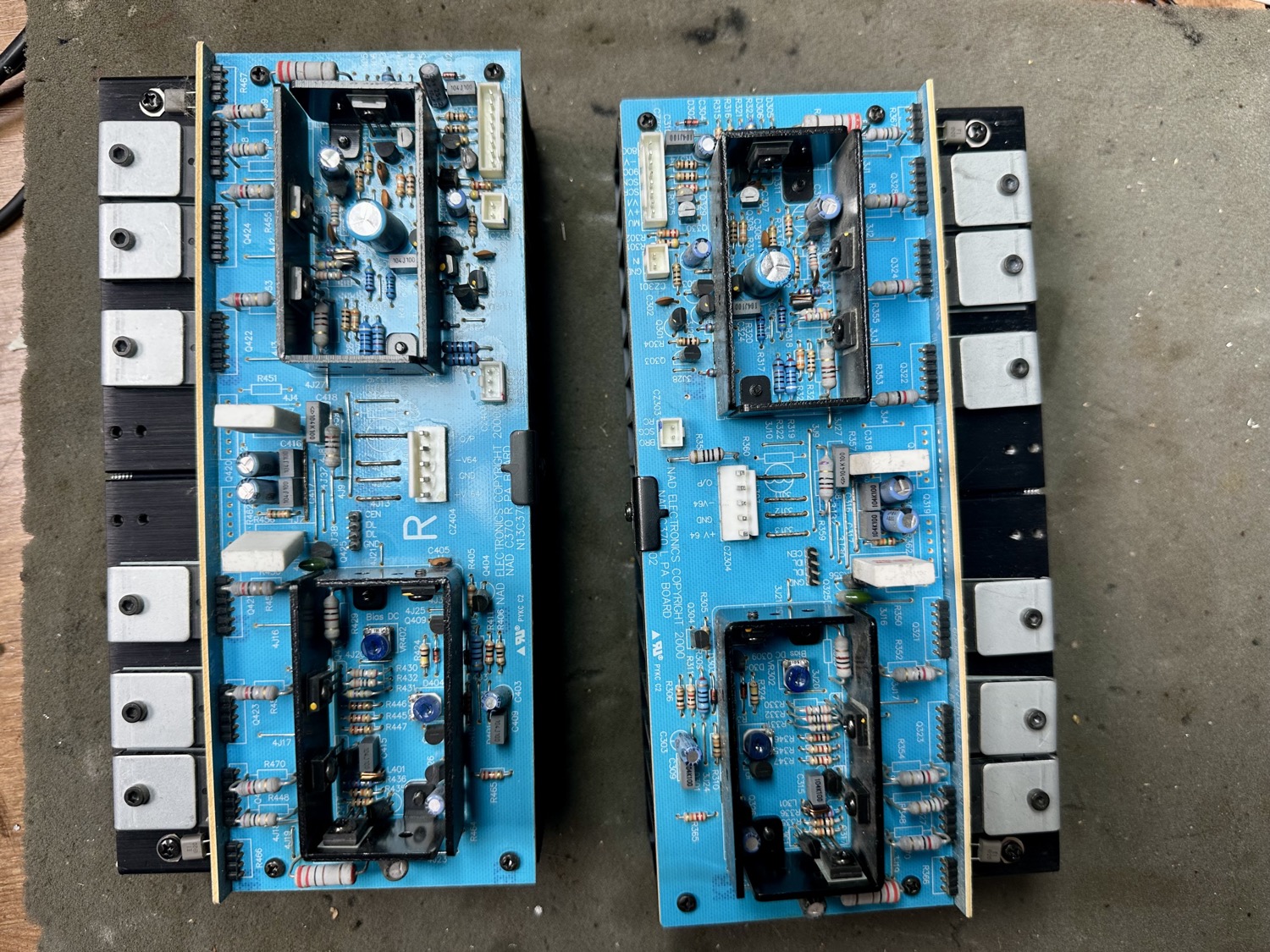

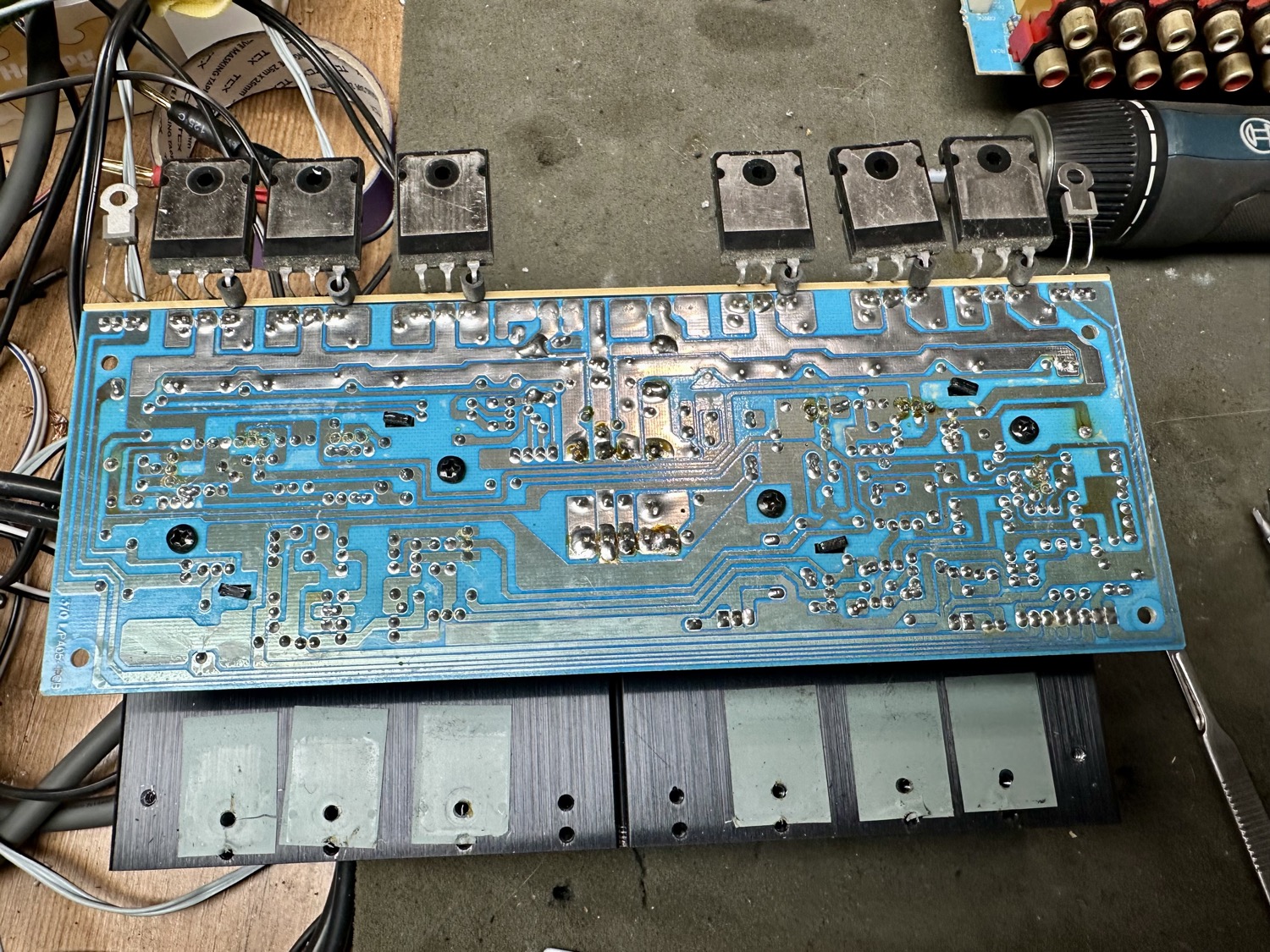

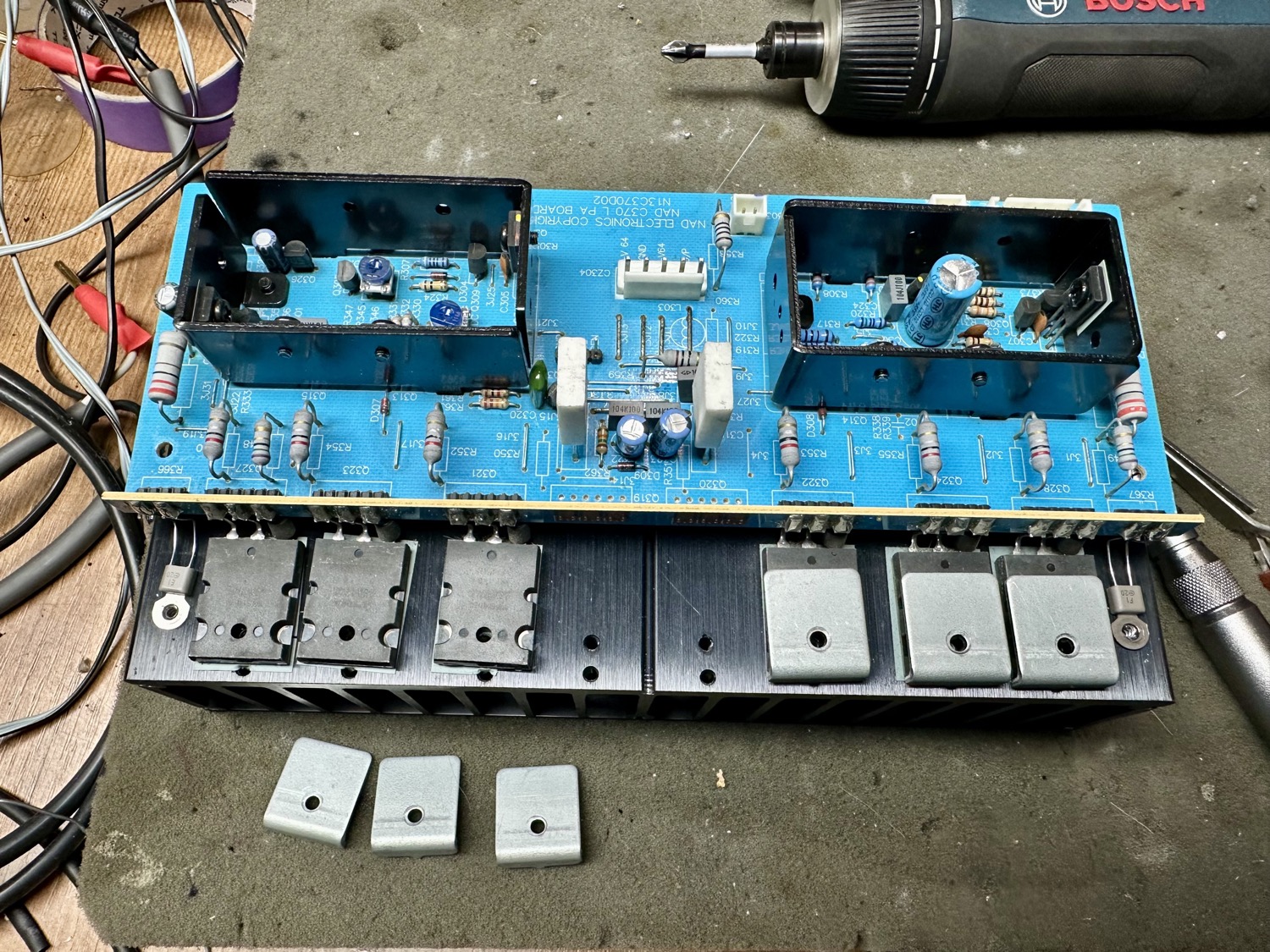

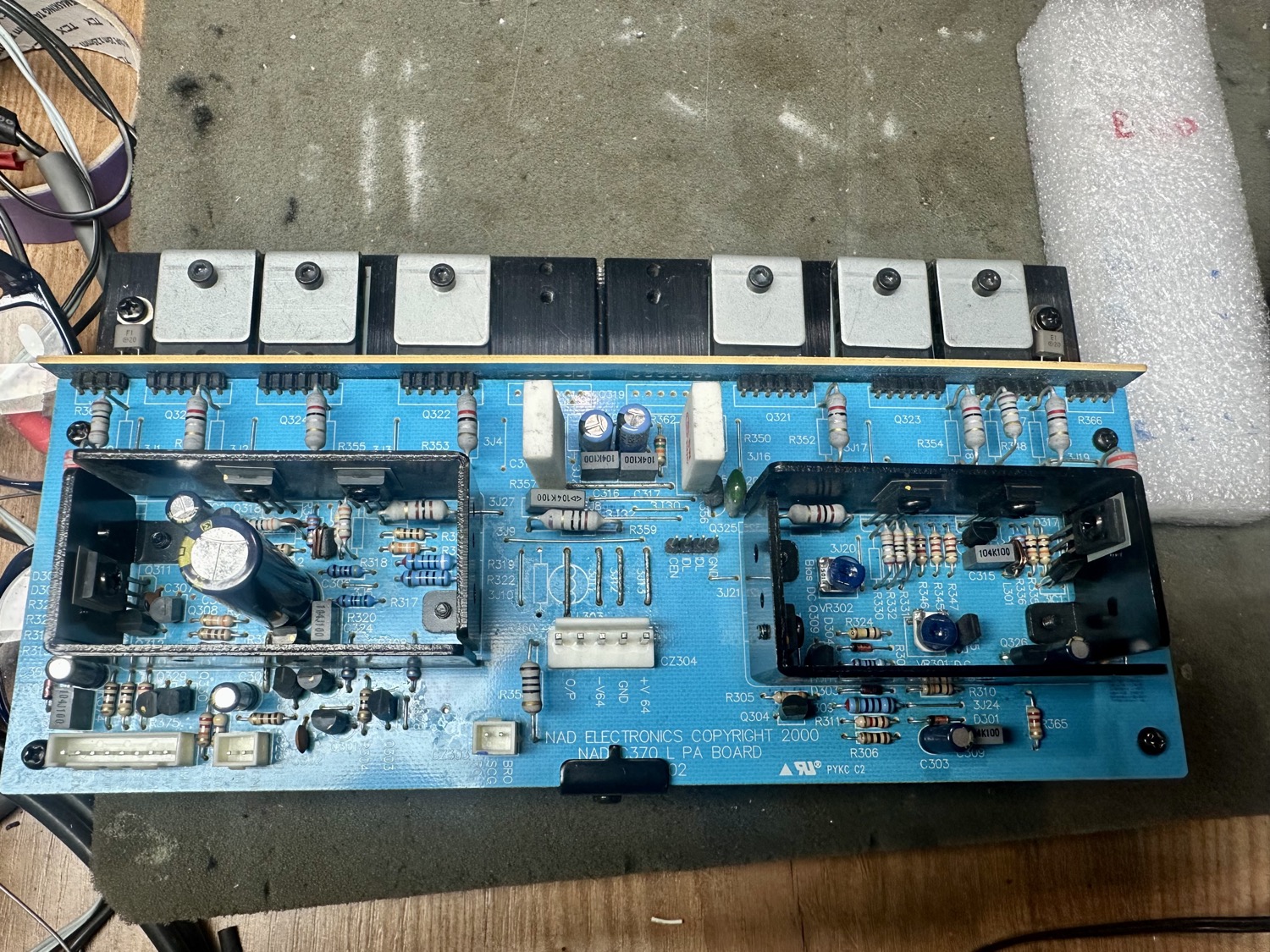

  6. De twee eindversterker printen van hun koellichaam afgehaald en de soldeerverbindingen gecontroleerd en waar nodig opnieuw gesoldeerd.

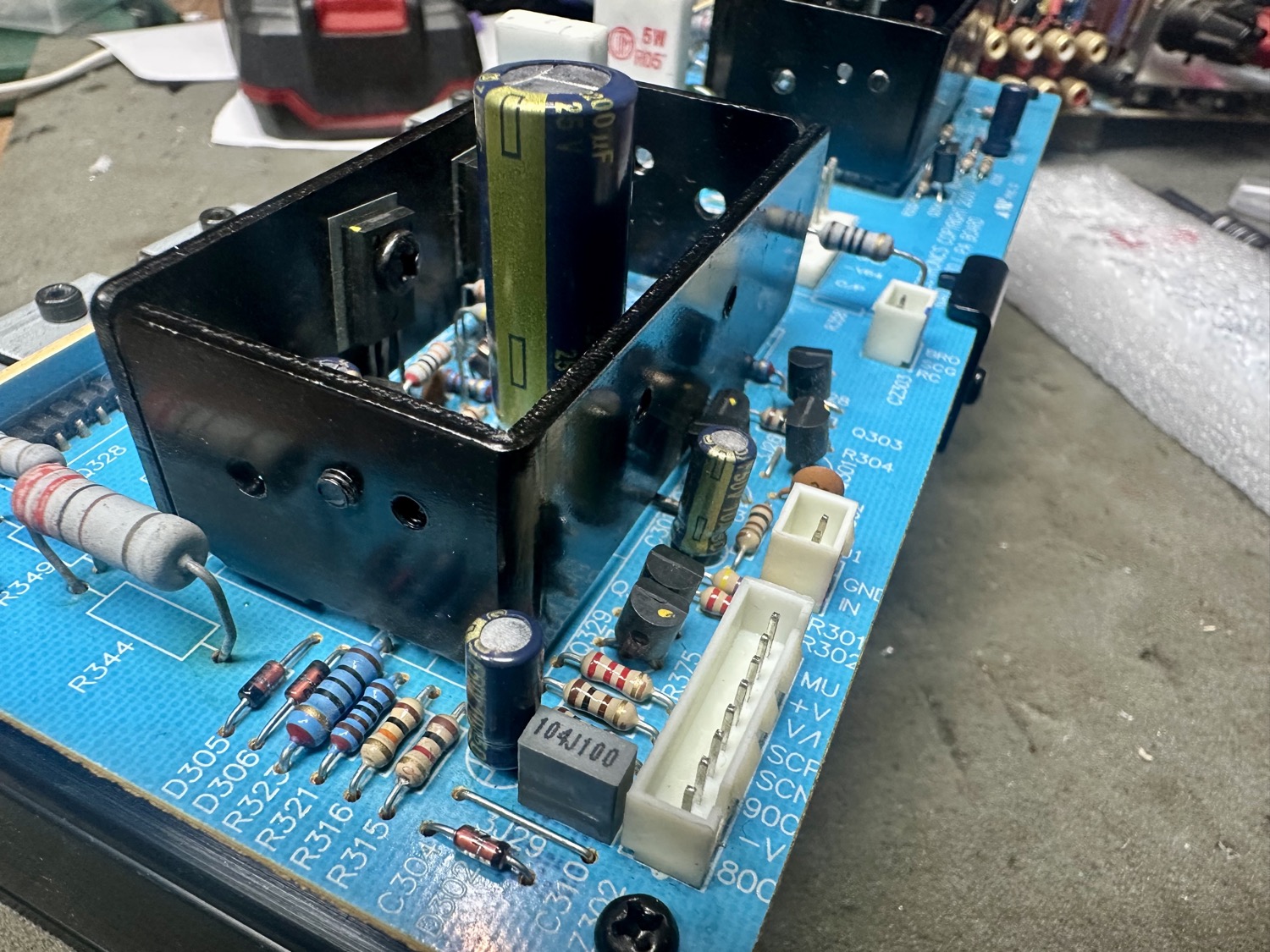

  7. Diverse condensatoren op de eindversterker print vervangen door Panasonic.

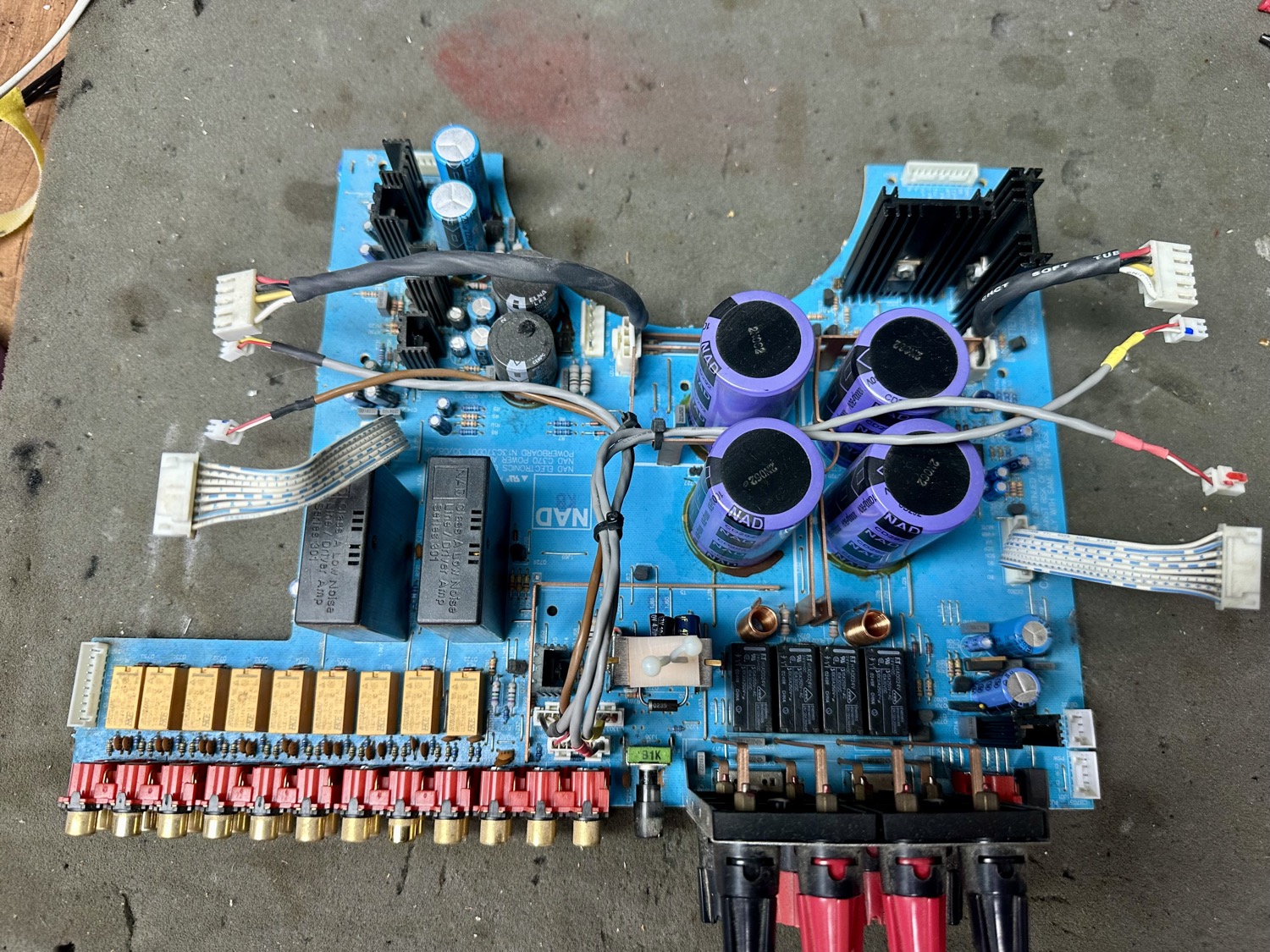

  8. De vier grote paarse 10.000uF/80V buffer elco's zijn gelukkig nog van goede kwaliteit. Deze hebben zo goed als geen vermindering van capaciteit.

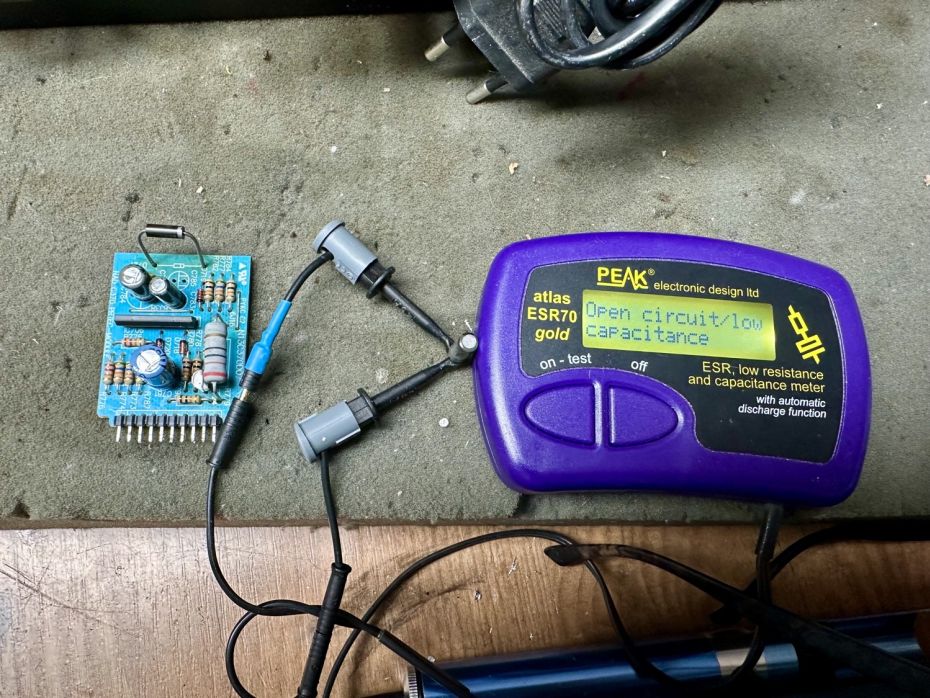

NAD C 370 versterker condensatoren defect

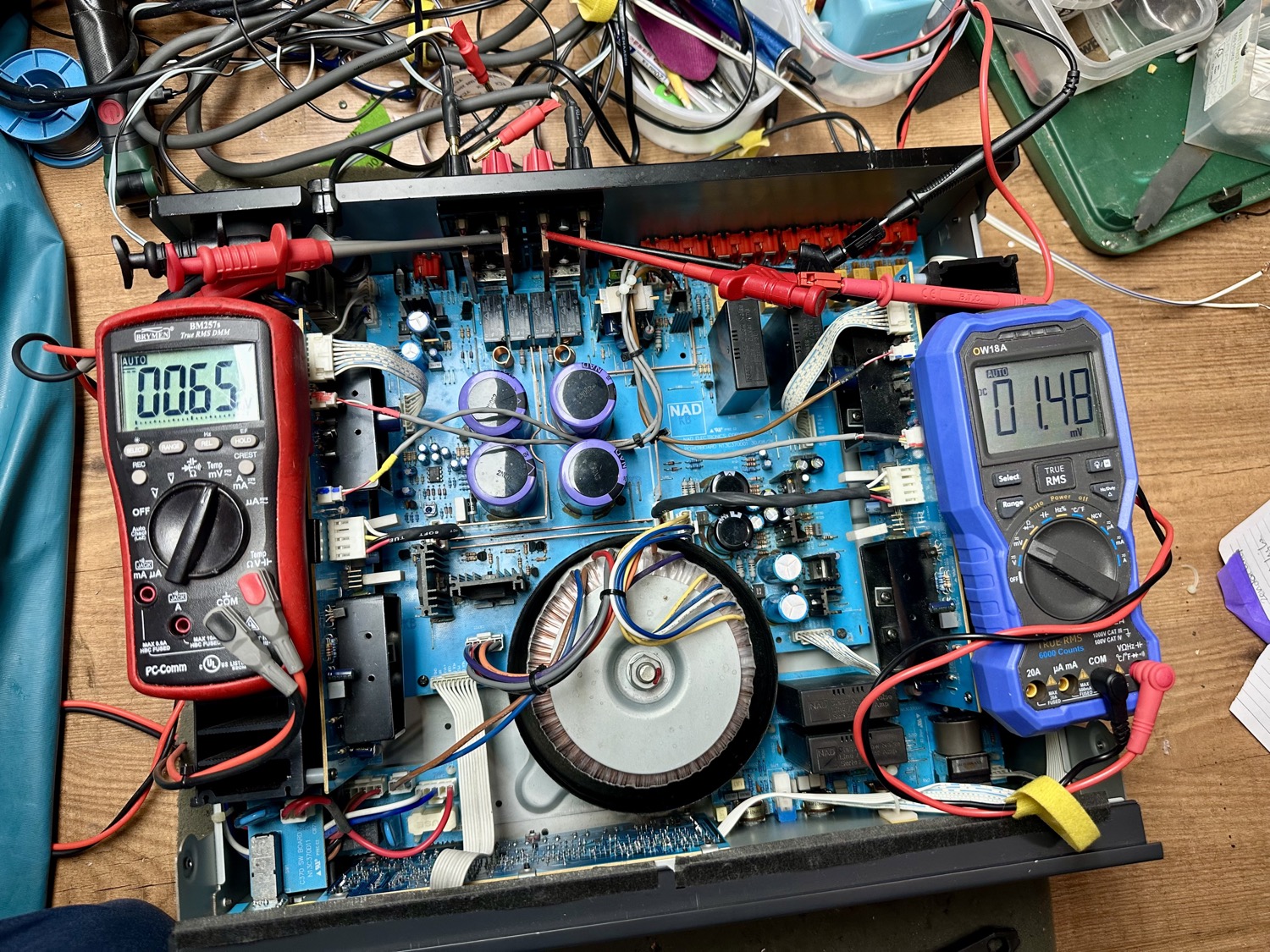

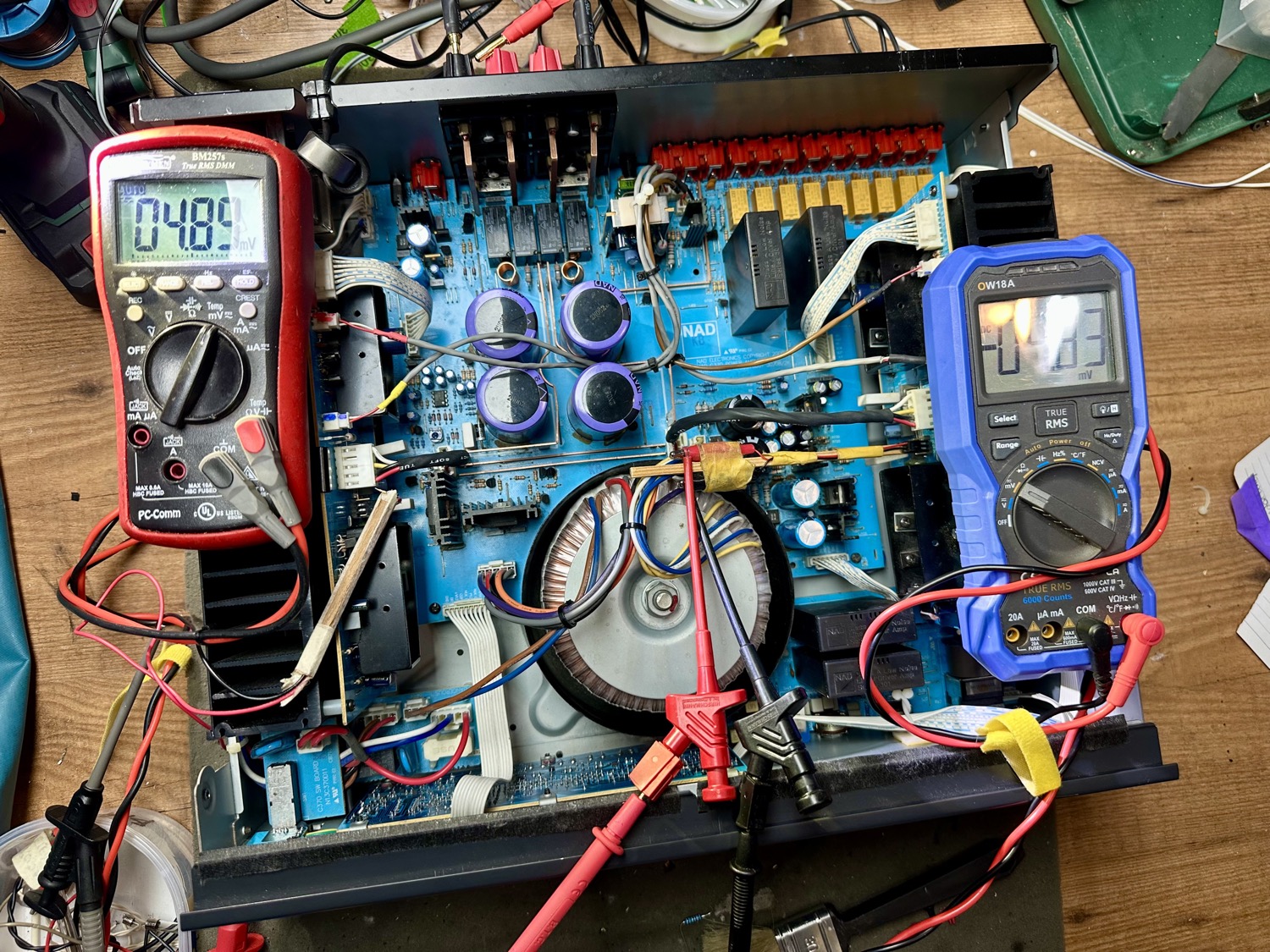

NAD C 370 versterker ruststroom instellen

Reparatie:

  1. Zo'n 20 condensatoren vervangen door Panasonic 105 graden versies.
  2. Soldeerverbindingen opnieuw gesoldeerd.
  3. Potmeters en schakelaar gereinigd.
  4. Versterker afgeregeld volgens service manual.

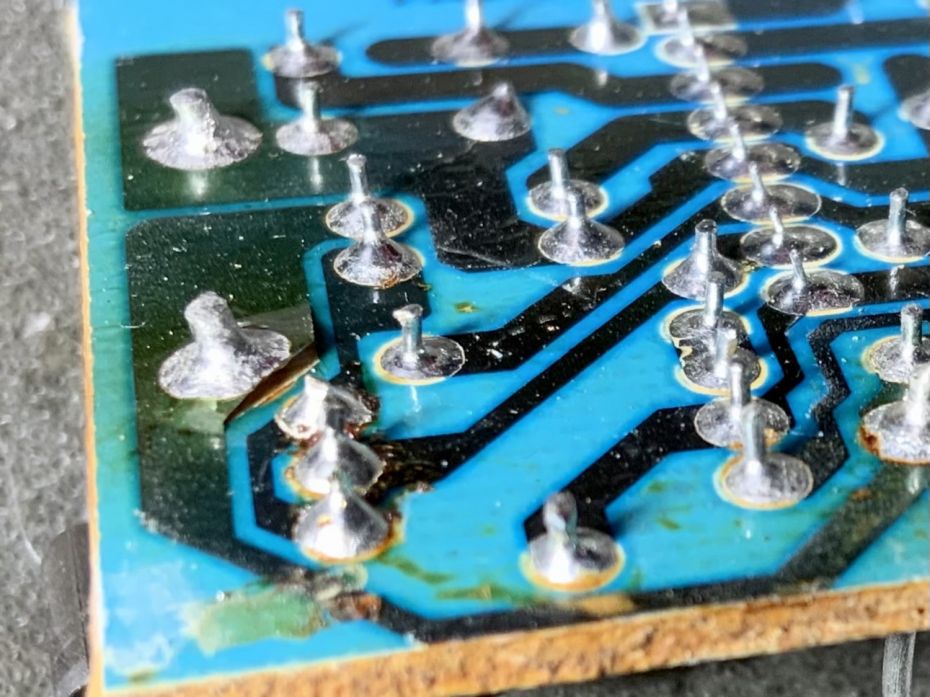

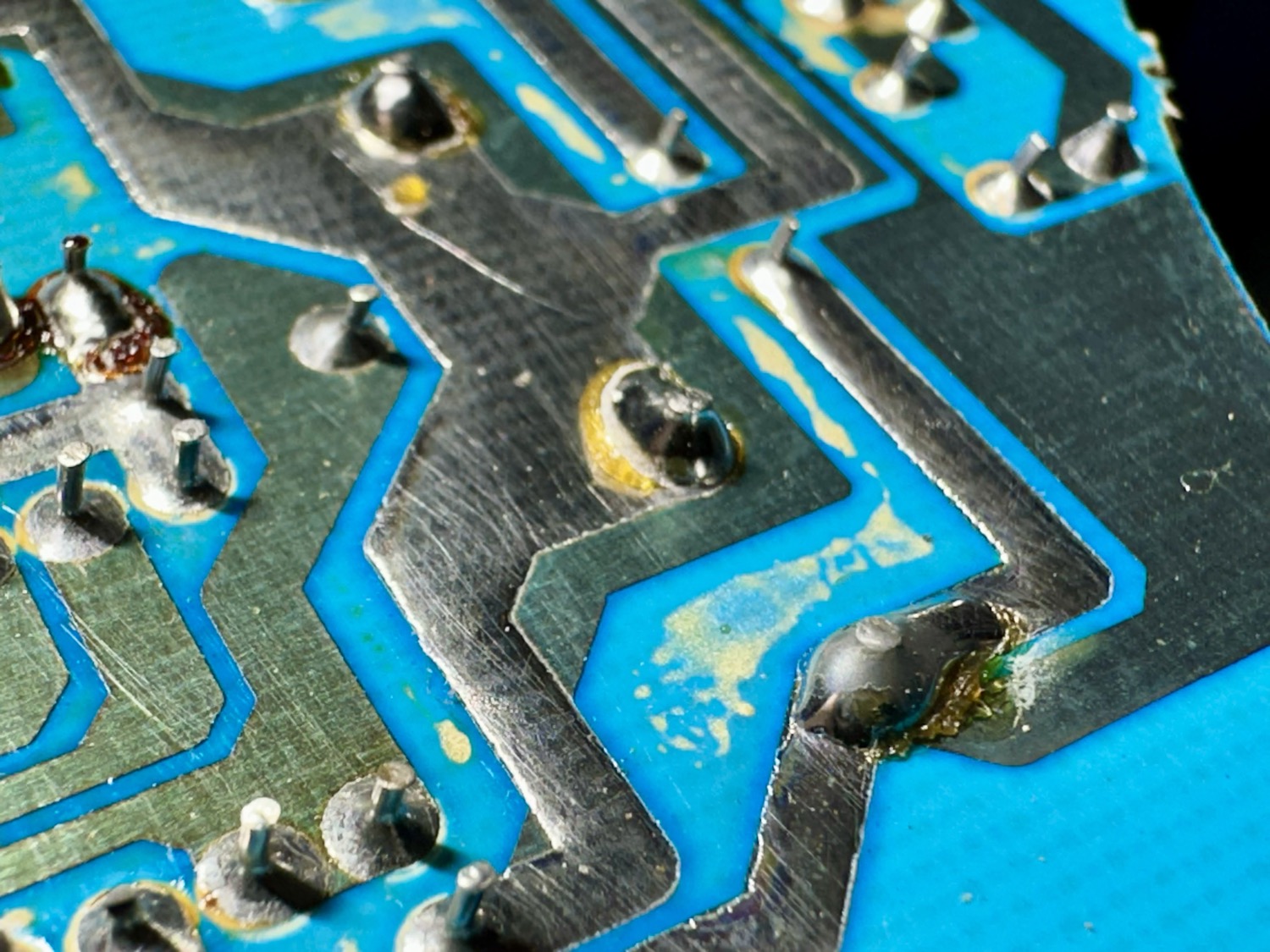

NAD C 370 versterker soldeerverbindingen

Eindoordeel:

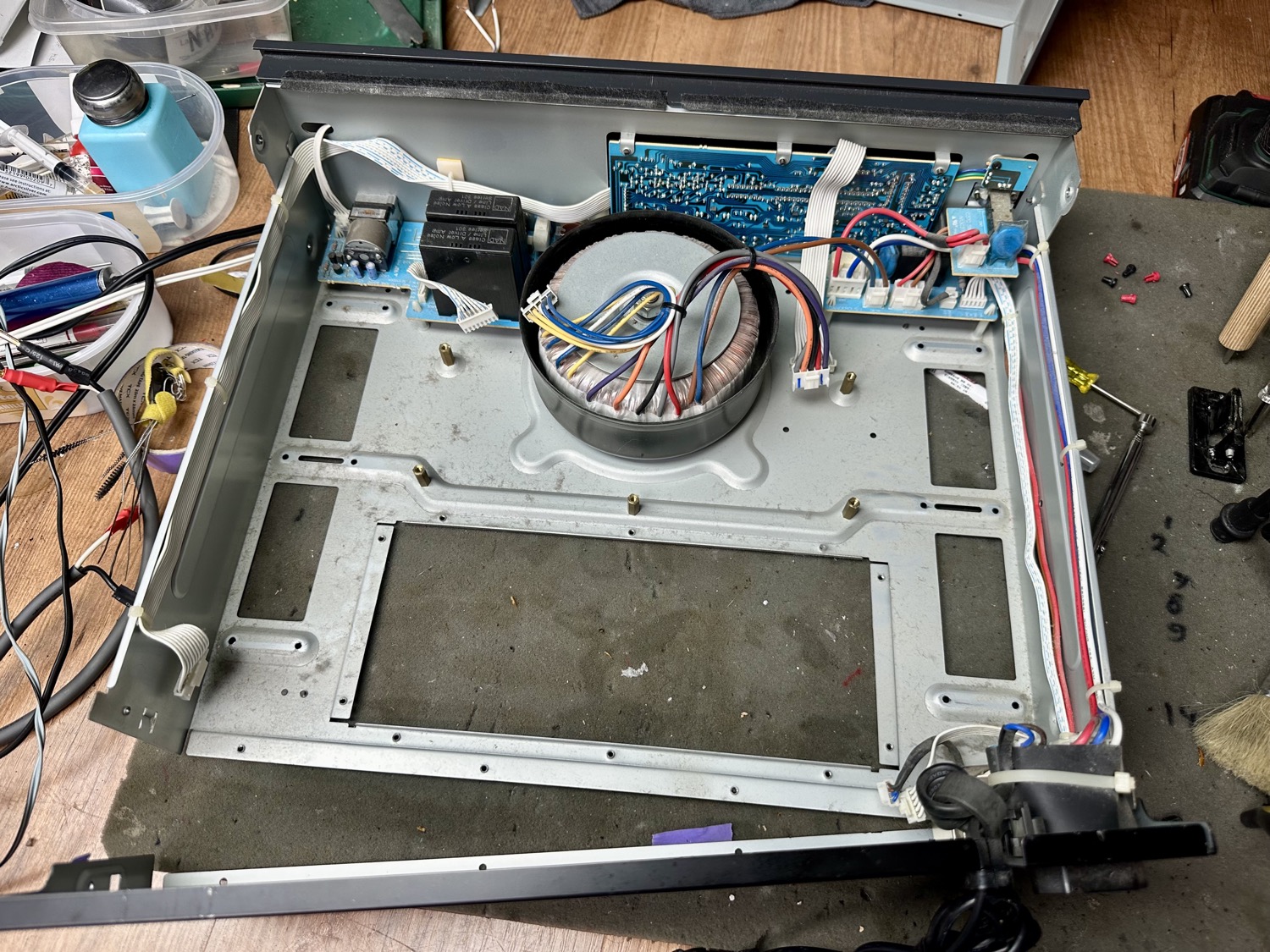

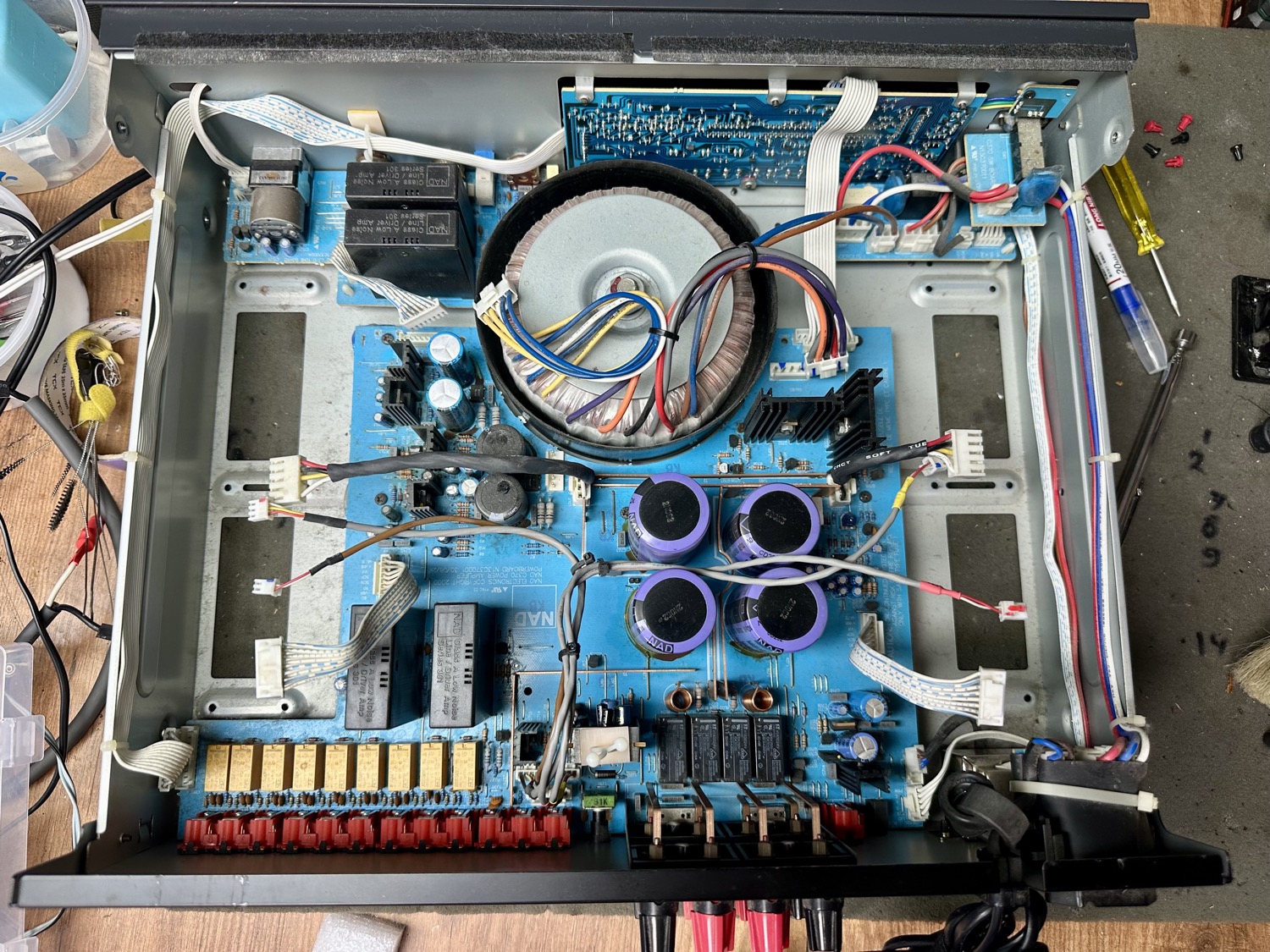

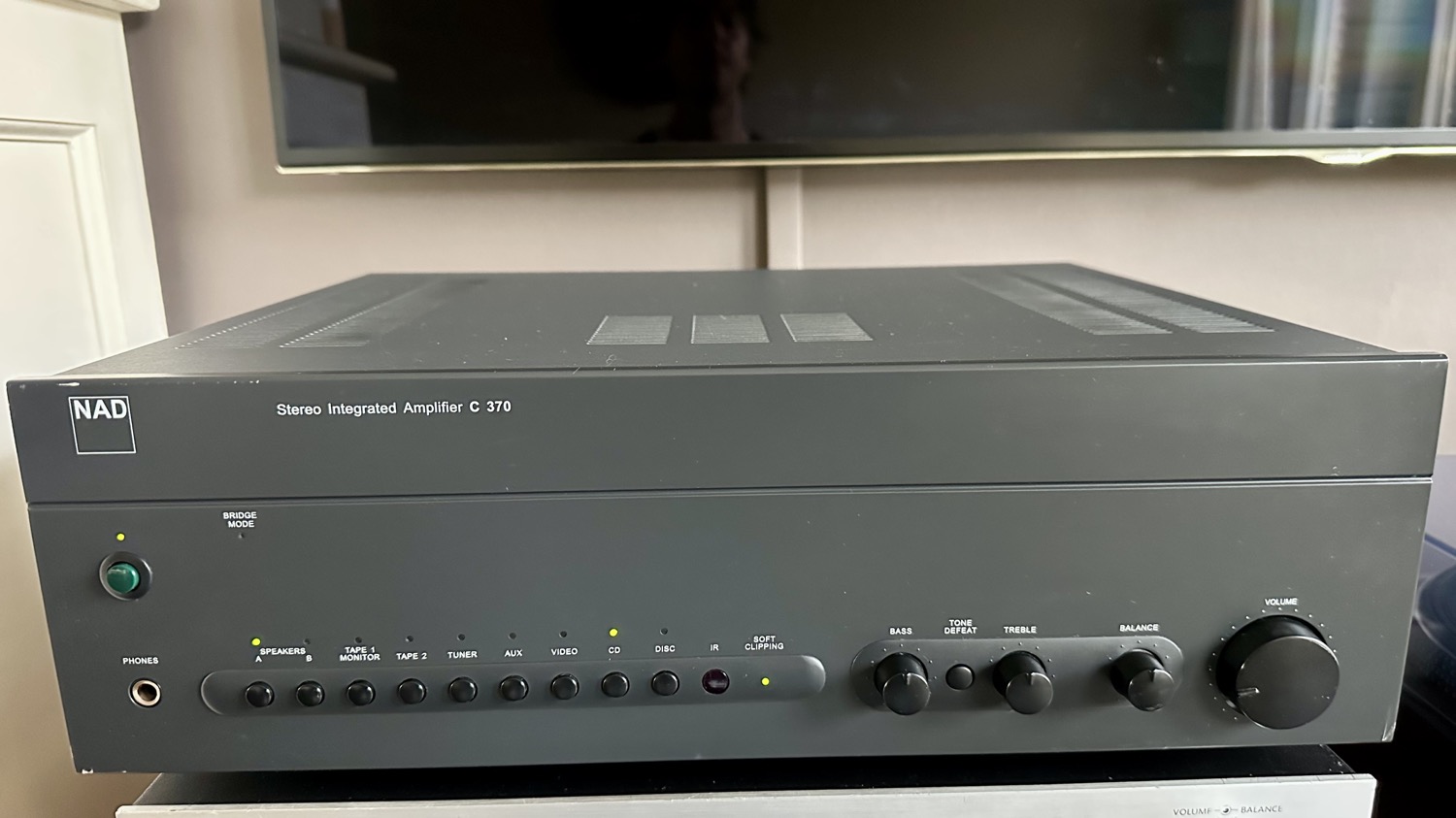

Deze grote NAD oogt extreem zwaar maar door het gebruik van dun plaatmateriaal is het totaalgewicht op een respectabele 13kg uitgekomen. De opbouw is overzichtelijk met een grote ringkern transformator in het midden en twee eindversterkermodules met koelblokken links en rechts. De vier paarse buffer elco's van 10.000uF elk zorgen voor een stevig afgevlakte voedingsspanning. Het ontwerp is voorzien van meerdere beveiligingen en helaas zorgt een beveiliging nog wel eens voor problemen.

Het ontwerp is naar huidige maatstaven niet erg zuinig met zijn energie en dit zorgt voor veel warmteafgifte tijdens gebruik. In ruststand, dus zonder geluidsweergave, verbruikt deze grote jongen al 50 watt. Er zitten nogal wat gevoelige componenten rondom en tegen koellichamen en warme componenten. Een meting gaf op diverse plekken temperaturen aan van 60 tot 85 graden. Lekker voor de wintermaanden maar wat minder prettig voor de diverse componenten. Gelukkig zijn de 105 graden condensatoren leverbaar en is deze mooie NAD zodanig hersteld dat hij weer wat jaartjes mee kan gaan.

Hoe klinkt deze NAD C 370 versterker?

Normaal begin ik mijn luistersessies altijd met een LP. Helaas heeft deze NAD geen phono ingang dus ik ben direct overgestapt op het luisteren naar de streamer. Mijn Spotify map "Ben's Speakertest" er maar weer bijgehaald om een diversiteit aan muziek te kunnen afspelen.

Ja...ja,ja, duidelijk. Dit is een jaren 90 en 00 versterker. Geen gekleurde jaren 70, geen STK jaren 80 maar een krachtige en goed doordachte versterker met een heel eerlijk geluid. Een eerlijk geluid betekend niet dat hij saai, koud of kaal klinkt. Nee, hij klinkt muzikaal met een krachtig laag (dempingsfactor is 150). Ik heb bij geen enkel muziekstuk een vreemde of nare toon gehoord. Dit is een versterker om uren naar te luisteren!

Kopen?

Als liefhebber van vintage jaren 70 en begin 80 design vindt ik de verpakking en het design van de NAD versterkers persoonlijk wat minder geslaagd. Gelukkig is dit persoonlijk en wordt deze prachtige C 370 op waarde geschat door menig muziekliefhebber. Combineer hem met een mooie bijpassende CD speler en maak het af met een cassettedeck.
Dus... kopen? JA!

NAD C 370 Versterker Reparatie Serviced 1

NAD C 370 Versterker Reparatie Serviced 2

NAD C 370 Versterker Reparatie Serviced 3

NAD C 370 Versterker Reparatie Serviced 4

NAD C 370 Versterker Reparatie Serviced 5

NAD C 370 Versterker Reparatie Serviced 6

NAD C 370 Versterker Reparatie Serviced 7

NAD C 370 Versterker Reparatie Serviced 8

NAD C 370 Versterker Reparatie Serviced 9

NAD C 370 Versterker Reparatie Serviced 10

NAD C 370 Versterker Reparatie Serviced 11

NAD C 370 Versterker Reparatie Serviced 12

NAD C 370 Versterker Reparatie Serviced 13

NAD C 370 Versterker Reparatie Serviced 14

NAD C 370 Versterker Reparatie Serviced 15

NAD C 370 Versterker Reparatie Serviced 16

NAD C 370 Versterker Reparatie Serviced 17

NAD C 370 Versterker Reparatie Serviced 18

NAD C 370 Versterker Reparatie Serviced 19

NAD C 370 Versterker Reparatie Serviced 20

NAD C 370 Versterker Reparatie Serviced 21

NAD C 370 Versterker Reparatie Serviced 22

NAD C 370 Versterker Reparatie Serviced 23

NAD C 370 Versterker Reparatie Serviced 24

NAD C 370 Versterker Reparatie Serviced 25

NAD C 370 Versterker Reparatie Serviced 26

NAD C 370 Versterker Reparatie Serviced 27

NAD C 370 Versterker Reparatie Serviced 28

NAD C 370 Versterker Reparatie Serviced 29

NAD C 370 Versterker Reparatie Serviced 30

NAD C 370 Versterker Reparatie Serviced 31

NAD C 370 Versterker Reparatie Serviced 32

NAD C 370 Versterker Reparatie Serviced 33

NAD C 370 Versterker Reparatie Serviced 34

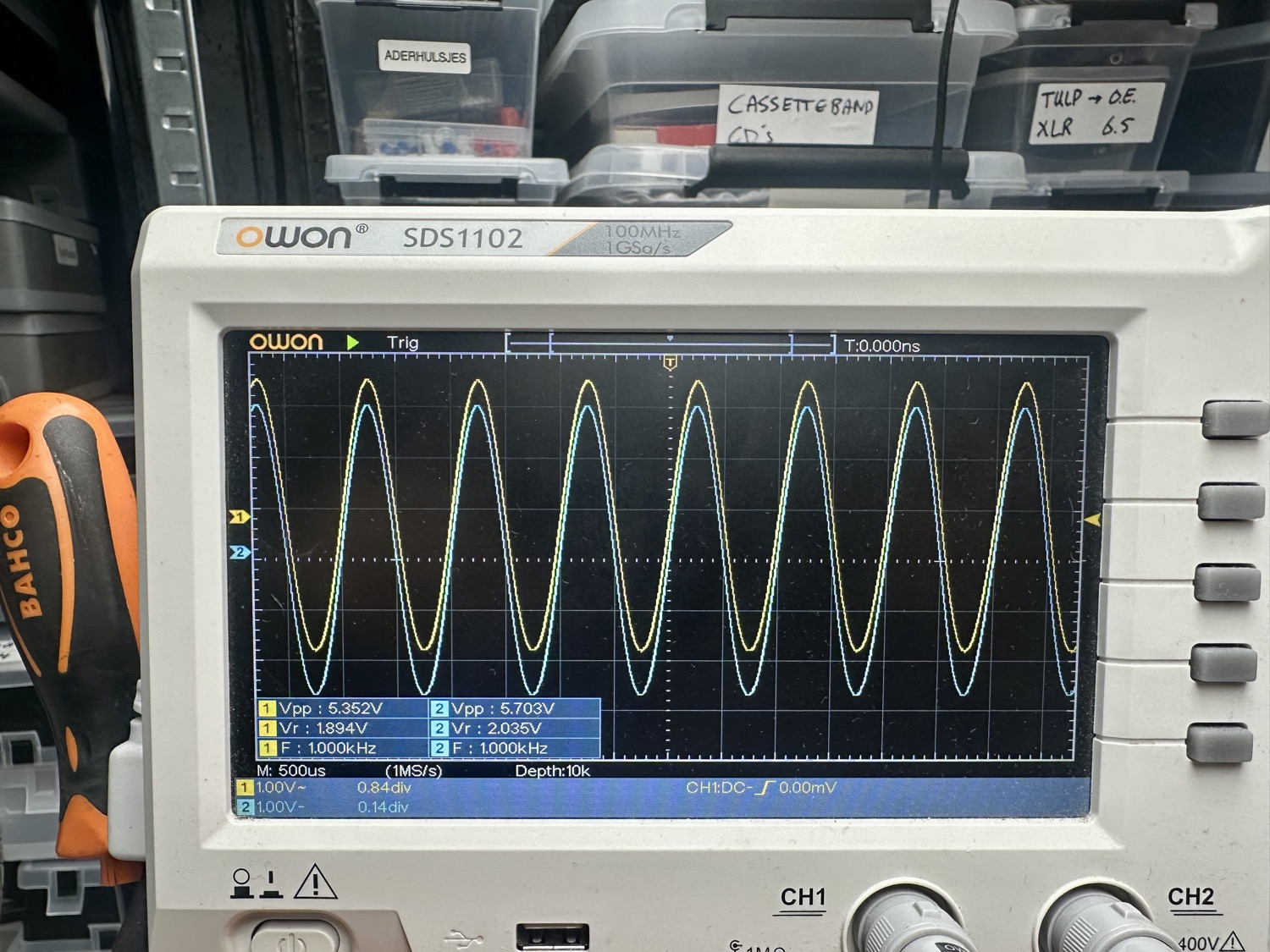

NAD C 370 Versterker Reparatie Serviced 35

NAD C 370 Versterker Reparatie Serviced 36

NAD C 370 Versterker Reparatie Serviced 37

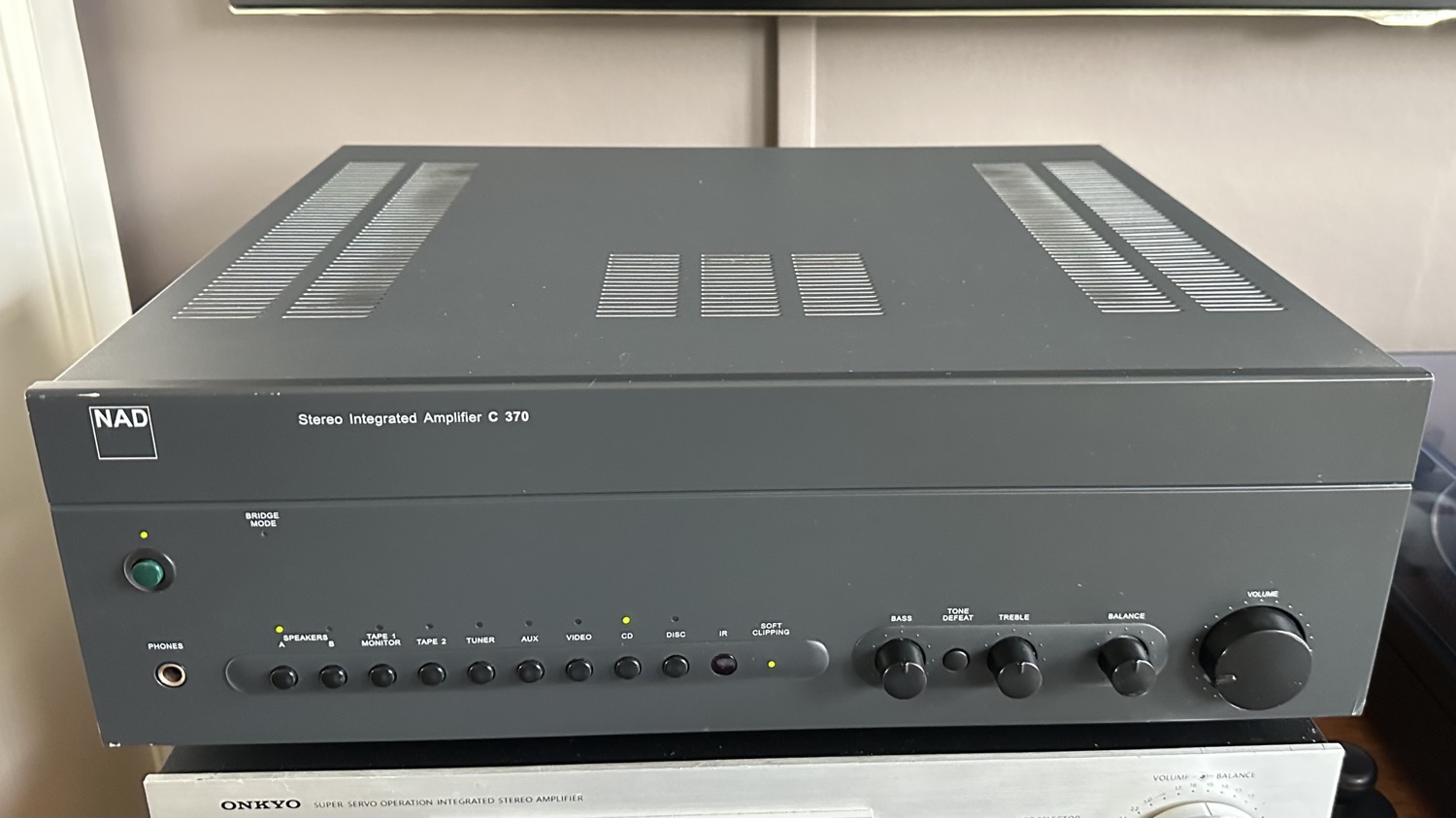

NAD C 370 Versterker Reparatie Serviced 38

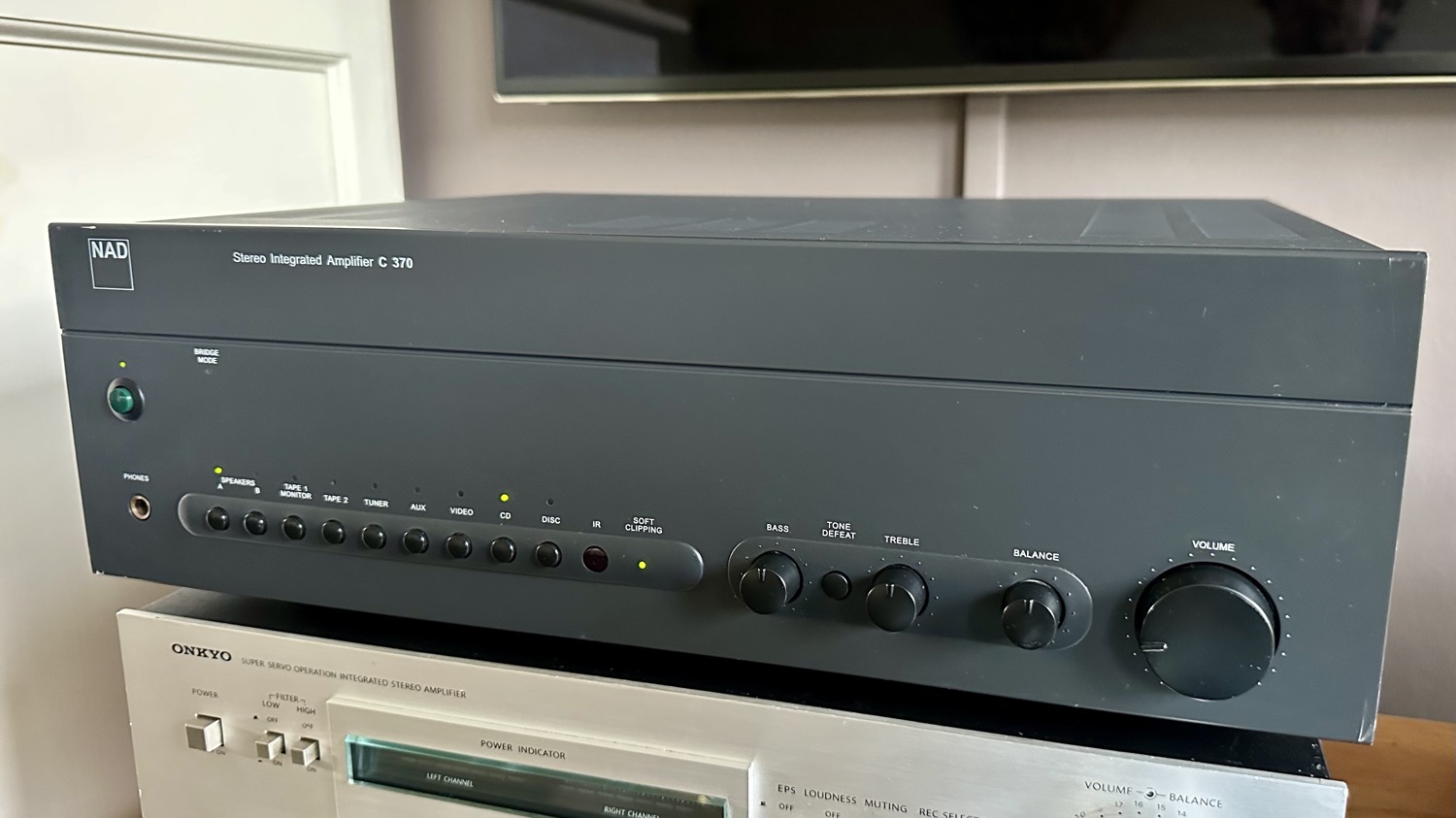

NAD C 370 Versterker Reparatie Serviced 39
