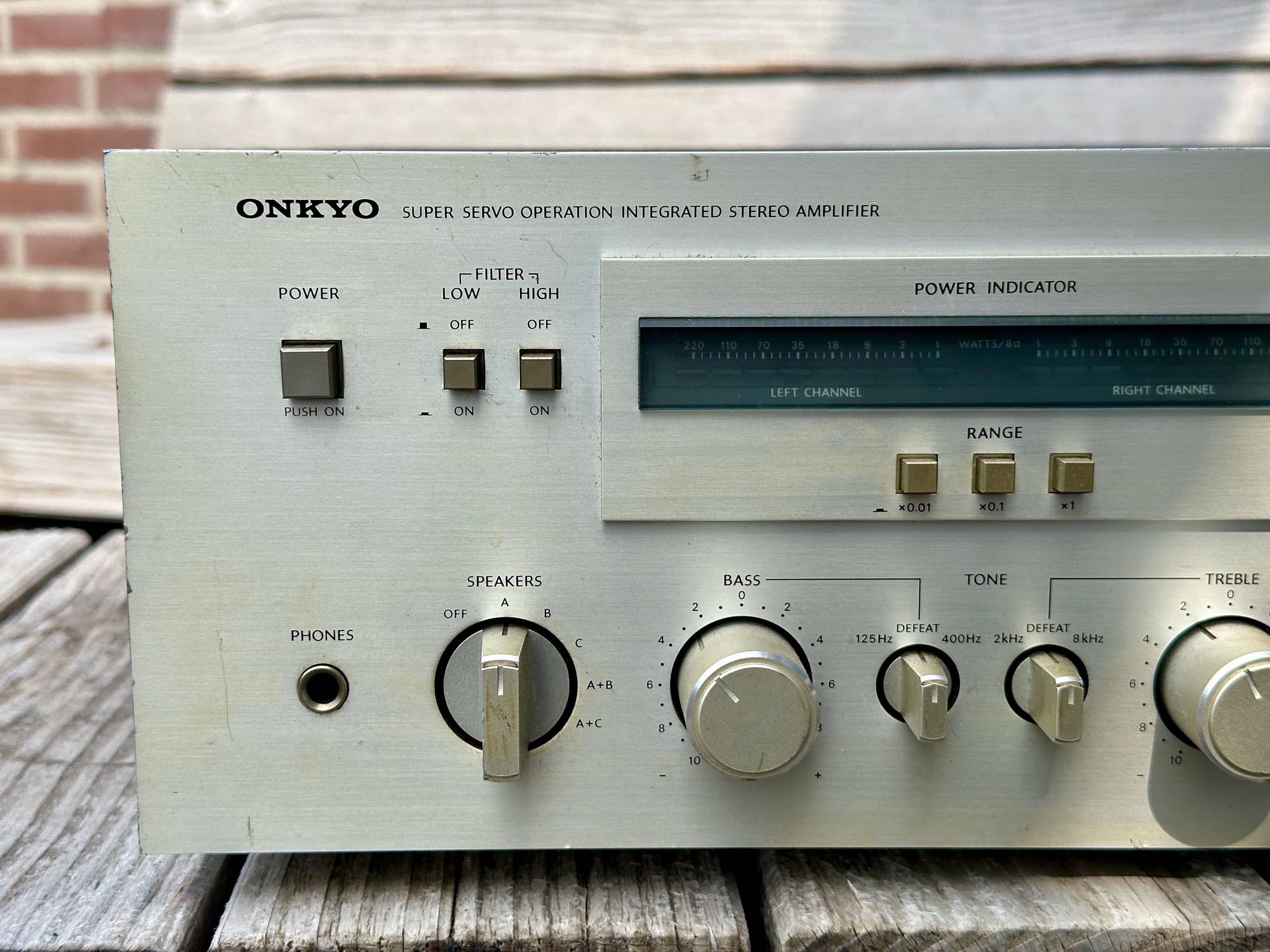

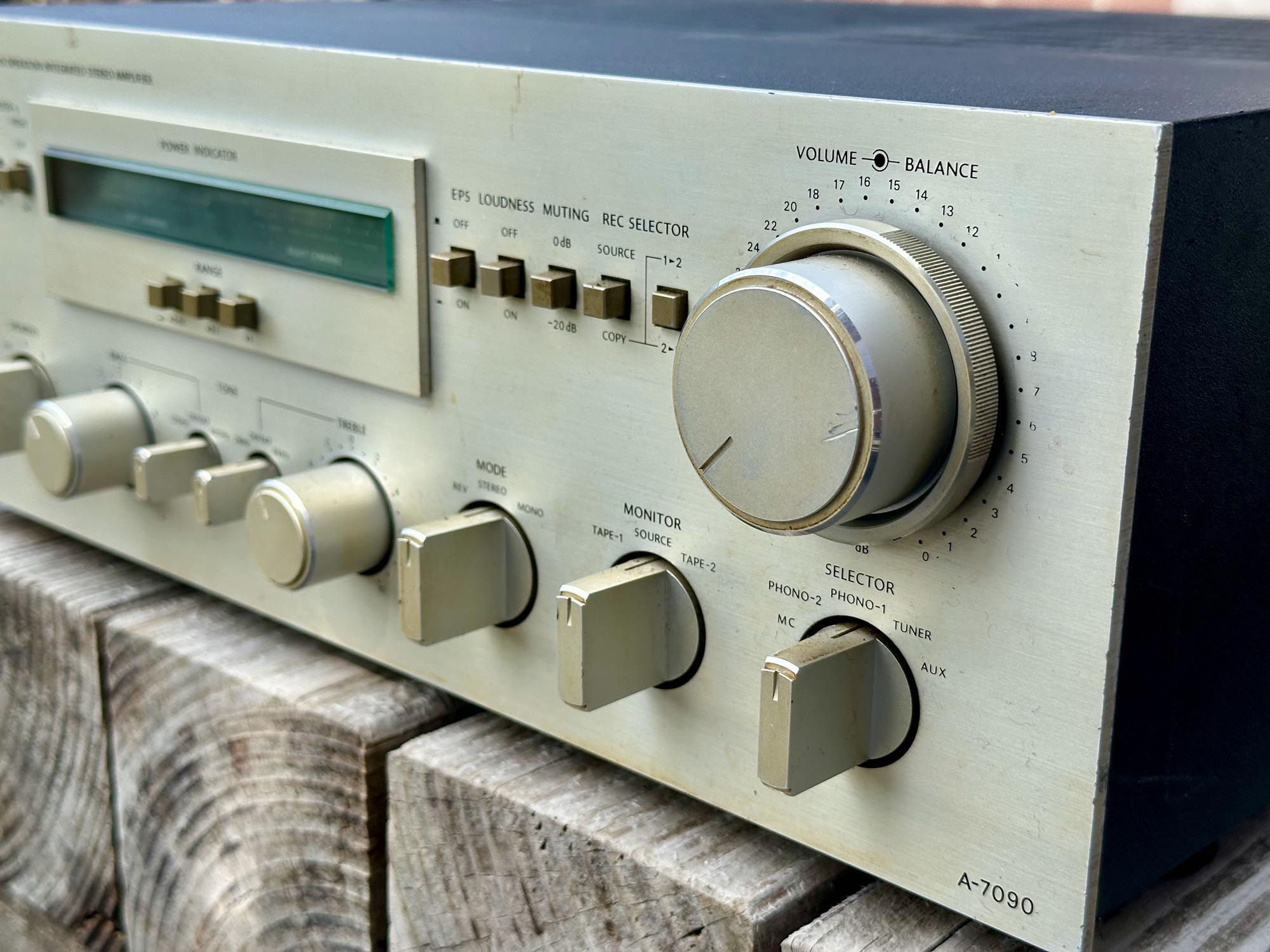

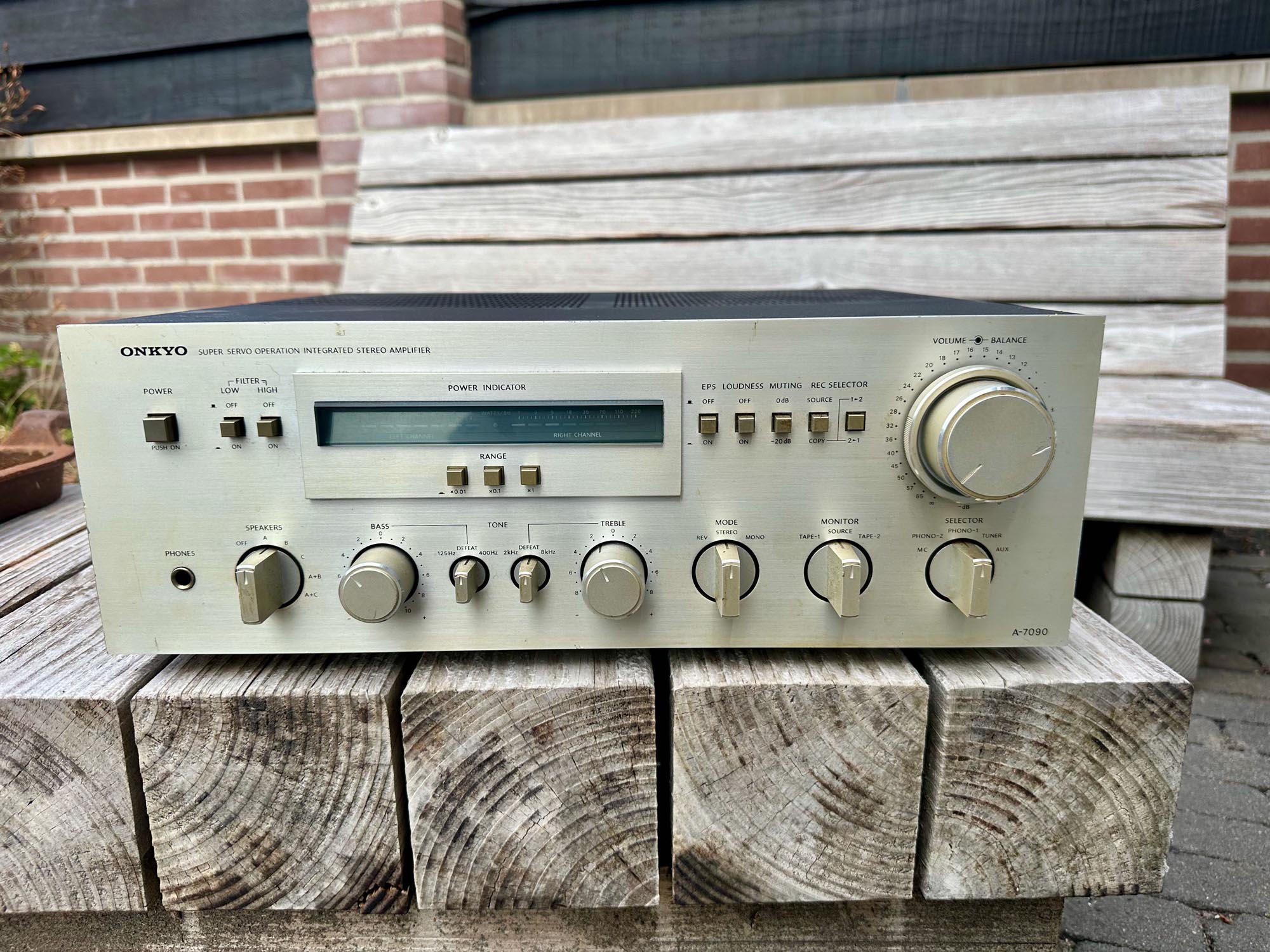

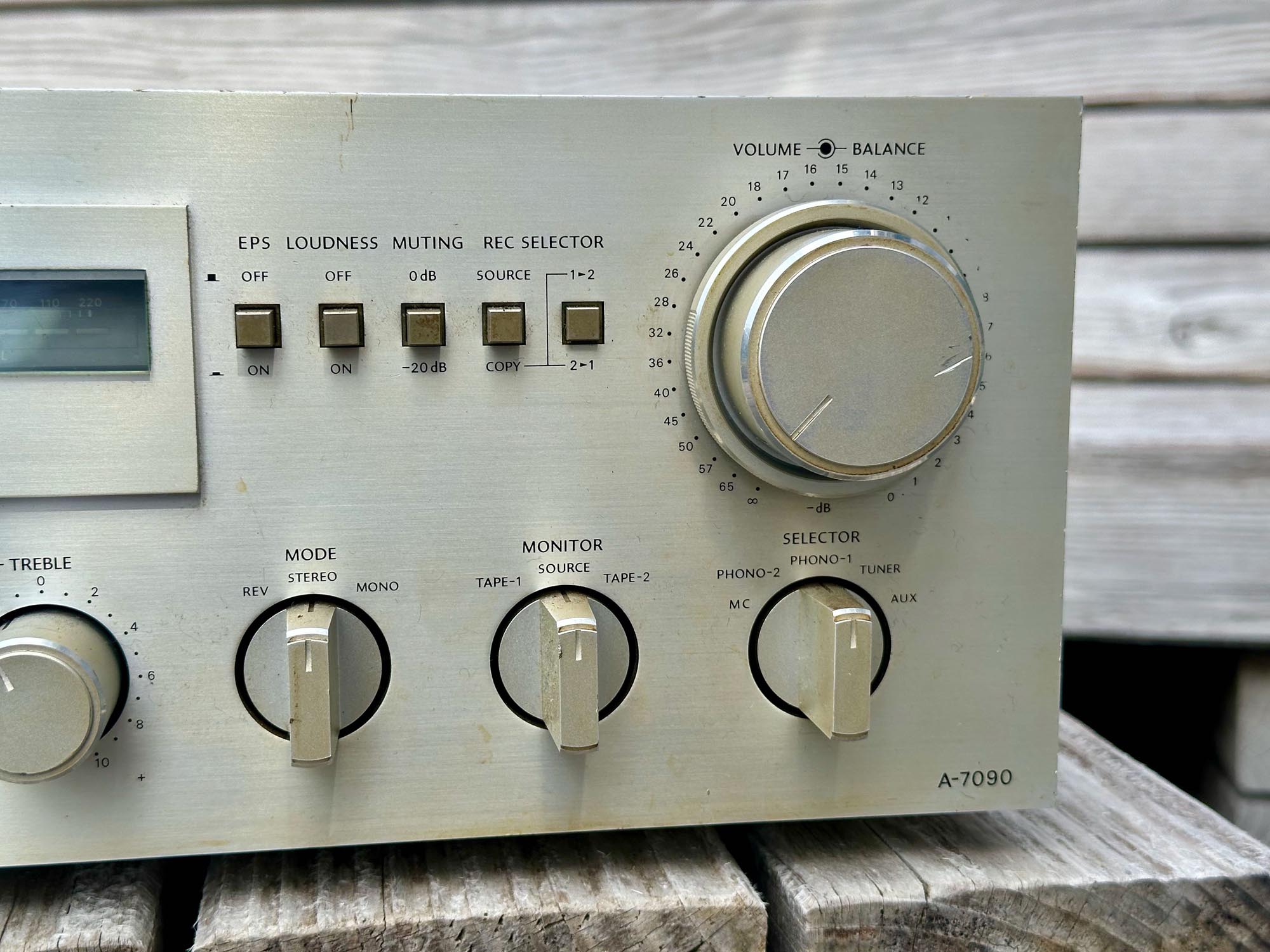

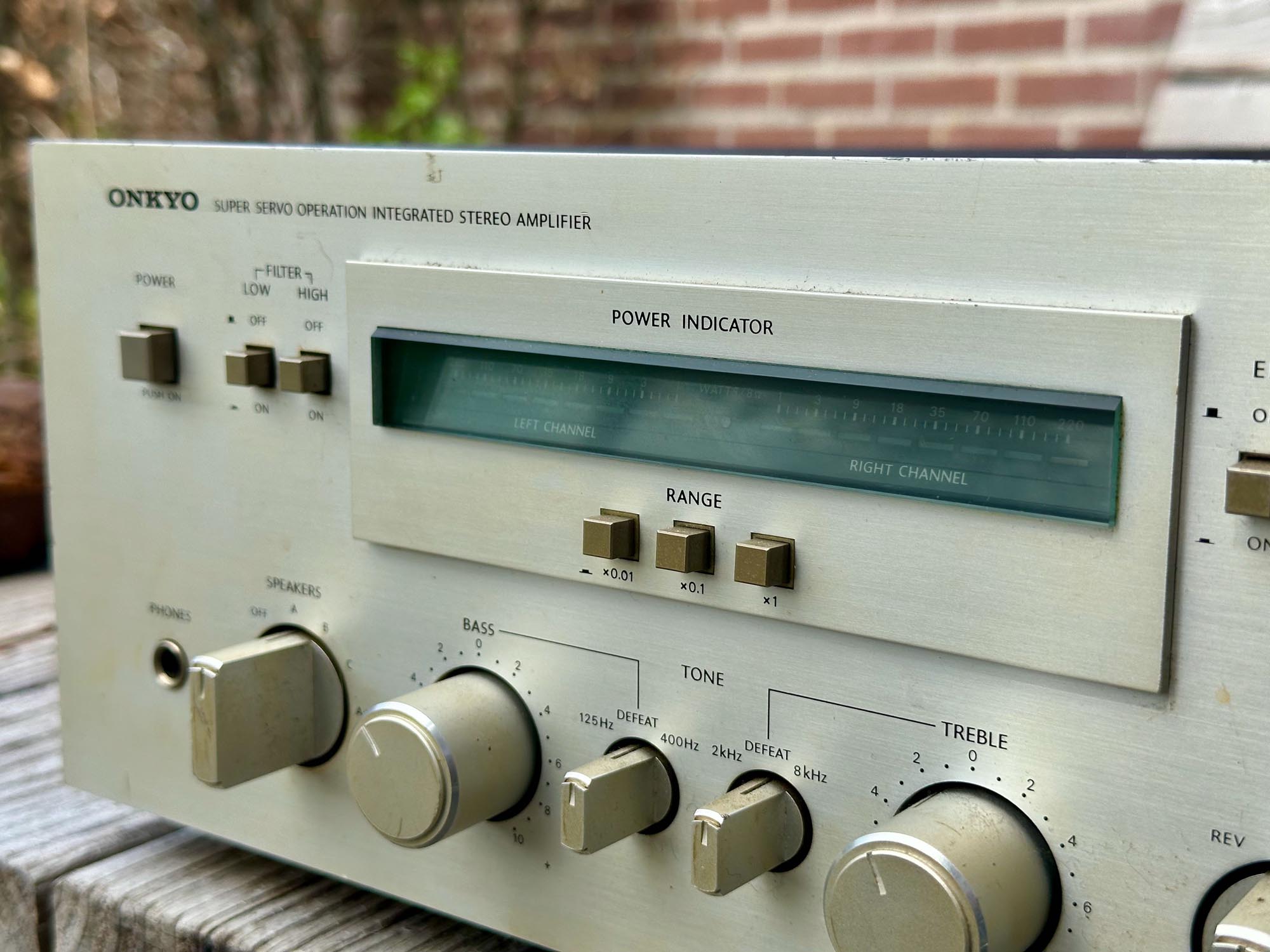

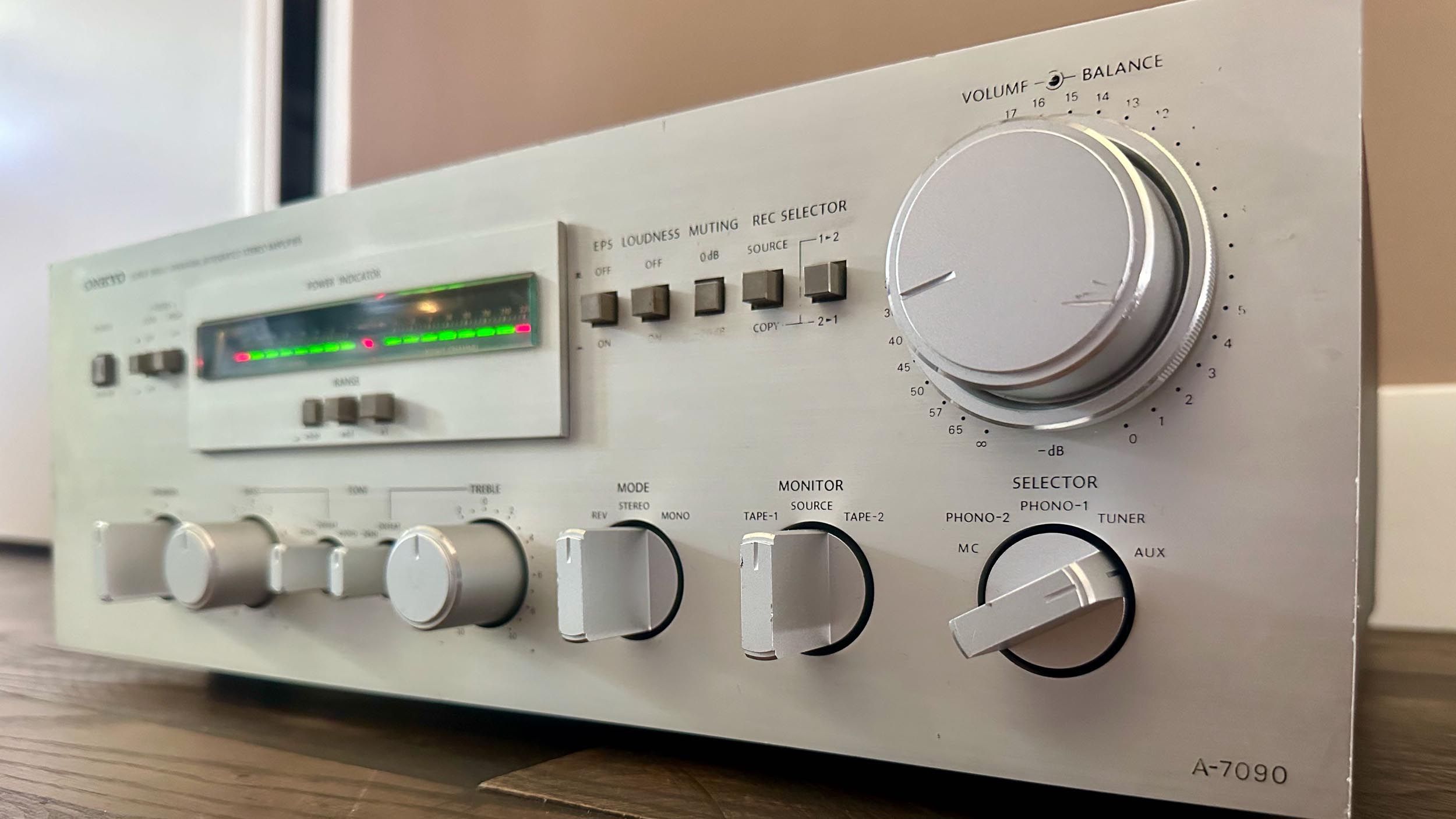

Klacht:
Er komt na veel schakelen en draaien een krakend geluid uit. Groot verschil tussen links en rechts. Bij hoger volume meer verstoring.
Diagnose:

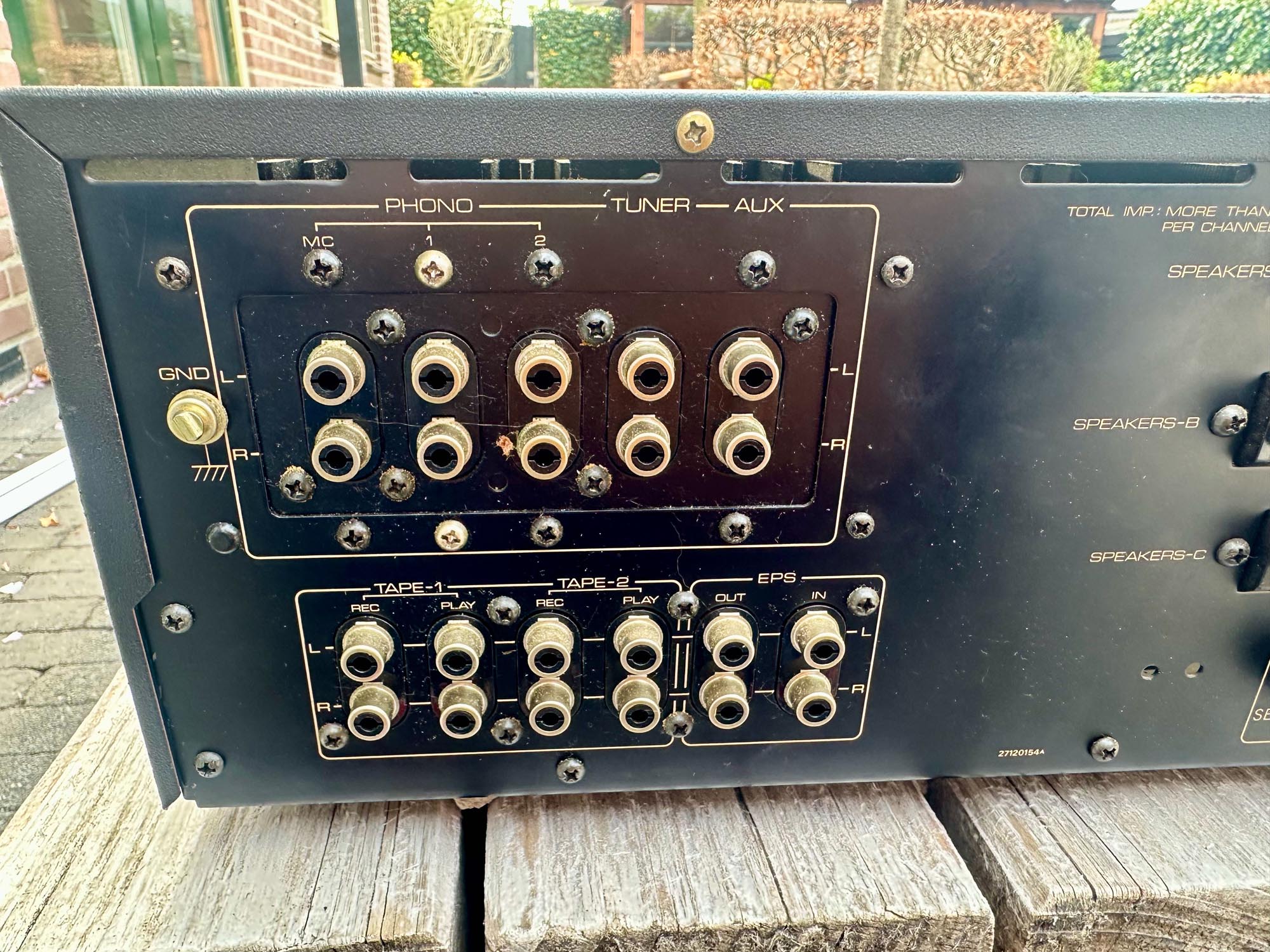

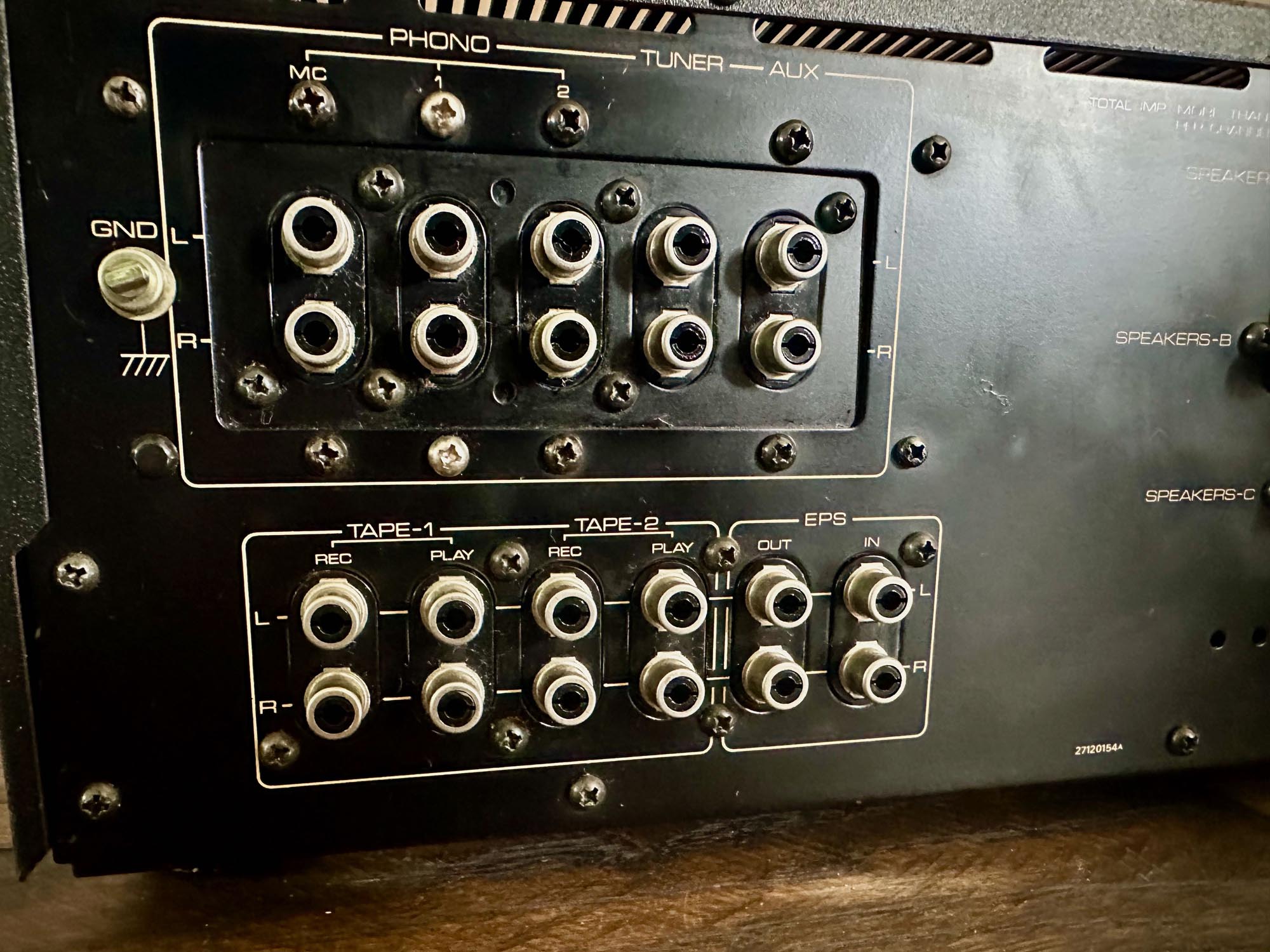

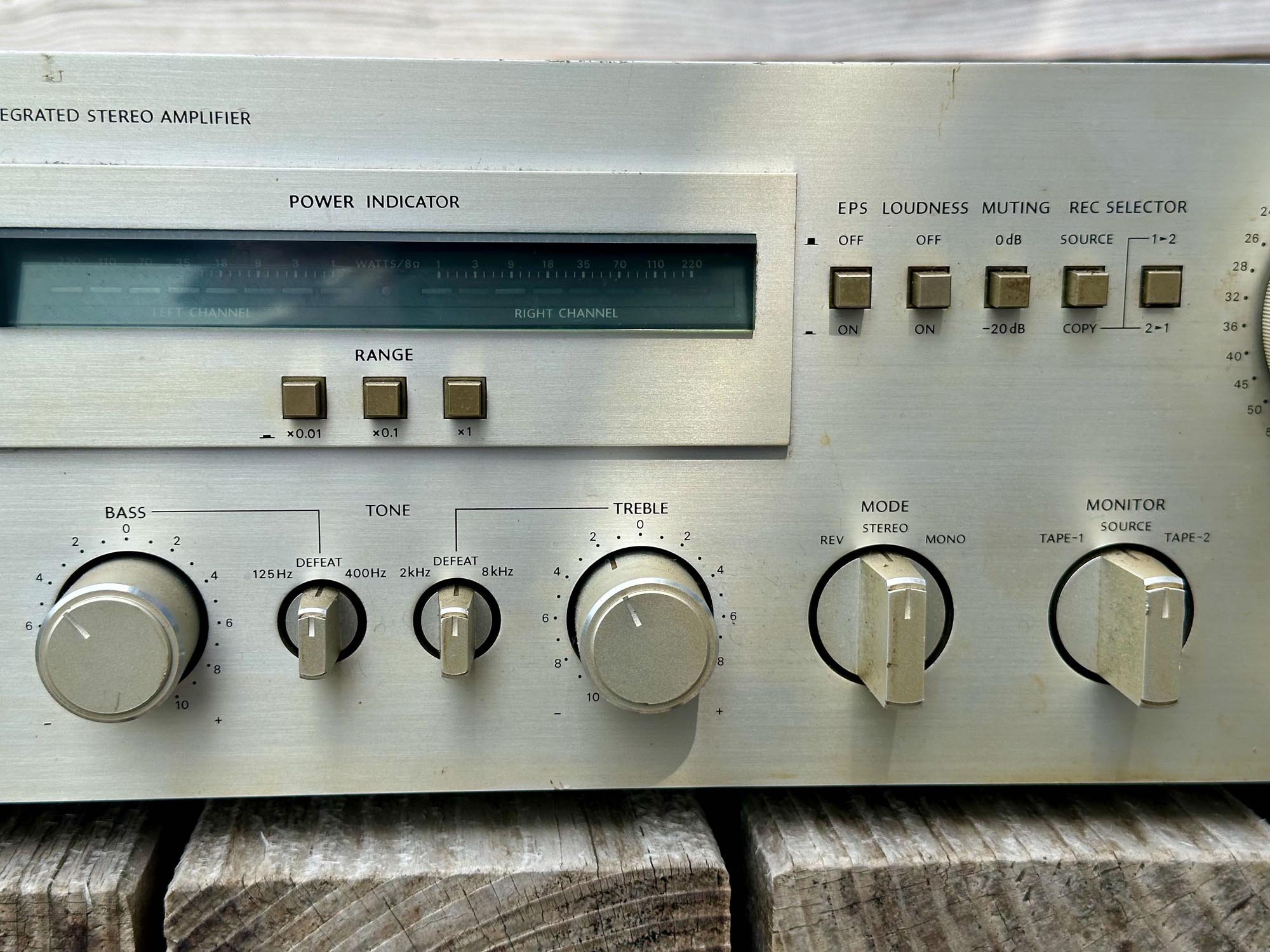

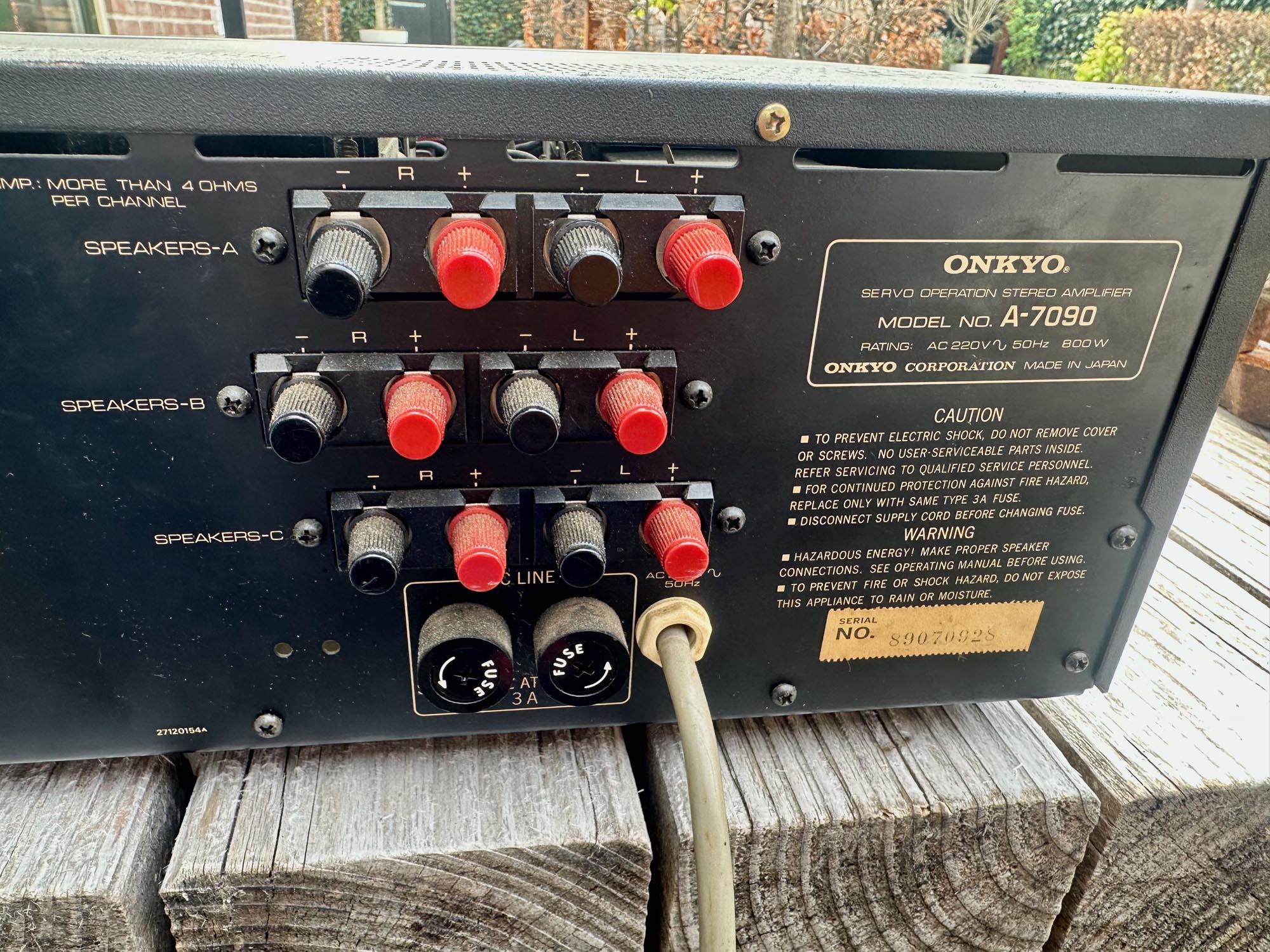

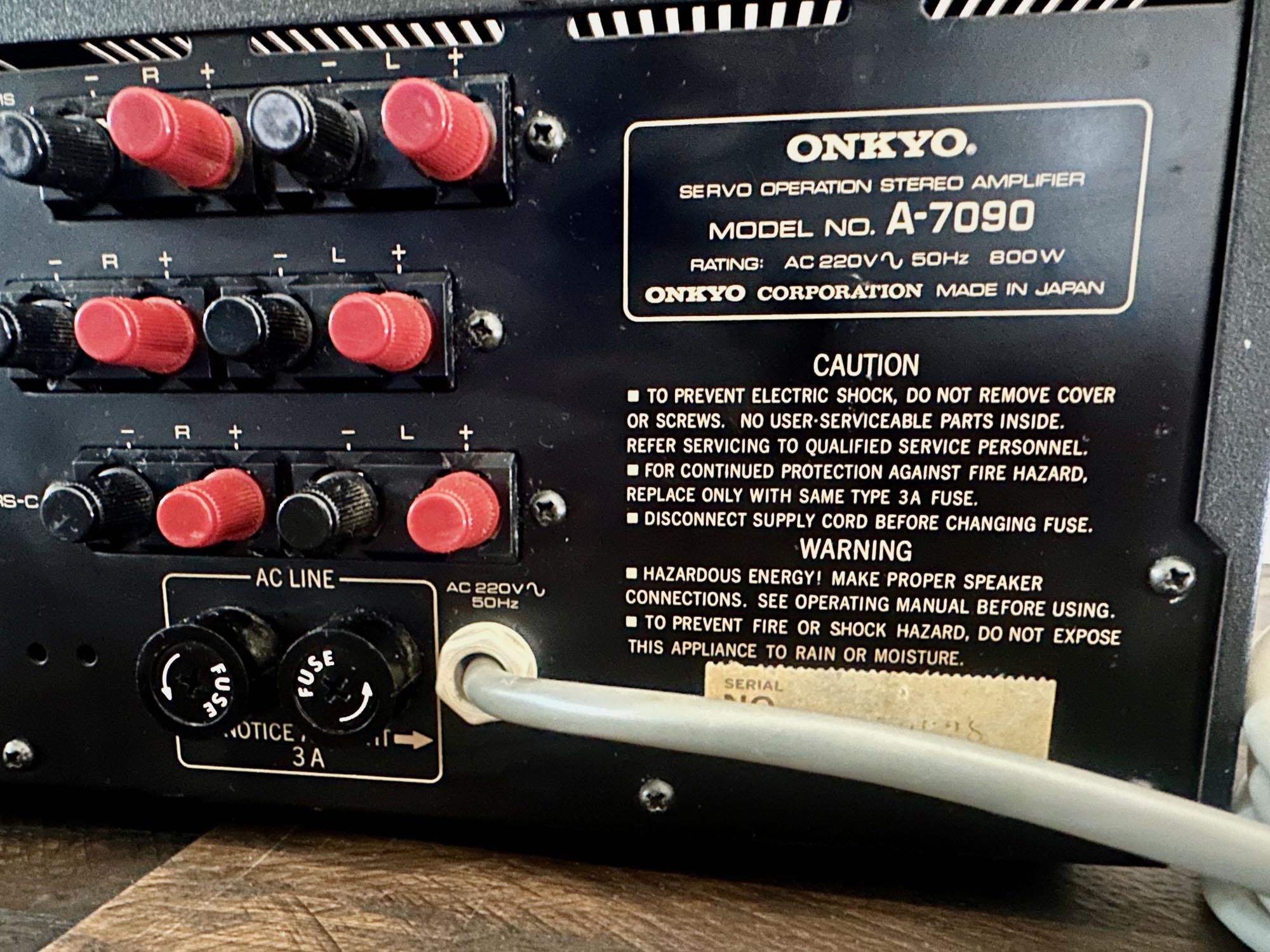

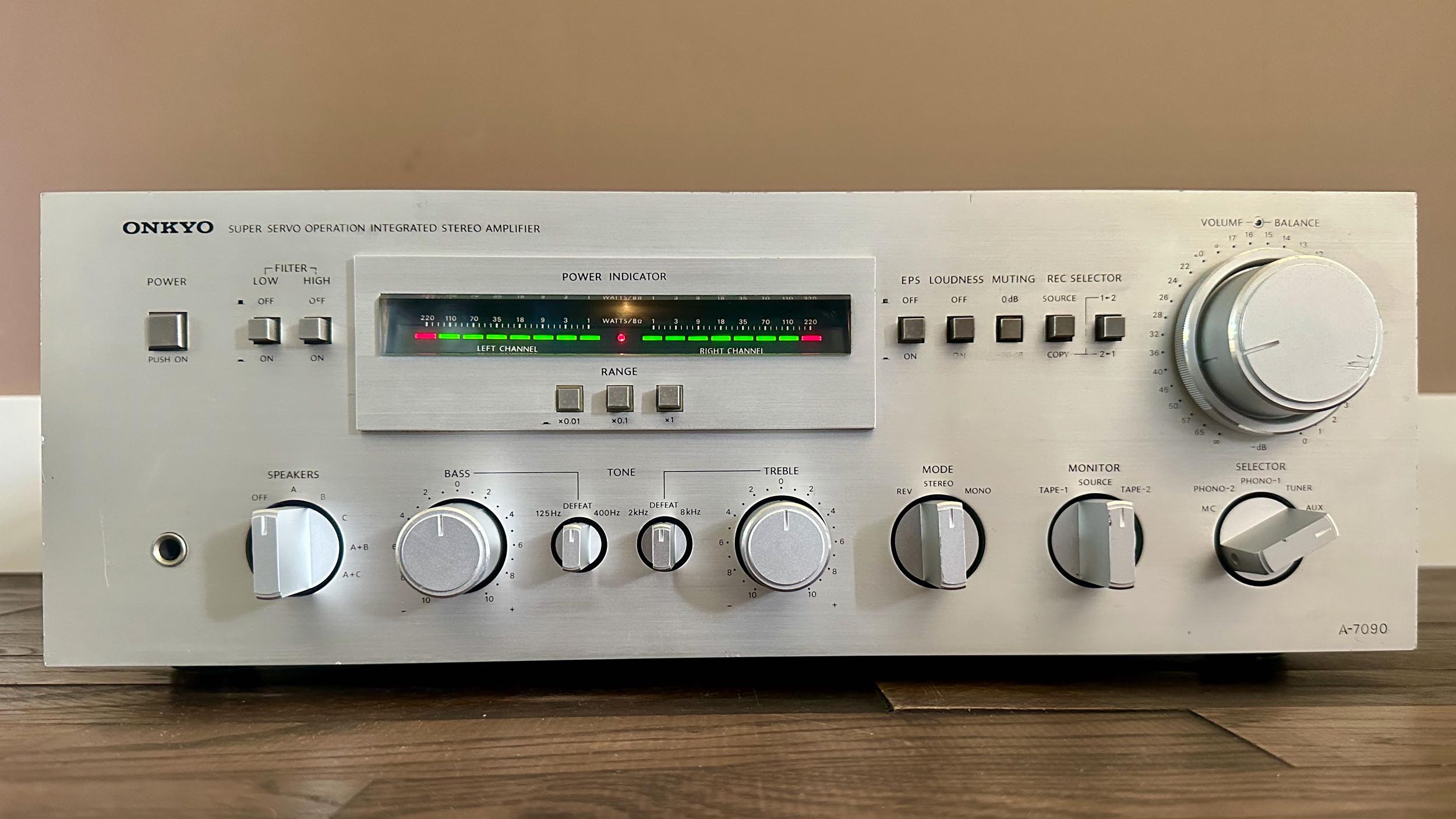

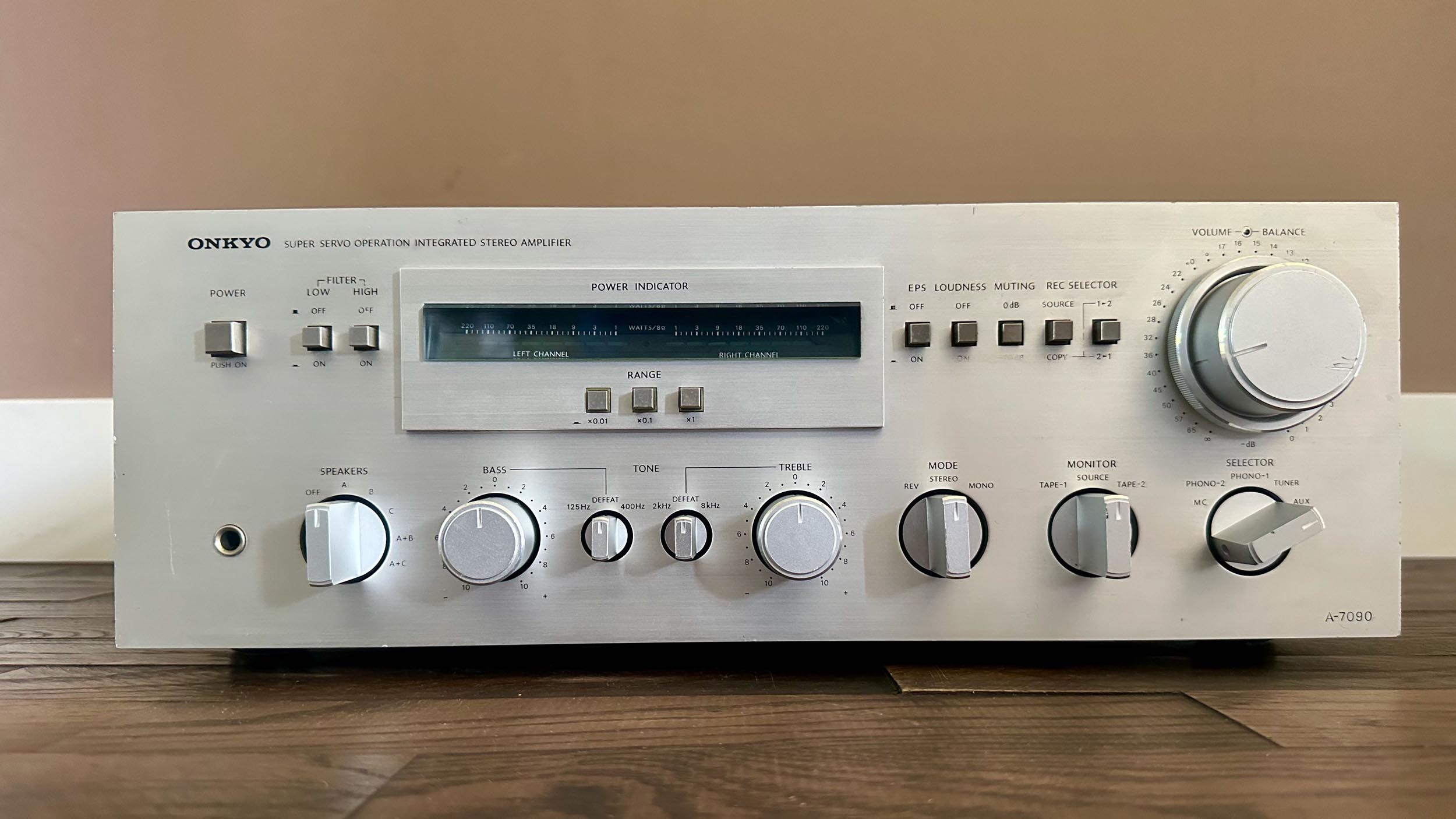

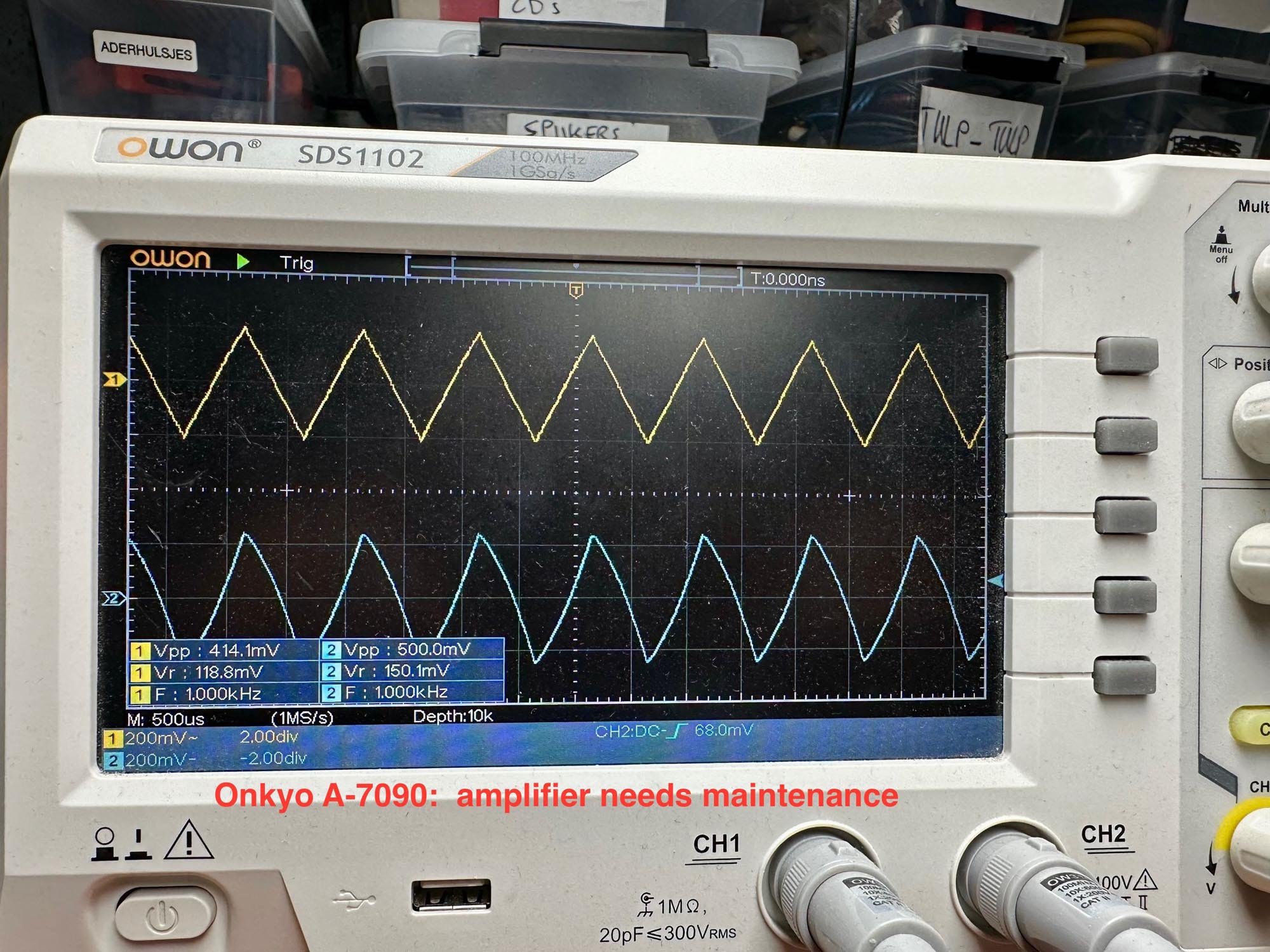

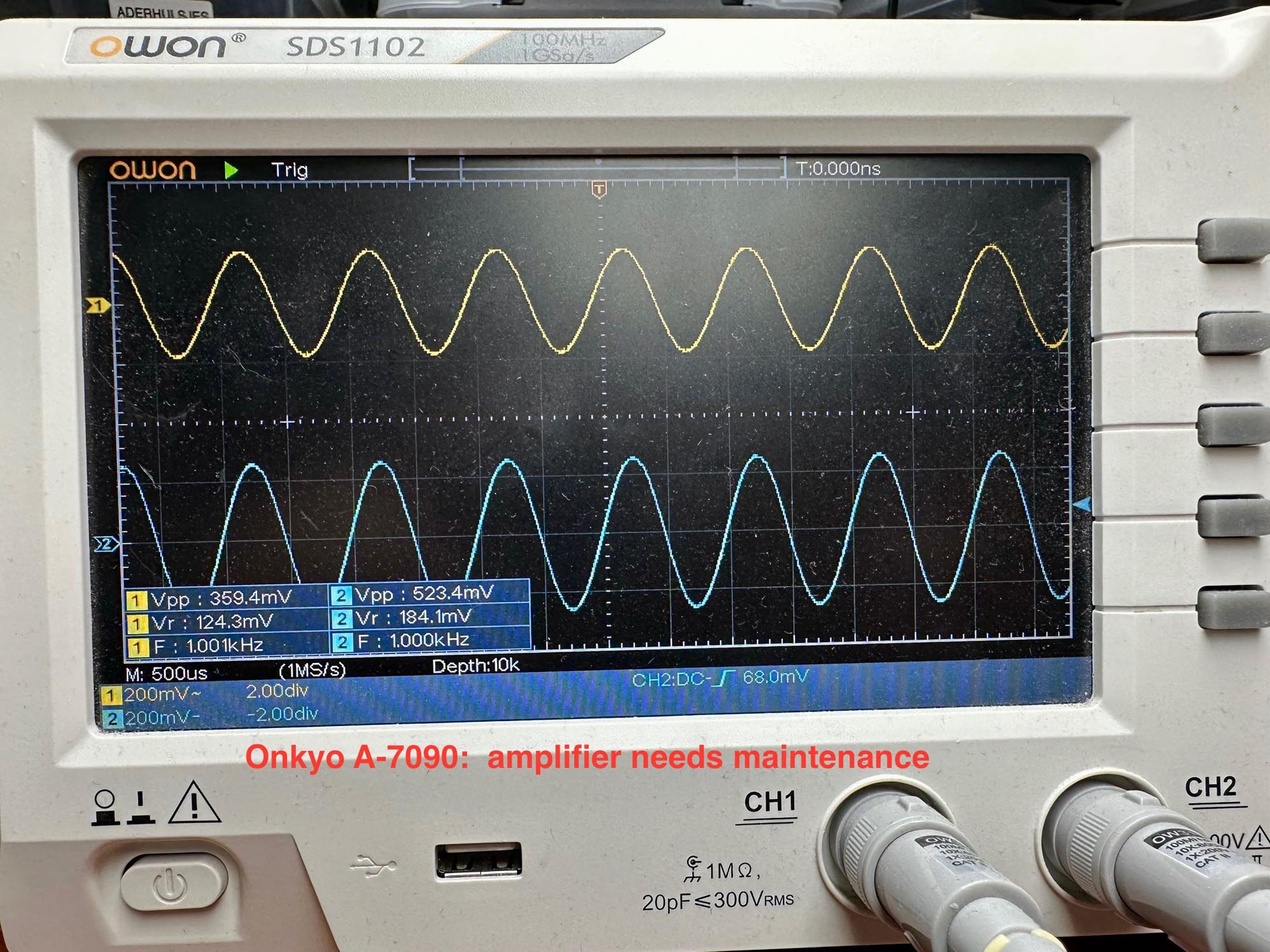

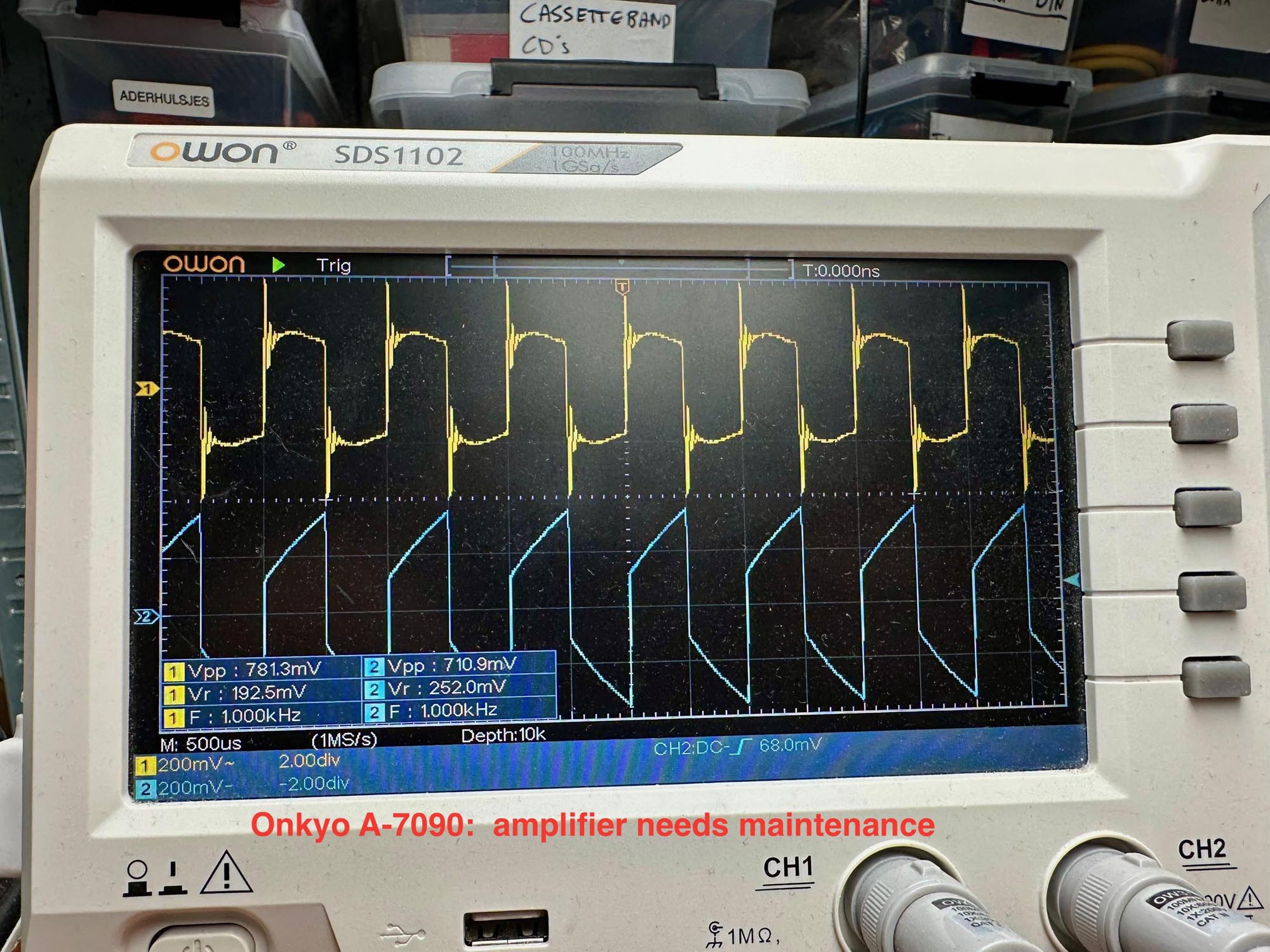

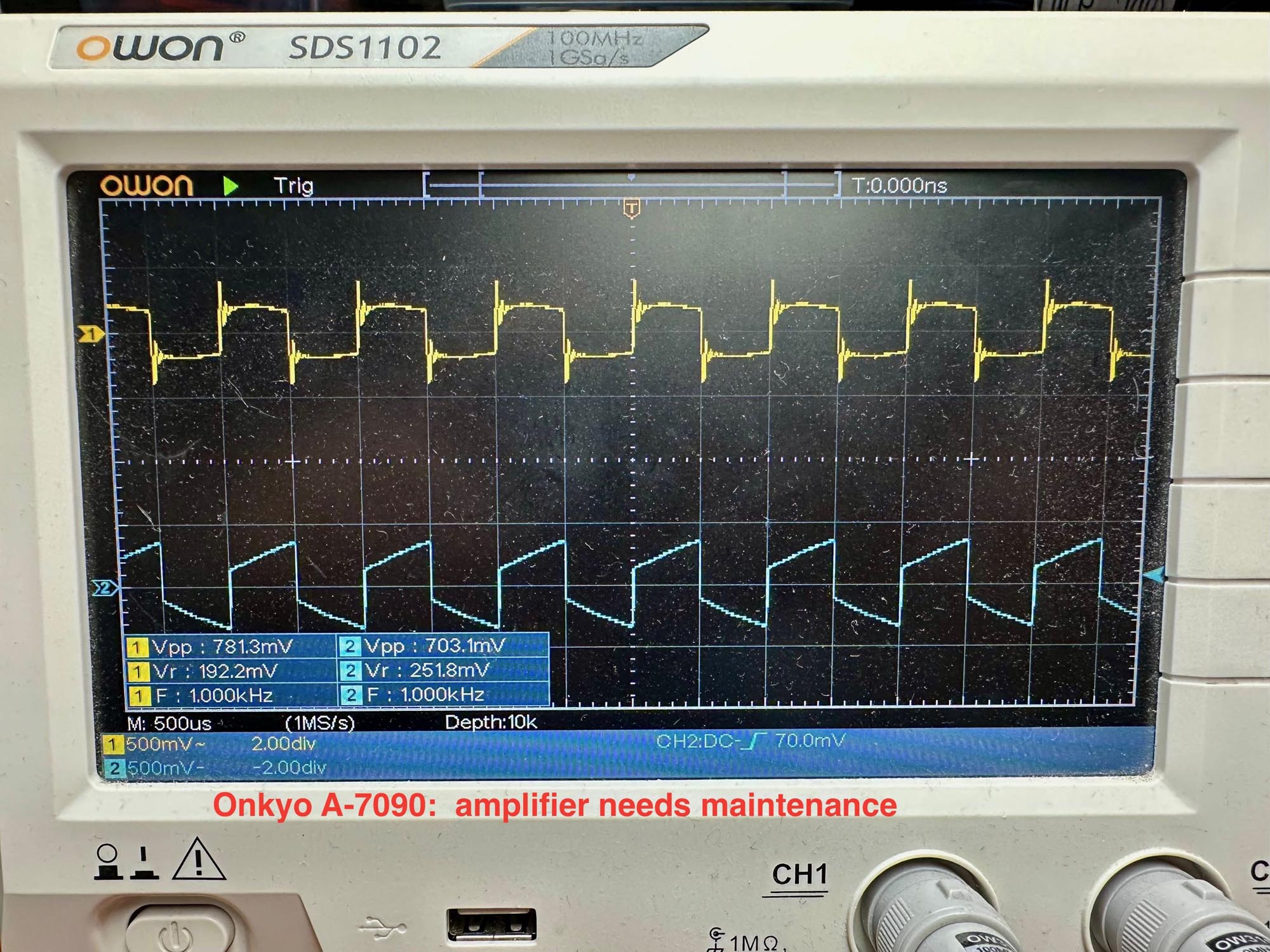

- De oscilloscoop op de uitgang van de versterker aangesloten en een diversiteit aan signalen op de ingang gezet. De weergave op de socillator toont een bijzonder slechte weergave.

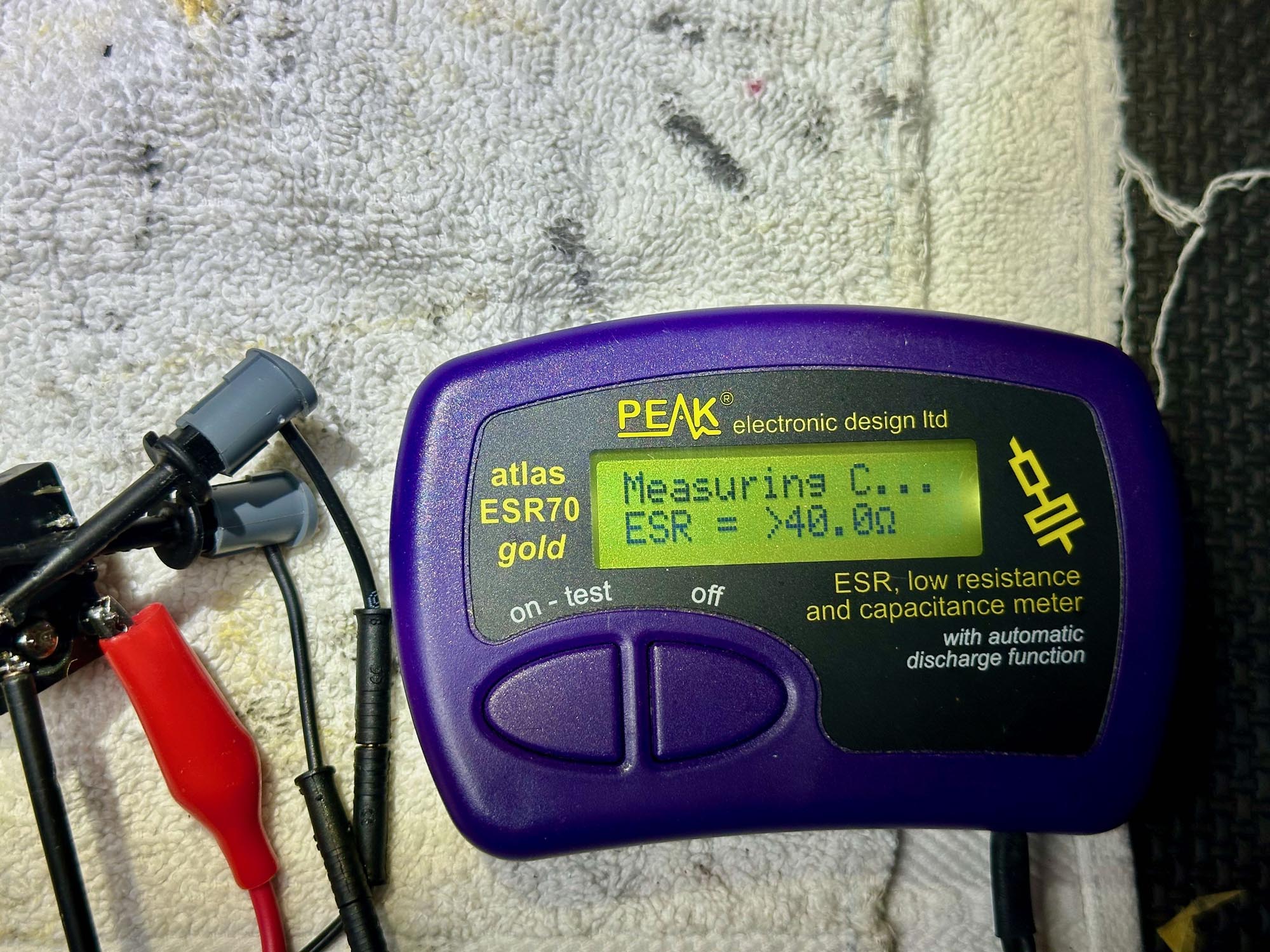

- Enkele koppelcondensatoren uitgesoldeerd en deze nagemeten. Zowel capaciteit als interne weerstand is hoger dan gewenst.

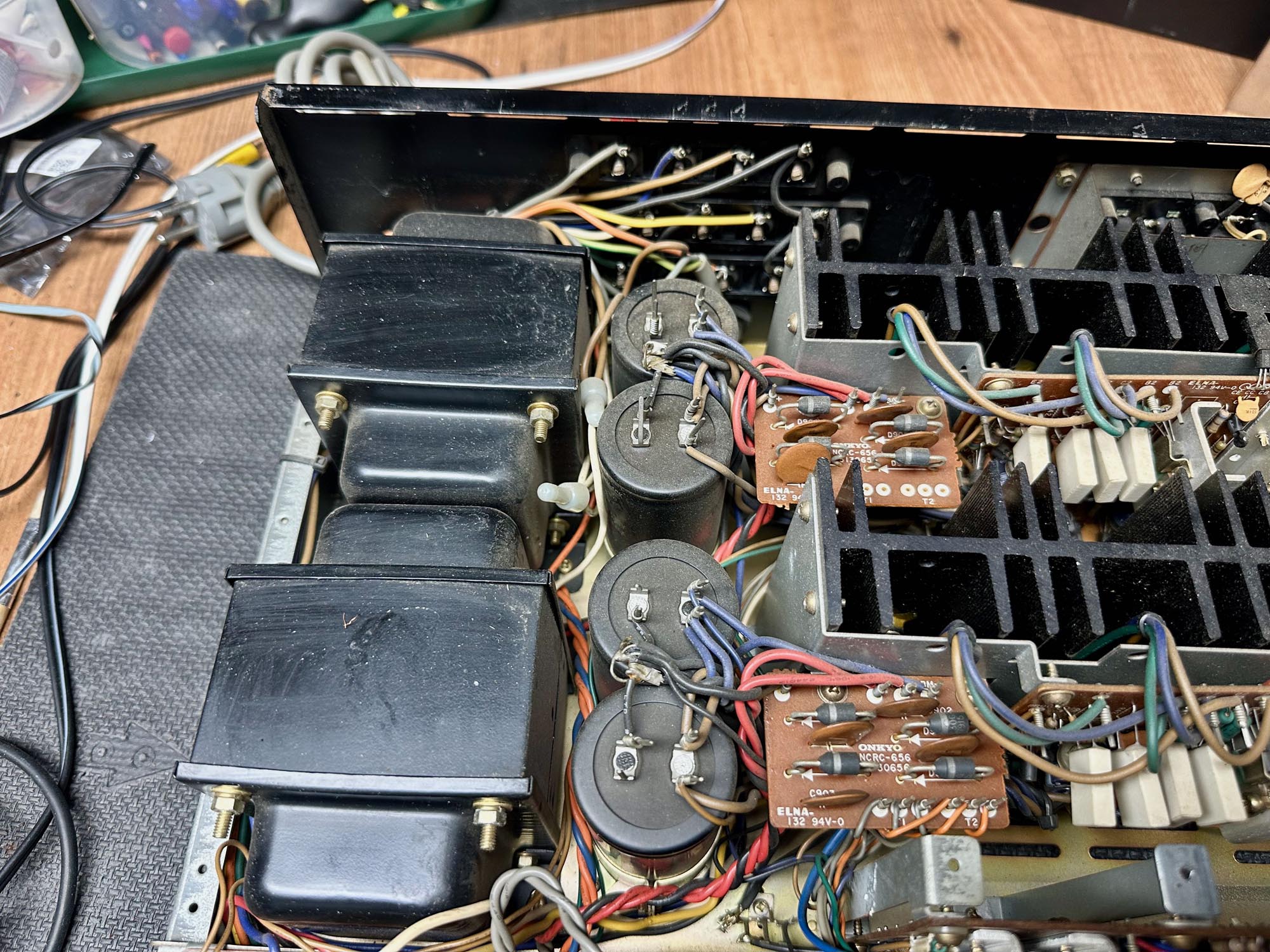

- De vier grote buffer elco's zijn nog in goede staat.

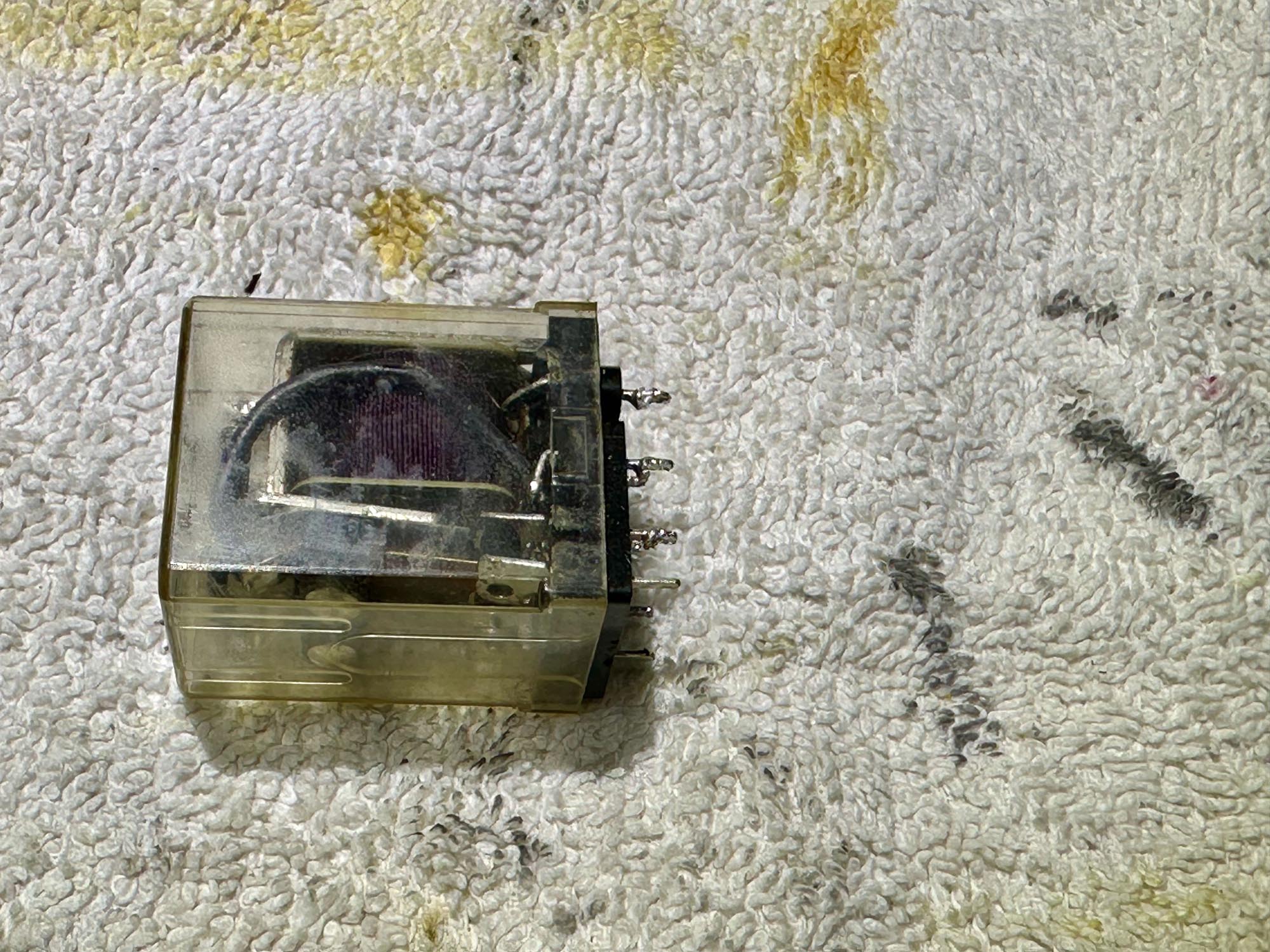

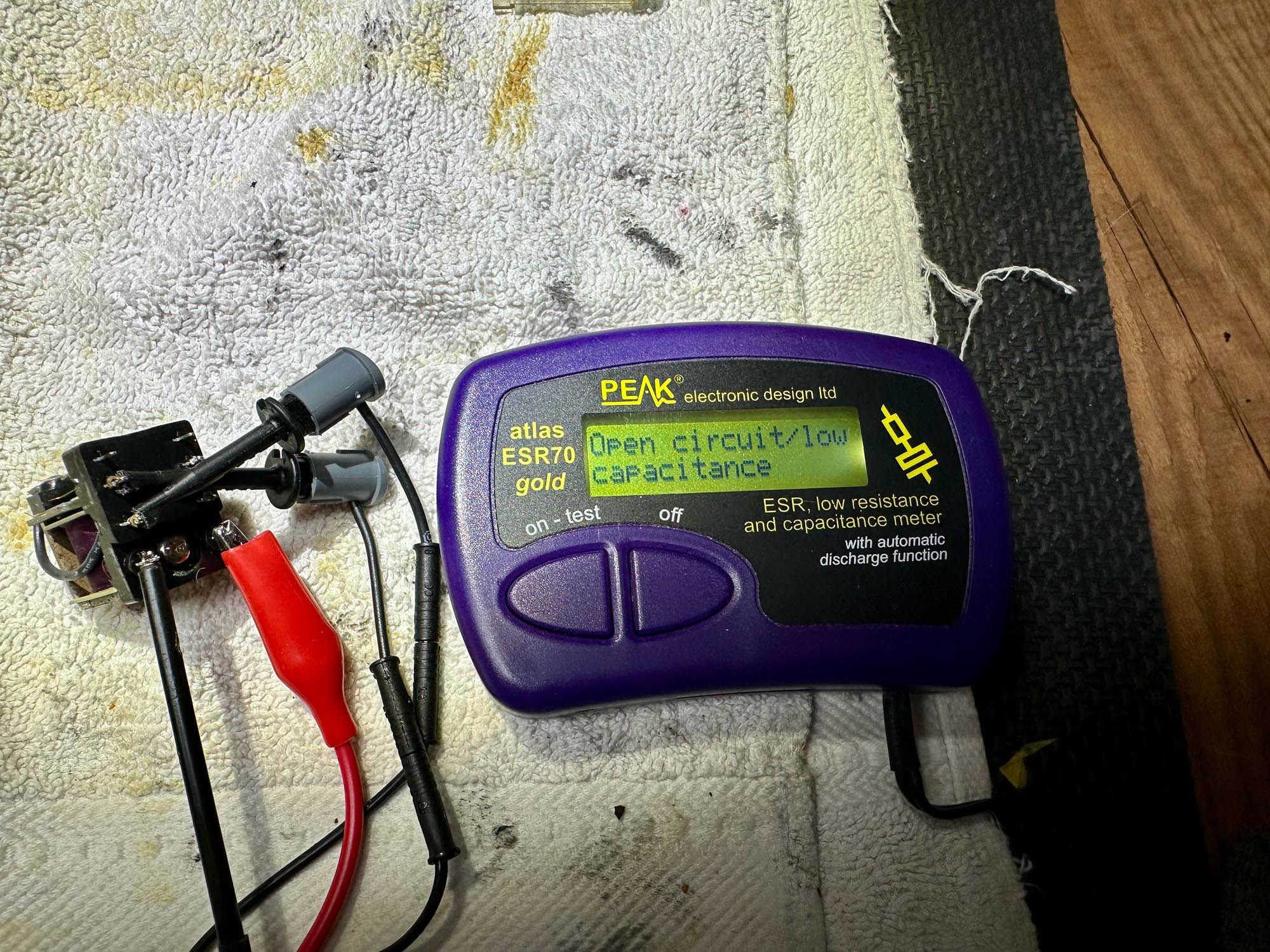

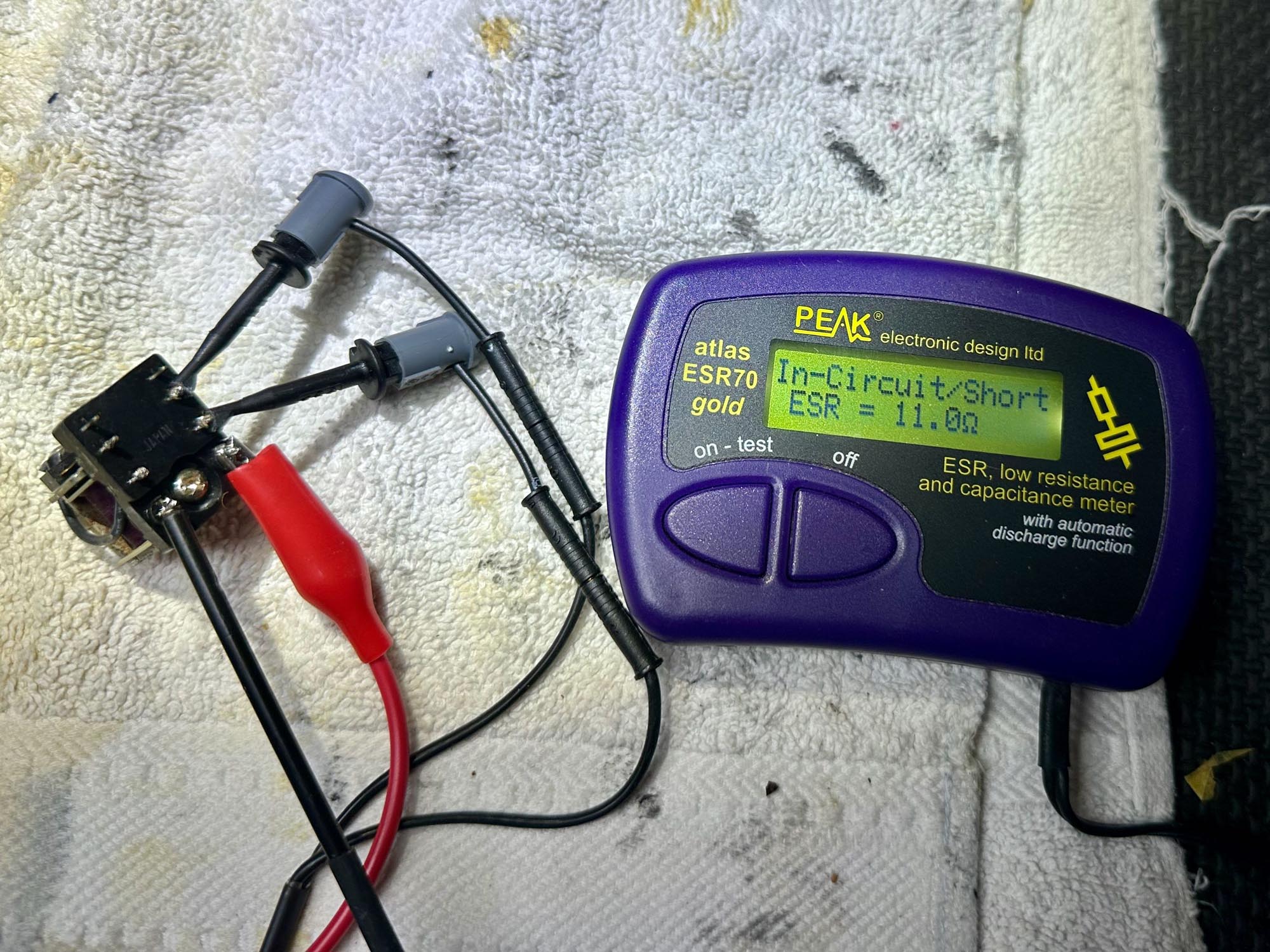

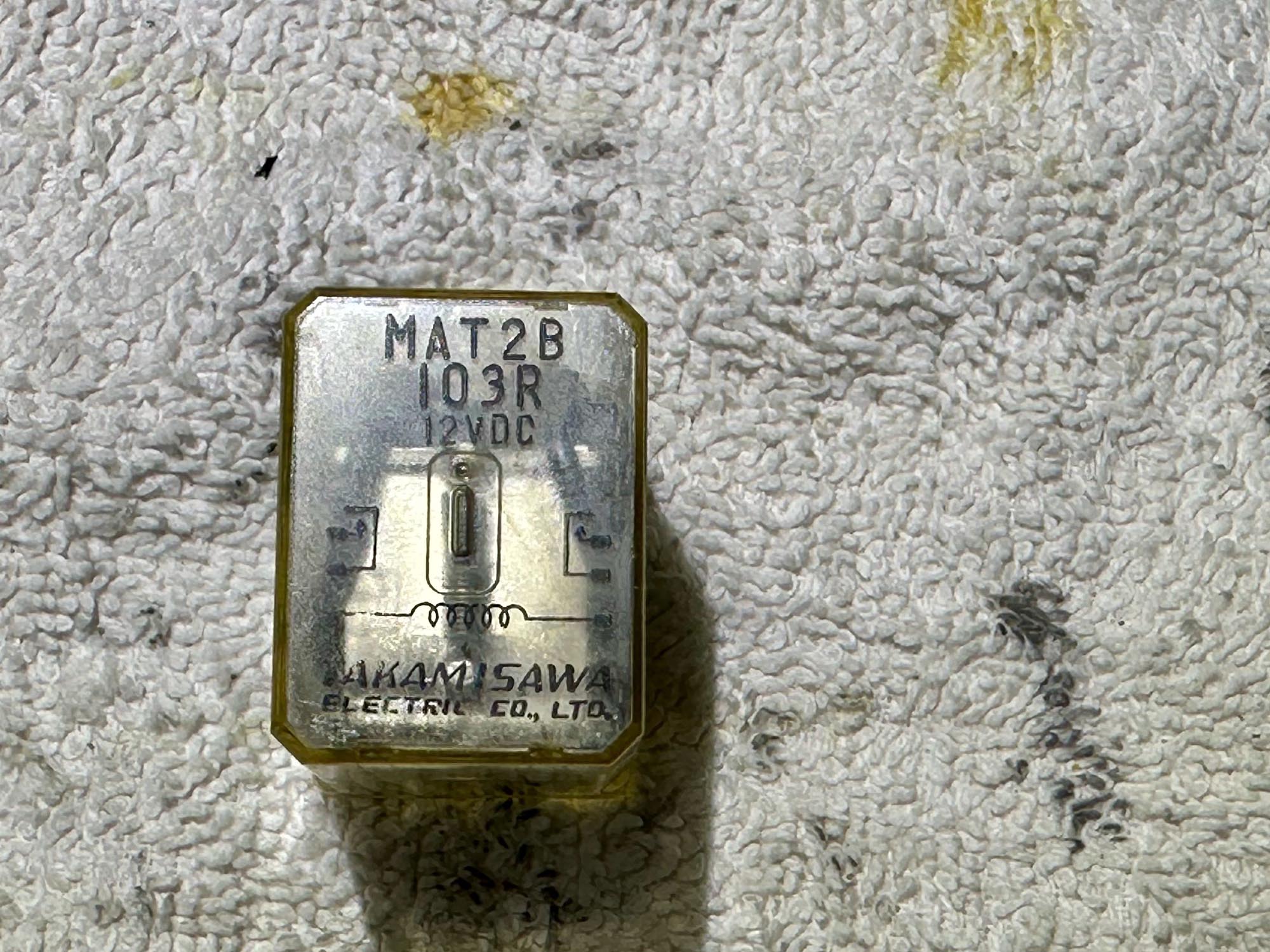

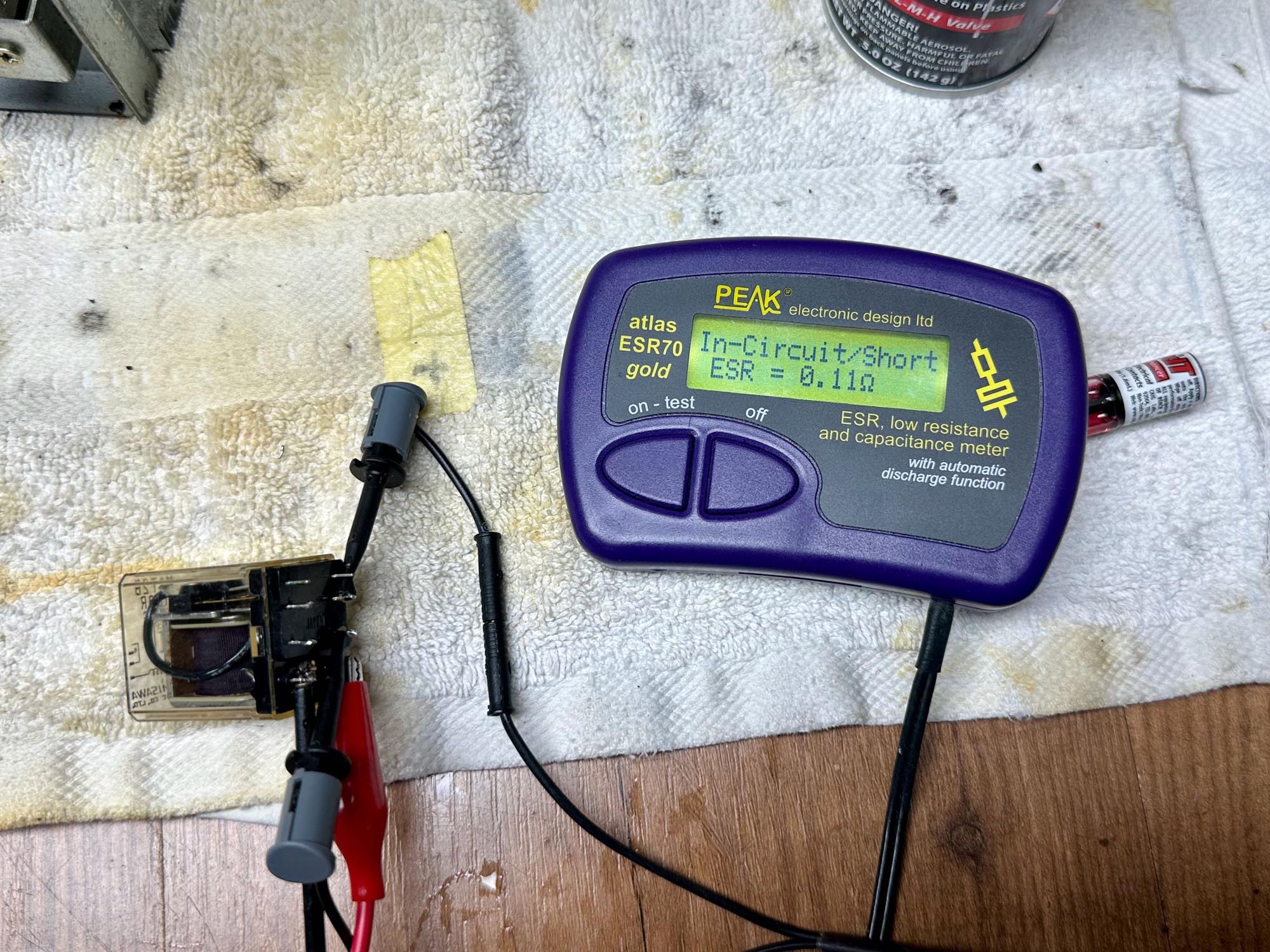

- Relais uitgesoldeerd en nagemeten. Deze heeft hele grote overgangsweerstand.

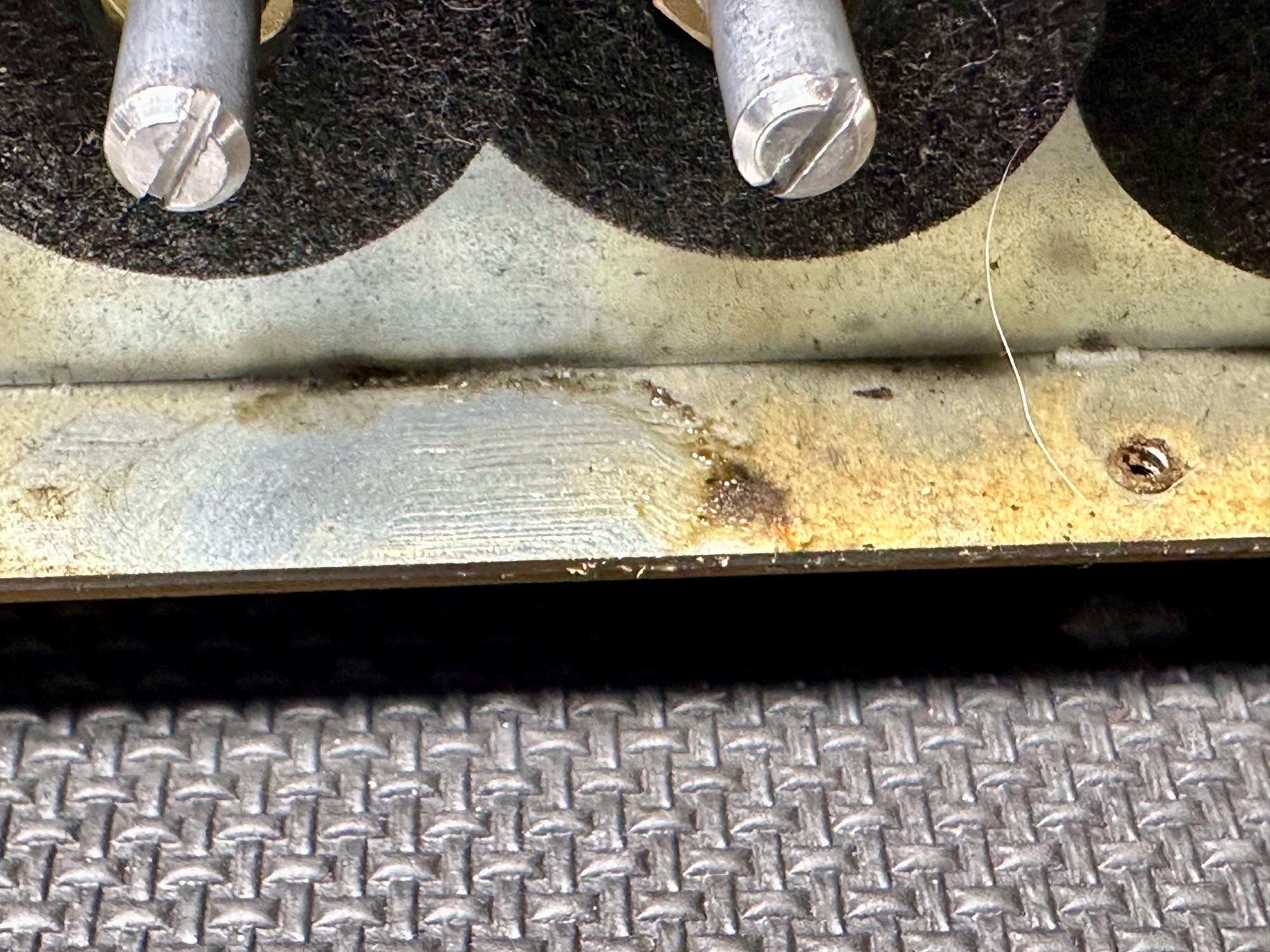

- Versterker is erg vies en stinkt naar rook.
Reparatie:

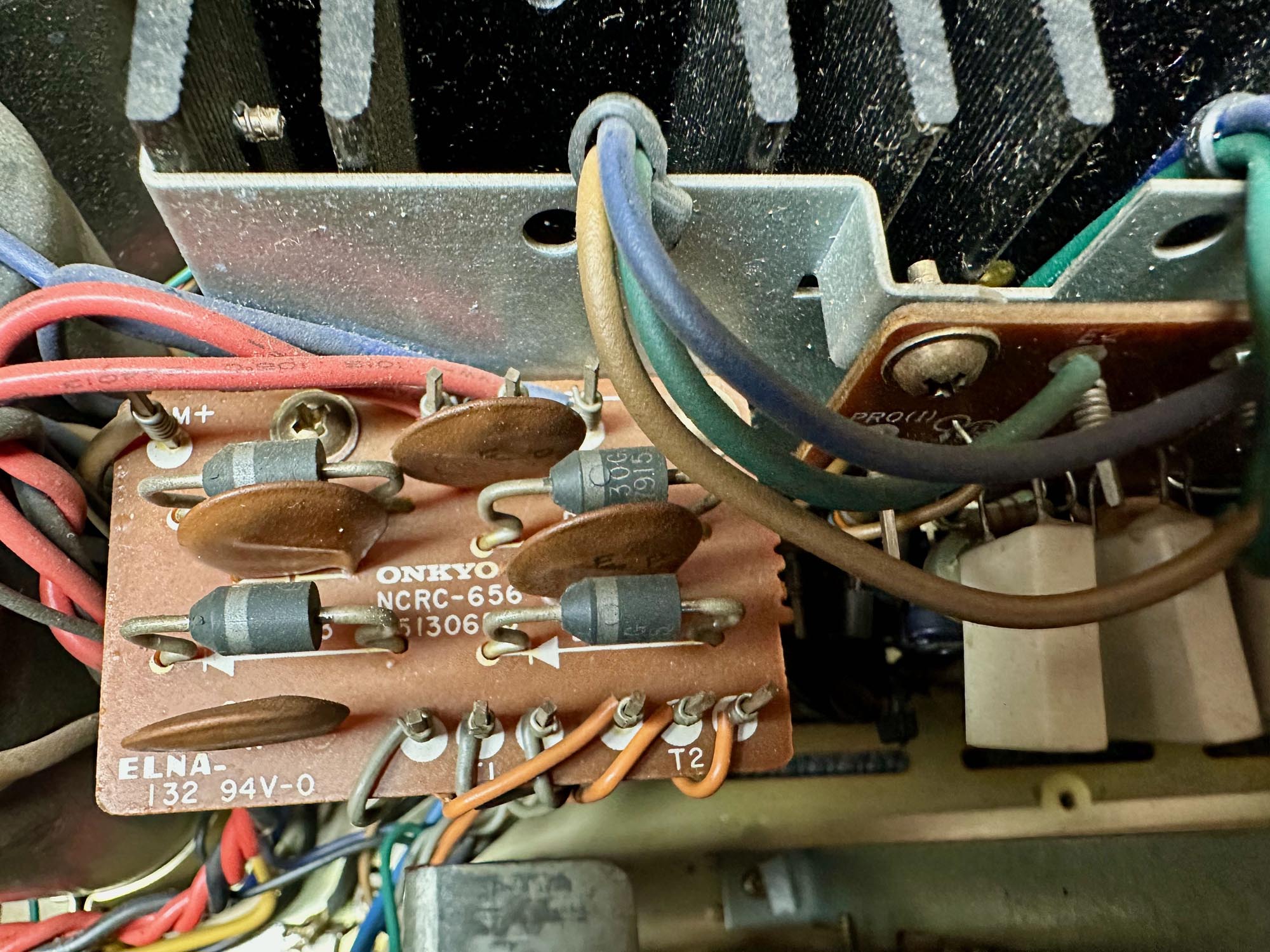

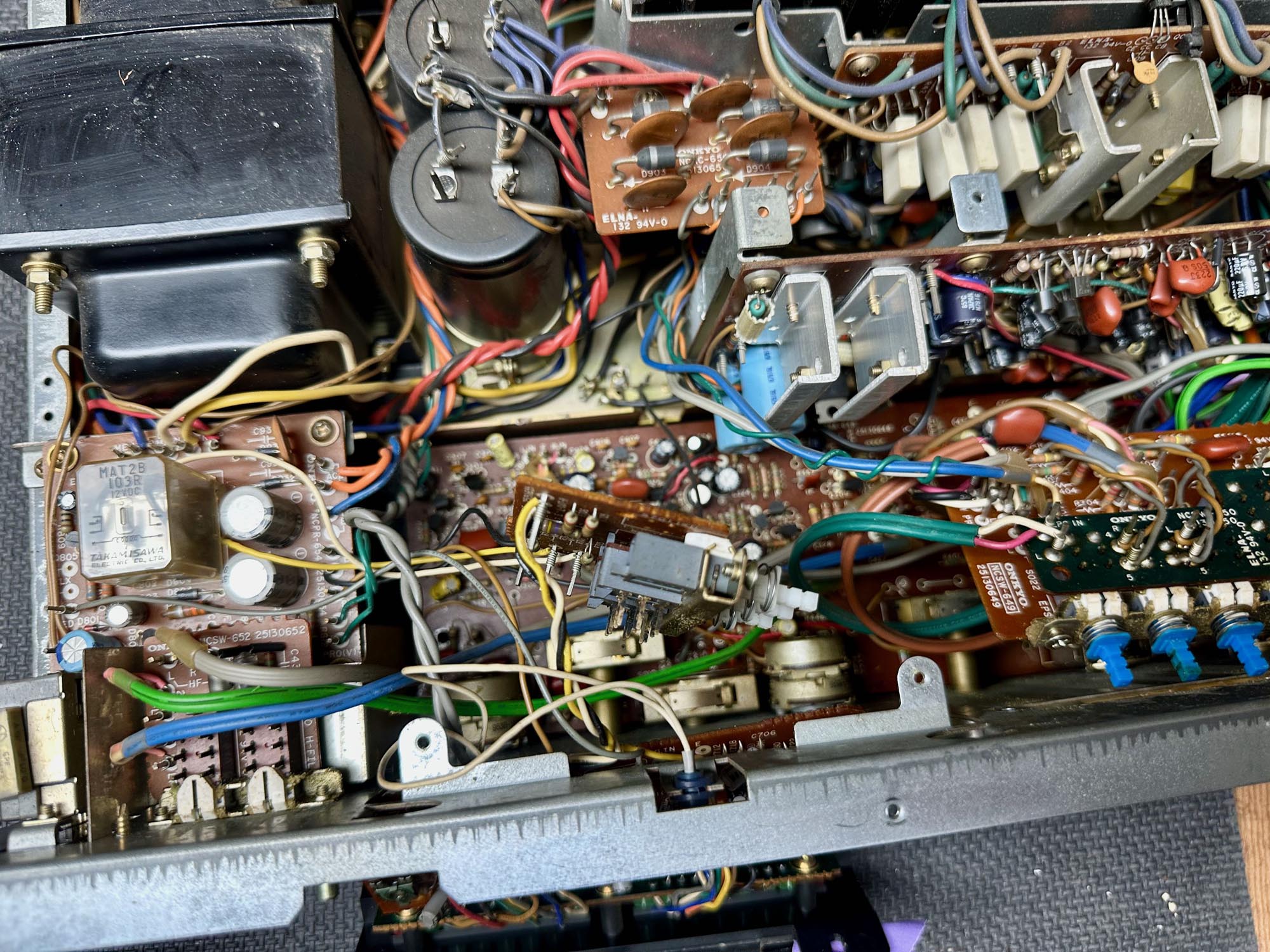

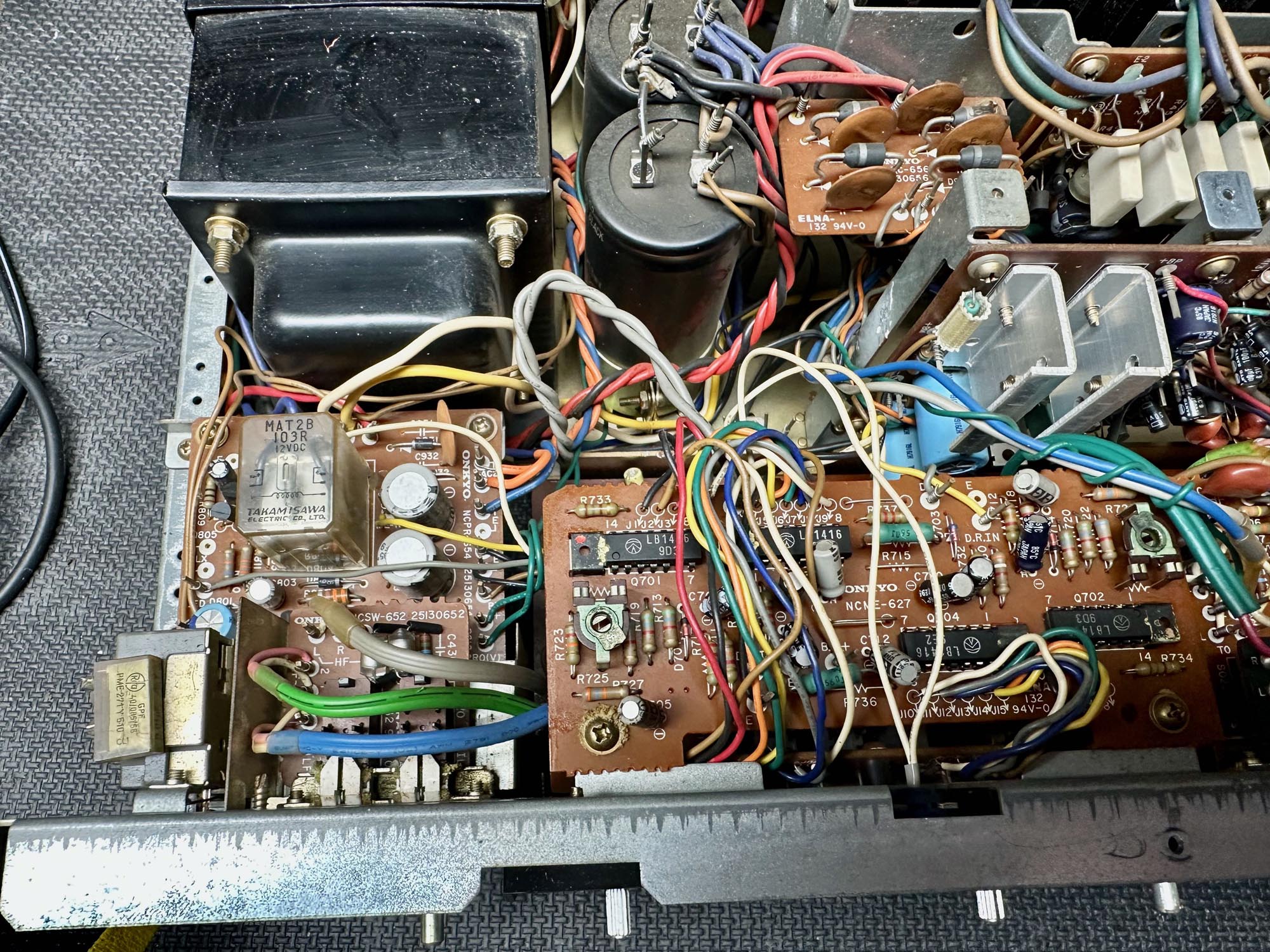

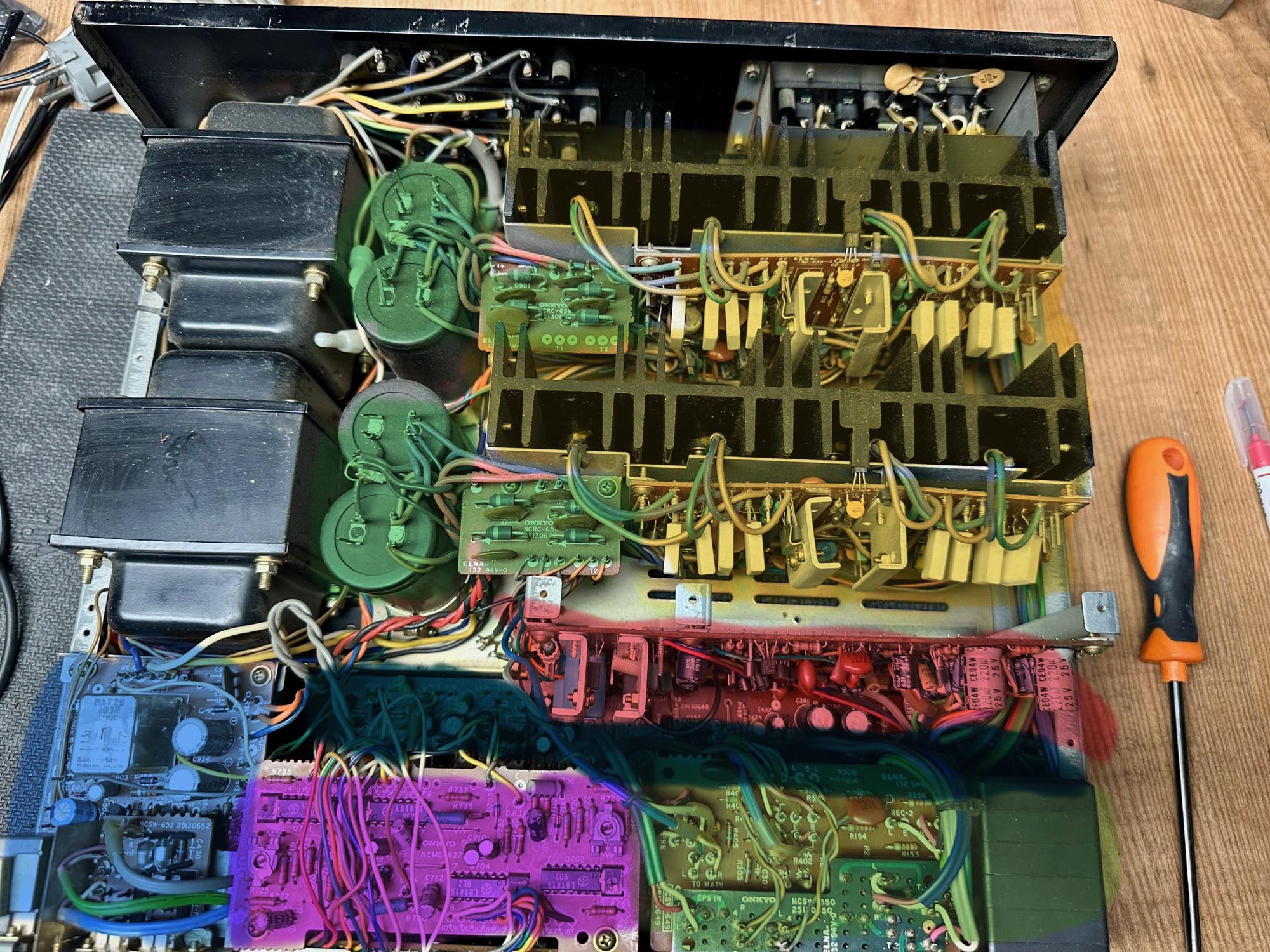

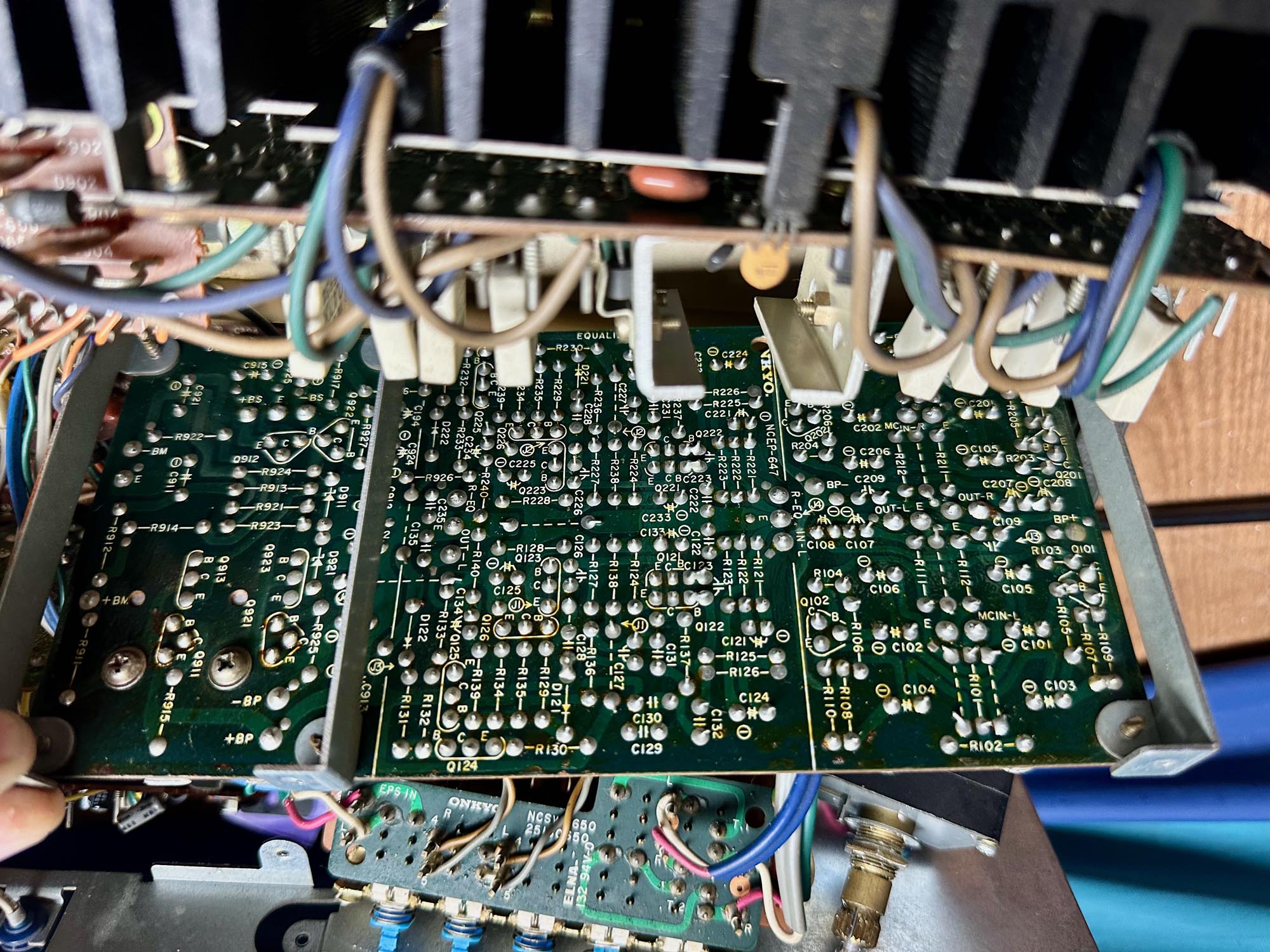

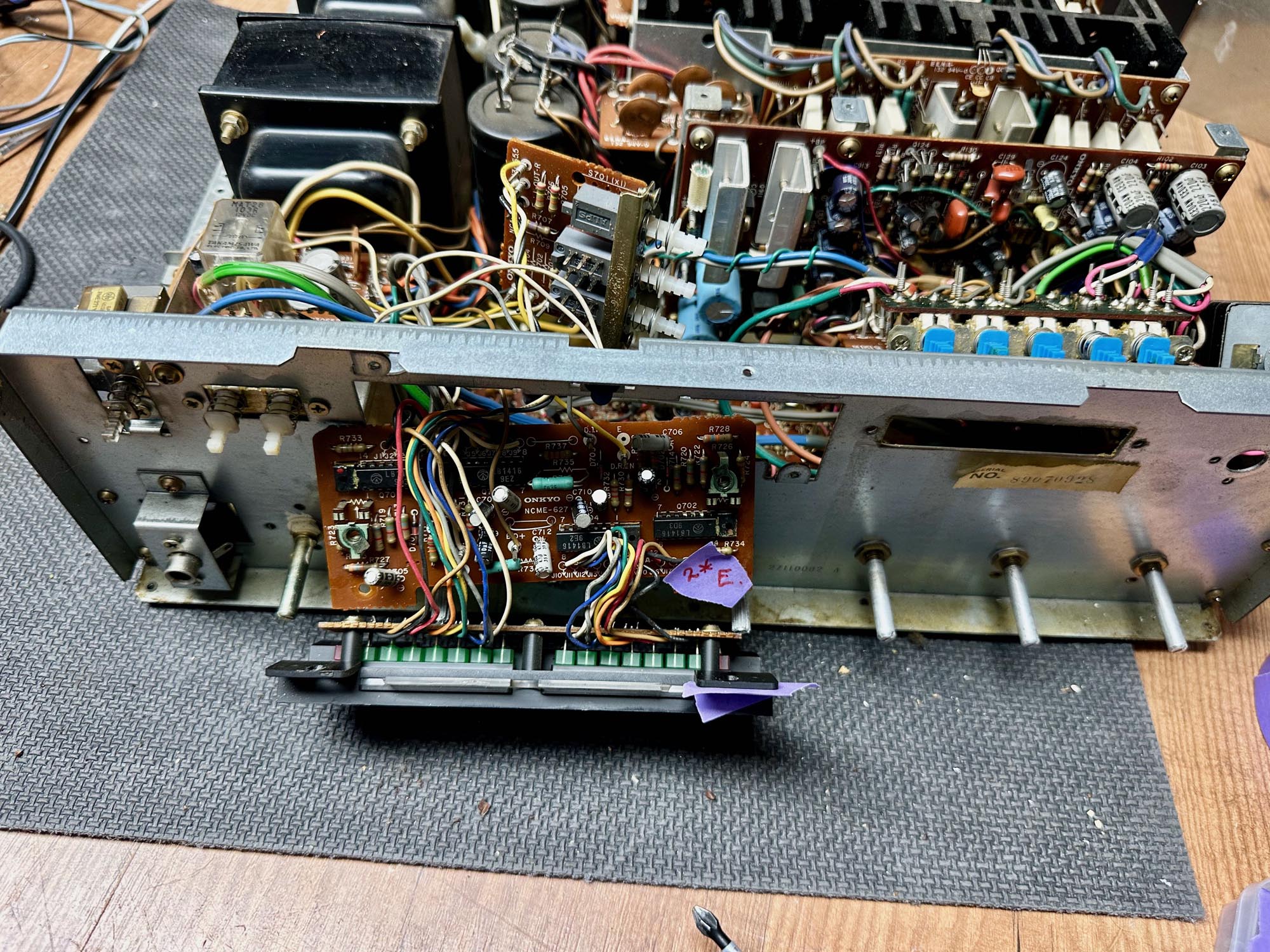

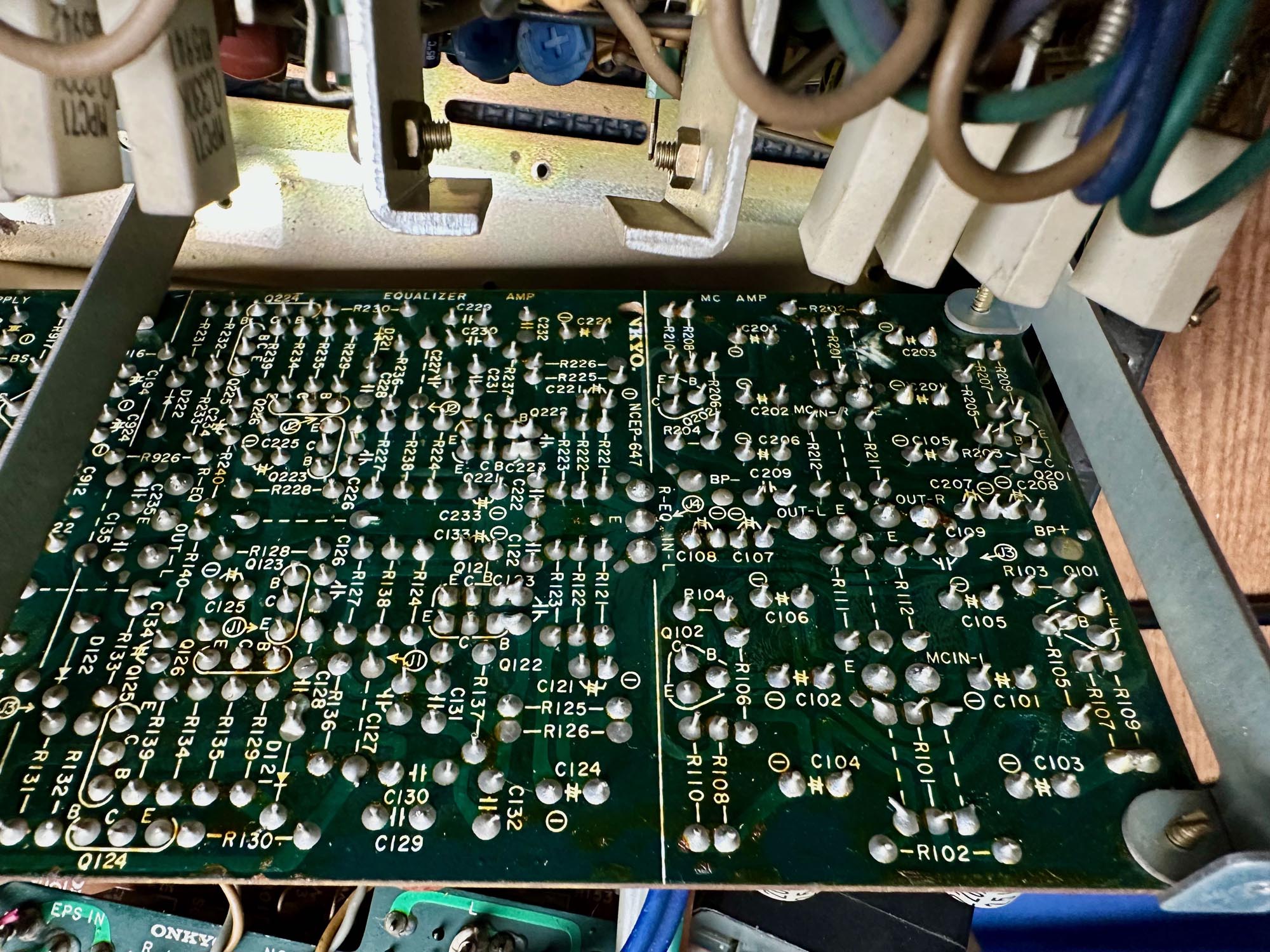

- De DUAL MONO opbouw is perfect terug te vinden in dit ontwerp.

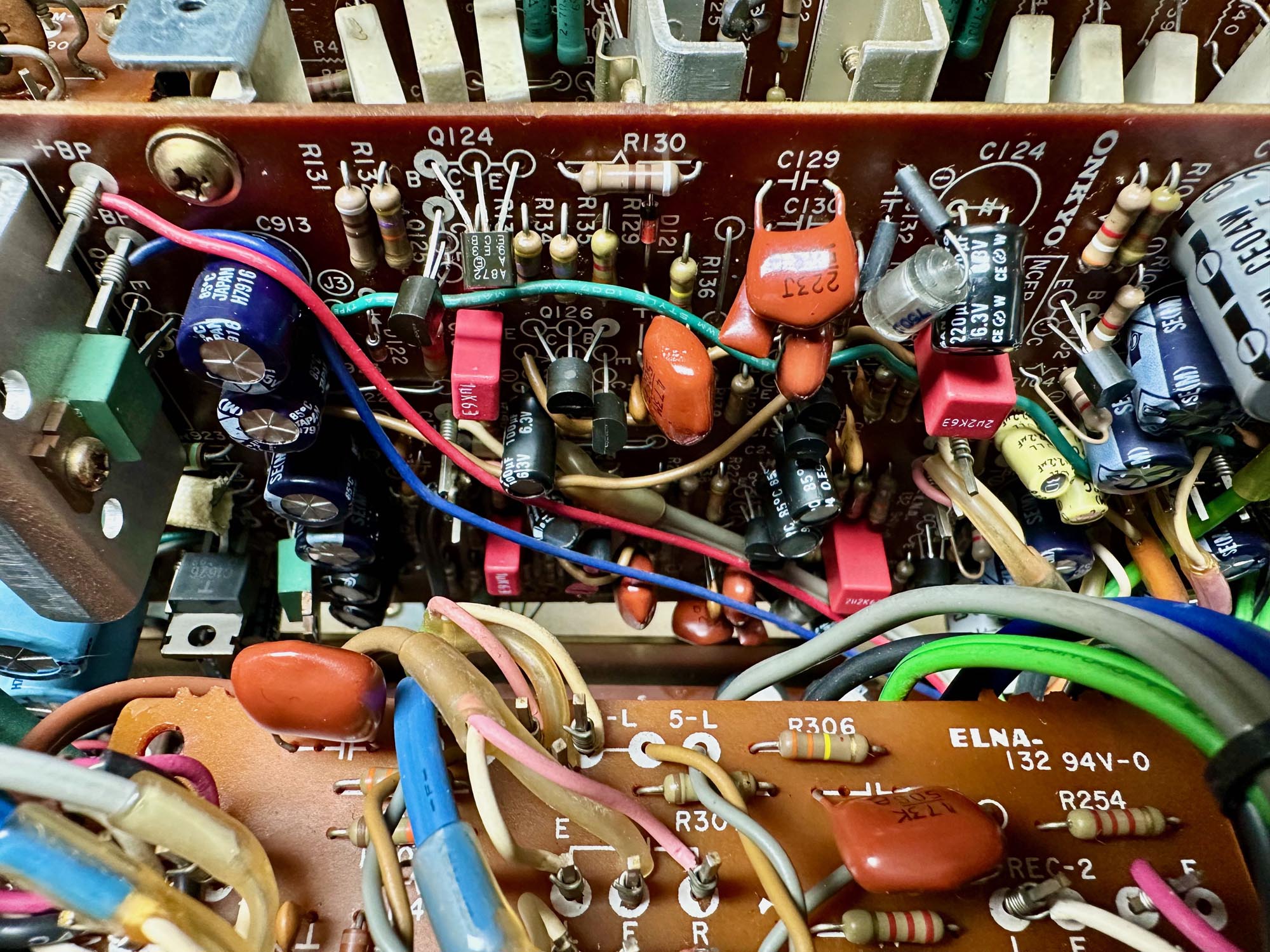

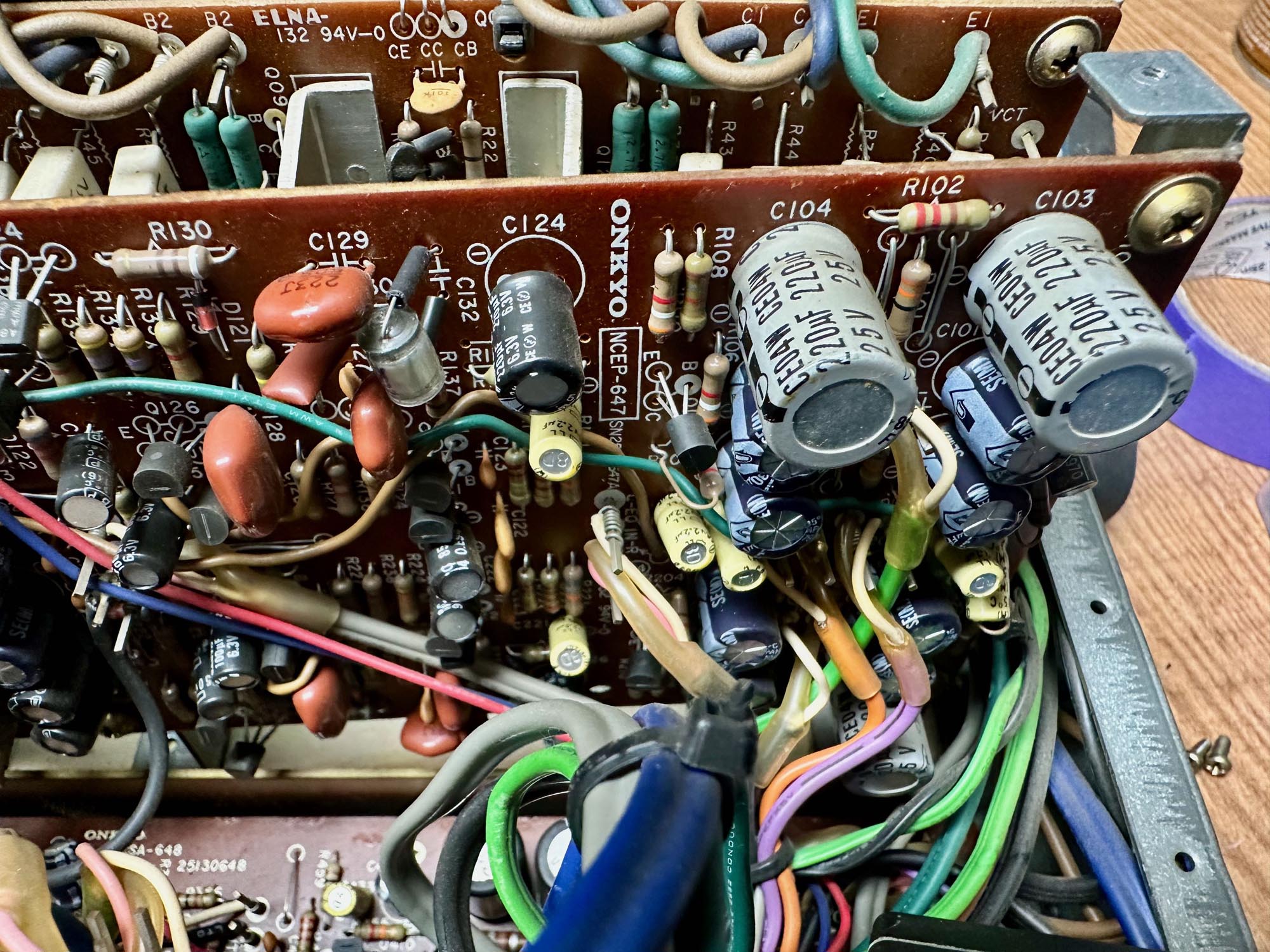

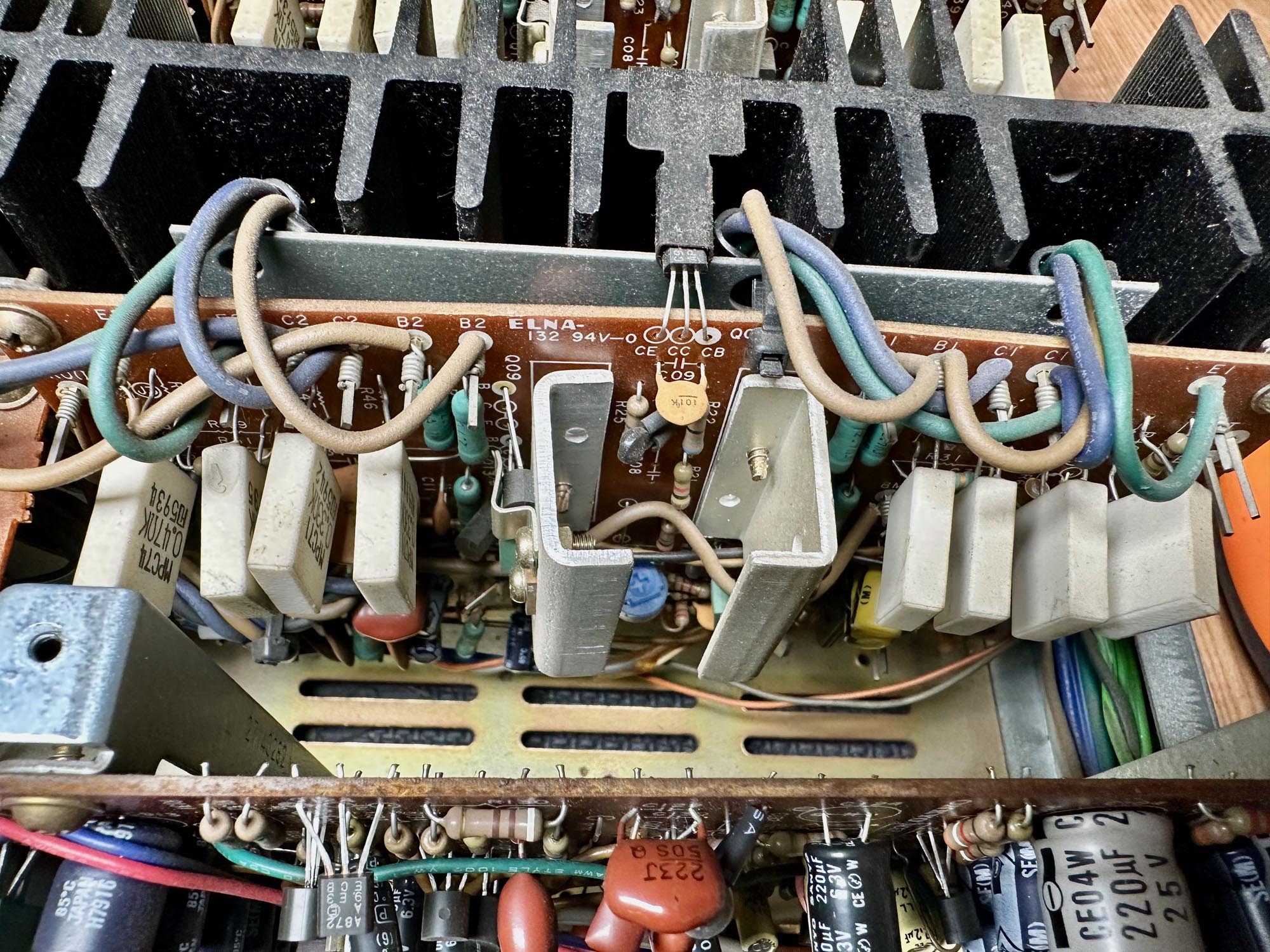

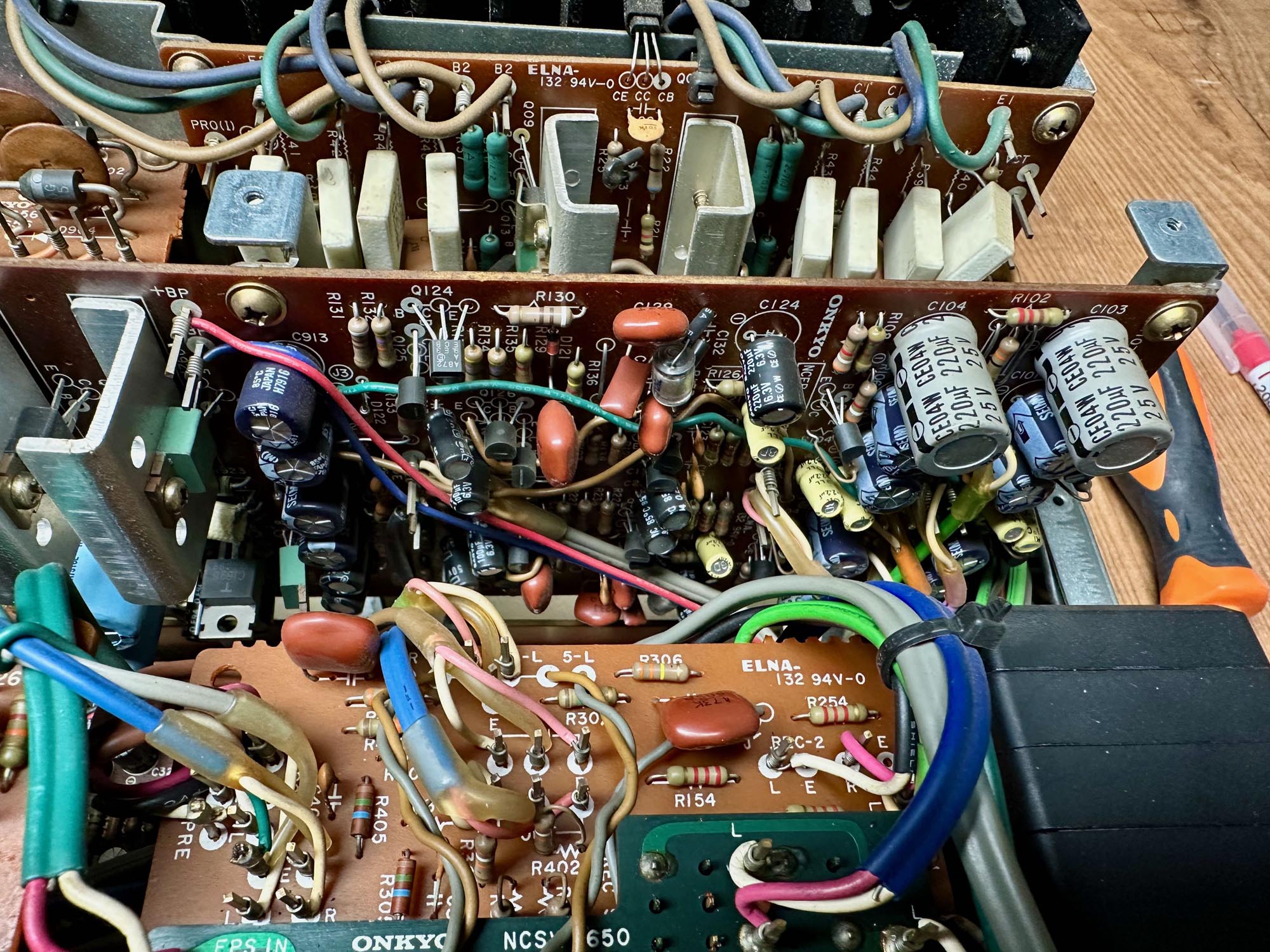

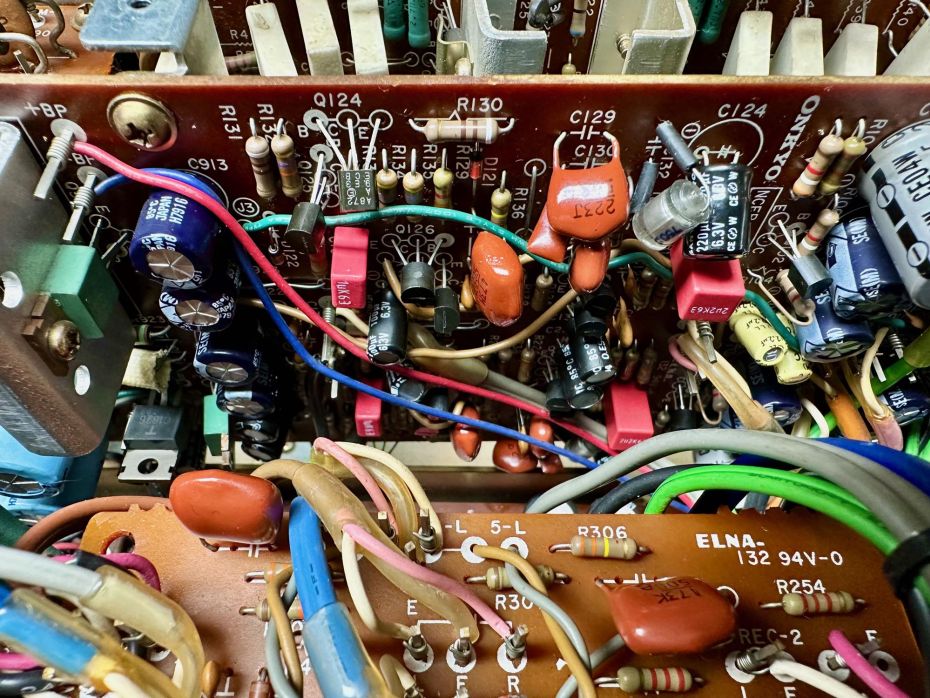

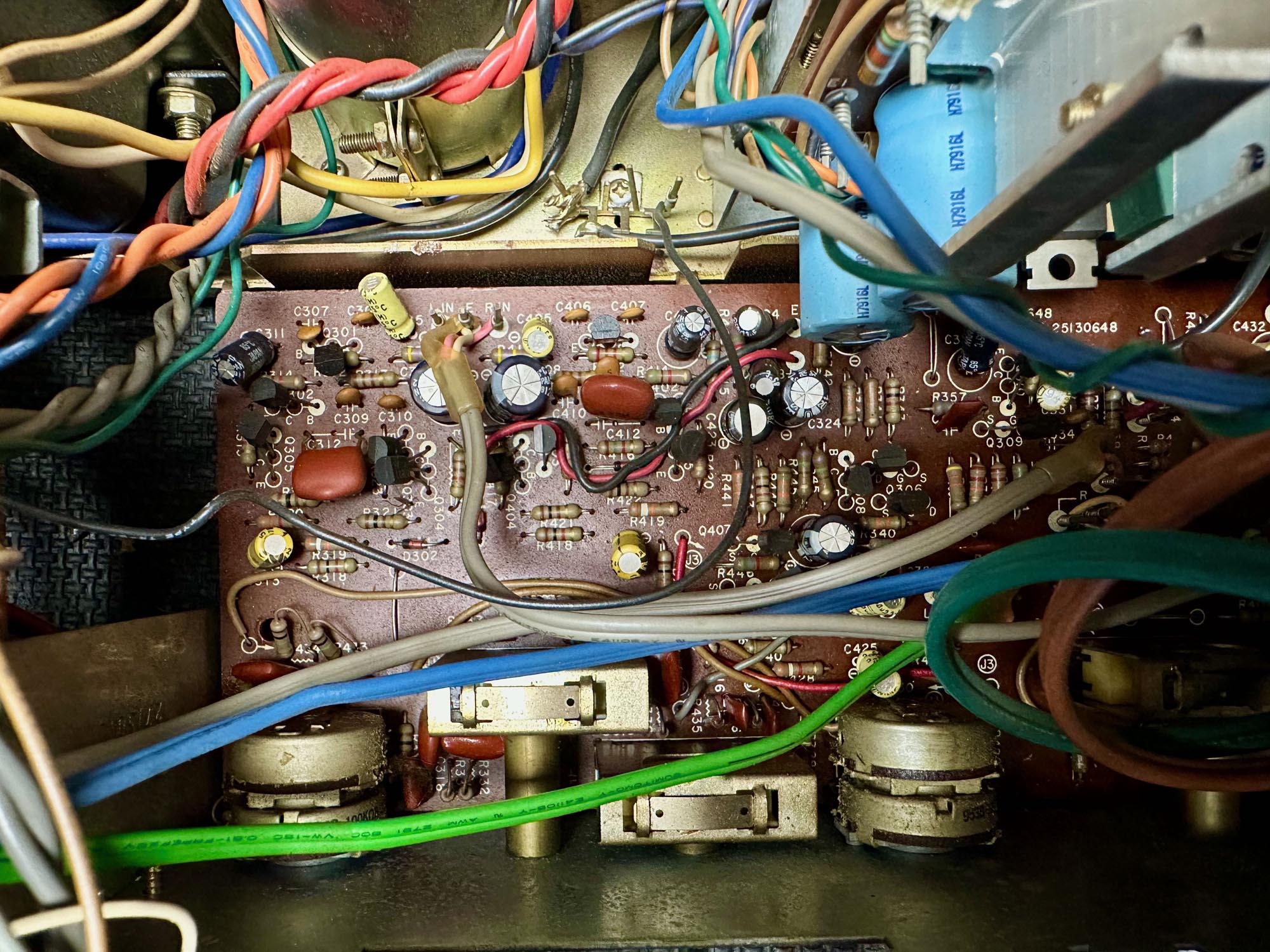

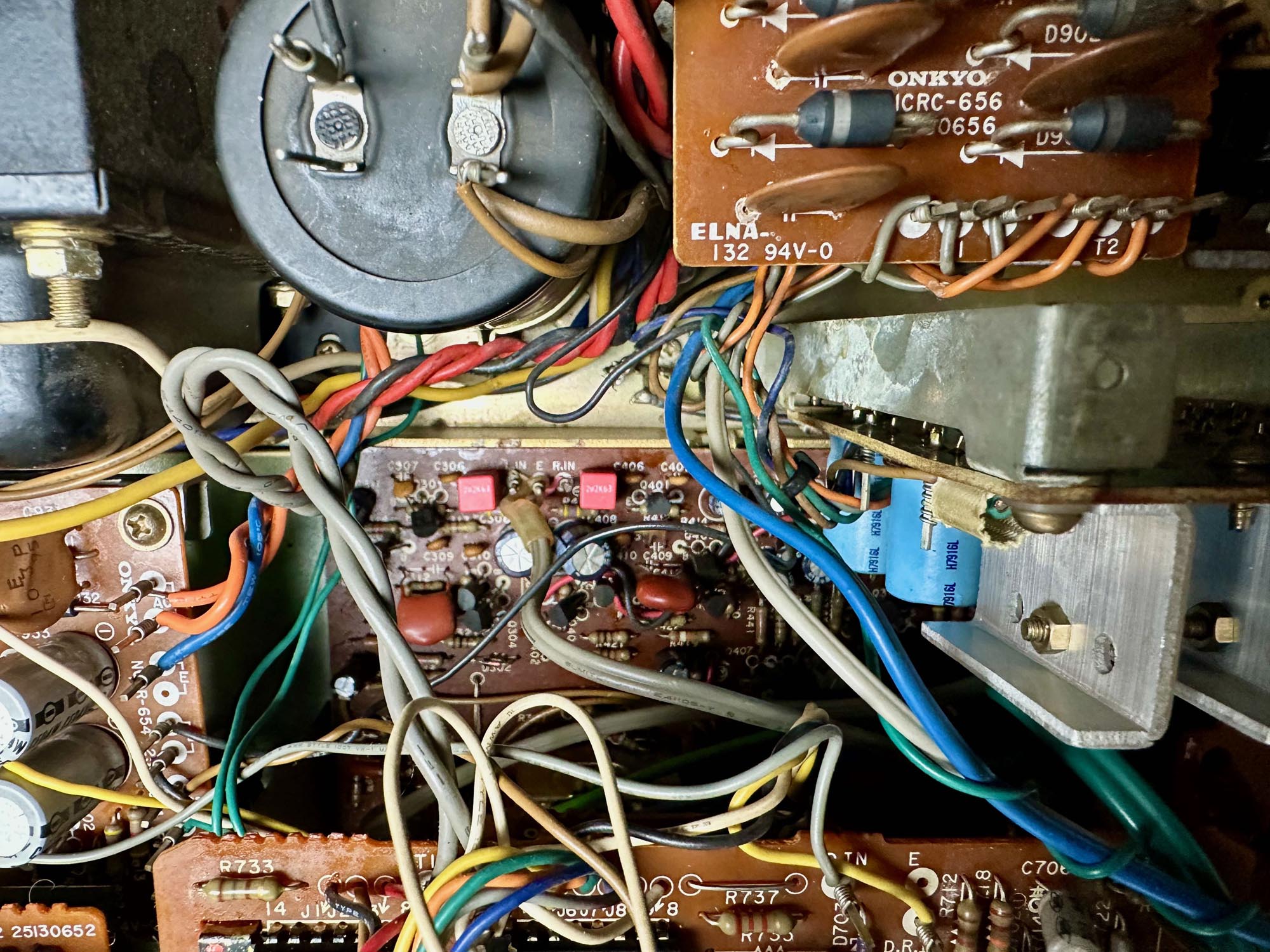

- Alle koppelcondensatoren vervangen door WIMA.
- De gehele versterker gereinigd met IPA (99,9% alcohol).

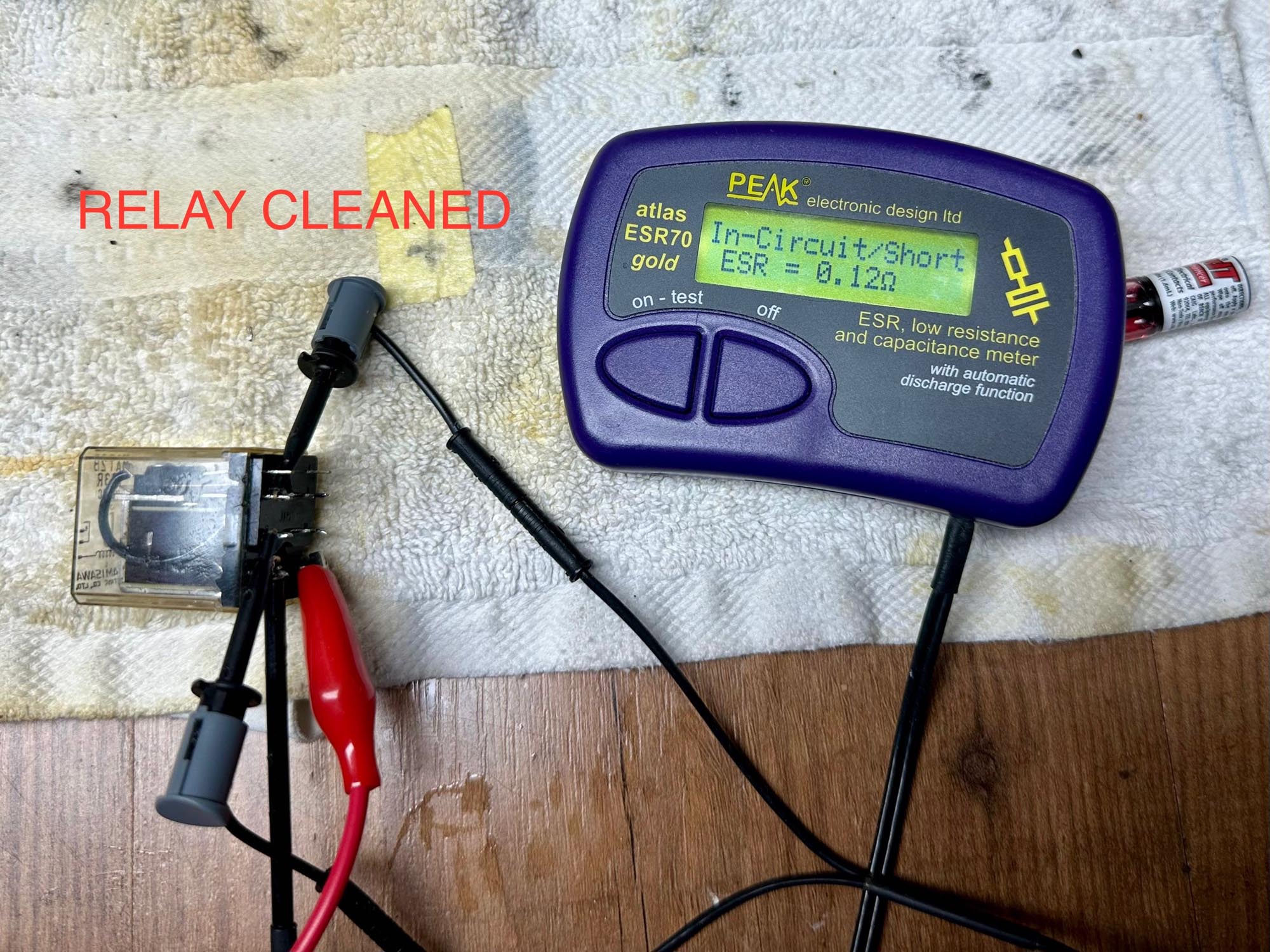

- Relais schoongemaakt en contacten nagemeten.

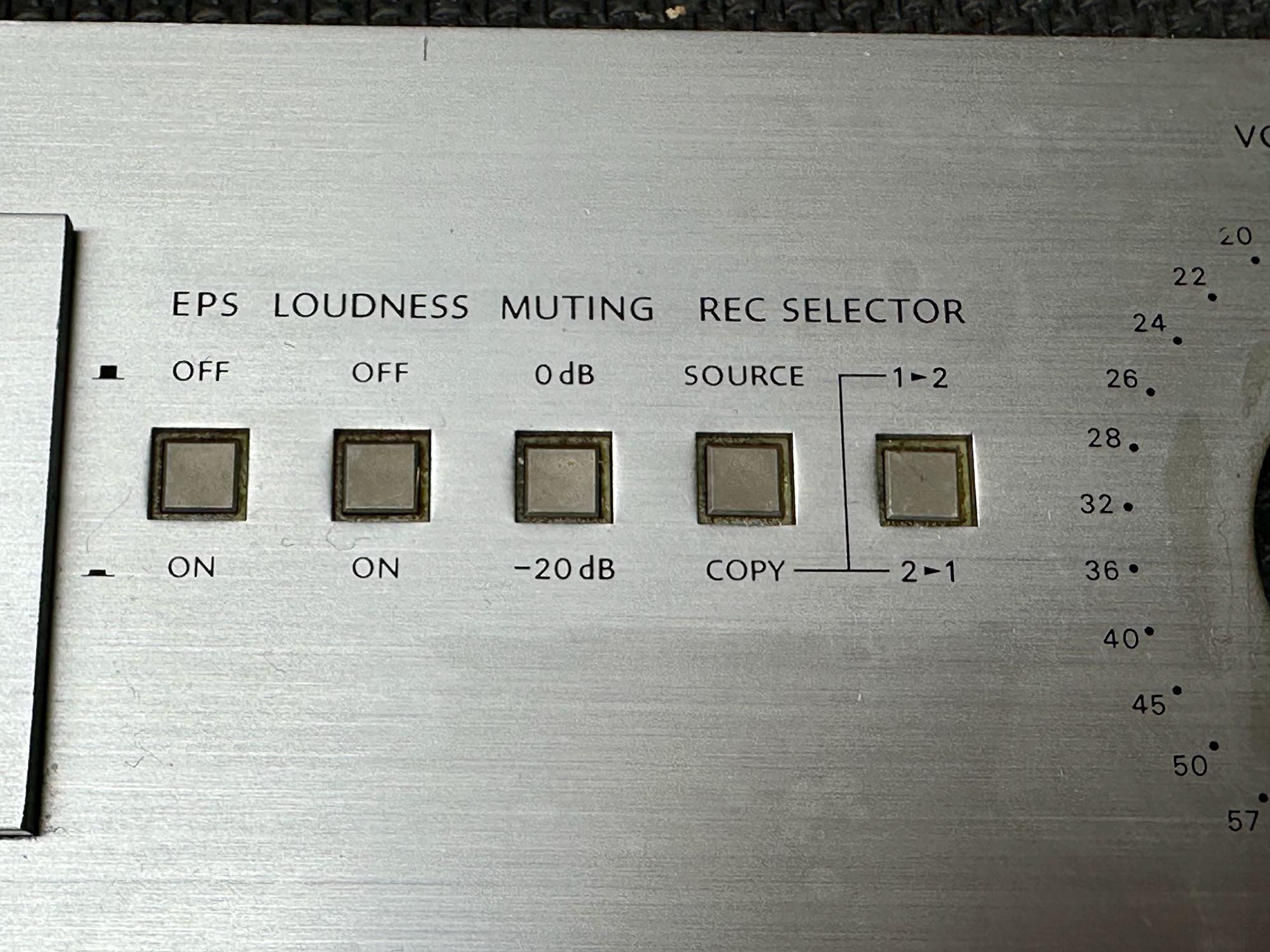

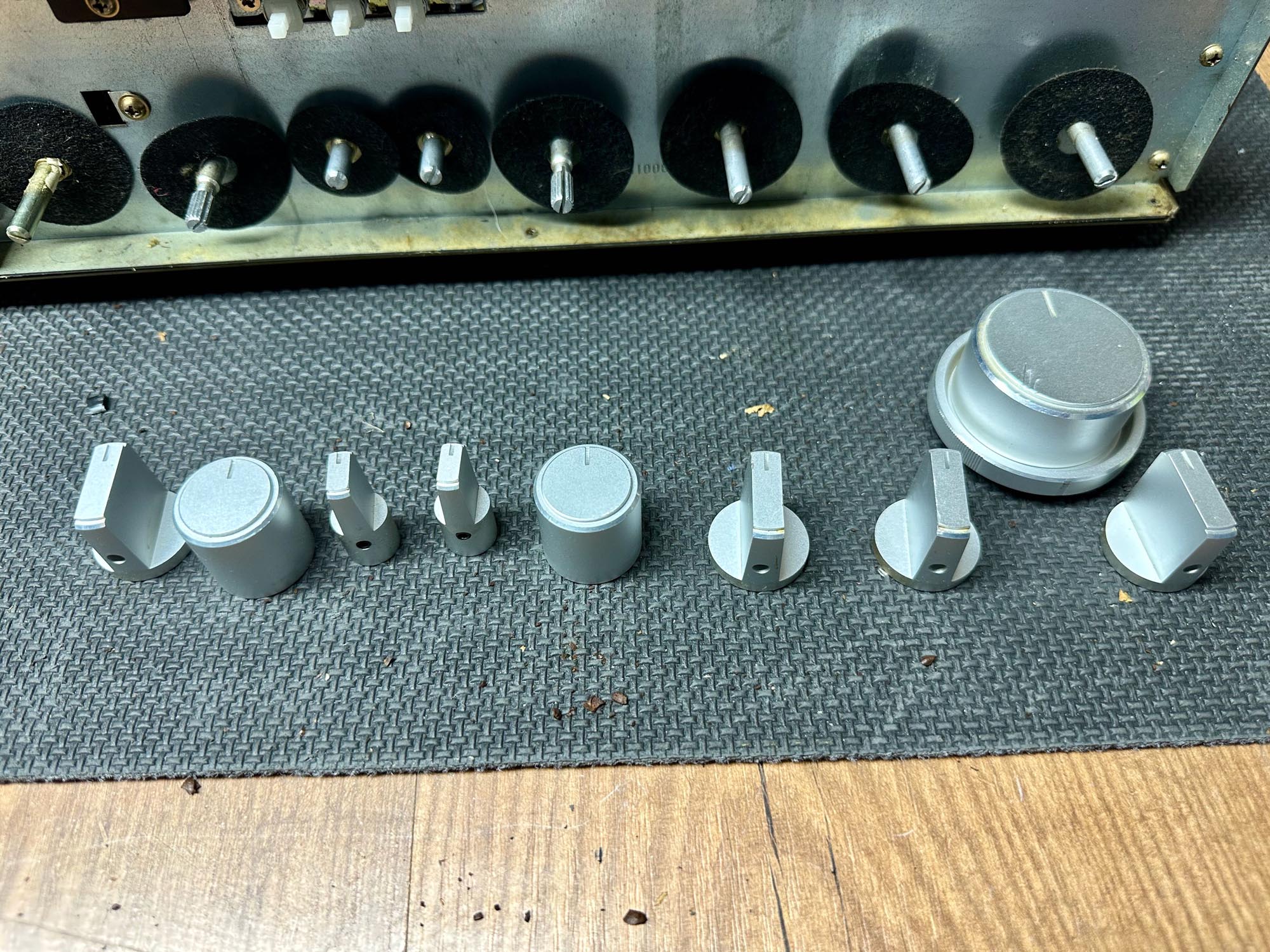

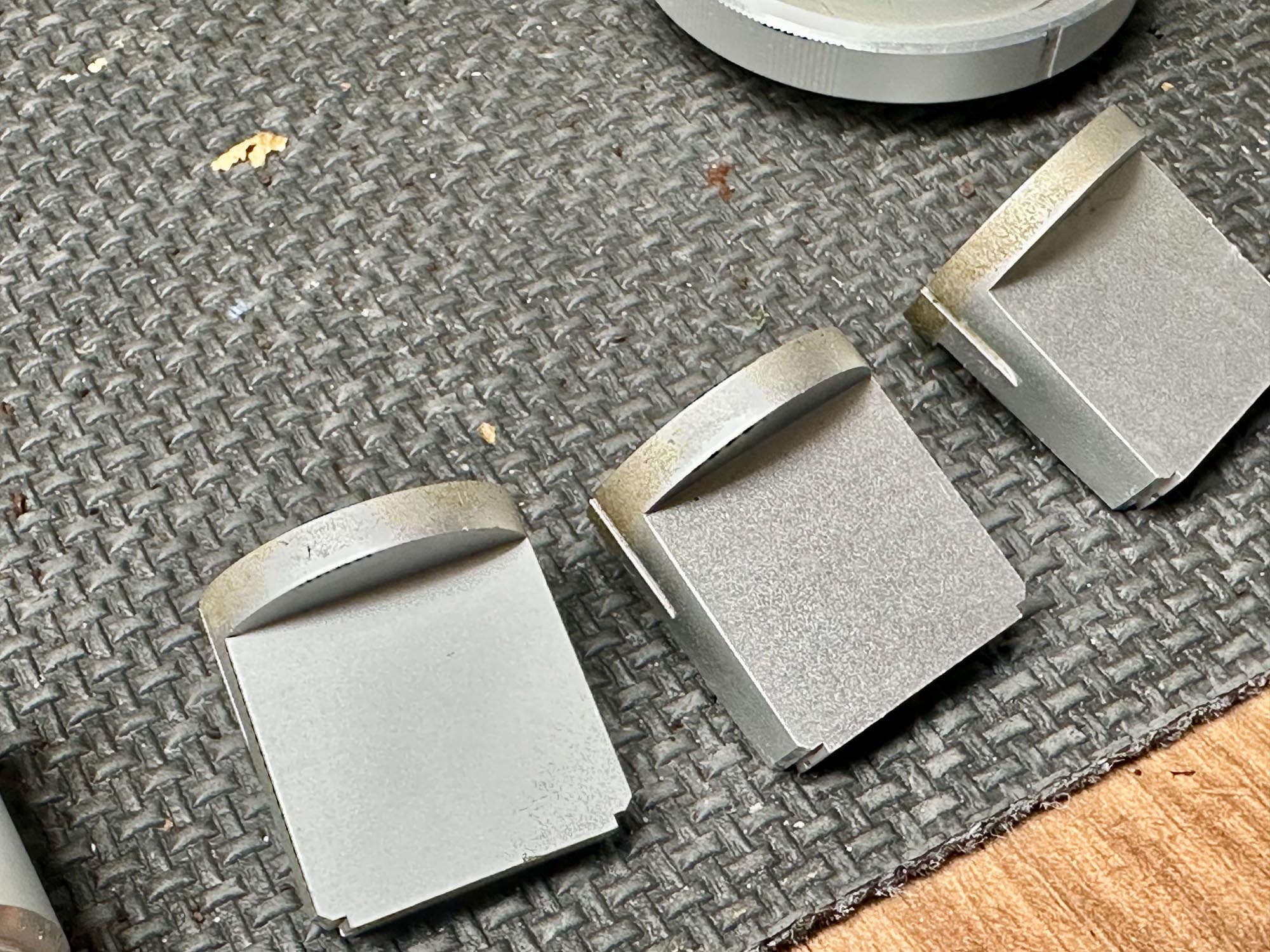

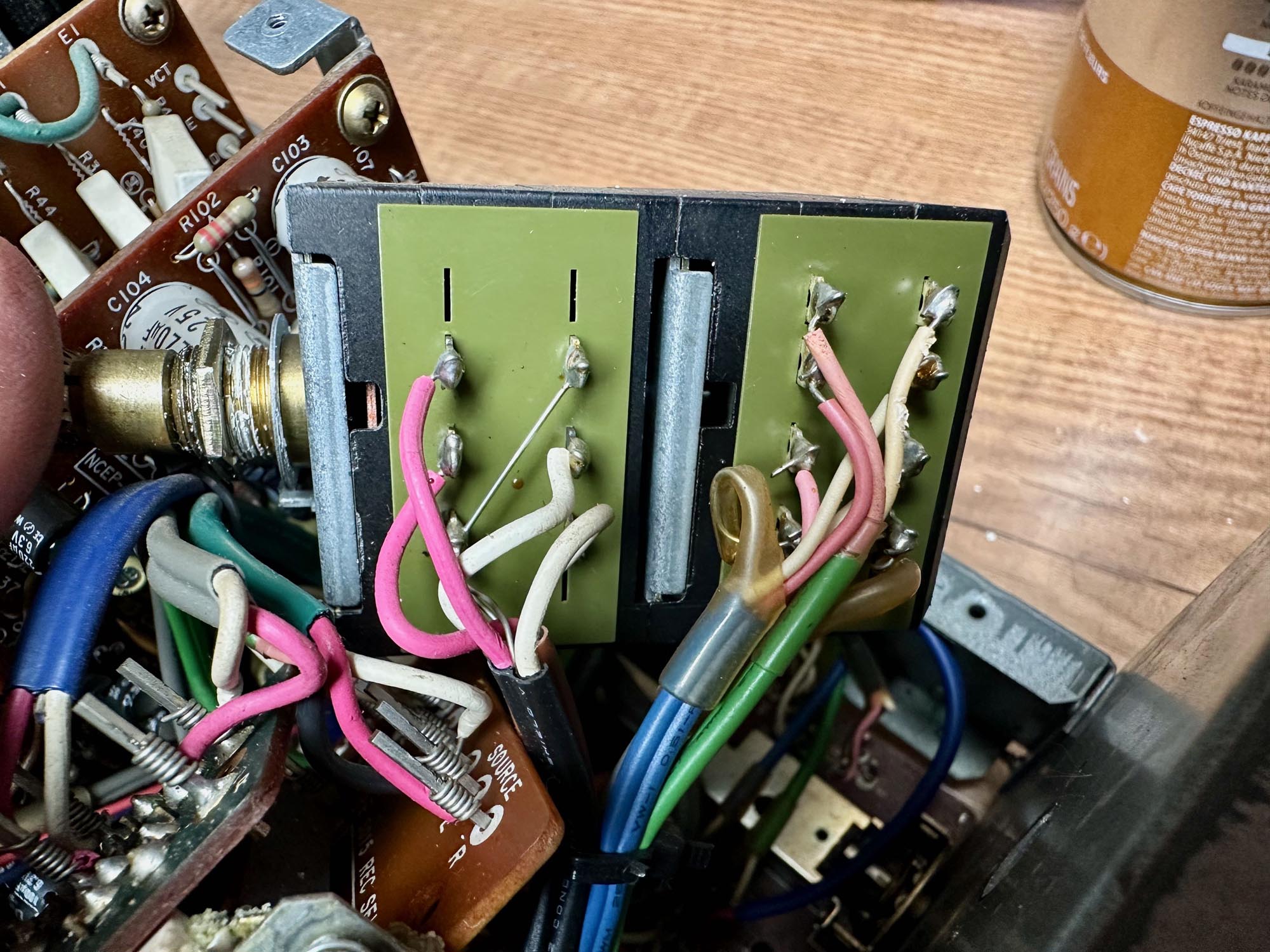

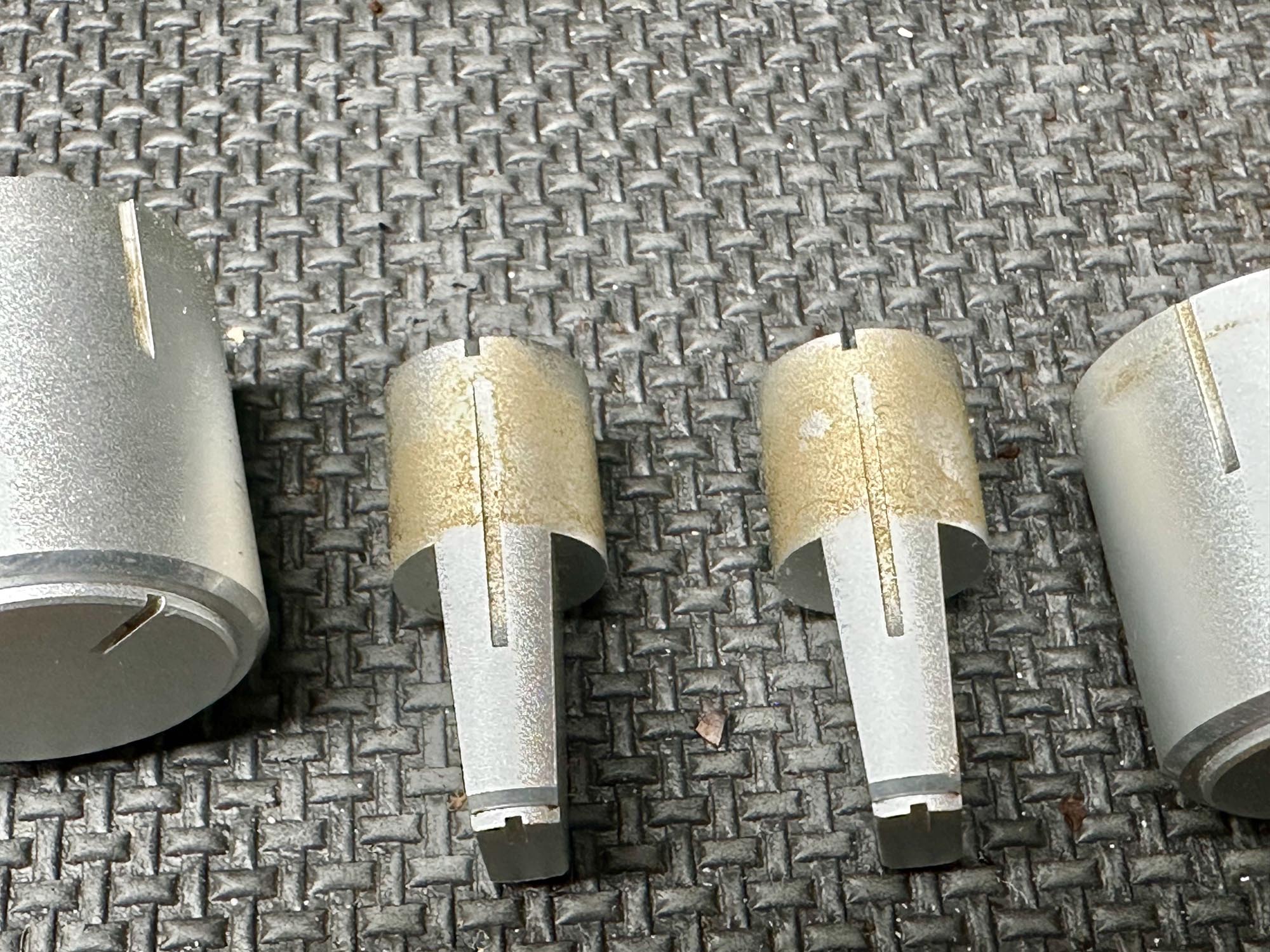

- Schakelaars en potmeters uitvoering gereinigd.
- Ruststroom ingesteld op 19mV.
- Gelijkspanning op de uitgang afgeregeld op 0V.

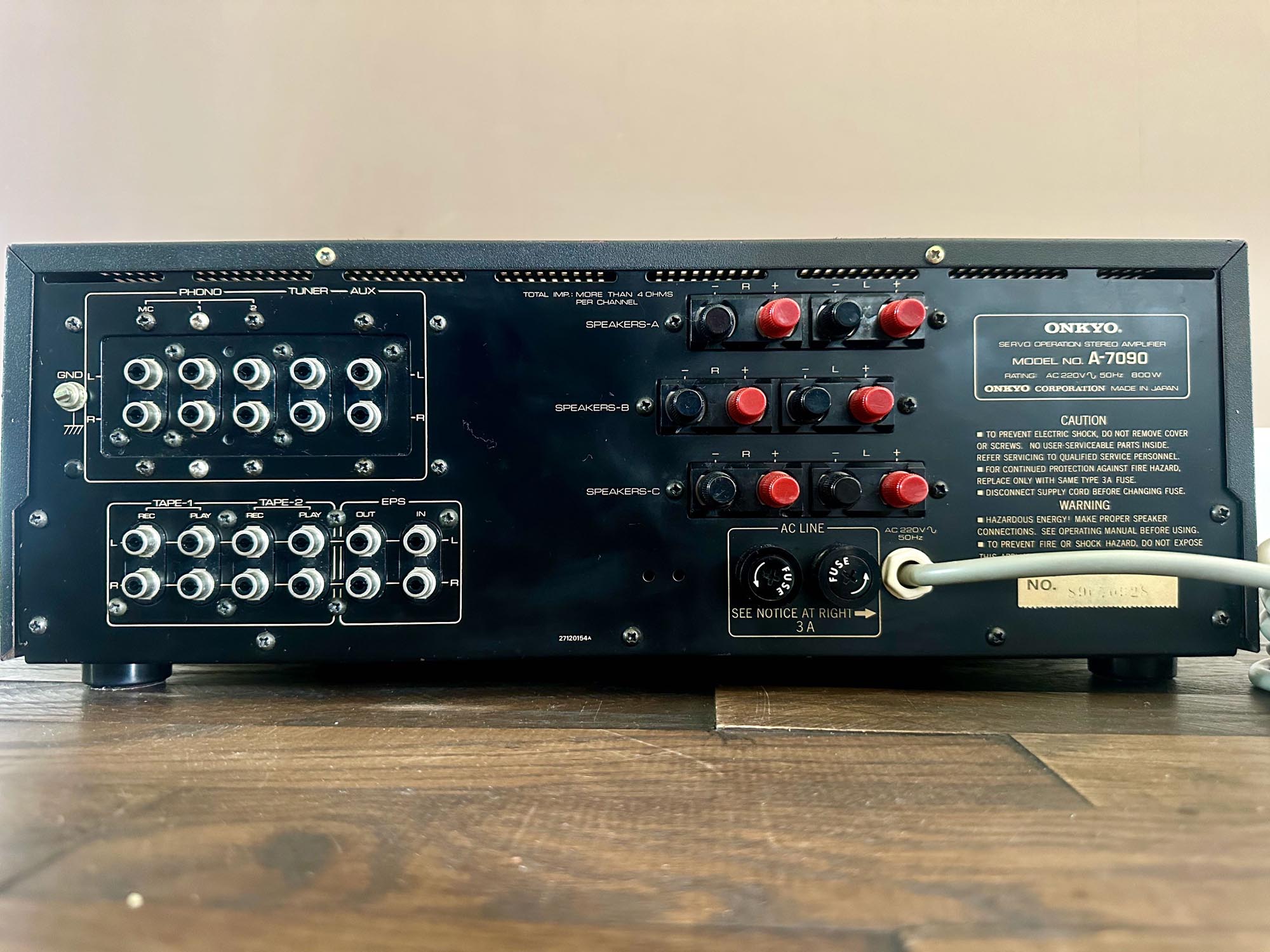

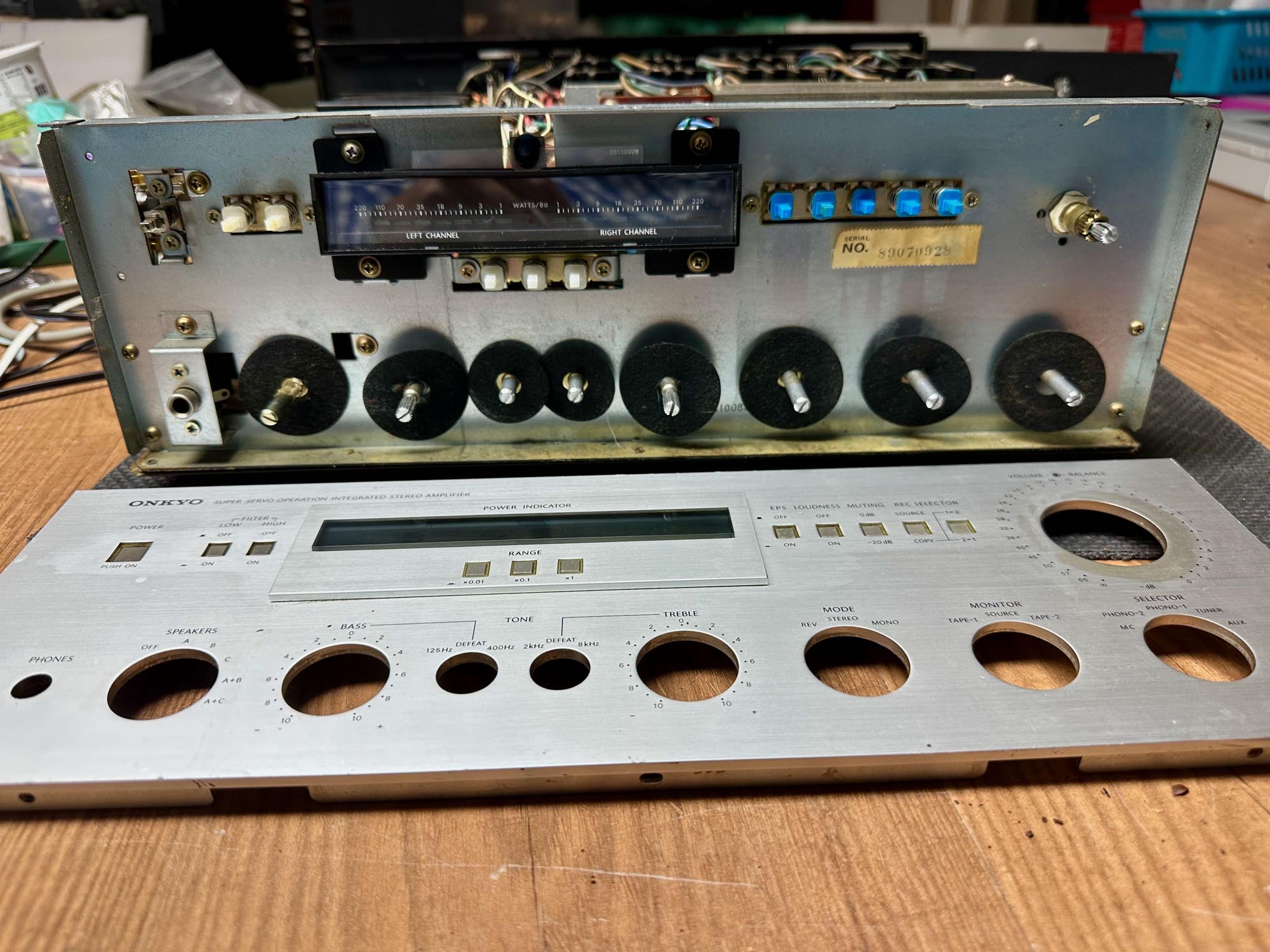

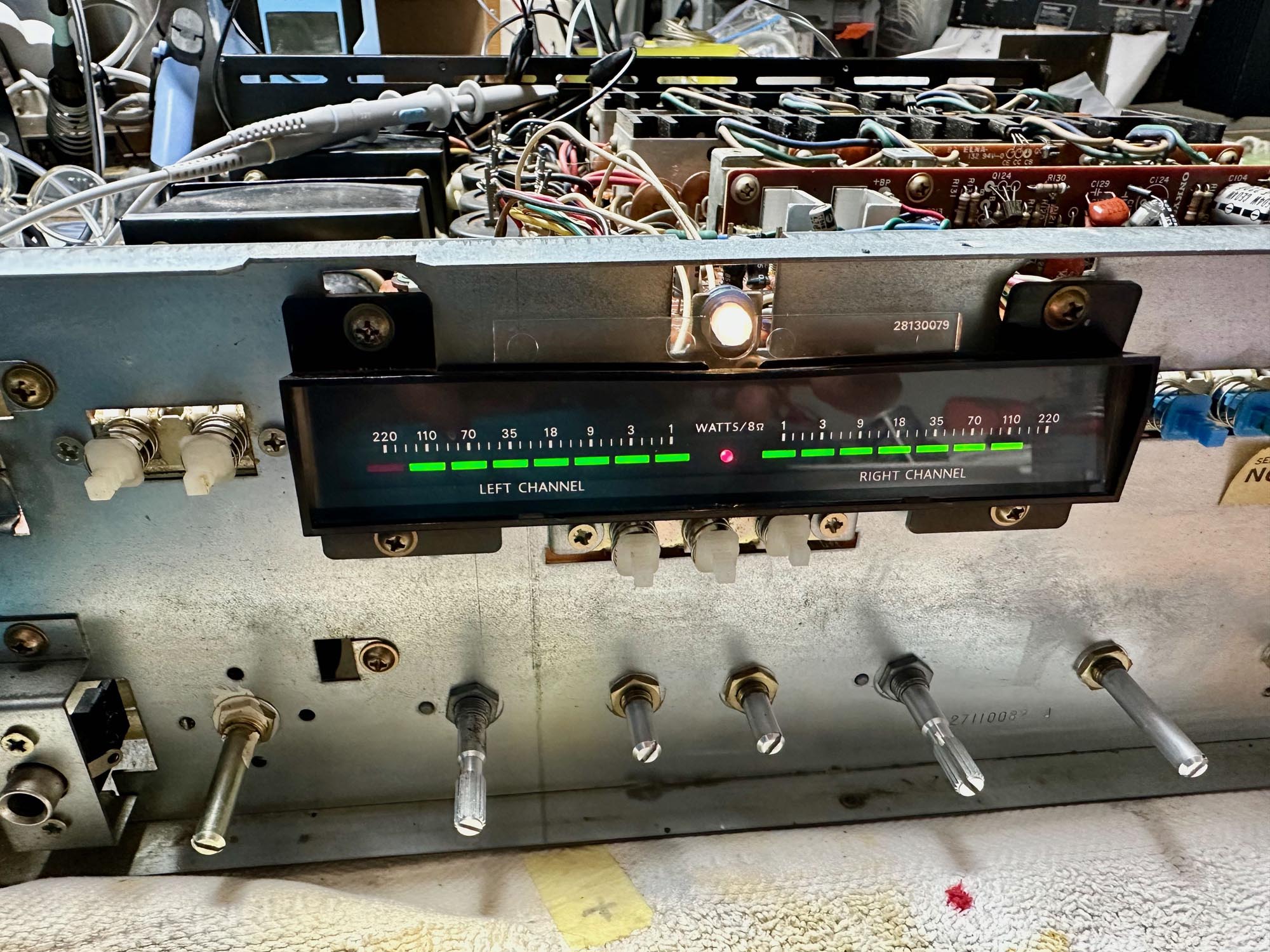

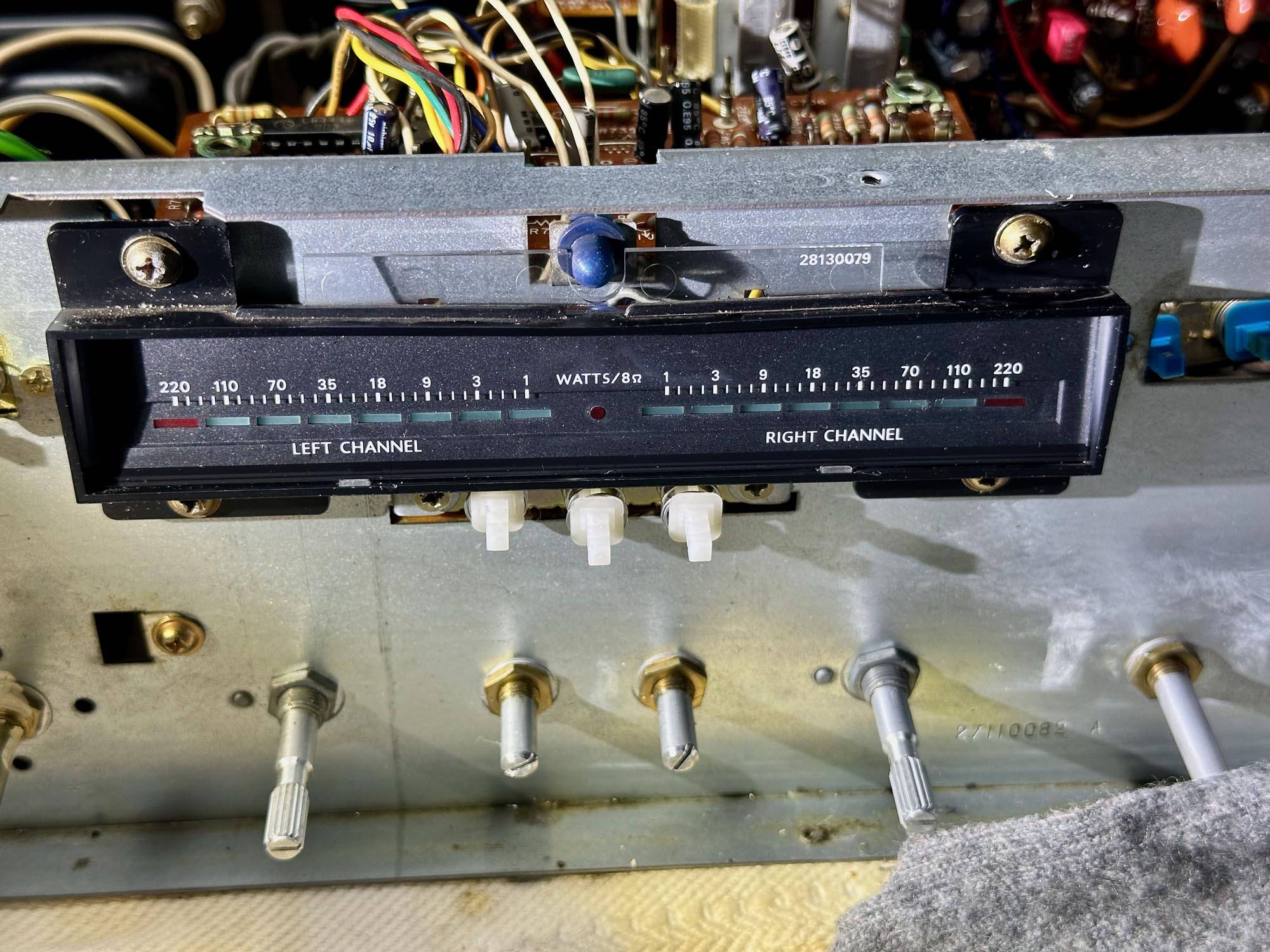

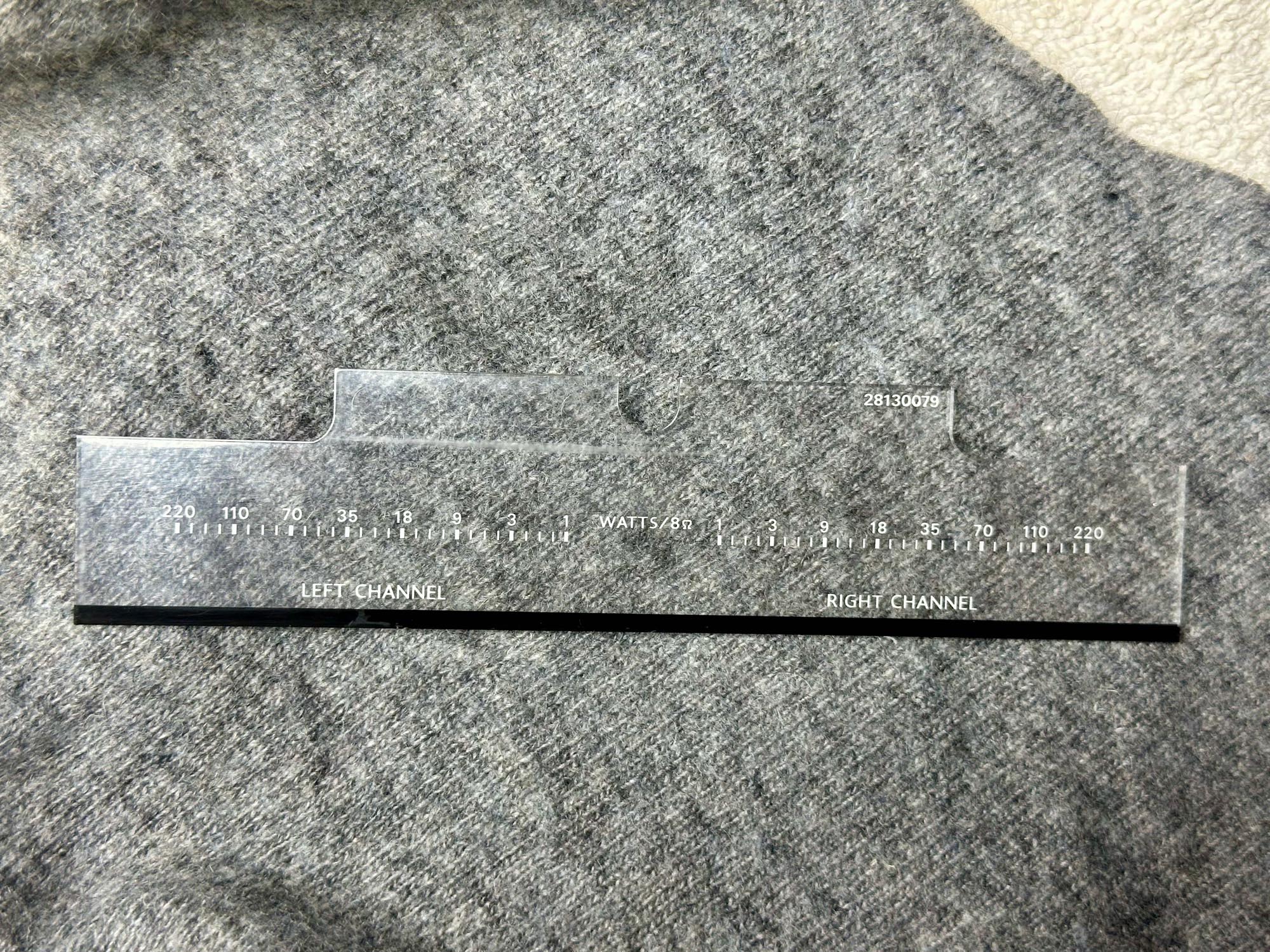

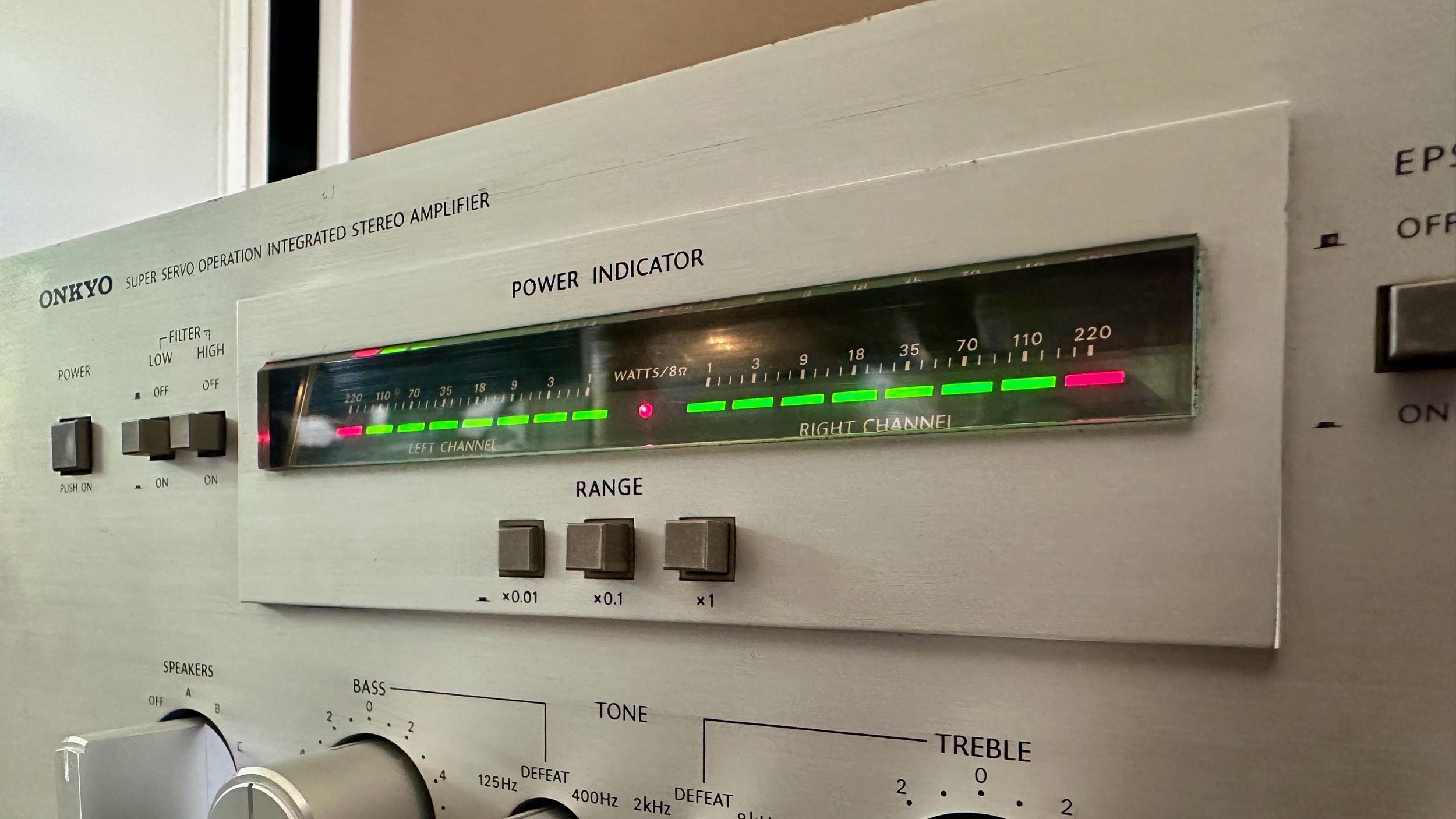

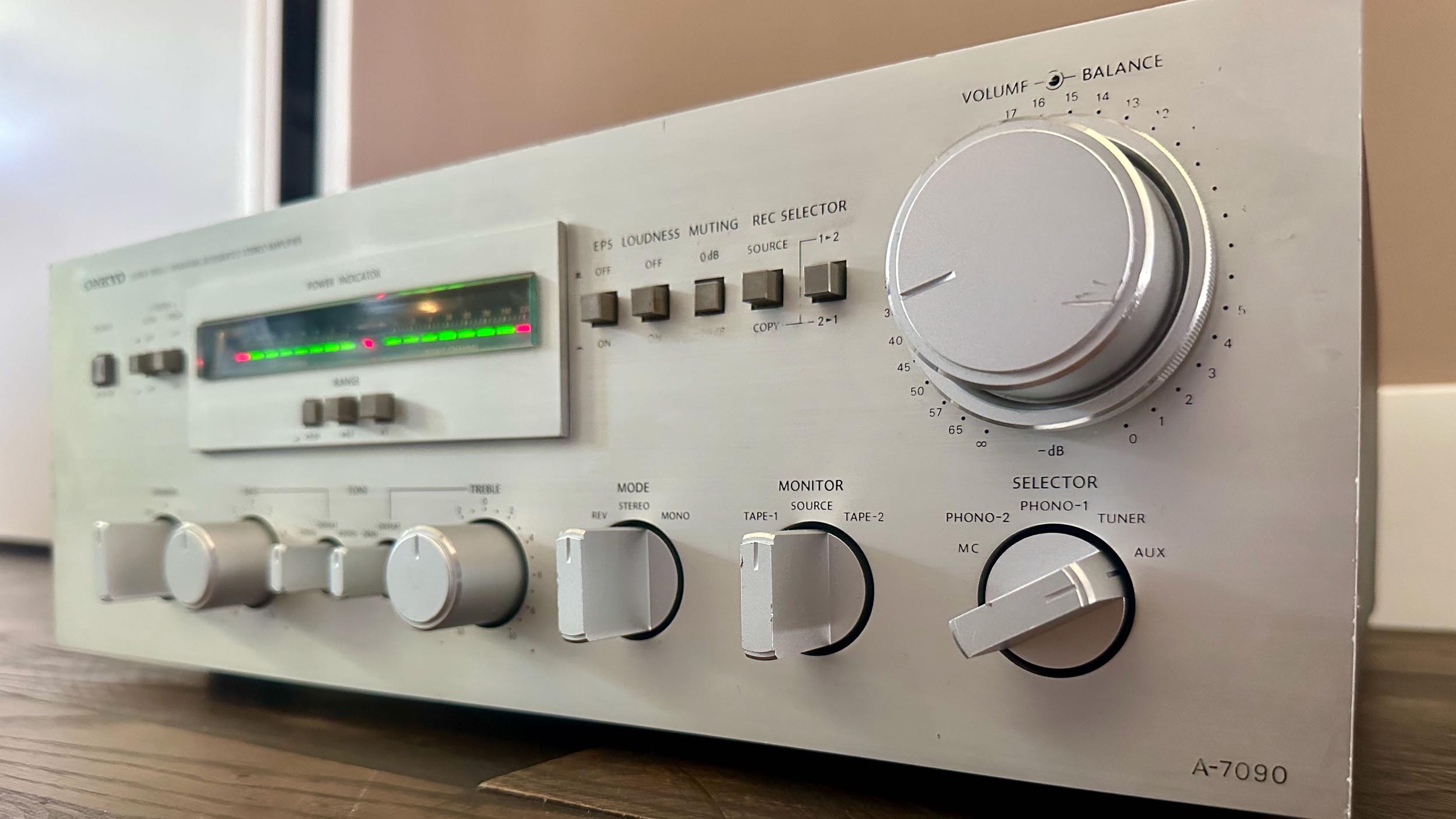

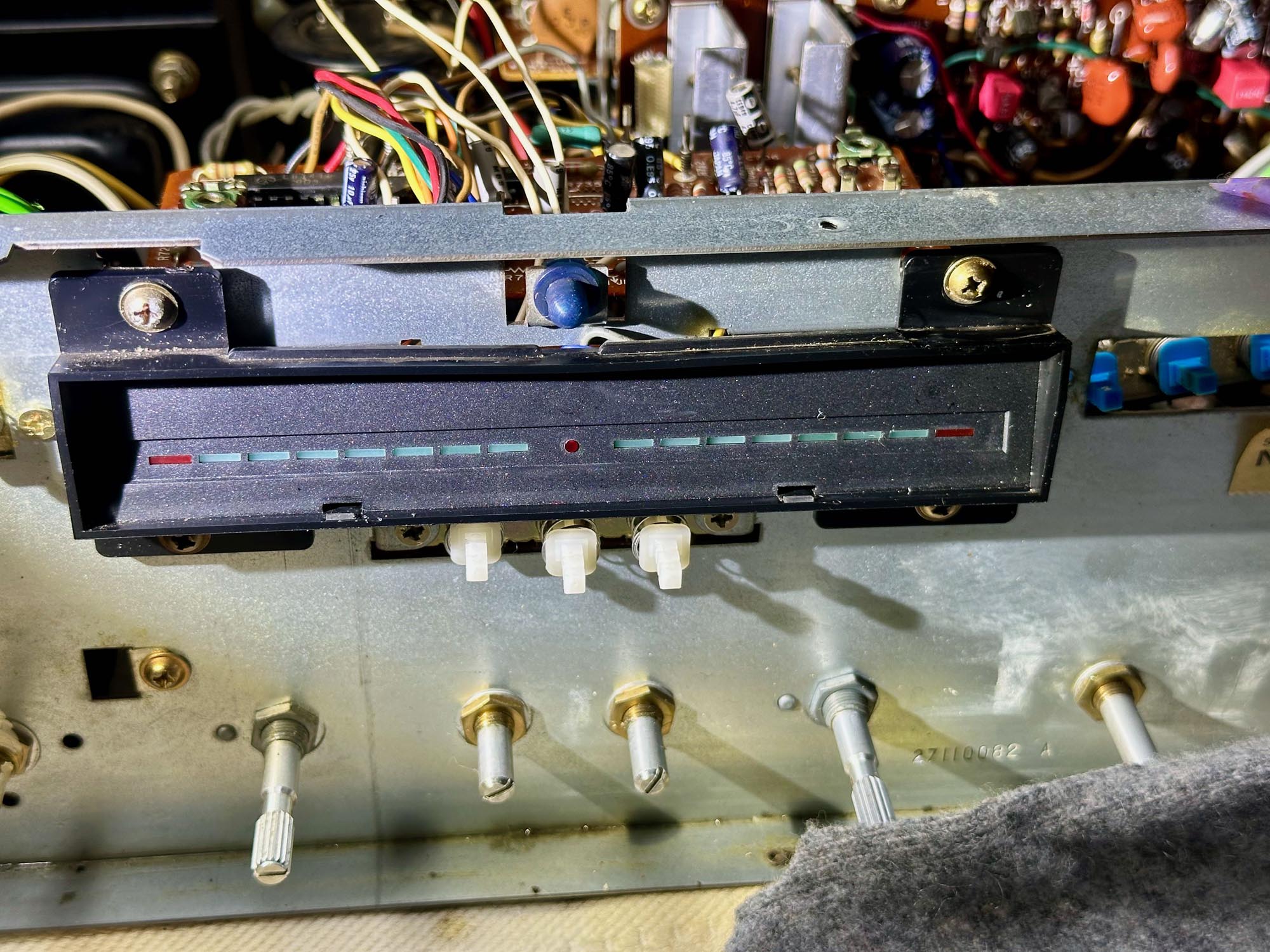

- VU meter uit elkaar gehaald om goed te kunnen reinigen.

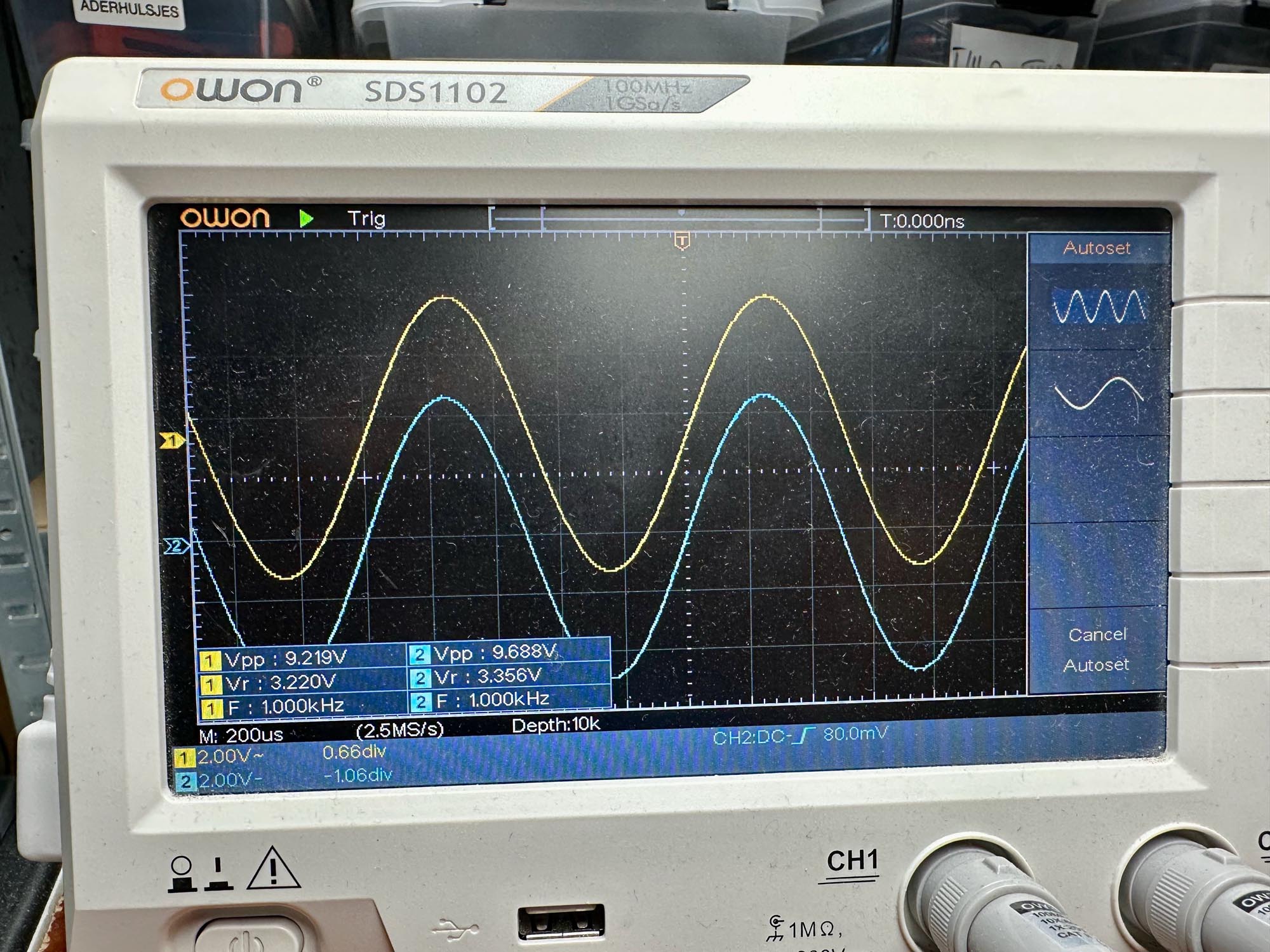

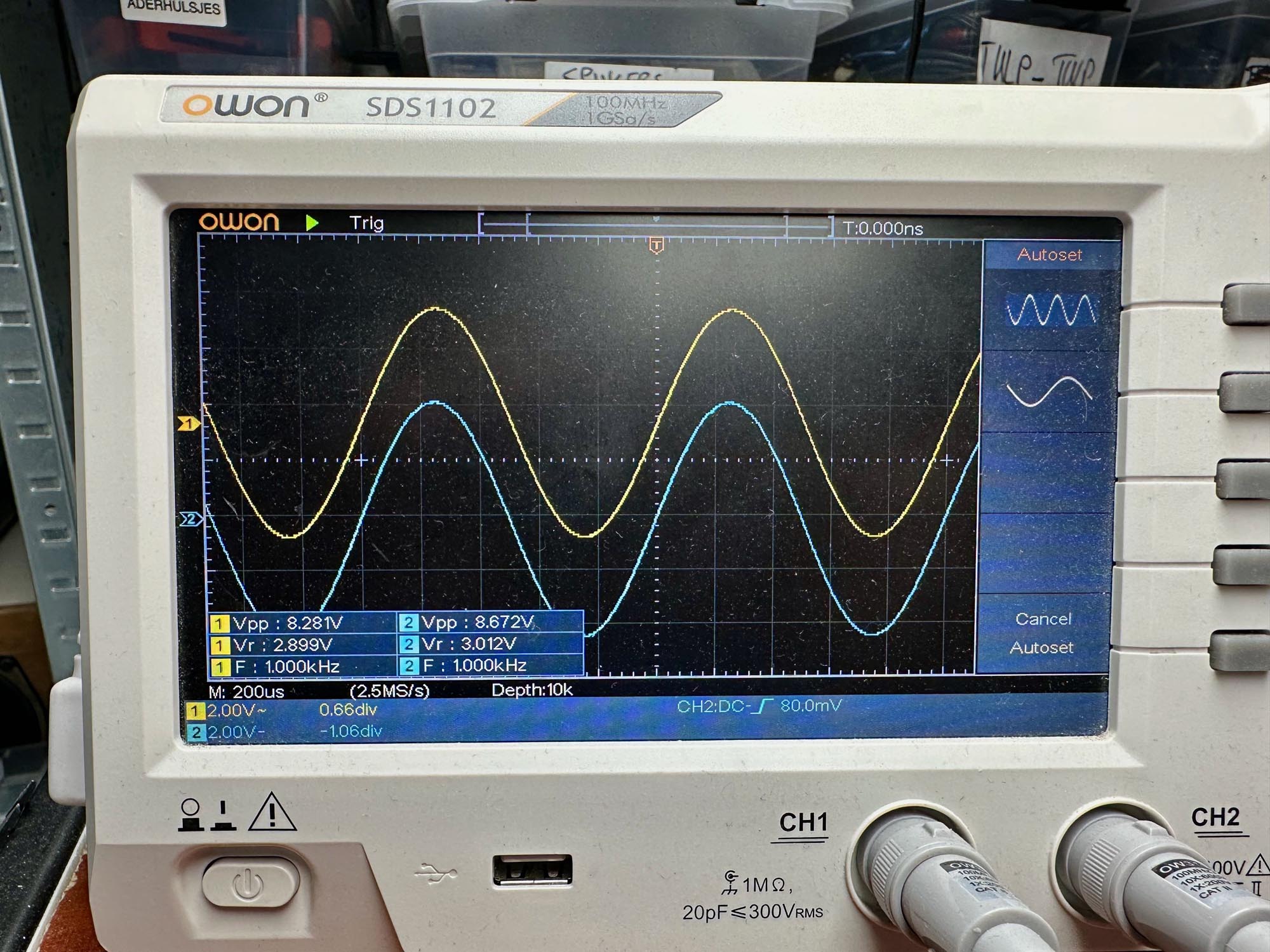

Hoog vermogen
Ook op een zeer hoog vermogen ziet de sinus er nog erg goed uit. Op de uitgang zit een 8ohm dummy load.
P = U² / R
P = 29² / 8
P = 105 watt
Vol vermogen
De Onkyo versterker op vol vermogen.
P = U² / R
P = 33² / 8
P = 136 watt

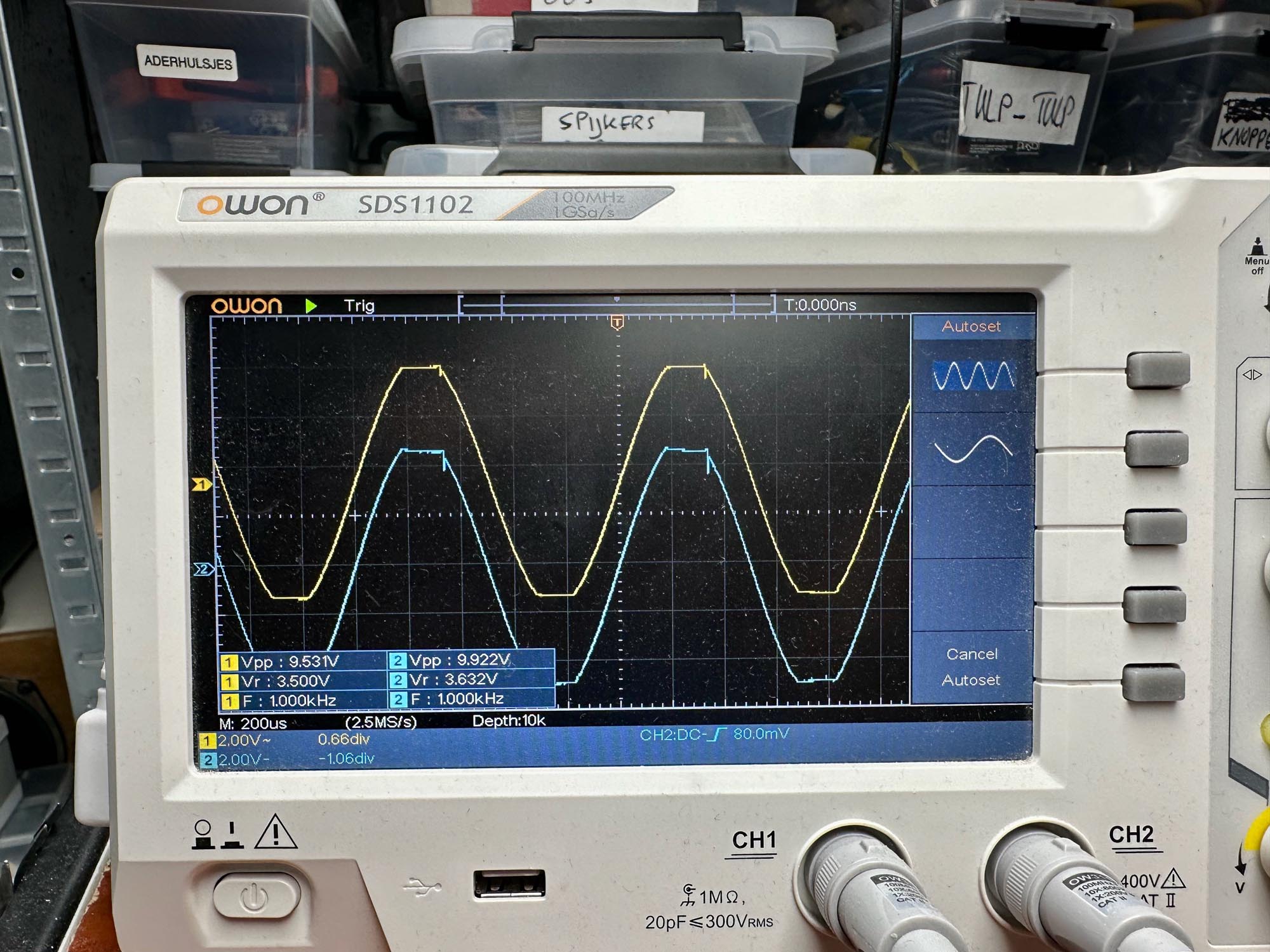

Clipping
De Onkyo versterker clipping.
Gelijkspanning op de uitgang.
P = U² / R
P = 36² / 8
P = 162 watt
Opgenomen vermogen

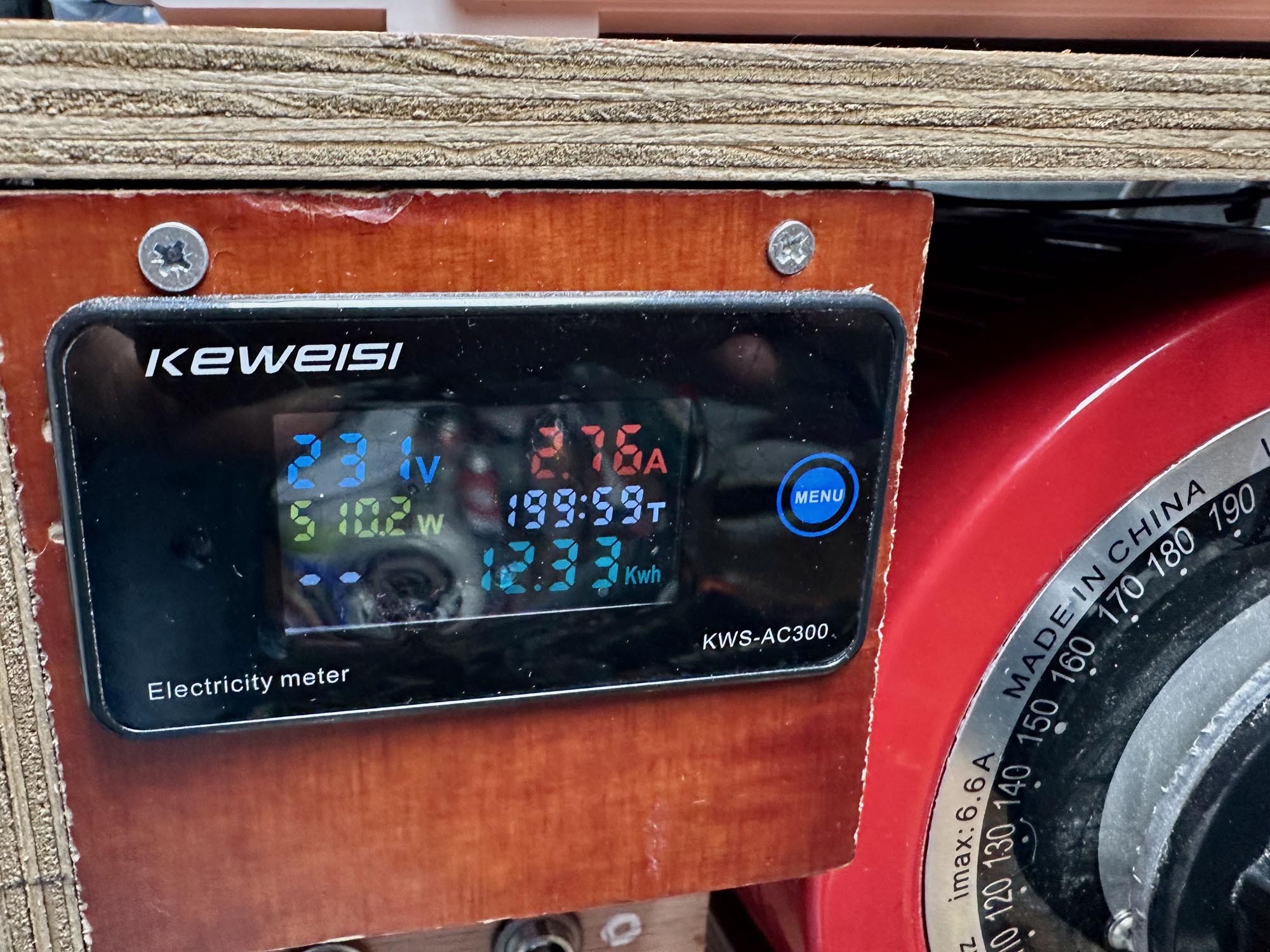

Het opgenomen vermogen bij een huidige netspanning van 231 volt is tijdens Clipping 510 watt.
