Klacht:

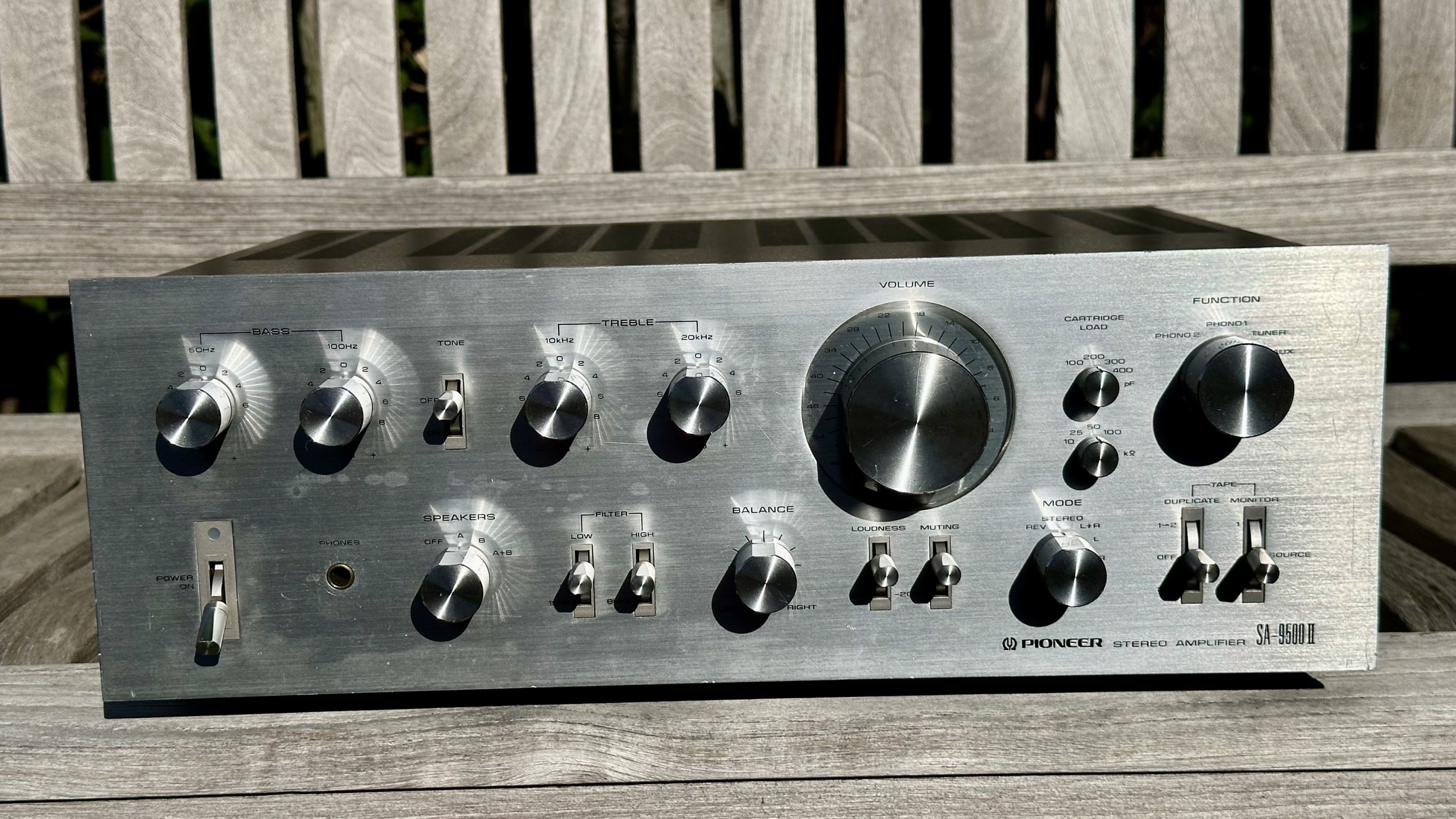

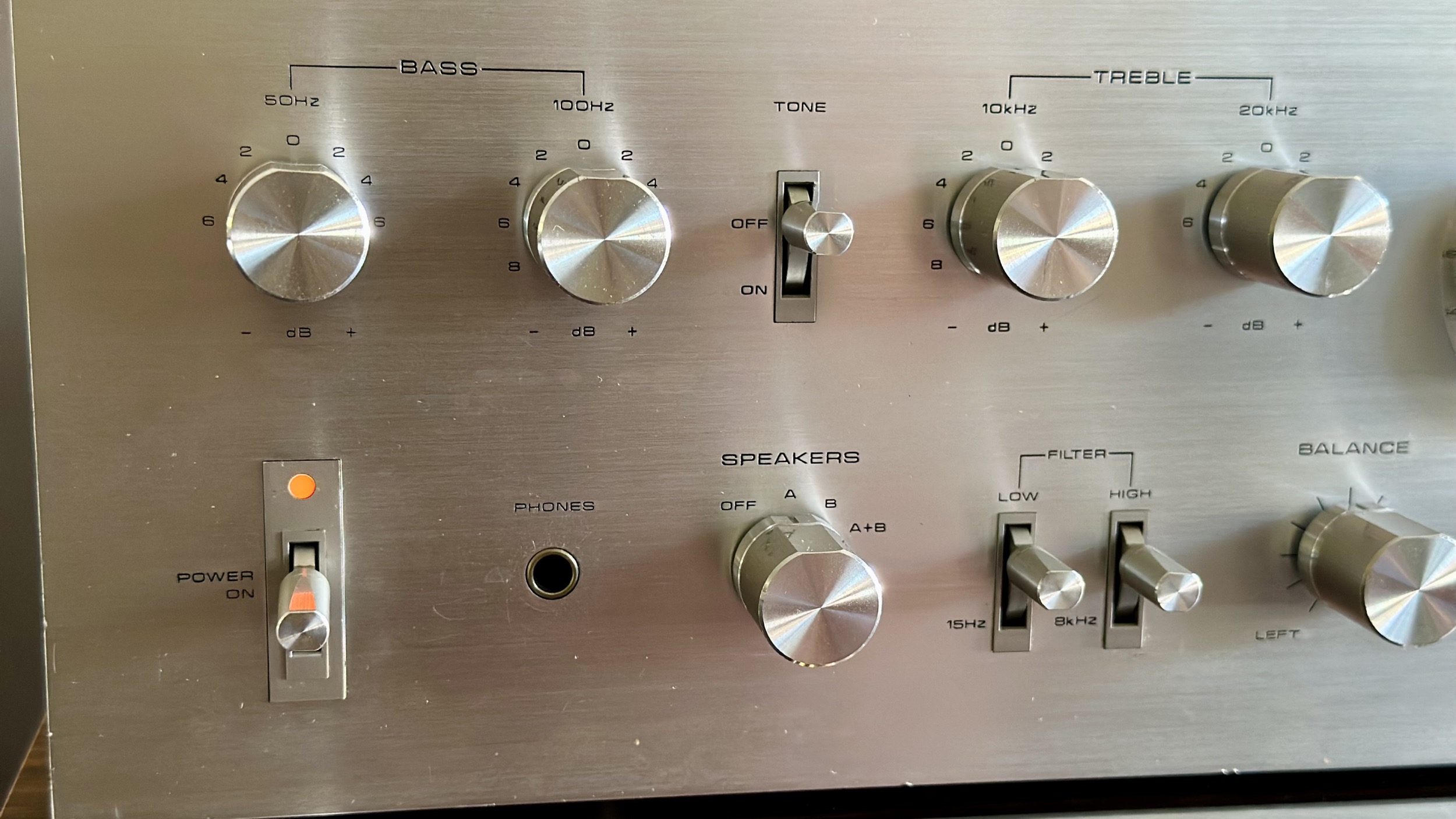

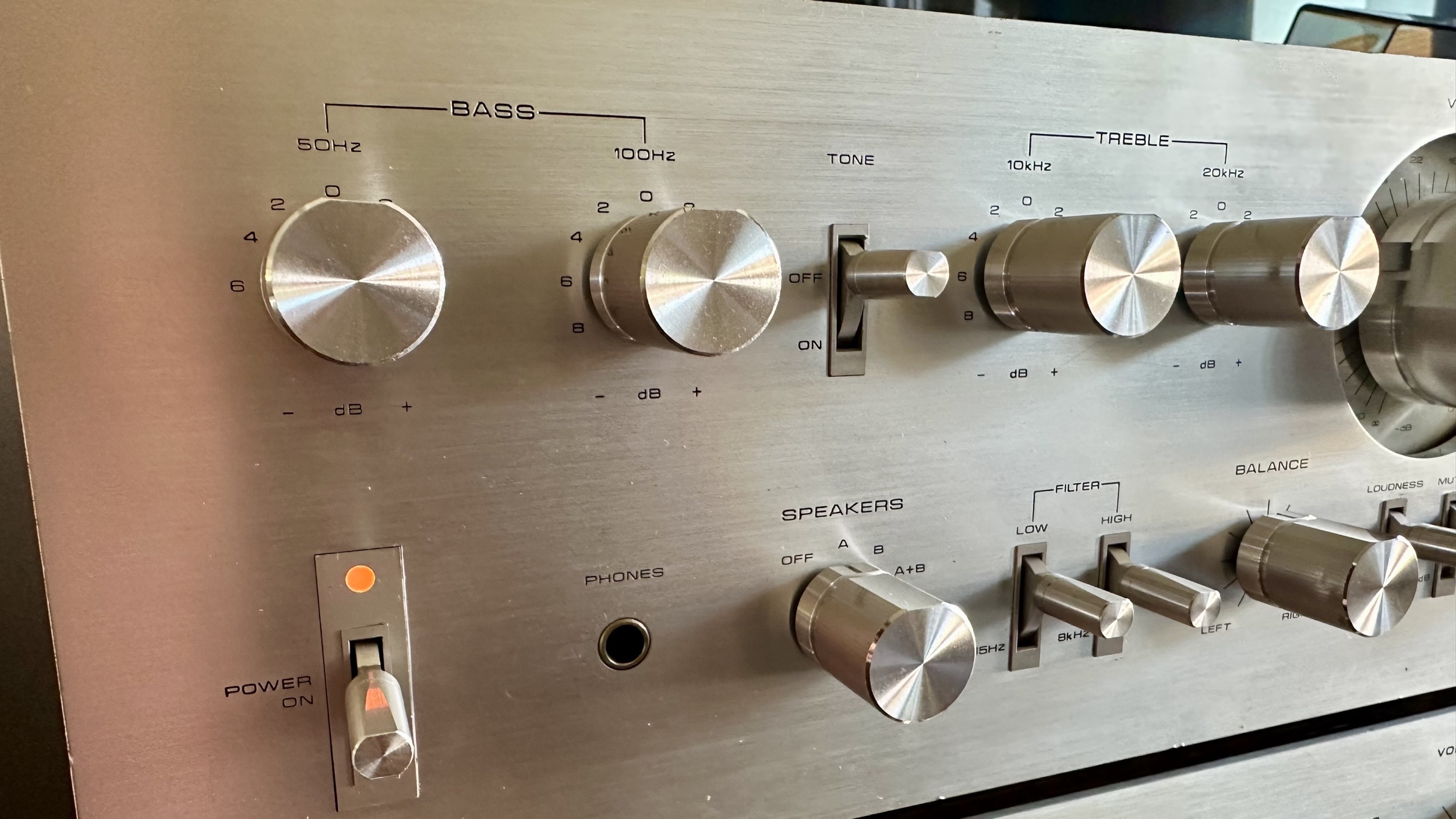

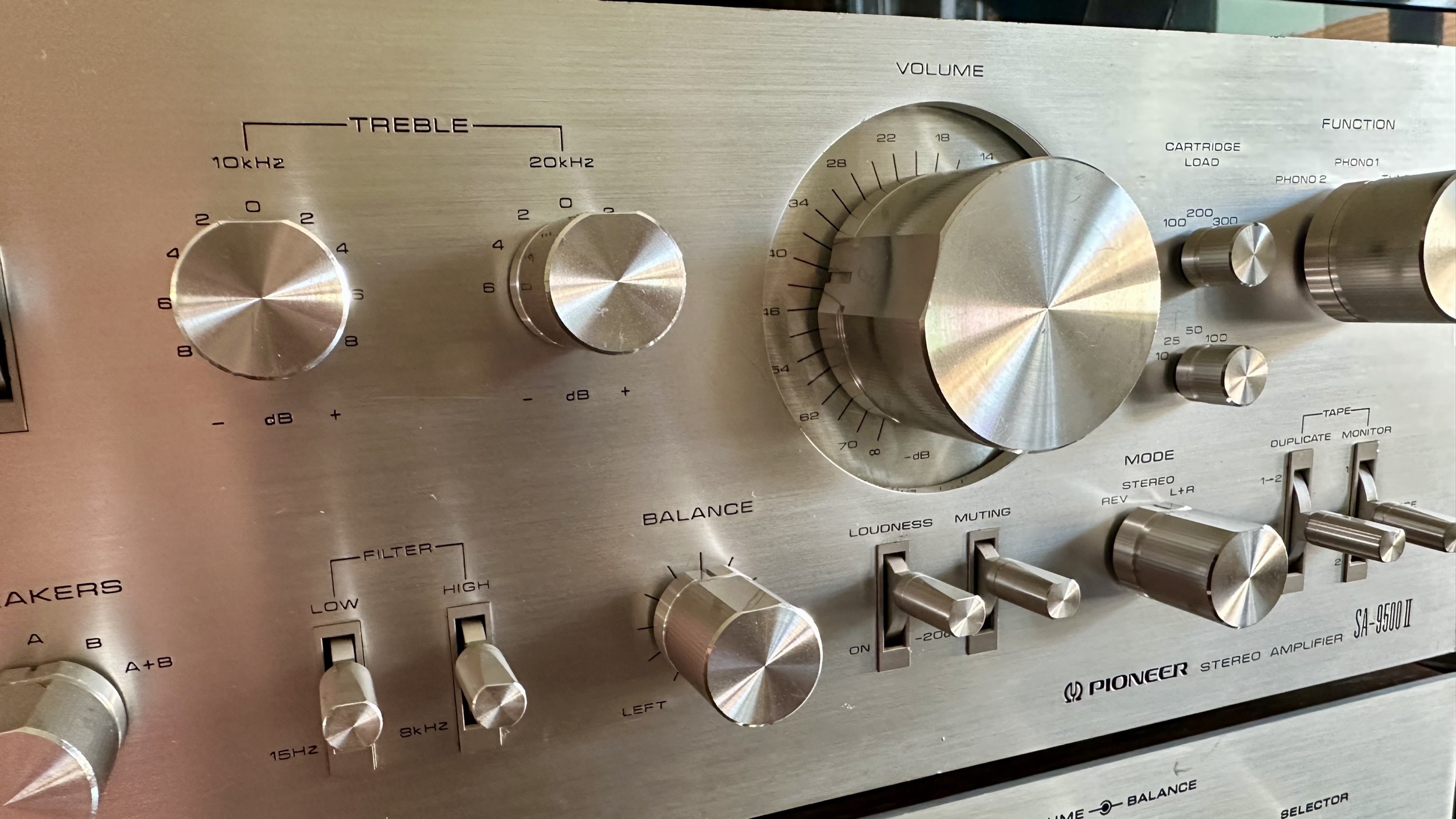

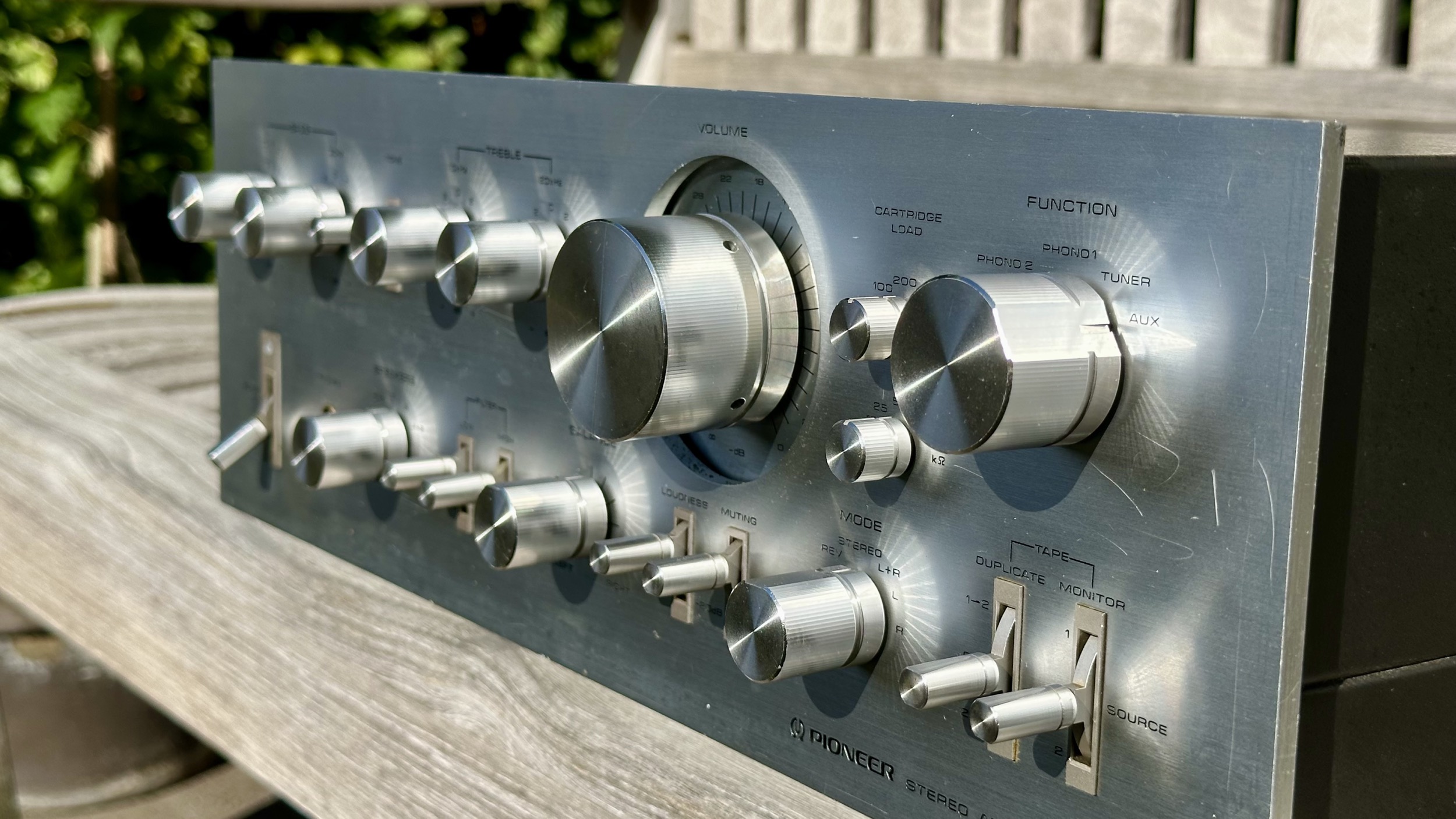

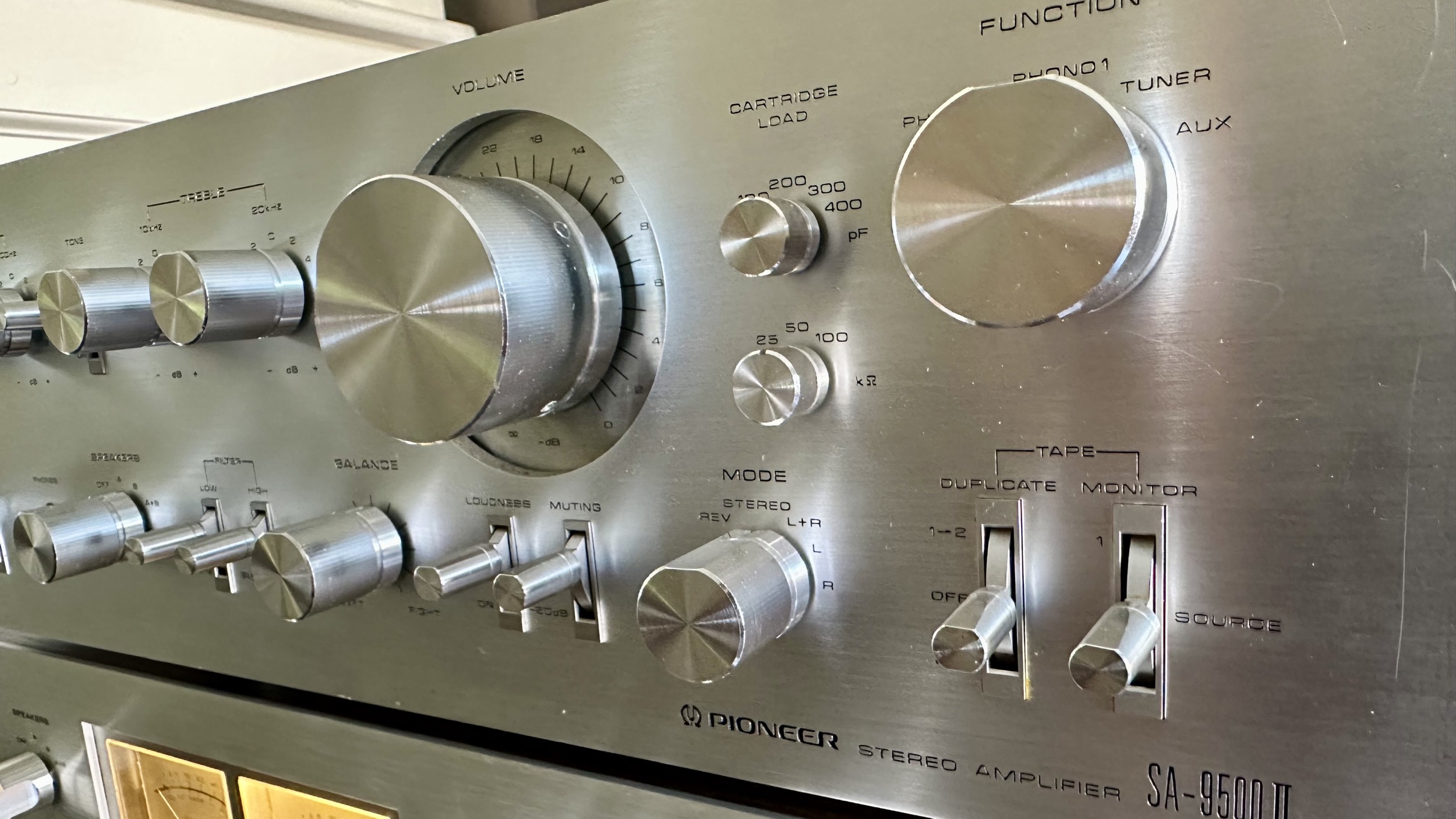

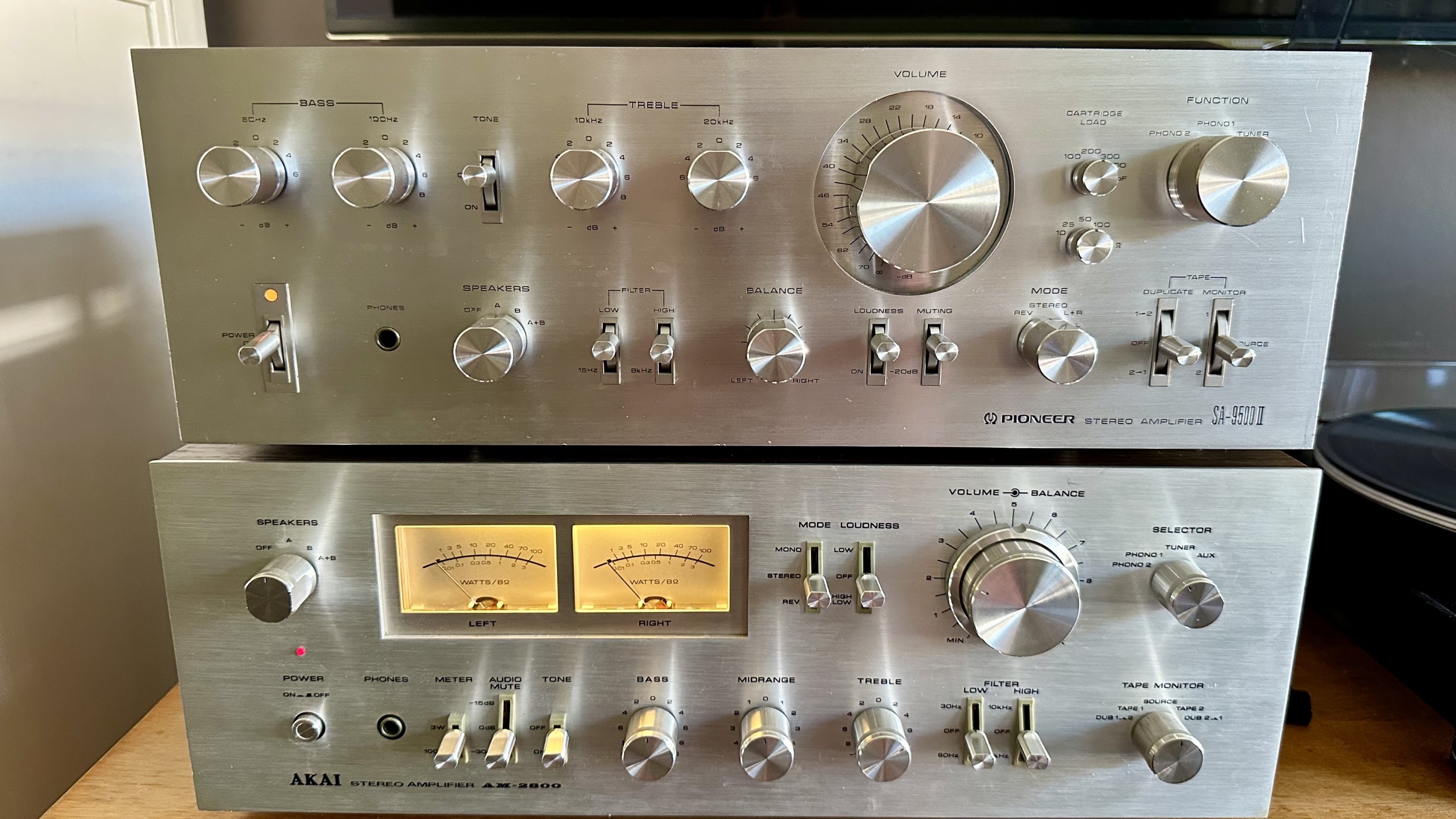

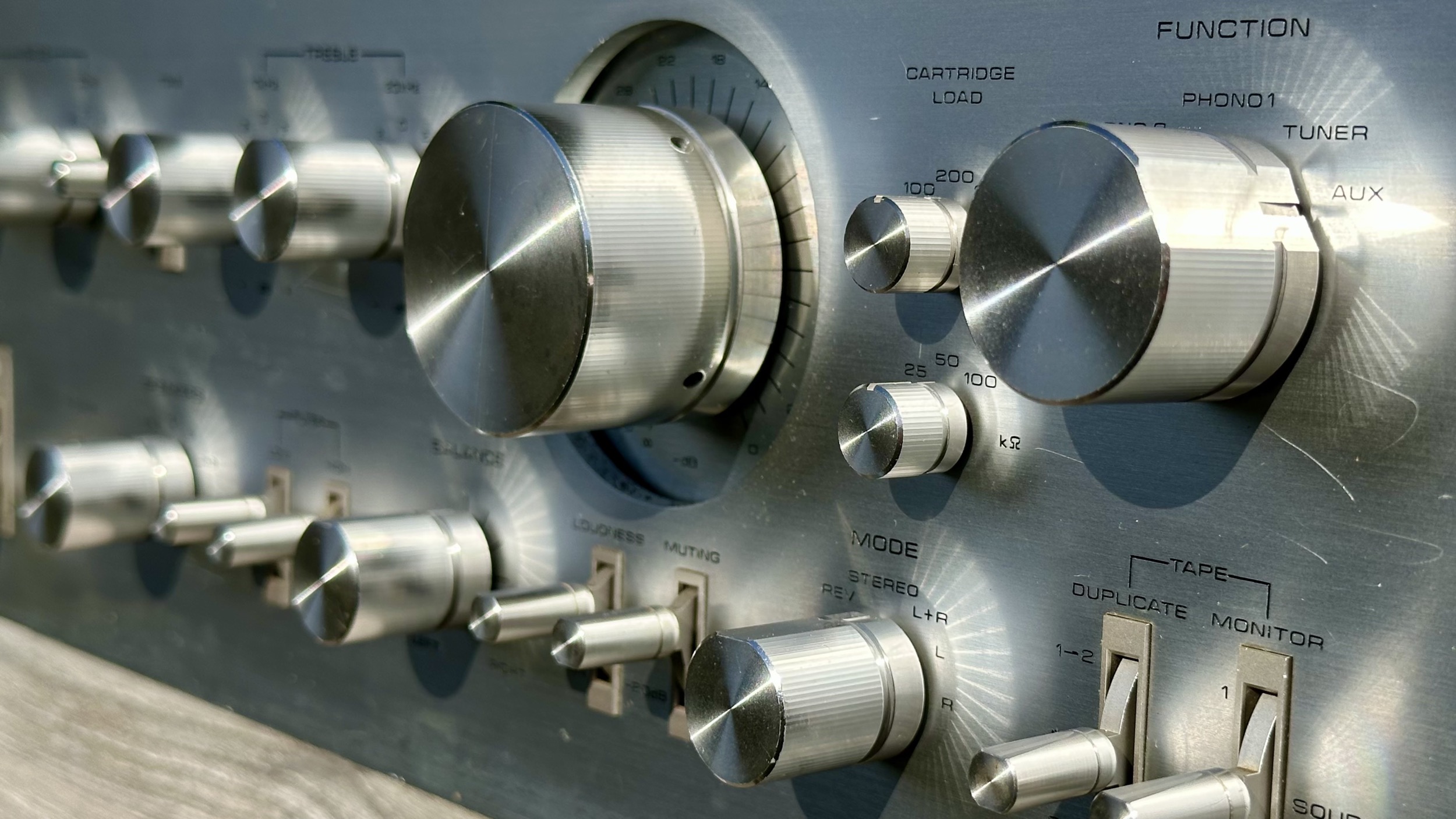

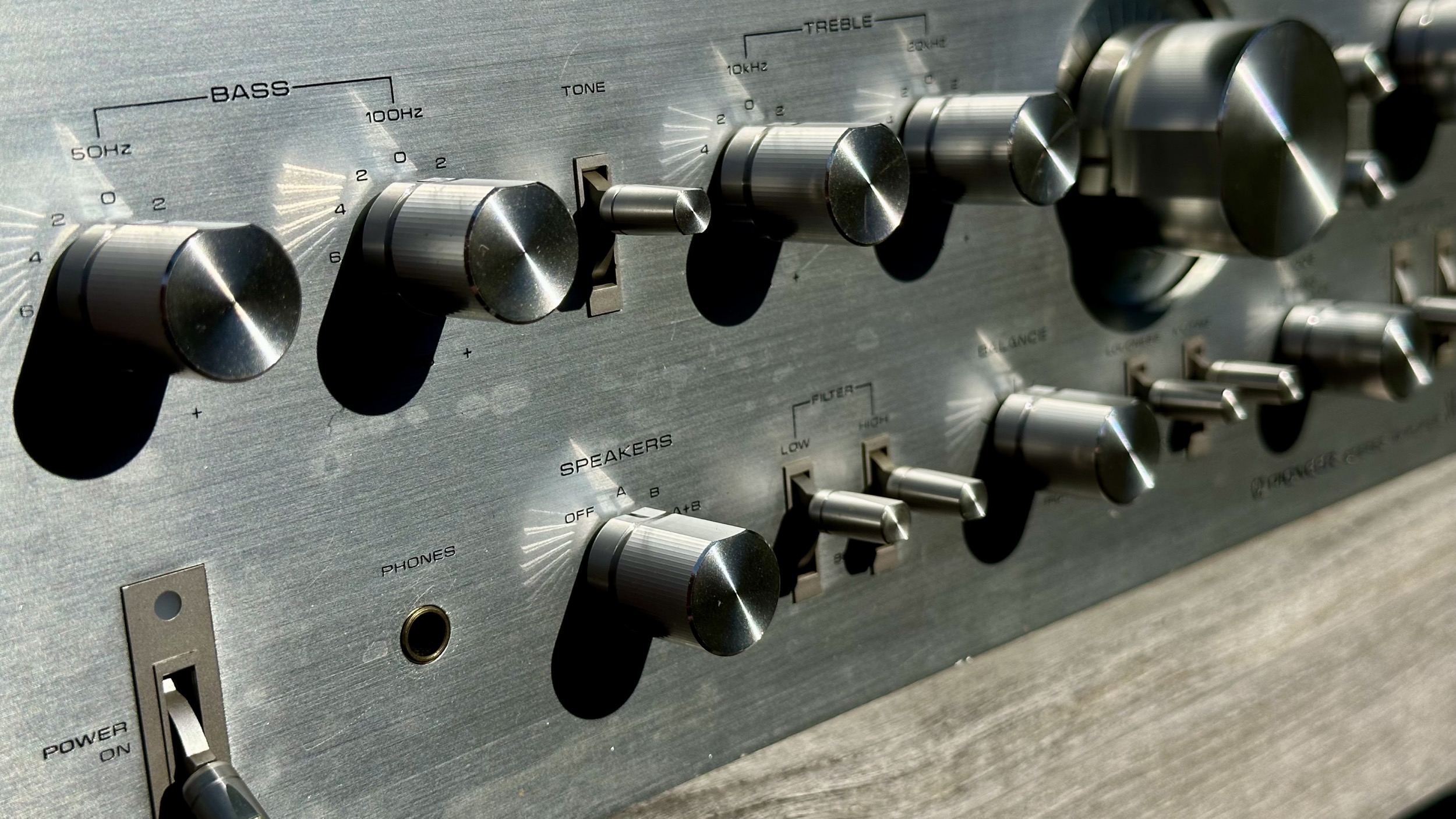

Prachtige Pioneer SA-9500 II, ook wel mk2 genoemd ter controle en reparatie. Werking onbekend dus heel voorzichtig moeten testen.
Diagnose & reparatie

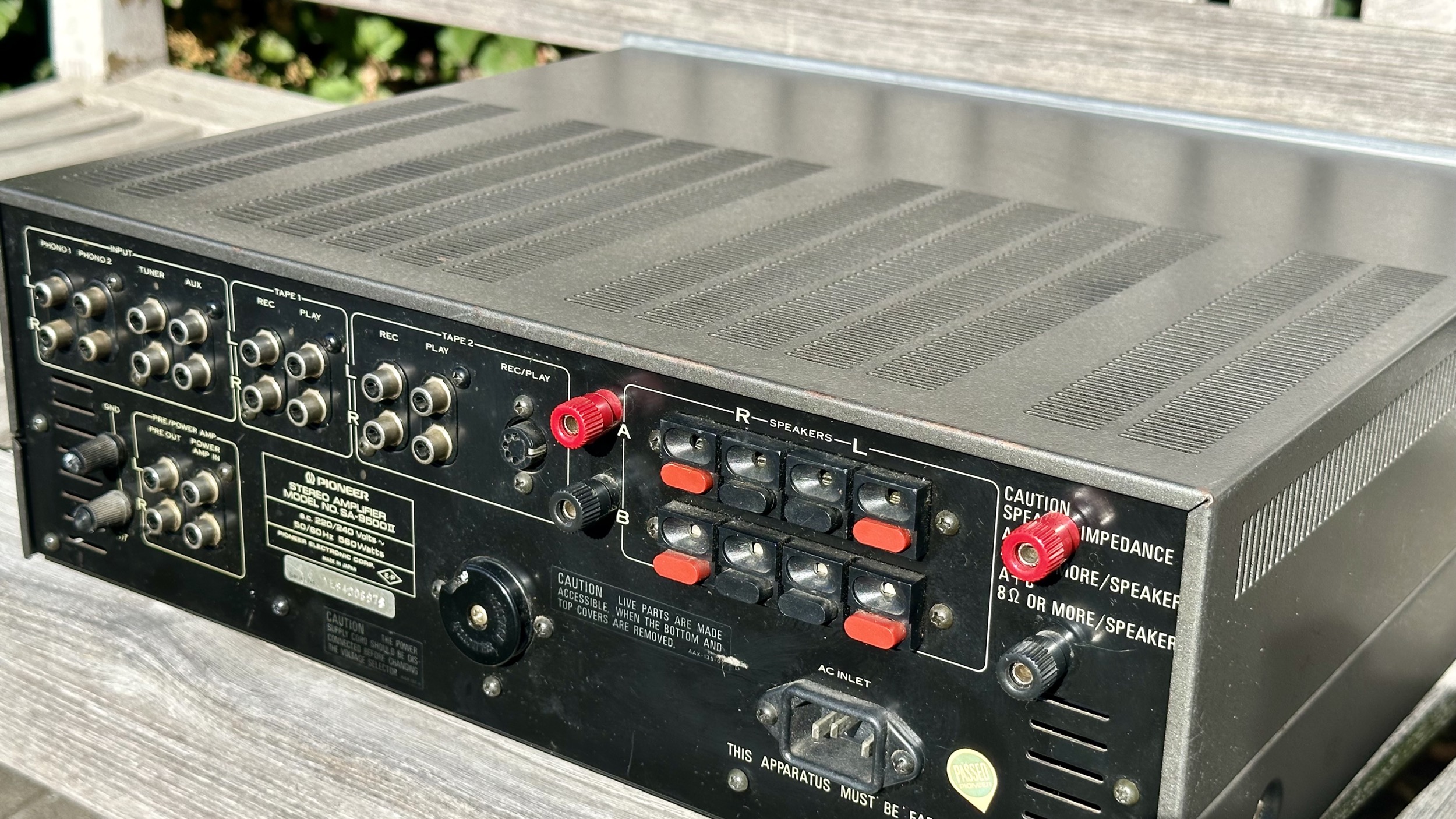

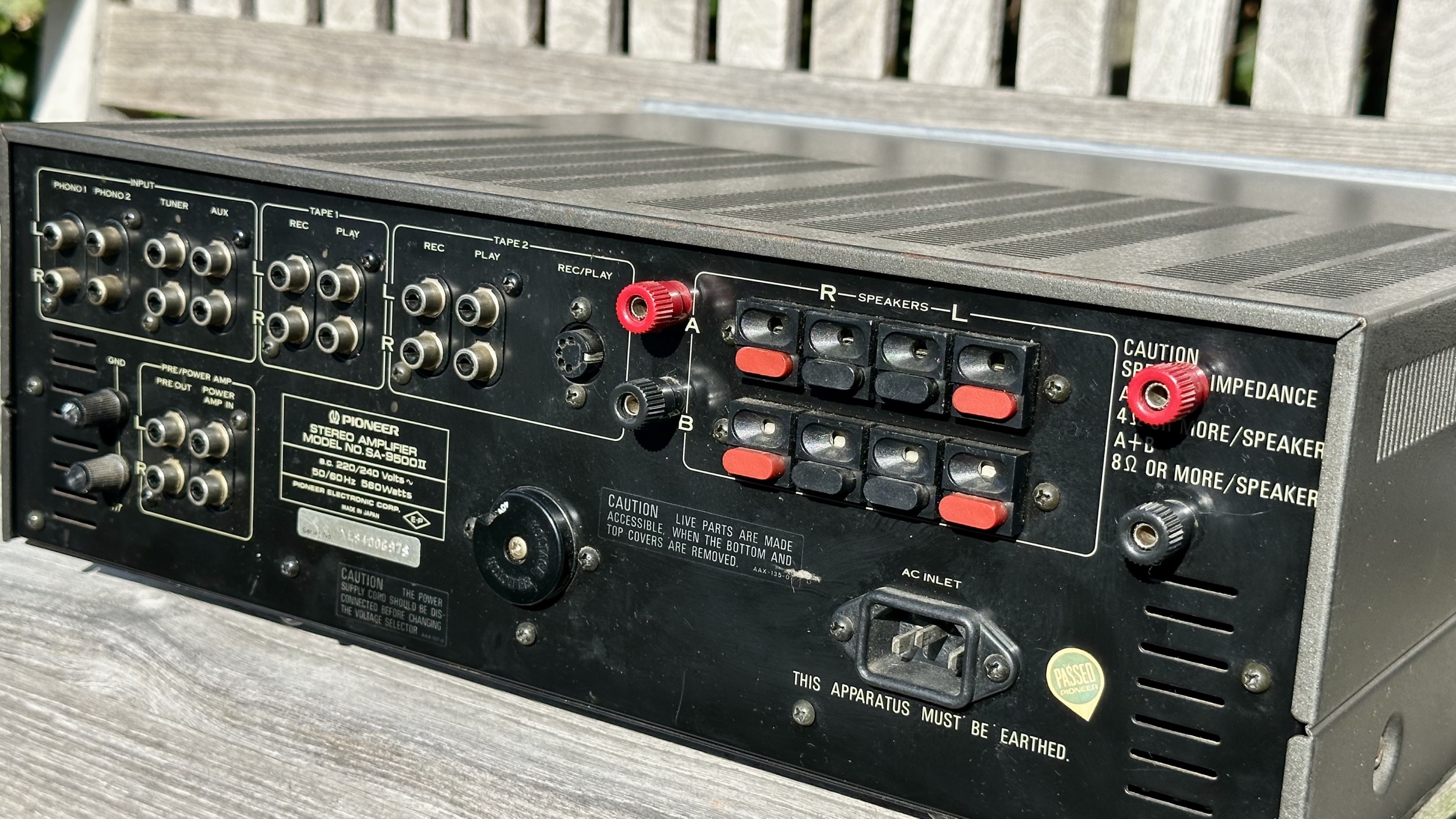

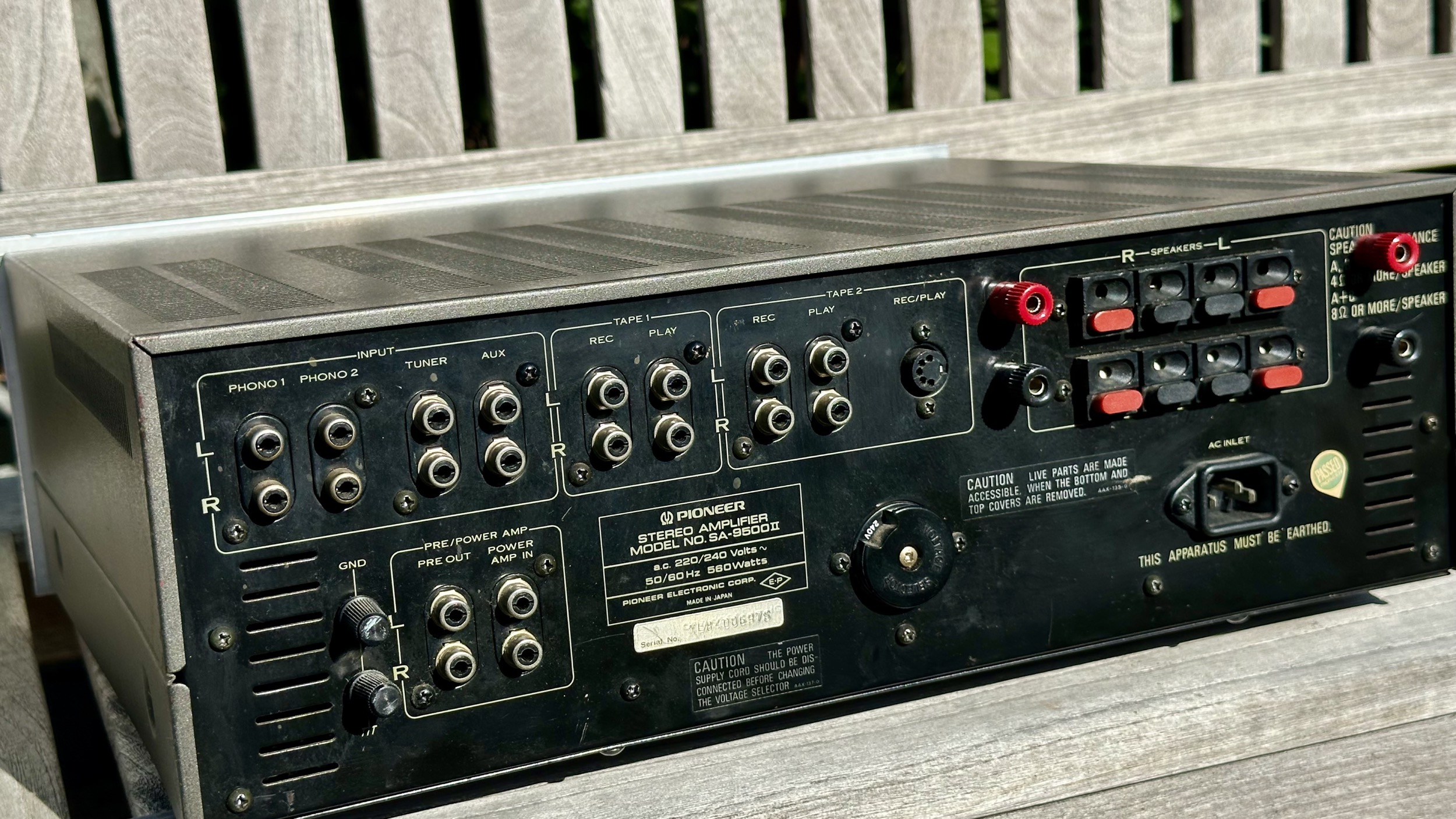

Doordat de optische staat zichtbaar was en het gissen is naar de technische staat moest de versterker eerst worden getest. De buitenkant toont de nodige ziezigheid en de luidsprekeraansluiting is al eens vervangen door vier lossen banaan chassisdelen. Niet mijn keuze maar het werkt.

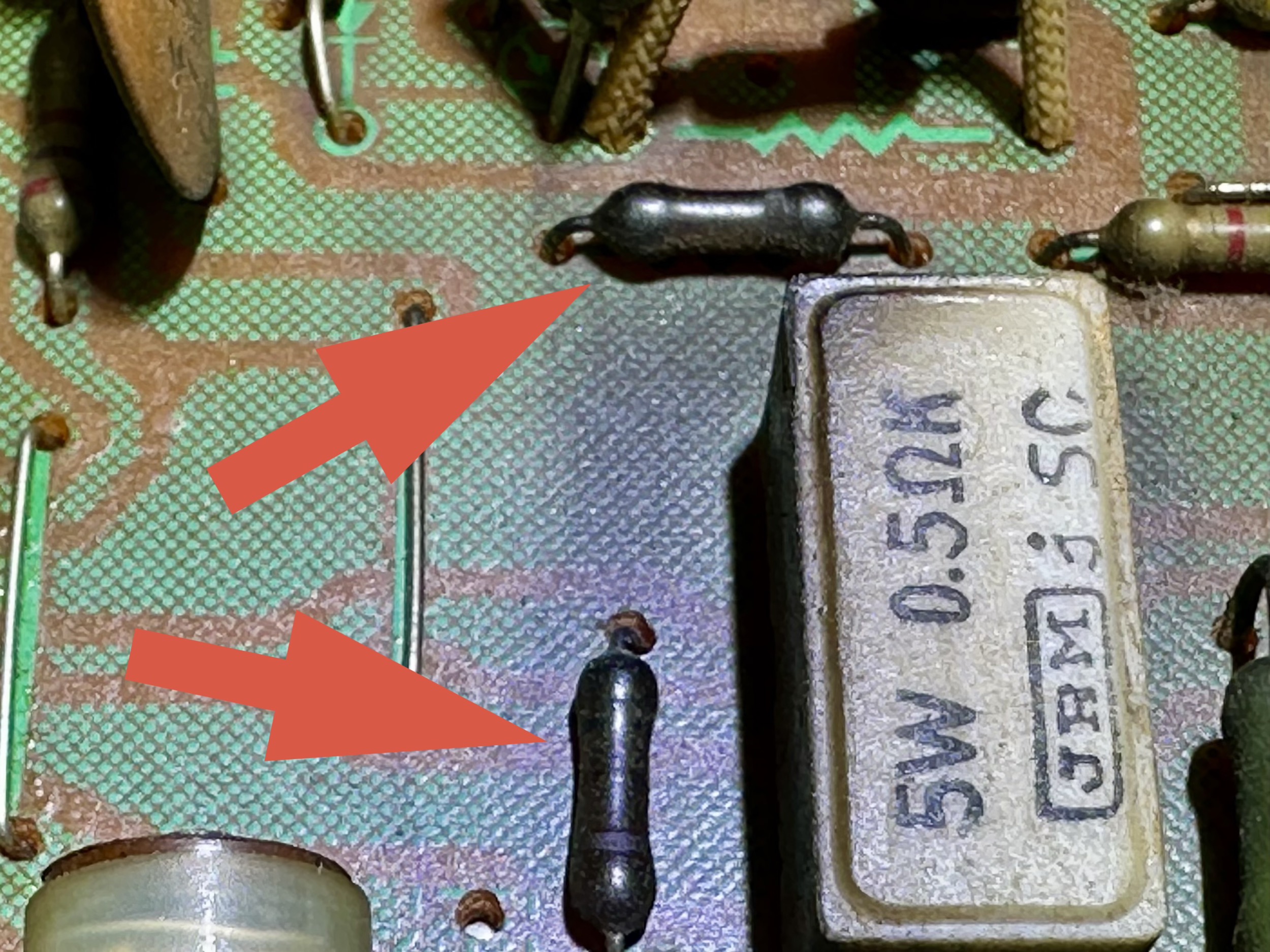

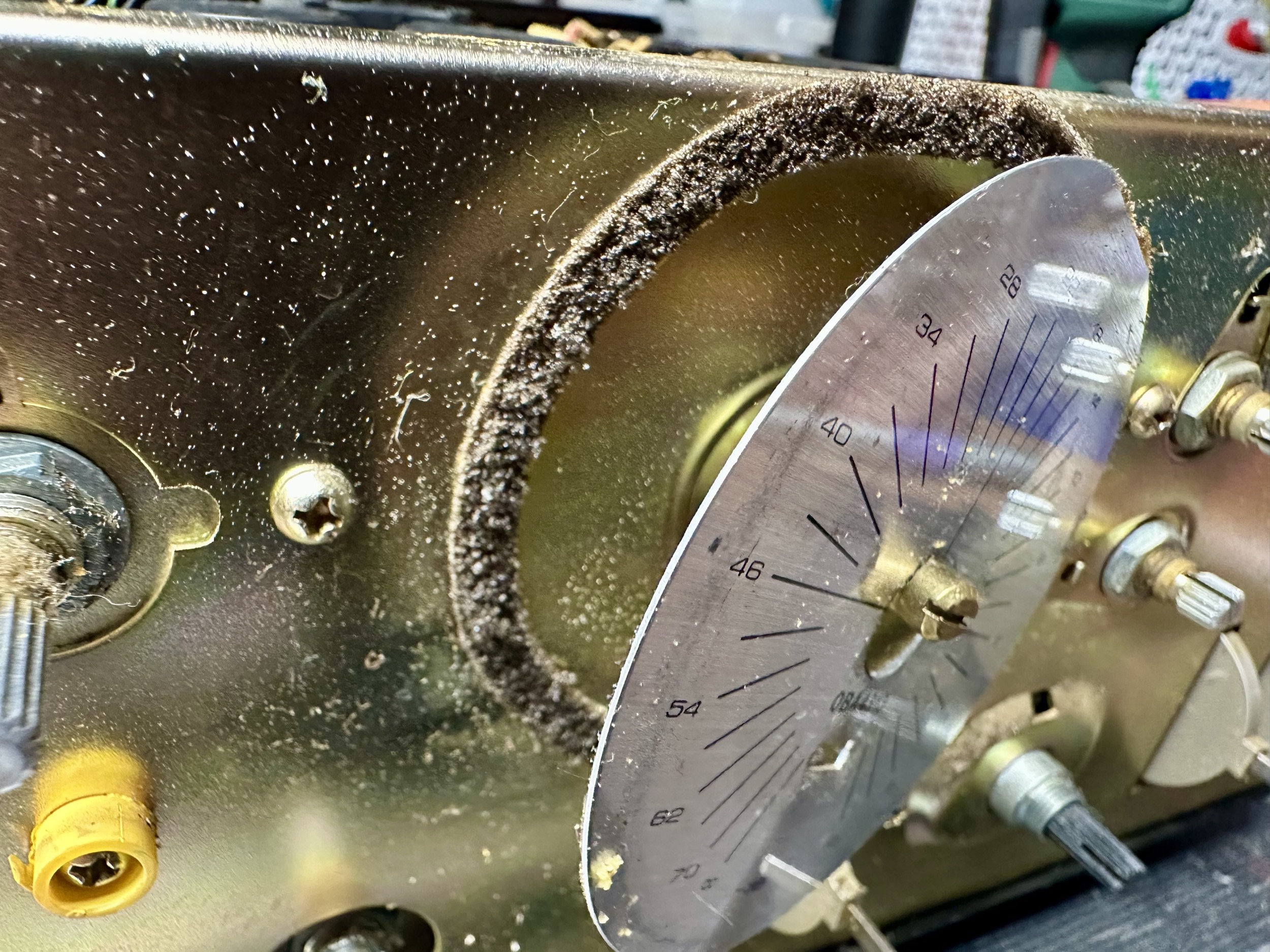

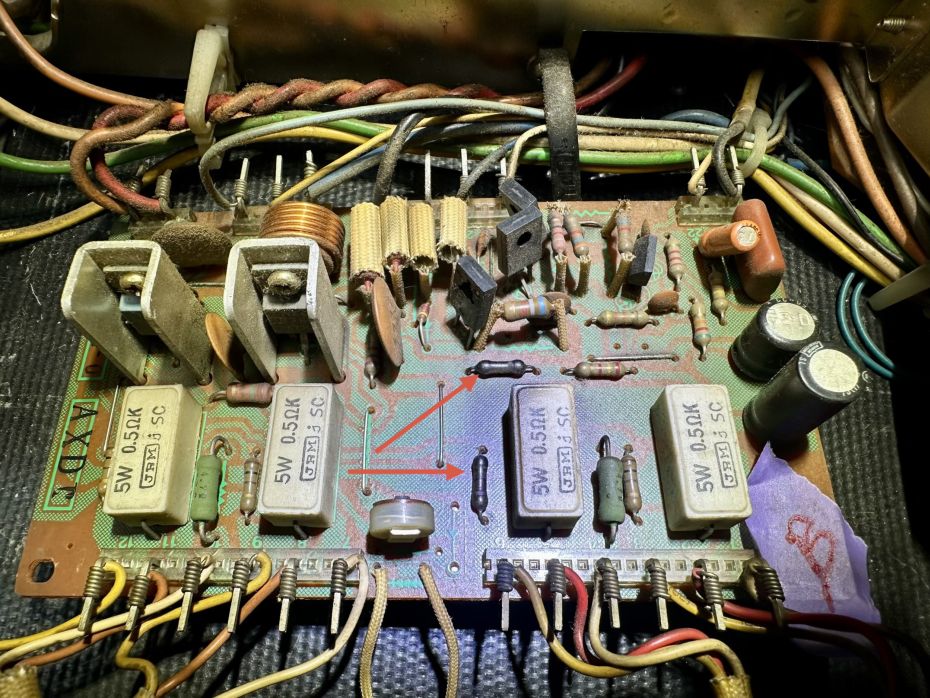

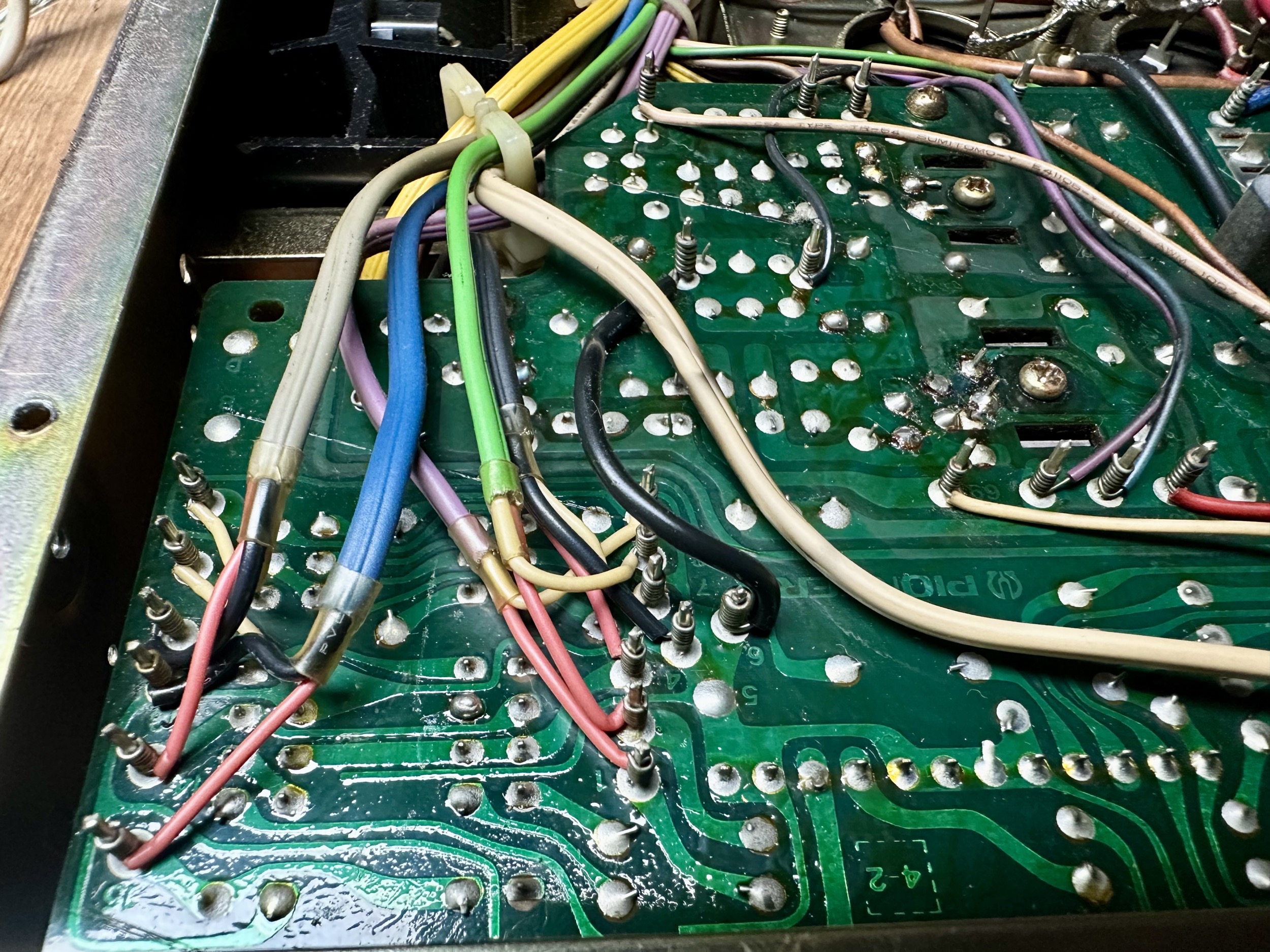

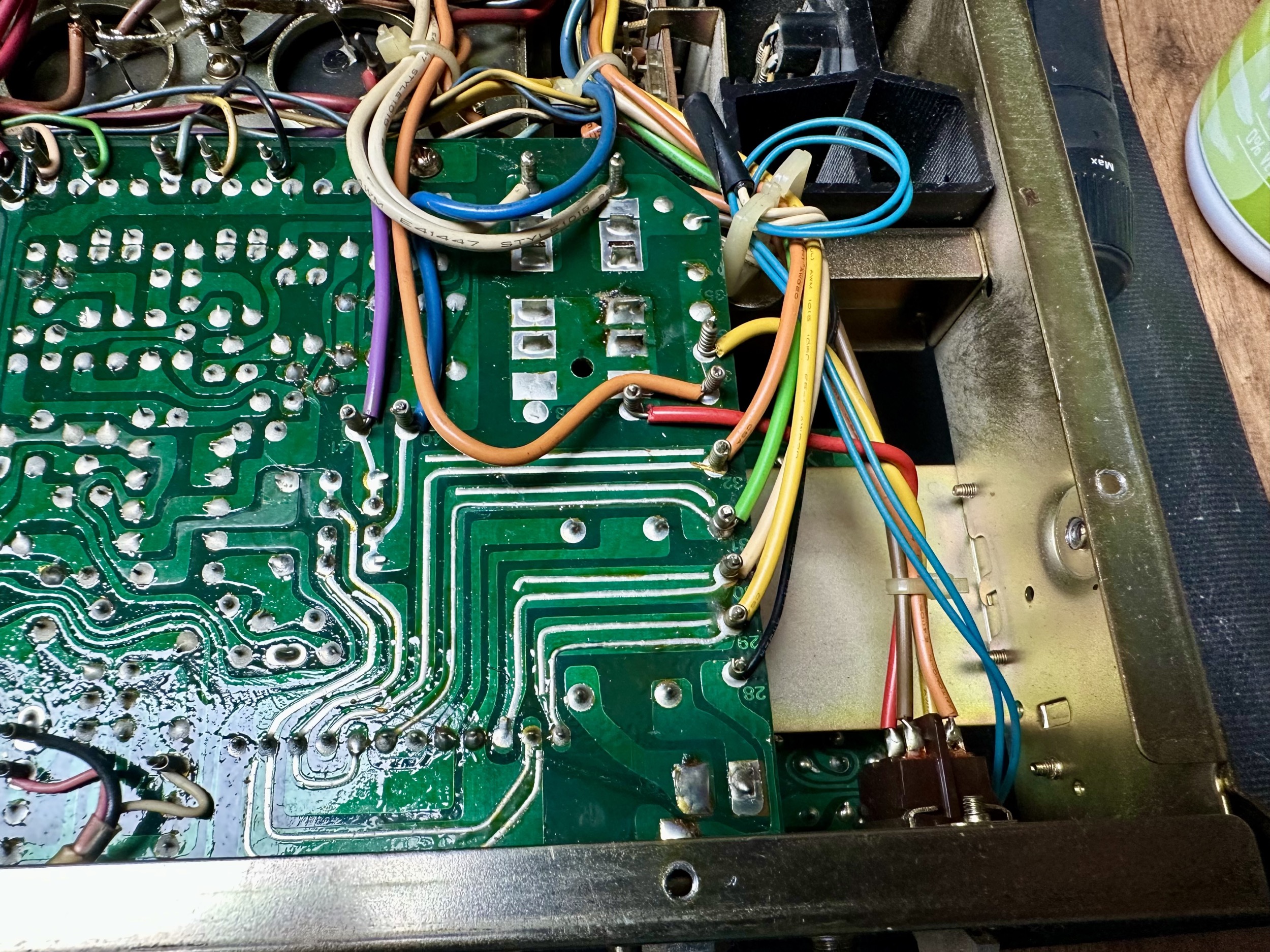

De versterker opengemaakt en eerst optisch de staat bekeken. Direct vielen de zwarte weerstanden vd eindversterker op en de grote hoeveelheid stof en vuil op de diverse onderdelen.

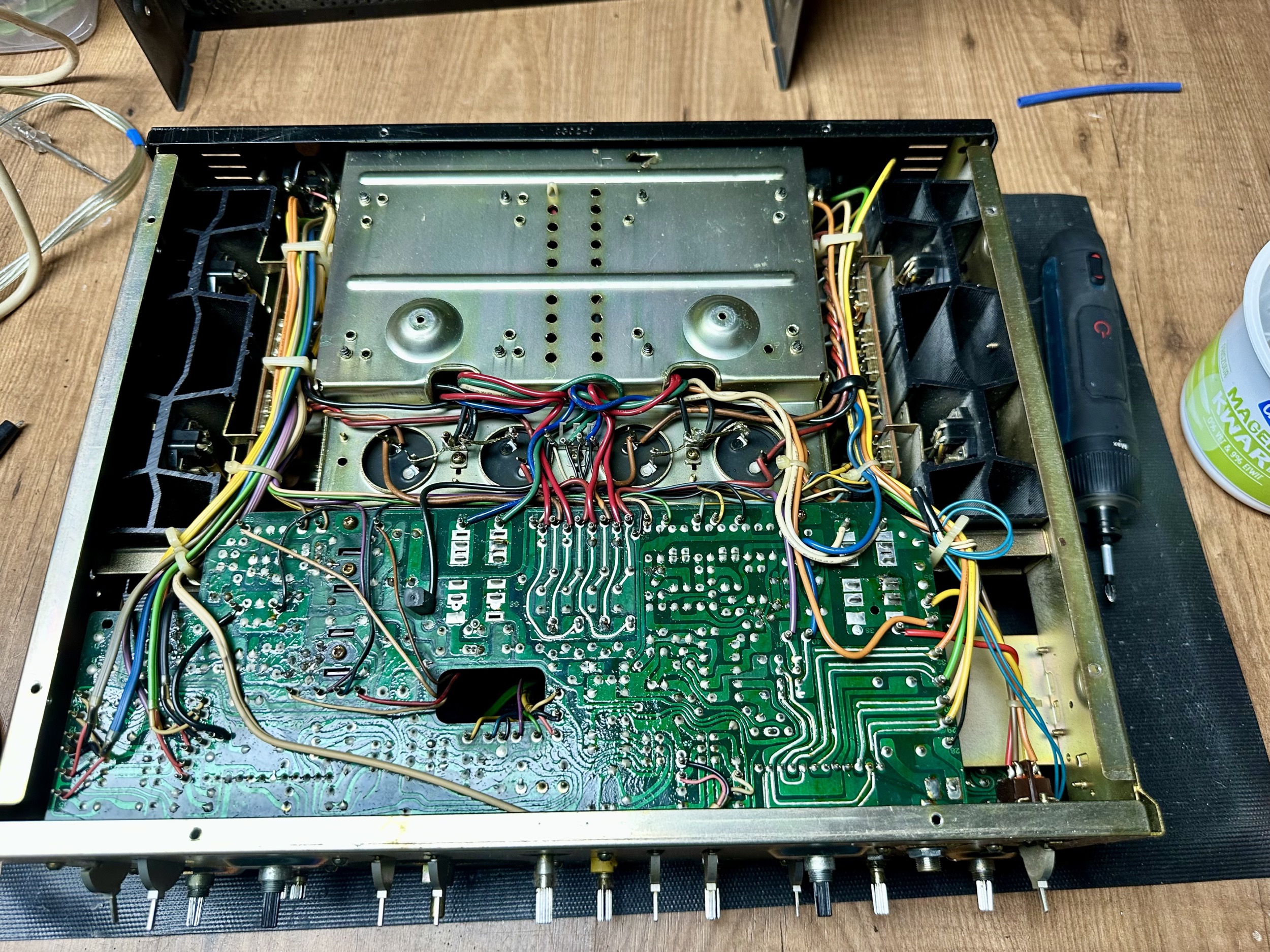

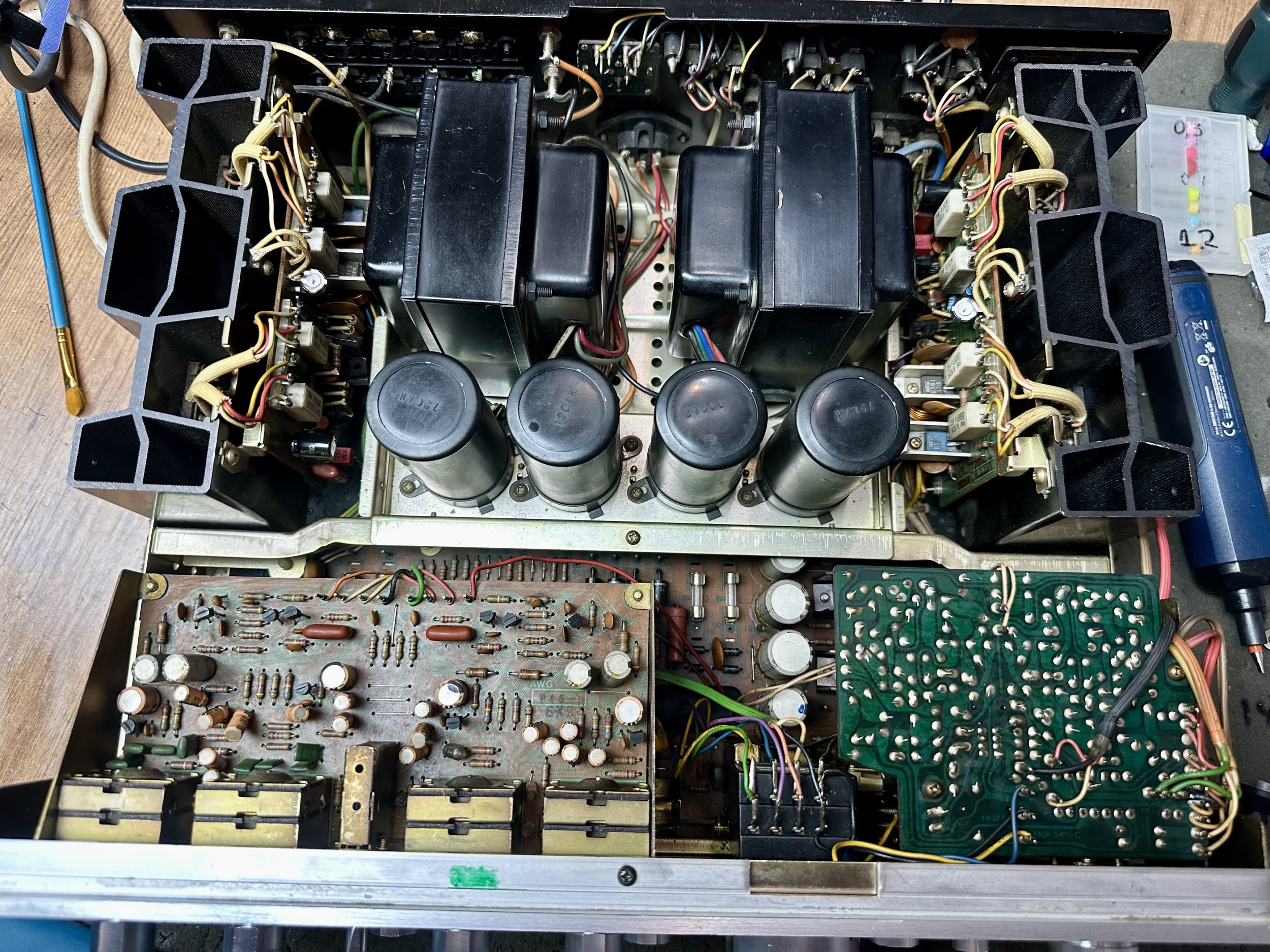

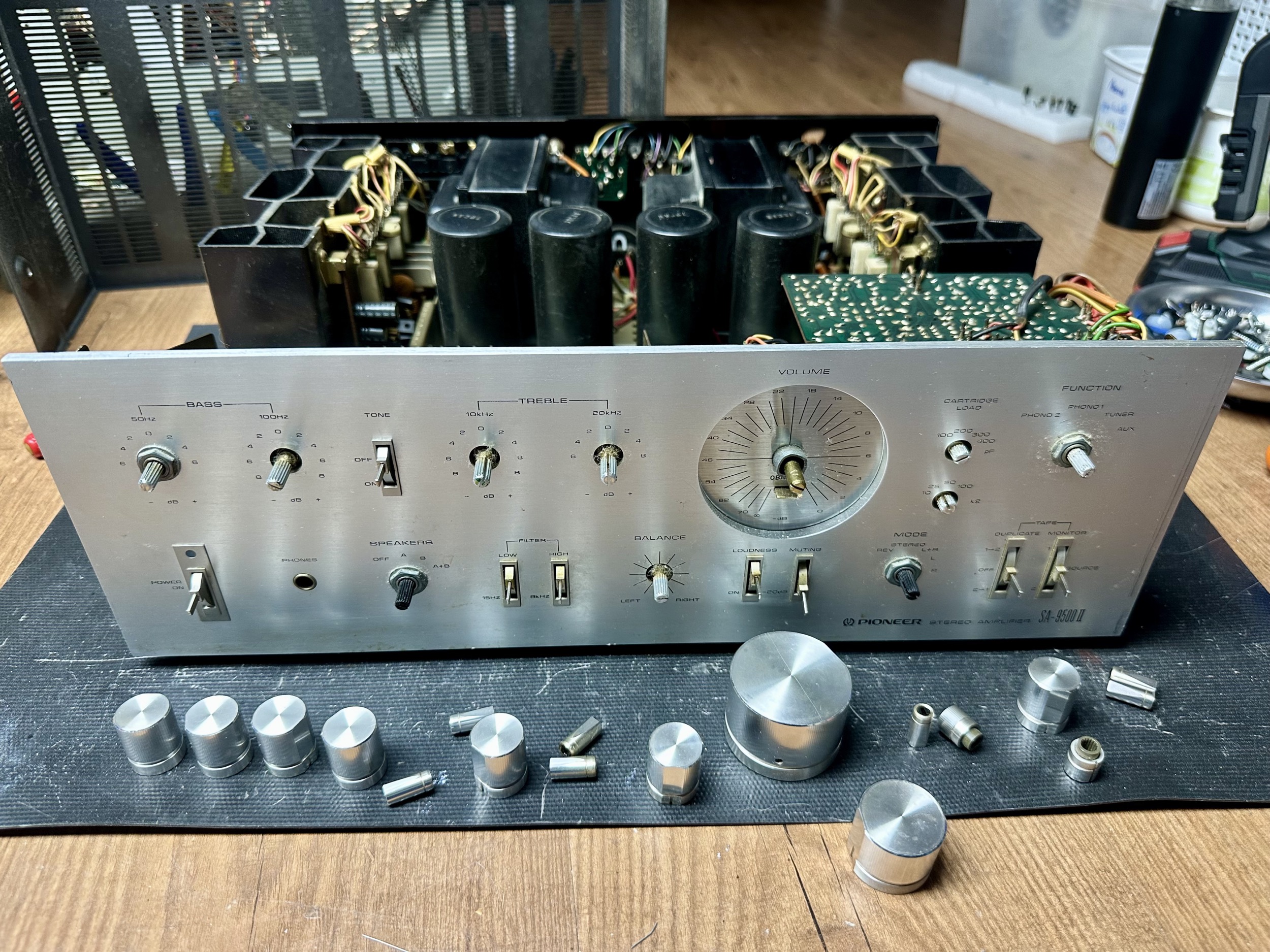

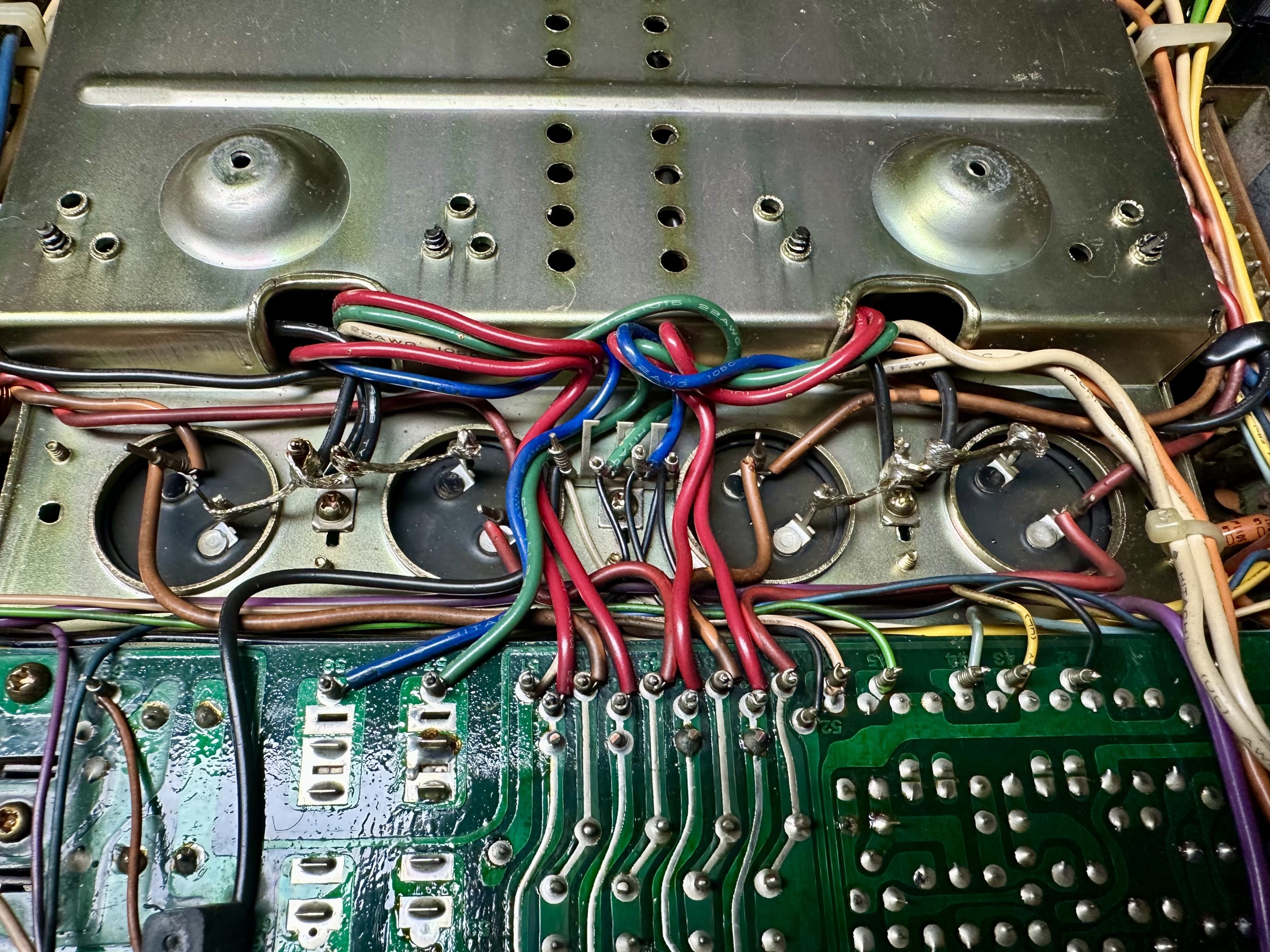

Het is een mooie dual-mono opbouw met twee krachige transformatoren, vier 12.000uF buffer condensatoren, links en rechts de eindversterkers. Al met al een volle boel met de nodige printplaten en draden.
Als eerste de gehele binnenkant stofvrij gemaakt mijn mijn nieuwe aanwinst. Een handheld stofzuigertje met een hele nette zuigkracht.
Voor de daadweerkelijke test eerst even de belangrijkste condensatoren doorgemeten. De grote buffer elco's zijn bijna gehalveer din waarde. De voeding's elco's zijn nog van zeer goede kwaliteit. De koppelcondensatoren zijn wisselend.

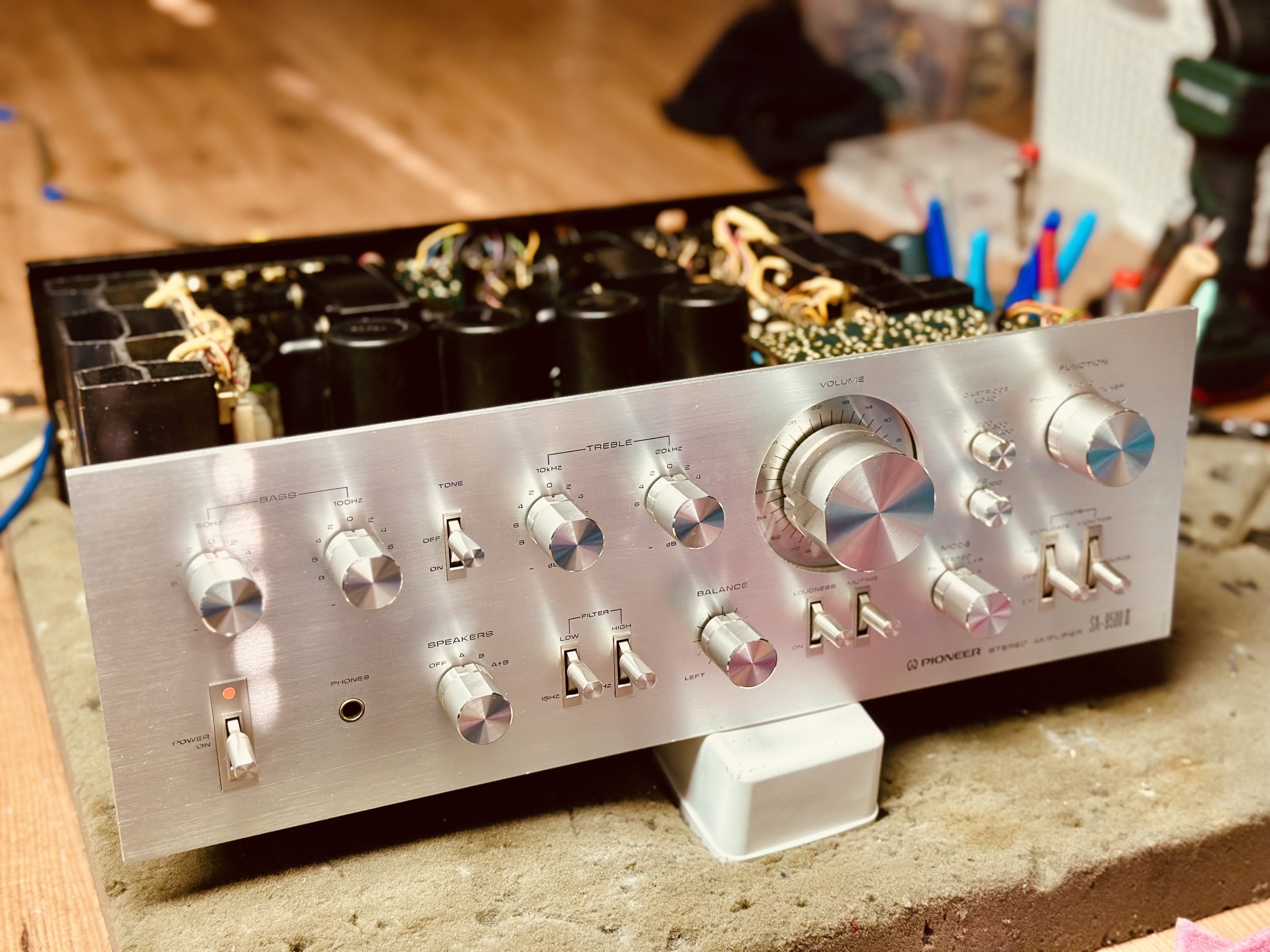

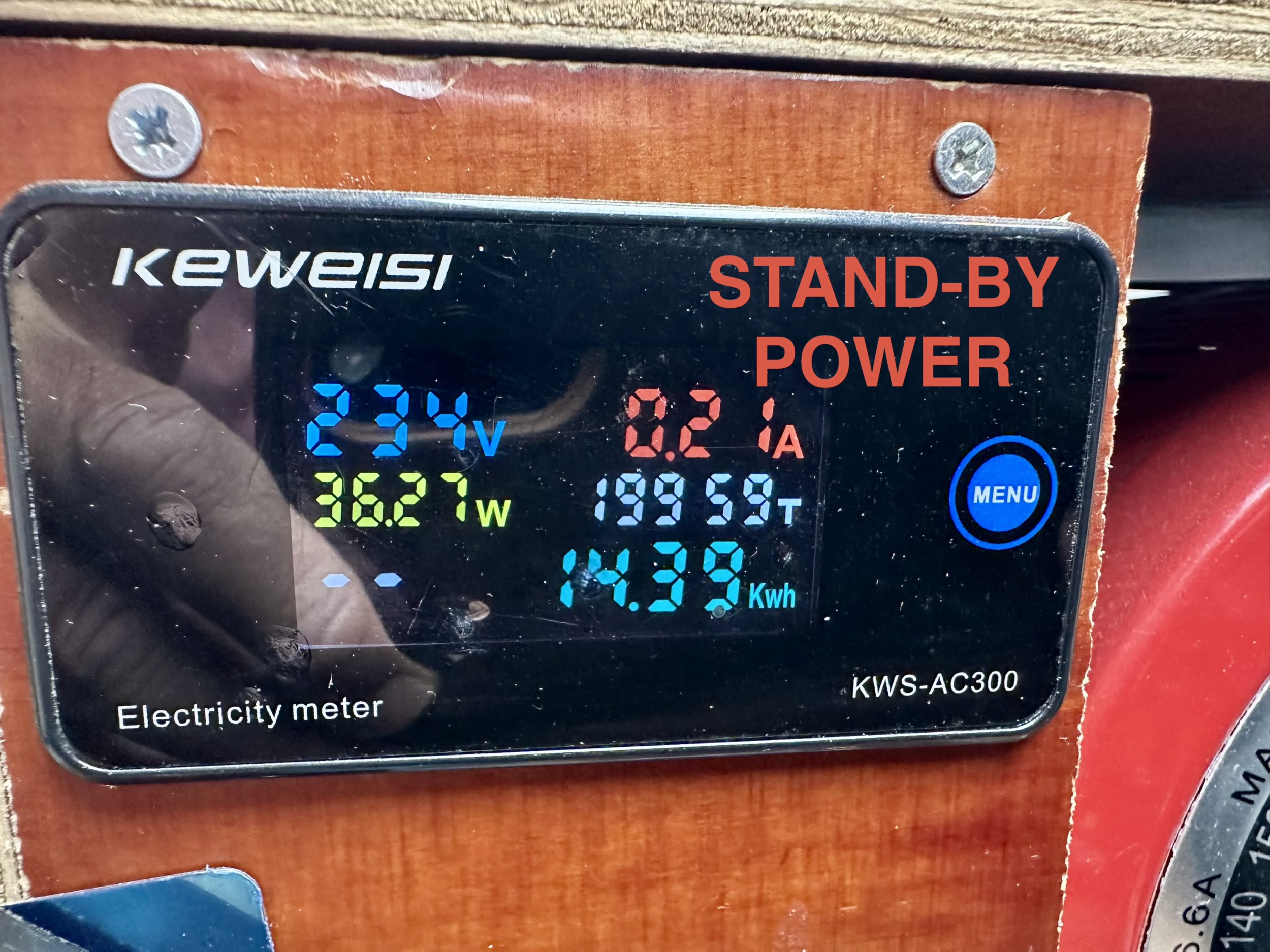

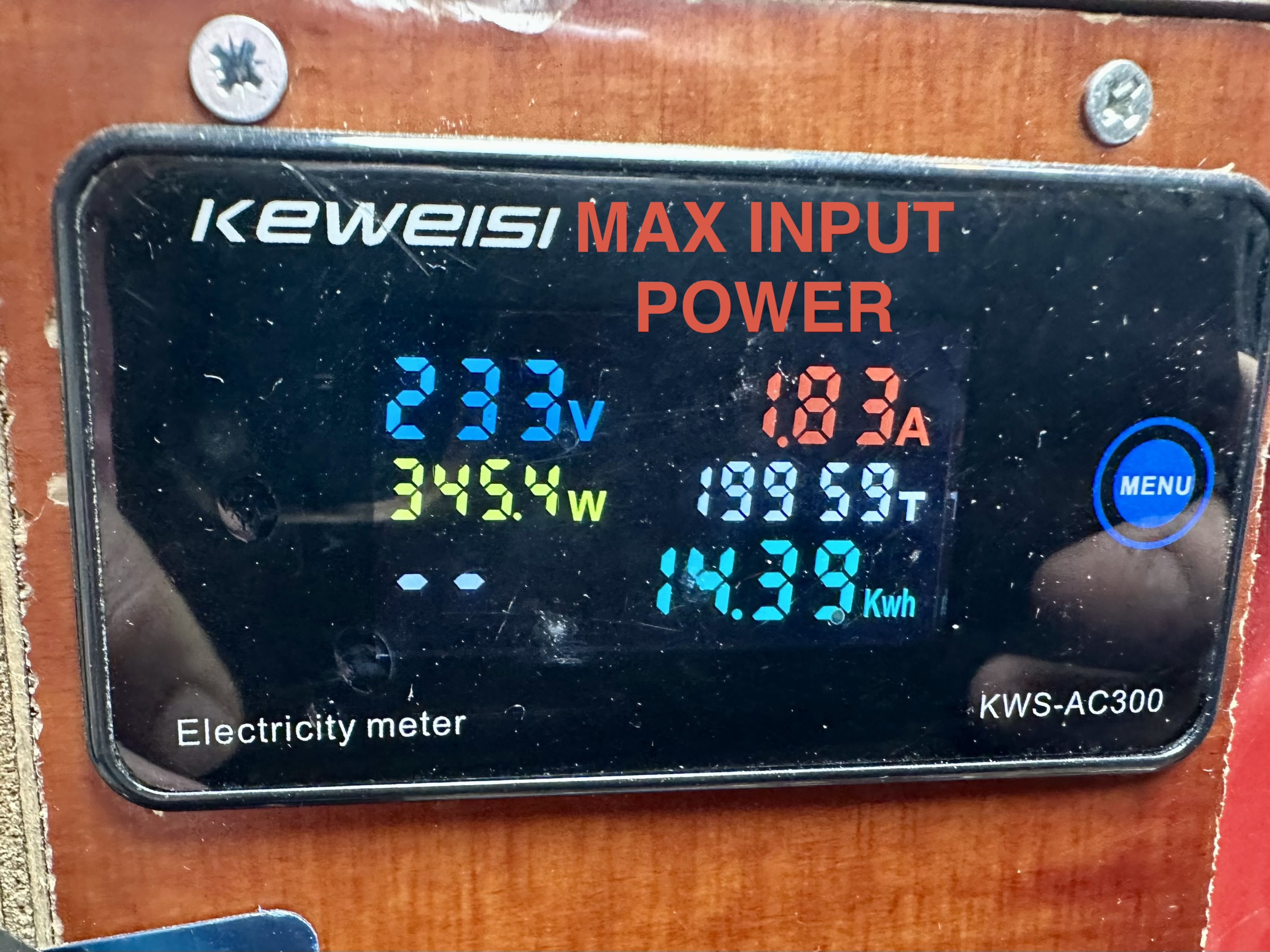

Ter test de versterker eerst op de achterkant ingesteld op een ingang van 240V en hem vervolgens aangesloten op de variac en de wisselspanning heel voorzichtig opgedraaid. De volt/ampaire en watt meter in het zicht. Gelukkig geen directe kortsluiting. Eenmaal op 230 volt aangekomen bleef alles op een nette waarde en was er ook geen rook zichbaar. Pffff.

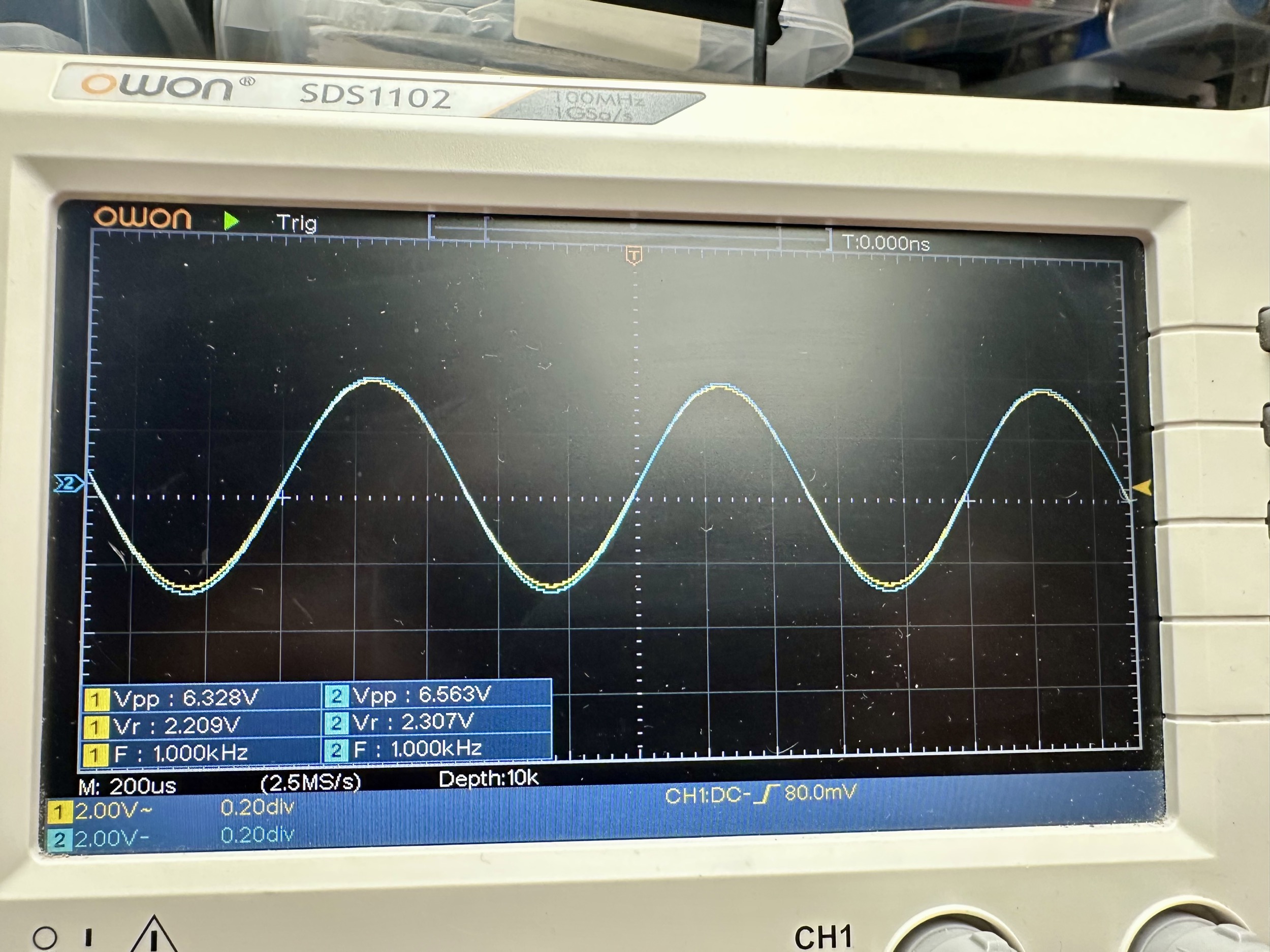

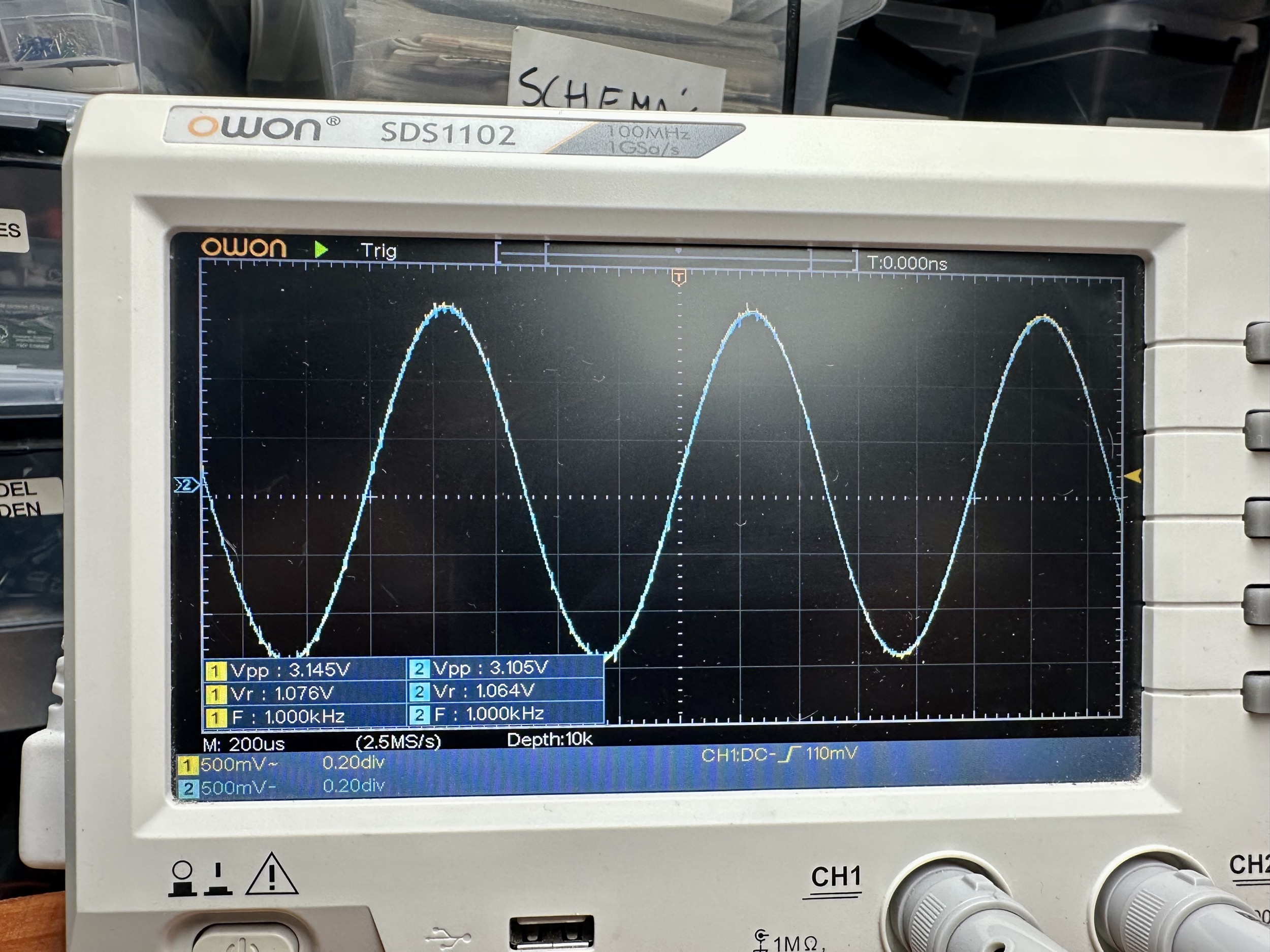

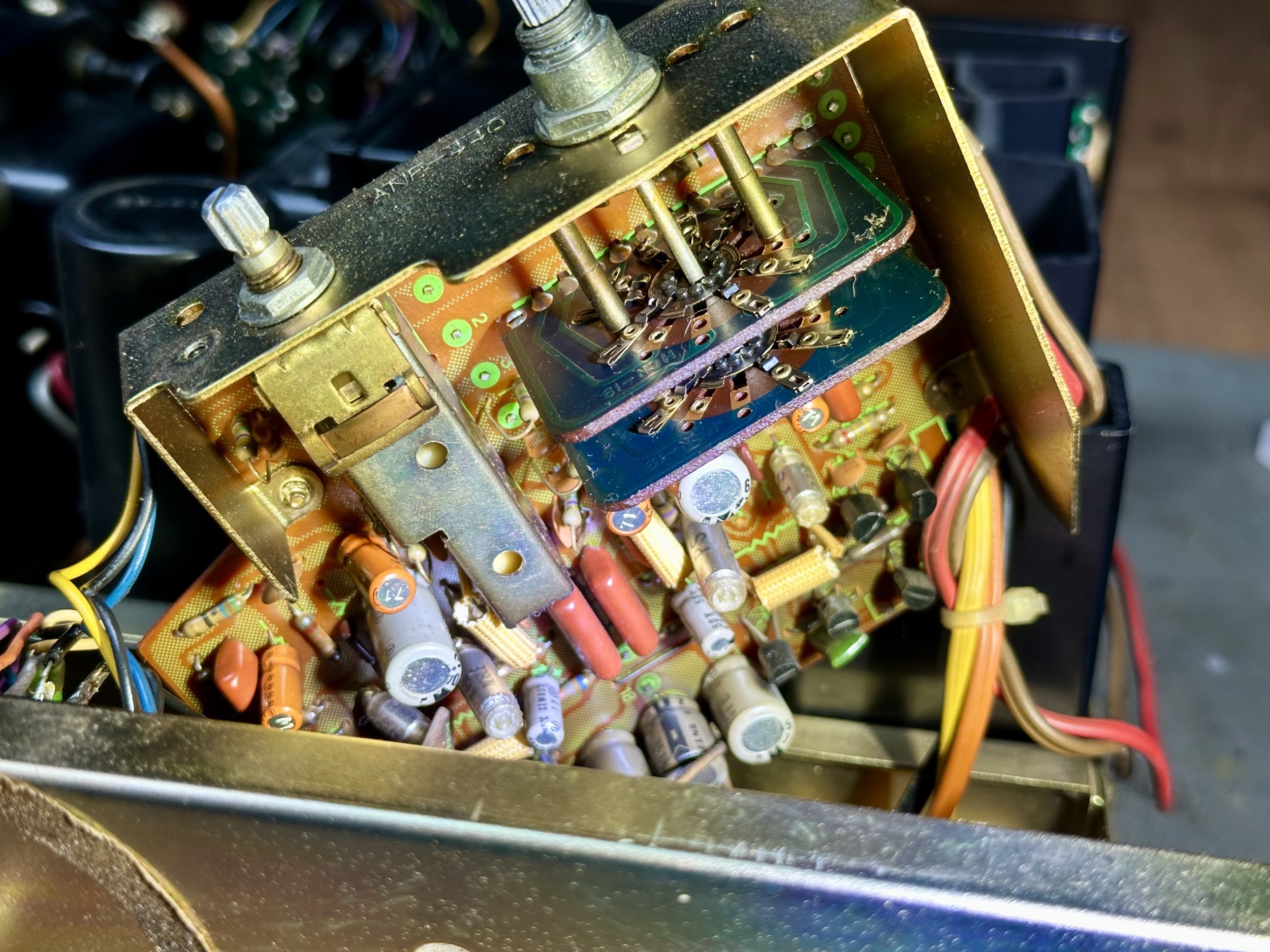

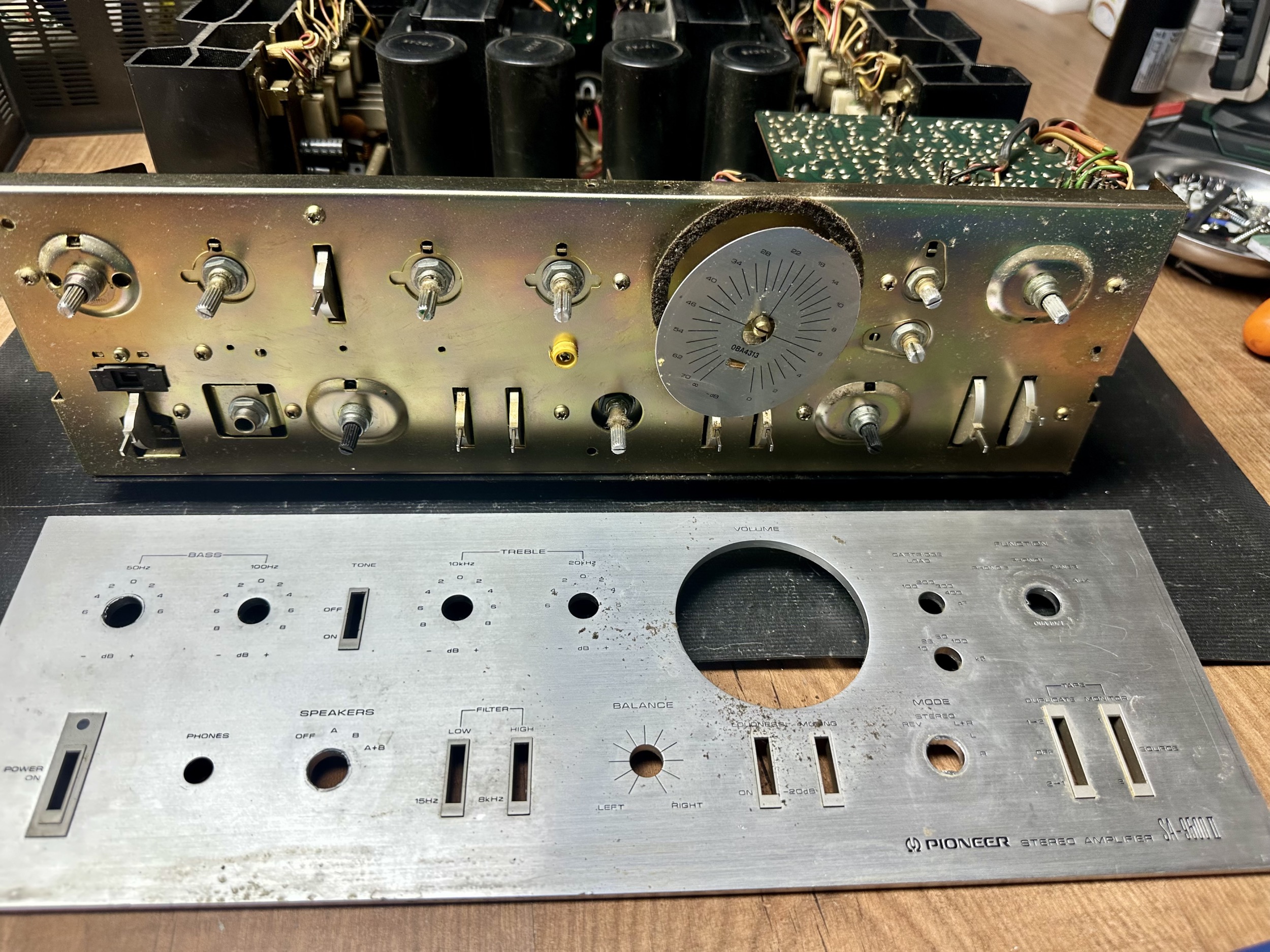

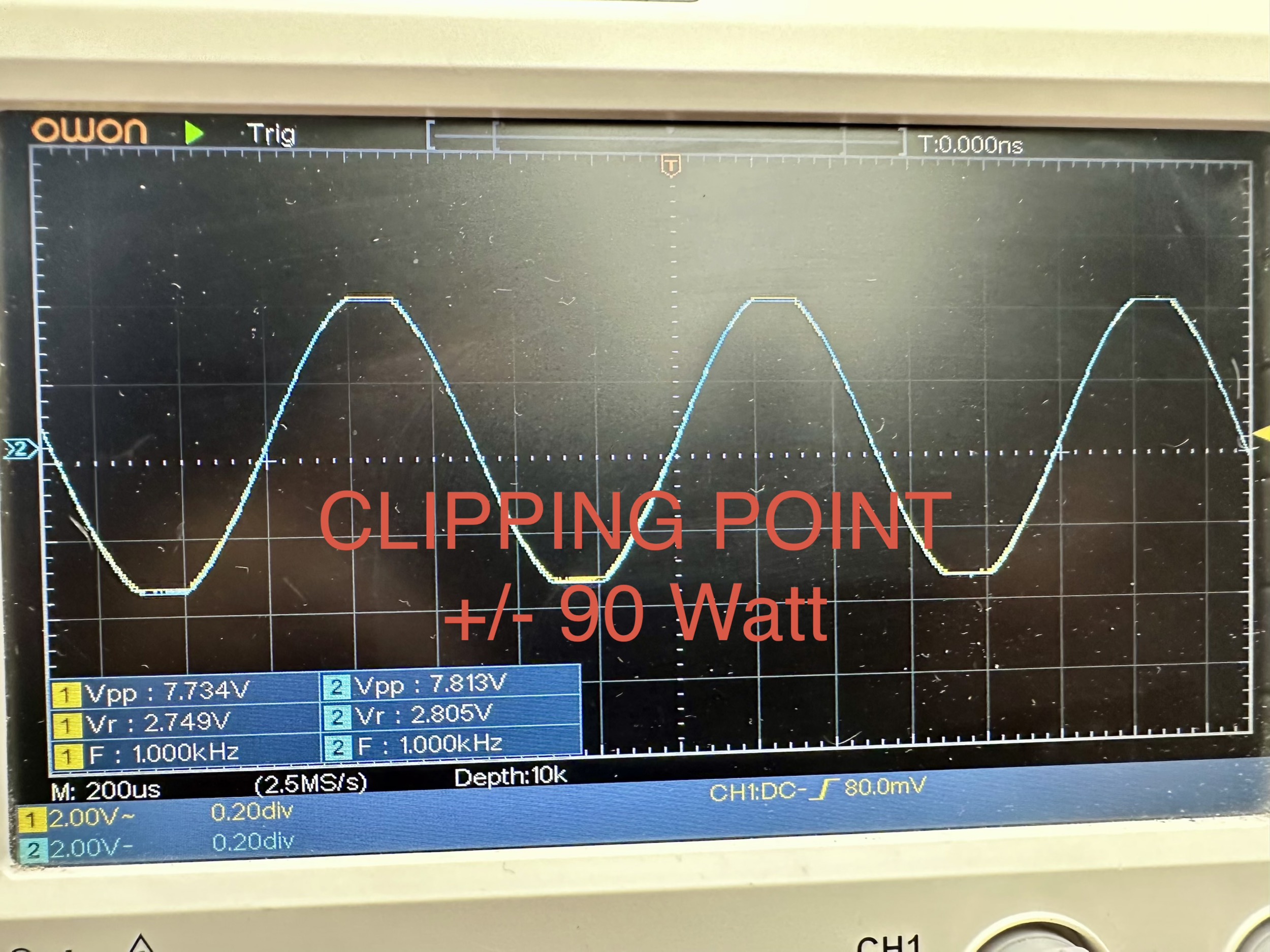

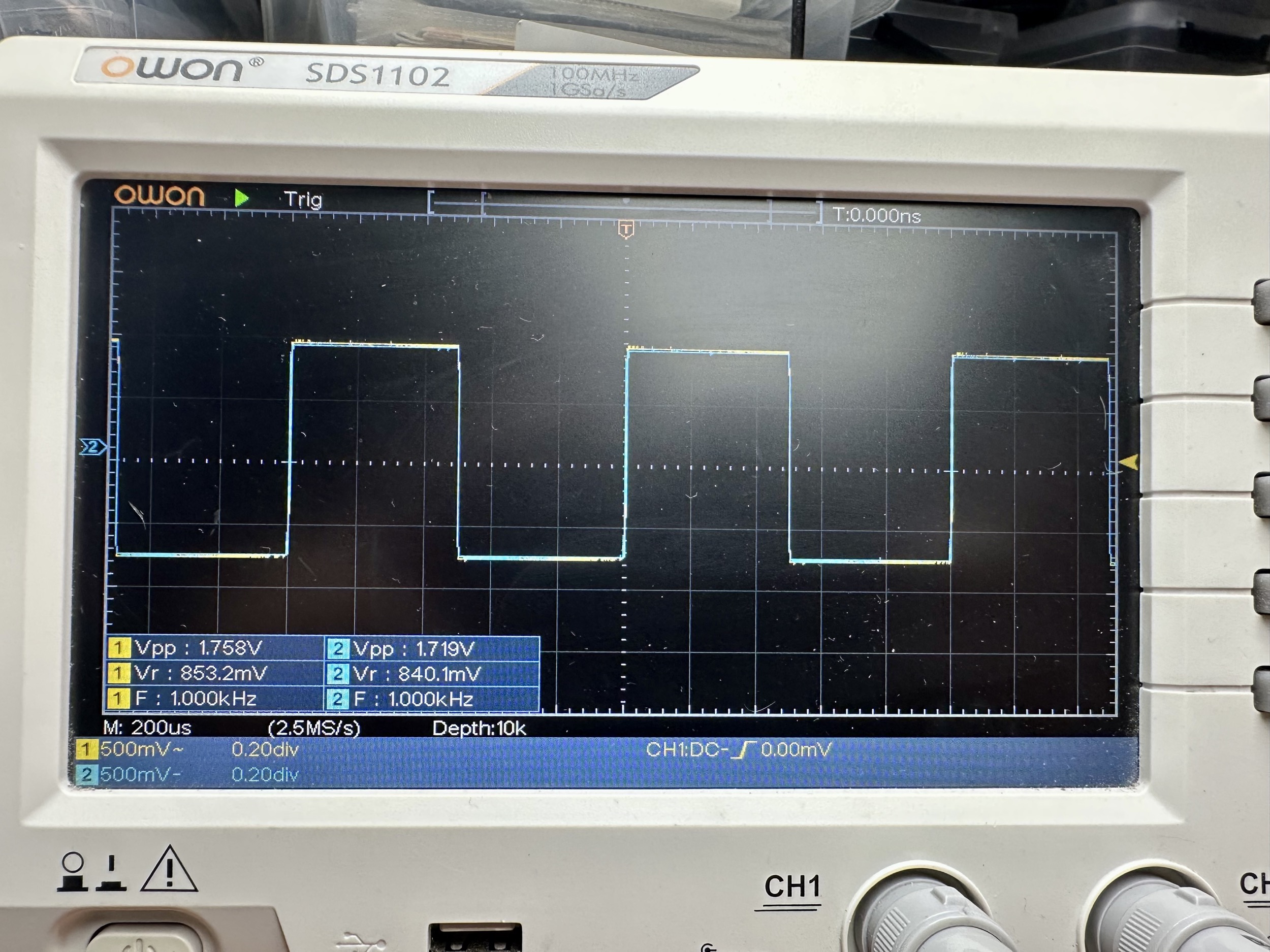

Stap twee: het aansluiten van de dummy load en testluidsprekers. Een 1kHz testsignaal op de AUX en de oscilloscoop op de uitgang. Het opendraaien van de volumeknop zorgde voor een klein signaal op de uitgang. Zeer veel storing. Voorzichtig de dummy load omgezet naar testspeakers en voorzichtig het oscilloscoop beeld in geluid hoorbaar gemaakt. Oef wat een extreem vieze knoppen en schakelaars. Die moeten eerst gereinigd worden.

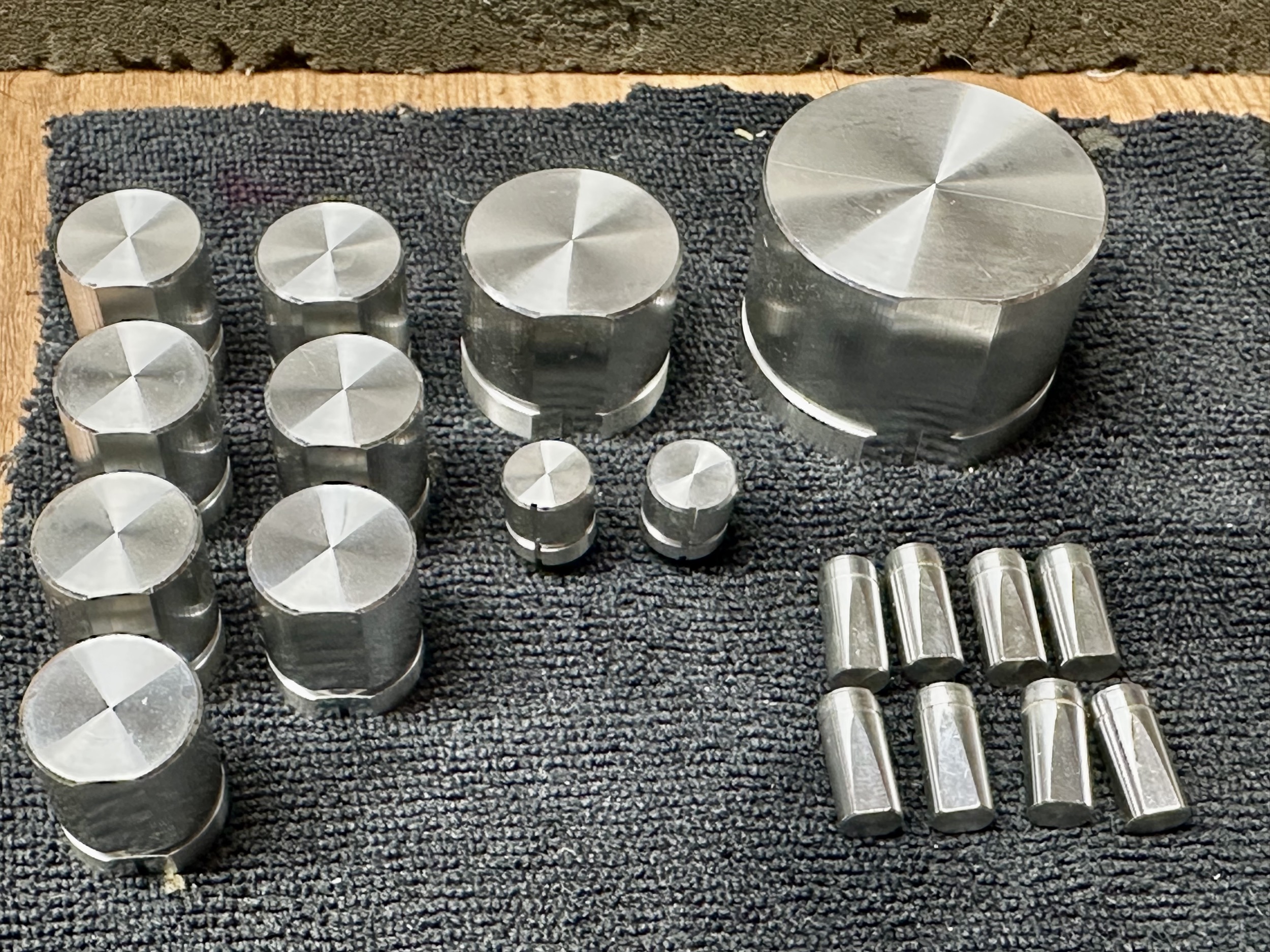

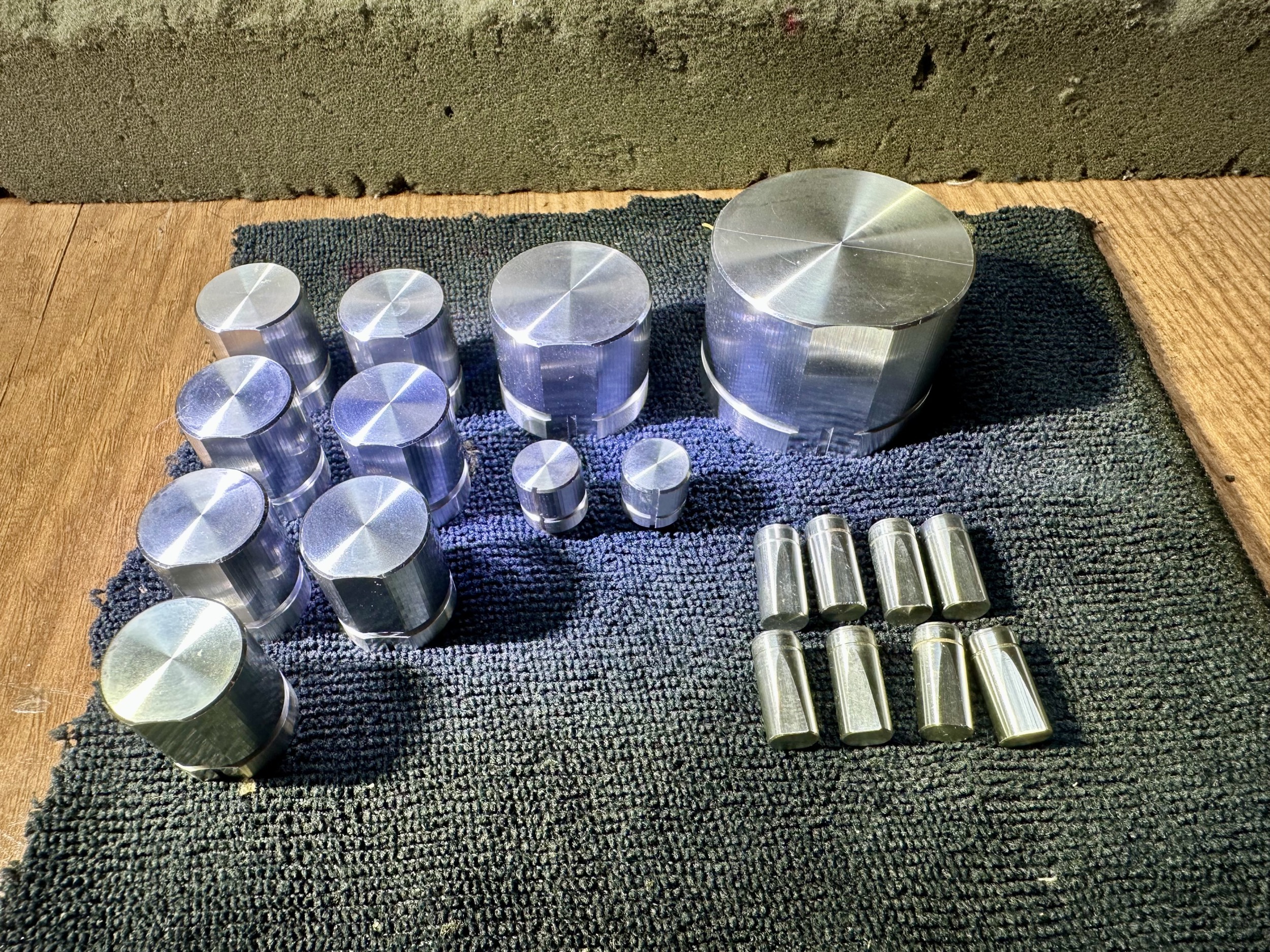

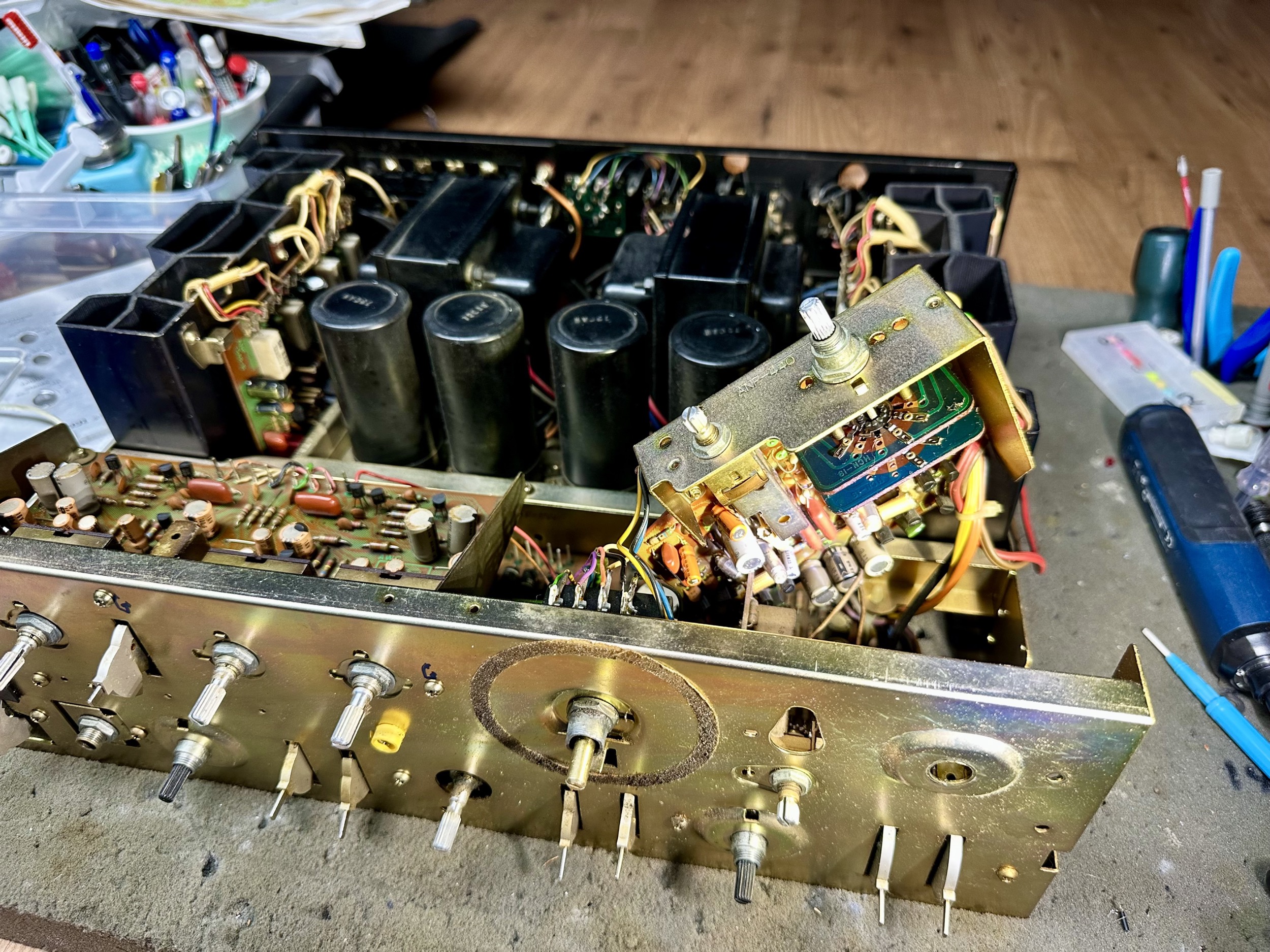

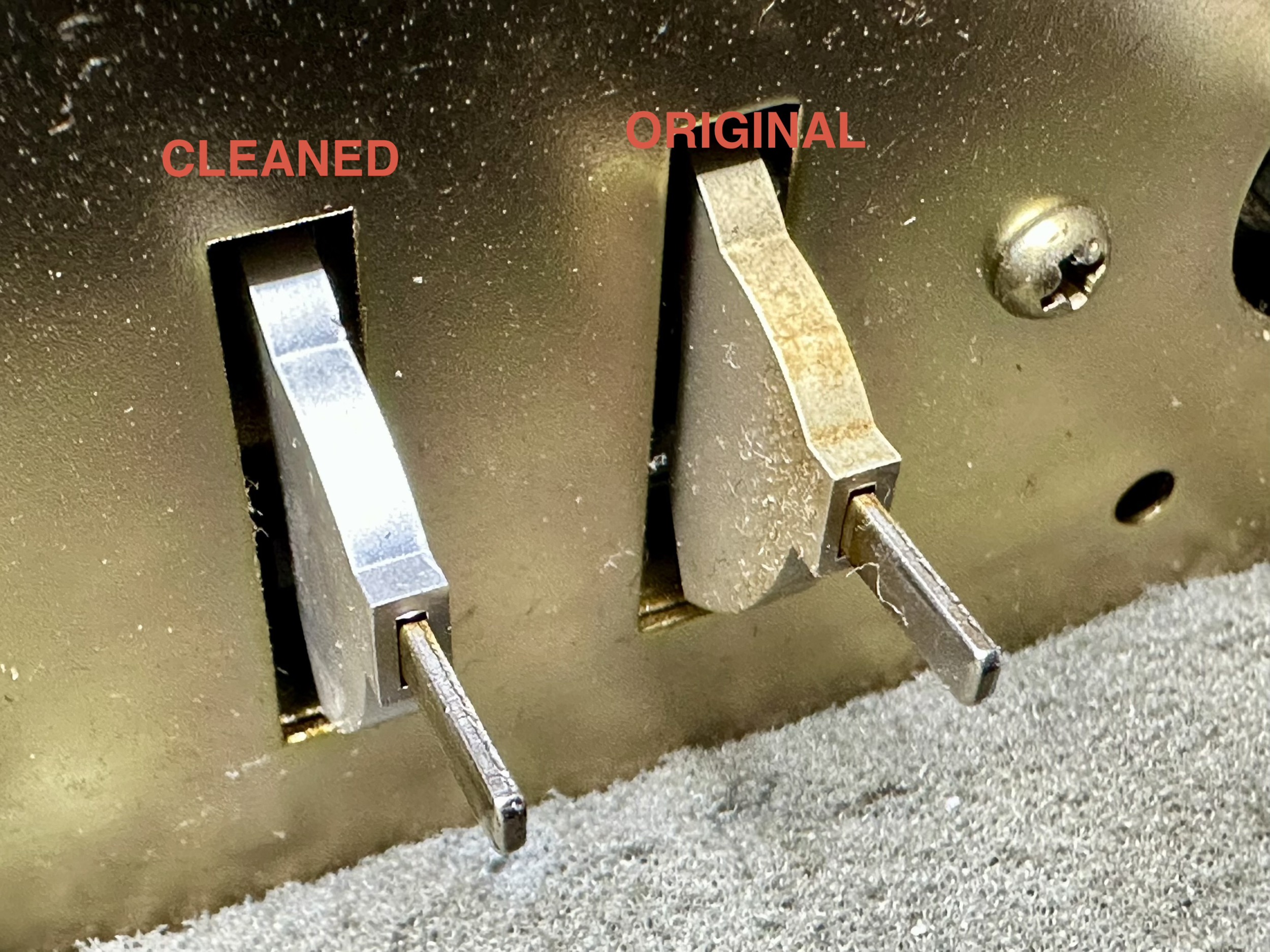

Na een eerste reiniging met Deoxid D5 bleken een hoop klachten opgelost te zijn. Zo kwam er al wat meer geluid uit de versterker en waren er geen extreem zware spikes meer te horen. Toch bleef het schakelen en draaien aan de potmeters een krakend geluid opleveren. Na een tweede schoonmaalbeurt was dit echter verholpen.

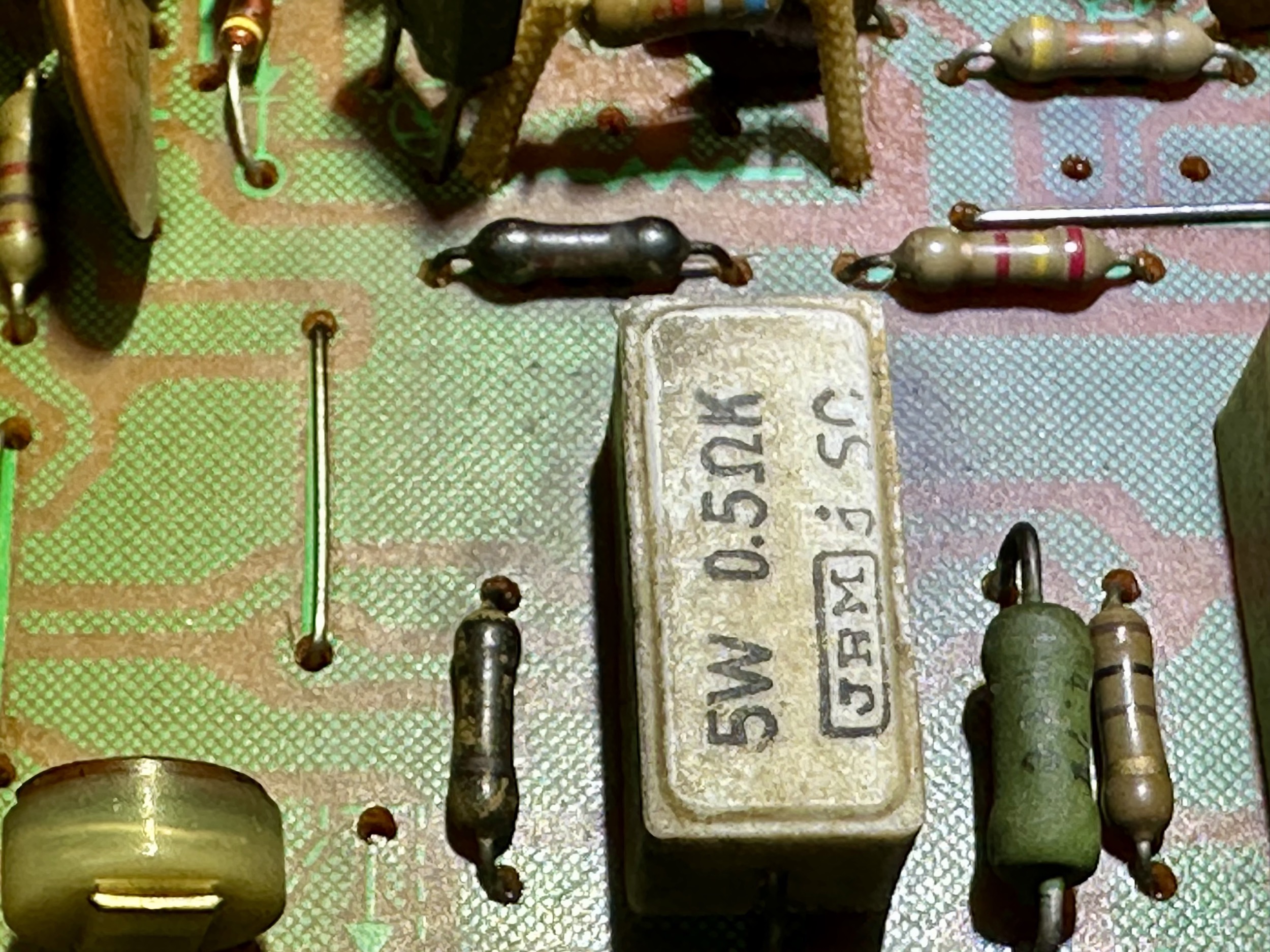

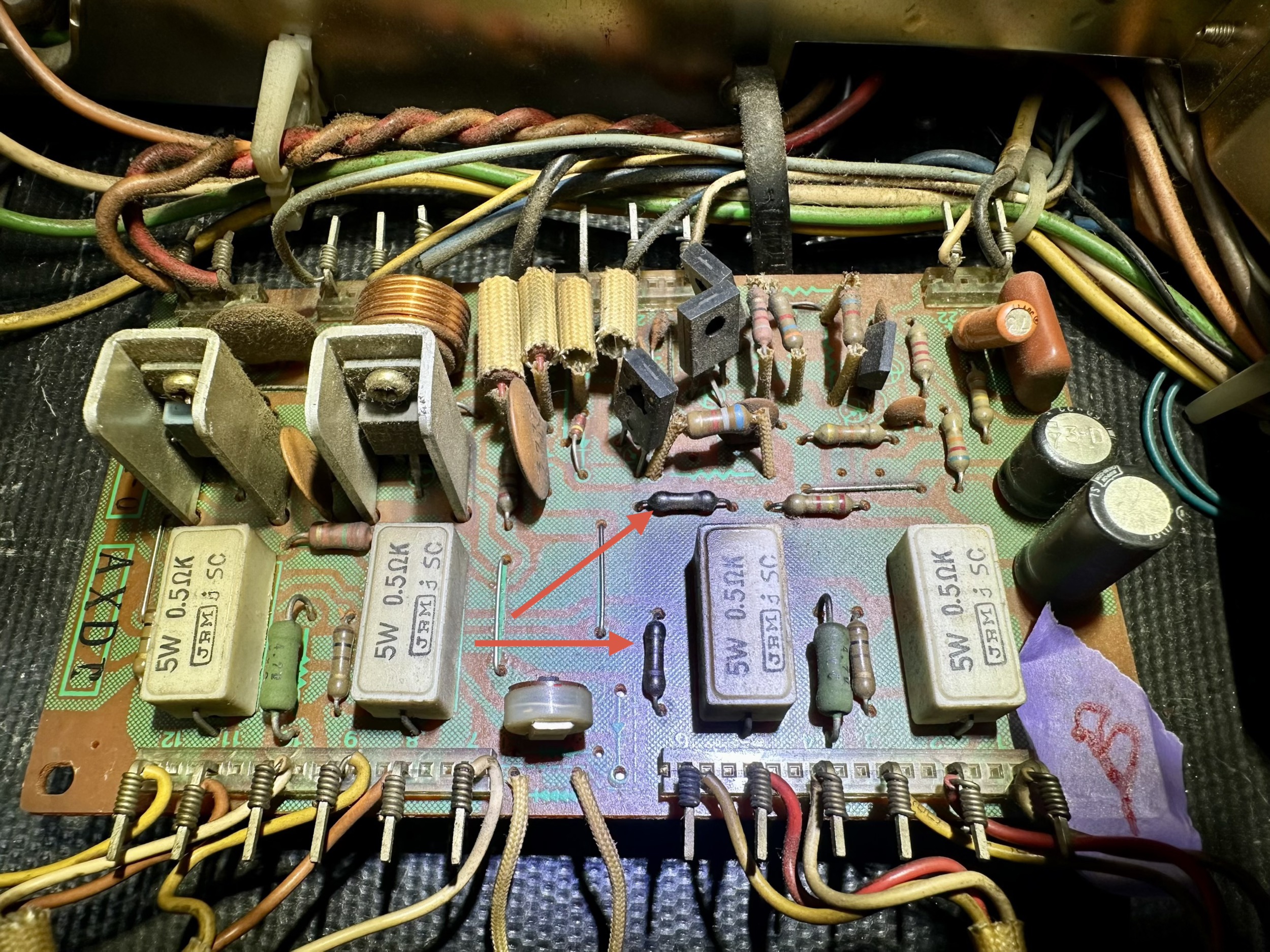

Tijdens de luistertest hoorde je regelmatig een kort, spitsig hard enm hoog geluid uit de rechter speaker komen. De eindversterker heeft toch echt kuren. De zwartgeblakerde weerstanden hadden nog wel een redelijk juiste waarde maar een vervanging was wel verstandig.

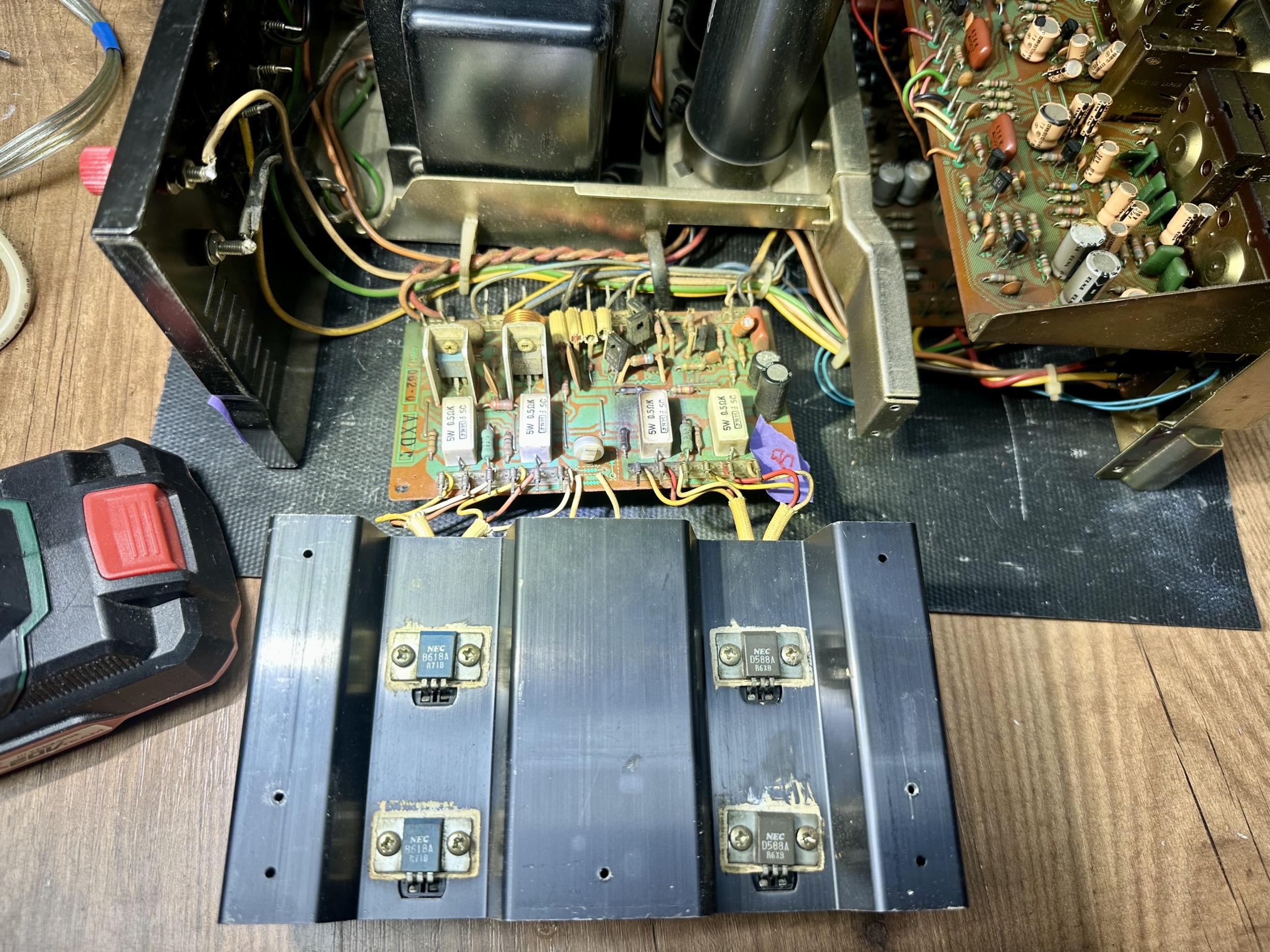

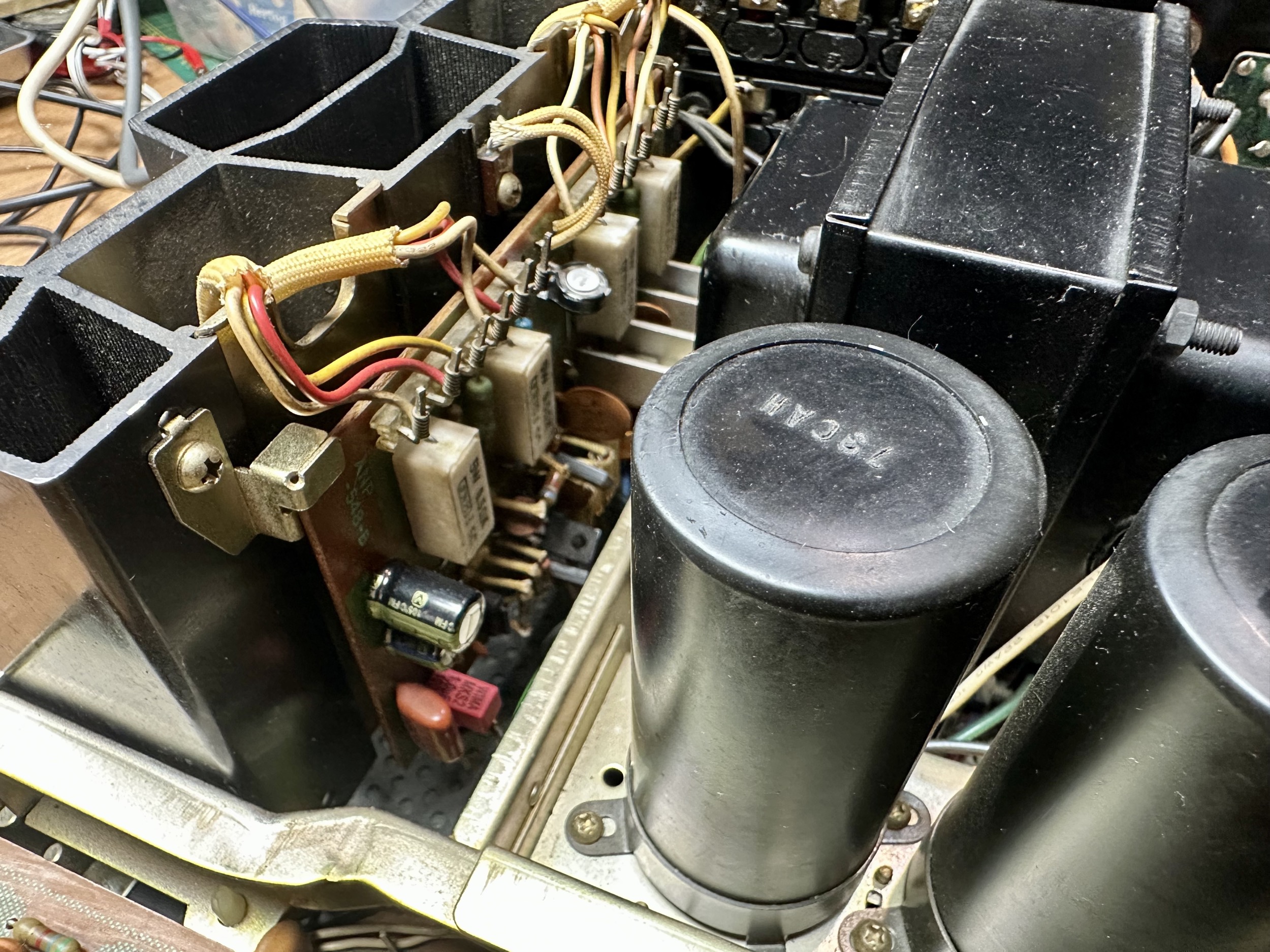

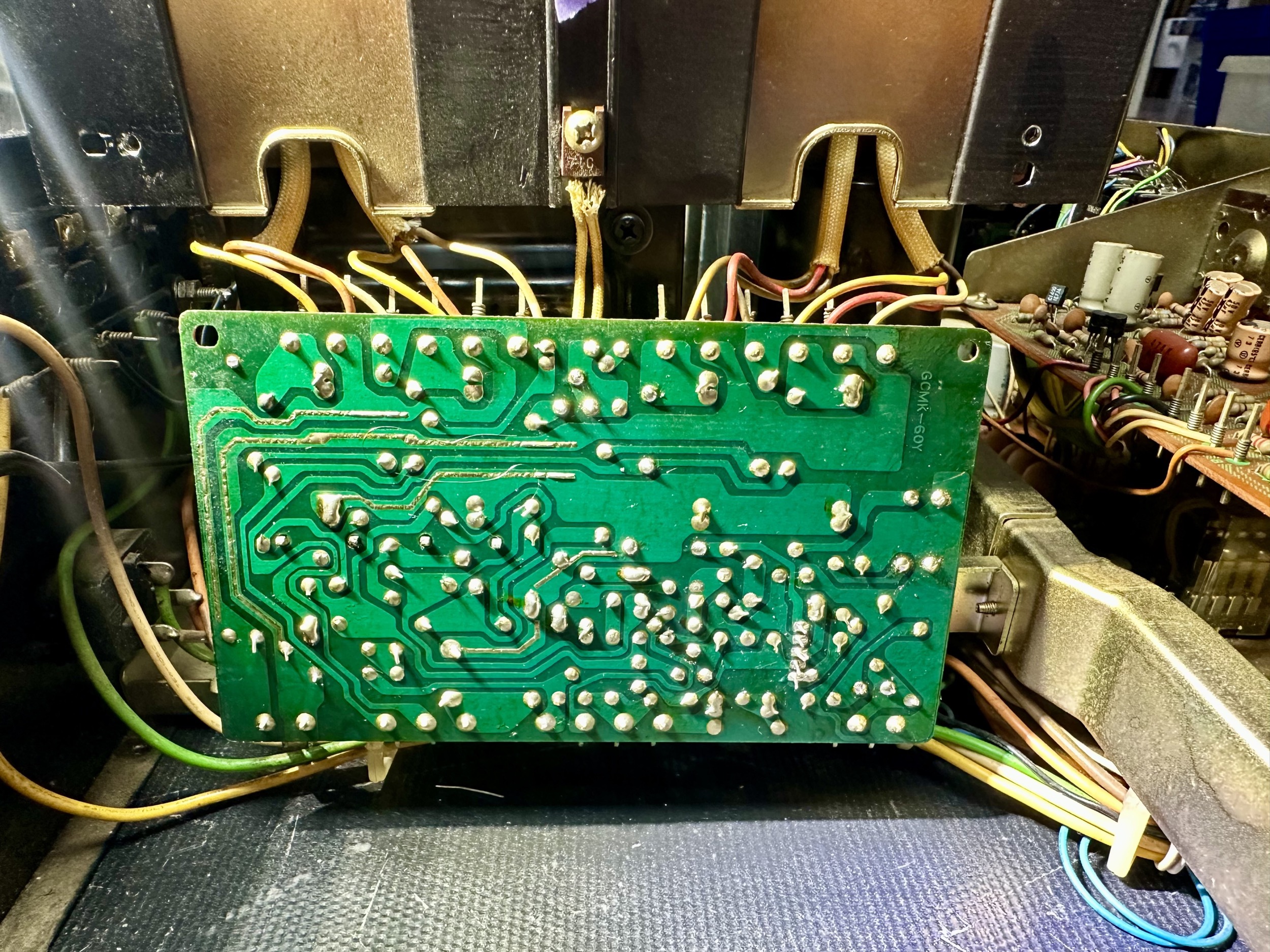

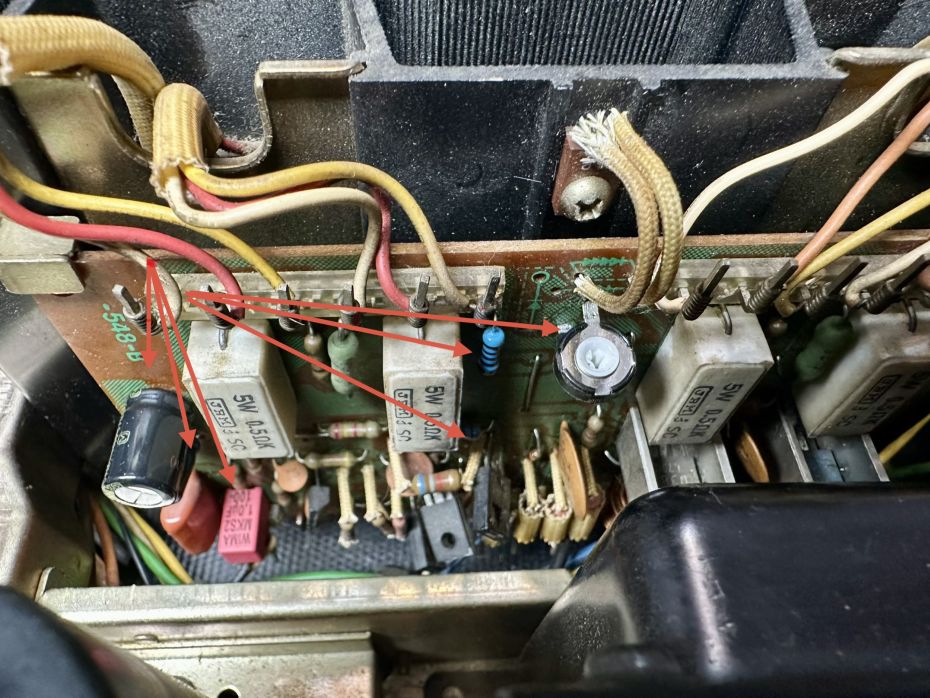

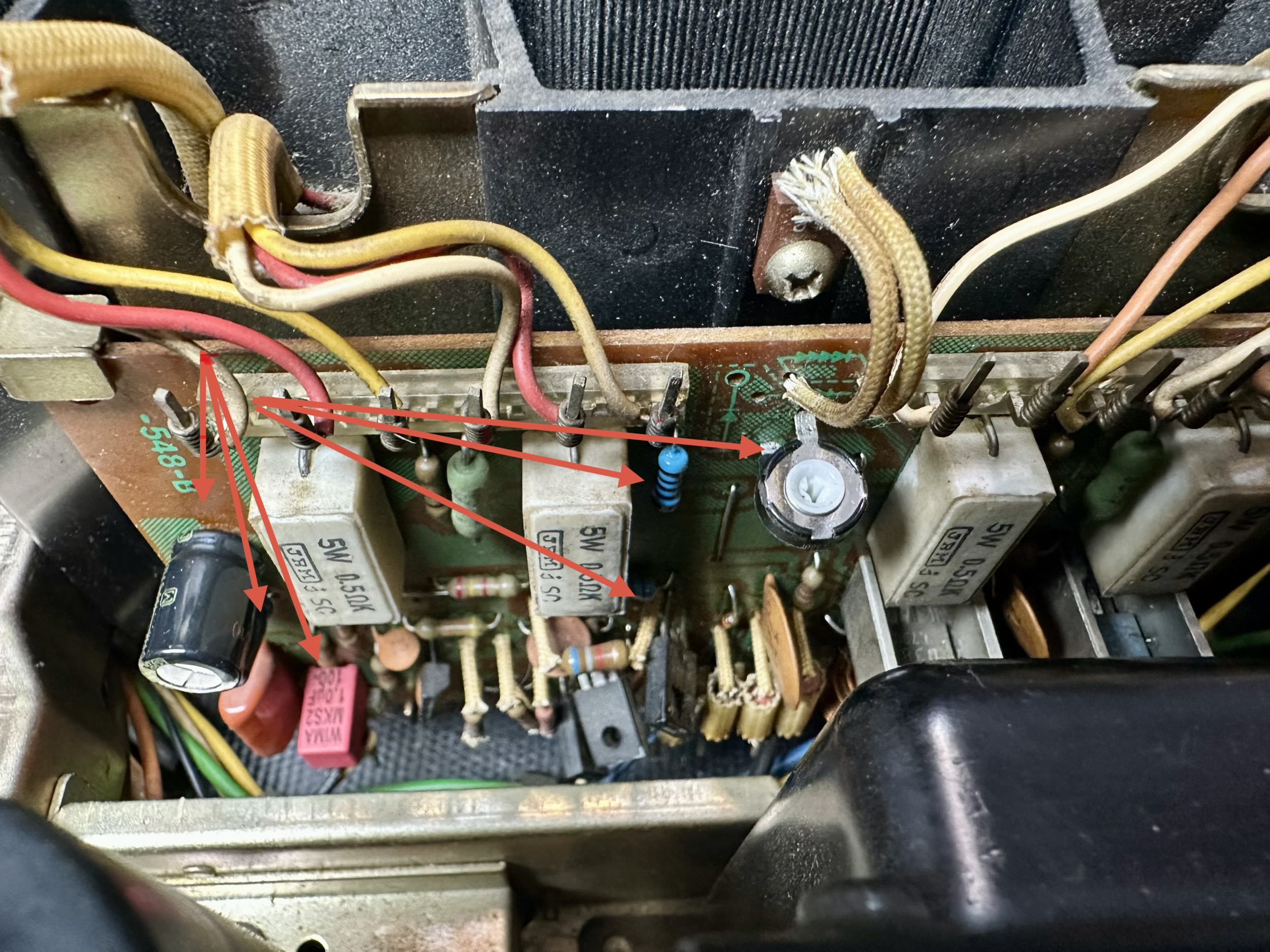

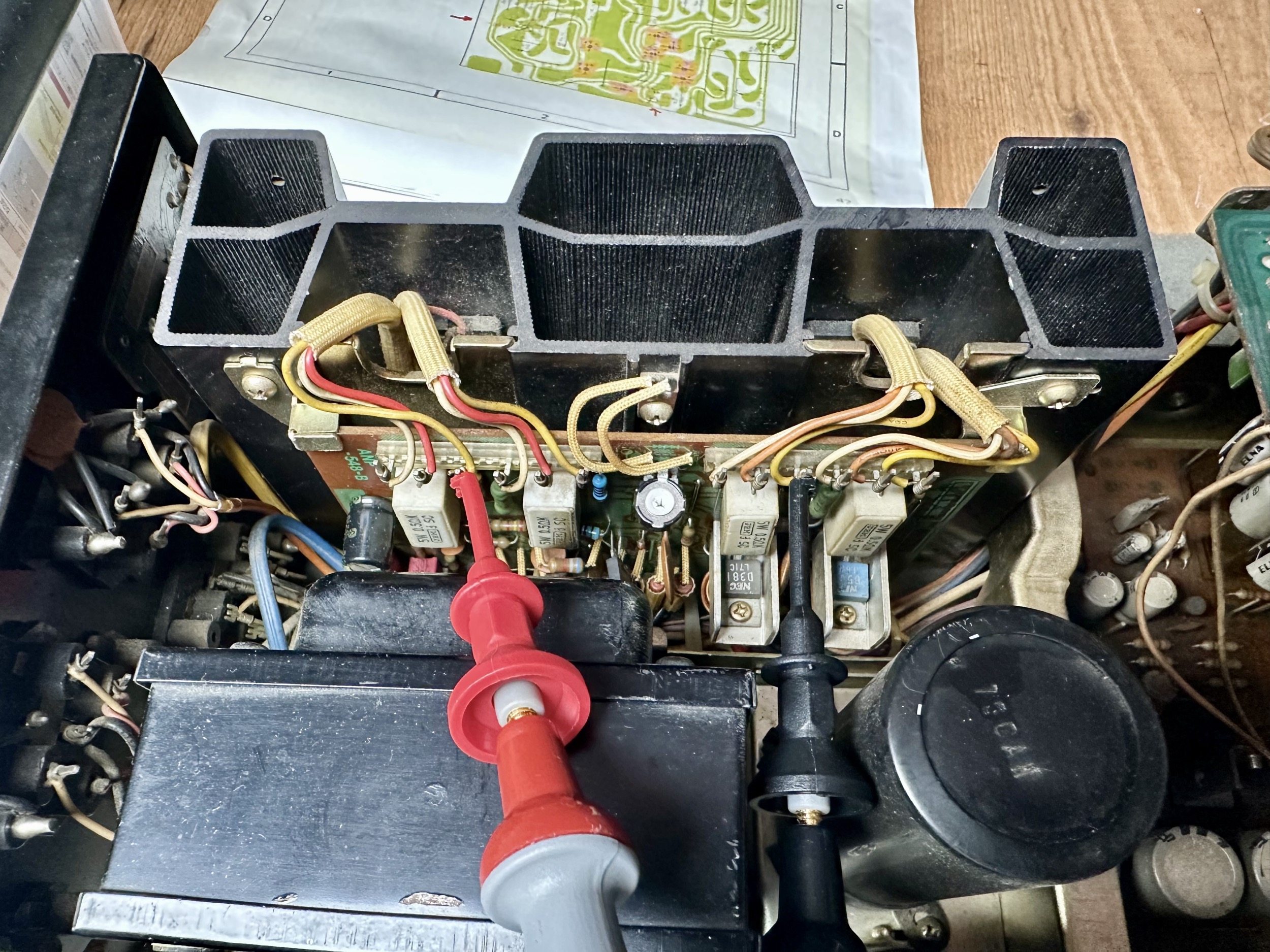

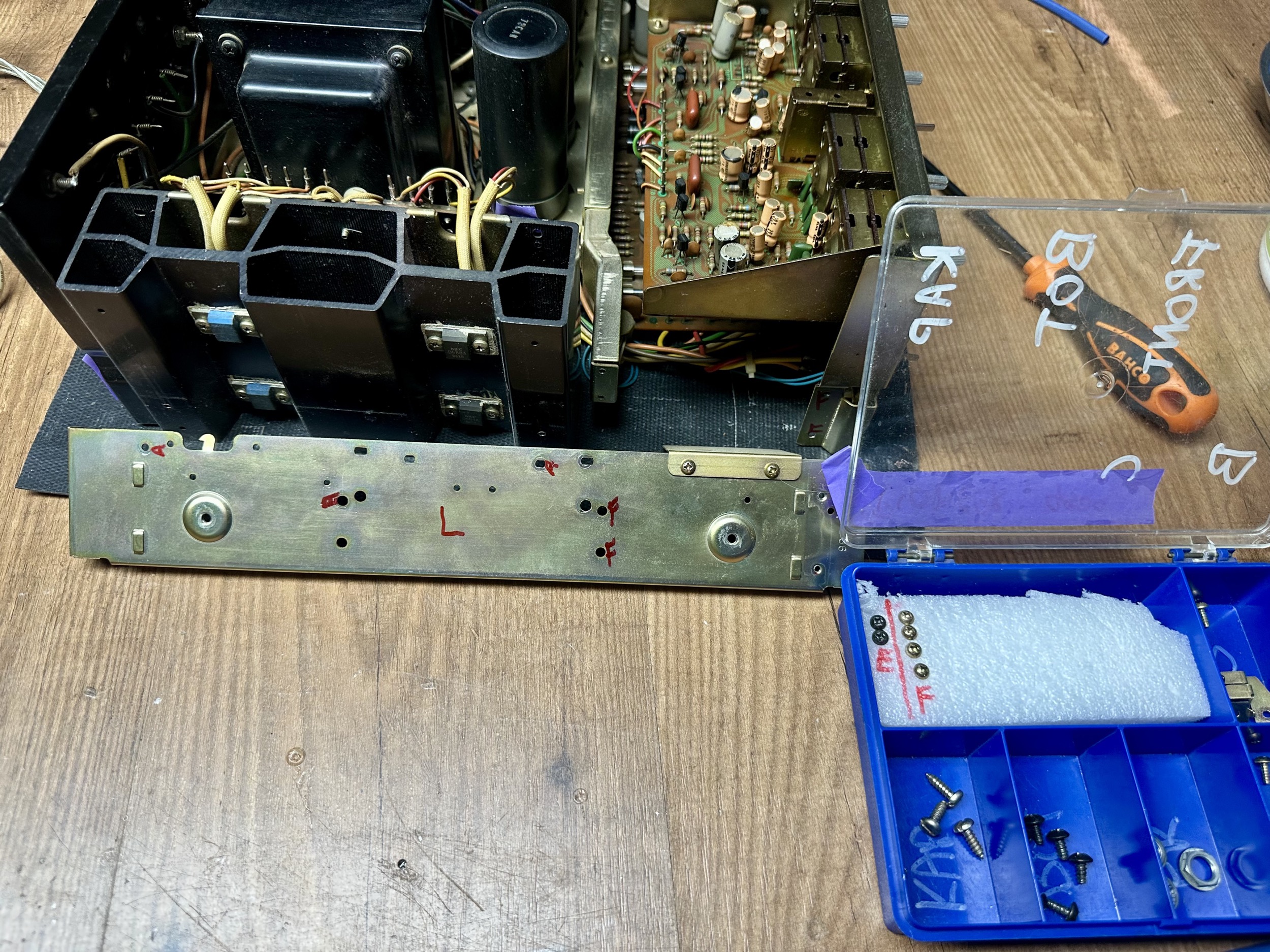

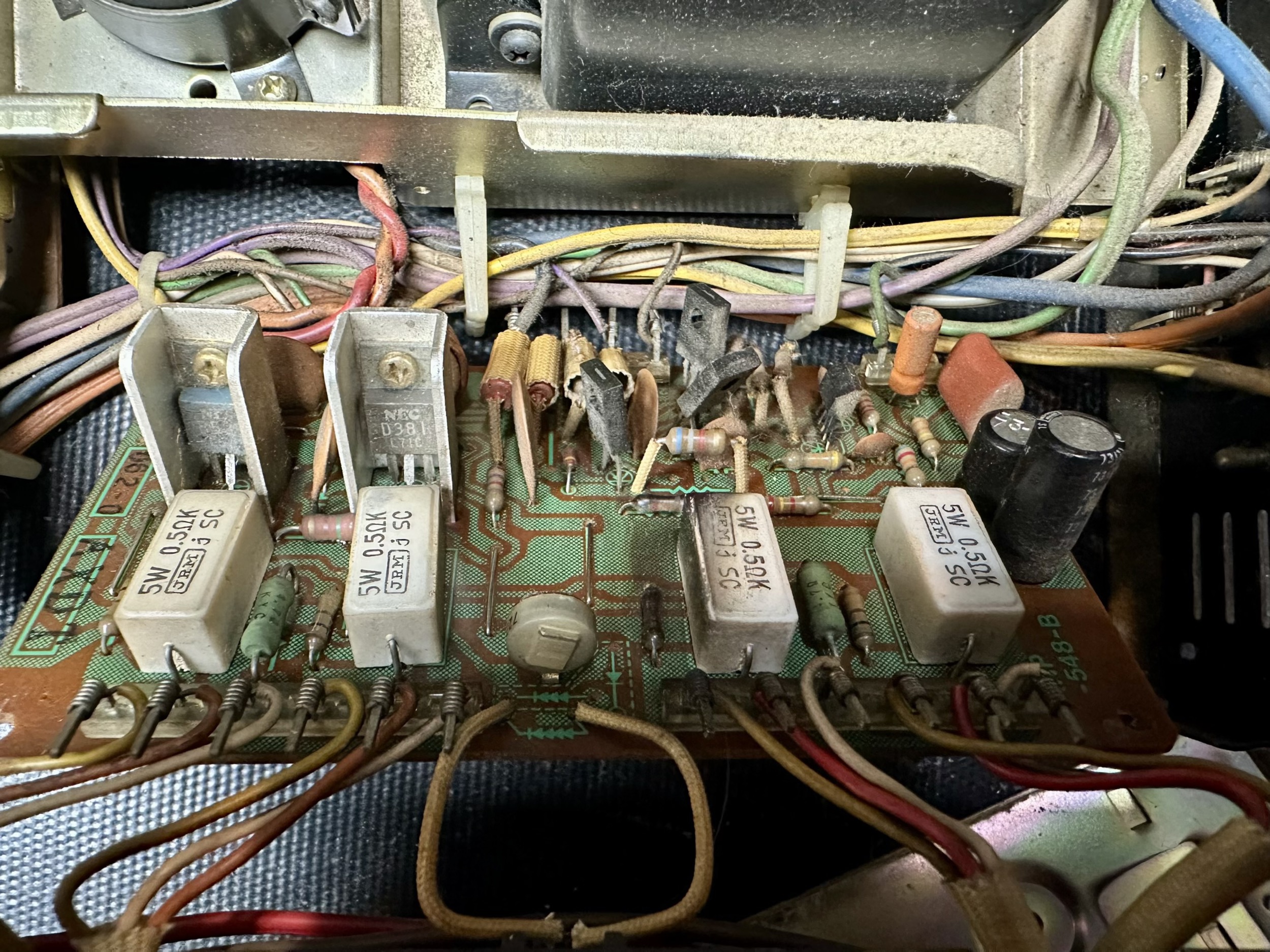

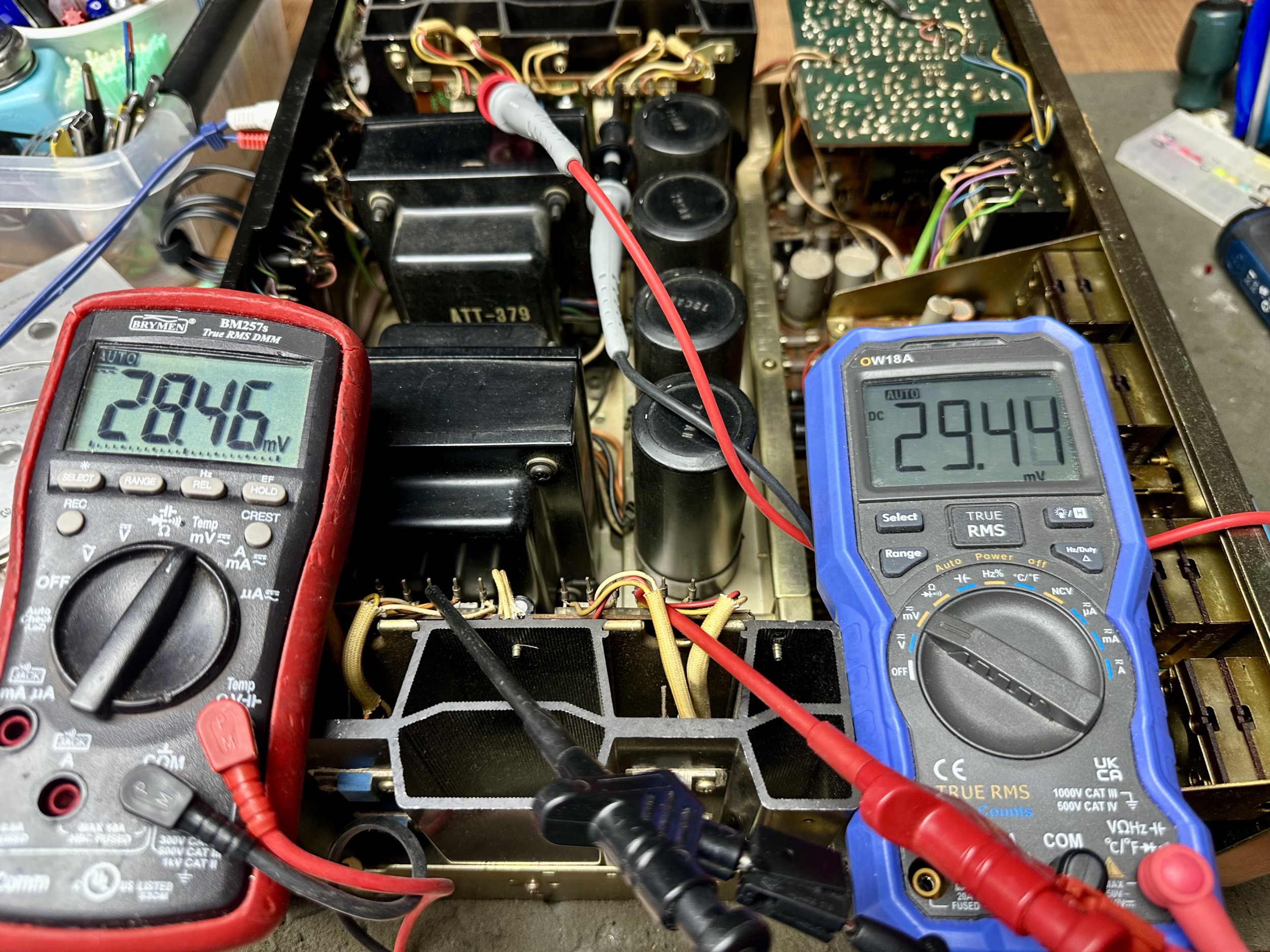

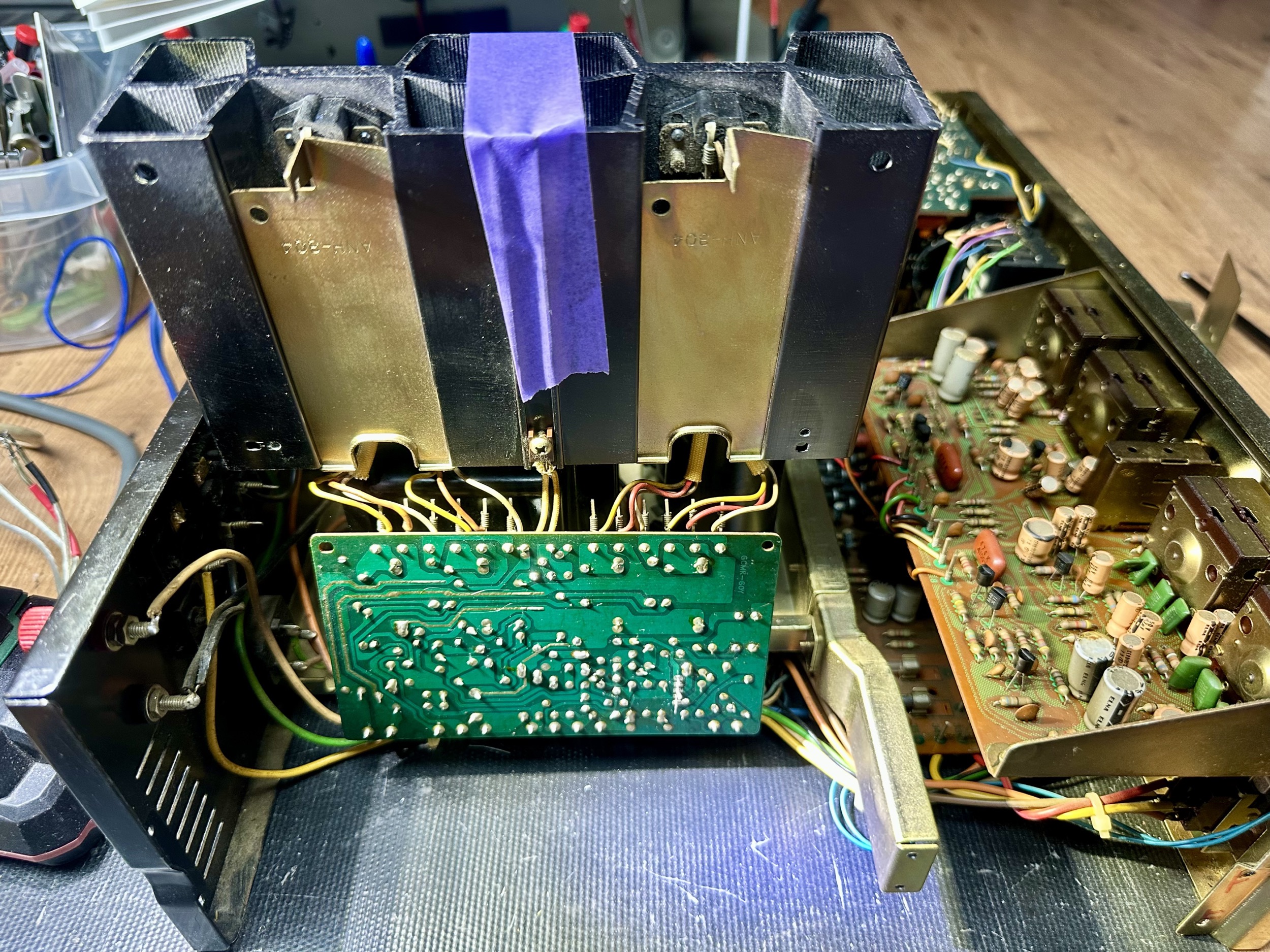

De eindversterker printplaten zitten vast aan de koelprofielen. Deze zijn eenvoudig los te halen waarna ook de printplaten bereikbaar worden. Ik verwacht dat de spikes, het harde knarsende geluid afkomstig is van de dubbel transistoren Q1 -> 2SA798. Deze vervangen door gematchte setjes 2SA992 zou een oplossing kunnen zijn. Maar eerst de weerstanden en condensatoren maar eens doormeten. Al snel bleek dat de weerstanden niet meer stabiel bleken en wisselende waardes gaven. De condensatorenC4 en C5 hadden zeer afwijkende waardes en ruim 50% verschil. Koppelcondensator C15 had een erg hoge ESR van 9 ohm links en 15 ohm rechts. De instelpotmeter voor de bias was ook aan het einde van zijn leven. Deze componenten vervangen en de v ersterker weer getest. De spikes waren verdwenen en de versterker klonk al direct beter.

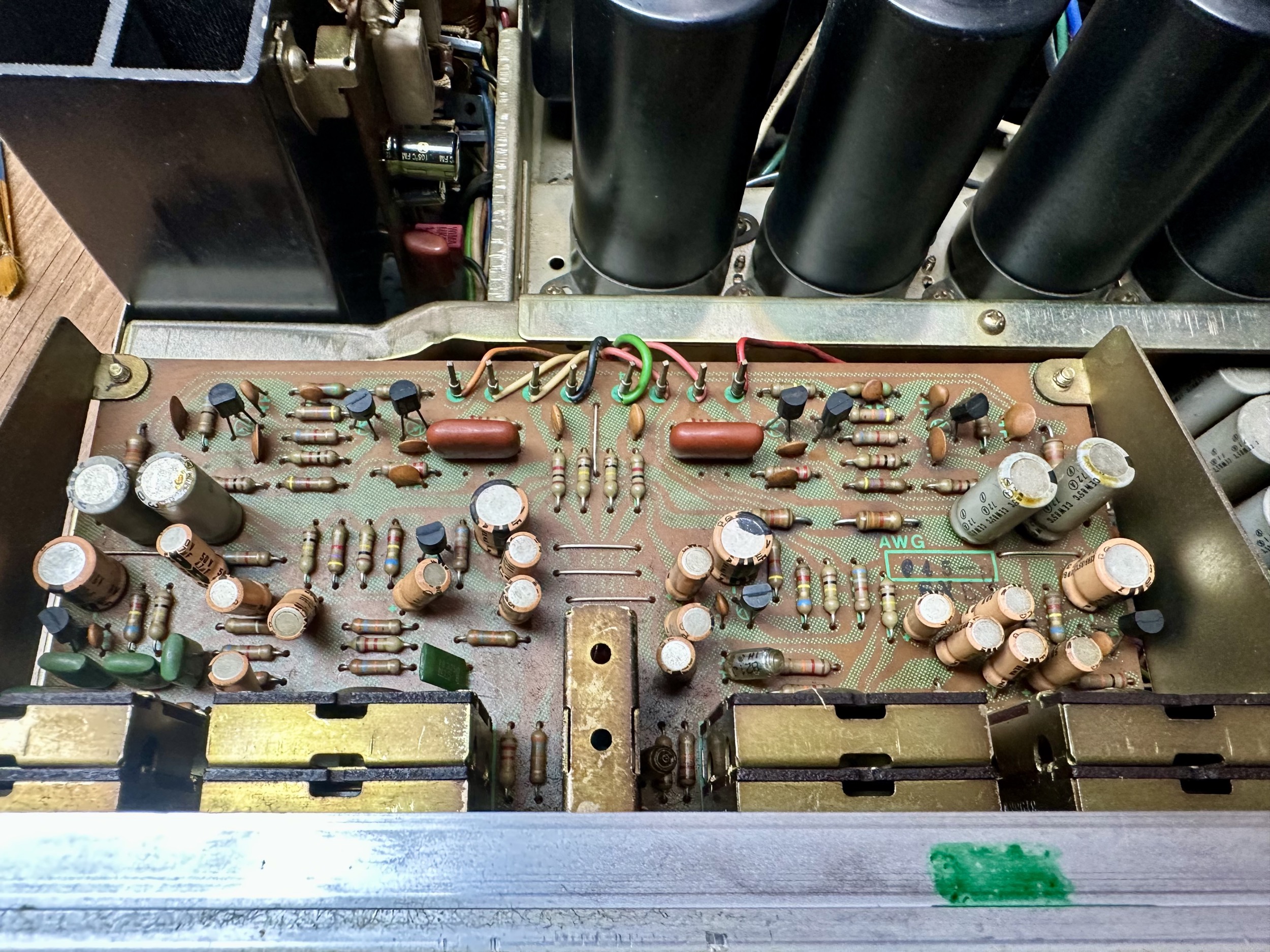

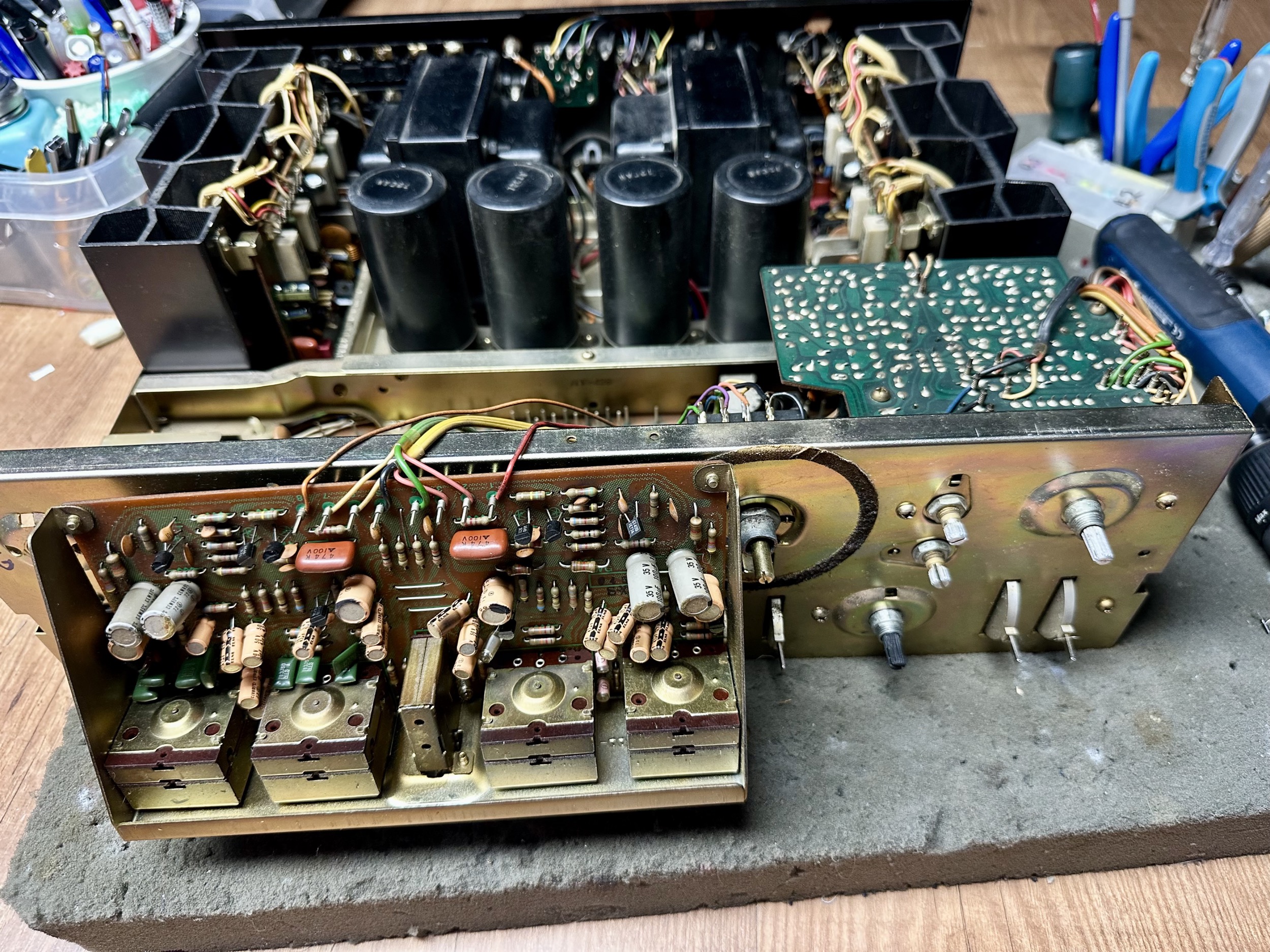

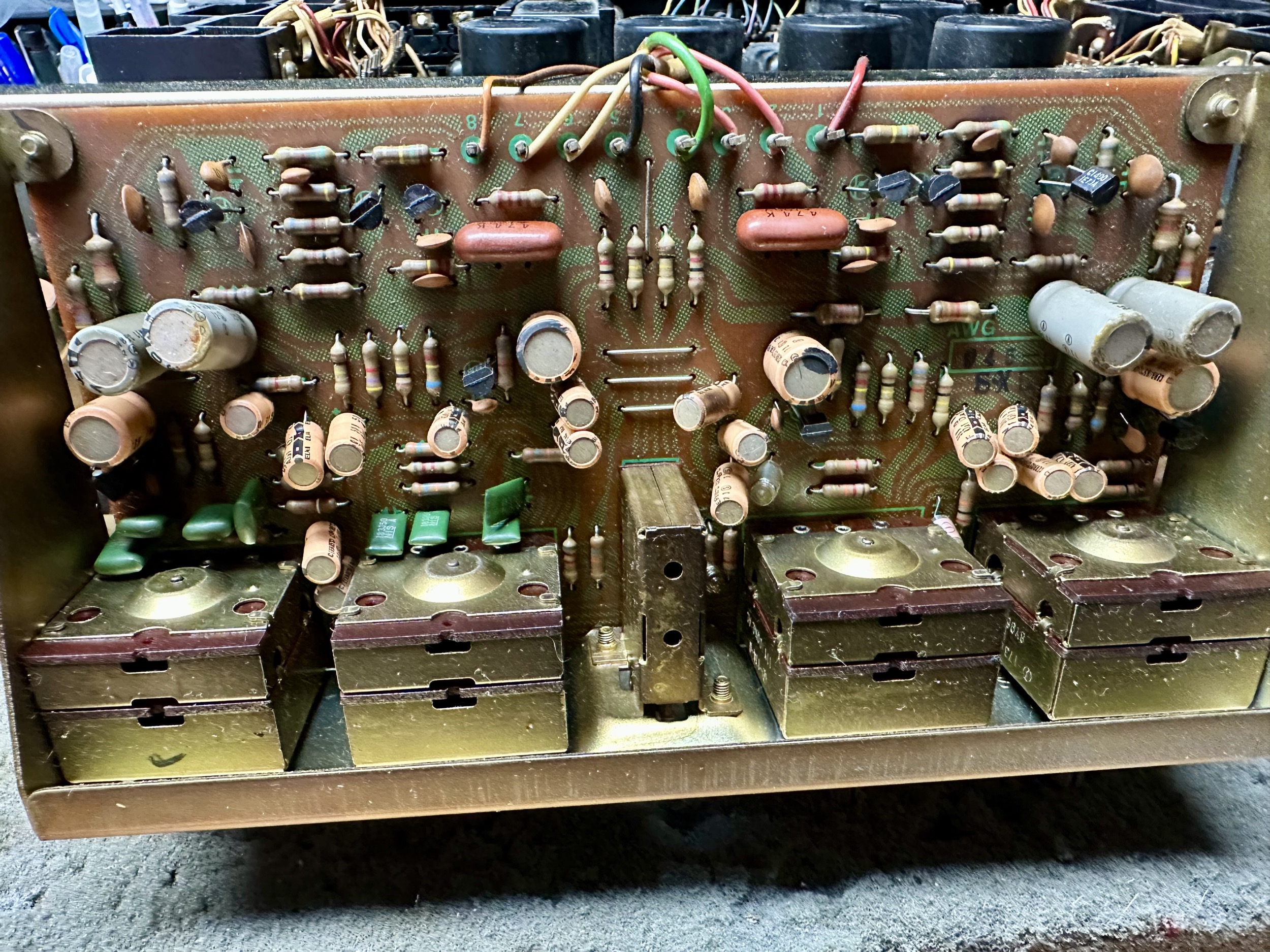

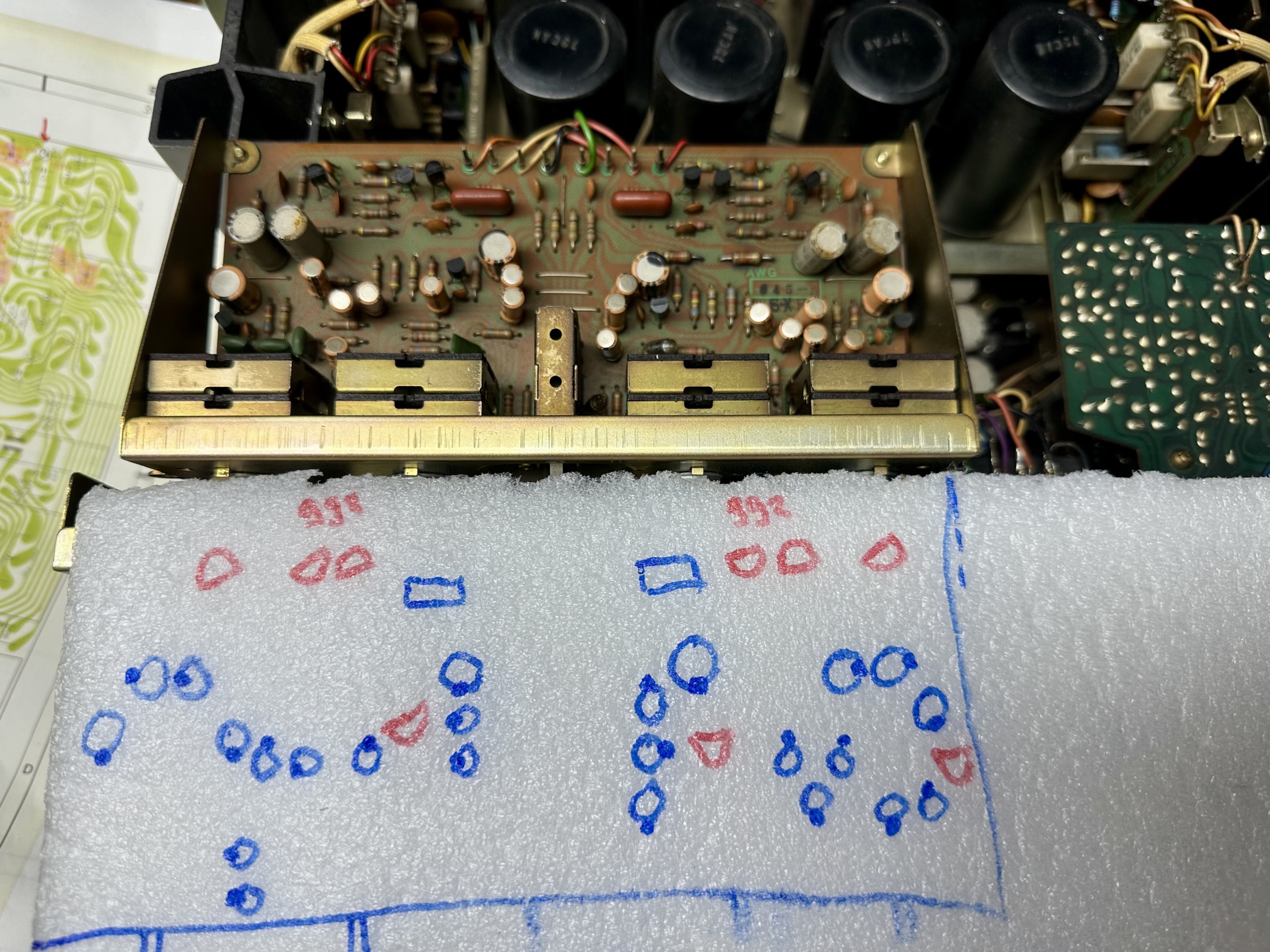

De condensatoren van de voorversterker / control amp doorgemeten. Onverwacht waren deze van geweldige kwaliteit. Zelfs de koppelcondensatoren hadden nog steeds een lage ESR. Wat een kwaliteit! Ruim 50 jaar oud.
