Klacht:
Hij lijkt aan te gaan maar schakelt niet uit zijn standby. Soms lukt dat wel maar dan is dat voor korte duur.
Diagnose:

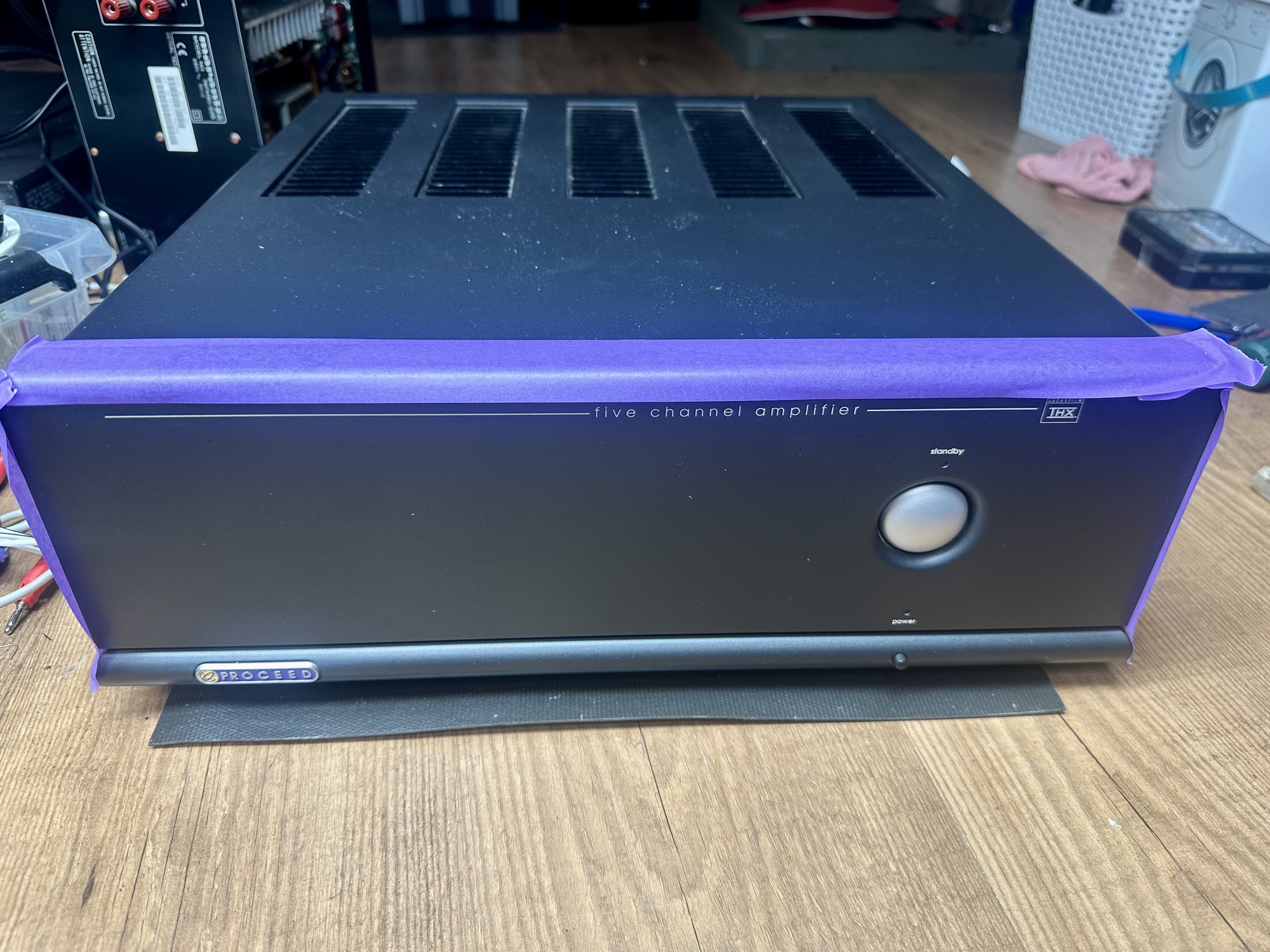

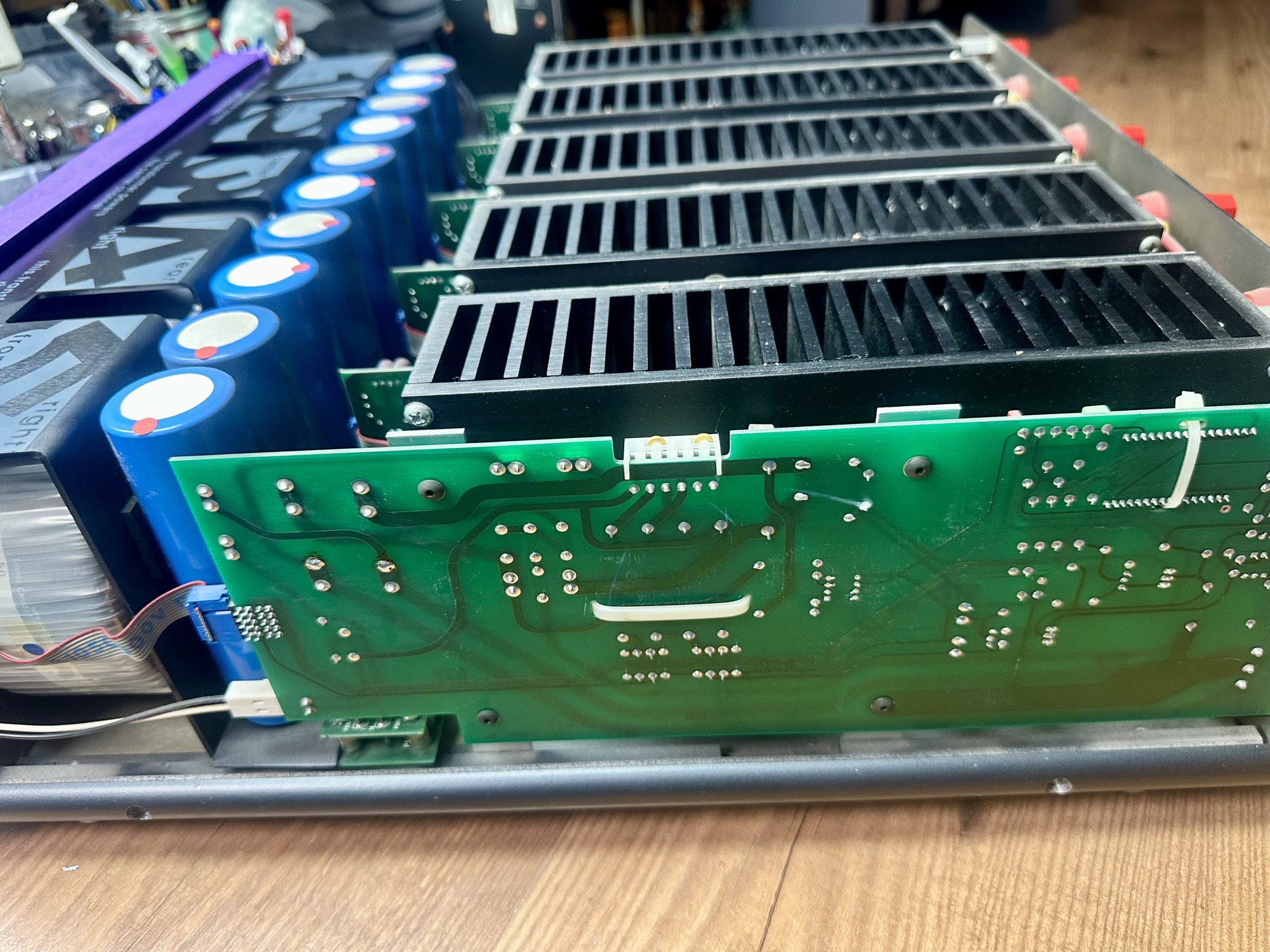

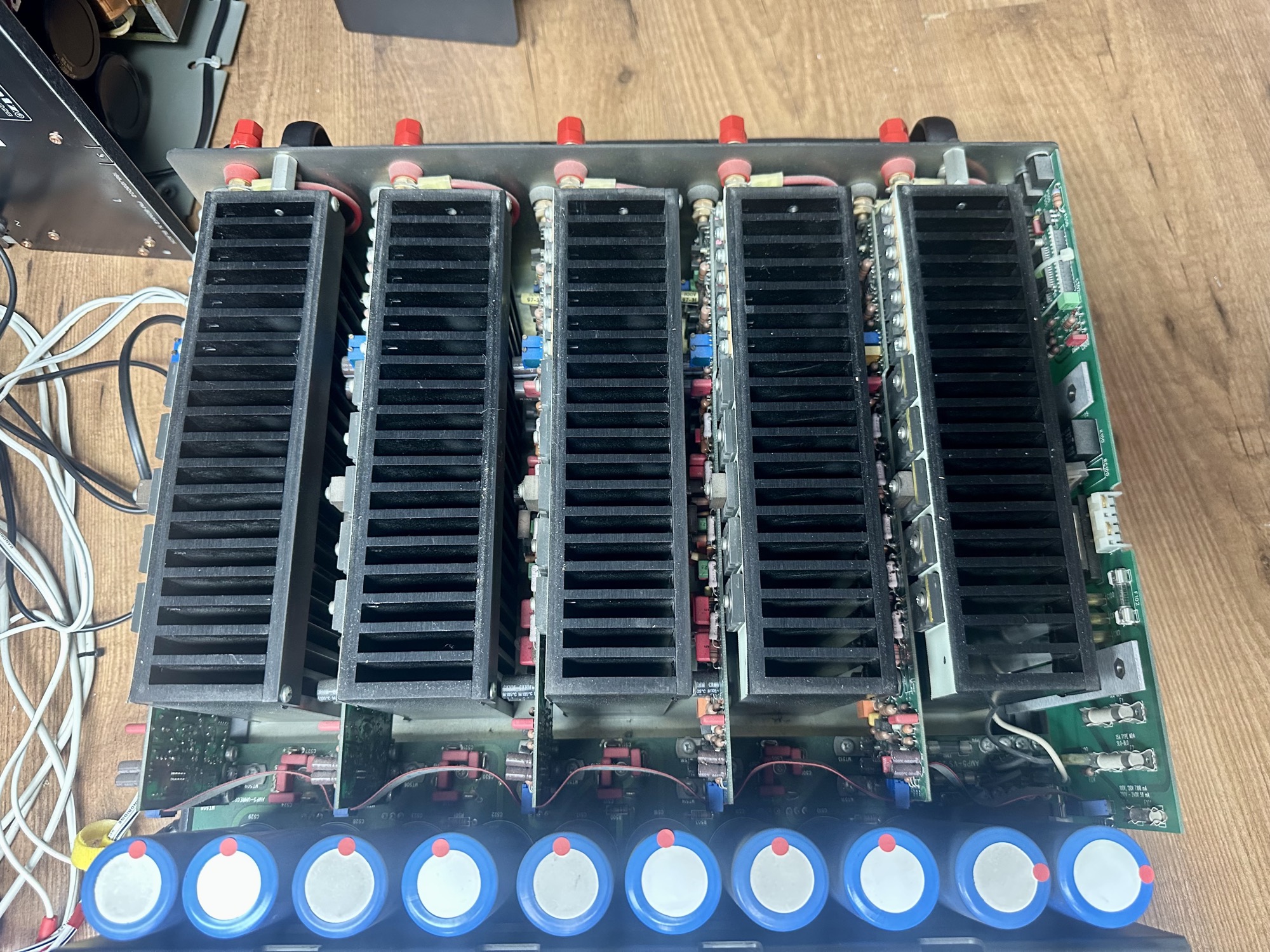

Met een gewicht van 55kg is dit voor mij een onhandelbare versterker. Hij werd dus ook door een getrainde jonge gast gebracht en op een verschuifbare mat neergezet. Dankzij de mat is deze zware jongen rond zijn as rond te draaien. Ter bescherming van de mooie kast heb ik de hoeken met tape afgeplakt. De behuizing zit met slechts vier schroeven vast. Na de kap te hebben verwijderd is de gehele inhoud zichtbaar. Elke centimeter van de binnenkant is benut.

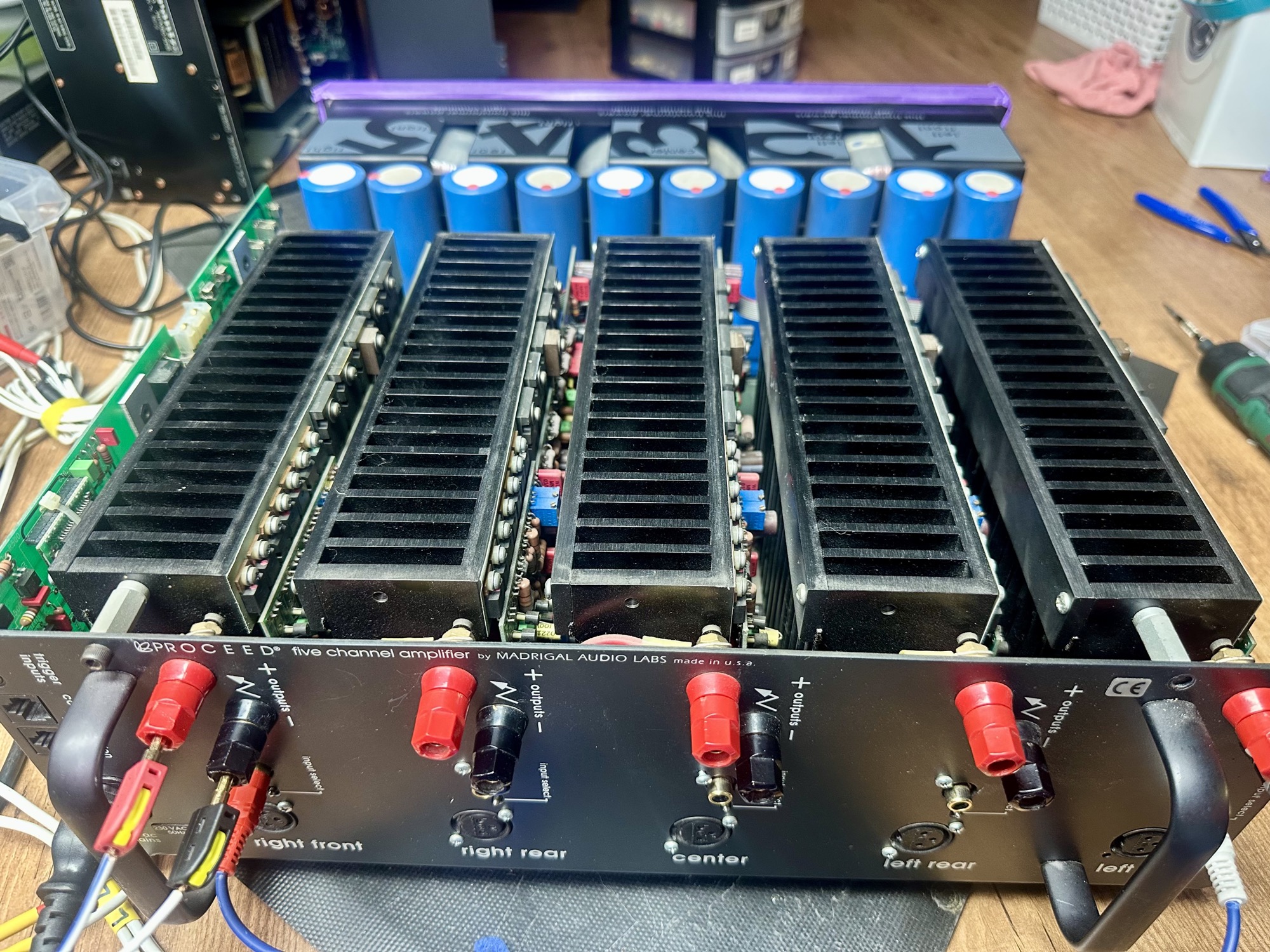

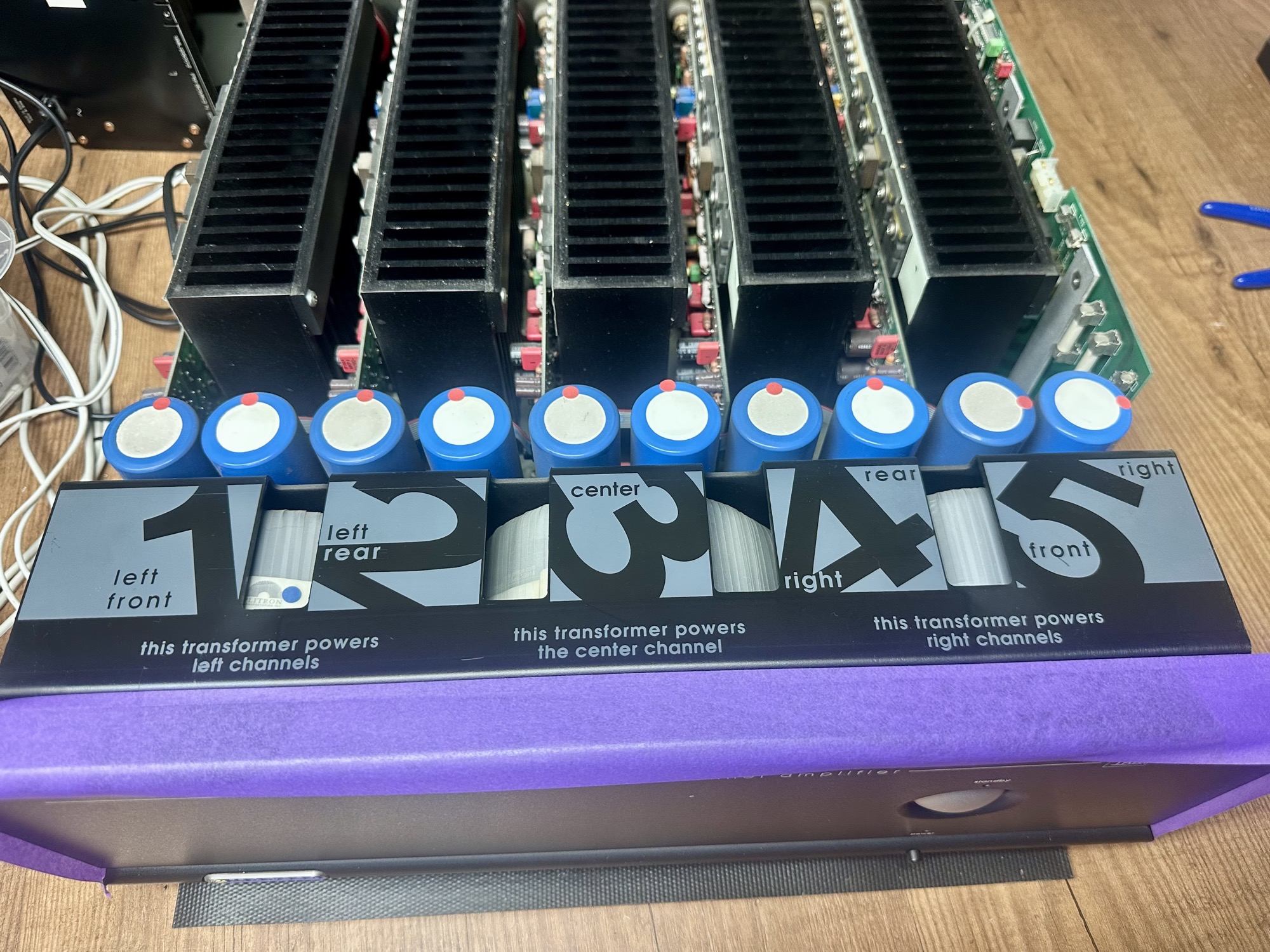

- Drie ringkerntransformatoren
- Tien 17.000uF / 90V grote blauwe condensatoren
- Vijf koelprofielen

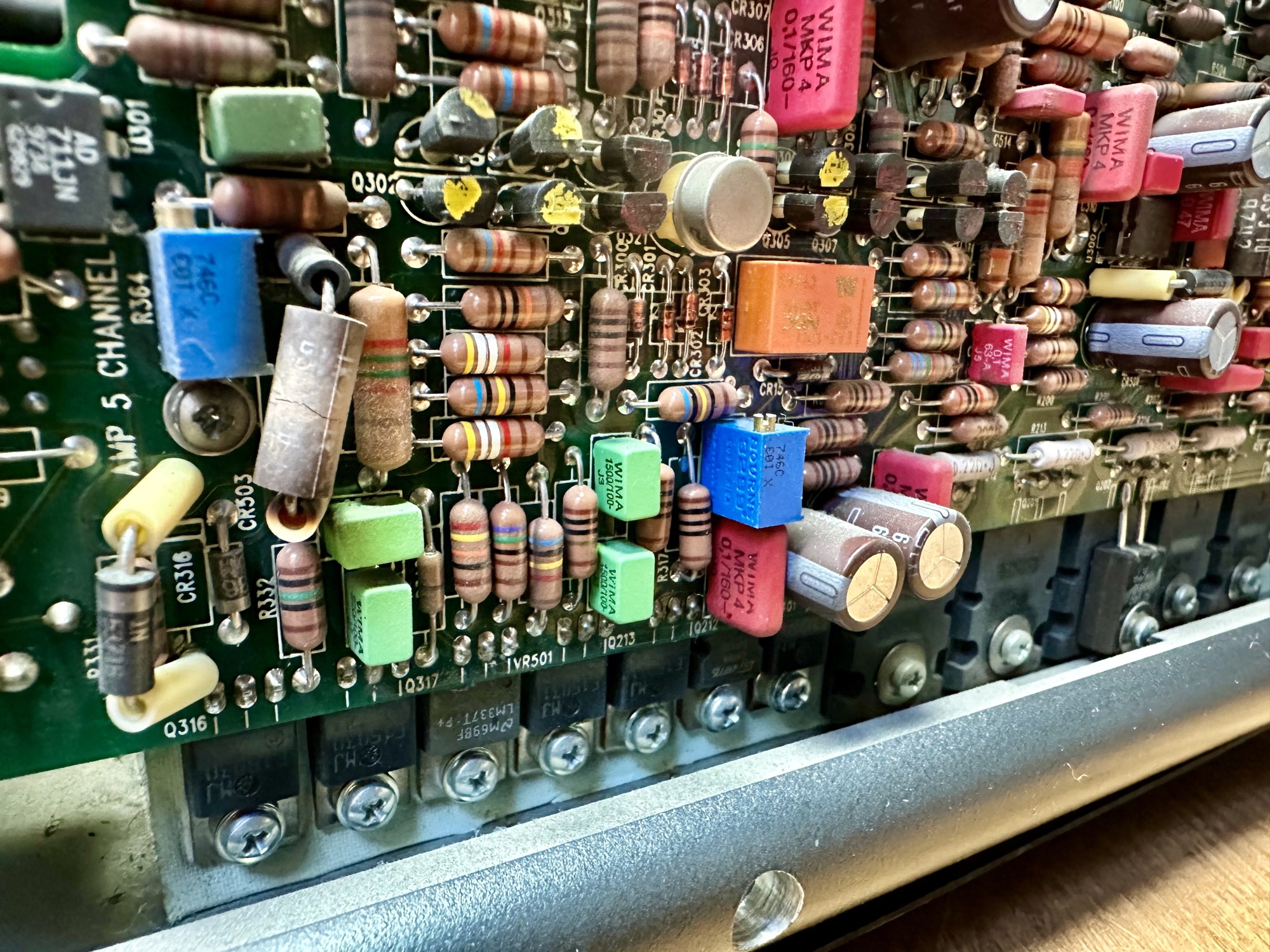

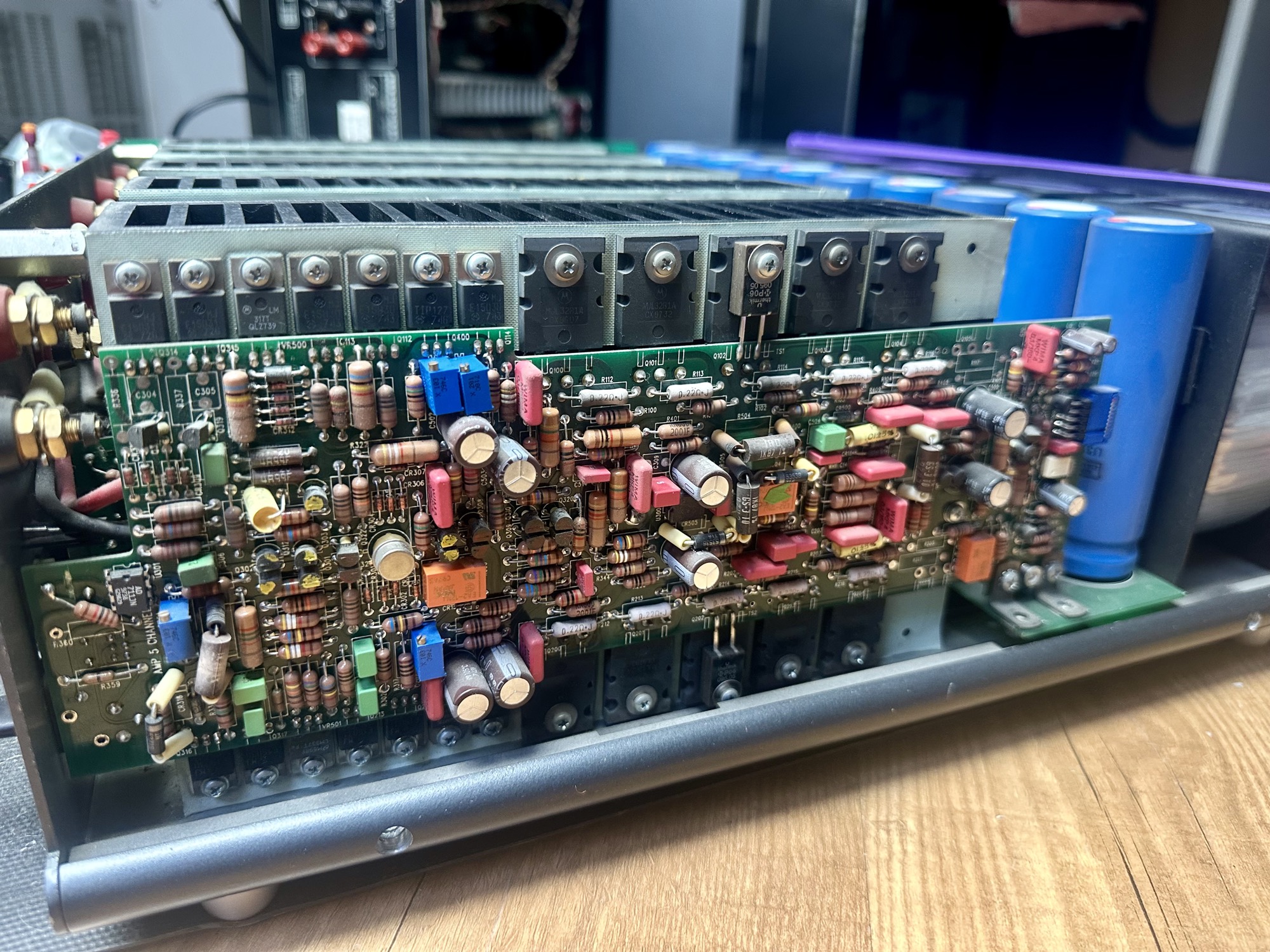

- Vijf eindversterker printplaten op de koelprofielen gemonteerd
- Één inschakelvertraging en verdeel printplaat
Verbruik: In stand-by trekt deze versterker ruim 80 watt. Ingeschakeld neemt hij in rust 160 watt.

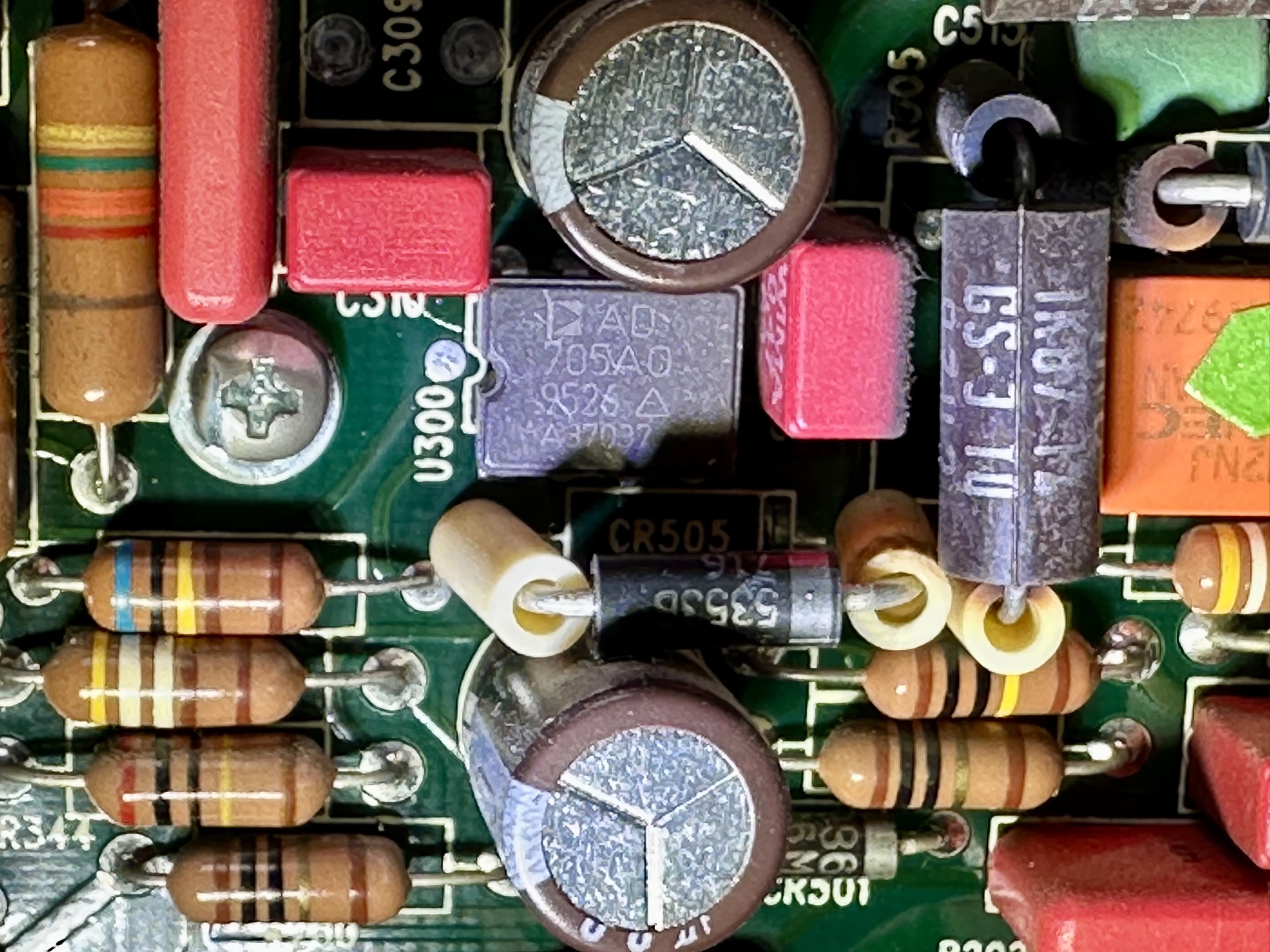

Alles ziet er naar ouderdom en gebruik nog zeer goed uit. De versterker heeft jarenlang aangestaan en dat is op de diverse componenten wel zichtbaar. De warmte heeft hier wel wat schade aangericht al is dit in de metingen niet terug te vinden.

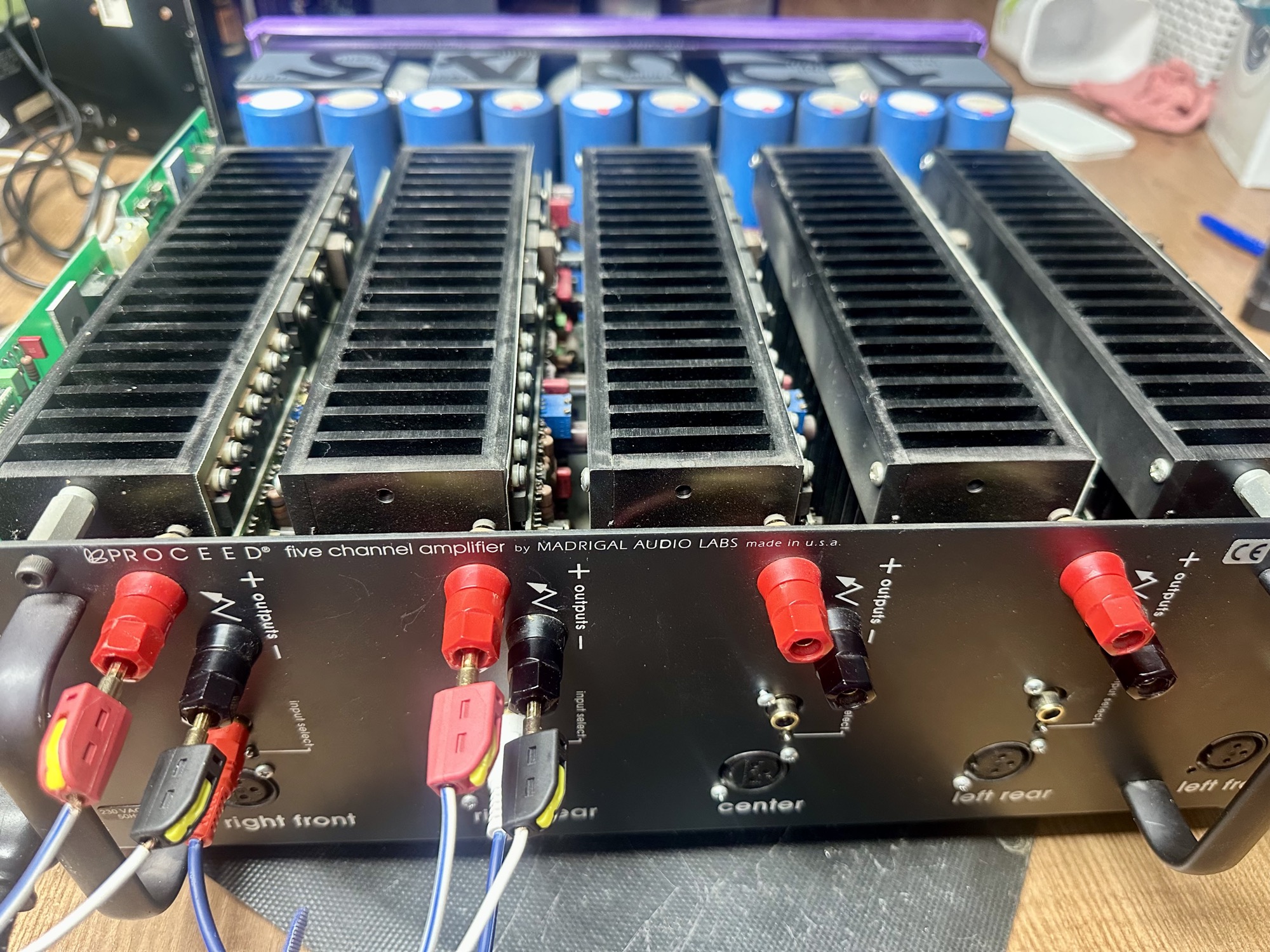

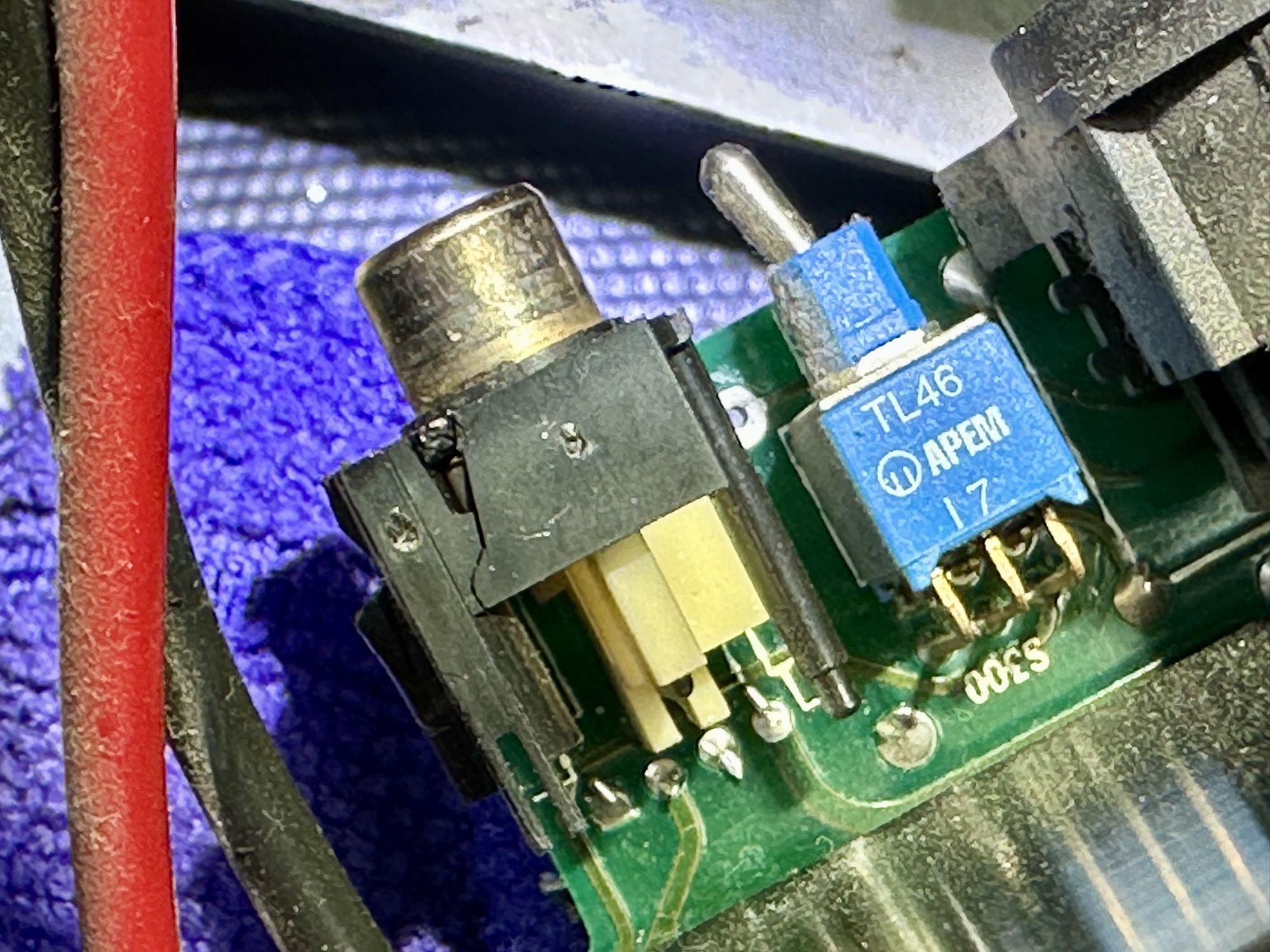

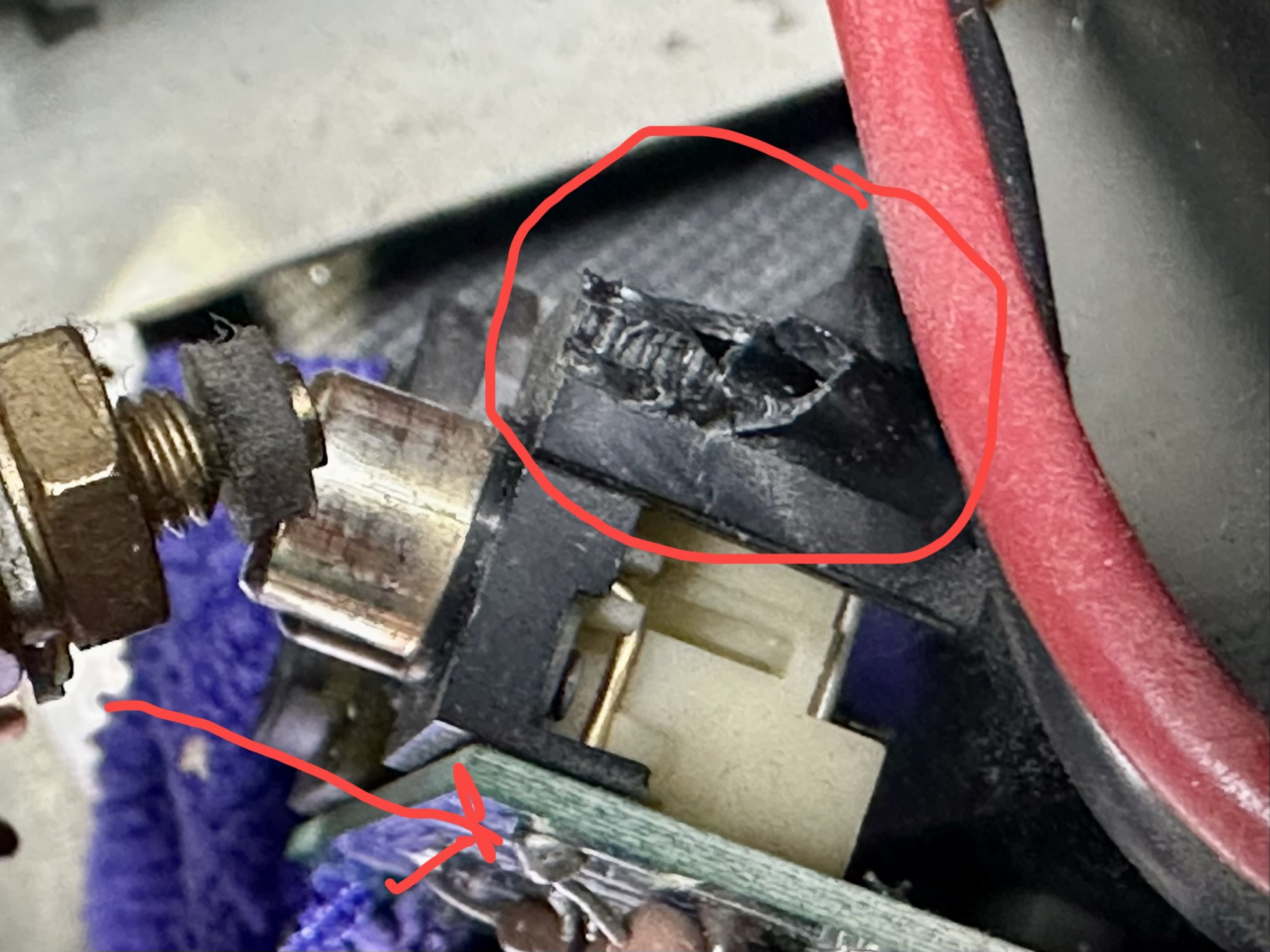

Door de warmte zijn enkele cinch (RCA - Tulp) aansluitingen beschadigd. Het kunststof is door de warmte aan het vergaan en is hier en daar afgebrokkeld.
Reparatie:
- De cinch chassisdelen zijn niet los te krijgen en dus deze uitgesoldeerd. Hierna een passende female chassis geprobeerd te plaatsen. Helaas komt de printplaat dan tegen de massa van de connector aan. Tevens zal dan een aansluiting gemaakt moeten worden tussen het inbouw chassis en de versterker printplaat.

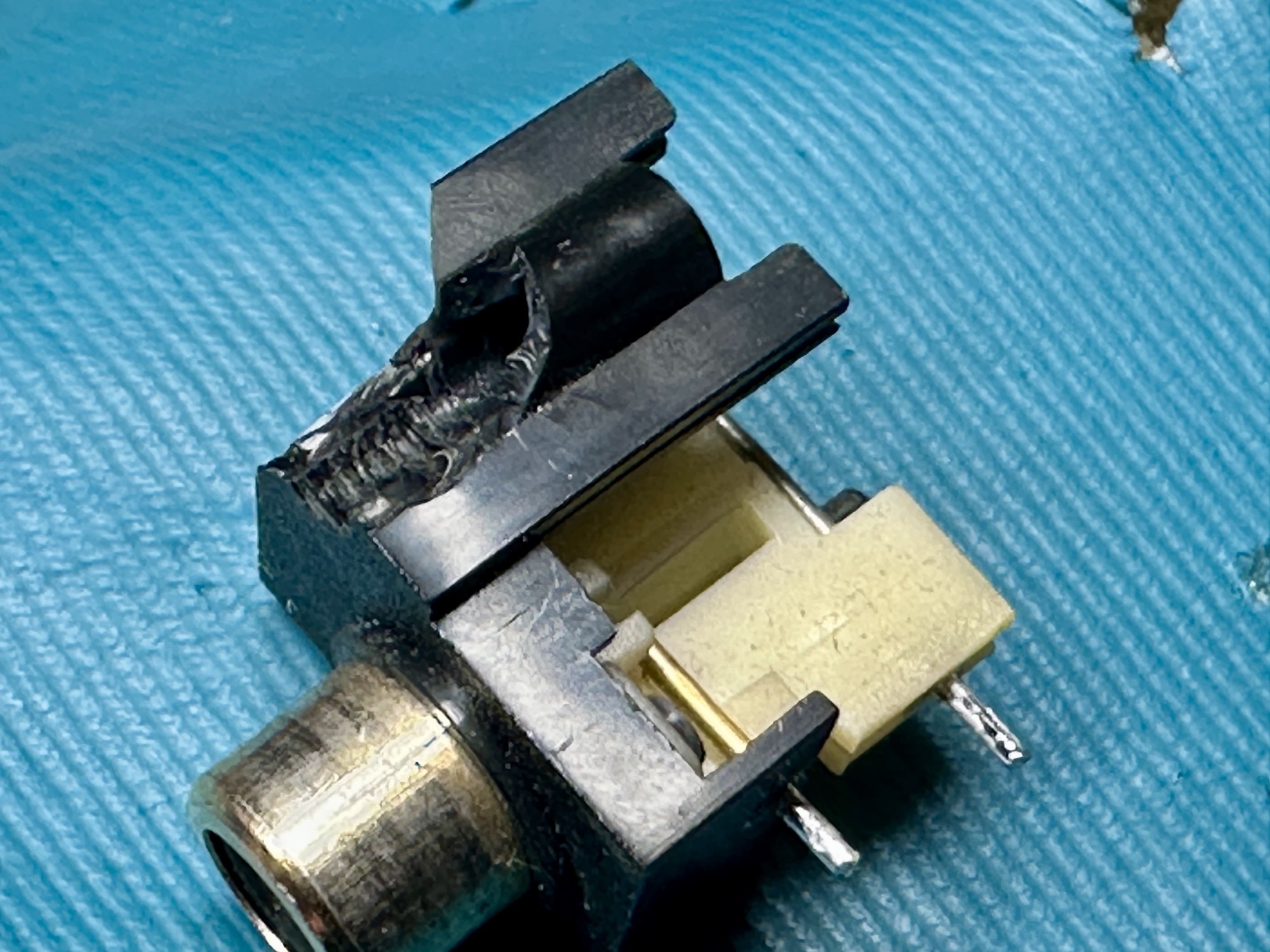

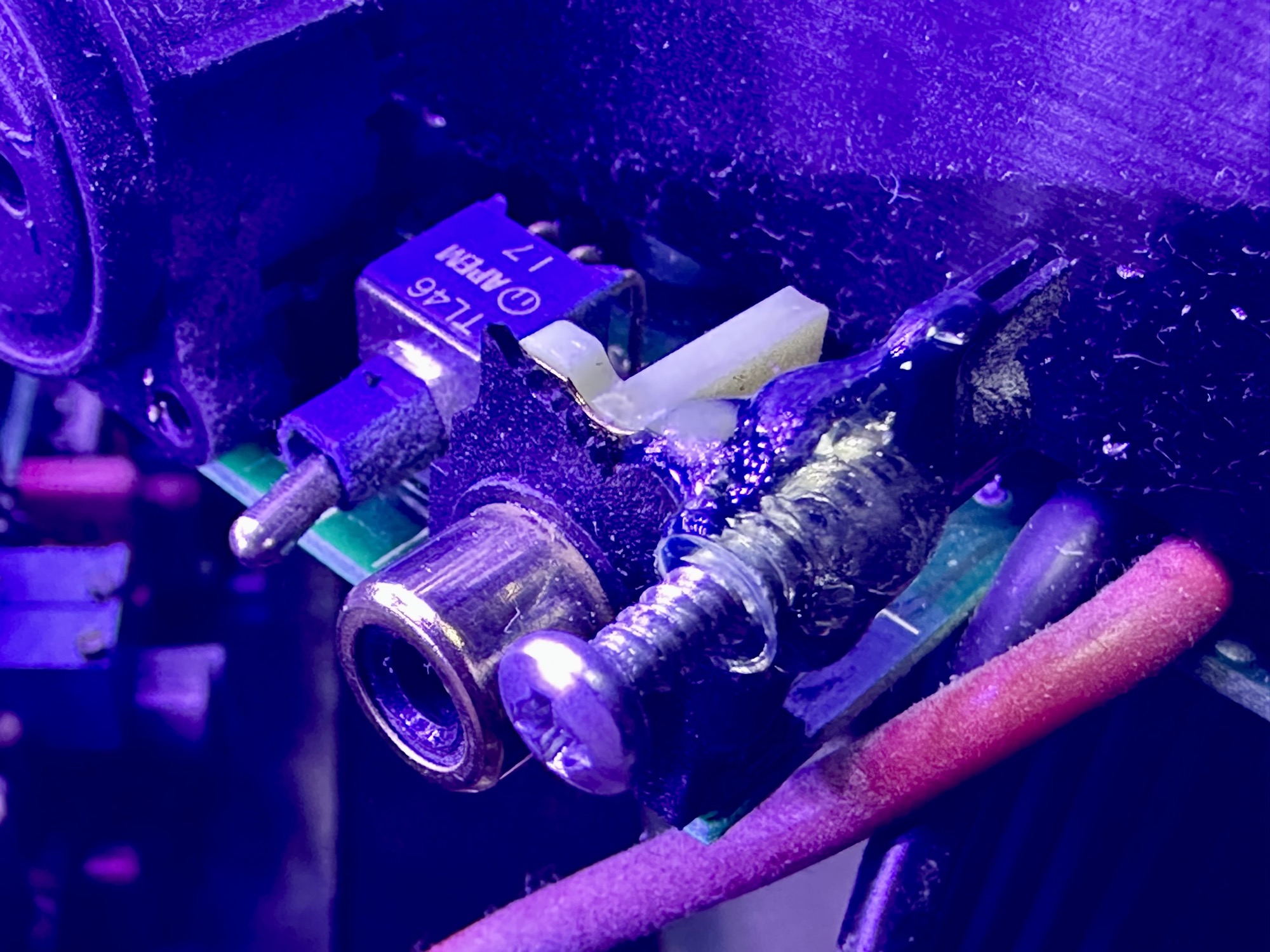

- Geprobeerd de aanwezige chassisdelen weer te voorzien van een nieuwe bevestiging. Hiertoe het bestaande kunststof opgeschuurd en gereinigd. Daarna, laagje voor laagje, een nieuw stuk kunstsof gemaakt met UV hars.

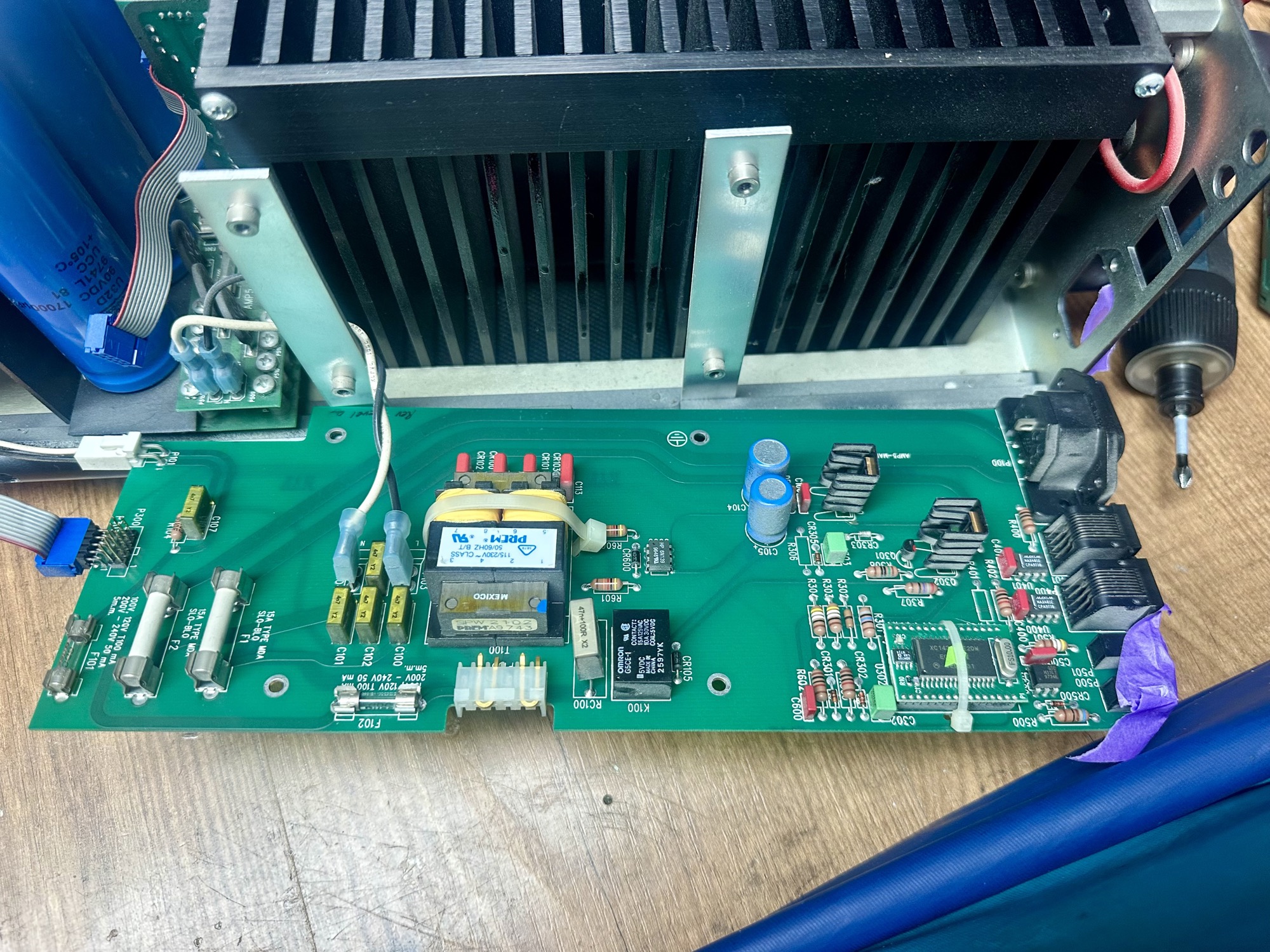

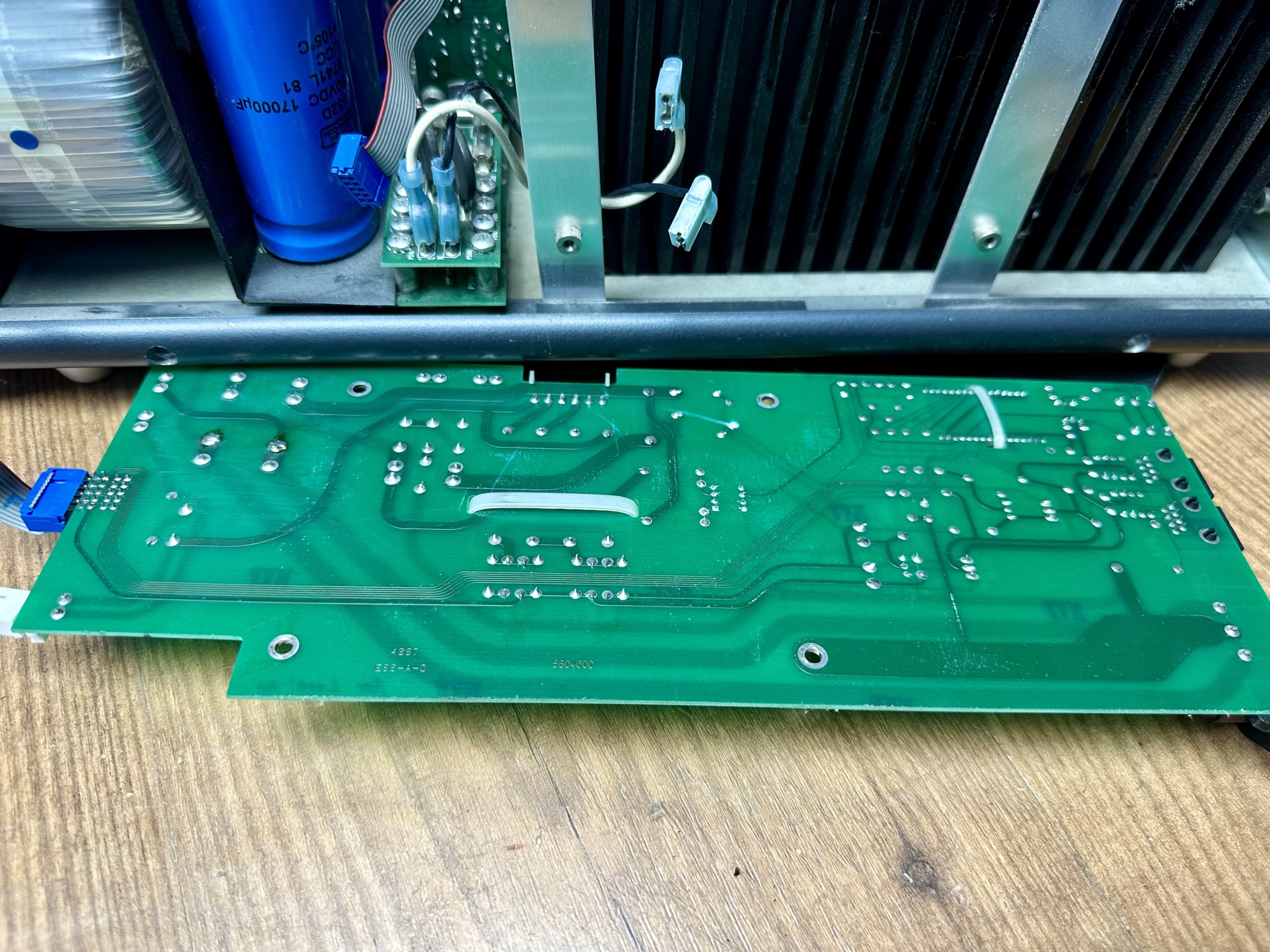

- De problemen met het niet willen opstarten vanuit stand-by zijn erg lastig te achterhalen aangezien de klacht slechts één keer is voorgekomen. Daarom de betreffende printplaat geheel doorgesoldeerd en alle contacten gereinigd.

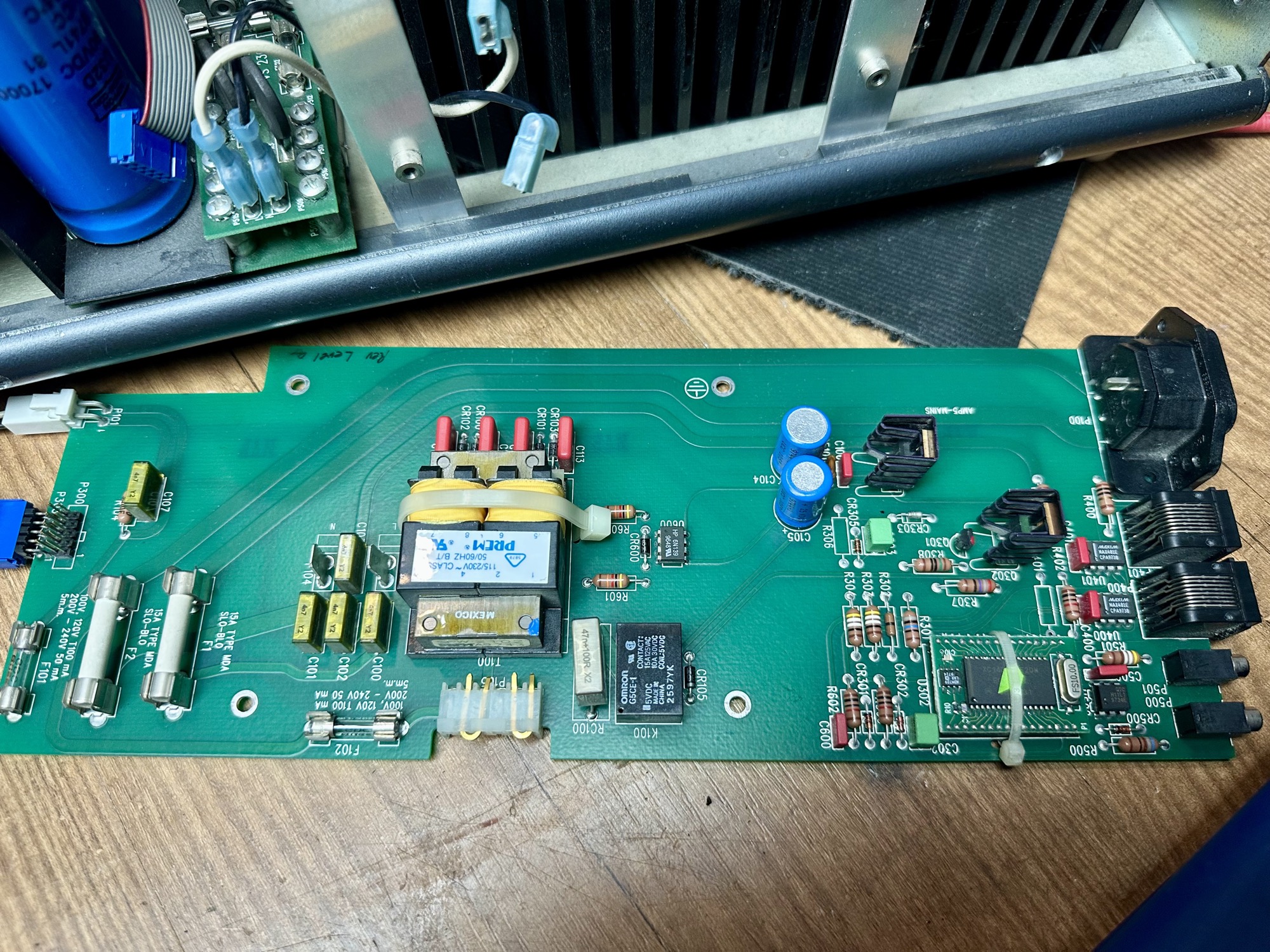

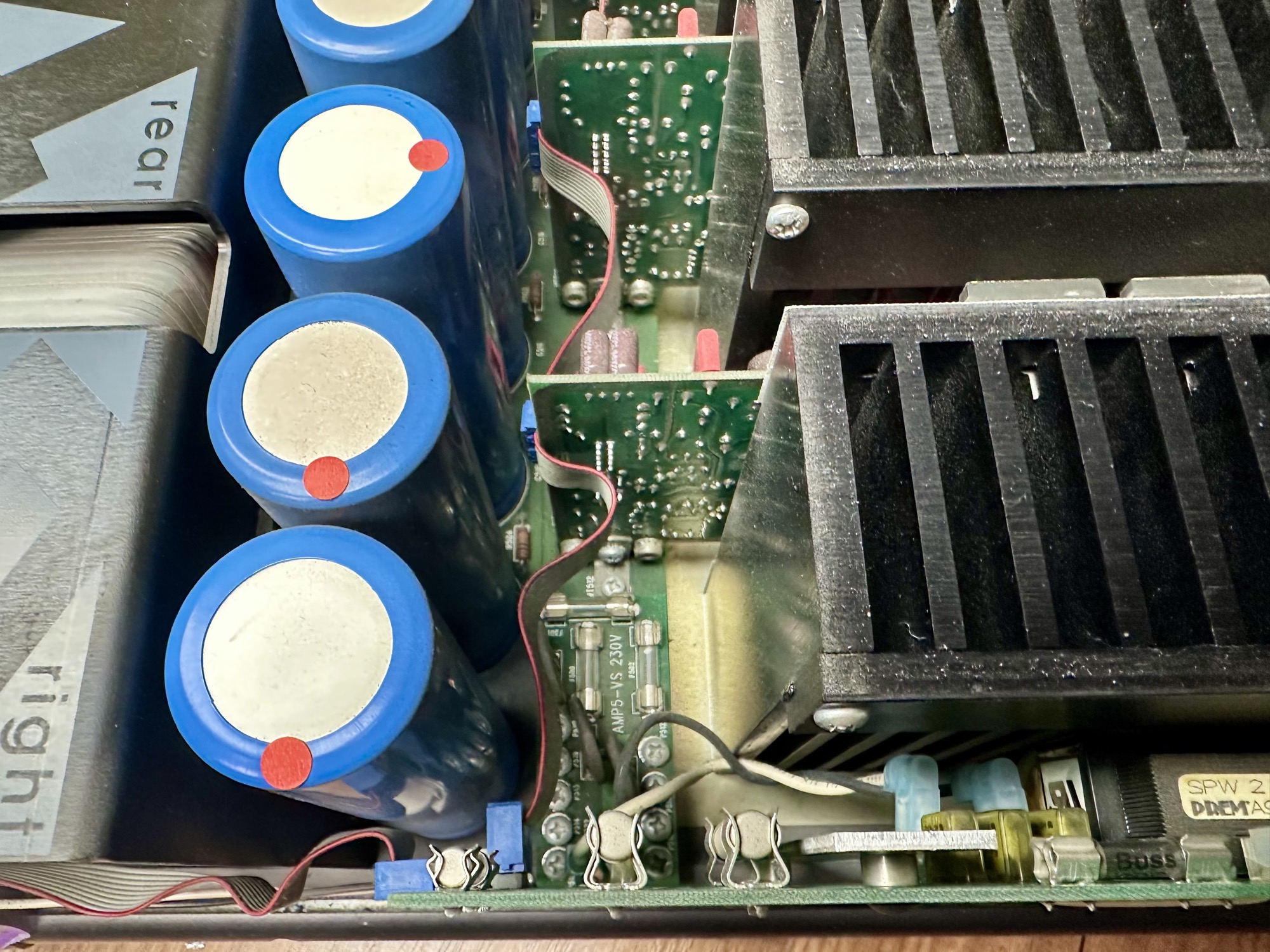

- Bij goed luisteren leek er een knisperend geluid te komen vanuit de printplaat met daarop de drie 230 volt zekeringen. De zekeringen daarom eruitgehaald en schoongemaakt. Het knisperen is nu verdwenen.
- De versterker daarna zeer uitvoerig getest en dagelijks meerdere keren aangezet. De klacht is niet meer teruggekomen.
