Klacht:
De versterker doet niks. Geeft kortsluiting en is in zeer slechte staat. Het mataal is beschadigd en op diverse plekken zit roest.
Diagnose:

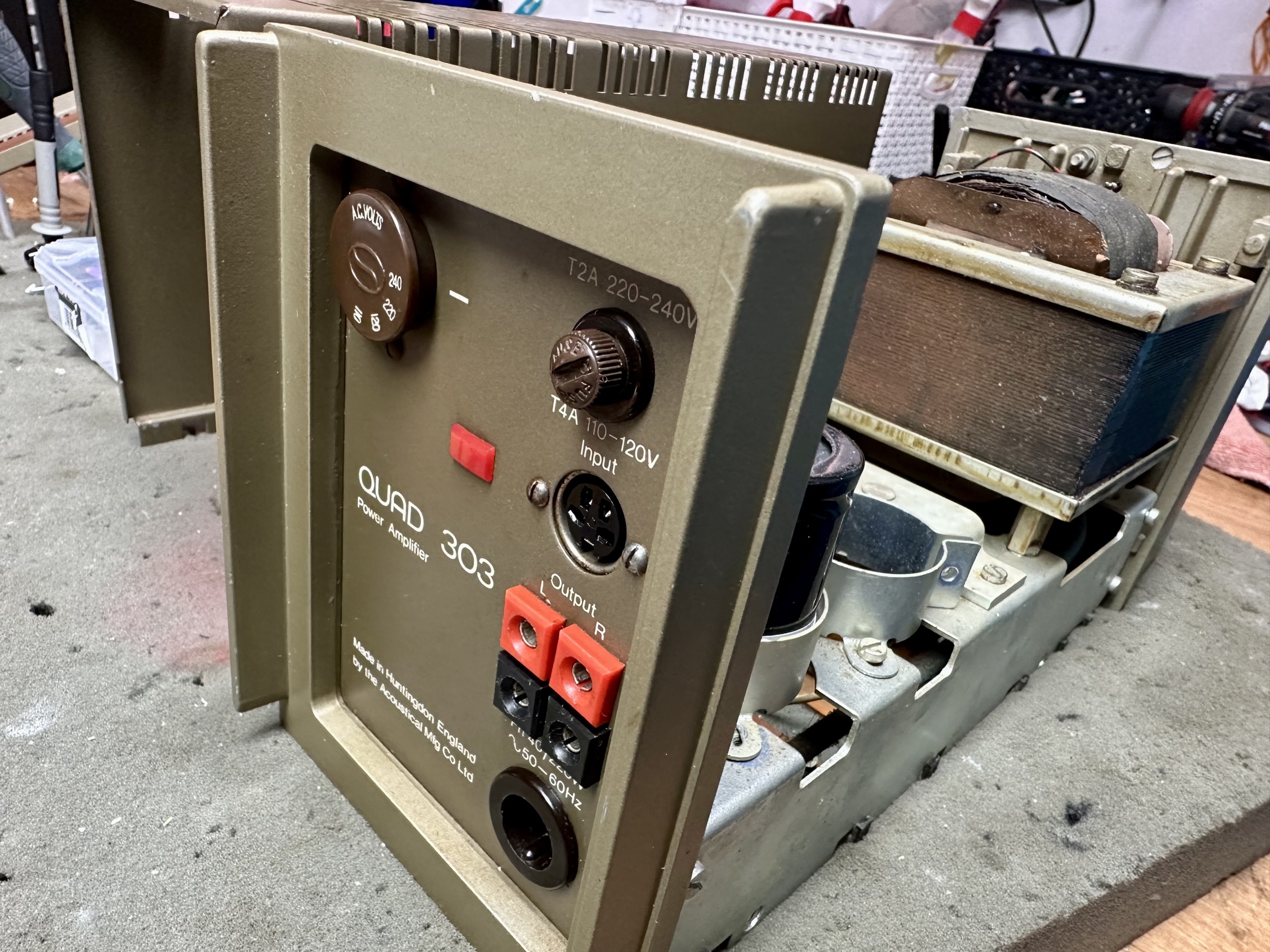

- Veel roest en een zwaar beschadigde kast.
- Versterker heeft een kortsluiting.

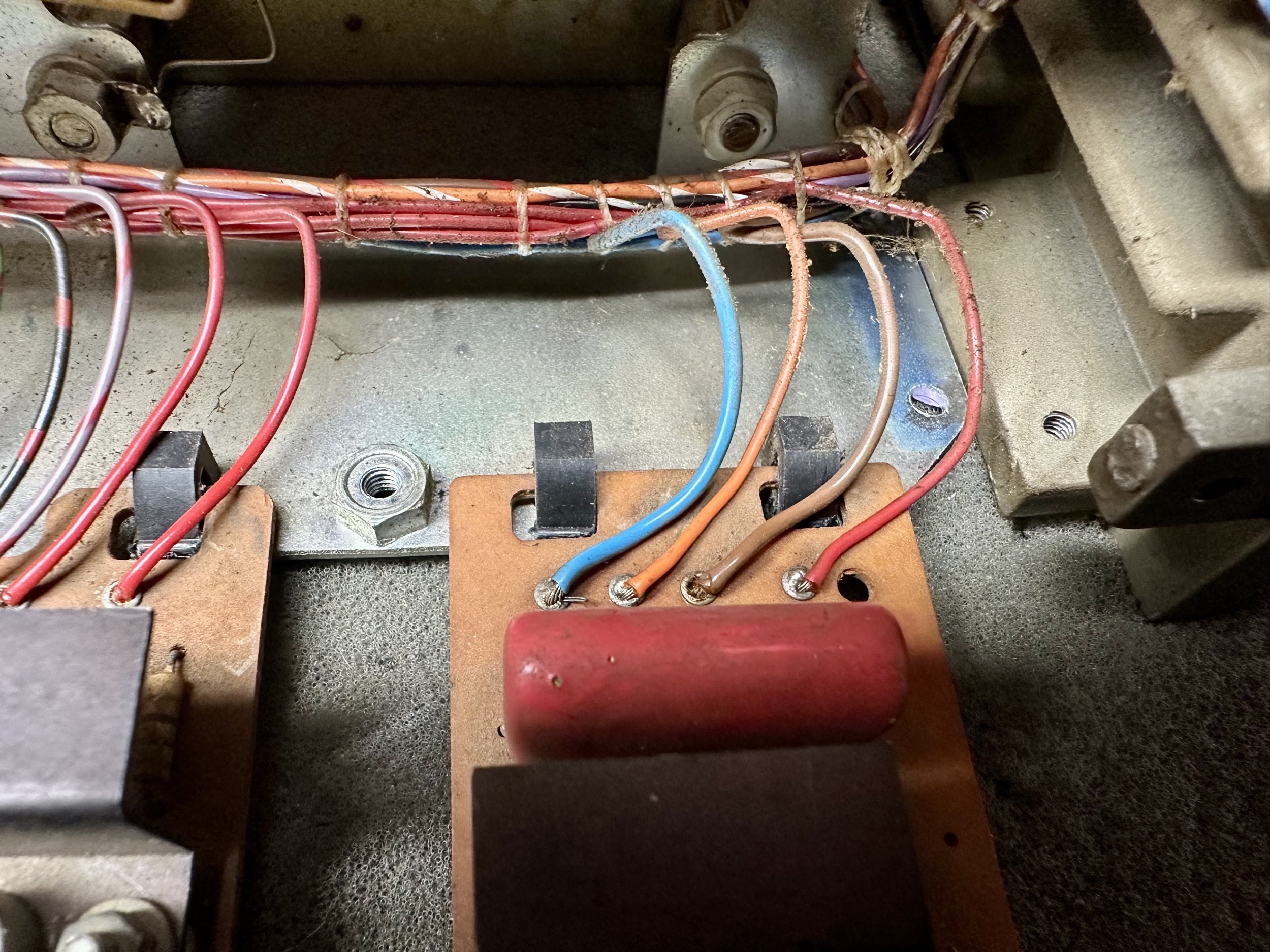

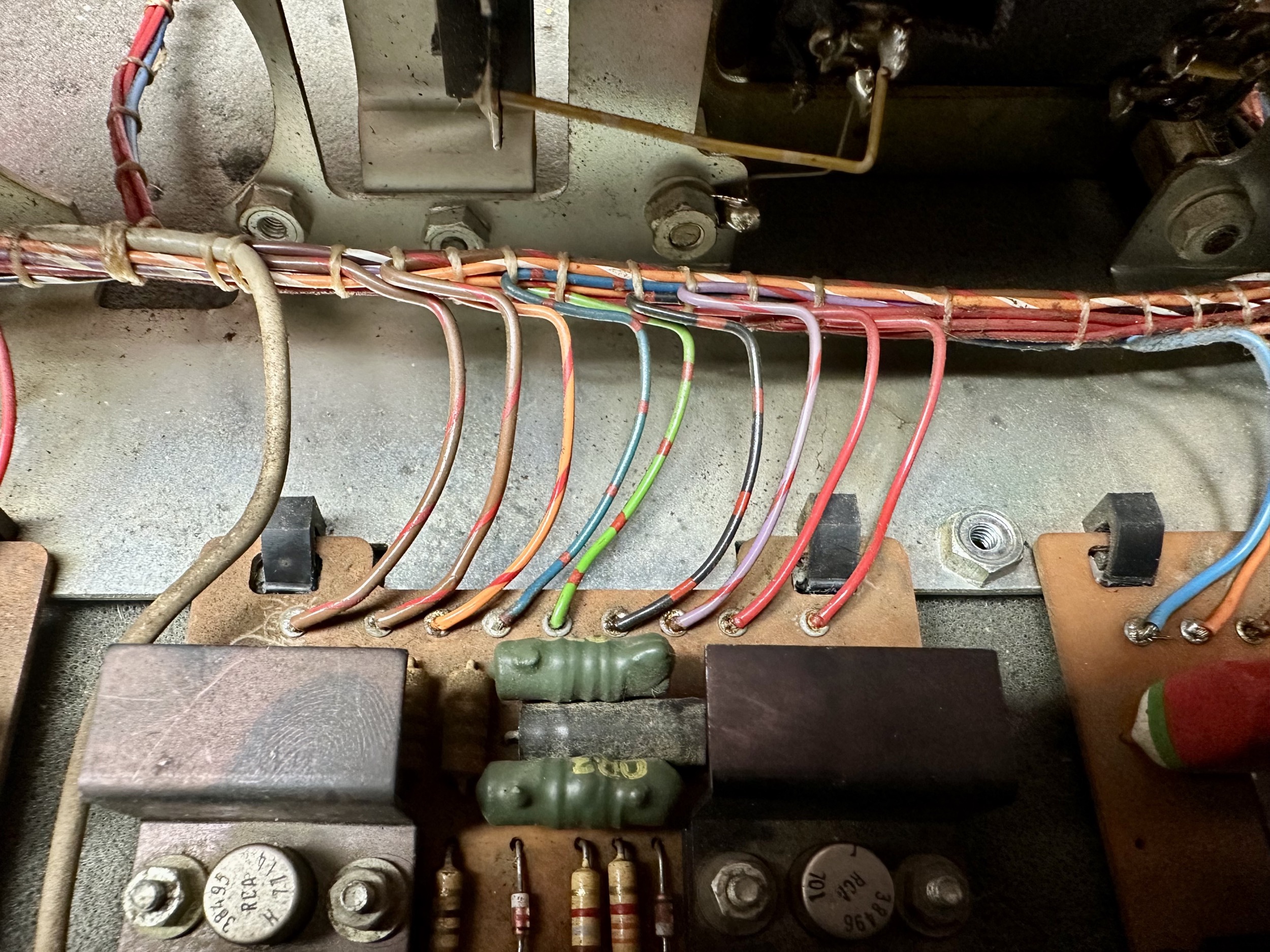

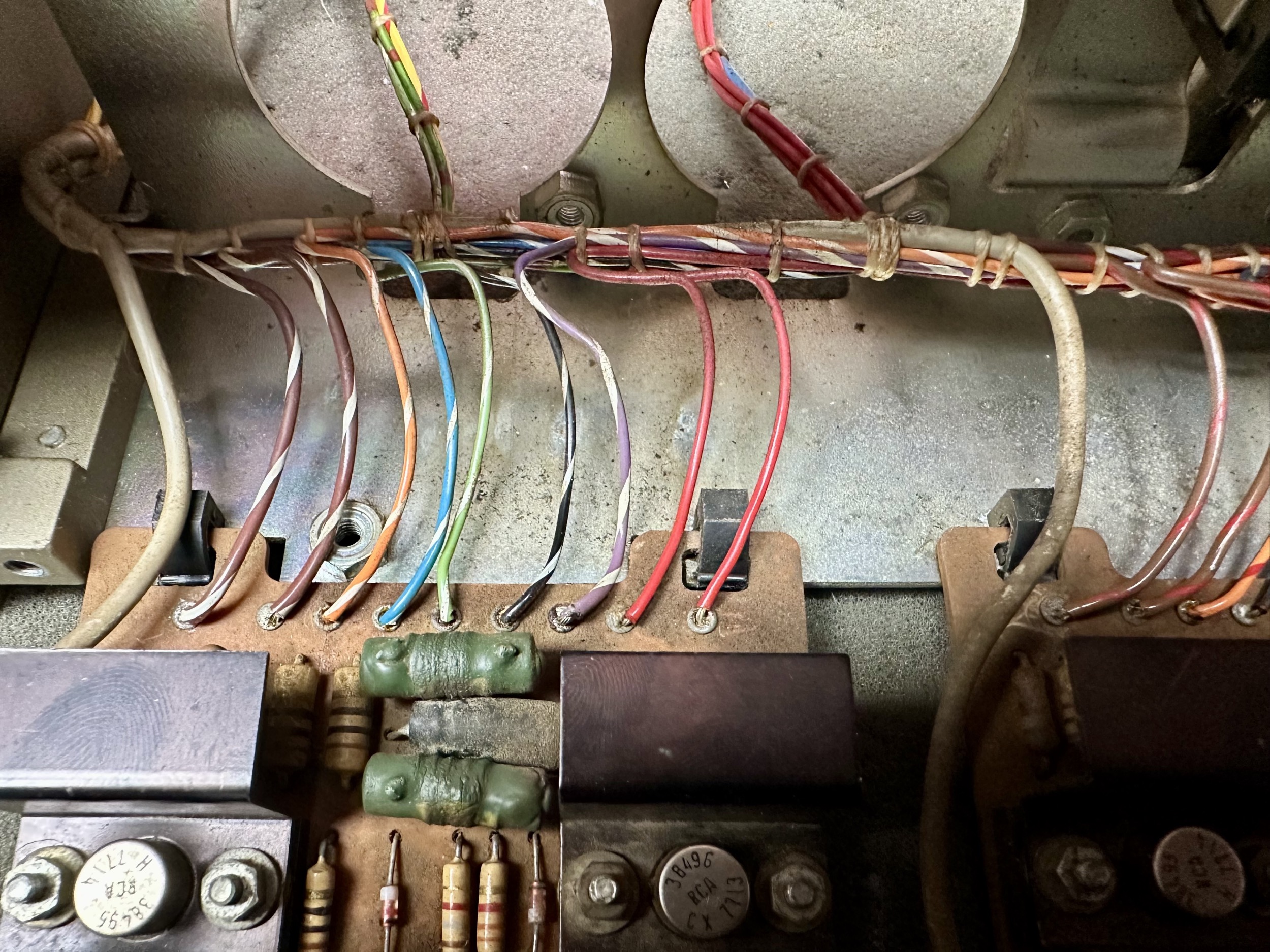

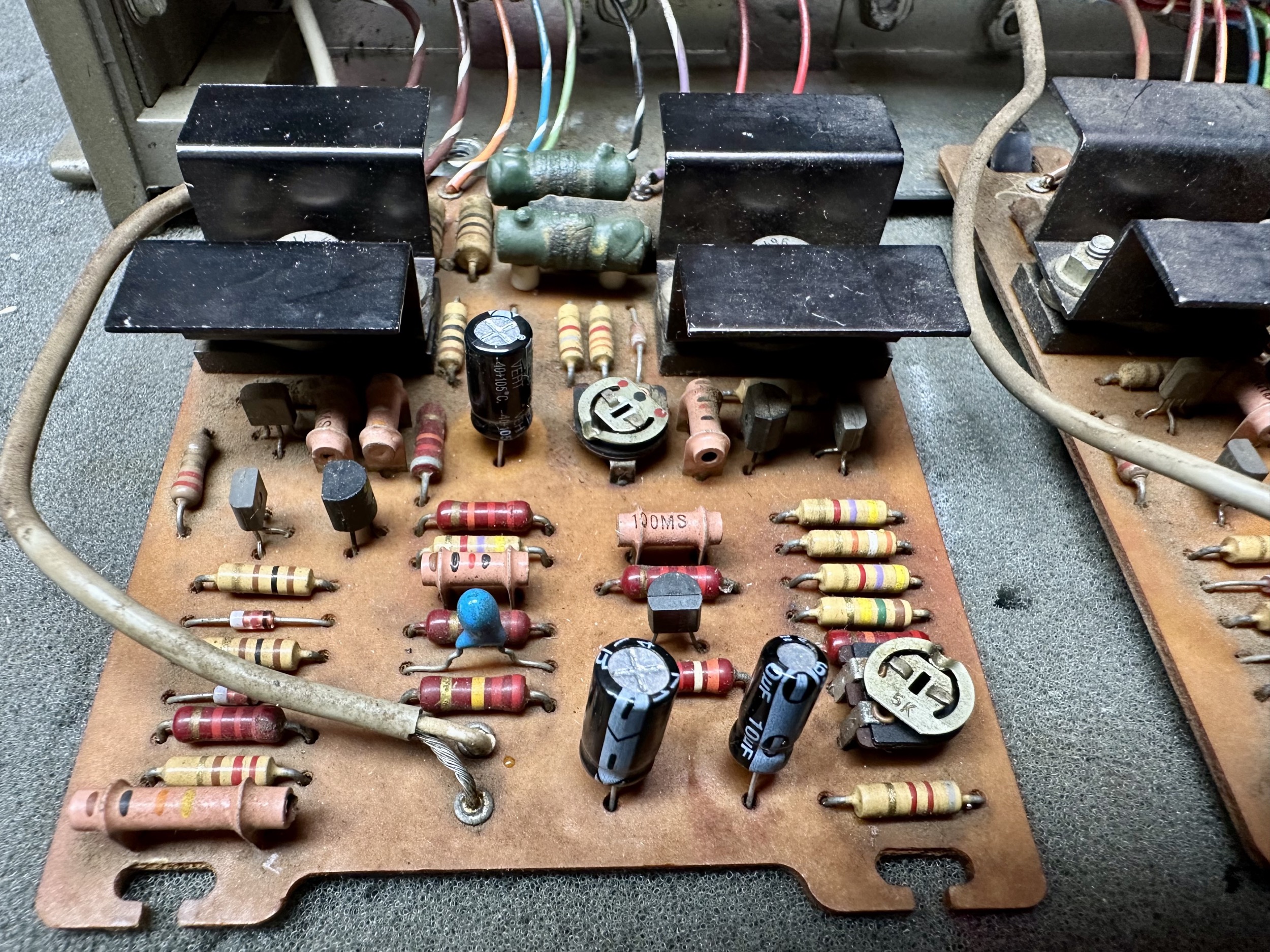

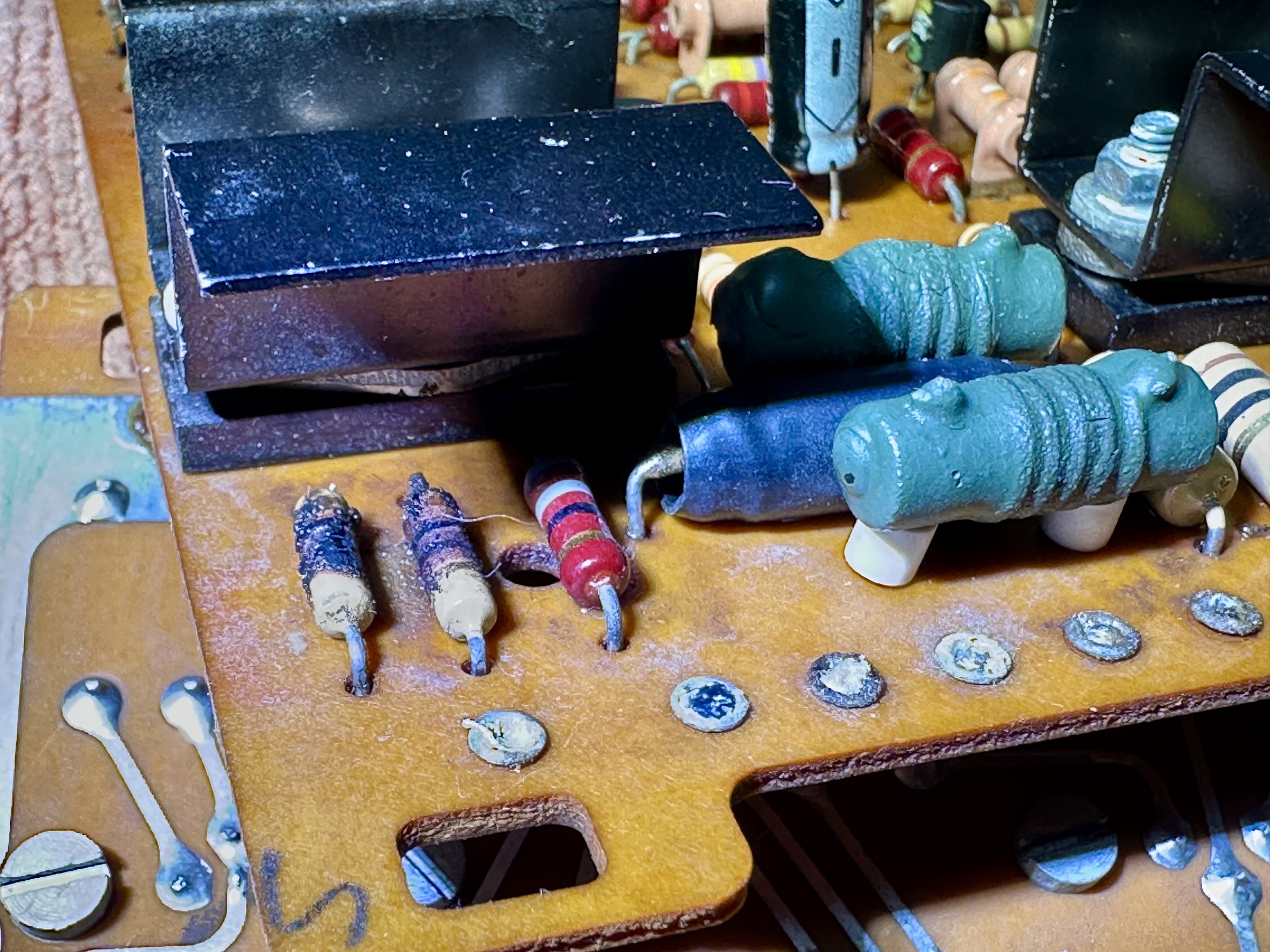

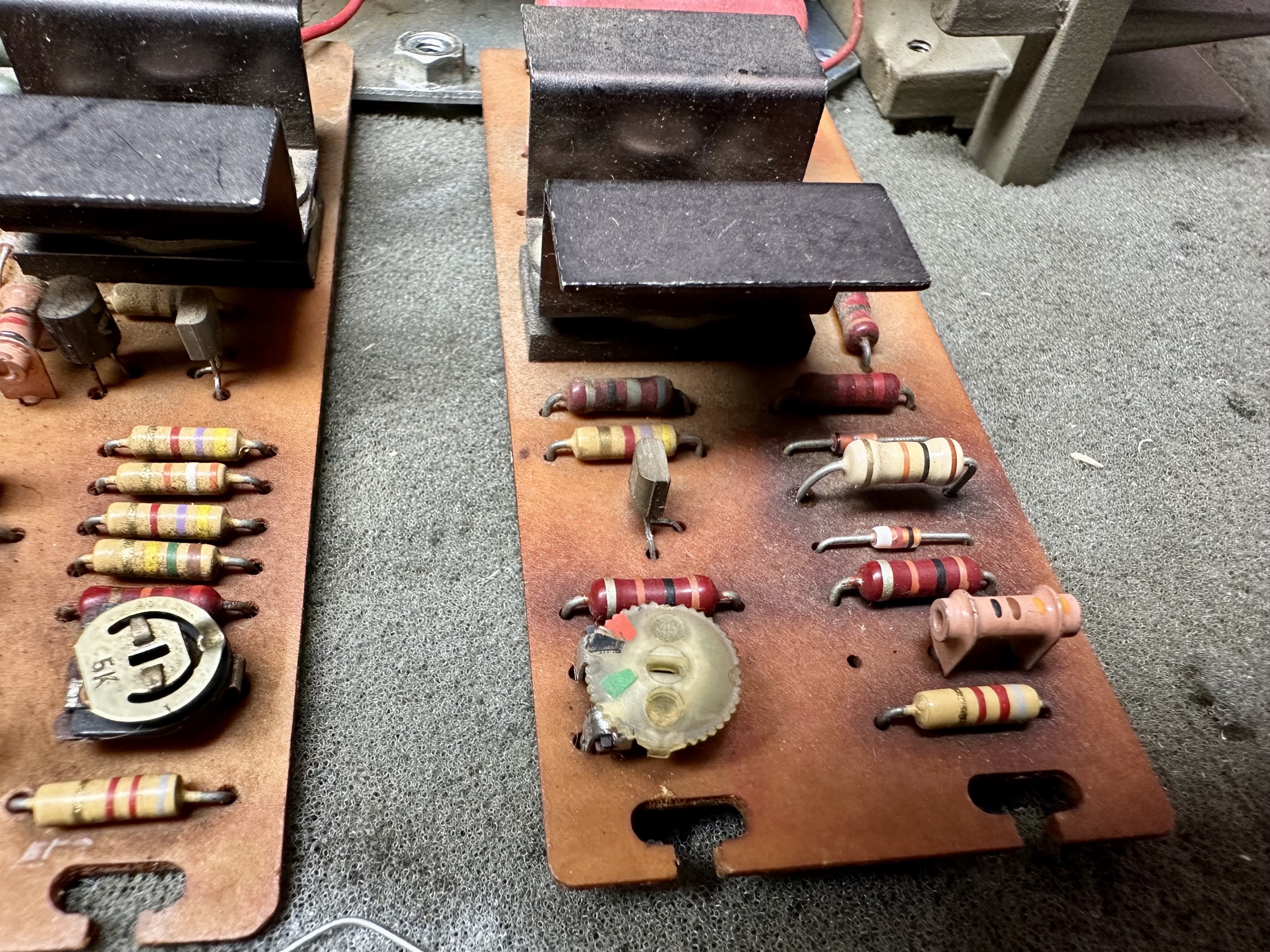

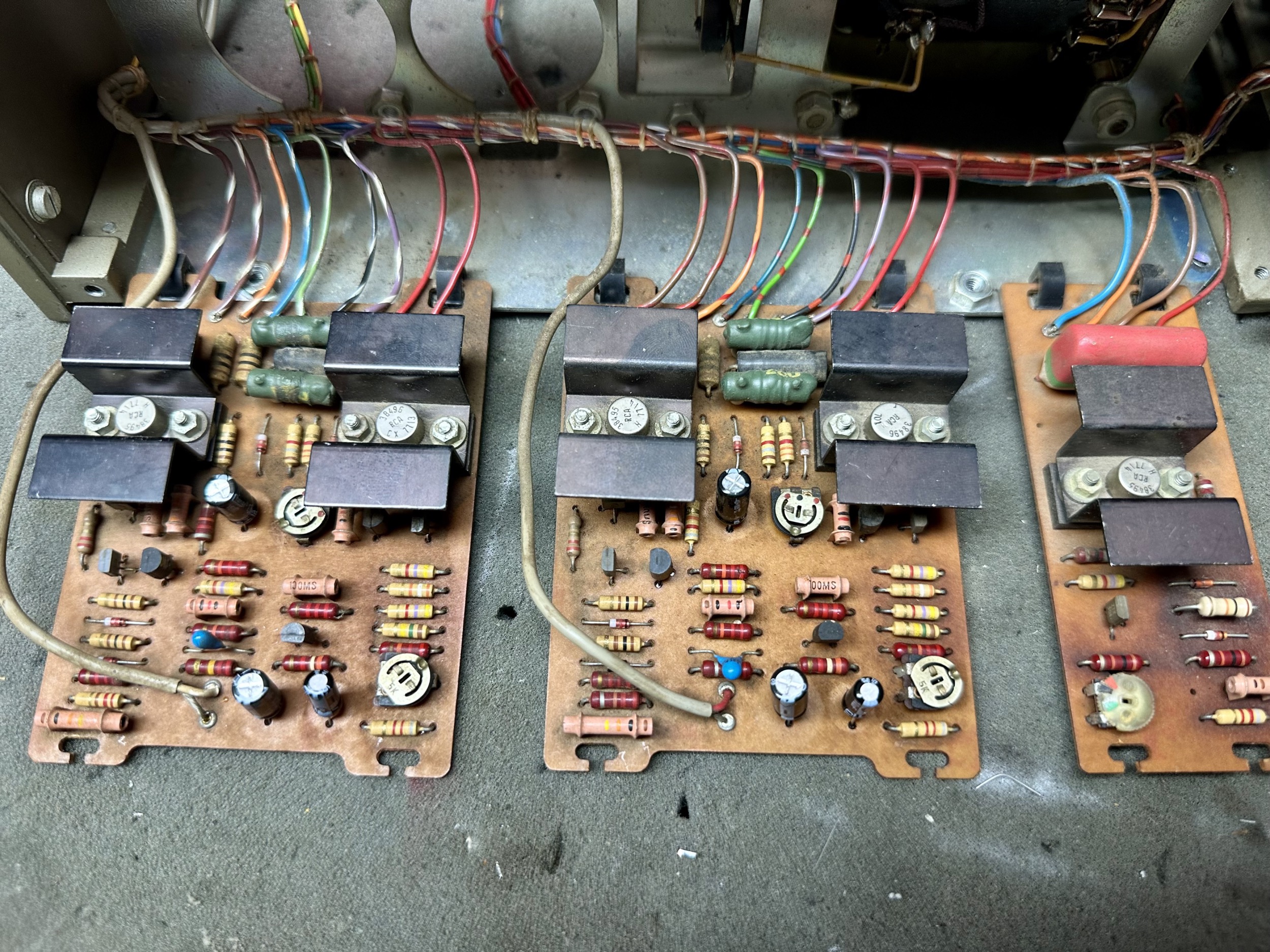

- Printplaat heeft meerdere zwarte componenten.

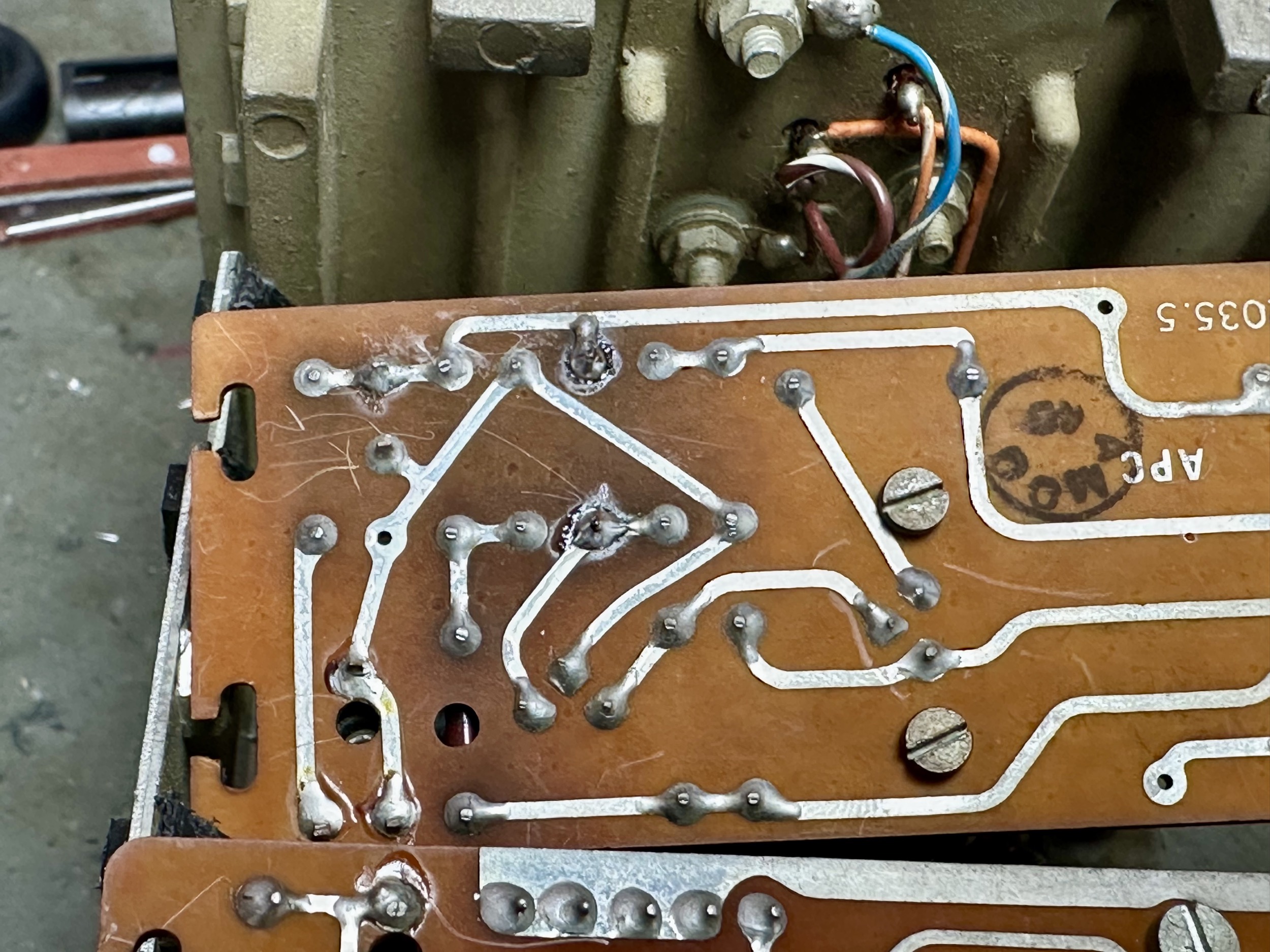

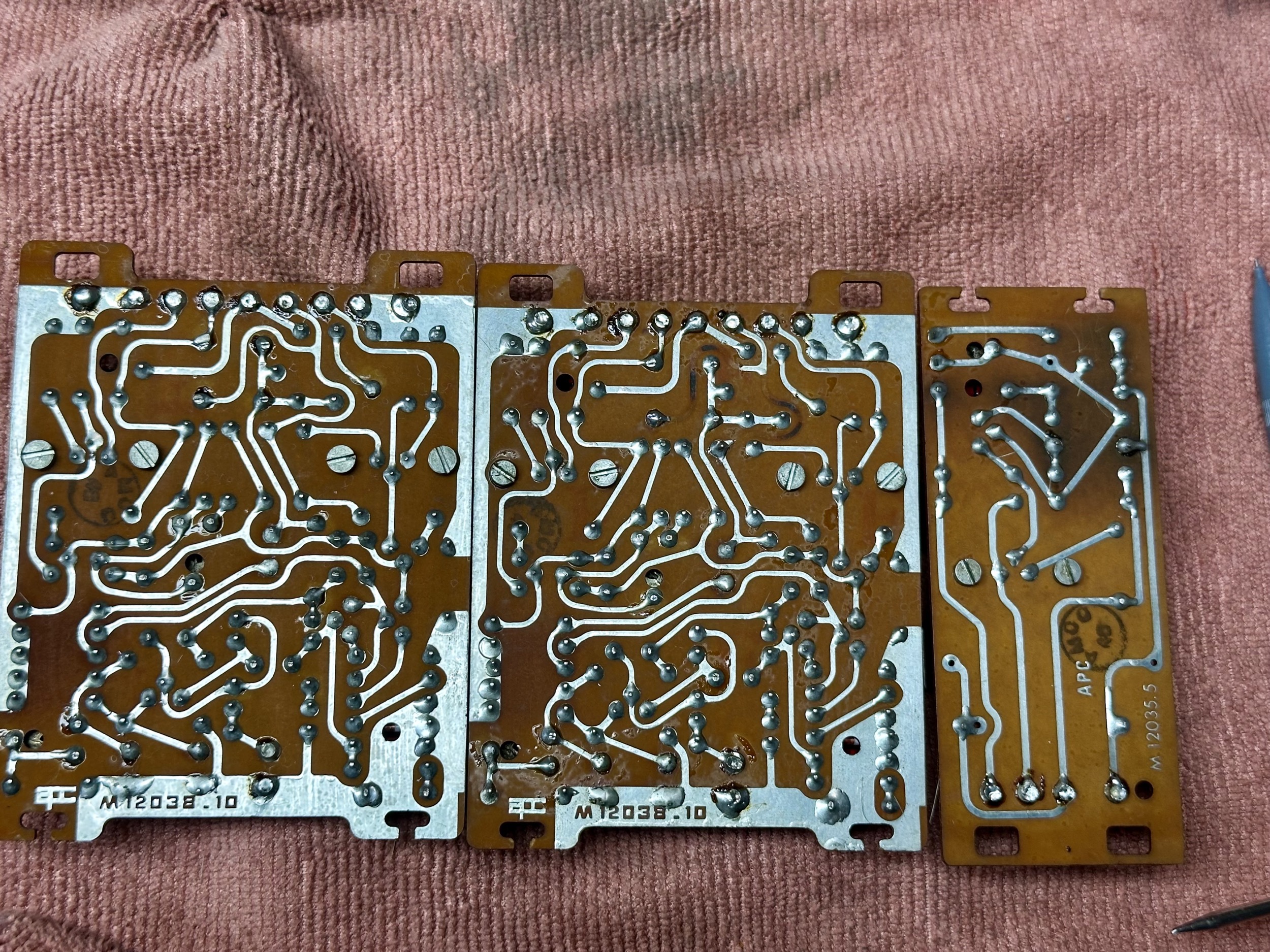

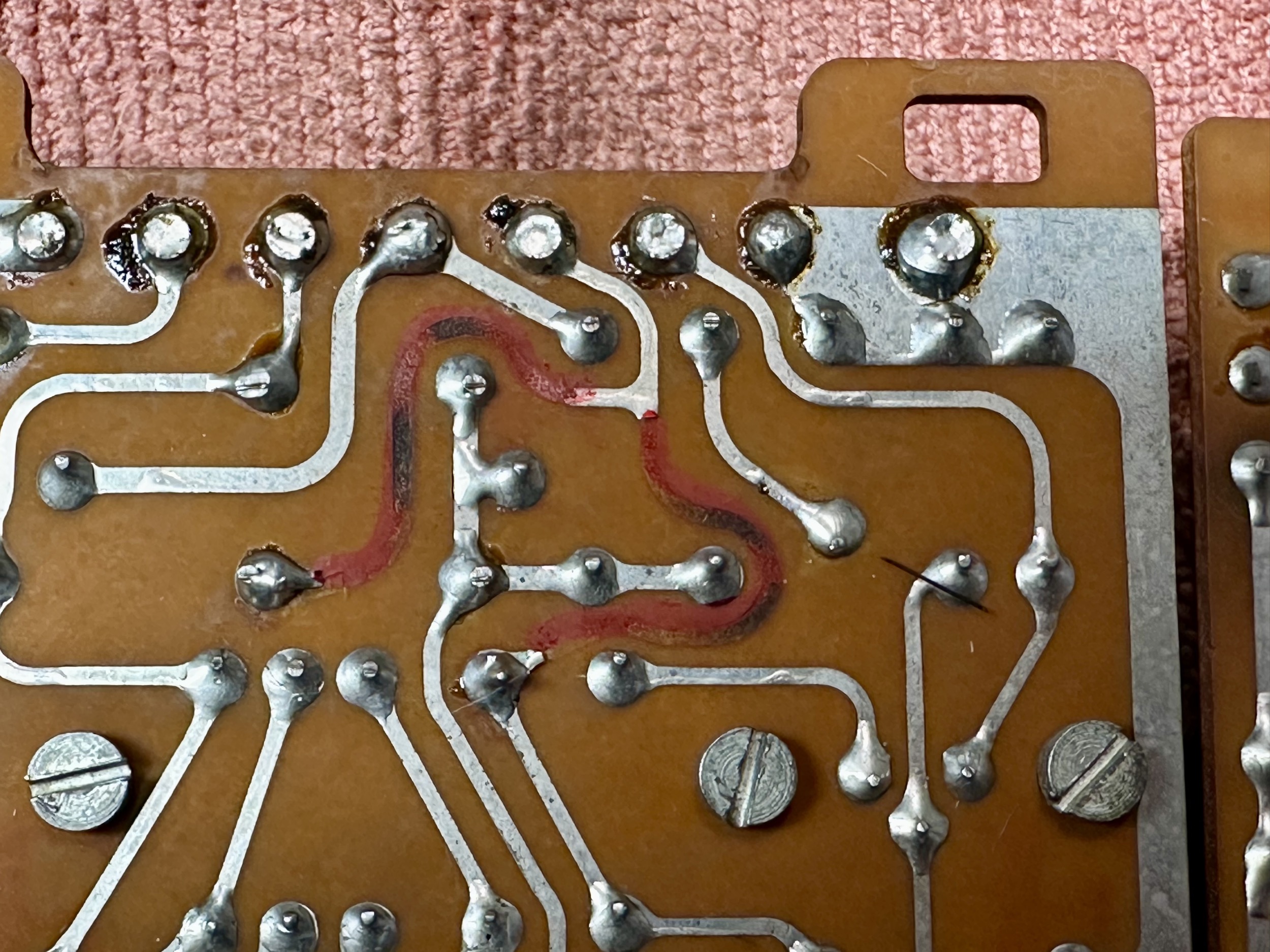

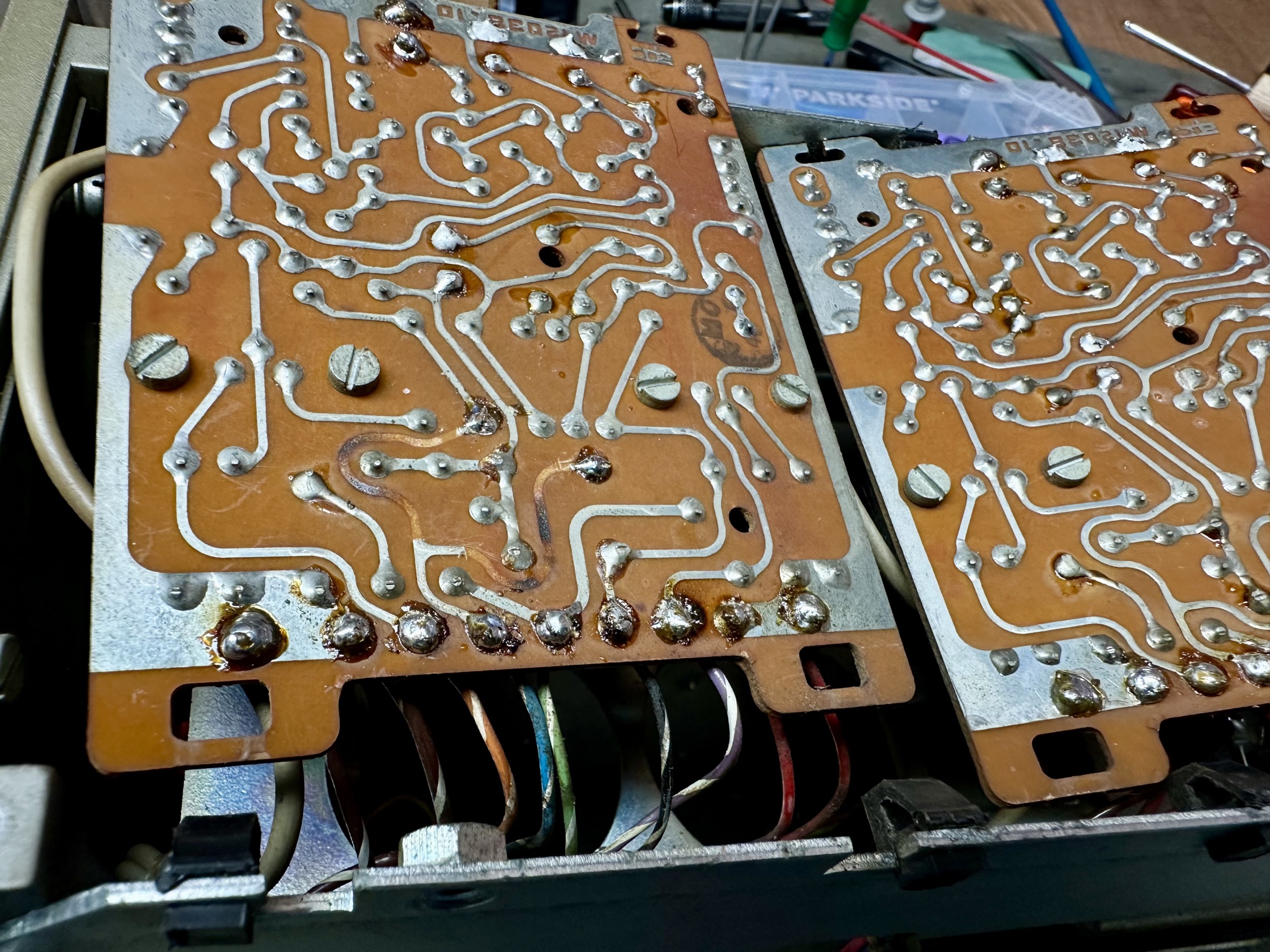

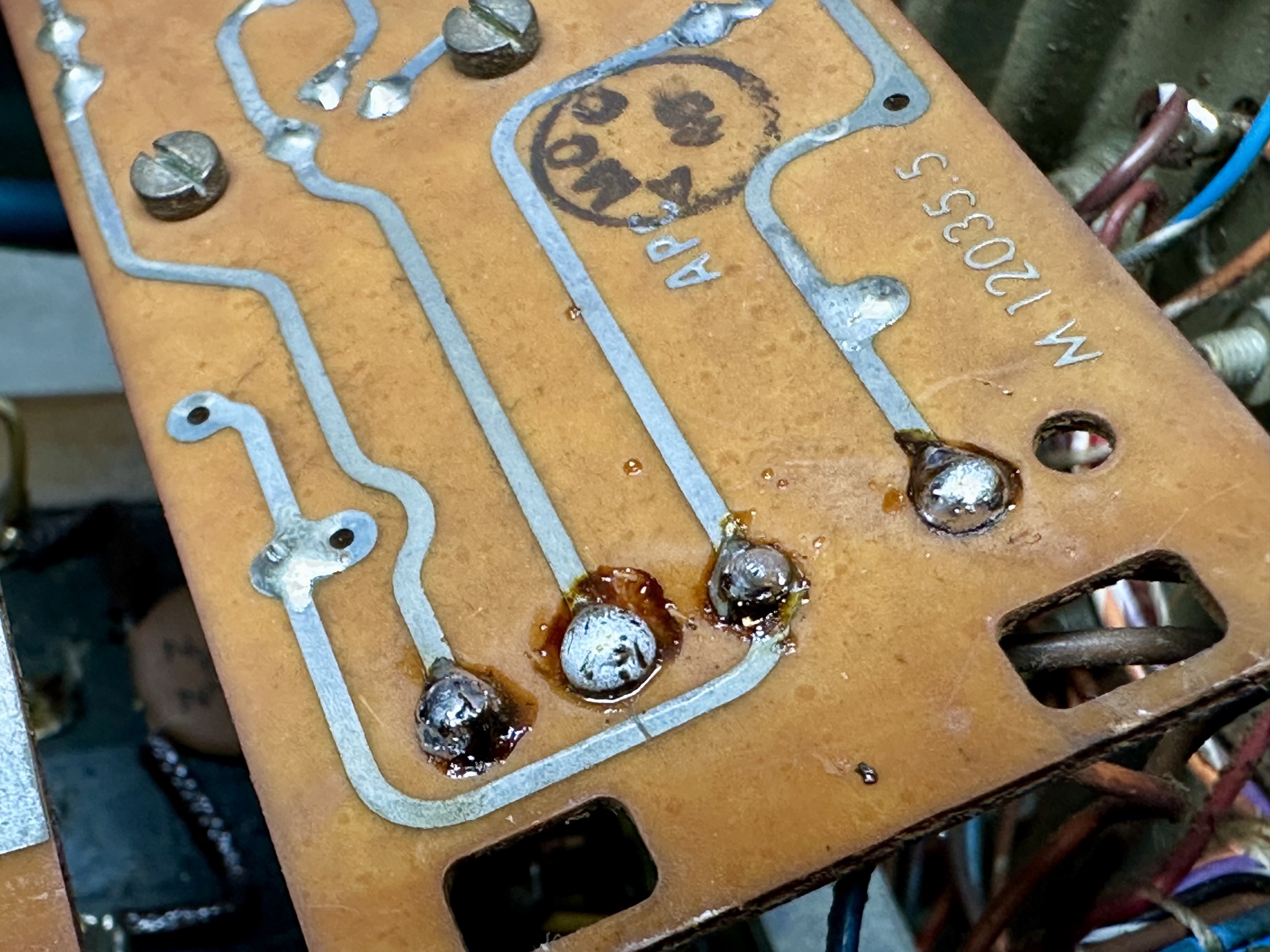

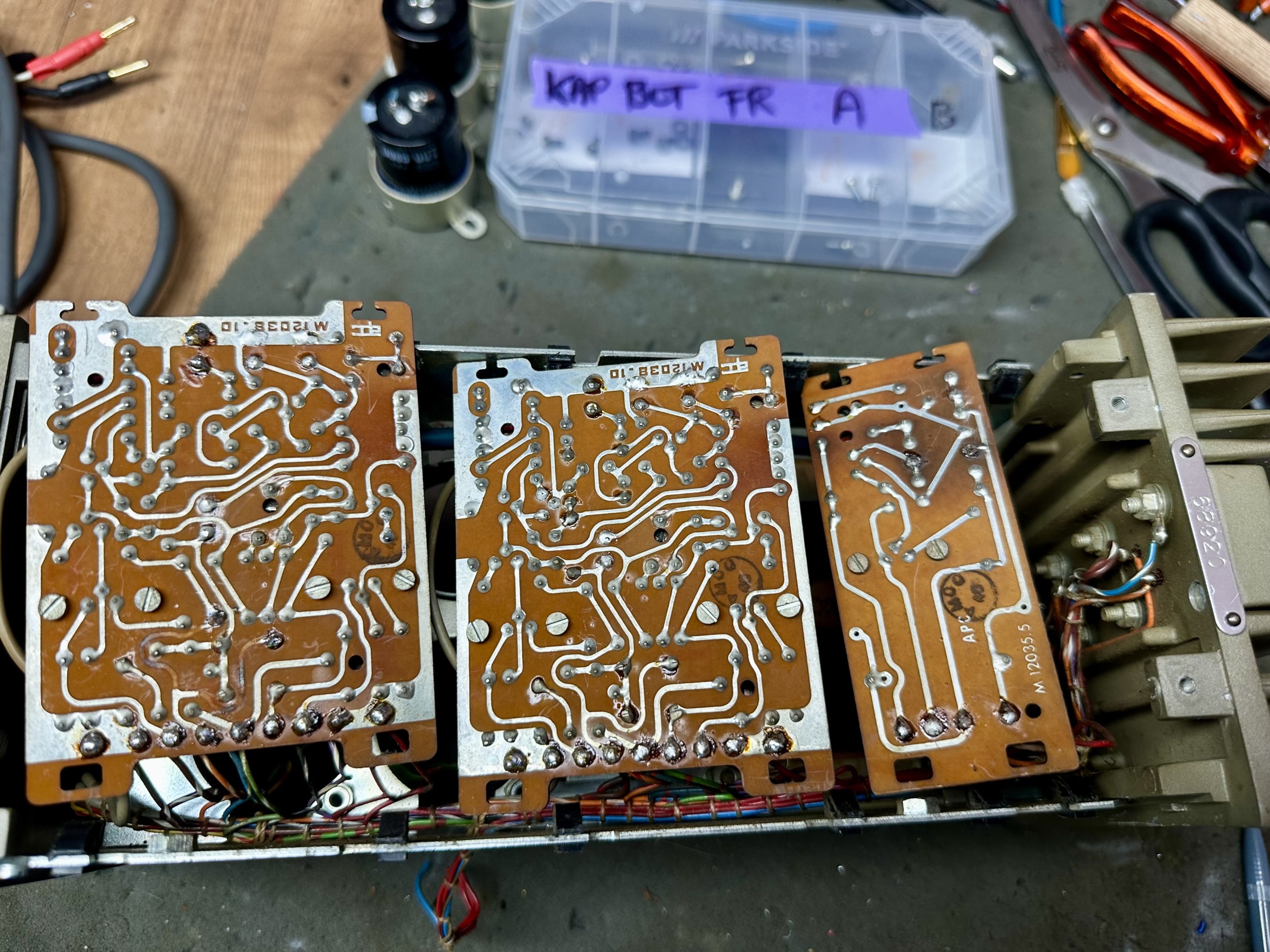

- Enkele printbanen zijn verdwenen.
Reparatie:
- Hoe meer ik loshaalde hoe meer problemen er tevoorschijn kwamen.

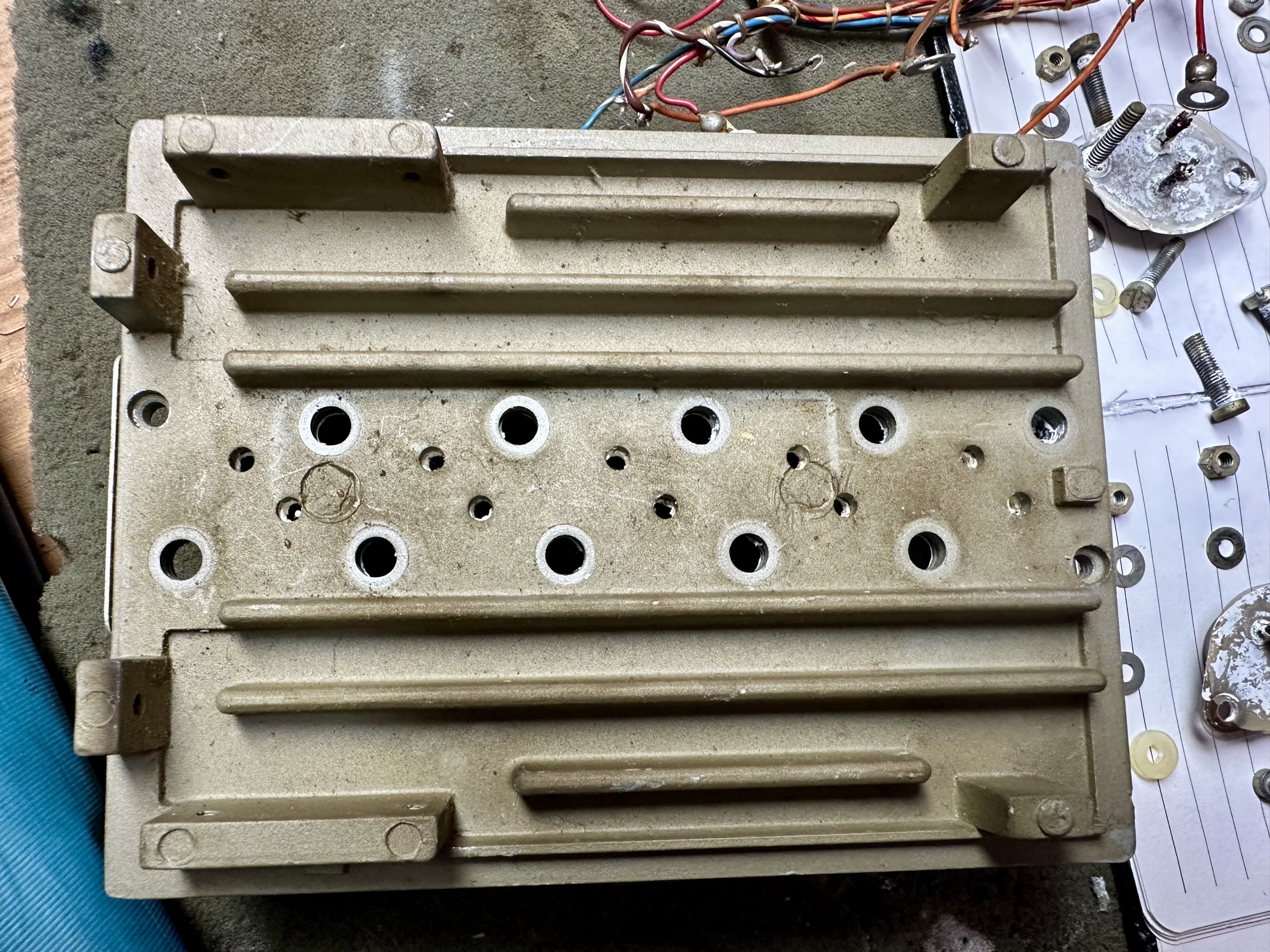

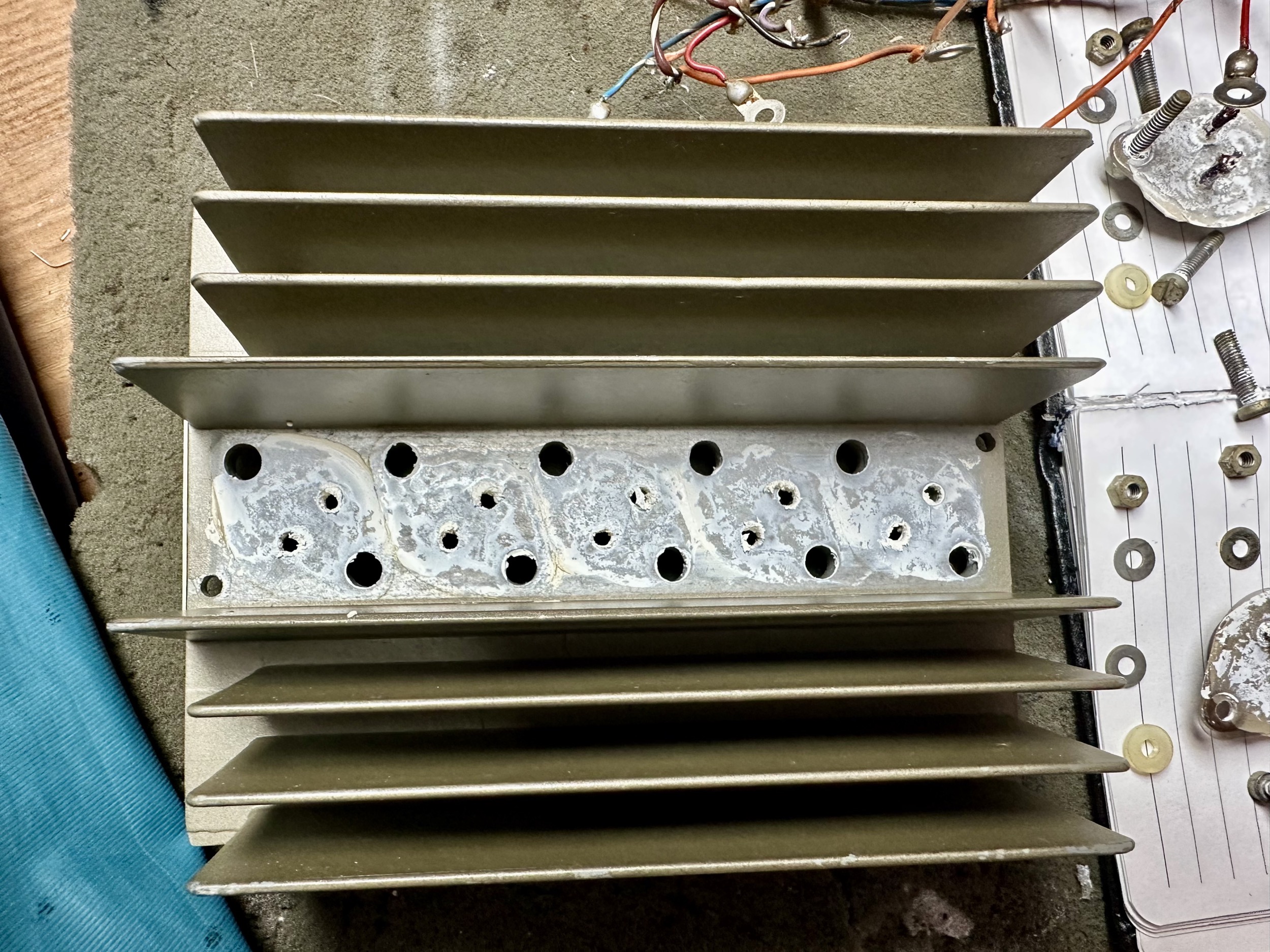

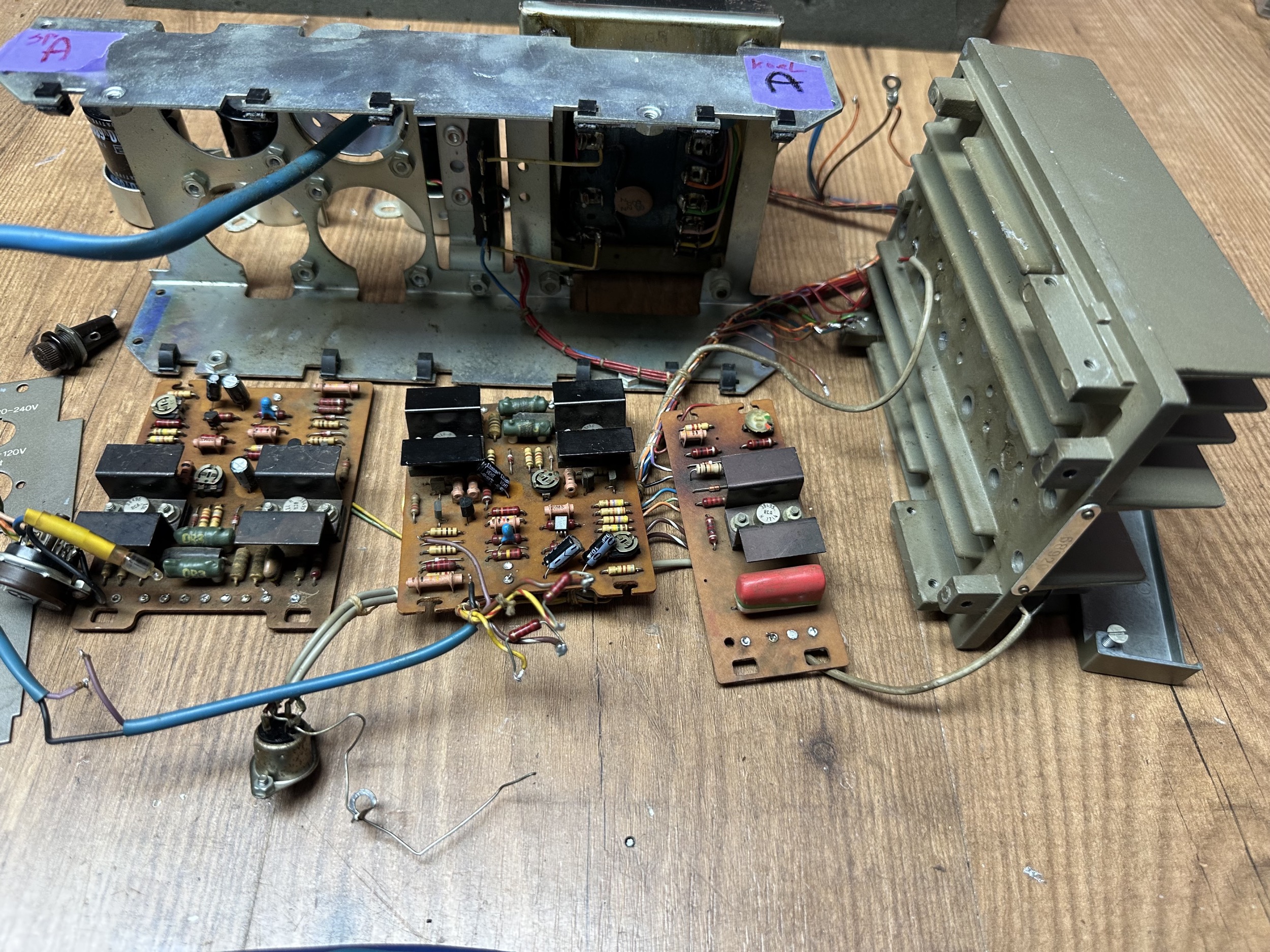

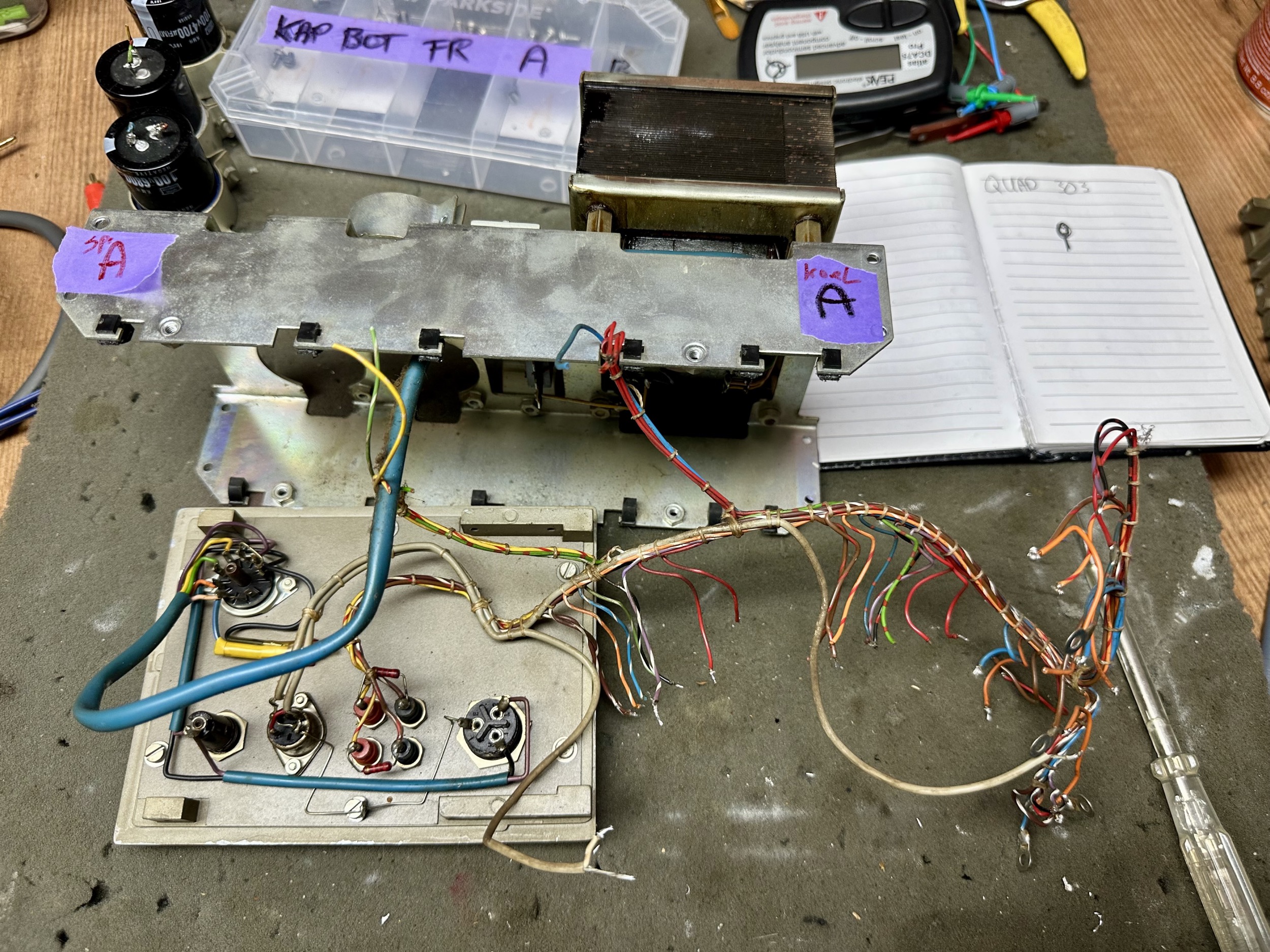

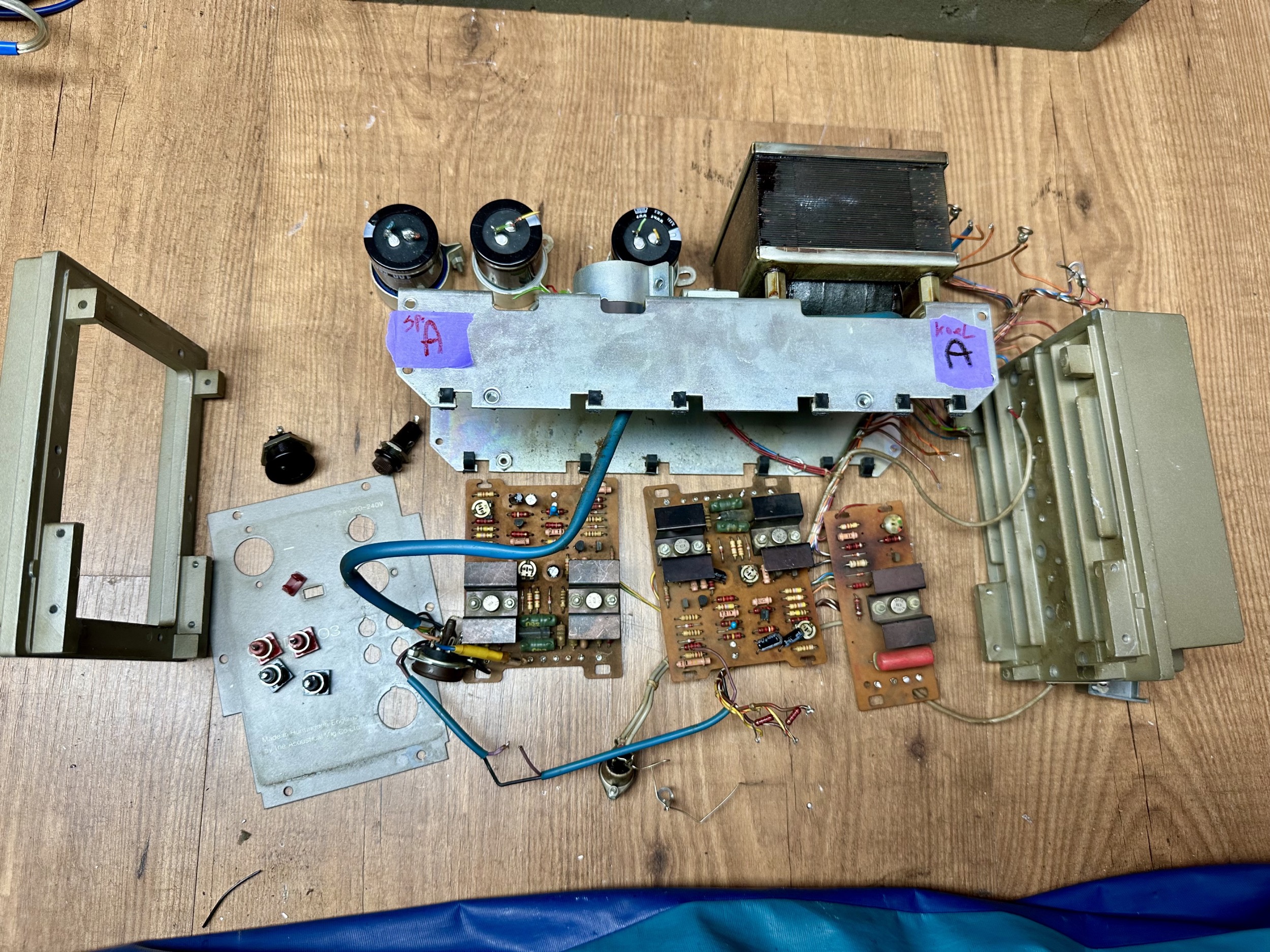

- Om het chassis te kunnen reinigen heb ik alles eraf gehaald. Helaas braken de schroeven van de transformator af.

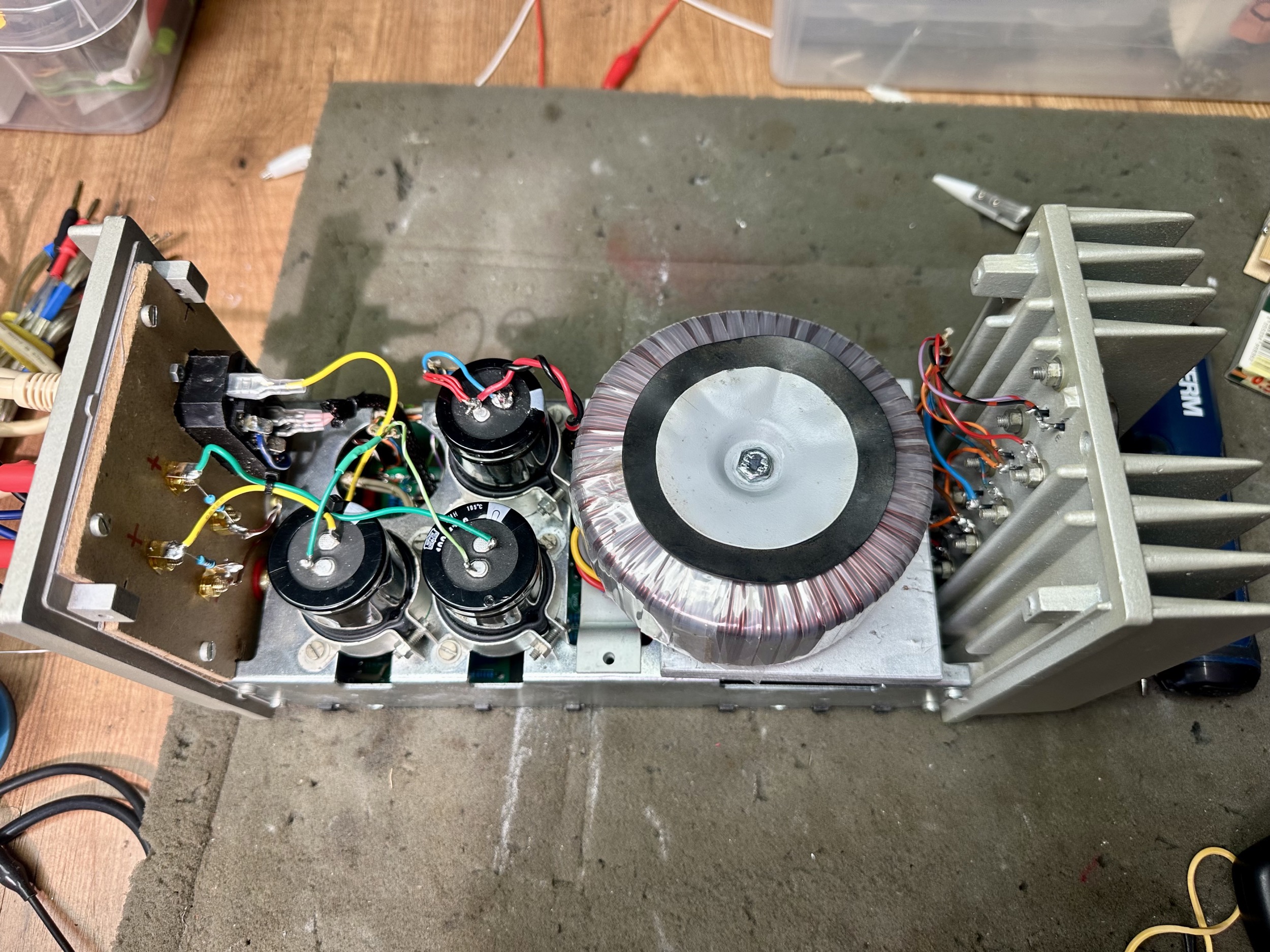

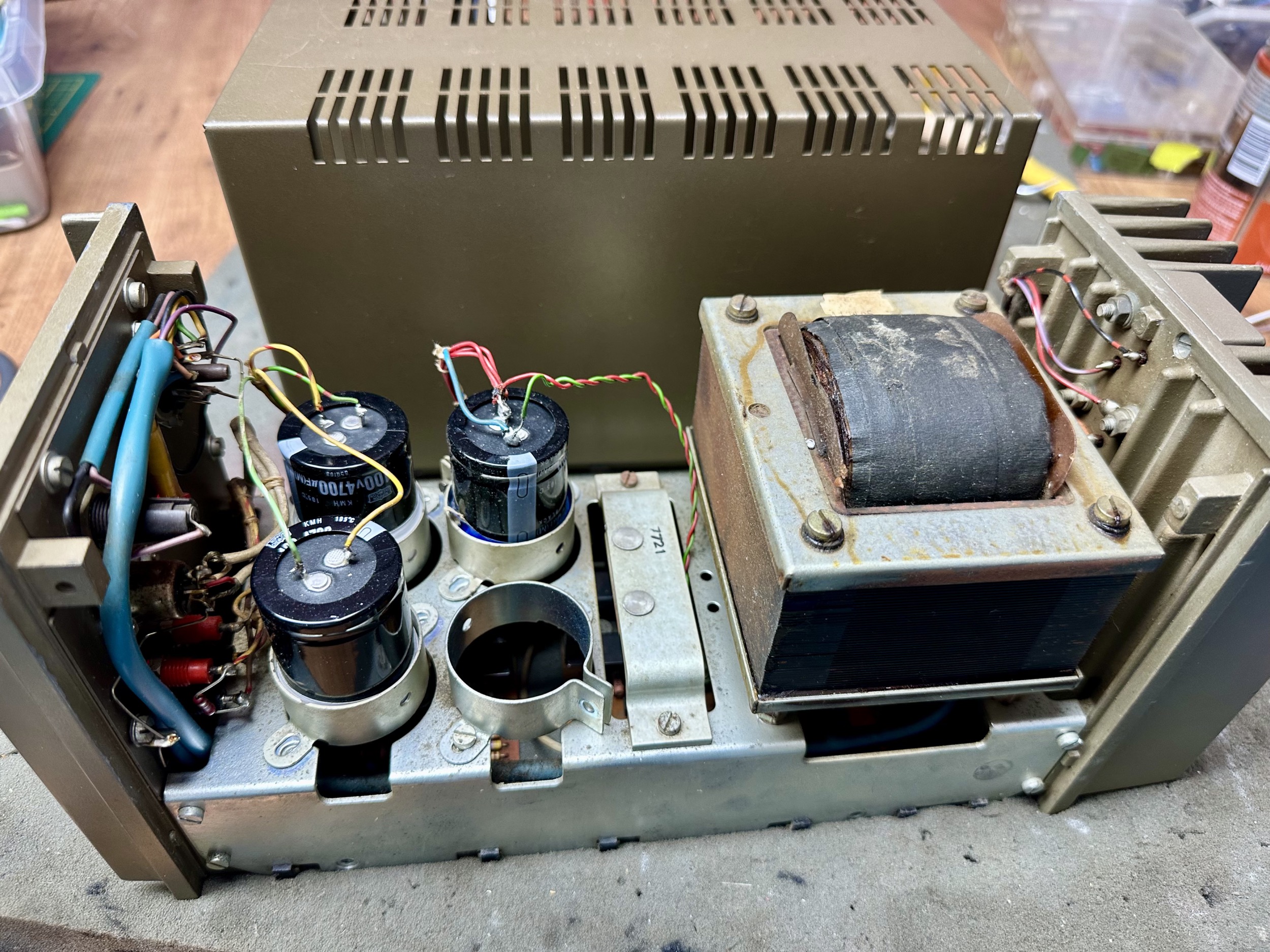

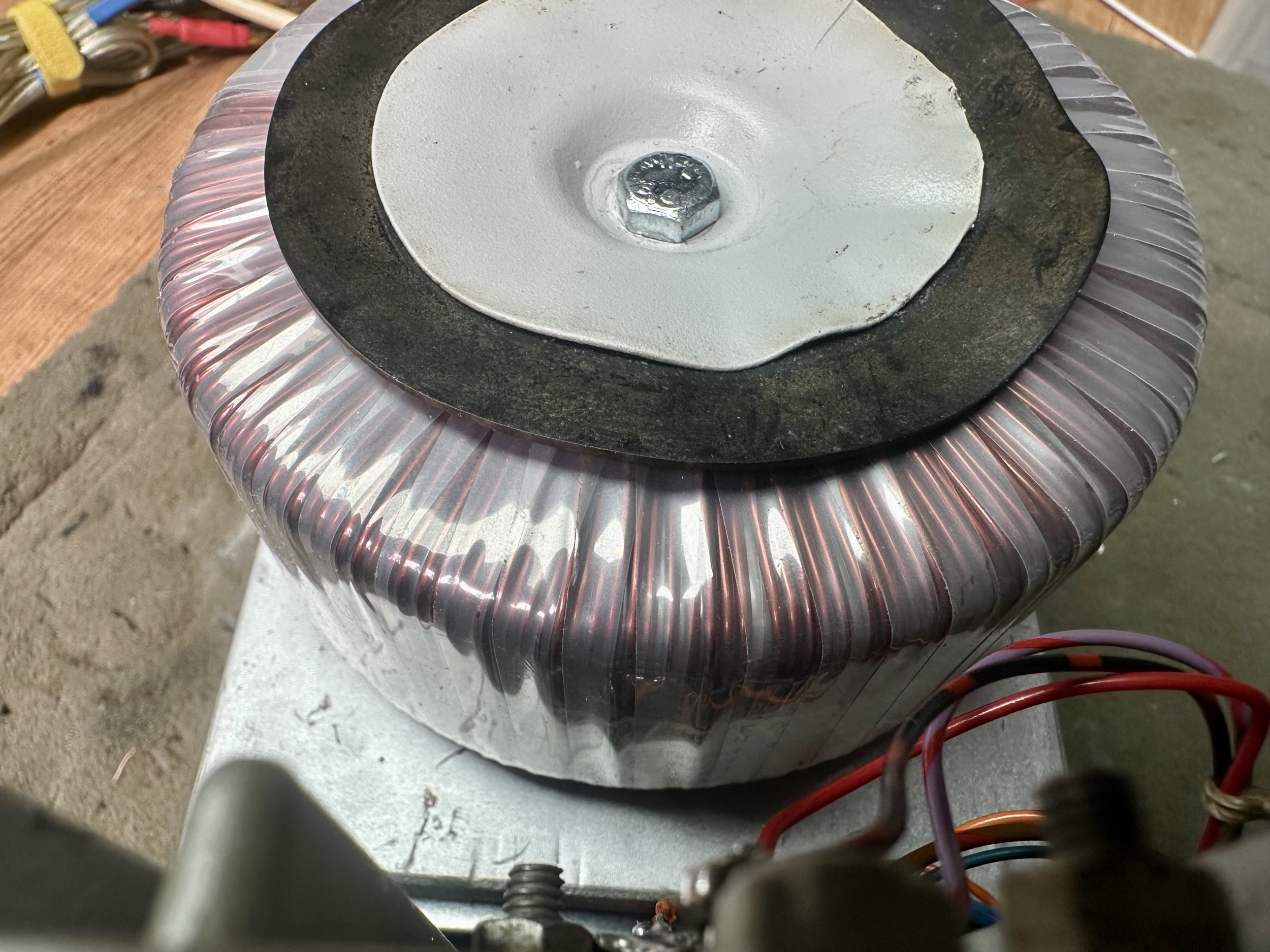

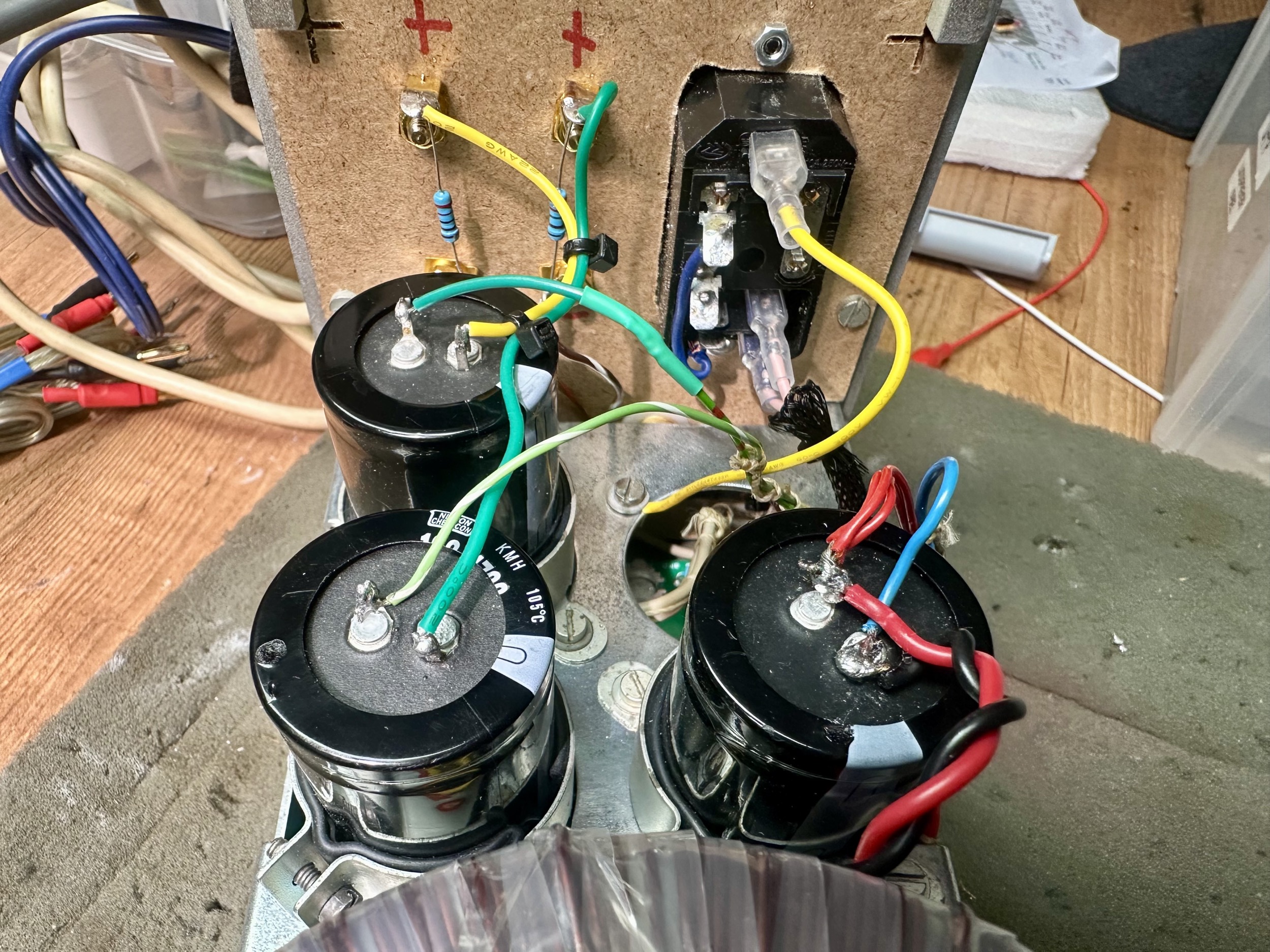

- Besloten om alles te vervangen: Dus een ringkern trafo geplaatst. Nieuwe brugcel gelijkrichter.

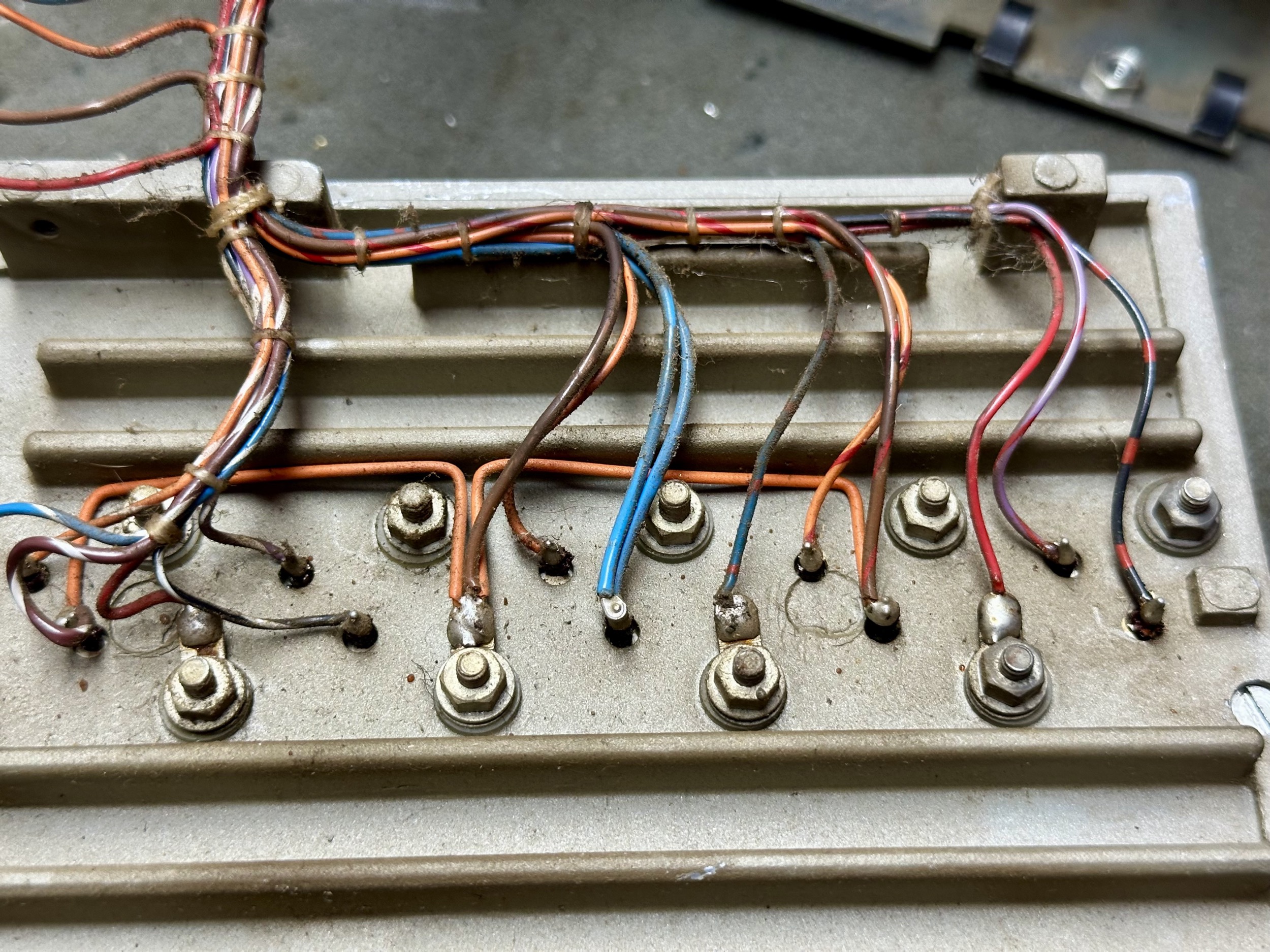

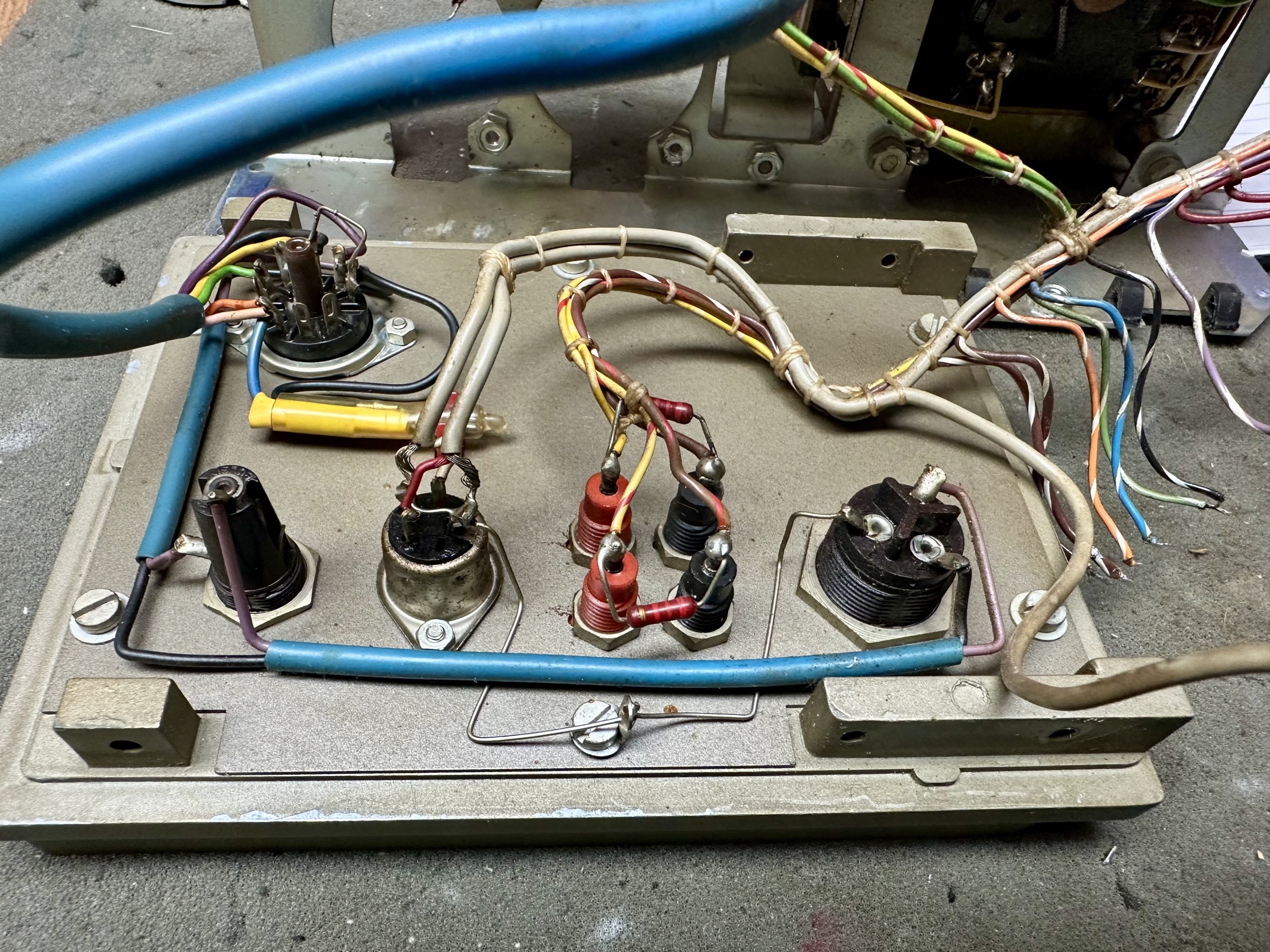

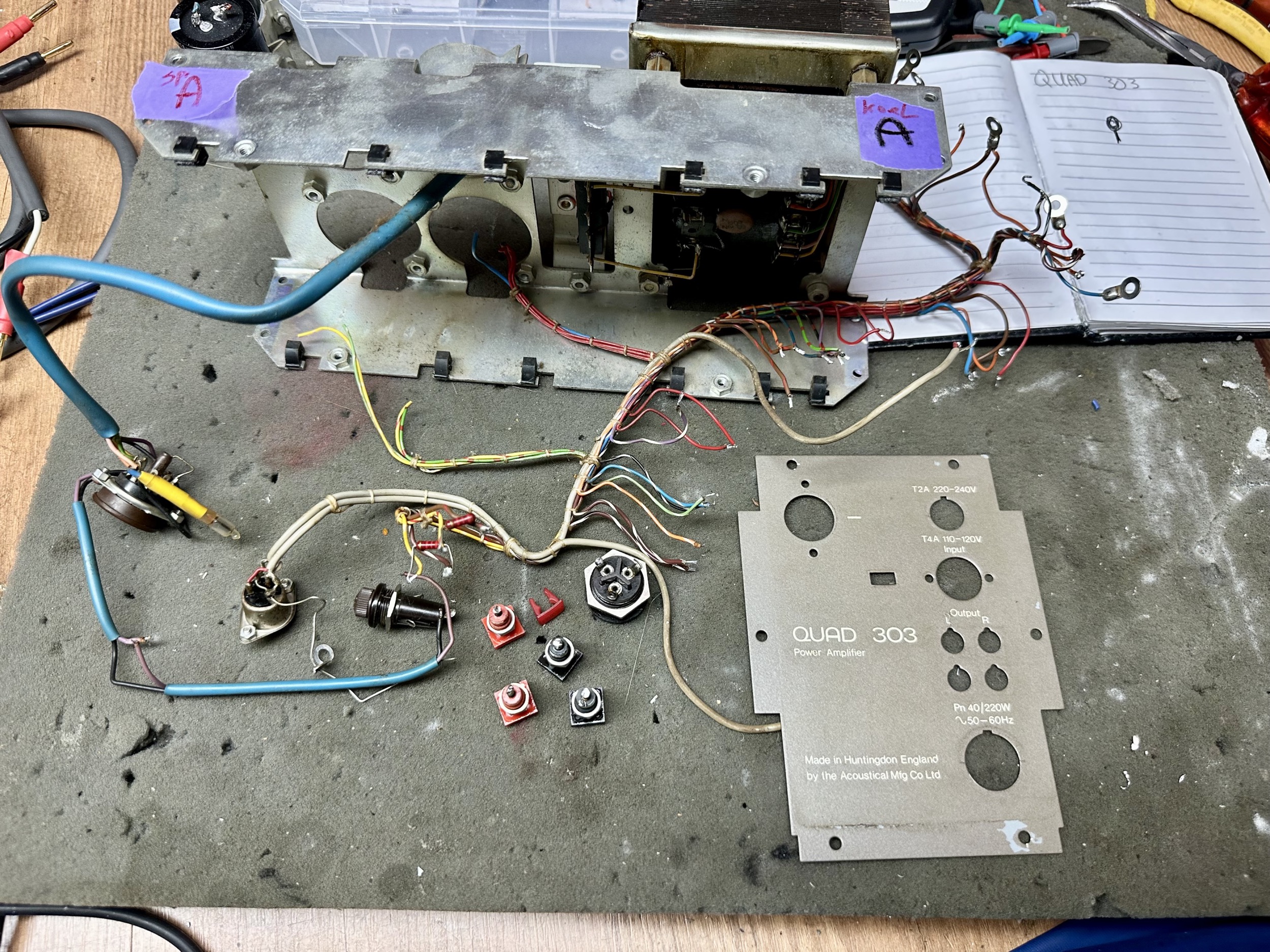

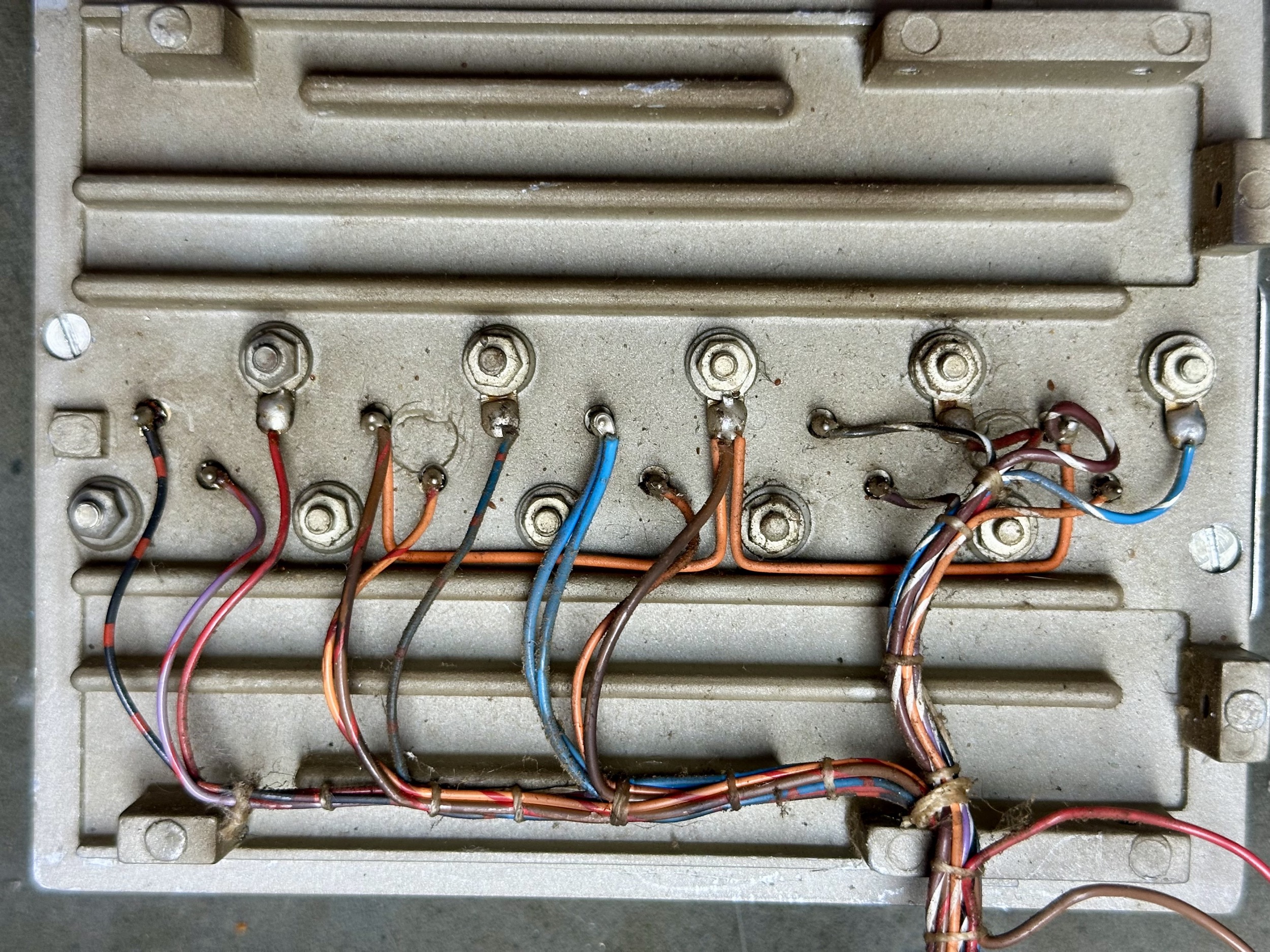

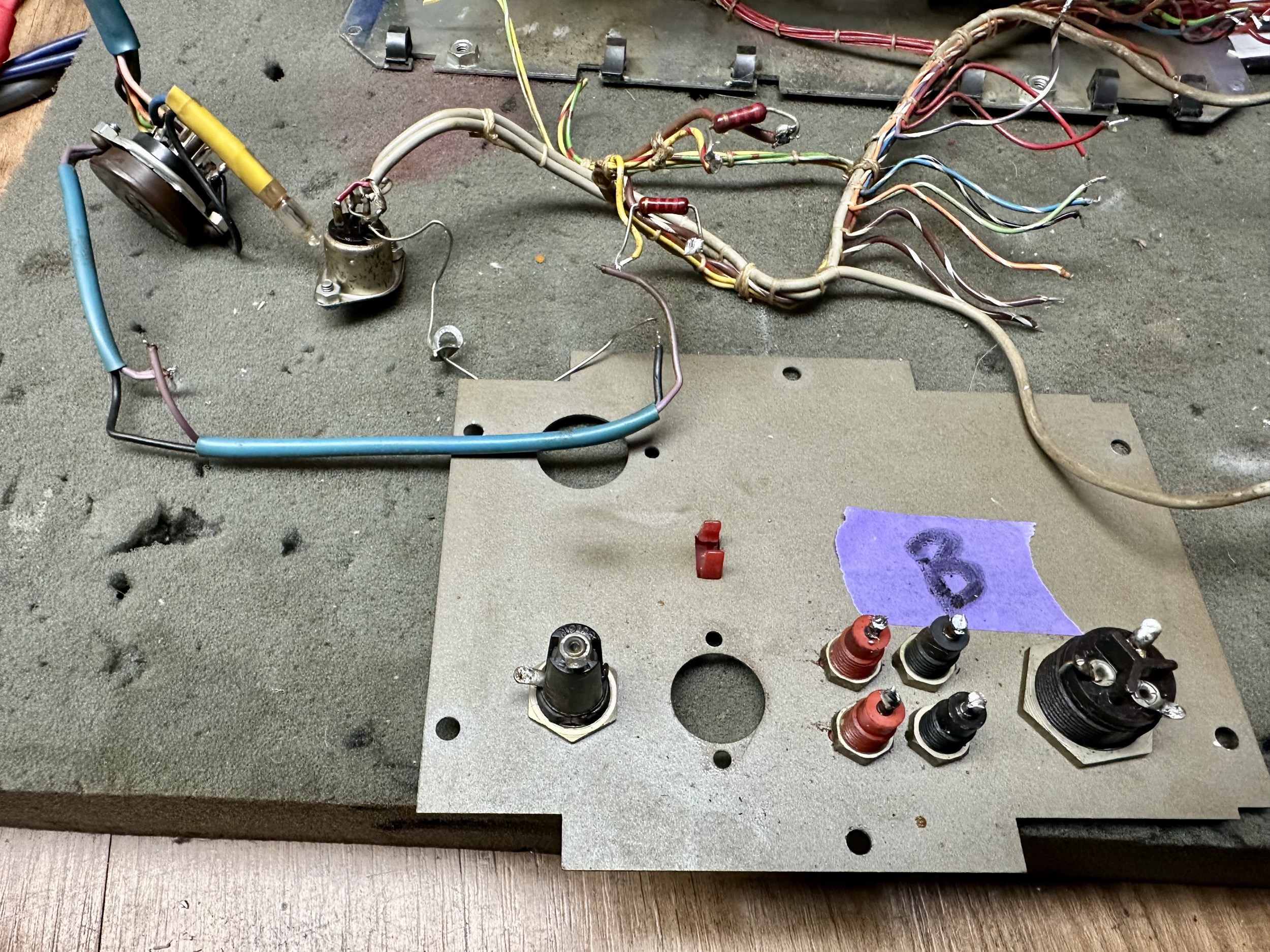

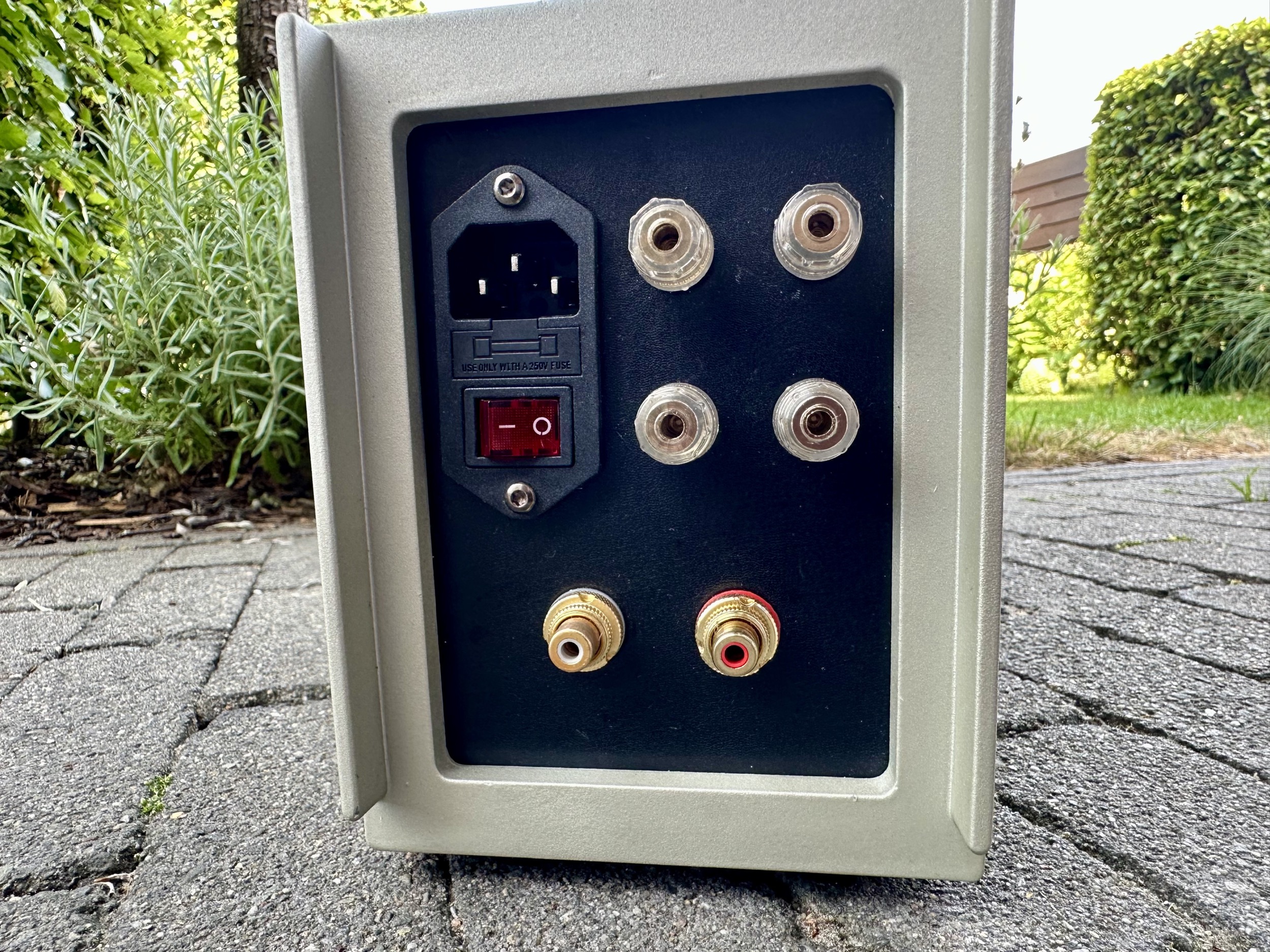

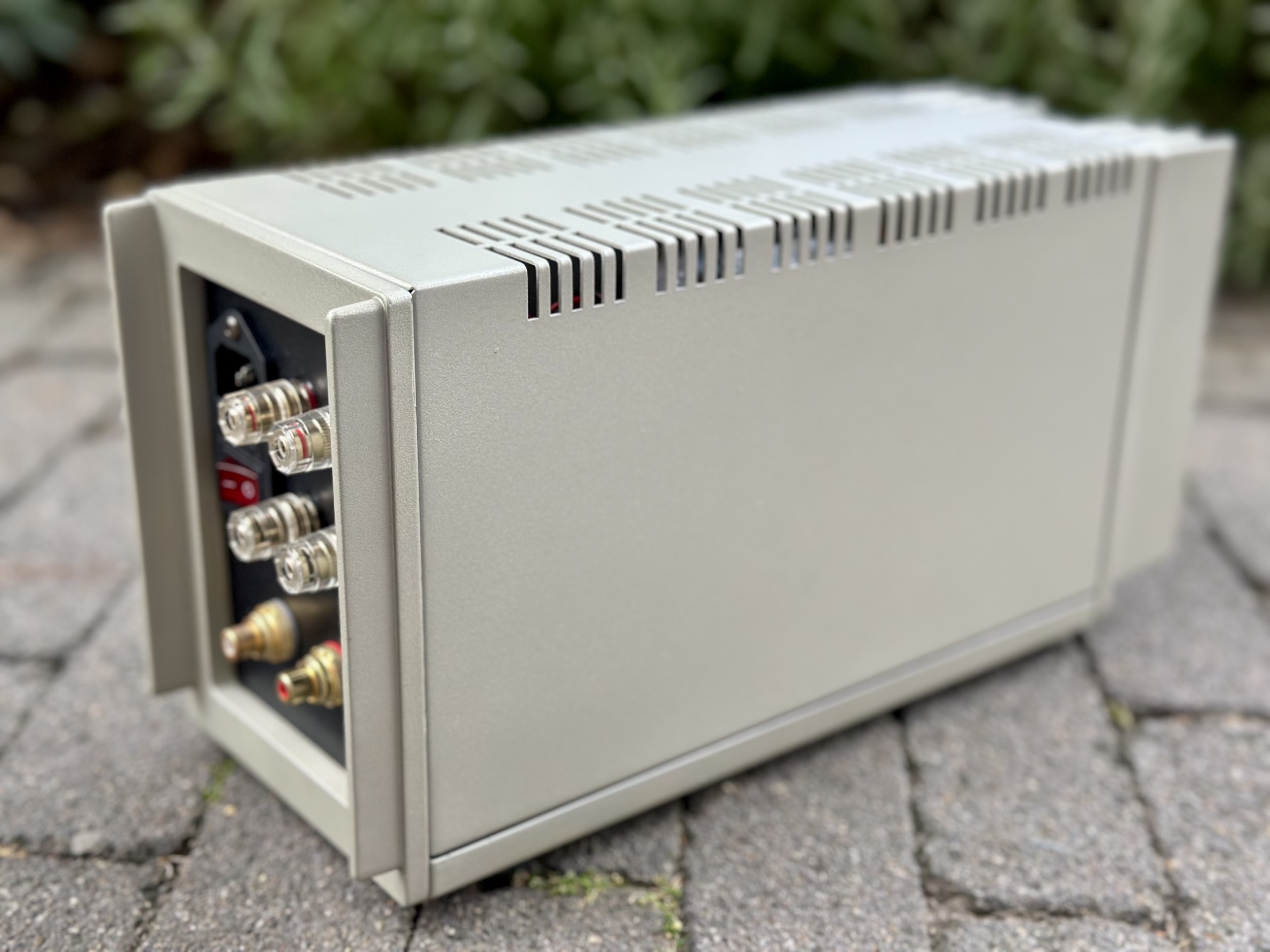

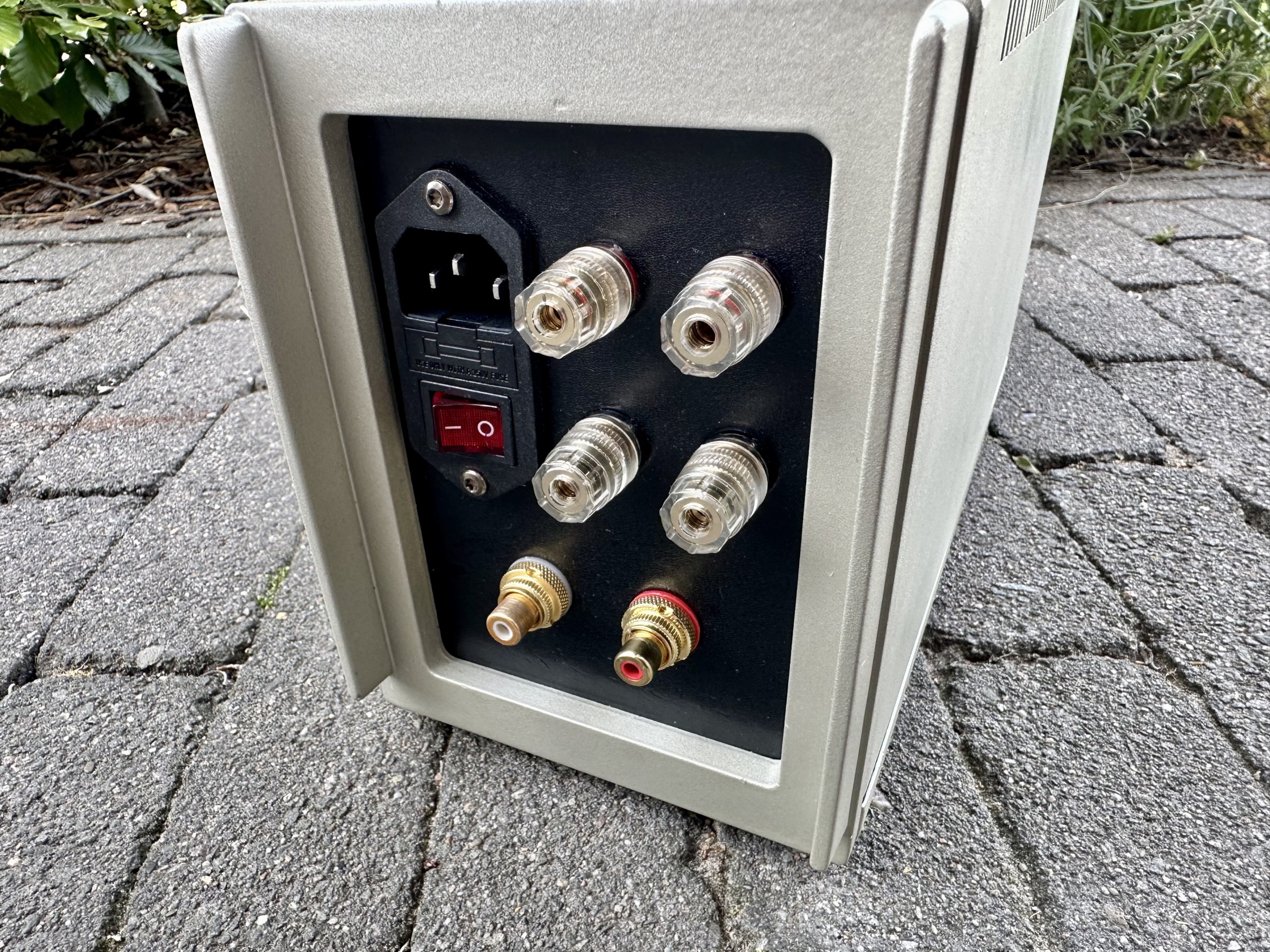

- De achterkant met aansluitingen vervangen door een nieuwe plaat. Daar hoogwaardige luidspreker aansluitingen op gemaakt.

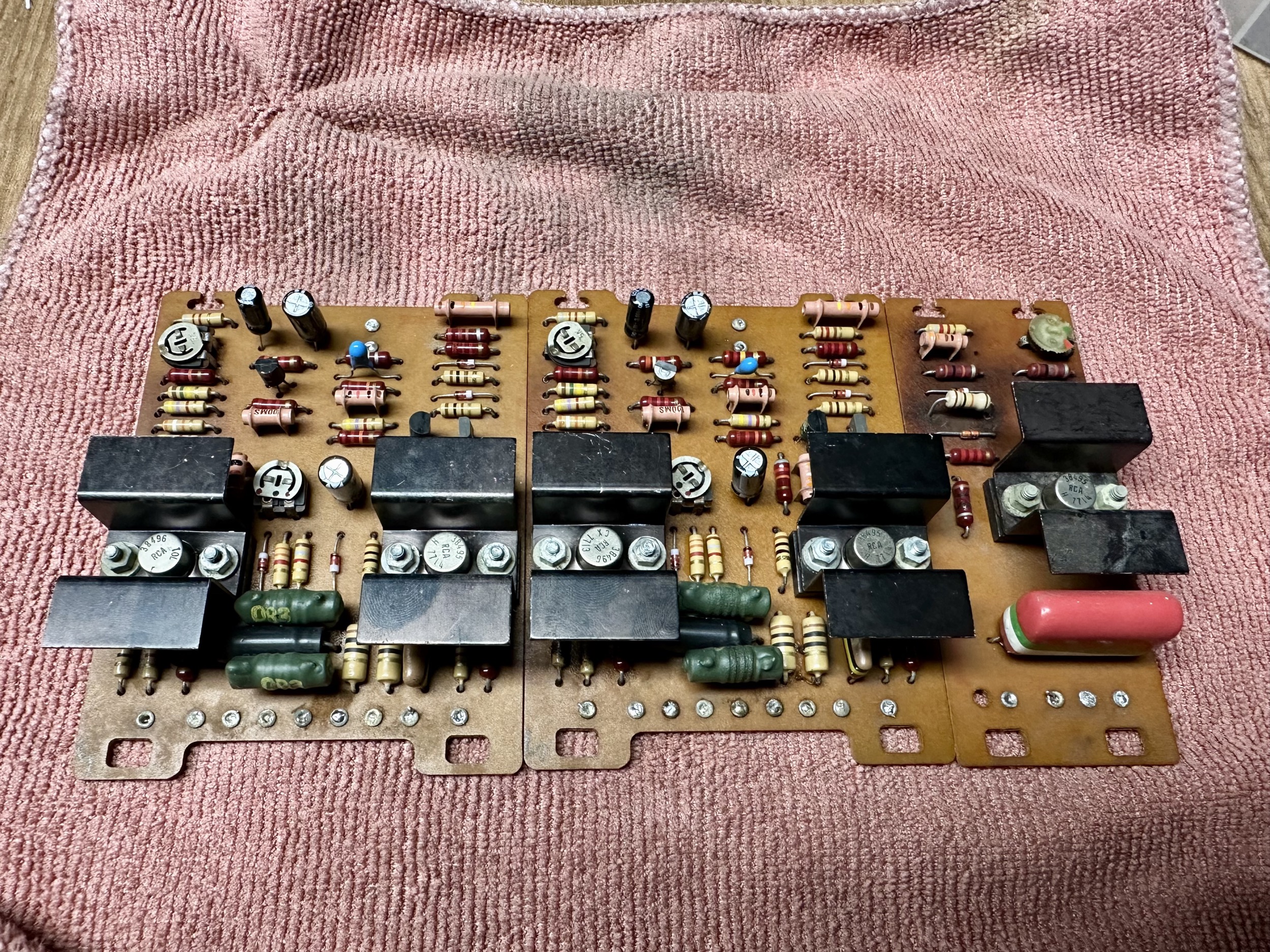

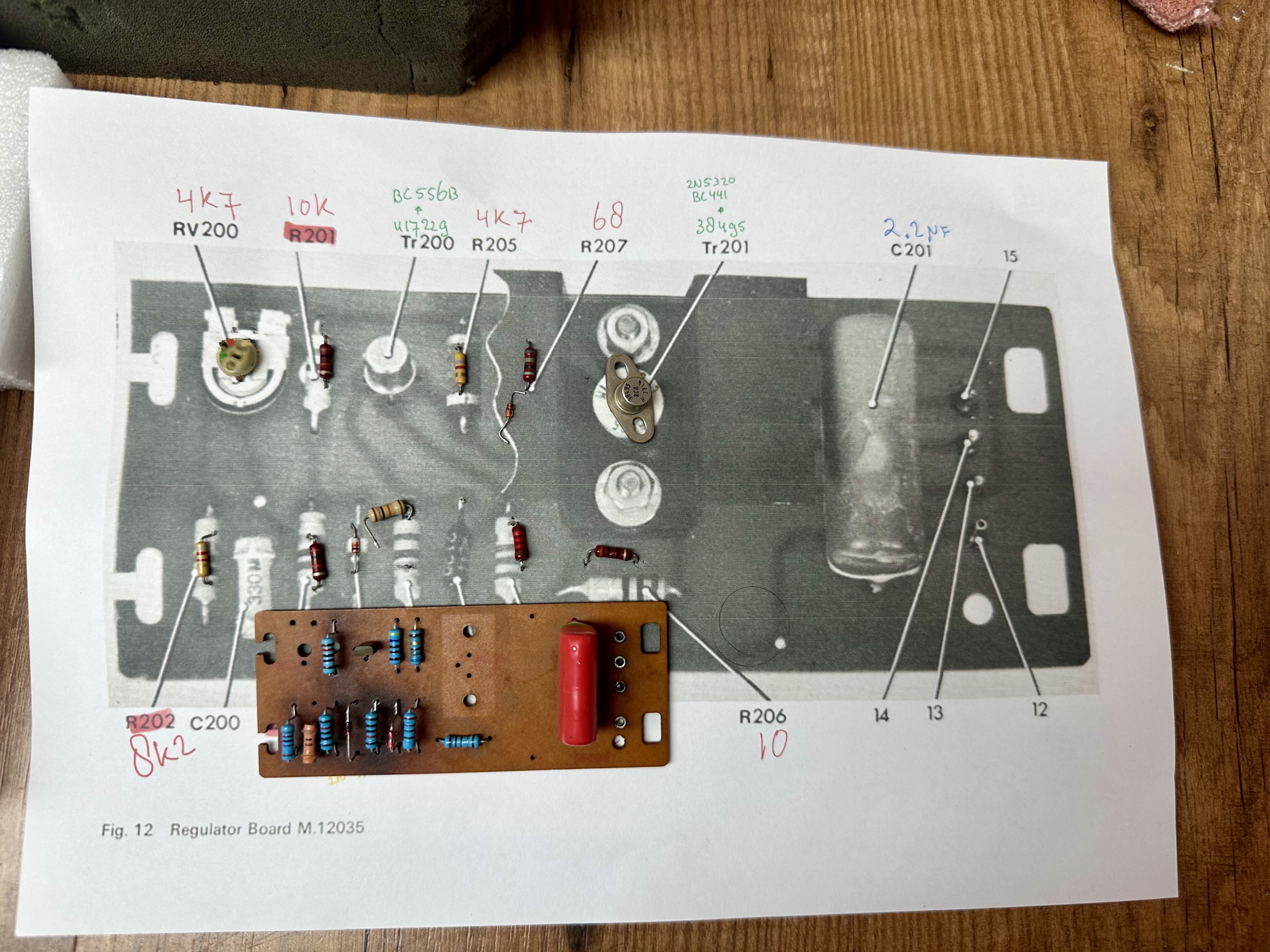

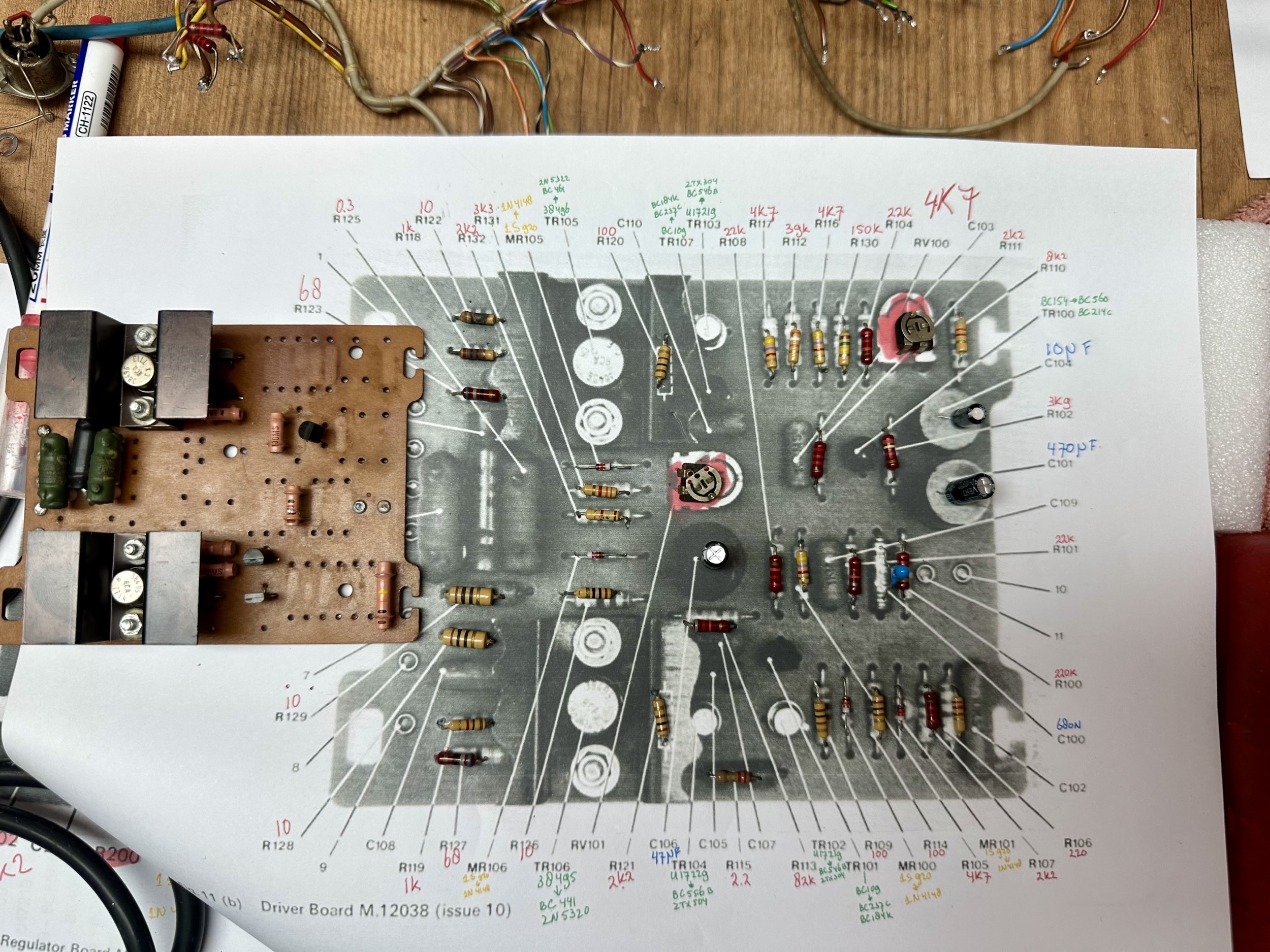

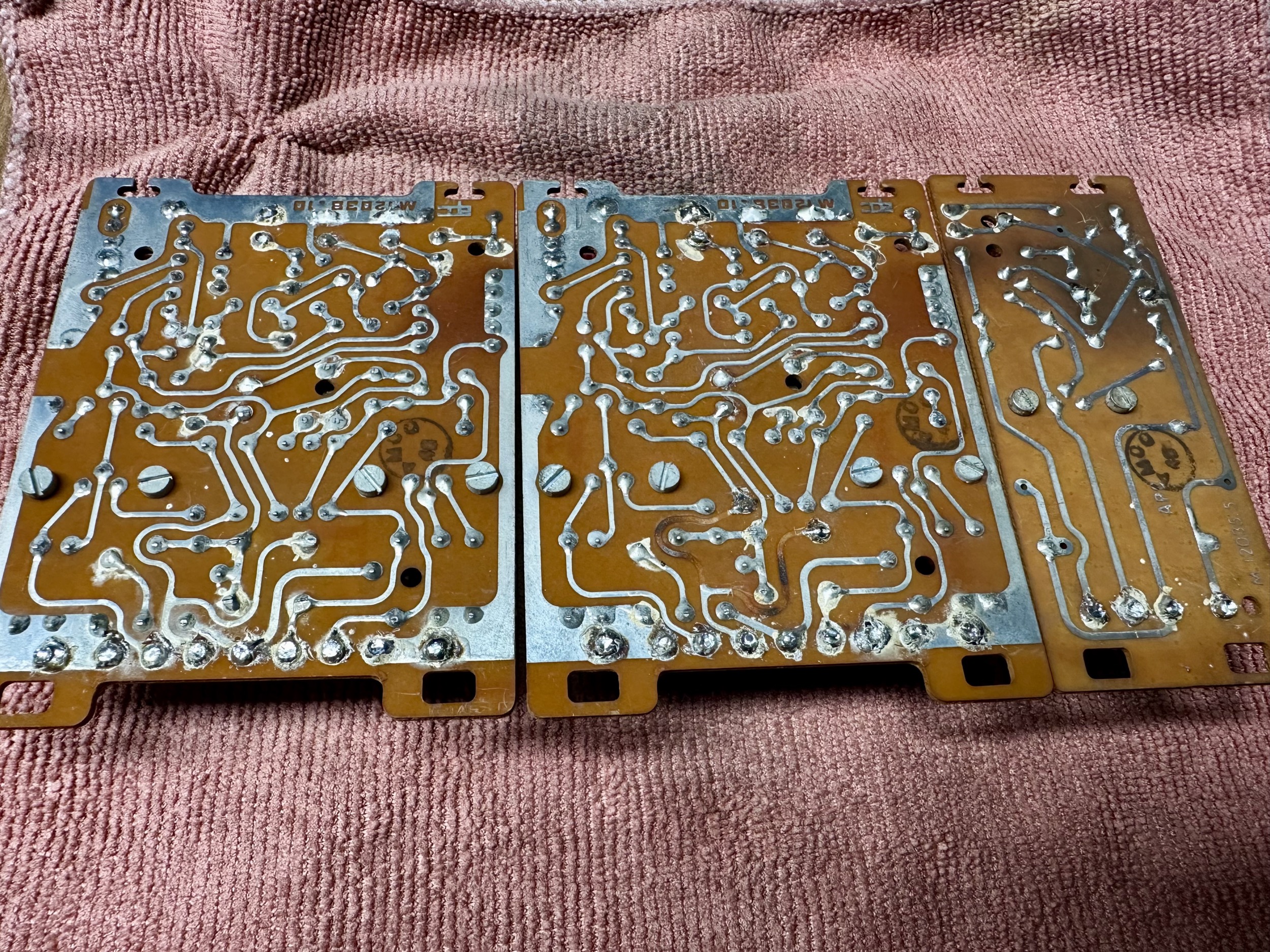

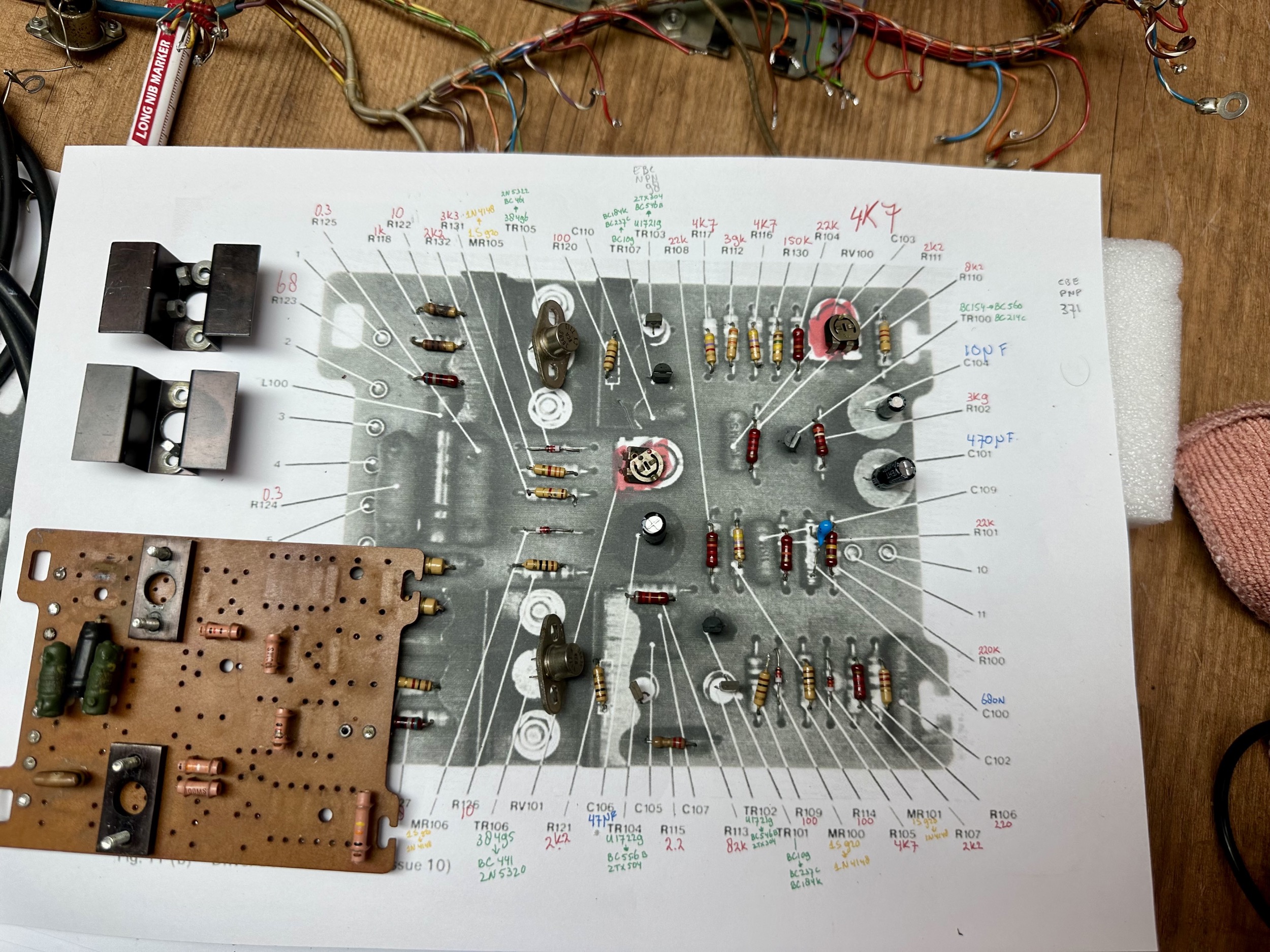

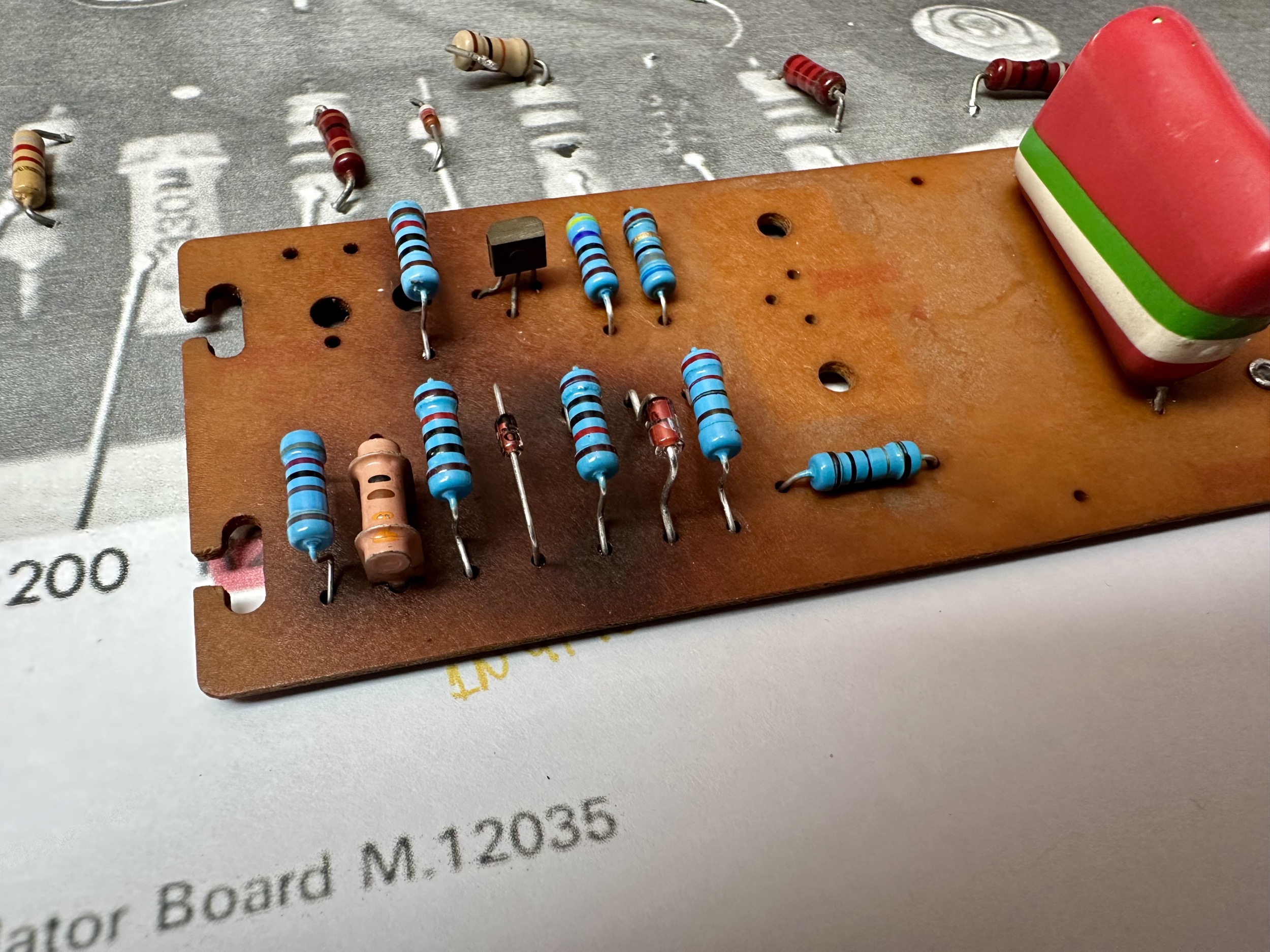

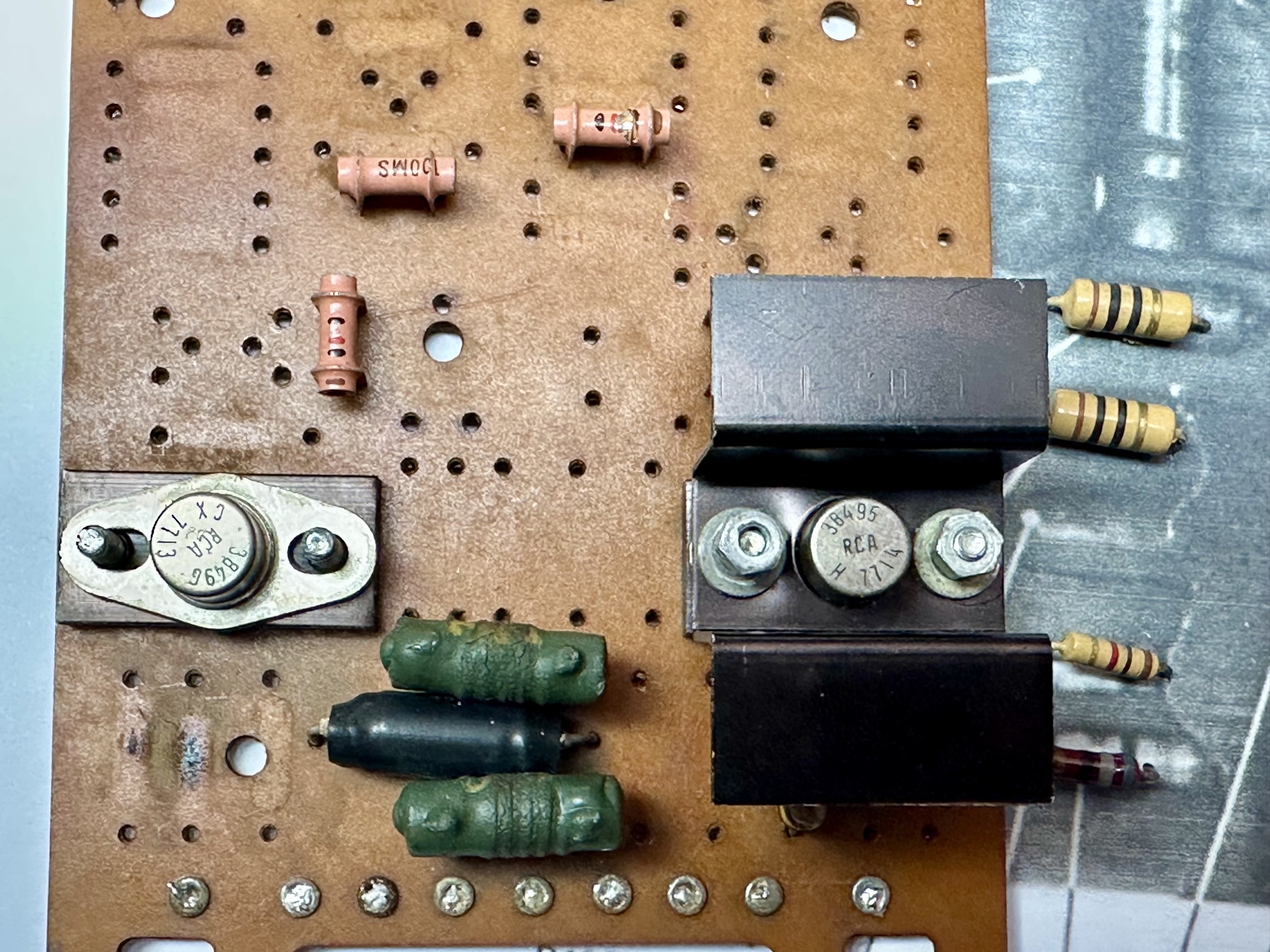

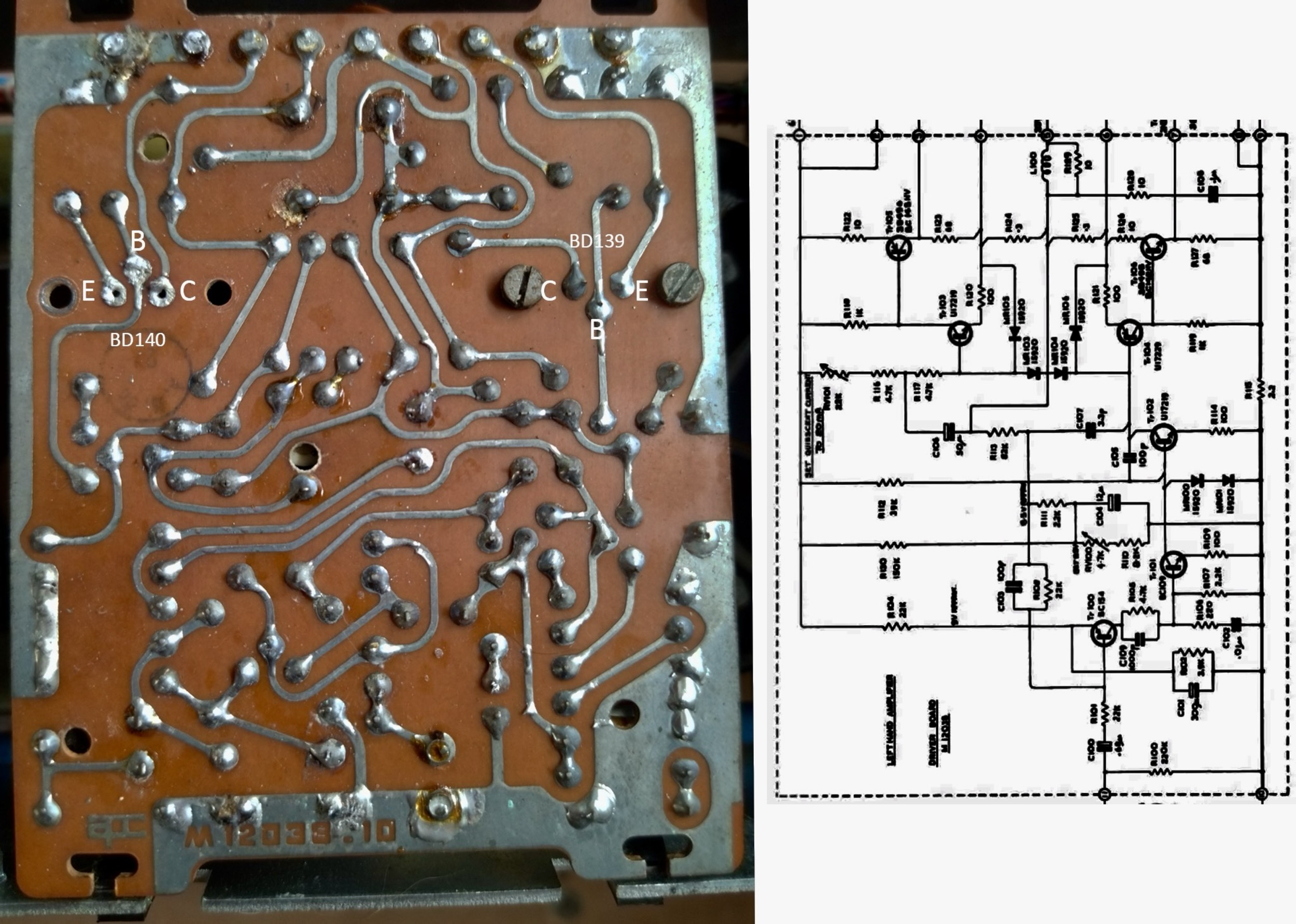

- De printplaten van nieuwe componenten voorzien en de printbanen met draadbruggen gerepareerd.
- Helaas waren de printen te slecht van kwaliteit en was er geen reparatie meer mogelijk.
Mofificatie:

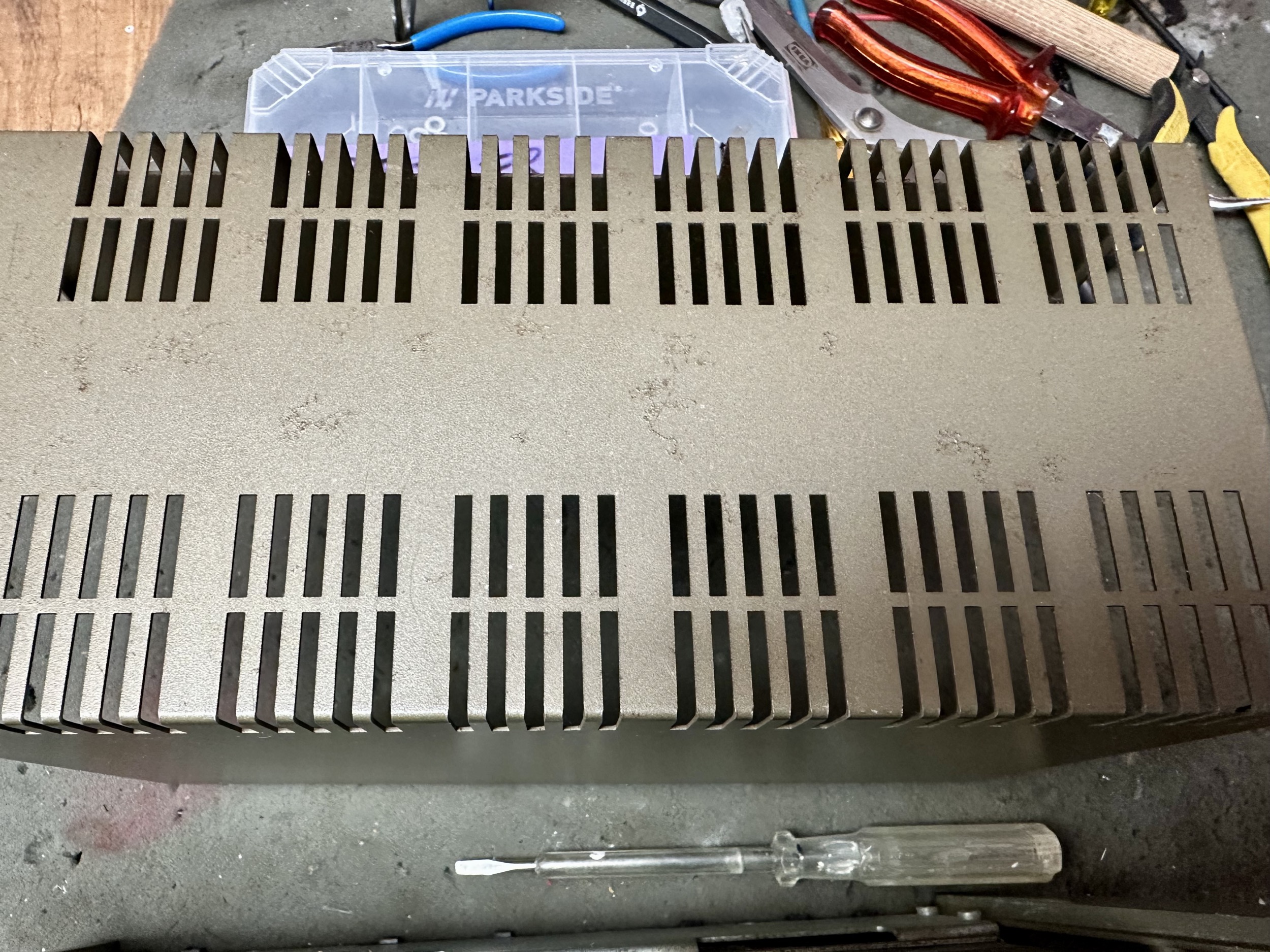

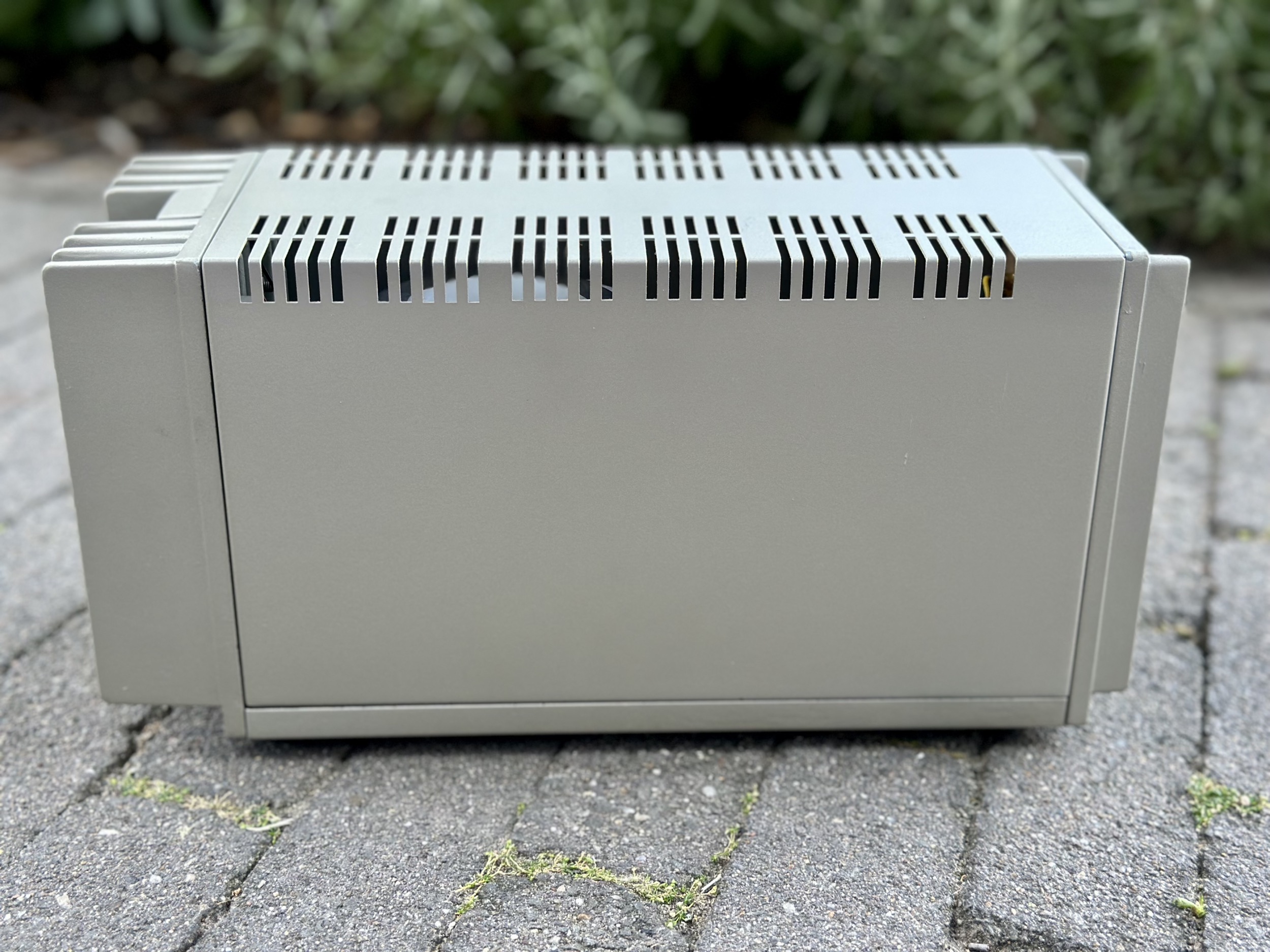

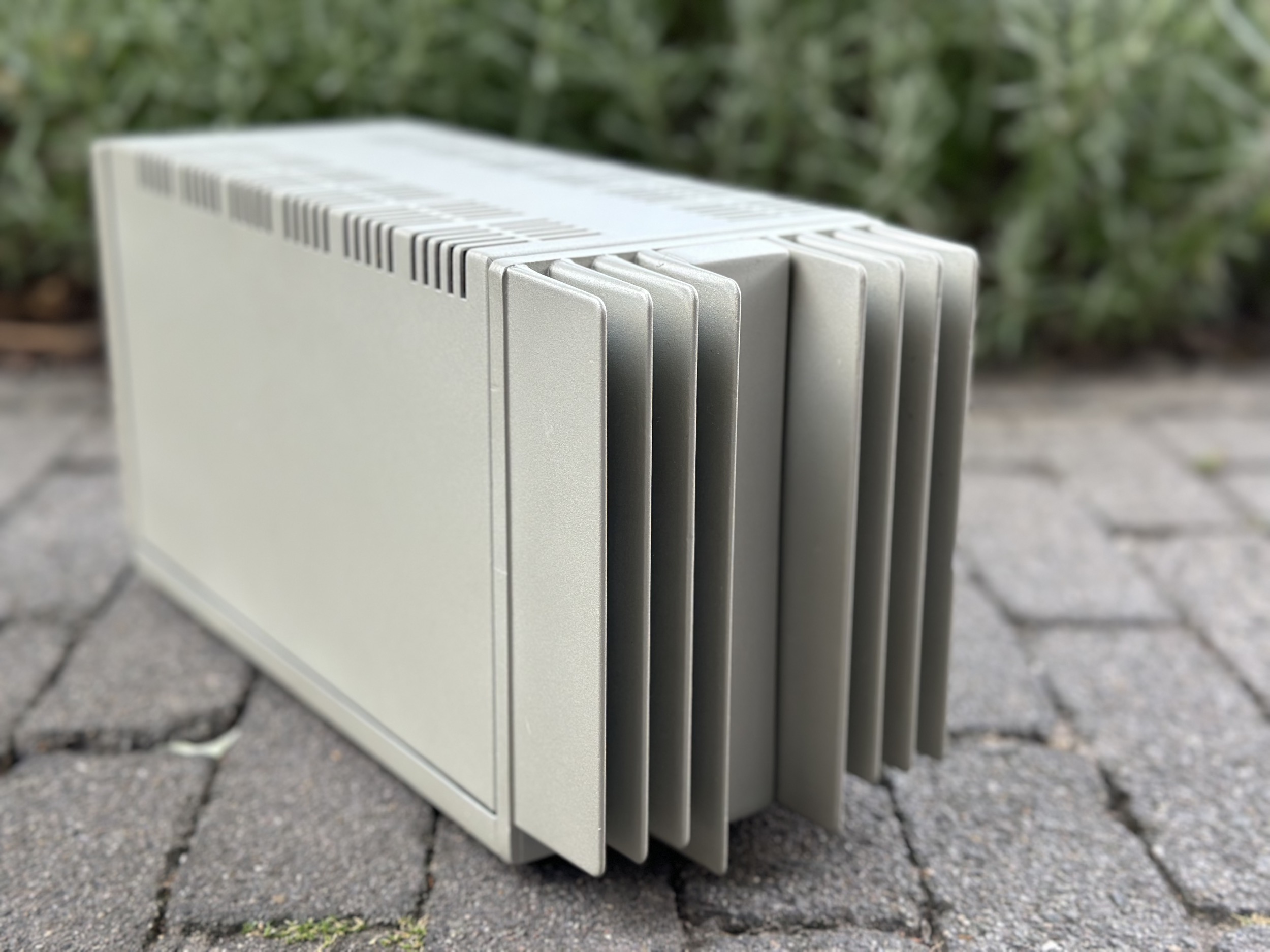

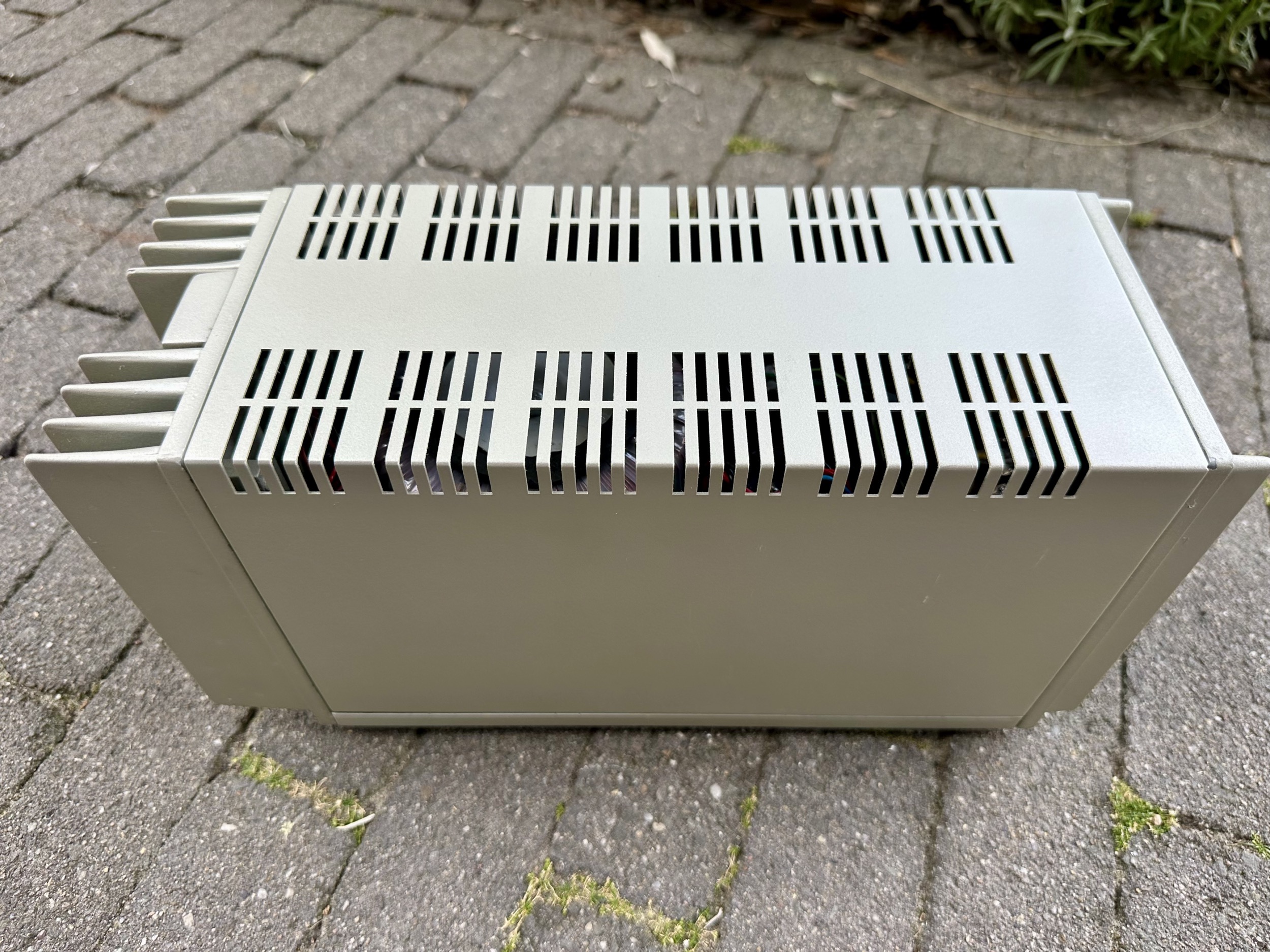

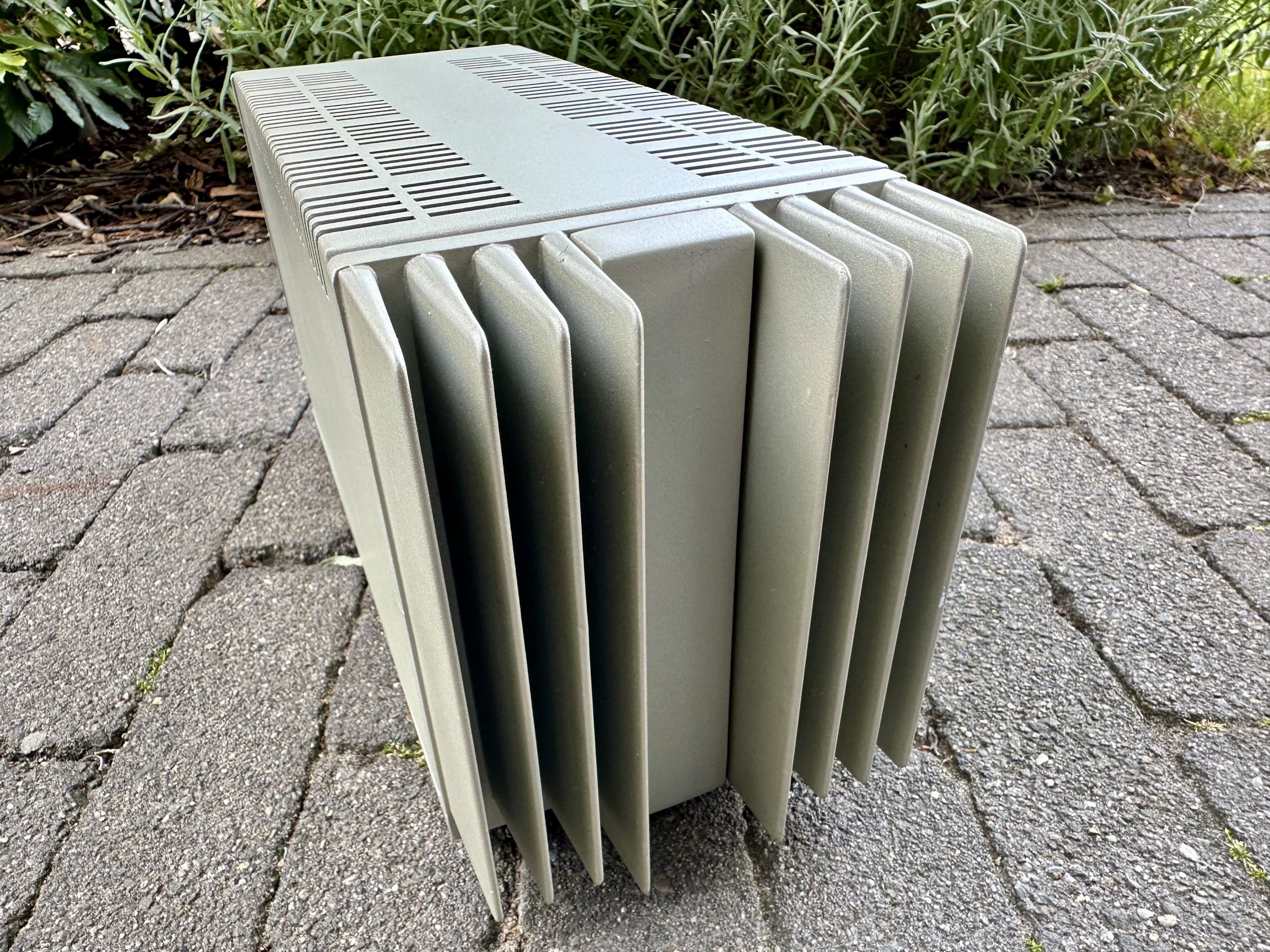

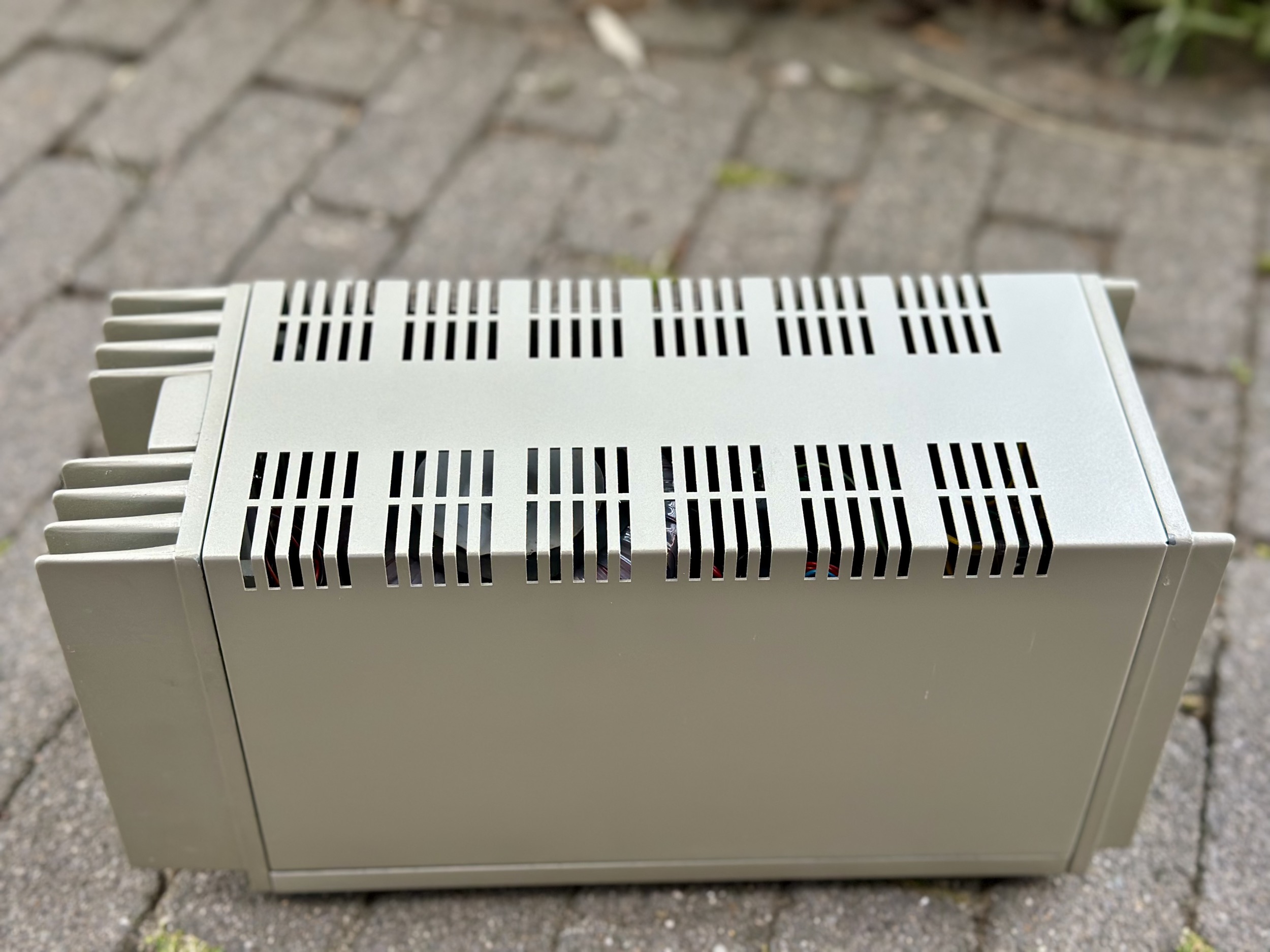

Vanwege alle aanpassingen zoals de nieuwe ringkern trafo en het schoonmaken en opnieuw spuiten van de kast. heb ik besloten twee nieuwe printplaten aan te schaffen bij

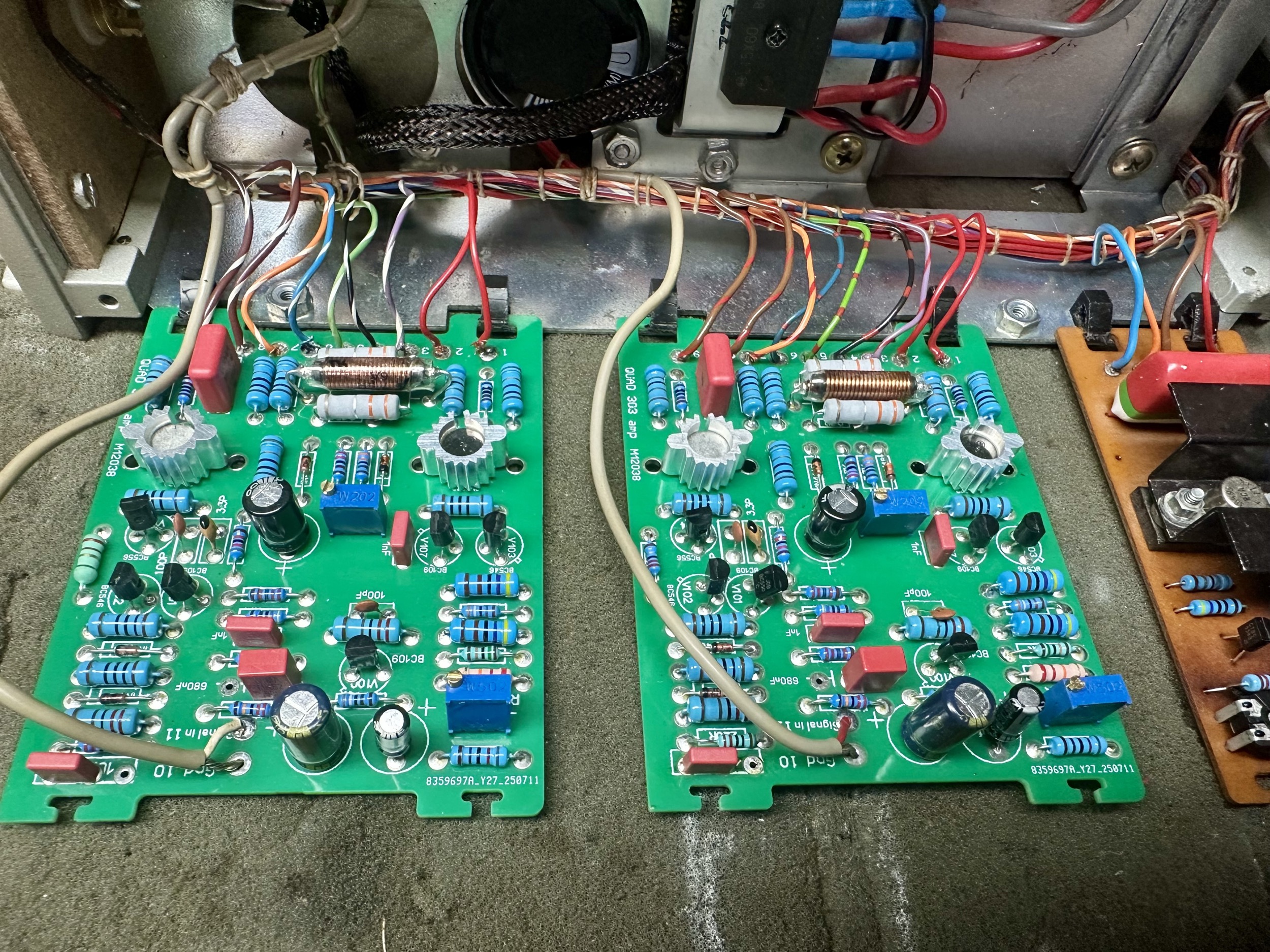

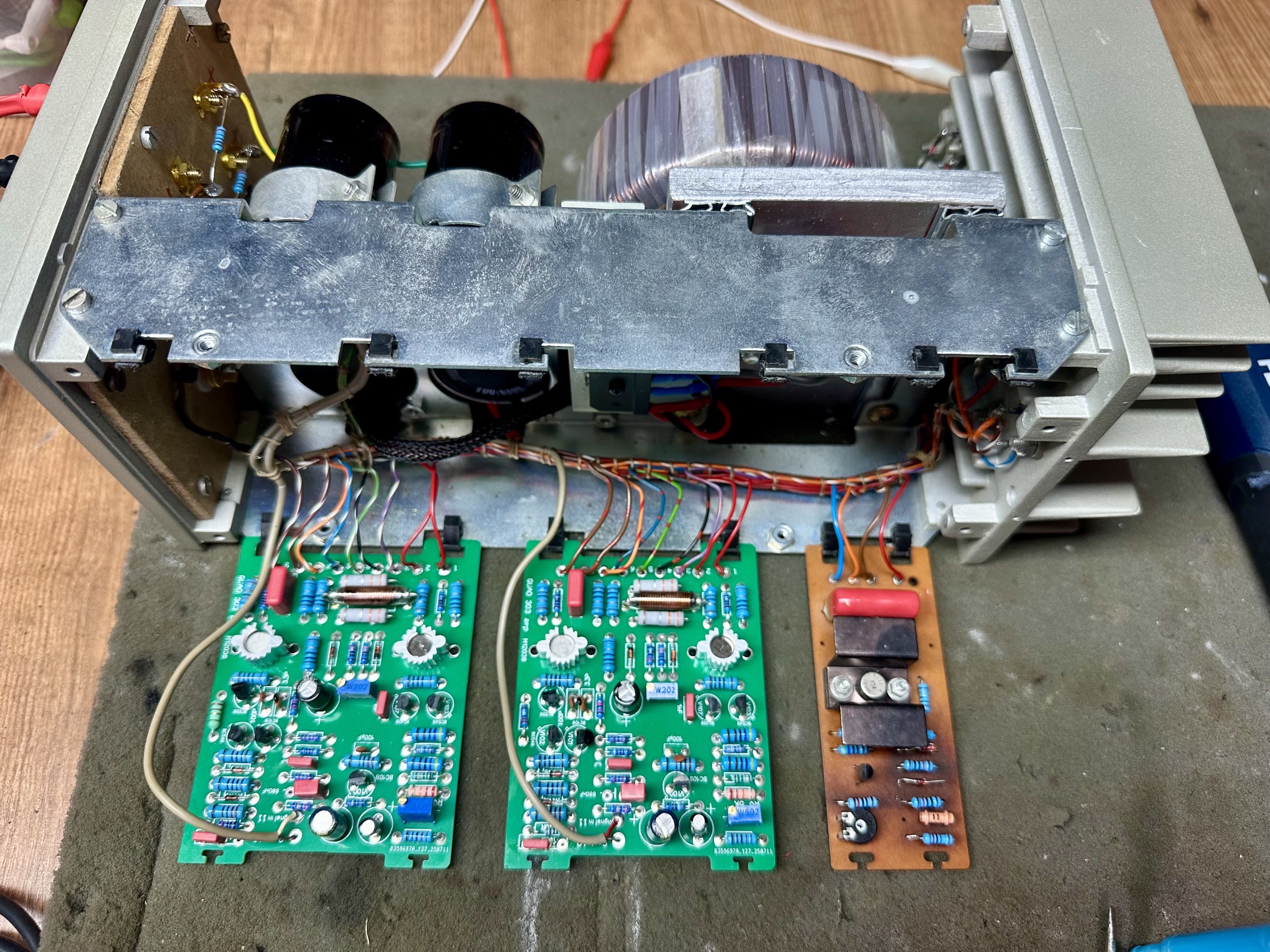

- Nieuwe blauwe printplaten gemonteerd.

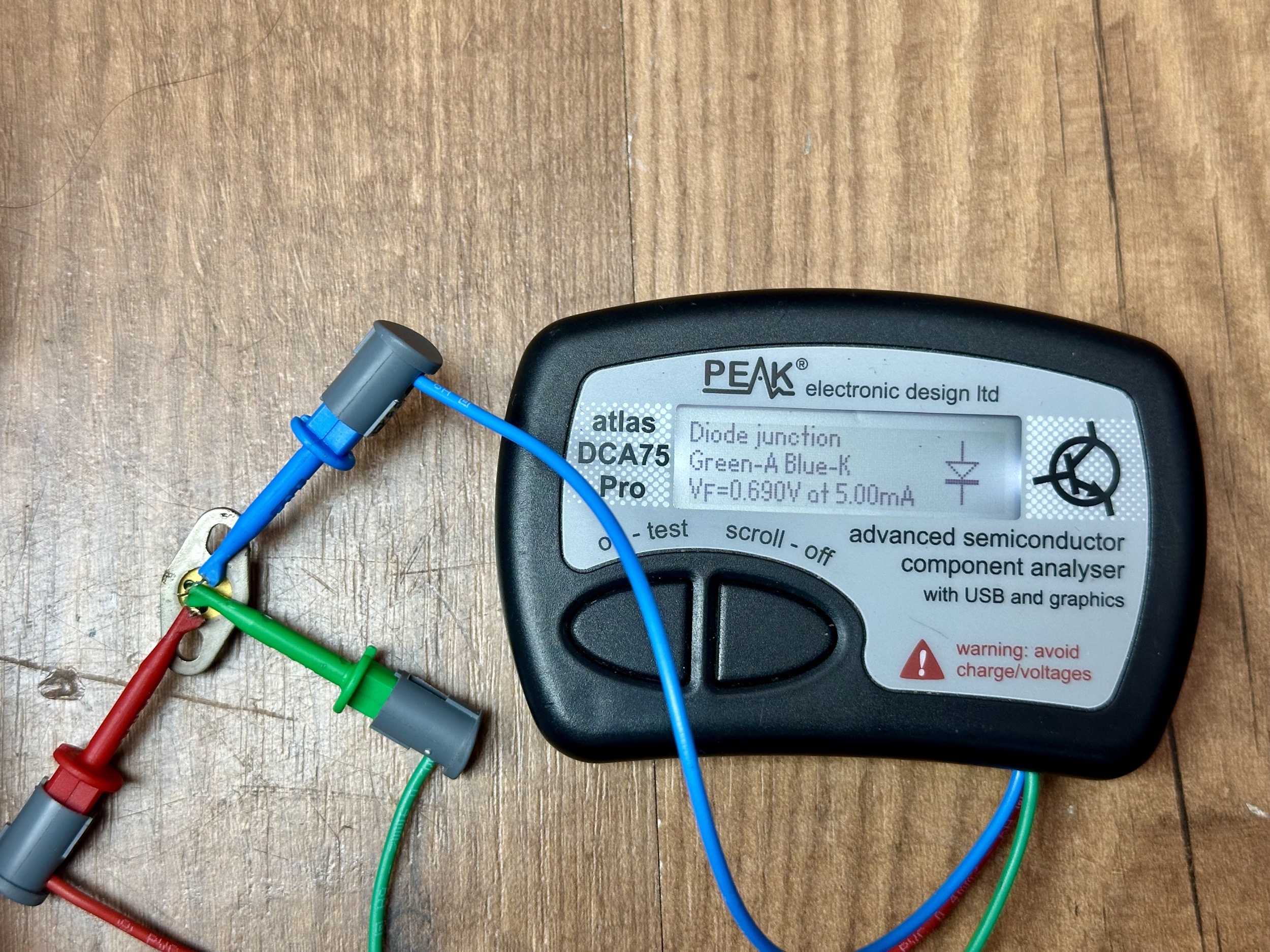

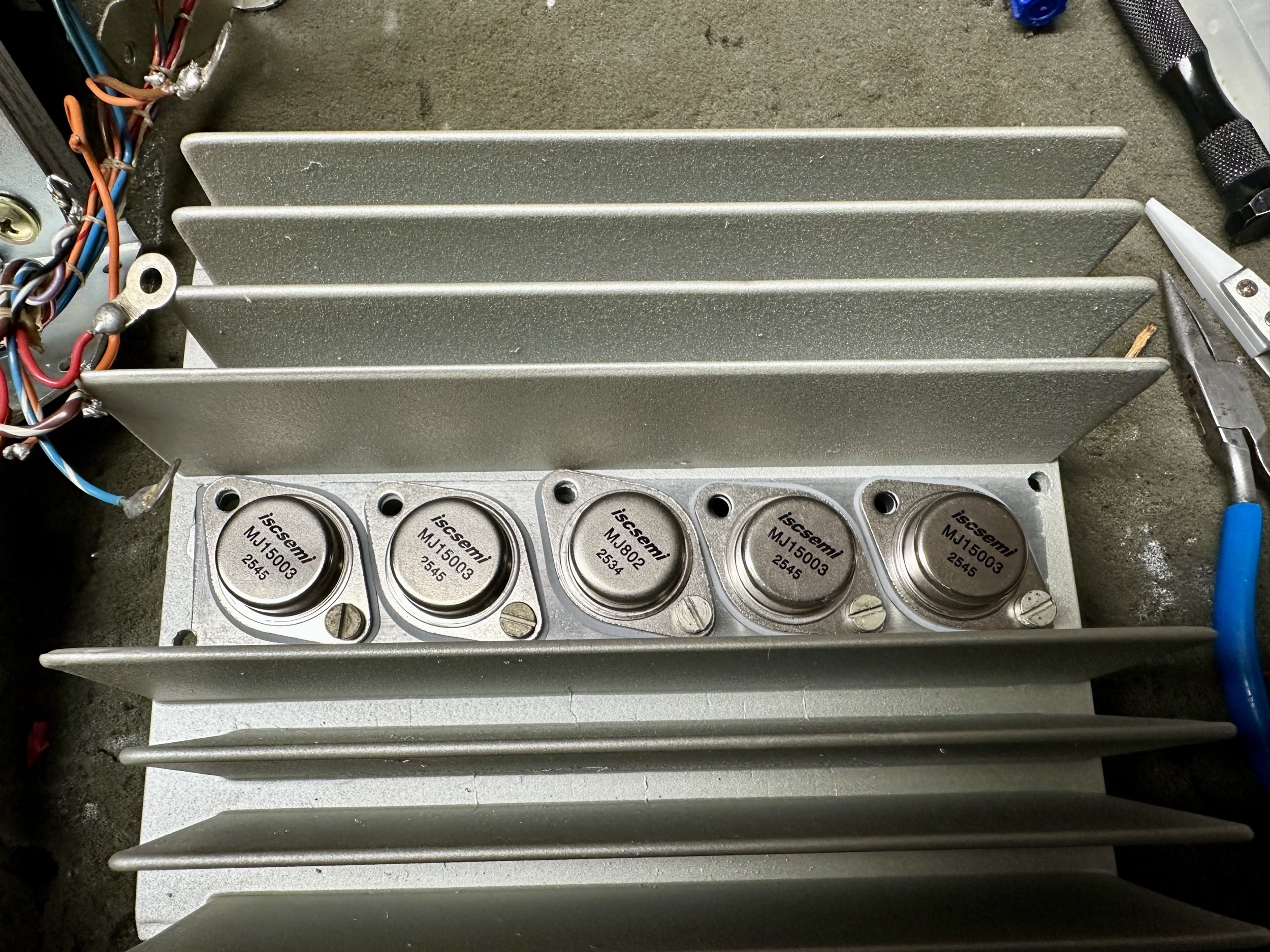

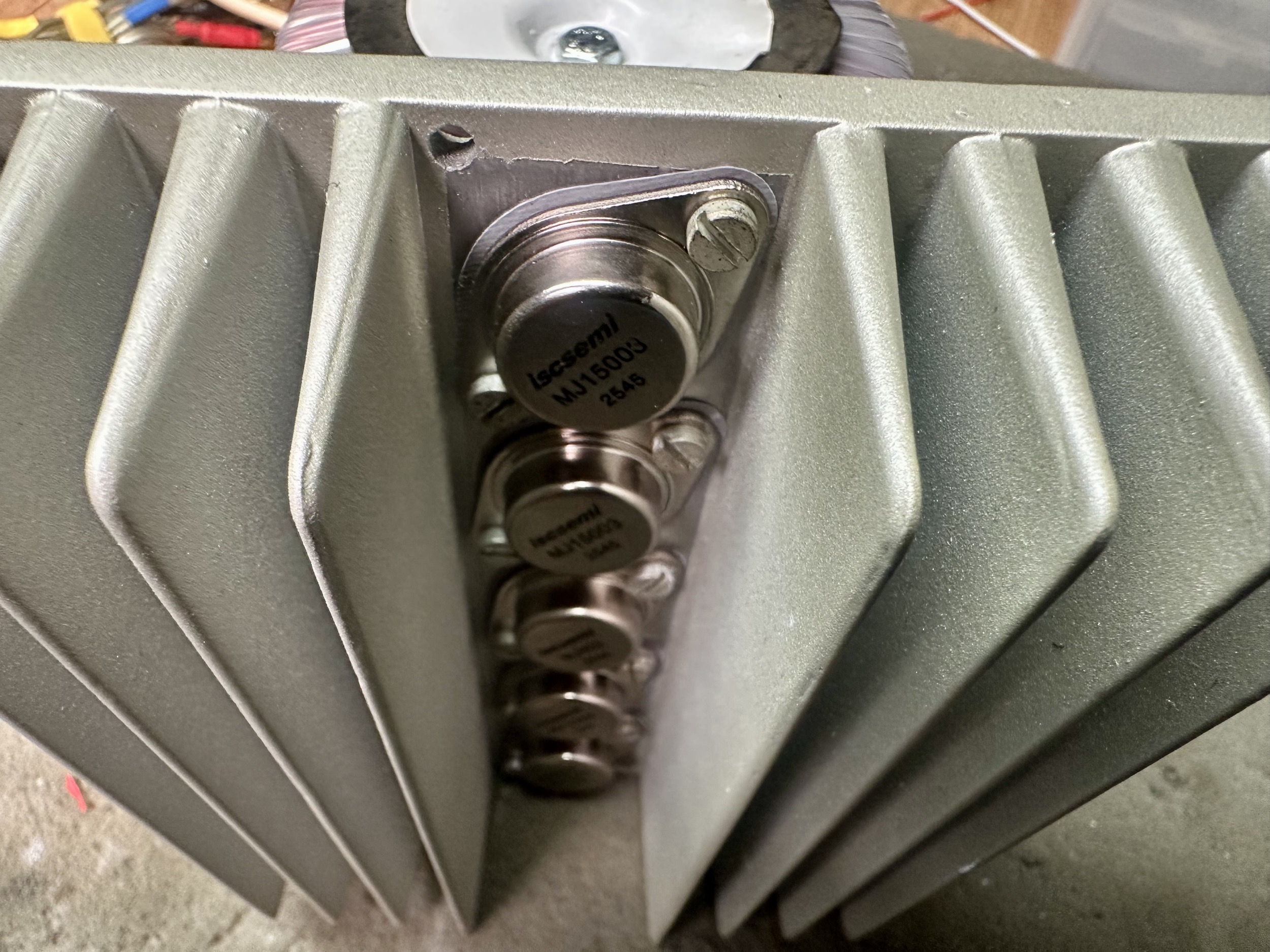

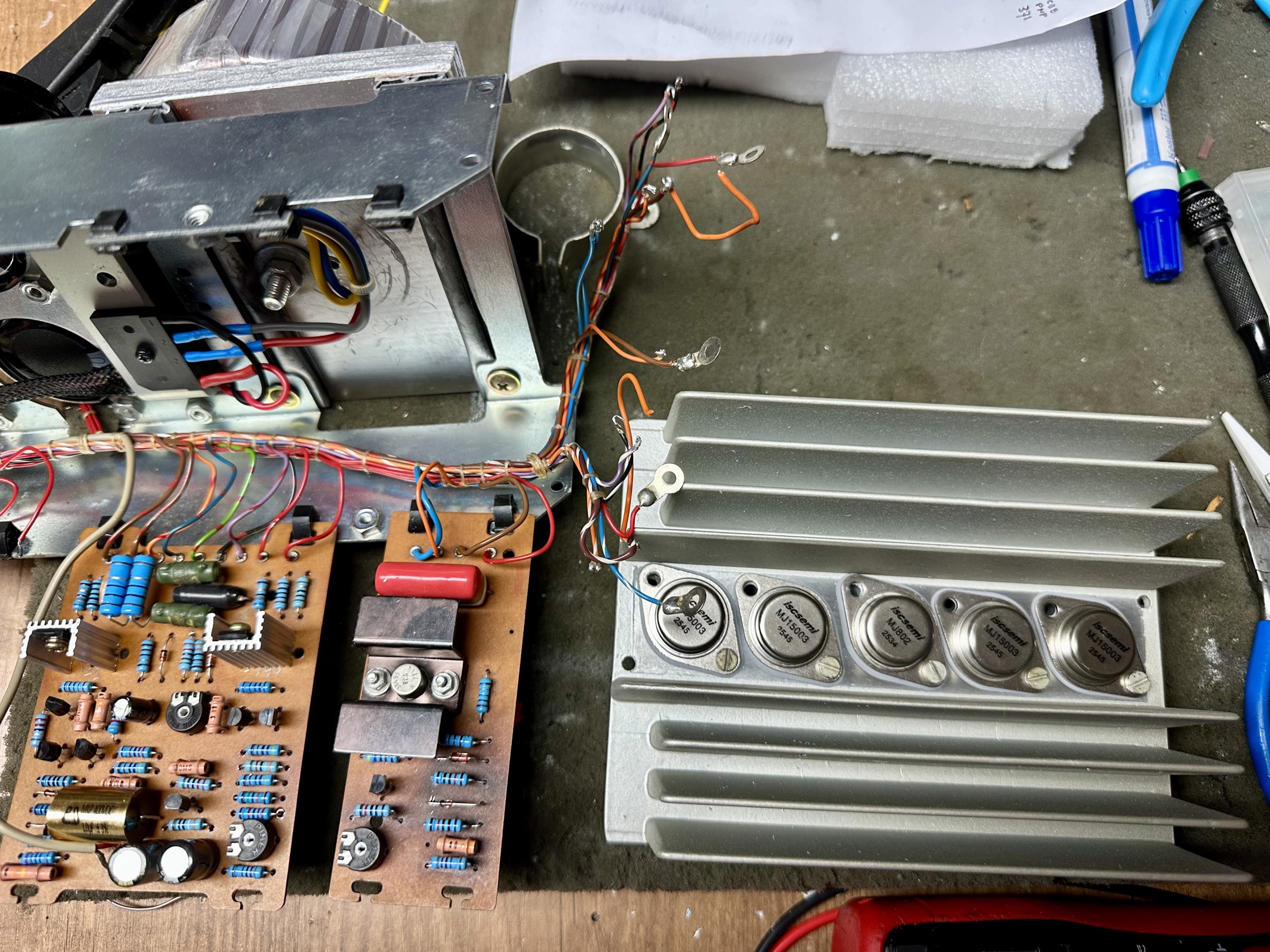

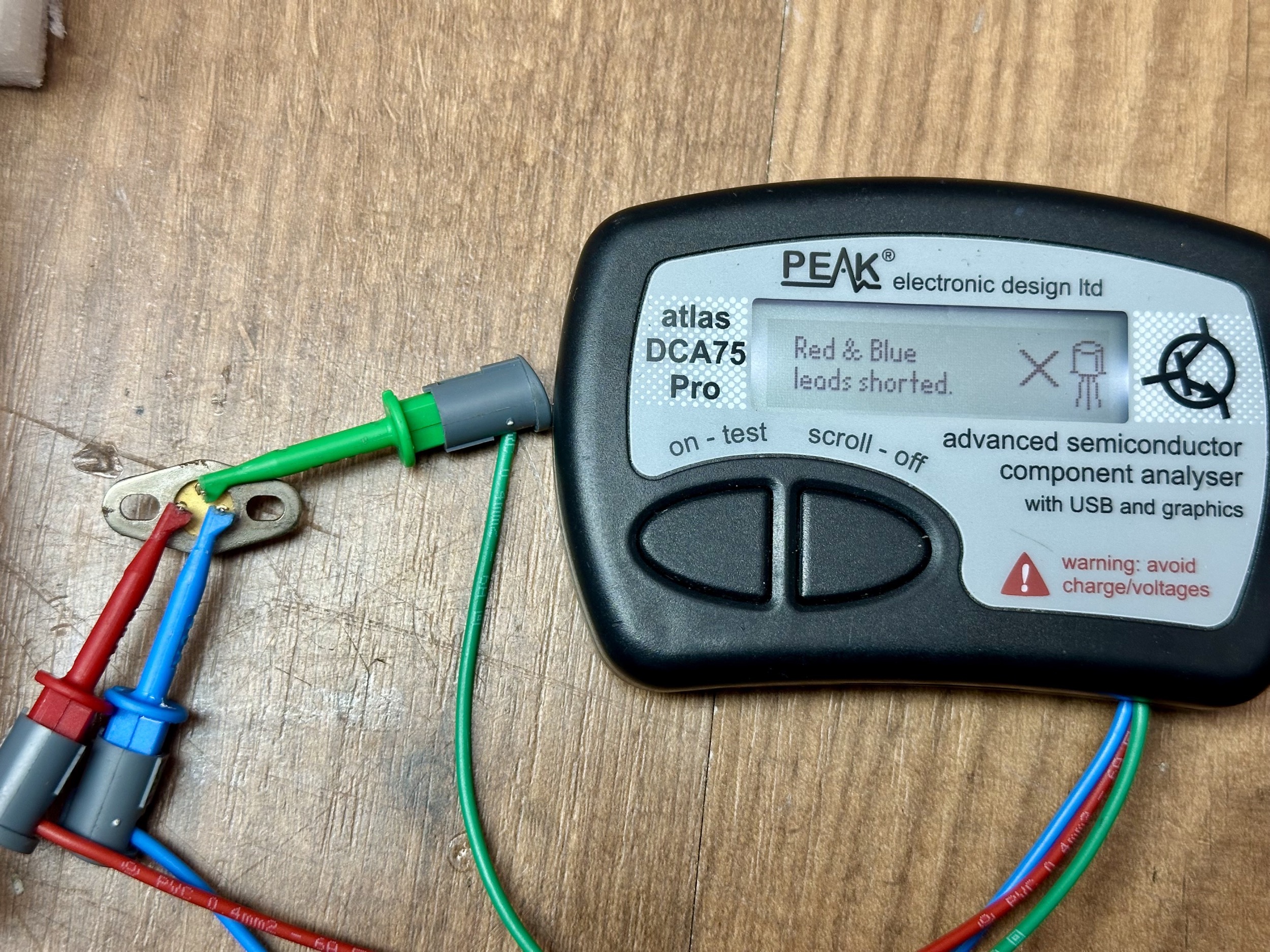

- Nieuwe eindtransistoren MJ15003 gematcht en geplaatst.
- Versterker afgeregeld. 67V -> 33,5V en 20mV tussen aansluiting 4 en 6.
Reinigen met Ultrasoon
De potentiometers en schakelaars worden in het ultrasoonbad gereinigd
Brandschoon
Na zo'n 10 minuten reinigen in de ultrasoonreiniger zijn de potmeters en schakelaars weer brandschoon
Nabehandeling
De potmeters en schakelaars moeten goed gedroogd worden. Ik doe dat met een combinatie van een fohn verwarming en lucht uit een compressor.
Nabehandeling
De potmeters en schakelaars zijn nu volledig gereinigd. Om ze te smeren en te beschermen spuit ik ze in met Kontakt 61
Terugplaatsing
De schakelaars en potmeters weer goed terugplaatsen en vastsolderen. Klaar voor jaren luisterplezier.
