QUAD
33 & 303

Klacht:
QUAD 33 en 303 hebben onderhoud en service nodig.

Diagnose:

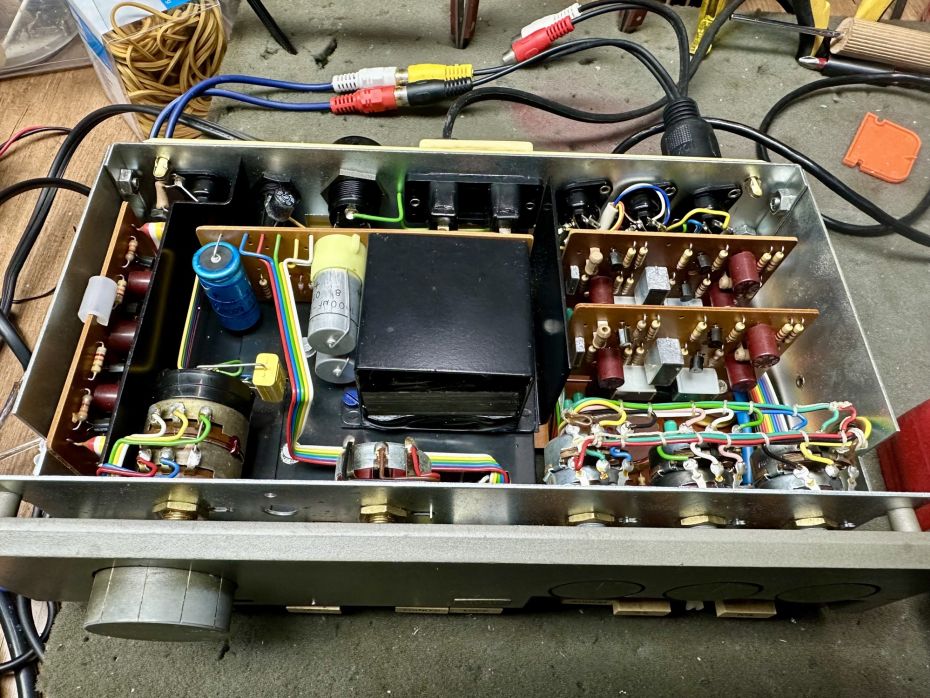

QUAD 33 Vóórversterker:
- Vrijwel originele staat
- Zekeinghouder mis een zekering en draaiknopje.

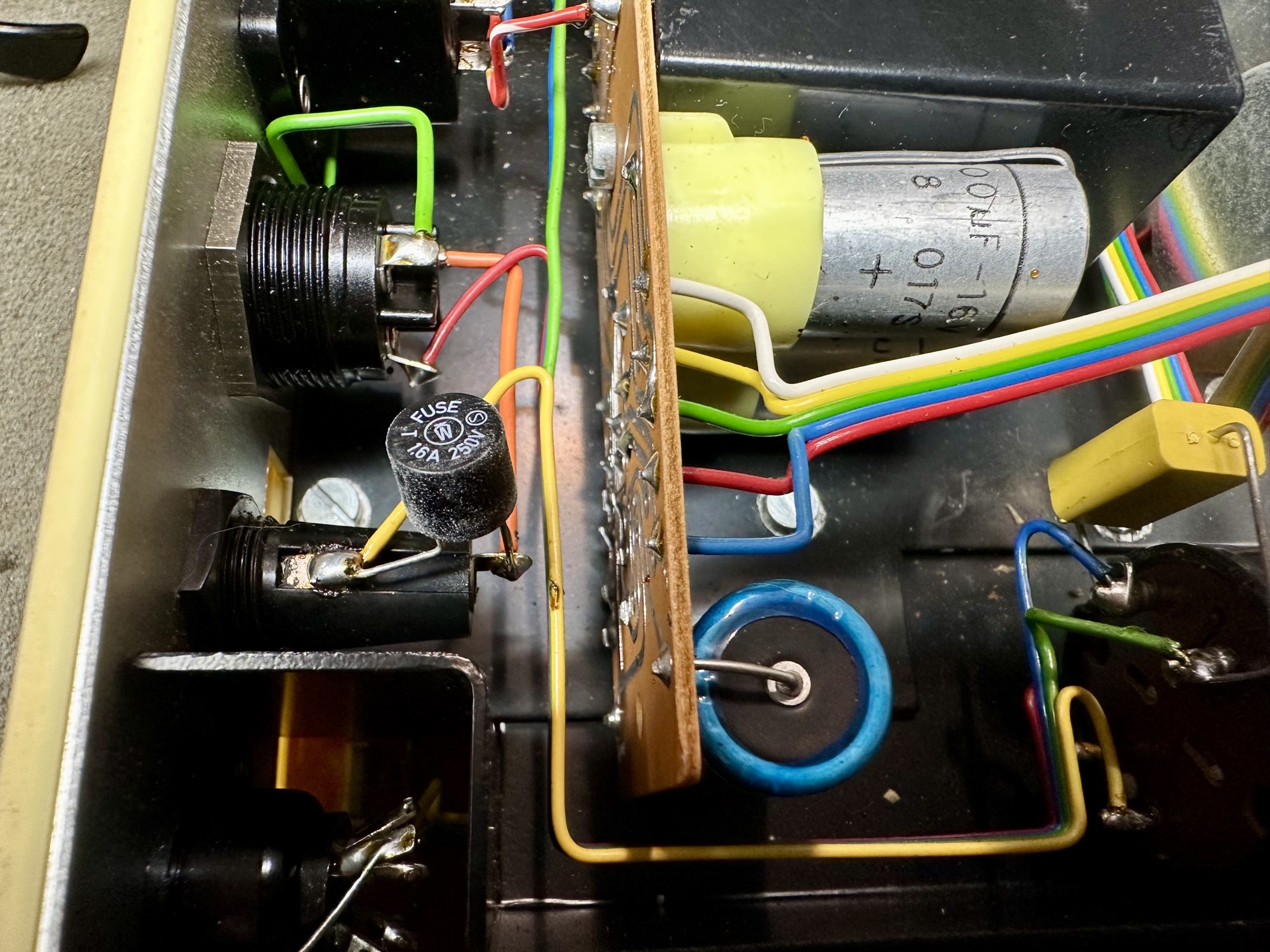

- Zekeringhouder is niet vervangen maar overbrugd met een T5 zekering. Heel vreemd!
- Alle schakelaars en potmeters lopen en schakelen zeer stroef.
QUAD 303 Eindversterker:
- Ook deze is nog in originele staat.

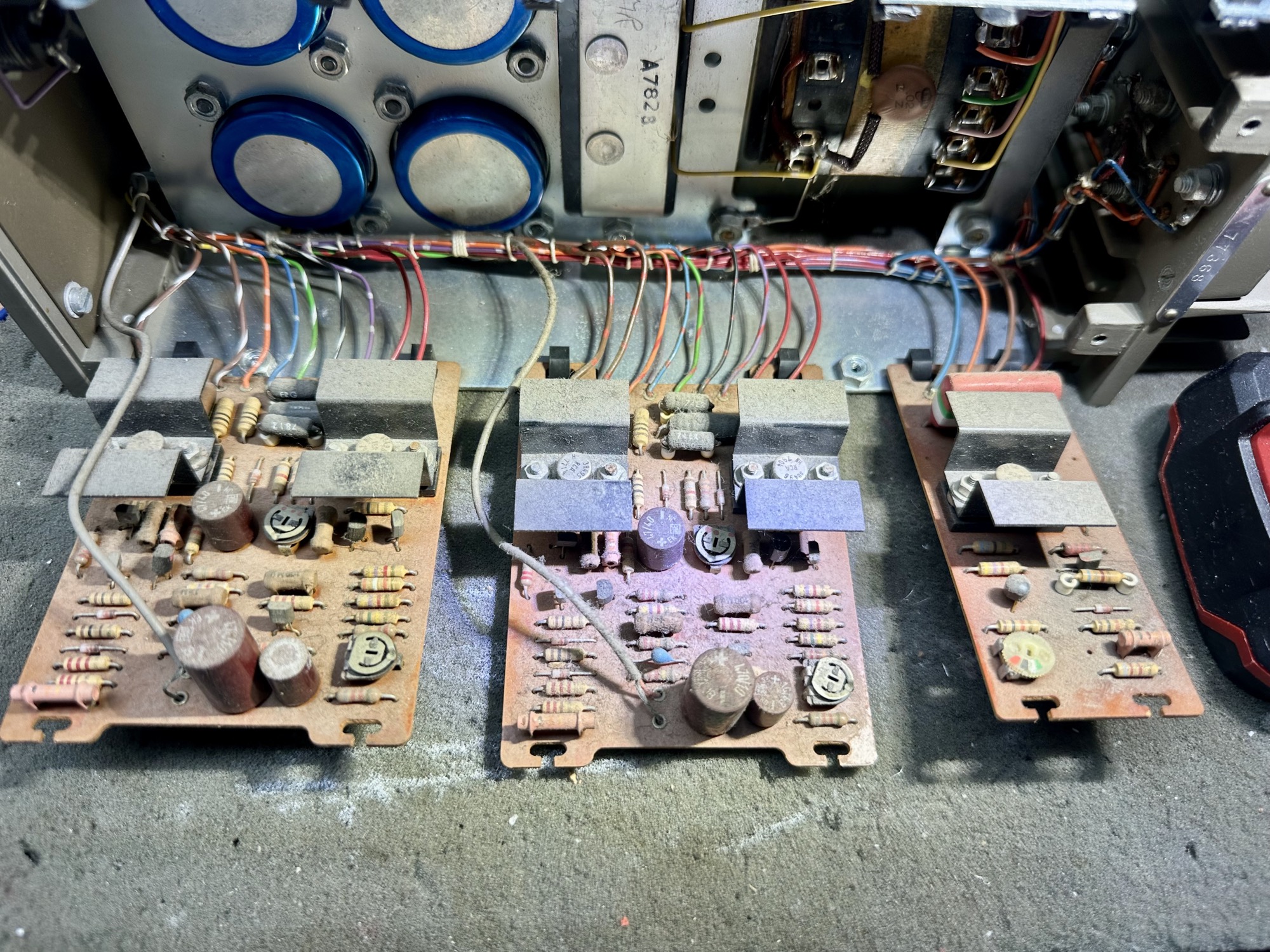

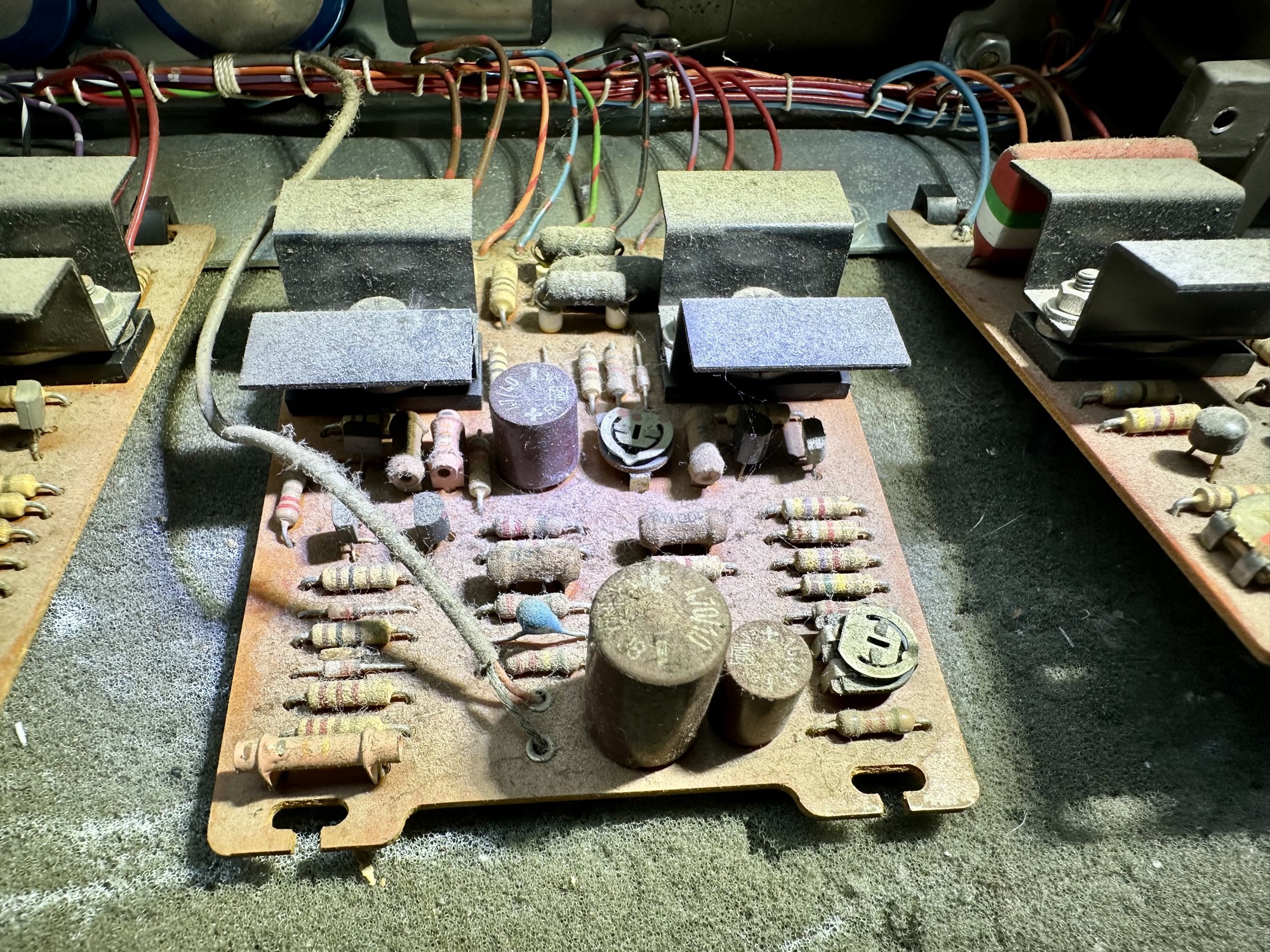

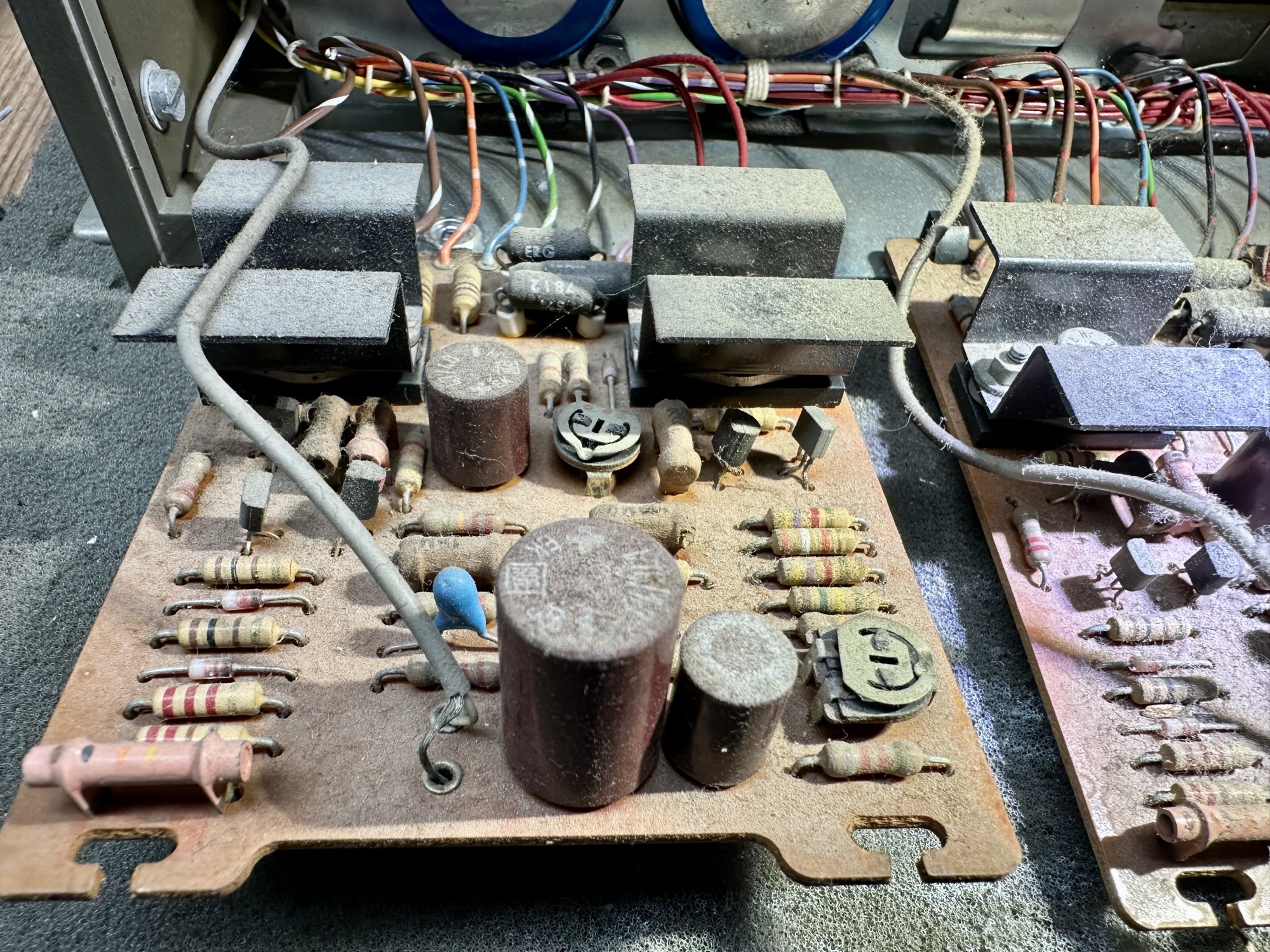

- Bijzonder stoffig.

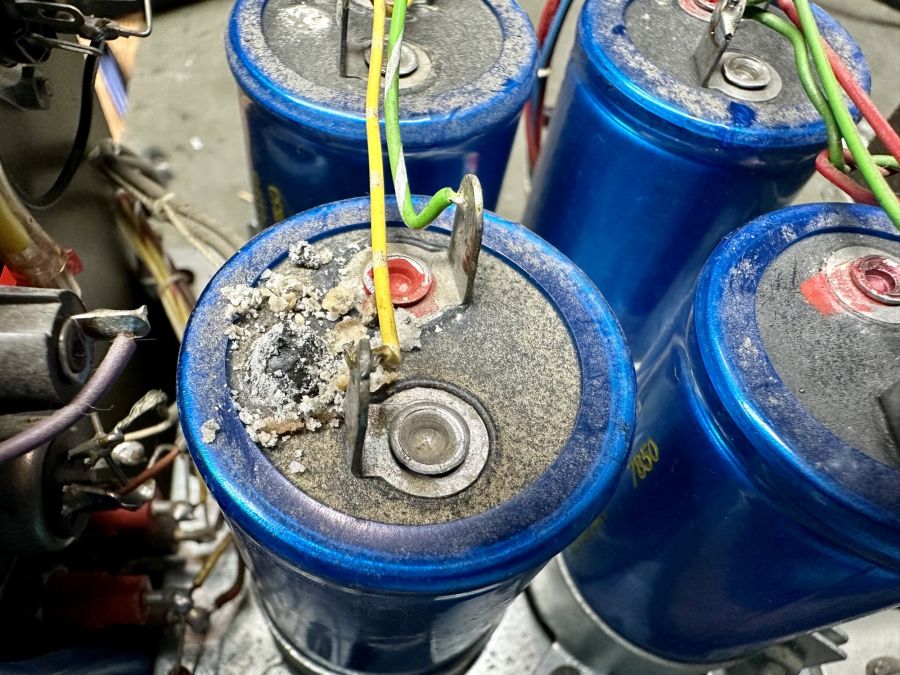

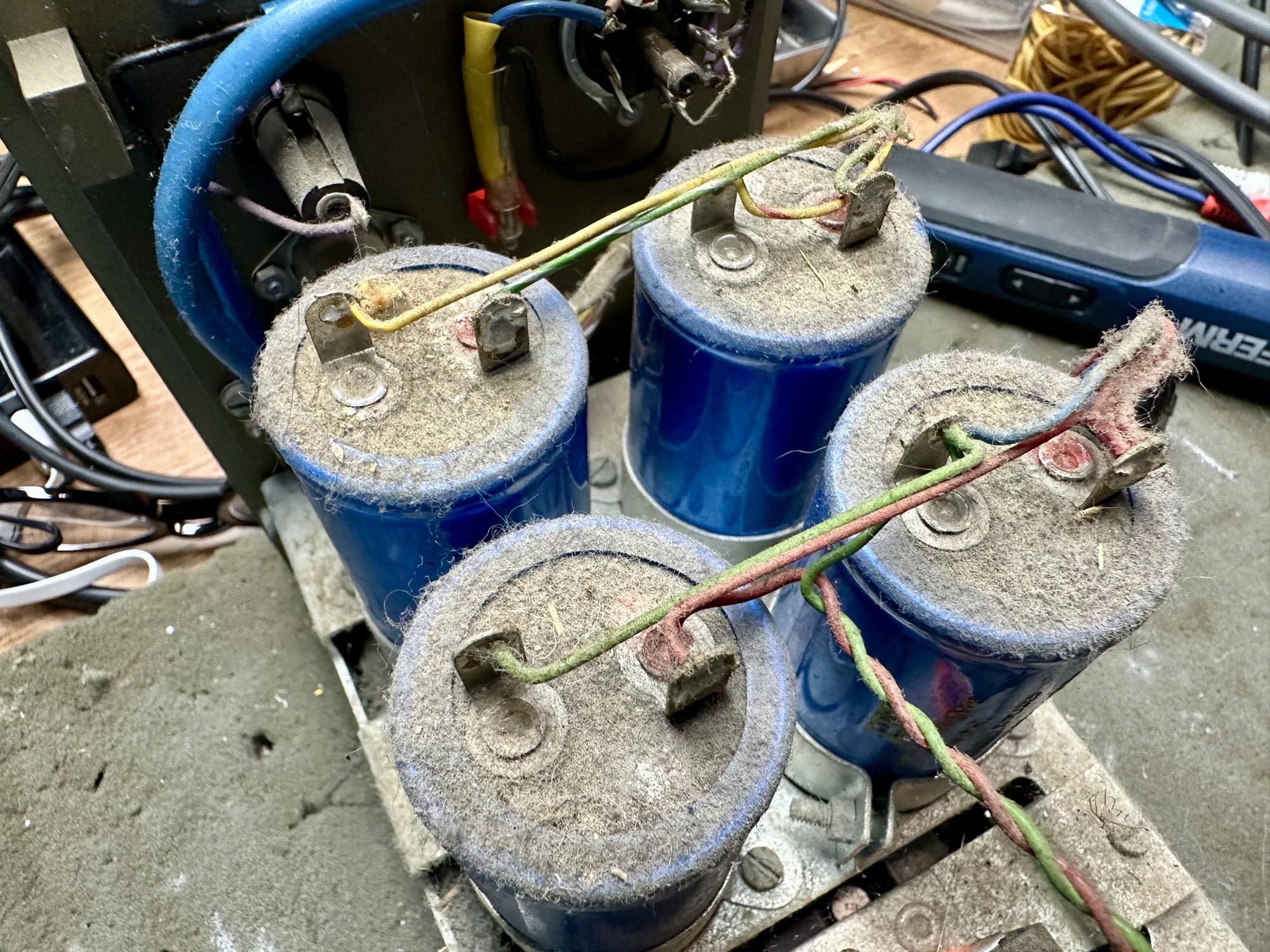

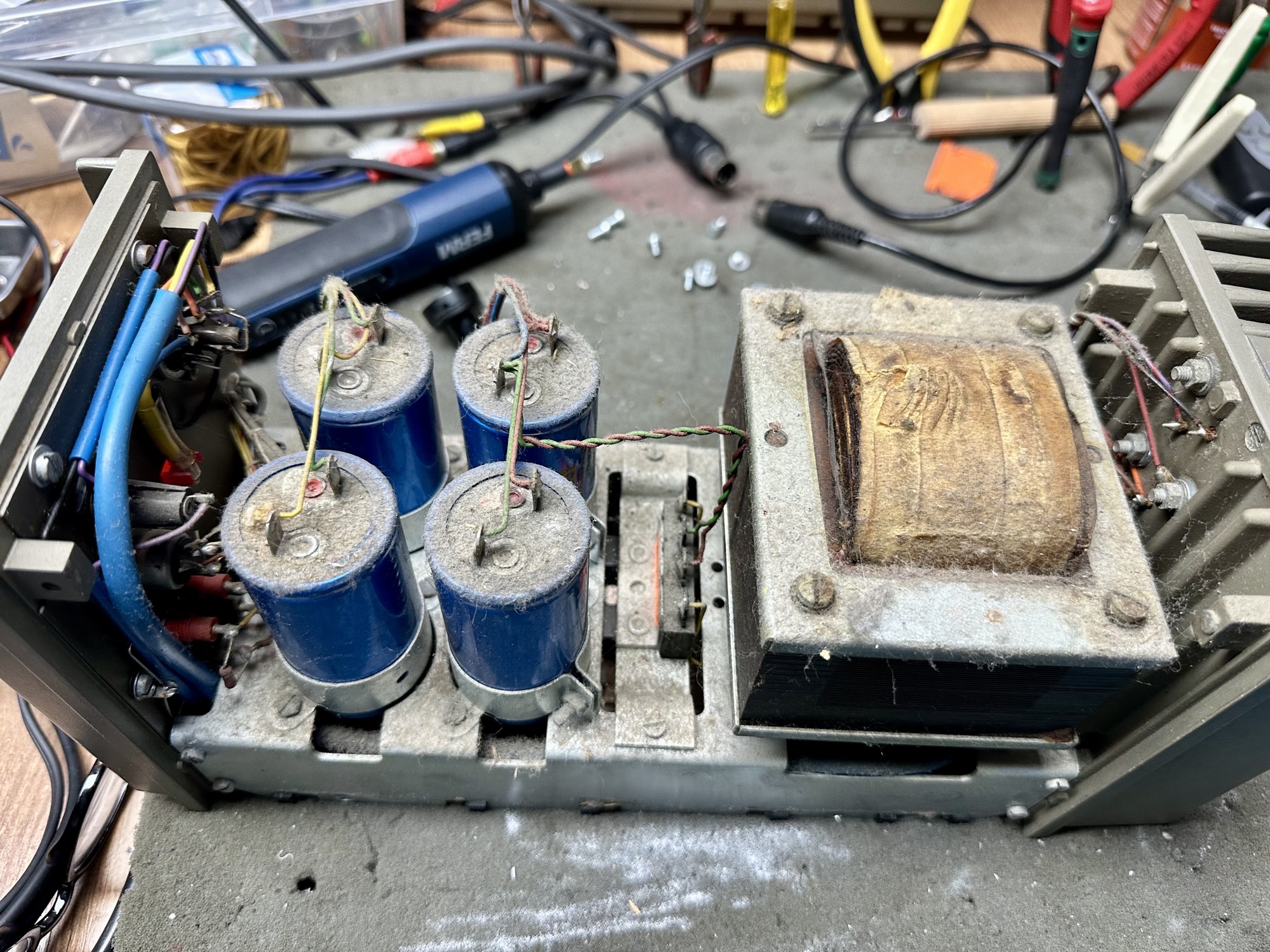

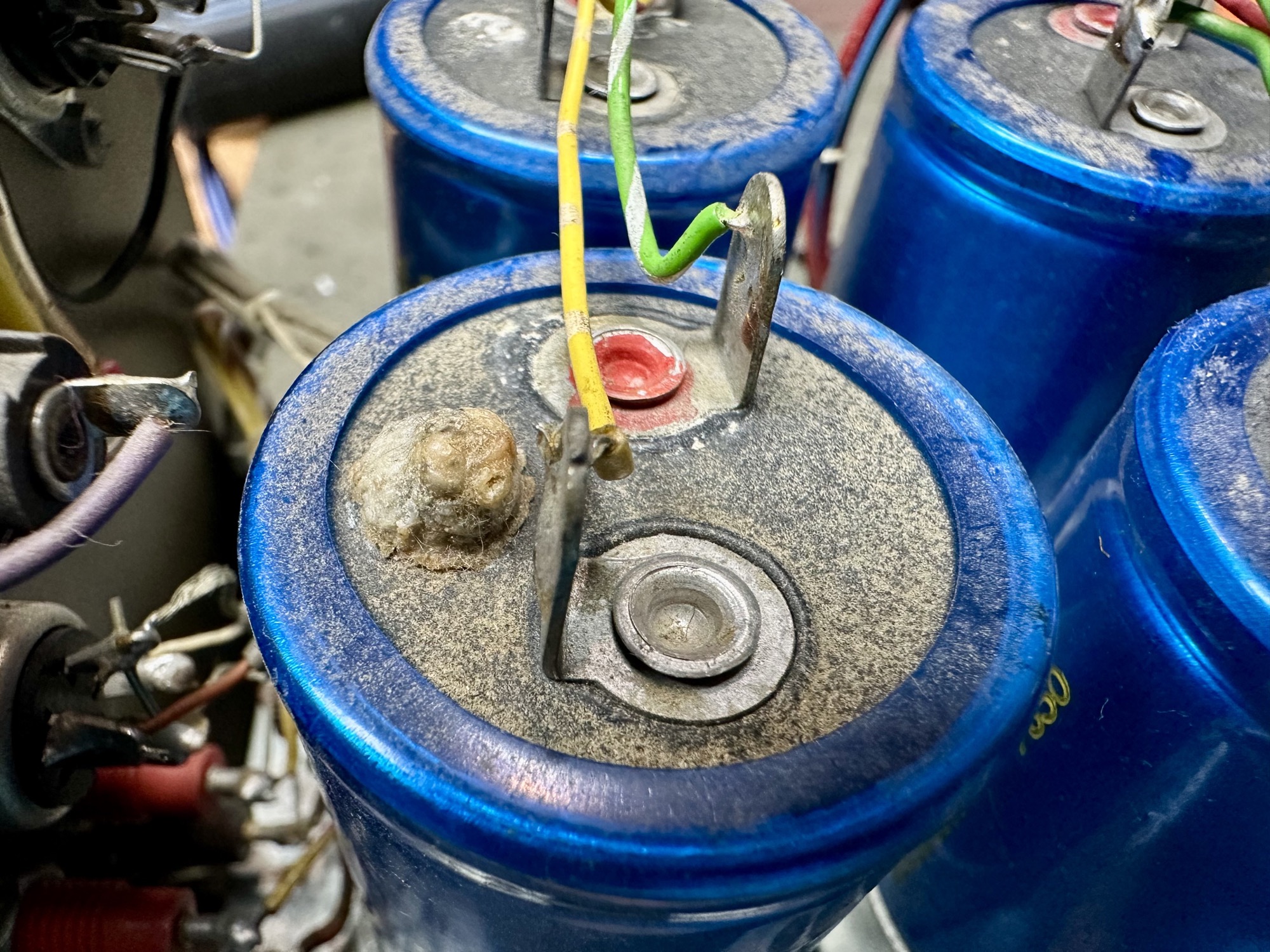

- De vier grote blauwe elco's staan op het punt open te knallen.


Reparatie:
Zowel de 33 als de 303 moeten voorzien worden van nieuwe condensatoren. Ook deze set gemodificeerd en gerenoveerd naar de aanpassingen van Ruud Janssen zijn verslag op de website Opus Klassiek. Bijzonder goede uitleg en info over de modificatie van deze Quad set.

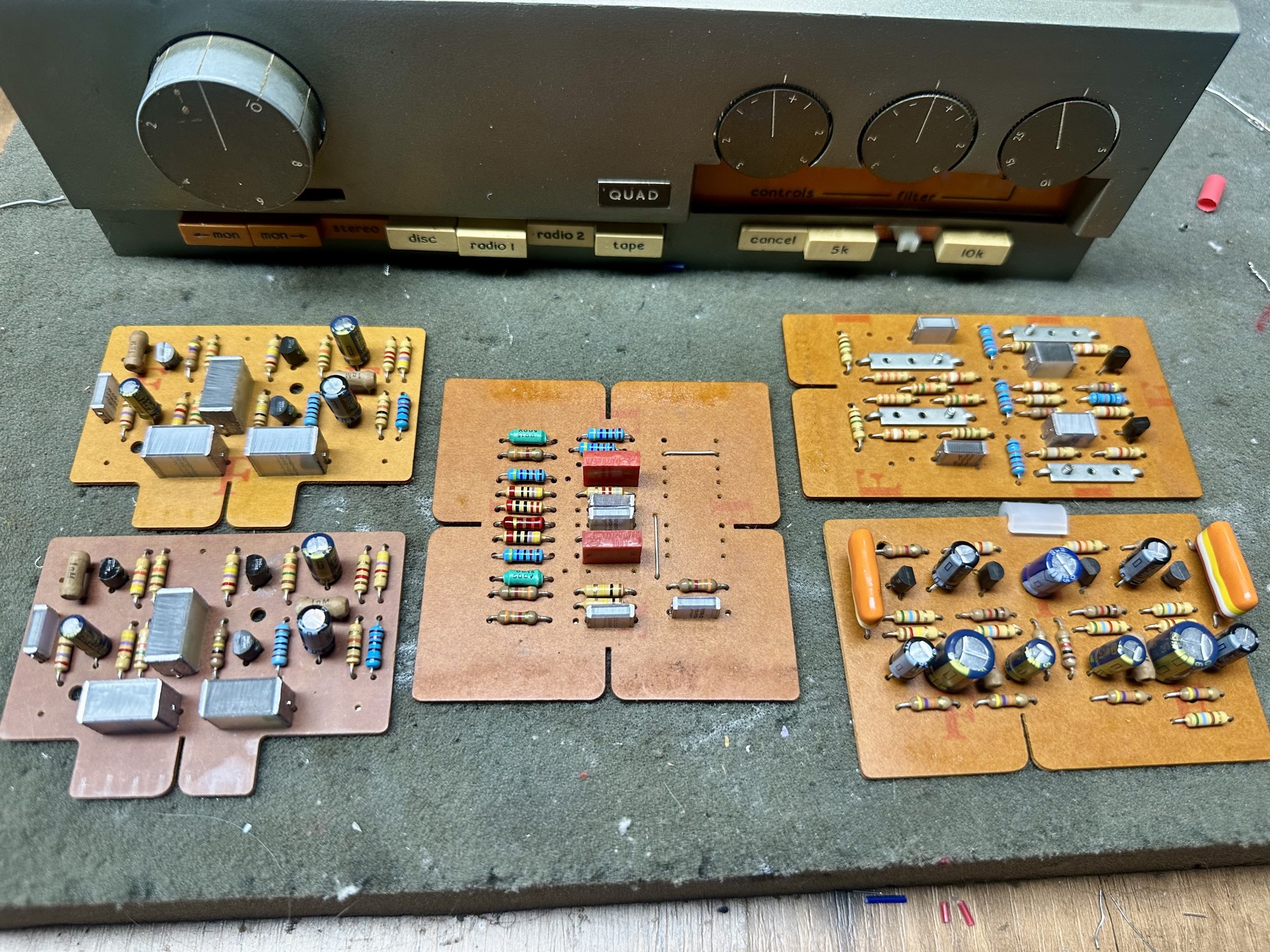

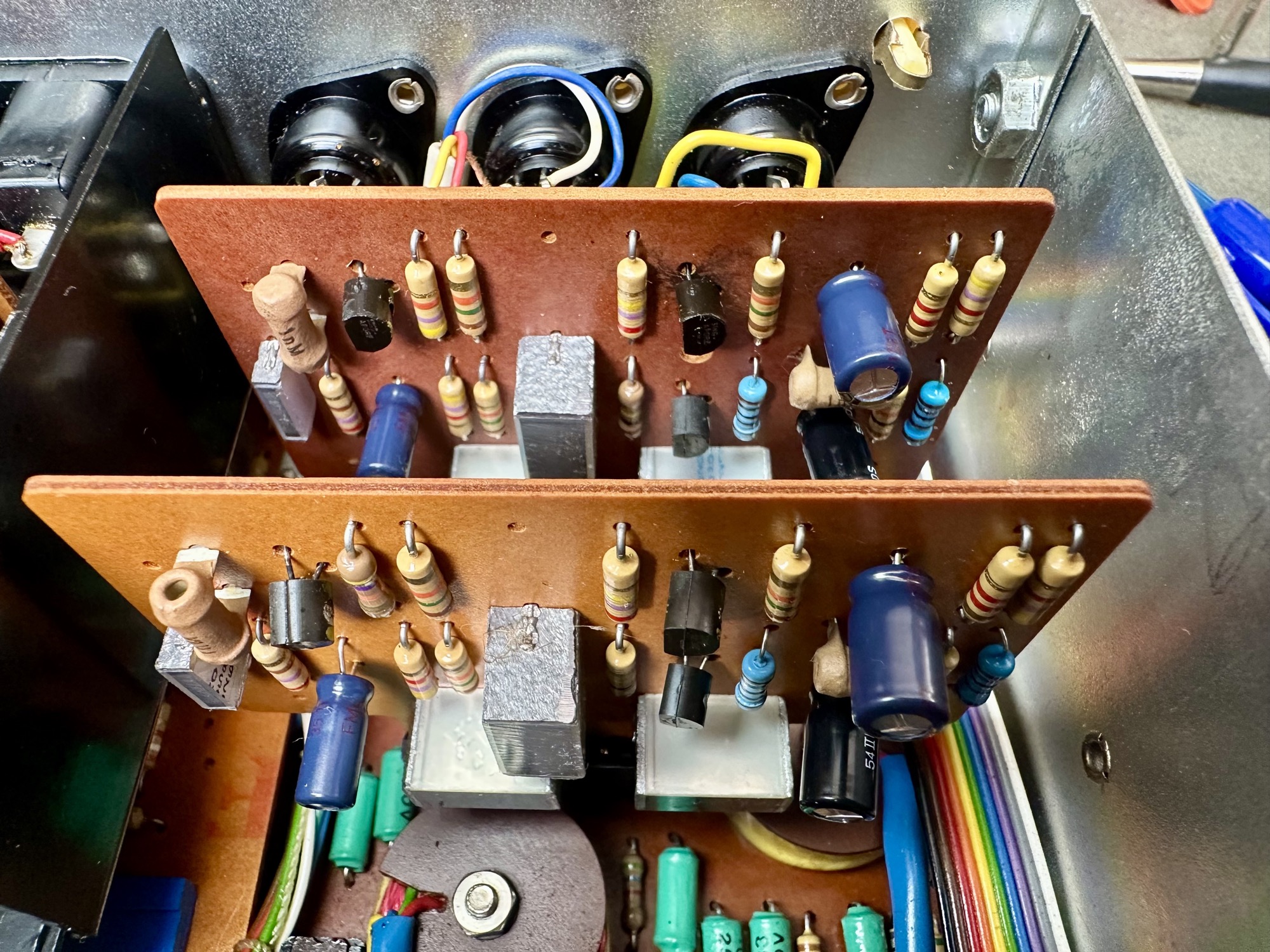

QUAD 33:
- Gevoeligheid aanpassen van 100mV naar 210mV.

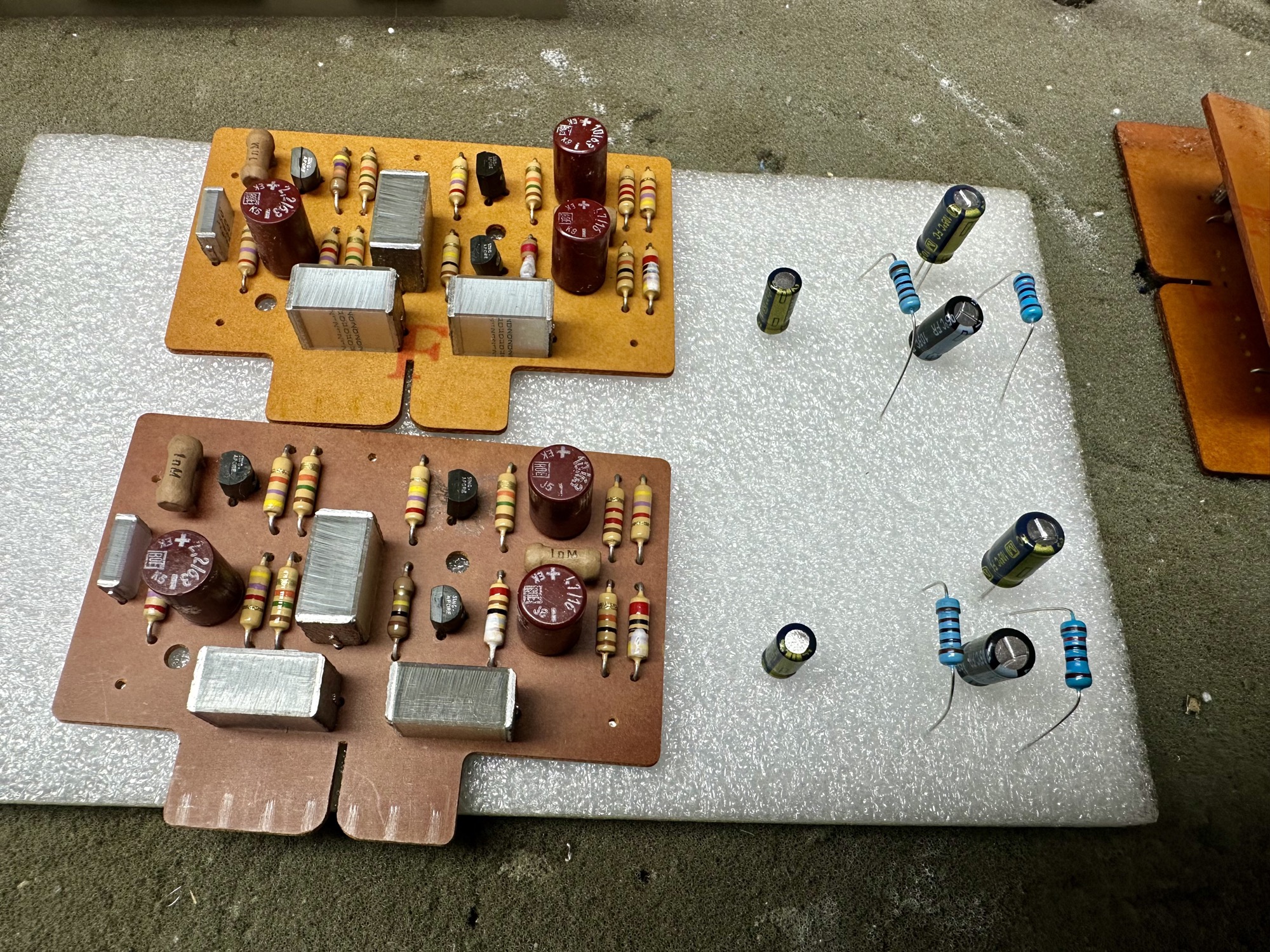

- De elco's C401 (2x) vervangen voor 2,2µF (63V); C406 (2x) vervangen voor 22µF (63V); C300, 303, 307, 308, 311, 312 en 405 (2x) vervangen voor 47µF (63V); C5, C6, 301, 302 vervangen voor 100 µF (63V); C313 vervangen voor 470µF (16 V).

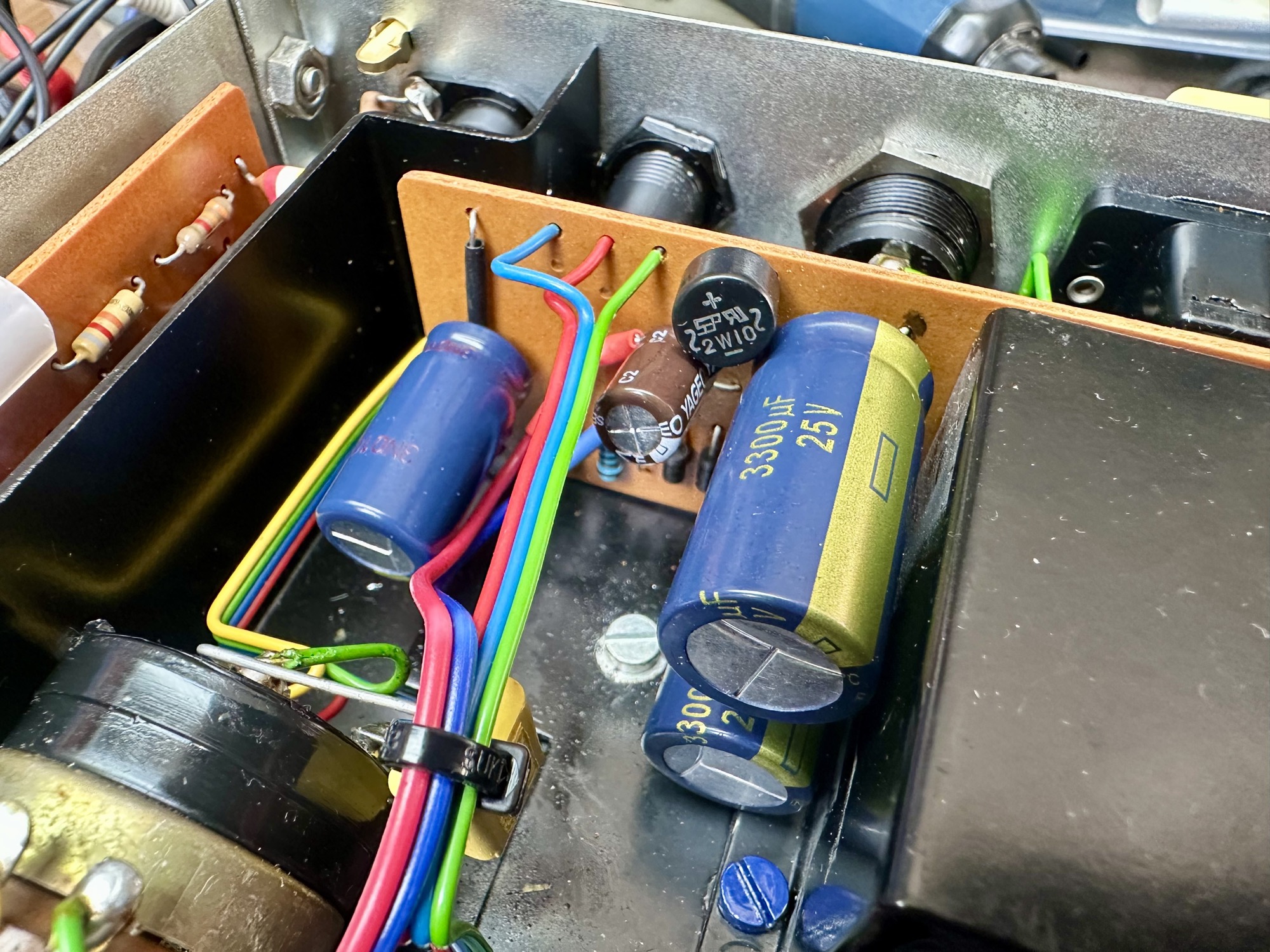

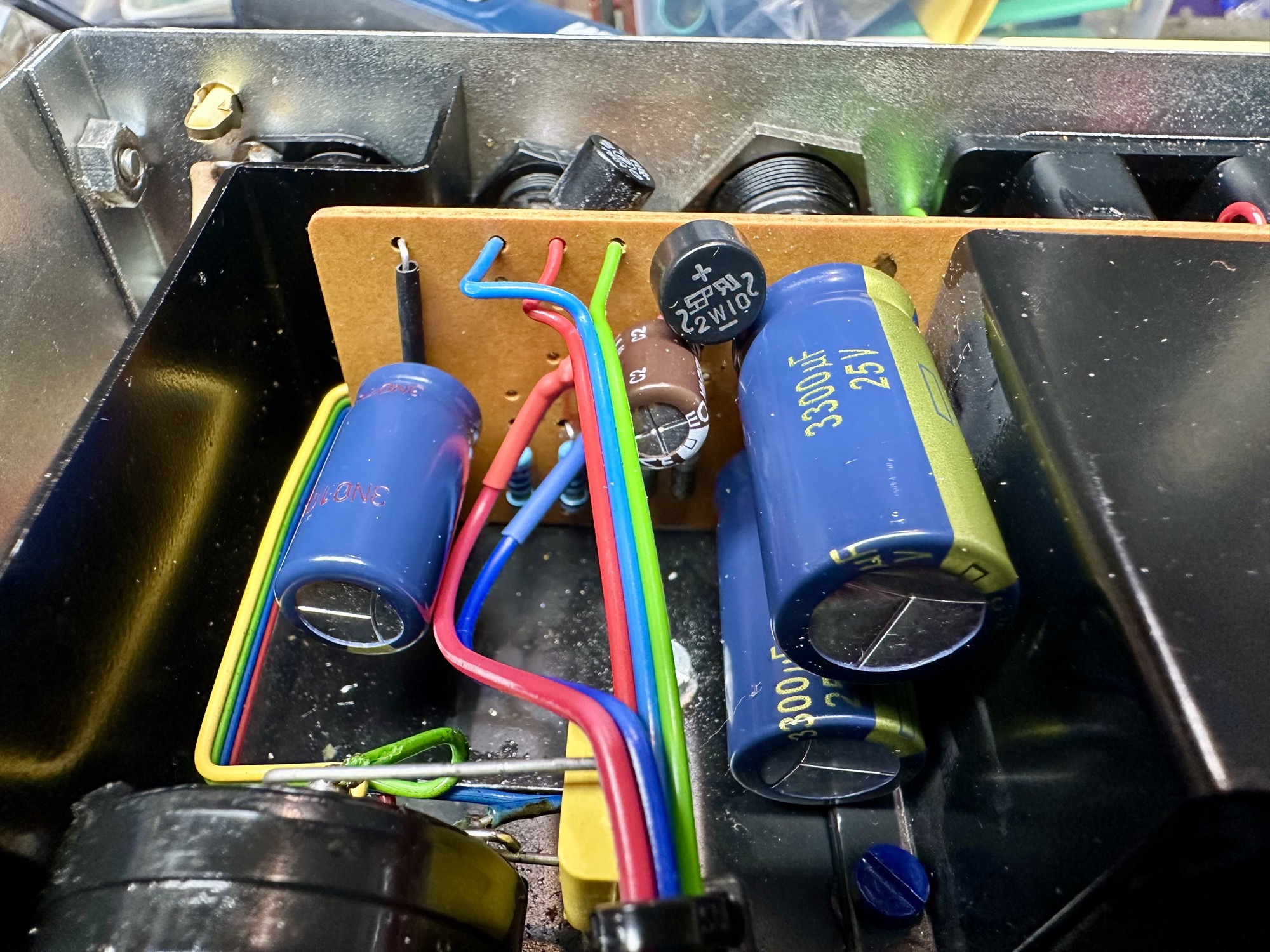

- De gelijkspanning die de transistoren van de voorversterker voedt, wordt verhoogd van ongeveer 11 naar 16 volt.

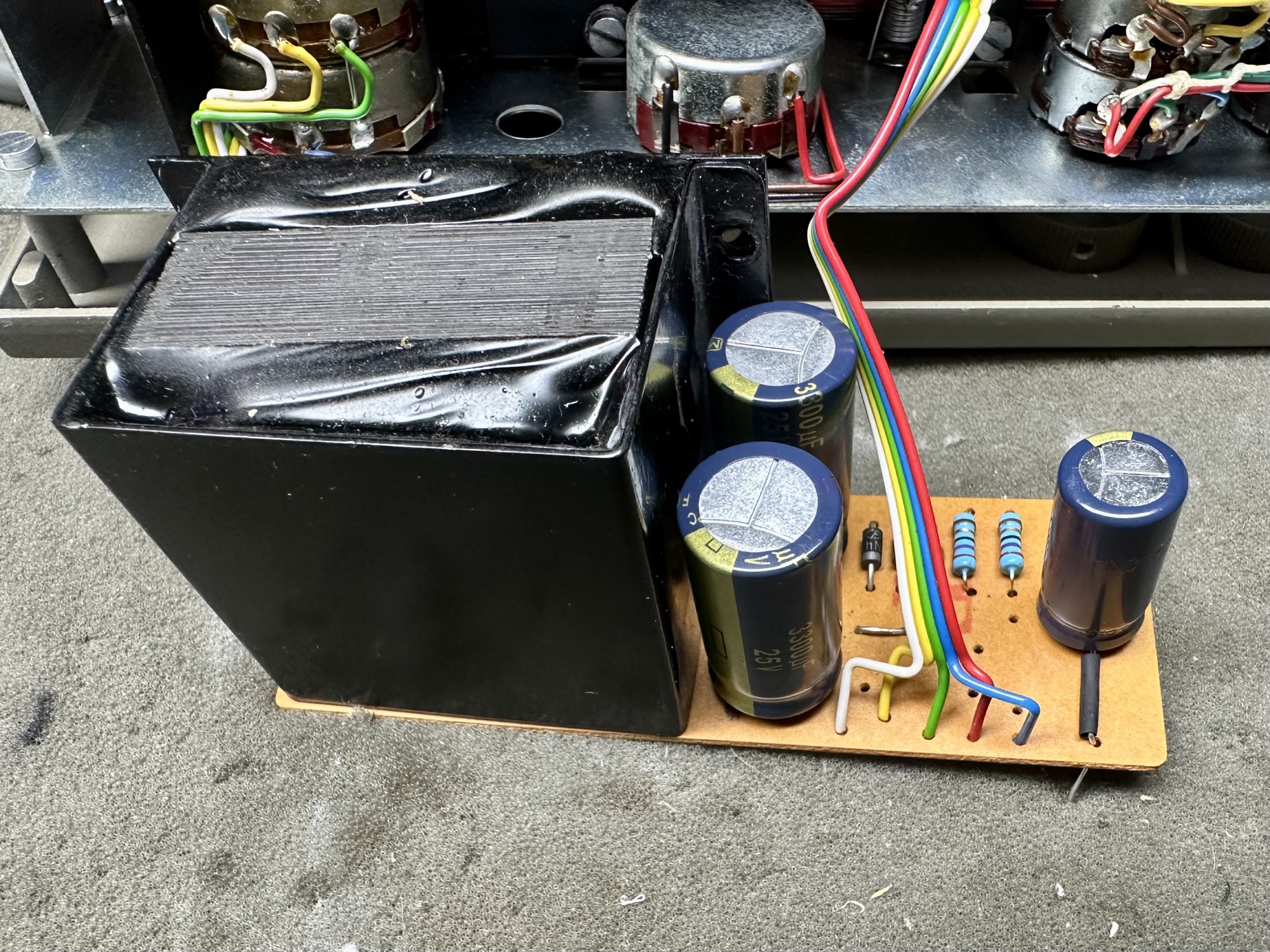

- Verlichting van het QUAD logo aangepast naar LED. Om knipperen te voorkomen deze aanpassing voorzien van een kleine gelijkrichter met 100uF afvlakking elco en voorschakelweerstand.
- De zg. diskjes voorzien van metaalfilmweerstanden.

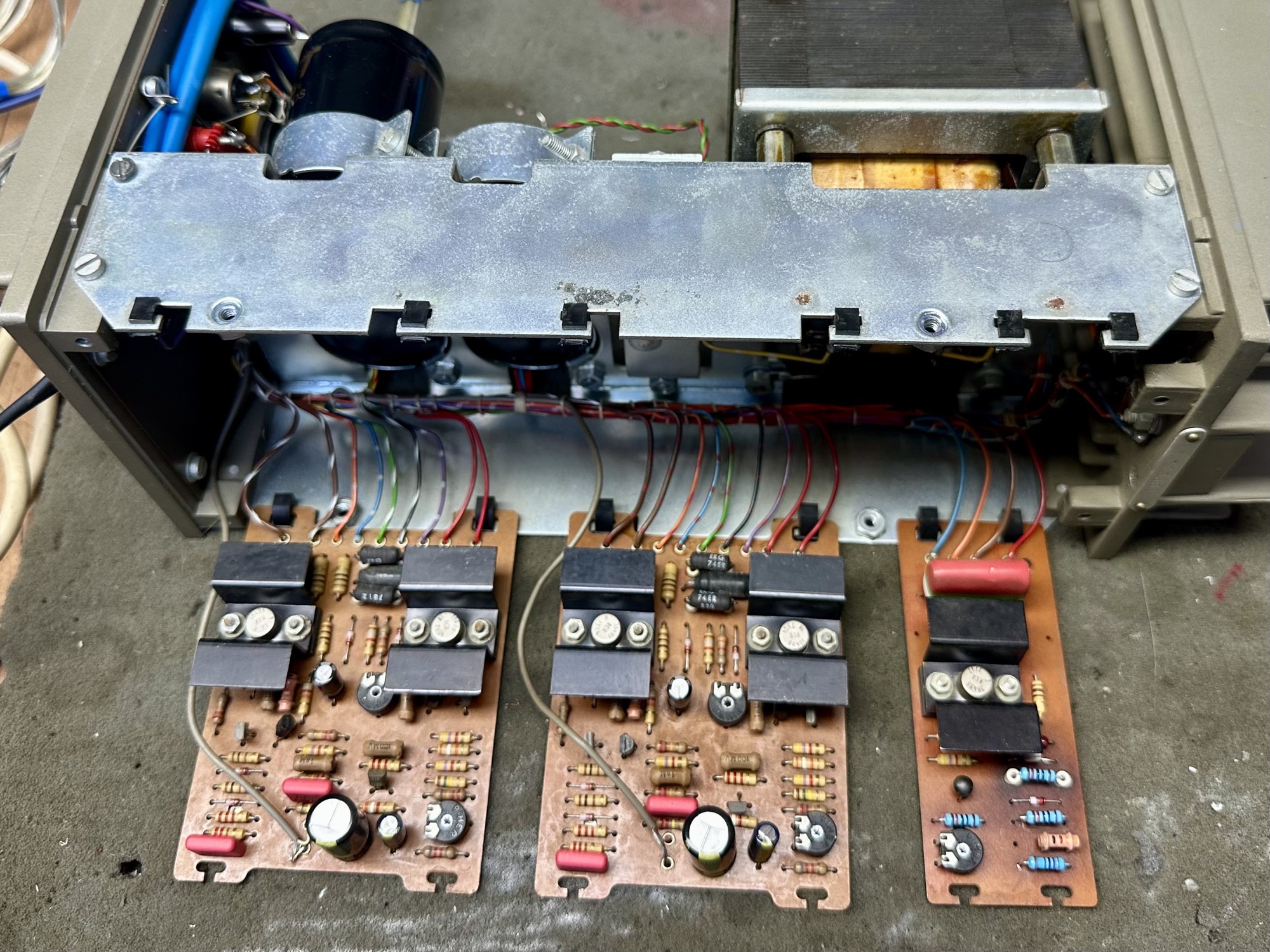

QUAD 303:

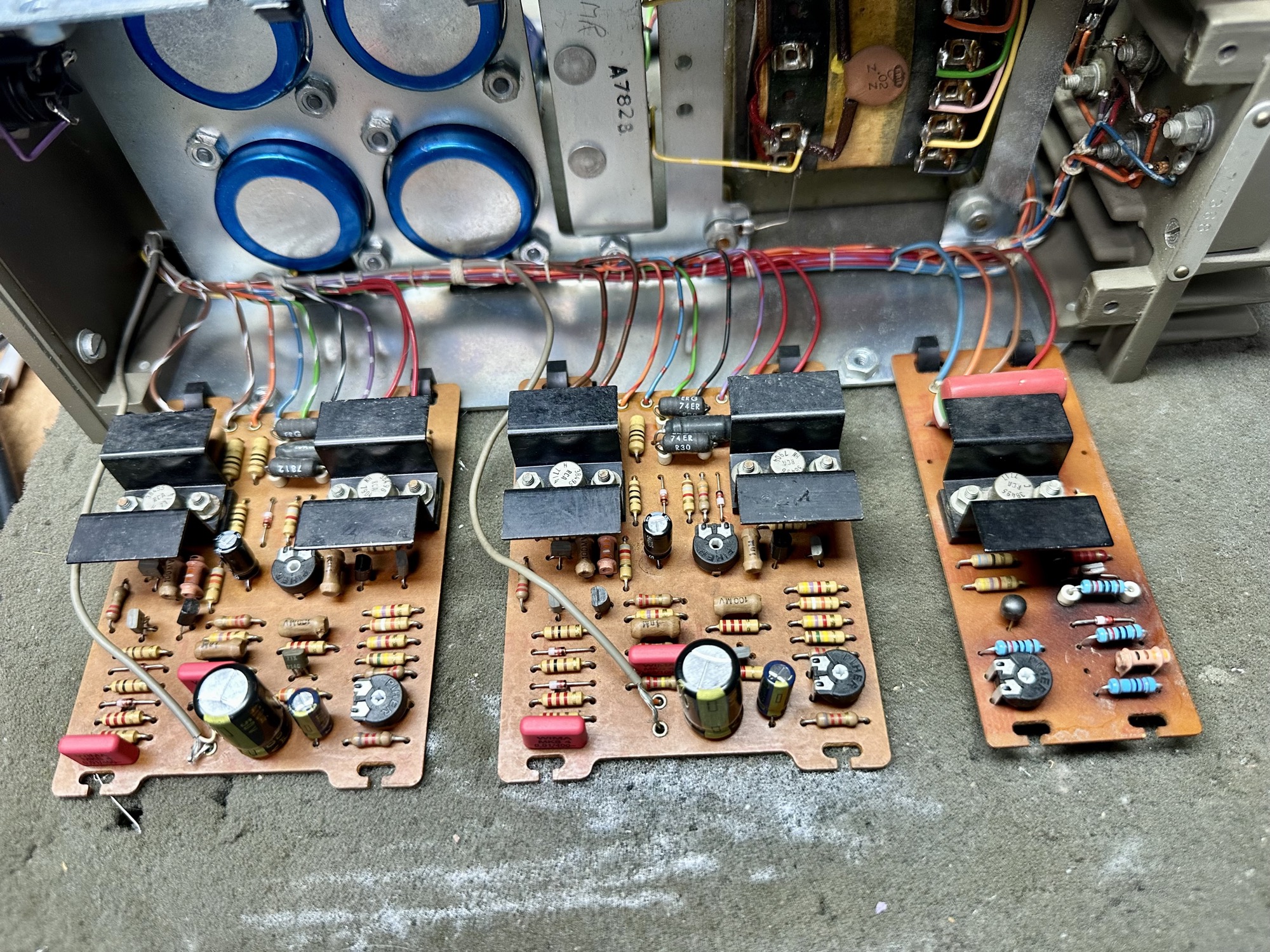

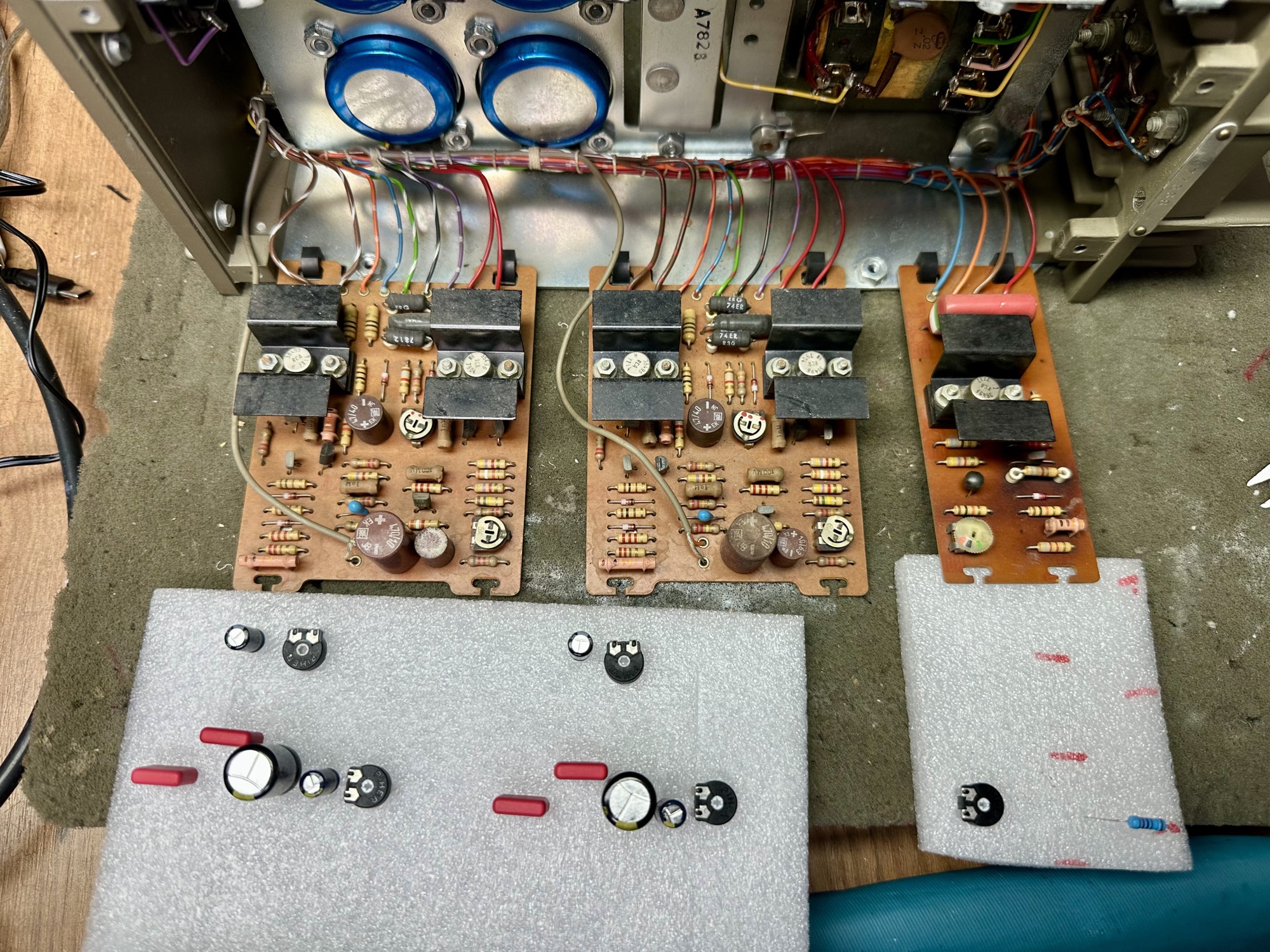

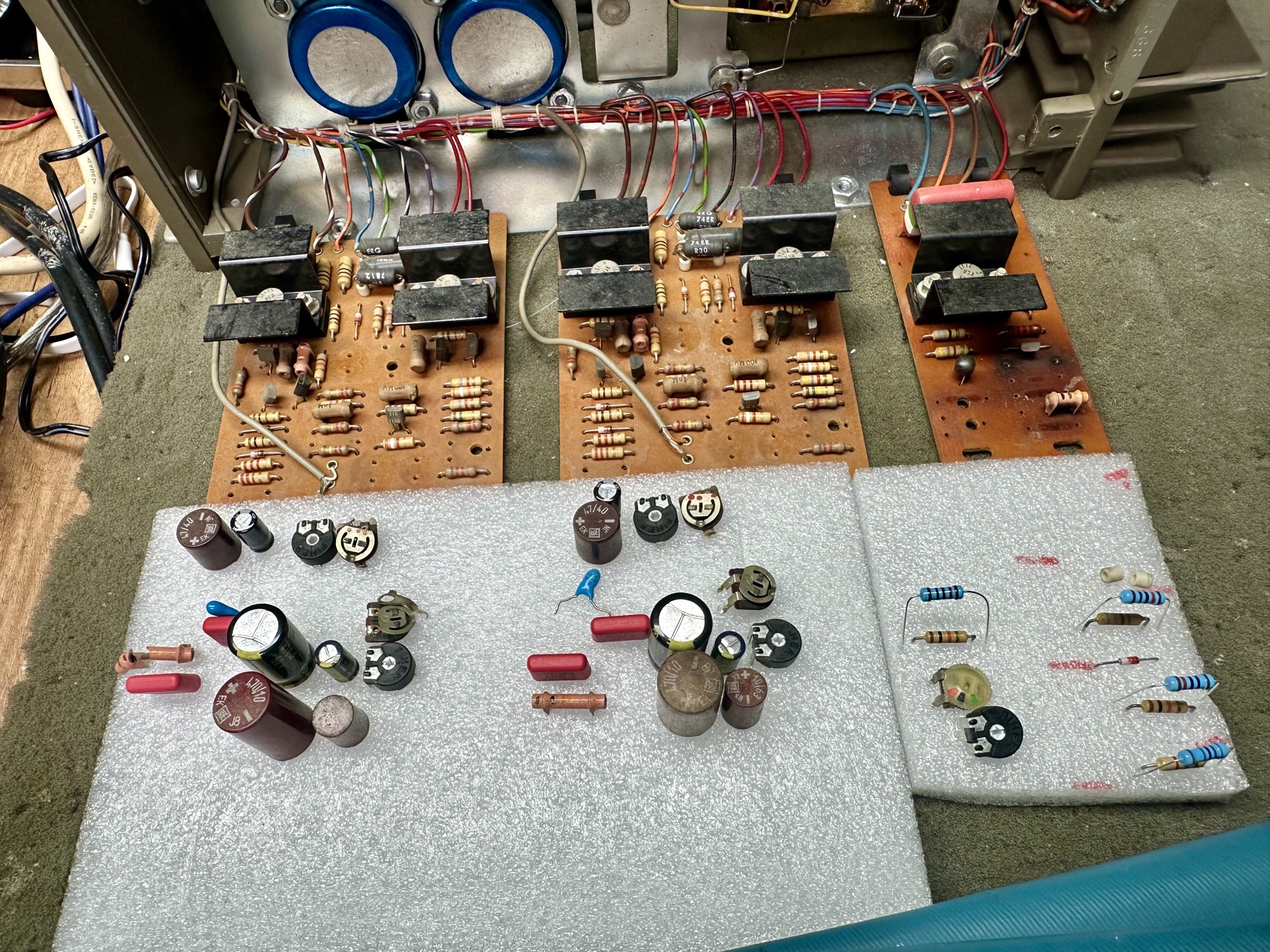

- Vollegige recap en dus alle elco's vervangen.

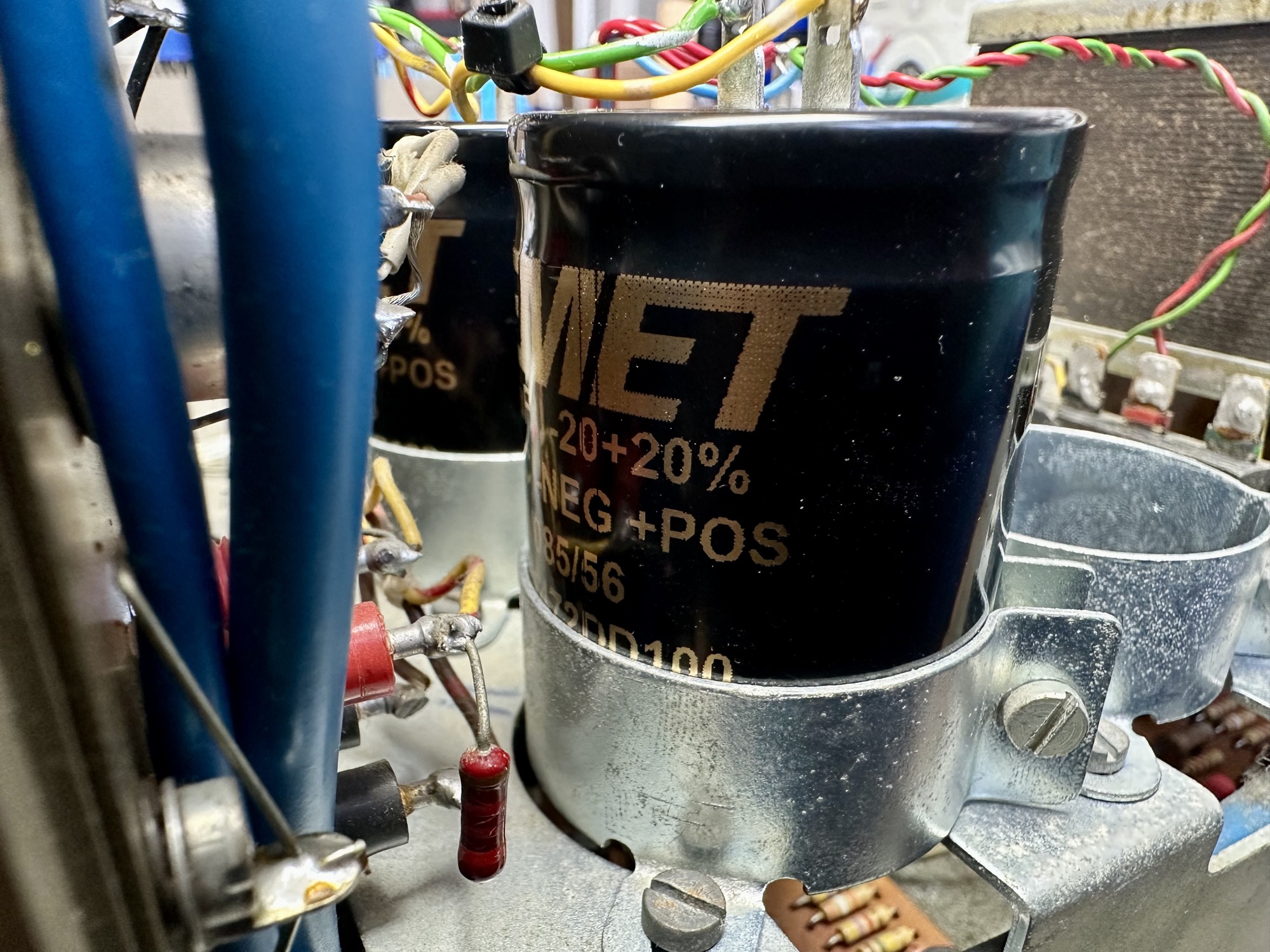

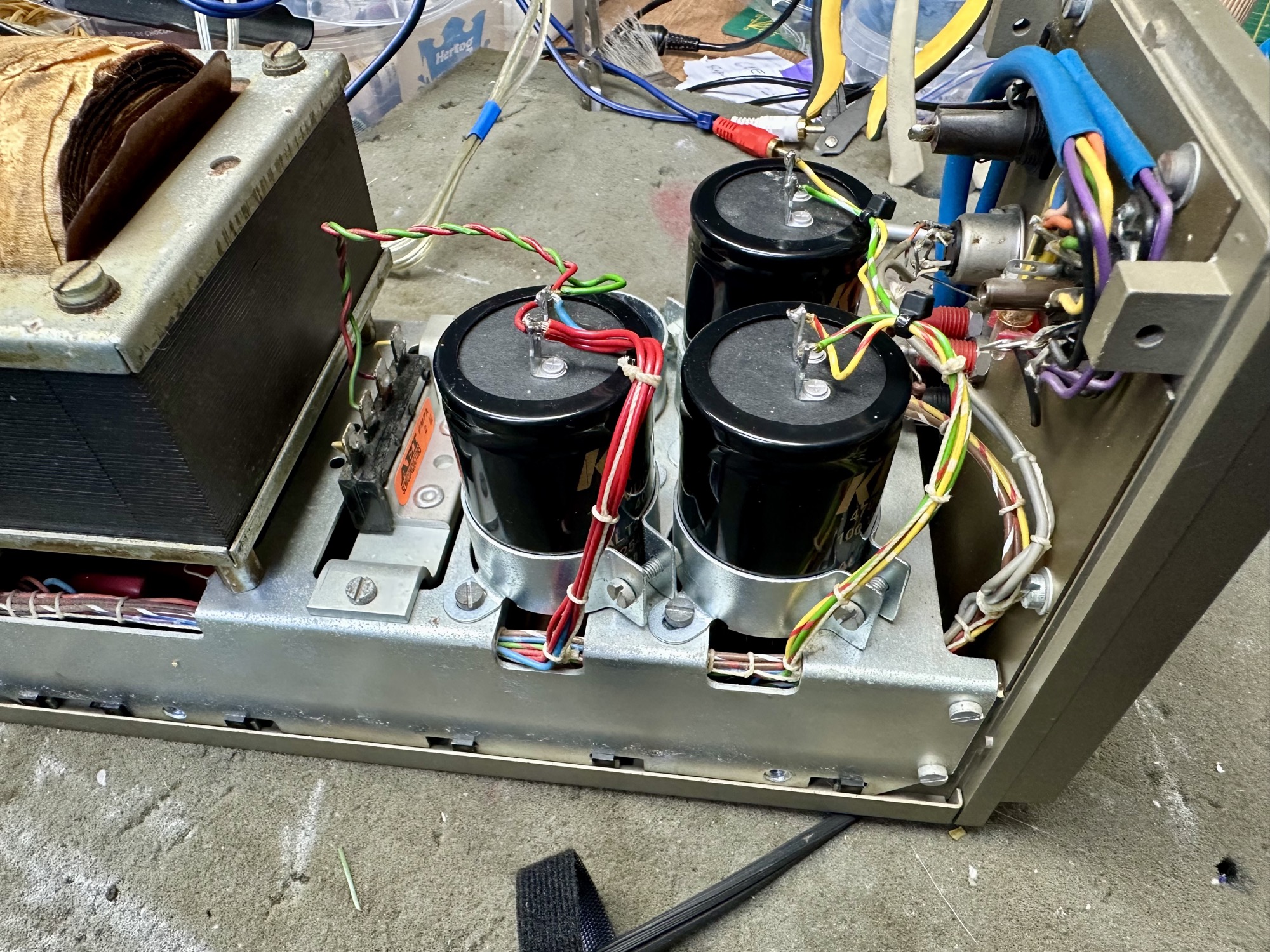

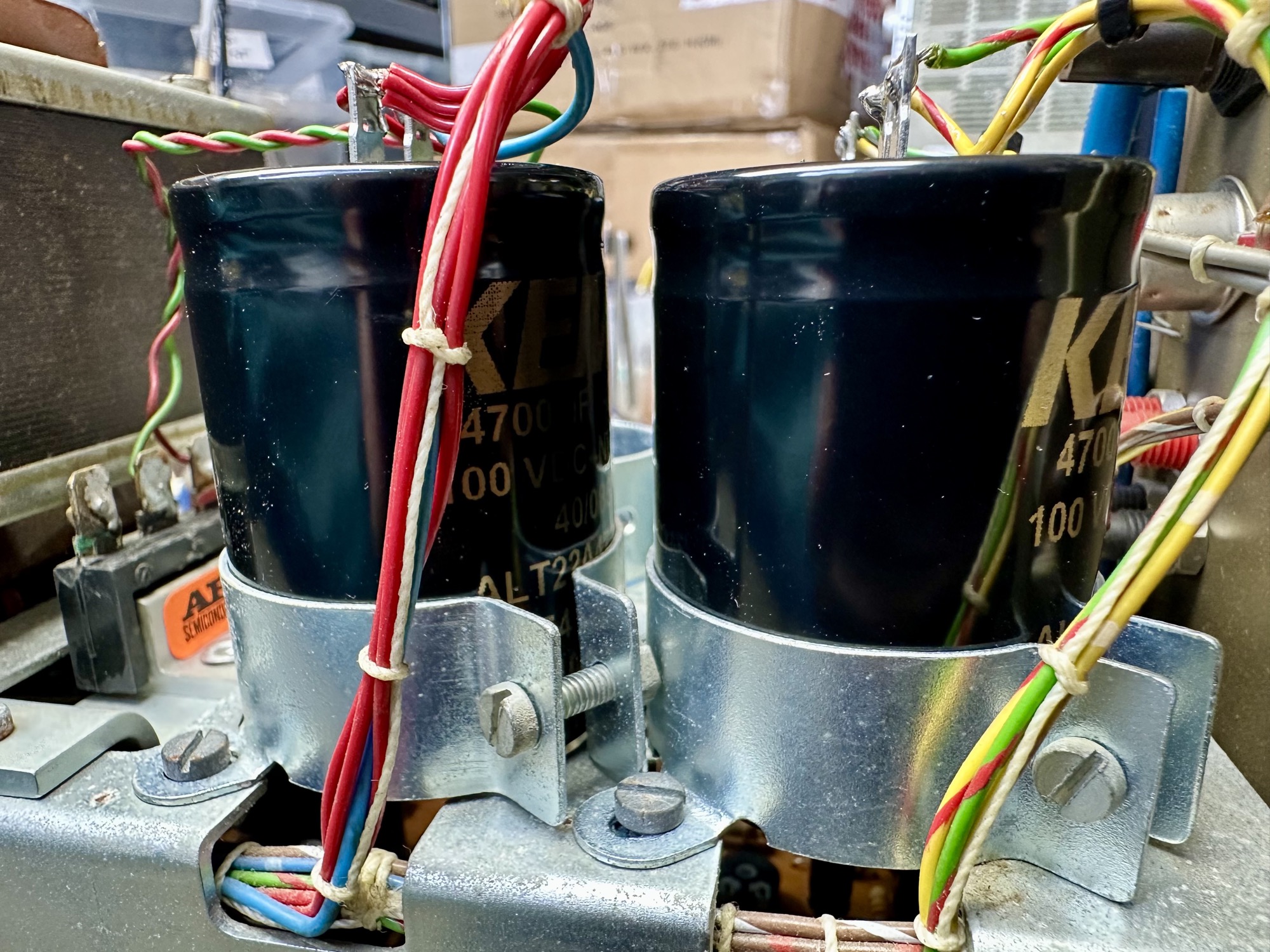

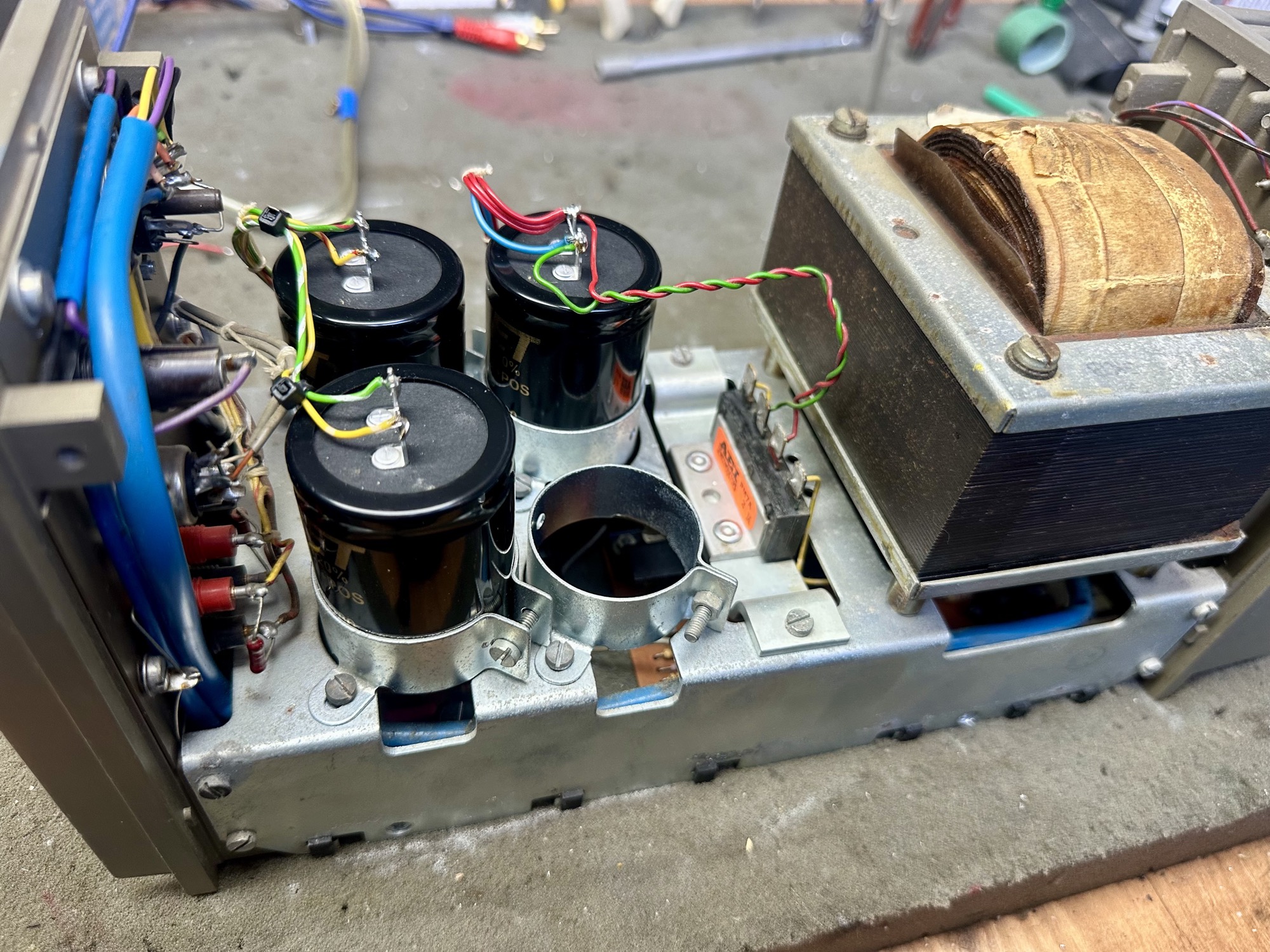

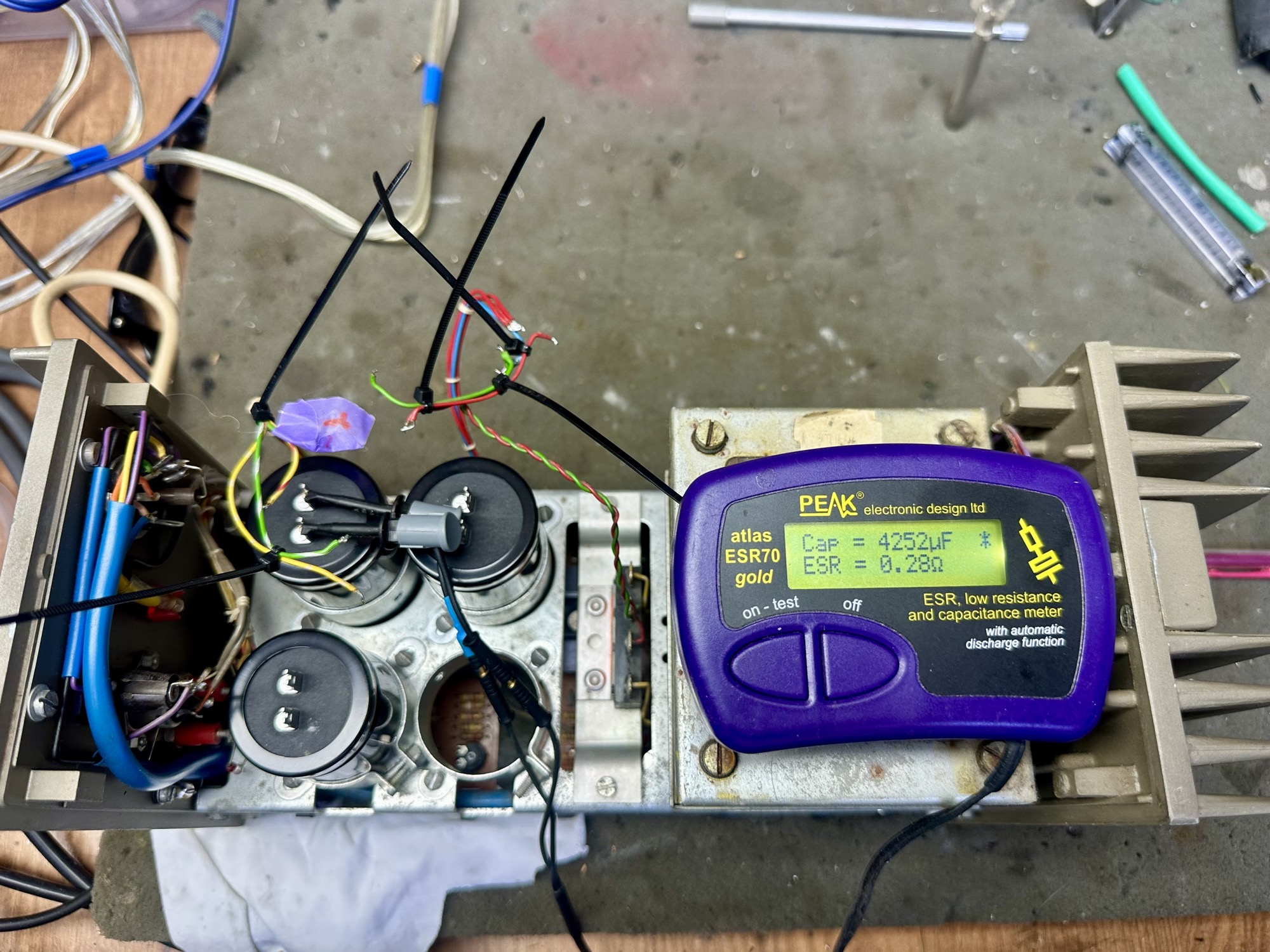

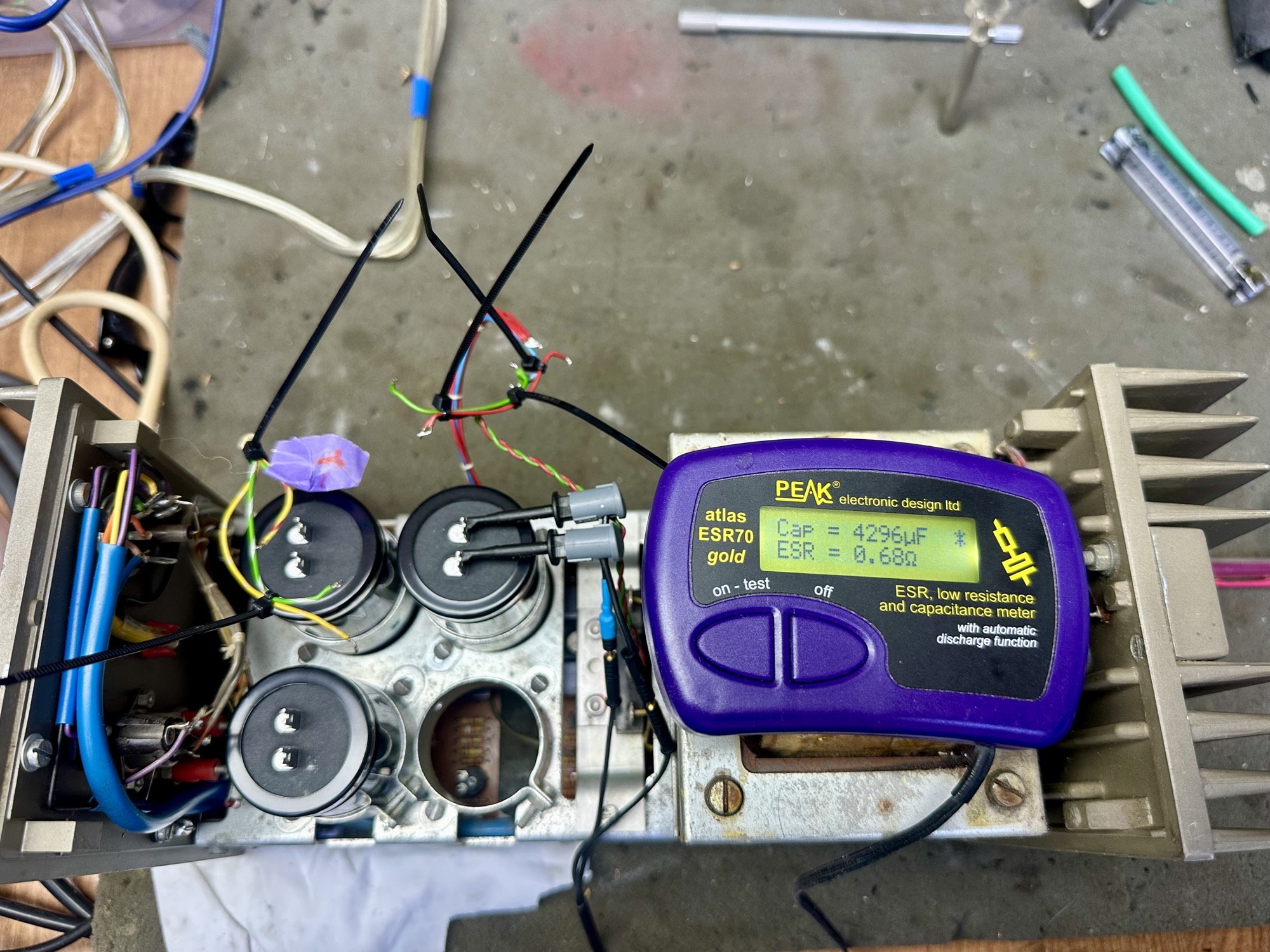

- De vier grote 2200uF/100V elco's vervangen door drie 4700uF/100 KEMET versies.

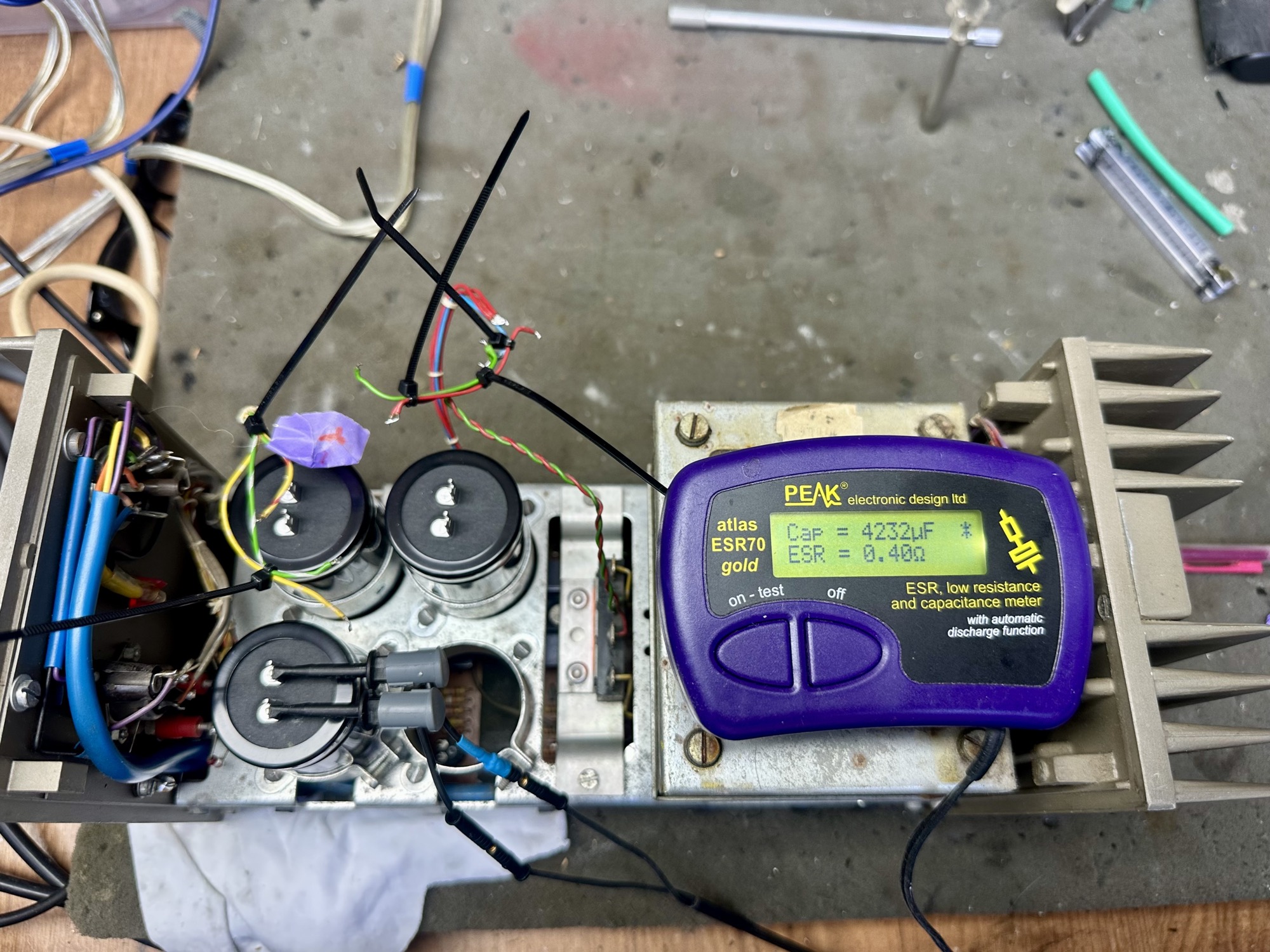

- De uitgangen hebben hierdoor een hogere waarde gekregen. De voeding is gelijk gebleven op door geen 2x 2200uF maar 1x 4700uF te plaatsden.
- Spanning afgeregeld: Met RV200 de spanning op pen 1 en 9 op 67V afgesteld. Met RV100 de spanning op 33,5V afgeregeld. Dit op beide eindversterker printplaten uiteraard. Met RV101 de ruststroom op 35mA = 21mV oop pen 4 en 6 afgeregeld.
- Deze afregeling nog een paar keer gecontroleerd en een kleine aanpassing gedaan zodat de gelijkspanning over de luidspreker uitgangen zo laag mogelijk is.
QUAD 33
Full recap, upgrade naar hogere spanning en ingangsgevoeligheid. Tevens LED aansluiting met afgevlakte gelijkspanning.
Eindoordeel:
Wederom een prachtige vintage QUAD set kunnen voorzien van de nodige aanpassingen. Met mooie componenten en de nodige aandacht hoop je natuurlijk dat dit ook zijn vruchten gaat afwerpen en dat er een prettig geluid gaat worden weergegeven. Dus...

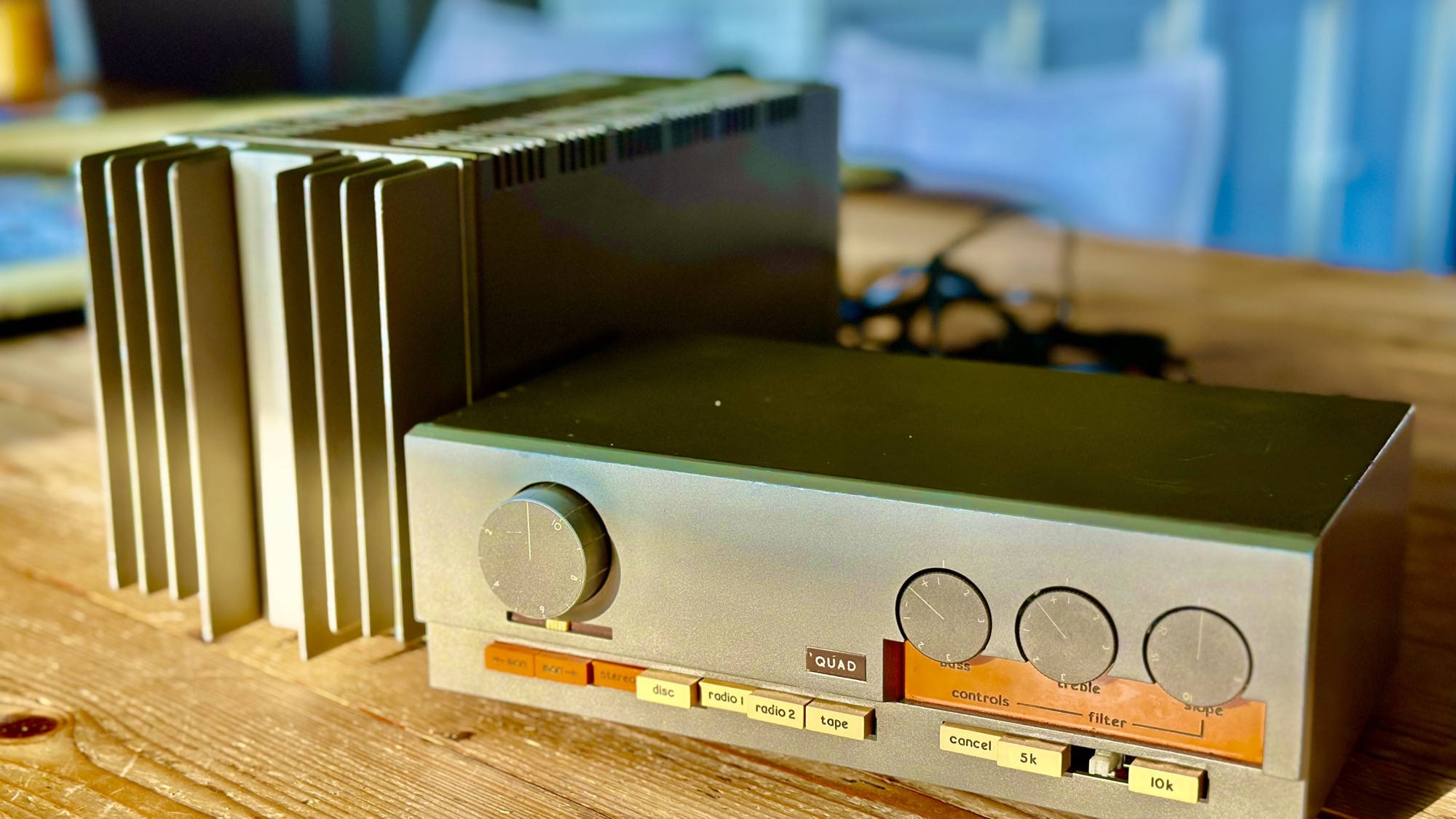

Hoe klinkt deze QUAD 33 en 303 vóór- en eindversterker set?
Laten we eerlijk zijn, deze set ziet eruit alsof ze nogal wat heeft meegemaakt. Er ontbreken wat knoppen en de volumeknop is dusdanig getekend dat het duidelijk is dat er veel gebruik van is gemaakt.
Daar gaan we, de luidspreker banaanstekker passen mooi strak in de eindversterker. De DIN bekabeling wordt aangesloten en mijn streamer wordt op de tulp naar DIN verloop aangesloten. Alles goed, dan kan de spanning erop. Geen ontploffing of nare geluiden want ik had de set natuurlijk al aan mijn test speakers aangesloten gehad.
Input Radio 1, hoge- en lagetonen instelling op 0 en de volumeknop maar eens wat verdraaien. Eerst een mooie klik van de in de volumepotmeter aangebrachte aan/uit schakelaar. Het QUAD logo begint mooi oranje/geel op te lichten. En ja hoor, daar komen de eerste klanken mij tegemoet. En wat voor een klanken. Wat een heerlijke ervaring weer. Keer op keer wordt ik stil van de Engelse kwaliteit. De rust en warmte. Wat een details, wat een heerlijk geluidsbeeld weet ook deze Quad weer voort te brengen.
Mijn nieuwe favoriet? Nou, in ieder geval voor de aankomende luisteruurtjes. Want man, o, man, wat een heerlijkheid. Muzieknummer na nummer verbaas ik mij over de details. Geen harde of schelle weergave, nee een heerlijke combinatie waar je uren naar kan luisteren. Ze stralen rust uit.
Maar hoe dan? Laten we wederom eerlijk zijn. Kwa elektronica is dit echt een hele eenvoudige versterker met alleen het broodnodige aan onderdelen. Maak je kortsluiting aan de speakeraansluiting? Ja, dan is hij kapot. Speel je voor lange tijd hard, dan zal hij erg warm worden en bestaat de kans op oververhitting. Kunnen we hieruit opmaken dat de modernere versterkers door al hun beveiligingen en bewerkingen daardoor minder (kunnen) klinken? Na menig Engels te hebben gehoord neig ik hier wel naar.
Resumé: De QUAD 33 - 303 set is een pareltje! Ik luister nog even verder.
