Quad
405-1

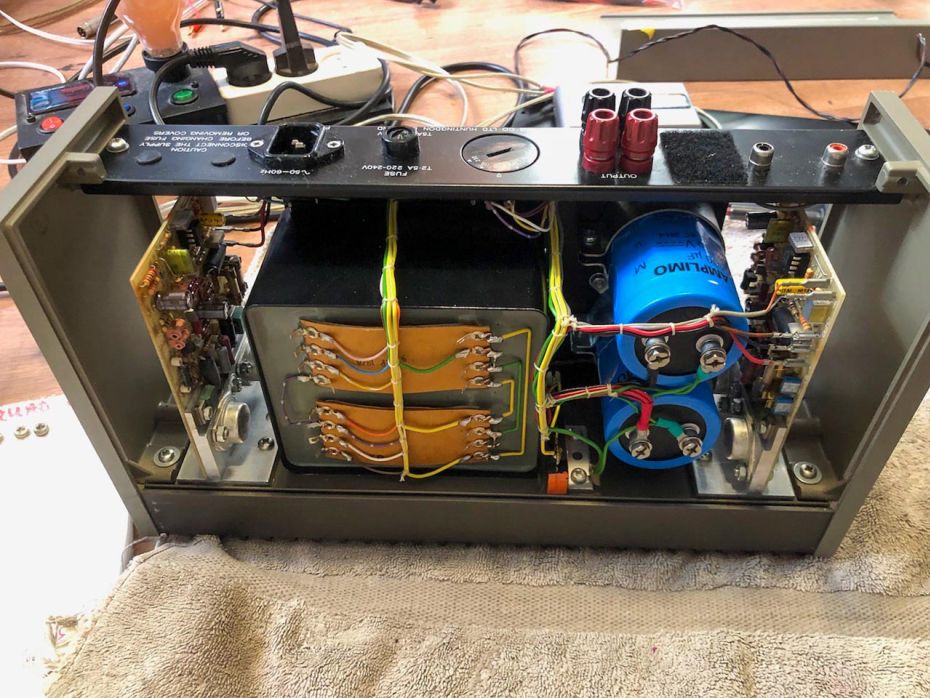

![Quad 405 rechter kanaal defect](/templates/yootheme/cache/2e/QUAD-405_1978_Recap_rebuild_speaker-protection-2-2e583807.jpeg)
Klacht:
Het rechter kanaal van deze Quad 405 eindversterker is defect.

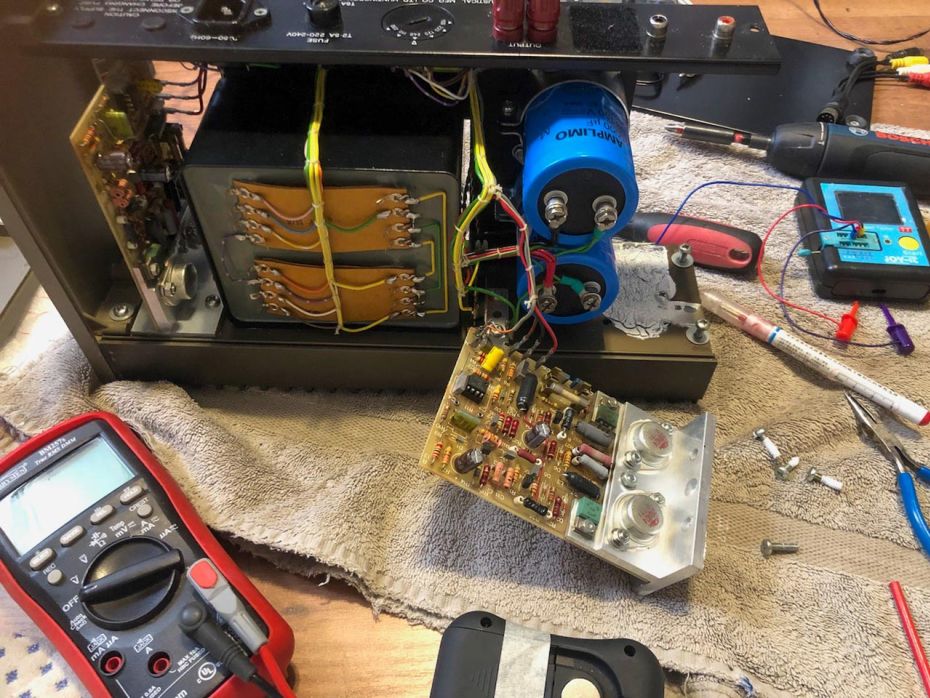

![Quad 405 eind transistor 2SD424 defect](/templates/yootheme/cache/84/QUAD-405_1978_Recap_rebuild_speaker-protection-5-840ec47b.jpeg)
Diagnose:
- Zekering can het rechter kanaal is doorgebrand.
- Eindtransistor 2SD424 is kapot. Weerstand tussen C-E is 0,4 ohm.
- Overige transistoren geven een juiste meetwaarde.
- Condensatoren geven wat afwijking.
![](/templates/yootheme/cache/65/QUAD-405_1978_Recap_rebuild_speaker-protection-21-6549e75b.jpeg)
![](/templates/yootheme/cache/15/QUAD-405_1978_Recap_rebuild_speaker-protection-24-158e3358.jpeg)

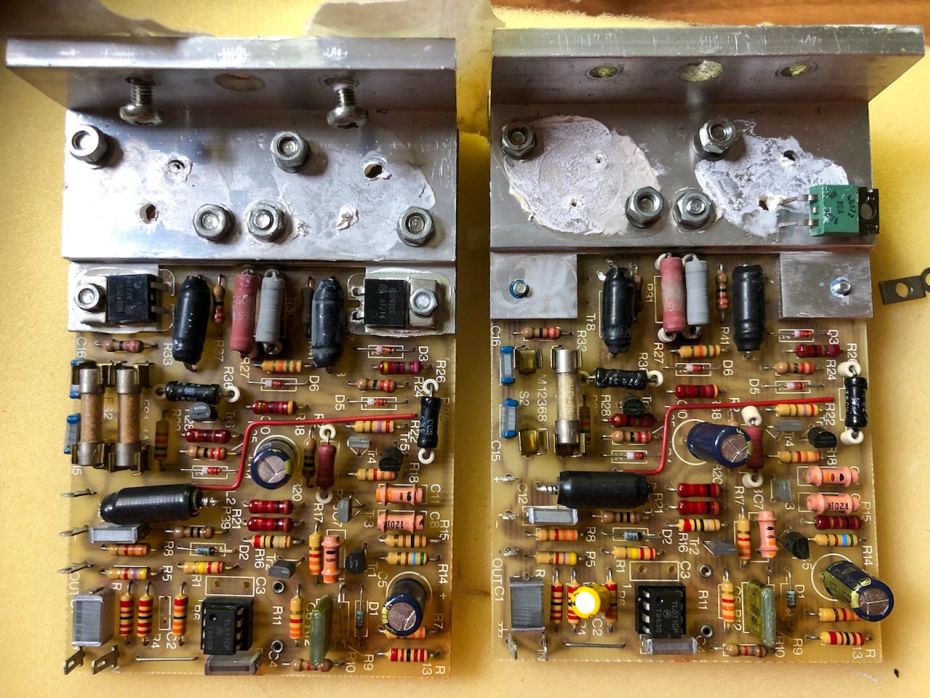

Reparatie:
- Alle elko's vervangen
- Alle transistoren vervagen.
- TR1: BC560C
TR2: BC546B
TR3/TR4: BC556B
TR5/TR6: BC560C
TR7/TR8: BD242C

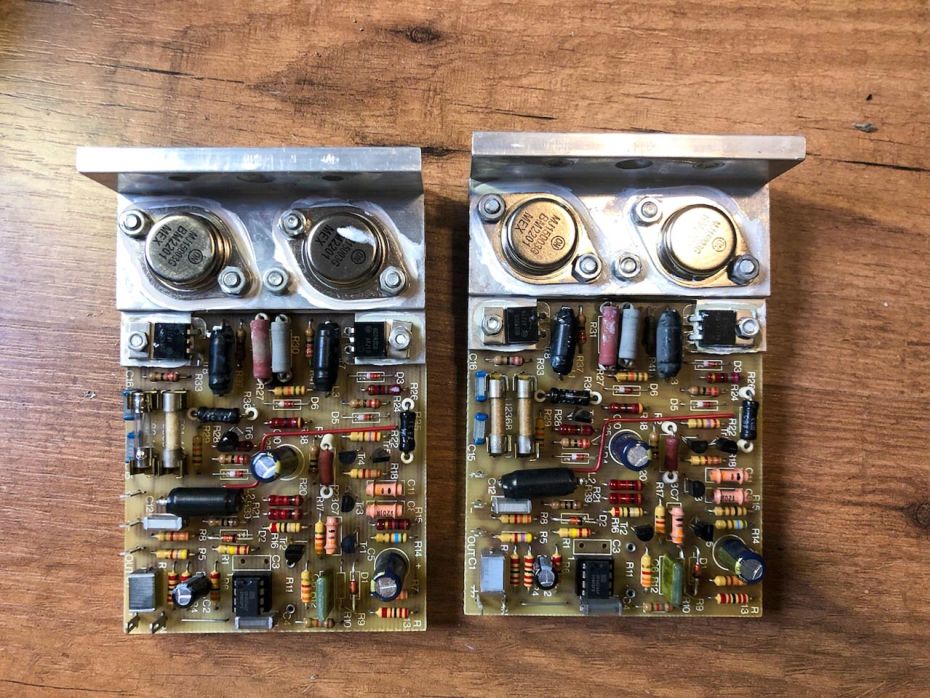

TR9/TR10: MJ15003 - Zenerdiodes 12V naar 15V 1,3W
- Ontkoppelcondensator 100nF over D1
- Opamp vervangen door OPA604AP
- Luidspreker beveiling geplaats. Inclusief eigen 12V transformator.
