Upgrade:
Een AUX poort aanbrengen op een Roland GR-55 zodat je een gitaar rechtstreeks kan aansluiten.

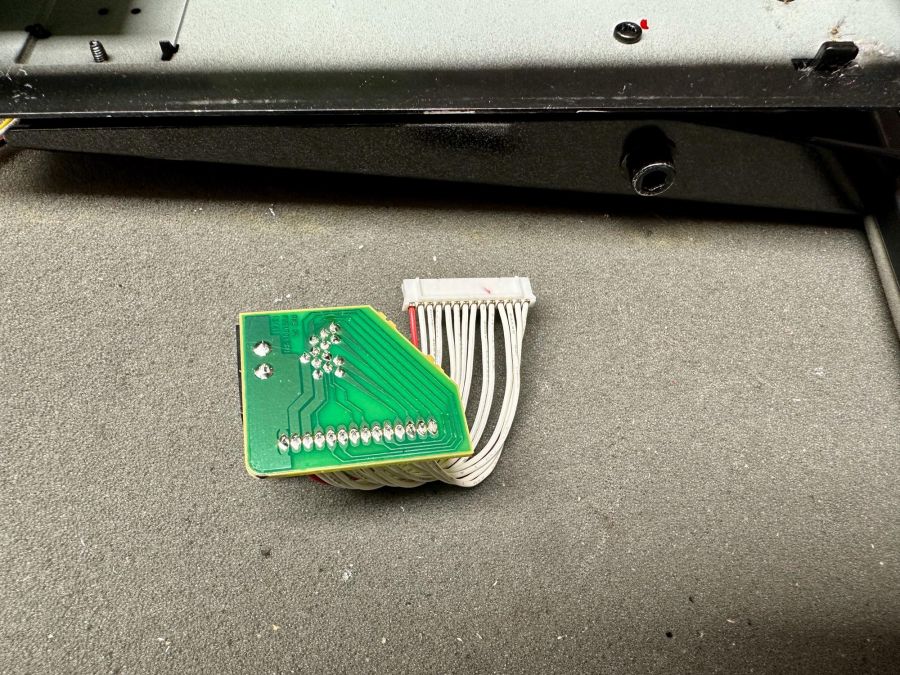

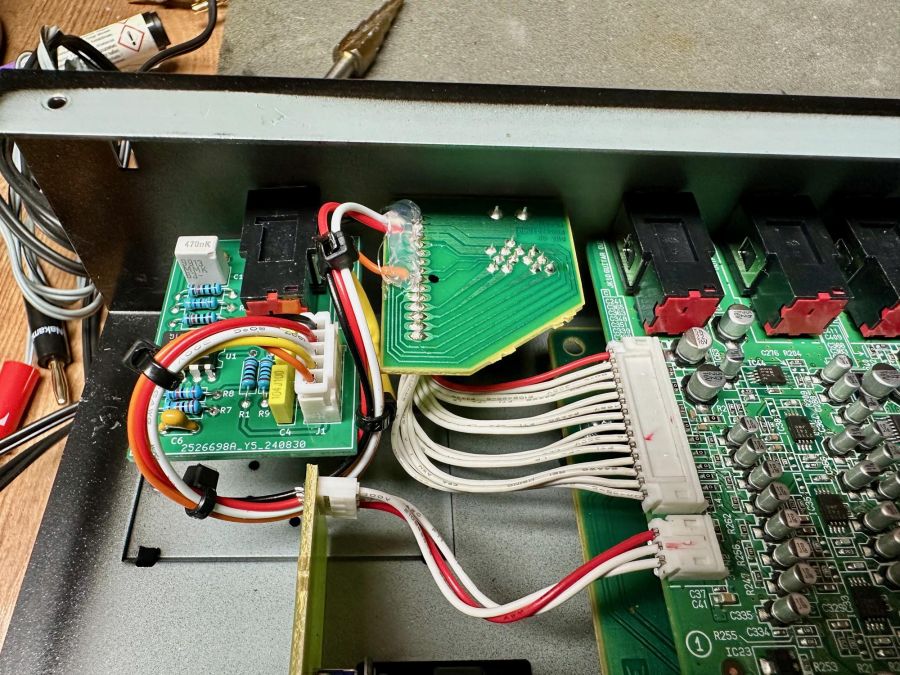

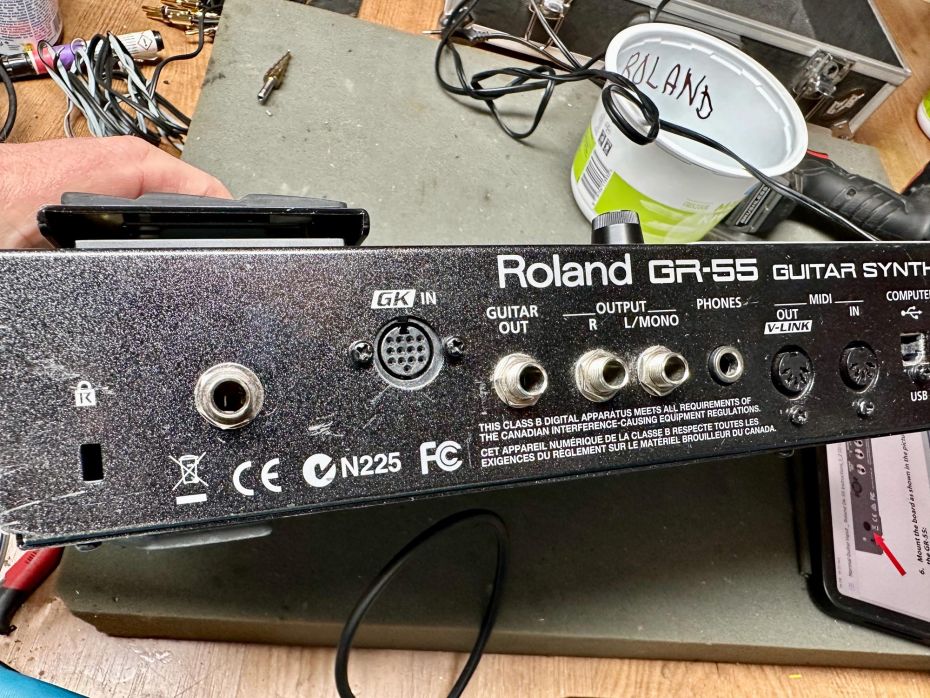

Plaatsing Roland GR-55 aux input print

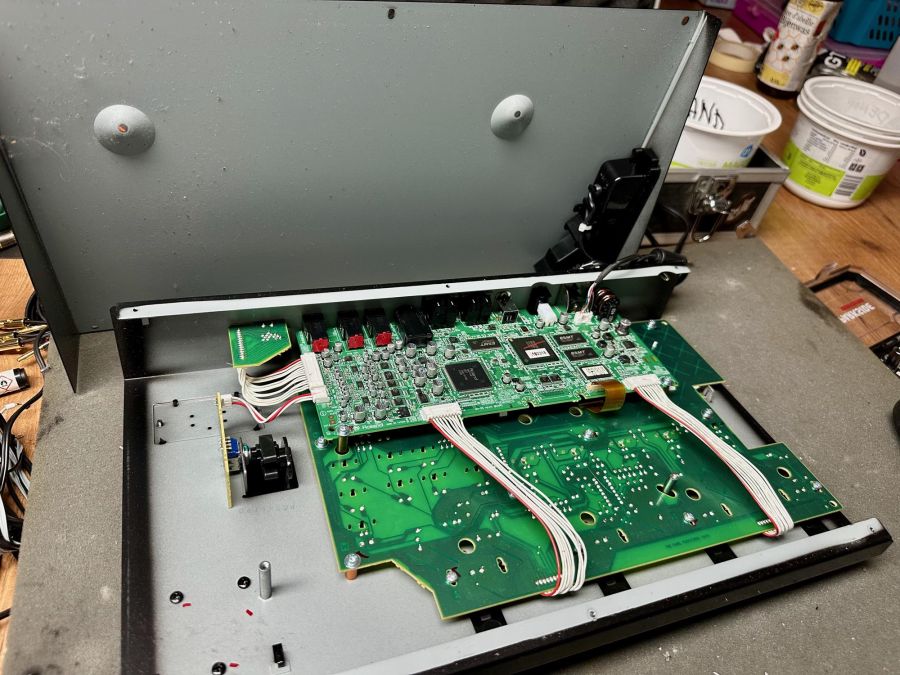

Openen
Roalnd behuizing openen. Let op dat de connector van de USB niet beschadigd wordt.

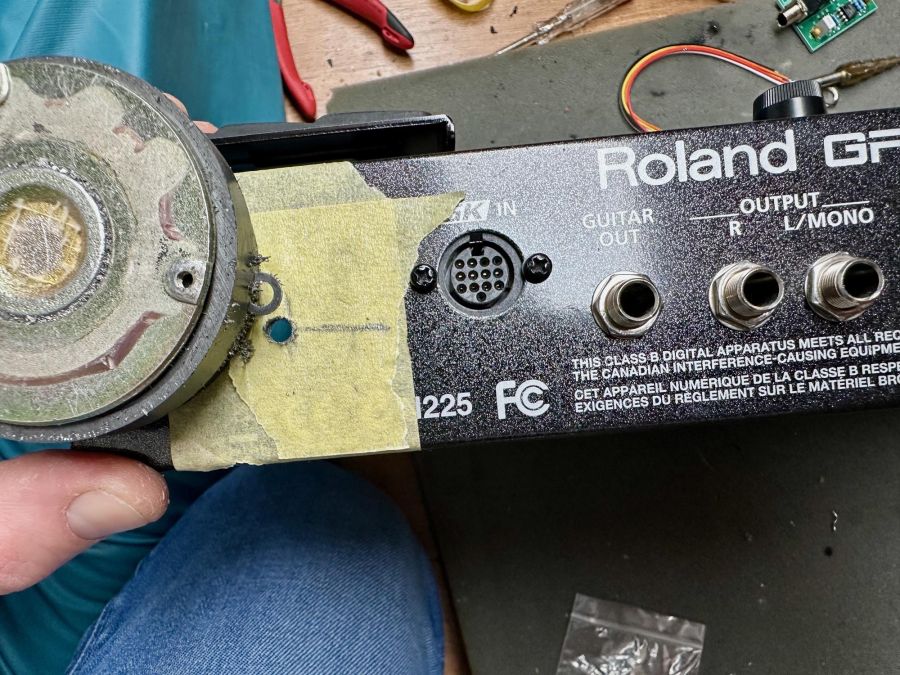

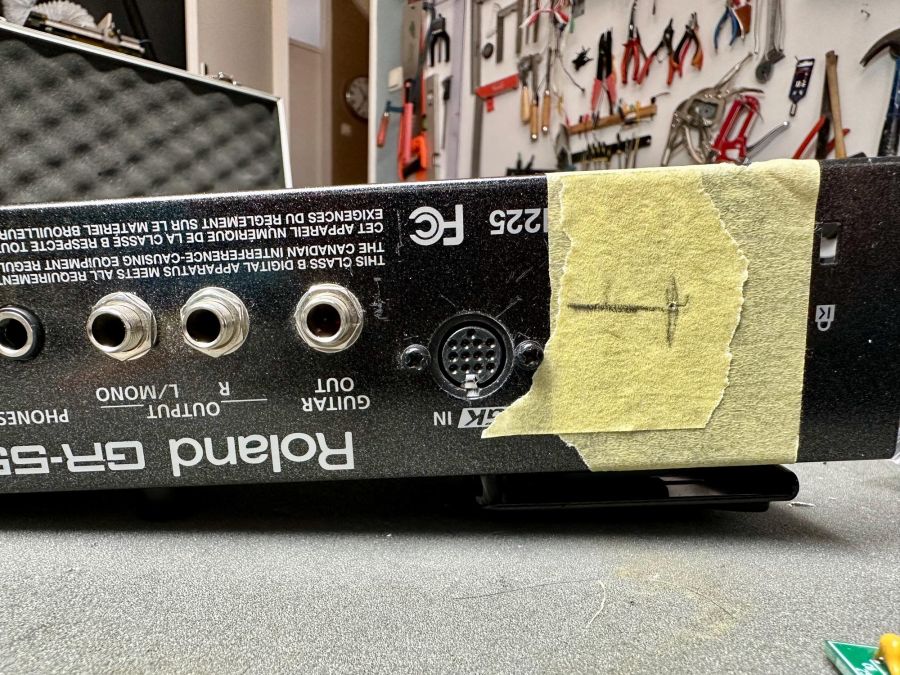

Gat boren
Om de printplaat met jack te plaatsen moet er een 9mm gat geboord worden.
Metaal slijpsel
Door een magneet naast het gat te plaatsen wordt 99% van het ijzerslijpsel opgevangen.

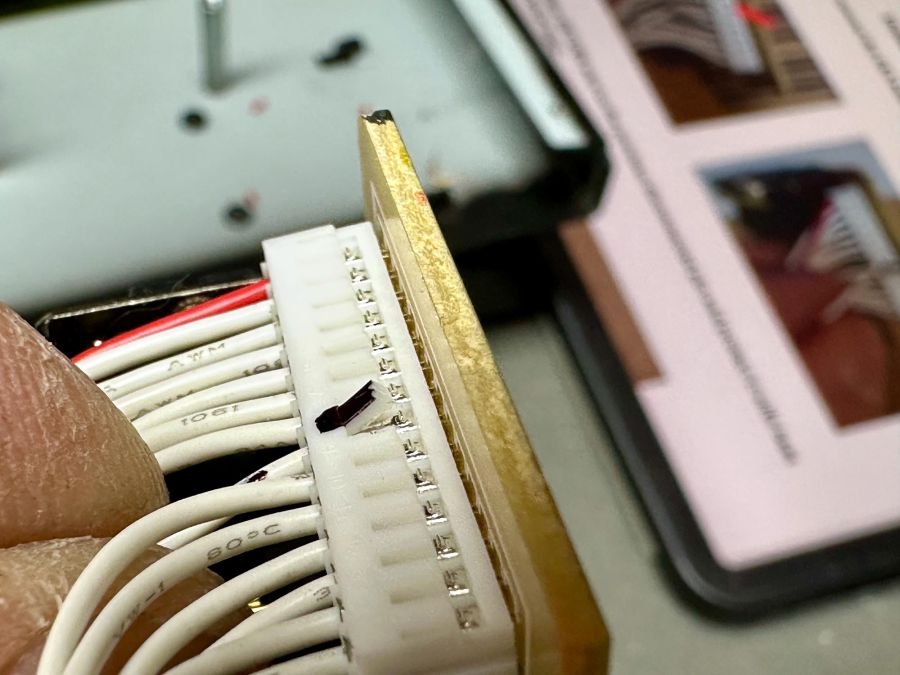

Pin 8 uitsolderen
Door het lipje van pin 8 wat omhoog te halen is de pin uit te solderen.

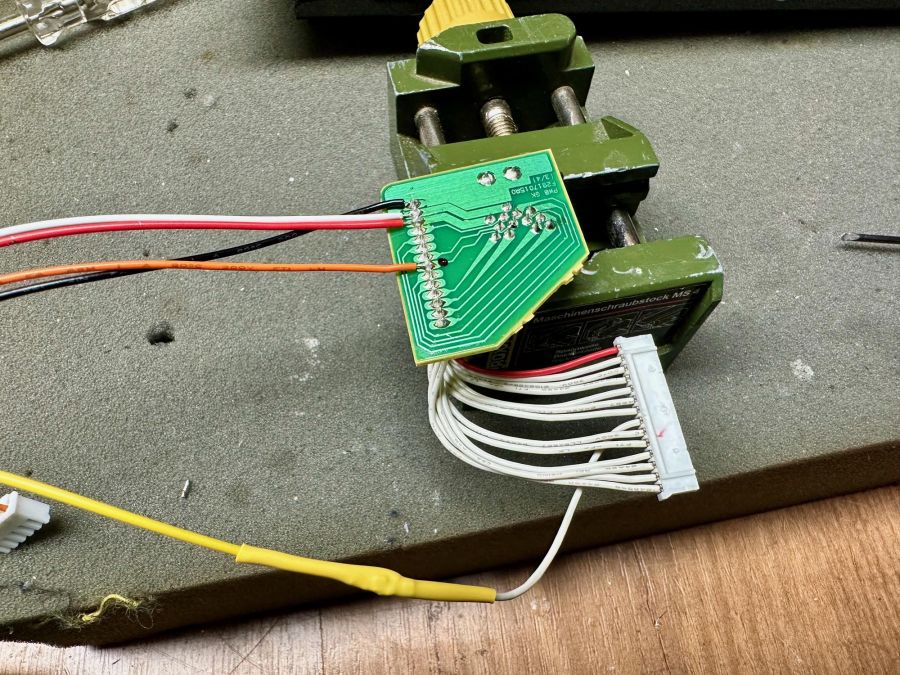

Solderen

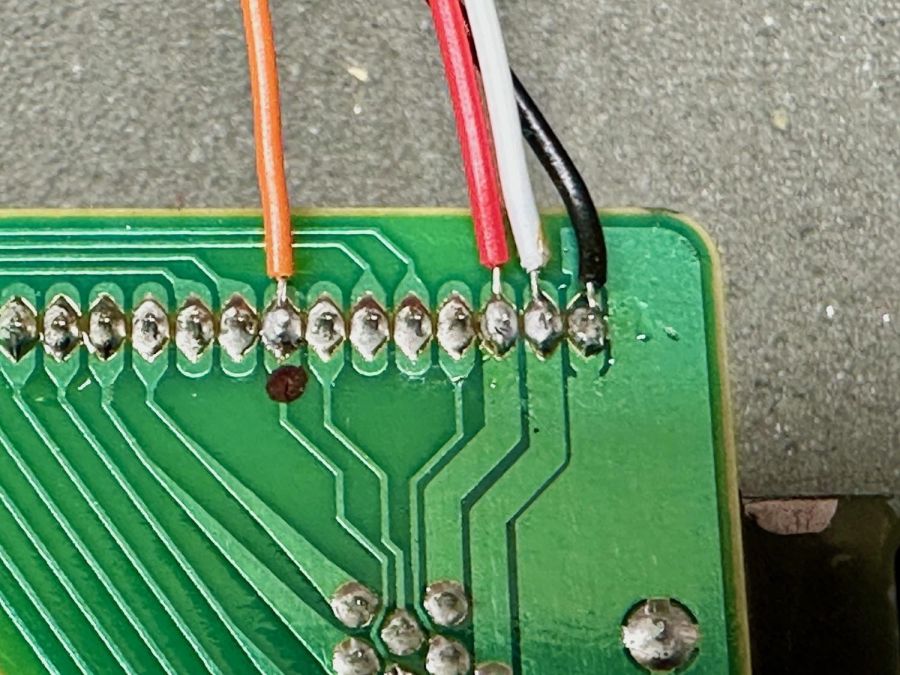

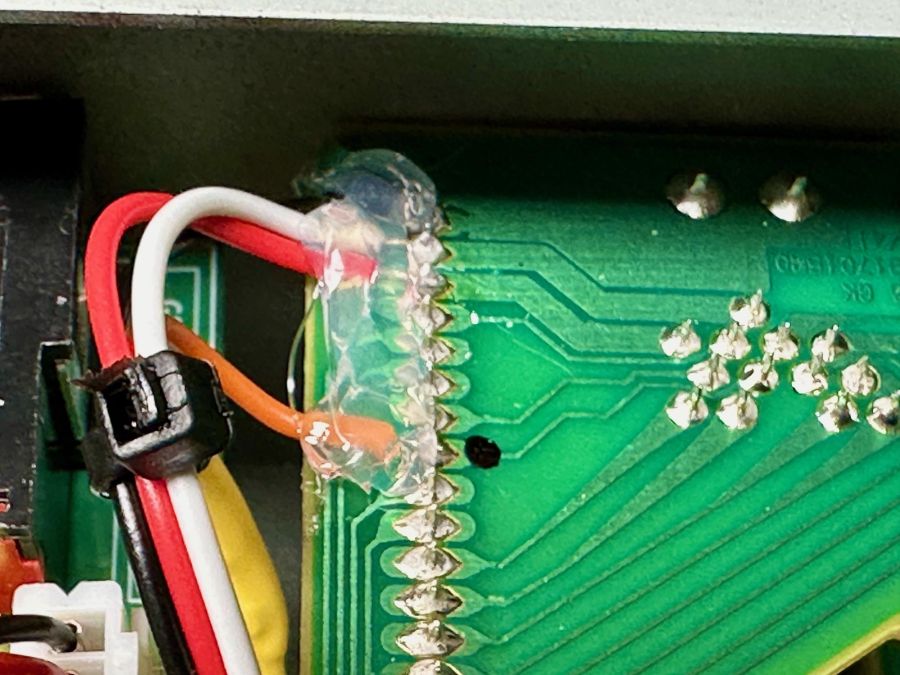

Soldeer nu de draden van de upgrade print op het GK3 board. Let op dat er geen kortsluiting ontstaat!
Meten
Nadat je de soldeerverbindingen hebt nagemeten op kortsluiting kan je ze voorzien van lijm.
