Klacht:
Bekende problemen. Kraakt en piept tijdens gebruik. Tevens heeft één kanaal een luide kraak/knispering in geluid.
Diagnose:
- Heerlijk eenvoudige versterker kwa opbouw.
- Maakt gebruik van grote 1000uF condensatoren in de uitgang.
- Advies is om de condensatoren en transistoren te vervangen.

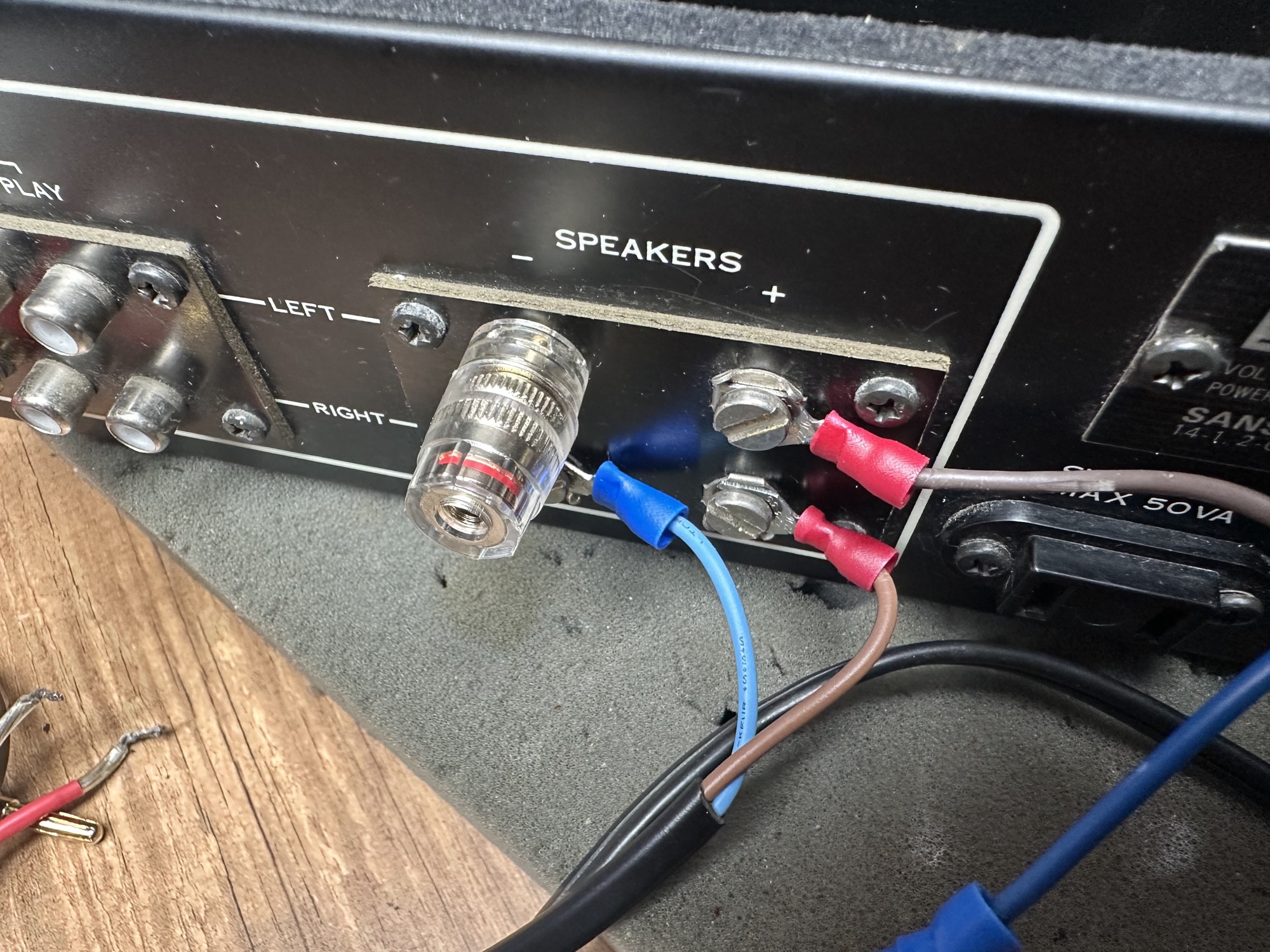

- De luidsprekeraansluitingen zijn nog op basis van kleine schroefjes. Hierdoorn heel veel kans op kortsluiting.
Reparatie:
- Eenvoudige opbouw maar man, man, man wat hebb en ze de componenten toch enorm lastog vastgesoldeerd.

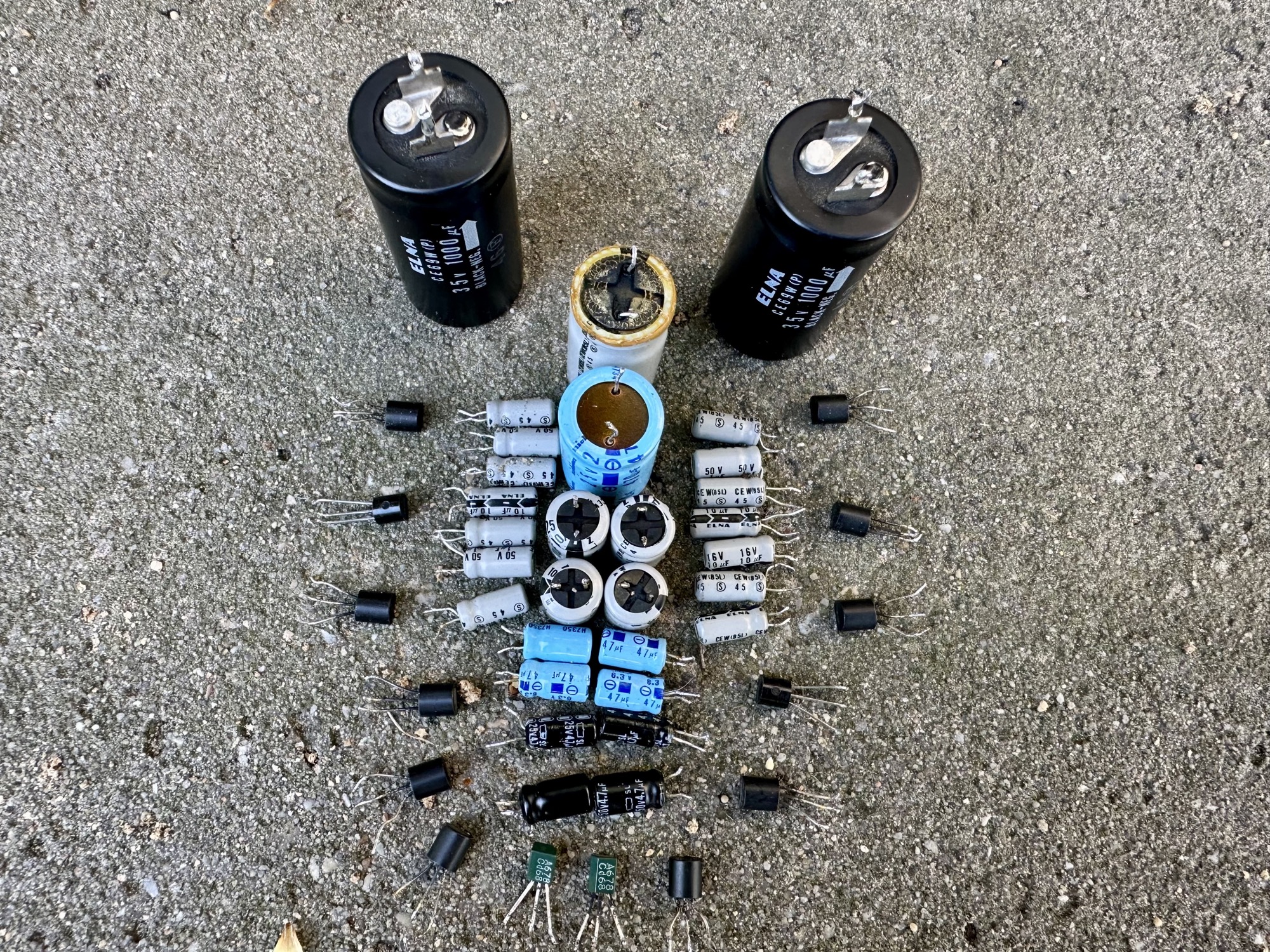

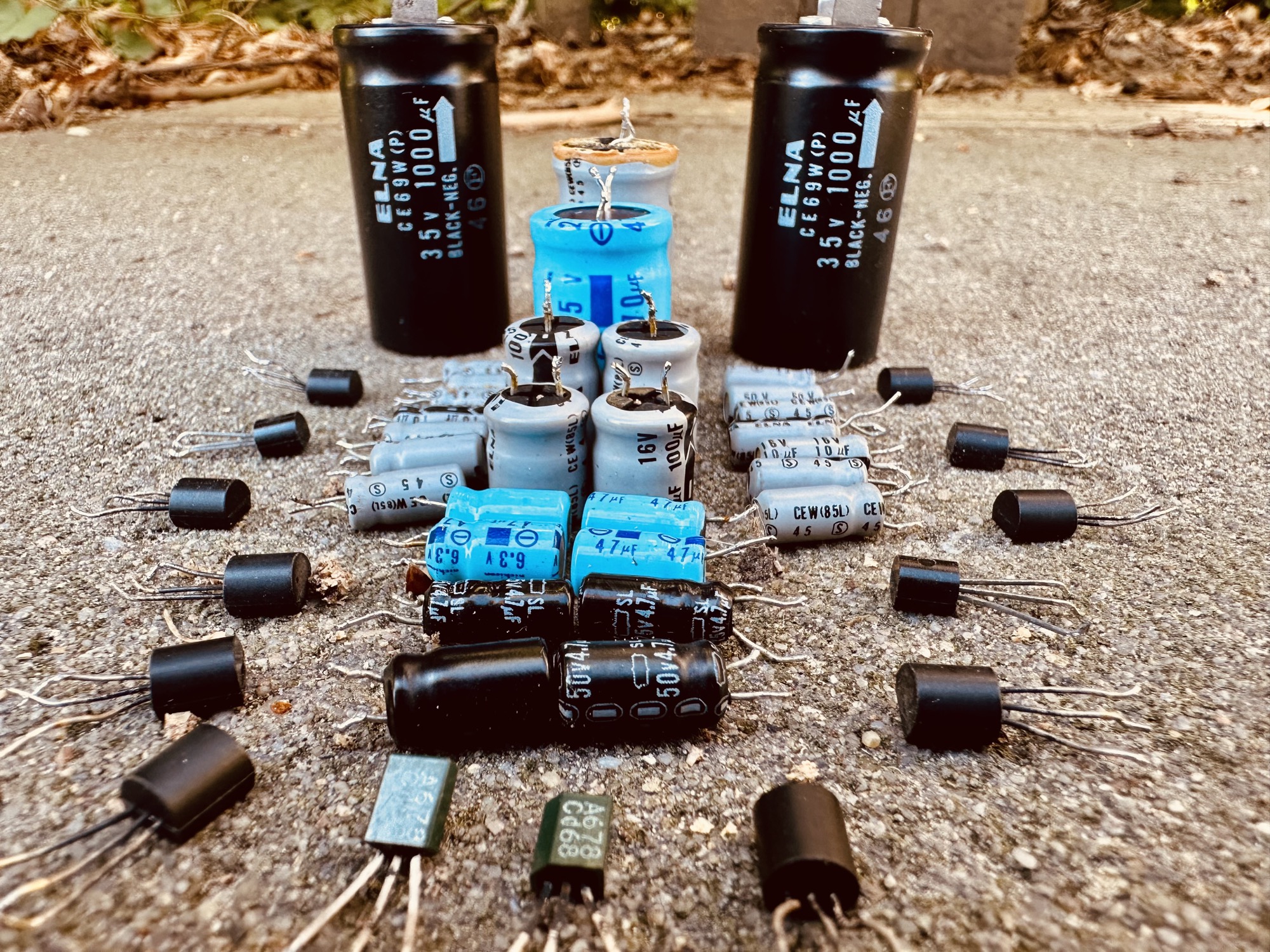

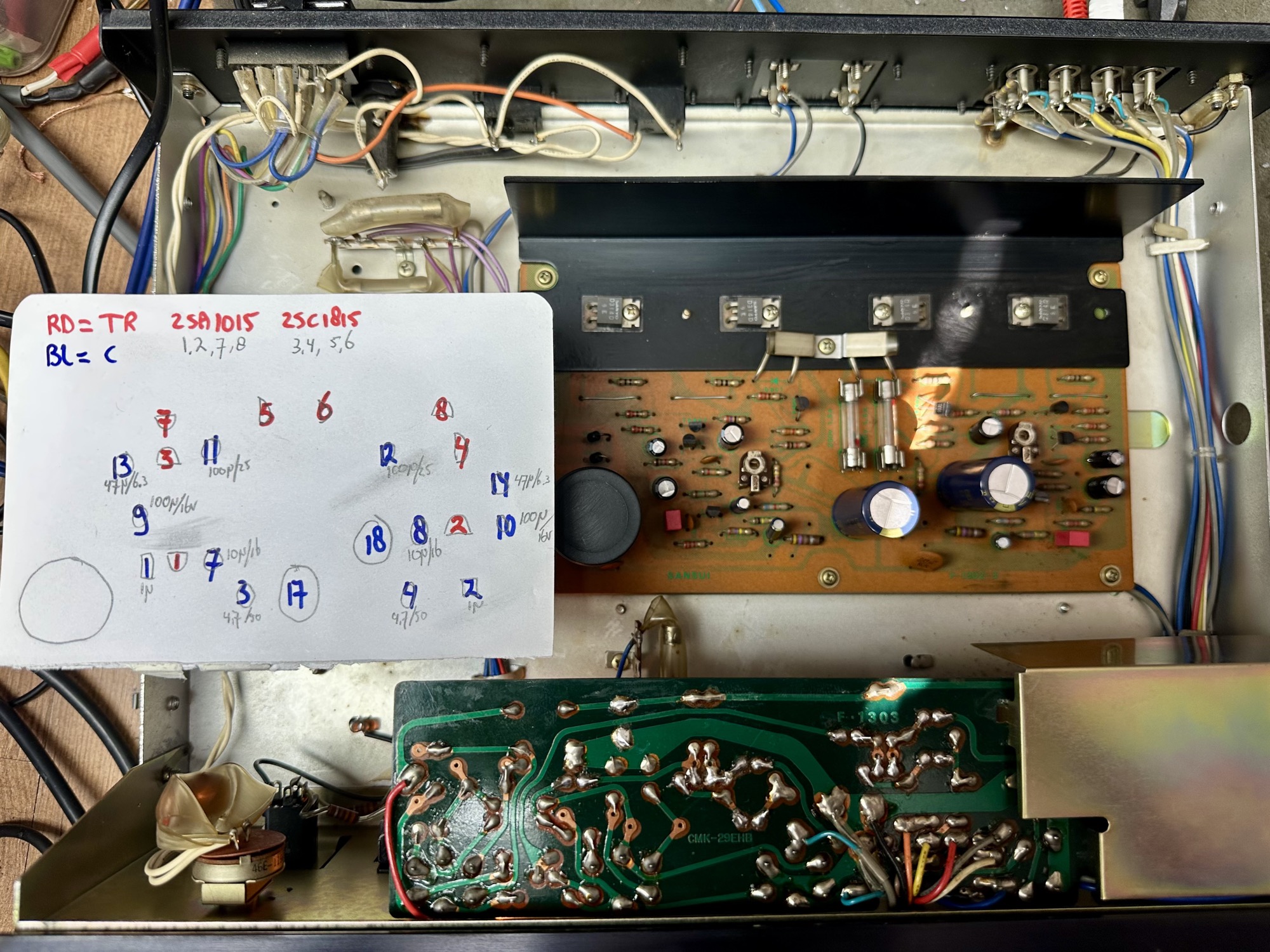

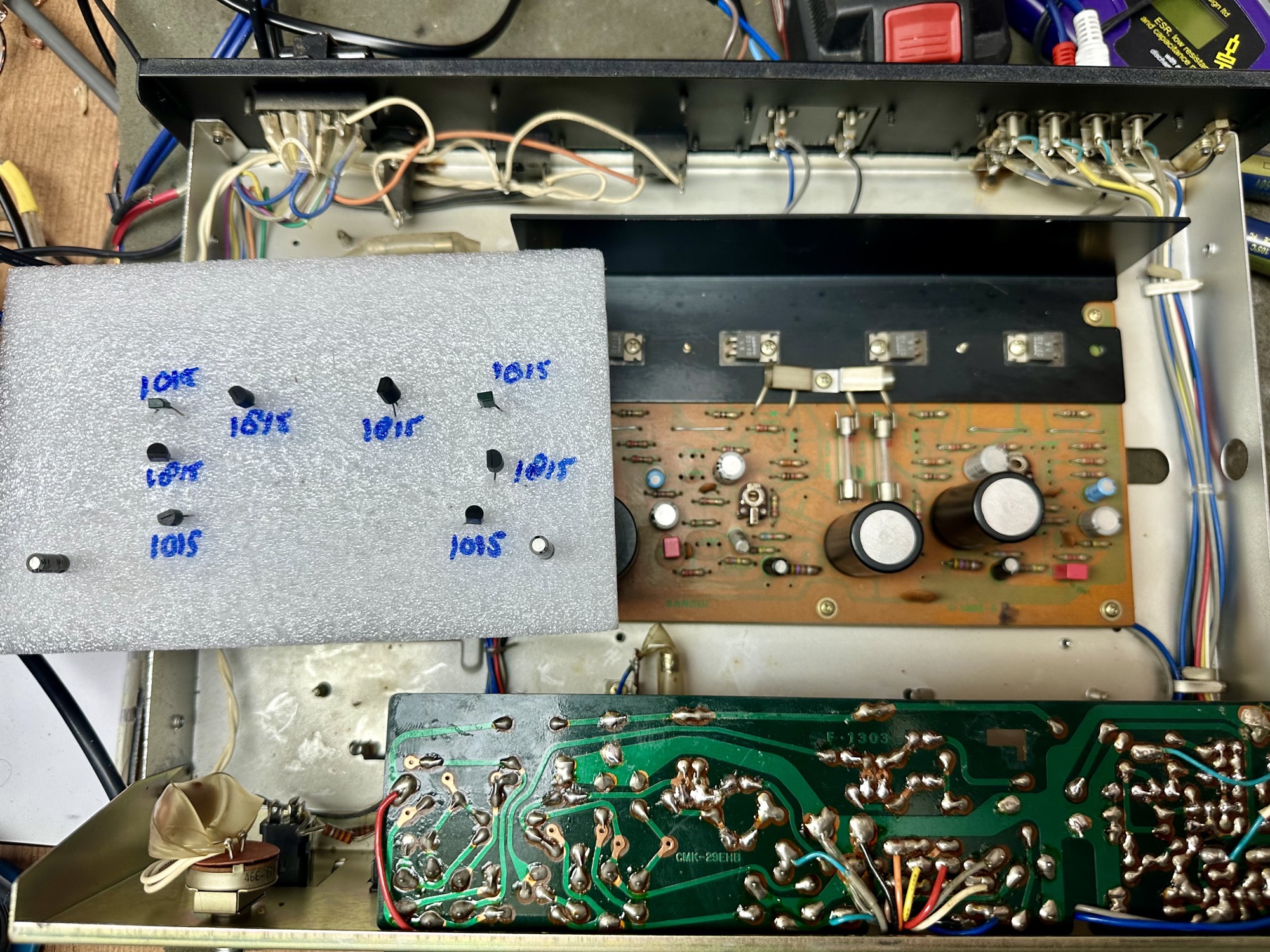

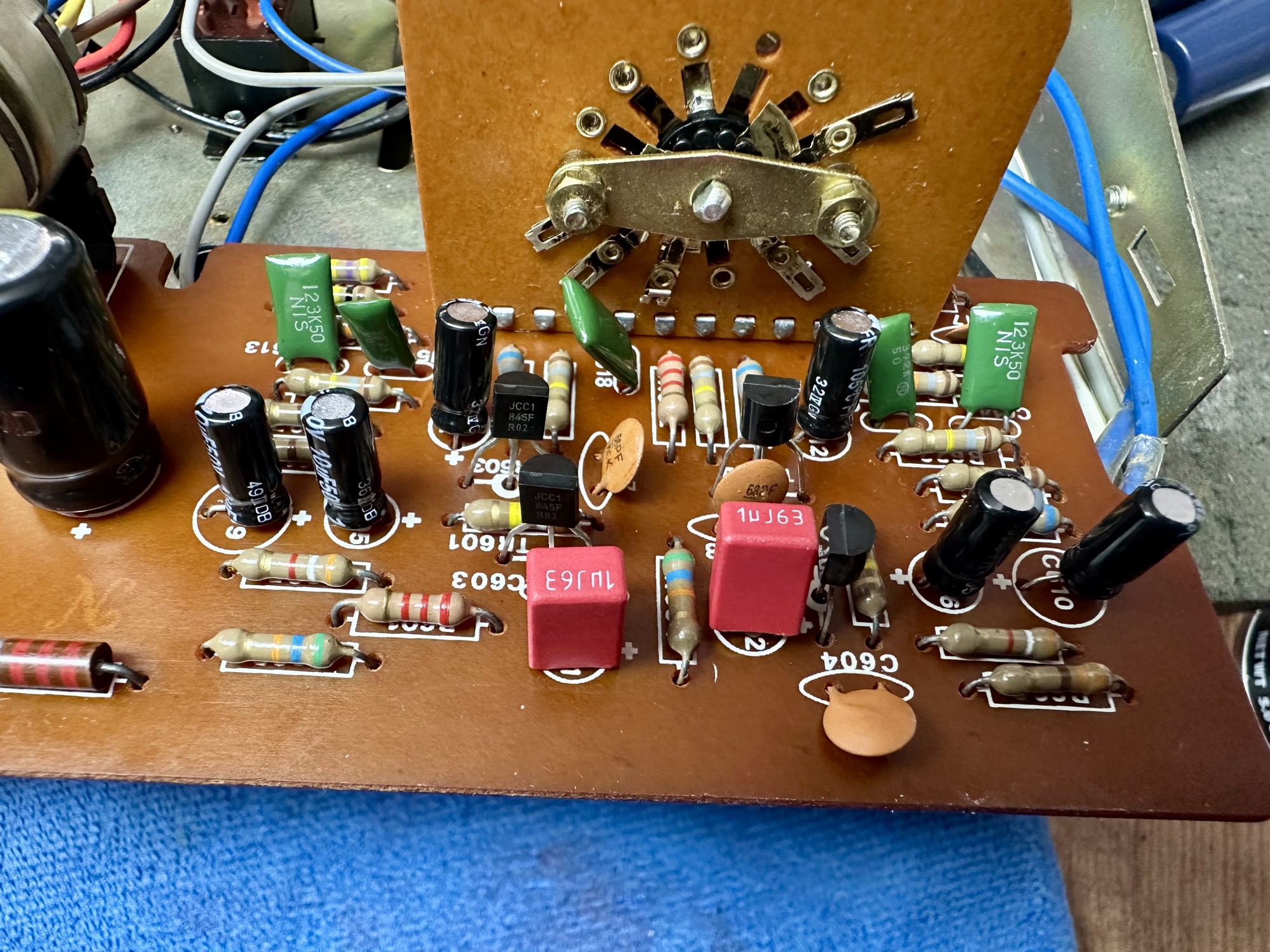

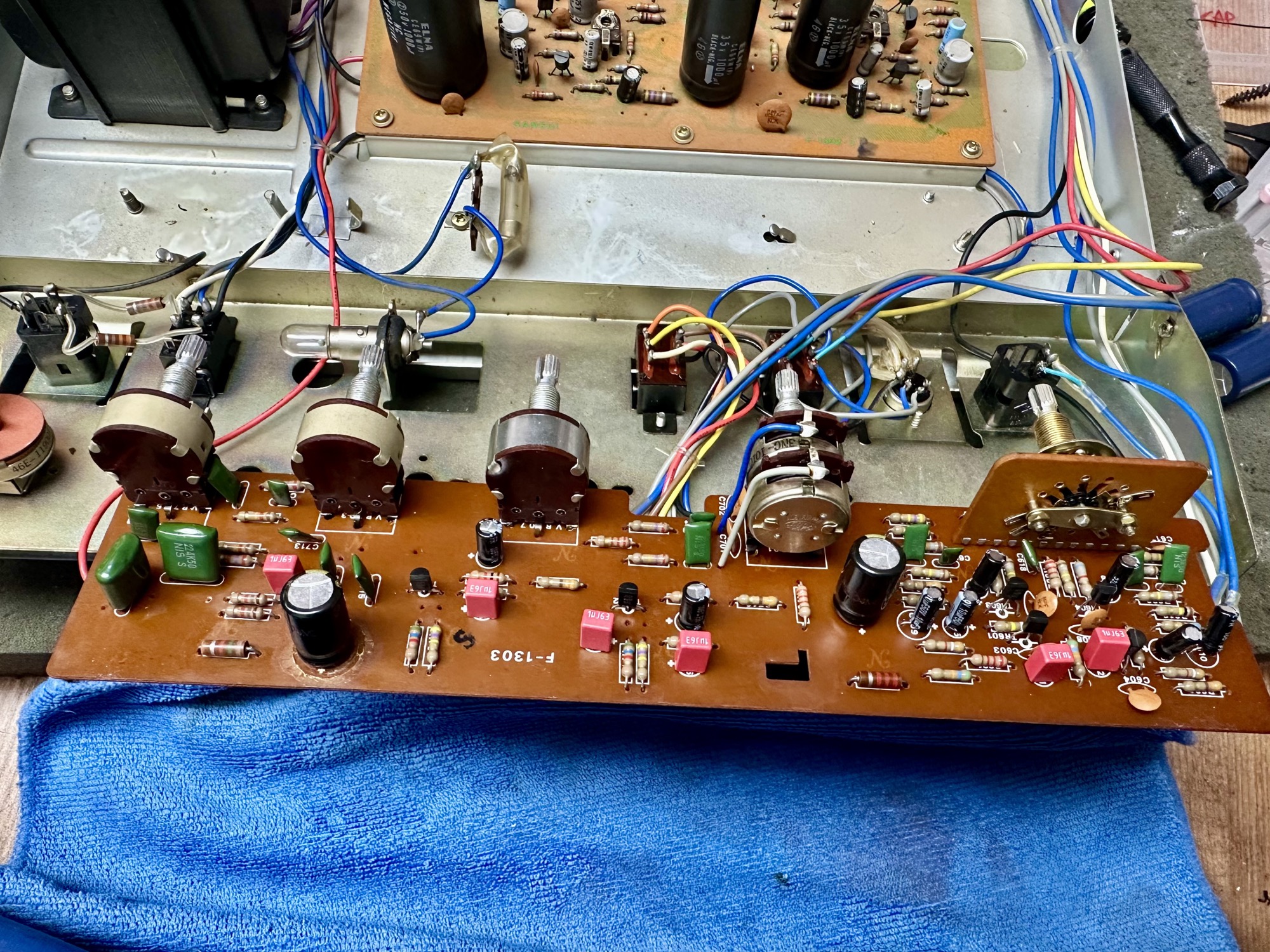

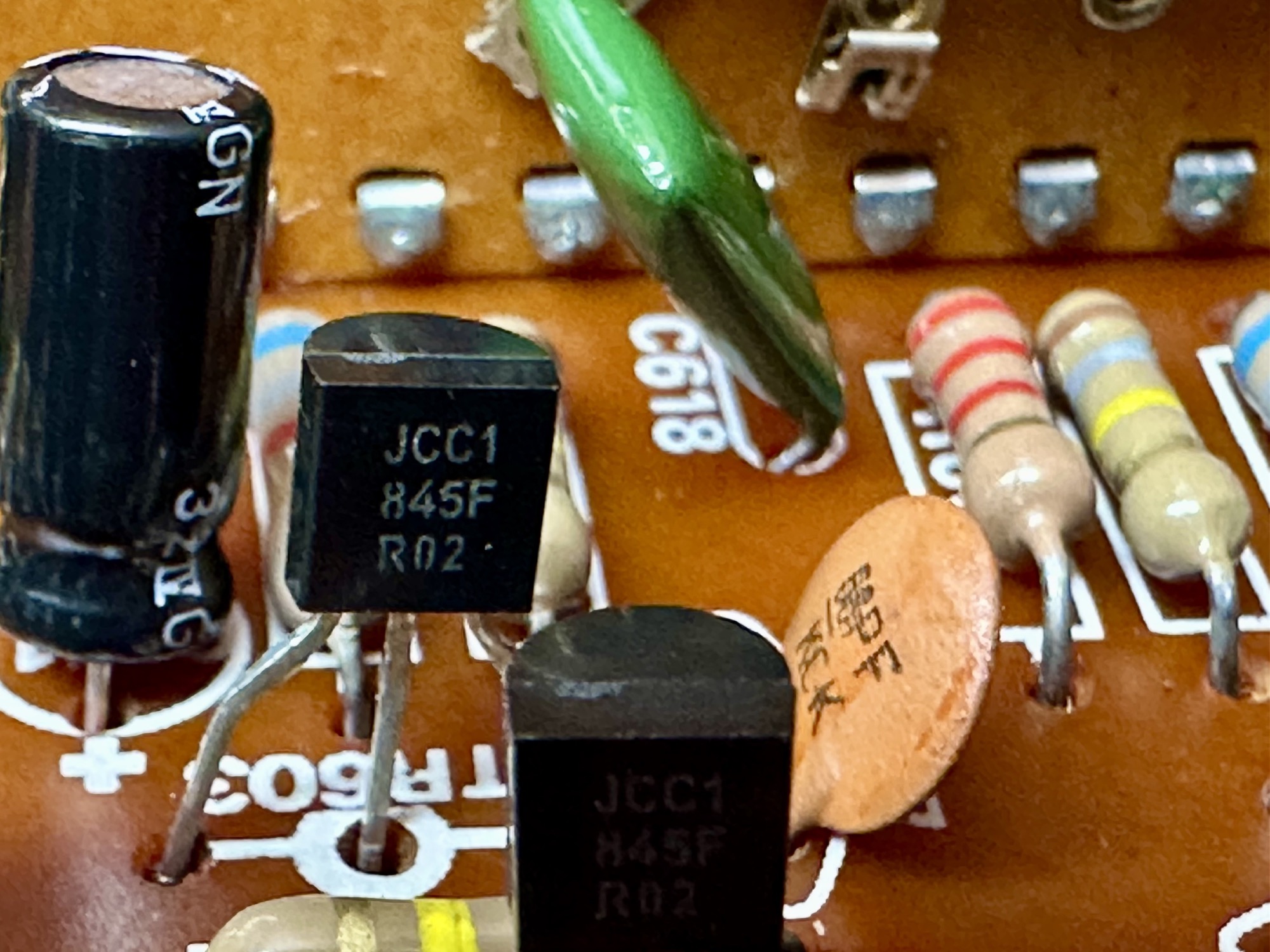

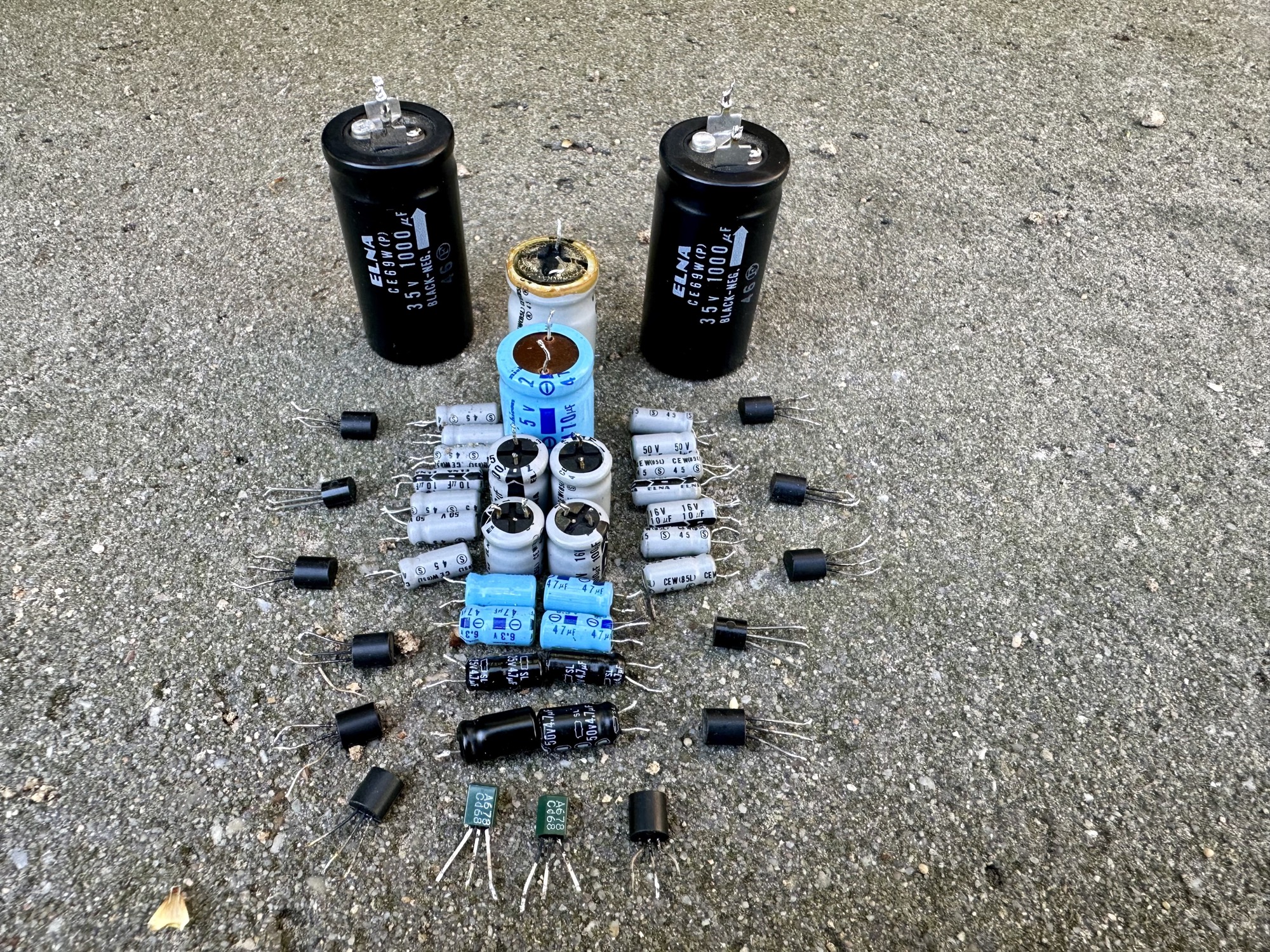

- Alle transistoren en condensatoren uitgeslodeerd en vervangen. Dit zowel van de phono versterker, de voorversterker en de eindversterker. Gebruikte types zijn: Wima, Panasonic FM, FR en FC.

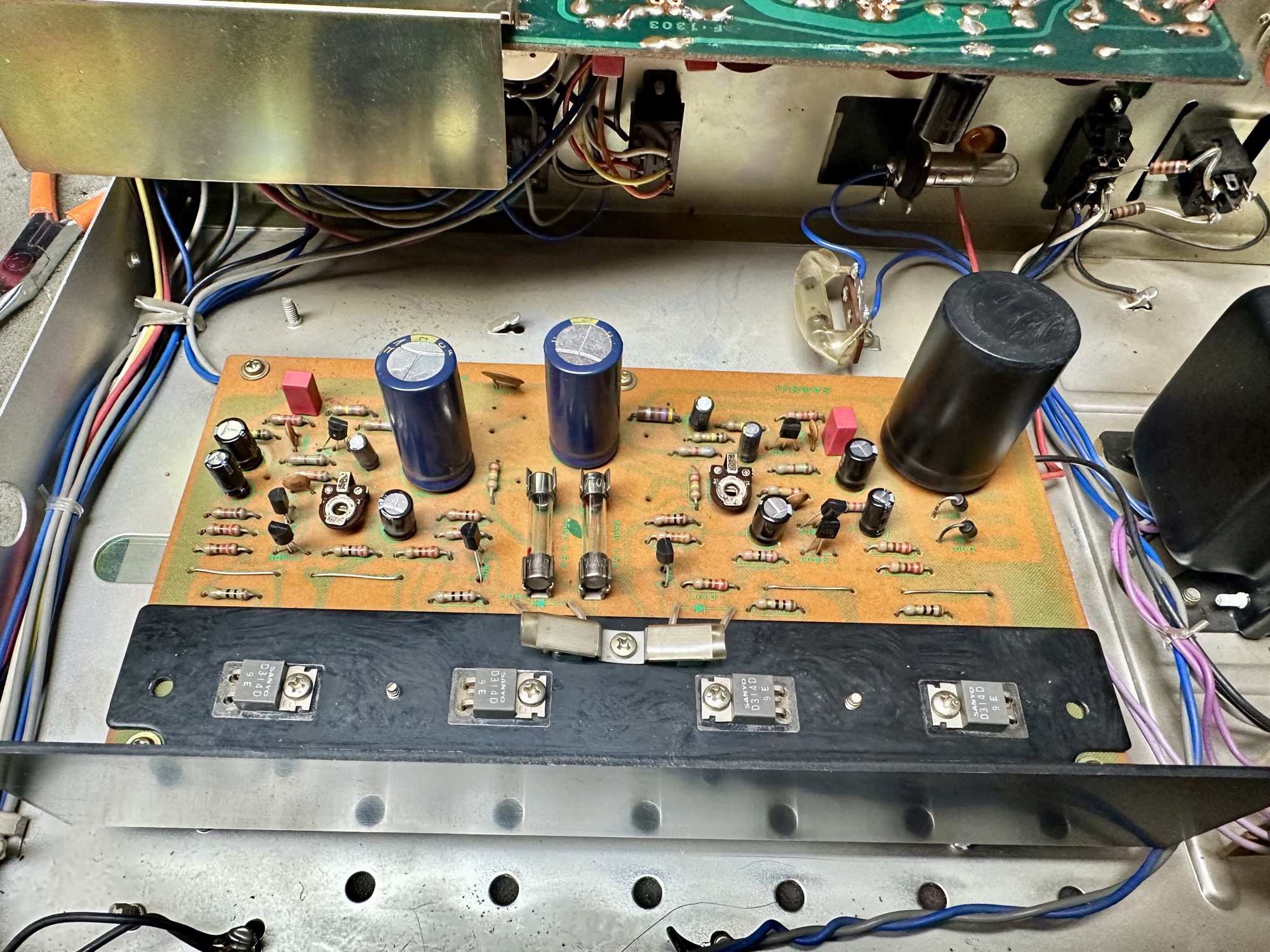

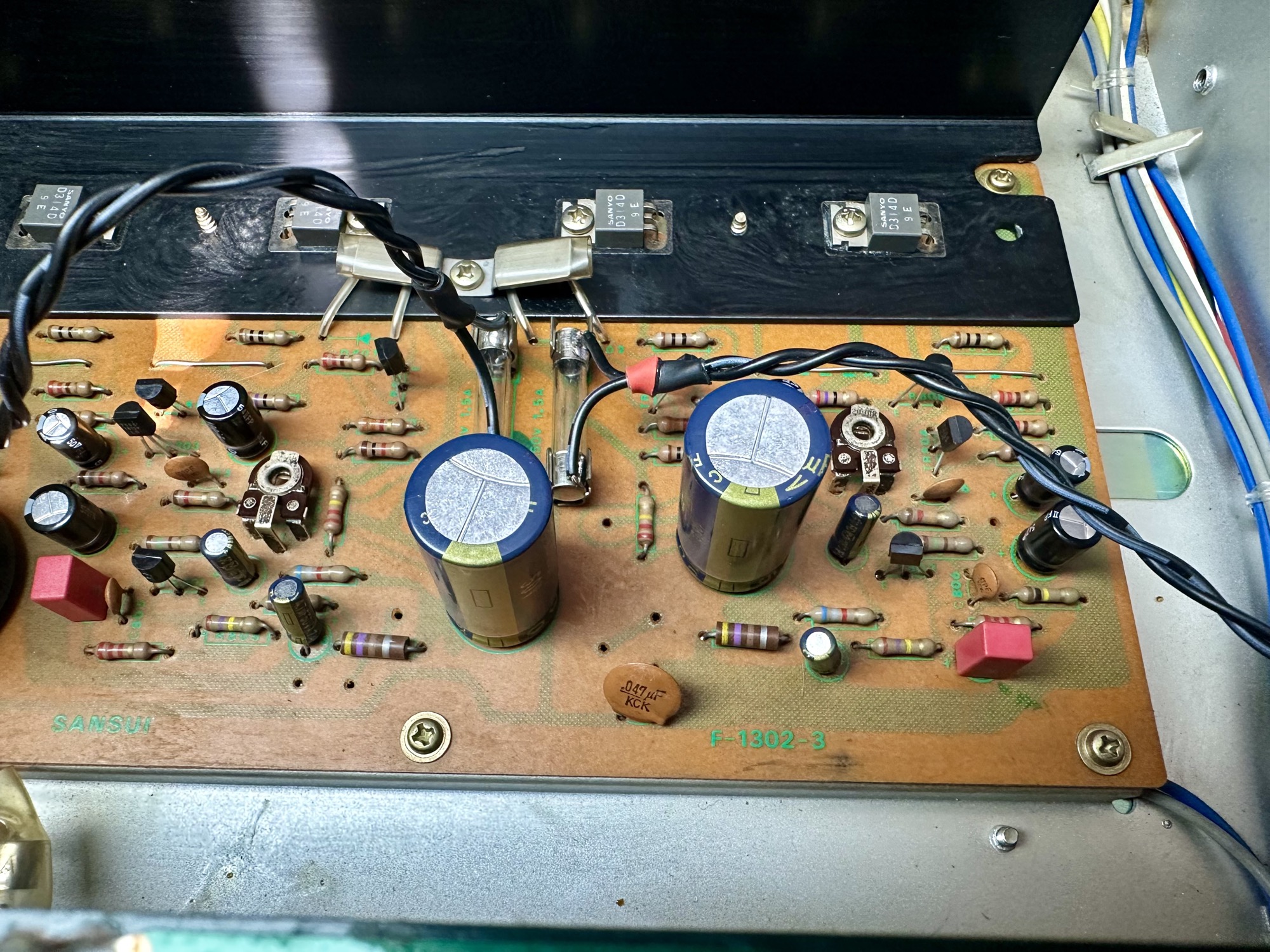

- De instelpotmeters van de eindversterker uitgesoldeerd om goed te kunnen reinigen. Deze hebben een lastige maatvoering en vervangen is erg lastig.

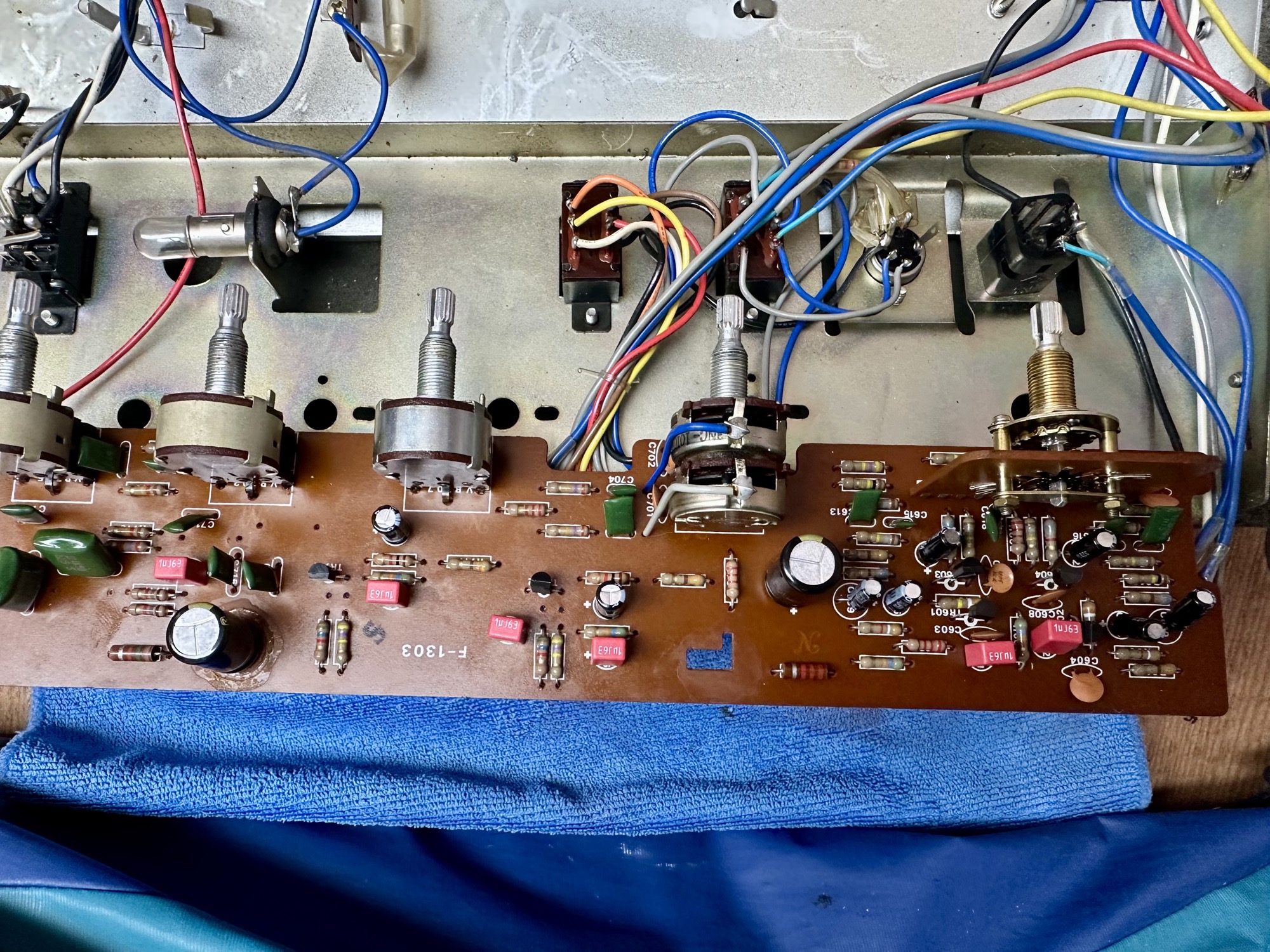

- Schakelaars en potmeters gereinigd en gesmeerd. Vooral de schakelaars hadden enorme overgangsweerstanden.

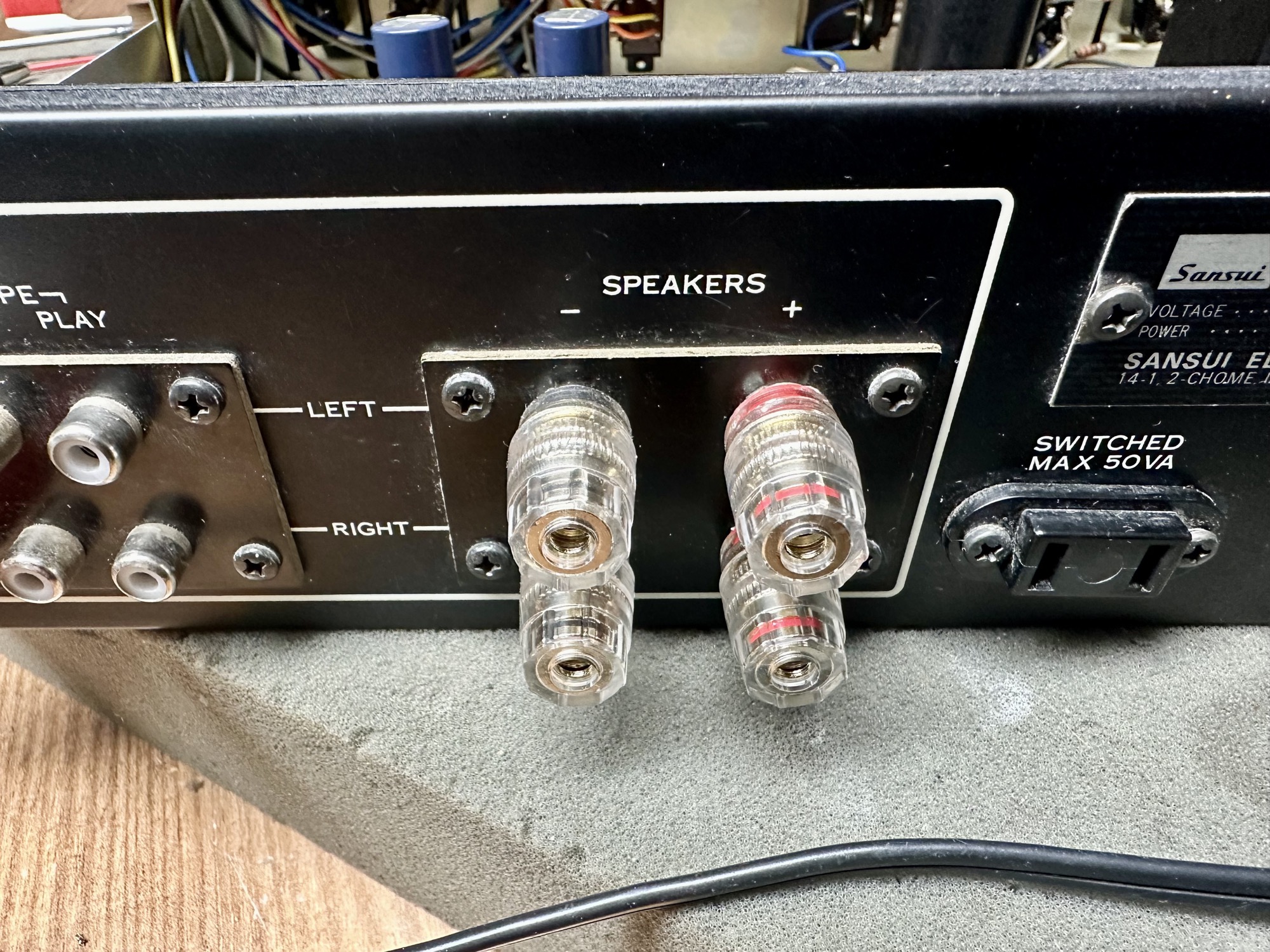

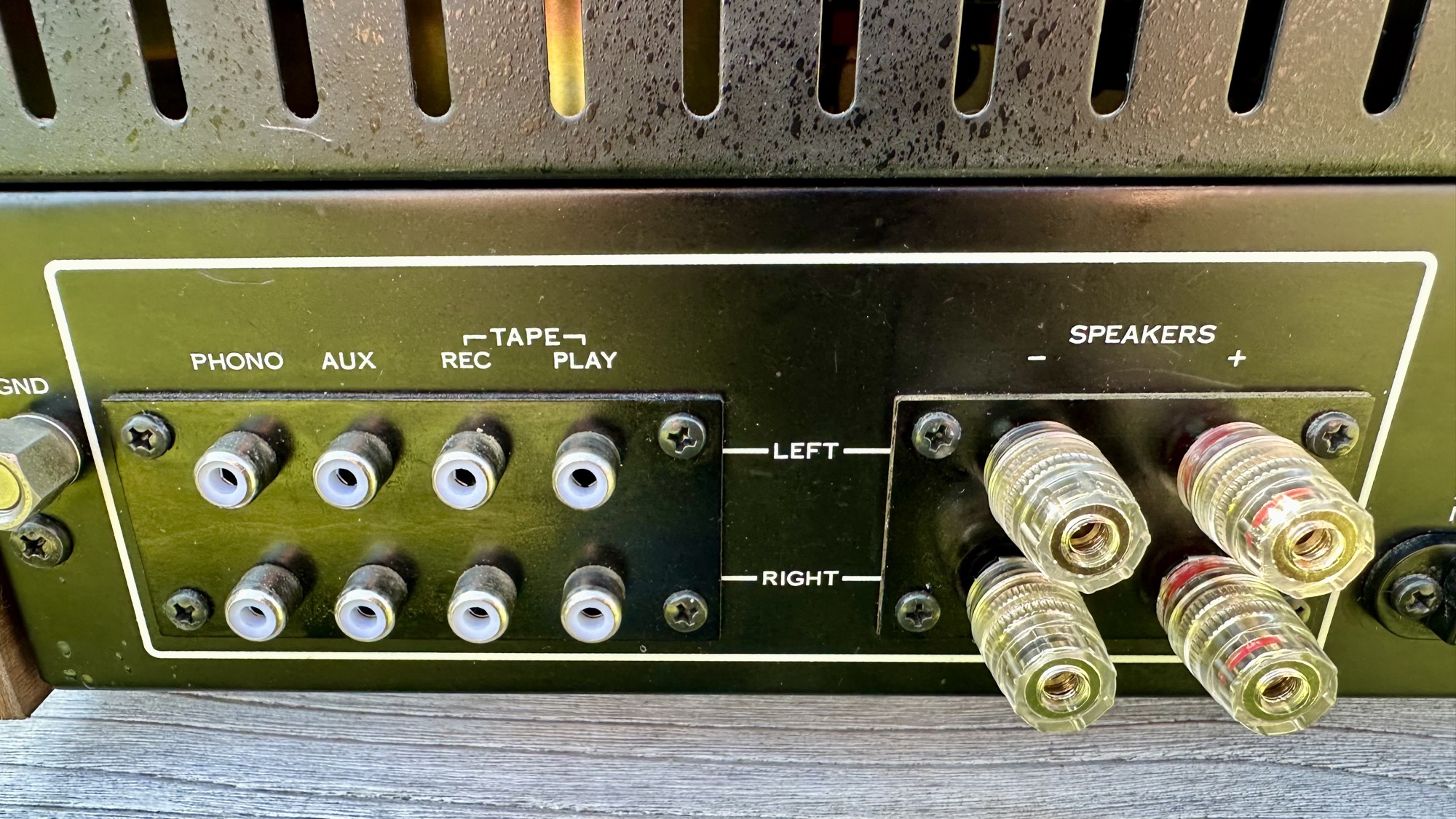

- Luidsprekeraansluitingen vervangen met hoiogwaardige banaan stekkers.

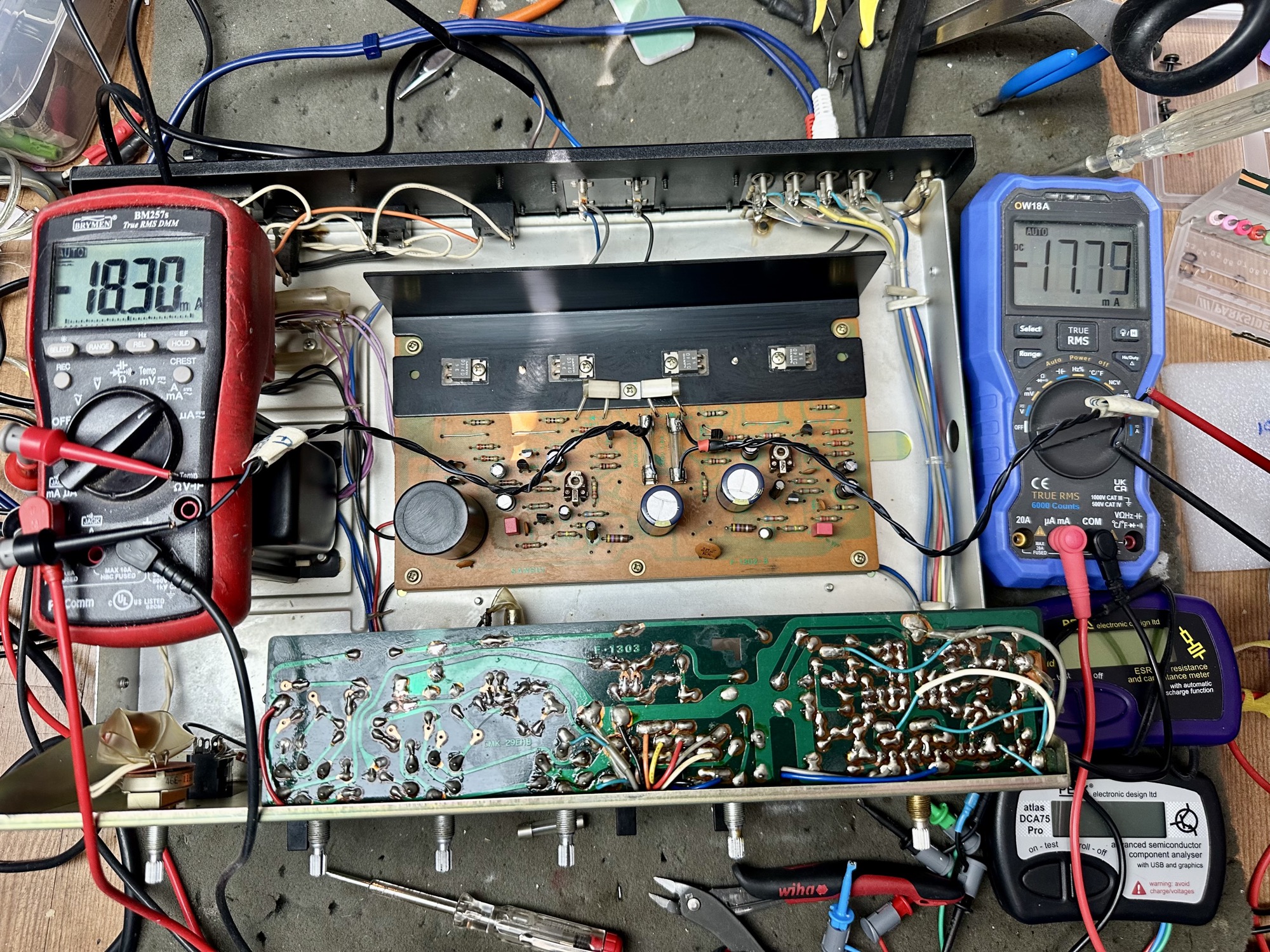

- Versterker afgeregeld op zo'n 18mV bias.

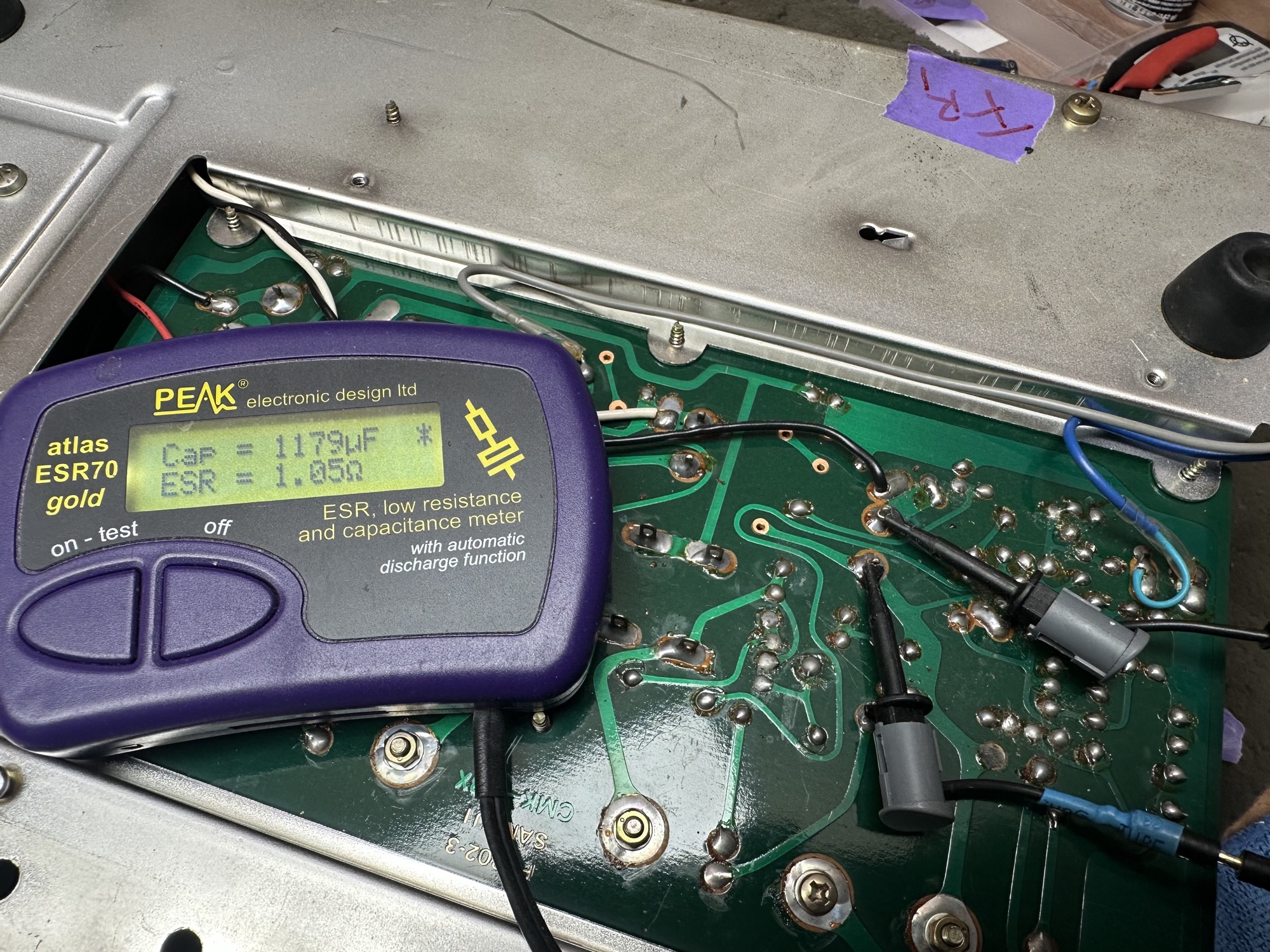

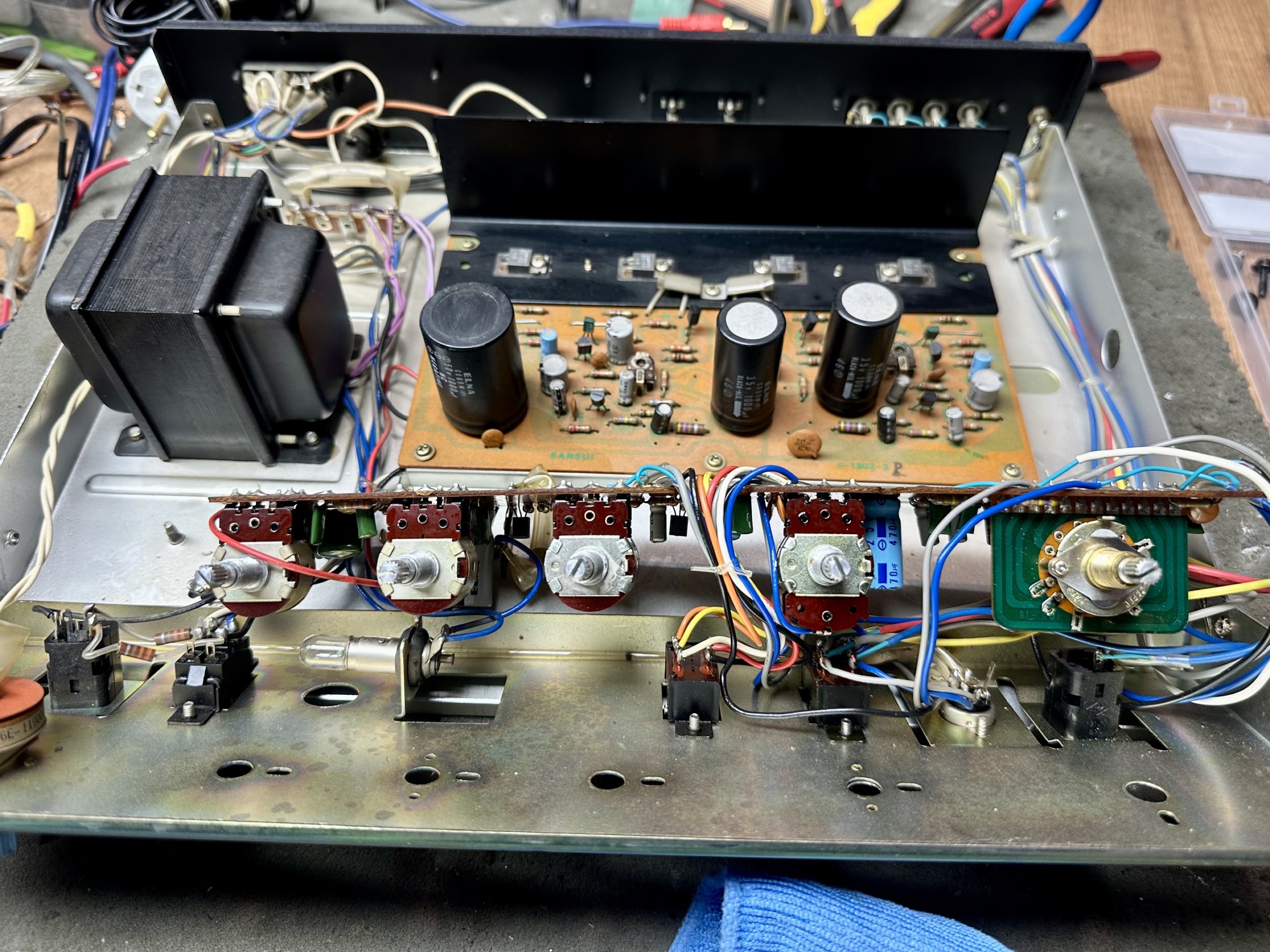

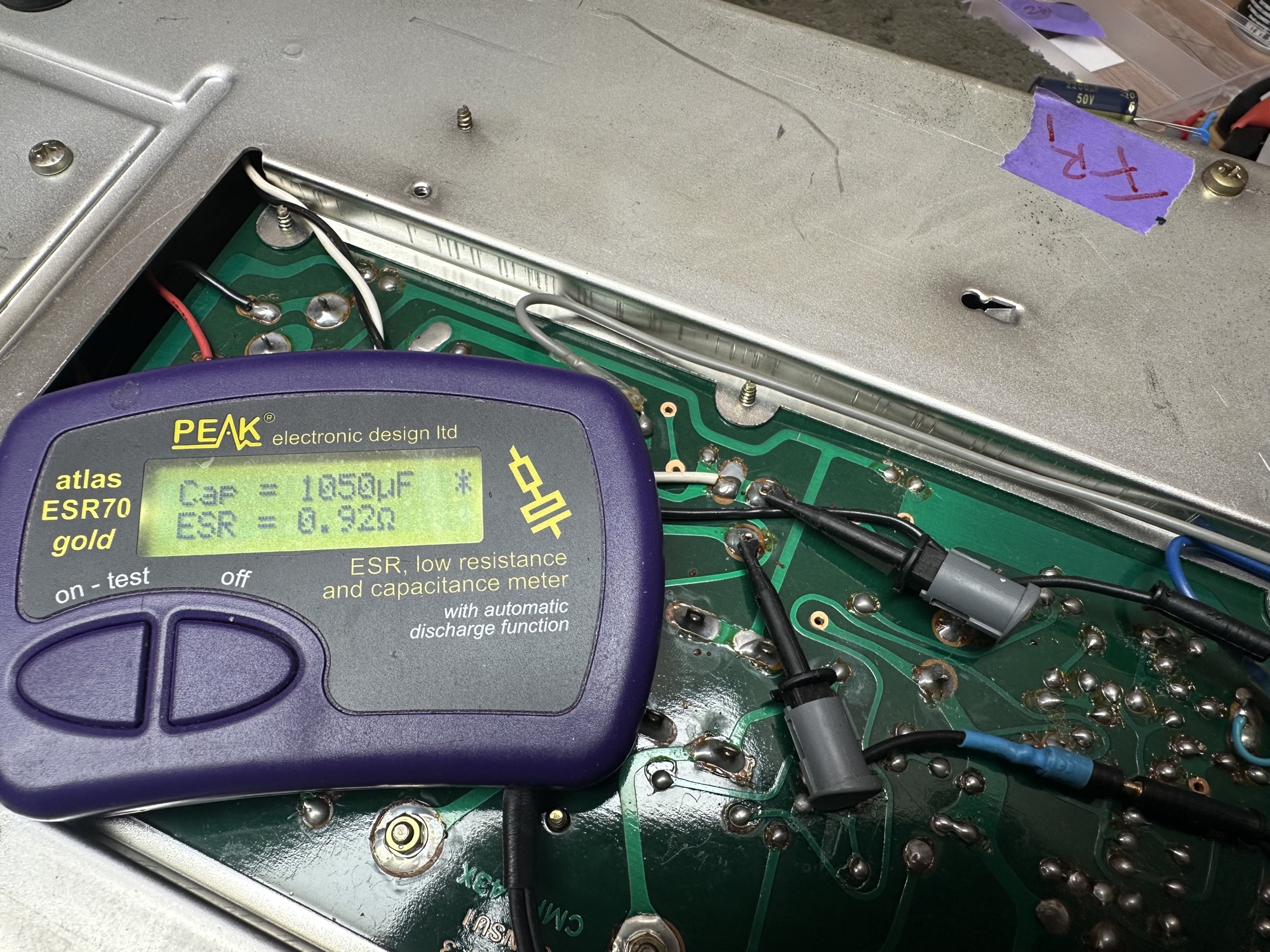

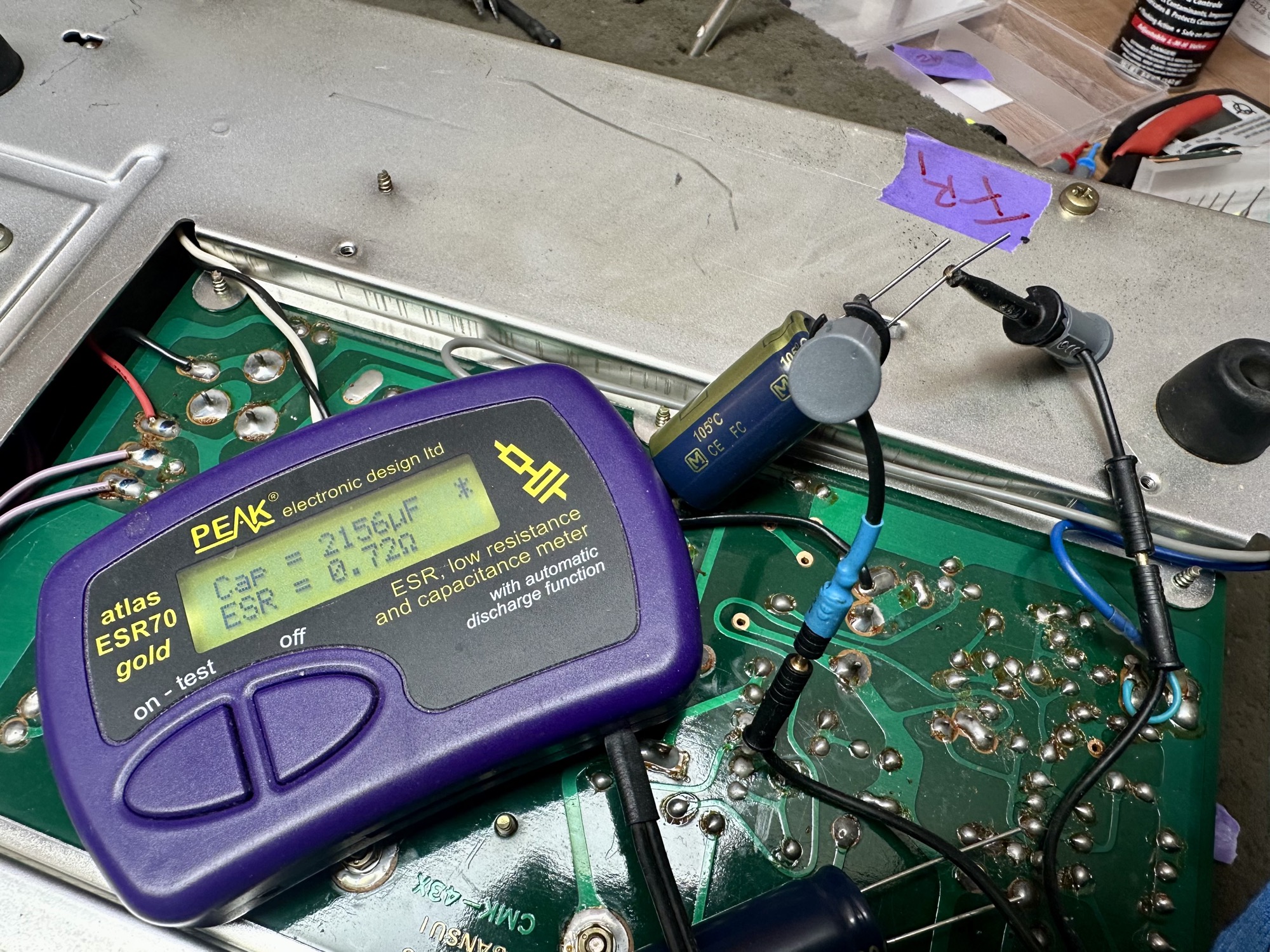

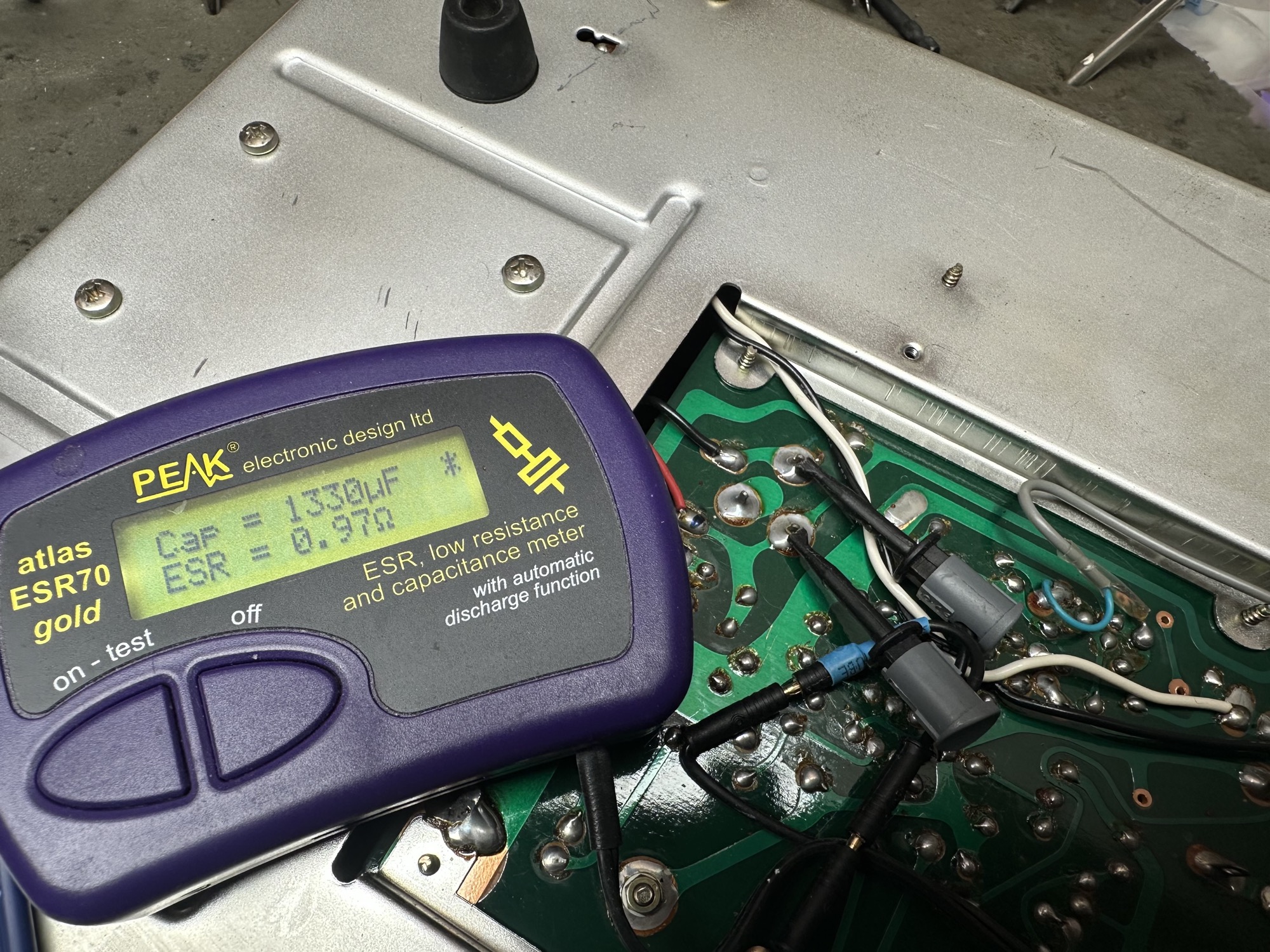

- De 1000uF buffer elco voor de voeding bewust niet vervangen. Deze had nog prima meetwaardes en vervanging door een hogere waarde zou alleen maar voor problemen kunnen zorgen. Het is een kleine versterker met een kleine transformator.
