SANSUI
AU-222

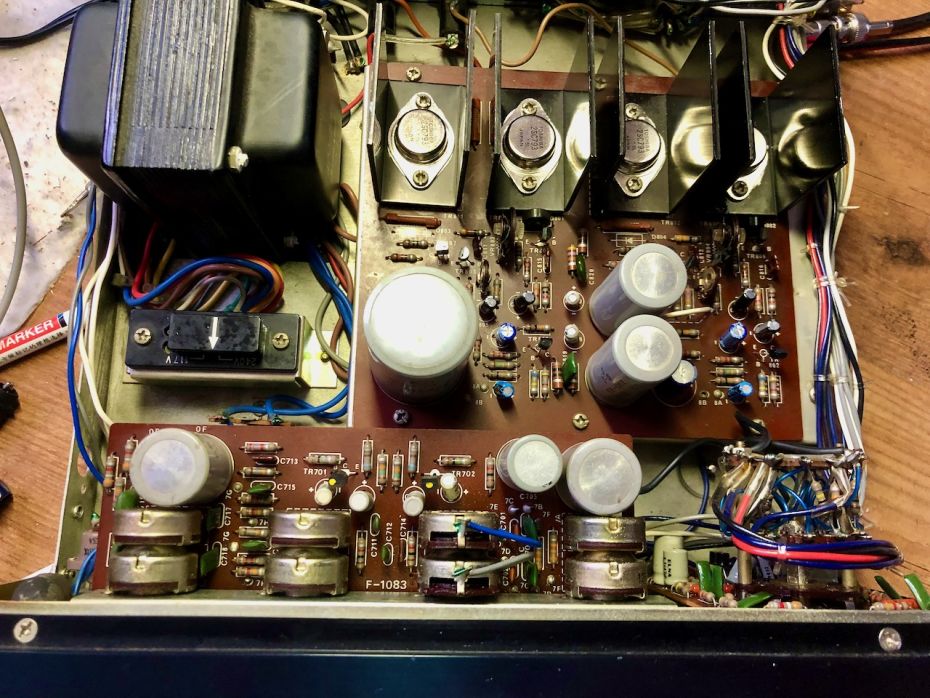

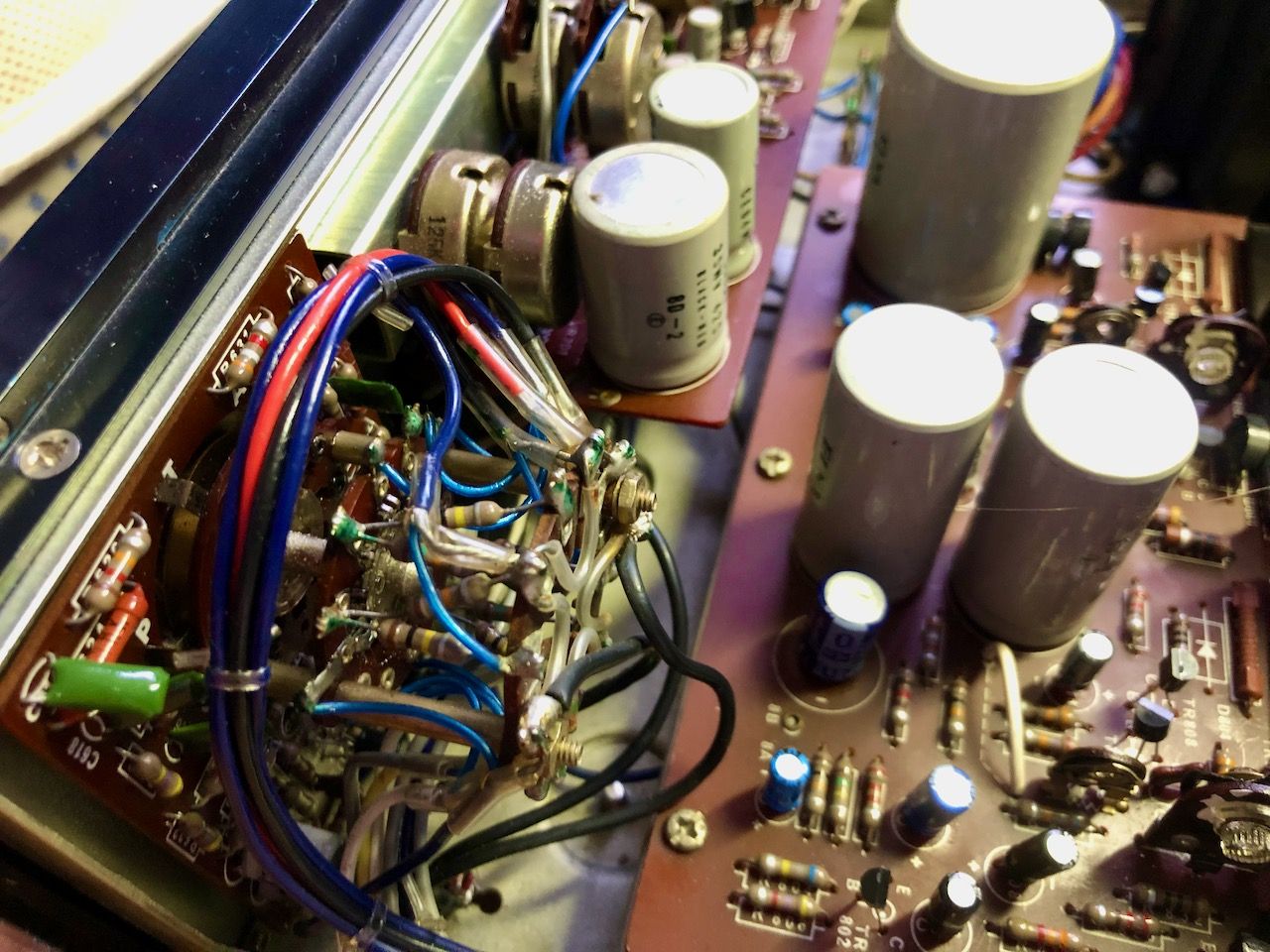

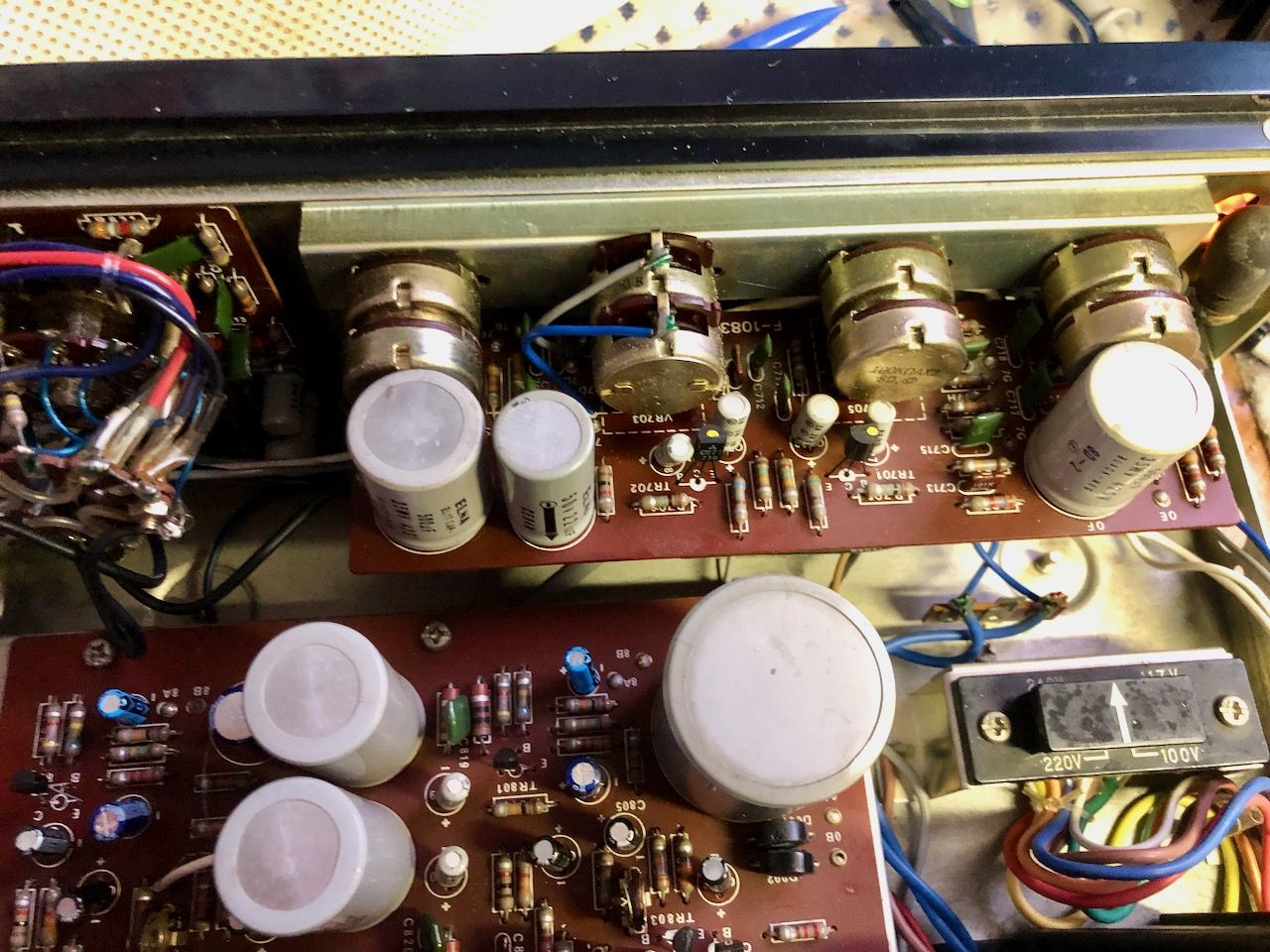

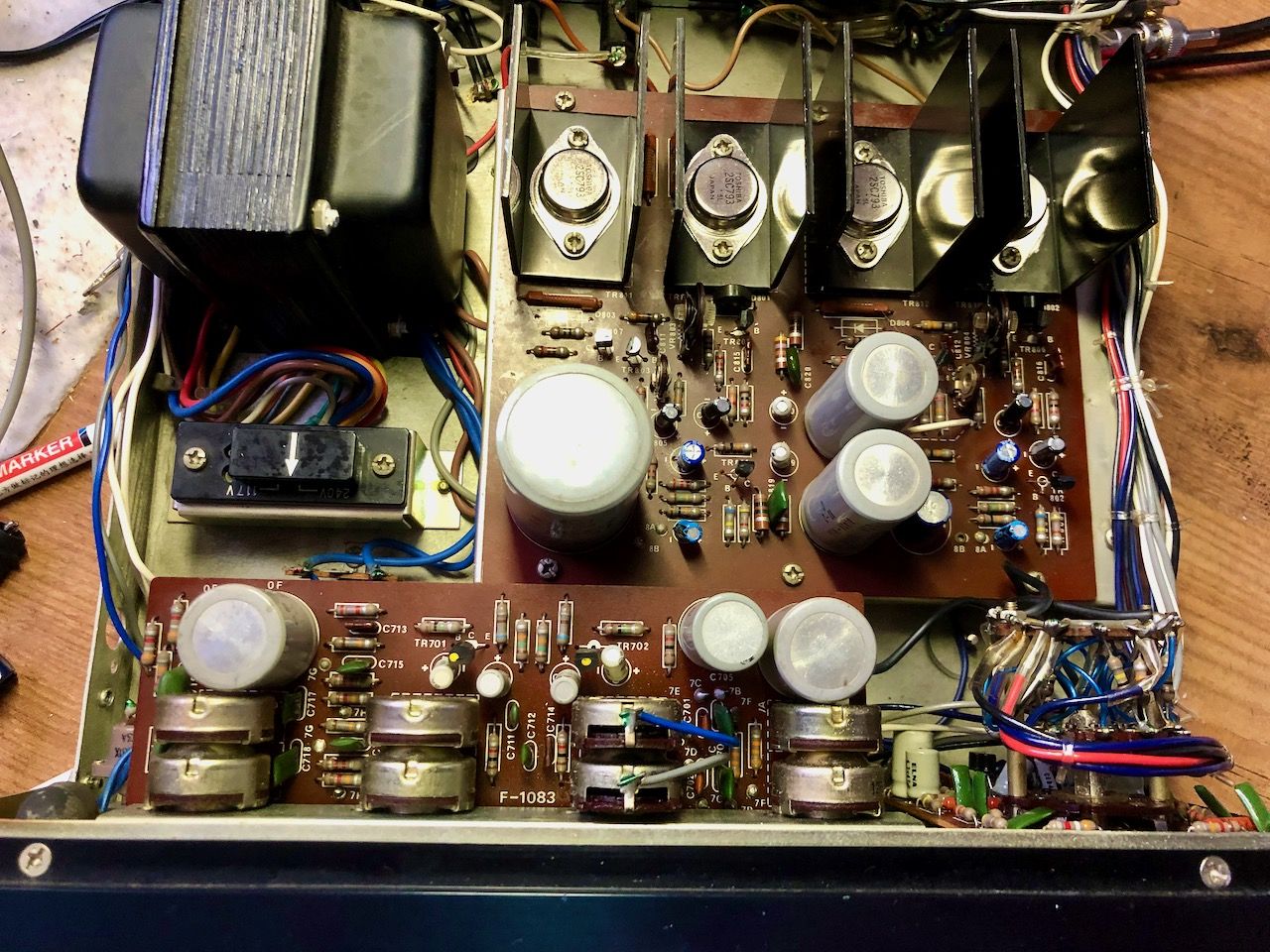

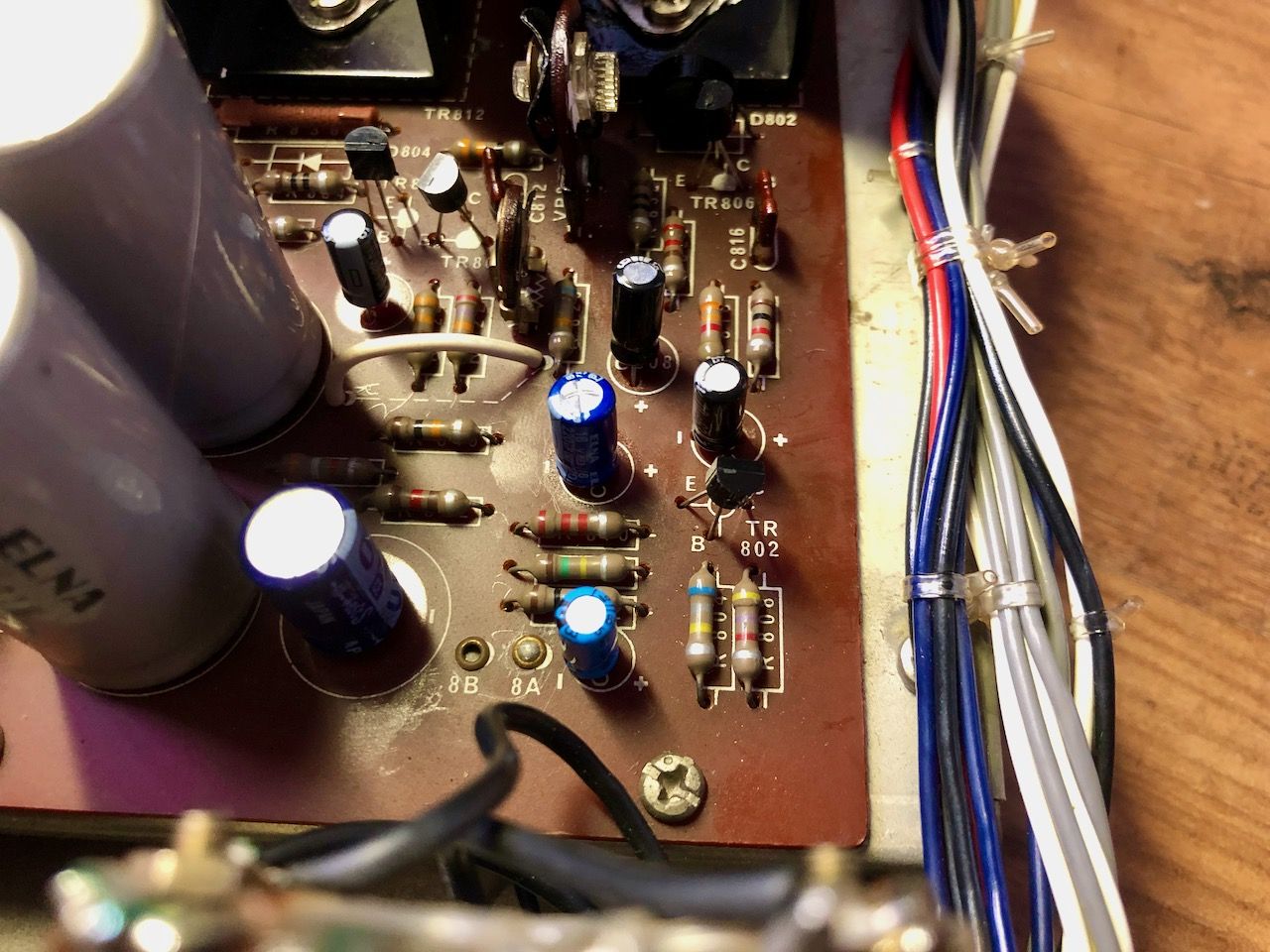

Sansui AU-222 open. Onderdelen zijn zichtbaar

Klacht:

  1. Versterker maakt kortsluiting. De zekeringen aan de luidsprekerkant vliegen er direct uit.
  2. Potmeters blijken na reparatie enorm te kraken.
  3. Enkele condensatoren voldoen niet meer aan de originele waarde en dienen vervangen te worden.

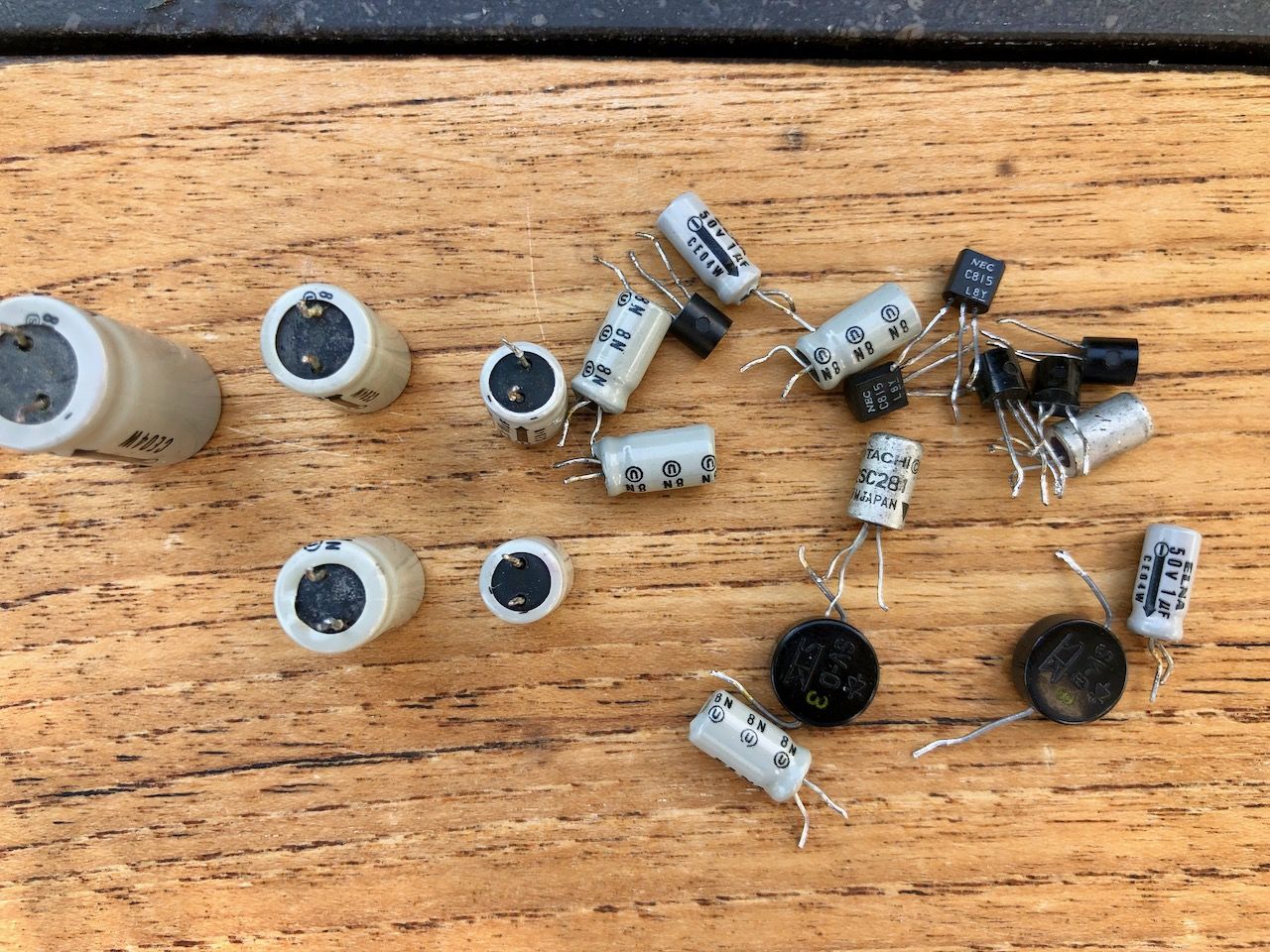

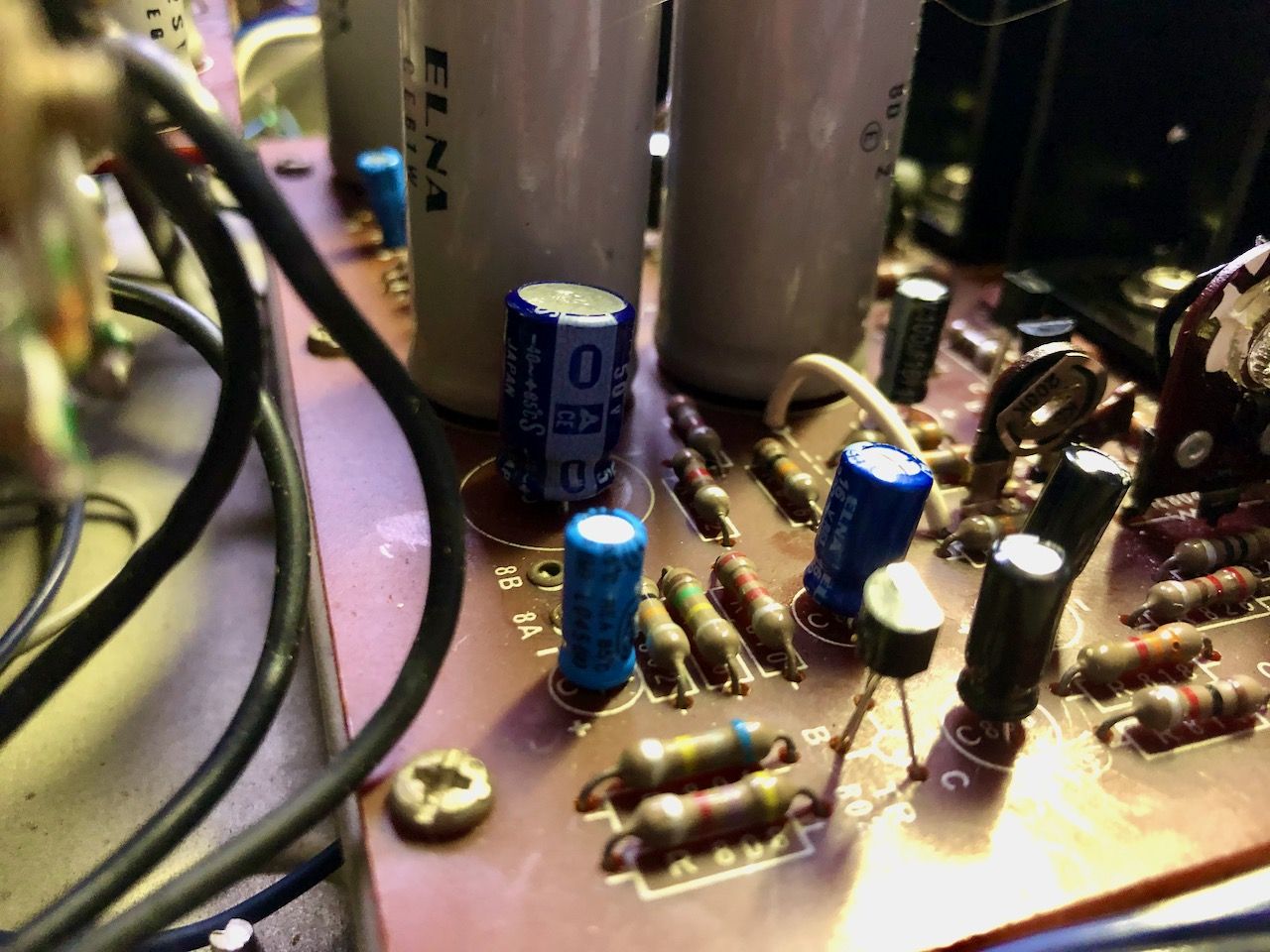

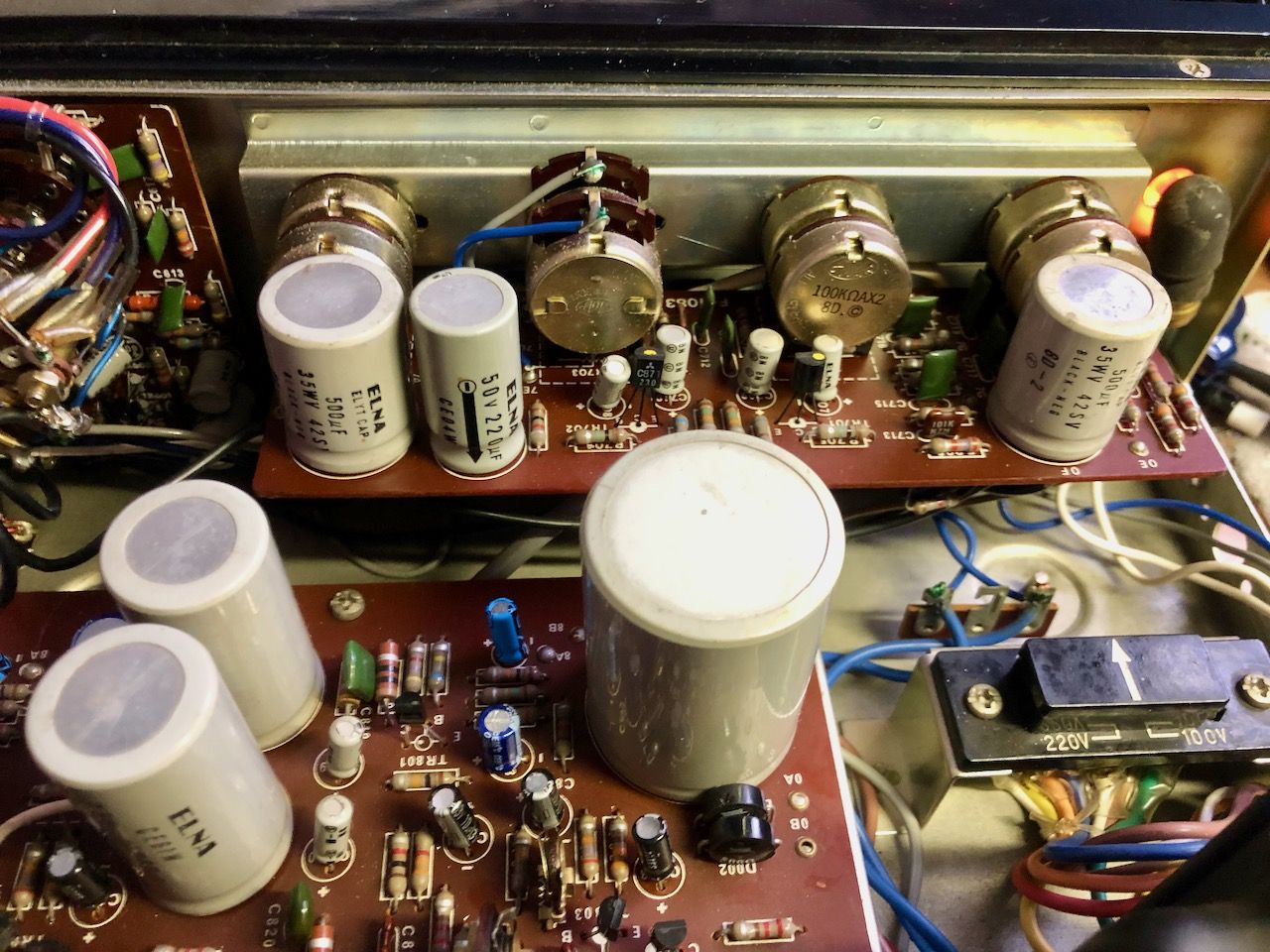

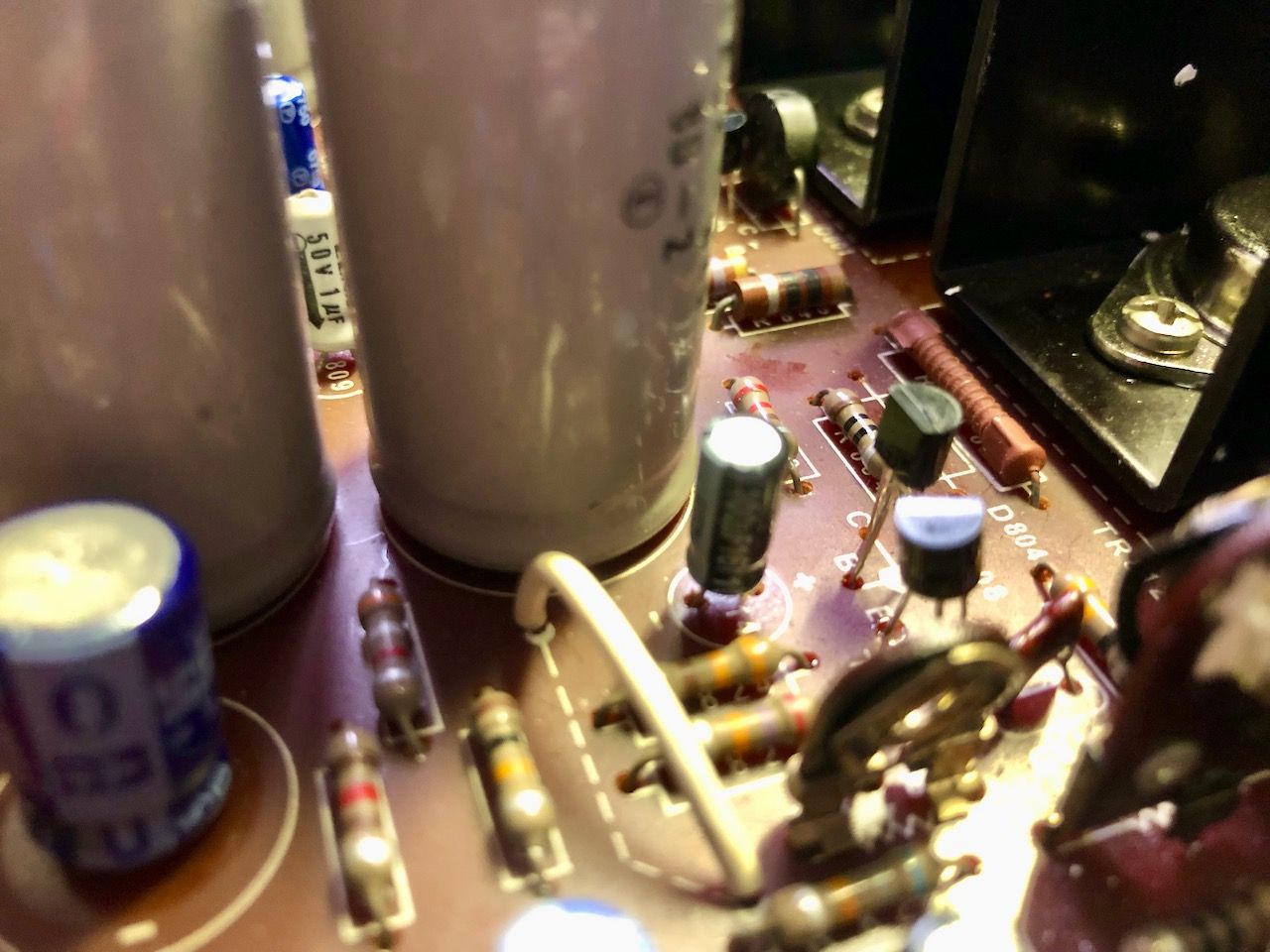

Condensatoren en potmeters moeten vervangen / schoongemaakt worden

Manual: Hifiengine

Diagnose:

  1. Solid-State Stereo Amplifier (1969-71)

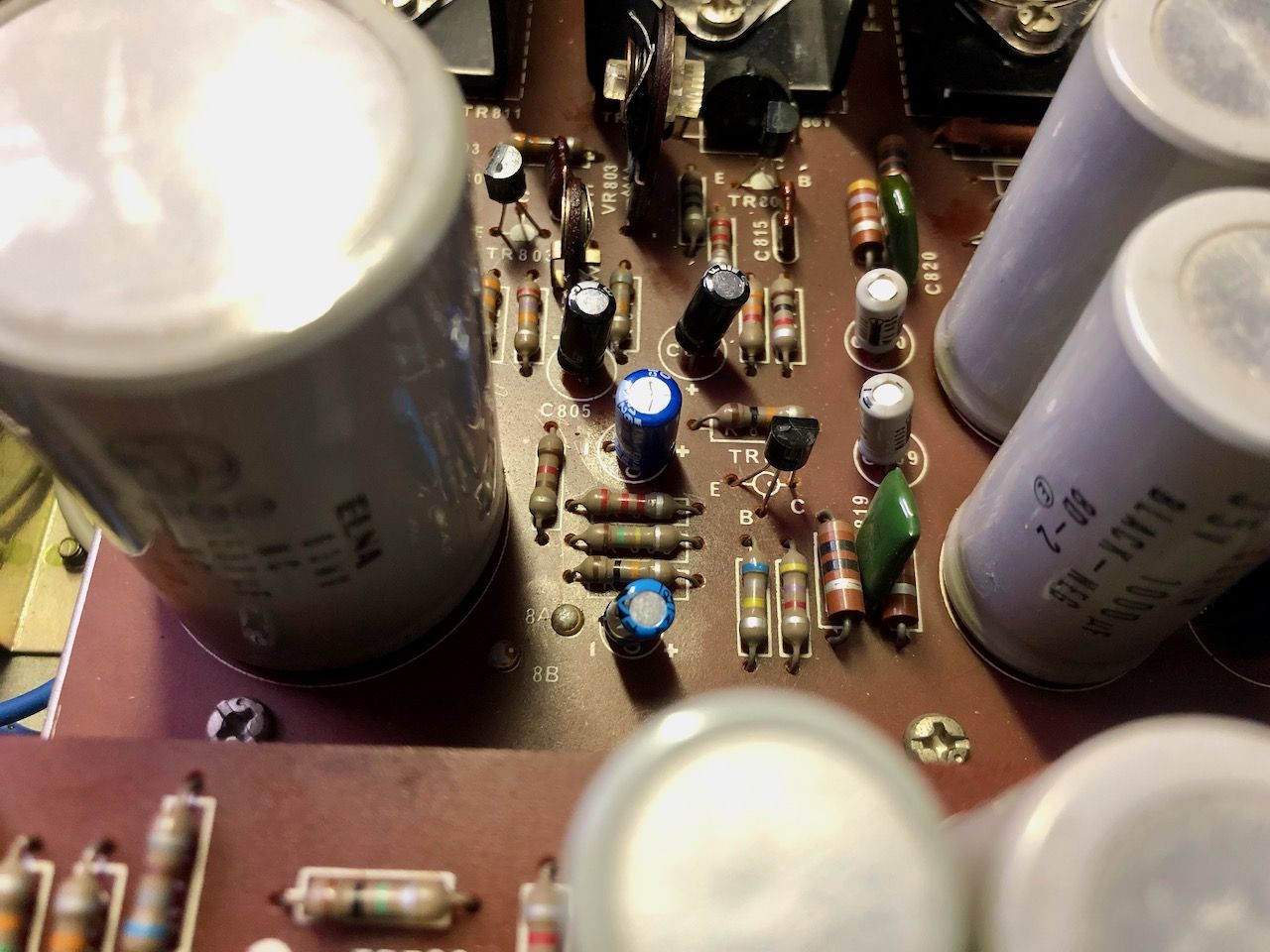

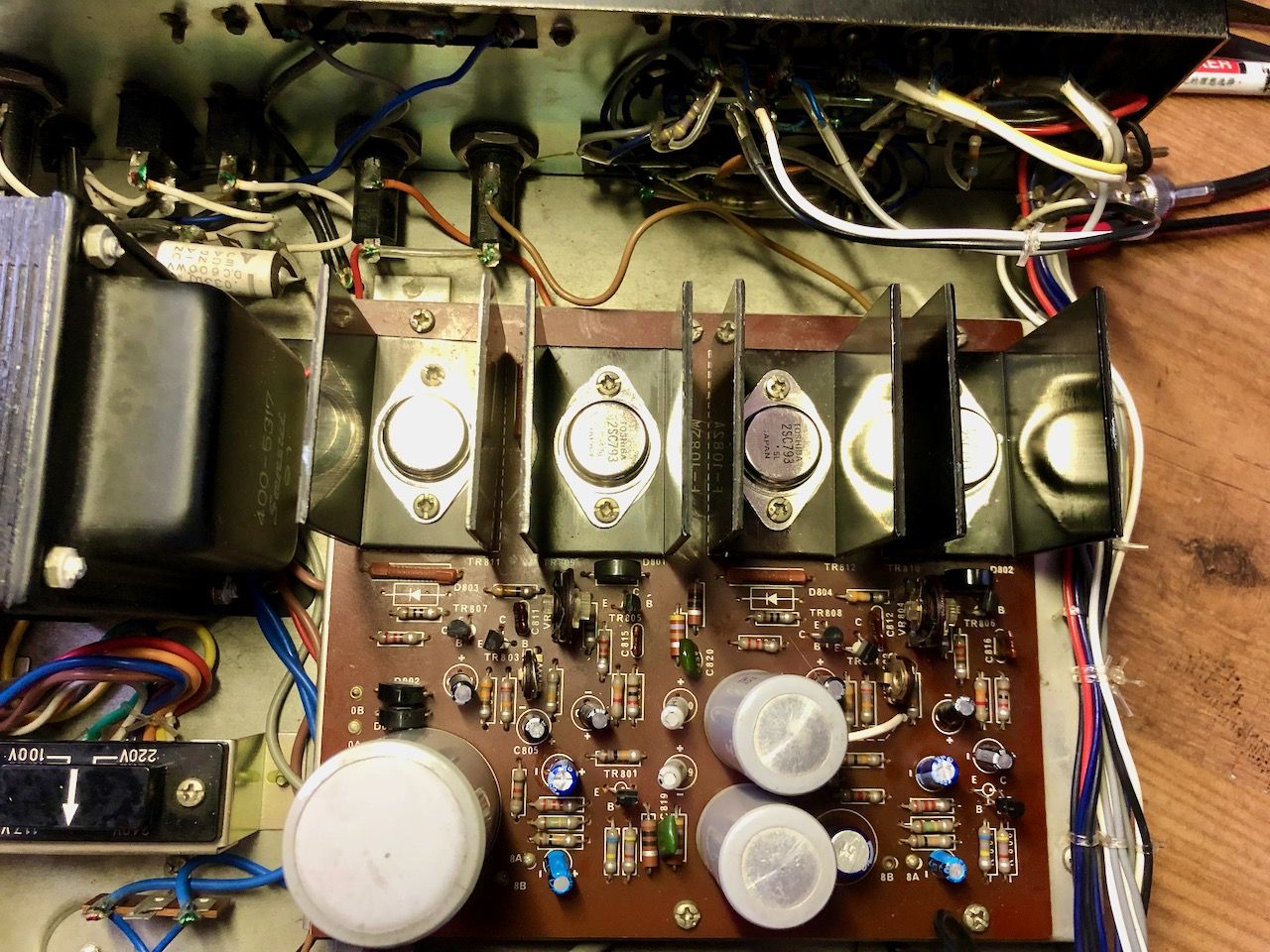

  2. Na meting met generator/oscilloscoop bleek de voorversterker goed te werken. De vier eindtransistoren (TR809-812) waren defect. Ook TR805 en TR806 waren defect.
  3. Condensatoren nagemeten en diverse voldeden niet meer aan de eis.

Reparatie:

  1. Alle transistoren uitgesolteerd en getest. Alternatieve geplaats BC550 en BC547
  2. Eindtransistoren 2SD247 vervangen door 2SC793

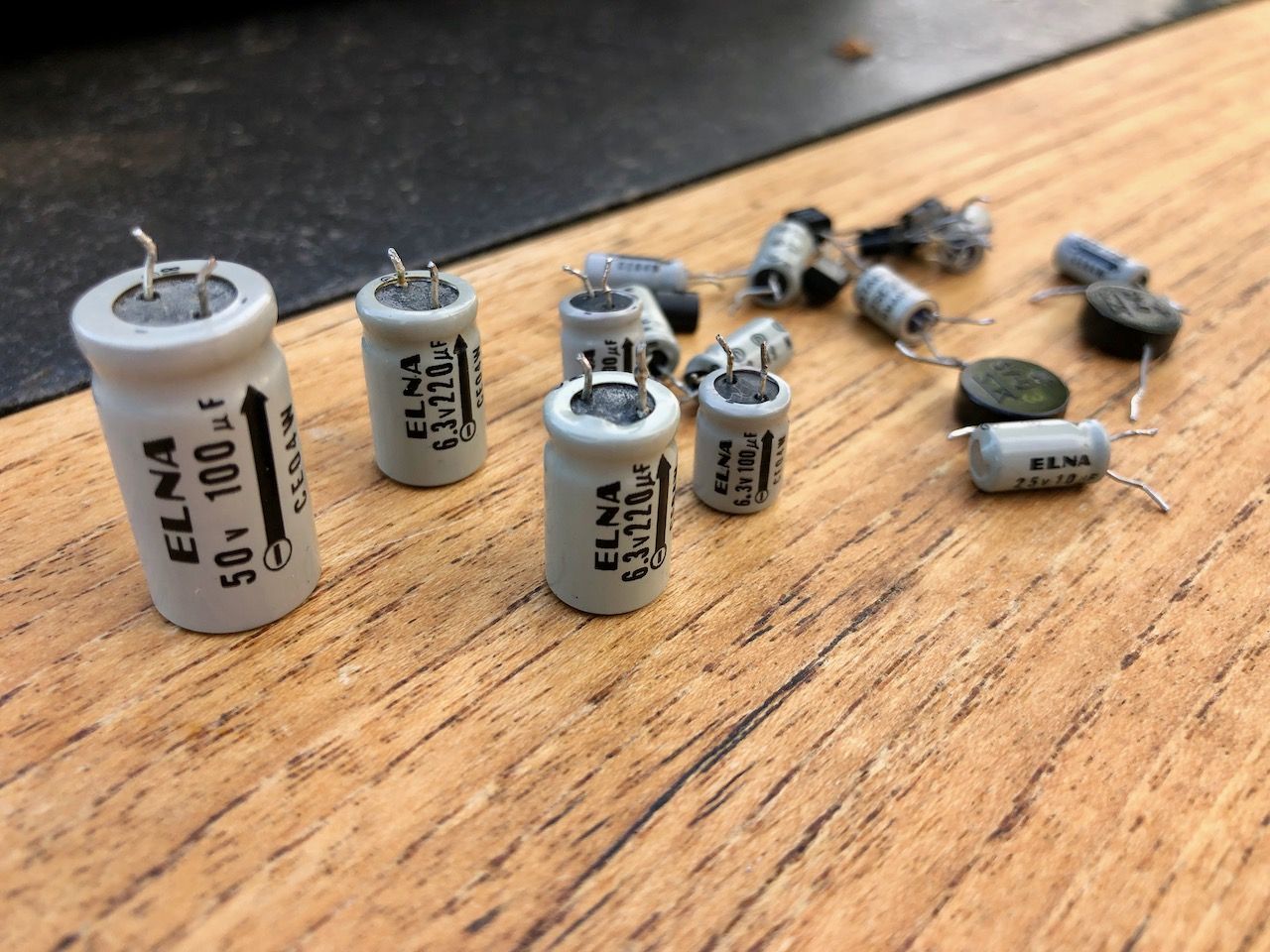

  3. Diverse condensatoren vervangen door hoogwaardge nieuwe.
  4. Potmeters gereinigd

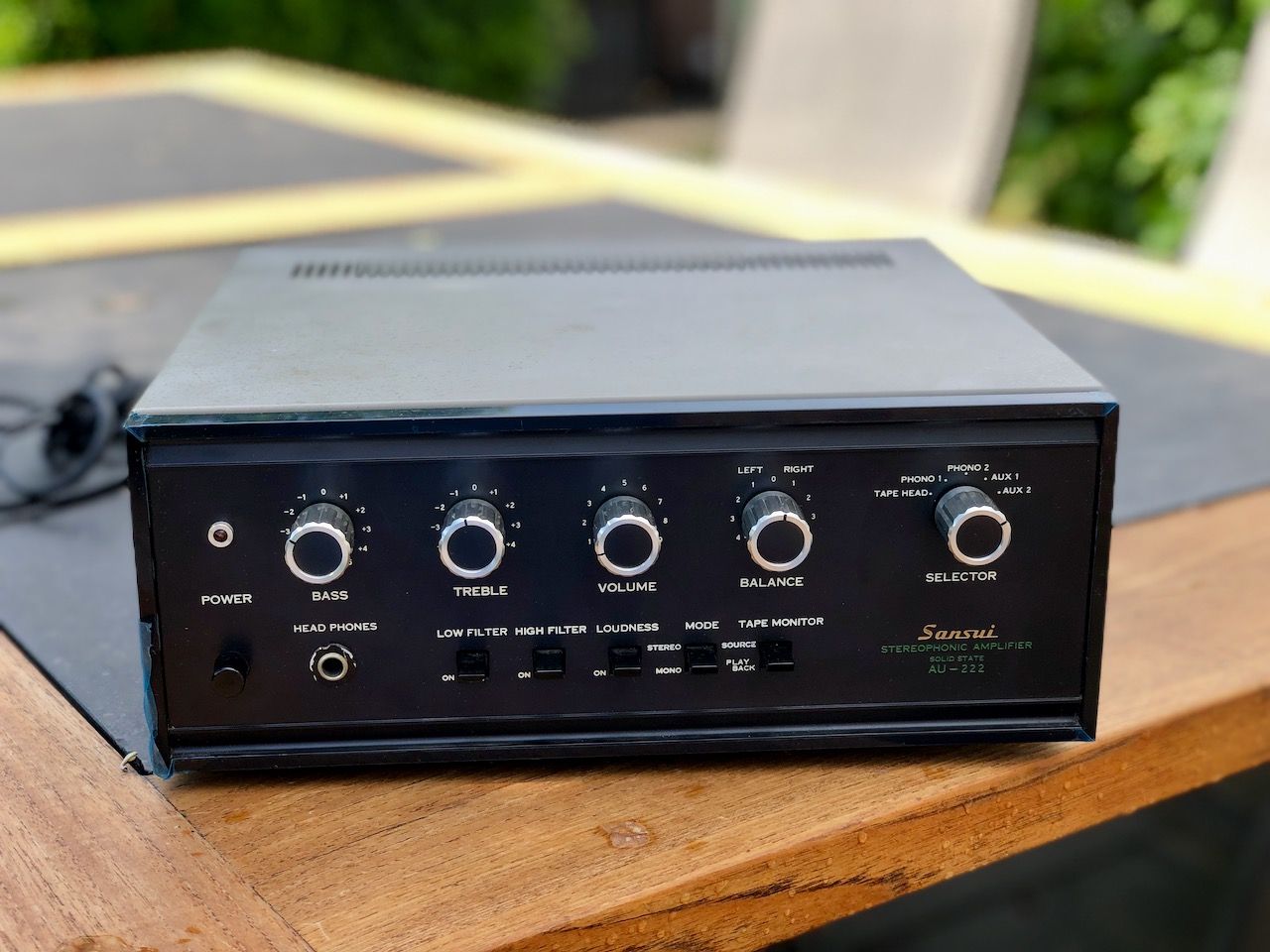

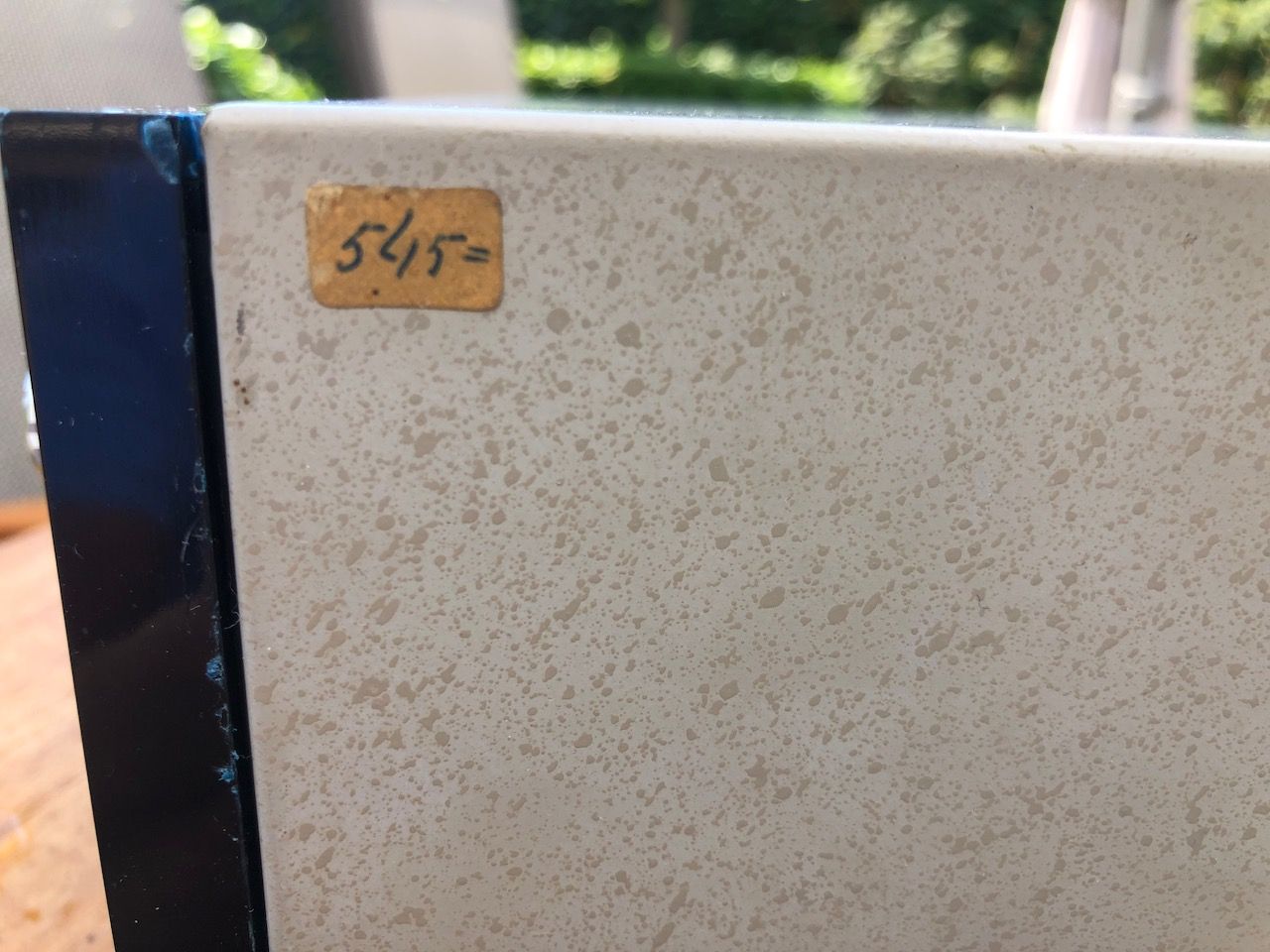

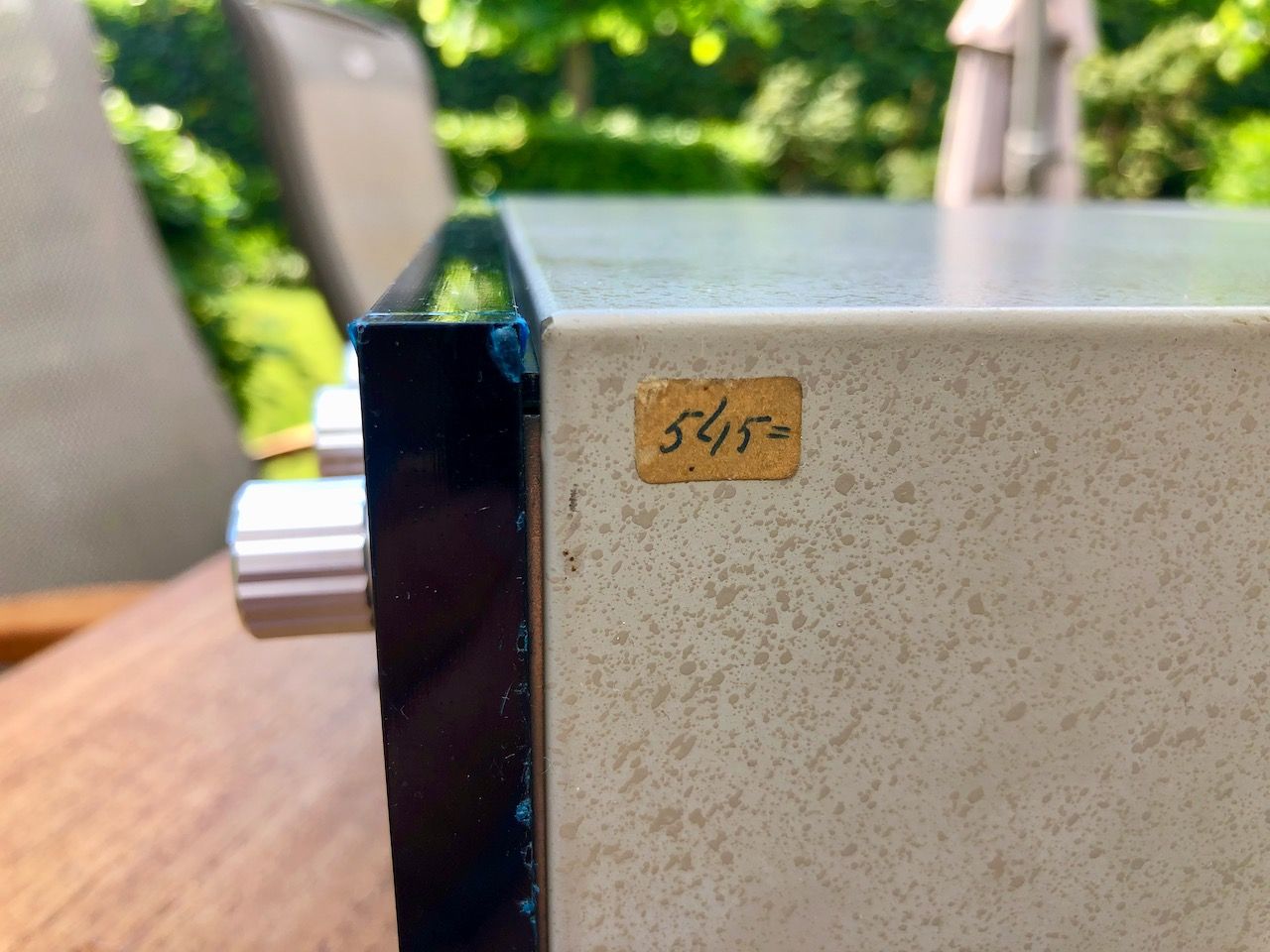

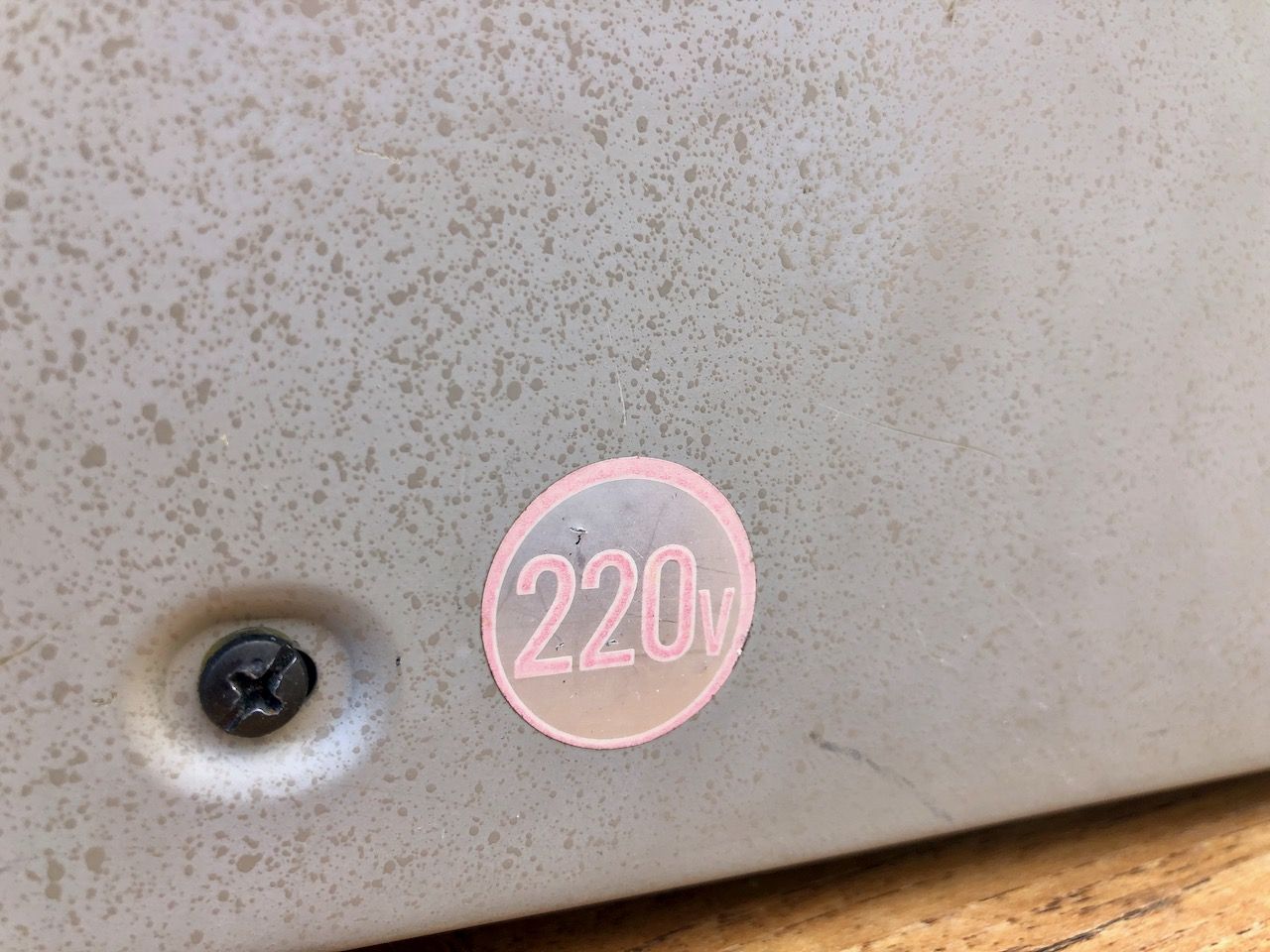

Sansui AU-222 versterker is nog voorzien van het originele prijs stickertje

Eindoordeel:

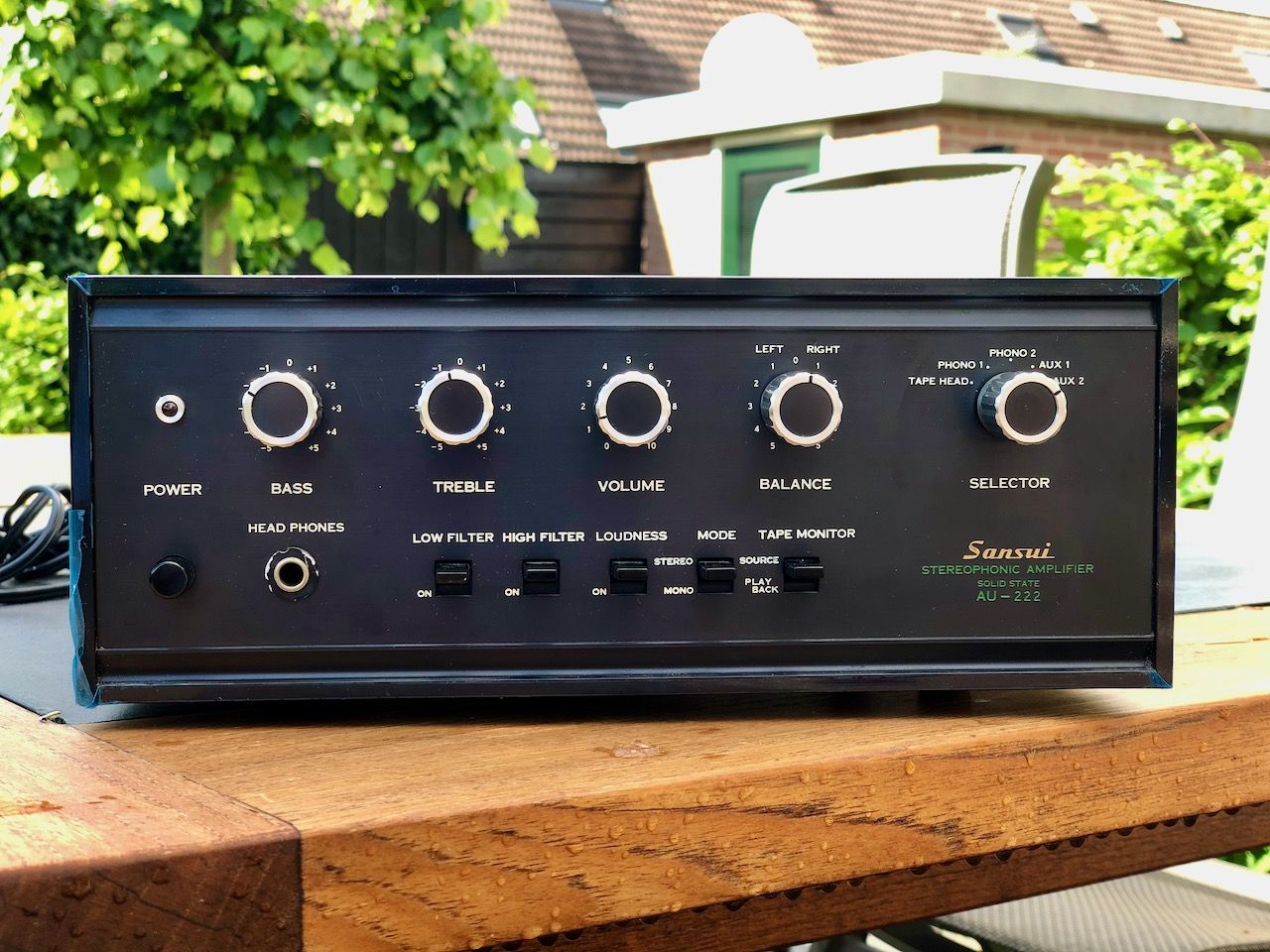

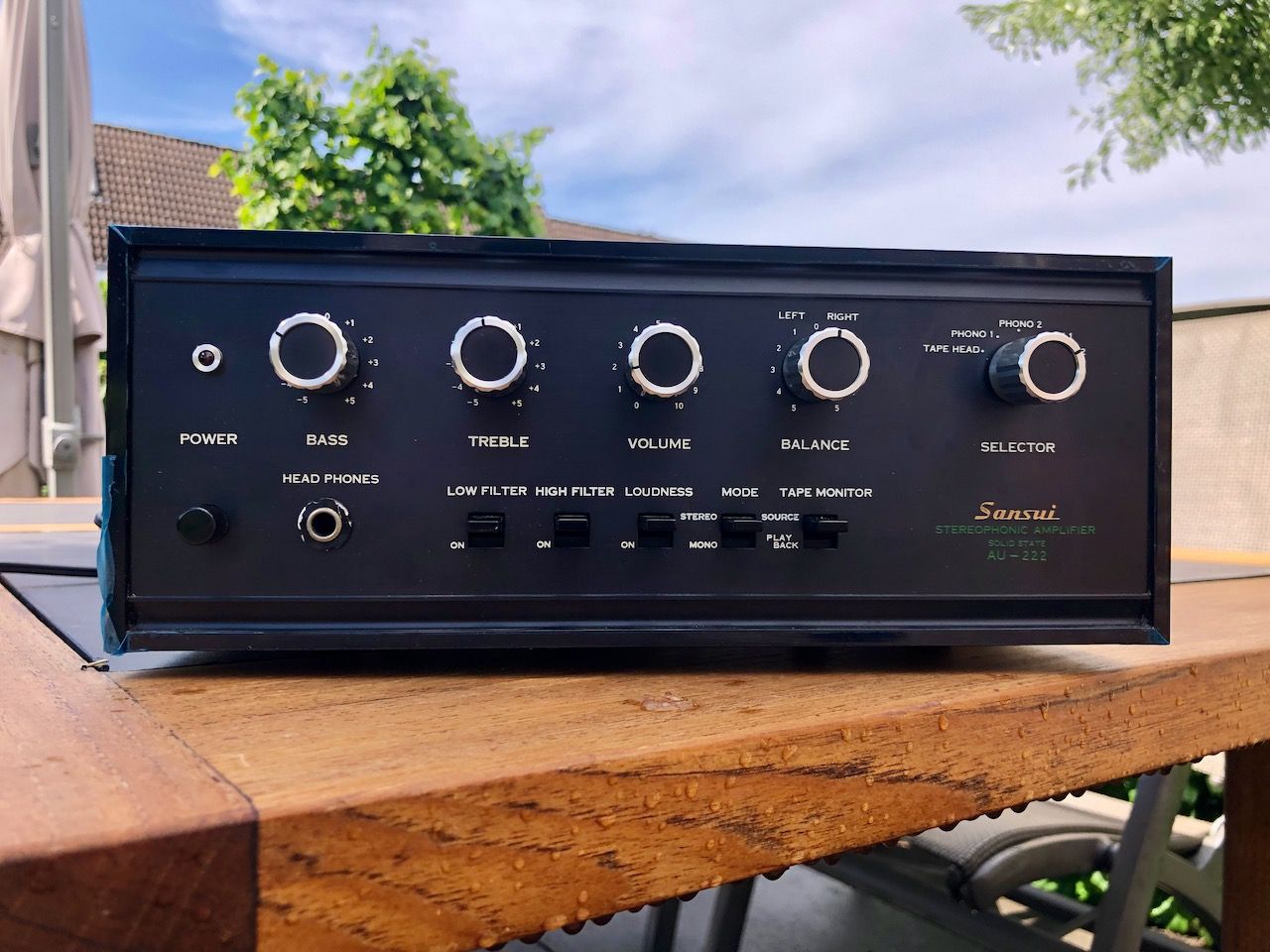

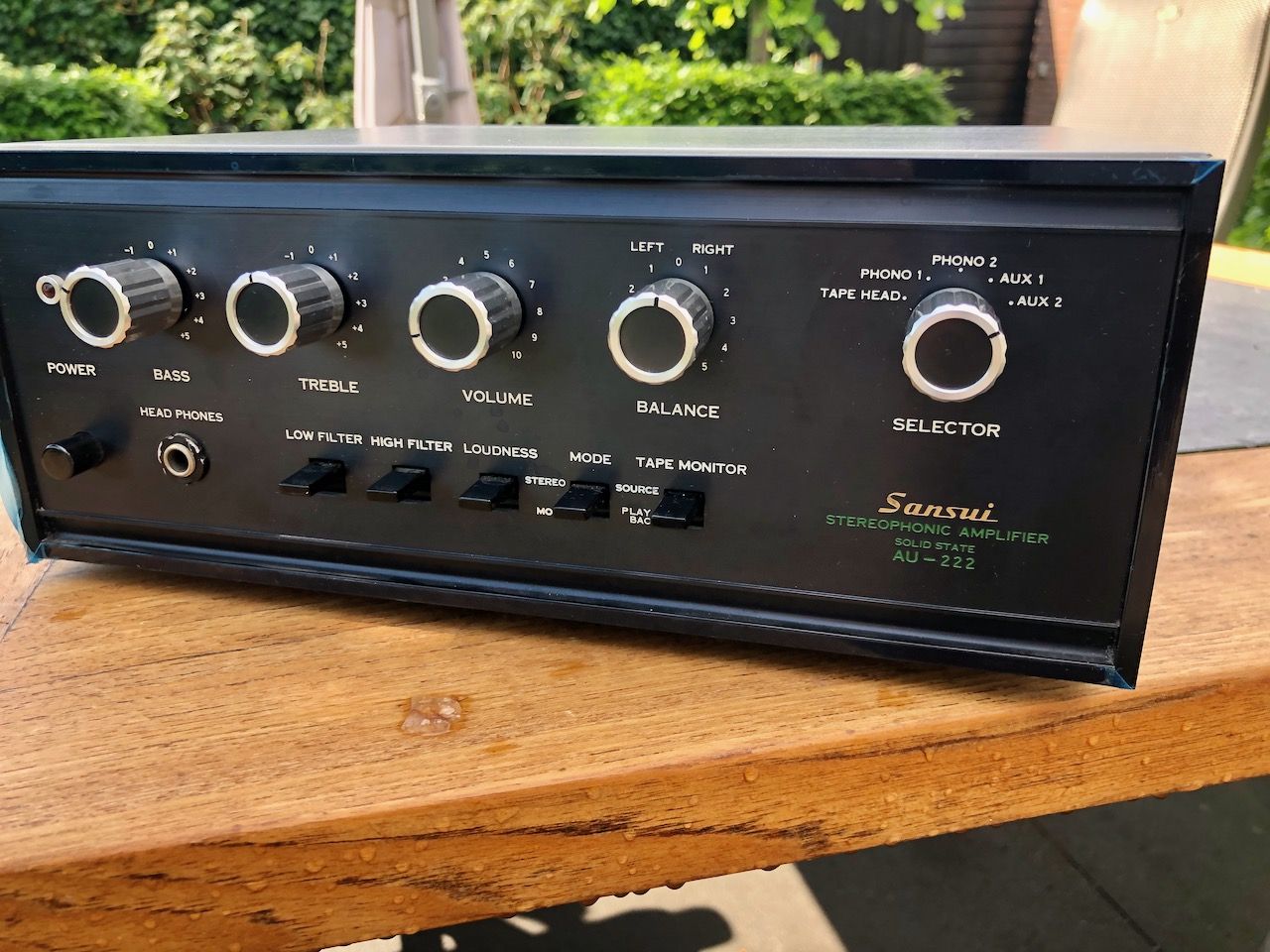

Deze prachtige Sansui AU-222 versterker is van eind jaren 60. Het mooie is dat de originele prijs sticker er nog op zit en ook het blauwe beschermfolie is nog aanwezig.

Na de eerste reparatie (nieuwe transistoren) speelde hij weer goed. Mooi warm geluid en kraakvrij. Na de wisseling van de condensatoren kwam de echte versterker tevoorschijn. Helder, warm en behoorlijk wat bas.

Prachtig om te zien dat dit stukje nostalgie weer up en running is. Een erg leuk en leerzaam project om aan te mogen werken.
