Klacht:
Versterker werkt behalve de phono ingang. Op zowel phono 1 als phono 2 wordt slechts één kanaal weergegeven.
Diagnose:
- Versterker is al een keer gereparaeerd.

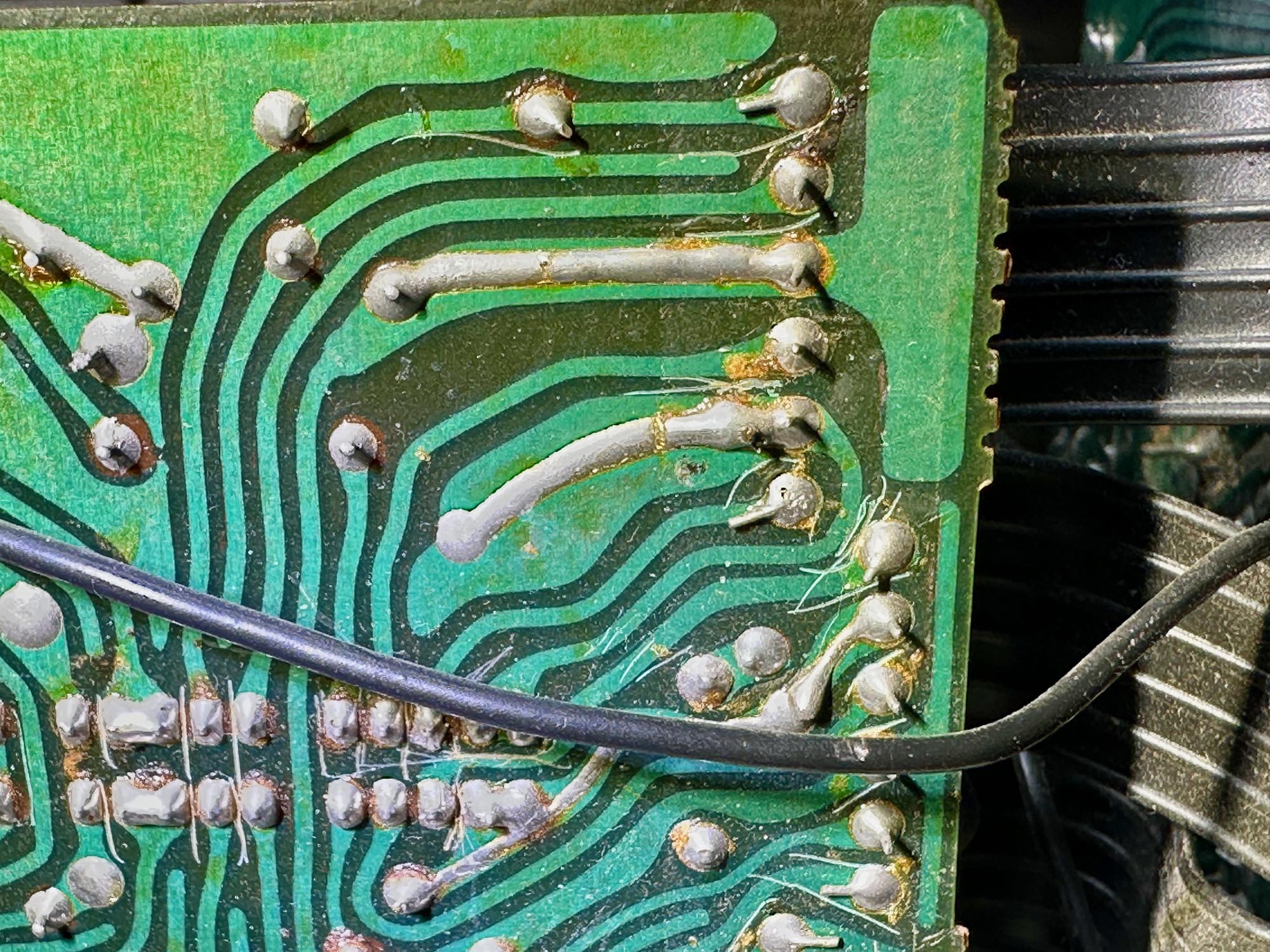

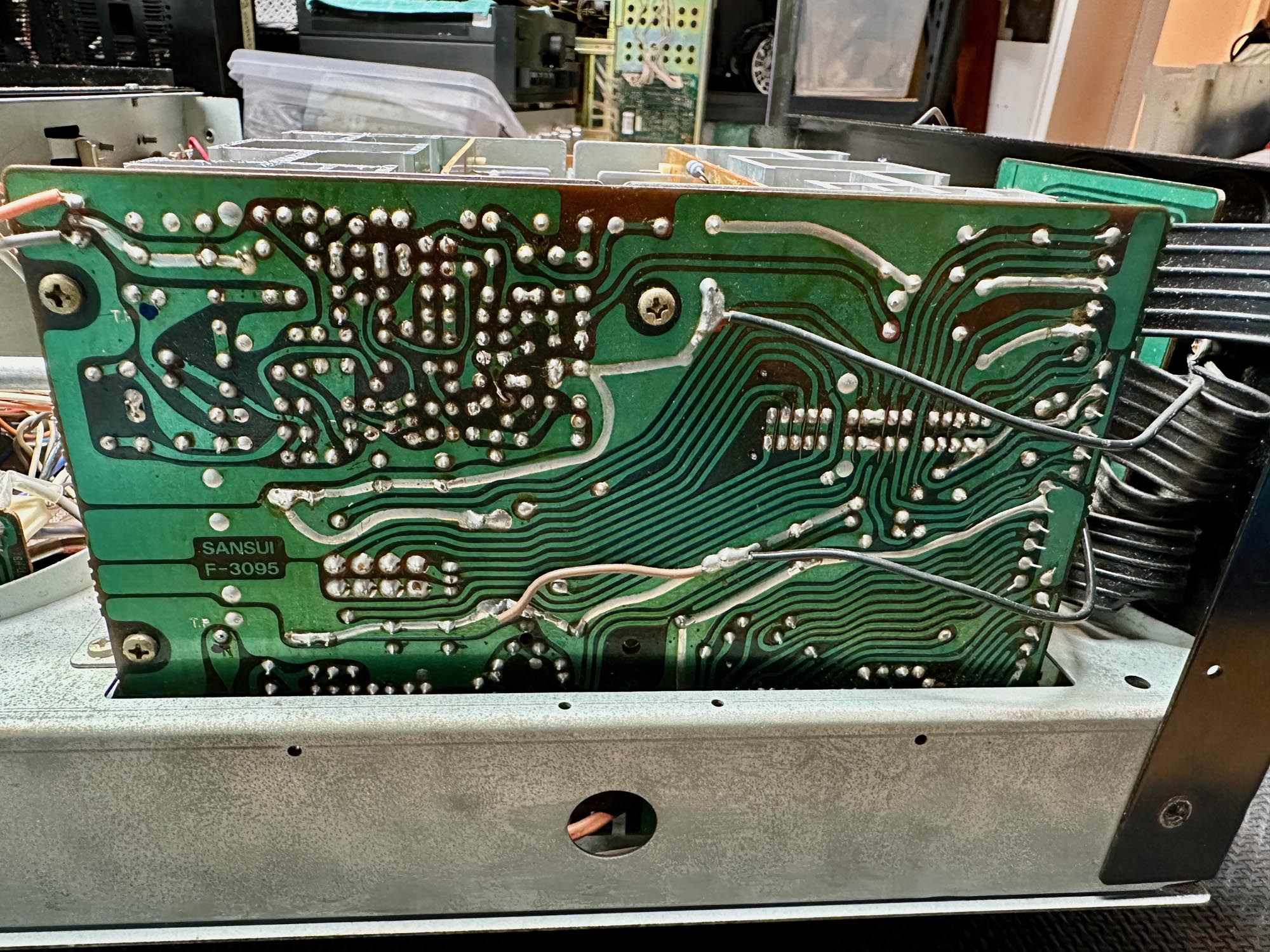

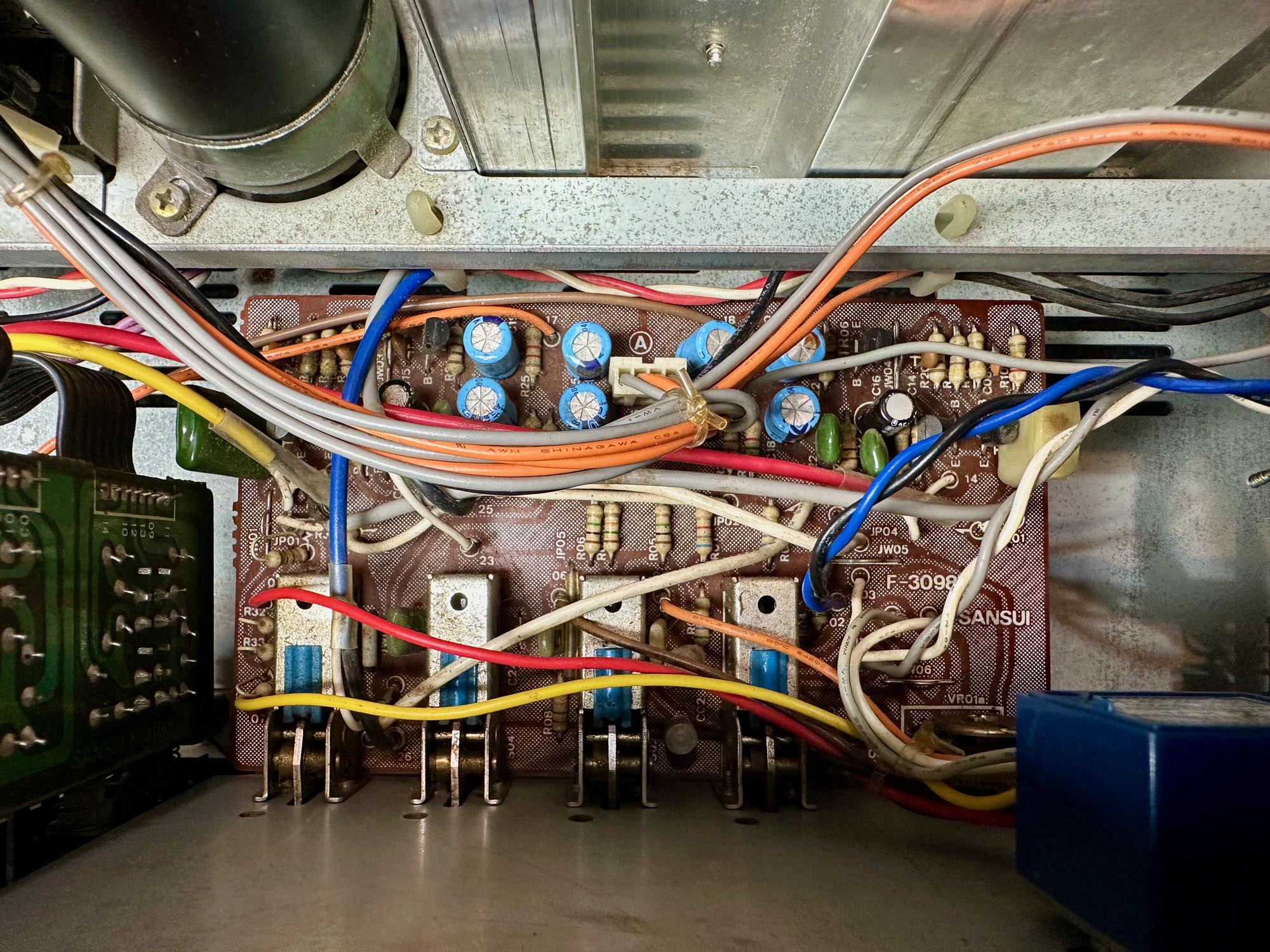

- Phono en ingangskeuze printplaat is voorzien van extra draden voor massa.

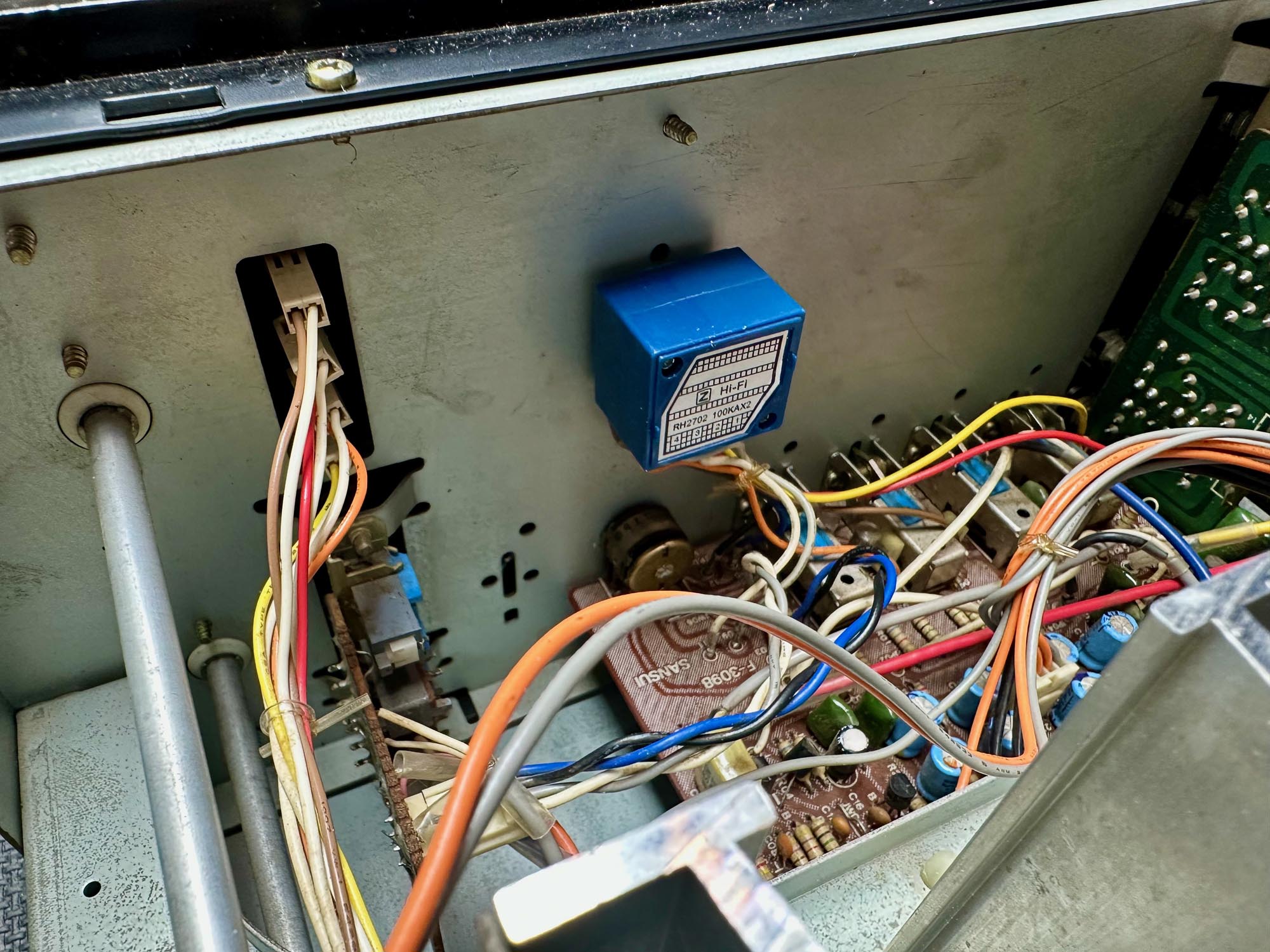

- Volumepotmeter is vervangen door een fake ALPS blauwe potmeter.

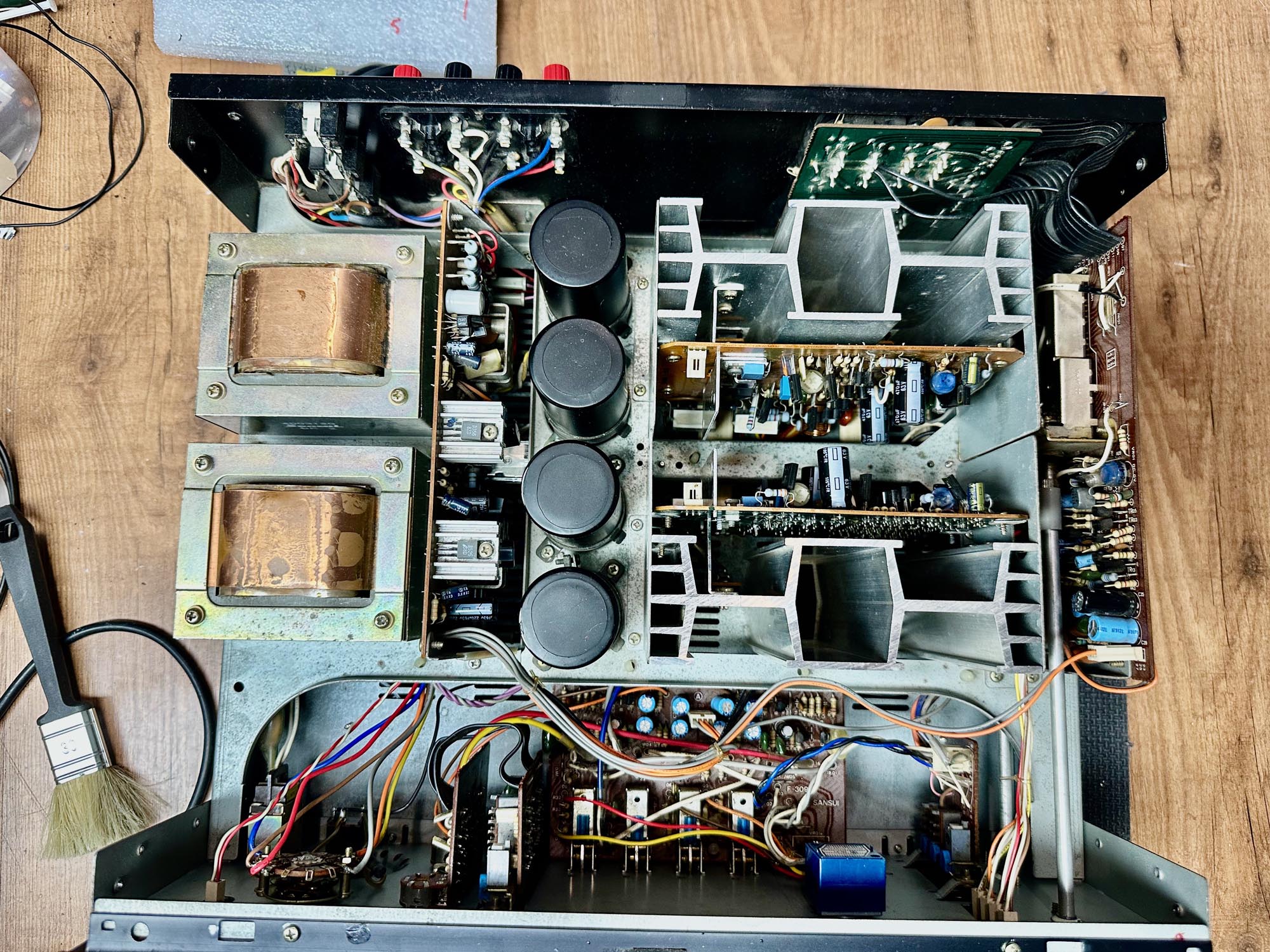

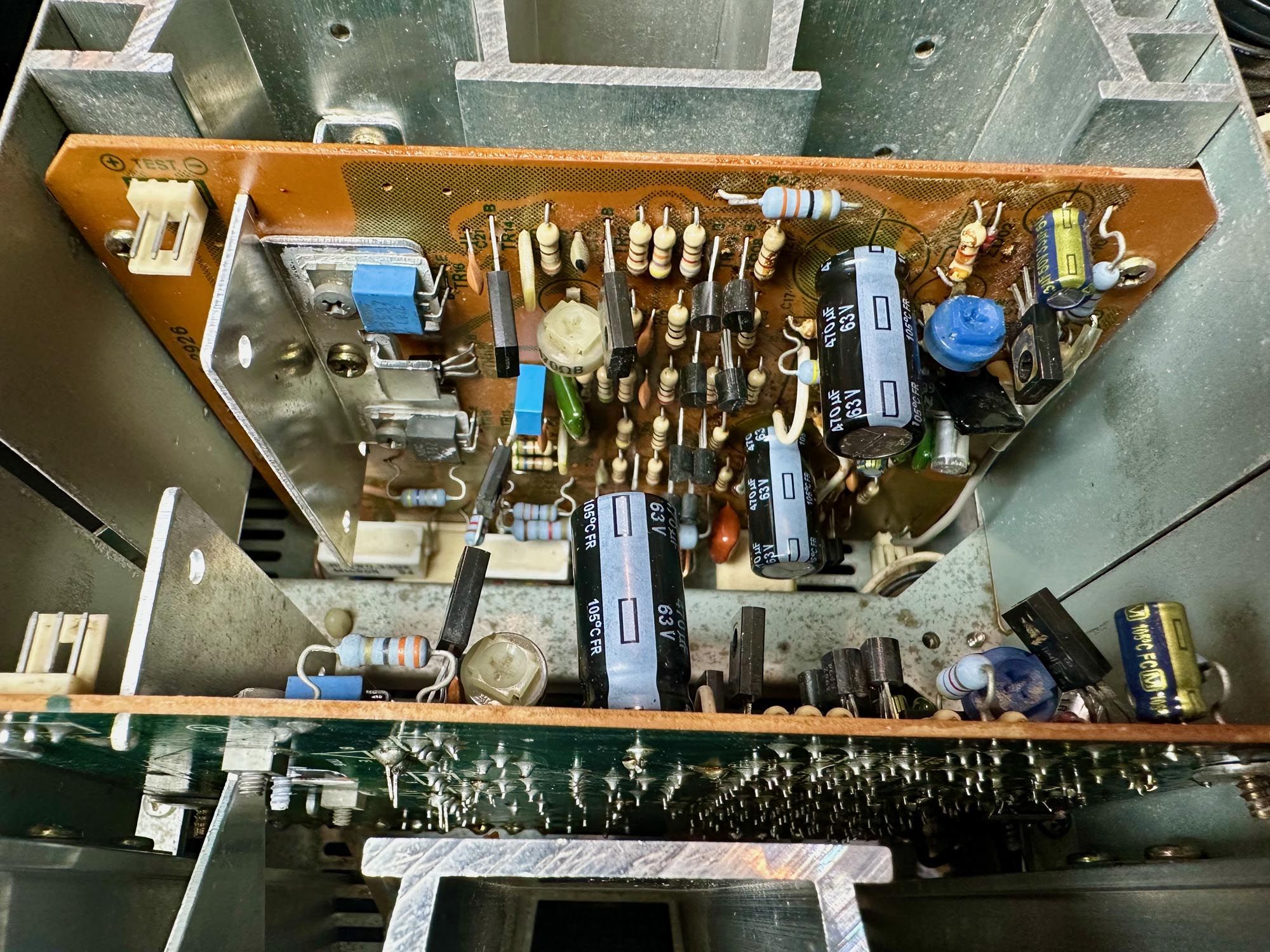

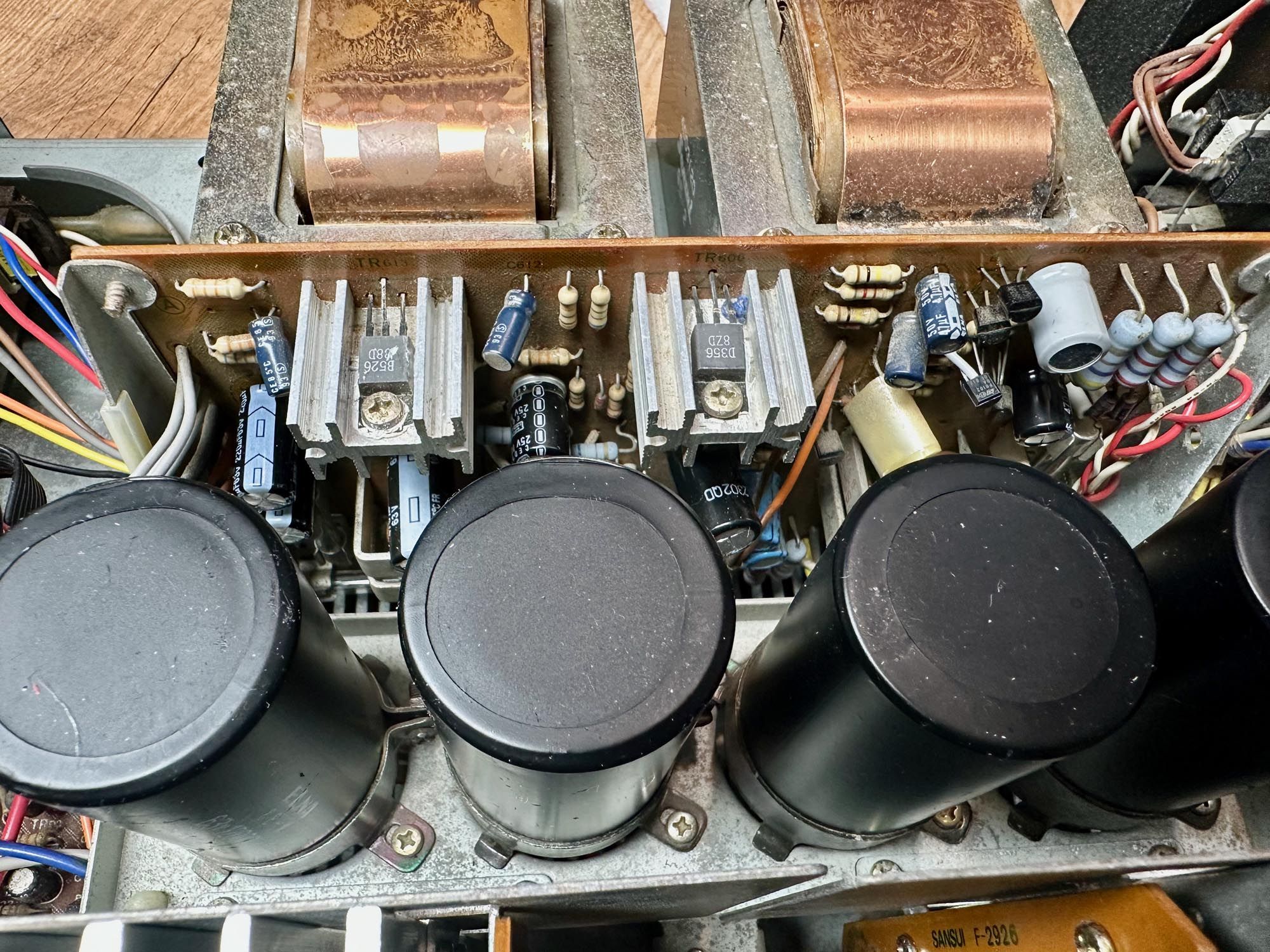

- Eindversterker en voeding zijn voorzien van nieuwe condensatoren.

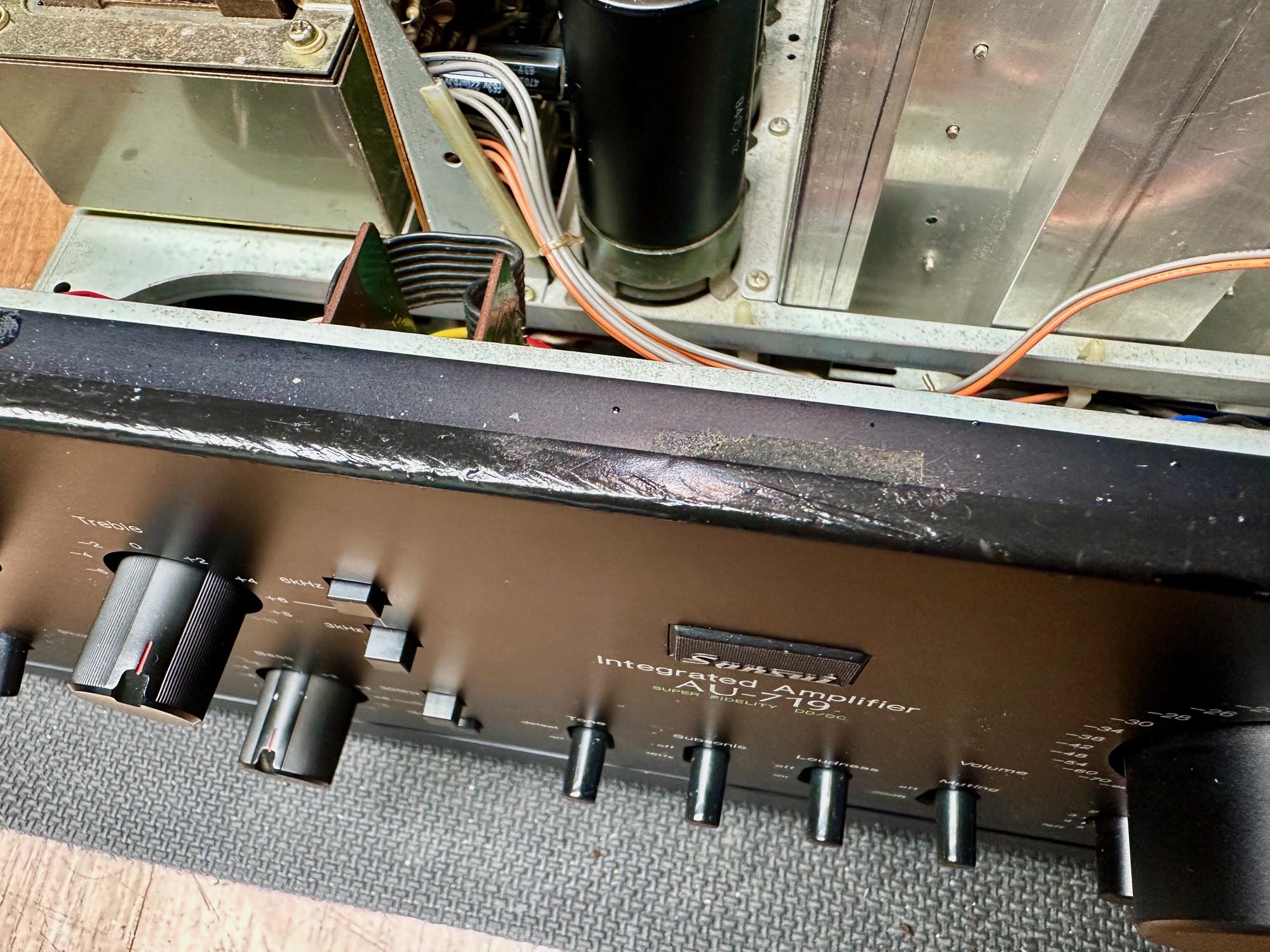

- Versterker is redelijk schoon maar heeft op vreemde plekken ook dikke stof vlokken liggen.

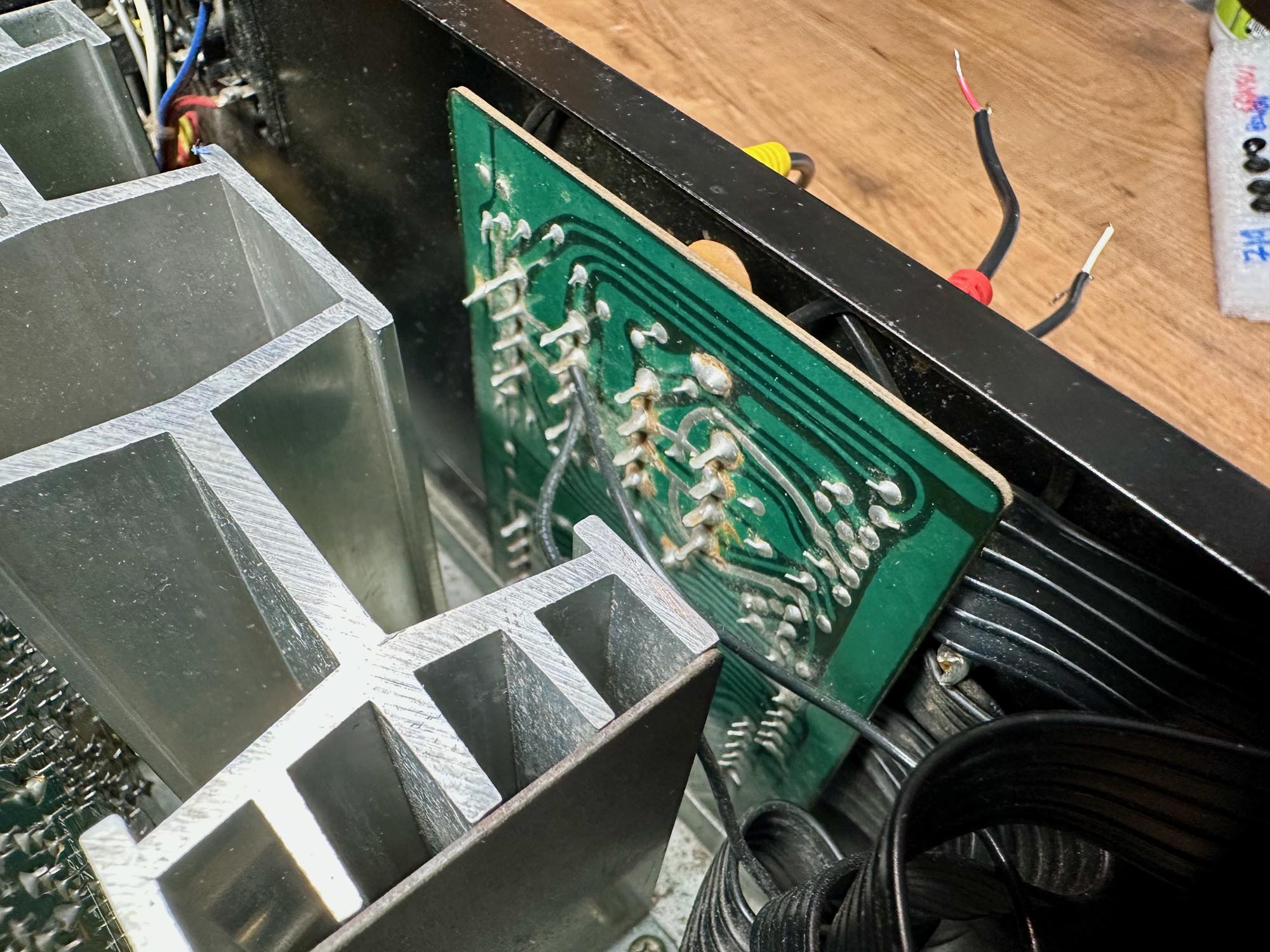

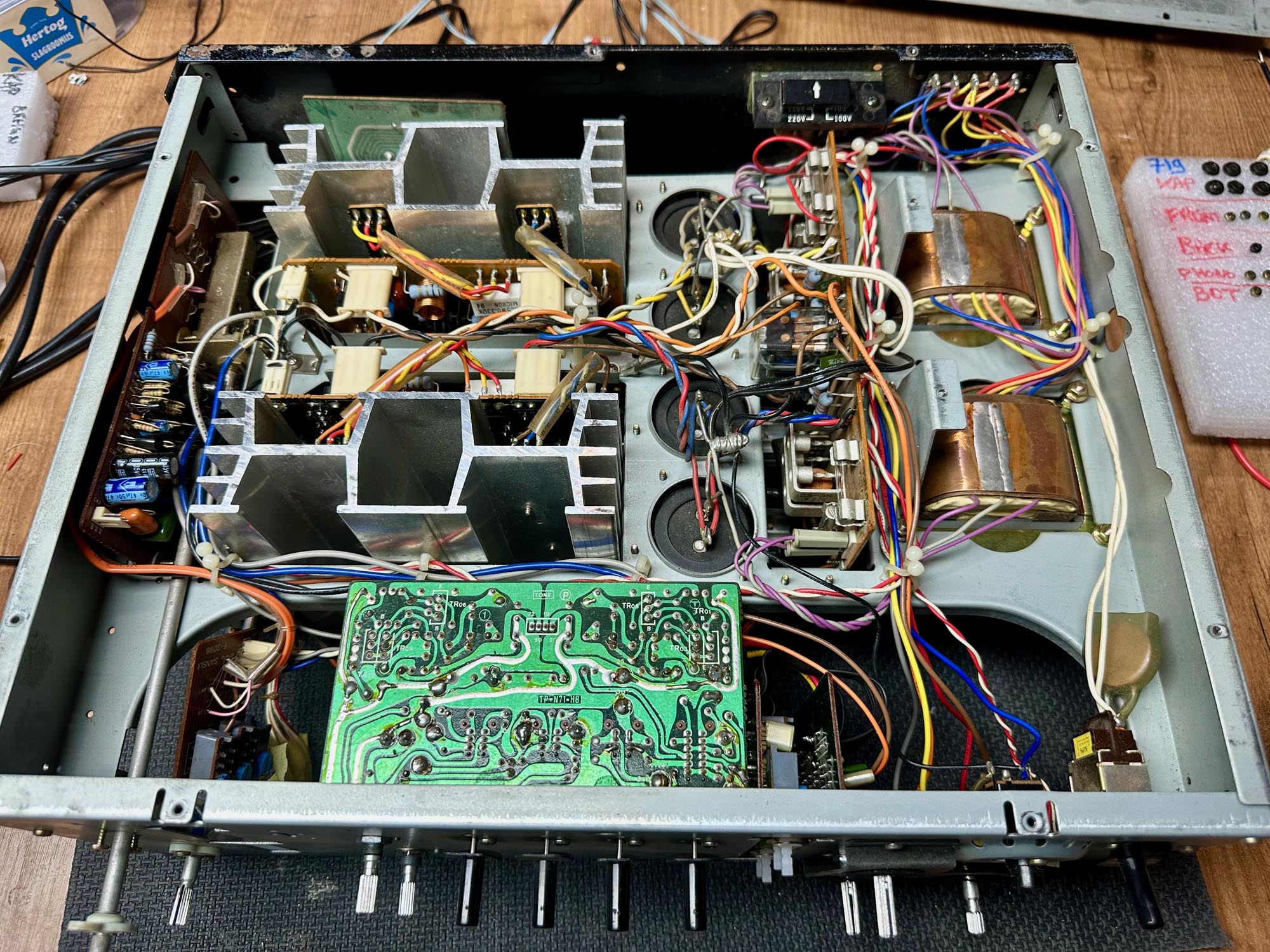

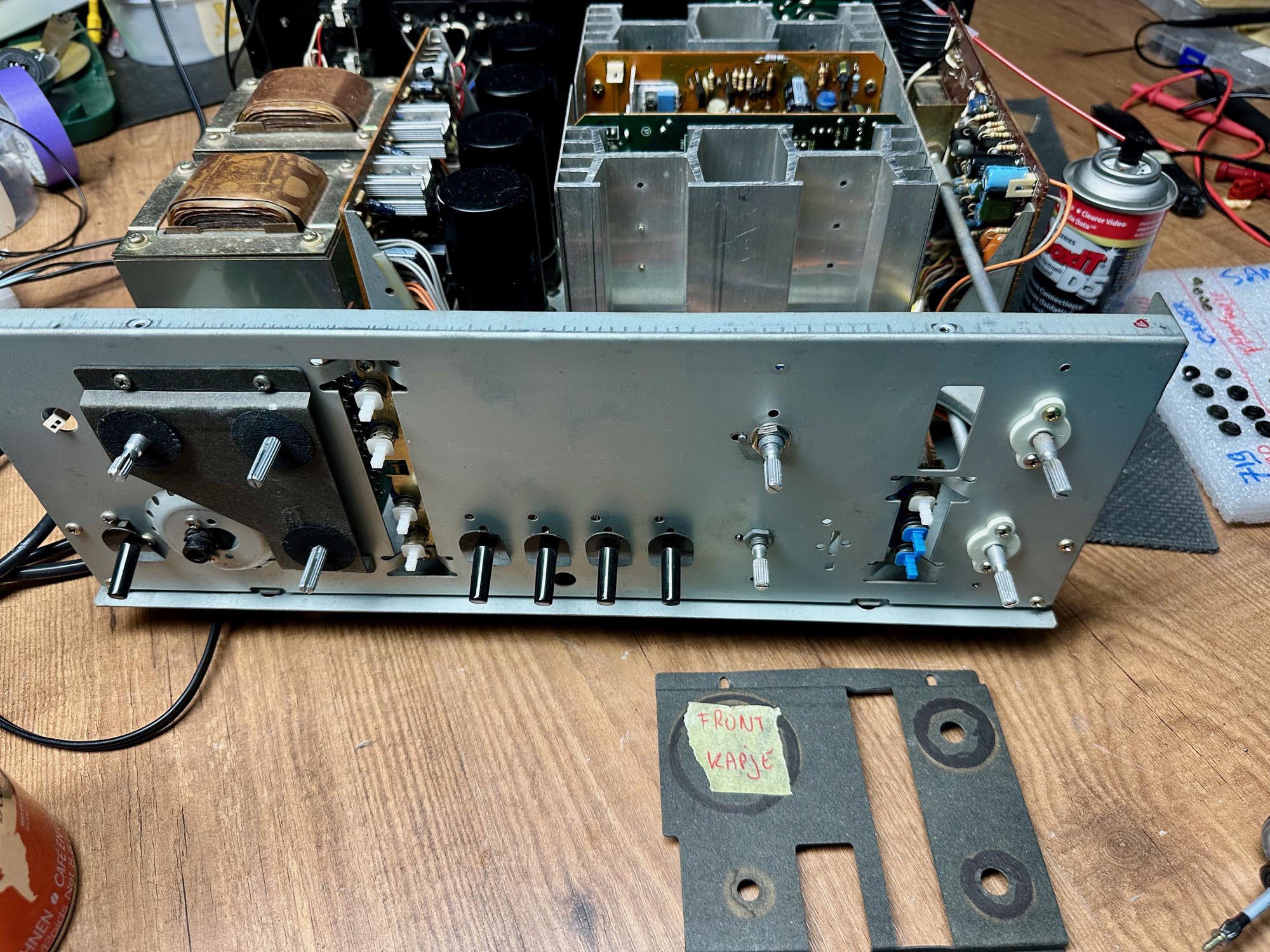

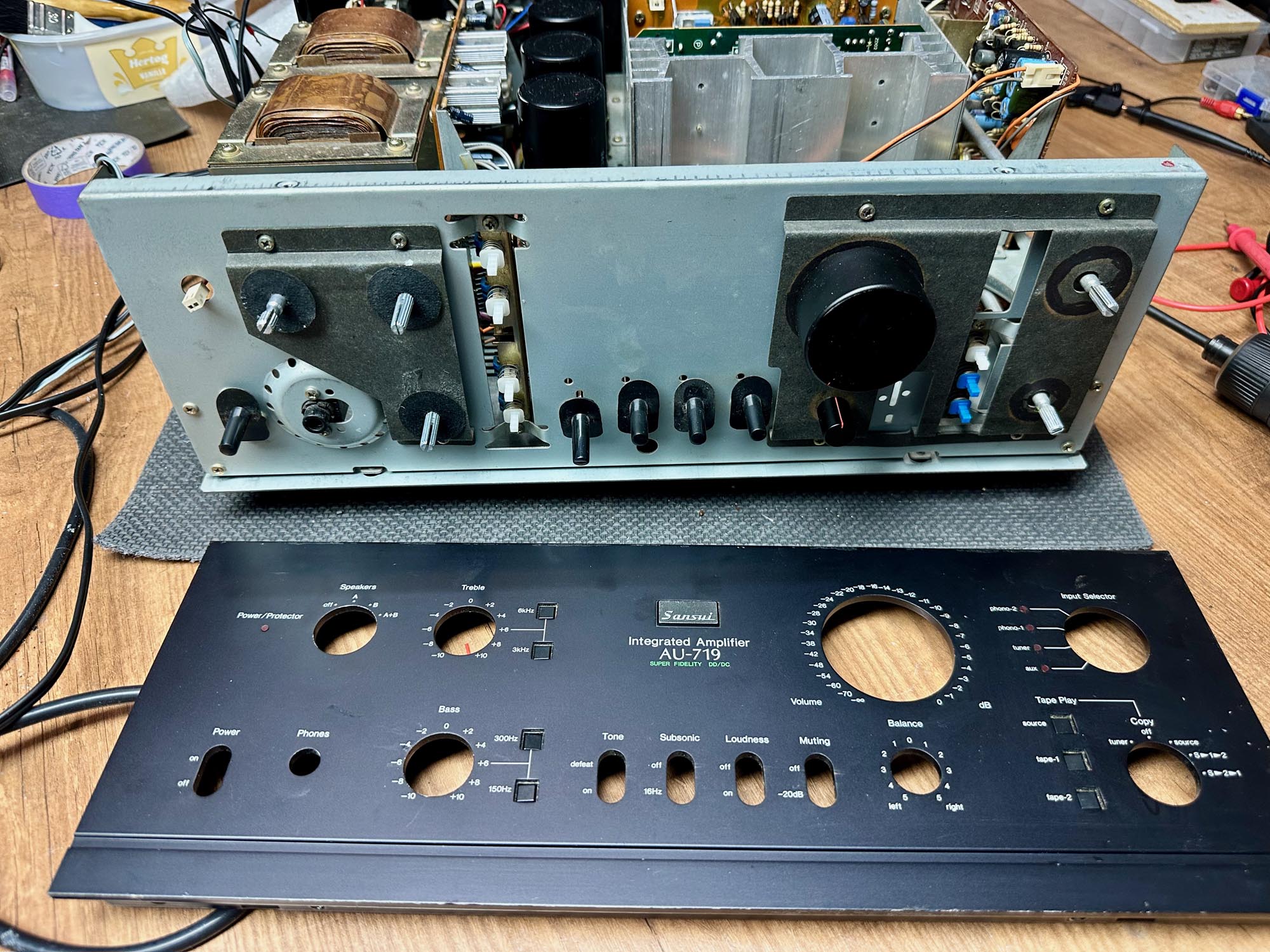

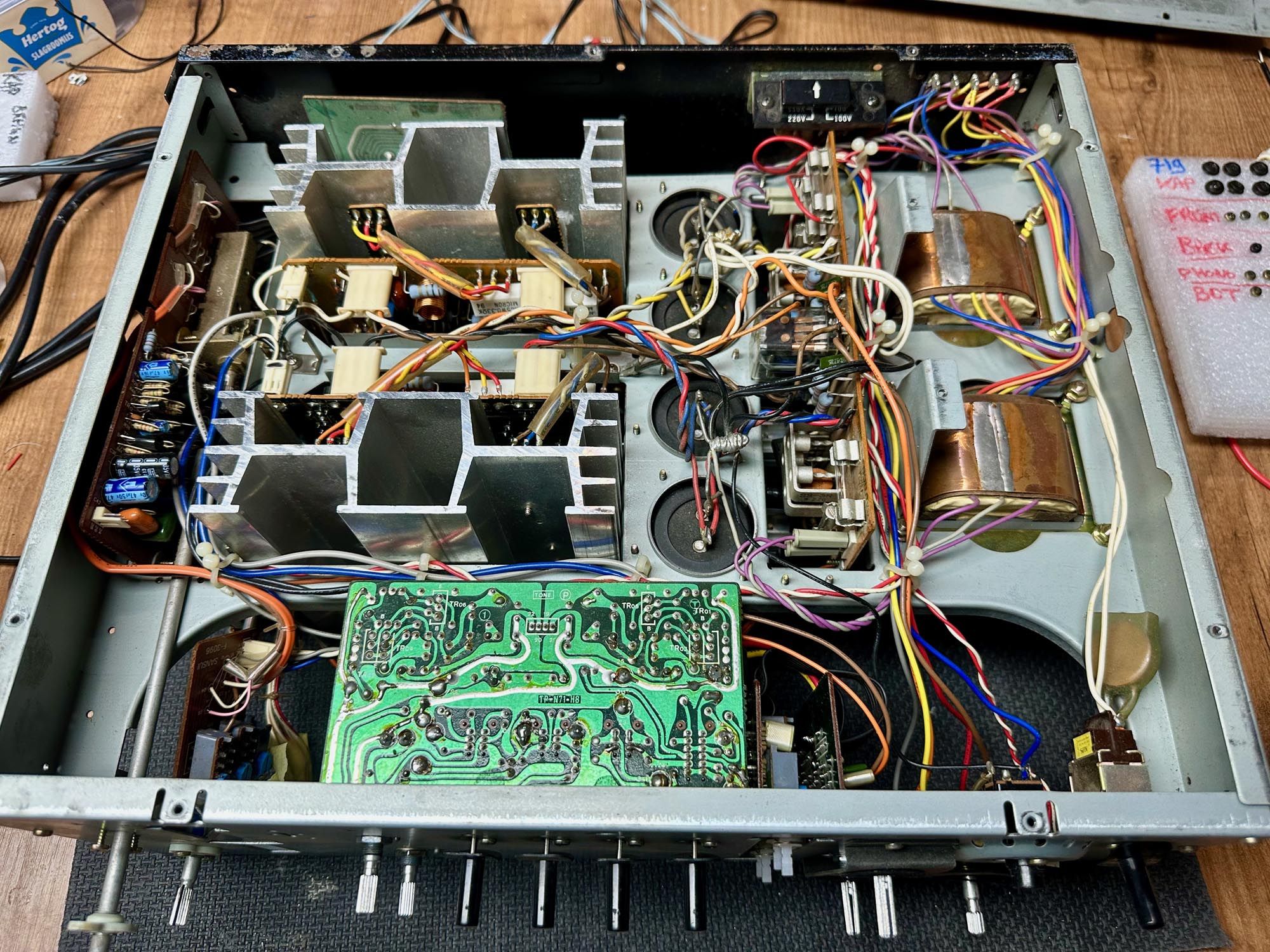

- Om de phono print te kunnen doormeten moet deze er eerst uitgehaald worden. Hoebij moeten zowel het front als de achterzijde los. Een hoop schroeven en draden die erg strak staan.
Reparatie:
- Tijdens het meten bleek de spanning op het board niet overal juist te zijn. De niet werkende phono kant bleek geen voedingsspanning te krijgen.
- +32V op punt 23 en 24, -32V op punt 27 en 28.
- Vanaf de voedingsprint lopen vier draden naar de print. Iedere phono versterker krijgt dus zijn eigen voeding.

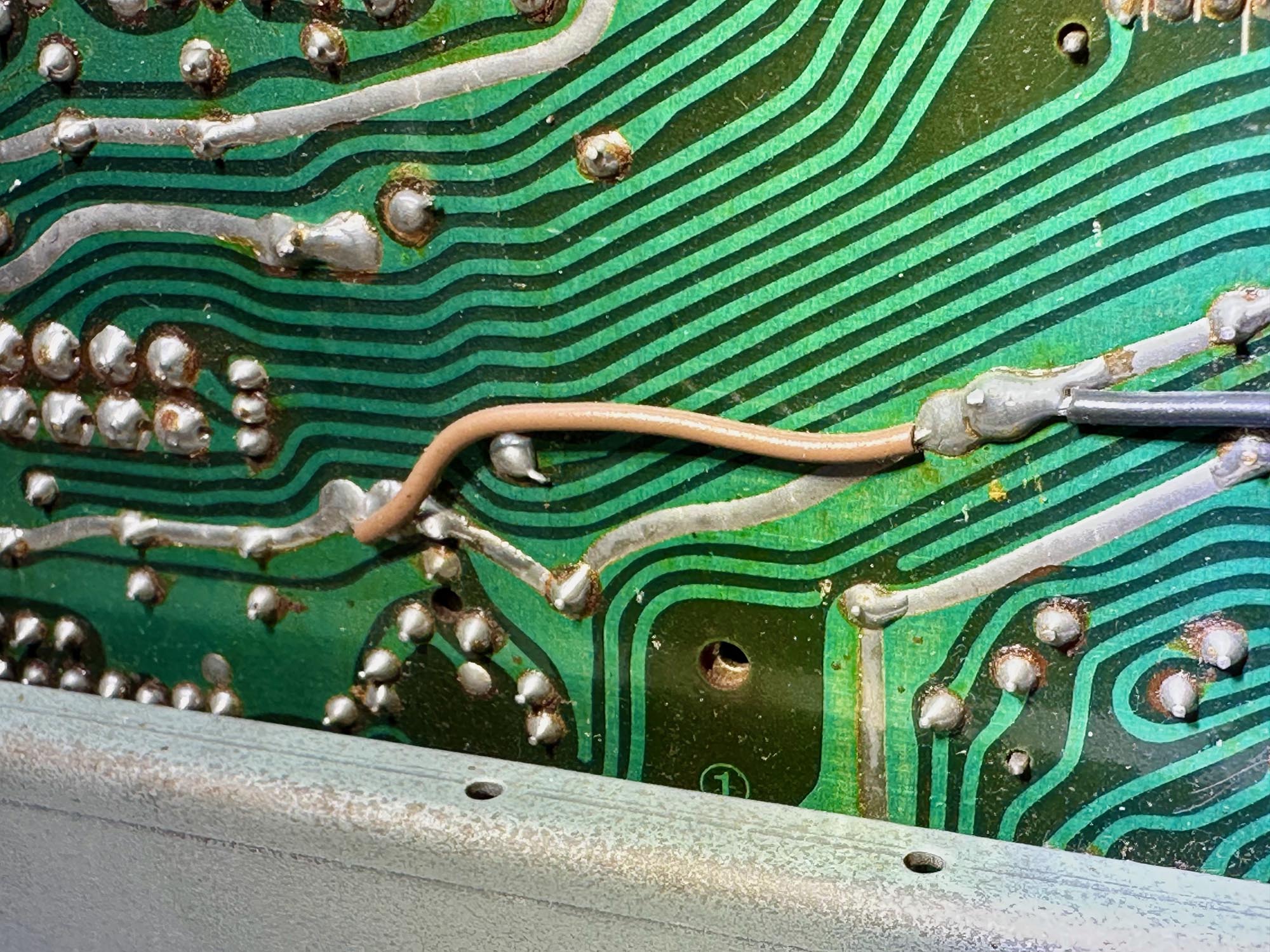

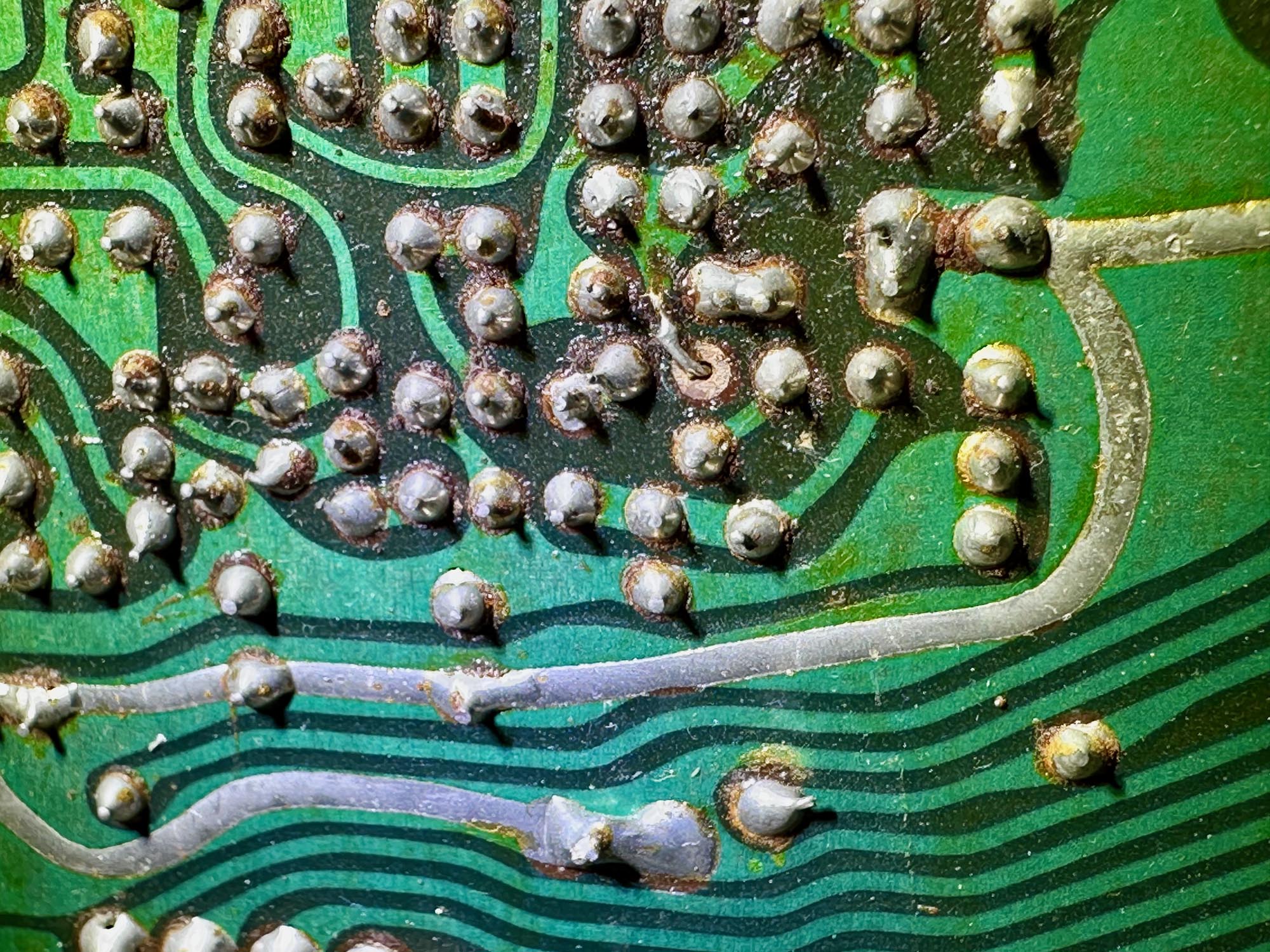

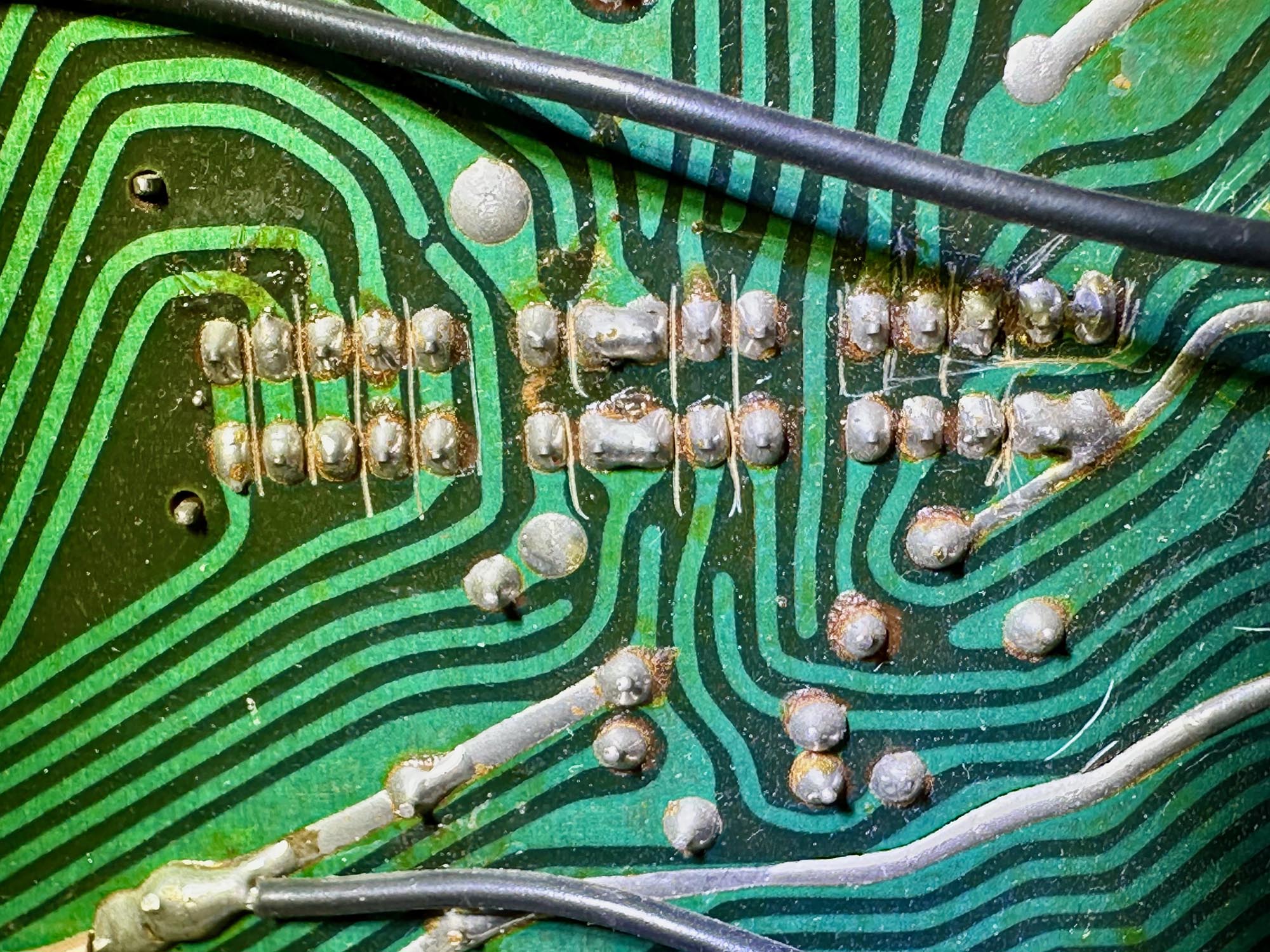

- De vorige reparateur heeft deze twee voedingen op één kant aangesloten. De ene was met de originele stekker en de ander was op de print gesoldeerd. Waarom?

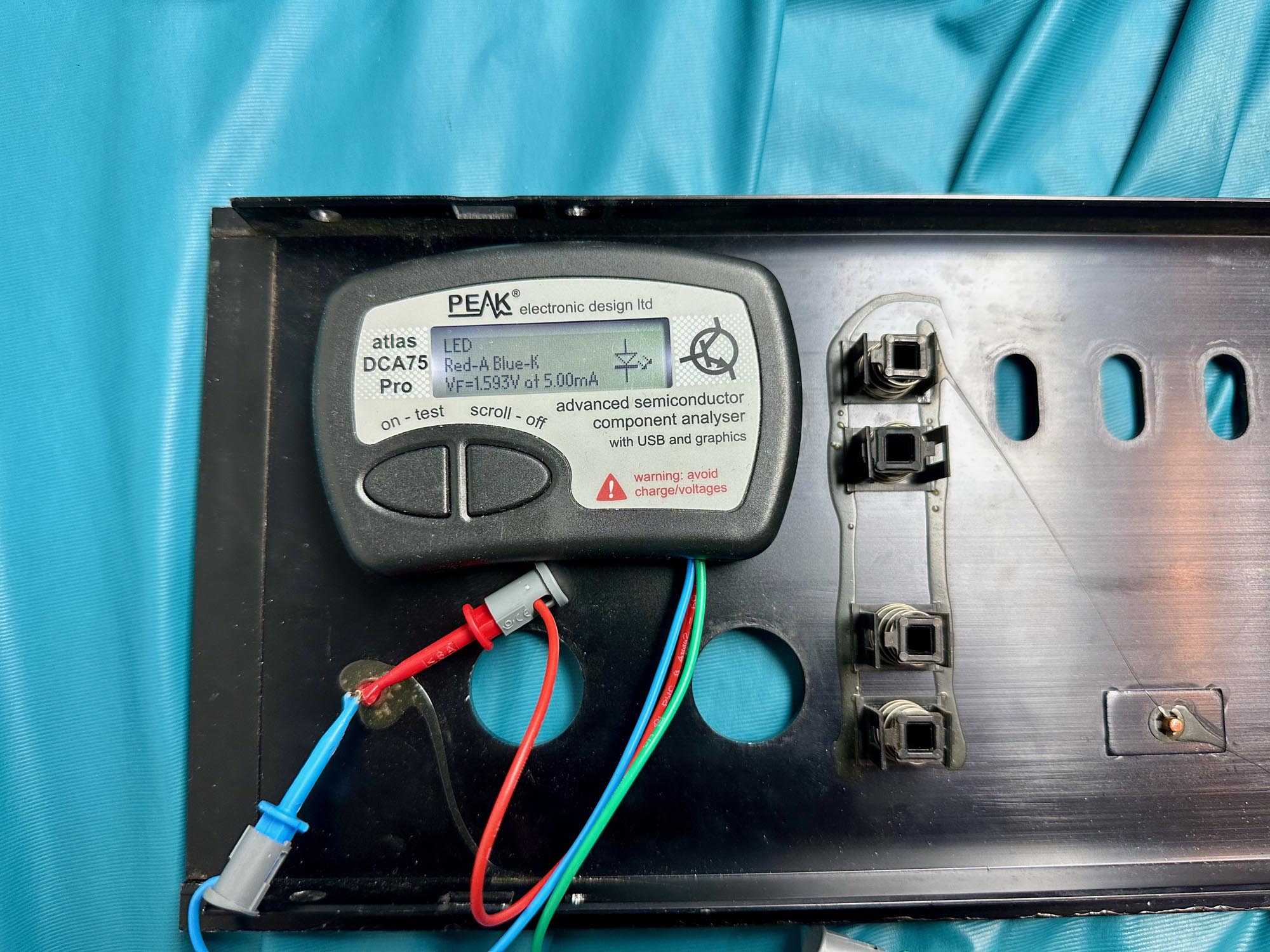

- Nadat ik dit had opgelost werkte de phono ingang weer en deden ook de twee led van de ingangskeuze het weer.
- Geen echte reparatie maar meer het oplossen van de fout van een ander.

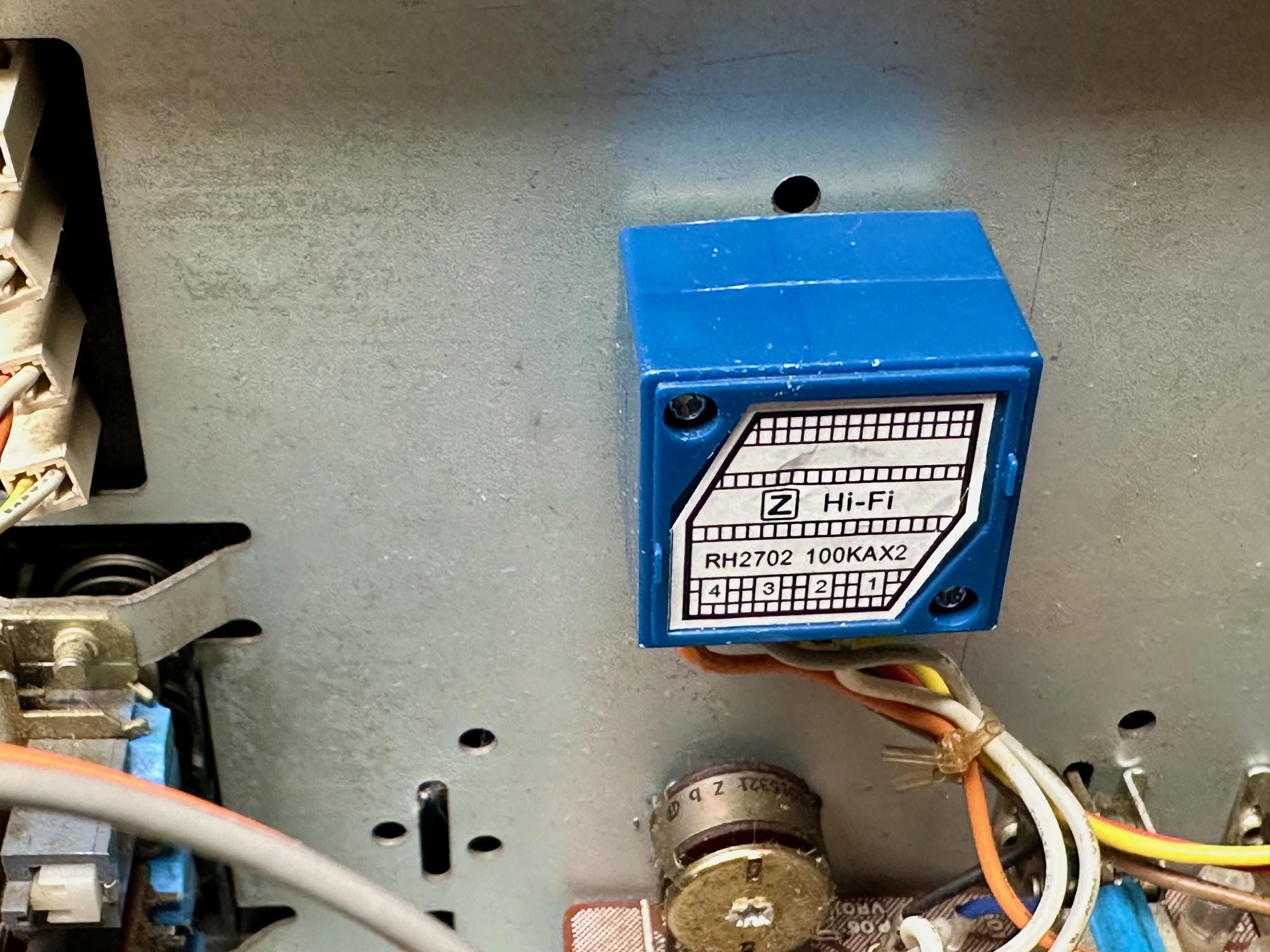

- Voor de vervanging van de namaak ALPS potmeter met loudness aansluiting ben ik op internet gaan zoeken. Helaas geen geschikte versie gevonden. In alle gevallen ontbreekt de vierde (loudness) aansluiting. Daarom de namaak potmeter maar laten zitten en alleen een klein beetje schoongemaakt.
