Sansui
AU-719

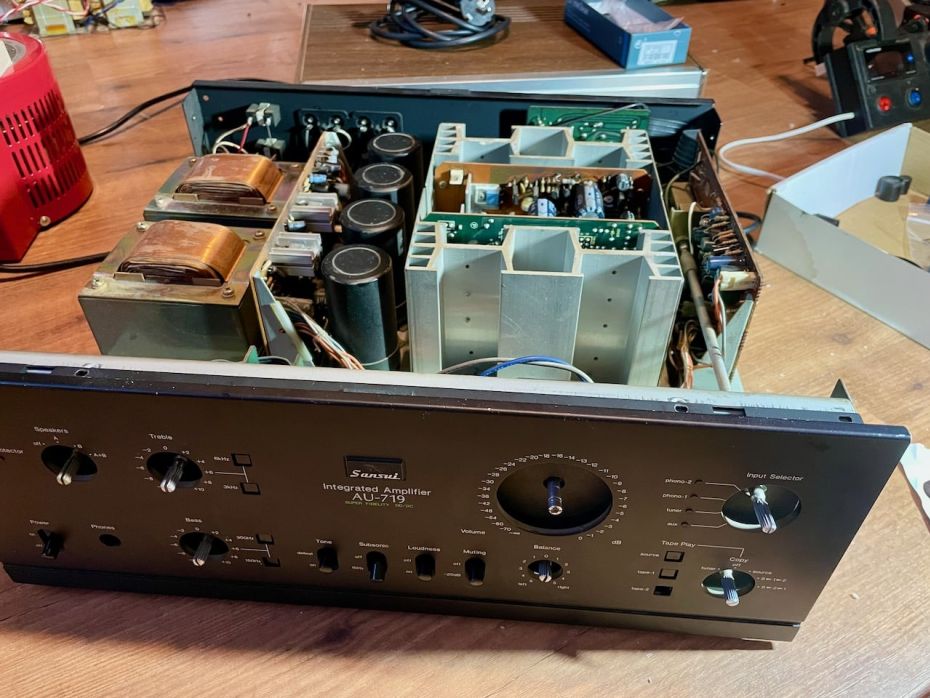

![Sansui AU-719. Werking onbekend](/templates/yootheme/cache/3b/Sansui_AU-719_amplifier_reparatie_onderhoud_2-3b65edea.jpeg)
Klacht:
1980: Zestien kilogrammen, schoon aan de haak!
Gezien de staat was het onduidelijk of deze krachtpatser het wel zou doen.

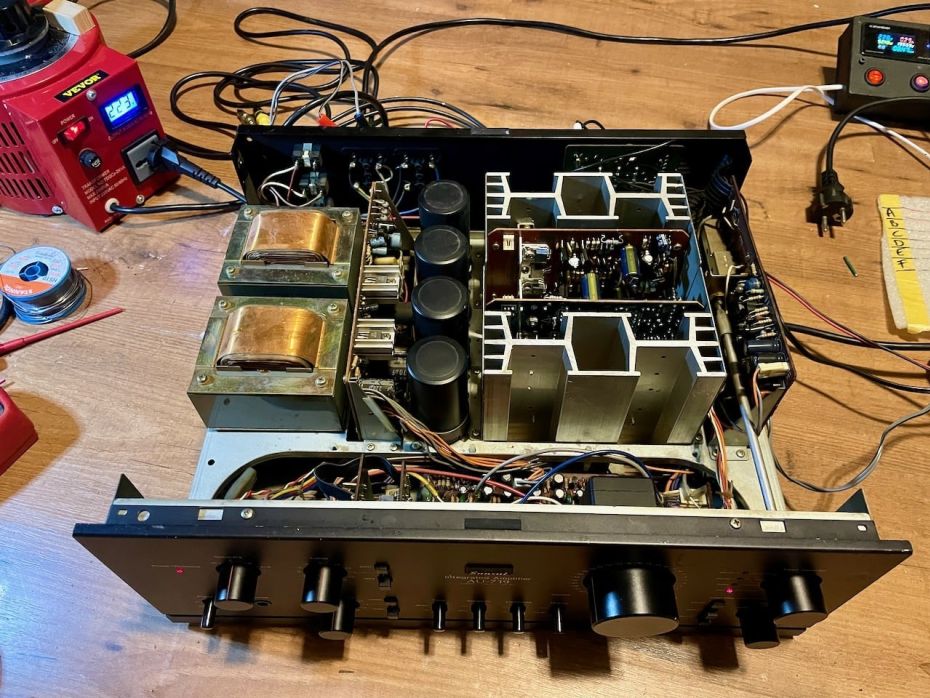

![Sansui AU-719 op een Variac aangesloten](/templates/yootheme/cache/8b/Sansui_AU-719_amplifier_reparatie_onderhoud_11-8bf4fce6.jpeg)
Diagnose:
- Versterker aangesloten op een Variac (regelbare voeding van 0V tot 230V wisselspanning) en een ampere meter. Dit om te bepalen of er een kortsluiting is in het apparaat.
- Spanning opgevoerd, wattage in de gaten houden. Rond de 170V schakelde het relais in en was de versterker zo'n 50 watt verbruikte. Dus geen kortsluiting.
- Test luidsprekers aangesloten om versterking te controleren. Heel af en toe wat geluid. Alle schakelaars en potmeters zorgden voor kraken en dus soms geluid.
- De vier grote voedingscondensatoren doorgemeten. Wat een kwaliteit! Na ruim 40 jaar nog perfect.
- Eindversterker board eruit gehaald en condensatoren doorgemeten. Alleen de vier 470uF condensatoren bleken niet meer goed.

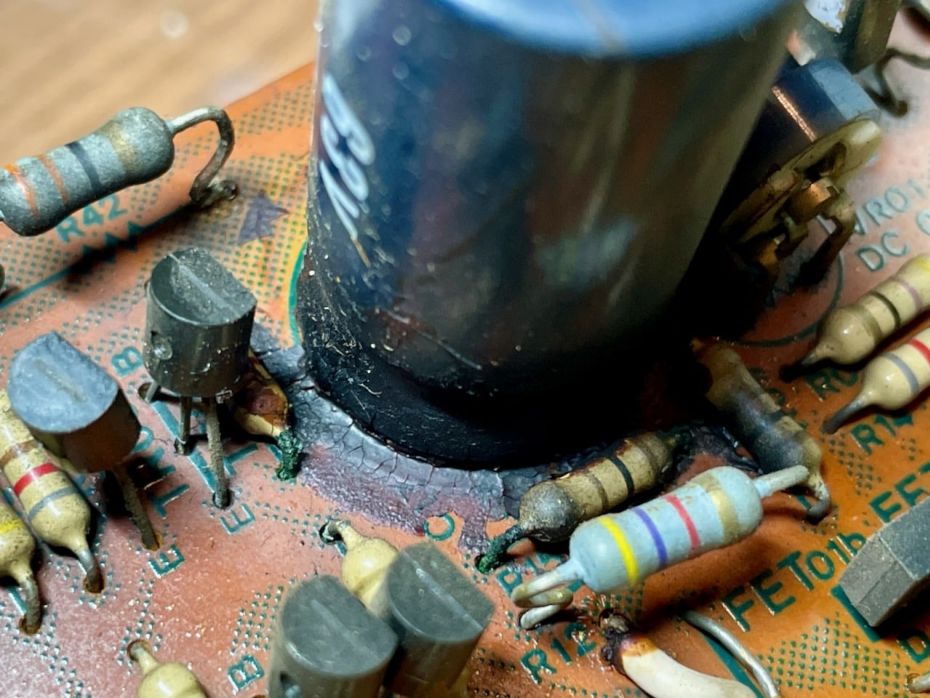

![Vieze printplaat met lijmresten.](/templates/yootheme/cache/11/Sansui_AU-719_amplifier_reparatie_onderhoud_52-11d4fa07.jpeg)

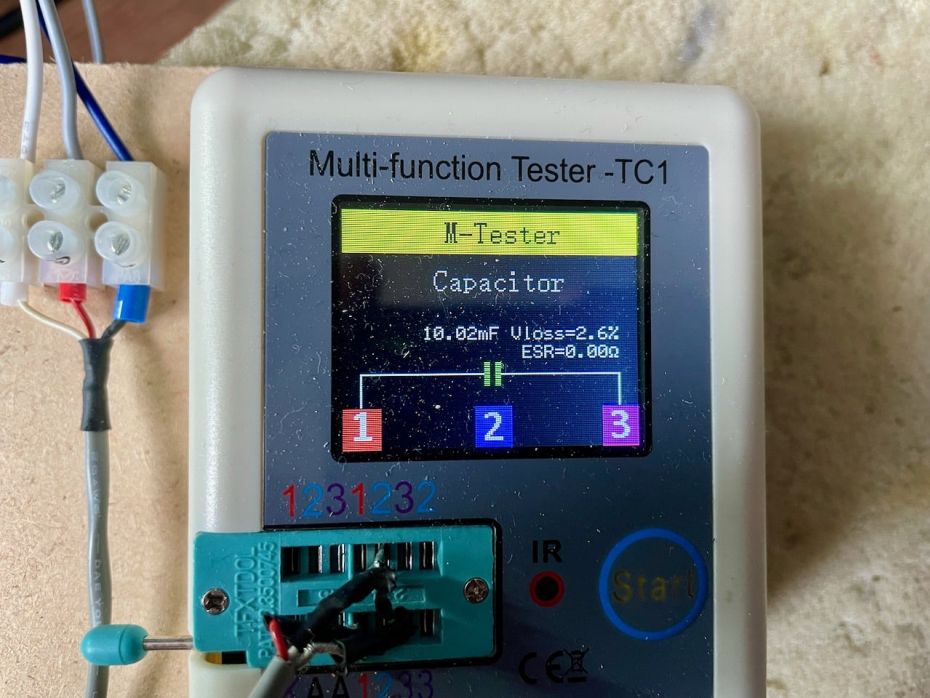

![Condensator van de voeding is nog in perfecte conditie](/templates/yootheme/cache/12/Sansui_AU-719_amplifier_reparatie_onderhoud_41-12b5f1c9.jpeg)
Reparatie:
- Volume potmeter uitgeslodeerd en doorgemeten. Daarna in het ultrasoon bad gereinigd en opnieuw voorzien van smering. Testresultaten weer als nieuw. Zie onderstaande foto's.
- Overige potmeters en schakelaars gereinigd met Deoxit F5 en D5
- Eindversterker printen in de ultrasoon gereinigd. Alle lijmresten verwijderd.
- Condensatoren en de vier instelpotmeters vervangen.
- Relais contacten gereinigd. Overgangsweerstand was erg hoog en nu weer vrijwel 0 ohm.
- Sansui AU-719 afgeregeld volgens de service manual.
- Transformator van 220V op 240V ingesteld
ALPS potmeter ultrasoon reinigen.
![](/templates/yootheme/cache/c4/Sansui_AU-719_amplifier_reparatie_onderhoud_19-c478b1e6.jpeg)

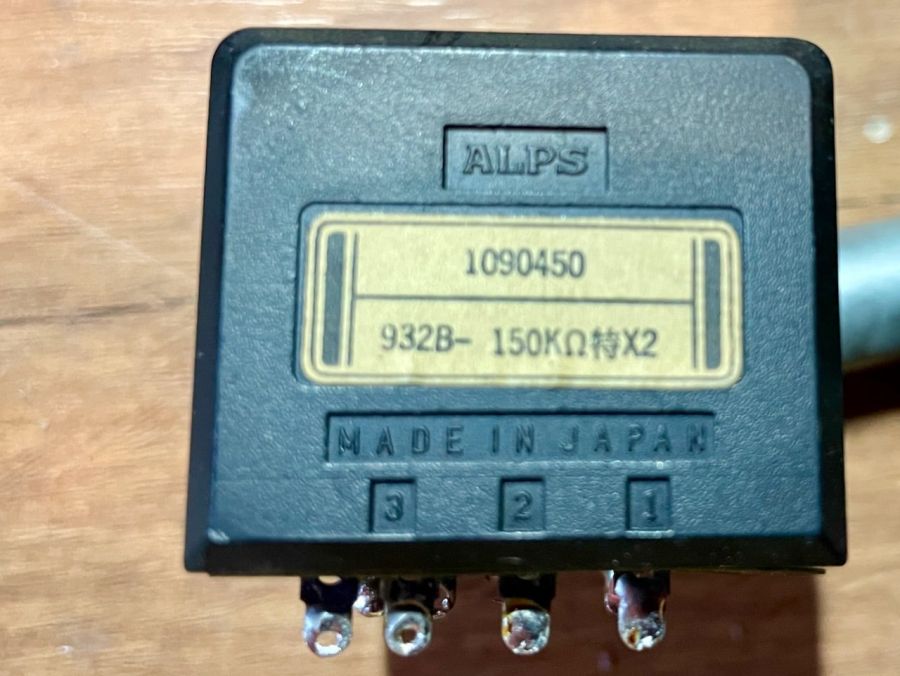

ALPS
Mooie ALPS volume potmeter is erg vies en werkt bijna niet.
![](/templates/yootheme/cache/30/Sansui_AU-719_amplifier_reparatie_onderhoud_21-303d4a1a.jpeg)

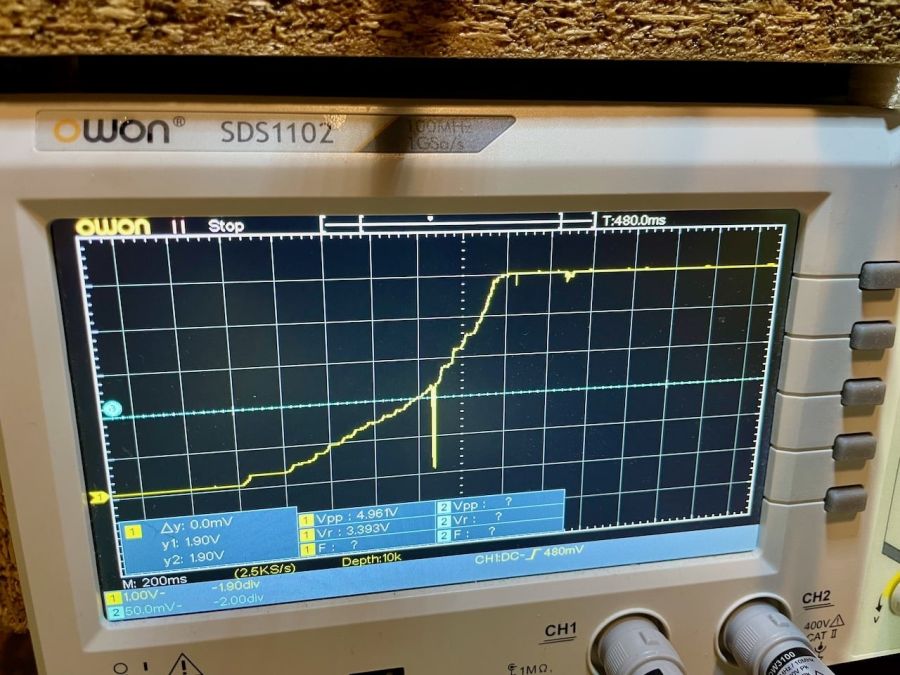

Meting 1
Na de potmeter diverse keren te hebben gedraaid en gereinigd met Deoxit blijft deze een storing geven.
![](/templates/yootheme/cache/fb/Sansui_AU-719_amplifier_reparatie_onderhoud_25-fb32aac0.jpeg)

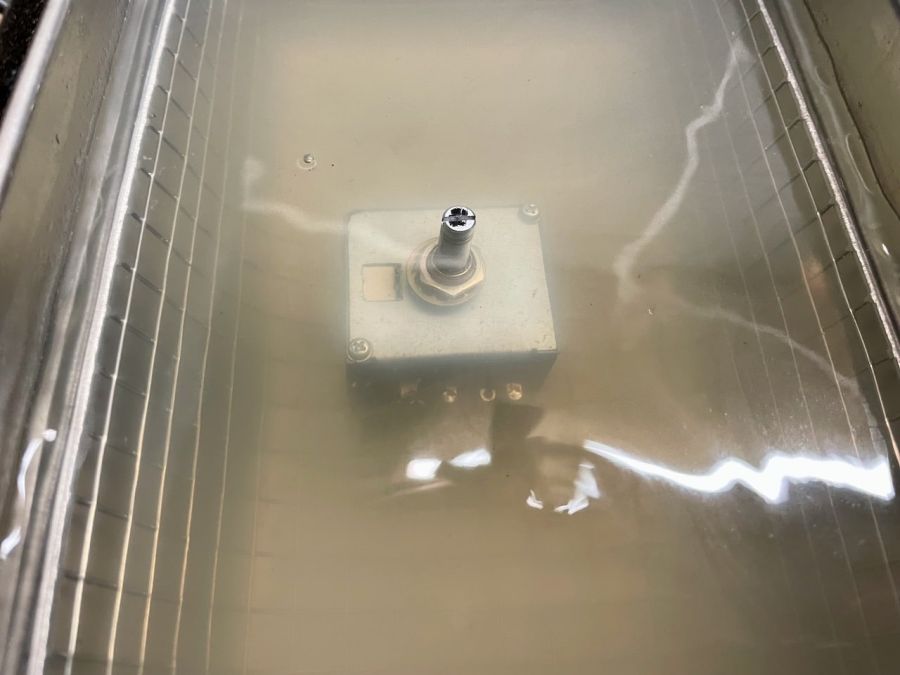

Ultrasoon bad
ALPS potmeter in de ultrasoon gereinigd.
![](/templates/yootheme/cache/9d/Sansui_AU-719_amplifier_reparatie_onderhoud_27-9d7064b7.jpeg)

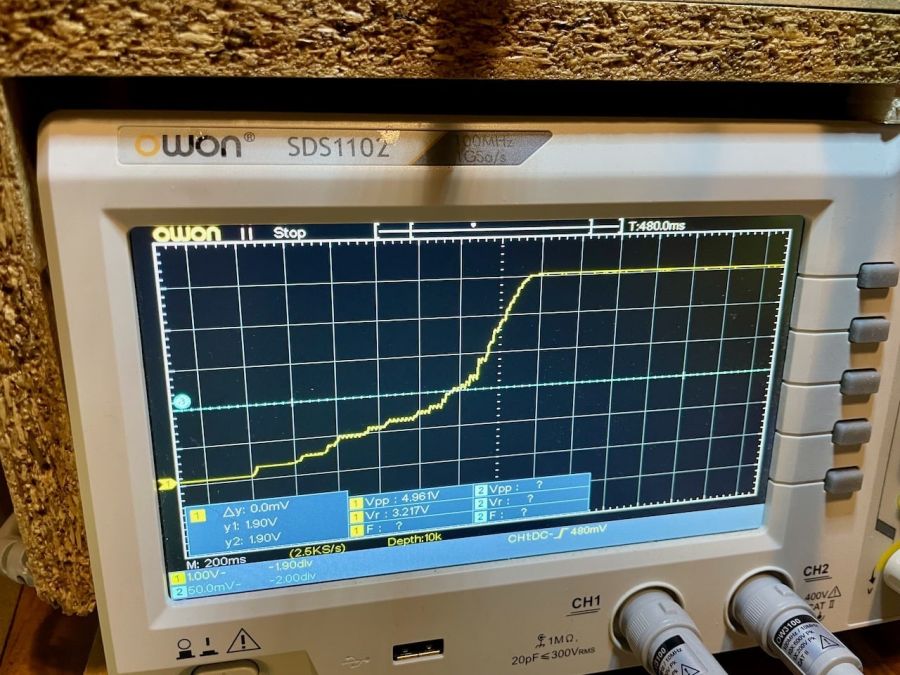

Meting 2
Eindresultaat. Potmeter is weer perfect.
Eindoordeel:
En daar staat ineens deze icoon van Sansui, de AU-719, op mijn tafel. Een bruut en zwaar bakbeest. Van bovenaf zijn de grote koelprofielen zichtbaar. Maar is bakbeest wel het juiste woord? Het is gewoon een mooi lichaam.
Maar alleen een mooi lichaam is niet voldoende. Deze prachtige dame van ruim 40 jaar moet ook nog wat presteren. En laat dat presteren nu net het probleem zijn. Als je haar ook wat beter bekijkt blijkt ze toch echt wel wat rimpeltjes te hebben. Haar mooie front heeft wat beschadigingen en de volumeknop lijkt meer op een draaideur. Geen begin of einde, deze blijft maar doordraaien.
Nadat de kap eraf was werd er een prachtig stuk nostalgie getoond. Wat een beauty is dit. Een grote trafo, vier dikke elco’s, een duidelijke verdeling tussen vóórversterker en eindversterker. Een eindversterker met twee duidelijke printen. Prachtig!
Na alle schoonmaak, onderhoud en reparatie kwam de echte diva boven. Een prachtige versterker met meer dan voldoende volume. Maar wat maakt deze versterker nu zo mooi? Daarvoor moeten we overgaan naar de luistersessie. Dus…
Hoe klinkt deze Sansui AU-719?
Aangesloten op mijn Polk speakers en Onkyo draaitafel was het grote luisteren begonnen. Diverse lp’s wisselden de draaitafel. Wat mij opvalt is de kracht die deze versterker afgeeft. Alles lijkt zo gemakkelijk te gaan. Beetje krachtige bas? Geen probleem. Zachte midden en hoge noten? Geen probleem. Ik zou haast denken dat het een kruising is tussen een Marantz en een Engelse versterker.
Wat een prachtige dame is dit en wat jammer dat ze mij weer gaat verlaten.
