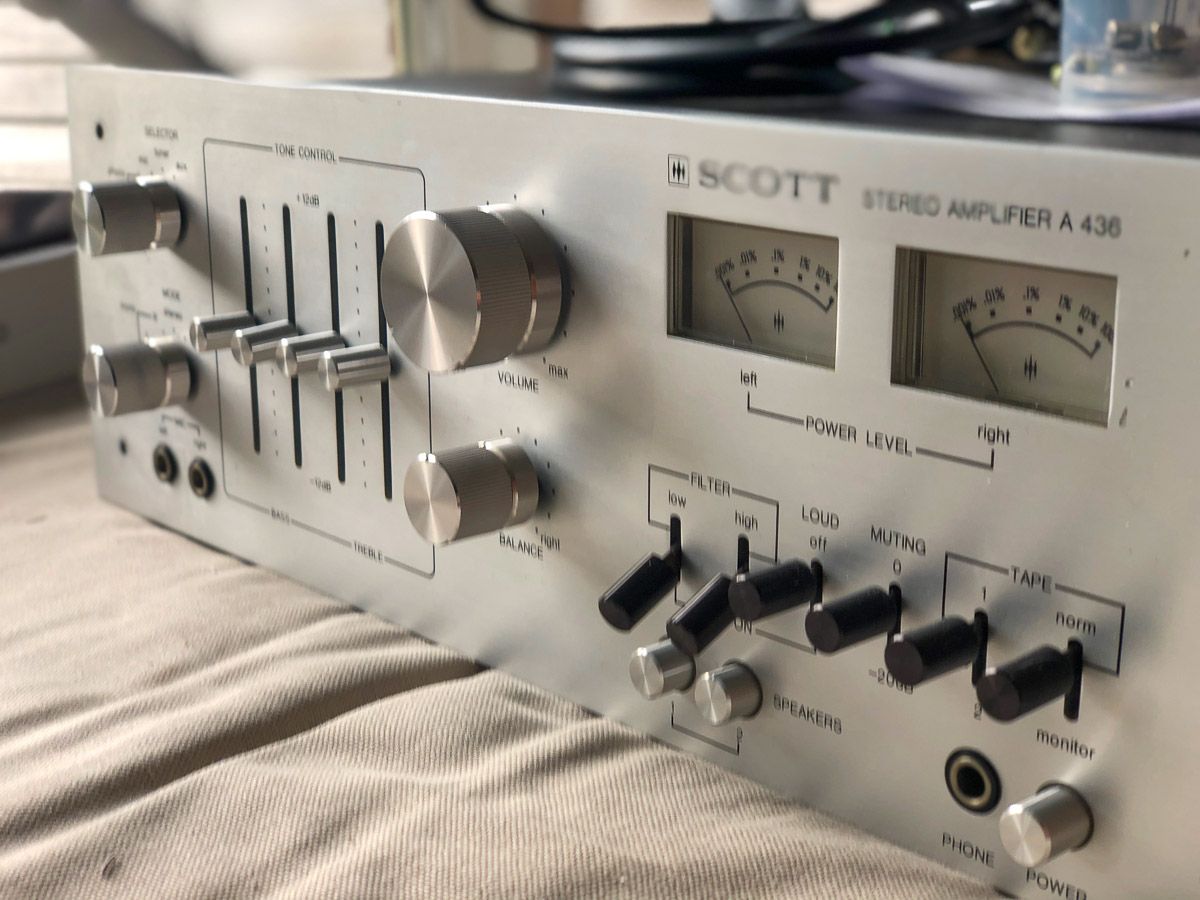

SCOTT
A-436
![](/templates/yootheme/cache/40/AKAI-GX-215d_repair-6-40912e5c.jpeg)
Klacht:
Doet niks meer. Led’s gaan ook niet aan. Rooklucht vanuit het front.
![](/templates/yootheme/cache/31/AKAI-GX-215d_repair-11-3105902c.jpeg)
Manual: HiFi Engine
Diagnose:

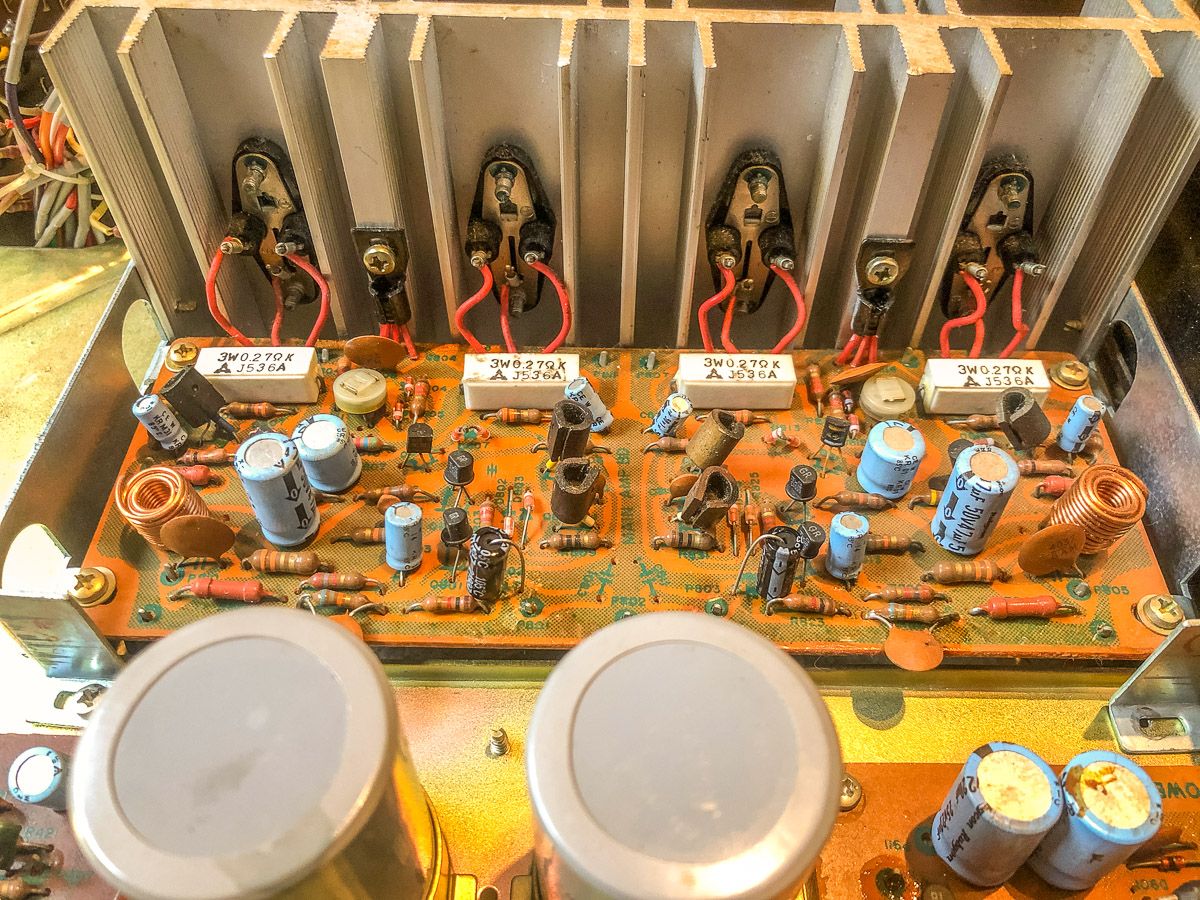

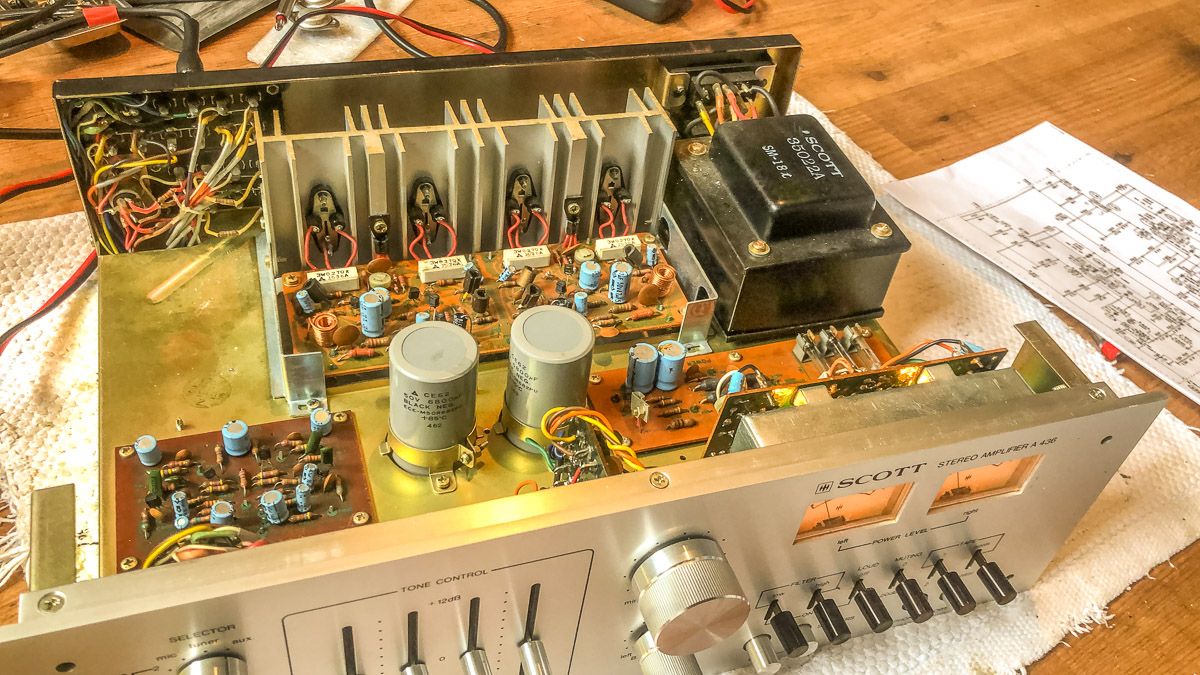

1. Power source circuit is instabiel. Q751 en Q752 worden tijdens gebruik erg warm waardoor de soldeerverbinding broos is geworden.
2. De contacten van de printconnectoren J3, J4 en J5 (print A en B) zijn wat geoxideerd.
3. Weerstand R601 doorgebrand.
![](/templates/yootheme/cache/28/AKAI-GX-215d_repair-8-28f5fde2.jpeg)
Reparatie:

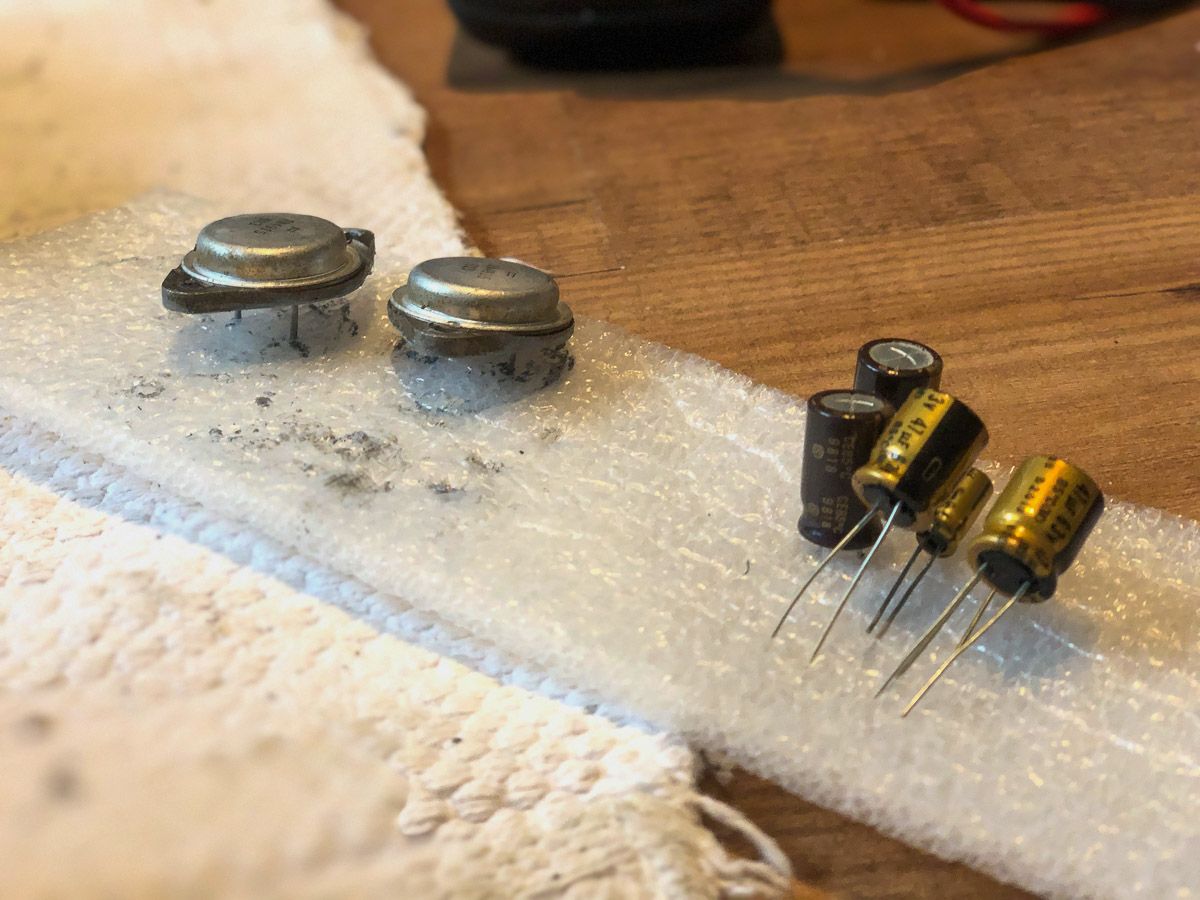

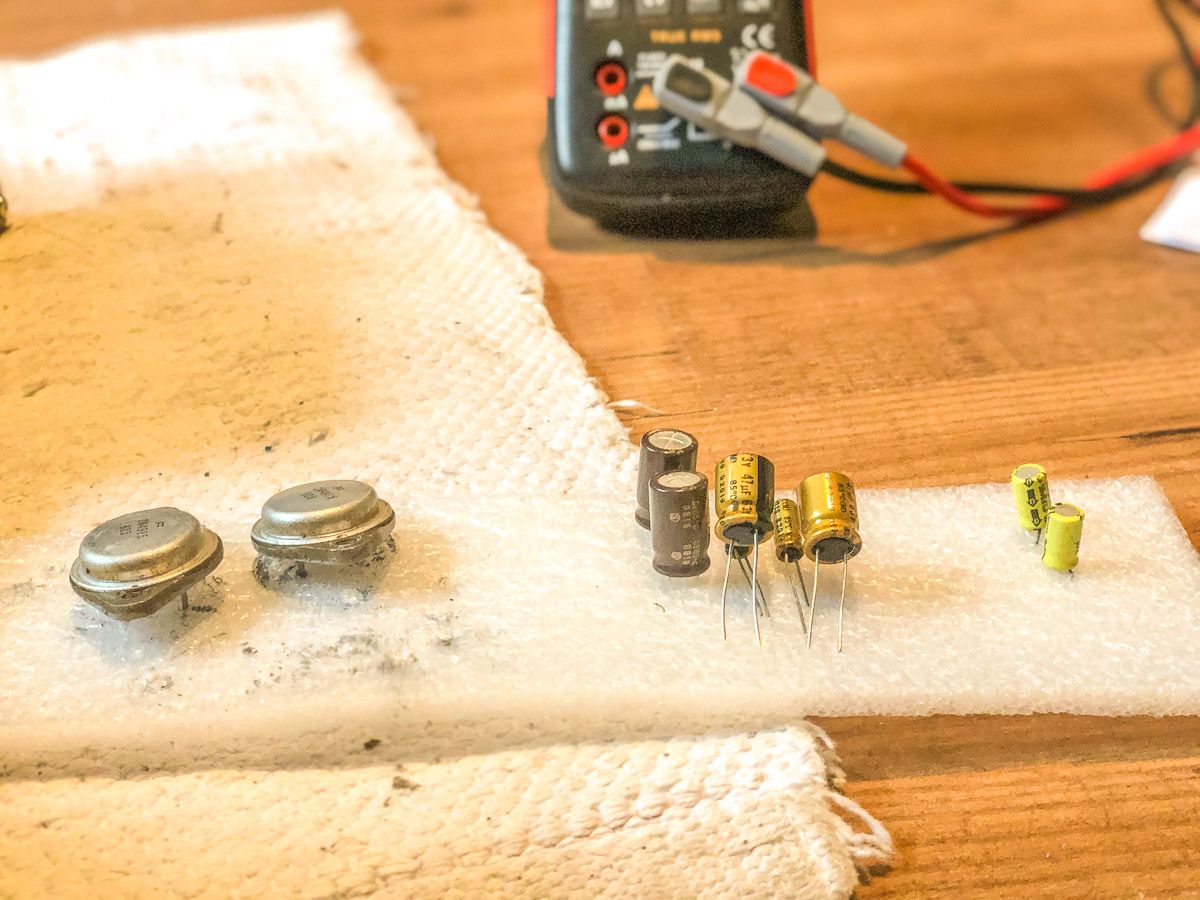

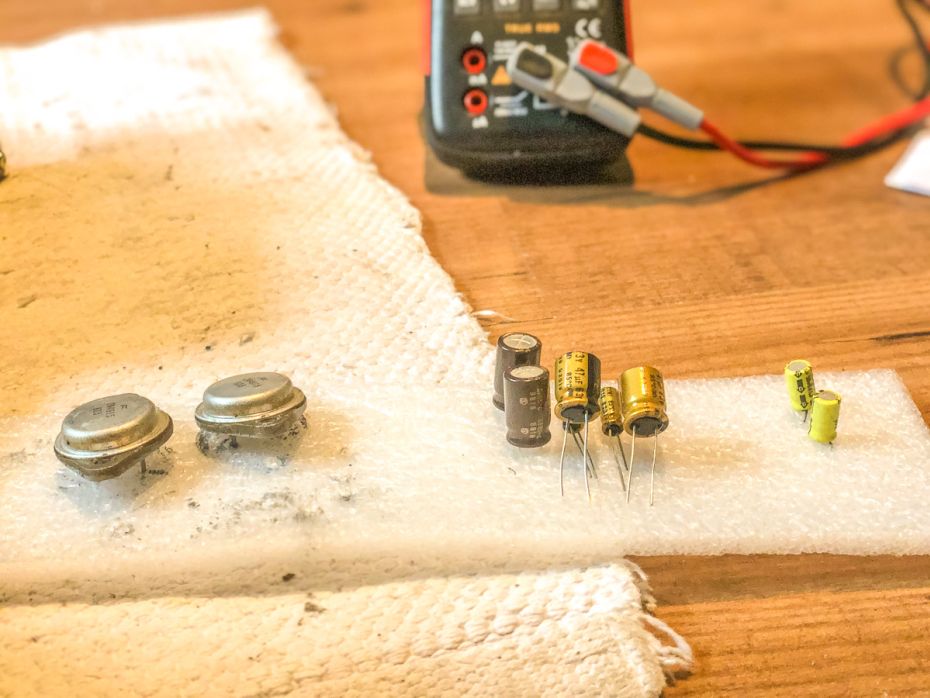

1. Q751 en Q752 doorgesoldeerd.
2. Connectoren schoongemaakt met Contact 600, Contact WL en Contact 601.
3. Weerstand R601 vervangen.
4. Alle potmeters schoongemaakt met de combinatie Kontakt 60 -> Kontakt WL -> Kontakt 61
5. Voltage control amp Idling (ICQ) adjustment: VR401 en VR402. 50mV. Na 15min 60-80mV, Na 60 min <85mV
