SETTON
AS 3300

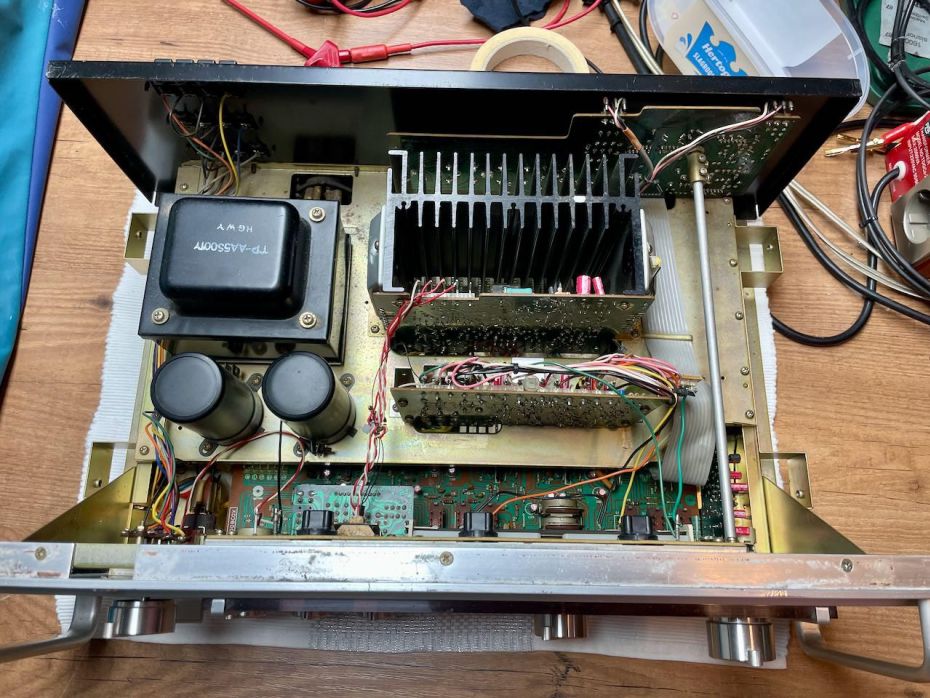

Setton AS 3300 gaat niet goed aan

Klacht:

Na het aanzetten gaan de lampjes knipperen, hoor je een relais continu aan- en uitschakelen.

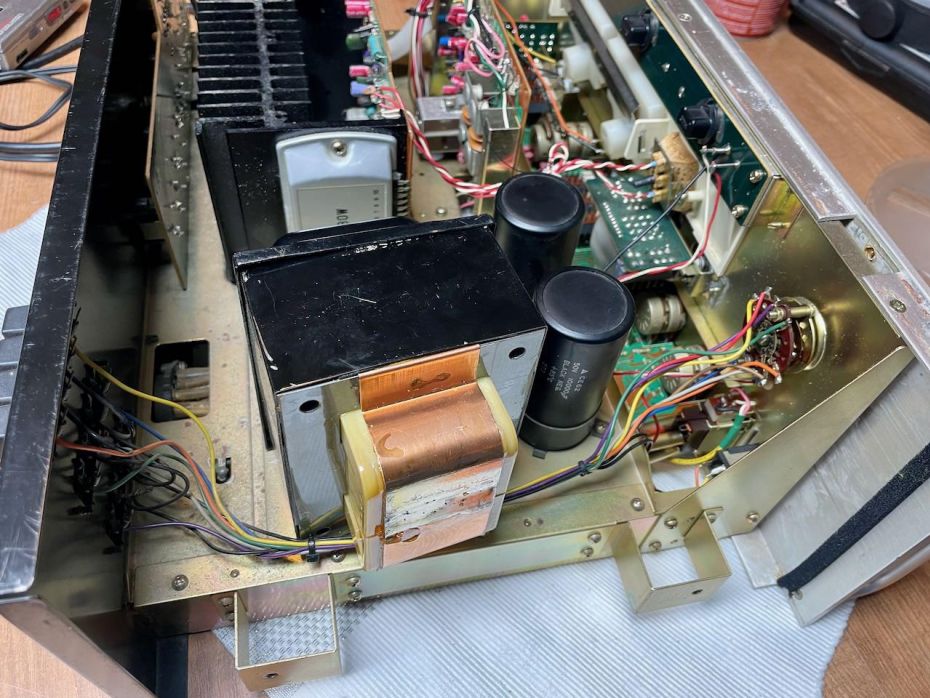

Binnenkant SETTON AS 3300 versterker

Diagnose:

  1. Uitgang van de transformator gemeten. Deze moet zo'n 60V AC zijn maar komt niet boven de 25V.
  2. Er is ook een sissend geluid te horen. Lijkt of de transformator een kortsluiting heeft en dat er een spanning overslaat.
  3. Ingangsspanning van de trafo gecontroleerd en deze is ook nieuw stabiel.
  4. De schakelaar doorgemeten en deze heeft een zeer hoge overgangsweerstand bij inschakelen.
  5. De over de contacten geplaatste Rifa spark killer condensatoren zijn kapot.

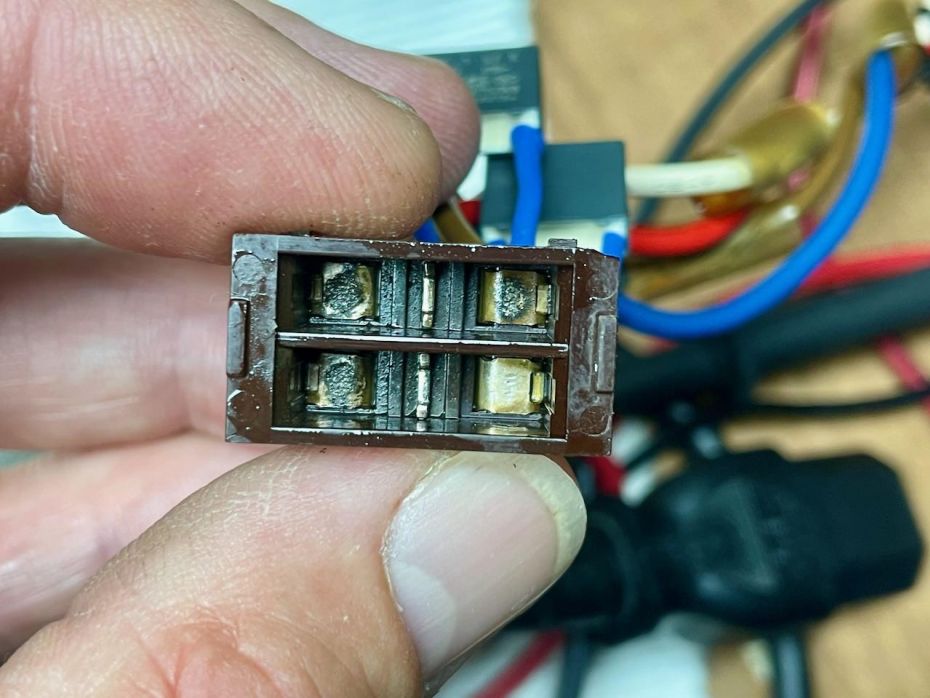

Ingebrande contacten in de schakelaar

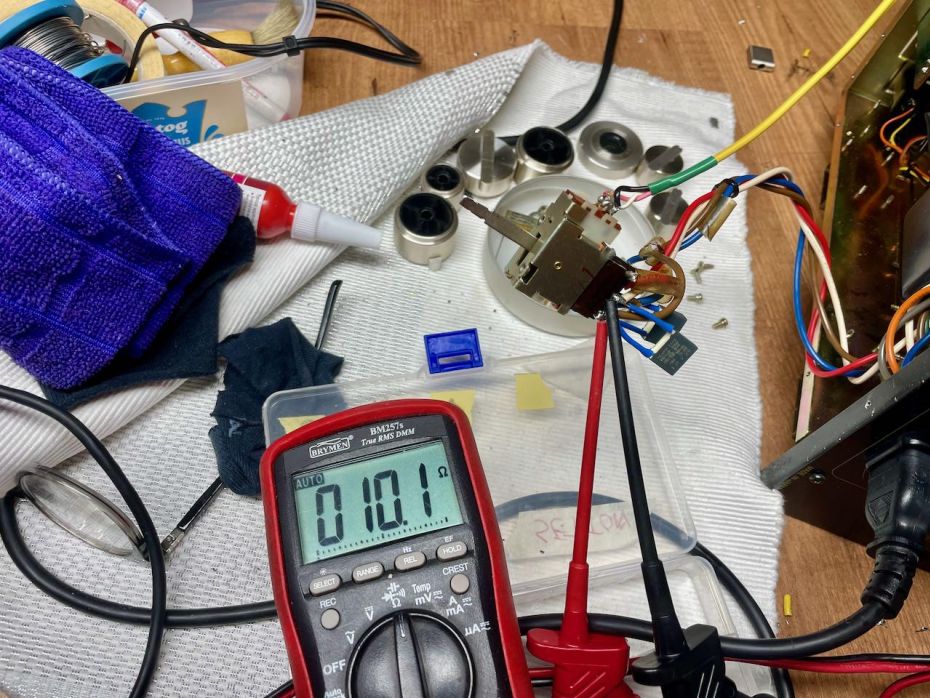

Hoge overgangsweerstand van de schakelaar

Reparatie:

  1. Hoofdschakelaar open gemaakt en omgedraaid. Hiervoor moest het gehele binnenwerk omgedraaid worden. Aangezien dit met veertjes en contacten is opgebouwd was dit een aardige klus. Na 3uur is het eindelijk gelukt en is de schakelaar weer werkende.
  2. Nieuwe spark killers over de schakelaar gemonteerd.
  3. Voedings elco's doorgemeten. Deze zijn nog van perfecte kwaliteit.
  4. Schakelaars en potmeters gereinigd.

Eindoordeel:

Deze krachtige en zware SETTON versterker was al eens onderhanden genomen. Alle condensatoren zijn vervangen door rode nieuwe elco's.

Helaas werkte de versterker niet meer en in eerste instantie werd uitgegaan van een defect in de eindversterker. Het leek namelijk of de luidsprekerbeveiliging inschakelde. Echter werd al snel gedacht aan een voedingsprobleem vanwege de flikkerende en dimmende verlichting.

Na het aanzetten was er direct een soort sissend geluid waar te nemen. Alsof er een hoogspanning overslaat. Het geluid leek uit de transformator te komen. Zou deze een interne kortsluiting hebben? Openmaken van de trafo was echter geen optie. Het geheel zit ingegoten.

Een nieuwe trafo is dan de enige oplossing. Bij het meten van de ingangsspanning van de trafo bleek deze geen 230V te zijn. De spanning fluctueerde constant. Het probleem bleek te komen uit de aan/uit schakelaar. Doordat de, over de contacten aangesloten, condensatoren defect waren is de schakelaar ook kapot gegaan.

De reparatie was een tijdrovende klus maar wel met een prachtig resultaat. De Setton AS 3300 speelt weer als vanouds en oogt met zijn grote knoppen en meters heerlijk vintage.

De gebruikte eindversterker IC's zijn van Sanken. Volgens de Service Manual moeten er S-60W types in zitten. Bij nader onderzoek blijkt er het type S-80W te zijn geplaatst. Zeldzame grote versterker IC's.  De versterker klinkt heerlijk vintage warm en heeft meer dan voldoende vermogen. Bijzonder is de speaker selector met de gebruikelijke A en B maar nu ook C aansluiting.
